Для чего нужен сифон — краткая информация по использованию

Многие современные обыватели настолько привыкли к комфортным условиям проживания, что порой не догадываются об устройстве того или иного бытового или сантехнического прибора. И задумываются над этими вопросами, только когда возникает необходимость воочию столкнуться с этим, например, во время ремонта или при вынужденной замене. К таким «загадочным» устройствам относится сифон. Практически все знают и представляют, что это такое, но не каждый понимает, для чего нужен сифон и как он устроен.

Для чего нужен сифон?

Устройство всех сливных труб, отходящих от душа, ванны или кухонной мойки базируется на одном принципе. Использованная вода никогда сразу не будет вытекать в канализационную систему, потому как препятствием для этого служит водяной затвор. Казалось бы, чего проще, подсоединил раковину или ванну напрямую к канализационной трубе, и все. Но это не так просто.

При таком прямом соединении крупные частички мусора неизменно засорят систему, да и кухня или ванная незамедлительно наполнится канализационными неприятными «ароматами» согласно законам физики. Чтобы этого не произошло, и устанавливают сифонные конструкции.

Поэтому на вопрос о назначении сифона станет простой логический ответ: «Для санитарной защиты от мусора, запахов и микробов, присутствующих в канализационных испарениях». Гораздо проще снять и вычистить сам сифон, чем менять канализационные трубы или вести постоянную борьбу за чистый воздух в помещении.

Традиционно он представляет собой изогнутое колено или отрезок трубы, также геометрически изогнутый, выполненный из различных материалов. Монтируется сразу же под раковиной в общем отрезке трубы, ведущей к канализационному отверстию. Благодаря такой конструкции он всегда заполнен водой, которая и служит барьером для вредных и неприятных запахов.

Особенности конструкции сифонов

После следует определиться, какой конструкции его необходимо выбрать, чтобы сантехника работала в оптимальном режиме. Сегодня существует множество конструктивных исполнений, но основополагающими являются несколько видов.

Одной из простейших конструкций является гофрированный сифон. Он состоит из пластиковой гофры – выпуска, которая соединяет раковинный слив с выходным канализационным отверстием.

При монтаже гофра удобно изгибается, образуя «емкость» для водяного запора. При этом конструкция имеет небольшое количество стыков, что повышает ее герметичность. Преимуществами являются доступность по цене, простота монтажа, особенно если под раковиной мало места. К недостаткам можно отнести низкую сопротивляемость пластика к высоким температурам. Также существенным минусом является процесс чистки, для это придется демонтировать всю конструкцию.

Бутылочный тип. Выполняется в форме колбы жесткой конструкции, имеющей дополнительный отстойник. Выходное отверстие расположено посередине колбы, благодаря этому водяной затвор не пересыхает достаточно длительное время.

Монтаж такой конструкции потребует определенных сантехнических навыков. Но несомненным плюсом является именно наличие отстойника. Если какие-либо ценные, но мелкие предметы попали в сливное отверстие раковины, то их можно легко извлечь. Для этого следует всего лишь открутить нижний элемент сифона. Однако в стыках конструкции при эксплуатации скапливается грязь, поэтому возникает необходимость в периодической чистке конструкции.

Плоский тип. Является оптимальным вариантом для малогабаритного пространства под раковиной. Например, если под ней располагается бойлер, в этом случае монтаж классического сифона просто невозможен.

Плоская конструкция станет отличным решением такой ситуации. Именно поэтому сифоны такого типа очень часто монтируют на кухнях общественного питания.

Сдвоенный сифон необходим, если раковина имеет две чаши. Его конструкция подразумевает наличие двух выпускных отверстий.

Советы по выбору нужного сифона

Подбор сифона осуществляется по нескольким критериям. Это и наличие свободного пространства под раковиной, ее конструкция, желаемый материал изготовления и дизайн, принцип устройства и многое другое. Однако вне зависимости от личностных пожеланий существует несколько действенных советов по выбору сифона.

Он должен оптимально подходить к конструкции раковины. Если последний относится к классическому типу, то проблем с подбором устройства не должно возникнуть, так как все монтажно-сливные отверстия располагаются по стандартной форме. Если же раковина имеет необычную форму, то сифон предпочтительнее покупать уже в комплекте.

Показатель пропускной способности. Другими словами при покупке необходимо учитывать «мощность» сифона, а именно, сколько воды и до какой степени напор он может пропускать. Если приобрести сифон малой пропускной способности, а затем в процессе эксплуатации подключить к нему, например, стиральную машину, то вероятнее всего произойдут различные сбои.

Если установка предполагается на открытом пространстве, и впоследствии сифон не будет ни чем закрыт, то кроме технических характеристик следует акцентировать внимание и на дизайнерском исполнении.

Сифон является обязательным сантехническим элементом, поэтому сомнения по поводу, нужен ли сифон на кухне или в ванной, неуместны. Он защищает канализационные стоки от различных отходов, и препятствует образованию неприятных запахов через сливные трубы непосредственно опять в помещение. Поэтому при установке или замене рако

prosmesiteli.ru

на ванну, раковину и мойку на кухне

Установка сифона своими руками – операция настолько несложная, что приглашать ради нее мастера-сантехника нет смысла. Сифоны современной конструкции рассчитаны на сборку руками, лишь в некоторых случаях может понадобиться отвертка. Еще пригодится миниатюрный светодиодный фонарик для подсветки плохо видимых мест.

Однако работа по установке сифона относится к числу опасных, и не зря: вам придется чистить канализационный патрубок и некоторое время держать его открытым. А чтобы в дальнейшем сифон не стал источником неприятностей, нужно использовать качественные материалы и точно соблюдать инструкцию по установке сифона.

Меры предосторожности

Фекальные воды и шлам – субстанция весьма ядовитая и химически агрессивная; канализационные газы, кроме того, еще и взрывоопасны. Опасность усугубляется тем, что ядовитые вещества могут проникать в организм через неповрежденную кожу.

Сантехники-магистральщики прекрасно об этом знают и техникой безопасности отнюдь не пренебрегают. Сантехникам-бытовикам редко приходится иметь дело с большими массами отравляющих веществ или выбросами газа из трубы, но в каждом таком случае последствия бывают тяжелыми как раз из-за пренебрежения мерами предосторожности.

Жильцам квартир бояться нечего: водяной затвор в колене сифона надежно запирает выход трубы. Но при замене сифона ее патрубок окажется открытым, и придется работать руками в непосредственной близости от налета шлама, и счищать его. Поэтому запаситесь латексными перчатками, пластиковым фартуком и респиратором-лепестком. Если вдруг на вашу долю придется тот самый 1 из 10 000 случаев, обойдется без вреда.

Материал сифона

Сифоны для стоков изготавливаются в основном из хромированной латуни, ПВХ или пропилена (полиизопропилена). Латунные – самые дорогие, их применение может быть оправдано только с точки зрения эстетики и престижа. В остальном они по всем параметрам уступают пластиковым, включая стойкость: при случайном ударе пластиковый сифон отыграет или помнется, а латунный может сломаться или вывернуться из патрубка.

ПВХ дешевле всего и имеет наименьшее гидравлическое сопротивление. Но при регулярном сливе горячей воды служит ПВХ сифон 5-7 лет. Пропиленовый сифон на 5-20% дороже аналогичного ПВХ, но при правильной установке продержится десятилетия. Гидравлическое сопротивление для сифона большой роли не играет, а прочный и химически стойкий пропилен можно многократно чистить крючком или тросиком, и миазмы из трубы его не разъедят. Особенно хорош пропилен для акриловой ванны: их коэффициенты температурного расширения практически равны.

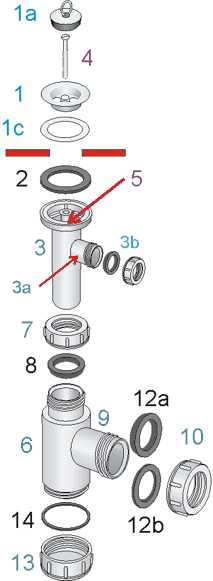

При покупке пластикового сифона обязательно проверьте его комплектность и качество:

1. Выпускной патрубок. Резьбовая вставка должна быть металлической.
2. Резиновая прокладка выпускного патрубка (излива).
3. Две пластиковые гайки диаметром 32/40/50 мм.
4. Конусная резиновая манжета диаметром 32/40/50 мм.
5. Установочная манжета с мягкой пластиковой юбкой диаметром 32/40/50 мм.
6. Стяжной винт из нержавейки. Латунный, даже хромированный, прозеленеет, а простой стальной проржавеет с любым покрытием.
7. Декоративная накладка слива. Тоже из нержавейки.
8. Прокладка слива. Материал – маслотермостойкая резина (белая) или силиконовый пластик. Полиэтиленовая прокладка отбраковывается без колебаний.
9. Корпус сифона (бутылка или колено).
10. Нижняя сифонная пробка с резиновой кольцевой прокладкой. Только для бутыточного сифона.
11. Резиновая накладочная пробка слива.

Сливная труба

Сливные трубы применяются жесткие или гофрированные. С гофрированной трубой проще работать, особенно под ванной, но для кухонной мойки гофр не годится: во внутренних ложбинах гофра интенсивно накапливается шлам (слив с кухни самый грязный) и гофр внутри кухонного шкафа в соседстве с ведром или другими предметами легче повредить.

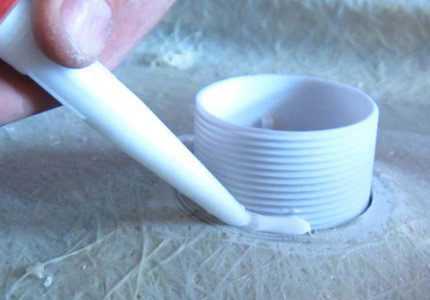

Герметик

При установке сифона вам понадобится пластичный или полужидкий герметик. Наилучший по свойствам и недорогой – силиконовый. Нужно только проследить, чтобы он не оказался кислотным. Тест на химическую нейтральность очень прост: чуть выдавить и понюхать. Если несет уксусом – не годится, кислотный. Пригодный для сантехники герметик должен либо вовсе не иметь запаха, либо запах слабый и не резкий.

Изредка встречается в продаже герметик на основе натурального каучука («Гермепласт» и пр.). Он похож на сероватый или желтоватый липкий пластилин. Очень дорог, но о качестве говорит один лишь расчетный срок службы: 70 лет. При необходимости соединение можно разгерметизировать и герметик использовать повторно.

Присоединительные размеры

Присоединительные размеры канализационных парубков – 32, 40 и 50 мм. Перед покупкой сифона нужно промерить диаметр излива старого, и новый желательно брать с такой же посадкой. Если нет подходящего сифона нужного размера, придется покупать переходную манжету. Также в продаже имеются сифоны со ступенчатым концом излива, на все три размера. Лишнее отрезается, и нижний уплотнитель приобретается отдельно.

Уплотнительную манжету в последних двух случаях необходимо приобрести сразу же, пока сифон в руках, и тут же проверить, как она садится на излив, насколько упруга и прочна. Сифон с большими заусенцами на обрезе излива, не дающими посадить манжету, брать не следует: это говорит о низком качестве пластика. Производитель, скорее всего, «альтернативный» и штампует сантехнику из ПВХ общего назначения.

Подготовительные работы

Подготовка у установке сифона сводится к демонтажу старого и очистке внутренней поверхности канализационного парубка. Выполняя последнюю операцию, не стоит особо возиться в грязи: материал (специальная резина) манжеты рассчитан на посадку в шероховатое гнездо.

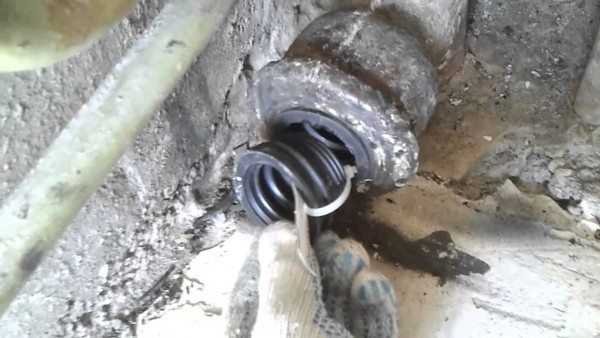

Сложности могут возникнуть, если меняется еще советский чугун, заделанный в патрубок на цементе. В таком случае придется поработать 50 г молотком и зубильцем или стамеской, чтобы выдрать прежнее чудище и удалить остатки цемента из патрубка.

Внимание: помните, что работаете с хрупким чугуном. И следите, чтобы обломки цемента не остались в трубе, они станут источником постоянных засоров. Выбирать обломки из трубы удобно пинцетом или плоскогубцами-утконосами.

Кухня

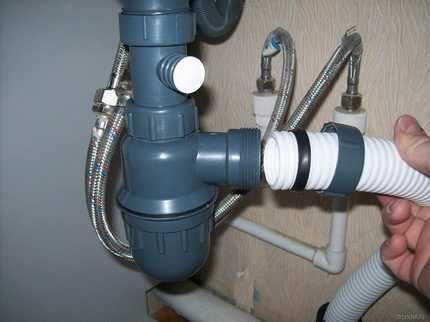

Установка сифона на кухне одновременно и проста и сложна. Проста – потому что патрубок и раковина довольно легко доступны. Сложна – потому что нужный кухонный сифон может оказаться довольно сложной конструкцией. Для стиральной машины нужен сифон с дополнительным штуцером. Если на кухне есть еще и посудомоечная машина – с двумя. На мойку, если она двойная, понадобится сифон с двойным сливом.

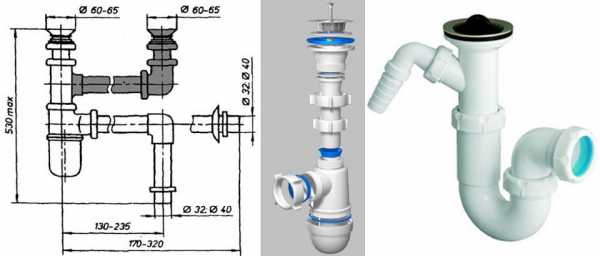

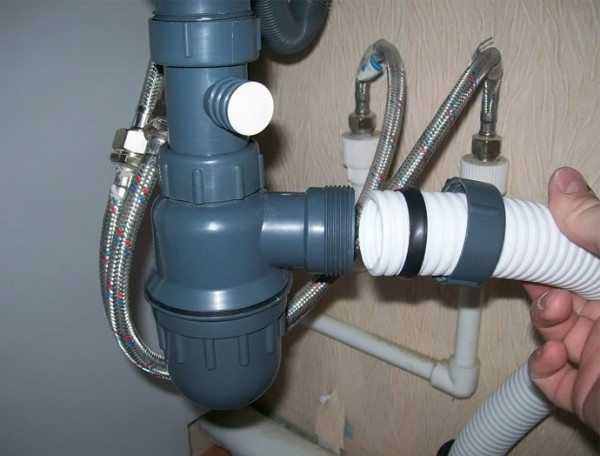

Кухонные сифоны

Кроме того, в новых домах патрубок канализации расположен на стене и выходит прямо в стояк; стояков в таком случае несколько на квартиру. С точки зрения санитарии и гигиены это отлично, но выпуск сифона пойдет уже не вниз, а назад или вбок. Некоторые виды кухонных сифонов показаны на рисунке; по схеме слева можно просчитать размеры свободного пространства под сифон.

Инструкция по установке сифона на кухне

• Проверяем посадку решетки слива в раковине мойки. Может оказаться, что выштамповка в раковине слишком мелка. Это недопустимо: лужица вокруг выступающей решетки быстро станет рассадником инфекции. На такой случай желательно при покупке договориться с продавцом о замене. В крайности – ставить решетку без прокладки, на герметик.
• В канализационный патрубок ставим установочную манжету, смазанную герметиком. Установочная поверхность патрубка должна быть сухой.
• Проверяем торцевые (стыковочные) поверхности корпусных резьб. Острым ножом срезаем заусенцы и облой (они могут повредить прокладки) и им же или шабровкой (римером) снимаем фаски в 0,5-1 мм.
• Обрезаем в размер при необходимости выпускной конец сливной трубы, заводим в манжету, закрепляем. Если крепление – хомутом, понадобится отвертка, затянуть винт хомута. Резьбовый конец выпускной трубы должен быть обращен к телу сифона (бутылке или колену).
• Если излив идет вниз, на верхний конец выпускной трубы на герметике сажаем угольник.
• Монтируем в раковине мойки сливную решетку. Нижнюю прокладку из черной резины пока не ставим.

• Укладываем в паз пробки тонкую кольцевую прокладку и смазываем герметиком с захватом корневой части резьбы на 2-3 витка. Заворачиваем пробку.
• Вставляем в выпускной патрубок бутылки клапан, если он предусмотрен. Заслонка клапана должна открываться наружу.
• Подсоединяем бутылку сифона к выпускной трубе: ставим на герметике коническую прокладку на выпуск узким концом к бутылке, заводим в бутылку, наворачиваем на резьбу боковую гайку бутылки. Натуго не затягиваем.
• В канавку верхнего парубка бутылки на герметике укладываем нижнюю прокладку слива, подводим к сливному патрубку решетки слива, не туго заворачиваем верхнюю гайку бутылки.
• Слегка покачивая бутылку, попеременно затягиваем верхнюю и боковую гайки бутылки натуго.

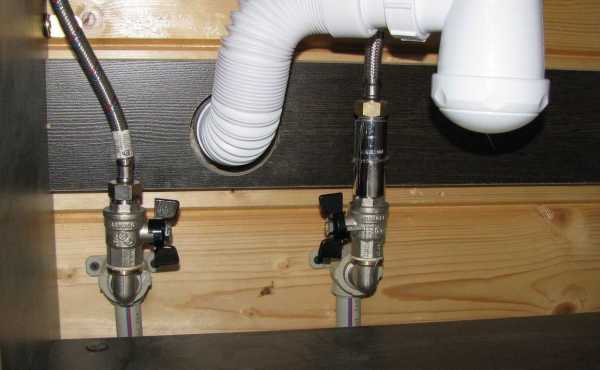

• Если штуцеры стиралки и мойки пока не задействованы, заглушаем их резиновыми пробками, комплектными или подходящими по размеру. В противном случае – просто натягиваем на них сливные шланги.

Примечание: работу по установке сифона нужно сделать за один раз, пока герметик свежий. Герметик сохраняет пластичность, но если пошевелить стык уже спустя час после его нанесения, соединение будет ненадежным. При двойной мойке решетки сливов устанавливаются сразу обе, и окончательно затягивать придется три гайки.

О клапане

В случае залива даже неухоженный, осклизлый клапан спасает квартиру: с ним дело обходится генеральной уборкой, а не ремонтом. Но клапан обрастает шламом, поэтому сифон с клапаном нужно периодически разбирать и чистить. Поэтому:

1. На верхнем этаже, или в новых домах с раздельными стояками клапан вовсе не нужен: залить некому и/или невозможно.
2. В 97% случаев при ненарушенной канализации заливается первый этаж. Здесь клапан необходим в любом случае.
3. В остальных случаях ориентируйтесь по соседям СНИЗУ: насколько они аккуратны, добропорядочны и склонны к незаконной самодеятельности наподобие установки штыря-ловителя в стояк.

Ванна

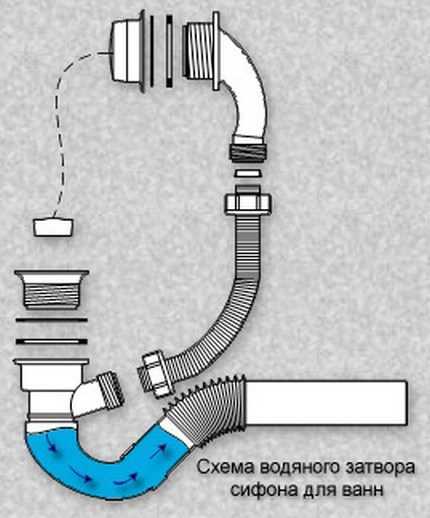

Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.

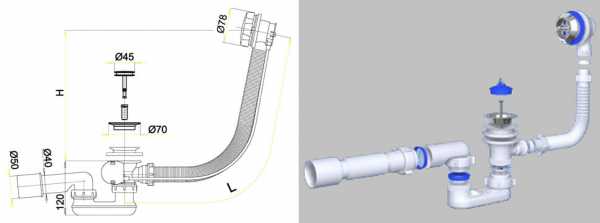

Сифоны для ванны

При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.

Инструкция по установке сифона с гофрированным переливом на ванну

• Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
• Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
• Подсоединяем перелив. Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
• Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.

Умывальник

После кухни и, особенно, ванны, установить сифон для раковины умывальника – детская забава. Один слив, никаких штуцеров – всё, как на кухне, но без излишеств.

Итог

Сифон – важнейшее из сантехнических средств. Неисправность этого незатейливого устройства повлечет появление в квартире невидимой, но весьма вредоносной заразы. Поэтому при установке сифона нужно тщательно герметизировать и плотно, в несколько приемов с покачиванием, затягивать резьбовые соединения.

Видео: сборка сифона для раковины

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

сборка и установка слива перелива

Современный человек настолько привык к коммунальным удобствам, что порой не вникает, как они работают. Интересоваться этим многие из нас начинают, когда назревает вопрос ремонта.

Так, установка того же умывальника требует определенных знаний, как выбрать слив для раковины, выполнить монтаж сифона и подключить систему к коммуникациям.

Каждый из этапов монтажа имеет свои нюансы, знание которых позволит уберечь сливную конструкцию от возникновения протечек в процессе эксплуатации.

Содержание статьи:

Предназначение и конструкция слива

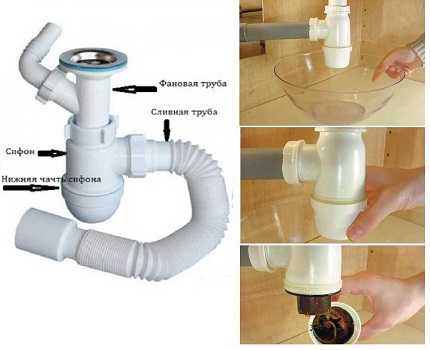

Слив для раковины представляет собой изогнутую конструкцию, основными элементами которой выступают сифон и сливная труба.

При смыве вода через сливное отверстие сначала поступает в сифон и, продвигаясь по изогнутому «колену», опускается в общий сток

Наружным элементом сливного отверстия выступает металлическая решетка, которая защищает трубу от попадания волос и мелкого мусора.

Расположенный чуть ниже сливного отверстия сифон выполняет две ключевые функции:

• Защищает сливную трубу от засорения отходами, проникающими через отверстие в раковине.
• Препятствует распространению неприятного запаха, поступающего из канализационной трубы.

Главный секрет сифона – в его изгибе.

Благодаря такому конструктивному решению вода полностью не покидает трубу, образуя своеобразный водный затвор, который и препятствует распространению в помещении канализационных «ароматов».

Пластиковая модель одним сливным отверстием с диаметром трубы в 32 мм – самый простой вариант сифона для раковины

В комплектацию устройства входят такие элементы:

• корпус;
• выпускной патрубок;
• резиновые и пластиковые манжеты;
• декоративная накладка на отверстие;
• резиновые пробки;
• гайки и винты.

В случае засорения системы этот сифон легко снимается и прочищается механическим, химическим способом или посредством давления направленного потока струи. Чтобы предупредить такие ситуации производители рекомендуют приобретать сливы для раковины, оснащенные переливом.

Конструкция системы отличается тем, что снабжена дополнительной трубкой, выполненной из гнущейся гофры или жесткого пластика. Она соединяет отверстие в верхней стороне бортика раковины с частью системы слива, которая расположена перед сифоном.

Фиксируется такая зигзагообразная трубка в нужном положении с помощью хомута из пластика.

Виды сливных устройств под раковину

По принципу устройства

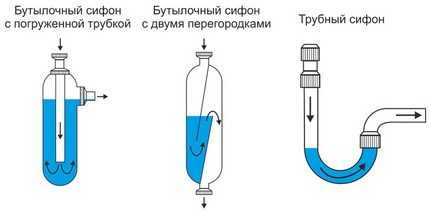

Сливные системы для раковины делятся на два типа:

• Бутылочные. В сифонах бутылочного типа водяной затвор обустроен погруженными друг в друга цилиндрами. В полости колбы сифона обустроен отстойник. Продвигаясь вниз посередине внутренней трубы, стоки опускаются на дно сифона и затем, поднимаясь через щели внутреннего и наружного цилиндра, попадают в канализацию.

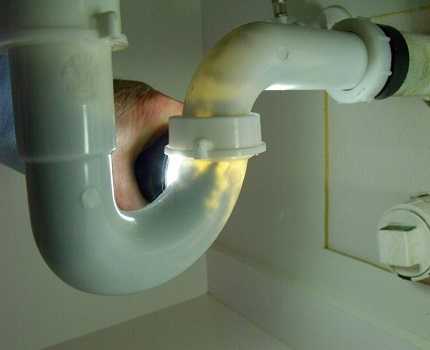

• Трубные. Сливные системы трубного варианта представляют собой двухоборотные конструкции, в которых гидрозаслон обустроен посредством колена трубы. Изгиб трубы может быть выполнен в форме «S» или «U».

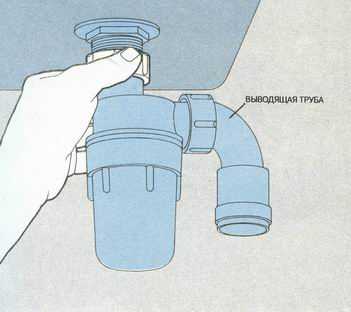

Сифоны бутылочного типа свое название получили из-за формы, внешне напоминающей бутылку. Простые в монтаже и удобные в эксплуатации бутылочные устройства сегодня наиболее востребованы среди потребителей.

Благодаря тому, что вывод из сифона располагается примерно посередине колбы, гидрозатвор в системе не пересыхает долго. При необходимости подсоединения нескольких сливов, сифон может быть оснащен дополнительным элементом.

Конструкции бутылочного типа хороши еще и тем, что могут включать дополнительные патрубки для подключения стиральной машины

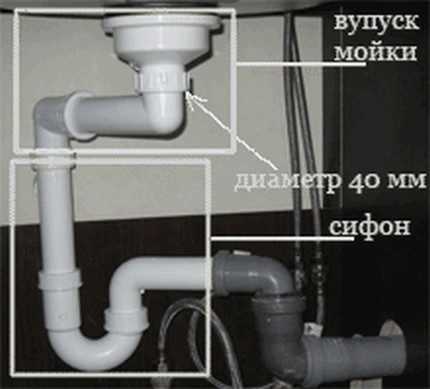

Сливные устройства трубного исполнения сегодня применяются довольно редко. Модернизированным вариантом устройств двухоборотного типа выступает конструкция, оснащенная гофрированной пластиковой трубой.

Мягкость и гибкость материала позволяет придавать трубе изогнутую форму, фиксируя ее в нужном положении.

В продаже встречаются также устройства смешанного типа.

Конструкции смешанного типа объединяют в себе элементы конструкций бутылочного типа и гофрированный шланг, входящий в комплектацию трубной системы

Используемый при обустройстве сливных систем смешанного типа гофрированный сифон является разновидностью изогнутой трубы. Отличие лишь в том, что часть с изгибом выполнена в виде подвижного шланга, а не сплошной трубы.

Существуют и варианты сифонов, разработанные для нестандартных раковин. Так, для подключения сливной системы под умывальник, оснащенный двумя чашами, можно приобрести сдвоенный сифон, который будет иметь два выпуска.

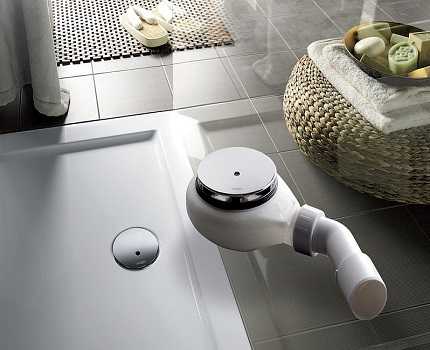

Отдельно стоит выделить сифоны скрытого монтажа. Они, хоть и стоят на порядок дороже описанных выше моделей, но идеально подходят для подключения раковин, установленных на открытых полках.

Сливные системы конструкций этого типа прячутся за декоративный экран в небольшую нишу.

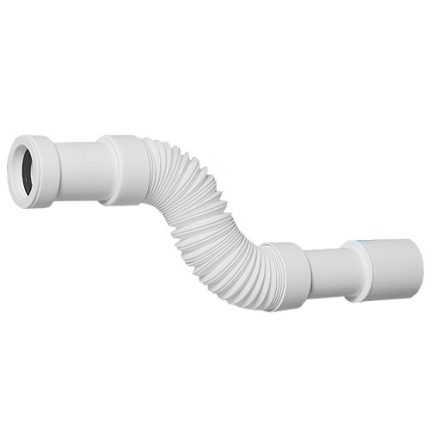

В продаже представлены гофры с патрубками D32, D40 и D50 мм, но можно найти и универсальные изделия со ступенчатым концом излива, которые подходят под любые размеры

Универсальные гофры с патрубками оснащены накидными пластиковыми манжетами. Но стоит учитывать, что переходные манжеты не будут гарантировать такую надежность, как те же трубы расчетного диаметра.

По материалу изготовления

Материалом изготовления слива перелива для раковины могут выступать сплавы металлов или полимерные материалы. Главным преимуществом пластика является невысокая стоимость и устойчивость к образованию коррозии.

Срок службы ПВХ изделий сравнительно мал. Да и к тому же они не отличаются высокими герметизирующими свойствами. По этой причине все состыковочные элементы снабжены резиновыми прокладками.

В некоторых европейских странах изделия, выполненные из ПВХ материала, запрещены для бытового использования.

Ведущие производители сантехнического оборудования при создании полимеров включают в их состав компонент, который препятствует оседанию и росту бактерий на поверхности пластика.

Благодаря этому внутренние стенки ПВХ изделий даже в процессе длительной эксплуатации не покрываются слизью и слоем грязи.

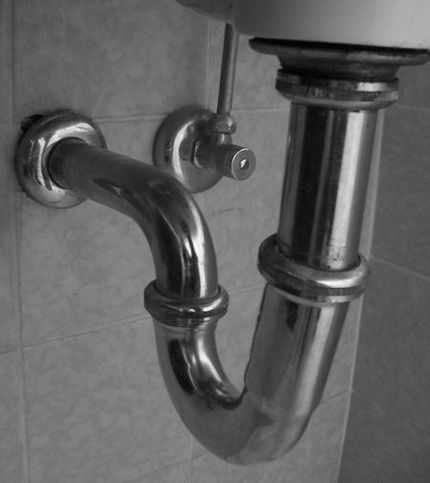

Если выбирать среди металлических изделий, то наибольшей популярностью пользуются модели, выполненные из бронзы или латуни. Они более прочны и долговечны, но, в отличие от пластика, со временем поддаются окислению.

Монтаж по месту металлических конструкций может вызывать сложности в том случае, если необходимо укоротить отводную трубу.

Выполнить это можно лишь при наличии соответствующего инструмента и владения навыками обращения с ними.

Внутренние стенки металлических сливных устройств могут скапливать грязь, что нередко приводит к образованию засоров и пробок

Чтобы предупредить скопление по внутренним стенкам грязи и образование засоров, выбирайте металлические изделия, покрытые защитной пленкой хрома.

Особенности установки слива с переливом

В комплекте к каждому сифону прилагается инструкция, содержащая подробную информацию о том, в какой последовательности необходимо собирать слив. Так что трудностей со сборкой и монтажом устройства не возникнет даже у новичка.

Но мы все же остановимся на каждом этапе более подробно.

Для монтажа системы слива перелива потребуются:

• сифон;
• герметик;

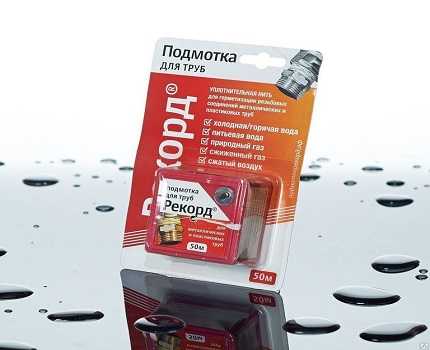

• изоляционная лента;
• разводной ключ;
• плоская отвертка;
• хлопчатобумажная салфетка;
• ведро.

Герметик лучше выбирать на каучуковой или силиконовой основе, предназначенный для работ с сантехническим оборудованием

Сборка системы

Первым делом проводят соединение слива с раковиной. Для этого выбранный прибор помещают под раковину и производят предварительную примерку соответствия размеров.

Затем проверяют надежность соединения нижней пробки, поскольку именно она принимает на себя постоянное давление системы.

Для этого необходимо пробку отвернуть по резьбе и проверить на наличие повреждений: сколы, дефекты резинового уплотнителя.

Перед сборкой конструкции обязательно проверяют стыковочную поверхность корпусной резьбы. При обнаружении заусениц устранить их можно, аккуратно срезав острым лезвием или ножом.

При несоблюдении этого условия острые пластиковые заусеницы в процессе монтажа могут повредить кольцевую прокладку.

Перед монтажом проверяют качество стыковочных узлов, резьбового соединения, установленных прокладок, соединительных гаек

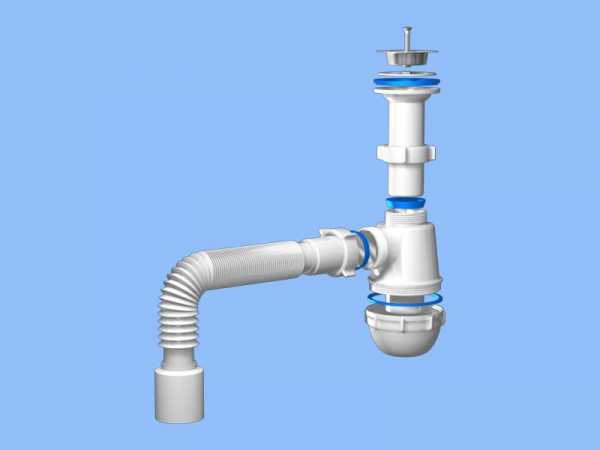

Собирают колбу прибора в такой последовательности:

• На резьбовое соединение верхней части сифона надевают кольчатую прокладку.
• Посредством резьбового соединения прикручивают дно сифона.
• На трубку-излив накладывают подходящую по размеру кольчатую прокладку и одевают две затяжные гайки.
• Вставив трубку-излив в верхнее отверстие корпуса сифона, насаживают его на необходимую высоту и неплотно затягивают гайку.
• Поместив в сифонную крышку большую резиновую прокладку, привинчивают гайкой к корпусу слив.

Вложенную в паз кольцевую прокладку покрывают тонким слоем герметика. Для большей надежности им обрабатывают и нижнюю часть резьбы пробки. Пробку ввинчивают на корпус до упора, не прилагая лишних усилий.

На стыке корпуса и крышки для герметизации соединения лучше использовать подмотку. Благодаря этому крышку будет легко снять в случае необходимости очистки системы.

Перед тем как собрать перелив, определяют высоту трубки. Она напрямую зависит от глубины выбранной раковины. Снабженную фиксаторами часть трубки соединяют с основным патрубком.

Собранную трубку крепят к раковине, не забывая проложить между поверхностями резиновую прокладку. Соединение патрубка перелива с отводом слива фиксируют гайкой.

Выполненную из пластика гайку необходимо закручивать вручную, не прибегая к использованию каких-либо инструментов.

Наглядно процесс сборки представлен в видео:

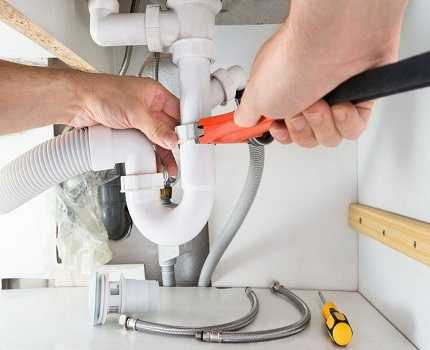

Монтаж конструкции

Для подключения системы первым делом перекрывают подачу воды.

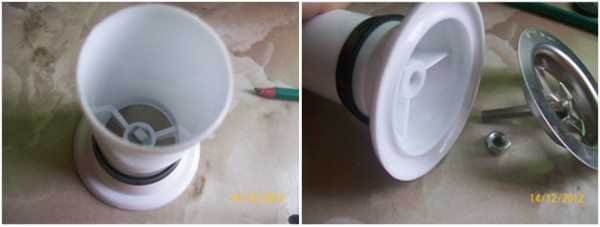

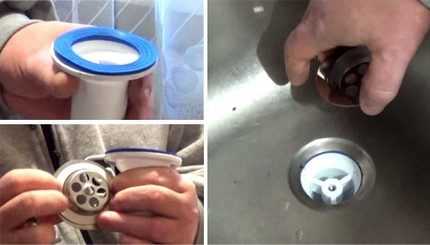

Проверив совместимость защитной решетки со сливным отверстием раковины, соединяют элементы, разместив между ними резиновую прокладку

Для этих целей лучше использовать прокладку, толщина которой не более 5 мм. Если же размер решетки-фильтра превышает диаметр углубления раковины, установку лучше осуществлять без использования прокладки, но с применением герметика.

Параллельно на бортик отводного патрубка крепят резиновую прокладку. С другого конца патрубка снимают фаску, чтобы обеспечить его свободный завод в сифон.

Чтобы соединить патрубок с раковиной берут винт D6 мм и, вставив его в защитную решетку, прикручивают плоской отверткой. Прежде чем затянуть винт, следует убедиться, что патрубок точно совпадает с отверстием в раковине.

После этого трубу водоотвода состыковывают с выходным патрубком. Главное в процессе монтажа – соблюдение герметичности соединений.

Хоть давление в сливных системах, как правило, низкое, но пренебрегать надежной герметизацией соединений точно не стоит. Получить герметичное соединение помогает также использование сантехнической подмотки.

К собранной конструкции колбы сифона по такой же технологии присоединяют подключенную к сливу трубу выпуска

На завершающем этапе монтажа соединяют систему слива с канализацией. Прежде чем вставлять установочную манжету в канализационный патрубок, ее стоит промазать герметиком.

В манжету вставляют выпускной конец отводящего трубопровода.

Подключение лучше выполнить в виде жесткой сборки. Для этого с помощью гайки и конусной прокладки соединяют выставленный под требуемым углом канализационный отвод с коммуникационной трубой.

Используя при подключении мягкую трубу, старайтесь длину горизонтальных участков делать такой, чтобы они не провисали при эксплуатации

Если размеры отвода и канализационной трубы не совпадают, при состыковке элементов используйте пластиковый переходник, приобрести который можно в отделе сантехнического оборудования.

Чтобы предупредить распространение запаха, идущего с канализации, раструб трубы следует снабдить специальной резиновой манжетой.

При выборе манжеты учитывайте, что ее внутренний диаметр должен быть чуть меньше наружного размера отводной трубы.

Проверка работоспособности

Проверить герметичность соединений можно, включив воду. Для наглядности можете застелить участок пола, размещенный непосредственно под сливной системой бумажной или тканевой салфеткой.

На ее поверхности быстро проявятся все пятна от стекающих капель воды.

Если вода, проходя через сифон, уходит в канализацию, а места соединения деталей не протекают – все в порядке. Убедившись, что система не дает протечек, можете считать, что слив полностью готов к работе.

Разветвленные сифоны, к которым подключают стиральные машины, монтируются по такой же технологии.

Отличие установки лишь в том, что к отводам сифона будут прикручивать гибкие шланги бытовой техники.

Видео: совет мастера, как подключить слив к канализации

vannapedia.ru

инструкция как правильно собрать для мойки (раковины), для ванны

Сборка сифона производится для соединения любого сантехнического прибора с канализацией. Конструкция сифона способствует накоплению в нем воды, благодаря чему запах канализационных вод не проникает в помещение.

Сборка выполняется строго согласно приведенной ниже инструкции.

Правильная сборка и установка сифона предотвращает протекание и быстрый засор съемного колена или корпуса прибора.

Сборка пластикового сифона для ванны

Сифон для ванны

Такие сифоны коленного типа устанавливаются на чугунные, акриловые ванны, а также поддоны душевых боксов. Для этой конструкции обязательно наличие перелива.

Наглядная схема «Как собрать сифон для ванны»

Принцип устройства разных моделей сифонов для ванн одинаков.

• Пробка (1) резиновая или пластмассовая для сливного отверстия ванной крепится цепочкой к накладке перелива. Пробка нужна для набора воды в прибор сантехники.
• Защитная решетка стандартного диаметра 63 мм (2) устанавливается с резиновой прокладкой (2с) на сливное отверстие ванной. Задача решетки – защищать от проникновения в канализацию различных предметов.
• Далее берем отводной патрубок (4) В верхней части патрубка имеется платформа с небольшим бортиком для прокладки (3) и рельефными кольцами. Такая конфигурация не позволит прокладке сместиться при монтаже. Прокладку (3) следует выставить в нужное положение и плотно прижать отводной патрубок к корпусу ванны. При неплотном примыкании прокладки к ванной может образоваться течь. Свободной рукой надо вставить соединительный винт (5) диаметром 6-8 мм в защитную решетку и закрутить его обычной широкой отверткой в гайку (6), впрессованную еще на стадии литья в корпус патрубка.
• Как правильно собрать сифон на следующем этапе? Теперь для сборки понадобится съемное колено сифона (7). Эта деталь чаще всего загрязняется и ее приходится снимать и чистить. Сверху в съемное колено заводится патрубок и переходник.
  Для скрепления колена с отводным патрубком пластиковая стяжная гайка (8) надевается на патрубок, а под гайку устанавливается конусная прокладка (9). Колено следует насадить на патрубок на нужную высоту и закрутить гайку. Далее скрепляется колено с переходником (10) с помощью стяжной гайки (8), в которую вставлена конусная прокладка. С переходником можно регулировать высоту сифона.
• В другую гайку переходника помещается плоская прокладка (11) для крепкого соединения с канализационным отводом, соединяющимся с чугунной или пластиковой трубой (50 мм диаметром) также с использованием резиновой плоской прокладки или специальной манжеты, если диаметр отвода отличается. На этом сборка нижней части сифона закончена.
• Сбоку на патрубке находится отвод для перелива (13). К нему с помощью конусной или плоской прокладки (15) и стяжной гайки (16) крепится гибкий шланг-гармошка (25 мм).
• Такой же гайкой с прокладкой шланг-гармошка соединяется с переливным патрубком (17).

Обратите внимание!

Конусная прокладка всегда крепится широкой стороной к стяжной гайке.

• К верхней стороне переливного патрубка крепится прокладка (18), и с помощью винта (20), патрубок соединяется через корпус ванной с накладкой для перелива воды. Прибор готов к эксплуатации, на этом инструкция по сборке сифона закончена.

Сборка пластикового сифона для раковины

Сифон для раковины

Сифоны для умывальников и моек являются приборами бутылочного типа с одинаковым принципом устройства для различных моделей.

Как собрать сифон для раковины? Подробная инструкция поможет самостоятельно и качественно произвести сборку сифона.

Схема сборки сифона

Сборка таких сифонов проходит в три этапа: соединение с раковиной, сборка основной части сифона, соединение с канализацией.



Сифон для раковины – как собрать на 1 этапе

• Защитная решетка (1) с 5-6 делениями устанавливается с прокладкой (1с) на сливное отверстие раковины.
• На бортик отводного патрубка (3) крепится резиновая толстая (3-5 мм) прокладка (2). Другой торец патрубка со снятой фаской – для свободного его завода в сифон.
• Верхняя часть патрубка плотно прижимается одной рукой к мойке, а другой рукой вставляется соединительный винт (4) диаметром 6-8 мм в защитную решетку и закручивается широкой отверткой в гайку патрубка. Гайка плотно вставлена в выемку в самом корпусе патрубка. 1 этап сборки завершен.

Как собрать сифон на 2 этапе

• На отводной патрубок надевается пластиковая стяжная гайка (7), затем – конусная прокладка (8).
• В верхнюю часть корпуса сифона бутылочного типа (6) вставляется патрубок и насаживается на нужную высоту, после чего гайка опускается и закручивается руками.
• В крышку (стакан) сифона (13) помещается плоская большая прокладка из резины (14), затем крышка привинчивается к корпусу (6).

Обратите внимание!

Стакан сифона часто забивается отходами и его приходится снимать и промывать, поэтому замазывать силиконом прибор на стыке стакана и корпуса не рекомендуется.

При  желании, лучше намотать до 10 слоев сантехнической подмотки.

Сифон – как собрать на 3 этапе

• Стандартный канализационный отвод (9) имеет диаметр 50 мм и с помощью гайки (10) и конусной прокладки (12а) соединяется с канализационной трубой.
  Если труба или отвод не стандартных размеров, используется пластиковый переходник.

По окончании сборки, положите газету под сифон и откройте кран: если сифон собран правильно, газета останется сухой. Если следовать инструкции «Как собрать сифон для мойки» и использовать качественные материалы, прибор прослужит вам долго.

eto-vannaya.club

виды, критерии выбора + правила сборки

Выполнение самостоятельного монтажа раковины обязательно сопровождается процедурой покупки нового сифона, его сборкой и установкой. Сливной сифон для умывальника – конструкция, через которую проходит жидкость, а благодаря водной пробке блокируются канализационные газы.

Критерии выбора и последующая сборка этого сантехнического прибора несложная, однако выполнение всех правил сможет уберечь от дальнейших протеканий, что обеспечит бесперебойную работу слива.

В этом материале мы расскажем об устройстве и разновидностях сливных систем для умывальника, а также о том, каких правил следует придерживаться при выборе.

Содержание статьи:

Функции и принцип работы

Основное предназначение сифона – организация своевременного оттока жидкости в канализационный слив. Также он выполняет и второстепенные функции: препятствует засорению труб и предохраняет помещение от неприятных газов, накапливаемых в стоке.

Конструктивно устройство состоит из трех элементов:

• резервуара/емкости;
• приемного патрубка с декоративной решеткой, выполненной из металла;
• сливного патрубка, который подсоединяют к канализационному стоку.

Одна из дополнительных, но важных конструкций прибора – механизм перелива. Он выполнен в виде трубки и отвечает за защиту умывальника от чрезмерного заполнения водой, посредством вывода лишней жидкости.

Сифон представляет из себя изогнутый механизм, перелом которого заполнен сливной жидкостью. Именно в этом колене остается весь мусор, который посредством откручивания пробки легко чистится

Принцип работы сливного механизма основан на гидростатическом законе сообщающихся сосудов. Сосуды с общей частью, заполненной покоящейся жидкостью, называют сообщающимися. В сифоне они представлены коленом, с размещенным выше отверстием приемного патрубка и нижней частью – отверстием сливной трубы.

Даже после перекрытия крана и прекращения поступления воды, ее часть не сможет пройти через изгиб, поэтому так называемый отстойник всегда наполнен водой. Таким образом в колене образуется , не позволяющий запахам из канализации проникать в комнату.

Виды сифонов для умывальников

Конструктивные особенности и характеристики материала изготовления – это основные показатели, на которые стоит ориентироваться при подборе сантехнических приборов.

Они определяют временные и трудовые затраты на монтаж механизма. Поэтому требуется детальное рассмотрение имеющихся вариаций сифонов и их особенностей при установке.

Для осуществления правильного выбора модели сифона стоит учитывать не только его конструктивные характеристики, но и устройство умывальника, а также место входа в канализацию

Все модели, представленные в магазинах, могут отличаться формой, материалом и принципом действия.

Однако выделяют несколько основных групп:

• гофрированные;
• бутылочные;
• трубные.

Дополнительно выделяют скрытые сифоны, а трубные делят на обычные, когда участок трубы изогнут в форме полукруга, и плоские – изгиб создается двумя вертикальными трубами и одной горизонтальной, а конструкция в итоге обретает П-образную форму.

Удобство и простота гофры

Этот вариант достаточно прост по своему строению. Приемный патрубок, оснащенный металлической решеткой, резиновыми уплотнителями и болтом, переходит в гибкую отпрессованную трубу.

Последний элемент посредством переходника подсоединяется к стоку канализации.

В ситуациях, когда под умывальником места практически не остается и приходится менять радиус изгиба гофрированного сифона не по инструкции – необходимо осознавать, будет ли достаточно в отстойнике скапливаться воды для создания водяного затвора

Гофрированная модель достаточно удобна, особенно в том случае, когда свободного пространства под умывальником немного: из-за установленной тумбы либо когда планируется размещение каких-либо предметов.

Основное отличие такого сифона – возможность самостоятельного моделирования изгиба для обустройства гидрозатвора. Есть модели, в комплектацию которых не входит каркас, фиксирующий сгиб.

Поэтому при монтаже сливного механизма радиус петли сгиба должен быть достаточным для создания в отстойнике необходимого объема воды.

В инструкции к каждой модели производитель прописывает требуемые показатели для обеспечения нужного давления, участвующего в противостоянии проникновения газов из канализации

Несмотря на то, что эта вариация сифонов самая простая, в сборке и установке существуют незначительные минусы. В большей части они касаются дополнительных механизмов, а именно невозможности подключения шлангов для перелива и отвода стока от стиральной машинки.

Процесс сборки сифона-гофры не представляет сложностей. Детали комплектуются следующим образом:

1. С помощью винта приемный патрубок подсоединяется к умывальнику. При этом резиновые шайбы располагают с его внешней и внутренней сторон.
2. Наконечник трубы посредством переходника подключается к стоку канализации.
3. Далее гофрированный шланг выгибают для создания колена, образующего гидрозатвор.
4. Фиксация производится при помощи идущего в комплекте согнутого каркаса.

В этом случае не требуется пропитка узлов соединения герметичным составом. Когда возникнет необходимость очистить трубу от засора, достаточно будет вынуть шланг-гофру из переходника, разровнять его и очистить от ненужных скоплений.

Устройство бутылочного сифона

Основное преимущество бутылочных конструкций в универсальности. Их функционал легко расширяется путем подключения одного или двух дополнительных сливных шлангов.

Даже в моделях, где такие разъемы не предусмотрены, есть возможность приобрести переходник с нужным количеством выходов. Его установка производится между так называемой бутылкой и приемным патрубком.

Процедура очищения сифона выполняется путем откручивания дна «бутылки». Такая система не пропускает тяжелые предметы — уронив сережку в слив, можно быть уверенным, что она находится в нижнем резервуаре

К минусам бутылочной системы относят жесткость комплектующих деталей — возможность их подгибания при монтаже исключается. Также многих пугает наличие большого числа комплектующих.

Предполагая, что сборка такого узла затруднена, многие новички останавливают свой выбор на другой модели.

Однако собрать его несложно, достаточно ознакомиться с комплектом деталей:

• защитная решетка, с несколькими отверстиями диаметром не более 10 мм;
• большая уплотняющая прокладка из резины;
• патрубок подключения к умывальнику;
• гайка;
• стяжной винт;
• сифон;
• отвод к канализации;
• конусообразные прокладки;
• маленькая и большая плоские прокладки;
• декоративная накладка из пластика;
• пластиковая стяжная гайка;
• пластиковый переходник.

Сборка и монтаж такого узла рассчитан на 3 основных этапа: подсоединение к умывальнику, комплектация главной части бутылочного сифона и подключение к канализационному стоку. Если детали недостаточно плотно прилегают друг к другу, для уплотнения используют сантехнический лен.

На первом этапе в отверстие для слива укладывается соответствующего диаметра уплотнительное кольцо и защитная решетка. Далее на борт приемного патрубка помещается самая толстая прокладка из резины.

Верхний участок прижимается к раковине, а стяжной винт вставляется в защитную сетку и вкручивается в гайку, что размещена на корпусе. Затягивая крепежные элементы необходимо следить за фланцем с прокладкой – они не должны поворачиваться.

Недобросовестные производители могут выпускать раковины с недостаточным углублением сливного отверстия. В этом случае нет необходимости вкладывать внутреннюю прокладку. Вместо нее вокруг разъема необходимо нанести герметик

Второй этап обусловлен сборкой сифона. На трубу, отводящую жидкость в канализацию, одевается стяжная гайка и конусообразная прокладка следом.

Теперь в верхний участок «бутылочного» корпуса вставляется приемный патрубок и посредством стяжной гайки фиксируется на нужной высоте. В стакан помещается большой плоский уплотнитель, а в финале закручивается крышка на корпусе.

За счет того, что в стакане сифона скапливается мусор, есть необходимость его периодического очищения. Этот участок не замазывают силиконом. По надобности можно использовать уплотнительную нить для труб

На третьем этапе производится непосредственное подключение к канализационной системе. Для этого на стоковую трубу накладывают прокладку и вставляют в нее сливной патрубок сифона.

При необходимости можно использовать переходник. В последнем узле применяют герметики. На этом процесс сборки и монтажа закончен. Теперь необходимо проверить работу сливной системы.

Подробнее об установке сифона на раковину можно прочесть в .

Особенности трубных сантехнических узлов

Различают два вида трубных сифонов – обычные и плоские. Первые имеют стильный дизайн, поэтому не требуют маскировки, а вторые больше применяются при ограниченном пространстве под раковиной.

Эти модели более сложные в уходе сравнительно с предыдущими. Для очистки понадобится выкрутить согнутую часть трубы из приемника, а затем из слива.

Устранить проблему неудобной очистки можно, купив трубный сифон со специальным разъемом, оснащенным крышкой и расположенным на вершине сгиба. Таким образом очистка производится без разбора конструкции

Устройство трубного сифона простое – это согнутая часть трубы, по обе стороны соединенная с приемным и сливным патрубками. Вся конструкция жесткая и не подлежит регулировке при монтаже. Процесс установки такого механизма разнится от бутылочного лишь одним пунктом – вместо «бутылки» вкручивается изогнутая труба.

Некоторые модели отличаются небольшим по размеру гидрозатвором. Тем не менее для противодействия прессинга газов из канализации такой глубины будет достаточно.

А вот при длительном отсутствии, например, при отъезде, вода в отстойнике может испариться и в момент возвращения будет слышен характерный запах канализации. Во избежание такой ситуации слив рекомендуется закрывать пробкой.

При установке этого сантехнического устройства стоит обращать внимание на высоту канализационного входа. Ее уровень должен соответствовать горизонтальному участку слива на сифоне.

Довольно распространены трубные модели с переливом, что является очень удобным для небольших раковин, где есть вероятность выхода жидкости за границы умывальника.

Скрытый тип сливного узла

Скрытая вариация сифонов частично устанавливается в стену, а именно бутылочное устройство. Видимой остается только горизонтально расположенная труба.

Существуют скрытые модели сифонов, оснащенные съемной крышкой. С ее помощью обеспечивается доступ для прочистки сливного прибора. Однако модель находится в высокой ценовой категории

К достоинствам относят полностью спрятанный сантехнический узел. К недостаткам — сложность установки, а также проблематичный доступ для обслуживания и ремонта.

Из каких материалов делают сифоны?

Материалы, используемые для литья сифонов, должны соответствовать всем техническим стандартам. От этого зависит их эксплуатационный срок и качество выполнения заявленных производителем функций.

Требования, предъявляемые для материалов стоковых приборов, следующие:

• практичность при обслуживании;
• неуязвимость перед высоким температурным режимом;
• устойчивость к коррозии;
• низкая предрасположенность к скоплению отложений из-за постоянного контакта с водой.

По большей части сливные устройства для умывальников сделаны из пластика, чугуна, никеля, латуни, сплава латуни и бронзы, стали, прочего.

Самым практичным и экономным вариантом считается конструкция слива из пластика. Это может быть стандартный белый или цветной вариант. Материал легкий в монтаже, имеет плотное сцепление деталей и в большинстве случаев не требует уплотнения стыков — вместо этого применяется муфта.

Также модели не подвержены воздействию ржавчины, устойчивы к проходящим процессам гниения и коррозии. Легкий уход даже хлорсодержащими составами позволяет придерживаться максимальной чистоты прибора.

При выборе пластикового сифона можно найти нестандартные оттеночные варианты, например, черного или серого цвета. Использование темного тона в интерьере ванной — смелое решение, подходящее исключительно для просторного помещения

Более прочными считаются бронзовые и латунные сливные установки. Модели мало подвергаются коррозии и ржавчине, но все-таки окисляются.

Посредством этих химических процессов на неровных участках задерживаются частицы грязи, находящиеся в составе проточной воды. Так происходит постепенное засорение. В этом плане, пластик гораздо практичнее.

Сливной механизм из бронзы имеет эстетически привлекательный вид. Чаще всего этот сифон открыт для обозрения и является частью винтажного стиля

Сливная установка, выполненная из металла, ежегодно расширяет круг своих поклонников. Буквально за последние десять лет популярность возросла более чем в два раза. Все благодаря отменным характеристикам металлических устройств: прочность, эстетически привлекательный вид и гигиеничность сплава.

Для таких моделей сталь может использоваться как в чистом виде, так и в составе сплавов. Ценовая категория металлического прибора на порядок выше предыдущих вариантов, что указывает на отменное качество и высокий срок эксплуатации.

Наружное покрытие металлического сифона выполняет исключительно декоративную роль. Самые распространенные варианты – покрытие хромовым составом. Именно такой вариант легко вписывается в любой интерьер ванной комнаты

Большинство покупателей исходя из низкой стоимости и практичности останавливают свой выбор на пластиковых конструкциях. Тем не менее металл не слишком уступает в позициях. Ведь подчеркнуть изысканность интерьера, сделать акцент на необходимых деталях можно только элементами из нержавейки.

Если же говорить о латунных приспособлениях, то здесь играет роль лишь декоративная составляющая — сложность ухода и постепенное окисление не являются положительными характеристиками.

Дополнительные функции изделия

Помимо осуществления слива и наличия эффективного гидрозатвора между помещением и канализационной трубой со всем ее благоуханием, устройство может дополняться необходимыми элементами — шлангами. Например, для большинства умывальников, изготовленных с верхним выпуском, приобретается .

Удаление воды происходит не только через сливное отверстие, но и посредством выпуска, к которому подсоединен шланг — так механизм препятствует подтоплению.

Устройство гидрозатвора с переливом имеет два патрубка, соединяющихся перед отстойником в один узел. Таким образом стоковые воды уходят из сливной системы в канализацию

В комплектацию сифона может входить и патрубок с дополнительным входом, помогающим упростить систему слива в бытовых приборах — для компактной организации стока стиральной машинки. Отводящий узел расположен между горловиной умывальника и чашей сифона. Перелив и дополнительный разъем возможно интегрировать только в сливы бутылочного типа.

Сборка конструкции с переливом

Первоначально производится сборка бутылки. Подходящий уплотнитель садится на резьбу колбы, встраиваемой внизу умывальника. Далее вплотную прикручивается нижняя крышка. Соединение необходимо подтянуть вручную, для обеспечения плотной стыковки.

Теперь нужно взять верхний патрубок, отвечающий за слив в умывальнике, накинуть на него гайку, а затем одеть конусную прокладку.

При этом натягивание уплотнителя должно выполняться широкой стороной на трубу. После этого элемент вставляется в верхнюю часть сифона. Следующим шагом будет накручивание гайки.

Если требуется удлинение отводящего сливного разъема, к нему подсоединяется жесткий патрубок. В случае когда конструкция этого не требует, сразу монтируется труба-гофра

К переливному отверстию раковины подсоединяется гофрированная трубка, а ее второй конец — к стыковочному патрубку. Сделать это очень легко – деталь в виде лопатки оснащена конусными пазами, легко входящими в рифление гофры.

Установка всех труб сливного узла — нижней, обеспечивающей отвод воды в канализацию, средней для стока стиральной машинки и верхней для перелива, — производится аналогично вертикальному патрубку.

На что смотреть при выборе?

Для осуществления правильного выбора сифона, необходимо принимать во внимание устройство умывальника, особенности сборки механизма и месторасположение канализации.

Если производится замена не только сливного устройства, но и умывальника, целесообразно остановиться на моделях раковин, в комплектации которых уже есть сифон. Организация системы слива в таком случае будет максимально упрощена, а все детали идеально подогнаны под размеры умывальника.

Наличие в конструкции перелива и отводящего узла для стиральной машинки исключительно по желанию. Однако стоит учитывать, что только сифон бутылочного типа можно дополнительно оснастить этими элементами.

Патрубки у гидрозатворных установок бывают двух диаметров 32 и 40 мм. Стоит помнить, что чем меньше размер сечения, тем ниже объем жидкости, пропускаемой через систему, а соответственно, сифон будет часто поддаваться засорам

Низко расположенный вход в канализацию предполагает установку любого типа сифонов, кроме трубного. Для его монтажа потребуется поднять сток до необходимого уровня, что представляет дополнительные затраты времени и средств.

При покупке также стоит заострить внимание на комплектующих — детали должны быть целостными и без сколов. Это сделать легко, ведь большинство производителей сантехнических приборов делают упаковку прозрачной.

Полезное видео по теме

Проблема плохого стока воды из сантехнического прибора может скрываться внутри сифона. Наличие дефектов не всегда очевидно:

Подключение дополнительного патрубка для организации слива со стиральной машинки:

Стандартное устройство сифона не обременено лишними деталями, поэтому для сборки всей конструкции не потребуется много времени. Важно в этом вопросе воспользоваться советами по выбору подходящего механизма, достойно обеспечивающего удаление отработанной жидкости в канализационную систему.

Появились вопросы по теме статьи, нашли недочеты или есть интересная информация которой вы хотите поделиться с посетителями сайта? Пожалуйста, оставляйте комментарии в блоке под статьей.

sovet-ingenera.com

Замена колена под раковиной в Москве — цены на услуги профессионалов по замене колена под раковиной в ванной комнате

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров.

1. Сравните условия и выберите лучшие
2. Отклики только от заинтересованных специалистов
3. Не теряете время на общение с посредниками

Или позвоните по телефону и мы подберем для вас мастера самостоятельно

Звоните ежедневно с 9:00 до 22:00 (без выходных)

8 (499) 649 32 93 (Москва)

Качественная замена колена под раковиной возможна лишь при профессиональном подходе. Найдите надежного профессионального сантехника для замены колена раковины всего за пять минут с помощью онлайн-сервиса YouDo.

YouDo – это бесплатная онлайн-платформа, где при заказе услуг опытного мастера вы можете воспользоваться рядом преимуществ:

• Благодаря удобному и понятному интерфейсу сайта YouDo, оформление заявки осуществляется в два клика
• Широкая база данных исполнителей YouDo позволит вам найти ближайшего квалифицированного мастера по ремонту раковин, готового приехать в максимально короткие сроки и оперативно  устранить неполадки, связанные с эксплуатацией системы водоснабжения
•  Все исполнители при регистрации прошли проверку администрацией нашего сайта и доказали свою компетентность и профессионализм документально. Специалисты YouDo гарантируют высокое качество предоставляемых ими услуг
• На YouDo существует выгодная система ценообразования, благодаря которой вы можете сэкономить значительную часть своих средств. Во-первых, при создании заявки вы сами указываете стоимость услуги. Во-вторых, у нас нет никаких накруток тарифов мастеров. Так, например, обычные частные мастера вынуждены оплачивать услуги фирм-посредников, что примерно составляет до 30% общей стоимости работы специалиста. На YouDo исполнители и заказчики сотрудничают напрямую, поэтому у нас вы платите только за ремонт раковины

Замена колена под умывальником: стоимость услуги

Замена колена под раковиной оценивается опытными мастерами согласно следующим критериям:

• Стоимость покупки нового колена
• Тип раковины и материала, из которого она изготовлена
• Сложность выполнения ремонтных работ
• Время, за которое необходимо осуществить замену колена раковины

Замена колена под умывальником мастерами YouDo

На онлайн-платформе YouDo вы можете найти большое число предложений от лучших сантехников мегаполиса и выбрать наиболее выгодное из них. Или оформить вызов квалифицированного мастера на дом, выбрав наиболее удобный способ создания заявки.

Это:

• Наше мобильное приложение, которое можете скачать на свой телефон. Этот вариант поможет вам найти надежного исполнителя в любом месте и в любое время
• Заказ через сайт. На главной странице нашего сервиса вы найдете форму заявки, которую необходимо заполнить и опубликовать на нашем сайте. Исполнители YouDo в течение ближайшего времени свяжутся с вами и предложат свою профессиональную помощь для замены колена под раковиной
• Звонок на наш номер «горячей линии». Специалист ответит на все интересующие вас вопросы и подберет для вас кандидатуру с приемлемыми расценками за услуги
• Поиск по каталогу. Найдите нужного специалиста для замены трубы под умывальником, воспользовавшись базой данных нашей онлайн-платформы. Связаться с мастером вы сможете по контактам, указанным в его личном профиле. Там же ознакомьтесь с портфолио кандидата и отзывами, а также его рейтингом в системе сервиса YouDo. Здесь вы можете оставить и свой отзыв о работе мастера

remont.youdo.com

как собрать сифон для раковины на кухне правильно: видео-инструкция по монтажу своими руками, фото и цена

В этой статье, прежде всего, будет рассматриваться схема — как собрать сифон для раковины стандартного типа. Кроме того будет разобран и такой ключевой момент, как выбор подходящего в той или иной ситуации изделия. Ведь вполне логично – перед тем, как элемент собрать, его нужно сначала приобрести.

Получается, что зная основные сведения касательно типов такой сантехники, вы сможете купить прибор, сборка и эксплуатация которого будет максимально легким делом.

Фото сборки сифона

Итак, с разбора этого вопроса и начнем.

Как осуществить выбор

Тут, прежде всего, важно понимать назначение прибора – если этот элемент не установить, то трубы основной магистрали будут чаще засоряться. Ведь конструкция прибора предусматривает наличие специального изгиба, в полости которого задерживается весь мусор. Кроме того в этом же изгибе постоянно находится вода, благодаря которой неприятные запахи из канализации не проникают в помещение.

Принцип работы гидрозатвора

Так что, как видите, такой слив – элемент действительно необходимый.

Рассмотрим в таблице ниже, какие бывают колена для раковин.

Тип изделий:	Особенности:
Гофрированные.	Инструкция изготовления и установки такого прибора очень проста – по сути,  это просто кусок гофрированной гибкой трубы, на концах которой имеется переходник для вставки в канализацию и крепление для соединения со сливным кольцом умывальника. Получается, что изгиб тут можно создать любого размера, а это удобно в тех ситуациях, когда под мойкой малое пространство.В целом изделие довольно дешевое и простое в монтаже, однако перед тем как установить сифон для раковины, помните, что гофрированный патрубок во время очистки, скорее всего, придется демонтировать полностью.
Бутылочные.	Это самый популярные колена, так как тут очень легко очищать систему – достаточно открутить так называемую чашу прибора, вытряхнуть с нее мусор и можно вкручивать «накопительную» емкость обратно. То есть получается, что в случае установки такого прибора – его необязательно снимать полностью для очистки от накопившейся грязи.В принципе это очень хороший вариант, однако, элемент требует определенного свободного пространства под мойкой, кроме того монтаж изделия требует навыков и аккуратности.
Трубные.	Вариант представляет собой несколько как бы вставленных друг в друга трубочек и обычно применяется для ванн. Однако при необходимости трубный прибор может быть установлен и под умывальником. Это решение может быть актуально, например, в том случае, когда не хочется ставить гофру, но и бутылочный слив не помещается.

Трубный вариант

В целом, с типами изделий разобрались.

Обратите внимание! Цена сливных колен напрямую влияет на качество их эксплуатации. Ведь чем дешевле будет купленная сантехника, тем ниже будет качество уплотнительных прокладок, а значит, их придется чаще менять. Кроме того, дешевые конструкции тяжелее монтировать, потому что очень легко сорвать резьбу на соединениях – пластик ведь в таких случаях используется далеко не самой лучшей прочности.

Теперь можно приступить к практической части.

Самостоятельная сборка системы

В качестве наглядного примера, рассмотрим, как правильно установить сифон под раковиной, который относится к типу «бутылочных» изделий.

Взяли мы именно эту классификацию потому, что именно она собирается в большинстве случаев и в принципе как раз тут имеется больше всего нюансов.

Стандартное «бутылочное» колено

Для выполнения работ понадобится такой набор инструментов и расходных материалов:

• разводной и газовый ключ;
• крестовая и плоская отвертка;
• тюбик сантехнического силикона;
• защитные перчатки и желательно запастись и респиратором.

Ну и поскольку мы будем рассматривать и то, как заменить сифон в раковине, то получается, что перед тем, как поставить новый прибор, нужно будет снять старый. Если он такой же – современного типа, то хватит и вышеописанного инструмента. А вот если требуется демонтировать советский «агрегат» из чугуна, которые обычно ставили в ванной комнате и на кухне, то тут уже одними отвертками обойтись не получится.

Чугунный слив

С этого момента и начнем.

Демонтаж старой сантехники

Итак, как снять сифон с раковины, который сделан из чугуна – пошаговая схема работы:

1. Отверткой или ножом выковыриваем замазку или уплотнитель (чаще всего это обычные тряпки или куски резины)
2. Пробуем немного расшатать все составные элементы. Если это получается, то можно пробовать разбирать. Если же изделие «мертвое», то есть не поддается расшатыванию и разборке, то переходим к следующему пункту.
3. Берем болгарку и просто напросто срезаем колено.

Работа с болгаркой

Совет: можно обойтись и без болгарки – надрежьте чугун с помощью полотна по металлу, а потом разбейте его молотком на куски. Только помните, что такое агрессивное механическое воздействие чревато вылетом осколков металла и попаданием их на стену с плиткой. Поэтому действуйте максимально аккуратно, чтобы не повредить отделку.

Ну а что касается того, как открутить сифон в раковине, который относится к современному разборному типу, то тут все очень просто:

1. Выньте патрубок из канализационной трубы.
2. Возьмите отвертку и открутите винт со стороны раковины, на котором держится конструкция.

Если все сделано, то можно приступать непосредственно к сборке.

Монтаж нового колена

Перед началом работы важно убедиться в том, что все элементы прибора есть в наличии. Для этого возьмите схему (как правило, она прилагается ко всем сифонам) и проверьте, действительно ли наличие совпадает с заявленным в инструкции.

И если все в порядке, то можно приступать к монтажу.

1. Сначала подготавливаем канализационную трубу к вводу патрубка от сифона. Тут нужно убедиться, что гофра входит достаточно плотно. Если есть зазоры, то придется сходить в магазин купить специальный уплотнительный фитинг переходник и уже в него потом мы вставим патрубок.

Резиновый переходник

2. Теперь следует подготовить отверстие в раковине под установку верхней части слива. То есть нужно очистить все от грязи, лишних прокладок и т.п. И потом нужно попробовать вставить кольцо колена в отверстие – если диаметр совпадает, то ситуация у вас стандартная, а это значит, что можно смело действовать по инструкции дальше.

Совет: если диаметры элементов все-таки не совпадают, то этим моментом нужно заняться вплотную, потому что нельзя допускать скопление воды вокруг кольца слива – это негигиенично. Вариантов решения проблемы тут два – обратиться в магазин с просьбой подобрать более подходящее кольцо, либо же «сажать» кольцо на силиконовый герметик.

Сливной патрубок и кольцо

3. Собираем сифон своими руками по схеме, при этом обрабатываем силиконом те соединения, в которых нет уплотнительных прокладок. Те же места, где резиновые кольца есть – как правило, дополнительно обрабатывать не нужно. При этом обязательно следите за тем, чтобы между плоскостью прокладок и пластиком не было никаких «заусениц» — обрезайте их ножом, так как из-за таких нюансов может нарушиться уровень герметичности.

Элементы для сборки конструкции

Важно! Перед тем, как обработать плоскость силиконом, убедитесь в том, что поверхность сухая. В противном случае после высыхания герметика между ним и пластмассой останутся щели.

4. Приставляем верхнюю трубку конструкции к нижней части раковины и скручиваем трубу с металлическим сливным кольцом. Обычно это делается с помощью болта.
5. Вставляем прикрепленную трубу в сифон и закручиваем большую соединительную гайку.

Закрутка соединительной гайки

6. Вставляем гофру в канализацию, ждем несколько часов, пока схватится силикон (если он есть где-либо), затем проверяем систему на предмет протечек.

Если во время проверки все в порядке, то значит системой можно начинать пользоваться полноценно.

Ну и что касается того, как почистить сифон под раковиной в случае необходимости, то тут все просто – откручиваете «чашу», чистите ее и вкручиваете обратно. Только не забудьте, что если соединение ранее было обработано силиконом, то старый герметик нужно будет удалить при сборке и нанести новый.

Очистка чаши

На этом все – обзор завершен и переходим к подведению итогов.

Вывод

Мы достаточно подробно разобрались в том, как поставить сифон на раковину, а также в том, как его выбрать и как снять старое изделие, перед сборкой нового. Надеемся, что вам все относительно понятно и теперь данный процесс удастся выполнить легче и правильнее.

Если же вопросы таки остались, то просмотрите еще и обучающее видео в этой статье.

gidroguru.com
