Содержание

Как своими руками подключить раковину к канализации?

Для того чтобы установка сифонов на кухнях и в ванных в раковину или мойку прошла успешно, совсем необязательно быть большим специалистом или тратить время, вызывая сантехника.

Не забывайте, что перед тем как устанавливать кран, необходимо перекрыть подачу воды в квартиру.

Достаточно иметь немного желания и не бояться выполнить грязную работу. Инструментов и расходных материалов понадобится совсем немного.

Список инструментов

отвертка плоская или крестовая;
тюбик с пастой, обеспечивающей герметичность соединения.

Такой инструмент, как отвертка, как правило, есть в каждом доме. Паста для герметичного соединения может совсем не понадобиться, потому что современные детали сифона, если они сделаны должным образом, имеют прекрасные поверхности и специальные прокладки, чтобы все установить без дополнительных приспособлений.

Другими словами, когда будете выбирать сифон, чтобы его установить на кухню для раковины или мойки, обратите внимание на места, где будут закручиваться гайки. Прокладки и все остальное должно быть идеальным, никаких трещин и сколов, даже малейшая шероховатость просто недопустимы в резьбовых соединениях. Иначе в этих местах вода будет постоянно протекать.

Материалы и комплектация

Материал сифона должен быть устойчив к воздействию химических и термических агрессоров, поэтому его изготавливают из поливинилхлорида, хромированной латуни или бронзы, а также из пропилена. Конструкции из латуни или бронзы довольно дорогие, смотрятся эстетично и являются довольно престижными, но тем не менее они стойки перед коррозией, различными окислителями. Устройства из ПВХ, полипропилена и пластика намного дешевле, а также имеют простую сборку, устойчивость соединений, но не особо долговечны.

Типовой набор любого сифона состоит из следующих элементов:

корпуса;
прокладок из резины толщиной 3–5 мм, желательно из маслотермостойкого (белого) или силиконового пластика;
защитной решетки диаметром до 1 см;
гаек;

патрубка (выпускного или отводного), чтобы установить прокладку. Он имеет 2-3 отчетливых колец, бортик, а также может быть оборудован отводком для подключения посудомоечной или стиральной машины;
отводов к канализации;
соединительного винта из нержавейки диаметром до 8 мм.

Варианты установки сифона

Ремонт сифона, установленного на раковину или мойку, производится по по нескольким причинам.

Первая причина – забился отстойник. Чтобы его очистить, надо одной рукой придерживать сифон, а второй рукой открутить снизу емкость.

Только не забудьте поставить ведро, иначе вся грязь выльется на пол.

Схема размеров смесителя.

После того как проделаете эти операции, очистите детали. Особое внимание уделите прокладке. Ее надо будет промыть чистой водой и вытереть насухо так, чтобы никаких частичек грязи на ней не находилось. Эта же тщательность нужна и резьбовому соединению, расположенному на самом сифоне. После того как убедитесь, что все чисто, поставьте прокладку и закрутите нижнюю чашку. Не применяйте больших усилий, иначе прокладка может деформироваться или сломается резьба у сифона.

Вторая причина – решили полностью заменить старый сифон, мойку или раковину на новый узел. Установка его начинается с подготовительных работ.

Разновидности моек по типу монтажа

На сегодняшний день известно четыре вида кухонных моек, различающихся по способу установки и условиям эксплуатации:

Накладные. Данный вид считается наиболее простым в монтаже и к тому же недорогим. В таком случае мойка накладывается на отдельную тумбу и выполняет функцию столешницы. К минусам можно отнести небольшую толщину и зазоры между мойкой и тумбой, что не очень-то эстетично и удобно.

Врезные. Такое название они получили не просто так – их монтируют в заранее вырезанное в столешнице отверстие. Таким образом, мойка получается встроенной, а значит более красивой и удобной.

Подстольные. Они больше всего подходят для установки в столешницы из стекла, камня, гранита и твердых пород дерева. Край подстольной мойки, как правило, устанавливают ниже уровня рабочей поверхности – такое расположение позволяет добиться отличной герметизации, избежать попадания влаги под мойку и, как следствие, набухания столешницы. Правда, цена на данный вид раковин довольно высока.

Совет! Если ваш кухонный гарнитур собран из отдельных шкафов, то к нему идеально подойдет обычная накладная мойка. А вот если вы накрываете напольные модули единой столешницей, то более рационально будет приобрести встраиваемую модель.

Демонтаж сифона

Подставьте под раковину пустое ведро, чтобы не разливалась грязная вода из сифона, и положите рядом по этой же причине половую тряпку. Современные сливные устройства крепятся к раковине при помощи длинного винта. Открутите его, используя отвертку. Изделия, выпущенные в прошлом веке, соединяются снизу при помощи гайки. Чтобы ее открутить, придется в горловину, которая находится в верхней части раковины, вставить небольшие пассатижи, плоскогубцы или круглогубцы. Фиксируя их одной рукой, второй отворачивайте снизу гайку. Если есть помощник, то вдвоем проще справиться с этой работой. Потом начнется установка в обратном порядке.

Схема конструкции смесителя.

Сложность может возникнуть, если все настолько прикипело, что во время отворачивания решетка сломается и не за что будет ухватиться, чтобы избежать проворачивания. Когда терпение иссякнет и все способы будут перепробованы, придется сифон аккуратно разрушить, все равно менять. После того как устройство будет отсоединено от раковины или мойки, отключите его от канализационной трубы.

Там тоже бывают разные крепления в зависимости от года, когда устанавливалась сантехника. Соединения могут быть при помощи гайки и специальной прокладки или резиновой муфты, которая надевается на отводящий шланг и плотно вставляется в расширение, находящееся на входной трубе канализации. Хуже дело будет обстоять при смене очень старой сантехники. Ввод в канализацию тогда герметизировали при помощи цемента. И если установка была сделана квалифицированным и добросовестным исполнителем, то придется повозиться с зубилом и молотком, прежде чем все очистить.

Как подключить ванну к канализации?

После того как ванна приобретена и доставлена в предназначенное для нее помещение ванной комнаты, ее необходимо правильно установить с учетом конфигурации помещения, имеющихся труб, инженерных коммуникаций и дизайнерских решений хозяев.

Схема подключения унитаза к канализации.

Определившись с ее общим расположением, которым впоследствии будет обусловлено подключение труб воды и канализации, необходимо отрегулировать ее устойчивость, высоту и наклон. Ванны могут устанавливаться на ножки, подставки или другие опоры. При этом они должны выдерживать механическую нагрузку не менее 100 кг, приложенную к длинному борту ванны в любом месте вертикально вниз, и быть устойчивыми.

Кроме того, по высоте ванны должны устанавливаться не менее 145 мм от пола до выпускного отверстия чаши. Это делается для того, чтобы можно было создать необходимый перепад высот в зоне между отверстием слива и точкой подключения к канализации. Если же перепада высот не будет или он будет недостаточным, вода из чаши будет выходить плохо и, возможно, застаиваться. К тому же получаемое пространство между полом и дном чаши позволит организовать сравнительно свободный доступ к сливу для возможной ревизии или замены сифона.

Проведя установку ванны на указанные выше опоры или подставки, делают проверочные измерения полученных высот: а) от чистого пола до выпуска, б) от чистого пола до верха борта чаши в четырех точках по ее углам. Последние данные не должны отличаться друг от друга более, чем на 4 мм. Далее выставляется уклон днища ванны в сторону выпускного отверстия, через которое осуществляется подключение ванны к канализации. Этот уклон выставляется из расчета 2 см на 1 м длины ванны. После того как закончены работы по ее установке и регулировке и чаша окончательно зафиксирована по вертикали и горизонтали, можно начинать подключение ее слива к канализации.

Установка нового сифона

Простейший сифон может быть в виде изогнутой гофрированной пластмассовой трубы белого или черного цвета. Ее задача – за счет изгиба постоянно сохранять там небольшое количество воды, которая будто пробка перекрывает воздух, идущий от канализации. Тем самым она не дает неприятным запахам проникать в квартиру. Изгиб этой трубки должен быть достаточно глубоким, чтобы в нем сохранялось как можно больше воды. Формируется изгиб трубы при помощи распорок, которые входят в комплект.

Схема замены старого смесителя.

Но сначала надо подготовить поверхности соединений. Очистите отверстие раковины или мойки от грязи и налипших отложений. Новые и старые поверхности моек лучше чем-нибудь обезжирить, чтобы потом прокладка не пропускала воду.

Положите на отверстие в раковине прокладку и вставьте в нее раструб слива. Снизу раковины наденьте еще одну мягкую прокладку и соедините ее и раковину пластмассовой гайкой.

Современная конструкция предусматривает несколько другое крепление. Чтобы установка прошла нормально, положите в раковину прокладку, сверху поместите стальную решетку, вставьте в ее отверстие длинный винт или саморез в зависимости от комплектации. Одни конструкции позволяют снизу через прокладку подвести к раковине сифон и при помощи винта все соединить. Есть и другие варианты.

Например, надо нижнюю часть сифона крепить к раковине при помощи винта и гайки. Затем к ней присоединяются остальные части. На этом сложная установка заканчивается, дальше будет проще собрать остальные детали устройства.

Виды: плюсы и минусы

Существуют несколько основных видов сифонов. Необходимо рассмотреть их некоторые характеристики, недостатки и достоинства.

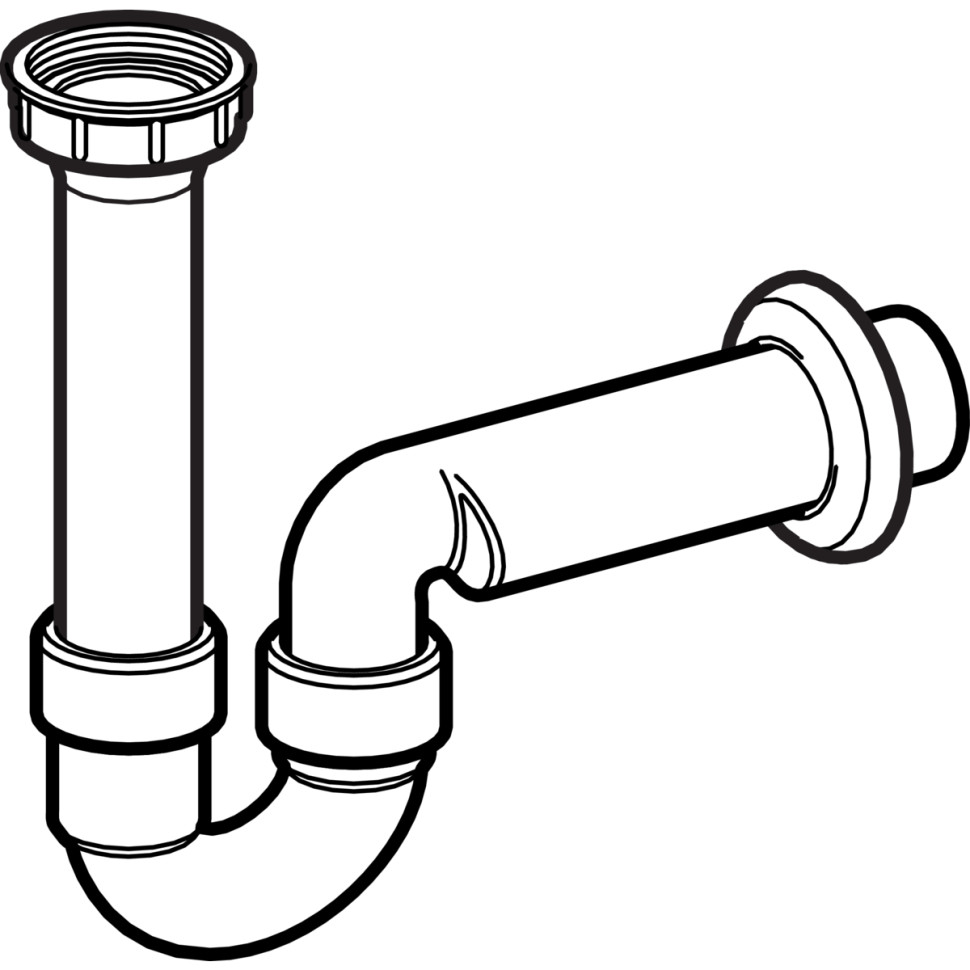

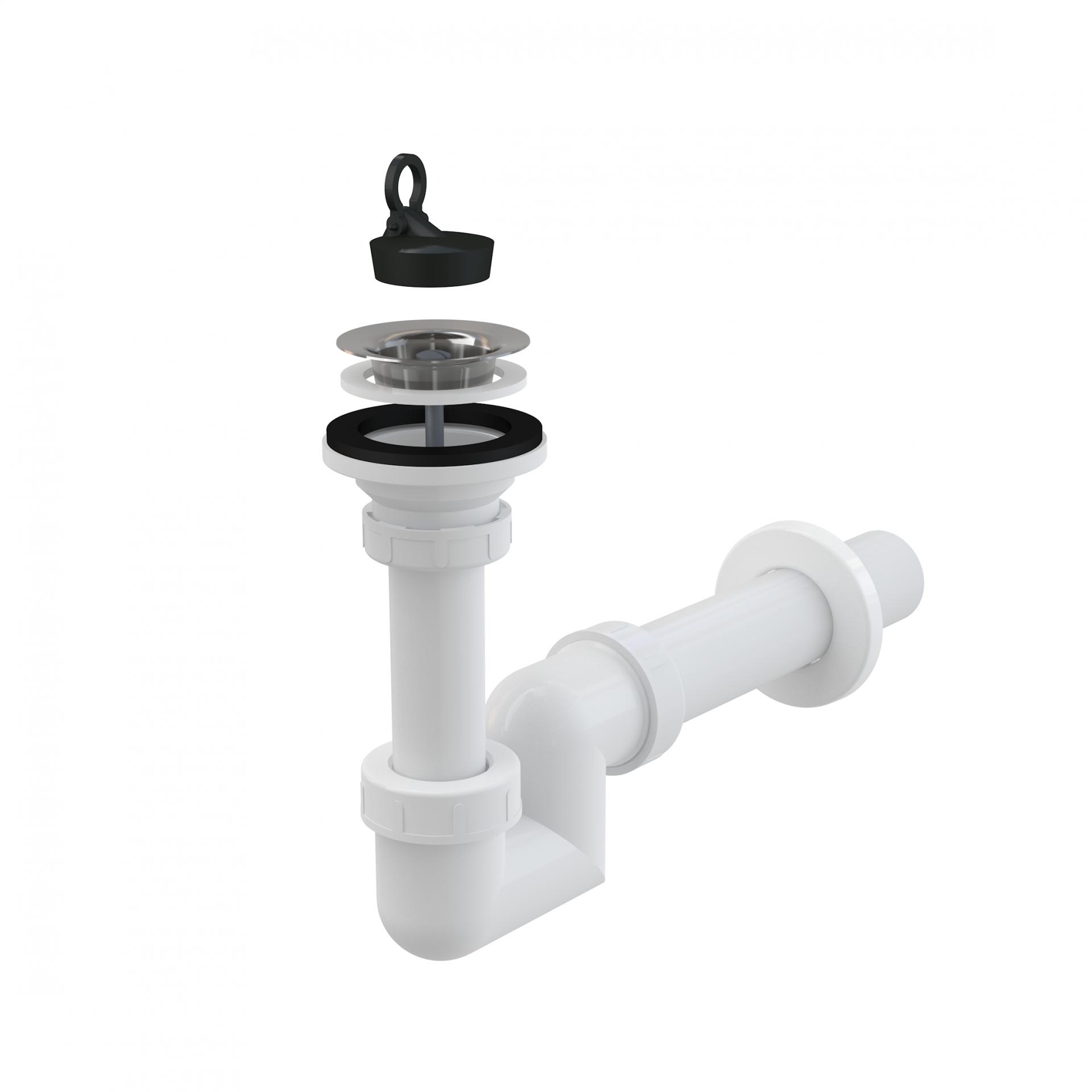

Трубный тип

Представляет собой простое устройство в виде жесткой трубы, изогнутой в форме английской буквы U или S. Этот тип может быть как цельным, так и разборным. Имеются варианты, при которых в самой нижней точке предусмотрено специальное отверстие для извлечения различных твердых частиц. При трубном типе сифона требуется повышенная точность его сборки. Плюсом этого вида является то, что для его очистки разбирать весь сифон не нужно, вполне снять с него нижнее «колено». Минус состоит в том, что из-за небольшого гидравлического затвора при нечастом использовании могут возникать неприятные запахи; из-за недостаточной подвижности его не удастся установить так, как нужно.

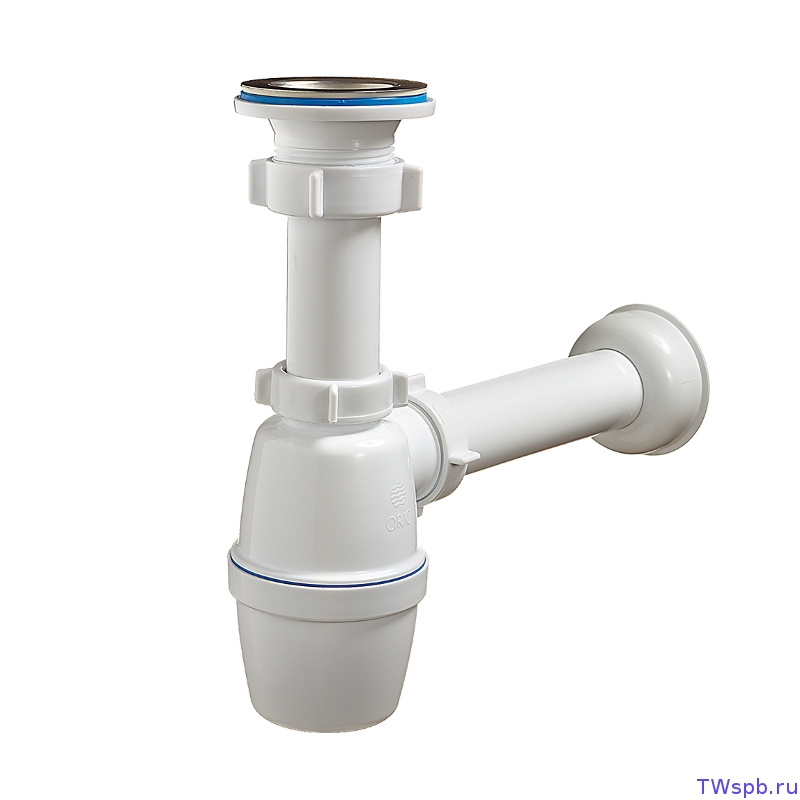

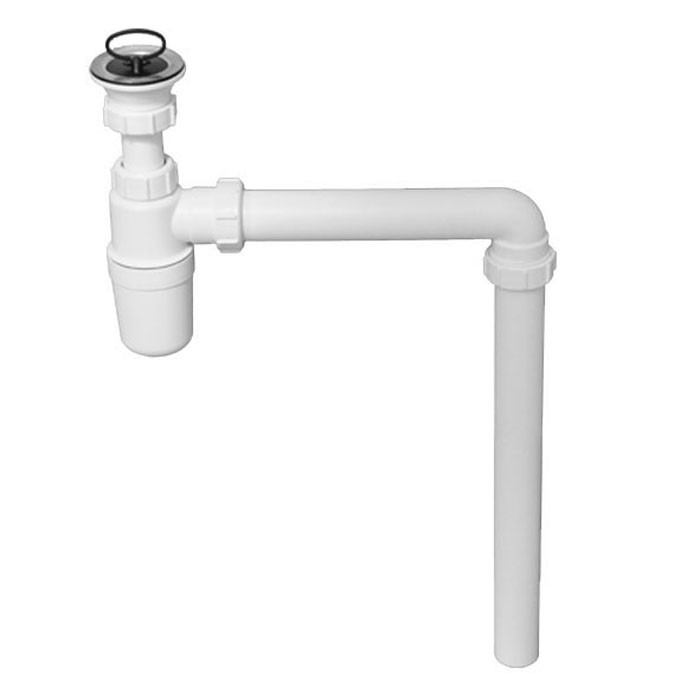

Бутылочный тип

Имеет самое большое распространение по сравнению с другими, хотя представляет собой самую сложную конструкцию из всех. Свое название приобрел благодаря тому, что в районе водного затвора имеет форму в виде бутылки. К его основным плюсам относится быстрая и удобная установка, даже в ограниченном пространстве, разборка осуществляется достаточно легко, прочистка не занимает много времени, мелкие вещи, попавшие внутрь, не уйдут в канализацию, а опустятся на дно бутылки. Только с его помощью можно соединить стиральную или посудомоечную машину, не придумывая для них дополнительного отвода канализации. Существенный недостаток состоит в то, что загрязнения оседают в месте соединения сифона с трубой канализации и вызывают ее засор.

Гофрированный тип

Представляет собой гибкую трубку, которую можно изогнуть в любую сторону. Это и является одним из основных его плюсов, когда его можно установить в тех местах, которые недоступны двум предыдущим. К его плюсам относится и сравнительно небольшая цена, и минимальное количество мест протечки из-за одного места соединения. Минус – это неровная поверхность, которая собирает на себе различные грязевые отложения, их можно удалить, только когда конструкция разобрана. Нельзя выливать горячую воду в канализацию, если сифон сделан из пластика.

Этап #3: крепление умывальника к стене

Когда смеситель уже установлен на мойку, ее нужно прикрепить к стене и закончить подключение к водопроводу. Для этого прибор надевают на подготовленные крепежные шпильки, устанавливают пластиковые вкладыши, которые поставляются в комплекте, и закручивают гайки. Если под раковиной предусмотрена опора, то ставят на нее.

Под краном должна быть уплотнительная резиновая прокладка. Ее располагают над гайкой. Уплотнитель не помешает в будущем подтянуть гайку, поэтому не стоит затягивать ее слишком туго. Если при проверке подключения кран будет подтекать, достаточно просто туже затянуть соединение.

Этап #4: подключение мойки к канализации

Как подключить умывальник к канализации? Этот этап завершающий. К сантехническому прибору подключают сифон, к которому прикрепляют трубу – гофрированную или жесткую с изгибом. Потом трубу подключают к канализации. Если ее диаметр не совпадает с канализационным выпуском, используют специальный резиновый переходник.

Когда работа окончена, остается только проверить герметичность соединений. Для этого открывают краны и проводят по трубам сухой рукой или белой салфеткой. Если все нормально и нет протечек, сантехника готова к эксплуатации.

Подключение сифона мойки к канализации

Сифон гофрированный | ФАРФОР-САН

Все знают, что под каждой раковиной, под ванной и в унитазе есть труба. По ней грязная вода утекает в канализацию. Причем труба изогнута таким образом, что вода, к примеру, из мойки стекает сначала вниз, потом немного поднимается вверх и уже после этого подъема окончательно сливается в канализацию. Эта самая конструкция с изогнутой трубой и называется сифон. У вас возникнет резонный вопрос: почему вода не может сразу попасть в сточные трубы, а должна преодолевать непонятные изгибы? В этом-то как раз и заключается вся хитрость. Когда вы закрываете кран, последняя стекающая по трубе вода не может преодолеть изгиб. Поэтому отрезок трубы перед изгибом всегда заполнен водой. Это водяной затвор. Он не дает неприятным запахам из канализации проникнуть в кухню, ванную и туалет. В магазинах сантехники могут удивить странные надписи на ценниках: «сифон трубный», «сифон бутылочный» и «сифон гофрированный».

Сифон гофрированный — это отечественное изобретение. Он изготовлен с использованием складчатой трубы. Сначала он изгибается таким образом, чтобы получился водяной затвор. Этот изгиб закреплен пластиковой лентой. Остальная часть сифона гофрированного подвижна и может гнуться в любом направлении. Представьте, что вы решили сменить обстановку на кухне. Отделали потолок, пол, стены. Распланировали, как все будет стоять, и ждете заказанной мебели. Вдруг — новая идея. И раковину хочется установить совершенно в другое место. В этом случае, вместо того чтобы тянуть канализационные трубы через всю кухню, купите сифон гофрированный для мойки. К сожалению, складки сифона гофрированного быстро забиваются грязью и жиром.

Теперь о бутылочном сифоне. Это хорошо всем знакомая жесткая конструкция, по форме напоминающая бутылку. Она есть практически в каждом доме под раковиной. С ней вы можете быть спокойны за сохранность потерянных при чистке зубов золотых коронок и соскользнувших при мытье рук колец. Одним словом, все потерянные предметы будут лежать на дне «бутылочки». Открутив ее нижнюю часть, вы найдете любимые кольца и коронки. Кстати, если к мойке приделан гофрированный сифон, то, увы, искать пропажу бесполезно. Другими словами, в таком сифоне ничего не задерживается. Но чтобы избежать таких неприятностей, советуем купить комбинированный вариант — бутылочный сифон с гофрированным шлангом.

У трубного сифона практически нет никаких характерных особенностей. Это просто изогнутая труба. Во всех случаях эти сифоны занимают «дефицитное» пространство под раковиной, такое необходимое в наших, как правило, небольших ванных комнатах. Сейчас вовсю рекламируется комплект, в который входят миниатюрная стиральная машина и специальная раковина. Смысл этого нововведения в том, что машину можно засунуть непосредственно под раковину. Удобно. С другой стороны, в ванной уже может стоять раковина другой фирмы, любовно подобранная по цвету и фасону с ванной, плиткой и прочими аксессуарами. Понятное дело, покупать другую раковину совсем не хочется. Выход есть. Можно приобрести специальный сифон, который, в свою очередь, помещается в специальную коробку. Для нее в стене под раковиной долбят отверстие. Следовательно, от слива раковины к стене будет протянута только тонкая труба. Длину ее можно легко отрегулировать. По высоте же она занимает лишь б см. Надо сказать, что первоначально эта конструкция была разработана для инвалидов, чтобы человек в инвалидной коляске не упирался ногами в сифон под раковиной.

Сифон для ванны

: когда вы хотите принять ванну, вы первым делом закрываете крышечкой отверстие слива на дне, открываете кран и ждете, пока наберется вода. Если в это время вдруг позвонила давняя подруга или начался интересный фильм и вы забыли про включенный кран, вода будет литься и литься. Для такой ситуации в ванне на боковой стенке предусмотрено отверстие перелива. Оно не даст воде перелиться через край, потому что сифон для ванной состоит из двух труб: слива и перелива. Перед водяным затвором они объединяются, и уже по одной трубе вода уходит в канализацию. Ванн сейчас огромное множество, и отверстия слива у них расположены в разных местах. Значит, сифон не должен быть монолитом. У хорошего сифона трубы должны легко регулироваться по длине и подходить к любому сливному отверстию независимо от его расположения.

Для ванн придуман сифон с автоматическим сливом. В отверстие перелива устанавливается штырек. С внешней стороны ванны он соединен с заглушкой слива.

На штырек надевается крышка. Поворот ее в одну сторону заставляет заглушку опуститься в отверстие слива и не пропускать воду, а поворот в другую приподнимает ее — и вода сливается. Надо заметить, что сифоны с автоматическим сливом укомплектованы крышкой и заглушкой для слива. Хотя обычно крышки, заглушки и воронки слива покупаются вместе со смесителями, единого цвета и дизайна. Фирма «Чарус», официальный дистрибьютор швейцарской компании Geberit, предлагает комфортный вариант сифона для ванны. Кроме того, здесь можно выбрать 12 вариантов цветов крышек, которые продаются отдельно. В продаже есть и хромированные, гармонирующие с металлическим блеском кранов, и сделанные из цветного пластика. Если у вас большая и удобная ванная комната, а не стандартный отсек, в котором с помощью одного крана можно и умываться, и наполнять ванну, то совсем не обязательно для наполнения ванной устанавливать дополнительный кран. На стенке над ванной устанавливается только смеситель, чтобы регулировать температуру воды, а вода наливается в ванну через отверстие перелива.

Для этого нужен особый сифон, к которому подведена труба от смесителя.

Сифон для душевой кабины: эти сифоны имеют еще одно название — трап. Надо сказать, этот морской термин ни к морю, ни к кораблю, ни к лестницам не имеет никакого отношения. Сантехнический трап, во-первых, устанавливается в поддон душевой кабины или просто монтируется в пол. А во-вторых, он предназначен для слива воды. То есть никогда не закрывается заглушкой, в отличие от ванн и раковин. Чем меньше его высота, тем лучше. В любом случае придется приподнимать душевой поддон, «съедая» тем самым часть высоты помещения, и, возможно, делать ступеньки. Или же долбить пол. Обычно высота трапов колеблется от 8 до 20 см.
Многие полагают, что мытье в душе никак нельзя усовершенствовать. Это вовсе не так. Фирма «Концепт» предлагает специальную трубку, которая вставляется в отверстие слива. Высота ее (12 см) чуть меньше высоты душевого поддона. В верхней части трубки есть отверстие для слива воды.

Поэтому поддон наполняется теплой водой, пока вы принимаете душ. Соответственно, ногам тепло. С другой стороны, если вам не нравится постоянное открывание и закрывание шторок душевой кабины, можно обойтись и без нее, и без душевого поддона. Для этого есть специальный трап, который устанавливается прямо в пол. В полу выдалбливается канавка. В нее помещаются канализационная труба и трап. Сверху пол покрывается плиткой — и все. Такую конструкцию можно использовать не только для душа. Например, ее можно вмонтировать в пол ванной комнаты. Тогда, если вода все-таки перельется через край ванны, она не потечет вниз к соседям, а через трап уйдет в канализацию. Можно установить трап даже на балконе, особенно если у вас там устроена система теплых полов. Тогда дождевая вода и растаявший снег прекрасным образом утекут через трап. Еще вариант — сделать такой трап в гараже, для стока грязи с машины.

Сифон для стиральной машины: для стиральных машин предлагается конструкция, когда сифон помещен в коробку и вставлен в стену. Лицевая сторона коробки закрыта декоративной крышкой. Коробка прикрепляется к стене в том месте, какое больше понравится: за стиральной машиной, сверху — над ней, сбоку от нее. Слив подводится снизу под декоративную крышку. Если вдруг понадобится передвинуть стиральную машину, то все продумано — взгляд не будет натыкаться на некрасивые, причудливо изогнутые трубы. На виду будет лишь симпатичная коробочка. Точно так же можно подключить и посудомоечную машину. Мало того, сифон можно полностью убрать в стену. Снаружи оставить лишь декоративную крышку и «начало» трубы, на которую надевается шланг слива стиральной машины. Возможен и третий совмещенный вариант. В этом случае для раковины в ванной или для кухонной мойки можно купить сифон, у которого имеется специальный отвод для шланга стиральной машины.

Сифон на кухне: до недавнего времени сифон на кухне был нужен исключительно «под раковину». Сейчас на кухне модно ставить посудомоечную и стиральную машины. Да и сами мойки стали разнообразными. Вместо одной раковины мойка может иметь два или даже три отделения. Поэтому, чтобы избавиться от проблем, нужно лишь купить такой «разветвленный» сифон, где число «веток» совпадает с числом сливов. Вариантов — много. Для стальных и пластиковых кухонных моек фирма «Чарус» предлагает сифон с переливом и автоматическим открытием заглушки слива. В современных мойках, правда, не во всех, есть специальные прорези. К ним подводится труба с отверстием перелива, чтобы можно было наполнять мойку водой. В удобном месте устанавливается ручка: повернув ее, вы открываете отверстие слива. Правда, дырку для ручки придется предварительно просверлить. Но тогда не нужно выискивать в грязной воде заглушку слива.

инструкция по сборке + полезные советы

В жизни каждого бывают ситуации, когда необходимо сделать что-то, чего раньше никогда делать не приходилось.

Чаще всего речь идет о задачах бытового характера: собрать мебель, подключить стиральную машину, отремонтировать розетку, заменить трубы и так далее. Конечно в наше время на любое дело найдется специалист «за копеечку», но зачем тратить лишние деньги из семейного бюджета, если ничего сложного в этом нет и вполне можно справиться самому?

Одна из распространенных бытовых задач — как собрать сифон для раковины на кухне? Вопрос действительно популярный, ведь без сифона невозможно нормально пользоваться раковиной и организовать комфорт на кухне. Старый сифон рано или поздно приходит в негодность: начинает протекать и источать неприятные запахи. Дело в том, что на него действует большая нагрузка в постоянном режиме, поэтому в любой момент может потребоваться его замена. С проблемой сборки сифона может столкнуться каждый: как житель квартиры, так и собственного коттеджа.

Сифон кухонной раковины необходим для того, чтобы уже использованная грязная вода сливалась в канализационную систему. Также он задерживает остатки пищи, бытовых отходов и другие предметы, которые попадают в слив, чтобы они не шли прямиком в канализацию. Так что если с вашей руки нечаянно слетело кольцо и угодило прямо в слив, скорее всего, оно останется в сифоне, и вы сможете его найти. Сифон исполняет функцию водяного затвора и защищает от перелива воды. Кроме того, он не дает неприятным зловонным канализационным запахам попадать обратно в помещение.

Какие бывают сифоны?

Перед тем, как покупать сифон для раковины на кухне, лучше ознакомиться с тем, каких видов они вообще бывают. Это поможет выбрать наилучший для вас вариант. В современных хозяйственных и сантехнических магазинах имеется очень широкий ассортимент различных видов сифонов для системы слива. При выборе обязательно нужно учитывать материал, из которого сифон изготовлен. Выделяют 2 основных вида:

полимерные, изготовленные из полипропилена или полиэтилена;
металлические, сделанные из хромированной стали, латуни или меди.

Совет: для кухонных моек лучше использовать полимерный сифон, потому что благодаря материалу он никогда не заржавеет и не загниет, а также в нем почти не будет скапливаться жир и грязь.

Что касается формы, сифоны разделяют на: бутылочные, плоские, гофрированные и коленные.

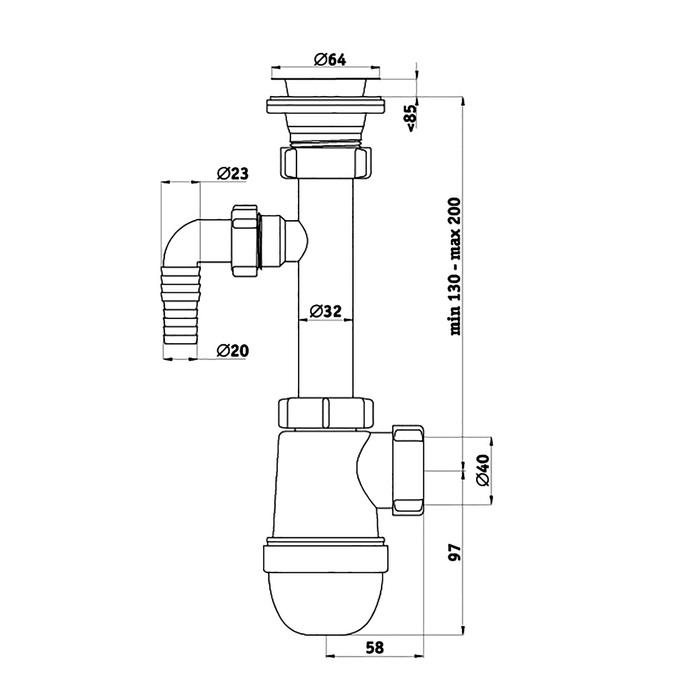

Бутылочный вид сифона. Его действие основывается на образовании в основной части корпуса (колбе) гидрозатвора путем скапливания некоторого количества воды. Также в колбе накапливается мусор, попавший через раковину в сливное устройство.

Совет: именно бутылочный вид сифона лучше всего использовать для кухонных раковин, так как его очень легко чистить. Просто открутите нижний резервуар и отсоедините выводящий патрубок (инструкция с названиями деталей должна прилагаться к каждому сифону в упаковке).

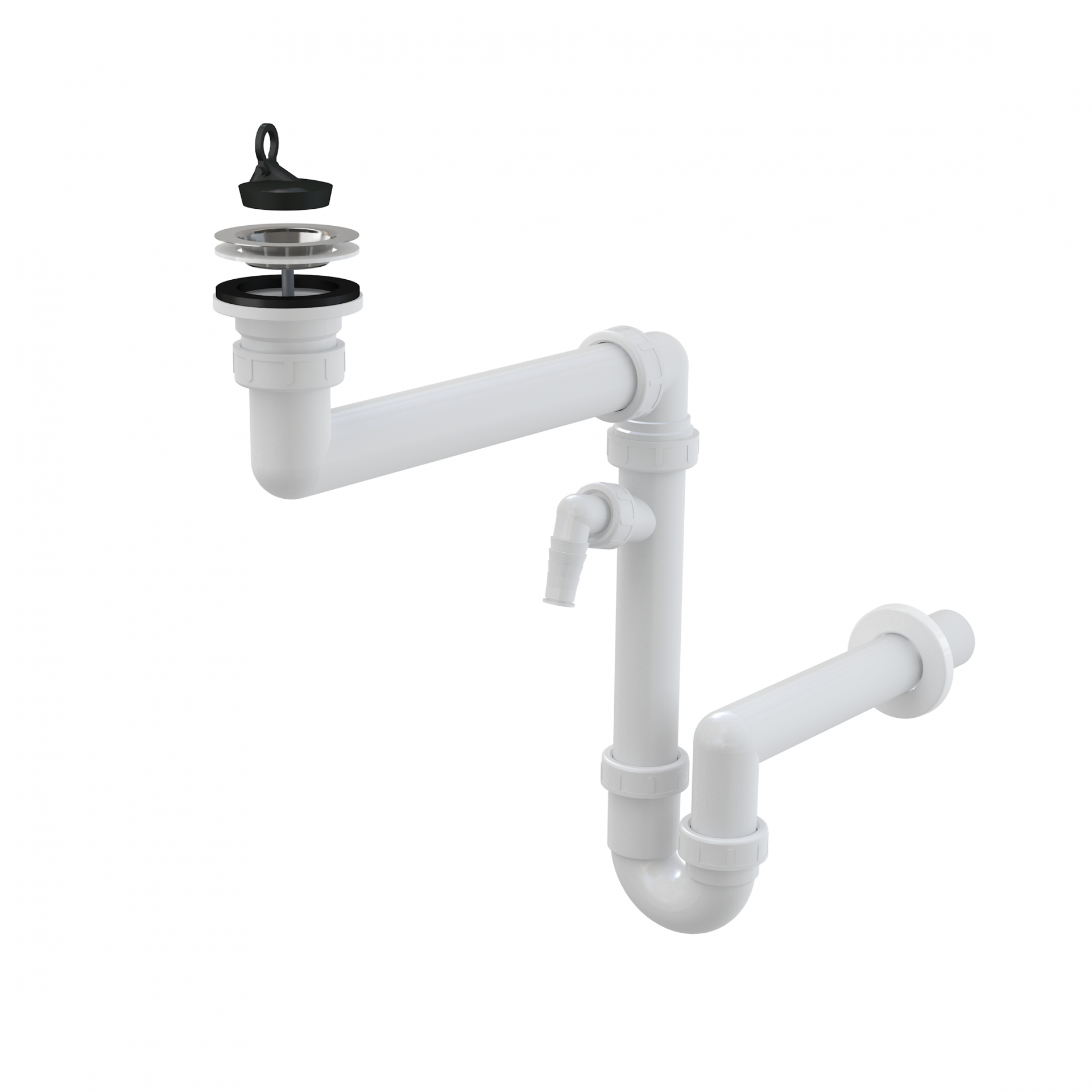

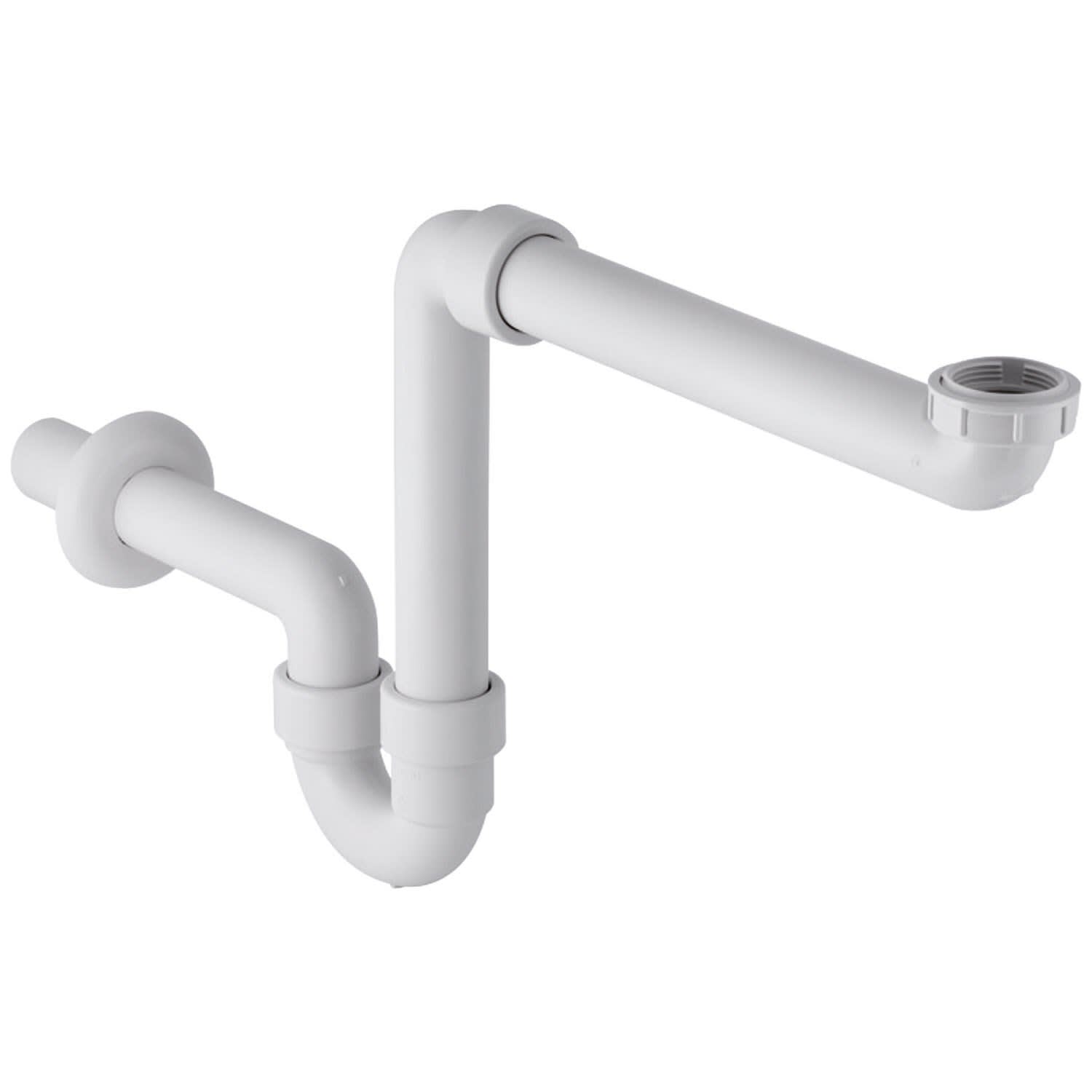

Коленный сифон выглядит как трубы с несколькими изгибами. Они больше подходят для ванных комнат, так как чистить их немного сложнее.
Гофрированные сифоны имеют более простую конструкцию. Основная деталь — сифон-гофра может выгибаться так, как удобно установщику. Правильно выгнув гофру, тоже можно создать гидрозатвор, однако он не будет таким эффективным, как в сифонах бутылочного типа. К тому же, процесс очистки такого сифона очень затруднен, поэтому велика вероятность появления неприятных запахов. Из преимуществ можно отметить низкую стоимость за счет простой конструкции и удобство монтажа.
Плоский сифон обладает особой плоской конструкцией и используется, когда другие виды сифонов не подходят по габаритам.

Помимо материала и вида сифона при выборе также необходимо учитывать фирму-производителя, качество и прочность материала. Обязательно проверьте, подойдет ли размер сифона для вашей мойки! Также обращайте внимание на наличие возможных дефектов товара и проверяйте полную комплектацию! Даже одна недостающая деталь не позволит вам собрать сифон. Придется снова идти в магазин и потерять дополнительное время.

Подготовительный этап перед сборкой сифона

Помимо самого сифона в полной комплектации необходимо иметь: переходную манжету, силиконовый герметик и ленту ФУМ (изоляционная лента). Из инструментов обязательно нужна плоская отвертка, а также не будет лишним канцелярский нож. Если у вас дома нет вышеперечисленных предметов, позаботьтесь об их покупке заранее перед тем, как приступать к сборке сифона. Приобрести их можно в тех же магазинах, что и сам сифон.

После покупки сифона необходимо разобраться в его комплектации, чтобы понимать, о каких деталях идет речь в инструкции. Обычно вместе с комплектом деталей в упаковке присутствует инструкция с подробной схемой и названиями деталей. Если ее в комплекте нет, озадачите продавца, возможно, она просто выпала.

Как уже писалось выше, наиболее подходящим вариантом для кухонной раковины является бутылочный сифон. Разберем подробнее его комплектацию. Итак, какие же детали имеются в бутылочном виде сифона с переливом?

Верхняя часть — выпуск. Включает в себя: сетку, болт, основание. Прикручивается к самой мойке.
Горловина с широкой гайкой, которой крепится к выпуску.
Шланг переливной. Прикрепляется к выпуску с помощью пластиковой гайки.
Металлический болт (крепление переливной сетки). Вкручивается в чашу мойки.
Корпус сифона, в который устанавливается горловина сифона с помощью конусного уплотнителя.
Отводящий патрубок, который соединяет слив с канализационной системой. Он прикрепляется к корпусу сифона с помощью широкой пластиковой гайки.
Набор резиновых прокладок и манжет для сборки.

Совет: при покупке сифона проверьте, чтобы на полированных изделиях не было царапин и иных повреждений, а резиновые прокладки и манжеты тщательно просмотрите на предмет некачественной резьбы!

Демонтаж старого сифона

Перед тем, как начинать сборку нового сифона для кухонной раковины, нужно убрать старый. Сделать это совсем несложно. Во-первых, обязательно перекройте воду, чтобы она не поступала в мойку! Далее с помощью плоской отвертки открутите винт, находящийся по центру решетки в отверстии для слива в раковине. Обязательно возьмите и подставьте под сифон какую-нибудь емкость, потому что в нем, скорее всего, еще осталась жидкость, и иначе она прольется мимо. После того, как вы отсоединили старый сифон, канализационное отверстие лучше заткнуть кусочком старой ненужной ткани, чтобы зловонные запахи не проникли в помещение. Также нужно тщательно протереть сливное отверстие, к которому прикручивался старый сифон, чтобы убрать всю накопившуюся грязь перед установкой нового устройства.

Совет: если винт сливной решетки заело, и он не откручивается, не паникуйте! Просто уберите нижнюю часть сифона и оставьте только патрубок. Потом попробуйте немного покрутить, чтобы отделить гайку от винта. Дело в том, что иногда их со временем сложно отсоединить, так как они прикипают друг к другу.

Пошаговая сборка сифона для раковины на кухне с переливом

После демонтажа старого сифона и очистки сливного отверстия можно приступать к сборке нового устройства. Обычно инструкция к сборке и установке оборудования прилагается к товару в упаковке, но подробного описания зачастую в ней нет, поэтому многие не могут разобраться, что и в каком порядке выполнять. Данная подробная пошаговая инструкция поможет вам в этом,на первый взгляд, нелегком деле.

Итак, начать стоит с полной проверки комплектации сифона, чтобы в процессе не выяснилось, что имеются недостающие детали. Точная комплектация сифона должна быть указана в инструкции к изделию. Выше было описано, какие составляющие имеет бутылочный сифон с переливом, однако устройства бывают разные, соответственно, и комплектация у каждого своя.

После проверки комплектации разложите все комплектующие перед собой, чтобы было удобно искать нужную деталь. Весь этап установки нового сифона можно разделить на 3 этапа:

сборка самого сифона;
прикрепление его к мойке;
соединение сифона с канализационной системой.

Начать лучше со сборки сифона.

На самое широкое по диаметру отверстие сифона наденьте плоскую прокладку и прикрутите горловину сифона.
Затем на горловину (патрубок), которая будет крепиться к выпуску, наденьте накидную гайку, потом натяните конусную прокладку, чтобы тупой конец был вверху. Теперь вставьте горловину в верхнее отверстие сифона и закрутите,но не очень крепко. Не потеряйте гайку в сливной воронке патрубка!
Далее отводящий патрубок прикрепите по тому же принципу: сначала наденьте накидную гайку, затем конусную прокладку и присоедините отводящий патрубок к нужному отверстию в сифоне.

На этом этапе сама конструкция сифона готова! На фото ниже показано, как должен выглядеть собранный сифон.

Совет: можно смазать все прокладки с манжетами силиконовой смазкой — герметизация будет лучше! Также отверстие отводной трубы к канализации лучше смазать санитарным силиконом!

Теперь необходимо прикрепить собранный сифон к раковине.

Положите на горловину сифона полосками вверх уплотнительное рифленое кольцо. Останется одно кольцо, которое нужно закрепить под металлической сеткой.
Металлическую сетку положите в отверстие в чаше мойки, а сифон подставьте под раковину, придержите его и выровняйте, затем металлический болт вставьте в отверстие решетки.
Крепко закрутите металлический болт, чтобы конструкция присоединилась к мойке плотно, как продемонстрировано на фото ниже. Можно пользоваться любым удобным для этого инструментом: отверткой, стамеской или даже монеткой.

Осталось лишь соединить сифон с канализационной системой. Для этого на свободный конец отводящего патрубка надевается конусный уплотнитель, и таким образом присоединяется к канализации.

Совет: если диаметры отводящего патрубка и отвода канализации отличаются, используйте резиновые или пластиковые редукционные переходники!

Для сифонов с переливом принцип соединения переливного шланга с корпусом сифона тот же: сначала накидывается пластиковая гайка,затем прокладка тупым концом вверх, и прикручивается к отводу. Другой конец перелива прикрепляется к мойке с помощью винта и отвертки. Преимущество систем сифонов с переливом в том, что они снижают вероятность потопа на кухне. Также функция автослив дает возможность набрать в раковину воду, а затем ее слить простым нажатием кнопки.

После завершения установки новой системы необходимо проверить ее работу. Наберите воду в раковину, затем слейте: проверьте работу системы перелива, а также самой конструкции сифона. Если нигде ничего не протекает, то все сделано правильно! Вы отлично справились с задачей! Если же все же откуда-то бежит, то либо вы слабо закрутили гайку, либо это последствия некачественной работы производителя.

Таким образом выглядит правильно собранная система слив-перелив (сифон для раковины на кухне с переливом).

Столкнувшись с проблемой замены сифона, знайте, что это несложная процедура, и если вы внимательно ознакомитесь с данной инструкцией, то справитесь сами быстро и качественно! Обычно сборка сифона отнимает не более 20-30 минут времени.

Как сделать сливную систему более долговечной

Поломка сливной системы расстроит любую хозяйку. Во-первых, придется приостановить работу на кухне, во-вторых, есть большой риск появления неприятного канализационного запаха. Сифон может прийти в непригодность в любой момент, и с этим придется срочно что-то решать: либо вызывать сантехника, либо бежать в хозяйственный магазин за новым устройством и менять самостоятельно. В любом случае ситуация неприятная и создает дополнительные хлопоты. Как же можно продлить срок службы сливному устройству?

При покупке сифона обязательно проверяйте качество сборки! Приобретайте товары проверенных производителей. Все комплектующие нужно проверять на предмет брака. Перед заменой сифона внимательно осмотрите каждую деталь, нет ли на них трещин и сколов.
Чтобы избежать износа уплотнителей, во время сборки сифона смазывайте их силиконовой смазкой. Так они прослужат намного дольше.
Во время сборки нового устройства крепко закручивайте гайки, чтобы избежать ненужных протечек.
Прочищайте сифон вовремя, не приводите к сильным засорениям! Его можно прочистить вручную, просто открутив нижнюю часть сифона. Также в супермаркетах и хозяйственных магазинах продаются специальные средства для очистки канализационных систем. Можете просто пустить сильный поток горячей воды, это тоже поможет прочистить слив. Ну и не будем забывать о старом проверенном способе очистки сливных систем — вантузе. Если специального средства нет под рукой, а чистить вручную нет желания, вы вполне справитесь вантузом. Однако помните, что самый эффективный способ полной прочистки сливной системы — это ручная очистка сифона.
Нужно регулярно проводить профилактическую чистку слива щадящими средствами.

Следуя всем вышеуказанным советам, вы, скорее всего, будете сталкиваться с проблемой замены сифона нечасто и вспомните о его ремонте совсем нескоро. Но даже если ваша сливная система все-таки пришла в негодность, с помощью данной подробной инструкции вы быстро разберетесь с тем, что нужно делать. Удачи вам в сборке и установке нового сифона!

Видео-инструкция, как собрать сифон с переливом для кухонной мойки:

Пространство для колен у раковины — Abadi Access Abadi Access

В ADA 2010 и TAS 2012 требуется, чтобы 5%, но не менее 1 раковины были доступны. Одним из требований доступности к раковинам является наличие места для коленей под раковиной. Но есть новое исключение:

606.2 Свободное пространство на полу. Исключение 1: Должен быть разрешен параллельный подход в соответствии с 305 к кухонной раковине в помещении, где нет варочной панели или обычной плиты, а также к барным стойкам.

Департамент лицензирования и регулирования штата Техас выпустил бюллетень, в котором разъясняется, когда можно использовать это исключение, а когда нельзя. Этот информационный бюллетень также объяснит это.

Комнаты отдыха

Должна ли моя раковина в комнате отдыха иметь место для коленей?

Это зависит (вам не нравится этот ответ?)…..

Это зависит от того, является ли комната отдыха кухней или нет. Но это может быть не наше определение «кухни», а определение из словарей. При работе с терминами, которые не определены ADA и TAS, Совет по доступу США предписывает нам использовать определения Вебстера:

– Кухня: место (как комната) с кухонными принадлежностями.

— Мини-кухня: небольшая кухня или ниша с кухонными принадлежностями.

– Бар Wet: бар для смешивания напитков, в котором есть раковина с проточной водой.

– Оборудование для приготовления пищи: стационарная или встроенная плита, варочная панель, духовка, микроволновая печь или конвекционная печь.

— Стационарное устройство: при прикреплении к шкафу, полке или другой поверхности или к источнику газа.

-Встроенный прибор: Когда конструкция шкафа или расположение коммуникаций (например, подачи газа или электрических розеток 220 В) создает специальную полку или место для прибора.

Итак, если в комнате отдыха есть «кухонные принадлежности», то это кухня.
Если это кухня с варочной панелью или плитой, то место для колен у раковины потребуется.

Но если в комнате отдыха есть встроенная микроволновая печь или духовка, то она по-прежнему будет считаться «кухней», но теперь мойка может быть исключением и иметь параллельный, а не фронтальный подход.

В этой комнате отдыха есть микроволновая печь на прилавке.Это , а не , который считается «стационарным кухонным помещением», поэтому это пространство не является «кухней», и для раковины потребуется место для коленей.

Если наше пространство не является настоящей кухней, исходя из определения, то, если в нем расположено хранилище, оно должно соответствовать только объему 225, в котором говорится, что по крайней мере одно из хранилищ должно соответствовать 811 и находиться в пределах досягаемости. Это важно, потому что, если бы у нас действительно была кухня, с ней было бы связано гораздо больше требований. Смотрите следующую запись для тех.

212 и 804 Кухни, мини-кухни и раковины

На основании определения, которое мы обсуждали ранее, если пространство действительно является кухней, то в области действия ADA и TAS будут перечислены определенные требования:

5% раковин, но не менее одной должны соответствовать 606
И они должны соответствовать техническим стандартам раздела 804

Раздел 804 гласит, что кухни должны соответствовать следующим требованиям:

Должны быть предусмотрены зазоры между полами в зависимости от конфигурации кухни

Рабочая поверхность в «жилой» кухне потребует дополнительного места для коленей не под мойкой.Чтобы понять, что считается «жилым», вы можете прочитать наш июльский выпуск нашего информационного бюллетеня.
Высота рабочих поверхностей должна быть не более 34 дюймов над полом
Раковины должны соответствовать 606
50% площади полок на складе должно соответствовать 811 (измеряется в погонных футах)
Это важно! Чтобы это соответствовало требованиям, полки должны находиться в пределах досягаемости. Это означает, что если на кухне есть верхние шкафы и нижние шкафы, количество погонных футов полок для недоступных должно быть таким же, как и для доступных.Это может быть проблематично, поскольку в нижних шкафах обычно есть место для техники, места для коленей и нет полок.

Кухонная техника должна быть доступна и соответствовать требованиям, перечисленным в 804.6
Коммерческие кухни освобождаются от выполнения этих требований, поскольку они являются частью «рабочей зоны»

Барные стойки и другие раковины

Еще одно место, где место для коленей у раковины не требуется, — это бары с напитками. Вет-бары определены в нашей первой записи, но это место, где смешиваются напитки.Обычно их можно найти в отелях и других местах временного проживания, а иногда даже в залах ожидания. Согласно TDLR, комната отдыха — это не мокрый бар.

Это мокрый руль, не требующий места для коленей

Другие раковины, которые должны соответствовать области действия 212 и техническим требованиям 606, являются раковинами общего пользования, такими как научные лаборатории в школе.

Но раковины, которые не являются общими, но являются частью рабочей зоны и используются только для связанных с работой действий, не считаются «рабочей зоной».Они расположены в кабинетах учителей, за барной стойкой в ресторане или на коммерческих кухнях.

Возможности непрерывного образования

9 августа — Metrocon12 в Далласе, штат Техас, «2012 TAS в интерьерных проектах»

5 сентября — День прокрастинатора AIA Dallas

12 сентября — CSI’s Construct Show в Финиксе, Аризона

2 ноября — Съезд Международной ассоциации управляющих объектами в Сан-Антонио, штат Техас

Если вы хотите узнать больше о новых стандартах, прочтите вспомогательное руководство ADA, содержащее пояснения к Руководству ADAAG 2004 года с комментариями и пояснениями.Руководство 2004 г. было принято Министерством юстиции для создания Стандартов 2010 г. и Техасом для создания TAS 2012 г. Эта книга объясняет технические требования для обоих.

Если у вас есть вопросы по этим или другим темам, обращайтесь ко мне в любое время.

Марсела Абади Роудс, RAS # 240
Доступность Абади

214. 403.8714

Ergo-Ramp, подушка для поддержки головы, спины и коленей Сделано в США: Сантехнические инструменты: Amazon.com: Инструменты и товары для дома

В настоящее время недоступен.

Мы не знаем, когда и будет ли этот товар снова в наличии.

Материал	Пена с закрытыми порами
Материал зернистости	Пена с закрытыми порами
Размер изделия ДхШхВ	13.5 x 18 x 6 дюймов
Бренд	Bennette Design Group
Вес изделия	2,5 фунта

Убедитесь, что он подходит, введя номер модели.
Изготовлен из мягкого пенопласта с закрытыми порами, который не впитывает воду
идеально подходит для чистых помещений
Нижняя сторона имеет два углубления для коленей
Легкий вес (2.5 фунтов) со встроенной ручкой. Легко моется мягким мылом и водой
Сделано в США

]] Вес изделия 2.50 фунтов Материал Закрытые ячейки ER-BLK часть номера ER-BLK Unscsc Code 27000000 UPC 728028144161

Ванная комната, соответствующая требованиям ADA: раковины и аксессуары для уборных

Знаете ли вы, что у нас есть специальная команда Architectural Services, которая в курсе всех последних требований кодекса, в том числе о том, как обеспечить соответствие вашей ванной ADA! Мы сотрудничаем с архитекторами по всей стране, и без комиссии , если не указано иное. Узнайте больше о том, как мы можем предоставить спецификацию для вашего проекта!

Убедившись, что ваша ванная комната соответствует требованиям ADA, вы гарантируете, что вашим коммерческим туалетом могут пользоваться все, включая людей с ограниченными возможностями. Требования основаны на потребностях человека, пользующегося инвалидной коляской, но также важно предусмотреть дополнительные приспособления, когда это возможно, для всех типов инвалидности. Мы использовали главы 3 и 6 Стандартов ADA для доступного дизайна 2010 года, чтобы объяснить требования ADA к раковинам и аксессуарам для ванных комнат, чтобы помочь вам спроектировать ванную комнату, соответствующую требованиям ADA.

Высота и просвет раковины ADA

По крайней мере, одна раковина в каждой ванной комнате, соответствующей требованиям ADA, должна соответствовать этим минимальным требованиям. Раковина ADA должна иметь свободное пространство по центру не менее 30 дюймов x 48 дюймов, не включая требуемые зазоры между коленями и пальцами ног (см. ниже). Когда мойки устанавливаются в столешницу, их следует размещать как можно ближе к переднему краю для обеспечения максимального доступа. Раковина также должна быть установлена так, чтобы ее самая высокая точка (либо передний край, либо столешница) находилась на высоте не более 34 дюймов над чистым полом.ADA также требует, чтобы все трубы и открытые поверхности под раковиной были изолированы и спроектированы таким образом, чтобы защитить их от контакта, например, при установке обернутых труб или съемной защитной панели. В раковине ADA также не должно быть острых предметов и абразивных поверхностей.

Смесители на раковине должны соответствовать стандартам ADA в отношении рабочих частей и диапазонов досягаемости (ниже). Все элементы управления раковиной ADA должны быть расположены по центру, чтобы можно было работать как левой, так и правой рукой. Однако могут быть предусмотрены два одинаковых элемента управления (по одному для каждого типа операции).Допускается использование самозакрывающихся кранов с ручным управлением, если они остаются открытыми не менее 10 секунд.

Зазор между пальцами

Высота зазора между пальцами ног под раковиной ADA должна быть не менее 9 дюймов над чистым полом и должна занимать всю ширину свободного пространства на полу (минимум 30 дюймов). Глубина зазора для ног должна составлять 17-25 дюймов от переднего края раковины. Тем не менее, ADA указывает, что все, что находится на расстоянии более 6 дюймов от 9-дюймового зазора между коленями, больше не считается зазором между пальцами ног.

Зазор для колен

ADA определяет зазор для колен как площадь под раковиной на высоте от 9 до 27 дюймов (минимум) над чистым полом. Зазор для колен для раковины ADA должен простираться на максимальную глубину 25 дюймов под передним краем раковины, а также должен простираться на всю ширину свободного пространства на полу (минимум 30 дюймов). На высоте 27 дюймов над чистым полом глубина зазора колена должна составлять не менее 8 дюймов от переднего края раковины.На высоте 9 дюймов над чистым полом глубина зазора колена должна составлять не менее 11 дюймов от переднего края раковины. Наклон коленного зазора не может превышать 1:6; это означает, что на каждый дюйм глубины высота зазора может уменьшиться максимум на 6 дюймов.

нажмите, чтобы увеличить

Диапазоны досягаемости и монтажная высота ADA

При установке настенных аксессуаров в вашей ванной комнате, соответствующей требованиям ADA, вы должны учитывать стандарты для диапазонов досягаемости.Эти диапазоны различаются в зависимости от того, установлен ли аксессуар над препятствием (например, над столешницей) или нет. Имейте в виду, что диапазоны досягаемости измеряются для рабочих частей аксессуара (отверстия диспенсера, рабочие механизмы, прорези для монет, кнопки запуска и т. д.), а не для верхней или нижней части приспособления. Вы также должны учитывать как боковой, так и передний подходы для каждого аксессуара.

Досягаемость вперед

Когда доступ вперед свободен, рабочие части всех аксессуаров должны быть установлены на высоте не более 48 дюймов над чистым полом и не менее 15 дюймов над чистым полом. Когда передний вылет проходит над препятствием глубиной 20 дюймов или меньше, аксессуар должен находиться не более чем в 48 дюймах над чистым полом. Когда передний вылет проходит над препятствием глубиной 20-25 дюймов, аксессуар должен находиться не более чем в 44 дюймах над чистым полом. Доступные светильники с вылетом вперед нельзя устанавливать над препятствиями глубиной более 25 дюймов.

Боковой выступ

Когда площадь пола позволяет боковой/параллельный подход и нет препятствий, рабочие части аксессуара не должны находиться более чем в 48 дюймах над чистым полом и не менее чем в 15 дюймах над чистым полом.Когда боковой досягаемость находится над препятствием, препятствие может иметь максимальную высоту 34 дюйма над чистым полом. Если препятствие имеет глубину 10 дюймов или менее, рабочие части настенных аксессуаров должны быть установлены на высоте не более 48 дюймов над чистым полом. Если препятствие имеет глубину более 10 дюймов, аксессуар должен находиться не более чем в 46 дюймах над чистым полом. Доступные светильники с боковым досягаемостью нельзя устанавливать над препятствиями глубиной более 24 дюймов.

нажмите, чтобы увеличить нажмите, чтобы увеличить

Аксессуары для уборных ADA

ADA рекомендует, чтобы аксессуары для туалета были полностью утоплены в стену для универсального доступа в ванной комнате, соответствующей требованиям ADA. Неутопленные аксессуары, расположенные на высоте более 27 дюймов над чистым полом и до 80 дюймов над чистым полом, могут выступать в канал циркуляции не более чем на 4 дюйма по горизонтали. Аксессуары размером до 27 дюймов могут выступать на любую величину при условии соблюдения необходимого свободного пространства и дальности досягаемости.Рекомендуется, чтобы напольные и накладные аксессуары, которые выступают более чем на 4 дюйма, располагались в углах, нишах или между другими структурными элементами, чтобы они не мешали.

Зеркала

Для зеркал, установленных над раковинами и столешницами, стандарты ADA гласят, что нижний край отражающей поверхности должен находиться не более чем в 40 дюймах над чистым полом. Для зеркал, которые не установлены над препятствием, нижний край отражающей поверхности должен находиться не более чем в 35 дюймах над чистым полом.Хотя это и не требуется, рекомендуется установить одно зеркало в полный рост в каждом коммерческом туалете, поскольку оно доступно для всех людей, включая детей.

Дозаторы для мыла

Если дозаторы мыла устанавливаются над раковинами, они должны быть установлены таким образом, чтобы их рабочие части соответствовали диапазонам досягаемости ADA (см. выше). Их также следует устанавливать достаточно далеко от крана, чтобы не мешать работе каждого приспособления.

Диспенсеры для бумажных полотенец, емкости для отходов и сушилки для рук

Независимо от того, установлены ли они над столешницей/препятствием или нет, эти аксессуары должны соответствовать требованиям ADA в отношении диапазонов досягаемости.ADA рекомендует устанавливать эти светильники рядом с доступной раковиной для удобного доступа. Также рекомендуется, чтобы по крайней мере одна сушилка для рук или диспенсер для бумажных полотенец были установлены так, чтобы на полу было достаточно места для левой и правой стороны. В противном случае вы можете предоставить приспособление для каждого типа подхода. Когда места достаточно только для установки одной сушилки для рук или диспенсера для бумажных полотенец, ADA рекомендует устанавливать приспособление так, чтобы рабочие части находились на высоте 40 дюймов над чистым полом для обеспечения максимальной доступности.Если места достаточно для двух или более светильников, установите один из них так, чтобы рабочие части находились на высоте 40 дюймов над чистым полом, а другой — на высоте 48 дюймов над чистым полом.

Пеленальные столики

Закон о ванных комнатах, доступных в любой ситуации (BABIES) от 2016 года сделал пеленальные столики обязательными как в мужских, так и в женских общественных туалетах в федеральных зданиях. Они также должны следовать требованиям ADA в отношении свободного пространства на полу, силы, высоты установки, пространства для коленей, зазора между пальцами ног, ручек и элементов управления.

Когда дело доходит до туалетов на вашем коммерческом объекте, важно убедиться, что дизайн подходит для самого широкого круга пользователей и всех типов ограниченных возможностей. Рекомендации ADA — отличная отправная точка. Посетите наш блог для получения дополнительной информации о требованиях ADA к дверным проемам, туалетным отсекам и аксессуарам для кабинок.

Мы можем помочь с поставкой всех ваших строительных материалов. Ознакомьтесь с нашим широким ассортиментом продукции на нашей линейной карте и свяжитесь с нами сегодня; Мы будем рады помочь вам в вашем следующем проекте!

Нужна помощь со строительными нормами и требованиями ADA?

Ресурсы для написания спецификаций

Совместная аспирация и анализ синовиальной жидкости: процедура, риски, восстановление

Что такое совместная аспирация?

Аспирация сустава (также называемая артроцентезом) — это процедура, при которой отсасывается жидкость из коленного, тазобедренного, плечевого или других суставов. Ваш врач может сделать это, чтобы помочь с отеком и жидкостью, связанными с травмой, инфекцией или другим состоянием здоровья. Совместная аспирация также может помочь диагностировать артрит или другие проблемы с суставами. Ваш врач смотрит на жидкость, чтобы узнать, какой тип артрита у вас есть, например, подагра или ревматоидный артрит.

Если у вас артрит, бурсит или тендинит, избавление от лишней жидкости, скопившейся внутри суставов, может облегчить боль и облегчить ваши движения. Иногда ваш врач может ввести лекарство после того, как лишняя жидкость исчезнет.Наиболее распространенными являются противовоспалительные кортикостероиды.

Если вам нужна аспирация сустава, ваш врач может провести и другие процедуры. К ним относятся:

Подготовка к совместной аспирации

Обычно перед совместной аспирацией ничего делать не нужно. Ваш врач объяснит процедуру. Они попросят вас подписать форму согласия. Обязательно задавайте любые вопросы, которые у вас есть.

Сообщите своему врачу, если у вас есть аллергия на лекарства, латекс или другие вещества, с которыми вы можете контактировать.Они должны знать о любых лекарствах или добавках, которые вы принимаете. Сообщите своему врачу также, если у вас нарушение свертываемости крови или вы принимаете препараты для разжижения крови, включая аспирин. Ваш врач также должен знать, беременны ли вы или думаете, что можете быть беременны.

Процедура аспирации суставов

Вы можете сделать аспирацию суставов в кабинете врача или в больнице и в тот же день отправиться домой.

Вы будете сидеть на больничной койке или столе. Сначала врач очистит кожу над суставом. Затем вам могут сделать инъекцию или распылить на это место обезболивающее.Ваш врач может дать вам лекарство, которое сделает вас сонным и расслабленным.

Аспирацию можно выполнить в любом из следующих мест:

Ваш врач введет иглу в ваш сустав и наберет небольшое количество жидкости в шприц. Ультразвуковое или рентгенологическое исследование может помочь направить иглу к более мелким суставам рук или ног или к тазобедренному суставу.

Для лечения артрита, тендинита или бурсита может потребоваться дополнительный забор жидкости. Ваш врач сделает вам инъекцию стероидного препарата или другого лекарства, чтобы уменьшить отек, давление и боль, а также облегчить ваши движения.

Совместная аспирация занимает всего несколько минут. Оставайтесь в сидячем положении в течение нескольких минут после этого, чтобы у вас не закружилась голова.

Риски совместной аспирации

Обычно у вас не будет побочных эффектов от совместной аспирации. Но возможно, что у вас может быть:

Боль в месте введения иглы
Синяк
Отек
Инфекция
Аллергическая реакция на лекарство, введенное в сустав
Повреждение хряща внутри сустава

После аспирации сустава

Образец суставной жидкости можно отправить в лабораторию.Лаборант проверит образец на:

Количество лейкоцитов и эритроцитов
Кристаллы, которые являются признаком подагры
Белки, сахар и другие вещества
Инфекции

Вы должны получить результаты анализов в течение нескольких дней.

Восстановление после аспирации сустава

Ваш врач расскажет вам, как ухаживать за местом введения иглы. Оставьте повязку до тех пор, пока врач не разрешит ее снять. Держите территорию в чистоте.

После процедуры вы можете вернуться к своим обычным делам.Но пару дней не прыгайте и не поднимайте тяжелые предметы.

Это нормально, если область, в которую была введена игла, несколько дней будет болеть. Если вас это беспокоит, примите безрецептурное обезболивающее. Спросите своего врача, какой из них принять. Аспирин и другие обезболивающие могут увеличить вероятность кровотечения.

Позвоните своему врачу, если вы заметили любой из следующих симптомов после аспирации сустава:

Покраснение или отек колена
Усиление боли
Кровотечение или выделения из места аспирации
Лихорадка 100.4 F или выше

Ослабление боли при аспирации сустава может длиться от нескольких недель до нескольких лет. Если боль вернется, поговорите со своим врачом о других вариантах лечения.

Что не так с этой картинкой? ADA Chapter 6

В Законе об американцах-инвалидах (ADA) есть очень специфические требования к обеспечению доступности туалетов. При проектировании и строительстве туалетных комнат необходимо учитывать множество факторов, чтобы они соответствовали требованиям ADA. Во время наших проверок соответствия доступности и проверок сайтов мы видим некоторые распространенные нарушения этих стандартов.

Посмотрите, сможете ли вы определить потенциальные нарушения ADA на этом изображении:

Где найти требования ADA к уборной

Согласно Разделу III федерального Закона об ADA любые недавно построенные или отремонтированные места общественного пользования и коммерческие объекты должны быть спроектированы таким образом, чтобы предотвращать дискриминацию в отношении людей с ограниченными возможностями. В существующих зданиях также требуется убрать барьеры для приведения элементов в соответствие. Стандарты доступного дизайна 2010 г. (Стандарты 2010 г.) представляют собой правила, реализующие ADA, и включают Руководящие принципы доступности ADA 2004 г. (ADAAG).

ADAAG содержит все объемы и технические требования, относящиеся к туалетам. В разделе 213 ADAAG изложены требования к обзору туалета, а в главе 6 «Сантехнические элементы и оборудование» изложены соответствующие технические требования. В частности, в Разделе 606.2 содержатся требования к свободному пространству на полу в туалетах. Другие разделы главы, такие как Раздел 606.5, посвященный открытым трубам и поверхностям, и Раздел 307.2, посвященный предельным выступам, также имеют значение.

Имеются открытые трубы и поверхности. ADA требует, чтобы водопроводные и дренажные трубы под туалетами и раковинами были изолированы или иным образом сконфигурированы для защиты от контакта (606.5 Открытые трубы и поверхности) . Под унитазами и раковинами не должно быть острых или абразивных поверхностей.
Имеется ограниченное свободное пространство для доступа вперед под туалетом (606. 2 Чистое пространство туалета и 305 колен и 306 пальцев ног). Хотя мусорный бак не является постоянным элементом, он все же действует как препятствие в зависимости от местоположения.
Диспенсер для бумажных полотенец слишком далеко выступает от стены , что не соответствует требованиям по высоте установки. Передние кромки не более чем на 27 дюймов и не более чем на 80 дюймов над чистым полом или землей должны выступать максимум на 4 дюйма по горизонтали в траекторию циркуляции (307.2 Выступающие предметы).

Кроме того, блок управления расположен на высоте более 48 дюймов над чистым полом, что не соответствует требованиям по дальности досягаемости всех управляемых частей, которые должны находиться на расстоянии от 15 до 48 дюймов от чистого пола (308.2 Передний вылет или 308,3 Боковой вылет).

Посмотрите, сможете ли вы определить потенциальные нарушения ADA на этом изображении:

Где найти требования ADA к уборной

Согласно Разделу III федерального Закона об ADA любые недавно построенные или отремонтированные места общественного пользования и коммерческие объекты должны быть спроектированы таким образом, чтобы предотвращать дискриминацию в отношении людей с ограниченными возможностями. В существующих зданиях также требуется убрать барьеры для приведения элементов в соответствие.Стандарты доступного дизайна 2010 г. (Стандарты 2010 г.) представляют собой правила, реализующие ADA, и включают Руководящие принципы доступности ADA 2004 г. (ADAAG).

ADAAG содержит все объемы и технические требования, относящиеся к туалетам. В разделе 213 ADAAG изложены требования к обзору туалета, а в главе 6 «Сантехнические элементы и оборудование» изложены соответствующие технические требования. В частности, раздел 604 содержит требования к туалетным отсекам. Другие разделы главы, такие как Раздел 605, посвященный писсуарам, и Раздел 609, посвященный поручням, также имеют значение.

Важно знать о других важных разделах ADAAG, таких как раздел 309, регулирующий рабочие части, который относится к некоторым элементам, находящимся в туалете. Существуют также особые требования для использования детьми в зависимости от характера объекта.

Задний поручень отсутствует. ADA требует поручня шириной 36 дюймов на задней стенке, который простирается не менее чем на 12 дюймов от осевой линии унитаза с одной стороны и не менее чем на 24 дюйма с другой стороны (604.5.2 Поручень на задней стене). В Исключении 2 этого раздела также отмечается, что, если административный орган требует, чтобы элементы управления промывкой для промывочных клапанов располагались в положении, которое противоречит расположению заднего поручня, задний поручень может быть разделен или перемещен к открытой стороне туалет, как показано выше.
Диспенсер крышки туалетной бумаги расположен над унитазом , который не обеспечивает совместимой боковой или передней досягаемости над препятствием (308 Reach Range) или (305 Clear Floor или Ground Space).
Диспенсер для туалетной бумаги совмещен с краем сиденья унитаза , что не соответствует требованиям к установке, согласно которым осевая линия диспенсера должна находиться на расстоянии от 7 до 9 дюймов от края унитаза (604. 7 Диспенсеры) .
В зависимости от размера отсека поручни на боковой стенке требуются только на боковой стене рядом с унитазом (604.5.1 Поручни на боковых стенках). Поручни с обеих сторон требуются только в кабинках с амбулаторным доступом, которые требуются в туалетных комнатах с 6 (шестью) или более туалетными приспособлениями (213.2.1 Туалетные отсеки) и (604.8.2 Амбулаторные отсеки).

Будьте в курсе всех требований ADA и специальных возможностей

Выделенные здесь требования ADA к уборным являются федеральными стандартами. Тем не менее, также важно знать о требованиях доступности в вашем штате и на местном уровне, поскольку они могут отличаться или быть более строгими, чем требования ADA. Быть в курсе всех стандартов ADA, включая местные требования, может быть непросто.Наша команда в Burnham часто проводит проверки планов на предмет соответствия требованиям ADA и другим кодам. Пожалуйста, не стесняйтесь связаться с нами для консультации.

Следите за нашей серией, когда мы освещаем распространенные нарушения ADA, которые мы часто наблюдаем.

ТАС ГЛАВА 6: САНТЕХНИКА И УСТРОЙСТВА

601.1 Область применения. Положения Главы 6 должны применяться, если это требуется Главой 2 или если на это есть ссылка в требовании настоящего документа.

602 Питьевые фонтанчики

602.1 Общие. Питьевые фонтанчики должны соответствовать 307 и 602.

602.2 Свободная площадь. Блоки должны иметь свободное пространство на полу или на земле, соответствующее пункту 305, расположенное для подхода вперед и центрированное на блоке. Должен быть обеспечен зазор между коленями и носками в соответствии с 306.

ИСКЛЮЧЕНИЕ: Параллельный подход в соответствии с 305 должен быть разрешен в установках для детей, где горловина находится на высоте не более 30 дюймов (760 мм) над финишным полом или землей и находится на расстоянии не более 3 1/2 дюйма (90 мм) от уровня пола. передний край агрегата, включая бамперы.

602.3 Рабочие части. Рабочие части должны соответствовать 309.

602,4 Высота излива. Выпускные патрубки должны находиться на высоте не более 36 дюймов (915 мм) над чистовым полом или землей.

602.5 Расположение носика. Горловина должна располагаться на расстоянии не менее 15 дюймов (380 мм) от вертикальной опоры и не более 5 дюймов (125 мм) от переднего края устройства, включая бамперы.

Рисунок 602.5 Расположение носика фонтанчика с питьевой водой

602.6 Расход воды. Носик должен обеспечивать поток воды высотой не менее 4 дюймов (100 мм) и располагаться на расстоянии не более 5 дюймов (125 мм) от передней части устройства. Угол струи воды должен измеряться горизонтально относительно передней поверхности агрегата. Если выпускные отверстия расположены на расстоянии менее 3 дюймов (75 мм) от передней части устройства, угол струи воды должен составлять не более 30 градусов.Если носики расположены на расстоянии не более 3 дюймов (75 мм) и 5 дюймов (125 мм) от передней части устройства, угол струи воды должен составлять не более 15 градусов.

Рекомендация 602.6 Расход воды. Цель требования, чтобы носик питьевого фонтанчика создавал поток воды высотой не менее 4 дюймов (100 мм), состоит в том, чтобы чашка могла быть вставлена под поток воды, чтобы обеспечить питьем воды для человека, который из-за инвалидность, в противном случае он был бы неспособен пользоваться питьевым фонтанчиком.

602.7 Питьевые фонтанчики для стоячих лиц. Выходные отверстия питьевых фонтанчиков для стоящих людей должны находиться на высоте не менее 38 дюймов (965 мм) и не более 43 дюймов (1090 мм) над финишным полом или землей.

603 Туалеты и ванные комнаты

603.1 Общие. Туалеты и ванные комнаты должны соответствовать 603.

603.2 Зазоры. Зазоры должны соответствовать 603.2.

603.2.1 Пространство поворота. В помещении должно быть предусмотрено место для поворота, соответствующее пункту 304.

603.2.2 Перекрытие. Должны допускаться перекрытия требуемых свободных площадей пола, зазоров у приспособлений и пространства для поворотов.

603.2.3 Поворот двери. Двери не должны открываться в свободное пространство на полу или в зазор, необходимый для любого приспособления.Двери должны открываться в требуемое пространство для поворота.

ИСКЛЮЧЕНИЯ:
1. Двери в туалетную комнату или ванную комнату для одного человека, доступ к которым осуществляется только через личный кабинет, а не для общего пользования или общественного пользования, должны открываться на свободное пространство или зазор при условии, что поворот двери можно изменить в соответствии с 603.2.3.
2. Если туалетная комната или ванная комната предназначена для индивидуального использования, а чистая площадь пола соответствует требованиям 305.3 находится в помещении за дугой поворота двери, двери должны открываться в свободное пространство на полу или в зазор, необходимый для любого приспособления.

Рекомендация 603.2.3 Исключение для открывания двери 1. Во время установки двери и если в будущем поворот двери будет реверсирован, дверь должна соответствовать всем требованиям, указанным в 404. Кроме того, поворот двери не может уменьшить требуемая ширина доступного маршрута. Кроме того, избегайте нарушения других строительных норм или норм безопасности жизнедеятельности, когда дверь открывается в обратном направлении.

603.3 Зеркала. Зеркала, расположенные над туалетами или столешницами, должны быть установлены так, чтобы нижний край отражающей поверхности находился не более чем на 40 дюймов (1015 мм) над чистым полом или землей. Зеркала, не расположенные над унитазами или столешницами, должны быть установлены таким образом, чтобы нижний край отражающей поверхности находился не более чем на 35 дюймов (890 мм) над чистовым полом или землей.

Консультативный 603.3 Зеркала. Одно зеркало в полный рост может вместить большее количество людей, включая детей. Чтобы зеркала могли использовать люди, которые передвигаются, и люди, использующие инвалидные коляски, верхний край зеркала должен находиться на расстоянии не менее 74 дюймов (1880 мм) от пола или земли.

603.4 Крючки и полки для одежды. Крючки для одежды должны быть расположены в пределах одного из диапазонов досягаемости, указанных в 308.Полки должны располагаться на высоте не менее 40 дюймов (1015 мм) и не более 48 дюймов (1220 мм) над чистовым полом.

604 Унитазы и туалетные отсеки

604.1 Общий . Унитазы и туалетные отсеки должны соответствовать требованиям 604.2–604.8.

ИСКЛЮЧЕНИЕ: Туалеты и туалеты для детей должны соответствовать требованиям 604.9.

604.2 Местоположение. Уборная должна располагаться стеной или перегородкой сзади и сбоку. Осевая линия унитаза должна быть на расстоянии не менее 16 дюймов (405 мм) и не более 18 дюймов (455 мм) от боковой стены или перегородки, за исключением того, что унитаз должен быть на расстоянии не менее 17 дюймов (430 мм) и 19 дюймов (485 мм). ) максимум от боковой стены или перегородки в отсеке амбулаторно-доступного туалета, указанного в 604.8.2. Туалеты должны быть устроены для левостороннего или правостороннего доступа.

Рисунок 604.2 Расположение туалета

604.3 Зазор. Зазоры вокруг туалетов и в туалетных отсеках должны соответствовать 604.3.

604.3.1 Размер. Свободное пространство вокруг туалета должно быть не менее 60 дюймов (1525 мм), измеренное перпендикулярно боковой стене, и не менее 56 дюймов (1420 мм), измеренное перпендикулярно задней стене.

Рисунок 604.3.1 Размер просвета у туалетов

604.3.2 Перекрытие. Необходимое свободное пространство вокруг уборной должно перекрывать уборную, связанные с ней поручни, диспенсеры, приспособления для утилизации гигиенических салфеток, крючки для одежды, полки, доступные проходы, свободное пространство на полу и зазоры, необходимые для других приспособлений, а также пространство для поворота . Никакие другие приспособления или препятствия не должны располагаться в пределах требуемого зазора туалета.

ИСКЛЮЧЕНИЕ: В жилых единицах туалет, соответствующий 606, должен быть разрешен на задней стене на расстоянии не менее 18 дюймов (455 мм) от осевой линии уборной, где расстояние до уборной составляет минимум 66 дюймов (1675 мм) при измерении перпендикулярно задней стене.

Консультативный номер 604.3.2 Перекрытие. Когда дверь в туалетную комнату расположена непосредственно перед унитазом, унитаз не может перекрывать требуемый зазор для маневрирования двери внутри комнаты.

Рисунок 604.3.2 (Исключение) Перекрытие просвета санузла в жилых помещениях

604. 4 Сиденья. Высота сиденья туалета над финишным полом должна быть не менее 17 дюймов (430 мм) и не более 19 дюймов (485 мм) до верха сиденья.Сиденья не должны подпружиниваться, чтобы вернуться в поднятое положение.

ИСКЛЮЧЕНИЯ:
1. Туалет в туалетной комнате для одного человека, доступ к которому осуществляется только через личный кабинет, а не для общего пользования или общественного пользования, не должен соответствовать 604.4.
2. В жилых помещениях высота туалетов должна быть не менее 15 дюймов (380 мм) и не более 19 дюймов (485 мм) над чистовым полом, измеренная до верха сиденья.

604,5 Поручни. Поручни для унитазов должны соответствовать 609. Поручни должны быть установлены на боковой стене, ближайшей к унитазу, и на задней стене.

ИСКЛЮЧЕНИЯ:
1. Поручни не должны устанавливаться в туалетной комнате для одного человека, доступ к которому осуществляется только через личный кабинет, а не для общего или общественного пользования, при условии, что в стенах и расположены так, чтобы можно было установить поручни, соответствующие 604.5.
2. В жилых помещениях установка поручней в туалетах и ванных комнатах не требуется, если в стенах установлена арматура, расположенная так, чтобы можно было установить поручни, соответствующие 604.5.
3. В местах содержания под стражей или исправительных учреждениях не требуется устанавливать поручни в корпусах или камерах предварительного заключения, специально спроектированных без выступов в целях предотвращения самоубийств.

Консультативный номер 604. 5 Поручней Исключение 2 . Усиление должно быть достаточным для установки поручней на задней и боковой стенках, которые полностью отвечают всем требованиям доступности, включая, помимо прочего, требуемую длину, высоту установки и прочность конструкции.

604.5.1 Боковая стенка. Поручень на боковой стене должен иметь длину не менее 42 дюймов (1065 мм), располагаться на расстоянии не более 12 дюймов (305 мм) от задней стены и выступать не менее чем на 54 дюйма (1370 мм) от задней стены.

Рисунок 604.5.1 Поручень на боковой стене у унитазов

604.5.2 Задняя стенка. Поручень на задней стене должен иметь длину не менее 36 дюймов (915 мм) и простираться от осевой линии унитаза не менее чем на 12 дюймов (305 мм) с одной стороны и не менее чем на 24 дюйма (610 мм) с другой стороны.

ИСКЛЮЧЕНИЯ:
1. Задний поручень должен иметь длину не менее 24 дюймов (610 мм) и располагаться по центру в унитазе, если пространство на стене не позволяет иметь длину не менее 36 дюймов (915 мм) из-за расположения утопленного приспособления рядом с к унитазу.
2. Если административный орган требует, чтобы органы управления промывочными клапанами располагались в положении, которое противоречит расположению заднего поручня, то разрешается разделять задний поручень или перемещать его на открытую сторону туалетная зона.

Рисунок 604.5.2 Поручень на задней стене у туалетов

604.6 Элементы управления промывкой. Средства управления смывом должны быть ручными или автоматическими. Ручные органы управления смывом должны соответствовать требованиям 309. Средства управления смывом должны располагаться на открытой стороне туалета, за исключением отделений, доступных для амбулаторного доступа, в соответствии с пунктом 604.8.2.

Рекомендации 604.6 Средства управления промывкой. Если водопроводные клапаны расположены непосредственно за сиденьем унитаза, смывные клапаны и связанная с ними сантехника могут привести к травме или нарушению равновесия, когда человек прислоняется к ним спиной. Во избежание травм или дисбаланса сантехника может располагаться за стенами или сбоку от унитаза; или, если это одобрено местными властями, имеющими юрисдикцию, предоставьте крышку сиденья для унитаза.

604.7 дозаторов. Диспенсеры для туалетной бумаги должны соответствовать 309.4 и должны располагаться на расстоянии не менее 7 дюймов (180 мм) и не более 9 дюймов (230 мм) перед туалетом, измеренным до центральной линии диспенсера. Выход дозатора должен находиться на высоте не менее 15 дюймов (380 мм) и не более 48 дюймов (1220 мм) над финишным полом и не должен располагаться за поручнями. Диспенсеры не должны контролировать подачу или не обеспечивать непрерывный поток бумаги.

Консультативный номер 604.7 дозаторов. Если диспенсеры для туалетной бумаги установлены над поручнем на боковой стене, выход диспенсера для туалетной бумаги должен находиться на высоте не более 48 дюймов (1220 мм) над финишным полом, а верхняя часть поверхности захвата поручня должна быть на высоте 33 дюйма ( 840 мм) минимум и 36 дюймов (915 мм) максимум над чистовым полом.

Рисунок 604.7 Расположение выпускного отверстия дозатора

604.8 туалетных отсеков. Туалетные отсеки, доступные для инвалидных колясок, должны соответствовать требованиям 604. 8.1 и 604.8.3. Отсеки, содержащие более одного сантехнического прибора, должны соответствовать 603. Отсеки, доступные для амбулаторного доступа, должны соответствовать 604.8.2 и 604.8.3.

604.8.1 Отсеки, доступные для инвалидных колясок. Отсеки, доступные для инвалидных колясок, должны соответствовать 604.8.1.

604.8.1.1 Размер. Доступные для инвалидных колясок отсеки должны иметь ширину не менее 60 дюймов (1525 мм), измеренную перпендикулярно боковой стене, и не менее 56 дюймов (1420 мм) в глубину для подвесных туалетов и не менее 59 дюймов (1500 мм) в глубину для напольных туалетов, измеренных перпендикулярно задней стенке. Доступные для инвалидных колясок отсеки для детей должны иметь ширину не менее 60 дюймов (1525 мм), измеренную перпендикулярно боковой стене, и минимальную глубину 59 дюймов (1500 мм) для настенных и напольных туалетов, измеренную перпендикулярно задней стене.

Рекомендация 604.8.1.1 Размер. Минимальное пространство, необходимое в туалетных отсеках, предусмотрено для того, чтобы человек в инвалидной коляске мог маневрировать и занять свое место у туалета. Это пространство не может быть загромождено пеленальными столиками или другими приспособлениями или удобствами, за исключением случаев, указанных в пункте 604.3.2 (Перекрытие). Если туалетные отсеки будут использоваться для размещения приспособлений, отличных от тех, которые связаны с унитазом, они должны быть спроектированы так, чтобы превышать минимальные требования к пространству.Удобные приспособления, такие как пеленальные столики, также должны быть доступны для людей с ограниченными возможностями, а также для других пользователей. Отсеки для туалета, спроектированные так, чтобы соответствовать минимальным требованиям к пространству, а не превышать их, могут не обеспечивать достаточного пространства для маневрирования в нужное положение за пеленальным столиком.

Рисунок 604.8.1.1 Размер туалетного отсека, доступного для инвалидных колясок

604.8.1.2 Двери. Двери туалетного отсека, включая дверную фурнитуру, должны соответствовать требованиям 404, за исключением того, что если подход осуществляется со стороны защелки двери отсека, зазор между дверью отсека и любым препятствием должен составлять не менее 42 дюймов (1065 мм). Двери должны располагаться в передней перегородке или в дальней от санузла боковой стене или перегородке. При расположении в передней перегородке дверной проем должен находиться на расстоянии не более 4 дюймов (100 мм) от боковой стены или перегородки, наиболее удаленной от туалета.Если дверь расположена в боковой стене или перегородке, дверной проем должен находиться на расстоянии не более 4 дюймов (100 мм) от передней перегородки. Дверь должна быть самозакрывающейся. Дверная тяга, соответствующая 404.2.7, должна быть размещена с обеих сторон двери рядом с защелкой. Двери туалетного отсека не должны открываться на минимально необходимую площадь отсека.

Рисунок 604.8.1.2 Двери туалета, доступного для инвалидных колясок

604.8.1.3 Подход. Отсеки должны быть устроены для левостороннего или правостороннего подхода к уборной.

604.8.1.4 Зазор между пальцами. Передняя перегородка и, по крайней мере, одна боковая перегородка должны обеспечивать зазор между пальцами ног не менее 9 дюймов (230 мм) над чистовым полом и не менее 6 дюймов (150 мм) в глубину за боковой поверхностью перегородки, исключая опору перегородки члены. Отсеки для детей должны обеспечивать расстояние между пальцами ног не менее 12 дюймов (305 мм) над финишным полом.

ИСКЛЮЧЕНИЕ: Зазор между пальцами передней перегородки не требуется в отсеке глубиной более 62 дюймов (1575 мм) с подвесным унитазом или глубиной 65 дюймов (1650 мм) с напольным унитазом. В купе шириной более 66 дюймов (1675 мм) не требуется зазор между пальцами и боковой перегородкой. Зазор между пальцами ног у передней перегородки не требуется в отделении для детей, глубина которого превышает 65 дюймов (1650 мм).

Рисунок 604.8.1.4 Отсек для туалета, доступного для инвалидных колясок.

604.8.1.5 Поручни. Поручни должны соответствовать 609. Должен быть предусмотрен боковой поручень, соответствующий 604.5.1, и он должен располагаться на стене, ближайшей к туалету. Кроме того, поручни на задней стенке в соответствии с 604. 5.2.

604.8.2 Отсеки, доступные для амбулаторного доступа. Амбулаторно доступные отсеки должны соответствовать 604.8.2.

604.8.2.1 Размер. Амбулаторно доступные отсеки должны иметь глубину не менее 60 дюймов (1525 мм) и ширину не менее 35 дюймов (890 мм) и не более 37 дюймов (940 мм).

604.8.2.2 Двери. Двери туалетного отсека, включая дверную фурнитуру, должны соответствовать требованиям 404, за исключением того, что если подход осуществляется со стороны защелки двери отсека, зазор между дверью отсека и любым препятствием должен составлять не менее 42 дюймов (1065 мм).Дверь должна быть самозакрывающейся. Дверная тяга, соответствующая 404.2.7, должна быть размещена с обеих сторон двери рядом с защелкой. Двери туалетного отсека не должны открываться на минимально необходимую площадь отсека.

604. 8.2.3 Поручни. Поручни должны соответствовать 609. С обеих сторон отсека должны быть предусмотрены поручни на боковой стенке, соответствующие 604.5.1.

Рисунок 604.8.2 Отсек для амбулаторного туалета

604.8.3 Крючки и полки для одежды. Крючки для одежды должны быть расположены в пределах одного из диапазонов досягаемости, указанных в 308. Полки должны располагаться на высоте не менее 40 дюймов (1015 мм) и не более 48 дюймов (1220 мм) над чистовым полом.

604.9 Унитазы и туалеты для детей. Унитазы и туалеты для детей должны соответствовать 604.9.

Рекомендация 604.9 Унитазы и туалеты для детей. Требования 604.9 должны соблюдаться, если используется исключение для детских туалетов в 604.1. В следующей таблице приведены дополнительные рекомендации по применению спецификаций туалетов для детей в зависимости от обслуживаемой возрастной группы, а также отражены различия в размерах, росте и диапазонах досягаемости детей в возрасте от 3 до 12 лет. Выбранные спецификации должны соответствовать возрасту детей. основная группа пользователей. Спецификации одной возрастной группы должны последовательно применяться при установке унитаза и связанных с ним элементов.

Рекомендации для туалетов для детей в возрасте от 3 до 12 лет

	3 и 4 года	От 5 до 8 лет	От 9 до 12 лет
Осевая линия унитаза	12 дюймов (305 мм)	от 12 до 15 дюймов (от 305 до 380 мм)	от 15 до 18 дюймов (от 380 до 455 мм)
Высота сиденья для унитаза	от 11 до 12 дюймов (от 280 до 305 мм)	от 12 до 15 дюймов (от 305 до 380 мм)	от 15 до 17 дюймов (от 380 до 430 мм)
Высота поручня	от 18 до 20 дюймов (от 455 до 510 мм)	от 20 до 25 дюймов (от 510 до 635 мм)	от 25 до 27 дюймов (от 635 до 685 мм)
Высота диспенсера	14 дюймов (355 мм)	от 14 до 17 дюймов (от 355 до 430 мм)	от 17 до 19 дюймов (от 430 до 485 мм)

604. 9.1 Местоположение. Уборная должна располагаться со стеной или перегородкой сзади и с одной стороны. Осевая линия унитаза должна быть на расстоянии не менее 12 дюймов (305 мм) и не более 18 дюймов (455 мм) от боковой стены или перегородки, за исключением того, что расстояние между унитазом должно быть не менее 17 дюймов (430 мм) и 19 дюймов (485 мм). ) максимум от боковой стены или перегородки в отсеке амбулаторно-доступного туалета, указанного в 604.8.2. Отсеки должны быть устроены для левостороннего или правостороннего подхода к уборной.

604.9.2 Зазор. Свободное пространство вокруг туалета должно соответствовать 604.3.

604.9.3 Высота. Высота туалетов должна составлять минимум 11 дюймов (280 мм) и максимум 17 дюймов (430 мм) до верха сиденья. Сиденья не должны подпружиниваться, чтобы вернуться в поднятое положение.

604. 9.4 Поручни. Поручни для туалетов должны соответствовать 604.5.

604.9.5 Элементы управления промывкой. Средства управления смывом должны быть ручными или автоматическими. Ручные регуляторы смыва должны соответствовать требованиям 309.2 и 309.4 и должны быть установлены на высоте не более 36 дюймов (915 мм) над чистовым полом. Органы управления смывом должны располагаться на открытой стороне туалета, за исключением отделений, доступных для амбулаторного доступа, в соответствии с 604.8.2.

604.9.6 Дозаторы. Диспенсеры для туалетной бумаги должны соответствовать 309.4, и должно быть не менее 7 дюймов (180 мм) и не более 9 дюймов (230 мм) перед туалетом, измеренным до центральной линии колонки. Выход дозатора должен находиться на высоте не менее 14 дюймов (355 мм) и не более 19 дюймов (485 мм) над финишным полом. Под поручнем должен быть зазор не менее 1 1/2 дюйма (38 мм). Диспенсеры не должны контролировать подачу или не обеспечивать непрерывный поток бумаги.

604.9.7 Туалетные отсеки. Туалетные отсеки должны соответствовать 604.8.

605 Писсуары

605.1 Общие. Писсуары должны соответствовать 605.

Консультативный 605.1 Общие. Писсуары киоска обеспечивают большую доступность для более широкого круга лиц, включая людей невысокого роста.

605.2 Высота и глубина. Писсуары должны быть напольного или подвесного типа с кромкой на высоте не более 17 дюймов (430 мм) над полом или землей. Писсуары должны иметь минимальную глубину 13 1/2 дюйма (345 мм), измеренную от внешней поверхности обода писсуара до задней части приспособления.

Рисунок 605. 2 Высота и глубина писсуаров

605.3 Свободная площадь. Должно быть обеспечено свободное пространство на полу или на земле, соответствующее пункту 305, предназначенное для подхода вперед.

605.4 Элементы управления промывкой. Средства управления смывом должны быть ручными или автоматическими. Ручные органы управления смывом должны соответствовать 309.

.
606 Туалеты и раковины
606.1 Общие. Туалеты и раковины должны соответствовать 606.
Рекомендации 606.1 Общие. Если предусмотрены диспенсеры для мыла и полотенец, они должны быть расположены в пределах досягаемости, указанных в 308.Расположите диспенсеры для мыла и полотенец так, чтобы человеку было удобно пользоваться ими в доступном туалете.
606.2 Свободная площадь. Должна быть обеспечена свободная площадь пола, соответствующая пункту 305, расположенная для подхода вперед, и зазор между коленями и пальцами ног, соответствующий пункту 306.
ИСКЛЮЧЕНИЯ:
1. Должен быть разрешен параллельный подход в соответствии с 305 к кухонной мойке в помещении, где не предусмотрена варочная панель или обычная плита, а также к барным стойкам.
2. Туалет в туалетной комнате или ванном помещении для одного человека, доступ к которому осуществляется только через личный кабинет, а не для общего или общественного пользования, не должен обеспечивать зазор между коленями и пальцами ног в соответствии с 306.
3. В жилых помещениях разрешается устанавливать шкафы под туалетами и кухонными раковинами при соблюдении всех следующих условий:
(а) шкаф можно снять без снятия или замены приспособления;
(б) чистовой пол заходит под шкафы; и
(c) стены позади и вокруг шкафа закончены.
4. Расстояние между коленями не менее 24 дюймов (610 мм) над чистым полом или землей должно быть разрешено в туалетах и раковинах, используемых в основном детьми в возрасте от 6 до 12 лет, где край или рабочая поверхность составляет 31 дюйм (785 мм) максимум над финишным полом или землей.
5. Параллельный подход, соответствующий 305, должен быть разрешен к туалетам и раковинам, используемым в основном детьми 5 лет и младше.
6. Падение перелива не должно учитываться при определении зазоров между коленями и пальцами ног.
7. Для обеспечения зазора между коленями и пальцами ног в соответствии с 306 требуется не более одной чаши многочашевой мойки.
606.3 Высота. Унитазы и раковины должны быть установлены так, чтобы передняя часть верхней части обода или столешницы находилась не более чем на 34 дюйма (865 мм) над чистовым полом или землей.
ИСКЛЮЧЕНИЯ:
1. Туалет в туалете или ванной комнате для одного человека, доступ к которому осуществляется только через личный кабинет, а не для общего или общественного пользования, не должен соответствовать 606.3.
2. В кухнях жилых домов разрешается устанавливать раковины, регулируемые по высоте, минимум 29 дюймов (735 мм) и максимум 36 дюймов (915 мм), если грубая сантехника позволяет подсоединить подающие и сливные трубы. для раковин, установленных на высоте 29 дюймов (735 мм).
606.4 Смесители. Органы управления кранами должны соответствовать 309. Ручные дозирующие краны должны оставаться открытыми не менее 10 секунд.
606.5 Открытые трубы и поверхности. Водопроводные и дренажные трубы под туалетами и раковинами должны быть изолированы или иным образом защищены от прикосновения. Под унитазами и раковинами не должно быть острых или абразивных поверхностей
607 Ванны
607.1. Генеральный. Ванны должны соответствовать 607.
607.2 Зазор. Пространство перед ваннами должно превышать длину ванны и должно быть не менее 30 дюймов (760 мм) в ширину. Уборная, соответствующая 606, должна быть разрешена на контрольном конце зазора. Если в головной части ванны предусмотрено постоянное сиденье, зазор должен выходить за пределы стены в изголовье ванны не менее чем на 12 дюймов (305 мм).

Рисунок 607.2 Просвет для ванн
607.3 Сиденье. Должно быть предусмотрено постоянное сиденье в изголовье ванны или съемное сиденье в ванне. Сиденья должны соответствовать 610.
607.4 Поручни. Поручни для ванн должны соответствовать 609 и должны быть предусмотрены в соответствии с 607.4.1 или 607.4.2.
ИСКЛЮЧЕНИЯ:
1. Поручни не должны устанавливаться в ванне, расположенной в банном помещении для одного человека, доступ к которому осуществляется только через личный кабинет, а не для общего или общественного пользования, при условии, что в стенах установлена арматура и она расположена таким образом, чтобы установка поручней в соответствии с 607.4.
2. В жилых помещениях установка поручней в ваннах, расположенных в банных помещениях, не требуется, если в стенах установлена арматура, расположенная так, чтобы можно было установить поручни, соответствующие 607.4.
607. 4.1 Ванны со стационарными сиденьями . Для ванн со стационарными сиденьями должны быть предусмотрены поручни в соответствии с 607.4.1.
607.4.1.1 Задняя стенка. На задней стенке должны быть установлены два поручня, один из которых должен быть расположен в соответствии с 609.4, а другой должен располагаться не менее чем на 8 дюймов (205 мм) и не более чем на 10 дюймов (255 мм) над краем ванны.Каждый поручень должен быть установлен на расстоянии не более 15 дюймов (380 мм) от передней торцевой стены и не более 12 дюймов (305 мм) от контрольной торцевой стены.
607.4.1.2 Контрольная торцевая стенка. Поручень длиной не менее 24 дюймов (610 мм) должен быть установлен на торцевой стенке управления у переднего края ванны.

Рисунок 607.4.1 Поручни для ванн со стационарными сиденьями
607. 4.2 Ванны без постоянных сидений. Для ванн без постоянных сидений поручни должны соответствовать 607.4.2.
607.4.2.1 Задняя стенка. На задней стенке должны быть установлены два поручня, один из которых должен быть расположен в соответствии с 609.4, а другой должен располагаться не менее чем на 8 дюймов (205 мм) и не более чем на 10 дюймов (255 мм) над краем ванны. Каждая поручня должна быть не менее 24 дюймов (610 мм) в длину и должна быть установлена на расстоянии не более 24 дюймов (610 мм) от передней торцевой стены и не более 12 дюймов (305 мм) от контрольной торцевой стены.
607.4.2.2 Контрольная торцевая стенка. Поручень длиной не менее 24 дюймов (610 мм) должен быть установлен на торцевой стенке управления у переднего края ванны.
607.4.2.3 Торцевая стенка. Поручень длиной не менее 12 дюймов (305 мм) должен быть установлен на торцевой стенке у переднего края ванны.

Рисунок 607.4.2 Поручни для ванн со съемными сиденьями в ванне
607.5 элементов управления. Органы управления, кроме сливных пробок, должны располагаться на торцевой стенке. Органы управления должны находиться между краем ванны и поручнем, а также между открытой стороной ванны и осевой линией ширины ванны. Средства управления должны соответствовать 309.4.

Рисунок 607.5 Место управления ванной
607.6 Распылитель для душа и вода. Должен быть предусмотрен душевой душ со шлангом длиной не менее 59 дюймов (1500 мм), который можно использовать как в качестве стационарной насадки для душа, так и в качестве ручного душа.Душевая лейка должна иметь управление вкл/выкл с принудительным отключением. Если используется регулируемая по высоте душевая лейка на вертикальной штанге, штанга должна быть установлена так, чтобы не препятствовать использованию поручней. Душевые форсунки для ванны должны подавать воду с температурой не более 120 F (49 C).
Рекомендация 607.6 Распылитель для душа и вода. Убедитесь, что ручные душевые форсунки способны подавать воду под давлением, практически эквивалентным стационарным душевым лейкам.
607.7 Корпуса ванн. Ограждения для ванн не должны загораживать органы управления, краны, душевые и душевые кабины или препятствовать пересадке с инвалидных колясок на сиденье или в ванну. Ограждения на ваннах не должны иметь направляющие, установленные на кромке открытого торца ванны.
608 Душевые кабины
608.1 Общие. Душевые кабины должны соответствовать 608.
Консультативный 608.1 Общие. Душевые кабины шириной 60 дюймов (1525 мм) без бордюра могут повысить удобство использования ванной комнаты, поскольку душевая зона обеспечивает дополнительное пространство для маневрирования.
608.2 Размеры и зазоры для душевых кабин. Душевые кабины должны иметь размеры и зазоры, соответствующие 608.2.
608.2.1 Душевые отсеки переходного типа. Душевые отсеки переносного типа должны иметь внутренние размеры в чистоте 36 дюймов (915 мм) на 36 дюймов (915 мм), измеренные в центральных точках противоположных сторон, и должны иметь минимальный вход шириной 36 дюймов (915 мм) на лицевой стороне душа. купе. Должен быть обеспечен зазор не менее 36 дюймов (915 мм) в ширину и 48 дюймов (1220 мм) в длину, измеренный от контрольной стенки.

Рисунок 608. 2.1 Размер и зазор душевого отсека переносного типа
608.2.2 Стандартные душевые кабины Roll-In. Стандартные душевые отсеки вкатного типа должны иметь ширину не менее 30 дюймов (760 мм) и минимальную глубину 60 дюймов (1525 мм) в свету, измеренную в центральных точках противоположных сторон, и должны иметь вход шириной не менее 60 дюймов (1525 мм). на лицевой стороне душевой кабины.
608.2.2.1 Зазор. Зазор шириной минимум 30 дюймов (760 мм) и длиной минимум 60 дюймов (1525 мм) должен быть обеспечен рядом с открытой поверхностью душевой кабины.
ИСКЛЮЧЕНИЕ: Унитаз, соответствующий пункту 606, должен быть разрешен на одной стороне зазора шириной не менее 30 дюймов (760 мм) при условии, что он не находится на той стороне зазора, которая примыкает к органам управления, или, где это предусмотрено, не на сторона зазора рядом с сиденьем для душа.

Рисунок 608.2.2 Размеры и зазор стандартного душевого отделения с задвижным механизмом
608.2.3 Душевые кабины альтернативного типа. Душевые кабины альтернативного типа должны иметь ширину 36 дюймов (915 мм) и глубину 60 дюймов (1525 мм) с минимальными внутренними размерами в свету, измеренными в центральных точках противоположных сторон. Вход шириной не менее 36 дюймов (915 мм) должен быть предусмотрен на одном конце длинной стороны отсека.

Рисунок 608.2.3 Альтернативный размер и свободное пространство душевой кабины с задвижным механизмом
608.3 поручня. Поручни должны соответствовать 609 и должны быть предусмотрены в соответствии с 608. 3. При использовании нескольких поручней необходимые горизонтальные поручни должны быть установлены на одинаковой высоте над финишным полом.
ИСКЛЮЧЕНИЯ:
1. Поручни не должны устанавливаться в душевых, расположенных в санузлах, для одного человека, доступ к которым осуществляется только через личный кабинет, а не для общего или общественного пользования при условии, что усиление были установлены в стенах и расположены таким образом, чтобы можно было установить поручни в соответствии с 608.3.
2. В жилых помещениях установка поручней в душевых, расположенных в банных помещениях, не требуется, если в стенах установлена арматура, расположенная так, чтобы можно было установить поручни, соответствующие 608.3.
608. 3.1 Душевые отсеки переходного типа. В отсеках транспортировочного типа поручни должны быть установлены вдоль контрольной стенки и задней стенки до точки на расстоянии 18 дюймов (455 мм) от контрольной стенки.

Рисунок 608.3.1 Поручни для душа переносного типа
608.3.2 Стандартные душевые кабины с задвижным механизмом. Если в стандартных душевых кабинах безбарьерного типа предусмотрено сиденье, поручни должны быть предусмотрены на задней стенке и боковой стенке, противоположной сиденью. Поручни не должны располагаться над сиденьем. Если в стандартных душевых кабинах безбарьерного типа сиденье не предусмотрено, по трем стенам должны быть предусмотрены поручни.Поручни должны быть установлены на расстоянии не более 6 дюймов (150 мм) от соседних стен.

Рисунок 608. 3.2 Поручни для стандартных безбарьерных душей
608.3.3 Альтернативные душевые кабины с задвижным механизмом. В альтернативных душевых кабинах безбарьерного типа поручни должны быть предусмотрены на задней стенке и боковой стене, наиболее удаленной от входа в купе. Поручни не должны располагаться над сиденьем.Поручни должны быть установлены на расстоянии не более 6 дюймов (150 мм) от соседних стен.

Рисунок 608.3.3 Поручни для альтернативных безбарьерных душей
608.4 Сиденья. В душевых кабинах трансферного типа должно быть предусмотрено откидное или неоткидное сиденье. Откидное сиденье должно быть предусмотрено в безбарьерных душевых, необходимых в гостевых комнатах для временного проживания с приспособлениями для передвижения в соответствии с 806. 2. Сиденья должны соответствовать 610.
ИСКЛЮЧЕНИЕ: В жилых помещениях сиденья не требуются в душевых кабинах переходного типа при условии, что в стенах установлена арматура, позволяющая установить сиденья, соответствующие 608.4.
608.5 Элементы управления. Органы управления, смесители и душевые форсунки должны соответствовать 309.4.
608.5.1 Душевые отсеки переходного типа. В душевых кабинах переходного типа органы управления, смесители и душевая лейка должны быть установлены на боковой стене, противоположной сиденью, на высоте не менее 38 дюймов (965 мм) и не более 48 дюймов (1220 мм) над полом душа и должны располагаться на до контрольной стенки не более 15 дюймов (380 мм) от центральной линии сиденья по направлению к душевому отверстию.

Рисунок 608.5.1 Расположение управления душевой кабинкой переносного типа
608.5.2 Стандартные душевые кабины с задвижным механизмом. В стандартных душевых кабинах с задвижным механизмом органы управления, смесители и душевые форсунки должны располагаться над поручнем, но не выше 48 дюймов (1220 мм) над полом душа. Если предусмотрено сиденье, органы управления, смесители и душевая лейка должны быть установлены на задней стенке рядом со стенкой сиденья и должны располагаться на расстоянии не более 27 дюймов (685 мм) от стены сиденья.
Рекомендация 608.5.2 Стандартные душевые кабины с задвижным механизмом. В стандартных душевых кабинах без сидений душевая лейка и рабочие части могут располагаться на любой из трех стен душа без ущерба для доступности.

Рисунок 608. 5.2 Расположение управления стандартной душевой кабиной с задвижным механизмом
608.5.3 Альтернативные душевые кабины с задвижным механизмом. В альтернативных душевых кабинах с задвижным механизмом органы управления, смесители и душевые форсунки должны располагаться над поручнем, но не выше 48 дюймов (1220 мм) над полом душа. Если предусмотрено сиденье, органы управления, смесители и душевая лейка должны быть расположены на боковой стене, прилегающей к сиденью, на расстоянии не более 27 дюймов (685 мм) от боковой стены за сиденьем или должны быть расположены на задней стенке напротив сиденья. сиденье Не более 15 дюймов (380 мм) слева или справа от центральной линии сиденья.При отсутствии сиденья органы управления, смесители и душевые форсунки должны быть установлены на дальней от входа в купе боковой стенке.

Рисунок 608. 5.3 Альтернативное место управления душевой кабиной с задвижным механизмом
608.6 Распылитель для душа и вода. Должен быть предусмотрен душевой душ со шлангом длиной не менее 59 дюймов (1500 мм), который можно использовать как в качестве стационарной насадки для душа, так и в качестве ручного душа.Душевая лейка должна иметь управление вкл/выкл с принудительным отключением. Если используется регулируемая по высоте душевая лейка на вертикальной штанге, штанга должна быть установлена так, чтобы не препятствовать использованию поручней. Душевые форсунки должны подавать воду с максимальной температурой 120 F (49 C).
ИСКЛЮЧЕНИЕ: В учреждениях, не являющихся медицинскими учреждениями, учреждениями длительного размещение гостевых комнат или жилых жилых единиц.
Рекомендация 608. 6 Распылитель для душа и вода. Убедитесь, что ручные душевые форсунки способны подавать воду под давлением, практически эквивалентным стационарным душевым лейкам.
608.7 Пороги . Пороги в душевых кабинах вкатного типа должны иметь высоту не более 1/2 дюйма (13 мм) в соответствии с 303. В душевых кабинах проходного типа пороги высотой не более 1/2 дюйма (13 мм) должны быть скошенными, закругленными или вертикальными. .
ИСКЛЮЧЕНИЕ: Порог высотой не более 2 дюймов (51 мм) должен быть разрешен в душевых кабинах переносного типа в существующих помещениях, где установка порога высотой 1/2 дюйма (13 мм) нарушит структурную арматуру плиты пола.
608.8 Душевые кабины. Ограждения душевых кабин не должны загораживать органы управления, смесители и душевые форсунки или препятствовать пересадке с инвалидных колясок на сиденья в душе.
609 Поручни
609.1 Общие. Поручни в туалетах и ванных комнатах должны соответствовать 609.
609.2 Поперечный разрез. Поручни должны иметь поперечное сечение, соответствующее 609.2.1 или 609.2.2.
609.2.1 Круглое поперечное сечение. Поручни с круглым поперечным сечением должны иметь наружный диаметр не менее 1 1/4 дюйма (32 мм) и не более 2 дюймов (51 мм).
609.2.2 Некруглое поперечное сечение. Поручни с некруглым поперечным сечением должны иметь размер поперечного сечения не более 2 дюймов (51 мм) и размер по периметру не менее 4 дюймов (100 мм) и не более 4,8 дюймов (120 мм).

Рисунок 609.2.2 Некруглое поперечное сечение поручня
609. 3 Интервал. Расстояние между стеной и поручнем должно составлять 1 1/2 дюйма (38 мм). Расстояние между поручнем и выступающими предметами внизу и на концах должно быть не менее 1 1/2 дюйма (38 мм). Расстояние между поручнем и выступающими над ним предметами должно быть не менее 12 дюймов (305 мм).
ИСКЛЮЧЕНИЕ: Расстояние между поручнями и органами управления душем, душевой арматурой и другими поручнями должно быть не менее 1 1/2 дюйма (38 мм).

Рисунок 609.3 Расстояние между поручнями
609.4 Расположение поручней. Поручни должны быть установлены в горизонтальном положении на высоте не менее 33 дюймов (840 мм) и не более 36 дюймов (915 мм) над чистовым полом, измеренным до верхней части поверхности для захвата, за исключением туалетов для детей, соответствующих требованиям 604. .9, поручни должны быть установлены в горизонтальном положении на высоте не менее 18 дюймов (455 мм) и не более 27 дюймов (685 мм) над финишным полом, измеренным до верха поверхности захвата. Высота нижнего поручня на задней стенке ванны должна соответствовать 607.4.1.1 или 607.4.2.1.
609.5 Поверхностные опасности. Поручни и любые стены или другие поверхности, прилегающие к поручням, не должны содержать острых или абразивных элементов и должны иметь закругленные края.
609.6 Фитинги. Поручни не должны вращаться внутри своих фитингов.
609.7 Установка. Поручни должны быть установлены любым способом, обеспечивающим поверхность для захвата в указанных местах и не загораживающим необходимое свободное пространство на полу.
609.8 Прочность конструкции. Допустимые напряжения не должны превышаться для материалов, используемых при приложении вертикальной или горизонтальной силы в 250 фунтов (1112 Н) в любой точке поручня, крепежа, монтажного устройства или опорной конструкции.
610 мест
610.1 Общие. Сиденья в ваннах и душевых кабинах должны соответствовать 610.
610.2 Сиденья для ванн. Верх сидений ванны должен быть на высоте не менее 17 дюймов (430 мм) и не более 19 дюймов (485 мм) над отделочным полом ванной комнаты. Глубина съемного сиденья в ванне должна составлять минимум 15 дюймов (380 мм) и максимум 16 дюймов (405 мм).Сиденье должно иметь возможность надежного размещения. Постоянные сиденья в головной части ванны должны иметь глубину не менее 15 дюймов (380 мм) и простираться от задней стенки до внешнего края ванны или за его пределы.

Рисунок 610.2 Сиденья для ванны
610.3 Сиденья в душевой кабине. Если в стандартной безбарьерной душевой кабине предусмотрено сиденье, оно должно быть складного типа, устанавливаться на боковой стенке рядом с элементами управления и простираться от задней стенки до точки в пределах 3 дюймов (75 мм). ) входа в отсек.Если в душевой кабинке альтернативного типа предусмотрено сиденье, оно должно быть складным, устанавливаться на передней стенке напротив задней стенки и простираться от соседней боковой стены до точки в пределах 3 дюймов (75 мм) входа в отсек. В душевых транспортного типа сиденье должно простираться от задней стенки до точки в пределах 3 дюймов (75 мм) от входа в купе. Верх сиденья должен находиться на высоте не менее 17 дюймов (430 мм) и не более 19 дюймов (485 мм) над отделочным полом ванной комнаты.Сиденья должны соответствовать 610.3.1 или 610.3.2.

Рисунок 610.3 Размер седла
610.3.1 Прямоугольные седла. Задний край прямоугольного сиденья должен находиться на расстоянии не более 2 1/2 дюйма (64 мм), а передний край — не менее 15 дюймов (380 мм) и не более 16 дюймов (405 мм) от стенки сиденья. Боковой край сиденья должен находиться на расстоянии не более 1 1/2 дюйма (38 мм) от соседней стены.

Рисунок 610.3.1 Прямоугольное сиденье для душа
610.3.2 Г-образные сиденья. Задний край Г-образного сиденья должен находиться на расстоянии не более 2 1/2 дюйма (64 мм), а передний край — не менее 15 дюймов (380 мм) и не более 16 дюймов (405 мм) от стенки сиденья. Задний край L-образной части сиденья должен находиться на расстоянии не более 1 1/2 дюйма (38 мм) от стены, а передний край должен находиться на расстоянии не менее 14 дюймов (355 мм) и не более 15 дюймов (380 мм) от стены. стена.Конец буквы «L» должен находиться на расстоянии не менее 22 дюймов (560 мм) и не более 23 дюймов (585 мм) от основной стенки сиденья.

Рисунок 610.3.2 Г-образное сиденье для душа
610. 4 Прочность конструкции. Допустимые напряжения не должны превышаться для материалов, используемых при воздействии вертикальной или горизонтальной силы в 250 фунтов (1112 Н) в любой точке на сиденье, застежку, монтажное устройство или опорную конструкцию.
611 Стиральные машины и сушилки для белья
611.1 Общие. Стиральные машины и сушилки для белья должны соответствовать 611.
611.2 Свободная площадь. Должно быть обеспечено свободное пространство на полу или на земле, соответствующее пункту 305, расположенное для параллельного захода на посадку. Свободное пространство на полу или на земле должно располагаться по центру прибора.
611.3 рабочие части. Рабочие части, включая дверцы, сетки для ворса, отсеки для моющих средств и отбеливателей, должны соответствовать 309.
611.4 Высота. Машины с вертикальной загрузкой должны иметь дверь в отделение для стирки, расположенную не более чем на 36 дюймов (915 мм) над чистовым полом. В машинах с фронтальной загрузкой нижняя часть отверстия в отделение для белья должна располагаться на высоте не менее 15 дюймов (380 мм) и не более 36 дюймов (915 мм) над чистовым полом.

Рисунок 611.4 Высота проема отделения для белья
612 Сауны и парилки
612.1 Общие. Сауны и парилки должны соответствовать 612.
612.2 Скамья. Если в саунах и парилках предусмотрены сидячие места, по крайней мере одна скамья должна соответствовать 903.Двери не должны открываться в свободное пространство на полу, требуемое 903. 2.
ИСКЛЮЧЕНИЕ: Легкосъемная скамья должна загораживать пространство для разворота, требуемое пунктом 612.3, и свободное пространство на полу или земле, требуемое пунктом 903.2.
612.3 Пространство поворота. В саунах и парилках должно быть предусмотрено место для разворота, соответствующее 304.
Поглощение и улавливание зерна | Центр сельскохозяйственного здравоохранения Great Plains
Текучее зерно ведет себя как зыбучий песок.

За 4 секунды взрослый человек может погрузиться по колено в сосание струящегося зерна. В этот момент он или она не может освободиться без посторонней помощи.
Взрослый может быть полностью погребен (охвачен) за 20 секунд. Большинство поглощенных жертв не выживают.
Зерно оказывает на человека силы трения и давления, препятствующие самостоятельному побегу.
Человеку, зарытому по пояс в зерне, требуется сила, равная весу его собственного тела плюс 600 фунтов, чтобы освободить его.
Сила, необходимая для извлечения человека, погребенного под зерном, может превышать 2000 фунтов.
G В последние годы участились случаи попадания и захвата дождем из-за рекордных урожаев, больших складских помещений и оборудования, которое перемещает зерно быстрее, чем когда-либо.
Деятельность, связанная с обработкой и хранением зерна, представляет различные риски для безопасности и здоровья работников, включая защемление и удушье в зерне, падение с конструкций или подмостков, запутывание в механизмах для перемещения зерна, токсичную атмосферу, поражение электрическим током и взрывы пыли. На этой странице рассматриваются опасности поглощения и захвата зерна.
Каковы риски?
Засорение зерна признано опасным явлением на протяжении десятилетий. Тем не менее, как опытные, так и неопытные работники продолжают недооценивать смертельные риски, связанные со скоростью и силой движения или смещения зерна.
Любой, кто входит в хранилище, содержащее зерно, или взбирается на открытый склад зерна, рискует быть захваченным или поглощенным зерном. Смертельные случаи произошли всего лишь на нескольких футах зерна.
Примерно половина известных отловов происходит на фермах, а половина — на коммерческих предприятиях. Большинство случаев захвата и захвата происходят, потому что рабочие входят в бункер или структуру хранения, чтобы проверить состояние зерна или решить проблемы с потоком зерна из-за испорченного зерна или неисправности оборудования.Но другие сценарии представляют риски, даже если зерно не выгружается из конструкции.
.
Опасные сценарии
Текучее зерно
Около 80% зарегистрированных случаев захлебывания связаны с человеком, находящимся внутри бункера или складской конструкции при работающем оборудовании для разгрузки зерна. Поглощение сыпучим зерном также происходит в отвалах для хранения зерна на открытом воздухе, в вагонах-зерновозах, железнодорожных вагонах и полуприцепах, которые разгружаются снизу.
По мере того, как разгрузочные конвейеры или шнеки удаляют зерно через нижнее выпускное отверстие, на поверхности зерна образуется воронкообразный поток.Любой, кто стоит на поверхности во время удаления зерна снизу, рискует быть быстро стянутым вниз к выпускному отверстию в колонне сыпучего зерна. Погружение занимает всего несколько секунд, и как только оно начинается, давление и силы трения зерна о тело жертвы практически невозможно преодолеть. Если оборудование для выгрузки зерна не отключено, пострадавшие могут попасть в разгрузочный конвейер, шнек или отстойник.
Жертвы, покрытые зерном, вряд ли выживут. Причиной смерти обычно является асфиксия.

Мостичное зерно
Испорченное или «некондиционное» зерно слипается, и на его верхней поверхности может образоваться корка. Эта корка кажется твердой, но она неустойчива и может скрывать открытые пустоты внизу, которые образуются по мере удаления зерна. Пересыпанное зерно может рухнуть под тяжестью человека, в результате чего пострадавший будет засыпан падающим и смещающимся зерном. Если в это время работает разгрузочное оборудование, пострадавшего можно быстро опустить на дно бункера.
.
.
Лавина вертикальной стенки зернового бункера
Испорченное зерно может образовывать комки, которые прилипают к вертикальной стенке бункера. Заходить в силос, чтобы выбить вертикальную стену зерна, которая выше, чем жертва, опасно, потому что стена зерна может внезапно оторваться и лавинообразно обрушиться, похоронив или ранив жертву.
.
.
.
.
Пылесосы для зерна
Произошло несколько поглощений со смертельным исходом, когда люди использовали пылесосы для удаления зерна из бункеров.Когда зерновая вакуумная насадка расположена ниже поверхности зерна, образуется воронкообразный поток зерна, который всасывается в трубу. Оператор может оказаться втянутым в нисходящий поток зерна, если эта насадка освободится или окажется заглубленной под поверхностью зерна рядом с ногами оператора. Маневрирование вакуумной трубки может быть неудобным, что повышает риск поскользнуться или потерять равновесие оператора, когда он пытается изменить положение шланга в потоке зерна. Если оператор
падает или пытается занять позицию, его движения могут вызвать лавину
зерна, если уклон зерна («угол естественного откоса») крутой.
Предотвращение поглощений
Цель: нулевой ввод
Наилучшие способы предотвратить случаи захлебывания – это в первую очередь устранить причины входа в мусорное ведро и ограничить несанкционированный доступ молодежи или других лиц, которые могут не знать об опасности.
Управляйте зерном, чтобы предотвратить его порчу. Наиболее частая причина, по которой жертвы заходят в закрома, связана с проблемами, связанными с испорченным зерном. Испорченное зерно образует твердые массы, корки, горизонтальные перемычки и вертикальные стенки зерен, которые могут разрушаться.Испорченное зерно закупоривает шнеки и конвейеры, что требует проникновения внутрь конструкции для отключения или освобождения засорившегося оборудования. Чтобы уменьшить вероятность порчи зерна,
Поддержание аэрационного оборудования в рабочем состоянии и проверка конструкции перед сезоном хранения для выявления и устранения протечек кровли; и
Храните зерно при правильном содержании влаги и температуре, чтобы предотвратить условия, благоприятные для порчи и слипания зерна. Аэрация для быстрого охлаждения зерна во время хранения, удаление сердцевины мелких частиц, наиболее склонных к порче, и контроль на наличие вредителей, посторонних запахов, горячих точек и содержания влаги, чтобы предотвратить порчу.
..
Работа вне бункера. Если в зерне образовались комки или корка, используйте шест снаружи бункера , чтобы прощупать или выбить комки.
..
Ограничить доступ к закромам, складским конструкциям и открытым зернохранилищам. Разместите указатели и заприте входные двери, чтобы посторонние лица, прохожие и молодежь не могли войти.
..
Вывеска с предупреждением об опасности .Разместите указатели на всех точках входа в мусорные баки, сваи для хранения на открытом воздухе и другие конструкции для хранения, которые
предупреждает о возможном поглощении и
требует, чтобы любой вход осуществлялся обученными работниками в соответствии с безопасными процедурами.
Заранее планируйте случаи, когда вход абсолютно необходим
Обеспечить обучение. Обучить рабочих опасностям и рискам при хранении зерна, связанным с входом в бункер или помещение для хранения зерна.Обучение должно включать в себя выявление проблем с качеством зерна, процедуры входа, использование оборудования для обеспечения безопасности и реагирование на чрезвычайные ситуации, прежде чем разрешить доступ к бункеру или конструкции хранения. Обучение должно проводиться через регулярные промежутки времени, а не только при приеме на работу или раз в год.
.
Разработайте план аварийно-спасательных работ и следуйте ему. План должен включать в себя наличие сотовых телефонов на месте, размещение номеров экстренных служб для местных аварийно-спасательных служб, обученных спасению мусорных баков, и предотвращение появления неподготовленных «потенциальных спасателей», которые могут увеличить давление зерна на пострадавшего или даже сами оказаться в нем.
.
Остановить все зернопогрузочно-разгрузочное оборудование (поворотные головки, конвейеры рекуперации, шнеки) и заблокировать источники питания к ним. Если механическое и пневматическое оборудование для перемещения зерна невозможно заблокировать, не входите.
.
Оцените атмосферу.
Используйте газовый счетчик, чтобы проверить достаточное содержание кислорода в бункере и наличие токсичных газов, таких как окись углерода (которая может присутствовать при возгорании или тлении зерна), фумиганты или избыточное количество углекислого газа. Если воздух в бункере пахнет испорченным или заплесневелым зерном, предположите, что там есть опасные мосты или вертикальные стенки зерна, которые могут разрушиться. Если зерно не в порядке или невозможно определить условия атмосферы, не входите.
.
Контрольный список атмосферы
Не вводить, если:
Уровень кислорода < 19,5% или > 23,5%
Окись углерода > 25 частей на миллион
Токсичные газы:
Сероводород
Фосфин > 10 частей на миллион
> 0.3 части на миллион
Запахи испорченное зерно, химикаты, или обнаружены запахи тления/гари
Пыль Обзор закрыт до < 5 футов

5. Включите вентиляторы .
6. Визуально осмотрите внутреннюю часть строения перед входом.
Стена зерна может рухнуть, или высокий склон зерна может внезапно сдвинуться, похоронив участника.Никогда не входите в корзину
, где верхний уровень зерна вдоль стенки выше позиции участника внутри;
, если зерно вешается на боковую стенку; или
, если угол хранения зерна превышает угол естественного откоса.
Никогда не входите в одиночку . Два внешних наблюдателя должны присутствовать, чтобы следить за входом и помогать, регулируя страховочный трос. Один сопровождающий должен вести постоянный визуальный контроль за поступающим и иметь отработанную систему связи перед входом (сигналы руками).
Используйте оборудование для защиты от падения, которое должным образом закреплено . Оно состоит из страховочной привязи, прикрепленной к закрепленному тросу, и ограничивает расстояние, с которого участник может упасть или упасть в случае смещения зерна или обрушения моста для зерна под абитуриент. Спасательный трос должен быть прикреплен к анкеру на боковой стенке (не к внутренней лестнице) или к фиксированной точке снаружи бункера, чтобы участник не погрузился в зерно более чем по пояс. Один сопровождающий следит за подачей спасательного круга к абитуриенту.
Никогда не позволяйте другим людям, не прошедшим обучение по описанным выше шагам, входить в бункер.
Помните, что молодежь в возрасте до 16 лет не может привлекаться к работе в замкнутом пространстве; это включает структуры хранения зерна.
Для получения дополнительной информации:
Видео и мультимедиа
Ловушки в зерновом бункере
51-минутная радиопрограмма, транслировавшаяся 13 августа 2013 г. в программе «Фокус» государственных СМИ штата Иллинойс.будет 580 нпр.
Безопасность зерновых бункеров
17-минутное видео на YouTube с объяснением сценариев, приводящих к опасности попадания зерна в хранилища, управления зерном для предотвращения условий, требующих входа в хранилища, требований, которые должны быть выполнены, если вход должен быть осуществлен, и рекомендаций по руководители для защиты сотрудников. Также кратко обсуждаются другие опасности, связанные с безопасностью зерна. Подготовлено Отделением сельскохозяйственных наук Университета штата Оклахома и Исследовательским и образовательным центром продуктов хранения природных ресурсов.2011.
Похоронен в зерне
Специальная серия расследований, проведенных Национальным общественным радио и Центром общественной добросовестности, посвященных изучению опасности и слабости регулирующих органов в отношении захватов зерновых бункеров. 2013.
Соблюдение надлежащих процедур входа в зерновой бункер спасает жизни
4-минутный видеообзор на YouTube с описанием опасностей, связанных с входом в зерновой бункер, включая стратегии и процедуры для снижения риска, связанного с входом. Разработано Американским советом по безопасности и охране здоровья в сельском хозяйстве, клиникой Маршфилд и Коалицией по безопасности при обращении с зерном.
Безопасный вход в зерновой бункер
Презентация PowerPoint Технического исследовательского института Джорджии о безопасных методах входа и разрешении на использование.
Артикул
Вы можете умереть в зерновом бункере менее чем за 60 секунд. (Работа в процессе) Официальный блог Министерства труда США . 2013.
Веб-сайт OSHA по безопасности при обращении с зерном.
Риск защемления из-за сыпучего зерна. Расширение ферм и ранчо в области безопасности и здоровья (FReSH) Практическое сообщество.2013.
Опасность зернового бункера – всего 20 секунд до ловушки. Дельта Фарм Пресс. 2013.
Опасность удушья в зерновых бункерах. Отделение сельского хозяйства Арканзасского университета, публикация FSA1010.
Поглощение зерна сельскохозяйственными работами. Проект по предотвращению травм Университета Миннесоты, PubH 6120. 2011.
.
Управление хранением зерна с помощью аэрации Публикация расширения Университета Миннесоты WW-01327. 1991.
Похоронен заживо: опасность удушения зерном.Публикация Образовательного отдела по борьбе с потерями и отдела по связям с общественностью Компенсации работникам Северной Дакоты. 2002.
Ресурсы по безопасности зерновых бункеров. Исследовательский и образовательный центр расширенных хранимых продуктов Университета штата Оклахома (SPREC).
Захват зернового бункера: что, если это случится с вами? Тематическое исследование лифта округа Оклахома. Кооперативная служба распространения знаний Университета штата Оклахома, публикация CR-1726.
Опасности сыпучего зерна. Расширение штата Пенсильвания, публикация E 43.2013.
Часто задаваемые вопросы о защемлении зерна, стратегиях спасения зерна и мерах по предотвращению защемления зерна. Кооперативная служба распространения знаний Университета Пердью. 2011.
2011 Краткий обзор захвата зерна в Соединенных Штатах. Университет Пердью. 2012
Безопасность при обработке, сушке и хранении зерна. Дополнительные публикации Программы послеуборочного качества зерна и защиты хранимой продукции Университета Пердью.
Программа NIOSH FACE
.Для поиска расследований несчастных случаев со смертельным исходом, связанных с засорением зерна, используйте поле «Поиск» и введите ключевые слова.
