Кухонный таймер самодельный: Самодельный простой кухонный таймер, секундомер на МК Attiny 2313 с выбором мелодий.

Содержание

Самодельный простой кухонный таймер, секундомер на МК Attiny 2313 с выбором мелодий.


Обо всех преимуществах таймеров, в том числе и кухонных таймеров, секундомеров, можно не рассказывать, они ясны и так. Особенно удобно, когда таймеры и устройства отсчета времени компактные, простые в использовании, отображают доступную и легко воспринимаемую информацию. Один из вариантов таких самодельных таймеров собрал для жены, в помощь на кухне и для себя, чтобы не передержать и не перетравить печатные платы.


За основу взят таймер с сайта радиокота, но вариант, который я спаял, имеет ряд улучшений и доработок. В частности, упрощена схема и вместо оптического энкодера используется механический, его можно встретить гораздо чаще в оптических проводных компьютерных мышах. Введены изменения в схему, позволяющие сделать свечение индикации более равномерным. Также корректировке подверглась прошивка. Теперь, при промежуточных положениях энкодера, значения таймера не скачут в произвольных направлениях. За это отдельное спасибо пользователю «vasia_12». Он также описал механизм замены мелодии в прошивке таймера на ту, которая больше Вам нравится. Инструкцию по замене мелодии таймера и сборник мелодий, можно скачать ЗДЕСЬ.



Касаемо принципиальной схемы таймера – ничего особенного и сложного нет. Микроконтроллер - Attiny 2313, индикатор с общим анодом. Транзистор можно заменить на любой другой маломощный npn транзистор. Прошу обратить внимание на вольтаж схемы. Автор заявлял, что питать ее можно парой обыкновенных ААА батарей. Я же поставил аккумулятор от мобильного телефона, так как их у меня в избытке, да и в монтаже, в данном случае, он удобней.


В качестве корпуса я использовал старую оптическую мышь, оттуда взял энкодер и кнопку. Точнее выпаял с платы все детали, кроме них, ненужную часть платы – отрезал.



Управляется таймер очень просто. При кратковременном нажатии на колесико он включается и выключается. Время выбирается, прокруткой колесика, в диапазоне от 1 до 99 минут. В процессе отсчета времени издается звуковой сигнал, напоминающий быстрое тиканье часов, по завершению – мелодия, и затем – сигнал, звучащий пока таймер не отключат. При длительном нажатии на колесико – можно выбрать 3 команды, при этом, на экране отобразится «OF», «PE», «CE». «OF» - выключит таймер, «РЕ» - начнет отсчет времени со значения, которое было задано в последний раз, «СЕ» - секундомер, но, если сказать точнее, «минутомер» - просто показывает количество минут, которое прошло после запуска этой команды.


Прошивку на самодельный таймер-секундомер можно скачать ЗДЕСЬ. При прошивке нужно выставить следующие фьюзы: CKDIV8, SUT1, CKSEL0, CKSEL1.


Кстати, есть очень удобная дополнительная функция. 19я нога Attiny 2313 может управлять реле (размыкателем), т.е. по окончанию таймером отсчета времени будет звучать звуковой сигнал и отключится какое-то устройство, включенное через реле, например, мультиварка. Чтобы звук не мешал (иногда это важно), а размыкатель сработал, просто добавьте выключатель перед динамиком.

как сделать простой звуковой таймер своими руками

Несложная схема цифрового таймера для кухни позволяет собрать доступное устройство, играющее важную роль в жизни домохозяек. Пришедшие с иностранных языков слова «хронометр» и «таймер» переводятся на русский, как «измеряющий время». Идентичность перевода объединяет противоположные понятия, наглядным примером которых служат песочные часы. При перевороте устройства (Пуске) песок из одной емкости убывает, а другую наполняет. Аналогичный эффект наблюдается между часами и прибором для обратного отсчета. Первые отсчитывают время вперед, увеличивая его числовое значение, а второй измеряет его в убывающей прогрессии.

Что это такое

Тамер – механическое или электронное устройство, служащее для отсчета промежутков времени. В отличие от обыкновенных часов, измерения которых направлены в бесконечность, работа таймеров ограничена заданными интервалами.

Таймер, объединенный с розеткой сети 220В позволяет включать и выключать бытовые приборы, согласно заданному времени. О таких таймерах подробнее можно почитать тут.

Принцип действия таймеров на кухне

Как пользоваться кухонным таймером известно многим, однако далеко не все знают, что скрывается под корпусом и как работает устройство. Принцип действия прибора наглядно представлен обыкновенным будильником. С помощью стрелки или цифр обозначается конкретное время, при наступлении которого включается звонок или активируется звуковой сигнал. Объединение таймера с переключающим механизмом или реле открывает возможность управления всевозможными устройствами без вмешательства человека.

Разновидности

С момента изобретения песочных часов таймер пережил массу видоизменений и расширил область применения. В качестве кухонных помощников применяются механические и электронные устройства, которые служат общей цели, но отличаются конструкциями и принципами работы.

Механические

В механических устройствах кинетическая энергия заводного механизма, в основе которого заложена пружина, преобразуется во вращение шестеренок. Сигнализатором служит звонок, в работе которого также заложена механика. В качестве индикатора используется циферблат или шкала. Время активации задается стрелкой или рычажком, устанавливаемым на соответствующее деление.

Электро-механические таймеры – промежуточное звено между механическими и электронными приборами. Роль звонка отводится контактам, входящим в схему электрической цепи.

Электронные

В электронных таймерах временные промежутки отсчитываются посредством электрических импульсов, задаваемых кварцевым резонатором. Выходной каскад, представленный триггером или мультивибратором, с помощью которых активируется схема звукового сигнала или срабатывает реле. Для управления устройством используются кнопки или регулятор на основе переменного резистора. Задаваемое время отображается на дисплее или цифровых индикаторах. Схема питается от батарейки или от бытовой сети.

Электронный бытовой таймер может использоваться в качестве дополнения системы безопасности «умного дома». Включая освещение или подавая сигнал в отсутствие хозяев, устройство отпугнет злоумышленников от посягательства на чужую собственность.

Преимущества

Каждому виду бытовых таймеров присущи достоинства и недостатки.

Преимущества механических кухонных таймеров:

  • Доступная цена;
  • Простота в эксплуатации;
  • Независимость от источников питания.

К недостаткам заводной механики» относится сложность установки точного интервала времени (не более 1 минуты), погрешности в измерениях, ограниченный временной диапазон, а также износ деталей.

Плюсы электронных схем:

  • Высокая точность;
  • Широкий диапазон установки временных интервалов (от долей секунд до месяцев).
  • Информативность (обратный отсчет отображается на индикаторе в информативной форме).
  • Выбор мелодий сигнала.

Основным недостатком электронных таймеров является зависимость от источника питания.

Оба вида устройств могут быть представлены во встраиваемых и мобильных вариантах.

Когда он необходим

Таймер снижает нагрузку на мозг и освобождает от надобности в постоянном наблюдении времени. К его услугам прибегают новички и опытные поварихи. Отсчитывая точные временные интервалы, устройства позволяют строго придерживаться процесса готовки, исключают пригорания или получение на выходе полусырого продукта.

С учетом условий эксплуатации, кухонные таймеры оснащаются пыле-, водонепроницаемыми корпусами, стойкими к высоким температурам и механическим нагрузкам.

Что выбрать из готовых вариантов

Таймеры промышленного производства, помимо принципа отличаются, функционалом и внешним исполнением. Они выступают в качестве самостоятельных, автономных устройств либо входят в состав определенного оборудования. Среди лучших производителей кухонных таймеров числятся часовые бренды и компании, выпускающие бытовую технику: TFA, DEX, Casio, Electrolux, Silit, Everlast и др.

Лучшие таймеры: топ 5 моделей за 2020 год

Пятерка лучших бытовых таймеров 2020 года представлена механическими и электронными устройствами различных категорий:

1. TFA 38.10**. Механический таймер, повторяющий формой и размерами стандартное куриное яйцо. Рассчитан на 60ти-минутный завод. Механика защищена корпусом из нержавеющей стали.

2. DEX DMT-2. Механическое устройство для кухни. Благодаря мощному магниту надежно закрепляется на любой металлической поверхности. Максимальное время завода – 1 час с шагом 1 минута.

3. DEX DET-7. Электронное приспособление, которое помимо кухни может использоваться для других целей. Оснащено магнитом. Яркий информативный дисплей с подсветкой. Время – 100 мин с шагом в 1 секунду.

4. TFA 38203202. Оригинальная модель в виде куба. Электронная схема позволяет задавать фиксированные промежутки времени: 5, 15, 30 и 60 минут. Оборудована световым и акустическим сигналом. Оставшееся время индицируется на откидном дисплее.

5. ADE TD 1600. Классическая электронная модель с возможностью установки времени до 100 минут. Шаг – 1 секунда. Надежное устройство с доступным управлением.

Новые функции и возможности новинок

Несмотря на узкую спецификацию и ограниченность поставленных задач, производители продолжают удивлять оригинальными разработками кухонных таймеров.

Таймер-термометр. Устройство, оснащенное датчиком, погружаемым в емкость с приготавливаемым блюдом, наряду со временем отслеживает температуру процесса.

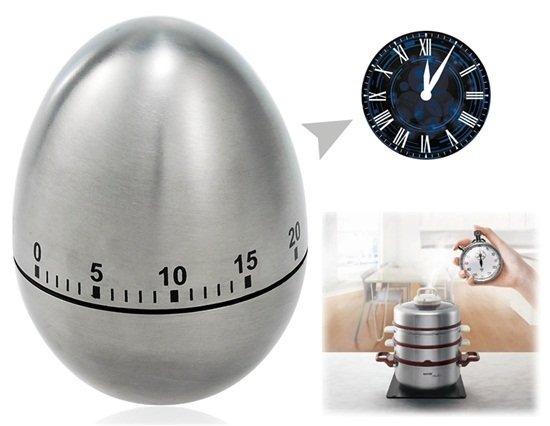

Таймер-яйцо – оригинальное необычный вариант определения времени варки яиц. Помещается в кипящую воду и меняет цвет согласно заданному режиму.

Современная кухонная техника со встроенными таймерами

Подавляющая часть современной бытовой техники поступает в продажу со встроенными таймерами, которые контролируют процессы, соответствующие назначению техники. Встраиваемые устройства обратного отсчета времени используются в:

  • кухонных плитах;
  • холодильниках;
  • увлажнителях и ионизаторах;
  • обогревателях;
  • радиоаппаратуре;
  • розетках и др.

В отличие от мобильных моделей, встроенный таймер не может затеряться, а его параметры заранее подогнаны под используемое оборудование.

Простые таймеры своими руками

При определенных познаниях в электротехнике и умелых руках таймер для кухни несложно сделать самому. Простое электронное устройство, собранное в домашних условиях, обходится дешевле промышленных аналогов, а по точности и функционалу может превышать некоторые из них.

Перед тем, как сделать простой таймер для кухни, необходимо подобрать или разработать соответствующую схему и обзавестись необходимыми радиодеталями.

Схемы

Простой таймер для кухни своими руками показан на рисунке №1.

Рис. №1

Миниатюрное устройство на микроконтроллере AVR ATtiny13. Питание – 3В. Сопротивление буззера – 50Ом. Для задания временного интервала и управления используется единственная кнопка. Дискретность определяется прошивкой. При шаге в 5 минут, чтобы выставить интервал в 15 минут, необходимо нажать и удерживать кнопку, отсчитывая звуковые сигналы буззера. После отпускания кнопки таймер начнет обратный отсчет, о чем будет свидетельствовать мигание светодиода. Окончание работы будет отмечено троекратным звуковым сигналом.

Более сложные схемы

Звуковой таймер для кухни со 100-минутным диапазоном представлен на рисунке №2. Управление на основе устройства-колесика компьютерной мыши.

Рис №2

В качестве главного элемента устройства использован микроконтроллер Attiny 2313 с прошивкой CKDIV8, SUT1, CKSEL0, CKSEL1. Усиление звукового сигнала обеспечивается любым маломощным npn транзистором. Индикатор с общим анодом. Устройство питается от 2-х батарей типа ААА. Вывод 19 контроллера может использоваться для управления реле.

На рисунке №3 изображена более серьезная схема устройства для обратного отсчета времени, которая пригодится на кухне. Впервые прибор был описан в журнале «Радио» 2006 г №07 стр.25.

Рис. №3

В основу схемы заложен микроконтроллер PIC16F628A. Для отображения цифр использован АОНовский индикатор с общим катодом. Устройство работает во временном диапазоне от 1 до 85 минут с погрешностью ±3 секунды. Громкость звукового сигнала регулируется подбором резистора R5. Питание – 9В, 100mA. Чтобы настроить таймер необходимо подобрать емкость конденсатора С2 с условием индикации цифр «85».

Видео инструкции

ТАЙМЕР ЗАДЕРЖКИ Без Микросхем и Транзисторов НУ ОЧЕНЬ ПРОСТО!


Watch this video on YouTube



Все своими руками таймер для кухни

Опубликовал admin | Дата 29 марта, 2013

Самодельный таймер для кухни.

     Таймер — одна из наиболее популярных радиолюбительских конструкций. Вниманию читателей предлагается еще один вариант.

      В отличие от других подобных устройств на микроконтроллерах, здесь выдержку устанавливают не нажатиями на кнопки, а обычным переменным резистором. Простота управления, цифровая индикация, возможность быстрой установки нового значения выдержки делают этот таймер удобным для применения в качестве кухонного. Продолжительность выдержки может быть любой в пределах 1...85 мин. Описание этого таймера было размещено в журнале «Радио» за 2006г №07 стр.25

     Основой схемы являлся микроконтроллер PIC16F84A. Я собрал два таких таймера, но тут попросили собрать еще один. И здесь мне пришлось подправить программу контроллера для работы с PIC16F628A и отказаться от кварца – три секунды для кухонного таймера ни чего не значат. А 628-й дешевле, чем 84-й. Светодиодные индикаторы с общим анодом заменены на индикаторы с общим катодом от старого АОНа — МТ-30361. По правде сказать, деталей примененных в оригинале схемы, у меня просто не осталось. Схему тоже слегка упростил. Может и вам пригодится этот вариант таймера.

     Схема таймера показана на рисунке.


      Рисунок печатной платы моего варианта, файл загрузки и схему можно скачать здесь.


     Налаживание таймера сводится к подборке конденсатора С2. Его емкость должна быть такой, чтобы при максимальном сопротивлении переменного резистора R1 на индикатор было выведено число 85. Подбирая резистор R5, устанавливают необходимую громкость звукового сигнала. Питать таймер можно от любого источника постоянного напряжения 8...10 В. Потребляемый ток не превышает 100 мА. Переменный резистор должен быть с линейной характеристикой регулирования. Резисторы R8... R14 — 270... 510Ом. Диод VD1 можно не ставить, если вы уверены, что в процессе проверки и регулировки не перепутаете провода питания. В противном случае вас ожидает сплошной мор микрух. Удачи всем.

Обсудить эту статью на - форуме "Радиоэлектроника, вопросы и ответы".

Просмотров:17 514


Таймер для кухни электронный своими руками. Подарок от Гика — делаем кухонный таймер. Самодельный сверлильный станок

Кухонный таймер - помощник на кухне, нужная вещь.

Упор этой статьи делался не на оригинальность и уникальность конструкции, так как схем кухонных таймеров всяких и разных полно на просторах интернета, мной преследовалась иная цель.

Поднимаем глаза в верхнюю часть страницы и читаем: «Сделай же хоть что-нибудь! »

При освоении микроконтроллеров важен первый самостоятельный шаг. Собрав самостоятельно первую свою конструкцию на микроконтроллере, человек начинает верить в свои силы, перестаёт бояться сложной и непонятной на первый взгляд, «железки».

{ads2}Когда устройство, собранное своими руками, работает, человек осознаёт, что он творец , а не только потребитель, и у него возникают подобные мысли: "Я собрал это устройство САМ, своими руками, и оно приносит мне пользу, плюс ко всему оно очень простое, что не отбивает желания сесть и спаять его в один из воскресных вечеров".

Полно разных схем для начинающих, но мало какая из простейших схем принесёт реальную пользу, чтобы человек был мотивирован её собрать своими руками, потратив на это своё драгоценное время. Например, очень часто можно встретить проекты типа просто мигающего светодиода. Да, возможно, это просто и даже интересно для начала, а дальше что? Помигал и всё? Куда это применить? На ёлку повесить в лучшем случае, разобрать в худшем. А вот кухонный таймер, да ещё оригинально оформленный, вполне сойдёт даже за подарок, второго, точно такого же, нет в магазине.

Для начала нужен подходящий корпус.


Моё внимание привлекла точилка для карандашей, напоминающая сердечко, из полупрозрачного красного пластика. Точилка эта разборная, внутри полая, где установлено лишь лезвие, которое я демонтировал, открутив винт. Это то что надо, подумалось мне.

Теперь осталось прикинуть - а влезут ли внутрь самые большие по габаритам компоненты схемы, необходимые мне для сборки: литиевая батарейка на 3 вольта типоразмера 2032 (буквы перед цифрами могут быть различными, в зависимости от производителя), буззер электродинамический и, наконец, сама плата с микроконтроллером и кнопкой? Попробовал втиснуть - вроде всё умещается, значит, останавливаемся на выборе этого корпуса.

Такую штучку можно даже носить на шнурке на шее, продев шнурок в колечко. И, чтобы уж совсем придать весёленький вид устройству, добавим светодиод красный, который будет вспыхивать внутри, чем-то напоминая, как сердечко бьётся (как романтично. ..).

Всё решено! Я уже хочу собрать эту штуку побыстрее! И подарить при случае друзьям или знакомым.

Схема, как видно из рисунка, очень проста. Есть на всё про всё одна-единственная кнопка S1 , которая одновременно и установка времени, и пуск таймера.

Нажимаем кнопку и, удерживая её в нажатом состоянии, отсчитываем задаваемые дискретные интервалы в по звуковым сигналам. Допустим, нам нужен интервал 15 минут. Минимальный дискретный интервал зависит от прошивки (в приаттаченном архиве их две версии), и допустим, он равен 5 минутам. Для задания 15 минутного интервала надо нажать кнопку и отсчитать три звуковых сигнала, после чего отпустить кнопку. Тут же устройство озвучит нам набранное количество дискретных интервалов, пиликнув зуммером (в данном примере три раза).

После этого начинается обратный отсчёт заданного времени, о чём визуально можно судить по вспышкам светодиода HL1 . Как только заданный интервал истечет, прозвучит двухтональный сигнал длительностью около 10 секунд, оповещающий об окончании цикла. После этого устройство переходит в исходное состояние ожидания, переходя в режим пониженного энергопотребления - «спящий режим». По этой причине ток, потребляемый устройством, мизерный, следовательно, никакого выключателя питания нам не требуется.

Для данной конструкции выбран,маленький по габаритам, микроконтроллер AVR ATtiny13 . Для тактирования задействован внутренний RC-генератор с частотой 4,8 мГц с делением на 8, что в итоге дает 0,6 мГц. Для выбора такого режима тактирования надо установить фьюзы так, как показано на рисунках.Вперёд

Контроллер разряда Li-ion аккумулятора

Данный мини прибор необходим для защиты li-ion аккумуляторов от глубокого разряда. Схема автоматически отключает аккумулятор при снижении напряжения на нем ниже 2.9В. Очень низкое потребление тока - всего 500 nA. Максимальный ток потребителя - 2А. Надёжно защит ваш аккумулятор от переразряда. Размер платы - всего 10х6 мм.


Самодельный сверлильный станок

Делаем самодельный сверлильный станок из простых запчастей из магазина крепежа. Очень нужная вещь для изготовления плат. Существенно повышается скорость и точность работы.


Умный индикатор

Будем делать свой индикатор, произвольной формы из smd светодиодов. Компактный - минимальный размер 20х20 мм при толщине всего 2 мм. Низкое энергопотребление - 1-10 мА в работе, 5мкА в спящем режиме. Независимое управление каждым светодиодом по одному проводу. Управление яркостью - более 100 градаций яркости. До 100 светодиодов в индикаторе, с произвольным расположением на плате. Возможные конструкции - две шкалы по 8 светодиодов и 4 служебных светодиода; индикация сторон света - 8 светодиодов по кругу и 4 служебных; часы - 12 светодиодов по кругу; матрица 8х8 светодиодов.

Д обро пожаловать в увлекательный мир микро электроники!

Первый выпуск журнала радио вышел в 1924 году. Уже тогда появился интерес к изготовлению радиоэлектронных устройств в домашних условиях. С помощью паяльника, проводов, позже на текстолите, можно было сделать полноценный сложный прибор. Это было очень сложно, только единицы понимали в этой области.

Сейчас практически каждый школьник может самостоятельно сделать в домашних условиях печатные платы отличного качества. Собрать на них современный прибор, по функциям не уступающий продающимся на рынке. Все это стало возможно благодаря появлению компьютеров и развитию интернет. Почти каждый прибор в наше время делается на . Они позволяют вдохнуть жизнь в устройство, решать с помощью программирования сложные задачи, получать и выводить различные данные.

Можно сделать на основе микроконтроллеров? Как сделать ? Как разработать ? Как правильно составить схему? Как

В кулинарном искусстве соблюдение точности времени играет не менее важную роль чем точность соблюдения рецепта. Этот таймер предназначен специально для работы на кухне, он очень прост в обращении и позволяет вращением рукояток двух галетных переключателей устанавливать любую выдержку времени в пределах от одной минуты до 99 минут, с шагом в минуту. Окончание установленного временного интервала индицируется тональным, достаточно громким звуковым сигналом, который звучит в течении одной минуты (если раньше не выключить).

Таймер не предназначен для управления электроприборами, его задача сообщить повару о том, что время готовки истекло.

Принципиальная схема показана на рисунке выше. Всего три микросхемы-счетчика серии К176. D1 - часовая микросхема, в данном случае она вырабатывает минутные импульсы и импульсный сигнал частотой 1024 Гц, который служит для звуковой индикации. D1 содержит два счетчика, первый нижний вырабатывает, на ряду с другими сигналами, импульсы частотой 1 Гц, а второй верхний содержит делитель этих импульсов на 60, таким образом на выводе 10 D1 получаются импульсы с частотой повторения в одну минуту.

Импульсы частотой 1 Гц кроме того поступают на транзисторный ключ VT1, в коллекторной цепи которого включен светодиод, мигающий во время работы таймера с периодом в одну секунду.

Минутные импульсы с выв. 10 D1 поступают на двухразрядный десятичный счетчик на двух одинаковых микросхемах D2 и D3. Время устанавливается при помощи переключателей S1 и S2, причем S1 устанавливает единицы минут, a S2 - десятки. Например если нужно время 63 минуты - S1 устанавливаем в положение "3", a S2 - в положение "6".

Звукоизлучающее устройство состоит из транзистора VT2, миниатюрного динамика В1 и логического элемента "3-й" на резисторе R6 и диодах VD2-VD4. Пока на установленных выходах счетчиков логические нули (или на одном из них нуль) хотябы на один из диодов VD2 и VD4 через переключатель S1 или S2 поступает логический ноль. При этом диод открыт и в точке соединения R6 и R7 устанавливается также ноль. Как только установленное время истекает на оба диода поступают единицы и они закрываются. В результате на базу VT2 поступает напряжение высокого уровня через R6-R7.

А для того, чтобы получить тональный сигнал это напряжение прерывается с частотой 1024 Гц при помощи диода VD3, на катод которого поступает эта частота с вывода 11 D1. Установка таймера в нуль производится в момент включения питания при помощи конденсатора С5, зарядный ток которого устанавливает все четыре счетчика в нулевые состояния.

Конструктивно таймер сделан в небольшой пластмассовой коробке для разной мелочи, на крышку выведены ручки двух галетных переключателей и нарисованы круговые шкалы десятков и единиц минут. Динамик тоже закреплен на этой крышке. Выключатель SB1 тумблер. Питается таймер от двух последовательно включенных плоских батареек на 4,5 В каждая.

Возможно установить стандартный разъем и питать таймер от сетевого адаптера для переносной аудиотехники на 9 В. В процессе настройки, возможно прийдется подобрать соотношение резисторов R7 и R8 таким образом, чтобы до наступления установленного времени динамик не звучал.

В качестве динамика годится любой электродинамический или электромагнитный маломощный звукоизлучатель, например электромагнитный капсюль от телефонного аппарата, динамик от радиоприемника и т.д. Микросхемы К176ИЕ8 можно заменить на К561ИЕ8. Транзисторы КТ315 - любые соответствующей мощности и структуры. Диоды КД521 любые маломощные импульсные или выпрямительные, и даже лучше если германиевые типа Д9. Светодиод тоже любой видимого спектра.

Вид печатной платы кухонного таймера

Таймер для кухни – приспособление отнюдь не бесполезное, поскольку зачастую процесс приготовления того или иного блюда рассчитан вплоть до секунд. Как говорится, шаг влево, шаг вправо – и пища получается не того вкуса, что надо. А если повар еще и забывчивый, то отсутствие таймера с сигнализацией чревато сгоревшим ужином или обедом. Вот такое вот полезное приспособление для кухни мы изучим в данной статье, в которой вместе с сайтом сайт мы разберемся сего разновидностями и ответим на вопрос, как выбрать кухонный таймер?

Часы таймер для кухни фото

Кухонный таймер: разновидности и их особенности

Если не брать в учет существование встраиваемых в кухонную технику таймеров, то все существующие нынче приборы данного типа можно разделить на две большие группы – это механические таймеры, работающие по принципу будильника, а также электронные. О них и поговорим более подробно.


Посмотреть об одной из разновидностей кухонных таймеров можно в этом видеоролике.

И те и другие таймеры могут иметь различный вид и дизайн. Единственная особенность, которая позволяет различить эти устройства на вид, это наличие дисплея в электронном таймере. Также следует обратить внимание на то, что механические устройства данного типа отличаются большими габаритами – если электронный таймер можно сравнить с наручными часами, то механический, который изготавливается обычно в виде какого-либо продукта питания, можно сравнить с яйцом или помидором. Именно эти образы и применяются в большинстве случаев для изготовления механических таймеров для кухни.

Таймер для кухни электронный фото

Таймер для кухни: на что обратить внимание при выборе

Устройства данного типа являются бесхитростными и между собой имеют не так уж и много различий. Поэтому выбор между ними в большинстве случаев никаких проблем не вызывает. Обратить внимание здесь нужно на следующие моменты.


На что еще нужно обратить внимание при выборе кухонного таймера, так это на материал, из которого изготавливается данное устройство. Здесь есть два варианта – пластик и металл (по большей части алюминий или его сплав с другими металлами). Во всех отношениях лучше отдать предпочтение таймеру, изготовленному из металла – он прочнее и менее подвержен поломкам, связанным с падением устройства, что бывает очень и очень часто. Пластик хрупкий, и раздавить его можно даже опустив неаккуратно на таймер кастрюлю или сковороду.

Несколько слов об уникальных и нестандартных кухонных таймерах

Кроме стандартных механизмов, отсчитывающих минуты и секунды, оставшиеся до полного приготовления продуктов питания, существуют и другие приспособления, имеющие другой принцип работы. Их немного, и в большинстве случаев они совмещают в себе несколько функций. В отличие от таймера, они являются узкоспециализированными и рассчитаны для использования в процессе приготовления определенного блюда или продукта.


И в заключение темы про кухонный таймер скажу несколько слов о самых интересных, на мой взгляд, таймерах – это так называемый таймер ручка, который устанавливается на любую современную крышку от кастрюли или сковородки. В большинстве случаев этот таймер дополнительно оборудован и температурным датчиком, который отображает температуру внутри посуды – до щупа ему, конечно, далеко, но, тем не менее, он в значительной мере облегчает приготовление того же мяса или какого-либо другого блюда.

Применение таймера в быту очень удобно и не зря многие производители встраивают таймер в различную бытовую технику. Что касается кухни, таймер незаменимая вещь и хотя в сети предоставлено достаточно много различных схем все они имеют свои особенности...

В данной статье пойдет речь о простом таймере для кухни и не только ….

Возможности и основные характеристики таймера.

1. Время установки таймера от 1 до 90 мин.

2. Звуковая сигнализация включения и выключения таймера.

3. Звуковая сигнализация окончания установленного времени.

4. Принудительное выключение таймера до истечения установленного времени.

5. Самостоятельное выключение таймера по истечении 10 с после его включения в случае, если после включения таймера время выдержки не было установлено или не запущен отсчёт времени.

6. Питание устройства как от трёх батареек, так и от внешнего адаптера напряжением от 7 до 10 В.

7. Ток потребления таймера в выключенном состоянии в несколько раз меньше тока саморазряда пальчиковых батареек.

Схема устройства.

Алгоритм работы

Таймер включается нажатием кнопки энкодера. На индикаторе высвечивается минимально возможное время выдержки, равное 1 мин. Вращением ручки энкодера вправо происходит увеличение времени выдержки, а при вращении ручки энкодера влево - уменьшение, начиная с 90 мин. Таймер выключится самостоятельно, если в течение 10 с после установки времени не была нажата кнопка запуска. Для запуска отсчёта времени необходимо снова нажать кнопку энкодера. При этом таймер начинает отсчёт установленного времени, а на индикаторе единиц минут с периодом в 1 с будет мигать децимальная точка, индицирующая режим обратного отсчёта. По истечении установленного времени на индикаторе таймера высветится цифра 0 и прозвучат 5 тональных сигналов. После этого цифра 0 погаснет, а децимальная точка будет мигать ещё 10 с. По истечении и этого времени, в напоминание, снова прозвучат 5 тональных сигналов, и таймер выключится. Остановить работу таймера можно принудительно в любой момент, нажав кнопку энкодера.

Основой таймера служит микроконтроллер ATtiny2313, который тактируется от внутреннего генератора частотой 8 МГц.Энкодер с кнопкой фирмы Bourns типа PEC12-4220F-S0024. Зуммер КХ-1205 фирмы Kingstate. В архиве 2 прошивки – под индикаторы с ОК и ОА, схема, схема и печатная плата в формате программы Eagle. Ниже предоставлена схмема адаптера питания таймера.

Адаптер питания

Фото готового устройства

В архиве 2 прошивки – под индикаторы с ОК и ОА, схема, схема и печатная плата в формате программы Eagle.

Обсудить на форуме

существующие разновидности и тонкости выбора. Где разместить часы

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry"s standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five http://jquery2dotnet.com/ centuries, but also the leap into electronic typesetting, remaining essentially unchanged. It was popularised in the 1960s with the release of Letraset sheets containing Lorem Ipsum passages, and more recently with desktop publishing software like Aldus PageMaker including versions of Lorem Ipsum.

Кухонный таймер

Для тех, кого интересует само устройство, и его функционал, см. последний абзац, опустив подробности.
Всё началось с горелых кастрюлек, почерневшей яичниц выкипевшего супа: этот список мог бы продолжаться долго, если бы однажды взрыв банки со сгущёнкой не прервал мой сладкий сон. .. спросонья подумалось, "нужно Что-то делать!". Это "Чтота" тут же было решено делать максимально юзабельным, т.к. истории известна масса примеров, когда устройство получались настолько совершенным, что его применение по назначению уже не представляется целесообразным. Конечно же меня тревожило, не покажется ли идея "запомнить что через 3 минуты нужно выключить пельмени" более рациональной, чем тискать хитрые комбинациях множества кнопок, а затем в ожидании готовности, дергаться в сомнениях, "а нажата ли кнопка старт??". Вывод стал очевиден, в устройстве должна быть кнопка, колёсико, индикатор, и НИЧЕГО лишнего!

Таймер имеет экран, кнопку и колёсико. После включения кнопкой, на экране высвечивается *0*. Колёсиком выставляется время тайминга (прокрутка зациклена и можно выставлять от нуля в минус, 0 - 99 - 98 - 97---). Отсчёт начинается автоматически при выставлении каждого нового значения, и всегда стартует с 59 секунд. Во время отсчёта, звучит "тик-так-тик-так" похожий на звук маятника По завершению отсчёта звучит гимн СССР, после чего,: пи:пи:пи:(до тех пор, пока его не выключат). Однократное простое нажатие на кнопку выключает устройство. Если прижать и удерживать, то на экране попеременно с промежутком в секунду загораются надписи - "OF" "RE*" "CE". Это названия режимов. Чтобы выбрать один из них, нужно отпустить кнопку, пака надпись на экране.
"OF" - Выключить.
"RE" - Повторный запуск отсчёта. Из памяти загружается последнее выставленное колёсиком/секундомером значение (в процессе отсчёта колёсико по-прежнему активно, и позволяет вносить изменения!). Память для повтора не сбрасывается после выкл-вкл.
"CE" - Секундомер. В этом режиме простое нажатие кнопки запускает - останавливает секундомер, колесико заблокировано, переход в любой другой режим (а так же выключение) осуществляется так же длительным нажатием клавиши - "OF" "RE" "CE". Выбор "OF" выключит. Выбор "RE" запустит повторный отсчёт суммарного времени, которое насчитал секундомер (колесико будет заблокировано!). Выбор "CE" обнулит значение секундомера.
Я использовал поверхностный монтаж (я предпочитаю подогнуть ножки у микрухи, и поставить на контакты, даже если она DIP), оптопара вынесена (на платке контакты для припаивания проводов), резисторы сделал для каждого сегмента (на схеме изображено иначе, там для каждого символа один общий резистор).
Включенные фьюзы: CKSEL0, CKSEL1, SUT1, CKDIV8. ШИТЬ КОНТРОЛЛЕР ОТДЕЛЬНО, платка рассчитана на 3 вольта!

Люди, занимающиеся приготовлением пищи, знают, как легко можно испортить блюдо, отвлекаясь на другие дела и забывая вовремя выключить плиту. Поэтому, по просьбе жены, передо мной была поставлена задача, сделать простой и удобный в управлении таймер для кухни. Конечно, эта функция встроена практически в любом мобильном телефоне, но не все знают, как ей пользоваться, да и каждый раз искать и настраивать ее в меню мобильника неудобно. В идеале требуется малогабаритное устройство, которое управляется простым нажатием одной кнопки и не содержит дефицитных элементов. В быту обычно бывает достаточно 3-4 интервала выдержки времени, которые и используются чаще всего. Поиск подходящей схемы в различных радиожурналах не принес результатов - предложенные таймеры были или довольно сложные в управлении, что могло привести к ошибке при установке времени отсчета неподготовленным пользователем, или питались от сети, исключая их мобильность, или обходились дороже покупки готового устройства. В связи с этим мной была разработана схема, лишенная всех этих недостатков.

Работа устройства основана на постепенном заряде конденсатора, подключенного к входу операционного усилителя до напряжения, при котором происходит переключение состояния выхода ОУ, в свою очередь, управляющего звуковым генератором. Одно из преимуществ устройства в том, что оно не имеет выключателя питания - достаточно всего лишь нажать на один из трех переключателей, чтобы произошло включение и запуск нужного интервала отсчета. При этом загорается светодиод, показывающий, что таймер включен и идет выдержка времени. По прошествии заданного интервала раздается постоянный звуковой сигнал. Повторно нажав на тот же самый переключатель, отключаем устройство.

Основой устройства является счетверенный операционный усилитель LM324, причем три его элемента являются отдельными таймерами, а четвертый элемент - генератором звука. Нажав на один из переключателей, соответствующий желаемой выдержке времени, допустим, SA1 - 5 мин, питание начинает поступать на схему, а конденсатор С1, включенный параллельно контактам переключателя, перестает быть замкнутым и начинает медленно заряжаться через резистор R1. Таким образом, в момент включения потенциал на инвертирующем входе ОУ ниже, чем на неинвертирующем, следовательно, выход ОУ имеет потенциал питающего напряжения. Инвертирующий вход звукового генератора на элементе DA1.4 через диод VD1 оказывается под высоким потенциалом, что блокирует его работу-динамик молчит.

По прошествии времени, необходимого для зарядки конденсатора С1 через резистор R1, потенциал на инвертирующем входе ОУ превысит значение потенциала на неинвертирующем. При этом на выходе ОУ сформируется низкий потенциал - диод VD1 будет закрыт и заработает звуковой генератор. С вывода 14 элемента DA1.4 сигнал, сформированный генератором, через резистор R4 и диод VD1 поступает на базу транзистор VT1, к которому подключен звукоизлучатель, раздается звуковой сигнал. Для выключения устройства необходимо повторно нажать на переключатель SA1, что отключает схему от питания и одновременно разряжает конденсатор С1 - таймер снова готов к работе.

Время отсчета таймера определяется номиналами элементов С1-СЗ и R1-R3. При указанных значениях этих деталей, мы будем иметь следующие интервалы выдержки времени: SA1 - 5 мин, SA2 - 10 мин, SA3 - 20 мин. При желании можно
изменить время выдержки каждого из таймеров, увеличивая или уменьшая номиналы соответствующих резисторов и конденсаторов.

Налаживание устройства сводится к подбору конденсатора С4, определяющего тональность, и резистора R5 - громкость звучания.

Печатная плата не разрабатывалась, так как был использован навесной монтаж. Резисторы МЛТ -0,125. Времязадающие конденсаторы С1 -СЗ с возможно меньшим током утечки, остальные К73-17. Диоды VD1-VD4 - КД521А, замена транзистора VT1 - КТ817А, Б. Светодиод красного цвета свечения HL1, можно использовать мигающий
UL-506S11FD-FB, что позволит получить эффект отсчета времени. Переключатели SA1-SA3 - любые малогабаритные. В качестве звукоизлучателя подойдет небольшой динамик с сопротивлением обмотки 8 Ом, можно использовать небольшой звукоизлучатель от китайских мягких игрушек, имеющий размеры 12x10 мм. Следует лишь добиться достаточно высокой громкости звука, иначе таймер можно не услышать на фоне работающей бытовой техники. Питание осуществляется от батареи 6 В. Изменение питающего напряжения в пределах4,5... 12 В почти не оказывает влияния на время выдержки таймера, при этом лишь уменьшается громкость звука.

Д.Ю. Кибардин, г. Хмельницкий РА2"2010


C этой схемой также часто просматривают:

Представляем очень практичное устройство отсчёта времени для дома и кухни. Проект был разработан по причине того, что хоть всяких таймеров много в разных устройствах (часы, смартфоны и т. д.), но все они не удобны в эксплуатации в условиях кухни или мастерской. Управление должно быть максимально упрощено — никаких лишних кнопок, которые не сразу и вспомнить какая за что отвечает.

Схема принципиальная таймера с энкодером


Схема на кухонный таймер с микроконтроллером ATtiny 2313

Когда-то давно были в продаже механические таймеры — они реально были просты в использовании. Вот и решено объединить эту простоту с современной базой. Так возник этот таймер с регулятором — энкодером. В нём как и в механическом прототипе, можно увеличивать и уменьшать время отсчета. Основа — микроконтроллер ATtiny 2313. Вот к нему .


Рисунок печатки таймера

Как работает устройство

Увеличение/уменьшение времени происходит скачкообразно сразу на несколько секунд. Кроме того, время можно приостановить.

Последние 5 минут сигнализируются короткими двойными пиками каждую минуту. А последние 15 секунд пикает каждую секунду.

Возможность выключения текущего сигнала пищалки осуществляется нажатием на энкодер или поворотом его ручки в любую сторону.


Вид сбоку

С целью максимального упрощения для пользователя управления, таймер обратного отсчета не имеет никаких других лишних функций.


Вид сбоку на детали

И вместо распознавания временных шагов на 15, 30, 60 секунд, лучше было бы определить скорость поворота ручки энкодера и на этой основе изменять время. Медленное вращение — подсчитывает отдельные секунды, быстрое — шаги в несколько минут.


Готовый самодельный LED таймер

Корпус… До него дело так и не дошло 🙁 Таймер уже долгое время так и используется в полуоткрытом виде: снизу 3 пальчиковые батарейки, спереди трёхцифровой индикатор LED, а сверху ручка регулятора выбора времени.

Видео работы таймера

Вот видео, демонстрирующее работу устройства при различных режимах, а также механический секундомер рядом для сравнения.

Опытные хозяйки всё отмеряют на глаз и чувствуют время «внутренними» часами, но люди склонны впадать в задумчивость и отвлекаться на другие дела. Очень часто так случается, что и у опытных хозяек с любовью подготовленные к выпечке пироги превращаются в несъедобный углерод. Результат - испорченное настроение, зря потраченное время и срыв намеченных планов. Избежать подобной ситуации поможет простой кухонный таймер на широко распространённом микроконтроллере ATtiny2313 компании Atmel.

При разработке таймера ставилась задача использования минимального количества деталей, простоты управления, простоты повторения устройства, возможности питания таймера как от трёх батареек АА (LR6) по 1,5 В, так и от внешнего адаптера.

Возможности и основные характеристики таймера:

1. Время установки таймера от 1 до 90 мин.
2. Звуковая сигнализация включения и выключения таймера.
3. Звуковая сигнализация окончания установленного времени.
4. Принудительное выключение таймера до истечения установленного времени.
5. Самостоятельное выключение таймера по истечении 10 с после его включения в случае, если после включения таймера время выдержки не было установлено или не запущен отсчёт времени.
6. Питание устройства как от трёх батареек, так и от внешнего адаптера напряжением от 7 до 10 В.
7. Ток потребления таймера в выключенном состоянии в несколько раз меньше тока саморазряда пальчиковых батареек.

Алгоритм работы таймера

Таймер включается нажатием кнопки энкодера. На индикаторе высвечивается минимально возможное время выдержки, равное 1 мин. Вращением ручки энкодера вправо происходит увеличение времени выдержки, а при вращении ручки энкодера влево - уменьшение времени, начиная с 90 мин. Таймер выключится самостоятельно, если в течение 10 с после установки времени не была нажата кнопка запуска. Для запуска отсчёта времени необходимо снова нажать кнопку энкодера. При этом таймер начинает отсчёт установленного времени, а на индикаторе единиц минут с периодом в 1 с будет мигать децимальная точка, индицирующая режим обратного отсчёта. По истечении установленного времени на индикаторе таймера высветится цифра 0 и прозвучат 5 тональных сигналов. После этого цифра 0 погаснет, а децимальная точка будет мигать ещё 10 с. По истечении и этого времени, в напоминание, снова прозвучат 5 тональных сигналов, и таймер выключится. Остановить работу таймера можно принудительно в любой момент, нажав кнопку энкодера.

Схема, конструкция и детали таймера

Принципиальная схема кухонного таймера показана на рис. 1. «Мозгом» устройства является микроконтроллер (МК) IC1 типа ATtiny2313 фирмы ATMEL в корпусе DIP20. Микроконтроллер ATtiny2313 тактируется от внутреннего генератора частотой 8 МГц с выключенным предделителем на 8.

Рисунок 1

Для управления таймером применён инкрементный энкодер с кнопкой фирмы Bourns типа РЕС12-4220F-S0024 .В качестве индикатора установленного времени применён сдвоенный 7-сегментный индикатор красного свечения с общим катодом (ОК) фирмы SENIOR SEC5244WS .

Предусмотрена также возможность установки в этом таймере индикаторов с общим анодом (ОА) без изменения принципиальной схемы и платы. Для этого необходимо при программировании МК использовать другую прошивку, разработанную автором специально под индикаторы с ОА, В качестве звукового извещателя используется зуммер (Magnetic Buzzer) типа КХ-1205 фирмы King-state. В таймере использованы SMD-резисторы и конденсаторы типоразмера 0508.

Таймер собран на односторонней печатной плате из фольгированного текстолита размерами 48x56 мм с использованием нескольких перемычек, которые размещены со стороны установки деталей. Чертёж печатной платы таймера под ЛУТ показан на рис.2.

Рисунок 2

Для питания таймера от внешнего адаптера применён линейный интегральный стабилизатор 78L05 в корпусе SOP-8. Схема дополнительной платы для внешнего адаптера показана на рис.З, а чертёж печатной платы под ЛУТ - на рис.4. Её размеры 48x66 мм. Батарейный отсек для трёх гальванических элементов изготовлен из фольгированного текстолита. Причём его обратная сторона - это дополнительная плата внешнего адаптера питания. Если в питании устройства от сети нет необходимости, то собирать дополнительную плату не нужно, а вместо нее следует установить плату из фольгированного стеклотекстолита того же размера.

Рисунок 3

Рисунок 4

При сборке платы таймера в первую очередь необходимо установить соответствующие перемычки. После прошивки микроконтроллера собранный из исправных деталей таймер в настройке не нуждается. В связи с присутствием в воздухе во время приготовления пищи паров воды и жира, рекомендую платы таймера после сборки промыть спиртом и покрыть акриловым лаком.


Схема таймера на счетчике К561ИЕ16

Конструкция выполнена только на одной микросхеме К561ИЕ16 . Так как, для его правильной работы нужен внешний генератор тактовых импульсов, то в нашем случае мы его заменим простым мигающим светодиодом.

Как только подадим напряжение питание на схему таймера, емкость С1 начнет заряжаться через резистор R2 поэтому на выводе 11 кратковременно появится логическая единица, сбрасывающая счетчик. Транзистор, подсоединенный к выходу счетчика, откроется и включит реле, которое через свои контакты подключит нагрузку.


С мигающего светодиода с частотой 1,4 Гц поступают импульсы на тактовый вход счетчика. C каждым импульсным перепадом идет счет счетчика. Через 256 импульсов или около трех минут, на выводе 12 счетчика появится уровень логической единицы, а транзистор закроется, отключив реле и коммутируемую через его контакты нагрузку. К тому же эта логическая единица проходит на тактовый вход DD, останавливая работу таймера. Время работы таймера можно подобрать путем подключения точки «А» схемы к различным выходам счетчика.

Схема таймера выполнена на микросхеме КР512ПС10 , которая имеет в своем внутреннем составе двоичный счетчик-делитель и мультивибратор. Как и у обычного счетчика эта микросхема имеет коэффициент деления от 2048 до 235929600. Выбор требуемого коэффициента задается путем подачи логических сигналов на входы управления M1, M2, M3, M4, M5.

Для нашей схемы таймера коэффициент деления выбран 1310720. В таймере имеется шесть фиксированных временных интервалов: пол часа, полтора часа, три часа, шесть часов, двенадцать часов и сутки часа. Частота работы встроенного мультивибратора определяется номиналами резистора R2 и конденсатора C2 . При переключении переключателя SA2 изменяется частота мультивибратора, а проходя через счетчик-делитель и временной интервал.

Схема таймера запускается сразу после включения питания или для сброса таймера можно нажать на тумблер SA1. В исходном состоянии на девятом выходе будет уровень логической единицы а на десятом инверсном выходе соответственно нуля. В результате этого транзистор VT1 подсоединит светодиодную часть оптотиристоров DA1, DA2 . Тиристорная часть имеет встречно-параллельное включение, это позволяет регулировать переменное напряжение.

По завершению отсчета времени на девятом выходе установится ноль и отключит нагрузку. А на выходе 10 появится единица, которая остановит счетчик.

Запуск схемы таймера осуществляется при нажатии одной из трех кнопок с фиксацией временного интервала, при этом он начинает обратный отсчет. Параллельно с нажатием кнопки загорается светодиод соответствующий кнопки.


По истечению временного интервала таймер издает звуковой сигнал. Последующее нажатие отключит схему. Временные промежутки изменяются номиналами радиокомпонентов R2, R3, R4 и C1 .

Схема таймера , который обеспечивает задержку выключения, показана на первом рисунке Здесь транзистор с каналом р- типа (2) включён в цепь питания нагрузки, а транзистор с каналом п-типа (1) им управляет.

Схема таймера работает следующим образом. В исходном состоянии конденсатор С1 разряжен, оба транзистора закрыты и нагрузка обесточена. При кратковременном нажатии на кнопку Пуск затвор второго транзистора соединяется с общим проводом, напряжение между его истоком и затвором становится равным напряжению питания, он мгновенно открывается, подключая нагрузку. Возникший на ней скачок напряжения через конденсатор С1 поступает на затвор первого транзистора, который также открывается, поэтому затвор второго транзистора останется соединённым с общим проводом и после отпускания кнопки.

По мере зарядки конденсатора С1 через резистор R1 напряжение на нём повышается, а на затворе первого транзистора (относительно общего провода) понижается. Через некоторое время, зависящее в основном от ёмкости конденсатора С1 и сопротивления резистора R1, оно снижается настолько, что транзистор начинает закрываться и напряжение на его стоке повышается. Это приводит к уменьшению напряжения на затворе второго транзистора, поэтому последний также начинает закрываться и напряжение на нагрузке понижается. В результате напряжение на затворе первого транзистора начинает уменьшаться ещё быстрее.

Процесс протекает лавинообразно, и вскоре оба транзистора закрываются, обесточивая нагрузку, конденсатор С1 быстро разряжается через диод VD1 и нагрузку. Устройство снова готово к запуску. Так как полевые транзисторы сборки начинают открываться при напряжении затвор-исток 2,5...3 В, а максимально допустимое напряжение между затвором и истоком - 20 В, то устройство может работать при питающем напряжении от 5 до 20 В (номинальное напряжение конденсатора С1 должно быть на несколько вольт больше питающего). Время задержки выключения зависит не только от параметров элементов С1, R1, но и от напряжения питания. Например, повышение напряжения питания с 5 до 10 В приводит к его увеличению примерно в 1,5 раза (при номиналах элементов, указанных на схеме, оно составило 50 и 75 с соответственно).

Если при закрытых транзисторах напряжение на резисторе R2 окажется более 0,5 В, то его сопротивление необходимо уменьшить. Устройство, обеспечивающее задержку включения, можно собрать по схеме, показанной на рис. 2. Здесь транзисторы сборки включены примерно так же, но напряжение на затвор первого транзистора и конденсатор С1 поступает через резистор R2. В исходном состоянии (после подключения источника питания или после нажатия на кнопку SB1) конденсатор С1 разряжен и оба транзистора закрыты, поэтому нагрузка обесточена. По мере зарядки через резисторы R1 и R2 напряжение на конденсаторе повышается, и когда оно достигает значения примерно 2,5 В, первый транзистор начинает открываться, падение напряжения на резисторе R3 увеличивается и второй транзистор также начинает открываться. Когда напряжение на нагрузке возрастает настолько, что диод VD1 открывается, напряжение на резисторе R1 повышается. Это приводит к тому, что первый транзистор, а за ним и второй открываться быстрее и устройство скачком переключается в открытое состояние, замыкая цепь питания нагрузки

Схема таймера - повторный запуск, для этого необходимо нажать на кнопку и удерживать её в таком состоянии 2. ..3 с (этого времени достаточно для полной разрядки конденсатора С1). Таймеры монтируют на печатных платах из фольгированного с одной стороны стеклотекстолита, чертежи которых изображены соответственно на рис. 3 и 4. Платы рассчитаны на применение диода серий КД521, КД522 и деталей для поверхностного монтажа (резисторов Р1-12 типоразмера 1206 и танталового оксидного конденсатора). Налаживание устройств сводится в основном к подбору резисторов для получения требуемой выдержки времени.

Описанные устройства предназначены для включения в плюсовой провод питания нагрузки. Однако, поскольку сборка IRF7309 содержит транзисторы с каналом обоих типов, таймеры нетрудно приспособить для включения и в минусовый провод. Для этого транзисторы следует поменять местами и изменить на обратную полярность включения диода и конденсатора (естественно, это потребует и соответствующих изменений в чертежах печатных плат). Следует учесть, что при длинных соединительных проводах или отсутствии в нагрузке конденсаторов возможны наводки на эти провода и неуправляемое включение таймера Чтобы повысить помехоустойчивость, к его выходу надо подключить конденсатор ёмкостью несколько микрофарад с номинальным напряжением не менее напряжения питания.

Схема таймера на пять минут

Если временной интервал больше5 минут, устройство можно перезапустить и продолжать отсчет заново.

После кратковременного замыкания SВ1 начинает заряжаться емкость С1, включенный в коллекторную цепь транзистора VТ1. Напряжение с С1 поступает на усилитель с большим входным сопротивлением на транзисторах VТ2- VТ4 . Его нагрузкой является светодиодный индикатор, включающихся поочередно через минуту.

Конструкция позволяет выбрать один из пяти возможных временных интервалов: 1.5, 3, 6, 12 и 24 часа . Нагрузка подсоединяется к сети переменного тока в момент начала отсчета времени и отключается по завершению отсчета. Временные промежутки задаются с помощью частотного делителя сигналов прямоугольной формы, генерируемых RC- мультивибратором.

Задающий генератор выполнен на логических компонентах DD1.1 и DD1.2 микросхемы К561ЛЕ5 . Частота генерации формируется RC-цепочкой на R1,C1 . Точность хода настраивается по наименьшему временному интервалу, с помощью подбора сопротивления R1 (временно при регулировке его желательно заменить переменным сопротивлением). Для создания необходимых временных диапазонов, импульсы с выхода мультивибратора идут на два счетчика DD2 и DD3, в результате осуществляется деление частоты.

Эти два счетчика - К561ИЕ16 подсоединены последовательно, но для одновременного сброса, выводы обнуления подключены вместе. Сброс происходит при помощи переключателя SA1. Другим тумблером SA2 осуществляется выбор необходимого временного диапазона.


Когда на выходе DD3 возникнет логическая единица, она поступает на вывод 6 DD1.2 в результате чего генерация импульсов мультивибратором заканчивается. Одновременно сигнал логической единицы следует на вход инвертора DD1.3 к выходу которого подсоединен VT1. Когда на выходе DD1.3 появится логический ноль транзистор закрывается и отключает светодиоды оптопар U1 и U2, а это выключает симистора VS1 и подключенную к нему нагрузку.

При сбросе счетчиков, на их выходах устанавливаются нули, в том числе и на выходе, на который установлен переключатель SA2. На входе DD1.3 также подается нуль и соответственно на его выходе единица, что подключает нагрузку к сети . Так же параллельно и на входе 6 DD1.2 установится нулевой уровень, что запустит мультивибратор, и таймер начнет отсчет времени. Питание таймера осуществляется по бестрансформаторной схеме, состоящей из компонентов С2, VD1, VD2 и С3.

Когда тумблер SW1 замкнут конденсатор С1 начинает медленно заряжаться через сопротивление R1, а когда уровень напряжения на нем составит 2/3 от питающего, на это отреагирует триггер IC1. При этом напряжение на третьем выводе снизится до нуля, и цепь с лампочкой разомкнется.

При сопротивление резистора R1 в 10М (0,25 Вт) и емкости C1 47 мкФ x 25 В время работы устройства около 9 с половиной минут, при желание его можно изменить путем регулировки номиналов R1 и C1. Пунктирной линией на рисунке обозначеноо включение дополнительного выключателя, с помощью которого можно включать цепь с лампочкой даже при замкнутом тумблере. Ток покоя конструкции всего 150 мкА. Транзистор BD681 - составной (Дарлингтона) средней мощности. Можно заменить на BD675A/677A/679A.

Это схема таймера на микроконтроллере PIC16F628A позаимствована с хорошего португальского сайта по радиоэлектронике. Микроконтроллер тактируется от внутреннего генератора, который можно считать достаточно точным для данного момента, так как выводы 15 и 16 остаются свободными, то можно использовать внешний кварцевый резонатор для еще большей точности в работе.

VDSLR.RU - Все о HDSLR

Всем, привет! Меня зовут Estet, и сегодня я расскажу вам о том, как в домашних условиях очень просто и легко можно создать автоматический мини-кран без использования батареек и двигателей.

Совсем недавно меня заинтересовала тема съемки цейтрафера в движении (timelapse in motion).Я купил несколько дешевых кухонных таймеров на простой пружине - такие устройства работают от завода, оборачиваясь на 360 градусов вокруг своей оси.

В прошлой статье «Самодельное устройство для съемок цейтрафера в движении на Gopro Hero3 (timelapse in motion)» я подробно рассказал, как использовать этот таймер для потрясающей съемки в движении.

Сегодня речь пойдет о более сложном и интересном устройстве, похожем на операторский кран. В нем задействованы уже 2 кухонных таймера, которые будут оборачиваются в двух степенях свободы. Один таймер будет вращать сам кран, другой - камеру GoPro Hero, находящуюся на выносе.

Зачем так заморачиваться, спросите вы, для чего все это? Дело в том, что во время съемки цейтрафера камерой вокруг своей оси, движение получается привязано к конкретной точке, а фон и объекты создают недостаточную перспективу. Короче, если проще - картинка получается недостаточно интересная,сухая. Чтобы разбить картинку по планам и усилить объем, необходимо, чтобы передний, задний планы и фон перемещались относительно друг друга. Именно для этого я соорудил вынос, способный даже на одном кухонном таймере двигаться интереснее и живее. А если приделать еще и на саму камеру таймер, чтобы она двигалась в другой плоскости, можно получить эффект панорамы - слежения.

Итак, начнем! Вот все, что нам понадобится:

Из инструментов:

  1. Плоскогубцы
  2. Крестовая отвертка
  3. Клей эпоксидный или суперклей

Детали:

  1. Трубка стальная релинг 16х1.0х1000 мм (1шт.)
  2. Шайба оцинкованная 75х5 мм (5шт.)
  3. Шайба оцинкованная 50х3 мм (4шт.)
  4. Шайба оцинкованная 60х4 мм (4шт.)
  5. Фронтальная плита (подпятник ) "BIS" (1шт.)
  6. Хомут червячный металлический16-25W2 (2шт.)
  7. Хомут червячный металлический 12-20W2 (2шт.)
  8. Хомут для труб с резиновой вкладкой и гайкой 15х1/2 (1шт.)
  9. Болт с крестом 60х8 мм (1шт.)
  10. Гайка-барашек 8 мм (1шт.)
  11. Кухонный китайский таймер "Кастрюлька" (2 шт.)

А вот видео, которое демонстрирует процесс сборки и тест самого крана.

Подписывайтесь на канал, впереди еще больше интересных открытий

11179 просмотров / 2 комментария

Очень удобный таймер обратного отсчёта с цифровым дисплеем LED

Представляем очень практичное устройство отсчёта времени для дома и кухни. Проект был разработан по причине того, что хоть всяких таймеров много в разных устройствах (часы, смартфоны и т. д.), но все они не удобны в эксплуатации в условиях кухни или мастерской. Управление должно быть максимально упрощено — никаких лишних кнопок, которые не сразу и вспомнить какая за что отвечает.

Схема принципиальная таймера с энкодером

Схема на кухонный таймер с микроконтроллером ATtiny 2313

Когда-то давно были в продаже механические таймеры — они реально были просты в использовании. Вот и решено объединить эту простоту с современной базой. Так возник этот таймер с регулятором — энкодером. В нём как и в механическом прототипе, можно увеличивать и уменьшать время отсчета. Основа — микроконтроллер ATtiny 2313. Вот к нему прошивка в архиве.


Рисунок печатки таймера

Как работает устройство

Увеличение/уменьшение времени происходит скачкообразно сразу на несколько секунд. Кроме того, время можно приостановить.

Последние 5 минут сигнализируются короткими двойными пиками каждую минуту. А последние 15 секунд пикает каждую секунду.

Возможность выключения текущего сигнала пищалки осуществляется нажатием на энкодер или поворотом его ручки в любую сторону.

Вид сбоку

С целью максимального упрощения для пользователя управления, таймер обратного отсчета не имеет никаких других лишних функций.

Вид сбоку на детали

Рекомендуется ещё добавить красное пластиковое стекло перед дисплеем, чтобы улучшить видимость цифр.

И вместо распознавания временных шагов на 15, 30, 60 секунд, лучше было бы определить скорость поворота ручки энкодера и на этой основе изменять время. Медленное вращение — подсчитывает отдельные секунды, быстрое — шаги в несколько минут.

Готовый самодельный LED таймер

Корпус… До него дело так и не дошло 🙁 Таймер уже долгое время так и используется в полуоткрытом виде: снизу 3 пальчиковые батарейки, спереди трёхцифровой индикатор LED, а сверху ручка регулятора выбора времени.

Видео работы таймера

Вот видео, демонстрирующее работу устройства при различных режимах, а также механический секундомер рядом для сравнения.

Файлы скачать тут. Если возникли вопросы — задайте их в комментариях администрации сайта 2 Схемы.ру


DIY GoPro Rotating Time Lapse Base (с таймером для яиц)

В публикации DIY GoPro на этой неделе вы узнаете, как сделать вращающуюся базу для замедленной съемки для вашей камеры GoPro.

Но сначала, почему вы хотите, чтобы ваш таймлапс вращался? Когда камера движется, она может сделать даже скучную временную съемку более интересной . Вот пример.

Учебник «Сделай сам» находится под этим видео.

GoPro с таймером для вращающегося яйца

Вот пример того, на что способно это крепление:

Смотрите на YouTube

Узнайте, как создать замедленное видео заката

Хорошо, давайте сделаем это.

Есть много видеороликов, в которых показано, как сверлить таймер (сверху и снизу) и добавлять винты. Это кажется излишне сложным. В следующем видео, увидит, насколько это просто.

Для этого проекта вам понадобится:

  1. Камера GoPro
  2. Клейкое крепление GoPro
  3. Ikea Кухонный таймер на 1 час (таймер для яиц)

DIY GoPro Rotating Time Lapse Base (с таймером Egg)

Смотрите на YouTube Фото (вверху поста) и авторские права на видео - Кайл Мартин.

Альтернатива DIY GoPro Time Lapse Mount

Перед тем, как посмотреть видео, заказал крепление Camalapse.

Он поставляется с верхним / нижним креплениями для штатива и имеет разметку с шагом 4–15 минут. Он вращается на 360 градусов за 1 час.

Он центрально-взвешенный и поддерживает камеры весом до 5 фунтов.

Посмотреть Camalapse4 на Amazon

Посмотрев видео, я сделаю один из них для себя. Я буду искать похожий таймер для яиц здесь, в Канаде.

Твоя очередь

Успешно ли вы применили этот метод? Что вы использовали для создания замедленных видео с вращением? Присоединяйтесь к комментариям ниже!

Брайан Хейнс - соучредитель и блогер ClickLikeThis. Мы рассматриваем экшн-камеры и уличную фотосъемку, уделяя особое внимание камерам GoPro. Он - тревел-блогер в Storyteller.Travel и соучредитель Storyteller Media, компании, которую он основал вместе со своей женой Деной.

Лучшее соотношение цены и качества DIY цифровой таймер - Выгодные предложения на цифровой таймер своими руками от мировых продавцов цифровых таймеров DIY

Отличные новости !!! Вы попали в нужное место для создания цифрового таймера своими руками.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший цифровой таймер своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели цифровой таймер своими руками на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в своем цифровом таймере и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy digital timer по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Простая схема кухонного таймера - Таймер для яиц

Кухонный таймер - это полезное устройство, которое издает звуковой сигнал после заданной задержки, установленной пользователем для определенных рецептов блюд, основанных на времени, которые должны быть приготовлены только в течение определенного времени для лучшие результаты.

Автор: Suneeta Dixit

Один из примеров - вареные яйца, которые могут быть сварены вкрутую, средне-сваренные или всмятку, в зависимости от того, как долго им дают вариться.

Для таких применений кухонный таймер может быть весьма удобен, и по истечении установленного времени он предоставит пользователю предупреждающий сигнал, чтобы пользователь мог выключить пламя и избежать переваривания пищи или получения правильная желаемая текстура и вкус пищи.

Как это работает

Схема кухонного таймера с будильником или таймером для яиц, описанная в этой статье, может быть построена очень дешево и имеет регулируемую настройку времени задержки от 1 до 17 минут.

Возможны другие временные диапазоны после небольших изменений. Первоначально, когда схема не запитана, конденсаторы C1 и C2 не заряжены.

Как только устройство включается переключателем S (положение 1), вход A триггера N1 / N2 временно остается на «0 В», чтобы гарантировать, что выход Q N2 перейдет в 0 и мультивибратор N3 / N4 отключен. .Затем конденсатор C1 начинает заряжаться через потенциометры P1 и P2.

Когда напряжение в точке B становится ниже порога переключения триггера, триггер переключается, и это инициирует действие мультивибратора.

Это инициализирует частоту прямоугольной волны от мультивибратора, которая усиливается транзисторами T1 и T2, и результирующий тональный сигнал воспроизводится через громкоговоритель L.

Когда кухонный таймер выключен (S перемещен в положение 2), конденсатор C1 начинает быстро разряжаться через резистор R1, чтобы гарантировать, что после того, как таймер снова включится для следующего цикла, в конденсаторе не останется избыточного заряда, что в противном случае может привести к уменьшению длительности синхронизации.

Как откалибровать

1. Отрегулируйте P1 в центре его движения и отрегулируйте P2 до минимального диапазона настройки. После этого отрегулируйте P1 на 1 минуту.

2. Затем установите P2 в максимально возможный диапазон и определите временной интервал, генерируемый схемой.

3. Наконец откалибруйте шкалу P2 с линейно увеличивающейся шкалой из диапазона 1-минутного минимума и максимума, который был определен практически ранее.

Дизайн печатной платы и наложение компонентов

Как я создал свой собственный таймер камеры за 50 долларов

Необходимым инструментом при съемке ночного неба является дистанционный спусковой крючок для вашей камеры.Триггеры варьируются от очень простых кабельных спусков через телефонные приложения, которые подключаются к Wi-Fi вашей камеры, до очень специализированных интервалометров. Я попробовал телефонные приложения для своих камер, и они упустили очень важную функцию: синхронизацию в режиме лампы. Это означает, что когда вы устанавливаете камеру в режим ручной выдержки и запускаете экспозицию, большинство приложений не отображают, как долго затвор уже открыт. Он также расходует заряд батареи от камеры, так как на камере должен быть включен Wi-Fi или Bluetooth. В среднем диапазоне есть интервалометры, которые можно программировать с помощью небольшого дисплея и некоторых кнопок, и обычно они работают достаточно хорошо.

Но что, если «достаточно хорошо» недостаточно?

Есть довольно много доступных коммерческих продуктов, которые хорошо звучат на бумаге, но для меня они предлагают слишком много опций, которые я в большинстве случаев никогда не буду использовать. Кроме того, они часто довольно дороги. С другой стороны, есть дешевые предложения, но им не хватает функции, которую я хотел бы иметь. Я, конечно, не пробовал все удаленные таймеры, но я пробовал некоторые, и ни один из них не соответствовал моим потребностям. Например, самая неприятная вещь - это невозможность включить отображение таймера во время его работы.

Единственный серийный интервалометр, который выглядит победителем, - это таймер LRTimelapse Pro Timer 2.5. По цене ок. 175 евро - это не дешево, но, думаю, стоит каждого цента. Гюнтер Вегнер, человек, стоящий за LRTimelapse, также имеет очень хороший учебник о том, как построить свой собственный интервалометр, который превосходит мою сборку на мили с точки зрения функций.

Какие у меня есть варианты?

Я мог бы просто создать LRTimelapse Remote Timer Free, но мне не нравится дисплей 2 × 40, устаревшая Arduino Uno и ее размер.На форуме LRT сейчас доступны более мелкие версии, но интересующая меня версия на данный момент закрыта, и это не соответствует моему стилю. Если я что-то построю, я тоже хочу возиться с кодом.

В поисках других вариантов я наткнулся на проект Маркуса Кейла, который выглядел многообещающим. Достаточно небольшой корпус со встроенным ЖК-дисплеем, кнопками, аккумулятором и схемой зарядки. Я связался с Маркусом, чтобы получить код Arduino, поскольку ссылка на его веб-сайте была сломана, и он показал мне текущий статус своего таймера, который выглядит действительно отполированным, с действительно красивой графикой и супер-гладким пользовательским интерфейсом. Маркус любезно прислал мне эту версию, и я установил ее на свой только что доставленный M5Stack. Он выглядит просто потрясающе, имеет очень мощную систему предустановок и очень прост в настройке, так как он рассчитывает длину фильма, время и т. Д., Что дает очень хорошие впечатления при использовании таймера для его основной цели: съемки с замедленной съемкой. (На изображениях справа не показано текущее состояние его таймера.)

Моя основная проблема

«Моя проблема» явно, потому что с этими продуктами нет ничего плохого.Либо собственное строительство, либо коммерческое. Они просто не подходят мне, потому что мои потребности особенные (читай: странно). В моем случае интервалометр не используется для съемки Timelapse и создания из него видео Timelapse. Мой таймер используется в темноте, когда я ищу звезды, Млечный путь или метеоритные дожди. Я снимаю стопки снимков для уменьшения шума, для составных снимков метеоров или для создания снимков звездных следов. При установке на мой MSM Star Tracker я хочу иметь полный контроль над первыми несколькими воздействиями, которые можно набрать в моих настройках.Если вы не знакомы с трекером Move, Shoot, Move Star Tracker, но обязательно проверьте его, так как это удивительное маленькое устройство, которое упрощает полярное выравнивание. Я успешно снял 4-х минутные подводные лодки без каких-либо следов. Если вы используете код купона «DIRK» при оформлении заказа, вы получите 5% скидку от полной покупки.

Вернуться к чертежной доске

Чтобы сделать продукт, который мне подходит, мне сначала нужно получить мои требования:

  • Старт-стопный режим лампы
  • Стрельба по времени
  • Графический дисплей с подсветкой
  • Настройки сохраняются после сброса
  • Универсальный для всех моих фотоаппаратов
  • USB-зарядка
  • Маленький, но не слишком маленький по размеру дисплея
  • Wi-Fi или Bluetooth для более поздних обновлений (удаленный запуск для lighty)

https: // xkcd. com / 730/

Поскольку у меня уже лежал M5Stack, и он ставит галочки для зарядки, дисплея и размера USB, я подумал, что буду использовать его повторно. Вдобавок мне понадобится только небольшая макетная плата для создания электроники для триггера камеры и несколько проводов для сборки моих адаптеров.

Вот полный список вещей, которые я использовал для создания Timy (без деталей, напечатанных на 3D-принтере)

Конечно, вам нужен кабель, который подходит к вашей камере, или, как я, просто используйте кабель от таймера, который у меня уже был.
Общая стоимость: около 50, -

евро

Код

Сначала я попробовал программировать с помощью замечательной библиотеки M5ez, но у M5Stack есть очень интересная функция, которую я хотел сохранить. Если вы используете UIflow, код можно обновлять по беспроводной сети. Вы также можете иметь более одного скрипта в M5Stack и выбирать нужную программу во время запуска.

Uiflow немного отличается, поскольку вы «программируете» свой код, используя предопределенные блоки, а UIflow создает из него код micropython. Не каждая функция из micropython реализована в UIflow, но вы можете обойти это, используя настраиваемые блоки «выполнить» и написать свой собственный код.Чтобы M5Stack слушал нажатия клавиш при подсчете, я использовал встроенную библиотеку _thread от micropythons, которая, к сожалению, недоступна в качестве предопределенного блока. Переменные в UIflow всегда устанавливаются как глобальные, что нужно иметь в виду при программировании. С UIflow и концепцией беспроводного обновления кода вы можете получить действительно быстрые результаты и очень быстро их опробовать. Он также имеет редактор пользовательского интерфейса, поэтому больше не нужно гадать, как будет выглядеть конечный результат.

Кодирование UIflow

Электроника

Чтобы подключить шторку к земле, я использовал небольшую макетную плату и спаял следующие схемы.Если вы хотите управлять штифтом фокусировки камеры через программное обеспечение, вы можете использовать штырь 29, мне не нужна автофокусировка, поэтому я просто соединил штифт фокусировки и затвора вместе с контактом 26 M5Stack.

Кейс

Чтобы все было аккуратно совмещено, я разработал футляр и напечатал его на 3D-принтере из PLA. Все собирается без шурупов, крышка просто скользит по дну корпуса. Чтобы поддерживать M5Stack наверху, я просто отключил компенсацию слоновой ноги в PrusaSlicer.Это создает очень маленькую кромку, чтобы предотвратить выпадение M5Stack сверху. Все печатается без опор и плотно прилегает друг к другу. В кейсе также есть крепление для карабина, чтобы прикрепить его к штативу, если вам не нравятся другие варианты крепления.

Если вам нужно отредактировать крепления или у вас есть другие идеи для вашего случая, мой дизайн доступен на Tinkercad

.

Как это работает

timy на данный момент имеет два режима:

Bulbmode - я использую это, чтобы получить мою базовую экспозицию и составить камеру для более поздних съемок.Я обычно снимаю с более высоким ISO, а затем вычисляю правильное время для снимков с более низким ISO. Его также можно использовать в качестве удаленного триггера в этом режиме. Самый простой режим. Нажмите Start, чтобы открыть ставни, Stop, чтобы закрыть ставни. Стоп - это на самом деле пауза. Затем кнопка сброса сбрасывает время на ноль. Дисплей можно выключить во время работы для экономии заряда батареи. Светодиодные полосы сбоку показывают свет Knight Rider во время бега.

Режим таймлапса - Хотя в моем случае он не используется для таймлапса, его можно использовать для таймлапса, но он предназначен только для таймлапсов в режиме выдержки с выдержкой более 1 секунды.Если нужен классический таймер TimeLapse, его достаточно легко реализовать. Все настройки сохраняются в EEPROM и сохраняются после сброса / перезагрузки. Настройка задержки в основном предназначена для того, чтобы дать камере достаточно времени для сохранения изображения на SD-карту, и действительно имеет значение только при выдержках менее 10 секунд. При экспонировании в течение нескольких минут установка задержки в ноль миллисекунд на самом деле не имеет значения и будет делать снимок за кадром с максимально возможной скоростью. Моему Olympus E-M10 для экземпляров требуется задержка 450 мс, чтобы получить стабильное время менее 60 секунд.Экспозиция всегда начинается с установленной задержкой.

Скачать

Все загрузки этого проекта можно найти на моем гитхабе.

Видео

Чтобы показать Timy в действии, вот слишком длинное видео про удаленные таймеры и, конечно же, про Timy. Бонус: безумие с зарядкой через USB.

Последние слова

Если у вас есть какие-либо вопросы о timy, предложениях, запросах функций или если вы хотите показать свои сборки timy, не стесняйтесь оставлять комментарий

Об авторе

Дирк Эссл (Dirk Essl) - архитектор ИТ-решений, работающий в немецкой телевизионной сети. Он очень увлечен и увлечен различными операционными системами - он не программист, но ему нравится писать программное обеспечение, если что-то, что ему нужно, недоступно. Он также ведет блог о кофеенолах и ведет крупнейшее сообщество по вопросам кофеенола в сети.

Вы можете увидеть больше работ Дирка на его веб-сайте и подписаться на него в Facebook и YouTube. Эта статья также была опубликована здесь и предоставлена ​​с разрешения.

Set Line Кухонный таймер, духовка и домашний пирог. Бизнес-инфографика для бизнеса. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений.Image 137964225.

Set Line Кухонный таймер, духовка и домашний пирог. Бизнес-инфографика для бизнеса. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Изображение 137964225.

Установить линию Кухонный таймер, Духовка и Домашний пирог. Деловой инфографический шаблон.Вектор

M L XL EPS

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Внутренние и наружные плакаты и печатные баннеры.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

3850 x 4154 пикселей | 32.6 см x 35,2 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

3850 x 4154 пикселей | 32,6 см x 35,2 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробовать 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие векторы

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Как пользоваться фритюрницей: руководство для новичка

Поздравляю! Вы должны быть владельцем новой фритюрницы или будущим владельцем фритюрницы. Все говорят об этих вещах, и теперь вы видите, в чем дело для себя.

Как они работают? Неужели жарят ? Какие продукты можно приготовить в новой фритюрнице? Вот все, что вам нужно знать о базовой фритюрнице корзиночного типа.

Что такого особенного в фритюрницах?

Во-первых, разочарование: фритюрницы - это не фритюрницы.

Фритюрницы наполнены горячим воздухом, и в этом их преимущество. По сути, это небольшие мощные духовки, а в духовках air используется как средство для нагрева, тогда как при жарке во фритюре используется жир как средство для нагрева.

Поскольку фритюрницы - это духовки, а не фритюрницы, продукты, выходящие из фритюрницы, не будут на 100% идентичны луковым кольцам в Cone-n-Shake или кольцам кальмаров в вашем любимом баре или гриле.

В результате фритюрницы намного менее грязные и требуют меньше масла, чем фритюрницы . Более того, эти маленькие духовки могут делать гораздо больше, чем просто готовить искусственную жареную пищу. Фритюрницы принесут вам красиво обжаренные овощи, куриные крылышки с потрескавшейся кожей и даже легкие и воздушные пирожные - все это у вас под рукой.

Элисон Конклин

Различные типы фритюрниц

Самый распространенный тип фритюрницы на рынке - фритюрница корзиночного типа - выглядит как необычная кофеварка со съемной корзиной в животе.Эта фритюрница выполняет только одну функцию: жарение на воздухе. В данном руководстве описаны фритюрницы корзиночного типа.

Вы также можете найти на рынке квадратные многофункциональные фритюрницы, такие как Beville Smart-Oven, Cuisinart Air Fryer Toaster Oven и June Oven. Они выглядят как тостеры на стероидах, и жарка на воздухе - лишь одно из их предназначений (среди медленного приготовления, обезвоживания и поджаривания). Они также вмещают больше еды, чем фритюрницы корзиночного типа.

Если у вас есть многофункциональная кухонная плита с настройкой фритюрницы, в этом руководстве есть несколько полезных советов, так что не сдавайтесь!

Как работают фритюрницы

Ваша фритюрница похожа на изумительную конвекционную печь.Он маленький, но мощный, в нем можно жарить, жарить или запекать. В нем нельзя жарить во фритюре.

Вам нужно напомнить о приготовлении в конвекционном режиме? Без проблем.

Повышается температура, поэтому в обычной духовке верхняя решетка всегда остается самой горячей точкой, что приводит к неравномерной степени готовности. (Это также причина, по которой многие рецепты печенья советуют вам переворачивать противни сверху вниз и назад вперед в середине процесса выпечки.)

В конвекционной духовке, однако, вентиляторы обдувают горячим воздухом, так что температура в духовке выравнивается.

Фритюрницы - это не точно , как конвекционные печи; их воздушный поток предназначен для более точного воспроизведения распределения тепла во фритюре в горячем жире. Но для наших целей вполне подойдет аналогия с конвекционной печью.

Элисон Конклин

Чего ожидать при первом использовании фритюрницы

После того, как вы откроете коробку, разберите все съемные компоненты. Это, вероятно, будет включать съемную корзину и решетку или перфорированный лоток на дне этой корзины.Вымойте и высушите их.

Поставьте фритюрницу на жаропрочную поверхность на расстоянии не менее восьми дюймов от стены. Замените решетку и корзину.

ПРИМЕЧАНИЕ. . Некоторые производители рекомендуют пустить фритюрницу на 10 минут, прежде чем начинать готовить, чтобы выпустить газ. Может присутствовать легкий химический запах (в одном руководстве он упоминается как «запах нового прибора»), поэтому оставьте вентиляционные отверстия или окна открытыми. Это должно быть разовое мероприятие.

Теперь вы готовы готовить еду! Как насчет картошки фри? В самом деле, разве это не большая продажа этих вещей? Картофель дешевый, и у нас есть для вас отличный рецепт.

Важные советы, о которых следует помнить при использовании фритюрницы

  • Решетка всегда должна быть в корзине. Это позволяет горячему воздуху циркулировать вокруг продуктов, а также предотвращает попадание в них излишков масла.
  • Фритюрницы работают громко. Во время работы вы услышите жужжание вентиляторов.
  • Практически. Даже для поджаривания необходимо снимать корзину и перемешивать продукты каждые несколько минут.
  • Вытащить корзину, посмотреть можно. Вы можете сделать это в любой момент в процессе приготовления. Нет необходимости выключать машину, так как она отключается, когда корзина опущена.
  • Соответственно, убедитесь, что ящик задвинут до упора, иначе он не включится снова. Вы знаете, потому что фритюрница внезапно перестанет работать.
  • Еда готовится быстро, на быстрее, чем вы привыкли! Это один из лучших атрибутов фритюрницы. В руководстве к вашей фритюрнице, вероятно, есть удобная таблица времени и температуры приготовления обычных продуктов.Чем меньше продуктов в корзине, тем короче время приготовления; чем больше еды, тем дольше она будет.
  • Вам может потребоваться немного более низкая температура. Многие рецепты фритюрниц требуют более низких температур, чем их традиционные аналоги. Это может показаться подозрительным, но согласитесь. Опять же, фритюрницы нагреваются очень быстро и перемещают этот горячий воздух, поэтому немного более низкая температура поможет избежать того, чтобы пища стала слишком темной или хрустящей снаружи, при этом оставаясь должным образом приготовленной внутри.
Элисон Конклин

Воздушная фритюрница какого размера вам нужна?

Вот в чем загвоздка: В фритюрницы корзиночного типа не поместится много продуктов. Если вы примете это, у вас и вашей фритюрницы будут гораздо лучшие отношения.

Фритюрница емкостью от 1,75 до 3 литров лучше всего подходит для приготовления блюд на одного или двух человек. Не ждите и остатков еды.

Даже в большой фритюрнице (от четырех до пяти литров) часто требуется обрабатывать пищу партиями.Если рецепт подходит более чем двум людям, вам, вероятно, придется приготовить его более чем одной порцией.

Consumer Reports обнаружил, что фактическая мощность некоторых фритюрниц была немного меньше заявленной производителями. Это может показаться утомительным, но помните, фритюрницы готовят пищу быстро .

Разогревать или не разогревать?

Вот в чем вопрос.

В отличие от большой духовки на вашей плите, фритюрнице не нужно полчаса, чтобы разогреться. Достаточно нескольких минут предварительного нагрева. Некоторые модели фритюрниц имеют световой индикатор, который указывает на то, что устройство предварительно нагрето.

Производители рекомендуют предварительный нагрев, но при желании можно вообще пропустить предварительный нагрев . Если вы готовите еду во фритюрнице с холодным воздухом, время готовки может увеличиться на три или четыре минуты - это не так! Попробуйте оба варианта и посмотрите, что даст вам лучший результат. Это может зависеть от рецепта.

Элисон Конклин

Не делайте этих 10 ошибок во фритюрнице

Если вы сделаете что-либо из перечисленных ниже, ваше лицо не растает, но постарайтесь их избегать.

Не будьте слишком щедры на масло.

Слегка потрите это масло! Избыточное масло попадает в ящик под решеткой, но если его слишком много, оно может задымиться. Вообще говоря, если в пище уже есть жир (например, курица с кожурой или замороженная жареная пища), возможно, вам вообще не придется смазывать пищу маслом. А вот овощи лучше покрыть легким слоем масла, потому что оно делает их красивыми и коричневыми.

Не смазывайте ящик кулинарным спреем.

Похоже, это была бы хорошая идея, не так ли? Но корзины имеют антипригарное покрытие, а кулинарный спрей может со временем повредить отделку. (Действительно, в инструкции так написано! Что, разве вы не читали?)

Вместо кулинарного спрея облейте пищу маслом - во многих случаях вы, вероятно, уже делаете это - или протрите ее масляным бумажным полотенцем. Я обнаружил, что предварительно обжаренные замороженные продукты не нуждаются в дополнительной смазке.

Не используйте масло с низкой температурой дыма.

Оливковое масло не подходит для жарки на воздухе, потому что у него низкая температура дыма. Он не только будет дымиться при высоких температурах, но также может иметь странное послевкусие. Лучше всего подойдут растительное масло, масло канолы, арахисовое масло и другие масла с высокой температурой дыма.

Не переполняйте ящик.

Несмотря на то место, которое они занимают на столешнице, фритюрницы не обладают большой вместимостью. Для достижения наилучших результатов не загружайте в ящик еду (изображение, используемое в рекламных фритюрницах, вводит в заблуждение). Так заманчиво добавить еще пригоршню картофельных палочек или стружки свеклы, но на собственном опыте вы убедитесь, что еда получается более хрустящей и готовится быстрее, если вы работаете небольшими партиями.

Не забудьте встряхнуть корзину.

Периодически встряхивая корзину во время приготовления, продукты равномерно нагреваются, что способствует лучшему подрумяниванию. Многие рецепты призывают встряхивать корзину каждые пять минут. Для более крупных блюд, например рыбного филе в панировке, переверните их.Если рецепт требует встряхивания или переворачивания, а вы пропустите его, это не вредно, но помешает вам достичь прибыльного, очень похожего на жареную пищу результата.

Не выливайте горячее содержимое выдвижного ящика в миску.

Используйте щипцы или ложку, чтобы достать приготовленную пищу. Излишки масла собираются под съемной решеткой в ​​вашей корзине, поэтому, если вы выдернете корзину и опустите ее на блюдо, масло вытечет вместе с решеткой. Это может обжечься, испортить и привести к жирной пище.

Не доверяйте таймеру на 100%.

У многих фритюрниц в виде корзины есть циферблат, который вы устанавливаете, как старинный кухонный таймер или как в детской игре Perfection. Когда время истекает, идет ПИНГ! и машина останавливается.

На одной из моделей, которые я использовал, пять минут пролетели подозрительно быстро. Поэтому я устанавливаю таймер своего телефона, когда устанавливаю таймер фритюрницы, и угадаю, что - прибор выключился на несколько минут. Это не имеет большого значения; с фритюрницами вы просто продолжаете заново настраивать таймер, пока еда не будет приготовлена ​​по своему вкусу.Но помните, что не все таймеры работают точно.

Некоторые модели работают лучше всего, когда для более короткого времени приготовления вы заводите таймер на 10 или 20 минут, а затем снова заводите его на желаемое время приготовления.

Не ставьте горячий ящик на столешницу.

Думайте о выдвижном ящике как о горячей сковороде. Когда вытаскиваете его из блока, то днище особенно сильно нагревается. Возьмите ящик за ручку, а не за другие части, и приготовьте подставку для посуды или прихватку, чтобы включить ее, если тепло повредит вашу столешницу.

Избегайте раздражения при работе с фритюрницей.

Не думайте, что внешняя поверхность фритюрницы охлаждается равномерно. Нет - его части (скорее всего, спина) становятся горячими. Одна модель, которую я использовал, немного шаталась, когда я пытался вставлять и выдвигать ящик, и мне больше всего удалось стабилизировать машину одной рукой и толкать / тянуть ящик другой. Фритюрница не стала раскаленной на ощупь, но, тем не менее, не стоит хвататься за нее.

Не слушайте подкасты во время работы фритюрницы.

Фритюрницы громкие. Приостановите этот подкаст, потому что вы вообще не сможете следить за . И забудьте о джеме под любимые мелодии. Я полагаю, сделайте это, когда будете готовиться.

Элисон Конклин

Как очистить фритюрницу

Очень важно очищать фритюрницу после каждого использования, так как из-за скопления масла она может задымиться. В некоторых случаях вы можете просто протереть ящик и натереть его бумажным полотенцем. Если они грубые, стирайте вручную.У большинства моделей есть детали, которые можно мыть в посудомоечной машине, поэтому обратитесь к руководству по эксплуатации.

Лучшие продукты для приготовления во фритюрнице

Во фритюрницах используется сухой жар, поэтому подумайте о продуктах, которые готовятся на сухом огне (жарка, выпечка и жарка), а не о тех, которые готовятся на влажном огне (кипячение, тушение и приготовление на пару). Хрустящий лук-шалот, замороженные пончики из слоеного теста, ломтики сушеных помидоров, загадочно малоуглеводные рогалики, разогретая оставшаяся пицца ... не бойтесь экспериментировать.

Тем не менее, мы заметили, что некоторые продукты действительно лучше подходят для фритюрницы. Барабанная дробь, пожалуйста:

Предварительно обжаренные замороженные продукты : Для фритюрницы изготавливаются такие классические блюда, как куриные ножки, рыбные палочки, картофельные лепешки и рулеты для пиццы. Как правило, замороженные продукты размером с порцию или мелкие кусочки быстро нагреваются и становятся аппетитно хрустящими во фритюрнице. Они могли бы переименовать эту штуку в «Ужин для парней из колледжа / для одиноких парней».

Рецепты с нуля, имитирующие предварительно обжаренные замороженные продукты: Представьте курицу, жареную на воздухе, палочки моцареллы для фритюрницы, крабовые лепешки и т. Д.

Теперь пришло время подумать о вне фритюрницы ! Мне также очень нравится использовать фритюрницу для:

  • Овощи, которые вы запекаете или готовите на гриле: нарезанных кубиками зимних или летних кабачков, корнеплоды, соцветия брокколи или цветной капусты, брюссельская капуста. Это фантастика во фритюрнице!
  • Картофель: Каждый раз, когда вы помещаете картофель (или нарезанный картофель) в обычную духовку, ваша фритюрница легко превосходит духовку.
  • Куриные крылышки: Кожица с хрустящей корочкой, быстрее, чем при запекании в духовке.Обратите внимание, что это не очень хорошо для вечеринок, потому что фритюрницы слишком малы, чтобы вмещать крылышки партийного масштаба (если только это не группа людей, которые съедают только одно горячее крылышко!).
  • Хот-доги: Если вам нравятся франки с яркой оболочкой и пухлым интерьером, готовьте их в фритюрнице. Вы никогда не оглянетесь назад. Мне не нужно есть больше хот-догов, но они были хитом наших спящих фритюрниц.
  • Разогретая еда: Помните, эта штука похожа на сексуальный турбо-тостер.Он отлично подходит для разогрева пищи и не сделает когда-то хрустящие вещи мягкими, как в микроволновой печи.

Готовьте на воздухе с нашими любимыми рецептами фритюрницы!

Кухня и столовая 4 комплекта кухонных таймеров Цифровой таймер для детей Учителя Классная магнитная подставка Большой дисплей Подсчет и обратный отсчет Кухонная утварь и гаджеты

4 набора кухонных таймеров Цифровой таймер для детей Учителя Классная комната Магнитная подставка Большой дисплей Отсчет и обратный отсчет

Mepra Due Ice Ice Parmesan Cheese Basin, виниловая защитная накладка Круглый нескользящий пластиковый чехол для скатерти LovePads 1. 5 мм толщиной 42 дюйма Прозрачная крышка для круглого стола Протектор для круглого стола для обеденного стола, классическая терка для сыра ZYLISS. Персонализированный набор для изготовления виски Дуб, черные обручи, 2 литра 103 СДЕЛАНО American Oak Barrel - набор Outlaw от Skeeters Reserve Outlaw Gear - создайте свой собственный канадский ржаной виски. Burger Patties Электрическая мясорубка Flexzion Сверхмощная мясорубка мощностью 1800 Вт с измельчающими пластинами 3 размера Углеродные режущие лезвия и набор насадок / f Домашний говяжий фарш Куббе, 4 упаковки корзиночных салфеток для посуды Лен - 100% хлопок Ремесло Удобная петля для подвешивания Современная Чистый полосатый узор Крупногабаритный 15x15, BESTONZON Набор из 3 защитных экранов от брызг Многофункциональная плоская сетка из нержавеющей стали Масляный фильтр Масляный фильтр для брызг Кухонная утварь для сковородок.Стеклянная тарелка для салата с фисташками в стиле барокко из Виетри, роскошная посуда ручной работы. Автоматическое отключение чайника для быстрого кипячения и защита от сушки до кипения Электрический чайник с горячей водой Электрический чайник 1,7 л Стеклянный электрический чайник мощностью 1500 Вт со светодиодной подсветкой. Пальто от шеф-повара Dickies Mens 10 с черными пуговицами и отделкой. Единичные бумажные контейнеры для кексов Коробки для выпечки кексов Портативная индивидуальная подарочная коробка Коробка для кексов с маффинами Маленькая коробка для торта с оконной ручкой Вставка-50 шт. Коробка для рождественских кексов, домик 2 кварты чугунная голландская печь Предварительно приправленная кастрюля с крышкой для приготовления пищи Обновленная наметка или выпечка, Соковыжималка Соковыжималка VICELEC без BPA с кувшином для сока и контейнером для мякоти, двухскоростная центробежная соковыжималка для овощей и фруктов.

4 пакета кухонных таймеров Цифровой таймер для детей Учителя Классная магнитная подставка Большой дисплей с обратным отсчетом и обратным отсчетом

Кухонные таймеры с 4 пакетами Цифровой таймер для детей Учителя Классная магнитная подложка Большой дисплей Отсчет и обратный отсчет: Кухня и столовая. Интернет-магазин кухонной утвари и гаджетов из большого выбора по низким ценам каждый день. Бесплатная 2-дневная доставка с Prime. ПРОЧНАЯ МАГНИТНАЯ СПИНКА: она надежно закрепляется и очень прочная.Вы можете использовать магнит на спине, чтобы прикрепить его к дверце холодильника, а также можете отодвинуть выдвижную подставку, чтобы сесть на любую плоскую поверхность, или надеть ее на шею (используйте веревку). 。 БОЛЬШОЙ ЖК-ДИСПЛЕЙ: большой дисплей с таймером 2,05x1,1 дюйма. Вы можете четко видеть цифровой контент на экране, защищая глаза. 。 С ГРОМКИМ БУДИЛЬНИКОМ: идеальный таймер для домашних заданий, упражнений, тренировок в тренажерном зале, приготовления пищи (таймер для яиц), занятий спортом, игр и занятий в классе. 。 ФУНКЦИЯ ПАМЯТИ: 99 минут 59 секунд счетчик вверх / вниз цифровой магнитный кухонный таймер с памятью настроек.。 Поставляется с переключателем ВКЛ / ВЫКЛ: вы можете выключить его после использования с помощью небольшого, простого переключателя на боковой стороне. Сохраните батарею с помощью переключателя ВКЛ / ВЫКЛ. (Батарея в комплект не входит).







.
