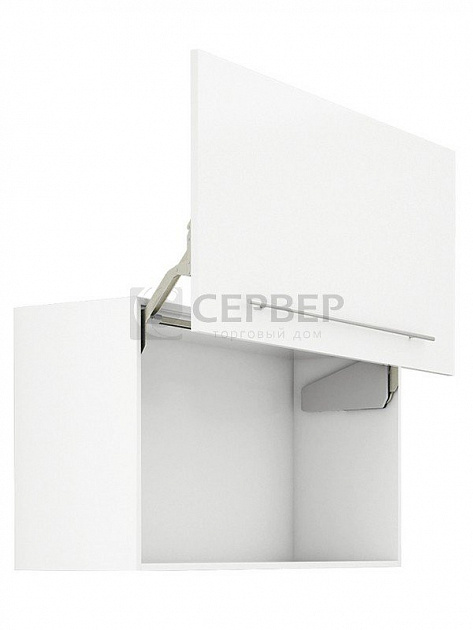

Механизм Free Up правый, высота фасада/ вес фасада 380-500/ 3.4-6.7кг Q2us

Артикул: HWL0232/R         0 отзывов

ХарактеристикиОписаниеОтзывы о товареДокументация (PDF)Доставка

Акция «Горячая неделя ТБМ»

Самые выгодные предложения на популярные артикулы.

Внимание! Цвет и конфигурация товара на изображениях могут незначительно отличаться от оригинала

Характеристики:

Торговая марка HAFELE
Тип комплектующих Подъемные механизмы
Тип открывания фасада Параллельный
Тип подъемника Механический
Наличие доводчика Да
Вес 1. 324 кг

Показать все

Узнать оптовую цену

Под заказ, срок поставки от 12 дней

Характеристики

Торговая марка:HAFELE
Тип комплектующих:Подъемные механизмы
Тип открывания фасада:Параллельный
Тип подъемника:Механический
Наличие доводчика:Да
Сертификаты качества:LGA 40 000 циклов
Цвет:Неокрашенный
Вес:1.324 кг

Описание

 Механизмы серии Free Up работают по принципу параллельного открывания фасада. Благодаря подобному типу открывания фасад более не является помехой в работе. Параллельно открытый фасад занимает минимум места и дает возможность рационально использовать свободное пространство над базой с таким подъемником. Конструктив подъемного механизма Free Up обеспечивает полный доступ к содержимому, что, безусловно, является немаловажным фактором для Вас.

Базы с установленными в них подъемными механизмами Free Up идеально подойдут для размещения в них различной техники, например микроволновой печи.

Показать все

Свернуть

Средний рейтинг товара  0 (0 отзывов)

Отзывы

Написать отзыв

Пожалуйста, представьтесь*

Ваш email (не будет опубликован)*

Введите код с картинки*

* — обязательное для заполнения поле

Отзывы о товаре (0)

Видео

Документация (PDF)

Основные преимущества механизмов Free Up:

Простота монтажа/демонтажа (Пред установочные штифты, монтаж фасада по технологии Click-on, подробная бумажная и видео инструкция)

Широкий диапазон регулировок (регулировка по вертикали ±1,5 мм, по горизонтали ± 1,5мм, регулировка угла прижима фасада ± 1,5мм, регулировка усилия открывания/закрывания фасада)

Европейский сертифицированный продукт

Плавность открывания/закрывания

Эргономичность

Современный дизайн

Доступная цена

Удобная упаковка

Возможность установки синхронизирующей штанги
