Установка, расчет, монтаж, инструкция, регулировка, видео AVENTOS HF.

Цены за комплект AVENTOS HF.

ВИДЕО: Установка АВЕНТОС HF

Ознакомьтесь с Видео для облегчения дальнейшего понимания процесса установки. Как установить Авентос HF? Все достаточно просто. Мы разберем по шагам установку от проектирования до регулировки. Каких то специальных знаний, навыков и мастерства, вообщем- то, не требуется. По сути, установка подъемника HF — как детский конструктор Lego. Если Вы будете следовать инструкции, то все получится. Мы творчески переработали инструкцию по установке BLUM и считаем, что этой информации вполне достаточно, однако, если Вы сомневаетесь или информации недостаточно, воспользуйтесь официальным каталогом BLUM.

Наши цены на Авентос HF

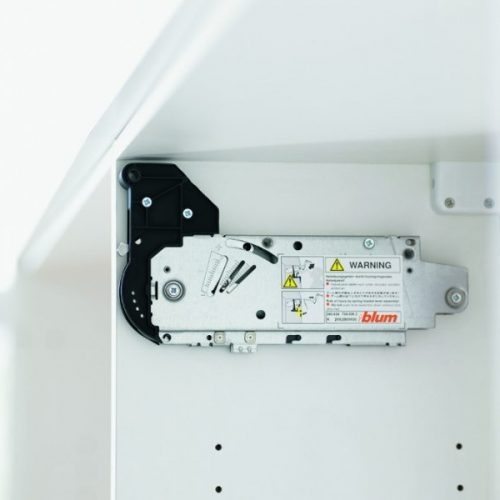

1. Установка силовых механизмов АВЕНТОС HF.
	Вначале устанавливаем силовые механизмы на корпус шкафа. Здесь неважно какие у Вас фасады, МДФ, алюминиевые рамки или что-то другое. Вначале нужно насверлить два отверстия диаметром 5 мм и глубиной не менее 5 мм. Это делается для того, чтобы зафиксировать механизм Авентос HF. Красным на рисунке показаны выступающие края, которые и войдут в насверленные отверстия. Приступим к разметке отверстий. kH — это высота корпуса, H — отступ от верхнего края шкафа, он то нам и нужен. Если высота корпуса от 480 до 549мм, то H расчитывается по формуле: H=kHx0.3-28мм, если высота корпуса от 550 до 1040 мм , то по формуле: H=kHx0.3-57мм Пример: Допустим наша высота корпуса 720 мм, значит считаем по второй формуле. H=720×0.3-57=159 мм Все размеры готовы, теперь насверливаем отверстия, фиксируем механизм и заворачиваем 4 — е самореза диаметром 4мм и высотой 35 мм. , как указано на рисунке, на механизмах, где нужно заворачивать саморез, нарисован он самый. Показать цены на Авентос HF
2. Установка верхних ответных планок.
	Устанавливаем ответные планки на потолок шкафа. Ответная планка — это то, на что защелкивается и крепится петля верхнего фасада ( петля Clip top 120° без пружины). Эта ответная планка такая же как и для крепления рычагов, но об этом ниже. Ответная планка 175H5400 устанавливается независимо от типа фасадав, мдф, алюминий и т.д. Позиция ответной планки по ширине шкафа будет зависить от присадки отверстий под чашку петли на фасаде, здесь особых стандартов нет, эти размеры либо замеряйте на фасаде, либо интересуйтесь у производителя фасадов. Если Вы справились с этой задачей, перейдем к установке ответных планок на фасады. Наши цены на Авентос HF
3. Установка ответных планок на широкие фасады.
	Широкие фасады — это фасады МДФ, ДСП, Массив, широкие алюминиевые рамки. Для таких фасадов установка ответных планок группы 1 такая же как и в предыдущем разделе. Отметим, что позиции отв. планок по ширине фасада зависят от присадки отверстий под чашку петли. Вторая группа отв. планок — это крепление для рячагов подъемника HF. Вот их и посчитаем. Все ответные планки одного типа — 175H5400. Посчитаем сначала X на примере. Допустим высота шкафа KH = 720 мм. Тогда по таблице внизу рисунка X = 47 мм. Этот размер X откладывается от средней линии нижнего фасада. Обычно трудности возникают при расчете позиции от края фасада. SFA — это наложение фасада на боковую стенку. Разберем на примере. Допустим, ширина корпуса 600 мм, тогда ширина фасада 596 мм (но може быть и другой!), толщина стенки корпуса 18 мм (но может быть и другой!), тогда наложение фасада на боковую стенку будет 16 мм. Это и есть SFA. SFA= Толщина стенки шкафа — (Ширина шкафа — Ширина фасада)/2 Тогда b = SFA + 12,5 Для нашего примера это будет 28,5 мм
	Обычно трудности возникают при расчете позиции от края фасада. SFA — это наложение фасада на боковую стенку. Разберем на примере. Допустим, ширина корпуса 600 мм, тогда ширина фасада 596 мм (но може быть и другой!), толщина стенки корпуса 18 мм (но может быть и другой!), тогда наложение фасада на боковую стенку будет 16 мм. Это и есть SFA. SFA= Толщина стенки шкафа — (Ширина шкафа — Ширина фасада)/2 Тогда b = SFA + 12,5 Для нашего примера это будет 28,5 мм Клькулятор расчета цены на Авентос HF
4. Установка петель.
Петли Clip top 120° без пружины. Петли Clip top средние	Сначала устанавливаем петли на верхний фасад. В случае широких фасадов — это петли Петли Clip top 120° без пружины для Авентос HF — 70T5550.TL, если верхний фасад — узкие алюминиевые рамки, то петля — 72T550A. Это рисунок установки петель для широких фасадов, независимо от того, верхние или средние петли. Затем устанавливаем средние петли на нижний фасад. Для широких фасадов применяется петля 78Z5500T. Для узких алюминиевых рамок — петля 78Z550AT.
	Угол открывания Авентос HF. Если над Вашими шкафами есть карниз или козырек, то обратите внимание на открывание верхнего фасада. При необходимости устанавливайте ограничитель угла открывания для Авентос HF. Ограничители угла открывания для Авентос HF могут быть 83° и 104°. Устанавливаются ограничители угла открывания простым защелкиванием на силовом механизме.

Монтаж Авентос HF

1. Теперь рассмотрим монтаж Авентос HF. После того, как Вы установили силовые механизмы, установите телескопические рычаги, как показано на рисунках 1 — 2 — 3, они же будут подпорками для верхнего фасада при установке. Обратите внимание на предупреждение.

2. Затем кладем верхний фасад на телескопические рычаги и защелкиваем верхние петли на ответные планки, рисунки 4-5.

3. Берем нижний фасад и защелкиваем средние петли на ответные планки верхнего фасада,

рисунки 6-7.

4. Теперь защелкиваем крепление телескопического рычага на ответную планку нижнего фасада верхнего фасада, рисунки 8-9-10.

5. Аккуратно опускаем фасады за ручку, вниз, смотрим, что получилось, рисунок 11.

Регулировка силового механизма Авентос HF

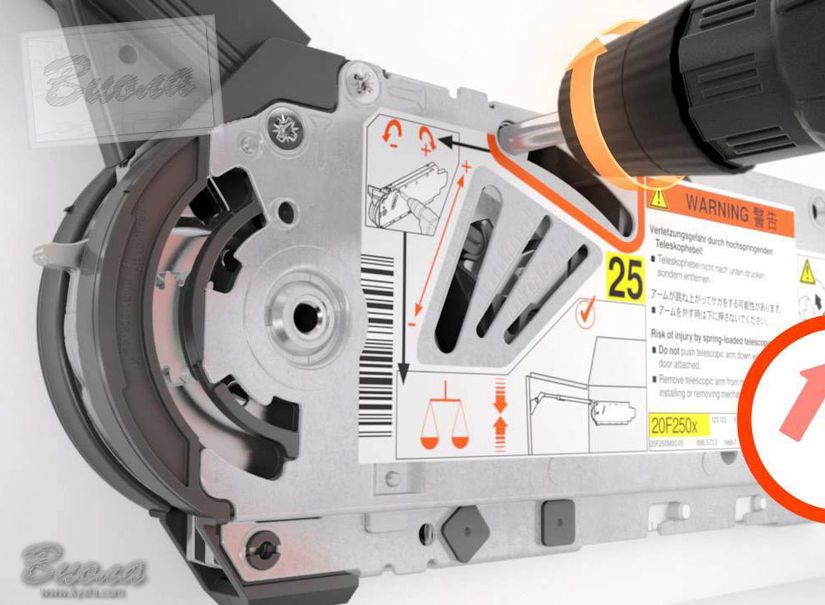

Регулируем силовой механизм, вставляем специальную насадку в регулировочное гнездо, на механизме есть шкала регулировки, где видно положение бегунка. Поворачивая насадку, это нужно делать шуруповертом на маленькой скорости, мы ослабляем, либо усиливаем механизм.

Добиваемся того, чтобы фасады останавливались в любом положении. Бегунок на шкале обоих механизмов должен находиться в одинаковом положении.

Регулировка петель и фасадов

1. Делаем предварительную регулировку двух пар петель: верхних и средних, добиваясь того чтобы фасады установились ровно по корпусу с одинаковыми зазорами. Что и куда крутить показано на рисунке. Не забывайте — это предварительная регулировка, выравняйте «более — менее»

2. Далее, выравниваем фасад руками, как показано на рисунке, добиваясь того, чтобы оба фасада стали в одной плоскости. Необходимо, чтобы защелка рис. 1 на телескопическом рычаге была перпендикулярна рычагу.

3. Защелкиваем защелку рис 2, открывыавем и закрываем фасады, если плоскости нет (фасады горбом), шилом поддеваем защелку в исходное, состояние (отщелкиваем) и повторно выравниваем фасады.

4. Опять защелкиваем и проверяем, поднимая — опуская фасады.

5. Опять регулируем верхние нижние петли до идеального положения фасадов.

Демонтаж Авентос HF

Демонтаж выполняется в обратном порядке.

Инструкция AVENTOS HK-XS: установка, монтаж, регулировка, видео.

Монтаж Aventos HK-XS: минимум усилий

Подъемник AVENTOS HK-XS устанавливается быстро и просто. Фасад верхнего шкафа можно устанавливать и снимать без инструментов.
Сделать это позволяет надежная технология CLIP.

1. Расстояние от нижней кромки крышки корпуса до верхнего отверстия крепления силового механизма AVENTOS HK-XS не зависит от высоты корпуса и составляет для накладных фасадов 137 мм, полунакладных – 146.5 мм, и вкладных – 155 мм (при высоте ответной планки 0 мм).

2.Стандартное крепление используется для глухих фасадов, а также фасадов с широкой алюминиевой рамкой. Имеется соответствующее крепление для фасадов с узкой алюминиевой рамкой.

2. Монтаж силового механизма AVENTOS HK-XS осуществляется без инструмента с помощью технологии CLIP.

Наша цена на Авентос HK-XS

Быстрая регулировка, точная настройка AVENTOS HK-XS

Фасад на AVENTOS HK-S можно регулировать в трех плоскостях: для выставления безупречно точных зазоров между фасадами. Тонкая настройка сил открывания и закрывания осуществляется предельно просто на силовом механизме. В этом помогает шкала на силовом механизме.

AVENTOS HK-XS устанавливается практически без использования инструмента. Бесступенчатая регулировка силового механизма AVENTOS HK-XS осуществляется в передней части с помощью регулировочного винта. Шкала помогает привести фасад в равновесие, благодаря чему он останавливается в любом положении.

Петли Clip-Top Blumotion позволяют произвести регулировку фасада в трех плоскостях, идеально выставив зазоры и положение фасада.

AVENTOS HK-XS: комплект для установки.

Расчет мощности механизмов AVENTOS HK-XS

В комплект для установки AVENTOS HK-XS входят один из механизмов 20K1101, 20K1301, 20K1501, которые расчитываются исходя из коэффициента мощности. Таких механизмов может устанавливаться один или два. Для установки также необзодим комплект петель Clip-Top Blumotion (с доводчиком).

Комплектность AVENTOS HK-XS для Вашего фасада Вы можете посчитать на нашем
Калькуляторе расчета цены и комплектности AVENTOS HK-XS

Расчет мощности силовых механизмов AVENTOS HK-S Вы можете сделать на нашем
Калькуляторе расчета цены и комплектности

Инструкция по установке Aventos HK-XS: проектирование, установочные размеры.

Монтаж Авентос HK-XS. Инструкция.

Точная настройка и регулировка Авентос HK-XS. Инструкция.

Демонтаж Авентос HK-XS. Инструкция.

Как отрегулировать петлю Blum?

Как уже известно большинству людей, петли Blum одни из лучших на рынке. Но их часто сложно настроить и настроить, чтобы они подходили для конкретной дверной рамы. Благодаря возможности трехосевой регулировки по высоте, глубине и ширине, большинству начинающих мастеров по дереву сложно отрегулировать эту дверную петлю.

Итак, как лучше всего подойти к регулировке петель Blum ?

Немного терпения и крестовая отвертка — вот и все, что требуется. Петли Blum можно легко отрегулировать, просто отрегулировав затяжку трех наборов винтов — передней стороны, левого и правого винтов.

В этом посте мы рассмотрим процесс и поможем починить эти скрипучие дверные рамы. Давайте начнем.

Как регулировать петли Blum

Петли Blum регулируются по трем осям — по высоте, глубине и в поперечном направлении. Пройдемся по отдельным процессам.

Необходимые условия: Отвертка Phillips — это все, что вам нужно.

Регулировка по высоте

Первая регулировка, которую мы рассмотрим, это регулировка по высоте. Чтобы отрегулировать высоту, необходимо ослабить верхний и нижний набор винтов. Вы найдете эти винты на верхней и нижней сторонах зажима соответственно.

Чтобы выполнить регулировку, возьмите крестообразную отвертку и отвинтите ее против часовой стрелки, чтобы ослабить. Сначала отвинтите достаточное количество и ослабьте клипсу.

Затем переместите петлю руками вверх или вниз, пока она не окажется на нужной высоте. После этого начните с завинчивания нижнего винта зажима наполовину, а затем наполовину верхнего винта. После этого затяните оба винта, и шарнир должен нормально работать.

Регулировка глубины

Регулировка глубины необходима, если вы хотите настроить выравнивание двери относительно шкафа или соседних дверных коробок. Для этого открутите крайний левый винт на петле Blum. На этот раз не ослабляйте его слишком сильно, только настолько, чтобы теперь вы могли вручную толкать или тянуть его.

Убедившись в этом, физически надавите на дверную раму и выровняйте ее с соседними дверными рамами или шкафом. Возможно, вам придется измерить петлю дверцы шкафа, чтобы правильно выполнить этот шаг.

Достигнув нужного выравнивания, затяните винт на место и проверьте, нет ли скрипящих звуков. Если он найден, немного ослабьте винт.

Регулировка из стороны в сторону

Нам часто задают вопрос: как починить петли шкафа с плавным закрыванием, и правильная регулировка из стороны в сторону может помочь в этом процессе.

Для поперечной регулировки мы используем крайний правый винт на петле. Этот винт следует поворачивать либо по часовой стрелке, либо против часовой стрелки, в зависимости от направления, в котором вы хотите, чтобы дверь двигалась. Направление зависит от того, какая ориентация шарнира используется —

Левосторонние петли

Для левосторонних петель переместите их по часовой стрелке влево. Напротив, против часовой стрелки он перемещается вправо.

Петли с правой стороны

Можно использовать наоборот. Поверните по часовой стрелке, чтобы выполнить правую регулировку. И, наконец, поверните против часовой стрелки, чтобы выполнить регулировку левой стороны.

Часто задаваемые вопросы

Можно ли использовать петлю Blum на безрамной двери только с лицевой рамой?

Да. Некоторые петли Blum изготавливаются специально для лицевых рамок. Но даже если это не специальный тип, вы можете использовать обычный на оправе лица. От большинства типов петель отличается только монтажная пластина.

Как узнать, на какой угол открывается дверная рама?

Дверные коробки с петлями обычно двигаются под тремя разными углами — 100 градусов, 125 градусов и 165 градусов. Существует простое эмпирическое правило, позволяющее различать их.

Если дверь открывается перпендикулярно, это 100 градусов. А когда дверь полностью открывается, получается 165 градусов. Где-то между ними 125 градусов.

Как узнать, свободно ли качается моя петля Blum или закрывается ли она самостоятельно?

Большинство петель Blum самозакрывающиеся — на месте есть пружина, которая помогает закрыть дверь. Если вы считаете, что в вашей дверной раме отсутствует пружинный механизм, вероятно, это свободный ход. Еще одним важным преимуществом шарниров со свободным ходом является то, что в них установлены магниты.

Можно ли установить петлю Blum на дверную коробку?

Зависит от толщины двери. Большинство петель можно использовать, если толщина двери составляет 3/4″ или 5/8″. Не беспокойтесь по этому поводу, так как почти все двери подходят под эту категорию. Только для специальных дверей толщиной один с четвертью дюйма и 7/8″ вам понадобится специальный тип петли Blum.

Сколько петель Blum мне нужно?

В большинстве случаев вам не понадобится больше двух. Для дверей высотой около 40 дюймов и шириной около 25 дюймов достаточно двух. Для других вы должны установить три и выше в зависимости от особого случая.

Заключение

Если вы дошли до конца, мы надеемся, что вы успешно отрегулировали петли Blum, и дверная рама находится на одном уровне со шкафом. Хотя петли Blum иногда сложны из-за их возможности регулировки по трем осям, как вы видели в этом посте, это довольно просто.

В заключение, мы рекомендуем поиграть с типами винтов, если вам нужно внести дополнительные коррективы. Отвертка с крестообразным шлицем и немного времени на настройку — все, что вам нужно для петель Blum. Как только вы сделаете это правильно, затяните его, и петля Blum прослужит вам в течение всего срока службы вашего шкафа. Ваше здоровье!

Петли дверцы шкафа Blum | McLean VA

Петли для дверей шкафов Blum являются лучшими в отрасли. Как генеральный директор подрядной компании по модернизации кухни и ванной, я хотел бы сказать вам, что красивые дверцы шкафов, которые мы установили для вас, будут работать правильно отныне и до скончания века. Они могли бы. Они хороши, но если нет, я хотел бы потратить несколько минут, чтобы обсудить, что вы можете с этим поделать.

Хьюм, Вирджиния, ремонт кухни

Две основные проблемы с дверцами шкафов

Во-первых, конечно, это эксплуатация, и с нашими оптовыми продавцами шкафов вы получаете самое плавное плавное закрывание. Вторая проблема — визуальное выравнивание. Это может показаться придирчивой деталью, но когда ваши шкафы такие же красивые, вам нужно, чтобы ваши двери были идеально выровнены. Кроме того, несоосные петли могут привести к повреждению краев других дверей.

Впрочем, не о чем беспокоиться. Если вы можете установить батарейки в игрушки и электронику во время праздников, у вас есть необходимые навыки для регулировки этих петель. Это так просто. Для выполнения этой задачи вам понадобится крестовая отвертка №2.

Кухонные столешницы MSI Calacatta Vicenza

Секрет в петлях

Петли Blumotion от Blum известны своим мягким ходом, долговечностью и легкостью регулировки. Чтобы получить к нему доступ, вам нужно всего лишь открыть любую из дверей вашего шкафа и найти петли. Есть три основных корректировки, которые вы можете сделать.

Вход и выход. Это регулирует положение дверцы шкафа в закрытом положении и то, как она ударяется о лицевую раму при закрытии.
Вверх и вниз. В первую очередь это визуальное выравнивание дверей в длинном ряду пар. Это позволяет регулировать высоту, чтобы соответствовать другим дверям.
Правая и левая: это регулировка, которая в наибольшей степени влияет на плавность хода ваших дверей. Регулируя верхнюю или нижнюю петлю или обе петли одновременно, вы можете наклонить дверь для выравнивания «фуги» (промежутка между дверями)

Регулировочные петли Blum спроектированы так, чтобы их можно было легко поворачивать, и имеют резьбу для предотвращения смещения. После того, как они будут выровнены, вы не будете беспокоиться в течение многих лет, хотя грубое, частое или резкое использование может привести к их небольшому смещению.

Кухонные шкафы Fabuwood Onyx

Справочник по размерам и размерам кухонных шкафов

Оценка правильности расположения дверей

В большинстве случаев основной задачей является визуальное выравнивание. Если вы не заметили, что одна или несколько ваших дверей кривые, вам, вероятно, не нужно об этом беспокоиться. Другим фактором является функция, и в этом случае вы уже обнаружили проблемную дверь или двери.

Двери должны быть выровнены по вертикали с боковыми сторонами каркаса шкафа и горизонтально в центре проема. Фуга между дверями должна быть прямой и ровной сверху вниз. Двери также должны быть выровнены по высоте с дверями справа и слева от них и по горизонтали с дверями непосредственно над или под ними. Быстрого визуального осмотра обычно достаточно, чтобы обнаружить другие проблемные двери, которые нуждаются в регулировке.

After picture, Hume, VA remodel

Начните с регулировки по горизонтали

Везде, где вы видите, что ваши двери не расположены «отвесно» (прямо вверх и вниз) или нужно двигаться вправо или влево, вам нужно сделать эту настройку в первую очередь. Сравните дверь с окружающей рамой или другой дверью из пары, чтобы определить, в каком направлении дверь наклонена или ее нужно сдвинуть.

Требуется «боковая регулировка». Если дверь наклонена от петель, вам нужно начать с верхней петли. Если он наклонен к петлям, начните снизу.

Найдите боковой регулировочный винт на петле, с которой вы хотите начать. Боковой регулировочный винт расположен на боковой петлевой пластине шкафа, ближе всего к дверце. Или, на петле с краевым креплением, на краю рамы шкафа.
С помощью отвертки поверните винт по часовой стрелке, чтобы сдвинуть дверь к петле, и против часовой стрелки, чтобы отодвинуть ее.
Продолжайте регулировку, пока дверь не выровняется. Для дверей, которые не наклонены, равномерно отрегулируйте оба винта, чтобы сдвинуть их вправо или влево.
При необходимости отрегулируйте вторую петлю.

Затем перейдите к регулировке по вертикали

Двери, которые необходимо перемещать вверх или вниз, требуют равномерной регулировки обеих петель. Открыв дверь, найдите винты вертикальной регулировки. Они расположены на самой перегородке шкафа на компактной петле или ближе к задней части шкафа.

Найдите верхний винт на монтажной пластине и поверните его по часовой стрелке, чтобы поднять дверь, и против часовой стрелки, чтобы опустить ее. Начните с четверти оборота, затем сделайте то же самое с нижней петлей.
На дверях без кулачковых винтов, ослабьте регулировочный винт пластины, отрегулируйте дверь и затяните.
Закройте дверцу, чтобы проверить выравнивание.
Продолжайте регулировку, чередуя верхние и нижние петли, пока дверь не выровняется.

Если двери более чем слегка отклоняются друг от друга, обе двери в паре могут нуждаться в регулировке, чтобы достичь уровня, при этом одна дверь поднимается, а другая опускается, чтобы соответствовать ей.

Наконец, отрегулируйте дверь внутрь и наружу.

Если дверь наклонена наружу или внутрь, это создаст эффект неровности и может привести к неправильной работе. Это лучшая настройка, которую вы можете сделать. К счастью, регулировка винта у него механическая, так что можно регулировать постепенно.

Используйте мерную линейку или другую длинную линейку, чтобы проверить двери на наклон. Расположите узкий край прямой грани напротив двери, охватывающей более одной двери, и посмотрите вдоль нее, чтобы найти неровные двери.
Откройте дверь и найдите регулировочные винты в обеих петлях.
Поверните винт с помощью отвертки по часовой стрелке, чтобы втянуть дверь, против часовой стрелки, чтобы вытолкнуть ее.
Закройте дверь и еще раз проверьте линейкой.
Отрегулируйте по мере необходимости, пока двери не сядут ровно.

Для достижения наилучших результатов проверяйте все дверцы шкафа при регулировке. Чтобы добиться максимальной регулировки, плотно затяните скользящие регулировочные винты и каждые 4–6 месяцев проверяйте свои двери на наличие признаков неисправности.

Пока у вас есть отвертка, рекомендуется проверить крепежные винты каждой петли и при необходимости затянуть их. Это сохранит оптимальную функциональность и защитит двери вашего шкафа от дальнейшего повреждения из-за ослабленных петель.

Грег из Explore Kitchens установка кухонных шкафов

Регулировка для небольших или легких дверей

на петлевой пластине в двери и откиньте ее, чтобы снять только одну петлю.
