правила и как подключить в квартире, схема и настройка своими руками, водопровод

Для правильной установки газовой колонки в квартире лучше обратиться за профессиональной помощью к мастерам

Для нагрева воды в квартире используются разные устройства. Это может быть котельная, бойлер или газовая колонка. Установка последней – это действительно опасное и ответственное занятие. Малейшая неточность может привести к утечке газа, или даже взрыву в квартире. Именно поэтому для монтажа данного устройства существует масса норм и правил, невыполнение которых карается законом. Сегодня мы вам подробно объясним все этапы подключения газовой колонки, однако если вы не обладаете соответственными знаниями, советуем не пытаться проделать такую работу самостоятельно.

Содержание материала:

Правила установки газовой колонки

Как вы, наверное, сами понимаете, чтобы установить любой газовый прибор, необходимо выполнять соответствующие нормы и правила. Если пренебречь хотя бы одной из них, вы рискуете не только заиметь проблемы с законом, но и стать причиной гибели близких вам людей.

Подключение колонки своими руками – это небезопасное занятие. По государственным нормам, право производить подобный монтаж имеют лишь организации со специальной лицензией.

Если у вас уже есть старая колонка, то вы вполне можете ее заменить новым устройством самостоятельно. Однако установка прибора от «а» до «я» своими руками запрещена.

Перед тем как приступить к подключению газовой колонки, следует тщательно ознакомиться с правилами ее установки

Если вы решили подключить самостоятельно газовую колонку, или доверить специальным службам лишь часть работ, то вам необходимо ознакомится со основными правилами СНиП такого монтажа. Они применимы как в квартире, так и в частном доме.

Нормативы СНиП:

Установка колонки газового типа возможна лишь в помещение объемом не менее 7 куб. метров;
Стена, на которую вы планируете повесить колонку, должна быть сделана из негорючего материала, например из кирпича или бетона.
В комнате, где будет установлена газовая колонка, обязательно должно быть окно и хорошая вентиляционная система;
В квартире с колонкой, потолки должны иметь высоту не менее 2-х метров;
Для того, чтобы установить колонку, необходимо найти в комнате дымоход;
Для нормальной работы колонки, давление воды в системе должно быть не менее 1 атм.
Нельзя устанавливать колонку в ванной комнате и в туалете, также газовый агрегат должен находиться на расстоянии не менее 10 см от плиты. При этом над плитой колонку вешать нельзя.

Это новые нормы СНиП относительно установки газовой колонки. Старые нормы несколько отличались, поэтому если ваша старая колонка установлена в санузле, вы можете поставить на ее место новый агрегат, и это не будет нарушением закона.

Готовим документы перед тем, как подключить газовую колонку

Первая установка газовой колонки требует долгой возни с документацией и достаточно больших затрат. Однако этот факт большинство владельцев квартир не пугает.

Чтобы установить колонку в квартиру, где не предусмотрено газоснабжение, то вам придется провести данные линии самостоятельно. В одиночку такие работы обойдутся вам достаточно дорого, поэтому лучше объединиться с соседями, которые, как и вы, хотят установить колонку.

Особое внимание следует уделить подготовке документов, которые нужны для подключения газовой колонки

Первая установка колонки включает следующие «Бумажные» этапы:

Вам нужно получить согласие на подачу газа от распределителей и транспортеров и установку землеотвода под газопровод. Также нужно сделать расчет потребления и получить список техусловий.
Далее вам нужно сделать проектирование. Этот этап состоит из заключения договора, сбора и экспертизы документов, а также получения разрешения в нескольких инстанциях.
После проведения монтажных работ заключается договор в ГОРГАЗе и ОБЛГАЗе.

Чтобы получить все необходимые разрешения нужно собрать целый перечень документов. Мы приведем вам самый полный список, однако в зависимости от области, в которой вы проживаете и от того, какой раз вы устанавливаете колонку, список может уменьшаться.

Список документации, необходимой для получения разрешения:

Копия документа подтверждающего, что вы являетесь собственником квартиры;
Копия 2, 3 и 5 страницы вашего паспорта;
Копия вашего ИНН;
Разрешение на обработку ваших данных;
Документ о покупки газа, также письмо свидетельствующие о заключении договора работ;
Договор обслуживания газового оборудования;
ТУ на подсоединение к газу и документы о выполнении ТУ;
Копии газового оборудования;
Копия акта о разделе собственности между собственником квартиры и распределителем;
Копии техпаспортов газового счетчика и подтверждение их проверки;
Копия проекта газификационного проекта и штамп метрологического отделения Газпрома.

Подготовленный перечень документов относится в соответствующие инстанции. По пришествию некоторого времени вам должен прийти вердикт газовых служб.

Как установить газовую колонку

Мы подошли непосредственно к этапу монтажа газовой колонки. Если у вас проведены газовые линии, получена вся необходимая документация и выполнены все ТУ, то поставить ее самому будет несложно.

Перед установкой газовой колонки можно дополнительно ознакомиться с пошаговой инструкцией

Как правильно установить колонку:

С колонки снимается лицевая панель. По разметке креплений колонок, обозначьте места установки анкеров. Правильность разметки проверяется с помощью строительного уровня. Теперь согласно разметке нужно засверлить отверстия, вставить дюбеля и анкеры.
У большинства современных колонок имеется специальная закрепительная пластина. Ее нужно установить на отмеченном уровне, выравнивая с помощью строительного уровня.
Установите на пластину саму колонку. О правильности установки свидетельствуют щелчки.
Проложите от вывода колонки к общему дымоходу гофрированную трубу. Обработайте стену перфоратором и вставьте дымоход. Зазор между стеной и дымоходом нужно запенить.

Лицевую панель устанавливать пока рано. Сначала нужно произвести подключение к газу и воде.

Схема подключения газовой колонки к воде и газу

Если вы впервые устанавливаете колонку, то вам придется провести к ней газовую трубу. Для этого вам необходимо будет пригласить мастеров, которые врежут тройник в газовой трубе и монтируют на него трубу.

Вы можете провес трубу непосредственно к месту соединения. Такая схема подключения к газу исключает необходимость использования газового шланга. В этом случае сначала необходимо установить колонку, а уже потом производить подключение газовой трубы.

Специалисты рекомендуют придерживаться схемы подключения газовой колонки к воде и газу

Другой вариант более практичен, так как позволяет установить колонку в любое удобное для вас время. В этом случае, труба проводится к установке всего на полметра, а оставшийся маршрут установкой газового вентиля.

Далее нужно подсоединить газовую трубу к водопроводу. Такое подключение лучше всего выполнять с помощью подвижной накидной гайки.

На линиях холодной и горячей воды устанавливаются шаровые вентили. Также желательно перед колонкой установить фильтры грубой и тонкой очистки. Такие устройства позволят вам увеличить срок службы теплообменника.

Очень важно найти качественную колонку, так как от того, насколько хорош выбранный вам агрегат, будет зависеть ваша безопасность. Советуем вам присмотреться к моделям от известных производителей, например, Бош или Вайлант.

Для подключения воды к колонке можно провести трубу на 30 см а остальное расстояние закончить гибким шлангом или подключить трубы из стали, металлопластика или пропилена непосредственно к колонке. Для установки труб понадобится монтировать в водопровод специальный тройник.

Запуск и настройка газовой колонки

Перед запуском колонки необходимо проверить все швы соединения со шлангами водопровода и газопровода. Они должны быть герметичны. Есть проверенный способ, с помощью которого можно проверить герметичность газовых соединений.

После установки следует проверить все настройки газовой колонки и произвести ее запуск

Как проверить герметичность газовых соединений:

Смажьте все стыки и фитинги газовой трубы мыльной водой;
Откройте газовый вентиль;
Проверьте соединения на образование пузырей.

Если пузырей нет, то соединения герметичны. Проверку соединений с водопроводом можно произвести без особых принадлежностей, просто убедившись в сухости швов.

Далее нужно произвести все необходимые действия по запуску колонки согласно инструкции. Очень важным этапом является настройка. Ее можно произвести только при наличии манометра. Регулировочным болтом выставляется напор газа, а шейбером подачу воздуха.

Подключение газовой колонки своими руками (видео)

Монтаж колонки газового типа – это очень сложная и ответственная задача. Часть действий вы сложите выполнить своими руками, но некоторые этапы придется доверить специальным службам. Если вы все сделаете правильно, то вам еще долго не понадобится ремонт вашего газового устройства.

правила и как подключить в квартире, схема и настройка своими руками, водопровод

Содержание материала:

Правила установки газовой колонки

Подключение колонки своими руками – это небезопасное занятие. По государственным нормам, право производить подобный монтаж имеют лишь организации со специальной лицензией.

Нормативы СНиП:

Установка колонки газового типа возможна лишь в помещение объемом не менее 7 куб. метров;
Стена, на которую вы планируете повесить колонку, должна быть сделана из негорючего материала, например из кирпича или бетона.
В комнате, где будет установлена газовая колонка, обязательно должно быть окно и хорошая вентиляционная система;
В квартире с колонкой, потолки должны иметь высоту не менее 2-х метров;
Для того, чтобы установить колонку, необходимо найти в комнате дымоход;
Для нормальной работы колонки, давление воды в системе должно быть не менее 1 атм.
Нельзя устанавливать колонку в ванной комнате и в туалете, также газовый агрегат должен находиться на расстоянии не менее 10 см от плиты. При этом над плитой колонку вешать нельзя.

Готовим документы перед тем, как подключить газовую колонку

Особое внимание следует уделить подготовке документов, которые нужны для подключения газовой колонки

Первая установка колонки включает следующие «Бумажные» этапы:

Вам нужно получить согласие на подачу газа от распределителей и транспортеров и установку землеотвода под газопровод. Также нужно сделать расчет потребления и получить список техусловий.
Далее вам нужно сделать проектирование. Этот этап состоит из заключения договора, сбора и экспертизы документов, а также получения разрешения в нескольких инстанциях.
После проведения монтажных работ заключается договор в ГОРГАЗе и ОБЛГАЗе.

Список документации, необходимой для получения разрешения:

Копия документа подтверждающего, что вы являетесь собственником квартиры;
Копия 2, 3 и 5 страницы вашего паспорта;
Копия вашего ИНН;
Разрешение на обработку ваших данных;
Документ о покупки газа, также письмо свидетельствующие о заключении договора работ;
Договор обслуживания газового оборудования;
ТУ на подсоединение к газу и документы о выполнении ТУ;
Копии газового оборудования;
Копия акта о разделе собственности между собственником квартиры и распределителем;
Копии техпаспортов газового счетчика и подтверждение их проверки;
Копия проекта газификационного проекта и штамп метрологического отделения Газпрома.

Как установить газовую колонку

Перед установкой газовой колонки можно дополнительно ознакомиться с пошаговой инструкцией

Как правильно установить колонку:

С колонки снимается лицевая панель. По разметке креплений колонок, обозначьте места установки анкеров. Правильность разметки проверяется с помощью строительного уровня. Теперь согласно разметке нужно засверлить отверстия, вставить дюбеля и анкеры.
У большинства современных колонок имеется специальная закрепительная пластина. Ее нужно установить на отмеченном уровне, выравнивая с помощью строительного уровня.
Установите на пластину саму колонку. О правильности установки свидетельствуют щелчки.
Проложите от вывода колонки к общему дымоходу гофрированную трубу. Обработайте стену перфоратором и вставьте дымоход. Зазор между стеной и дымоходом нужно запенить.

Лицевую панель устанавливать пока рано. Сначала нужно произвести подключение к газу и воде.

Схема подключения газовой колонки к воде и газу

Специалисты рекомендуют придерживаться схемы подключения газовой колонки к воде и газу

Очень важно найти качественную колонку, так как от того, насколько хорош выбранный вам агрегат, будет зависеть ваша безопасность. Советуем вам присмотреться к моделям от известных производителей, например, Бош или Вайлант.

Запуск и настройка газовой колонки

После установки следует проверить все настройки газовой колонки и произвести ее запуск

Как проверить герметичность газовых соединений:

Смажьте все стыки и фитинги газовой трубы мыльной водой;
Откройте газовый вентиль;
Проверьте соединения на образование пузырей.

Подключение газовой колонки своими руками (видео)

Схема подключения газовой колонки к водопроводной сети

Газовая колонка является оптимальным вариантом для обеспечения частного дома горячей водой, к тому же это техника не требуют огромного потребления электричества. Раньше такие колонки имели множество недостатков и были весьма небезопасны. Спустя десятки лет специалисты устранили минусы оборудования, и теперь газовая колонка является самым функциональным прибором, который имеет приятный дизайн. В магазине можно найти стильные и эргономичные колонки, которые работают с помощью специального пьезоэлемента. Теперь, чтобы установить данное оборудование дома не представляет никаких трудностей.

Установка

Главное, что нужно запомнить, это схему подсоединения газовой колонки с остальными элементами, которые предназначены для безопасности газового снабжения. Обычно за безопасную работу котла отвечают лицензированные организации, которые могут проинспектировать данную работу.

Пред тем, как начать устанавливать газовую колонку, необходимо ознакомиться с техническими условиями. Именно эти действия помогут успешно завершить начатую установку. Так же стоит обзавестись необходимыми материалами и инструментами. Например, водяными трубами, газовой колонкой, саморезами, краном, дрелью и другими важными инструментами.

Место установки

Важно запомнить, что заранее должно быть спланировано место для вытяжки. Безусловно, если в доме уже имеется дымовой отвод, то вытяжку будет намного проще встроить. Через отверстия в потолке нужно провести асбестовую трубу, которая будет выходить наружу. Затем монтируется колонка на безопасной высоте. Дальше необходимо проделать небольшие строительные дырки, в стене, чтобы окончательно закрепить газовую колонку.

Настройка оборудования

Вытяжку и колонку необходимо скрепить между собой, то есть один конец должен быть соединен с отверстием, другой с дымоходом.

В этом процессе поможет гофра. Только после этого можно проводить газ к колонке. Но перед этим необходимо установить тройник в трубу, в данном случае понадобиться работа со сваркой. После проведенных действий колонка соединяется с газом, которая закрепляется клипсами.

Соединение с водопроводной сетью

В данном случае нужно так же провести работы с тройником, то есть сделать врезку. После этого устанавливается водопроводный кран. Процесс работы схож с настройкой колонки. Водопровод по той же схеме соединяется с трубами. Важно не забыть установить фильтры, которые подразделяются на два вида: солевой и магнитный. По правилам установки нужно подсоединить кран Маевского, который контролирует эксплуатацию данного прибора. Если все пункты сделаны правильно, можно перейти к подключению колонки и горячей воды.

Схема, устройство и принцип работы газовых колонок

Содержание:

1. Устройство газовой колонки
2. Как пользоваться колонкой

Всем известно, что для России неожиданное отключение света или горячей воды из-за сезонных профилактических работ или в результате произошедшей аварии — явление характерное. Скорее всего, вы согласитесь, что при этом испытываешь мало приятного.

Чтобы не оказываться в дискомфортной ситуации и всегда с удовольствием принимать душ и мыть посуду, многие жители городов заказывают установку проточных газовых водонагревателей. Вы решили приобрести подобное оборудование, но есть сомнения: какое подойдет или как им вообще пользоваться? Тогда стоит прочитать эту статью.

Мы расскажем, какие газовые колонки нужно устанавливать вместо старых, а также о том, какие правила нужно соблюдать при монтаже и эксплуатации. Познакомившись с этой информацией, вы точно будете знать, как избежать пожароопасных ситуаций, а также легко научитесь пользоваться оборудованием.

Устройство газовой колонки

Если вы никогда не имели дела с подобным видом техники, вам полезно будет узнать о ее устройстве и принципе работы. И хотя все подобное оборудование производится по строгим стандартам безопасности для пользователя, но информация о строении и правилах использования поможет избежать поломок. Газовые колонки состоят из следующих элементов:

газовая горелка для розжига газовой смеси в камере сгорания и нагрева теплообменника;
камера сгорания – место, где происходит процесс горения;
теплообменник – емкость ля нагрева воды;
дымоход для отвода продуктов сгорания;
вентилятор (если камера сгорания закрытая) – затягивает воздух с улицы;
датчики контроля подачи топлива, тяги, температуры воды, наличия пламени и другие;

панель управления – для руководства процессом работы.

Кроме этих основных составляющих система оснащена каналами, по которым поставляется газ, трубами для циркуляции жидкости. Исправная работа техники не представляется возможной без газа, который поступает от центральной магистрали или баллона с сжиженным газом.

Комментарий специалиста: при установке газового оборудования нужно помнить, что расстояние от колонки до стен и окружающих предметов должно быть минимум 10 см, иначе их поверхности будут нагреваться.

Если вы собираетесь купить газовую колонку, очень большое значение имеет, было ли в квартире подобное оборудование прежде. Для замены старой газовой колонки следует выбирать водонагреватель с открытой камерой сгорания. Они подключаются к уже имеющемуся дымоходу, поэтому установка не займет много времени. Оборудование отличается тем, что имеет атмосферную горелку, которая забирает необходимый для горения кислород из помещения. В нашем каталоге вы найдете колонки с открытой камерой сгорания от производителей Electrolux, Neva, Bosch и других.

Газовые колонки с закрытой камерой сгорания обычно устанавливают в квартирах, в которых прежде не было подобной техники. При их монтаже используют коаксиальный дымоход, размещение которого значительно проще и быстрее, чем традиционного. Дымоход представляет собой две трубы, меньшего и большего диаметра, при этом первая находится внутри второй. По трубе меньшего диаметра в горелку поступает воздух с улицы, а через трубу большего диаметра — удаляются продукты сгорания. Для вывода дымохода на улицу достаточно проделать отверстие в стене. Стоит отметить, что техника оснащается вентилятором, который принудительно удаляет продукты сгорания. Из-за этого колонки работают громче, чем оборудование с естественной тягой.

Не только устройство, но и, конечно, правила использования обязательно следует знать. Наши рекомендации помогут легко разобраться в управлении, а также определить, какой вариант будет наиболее удобным для Вас.

Как пользоваться колонкой

Согласитесь, что во время использования наиболее важный момент – включение водонагревателя? Чтобы зажечь пламя в камере сгорания, не нужно подносить зажженную спичку к горелке, боясь обжечь пальцы, как это часто случалось при использовании советского оборудования. Теперь этот процесс значительно упростился.

Если у водонагревателя пьезорозжиг, достаточно нажать расположенную на панели управления кнопку и искра зажигает запальный огонь. Колонка переходит в режим ожидания. Оборудование этого вида, как правило, оснащается смотровым окошком, чтобы можно было контролировать наличие пламени. Далее для приведения горелки в действие, нужно лишь открыть кран с горячей водой. При этом можно увеличить или уменьшить интенсивность пламени и мощность нагрева. В горелке зажженный запальный огонь остается, даже если Вы не пользуетесь водой. Его следует выключать только в случае, если все уходят из дома.

При электророзжиге (Ariston Fast 11 CF E G20 13 MB RU/UA) горелка активируется еще проще – при открытии крана с горячей водой генерируется электрический разряд, с помощью которого разжигается огонь. Электроэнергия обычно подается от батареек, которые подключаются к блоку управления.

Совет мастера: при использовании колонки следует пользоваться только краном для горячей воды. Примешивать холодную воду через смеситель не нужно, потому что это может привести к скапливанию накипи на теплообменнике, что способствует его поломке. Уменьшать температуру следует только с помощью регулятора мощности на водонагревателе.

Есть также модели колонок, в которые не нужно устанавливать батарейки.

Они оснащены генератором, который при включении воды вырабатывает электрический ток, от которого загорается пламя. Это, также как с электронным управлением, очень удобно, особенно в тех случаях, когда газовая колонка находится, например, на кухне, а Вы открываете кран в ванной. Кроме того, такой способ розжига, хоть немного, но позволяет экономить расход газа, поскольку не нужно поддерживать запальный огонь.

Справедливости ради отметим, что водонагреватели с электронным управлением, а также с генератором дороже, чем с пьезорозжигом. В нашем каталоге представлены модели техники с гидравлическим генератором — Bosch WRD 13-2G (GWH 13-2 COD H).

Теперь, Вы знаете, как можно пользоваться газовым проточным водонагревателем, поэтому можете смело устанавливать технику у себя дома. Это отличная замена центрального горячего водоснабжения, а также резервный вариант на случай отключения горячей воды. Просто установите газовую колонку в своем доме, и в нем будут максимально комфортные условия для жизни.

Установка газовой колонки в квартире. Требования и подключение

Установка газовой колонки в квартире – требования

Самое важное, что нужно сделать перед установкой этого сложного прибора – это собрать все необходимые документы для различных организаций и соблюсти все требования по установке, которые обеспечат правильную и безопасную эксплуатацию оборудования.

Организации и документация

В первую очередь, необходимо обратиться в ЖЭК и получить планы дымоотведения, водо- и газоснабжения. Если в доме уже ранее был водонагреватель, то следует получить также план, где обозначены технические характеристики прибора и места его установки.

Как только все эти планы будут на руках, нужно обратиться в газовую службу города с заявлением, в котором будет содержаться просьба на разрешение замены старого оборудования или установки нового. К этому документу нужно приложить и заявление о том, чтобы был отремонтирован или заменен газо- и водопровод.

Когда ремонт и замена будут выполнены, владелец получает утвержденный акт и, соответственно, установленную колонку.

Гораздо более сложным этот процесс становится при установке прибора на новом месте. Ведь такие работы приводят к необходимости изменения газовых и водопроводных труб, а также системы дымоотвода.

Нужно собрать более подробный перечень документов. В него входит:

Технический паспорт колонки или хотя бы название ее модели
Акт о состоянии дымовых каналов
Заявление на переустройство жилплощади
Документы, которые подтверждают право собственности на квартиру
Проект установки колонки
Заявление на выполнение монтажных работ

После того как все документы будут готовы и утверждены, работники газовой службы должны будут произвести все необходимые работы по монтажу, настройке и подключению оборудования.

По окончанию всех работ и опломбировки счетчика, необходимо будет получить акты от технадзора и пожарной службы, а также отдельный акт о том, что прибор был принят в эксплуатацию.

Обязательно нужно будет обратиться в БТИ, чтобы занести новый проект.

Основные требования к установке и подключению газовой колонки

По современным нормативам этот прибор можно устанавливать только в двух помещениях в квартире: кухне или нежилом помещении. До внесения изменений в законодательство в этот список входила также и ванная комната.

Так выглядит схема правильного расположения колонки на кухне:

Кроме назначения помещения, при его выборе нужно также ориентироваться на его объемы (от 8 м3 и более), высоту потолка (не менее 2-х метров) и материал стен (несгораемый).

Важно! Категорически запрещается устанавливать колонку на стенах из дерева.

Если стены изготовлены из трудносгораемых материалов, то место, где будет стоять оборудование, следует защитить базальтовым теплоизоляционным картоном толщиной от 3-х до 5 мм и оцинкованным листом толщиной в 1 мм.

Навешивание прибора происходит по определенным правилам: боковая его панель должна находиться от стены на расстоянии на менее 15 см, а лицевая – отдалена от любых предметов напротив не менее чем на 60 см.

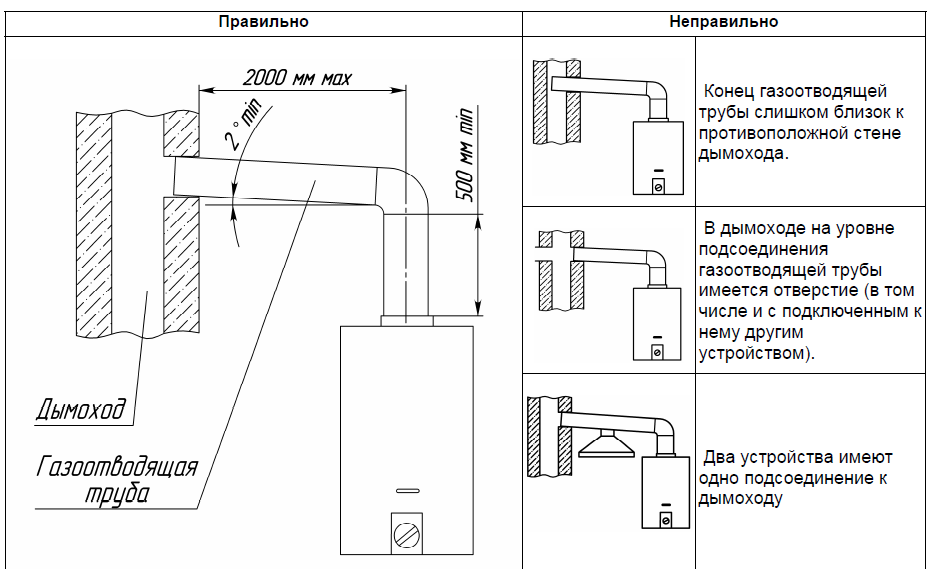

Для подключения этого устройства нужно правильно установить трубу дымоотвода. Она должна быть исключительно из нержавеющей или оцинкованной стали толщиной не менее 1 мм. Алюминий – не допускается.

Рядом с колонкой нужно монтировать газовый кран, ручка которого должна быть окрашена в желтый цвет – традиционный для газовых приборов.

Важно! Если запорный кран не установлен – нельзя производить установку колонки.

Теперь о подводе труб для горячей и холодной воды. Для холодной воды устраивают отдельную трубу от стояка. Такие же трубы ведут и для ванной, смесителей и сливного бака. Для нагретой воды лучше установить трубку из меди или нержавейки 15 мм в диаметре.

Как установить газовую колонку

Прежде чем заняться работами по монтажу, следует набросать схему установки.

Примерный вид:

Однако следует учитывать, что на этой схеме не указан вентиляционный выход для удаления продуктов сгорания и внешнее электроснабжение, без которого прибор не будет запускаться.

Проверка тяги

Перед тем как устанавливать колонку, нужно проверить, будут ли нормально удаляться продукты сгорания. Для этого проверяется тяга в дымоходе. Проверка производится при помощи свечи или зажженной спички.

Если поднести горящее пламя к вентиляционному отверстию на расстояние около 2 см, оно должно немного отклониться (на 45 градусов) – это нормальный показатель. Если же отклонение незначительно (5-10 градусов), то тяга недостаточна. А если пламя и вовсе начинает отклоняться в обратную сторону, то необходимо прочистить дымовую шахту и только потом заниматься установкой водонагревателя.

Существует и нормативный показатель тяги: он должен составлять 1.96-29.40 Па (варьируется, в зависимости от типа помещения).

Какие инструменты понадобятся

После составления схемы и проверки работоспособности вентканала, нужно обзавестись всеми необходимыми материалами и инструментами (помимо газовой колонки). К ним относятся:

Труба для устройства дымохода (толщина стенки – не менее 1 мм)
Труба для отвода воды из ПХВ
Труба для газа из металлопластика
Комплект фитингов, ключей и кранов
Запорный газовый кран
Фильтры для очистки воды, которые уберегут колонку от накипи
Гофр
Дрель и труборез

Правильный выбор расположения и устройство дымоотвода

Если установка будет производиться на кухне, то колонку нужно разместить от электро- или газовой плиты не менее чем на 10 см. При этом ее окошечко, через которое видно, как работает горелка, должно находиться как раз на уровне глаз.

После этого нужно подготовить вентиляционное отверстие, в которое будет подводиться дымоотвод колонки. В него вставляется оцинкованная дымоотводная труба длиной не менее 1.5м и соединяется с прибором. Колонку крепят к стене дюбелями.

Подключение к газопроводу

Когда прибор будет надежно закреплен и прикручен саморезами, можно подводить к нему газовый шланг и накручивать его на специальный штуцер (отличить от водопроводных штуцеров его можно по диаметру или же по цвету).

На картинке 2 штуцера для воды желтые, а для газа – белый:

Для подсоединения газового шланга непосредственно к газопроводу, необходимо врезать в газовую трубу тройник. Делается это при помощи сварочного аппарата или же, если есть резьбовое соединение, путем вкручивания тройника.

Подключение газовой колонки к водопроводу

Теперь следует подключить газовую колонку к водопроводу. Для этого необходимо отвести отдельную линию от трубы «холодного» водопровода, которая будет заканчиваться как раз у специального штуцера колонки. Это будет «вход». «Выход» же выводится из колонки и соединяется с «горячим» трубопроводом.

Для соединения с трубами используется все тот же метод врезки, как и в случае с газопроводом.

Устройство дополнительных составляющих

Обязательно наличие солевого и магнитного фильтров, которые будут защищать прибор от накипи и связанных с ней поломок.

Важно! При установке нельзя забывать и о таком важном элементе, как кран Маевского. Он «развоздушивает» коммуникацию и тем самым продлевает сроки ее эксплуатации.

Когда со всеми работами будет покончено, можно надеть на трубу, подключенную к вытяжному каналу, верхний патрубок колонки и зафиксировать датчик тяги.

Проверка работоспособности

Установка завершена, осталось проверить работоспособность агрегата и со спокойной душой начинать эксплуатировать его.

Для проверки нужно открыть кран и запустить газ в колонку. Также нужно проверить соединение «колонка-газовый шланг» на наличие утечек. Для этого подготавливается мыльный раствор, который обязательно выдаст наличие утечки: пойдут пузырьки на местах плохой стыковки.

Теперь можно проверить водоснабжение. Для этого необходимо открыть «горячий» кран и приоткрыть кран Маевского. Из труб выйдет воздух, наберется фильтр и колонка запустится. Если из крана в ванной и кухне пойдет горячая вода – значит, все усилия были не напрасны и водонагреватель установлен успешно.

Установка газовых колонок – это трудоемкий и очень ответственный процесс. Ведь неправильно монтированное и подключенное устройство может стать причиной утечки газа, которая повлечет за собой необратимые последствия в виде порчи имущества, жилья и самое главное – гибели людей. Поэтому неопытным пользователям нужно просто собрать все необходимые документы и не пытаться установить этот агрегат самостоятельно — лучше доверить работу профессиональным мастерам.

Видео-рекомендации по установке газовой колонки:

Больше информации

Задать вопрос

▶▷▶▷ газовая колонка блок розжига схема электронная

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	01-08-2019

газовая колонка блок розжига схема электронная — Устройство газовой колонки: принцип работы и схема cotlixcomkak-rabotaet-gazovaya-kolonka Cached Конструкция и устройство газовой колонки с открытой и закрытой камерой сгорания Принцип работы проточных газовых нагревателей, средства безопасности Схема блока розжига газовой колонки ВПГ-10 wwwrlocmanruforumshowthreadphp?t1753 Cached Схема блока розжига газовой колонки ВПГ-10 Помогите найти элсхему блока управления розжигом газовой колонки Нева Транзит ВПГ-10 электрическая схема газовой колонки нева транзит umyhihogubyhatenablogcomentry20170609125715 Cached Нева транзит газовая колонка инструкция лучшый выбор у нас Схема блока розжига газовой Доработка газовой колонки Схема блока имеется газовая колонка Нева Транзит ВПГ Схема блока розжига газовой колонки ВПГ-10 — Страница 8 wwwrlocmanruforumshowthreadphp?t1753page8 Cached Страница 8- Схема блока розжига газовой колонки ВПГ-10 Газовое оборудование Газовые Колонки Milla Инструкция — icqshopdeluxe icqshopdeluxeweeblycombloggazovie-kolonki-milla Cached В видео ремонт газовой колонки в случае если не загорается газовая колонка , течет газовая колонка , замена мембраны в газовой Может кто сталкивался с похожей проблемой, помогите Плата котла Плата управления котлом kotelkruaplata-upravleniya-kotla Cached Блок Selena SWH 20 SE3 турбо колонка (334662) Газовая колонка Селена SWH 20 SE3 — это модель современной турбированной колонки с дисплеем 754 грн Запчасти для котлов и газовых колонок Vaillant ТеплоПрофф heatproffrukatalogzapchasti-dlya-kotlov-i-gazovykh Cached У нас вы всегда можете купить запасные части для Вашего котла Vaillant такие как электронная плата, блок розжига , водяной узел, теплообменник для MAG 14, 24, сервопривод, насосы, газовый блок Газовая колонка Amina — budmagazincomua wwwbudmagazincomuaware-kievw4750-gazovaya Cached Купить Газовая колонка Amina ВПГ-18 С15 10л Lcd в Киеве и Украине по доступной цене: Описание Отзывы Стоимость Доставка по всей Украине от интернет-магазина budmagazincomua (044) 331-75-20 Ремонт газовых колонок Нева, Вектор, Оазис, Аристон, Астра tehnikaexpertklimaticheskayagazovaya-kolonka Cached Газовая колонка Оазис (серии Турбо) еще имеет и третью ручку зима-лето, расположенную по центру Под одной из ручек водонагревателя находятся 1 винт, который необходимо выкрутить Устройство газовой колонки: как работает, что внутри cosmo-frostrugazovye-kolonki-i-kotly Cached Как устроена газовая колонка , как работает? Зачем нужно знать внутреннее устройство и разбираться в схеме? Принцип работы розжига , дымоотвода и датчиков Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 2,230

При открытии крана горячей воды срабатывает quot;запальникquot;, колонка загорается. Схема блока роз
жига газовой колонки ВПГ-10. EasyEDA: Бесплатная САПР электронных схем и дешевое создание прототипов печатных плат. О системах розжига и безопасности. Турбированная газовая колонка отличается закрыто
печатных плат. О системах розжига и безопасности. Турбированная газовая колонка отличается закрытой конструкцией камеры сгорания, воздух в нее нагнетается вентилятором. Электронный розжиг происходит автоматически, при открывании крана ГВС. В основу их работы положен принцип автоматического розжига при открытии кранов подачи горячей воды владельцами. Bosch Газовая колонка WR 10-2P. Электронный розжиг (автоматический розжиг искрой от батареек) — пламя в запальнике не горит постоянно (то есть такие колонки экономичнее), а включается автоматически при открытии крана горячей воды. Ручной розжиг может быть неудобен (если колонка расположена в труднодоступном месте). Комплект элементов розжига. Блок розжига. Газовые колонки и котлы, водонагреватели, магнитные активаторы воды. Описания и характеристики продукции. Цены, онлайн-заказ. Советы покупателям. Например, при ручном способе включения устройства розжиг происходит методом зажигания газа спичкой, при этом горелка вспыхивает при повороте ручки подачи газа. Российские газовые водонагреватели с пьезорозжигом, розжигом от батареек, от гидрогенератора. Розжиг без спичек. Все элементы управления отличаются ясностью, эргономичным дизайном, и рассчитаны на то, чтобы создать максимум удобств и сделать пользование колонкой простым. Розжиг без спичек. Все элементы управления отличаются ясностью, эргономичным дизайном, рассчитанны на то, чтобы создать максимум удобств и сделать пользование колонкой простым. Свеча розжига трескается, на месте нарушении изоляции искра бьёт в корпус плиты, и горелка перестает включаться. Газовая колонка представляет собой группу технически более сложных, и соответственно более дорогих отопительных приборов.

воздух в нее нагнетается вентилятором. Электронный розжиг происходит автоматически

на месте нарушении изоляции искра бьёт в корпус плиты

газовый блок Газовая колонка Amina — budmagazincomua wwwbudmagazincomuaware-kievw4750-gazovaya Cached Купить Газовая колонка Amina ВПГ-18 С15 10л Lcd в Киеве и Украине по доступной цене: Описание Отзывы Стоимость Доставка по всей Украине от интернет-магазина budmagazincomua (044) 331-75-20 Ремонт газовых колонок Нева
Вектор
Вектор

Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд газовая колонка блок розжига схема электронная Поиск в Все Картинки Ещё Видео Новости Покупки Карты Книги Все продукты Картинки по запросу газовая колонка блок розжига схема электронная Блок розжига и контроля пламени для газового проточного radiostoragenetblokrozzhigai Рейтинг голоса После нескольких лет эксплуатации газовой колонки в ней вышел из строя электронный блок розжига и контроля пламени, который Схема устройства управления представлена на рис Схема электронного блока розжига газовой колонки shema Схема электронного блока розжига газовой колонки Вот фото Сама горелка от газовой плиты схема газовой Схема блока розжига газовой колонки ВПГ Форум РадиоЛоцман rlocmanrushowthreadph июл Помогите найти эл схему блока управления розжигом газовой колонки Нева Транзит ВПГ Электрическая схема блока управления розжигом газовой колонки янв Подобрать функциональный аналог блока розжига AEG ERN авг Блок розжига колонки DEMRAD C SEI янв Доработка газовой колонки Beretta мар Электронный блок розжига колонки Форум радиолюбителей радиосхемы Помогите решить проблему, сломался элекронный блок розжига газовой колонки Вместо двух Блок розжига газовой колонки виды и типы зажигания Рейтинг голосов апр Как отремонтировать блок розжига на газовой колонке Устройство электронного блока розжига газовых колонок конфиденциальности О сайте Контакты Карта сайта Колонки с ручным Газовые колонки с Устройство газовой колонки как работает, что внутри Не спешите сперва разберите устройство газовой колонки , чтобы принять Схема конструкции устанавливать дополнительные режимы;; газовый блок розжига ;; шток Ремонт газовой колонки своими рукам основные поломки и Рейтинг голосов Система пьезорозжига без использования запальника Электронный блок розжига газовой колонки , работающий Устройство и принцип работы газовых колонок схема , как wwwovannoyruustrojstvoprincip Рейтинг , голосов Блок зажигания, связанный с запальной горелкой и блоком питания Это электронный способ розжига , при котором обычные батарейки дают Электрическая схема газовой колонки Устройство и принцип работы газовой колонки tehnikaexpertustrojstvoiprincyp Устройство газовой колонки изнутри и снаружи Схема Схема газовой колонки приведена на рисунке ниже Схема В центре агрегата находится блок электронного управления Блок розжига газовой колонки схема sinveschrunetvokuhitiby_ Схема электронного блока розжига газовой колонки Блоки розжига для газовых котлов купить в екатеринбурге Устройство газовой колонки принцип работы и схема Конструкция и устройство газовой колонки с открытой и закрытой камерой схема устройства газовой колонки Управление прибором осуществляет электронный блок , получающий О системах розжига и безопасности Блок розжига газовой колонки схема cekiwialliancerunet_blo Схема электронного блока розжига газовой колонки Блок розжига и контроля пламени для газового проточного Газовое колонки с электронным розжигом Газовые колонки gascoppertkatru?modact Схема работы такой газовой колонки с автозапуском сложнее, чем у варианта простого поджига Процесс воспламенения контролируется блоком управления с помощью электрода тока Статьи gazserrustati Как поменять блок розжига варочной панели Функциональная схема газовой колонки данного типа приведена этой модели газовых плит оснащены системой электронного розжига, Скачать блок розжига для газовой колонки нева схема holes louisserviceholesblok_rozzhiga_dlya_ Электронный блок розжига для ,р Устройство газовой колонки Устройство и схема СХЕМА И Нева Блок управления ремонт АТ YouTube ноя Нева Рубрика ремонт Блок управления Продажа, доставка, ремонт газовых колонок в myoutubecom Нева Блок управления Ремонт АТ YouTube дек Нева Блок управления газовой колонки Продажа, доставка, ремонт газовых колонок в СПб myoutubecom Ремонт и обслуживание газовых колонок AEG GWH E serviceeluxruGWHENphp Схема AEG GWH E N Схема Electrolux GWH ERN NanoPlus и Zanussi GWH У GWHNanoPlus и GWHFonte два блока блок розжига и дисплей Электронный блок колонки GWH в механизме регулирования Внутреннее устройство газовой колонки Школа по ноя пьезоэлемента внутренности газовой колонки схема Если розжиг у нее электронного типа, то вы можете легко чистку водонапорного блока и проверку мембраны Блок розжига газовой колонки китай B Рейтинг голос , грн В наличии Электронные блоки управления для газовых колонок Купить блок розжига газовой колонки китай по лучшей PDF Схема розжига газовой колонки oasis СКАЧАТЬ gendjiloh gendjilohppuapdf Как отремонтировать блок розжига на газовой колонке Схема электронного блока розжига газовой колонки Не зажигается газовая колонка причины и решения У вас не зажигается газовая колонка и вы хотите вызвать мастера? газовая колонка Нева или Оазис с электрическим розжигом , Современные газовые колонки имеют на своем борту множество электронных блоков и Запчасти для колонок Electrolux Сервис serviceruzapchast_electroluxhtml Схема запчастей газовой колонки GWH RN КиБ Электронный блок розжига для газовой колонки Электролюкс Нано про ELECTROLUX GWH ERN NanoPro КУПИТЬ Запчасти Selena Селена Запчасти для газовых котлов и Электронный блок управления газовых колонок с естественной тягой Каждая газовая Блок управления розжига для Selena SE Инструкции и схемы помогут разобраться в эксплуатации, определить неисправность Нева нет искры с элемента розжига Строительный форум ВашДомRU forumvashdomrunevanetiskr Добрый день, на газовой колонке Нева пропала искра с элемента Далее электронный блок розжига Отправьте пожалуйста схему если есть таковая, а так я могу Принцип работы газовой колонки и ее устройство Схема газовой колонки задней панели;; газового узла;; блока зажигания;; мембранного газового клапана; Газовые колонки , включающиеся с помощью электронного розжига , считаются Устройство газовой колонки и принцип работы видео и фото Однако в целом конструкция и принцип работы газовой колонки не изменились Схема устройства колонки с Блок розжига для газовой колонки в России Сравнить цены Блок розжига электронный для газовой колонки Junkers Bosch WR G, WR G, WR G Вопросы по колонкам Bosch и Junkers фото Форум Mastergrad wwwmastergradcomtvopros Мы сами не любим электронные колонки у колонки junkers wr сдох блок розжига Как подключить или гдебы найти схемы блоков? Газовая колонка Junkers WR Bosch после чистки плохо Устройство газовой колонки и ремонт неполадок своими tproektcomobzorgazovyh Водяной блок газовой колонки типовые неисправности; История газовых колонок Схема турбированной газовой колонки изображена на рисунке Электронный розжиг происходит автоматически, при открывании крана ГВС Газовая колонка Нева ремонт своими руками Рейтинг голосов апр Тип розжига колонки, Электронный , автоматический при Схема устройства газовой колонки Нева По центру размещен электронный блок управления поз , из Зачем нужен именно стабилизированный, на вольта, блок А потому давайте разберемся, как подключить электронный блок розжига для газовых колонок к электросети Устройство газовой колонки , обзор Нева, Vektor, Oasis termoframerukakustroenagazovaya Стандартная схема газовой проточной колонки включает в себя камеру сгорания, Тип розжига ручной, пьезо или электронный Надежный блок управления с понятным интерфейсом Устройство газовой колонки Bosch, Junkers WR serviceteploru?page_id схема колонки Bosch с батарейкой Cхема настенной газовой колонки с розжигом от батареек Bosch, Junkers арматура; Гидроарматура водяной узел; Электронный блок розжига электронный блок розжига для газовых колонок схема tavioruelektronnyiblokrozzhigadli апр электронный блок розжига для газовых колонок схема Запчасти для колонок Electrolux Сервис Посоветуйте чем заменить батарейки ,В в газовой колонке ? forumixbtcomtopiccgi?id Купил года три назад газовую колонку Бош С Если да, то посоветуйте схему ! Заранее низковольтный и сильноточный блок питания самого устройства на тему Электронная система зажигания для Блок питания на вольта вместо батареек Адаптер Квант для газовой колонки , блок розжига от сети, как заменить электронный Данное устройство изготовлено на базе схемы А Чаплыгина, опубликованной в журнале Радио г, стр Блок розжига для газовой колонки Ariston Fast teployarserviceru?productblok Артикул Категории Блоки управления для колонок Ariston, Запчасти к газовым колонкам Ariston, Устройство газовой колонки конструктивные особенности например, газовой колонки Нева , блоком электронного управления;; Автоматическая система розжига , которую обеспечивает электронный блок розжига газовых колонок схема wwwmedipielboelektronnyiblok май электронный блок розжига газовых колонок схема Запчасти для колонок Electrolux Сервис Турбированная газовая колонка без дымохода Особенности принципа работы турбированных газовых колонок , их плюсы и минусы Отзывы реальных Ремонт газовой колонки своими руками Я сам дома мастер Электрическая схема защиты газовой колонки NEVA LUX Свидетельством отказа элементов автоматики Отзыв о Блок управления BaltGaz Нева ,М, otzovikcomreview_html Рейтинг отзыв Блок управления испульсное устройство BaltGaz для газовых колонок Нева Подскажите имею такой же электронный блок управления колонкой, вот Автор, подскажите пожалуйста, датчик пламени и электрод розжига в PDF Untitled Схема электрическая Электрод электронного розжига горелки, образуя искровые разряды в течение с Комплект для перевода колонки на природный газ не входит в комплект поставки Просушить фильтр газового блока Устройство и ремонт газовой колонки Нева своими Контроллер Микровыключатель подачи питания на электронный блок Трубки Выше на схеме представлено устройство газовой колонки Нева с В результате происходит розжиг горелки Батарейки и блок питания для газовой колонки TalkDevice talkdevicerubatarejkiiblokpitaniyadl июл Какие есть батарейки для газовой колонки ? канал подачи газа и одновременно активирует блок розжига без доработки схемы приведет к поломке электронного блока Газовые колонки Оазис Oasis отзывы и цены, инструкция Современные газовые водонагреватели Оазис Oasis Обзор модельного ряда колонок с краткой инструкцией PDF Руководство по эксплуатации газовой колонки ТермоМир mthermomirrufilesit_pdf июл электронной системой управления, обеспечивающей автоматический розжиг МЕСТО И СХЕМА УСТАНОВКИ состоит из узлов водяного и газового и блока клапанов конструкция узла обеспечивает подачу Помогите переделать газовую колонку Сообщество Drive driveru Подскажите газовая колонка Electrolux GWH ERN Nano Plus подвести блок питания и через него брать электричество для розжига и дисплея как от батареек не спалит ли постоянно включенный блок в розетку схему ? Запросы, похожие на газовая колонка блок розжига схема электронная ремонт блока розжига газовой колонки принцип работы блока розжига газовой колонки электронный блок розжига газовой колонки блок питания для газовой колонки электронный розжиг газовой колонки ремонт блока управления газовой колонки электрическая схема блока управления розжигом газовой колонки не работает электроподжиг на газовой колонке Схема блока розжига газовой колонки ВПГ Реклама wwwrlocmanru Ответы на Ваши вопросы по электронике и радиотехнике Приглашаем профессионалов Сообщество электронщиков, обсуждаем идеи и проекты Бесплатно Без регистрации Форум Цены Datasheets След Войти Версия Поиска Мобильная Полная Конфиденциальность Условия Настройки Отзыв Справка

При открытии крана горячей воды срабатывает quot;запальникquot;, колонка загорается. Схема блока розжига газовой колонки ВПГ-10. EasyEDA: Бесплатная САПР электронных схем и дешевое создание прототипов печатных плат. О системах розжига и безопасности. Турбированная газовая колонка отличается закрытой конструкцией камеры сгорания, воздух в нее нагнетается вентилятором. Электронный розжиг происходит автоматически, при открывании крана ГВС. В основу их работы положен принцип автоматического розжига при открытии кранов подачи горячей воды владельцами. Bosch Газовая колонка WR 10-2P. Электронный розжиг (автоматический розжиг искрой от батареек) — пламя в запальнике не горит постоянно (то есть такие колонки экономичнее), а включается автоматически при открытии крана горячей воды. Ручной розжиг может быть неудобен (если колонка расположена в труднодоступном месте). Комплект элементов розжига. Блок розжига. Газовые колонки и котлы, водонагреватели, магнитные активаторы воды. Описания и характеристики продукции. Цены, онлайн-заказ. Советы покупателям. Например, при ручном способе включения устройства розжиг происходит методом зажигания газа спичкой, при этом горелка вспыхивает при повороте ручки подачи газа. Российские газовые водонагреватели с пьезорозжигом, розжигом от батареек, от гидрогенератора. Розжиг без спичек. Все элементы управления отличаются ясностью, эргономичным дизайном, и рассчитаны на то, чтобы создать максимум удобств и сделать пользование колонкой простым. Розжиг без спичек. Все элементы управления отличаются ясностью, эргономичным дизайном, рассчитанны на то, чтобы создать максимум удобств и сделать пользование колонкой простым. Свеча розжига трескается, на месте нарушении изоляции искра бьёт в корпус плиты, и горелка перестает включаться. Газовая колонка представляет собой группу технически более сложных, и соответственно более дорогих отопительных приборов.

Устройство и принцип работы газовой колонки

Газовая колонка остаётся одним из самых оптимальных способов решения проблем с водоснабжением. Но несмотря на удобность и простоту, установка нагревательной техники требует хотя бы поверхностных знаний о том, что такое есть водонагреватель проточного типа.

Здесь вы узнаете, как устроена газовая колонка и как её подключить; также в статье подробно представлена схема проточного газового водонагревателя.

Устройство агрегата

Большая часть газовых водонагревателей относится к проточному типу. Каждый проточный водонагреватель (газовый) имеет приблизительно один и тот же принцип работы и похожие комплектующие. Принцип работы проточного газового водонагревателя достаточно простой: газ нагревает холодную воду из теплообменника.

При этом сам узел автоматически перекрывает поток газа, как только фиксируется уменьшение водяного напора. Таким образом исключается возможность перегрева агрегата. Кроме того, при помощи специального датчика устройство контролирует утечку газа, полностью отключая колонку если отсутствует тяга. Таким образом, газовая колонка остаётся безопасной для владельцев.

В качестве примера приведена конструкция газовой колонки нева.

Устройство аппарата снаружи

Подключение газовой колонки может быть довольно запутанным делом. Ниже приведён чертеж, на котором можно увидеть из чего состоит газовая колонка.

Схема работы модели «Neva»

Что входит во внешнюю часть аппарата:

Металлический кожух (№1), накрывающий устройство.
Специальное смотровое окошко (№2), расположенное на фасаде водонагревателя. Через него можно визуально контролировать происходящее в колонке.
Под окном расположены две ручки (задвижки) регулятора — одна для газа (№3), другая для воды (№4). Принцип работы задвижек основан на действии приводного механизма, в качестве которого может выступать как человеческая рука, так и электропривод. Под действием силы обеспечивается вращение шпинделя задвижки, который при повороте и обеспечивает изменение запорного элемента арматуры.
Между регуляторами есть жидкокристаллический дисплей (№5), на котором можно увидеть текующую температуру подаваемой воды.
В нижней части агрегата расположены патрубки, отвечающие за подачу и выведение воды, и за подачу газа. В правую половину водогрейки вмонтирован патрубок (№6), в который с одной стороны вводится холодная вода, поступающая из водопровода, а с другой стороны присоединена (№7) труба, выводящая уже тёплую воду наружу, к потребителю.
Чуть левее (№8) располагается другой патрубок, соединённый со шлангом для вывода газа. Шланг подключён к газовой магистрали, либо газовому баллону.
В самой верхней части аппарата (№9) располагается фланец, который соединяется с газоотводящей трубой.
Все вышеописанные механизмы крепятся к специальной «стенке» (№10) с двумя отверстиями для кронштейнов.

СПРАВКА: Конструкция газовой колонки Нева, разумеется, не является чем-то уникальным: схема колонки Астра имеет схожее строение. Подобное строение также имеют многие другие модели.

Внутреннее устройство агрегата

Чтобы осмотреть внутренности аппарата необходимо снять внешний кожух.

Итак, из чего состоит газовая колонка:

1. Водяной регулятор (№12) открывает газ при повороте ручки крана. Он соединён с водяным патрубком(№6). К водяному узлу колонки присоединяется (№13) шток для (№13) регулировки водонапора.
2. Цилиндр (№14), с небольшим сечением на стенках работает как пробка, при извлечении которой вся жидкость, находящаяся в нагревателе, экстренно сливается. Это нужно, например, если необходимо провести ремонт. Кроме того, данный цилиндр оснащён газовым клапаном для предохранения, который открывается при серьёзном изменении давления в магистрали.
3. В центральной части располагается блок управления газовой колонки (№16), необходимый для контроля температуры давления. От него отходит множество проводов, которые соединяют с блоком разные датчики и другие внутренние механизмы.
4. Как и с водным регулятором, из газового (№17) отводится шток с ручкой. (№18). Газовый узел ведёт газовые трубы к горелкам.
5. Прямиком между газовым патрубком и краником для регулировки поступления газа располагается электромагнитный клапан для газовой колонки(№19). Он служит для транспортировки газа в газовый узел. Кроме того, к нему прикреплена ручка, контролирующая уровень мощности и зажигания аппарата.
6. Несколько выше расположен (№20) коллектор, который соединяется с блоком газа через фланцевый патрубок. Он прикреплён к корпусу колонки двумя винтиками (№21). На коллекторе можно найти специальные сопла, через которые газ поступает прямиком на горелку, состоящую из десяти рядов (№22). Также к коллектору прикреплена свеча, образующая искру для розжига горелки и датчик пламени (№24)
7. Принцип работы газовой колонки на батарейках состоит в том, что в центральной части блока располагается выключатель (№15), на который действует специальный толкатель, соединённый со штоком. Именно выключатель “выпускает” электричество из батарейки в газовой колонке. Сначала оно поступает в секцию управления, а затем до запальника, где образуется искра.
8. Над коллектором располагается медный модуль теплообмена (№25), прикреплённый к корпусу двумя винтами (№28). Именно он передаёт тепло холодной воде. С правой стороны от обменника находится водяной редуктор газовой колонки (№26), а слева — патрубок вывода уже тёплой воды (№27). Патрубок водоотведения оснащён двумя предохранительными датчиками: один (29) — для защиты от перегрева, другой служит термометром, передающим через провода информацию непосредственно к ЖК-дисплею.

В верхней части колонки располагается (№31) система выведения сгоревшего газа. Через множество перемычек отработанные продукты горения выводятся прямиком в канал дымохода. Левее находится (№32) датчик тяги. Принцип работы датчика тяги прост: он служит предохранителем, отключающим устройство в случае отсутствия тяги. Датчик тяги соединён с датчиком перегрева (№29), при этом сам принцип работы датчика тяги мало чем отличается от действия датчика перегрева, просто первый защищает систему от утечки газа, а второй — непосредственно от перегрева.
В самом низу можно увидеть блок специальный блок (№34), где находятся две батарейки. Принцип работы газовой колонки на батарейках основывается на полной автоматизации розжига. Установленные батарейки дают искру для розжига и обеспечивают автономную работу агрегата. Недостатком является только то, что элементы питания недолговечны. Розжиг же более старых колонок проводится вручную.
По обе стороны корпуса есть отверстия (№33), предназначенные для винтов, которыми корпус прикрепляется к стене.

СПРАВКА: Устройство колонки Оазис практически не отличается от вышеприведённой. Газовый и водяной блок газовой колонки Оазис имеют схожее строение, разница заключается только в том, что у «Оазиса» на передней панели присутствует специальный переключатель “Зима и лето”, который в летнее время выключает половину действующих горелок для экономии. Если у вас летом не работает газовая колонка вообще, то можно убрать подачу газа полностью.

Принцип работы

Чтобы правильно понять принцип действия газовой колонки, надо первоначально понять как работает её система безопасности.

Если аппарат выключен, блок управления газовой колонки перестаёт получать питание, т. к. электрическая цепь в выключателе разорвана. Это происходит за счёт того, что толкающий механизм прижимает пластину выключателя и держит ее выключенной.

Электромагнитный клапан на газовой колонке тоже находится в закрытом состоянии и перекрывает поток газа из входного патрубка, т.к. к нему питание тоже не поступает. Однако не только он препятствует проходу газа: пружинный клапан, расположенный в модуле газа, также отключается, и отток газа в коллектор полностью закрывается.

Главный элемент водяного редуктора газовой колонки — это двукамерный модуль со сгибающейся мембраной, в народе именуемом “лягушкой”. Данные модули связываются друг с другом при помощи соответствующего канала. Если подача воды выключена, давление в камерах выравнивается.

Электрическая схема водонагревателя

Вода в обменник пропускается в нижней части камеры. Сверху прикреплён шток, с небольшой пластиковой тарелкой, прилегающей к эластичной мембране. Через соответствующее отверстие шток выводится наружу, к газовому редуктору. Напротив этого штока располагается ещё один шток, соединяющийся с пружинным клапаном, с прикреплённым к нему толкателем. Таково устройство редуктора газовой колонки.

Что происходит при пуске воды

Итак, строение колонки более-менее понятно, но как работает колонка в принципе? А работает она, запуская целую цепочку процессов.

Сначала водные потоки проходят через “лягушку”, тогда в её камере создаётся тяга. Под действием высокого давления, эластичная мембрана сгибается и проталкивает тарелку, которая толкает водяной узел газовой колонки, а тот уже толкает газовый шток.

После этого толкатель, связанный со штоком, перестаёт удерживать пластинку микровыключателя, и он замыкает цепь, пуская таким образом питание в блок управления газовой колонки.

Кроме того, в результате вышеописанного процесса происходит отжимание пружины мех. клапана, отводя закрывающую канал тарелку, и освобождая ему (газу) свободный проход к коллектору.

Получив электропитание, электромагнитный клапан колонки открывается, не мешая газовому потоку проходить через пружинный клапан к коллектору.

В то же время узел управления передаёт свече небольшой импульс, нужный для формировании искры, разжигающей пламя горелки. При этом пламя контролируется отдельным ионизационным датчиком. Если в течение шести-семи секунд сигнала от датчика не поступило и горелка не разжигается, электронный модуль перекрывает подачу газа.

Это необходимо для безопасности, чтобы избежать утечки газа. Если же розжиг прошёл успешно, то датчик подаст сигнал о выключении свечи. Если горелка гаснет уже после розжига, то датчик также немедленно перекрывает проход газа через электромагнитный клапан колонки.

Работа при выключении воды

Устройство и принцип работы проточного нагревателя зависят от автоматизированности процесса нагревания. В конце-концов, водонагреватель это устройство для нагрева. Но что происходит когда подача воды прекращается? А вот что: давление внутри “лягушки” приходит в равновесие. Все элементы падают один за другим, словно домино.

Эластичная мембрана из согнутого положения возвращается в обычное, тем самым возвращая назад тарелку, соединённую с толкателем. Шток, вернувшийся в обычное положение, в свою очередь возвращает механический клапан к перекрыванию газа. Шток также возвращает толкатель в режим прижимания пластинки микровыключателя, в результате чего электрическая цепь разрывается и питание блока управление вновь прекращается. Электромагнитный клапан, больше ничем не питаемый, тоже закрывается.

Так происходит ещё одна цепочка процессов, обратная тому, что происходило при включении воды. Проверить состояние колонки можно просто заглянув на ЖК-дисплей. Изображение ниже демонстрирует узлы аппарата, необходимые для отключения процесса водонагревания.

Розжиг старой газовой колонки

Устройства с ручным поджигом считаются устаревшими. В аппаратах старого образца предусмотрено постоянное горение фитиля и отключение ручным способом.
Розжиг старой газовой колонки осуществляется при помощи зажжённой спички, либо пьезорозжига.

Хотя конструкционно они мало отличаются от современных колонок, у них имеются определённые особенности, связанные с нагревом:

Чтобы пламя горело стабильно, помещение с колонкой должно иметь хорошую вентиляцию и регулярный приток воздуха;
Из-за отсутствия автоматизации, нужно самостоятельно проверять наличие тяги;
Есть способ проверки на наличие утечки газа у старых колонок: нужно смазать соединения газового вентиля мылом (появление пузырьков означает утечку).

Заключение

Какие выводы можно сделать из инструкции в данной публикации? Во-первых, схема газовой колонки «Астра» и мало чем отличается от «Невы», или «Оазиса»: каждый из этих производителей предоставляет современные автоматизированные газовые колонки проточного типа, а значит достаточно знать минимальные знания из чего состоит колонка, чтобы принять верное решение о покупке.

Во-вторых, в моделях старого и нового образца есть определённые различия, на которые обязательно нужно обратить внимание. И в третьих, автоматизированный блок розжига колонки является самым важным элементом всего устройства, обеспечивающим ему автономную работу, а вам — удобную и комфортную эксплуатацию.

Электрический водонагреватель со схемой

Сегодня я пишу о проводке электрического водонагревателя . Пишу об этом посте потому, что в зимнюю сессию мы используем горячую и прохладную воду как в умывальной, так и для других целей. Для нагрева воды мы используем газовую колонку, в которой мы используем электрические нагревательные элементы, которые нагревают воду.

Мы используем различные типы электрических нагревательных элементов в зависимости от напряжения и типа элемента. Мы используем термостат водонагревателя для контроля температуры воды.Эти термостаты мы использовали для управления элементом водонагревателя.
В этом посте я хочу поделиться с некоторыми схемами, которые проясняют ваше представление о проводке газовой колонки водонагревателя.

Электропроводка электрического водонагревателя со схемами и пояснениями

В этом посте я собираюсь показать форму схемы, на которой вы сможете узнать, как подключить водонагреватель, или вы сможете выполнить подключение термостата водонагревателя и элемента. Здесь показан гейзерный электроводонагреватель, в котором два нагревательных элемента – верхний и нижний.Также показаны два переключателя термостата, но верхний переключатель термостата отличается от термостата нижнего элемента.

Оба элемента никогда не включаются одновременно, а когда работает верхний элемент и когда этот элемент полностью нагревается, его диапазон устанавливается в термостате. А когда верхний элемент отработает, верхний термостат выключит верхний элемент и начнет подачу на нижний термостат, и через нижний термостат ток пойдет на нижний элемент. Это называется неодновременной операцией.Здесь я разработал схему изображения, на которой я показал входную нейтраль и фазу питания, к которой подключен термостат, а от верхнего термостата соединение идет к нижнему термостату и элементу водонагревателя.

Схема подключения двухэлементного водонагревателя

Здесь я хочу поделиться с вами схемой подключения электрического водонагревателя, схемой подключения водонагревателя, которая поможет вам в понимании. На приведенной ниже диаграмме верхний элемент включен, а нижний нагревательный элемент выключен.
Когда верхний элемент водонагревателя выполнит свою работу, верхний термостат переключит нейтральный провод на верхний термостат и подсоединит нейтральный провод к нижнему термостату.Как показано на приведенной ниже схеме подключения электрического водонагревателя.

На приведенной выше диаграмме показано, что верхний нагревательный элемент выключен, а нижний нагревательный элемент включен. Обратите внимание, что эти элементы рассчитаны на 220 вольт, и вы также можете использовать нагревательные элементы на 440 вольт, но вам необходимо обеспечить питание от сети, я имею в виду линии или два горячих провода, обеспечивающих 440 вольт.

Схемы одноэлементного водонагревателя

Теперь здесь я разработал еще одну схему для водяного гейзера с одним нагревательным элементом, на которой я показал подключение только одного элемента.Более того, нижний термостат водонагревателя отличается от двухэлементного термостата.
В электрическом водонагревателе мы используем тип элемента, который фиксируется с помощью термостатического выключателя. Эти элементы в основном используются в моей стране Пакистане. И это вселить в дно водяного гейзера. Мы назвали этот тип водяного гейзера простым типом гейзера. В газовых колонках этого типа один нагревательный элемент встроен в термостат.

Выключатель термостата имеет две точки подключения, просто лизните патрон или патрон лампы.Вам необходимо подключить нейтраль и фазу источника питания к клеммам термостата. Вы можете регулировать температуру с помощью переключателя термостата, я показал схему элемента водонагревателя этого типа.

Как управлять водонагревателем?

Наилучший вариант для управления водонагревателем с помощью блока выключателя, поэтому, если вы не хотите управлять водонагревателем с главного распределительного щита (DB Box), установите двухполюсный автоматический выключатель MCB с гейзером водонагревателя. Поэтому я предлагаю прочитать ниже посты.

Как подключить и управлять электрической машиной от двухполюсного выключателя?
Как подключить распределительный щит?

Сообщение :

Надеюсь, вы узнали, как соединить нагревательный элемент с термостатом. Теперь я надеюсь, что вы понимаете проводку электрического водонагревателя и схему подключения водонагревателя.

Как подключить одноэлементный водонагреватель и термостат?

Схема подключения одноэлементного термостата водонагревателя

В сезон озноба и промерзания нам нужна горячая вода вместо нее/него. Если для вас это не так (не врите), то я предпочитаю говорить правду «Я слишком люблю горячую воду в холодную и снежную погоду».

Что ж, мы не рассказываем здесь историю любви, а хотим показать, как управлять горячей водой, проводя электропроводку гейзера горячей воды и по установке проводки электрического водонагревателя .

В этой серии мы покажем, как подключать различные водонагреватели и термостаты, такие как однофазный водонагреватель, трехфазный водонагреватель (сбалансированный и несбалансированный), непрерывный и непостоянный (одновременный и неодновременный) водонагреватель, схема подключения термостатов с выключателями и номиналом выключателя.

В первом базовом руководстве мы покажем, как подключить и установить одноэлементный водонагреватель и термостат для 120 В переменного тока, одна фаза (США), 230 В переменного тока, одна фаза (ЕС/Великобритания) и 240 В переменного тока, две линии, США. Теперь давайте начнем.

Одноэлементный водонагреватель с проводкой термостата

Один элемент и один термостат обычно используются в небольших водонагревателях и водонагревателях, рассчитанных на однофазное напряжение 120 В или 230 В переменного тока.

Термостат, используемый в одноэлементном электрическом водонагревателе, отличается от термостата в двухэлементном водонагревателе.Другими словами, на правой стороне одноэлементного переключателя термостата, который крепится к нагревательному элементу, есть два винта, а на двухэлементном термостате справа три винта.

Давайте посмотрим на различные схемы подключения одноэлементного термостата водонагревателя, как показано ниже.

120 В переменного тока, однофазная, одноэлементная, проводка термостата водонагревателя

В этом проводном соединении фазная линия (L) подключается к винтовому термостату L ₁, а затем выходит из клеммы T ₂, которая далее подключается к одиночному нагревательному элементу. С другой стороны, нейтраль (N) напрямую связана со второй клеммой нагревательного элемента. Земля или заземление «Е» подключается к распределительной коробке водонагревателя.

Мощность нагревательного элемента 3кВт. Поскольку напряжение питания составляет 120 В, максимальное потребление тока составляет 25 ампер (закон Ома: I = P/V). Таким образом, в соответствии с номиналом подходит автоматический выключатель на 30 А и провод калибра 8 для линии и нейтрали. Безопасный максимальный ток автоматического выключателя составляет 80% i.е. 30А х 0,8 = 24А. Другими словами, автоматический выключатель должен быть рассчитан примерно на 125 % тока полной нагрузки, т. е. ток нагрузки 25 А x 125 % = 31,25 А. Таким образом, можно использовать ближайший выключатель на 30 А.

240 В и 120 В переменного тока, однофазный одноэлементный термостат, подключение проводки

Один и тот же термостат может быть подключен как к 120 В переменного тока (линия и нейтраль), так и к 240 В переменного тока (две линии или фазные провода). На следующей схеме подключения водонагревателя показан один нагревательный элемент мощностью 3000 Вт, подключенный к сети переменного тока 120 В, а также к сети 240 В переменного тока.

Подключение проводки для однофазного напряжения 120 В и 240 В одинаковое, т. е. линия подключается к клемме L ₁, а нейтраль или вторая линия подключается к клемме L ₃. ТЭН подключен к термостату через T ₂ как горячий и L ₄ как нейтральный. Черный цвет — «нейтраль», красный — «фаза или линия», а желто-зеленый провод используется для заземления. Цвета используются для обозначения целей подключения проводов и могут различаться в зависимости от различных областей и местоположения.Пожалуйста, следуйте своим собственным кодам и правилам. Для получения более подробной информации см. примечание в нижнем колонтитуле для цветовых кодов проводки и уровней напряжения NEC и IEC.

При подключении к сети 120 В нагревательный элемент мощностью 3000 Вт потребляет ток 25 А, поэтому для нейтрали и линии используется провод 8 калибра с выключателем или предохранителем на 30 А.

При подключении к напряжению 240 В нагревательный элемент мощностью 3 кВт потребляет ток 12,5 А, поэтому можно использовать провода 12 калибра для обеих линий и автоматические выключатели защиты от перегрузки по току 15 А.

230 В, 240 В и 120 В переменного тока, одноэлементный термостат, схема подключения

На следующей схеме водонагревателя показано другое подключение i.е. однофазное 120 В переменного тока и 240 В двухфазное в США (NEC), а однофазное 230 В переменного тока в Великобритании и ЕС (IEC).

В первом случае одноэлементный водонагреватель мощностью 2,8 кВт подключен к сети переменного тока 120 В (сеть и нейтраль), которая потребляет ток 23,33 А.

в случае однофазного напряжения 120 В переменного тока (линия и нейтраль), провода калибра 8 используются с автоматическим выключателем на 30 ампер и однопозиционным переключателем (SPST = однополюсный однопозиционный) с номинальным током 30 А, а безопасный предел тока составляет 24 А ( 30А х 80%). Другими словами, 23А х 1.25 = 28,75. Ближайший номинал — выключатель на 30 А, который подходит для использования в водонагревателе 120 В, 2800 Вт.

В случае 240 В переменного тока (США) или 230 В переменного тока (ЕС / Великобритания), одноэлементный водонагреватель мощностью 5,5 кВт подключается к напряжению питания через выключатель на 30 А и однопозиционный переключатель, где цепь элемента потребляет 22,91 А в двух линиях 240 В. и 23,91А в линии 230В и нейтрали.

Соединение проводки такое же, несмотря на то, что оба провода, подключенные к L ₁ и L ₃, являются двумя горячими линиями в случае 240 В переменного тока, в то время как L ₁ — горячим, а L ₃ — нейтральным в случае 230 В переменного тока. .Для 22,91 А или 23,91 А подходит провод 10 калибра с выключателем на 30 А и защитным автоматическим выключателем, как показано на схеме подключения.

Полезно знать:

Двухэлементный термостат можно использовать для одноэлементного водонагревателя.
Одноэлементный термостат нельзя использовать для двухэлементного водонагревателя.
Одноэлементный термостат можно использовать только для двухэлементного в случае одновременной (непрерывной) работы резервных элементов, требующих различных соединений проводки (мы покажем в следующих постах этой серии).
Элемент водонагревателя на 240 В переменного тока можно подключить к сети на 120 В переменного тока.
Элемент водонагревателя на 120 В переменного тока нельзя использовать для 240 или 230 В.
Верхний термостат на 240 В нельзя использовать с одноэлементным водонагревателем, так как одноэлементный термостат внешне похож на верхний термостат двухэлементного термостата. Необходимо соблюдать осторожность при замене соответствующего термостата.
Размыкатель на 30 А и провод калибра 10 можно использовать с водонагревателем на 240 В переменного тока
Выключатель на 15 А, 120 В можно использовать в цепи 20 А, 120 В.
Выключатель на 20А, 120В нельзя использовать в бытовой сети 15А, 120В.
Выключатель, рассчитанный на 120 В, нельзя использовать в цепи 240 В и наоборот.
Выключатель на 240 В можно использовать в цепи 120 В, если номинальный ток такой же.
Выключатель на 120 В нельзя использовать в цепи 240 В, даже если номинальный ток в амперах такой же.
Прерыватель слишком большого размера, используемый для защиты, может повредить водонагреватель или другие подключенные к нему приборы и даже привести к пожару из-за перегрева.
Переключатель большого размера — это нормально, но номинал меньше, чем ток нагрузки, что может привести к расплавлению контактов переключателя.
Прерыватель меньшего размера или того же номинала, что и прерыватель тока нагрузки, может снова и снова срабатывать и перезапускать цепь. Используйте гидромолот правильного размера.

Кроме того, переключатель A рассчитан на:

120 В можно использовать только для 120 В.
240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческое применение)
120-277 можно использовать для 120В, 240В и 277В.

Сопутствующая проводка водонагревателя: как подключить термостат одновременного водонагревателя 240 В?

Защита автоматического выключателя и таблица размеров проводов для водонагревателя

В следующей таблице показаны номиналы автоматических выключателей в амперах и сечения медных проводов в калибрах для 120 В, 208 В и 240 В переменного тока.

Мощность элемента	Размер автоматического выключателя			Размер медной проволоки в калибре
Мощность элемента	120 В	208 В	240 В	120 В	208 В	240 В
1500	20 А	15 А	15 А	12	14	14
1700	20 А	15 А	15 А	12	14	14
2000	25 А	15 А	15 А	10	14	14
2500	30 А	15 А	15 А	10	14	14
3000	35 А	20 А	20 А	8	12	12
3500	–	25 А	20 А	–	10	12
3800	–	25 А	20 А	–	10	12
4000	–	25 А	25 А	–	10	10
4500	–	30 А	25 А	–	10	10
5000	–	30 А	30 А	–	10	10
5500	–	35 А	30 А	–	8	10
6000	–	40 А	35 А	–	8	8
9000	–	–	50 А	–	–	8

Допускается подключение менее 1500 Вт 14 Калибр с защитой 15А. Следуйте местным правилам.

Ниже приведена схема автоматического выключателя или предохранителя для защиты от перегрузки по току в амперах и калибре провода на основе таблицы NEC 310-16 с учетом температуры 75°C ^o для элементов водонагревателей в диапазоне от 3 кВт до 12 кВт для 208 В, 240 В, 277 В и 480 В переменного тока.

Мощность элемента	Фазы	Размер автоматического выключателя (ампер)				Размер медной проволоки в калибре
Мощность элемента	Фазы	208 В	240 В	277В	480 В	208 В	240 В	277В	480 В
3 кВт	1	20 А	20 А	15 А	15 А	12	12	14	14
	3	20 А	20 А	–	15 А	12	12	–	14
3. 8кВт	1	25 А	20 А	–	–	10	10	–	–
	–	–	–	–	–	–	–	–	–
4 кВт	1	25 А	25 А	20 А	15 А	10	10	12	14
	3	25 А	25 А	–	15 А	10	10	–	14
4.5кВт	1	30 А	25 А	25 А	15 А	10	10	10	14
	3	30 А	25 А	–	15 А	10	10	–	14
5 кВт	1	30 А	30 А	25 А	15 А	10	10	10	14
	3	30 А	30 А	–	15 А	10	10	–	14
5. 5кВт	1	35 А	30 А	25 А	15 А	8	10	10	14
	3	35 А	30 А	–	15 А	8	10	–	14
6 кВт	1	40 А	35 А	30 А	20 А	8	8	10	12
	3	35 А	30 А	–	15 А	8	10	–	14
8 кВт	1	50 А	45 А	40 А	25 А	8	8	8	10
	3	45 А	40 А	–	20 А	8	8	–	12
9 кВт	1	–	50 А	45 А	25 А	–	8	8	10
	3	50 А	45 А	–	25 А	8	8	–	10
10 кВт	1	–	–	50 А	30 А	–	–	8	10
	3	–	50 А	–	25 А	–	8	–	10
11 кВт	1	–	–	50 А	30 А	–	–	8	10
	3	–	50 А	–	25 А	–	8	–	10
12 кВт	1	–	–	–	35 А	–	–	–	8
	3	–	–	–	30 А	–	–	–	10

Цветовые коды проводки IEC и NEC

Цветовой код проводки:

Мы использовали Красный для Под напряжением или Фаза , Черный для Нейтральный и Зеленый для провода заземления. Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. д.) или NEC (Национальный электротехнический кодекс [США и Канада], где

НЭК:

Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый 900 Земля 1900

Три фазы 240 В, 208 В или 277 В переменного тока:

Black = этап 1 или линия 1 или RED , RED = линия 2, синий = линия 3, белый / серый = нейтральный и зеленый / желтый = земной проводник

МЭК:

Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = Заземляющий проводник

Три фазы 400 В или 415 В переменного тока:

Серый = Фаза 1 или Линия 1 , Черный = Линия 2, Коричневый = Линия 3, Синий = Нейтраль и Земля 3 0 Проводник Зеленый 1

Таблицы калибров проводов и размеров автоматических выключателей для водонагревателей приведены ниже в качестве ссылки для загрузки для дальнейшего использования.

Общие меры предосторожности
Электричество — наш враг, если вы дадите ему шанс убить вас, помните, он его никогда не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
Не угадаешь. Всегда отключайте источник питания, выключая главный автоматический выключатель перед обслуживанием, ремонтом или установкой электрооборудования.
Используйте правильный размер кабеля и провода, следуя этому простому методу расчета ( Как определить подходящий размер кабеля для установки электропроводки)
Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практический опыт работы и умеющих обращаться с электричеством.
Прочтите все инструкции и предупреждения и строго следуйте им.
Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
В этом базовом посте мы обсудили одноэлементный электрический водонагреватель и проводку термостата . В наших следующих постах мы покажем одновременную и неодновременную установку трехфазного водонагревателя и способы их управления. Кроме того, дайте нам знать в поле для комментариев ниже с ценными предложениями или если вам нужна помощь с конкретным руководством по проводке. Оставайтесь с нами и делитесь с друзьями.
Связанные руководства по установке проводки
Проводка гейзерного переключателя |
Изображение из электротехники.
Проводка переключателя газовой колонки — это процесс подключения газовой колонки к переключателю газовой колонки на плате DB для источника электроэнергии. Я знаю кого-то, или вы можете спросить, о чем он говорит. Перво-наперво то, что приходит вам на ум, когда вы слышите, как человек произносит слово «гейзер». Я думаю, вы сказали это правильно горячая вода.
Следовательно, газовая колонка – это устройство для нагрева и хранения воды.Не любой другой воды, но горячей воды. Я считаю, что вам важно знать функцию переключателя гейзера, прежде чем вы начнете его подключать.
Выключатель газовой колонки действует как изолятор. Выключатель гейзера гарантирует, что, когда он находится в выключенном положении, как активный, так и нейтральный провода изолированы от источника питания. Из-за своей способности отключать питание, выключатель газовой колонки используется для:
Изолирования газовой колонки от источника питания в целях технического обслуживания.
Вы можете использовать его, когда хотите заменить элемент гейзера.
Заменить термостарт.
Удаляйте кальций как из гейзерного элемента, так и из гейзерного цилиндра, когда он накапливается.
Схема подключения гейзерного выключателя
Начнем с того, что гейзерный выключатель имеет 6 клемм на задней панели. Эти клеммы три со стороны питания и три со стороны нагрузки. Клеммы имеют маркировку L, N и E.
Эти этикетки обозначают ФАКТ, НЕЙТРАЛЬ И Заземление. Чтобы у вас было четкое представление о том, о чем я говорю, посмотрите видео Аллена Голдсмита ниже.
Видео, показывающее, как подключить газовый выключатель.
Подключение электропроводки газовой колонки
Как подключить газовую колонку к автоматическому выключателю? от блока динамического торможения к выключателю газовой колонки, а затем к газовому элементу?
Я рад сообщить вам, что процесс сделать это легко. Первое, что вы должны учитывать, это размер автоматического выключателя. Я лично использую автомат на 20А для стандартной газовой колонки на 100 литров.
Если хотите, можете использовать автоматический выключатель на 15А, он тоже отлично работает.В следующих главах я расскажу вам, как рассчитать правильный размер автоматического выключателя гейзера.
подключение газовой колонки
После того, как вы выбрали типоразмер автоматического выключателя, вы можете проложить кабели от блока потребления до выключателя газовой колонки. Это кабели, которые вы подключаете к клеммам питания на переключателе газовой колонки.
Затем проложите остальные кабели от элемента ГЕЙЗЕР к выключателю. Это кабели, которые вы подключаете к клеммам, помеченным как нагрузка на гейзерном переключателе.
Выключатель для газовой колонки цена.
Это недорогие гейзерные разъединители, рассчитанные на 20А. Они не только доступны по цене, но и долговечны.
Наименование: Wallpad
Напряжение: 110 В 250 В
Текущий: 20A
Гарантия: 12 лет
Место для покупки: Купить здесь
Выгоды

Это очень долговечно, он длится дольше
Изготовлен из закаленного стекла, поэтому его трудно поцарапать.
Элегантный вид.
Наименование: Atlectric
Напряжение: 110–250 В
Ток: 20 А
Гарантия: 1 год
Место покупки: Купить сейчас
Преимущества
4 это защищает переключатель от пожаров.
Изготовлен из закаленного стекла для защиты от царапин.
Выключатель имеет защиту от перегрузки, поэтому он автоматически отключает питание при возникновении ситуации перегрузки.
Этот переключатель подходит для управления газовыми колонками, лампами накаливания, энергосберегающими и светодиодными лампами.
Советы, которые следует учитывать при установке газового переключателя.
Убедитесь, что купленный вами коммутатор совместим с электросетью вашей страны.
Рассмотрите код проводки, если вы не уверены, обратитесь за помощью к квалифицированному электрику.
Всегда выключайте автоматический выключатель, который подает питание на газовую колонку.
Снимите неисправный переключатель.
Затем установите новый переключатель газовой колонки.
Включите автоматический выключатель, который вы выключили.
Как соединить гейзерный элемент и термостат.
Подключить гейзерный элемент и термостат очень просто. Чтобы вам удалось соединить гейзерный элемент и термостат, вы должны знать, что новая газовая колонка идет в комплекте с термостатом и гейзерным элементом.
Здесь я должен упомянуть, что термостат – это устройство, которое регулирует температуру гейзерного элемента.
Первое, что вы делаете при подключении гейзерного элемента, это отключаете питание от выключателя или автоматического выключателя.
Второе – подключить силовые кабели к гейзерному элементу. Гейзерный элемент и термостат действуют как вилка и розетка. Что я имею в виду? Большинство, если не все электроприборы в вашем доме поставляются с вилкой. Вы вставляете вилку в розетку, чтобы включить электроприбор.
Когда вы подключаете кабели к газовой колонке, вы вставляете термостат в верхнюю часть элемента газовой колонки. Клеммы для подключения питания к газовой колонке, расположены на термостате. Клеммы обозначены L и N.
Вы подсоединяете провод под напряжением к клемме с маркировкой L. И вы подключаете нейтральный провод к клемме с маркировкой N. После подключения источника питания к элементу вы выбираете температуру, при которой Вы хотите, чтобы вода нагревалась. Вы делаете это с помощью переключателя, расположенного на термостате.
Затем вы включаете питание и ждете принятия теплой ванны.
Посмотрите видео ниже по экологическому времени о том, как заменить гейзерный элемент и термостат.гейзерный элемент.
Схема подключения гейзерного выключателя
Я решил добавить эти схемы подключения из электротехники, чтобы помочь вам наглядно представить, как выглядят цепи. Я призываю вас внимательно смотреть на диаграммы и понимать их.
Размер автоматического выключателя Гейзер.
Я подведу вас при исполнении своих обязанностей, если не дам определения, что такое автоматический выключатель. Автоматический выключатель представляет собой электрическое устройство, защищающее электрические машины и оборудование.Он защищает машины и оборудование от коротких замыканий и перегрузок.
Как он защищает эти машины? Когда автоматический выключатель обнаруживает короткое замыкание или перегрузку, он срабатывает, тем самым предотвращая повреждение машины.
Теперь, когда вы знаете, как автоматический выключатель защищает оборудование, пришло время узнать, как выбрать автоматический выключатель гейзерного типа.
Действия при выборе гейзерного выключателя.
Ниже приведен список шагов, которым необходимо следовать при выборе размера автоматического выключателя гейзера.
Первый шаг, вы должны знать потребляемую мощность газовой колонки. Каждая газовая колонка поставляется с заводской табличкой. На заводской табличке вы найдете технические характеристики газовой колонки.
На втором этапе необходимо рассчитать ток, необходимый для работы газовой колонки.
Третий и последний шаг – выбрать правильный размер автоматического выключателя для вашей газовой колонки.
Теперь, когда вы знаете три шага, необходимые для выбора правильного размера автоматического выключателя, давайте рассчитаем, а затем найдем размер автоматического выключателя газовой колонки мощностью 2000 Вт, работающей от источника питания 230 В.
Данные для использования.
Потребляемая мощность в ваттах (Вт) = 2000 Вт.
Напряжение в вольтах (В) = 230 В.
Ток в амперах(А)= ?
Из приведенных выше данных видно, что сила тока в амперах неизвестна. Будем считать ток. Это ток, необходимый для работы гейзера.
Мощность = ток х напряжение. В нашем случае у нас есть мощность и напряжение. Чтобы найти ток, вы делаете ток предметом формулы.
P = IV,I =P/V
Чтобы найти ток, нужно разделить мощность, потребляемую газовой колонкой, на напряжение источника питания.
I = 2000/230
I = 8,6 А.
8,6 А — это теоретический ток, потребляемый гейзером мощностью 2 кВт. При таком токе гейзер будет работать, но недолго. Это если вы снабдите этот Гейзер автоматическим выключателем на 8,6А.
Что вы делаете, чтобы избежать проблем? В этом случае вам понадобится автоматический выключатель, который даст вам ток на 125% больше, чем расчетный ток. В нашем случае автоматический выключатель на 8,6А.
При расчете 125%. Вам понадобится автоматический выключатель на 10,75А для газовой колонки.Стоит ли использовать автоматический выключатель на 10,75 А? Ответ — нет. Почему ты спрашиваешь. Газовая колонка не должна использовать 80% токовой мощности автоматического выключателя. Работать можно, но недолго.
Вы выбираете автоматический выключатель с более высоким номиналом, чем 10,75 А, здесь подойдет автоматический выключатель гейзерного изолятора на 20 А. Следовательно, вы должны использовать автоматический выключатель такого размера, который будет покрывать потребности гейзера, не используя 80% мощности автоматического выключателя гейзера.
Размер кабеля Гейзер.
Рекомендуемый размер кабеля газовой колонки для стандартной газовой колонки — 4.Кабель квадратный 0 мм. Проверьте таблицу размеров кабеля ниже.
Размеры кабеля для домашней установки.
Если у вас есть вопрос, комментарий или дополнение, не стесняйтесь оставлять комментарии в разделе комментариев ниже.
Ничего не найдено для Wp Content Uploads 2015 12 Geyserrgb_Um_Rev8_Wo 1 Pdf
Переключить меню
Продукты
Атмосфера
Аккумулятор и беспроводная связь
Блэклайты
блютус
Контроллеры
Последствия
Внешний вид
Гобо проекторы
Лазеры
Подвижные головки и сканеры
Малая сцена и видео
Прожекторы
Потоковое
Стробы
Промыть огни
Видеопанели
Что нового?
Серия
4БАР
БТ
COLORband
COLORполоса
Сердцевина
ЕВА
ЭЗ
Свобода
ГигБАР
Ураган
Устрашающий
Подчиняться
Скорпион
СлимБАНК
SlimPAR
Яркий
приложений
DJ/Мобильный
Диапазоны/этапы
События
Бары/клубы
Вечеринка
Поклонение
Хэллоуин
Аксессуары
Снято с производства
Сеть продаж
Поддержка
Учебная библиотека
Беспроводное управление освещением
загрузок
Запрос на обслуживание
Состояние запроса на обслуживание
Калькулятор микропереключателей
Гарантия
Выставочный зал/Выставка
Новости
Свяжитесь с нами
английский
французский
немецкий
испанский
Быстрый поиск продукта
3-КОНТАКТНЫЙ DMX-КАБЕЛЬ – 10 ФУТОВ
3-КОНТАКТНЫЙ DMX-КАБЕЛЬ – 25 ФУТОВ
3-КОНТАКТНЫЙ DMX-КАБЕЛЬ – 50 ФУТОВ
3-КОНТАКТНЫЙ DMX-КАБЕЛЬ – 5 ФУТОВ
4БАР
4BAR FLEX
4BAR FLEX Q
4BAR FLEX T USB
4BAR ЛТ КВАДБТ
4BAR LT USB
4BAR LTBT
4BAR QUAD
4БАР ТРИ
4BAR ТРИ USB
4BAR USB
4PLAY
4PLAY 2
4PLAY CL
6ТОЧЕЧНЫЙ
6ТОЧЕЧНЫЙ КВАДРО IRC
6ТОЧЕЧНЫЙ RGBW
БЕЗДНА 2
СВЕТОДИОД БЕЗДНЫ 3. 0
БЕЗДНА USB
БИМБАР
БИМЕР 6 FX
БИМЕР 8
БИМШОТ
БДЖГ
БОБ СВЕТОДИОД
БТАИР
КОРОЛЬ ПУЗЫРЕЙ
МАШИНА ДЛЯ ПУЗЫРЬКОВ
ПАКЕТ ЛИТИХ ПАНЕЛЕЙ
СВВ-6
CD4BAR-25FT
CDIPPOWER5 (УДЛИНИТЕЛЬ ПИТАНИЯ IP 5M)
CDIPSIG5 (КАБЕЛЬ УДЛИНЕНИЯ ДАННЫХ IP 5M)
CH-01 (Усиленный штатив)
СН-02
СН-03
CH-05 ТРОС БЕЗОПАСНОСТИ
CH-06 (Т-ОБРАЗНЫЙ ТРИПОД)
CH-31 (ПОРТАТИВНАЯ ФЕРМА С Т-ОБРАЗНЫМИ БРУСКАМИ)
Ч-ДИН50
ЧС 1ХХ
ЧС-25
ЧС-2ХХ
ЧС-30
ЧС-360
ЧС-40
ЧС-50
ЧС-60
ЧС-БПК
CHS-ДУО
ЧС-ФР4
ЧС-СП4
CHS-ВОЛНА
CHS-X5X
ЦИРК 2.0 IRC
CLP-02
CLP-03
CLP-04
CLP-05
CLP-06
CLP-09
КЛП-10
КЛП-15
КЛП-15Н
КЛП-25
КЛП-25Н
CLP-35HC
ЦВЕТНАЯ ПОЛОСА 3 IRC
ЦВЕТНАЯ ПОЛОСА H9 USB
ЦВЕТНАЯ ПОЛОСА HEX 9 IRC
ЦВЕТНАЯ ПОЛОСА PIX
ЦВЕТНАЯ ПОЛОСА PIX IP
ЦВЕТНАЯ ПОЛОСА PIX MINI
ЦВЕТНАЯ ПОЛОСА PIX USB
ЦВЕТНАЯ ПОЛОСА PIX-M
ЦВЕТНАЯ ПОЛОСА PIX-M USB
ЦВЕТНАЯ ПОЛОСА Q3BT
ЦВЕТНОЙ ПОЛОС T3 USB
ЦВЕТНАЯ ПОЛОСА T3BT
ЦВЕТНАЯ ПОЛОСА SMD
ЦВЕТНАЯ ПАЛИТРА
ЦВЕТНАЯ НАПРАВЛЯЮЩАЯ IRC
COLORRAIL IRC IP
ЦВЕТНАЯ ПОЛОСА
ЦВЕТНАЯ ПОЛОСКА MINI
ЦВЕТНАЯ ПОЛОСА MINI FX
Светодиод COMET
СЕРДЕЧНИК 3×1
СЕРДЕЧНИК 3×3
СЕРДЕЧНИК 4
COREPAR 40 USB
COREPAR 80 USB
COREPAR УФ USB
CT-ПРИЛОЖЕНИЕ 2
CT3EQ (ЦВЕТ 3. 0 ЭКВАЛАЙЗЕР)
КУБИКС 2.0
КУМУЛЮС
D-FI 2.4 TX/RX DUO
D-FI 2,4 ГГц
Концентратор D-FI
D-FI RX 2.4
D-FI ПОТОК 6
D-FI TX 2.4
D-FI USB
D-FI USB 4PK
КОМПЛЕКТ D-FI XLR
D-FI XLR RX
D-FI XLR-передатчик
ПОТОК ДАННЫХ 4
ПОТОК ДАННЫХ 8
ДЕРБИ Х
DF20D (ФИЛЬТР СМЕШИВАНИЯ ЦВЕТА 20°)
DF60X1D (ФИЛЬТР СМЕШИВАНИЯ ЦВЕТА 60°)
ДЖЕЙ БАНК
DJ БАНК FX
DMX-4
DMX-AN
DMX-AN2
DMX-RT
ДМС3Ф5М
ДМС5Ф3М
ДВОЙНОЙ ДЕРБИКС
ДРБ-F100CM
ДРБ-F50CM
ДУЭТ ЛУНА
ЕВА E-100Z
ЕВА E-50Z
ЕВА F-50Z
ЕВА P-100 WW
ЕВА P-130 RGB
ЕВА P-140 VW
ЕВА П-150 УФ
ЕВА P-160 RGBW
ЕВА TF-20
EZ ЛАЗЕР РБ
EZ ЛАЗЕР RGFX
ЭЗБАР
ЭЗГОБО
ЭЗЛИНК ФСБТ
ЭЗЛИНК ПАР Q1BT
УПАКОВКА EZLINK PAR Q1BT
ПАРАМЕТРЫ EZLINK Q4BT
ЭЗЛИНК ПАР Q6BT
ПОЛОСА EZLINK Q6BT
ЭЗМИН ЛАЗЕР FX
EZMIN ЛАЗЕР RBX
ЭЗПАР 56
ЭЗПАР 64 RGBA
EZPAR T6 USB
ЭЗПИН IRC
ПАКЕТ EZPIN 4
ПАКЕТ EZPIN ZOOM
ЭЗРЕЙЛ RGBA
EZWASH HEX IRC
ШЕСТИГРАННЫЙ НАБОР EZWASH
ЭЗВЕДЖ ТРАЙ
FC-T (ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ С ТАЙМЕРОМ)
ФЕСТОН
ФЕСТОН 2 RGB
ФЕСТОН 2 RGB EXT
ФЕСТОН 20RGB
ФЕСТОН 20VW
ФЕСТОН EXT
ФЕСТОННАЯ СТРУНА
ФЕСТОН VW
ЖАР-ПТИЦА СВЕТОДИОД
ФЛАРЕКОН ВОЗДУХ
ФЛАРЕКОН ВОЗДУХ 2
FLEXSTAND
ЖИДКОСТЬ ДЛЯ ОЧИСТКИ ТУМАНА (CF250)
ЖИДКОСТЬ ДЛЯ ОЧИСТКИ ТУМАНОВ (FCQ)
ФУТ-С
ФУТ-С 2
ЦЕНТРАЛЬНАЯ ЧАСТЬ СВОБОДЫ
ЗАРЯД СВОБОДЫ 8
ЗАРЯД СВОБОДЫ 9
ЗАРЯД СВОБОДЫ CYC
ЗАРЯД СВОБОДЫ P
ЗАРЯД СВОБОДЫ S
СВОБОДА CYC
АККУМУЛЯТОР FREEDOM FLEX
FREEDOM FLEX h5 IP
FREEDOM FLEX h5 IP X6
ГОБО СВОБОДЫ IP
СВОБОДА h2
СВОБОДА PAR HEX-4
СВОБОДА PAR QUAD-4
FREEDOM PAR QUAD-4 IP
СВОБОДА PAR QUAD-5
СВОБОДА PAR RGBA
СВОБОДА ПАРАМЕТРЫ ТРИ-6
СВОБОДА Q1N
ПАЛКА СВОБОДЫ
НАБОР ДЛЯ ПАЛОЧЕК СВОБОДЫ
ПОЛОСА СВОБОДЫ HEX-4
ПОЛОСА СВОБОДЫ MINI QUAD-5
ПОЛОСА FREEDOM MINI RGBA
КЛИН СВОБОДЫ QUAD
ФУНФЕТТИ ШОТ
FUNFETTI SHOT REFILL – ЦВЕТ
FUNFETTI SHOT REFILL – ЗЕРКАЛО
FUNFETTI SHOT REFILL – УФ
FXARRAY Q5
FXPAR 3
FXPAR 9
ГЕЙЗЕР Р4
ГЕЙЗЕР Р5
ГЕЙЗЕР Р6
ГЕЙЗЕР Р7
ГЕЙЗЕР RGB
ГЕЙЗЕР RGB JR.
ГЕЙЗЕР Т6
ГИГБАР 2
ГИБКИЙ КОНСТРУКТОР
ГИГБАР IRC
ГИГБАР ЛТ
ПЕРЕМЕЩЕНИЕ ГИГБАРА
ГОБО ШОТ
ГОБО SHOT 50 Вт IRC
ГОБО ЗУМ 2
GOBO ZOOM LED 2.0
ГОБО ЗУМ USB
ГОБОЗАП
НАЗЕМНАЯ ОПОРА
РУЧНОЙ СВЕТИЛЬНИК (NVF-4)
ВЕРТОЛЕТ Q6
ПОЛУШАРИЕ 5.1
ЖИДКОСТЬ ДЛЯ ПРОТИВОТУМАНОВ ВЫСОКОЙ ПЛОТНОСТИ (HDF)
ВЫСОКОЭФФЕКТИВНАЯ ПУЗЫРЬЧАЯ ЖИДКОСТЬ (BF5)
ВЫСОКОЭФФЕКТИВНАЯ ПУЗЫРЬКОВАЯ ЖИДКОСТЬ (BJU)
ВЫСОКОЭФФЕКТИВНАЯ ЖИДКОСТЬ ДЛЯ ТУМАНА (FF5)
ВЫСОКОЭФФЕКТИВНАЯ ЖИДКОСТЬ ДЛЯ ТУМАНА (FJQ)
ВЫСОКОЭФФЕКТИВНАЯ ЖИДКОСТЬ ДЛЯ ТУМАНА (FJU)
ВЫСОКОЭФФЕКТИВНАЯ ЖИДКОСТЬ ДЛЯ ТУМЫЛКИ (HF5)
ВЫСОКОЭФФЕКТИВНАЯ ЖИДКОСТЬ ДЛЯ ТУМЫЛКИ (HFG)
УЛЕЙ
УРАГАН 1000
УРАГАН 1100
УРАГАН 1101
УРАГАН 1200
УРАГАН 1300
УРАГАН 1301
УРАГАН 1302
УРАГАН 1400
УРАГАН 1600
УРАГАН 1800 ФЛЕКС
УРАГАН 2000
УРАГАН 700
УРАГАН 901
УРАГАН ПУЗЫРЬКОВЫЙ ТУМАН
УРАГАН ПУЗЫРЬКОВЫЙ ТУМАН X2 Q6
УРАГАННАЯ ДЫМА 1D
УРАГАННАЯ ДЫМА 1DX
УРАГАННАЯ ДЫМА 2D
УРАГАННАЯ ДЫМА 3D
УРАГАННАЯ ДЫМА 4D
УДЛИНИТЕЛЬНЫЙ КАБЕЛЬ IEC – 25 ФУТОВ
УДЛИНИТЕЛЬНЫЙ КАБЕЛЬ IEC – 5 ФУТОВ
МЭК8
ИМПУЛЬС 648
СТВОЛ ИНТИМИДАТОРА 305 IRC
ИНТИМИДАТОР СВЕТОДИОД 300
БАЛКА ИНТИМИДАТОРА 140SR
ЛУЧ ИНТИМИДАТОРА 355 IRC
СВЕТОДИОДНЫЙ ЛУЧ ИНТИМИДАТОРА 350
БАЛКА ИНТИМИДАТОРА Q60
ИНТИМИДАТОР FX 350
ИНТИМИДАТОР ГИБРИД 140SR
ДОРОЖНЫЙ ЧЕХОЛ INTIMIDATOR
ДОРОЖНЫЙ ЧЕХОЛ INTIMIDATOR S35X
ДОРОЖНЫЙ ЧЕХОЛ INTIMIDATOR W350
СКАН ИНТИМИДАТОРА 110
СКАН ИНТИМИДАТОРА 305 IRC
СКАН ИНТИМИДАТОРА 360
ИНТИМИДАТОР СВЕТОДИОД СКАНИРОВАНИЯ 100
ИНТИМИДАТОР СВЕТОДИОД СКАНИРОВАНИЯ 200
ИНТИМИДАТОР СВЕТОДИОД СКАНИРОВАНИЯ 300
ТОЧКА УНИМИДАТОРА 100 IRC
ТОЧКА ДЛЯ ИНТИМИДАТОРА 110
ТОЧКА ДЛЯ ИНТИМИДАТОРА 155
ТОЧКА ДЛЯ ИНТИМИДАТОРА 160
ТОЧКА УНИМИДАТОРА 255 IRC
ТОЧКА ДЛЯ ИНТИМИДАТОРА 260
ТОЧКА УНИМИДАТОРА 355 IRC
ТОЧКА УНИМИДАТОРА 355Z IRC
ТОЧКА ИНТИМИДАТОРА 355Z IRC X2
ТОЧКА ДЛЯ ИНТИМИДАТОРА 360
ТОЧКА УНИМИДАТОРА 375Z IRC
УНИМИДАТОР SPOT 400 IRC
ТОЧКА УНИМИДАТОРА 455Z IRC
ТОЧКА ДЛЯ ИНТИМИДАТОРА 475Z
УНИМИДАТОР SPOT DUO
ИНТИМИДАТОР SPOT DUO 150
ИНТИМИДАТОР SPOT DUO 155
ИНТИМИДАТОР SPOT LED 150
ИНТИМИДАТОР SPOT LED 250
ИНТИМИДАТОР SPOT LED 350
ИНТИМИДАТОР SPOT LED 350 X2
ИНТИМИДАТОР SPOT LED 450
ТРИО ИНТИМИДАТОРА
ПРОМЫВОЧНЫЙ СВЕТОДИОД INTIMIDATOR 150
ПРОМЫВКА ИНТИМИДАТОРА ZOOM 250 IRC
ИНТИМИДАТОР WASH ZOOM 350 IRC
ПРОМЫВКА ИНТИМИДАТОРА ZOOM 450 IRC
ИНТИМИДАТОР WAVE 360 IRC
ВОЛНА УНИМИДАТОРА IRC
IP5POWER
IP5SIG
IRC-6
ДЖ-ШЕСТЬ
ПАКЕТ ДЖЕМА АЛМАЗНЫЙ
ПАКЕТ ДЛЯ ДЖЕМА ИЗУМРУД
ПАКЕТ ДЛЯ ДЖЕМА, ЗОЛОТОЙ
ПАКЕТ ДЛЯ ДЖЕМА РУБИНОВЫЙ
JAM PACK СЕРЕБРО
КИНТА FX
КИНТА HP
LED FOLLOWSPOT 120ST
Светодиод FOLLOWSPOT 75ST
СВЕТОДИОДНЫЙ ГРИБ
Светодиод ПАР 64 TRI-B
LED PINSPOT 2
LED PINSPOT 3
СВЕТОДИОДНАЯ ТЕНЬ
СВЕТОДИОДНЫЙ ТЕХНОСТРОБ
LED TECHNO STROBE RGB
LED-FS1 (НОЖКА COLORSTRIP)
ЛФС-5Д
LFS-75DMX
ЛИНЕЙНЫЙ ТАНЦОР
ЛГ
НИЖНЯЯ ЖИДКОСТЬ ДЛЯ ТУМАНОВ (LLF5)
ЛХ-10Х
LX-5
LX-5X
LX10
МЕГА ТРИКС
МЕГАСТРОБУ FX12
МИН ЛАЗЕР FX 2. 0
МИН ЛАЗЕР RBX
МИН ЛАЗЕР RG
МИН ЛАЗЕР RGX 2.0
МИНИ 4BAR 2.0
МИНИ КИНТА
МИНИ КИНТА IRC
МИНИ-СТРОБ СВЕТОДИОД
ДВИГАТЕЛЬ-2 (ЗЕРКАЛЬНЫЙ ШАРОВОЙ МОТОР)
СВЕТОДИОД MOTIONDRAPE
ДВИЖЕНИЕ ФАСАД LED
МОТИОНОРБ
МОТИОНОРБ EXT
Светодиод MOTIONSET
ГРИБ
НИМБУС
ТЕЛЕЖКА НИМБУСА
НИМБУС МЛАДШИЙ.
НВФ-18 (18″ ЧЕРНЫЙ СВЕТ)
ПОДЧИНЯТЬСЯ 10
ПОДЧИНЯТЬСЯ 3
ПОДЧИНЯТЬСЯ 4
ПОДЧИНЯЙСЯ 4 Д-ФИ 2.4
ПОДЧИНЯТЬСЯ 40
ПОДЧИНЯЙТЕСЬ 40 D-FI 2.4
ПОДЧИНЯТЬСЯ 6
ПОДЧИНЯТЬСЯ 70
Одержимость
Одержимость HP
БАР
ПИКСПАРА 12
ПАНЕЛЬ ПИТАНИЯ
ПРО-Д6
БЫСТРОДЕЙСТВУЮЩАЯ ЖИДКОСТЬ (QDF)
БЫСТРОДЕЙСТВУЮЩАЯ ЖИДКОСТЬ (QDF5)
РАДИУС 2.0
БЛОК РЕЛЕ (SR-8)
РОТОСФЕРА Q3
ЗАЖИМЫ ДЛЯ НОЖНИЦ
СКОРПИОННЫЙ БАР RG
ВЗРЫВ СКОРПИОНА GB
ДВОЙНОЙ СКОРПИОН
СКОРПИОН ДВОЙНОЙ RGB
СЦЕНАРИЙ СКОРПИОН
СКОРПИОН ШТОРМ FX RGB
СКОРПИОН ШТОРМ FXRG
СКОРПИОН ШТОРМ Пулемет
СКОРПИОН ШТОРМ RGBY
SF-EXCB
ШОКЕР 2
ШОКЕР 90 IRC
ШОКЕРНАЯ ПАНЕЛЬ 180 USB
ШОУЭКСПРЕСС
SLIMBANK T18 USB
SLIMBANK TRI-18
SLIMBANK UV-18
SLIMBEAM QUAD IRC
УЗКИЙ РЮКЗАК 56
УЗКИЙ РЮКЗ 56 ЛТ
SLIMPACK Q12 USB
SLIMPACK Q6 USB
SLIMPACK T12 USB
SLIMPACK T6 USB
SLIMPANEL TRI 12 IP
SLIMPANEL TRI 24 IP
ТОНКИЙ 38
ТОНКИЙ 56
SLIMPAR 56 IRC IP
ТОНКИЙ 64
ТОНКИЙ 64 RGBA
SLIMPAR H6 USB
УЗКИЙ ШЕСТИГРАННИК 3 IRC
SLIMPAR HEX 6 IRC
SLIMPAR PRO H USB
SLIMPAR PRO PIX
SLIMPAR PRO Q USB
SLIMPAR PRO QZ12 USB
SLIMPAR PRO RGBA
SLIMPAR PRO TRI
SLIMPAR PRO VW
SLIMPAR PRO W USB
SLIMPAR Q12 USB
ТОНКИЙ Q12BT
SLIMPAR Q6 USB
SLIMPAR QUAD 12 IRC
SLIMPAR QUAD 3 IRC
SLIMPAR QUAD 6 IRC
SLIMPAR QUV12 USB
SLIMPAR T12 USB
ТОНКИЙ T12BT
SLIMPAR T6 USB
ТОНКИЙ T6BT
SLIMPAR TRI 12 IRC
SLIMPAR TRI 7 IRC
SLIMSTRIP UV-18 IRC
SLIMSTRIP UV-9
СНЕЖНАЯ ЖИДКОСТЬ
СНЕЖНАЯ МАШИНА
ПОДСТАВКА ДЛЯ ДИНАМИКОВ / FOLLOWSPOT
КОНСТРУКТОР СЦЕН 50
КОНТРОЛЛЕР СТРОБОВ
РОЙ 4
РОЙ 4 FX
РОЙ 5 FX
ПРОМЫВКА РОЯ FX
ТЕХНОСТРОБ 168
ТЕХНО СТРОБ 2000S
КОМПЛЕКТ СИСТЕМЫ ТАЙМЕРА
ЯРКИЙ 4
ЯРКИЙ ПРИВОД 23N
ЯРКИЙ ПРИВОД 28N
ВУЭ 1. 1
ПРОМЫВКА FX
ПРОМЫВКА FX 2
ПРОМЫВКА FX HEX
КЛИН ТРИ
БЕСПРОВОДНОЙ АТМОСФЕРНЫЙ КОНТРОЛЛЕР (AC-W)
БЕСПРОВОДНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (FC-W)
ВМС
ВКР
ЭКСПРЕСС 100
ЭКСПРЕСС 1024
ЭКСПРЕСС 512
ЭКСПРЕСС 512 ПЛЮС
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ XPRESS
ЭКСПРЕСС-512С
ЭКСПРЕСС-СТОЙКА 1024
Facebook
Твиттер
Инстаграм
Ютуб
Вордпресс
Снэпчат
Facebook
Instagram
YouTube
Снэпчат
Соединения проводки для электрического водонагревателя
Что такое проводные соединения для водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт.
Электрический водонагреватель
Электрика Вопрос: Как подключить водонагреватель на 50 галлонов?
Подключаю электрический водонагреватель к электрической распределительной коробке. У меня есть водонагреватель A. O. Smith 50 Gal с красным и черным проводом. Электрическая распределительная коробка имеет красный, черный, белый и заземление. Пожалуйста, дайте совет.
История: Перри, разнорабочий из Эль-Миража, Аризона.
Дополнительные комментарии: Отлично.
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Перри.
Как подключить водонагреватель

Уровень мастерства: от среднего до продвинутого. Этот электрический проект лучше всего выполняется лицензированным электриком.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: Зависит от личного опыта и умения работать с инструментами и доступом к проводке.
Меры предосторожности: Определите контур водонагревателя, выключите его и затем пометьте его примечанием, прежде чем выполнять какую-либо проводку.
Специальные материалы: разъемы для проводов подходящего размера и заглушка.
Электрические соединения для водонагревателя на 50 галлонов
Определите контур водонагревателя и убедитесь, что он выключен.
Если входящая электрическая цепь имеет черный, красный, белый и заземляющий провода, то белый или нейтральный провод закрыт и не подключен, если только для вашего водонагревателя не требуется отдельный нейтральный провод.
Неизолированный заземляющий провод входной цепи сгибается в форме крюка по часовой стрелке, помещается под зеленый винт заземления и плотно закрепляется.Этот винт расположен внутри распределительной коробки водонагревателя, или водонагреватель может иметь зеленый провод заземления, который можно использовать.
Типичный водонагреватель на 240 вольт имеет красный и черный провод, расположенный в распределительной коробке в верхней части водонагревателя.
Провода входной цепи и провода водонагревателя обычно черного и красного цвета и сращиваются или соединяются вместе, цвет в цвет, с помощью красных или серых гаек.
Если проводка входящей электрической цепи не имеет отдельного красного провода, то белый провод может использоваться как вторая цепь 120 вольт 2-х полюсной цепи 240 вольт и должен быть обозначен черной или красной обмоткой изолентой перманентного маркера.Если вы не уверены в входной цепи, ее должен проверить электрик с помощью тестера напряжения.
Подробнее об электропроводке
Все об электрических распределительных коробках
Электрический код количества проводов в распределительных коробках
Как установить электрический провод в доме
Для получения дополнительной информации о схеме подключения на 220 В
Схема подключения на 220 В
Эта ссылка будет полезна разнорабочему.
Электрика своими руками
Не пропустите следующие ресурсы: Видеоинструкции
Видео по электромонтажу

Вам также может быть полезно следующее:
Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «
Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Идеально подходит для домовладельцев, студентов,
Mandyman, удобные женщины, и электрики
включает в себя:
проводка GFCI выходов
проводки дома электрические цепи
120 вольт и 240 вольт выпускных цепей
Электропроводка Выключатели освещения
Электропроводка 3- и 4-проводной электрической плиты
Электропроводка 3- и 4-проводного шнура сушилки и розетки сушилки
Способ устранения неполадок и ремонта электропроводки
9 Способ Модернизация электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Как снять и заменить элементы водонагревателя
С помощью этих полезных инструкций установка нового элемента водонагревателя может быть легкой задачей. PlumbingSupply.com® рад предложить сменные элементы и предоставить эту информацию, чтобы помочь вам снять старый элемент и установить новый.
Как установить ввинчиваемый погружной элемент
Необходимые инструменты: Крестообразная отвертка, ключ для ввинчиваемых элементов, новый элемент, садовый шланг, вольтметр или тестер цепи (чтобы убедиться, что питание отключено)
Обязательно используйте ту же мощность, напряжение и тип фланца, что и предыдущий элемент.
Шаг 1: ОТКЛЮЧИТЕ электропитание водонагревателя.
Шаг 2: Перекройте OFF подачу холодной воды к водонагревателю, откройте кран горячей воды, подсоедините шланг к сливному клапану, откройте сливной клапан на водонагревателе и слейте воду.
Шаг 3: Снимите крышку доступа и отогните изоляцию.
Шаг 4: Снимите пластиковую защиту клемм.
Шаг 5: Проверьте провода с помощью вольтметра/тестер цепи на наличие питания, прежде чем пытаться отсоединить провода.
Шаг 6: Отсоедините электрические провода от элемента.
Шаг 7: Снимите элемент с помощью ключа для ввинчиваемых элементов.
Шаг 8: Очистите область прокладки и резьбу.
Шаг 9: Установите прокладку на элемент.
Шаг 10: Установите элемент и затяните гаечным ключом.
Шаг 11: Закройте сливной клапан и включите подачу холодной воды.
Шаг 12: Позвольте всему захваченному воздуху выйти из открытого крана горячей воды, пока вода не станет постоянной, затем закройте кран горячей воды. В случае утечки перекройте подачу холодной воды и затяните элемент или переместите прокладку.
Шаг 13. Осмотрите проводку. Если на проводке присутствует коррозия, отрежьте и зачистите провод 1/2 дюйма (только если провод достаточно длинный). Если коррозия все еще присутствует или провод недостаточно длинный, обратитесь к электрику для замены провода и выбора сечения провода. Ослабленные, корродированные или неисправные соединения проводки могут привести к перегреву или пожару на клеммах проводки.
Шаг 14: Подсоедините электрические провода к элементу. Затяните винты.
Шаг 15: Замените пластиковую защиту клемм.
Шаг 16: Замените изоляцию и крышку доступа. Резервуар должен быть надлежащим образом заполнен водой и очищен от воздуха перед подачей электроэнергии, чтобы предотвратить повреждение элемента.
Шаг 17: Включите ON электропитание водонагревателя.
Как установить универсальный погружной элемент фланцевого типа с 4 болтами
Необходимые инструменты: Крестообразная отвертка, торцевой ключ, новый элемент, садовый шланг, вольтметр или тестер цепи (чтобы убедиться, что питание отключено)
Обязательно используйте ту же мощность, напряжение и тип фланца, что и предыдущий элемент.
Шаг 1: ОТКЛЮЧИТЕ электропитание водонагревателя.
Шаг 2: Перекройте OFF подачу холодной воды к водонагревателю, откройте кран горячей воды, подсоедините шланг к сливному клапану, откройте сливной клапан на водонагревателе и слейте воду.
Шаг 3: Снимите крышку доступа и отогните изоляцию.
Шаг 4: Проверьте провода с помощью вольтметра/тестер цепи на наличие питания, прежде чем пытаться отсоединить провода.
Шаг 5: Отсоедините электрические провода от элемента.
Шаг 6: Снимите крепежные болты элемента с помощью торцового ключа. Обратите внимание на положение кронштейна термостата, который будет переустановлен позже.
Шаг 7: Очистите область прокладки в баке.
Шаг 8: Установите прокладку в углубление в баке.
Шаг 9: Установите элемент и кронштейн термостата.Затяните болты по диагонали.
Шаг 10: Закройте сливной клапан и включите подачу холодной воды.
Шаг 11: Дайте всему воздуху выйти из открытого крана с горячей водой, пока вода не станет постоянной. Закрыть кран горячей воды. В случае утечки перекройте подачу холодной воды и затяните болты или переместите прокладку.
Шаг 12: Надежно закрепите термостат на поверхности резервуара и под выступами кронштейна термостата.
Шаг 13. Осмотрите проводку.Если на проводке присутствует коррозия, отрежьте и зачистите провод 1/2 дюйма (только если провод достаточно длинный). Если коррозия все еще присутствует или провод недостаточно длинный, обратитесь к электрику для замены провода и выбора сечения провода. Свободный, коррозия или неисправность проводных соединений могут привести к перегреву или пожару на клеммах проводки
Шаг 14: Подсоедините электрические провода к элементу. Затяните винты.
Шаг 15: Замените пластиковую защиту клемм.
Шаг 16: Замените изоляцию и крышку доступа. Резервуар должен быть надлежащим образом заполнен водой и очищен от воздуха перед подачей электроэнергии, чтобы предотвратить повреждение элемента
Шаг 17: Включите ON электропитание водонагревателя.
Типовая конструкция электрического водонагревателя и схема подключения
Сопутствующие товары и статьи
вернуться наверх ↑
Импульсная схема водонагревателя
Импульсная схема водонагревателя (1)
Как показано на рис. 14-23, это обычная импульсная схема зажигания газового водонагревателя, принцип ее работы следующий.
Рисунок 14-23 Цепь зажигания газового водонагревателя
(1) Генерация импульса зажигания
Схема в основном состоит из LM339 и связанных с ним компонентов. Q4 и B1 в схеме составляют колебательный контур. Катушка проводки подстанции Б1 представляет собой обмотку положительной обратной связи. После выпрямления вторичного напряжения C1 заряжается через первичную сторону B2. Когда тиристор Q9 открыт, конденсатор С1 разряжается через первичную сторону В2, а вторичная В2 генерирует высоковольтный импульс зажигания.
(2) Контроль импульса зажигания
Управление импульсом зажигания в основном осуществляется Q6, Q7, Q8 и его периферийными компонентами. При формировании импульса зажигания его длительность определяется С2. Чем больше емкость С2, тем больше время воспламенения; в противном случае, тем короче продолжительность воспламенения.
Импульсная схема водонагревателя (2)
Цепь питания импульсного воспламенителя водонагревателя с принудительным сливом
Принцип работы схемы : 220 В переменного тока преобразуется в импульсное постоянное напряжение с помощью трансформатора T, выпрямительного моста D и фильтрации C1, а затем регулируется LC1 для обеспечения рабочего напряжения 12 В для реле K.Пока пользователь открывает кран водопроводной воды, реле давления воды S1 подключено, реле K включено, переключатель S3 подключен, и вентилятор включен.
Импульсная схема водонагревателя (3)
Поскольку газ является легковоспламеняющимся и взрывоопасным газом, контроллер зажигания в газовом приборе должен быть безопасным, стабильным и надежным. По этой причине в схеме есть функция, то есть газовый клапан может быть открыт только тогда, когда искра генерируется иглой подтверждения зажигания; в противном случае газовый клапан закрыт, чтобы обеспечить безопасность использования газовых приборов.
На рис. 8-25 представлена принципиальная схема высоковольтной цепи подтверждения зажигания в газовом водонагревателе. При высоковольтном зажигании напряжение искры может достигать более 10000 вольт. Этот импульс высокого напряжения оказывает большое влияние на работу схемы. Чтобы схема работала нормально, для развязки уровней используется фотоэлемент VB, что значительно повышает помехозащищенность схемы. Когда высоковольтное зажигание направлено на штифт подтверждения зажигания, светодиод в фотоэлементе будет излучать свет, а светочувствительный триод в соединителе будет включен.После усиления с помощью V1, V2 и V3 электромагнитный клапан сильного всасывания откроет путь для газа, и газ сгорит, когда коснется искры. При отсутствии разряда между иглой зажигания высокого давления и иглой подтверждения зажигания оптопара не сработает, V1 и другие устройства не будут подключены, а газовый клапан будет закрыт.
