Скрытые розетки в квартире: для чего это нужно

Открытая розетка выглядит не слишком эстетично и далеко не всегда вписывается в интерьер. В отличие от нее, розетка скрытой установки более привлекательна, безопасна и удобна в эксплуатации. О разновидностях скрытой фурнитуры, ее достоинствах и особенностях установки пойдет речь в этой статье.

Содержание

Общая характеристика
Защита розеток
Советы по установке
Инструкция по установке
Технические требования
Заключение

Общая характеристика

Основная причина популярности фурнитуры скрытого типа — безопасность. Такая розетка сложнее поддается механическим повреждениям, поскольку по большей части находится не на поверхности, а утоплена в стену. Проводка укладывается в специально проделанные штробы, представляющие собой выдолбленные в стене каналы. Легче всего создавать штробы в гипсокартоне, а вот в случае с кирпичом или бетоном для проделывания штроб понадобятся серьезные трудозатраты.

Среди прочих достоинств скрытой установки следует отметить большую эстетическую привлекательность, поскольку на поверхности расположен лишь небольшой корпус розетки. При этом в некоторых случаях рекомендуется останавливать выбор на открытой фурнитуре (например, в деревянных зданиях). Жертвовать внешним видом помещения приходится ради уменьшения трудоемкости процесса.

Розетки скрытого типа классифицируются, исходя из количества имеющихся в них гнезд, на:

одноместные;
двухместные;

блочные.

Лучшим выбором считается установка одноместного типа прибора. Причем особенности монтажа штепсельной розетки утопленного типа при скрытой проводке диктуются характеристиками материала. К примеру, при работе с пенопластом или гипсокартоном придется исходить из специальных правил установки, которые учитывают хрупкость указанных материалов.

Выпускаются разъемы с заземлением и без такового. Безусловно, с точки зрения безопасности предпочтительнее устройства с заземлением, поскольку такие розетки лучше справляются с переменами напряжения в электрической сети. Также следует учитывать тот факт, что для незаземленного прибора понадобится более глубокая ниша (на 1-2 сантиметра), чем для заземленного. Устройства с заземляющим контактом присоединяются к заземлительному проводу. Разъемы с заземлением предпочтительны для подключения электроплиты, холодильника, кондиционера и прочей крупной бытовой техники.

Существуют двухконтактные и трехконтактные одноместные разъемы. Основное их различие с одноконтактными заключается в том, как выглядят гнезда (они могут быть плоскими или круглыми). Гнезда могут быть симметричными или асимметричными. Внешний вид гнезд зависит от разновидности электроприборов, на которые они ориентированы.

При необходимости подключения нескольких приборов к одному разъему необходимо предусмотреть двухместное или трехместное устройство. Применяется два типа двухместных розеток: горизонтальные по отношению к стене и вертикальные.

Защита розеток

Наиболее популярные типы разъемов — IP44 и IP54. Маркировка на электрофурнитуре указывает на степень защиты устройства от внешних воздействий. Первая цифра определяет класс защиты от твердых частиц (пыли), вторая — от влажности. Чем больше цифра, тем лучше защищенность разъема.

Наиболее распространены в бытовых условиях устройства типа IP44. Они защищены от попадания внутрь частиц диаметром более 1 миллиметра, а корпус имеет влагозащитное исполнение.

Со вставленной вилкой класс защиты розетки IP44, а без вилки с закрытой крышкой – IP54

Скрытые розетки для кухни чаще всего относятся к классу IP44. Более защищенный уровень IP54 необходим в помещениях, подверженных сильному запылению. Во всех остальных случаях такой уровень защиты будет излишним.

Для защищенности от попадания твердых частиц и влаги приборы оснащаются пластиковыми кожухами, дополнительными крышечками и резиновыми прокладками. При этом нужно понимать, что ни IP44, ни IP54 не смогут противостоять факторам внешней среды на складе цемента или автомойке. В указанных ситуациях понадобятся устройства с более высоким уровнем безопасности.

Советы по установке

Прежде чем начинать электромонтажные работы, рекомендуется ознакомиться с рядом правил:

Лучшей высотой установки розетки для скрытой проводки считаются 30-80 сантиметров от уровня пола. При этом нужно заметить, что существуют и надплинтусные устройства, которые монтируются значительно ниже указанных уровней.
Если в разъеме имеется опция заземления, его установка осуществляется на определенном расстоянии (не менее 50 сантиметров) от газовой трубы или нагревательного электрического прибора.

Наличие детей в доме всегда требует повышения мер безопасности. Поэтому в таком случае рекомендуется повысить уровень установки прибора на несколько сантиметров.

Как двухместные, так и одноместные штепсельные разъемы устанавливаются в пластиковые или металлические короба. При этом желательно предусмотреть излишек кабеля примерно в 5-6 сантиметров.
И прокладка кабеля и обустройство электрофурнитуры нужно осуществлять одновременно.

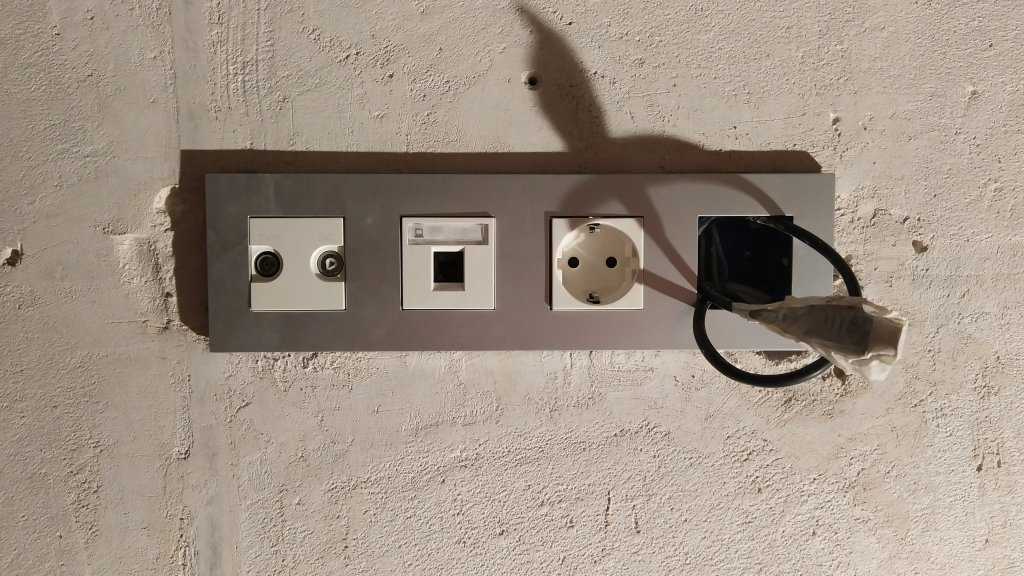

Для установки сразу нескольких разъемов, находящихся поблизости, желательно применять коробки с двумя колодками или же подрозетники. После монтажа эти компоненты соединяются друг с другом.
Монтаж розеток осуществляется с применением шлейфа. Иными словами, контакты разъема соединяются с контактами предыдущего устройства.

Перед началом электромонтажных работ следует обесточить домашнюю сеть и протестировать напряжение с помощью индикационной отвертки.

Инструкция по установке

Электромонтажные работы осуществляются в следующем порядке:

Отключаем электропитание в помещении.
Помечаем маркером место, на которое будет устанавливаться фурнитура.
Проделываем в стене нишу под розетку. Для этого используем электродрель или молоток с зубилом. Тип выбранного инструмента напрямую зависит от материала стены.
У ниши должны быть максимально ровные края, так удобнее будет устанавливать коробку, в которой расположены внутренняя часть розетки и провода.
На дне установочной коробки имеется пара отверстий, через которые проходят жилы провода.
Чтобы закрепить подрозетник, штукатурим участки стыковки. Также можно использовать гипсовый клей или строительный гипс. Необходимо закрыть все щели, чтобы коробка полностью соприкасалась со стеной. Наносимый материал своей консистенцией должен напоминать пластилин.

Когда замазка застынет (минут через 15-20), можно продолжать работу. Однако вначале нужно удалить остатки штукатурки и выровнять поверхность.
Фиксирует хомутом провод в установочной коробке. Это облегчит дальнейшую установку.
Зачищаем две-три кабельные жилы на пару сантиметров. Присоединяем контакты колодки с кабелем от электрической сети. Вначале стыкуем нули, затем фазы и заземление. Контакты расположены вверху, провода — внизу.
Крепление проводов осуществляем винтами и пружинным механизмом. Излишки проводов оставляем на дне подрозетника.

Фиксируем колодки на подрозетнике. Для этого можно использовать один из двух способов. Первый вариант предусматривает использование раздвижных лапок, которыми закрепляются винты на разъеме. Во втором случае фиксация осуществляется шурупами, проходящими через розетку и подрозетник.
Когда установлен подрозетник, монтируем пластиковый корпус, а также проверяем розетку на работоспособность.

Технические требования

Розетки скрытой установки монтируются согласно правилам, которые регулируют электромонтажные работы. Ниже приведен перечень таких инструкций:

На каждые шесть квадратных метров помещения должно приходиться не более одной розетки.
В помещениях коридорного типа норматив сокращается до одной розетки на каждые десять квадратных метров.
Для кухни нормативы менее жесткие, поскольку в таком помещении эксплуатируется большое количество электробытовой техники. Для восьмиметровой кухни максимальное количество разъемов — четыре.

Мощность трех розеток не должна превышать шести ампер. Для четвертой розетки с заземлением норма расширена до десяти ампер.
Для кухни большего размера допустима установка четырех 6-амперных разъемов и одного заземленного 25-амперного разъема для электроплиты.
Устройства должны быть защищены от проникновения пыли и влаги. Оптимальный уровень защищенности — IP22 или IP44.

При установке скрытых розеток необходимо придерживаться следующих правил:

Если проводка скрытая, то и розетки должны быть скрытыми. Верно и обратное: для открытой проводки подходит только открытая фурнитура.
Необходимо учитывать следующие рабочие характеристики: рабочий номинал разъема, величину тока, тип тока, уровень напряжения.
Большое значение имеет наличие или отсутствие заземляющего контура.

Класс защиты выбирается в зависимости от обстоятельств, в которых планируется эксплуатация устройства. В помещениях, подверженных повышенному запылению и увлажнению, нужно предусмотреть дополнительную защиту для разъемов.
Материал, из которого изготовлена розетка, должен быть негорючим.

Заключение

Установка розетки — несложное, но ответственное мероприятие. От правильности монтажа зависят безопасность жильцов и удобство эксплуатации электрических приборов.
