Нажимной механизм для мебели – Купить нажимные механизмы для мебели

Содержание

TIP-ON для открывания дверей без ручек

Механизм Tip-On открывания дверей от нажатия без ручек.

Производитель: BLUM (Австрия)

Для открывания любых дверей от нажатия мы предлагаем различные системы Tip-On.

Для накладных дверей (высотой до 1300 мм.) – стандартный Tip-On.

Для вкладных и высоких дверей (высотой свыше 1300 мм.) – длинный Tip-On.

Варианты комплектов Tip-On открывания дверей от нажатия:

  • стандартный TIP-ON с пластиной на клею                                          [арт.   956.1002 + 955.1008]
  • стандартный TIP-ON с пластиной на клею с прямым держателем   [арт.   956.1002 + 955.1008 + 956.1201]
  • длинный TIP-ON с пластиной на клею                                                 [арт. 956A1002 + 955.1008]
  • длинный TIP-ON с пластиной на клею с прямым держателем          [арт. 956A1002 + 955.1008 + 956A1201]
  • длинный TIP-ON с пластиной на клею с крест. держателем              [арт. 956A1002 + 955.1008 + 956A1501]

Если нужно заменить в комплекте пластину на клею на пластину под саморез, сообщите об этом при заказе.

Установка механизмов Tip-On для открывания дверей от нажатия.

Оба вида Tip-On могут как врезаться в торец двери, так и устанавливаться в держателе.

Держатели могут быть прямыми и крестообразными. Купить можно отдельно здесь.

Используется только с петлями Blum без пружины (!). Наличие пружины препятствует открыванию двери толкателем Tip-On.

Рабочий ход для срабатывания открывания 1,5 мм.

Зазор между фасадом ящика и корпусом 2,6 мм. (для врезных механизмов, с учетом толщины пластины и фальца корпуса Tip-On)

В комплект входят механизм TIP-ON, пластина для наклеивания (или крепления саморезом).

Для оформления заказа выберите нужный вариант комплектации, укажите количество комплектов и нажмите кнопку “В корзину”.

Механизм открывания ящиков от нажатия без ручек Вы найдете тут Механизм открывания ящиков от нажатия Tip On.

TIP-ON для открывания дверей без ручек фирмы БЛЮМ (BLUM) и все другие товары на нашем сайте Вы можете заказать в магазине мебельной фурнитуры КОМПЛЕКТТОРГ с доставкой в удобное для Вас время и место.

www.komplekttorg.ru

выдвижные и подъемные механизмы для кухонных шкафов

Удобство пользования кухонной мебелью, её надёжность и даже дизайн во многом определяет фурнитура для кухни. Производители постоянно предлагают вдобавок к существующим новые типы мебельных петель, ручек, подъёмных и выдвижных механизмов, корзин и прочих полезнейших приспособлений, улучшающих функциональность и повышающих уровень комфортности мебели. Надеемся, наш обзор фурнитуры для кухни будет полезен тем читателям, перед которыми стоит проблема проектирования кухонной мебели и выбора комплектующих.

Для установки кухонных шкафов нижнего ряда и шкафов-столбиков используют регулируемые по высоте опоры, это позволяет выровнять мебель строго горизонтально вне зависимости от уровня пола.Свободным остаётся место под мебелью, где можно разместить коммуникации. В зависимости от того, на какой отметке должна находиться рабочая поверхность, используют опоры различной высоты, от 100 до 170 мм. Относительно номинальной высоты опора может регулироваться на 10 мм в плюс (выше) или минус (ниже). Как правило, этого достаточно, чтобы компенсировать кривизну пола при её наличии.

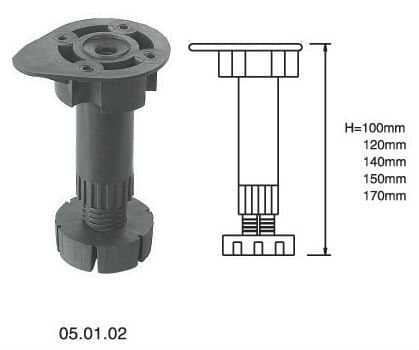

Размерный ряд опор для кухонных шкафов

Опоры служат также для фиксации цоколя. Крепят цокольную панель на быстросъёмных защёлках.

В комплект регулируемой опоры входят крепёжные элементы для цокольных панелей различного типа

В случае, когда пространство под шкафами остаётся открытым, используют опоры с более привлекательным внешним видом.

Хромированные регулируемые опоры без фиксаторов подходят для кухни без цокольной панели

Для пристенных обеденных столов, барных стоек и кухонных островов, не опирающихся на тумбы нижнего ряда, также зачастую используют регулируемые опоры. Они отличаются улучшенным дизайном, опорной площадкой увеличенной площади и большим диапазоном регулировки, 2-4  см в каждую из сторон.

Среди опор для столешниц и барных стоек чаще встречаются три высоты: 710 мм для обеденного стола, 820 мм для рабочей поверхности (низкая барная стойка) 1100 мм для высокой барной стойки

Для соединения внешних элементов шкафа и стационарных полок используют мебельный евровинт (еврошуруп, конфирмат, шурупная стяжка). Хорош он тем, что быстро и просто устанавливается, в том числе под углом. Да и стоит недорого. Отрицательный момент — шурупная стяжка не рассчитана на многократную разборку и сборку мебели, что, впрочем, для домашней кухни, как правило, не имеет значения.

Стяжка-конфирмат устанавливается в торцах боковых стенок шкафа

Нельзя сверлить отверстия для еврошурупа обычным сверлом, для этого используется только специальное, с расширением диаметра у основания, повторяющего конфигурацию конфирмата.

Для монтажа евростяжек потребуется специальное сверло и насадка на шуруповёрт либо ключ-шестигранник

Соединять между собой необходимо не только элементы шкафов, но и сами шкафы (модули, секции). Как нижние, так и верхние, объединяя их в связанную конструкцию. Это делают с помощью межсекционных стяжек, которыми соединяют соседние шкафы через просверленные в стенках отверстия.

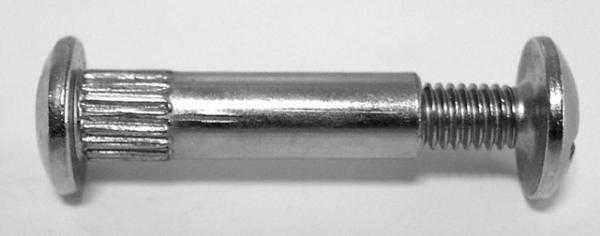

Межсекционная стяжка — соединительный винт регулируемой длины, с его помощью можно фиксировать элементы (в нашем случае боковые стенки модулей) разной толщины

Верхние шкафчики современной кухни навешивают на общую монтажную рейку (планку) с помощью специальных устройств — навесок. Рейку, длина которой равна протяжённости всего верхнего ряда шкафов, крепят надёжно и строго горизонтально.

Общая для всех шкафчиков монтажная рейка значительно упрощает их установку

В монтажной рейке предусмотрены специальные отверстия для зацепов, которые имеются на навесках. В верхних шкафах современных кухонь, как правило, уже установлены навески. Если нет, поставить их несложно, нужно лишь сделать небольшое отверстие в задней стенке. Конструкция навески позволяет регулировать прижим шкафчика к стене, даёт возможность поднять или опустить его на несколько миллиметров.

Механизм навески со снятой декоративной крышкой. Верхним винтом регулируется высота шкафчика, нижним — глубина (степень прижима к стене)

При использовании рейки и навесок желательно, чтобы в верхних шкафчиках задняя стенка была вставлена в пазы с небольшим заглублением, а не закреплена поверх корпуса сзади.

Верхние шкафы, в которых задняя стенка из ДВП немного смещена внутрь (справа), будут прижаты к стене плотнее

Петли на фасадах шкафов, обеспечивающие их открывание в сторону — это та кухонная фурнитура, с которой мы имеет дело постоянно.В среднестатистической семье за сутки кухонные дверки открываются и закрываются до сотни раз. Петли, предназначенные для кухонной мебели, должны обладать высоким ресурсом, раскрываться с минимальным усилием и бесшумно. Из всех существующих типов петель для кухни лучше всего подходят врезные четырёхшарнирные.

Четырёхшарнирные мебельные петли ↑

Четырёх шарнирными мебельными петлями оснащается подавляющее большинство современных кухонь.Наличие нескольких шарниров обеспечивает смещённую относительно оси поворота движение петли. При открывании дверка немного уходит вперёд и в сторону, к центру шкафчика. Благодаря этому она не задевает краем соседнюю даже при условии, что расстояние между рядом расположенными фасадами в закрытом состоянии минимально — 3-4 мм. Плоская пружина в такой петле обеспечивает не только автоматическое закрывание дверки при небольшом угле открытия, но и её плотный прижим в закрытом состоянии.

Четырёхшарнирные петли не видны снаружи, поэтому никак не влияют на дизайн мебели. Конструкция петли позволяет регулировать положение фасадов во всех направлениях, исправлять отклонения по горизонтали и вертикали.

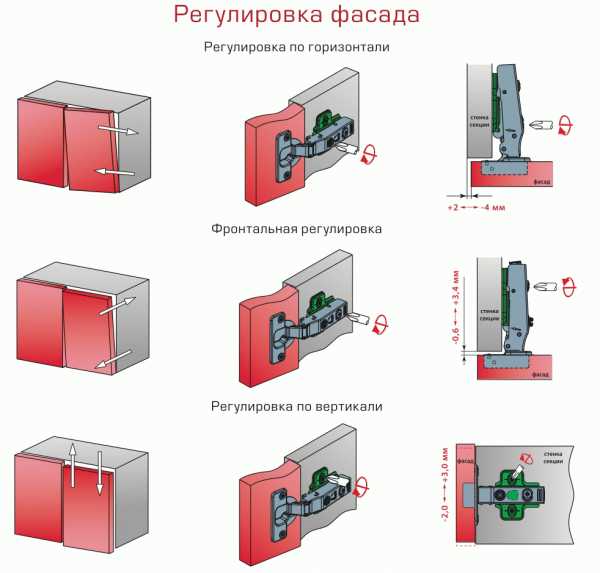

Четырёх шарнирные петли позволяют регулировать положение дверок во всех направлениях

Регулируемые петли дают возможность очень аккуратно, с равными и минимальными зазорами распределить фасады по лицевой поверхности мебели. Корпуса шкафов при этом практически не просматриваются.

Кухонная мебель в европейской традиции: дверки полностью закрывают корпуса шкафов, щели между фасадами минимальны

Нужно упомянуть, что в североамериканской традиции используется иной принцип навески фасадов на шкафы. В отличие от европейской системы, где дверка накладывается на шкафчик, закрывая торцы его стенок, в США и Канаде фасад чаще вставляют внутрь шкафа заподлицо с его корпусом.

Кухонная мебель в европейской традиции: дверки размещены внутри корпуса шкафа, торцы которого просматриваются

При установке врезной петли на боковину шкафчика прикручивают крестообразную монтажную площадку, а на дверку, в заранее просверленное глухое отверстие диаметром 35 мм вставляют чашку с шарнирно-пружинным механизмом. В бюджетных петлях основание механизма вставляется пазом в площадку и прикручивается винтом.

Схема установки четырёх шарнирной петли с монтажом механизма в паз

Петли подороже защёлкиваются одним движением, снять их так же просто.

В этой петле корпус защёлкивается на площадке, пружинный фиксатор и отверстие для него выделены красным

Как правило, петли устанавливают на производстве, но можно сделать это и самостоятельно. Для этого потребуется специальное сверло и аккуратность при разметке.

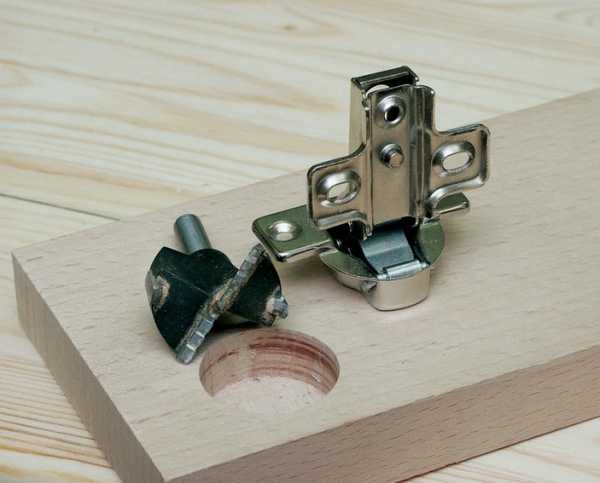

Сверло Форстнера, предназначенное для выборки глухого отверстия под чашку врезной петли

Наложение четырёхшарнирных петель ↑

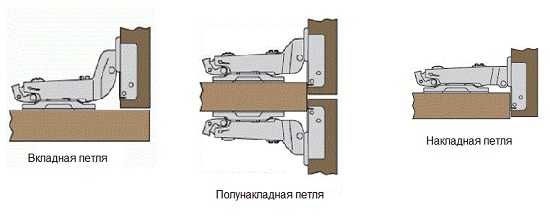

В зависимости от степени наложения на корпус шкафа врезные петли делятся на три типа:

  • Накладные — предназначены для дверок стандартных шкафов, имеющих полноценный корпус, замкнутый со всех сторон. То есть у шкафчика имеются боковые стенки, дно и плита или планка сверху. Большинство современных кухонь собирают из таких шкафов. Фасад должен закрывать торец боковой стенки, поэтому наплыв дверки максимально возможный с учётом зазора между соседними фасадами.
  • Полу накладная петля закрывает только половину торца стенки, опять-таки, с учётом зазора. Предназначена для случаев, когда «сэкономили» на одной из стенок, смонтировав два (или больше) шкафчика на одном днище и в одном полно размерном корпусе, разделив их перегородкой. Соответственно, одну стенку-перегородку закрывает две дверки. Решение не типовое, чаще встречается в мебели индивидуального проектирования и изготовления.
  • Вкладная петля предназначена для кухонной мебели, выполненной в североамериканской традиции, о которой мы упоминали выше. Дверка размещается внутри корпуса шкафа, не закрывая его торцов.

Накладные, полунакладные и вкладные петли предназначены для шкафчиков различной конструкции

Углы открывания четырёхшарнирных петель для стандартных прямоугольных шкафов ↑

Мебельная петля обеспечивает раскрытие дверки на определённый угол. Стандартный прямоугольный кухонный шкаф в большинстве случаев оснащают петлёй, открывающейся перпендикулярно фасаду, под прямым углом. Если точнее, чуть больше прямого — большинство производителей делают стандартные петли с раскрытием на 95º.

Стандартная петля обеспечивает открытие дверки на прямой угол или чуть больше

Такое раскрытие подходит для типовых шкафов нижнего ряда, но не всегда удобно для верхних, особенно тех, которыми чаще всего пользуются.К примеру: в сушку для посуды по несколько раз на дню складывают свежевымытую посуду, при этом дверки зачастую остаются открытыми всё время, пока посуду моют.Есть риск, что кто-либо из хозяев получит травму, ударившись головой о край торчащего вперёд фасада.

Но если дверка оснащена петлёй полного раскрытия и поворачивается на угол, приближающийся к 180º (165º при наличии на фасадах выступающих ручек), открытый шкаф становится травмобезопасным. Также петли полного раскрытия используют для шкафчиков с дверками, в которых имеются выдвижные элементы.

Петля полного раскрытия имеет угол поворота, близкий к 180º, открытая дверка будет располагаться параллельно фасаду. При этом она выдвинута вперёд и не задевает соседнюю дверку

Углы открывания четырёхшарнирных петель для шкафов нестандартной формы ↑

Для шкафов нестандартной формы петли, обеспечивающие раскрытие дверок под прямым углом, зачастую не подходят. К примеру, намного удобнее, если дверка углового трапециевидного шкафчика на Г-образной кухне будет открываться на больший угол (135º). В угловом прямоугольном шкафу с «карманом» петля крепится на стенке (фальшпанели), параллельной фасаду, поэтому должна открываться на угол, примерно равный 270º.

Для дверок углового шкафчика с «карманом» потребуются петли с углом раскрытия около 270º

А для складной дверки Г-образного углового шкафчика потребуется два типа петель различной конструкции

Для складных дверок нужны петли с разным углом открывания

Фурнитура для кухонных шкафов нестандартной формы должна подбираться таким образом, чтобы угол открывания фасадов обеспечивал максимальный доступ к содержимому полок.

Петли по углу раскрытия необходимо подбирать с учётом конструкции шкафа

При подборе петель покупатель может столкнуться с путаницей, вызванной различиями в методах определения угла открывания. Методов два: при первом указывают номинальный угол открывания петли, от закрытого до полностью открытого состояния. При втором методе от реального значения раскрытия петли отнимают значение прямого угла. Эту величину называют углом установки и для стандартной петли 90ºего значение — 0º. Таким образом, петли с раскрытием на 45º, 90º, 120º, 165º, 180º, 270ºобладают углами установки соответственно: -45º, 0º, 30º, 75º, 90º, 180º.

В продаже можно найти множество моделей четырёхшарнирных петель с самыми разными углами раскрытия, подходящих под почти любой шкаф нестандартной конструкции. Однако бывают ситуации, когда имеющихся моделей недостаточно. Как правило, это мебель индивидуального дизайна и конструкции, где фронт кухни изгибается не под прямым углом. В этом случае угол раскрытия дверки можно изменить, установив под крестообразную планку петли дополнительную клиновидную проставку.

Клиновидная площадка, установленная под планку петли, меняет угол раскрытия дверки

Врезные петли с доводчиками ↑

Большинство (но не все) четырёхшарнирных петель имеют плоскую пружину, автоматически закрывающую дверку шкафа. Если её не придерживать, дверка стукнет о корпус шкафчика с неприятным звуком. Силиконовая накладка, которую обычно наклеивают на заднюю часть фасада или торец шкафчика, лишь частично решает проблему. Доводчики для кухни, устанавливаемые на врезные петли, замедляют движение в последней стадии закрытия, оно происходит мягко и беззвучно.К тому же достаточно легко подтолкнуть дверку, чтобы она начала закрываться.

Мебельная петля с интегрированным пружинным доводчиком

Другое интересное устройство, о котором стоит упомянуть, — система открывания дверок путём нажатия на них. Для реализации этого решения на корпус шкафа напротив петли устанавливают цилиндрик с кнопкой, а на дверку — магнитную пластинку. Цилиндрик делает закрытие фасада мягким, частично выполняя также функцию доводчика.

Если шкаф комплектуется механизмом открывания-закрывания дверок путём нажатия, в доводчике нет необходимости

Традиционные типы мебельных петель ↑

До 60-х годов XX века для кухонной мебели применялись традиционные петли открытого типа с одним шарниром, во многом схожие с дверными.

Традиционные одношарнирные петли могут крепиться на плоскость стенок и дверок (карточный тип) или в их торцы (штыревой тип)

Такие петли «не умеют» автоматически закрывать и прижимать дверки. Чтобы обеспечить раскрытие дверок на угол, заметно превышающий 90º,фасады соседних шкафов приходится размещать на значительном расстоянии. Применение традиционных одношарнирных петель с присущими им недостатками оправдано для кухонной мебели, изготовленной в ярко выраженной традиционной стилистике. Правильно подобранные открытые петли служат элементом внешнего декора.

Открытая петля штыревого типа служит не только функциональным элементом, но и украшением кухонной мебели, выполненной в традиционном стиле

На нижнем ярусе намного удобнее хранить кухонную утварь в выдвижных ящиках, чем в шкафах с полками. Не нужно низко наклоняться, обеспечен быстрый доступ на всю глубину тумбы, вещи располагаются системно, да и помещается их реально больше. Единственный недостаток выдвижных систем — это их более высокая по сравнению с обычными шкафами стоимость. В бюджетной мебели мы не увидим большого количества шуфлядок, но нижний уровень элитной кухни может сплошь состоять из выдвижных элементов.Горизонтальное движение таких систем хранения обеспечивают направляющие механизмы.

Хранить кухонную утварь и пользоваться ею гораздо удобнее в выдвижных ящиках, чем на полках

Направляющие для выдвижных систем ↑

Существует два типа механизмов для выдвижных ящиков: роликовые и шариковые:

В роликовых направляющих встречное движение полозьев обеспечивают два полимерных колёсика — ролика. За счёт особой формы направляющих обеспечивается прижим шуфлядки к шкафу в конечной стадии закрытия — аналог доводчика. Роликовые направляющие не выдвигают ящик до конца, его содержимое в дальнем конце придётся нащупывать рукой. Ролики не обеспечивают идеальной плавности хода, зато стоят дёшево. Это вполне приемлемое решение для бюджетной мебели.

Недорогие роликовые направляющие можно подобрать к ящичку почти любой глубины

Шариковые направляющие полностью лишены недостатков роликовых. Представляют собой линейный телескопический подшипник: между движущимися направляющими в два ряда расположены стальные шарики. Прочная стальная телескопическая конструкция весьма долговечна и выдерживает значительный вес. Несколько десятков шариков малого диаметра обеспечивают плавное и бесшумное движение. Шариковые направляющие, состоящие из двух телескопических элементов, выдвигают ящик не до конца, как и роликовые. Но направляющие с тремя элементами позволяют выдвинуть ящик из шкафа полностью.

На иллюстрации сверху — шариковые направляющие полного выдвижения, рассчитанные на большую нагрузку. Снизу — направляющие для средней нагрузки неполного выдвижения

В базовом варианте шариковые направляющие не имеют доводчиков, но можно приобрести варианты с механизмом, обеспечивающим плавное автоматическое закрывание выдвижного ящика.

Шариковая направляющая с доводчиком, автоматический механизм срабатывает, когда ящик задвинули более чем на три четверти

Варианты выдвижных систем ↑

Самые распространённые выдвижные системы — обычные ящички (шуфлядки) на роликовых либо шариковых направляющих. Они могут иметь корпус из обычного ламинированного ДСП или металлический каркас.

Ящик полного выдвижения с металлическим каркасом, который служит одним из элементов специальной шариковой направляющей

Вместо ящика со сплошными стенками можно использовать сетчатые корзины, но общая схема от этого не меняется — направляющие устанавливаются по обеим сторонам выдвижной системы горизонтально.

Выдвижная сушка для крупногабаритной посуды, размещённая в нижнем ярусе шкафов

По такому же принципу устроены выдвижные разделочные доски и мини-столики.

Большая и удобная выдвижная разделочная доска в сложенном виде почти не занимает места

Другой вариант компоновки выдвижных систем — корзины-карго (бутылочницы), где сетчатые корзины установлены в несколько уровней и представляют собой единую конструкцию с дверкой шкафа. Если карго достаточно широкая (от 30 см), направляющие устанавливают, как для ящиков, по обеим сторонам нижней корзины. Для узких бутылочниц шариковые механизмы размещают вертикально только с одной стороны корзин, одну над другой.

Карго для высокого шкафа с односторонним расположением направляющих

Для угловых шкафов, где затруднён доступ в глухую половину, придумали поворотные механизмы для хранения утвари. Широко известны «карусели», где вокруг центральной оси вращаются сетчатые полки в форме секторов круга, соответствующих конфигурации шкафа. Удобно, но не очень рационально, ведь углы остаются незадействованными.

Поворотная «карусель» — радиусная форма полок не даёт возможность использовать углы шкафа

Этого недостатка лишены поворотно-выдвижные системы, предназначенные для угловой мебели. При таком решении есть две секции двухуровневых корзин: одна, интегрированная с дверкой, движется по сложной траектории, одновременно скользя по полозьям и поворачиваясь. Вторая секция выдвигается из глухой части шкафа на место отъехавшей первой, где к ней обеспечен доступ.

Поворотно-выдвижная система хранения для углового шкафа, вся его площадь используется

В верхнем ряду шкафы с широкими подъёмными дверками зачастую удобнее обычных, открывающихся в сторону. Доступно большое пространство, соседние дверки не перекрывают друг друга, не мешают человеку. Широкие и невысокие горизонтальные дверки гармонируют с выдвижными системами нижнего ряда, прекрасно вписываясь в модный минималистичный стиль. Единственный недостаток «подъёмников» — немалая цена по сравнению с обычными петлями.

Механизмы подъёмников могут быть рычажно-пружинными, либо пневматическими (газлифты). В последних используются газонаполненные амортизаторы, обеспечивающие исключительную плавность хода. Стандартный подъёмник работает в том числе как доводчик и сам завершает движение, останавливаясь только полностью открытым или закрытым. Фрикционный подъёмник можно остановить полуоткрытым в любом положении, что удобно при высоких шкафах. Функционально подъемные механизмы для кухонных шкафов можно разделить на три группы:

  • Поворотные подъёмники — дверка поднимается вокруг оси, расположенной сверху. Не идеальное решение: низкому человеку неудобно закрывать шкафчик, высокий может стукнуться головой о дверку

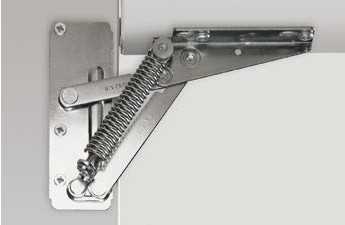

Рычажно-пружинный поворотный подъёмник,для открывания и закрывания дверки необходимо приложить некоторое усилие

  • Вертикальные подъёмники — дверка скользит вертикально параллельно фасаду. Травмобезопасное решение.

Вертикальный подъёмник — подходящее решение для невысоких шкафов

  • Откидные подъёмники — дверка описывает сложную траекторию, ручка находится невысоко, при этом пространство шкафа хорошо доступно. Шкафы могут быть достаточно высокими, до ручки несложно дотянуться

Для человека невысокого роста или при высоких шкафах откидной подъёмник удобнее поворотного либо вертикального: дверная ручка расположена ниже, за ней не нужно тянуться, чтобы закрыть дверку

  • Подъёмники для складных дверок по удобству пользования не уступают откидным, но шкаф можно сделать ещё выше, получив свободный доступ к полкам. Самое удобное решение, наиболее дорогие механизмы.

Складные подъёмные дверки — самое удобное решение для верхнего яруса

Все типы механизмов, кроме поворотных, могут оснащаться системой открывания дверок от нажатия и электрическими сервоприводами.

Ручки — лицевая фурнитура, активный элемент дизайна. Мы не будем рассматривать в этой статье различные типы мебельных ручек, ведь заметно отличаясь визуально, функционально они идентичны.

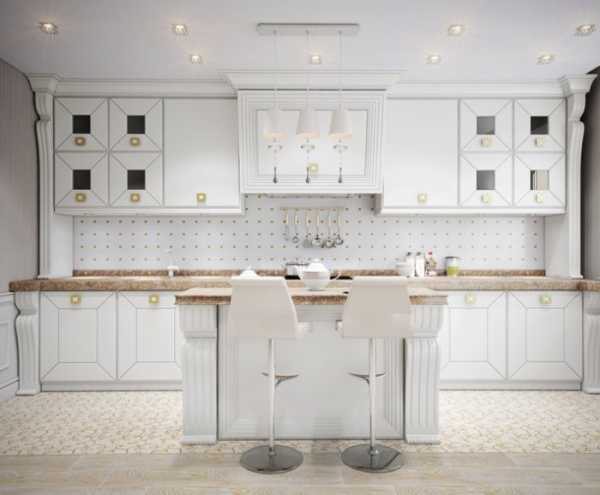

Чрезвычайно разнообразна лицевая фурнитура для кухни, фото показывает лишь мизерную часть предлагаемого ассортимента

Однако необходимо упомянуть альтернативные системы открывания дверок, на которых ручек нет:

  • Интегрированные ручки для кухни — это паз на верхнем или нижнем торце дверки, за который можно ухватиться как за ручку. На дверку устанавливают специальный алюминиевый либо полимерный профиль или паз фрезеруют непосредственно в материале фасада.

Профиль, выбранный наверху дверки, заменяет ручку при открывании

Решение вполне удобное, нужно только оставить место для хвата над дверкой. Мебель без ручек идеально сочетается с интерьером, выполненным в духе модного минимализма.

Над или под интегрированными ручками необходимо оставлять свободное пространство для руки

  • Системы открытия от нажатия, о которых мы уже упоминали — ручки не нужны. Рекомендуем для таких случаев выбирать мебель с матовой поверхностью дверок. На ней не остаётся следов от пальцев, в отличие от стекла и глянца.

На стеклянной дверке, открываемой от нажатия, постоянно будут видны отчётливые следы от пальцев. Для такого случая лучше выбрать матовый фасад

Стоимость мебельной фурнитуры напрямую зависит от её типа и качества. К примеру, стандартная мебельная петля отечественного или китайского производства стоит всего лишь 0,25 $, 0,5 $ на шкаф. Более-менее приличные роликовые направляющие для выдвижного ящика — от 1,25 $ за комплект, шариковые — от 4 $ за комплект. Наличие доводчиков и прочих удобств заметно увеличит цену. Простой подъёмный механизм для поворотного подъёмника стоит от 30 $, для складных дверей — от 70 $. Нужно понимать, что дешёвые изделия рассчитаны на лёгкие дверки, вряд ли будут работать идеально и не прослужат очень долго. Желающие приобрести надёжную высококачественную фурнитуру известных производителей, должны быть готовы заплатить в разы дороже.

Мы рассказали лишь об основных типах современной фурнитуры для кухонной мебели. Многое осталось «за кадром», интересные новинки обязательно появятся в ближайшее время. Для большинства читателей имеющейся информации достаточно для начала проектирования кухни и подбора оборудования. Определившись в общих чертах с пожеланиями, с конкретными вопросами имеет смысл обратиться к производителю мебели или в салон, где профессиональный дизайнер поможет воплотить мечты в реальность.

kitchenguide.su

Шаг 57 — Установка толкателей (система открытия фасада от нажатия)

В этом уроке рассмотрим такой вид фурнитуры, как толкатели. Это приспособления, которые выталкиваю фасад при нажатии на него, что позволяет обойтись без использования мебельных ручек.

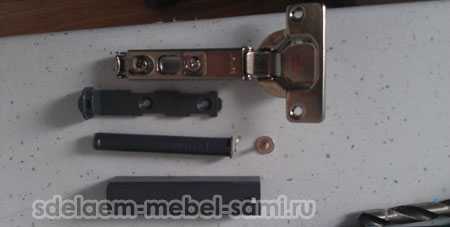

Лично я работал с двумя разновидностями данной системы: это tp-on от компании Blum и push-to-open компании Samet. Эти системы состоят из самого толкателя, защелки для наружной фиксации, которая, как правило, состоит из пары деталей (ее использовать не обязательно), а так же ответной накладки на фасад (она может крепиться саморезом, на двусторонний скотч или “гвоздиком”

К ним рекомендуется использовать специальные беспружинные петли. Фасад на них свободно болтается, не прижимаясь к корпусу. Фиксация осуществляется за счет магнитика на конце толкателя.

Рассмотрим два основных варианта установки данной системы. Начнем с более сложно наружной, то есть, с помощью фиксатора. Разберем ее на примере Блюмовского tip-on.

Ответная планка фиксатора прикручивается, на стенку короба, где планируется нажимать на фасад. Отмечаем ось на которой откладывается центры отверстий 20 и 17 мм (для длинного держателя – это 20 и 32 мм).

Накалываем эти отверстия шилом, крепим к коробу ответную планку и нащелкиваем сверху держатель.

В держатель спереди просто вставляется толкатель. Ставится он с небольшим усилием и удерживается внутри за счет силы трения.

Остается разметить и зафиксировать ответную пластинку. Для тип-онов она смещается от центра толкателя.

Прикрываем фасад и напротив толкателя карандашом делаем пометку, относительно которой и фиксируем планку.

На этом работу по установке типона можно считать завершенной.

Теперь рассмотрим второй, более простой, способ установки толкателей – врезной. В примере я буду ставить турецкие push-to-open.

Для этого в стойке (или горизонте), опять таки примерно напротив места, где предполагается нажатие на фасад, необходимо просверлить отверстие диаметром 10 мм и глубиной 76 мм – для длинного толкателя (и 50 мм для короткого).

Толкатель просто вставляется в это отверстие и все. Остается точно так же разметить положение ответной части (карандашом в выдвинутом состоянии).

В центре полученной окружности сверлится отверстие, в которое и забивается “гвоздик”.

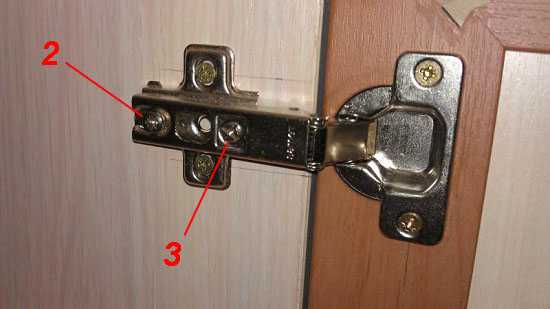

Остался не проясненным момент регулировки. Такие толкатели позволяют изменять зазор между фасадом и коробом в пределах 1-4 мм. Регулировка осуществляется поворотом выдвигаюoейся части по (против) часовой стрелки.

sdelaem-mebel-sami.ru

виды, монтаж, рекомендации по выбору

При изготовлении мебели для кухни, спальни или детской комнаты не обойтись без мебельной фурнитуры. Однако довольно часто при ее монтаже возникает много проблем, в том числе и порча элементов мебели. Связано это с недостатком технической информации о том, как правильно применять и монтировать тот или иной вид мебельной фурнитуры. Кроме того, существует множество мелких и недорогих элементов фурнитуры, которые применяются совместно со стандартной и способны обеспечить лучшую эргономику мебели, но о которых мало известно не специалистам в этой области. В этом материале будут рассмотрены основные элементы мебельной фурнитуры, варианты применения и особенности монтажа.

Мебельные ручки: виды и особенности установки

Мебельные ручки применяются в любой мебели. Существует огромное количество всевозможных дизайнерских решений. Однако всё многообразие ручек можно разделить на 3 группы по способу установки: ручки кнопки и капли, ручки скобы и рейлинговые ручки, профиль-ручки. Все эти группы ручек могут применяться на любой мебели с любым типом фасада, за исключением третьей группы.

Ручки кнопки и капли могут быть установлены на любую мебель и фасад любой конструкции. Они имеют одну точку крепления. Ручки этого типа закрепляются к фасаду с помощью винта диаметром 4 мм, для этого в ручке предусмотрена резьба. Чтобы закрепить ручки точки или капли необходимо определить ее местоположение и просверлить отверстие диаметром 5 мм, и через отверстие закрепить ручку на фасаде.



Рис.1.



Рис.2.



Рис.3.



Рис.4.

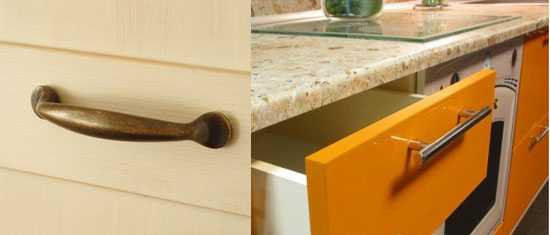

Ручки скобы и рейлинговые ручки применяются так же часто, как и предыдущая группа. Разновидностей ручек данного типа также огромно. Однако в отличие от предыдущей группы, ручки скобы имеют двухточечное крепление и выпускаются различного размера. В качестве крепежных элементов выступает винт диаметром 4 мм. Для установки ручек необходимо просверлить 2 отверстия диаметром 5 мм и закрепить ручки винтами.



Рис.5.



Рис.6.



Рис.7.



Рис.8.

Наибольшую сложность в монтаже ручек скоб и рейлингов вызывает межцентровое расстояние крепежных отверстий. Размерный ряд межцентрового расстояния формируется, начиная с 64 мм, с шагом 32 мм. Т.е. межцентровое расстояние крепежных отверстий может быть: 64, 96, 128, 160, 192, 224, 256, 288, 320 и т.д.

Определить межцентровое расстояние крепежных отверстий можно несколькими способами. Можно замерить расстояние между крепежом непосредственно на ручке и выбрать подходящее из стандартного ряда, приведенного выше. Также довольно часто в условном обозначении ручек содержится межцентровое расстояние крепежа.



Рис.9. Частой проблемой установки ручек является определение межцентрового расстояния крепежа. Определить его просто. Часто оно указывается в обозначение модели. Можно замерить примерное расстояние и округлить его до ближайшего из стандартного ряда.

Следует отметить еще одну сложность установки ручек свойственную как ручкам с одной точкой крепления, так и с двумя, связанную с длиной крепежного винта. Большинство ручек имеют глубину резьбы 4,5 мм, а длину винта, который идет в комплекте с ручкой, 20 мм. Такой винт предназначен для фасада из ЛДСП толщиной 16 мм. Однако если фасад имеет другую толщину, например, изготовлен из профиля МДФ с вставкой, то с винтом такой длины качественно закрепить ручку не получится. Поэтому до установки ручек необходимо определить требуемую длину винта. Длина винта должна быть на 3-4 мм больше толщины фасада в месте установки ручки. Стандартно выпускаются винты длиной от 8 до 40 мм.

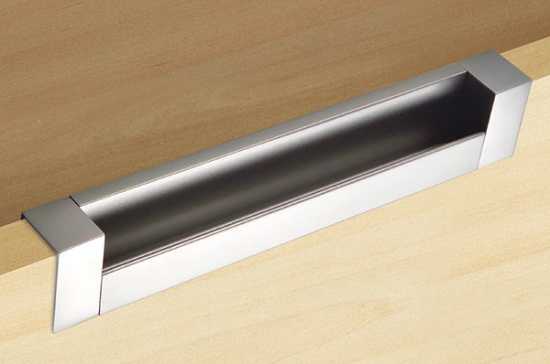

Наиболее просты в установке профиль-ручки. Существует огромное количество различных конструкций данного вида мебельных ручек. Наиболее простая конструкция представляет собой скобу. Этот тип профиль-ручек закрепляются саморезами к тыльной стороне фасада.



Рис.10.



Рис.11.



Рис.12.



Рис.13.

Применение профиль-ручек имеет определенные особенности. Данный тип ручек будет хорошо смотреться в случае, когда панель фасада представляет собой плиту ЛДСП или МДФ, т.е. имеет в сечении прямоугольный профиль. Если же фасад изготовлен, например, из профиля МДФ с не прямоугольным сечением, то применение профиль ручек будет выглядеть не уместно.



Рис.14. Профиль фасада имеет прямоугольное сечение. В этом случае профиль ручка полностью закрывает верхний торец дверки, тем самым становясь единым целым с фасадной панелью.

Другой момент справедлив не для всех конструкций профиль-ручек, но для многих из них — это проблема установки на не стандартный фасад. Дело в том, что для фасадных панелей (дверки ящиков) принят размерный ряд 150, 300, 450, 500, 600, 800, 900 мм. Таким образом размер ручек адаптирован к этой линейки размеров.

Например, стандартный размер дверки под ящик 500 мм имеет фактический размер 497,5 мм, соответственно установочная длина ручки будет 497,5 мм. Если вы планируете устанавливать профиль-ручки, то эту особенность следует учитывать при выборе размера ящиков и ширине фасадных панелей.



Рис.15. Профиль-ручка полностью закрывает торец дверки, защищая ее от влаги и капель. Применяя профиль ручки можно с экономить на наклейке кромки в месте установки ручки.

Существует еще много различных конструкций врезных ручек, однако установить их своими руками в большинстве случаев проблематично. Связано это с тем, что для монтажа таких ручек необходимо фрезеровать место под установку, т.е. дорабатывать фасадную панель. Сделать это качественно без применения фрезера очень сложно. Поэтому если ваш выбор пал на такие ручки, то целесообразно предусмотреть указанную доработку еще на этапе заказа фасадных панелей.



Рис.16.



Рис.17.



Рис.18.



Рис.19.

Петли: виды, способы установки

Конструктивных разновидностей петель существует не меньше, чем вариантов мебельных ручек. Однако в отличие от последних, для каждого вида петель существуют специальные формулы (таблицы) расчета установочных размеров. При расчете петель учитываются тип петли, способ крепления, толщина фасада, фуга (зазор между соседними дверцами) и еще несколько параметров. Все расчеты просты, но нужны они, главным образом, для промышленного производства мебели. Для изготовления мебели своими руками важно правильно выбирать тип петли, знать способы регулировки, а соединительные размеры можно оставить на откуп организации, которая будет изготавливать детали мебели.

Как уже было сказано, существует много разновидностей конструкций, но наибольшее распространение получила врезная четырехшарнирная петля. О ней и ее конструктивных вариантах пойдет речь далее. Четырехшарнирная петля состоит из самой петли и установочной планки. Петля крепится к фасаду, планка к стенке ящика. Соединяются обе детали с помощью винтов, входящих в комплект с петлей.

По способу применения петли можно разделить на накладные, вкладные и для угловых ящиков. Накладная петля предназначена для дверцы, которая в закрытом состоянии «накладывается» на торец ящика. Вкладная петля предназначена для дверцы, которая в закрытом состоянии стоит заподлицо с торцом ящика. Существуют также полунакладные петли, которые удобно применять для соседних дверей, однако тогда необходимо проводить дополнительные расчеты установочных размеров петель и размеров фасадных панелей, чтобы выдержать зазор между дверцами.



Рис.20. В зависимости от способа установки фасада применяют различные петли. Если дверца будет утоплена в тело шкафа, то используется вкладная петля, если дверца будет накладываться на торец шкафа, то применяется накладная петля.

Угловые петли предназначены для дверей, которые расположены под углом к боковым стенкам ящика. Также существует вариант петель, которые предназначены для крепления дверцы к стенке ящика под углом 180 град (крепление к фальшпанели).

Рис.21. Петли угловые 30, 45 градусов и под фальшпанель 180 градусов. Важно отметить что угловые петли бывают с углом открывания +30, 45 (тупой угол) и -30, 45 (острый угол) в зависимости от того острый или тупой угол имеет шкаф в месте установки дверцы.

Другим важным параметром петли является угол открывания дверцы. В зависимости от того какая петля установлена дверца шкафа может открываться под углом 90, 110, 120 градусов. Использовать петли с углом открытия дверцы более 90 градусов бывает очень удобно для труднодоступных или глубоких шкафов.

Важным моментом выбора петель является определение количества петель на одну дверцу. Так как петля имеет определенную предельно допустимую нагрузку, то в зависимости от размера и веса дверцы может потребоваться от 2 до 5 петель. Следующие рекомендации по количеству петель даны из расчета того, что материал дверцы – панель ЛДСП толщиной 16 мм, ширина панели 60 см. Так для панели высотой до 90 см (вес 4-8 кг) необходимо 2 петли, от 90 до 160 см (8-13 кг) – 3 петли, до 160 до 200 см (13-17 кг) – 4 петли. Приведены предельные размеры, для обеспечения запаса к каждой размерной группе можно добавить 1 петлю.

Крепление мебельных петель к фасаду и ящику осуществляется следующим способом. В фасадной панели делают паз под чашу, с помощью фрезера или сверла Форстнера. Далее саморезами закрепляется петля к фасадной панели. На боковой части шкафа размечается место под установочную площадку, после чего закрепляют ее саморезами.



Рис.22.

Рис.23.



Рис.24.



Рис.25.

Сделать так, как описано выше возможно только зная все установочные размеры. Определить их можно с помощью специальных таблиц в инструкции к петле. На практике же, в домашних условиях, удобно поступать несколько по-другому. Важно, что качество установки петель от этого не страдает.

Обычно крайние петли располагаются на расстоянии 10 – 15 см с верху и снизу дверцы, промежуточные равномерно распределяются в промежутке между крайними петлями. Для обеспечения зазора между соседними дверьми, для большинства петель делается отступ от торца (бокового) дверцы 4-5 мм (точный размер указан в инструкции к петле). Исходя из этих размеров, в панели фасада фрезеруется паз диаметром 35 мм (наиболее распространенный размер чаши петли) глубиной 12,5 мм.

Далее петлю и площадку соединяют, все регулировочные винты приводят в крайнее положение. Затем петлю закрепляют на фасаде, при этом следят чтобы петля располагалась к фасаду под прямым углом. После чего, удерживая дверцу в нужном положении, закрепляют установочную планку к ящику. Для того чтобы дверка держалась, достаточно установить по 1 саморезу в установочные планки крайних петель. Теперь можно выставить дверь по высоте и закрепить ее остальными саморезами.



Рис.26. Регулировку дверок по высоте выполняют с помощью крепежных элементов установочной планки. Для регулировки ослабляют саморезы и устанавливают дверь в нужном положении. После чего затягивают крепеж.

Заключительный этап регулировка положения фасада. Саморезами, которые крепят планку на предыдущем этапе, дверца уже была отрегулирована по высоте. Теперь необходимо отрегулировать ее по вылету и наклону. За это отвечают два регулировочных винта №2 и №3.

Отпустив винт №2, дверца получает возможность перемещаться вперед и назад. Для того чтобы дверца стояла ровно, и открываясь не задевала ящик, необходимо сдвинуть дверцу на 2-3 мм на себя. Аналогичную операцию необходимо повторить со всеми петлями.



Рис.27. С помощью винта 2 регулируется зазор между дверкой и корпусом мебели. Достаточный зазор 2-4 мм. Винт 3 отвечает за наклон дверцы и зазор между соседними дверцами.

Винт № 3 отвечает за регулировку дверцы по наклону, одновременно с помощью этого винта регулируется зазор между соседними дверцами. Вращая винт №3 необходимо добиться равномерного зазора между дверцами и устранить возможный наклон дверок в горизонтальный плоскости. Данную регулировку выполняют сначала с крайними петлями. Промежуточные подгоняются под уже выставленную дверцу.

Часто при постройке кухонного гарнитура вызывает сложности установка дверей в угловой шкаф Г-образной кухни, в частности какие петли для такого шкафа выбрать. На самом деле все достаточно просто. Дверка такого шкафа состоит из 2-х частей. Составная дверка к кухонному гарнитуру крепится с помощью обычной петли, но с углом открывания 120 градусов. Половинки двери между собой скрепляются петлями для фальшпанели с углом открывания 90 градусов.



Рис.28.



Рис.29.



Рис.30.



Рис.31.

Амортизатор и система плавного закрывания

Амортизаторы необходимы для комфортной эксплуатации мебели. Ведь мало удовольствия если дверцы будут сильно хлопать при закрывании?! Устранить эту неприятное обстоятельство можно с помощью амортизаторов. Амортизаторов существует несколько различных типов, которые отличаются техническими возможностями и способом монтажа.

Самый простой тип амортизатора, и самый дешёвый, это демпфер. Демпферов существует несколько вариантов, самый простой это самоклеящийся демпфер. Он представляет собой диск диаметром 7-10 мм и толщиной 1,5-2 мм. Изготавливается из мягкого материала, который отлично гасит звук от закрывающейся дверцы. Такой демпфер имеет клеевой слой, благодаря чему его очень просто наклеить на торец шкафа. Стоит отметить, что это самый распространенный способ устранить хлопанье дверцы.



Рис.32. Для устранения хлопанья при закрывании дверцы применяют силиконовый демпфер. Он наклеивается на торец корпуса шкафа. Для одной дверцы используют 1-2 демпфера.

Другим вариантом решения проблемы бесшумного закрывания дверей является мебельный амортизатор. Его стоимость выше предыдущего варианта, но зато он обладает эффектом плавного закрывания дверцы. Существует 3 вида амортизаторов: амортизатор на петлю, накладной и врезной амортизатор. Все они имеют одинаковый принцип работы. Выбор в пользу той или иной конструкции зависит только от ваших предпочтений.

Амортизатор на петлю монтируется непосредственно на петле на которой держится дверца. Для этого петля должна быть снабжена специальным пазом, к которому будет крепиться амортизатор. Можно дать совет, если ваш выбор пал в пользу этой конструктивной группы амортизаторов, то целесообразно приобретать петли и амортизаторы одновременно, причем одного производителя.



Рис.33. Амортизатор устанавливаемый на петлю не требует доработки мебели и практически не занимает место. Однако не для всех петель предусмотрена возможность установки амортизатора.

Следует сказать, что существует разновидности петель с уже встроенным амортизатором в конструкцию петли. Естественно такие петли дороже обычных, но они не занимают лишнего пространства внутри шкафа.

Накладные и врезные амортизаторы не привязаны к конструкции и виду петель. Кроме того, они отличаются лишь наличием установочной площадки у первых. Накладной амортизатор закрепляется к внутренней поверхности ящика. Для врезного амортизатора необходимо сделать отверстие в торце стенки ящика диаметром 10 мм и глубиной 55 мм. Достоинством накладного амортизатора является возможность его замены при поломке, хотя случается это крайне редко, врезной амортизатор заменить будет гораздо сложнее. Достоинство врезного амортизатора в том, что он не занимает пространство внутри шкафа.



Рис.34. Накладной (слева) и врезной (справа) амортизатор. Другая разновидность амортизаторов: накладные и встроенные. Первый тип амортизаторов имеет свой корпус и может быть заменен при необходимости, но занимает пространство ящика. Второй тип устанавливается в отверстие в торце ящика. Он не занимает места, но заменить его значительно сложнее.

Ограничений по месту установки у амортизаторов нет, эффективность его работы зависит от многих факторов, таких как место установки вес дверцы, усилие закрывания и пр. Однако существуют следующие рекомендации: устанавливать амортизатор желательно на расстоянии 150-200 мм от стенки, на которой установлены петли.

Системы отталкивания

Можно ли открывать шкаф без ручек? Можно. Для этого можно использовать систему отталкивания. Внешне она очень походе на амортизатор и даже выполняет его функции. Но главная особенность этой системы в том, что при нажатии на дверку, отталкиватель отводит дверку на расстояние до 6 см это позволяет дальше открыть ее рукой, не используя ручки. Таким образом можно сделать фасад без ручек, при этом еще и неплохо сэкономить на последних.



Рис.35. Дверцы шкафчиков можно не оснащать ручками, а установить отталкиватели. При нажатии на дверцу механизм оттолкнёт дверцу примерно на 5-6 см, в этом случае ее будет удобно открыть рукой. Таким образом можно сделать очень интересный фасад без ручек.

Отталкиватели бывают врезными и накладными. Устанавливаются аналогично амортизаторами. Отличие в установке в том, что их необходимо монтировать на стенке противоположной где установлены петли. Для удержания дверцы отталкиватели могут быть снабжены магнитами. Регулировка работы отталкивателя осуществляется вращением штока, таким образом можно подобрать оптимальную величину отталкивания.

Системы отталкивания могут применяться как для дверок, так и для ящиков, совместно с любыми другими механизмами начиная с петель и заканчивая лифтами.

Лифты и подъемные механизмы: виды, способы установки

Лифты и подъемные механизмы предназначены для откидных дверей. С помощью такой мебельной фурнитуры дверки могут открываться вверх, вниз и гармошкой. Подъемные механизмы можно разделить на следующие группы: механизмы откидные вверх/вниз, механизмы вертикальные/параллельные и гармошки.

Первая группа механизмов – это газовые лифты и подъемные механизмы. Они обладают простой конструкцией и не высокой стоимостью, кроме того они очень просты в установке. Механизмы данного типа позволяют организовать открывание дверцы вверх и вниз.



Рис.36. Лифт (слева) и подъемный механизмы (справа). Механизмы открывания дверей вверх часто применяются для верхних шкафов кухонной и офисной мебели. Это удобный вариант открывания, при этом дверца не мешает доступу в пространство шкафа. Такие механизмы просты, а их стоимость не велика.

Как видно из картинки выше установка этой фурнитуры очень проста. Все необходимые установочные размеры имеются в инструкции к каждому механизму, либо находятся на упаковке.

Для открывания дверцы вниз существует довольно изящный механизм, приведенный на рисунке ниже. Он позволяет плавно открывать и закрывать дверцу. Данный механизм может применяться для не больших фасадов с весом не более 9 кг.



Рис.37. Механизм для открывания дверок вниз. Этот механизм обеспечивает плавное открывание и удержание дверок мебели.

Основным критерием выбора описанных механизмов является не только эстетические качества, но и вес дверцы. В зависимости от веса механизмы имеют различное усилие открытия. Если вес дверцы не обеспечивает один механизм, их можно устанавливать в паре, таким образом усилие открытия будет суммироваться. Усилие открытия и максимально допустимый вес фасада указан на механизме.

Механизмы для открывания фасада вверх параллельно, под углом и гармошкой более дорогостоящие. Однако они способны улучшить эргономику мебели, предоставив больший доступ к содержанию полок.



Рис.38. Механизмы открывания фасадов параллельно, под углом и гармошкой. Это достаточно дорогостоящие механизмы. Однако они позволят сделать вашу мебель более удобной в эксплуатации.

Выбор механизмов также зависит от веса фасада. Установка этих механизмов более сложная, однако при наличие всех установочных размеров и крепежа, которым комплектуется механизм вряд ли вызовет большие трудности.

Несмотря на достаточно высокую стоимость подъемных механизмов второй группы, они обладают широкими возможностями по регулировке и уникальной системой открывания шкафов.

Вся рассмотренная фурнитура применяется для установки на дверцы. Следуя рекомендациям по установке у вас вряд ли возникнут сложности в монтаже. Используя такую фурнитуру, как амортизаторы или системы открывания, вы будете обладать современной и эргономичной мебелью в своем доме, которая будет вас радовать каждый день.

mhremont.ru

Поворотный механизм для мебели, для чего используется и особенности

Как собрать предмет мебели, если использовать фурнитуру невозможно? Ответ прост: собрать ее без комплектующих деталей не получится. Такие элементы позволяют наделить мебель высокой функциональностью, практичностью, внешней привлекательностью. Именно поэтому для выбора действительно качественного шкафа или тумбы важно обращать внимание на фурнитуру, одним из видов которой является поворотный механизм для мебели, используемых для многих мебельных конструкций.

Что собой представляет

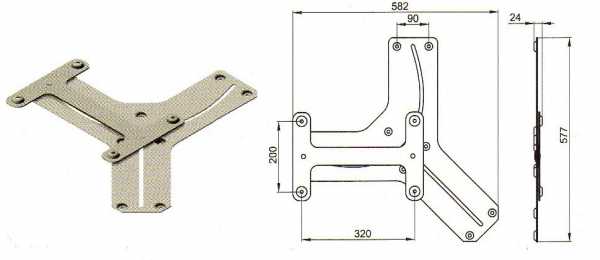

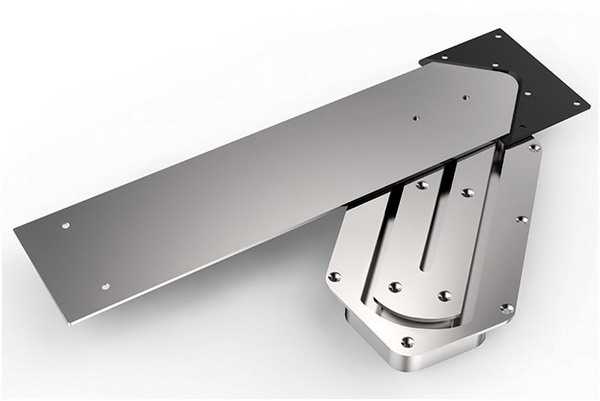

Чтобы обеспечить дверцам разного рода мебели возможность поворотного открывания, применяются механизмы крепления фасада с шарнирными петлями. В случае стандартного угла распахивания фасад открывается на 95 градусов. В случае угловых шкафов с выкатными или вращающимися системами хранения, диванов, обеденных столов с поворотным с механизмом трансформации актуально использовать именно фурнитуру с нестандартным установочным углом (180, 270 градусов). Она предоставляет человеку возможность преобразовать один предмет мебели в другой или же изменить одно его функциональное состояния на другое.

Механизмы такого плана легко трансформируются, вследствие чего меняется внешний вид мебели, ее функциональные возможности. Например, кухонной тумбы или вешалки. Это крайне важно для комфортабельности пользователей мебели, однако, еще большую актуальность подобная фурнитура приобретает в условиях малогабаритного жилья. Маленькие пространства должны быть обставлены высоко функциональной мебелью, иначе они будут мало комфортными для жизни.

Для сидения

Для стола

Для тумбы

Для фасадов

Разновидности

Фурнитура поворотная может иметь разный диаметр.

ДиаметрДопустимый уровень нагрузки, кг
300 мм50-70
400 мм80-100
600 мм170-190

Благодаря разнообразию размеров можно подобрать модель, способную выдержать большой вес. Именно поэтому такая фурнитура популярна при создании разных предметов мебели: диванов, обеденных столов.

Подобная продукция может различаться цветовым решением. Самые распространенные цвета – стальной, черный, платина, хром.

Поворотные механизмы монтируют внутри или снаружи корпуса шкафа, поэтому дверца довольно быстро и без трудностей снимается и навешивается. Различают несколько видов поворотных петель:

  • четырехшарнирные механизмы — стандартная фурнитура, которая позволяет открывать фасад мебели на угол более 90 градусов;
  • семишарнирные петли — более редкий вид фурнитуры, позволяющий открыть и сместить дверцу в сторону.

Чем современнее технологии применяются для создания фурнитуры поворотного характера, тем меньше времени потребуется для ее монтажа и навешивания фасада. Только качественное изделие способно выдержать до 100 тысяч циклов открывания фасада.

Семишарнирные

Четырехшарнирная

Материалы изготовления

Круговые поворотные механизмы предоставляют уникальную возможность создать вертящиеся стенды, полочки, платформы. С их помощью можно существенным образом сэкономить место в доме без ущерба для комфортабельности мебели.

Такая фурнитура отлично подходит для установки на различные материалы (МДФ, ДСП, ДВП, пластик, металл) и отличается высокой функциональностью. Пользоваться ею комфортно даже подростку без особенных трудностей.

Для изготовления современного поворотного механизма для мебели применяются материалы с разными эксплуатационными параметрами, что влияет на качество и длительность периода использования самого предмета мебели:

  • наиболее практичным, долговечным и прочным является поворотный механизм из оцинкованной стали. Он способен выдерживать нагрузки до 170-190 кг без деформации. Именно поэтому фурнитура из стали так востребована сегодня;
  • также в магазинах можно подобрать поворотную фурнитуру из цинк-алюминиевого сплава. Это уникальный материал, который демонстрирует высокую стойкость к износу, прочность, долговечность.

Чем чаще эксплуатируется механизм поворотный, тем меньше ее срок службы. Поэтому крайне важно уточнить у продавца, из какого материала изготовлены все комплектующие мебели.

Стальной

Цинко-алюминиевый

В каких конструкциях используется

Мебельные платформы поворотные представляют собой особый вид фурнитуры, которая применяются при сборке:

  • кухонных шкафчиков с нестандартным углом открытия. Такая мебель актуальна для крохотных кухонь, где очень мало свободного места;
  • обеденных столов, трансформирующихся в маленький журнальный столик;
  • тумб для телевизоров, которые могут принимать вид стола;
  • мягкой мебели — также поворотная фурнитура позволяет разложить кресло или диван в полноценное спальное место путем поворота одной из его частей в сторону;
  • вешалок для одежды в коридоре, вращающихся вокруг своей оси;
  • шкафов купе.

Иными словами, сфера применения подобных изделий очень широка. Особенно важен этот момент при создании интерьеров в маленьких квартирах и домах, где каждый сантиметр свободного пространства имеет очень высокую ценность для комфорта жильцов.

Вешалка

Диван

Кухонный шкафчик

Тумба под телевизор

Шкаф кровать

Обеденный стол

Видео

mblx.ru

Нажимной толкатель фасадов малый, низкая цена.

Каждому современному производителю известно, насколько зависит качество готовой мебели от мельчайшей входящей в ее состав детали, несущей определенную функцию. Часто случается так, что смелый замысел дизайнеров не предусматривает наличие мебельных ручек, которые резко выбиваются из общего концепта дизайна. Однако у мастеров существует свой секрет, позволяющий обходиться без них и заключающийся в том, чтобы установить на дверь или ящик нажимной толкатель фасадов, применение которого перестало ограничиваться кухонной мебелью в последнее время.

Систем открывания без использования мебельных ручек сегодня существует внушительное количество, все они довольно любопытны. Основой их всех является малый нажимной толкатель фасадов, приобрести который желают многие производители, изготавливающие современную продукцию с применением инновационных технологий.

Виды нажимных толкателей

  • Врезные толкатели устанавливаются чуть сложнее накладных аналогов, однако могут быть размещены по центру панели ящика, поскольку они менее заметны.
  • Накладной толкатель фасадов довольно прост в использовании, но устанавливаются детали такого типа исключительно в углах ящика. В отдельных случаях, в зависимости от мощности устройства, может потребоваться нажатие именно на тот угол, где установлен механизм.

В зависимости от направления открывания дверей нажимной толкатель может быть:

  • Открывающий двери вверх. Используются врезные либо накладные толкатели совместно с лифтами, благодаря работе которых ход в конце открывания может быть замедлен.
  • Открывающий дверь вниз. Применяются толкатели с магнитами совместно с соответствующими лифтами.
  • Открывающие горизонтальные двери.

Преимущества нажимного толкателя

Отличительной чертой любой современной кухни, обладающей стильными фасадами из массива, МДФ или ПВХ и не ограничивающей дизайнеров в проявлении фантазий, являются системы открывания без ручек. Если вы желаете заниматься производством мебели, которая оснащена столь удобным механизмом, рекомендуем вам купить малый нажимной толкатель фасадов, позволяющий открывать двери и ящики практически незаметным прикосновением. Одно легкое нажатие — и вам доступны неповторимый комфорт и необыкновенное удобство. Для закрытия ящика или дверцы нужно лишь аккуратно захлопнуть фасад или слегка нажать на него.

В нашем интернет-магазине вы можете купить нажимной толкатель фасадов в Москве по доступным ценам. У нас в наличии широкий выбор фурнитуры (петли, защелки, опоры, направляющие, крепежи, врезные мебельные замки, соединительные профили), которая поможет вам с создании удобной и функциональной кухни. Ознакомиться с прайс-листом можно у наших менеджеров.

ms-furnitura.ru

Подъемные механизмы, мебельные кронштейны и газлифты, обзор

Каждый год рынок мебельной фурнитуры пополняется все новыми интересными подъемными (откидными) механизмами для антресолей и горизонтальных кухонных шкафов с принципом действия, основанном на простой механике и пневматике — в этом их основное отличие. Также подъемные механизмы могут дополняться различными демпферами и доводчиками, обеспечивающими бесшумное и плавное, приятно скользящее движение до полного открытия или закрытия. Рассмотрим основные модели механических и газовых откидных механизмов, которые, в общем-то, можно без труда найти в любом городе. Правда, одни и те же по принципу работы и  внешнему виду подъемные механизмы могут называться по разному. Объяснение простое — многие производители предлагают ориентироваться в выборе по артикулам, не всегда русифицируют принятые международные названия. А в некоторых регионах и сами мебельщики с легкой руки «присваивают» то или иное обозначение, созвучное оригинальному.

Пружинный механизм Lift Junior

Пружинный подъемный механизм для узких фасадов

Жесткая механика из разряда «не прищемите пальцы, пока устанавливаете». Обеспечивает открывание створки антресоли примерно на 90гр, держит «вес» до 4 кг. О плавном ходе и бесшумном закрытии можно, конечно, не говорить. Но обладает несомненным преимуществом – механизм невысокий, можно установить в самый узкий шкафчик, порядка 140-150 мм по высоте (внутренний размер). В этом плане аналогов у пружинного подъемного механизма Lift Junior просто нет. Есть еще одна особенность – установки дополнительных петель на откидной фасад не потребуется.



Барный кронштейн (левый, правый, верхний, нижний)

Барные кронштейны для откидных фасадов мебели

У барного кронштейна много модификаций, «плечо» может быть плоским и круглым, основание – пластмассовым и металлическим. Подъемный механизм также является механическим, отличается бюджетной стоимостью. На фасады шире 50-60 см лучше устанавливать парно, по обе стороны. Требуется установка дополнительных мебельных петель на створку. Часто используют в обувницах и «барах» — нишах в классических стенках с откидывающейся вниз дверцей.



Кронштейн антресольный «клик-кляк»

Подъемные мебельные кронштейны «клик-кляк»

Также основанный на механике по принципу действия откидной механизм с фиксацией по бюджетной стоимости. Наделен компактными размерами, и способен обеспечивать открытие порядка 90-100 градусов (при правильной установк). Созвучное с известным диванным механизмом название «клик-кляк» получено им не случайно: по аналогии горизонтальный фасад нужно также несколько приподнять, до характерного щелчка и только потом опустить – створка «замрет» в открытом состоянии. Важно правильно рассчитать вес фасада, иначе ожидаемой фиксации не произойдет, створка медленно «поползет» вниз. По этой причине рекомендуется устанавливать по два механизма на один короб с двух сторон. Еще одно распространенное название – clock.



Хит продаж — газлифт

Мебельные газлифты

Классический подъемный механизм для кухонных фасадов. Сочетает в себе простоту монтажа, бюджетную стоимость и комфортную эксплуатацию. За счет правильного подбора подъемной силы (от 50-60N до 180-200N) и дополнительной комплектации различными демпферами можно добиться вполне плавного, мягкого хода с практически бесшумным закрыванием, без раздражающего стука. Для удобства многие производители мебельной фурнитуры разработали «сетку» подбора газлифта по весу дверцы. На небольшой фасад, к примеру, 360х500 мм можно поставить «слабенький» газлифт 50-60N, чтобы он не «взлетал» вверх и фиксировался в открытом состоянии. Для фасадов большей ширины лучше ставить по два газлифта симметрично по обеим сторонам корпуса во избежание перекоса.



Подъемные механизмы откидные с доводчиками

Откидные подъемные механизмы с доводчиками

Всегда хочется чуточку больше от ожидаемого. Чтобы фасады на кухне скользили бесшумно и плавно, без малейших усилий. Производители охотно откликаются на спрос – на российском рынке откидные механизмы с встроенными доводчиками представлены сразу несколькими ведущими брендами из тех, что «на слуху» — Blum, Hettich и т.д. Откидной механизм для фасадов антресольного типа может открываться от нажатия и запускаться электроприводом.

Откидные подъемные механизмы для шкафов с выносом

Механизмы подъема откидные с выносом

Несущая способность подъемных механизмов европейских брендов довольно большая, нередко ими оснащают довольно высокие дверцы. Очевидно, что при простом откидывании вам придется отстраняться от кухонного гарнитура, чтобы закрыть дверцу – область ручки будет выходить далеко за пределы ширины столешницы, если фасад по высоте больше 300-400 мм. Решить эту проблему можно с помощью откидных механизмов с выносом. При открытии дверца «заводится» за глубину шкафчика.

Механизм подъема в вертикальной плоскости

Вертикальный подъем створки шкафа

Недостаток откидных механизмов один – если ваш рост ниже среднего, придется если не прыгать, то постоянно вытягиваться, чтобы «зацепить» высоко закинувшуюся дверцу и закрыть. Что ж, европейские производители фурнитуры премиум-сегмента предусмотрели и это: подъем фасада вдоль корпуса вертикально для вас будет более удобен и практичен.

sdelay-mebel.ru
