Розетки на кухне в столешнице: разновидности и особенности, установка своими руками

Содержание

разновидности и особенности, установка своими руками

Содержание статьи:

Бытовая техника, которая гарантирует комфорт на кухне и в офисе, требует подключения к питающей электросети. Многочисленные розетки накладного типа никак не будут изюминкой в дизайнерском интерьере, независимо от назначения помещения. Оптимальным решением в такой ситуации станет выдвижная розетка в столешницу. Эти устройства удобны в использовании, экономят место в комнате и отлично сочетаются с любым интерьером.

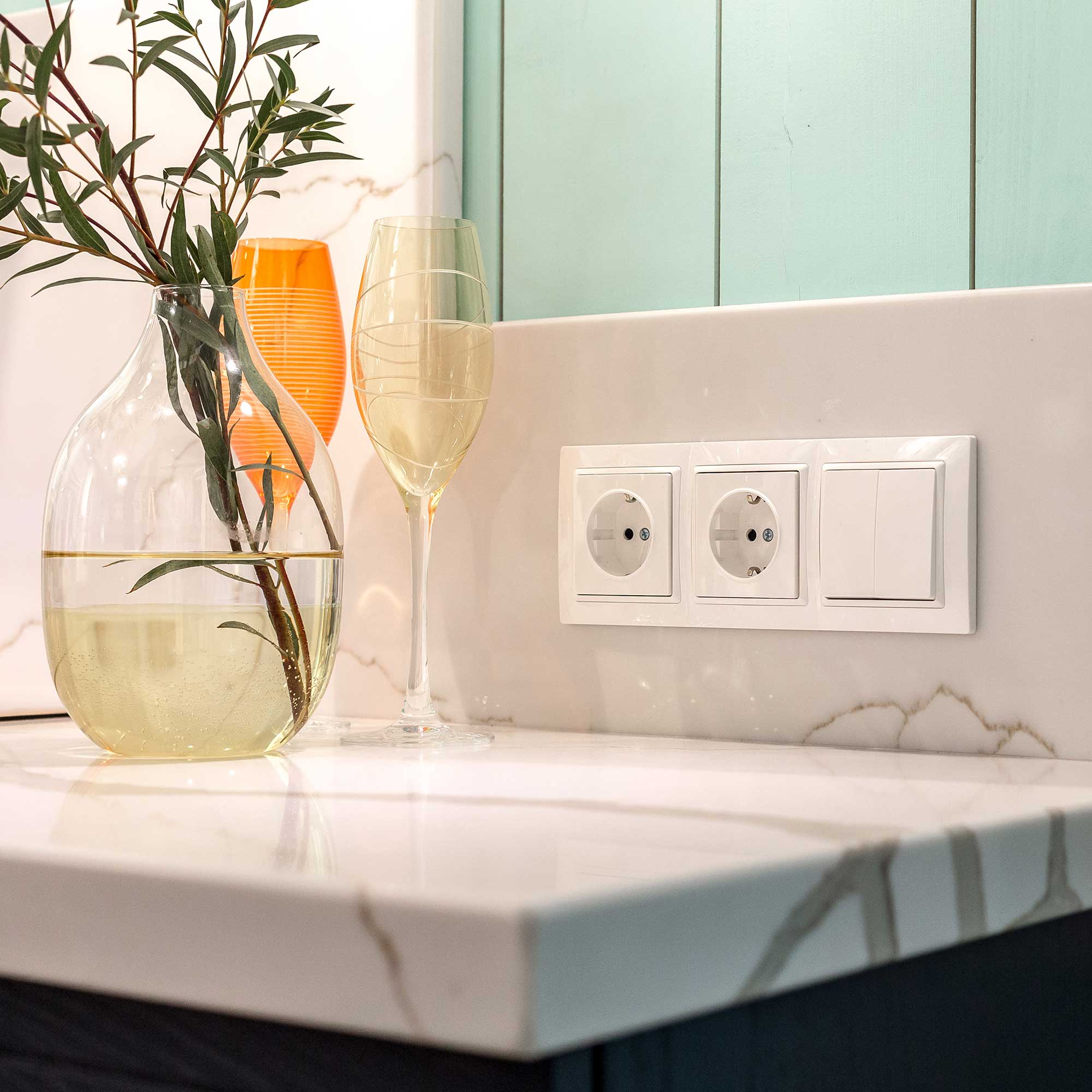

Расположение розеток на кухне

Скрытая горизонтальная розетка на кухне

Розетки в кухонных помещениях рекомендуется устанавливать в 3 яруса:

  • Верхний – для вытяжки и подсветки подвесных шкафов.
  • Центральный – располагается на 10-15 см выше столешниц. Сюда подсоединяется мелкая бытовая техника: чайник, миксер, блендер и другие.
  • Нижний – электропитание для самой мощной встраиваемой техники, которая находится в сети постоянно: посудомоечная машина, духовой шкаф, холодильник и т. д.

Встраиваемую технику с высокой нагрузкой рекомендуется подсоединять через УЗО. Обязательно должно быть заземление.

Примерная схема расположения розеток на кухне

Перед тем как установить скрытые розетки для кухни в столешницу, нужно подсчитать их требуемое число. Для этого необходимо руководствоваться несколькими основными правилами расчёта:

  • Число розеток должно быть на 25% больше, чем численность электрических приборов на кухне. Таким образом будет сделан запас для подсоединения дополнительных устройств: кухонный пылесос или вентилятор. Пример – на 8 единиц техники понадобится установить 10 розеток.
  • Мощность проводки рассчитывается в соответствии с суммарным показателем мощности всей электротехники. Нужно это для того, чтобы в электропроводке был двукратный резерв для питания устройств. Розетки разделяют на 2 типа: 16 А – нагрузка до 2,2 кВт; 10 А – нагрузка не более 3,5 кВт. Нельзя подавать на розетку больше мощности, чем её расчётная нагрузка;
  • Приборы с высоким показателем мощности, к примеру, электроплита или бойлер, должны подсоединяться через защитные автоматы к отдельной электролинии.

Выдвижные розетки крайне удобны для использования на кухне. В особенности это заметно при использовании тех приборов, которые не требуют постоянного подключения к сети.

Виды и особенности выдвижных розеток

Встраиваемые розетки в столешницу – блок из 2-х и более розеток, вмонтированный в металлический или пластиковый корпус, который оснащён выдвижным механизмом. Устройство посредством лёгкого нажатия извлекается из столешницы и так же легко погружается в неё при нажатии. Устройство такого типа является своего рода сетевым фильтром, но при этом не имеет связок из проводки, которые так не эстетично выглядят. Современный рынок предлагает пользователям несколько разновидностей устройств выдвижного типа.

Вертикальная выдвижная розетка для столешницы

Вертикальная выдвижная розетка

Данная разновидность розеток применяется чаще всего. При этом их конструкция является не самой практичной и долговечной, так как возвышающаяся над столешницей “башня” может быть невзначай задета и легко повреждена.

Кроме того, выдвижной вертикальный блок подвержен расшатыванию, ведь при вставке вилки нужно приложить некоторое усилие.

Горизонтальная выдвижная розетка

Отличается от иных выдвижных устройств горизонтальным размещением розеточного блока и показателем высоты выдвигаемой части. Такая конструкция имеет высокую прочность, а также более удобна в эксплуатации. Имеется у горизонтальных блоков и значительный минус – проблемное подсоединение техники с боковым типом вилок.

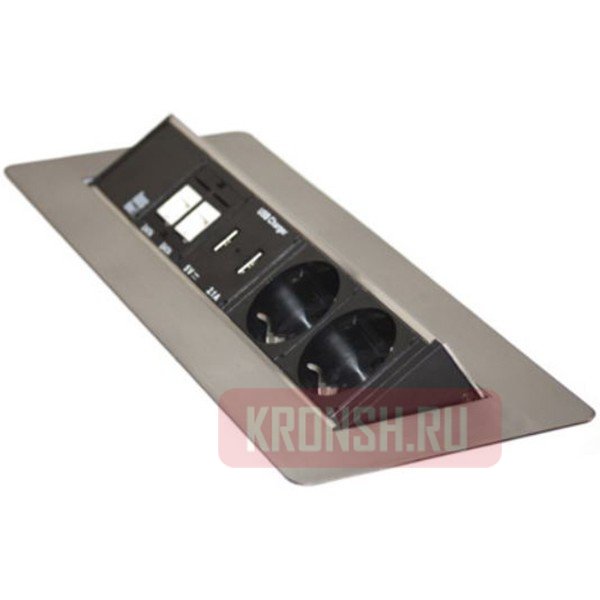

Выдвижной поворотный розеточный блок

Выдвижной поворотный розеточный блок

Встроенные розетки поворотного типа являются самыми универсальными среди выдвижных конструкций. Они идеально подходят для обустройства кухонных столешниц, поэтому являются очень надёжными и демонстрируют высокий уровень эргономичности. Поворотные блоки плотно фиксируются в плоскости и выдерживают частые вставления/вытаскивания вилок, а значит являются долговечными.

В отличие от традиционных блоков выдвижного типа, данная конструкция оснащается поворотным механизмом.

Он срабатывает от нажатия пальцем на определённый участок лицевой крышки. После открытия розеток устройство фиксируется под углом 45 градусов.

Поворотный блок розеток обладает некоторыми конструкционными недостатками – запорные и подвижные механизмы, которые через время выходят из строя. Также в них проблемно подсоединять вилки бокового типа.

По типу монтажа поворотные блоки разделяют на 2 вида:

  • врезные – устанавливаются непосредственно в плоскость столешницы;

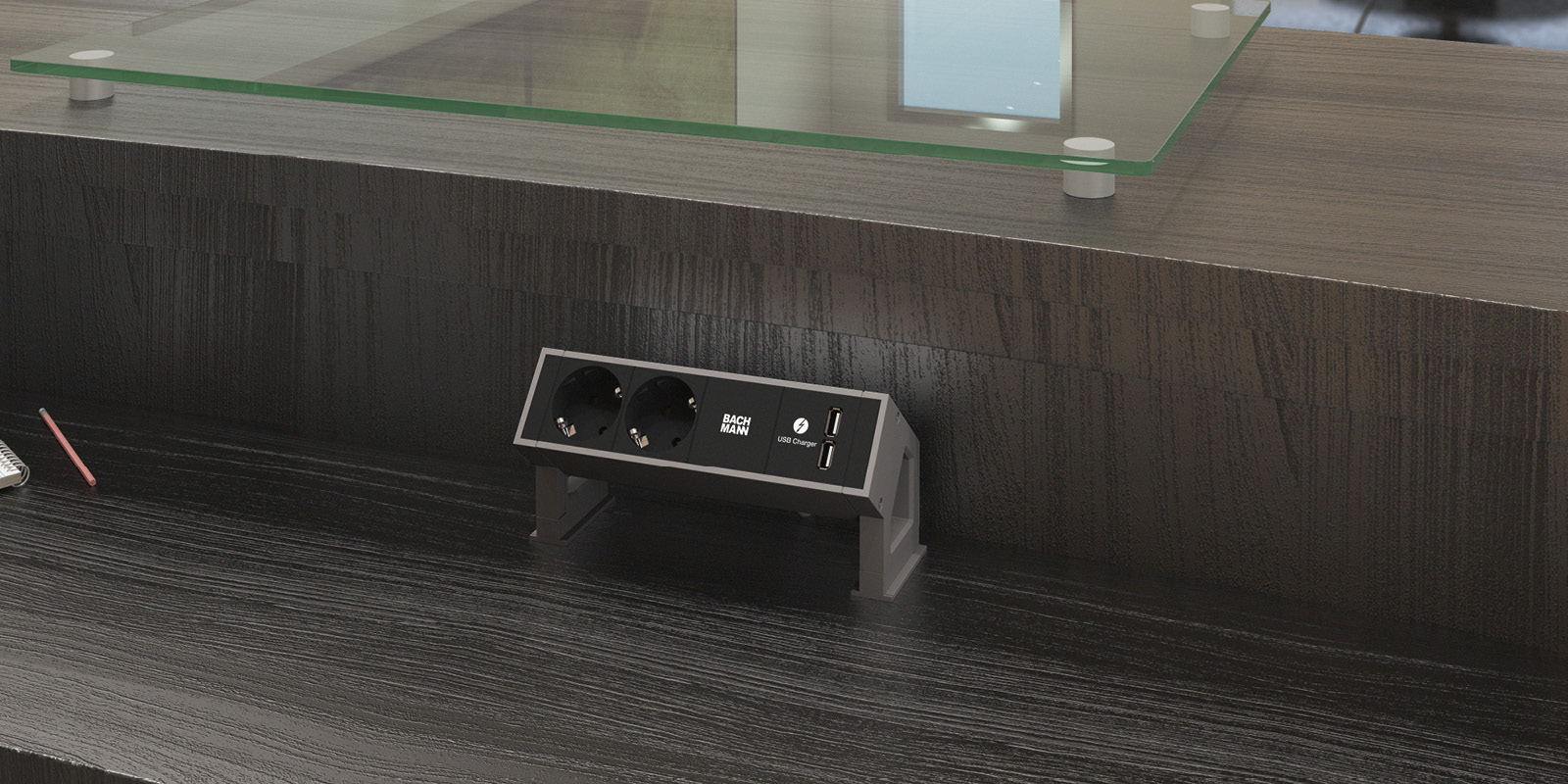

  • угловые – монтируются в 90-градусных углах (стеновые стыки, совмещение стена/подвесной шкаф).

Скрытые розетки

Розетка, встроенная в столешницу

Потайной блок розеток считается самым надёжным и долговечным, так как он лишён движимых механизмов. По сути, это классический удлинитель, который утапливается в корпус мебели или плоскость столешниц. Такие устройства лишены возможности менять своё положение. От проникновения внутрь пыли и влаги блок защищает декоративная крышка.

Для подсоединения электротехники крышку нужно поднять вверх либо сдвинуть в сторону. Это единственный минус скрытых устройств – от крышки скрадывается место на рабочей поверхности.

Классификация встраиваемых в столешницу блоков

Установка выдвижного блока розеток в навесной шкаф

Встраиваемые в стол розетки – стильное решение для кухонных и офисных помещений. Монтировать их можно как в плоскость столешницы, так и в шкафы или столы. Такие блоки являются отличной альтернативой стандартным удлинителям, демонстрируют более высокую универсальность и комфорт использования. Обычные удлинители не всегда уместны, в особенности в таких помещениях, как конференц-залы или дизайнерские кухни.

По типу конструкции выдвижные розетки бывают:

  • горизонтальные;
  • вертикальные;
  • скрытые.

Блоки горизонтального типа могут обладать от 1 до 5 силовыми разъёмами. Кроме традиционных вилок, они могут оборудоваться портами USB, HDMI и Ethernet для подсоединения интернет-доступа.

По способу доступа к розеткам блоки разделяют на выдвижные и поворотные.

Отдельные модели розеточных блоков оснащаются функцией поворота на 180 или же на 360 градусов. Большинство из них имеют подсветку для удобства работы в темноте и формирования соответствующего стиля.

Устройства поворотного типа обладают высокой степенью надёжности. Недостатков у них фактически нет, за исключением одного фактора – невозможность взаимодействия с боковыми типами вилок.

Выдвижные розетки могут быть размещены:

  • В навесных шкафах.
  • В плоскости столов/столешниц.
  • В угловом соединении между стеной и столешницей.

Одна из главных характеристик врезной розетки – наличие защиты степени IP44 (стойкость против пыли и воздействия влаги).

Особенности устройства выдвижных конструкций

Принцип работы выдвижной розетки

Розеточные блоки выдвижного типа дают возможность сэкономить пространство, так как избавляют от надобности прокладывать отдельную электролинию для монтажа дополнительных сетевых точек.

Основные особенности таких устройств:

  • число интегрированных разъёмов – от 1 до 5, все они обладают заземлением;
  • длина кабеля варьируется в пределах 3-5 метров, в зависимости от модели устройства;
  • подсоединить блок к общей электросети можно при помощи стационарной вилки или посредством электрических клеммников.

Принцип функционирования выдвижных блоков довольно прост. В состоянии статики конструкция полностью прячется в шкаф или столешницу. Для подсоединения любого электроприбора нужно просто нажать на декоративную крышку, после чего она начнёт выдвигаться, освобождая доступ к розеткам. Есть модели, которые самостоятельно поднимаются полностью либо выдвигаются лишь на пару сантиметров. Их нужно дотянуть вверх рукой.

Чтобы спрятать розеточные блоки, необходимо просто надавить на них сверху и опустить в столешницу до щелчка.

Плюсы и минусы

Подсвечиваемый розеточный блок может служить ночником

Розеточные блоки выдвижного типа становятся всё более востребованы в современных интерьерах, так как обладают целым набором неоспоримых достоинств:

  • Высокая универсальность.
  • Не занимают место на рабочей поверхности.
  • Подходят для подключения мелкой кухонной электротехники, которая не используется постоянно.
  • На рынке имеются модели с защитой от влаги и пыли. Также есть устройства с функцией защиты от детей.
  • Идеальное сочетание с любыми стилями интерьера.
  • Возможность выбора между вертикальными блоками и горизонтальными.
  • Наличие дополнительных разъёмов, например, USB или HDMI.
  • Возможность монтирования в любую поверхность – стол/столешница.

Кроме массы плюсов устройства имеют несколько недостатков:

  • Достаточно высокая стоимость.
  • При монтаже в подвесной шкаф внутренний его объём скрадывается.
  • Невозможность установки на участках столешницы, где под ней имеются выдвижные ящики.
  • Блоки вертикального типа можно легко повредить ввиду их показателей высоты.

Все недостатки выдвижных розеток компенсируются их универсальностью. Нерабочий блок невиден невооружённым глазом, его форма напоминает обычное декоративное кольцо/прямоугольник на поверхности стола.

Особенности выбора

Встроенные розетки GTV

Выбирая розеточный блок выдвижного типа, нужно руководствоваться соотношением цена/качество, а также обращать внимание на такие факторы:

  • Необходимое число сетевых разъёмов и наличие дополнительных портов для USB-устройств, аудиотехники и прочие.
  • Удельная мощность блока – показатель суммарной мощности всей электротехники не должен ее превышать.
  • Способность розеточного блока противостоять перепадам напряжения (функция фильтра).
  • Качество материалов изготовления розеток. Дешевый пластик не выдержит частых подключений/выключений. Такие устройства имеют маленький ресурс эксплуатации.
  • Наличие защиты степени IP44. Предотвращает попадание внутрь блока пыли и влаги. Особенно это важно при выборе розеток для кухонных помещений.

Многие пользователи при выборе розеточных выдвижных блоков пытаются сэкономить на покупке, отдавая своё предпочтение китайским брендам.

Плохого здесь ничего нет при условии приобретения действительно брендового устройства. Главное – не покупать копии известных производителей, которые продают за низкую цену якобы по акции. Такие блоки кроме малой долговечности ещё и опасны: их пластик трескается при воздействии температуры и влаги, что может привести к короткому замыканию.

Правила монтажа

При монтаже розеток выдвижного типа необходимо придерживаться нескольких основных правил.

Категорически запрещается устанавливать блоки вблизи плиты и возле мойки. Короткое замыкание может быть вызвано влагой и повышенными температурами. От мойки и плиты розетки нужно устанавливать на расстоянии не менее 60 см.

Процесс установки скрытых розеток

Монтаж встраиваемой выдвижной розетки в столешницу

Монтаж выдвижных розеточных блоков не сложен, домашние умельцы выполнят его самостоятельно без труда.

Алгоритм действий:

  1. Обесточить помещение.
  2. Разметить место установки блока.
  3. При помощи коронки или лобзика сделать отверстие (диаметр 65 мм) для монтажа розеток в столе, шкафу или столешнице.
  4. Закрепить устройство при помощи крепёжных элементов, которые идут в комплекте.
  5. Подсоединить блок к сети.

Если дома нет необходимых инструментов, лучше обратиться за помощью к специалистам.

Подбор места расположения устройства

Выдвижная вертикальная розетка вмонтирована в угловой навесной шкаф

Розетки выдвижного типа лучше всего устанавливать в таких местах:

  • В рабочих зонах столешниц и столов, где происходит приготовление еды. Оптимальной здесь будет установка блока на 4-5 сетевых разъёмов.
  • В зонах приёма пищи и столовых.
  • В местах отдыха всей семьи. Здесь наиболее рациональным будет монтаж розеточных блоков с комбинированными разъёмами, с наличием USB и HDMI. Это позволит подсоединять к сети и интернету телефоны и ноутбуки.

Размещение каждого выдвижного блока надо продумать заранее. Это избавит владельцев от ситуаций, когда один блок оказывается не востребованным, а другой перегруженным.

Выдвижные розетки для кухни - мебельная фабрика Арт Мастер / Материалы / Мебельная фабрика Арт Мастер

Современные методы обустройства и дизайна необходимы для того, чтобы сделать кухню практичной и функциональной в использовании, а также добавить изысканности к ее внешнему виду. В последнее время среди покупателей набирают популярность врезные электрические розетки, которые монтируются в кухонную столешницу. Устройство данного вида розеток позволяет при надобности вытащить изнутри розеточный блок, что делает их использование удобным и совершенно безопасным. Кроме того, встроенные розетки придают кухне эстетичный вид, акцентируя внимание на ее интерьере и стиле. Гармоничные кухни на заказ в Севастополе предлагает мебельная фабрика Арт Мастер.

Преимущества выдвижных розеток

Главными достоинствами встроенных розеток является:

  • Наличие нескольких разъемов и портов, предназначенных для подключения бытовой техники, USB-соединений и других устройств.
  • Сохранение красоты и лаконичности кухонного убранства.
  • Простота установки, занимающая непродолжительное время.

К недостаткам таких розеток относят отсутствие водонепроницаемости, что влечет к последствиям в случае образования влаги. При установке устройства могут возникнуть проблемы с выдвижением полок и ячеек. Также к розетке нельзя подключить регулярно используемые в быту электроприборы.

Выдвижные встроенные розетки обладают характерной чертой: они приходят в рабочее состояние только после выдвижения устройства из столешницы. Для этого электророзетка оснащена специальной конструкцией с пружинными механизмами. В зависимости от модели они могут быть представлены в виде кнопки или крышки. Пока розетка спрятана в столешнице, работать она не сможет.

Виды врезных розеток

В зависимости от расположения розетки на поверхности столешницы кухни выделяют:

  • Вертикальные. Данный вид встроенных розеток характеризуется наличием нескольких точек подключения, разъемами для USB-соединений, что подчеркивает их практичность. Вертикальные модели представлены в широком ассортименте. Среди более дорогостоящих экземпляров можно выбрать розетки с функцией подсвечивания, снабженные сенсорной панелью на верхней крышке.
  • Горизонтальные. Свое название врезные розетки получили благодаря соответствующей конструкции, которая вмонтирована в столешницу по горизонтали. Управление осуществляется за счет кнопки, расположенной на верхней панели. Как и вертикальные электророзетки, вышеуказанный вид розеток снабжен разъемами для USB-соединений, однако, при подключении кабелей с боковым расположением могут возникнуть проблемы ввиду горизонтальной конструкции.

Производители

Фирма польского происхождения, занимающаяся выпуском мебели и электрических приборов. В частности, GTV производит встроенные розетки, которые можно приобрести по небольшой цене.

Legrand. Французский крупнейший концерн, который славится на отечественном рынке производством врезных брендовых розеток с наименованиями «Estap», «Vantage» или «BTicino». Каждая модель характеризуется высокой функциональностью, разнообразным внешним видом и наличием нескольких модулей.

Evoline. Один из европейских лидеров по разработке и выпуску электротехнических товаров от немецкой компании SchulteElektrotechnik. Большинство моделей бренда Evoline представлены и на отечественном рынке. В частности, «PortCuisine», обладающая специальной конструкцией, с помощью которой доступна установка USB-соединений, HDMI-разъемов по желанию покупателя.

Производитель врезных вертикальных розеток шведского происхождения выпускает линию товаров «SmartlinePopup», снабженных силовыми контактами, необходимыми портами и разъемами для подключения сторонних устройств.

5 основных правил выбора выдвижных розеток

На сегодняшний день рынок богат широким ассортиментом самых различных видов и устройств врезных розеток. Чтобы купить качественный товар без переплат, следует придерживаться несложных правил.

  1. Определить требуемое количество силовых контактов, разъемов и портов в зависимости от числа приборов, которые будут в дальнейшем подключены одновременно.
  2. Рассчитать количество потребляемой мощности, остановив свой выбор на моделях с 2-х кратным запасом. Это обеспечит безопасность при использовании электророзеток.
  3. Выбирать влагоустойчивые и герметичные от пыли модели.
  4. Помнить, что внешний вид товара, его размеры должны соответствовать интерьеру кухни.
  5. Обратить внимание на производителя модели. Ввиду многообразия технических свойств механизма, регулярных нагрузок при ежедневном использовании, лучше приобрести практичные устройства от проверенных производителей европейского происхождения.

Монтирование устройства

Прежде чем выбрать место установки и число силовых контактов, следует ознакомиться с тем, как расположены розетки на кухне. Не рекомендуется подключать к блоку единовременно более 3-х розеток.

При установке устройства первоначально нужно просверлить в столешнице отверстие необходимого размера с помощью перфоратора.

Закрепить розетку в проделанном отверстии, используя нижний винтовой крепеж, после чего обработать поврежденные края столешницы водоотталкивающими материалами.

Используя сетевой кабель с вилкой через контакты на других уровнях, подключить розетку к источнику питания.

Безопаснее всего размещать врезные розетки на расстоянии от кухонной мойки и плиты.

Таким образом, встроенные выдвижные розетки не только просты в установке, полезны и удобны в использовании, но и отлично гармонируют с кухонным дизайном, создавая атмосферу уюта и подчеркивая внутреннее убранство.

comments powered by HyperComments

Розетки на кухне. Схема расположения, правила и советы по размещению

Чтобы созданию кулинарных шедевров не препятствовали технические проблемы на кухне, важно правильно спланировать расположение всех бытовых приборов и розеток для их подключения. Не пожалейте времени и прорисуйте детальное расположение всех шкафчиков и элементов кухонного гарнитура. Где хозяйке удобнее будет замешивать тесто, а где несложно дотянуться до кнопки включения чайника? Работа каждого прибора на вашей кухни напрямую будет зависеть от доступности розеток.

Конечно, в первую очередь мы думаем об эстетической составляющей. Каждой хозяйке важно, чтобы вид розеток не бросался в глаза, не привлекал лишнего внимания к себе, но выгодно гармонировал с общим дизайном кухни. Ведь помимо тех розеток, которые можно спрятать за нижними шкафами кухонного гарнитура, есть те, что останутся на виду.

При планировании расположения бытовой техники кроме визуальной привлекательности кухни в целом, обязательно нужно помнить о нормах и правилах безопасности. С этой важной составляющей ремонта мы и начнем.

Советы и нормативы по установке

  • Располагать розетки нужно на расстоянии, превышающем двух сантиметров от плинтуса. Самым удобным способом размещения розеток является тот, когда они установлены на 10 - 20 см выше кухонной столешницы;
  • Если в доме есть маленькие дети, не лишним будет оборудовать розетки специальными пластиковыми заглушками;
  • Бытовой прибор, который питается от сети, нужно ставить не дальше, чем один метр от розетки;
  • Cледите, чтобы капли воды или горячий пар не попадали на элементы электросети.

Типы монтажа

По типу монтажа все розетки делятся на угловые, выдвижные, скрытые (ещё их называют встраиваемые), а также накладные.

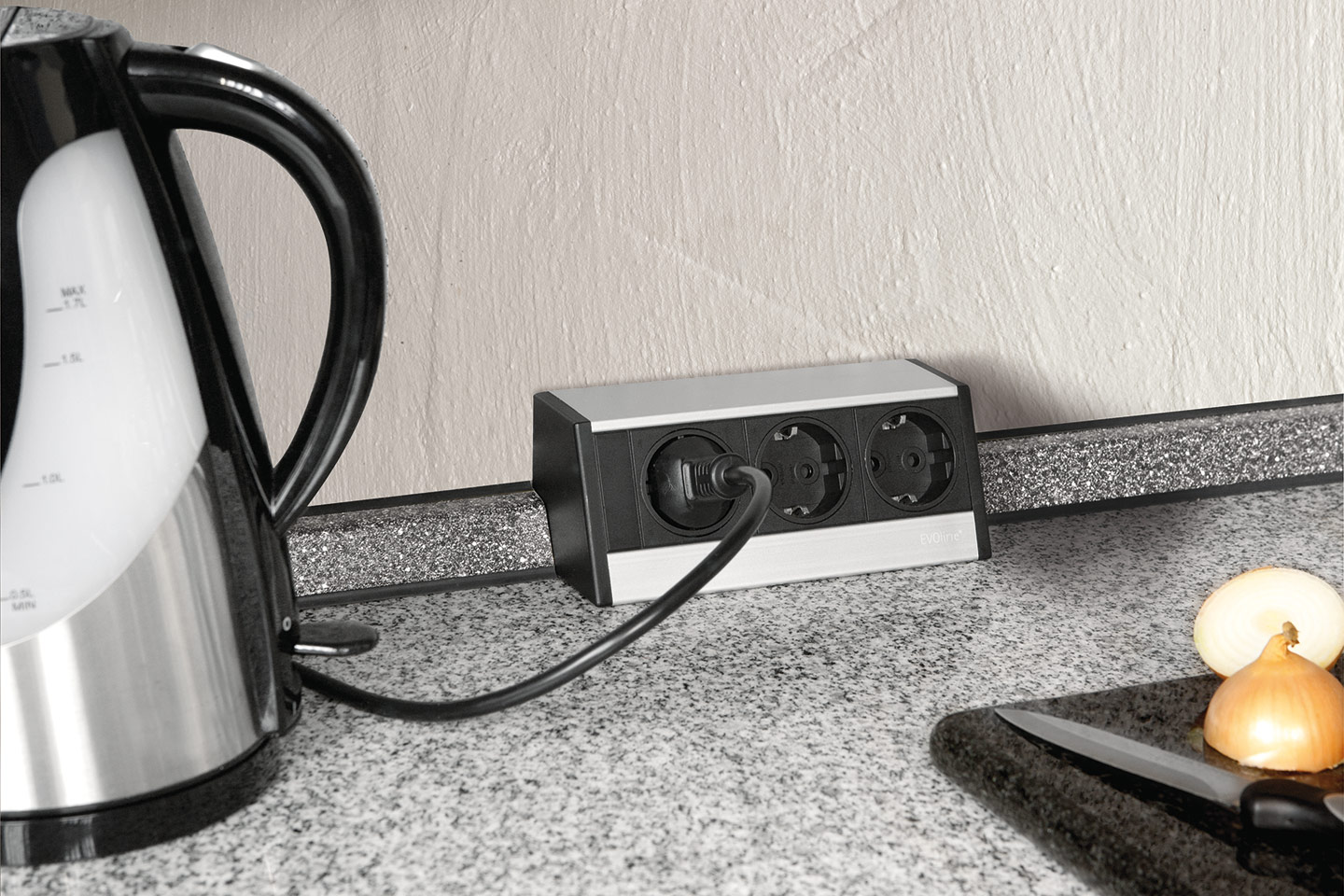

  • Угловые розетки. Этот вариант самый удобный и рациональный для кухонного пространства. Розетки чаще всего устанавливают под подвесными шкафчиками. Таким методом размещают как одиночные розетки, так и модульные, состоящие сразу из нескольких. Установка таких розеток ничем не отличается от монтажа самых простых.
  • Скрытые. Этот инновационное решение проблемы рационального использования пространства и расположения кухонного оборудования. Такие розетки можно установить вертикально и горизонтально, поместить в шкаф или даже вмонтировать в столешницу. Часто подобное решение превращают в жизнь уже на этапе изготовления кухонного гарнитура. Эстетичный внешний вид таких розеток вам гарантирован. Снаружи такие розетки защищают алюминиевыми крышками. Внутри подобной системы могут располагаться сразу несколько розеток, а ещё разъемы для подключения гаджетов.
  • Выдвижные системы. Если вы устали от бесконечной путаницы проводов от удлинителя на своей кухне, то этот выбор для вас. Выдвижные системы можно спрятать в столешницу или в ящик кухонного гарнитура, скрыв их таким образом от пыли и попадания влаги. К тому же, они легко «прячутся», когда становятся не нужны.
  • Накладные. Самые привычные нам розетки. В современных реалиях такой вид монтажа розеток используют всё реже, так как он больше подходит для открытой проводки.

Сколько вешать розеток?

Ответом на этот вопрос будет понимание, сколько всего приборов вы планируете поселить на своей кухне. Если со временем вы хотели бы дополнить арсенал еще и мультиваркой, то под неё тоже необходимо сделать розетку заранее. Ведь после завершения ремонтных работ сделать еще один источник питания будет невозможно. Для того, чтобы точно не ошибиться в расчётах, специалисты рекомендуют планировать количество розеток с запасом.

Рассмотрим примерный расчет количества розеток на базовом примере.

В нижнем уровне монтируют розетки для всей крупной бытовой техники (установить источники питания нужно примерно в 30 см от уровня пола). К такому оборудованию относятся: холодильник, посудомоечная машина, духовой шкаф, стиральная машина (если вы планируете ставить её на кухне), измельчитель отходов.

В среднем уровне (непосредственно над столешницей или в ней) располагаются розетки для основной техники. Это электрический чайник, микроволновая печь, индукционная варочная панель, телевизор, кухонный комбайн и прочите приборы. Для того, чтобы понять, где точно будут располагаться розетки, представьте, как вы набираете воду в чайник, удобно ли будет отправлять нарезанные продукты в кухонный комбайн, и сколько шагов придётся сделать с тарелкой руках до свч - печи? В верхнем уровне важно не забыть предусмотреть розетку для вытяжки и системы осветительных приборов.

Правила расположения

Кроме того, чтобы верно учесть расположение и количество необходимых розеток, важно помнить об особенностях подключения бытовых приборов и мощности потребления электроэнергии.  Приведём примерные общие показатели мощности.

Для оборудования, подключаемого в нижний уровень сети:

  1. Духовка - от 2500 Вт;
  2. Посудомоечная машина - от 1000 Вт;
  3. Холодильник - до 1000 Вт.

Для оборудования, подключаемого в средний уровень розеток:

  1. Микроволновка - 1100 Вт;
  2. Кофеварка или кофемашина - от 1000 Вт;
  3. Электрочайник - 500 Вт;
  4. Мультиварка - 700 Вт;
  5. Индукционная варочная панель - от 1,5 кВт.
  6. Электромясорубка - от 500 до 1000 Вт.

Для оборудования, подключаемого в верхний уровень розеток:

  1. Вытяжка - 300 Вт;
  2. Лампы - от 30 Вт.

Меры предосторожности

  1. Обращайте своё внимание на суммарную мощность всего кухонного электрооборудования, подключенного к сети. Эта величина не должна превышать максимально допустимый уровень. Одновременно в один блок розеток нельзя включать чайник и микроволновку. Мощность техники всегда указана в их технических паспортах. На электрооборудование с высокой мощностью (крупногабаритная техника) правильнее будет проложить отдельные линии с верно выбранным сечением, медные и с использованием защитной автоматики. Чтобы не ошибиться с мощностями, приклейте небольшие листочки с пояснениями на каждый автомат в своём электрическом щитке.
  2. Технику с металлическим корпусом обязательно необходимо заземлять. Розетки, обеспечивающие питание этому оборудованию, нужно подключать через устройство защитного отключения. Выполнять монтаж розеток непосредственно за встраиваемым электрическим оборудованием крайне нежелательно. Это может привести к нежелательным последствиям. Источник питания для должен располагаться не ближе, чем в 20 см. Над рабочей поверхностью розетки нужно монтировать, отложив вертикально наверх 10-15 см. Важно помнить, что к источникам электрического тока не должны попадать капли воды, жира и любой другой влаги. Ни в коем случае не устанавливайте розетки прямо над раковиной или рядом с трубами водоснабжения.
  3. Всегда внимательно изучайте информацию, которую указывает производитель на своих товарах: какая максимальная мощность допустима для их безопасного и правильного использования.

Как смонтировать?

Для начала необходимо составить общую схему расположения розеток. Это самый основополагающий пункт для дальнейшего воплощения задуманного. Ведь от точности и грамотности создания схемы зависит удобство хозяйки и безопасность эксплуатации всей техники, расположенной на кухне.

Когда схема тщательно продумана и готова, специалисты могут приступать к монтажу. В первую очередь они должны нанести по стенам отметки местоположения будущих розеток, согласно выводу кабелей, из штробы. После этого в стене делаются круглые выемки и в них устанавливаются специальные пластиковые "стаканы" (подрозетники). К будущей розетке подводят силовые кабели, монтируют накладки. В финале работ важно провести испытание на работоспособность.

Следую всем вышеуказанным правилам, вы сможете не только предусмотреть удобство работы на своей кухне, но и сделать этот процесс максимально эффективным, сэкономив время на общение с семьёй.

расположение, советы и схемы размещения

Требования к размещению

Чтобы кухня была безопасной и удобной, необходимо следовать определенным правилам:

  • Размещение электрических розеток на кухне возможно только там, где исключено попадание влаги.
  • Они не должны располагаться на расстоянии более 1 метра от электроприбора.
  • Грамотное распределение возможно только после того, как все параметры кухонного гарнитура (высота, глубина и ширина шкафов и ящиков) чётко определены.
  • Общая мощность электроприборов на одну розетку не должна превышать допустимую норму.

Сколько розеток нужно?

Прежде чем планировать установку розеток, необходимо посчитать количество подключаемой бытовой техники, не забывая о вытяжке, чайнике и микроволновой печи. Также стоит учесть вывод электричества для подсветки под навесными шкафами. К получившемуся количеству следует прибавить 25% на случай, если в будущем появятся другие приборы. Удобнее всего начинать с размещения розеток для встроенной техники.

Какие розетки лучше использовать?

Выбор розеток зависит не только от дизайна и планировки кухни, но и от особенностей их применения. В помещении для готовки уместны специальные изделия с повышенным уровнем влагозащиты – с силиконовыми мембранами (IP 44), оберегающими контакты в самой монтажной коробке. Такие изделия идут с крышками или шторками, благодаря которым мусор и брызги не попадают внутрь. Обычные накладные розетки применяются редко.

Если нужны дополнительные розетки на уже отремонтированной кухне, а портить стены или фартук не хочется, можно приобрести специальные выдвижные блоки и спрятать их в столешнице. При лёгком нажатии выезжает защитная деталь, открывающая доступ к сети. Ещё один вариант – накладная угловая электророзетка или угловой сетевой фильтр, которые устанавливаются под шкафчиком кухонного гарнитура.

Встроенные в столешницу изделия отлично смотрятся и практически незаметны, но неудобны для постоянного использования. Такие устройства полезны, когда нужно подключить прибор на короткое время (блендер, комбайн или миксер), а для электрического чайника такой вариант будет не столь выигрышным.

На фото удобный тройник, открывающийся при необходимости. Если он не используется, крышка остается закрытой.

Как правильно расположить на кухне?

Чтобы повысить безопасность использования, изделия необходимо располагать в свободном доступе. Также высота розеток на кухне зависит от типа оборудования и расстановки кухонной мебели. Для удобства понимания специалисты делят кухню на три уровня: верхний, средний и нижний.

Розетки для холодильника

Розеточная группа для этого прибора должна находиться на нижнем уровне: так кухня выглядит аккуратнее. Подключение холодильника рекомендуют располагать на высоте примерно 10 см от пола. Обычно производители указывают, с какой стороны выходит шнур: это важная информация поможет разместить розеточную группу с верной стороны. Дело в том, что шнур холодильника имеет небольшую длину – всего метр, – а использование удлинителей запрещено по инструкции.

Если предполагается выключать холодильник чаще обычного, то подключение над столешницей станет более приемлемым. Также этот способ удобен, если при монтаже точки позади электроприбора его корпус некрасиво выступает вперёд и портит впечатление от кухни.

Расположение электророзетки за его боковиной нельзя назвать эстетичным и грамотным, поскольку агрегат придётся отодвинуть от стены. В некоторых малогабаритных кухнях даже такое небольшое расточительство ценными сантиметрами будет ощутимо.

На фото розеточная группа для холодильника установлена слева от него в зоне фартука: таким образом прибор стоит вровень с кухонным гарнитуром.

Расположение розеток в рабочей зоне над столешницей

В стандартной кухне максимальная высота тумб достигает 95 см. Над рабочей зоной вешаются шкафы, создавая простенок для фартука. В этом месте следует расположить несколько электророзеток, но не посередине, а ближе к нижним тумбам. Оптимальная высота – 15 см над плинтусом столешницы. В этом случае их можно прикрыть электроприборами, которые планируется постоянно держать на рабочей поверхности: например, кофемашиной.

Есть и другое мнение: владельцы квартир, которые много готовят, предпочитают размещать розеточные группы под навесными шкафчиками. Так удобнее вытаскивать вилку, не боясь задеть и смахнуть  содержимое стола.

Количество устройств каждый выбирает сам. Один комплект рекомендуется расположить в одном из углов, другой – между мойкой и электроплитой на достаточном расстоянии от них. Если вблизи находятся трубы, следует установить защитные крышки или резиновые уплотнения.

Ещё один интересный способ правильно расположить розетки над рабочей поверхностью кухни – установить трек с перемещаемыми сокетами, как на фото ниже. Этот вариант не только служит практичным и функциональным приспособлением, но и стильно выглядит.

Не стоит забывать и о встраиваемых бытовых приборах в подвесных шкафах. Если ставится микроволновка, для неё следует предусмотреть отдельную розетку.

Ещё один вывод можно запланировать над обеденным столом. Он понадобится для подключения ноутбука, телевизора или зарядки различных гаджетов. Также, если придётся много готовить для гостей, к нему будет легко подключить кухонный комбайн или блендер.

На фото один из примеров подключения розеток на кухне: по бокам от электрической плиты и в углу гарнитура.

Где лучше разместить розетку для вытяжки?

Кухонные вытяжки различаются между собой не только внешне, но и по способу монтажа. Изделия бывают подвесными и встраиваемыми (связаны со шкафом), а также настенными (вешаются отдельно).

Если вытяжка монтируется в мебель, то розетка располагается в шкафу или над ним. Обычная высота для монтажа составляет около 2 метров от пола, но для удачного исполнения лучше чётко знать все габариты мебели и техники, чтобы установить розеточную группу вне зоны видимости. Для настенной кухонной вытяжки есть вариант скрытого монтажа, когда точка подключения прячется в кожухе воздуховода. Универсальной высотой монтажа розеток для вытяжки на кухне является 110 см от столешницы.

На фото кухня с правильным расположение розеток, где для каждого прибора выделено своё устройство. Электророзетка для настенной вытяжки спрятана в кожухе, поэтому не видна.

Выбираем оптимальное место розетки для стиральной или посудомоечной машины

Отдельный провод и розетку для посудомойки лучше готовить заранее, причем не только до покупки машины, но и до ремонта в кухне. Для любой техники, контактирующей с водой, есть обязательное правило: электроточки запрещены вверху или внизу мойки. Помещать розетки за посудомоечной машинкой и стиральной машиной тоже нельзя. Для современных встраиваемых приборов место для подключения планируют в соседней секции гарнитура. Изделия должны быть оснащены защитой от влаги. От идеи розеток в цоколе кухни постепенно отказываются, так как не всякий цоколь имеет стандартную высоту.

На фото представлена приблизительная схема распределения розеток на кухне.

Розетки для варочной поверхности и духовки

Специалисты едины во мнении, что делать выводы за бытовой техникой рискованно: оборудование может просто не уместиться.  Для варочных поверхностей следует учитывать энергопотребление: если панель идёт на четыре конфорки, нужна специальная силовая розетка, которая изначально оснащается силовым кабелем. Необходимо соблюдать рекомендации по установке от производителя, которые он даёт.

Духовки, в отличие от варочных панелей, продаются с обычными вилками, поэтому здесь придумывать ничего не нужно: они подключаются к обычным электророзеткам.

Если по сторонам от варочной поверхности и духовки расположены тумбы с распашными дверцами, розетки можно разместить в них, отступив около 20 см.

Если духовой шкаф устанавливается отдельно, выше обычного, то электророзетка делается в нижнем шкафчике.

Советы по организации проводки и автоматов

Любую работу по электропроводке на кухне следует начинать с прорисовки плана. Грамотная схема расположения розеток и разметка позволят рассчитать все параметры и исключить множество проблем.

Проводка в квартире может быть как скрытая, так и наружная, но в деревянном доме внутренний монтаж запрещён. Дерево – горючий материал, поэтому скрывать провода и иные источники возгорания нельзя.

Прокладка проводки осуществляется только при отключённом электричестве.

Кухня является помещением с повышенной влажностью и оснащена приборами с металлическим корпусом: всё это диктует установку вводного УЗО (устройства защитного отключения) в щитке. Для заземления необходимо использовать розетки со специальным контактом.

Удлинители на кухне использовать нельзя: это грозит коротким замыканием из-за случайно попавшей внутрь влаги или перегрузкой проводки.

Все перечисленные в статье крупные электроприборы обладают высокой мощностью, а некоторые из них имеют дело с водой. Эти причины напрямую связаны с тем, что монтаж должен осуществляться отдельными группами: на каждую из них в щите отводится свой автомат.

В качестве подсказок можно воспользоваться приведёнными ниже иллюстрациями с линиями распределения розеток на кухне под технику и освещение.

Как нельзя располагать розетки?

Ошибки при установке точек подключения могут принести немало негативных последствий. Чтобы безопасно разместить розетки на своей кухне, необходимо следовать строгим правилам:

  • Нельзя устанавливать кухонные розетки и выключатели без создания предварительного плана.
  • Не допускается размещать розетки под и над раковинами. В крайнем случае разрешается установить изделия с защитой от влаги IP44 над сифоном.
  • На кухне нельзя осуществлять монтаж устройств вблизи газовой плиты.

Размещение розеток на кухне – сложный и опасный процесс, который стоит доверить электрикам, но при наличии нужных инструментов, специальных знаний и навыков с установкой можно справиться самостоятельно.

Встраиваемые розетки для кухни

Сколько бы ни было установлено розеток на кухне во время постройки здания или ремонта квартиры, рано или поздно возникнет потребность в дополнительных источниках питания, ведь количество видов бытовой техники постоянно растет, приобретаются новые приборы или устанавливаются дополнительные светильники. Затевать штробление стен, удлинять кабель и устанавливать новую розетку в честь приобретения каждого нового прибора нет смысла. Максимальная нагрузка на розетку в стандартной квартире не должна превышать 1,4 кВт, поэтому установка тройников и удлинителей является сомнительным выходом из ситуации.

Розетки идеально сочетаются с плиткой на стене

В таких ситуациях встраиваемые розетки для кухни и их разновидности являются оптимальным способом увеличения количества мест подключения электроприборов без проведения масштабных ремонтных работ и позволяют избавиться от расположенных на видном месте проводов.

Специфика подключения электроприборов и техники на кухне: правильное расположение

Для подключения каждого из стационарных, энергоемких электроприборов (холодильника, электроплиты, кухонной вытяжки, микроволновой печи или посудомоечной машины) требуется установка накладных розеток, рассчитанных на мощность прибора и расположенных за фасадом кухонного гарнитура на расстоянии 10-15 от пола. Следует учитывать, что стандартные отечественные устройства рассчитаны на нагрузку в пределах 1,4-1,5 кВт, более качественные – на 3-3,5 кВт. Если планируется провести электричество в доме своими руками, не следует экономить и подбирать кабель с сечением, точно рассчитанным на суммарную мощность электроприборов. Всегда стоит оставлять запас как минимум в 25-30%, так как количество приборов постоянно увеличивается.

Суммарная мощность бытовых приборов не должна превышать максимально допустимую нагрузку на бытовую электросеть. Кроме того, для энергоемких приборов на распределительном щите устанавливается отдельный автоматический предохранитель.

Отличный способ закрытых розеток на кухне

Использование средних и мелких электрических приборов в условиях кухни имеет свою специфику. Такие приборы, как кофемолка, блендер, миксер и другие не имеют стационарного места расположения и используются периодически. Кроме того, источники электрического питания на кухне подвержены различным негативным воздействиям, на них могут попасть брызги воды или жира, что приведет к короткому замыканию и повреждению оборудования.

Врезная розетка, расположенная в тумбе под мойку или в непосредственной близости от мойки, варочной поверхности и других местах с повышенным риском попадания влаги, в обязательном порядке должна соответствовать классу защиты IP44 (защита от попадания брызг).

Выдвижной блок розеток для кухни является оптимальным выходом из описанных ситуаций: количество мест подключения увеличивается без появления грозди тройников или комка спутанных проводов от удлинителей, розетки для кухни надежно защищены от попадания влаги, а при отсутствии в нем необходимости блок подключения легко прячется и не занимает лишнего места.

Разновидности встраиваемых розеток

Выдвигающиеся розетки для кухни предназначены для подключения периодически используемых приборов, использование их для подключения стационарного оборудования нецелесообразно. Ведь главное преимущество такого варианта в том, что доступ к устройству организуется только при потребности, а в остальное время оно не привлекает внимание и не занимает полезное пространство. Конструктивно скрытые розетки для кухни схожи с обычными удлинителями, однако более удобны в эксплуатации. Выпускается несколько вариантов подобных устройств:

  1. Вертикальная выдвижная розетка из столешницы. Конструкция оборудована круглой крышкой диаметром от 60 до 102 мм для стандартных моделей, и от 102 до 120 мм для блоков, предоставляющих возможность закрытия без отсоединения приборов. Выдвижение происходит при нажатии на крышку, после чего гнезда легко поворачиваются в нужную сторону.
  2. Поворотная выдвижная розетка для столешницы. Конструкция расположена горизонтально и оборудована прямоугольной крышкой. Встроенные розетки в столешницу этого вида имеют одно преимущество – не занимают полезное пространство в тумбе при закрытии, так как располагаются в верхней части.

Очень удобно находятся розетки в ящике шкафа

Дополнительно изделия оснащаются выключателями, индикаторами сети, измерителями напряжения, выталкивателям вилки, защитой от детей и другими дополнительными функциями.

Еще одним интересным вариантом, позволяющим сэкономить пространство, являются угловые розетки для кухни, устанавливаемые на стыке стен под подвесным шкафчиком.

Преимущества выдвижных устройств:

  • Экономия полезного пространства (условное преимущество, так как в закрытом положении врезные розетки в столешницу занимают пространство внутри тумбы).
  • По сравнению с обычными удлинителями, лучше защищены от попадания влаги, жира и загрязнений.
  • Оригинальный дизайн, такие приспособления органично смотрятся в интерьере, выполненном в индустриальном стиле или стиле хай-тек.
  • Благодаря месту размещения и способу выдвижения труднодоступны для детей.

Закрытые розетки в кухонном столе — оригинально

Установка утопаемых розеток в столешницу и другие места

Встраиваемый блок розеток устанавливается в различных предметах мебели:

  1. В столешнице. Скрытые розетки в столешнице удобны в эксплуатации, в закрытом положении на крышку устанавливают посуду и другие предметы обихода, однако при таком расположении увеличивается риск попадания в зазоры воды, грязи или жира.
  2. В тумбе. В этом случае розетки выдвижные открываются в сторону, что имеет свои недостатки: в открытом положении конструкция может мешать передвижению, при подключении прибора приспособление испытывает вертикальную нагрузку, что может привести к поломке.
  3. В подвесном шкафу. С одной стороны, кабель подключаемого прибора придется поднимать вверх, что не всегда удобно, с другой стороны, блок розеток для кухни расположен в защищенном от негативных воздействий месте, что исключает риск короткого замыкания в результате попадания влаги.

При подключении розетки в столешнице на кухне к однофазной сети ошибиться невозможно. Выполняя подключение трехфазных розеток, требуется подсоединить провода согласно их предназначению, ориентируясь на принятую цветовую маркировку:

  • Фаза – белый, красный или коричневый провод.
  • Ноль – черный или синий.
  • Заземление – зеленый или желтый.

Последовательность установки блока по схеме

Установить розетки в столешнице на кухне можно самостоятельно. Такие работы не требуют особой квалификации или наличия специальных инструментов. Работы выполняются в несколько этапов:

ПОСМОТРЕТЬ ВИДЕО

  1. Определяется оптимальное место под установку. Несмотря на наличие защиты, устройство должно быть удалено от мойки и кухонной плиты. При выборе места учитывают длину устройства для его размещения в закрытом состоянии.
  2. Размечается место (диаметр устройства указан на упаковке и составляет от 60 до 120 мм).
  3. С помощью насадки нужного диаметра высверливается отверстие, края зачищаются.
  4. Устройство закрепляется в отверстии при помощи резьбовой крепежной шайбы, поставляемой в комплекте.
  5. Подключение к сети выполняется на последнем этапе, иначе провода будут мешать при проведении работ.

дизайн и ремонт интерьера кухни, стили, мебель, техника, аксессуары Проект кухни / Всё о красивой и комфортной кухне

Современная кухня наполнена различными видами бытовой техники, которая работает от электричества. Соответственно, чтобы вся эта техника работала необходимо большое количество электрических розеток. Но не стоит забывать, что кухня является помещением, где присутствует огонь и вода, поэтому располагать розеточные блоки необходимо грамотно, а вблизи воды рекомендуется монтировать розетки класса IP44.

Говоря о местоположении электрических розеток на кухне можно выделить три основных уровня. Это нижний, средний и верхний уровни. В розетки расположенные в нижнем уровне подключается встроенная бытовая техника, такая как варочная панель, духовой шкаф, посудомоечная или стиральная машина. К розеткам на верхнем уровне, как правило, подключают вытяжку и подсветку. Розетки, установленные на среднем уровне, используются для подключения мелкой бытовой техники, которая ставится на рабочую столешницу.

Сегодня на каждой кухне можно встретить много электрических приборов: электрочайник, тостер, кофеварка, соковыжималка, электрическая мясорубка, кухонный комбайн, блендер и многое другое.

врезные в столешницу розетки

Розеточные блоки на кухне, находящиеся на нижнем и верхнем уровнях скрыты в шкафах, крупная бытовая техника обычно постоянно включена в розетку. А вот кухонные розетки на среднем уровне используются более интенсивно и разнообразно. Розетки на среднем уровне чаще всего располагаются на рабочей стене, то есть на кухонном фартуке или на столешнице. Но бывает так, что внешний вид фартука не хочется портить рядом розеток или розетки не вписываются в стилистику кухонного помещения. Здесь на помощь придут выдвижные и встраиваемые розетки для кухни.

Встраиваемая врезная в столешницу розетка

Встраиваемые кухонные розетки врезные в столешницу находятся на одном уровне с рабочей поверхностью, не выделяются и не нарушают общий вид. Установка встраиваемой в столешницу розетки не сложна. Для этого нужно в первую очередь вырезать в столешнице отверстие, соответствующее размеру встраиваемого розеточного блока. При заказе кухни лучше заранее продумать, где будут находиться розетки и если розетки будут встроены в столешницу, лучше, если отверстие в столешнице под блок сделает производитель. При монтаже врезную розетку нужно будет вставить в отверстие, зафиксировать и подключить к электричеству.

Выбирая встраиваемые врезные в кухонную столешницу электрические розетки, стоит отдать предпочтение розеточным блокам с крышечкой. Это убережёт розетки от попадания в них крошек и прочего сора. Стоит отметить, что в большинстве моделей врезных розеток с крышкой есть возможность эту крышку закрывать при подключённом кабеле, при этом остаётся зазор, защищённый резиновой прокладкой от попадания мусора и воды.

выдвижная кухонная розетка

Встраиваемая выдвижная розетка

Выдвижной блок розеток можно встроить в столешницу, в нишу, в шкаф. Принцип работы выдвижной утапливаемой кухонной розетки прост. Видимой частью утапливаемой розетки является крышка, изготовленная чаще всего из пластика или нержавеющей стали. Следует нажать на край крышки и можно легко вытянуть блок розеток. Также чтобы кухонная выдвижная розетка не мешала, при необходимости можно подключить кабель и задвинуть розетку обратно. При этом для свободного хода кабеля остаётся зазор. Некоторые модели потайных розеток имеют светодиодную подсветку, по которой их легко можно найти в темноте.

Выдвижные утапливаемые розетки отлично функционируют и хорошо смотрятся как встроенными в глубь рабочей столешницы, так и установленными в низ либо в бок навесных шкафов.

Преимущества встраиваемых розеток

Встраиваемые врезные и выдвижные розетки являются не только данью моде, но и имеют ряд преимуществ. Спрятанные в столешнице или в шкафу электрические розетки выглядят современно и не портят общий внешний вид кухни. Такие розетки могут иметь от двух и более разъёмов. Встраиваемые электрические розетки это и удобство на кухне. Чтобы подключить электрический бытовой прибор не нужно тянуть удлинитель или работать в неудобном месте. В большинстве моделей встраиваемых розеток можно подключать сразу несколько электрических приборов. Встраиваемые на кухне розетки это ещё и безопасность: недоступность для маленьких детей, а также защищённость от попадания воды.

встраиваемые розетки на кухне

Стоит отметить, что цены на встраиваемые модели розеток во много раз выше стоимости обычных накладных розеток.

Розетки на кухне - схема расположения, высота, сколько нужно розеток

Посудомоечная и стиральная машины

Посудомоечная и стиральная машины традиционно устанавливаются рядом с мойкой. Здесь же будет логично разместить и розетки для этих приборов, соблюдая меры предосторожности.

Как сделать это правильно:

  • Выбирайте для установки рядом с мойкой розетки с высокой степенью влагозащиты.
  • Розетки удобно устанавливать внутри нижнего шкафчика под мойку, потому что именно здесь открыт доступ к стене и достаточно свободного пространства.
  • Оптимальная высота розеток от пола – в пределах 20-40 сантиметров.

А вот непосредственно за стиральной машиной розетку устанавливать нельзя, потому что такая техника должна стоять вплотную к стене. Если оставить зазор для вилки, машина будет шуметь и займет на кухне больше места.

Микроволновая печь и кофемашина

Важен тип СВЧ-печи:

  • Отдельно стоящую микроволновку будет удобно подключать к розетке в рабочей зоне;
  • Для встроенной СВЧ-печи предусмотрите отдельную розетку в нижнем шкафу гарнитура.

Если рядом с микроволновкой вы планируете установить встроенную кофемашину, то и розетку для этих приборов можно сделать сдвоенной.

Вытяжка

Если у вашей вытяжки предусмотрен стандартный шнур с вилкой, то сделайте для нее отдельную розетку – она может располагаться ниже или выше прибора, над верхним ярусом шкафов. Обычно к розетке подключаются скрытые вытяжки.

Иногда вытяжка подключается к сети напрямую через отдельный вывод, и отдельная розетка для нее не нужна.

Розетки над рабочей поверхностью

В рабочей зоне стоит предусмотреть от 4 до 6 розеток блоками на расстоянии друг от друга. В них вы сможете включать чайник, тостер, а также мелкую технику, которая используется во время готовки: блендер, мультиварку и прочее. Высота розеток над столешницей должна быть не меньше 5 см, чтобы вы могли удобно браться за вилку при выключении приборов.

Места, где не стоит размещать розетки

Чтобы кухня была безопасной, не располагайте розетки:

  • За встраиваемой техникой и в других местах, куда вы не сможете быстро попасть в экстренной ситуации.
  • Над варочной поверхностью или электроплитой, которые постоянно нагреваются. Высокая температура, пар и брызги во время готовки – опасное соседство для розетки.
  • Слишком близко к мойке, где есть риск попадания воды. Например, нельзя устанавливать розетку возле смесителя: обязательно отступите хотя бы 50 см в сторону.

Розетки в стене на небольшой высоте от пола (10-15 см) нужно устанавливать предельно аккуратно, потому что здесь могут проходить канализационные трубы. Обязательно уточните схему коммуникаций в вашем доме.

Каких ошибок нужно избегать при установке

Помимо расположения розеток в неподходящих местах, распространены и другие ошибки:

  • Монтировать розетки без четкой схемы;
  • Составлять план размещения розеток до того, как будет утвержден дизайн-проект кухни и точные габариты гарнитура;
  • Не учитывать рекомендованную по ГОСТ высоту розеток на кухне от пола и другие параметры;
  • Предусматривать только одну линию для всей мощной техники на кухне;
  • Использовать на кухне удлинители и переноски – это небезопасно для проводки;
  • Экономить на защите от скачков напряжения: для кухни вместо простых автоматов лучше всего устанавливать УЗО (устройство защитного отключения), особенно для посудомоечной и стиральной машины.

Краткие итоги

  1. Соблюдайте рекомендации ГОСТ по установке розеток.
  2. Выбирайте розетки с классом влагозащищенности IP44.
  3. Составьте список всех приборов, которыми планируете пользоваться, — так вы узнаете, сколько нужно розеток. К полученной цифре прибавьте 20% “про запас”.
  4. Учитывайте, что иногда для одного прибора нужны 2 розетки.
  5. После утверждения дизайн-проекта кухни составьте примерный план расположения розеток.
  6. Над рабочей поверхностью размещайте минимум 4 розетки, высота — не менее 5 см.
  7. Учитывайте схему расположения канализации в вашем доме.
  8. Используйте устройства УЗО для защиты дорогостоящих приборов от скачков напряжения в электросети.

Схему расположения розеток в рабочей зоне кухни важно продумать заранее, чтобы пользоваться каждым электроприбором было удобно и безопасно. Вместо простых накладных розеток на кухне лучше установить более компактные угловые или выдвижные модули. Следуйте нашим советам, и готовьте на собственной идеальной кухне с удовольствием!

разновидностей и особенности, установка своими руками

Содержание статьи:

Бытовая техника, которая гарантирует комфорт на кухне и в офисе, требует подключения к питающей электросети. Многочисленные розетки накладного типа никак не будут изюминкой в ​​дизайнерском интерьере, независимо от помещения. Оптимальным решением в такой ситуации станет выдвижная розетка в столешницу. Эти устройства удобны в использовании, экономят место в комнате и отлично сочетаются с любым интерьером.

Расположение розеток на кухне

Скрытая горизонтальная розетка на кухне

Розетки в кухонных помещениях рекомендуется установить в 3 яруса:

  • Верхний - для вытяжки и подсветки подвесных шкафов.
  • Центральный - действует на 10-15 см выше столешниц. Сюда подключается мелкая бытовая техника: чайник, миксер, блендер и другие.
  • Нижний - электропитание для самой мощной встраиваемой техники, которая находится в сети постоянно: посудомоечная машина, духовой шкаф, холодильник и т.д.
  • 900

    Встраиваемую технику с высокой нагрузкой подключите через УЗО. Обязательно должно быть заземление.

    Примерная схема расположения розеток на кухне

    Перед тем как установить скрытые розетки для кухни в столешницу, нужно подсчитать их требуемое число. Для этого необходимо руководствоваться используемыми правилами расчёта:

    • Число розеток должно быть на 25% больше, чем численность электрических приборов на кухне.Таким образом будет сделан запас для подключения дополнительных устройств: кухонный пылесос или вентилятор. Пример - на 8 единиц техники понадобится установить 10 розеток.
    • Мощность проводки рассчитывается в соответствии с суммарным показателем мощности электротехники. Нужно это для того, чтобы в электропроводке был двукратный резерв для устройств питания. Розетки разделяют на 2 типа: 16 А - нагрузка до 2,2 кВт; 10 А - нагрузка не более 3,5 кВт. Нельзя подавать на розетку больше мощности, чем её расчётная нагрузка;
    • Приборы с высоким показателем мощности, к примеру, электроплита или бойлер, подключаться через защитные автоматы к отдельной электролинии.

    Выдвижные розетки очень удобны для использования на кухне. В особенности это заметно при использовании тех приборов, которые не требуют постоянного подключения к сети.

    Виды и особенности выдвижных розеток

    Встраиваемые розетки в столешницу - блок из 2-х и более розеток, вмонтированный в металлический или пластиковый корпус, который оснащен выдвижным механизмом. Устройство посредством лёгкого извлекается из столешницы и так же легко погружается в неё при нажатии.Устройство типа является своего рода сетевым фильтром, но при этом не имеет связок из проводки, которые так не эстетично выглядят. Современный рынок предлагает несколько типов устройств выдвижного типа.

    Вертикальная выдвижная розетка для столешницы

    Вертикальная выдвижная розетка

    Данная разновидность розеток чаще всего. При этом их конструкция является не самой практичной и долговечной, так как возвышающаяся над столешницей «башня» может быть невзначай задета и легко повреждена.Кроме того, выдвижной вертикальный блок подвержен расшатыванию, ведь при вставке вилки нужно приложить некоторое усилие.

    Горизонтальная выдвижная розетка

    Отличается от указанного выдвижных устройств горизонтальным размещением розеточного блока и показателем высоты выдвижной части. Такая конструкция имеет высокую прочность, а также более удобна в эксплуатации. Имеется у горизонтальных блоков и значительный минус - проблемное соединение техники с боковым типом вилок.

    Выдвижной поворотный розеточный блок

    Выдвижной поворотный розеточный блок

    Встроенные розетки поворотного типа самые универсальные среди выдвижных конструкций.Они идеально подходят для обустройства кухонных столешниц, поэтому являются очень надёжными и демонстрируют высокий уровень эргономичности. Поворотные блоки плотно фиксируются в плоскости и выдерживают частые вставления / вытаскивания вилок, а значит долговечными.

    В отличие от блока выдвижного типа, конструкция оснащается поворотным механизмом. Он срабатывает от пальцем на определенный участок лицевой крышки. После открытия розеток устройство фиксируется под углом 45 градусов.

    Поворотный блок розеток обладает некоторыми конструктивными недостатками - запорные и подвижные механизмы, которые через время выходят из строя. Также в них проблемно подсоединять вилки бокового типа.

    По типу монтажа поворотные блоки разделяют на 2 вида:

    • врезные - устанавливаются непосредственно в плоскость столешницы;
    • угловые - монтируются в 90-градусных углах (стеновые стыки, совмещение стена / подвесной шкаф).

    Скрытые розетки

    Розетка, встроенная в столешницу

    Потайной блок розеток считается самым надёжным и долговечным, так как он лишёнжим движимых механизмов.По сути, это классический удлинитель, который утапливается в корпусе мебели или плоскость столешниц. Такие устройства лишены возможности менять свое положение. От проникновения внутрь пыли и влаги блок декоративная крышка. Для подсоединения электротехники крышку нужно поднять вверх либо сдвинуть в сторону. Это минус скрытых устройств - от крышки скрадывается место на единственной рабочей поверхности.

    Классификация встраиваемых в столешницу блоков

    Установка выдвижного блока розеток в навесной шкаф

    Встраиваемые в стол розетки - стильное решение для кухонных и офисных помещений. Монтировать их можно как в плоскость столешницы, так и в шкафы или столы. Такие блоки являются отличной альтернативой стандартным удлинителям. Обычные удлинители не всегда уместны, в особенности в таких помещениях, как конференц-залы или дизайнерские кухни.

    По типу конструкции выдвижные розетки бывают:

    • горизонтальные;
    • вертикальные;
    • скрытые.

    Блоки горизонтального типа могут обладать от 1 до 5 силовыми разъёмами.Кроме вилок, они могут оборудоваться портами USB, HDMI и Ethernet для подключения интернет-доступа.

    По способу доступа к розеткам блоки разделяют на выдвижные и поворотные.

    Отдельные модели розеточных блоков оснащены функцией поворота на 180 или же на 360 градусов. Большинство из них имеют подсветку для удобства работы в темноте и оформлении соответствующего стиля.

    Устройство поворотного типа высокой степени надёжности. Недостатков у них нет, за исключением одного фактора - невозможность взаимодействия с боковыми типами вилок.

    Выдвижные розетки могут быть размещены:

    • В навесных шкафах.
    • В плоскости столов / столешниц.
    • В угловом соединении между стеной и столешницей.

    Одна из главных характеристик врезной розетки - наличие защиты степени IP44 (стойкость против воздействия и воздействия влаги).

    Особенности устройства выдвижных конструкций

    Принцип работы выдвижной розетки

    Розеточные блоки выдвижного типа дают возможность сэкономить пространство, так как избавляют от надобности прокладывать отдельную электролинию для монтажа дополнительных сетевых точек.

    Основные особенности таких устройств:

    • число интегрированных разъёмов - от 1 до 5, все они имеют заземление;
    • длина кабеля рассматривается в пределах 3-5 метров, в зависимости от модели устройства;
    • подключить блок к общей электросети можно при помощи стационарной вилки или посредством электрических клеммников.

    Принцип функционирования выдвижных блоков довольно прост. В состоянии статики конструкция полностью прячется в шкаф или столешницу.Для подключения любого электроприбора нужно просто нажать на декоративную крышку, после чего она начнёт выдвигаться, освобождая доступ к розеткам. Есть модели которые самостоятельно поднимаются полностью либо выдвигаются лишь на пару сантиметров. Их нужно дотянуть вверх рукой.

    спрятать розеточные блоки, необходимо просто надавить на них сверху и опустить в столешницу до щелчка.

    Плюсы и минусы

    Подсвечиваемый розеточный блок может служить ночником

    Розеточные блоки выдвижного типа становятся все более востребованы в современном интерьере, так как обладают целым набором неоспоримых достоинств:

    • Высокая универсальность.
    • Не занимают место на рабочей поверхности.
    • Подходят для подключения мелкой кухонной электротехники, которая не используется постоянно.
    • На рынке имеются модели с защитой от влаги и пыли. Также есть устройство с функцией защиты от детей.
    • Идеальное сочетание с любыми стилями интерьера.
    • Возможность выбора между вертикальными блоками и горизонтальными.
    • Наличие дополнительных разъёмов, например, USB или HDMI.
    • Возможность монтирования в любую поверхность - стол / столешница.

    Кроме массы плюсов устройства несколько недостатков:

    • Достаточно высокая стоимость.
    • Присутствует в подвесной внутренний шкаф его объём скрадывается.
    • Невозможность установки на участках столешницы, где под ней имеются выдвижные ящики.
    • Блоки вертикального типа можно легко повредить ввиду их показателей высоты.

    Все недостатки выдвижных розеток компенсируются их универсальностью. Нерабочий блок невиден невооружённым глазом, его форма напоминает обычное декоративное кольцо / прямоугольник на поверхности стола.

    Особенности выбора

    Встроенные розетки GTV

    Выбирая розеточный блок выдвижного типа, нужно руководствоваться ценой / качество, а также обращать внимание на такие факторы:

    • Необходимое число сетевых разъёмов и наличие портов для USB-устройств, аудиотехники и прочие.
    • Удельная мощность блока - показатель суммарной мощности не должен ее всей электротехники.
    • Способность розеточного блока противостоять перепадам напряжения (функция фильтра).
    • Качество изготовления розеток. Дешевый пластик не выдержит частых подключений / выключений. Такие устройства имеют маленький ресурс эксплуатации.
    • Наличие защиты степени IP44. Предотвращает попадание внутрь блока пыли и влаги. Особенно это важно при выборе розеток для кухонных помещений.

    Многие пользователи при выборе розеточных блоков пытаются сэкономить на покупке, отдавая своё предпочтение китайским брендом. Плохого здесь ничего нет при условии приобретения действительно брендового устройства.Главное - не покупать копии известных производителей, которые продают за низкую цену якобы по акции. Такие блоки кроме малой долговечности ещё и опасны: их пластик трескается при воздействии температуры и влаги, что может привести к короткому замыканию.

    Правила монтажа

    При использовании розеток выдвижного типа необходимо придерживаться нескольких основных правил.

    Категорически запрещается устанавливать блоки вблизи плиты и возле мойки. Короткое замыкание может быть вызвано влагой и повышенными температурами.От мойки и пластины розетки нужно устанавливать на расстоянии не менее 60 см.

    Процесс установки скрытых розеток

    Монтаж встраиваемой выдвижной розетки в столешницу

    Монтаж выдвижных розеточных блоков не сложен, домашние умельцы выполнят его самостоятельно без труда.

    Алгоритм действий:

    1. Обесточить помещение.
    2. Разметить место установки блока.
    3. При помощи коронки или лобзика сделать отверстие (диаметр 65 мм) для монтажа розеток в столе, шкафу или столешнице.
    4. Закрепить устройство при помощи крепёжных элементов, которые идут в комплекте.
    5. Подсоединить блок к сети.

    Если дома нет необходимых инструментов, лучше обратиться за помощью к специалистам.

    Подбор места расположения устройства

    Выдвижная вертикальная розетка вмонтирована в угловой навесной шкаф

    Розетки выдвижного типа лучше всего установить в таких местах:

    • В рабочем столе столешниц и столов, где происходит приготовление еды. Оптимальной здесь будет установка блока на 4-5 сетевых разъёмов.
    • В при свете еды и столовых.
    • В местах отдыха всей семьи. Здесь наиболее рациональными будут монтаж розеточных блоков с комбинированными разъёмами, с наличием USB и HDMI. Это позволит подключить к сети и интернету телефоны и ноутбуки.

    Размещение каждого выдвижного блока надо продумать заранее. Это избавит владельцев от ситуации, когда один блок оказывается не востребованным, а другой перегруженным.

    Выдвижные розетки для кухни - мебельная фабрика Арт Мастер / Материалы / Мебельная фабрика Арт Мастер

    Современные методы обустройства и дизайна необходимы, чтобы сделать кухню практичной и функциональной в использовании, а также добавить изысканности к ее внешнему виду. В последнее время среди покупателей набирают популярность врезные электрические розетки, которые монтируются в кухонную столешницу. Устройство данного вида розеток позволяет приобности вытащить изнутри розеточный блок, что делает их использование безопасным.Кроме того, встроенные розетки придают кухне эстетичный вид, акцентируя внимание на ее интерьере и стиле. Гармоничные кухни на заказ в Севастополе предлагает мебельную фабрика Арт Мастер.

    Преимущества выдвижных розеток

    Главными достоинствами встроенных розеток является:

    • Наличие нескольких разъемов и портов, предназначенных для подключения бытовой техники, USB-соединений и других устройств.
    • Сохранение красоты и лаконичности кухонного убранства.
    • Простота установки, занимающая непродолжительное время.

    К недостаткам таких розеток относят отсутствие водонепроницаемости, что влечет к последствиям в случае влаги. При установке устройства могут проблемы с выдвижением полок и ячеек. Также к розетке нельзя подключить используемое в быту электроприборы.

    Выдвижные встроенные розетки обладают характерной чертой: они приходят в рабочее состояние только после выдвижения устройства из столешницы.Для этого электророзетка оснащена специальной конструкцией с пружинными механизмами. В зависимости от модели они могут быть представлены в виде или крышке. Пока розетка спрятана в столешнице, работать не сможет.

    Виды врезных розеток

    В зависимости от расположения розетки на поверхности столешницы кухни выделяют:

    • Вертикальные. Данный вид встроенных розеток отличается наличием нескольких точек подключения, разъемами для USB-соединений, что подчеркивает их практичность.Вертикальные модели представлены в широком ассортименте. Среди более дорогостоящих экземпляров можно выбрать розетки с функцией подсвечивания, снабженной сенсорной панелью на верхней крышке.
    • Горизонтальные. Свое название врезные розетки получили форму конструкции, которая вмонтирована в столешницу по горизонтали. Управление осуществляется за счет кнопки, расположенной на верхней панели. Как и вертикальные электророзетки, вышеуказанный вид розеток снабжен разъемами для USB-соединений, однако, при подключении кабелей с боковым расположением могут проблемы горизонтальной конструкции.

    Производители

    Фирма польского происхождения, занимающаяся выпуском мебели и электрических приборов. В частности, GTV производит встроенные розетки, которые можно приобрести по небольшой цене.

    Legrand. Французский брендовый концерн, который славится на отечественном рынке производством врезных брендовых розеток с наименованиями «Estap», «Vantage» или «BTicino». Каждая модель отличается высокой функциональностью, разнообразным внешним видом и наличием нескольких модулей.

    Evoline. Один из европейских лидеров по разработке и выпуску электротехнических товаров от немецкой компании SchulteElektrotechnik. Большинство моделей бренда Evoline представлены и на отечественном рынке. В частности, «PortCuisine», обладающая специальной конструкцией, с использованием стандартной установки USB-соединений, HDMI-разъемов по желанию покупателя.

    Производитель врезных вертикальных розеток шведского происхождения выпускает линию товаров «SmartlinePopup», снабженных силовыми контактами, необходимыми портами и разъемами для подключения сторонних устройств.

    5 основных правил выбора выдвижных розеток

    На сегодняшний день рынок широким ассортиментом самых различных видов и устройств врезных розеток. Чтобы купить качественный товар без переплат, следует придерживаться несложных правил.

    1. Определить требуемое количество силовых контактов, разъемов и портов в зависимости от числа приборов, которые будут в дальнейшем подключены одновременно.
    2. Рассчитать количество потребляемой мощности, остановив свой выбор на моделях с 2-х кратным запасом.Это обеспечит безопасность при использовании электророзеток.
    3. Выбирать влагоустойчивые и герметичные от пыли модели.
    4. Помнить, что внешний вид товара, его размеры должны соответствовать интерьеру кухни.
    5. Обратить внимание на производителя модели. Ввиду разнообразия технических свойств механизма, регулярных нагрузок для ежедневного использования, лучше приобрести практичные устройства от проверенных производителей европейского происхождения.

    Монтирование устройства

    Прежде чем выбрать место установки и число силовых контактов, следует ознакомиться с тем, как установить розетки на кухне.Не рекомендуется подключать к блоку единовременно более 3-х розеток.

    При установке устройства необходимо просверлить в столешнице необходимого размера с помощью перфоратора.

    Закрепить розетку в проделанном отверстии, используя нижний винтовой крепеж, после чего обработать поврежденные края столешницы водоотталкивающими материалами.

    Используя сетевой кабель с вилкой через контакты на других уровнях, подключить розетку к источнику питания.

    Безопаснее всего размещать врезные розетки на расстоянии от кухонной мойки и плиты.

    Таким образом, встроенные выдвижные розетки не только просты в установке, полезны и удобны в использовании, но и отлично гармонируют с кухонным дизайном, создавая атмосферу уюта и подчеркивая внутреннее убранство.

    комментарии от HyperComments

    расположение, советы и схемы размещения

    Требования к размещению

    Чтобы кухня была безопасной и удобной, необходимо следовать определенным правилам:

    • Размещение электрических розеток на кухне возможно только там, где исключено попадание влаги.
    • Они не должны располагаться на расстоянии более 1 метра от электроприбора.
    • Грамотное распределение возможно только после того, как все параметры кухонного гарнитура (высота, глубина и ширина шкафов и ящиков) чётко решённая.
    • Общая мощность электроприборов на одну розетку не должна превышать допустимую норму.

    Сколько розеток нужно?

    Прежде чем планировать установку розеток, необходимо посчитать подключаемой бытовой техники, не забывая о вытяжке, чайнике и печи. Также стоит учесть вывод электричества для подсветки под навесными шкафами. К получившемуся количеству следует прибавить 25% на случай, если в будущем появятся другие приборы. Удобнее всего начинать с размещения розеток для встроенной техники.

    Какие розетки лучше использовать?

    Выбор розеток зависит не только от дизайна и планировки кухни, но и от их применения. В помещении для готовки уместны специальные изделия с повышенным уровнем влагозащиты - с силиконовыми мембранами (IP 44), оберегающие контакты в самой монтажной коробке.Такие изделия идут с крышками или шторками, благодаря которым попадают внутрь мусор и брызги. Обычные накладные розетки применяются редко.

    Если нужны дополнительные розетки на уже отремонтированной кухне, а портить стены или фартук не хочется, можно приобрести специальные выдвижные блоки и спрятать их в столешнице. При лёгком нажатии выезжает защитная деталь, открывающая доступ к сети. Ещё один вариант - накладная угловая электророзетка или угловой сетевой фильтр, которые устанавливаются под шкафчиком кухонного гарнитура.

    Встроенные в столешницу изделия отлично смотрятся практически незаметны, но неудобны для постоянного использования. Такие устройства полезны, когда нужно подключить прибор на короткое время (блендер, комбайн или миксер), а для электрического чайника такой вариант будет не столь выигрышным.

    На фото удобный тройник, открывающийся при необходимости. Если он не используется, крышка остается закрытой.

    Как правильно расположить на кухне?

    Чтобы повысить безопасность использования, изделия необходимо располагать в свободном доступе.Также высота розеток на кухне зависит от типа оборудования и расстановки кухонной мебели. Для понимания специалисты делят кухню на три уровня: верхний, средний и нижний.

    Розетки для холодильника

    Розеточная группа для этого прибора должна находиться на нижнем уровне: так кухня выглядит аккуратнее. Подключение холодильника рекомендуют располагать на высоте примерно 10 см от пола. Обычно производители указывают, с какой стороны выходит шнур: это важная информация link розеточную группу с верной стороны.Дело в том, что шнур холодильника имеет небольшую длину - всего метр, - использование удлинителей запрещено по инструкции.

    Если выключить холодильник чаще обычного, подключение над столешницей станет более приемлемым. Корпус некрасиво выступает вперёд и портит впечатление от кухни.

    Расположение электророзетки за его боковиной нельзя назвать эстетичным и грамотным, поскольку агрегат придётся отодвинуть от стены.В некоторых малогабаритных кухнях даже такое небольшое расточительство ценными сантиметрами будет ощутимо.

    На фото розеточная группа для холодильника установлена ​​слева от него в зоне фартука: таким образом прибор стоит вровень с кухонным гарнитуром.

    Расположение розеток в рабочей зоне над столешницей

    В стандартной максимальной высоте тумб достигает 95 см. Над рабочей зоной вешаются шкафы, создавая простенок для фартука. В этом месте расположить несколько электророзеток, но не посередине, а ближе к нижним тумбам. Оптимальная высота - 15 см над плинтусом столешницы. В этом случае их можно прикрыть электроприборами, которые должны постоянно держать на рабочей поверхности: например, кофемашиной.

    Есть и другое мнение: владельцы квартир, которые много готовят, предпочитают размещать розеточные группы под навесными шкафчиками. Так удобнее вытаскивать вилку, не боясь задеть и смах содержимое стола.

    Количество устройств каждый выбирает сам. Один комплект расположить в одном из углов, другой - между мойкой и электроплитой на достаточном расстоянии от них. Если вблизи трубы, следует установить защитные крышки или резиновые уплотнения.

    Ещё один интересный способ расположить розетки над рабочей поверхностью - установить трек с перемещаемыми сокетами, как на фото ниже. Этот вариант не только служит практичным и функциональным приспособлением, но и стильно выглядит.

    Не стоит забывать и о встраиваемых бытовых приборах в подвесных шкафах. Если ставится микроволновка, для нее следует предусмотреть отдельную розетку.

    Ещё один вывод можно запланировать над обеденным столом. Он понадобится для подключения ноутбука, телевизора или зарядки различных гаджетов. Также, если придётся много готовить для гостей, к нему будет легко подключить кухонный комбайн или блендер.

    На фото один из примеров подключения розеток на кухне: по бокам электрической плиты и в углу гарнитура.

    Где лучше link розетку для вытяжки?

    Кухонные вытяжки различаются между собой не только внешне, но и по способу монтажа. Изделия бывают подвесными и встраиваемыми (связаны со шкафом), а также настенными (вешаются отдельно).

    Если вытяжка монтируется в мебель, то розетка входит в шкафу или над ним. Обычная высота для монтажа составляет около 2 метров от пола, но для удачного исполнения лучше чётко знать все габариты мебели и техники, чтобы установить розеточную группу вне зоны видимости. Для настенной кухонной вытяжки есть вариант скрытого монтажа, когда точка подключения прячется в кожухе воздуховода. Универсальной высотой монтажа розеток для вытяжки на кухне является 110 см от столешницы.

    На фото кухня с правильным расположением розеток, где для каждого прибора выделено своё устройство. Электророзетка для настенной вытяжки спрятана в кожухе, поэтому не видна.

    Выбираем оптимальное место розетки для стиральной или посудомоечной машины

    Отдельный провод и розетку для посудомойки лучше готовить заранее, причем не только до покупки машины, но и до ремонта в кухне.Для любой техники, контактирующей с водой, есть обязательное правило: электроточки запрещены вверху или внизу мойки. Помещать розетки за посудомоечной машинкой и стиральной машиной тоже нельзя. Для встраиваемых приборов место для подключения современных планируют в соседней секции гарнитура. Изделия должны быть оснащены защитой от влаги. От идеи розеток в цоколе кухни постепенно отказываются, так как не всякий цоколь имеет стандартную высоту.

    На фото представлена ​​приблизительная схема распределения розеток на кухне.

    Розетки для варочной поверхности и духовки

    Специалисты едины во мнении, что делать выводы за бытовой техникой рискованно: оборудование может просто не уместиться. Используется специальная силовая розетка, изначально оснащенная силовым кабелем. Необходимо соблюдать рекомендации по установке от производителя, которые он даёт.

    Духовки, в отличие от варочных панелей, продаются с обычными вилками, поэтому здесь придумывать ничего не нужно: они подключаются к обычным электророзеткам.

    Если по сторонам от варочной поверхности и духовки расположены тумбы с распашными дверцами, розетки можно связать в них, отступив около 20 см.

    Если духовой шкаф устанавливается отдельно, выше обычного, то электророзетка делается в нижнем шкафчике.

    Советы организации по проводки и автоматов

    Любую работу по электропроводке на кухне следует начинать с прорисовки плана. Грамотная схема расположения розеток и разметка возможностей рассчитать все параметры и исключить множество проблем.

    Проводка в квартире может быть как скрытая, так и наружная, но в деревянном доме внутренний монтаж запрещён. Дерево - горючий материал, поэтому скрывать провода и источники возгорания нельзя.

    Прокладка проводки осуществляется только при отключённом электричестве.

    Кухня является помещением с повышенной влажностью и оснащена приборами с металлическим корпусом: всё это диктует установку вводного УЗО (устройства защитного отключения) в щитке. Для заземления необходимо использовать розетки со специальным контактом.

    Удлинители на кухне использовать: это грозит коротким замыканием из-за случайно попавшей внутрь влаги или перегрузкой проводки.

    Все перечисленные в статье крупные электроприборы обладают высокой мощностью, а некоторые из них имеют дело с водой. Эти причины связаны с тем, монтаж должен осуществляться отдельно: на каждую из них в щите отводится свой автомат.

    В качестве подсказок можно использовать приведенные ниже иллюстрации с линиями распределения розеток на кухне под технику и освещение.

    Как нельзя располагать розетки?

    Принести немало негативных последствий. Чтобы безопасно link розетки на своей кухне, необходимо следовать строгим правилам:

    • Нельзя установить кухонные розетки и выключатели без предварительного создания плана.
    • Не размещать розетки под и над раковинами. В крайнем случае разрешается установить изделия с защитой от влаги IP44 над сифоном.
    • На кухне нельзя осуществлять монтаж устройств вблизи газовой плиты.

    Размещение розеток на кухне - сложный опасный процесс, который стоит доверять электрикам, но при наличии нужных инструментов, специальных и навыков с установкой можно справиться самостоятельно.

    Розетки на кухне. Схема расположения, правила и советы по размещению

    Чтобы создать кулинарные шедевры не препятствовали техническим проблемам на кухне, важно правильно спланировать расположение всех бытовых приборов и розеток для их подключения.Не пожалейте времени и прорисуйте детальное расположение шкафчиков и элементов кухонного гарнитура. Где хозяйке удобнее будет замешивать тесто, а где несложно дотянуться до кнопки включения чайника? Работа каждого прибора на вашей кухне напрямую будет зависеть от доступности розеток.

    Конечно, в первую очередь мы думаем об эстетической составляющей. Каждой хозяйке важно, чтобы вид розеток не бросался в глаза, не привлекал лишнего внимания к себе, но выгодно гармонировал с общим дизайном кухни.Ведь помимо тех розеток, которые можно спрятать за нижними шкафами кухонного гарнитура, есть те, что останутся на виду.

    При планировании расположения бытовой техники кроме визуальной привлекательности кухни в целом, обязательно о нормах и правилах безопасности. С этой составляющей ремонта мы и начнем.

    Советы и нормативы по установке

    • Располагать розетки нужно на расстоянии, превышающем двух сантиметров от плинтуса.Самым способом размещения розеток является тот, когда они установлены на 10–20 см выше кухонной столешницы;
    • Если в доме есть маленькие дети, не лишним будет оборудовать розетки специальными пластиковыми заглушками;
    • Бытовой прибор, который питается от сети, нужно ставить не дальше, чем один метр от розетки;
    • Cледите, чтобы капли воды или горячий пар не попадали на элементы электросети.

    Типы монтажа

    По типу монтажа все розетки делятся на угловые, выдвижные, скрытые (ещё их называют встраиваемые), а также накладные.

    • Угловые розетки. Этот вариант самый удобный и рациональный для кухонного пространства. Розетки чаще всего устанавливают под подвесными шкафчиками. Таким образом размещают как одиночные розетки, так и модульный метод, состоящие сразу из нескольких. Установка таких розеток ничем не отличается от монтажа самых простых.
    • Скрытые. Это инновационное решение проблемы рационального использования пространства и расположения кухонного оборудования. Такие розетки можно установить вертикально и горизонтально, поместить в шкаф или даже вмонтировать в столешницу.Часто подобное решение превращают в жизнь уже на этапе изготовления кухонного гарнитура. Эстетичный внешний вид таких розеток вам гарантирован. Снаружи такие розетки защищают алюминиевыми крышками. Внутри подобной системы могут располагаться сразу несколько розеток, а ещё разъемы для подключения гаджетов.
    • Выдвижные системы. Если вы устали от бесконечных путаницев проводов от удлинителя на своей кухне, то этот выбор для вас. Выдвижные системы можно спрятать в столешницу или в ящик кухонного гарнитура, скрыв их таким образом от пыли и попадания влаги.К тому же, они легко «прячутся», когда становятся не нужны.
    • Накладные. Самые привычные нам розетки. В такой вид реализации розеток используется всё реже, так как он больше подходит для открытой проводки.

    Сколько вешать розеток?

    Ответом на этот вопрос будет понимание, сколько всего приборов вы планируете поселить на своей кухне. Если со временем вы хотели бы дополнить арсенал еще и мультиваркой, то тоже необходимо сделать розетку заранее.Ведь после завершения ремонтных работ сделать еще один источник питания будет невозможно. Для того, чтобы точно не ошибиться в расчётах, специалисты рекомендуют планировать количество розеток с запасом.

    Рассмотрим примерный расчет количества розеток на базовом примере .

    В нижнем уровне монтируют розетки для всей крупной бытовой техники (установить источники питания примерно в 30 см от уровня пола). К такому оборудованию: холодильник, посудомоечная машина, духовой шкаф, стиральная машина (если вы планируете ставить её на кухню), измельчитель отходов.

    В среднем уровне (непосредственно над столешницей или в ней) располагаются розетки для основной техники. Это электрический чайник, микроволновая печь, индукционная варочная панель, телевизор, кухонный комбайн и прочите приборы. Для того, чтобы понять, где точно располагаться розетки, представьте, как вы набираете воду в чайник, удобно ли будет отправлять нарезанные продукты в кухонный комбайн, и сколько шагов придётся сделать с тарелкой руками до свч - печи? На верхнем уровне важно не забыть предусмотреть розетку для вытяжки и системы осветительных приборов.

    Правила расположения

    Кроме того, верно учесть расположение и количество необходимых розеток, важно помнить об особенностях подключения бытовых приборов и мощности потребления электроэнергии. Приведём примерные общие показатели мощности.

    Для оборудования, подключаемого к нижнему уровню сети:

    1. Духовка - от 2500 Вт;
    2. Посудомоечная машина - от 1000 Вт;
    3. Холодильник - до 1000 Вт.

    Для оборудования, подключаемого в средний уровень розеток:

    1. Микроволновка - 1100 Вт;
    2. Кофеварка или кофемашина - от 1000 Вт;
    3. Электрочайник - 500 Вт;
    4. Мультиварка - 700 Вт;
    5. Индукционная варочная панель - от 1,5 кВт.
    6. Электромясорубка - от 500 до 1000 Вт.

    Для оборудования, подключаемого в верхний уровень розеток:

    1. Вытяжка - 300 Вт;
    2. Лампы - от 30 Вт.

    Меры предосторожности

    1. Обращайте свое внимание на суммарную мощность всего кухонного электрооборудования, подключенного к сети. Эта величина не должна превышать допустимый уровень. Одновременно в один блок розеток нельзя включить чайник и микроволновку.Мощность техники всегда указана в их технических паспортах. На электрооборудование с высокой мощностью (крупногабаритная техника) правильное будет проложить отдельные линии с верно выбранным сечением, медные и с использованием защитной автоматики. Чтобы не ошибиться с мощностями, приклейте небольшие листочки с пояснениями на каждый автомат в своём электрическом щитке.
    2. Технику с металлическим корпусом обязательно заземлять. Розетки, обеспечивающие питание этому оборудованию, нужно подключать через устройство защитного отключения. Выполнять монтаж розеток непосредственно за встраиваемое электрическое оборудование нежелательно. Это может привести к нежелательным последствиям. Источник питания для должен располагаться не ближе, чем в 20 см. Над рабочей поверхностью розетки нужно монтировать, отложив вертикально наверх 10-15 см. Важно помнить, что к источнику электрического тока не должны попадать капли воды, жира и любой другой влаги. Ни в коем случае не устанавливайте розетки прямо над раковиной или рядом с трубами водоснабжения.
    3. Всегда внимательно изучайте информацию, указывает производитель на своих товарах: какая максимальная мощность допустима для их безопасного и правильного использования.

    Как смонтировать?

    Для начала необходимо составить общую схему расположения розеток. Это самый основополагающий пункт для дальнейшего воплощения задуманного. Ведь от точности и грамотности создания схемы зависит удобство хозяйки и безопасность эксплуатации техники, расположенной на кухне.

    Когда схема тщательно продумана и готова, специалисты могут приступить к монтажу. В очередь они должны нанести по стенам отметки местоположения будущих розеток, согласно выводу кабеля, из штробы. После этого в нем делаются круглые выемки и в них установлены пластиковые "стаканы" (подрозетники). К будущей розетке подводят силовые кабели, монтируют накладки. В финале работ важно провести испытание на работоспособность.

    Следую всем вышеуказанным правилам, вы сможете не только предусмотреть удобство работы на своей кухне, но и сделать этот процесс максимально эффективным, сэкономить время на общение с семьёй.

    дизайн и ремонт интерьера кухни, стили, мебель, техника, аксессуары Проект кухни / Всё о красивой и комфортной кухне

    Современная кухня наполнена различными видами бытовой техники, которая работает от электричества. Соответственно, чтобы вся эта техника работала, необходимо большое количество электрических розеток. Но не стоит забывать, что кухня является помещением, где присутствует огонь и вода, поэтому располагать розеточные блоки необходимо грамотно, а вблизи воды рекомендуется монтировать розетки класса IP44.

    Говоря о электрическом розеток на кухне можно выделить три основного уровня. Это нижний, средний и верхний уровни. В розетки расположенные в нижнем уровне подключается встроенная бытовая техника, такая как варочная панель, духовой шкаф, посудомоечная или стиральная машина. К розеткам на верхнем уровне, как правило, подключают вытяжку и подсветку. Розетки, установленная на среднем уровне, используется для подключения мелкой бытовой техники, которая ставится на рабочую столешницу.

    Сегодня на каждой кухне можно встретить много электрических приборов: электрочайник, тостер, кофеварка, соковыжималка, электрическая мясорубка, кухонный комбайн, блендер и многое другое.

    врезные в столешницу розетки

    Розеточные блоки на кухне, находящиеся на нижних и верхних уровнях скрыты в шкафах, крупная бытовая техника обычно постоянно включена в розетку. А вот кухонные розетки на среднем уровне используются более интенсивно и разнообразно.Розетки на среднем уровне всего располагаются на рабочей комнате, то есть на кухонном фартуке или на столешнице. Но бывает так, что внешний вид фартука не хочется портить рядом розеток или розетки не вписываются в стилистику кухонного помещения. Здесь на помощь придут выдвижные и встраиваемые розетки для кухни.

    Встраиваемая врезная в столешницу розетка

    Встраиваемые кухонные розетки врезные в столешницу находятся на одном уровне с рабочей поверхностью, не выделяются и не нарушают общий вид.Установка встраиваемой в столешницу розетки не сложна. Для этого нужно в первую очередь вырезать в столешнице отверстие, соответствующее размеру встраиваемого розеточного блока. При настройке лучше заранее продумать, где будут находиться розетки и если розетки будут встроены в столешницу, лучше, если отверстие в столешнице под блок сделает производитель. При написании врезную розетку нужно вставить в отверстие, зафиксировать и подключить к электричеству.

    Выбирая встраиваемые врезные в кухонную столешницу электрические розетки, стоит отдать предпочтение розеточным блокам с крышечкой. Это убережёт розетки от попадания в них крошек и прочего сора. Стоит отметить, что в большинстве моделей врезных розеток с крышкой есть возможность этой крышки закрывать при подключенном кабеле, при этом остаётся зазор, защищённый резиновой прокладкой от попадания мусора и воды.

    выдвижная кухонная розетка

    Встраиваемая выдвижная розетка

    Выдвижной блок розеток можно встроить в столешницу, в нишу, в шкаф. Принцип работы выдвижной утапливаемой кухонной розетки прост.Видимой частью утапливаемой розетки является крышка, изготовленная чаще всего из пластика или нержавеющей стали. Следует на край крышки и можно легко вытянуть блок розеток. Также чтобы кухонная выдвижная розетка не мешала, при необходимости подключить кабель и задвинуть розетку обратно. При этом для свободного хода кабеля остаётся зазор. Некоторые модели потайных розеток имеют светодиодную подсветку, по которой их легко найти в темноте.

    Выдвижные утапливаемые розетки отлично функционируют и смотрятся как встроенные в большую рабочую столешницу, так и установленные в низ или в навесных шкафов.

    Преимущества встраиваемых розеток

    Встраиваемые врезные и выдвижные розетки являются не только данью моде, но и имеют ряд преимуществ. Спрятанные в столешнице или в шкафу электрические розетки выглядят современно и не портят общий внешний вид кухни. Такие розетки могут иметь от двух и более разъёмов. Встраиваемые электрические розетки это и удобство на кухне. Чтобы подключить электрический бытовой прибор не нужно тянуть удлинитель или работать в неудобном месте.В большинстве моделей встраиваемых розеток можно подключить сразу несколько электрических приборов. Встраиваемые на кухне розетки это ещё и безопасность: недоступность для маленьких детей, а также защищённость от попадания воды.

    встраиваемые розетки на кухню

    Стоит отметить, что цены на встраиваемые модели розеток во много выше обычных накладных розеток.

    розетки на кухне - обзор умных розеток nobilia

    Удобная кухня - приоритет для любой хозяйки! Когда у вас все под рукой и ничего не отвлекает от процесса приготовления пищи - поверьте, из рутинной обязанности он превращается в увлекательный процесс!

    Секрет удобной кухни прост - грамотная организация вашего кухонного гарнитура с учетом всех современных решений. И без сомнения, немецкие кухни в плане эргономики самые инновационные.

    Сегодня мы расскажем о расположении розеток на кухне - очень важном процессе планирования кухни. Согласитесь, недочеты в их организации испортить все впечатление от вашего нового кухонного гарнитура. Но… только не для клиентов nobilia. Ведь вместо огромного количества розеток по всей кухне Вы можете обойтись использованием умными встроенными розетками, например, в столешницу или стеновую панель.Современные кухни из Германии дают вам безграничные возможности.

    Кухни nobilia предлагают различные варианты инновационных решений подключения кухонного оборудования и зарядки смартфонов и других устройств. Давайте рассмотрим расположение розеток на кухне для встраиваемой техники:


    Встраиваемая компактная розетка Twist с защитой от прикосновения. Монтируется в столешницу, благодаря чему вы можете использовать любые бытовые приборы в удобном месте и не бояться, что дети могут что-то натворить. Такая розетка выглядит достаточно интересно и подойдет под любое стилевое решение кухни. Диаметр монтажного отверстия 105 мм, сетевой соединительный кабель - 200 см.


    Двойная розетка для кухни Corner - удобный вариант розетки с монтажом в столешницу, также есть защита от прикосновения. Корпус выполнен из алюминия под нержавеющую сталь, идеально для кухонь в современном стиле, лофт и индастриал. Сетевой соединительный кабель 1800 мм.

    Розетка с USB EVOline Square80 - одна из самых популярных моделей.Это розетка имеет зарядное USB-устройство. Сдвигаемая панель крышки в версии Qi создана как индукционная зарядная станция, с помощью которой можно дистанционно заряжать мобильное устройство. Единственное ограничение - это монтаж на столешницах толщиной не более 50 мм, сетевой соединительный кабель 3000 мм. Мебель для кухни от немецких дизайнеров nobilia такими инновационными розетками будет выгодно отличаться!

    Еще одно удобное и компактное решение без удлинителей и тройников - двойная розетка Токи с зарядным устройством через USB-гнездо. Встроенный динамик позволяет воспроизводить звук через Bluetooth. Она вертикально монтируется на столешницу и Вам комфортное использование любых бытовых приборов, а также зарядку телефона. Алюминиевый антивандальный корпус.

    Лидер в использовании у наших клиентов - двойная розетка EVOline BackFlip. Практически незаметная функциональная утапливаемая розетка с функцией зарядки через USB-гнездо. Без труда и поиска удлинителей поможет Вам зарядить телефон или слушать музыку на айпаде прямо на кухне.Очень удобный вариант, если кухня вам еще и офисом и вы работаете на компьютере. Может быть смонтирована на столешнице толщиной не более 50 мм.

    Более бюджетный вариант, чем EVOline BackFlip - EVOline порт с зарядным USB-проводом. Утапливаемая двойная розетка с функцией зарядки через USB-гнездо с защитой от прикосновения. После использования легко убирается в столешницу. Может быть либо черной, либо под нержавеющую сталь. Сетевой соединительный кабель 2500 мм, монтажное отверстие: диаметр 102 мм.

    Казалось бы, не очень сложные технические решения, но могут привнести столько пользы и комфорта в ваш быт на новой кухне. При планировании кухни в салонах дилеров , сообщите Вашему кухонному специалисту о желании оборудовать Ваш проект умными розетками!

    Встраиваемые розетки для кухни

    Сколько бы ни было розеток на кухне во время постройки здания или ремонта квартиры, рано или поздно возникнет потребность в дополнительных источниках питания, количество видов бытовой техники постоянно растет, приобретаются новые приборы или устанавливаются дополнительные светильники.Затевать штробление стен, удлинять кабель и установить новую розетку в честь нового прибора нет смысла. Максимальная нагрузка на розетку в стандартной квартире не превышает 1,4 кВт, поэтому установка тройников и удлинителей является сомнительным выходом из ситуации.

    Розетки идеально сочетаются с плиткой на стене

    .

    Спецификация подключения электроприборов и техники на кухне: правильное расположение

    Для подключения каждого из стационарных, энергоемких электроприборов (холодильника, электроплиты, кухонной вытяжки, посудомоечной машины) требуется установка накладных розеток, рассчитанных на мощность прибора и размещенных за фасадом кухонного гарнитура на расстоянии 10-15 от пола. Следует учитывать, что стандартные отечественные рассчитаны на нагрузку в пределах 1,4–1,5 кВт, более качественные - на 3–3,5 кВт.Если планируется провести электричество в доме своими руками, не следует экономить и подбирать кабель с сечением, точно рассчитанной на суммарную мощность электроприборов. Всегда стоит оставлять запас как минимум на 25-30%, так как количество приборов постоянно увеличивается.

    Суммарная мощность бытовых приборов не должна превышать максимально допустимую нагрузку на бытовую электросеть. Кроме того, для энергоемких приборов на распределительном щите устанавливается отдельный автоматический предохранитель.

    Отличный способ закрытых розеток на кухне

    Использование средних и мелких электрических приборов в условиях кухни имеет свою специфику. Такие приборы, как кофемолка, блендер, миксер и другие не имеют стационарных мест расположения и периодически. Кроме того, источники электрического питания на подвержены воздействию различных воздействий на них, негативными воздействиями на них, воздействуют на них, воздействуя на короткое замыкание и повреждение оборудования.

    В обязательном порядке должна соответствовать классу защиты IP44 (защита от попадания брызг), расположенная в тумбе под мойку или в непосредственной близости от моего попадания.

    Выдвижной блок розеток для кухни является оптимальным выходом из описанных ситуаций: количество мест подключения увеличивается без грозди тройников или комка спутанных проводов от удлинителей, розетки для кухни надежно защищены от попадания влаги, при отсутствии необходимости блок подключения легко прячется и не занимает лишнего места.

    Разновидности встраиваемых розеток

    Выдвигающиеся розетки для кухни предназначены для периодически периодически, использование их для подключения стационарного оборудования нецелно устойчивости. Ведь главное преимущество такого варианта в том, что оно привлекает внимание и не занимает полезное пространство. Конструктивно скрытые розетки для кухни схожи с обычными удлинителями, однако более удобны в эксплуатации.Выпускается несколько вариантов подобных устройств:

    1. Вертикальная выдвижная розетка из столешницы. Конструкция оборудована круглой крышкой диаметром от 60 до 102 мм для стандартных моделей, и от 102 до 120 мм для блоков, предоставляющая возможность закрытия без отсоединения приборов. Выдвижение происходит при нажатии на крышку, после чего гнезда легко поворачиваются в нужную сторону.
    2. Поворотная выдвижная розетка для столешницы. Конструкция установленной горизонтально и оборудована прямоугольной крышкой.Встроенные розетки в столешницу этого вида имеют одно преимущество - не занимают полезное пространство в тумбе при закрытии, как располагаются в верхней части.

    Очень удобно находятся розетки в ящике шкафа

    дополнительно оснащаются выключателями, индикаторами сети, измерителями напряжения, выталкивателям вилки, защитой от детей и другими дополнительными функциями.

    Еще одним интересным способом, позволяющим сэкономить пространство, устанавливаются угловые розетки для кухни, устанавливаемые на стыке стен под подвесным шкафчиком.

    Преимущества выдвижных устройств:

    • Экономия полезного пространства (условное преимущество, так как в закрытом положении врезные розетки в столешницу занимают пространство внутри тумбы).
    • По сравнению с обычными удлинителями, лучше защищены от попадания влаги, жира и загрязнений.
    • Оригинальный дизайн, такие приспособления органично смотрятся в интерьере, выполненном в индустриальном стиле или стиле хай-тек.
    • Благодаря месту размещения и способу выдвижения труднодоступны для детей.

    Закрытые розетки в кухонном столе - оригинально

    Установка утопаемых розеток в различных предметах мебели:

    Встраиваемый блок розеток устанавливается в различных предметах мебели:

    1. В столешнице. Скрытые розетки в столешнице удобны в эксплуатации, в закрытом положении на крышку устанавливают посуду и другие предметы обихода, однако при таком расположении увеличенный риск попадания в зазоры воды, грязи или жира.
    2. В тумбе.В этом случае розетки выдвижные открываются в сторону, что имеет свои недостатки: в открытом положении конструкция может мешать передвижению, при подключении прибора испытывает вертикальную нагрузку, что может привести к поломке.
    3. В подвесном шкафу. С одной стороны, кабель подключаемого прибора, поднимает вверх, что не всегда удобно, с другой стороны, находится в защищенном от негативных воздействий месте, что исключает риск короткого замыкания в результате попадания влаги.

    При подключении розетки в столешнице на кухне к однофазной сети ошибиться невозможно. Выполняется подключение трехфазных розеток, требуется подключить провода согласно их предназначению, ориентируясь на принятую цветовую маркировку:

    • Фаза - белый, красный или коричневый провод.
    • Ноль - черный или синий.
    • Заземление - зеленый или желтый.

    Последовательность установки блока по схеме

    Установить розетки в столешнице на кухне можно самостоятельно.Такие работы не требуют особой квалификации или наличия специальных инструментов. Работы выполняются в несколько этапов:

    ПОСМОТРЕТЬ ВИДЕО

    1. Определяется оптимальное место под установку. Несмотря на наличие защиты, устройство должно быть удалено от мойки и кухонной плиты. При выборе места учитывают длину для его размещения в закрытом состоянии.
    2. Размечается место (диаметр устройства указан в упаковке и составляет от 60 до 120 мм).
    3. С помощью насадки нужного диаметра высверливается отверстие, края зачищаются.
