Раздвижной стол своими руками: инструкция от мастеров

Содержание:

Гостеприимство и комната в 12 квадратных метров также плохо сочетаемы, как эффектная женщина и скаредный мужчинка. Однако, чудеса случаются: Изабелла выходит замуж за Вечного Жида, а родственники жены умудряются три недели перешагивать друг через друга, ночуя вдесятером на вашем ковре. Но хорошее застолье на ковре не организуешь, как бы ни хотелось кормить этих нахлебников из собачьей миски – придётся делать раздвижной стол своими руками.

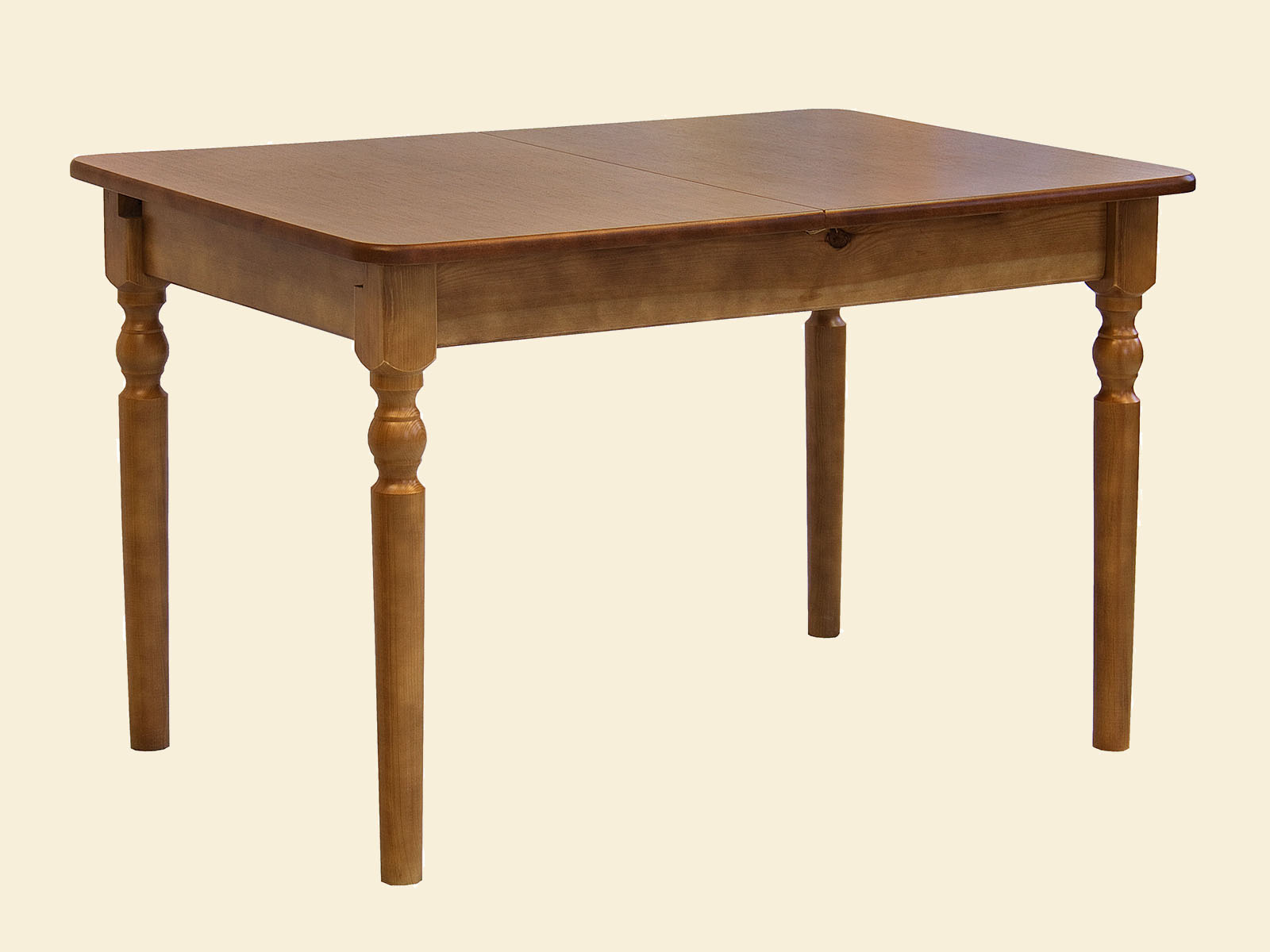

Базовая модель раздвижного стола, от которой будем отталкиваться

Конструкция раздвижного стола

Сейчас продаются довольно сложные механизмы для раздвижных столов, где достаточно покрутить одну ручку, дабы узреть чудо перевоплощения. Но это всё буржуйские замашки, рассчитанные не на домашнего мастера, а на деточку с толстым кошельком. Мы возьмём старую, проверенную временем конструкцию, показанную на первой фотографии, и слегка её модернизируем.

В чём было основное неудобство совдеповского раздвижного стола? Механизм открывания отсутствовал вообще, как и в комодах того времени.

Пролетарии и научные работники равно исполняли физзарядку, пытаясь выдвинуть наполненный бельём ящик или разложить стол. Трением дерева по дереву можно добыть огонь, но в данном случае цель слегка не та.

Добавив всего один элемент, мы поймём, как сделать раздвижной стол удобным в эксплуатации. Взгляните на следующую картинку и вы увидите эту маленькую хитрость.

Слегка модернизированная модель раздвижного стола

Материалы и крепёж

Стол будем делать классической конфигурации, поэтому материалы придётся комбинировать. Мы используем:

  • Для ножек – брусок сечением 40х40 миллиметров. Высота обеденного стола примерно 730 мм, так что нам нужны четыре ноги по 710 мм длиной.
  • Для основы стола – фанеру, толщиной 20 мм.
  • Для столешницы и рамы – ламинированное ДСП толщиной 18 мм.

Ножки и детали из фанеры придётся обработать и тонировать в цвет столешницы. Хотя бы примерно.

Основное новшество стола – направляющие полного выката, которые обычно используют для выдвижных ящиков. Нам понадобится два комплекта по 300 мм длиной каждый. Обычный крепёж будет скрыт, так что обойдёмся без изысков:

  • Саморезы 4х50 мм по дереву.
  • Саморезы 4х16 мм.
  • Шканты 8х40 мм.
  • Уголки мебельные, металлические, 30х30 мм, под саморезы.
  • Кромка с клеевой основой, в цвет ЛДСП, меламиновая.

Распиловка деталей из фанеры и ЛДСП нужна чистая, точная и геометрически выверенная, так что её будем заказывать тому, у кого есть раскроечный станок для ЛДСП типа «Робланд» или классом выше. Общие габариты стола (без высоты): в сложенном виде 900х700 мм, в разложенном – 1300х700 мм. На такой площади можно накормить десять человек или 25 студентов – если ставить стол в общежитии.

Деталировка раздвижного стола

Высоту ножек мы уже озвучили, приступаем к прочим деталям.

Указываем размеры деталей из ЛДСП:

  • 450х700 мм – 2 шт. Части столешницы.
  • 400х700 мм – съёмная часть столешницы.
  • 420х120 мм – 4 шт. Боковины коробов под столешницу.
  • 600х120 мм – 2 шт. Торцевые части коробов под столешницу.

Размеры деталей из фанеры:

  • 498х120 мм – 4 шт. Торцевые части рамы и планки, на которые ляжет съёмный фрагмент столешницы в положении «сложенный стол».
  • 830х120 мм – 2 шт. Боковины рамы.

Качество обработки деталей из фанеры и деревянных ножек – полностью на вашей совести. Стол комнатный и особая влагозащита здесь не нужна, но и занозы тоже никого не порадуют. Поэтому рекомендуем двойную шлифовку – до и после первого покрытия лаком. Поднявшиеся под первым лаком волокна древесины удаляем мелкозернистой наждачной бумагой и мажем второй слой.

Сборка рамы с ножками

Торцевые детали и планки крепятся между боковин рамы. Торцевые – понятно, что вровень с краями боковин. Планки прикручиваем почти по центру получившейся рамы, вровень с нижним краем, на расстоянии миллиметров 100-120 мм друг от друга. Съёмный фрагмент столешницы на образованной ими площадке удержится нормально, но чтобы вытащить его – придётся наклонять одну сторону, поэтому расстояние между планками делаем минимальным.

Ножки приставляем к раме изнутри и прикручиваем сквозь раму снаружи саморезами 4х50 мм. Дополнительно ставим уголки на плоскости рама-ножка. Обязательно проверяем на этой стадии устойчивость стола и при необходимости корректируем длину ножек.

Подготовка деталей столешницы

В первую очередь оклеиваем кромкой фрагменты столешницы и детали коробов – всё, что мы сделали из ЛДСП.

Для этого прикладываем кромку к торцам деталей клеевой стороной вниз и прижимаем её нагретым на 3/4 максимума утюгом. Не успевшую остыть кромку проглаживаем сухой тряпкой – чтобы края как следует «схватились». Торчащие края кромки можно срезать ножом, постаравшись не повредить ламинат, а шероховатости аккуратно обработать наждачной бумагой.

На внутренних торцах раздвигающихся столешниц и с обеих сторон внутреннего фрагмента сверлим совпадающие отверстия под шканты диаметром 8 мм и глубиной 25-30 мм. Обозначим столешницы как левую, правую и среднюю – для простоты. Вклеиваем шканты в левую столешницу и в среднюю – с правой стороны. Таким образом, столешницы стыкуются между собой как при наличии средней части, так и без неё.

Сборка раздвижного стола

Начинам со сборки П-образных коробов из ДСП. Торцевые части опять между боковинами. Декоративные заглушки продаются любого цвета, так что шляпки саморезов замаскировать несложно. Показанные на фото направляющие полного выката разделяются на две части, но оси крепежа у них совпадают. Широкие части крепим на основу раздвижного стола, вровень к торцам и к низу рамы. Ось крепежа расположена на расстоянии 20 мм от низа основы.

Направляющие полного выката

На П-образные короба ДСП прикручиваем ответные, узкие части направляющих, и ось крепежа отмечаем, отступив 18 мм снизу. То есть ДСП короб будет выступать на 2 мм вверх относительно рамы – чтобы дать место для уголков и столешница не «елозила» по раме.

Защёлкиваем направляющие и проверяем стыковку коробов. По осям крепежа на направляющих есть свободные, регулируемые отверстия и можно слегка ослабить саморезы (4х16), корректируя стыковку.

Столешницы к раздвижным коробам крепим на уголки – соответственно изнутри. Благо мы оставили для них место. Проще всего провести эту операцию, сдвинув короба и наложив столешницы сверху. Тогда, осторожно выдвигая каждую сторону вместе с элементом столешницы, мы добьёмся идеального совпадения – лучшего, чем при любой разметке.

Мы уже фактически разъяснили, как сделать раздвижной стол своими руками. Но это всего лишь самый простой, можно сказать, элементарный вариант – с определёнными дополнительными удобствами.

На самом деле в него можно досыпать фантазийных моментов: Закруглить углы столешниц и защёлкнуть их кантом, поиграть с цветами, делая их контрастными, поставить весь стол на колёсные опоры, изменив размеры.

Главное – определиться с «печкой», от которой уже можно плясать «как Бог на душу положит».

Удачи вам.

Как сделать круглый раздвижной стол своими руками: фото, видео

Предоставляю вашему вниманию пошаговую инструкцию изготовления круглого раздвижного стола своими руками.

В конце статьи представлено видео готового изделия.

Первая версия раздвижного стола была изготовлена из одного листа ОСБ и кусков фанеры. Я должен был проверить идею раскладывания складывания стола.

ОСБ хороший материал, который позволяет быстро экспериментировать с формой и длинной заготовок.

Заготовки не всегда были симметричными, хотя…

Моя первая идея: подъёмник столешницы должен иметь форму параллелограмма с «хвостами», которые будут  открываться / закрываться фанерой на опорном уровне.

Вращая столешницу по кругу, части спирали будут выдвигать / втягивать хвосты.

Выдвижные механизмы были заменены, так как они оказались впоследствии слишком толстыми и гибкими. Это очень хороший механизм, просто не для этого изделия.

Я экспериментировал с подъёмным механизмом.

Я остановился на двух уровневой системе. Первый уровень всегда остаётся на той же высоте и не подвижен. Второй уровень оснащён колёсами, которые перемещаются по первому, и наезжая на пандусы первого уровня, поднимают весь второй уровень равномерно.

Рычаги я вырезал из тонкого металла, чтобы свести толщину к минимуму.

В центре установлена неподвижная “звезда”, к которой прикреплены рычаги. Таким образом при вращении внешней части, рычаги выталкивают направляющие наружу. Пример движения рычагов Вы можете посмотреть на видео, размещённое в конце статьи.

Подъёмный механизм без верхней панели.

Для первого уровня столешницы используется тонкая фанера. Она позволяет увеличить диаметр стола и придать визуальную привлекательность.

Так как я работал один, поднимать столешницу физически тяжело и неудобно, поэтому к стропилам я прикрепил шкив и канат, что позволило с легкостью поднимать составную часть стола.

Раздвижной механизм с более качественной панелью и жесткими рычагами.

Максимально разложенный стол.

Максимально разложенный стол со всеми панелями без звезды по центру.

Этот механизм работал хорошо, но было много вещей, которые необходимо оптимизировать, особенно толщину!

Теперь покажу стол, который начал с нуля и немного усовершенствовал.

Новые ножки по-прежнему изготовил из древесины, но более жёсткой конструкции.

Я изготовил свои собственные ползунки, используя древесину и воск, что позволило уменьшить коэффициент трения.

Зазор между ползунком и нижним уровнем столешницы имеет важное значение и регулируется в пределах 0,25 мм.

Для изготовления раскладного стола не понадобится никаких специальных инструментов, Вам понадобятся – верстак или обычный стол, пила, лобзик и метр.

Центральная звезда была установлена позже.

Верхний и нижний уровень без подъёмного механизма.

Ролики и пандусы, которые поднимают верхний уровень я сделал с пружинными шарнирами, которые Вы также увидите на видео.

Полностью укомплектованная столешница. Для того чтобы получить ровную поверхность, необходимо немного повернуть верхний уровень.

Обратите внимание, что некоторые рычаги установлены с внутренней стороны, некоторые с внешней, это обеспечивает зазор при между рычагами при сжатии.

Недавно я добавил юбку к конструкции стола, сделал это с помощью изгиба и склеивания кусков дерева.

Юбка также поднимается вверх и вниз, но на своих пандусах, в отличие от остальной части.

Все компоненты подъёмного механизма.

Твитнуть

Поделиться

Плюсануть

Поделиться

Класснуть

как сделать самостоятельно раскладной столик-трансформер из дерева, ЛДСП или фанеры

Стол – неотъемлемый атрибут каждого дома, позволяющий создать комфортные условия для жизни. Но многие жилые квартиры не могут помещать внутри полноценную конструкцию, так как этот предмет мебели занимает много места. Исправить ситуацию помогут столы-трансформеры, которые можно при необходимости разобрать или преобразовать в другое изделие. Перед тем, как сделать складной стол своими руками, важно подобрать оптимальный дизайн и функционал такой конструкции. Это позволит оптимально вписать его в интерьер, сделав максимально полезным и востребованным.

Особенности и преимущества стола-раскладушки

Стол-раскладушка представляет собой конструкцию, которая состоит из нескольких независимых элементов. Все элементы системы соединяются между собой специальными крепежами, что позволяет при необходимости разбирать ее на отдельные детали. Классическим представителем является стол, у которого столешница раздвигается, а в освободившееся пространство вставляется еще одна часть.

Столы такого типа имеют несколько положительных сторон:

  • Функциональность. Стол может изменять свои габариты, что позволяет их увеличивать при необходимости (приход гостей и так далее). При этом подобную систему очень легко дополнить выдвижными ящиками, которые будут использоваться в качестве дополнительного места хранения.
  • Небольшие габариты. Конструкция полностью разбирается, что позволяет держать ее в кладовке или на балконе. Габариты же самого стола отличаются компактностью и практичностью.
  • Оригинальность. Практически все столы, которые изготавливаются вручную, не имеют аналогов на рынке и отличаются множеством деталей.
  • Практичность. Стол можно устанавливать как на кухне, так и в гостиной, трансформировав его размер. Подобный подход также позволяет сэкономить довольно много места, что важно для маленьких квартир.
  • Надежность. Срок службы конструкции может быть очень долгим, если при изготовлении соблюдать чертежи и использовать качественную фурнитуру.

Материалы

Качество столов-трансформеров зависит во многом от материала, из которого они сделаны. Сегодня для конструирования таких систем используют:

  • ДСП. Плита отличается прочностью и невысокой ценой, поэтому ее очень часто используют при изготовлении подобной мебели. Чтобы придать столу привлекательный дизайн, можно его изготовить из ЛДСП.
  • ДВП. Этот материал во многом схож с предыдущим типом продукции. Плита прекрасно обрабатывается и практически безвредна для человека.
  • Дерево. Столы из массива являются самыми прочными и дорогими. Материал удобен в работе, а также отличается уникальной текстурой, которую можно подобрать под любой стиль дома.
  • Фанера. Данная продукция не используется в качестве основной. Из нее изготавливают вспомогательные элементы (полочки, задние стенки, ящики и другое).
  • Металл. Этот материал является одним из самых прочных и долговечных. Его используют для сооружения деталей, которые подвергаются значительным нагрузкам (металлические ножки и так далее). Очень часто здесь применяют профильные трубы разного сечения и формы.

Следует отметить, что сегодня многие детали для столов могут также изготавливаться из полипропиленовой трубы, стекла и других подобных материалов.

Как самостоятельно сделать раскладной столик-трансформер?

Столики-трансформеры бывают нескольких видов, так как они используются для решения различных задач. Алгоритм создания подобных конструкций состоит из нескольких последовательных действий:

  • Изначально нужно определиться с типом изделия. Сегодня большую популярность имеют столы-кровати или столы-диваны. Следующим шагом является создание чертежей со всеми конструктивными элементами. Оптимальным вариантом будет использование уже готовых планов.
  • На данном этапе выполняется подбор материалов и фурнитуры. Механизмы трансформеров бывают нескольких типов. Отличаются они способом крепления и параметрами пространственного перемещения. К примеру, скамейка-стол должна иметь не только раздвижные, но и подъемные механизмы.
  • Когда все материалы собраны, приступают к изготовлению конструктивных элементов стола (столешницы, ножек и так далее). Здесь важно тщательно подгонять все размеры, чтобы будущая система могла перемещаться без усилий и сбоев.
  • Завершается процедура сборкой стола. Начинают все это с небольших элементов, которые не трансформируются минимально. После этого переходят к большим системам, где уже устанавливают поворотно-раздвижные механизмы. При этом выполняют тщательные замеры перед фиксацией каждого элемента.

Процесс сооружения столов-трансформеров может быть как легким, так и сложным. Все зависит от вашей фантазии и желания. Иногда можно просто приделать колесики трансформеру, чтобы изменить его предназначение и функционал.

Изготовление поворотно-раскладной модели

Поворотно –раскладные столы представляют собой системы, у которых столешница может смещаться в сторону параллельно полу. Эта конструкция намного сложнее, чем обычная раскладная модель. Здесь используются специальные петли и механизмы, которые обеспечивают данный функционал.

Алгоритм сооружения подобной конструкции можно разбить на несколько последовательных этапов:

  • В первую очередь нужно провести тщательные расчеты стола-книжки. Желательно использовать уже готовые чертежи, на которых нанесены все основные размеры.
  • После этого подбирают материал, который сможет выдержать множество циклов поворота. Оптимальными вариантами станут металл и натуральное дерево.
  • Когда все готово, изготавливают каркас и столешницы под стол. Верхняя часть должна полностью закрываться одним элементом. Вторая же столешница будет спрятана под стол. После тщательных замеров крышка прикручивается к каркасу с помощью специальных трансформирующих механизмов. Важно при этом контролировать расположение всех конструктивных элементов.

Обратите внимание, что вторую крышку можно прикрепить к первому элементу, образовав своеобразную книжку. Подобный стол с раскладной столешницей намного удобней и практичней.

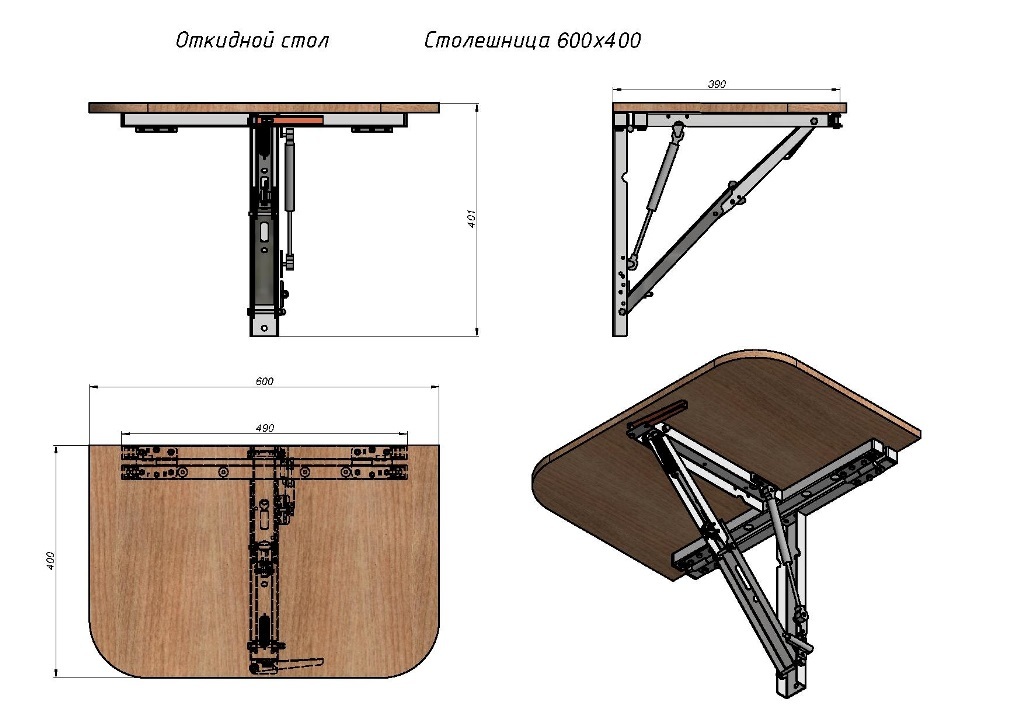

Самодельный складывающийся деревянный стол к стене

Настенные столики – это одно из сНастенные столики амых оптимальных решений для маленьких кухонь. Эти конструкции не занимают много места, что делает их очень функциональными. Сооружение подобной конструкции предполагает выполнение таких операций:

  • Изначально нужно подобрать материал для столешницы. Многие сегодня используют для этого листы ДСП, но лучше всего дерево, так как оно долговечно и красиво. Щит можно сбить или склеить из нескольких полированных досок.После этого нужно определить высоту стола. На основе этих значений изготавливают 2 опорные ноги. Теоретически их можно подогнать под высоту уже после фиксации крышки к стене.
  • В самом конце столешницу прикручивают к стене. Для этого используют специальные поворотные механизмы. Обратите внимание, что изделие не должно вплотную прилегать к опоре, так как его невозможно будет закрыть. Когда полотно прикручено, следует позаботиться о системе фиксации в вертикальном положении. Завершается процесс установкой ножек. Крепят их к двум углам с помощью поворотных систем.

При желании можно сделать ножки съемными.

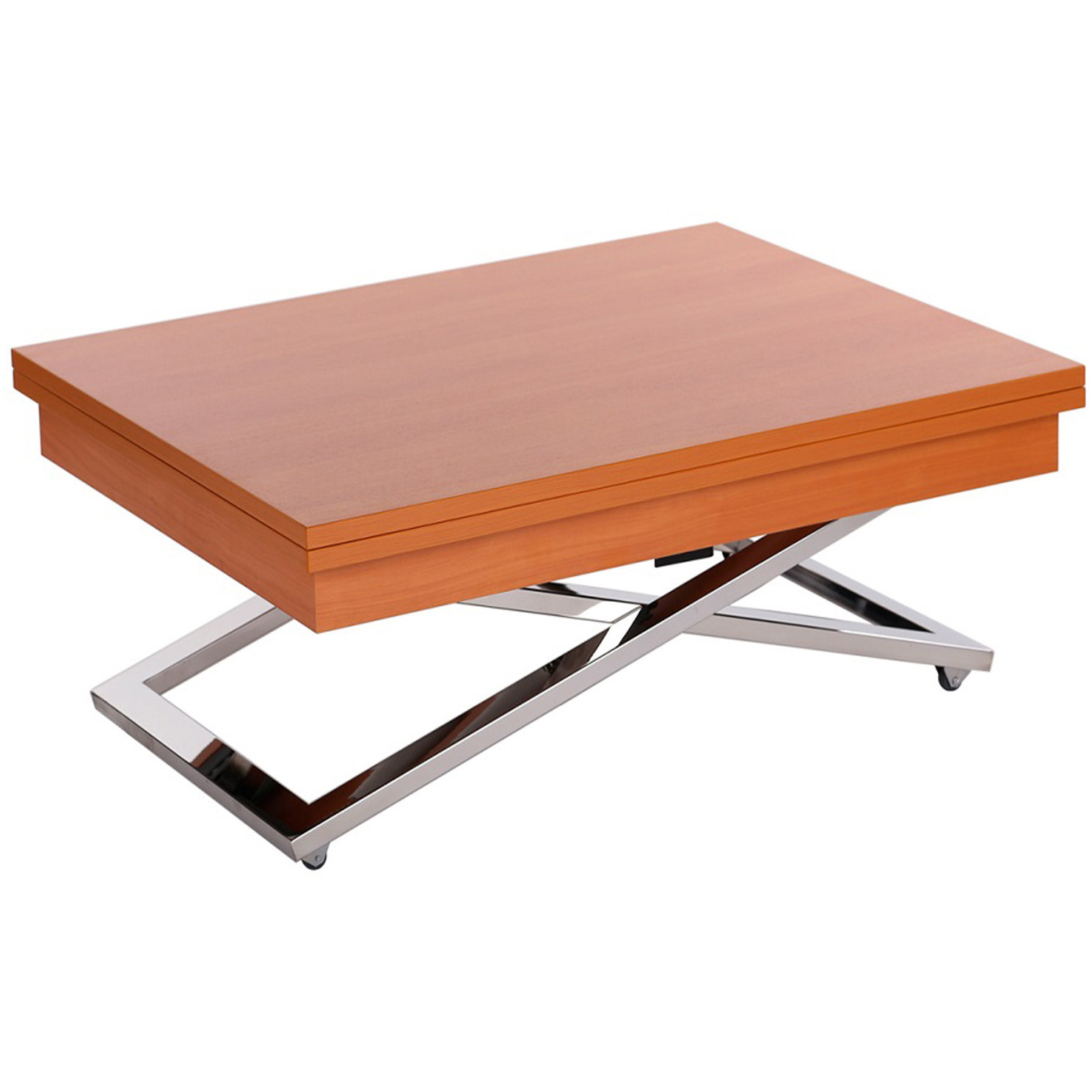

Делаем кофейный стол в зал

Особенностью этого стола является его небольшой размер. Внешне подобная конструкция может напоминать журнальный столик. Сегодня существует множество вариантов таких изделий, которые отличаются дизайном и техническим оснащением.

Рассмотрим, как соорудить стол для гостиной своими руками. Эта процедура состоит из нескольких последовательных этапов:

  • Изначально нужно подобрать материалы. Оптимальным вариантом будет деревянная доска и брус. Из них следует создать каркас под столешницу. Внешне он напоминает обычный квадратный или прямоугольный стол, только без крышки.
  • После этого вырезают из досок и формируют две столешницы. Одна из них должна быть меньше и помещаться внутрь каркаса (она будет спрятана). Вторая крышка изготавливается, как для обычного стола.
  • Сборка конструкции начинается с монтажа маленькой столешницы внутрь стола (между ножками). Для этого используют специальный механизм, который способен при необходимости перемещать систему наверх. Столешница должна как бы подниматься и смещаться одновременно в одну из сторон.
  • Когда нижнее полотно зафиксировано, подобным образом монтируется верхняя столешница. Она крепится на специальных рычагах, которые позволяют также поднимать и сдвигать систему.

Обратите внимание, что верхняя часть должна смещаться таким образом, чтобы дать возможность достать нижнюю полочку и установить ее рядом.

Особенности создания круглого изделия

Круглые раскладные столы сегодня пользуются огромной популярностью, так как отличаются оригинальностью. Технически такую конструкцию можно дополнить посередине вставкой, что позволит увеличить его размеры.

Создание полукруглого стола предполагает изготовление круглой столешницы. Этот процесс довольно простой и состоит из таких шагов:

  • Изначально на бумаге рисуется макет будущей конструкции. Сделать это можно по-разному, но зачастую используют нить и карандаш, который закреплен на одном из ее концов. Второй конец просто располагают в центре и удерживают, а карандаш перемещают в натяжку.
  • После этого с помощью заготовки переносят круг на сложенные вместе доски. Некоторые специалисты поочередно вырезают части, нанося размеры доски на определенную часть круга.
  • Когда столешница вырезана, ее склеивают или сбивают с помощью поперечных брусков. После этого нужно разрезать ее строго по центру круга, чтобы образовать две ровные половинки. Завершается процедура установкой этих элементов на каркас стола с использованием механизмов перемещения.

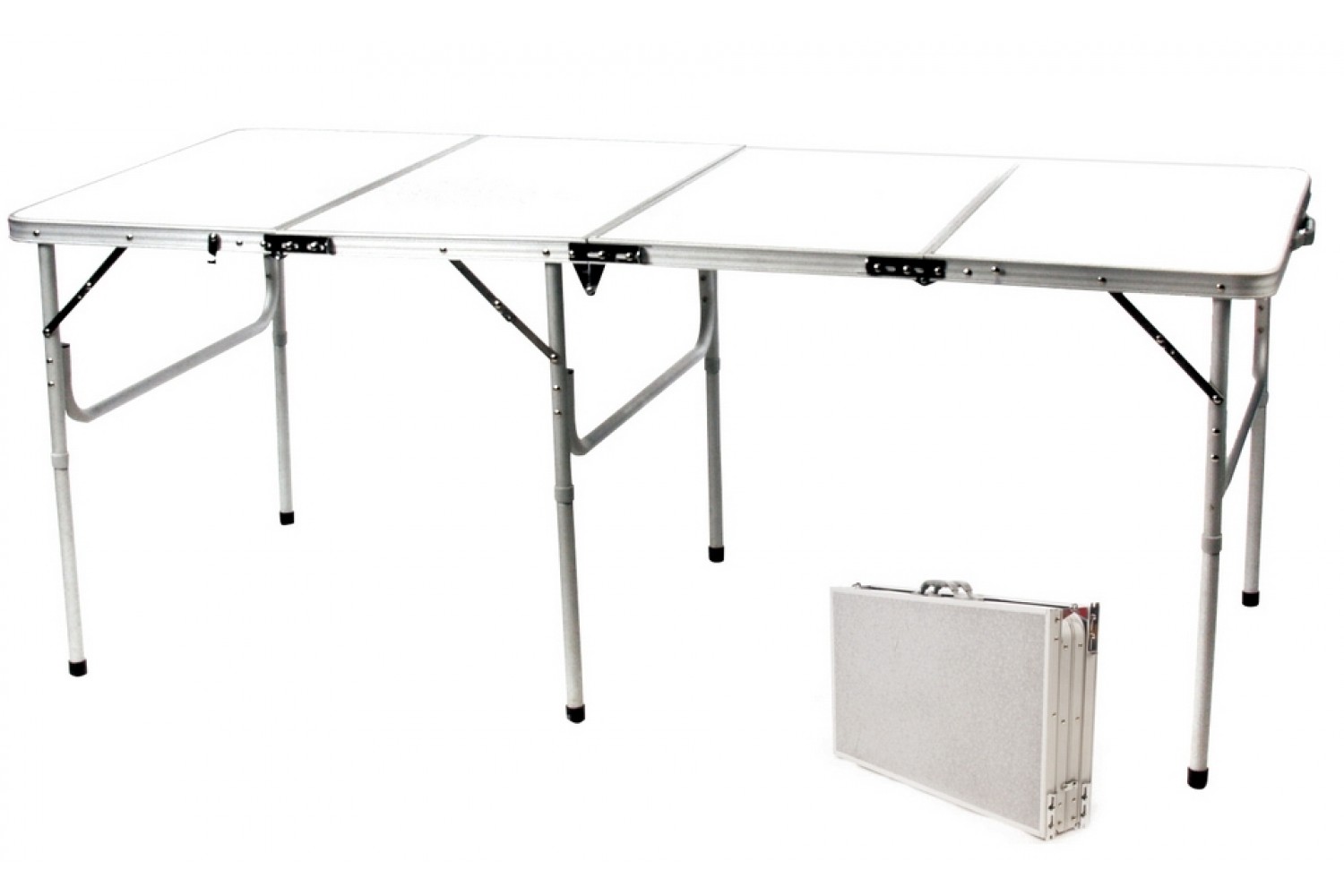

Походной стол-чемодан

Подобная конструкция совмещает в себе не только поверхность для еды, но и емкость для хранения определенных вещей, которые пригодятся на природе. Соорудить такой столик относительно просто и сделать это можно в несколько этапов:

  • Изначально нужно подобрать бруски для каркаса. От их толщины будет зависеть и вместительность чемодана. Оптимальным вариантом будет прямоугольный брус, толщиной около 4-5 см.
  • На данном этапе сооружаются стороны чемоданчика. Для этого из брусков сбивают прямоугольники определенной величины. Здесь важно тщательно подогнать все торцы, чтобы получить ровные и не перекошенные части. Затем к одной из сторон каркаса прибивают лист фанеры, который и будет выступать в качестве столешницы. В результате должно получиться два небольших ящика с закрытым дном.
  • Чтобы превратить эти элементы в чемодан, нужно скрепить их двумя петлями таким образом, чтобы они могли закрываться. Желательно фурнитуру врезать в дерево, чтобы исключить появление больших щелей.
  • Завершается процесс изготовлением ножек. Их также вырезают из брусков определенной толщины. После этого на каждом углу будущего стола формируют крепежные системы. Проще всего использовать специальные болтовые соединения, под которые нужно просверлить отверстия в дереве.

Детский стол-стеллаж

Такая конструкция во многом напоминает предыдущий тип стола. Здесь также используется откидная столешница, которая фиксируется возле стены. Но особенностью этого изделия является наличие внутренних полок.

Соорудить подобную систему можно в несколько шагов:

  • В первую очередь создается каркас стеллажа. Внешне это небольшой прямоугольный короб из досок. Здесь важно использовать прочные материалы, так как основная нагрузка будет ложиться именно на них.
  • На данном этапе изготавливают столешницу, которая же и будет выступать в качестве крышки стеллажа. Ее размеры должны быть такими, чтобы она входила внутрь короба. Если каркас сделан из толстого дерева, тогда на торцах его можно вырезать небольшие пазы фрезером. Это позволит сделать крышку немного больше, а опираться она уже будет на сам деревянный каркас.
  • Следующим шагом будет изготовление полочек. Здесь можно использовать уже различные материалы. Главное, чтобы ширина полок не мешала закрытию столешницы.
  • Завершается процесс креплением крышки к нижней части короба. Для этого также используют специальные поворотные петли. Чтобы стол можно было использовать полноценно, к нижней части крышки также добавляются ножки и ручка для открытия.

Создание трансформирующихся столиков – это ответственная задача, к которой нужно подходить с уверенностью. Чтобы получить качественный результат, следует разобраться в технических особенностях конкретных изделий, а затем лишь приступать к их производству.

О том, как сделать складной/раскладной столик своими руками, смотрите в следующем видео.

Большой раздвижной стол в столовую своими руками — Сам себе мастер — 22 декабря — 43155485926

Здравствуйте, уважаемые читатели!  Сегодня поговорим, как сделать большой раздвижной стол в столовую своими руками. Изготовление мебели своими руками не только выгодно для своего кошелька, но и интересно. Ведь мы  можем сотворить ту или иную вещь интерьера исходя из своих соображений, приспособить к своей жилплощади, «вписать» в интерьер. Когда создаешь интерьер сам, то стараешься сделать так,  чтобы получилось не только красиво, но функционально, удобно, комфортно. Естественно, покупая готовую мебель, не всегда можно учесть свои интересы, не всегда можно органично «вписать» её в свой интерьер и расположить так, как ты этого хочешь.  Итак, поделюсь нашим вариантом, как сделать большой раздвижной стол своими руками.   Очень подробно описывать не буду, просто хочу дать идею. Мы, например, хотели круглый стол, чтоб не было углов, чтобы приходили родные, друзья, можно сесть таким уютным кружочком. Еще хотелось, чтоб стол можно было менять по размеру. Ведь компании и праздники бывают разные: большие и   маленькие. Поэтому стол должен быть раздвижным. Помимо этого, стол должен быть прочным, крепким. Вот так мы примерно рассуждали, когда думали над дизайном большого раздвижного стола в столовую своими руками.

 Итак, мы решили сделать стол овальным, а ножки фигурными. Сам стол был сделан из ЛДСП.



Ножки, столешницу   стола муж вырезал электролобзиком.

Вот такие примерно ножки в готовом варианте

также была вырезана столешница.

 Это мы сложили стол, чтобы посмотреть ,  что же у нас получилось

Как я говорила, полностью весь процесс изготовления большого стола в столовую своими руками я рассматривать не буду, покажу уже готовый вариант (торцы еще не все обработаны). Торцы стола будут заделаны  кромкой  ПВХ   п- образной, да желательно предварительно все торцы обработать жидкостью для защиты древесины от воды и пара, мы подумали, что это не будет лишним. Длина стола в собранном состоянии 120 см,  ширина — 80 см.

Это стол в раздвинутом состоянии

 Мы решили сделать стол с двумя вставочками, в результате  этого стол может иметь три длины

Каждая вставочка  увеличивает длину стола на   на 23 см, поэтому длина стола с одной вставочкой 143 см, а с двумя 166 см. Чтобы вставки стояли ровно и  не сдвигались в процессе эксплуатации, в торцах столешницы и вставок сделана замковая система «шкант-отверстие».

Стол с двумя  вставочками

Для хранения  вставочки вставляются в пазы стола, видимых на фото внизу

Под столешницей были сделаны своебразные направляющие, в которые можно вставить кухонные табуретки, чтобы они не мешались (не обращайте внимание на табуретки, чуть попозже из остатков ЛДСП мы сделаем другие табуретки)

Вот  вид поближе

Вот такой  большой раздвижной стол в столовую мы  сделали своими руками. Скоро Новый год и мы ждем в наш  дом  много гостей и , я думаю, наш стол будет очень кстати! Всех хочу поздравить с наступающим  Новым годом!!!




Источник: http://blogsvetlana.ru/2011/12/22/bolshoj-razdvizhnoj-stol-v-stolovuyu-svoimi-rukami/



Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

Сборка раздвижного журнального стола своими руками

Если площадь квартиры небольшая, и мало места для размещения домашней мебели, то вполне подойдет в качестве стола на все случаи раздвижной журнальный стол. Благодаря трансформерной конструкции, стол будет полезен не только в хранении газет и журналов. Можно собрать такой столик самому, но для этого потребуется нужное для этого количество материала, а именно: доски для столешницы, брусья для ножек, желательно деревянные и из сосны, ДСП, клей, акватекс, саморезы, шлифовальный станок, пила, фрезер, наждак (бумага).

Для начала, конечно, необходимо распланировать размеры столешницы. Затем нужно склеить доски специальным клеем, предназначенным для выбранного материала столешницы. Если вы выбрали сосну, то лучше для нее подойдет клей итальянской фирмы марки PROTOPUR 439. Это моментально схватывающийся полиуретановый клей прозрачной консистенции, быстро затвердевает при увлажнении. Благодаря повышенной упругости и влагостойкости идеально подходит для склеивания древесины к древесине, особенно смолянистых пород, в том числе сосны. Далее нужно обработать столешницу до намеченных размеров — обстругать и обрезать пилой.

Следующим этапом в изготовлении стола будет вырезка из ДСП вертикальных стенок и выдвигающейся вставки. Вертикальные стенки у стола должны быть строго одинакового размера. Затем нужно сделать из деревянных брусков ножки для столика. Сечение брусков не должно быть больше 8×8 см, а длина превышать 80 см, иначе сидеть за таким столиком будет неудобно даже взрослому. Желательно подобрать ножки под цвет столешницы. На фрезерном станке при малом обороте обработать под цилиндр верхнюю их часть, затем подогнать конус и нижние цилиндры с конусом опоры.

Для эстетики и декора можно выточить на ножках вытянутые шарики, проточить границу между цилиндрами и конусами. Наждаком отшлифовать все вырезы на ножках и сделать метки для отверстий под шип.

Для соединения столешницы с ножками нужно изготовить передние и боковые части царги, используя при этом фрезер для их обтачки. Чтобы соединить царгу с ножками, необходимо правильно установить шипы в пазы на ножках. Для прочности склеить все детали клеем. Для того чтобы стол был раздвижной, на длинных параллельных сторонах царги устанавливаются профили с пазами по всей длине. На внутренней стороне столешницы устанавливаются ползунки из брусков, для легкого движения в пазах их необходимо обработать и закрепить саморезами.

Для прочной фиксации деталей столешницы не помешает изготовление и установка шкантов с помощью клея. По окончанию сборки необходимо обработать поверхность всего стола, удалить места с шероховатостями, применив при этом наждачную бумагу. После тщательной обработки для удобства эксплуатации и сохранности материала надо покрыть столик акватексом — специальным антисептиком, предназначенным для защиты любой древесины от механических воздействий и ее окончательной декоративной отделки.

Раскладной стол своими руками. Делаем раскладной стол самостоятельноИнформационный строительный сайт |

Раскладной стол – это удобная и практичная вещь, незаменимая во многих ситуациях. Раскладные столы идеально подходят для небольших квартир и домов, так как не только экономят место, но легко трансформируются в большой обеденный стол в случае необходимости. Стол для пикника раскладной легко поместится в автомобиле и подарит на природе удобство и комфорт. Преимущество данной мебели еще и в том, что сделать раскладной стол своими руками не сложно. Необходимы только чертежи, материалы, набор инструментов и желание.

Немного информации о раскладных столах

Разновидностей конструкций раскладных столов существует немало. В зависимости от функционального назначения разнится их внешний вид и размер. Но объединяет все конструкционные решения одна деталь – высота всегда делается больше, чем раскладная часть, иначе стол просто не сложится. Готовый стол украшают различными способами, соответствующими его назначению. К примеру, декорируют декупажем или красят в любой цвет.

Применяют складные столы в самых разных сферах жизни. Их используют как прилавки для выносной торговли, ими пользуются на пикниках, устанавливают на дачах в качестве сезонного обеденного стола под открытым воздухом, также часто такую мебель покупают в квартиры, площадь которых не позволяет установить стационарно обеденный стол на большое количество людей.

В соответствии со  сферой применения, столы различаются по типу материала. Для использования вне дома оптимально подходят конструкции из алюминия со столешницей из пластика. Данные материалы не подвержены коррозии, но при этом немного весят, что облегчает их транспортировку. Но в доме такая мебель будет смотреться не очень уместно. Лучше остановить свой выбор на столешнице из натурального древа, фанеры или ламинированного ДВП, с деревянным каркасом.

Столы также различаются по форме столешницы – прямоугольник, круг, овал или квадрат. Чаще всего встречаются столы со столешницами в форме прямоугольника, так как данная форма наиболее универсальна и удобна в использовании и хранении стола. Для изготовления ножек столов используют древесину, алюминий или сталь. Если ножки стола расположены параллельно, то такая конструкция имеет меньшую жесткость, но сидеть за столом будет не очень удобно. Перекрещенные ножки делают стол максимально устойчивым.

Ножки раскладных столов крепятся стационарно или делаются съемными. Иногда их оборудуют резьбой для регулирования высоты, это очень удобно для уличных раскладных столов, так как дает возможность отрегулировать горизонтальный уровень столешницы. Планируя сделать раскладной стол своими руками, чертежи необходимо изучать внимательно и выбирать конструкцию не только по величине столешницы и дизайну, но и по особенностям каркаса, в частности, по предполагаемому расположению ножек.

Если необходим стол кухонный раскладной, то идеальным материалом для него является дерево или ламинированное ДВП, а конструкция каркаса – параллельные друг другу ножки. Стол из такого материала долго прослужит в доме, при условии, что его не будут раскладывать слишком часто. Данные материалы позволяют создавать особенно красивую мебель, именно потому и рекомендуются в качестве основы для домашнего интерьера. А вот в качестве стола для пикника или дачи оптимально подойдет стол из лакированной фанеры. Она не напитывается влагой и не портится при использовании на открытом пространстве. Ножки в данном случае должны располагаться крест на крест, чтобы стол легко складывался и не ломался от частого использования.

Стол для пикника своими руками

Отдых за городом станет еще приятнее и комфортнее, если не сидеть на сырой земле, а удобно расположиться за небольшим раскладным столом для пикника. Тоже касается и поездок на рыбалку и любых выездов за город. Изготавливается такая мебель достаточно просто. Для начала необходимо просмотреть чертежи, чтобы лучше изучить конструкцию, по которой будет изготовлен стол раскладной. Фото конструкции и необходимых элементов расположены ниже. Размеры в чертежах при желании меняют на любые другие, которые необходимы, с учетом всех пропорций.

Конструкция стола достаточно проста и не требует сложных манипуляций и большого количества фурнитуры. Алгоритм изготовления выглядит так:



  1. Выпиливают на циркулярной пиле все необходимые бруски. Их размеры и количество указаны на фото с чертежами. Если нет циркулярной пилы, ее заменяют обычной или любым другим удобным инструментом.
  2. Изготавливают столешницу из любого удобного материала – лакированная фанера или древесина. Столешницу покрывают несколькими слоями лака, так как именно этот элемент стола принимает на себя основной удар влаги при нахождении на улице. К тому же, такую столешницу легче отмывать от различных пятен.
  3. Возвращаются к заготовленным брускам. Все спилы на них необходимо прикрыть кромочной лентой. Лобзиком закруглить бруски для ножек и подножных опор. При наличии шлифмашинки  с этих элементов срезается прямой угол и затем сглаживается машинкой.
  4. Когда все детали готовы начинается процесс их скрепления между собой. Для начала соединяют друг с другом ножки и опоры. Затем на столешницу наносят разметку для креплений. Монтаж деталей проводится с помощью саморезов по дереву диаметром не более 35 мм.
  5. Все детали стола нумеруют, разбираю, шлифуют их неровности и обрабатывают лаком. Теперь стол собирают окончательно.

Данная конструкция предполагает цельную столешницу. Это очень удобно в эксплуатации, так как чем меньше в столе движущихся деталей, тем меньше вероятность, что со временем он потеряет свою устойчивость. Но при трансформации такой стол изменяется в размерах только за счет складывания ножек, что делает его не очень компактным. Для перевозки в машине с небольшим багажником лучше подойдет конструкция с разделенной на две части столешницей. Делается этот стол тоже достаточно просто:

  1. Изготавливается столешница, для этого используют два куска фанеры одинаковой величины. Размеры 340х500 мм.
  2. Делают 4 ножки из брусков сечением 40х20 мм. В каждой ножке высверливают два отверстия размером 6 мм, выбирают головки болта под заглубление. Посадка для болтов подбирается таким образом, чтобы они входили с внешней стороны стола.
  3. Делают 4 перекладины длиной 500 мм для основной рамы. Данная деталь будет располагаться на столешнице и служить основным ребром жесткости стола. Отверстия в перекладинах сверлят по тем же правилам, что и для ножек.
  4. Делают 2 перекладины для ножек, длина 380 мм.
  5. Все детали собираются, ориентируясь на рисунок.

Еще один удобный и компактный вариант стола для пикника – стол-чемодан. В данном случае не просто складываются ножки и столешница, а стол собирается в настоящий чемодан с ручкой, который удобно транспортировать даже на общественном транспорте. Для изготовления такого стола понадобится:

  • 2 листа фанеры размерами 50х60 см;
  • 4 бруса размером 44 см;
  • 2 бруса размером 60 см;
  • 4 бруса 52 см;
  • саморезы – около 30 шт;
  • гвозди – около 50 шт;
  • ручка для чемодана или дверная ручка;
  • 2 петли размером 60 мм;
  • 2 чемоданные защелки;
  • мебельные винты для крепления ножек.

Алгоритм сборки стола:

  1. Для начала собирается каркас. Изготавливают 2 рамки одинаковых размеров – 50х60 см, их скрепляют саморезами. Готовая рамка похожа на небольшой низкий ящик.
  2. На рамки саморезами крепят петли таким образом, чтобы соединить оба ящика друг с другом.
  3. На одинаковом расстоянии отмечают 4 отверстия для ножек, они должны быть на 1 мм больше, чем диаметр купленных мебельных винтов. Далее размечаются места для отверстий на ножках и сразу же высверливаются.
  4. Теперь ножки прикручиваются к рамке и проверяется устойчивость и симметричность всей конструкции.
  5. С торца рамки прикручивается ручка и защелки, стол готов. Чтобы разобрать стол такой конструкции, необходимо открутить ножки, сложить их в рамку и закрыть ее как чемодан.

Обработка стола любой из описанных выше конструкций проводится одинаково – его обрабатывают морилкой, лаком или краской. Это не только улучшит внешний вид, но и продлит срок эксплуатации. Красоту изделию также придаст немного другая структура столешницы. Выше был описан алгоритм изготовления стола со столешницей из цельного куска дерева или фанеры, но если изготовить ее из набитых через определенный промежуток реек, то такой стол будет выглядеть гораздо интересней.

Механизм складывания в столе-чемодане модернизируется с помощью стабилизаторов, на которые прикручиваются ножки. Вся конструкция соединяется между собой, ножки располагают так, чтобы они легко заходили за внутренний край рамы. Теперь конструкция собирается без откручивания отдельных элементов.

Стол обеденный раскладной своими руками

Изготовить легко не только стол для пикника, но и красивую функциональную домашнюю мебель, такую, как стол обеденный раскладной. Процесс изготовления не представляет собой ничего сложного. Самым затратным по времени и силам этапом будет изготовление всех деталей, сам же стол собирается легко и просто. Необходимо только иметь под рукой чертеж.

  1. А – столешница, размер детали – 700х670х20 мм. Необходимо изготовить 2 шт., рекомендуемый материал – пустотелые щиты.
  2. Б – крышка стола, размер детали – 700х200х20 мм. Необходимо изготовить 1 шт., рекомендуемый материал – столярные плиты.
  3. В – ножка стола, размер – 720х190х20 мм. Необходимо изготовить 2 шт.
  4. Г – царга, размер – 638х190х20 мм. Необходимо изготовить 1 шт.
  5. Д – подстолье, размер – 628х190х20 мм. Необходимо изготовить 1 шт.
  6. Е – брус рамки горизонтальный, размер – 500х40х25 мм. Необходимо изготовить 4 шт.
  7. Ж – брус рамки вертикальный, размер – 500х40х25 мм. Необходимо изготовить 2 шт.
  8. З – подвижная ножка, размер – 720х40х25 мм. Необходимо изготовить 2 шт.
  9. И – рояльная петля, необходимо 4 шт.

Алгоритм изготовления стола:

  1. Для начала все спилы на деталях необходимо обработать кромкой.
  2. Сборка начинается креплением центральной части с подвижной ножкой, брусками вертикального и горизонтального расположения. На схеме эти детали обозначены буквами З, Ж и Е. Крепление осуществляется с помощью глухих прямых шипов.
  3. Производят сборку столешницы, для этого на нее крепят ножку, царгу и подстолье. На схеме эти детали обозначены буквами В, Г и Д.
  4. Круглыми вставными шипами крепят к торцам ножек крышку (Б).
  5. Конструкция из подвижной ножки и рамы оборудуется на торце резинкой или кнопкой из металла, а затем к ней прикрепляют рояльные петли.
  6. Сборка стола завершена, теперь его необходимо только покрыть лаком или другим средством на свой выбор.

Как выбрать раскладной столик

Основной параметр при выборе раскладного стола – его предполагаемое функциональное назначение. Столы бывают большими и маленькими, оборудованными складными стульями или без них. Если планируется использовать стол для большого количества людей или установить его в качестве стационарной уличной мебели на летний сезон на даче, то лучше остановить свой выбор на столах со столешницей из алюминия и стальным каркасом. Такой стол выдержит значительную нагрузку и разместит большое количество людей. Часто такие конструкции комплектуются чехлом, который станет удобным подспорьем для безопасного хранения стола.

Если стол планируется использовать редко и для небольшой компании, то подойдет модель средних размеров из дерева или алюминия. Для уличного использования лучше всего остановить свой выбор на втором варианте. В конструкции складывающегося стола один из самых важных факторов – его маленький вес и размеры. Так как складной стол чаще всего используется для выездов, ему необходимо легко умещаться в багажнике авто.

Чаще всего используемый для изготовления столиков материал – дерево, сталь или алюминий. Каждый из них имеет плюсы и минусы. Алюминий весит немного и не подвергается коррозии, но сам по себе очень мягок и недолговечен. Сталь тверда и надежна, но боится влаги. Дерево требует ухода и защиты от внешних воздействий, при этом вес его больше, чем у алюминия.

Стол круглый раздвижной своими руками


Как сделать круглый раздвижной стол своими руками: фото, видео

Предоставляю вашему вниманию пошаговую инструкцию изготовления круглого раздвижного стола своими руками. В конце статьи представлено видео готового изделия.

Первая версия раздвижного стола была изготовлена из одного листа ОСБ и кусков фанеры. Я должен был проверить идею раскладывания складывания стола.

ОСБ хороший материал, который позволяет быстро экспериментировать с формой и длинной заготовок.

Заготовки не всегда были симметричными, хотя…

Моя первая идея: подъёмник столешницы должен иметь форму параллелограмма с «хвостами», которые будут  открываться / закрываться фанерой на опорном уровне.

Вращая столешницу по кругу, части спирали будут выдвигать / втягивать хвосты.

Выдвижные механизмы были заменены, так как они оказались впоследствии слишком толстыми и гибкими. Это очень хороший механизм, просто не для этого изделия.

Я экспериментировал с подъёмным механизмом.

Я остановился на двух уровневой системе. Первый уровень всегда остаётся на той же высоте и не подвижен. Второй уровень оснащён колёсами, которые перемещаются по первому, и наезжая на пандусы первого уровня, поднимают весь второй уровень равномерно.

Рычаги я вырезал из тонкого металла, чтобы свести толщину к минимуму.

В центре установлена неподвижная «звезда», к которой прикреплены рычаги. Таким образом при вращении внешней части, рычаги выталкивают направляющие наружу. Пример движения рычагов Вы можете посмотреть на видео, размещённое в конце статьи.

Подъёмный механизм без верхней панели.

Для первого уровня столешницы используется тонкая фанера. Она позволяет увеличить диаметр стола и придать визуальную привлекательность.

Так как я работал один, поднимать столешницу физически тяжело и неудобно, поэтому к стропилам я прикрепил шкив и канат, что позволило с легкостью поднимать составную часть стола.

Раздвижной механизм с более качественной панелью и жесткими рычагами.

Максимально разложенный стол.

Максимально разложенный стол со всеми панелями без звезды по центру.

Этот механизм работал хорошо, но было много вещей, которые необходимо оптимизировать, особенно толщину!

Теперь покажу стол, который начал с нуля и немного усовершенствовал.

Новые ножки по-прежнему изготовил из древесины, но более жёсткой конструкции.

Я изготовил свои собственные ползунки, используя древесину и воск, что позволило уменьшить коэффициент трения.

Зазор между ползунком и нижним уровнем столешницы имеет важное значение и регулируется в пределах 0,25 мм.

Для изготовления раскладного стола не понадобится никаких специальных инструментов, Вам понадобятся — верстак или обычный стол, пила, лобзик и метр.

Центральная звезда была установлена позже.

Верхний и нижний уровень без подъёмного механизма.

Ролики и пандусы, которые поднимают верхний уровень я сделал с пружинными шарнирами, которые Вы также увидите на видео.

Полностью укомплектованная столешница. Для того чтобы получить ровную поверхность, необходимо немного повернуть верхний уровень.

Обратите внимание, что некоторые рычаги установлены с внутренней стороны, некоторые с внешней, это обеспечивает зазор при между рычагами при сжатии.

Недавно я добавил юбку к конструкции стола, сделал это с помощью изгиба и склеивания кусков дерева.

Юбка также поднимается вверх и вниз, но на своих пандусах, в отличие от остальной части.

Все компоненты подъёмного механизма.

Твитнуть

Поделиться

Плюсануть

Поделиться

Класснуть

handsclub.ru

Экономим место и создаем комфорт, сделав круглый раздвижной стол своими руками по детальному чертежу

Круглый раздвижной стол своими руками решает проблему недостатка площади на кухне или в гостиной.

Конечно, такую мебель можно приобрести в готовом виде, выбирая из широкого ассортимента. Однако это обходится дорого, и не всегда идеально вписываются в тесное помещение.

Изготовить стол разного размера можно самостоятельно. Причем в зависимости от имеющихся столярных навыков можно подобрать чертеж разной степени сложности конструкции.

Особенности круглой формы

Для небольших помещений, где устанавливается обеденный стол (кухня, гостиная или отдельная столовая), круглая конструкция смотрится практично и привлекательно. Она занимает меньше места и позволяет удобно разместиться вокруг.

Проблемы начинаются, когда за обеденным столом собирается значительное количество членов семьи и гостей. Габаритная мебель просто не помещается в тесном помещении.

Раздвижная конструкция позволяет устранить проблему. Ее сущность заключается в следующем. В обычном состоянии она выглядит, как небольшой круглый столик на 3-4 человека. Он легко перемещается и устанавливается на новом месте.

При необходимости производится трансформация столешницы – она раздвигается, приобретая форму овала. Вставки помогают сформировать значительно большую по площади поверхность.

Наиболее простая система имеет разделенную пополам столешницу, половинки которой могут перемещаться по направляющим элементам в противоположные стороны.

Зазор на участке расхождения половинок заполняется специальными вставками, позволяющими сохранить целостность столешницы. В собранном состоянии вставки располагаются внутри и незаметны для окружающих.

Для того чтобы рассматриваемая конструкция надежно работала, должны выполняться следующие требования:

  • достаточная прочность столешницы при максимальном раздвижении;
  • обеспечение нужной вместимости и удобства использования;
  • сборка и разборка без излишних усилий одним человеком;
  • возможность практического использования всей поверхности раздвинутой столешницы;
  • мобильность;
  • простота изготовления своими руками;
  • низкая стоимость;
  • внешняя привлекательность.

Дерево или пластик?

Выбор материалов для самодельного стола обусловлен их доступностью и внешним видом. Особо внимание уделяется столешнице. Ее можно сделать из следующих материалов:

  • дерево. Самый эффектный, но и дорогой, вариант – цельный деревянный массив. Такие столы имеют богатый внешний вид, но в целом конструкция тяжела.

    Более дешевый вариант – щиты, собранные из досок. Их можно плотно подогнать друг к другу, имитируя монолит, а можно уложить с зазором – облегченный дачный стол;

  • древесно-стружечные и древесноволокнистые материалы. Широко используется ДСП, МДФ, фанера. Они технологичны, но имеют пониженный срок службы;
  • пластик. Пластмассовые листы можно подобрать разного цвета. Их преимущество – низкая стоимость, малый вес;
  • стекло. Стеклянные столешницы вошли в моду и востребованы для современных стилей интерьера. Основное минус – сложность изготовления.

Стол помимо столешницы должен надежно стоять на ножках. Для их изготовления чаще всего используется деревянный брус.

Чертежи и схема сборки

Работы по изготовлению стола начинаются с разработки или выбора проекта. Необходим сборочный чертеж и деталировка.

Принципиальная схема раздвижного столаОбщий чертеж раздвижного стола

В отличие от обычного стола, в раздвижной конструкции на ножки прочно закрепляется основание столешницы, а основная столешница устанавливается подвижно на нем и состоит из двух половин. Основание выполняется в виде рамы, соединяющей ножки между собой цангами.

Для обеспечения перемещения столешницы на нем стационарно устанавливаются направляющие. В качестве их рекомендуется использовать типовые направляющие планки полного выката ящиков. На основной столешнице снизу крепятся дополнительные элементы, скользящие по направляющим. В зависимости от длины максимального выката количество дополнительных элементов составляет 1-3 штуки.

После фиксации половинок столешницы в крайнем положении образовавшийся зазор заполняется прямоугольными вставками. В наиболее простой конструкции они просто извлекаются из места хранения и устанавливаются вручную. Для исключения смещения используются мебельные штифты. В более сложных конструкциях устанавливаются подъемные механизмы, которые автоматически поднимают вставки до уровня поверхности столешницы.

Инструменты

При изготовлении стола из дерева своими руками следует приготовить следующий инструмент:

  • электродрель;
  • болгарка;
  • рубанок;
  • шуруповерт;
  • ножовка по дереву и металлу;
  • молоток;
  • отвертка;
  • стамеска;
  • напильники разного размера;
  • малярная кисть;
  • шлифовальная машина;
  • строительный нож.

При использовании фанеры потребуется электрический лобзик. Для обработки поверхностей используется шлифовальная и наждачная шкурка. Измерения и контроль качества обеспечивается рулеткой, металлической линейкой, штангенциркулем, отвесом и строительным уровнем.

Как сделать и собрать?

Размеры готового стола определяются количество людей, планируемых к размещению. Стандартная высота составляет 72-75 см.

Схема сборки

Размер столешницы выбирается, исходя из условия – 60-65 см на одного «едока». Изготовление и сборка осуществляется в следующем порядке:

  1. Изготовление основы стола. Ножки выполняются из деревянного бруса размером не менее 4х4 см. Чем больше размеры стола, тем мощнее нужны ножки. Так при длине стола в раздвинутом состоянии порядка 2 м рекомендуется использовать брус 8х8 см.

    Ножки укрепляются и соединяются в единую конструкцию рамой основы. Связывание их обеспечивается деревянными цангами из доски толщиной порядка 20-25 мм и шириной 9-11 см. Цанги закрепляются в пазах. Для повышения прочности места соединения обрабатываются клеем и укрепляются саморезами. Если стол имеет значительный вес, то на участках крепления цанг устанавливаются «косынки» или укосы.

  2. Настил поверхности основы. Основанием для крепления раздвигающего механизма является фанерный лист или ДСП толщиной не менее 12 мм. Лист крепится саморезами к раме основы. После его настила формируется черновой круглый стол нераздвижной конструкции.
  3. Изготовление столешницы. Из выбранного материала вырезается 2 одинаковых полукруга. Прямой торец обрабатывается, и в нем сверлится по 2 отверстия для введения штифтов вставок. Диаметр отверстия составляет 8-10 мм.
  4. Изготовление П-образного дополнительного элемента. Он имеет форму короба и выполняется из доски толщиной 2 см и шириной 10-11 см.

    Можно применить аналогичную полосу из ДСП. Углы короба упрочняются мебельным алюминиевым уголком. На внутренней стороне стенок короба закрепляются узкие направляющие, поднятые на высоту 2-4 мм от края.

  5. Крепление короба к столешнице. В средине полукруга столешницы закрепляется короб так, чтобы его свободные концы прилегали к прямому срезу полукруга. Закрепляется короб с помощью алюминиевых уголков.
  6. Установка направляющих. Основания для них изготавливаются из алюминиевого профиля (уголка) высотой более 4 см. Длина направляющих 5 см. К уголку крепятся сами направляющие планки. Расстояние между ними должно точно совпадать с расстоянием между направляющими на коробе столешницы.
  7. Изготовление съемных элементов (вставок). Их размер должен соответствовать ширине зазора при максимальном раздвижении половинок столешницы. Каждая вставка составляется из 2-х одинаковых прямоугольных пластин длиной, равной половине диаметра столешницы. На их торцах сверлятся отверстия, и вставляются стыковочных штифты.

Окончательная сборка заключается во введении направляющих столешниц в пазы направляющих основы. Далее, устанавливаются при необходимости ограничители выдвижения.

Финишная отделка

Стол должен иметь привлекательный вид, что обеспечивается финишной отделкой. Прежде всего, обработке подвергается торец. Для исключения царапания об острый край рекомендуется снять небольшую фаску.

Сам торец шлифуется для устранения риска появления заноз. Обрабатывается и вся поверхность столешницы. Она должна быть идеально ровной, горизонтальной и гладкой.

После шлифования поверхности дерево можно пропитать составами для тонировки, которые создадут определенный оттенок и подчеркнут древесную структуру. Слой лака закрепит отделку. С помощью алкидных красок можно обеспечить практически любой цвет мебели для сочетания с другими элементами интерьера.

Еще один распространенный вариант – самоклеющаяся пленка. Она часто используется отделки столешниц из ДСП. С ее помощью можно имитировать различные природные материалы – древесину, натуральный камень, мрамор, металл и т.д. Особую изысканность столу придает инкрустация или шпонирование.

Фото

В зависимости от использованных материалов и фантазии можно получить совершенно разные результаты:

Полезное видео

Основные этапы изготовления с подробным описанием раздвижного механизма можно увидеть на следующем видео:

Заключение

Круглый раздвижной стол хорошо подойдет для небольших кухонь. В собранном состоянии он не занимает много места, а при раздвижении позволяет разместить всех членов семьи и гостей. Имея небольшие столярные навыки такую мебель можно сделать своими руками. Это позволит избежать значительных затрат и оптимально вписать стол в тесное помещение.

samodel.guru

Раздвижной стол своими руками — оригинальные проекты, простые идеи и инструкции по созданию стола (115 фото)

Среднестатистическая семья обычно состоит из 3-4 человек, поэтому небольшой обеденный стол полностью отвечает потребностям каждого члена семейства. Что же делать, если к вам собираются прийти гости? Ответ очевиден: использовать стол, который при необходимости можно раздвинуть. Такое изделие можно не только купить в мебельном магазине, но и сделать самостоятельно.

В этой статье мы расскажем вам о том, как сделать раздвижной стол своими руками. Вы, в свою очередь, сможете убедиться, что процесс изготовления совсем несложен.

Оборудование, материалы и инструменты

Перед тем как приступить к изготовлению своими руками раздвижного стола из дерева, необходимо подготовить такие предметы, как:

  • ЛДСП или столярный щит для столешницы;
  • вставочный элемент столешницы;
  • стамеска;
  • отвертка;
  • рулетка;
  • раздвижной механизм;
  • дрель;
  • саморезы для установки раздвижного механизма;
  • ножовка;
  • шуруповерт;
  • болгарка;
  • рамы, соединяющие ножки;
  • линейка;
  • бруски деревянные для изготовления ножек;
  • штангенциркуль;
  • шлифмашинка;
  • шипы деревянные для соединительных рам;
  • рубанок;
  • строительный нож или ножницы;
  • молоток;
  • кисть малярная;
  • неплотная наждачная шкурка;
  • напильник;
  • электролобзик;
  • лак для деревянных поверхностей;
  • клей ПВА или любой клей для дерева.

Выбираем тип изделия

Деревянный раздвижной стол может иметь круглую (в раздвинутом состоянии – овальную) форму или быть выполнен в форме стола-книжки.

Выбор того или иного варианта индивидуален, однако круглый раздвижной стол отличается большей практичностью и имеет презентабельный вид.

Чертежи раздвижных столов с указанием размеров готовой конструкции легко найти в интернете.

Пошаговое изготовление раздвижного стола

Перед тем, как приступить к сборке, нужно узнать основы конструирования, то есть требования, которые предъявляются к раздвижным столам любого типа.

Во-первых, ножки стола должны быть крепкими и достаточно прочными. Крепление их к другим элементам должно быть максимально надежным. Во-вторых, сама столешница должна также быть прочной и крепкой.

Весь стол должен выдерживать солидные нагрузки и быть устойчивым. Его поверхность должна быть практичной и удобной для эксплуатации.

Размеры

Чаще всего размеры раздвижного стола выбираются, исходя из площади помещения, в котором он будет использоваться. Кроме того, учитывают предполагаемое число гостей, которые будут за ним сидеть (оптимально, если на одного человека приходится примерно 60-70 см стола).

Стандартная высота обеденного стола составляет 73 см, однако при необходимости можно немного изменить этот параметр с учетом индивидуальных потребностей семьи.

Подготавливаем основные элементы

Основными элементами являются столешница и ножки. Деревянные компоненты обеденного стола хороши тем, что они экологичны, надежны, прочны и практичны. Тем не менее наиболее часто применяют именно этот материал.

Столешница может быть изготовлена как из натуральной древесины (дуб, сосна, орех), так и из ЛДСП (ламинированной древесно-стружечной плиты).

Ножки стола можно изготовить самостоятельно или приобрести готовые. Готовые ножки бывают круглые, квадратные или резные. Кроме того, в продаже есть и металлические варианты этой детали.

Собираем стол из подготовленных частей

Первый этап – раскрой и вырезание 2х частей столешницы. При необходимости проводят отделку торцов и облицовывают поверхность. На внутреннем торце каждой части просверливают по 2 отверстия (диаметром 8-10 мм) под шканты съемных элементов.

Потом из боковин изготавливают П-образный короб, углы которого изнутри скрепляются алюминиевым уголком. Чтобы короб мог перемещаться над основой, на внутренней стороне боковых частей корпуса закрепляют обратные части направляющих.

На короб сверху устанавливается столешница. Эти элементы скрепляются между собой при помощи алюминиевых уголков.

Теперь можно переходить к установке вставки. Раздвижной механизм, который чаще всего изготовлен из алюминия, лучше всего закрепить саморезами, для удобства перевернув стол и положив его на столешницу. Направляющие этого устройства прикручиваются к длинным рамам, а ползуны – к одной из 2-х частей столешницы.

Чтобы убирать при ненадобности вставку, под столешницей прикрепляют 2 рейки, которые будут удерживать вставку, скрывая ее внутри конструкции стола.

Дизайн раздвижного стола можно изменить, если вместо 4-х опор использовать 2 широкие или и вовсе оставить одну массивную ножку с крестовиной или площадкой. Так же эти элементы могут иметь разную форму, например, из можно изготовить фигурными или точеными.

Внешний вид раздвижных столов

В этом разделе представлены многочисленные фото раздвижных столов разной формы, размеры и дизайна. Как вы можете убедиться, такой предмет мебели без особых затруднений способен списаться в интерьер любого помещения.

Фото раздвижных столов своими руками

Также рекомендуем просмотреть:

novinkimebeli.ru

Как сделать раздвижной стол своими руками

В повседневной жизни небольшой стол полностью отвечает потребностям семьи из 3-4 человек. Такой стол с успехом используется и как кухонный, и как обеденный. Ситуация резко изменяется, когда появляются гости. У многих людей появляется желание сделать раздвижной стол своими руками.

Схема устройства раздвижного стола.

Любой стол — это не очень простая конструкция, которая должна выдержать значительные нагрузки и нередкие перемещения по квартире. Несмотря на определенные сложности, изготовить раздвижной стол своими руками под силу любому, кто знаком со столярным делом. Конструкций раздвижных и раскладных столов множество. Надо только реально оценить, какой из них можно сделать самому.

Пошаговая инструкция: основы конструирования

Любой стол состоит из столешницы, ножек и крепежных элементов. Раздвижные (раскладные) конструкции дополнительно содержат съемные или подвижные вставки столешницы и механизм раздвижения. По форме столешницы могут быть круглыми (в раздвинутом состоянии — овальные) или квадратные (прямоугольные).

Схема крепления направляющих раздвижного стола.

Основные требования, которые предъявляются к конструкции, это прочность столешницы и надежность закрепления ножек, что должно позволить выдерживать нагрузки (в том числе ударные) и быть устойчивым при использовании во время приготовления еды или за обедом. Кроме того, поверхность должна быть удобной и практичной.

Размеры стола определяются в основном габаритами помещения и количеством гостей, которые одновременно могут сесть. Высота обеденного стола обычно составляет 73 см. Габариты в раздвинутом состоянии можно посчитать исходя из условия, что оптимальное расстояние на одного человека за столом — 60-70 см.

Выбор основных материалов

Если решено изготовить стол своими руками, следует определиться с материалом для основных элементов. Эстетическое впечатление от дизайна стола в основном обеспечивает столешница. Кроме того, на нее могут попадать влага, жир и другие активные вещества, применяемые во время приготовления пищи; может воздействовать повышенная температура от горячих блюд; могут прикладываться значительные механические нагрузки. Деревянные столешницы достаточно надежны, экологически чисты, практичны и эстетичны, но при этом дороги и сложны в изготовлении.

Наибольшее применение в качестве столешниц нашла древесина сосны, дуба и ореха. При использовании древесины ее следует хорошо просушить и обработать влагозащитными составами. Если для поверхности применено натуральное дерево, то ее необходимо периодически полировать, а также покрывать лаком или воском.

Характеристики материалов для изготовления стола.

Простая, дешевая, но достаточно надежная столешница получается из ламинированной древесно-стружечной плиты толщиной не менее 20 мм. Торцы плит округляются и покрываются защитным материалом, например, силиконом или поливинилхлоридной пленкой. Такие плиты можно дополнительно покрыть пластиком. Большим недостатком такого материала является набухание при попадании влаги в толщу материала. По другим показателям этот материал вполне способен соперничать с древесиной.

Ножки стола можно изготовить самостоятельно, а можно приобрести готовые. Наиболее распространенным вариантом являются ножки из деревянного бруска. Минимальные размеры бруска составляют 40х40 мм. Для больших столов следует использовать брус большего размера. Так, для стола длиной (в раздвинутом состоянии) около 2 м рекомендуется брус сечением 85х85 мм. Ножки могут быть квадратными, круглыми или резными в зависимости от желания и возможности изготовителя.

Кроме деревянных ножек находят применение металлические. Например, можно приобрести готовые металлические ножки в виде трубы диаметром 70-90 мм. Самостоятельно можно сделать стальные или алюминиевые ножки из трубы и различного профиля.

Конструкция раздвижного стола

Одна из самых простых конструкций раздвижного стола основана на увеличении размера за счет раздвигания поверхности и укладки дополнительных элементов. Основная столешница состоит из двух частей, которые не скреплены с ножками и имеют возможность продольного перемещения в противоположные стороны друг от друга.

Чертеж кухонного раздвижного стола.

Раздвижная конструкция состоит из следующих основных частей: основа; основная столешница, состоящая из двух одинаковых частей; направляющие полного выката; дополнительные панели. Основа изготавливается в виде рамы, соединяющей ножки между собой с помощью перемычек (цанг), и верхней панели, напоминающей по виду столешницу, но закрепленную на ножках.

Каждая из частей основной столешницы состоит из непосредственно поверхности и закрепленных на ней трех боковин. Механизм выдвижения рекомендуется изготовить из стандартных направляющих полного выката для выдвижных ящиков. Необходимо приобрести два комплекта направляющих длиной не менее 30 см. Дополнительные элементы столешницы выполнены аналогично основной поверхности и имеют длину, равную ширине столешницы, а их ширина определяется длиной выдвижения. Количество элементов может быть от 1 до 3 по усмотрению изготовителя.

Принцип действия конструкции очень прост: обе части основной столешницы перемешаются в направляющих, закрепленных на основе стола, до упора. При этом столешница скользит по поверхности основы. В образовавшееся пространство между двумя частями устанавливаются дополнительные элементы, которые вместе с основными частями создают вид сплошной столешницы.

Изготовление основы

Схема установки держателей крышки стола.

Главная функция основы стола — надежное соединение ножек стола между собой и обеспечение опоры для установки столешницы. Связывание деревянных ножек в единую раму производится с помощью деревянных перемычек — цанг. Цанги изготавливаются из фанеры или доски шириной 10-12 см и толщиной 18-20 мм. Длина цанг определяется выбранным размером стола в нераздвинутом состоянии.

Для закрепления цанг в верхней части ножек на двух смежных сторонах делаются пазы размером, соответствующим сечению цанги, глубиной до 20 мм. В пазах закрепляются концы цанг. Место соединения проклеивается и укрепляется шурупами. Для укрепления соединения ножек в тяжелых столах рекомендуется в местах соединения дополнительно установить деревянные косынки.

Сверху рамы закрепляется лист фанеры толщиной 10-12 мм. Размер листа определяется габаритами рамы. Лист закрепляется шурупами. В окончательном виде основа представляет собой стол с черновой столешницей. Верхний фанерный лист не является обязательным элементом, так как конструкция будет работоспособной и без него.

Изготовление основной столешницы

Вначале производится раскрой и вырезание двух частей столешницы выбранных размеров. При необходимости производится облицовывание поверхности и заделка торцов. На внутреннем торце (который совмещается с торцом второй части) каждой из частей столешницы просверливаются два отверстия для вхождения в них шкантов съемных элементов. Диаметр отверстия 8-10 мм.

Схема сборки и разборки раздвижного стола.

Изготавливается П-образный короб из боковин, представляющий собой полосу из древесно-стружечной плиты или доску шириной 100-120 мм и толщиной 18-20 мм. Длина боковин соответствует размерам основы стола, измеренным по ножкам. Углы короба укрепляются алюминиевым уголком с внутренней стороны.

На внутренней стороне боковых частей корпуса закрепляются узкие (обратные) части направляющих так, чтобы короб мог перемещаться на высоте порядка 2 мм над фанерным листом основы стола (или поверхности цанг при отсутствии листа).

На короб сверху устанавливается столешница так, чтобы срез столешницы совпал со свободными торцами короба. С помощью алюминиевых уголков столешница и короб соединяются между собой.

Изготовление дополнительных элементов

В центре на поверхность фанерного листа основы (или верхний торец цанг) устанавливается алюминиевый уголок с вертикальной стороной не менее 40 мм. Длина уголка не менее 50 см. На уголок закрепляются широкие (основные) части направляющих, по две на каждую сторону. Обе части направляющих (на коробе столешницы и на уголке основы) состыковываются и защелкиваются.

Схема раскроя столешницы.

Максимально раздвигаются части основной столешницы и уточняются размеры съемных дополнительных элементов столешницы. Производится раскрой и распиливание дополнительных элементов, а также подготовка их поверхности по аналогии с основной столешницей.

На внутренних торцах съемных элементов просверливаются отверстия и устанавливаются шканты диаметром 8-10 мм. Шканты закрепляются клеем. Съемные элементы устанавливаются между основными частями столешницы и фиксируются шкантами.

После полной сборки проверяется работа всех элементов. При необходимости производится покраска или дополнительная облицовка.

Дизайнерское оформление стола

Конструкция раздвижного стола позволяет применить любую форму столешницы. Очень современно будет смотреться круглая форма. В раздвинутом состоянии такой стол имеет форму овала. Весь процесс изготовления аналогичен изготовлению прямоугольного варианта. Отличие состоит только в раскрое столешницы.

Начинать раскрой целесообразно с прорисовкой полукруга нужного размера на ватмане и последующим переносом эскиза на материал изготовления.

Съемные элементы остаются прямоугольной формы.

Дизайн раздвижного стола можно обогатить изменением количества ножек. Так, для не очень больших столов можно предусмотреть всего одну массированную ножку с площадкой или крестовиной снизу. Можно использовать две широкие ножки-боковины.

Обязательным элементом останется изготовление прямоугольной рамы основы стола для установки столешницы.

Другие конструкции столов

Более простую конструкцию имеют раскладные столы-книжки. Например, можно изготовить конструкцию, которая в собранном состоянии имеет вид тумбы. Такой стол имеет основную неподвижную столешницу шириной 40-50 см. Такой же ширины выполняются боковины, которые одновременно служат основными массивными ножками. Высота боковин стандартная — 730 мм. К неподвижной столешнице через шарнир крепится подвижная длиной до 700 мм. Такие столешницы закрепляются с обеих сторон неподвижной. Дополнительные ножки изготавливаются в виде рамок и через шарнир крепятся к боковинам. Таким образом устанавливаются четыре ножки, которые имеют возможность убираться внутрь. Раздвигание производится в следующем порядке: поднимаются подвижные части столешницы; путем поворота в шарнире под них перемещаются ножки. В результате рабочая длина составит порядка 2 м.

Необходимые инструменты

Для того чтобы изготовить раздвижной стол своими руками, потребуются следующие инструменты и оборудование:

Инструменты для изготовления раздвижного стола.

  • дрель;
  • шуруповерт;
  • болгарка;
  • ножовка;
  • отвертка;
  • молоток;
  • стамеска;
  • рубанок;
  • шкурка наждачная;
  • напильник;
  • кисть малярная;
  • линейка;
  • рулетка;
  • штангенциркуль;
  • ножницы;
  • электролобзик;
  • шлифмашинка.

Раздвижной стол — это очень удобный и практичный элемент мебели. Он поможет решить некоторые проблемы, связанные с нехваткой площади.

Такой стол можно сделать своими руками, если приложить немного фантазии и ознакомиться с основными принципами процесса.

moyagostinaya.ru

Как построить раздвижной стол для продольной пилы

Пила с раздвижным столом — идеальный инструмент для резки небольших кусков дерева, таких как фанера и МДФ. Это также может быть очень полезно, когда вы пытаетесь детализировать такие предметы, как дверцы шкафов или столешницы. Хороший подвижный стол имеет жизненно важное значение для получения максимальной отдачи от пилы с раздвижным столом. Если у вас еще нет одной из этих таблиц в вашей мастерской. вы можете легко построить его, вместо того, чтобы покупать новое оборудование.Подвижный стол для вашей пилы можно будет подготовить к работе за несколько часов, следуя некоторым простым инструкциям.

Шаг 1. Планирование стола

Определите длину стола, которая вам нужна, чтобы наилучшим образом использовать пилу с продольным столом. Измерьте длину между полотном пилы и левой направляющей под углом. Добавьте к этому расстоянию примерно один дюйм. Это должно сделать его идеальной длиной для вашей пилы для продольного стола. Затем отметьте эти размеры на куске ненужной древесины, который вы будете использовать в качестве шаблона.

Шаг 2 — Вырежьте дерево
