Табуретка раскладная из дерева – Складной табурет своими руками из дерева с чертежами и размерами

Аккуратный складной табурет

Необходимые инструменты

• Ручной фрезер.
• Электрический лобзик с набором пилок для чистового реза по дереву.
• Шуруповёрт. Он должен быть достаточно мощным, чтобы не пришлось вытаскивать ещё и дрель.
• Шлифовальная машинка.
• Длинные струбцины.
• Рулетка.
• Карандаш.
• Прямой строительный угол.

Мелкий инструмент доставайте по мере необходимости.

Хороший набор инструментов всегда себя окупает. Никогда не покупайте дешёвый электроинструмент – он привлекательно выглядит, но пригоден лишь для соревнований по прицельному метанию в мусорный бачок.

Материалы и фурнитура

• Петли-бабочки 35х35 миллиметров в размахе, 4 шт.
• Шпилька 8х250 мм с обоюдной нарезкой резьбы и торцевыми гайками.
• Нагеля или по-другому «шканты» 8х50 мм.
• Качественный столярный клей или эмульсия ПВА.
• Тонирующий лак – под ним древесина бука смотрится особенно «сочно».

Чертеж складного табурета

Обработка деталей складного табурета

Вырезать идеальный круг диаметром 350 миллиметров из бука – не составит труда для человека с твёрдой рукой. Но раскладной табурет, своими руками сделанный, предполагает наличие ручки. Для того, чтобы сделать в нём видную на картинках ручку, необходимо перовое сверло. Возьмите первое попавшееся под руку, диаметром 22 мм, и просверлите им два отверстия в будущем сиденье, выдержав одинаковое расстояние от края окружности. Расстояние между центрами примерно 120 мм.

Соединив их пропилами, получаем удобную ручку.

Удобная ручка

• Насверлить отверстий на всю длину паза и выбивать перемычки между ними при помощи тонкой стамески.
• Просверлить два конечных отверстия (как при фрезеровке) и пропилить между ними «канал» лобзиком. В этом случае придётся покупать специальную пилку для продольного реза.

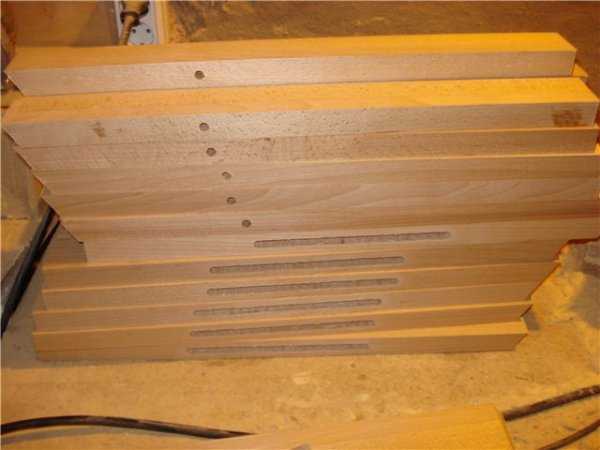

Паз во внутренней раме ножек

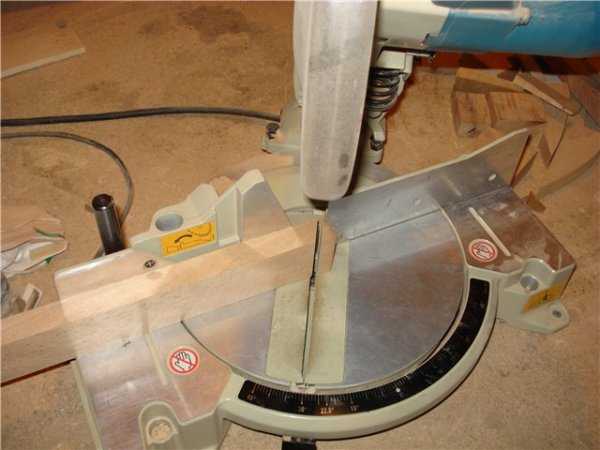

Ножки сверху необходимо запилить под углом в 30 градусов. Угол критичен, поэтому если в вашем хозяйстве нет стусла – обратитесь в столярную мастерскую.

Запил ножек должен проходить строго под углом 30°

Внимание! Не пытайтесь делать этот угол «на глаз» или «на авось» – он должен быть чётким и ровным, иначе вся работа пойдёт насмарку.

Снизу ножки лучше просто закруглить.

Перемычки между ножками ставятся на шканты с клеем. Промажьте полностью прилегающие плоскости и не забудьте капнуть клея в отверстия для шкантов. Стяните детали ножек струбцинами и оставьте до полного высыхания, удалив лишний клей.

Готовые ножки раскладного табурета

Сборка складного табурета

Складная табуретка своими руками собирается строго по размерам, указанным на чертежах. Только в этом случае у вас не возникнет проблем с данной конструкцией. Петли прикручиваются на саморезы 3,5х16 мм.

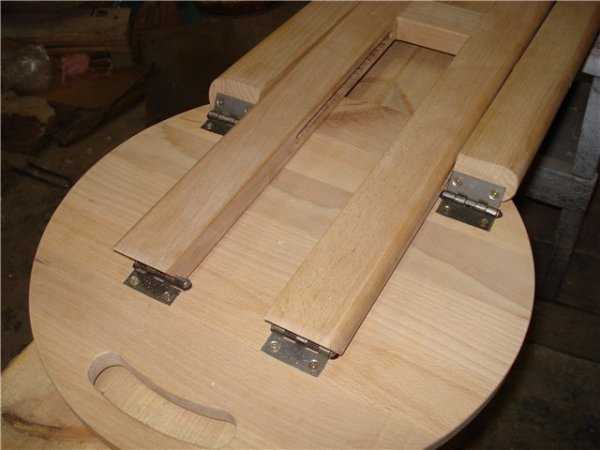

Ножки крепятся к сидению на петли

Из обрезка щита выточите трубочку, закрывающую середину шпильки.

Трубочка, закрывающая середину шпильки

Как сделать складной табурет красивым, насыщенного цвета и приятной фактуры? Достаточно несколько раз намочить, а затем высушить все детали, «подняв» таким образом фактуру дерева. Обработайте после этого мелкой (х300) наждачной бумагой, покройте тонирующим лаком минимум дважды, и ваш табурет станет не только удобным, но и стильным элементом интерьера.

Складной табурет готов

Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

sdelaisam.mirtesen.ru

Стулья своими руками. 700 фото. Схемы, макеты, чертежи и мастер классы

Стулья своими руками в разборе

Садовый стул своими руками. Размеры и чертежи деталей

Ниже вы можете ознакомиться с чертежами деталей садового стула. Вы можете изготовить деревянные детали самостоятельно, а можете заказать изготовление этих деталей по указанным чертежам на ближайшей мебельной фабрике, при этом вам останется только собрать стул из готовых деталей используя заранее подготовленные крепления и фурнитуру. Как видите из фото ниже, изменив размер планок для сиденья и спинки из садового стула может получиться садовая скамейка.
По этой ссылке вы можете скачать PDF файл с подробными инструкциями на языке автора.

Чертежи и схема сборки

Источник фото: instructables.com/id/Garden-Chair. Автор:  Mukaetov

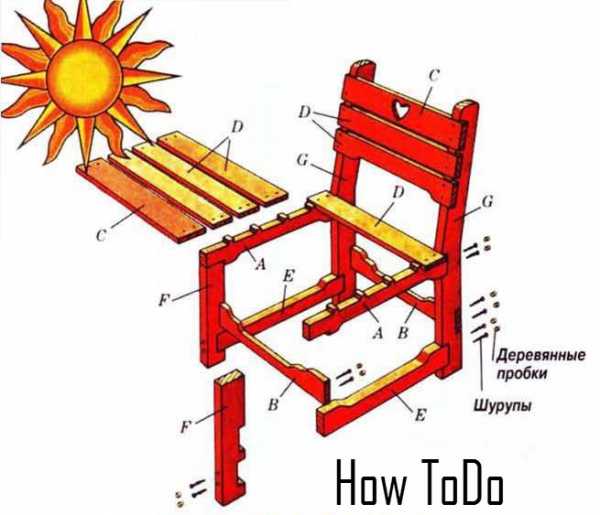

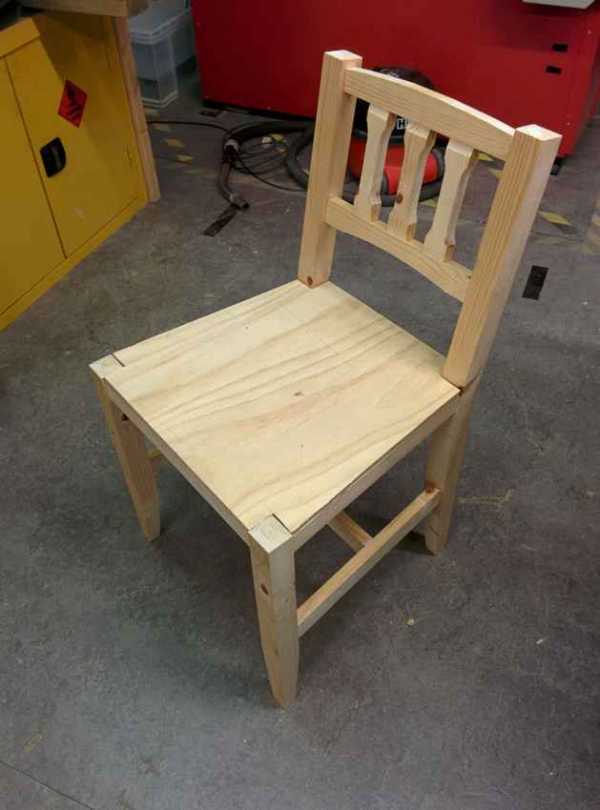

Чертеж. Обычный Стул из дерева своими руками



Деревянный стул для дачной кухни

От обычного стула этот экземпляр, сделанный самостоятельно отличает то, что :

• Спинка кресла отклонена на 10 градусов, и поддерживающие планки выпилены не из одной доски, а склеены из двух, что уменьшает расходы древесины
• Сделано из одного куска дерева. Мастер поставил перед собой задачу сделать стул из цельного куска дерева 2х4. Схему распиловки куска вы найдете на фото ниже.
• В спинке стула горизонтальные планки имеют декоративные вырезы, которые вы можете прочертить на свой вкус. А так же торцы спинки имеют привлекательные скосы.

Пошаговый фото мастре класс. Чертежи

Источник фото: instructables.com/id/Dining-Chair-From-a-2×4. Автор:  PKM

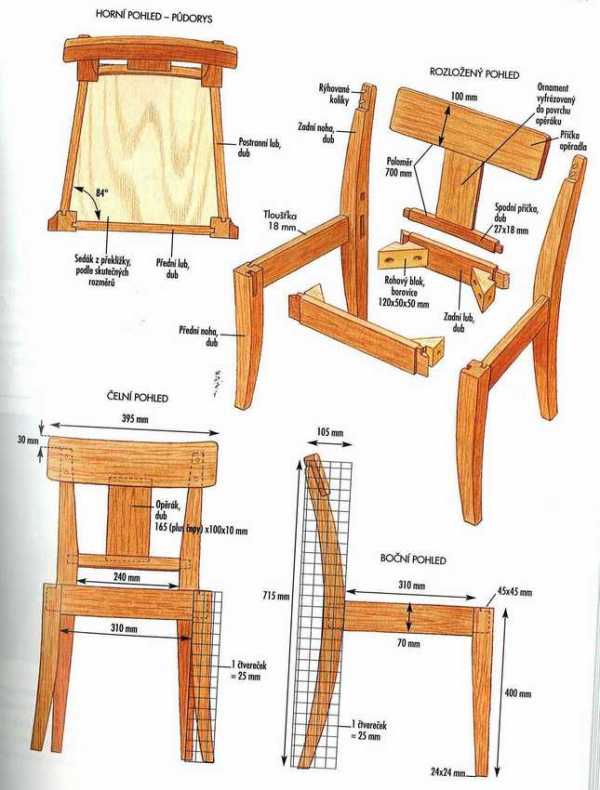

Чертеж: Стул со спинкой инструкция по сборке и обивке.

Разметка и выпиливание деталей деревянного стула

 Простой стул своими руками

Стул можно сделать какой угодно, все зависит от вашей фантазии. Здесь показано, как с помощью простых инструментов и минимальных навыков сделать простой стул своими руками, это, так сказать, базовая модель. Если собираетесь и в дальнейшем практиковаться в изготовлении мебели, то сможете изменить форму и размеры на свое усмотрение. Итак, для работы нужно приготовить инструменты и материалы. Если собираетесь делать с нуля, то понадобится циркулярная пила. Конечно, проще купить готовые заготовки. Для сборки нужны дрель, лобзик, клей и шурупы, из материалов деревянные бруски и лист фанеры.

Затем, приготовив по размерам необходимые заготовки, просверливаете все нужные отверстия. Наносите клей и вставляете дюбеля, царги крепите на шурупы. Усилить конструкцию можно дополнительными царгами во внутренней части стула. Затем шлифуете поверхность и покрываете лаком, или красите.

Источник фото www.wikihow.com

Барный стул для дачи

Барные стойки уже давно не исключительная прерогатива ресторанов и кафешек, сегодня это обычная составляющая домашнего интерьера, особенно часто их ставят на дачах, где есть открытая терраса. Ну а если есть стойка, то нужен и барный стул для дачи. В магазине тяжело выбрать, как раз то, что нужно, тем более не имеет смысла выкладывать такие деньги, если вы покупаете мебель для дачи. Сделать барный стул своими руками совсем не сложно, ведь это обычная табуретка со спинкой, только на длинных ножках. В этом мастер классе как раз и представлен вариант простого барного стула с чертежами и размерами.

Источник фото www.diypete.com/how-to-make-bar-stools/

Как заменить обивку стула

В этой статье приведено много примеров, как сделать стул своими руками. Но если нет никакого опыта столярных работ, денег на новую мебель не хватает, а старая сильно износилась,

единственный выход, попробовать ее отреставрировать. Конечно, ремонт шкафа или дивана, это дело серьезное, а например, заменить обивку стула под силу каждому. Для этого вовсе не надо нести его в мастерскую, все можно сделать своими руками.

Правда, модели стульев бывают разные, с некоторыми, возможно, придется и повозится, но зато появится бесценный опыт. Здесь показан способ замены обивки не какого-то конкретного стула, а так сказать стандартный метод.

Первый этап. Убираем крепежные детали.
Здесь все просто, ломать, не строить. Скобы легко повыдергивать с помощью молотка и стаместски. На пошаговых картинках даже мусорное ведро нарисовано, это чтобы не забыть сразу выбросить выдернутые скобы и гвозди, а то ведь по закону подлости обязательно на них кто-то наступит. Для других видов крепления используйте плоскогубцы. Снимать обшивку надо аккуратно, лучше не рвать,

ее можно использовать, когда будете кроить ткань для новой обшивки. Чтобы не запутаться, можно пометить части маркером. Осмотрите набивку, если она в нормальном состоянии, то нет никакого смысла покупать новую. Обратите внимание, иногда обивку сажают на клей, тогда, чтобы ее аккуратно снять, вам понадобится длинный нож с зазубренным лезвием, резать надо осторожно и плавно, как бы соскабливая с сиденья.

Второй этап. Ремонт каркаса
Конечно, ремонт надо проводить, если в этом есть необходимость, поэтому тщательно осмотрите качество соединений. Чтобы проверить стул, просто покачайте его под давлением, если заметили движение в пазах, где детали соединены клеем, то, конечно, лучше переклеить. Для ремонта конструкцию необходимо полностью разобрать и очистить от остатков старого клея. Если необходимо, воспользовавшись дрелью, замените сломанные шпонки. Затем соберите каркас в обратном порядке и скрепите его зажимами, пока не высохнет клей.

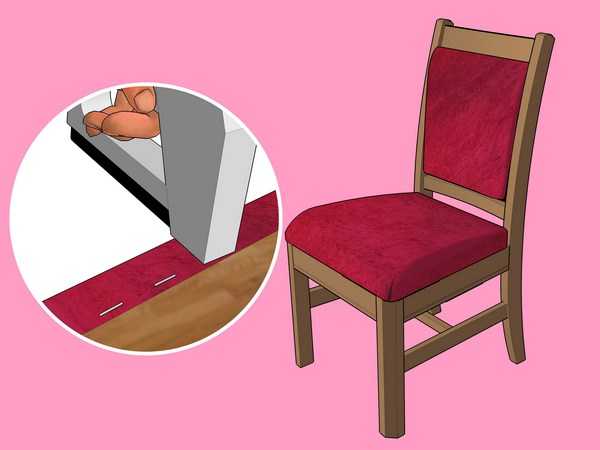

Третий этап.  Закрепление новой обивки
Используя детали старой обивки как образец, сделайте раскройку новой. Для этого заготовки тщательно выровняйте, лучше всего погладить утюгом. Наложите сверху старые кусочки и мелком очертите контур. Вырежьте из новой ткани детали будущей обивки, подпишите мелком, куда что идет, очень нужная мера, в различных кусочках очень легко запутаться. Когда все раскроите, еще раз проверти размеры, а то в процессе крепления устранять недостатки будет очень неудобно. Если выбрали очень плотную ткань, возможно, понадобятся услуги швейной мастерской чтобы сшить детали. Когда материал готов, приступайте к обивке. Что использовать, гвозди или мебельный степлер, зависит от способа, которым была закреплена старая обивка.

Источник фото wikihow.com

Простой стул из шины

Вот такой простой стул (или кресло) вы легко можете сделать из старой шины.

Автор отметил следующие моменты:

• отверстия для канатов следует делать параллельно друг другу, так что бы они соответствовали противоположным отверстиям
• красить лучше в яркие цвета, в несколько слоев
• с нижней стороны шины можно не красить, т.к. это абсолютно не заметно и меньше проблем с краской
• сразу запаситесь веревкой достаточной длинны, что бы вам хватило её на все колосо целиком
• веревку следует натягивать настолько туго, что бы было настолько плотно насколько вы хотите. (Веревку всегда можно успеть подтянуть даже после того как вы закончите плетение всех отверстий)
• стулья можно ставить один на другой, что бы при необходимости можно было сделать стул той высоты, которая вам нужна.

Пошаговый Мастер класс

Источник фото: instructables.com/id/Tire-Chair. Автор:  mackderin

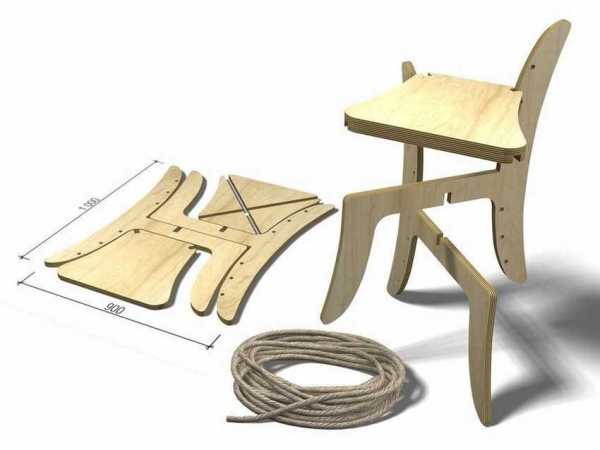

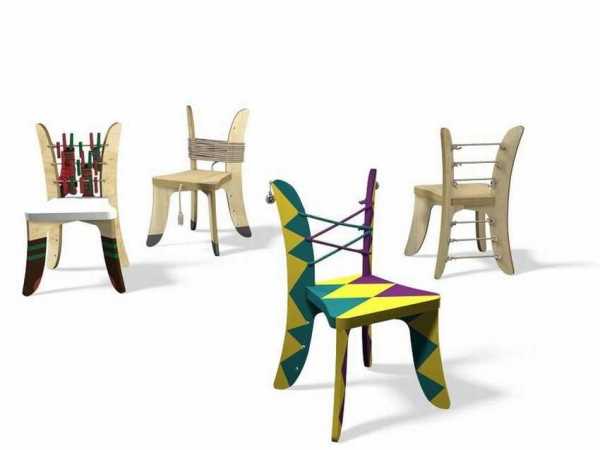

Раскладной стул своими руками из фанеры чертежи.

Вырезаем из фанеры



Источник фото: www.object.md-design.ru/en/furniture/plywood-chair

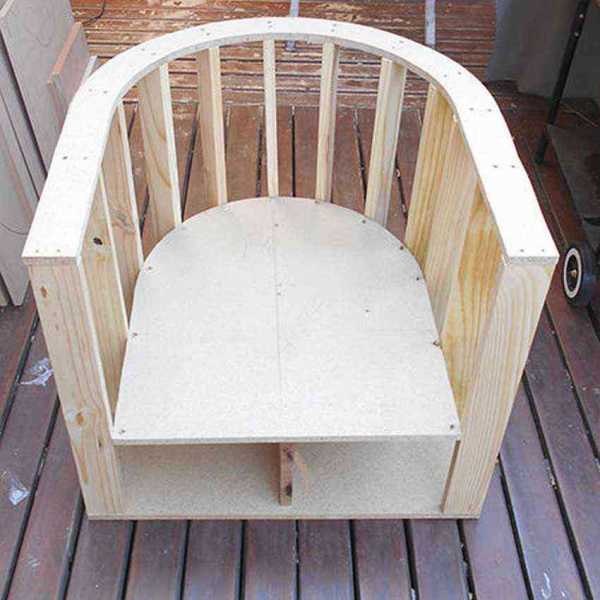

Мягкое кресло своими руками на колесиках

Вот такое очень мягкое, подвижное, а главное удобное кресло вы сможете сделать самостоятельно за выходные для своего домашнего офиса, а так же что бы сидеть перед телевизором или за компьютером и ноутбуком.
В принципе, нет ничего особо интересного что бы мы могли вам рассказывать об изготовление этого кресла, чего бы вы не смогли узнать самостоятельно из пошагового фото мастер класса, который расположен в фото галерее ниже.



Источник фото: www.instructables.com/id/Tub-chair-from-scratch-and-upholstered Автор: dezine





Простой стул со спинкой.

Чертежи и схема сборки

Посмотрите чертежи схему сборки простого деревянного стула для кухни ниже в галерее пошаговых фото. В этой модели мы можем отметить очень простое решение крепления задней спинки стула, при котором можно не заморачиваться о прочности соединения спинки с остальной частью стула и сохранении угла наклона спинки.

Источник фото: www.ana-white.com/2011/03/harriet-chair

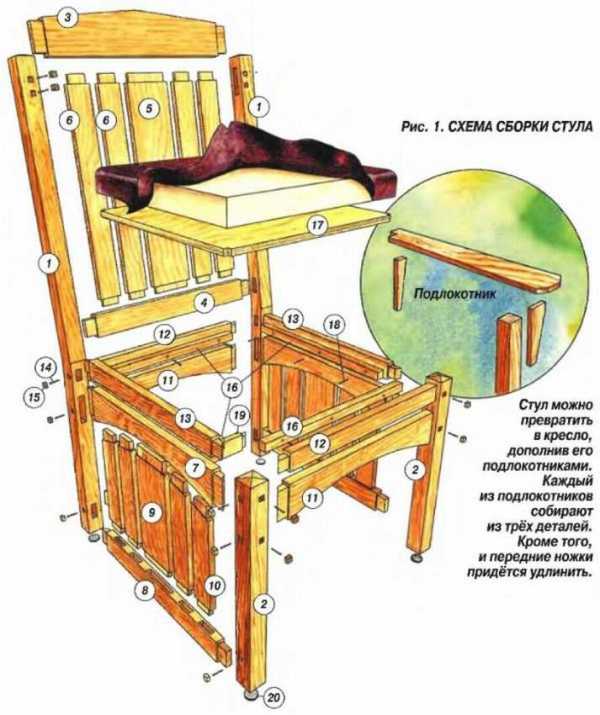

Сборочный чертеж стула





 Стул из старых костылей

Очень необычное решение сделать стул из пары старых костылей. Не смотря на это, стул получился воистину хорош. Браво автору, отличная работа. Ниже вы сможете ознакомиться с пошаговыми фото изготовления этого стула.

Как известно, костыль способен выдержать вес взрослого человека, поэтому использование его материалов дает ощутимую выгоду в соотношении веса стула к его прочности. Перед использованием древесины от костылей желательно все прошкурить, а после создания всех необходимых деталей покрасить краской или древесным лаком.

Пошаговый Мастер класс

Источник фото: instructables.com/id/Crutch-Chair. Автор:  wholman



 Чертеж стула со спинкой в полусобранном виде.

С подробным описанием всех деталей.

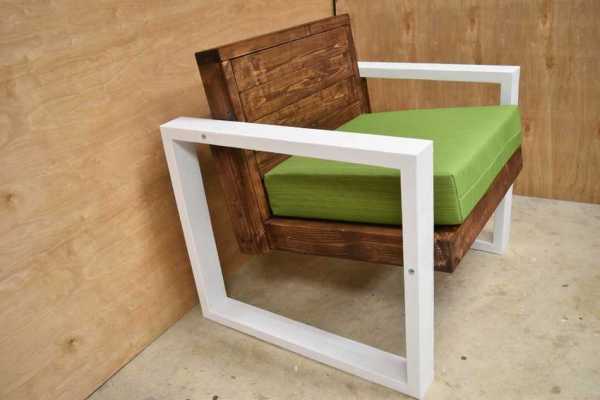

Стул в стиле модерн

Итак, если давайте сделаем сами стул в стиле модерн. Ниже мы разместили для вас настолько подробные фото, что считаем, что дополнительная информация здесь будет излишней. Можем лишь дать вам ссылку на видео ютуб, где автор этих фото снял некоторые моменты процесса создания этого стула. Вот сама ссылка на видео

Пошаговый Мастер класс

Источник фото: instructables.com/id/DIY-Modern-Chair. Автор:  diycreators



Детский стульчик со спинкой из гнутой фанеры





Высокий Детский стульчик для кормления своими руками.

Чертежи. Размеры. Схемы

Такой стул стол для кормления детей вы можете изготовить своими руками их фанеры 24 мм, как советует автор. Посмотрите чертежи и размеры и пошаговый мастер класс изготовления такого стульчика ниже. Советуем вам заказать распилку деталей по указанным чертежам в ближайшей мебельной фабрике, что с экономить не мало времени. Не забудьте все тщательно отшлифовать и покрыть столешницу экологичным материалом.

Мастер класс

Источник фото: instructables.com/id/Toddlers-High-Chair/. Автор:  Larsollerichter

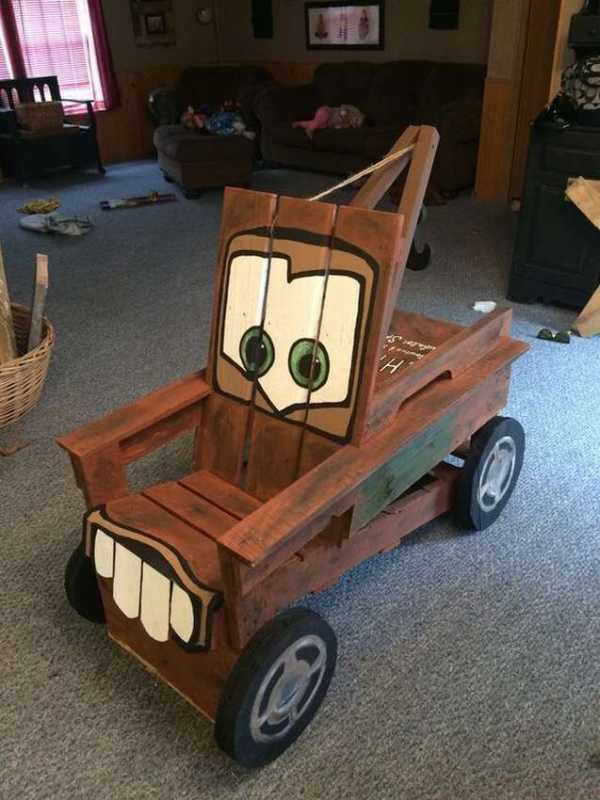

Стул для детей в виде машинки эвакуатора Метра





Отличная идея сделать стул в виде персонажа Метра машины из мультика «Тачки» . Этот стул Адирондак вы можете сделать и досок от поддона. Ниже вы можете ознакомиться с фото сделанных их разных ракурсов.



Источник фото: instructables.com/id/Towmater-Adirondack-Chair. Автор:  RayB3





Кресло качалка без гвоздей своими руками

Посмотрите по пошаговым фото ниже как сделать кресло-качалку без единого гвоздя самостоятельно. Автор купил лист фанеры, вырезал из него детали данного качающегося стула и склеил детали между собой. На фото в галереи приведены чертежи сделанные автором от руки для трех основных деталей, которые вы сами можете перенести в любой масштаб.



Мастер класс с пошаговыми фото изготовления

Источник фото: www.instructables.com/id/Childs-Rocking-Chair-Without-any-nails-or-screws. Автор:  paracordbraider



Чертежи из фанеры кресло-качалки

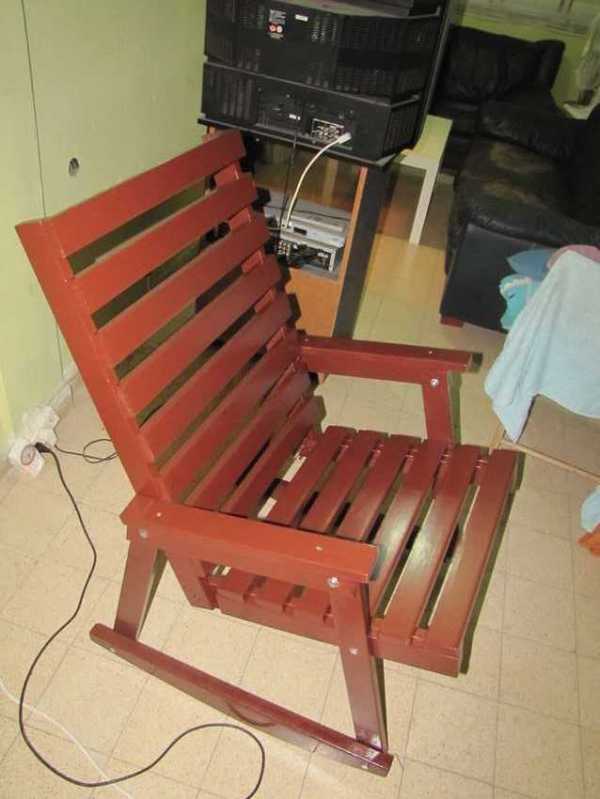

Простое кресло качалка своими руками

Автор этого качающего стула нашел на улице деревянное основание от кровати и сделал из него креслок качалку. Как он это сделал вы можете посмотреть на пошаговых фото ниже.

Источник фото: www.instructables.com/id/Childs-Rocking-Chair-Without-any-nails-or-screws. Автор:  paracordbraider

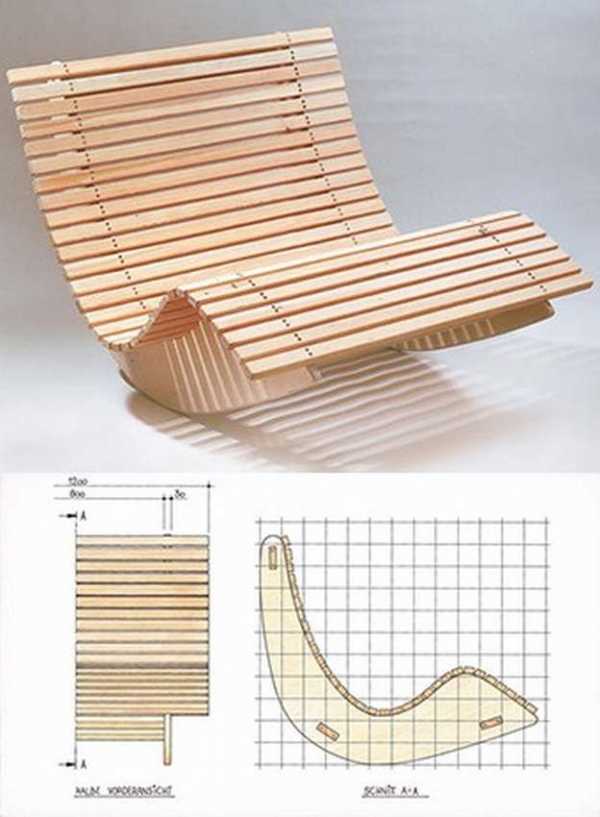

Кресло качалка для сада из фанеры. Чертежи



Кресло качалка из клена с плетенной спинкой и сиденьем.

Довольно сложный по изготовлению стул. Некоторые части автор вырезал на ЧПУ станке по самостоятельно нарисованным чертежам, а некоторые приходилось допиливать в ручную. Автор использовал клен, это довольно твердое дерево, поэтому для придания необходимых форм приходилось подолгу замачивать некоторые части в кипятке. Особой работы требует обмотка спинки и сиденья, как это сделать смотрите на пошаговых фото и в этом видео на ютубе

novamett.ru

Собираем простой складной табурет из деревянного бруска

Складная мебель — прекрасное средство расширить возможности любого помещения, например, мастерской, в особенности — передвижной. Мы уже разобрались с созданием складного стола-верстака и усвоили конструкцию и соотношения его складного механизма. Теперь этот принцип можно применить и для иных задач.

Конечно, мы не изобрели колесо, решив сделать складные табуретки по такому принципу. Одна украинская фирма продаёт такие табуретки в комплектах с такими же столами, а на ютьюбе есть даже несколько уроков по их самостоятельному изготовлению.



Впервые мы воплотили эту идею в производственном коворкинге “Дар Труда”, в рамках подготовки к совместному мастер-классу на Делай Саммите 2015. В качестве исходного сырья администратор Роман предоставил нам неплохие метровые обрезки соснового мебельного щита толщиной 18 мм и шириной от 25 до 75 мм. Нам это подошло идеально. Все детали крепежа удалось закупить разом в ближайшем Леруа Мерлен.

Материалы

• брус 100х25х18 общей длиной 3000 мм
• доска 100х75х18 общей длиной 2000 мм
• болты М6  длиной 35 мм (чуть меньше двух толщин используемого бруска)
• мебельные гайки (или просто гайки)
• шайбы 6 мм внутренний и 16 мм внешний диаметр
• саморезы

Широкий ассортимент инструментов производственного коворкинга позволил нам выбрать наиболее подходящие для наших задач инструменты, однако стоит помнить о том, что задачи пиления и сверления дерева могут быть выполнены многими способами.

Инструменты

• рулетка, линейка и карандаш
• торцовочная пила
• планетарная и ленточная шлифмашинки
• наждачная бумага
• сверлильный станок
• шуруповёрт
• свёрла по дереву 2, 6 и 8 мм, а также перовое сверло 16 мм
• гаечный ключ с головкой 12 мм
• 2 струбцины

Отталкиваясь от размеров сырья, мы построили несложные соотношения размеров деталей. Мы разметили все линии реза и напилили на торцовочной пиле все необходимые заготовки.

• 4 бруска 500х25х18 для ножек
• 4 бруска 250х25х18 для опор сиденья
• 6 досок 330х75х18 для сиденья и рёбер жесткости

Лучше всего уже на этом этапе скруглить оба конца ножек и опоры с одной стороны и отшлифовать заготовки. Далее сверлим отверстия на концах ножек и с отступом от края в 200 мм сверлом 6 мм. Со стороны, где будут размещаться мебельные гайки, немного рассверливаем отверстия сверлом побольше. Со стороны шляпки болта нужно сделать углубление ~5 мм с помощью перьевого сверла. Аналогично подготавливаем отверстия с одного края каждой опоры сиденья.

Собираем каркас, прокладывая места трения шайбами. Расположив основания строго параллельно друг другу, кладём сверху первую доску сиденья и надёжно прижимаем эту конструкцию к столу струбцинами. Теперь можно наметить тонким сверлом отверстия для саморезов и скрепить ими каждую из половинок сиденья. Табурет можно уже собрать и протестировать правильность расчётов и отпилов. Остаётся только правильно прикрепить к ножкам собранной табуретки рёбра жёсткости и конструкция собрана полностью!

В производственном коворкинге нам потребовалось на все эти операции не более  40 минут, учитывая наличие мощных инструментов и соответствующих компетенций. Теперь можно еще раз пройтись шлифовальной бумагой по углам и поверхностям табуретки и приступить к нанесению масловоска или лака.

Мы не собрали не просто табуретку, но прототип, по которому и провели наш совместный мастер-класс на Делай Саммите 2015. Участники справились с задачей в условиях открытой передвижной мастерской в течение  1—2 часов, командно и по одиночке собрав 3 полноценных складных табуретки.

ooley.ru

Стул-кресло из дерева своими руками: необычный шезлонг

4 сентября, 2015. Прочитано 19001 раз(а)

На даче или в саду всегда много работы. Но ведь этими вещами многие люди обзаводились не только для того, чтоб там постоянно работать. В своих мечтах о даче она представлялась как место семейного отдыха, встречи с друзьями, чтения книг и просто слушания птиц. Сад — место для душевного успокоения. И обязательным атрибутом этой картинки является комфортная садовая мебель, которая всем своим видом напоминает, что пора расслабиться и выпить чашечку чаю. Сегодня мы рассмотрим пошаговую инструкцию по изготовлению стула-кресла из дерева, такого как на фото ниже. Также его можно использовать как интересный шезлонг.

Как сделать деревянное стул-кресло легко и своими руками

Оказывается, удобный стул-кресло для отдыха можно сделать легко и быстро своими руками. Изделие собирается из небольших деталей и не требует отдельного помещения для сборки, так как сборка его происходит без шума и пыли. Такой складной стул-кресло со спинкой делается даже не обладая особенными навыками работы с древесиной.

Можно соорудить эту хитрую конструкцию из оставшихся от строительства досок и брусьев, распустив их на более мелкие брусочки. Если имеется соответствующее оборудование, то заготовить бруски нужного размера можно самостоятельно. Если нет, тоже не беда. Бруски можно купить в строительных магазинах или складе и там же заказать их порезку.

Все бруски для изготовления этой вещи имеют одинаковое сечение. В классическом варианте сечение имеет размеры 45х33 мм. Это ориентировочный размер, пришедший к нам как прототип из английской системы мер путем перевода дюймов в миллиметры. Совершенно не обязательно выпиливать бруски именно такой толщины. Достаточно взять бруски близкие по размеру.

Для того, что бы стул-кресло служило долго, его лучше делать из более твердых пород древесины, таких как дуб или ясень. Но можно использовать и другие сорта дерева, всё зависит от вкуса и наличия ассортимента в местных магазинах. И первый опытный экземпляр можно изготовить из любого материала, который есть в наличии.

В пошаговой инструкции подробно рассказано как изготовить раскладной стул-кресло из дерева своими руками. Оказывается это деревянное изделие собирается совсем не сложно и не занимает много времени, плюс может использоваться в качестве шезлонга для дома, балкона и сада.

Чертеж и схема

Состоит стул-кресло из двух деталей: «Сиденье» и «Спинка». Соединяются эти детали при помощи девяти соединительных брусков.

Общая схема сборки такова:

• собирается сиденье;
• собирается спинка;
• сиденье и спинка соединяются соединительными брусками.

Для простоты сборки соединительные бруски сразу же присоединяются к сиденью и их можно считать частью детали «Сиденье».

Схема сборки представлена на рисунке.

Стул-кресло состоит из двух деталей: сиденье и спинка.

Для работы понадобятся:
