Тёплые полы
В последнее время все более популярными становятся системы отопления с использованием теплых полов.
Так как теплый воздух всегда стремится подняться вверх и замещается более холодным, то теплые полы, благодаря тому, что источник тепла находится прямо под вашими ногами, создают максимально комфортные условия, когда «ноги в тепле, а голова в холоде». Обычно при использовании этого вида отопления температура на уровне пола примерно на 3 градуса выше, чем на уровне головы. Т. к. температура пола не может быть очень высокой (как правило, не более 30 С), то для отопления всего помещения теплых полов обычно недостаточно. Чаще всего напольное отопление используется как дополнительное — для повышения комфорта. Удобна такая схема, когда кроме теплых полов еще устанавливаются и отопительные приборы (радиаторы) с терморегулятором, который отслеживает температуру воздуха в помещении и перекрывает подачу горячей воды в радиатор в случае, если тепла от напольного отопления достаточно.
Стоит иметь в виду, что кроме водяного напольного отопления, когда нагретая вода от отопительного котла движется по трубам, уложенным под полом, напольное отопление еще бывает и кабельное электрическое.
Если при проектировании использовать один диаметр трубы, а при монтаже другой, то меняется вся гидравлика системы. Для каждого диаметра трубы имеется ограничение в максимальной длине контура, обусловленное гидравлическим сопротивлением и тепловой нагрузкой данного контура.
Чем меньше диаметр, тем меньше максимальная длина контура (для одной и тойже отопительной нагрузки).
Чем больше отопительная нагрузка, тем меньше максимальная длина контура (для одного и того же диаметра труб).
В современном строительстве применяются полиэтиленовые, полипропиленовые, металлопластиковые или медные трубы. Наибольшее предпочтение на европейском рынке отдается полиэтиленовым трубам. Т. к. контура закладываются в пол на весь срок жизни здания (объекта), то к качеству труб, из которых исполняются контура, предъявляются соответственно очень высокие требования.
Полиэтиленовые трубы устойчивы не только к водным, но и агрессивным средам.
Поэтому нет никаких проблем при использовании в системах незамерзающих теплоносителей и их растворов.
Контур водяного теплого пола желательно укладывается единой трубой без соединений и стыков.
Каждый контур обслуживает, как правило, отдельное помещение. Однако, если площадь помещения и/или отопительная нагрузка большая, то в помещении может быть и более одного контура. В ходе проектирования инженер-проектировщик принимает решение об оптимальном количестве контуров для данного помещения.
Контура водяного теплого пола могут укладываться различными способами. Можно выделить два основных: «змейка» и «ракушка» («улитка», «спираль»).
При способе укладки «змейкой» из-за особенностей распределения температуры не допускается перепад более 5°С между температурой на входе и на выходе греющего контура. В противном случае возникает, так называемый, «эффект температурно-полосатого пола», т. е. чувствуются зоны более теплые (в начале контура) и более холодные (на выходе из контура).
При таком перепаде температур система значительно проигрывает по мощности и комфортности по сравнению с укладкой «спиралью», поэтому, как правило, применяется в помещениях с малыми теплопотерями и на промышленных объектах. Вместе с тем есть и ряд преимуществ способа укладки «змейка», главное из которых — простота проектирования и монтажа.
При укладке «ракушкой» каждая обратная труба лежит между двумя подающими, что способствует более равномерному распределению температуры по основной поверхности греющей панели. Перепад температуры (напор/обратка) может достигать 10°С, а для систем с большой мощностью (в том числе для систем снеготаяния) и до 25°С. Это и является причиной широкого распространения данного типа укладки в России, т. к. позволяет создавать системы с большей отопительной нагрузкой.
Трубы контуров водяного теплого пола укладываются с определенным расстоянием. Это расстояние называется «шаг укладки».
Выбор шага укладки (от 100 до 600 мм) делается в зависимости от тепловой нагрузки, типа помещения и системы, длины контура и т.
п., вы всегда можете обратиться за консультациями к нам.
В системе водяного теплого пола применяются специальные (спаренные) коллекторы.
Один коллектор снабжен микрометрическими (подпружиненными) клапанами. Эти клапана служат для ручного открытия-закрытия контуров водяного теплого пола, а также для установки приводов автоматики водяного теплого пола.
На втором коллекторе установлены балансировочные клапана (нередко с индикаторами потока). Они необходимы для гидравлического выравнивания контуров между собой, т. к. практически не возможно сделать все контура одинаковыми по длине и с одинаковой отопительной нагрузкой.
Кроме того, для реализации различных схем подключения, решения задач отопления для различных типов зданий и сооружений, оптимизации распределения и управления теплоносителем и т. д. компания Water Energy использует различные типы оборудования, кроме того облегчающего расчеты, монтаж, наладку и обслуживание.
2» магистральный распределительный коллектор предназначен для параллельного подсоединения нескольких распределительных коллекторов отопления к одному источнику тепла.
2» распределительный коллектор целесообразно использовать при параллельном подсоединении более 3 коллекторов, или если площадь, обслуживаемая одним коллектором напольного отопления, превышает 120 кв. метров.
1» магистральный распределительный коллектор предназначен для параллельного подсоединения от 2 до 4 распределительных коллекторов отопления к одному источнику тепла.
К магистральному распределительному коллектору 1» рекомендуется подключать коллектора, обслуживающие площадь не более 100-120 кв. метров.
Смесительные узлы тёплого пола для монтажа:в котельной на коллектор с гидрострелкой или в шкаф с коллекторной группой
Основная задача смесительных узлов — понижение температуры теплоносителя путем смешивания теплоносителя, вернувшегося из нагревательного прибора и отдавшего тепло, с теплоносителем высокой температуры, пришедшего от источника тепла.
Кроме того, большинство смесительных узлов имеют необходимые элементы (агрегаты, клапана и т. п. ) для реализации контроля и управления температурой в зависимости от поставленных задач.
По своему назначению смесительные узлы, как готовые модули, подразделяются:
— индивидуальные (TMix-M, интегрированные в коллектор). Предназначены для подключения одного потребителя (распределительного коллектора)
— индивидуально-групповые (TMix-L2, TMix-L3). Предназначены для подключения одного потребителя повышенной мощности или группы из 2-3 потребителей небольшой мощности
— магистральные (TMix-XL). Предназначены для подключения нескольких потребителей (групп потребителей)
— теплообменные (TMix-E). Предназначены для подключения потребителя небольшой мощности по независимой, закрытой схеме с пластинчатым теплообменником
В зависимости от выполняемых задач, места установки, способа контроля и управления возможно групповое, индивидуальное (зональное) и комплексное регулирование систем ВТП.
Групповое регулирование — это управление объемом и/или температурой теплоносителя, т. е. «главными качественными» характеристиками отопительного процесса и может осуществляться:
— непосредственно на источнике тепла. Применяется, как правило, при использовании низкотемпературных источников, имеющих встроенные элементы контроля и управления;
— на групповых смесительных узлах. Для управления параметрами теплоносителя для групп потребителей (нескольких зон, коллекторов) с применением оборудования в зависимости от технических решений;
— на индивидуальных смесительных узлах. Применяется для управления параметрами теплоносителя на смесительных узлах, присоединенных к конкретному коллектору водяного теплого пола;
— по принципу «констант», т. е. с постоянным поддержанием заданной температуры. Реализуется, как правило, с помощью термостатической головки с накладным датчиком, установленной на двух— (трех) ходовой клапан смесительного узла;
— по принципу «климат», т. е. поддержание температуры теплоносителя (подающего, обратного) в зависимости от выбранной программы.
Реализуется с помощью контроллеров управления теплоснабжением.
— индивидуальная покомнатная (по отдельным помещениям). Для автоматического поддержания заданной температуры воздуха в помещении. Т. о. температура в помещении является задаваемой и контролируемой величиной, а температура пола — зависимой (управляемой) величиной.
— индивидуальная (зональная) с датчиком в пол. Для автоматического поддержания заданной температуры пола. Т. е. температура пола — задаваемая и контролируемая величина, а температура в помещении зависимая величина. Применяется на объектах, где более важна не температура в помещении, а постоянная температура пола (сауны, бассейны, аквапарки и т. п. )
На термостате задается температура. При достижении заданной температуры термостат выдает сигнал на исполнительный механизм (сервомотор), который закрывает соответствующий контур водяного теплого пола. Если температура ниже установленной, то сервомотор открывает контур по соответствующему сигналу термостата.
Комплексное регулирование — это сочетание групповой и индивидуальной автоматики в зависимости от технических схем, комбинации применяемого оборудования и поставленных задач.
Некоторые потребители, пренебрегая автоматикой (упрощая систему), осуществляют регулировку, закрывая и открывая контура вручную, со временем «разбалансируют» систему и вынуждены снова обращаться к наладчикам. И еще один важный аспект: как правило, автоматика одного производителя не стыкуется с коллекторами другого производителя!
В большинстве случаев:
— «групповое» регулирование не способно полностью заменить собой «индивидуальное» регулирование
— термостаты индивидуального (покомнатного) регулирования способны самостоятельно решить задачи контроля и управления температурой, поэтому обязательно устанавливаются, контроллеры же с компенсацией температуры наружного воздуха являются дополнительной опцией.
Самая легкая (по весу) на сегодняшний день система укладки водяного теплого пола.
Основу системы составляют полистирольные пластины с пазами (прямые и поворотные), в которые вкладываются стальные оцинкованные теплораспределительные пластины.
Когда применяется полистирольная система водяной теплый пол?
Ограничена высота помещений. Решение об устройстве системы водяной теплый пол принято на этапе, когда устройство бетонной системы невозможно из-за высоты помещения (готовые архитектурные чертежи; объект уже построен без учета запаса высот; используется типовой проект, в котором не предусмотрена система отопления водяной теплый пол; применены другие отделочные материалы, инженерные устройства и коммуникации, сократившие полезную высоту помещений и т. п. ).
Ограничена нагрузка на перекрытия. Решение об устройстве системы водяной теплый пол принято на этапе или для объекта, когда межэтажные перекрытия не могут выдержать вес бетонной системы отопления водяной теплый пол (при толщине стяжки 50 мм вес бетонной системы отопления водяной теплый пол составляет 250-300 кг/м2).
Устройство бетонной стяжки для бетонной системы отопления водяной теплый пол организационно не возможно (например: квартира на высоком этаже в многоэтажном доме; объект достаточно удален для возможности доставки готового бетона; на объекте не имеется возможности приготовления раствора для бетонной стяжки и т. п. )
При реконструкции старой системы отопления. В этом случае могут «встречаются» два, а иногда и все три, «фактора ограничения» применения бетонной системы водяной теплый пол: «ограничена высота», «ограничена весовая нагрузка», «организационные ограничения».
Полистирольная система универсальна в применении и может монтироваться как на бетонное основание, так и на черновой (дощатый) пол, уложенный на деревянные лаги. Необходимо учитывать только особенности монтажа таких систем.
Варианты систем монтажа водяного теплого пола
Настильная полистирольная система производится только для шага 150 и 300 мм.
Для европейского рынка производятся готовые элементы с толщиной полистирола 30/50/70 мм, применяемых в зависимости от требуемой толщины слоя теплоизоляции.
На Российском рынке используется, как базовая, система толщиной 30 мм, при необходимости большей толщины слоя теплоизоляции перед укладкой полистирольной системы монтируется дополнительный слой из пенополистирола. Суммарная толщина теплоизоляционного слоя (дополнительный полистирол + полистирол настильной системы) должна соответствовать расчетному термическому сопротивлению, рассчитываемому в ходе проектирования для данного объекта.
В качестве проводника и распределителя тепла используются алюминиевые пластины толщиной 0.4-0.5 мм со специальным профилем для плотного прилегания к трубе теплого водяного пола.
Паркет или ламинат возможно укладывать непосредственно на полистирольную систему.
Для укладки керамических, ковровых или пластиковых напольных покрытий предварительно на полистирольную систему монтируется сборная стяжка из гипсо-волокнистых, цементно-стружечных плит или листов ДСП (влагостойкой фанеры).
В помещениях с влажным режимом система заливается слоем самовыравнивающейся массы для обеспечения уклонов к трапу.
Важные особенности применения полистирольной системы отопления водяной теплый пол Water Energy
К исходной поверхности, на которую укладывается полистирольная система, предъявляются очень жесткие требования. Т. к. все элементы имеют четкие геометрические размеры, то система повторяет все шероховатости и неровности основы, на которую она монтируется. Не допускаются перепады высот более 2мм/м, подвижность основания более 2мм при расчетной нагрузке, наличие строительного мусора в помещении. Исходная поверхность должна быть тщательно выровнена и убрана перед началом монтажа.
Раскладка элементов водяного теплого пола производится четко по чертежам. Данный тип системы не допускает подхода «на выпуклый глаз», т. к. состоит из элементов определенных геометрических размеров, которые должным образом размещены по поверхности инженером-проектировщиком в ходе выполнения проекта. Процесс укладки полистирольной системы аналогичен процедуре изготовления большой мозаичной картины: один упущенный элемент – и все мозаичное панно необходимо переделывать.
Полистирольная система не должна длительное время оставаться «открытой» (на поверхности видны трубы, пластины, полистирол и т. п. ). Либо сразу должна быть смонтирована сборная стяжка (ГВЛ, ЦСП и т. п. ), предусмотренная проектом, либо (если укладывается паркет или ламинат непосредственно на алюминиевые пластины) система временно должна быть накрыта листовыми материалами (фанера, ГВЛ, ДСП, ЦСП и т. д. ). Дело в том, что полистирол, являющийся основой системы, хорошо выдерживает распределенные нагрузки, но легко проминается при точечных нагрузках (каблуки обуви, поставленные на ребро массивные предметы, упавший инструмент и т. п. ).
Особая внимательность и мастерство монтажа требуется в месте сбора всех контуров водяного теплого пола у коллектора: необходимо равномерно распределить между трубами полистирол так, чтобы было достаточно опоры для покрытия, которое затем укладывается сверху.
Теплый пол деревянныйДеревянная система водяного теплого полаСуществует два типа деревянной настильной системы:
- деревянная система модульного типа
- деревянная система реечного типа
Общим для обоих типов является то, что они применяются, в основном, при строительстве деревянных (щитовых) домов, т.
е. системы укладываются непосредственно на деревянные лаги или на черновой пол, опирающийся на деревянные лаги. Главное различие между двумя типами деревянной системы: в модульном типе используются готовые элементы (модули) из ДСП 22 мм с уже фрезерованными каналами для пластин и труб теплого водяного пола, а в реечном типе теплопроводные пластины и трубы контуров теплого пола укладываются между полосами ДСП или досками.
В результате сборки получается сборная несущая конструкция (черновой пол), на которую укладывается чистовое покрытие. Паркет (ламинат, паркетная доска и т. п. ) толщиной как минимум 9 мм может укладываться непосредственно на стальные оцинкованные
При использовании линолеума, керамической плитки или плитки ПВХ сначала на алюминиевые пластины укладывается плита ГВЛ (ЦСП). Этот слой необходим, во-первых, для равномерного распределения температуры от пластин к чистовому покрытию, во-вторых, для равномерного распределения весовой нагрузки, передаваемой от чистового покрытия к конструкции пола (лаги, балки перекрытия и т.
п. )
Деревянная система модульного типа
Модули системы производятся из ДСП толщиной 22мм.
Система монтируется непосредственно на (6) лаги (балки перекрытия) с максимальным шагом между лагами 600мм (300мм при использовании керамической плитки). Теплоизоляционный слой (минеральная или базальтовая вата, полистирол и т. п. ) укладывается между лагами.
Монтаж системы аналогичен процедуре укладки обычного пола из листовых материалов. Все элементы системы имеют специальный замок для соединения друг с другом.
Деревянная система реечного типа
В данной системе, в отличие от деревянной системы модульного типа, используются не готовые элементы (модули) с пазами, а пазы формируются путем укладки полос (досок) толщиной не менее 28мм с расстоянием (разбежкой) 20мм между ними. Система монтируется непосредственно на лаги (балки перекрытия) с максимальным шагом между лагами 600мм (300мм при использовании керамической плитки). Теплоизоляционный слой (минеральная или базальтовая вата, полистирол и т.
п. ) укладывается между лагами.
Применяются теплораспределительные стальные оцинкованные пластины для шага укладки 125мм. В зонах наибольших теплопотерь (внешние стены, большое остекление и т. п. ) применяется, как правило, шаг 150мм.
Для каждого объекта делается проект с расчетом нагрузки на систему водяного отопления, с указанием выбора шага укладки контуров водяного теплого пола, количества контуров, размещения распределительных коллекторов и автоматики, с таблицей балансировки и настройки контуров и системы в целом.
Теплый пол без стяжки – делаем водяной и электрический пол своими руками
Содержание:
- Варианты настильной системы
- Полистирольные плиты
- Деревянный пол
- Этапы укладки водяного теплого пола без стяжки
- Материал для укладки
- Составление чертежа
- Подготовка пола перед монтажом настильной системы
- Укладка основания из полистирола и монтаж труб
- Водяной пол на деревянной основе
- Сооружение электрического тёплого пола без стяжки
- Ошибки при монтаже тёплых полов без стяжки
- Видео инструкции
Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна.
Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).
Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.
К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.
Варианты настильной системы
Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.
Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.
Полистирольные плиты
Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению.
Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:
- плит с пазами, куда размещаются нагревательные элементы;
- гладких матов.
Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.
Деревянный пол
Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:
- Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
- Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.
Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.
Однако тёплые полы без заливки имеют и недостатки:
- меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
- конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.
Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.
Этапы укладки водяного теплого пола без стяжки
Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки — возможность монтировать их под плитку, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.
Материал для укладки
Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.
Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.
Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.
Смотреть видео
Как сделать водяной теплый пол 60 м2 за один день, легкая система под армоцементную стяжку 10 мм
Смотрите это видео на YouTube
Также понадобятся оцинкованные или алюминиевые пластины, они способствуют равномерному распределению тепла по поверхности напольного покрытия снизу. А для гидроизоляции следует купить полиэтиленовую плёнку.
От запланированного способа установки водяного тёплого пола без стяжки, зависит какой материал покупать, плиты из полистирола или настил из дерева.
Составление чертежа
Важное место при установке водяных тёплых полов без стяжки отводится правильно составленному плану укладки нагревательных элементов. Распространённые виды выполнения контура — спираль или улитка. Спираль применяется для помещений имеющих большой размер, а змейка, наоборот, для маленьких комнат. Кроме того, следует рассчитать шаг укладки, он зависит от вида выбранного основания.
Подготовка пола перед монтажом настильной системы
Перед монтажом основания любого вида, требуется подготовить поверхность. Это заключается в очистке чернового пола от пыли и грязи, и в определение наличия перепадов уровня поверхности. Допускаются отклонения не более 2 мм, в противном случаи, потребуется тонкий слой стяжки.
На черновое покрытие расстилается гидроизоляция в виде плёнки из полиэтилена, толщиной не меньше 200 мкр. Полотно кладётся внахлёст и фиксируется на скотч.
Следующим этапом, по периметру стен размещается демпферная лента.
Она способствует компенсации расширения конструкции при нагревании.
Укладка основания из полистирола и монтаж труб

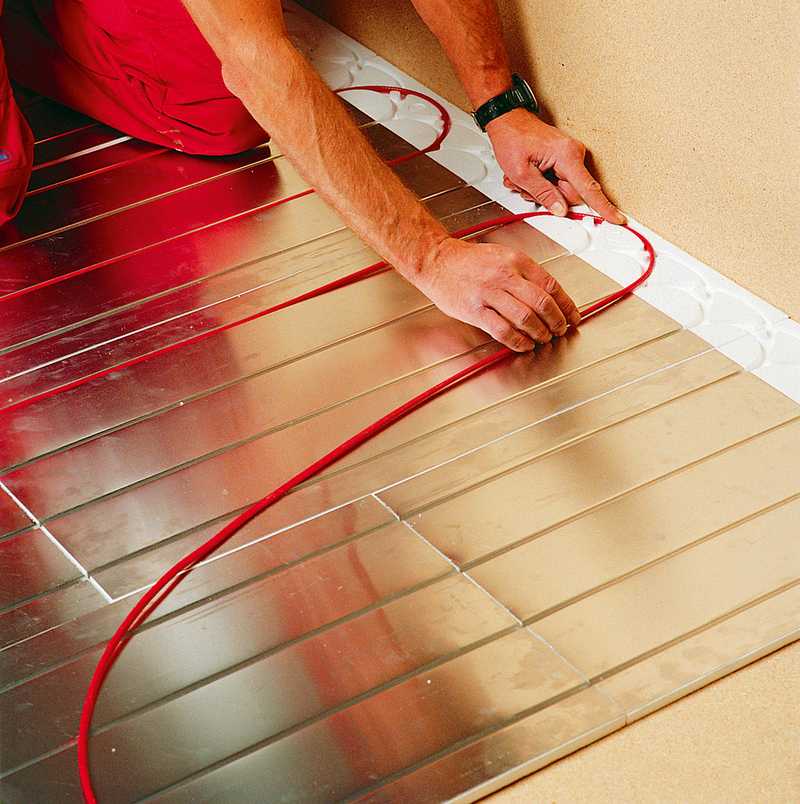

Укладка полистирольных гладких плит для тёплого пола без стяжки, и имеющих бобышки идентична. Отличие заключается в потребности вырезания пазов для прокладки труб в гладких плитах.
Пошаговый процесс сооружения водяного пола на основу из полистирола:
- Укладываются полистирольные плиты в соответствии с разработанной схемой. Их необходимо класть плотно к стенам. Стандартная толщина данных пластин 3 см, пазы бывают прямыми и поворотными, а шаг 150 и 300 мм. Оснащены защёлкивающимся замком, при помощи которого плиты фиксируются друг с другом, создавая единое полотно. Для наибольшей прочности сцепления, стыки можно смазать клеем.
При применении пластин с бобышками, схема размещения труб отопления сложнее, поэтому рекомендуется сделать пометки маркером.
- Сверху утеплителя, в проёмы укладываются металлические пластины (из оцинкованной стали или алюминия), на которые согласно плану монтируются нагревательные элементы.
Они оснащены рёбрами жёсткости и имеют нужный диаметр.
Они оснащены рёбрами жёсткости и имеют нужный диаметр.- Размещаются трубы, они могут укладываться змейкой или улиткой. В тех местах, где труба делает поворот, и выходит за границы пластин, следует проложить подложку на мат, это поможет выровнять всю конструкцию. Перед их монтажом нужно сделать разметки, это облегчит процесс.
- Подключается система и проверяется её работоспособность.
- Далее кладётся гидроизоляционный слой из полиэтиленовой плёнки, которая скрепляется скотчем. Укладывать его следует внахлёст, это сделает гидроизоляционный слой более надёжным.
- Затем идёт подложка, это могут быть листы ГВЛ.
- Последним слоем устанавливается финишное покрытие, это может быть паркет, ламинат. Укладка других видов покрытий также допускается, но требуется дополнительная подготовка. К примеру, при монтаже керамической плитки требуется сухую стяжку из фанеры или гипсокартона.
Водяной пол на деревянной основе
Данную систему рекомендовано монтировать в деревянных домах.
Как уже говорилось выше, деревянное основание бывает модульным и реечным.
При сооружении водяного пола имеющего реечную подложку допустимы неровности поверхности основания до 2 мм на 1 кв метр. Процесс выглядит так:
- на подготовленной основе делаются разметки мест, где будут проходить трубы;
- расстилается демпферная лента — она располагается поперёк лагов или опорных досок;
- раскладываются рейки — их нужно располагать поперечно опорным лагам, закрепляются с обеих сторон на саморезы, а в местах закругления трубы они также закругляются;
- фиксируются пластины с проёмами — они обеспечивают равномерный прогрев, крепятся к рейке шурупами;
- монтируются трубы — они размещаются в пазах металлической опоры, необходимость в их дополнительной фиксации нет;
- устанавливается дополнительное оборудование — терморегулятор и устройство для определения давления, и подключается система;
- проверяется работоспособность;
- укладывается гидроизоляция — можно применять плёнку из полиэтилена;
- монтируется подложка на пол без стяжки— это могут быть гипсоволоконные плиты, кладутся они в 2 слоя, принцип размещения — шахматный;
- завершающий слой тёплого пола — чистовое покрытие (плитка, ламинат и т. д.).
- Конструкция водяного пола на модульной основе — это более лёгких и быстрый способ:
- собираются модули — они уже оснащены проёмами для укладки нагревательных элементов, фиксируются между собой саморезами;
- монтируются трубы;
д.).- подключается система, и проверяется её функционирование;
- прокладывается гидроизоляция — в качестве неё подойдёт полиэтиленовая плёнка, её нужно класть под модули, и на них после установки труб;
- последний слой — напольное покрытие.
Сооружение электрического тёплого пола без стяжки
Процесс укладка кабельного пола без стяжки гораздо проще и быстрей, чем его монтаж на бетонную стяжку.
Работа включает в себя следующие этапы:
- определяется место на стене, где будет размещаться терморегулятор;
- делаются штробы для датчика температуры;
- подготавливается основание для матов — заделываются неровности и трещины, и очищается поверхность от мусора;
- укладывается основа — если это полистирольные маты или деревянные модули, то они оборудованы уже пазами, куда и прокладывается кабель, при реечном способе кабель монтируется между зафиксированными рейками;
- прокладывается кабель согласно подготовленной схеме в пазы;
- размещается температурный датчик в гофрированной трубе на полу;
- подключается система к электропитанию, и осуществляется проверка работоспособности;
- монтируется гидро и теплоизоляция;
- устанавливается декоративное покрытие на кабельный пол без стяжки. Возможно использовать как керамическую плитку, так и линолеум или ламинат.
Возможно использовать как керамическую плитку, так и линолеум или ламинат.При применении электрических матов процесс еще проще, так как не требуется дополнительной подложки. Сетка укладывается прямо на бетонное или деревянное основание, которое предварительно подготовлено, и фиксируется на клеящую ленту.
Ошибки при монтаже тёплых полов без стяжки
Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.
- Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
- Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
- Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
- Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.
Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.
Видео инструкции
Смотрите видео
Водяной теплый пол без стяжки. Универсальный фольгированный элемент. Легкая фольгированная система.
Смотрите это видео на YouTube
Видео
Монтаж водяного теплого пола без стяжки АТ
Смотрите это видео на YouTube
Термостат Warmup Element WiFi — легкий
Термостат Warmup Element WiFi был разработан с учетом простоты и стильной функциональности. Он обеспечивает энергоэффективное управление обогревом для всех систем напольного отопления.
Element не требует программирования и использует новейшую интеллектуальную технологию Warmup для автоматического управления нагревом для роскошного комфорта и энергоэффективной работы.
Стильный дизайн, интуитивно понятное управление
Доступный в двух цветах, чтобы дополнить стиль вашего интерьера, термостат Element WiFi — идеальный способ представить преимущества энергосберегающего интеллектуального управления теплым полом в вашем доме. Благодаря сенсорным кнопкам и простому дисплею для точного управления подогревом пола в вашем доме, Element предлагает истинную простоту использования — просто прокрутите и коснитесь, чтобы изменить температуру. Его гладкий, ненавязчивый дизайн впишется в любой интерьер.
Энергосберегающие технологии
Element использует технологию SmartGeo, чтобы изучить ваши повседневные дела, предлагая лучистое тепло при нужной температуре, в нужное для вас время, автоматически.
Используйте бесплатное приложение MyHeating для iOS и Android, чтобы управлять системой подогрева пола и просматривать потребление энергии и расходы.
Использование Element с приложением MyHeating может помочь снизить энергопотребление и выбросы CO2 до 25 %.
Красивый внешний вид, рассчитанный на 9 лет0006
Термостат Element WiFi сочетает в себе лучшее в отрасли качество сборки и поддержку Warmup с элегантным дизайном и идеально подходит для проектов, где стиль и производительность являются приоритетом.
Полупрозрачная матовая лицевая панель Light поглощает окружающие цвета и идеально сочетается со стенами, а полированные акценты оттенка розового золота привносят легкое тепло и яркость. Смелая лицевая панель Dark сочетает в себе чернильно-черные блики с затемненными металлическими акцентами, создавая уверенный сдержанный вид.
Термостат Element WiFI по размеру соответствует стандартным выключателям света и станет гармоничным дополнением к дизайну вашего интерьера. Минималистичный дисплей без рамок делает взаимодействие интуитивно понятным, с простыми регуляторами температуры вверх и вниз и интерфейсом на основе значков, подходящим для пользователей, говорящих на любом языке.
Работает с семейством Warmup Smart
Термостат Element WiFi можно использовать вместе с термостатом 6iE WiFi через одно и то же приложение MyHeating. Это означает, что вы можете наслаждаться большим полноцветным сенсорным экраном 6iE в одной зоне и пользоваться преимуществами более простого дизайна Element в другой зоне без ущерба для удобства использования. Приложение MyHeating упрощает управление всеми вашими зонами с одного экрана и объединяет данные со всех ваших интеллектуальных термостатов Warmup, чтобы получить общее представление об использовании энергии и настройках вашего дома.
| Supply voltage | 230 V AC ±15%, 50 Hz |
|---|---|
| Load | 16 A (~3680 W) |
| 40 ºC | |
| Floor sensor тип | NTC10k (длина 3 м) |
| Глубина установки | Рекомендована задняя коробка 50 мм (минимум 35 мм) |
| Датчики | пол/воздух | 1,8 дюйма |
| Размеры (В/Ш/Г) | 86 x 86 x 16 мм (от стены) |
| Класс Er-P | IV |
| Рейтинг IP | IP33 |
| Сертификаты и отметки | BEAB и CE отмечены |
| Warranty | 12 лет, когда они были установлены вместе с теплой платой. Варианты поставкиВ магазине «Теплые полы» мы стремимся сделать каждый шаг вашего заказа максимально простым и удобным, от поиска подходящей системы подогрева пола до доставки вашей системы уже на следующий день. Мы рады предложить вам несколько вариантов доставки, включая бесплатную доставку всех наших заказов или доставку на следующий рабочий день по фиксированной цене 4,99 фунтов стерлингов. Наши варианты доставки
InfraFloor — Системы лучистого обогрева полаПрограммируемый термостат — AUBE серии Th215
Контроль температуры
|
нагрузка 120В = 1800 Вт; 240 В = 3600 Вт
