какая лучше, монтаж воздуховода с переходниками своими руками

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Применение вентиляционных труб в быту

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В старых домах советской постройки с небольшими квартирами и неплотными дверьми вентиляция на кухне и в ванной одновременно удаляла и часть воздуха из жилых комнат. Короба вентиляции при этом встраивались в конструкции здания. В частных домах вентилирование не предусматривали вообще — ситуацию с углекислотой спасала печь с дымоходом: воздух для топки печи забирался из дома и удалялся вместе с продуктами сгорания топлива за пределы жилого помещения. В дома и квартиры свежий воздух поступал через неплотности в деревянных окнах и дверях. Гарь и копоть просто оседала на стенах и потолке — их приходилось каждый год белить.

В квартирах встречаются вентканалы в кухонных вытяжках, дополнительной вентиляции ванных и санузлов.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Отличия кухонной вытяжной системы от вентиляции

Кухонная вытяжка является местной вытяжной вентиляционной системой с искусственным побуждением и принципиально от вентиляции ничем не отличается. Есть отличия от общеобменной внутриквартирной вентиляции: общеобменная вентиляция в многоквартирных домах проектируется с естественным побуждением и работает без участия вентиляторов. Кроме того, общеобменная вентиляция служит для обеспечения воздухообмена во всей квартире, а вытяжка удаляет загрязненный воздух в конкретном месте и только тогда, когда необходимо.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

Занимают место.
Портят интерьер кухни.
При некачественном монтаже усиливают шум вентилятора.
Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

Проточные удаляют отработанный воздух из помещения.
Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

По материалу — из пластика, алюминия или оцинкованной стали.
По форме — квадратные, прямоугольные, круглые.
По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

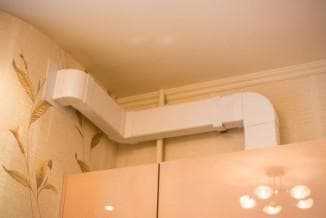

Пластиковые

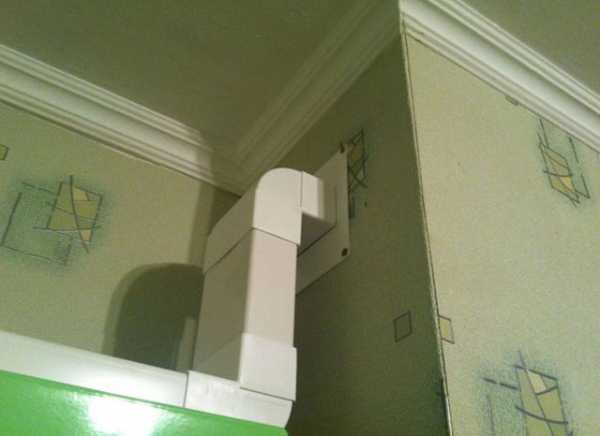

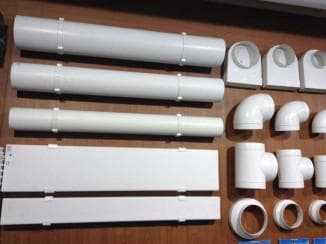

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

Срок службы составляет не менее 10 лет.

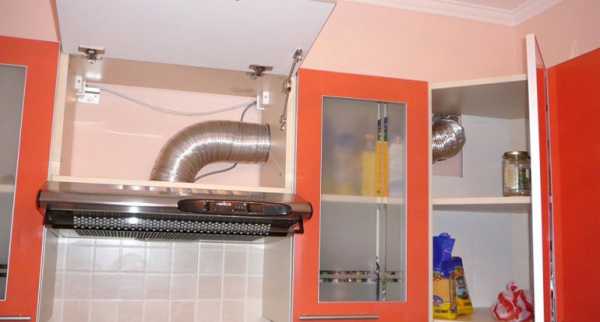

Из гибкой гофрированной алюминиевой трубы

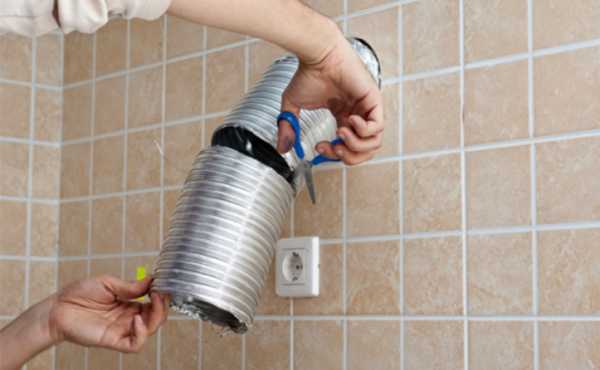

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Преимущества пластиковых и металлических воздуховодов

Преимущества пластиковых коробов:

Маленькое трение воздуха и потери мощности при прохождении воздуха по трубам.

Легко моются; меньше оседают жир и копоть.
Красиво вписываются в интерьер.
Выпускается много разновидностей комплектующих, позволяющих собрать систему любой конфигурации.

Преимущество металлической гофры:

Требуется меньше переходников и уголков; плавные повороты меньше снижают эффективность системы.
Возможность растягиваться и сжиматься облегчает монтаж.
Небольшая цена.

Какой вариант лучше

Лучше пластиковые короба — у них меньшее сопротивление потоку воздуха, они лучше вписываются в интерьер и моются.

Но в некоторых случаях при скрытой прокладке необходимы гибкие гофрированные трубы.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

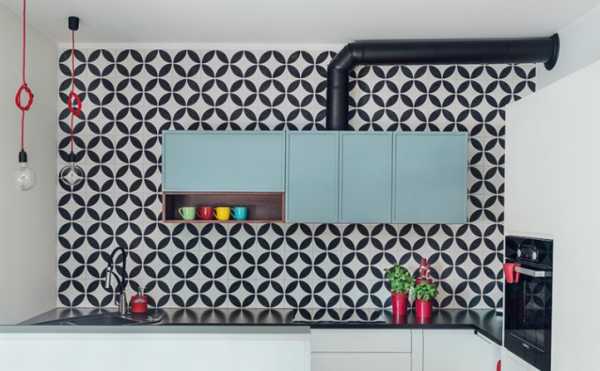

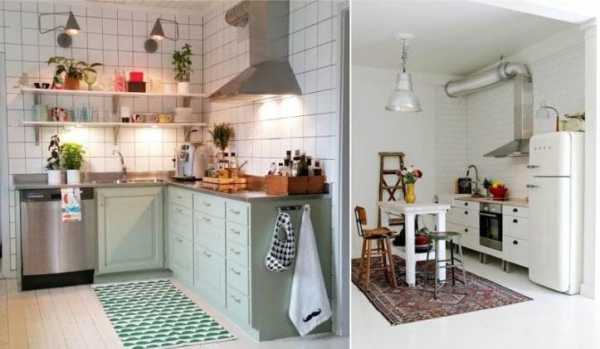

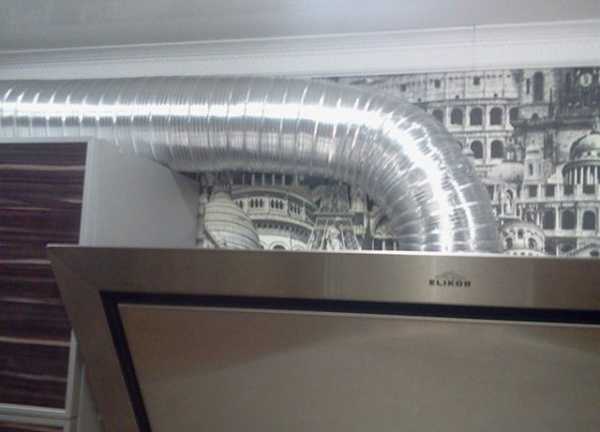

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

Sмин=Sраб *(QрабQмакс), где

Sмин — минимальное возможное сечение.
Sраб — паспортное сечение патрубка вытяжки.
Qраб — требуемый объем удаляемого воздуха.
Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
Qраб рассчитывается по формуле:
Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Правила подключения для всех типов труб

Рекомендации:

Воздуховод должен быть тщательно загерметизирован на всех стыках.
Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

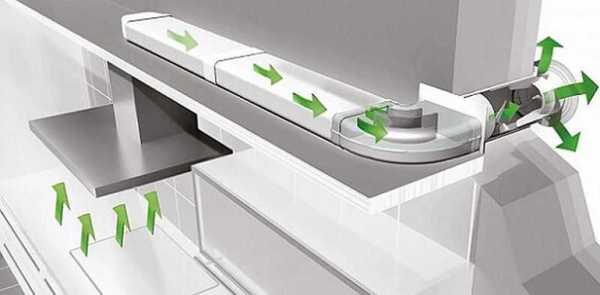

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

Дрель.
Шуруповерт.
Ножовка или болгарка.
Герметик.
Короба, отводы, переходники нужного сечения.
Обратный клапан.
Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

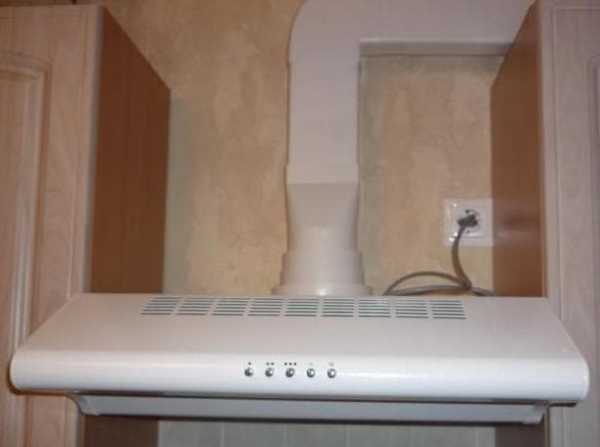

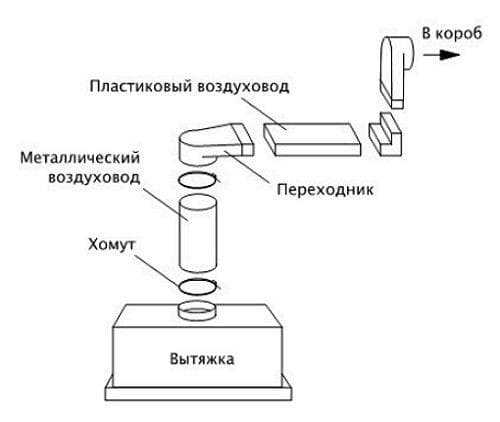

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

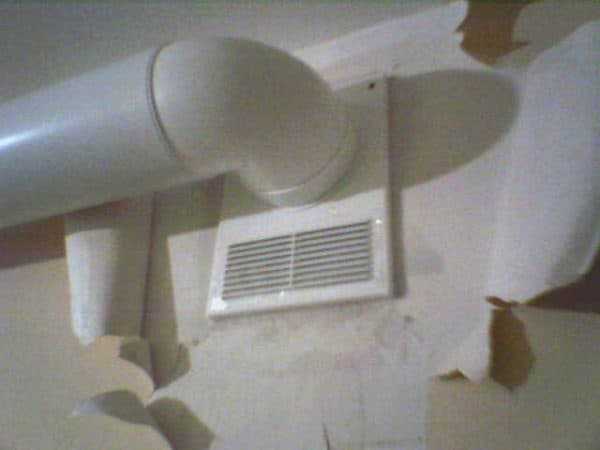

Решетку крепят к стене шахты дюбелями. Практичнее использовать решетку с отверстием для короба и отверстием для естественной вентиляции. В системе должен быть установлен обратный клапан — при неработающей вытяжке он будет препятствовать поступлению воздуха из вентшахты назад в помещение.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

Если обнаружена негерметичность, промазывают щель герметиком.
Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать технику

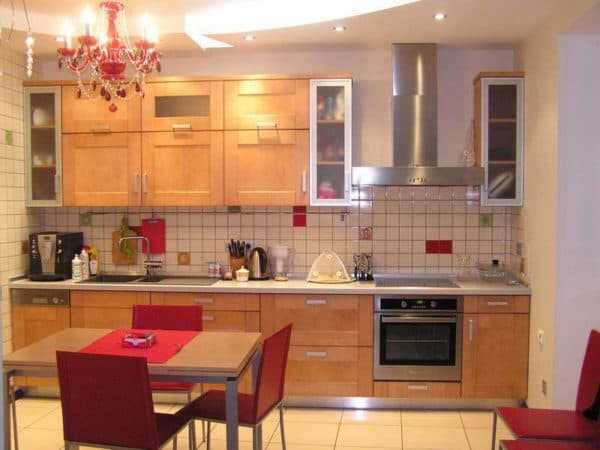

Вытяжку можно закрыть декоративным экраном или имитацией кухонного подвесного шкафчика.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

Зашивка конструкциями подвесного потолка.

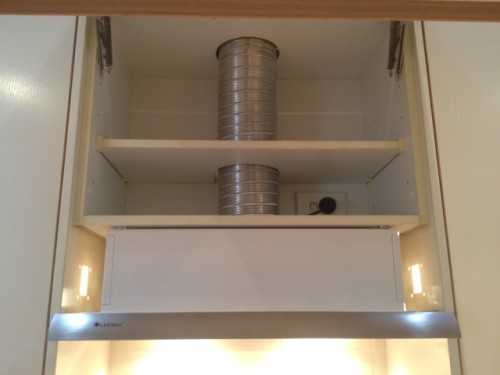

Прокладка через кухонные шкафчики.

Прокладка над шкафчиками и закрытие декоративным экраном.
Окраска или декор под цвет стен и потолка.
Закрытие декоративными коробами.

Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

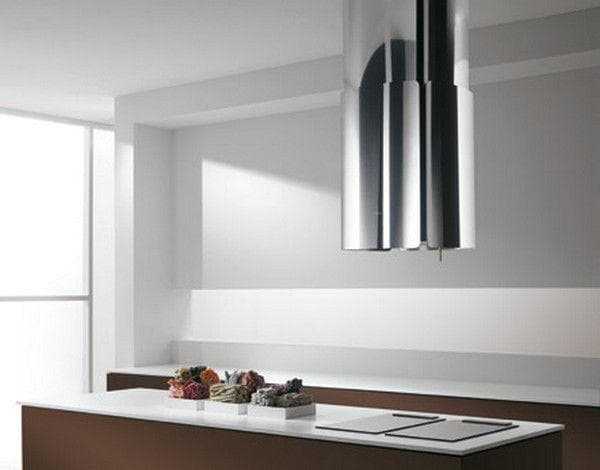

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Видео

Все тонкости монтажа короба от вытяжки можно увидеть на нашем видео:

Варианты вывода воздуховода

Существует несколько вариантов использования и подключения воздуховода в кухне:

К одному воздуховоду подключить одну или две точки забора воздуха.
Вывести короб на улицу или в вентиляционную шахту.

В любом случае в помещении должна работать общеобменная вентиляция.

С одним входом

При подключении к вентиляционной системе одной точки забора воздуха должна быть предусмотрена возможность работы естественной вентиляции. При наличии на кухне двух вентиляционных шахт вытяжку подключают к одной из них, во второй шахте оставляют отверстие (с решеткой) для естественной вентиляции.

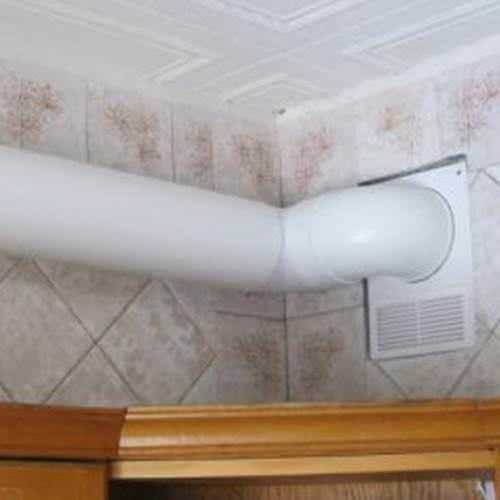

Если шахта одна, то возле входа трубы вытяжки в вентиляционную шахту устанавливают тройник с возможностью переключения между вытяжкой и отверстием для естественной вентиляции. Бывают решетки с отверстиями для естественной вентиляции и обратным клапаном, не пропускающим воздух из шахты назад в помещение.

С двумя входами

Если возникла необходимость подключения двух точек забора воздуха к одной системе, то между тройником и вентиляторами должны быть установлены обратные клапаны, иначе вентиляторы будут мешать друг другу работать. Желательно также не включать вентиляторы одновременно. Возле решетки устанавливают третий обратный клапан.

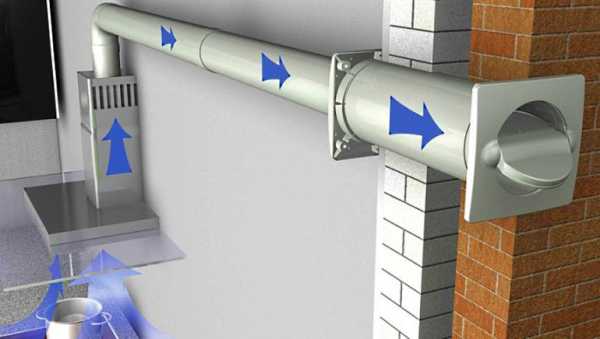

На улицу

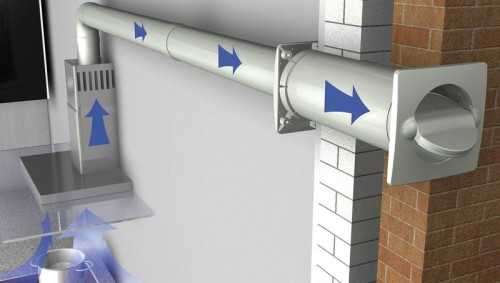

Если вы приняли решение вывести короб на улицу, то необходимо закрыть выходное отверстие решеткой, чтобы в трубу не попадали птицы или животные. Необходимо также установить обратный клапан для предотвращения попадания холодного воздуха внутрь помещения.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему удачи в монтаже вытяжки и коробов вентиляции на кухне. Надеемся, что наша статья поможет вам сориентироваться в выборе труб для системы вентиляции, быстро и качественно ее смонтировать. Подписывайтесь на канал, делитесь полезностями в соцсетях, приводите друзей на наш сайт.

Загрузка…

vseotrube.ru

Труба для вытяжки на кухне: пластиковые, прямоугольные

Обустройство действенной вентиляционной системы – одна из главных задач при строительстве любого жилого здания. Именно от нее зависит качество и безопасность жизни всех домочадцев.

В общей системе вентиляции далеко не последнее место занимает установка вытяжки над кухонной плитой. Ее основная задача – выводить из жилого пространства смертельно опасные для человеческой жизни угарные газы.

Подключение кухонной вытяжки

Выбор самой вытяжки не является проблемой. Строительный рынок предлагает массу различных модификаций данного устройства разных размеров, мощностей и цен. Но выбор самой вытяжки не так важен, как вопрос ее правильной установки. Особенно это касается тех помещений, где плита установлена в стороне от вентиляционной шахты.

Здесь необходима труба для вытяжки на кухне, правильный выбор и монтаж которой и является залогом полноценной работы всей системы.

Cодержание статьи

Устройство и назначение воздуховода

Главными задачами воздуховода является вывод из помещения вредных веществ и неприятных запахов, а так же обновление свежего воздуха. Для этого в многоэтажных домах обустраивается вентиляционная шахта, в которую сходятся вытяжки из квартир. В частных домах вывод трубы для вентиляции жилого помещения осуществляется сквозь стену на улицу.

В домах проблема с обустройством воздуховода возникает редко, поскольку расстановка кухонных приборов, сантехники и т.д. обычно вносится в план до начала строительства. Благодаря такому подходу обеспечивается кратчайший путь от кухонной вытяжки к выводу на улицу.

Задача кухонной вытяжки удалять из помещения неприятные запахи и вредные вещества

В квартирах ситуация может быть противоположной. Далеко не всегда есть возможность установить плиту прямо под вентиляционным каналом.

Поэтому для обустройства качественной вентиляции понадобится труба на вытяжку на кухню.

Не смотря на то, что пластиковые или гофрированные трубы помогают решить задачу установки кухонной вытяжки, нужно стараться установить ее как можно ближе к вводу в шахту. Эффективность работы вытяжного устройства обратно пропорционально длине трубы и количеству изгибов на ней.

Правила выбора и монтажа рукава для вытяжки

Чтобы вытяжка служила максимально долго и полноценно выполняла свою функцию, нужно учитывать ряд правил при ее обустройстве.

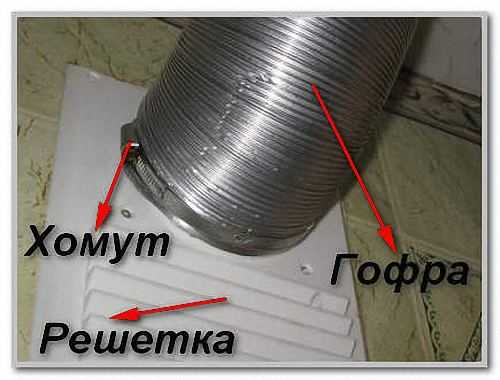

Вариант подключения гофрированной трубы от вытяжки к вентиляционному каналу

Пренебрежение хотя бы одним из них может привести к появлению шумов, засорам вентиляционного канала и, даже, быстрому выходу из строя самого оборудования.

Первое, на что нужно обратить внимание – это диаметр трубы. Рукав, соединяющий вытяжной агрегат с дымовентиляционной шахтой, должен соответствовать диаметру выходного отверстия из самого агрегата. Если труба будет меньше, чем выходной штуцер, она будет негативно влиять на проходимость газов, создавать шумы и значительно осложнять работу двигателя агрегата. Это может привести не только к плохой работе системы, но и к выходу из строя двигателя за счет высокой нагрузки.
Сечение трубы должно соответствовать форме выходного штуцера. Если вывод из вытяжки круглый, не стоит крепить к нему квадратную трубу. Это создаст дополнительные сложности при проходе среды.
Длинна рукава, соединяющего вытяжку с шахтой, не должна превышать 3 метров. Каждый дополнительный метр рукава будет снижать КПД системы на 10%.
При монтаже вентиляционного рукава нужно стараться минимизировать количество изгибов. Каждый поворот рукава на 90º снижает качество работы системы на 10%.

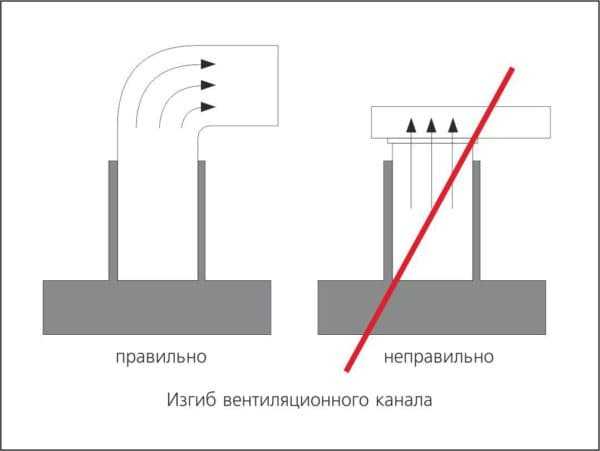

При монтаже вентиляции не допускается загибать трубу на угол меньше 90º. Система с такими загибами может оказаться вообще недееспособной, поскольку будет провоцировать неправильное движение воздуха и создавать непомерную нагрузку на двигатель.
Схемы рекомендаций по установке вытяжных каналов для кухонной вытяжки
С целью предотвращения попадания в жилое помещение вредных паров из вентиляционной шахты, в систему стоит вмонтировать обратный клапан. Для этой цели можно использовать пленчатый, или клапан с пластмассовым диском на оси.
Клапан должен быть установлен в вертикальном положении.

Чтобы избежать проблем и недоразумений при выборе рукава для кухонной вытяжки, лучше приобретать вытяжку и трубы в комплекте.

В этом случае специалист-консультант поможет подобрать вам наиболее оптимальное изделие, которое обеспечит полноценное и долговечное функционирование всего механизма.

Как правильно установить трубу для вытяжки? (видео)

Виды труб для вытяжки

Существует два вида труб, которые чаще всего используют для обустройства кухонной вытяжки: пластиковые и гофрированные.

В большинстве случаев предпочтение отдают гладкостенным пластиковым трубам, однако их установка не всегда представляется возможным. Рассмотри подробнее все достоинства и недостатки труб для вытяжки.

Пластиковые трубы

Данный тип изделий наиболее популярен на рынке дымовентиляционных изделий. Он обладает следующими достоинствами:

пластиковые трубы идеально выполняют свою функцию, благодаря идеально гладким внутренним поверхностям. В них поток проходит абсолютно свободно, в отличие от гофрированного аналога. К тому же, благодаря отсутствию каких-либо неровностей, в пластиковой трубе не оседает конденсат, жиры и прочие вещества;
пластиковые вытяжные короба могут иметь разный размер и сечение, как круглое, так и прямоугольное, благодаря чему прекрасно монтируются с любым видом вытяжки;
такая труба внешне выглядит очень эстетично и идеально вписывается в любой кухонный интерьер;
гладкие внутренние поверхности способствуют тихой работе вытяжки и не допускают появления посторонних шумов и завываний;

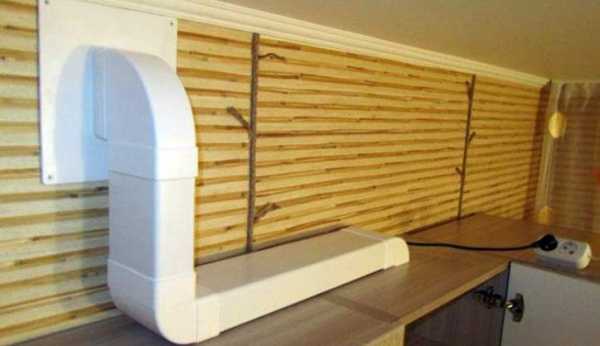

Подключение вытяжки пластиковой трубой

К недостаткам такого варианта отвода вентиляции можно отнести:

высокую цену по сравнению с гофрой;
не возможность выполнения плавных изгибов. Любой поворот или загиб придется выполнять с помощью фитингов, что будет негативно влиять на пропускную способность конструкции.

Гофрированные трубы

Гофрированные трубы используются, обычно, в тех случаях, когда на пути от кухонной вытяжки до дымовентиляционной шахты встречается много преград.

В чем же удобство гофры:

гофрированная труба вытяжка для кухни может загибаться до любого угла и приобретать любые формы (хоть на узел завязывай). Она позволяет создать любые загибы и обойти любые препятствия без применения дополнительных соединителей;
гофра идет одним рукавом, без порезки и монтажа, от вытяжки до вентиляционной шахты;
стальные и алюминиевые гофрированные трубы способны выдержать большие температуры, чем пластик;
монтажные работы по установке гофрированного рукава не требуют особых знаний, навыков и инструментов;
цена таких изделий довольно демократичная;

Подключение вытяжки гофрированной трубой

При всех ее преимуществам, недостатков тоже хватает:

гофрированные стенки значительно осложняют прохождение газов и способствуют оседанию конденсата, жира и прочего внутри трубы;
способствуют шумообразованию;
выглядят не эстетично и вряд ли впишутся в тематический дизайн интерьера.

Последнюю проблему можно решить с помощью монтажа декоративного короба, который поможет закрыть не эстетичную трубу.

Другие похожие статьи по теме:

trubypro.ru

гофрированные трубы, как выбрать и установить

Основной задачей вентиляционной системы является подача, транспортировка или удаление воздушной массы из помещения. Помимо прочего, за счет воздуховода можно избежать оседания жира, примесей, вывести запахи, наладить циркуляцию воздуха. В случае неэффективной работы вентиляции, пребывание в кухне может оказаться дискомфортным и даже вредным. Именно поэтому требуется верный выбор и установка данного оборудования. Существует несколько видов вытяжки для кухни.

Важность воздуховода для кухни

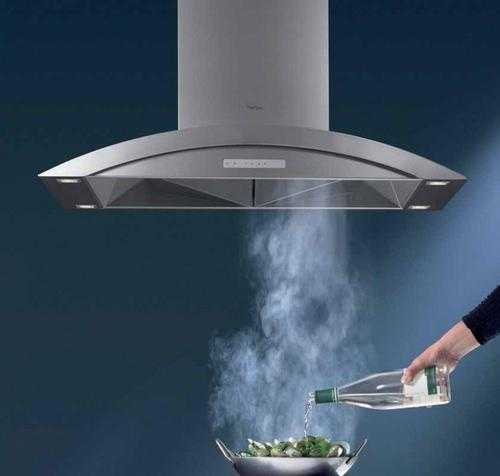

Вытяжка на кухне – полезный элемент

Сегодня сложно представить современную кухню, которая бы не имела банальные бытовые приборы, необходимые для приготовления пищи: холодильник, плиту, СВЧ-печь… Данный базовый набор должен быть у каждого. Аналогичным образом не должно остаться никаких сомнений по вытяжками, или, если быть точным, вытяжными зонтами. Благодаря данным незамысловатым конструкциям возможно избавление от излишней влаги или продуктов сгорания.

Какие элементы необходимы для монтажа вытяжки

Пережитком советской системы является оборудование квартиры единственным вентиляционным каналом. Справедливости ради необходимости заметить, что с работой вытяжки загрязненный воздух идеально выводится из кухни.

Аналогичная ситуация происходит и с нарушением естественной системы циркуляции воздуха в жилище, что незамедлительно приводит к его застою.

Особенности

Пластиковые воздуховоды значительно превосходят в техническом плане металлические аналоги, что сказывается на постепенном отказе от последних, причем целиком:

Воздуховоды для кухонных вытяжек из пластика прекрасно поддаются обработке. При этом сохраняется гладкость поверхности изнутри. Воздуховоды из металла в аналогичной ситуации становятся шероховатыми, а это уже минус для дальнейшего их функционирования. С ростом статического сопротивления продвижение в металлической конструкции воздуха уменьшает количество масс на выходе.
Учитывая, что это химсплавы, пластиковая разновидность воздуховодов имеет в составе антисептические компоненты, которые позволяют сократить запыленность поверхности. В результате, очистка упрощается. Чем не экономия на обслуживании?
Пластик поддается шлифовке и нарезке (по сравнению с металлом). Следовательно, подогнать пластиковый вариант под необходимый формат гораздо легче, в то время как с металлическим повозиться уж точно придется.

Как правильно установить вытяжку

Пластиковые вентиляционные воздуховоды экологичны за счет чистых материалов, из которых они производятся. Это позволяет говорить об уверенности в их безопасности и надежности. Стало быть, пластик гигиеничнее металла, за счет антикоррозийной и антисептической поверхности.

Текущие технические особенности вполне можно назвать основными, так как они исходны с момента создания, и каким-либо образом это изменить не получится. Выбор будет зависеть уже исключительно от покупателя.

Как выбрать вытяжку учитывайте все за и против:

Плюсы и минусы

Нажмите чтобы увеличить

Пластиковые островные вытяжные конструкции достаточно удобны с точки зрения форматирования. Они продаются в круглой и прямоугольной форме. Дополнительно к ним докупаются Г-образные переходники. Завершить работу всей системы поможет герметик.

И так, преимуществами являются:

Шумоизоляция;
Плотность крепления, дабы грязь не забивалась в зазоры;
Низкое сопротивление;
Легковесность, что позволяет упростить их транспортировку.

Несмотря на это, не обошлось и без минусов. В данном случае, достаточно серьезным недостатком является низкий уровень огнестойкости. Это сказывается на выборе помещения для установки, так как придется в некоторых случаях осторожничать с правилами противопожарной безопасности.

Без воздуховода не обойдется островная кухня

Воздуховоды из пластика не переносят высокие температуры, посему их эксплуатация в помещениях, подверженных пожару, недопустима. Таким образом, пластиковый вариант не рекомендован для предприятий промышленного назначения, чтобы не идти на риск с дорогим оборудованием, а то и жизнями сотрудников, лучше, конечно, прибегнуть к металлическим воздуховодам.

Как правильно рассчитать размеры кухонных фасадов читайте здесь.

Однако для домашнего применения, скажем на кухне, пластиковый вариант явно более практичнен и ничем не уступает в надежности. Поэтому это достаточно разумное решение для вентиляции в доме.

Как выбрать

Нажмите чтобы увеличить

На что обратить внимание

При выборе воздуховода из пластика придется обратить внимание на пару мелочей. Сперва стоит позаботиться о информированности соответствующей для вашего помещения производительности и правильно выбрать кухонную вытяжку. Ее расчет производится по формуле: площадь кухни множится на 12. Результирующая цифра станет показателем необходимой производительности устройства.

Вытяжка для воздуховода

Если же площадь кухни большая, лучше остановиться на устройствах с возможностью подключения к системе вентиляции, так как вытяжка без воздуховода сюда не подойдет. Так как в данном случае последние обладают достаточным запасом мощности. Определенный круг сетует на дизайнерскую ограниченность. Если же внешность важный для покупателя критерий, то лучше обратиться к разнообразию вытяжных зонтов с подключением к воздуховоду. Буквально-таки все варианты систем без подключения отличны лишь шумной работой. А если же для вас данный показатель неоценим, то тогда обращайтесь к подключаемому варианту.

Нажмите чтобы увеличить

При выборе устройства прибегайти к к жировому фильтру из 5 и более слоев алюминиевой сети.

Дополнительные элементы

Спрятать воздуховод можно за фальшпанелями

Как правило, говоря о дополнительных элементах, на ум сразу же приходят прямоугольные воздуховоды из пластика, выбор на который падает при необходимости экономии пространства. Данный агрегат достаточно шумен, поэтому может потребовать дополнительных элементов, позволяющих свести показатель на нет. Здесь можно отметить:

вентиляторы;
шумоизоляционные материалы;
приточно-вытяжные решетки.

Процесс установки

Чем тщательнее вы подойдете к этому вопросу, тем надежнее будет конструкция

Вероятно, это первый вопрос, решаемый до начала установки. Здесь все банально – подключение кухонной вытяжки без особых требований. Единственно что требует учесть высоту верхних кухонных шкафов. Начинаем с подводки кабеля в 1,5 квадрата сечения, можно и 3-ой с заземлением или стандартный 2-ой. Персональная защита в виде УЗО или автовыключателя не потребуется.

Относительно подсоединения вытяжки к электросети аналогичным образом, сложностей не будет. Можно решить проблему 2-мя способами:

специальный разъем для присоединения кабелей;
изолировав и скрутив провода.

Последний потребует высокого качества проводки (дабы они не грелись), и хорошей пропайки.

Подключение

Подключение вытяжки к воздуховоду происходит по следующему алгоритму:

Подключение воздуховода.
Вешаем шкаф с гофрой на стену.
Закрепляем самодельный короб на шкаф.
Закрепляем вытяжку в шкаф.
Надежно закрепляем гофру на вытяжку и фиксируем хомутом.
При подключении вытяжки напрямую – потребуется подключение воздуховода к шахте.
В случае монтажа пвх воздуховодов ситуация процесс идентичен.

В процессе монтажа максимально снижайте количество изгибов трубы для большей тяги. Каждый повтор сокращает мощность примерно на 10%.

Уход и правила эксплуатации

Основным преимуществом пластиковых воздуховодов является именно проста: легкость монтажа, неприхотливость ухода, доступность сервисной поддержки.

Как правильно сделать монтаж воздуховода:

Как украсить или спрятать

Как спрятать воздуховод

Существует несколько способов гармонично спрятать воздуховод:

Наиболее популярный – провести их за навесными шкафами либо внутри них как внутренне наполнение или же спрятать их за фальшпанелями. Довольно-таки экономичный вариант.

В случае двухуровневого, подвесного потолка или матового натяжного потолка можно воздуховод провести как раз между ними, заметить который будет практически невозможно.
Существует также прямоугольный короб, при определенных экспериментах с которых и работе с освещением c помощью подвесных светильников будут твориться чудеса.
Также достаточно интересным вариантом может быть покраска труб в соответствии с общей атмосферой помещения.

Как спрятать трубы на кухне:

В результате можно сказать о практически идеальном варианте воздуховода для кухонного помещения. Хотя, в принципе, альтернатив и нет. Пластиковый вариант доступен, прост в монтаже и обслуживании, экологичен, безопасен, надежен, превосходно впишется в окружающую атмосферу любого дизайна кухни. Остается лишь наслаждаться всеми его преимуществами. Смотрите также информацию про монтаж кухонной вытяжки.

ilkitchen.ru

пластиковые гофрированные трубы, как спрятать, диаметр, размеры, видео-инструкция по установке своими руками

Вытяжная система на кухне соединяется с вентиляционной шахтой посредством трубы

Вытяжка в помещении, где готовится пища – вещь необходимая. Чаще всего она соединена с вентиляционной шахтой системой воздуховодов. Отдельные отверстия в стенах встречаются гораздо реже.

Содержание материала:

Пластиковые трубы под кухонную вытяжку

В обычной квартире вентиляционный канал проходит вдали от кухонной бытовой техники, что обуславливает применение труб под вытяжку. Они, в свою очередь, различаются материалом, формой и сечением.

Пластиковая вытяжная труба представляет собой сборную конструкцию, состоящую из секций, рукавов и прочих элементов

Пластиковый воздуховод может иметь круглое либо же прямоугольное сечение. Стоит рассмотреть подробнее, чем различаются виды сечений:

Круглое сечение. Высокоэффективный воздуховод считается таким, благодаря наименьшему сопротивлению воздуха.
Прямоугольное сечение. У таких труб для вытяжек другое преимущество: они сочетаются практически с любым интерьером, со стенами и кухонной мебелью практически сливаются.

У пластиковых труб есть ряд неоспоримых достоинств:

Шум при работе вытяжки от трубы неслышен, в сравнении с металлической трубой это большой плюс.
В отличие от трубы-гофры пластиковые вентиляционные трубы на кухне не забиваются жиром, все отходы уходят в шахту.
Воздух не встречает на своем пути должного сопротивления.

Важный момент – хорошее соединение труб под вытяжку. Разумным будет при приобретении пластиковых труб сразу же купить и соединительные элементы.

Пластиковые воздуховоды могут иметь разную форму, но их качества от этого не меняются

Вытяжные трубы из пластика способны поглощать значительную часть шума работающей вытяжки

Гофрированный воздуховод

Данный тип труб для вытяжки характерен тем, что монтировать его очень просто. Чтобы установить металлическую гофру на кухне, нужно закрепить её одним концом к вытяжке, а другим – к каналу вентиляции. Помогают в монтаже круглые хомуты, они стягиваются болтами.

Один нюанс: выход трубы из гофры квадратный, а переходник на вытяжку должен быть с круглым сечением. Поэтому приобретая данную конструкцию, нужно купить и соответствующий переходник.

Достоинства гофрированного воздуховода:

Материал способен растягиваться по длине на немаленькое расстояние.
Диаметр гофрированной трубы может быть больше, чем диаметр вытяжки. Воздуховод просто плотно прижимается хомутом к той зоне, где находится переходник.
Данная конструкция достаточно дешево стоит, и эта привлекательная цена во многом обуславливает её популярность.

Альтернативой вышеперечисленным видам труб для вытяжек являются оцинкованные трубы. Они практически не ржавеют, и надежно выводят запахи из кухни. Различные системы воздуховода – фланцевые, сварные, бесфланцевые – включают в себя оцинкованные трубы.

Металлическая гофротруба для вытяжки легко монтируется и не дорого стоит, что делает ее доступной во всех отношениях

Важные нюансы установки труб для вытяжек

Советы при установке труб будут не лишними, особенно если ранее заниматься монтажом не приходилось:

Диаметр труб не должен быть меньше, чем диаметр вентиляционного отверстия.
Длинная установка помешает продуктивной работы вытяжки, труба больше 3 метров – плохой вариант.
Изгиб трубы не должен быть больше 90 градусов.
Трубопровод нуждается в защите от обратной тяги, для этой цели используются специальные клапаны (либо пленчатые, либо пластмассовые).

Не забывайте, что дополнительные изгибы трубы приводят к потере энергии, а значит, вытяжка не будет работать на полную мощность.

Секреты установки воздуховода для вытяжки (видео)

Как спрятать трубу от вытяжки

Не всем хозяевам хочется, чтобы труба в своем первоначальном виде осталась на кухне. Невзирая на ее разновидность, диаметр, цвет и другие характеристики, многие стремятся спрятать её.

Есть несколько способов замаскировать трубу:

Пластмассовый короб. Его можно купить в специализированном магазине. Обычно их выбор широк, и подобрать вариант, удачно вписавшийся в ваш интерьер, несложно.
Короб и подвесной потолок. Если во время установки трубы вы как раз заняты обустройством подвесного потолка, по вашей просьбе рабочие могут соорудить и специальный короб под трубу.

Эстетически непривлекательный воздуховод может быть скрыт под декоративным коробом из ГКЛ

Встроенные вытяжки. Они входят в каркас кухонного гарнитура, поэтому трубы прячутся в ящички мебели, системы вентиляции скрыты.
Покраска труб. Самый простой способ – выкрасить трубы под цвет интерьера, так они станут плоские (хотя бы визуально), не будут бросаться в глаза.

Иногда трубы обшиваются гипсокартоном, и в него нередко вставляют даже светильники. Словом, мастер придумает оригинальный способ замаскировать трубу, и сделает это творчески.

Как спрятать воздуховод (видео)

Заключение

Отрадно, что сегодня вместе с вытяжкой в комплекте часто идут трубы, что значительно упрощает процесс обустройства системы. Если же такой комплектации нет, выбор все равно широк – простая гофрированная труба или пластиковый аналог прекрасно справятся со своей задачей. А монтаж несложен и для новичка, особенно если действовать по инструкции.

Удачного выбора!

kitchenremont.ru

Пластиковые трубы для вытяжки на кухне

Содержание:

Несколько слов об обустройстве воздуховода
Разновидности вытяжных труб
Характеристики пластиковых труб
Характеристики гофрированных труб
Подбор диаметра и типа изделий для обустройства вытяжки
Скрытие вытяжных труб

Предназначение вентиляции – обеспечение нормальной циркуляции воздуха в жилых помещениях с целью предотвращения распространения неприятных запахов, частиц пыли и жира, болезнетворных бактерий.

Поэтому система вентиляции – неотъемлемая часть любого современного дома; в состав контура воздухообмена входит и кухонная вытяжка. Об особенностях вентиляционных труб для вытяжки, их разновидностях и правильном монтаже будет рассказано далее.

Несколько слов об обустройстве воздуховода

Отработанный воздух из помещений может выводиться с помощью каналов вентиляции (пролегающих в квартирах) или просто наружу, через существующие в стенах зданий отверстия для вентиляции.

Строительство частного дома можно заранее распланировать так, чтобы канал кухонной вытяжки находился непосредственно над местом, где в будущем встанет плита. Если же речь идёт об однотипных жилых помещениях многоквартирного дома, зачастую на удобное расположение вентиляционных ходов рассчитывать не приходится.

В таком случае наиболее логичным решением будет являться монтаж трубы для кухонной вытяжки. Это изделие будет соединять выпускное отверстие установленной над печью вытяжки с ходом канала вентиляции, делая возможным непрерывное и герметичное функционирование контура воздухообмена.

В целом, использование такой трубы позволяет разместить электропечь в любом месте относительно канала вентиляции, однако всё же рекомендуется по возможности устанавливать плиту как можно ближе, иначе потребуется проводить пластиковую трубу для кухонной вытяжки большей длины, что повлечёт необходимость использования дополнительного крепежа, изгибания изделия или установки поворотных фитингов (уголков). Всё это снижает эффективность сконструированного контура и ведёт к повышению показателей шума.

Разновидности вытяжных труб

Трубы воздуховода для вытяжки подразделяются на два типа:

изделия пластика с гладкой поверхностью;
гофрированная продукция (изготавливается из полужёсткого алюминия или пластмассы).

Характеристики пластиковых труб

Такая продукция бывает двух видов сечений: круглого и прямоугольного.

Особенности выбора и монтажа труб для вытяжки на кухне

Принято считать, что трубы с прямоугольной геометрией не так бросаются в глаза, как аналогичная продукция круглого сечения.

В большинстве случаев те и другие изделия пропускают поверх кухонных шкафов – напольных или обычных, поскольку в этом случае трубы будут незаметны.

Для правильного монтажа на кухне пластиковой трубы для вытяжки потребуется дополнительно приобрести не менее трёх переходников, по форме напоминающих букву «Г»; кроме того, переходники с вытяжки и для вентиляции (учитывая наличие раструба для вытяжки). Монтаж всех частей трубопровода осуществляется с использованием герметика.

Плюсы полимерных труб для кухонной вытяжки:

обеспечивают наилучшее шумоподавление во время работы системы;
их внутренняя поверхность гладкая, не имеет щелей, на которых могут оседать жир, пыль и другие загрязнения.

Характеристики гофрированных труб

Как следует из названия, поверхность труб для вытяжки такого вида покрыта характерными складками.

При монтировании трубопровода гофрированную трубу необходимо как можно сильнее растянуть, чтобы в складках на внутренней поверхности будут оседать твёрдые частицы, находящиеся в поступающем воздухе. Кроме того, во время работы устройства при наличии внутри труб даже небольших перегородок показатель шума сильно повышается. Читайте также: «Как используется гофрированная труба для вентиляции, особенности производства и устройства».

Крепятся гофрированные трубы для вытяжки на кухне посредством специальных хомутов и решёток с фитингами.

Среди достоинств изделий такого типа можно отметить простоту обустройства вытяжного контура и возможность обойтись без дополнительной поворотной арматуры. Помимо прочего, гофрированные трубы обычно стоят немного дешевле полимерных (прочитайте также: «Использование гофрированной трубы для вытяжки – преимущества и недостатки»).

Подбор диаметра и типа изделий для обустройства вытяжки

Диаметр вытяжной трубы кухонной вытяжки должен быть не меньше, чем сечение выходного отверстия самого устройства, в противном случае не только снижается производительность вытяжки, но и повышается показатель шума и за счёт возросшей нагрузки на мотор возникает угроза преждевременной поломки устройства (детальнее: «Как выбрать диаметр трубы для вытяжки – характеристики вентиляционных труб»).

Однако в случае, если сечение канала вентиляции меньше, чем аналогичный показатель выхода вытяжки, монтаж трубы большего сечения смысла не имеет.

Следует помнить, что каждый последующий поворот внутреннего прохода трубопровода на 90° приводит к снижению эффективности воздухозабора на величину до 10%, а если угол поворота острый, то возникает вероятность неправильного движения смеси газов, приводящего к превышению допустимой нагрузки на мотор вытяжки.

Руководствуясь этими соображениями, не следует создавать чрезмерно длинный вытяжной контур с лишними изгибами и поворотами.

Независимо от диаметра трубы кухонной вытяжки, средством избежать проникновения в обустроенную систему воздуха из канала вентиляции являются обратные клапаны.

Эти устройства классифицируются на:

Плёнчатые.
С пластиковым диском на оси.

Ось клапана располагают вертикально относительно пола; если это условие не соблюдено, диск устройства будет хлопать.

Чтобы предотвратить сбой естественного движения воздуха в помещении, необходимо на выходе вентиляционного канала зафиксировать комбинированную решётку, которая сверху имеет патрубок, соответствующий диаметру трубы для вытяжки на кухне, а снизу – несколько отверстий для процесса естественной вентиляции.

Нужно также понимать, что с точки зрения КПД лучшая длина вытяжного контура – до 3 м. При увеличении этого значения на каждый последующий метр коэффициент будет уменьшаться на 5-10%.

Наилучшей формой трубы следует признать круглую, с гладкой внутренней поверхностью, как обладающую наименьшим аэродинамическим сопротивлением. Кроме того, выходные отверстия вентиляции и вытяжки тоже круглые, и использование труб прямоугольного профиля также повышает сопротивление системы, что приводит к перегрузке мотора.

Скрытие вытяжных труб

Кроме самого простого способа – провести контур поверх кухонных шкафов – есть ещё несколько простых решений:

В случае, если в помещении кухни планируется или уже производится установка подвесного потолка (из гипсокартона, двухуровневого, натяжного), можно спрятать трубы между слоями конструкции или поверх уровня нового потолка (прочитайте: «Как спрятать трубу от вытяжки – хитрости маскировки вентиляционной трубы»).
Если ремонта в ближайшее время не предвидится, можно купить декоративный короб из пластмассы. ассортимент таких изделий достаточно широк, в них могут быть дополнительно установлены вспомогательные элементы, например, светильники. Такое решение может быть не только красиво, но и полезно.
Есть возможность выбрать встраиваемую вытяжку, установленную в кухонной мебели. Такая конструкция может быть или полностью скрытой, или выдвигающейся по время работы электрической печи.
Самый простой вариант, требующий меньше всего дополнительных затрат, это окрашивание труб вытяжки в цвет, гармонирующий с оттенком стен кухни. Кроме того, если есть желание проявить фантазию и поэкспериментировать, можно различными способами украсить трубу, сделав из неё привлекательный предмет интерьера. Единственное ограничение – целостность изделия не должна пострадать.

В большинстве случаев трубы для отведения воздуха покупают вместе с вытяжкой, можно найти и готовые комплекты этих изделий.

Как бы то ни было, при внимательном выборе и аккуратном монтаже вытяжной контур будет служить долго и безотказно.

stroyvolga.ru

видео-инструкция по монтажу своими руками, как спрятать, цена, фото

Вытяжка – один из самых полезных приборов на кухне, позволяющий поддерживать воздух в комнате чистым и свежим. Ее производительность напрямую зависит от того, насколько верно подобран труба для вытяжки. О том, каким бывает воздуховод и о материалах, из которых он изготовлен, а также о том, на что обратить внимание при выборе трубы мы расскажем в нашей статье.

Без правильно выбранного воздуховода эффективность вытяжки уменьшается

Виды воздуховодов: преимущества и недостатки материалов

Выбор вытяжки для кухни – это не проблема. В наши дни существует множество моделей от десятков производителей. Но что делать в том случае, когда вентиляционный канал в кухне расположен поодаль от места расположения плиты? А ведь именно над плитой следует монтировать кухонную вытяжку. В этой ситуации вам пригодится специальная труба для кухонной вытяжки.

Трубы для вытяжки могут отличаться не только формами и размерами, но и материалами

Трубы, предназначенные для выведения воздушного потока из кухни, могут изготавливаться из алюминия или пластика. Оба эти варианты обладают своими преимуществами и недостатками, с которыми следует ознакомиться прежде чем покупать изделие. Давайте остановимся на этом моменте подробнее.

Алюминиевые

Гофрированная труба для кухонной вытяжки (в народе называемая «гофра») изготавливается из полужесткого алюминия. Внешне она похожа на мех гармошки, который при необходимости можно растянуть до необходимых размеров.

Гофрированные трубы производят из полужесткого алюминия

Преимущества. Главное достоинство гофры – легкость ее монтажа, которая достигается за счет возможности изгибать элемент под любым углом. Выпускается труба с различными видами сечения, что позволяет подобрать вариант для любой конфигурации вытяжки. Материал способен легко выдержать температуру до 250 градусов, что делает его устойчивым к плавлению и возгоранию.

При необходимости размер гофры можно подкорректировать обычными ножницами

Недостатки. Один из главных минусов гофры – ее непривлекательный внешний вид, который способен испортить даже самый изысканный интерьер. Наличие множества складок провоцирует обильное скопление на поверхности пыли и грязи, удалить которые весьма проблематично. Стоит также помнить, что единожды растянув гофру на всю ее длину, собрать ее в гармошку обратно будет очень сложно. При повторной сборке конструкции может нарушиться герметичность соединения.

Внешний вид гофры может значительно испортить интерьер

Пластиковые

Пластиковая труба на вытяжку на кухню представляет собой гладкую жесткую конструкцию, сечение которой выполнено в форме прямоугольника или круга.

Пластиковые трубы изготавливаются с круглым или прямоугольным сечением

Преимущества. За счет гладкой поверхности пластиковые трубы не накапливают загрязнения, к тому же мыть их своими руками очень просто. Такие конструкции не издают шума в процессе работы, замаскировать их не составит труда. Пластик достаточно прочен и устойчив к высокому уровню влаги, который царит на кухне.

Для установки пластикового воздуховода придется докупить дополнительные уголки и запчасти

Недостатки. Достаточно высокая цена в сравнении с алюминиевыми аналогами. Помимо этого, монтаж пластиковой трубы производится не так просто, как у гофры. В процессе необходимо будет использовать дополнительные переходники и угловые элементы, которые помогут соблюсти герметичность всех соединений.

Выбор размера и диаметра воздуховода

Правильный расчет трубы воздуховода – такой же важный момент, как и подбор материала и типа конструкции. Ошибка в подсчетах может значительно снизить продуктивность работы вытяжки, увеличить уровень шума при ее эксплуатации, повысить нагрузку на функциональные элементы прибора. Все это может привести к поломке вытяжки и ее дорогостоящему ремонту.

Неправильно выбранный размер воздуховода снизит продуктивность вытяжки

Чтобы подключение воздуховода прошло успешно, необходимо учесть следующие нюансы:

Диаметр. При выборе диаметра воздуховода в первую очередь необходимо опираться на диаметр патрубка вытяжки. Труба не должна быть меньше его по размерам, желательно точное совпадение. В том случае, если вентиляционный канал дома имеет меньший диаметр, нежели отверстие вытяжки, то устанавливать воздуховод большего диаметра просто не имеет смысла.

Размер воздуховода может немного превысить диаметр вентиляции, но никак не быть меньше его

Минимальный показатель данного параметра составляет 80 мм. Благодаря тому, что размерный шаг составляет 10 мм (к примеру, есть варианты с диаметром 90, 100, 110 мм), выбрать подходящий материал не составит труда. Чаще всего на кухнях используются трубы вытяжки с диаметром в 180 или 200 мм.

Длину. Вентиляционная труба не должна быть чересчур длинной (максимум 3 метра), а также изогнутой, ведь каждый поворот трубопровода на угол в 90 градусов ведет к снижению общей производительности системы на 10%. В случае, если изгиб превышает угол в 90 градусов, может произойти перегрузка мотора и неправильный отток воздуха.

Чем больше углов у подключенной трубы, тем меньше производительность вытяжки

При проведении монтажных работ следует помнить, что оптимальная длина воздуховода – 3м. Если вам нужна труба большей длины, то помните, что каждый дополнительный метр сверх нормы снижает КПД вытяжки на 5-10%. Если же говорить об оптимальности сечения, а также материала, то здесь следует отметить, что труба круглого сечения с гладкими стенками считается наиболее целесообразным выбором.

Варианты маскировки воздуховода

Чтобы не нарушать целостность интерьера и не портить внешний вид кухни, часто возникает вопрос, как спрятать трубу от вытяжки на кухне. Существует несколько весьма изящных решений.

Маскирующий короб. Декоративный короб легко спрячет и пластиковый, и алюминиевый воздуховод. Для его установки первым делом необходимо соорудить каркас из металлических профилей, уголков и саморезов. Крепления установки к стене или потолку, каркас обшивается листами влагостойкого гипсокартона.

Благодаря маскирующему коробу из гипсокартона или пластика интерьер кухни останется целостным

Читайте также: Короба для вытяжки на кухне: особенности, материалы и инструкция по монтажу

Пластиковые панели. Инструкция по их установке почти такая же, как у маскирующего короба. Разница лишь в том, что вместо гипсокартона используются пластиковые панели. Подобное решение смотрится особо органично, если потолок на кухне также отделан пластиком.
Покраска. Стоит учесть, что покраска трубы в интересующий цвет доступна лишь при условии, что она изготовлена из пластика. С гофрой такой вариант не пройдет.

Покраска трубы под цвет отделки (пример на фото) – один из самых простых вариантов маскировки

Мебельный козырек. Если вы все еще не приобрели кухонный гарнитур, то, возможно, стоит задуматься о том, чтобы его верхняя часть имела своеобразный козырек. Он удачно скроет проложенную между верхними шкафами и потолком трубу.
Выступающий потолок. Выступающий натяжной потолок будет смотреться эффектно, но есть у него один большой недостаток. Если у вас появится необходимость добраться до трубы, потолок придется разбирать и заново монтировать.

В случае необходимость получить доступ к трубе вентиляции потолок придется разобрать

В заключение

Мы рассказали вам о разновидностях воздуховодов и их особенностях, а также способах по их маскировки. Как вы могли заметить, выбор трубы для вытяжки – задание не такое сложное, необходимо лишь правильно подойти к его осуществлению. Обязательно посмотрите видео в статье, с его помощью вы узнаете, как установить воздуховод у себя на кухне.

Отличная статья 0

Статьи по теме

Все материалы по теме

jkuhnya.ru

Трубы для вытяжки на кухне

Монтаж вытяжки на кухне – это не прихоть, а необходимость, ведь в процессе готовки образуется много гари, запахов и жировых примесей. В плохо вентилируемом помещении тяжело работать, а открытые форточки не заменят вытяжной аппарат.
Поэтому при капитальном ремонте обязательным этапом является установка кухонной вытяжки, которая через воздуховод и вентиляционное отверстие удаляет отработанную воздушную массу

Устройство вентиляции

Вентиляционная система, обустроенная по всем правилам, это залог комфортного нахождения на кухне. Производительность вытяжного устройства напрямую зависит от грамотной установки. Если аппарат оборудован по проточному типу, для вывода наружу отработанного воздуха необходимо подсоединение к вентиляционному отверстию или шахте. Иногда бывает, что вентиляционный канал расположен далеко от варочной поверхности и вытяжного устройства. В таком случае специальные трубы для кухонной вытяжки помогут соединить аппарат с вентиляционным каналом. Чтобы аппарат работал эффективно, необходимо при монтаже устройства соблюдать правила установки.

Устройство воздуховода

Загрязненная воздушная масса выводится на улицу через отверстие в стене или вентиляционную шахту.

В квартирах часто приходится тянуть воздуховод до канала в отличие от частных домов

В этом случае потребуется длинная труба с изгибами, что частично снижает уровень производительности. Если здание строится под конкретную планировку, то вентиляционный выход в процессе строительства сразу устанавливают над будущей варочной поверхностью. Поэтому трубы для вентиляции в частном доме имеют небольшую длину.

Многим не нравится внешний вид воздуховода, который никак не вписываются в интерьер обновленной кухни. Но есть выход и из такой ситуации. Часто воздуховод предпочитают монтировать за кухонными шкафчиками верхнего яруса. Как вариант – окраска в тон стен или оклеивание моющимися обоями. Можно спрятать трубу в декоративном коробе из пластика. Такие короба часто оснащаются точечными светильниками, а это дополнительное освещение для варочной поверхности.Если на кухне подвесные потолки, то короб располагают прямо под ними. В таком случае короб будет практически незаметным. Если в кухонном помещении планируется установить двухуровневый потолок, то вытяжную трубу для вытяжки прячут за низким уровнем конструкции. Вариантов установки и декорирования много, каждый выбирает то, что удобнее и легче.

Какие бывают трубы для вытяжек

Воздуховоды различаются материалом изготовления, формой и сечением. В строительных магазинах есть два вида труб для вытяжек:

пластиковые;
гофрированная алюминиевая труба для вытяжки

Сечение может быть круглым или прямоугольным. Трубы прямоугольной формы легче замаскировать чем круглые, они гармонично вписываются в интерьер кухонного помещения и сливаются с гарнитуром и потолком. Вентиляция из пластиковых труб требует применения переходников для вытяжки. Необходимо сразу приобрести соединительные элементы, чтобы обеспечить плавное перетекание воздушной массы. Желательно, чтобы вентиляционные переходники покупались в комплекте с воздуховодом, тогда при состыковке не возникнет проблем. Все стыки заполняют герметиком.

Вентиляционные трубы для вытяжки из пластика имеют такие преимущества:

отсутствие щелей, поэтому внутри не скапливается грязь и жир;
низкий уровень шума при включенном приборе;
незначительное сопротивление выходящей наружу воздушной массе;
неподверженность коррозийным процессам;
легкий вес.

Пластиковая труба для вытяжки имеет более привлекательный вид, чем воздуховод из гофры

Труба из гофры устанавливаются просто: один ее край закрепляют на вытяжке, другой на вентиляционном канале. Чтобы воздуховод надежно зафиксировать используют круглые хомуты, которые стягивают болтами. Выход вытяжки имеет квадратную форму, поэтому необходимо сразу приобрести круглый переходник на вытяжное устройство.

Гофрированный воздуховод имеет такие плюсы:

легкость установки;
отсутствие изгибов и переходников;
демократичная цена.

Для определения длины трубы из гофры для вытяжки, ее следует по максимуму растянуть. В нерастянутом виде такой воздуховод будет создавать сильный шум при работе вытяжного устройства.Так как гофра – материал гибкий, при ее монтаже не используют дополнительных соединительных элементов. Это позволяет отработанному воздуху беспрепятственно выходить наружу. Из недостатков – гофрированная труба для вытяжки имеет сильный уровень сопротивления и неэстетичный внешний вид.

Поэтому многие задаются вопросом, как спрятать гофру от вытяжки на кухне

Правила подбора необходимой трубы

Труба для вытяжки на кухне должна иметь такой же диаметр, как и выводное отверстие, иначе снизится мощность двигателя и сильно возрастет уровень шума. Крайне не рекомендуют делать переходы с круглых отверстий вытяжных устройств на квадратные вентиляционные трубы.

Воздуховод не должен быть длинным и изогнутым.Поэтому варочную поверхность запрещают располагать у стены, противоположной выходу в вентиляционную шахту. Каждый резкий поворот воздуховода снижает производительность аппарата на 10-15%. Все изгибы должны идти под тупым углом (не менее 90 градусов). Общая длина воздуховода в идеале не должна превышать 3 метра. Если труба имеет длину 4-5 м, нужно помнить, что каждый метр снижает коэффициент полезного действия на 7-10%. Круглая труба вентиляционная пластиковая с гладкими внутренними стенками имеет преимущество перед другими, так как обладают наименьшими показателями сопротивления воздуха.

Чтобы воздух из вентиляционной шахты при обратной тяге не попадал внутрь дома, вытяжные аппараты оборудуют обратными клапанами. При этом поворотная ось клапана устанавливается строго по вертикали, иначе при ветре диск будет сильно хлопать.

ПОСМОТРЕТЬ ВИДЕО

Установка воздуховода – процесс несложный, поэтому с такой работой справится каждый человек, хоть немного знакомый со словами «строительство» и «ремонт». Теперь вы можете правильно выбрать трубы для вытяжки на кухне.

obzorkuhni.ru
