Пластиковые воздуховоды для вентиляции: виды, параметры, область применения

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Воздуховоды из пластика: из каких материалов делают

Содержание статьи

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

• ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
• ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.

  Пример вентиляции из пластиковых вентиляционных труб в ванной

• ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
• ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в

малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.

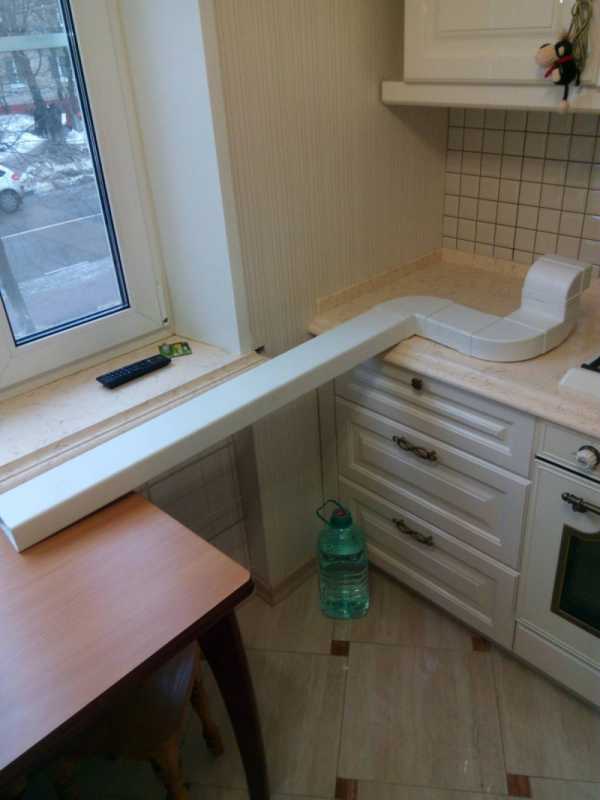

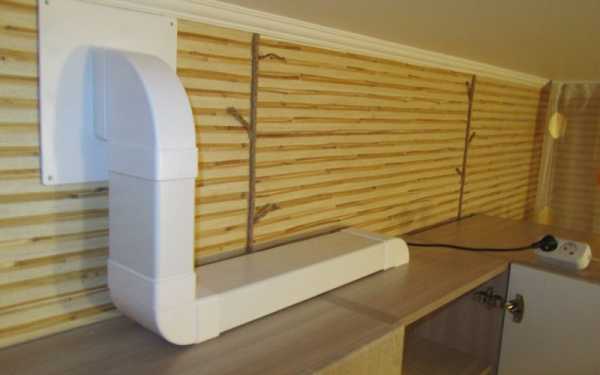

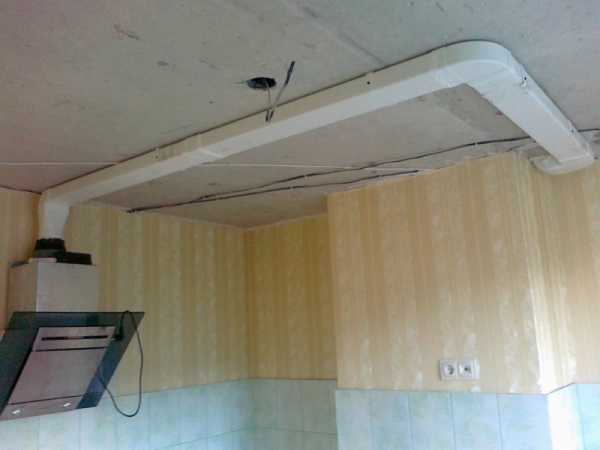

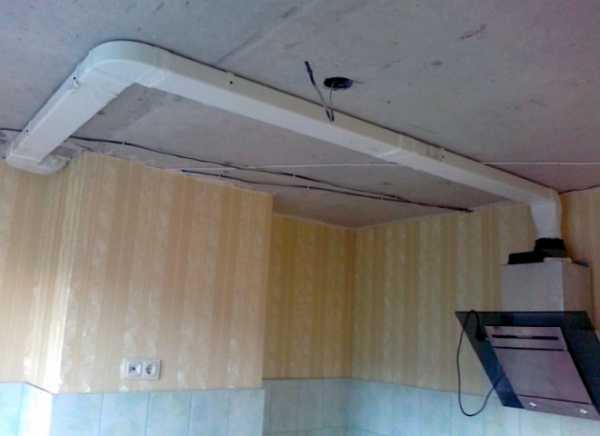

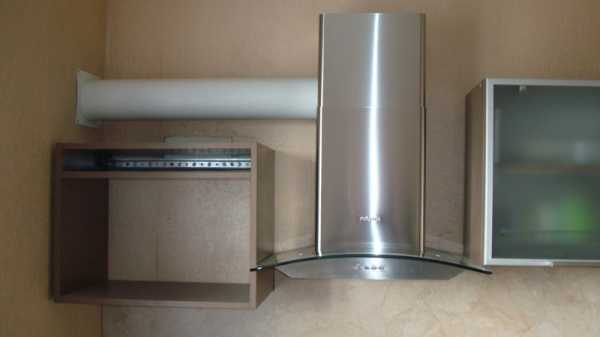

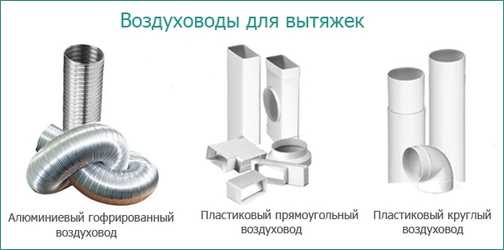

  Пример использования пластиковых воздуховодов для подключения кухонной вытяжки

• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
• Не подвержены коррозии.

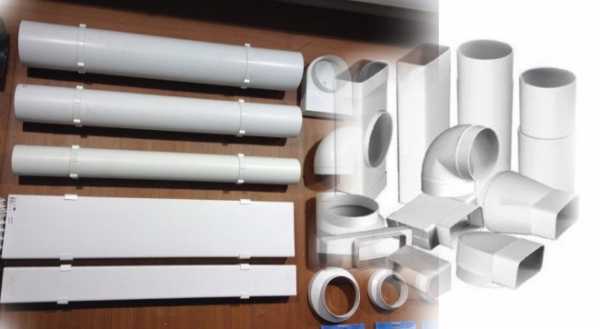

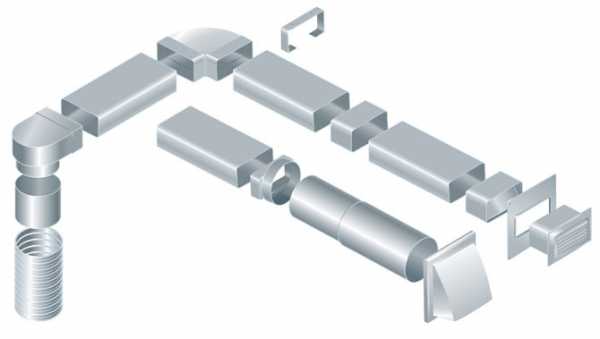

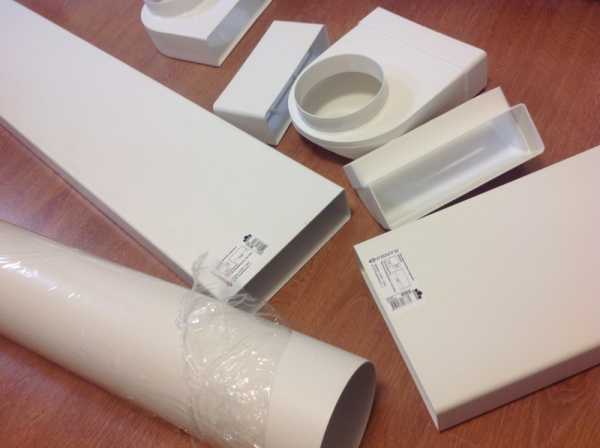

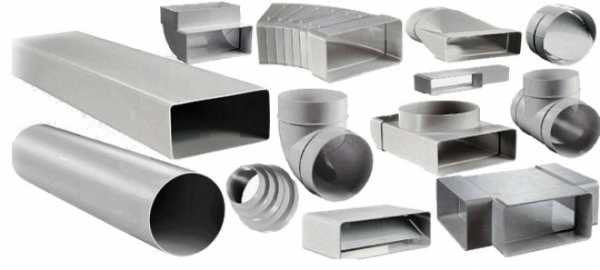

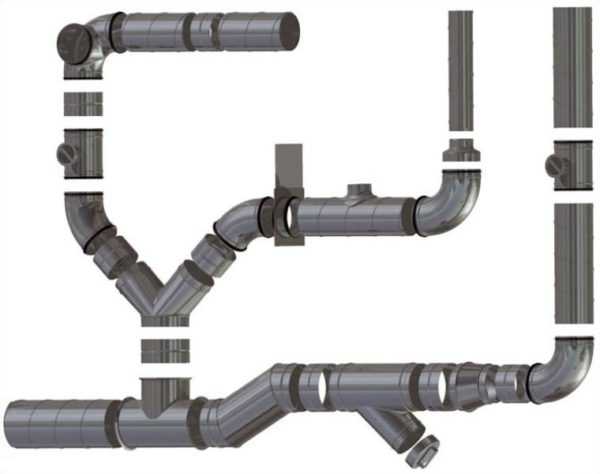

  Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

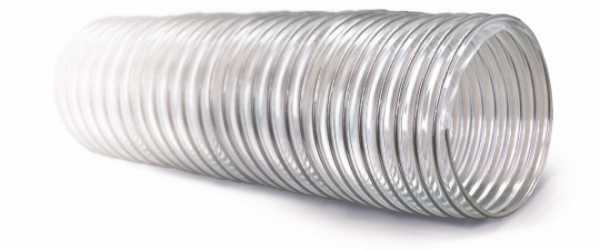

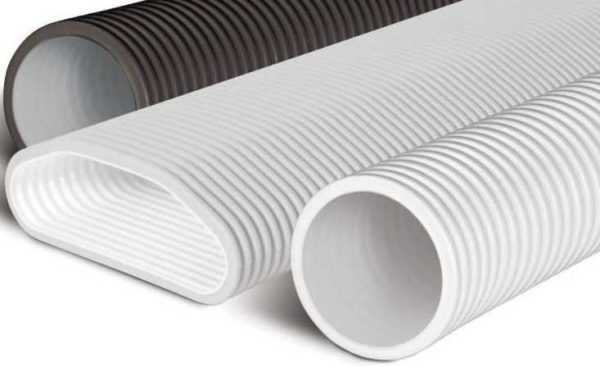

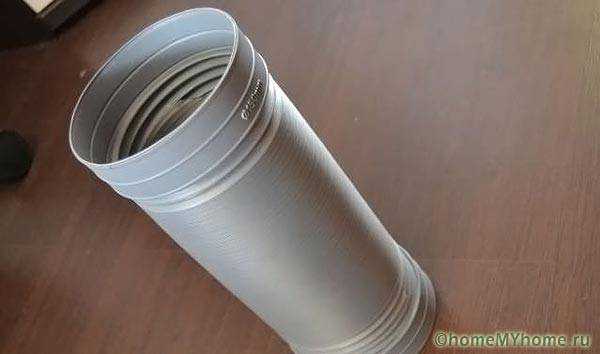

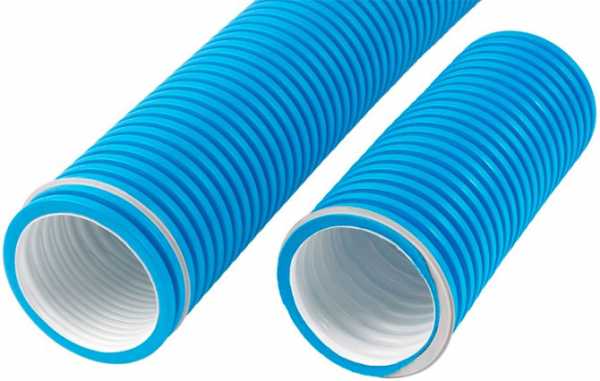

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм.

  И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

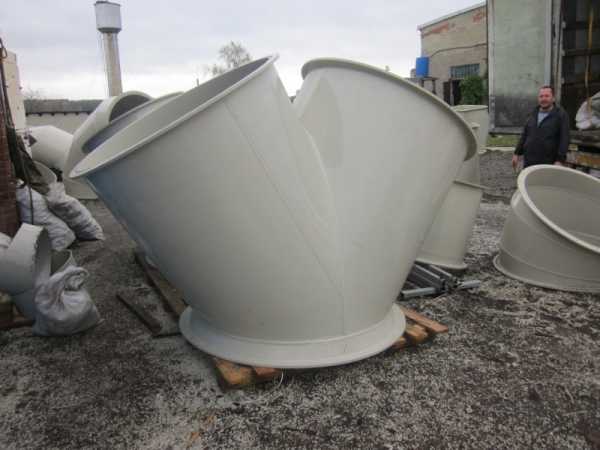

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

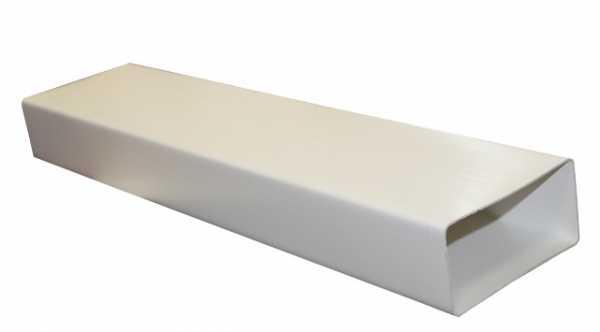

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

• высота — 55 мм, 60 мм;
• ширина — 110 мм, 122 мм, 204 мм;
• длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
• толщина стенки —  2-8 мм.

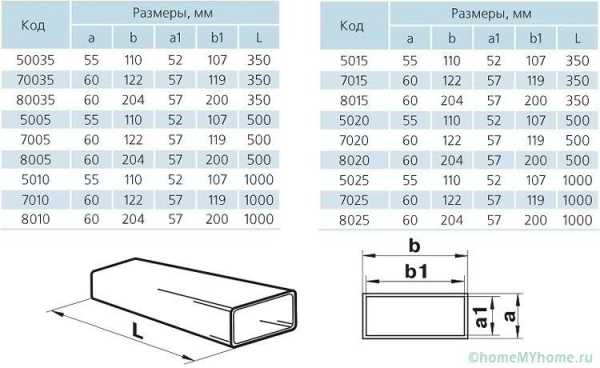

  Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

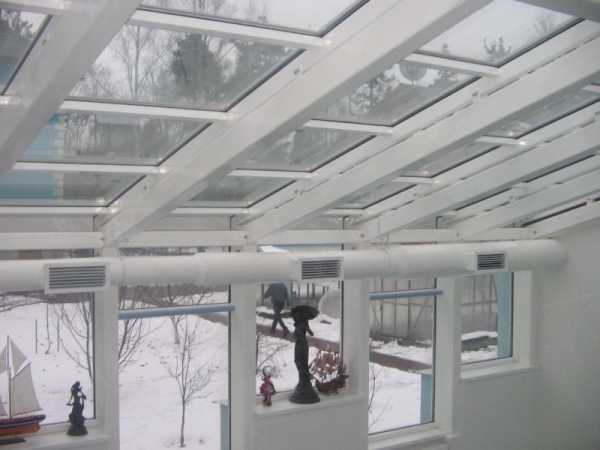

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

stroychik.ru

Пластиковые воздуховоды для вентиляции — советы по использованию!

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Недорогой альтернативой жестким оцинкованным воздуховодам являются пластиковые воздуховоды для вентиляции приточного, вытяжного, комбинированного типа. Для упрощения интеграции инженерных систем в интерьеры, силовые каркасы зданий производители выпускают полимерные воздуховоды разных сечений, размеров.

Пластиковые воздуховоды и фитинги для вентиляции

Содержание статьи

Видео: применение пластиковых воздуховодов



Обзор и характеристики пластиковых воздуховодов, плюсы и минусы

Запрещено использовать пластиковые воздуховоды для вентиляции в вытяжках нагревательных приборов. Других ограничений не существует. Существуют круглые, прямоугольные, овальные, квадратные короба из материалов:

• ПВДФ – кислотостойкий фторопласт для температурных режимов – 40 – + 140 градусов;

Фторопластовые вентиляционные короба

• ПВХ – термостойкий винил (в пределах +180 градусов), жесткие гладкие трубы любого сечения и гибкая гофра;

Полимерные ПВХ трубы и фитинги

• ПЭНД (ПНД) – гибкий полиэтилен, не обладающий специальными свойствами;

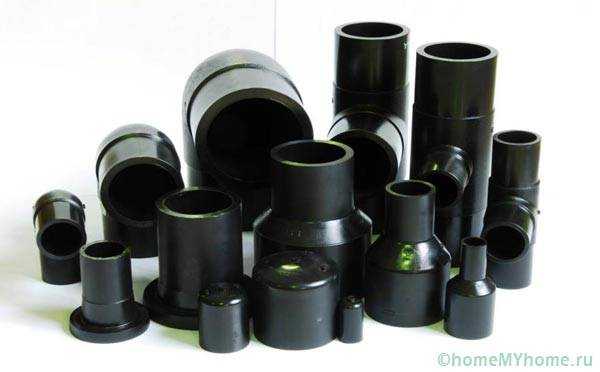

Полиэтиленовые трубы и фитинги ПНД

• ПП – химостойкий пропилен инертен к кислотам, органике, щелочным растворам.

Пропиленовые фасонные части

Независимо от материала, поперечного сечения, все полимерные воздуховоды комплектуются фитингами, доборными элементами. Наращиваются трубы раструбами, присоединяются к вентиляторам, калориферам фланцами с уплотнительными прокладками.

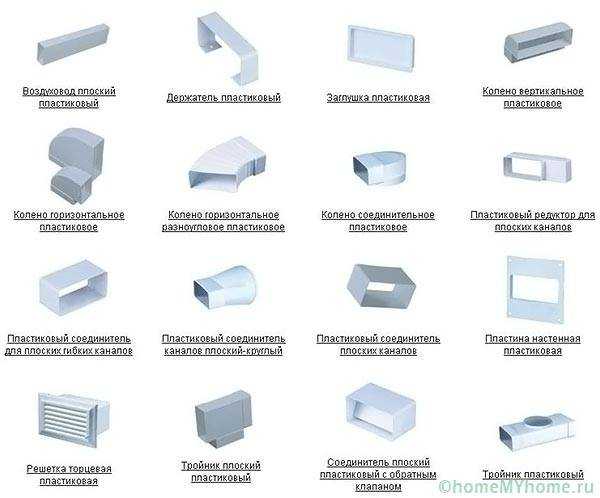

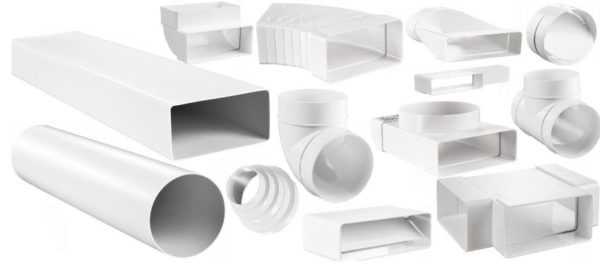

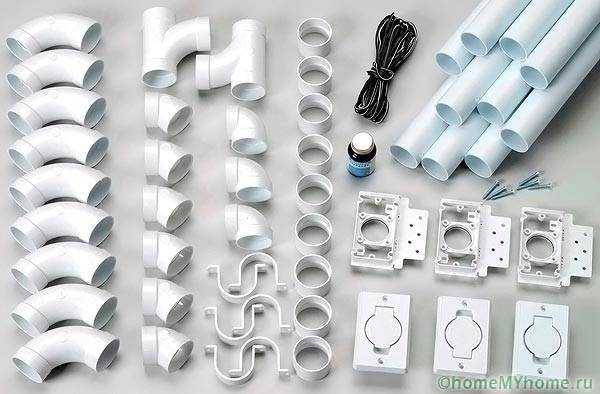

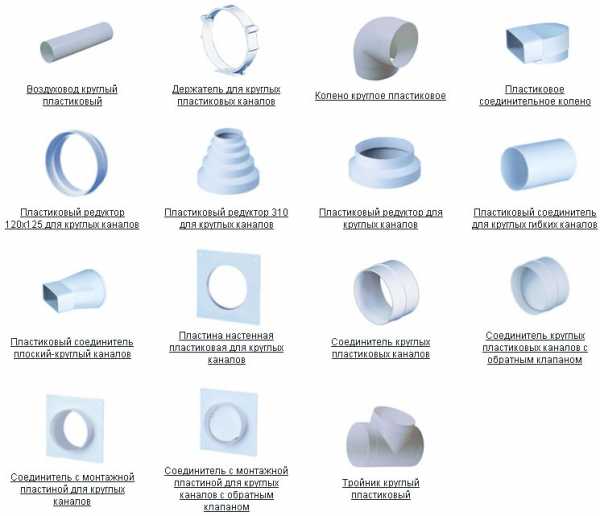

Фасонные части пластиковых воздуховодов

Прямоугольные пластиковые воздуховоды для вентиляции имеют стандартные типоразмеры практически у всех производителей для любых нужд. Сечение круглых воздуховодов также представлено в самом широком диапазоне от 100 до 1250 мм.

Пример типоразмерного ряда прямоугольных пластиковых воздуховодов для вентиляции

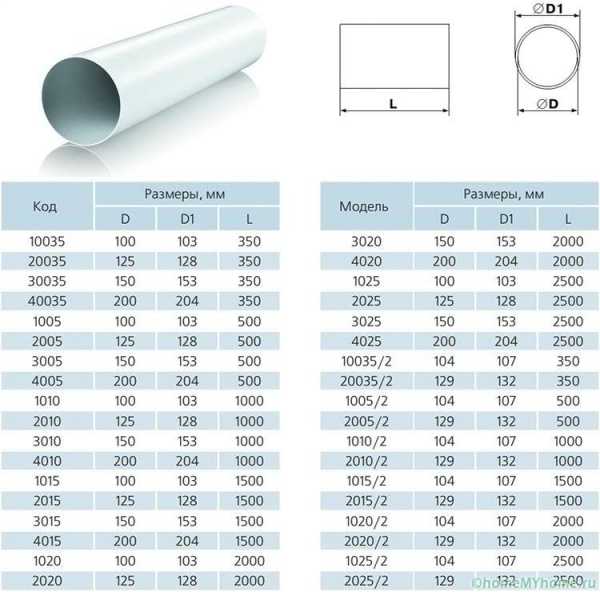

Пример типоразмеров воздуховодов круглого сечения

Устройство вентиляции из пластика

Для частных жилищ достаточно одинарной смены всего объема воздуха в помещениях ежечасно. Поэтому необходимы пластиковые воздуховоды для вентиляции такого сечения, чтобы при естественной тяге или при помощи вентиляторов обеспечить это условие либо подать/удалить из комнаты 30 кубов ежечасно для каждого члена семьи.

Нормы воздухообмена для разных типов помещений

При этом следует исключить сквозняки, сохранить скорость потока в самом помещении в пределах 0,5 м/с.

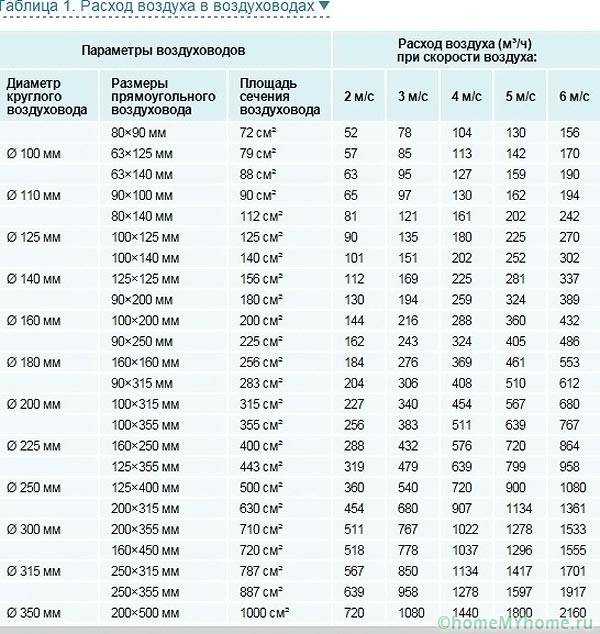

Зависимость расхода и скорости воздуха от сечения воздуховода

Естественная вентиляция

Без дополнительных затрат обустраивается только естественная вентиляция, по умолчанию присутствующая в квартирах многоэтажных зданий:

• оконные блоки жилых комнат оснащаются приточными клапанами;
• в несущих внутренних стенах кухни скрывается шахта вентканала, выходящая над кровлей;
• поступивший из оконных клапанов воздух проветривает помещение, устремляется в зону разряженного давления (на кухню), вентилируя попутно коридор.

Схема естественной вентиляции дома

В коттеджах про вентканалы забывают или используются материалы, технологии строительства, не позволяющие провести вентканалы в несущих внутренних стенах. Например в венцах сруба невозможно прорубить сплошные вертикальные каналы. Толщина СИП-панелей меньше, чем сечение воздуховодов.

Поэтому проектируется бюджетная естественная вентиляция, осуществляется закупка и монтаж пластиковых воздуховодов для вентиляции и соединительных, специальных фитингов. Примерная схема разводки воздуховодов из полимера приведена на нижней схеме.

Вариант разводки полимерных коробов для обеспечения естественной вентиляции

Приточная система

В малоэтажной застройке в чистом виде приточные вентканалы применяются очень редко. Комнат в здании мало, рабочая площадь каждой из них невелика, объемы воздухообмена незначительны. Поэтому по мере необходимости в наружные стены врезаются приточные вентиляторы, внутри кухни создается встраиваемый вентканал или сборная конструкция из полимерных коробов.

Пример разводки пластиковых труб приточной вентсистемы

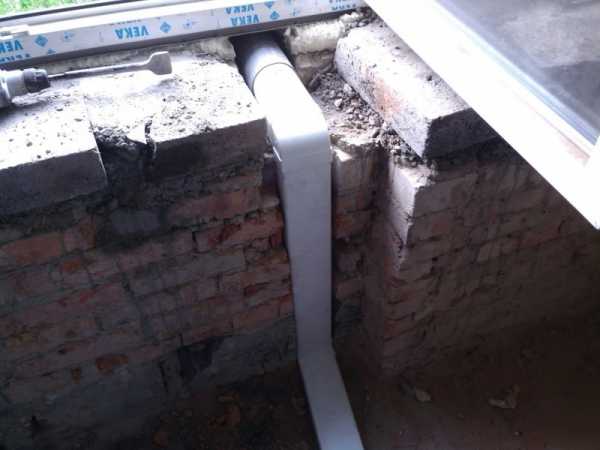

Врезка в стену приточно-вытяжной установки

Чаще встречается рекуперативная вентиляция в частном доме из пластиковых труб, внутри которой холодный поступающий в коттедж воздух подогревается выходящими теплыми потоками. Эта система относится к приточно-вытяжным, однако ошибочно называется некоторыми индивидуальными застройщиками, как вытяжная.

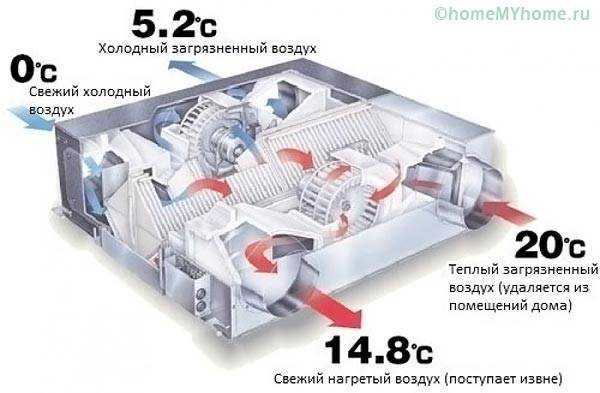

Приточно-вытяжная вентиляция с рекуператором

Вытяжная система

Вытяжка требуется чаще, так как каналы естественной вентиляции часто не справляются с объемами воздуха. Либо в кухнях монтируются отдельные вытяжки над плитами, от которых нужно протянуть трубы выше конька.

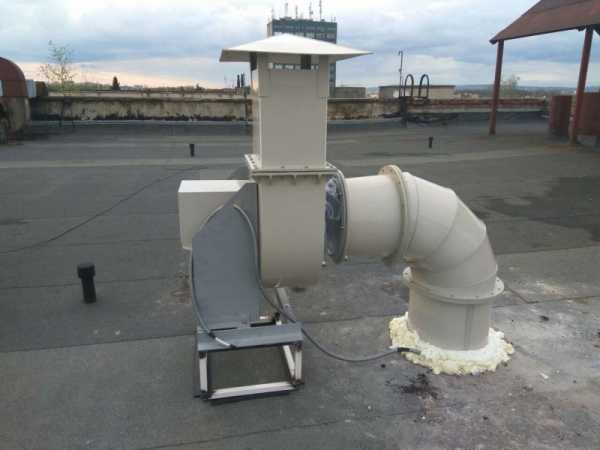

Воздуховоды, выведенные на кровлю

Производительность естественной вентсистемы можно повысить за счет установки осевого или центробежного вентилятора. При этом необходимо учесть:

• вытяжная вентиляция из пластиковых труб своими руками создает зону разряженного давления;
• в отсутствие принудительной подачи приточного воздуха возникают сквозняки.

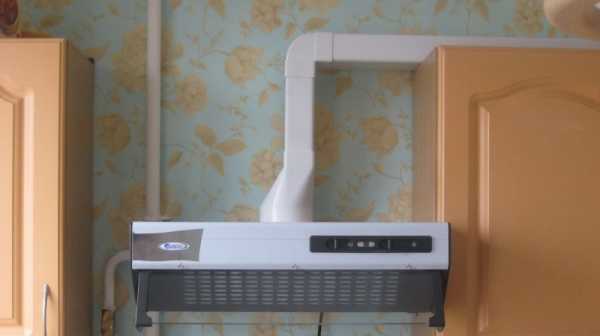

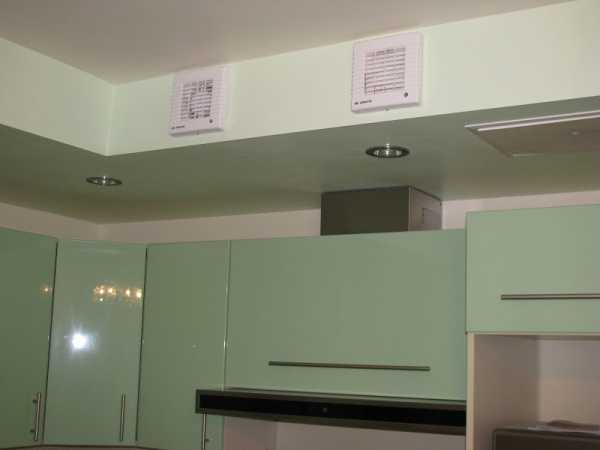

Пластиковая вытяжная вентиляция с осевым вентилятором

Поэтому необходимо проектирование и расчет оборудования, сечений воздуховодов. Кроме того, с отработанным влажным воздухом из дома удаляется тепло. Поэтому системы рекуперации предпочтительнее приточных, вытяжных вентсистем.

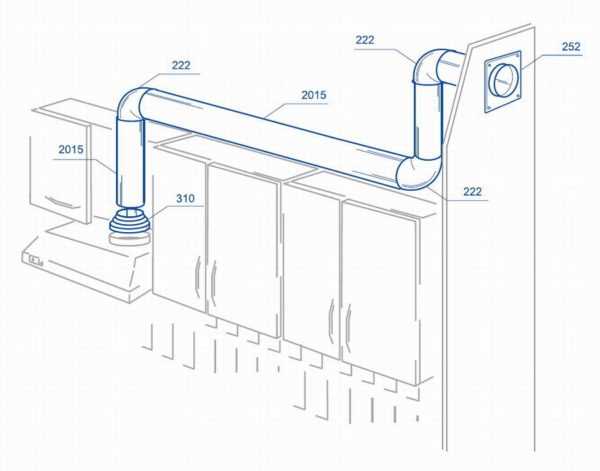

Варианты прокладки пластиковых вытяжных воздуховодов

Калькулятор расчета необходимого диаметра воздуховода по объему помещения и производительности вытяжки

Советы и рекомендации

Основными нюансами сооружения вентсистем из полимерных труб являются:

• обработка коробов, фитингов, доборных элементов антистатиком перед монтажом позволит снизить эксплуатационный бюджет, пыль не будет задерживаться в каналах, ее не нужно убирать;
• при составлении сметы нужен запас фитингов, метраж коробов, крепежные хомуты, кронштейны рекомендуется закупать на 15% больше;
• гибкие гофры должны монтироваться без запаса, чтобы труба не растягивалась в процессе эксплуатации, изменяя сечение, повышая сопротивление внутри системы;

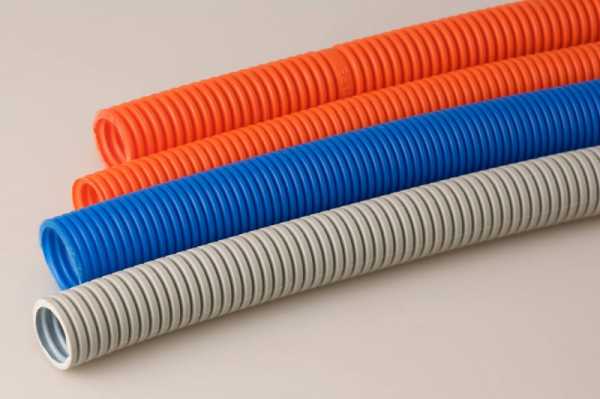

Пластиковая ПВХ гофра для вентсистемы

• прямоугольные короба минимально снижают высоту подвесных, натяжных, уровневых потолков, однако могут шуметь во время эксплуатации, повышают сопротивление потоку по умолчанию.

Полезная информация! Фановая труба, являющаяся продолжением канализации, необходимая для отвода газов, получившихся при разложении нечистот анаэробными бактериями, к системам вентиляции не относится. Ее собирают из канализационных ПВХ труб, пропускают через кровлю или монтируют на ее оголовке внутри дома вакуумный клапан, позволяющий сбрасывать давление в системе водоотведения жилища.

Видео: вентиляция в доме с помощью пластиковых воздуховодов

Таким образом, полимерные короба и трубы удобнее для самостоятельного изготовления вентсистем, чем оцинковка, нержавейка. Герметичность соединений обеспечивается раструбами, уплотнителями фланцев. Воздуховоды практически бесшумны, не собирают пыль после соответствующей обработки.

Видео: вентиляция в доме с помощью пластиковых воздуховодов



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

110 фото подбора оптимальных моделей и их монтаж

Строительные возможности человечества постоянно растут и появляется что-то новое, позволяющее улучшить качество жизни. От недавнего времени это коснулось воздухопроводов, поскольку появились пластиковые версии обеспечивающие: надежность, эстетичность и простоту монтирования. Различные размеры пластиковых воздуховодов позволяют использовать их для множества помещений, что считается заметным преимуществом.

Но многие люди думают, что пластик способен выделить опасные вещества и отрицательно воздействовать на здоровье лиц, находящихся в помещении. И еще он может загореться! Так ли все плохо? Далее разберемся в его эксплуатационных характеристиках и нюансах монтирования.

Виды

Для проведения воздухопровода на основе пластиковых труб применяются различные короба. Рассмотрим их эксплуатационные возможности:

Поливинилхлорид (ПВХ) обладает рядом выгодных особенностей, поскольку его можно использовать на основе температуры начиная от – 30 и заканчивая + 70 градусов Цельсия. Воздуховоды на основе этого пластика можно проводить в помещениях без отопления.

Фторопласт (ПВДФ) обладает устойчивостью к кислотам, и его можно эксплуатировать на основе температуры в – 40 и до +140 по Цельсию.

Полипропилен (ПП) предложит устойчивость к воздействию различных химических элементов. Легко справляется с воздействием кислоты, щелочей и органики.

Полиэтилен на основе низкого давления (ПНД) отличается увеличенной гибкостью за счет чего обладает устойчивостью к механическому воздействию. Но его нельзя использовать в условиях низких температур.

Теперь вы знаете особенности различных пластмасс и сможете подобрать подходящий воздуховод на основе пластика. Для вытяжки на кухне рекомендуем использовать воздуховод из полипропилена. Если необходимо отводить разогретый воздух, обладающий высокой температурой подойдет ПВХ либо ПВДХ версия пластика.

Для использования в жилых либо других помещениях можно опираться на полиэтиленовые воздухопроводы. Теперь ознакомьтесь с фото пластиковых воздуховодов, чтобы вы понимали, как они выглядят и чем внешне отличаются. Это поможет не ошибиться во время выбора. Хотя стоит дополнительно проконсультироваться с продавцом.

Где использовать

Специалисты советуют применять воздуховоды из пластика на основе вентканалов. Но для притока он не всегда подходит, поскольку температура здесь выше, но если речь идет об особенном пластике с повышенной устойчивостью к возгоранию, тогда можно использовать его и для этой цели.

Но необходимо учитывать наличие подогрева либо рекуперации у притока воздуха, поскольку возможности даже самого термостойкого пластика весьма ограничены.

Иногда пожарный инспектор запрещает использовать газовое оснащение в помещении с воздуховодом из пластика, поскольку он подвержен возгоранию. Чтобы этого избежать необходимо проконсультироваться с ним перед установкой подобного воздуховода особенно, если речь идет о каркасном доме.

Важно: На основе законодательства РФ воздуховоды на основе пластика разрешается использовать в малоэтажных зданиях различного назначения. Но на площадях чердаков, подполий, подвалов, технических этажах или других помещений с особыми нормами пожарной безопасности их проводить нельзя.

Достоинства

К ним относится большой перечень характеристик. Именно он предопределил, возросшую популярность воздухопроводов из пластика:

• Облегченный процесс монтажа и возможность использования фитингов наряду с фасонными элементами, позволяющих сформировать систему воздухопровода различной конфигурации. Это достигается за счет простоты обрезания пластика и его маленького веса;
• Идеальные стенки, обеспечивают небольшое сопротивление для движения воздуха;
• На основе пластика легко создается необходимая герметичность. Надежность стыков создается с помощью обмазывания герметиком;
• Обеспечивается почти бесшумное движение потоков воздуха;
• Отсутствует коррозия.

Недостатки

Они тоже есть, но их можно считать не значительными и легко преодолимыми. Главное правильно использовать пластик для проведения воздуховода на его основе.

Рассмотрим недостатки:

Высокий уровень горючести. Понятно, что пластик, может, загореться, но если правильно его эксплуатировать этого можно избежать. Важно знать характеристики пластика, чтобы использовать его в правильном месте. И не стоит забывать, что существуют виды пластика с повышенной термостойкостью. Хотя они стоят довольно дорого.

На пластике легко скапливается статистический заряд, позволяющий собирать большое количество пыли. В некоторых случаях пыль, может, воспламениться, что считается очень опасным из-за этого рекомендуется монтировать воздуховод из этого материала после завершения остальных строительных работ, образующих много пыли.

Также можно использовать фильтр, обработку труб с помощью специального состава. Он создаст пленку, предотвращающую образование статического заряда.

Если качество пластика низкое у него тонкие стенки и крупное сечение, тогда в местах стыковки могут появиться зазоры. Но это легко исправляется хотя не стоит оставлять без решения такую проблему.

Виды сечений и размеров пластиковых коробов для вентиляции

На самом деле их не так много. Речь идет о двух основных разновидностях, но мы отметим и другие:

Круглые воздуховоды отличаются улучшенными аэродинамическими возможностями. В них собирается значительно меньше пыли, и можно устанавливать канальную версию вентилятора;

Прямоугольные воздуховоды отличаются гибкостью, поскольку предлагаются на основе гофры. Они обладают каркасом на основе проволоки покрытой слоем пластика. За счет этого их легко гнуть в различные стороны и это помогает в процессе монтирования;

Квадратные версии воздуховодов обладают слишком шумными углами из-за этого необходимо добавлять звукоизоляцию;

Плоско-овальные варианты воздуховодов встречаются редко, поскольку они отличаются повышенной ценой. Но они обладают повышенной компактностью в сравнении с круглыми версиями поэтому их можно считать идеальным вариантом для различных систем воздухопровода.

Как монтировать

В принципе можно нанять специалистов и они все сделают за деньги либо можно опираться на собственные усилия. Чтобы осуществить монтаж пластиковых воздуховодов своими руками придется составить схему системы вентиляции:

• Отметьте место установки вытяжки, поскольку она потребуется для любых систем вентиляции;
• Отметьте место для создания отверстий в вытяжных каналах, чтобы избавляться от конденсата;
• Чтобы усилить напор в протяженных системах рекомендуется добавить вентилятор;
• Для улучшения эффективности вентиляторов потребуются обратные каналы.

Но, как вы уже поняли воздуховод на основе пластика нельзя назвать идеальным решением. Хотя облегченный монтаж и удобные характеристики эксплуатации способны затмить некоторые сложности в процессе его использования.

Фото пластиковых воздуховодов

Также рекомендуем посетить:

mojdominfo.ru

Воздуховоды для вентиляции из пластика: экономичность и удобство

В помещениях со стандартными бытовыми требованиями к безопасности пластиковые воздуховоды для вентиляции не имеют равных по удобству монтажа, низкой цене системы (материалов, комплектующих, расценок на монтажные работы), долговечности использования.

Вентиляционные изделия из пластика – это бесшовные круглые или прямоугольные литые рукава.

Целостность литья определяет высокое качество и надёжность каждой отдельной детали.

Гладкая внутренняя поверхность идеальна для свободной циркуляции воздуха, материал изделий стоек к загрязнению, коррозии, воздействию агрессивных сред.

Изделия имеют эстетичный внешний вид, могут быть расположены в наружном исполнении, не нарушая общего дизайна помещения.

Многообразие соединительных или переходных деталей (муфт, уголков, фитингов, вентиляционных решёток) делает монтаж системы простым, доступным даже неспециалисту. Различные комплектующие позволяют собрать схему любой сложности без применения специального инструмента.

Единственным ограничением, не позволяющим использовать пластиковые трубы для вентиляции – высокая температура воздуха!

Назначение и применение

Для свободной циркуляции воздуха в помещениях, проветривания, выравнивания температурного режима в помещениях устраиваются системы воздуховодов.

Воздуховоды из пластмассы предназначены для соединения отдельных вентиляционных точек помещения с главным вытяжным каналом конструкции стен многоэтажных домов. В малоэтажном частном строительстве для случаев, когда нет большой механической нагрузки на основной канал, вся система может быть целиком смонтирована из пластика.

Это оправданный, надёжный вариант для вентиляции зернохранилищ, гаражей, производственных зданий и помещений с повышенной влажностью.

Использовать вентиляционные трубы из пластика для вытяжки принято в жилых и малоэтажных офисных зданиях, частных домовладениях и квартирах многоэтажных домов для устройства естественной циркуляции воздуха, пассивных или активных систем вытяжки. Например, в целях экономии энергопотребления помещения система может комплектоваться рекуператором (теплообменником). В результате поступающий воздух нагревается или остужается за счёт температурного обмена с вытяжным потоком и подается в помещения по пластиковым вентканалам.

Как правило, система рекуперации пассивна и не требует дополнительных энергозатрат.

Пластиковые вентканалы применяется для:

• Пассивной вентиляции (естественная вытяжка, от вентиляционной решётки).
• Активной вытяжки (с применением электрических вентиляторов).
• Вытяжки газовой плиты или бойлера (при обязательном соблюдении Т.Б).
• Проветривания подвальных и складских помещений.
• Разводки тёплого воздуха от калорифера.
• Подача и распределение свежего воздуха

Описание

Воздуховоды различаются по материалам, из которых они изготавливается. Основные материалы изделий из пластика – это:

• ПВХ (поливинилхлорид)
• Полиуретан
• Полипропилен

ПВХ

ПВХ – самый распространенный и доступный по цене, прочный и лёгкий материал, монтируется без применения специальных инструментов, возможно собрать всю конструкцию при домашних условиях самостоятельно.

Не допустимо нагревание свыше 120 °С, это приведёт к испарению содержащегося в материале хлора!

Для систем вентиляции, не включающих в себя нагревательные приборы, изделия из пластика ПВХ – самые дешёвые и удобные по монтажу. На них можно возложить всю вентиляционную нагрузку помещения, за исключением бань, кухонь, котельных.

Изделия из ПВХ

ПВХ воздуховод используется в подавляющем большинстве систем вентиляции, имеющем большую разветвлённость и суммарную протяжённость. Приобрести изделия такого типа можно в любом магазине сантехники или строительном супермаркете.

Полиуретан

Полиуретан отличен более высокой ценой, но по характеристикам превосходит ПВХ, он прочнее, пластичнее. Относительно высокая температура плавления позволяет применять полиуретановые изделия в кухонных вытяжках и других узлах с повышенной температурой воздуха.

Полиуретановые воздуховоды

При устройстве вытяжки кухонной плиты или соединения с калорифером необходимо вначале использовать участок стальной гофры для снижения температуры, в остальном полиуретановая вентиляция заслуживает полного доверия. Материал имеет лучшее соотношение цены с качеством.

Полипропилен

Вентиляция из полипропилена может быть смонтирована с применением нагревательных элементов для изгиба, например – строительного фена.

При нагреве до пластичной мягкости материал не выделяет вредных испарений.
Средняя цена оправдана универсальностью и безопасностью изделий из пластика на основе полипропилена.

Полипропиленовые воздуховоды

Этот материал позволяет делать сварочные соединения, имеющие герметичную прочность до 80% от цельной конструкции.

Основные виды изделий из пластика

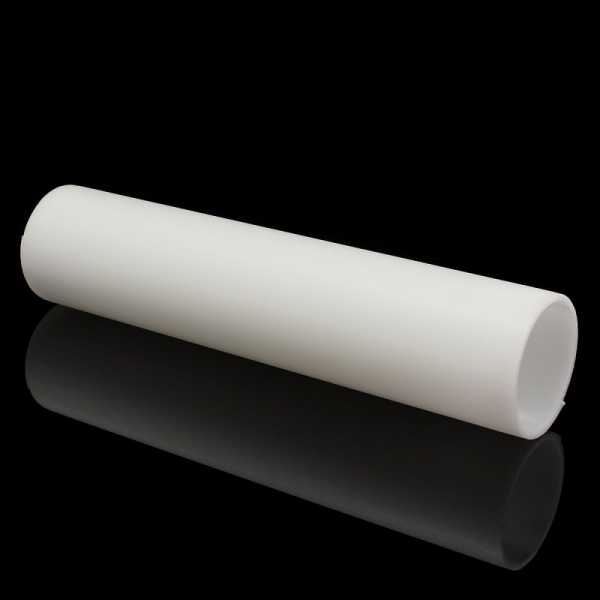

1. Круглые воздуховоды (трубы, каналы).
2. Прямоугольные воздуховоды (каналы – короба).
3. Колена круглые.
4. Колена прямоугольные (горизонтальные, вертикальные).
5. Тройники круглые.
6. Соединительные муфты (круглые, прямоугольные).

Круглые воздуховоды имеют оптимальную внутреннюю конструкцию для свободной циркуляции воздуха.

Плавные изгибы не препятствуют потоку воздуха, не аккумулируют загрязнений. Неудобство заключается в необходимости скрывать трубы на стенах устройством декоративных коробов.

Прямоугольные каналы компактнее прилегают к стенам и потолку, легко прячутся в небольших нишах, и даже могут использоваться, как элементы декора.

Вспомогательные элементы

Плоский воздуховод очень удобен в транспортировке за счёт плотной укладки упаковок. При больших объёмах это значительно снижает транспортные расходы и конечную стоимость систем. Кроме того, они позволяют максимально сохранить высоту потолков при монтаже.

Колена служат для угловых соединений воздуховода, а тройники для ответвлений и врезки.

Как рассчитать и выбрать типоразмер

Для расчетов необходимо знать объём воздуха, который будет проходить через вентканал в час. Он зависит от объема помещения и требуемой кратности воздухообмена.

Минимально для качественной циркуляции требуется не менее 3 м³/час на 1 м² площади помещения. Например, для помещения в 16 м² минимальный расход воздуха составляет: Р = 3 м³/час * 16 (м²) = 48 м³/час.

Зная эту норму, далее можно рассчитать поперечную площадь сечения канала по формуле:

П = Р / (3600 * С), где:
• П — поперечная площадь сечения воздуховода, м²
• Р – расход воздуха м³/час
• С – скорость потока воздуха в канале м/сек (обычно от 1,5 до 8 м/сек)
• 3600 – количество секунд в одном часе

В нашем примере расход воздуха составляет 48 м³/час, скорость потока примем среднюю — 4 м/сек (компромисс между шумом и размерами воздушного канала), тогда сечение получается из расчета:

Сечение П = 48 м³/час / (3600 * 4 м/сек) = 0,0033 м² (3300 мм²)

Теперь для круглого воздуховода можно вычислить его диаметр:

Подставив наши данные, получаем диаметр круглого воздуховода не менее 64,83 мм. Из распространенных, ближайший нормируемый типоразмер — 100 мм.

Распространенные размеры

Все выпускаемые размеры стандартизированы. Наиболее распространены размеры, представленные в таблице. Здесь также можно увидеть зависимость диаметра от скорости движения воздушного потока и расхода воздуха.

Зависимость диаметра от сечения и скорости потока воздуха

В помещениях до 50 м² используют круглые воздуховоды ∅100 мм и прямоугольные 60 мм х 120 мм. Если площадь составляет до 100 м², применяют ∅150 мм круглые и 60 мм х 240 мм прямоугольные каналы соответственно. При более сложных схемах целесообразнее обратиться к специалистам для правильного подбора элементов.

Широкий модельный ряд позволяет собрать системы различной производительности и сложности.

Характеристики

Пластиковые вентиляционные короба изготавливаются из синтетических пластмасс на высокотехнологичном оборудовании. Изделия из пластика химически инертны, не разрушаются под действием ультрафиолетовых лучей, стойки к агрессивным средам, не подвержены коррозии, в стандартных условиях срок службы каналов из пластика достигает 50 лет.

Цельная литая конструкция таких коробов исключает утечку воздуха по всей длине системы. При использовании специальных силиконовых смазок для монтажа, герметичность узлов соединения сопоставима со сварочными.

Продукция из пластика отвечает требованиям экологической безопасности, соответствует ГОСТ и СНиП.

По простоте и низкой стоимости проведения аварийных работ каналы из пластика не имеют аналогов. В случае необходимости может быть заменён только повреждённый участок вентиляции без демонтажа всей системы. Скорость замены исключит длительную неработоспособность вентиляции, минимизирует производственные потери.

Широкий ряд типоразмеров комплектующих позволяет производить предварительные расчёты по расходу материалов с точностью до 90% от фактического.

Материал легко режется и обрабатывается электроинструментами бытового назначения.

Монтаж систем вентиляции не требует дополнительного усиления мест крепления, т.к пластик имеет небольшой удельный вес и оптимально жесткую конструкцию. Крепёжные хомуты и фланцы надёжно фиксируют вентиляционные системы самой сложной конфигурации.

Пример монтажа под потолком

Производимые соединительные муфты позволяют делать герметичные переходы разных диаметров и геометрии профиля.

К недостаткам можно отнести хрупкость материала в сравнении с металлическими аналогами, низкую морозостойкость.

Выводы

Универсальность применения и высокие эксплуатационные характеристики элементов ставят материал на вершину признания как гигантами строительной индустрии, так небольшими подразделениями и частными лицами.

Предлагаем также посмотреть видео по теме:

ventilyaciyadom.ru

Воздуховоды для вытяжки на кухне

Задача воздуховодов для кухонной вытяжки состоит в обеспечении передачи отработанного воздуха из помещения (или определенной рабочей зоны). Они монтируются в тех местах, где установлены вытяжные устройства. В жилых домах и квартирах вытяжки в основном устанавливаются на кухне над варочной поверхностью. Правда, сейчас и вытяжка для кухни без воздуховода – не редкость, но все-таки большинство их без «трубы» не обходится.

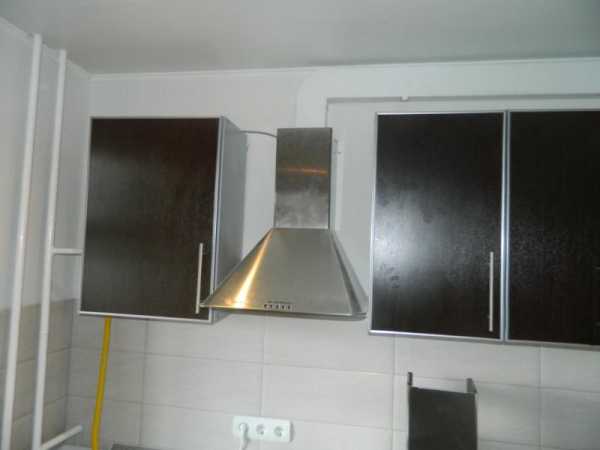

Красивый дизайн со встроенной вытяжкой

В магазинах бытовой техники можно увидеть огромное разнообразие воздуховодов, многие покупатели теряются при выборе конкретной модели, поэтому есть смысл поговорить об их конструктивных особенностях.

Чем отличается вытяжка от вентиляции

Санитарные нормы предусматривают обеспечение жилых помещений воздухообменом определенной кратности. Для обеспечения этого условия в многоэтажных домах предусмотрена вентиляционная система – сеть вентканалов, встроенных в стены здания, с выходом выброса на крышу. Вентканалы служат для выброса отработанного воздуха из помещения. Приток свежей воздушной массы осуществляется естественным путем через неплотности дверных и оконных проемов. Но такая система не может локализовать запахи, гарь и прочие «прелести», возникающие, например, во время приготовления пищи. В результате не совсем приятные ароматы распространяются по всей квартире. Чтобы это предотвратить, ставится дополнительная (принудительная) вентиляционная система – вытяжка. Данное устройство забирает поднимающиеся от варочной поверхности пары и через воздуховод выбрасывает их в вытяжной канал общеобменной вентиляционной системы.

Вентиляционная система и вытяжка

Виды воздуховодов

Воздуховоды для вытяжки классифицируются по:

• форме;
• материалу;
• конструктивному исполнению.

По форме воздуховоды делятся на две группы:

• круглого сечения;
• прямоугольного сечения.

Для изготовления элементов воздухоотведения применяются:

• металл;
• пластик.

По конструктивному исполнению воздуховоды делятся на две группы:

• жесткие;
• гибкие (гофрированные).

Жесткий пластиковый прямоугольный воздуховод для вытяжки

Особенности исполнений воздуховодов

У каждого из исполнений имеются свои преимущества и недостатки. Все зависит от пространства, которое вы можете отвести под размещение воздуховода.

1.  Системы прямоугольного сечения удобно прятать за кухонные шкафы. Кроме того, воздуховоды данной конфигурации выпускаются в виде отдельных секций, так что вы можете собрать из них воздуховод любой нужной вам длины.
2. Гибкие воздуховоды для вытяжки можно размещать под любым углом, при необходимости растянуть или сжать (в пределах допустимого). Правда, следует иметь в виду, что недостаточно растянутый воздуховод имеет более высокое сопротивление воздушному потоку. Это негативно отражается на производительности вытяжной системы. Но, тем не менее, поле для маневра у пользователя имеется.
3. Воздуховоды круглого сечения уместны на кухне с высоким потолком: они относятся к крупногабаритным изделиям.
4. Разновидностью конструкций прямоугольного сечения являются плоские воздухо

onkuhnya.ru

Воздуховоды пластиковые для вентиляции: обзор и особенности монтажа

Современные пластиковые трубопроводы все чаще вытесняют привычные металлические системы во всех сферах применения. Для разных условий эксплуатации и каждой транспортируемой среды производят трубные изделия из различных видов пластика: полиэтилена, полипропилена, поливинилхлорида, фторопласта и так далее.

Одна из сфер применения пластиковых труб – оборудование вентиляционных систем в жилых и нежилых помещениях.

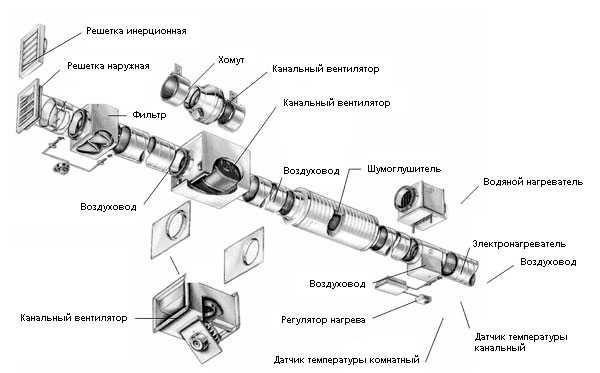

Составляющие пластиковой вентиляционной системы

Вентиляционный трубопровод – это комплекс приборов, обеспечивающий постоянное обновление воздуха в помещении. Вентсистема включает в себя всевозможные вытяжки и вентиляторы, обратные клапаны, люки, решетки, а также трубы и фасонные изделия. Многие современные вентиляционные конструкции не только обеспечивают приток свежего воздуха, но и ионизируют его, увлажняют или подсушивают, остужают либо обогревают.

Все оборудование, которое способствует принудительному обновлению воздуха или изменению его характеристик, требует электрического питания, поэтому большинство вентиляционных систем соединены с электросетью. «Автономные» вентиляции встречаются крайне редко.

Плюсы и минусы воздуховодов из пластика

Монтаж пластиковых трубопроводов имеет множество преимуществ, благодаря которым и отвоевывает популярность у металлических труб:

• антикоррозийные свойства,
• небольшой коэффициент теплопотери,
• меньшая шумность пластика, по сравнению с металлом,
• малый вес конструкции,
• простота монтажа и возможность воплотить сложные системы трубопроводов,
• эстетический внешний вид,
• отсутствие потребности в дополнительной покраске изделий,
• длительный срок эксплуатации,
• невысокая стоимость.

Несмотря на такое количество плюсов, некоторые потребители остаются верными металлических трубам, так как считают, что пластик не устойчив к высоким температурам и выделяет вредные вещества в воздух при нагревании.

С одной стороны, это резонный аргумент, так как материал действительно имеет температуру плавления несоизмеримо меньшую, чем та же сталь. Первая деформация пластиковых изделий проявляется уже при температуре выше +140 °С. Однако, в бытовых условиях и, уж тем более, в вентиляционной системе такие температуры не встречаются.

Еще одной слабостью большинства пластиковых труб является неустойчивость к солнечному свету (ультрафиолетовому излучению). Но этот недостаток практически не отражается на вентиляционных системах, так как практически весь воздуховод проходит внутри помещения и не имеет контакта с УФ лучами.

Обратите внимание! Небольшие отрезки трубы, которые будут выходить на открытый воздух, можно дополнительно изолировать металлической фольгой или оцинкованной сталью.

Где можно устанавливать пластиковую вентиляцию

Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.

Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.

Полезно знать! Пластмассовая вентиляция больше всего подходит для частных домов (одно-двухэтажных) и малоэтажных технических зданий.

Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.

Разновидности пластиковых воздуховодов и типы соединительных элементов

Пластиковые воздуховоды изготавливаются в двух вариациях: в круглом и квадратном (прямоугольном) сечении. Каждый из видов вентиляции имеет свои плюсы и минусы и выбор зависит от особенностей будущей вентиляционной конструкции.

Сам трубопровод может быть жестким или гибким (выполненным из гофры). В подавляющем большинстве случаев предпочтение отдается жестким трубам, так как гофрированное изделие имеет складки, которые замедляют ток воздуха, а также способствуют оседанию пыли и жира.

Полезно знать! Для установки простых воздуховодов достаточно купить обычные пластиковые трубы без армирования, так как обычно в вентиляции нет ни больших физических нагрузок на трубу, ни воздействия высоких температур (а значит, и линейное расширение минимально).

Помимо основной трубы воздуховод имеет множество дополнительных элементов: вертикальные и горизонтальные пластиковые колени, соединители каналов, редукторы, тройники, держатели, заглушки, решетки и настенные пластины.

Как рассчитать размеры и сечение

Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.

Полезно знать! Естественная вентиляция прокладывается во всех помещениях, кроме коридоров (спальни, гостиные, кабинеты). Принудительные системы устанавливаются в санузлах и на кухнях.

По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:

1. По количеству людей.
2. По объему помещения.

В первом случае используется формула L = N х Lnorm.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• N – число людей в помещении.
• Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).

Для расчета второго показателя применяется формула L = b х S х H.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
• S – площадь помещения (в м²).
• H – высота стен помещения (в м²).

В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.

Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.

• Sc – размер сечения провода, который необходимо использовать (в см²).
• L – мощность вентиляции, расход воздуха (в м³/ч).
• V – скорость воздуха в воздуховоде (в м/с).
• 2,778 – константа.

Полезно знать! Скорость воздуха в естественной вентиляции в жилых помещениях составляет 0,5-1 м/с, в принудительной — 2-5 м/с.

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.

d круглого воздуховода, мм	Размеры прямоугольного воздуховода, мм
		Sc – площадь сечения воздуховода, см2
100	80х90	72
	63х125	79
	63х140	88
110	90х100	90
	80х140	112
125	100х125	125
	100х140	140
140	125х125	156
	90х200	180
160	100х200	200
	90х250	225
180	160х160	256
	90х315	283
200	100х315	315
	100х355	355
225	160х250	400
	125х355	443
250	125х400	500
	200х315	630
300	200х355	710
	160х450	720
315	250х315	787
	350х355	887
350	200х500	1000

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.

Круглые и прямоугольные воздуховоды – какие лучше

Как круглые, так и прямоугольные воздуховоды имеют своих сторонников и противников. По большому счету, выбор между этими видами вентиляции – дело вкуса, но некоторые технические различия также присутствуют.

Круглые вентиляционные системы	Прямоугольные вентиляционные системы
Круглая труба не препятствует движению воздуха, поэтому воздушные потоки способны развивать большую скорость.	Наличие граней у воздуховода снижает скорость воздушного потока.
Круглые пластиковые трубы обладают наилучшими шумоизолирующими свойствами.	Наличие граней делает прямоугольный воздуховод более шумным, чем круглый.
Диаметр труб постоянен и требует больше места для монтажа вентиляции, чем прямоугольные воздуховоды с небольшой высотой изделия.	Прямоугольная форма требует меньшей высоты для прокладки вентиляции, чем постоянный диаметр круглого изделия.
Круглые трубы не очень красиво выглядят в интерьере, их лучше прятать от всеобщего обозрения.	Прямоугольный воздуховод эстетично выглядит и может стать частью декора комнаты.

Особенности сборки и монтажа пластиковых вентиляционных систем

Монтаж вентиляционных систем — довольно кропотливое занятие, так как в большинстве случаев вентиляция проходит в стенах и перекрытиях.

Но, в любом случае, установка пластикового трубопровода намного проще и быстрее, чем изделий из металла.

1. В первую очередь необходимо построить план вентиляционной системы, четко произведя все замеры, вплоть до миллиметра.
2. Если трубы длиннее необходимого, их можно подпилить обычной ножовкой, болгаркой или специальным труборезом.
3. Если же длины одного изделия не хватает, оно соединяется с другим с помощью муфты.
4. Все соединения (муфты, тройники, редукторы и т.д.) можно производить с помощью фасонных изделий с готовой резьбой либо «садить» их на клей (холодная сварка).

Полезно знать. Требования к герметичности воздуховодов намного меньше, чем для газовых или водяных трубопроводов, поэтому крепления на резьбу или клей вполне достаточно для обеспечения целостности конструкции.

1. Так как обычно воздуховоды прокладываются под потолком, система соединяется посекционно на полу, после чего крепиться к потолку с помощью специальных опор и крепежей.
2. Для обеспечения лучшей герметичности места стыков труб можно замазать силиконовым герметиком.

Нельзя устанавливать метизы непосредственно в воздуховод, так как это может нарушить герметичность системы, а также приведет к налипанию пыли на объект, торчащий внутри трубы.

infotruby.ru

Воздуховод: плоский, пластиковый, гибкий, круглый

СодержаниеСвернуть

Виды и размеры пластиковых воздуховодов

В последнее время большими шагами вперед идет развитие техники и оборудования вашей кухни в доме…

Стремление жить комфортно является колоссальной мотивацией для внедрения в нашу жизнь усовершенствованных технологий.

Этот процесс благоприятствовал появлению на рынке системы, которая будет способствовать распределению воздуха в помещении кухни , то есть рождению воздуховодов.

Воздуховоды для вентиляции разделяют:

 1) в зависимости от используемого сечения:

— а) воздуховоды плоские, овальный, размерный ряд которых колеблется от 110×55мм до 204×60 мм;

— б) воздуховод круглый с популярным сечением – 100, 125, 150 и 200 мм.

2) в зависимости от используемого материала:

— а) воздуховод пластиковый;

 -б) воздуховод металлический

Плоские и круглые воздуховоды. Свойства, преимущества и недостатки

data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Применение плоских и круглых пластиковых воздуховодов имеет место при создании вытяжной и приточной системы вентиляции в помещениях средней квадратуры, кроме того присутствуют в подключении вентиляционного и вытяжного оборудования (вытяжки на кухне, в вытяжных шкафах и зонтах.) Касательно монтажа, работа с ними не сложнее обычного сбора фигурок “Lego”.

Также можно выделить ряд общих свойств:

• Высокое качество пластика;
• Эксплуатация в температурном диапазоне от -30 до +70 ° С;
• Безразличие к коррозии, что способствует многолетней эксплуатации;
• Практически отсутствие шумов при работе системы;
• Отсутствие шероховатости материалов, что способствует экономии в менее частом прочищении вентиляции;
• Приемлемая стоимость оборудования.

Плоский либо пластиковый воздуховод кухни имеет преимущество, он идеально выигрывают в возможности сделать прокладку труб незаметно. Имея маленькую высоту его легко спрятать в стенах кухни, подвесных потолках, а также на кухонных шкафах, размер плоских воздуховодов способствует работе в помещениях с ограниченным пространством.

Круглый пластиковый воздуховод для вентиляции 100, 150, 200 мм.

Например, если осуществлялась перепланировка комнаты и свободного места недостаточно для установления круглых пластиковых каналов. Однако если купить пластиковые круглые воздуховоды и соединители к ним, это в свою очередь будет более экономично.

Связано это с качеством воздуха непроницаемости, ведь если происходит потеря воздуха при его движение по трубам, это влияет на качество работы вентиляции и соответственно дополнительным затратам электроэнергии. Данный недостаток объясняется тем, что соединение в плоских воздуховодах не столь герметично в вентиляции.

Чтобы соединить плоские воздуховоды для систем вентиляции между собой а также колено, будет нужен только один фитинг, а для прямоугольного уже придется использовать соединители в виде уплотненных фланцев. Плоские пластиковые воздуховоды для вентиляционной системы характерны появлением внутри турбулентных зон, что способствует появлению шума, а их очистка дороже, нежели аналогов.

Производство плоских воздухопроводов также не так стандартизировано и придётся ждать их изготовление.

Если рассматривать такой аспект как стоимость, купить пластиковый воздуховод и их соединители значительно доступнее, чем металлический. И хоть он уступает со стороны огнестойкости это всё равно выгодное вложение.

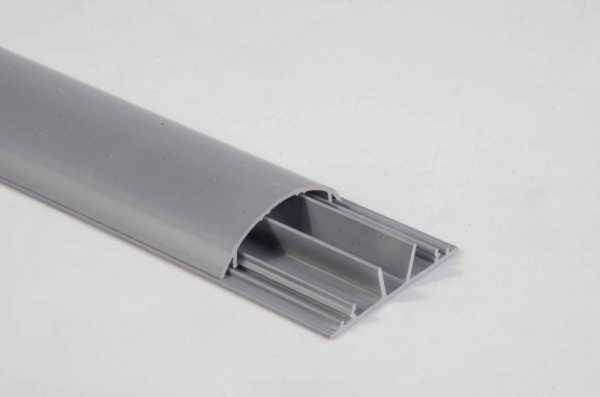

Пластиковый плоский воздуховод

Углубимся дальше и сравним цены на круглые и плоские воздуховоды. Отмечаем что, цена на воздуховод пластиковый круглый ø 100 за 1 м около 100 либо 150 гривен, воздуховод пластиковый круглый ø 150 превышает в два раза и не значительно отличается от стоимости воздуховод пластиковый круглый ø 200 –приблизительно 250 гривен. Как мы видим размеры существуют разнообразные. Самыми распространенными являются — 150 и 200 мм.

Касательно плоских воздуховодов ценовая политика, к примеру, длина 0, 5 мм, сечение 55 *100 стоит около 50 гривен, а 1 метра уже около 100. Однако не забываем, что круглые пластиковые воздуховоды для вентиляционной системы меньше плоских по размеру и их необходимо меньше.
к меню ↑

Искусственная вентиляция или выбор вытяжки для кухни.

Кухня, помещение, где постоянно характерно обилие различных запахов, оседание жиров, требует установление хорошей вытяжки. Однако не будем путать вытяжку с вентиляцией.

Вентиляция это естественный процесс, обеспечивающий циркуляцию воздуха в помещении, а вытяжной зонт только на определенном участке и он ни как не заменит общую вентиляцию кухни, а вот дополнить её главное преимуществом. Плоские воздуховоды для кухонной вытяжки как раз таки будут экономичными и незаметными.

Части пластиковых воздуховодов (соединители 100 150 и 200)

Прежде чем купить плоский воздуховод для вытяжки кухни обратите внимание на производительность вытяжки, от этого будет зависеть диаметр сечения. По ценовой политике, чем меньше диаметр, тем приемлемой цена. Однако и не забывайте про недостаток данного типа. Двигаясь в ногу со временем, многие выбирают для кухни вытяжки рециркуляционного типа движения воздуха. При этом соединители и повороты воздуховодов также нужно учитывать и принимать во внимание.

Принцип действия таких вытяжек основан на том, что воздух с помощью мощного мотора всасывается в резервуар, а затем, очищенный с помощью фильтров возвращается в кухонное помещение.

Они могут быть классическими, подвесными (выброс воздуха с передней панели для монтирования кухонных шкафов прямо над ней), встроенными (позволяют спрятать колено и устройство в кухонную мебель) и телескопическими ( встроенная модель, которая при необходимости выдвигается на определенное расстояние от стены).

Виды воздуховодов с размерами 200 мм

Плоская кухонная вытяжка для кухни без воздуховода хорошо зарекомендовала себя для кухонь с небольшой площадью. Бытуют разногласия по поводу рециркуляционного способа вытяжки, считая что, преимущество должно отдаваться проточной циркуляции воздуха, где неблагоприятные запахи полностью уходят с квартиры и , а не фильтруются.

Однако если задуматься о том, что когда проточная вытяжка выключена обмен потоков воздуха не происходит и работа вентиляционной системы гораздо ухудшается, должное первое место занимает рециркуляция. В состоянии « ON “ просто осуществляется движение и фильтрация вредных паров, а в « OFF” –естественный воздухообмен.

Но здесь следует обратить внимание на то, что вы столкнетесь с тем, что данные угольные фильтры нужно регулярно менять, что принесёт дополнительные материальные затраты, и также со стороны дизайна выбор невелик.
к меню ↑

Идеальное решение. Использование соединений.

data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

На рынке присутствуют соединители фасонных деталей для плоских воздуховодов с круглыми у которых идут разнообразные колено размеры. Это значительно упрощает установление системы вентиляции, и более того достижения нами желаемого результата. Ассортимент соединений полностью соответствует размерному ряду плоских воздуховодов со стороны прямоугольной трубы, и рассчитан для круглых каналов с диаметром 100, 150 и 200 мм.
к меню ↑

Круглые пластиковые воздуховоды — видео

Для создания поворотов существует круглое пластиковое колено для элементов воздуховодов. Соединители сюда идут также пластиковые. Поворот может осуществляться на различный градус (45, 90). При необходимости соединения с круглыми каналами диаметром 100, 150 и 200 мм будет необходимо присутствие редуктора. Данный редуктор в комплект не входит.

Пластиковые редукторы для круглых воздуховодов могут быть универсальным, но позволяют соединять вентиляционные каналы диаметром 80, 100, 150 и 200 мм. Крепится редуктор с помощью хомутов и обладает аналогичными свойствами пластиковых воздухопроводов. В дополнение можно сказать,что редуктор следует подключать строго по правилам и инструкциям.

Таким образом, плоско — овальные воздуховоды оптимальное решение для создания систем вентиляции. Данный выбор способствуют удовлетворению главного аспекта, к которому мы всегда стремимся – получение качества за приемлемую стоимость.
к меню ↑

Обзор прямоугольных пластиковых воздуховодов — видео

seositi.ru
