Кухня своими руками пошаговые инструкции, чертежи, 1000 фото

сборка кухни своими руками

Если ищете информацию, как собрать кухню своими руками, значит, вы мужественный человек. Работа, прямо скажем, не для слабонервных, но интересная. Конечно, всегда можно нанять мастеров, они соберут быстрее, но не факт, что лучше. Здесь вы найдете 20 примеров с очень подробными пошаговыми фото, как собрать и установить кухню своими руками.

В основном это инструкции, как собрать кухонный гарнитур, правильно рассчитать место для мебели, нюансы установки шкафов, проведение проводки и много другой полезной информации, например, несколько вариантов, как собрать кухню Икеа. Также есть примеры изготовления кухни различного стиля. В конце статьи смотрите большие галереи с эскизами, чертежами и фотографиями кухни в интерьере.

Кухня своими руками пошагово

Из этой инструкции вы узнаете, как сделать и собрать кухню своими руками. Особенность этой конструкции, это нижние шкафы с бетонными столешницами. Одним из основных способов экономии огромных денег является изготовление кухонных шкафов своими руками.

Первый шаг заключался в том, чтобы точно спроектировать, какими вы хотите их видеть. Для хозяйки это непростая задача, распланировать место для каждой банки, тарелка и прочей утвари. Но что поделать, придется этим заниматься, если хотите, чтобы ваша кухня была функциональной и хорошо организованной. Поэтому хорошо подумайте, а затем сядьте и нарисуйте несколько эскизов. Затем приготовьтесь к тому, что фактические шкафы не всегда похожи на дизайнерские эскизы. Если будете делать кухонные шкафы своими руками, в процессе работы придется много что менять.

К сожалению, у автора нет подробной инструкции, как были изготовлены эти шкафы, но это не проблема, в интернете есть много примеров, так что всегда можно подобрать подходящий вариант.

Если коротко, то сначала сделайте лицевые рамы и соберите с помощью клея и шурупов.

Если у вас есть Kreg Jig, то все будет еще проще и аккуратней. Затем из толстой березовой фанеры 5/8 дюйма вырежьте боковые стенки. Когда ящики собраны, покройте грунтовкой и покрасьте. В комплект входят шкаф под раковину и для посудомоечной машины. Это из сложных конструкций, все остальное приспособлено для хранения посуды и прочей кухонной утвари.

Впрочем, как сделать шкафы и собрать кухню своими руками, лучше посмотрите пошаговые фото.

Источник фото: www.domesticimperfection.com/cabinet-beginnings/

Во второй части показано, как сделать столешницы из бетона с очень подробной инструкцией, которую вы можете прочитать на сайте, ссылка под галереей. А также установка дверок для шкафов, покраска и вариант освещения кухни

Источник фото: www.domesticimperfection.com/diy-concrete-countertops-part-1-setting-the-forms/

Как правильно установить кухонные шкафы

После покупки и удачной сборки кухонного гарнитура, первые вопросы начинают возникать уже на этапе планирования. На самом деле, очень тяжело учесть все нюансы, особенно при установке раковины, размещения розеток для бытовой техники и прочих важных мелочей, которые могут впоследствии создать много лишних хлопот. Эта инструкция состоит из трех частей. Планирование установки вашего гарнитура. Установка рельсов подвески. Фиксация шкафов на стенах. Все особо важные моменты показаны в картинках на пошаговых фото. Воспользуйтесь ссылкой под галереей и почитайте полезные советы на сайте.

Источник фото: www.wikihow.com/Install-IKEA-Kitchen-Cabinets

Как собрать кухню своими руками

Если вам необходимо обновить кухню, установить новые шкафы, электрические и бытовые приборы и все такое прочее, не спешите паниковать. Работы, конечно, много, но большую часть вы сможете сделать своими руками. Понятно, что у вас будет своя кухня, со своими особенностями, но и на этом примере вы сможете, многому научится. Это проект для тех, у кого есть хотя бы начальные навыки и инструменты для деревообработки.

Какие основные нюансы. Если вы собираетесь перемещать стены, то есть менять размер кухни, то можно ориентироваться по старой мебели. Вам необходимо:

Измерить комнату. Это очень важный этап, поскольку все зависит от размеров. Измеряйте в нескольких местах на одном и том же расстоянии, чтобы учесть изменения в стенах, штукатурке и прочее.
Нарисовать план. Мысленно представьте, как откроется каждая дверь, и будет ли она мешать стене или прибору.
Проверьте все части, чтобы убедится, что они соответствуют тому, что вы заказали. Распределите комплекты для сборки каждого шкафа. Сначала будете устанавливать верхние, настенные шкафы, а затем все, что монтируется на полу. Поэтому разложите полученные детали в таком порядке.

В общем, инструкцию, а точнее рассказ автора, как он собирал кухню своими руками, представленную на фото, вы можете прочитать на сайте, очень интересно и познавательно. Пошаговые фото процесса смотрите ниже в небольшой фото галерее.

Источник фото: www.instructables.com/id/Kitchen-Remodel-With-Ready-to-Assemble-Cabinets/

Как собрать кухонный гарнитур своими руками

Пример, как собрать кухню своими руками. В этой инструкции на пошаговых фото показаны моменты сборки отдельных деталей и правилами монтажа, чертежи моделей и фото необходимых инструментов.

Установка кухонного гарнитура на первый взгляд может показаться легкой задачей. В конце концов, насколько сложно собрать эти штуки? Все, что нужно сделать, это установить их там, где были старые шкафы, не так ли? На самом деле все немного сложнее. Сборка кухонного гарнитура может потребовать серьезных навыков, а также профессиональных инструментов. Хорошему мастеру, вероятно, понадобится всего несколько часов, чтобы собрать все вместе, ну а для любителей время не ограничено, это уже зависит от ваших навыков.

Воспользуйтесь ссылкой под галереей, на сайте автора можно прочитать много полезных советов и рекомендаций, а также посмотреть обучающие видио.

Источник фото: Svoimi-Rykami.ru

Как установить кухонный гарнитур на маленькой кухне

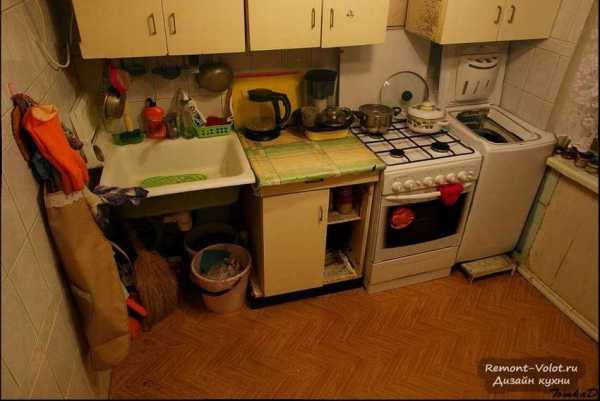

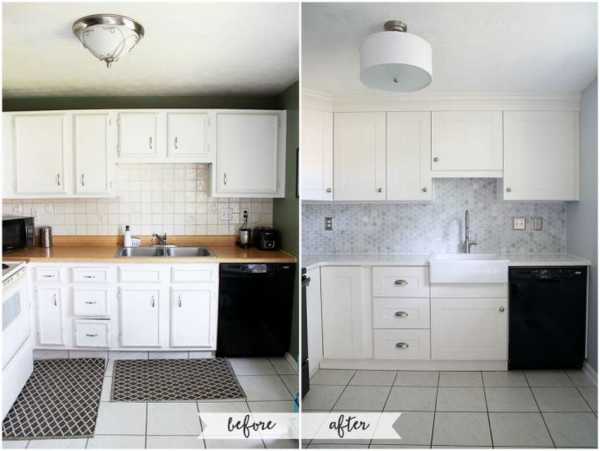

В этом мастер классе наглядно показано, как спроектировать, собрать и установить кухонный гарнитур. На фото слева «до» и справа «после».

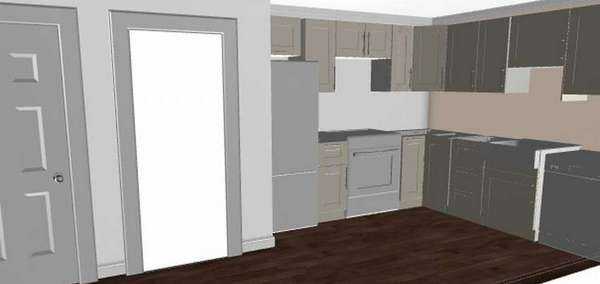

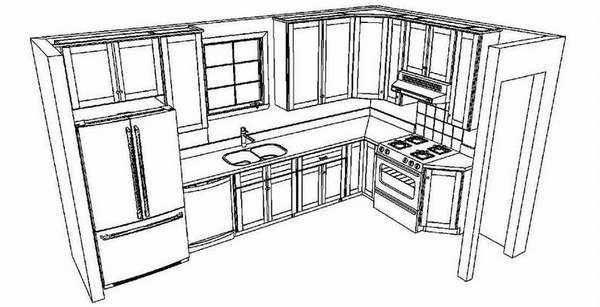

Вот небольшая фотогалерея, где показан исходный вариант кухни, и несколько общих чертежей, от чего можно отталкиваться при планировании.

Ниже смотрите мастер класс пошаговые фото сборки и установки кухонного гарнитура.

Источник фото: remont-volot.ru/832-kuhnya-v-hruschevke-svoimi-rukami.html

Установка кухонных шкафов своими руками

Это небольшое руководство для тех, кто решил установить кухонные шкафы своими руками. Если вы купили кухонный гарнитур, не спешите звать мастеров. Конечно, у вас возникнет много вопросов, но, во-первых, опыт, это очень полезная штука. Вы наверняка сделаете несколько ошибок, но в целом это довольно простая работа, и вы пожалеете о том, что тратили деньги на наем профессионала на прошлые кухонные проекты. Пошаговых фото здесь не много, но зато вы можете прочитать очень подробную инструкцию, с интересными дополнениями, практическими советами и полезными рекомендациями. Только один важный совет – завершите все дополнительные сантехнические или электрические работы, которые необходимы перед сборкой. Гораздо легче добраться до шкафов, чем ползать через открытые дверки.

Источник фото: www.brickunderground.com/blog/2015/02/kitchen_cabinet_installation

Как собрать новую кухню

Установка новой кухни — это большая работа, но на самом деле все проще, чем вы думаете.

Это простая инструкция, как собрать новую кухню своими руками: установить шкафы, сделать корону для навесных шкафчиков и наклеить плитку на стену.

Весь процесс обновления кухни и установки оборудования смотрите на пошаговых фото.

www.novamett.ru

Кухонная мебель своими руками чертежи: особенности изготовления мебели

Довольно часто пространство кухонь квартир старой планировки чрезвычайно ограничено. Это затрудняет решение вопроса рационального заполнения комнаты мебелью. Однако можно ее для этой части дома изготовить самостоятельно, это позволит обойти стороной проблемы неподходящих габаритов заводской мебели. Работы по изготовлению предстоит начать с выбора дизайна предметов мебели, для которых необходимо подготовить чертежи, что упростит процесс сборки.

При самостоятельном изготовлении кухонной мебели решается проблема неправильных габаритов и снижаются финансовые затраты.

Инструменты и материалы

МДФ;
ДВП;
ДСП;
гвозди;
фурнитура;
евровинты;
дрель;
шуруповерт;
молоток;
угольник;
рулетка;
электролобзик;
плоскогубцы;
уровень;
утюг;
строительный нож;

наждачная бумага.

Вернуться к оглавлению

Особенности изготовления

Рисунок 1. Схема сборки кухнонного шкафа.

На примере можно рассмотреть деталировку одного шкафчика со следующими габаритами: высота — 800 мм, глубина — 550 мм, ширина — 300 мм. Для начала предстоит выбрать мебельный фасад. Высота и ширина его будут иметь следующие параметры: 696 мм и 296 мм. Если для мебели вы решили приобрести дверки заводского производства, то стоит учесть, что они, как правило, на 3-4 мм меньше размеров шкафа, это необходимо для того, чтобы открывание/закрывание происходило без затруднений.

Заднюю стенку можно выполнить из ДВП. После того как вы отнимете толщину боковых стенок, которая равна 32 мм, то получите размеры дна и крышки — 284х550 мм, боковых стенок — 800х550 мм.

Как только удастся раскроить материал по размерам, можно приступать к сборке.

Первоначально необходимо защитить кромкой детали.

Производить эту процедуру нужно с помощью горячего утюга. Как только кромка остынет, ее края следует обрезать, используя канцелярский нож. По краю деталей можно пройтись наждачной бумагой, что позволит добиться гладкости.

Теперь можно произвести разметку под крепеж, а после обустроить отверстия для него. Отверстия на фасадах предпочтительнее профрезеровать в заводских условиях, так как есть вероятность просверлить дверцы насквозь. Отверстия для полкодержателей также необходимо высверливать, не проявляя спешки, они тоже не должны получиться сквозными.

Элементы каждого модуля нужно пронумеровать и уложить вместе. Сборку кухни своими руками нужно производить по принципу коробки. К горизонтально расположенной поверхности нужно фиксировать вертикальную. После монтажа шкафа в него можно установить полки.

Рисунок 2. Схема соединения в паз и фальцевых соединений.

Ножки нужно устанавливать на конструкцию, которую предварительно необходимо перевернуть вверх дном. В качестве заключительного этапа следует уложить шкаф на заднюю стенку, чтобы была возможность удобно укрепить фасады. Все дверцы, за исключением угловых, стоит крепить в открытом положении. Производить такие манипуляции предпочтительнее вдвоем: один мастер должен удерживать фасад, другой — размечать и обустраивать отверстия для крепежа. Затем допустимо установить петлю на саморезы. Ручки нужно устанавливать в последнюю очередь.

Кухня своими руками должна быть собрана после завершения всех отделочных работ. Кухонная мебель своими руками должна быть установлена на ровную поверхность. Монтаж кухни нужно производить с крайнего модуля. Если предполагается работать с угловой моделью, то начинать следует с углового шкафа. Нижний ряд мебели нужно выставить по уровню. Затем шкафы должны быть укреплены между собой 5-мм стяжками.

После монтажа нижнего ряда кухни можно приступать к укладке столешницы. Ее положение тоже следует выверять по уровню, а крепление должно производиться к шкафам саморезами. После в теле столешницы можно обустроить отверстия для мойки и варочной поверхности, для чего первоначально предстоит сделать разметку, а после просверлить углы и вырезать фрагмент по линиям.

Если следовать правилам, то расстояние от столешницы до нижней кромки сверху расположенных шкафов должно быть равно 650 мм или более. К этой цифре нужно прибавить высоту ящика, а после отнять 6 мм на крепление к стене. Полученную цифру можно взять за отметку, на которой к поверхности стены предстоит устанавливать монтажную шину. Задняя стенка ящика, с отступом в 6 мм, должна быть снабжена универсальным навесом, который предстоит надеть на шину. Эта система позволяет обеспечивать контроль расположения ящиков кухни в трех плоскостях. Затем можно навесить оставшиеся шкафы, выровняв их уровнем.

Вернуться к оглавлению

Навесной шкаф

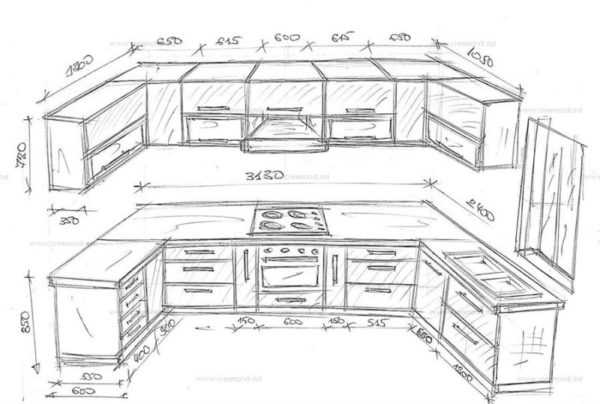

Рисунок 3. Чертеж кухонного гарнитура.

На основе примера изготовления конкретного шкафа можно понять, как самостоятельно изготовить весь гарнитур. Кухонная мебель, как правило, имеет в составе стандартный навесной шкаф, ширина которого равна 45,7 мм. Эта часть гарнитура лишена фиксированных полок, что позволяет корректировать его высоту. Можно, например, сделать стенки, лицевую раму и дверцу меньше на одну величину. На рис. 1 можно увидеть чертеж такого шкафа.
Боковые стенки шкафа, которые останутся видны, предпочтительнее выполнить из фанеры, изготовленной на основе твердых пород древесины. А вот стенки, к которым станут примыкать остальные шкафы кухни или стена, можно изготовить из фанеры на основе ели.

Сопрягая стенки в шкафу можно использовать фальцевые соединения элементов из дерева. Фальцы — это прямоугольные уступы, которые обустраиваются на кромке доски. Если для фиксации боковых стенок применить штифты, тогда отверстия под них нужно обустраивать заблаговременно, взяв в расчет разметку.

Вырезая фальцы, предназначенные для установки задней стенки, лучше сделать их ширину на 3 мм больше, по сравнению с толщиной фанеры для задней стенки. Это позволит произвести свободную подгонку, что особенно актуально при неровных стенах в помещении. На рис. 2 можно увидеть чертеж, на котором изображены фальцевые и пазовые типы соединений.

Кухня и все ее элементы могут быть собраны с использованием клеевого состава и 50-мм финишных гвоздей. Заднюю стенку можно начинать крепить после того, как угольником будет проверена ровность углов корпуса. После на фальцы боковых стенок и верхнего элемента можно нанести клей. Заднюю стенку после расположения на своем месте можно зафиксировать отделочными 22-мм гвоздями. Теперь мебель может обрести стойки и перекладины во внутреннем пространстве шкафов. Их габариты должны быть такими, чтобы перекладины после монтажа оказались расположены заподлицо с боковыми сторонами конструкции. Кроме того, шкаф станет обладать более эстетичным внешним видом.

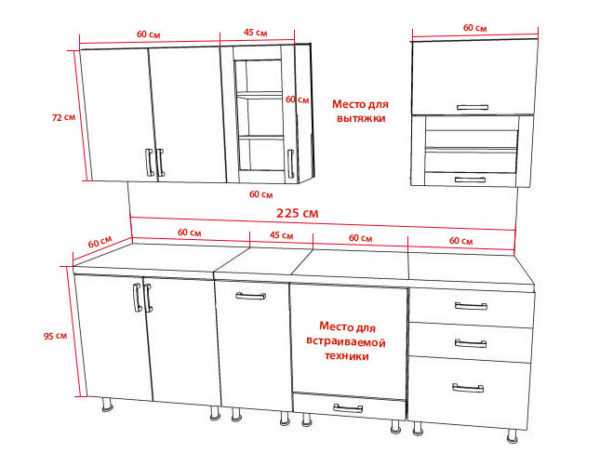

Рисунок 4. Чертеж прямого кухонного гарнитура.

Если кухня будет снабжена целым рядом шкафчиков, то длины перекладин предпочтительнее увеличить на 6 мм, в этом случае перекладины, которые выступают на 3 мм с каждой стороны конструкции, станут компенсировать неровность стен помещения.

Как только стойки удалось вырезать, их можно укрепить с помощью клея и механического крепежа 50-мм финишных гвоздей. Вырезать поперечины нужно таким образом, чтобы они совпадали с шагом между стойками, затем их можно устанавливать вышеописанным методом.

По габаритам полок необходимо подготовить лицевые накладки, которые станут иметь соответствующий размер. Накладки укрепляются клеем к передним краям полок и прижимаются струбцинами. Перед навешиванием дверок шкаф требуется повесить на место, при этом нужно проверить, насколько правильно выставлены стороны по вертикали и горизонтали с помощью уровня. Если вы решите устанавливать дверцы до момента монтажа шкафа, то наклон конструкции способен стать причиной заклинивания дверок.
Для установки дверок к стойке предстоит укрепить накладные петли, расположив их в 50 мм от конца стойки. После монтажа петель на стойках допустимо приступать к навешиванию дверцы. Крепление шкафа на стене можно произвести 76-мм шурупами, которые применяются при работе с гипсокартоном.

Вернуться к оглавлению

Заключительные работы

Кухня для удобства должна быть обставлена полностью, а не единичными шкафами. На рис. 3 можно увидеть, как должен выглядеть чертеж с размерами гарнитура. После того как он будет установлен, его можно покрыть полиуретановым лаком, если изготавливали мебель самостоятельно.

При заказе мебели в мастерской они изготавливаются из МДФ, который после сборки не нуждается в дополнительной обработке. Кухня может быть не только Г-образной, но и прямой, как показано на рис. 4, использование чертежа рекомендовано не только при сборке мебели, но и при распиле, в особенности если данные работы будут производиться в мастерской по распилу.
