общий обзор — Сделаем мебель сами

Здравствуйте дорогие друзья.

Сегодня мы с вами поговорим о такой, с первого взгляда, простой вещи, как изготовление чертежей.

Что вообще они представляют собой, и какую информацию несут?

А они являются изображением мебели (в проекциях) с проставленными габаритными и основными размерами.

На основе этих чертежей, рассчитывается вся деталировка будущего изделия.

Рассчитать ее можно как вручную, так и с помощью специальных программ (для мебельщиков).

Другими словами, чертеж мебели является исходным материалом для расчета всего проекта (проект – это пакет «документов», на основе которых можно изготовить собрать и установить рассматриваемую мебель).

Для чего нужны чертежи – мы разобрались.

Теперь давайте поговорим о том, как же их делать?

А сделать чертеж не так просто, как кажется с первого взгляда (я уже повторяюсь, но это на самом деле так).

Для создания чертежа необходимо:

• Знать габариты помещения (или части помещения), куда планируется мебель (в некоторых случаях, этого не требуется, например, тогда, когда нужно просто сделать комод определенных размеров, который не будет связан с нюансами какого-то помещения).
• Понимать размеры зазоров (в случае встроенной мебели, например, того же кухонного гарнитура), которые необходимо дать на габаритные размеры изделия.
• Понимать размеры проектируемых модулей, в соответствии со встраиваемой фурнитурой (например, тех же встраиваемых направляющих для выдвижных ящиков).
• Правильно спроектировать конструкцию изделия, для обеспечения его максимальной жесткости (размеры модулей, наличие ребер жесткости).
• Учитывать размеры составляющих (деталей) изделия относительно размеров листового материала, из которого будут эти детали изготавливаться (чтобы не получалось так, что, например, проектируемый бок шкафа купе окажется больше размеров листа материала, из которого он должен быть изготовлен).
• Понимать геометрию некоторых деталей (например, фасад, который крепится к коробу на петлях, должен иметь высоту большую, чем ширину, во избежание излишней нагрузки на эти петли).
• Относительно общих габаритов всей конструкции, так же, нужно понимание ее устойчивости (например, если конструкция будет высокая и узкая – она будет не устойчивой). В случае низкой устойчивости, нужно уметь планировать варианты крепления такой конструкции к стене (как, например, показано в этой статье).
• Понимать, какие размеры должны иметь ниши мебели для планировки в них выдвижных ящиков (слишком маленькие (по ширине) выдвижные ящики планировать нет смысла, так же, как и слишком большие, по ряду причин…).

Вот, главные моменты изготовления, так сказать, полуфабриката для изготовления проекта – чертежа.

Теперь давайте рассмотрим все вышесказанное на простом примере:

Давайте сделаем чертеж комода.

Пускай, автоматически, первые два вышеперечисленных пункта у нас выпадают (они рассмотрены в статьях по проектированию кухонных гарнитуров), так как, обычно, размеры комода сразу определяются «на глаз».

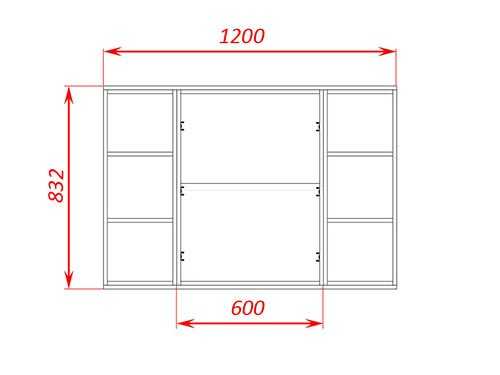

Пускай наше будущее изделие будет иметь следующие габаритные размеры:

• Ширина – 1200мм
• Высота – 832мм
• Глубина – 500мм

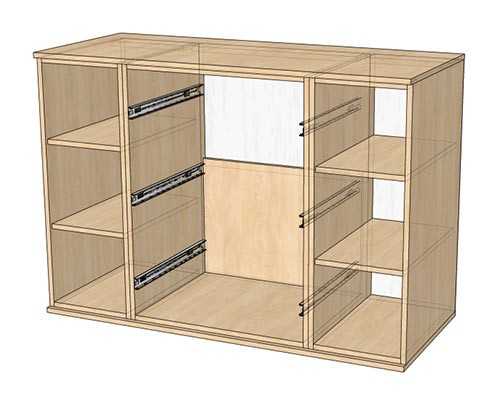

И пусть он будет состоять не только из выдвижных ящиков, но и из модулей с распашными дверцами.

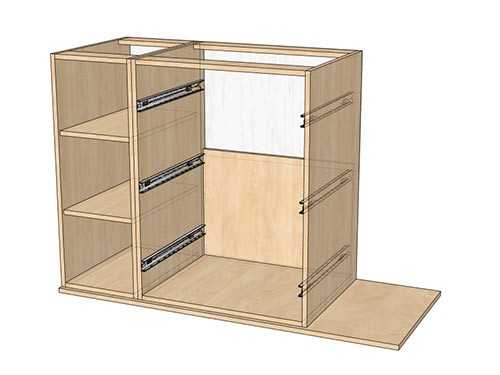

Это будет три независимые модули, которые будут установлены на общем основании, и сверху накрыты общей крышкой (размеры крышки и основания будут одинаковы, и их ширина будет равна общей ширине этих трех модулей).

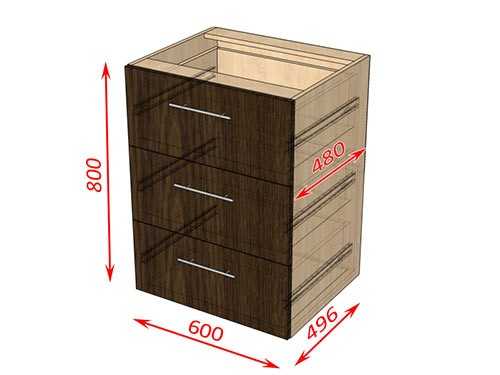

По этому, дадим на короб с выдвижными ящиками (по ширине) – 600мм (как раз нормальный размер для такого модуля).

Получается, на крайние короба (те, которые с выдвижными ящиками), останется по 300мм (тоже вполне нормально).

По ширине разобрались.

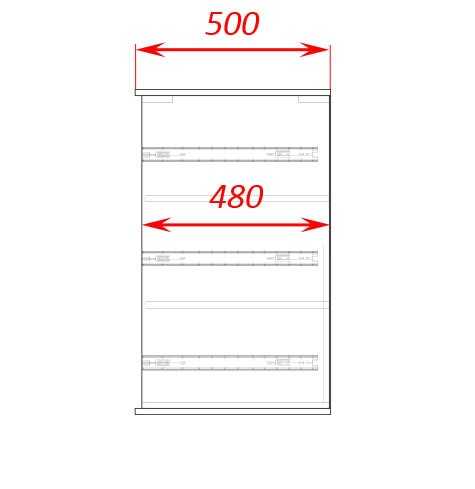

Теперь давайте «прикинем» глубину:

Габаритная глубина «по крышке» равна 500мм.

Если «забить» фасады из такого же материала, из которого будет сделан и сам комод (пусть это будет ЛДСП, толщиной 16мм), то есть смысл сделать короба модулей на 20мм (под толщину фасадов) меньше, чем глубина крышки.

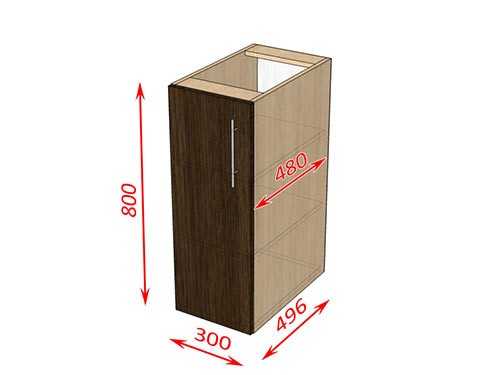

Получится, ширина боков модулей будет равна:

500-20=480 (мм).

Теперь нужно прикинуть, хватит ли этой глубины для того, чтобы в короб можно было бы установить ребро жесткости, и направляющую на 450мм:

480-16-450=14 (мм), где: 16мм – толщина ребра жесткости (оно будет установлено в модуле с выдвижными ящиками), 450мм – размер направляющей, и 14мм – зазор между выдвижным ящиком (глубина которого будет равна глубине направляющей) и ребром жесткости.

Получается, габаритная глубина комода (по его крышке) тоже подходит нормально.

Ну и высота…

На высоту, обычно, в подобных случаях, смотрят с точки зрения устойчивости конструкции.

При высоте в 832мм и глубине 500мм, конструкция будет иметь «удовлетворительную» устойчивость. Так что, высоту тоже можно оставить неизменной.

Вот только теперь, после определения размеров и их проверки на соответствие встраиваемой фурнитуры, размеров модулей, общей устойчивости (смотрите список, представленный выше) можно составить чертеж (он представлен выше).

И уже на основе этого чертежа будут рассчитываться все детали данного изделия.

При этих расчетах есть еще одна принципиальная величина – толщина материала (в данном случае, как было сказано выше, она равна 16мм).

Оперируя этой величиной, будут производиться почти все расчеты.

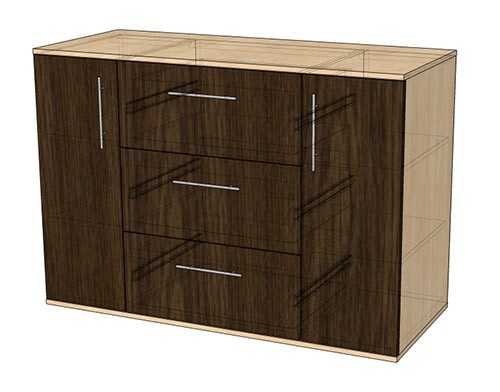

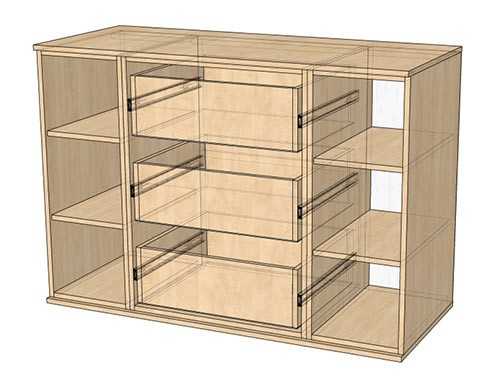

Теперь мы можем «нарисовать» общий чертеж изделия, из которого можно сделать чертежи его составляющих (трех модулей), из которых, впоследствии, рассчитать всю деталировку.

В заключении скажу, что, на практике, для новичков, иногда все получается, не так просто, как описано в этой статье.

Они часто что-то упускают из виду (да что там новички, и матерые мебельщики иногда ошибаются, они ведь тоже живые люди).

По этому, если у вас появилось желание сделать самостоятельно какую-то серьезную мебель (кухонный гарнитур, шкаф купе, спальный гарнитур и прочее), и вы боитесь ошибиться в расчетах (а эти ошибки, как правило, стоят дороже всего) – на этот случай, существует проектировка мебели онлайн.

Данный вариант избавит вас от ошибок, и обеспечит вас качественным проектом мебели, которую вы хотите сделать своими руками.

Ну а на этом я буду заканчивать.

Красивой вам и качественной мебели!

До встречи.

www.sdmeb.ru

Изучаем чертежи мебели с размерами — Сделаем мебель сами

Здравствуйте друзья.

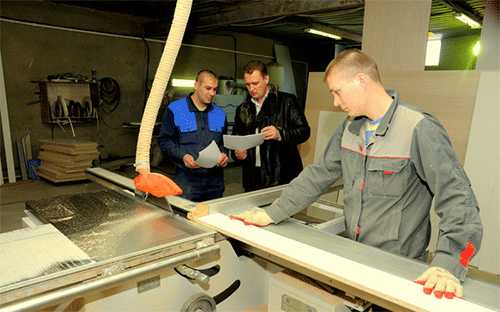

Когда-то давно, я подрабатывл (около трех лет) в цехе по сборке корпусной мебели.

Времена были тяжелые, и я искал любую возможность заработать. А тут эта подработка!

Я сразу понял, что дело выгодное и довольно прибыльное (в то время, вместе со мной в сборочном цехе работало 6-8 человек).

Каждый из нас, одновременно собирал кухонный гарнитур.

После того, как все было собрано, я брал одного из сотрудников, и мы выезжали на установку. Потом тот, кто помогал мне, приглашал меня, и мы ехали на его установку.

Одним словом, работы было «непочатый край», и мы работали «не покладая рук».

Собирая очередную кухню, я старался вникать в чертежи, чтобы понять алгоритм расчетов. Я хотел научиться делать мебель сам.

Сейчас это все кажется простым и понятным, а тогда приходилось брать сборочные чертежи домой, чтобы в домашней обстановке, спокойно, разбираться в них.

Сами чертежи представляли собой обыкновенные листки из тетради (в клеточку), на которых были нарисованы (схематично) все модули собираемой кухни, и к каждому рисунку прилагалась его деталировка.

Вот так я учился проектировать мебель.

Не могу себе даже представить, если бы в то время у меня был бы Интернет. Я бы, наверное, сутками просиживал за экраном монитора, впитывая нужную мне информацию.

Но тогда, по всем этим листочкам я постигал суть проектировки, и, когда пришло время, начал все это делать сам.

Когда я брал залог за свой первый заказ кухни – у меня тряслись руки…

Но деваться было не куда, чертежи я пересчитал несколько раз (проверяя весь проект на ошибки) и кухня получилась очень даже не плохой (хотя была, для первого раза, не совсем простой).

Вот так все и началось…

Теперь, вспоминая те времена, я прекрасно понимаю, что сейчас так же кто-то хочет научиться тому, чему я учился много лет назад.

Но сейчас, при наличии Интернета, это в разы проще.

Именно для этой цели, я сделал на блоге раздел «Скачать проекты».

В нем вы можете (предварительно зарегистрировавшись), скачать рабочие проекты, сделанные мною, в основном, на заказ.

Там, к каждому проекту, приложены все чертежи, схемы сборки и установки со всеми размерами.

Одним словом, вся проектная документация, и все, необходимые инструкции.

Это, как я считаю, является отличным материалом для тренировки по проектированию мебели.

Материал для тренировок, намного лучше того, на котором я, в свое время тоже тренировался.

Так что, скачивайте, рассматривайте и тренируйтесь.

Ну а более действенный, на мой взгляд, способ научиться проектировать мебель – это, конечно обучение онлайн.

Здесь вы не только можете проектировать мебель одновременно со мной, попутно задавая интересующие вас вопросы, вы будете сами делать проекты, которые я буду проверять, и результаты мы с вами будем вместе обсуждать.

Так что, сейчас, для обучения «все двери открыты».

На этом все.

Разбирайте чертежи и проекты, и жду вас на онлайн обучении.

До встречи!

www.sdmeb.ru

эскизы, замеры, программы проектирования, инструкция, фото, видео

Чертежи мебели с размерами: учимся делать мебель качественно

Для создания неповторимого дизайна мебельных конструкций, необходимо знать, как составить их чертежиВ последние года за создание индивидуального дизайна жилища, интерьера все чаще люди берутся буквально своими руками. И если начинают они с аксессуаров и предметов декора, постепенный переход на изготовление более сложных вещей не заставляет себя ждать. Это могут быть предметы мебели для кухни, гостиной, прихожей, в детскую комнату.

Как научиться делать чертежи

Для этого нужно понять общий принцип процесса создания предметов интерьера. Основа основ – хороший эскиз. Если навыки рисования не идеальные, лучше посмотреть эскизы мебели в Интернете или специализированных журналах. Не обязательно повторять точь-в-точь, можно преобразить тот или иной предмет под свои запросы.

Чтобы научиться составлять чертежи мебели, важно понимать общие принципы ее создания

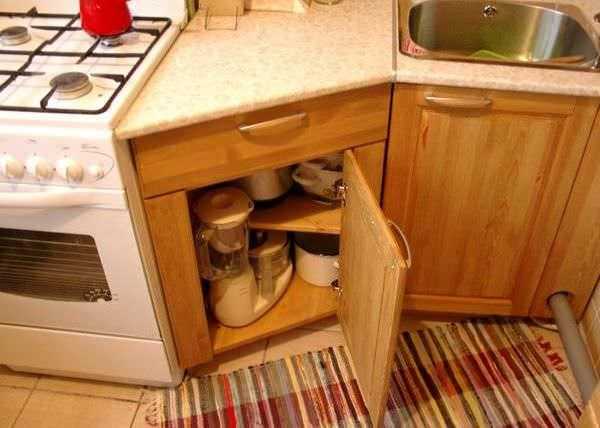

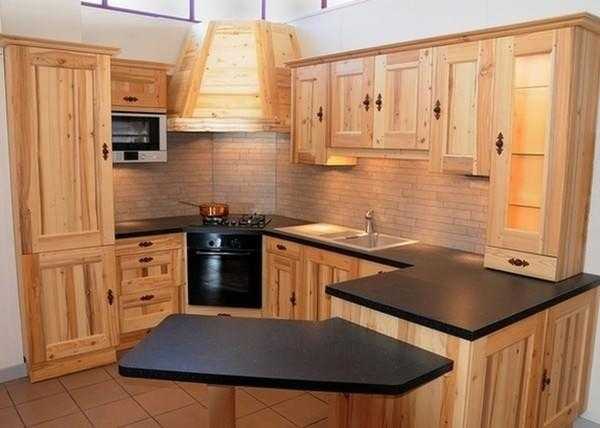

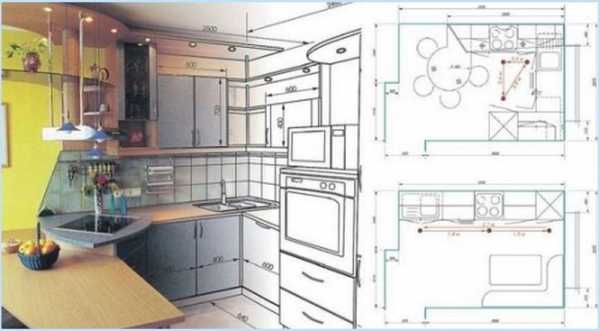

Рассмотреть проведение замеров можно на примере создания кухонного гарнитура своими руками.

У проведения замеров есть свои законы, ведь чертежи основываются именно на верно вымеренных параметрах:

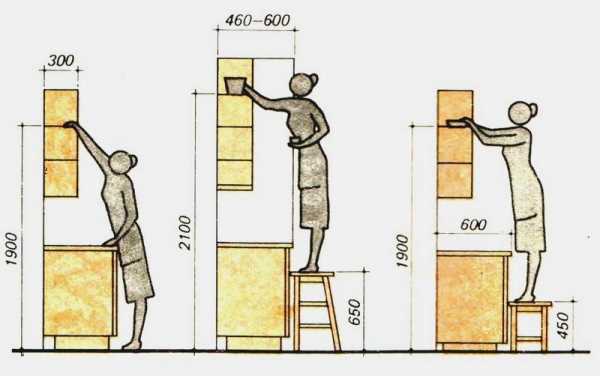

• Если вы делаете кухонный гарнитур, или какую-то вещь для кухни, нужно знать длину стен.
• Затем измеряется высота стен помещения.
• Если за основу берутся стандартные размеры кухонных шкафов, они будут следующие: высота напольного шкафа – 85 см, глубина – около 50 см, ширина от 30 до 80 см.
• Навесные шкафы делаются либо по тем же параметрам, либо в уменьшенном варианте.
• Расстояние от навесного шкафа до напольного – 65 см.

Все цифры – лишь стандартный, усредненный размер, который можно менять под особенности кухни и рост хозяйки. Следующей момент – внесение размеров бытовой техники, которой заполняется кухня.

Теперь эти размеры нужно переносить на бумагу. Сегодня это можно не делать вручную, чертежи зачастую составляются в специальных графических программах.

Библиотека чертежей мебели (видео)

Правильный расчет размеров

Каждый предмет кухонного гарнитура рассчитывается отдельно. Все элементы детализируются, расписываются по составным частям. К примеру, тумба для кухни расписывается следующим образом:

• Задняя панель – размер;
• Боковые стенки – размер;
• Дверцы – размер;
• Полочки – размер.

Выдвижные ящики детализируются отдельно. Обозначаются места крепления фурнитуры. Все размеры указываются со строгой точностью, чтобы чертежи были без ошибок.

Чтобы рассчитать размеры будущих модулей правильно, важно учитывать рост хозяйки

Мягкая мебель своими руками чертежи

Для создания мягкой мебели нудно не только создать чертеж своими руками, но и правильно выбрать материалы. А в перечень нужных материалов включаются:

• Доски,
• Бруски,
• Наполнитель,
• Обивочную ткань,
• Листы ДВП и ДСП,
• Бруски,
• Шпагат,
• Острый нож,
• Дрель,
• Шуруповерт,
• Степлер,
• Швейную машину,
• Нитки,
• Саморезы,
• Отвертки,
• Плоскогубцы,
• Клей,
• Стусло,
• Ключи в наборе,
• Ручную пилу.

Имея даже малые навыки создания простых конструкции и использования этих инструментов, можно разобраться и в более сложной технологии. Успешность предприятия будет зависеть именно от того, сколь качественными материалами вы пользуетесь.

Умение рисовать эскизы способствует формированию навыков в создании чертежей В составлении чертежа мягкой мебели важно учитывать структуру и плотность наполнителя

Мягкая мебель требует наполнителя, синтепон подойдет для этой цели идеально. Хорошая альтернатива ему конский волос, но стоимость последнего серьезно превышает затраты на синтепон. Поролон также подойдет, единственное замечание – выбирайте поролоновые листы средней упругости.

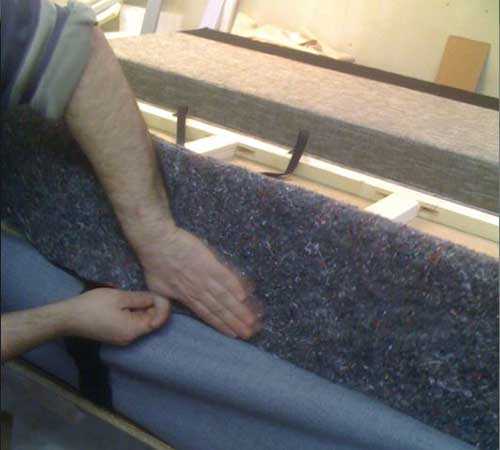

Работа начинается с создания каркаса. Когда создаются отдельные элементы, и потребуются чертежи. На материал наносится разметка деталей, после чего выпиливаются заготовки.

Первая примерка покажет, совпадает ли конструкция и чертежи – детали должны состыковаться друг с другом. Если совпадения нет, корректировать детали нужно сразу же.

Кухонный уголок своими руками (видео)

Преимущества мебели, изготовленной своими руками

Для кухни ли, или для другой комнаты мастерятся предметы интерьеры, у таких конструкций есть несомненные преимущества:

• Высокое качество – так как вы сами выбираете материал, фурнитуру, контролируете все этапы процесса создания;
• Существенная экономия средств – закупка материалов, вот и все расходы;
• Создание единого интерьерного ансамбля – созданной своими руками мебелью проще сделать интерьер гармоничным;
• Приобретение опыта и моральное удовлетворение от проведенной работы.

К тому же нестандартные размеры помещения, углы и выступы требуют соответствующей мебели.

Основным преимуществом мебели, изготовленной своими руками, является ее неповторимость Можно создать мебель, в идеале совпадающую с размерами отведенной для не площади

Специальные программы проектирования

Эти программы значительно упрощают процесс конструирования. Они помогают произвести правильный расчет размеров и не только. С помощью программ можно:

• Создать эскиз определенной вещи;
• Создать дизайн-проект, к примеру, гарнитура для кухни;
• Сузить выбор материалов до определенной категории;
• Подобрать варианты декора, отделки, фурнитуры;

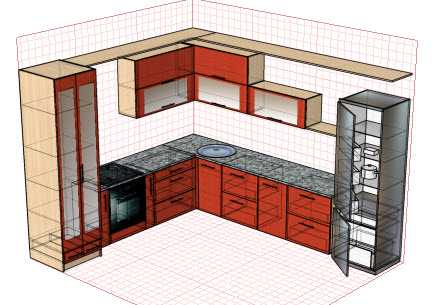

• Построить 3D модель будущей конструкции;
• Оптимально разместить детали на листе – точная раскройка листового материала;
• Управлять процессом резки материала.

С помощью компьютерных программ можно составить правильный эскиз и точный чертеж будущей мебели

Словом, можно компьютеризировать весь процесс, тем самым гарантированно избежать ошибок, и все, что сложно делать своими руками, выполнить на компьютере.

Создание проекта кухни при помощи KitchenDraw на компьютере (видео)

Заключение

Создание любых предметов интерьера – непростое дело, но вполне посильное и непрофессионалу. Точность замеров, чертежей, вооружение современными компьютерными программами проектирования упростят этот процесс и позволят создать действительно качественную, оригинальную вещь, которая долго прослужит хозяевам.

Успехов!

• Как сделать электропроводку своими руками: особенности устройства, материалы, этапы работ и советы специалиста
• Люстра из ниток своими руками на кухню: как сделать, видео-инструкция, фото работ, материалы, мастер класс
• Светильник своими руками из ниток: как сделать, торшер, видео-инструкция, мастер класс, фото готовых примеров
• Квиллинг для детей: для ребенка и маленьких, схемы для 6-7 лет, мастер класс для 4-5, программа для детского сада, цветок, видео занятий
• Абажур на кухню своими руками: каким бывает, основные правила и идеи
• Переделка старой мебели своими руками: этапы работ, подготовка поверхности, видео-инструкция, покраска, декупаж, состаривание, мастер класс
• Как обновить старую мебель на кухне своими руками: покраска, декор, ротанг, оклейка, видео-инструкция, замена фасадов, фото, советы дизайнеров
• Наклейки на плитку на кухне: декор плитки керамической и декоративной, виниловые наклейки для обновления плитки, фото, видео-инструкция

openfile.ru

Хранилище чертежей диванов и кресел

Дисклеймер: все файлы представленные в этом разделе найдены в открытых источниках, предоставляются как есть. Я не даю консультаций и советов по чертежам в этом разделе, не несу ответственности за последствия их использования. Скачивайте и пользуйтесь на свое усмотрение. Правообладателям обращаться сюда.

• Поэтапная сборка каркаса дивана. 8 страниц.

  скачать

  ---

• Диван Еврокнижка на пружинном блоке. 327 фотографий процесса изготовления, без размеров. 200МБ



  скачать

  ---

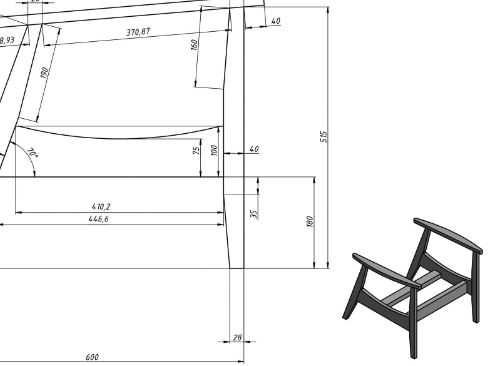

• Чертежи основания советского кресла. 3 листа



  скачать

  ---

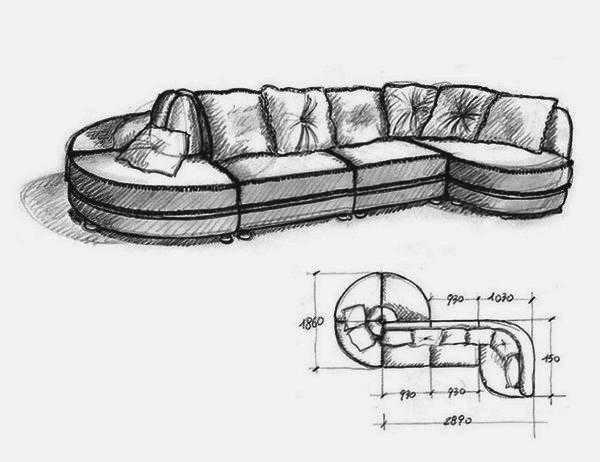

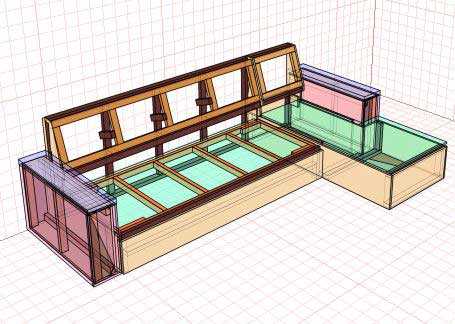

• Угловой диван(полный комплект документации) Фото, спецификация деталей, карта раскроя ДСП, файл проекта в pro100



  скачать

  ---

• 3D проект дивана Еврокнижка в формате программы pro100



  скачать

  ---

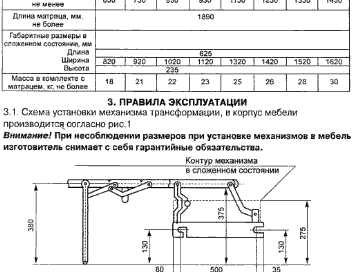

• Схема установки раскладушек Миксотоил и Седафлекс. 2 листа



  скачать

  ---

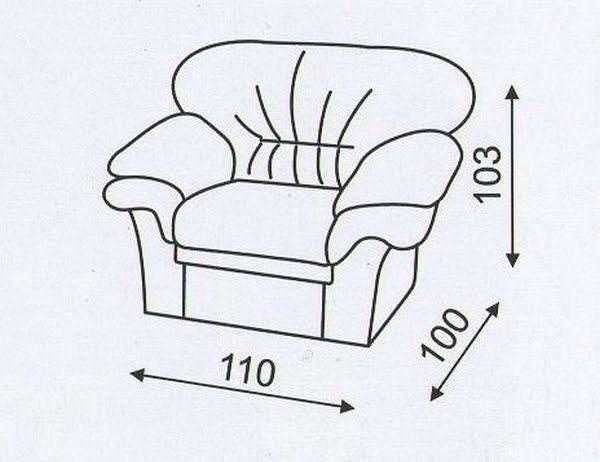

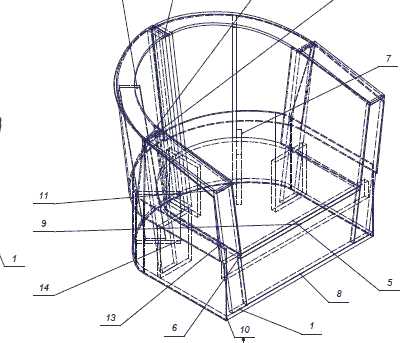

• Чертеж круглого кресла. 6 листов



  скачать

  ---

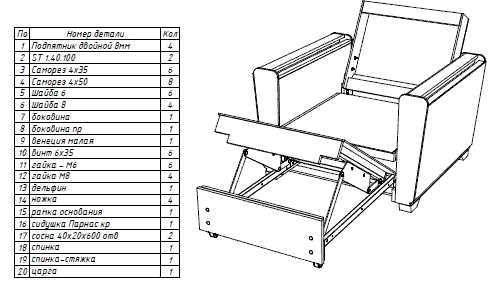

• Чертежи Кресло-кровать. 14 листов



  скачать

  ---

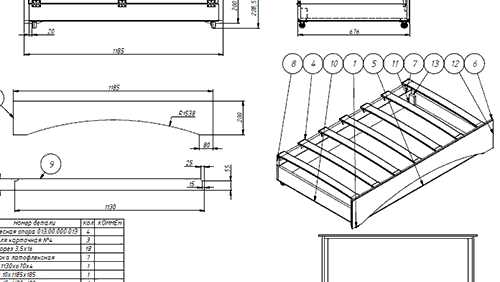

• Чертеж Диван на ламелях. 9 листов



  скачать

  ---

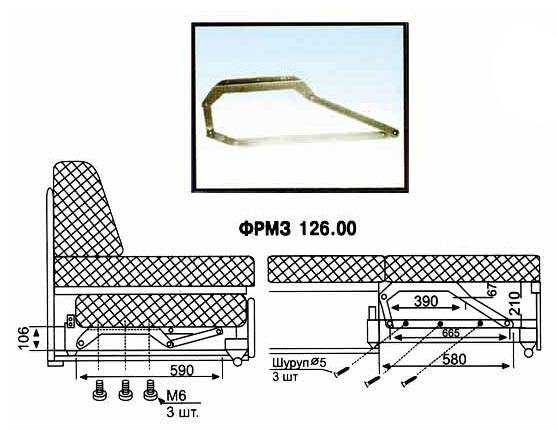

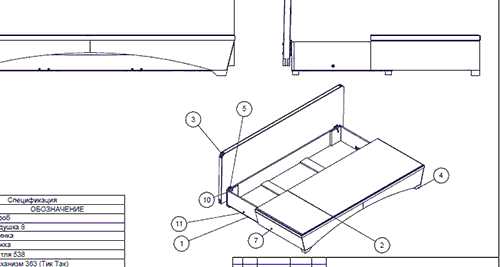

• Чертежи дивана с мех-мом Tik-Tak (полный комплект документации каркас и крой). Около 100 листов.

  скачать

  ---

• Чертеж диван ТИК ТАК. 6 листов



  скачать

  ---

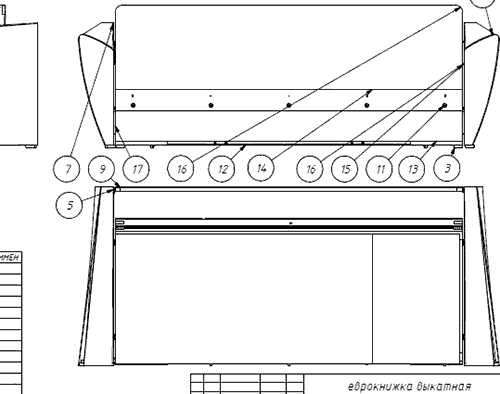

• Чертеж Еврокнижка выкатная. 18 листов



  скачать

  ---

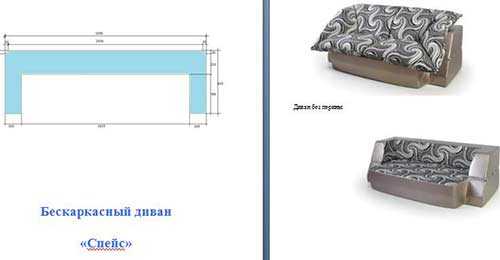

• Бескаркасный диван (полный комплект документации). 9 листов



  скачать

  ---

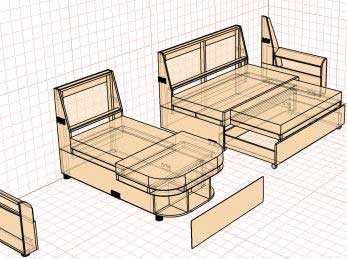

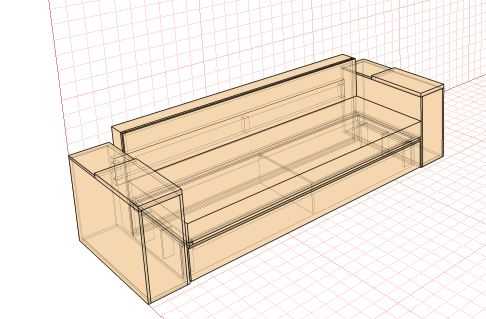

• 3D проект углового дивана в формате программы pro100



  скачать

  ---

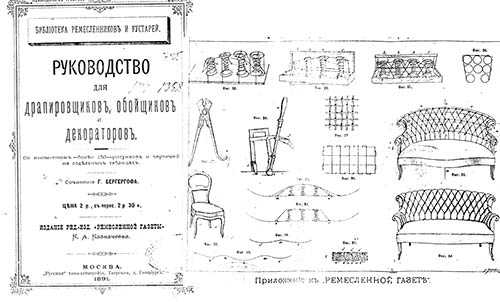

• Книга Обивка мебели



  скачать

  ---

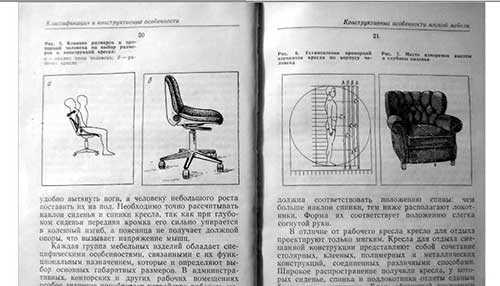

• Книга Художественное конструирование мебели (А.А.Белов)



  скачать

  ---

• Книга Производство мягкой мебели



  скачать

  ---

• Книга Обивка мягкой мебели. Мастер-класс (В.Гиберт)



  скачать

  ---

• Книга Обивка и перетяжка мягкой мебели (А.Балавуан)



  скачать

  ---

• Книга Производство мягкой мебели (Румянцев)



  скачать

  ---

• Руководство для драпировщиков, обойщиков и декораторов 1891 г.



  скачать

  ---

• Чертежи установки механизма Дельфин



  перейти

  ---
