Элементы вытяжки для кухни – гофрированные трубы, как выбрать и установить

Содержание

гофрированные трубы, как выбрать и установить

Основной задачей вентиляционной системы является подача, транспортировка или удаление воздушной массы из помещения. Помимо прочего, за счет воздуховода можно избежать оседания жира, примесей, вывести запахи, наладить циркуляцию воздуха. В случае неэффективной работы вентиляции, пребывание в кухне может оказаться дискомфортным и даже вредным. Именно поэтому требуется верный выбор и установка данного оборудования. Существует несколько видов вытяжки для кухни.

Важность воздуховода для кухни

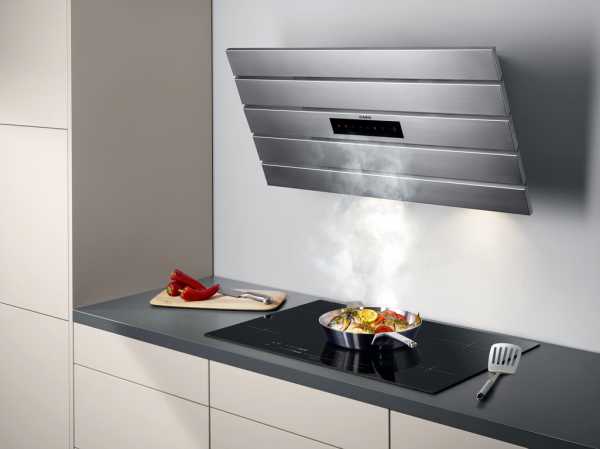

Вытяжка на кухне – полезный элемент

Сегодня сложно представить современную кухню, которая бы не имела банальные бытовые приборы, необходимые для приготовления пищи: холодильник, плиту, СВЧ-печь… Данный базовый набор должен быть у каждого. Аналогичным образом не должно остаться никаких сомнений по вытяжками, или, если быть точным, вытяжными зонтами. Благодаря данным незамысловатым конструкциям возможно избавление от излишней влаги или продуктов сгорания.

Какие элементы необходимы для монтажа вытяжки

Пережитком советской системы является оборудование квартиры единственным вентиляционным каналом. Справедливости ради необходимости заметить, что с работой вытяжки загрязненный воздух идеально выводится из кухни.

Аналогичная ситуация происходит и с нарушением естественной системы циркуляции воздуха в жилище, что незамедлительно приводит к его застою.

Особенности

Пластиковые воздуховоды значительно превосходят в техническом плане металлические аналоги, что сказывается на постепенном отказе от последних, причем целиком:

  1. Воздуховоды для кухонных вытяжек из пластика прекрасно поддаются обработке. При этом сохраняется гладкость поверхности изнутри. Воздуховоды из металла в аналогичной ситуации становятся шероховатыми, а это уже минус для дальнейшего их функционирования. С ростом статического сопротивления продвижение в металлической конструкции воздуха уменьшает количество масс на выходе.
  2. Учитывая, что это химсплавы, пластиковая разновидность воздуховодов имеет в составе антисептические компоненты, которые позволяют сократить запыленность поверхности. В результате, очистка упрощается. Чем не экономия на обслуживании?
  3. Пластик поддается шлифовке и нарезке (по сравнению с металлом). Следовательно, подогнать пластиковый вариант под необходимый формат гораздо легче, в то время как с металлическим повозиться уж точно придется.

Как правильно установить вытяжку

Пластиковые вентиляционные воздуховоды экологичны за счет чистых материалов, из которых они производятся. Это позволяет говорить об уверенности в их безопасности и надежности. Стало быть, пластик гигиеничнее металла, за счет антикоррозийной и антисептической поверхности.

Текущие технические особенности вполне можно назвать основными, так как они исходны с момента создания, и каким-либо образом это изменить не получится. Выбор будет зависеть уже исключительно от покупателя.

Как выбрать вытяжку учитывайте все за и против:

https://www.youtube.com/watch?v=wDUialmJSzQ

Плюсы и минусы

Нажмите чтобы увеличить

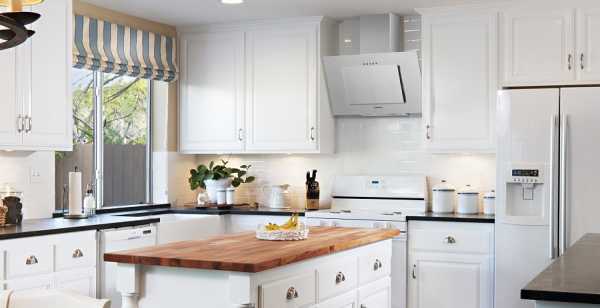

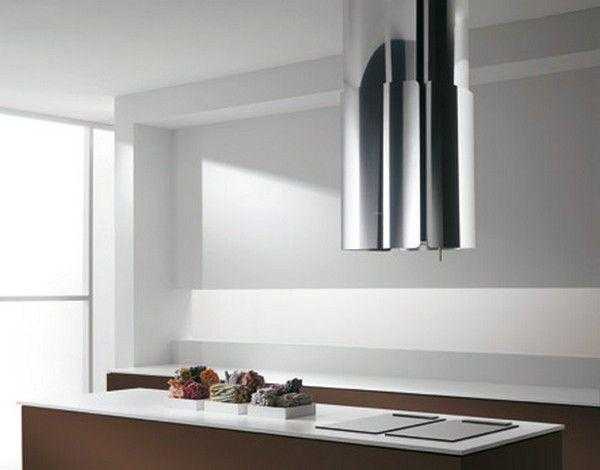

Пластиковые островные вытяжные конструкции достаточно удобны с точки зрения форматирования. Они продаются в круглой и прямоугольной форме. Дополнительно к ним докупаются Г-образные переходники. Завершить работу всей системы поможет герметик.

И так, преимуществами являются:

  • Шумоизоляция;
  • Плотность крепления, дабы грязь не забивалась в зазоры;
  • Низкое сопротивление;
  • Легковесность, что позволяет упростить их транспортировку.

Несмотря на это, не обошлось и без минусов. В данном случае, достаточно серьезным недостатком является низкий уровень огнестойкости. Это сказывается на выборе помещения для установки, так как придется в некоторых случаях осторожничать с правилами противопожарной безопасности.

Без воздуховода не обойдется островная кухня

Воздуховоды из пластика не переносят высокие температуры, посему их эксплуатация в помещениях, подверженных пожару, недопустима. Таким образом, пластиковый вариант не рекомендован для предприятий промышленного назначения, чтобы не идти на риск с дорогим оборудованием, а то и жизнями сотрудников, лучше, конечно, прибегнуть к металлическим воздуховодам.

Как правильно рассчитать размеры кухонных фасадов читайте здесь.

Однако для домашнего применения, скажем на кухне, пластиковый вариант явно более практичнен и ничем не уступает в надежности. Поэтому это достаточно разумное решение для вентиляции в доме.

Как выбрать

Нажмите чтобы увеличить

На что обратить внимание

При выборе воздуховода из пластика придется обратить внимание на пару мелочей. Сперва стоит позаботиться о информированности соответствующей для вашего помещения производительности и правильно выбрать кухонную вытяжку. Ее расчет производится по формуле: площадь кухни множится на 12. Результирующая цифра станет показателем необходимой производительности устройства.

Вытяжка для воздуховода

Если же площадь кухни большая, лучше остановиться на устройствах с возможностью подключения к системе вентиляции, так как вытяжка без воздуховода сюда не подойдет. Так как в данном случае последние обладают достаточным запасом мощности. Определенный круг сетует на дизайнерскую ограниченность. Если же внешность важный для покупателя критерий, то лучше обратиться к разнообразию вытяжных зонтов с подключением к воздуховоду. Буквально-таки все варианты систем без подключения отличны лишь шумной работой. А если же для вас данный показатель неоценим, то тогда обращайтесь к подключаемому варианту.

Нажмите чтобы увеличить

При выборе устройства прибегайти к к жировому фильтру из 5 и более слоев алюминиевой сети.

Дополнительные элементы

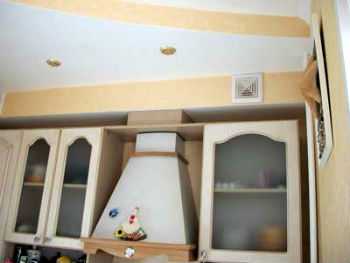

Спрятать воздуховод можно за фальшпанелями

Как правило, говоря о дополнительных элементах, на ум сразу же приходят прямоугольные воздуховоды из пластика, выбор на который падает при необходимости экономии пространства. Данный агрегат достаточно шумен, поэтому может потребовать дополнительных элементов, позволяющих свести показатель на нет. Здесь можно отметить:

  • вентиляторы;
  • шумоизоляционные материалы;
  • приточно-вытяжные решетки.

Процесс установки

Чем тщательнее вы подойдете к этому вопросу, тем надежнее будет конструкция

Вероятно, это первый вопрос, решаемый до начала установки. Здесь все банально – подключение кухонной вытяжки без особых требований. Единственно что требует учесть высоту верхних кухонных шкафов. Начинаем с подводки кабеля в 1,5 квадрата сечения, можно и 3-ой с заземлением или стандартный 2-ой. Персональная защита в виде УЗО или автовыключателя не потребуется.

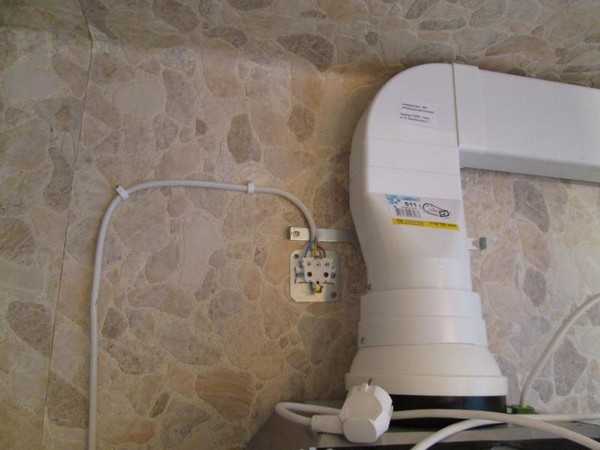

Относительно подсоединения вытяжки к электросети аналогичным образом, сложностей не будет. Можно решить проблему 2-мя способами:

  • специальный разъем для присоединения кабелей;
  • изолировав и скрутив провода.

Последний потребует высокого качества проводки (дабы они не грелись), и хорошей пропайки.

Подключение

Подключение вытяжки к воздуховоду происходит по следующему алгоритму:

  • Подключение воздуховода.
  • Вешаем шкаф с гофрой на стену.
  • Закрепляем самодельный короб на шкаф.
  • Закрепляем вытяжку в шкаф.
  • Надежно закрепляем гофру на вытяжку и фиксируем хомутом.
  • При подключении вытяжки напрямую – потребуется подключение воздуховода к шахте.
  • В случае монтажа пвх воздуховодов ситуация процесс идентичен.

В процессе монтажа максимально снижайте количество изгибов трубы для большей тяги. Каждый повтор сокращает мощность примерно на 10%.

Уход и правила эксплуатации

Основным преимуществом пластиковых воздуховодов является именно проста: легкость монтажа, неприхотливость ухода, доступность сервисной поддержки.

Как правильно сделать монтаж воздуховода:

https://www.youtube.com/watch?v=kKRzlbG23h0

Как украсить или спрятать

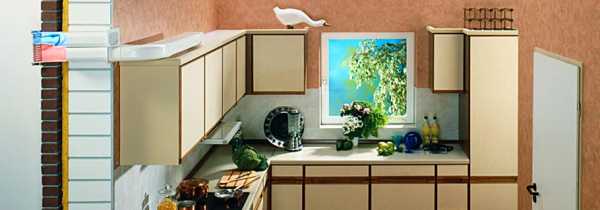

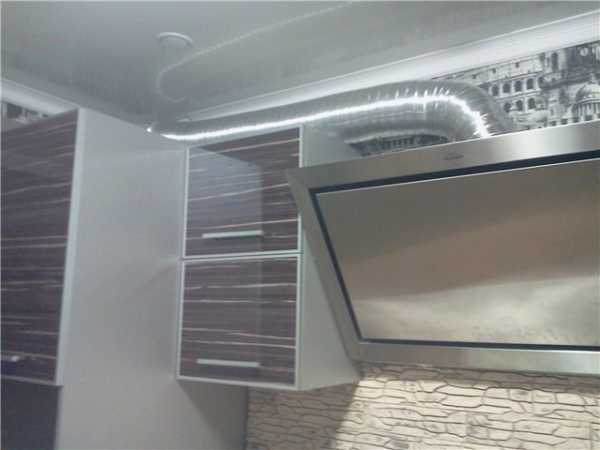

Как спрятать воздуховод

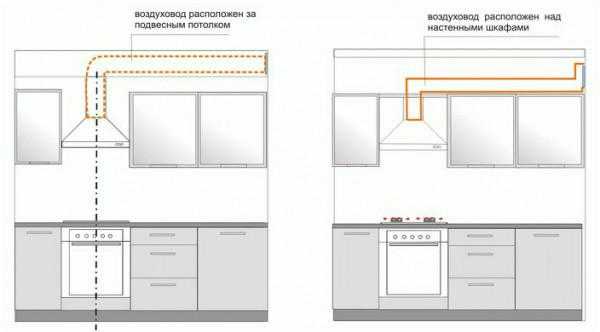

Существует несколько способов гармонично спрятать воздуховод:

  1. Наиболее популярный – провести их за навесными шкафами либо внутри них как внутренне наполнение или же спрятать их за фальшпанелями. Довольно-таки экономичный вариант.

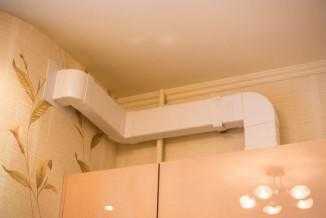

  1. В случае двухуровневого, подвесного потолка или матового натяжного потолка можно воздуховод провести как раз между ними, заметить который будет практически невозможно.
  2. Существует также прямоугольный короб, при определенных экспериментах с которых и работе с освещением c помощью подвесных светильников будут твориться чудеса.
  3. Также достаточно интересным вариантом может быть покраска труб в соответствии с общей атмосферой помещения.

Как спрятать трубы на кухне:

В результате можно сказать о практически идеальном варианте воздуховода для кухонного помещения. Хотя, в принципе, альтернатив и нет. Пластиковый вариант доступен, прост в монтаже и обслуживании, экологичен, безопасен, надежен, превосходно впишется в окружающую атмосферу любого дизайна кухни. Остается лишь наслаждаться всеми его преимуществами. Смотрите также информацию про монтаж кухонной вытяжки.

ilkitchen.ru

пластиковые, круглые, гибкие, для вытяжки

СодержаниеСвернуть

Пластиковый воздуховод для кухонной вытяжки

Любое кухонное помещение должно иметь вентиляционную систему. Вытяжка на кухне – не очередная модная тендеция, а важный элемент при соблюдении экологических и гигиенических стандартов.

Ее отсутствие может быть причиной не только неприятных и вредных запахов, но и образования следов от процесса готовки на вашей кухонной мебели, что в последствии может вызвать быструю потерю эстетического вида вашей кухни в целом.

Вытяжки могут быть с воздуховодом и без него (вторая группа имеет ряд недостатков, по сравнению с первой, так как необходим фильтр, который будет полноценно очищать воздух лишь при своевременной его замене).

Основное предназначение воздуховода для вентиляции – вывод уже отработанного воздушного потока. Без такого элемента, как пластиковый воздуховод для кухонной вытяжки, система вентиляции в целом, не смогла бы нормально и полноценно функционировать.

При установке вытяжки на кухне, а также правильной вентиляции возникает задача в виде выбора воздуховода для кухни. На сегодняшний день, одним из лучших вариантом вентиляции является пластиковая модель воздуховода  для вытяжкиОна, конечно, как все изделия, имеют ряд плюсов и недостатков.

Какие плюсы и недостатки имеют пластиковые воздуховоды для вытяжки?



data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Приоритетным выбором большинства потребителей является именно пластиковые воздухоотводы для вытяжки на кухне, основными преимуществами которого является меньшая шумность, поскольку пластик не резонирует с воздухом, как метал а также его легкий монтаж.

Изготавливается пластиковый воздуховод из таких экологически чистых материалов как: металлопластик, ПВХ, силикон, полипропилен. Они не выделяют неприятных веществ и запахов при работе вентиляции, поэтому эксплуатация такого воздуховода не принесет не совсем желательных сюрпризов.

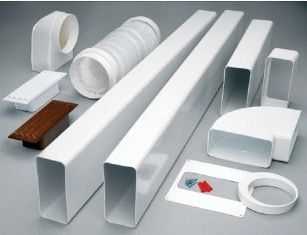

Один из видов пластикового воздуховода

Такой элемент вытяжной системы не подвергается коррозии, в связи с чем имеет достаточно большой срок службы. Конечно, пластиковые изделия не предусмотрены для использования в сверхвысоких температурных условиях (элементы системы могут расплавится). Поэтому их лучше не устанавливать слишком рядом с нагревательной поверхностью плиты.

Установка пластикового воздуховода займет намного меньше времени, и это является еще одним плюсом. Вы сможете сделать это даже сами, если разберетесь с инструкцией по вентиляции.
к меню ↑

Чем руководствоваться при выборе пластиковых воздуховодов для вытяжки?

После того, как вы приняли решение купить пластиковые воздуховоды для вытяжек, необходимо определится с существующими разновидностями, и их размерной сеткой. Существует две основные формы пластиковых воздуховодов: прямоугольные и круглые.

Прямоугольный пластиковый воздуховод для кухонной вытяжки может применяться в разнообразных помещениях (от кухни до промышленных объектов). Выбрав данный вид воздуховода для вентиляции, вы получите преимущество в виде легкой установки. Их применяют при желании сэкономить место на кухне, а также в труднодоступных местах.

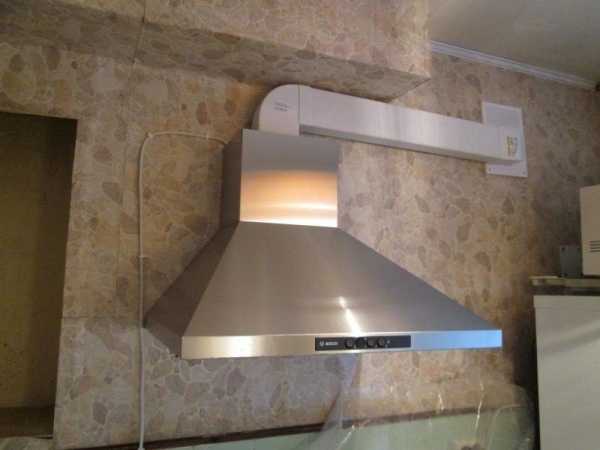

Так подключен гибкий пластиковый воздухоотвод.

Однако пластиковые прямоугольные воздуховоды для кухонных вытяжек имеют небольшой недостаток: в них присутствует определенны уровень шумности. К тому же в них могут появляться завихрения, которые снижают эффективность вытяжки.

Круглые воздуховоды отличаются лучшей эффективностью, так как в них завихрений не бывает. Конечно, данный вид воздуховодов занимает больше места, их тяжелее устанавливать, чем прямоугольные, так как круглое отверстие в стене надо еще постараться выбить.

Так же, вы можете выбрать гибкие или пластиковые модели воздуховодов для вентиляции или например жесткие. Жесткие воздуховоды более надежны, поскольку не боятся механических повреждений и могут использоваться в разнообразных помещениях.

Пластиковая гибкая модель воздуховода является более универсальным приспособлением, может быть использован как в помещениях, предназначенных для постоянного использования, так и для временных построек.

Верным будет решения купить гибкий пластиковый воздуховод например для переносной лаборатории. Для кухни лучше всего использовать жесткие пластиковые воздуховоды.

Если вы решили купить пластиковый гибкий воздуховод для кухни, определились с разновидностью и формой изделия, вам необходимо подобрать оптимальные размеры пластиковых воздуховодов для вытяжных систем и кухонной вытяжки.

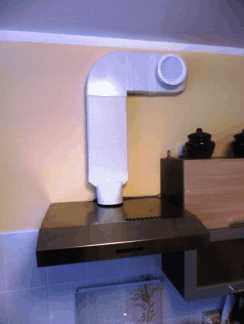

Вытяжка подключенная к пластиковому воздуховоду

Это лучше делать в соответствии с буквой инструкции. Если говорит конкретнее,  гибкие прямоугольные воздуховоды могут иметь такие размеры: 110×55, 120×60, 204×60. Круглые гибкие пластиковые воздуховоды могут иметь диаметр 100 мм, 125 мм или 150 мм.

Гибкие воздуховоды могут изготавливаться от 50 мм до 500 мм, а жесткие в свою очередь до 1000 мм, с толщиной стенок до 5 мм. В любом случае, гибкий воздухоотвод будет намного интересней гофрированного.
к меню ↑

Что надо знать при монтаже пластикового воздухоотвода?



data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Свесив все плюсы и минусы, и сделав выбор в пользу современных пластиковых воздуховодов, вам предстоит ответственный этап – монтаж и выбор пластиковых воздуховодов для вытяжки а также всей системы вентиляции.

Установить воздуховод лучше всего позволить профессионалу, но если вы имеете хоть минимальное понимание монтажных работ, и умения в данной сфере вы с легкостью установите пластиковые воздуховоды для вытяжки, на своей кухне, самостоятельно.

Во-первых, необходимо составить проектный план работ, для правильности установки всех элементов. Пластиковые воздуховоды  для кухонной вытяжки размеры и составляющие системы, а так же соединяющие элементы, все это, в точных количествах, необходимо просчитать.

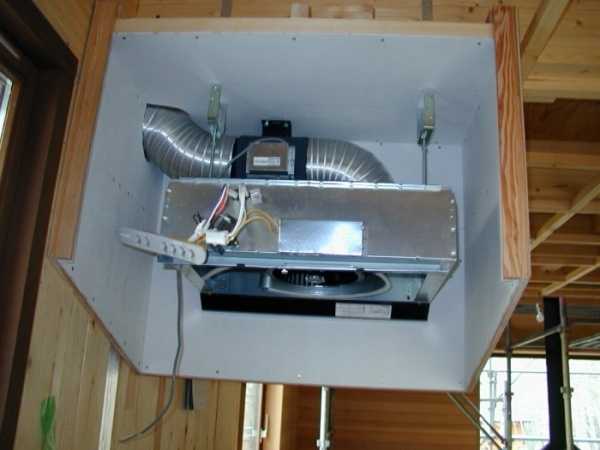

Пластиковый воздуховод и его монтаж

На рынке могут быть доступны не все варианты размеров, которые необходимы для вас, исправить данную ситуацию можно с помощью соединителей, которые могут соединить воздуховоды.

При этом необходимо заполнить все соединители силиконовым герметиком для дополнительной прочности. Важный нюанс состоит в том, что при соединении воздуховодов разного диаметра (сужение) вытяжка будет работать в разы шумнее.

Для удобства установки воздуховодов существует масса дополнительных деталей, таких как соединители каналов, колена, тройники, переходы, решетки и держатели разного рода. С помощью данных приспособлений и правильного монтажа, вы с легкостью настроите вытяжку «под себя», а прослужить она вам 50-100 лет.
к меню ↑

Пластиковый воздуховод для кухонной вытяжки — видео

seositi.ru

Монтаж воздуховода для кухонной вытяжки: правила для начинающих

Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

  1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:
  • прямо над вытяжкой на стыковом сегменте;
  • два поворота в углу на втором стыковом сегменте;
  • изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

  1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
  2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени — отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

  1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы объединяются коробами, выходят сообща наружу.
  3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

  • Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

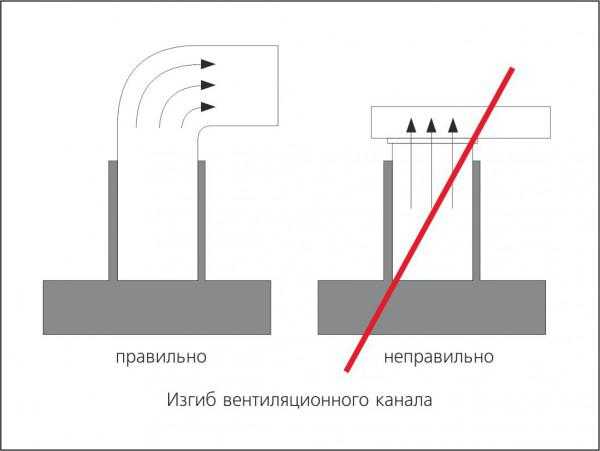

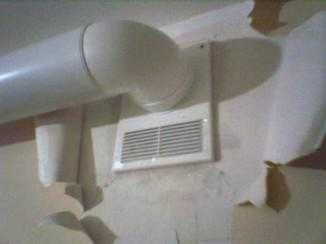

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

  1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
  2. Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество — в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

vashtehnik.ru

Размеры вытяжки для кухни — ширина 50, 60, 90 см и какую лучше выбрать, фото популярных моделей

Для того чтобы создать на кухне гармоничный ансамбль мебели и оборудования, необходимо с точностью до миллиметра высчитать ширину каждого элемента интерьера.

Вытяжка — непременный атрибут современного кухонного гарнитура. Она нужна для отвода пара и газов, образующихся при приготовлении пищи. Также большинство моделей способны работать в режиме проветривания помещения.

Содержание статьи

Нормы и требования к вытяжным системам для кухни

Главный критерий выбора вытяжной системы — производительность. Покупка подходящего по дизайну, но маломощного оборудования — бесполезная трата денег. Такая вытяжка способна стать лишь элементом декора. Узнать необходимую производительность оборудования несложно. Для этого ориентируются на нормы, разработанные СЭС и утвержденные в СНиП.

Есть два способа расчета требуемой производительности вытяжной системы.

Первый

Ориентируются на п.9.2 СНиП 31-01-2003, в соответствии с которым кратность воздухообмена на кухне должна соответствовать:

  • с двухкомфорочной электроплитой — 60 м3/час;
  • с трехкомфорочной электроплитой — 75 м3/час%
  • с 4-х комфорочной — 90 м3/час;
  • с газовой — 100 м3/час.

Невозможно предугадать, сколько времени в день будет занимать приготовление пищи, в течение которого потребуется работа вытяжки. В пору осенних заготовок и накануне праздничных дней это может быть 10-12 часов в сутки. В соответствии с приведенными выше нормами, для отвода паров и газов от двухкомфорочной электроплиты потребуется вытяжная система мощностью не менее 600 м3/час. Это оборудование среднего ценового диапазона.

Важно понять, что размер вытяжки для кухни не определяет ее мощность.

Второй метод расчета производительности прибора более точный:

Требуемый показатель находят по формуле

P=S*H*12,

где:

  • P — производительность устройства;
  • S — площадь помещения, в котором оно будет установлено;
  • H — высота помещения;
  • 12 — коэффициент воздухообмена, установленный СЭС.

Относительно геометрических размеров и дизайна вытяжных систем требований и норм не существует. При определении этих параметров ориентируются на правила пожарной безопасности и рекомендации специалистов.

Подбираем оптимальную ширину вытяжки

Размеры вытяжки больше важны для дизайна помещения, и никак не влияют на работоспособность и технические характеристики этого оборудования. Поэтому найти оптимальную ширину техники можно только в комплексе с размерами варочной плиты и кухонного гарнитура.

Современные вытяжки могут быть шириной от 35 до 120 см. Главным критерием выбора являются габариты плиты. Производители бытовой техники предлагают модели вытяжек шириной:

  • 35 см;
  • 45 см;
  • 50 см;
  • 60 м;
  • 80 м;
  • 90 см;
  • 100 см;
  • 120 см.

Модельный ряд встраиваемых варочный панелей имеет такие же характеристики. Но полноценные газовые или электроплиты чаше всего выпускают шириной 50-60 см. Вытяжки с такими параметрами — самые востребованные. В среднем, для правильного выбора оборудования ориентируются на две рекомендации:

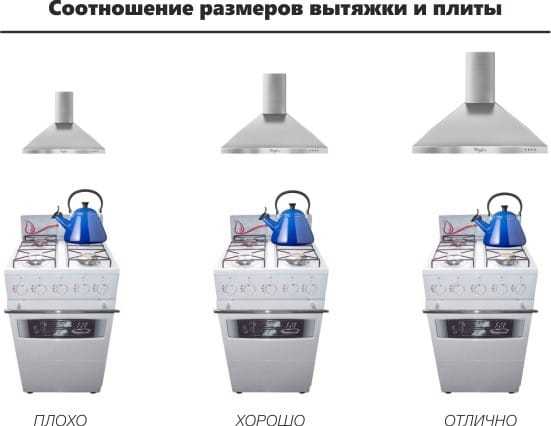

  1. Важны размеры вытяжной, рабочей поверхности прибора, а не габариты его корпуса.
  2. Ширина вытяжной поверхности должна соответствовать аналогичному геометрическому показателю плиты.

Наиболее удачны в этом отношении встраиваемые модели.

За счет выдвижной панели площадь устройства увеличивается. Что касается подвесных, стандартная ширина вытяжки для кухни — 60 см. Она оптимальна для помещений площадью 12-18 м2. Техника с такими параметрами гармонично вписывается в гарнитур, так как стандартная ширина тумб и навесных шкафов тоже 60 см.

В малогабаритных кухнях наиболее удачным выбором будет двухкомфорочная встраиваемая варочная панель и расположенная над ней кухонная купольная или плоская вытяжка шириной 45 см.

Глубина устройства

Еще один параметр, на который необходимо обращать внимание — глубина прибора. Она наиболее важна для моделей купольного и встраиваемого типа. Первые имеют квадратное сечение, и такой выбор неслучаен. Когда глубина равна ширине, площадь вытяжной поверхности наилучшим образом соответствует размерам верхней панели электрической или газовой плиты.

Со встраиваемыми моделями иная ситуация. Глубину этих аппаратов можно изменять за счет выдвижного элемента устройства.

При монтаже таких вытяжных систем в первую очередь учитывают габариты навесных шкафов и расстояние между ними.

Крупногабаритные вытяжные системы шириной от 90 см наиболее удачны для больших помещений. Например, кухонь, совмещенных со столовой. Здесь, как правило, устанавливают гарнитуры, состоящие из множества элементов, в том числе, угловых. На фоне обилия мебели внушительные размеры мощного вытяжного устройства становятся менее заметными.

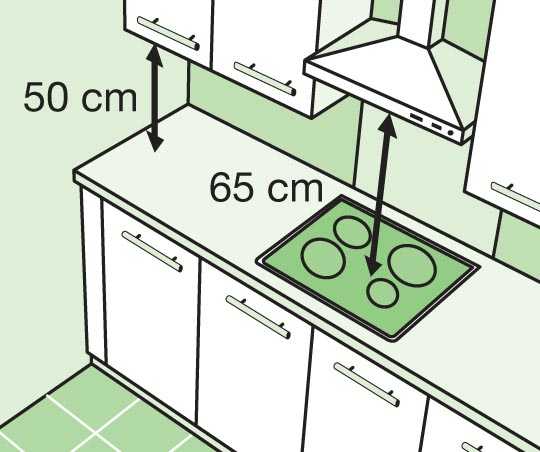

Какой должна быть высота прибора?


Высоту вытяжки рассматривают в двух аспектах:

  • как непосредственно геометрический параметр прибора;
  • как высоту установки над плитой.

В первом случае ориентируются на дизайн помещения и решают, какая модель будет наиболее удачна: купольная или островная. Учитывают и расстояние до вентиляционного отверстия, к которому нужно будет подсоединить воздуховод прибора.

Для монтажа наиболее важно правильно выбрать высоту расположения вытяжки над поверхностью плиты.

Это важный показатель, от которого зависят такие характеристики эксплуатации, как эффективность отвода пара и газов и удобство использования рабочей зоны.

Существуют выверенные практикой и рекомендованные в соответствии с техникой безопасности правила выбора высоты установки вытяжной системы.

  1. Встраиваемые и навесные модели устанавливают над электрическими плитами на расстоянии 65 см.
  2. Над газовыми — на расстоянии 75 см.
  3. Для вытяжек наклонного типа (регулируемых по горизонтали) — на уровне 50-55 см.

Уменьшение высоты установки чревато неприятностями, связанными с риском воспламенения вытяжной панели, ее деформации и выхода прибора из строя.

Есть и другой важный критерий выбора высоты расположения вытяжного оборудования. Это рост людей, которые будут чаще других пользоваться плитой и рабочей зоной на кухне. Важно, чтобы прибор находился выше уровня глаз. Для человека ростом до 180 см оптимальны приведенные выше показатели монтажа.

На выбор местоположения вытяжки также влияют конструкционные особенности модели. Приборы настенного или потолочного монтажа устанавливаются точно над поверхностью плиты. Выстраиваемые вытяжки требуют наличия соответствующей мебели. Не следует забывать и о том, что для подключения прибора потребуется провести электропроводку и установить розетку.

При выборе высоты установки вытяжной системы учитывают и способ управления ею. Для моделей с сенсорным дисплеем важно, чтобы он находился на удобном для всех взрослых членов семьи уровне.

Оптимальные размеры встраиваемых и подвесных вытяжек для кухни

Вытяжка шириной 60 см — оптимальное решение для типовых кухонь в многоэтажных домах. Торговая сеть предлагает множество моделей подвесного и встраиваемого типа с шириной, равной 60 см. Дизайн приборов самый разный, что позволяет найти наиболее подходящую конструкцию.

При выборе встраиваемой вытяжки учитывают параметры выбранного кухонного гарнитура. Стандартные наборы мебели могут не подойти. С кухней на заказ таких проблем не возникнет.

Если вытяжная система должна выполнять не только функцию очищения воздуха, но и вентиляции помещения, выбирают мощные модели. Как правило, они отличаются внушительными габаритами. Но также есть много высокопроизводительных приборов с небольшими геометрическими параметрами. Лучшей моделью будет та, которая гармонично впишется в дизайн кухни.

Определяемся с оптимальным размером труб воздуховода

Большое значение для эффективной работы вытяжной системы имеет сечение воздуховода, посредством которого осуществляется вывод паров и газов в вентиляционный стояк. Логично устанавливать прибор непосредственно под отверстием вентканала. В этом случае трасса воздуховода будет короткой, а работа вытяжки — наиболее эффективной. Но такой монтаж не всегда возможен.

Если отверстие вентиляционного стояка расположено на некотором расстоянии от выходного патрубка прибора, их соединяют трубами так, чтобы трасса имела как можно меньше поворотов под прямым или острым углом.

Виды воздуховодов:

  • гофрированные пластиковые или алюминиевые диаметром 80, 100 и 120 мм;
  • пластиковые круглого (125 и 150 мм) или прямоугольного сечения (55х110, 60х122, 60х204 мм) с комплектующими (соединительными элементами).

Единственное правило выбора диаметра воздуховода заключается в следующем: сечение трубы должно соответствовать сечению выходного патрубка прибора или превышать его.

Монтаж трассы может быть открытым или скрытым. Первый вариант предпочтительнее, так как обеспечивает легкость обслуживания системы.

Воздухововод необходимо крепить к стене или потолку через каждые 100-150 см. Для этой цели используют хомуты (для гофрированных труб) или специальные кронштейны (для пластиковых). Для предотвращения проникновения в помещение запахов из вентиляционного стояка, устанавливают обратный клапан.

Для того чтобы на кухне всегда был свежий воздух, необходимо правильно рассчитать требуемую мощность вытяжной системы. Не менее важно выбрать прибор таких размеров, чтобы воздухообмен в помещении был максимально эффективным. При монтаже вытяжки учитывают рекомендуемые специалистами показатели высоты относительно электрической или газовой плиты.

Т С

ventilsystem.ru

Вентиляция на кухне: диаметр, встроенная, монтаж

СодержаниеСвернуть

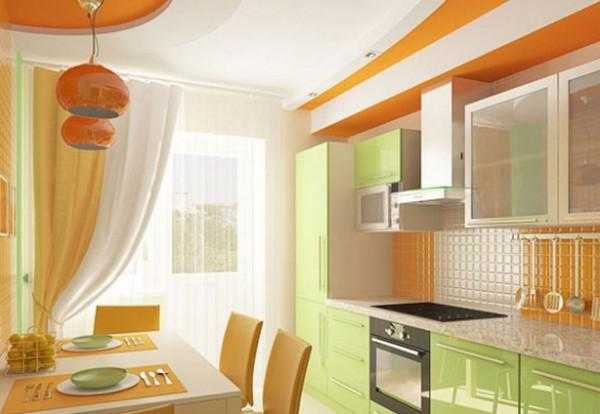

Стильная вытяжка на кухне

Хозяйственные мужчины, как известно, стремятся каждую мелочь в доме сделать своими руками, чтобы быть уверенным в результате. Именно они, наверное, и придумали житейскую мудрость о том, что если хочешь, чтобы это было сделано хорошо, то должен сделать это сам.

Многие в стремлении улучшить удобство и красоту интерьера, добираются и до системы кухонной вентиляции.

Но её монтаж – дело довольно тонкое, и, не зная нюансов, можно натворить немало бед себе самому. Для того чтобы избежать досадных неприятностей, нужно как следует ознакомиться с вопросом, а уж после этого приступать к созданию кухонной вентиляции своими руками.

Наша статья, надеемся, позволит разобраться в некоторых моментах, связанных с этим вопросом и расскажет, как сделать вентиляцию на кухне своими руками.

Основные функции, возложенные на кухонную вентиляцию



data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Тем, кто проводит достаточное количество времени за плитой, нет нужды расписывать преимущества добротной вытяжной вентиляции на кухне. Поэтому можем привести несколько аргументов для сомневающихся в целесообразности трат на качественную систему вентиляции на кухне.

Хорошая вентиляция не только облегчает работу по приготовлению пищи, но и предотвращает оседание на мебели и стенах побочных продуктов приготовления пищи. Жиры и гарь на мебели и предметах обихода наверняка не добавят помещению эстетики, напротив, способны сделать нахождение в помещении не комфортным.

Кроме того, одним из продуктов работы газовой плиты неизбежно является угарный газ, который неспособна качественно отводить естественная система вентиляции. А накопление этого газа, являющегося, по сути, ядом, пагубно влияет на самочувствие и здоровье людей, находящихся в этом помещении. Поэтому вентиляция кухни с газовой плитой является вопросом не только комфорта, а и здоровья семьи.
к меню ↑

Классификация видов вентиляционных систем на кухне

При разработке кухонной вентиляции своими руками, в первую очередь следует определиться, какой из видов вытяжек наиболее подходит для кухни, чтобы неправильный выбор её типа не привел к нежелательной перепланировке помещения, или нарушению интерьера кухни. Или наоборот, если в ваши планы входит кардинальная перепланировка и полное изменение интерьера помещения – то правильный выбор вытяжки под новый интерьер не менее важен.

На данный момент различают несколько основных типов этой техники:

  • Купольная вытяжка – традиционный и наиболее распространенный вариант. Подходит для большинства кухонь классической планировки.
  • Подвесная – плоская вытяжка, монтируется зачастую между варочной поверхностью и навесным шкафом. Не нарушает общую стилистику интерьера.
  • Угловая вытяжка – подходит для кухонь с маленькой площадью, в которых, ввиду недостатка пространства, плита расположена в углу.
  • Островная вытяжка – предназначена для кухонь, площадь которых позволяет расположить варочную поверхность на своеобразном острове посреди помещения. Такую вытяжку устанавливают для приближения интерьера помещения к виду профессиональной кухни.
  • Встроенная вытяжка – монтируется в шкаф, скрывая от посторонних глаз основную её часть, а также воздуховоды. Отличный вариант для тех, кто не желает нарушать общую стилистику и дизайн интерьера.

Определившись, какой тип вытяжки вам подходит, можно приступать к изучению тонкостей выполнения работ по монтажу системы вентиляции своими руками.
к меню ↑

Самостоятельный монтаж и демонтаж вентиляционных кухонных систем



data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

При установке системы вентиляции своими руками, важно изначально правильно рассчитать необходимую мощность вытяжки. Ошибочный выбор производительности чреват неправильной работой всей системы.

Стильная вытяжка на кухне

Расчет мощности вытяжки – залог правильной работы системы

Существует стандартная формула расчета мощности вытяжки: это объем помещения, умноженный на 12. Объем помещения просто рассчитать, умножив её площадь на высоту. А цифра 12 – это рекомендованный норматив по количеству обновлений воздуха в кухне за один час.
к меню ↑

Выбор правильных воздуховодов для вашей системы вентиляции

Рассчитав нужную мощность вытяжки, нужно также подобрать трубу для соединения вытяжки с вентиляционной шахтой, до которой легко добраться, демонтировав скрывающую её декоративную решетку. Только выбор правильного диаметра и длины трубы обеспечит оптимальные рабочие показатели системы вентиляции.

Наиболее распространенными вариантами являются пластиковые и гофрированные трубы. Диаметр воздуховода нужно подбирать исходя из размеров выпускного отверстия вытяжки. Ни в коем случае не стоит устанавливать трубу меньшего диаметра, так как это приведет к потере производительности системы и к повышенному уровню шума при её работе.

При монтаже трубы, соединяющей вытяжку с шахтой вентиляции, желательно избежать большого количества резких поворотов воздуховода, так как это неизбежно пагубно повлияет на мощность. Если совсем без поворотов не обойтись, желательно их сделать плавными, с большим радиусом, либо один изгиб на 90 градусов произвести в два этапа по 45.

Воздуховоды для вытяжек

При выводе воздуховода не в вентиляционную шахту, а сразу на улицу, выводное отверстие трубы необходимо оборудовать решеткой, а также обратным клапаном. Декоративная решетка при этом будет служить защитой от попадания в воздуховод посторонних предметов, а обратный клапан не позволит потокам воздуха создать обратную тягу.

Важность правильной приточной вентиляции

В отличие от времен, когда проектировалось большинство многоквартирных домов, и рассчитывались показатели вентиляции, исходя из пропускной способности деревянных окон, нынешние квартиры в большинстве своем уже оборудованы пластиковыми окнами, которые пропускают значительно меньше воздуха извне.

Это также стоит учитывать при расчетах, так как воздух в этом случае при работе вытяжки начнет поступать из остальных комнат квартиры, а также из вентиляционной шахты, расположенной в санузле. Избавившись от одной проблемы, мы, таким образом, наживем следующую. Избежать этого можно, соорудив в наружной стене приточную вентиляцию. По сути, это кусок трубы, по которому, при разрежении атмосферы в кухне, начинает поступать воздух извне.

Такая система тоже должна быть оборудована решеткой и обратным клапаном, но теперь этот клапан уже не позволяет воздуху из кухни выходить наружу. А решетка, традиционно, защищает воздуховод от попадания мусора и посторонних предметов. Располагать их лучше всего за радиатором отопления, чтобы воздух, поступающий извне, успевал слегка прогреться.

Диаметр трубы приточной вентиляции следует рассчитывать, исходя из мощности вытяжки, а также интенсивности её использования. Чтобы не усложнять себе задачу, иногда, при малых мощностях вытяжек, достаточно оборудовать пластиковое окно на кухне приточным клапаном.

Быть или не быть сносу вентиляционного короба?

Многие, при перепланировке кухни, принимают решение о сносе вентиляционного короба, который, по их мнению, не приносит никакой пользы, а лишь занимает полезную площадь помещения. Поступать таким образом ни в коем случае нельзя.

Этот короб – не только элемент интерьера. Он еще и часть общедомовой системы естественной вентиляции, и его снос неизбежно приведет к нарушению работы вентиляционной шахты. Мало того, что при этом нарушится вентиляция вашей квартиры, так еще и запахи соседских квартир могут стать вашими постоянными гостями.

Воздуховоды для вытяжек (прямоугольные)

Кроме того, снос короба попросту запрещен, что может повлечь проблемы, при обнаружении самовольной перепланировки такого типа компетентными органами. Помимо штрафных санкций, вас могут также обязать восстановить вентиляционный короб на кухне.

Так что, при изменении планировки помещения, от такой возможности следует отказаться.Поэтому, раз уж его нельзя убрать, то можно произвести его декоративную отделку, гармонично вписав его в общую стилистику интерьера.
к меню ↑

Правила эксплуатации и профилактики вентиляционной кухонной системы

Правильная эксплуатация – залог эффективности системы

При монтаже и последующем использовании системы вентиляции на кухне, важным правилом должно стать «не навреди». Вмешательство в исходную систему вентиляции при перепланировке кухни должно быть таким, которое улучшало бы изначальную систему воздухоотвода, а не снижало её показатели.

Как уже сказано выше, при разработке проекта системы вентиляции и перепланировке помещения, нужно отказаться от сноса короба вентиляции, так как это чревато негативными последствиями для вас и ваших соседей.

Неверный выбор мощности вытяжки также влияет на показатели вентиляционной системы. Слишком слабая вытяжка не сможет вовремя очищать воздух, а слишком сильная для данного объема помещения приведет к дисбалансу воздушных потоков.

Также, одним из залогов долговременной работы системы, является своевременная её профилактика.

Своевременная профилактика – как залог долговечности и способ сэкономить

Общеизвестно, что в процессе эксплуатации любой техники лучше вовремя проводить профилактику, чем впоследствии проводить дорогостоящий ремонт. Профилактику вентиляционных систем нужно проводить регулярно, причем это довольно простая процедура, которую также можно выполнять своими руками, без привлечения специалистов.

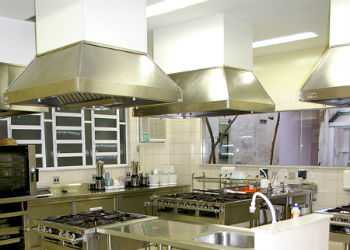

Промышленные вытяжки с мощным двигателем

Не менее одного раза в год следует инспектировать воздуховоды и, при необходимости, очищать их от сажи и пыли. Также, следует прочищать решетку, расположенную на конце вытяжного канала, если он выведен наружу. Не менее важно очищать и решетку приточной вентиляции.

Профилактика жироулавливающей решетки, расположенной на вытяжке, должна проводиться по мере загрязнения. Иногда решетку достаточно промыть теплой мыльной водой, без применения агрессивных моющих средств и твердых металлических щеток.

Неправильный выбор моющего средства может испортить решетку, повредив её покрытие. А периодичность замены угольного фильтра нужно рассчитывать, опираясь на интенсивность использования вытяжки.

В целом, вопрос самостоятельной установки вентиляционной системы достаточно широк, но мы надеемся, что информация, изложенная в нашей статье, помогла вам выяснить некоторые нюансы, связанные с данным видом работ. И система вентиляции воздуха, установленная вами самостоятельно, будет исправно служить, радуя своей функциональностью и дополняя интерьер кухни.
к меню ↑

Советы при установки вентиляции на кухне — видео

seositi.ru

советы, фото и видео наших мастеров.

Сильный нагрев воздуха. Порой воздух на кухне может нагреваться так, что находиться в помещении просто невозможно. Особенно это касается небольших и не кондиционируемых помещений.
Вытяжка способна справиться с этими проблемами «на ура». Современные модели улавливают взвешенные частицы, жир, гарь, нейтрализуя сильные запахи, очищая воздух от примесей и охлаждая его.

Установка воздуховода для кухонной вытяжки

Типы вытяжек в зависимости от принципа работы

По принципу работы вытяжки бывают двух типов:

Вытяжки 1-го типа называют проточными, 2-го – циркуляционными.

Проточные модели комплектуются дополнительно воздухоотводной системой. Монтаж таких вытяжек – дело сложное, поэтому проектировать место для такого оборудования и осуществлять установку должен специалист.

Фильтры в проточных моделях металлические, многоразовые, их необходимо периодически снимать и мыть.

Монтировать циркуляционную вытяжку намного проще, это можно сделать даже самостоятельно. Для очистки воздуха здесь стоят угольные фильтры, улавливающие самые мелкие загрязняющие частицы. Мытью они не подлежат, поэтому время от времени один фильтр сменяют новым.

Из недостатков таких моделей – меньшая, в сравнении с проточными вытяжками, производительность и большая шумность при работе.

Определившись, вытяжка какого типа Вам подходит, обратите внимание на дизайн моделей.

Разновидности вытяжек для кухонь в зависимости от дизайна

По этому критерию вытяжки делят на:

На какие параметры вытяжки обратить внимание

Из каких материалов делают вытяжки

Требования к материалам для вытяжки:

В полной мере отвечать этим требованиям будет стальная вытяжка из нержавейки, высокоустойчивого стекла, алюминиевых сплавов. Варианты подешевле – это пластик или окрашенный металл. Теперь Вы знаете, как правильно подобрать вытяжку на кухню. Просмотрите несколько вариантов, посоветуйтесь со специалистом, почитайте отзывы в сети – и Вы не пожалеете и покупке.

    • одни полностью вытягивают воздух из помещения;
    • другие – возвращают уже очищенный и охлажденный воздух обратно на кухню.
    • подвесные – плоские – крепятся над плитой к стене, работают обычно по принципу циркуляции воздуха, бюджетный, не очень мощный вариант, подойдет для тех, кто не готовит часто и много;
    • встраиваемые – монтируются в кухонную мебель, громоздкая конструкция скрывается в навесном шкафу, благодаря чему вся кухня выглядит опрятно и аккуратно, а пространство организовано максимально эффективно; могут иметь выдвижную нижнюю панель для увеличения площади поглощения воздуха;
    • купольные – прикрепляются к потолку (островные), в угол помещения (угловые) либо прямо на стену, имеют вид одного декоративного блока с трубой; форма блоков самая разная – пирамидальная, конусная, зонтиковидная и т. д., материалы также используются какие угодно; все это делает данную разновидность вытяжек наиболее популярной.
    1. Размер устройства. Вытяжка не должна быть меньше, чем варочная плита. Лучше, если она будет даже чуть больше, иначе оборудование просто не будет выполнять свои функции.
    2. Производительность. Тут все зависит от времени Вашего препровождения на кухне (в плане готовки пищи). Для тех, кто много стоит у плиты, подойдет высокомощная вытяжка (до 1 тыс. м куб./час). В среднем для стандартной семьи из 3-х–4-х человек хватает устройства в 600 м куб./час, если же Вы заходите на кухню редко и лишь для того, чтобы разогреть еду, покупайте вытяжку максимум на 200 м куб./час.
    3. Режим работы. Вытяжка с несколькими рабочими режимами – отличный выход для тех, кто не может определиться модель какой мощности лучше выбрать. Кроме того, очевидный плюс – возможность экономии электроэнергии. Режимы могут быть:
    4. интенсивный – быстрая и мощная очистка воздуха; остаточный – окончательное очищение воздуха после выключения; бесшумная работа.
    5. Функциональность. Дополнительное оснащение вытяжки потребует, конечно, лишних вложений, но некоторые из них того стоят:
    6. подсветка; цифровой таймер; датчик чистоты воздуха; пульт управления и др.
    • пожаробезопасность;
    • легкость в уходе;
    • прочность;
    • химическая устойчивость.

trastroom.ru

Вытяжка для кухни через стену

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Содержание статьи

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

  • На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
  • На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

    Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

    Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

  • Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
  • Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Подготовительные работы по установке вытяжки на кухне

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

  • Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
  • Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
  • Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

  • поливинилхлорид;
  • полипропилен;
  • полиэтилен;
  • полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.


Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

  • Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
  • Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
  • Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

Последовательность работ при оборудовании воздуховода:

  • разметить расположение элементов;
  • высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
  • последовательно установить элементы возховода;
  • загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Создание короба для маскировки воздуховодов

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

  • Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
  • Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.


Последовательность работ при создании гипсокартонного короба:

  • Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
  • Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
  • Затем в отверстия вставляют дюбеля.
  • Профили крепят на саморезы.
  • Углы у вытяжки оформляют металлическим перфорированным уголком.
  • Профили соединяют поперечинами.
  • На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Установка приточного клапана

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.


Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.


Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Т С

ventilsystem.ru
