Мебельные петли установка, разметка, инструкция для новичков

Многая мебель оборудована дверцами. Правильное расположение петель предполагает удобное пользование и продолжительный срок службы дверцы. Иногда случается, что дверца плохо открывается или немного косит. Такие моменты вызывают неприятные эмоции при пользовании шкафом. Поэтому стоит внимательнее и серьезнее отнестись к тому что когда монтируются мебельные петли установка разметка должны осуществляться с учетом всех правил.

Материалы и инструменты

Установка петель своими руками начинается с разбора самой детали. При изготовлении мебели употребляются различные петли на шкаф. Самые популярные петли – это накладные. Они применяются при креплении фасадов к корпусу. Еще существуют полунакладные, внутренние, угловые, с использованием доводчика и пружинные. Подробнее будет рассмотрен вопрос как установить мебельные петли накладного вида. В частности, известная четырехшарнирная модель. Размеры таких петель бывают разные. Самые распространенные с диаметром 35 мм. В состав навеса входят такие части:

  • чашка;
  • монтажная планка;
  • плечо.

Чашка закрепляется на фасаде, а монтажная планка – на корпусе шкафчика. Плечо участвует мостовым соединением этих двух элементов. Чтобы правильно установить мебельные петли своими руками нужно подготовить следующие инструменты и материалы:

  • шуруповерт;
  • дрель;
  • линейка;
  • уровень строительный;
  • фреза;
  • карандаш;
  • отвертка;
  • шурупы.

Диаметр фрезы составляет 35 мм. Когда все инструменты и материалы будут готовы, начинается следующий этап.

Инструменты

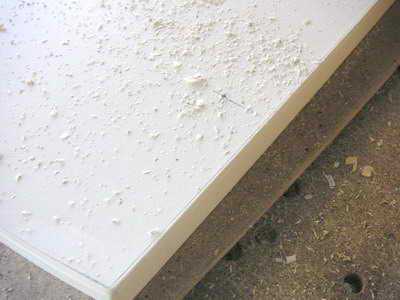

Разметка

Установка мебельных петель своими руками подразумевает точную разметку. Сделав плохую разметку, можно получить недостатки при открывании дверцы. Процесс разметки под мебельные петли подразумевает нахождение центра отверстия под них. Следует отступить 7-12 см от края фасада. Число петель, устанавливаемых на дверцу, может варьироваться. Но нужно соблюдать определенное расстояние между навесами, равное 50 см. Существует некая зависимость числа навесов от параметров дверцы.

Вес фасада, кгДлина фасада, см
До 5050-100100-150150-200Более 200
Число навесов
4-52
6-92
10-133
14-185
Больше 195

Когда будет определено число навесов, производится отметка центральных отверстий относительно ширины дверки. Причем отступ от боковины дверцы должен составлять 2,1-2,2 см. А также следует учитывать, что крепление не должно ложиться на место расположения полочек.

Таким образом, отмерив нужное расстояние от верха и низа дверцы, делается пометка. Далее, соблюдая отступ относительно ширины, также помечается точка будущего расположения. На пересечении отмеренных меток следует сделать выемку при помощи самореза или гвоздя. При высоте фасада более 100 см отметки нужно делать каждые 50 см.

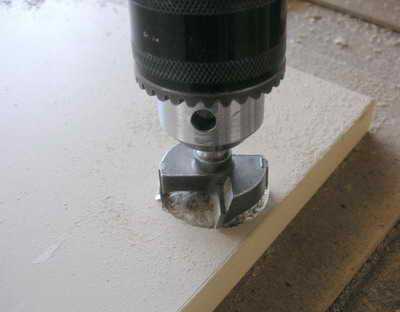

Подготовка отверстия

Чтобы понять как правильно устанавливать и навешивать петли, важно следовать всем обязательным этапам. Следующий этап установки – как врезать мебельные петли? Используя дрель или шуруповерт, нужно просверлить отверстия. При этом нужно использовать фрезу. Фасад укладывается на твердую поверхность. Сверление производится в месте проведенной разметки.

Монтаж мебельной петли производится при учете следующих условий:

  • глубина отверстия составляет 12-13 мм. Врезка не должна быть глубже, чтобы избежать появления трещин с лицевой стороны дверцы;
  • применение наточенной фрезы способствует исключению сколов или повреждению поверхности фасада;
  • дрель или шуруповерт следует вертикально, соответствуя оси сверления, чтобы избежать повреждения поверхности;
  • не следует выполнять сверление в спешке, иначе в результате отверстие будет неаккуратным.

Выполнив сверление для одного отверстия, производится сверление следующих пазов. Когда все отверстия будут изготовлены, следует этап укладки в них чашек петли.

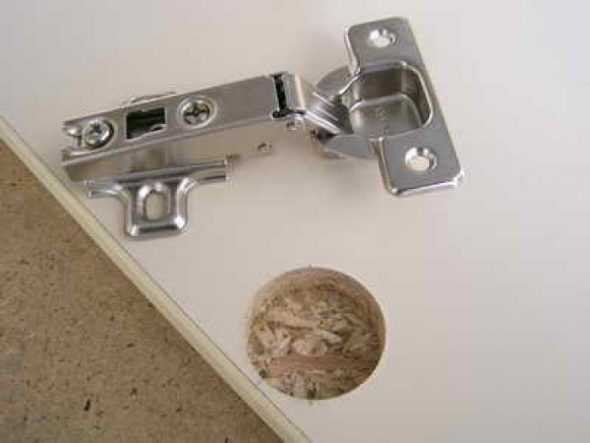

Крепление петли

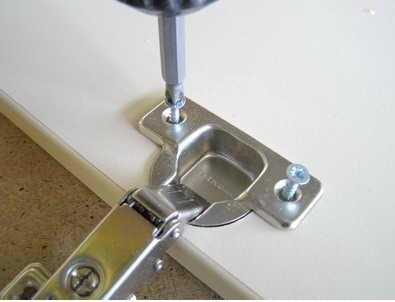

В отверстия помещаются петли и при помощи линейки или уровня скорректировать их положение относительно высоты фасада. Каждый навес должен плотно касаться поверхности фасада. Если не скорректировать расположение навесов, то дверца может принять косое положение. Когда петли будут выровнены, следует произвести отметки для саморезов. Это можно сделать карандашом или самим шурупом. Далее, с помощью шуруповерта прикрутить мебельные петли к дверке.

Навешивание фасада

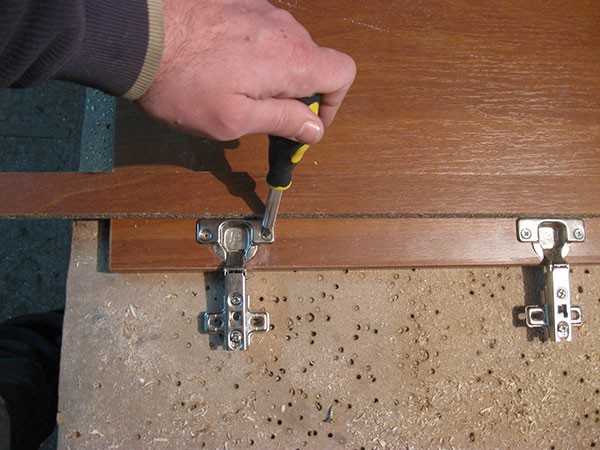

Когда выполнена разметка и установка мебельной петли, наступает самый сложный этап крепление устанавливаемой дверцы к корпусу шкафчика. Ход навешивания дверцы:

  • выполнить разметку мест установки монтажных площадок под петли;
  • прикрепление площадки для закрепления петель, которые установлены на фасад;
  • повесить дверцу к боковине шкафчика;
  • соединение двух деталей петли;
  • регулировка дверцы шкафчика относительно шкафчика при помощи отвертки.

Навешиванием дверцы лучше всего заниматься на ровной поверхности. При этом сторона шкафчика, на которую прикреплена планка навеса, должна располагаться в горизонтальном положении. Это создает определенное удобство при примерке и прикручивании фасада к боковине. После прикручивания к корпусу, можно ставить шкафчик в вертикальное положение, и провести регулировку относительно корпуса.



Регулировка

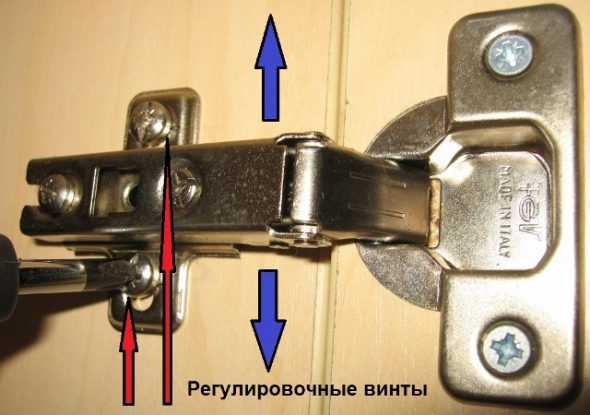

Заключительным этапом установки мебельных навесов является регулирование. После того как дверца будет прикреплена к корпусу, необходимо произвести регулировку в трех плоскостях. Конечно, придется несколько раз раскрутить и закрутить шурупу, но благоприятный исход обеспечен. Три плоскости – это вертикальная, горизонтальная и относительно глубины фиксации:

  • регулировка относительно глубины способствует прижиманию фасада поближе к корпусу или ослаблению. С помощью отвертки подкручивается овальное отверстие. Этот вид регулировки широко применяется в помещениях, где полы имеют какие-то неровности;
  • регулировка по вертикали способствует перемещению фасада в вертикальном положении. Выполняется регулировка подкручиванием овальных дырочек. По прошествии некоторого времени дверца может провиснуть. Поэтому необходимо проводить регулирование навесов иногда;
  • регулировка по горизонтали предполагает хождение дверцы слева направо или наоборот. Целью ее является избежание щелей между дверцей и корпусом шкафа. Применим этот метод еще в помещениях с неровными стенами и полом.

Этап регулировки можно выполнять, когда шкаф еще не навешен. Но, чтоб сразу сориентироваться относительно стен и потолка, лучше всего навесить шкаф на стену.

Оказывается, чтобы крепить петли, не нужно иметь специальные знания или навыки. Установить мебельную петлю совсем несложно. Главное, что при установке мебельной петли разметка и установка были произведены с учетом всех правил. Это позволяет избежать появления трещин на фасаде, щелей между корпусом и дверцей, трения при открывании. Тем более работа, выполненная своими руками, приносит множество положительных эмоций.

Видео

mblx.ru

Правильный монтаж мебельных петель своими руками

При покупке новой мебели или замене фасада на вашей кухне возникает необходимость установки мебельных петель. В данной процедуре нет ничего сложного, поэтому с ней сможет справиться каждый. Главное — это знать некоторые нюансы, с помощью которых у вас получится выполнить работу качественно и быстро.

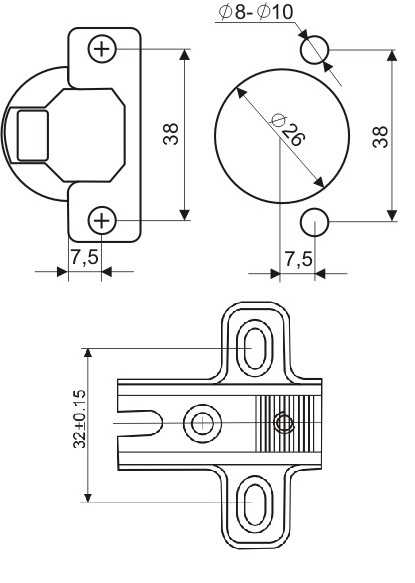

Схема крепления петли.

Конструкция мебельных петель

Чтобы понять, как произвести правильный монтаж мебельных петель, необходимо разобраться в их конструкции. На сегодняшний день наиболее распространенным вариантом креплениям для домашней мебели является четырехшарнирная мебельная петля. Главная особенность данного изделия заключается в том, что с его помощью можно регулировать дверь в пространстве после монтажа. После навески дверей они могут немного перекоситься, размещаться ниже или выше габаритов корпуса. Особенно это заметно, когда мебель оснащена несколькими дверьми. Поэтому для качественной сборки мебели возможность регулировки очень важна.

Основными элементами навески накладных дверей на четырехшарнирные петли являются:

Чертеж четырехшарнирной петли.

  • дверь;
  • боковая стенка;
  • отверстие под головку крепежного элемента;
  • колодка петли;
  • головка крепления;
  • регулировочный винт;
  • крепежные шурупы;
  • штанга;
  • винт крепления штанги к колодке;
  • заслонка.

Основание петли крепится к монтажной планке. Для возможности регулирования уровня двери в крепежный механизм входит регулировочный винт. Чашка петли монтируется в специальное отверстие, диаметр которого зависит от размеров дверцы. Чаще всего для крепления используются отверстия под чашку с диаметром 35 мм и глубиной около 12 мм. Если дверцы изготовлены из легких материалов (стекло, дерево), то чашку можно выбирать меньшего диаметра. Также в наличии есть петли, которые предназначаются для крепления дверей больших габаритов. В этом случае диаметр чашки должен составлять 40 мм.

При выборе дверного крепления также необходимо обращать внимание на такие его параметры:

  1. Расстояние до чашки. Это величина от края отверстия в дверце под чашку до края створки. В большинстве случаев оно равно 4-5 мм.
  2. Способ крепления. Крепежные отверстия размещены на одном и том же расстоянии от края дверцы. С их помощью чашку фиксируют на дверце при монтаже мебельных петель. При этом чашку можно крепить разными способами: с помощью саморезов длиной 12-17 мм, методом запрессовки или с помощью специальной муфты.
  3. Схема отверстий. Перед покупкой крепежных элементов следует учесть, что места крепежа чашки даже для одинаковых петель могут размещаться друг от друга на разном расстоянии. Поэтому нужно выбирать такой вариант крепления, который бы наилучшим образом подошел именно для вашего случая.

Вернуться к оглавлению

Инструменты и материалы

Cхема рояльной петли.

Чтобы произвести монтаж мебельных петель своими руками, необходимо приготовить такие инструменты и материалы:

  • дрель;
  • шуруповерт;
  • фрезу соответствующего диаметра;
  • рулетку;
  • рейку;
  • карандаш;
  • шурупы.

Вернуться к оглавлению

Крепление элементов

Любые монтажные работы начинаются с разметки.

При этом необходимо обратить особое внимание на то, чтобы место монтажа крепежных элементов не пересекалось с местами установки полочек.

В большинстве случаев для крепления дверцы применяются 2 петли, но если дверь габаритная и тяжелая, то лучше перестраховаться и установить 3 и более креплений.

От верхнего и нижнего края двери замеряется расстояние 70-120 мм. Если петель будет более двух, то расстояние между крайними элементами разбивается на столько равных частей, сколько крепежных элементов планируется использовать. Для того чтобы знать, сколько крепежных элементов лучше использовать, можно воспользоваться таблицей, приведенной. После этого замеряется центр будущего места крепежа от длинного края детали. Для петель с чашкой диаметром 35 мм данное расстояние должно быть равно 21-22 мм.

После того как разметка будет сделана, можно приступать к сверлению отверстий. Для удобства сверления в центрах будущих отверстий можно сделать острым шилом небольшие ямки. Это позволит сверлу не скользить. На дрель надевается сверло диаметром 35 мм и согласно разметке делается отверстие. Его глубина должна быть около 12 мм, что вполне достаточно для надежного крепления головки. Чтобы избежать возникновения сколов и неровностей, во время сверления дрель необходимо держать строго перпендикулярно фасаду.

Если вы первый раз высверливаете отверстия под мебельные петли, то перед началом работ вам рекомендуется потренироваться. Для этого можно взять кусок ДСП и просверлить несколько отверстий нужной глубины, так как в большинстве случаев неопытные сборщики мебели сверлят отверстие до тех пор, пока сверло не выйдет наружу с обратной стороны.

Для сверления лучше всего применять сверлильный станок, так как в этом случае заготовка будет надежно зафиксирована, а сверло будет находиться всегда перпендикулярно ей. С помощью станка также можно выставить требуемую глубину отверстия, обезопасив себя от сквозного сверления.

После того как все отверстия будут готовы, в них вставляются петли, предварительно сняв монтажные планки. Здесь может возникнуть небольшая сложность с параллельностью крепежа, потому что на глаз установить петли ровно будет трудно. Для этого можно воспользоваться длинной рейкой, которую следует приложить к задним кромкам петель. При этом размещение петель регулируется таким образом, чтобы все они приставали к рейке. После выставления положения шуруповертом закручивается по 2 шурупа на каждый элемент крепежа.

После установки всех петель можно переходить к креплению планок на стояк мебели. Для этого петли открываются, к ним цепляются планки и вставляются в корпус. Данную процедуру легче будет сделать, если перевернуть мебель на ту сторону, к которой крепятся петли. Монтажные планки крепятся с помощью шурупа 4х17 мм с предварительным сверлением отверстия 2,5 мм. В этом случае шуруповертом будет намного легче качественно закрепить шурупы.

После того как монтажные планки будут закреплены, двери навешиваются на фасад и регулируется их положение с помощью регулировочного болта.

masterpomebeli.ru

Как установить мебельные петли на шкаф: разметка, монтаж

Для крепления и дальнейшей эксплуатации дверей в мебельном производстве используют различные типы петель. Если вы купили шкаф и решили самостоятельно его собрать, то вам не избежать процесса установки дверей на мебельные петли.

Рисунок 1. Устройство мебельной петли

Устройство мебельной петли

На современном рынке мебели представлены различные виды дверных петель, к которым можно отнести как четырехшарнирные петли, так и просто шарнирные, которые были очень популярными еще в советские времена. Сегодня огромной популярностью пользуются четырехшарнирные навески, которые отличаются простой и надежной конструкцией, а также легким монтажом. Они обладают высоким уровнем прочности, что обеспечивает неограниченное количество рабочих циклов открывания-закрывания. Еще одним весомым преимуществом такого механизма является возможность его регулировки в 3 плоскостях, что позволит вам выровнять дверцы шкафа без особых проблем.

Четырехшарнирная петля состоит из следующих элементов (рис. 1):

  • чашка;
  • плечо;
  • монтажная (ответная) планка.

Виды петель.

Петля фиксируется к мебельному коробу монтажной планкой, а чашкой — к дверке. В качестве крепежных элементов применяются саморезы. Плечо играет роль рычага и соединяет чашку с ответной планкой с помощью четырехшарнирного устройства. В крышке планки размещен регулировочный винт, с помощью которого можно производить корректировку положения дверцы относительно основания.

По способу наложения створки на корпус навески делятся на:

  1. Накладные. Они применяются тогда, когда дверца закрывает боковины той ниши, в которой она размещена. Такой способ крепления дверей является самым популярным, поэтому его можно встретить практически на любом мебельном гарнитуре.
  2. Полунакладные. Используются в том случае, когда на одну и ту же боковину мебельного изделия заходят 2 дверцы. Петли данного вида отличаются от остальных небольшим изгибом основания, который обеспечивает небольшое расстояние между двумя фасадами.
  3. Внутренние. Применяются в случае внутреннего крепления фасада, то есть дверца не закрывает боковины ниши, в которой она размещена, а находится внутри нее. Основание таких навесок имеет ярко выраженный изгиб.
  4. Угловые. С помощью таких механизмов можно закреплять дверцы под определенным углом.

Вернуться к оглавлению

Подготовительные работы

Чтобы установить мебельную петлю на шкаф своими руками, необходимо приготовить такие инструменты, как:

Рисунок 2. Разметка петли

  • шуруповерт;
  • торцевая фреза диаметром в 35 мм;
  • линейка;
  • строительный уровень;
  • шило;
  • карандаш;
  • саморезы — 3,5х16 или 4х16 мм по 2 шт. на 1 петлю.

После подготовки инструмента производится разметка, которая заключается в отметке центра каждого отверстия под петли. В зависимости от высоты дверцы, а также от размещения по высоте полок от края фасада отступают около 7-12 см. Если дверь имеет большие габариты, то необходимо использовать не 2 петли, а 3 или больше. При этом шаг между навесами должен быть равен не менее 50 см. Зависимость количества петель от высоты и массы фасада представлена в таблице.

Высота фасада, смМасса фасада, кг
4-56-910-1314-1819 и более
Количество петель, шт
До 502
50-1002
100-1503
150-2004
200 и более5

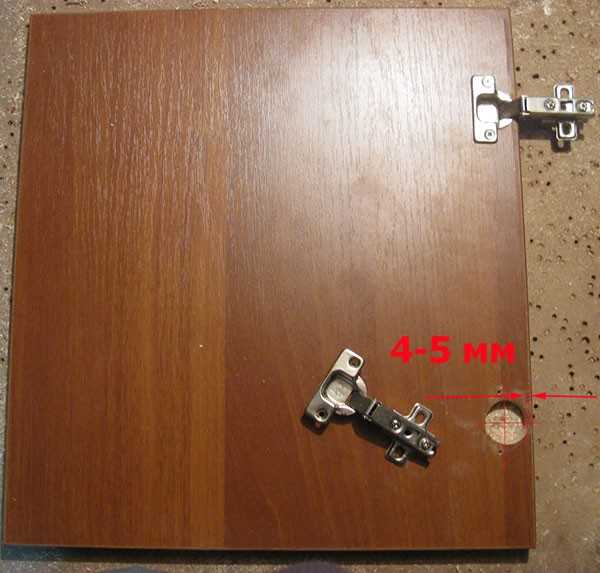

После разметки по высоте отмечаются центры отверстий от краев по ширине. Для стандартной дверной петли отступ от края должен составлять приблизительно 21-22 мм (рис. 2). Осуществляя разметку, необходимо следить, чтобы после монтажа петель не происходило их соприкосновение с полками шкафа, потому что это будет мешать нормальному функционированию двери.

Вернуться к оглавлению

Монтаж крепежа

После проведения всех замеров возможно приступить к сверлению необходимых отверстий. Для этого можно воспользоваться дрелью с торцевой фрезой диаметром в 35 мм. Держа дрель строго по оси сверления, сделайте паз глубиной в 12-13 мм.

Если углубление сделать глубже, то существует вероятность того, что внешний слой прессовки листа ДСП выдавится на лицевую сторону фасада.

Виды монтажа петель.

Чтобы сверление прошло удачно, рекомендуется использовать только хорошо заточенный инструмент.

После того как требуемое количество пазов просверлено, можно переходить к монтажу петель. Для этого в отверстия устанавливают петли, и с помощью строительного уровня выравнивают их положение относительно торца двери. Далее шилом отмечают места под саморезы, после чего их вставляют в пазы и закручивают шуруповертом.

После того как у вас получилось успешно закрепить все петли, можно ставить фасад. Для этого примерьте дверцы к корпусу, отметьте места крепления и закрепите монтажные планки. Для идеально ровного положения дверей петли можно отрегулировать с помощью регулировочного винта.

Чтобы правильно установить мебельные петли на шкаф, не нужно обладать специальными знаниями и умениями. Главное — придерживаться всех правил и рекомендаций, и тогда вы сможете произвести монтаж дверей без особых проблем.

masterpomebeli.ru

Как установить петли на дверцы шкафа. Инструкции и рекомендации

Монтаж крепежных деталей на дверцах и боковинах шкафов – непростой процесс. От правильной установки петель зависит баланс створок, их беспроблемная эксплуатация в течение длительного времени. Как установить петли на шкаф своими руками, можно узнать из данного материала.

Следуйте рекомендациям, и вы сможете самостоятельно сделать всю работу по сборке предметов обстановки в гостиную, спальню или прихожую.

Крепления, устанавливаемые на крупногабаритной мебели, – это полумеханические элементы, которые отвечают за раскрытие створок. Многое зависит от материала и толщины дверей, поэтому и то, из чего сделаны петли, тоже важно.

Петли должны выдерживать нормативные нагрузки.

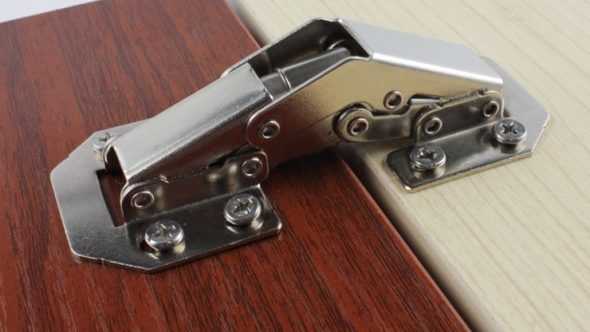

Виды петель для мебели

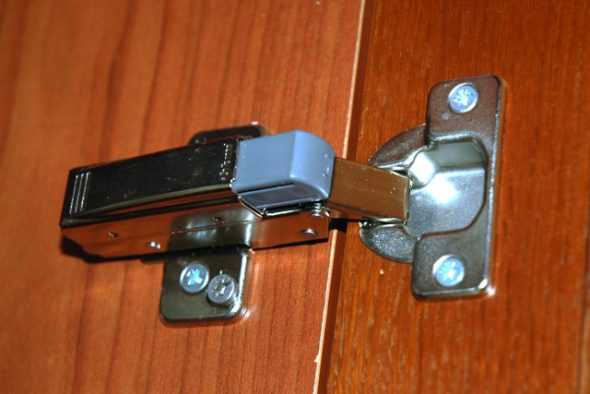

Для установки чаще всего используют накладные устройства с четырьмя шарнирами, так называемые лягушки. Такие крепления удобны для любой конструкции, предполагающей распашные створки – платяного или кухонного шкафа, других видов мебели.

Металлические детали изготавливаются из прочных сплавов, устойчивых к коррозии и механическим деформациям.

Мебельные петли делятся на несколько видов, в зависимости от того, как их крепят:

  • Накладные;
  • Полунакладные;
  • Вкладные;
  • Инверсные;
  • Рояльные;
  • Пяточные;
  • Штольные и др.

Виды мебельных петель.

Для шкафа применяют часто накладные конструкции с основаниями-чашками, которые соединяют с панелью при помощи саморезов. Механические вкладыши с «плечом» вставляются в эти основания и фиксируются на дверце и боковом полотне.

Такие крепежи достаточно надежны и долговечны, поскольку имеют усиленное соединение с плоскостями.

В зависимости от типа шкафа и его габаритов, а также материала выбирают подходящий вид соединительных деталей. Некоторые элементы используют исключительно для классической мебели, где все детали должны соответствовать стилю. Для обычных платяных шкафов выбирают стандартные накладные и полунакладные крепления.

Для установки на створки необходимо использовать сертифицированные промышленные изделия – это гарантия прочности и долгой службы мебели и ее отдельных частей.

Подготовка к монтажу

  1. Перед началом работ необходимо подготовить комплект инструментов и материалов для мебели. Обязательно иметь под рукой шуруповерт, дрель с соответствующими насадками, простой карандаш, мелок, линейку или рулетку. Понадобятся также шурупы, подходящие по размеру (обычно продаются вместе с петлями), и саморезы определенного сечения.

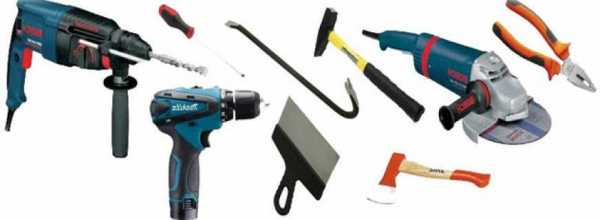

    Инструменты для установки петель.

  2. При установке крепежей необходимо учитывать материал, с которым вы имеете дело, и его структуру. Для рыхлых или волокнистых деревянных панелей применяются разные виды креплений и способы фиксации. Стеклянные поверхности также требуют особого подхода. Преимущественно используются два крепления – вверху и внизу. Если створка много весит или превышает метровую длину, то для усиления можно добавить еще одну деталь по центру. При превышении 9 кг дверь оснащают дополнительными петлями – добавляют на каждые 5 кг веса. Для кухонных шкафчиков обычно используются две петли, для крупногабаритных предметов – от трех.

    Максимальное количество крепежных элементов, которые можно разместить на двери при большой длине и массе 20 кг – 5 штук.

  3. От верхнего и нижнего внутренних углов двери нужно отмерить не менее 10 см, иначе створка со временем может «разболтаться», и шурупы выйдут из пазов.

    Нельзя располагать петли на уровне полок – дверь не будет закрываться.

  4. Перед началом установки крепежных деталей необходимо сделать разметку. Это поможет соединить элементы намного точнее.

    Воспользуйтесь карандашом или тонким мелком.

  5. Средняя длина отступа от края створки шкафа до центра петли составляет 2,2 см.

    Это расстояние для стандартных креплений.

  6. Перед установкой петель на дверь шкафа протрите поверхности. Пометьте места будущих соединений острым гвоздем или шилом.

    Подготовка мебели к монтажу крепежных деталей не терпит суеты. От этого зависит правильная работа дверей.

Тщательно проверьте все параметры створок шкафа, расположение полок и т.п. Можно сделать предварительный эскиз.

Установка крепежных элементов

Дверцы шкафа предварительно примеряют к боковинам, чтобы сделать точную разметку. Начальный этап установки петель – сверление отверстий для крепления чашек.

Делать петли в вертикальном положении двери не всегда удобно. Это потенциально снизит точность соединения.

Положите створку на ровную поверхность, зафиксировав ее. Просверлите с помощью дрели и фрезы отверстия под чашку. Важно не делать слишком большие углубления, достаточно 1,2 см. Вставьте чашки в отверстия и прикрутите шурупы в дверной части крепления.

Необходимо, чтобы они входили в пазы ровно, без перекоса, иначе дверь будет закреплена неправильно.

Для установки соединительных деталей располагайте дрель вертикально – любой наклон сделает работу некачественной, могут появиться сколы, из-за которых крепление не будет надежно держаться. Ответную планку на боковине изделия можно устанавливать и в вертикальном положении панели, предварительно разметив места соединений.

При сверлении дрель также необходимо держать очень ровно.

Если используются накладные детали, то их делают «глухими», чтобы не расползались при соединении и сборке. Такие крепления не должны иметь зазоров и перекосов. При соединении створки и боковины воспользуйтесь помощью.

Вдвоем процесс работы будет удобнее, качественнее и точнее.

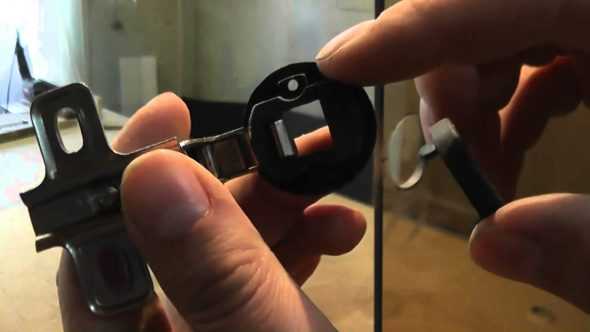

Установка соединительных деталей на стеклянные дверцы требует особой аккуратности и осторожности. Для таких створок приобретают специальные крепежные детали. Со стороны боковины понадобятся отверстия, которые сверлятся с помощью дрели.

Стеклянное полотно фиксируется посредством зажимов.

Выравнивание и регулировка

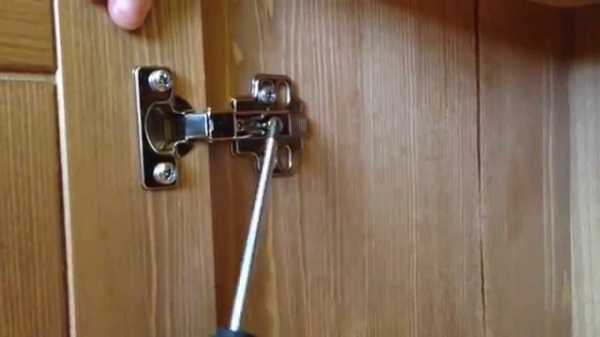

Мебельные крепления нуждаются в регулировке. Для этого в процессе установки проверяют их фиксацию по глубине и расстоянию. Можно это делать при горизонтальном или вертикальном положении частей шкафа. После сборки мебели все предварительные расчеты превратятся в результат, поэтому важно заранее уделить разметке и параметрам соединения больше времени.

При выборе нужно в первую очередь обращать внимание на прочность изделия, оно должно служить на протяжении всего срока эксплуатации мебели.

После установки креплений на дверцы шкафа необходимо тщательно примерить створки к боковинам, чтобы они точно совпадали. Пометьте карандашом места соединений. Зафиксируйте дверь и проделайте крепежные работы на обеих сторонах. Важно, чтобы точность всех деталей шкафа была стопроцентной. Закончите сборку и проверьте работу.

При первом открывании-закрывании створки могут двигаться несколько туго, если петли еще не смазаны и не разработаны.

После того как крепление петель на шкаф закончено, рекомендуется капнуть внутрь механизма немного машинного масла. Затем необходимо протереть поверхность впитывающей тканью.

Проверьте, чтобы все элементы работали исправно.

Для шкафа из ДСП лучше взять широкие петли, поскольку материал основы может крошиться.

Чем качественнее все элементы собираемой мебели, тем надежнее будет их эксплуатация.

Установив петли на двери шкафа, не забывайте о том, что спустя время створки могут провиснуть под собственным весом, особенно если они часто остаются открытыми. Поэтому необходимо периодически укреплять петли, подкручивая шурупы. В современных креплениях сделать это просто – в овальной части имеется дополнительное углубление.

Старайтесь отладить детали аккуратно, чтобы не расшатать пазы.

Также необходимо время от времени смазывать петли шкафа, чтобы они не ржавели и не скрипели. Регулируя крепления, необходимо фиксировать не только шурупы, соединяющие чашку или планку, но и детали доводчика. Механическая часть может изнашиваться от эксплуатации. Поэтому важно иметь 2-3 запасных элемента, чтобы ими заменить сломавшуюся деталь. О «просадке» говорит перекос, неплотное прикрывание. Работы проводят чаще в помещениях с неровными полами и повышенной влажностью.

Если регулировка не помогает, стоит заменить старые детали на новые.

Меняя крепления на бывшей в эксплуатации мебели необходимо смотреть, насколько они подходят для нее. Возможно, придется из-за расшатывания пазов менять расположение новых петель.

В этом случае рекомендуется разобрать мебель и заново проделать все операции по установке.

После регулировки проверьте на предмет зазоров, плотности прилегания дверей при закрывании, общую подвижность и ровность створки по оси.

При установке нескольких крепежей следует просчитать, чтобы их местоположение не попало на внутренние элементы мебели.

ВИДЕО: Как легко и быстро установить мебельные петли.

ВИДЕО: Как отрегулировать дверцы шкафов.

Угловой шкаф – все что необходимо знать

Независимо от площади квартиры, при выборе мебели люди преследуют следующие цели – надежность, функциональность и дизайн, позволяющий дополнительно украсить интерьер помещения. Оптимальным решением является...

Идеи декорирования шкафа своими руками.

После нескольких лет совместной жизни вы вдруг ловите себя на мысли: «Какой же этот шкаф неуклюжий и мрачный!». А выбросить жалко – на новый денег нет, да и этот еще свой ресурс не выработал. Самое время...

Как повесить шкаф на гипсокартонную стену

Гипсокартон повсеместно применяется в строительстве и отделке. Представляет собой два листа из уплотненной бумаги, между которыми спрессован специальный гипсовый состав. Часто для увеличения прочности...

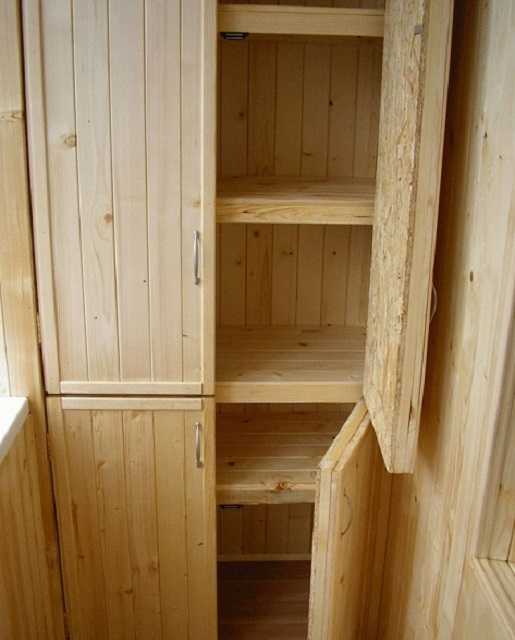

Как сделать шкаф на балконе из вагонки: особенности процесса и пошаговая инструкция

Не каждый имеет возможность приобрести крупногабаритную квартиру, чтобы без проблем уместить все предметы быта. Однако это уже давно не проблема, ведь даже небольшое пространство можно использовать максимально...

Шкаф перегородка поможет осуществить разделение комнаты

Издревле человек стремился обустроить свое жилище, создать уют, комфорт.  Развитие технологий, дизайнерского искусства позволяет преобразить любое пространство, выполнить интересную дизайнерскую и...

Что нужно знать, прежде чем делать шкаф в прихожую своими руками

Прихожая будет неполноценной, если в ней не будет добротного вместительного шкафа. Совсем необязательно его покупать, так как процесс изготовления довольно прост. Преимущества такого варианта: ...

berkem.ru

просто о простом — Сделаем мебель сами

В этой статье мы с вами поговорим о подготовке фасада к навеске на короб, и том, какой инструмент для этого нужно иметь.

Сразу оговорюсь, что существует очень много разновидностей петель, которые имеют различные диаметры посадочной чашечки (это та часть, которая непосредственно врезается в материал).

Эти чашечки могут иметь диаметры 26мм, 35мм, 40мм.

Но самые распространенные из них (те, которыми чаще всего пользуются) те, которые имеют диаметр 35мм. Именно о них мы и будем говорить.

Врезается петля непосредственно в фасад, а крепится (установочной площадкой) к боку короба, на котором должен этот фасад «висеть».

Врезается она очень просто. Для этого, нужно иметь следующий перечень инструментов:

  1. Рулетка для разметки
  2. Шило
  3. Электродрель (для изготовления посадочных отверстий)
  4. Сверло Форстнера, или, в простонародье – фрезу под чашечку 35мм
  5. Отвертку для вкручивания саморезов

Из крепежа нужны саморезы 4х16 мм (или, что-то, близкое к ним).

Итак, сначала, размечается фасад на предмет нахождения центра будущего отверстия, из которого фрезой нужно выбрать часть материала (ровно столько, чтобы посадочная чашечка в него «села»).

При разметке следует учесть, чтобы петля не находилась на одной высоте с полкой, или какой-нибудь фурнитурой, из за чего ее будет невозможно установить (и как следствие – будет испорчен фасад).

По этому, строит очень внимательно давать отступ от нее до края фасада.

Так же следует учесть размеры и массу самого фасада.

От этих параметров зависит, сколько петель нужно на него врезать. Подробнее об этом моменте можно прочесть в этой статье (в ней же более подробно рассматривается эта фурнитура).

Обычно центр отверстия (35мм) размечается таким образом, чтобы от чашечки до крайней грани фасада было расстояние 4-5 мм (или, от края фасада до центра отверстия – 22-23мм).

Когда все размечено – сверлится отверстие.

Это – самый ответственный момент.

Дело в том, что, как было сказано выше, отверстие должно быть такой глубины, чтобы в него полностью «села» посадочная чашечка. И если, при врезке отверстия увлечься – можно фасад «продырявить» насквозь.

Чтобы этого не случилось, некоторые специалисты устанавливают дрель с фрезой на специальный шток с ограничителем, который ограничивает глубину погружения фрезы в фасад. Но я считаю это лишним (было много случаев, когда по той или иной причине настройки этого штока сбивались, и фасады портились).

Все это можно сделать аккуратно, вручную.

Затем, в сделанные отверстия вставляются петли, и выравниваются планкой (чтобы не смещались по оси, иначе в процессе работы они будут изнашиваться).

После этого, «накерняются» отверстия, через которые чашечки закрепляются саморезами в фасаде, и, собственно, после всего этого – закрепляются (отверткой или электродрелью со вставленным битодержателем и битой под саморезы).

Вот, таким нехитрым способом, все это можно сделать.

На этом я заканчиваю.

До встречи.

www.sdmeb.ru

обзор видов и способов работы

Современное мебельное производство и дизайн готовых изделий предполагает использование разнообразной крепежной фурнитуры, которая не только влияет на удобство пользования различными мебельными предметами, но и обеспечивает их функциональность. К крепежным аксессуарам относятся различные виды петель, которые используются для позиционирования и функционирования различных дверок, играющих роль фасада мебельного изделия.

В настоящее время при производстве мебели используются различные типы петель, отличающихся дизайном, назначением и функциональностью. Они изготавливаются из различных материалов и обычно имеют защитно-декоративное покрытие

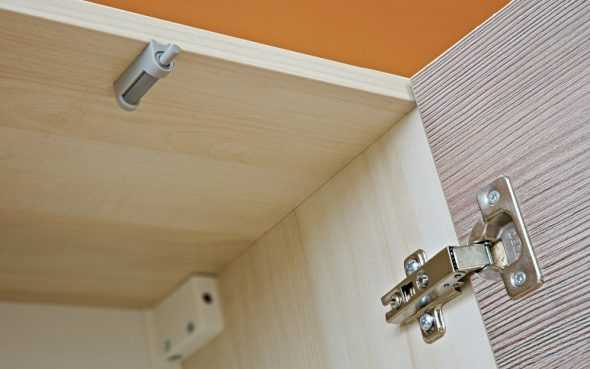

Четырехшарнирные петли

Наибольшее распространение при производстве корпусных изделий, предназначенной для обустройства любых жилых и бытовых помещений, нашли четырехшарнирные петельные конструкции, достоинствами которых являются:

  • высокая прочность отдельных элементов, обеспечивающая надежность работы изделия в целом;
  • большое количество циклов срабатывания, обеспечивающее функционирование изделия во время всего срока службы;
  • возможность регулировки дверной створки в трех плоскостях.

Конструкция четырехшарнирной петли включает:

  • чашку;
  • плечо;
  • установочную площадку;
  • дополнительные элементы – регулировочный винт и декоративный фланец.

Как правило чашка устанавливается в специальное углубление выфрезерованное в дверце. Для того чтобы сократить номенклатуру фрез (сверл Фоснера) большинство петельных экземпляров имеют чашку диаметром 35,0 миллиметров.

Чашки меньшего диаметра (26,0 миллиметров) имеют модели, предназначенные для установки на небольшие по массе и размерам дверные створки, а также на распашные дверки из стекла, как например, в сервантах. Плечо-рычаг является корпусом регулировочного механизма и соединяется с установочной площадкой, закрепленной внутри мебельного отсека, на его боковине. Крепление всех элементов петельной фурнитуры осуществляется шурупами-саморезами или с использованием винтового конфирмата.

Разновидности петель

Четырехшарнирные мебельные петли в зависимости от сопряжения дверной створки с корпусом изделия делятся на:

  • накладные и полунакладные;
  • угловые;
  • специальные — штольные и инверсные петли.

При изготовлении большинства моделей любых видов корпусной мебели преимущественное распространение нашли первые три вида петельных конструкций.

По способу закрывания этот вид петельной фурнитуры делится на обычные экземпляры и конструкции, оснащенные доводчиком или газлифтом, которые значительно повышают удобство пользование мебелью.

На заметку!

В моделях, где створка «прячется» внутрь корпуса, заподлицо с его фасадом, применяют внутренние модели, которые функционально и конструктивно практически не отличаются от обычных накладных образцов.

Любые виды петель для мебели с четырьмя шарнирами можно установить и отрегулировать самостоятельно. Самым сложным в этом процессе является высверливание глухого отверстия под установку чашки, для чего потребуется сверло (фреза) Фоснера.

Установка фурнитуры

Для выполнения монтажных работ и крепления дверных створок на корпус изделия с использованием петельной фурнитуры с четырьмя шарнирами потребуется следующий инструмент и расходные материалы:

  • строительный угольник;
  • дрель или мощный шуруповерт;
  • фрезу (сверло Фоснера) диаметром 25,0 или 35,0 миллиметров (зависит от диаметра шашки;
  • карандаш;
  • шило;
  • набор отверток или сменные биты для шуруповерта;
  • саморезы 3,5×16,0 миллиметров.

Установочные работы начинаются с разметки. Карандашом намечают центры будущих отверстий. Обычно центр глухого отверстия под установку чашки предусматривают на расстоянии 80,0…130,0 миллиметров от верха-низа дверной панели. Общее количество фурнитуры выбирается в зависимости от веса дверной створки.

Большинство моделей четырехшарнирной фурнитуры имеют высоту (глубину) чашки равную 12,0…13,0 миллиметров. При наличии сверла Фоснера проблем с фрезеровкой глухого отверстия не возникает. В мебельном производстве часто применяются специальные концевые фрезы с ограничителем, не допускающим фрезеровку большей глубины отверстия. Если работы выполняются первый раз, то перед фрезерованием реальных отверстий желательно потренироваться на ненужном куске аналогичного материала.

На заметку!

Перед выполнением работ необходимо обратить внимание на качество заточки инструмента. Любые неточности и дефекты заточки могут привести к сколам кромок, фрезеруемых отверстий.

Для стеклянных дверных панелей существуют модели, которые не требуют сверления отверстий, где взамен чаши применена накладная планка. При самостоятельном изготовлении мебели вполне допустима установка этих экземпляров и на фасады, изготовленные из ламинированной древесностружечной плиты или «МДФ» — панелей.

После сверловки углубления, крепления опорной  чаши и установочной площадки к деталям изделия (дверце и стенке мебельного отсека) производится навешивание створки на корпус мебели. Для этого установочный паз корпуса заводится под винт ответной планки, после чего последний предварительно затягивается.

Регулировка

Крепление петли и навеска дверцы отнюдь не подразумевают окончание работ. Четырехшарнирные модели петель требуют регулировки, правильное выполнение которой обеспечивает идеальное прилегание дверной панели к корпусу мебели.

Перемещение установочного паза рычага в опорной планке обеспечивает установку дверку по глубине. Регулировочным винтом в плечевом рычаге обеспечивается нужная плотность прилегания. Смещение дверки относительно корпуса мебели по высоте, обеспечивается изменением положения опорной планки, для чего в ней имеются специальные пазы.

Детальную установку створки на шкаф с использованием четырехшарнирной петельной фурнитуры можно увидеть на первом ролике.

Проводить регулировку можно также, как показано во втором ролике.

mebeltrends.ru

Разметка, установка и регулировка мебельных петель на дверцы своими руками

На современном рынке мебельной фурнитуры представлено большое количество видов мебельных петель. В современном производстве мебели чаще всего используют четырехшарнирные модификации, которые являются улучшенными шарнирными петлями времен СССР. Безусловно, сегодняшние петли намного надежнее и качественнее своих предшественников. Сегодня выбор комплектующих для изготовления мебели довольно обширен.

Давайте разберемся, какие виды петель сегодня используются мебельщиками при изготовлении мебели.

Самыми часто используемыми петлями являются накладные петли, которые используют, в основном, для крепления фасадов (дверок) к корпусу мебели. Также бывают полунакладные петли, внутренние, угловые, с доводчиками, пружинные и т.д.

Мы же сегодня рассмотрим установку мебельной петли накладного типа. Хотелось бы отметить, что монтаж всех остальных разновидностей навесов будет подобным.

Для начала, необходимо разобраться, из каких частей состоит петля. В первую очередь, это крепежная планка и сам механизм. Планку крепежа следует монтировать к внутренней части корпуса, петлю – на фасад в специальное отверстие, которое необходимо сделать глухим, глубиной двенадцать-тринадцать миллиметров.

Диаметр отверстия зависит от типа петли, и может составлять двадцать шесть или тридцать пять миллиметров.

Навесы с чашей двадцать шесть миллиметров используются крайне редко.

Мебельщики их применяют только в тех случаях, когда необходимо прикрепить фасад на модуль, в который помещается стиральная машинка (невстраиваемая). Это объясняется тем, что зазор для крепления петли в этом случае очень маленький, и стандартный навес прикрепить не представляется возможным.

Необходимый инструмент

Для того, чтобы осуществить монтаж мебельных петель, понадобится следующий инструмент:

  • шуруповерт;
  • карандаш;
  • отвертка;
  • рулетка;
  • шило;
  • саморезы 4*16 мм;
  • торцевая фреза 35 мм.

Ход работы

Разметка мебельных петель

Для начала, необходимо отметить центры будущих отверстий. Поскольку все дверцы имеют разную высоту и предполагаемое место установки, показатели для каждого варианта будут варьироваться от семидесяти до ста двадцати миллиметров. Еще один момент: в зависимости от  того, какой вес дверцы и ее размер, могут устанавливаться три и более навеса.

Разметка отверстий под установку мебельной петли

При монтаже трех и более петель на один фасад, обращайте внимание на то, чтобы петля в конечном итоге не попадала на горизонтальные внутренние части шкафа (например, полки, торцы царг и т.д.). Сделайте отметку для отверстия на расстоянии двадцать два миллиметра от торца дверки.

Сверление отверстие под чашу

Вооружившись шуруповертом и торцевой фрезой на 35 мм, приступайте к сверлению. В основном, глубина чаш составляет двенадцать-тринадцать миллиметров. Не стоит пытаться просверлить глубже, ведь у ДСП, которое имеет толщину всего 16 миллиметров, не всегда бывают качественными наружные слои ламината. Если просверлить немного большее отверстие, существует риск повреждения этих слоев, замаскировать или исправить которые буде уже, увы, невозможно.

Сверление отверстия под чашу

Рекомендуется использовать хорошо наточенную фрезу, с помощью которой повредить поверхность или сделать сколы будет невозможно. Также, для того, чтобы не появились сколы, шуруповерт следует держать строго вертикально.

Установка накладных петель. Вставьте петлю в получившееся отверстие, выровняйте ее относительно торца фасада.

Проделайте с помощью шила отметки под саморезы. После чего закрутите их в отверстия.

Навешивание фасада

На боковой внутренней стороне корпуса прикрепите площадку для крепления петли. Соедините две части навеса. Отрегулируйте фасад относительно корпуса с помощью отвертки.

Очень удобно это делать НЕ на весу, а как раз таки на ровной поверхности в горизонтальном положении. Т.е. боковина, на которую вам нужно прикрепить площадку петли, должна находиться в горизонтальном положении, так вы достаточно легко сможете примерять и прикрутить фасад к боковине.

Регулировка мебельных петель

Что касается регулировки мебельных петель, то она может осуществляться в трех плоскостях: по вертикали, по глубине и фиксации  навеса, по горизонтали.

1. Регулировка петел по глубине и фиксации навеса, в первую очередь, необходима для того, чтобы прижать фасад ближе к корпусу, или, наоборот, ослабить это прижатие. Отверткой необходимо подкрутить овальное отверстие. Очень часто, таким образом, регулируют петли в помещении с неровными полами.

2. Регулировка по вертикали дает перемещать дверцу выше или ниже. Поскольку на фасады, как и на все остальное, действует сила притяжения, они могут, со временем, провиснуть. Необходимо время от времени делать такую регулировку навесов. Выполняется она путем все того же подкручивания овальных отверстий.

3. Регулировка по горизонтали. Другими словами, это боковая регулировка. За счет нее можно избежать щелей между фасадами и корпусной частью. Также этот метод хорош, если в помещении неровный пол или стены.

Ну вот, теперь вы знаете все о креплении мебельных петлей на мебельный фасад. Надеемся, наш инструктаж поможет вам избежать самые распространенные ошибки при самостоятельной установке мебельных петель.

mebsam.com
