Как установить вытяжку на кухне – Монтаж и установка вытяжки на кухне своими руками

Содержание

Как установить вытяжку на кухне

Вытяжка - обязательный элемент кухни, который избавляя ее от излишней влаги и пара, позволяет сохранить целостность отделки комнаты. Существует два способа установки вытяжки на кухне: применение услуг специалиста или самостоятельное проведение работ. Первый вариант более дорогостоящий, но в то же время, качество работы гарантировано. Для выполнения второго варианта потребуется немного потрудиться, однако в данном случае, получиться сэкономить деньги. О том, как установить вытяжку на кухне своими руками рассмотрим далее.

Оглавление:

  1. Вытяжка для кухни: преимущества и характеристика
  2. Вытяжки для кухни фото и разновидности
  3. Установка вытяжки на кухне: рекомендации по выбору прибора
  4. Монтаж вытяжки на кухне: технология
  5. Как правильно установить вытяжку на стену
  6. Рекомендации по установке вытяжки на кухне

Вытяжка для кухни: преимущества и характеристика

Перед тем как ознакомиться с преимуществами установки вытяжки на кухне, следует внимательно изучить ее функциональные особенности. Главная и самая важная функция вытяжки - обеспечение отвода влажного воздуха, пара и запахов от готовки пищи из помещения. Таким образом, удается избавиться от скопления на стенах и электроприборах налета.

Кроме того, установка вытяжки позволяет получить чистый запах в помещении, что особо важно для людей, страдающих аллергией или головными болями.

Среди преимуществ установки вытяжек на кухне отметим:

  • легкость монтажа;
  • простота эксплуатации;
  • разнообразие форм и моделей;
  • широкий диапазон мощностных характеристик;
  • привлекательный дизайн;
  • удобство расположения и компактность;
  • длительность эксплуатации.

Среди основных требований к покупке вытяжки следует предъявить:

  • соотношение мощности устройства площади помещения, в котором оно установлено;
  • соответствие внешнего вида вытяжки дизайну кухни;
  • гармоничность вытяжки с кухонной мебелью;
  • быстрая очистка воздуха от загрязнений;
  • наличие света;
  • дополнительные функции, которые зависят от конкретного производителя.

В процессе выбора вытяжек следует учесть следующее:

  • тип ее подключения - стандартный вентиляционный канал или обычное отверстие в стене;

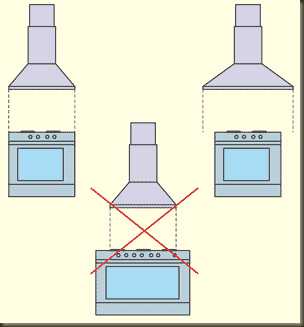

  • размеры изделия должны сопоставляться с габаритами варочной плиты;
  • тип плитки, которая находиться на кухне, наличие духового шкафа;
  • тип самой комнаты, чаще всего кухни бывают изолированными, кухнями-студиями, комбинированными с гостиной и даже со спальней, актуально для однокомнатных квартир;
  • количество людей, проживающих в доме, частота приготовления пищи;
  • интерьер комнаты и ее особенности.

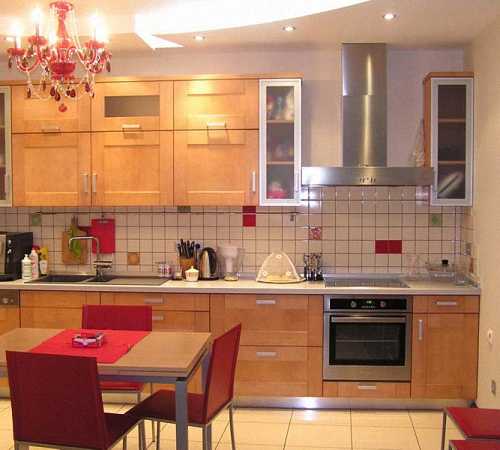

Вытяжки для кухни фото и разновидности

Большой ассортимент вытяжек, продающихся в магазинах бытовой техники, чаще всего разделяют на такие группы:

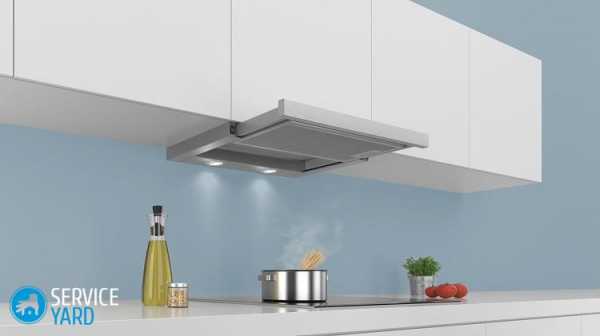

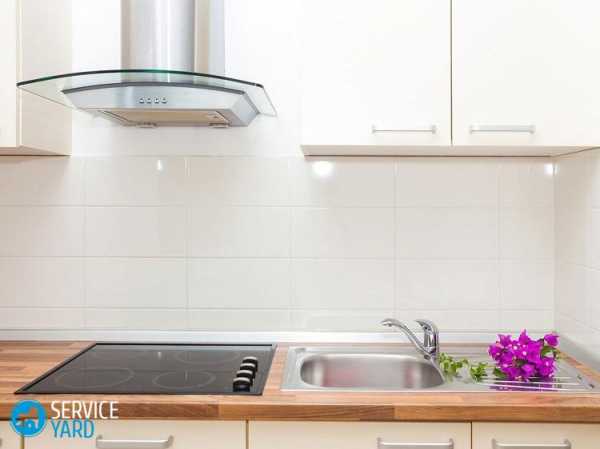

1. Вытяжки для кухни плоской формы.

Их фиксация осуществляется непосредственно над варочной поверхностью. Данная вытяжка представляет собой отдельный агрегат, который не подключается к общему вентиляционному каналу. Среди основных компонентов такого рода вытяжки следует отметить наличие:

  • корпусной части;
  • внутри которой установлен вентилятор;
  • фильтр, очищающий воздух в помещении.

Среди преимуществ вытяжки для кухни плоской формы отмечают:

  • доступную стоимость;
  • хороший результат работы;
  • простоту монтажа;
  • аккуратный внешний вид.

Несмотря на это, данная вытяжка отличается низкой мощностью всасывания, повышенной шумопроизводительностью, необходимостью в замене и очистке фильтров.

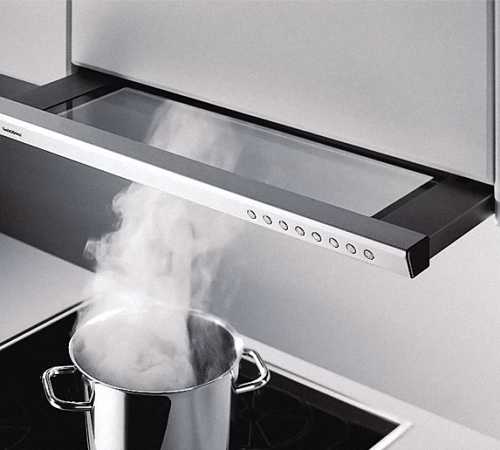

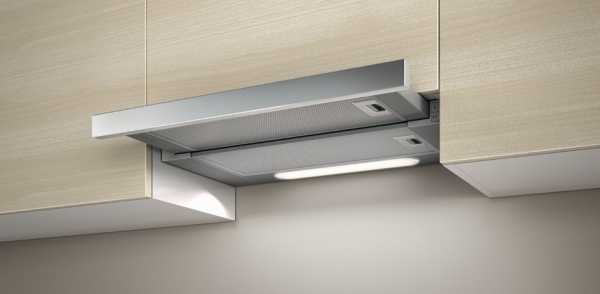

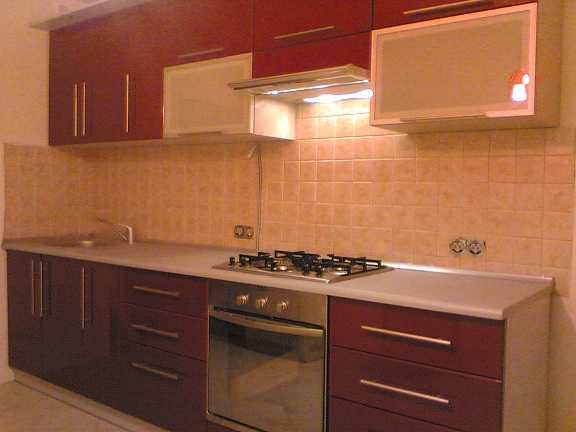

2. Вытяжка для кухни встраиваемого типа.

Данный вариант отличается более высоким качеством работы, нежели предыдущий. Для установки такого устройства потребуется наличие специального шкафа. В нем производится установка всех конструктивных элементов вытяжки. Внешний вид устройства достаточно аккуратный. Кроме того, она качественная и надежная в эксплуатации. Мощность встраиваемой вытяжки на порядок больше, чем у плоской. Стоимость такого устройства также больше. Длительность эксплуатации прибора обеспечивается за счет прочистки фильтров и каналов, по которым осуществляется циркуляция воздуха.

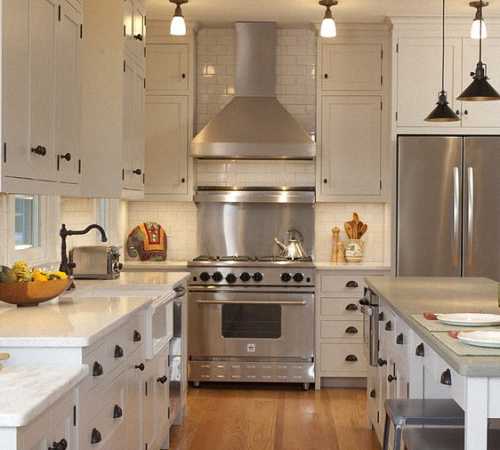

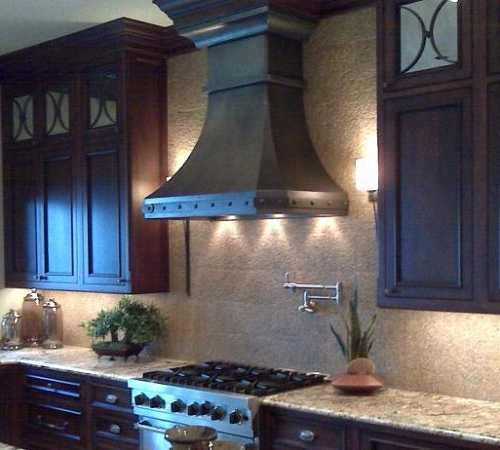

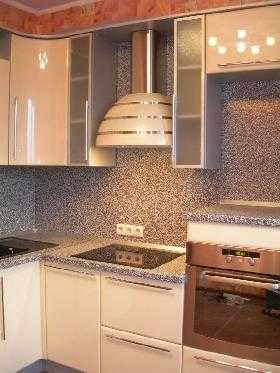

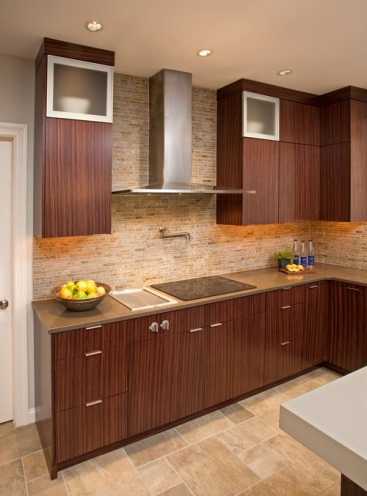

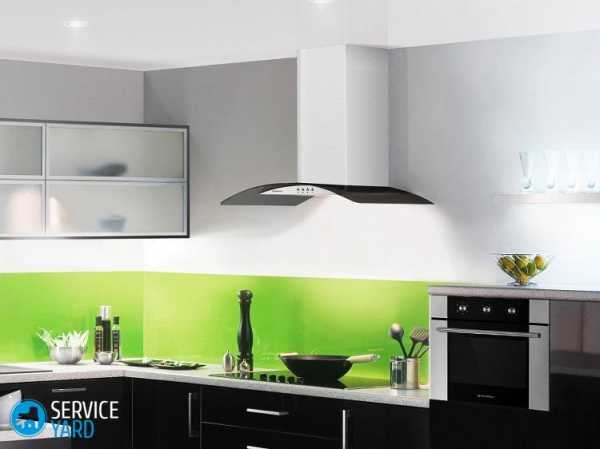

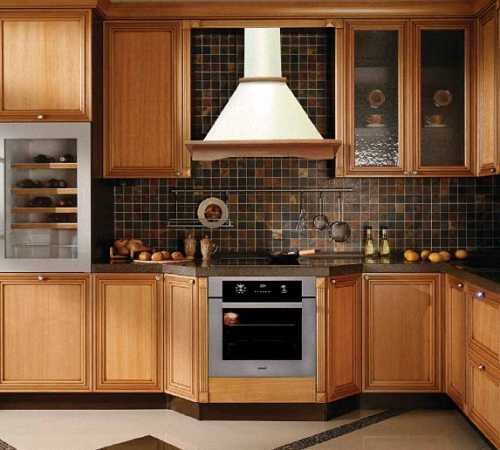

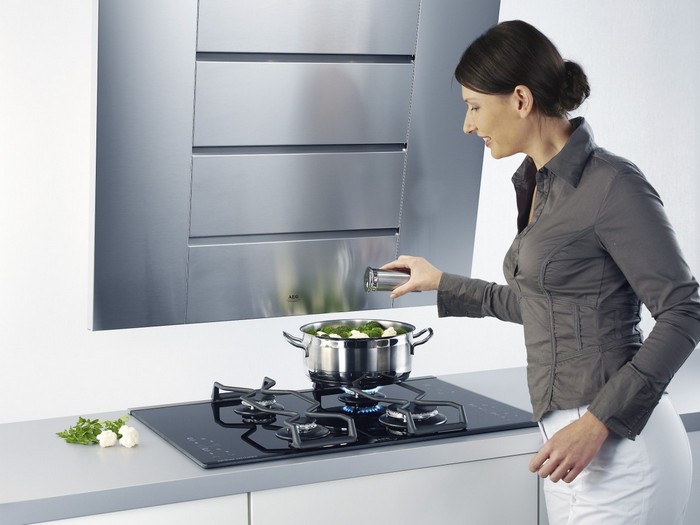

3. Вытяжка для кухни каминного типа.

Такой вид вытяжек еще называют купольным. Вытяжки данной категории - самые высококачественные, мощные и в то же время дорогостоящие. Внешний вид устройства хорошо подходит под любой тип современного интерьера. Кроме того, вытяжки довольно компактны, для их изготовления используется металл, дерево, стекло и их комбинации. Каминные типы вытяжек отличаются разнообразием форм, моделей, цветов и конфигураций. Кроме того, вытяжки имеют возможность дистанционного управления, они быстро очищают помещение от неприятных запахов и влаги. Для их работы не требуется постоянно менять фильтры и тратить на это деньги.

4. Угловой вариант вытяжки на кухню.

Для того, чтобы максимально сэкономить место на без того, маленькой кухне, производители предлагают ряд угловых вытяжек. Они устанавливаются на угловых кухнях и помогают экономить полезную площадь помещения.


Установка вытяжки на кухне: рекомендации по выбору прибора

Перед покупкой вытяжки на кухню, следует внимательно изучить все ее характеристики и сопоставить их с индивидуальными особенностями помещения, в котором будет производиться ее установка. Предлагаем список основных критерий, которыми нужно руководствоваться в процессе выбора вытяжки:

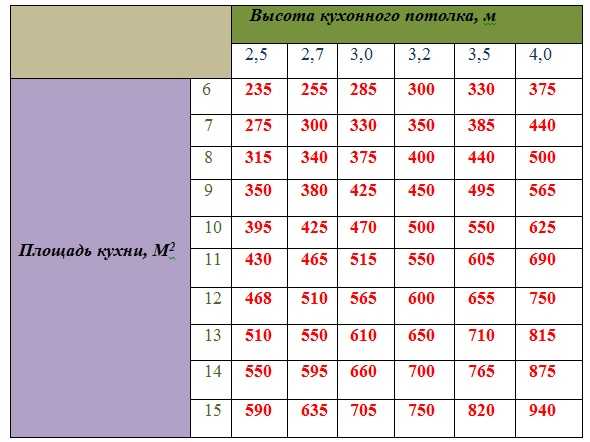

1. Величина мощности и производительности.

Производительностью называют воздух, который вытяжка способна переработать за определенное количество времени. От мощности зависит уровень производительности, поэтому прежде всего следует обращать внимание на первый показатель. Не покупайте вытяжки, мощность которых слишком велика для вашей кухни, в таком случае, вы напрасно потратите деньги на электроэнергию, с помощью которой обеспечивается работоспособности прибора.

Для расчета мощности вытяжки следует использовать такую формулу:

а=в*10

  • а - производительность вытяжки, количество кубометров воздуха, перерабатываемых за час времени;
  • в - объем кухни, для его определения достаточно измерить ширину, длину и высоту помещения и умножить между собой данные показатели.

Например, если длина кухни 2 м, высота - 3 м, ширина - 2 м, то производительность вытяжки составит: (2х3х2)х10=120 кубометров в час.

2. Шумопроизводительность.

От данного показателя зависит комфорт людей, пребывающих в помещении, в процессе работы вытяжки. Особо актуально в том случае, когда вытяжка устанавливается в кухне студии или кухне гостиной. Чем ниже уровень шума, который издает устройство, тем выше его стоимость. Для того, чтобы вытяжка работала максимально тихо, производители используют специальные прокладки или системы антивибрационного характера. Предварительно в магазине, попросите продавца включить вытяжку и опробовать ее работоспособность, чтобы самостоятельно изучить уровень шума, который она издает.

3. Тип, количество фильтров, имеющихся в вытяжке.

Именно от типа фильтра вытяжки зависит качество ее работы. Так как на фильтрах остаются запахи, жир, сажа и другие мелкие частицы, находящиеся в воздухе. Фильтры достаточно быстро загрязняются и требуют очистки. Если ее не проводить, то все грязные компоненты из фильтров, будут попадать в помещение. Существует два вида фильтров, обеспечивающих:

  • грубую очистку;
  • тонкую очистку.

Первый вариант отличается высоким качеством работы, однако требует постоянного ухода и мытья. Для его изготовления используется флизелин, акрил или металл. Жиры и прочие загрязнения, попадая на фильтр задерживаются на нем, таким образом, очищая воздух. Металлический фильтр грубой очистки требует мытья минимум 2 раза в 30 дней.

Второй вариант имеет вид тонкого угольного фильтра, который способен поглощать запахи. Данные фильтры нуждаются в постоянной замене.

4. Способ работы.

Различают два способа работы вытяжек:

  • рециркуляция;
  • удаления воздуха.

Первый вариант предполагает удаление воздуха, его очистку и возврат в помещение. Второй способ - удаление воздуха без возврата.

5. Управление.

В соответствии с данным критерием, выделяют устройства:

  • со слайдерным управлением;
  • управление обычными кнопками;
  • вытяжки на электронном управлении.

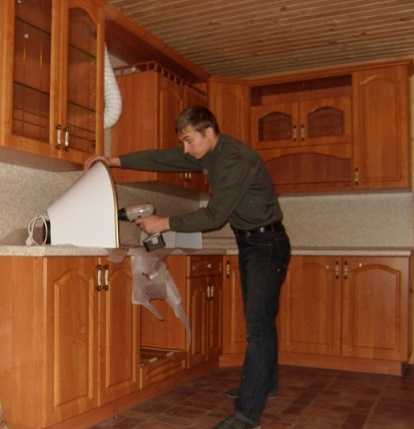

Монтаж вытяжки на кухне: технология

Перед началом монтажных работ, должное внимание следует уделить проведению зануления и заземления. Так как существует риск попадания жира во внутреннюю часть корпуса, следует обезопасить себя и своих близких от удара электротоком или короткого замыкания.

Для подключения вытяжки на кухне к электрической сети рекомендуется использовать три провода:

  • фазный;
  • нулевой;
  • заземление.

Заземляющий кабель чаще всего обозначается желтым цветом. Перед проведением монтажных работ, позаботьтесь о выключении электропитания. При наличии в комнате евро-розетки с заземлением, оно обеспечивается автоматически.

Об установке встраиваемой вытяжки поговорим далее:

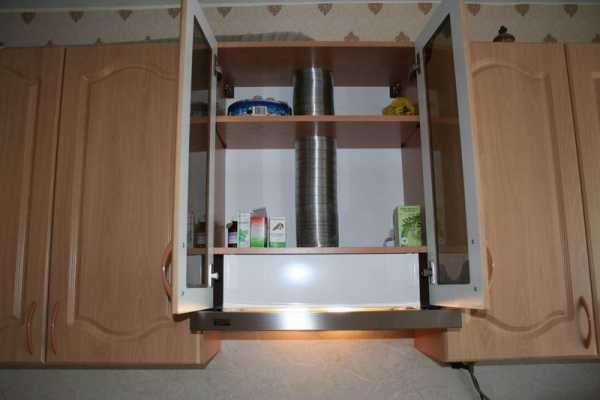

  • начальный этап работ предполагает сооружение корпуса, в котором будет размещена хлопушка, для этого, используйте лист оцинкованной стали, алюминий или обычный металл, кроме того, потребуется наличие антивозвратного клапана, который продается в строительных магазинах, место его установки - начало вентиляционной шахты, благодаря данному клапану, запахи не попадают на кухню;
  • для удобства установки корпусная часть располагается на настенном шкафу, который устанавливают вблизи плиты;
  • перед монтажом вытяжки производится ее примерка, осуществляются работы по разметке, а затем шкаф снимается со стены;
  • нижняя его часть вырезается с помощью электрического лобзика, кроме того, сверху должно быть отверстие для воздуховода.

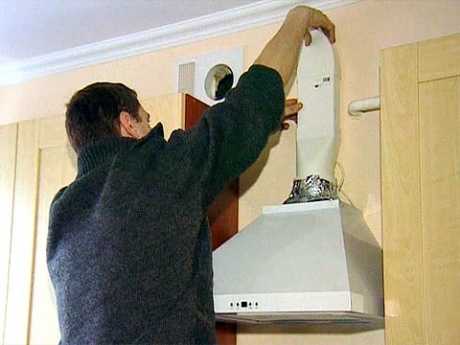

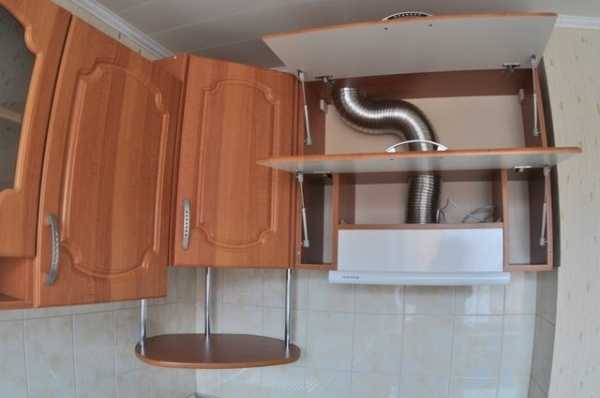

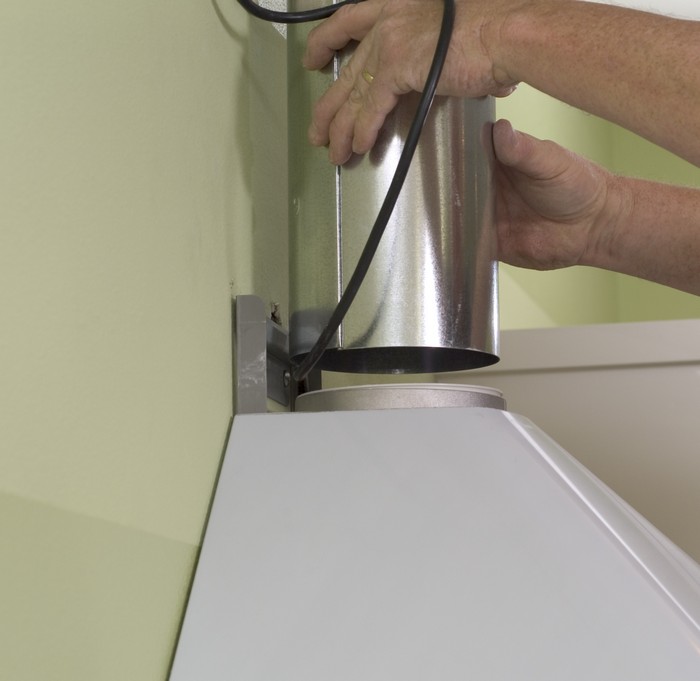

На следующем этапе монтажа вытяжки на кухне, производят установку воздуховодов:

  • гофрированная часть воздуховода помещается в шкаф, материал обрезается с запасом в 10-15 см;
  • далее производится установка самого шкафа, с уже подключенным воздуховодом;
  • учтите, что во избежание потери мощности, каждый участок соединения воздуховода обрабатывается при помощи герметика на силиконовой основе;
  • фиксация воздуховода на поверхности вытяжки производится не только герметиком, но и хомутом;
  • далее производится подсоединение трубы к общей системе или к участку стены, который будет выводить воздух на улицу.

Совет: В процессе кухонной вытяжки установки, следует избегать большого количества изгибов труб, так как на данных участках значительно теряется мощность системы.

Как правильно установить вытяжку на стену

Не у каждого хозяина кухни имеется возможность установки над плитой кухонного шкафа. Кроме того, в процессе эксплуатации, дерево теряет свою привлекательность и быстро изнашивается. Если встроенное крепление отсутствует, используют вариант непосредственной фиксации вытяжки на стене.

Для этих целей используется п-образный вариант рамы, которая состоит из уголков, соединенных дюбелями. Именно на данном креплении держится весь корпус.

При отсутствии возможности установки стандартных дюбелей, следует приобрести крепежи в виде сантехнических шпилек, одна сторона которых имеет вид самореза, а вторая - резьбы, на которой закрепляется гайка.

После фиксации вытяжки на стене, производится ее подключение к электросети. У данного действия есть два варианта его выполнения:

  • подключение к розетке;
  • постоянное подключение.

Первый вариант более понятен, а вот для второго следует в обязательном порядке предусмотреть заземление. После выполнения данных действий, проверьте вытяжку на работоспособность.

Рекомендации по установке вытяжки на кухне

1. Выводное отверстие вытяжки должно быть меньше, по диаметру, чем сам воздуховод. Только в таком случае, обеспечится нормальная функциональность прибора.

2. Учтите, что длина воздуховода должна быть минимальной, таким же должно быть количество изгибов. Каждый из поворотов воздуховода снижает эффективность работы вытяжки на 9%.

3. Перед монтажом вытяжки, позаботьтесь об установке мебели и бытовой техники. Только в таком случае, существует возможность точного расчета места расположения вытяжки.

4. Переходник для вытяжки - позволит сформировать воздуховоды, и осуществить монтаж вентиляционной системы.

5. Для монтажа вытяжки плоского типа используются крепежи, которые фиксируют ее на стене или на нижней части фурнитуры.

6. Если в комплектацию вытяжки входит угловая планка, то она должна быть строенной в шкафу.

7. Вытяжка купольного или декоративного типа фиксируется непосредственно на стене. Для начала производится установка их корпуса, а затем уже декоративной части.

Установить вытяжку на кухне видео:

strport.ru

Как установить вытяжку на кухне своими руками?

Поскольку на кухне постоянно готовится пища, она нуждается в рециркуляции воздуха. Различные запахи, пар от варочной поверхности, подгоревшее молоко, запотевшие окна — все это негативно сказывается на состоянии помещения, даже если недавно в нем был сделан ремонт. В этой статье мы подробно опишем, как установить вытяжку на кухне своими руками, чтобы не сталкиваться с подобными проблемами. На самом деле, любой человек сможет ее подключить, главное — знать правила крепления к стене и заземления.

к содержанию ↑

На что следует обратить внимание при выборе и монтаже вытяжки?

Первым делом рекомендуется определиться, какой вариант оборудования вам подходит, какую мощность и устройство она должна иметь. Монтаж кухонной вытяжки — дело вполне посильное, даже для домашнего мастера. Главное перед этим — внимательно изучить всю информацию, касающуюся установки, обратить внимание на каждую мелочь и нюанс. Начнем, естественно, с выбора наиболее подходящего прибора, согласно основным параметрам.

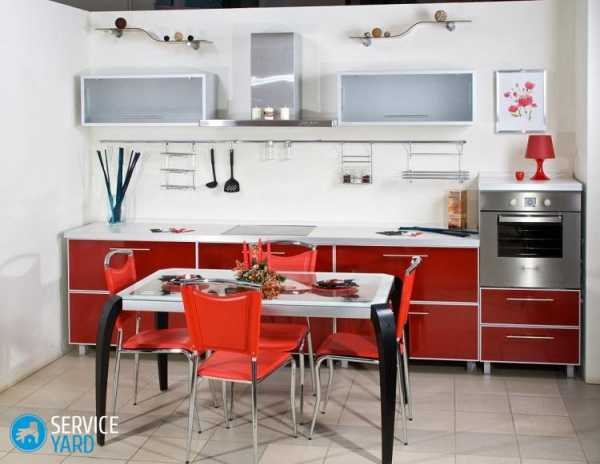

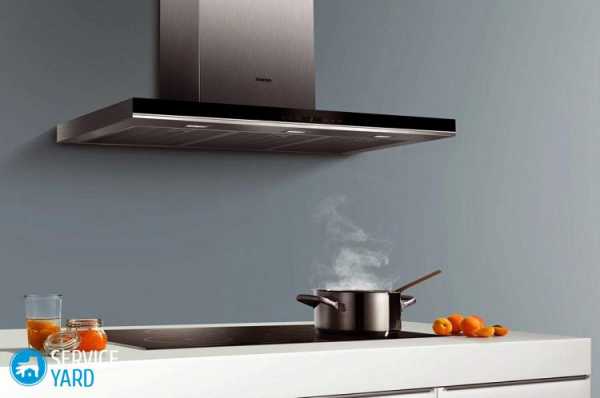

Классификация и типы устройств

Монтаж кухонной вытяжки своими руками во многом зависит от принципа ее действия, так согласно этому критерию они делятся на такие типы:

  • Эвакуирующие. Они выбрасывают загрязненный воздух наружу, предварительно прогнав его через специальный фильтр, поглощающий запахи, и затем снова впускают обратно. Если в таком оборудовании заменить воздуховод угольным фильтром, то можно получить совершенно другой вариант прибора, описанный ниже.
  • Циркуляционные. Они нисколько не мешают функционировать штатной вентиляции, но большим спросом не пользуются, потому что стоят дорого, их фильтры не обеспечивают полноценную очистку воздуха, к тому же, требует постоянной замены.

Зависимо от места установки, вытяжки делятся на такие разновидности:

  • Настольные. Представляют собой продолговатый, горизонтально расположенный раструб, который является частью технологического оборудования. Используют такие приборы в основном на профессиональных кухнях.

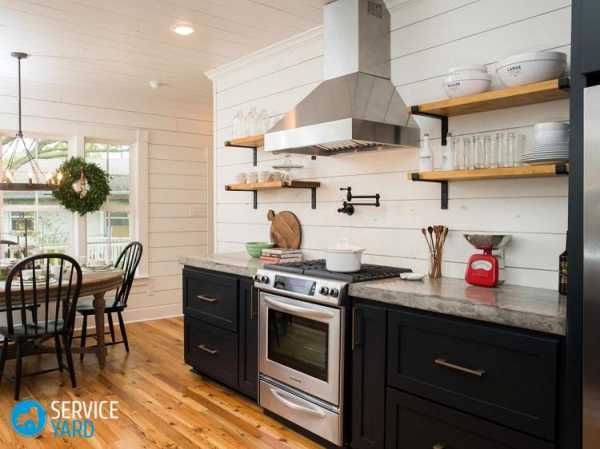

  • Каминные. Это — отдельные устройства, являющиеся неотъемлемой частью кухонного дизайна. Оборудуют ими, в частности, элитные помещения, которые проектируют по индивидуальным требованиям.

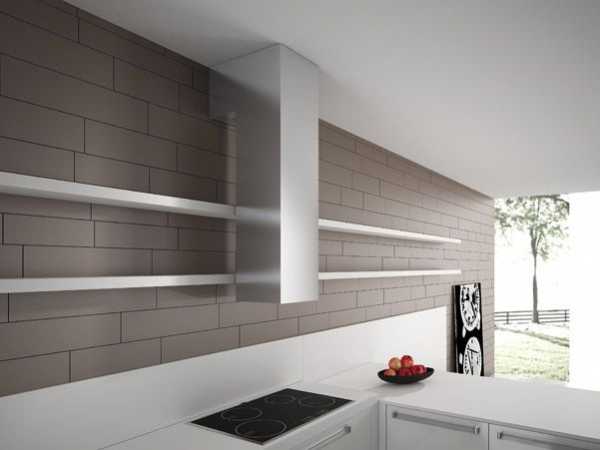

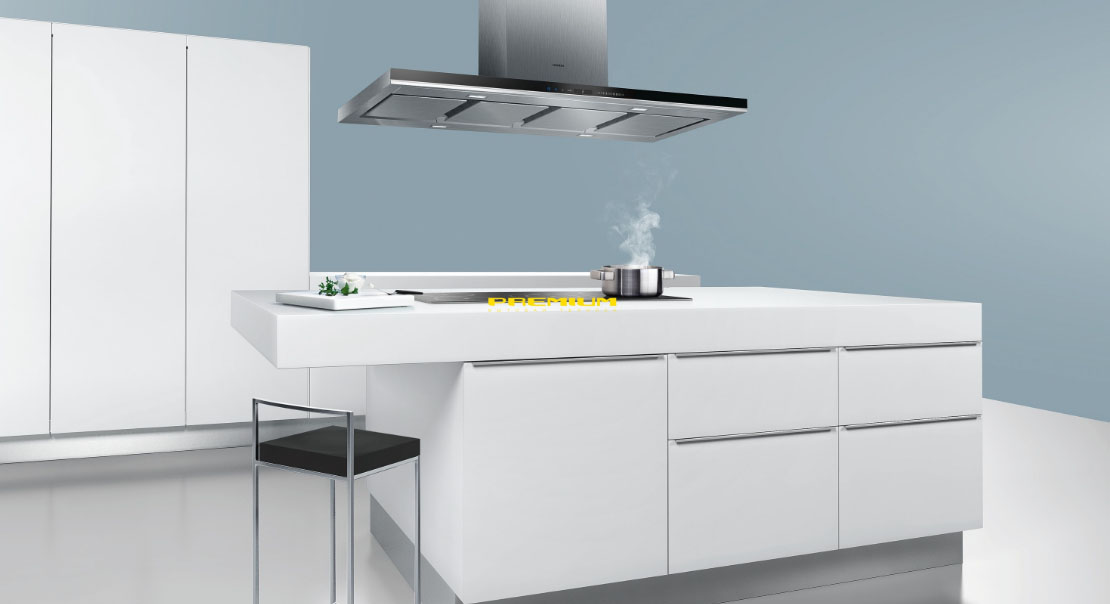

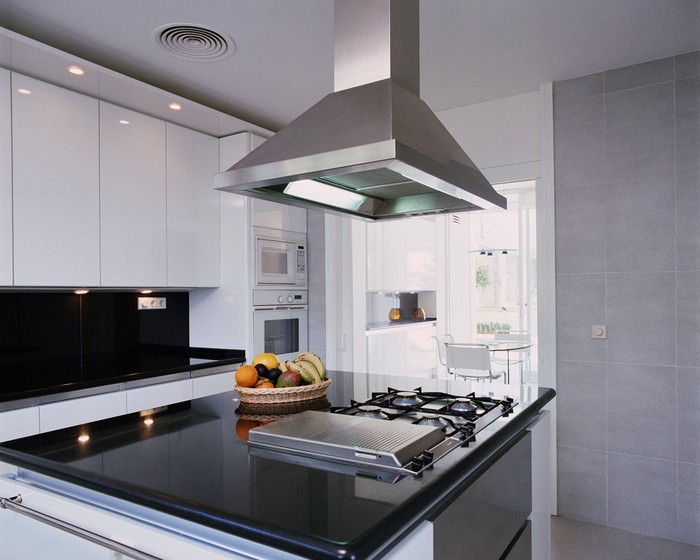

  • Островные потолочные. Такие вытяжки представляют собой несколько воздухозаборников, находящихся на потолке. Чтобы установить такое устройство, понадобится оборудование фальш-потолка и развитой системы воздуховода. Сделать это самостоятельно практически нереально и стоит недешево.

Делаем вывод, что для обычной квартиры или частного дома, хозяином которого является человек со средним достатком, единственным приемлемым вариантом является монтаж кухонной вытяжки встроенного типа непосредственно над варочной поверхностью.

Электробезопасность

Поскольку это — электроприбор, который создает повышенный уровень опасности поражения электричеством, на этом параметре необходимо обязательно остановиться. В любой вытяжке оседает влага и жир, из-за которых часто возникают электрические пробои на металлический кожух с мотора вентилятора.

По сути, само помещение является пожароопасным, ведь здесь часто повышается температура воздуха и возрастает уровень влаги. Именно поэтому подключать вытяжки необходимо тремя проводами: ноль, фаза, земля. Важно перед началом работы обеспечить качественное заземление прибора. Если ваш дом оборудован контуром заземления, то проблем не возникнет, в противном случае — придется самостоятельно обеспечить заземление.

Устройство защиты заземления

Чтобы обеспечить надежное заземление при монтаже кухонной вытяжки, совсем не обязательно рыть траншею и вбивать в землю металлические штыри:

  • Запрещается осуществлять его на отопительную или водопроводную трубу. Подключаться следует к нейтральной глухой конструкции.
  • Сначала необходимо выйти в подъезд или открыть щиток в квартире, и вы увидите, что электропровода выходят из трубы, замурованной в стене. Как правило, на ней имеется резьбовой штырь с уже подключенным заземлением, вот это и есть глухая нейтральная основа. Именно от нее следует проводить многожильный гибкий провод к месту установки кухонной вытяжки.
  • Сам же прибор подключается к сети через разъединитель-автомат на 6,3А.

Важно! Если к этой трубе уже подключены другие провода заземления, не пытайтесь их отсоединять, иначе — вы можете отключить что-то свое. Опасно это не только для вашей жизни, но и других жильцов дома.

Достаточно накинуть поверх клемму и гайкой ее затянуть. Если труба слишком гладкая, просто необходимо зачистите ее аккуратно и хомутом притянуть свой заземляющий провод.

Вентиляция

Монтаж вытяжки на кухне своими руками так или иначе нарушает устройство штатной вентиляции в доме. Поэтому специалисты рекомендуют для нее пробивать дополнительное окно, ведущее к вентиляционному каналу или прямо на улицу. Но так просто проблема не решается. Площадь самого сечения от дополнительного окна не увеличивается, вследствие чего три четверти чада из кухни выбрасывается в вентиляцию, все остальное обратно попадает в квартиру.

Не отчаивайтесь, выход есть – дополнительный участок воздушного короба, оборудованного клапаном-заглушкой. За счет него площадь поперечного сечения совпадает с параметрами воздуховода.

Нейтрализация запахов

Часто вытяжки оснащают специальными нейтрализаторами запаха, бывают они таких видов:

  • Химические нейтрализаторы. Они нуждаются в частой замене по причине того, что их активный элемент быстро затягивается жировой пленкой, не выработав полностью свой ресурс. Кроме того, они также источают различные испарения, не имеющие ярко выраженного запаха, но негативно сказывающиеся на человеческом здоровье.
  • Электрические ионизационные приборы. Устроены они практически так же, как и обыкновенные ионизаторы воздуха. Но учитывая тот факт, что в кухне над плитой количество примесей более высокое, чем в комнатах, приходится создавать дополнительные уровни очистки. Человек, работая у варочной поверхности, подвергается воздействию электрического поля, исходящего от устройства, что пагубно на нем сказывается.
  • Ультрафиолетовые нейтрализаторы. Они нуждаются в постоянной очистке ламп от гаревого налета. Необходимо время от времени менять лампы, стоят они достаточно дорого. Зато такие устройства совершенно безопасны и безвредны.

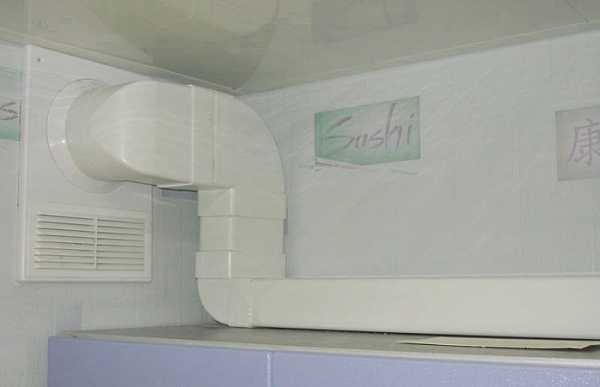

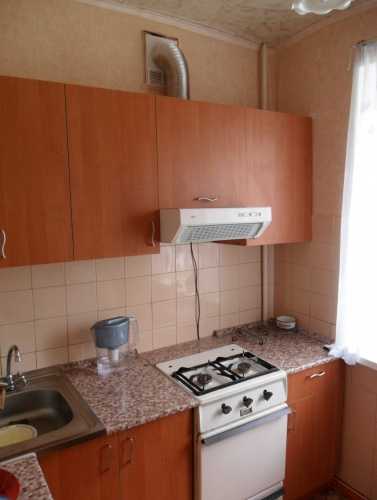

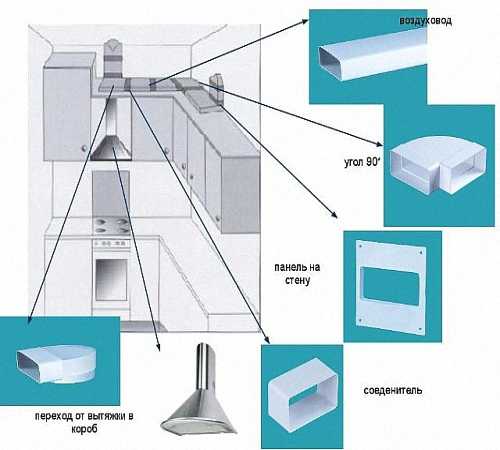

Воздуховод

Вытяжки не комплектуют воздуховодами. Поэтому сооружают их чаще из алюминиевой гофрированной трубы диаметром, который совпадает с размером верхнего отверстия самого колпака. Если она короткая — менее 1,5 м, то даже малейшие колебания в вентиляции могут привести к потери ее аэродинамического сопротивления. Но к счастью, можно даже обыкновенными ножницами разрезать гофру, сформировать ее в квадрат для последующего сопряжения с хлопушкой.

Важно! Гофра не гудит и не звенит, жесткие же короба могут неожиданно менять свои резонансные свойства, в результате чего хозяйкам готовить приходится под монотонный гудящий звук.

Смотрится гофра не очень эстетично, поэтому лучше заранее придумать, куда ее можно спрятать, или как расположить, чтобы она была менее заметна после установки вытяжки на кухне.

к содержанию ↑

Как самостоятельно установить кухонную вытяжку?

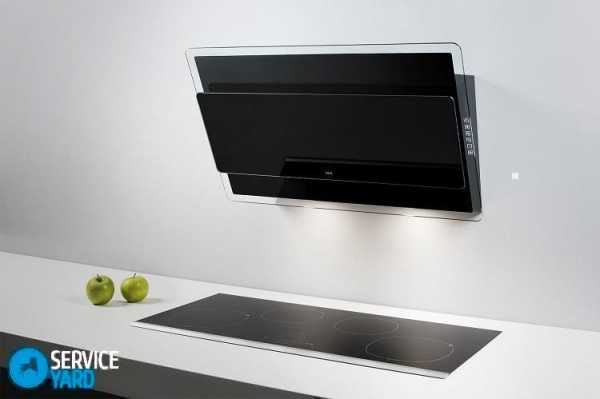

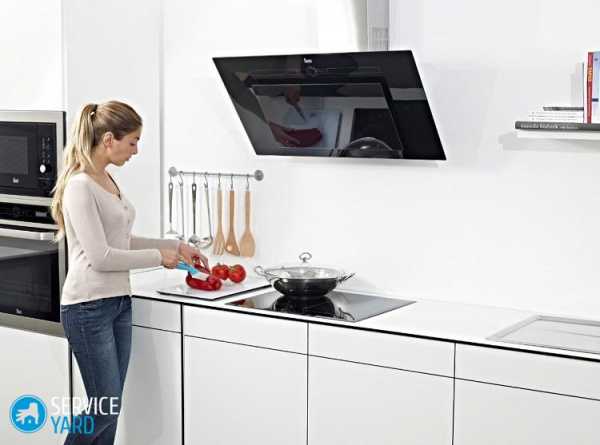

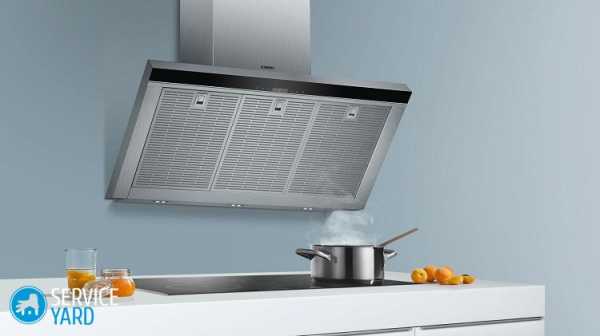

Установка наклонной вытяжки на кухне и любого другого устройства такого назначения начинается с подготовки всех инструментов. По сути, ничего особенного не понадобится — все, что необходимо, наверняка есть в любом доме. Единственным исключением является только электрический лобзик со специальной пилой.

Монтаж вытяжки на кухне происходит по данной схеме:

  1. Сначала необходимо изготовить короб с хлопушкой. Лучше выбрать алюминиевый тонкий материал, например, оцинковку или жесть. Лучше расположить ее на шкафу прямо над плитой. В будущем она установится с помощью монтажной пены в вентиляционное окно. Для начала примерьте ее, разметьте сверху на шкафу отверстия, соответствующие ее нижней части. Понадобится для этого карандаш — необходимо просто на время убрать заслонку и сделать разметку. Также очертить следует бока хлопушки.
  2. Освободите шкаф, снимите его, в нижней доске электро лобзиком вырежьте выемку по размеру нижнего обрамления самого прибора. Внутри контура предварительно просверлите отверстия диаметром 8-12 мм. Просуньте в него пилку и по контуру вырежьте. Снимите полки, в них вырежьте круглые отверстия под воздуховод таким же образом. В верхней доске вырежьте под окно хлопушки квадратное отверстие с припуском по 5 мм по всем сторонам.
  3. Чтобы продолжить установку вытяжки на кухне своими руками, уложите шкаф на тыльную сторону, просуньте отрезок гофры в круглые отверстия, в квадрат сформируйте его конец, просуньте в верхнее отверстие. Надрежьте ножницами углы на 3 см и отогните их наружу.
  4. Шкаф вместе с гофром установите на место. Немного силикона нанесите без разрыва на отогнутые полосы трубы и на дерево в уголках. Вверх наклоните короб с хлопушкой, вставьте в вентиляционное окно, опустите на доску шкафа четко между отметками. После высыхания силикона пеной задуйте зазор между краем вентиляции и краями короба хлопушки.
  5. В отверстие шкафа вставьте снизу вытяжку. Сразу одевать гофр не следует — достаточно потом отогнуть ее патрубок вверх. С помощью саморезов прикрепите к шкафу вытяжку, на патрубок наденьте вытяжки гофр, хомутом закрепите или обмотайте мягкой проволокой.
  6. Заранее необходимо проложить проводку — здесь все зависит от оформления самой кухни. Если подключается вытяжка с помощью обыкновенной вилки и розетки, то пробросить его можно прямо за мебелью. В других случаях проводка прячется в специальных коробах, за обшивкой стен или под плинтусом. Первым делом подключите заземление. Все необходимо хорошенько затянуть.

Важно! Надо знать не только, как правильно установить вытяжку на кухне, но и как за ней ухаживать. Чтобы избежать случайного возгорания, необходимо чистить устройство раз в полгода. Достаточно ослабить хомут, держащий на патрубке гофр, снять его, вывинтить саморезы и снять колпак. Все элементы вытяжки становятся доступными к чистке. Делать все следует аккуратно, чтобы не повредить тонкий материал.

к содержанию ↑

Видеоматериал

Теперь вы сможете решить, установить вытяжку на кухне своими руками или пригласить для этого специалиста. Порядок и объем предполагаемых работ вы теперь знаете, дальше надо реально оценить свои возможности, техническую грамотность и навыки.

Поделиться в соц. сетях:

serviceyard.net

Как установить вытяжку на кухне своими руками

Приобретение вытяжки является радужным событием для многих домохозяек. Ведь кухня это-то место в квартире, где каждый день мы готовим и принимаем пищу, следовательно, она должна быть опрятной и чистой.

После удачного приобретения долгожданного вытяжного устройства, однозначно возникнет вопрос, как правильно установить вытяжку на кухне. Вариантов тут немного, можно вызвать мастера, но это может обойтись вам копеечку либо попробовать произвести подключение своими руками.

В данной статье, мы хотим дать советы и рекомендации для тех, кто все же решил самостоятельно занятся установкой вытяжки и подключить ее к вентиляции, комментирую материал фото и видео рекомендациями.

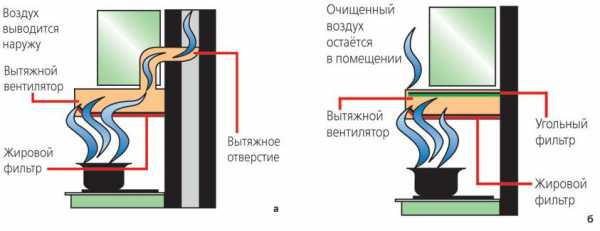

В предыдущей статье мы уже писали, что вытяжки делятся на два вида как, по принципу работы, так и по способу установки, а именно:

  • Вытяжной режим (проточный) с полным отводом загрязненного воздуха в вентиляционный канал, считается наиболее эффективным, но труда затратным в установке.
  • Вытяжка с режимом рециркуляции воздуха на кухне, то есть вытягивание загрязненного воздуха, очистка с помощью угольных фильтров, и повторная подача очищенного воздуха в помещение. По способу монтажа, более простой, но в плане очистке уступает проточному режиму, так как в процессе загрязненный воздух очищается всего на 70%.

Далее мы хотим более подробно рассмотреть способы монтажа вытяжки на кухню в том, или ином случае.

Необходимый набор инструментов для работы

Для того чтобы правильно произвести монтаж вытяжки своими руками, достаточно иметь под рукой такой набор инструментов для работы, а именно:

Это минимальный набор инструментов, которые понадобятся для того чтобы установить любую из типов вытяжки, независимо от способа ее крепления и режима работы.

Некоторые советы перед установкой вытяжки

  1. Перед тем как произвести установку устройства, прежде всего, следует собрать мебель, если у вас встраиваемая модель, допускается монтаж электроприбора одновременно со сборкой мебели, но учтите место под нее должно заранее запланированной и размеченной.
  2. Проверить наличие розеток на кухне, если она расположена вдали от места крепления вытяжки, позаботьтесь о ее переносе или установите новую розетку, желательно рядом с вытяжным прибором, а в идеале чуть выше над ней. Так как шнуры у электроприбора довольно короткие, а использование удлинителей, для таких электроприборов нежелательно. Помимо того, розетка должна быть с заземлением, и предназначена только для подключения вытяжки.
  3. Определиться с высотой расстояния между плитой и прибором, обычно эти показатели производители указывают в инструкции, типовая рекомендованная высота для электроплит составляет 70 см, над газовой плитой 80 см.

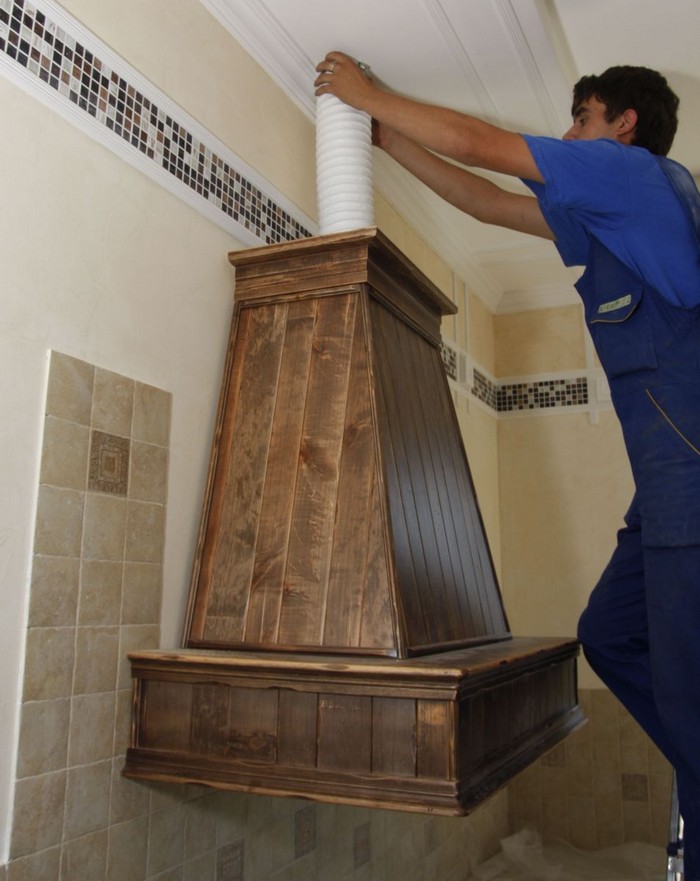

Подключение вытяжки на кухне к вентиляции

После подготовки необходимых инструментов, можно начать монтаж электроприбора. Если вы собираетесь своими руками установить кухонную вытяжку в коммунальной квартире, то здесь подключение воздуховода к вентиляционному каналу намного проще, нежели на кухне в частном доме, так как там потребуется дополнительно проделать отверстие или шахту, для отвода воздуха на улицу.

Перед установкой вытяжки, следует определиться с воздуховодом, выбрать ПВХ воздуховод либо алюминиевую гофрированную трубу. Каждый из воздуховодов имеет свои плюсы и минусы, например, гофрированная труба, очень удобна и проста в подключении, но ее желательно устанавливать на кухне в тех случаях, когда есть возможность спрятать эти коммуникации, да к тому же при пропускании воздуха через себя, он гремит и издает дополнительный шум. Для того чтобы монтировать такой воздуховод вам потребуется решетка с фитингом и хомут, а для получения необходимой длины, достаточно растянуть саму гофру.

Пластиковый короб (ПВХ) намного дороже в отличие гофрированной трубы, но выглядит эстетично, и используется в тех случаях, когда воздуховод от вытяжки идет в открытом пространстве, в видимой части квартиры. ПВХ воздуховоды, как правило, бывают с прямоугольным и круглым сечением диаметром 100–125 мм, имеют размеры в длину 0.5, 1, 1.5 метра и толщину в один миллиметр. Для получения необходимой длины, потребуются дополнительно ПВХ соединительные элементы, учтите, что все стыки у таких элементов и соединения должны промазываться силиконовой герметикой.

Как правильно подключить вытяжку к воздуховоду самостоятельно видео

При конструкции ПВХ воздуховода, старайтесь делать меньше изгибов, так как каждое колена изгиба снижает тягу на 10%, в гофрированной трубе потери чуть меньше.

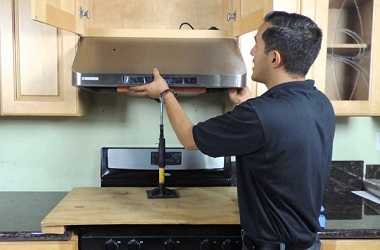

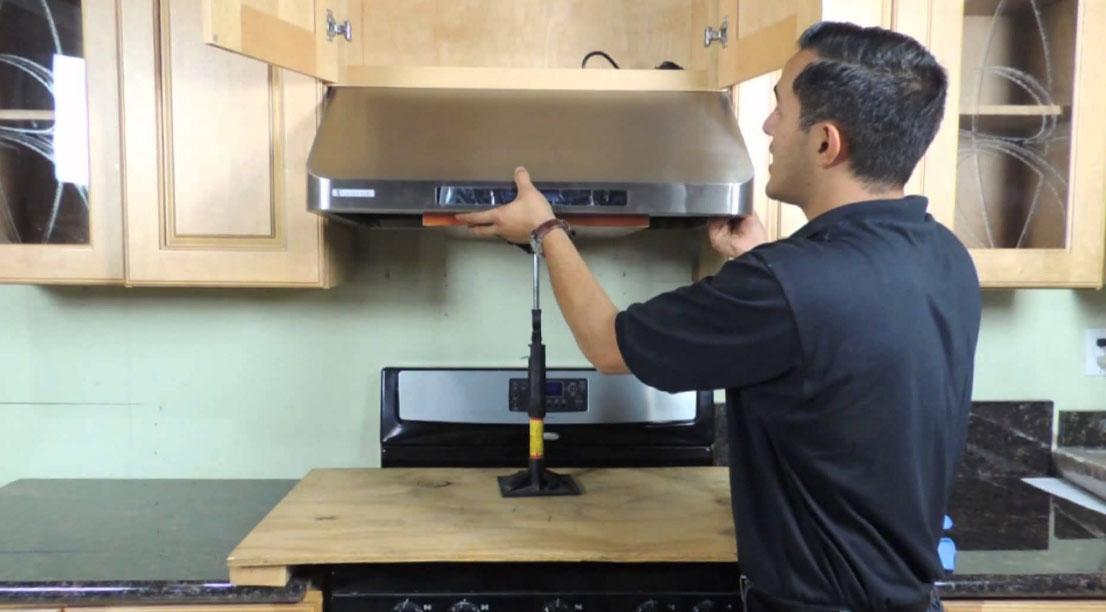

Крепление вытяжки на кухне

Схема монтажа вытяжки в основном прилагается в инструкции к изделию от производителя. Давайте для примера рассмотрим подключение стандартной плоской модели.

Установка вытяжки своими руками видео

Такое устройство не требует подключения ее к системе вентиляции и считается рециркуляционной. Плоскую модель намного проще установить, как вариант ее можно вмонтировать к стене либо к нижней части подвесной кухонной мебели. Процесс монтажа вытяжки к стене на кухне:

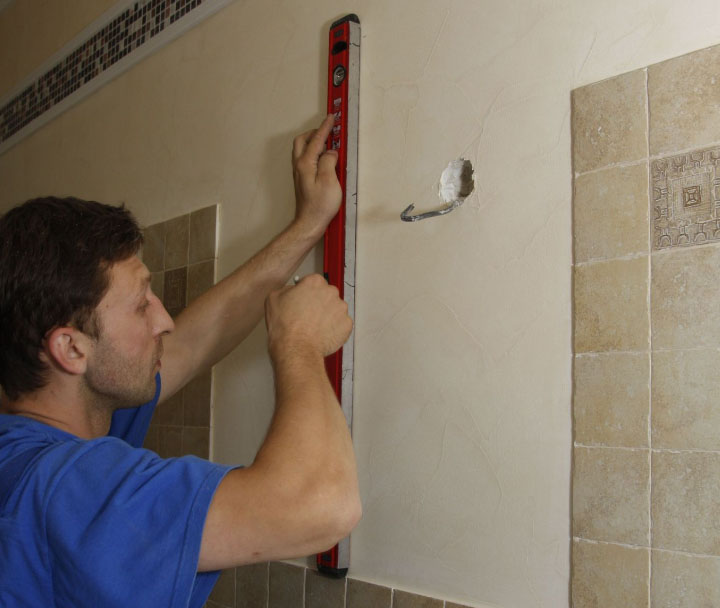

  • Первым делом с помощью уровня и рулетки, делаем разметки на стене, то есть, отмеряем нужную высоту, а также место для крепления электроприбора (отверстие). В некоторых современных моделях, в комплекте идет специальный шаблон, для отметки мест крепления, для наиболее точности, можно воспользоваться им.
  • С помощью электродрели, просверливаем отверстие в стене и забиваем дюбели.
  • Далее берем металлические крепления, которые входят в комплект, и закрепляем на саморезы.
  • Фиксируем вытяжку на навесы и подключаем ее к электросети.

В принципе вот и весь процесс крепления и монтажа кухонного электроприбора.

Бываю случаи, когда закрепить кухонную вытяжку стандартными дюбелями не получается, либо мешает газовая труба либо неровная стена. В этом случае, придется воспользоваться шуруп – шпилькой (шпилька сантехническая).

Более детально об этом способе вы можете ознакомиться на видео ниже:

Монтаж вытяжки на неровную стену видео

Подведя итоги, ознакомившись с нашими советами, я думаю, у вас не будет затруднения в процессе работ как установить вытяжку своими руками, и ответ на вопрос будет исчерпан, но если вы неуверенны в своих силах, то наш совет, лучше вызовите специалиста.

masterok-remonta.ru

Установка вытяжки на кухню своими руками + видео, инструкция

Установка вытяжки на кухню может быть выполнена по-разному, все будет зависеть от ее типа, а бывают они такими:

  1. Подвесные, которые закрепляются под шкафом, находящимся над плитой;
  2. Встраиваемые – их установка происходит внутрь подвесного шкафа и благодаря этому они великолепно вписываются в общий интерьер помещения;
  3. Настенные – устанавливаются на стене над плитой;
  4. Угловые – это те вытяжки, которые устанавливаются в угол;
  5. Островные – крепить их можно в любом месте помещения, подвешивая к потолку.

Очень важно уяснить одно правило – установка кухонной вытяжки возможна только не ниже чем 70 см над плитой, а если плита газовая, то это расстояние должно быть не менее чем 80 см. Это нужно для того чтобы работа вытяжки была эффективной.

Также вытяжки различаются по режимам вентиляции, бывают проточные, принцип работы которых заключается в вытягивании грязного воздуха. Этот способ самый эффективный и называется он отвод.

Второй вид – это циркуляционные вытяжки, воздух здесь пропускается через угольные фильтры, после чего на выходе остается уже чистый воздух. Установка ее довольно простая, но так как вентиляция для нее не нужна, то эффективность очистки воздуха на порядок ниже по сравнению с проточными вытяжками.

Достаточно важным является то, какой будет производительность вытяжки, измеряемая в куб. метрах за 1 час. При покупке обязательно учитывайте, насколько вытяжка будет создавать шум при включенной вентиляции. Модели, которые издают шум выше, чем 50 Дб приобретать не стоит. Вместо них, лучше купить вытяжки с 2-мя или же даже 1-м вентилятором, они же и вовсе не будут шуметь, и плюс ко всему имеют в своем оснащении прокладки, что поглощают звук.

Прежде чем разбираться, как установить вытяжку на кухне своими руками нужно вспомнить об электрической безопасности. Очень аккуратно надо подключать вытяжку к сети, так как кухня является таким помещением, где всегда что-то может попасть внутрь корпуса (это может быть жир, скопившаяся внутри влага), что и может привести к нехорошим последствиям, а именно к удару током.

Вот поэтому подключение вытяжки к сети должно проводиться 3-мя проводами – 1) фаза; 2) земля; 3) ноль. Стандартно провод заземления окрашен в желтый цвет из зеленой полоской. Перед установкой необходимо заземление, чтобы использование было как можно безопаснее.

Если в вашем помещении есть евро-розетки или же контур заземления, то проблем возникнуть не должно. Может быть такое, что на технике нет разъема под заземление, в этом случае сделать его не составит труда и самому, нужно всего лишь прикрутить провод к металлическому корпусу.

Но много у кого может не быть евро-розетки и заземления на кухне. Вот тогда встает вопрос – как же провести подключение? Сделать это можно и самому, вот только первое, чего не надо делать, так это пробовать подключать нулевой провод на трубы или батареи. Подключение необходимо проводить к глухой нейтрали.

Важно знать, что если к занулению уже подключены провода, не вздумайте их отключить, потому что вас может ударить током. Вам надо всего лишь затянуть свой провод сверху тех, которые уже есть. Если же их нет, то нужно зачистить трубу и закрепить контакт провода.

Вентиляция на кухне

Чтобы хорошо сделать подключение вытяжки на кухне к вентиляции нужно, конечно же, правильно сделать монтаж:

  • Для монтажа вентиляции на кухне лучшим вариантом будет установить короб, имеющий клапан-хлопушку. На нем же должно быть 2 отверстия. Когда клапан находится в горизонтальном положении, то это значит, что он закрыт, воздух, выходя через окно, будет обеспечивать отличную вентиляцию на кухне;
  • В случае когда появляется давление при работе вентилятора, то клапан первое окно закрывает и поэтому вентиляция проходит через вытяжку. Эта схема имеет довольно большой плюс, который заключается в том, что будет отсутствовать обратная тяга, а также сохранится естественная вентиляция, и это будет даже при выключенной вытяжке. Проводить регулировку клапана вы сможете с помощью тоненькой пружины.

​​

Делаем выбор воздуховода

Кухонные воздуховоды можно поделить на такие:

  1. Гофрированный воздуховод из алюминия – он является достаточно простым материалом и установка вытяжки своими руками на кухне  с его использованием будет вовсе не тяжелой. Все это благодаря тому, что материал легко можно согнуть до любого размера, а также стоит отметить такой плюс, как отсутствие вибрации, чего не скажешь о жестких коробах. Но если вы хотите, чтобы воздуховод был гармонично вписан в вашем помещении, то вам придется продумать варианты как его можно скрыть, ведь его недостаток заключается в некрасивом виде;
  2. Еще один вид воздуховодов – это воздуховоды из ПВХ, в первую очередь, стоит отметить их легкость, прочность и бесшумность, это достигается за счет их гладкой поверхности, которая почти не дает сопротивления воздуху.

Монтаж вытяжки

Естественно, что все хотят знать, как правильно установить кухонную вытяжку, и в первую очередь стоит отметить, что монтаж будет зависеть от того, где располагается вентиляционная шахта. Одним из самых популярных вариантов является именно установка вытяжки во встроенный шкаф, ее мы сейчас и рассмотрим.

Если вы хотите, чтобы все было сделано качественно, то для начала у вас должен быть короб для хлопушки. Корпус без проблем можно изготовить из такого материала, как алюминий или оцинкованный лист. Также как вариант вы можете купить клапан, открывающийся как бабочка, который ставится у вентиляционной шахты.

Для большего удобства корпус ставьте над плитой на настенный шкаф, после чего заделайте все щели монтажной пеной, дабы не было резонанса.

Изначально необходимо лишь примерить корпус хлопушки и на шкафе и сделать разметку для отверстия. Далее можно снять шкаф и с помощью электролобзика делать отверстие. Чтобы это было аккуратно, просверлите сначала сверлом отверстие внутри, а затем уже лобзиком вырезайте ту форму, которая вам нужна в шкафе.

Так же сделайте отверстия и во внутренних полках под воздуховод, если они, конечно, имеются, а в верхней стенке нужно проделать квадратное отверстие, чтобы в нем было 3-5 мм запаса под хлопушку.

Подключаем воздуховод

Подключение воздуховода поделим на такие этапы:

  • Для начала сделайте следующее — гофру надо просунуть в проделанные отверстия и в верхней стенке шкафчика, согнуть ее в форму квадрата, а затем обрезать, чтобы остался запас, загнуть углы наружу;
  • Далее уже можно приступать к прикреплению шкафчика в гофрой на стену, при этом обязательно обработайте все стыки воздуховода силиконом, дабы не терялась мощность;
  • Следующим шагом будет закрепление непосредственно сделанного собственноручно короба на шкаф, это делается с целью соединения гофры с вентиляционной шахтой. Если имеются большие щели, то их необходимо будет заделать пеной;
  • Теперь мы уже можем приступить к закреплению вытяжки в шкафчике. Для крепления можно использовать саморезы;
  • Гофра с помощью хомута должна быть зафиксирована очень надежно, данное соединение герметиком можно не заделывать, но для более высокой надежности это можно сделать;
  • Если подключение вы хотите сделать напрямую, то воздуховод надо примкнуть к шахте, а чтобы это качественно сделать, надо применять специальную решетку, имеющую круглое отверстие;
  • Планируете использовать ПВХ воздуховоды? Тогда здесь тоже все будет просто – трубы надо соединить с комплектующими углами и провести к вентиляции;
  • Если вам нужна установка вытяжки на кухне в частном доме с максимальным качеством, то обязательно знайте, что при монтаже вентиляции старайтесь как можно меньше допускать изгибов трубы, ведь это нужно для хорошей тяги воздуха. После каждого изгиба мощность будет теряться где-то на 10 %.

Крепим вытяжку на стену без шкафа

Правильная установка втяжки на кухне далеко не у всех ассоциируется с навесным шкафом, это объясняется тем, что многие люди просто не хотят, чтобы их шкаф быстро стал некрасивым от излишней влаги на кухне и загрязненного воздуха. Также часто бывает так, что желают установить вытяжку побольше, а внутрь шкафа можно поместить вытяжку не столь больших размеров.

Поэтому, чтобы повесить вытяжку на стену без шкафа, для начала надо прикрепить к стене П-образную раму из уголков на дюбели, это же крепление будет опорой для корпуса.

Но может случиться часто и так, что с помощью обычных дюбелей крепление к стене вытяжки не будет получаться. Тогда встает вопрос, что же в этом случае делать? Такое может случаться, как правило, у тех, кто имеет на кухне газовую плиту, в этом случае труба и будет препятствовать нормальному креплению.

Для такого случая идеально могут подойти длинного размера саморезы-шпильки, их одна сторона выглядит как резьба с гайкой, а другая именно как саморез. Их просто же нужно вкручивать в стенку, как и дюбеля, а затем к ним крепить корпус вытяжки, немного отступая от стены.

На последнем этапе остается лишь провести правильное подключение вытяжки к сети. Осуществить это возможно, подключив ее просто в розетку или же сделать постоянное подключение, используя предохранитель. Очень важно, первым делом подключить зануление, так как при работе вентиляторов оно уберет возможное напряжение, которое может быть на корпусе.

Теперь же вам остается всего лишь  задекорировать вытяжку и наслаждаться  приятной на кухне атмосферой,  а главное —  чистым воздухом.

Также важно помнить, что пару раз в год просто необходимо делать очистку вытяжки от пара, чтобы предотвратить возгорание. Как видим, установка вытяжки на кухне своими руками не такое уж сложное дело, главное, при этом просто придерживаться необходимых правил безопасности с электричеством и у вас в итоге все получится.

bouw.ru

Возможен ли монтаж вытяжки своими руками: советы бывалого мастера

Даже приготовление пищи в небольшом объеме сопровождается малоприятными дополнениями в виде надоедливых запахов, копоти и жира. Устранить эти проблемы просто: современные вытяжные устройство быстро и качественно очищают воздух.

женщина готовит на кухнеСовременная кухонная вытяжка поймает все неприятные запахи

Чтобы установить вытяжной аппарат, прибегают к помощи профессионалов. Это быстро, надежно и просто. Но самостоятельна установка агрегата тоже имеет полное право на жизнь. К тому же монтаж вытяжки своими руками не займет много времени и сэкономит средства. Хозяину не нужно будет переживать за качество сделанной работы, так как для себя он постарается сделать все на отлично. Установка кухонных вытяжек своими руками – еще одна возможность углубить свои познания в этой отрасли.

Типы вытяжек

Тип вытяжного устройства подбирается в зависимости от технических условий и наличия выхода в вентиляционную шахту. Наиболее популярными остаются фильтрующие, вытяжные и комбинированные модели.

самостоятельный монтаж вытяжки

Фильтрующие аппараты работают по принципу рециркуляции. Отработанная воздушная масса втягивается внутрь конструкции, проходит через систему фильтров и возвращается назад в помещение уже очищенной от запахов и жировых примесей. Установить их проще простого, так как эти устройства не требуют наличия вентиляционного отверстия.

Вытяжные модели – это аппараты проточного типа. Металлический вытяжной вентилятор засасывает отработанную воздушную массу и выбрасывает ее на улицу через вентиляционный канал. Монтаж их труднее, так как необходимо выводить на улицу воздуховод.

В зависимости от конструктивных особенностей вытяжные устройства разделяются на 4 вида:

  1. Купольные (настенные). Эти аппараты настенного типа стоят недорого, легко устанавливаются, но не всегда выглядят уместно на кухнях, оформленных в определенном стиле. Для выхода из ситуации можно установить короб для вытяжки на кухне.
    купольная вытяжкаКупольная вытяжка станет незаменимым помощником на кухне
  2. Встраиваемые вытяжки. Эти устройства врезаются в верхние шкафчики кухонного гарнитура и обеспечивают помещению презентабельный вид. Эти вытяжки в шкаф не бросаются в глаза и не привлекают внимания, так как больше похожи на элемент оформления мебели. Крепление встраиваемой вытяжки не представляет сложности.
  3. Островные (потолочные). Такие модели крепятся непосредственно к потолку над кухонным островом. Схема установки вытяжки на кухне намного сложнее.
  4. Настольные. Эти модельные конструкции устанавливаются вместе с варочной панелью. Обладают высоким качеством очищения воздуха, так как располагаются непосредственно над источниками пара, жира и загрязнителей.

подготовка к монтажу вытяжки

Каждый вид имеет свой тип монтажа. Легче всех установить настенные устройства, тяжелее – потолочные.

Правильное расположение

Размеры вытяжек рассчитывают в зависимости от габаритов плиты или варочной панели. Необходимо помнить, что в идеале вытяжка должна быть на 10-15 см шире варочной поверхности. Если аппарат имеет меньшую ширину, это негативно сказывается на качестве вентиляции. На кухонном гарнитуре постоянно скапливается жир и грязь, а в воздухе чувствуется запах пищи.

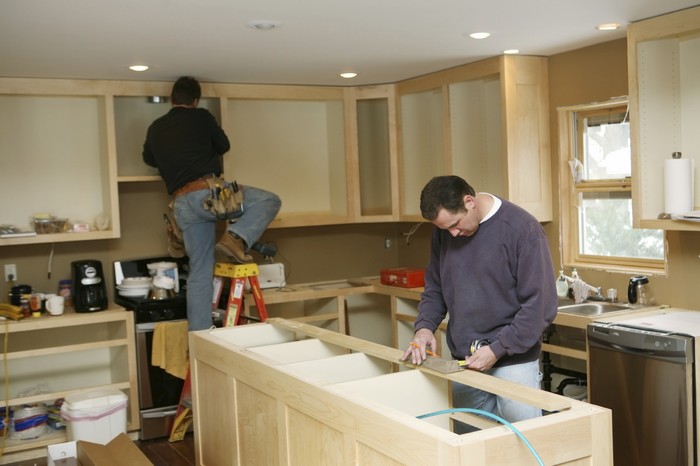

мужчины монтируют вытяжкуСамостоятельная установка вытяжки не требует особых профессиональных навыков

Высота крепления устройства варьируется в пределах 65-80 см от плиты. От этой величины напрямую зависит всасывание жировых примесей и пара. Высота менее указанных значения не используется, так как существует возможность возгорания жиров, которые в продолжение длительного времени осели на фильтрах. Да и работать на плите с низко подвешенной вытяжкой неудобно. Устройство не рекомендуют устанавливать выше 80 см, так как в таком случае львиная доля побочных продуктов сгорания пройдет мимо.

Аппарат устанавливают неподалеку от розетки с заземлением. Поэтому уже во время ремонта нужно побеспокоиться о расположении электрической проводки и розетки. Шнур не должен висеть над плитой и конфорками, иначе он или перегреется, или перегорит. Провод прячут в специальном кабель-канале, который крепится к стене.

Чтобы аппарат работал с максимальным КПД, в доме обеспечивают хорошую приточную вентиляцию. Для этого устанавливают приборы принудительной вентиляции или используют функцию проветривания на окнах из металлопластика. В крайнем случае открывают форточку (только не в холодное время года).

Монтаж

Монтаж бытовой вытяжки на кухне в квартире не представляет особых сложностей. Устройство крепят непосредственно к стене или монтируют в составе кухонного гарнитура. Приобретая пристенную вытяжку для кухни, необходимо проконсультироваться у продавца по поводу креплений, которые выдержали бы массу аппарата. Последовательность действий при монтаже пристенной кухонной вытяжки:

сборка кухонной вытяжкиСборка прибора требует большой внимательности и осторожности

  1. Точно измерить расстояние между нижним краем устройства и отверстиями для креплений. Разметку нанести на стену и проверить уровнем.
  2. Если на кухне уже стоит плита, ее прикрыть пленкой или бумагой, чтобы защитить от пыли и грязи.
  3. Просверлить углубления для дюбелей.
  4. Вбить дюбеля, закрутить саморезы, регулируя их длину.
  5. Аккуратно повесить аппарат.
  6. Зафиксировать воздуховод хомутом.
  7. Вентиляционную трубу вывести в шахту или на улицу.
  8. Прикрыть воздуховод кожухом (при его наличии).
  9. Если есть декоративный короб, установить его.
  10. Подключить прибор к питанию.
  11. Включить и проверить функционирование устройства.

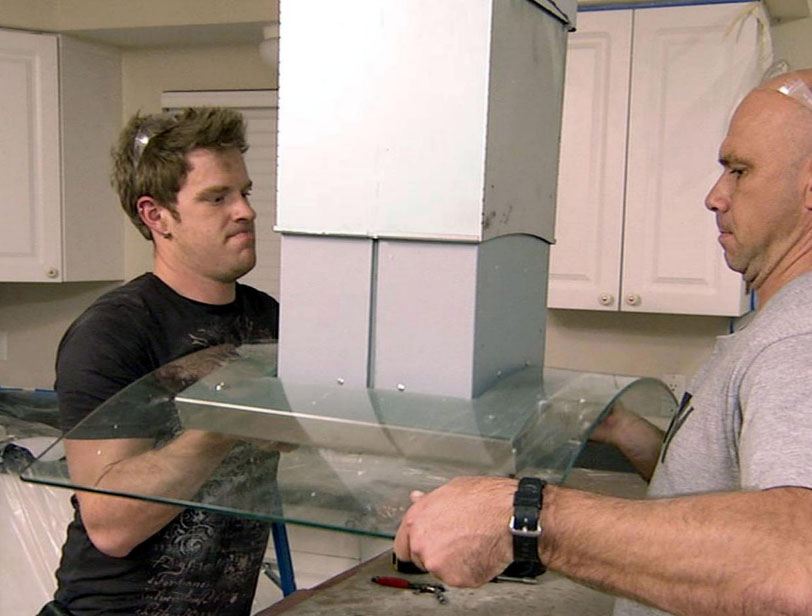

установка вытяжки

Монтаж встроенной вытяжки в шкаф немного отличается:

  1. На задней или боковой стенке разметить отверстия для выхода вытяжной трубы и кабеля.
  2. Вырезать выход для воздуховода и просверлить отверстие для электропровода.
  3. Зафиксировать воздуховод.
  4. Вывести наружу трубу и кабель.
  5. Закрепить шкафчик.

Важно правильно подключить вытяжное устройство к электросети. Меры соблюдение электрической безопасности обязательны к выполнению. Если случайно допустить ошибку, можно получить удар током.

Если воздуховод нужно укоротить, не рекомендуется обрезать ту часть, которая вставляется в вентиляционный канал. Оптимальное решение – обрезать промежуточные секции. В месте, где труба входит в вентиляционную сеть, монтажной пеной заполняет все щели и аккуратно штукатурят. Это улучшает качество вентиляции и уменьшает побочные подсосы воздуха.

Если воздуховод выходит прямиком на улицу, то с наружное стороны вентиляционного отверстия устанавливают обратный клапан. Он не позволяет воздуху с улицы попадать в кухню.

премиальная вытяжка

Установка вытяжной трубы

Подключение кухонной вытяжки к вентканалу осуществляется с помощью труб из гофры или пластика. Требования, предъявляемые к воздуховоду, довольно важные:

  1. Оптимальная длина трубы для вытяжки на кухне – не более 3 м. Если воздуховод имеет большую длину, с каждым метром эффективность работы устройства снижается на 10%.
  2. Минимальное количество поворотных колен, переходников и изгибов. Чем больше колен, тем хуже вентиляция. Сопротивление системы резко увеличивается, и отработанный воздух с трудом выходит наружу.
  3. Изгибы и повороты – исключительно под тупым углом. Угол в 90 градусов снижает КПД на 10%. Воздуховод должен плавно переходить из одной стены на другую.
  4. Гладкая внутренняя поверхность. В таком случае вентиляция будет эффективной, так как сопротивление воздуха снизится. Лучший вариант – круглые пластиковые трубы. Воздуховод из гофры имеет ребристость, что создает дополнительные препятствия для выходящего воздуха.

подключение кухонной вытяжкиПроцесс установки вытяжной трубы — внимательно прочтите инструкцию

Практически все модели аппаратов подключаются на круглый воздуховод из гофры или пластика. Прямоугольные трубы лучше смотрятся, так как более гармонично вписываются в пространство между шкафчиком и потолком. Диаметр может быть разным, но площадь поперечного сечения должна быть не менее 0,1 м2. Все соединения герметично закрывают, чтобы исключить возможное попадание отработанного воздуха назад в кухню.

Пластиковые воздуховоды прочные, легкие и не создают дополнительного шума при работе. Гофрированные изделия тоже имеют немало преимуществ: они гибкие, легкие, не вибрируют и не шумят. Но в плане эстетичности они уступают пластиковым собратьям.

красивая вытяжка

Воздуховод прячут в свободное внутреннее пространство стен, мебели или потолка. Удобны в таком случае двухуровневые потолки: трубу можно с легкостью спрятать над нижним уровнем. Если такие варианты не подходят, применяют декоративные короба, подходящие по стилю и цветовому решению к кухонному гарнитуру или стенам. Своими руками можно сделать короб из гипсокартона на кухне для вытяжки. В продаже есть и короба для вытяжки на кухне из нержавейки.

ПОСМОТРЕТЬ ВИДЕО

Инструкция по установке вытяжного устройства прилагается к каждой модели. Вытяжка на кухню горение имеет подробную инструкцию с рисунками по монтажу аппарата. Поэтому на возникшие вопросы можно найти исчерпывающий ответ от производителя.

obzorkuhni.ru

Установка вытяжки на кухне своими руками: правила монтажа

Установка вытяжки на кухне своими руками выполняется в зависимости от типа конструкции.

Эффективность работы устройства зависит от того, насколько корректно выбран прибор, а затем уже действуют правила, обеспечивающие монтаж.

Классификация современных вытяжных устройств

Установка вытяжки в кухне в частном доме, квартире подразумевает несколько несложных креплений и подключение в существующую вентиляцию.

Но процесс может и отличаться — все зависит от того, какого типа выбрана вытяжка.

По месту, где будет производиться монтаж, их подразделяют на пристенные, угловые, встраиваемые, островные и каминные:

  • Стандартные и легкие в монтаже своими руками пристенные используются чаще всего. В этом сегменте есть множество вариантов дизайна и конструкции — от наклонной до купольной. Кстати, монтаж пристенных вытяжек может осуществляться как на свободной стене, так и в небольшом шкафу;
  • Угловые модели в квартире или частном доме используются не так часто, а потому выглядят всегда интересно и привлекательно. В этом сегменте для установки своими руками подойдут купольные и Т-образные модели;
  • Для создания лаконичного и компактного интерьера потребуется монтаж встроенной вытяжки. Частично встраиваемая от полностью встраиваемой отличается количеством «видимых» частей — в последнем случае остается видна только всасывающая поверхность;
  • Островные модели монтируются своими руками, когда речь идет об особенной планировке кухни, с рабочей зоной, вынесенной в центр комнаты или у окна. Этот способ установки чаще встречается в частном доме. Учитывайте, что количество дизайнов островных моделей ограничено, да и цена их высока;
  • Каминные вытяжки считаются самыми мощными и могут эффективно работать на больших площадях и при высоких потолках.

Классифицируются вытяжные устройства также по:

  • Ширине вытяжной зоны — ее стандартные значения 500, 600, 900 и 1200 мм. Ширина вытяжки и ширина варочной поверхности должны соответствовать;
  • Производительности — санитарные нормативы гласят, что воздух на кухне должен меняться десять раз в час. Поэтому умножьте объем воздуха вашей кухни на 10 и получите минимальную производительность вытяжки. Кстати, и в квартире, и в частном доме действуют одинаковые правила расчета;
  • Высоте установки: минимальный параметр здесь — 700 мм. Чем выше будет производиться монтаж, тем производительнее должно быть устройство;
  • Способу очистки воздуха. Существуют циркуляционные (прогоняющие кухонный воздух через фильтр и выпускающие обратно), проточные (используют домовую вентиляцию, чтобы вывести воздух за пределы помещения), комбинированные;
  • Типу устанавливаемых фильтров. Наиболее актуальны жироулавливающие грубые фильтры и фильтры тонкой очистки для поглощения запахов. Степень сложности установки своими руками не зависит от типа фильтра, но разные модели фильтров отличаются по длительности эксплуатации. Так, флизелиновые жироулавливающие нуждаются в частых заменах, а металлические прослужат очень долго, но их потребуется регулярно мыть. Заменяемыми являются и угольные фильтры, улавливающие запахи;
  • Типу управления. Самые дорогие вытяжки — с электронным управлением. Они оснащаются множеством полезных индикаторов и функций;
  • Уровню шума — устройства, выбираемые для установки в квартире или частном доме, должны соответствовать существующим санитарным нормам по шуму.

И не забывайте, что монтаж вытяжного устройства своими руками должен проводиться по определенной нормативной документации.

И это не только правила, предписанные производителем техники, но еще и соответствующий СНиП — СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Правила выбора воздуховодов для монтажа вытяжки

Чтобы заняться отводом отработанного воздуха из кухни в вентиляцию в доме, необходимы воздуховоды.

Воздуховодом пользуются только для проточных конструкций, а для рециркуляционных не предусмотрены.

Видео:

Наиболее популярными типами воздуховодов, обеспечивающих корректный монтаж вытяжки своими руками (встраиваемой, наклонной и других конструкций), считаются:

  • пластиковый, из прочного поливинилхлорида. Характеризуются компактностью, прочностью, бесшумностью и легкостью. Выполняются с гладкой поверхностью, которая практически не создает сопротивления воздуху. Из ПВХ могут выполняться узкие жесткие короба или эластичные трубы — это позволяет установить вытяжку своими руками в доме так, чтобы промежуток между техникой и вентиляционным отверстием не привлекал внимания;
  • алюминиевый, в виде гофрированной трубы. Его самостоятельный монтаж не вызывает сложностей, поскольку труба легко изгибается под нужный размер. В числе преимуществ алюминиевой гофры — и отсутствие вибрации и гула, что выгодно отличает такую конструкцию от жесткого короба. Однако эстетичным такой воздуховод никак не назовешь, придется придумывать, как его скрывать, чтобы он не портил интерьер кухни. Этот способ хорош, если речь идет о встроенной вытяжке или если в комнате предусмотрен потолок из гипсокартона.

Ход работ при установке кухонной вытяжки

Монтаж, чтобы сделать вентиляцию в доме, проводится по такому алгоритму:

  • Для электроподключения вытяжки с отводом потребуется отдельная розетка;
  • На стене, в месте предполагаемого крепления, выполняют предварительную разметку. Для этих целей лучше использовать шаблон, который поставляется в комплекте с техникой. Но если такой шаблон не был предусмотрен в комплекте поставки, то разметку выполняют самостоятельно, с помощью рулетки и карандаша;
  • Если речь идет об установке подвесной вытяжки с отводом, то ее монтируют только после того, как гарнитур на кухне полностью собран и все верхние шкафы закреплены;
  • Для монтажа устройства потребуются дюбеля и саморезы. А правильно подобранный воздуховод соответствующей длины обеспечит подключение прибора к общедомовой вентиляционной шахте;
  • Важно подобрать не только длину, но и диаметр воздуховода, а также способ его расположения;
  • Чересчур длинный отвод воздуха или наличие в нем более трех колен уменьшит производительность вытяжки. Также запрещено сужать вентканал. Предпочтительно использовать пластиковые круглые короба с диаметром более 12 см, а не гофрированные металлические трубы, ведь они менее шумные
  • В процессе установки важно следить, чтобы вытяжка была установлена строго горизонтально;
  • Для подключения вытяжки к существующей вентиляционной шахте прокладывается дополнительный пластиковый короб. При этом сечение воздуховода должно соответствовать диаметру имеющегося выходного отверстия;
  • После монтажа воздуховода устанавливают кожух на вентиляцию и производят его регулировку по высоте;
  • Необходимо подключить устройство к электрической сети и произвести пробный запуск — если никаких сбоев в работе не возникает, установка завершена.

Особенности крепления встраиваемой модели

Монтаж встраиваемой вытяжки своими руками предусматривает предварительную сборку мебельного каркаса, где затем и будет размещен прибор.

Учитывайте, что в той части, где будет находиться вытяжка, дно извлекается, а потому вертикальные крепления в шкафу потребуются только в верхней части.

Перед тем как собирать каркас, отмечают место выхода, потом в верхней перегородке просверливается отверстие для вывода воздуховода.

Чаще всего вентиляционный короб или гофру проводят именно через верх, но можно вывести и через заднюю стенку.

Днище шкафа также размечается для установки. На снятую нижнюю панель «переводят» габариты корпуса вытяжки.

Кроме того, отмечаются места выреза для гофры. После того как корпус закрепляют на панели, начинают крепление гофры — вначале вставляют переходное кольцо, а затем прокладывают короб.

Соединение с существующей вентиляционной системой посредством гофры проводят после закрепления вытяжки в шкафу.

В шкаф прячут и провод электроподключения прибора — непосредственно под плитой прятать его нельзя, во избежание перегрева.

Так что розетку лучше поместить за задней панелью шкафа.

И не забывайте, что производительная мощная вытяжка требует соответствующей по мощности розетки и кабеля во избежание перегрузок в системе.

stoydiz.ru

Как самостоятельно выбрать и установить вытяжку на кухню

Содержание:

1. Виды вытяжек для кухни

2. Параметры, которые учитываются при выборе кухонной вытяжки

3. Самостоятельная установка вытяжки

4. Практические советы по эксплуатации вытяжки

Я уже рассказывал вам, как сделать выбор газовой плиты для кухни в статье «Что необходимо учитывать, делая выбор газовой плиты». Однако эксплуатация этого бытового прибора предусматривает обязательный монтаж и кухонной вытяжки, которая будет поддерживать воздух в кухне чистым и свежим, даже если вы жарите лук или у вас что-то сгорело во время процесса приготовления пищи. Кроме того, данное устройство может быть оборудовано и жироулавливателем, что гарантированно защитит вашу мебель от трудноудаляемых загрязнений. Поэтому очень важно купить «правильную» кухонную вытяжку. Главное знать, по каким критериям нужно подбирать вытяжку именно для вашей кухни. Вот об этом я и хочу вам рассказать.

Для начала расскажу о том, какие виды кухонных вытяжек предлагают потребителям производители данных бытовых приборов, и чем они отличаются друг от друга.

Виды вытяжек для кухни

Первые кухонные вытяжки появились относительно недавно: на рубеже XIX и XX столетий. При этом использовались они не в отдельных жилищах, а на кухнях ресторанов. Были они довольно примитивными, поскольку лишь отводили из кухни дым и улавливали жир. Однако очень скоро производители научились делать и бытовые кухонные вытяжки, которые с развитием технологий становились все более высокотехнологичными сложными устройствами, обеспечивающими максимально возможный комфорт хозяйкам, проводящим много времени на кухне.

В настоящий момент потребителям доступны несколько видов бытовых кухонных вытяжек по способу их установки:

1. Купольные вытяжки для кухни

В зависимости от того, где будет произведена установка такой кухонной вытяжки, она может быть:

• пристенной (в данном случае вытяжка предназначена для установки над кухонной плитой, расположенной у стены);

• островной (в данном случае вытяжка предназначена для установки над кухонной плитой, расположенной посредине кухни);

• угловой (в данном случае вытяжка предназначена для установки над кухонной плитой, расположенной в углу кухни).

2. Встраиваемые кухонные вытяжки

Такие вытяжки занимают очень мало места и могут быть полностью спрятаны, например, в навесном шкафчике кухонного гарнитура, расположенном над плитой, а могут быть даже телескопическими, то есть такими, размер которых может изменяться от минимального до максимального. Кроме того, встроенная кухонная вытяжка, может быть размещена даже в стене непосредственной близости от газовой плиты.

Каждый вид кухонных вытяжек может быть изготовлен, как в классическом варианте, так и в варианте кантри или модерн, что позволит потребителю легко подобрать вытяжку к любому интерьеру кухни.

Кроме того, данные устройства имеют различия по способу очистки воздуха и могут быть:

1. Рециркуляционными

Основным элементом такой вытяжки, очищающим воздух, является угольный фильтр. Угольные вытяжки очень удобны тем, что их не нужно подключать к воздуховодам, отводящим воздух из помещения на улицу. В данном случае воздух, пройдя через угольный фильтр, очищается от дыма и неприятных запахов и снова возвращается в помещение. Современные модели вытяжек с угольными фильтрами могут оснащаться еще и кварцевыми лампами, которые полностью обеззараживают воздух в кухне.

Однако если вы постоянно используете вытяжку в процессе приготовления пищи, то периодически нужно будет менять угольные фильтры. Сейчас приобрести угольный фильтр для вытяжки не является проблемой, поскольку в продаже есть фильтры на любой вкус, а заменить его сможет любой человек.

Для этого:

• извлеките вилку электропитания вытяжки из розетки, чтобы полностью обесточить прибор;

• снимите с вытяжки сетку-жироуловитель;

• аккуратно извлеките кассету с угольным фильтром из корпуса вытяжки;

• без приложения усилий извлеките сам угольный фильтр из кассеты;

• удалите все загрязнения в кассете, протерев ее внутреннюю и наружную поверхности влажной ветошью;

• дайте внутренней поверхности кассеты полностью просохнуть;

• удалите упаковку с нового угольного фильтра и вставьте его в кассету;

• установите кассету в корпус вытяжки;

• промойте сетку-жироулавливатель в горячей воде со средством для мытья посуды (например, «Fairy» или любого другого);

• дайте жироулавливателю просохнуть, а затем установите его в корпус вытяжки;

• включите вытяжку в розетку.

Все, вытяжка снова готова к работе.



Специалисты рекомендуют устанавливать угольные вытяжки на тех кухнях, где пища готовится не регулярно, а от случая к случаю. При этом абсолютно нет никакой разницы, установлена у вас газовая или электрическая кухонная плита. Менять старый угольный фильтр для вытяжки на новый, чтобы он качественно очищал воздух, нужно хотя бы один раз год.

2.Проточными

Кухонные вытяжки такого типа идеально подходят для установки над газовыми плитами. Особенность проточных вытяжек является то, что их необходимо оснащать воздуховодом, который выводится в вентиляционную систему дома. В данном случае загрязненный воздух с помощью очень мощного вентилятора, пройдя через жироулавливающий фильтр, попадает в воздуховод для вытяжки, а затем – в вентиляционную шахту.

3. Комбинированными

Этот тип совмещает в себе качества рециркуляционных и проточных типов кухонных вытяжек. Здесь имеется не только угольный фильтр и кварцевая лампа, но и жироулавливающий фильтр. Кроме того, такого типа вытяжки обязательно подсоединяются к вентиляционной шахте посредством воздуховода. Специалисты рекомендуют устанавливать такие вытяжки на кухнях, где готовят часто и подолгу.

После того, как вы определились, какой тип вытяжки необходимо установить на вашей кухне, можно переходить к остальным параметрам, по которым будет выбрана та или иная модель устройства.

Параметры, которые учитываются при выборе кухонной вытяжки

В первую очередь следует обратить внимание на производительность вытяжки, то есть на то, какой объем воздуха способна она очищать за определенный отрезок времени, например, за один час. В настоящий момент производители предлагают вытяжки с производительностью от 170 до 1500 метров кубических в час. При этом для каждой кухни оптимальная производительность вытяжки рассчитывается индивидуально по формуле: Р=S*H*K*1,3, где P – производительность вытяжки, S – площадь кухни, H – высота потолка кухни, К – коэффициент кратности воздухообмена, величина которого для кухонных помещений колеблется от 7 до 12, а «1,3» – коэффициент запаса.

Для примера рассчитаем оптимальную нужную производительность кухонной вытяжки для помещения площадью 12 метров квадратных с высотой потолка 2,5 метра. Расчет произведем с учетом максимального значения коэффициента кратности воздухообмена, то есть К=12.

Подставив все значения в формулу, получаем нужную производительность вытяжки: 12*2,5*12*1,3=468 метров кубических в час.

Впрочем, вот таблица уже готовых значений производительности вытяжки для кухонь (ячейки с красными цифрами) с различными габаритами:



Кстати, не удивляйтесь, что при пересчете вы получите не целые значения, поскольку я все полученные результаты округлил.

После того, как вы определились с нужной производительностью вытяжки, обратите внимание на уровень шума, создаваемого при работе той или иной модели. Конечно, самими тихими являются проточные вытяжки (их уровень шума лежит в пределах от 30 до 40Дб), поскольку им не нужно проталкивать воздух через угольные фильтры. Однако вам может не подойти такой тип вытяжки, если на вашей кухне достаточно установить устройство с угольными фильтрами, которому не нужны воздуховоды для нормальной работы кухонной вытяжки. Поэтому старайтесь приобрести ту модель, в технических характеристиках которой указана величина шума не более 48Дб. При таком уровне шума вы, находясь на кухне с работающей вытяжкой, будете чувствовать себя еще достаточно комфортно.

Немаловажно учитывать и габариты вытяжки, чтобы она полностью перекрывала рабочую поверхность плиты. Сегодня в продаже можно найти вытяжки с длиной 60см, 90см или 120см. Учтите, что размеры кухонных вытяжек должны либо совпадать с габаритами варочной поверхности, либо выступать за внешние габариты плит, но ни в коем случае ваша вытяжка не может быть меньше габаритов варочной поверхности кухонной плиты. Если вы установили у себя на кухне нестандартную длинную плиту, то для ее обслуживания может понадобиться установка не одной вытяжки, а нескольких.

Ну и на последнем месте стоит внешний вид вытяжки. Оценивая вытяжку по данному параметру, вы подбираете дизайн устройства и материал, которого оно изготовлено, например, металл или стекло, это позволит максимально гармонично вписать данный бытовой прибор в интерьер кухни. Обычно вытяжка покупается из того же материала, из которого изготовлена кухонная плита (ее варочная поверхность).

Если вы не стеснены в средствах, то можете обратить внимание и на такой параметр вытяжки, как наличие электронной панели управления, которая позволяет не только управлять вытяжкой с пульта дистанционного управления, но и задавать различные режимы работы прибора. Например, вы можете запрограммировать автоматическое включение вытяжки, если в кухне резко возрос уровень влажности.

После того как вы выбрали лучший, по вашему мнению, вариант вытяжки и оплатили ее в кассе магазина, стоит задуматься об ее установке на кухне. Советую не тратить зря деньги, нанимая специалистов по монтажу вытяжки, а установить ее самостоятельно. Как это сделать, я вам сейчас расскажу.

Самостоятельная установка вытяжки

Прежде чем вы приступите к установке вытяжки, учтите, что этот прибор должен быть установлен с соблюдением минимальных расстояний от варочной поверхности кухонной плиты:

• если плита газовая – не менее 65см;

• если плита электрическая – не менее 50см.

Специалисты же рекомендуют устанавливать вытяжку на расстоянии 70см от варочной поверхности, считая его оптимальным с точки зрения функциональности прибора. При этом вам не нужно задумываться о том, какая у вас варочная поверхность: газовая или электрическая. Если вас не устраивает это расстояние с эстетической точки зрения (например, на такой высоте вытяжка не вписывается в общую структуру кухонного гарнитура), то расстояние можно и увеличить. Только в этом случае потребуется приобрести вытяжку с большей производительностью. Приведу пример: если вам потребовалось поднять вытяжку над плитой на расстояние в 1,5м (то есть примерно в 2 раза выше оптимальной высоты), то производительность вытяжки, чтобы она эффективно работала, должна быть в 4 раза выше от расчетной.

Далее следует обеспечить вашу вытяжку электропитанием, необходимым для работы вентилятора и подсветки. Если у вас уже имеется готовая розетка – прекрасно, если же нет, то перед тем, как приступить к прокладке кабеля и подключению розетки к электропитанию, советую тщательно прочитать следующие статьи:

• «Как правильно подобрать кабель для проводки»;

• «Как выполнить монтаж электропроводки в доме»;

• «Подключение однофазного УЗО своими руками»;

• «Как правильно сделать самостоятельный выбор розеток и выключателей»;

• «Самостоятельный монтаж электрических розеток и выключателей».

Уверен, что, ознакомившись с материалом этих статей, вы гарантированно обеспечите безопасное подключение кухонной вытяжки к электрической сети дома.



Для монтажа самой вытяжки вам понадобится небольшой набор инструментов, который, наверняка, есть в доме у каждого хозяйственного мужчины:

• дрель электрическая со сверлом по бетону или кирпичу для изготовления отверстий под дюбели;

• уровень строительный;

• измерительная рулетка;

• шуруповерт электрический или обычные отвертки (плоская или крестообразная в зависимости от того, какие прорези на головках крепежа);

• маркер для отметок точек крепления вытяжки.
Теперь можно приступать к креплению вытяжки. Для чего:

• с помощью измерительной рулетки отметьте на стене точки крепления вытяжки на нужной вам высоте от варочной поверхности плиты;

• с помощью уровня убедитесь, что все точки находятся в одной горизонтальной плоскости;

• с помощью дрели и сверла (например, победитового) изготовьте в стене отверстия нужной глубины;

• вставьте в готовые отверстия пластиковые дюбели и вкрутите в них саморезы так, чтобы их головки выступали над поверхностью стены на 5мм;

• наденьте на головки саморезов вытяжку, используя специально предназначенные для этого проушины на задней стенке корпуса вытяжки.

Если у вас рециркуляционная вытяжка, то процесс ее монтажа на этом завершается. Осталось только включить вытяжку в розетку, чтобы проверить ее работоспособность.

Если же у вас вытяжка проточного или комбинированного типа, то потребуется еще установка воздуховода, соединяющего вытяжку с вентиляционной шахтой. При этом неважно, какой тип воздуховода вы будете устанавливать: более дешевый вариант – гофрированную трубу или более дорогой вариант – воздуховод из жаропрочного пластика. Кроме гофрированной трубы или пластиковых элементов (труб, колен и так далее), вам потребуется приобрести:

• специальную вентиляционную решетку, в которой будет не только решетка для вентиляции кухни, но и специальное отверстие с диаметром, соответствующим диаметру гофрированной трубы или пластикового воздуховода;

• хомуты соответствующего диаметра для укрепления концов воздуховода.

Далее алгоритм установки будет следующий:

• демонтируйте старую вентиляционную решетку и установите на ее место новую с отверстием под воздуховод для вытяжки;

• один конец гофрированной трубы или воздуховода, собранного из пластиковых элементов, надеваете на выход вытяжки, а второй – на вентиляционную решетку;

• если вы использовали в качестве воздуховода гофрированную трубу, то для закрепления ее концов на вытяжке и на вентиляционной решетке используйте специальные хомуты.

Учтите, что не допускается наличие перегибов гофрированной трубы на всем ее протяжении от вытяжки до вентиляционной решетки!

Теперь только осталось надеть на корпус вытяжки декоративный кожух, который идет в ее комплекте. Если же такого нет, то воздуховод можно скрыть, например, внутри кухонных шкафчиков или с помощью специальных декоративных элементов, изготовленных из тех же материалов, что и кухонный гарнитур.

Ну вот, теперь вы знаете не только, как выбрать вытяжку на кухню, но и как установить, и подключить ее своими руками.

Однако в заключение хочу дать несколько полезных советов по эксплуатации вытяжки.

Практические советы по эксплуатации вытяжки

Чтобы процесс приготовления пищи не сопровождался неприятными запахами или дымовой завесой, следуйте нехитрым правилам эксплуатации вытяжки для кухни:

• работать вытяжка должна начинать одновременно с началом готовки пищи на варочной поверхности или в духовом шкафу;

• отключать вытяжку от сети нужно не сразу после окончания процесса готовки пищи, а спустя 7-10 минут, чтобы из кухни были полностью удалены все неприятные запахи, излишняя влага и дым;

• эффективность работы вытяжки можно значительно увеличить, обеспечив приток свежего воздуха в помещение кухни через открытую дверь или форточку;

• чтобы вытяжка работала максимально эффективно, содержите ее в чистоте, своевременно меняйте угольные или жировые фильтры и очищайте сетки жироулавливателя.

Соблюдая все эти нехитрые требования, вы на долгие годы обеспечите комфортные условия приготовления пищи без неприятных запахов. Я же, как и всегда, желаю успехов во всех ваших начинаниях!

stroite-sami.ru
