Классический вариант теплого водяного пола – толстая бетонная стяжка, в которую уложены металлические или пластиковые трубы с горячей водой.

Устройство теплого водяного пола

Бетонная конструкция при помощи современных материалов и технологий максимально изолируется для снижения тепловых потерь.

Обязательно применяются теплоизоляционые материалы

Управление отоплением и контроль режимов функционирования осуществляет специальный блок механизмов, исполнительных устройств и датчиков.

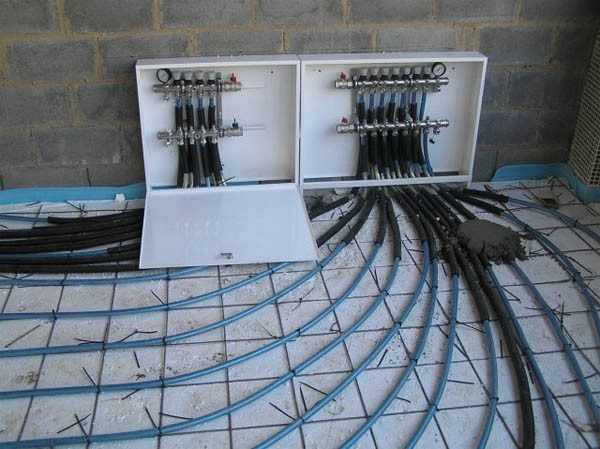

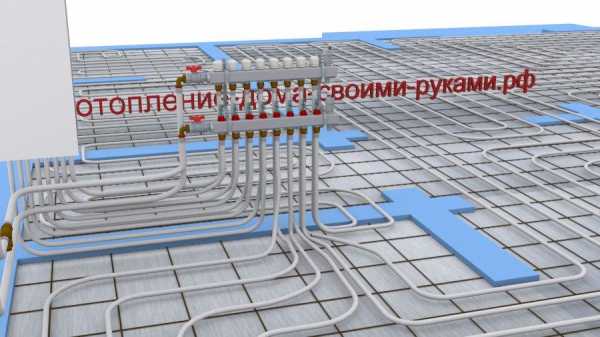

Коллектор водяного теплого пола

Нагревается самый нижний элемент комнаты, улучшаются процессы тепловой конвенции воздуха, температура становится одинаковой по всему объему, исчезают мертвые зоны и сквозняки. Теплые полы удачно совмещают комфорт и эстетику, создают самые благоприятные условия для пребывания людей. Теплые полы имеют ряд преимуществ перед другими методами отопления помещений за счет оптимальной конструкции.

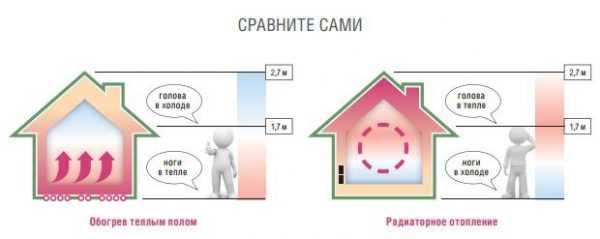

Сравнение отопительных систем

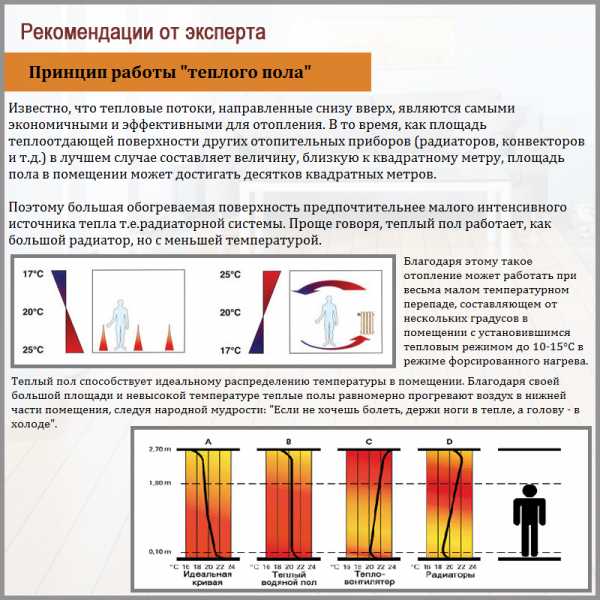

Каков принцип работы “теплого пола”

Эстетика и гигиеничность «теплого пола»

Содержание статьи

Ограничения по монтажу теплых полов

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

  1. Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.

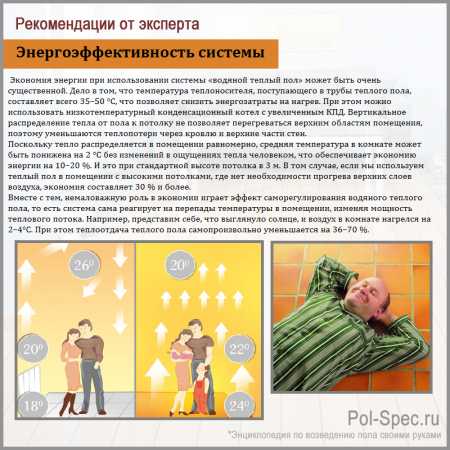

    Энергоэффективность системы

  2. В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.

    Водяной теплый пол может быть как дополнительным, так и основным источником тепла

    Можно ли отопить дом с помощью системы “теплого пола”, без радиаторов

  3. Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.

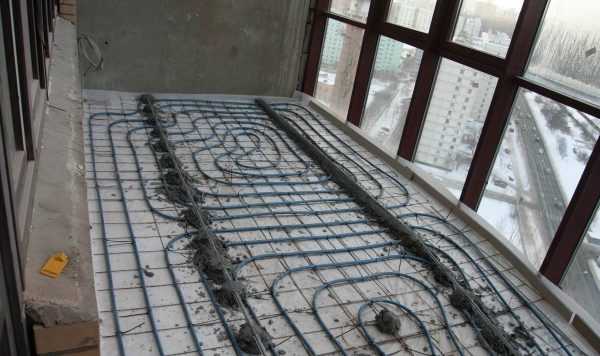

    Отопление балкона теплым полом от радиаторов

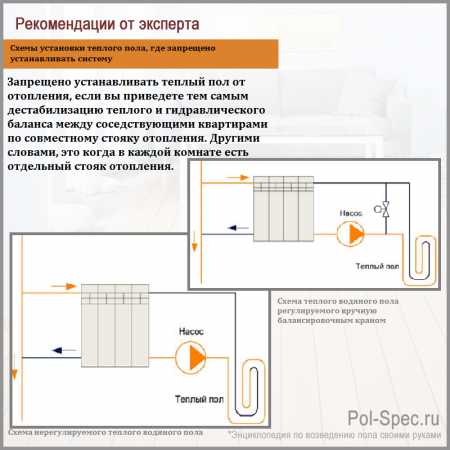

    Схемы установки теплого пола, где запрещено устанавливать систему

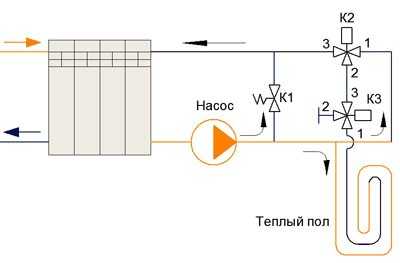

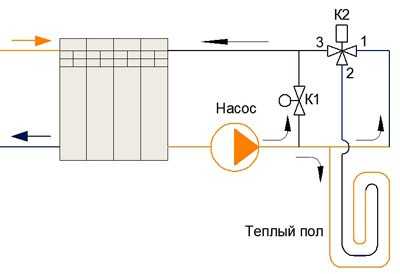

    Схема теплого водяного пола с трехходовым клапаном

    Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

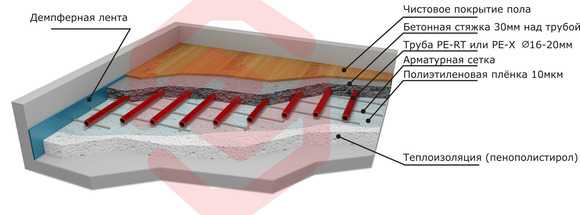

Бетонная конструкция водяного теплого пола

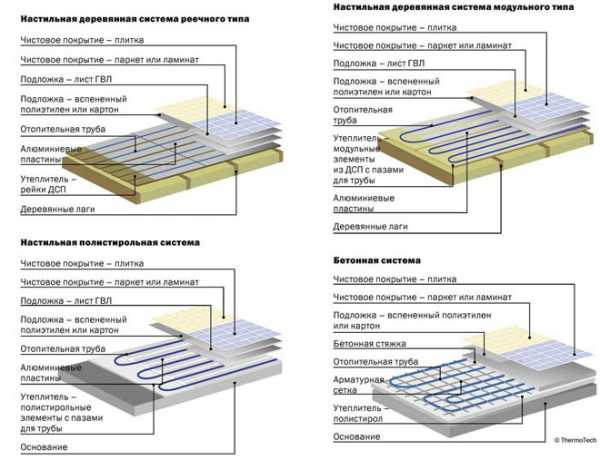

Виды систем водяного теплого пола

Одновременно несущим и теплораспределительным слоем является бетонная стяжка. Она может быть различной толщины, конкретные параметры выбираются с учетом максимальных нагрузок на пол, архитектурных особенностей здания и пожеланий заказчиков. Эту конструкцию иногда называют «заливной» или «мокрой».

Стяжка над водяным тёплым полом

По эффективности и коэффициенту полезного действия занимает лидирующее положение. Есть и недостаток – значительно усложняются ремонтные работы в случае появления аварийных ситуаций, увеличивается нагрузка на перекрытия. При качественном выполнении строительно-монтажных работ срок эксплуатации таких конструкций превышает пятьдесят лет.

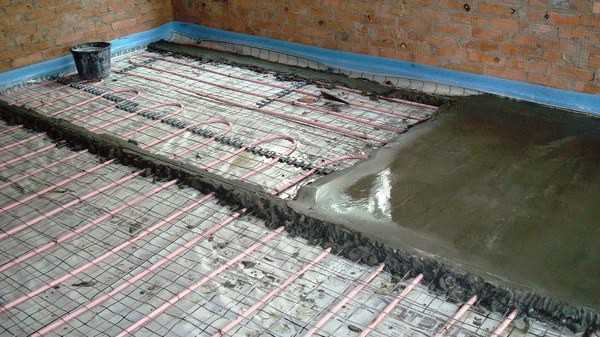

Укладка водяного тёплого пола в бетонную стяжку

«Бетонная» конструкция устанавливается только по бетонным плитам перекрытия и состоит из нескольких обязательных слоев, каждый из которых играет важную роль.

  1. Гидро- или пароизоляция. Что именно класть выбирается на месте с учетом характера эксплуатации помещений их назначения. В большинстве случаев вполне подходит обыкновенная полиэтиленовая пленка: очень надежный, универсальный и дешевый вариант. Влага может попадать из подвальных помещений, после аварий в водопроводных сетях, конденсироваться на стыке теплых и холодных поверхностей.

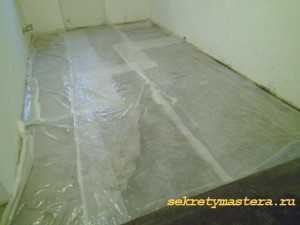

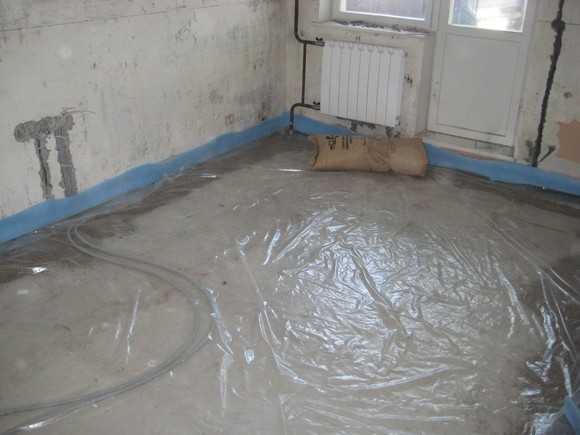

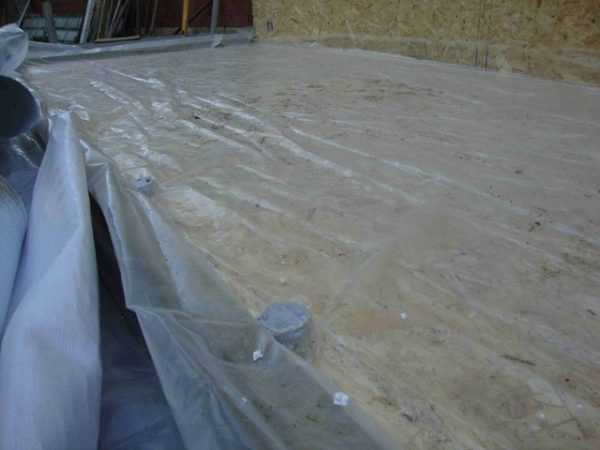

    Расстеленная на полу пленка выполняет роль гидроизоляции

  2. Лента для компенсации тепловых расширений конструкций пола. Изготовлены в виде полоски вспененного полиэтилена, толщина примерно 6 мм, ширина до 180 мм. Принимает расширение цементной стяжки, не позволяет появляться распирающим нагрузкам на стены по периметру помещения. Обязательна к использованию в «бетонных» конструкциях.

    Краевая лента на фото

Практический совет. Профессиональные монтажники теплых полов при помощи демпферной ленты разбивают значительные по площади участки теплых бетонных полов на меньшие сегменты. Это полностью исключает появление трещин, возникающих в больших конструкциях вследствие разности температур.

Перед укладкой ленты стены выравниваются и очищаются, на тыльной стороне есть специальный полиэтиленовый фартук. Он служит для закрытия щели между стенкой и плитой перекрытия, пользоваться ним нужно обязательно, если этого не сделать, то возможны протечки цементного молочка на нижние этажи.

Теплоизоляционные материалы. При бетонной конструкции нагревательных систем нужно пользоваться уплотненными или прессованными теплоизоляторами с повышенными показателями прочности.

Теплоизоляция для теплого пола Термопол

Изоляция – главный элемент, оказывает непосредственное влияние на эффективность систем. Особенно это важно для первых этажей, если теплоизоляция не выполняет поставленных задач, то тепловая энергия теряется в подпольных пространствах. Строительные нормы регламентируют толщину теплоизоляции в зависимости от материала ее изготовления и физических характеристик перекрытий. Для бетонных плит толщина должна составлять не менее пяти сантиметров.

Мат для водяного теплого пола Пенощит

Часто в этих целях применяется прессованная стекловата и прочный пенополистирол. Плотность материалов должна быть не менее 30 кг/м3, для улучшения коэффициента теплопроводности лицевая поверхность может покрываться алюминиевой фольгой.

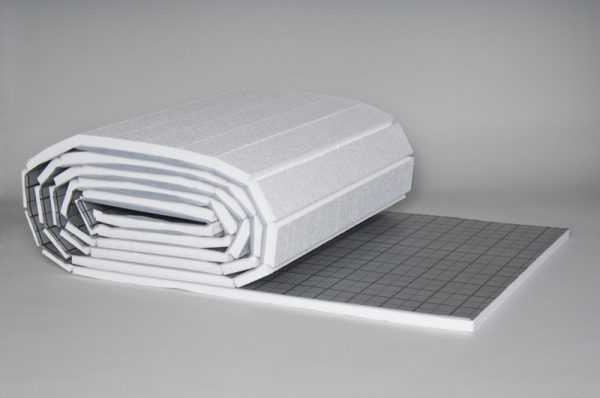

Маты для теплого водяного пола

Теплоизоляционные маты

Трубы. Могут быть пластиковыми или металлическими.

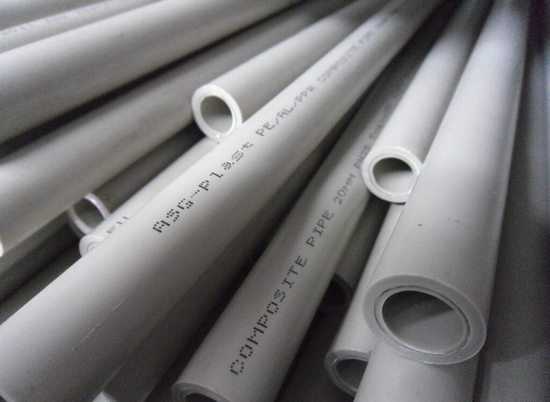

Труба для тёплого пола

Наиболее дешевые пластиковые, самые дорогие – медные.

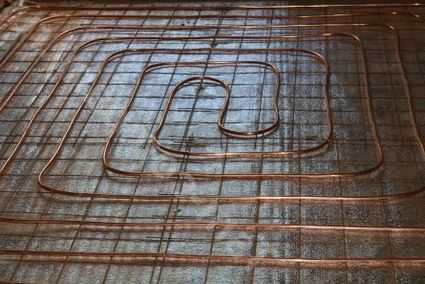

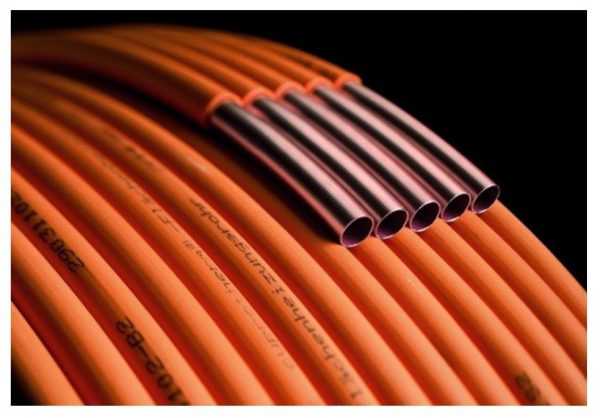

Труба медная для теплого пола

Не стоит приобретать дорогие варианты, эксплуатационные показатели пластиковых труб соответствуют современным требованиям потребителей. Для увеличения прочности при повышенных температурах полиэтиленовые трубы имеют армирующий слой, изготавливаются из высокомолекулярного полиэтилена с инновационными добавками.

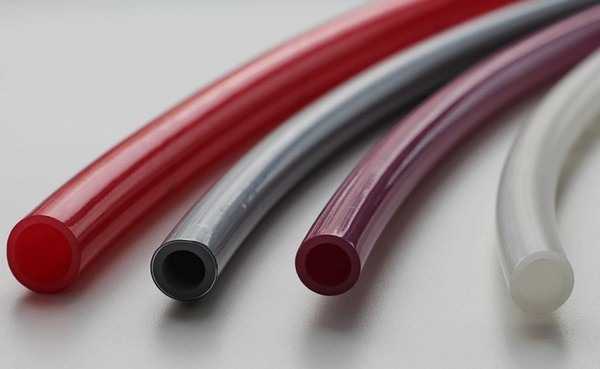

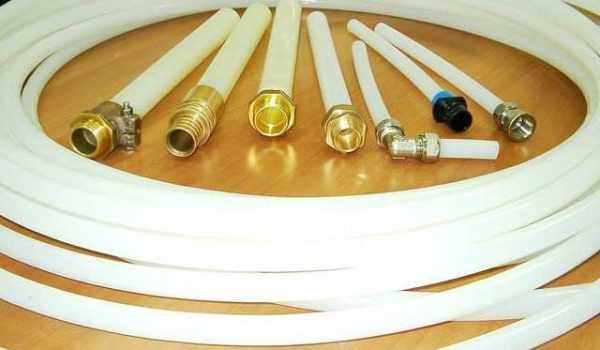

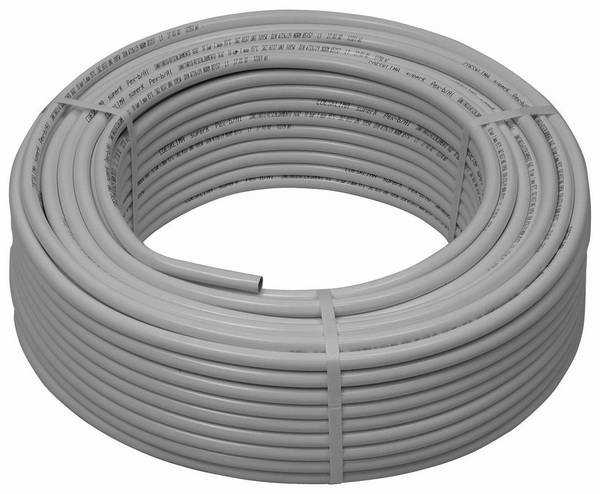

Полиэтиленовые трубы PEХ

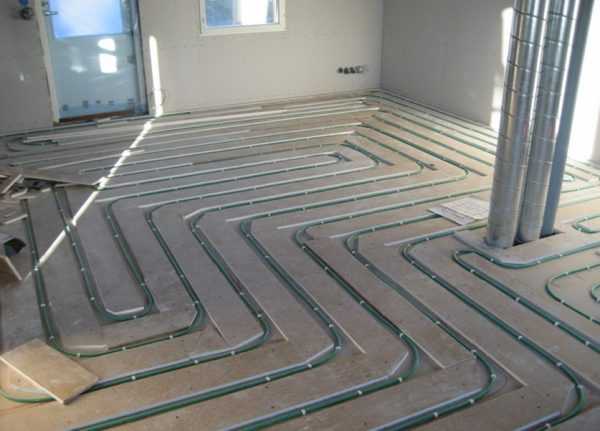

Укладка водяных труб подогрева производится по утеплительному слою, схемы и вид укладки подбираются мастером в зависимости от размеров и конфигурации помещений. Для фиксации положения применяются специальные крепежные элементы. Это могут быть шины и планки, фиксаторы и специальные приспособления.

Крепление труб тёплого пола

Деформационные швы. Делаются только для помещений со сложной геометрической конфигурацией пола или очень длинных. Такие слои предупреждают возникновение в стяжке критических внутренних тепловых напряжений.

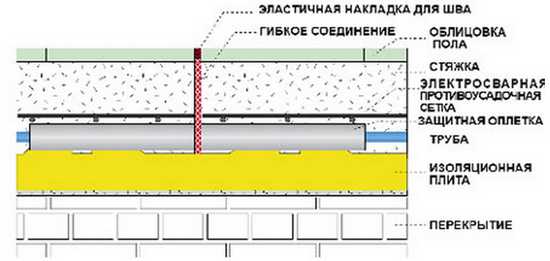

Деформационный шов

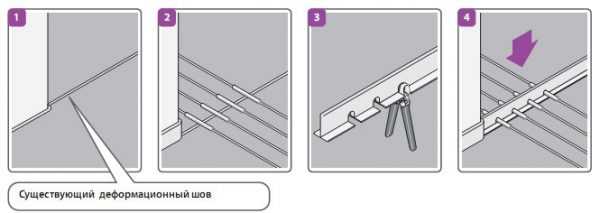

Укладка труб через деформационные швы

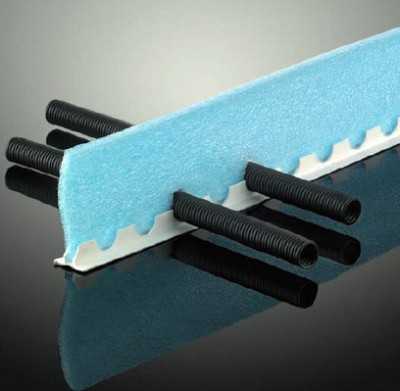

Деформационный шов. Вид пересечения шва и трубы

После монтажа труб обязательно выполняется их проверка на герметичность швов и соединений. Каждый контур через коллектор подачи заполняется водой, испытания производятся с увеличенными показателями давления (примерно 6 Бар). Система оставляется под давлением на сутки–двое, после испытательного срока проверяется остаточное давление, визуально определяются места протечек.

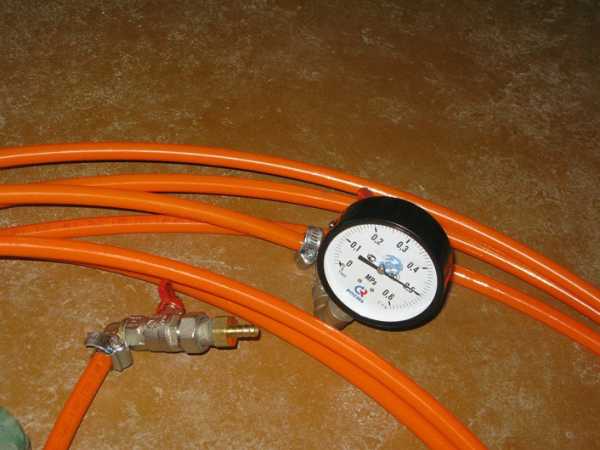

Проверка пола под рабочим давлением

Если обнаружились недостатки, то они немедленно устраняются, а испытание на герметичность делается повторно.

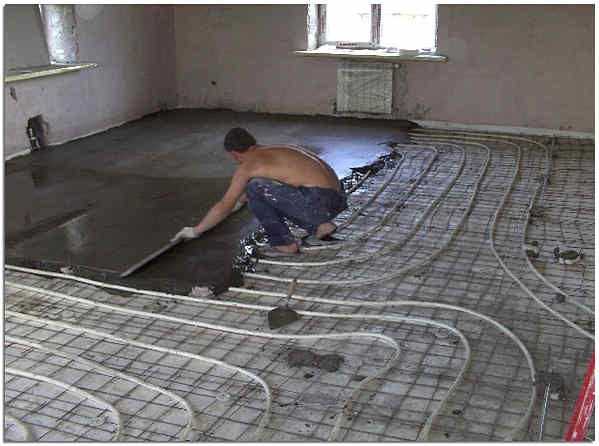

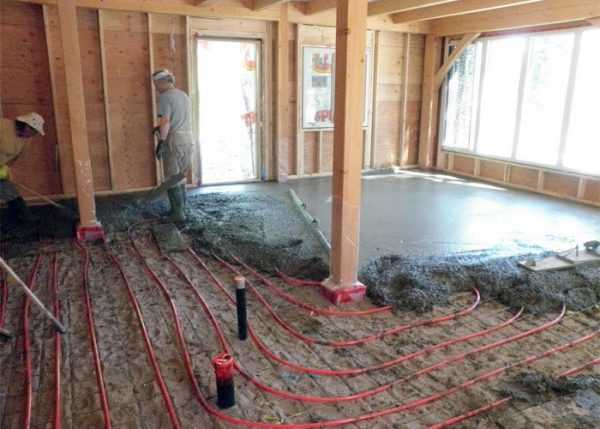

Стяжка. Последний верхний слой отопительного пирога системы. Использовать обыкновенный цементно-песчаный раствор не рекомендуется, нужно приобретать специальные смеси с пластификаторами.

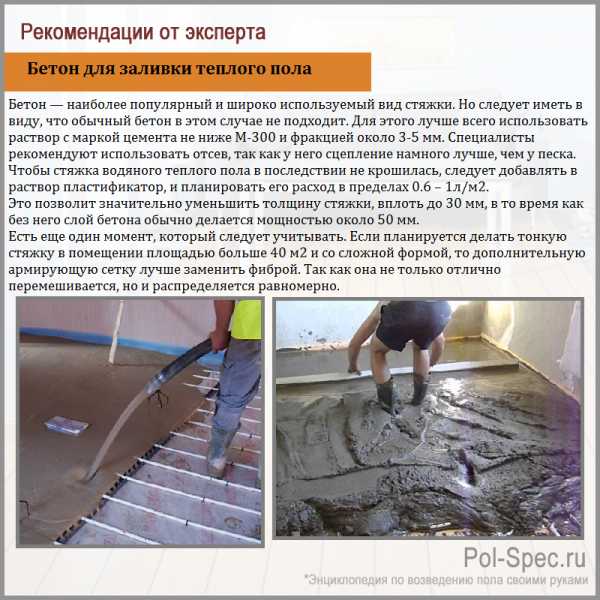

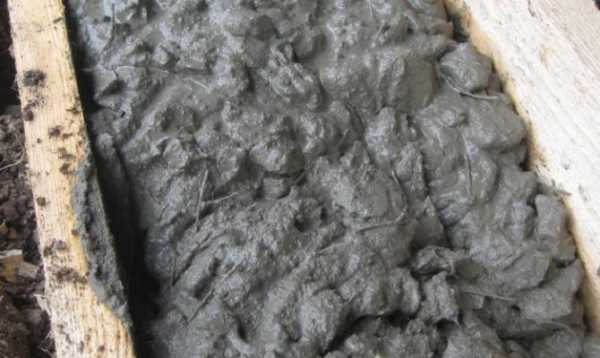

Бетон для заливки теплого пола

Высота стяжки над трубами должна быть не менее 5 сантиметров, в противном случае возникают риски их механического повреждения. Если нагрузки на пол будут значительными, то для улучшения несущих способностей нужно применять армирующие сетки.

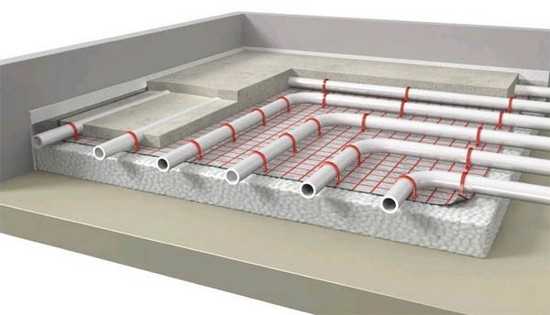

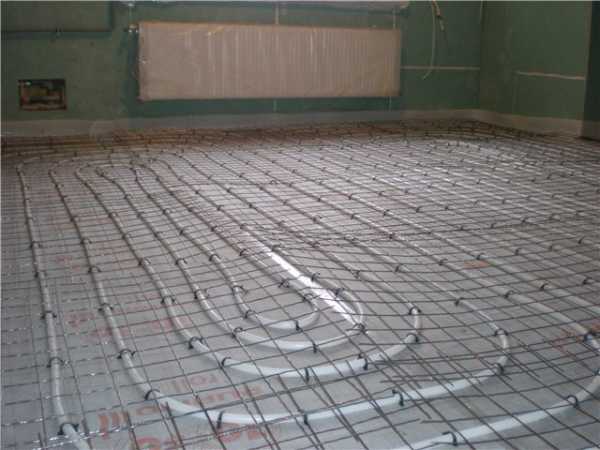

Теплый пол с армированием

Они могут быть металлическими или пластиковыми. Если использование армирующих сеток является нецелесообразным, то можно в раствор добавлять фибру – пластиковые волокна. Они добавляются в раствор во время его приготовления, после застывания существенно повышают прочность на изгиб.

Бетон с фиброй

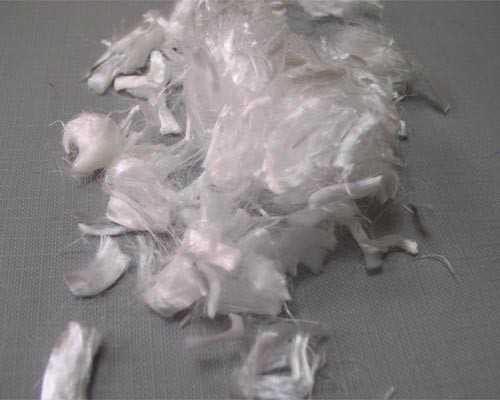

Внешний вид полипропиленовой фибры для бетона

Для финишного напольного покрытия лучше применять каменные или керамические материалы. Они отлично проводят тепло и обеспечивают эффективный нагрев помещения. Дерево и все половые покрытия с использованием этого материала не считаются оптимальным решением. Кроме уменьшения эффективности функционирования системы такие материалы рассыхаются и теряют свои первоначальные свойства.

Устройство водяного теплого пола под плитку

Сухая конструкция теплого пола

Применяется в домах с деревянными элементами перекрытия, характеризуется небольшим удельным весом, позволяет значительно снизить нагрузки на несущие элементы строений. Если вес бетонной достигает 250 кг/м2, то сухой не более 30 кг/м2. Трубы с теплоносителем укладываются на основании из фанеры или ОСП плит, между ними устанавливаются полосы этого же материала.

Теплый пол водяной

Теплоизоляция монтируется непосредственно на деревянное перекрытие. Финишный слой отопительной системы – плиты ГВЛ. Они имеют неплохую теплопроводность и обладают достаточной прочностью. Изготавливаются из гипса и древесных волокон. Общая толщина системы утепления при таком варианте конструкции не превышает 10–15 см, что дает возможность их устанавливать в помещениях с низкими потолками.

Сухая конструкция требует значительно меньше усилий и времени, по стоимости считается одним из наиболее дешевых вариантов. Кроме того, во время производства работ нет строительного мусора, установку можно производить без обязательного отселения жильцов.

Недостатки – показатели теплоотдачи уступают первому варианту, теплового потока недостаточно для полноценного отопления помещений, может применяться только в качестве дополнительного.

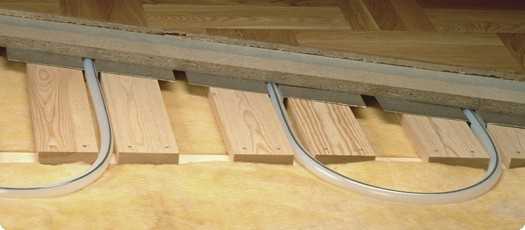

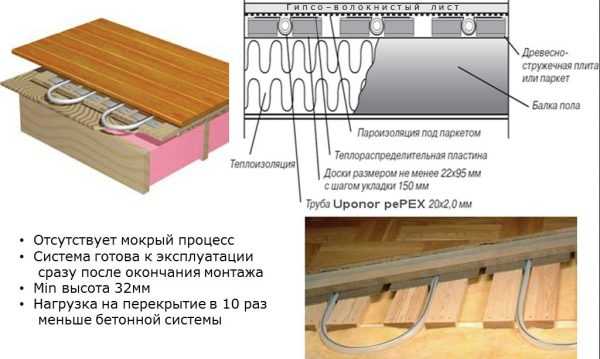

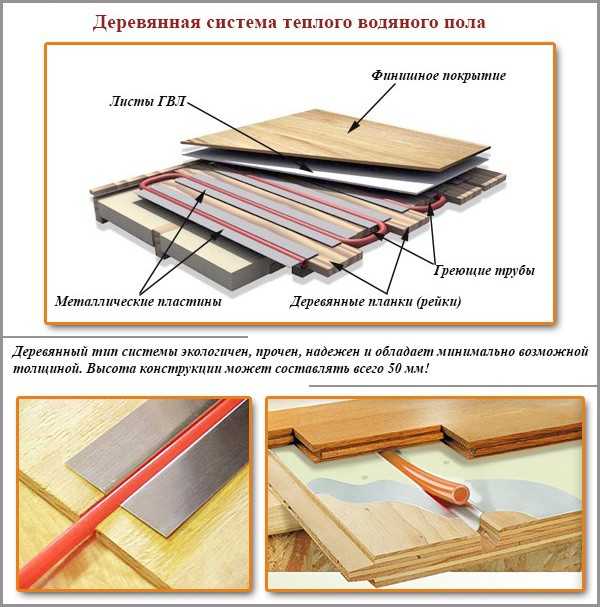

Деревянная система теплого водяного пола

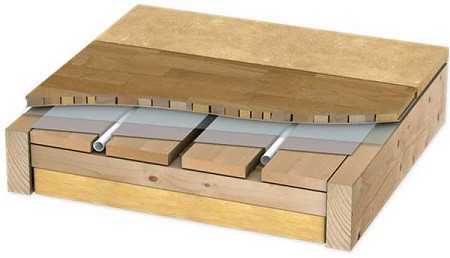

Легкая деревянная конструкция

Особенности системы в деревянном доме

Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски. Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений. Трубы фиксируются специальными пластинами, размеры пластин зависят от шага теплоносителей. Для понижения толщины отопительного пирога допускается укладка труб непосредственно на балки перекрытия, экономия по высоте может достигать трех сантиметров.

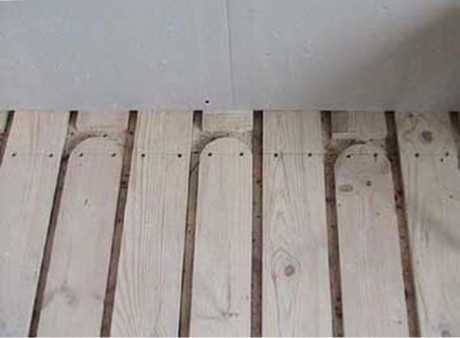

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

Укладка фольги в пазы

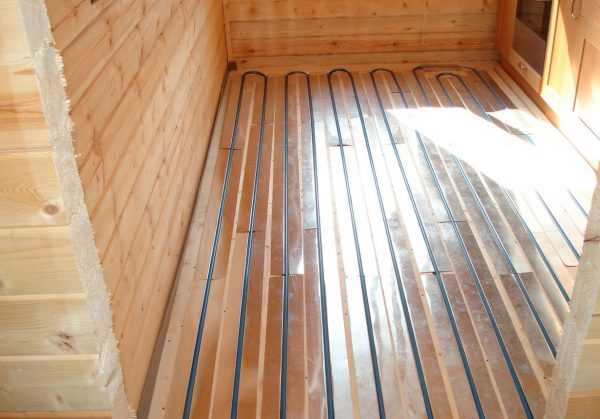

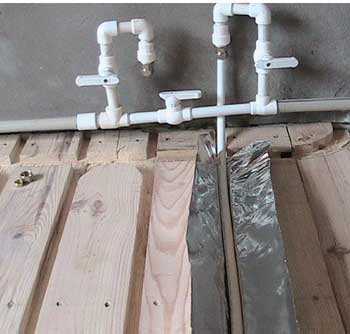

Теплый пол в деревянном доме

Схема деревянного водяного пола

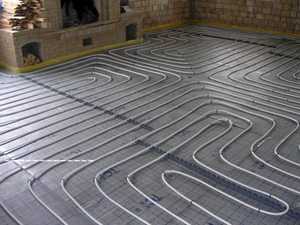

Проложенные трубы теплого пола

Легкая полистирольная схема

Универсального использования, применяется на всех без исключения основаниях.

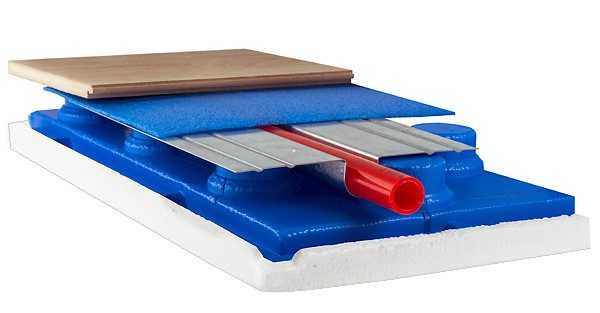

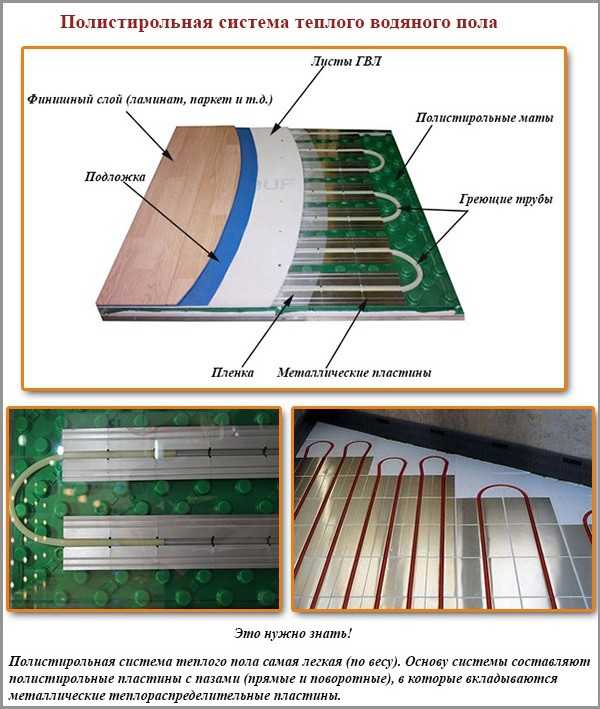

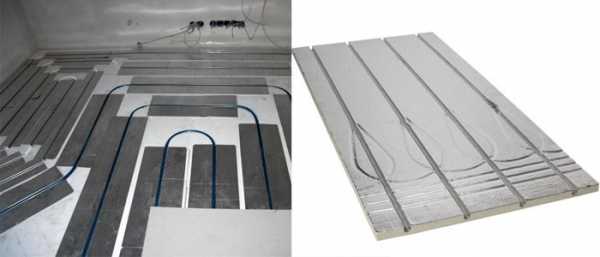

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

  • гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
  • по периметру приклеивается лента, компенсирующая расширения во время нагрева;

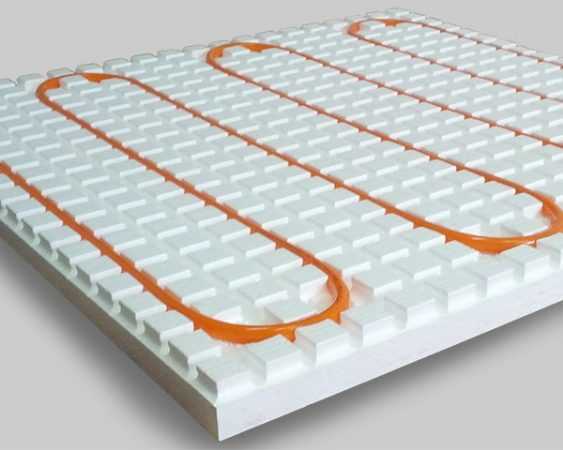

  • на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
  • плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
  • производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
  • завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

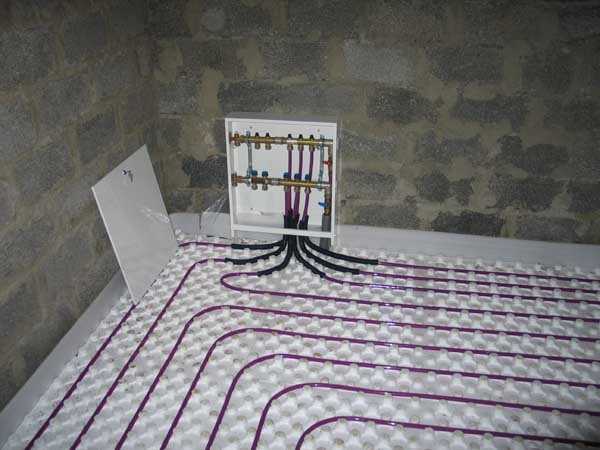

Полистирольная система – фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Альтернативные конструкции

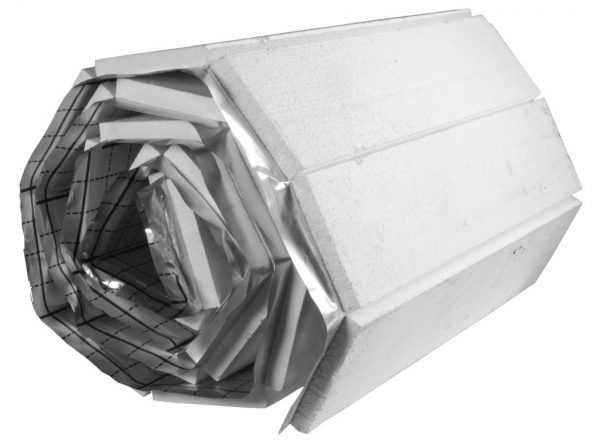

Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.

Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.

Видео – Конструкция теплого пола для установки на бетонное основание

pol-spec.ru

Как сделать водяной тёплый пол

Схемы водяного тёплого пола Расчёт схемы Трубы для водяного тёплого пола Утеплитель для водяного тёплого пола Стяжка для тёплого пола Укладка водяного тёплого пола

Поговорим про водяной тёплый пол, и рассмотрим нюансы изготовления, зная которые мастеровитый человек, сможет самостоятельно сделать его для своего дома или квартиры.

По поводу «как сделать», в интернете столько информации, что запросто съедет крыша, и тут нет ничего удивительного.

Каждый сантехник — пуп земли, и делает только так как надо, а остальные делают не правильно. Отсюда так много советов, причём один мудрёнее другого. Не стоит за это ругать сантехников, такая уж сложилась специфика профессии.

Я не являюсь сантехником в чистом виде, но как универсалу, мне не раз приходилось делать водяной тёплый пол, и наблюдать как он себя ведёт процессе эксплуатации.

Начнём со схем.

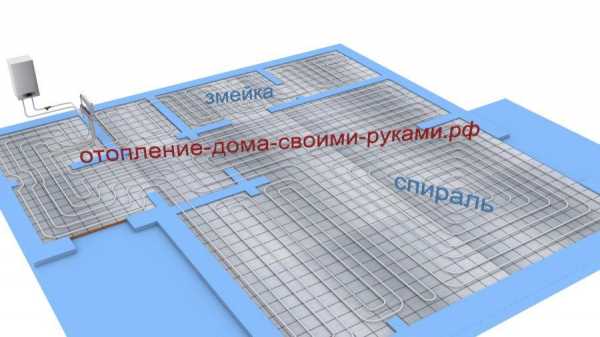

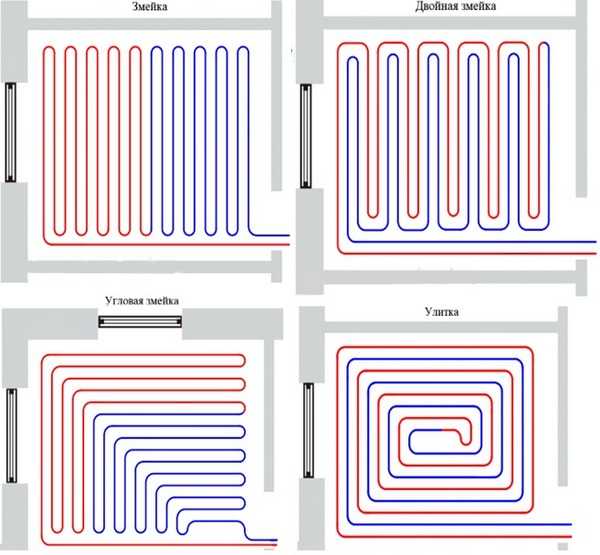

Схемы водяного тёплого пола

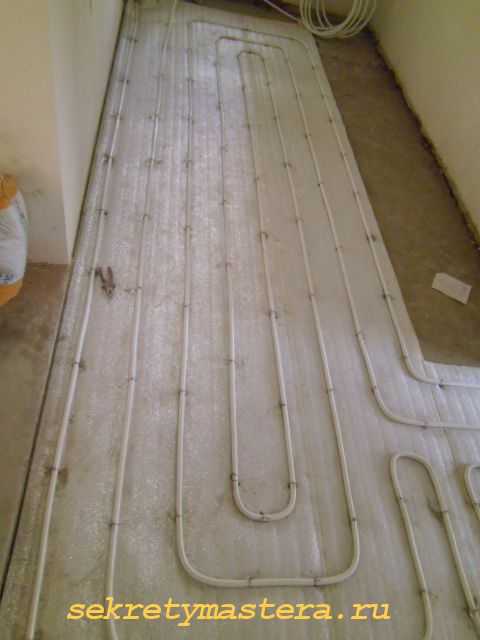

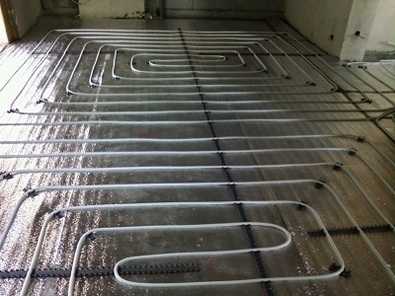

Наиболее распространёнными являются три схемы тёплого пола: змейка, змейка+змейка, спираль.







Выбор схемы зависит от  формы и размера помещения или участка, который предполагается обогреть.

Рассмотрим по порядку.

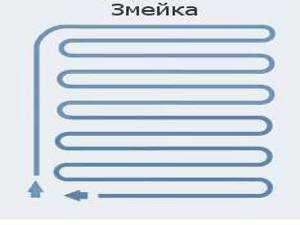

1. Змейка — самая простая в изготовлении. Но такой контур здорово сажает рабочее давление, и в результате, после 10-12  витков, возникает ощутимая разница между температурой в начале и конце контура.

Поэтому, змейку лучше использовать на маленьких участках, на три-четыре витка, таких как подоконники, входные и туалетные «коврики».

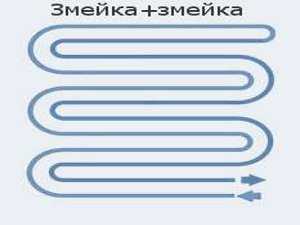

2. Змейка+змейка — тоже подсаживает давление, но разница температур в начале и конце контура, у неё гораздо меньше.

Получается так потому, что у неё число витков подачи в два раза меньше, чем у змейки, и в конце контура, подача переходит в обратку, идущую параллельно и рядом с подачей.

Исходя из этого, такую схему лучше применять для узких и длинных коридоров, где сделать спираль затруднительно, а змейка даст разницу температур по противоположным концам.

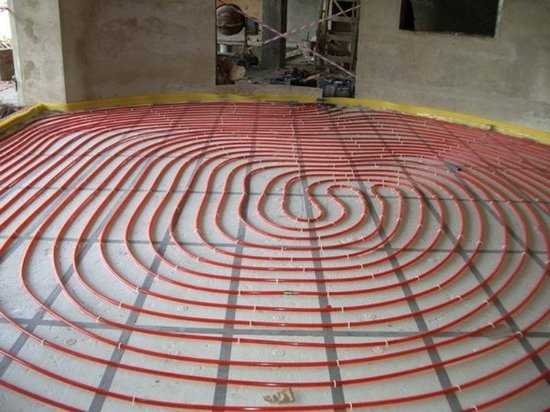

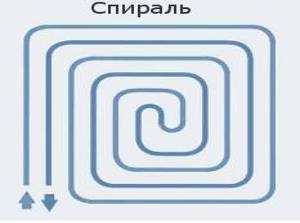

3. Спираль — не сажает давление. Напор что на выходе из коллектора, что на выходе из спирали, одинаковый, даже при длине контура 100 м.

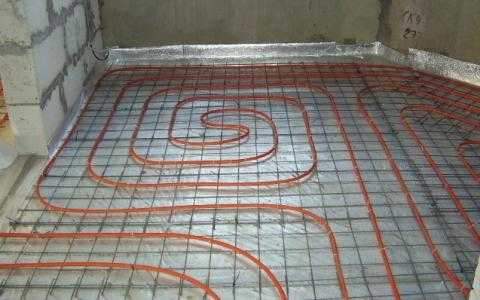

Спираль подходит для больших помещений. Распределение тепла в ней идёт равномерно, так как и подача и обратка у неё идут параллельно.

Расчёт схемы водяного тёплого пола

Длина контура определяется по формуле 1 м2 площади пола х 4-5 п. м. трубы + расстояние между контуром и коллектором умноженное на 2.

4 или 5 метров трубы, класть на квадратный метр, зависит от теплоустойчивости помещения. Если помещение хорошо держит тепло, и расположено над другим отапливаемым помещением, то достаточно 4-х метров.

Исходя из этого, расстояние между магистралями составляет 20 или соответственно 16-17 см.

Чтоб визуально представить расположение контура по месту,  нарисуем план монтажа.

Делается это так: берётся школьная тетрадь в клеточку, и в масштабе 1 Х 20, рисуется план помещения.

Затем в этом же масштабе, рисуется нагревающий контур. Две клеточки — 20 см, как раз шаг магистралей. Благодаря такой схеме, и в витках потом не ошибётесь, и длину трубы высчитаете с минимальной погрешностью.

Погрешность, кстати, всегда должна быть плюсовой.

Трубы для водяного тёплого пола

По поводу того, из какой трубы лучше сделать тёплый пол, сломано немало копий. Фанатов у каждого материала хватает, и каждый утверждает, что труба которую он рекомендует — самый лучший вариант.

Давайте поразмышляем, о трубах из тех материалов, с которыми я сталкивался по работе, и которые применяются в изготовлении водяного тёплого пола.

1. Гладкая нержавейка, или медь (близки по результатам и затратам).

 Достоинства:

а) внутренний диаметр трубы в местах соединения не сужается, что облегчает ход теплоносителя;

б) легко ремонтируется при повреждении;

в) прочная, даже при попадании в залитую стяжкой трубу буром перфоратора, она мнётся, но не прорваться сразу в отличие от пластиков, которые чуть тронь, и уже дыра.

г) экологически чистый материал.

Можно ещё порассуждать о теплоотдаче, примесях, кристаллической структуре металла, и том, какой длины волну инфракрасного излучения генерирует медь, но это уже для теоретиков, и любителей поспорить. И единого мнения Вы нигде не найдёте. А к практике это не относится.

Недостаток этих материалов — дороговизна. Что материал, что работа, стоят  дорого. Не каждому по карману.

2. Гофрированная нержавейка.

Да-да делают и из такой тёплый пол. Зачем, я честно говоря так и не понял. Дорого. Для ремонта потребуется оборудование и мастер, которых хрен найдёшь. Как гофра влияет на ход теплоносителя, тоже не понятно.

3. Полипропилен.

Легко сделать и легко ремонтировать. Не требует неразрывности, как металлопластик. В любом месте ставится муфта и нет проблем.

Проблемы проявляются в другом:

а) после монтажа требуется опрессовка, чтоб проверить сварные соединения.

б) у полипропиленовой трубы толстая стенка, что уменьшает теплоотдачу.

в) внутренние наплывы, при небрежном исполнении, увидеть которые невозможно.

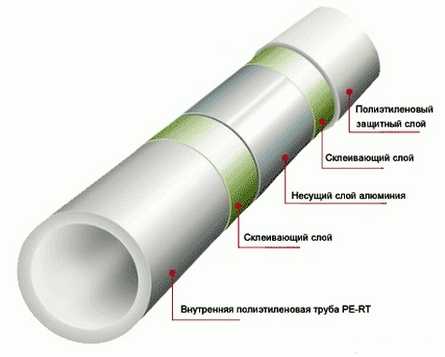

4. Металлопластик.

Оптимальный материал для водяных тёплых полов. Он прошёл проверку временем, прост в монтаже, доступен по цене.

Металлопластиковая труба в полной мере отвечает требованиям предъявляемым к водяному тёплому полу, за исключением экологичности.

Нюансы монтажа:

а) непрерывность контура, так как  фитинг металлопластика сужает проходной диаметр на половину.

б) на закрытых участках (стяжка, толща стены, короб без доступа) применяется только обжимной фитинг, так как он не течёт после отключения тепла, чего не скажешь о резьбовом.

Выбор производителя:

а) дорогие и надёжные: бельгийская Henco и итальянская ValTec.

б) по средней цене и надёжные: российские Sanmix и РВК.

в) дешёвые и ненадёжные: китайская Lemen.

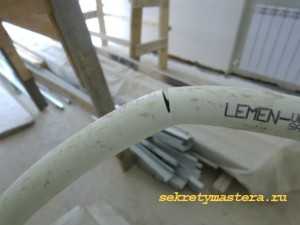

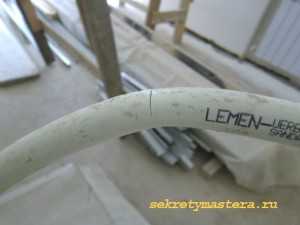

Результат применения Lemen:






Труба проработала 2 года, и хозяин постоянно подпитывал котёл, пока наконец вода не проступила наружу.

Я грешным делом даже подумал, что этому крутому перцу специально подрезали трубы во врем укладки, настолько ровненькая получилась трещинка, но потом, при дальнейшем демонтаже она ещё пару раз треснула сама у меня в руках.

Из этого следует, что цена металлопластиковой трубы, не та позиция, на которой целесообразно экономить.

5. Прошивной полиэтилен.

Пока я с ним не работал. Причина тому — не лестные отзывы от, заслуживающих доверие, коллег по цеху.

Если Вас прельстит этот материал, по причине низкой цены, то покопайте в сторону дополнительных материалов, необходимых для монтажа и поинтересуйтесь окончательной стоимостью.

Диаметр трубы.

Сделать точный расчёт, а потом и вывод, какая труба лучше Ø16 или Ø20, трудно, да и не нужно.

Эту воду в ступе давно толкут на форумах, и нигде нет единого мнения и единой формулы расчёта.

Если уж копать до конца, то для этого требуется куча исходных характеристик. Это характеристики теплоносителя, материала трубы, котла, качества газа.

Практический опыт мне подсказывает, что если сделать точный расчёт, то заметной разницы не получится, за исключением цены.

На картинках ниже, где я покажу процесс монтажа, труба Ø20, хотя я предпочитаю Ø16 но это уже бзик хозяина коттеджа. Никакие убеждения не пробили его железную логику: чем толще — тем лучше. Цена вопроса там замыкала список.

А уж после того, как он меня между делом спросил: «А труба Ø25 бывает?», я предпочёл закрыть эту тему, чтоб не нарваться на укладку 25-ой. С него станется.

Утеплитель для водяного тёплого пола

То, что отражать тепло снизу контура нет смысла, сомнений ни у кого не вызывает, однако в тех случаях, когда нужно отсечь поступления холода извне, утеплитель под тёплый пол необходим.

То есть, если пол над холодным подвалом, или на бетонном основании, которое лежит на земле, или под ним открытая улица.

Рассмотрим утеплители которые применяются в таких случаях.

1.  Монтаж на пенопласт. Затем, на него кладочная сетка, трубы и дальше предполагается армированная стяжка.

Что получается: тонкая (5 -6 см.) монолитная армированная плита пронизанная расширяющимися и сужающимися трубами, лежит на рыхлом пенопласте.

То что она растрескается — очевидно. Арматура не даст развалиться, но так как нагрузка на стяжку динамическая, то шевеление неизбежно. А где шевеление, там и медленное разрушение.

2. Монтаж на пеноплекс. Пеноплекс жёсткий материал, и выдержит динамические нагрузки, но эта жёсткость предъявляет жесткие требования к ровности основания.

Достоинства:

а)Хорошая тепло и звуко изоляция

Недостатки:

а) Толщина 30 мм и выше

б) Требует идеальной ровности основания. Лист пеноплекса, при неровностях основания даже в 5 мм, начнёт топорщиться, а значит и шевелиться. Если притянуть лист зонтиками, изгиб листа создаст пустоту снизу, а пустота — потенциальная трещина стяжки.

3. Монтаж на пенофол. Пенофол — вспененный фольгированный полиэтилен.

Достоинства:

а) Не дорогой. Цена при толщине 5 мм. 45 руб за м2

б) Плотно ложится на неровное основание.

в) Хорошая тепло и звуко изоляции.

г) Отражает инфракрасное излучение.

Недостатки:

а) Стяжка толщиной 60 мм. и выше сдавливает пенофол, отчего он теряет часть своих свойств.

4. Укладка контура на керамзит.

Керамзит применяется в тех случаях, когда нужно поднять пол сантиметров на 15-20. Из керамзита делаем керамзитобетон, так как тёплому полу требуется жёсткое основание, и из него уже ровную стяжку.

Дополнительного утепления не требуется.

Стяжка для тёплого пола

Часто стяжку для тёплого пола, приходится делать в два этапа. И вот почему:

Толщина стяжки над трубой, для равномерного прогрева, должна составлять 35 мм., с допуском ±5 мм. Выдержать этот размер можно только на ровном основании.

Уложенная труба имеет некоторую волнистость, и если эта волнистость наложится на волнистость основания, к которому труба крепится, то выдержать этот размер по площади не получится.

Поэтому, первым делом нужно «стрельнуть» плоскость основания, и если искривление окажется  0,5-1 сантиметра, то это основание требует выравнивания.

Второй момент — стяжка толще 70 мм. В этом случае основание нужно приподнять, то есть сделать первую стяжку, к которой и крепиться труба, затем вторую финишную стяжку.

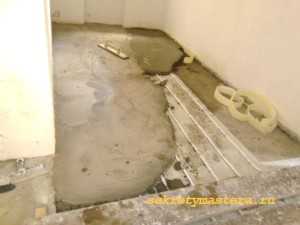

На картинках ниже следующие исходные:

Толщина стяжки — 120 мм., толщина первой стяжки 65 мм., труба  — 20 мм. толщина финишной стяжки 55 мм.

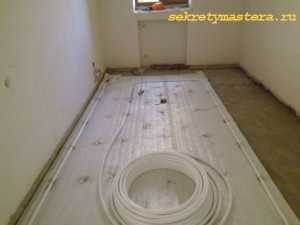

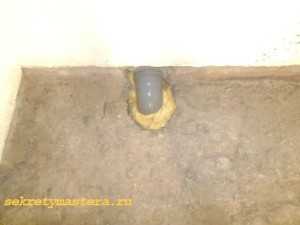

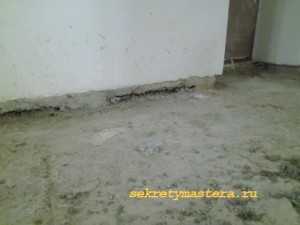

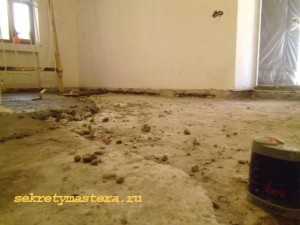

Вот такое было основание:

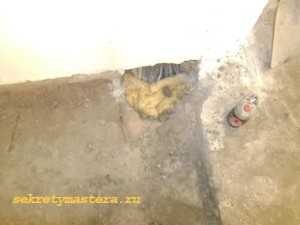

Прежде чем начать заливку, необходимо закрыть все, имеющиеся в перекрытии, монтажные отверстия. Можно пеной, можно утеплителем на основе стекловаты.






Как сделать ровную стяжку я описал в статье «Стяжка пола своими руками, поэтому здесь повторяться не буду. Покажу только результаты.

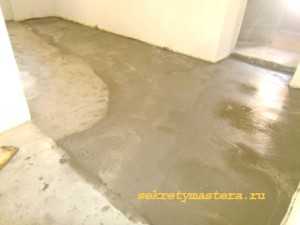

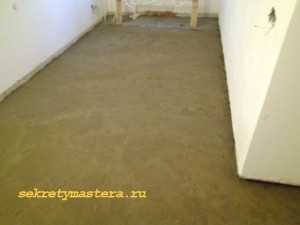

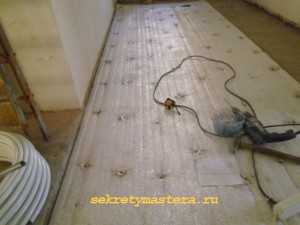

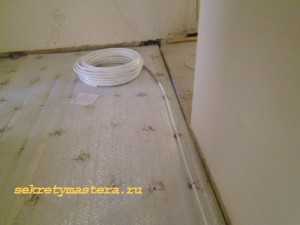

Вот на такое ровное основание ровно ляжет труба контура, которая заливается стяжкой толщиной 55 мм. по всей плоскости.

Обязательное условие — компенсационный шов между стяжкой и стеной, шириной 5 мм. Сделать его можно при помощи демпферной ленты, обрезков пенофола, или другого подобного материала.






По завершении она накрывается плёнкой, под которой высыхает без трещин.






Армирование такой стяжке не требуется.

Укладка водяного тёплого пола

Пока стяжка сохнет рисуем схему будущего контура, а по высыхании застилаем её пенофолом 5 мм, так как под комнатой холодный подвал, и согласно схеме устанавливаем крепления для трубы.

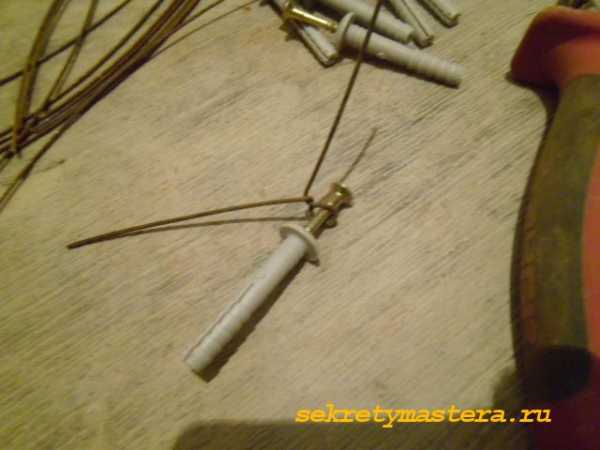

Крепления могут быть различными. Я обычно использую дюбель-гвозди с отожжёнкой.






Затем, по этим креплениям, начинаем укладывать трубу, сразу по ходу закрепляя её.






Как я уже говорил выше, показанная здесь двадцатая труба — это непреодолимое желание заказчика. Я же рекомендую для водяного тёплого пола, только шестнадцатую.

Для сгибания трубы, во избежании переломов и сплющиваний, обязательно применяйте пружину.

В результате должна выйти вот такая конструкция, которую можно заливать стяжкой так, как я рассказал выше.

Если вы примените способ изготовления стяжки на который я указал в предыдущем параграфе, то необходимости армировать её нет. Просто после заливки, как только по стяжке можно будет осторожно пройти, закройте её полиэтиленовой плёнкой, и пусть эта плёнка полежит не меньше недели.

Желаю трудовых успехов.

Раздел Стройка >>>Подраздел Отопление>>>

sekretymastera.ru

Водяной теплый пол своими руками



Водяной теплый пол

Самое сложное в монтаже теплого водяного пола – правильно его спроектировать. Даже если вы собираетесь сделать водяной теплый пол своими руками, то для проектных расчетов лучше привлечь специалистов. Заказать расчет проекта можно тут. Профессионалы подготовят всю документацию, которая затем послужит руководством к действию.

В проекте теплого пола будет рассчитана отопительная нагрузка для каждой отдельной комнаты и для всего дома с учетом уже имеющихся отопительных приборов. В зависимости от этого показателя будет разработана схема установки теплых полов, количество материалов, способы регулировки системы, и другие необходимые параметры.

С помощью такого проекта смонтировать водяной теплых пол самостоятельно гораздо проще. Он получится качественным и сможет обеспечить комфортную температуру.

Если же пренебречь предварительными расчетами, то пол может оказаться не годным к работе. Температуру будет сложно регулировать, в одних комнатах будет холодно, в других слишком жарко, или система быстро выйдет из строя.

Как устроен водяной теплый пол

Система теплый пол водяной отлично подходит для частного дома. В городской квартире лучше воспользоваться другим вариантом, так как отопительный контур пола нельзя подключать к стояку центрального отопления.

Обогрев комнаты в такой системе происходит благодаря трубам, наполненным горячей водой, которые размещены под напольным покрытием. Один конец горячей трубы подсоединяют к подающему коллектору. Из этого коллектора вода поступает в отопительный контур и, проходя по нему, возвращается в другой – возвратный – коллектор.

Все коллекторы помещают в специальный шкаф и подключают к общей отопительной системе дома.

Способы укладки водяного теплого пола

Систему водяного теплого пола можно укладывать тремя разными способами. Традиционный метод предполагает, что отопительные трубы заливаются специальным составом из бетона, пластификатора и гомогенизирующей добавки, который называется бетонной стяжкой.

Укладывать водяной теплый пол под бетонную стяжку не очень удобно. Во-первых, качество стяжки сильно зависит от качества бетонной смеси. Важно, чтобы были соблюдены пропорции пластификатора и гомогенизатора, иначе со временем бетонное покрытие начнет трескаться. Во-вторых, стяжка полностью твердеет в течение двадцати дней. В-третьих, из-за слоя труб и бетона пол «поднимается» на 8 -10 см.

Этот способ не годится для деревянных домов. Перекрытия такого дома не выдержат вес бетона. В таком случае трубы водяного теплого пола укладывают под настил из дренажной прокладки, фольги и отделочного напольного покрытия. Еще проще уложить такую систему прямо на лаги или на черновой пол.

Для помещения площадью 15м2, понадобятся следующие материалы:

  1. 100 метров трубы из металлопластика или вспененного полиэтилена.
  2. 20 метров демпферной ленты. Она будет уложена вдоль стен комнаты.
  3. 18 м2 теплоизоляционного материала.
  4. Смесительный клапан. Основная деталь, которая связывает исходящие и обратные трубы с отопительной системой дома, а также регулирует температуру пола.
  5. Циркуляционный насос.
  6. Два шаровых крана. Один устанавливается в начале контура, другой – в конце, чтобы пол или его часть можно было изолировать от основной системы.
  7. Два ниппеля-переходника для подключения шаровых кранов к коллекторам.
  8. Два прямых соединителя для подключения труб к шаровым кранам.
  9. Тройник – разветвитель соединяет обратный конец контура с системой отопления и смесительным клапаном. Часть воды возвращается в клапан, другая часть – к отопительному котлу.
  10. Для подключения тройника к смесительному клапану понадобятся «бочонок» и переходник H-B.

Выбор труб

Для системы водяных полов используют трубы,

stroitelinfo.ru

Какие лучше трубы для теплого пола: как выбрать, виды

Просчитывая варианты отопительной системы, владельцы частного жилья и квартир в наши дни все чаще решаются на установку водяного контура под напольным покрытием. Этот способ экономичен и универсален: он может быть как основным, так и дополнительным источником тепла, его применяют в любых помещениях – от ванной до лоджии. Чтобы достичь наибольшей эффективности подобного отопления, стоит заранее узнать, какие лучше трубы для теплого пола и как определиться с их количеством.

Требования к трубам, соотношения размеров

К вопросу о том, какую трубу лучше использовать для теплого пола, следует отнестись со всей серьезностью: это объясняется специфическими условиями работы водяной системы отопления. Материал должен быть только новым и соответствовать целому перечню технических требований.

1.Удельный вес, технология изготовления. Не допускается монтаж «подпольного» обогрева из стальных водогазопроводных труб, даже если они произведены из нержавейки. СНиП (Строительные Нормы и Правила) запрещают использование сварных труб в закрытых системах теплого пола. Запрет действует независимо от разновидности шва (прямой он или спиральный).

Еще один минус труб, изготовленных из стали – большой вес. «Пирог» теплого пола, включающий бетонную стяжку, и без того имеет внушительный вес. Стальной контур резко увеличивает нагрузку на перекрытие.

2. Стойкость к внешним воздействиям. Именно от нее зависит долговечность контура, заливаемого бетоном. Монолит после застывания становится мощным накопителем и распределителем тепла (варианты с использованием «сухой» стяжки менее эффективны). Единственный минус: диагностика при поломках сложна, замена отдельного участка трубопровода практически невозможна. При порыве систему придется демонтировать целиком.

Чтобы избежать подобных неприятностей, выбирают трубы из химически инертного, термостойкого материала (должен выдерживать 90-95 оС), полностью защищенного от коррозии, с гладкой внутренней поверхностью, не склонной к образованию известковых отложений. Идеальный выбор – труба со специальной защитой от кислородной диффузии.

3. Прочность. С внешней стороны на стенки давит стяжка, изнутри – теплоноситель. Хотя критические показатели давления маловероятны, труба должна быть рассчитана на 10 бар (на случай экстремальных скачков).

4. Достаточная длина. Контур должен быть цельным, поскольку любые соединения (муфты, фитинги, сварка) – это потенциальные места протечек. Не обнаруженный вовремя порыв приводит к затоплению соседей снизу или к короткому замыканию в электросети. Еще один аргумент против стыков – большая вероятность «зарастания» труб и засорения системы в этих местах.

Длина контура определяется расчетным путем. Обычно материал для теплого пола поставляется в бухтах и отпускается в погонных метрах. Пластичность позволяет придать трубе криволинейную форму с изгибами нужного радиуса.

Размеры труб

Самые популярные диаметры контура – 16 и 20 мм, значительно реже применяется материал ∅ 25 мм. Решая, какая лучше труба для теплого водяного пола, учитывают следующее:

  • чем меньше диаметр, тем больше гидравлическое сопротивление и меньше способность к теплообмену;
  • при увеличении диаметра приходится наращивать толщину стяжки – в результате поднимается уровень пола (это не всегда возможно), увеличивается нагрузка на перекрытие.

Пример устройства водяного пола с пенополистиролом

От выбранного диаметра зависит предельный метраж контура. При увеличении длины трубы гидравлическое сопротивление жидкости растет и может превысить технические возможности циркуляционного насоса. Создается эффект «запертой петли»: насосный агрегат качает теплоноситель, а он стоит на месте.

В таблице 1 указаны рекомендуемые соотношения диаметров и предельных показателей длины контура.

Таблица 1

Диаметр трубы, ммМаксимальная длина контура, м
1660-70
2080-90
25100-120

Если максимальной длины одного контура недостаточно, то рекомендуется использовать дополнительные контуры.

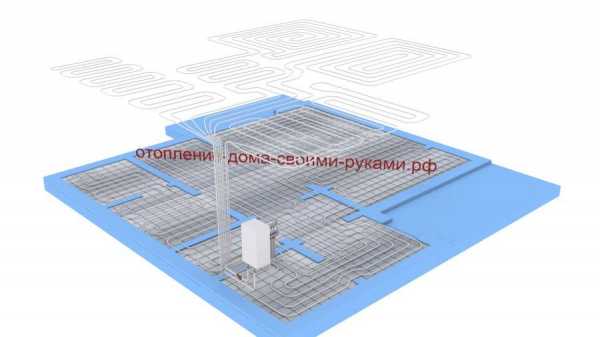

Водяной теплый пол из нескольких контуров

Какой материал труб лучше?

Зная основные требования к трубам, легче оценить преимущества и недостатки материалов, наиболее часто используемых для монтажа гидравлического пола.

Сшитый полиэтилен

В отличие от обычного полиэтилена, в котором связи между углеводородными цепочками очень слабы, его усовершенствованный аналог гораздо плотнее. В результате прессования под высоким давлением получается сшитый полиэтилен (РЕХ), обладающий множеством положительных свойств:

  • устойчивость к механическим нагрузкам – полимер не лопается, не трескается, не стирается, его невозможно поцарапать;
  • термостойкость – изделие нормально работает в диапазоне 0-95 оС, плавление начинается после 150 оС, горение – при 400 оС;
  • коррозионная и биологическая устойчивость – на сшитом полиэтилене никогда не появится ржавчина или грибок;
  • экологичность – материал полностью безопасен для здоровья, ни при каких условиях он не выделяет вредных соединений.

Трубы из сшитого полиэтилена

Часто спрашивают: если сравнивать разные трубы для теплого пола – какие лучше укладываются? Самыми пластичными считаются именно РЕХ-трубы: они легко гнутся и не ломаются даже после нескольких перегибов на одном и том же участке.

Специалисты рекомендуют при выборе РЕХ-труб обратить внимание на две важные характеристики:

  • степень сшивания — она должны быть не менее 65-80%, иначе материал будет непрочным;
  • способ сшивки молекул.

В таблице 2 указаны разновидности труб из сшитого полиэтилена, которые можно использовать для изготовления водяного пола.

Вид трубыМинимальная плотность сшивки
PEX-a75%
PEX-b65%
PEX-c60%

Наивысшим качеством обладают трубы категории РЕХ-a, но цена их достаточно высока. Более доступна по стомости категория РЕХ-b, тоже имеющая хорошие технические характеристики.

На заметку: Отдельно стоит отметить не так давно появившиеся на рынке изделия из термостойкого полиэтилена PE-RT, который обладает высоким качеством и создает конкуренцию трубам из РЕХ-a.

Теплый пол с трубопроводом из сшитого полиэтилена

Металлопластик

Это недорогой и надежный вариант, пользующийся повышенным спросом. Материал состоит из нескольких слоев, склеенных между собой. Внутренняя сторона стенок идеально гладкая за счет полимерного покрытия. Оно предохраняет алюминиевую основу и клеевые составы от разрушительного действия воды.

Металлопластиковые трубы также состоят из полиэтилена (сшитого или термостойкого) и имеют дополнительный алюминиевый слой

Плюсы металлопластиковых труб:

  • продолжительный срок эксплуатации – производители гарантируют их работоспособность в течение 50 лет;
  • коррозионная стойкость;
  • безопасность для здоровья – полимеры химически нейтральны, не реагируют с растворенными в воде веществами;
  • малый удельный вес;
  • хорошие звукоизоляционные качества – теплоноситель перемещается по контуру практически бесшумно.

Трубы из металлопластика

Полипропилен

Материал обладает очевидными достоинствами: он долговечен, экологичен, доступен по цене. При необходимости трубы соединяют с помощью паяльника (сваривают). Стыки получаются абсолютно неразъемными и прочными.

Однако есть много существенных минусов для использования этого материала для системы теплого пола. Один из них — неудобство при монтаже. Полипропилен достаточно жесткий, поэтому минимальный радиус гибки соответствует 8-9 диаметрам трубки (у сшитого полиэтилена -5-6). К примеру, 16-миллиметровую полипропиленовую трубу можно укладывать с шагом не менее 128 мм. Иногда этого недостаточно для обеспечения заданной тепловой мощности. Кроме этого полипропилен обладает невысокой теплопроводностью и высокой степенью линейного расширения. Еще один нюанс – жесткое требование к температуре: в помещении, где монтируется контур должно быть не менее 15 оС.

Трубопроводы из полипропилена широко востребованы для монтажа водопроводных систем и радиаторов отопления, а для теплого пола это не лучший вариант

Медь

Этот металл успешно конкурирует с синтетическими материалами. Преимущества меди таковы:

  • высокая теплопроводность;
  • долговечность – при выполнении всех технических требований к монтажу и эксплуатации трубы прослужат не менее 50 лет;
  • пластичность;
  • термическая и механическая прочность – медная трубка ни при каких условиях не лопнет, не потрескается и не расплавится.

К недостаткам медных труб относятся:

  • высокая стоимость материала – к расходам на сами трубы добавляется стоимость медных соединений;
  • сложность монтажа — он осуществляются с помощью трубогиба и пресс-машины, для обслуживания такого оборудования нужна профессиональная подготовка;
  • чувствительность к качеству воды – если она щелочная или кислотная, начинается коррозия труб (то же самое происходит при контакте меди со стальными фитингами).

Теплый пол из медных труб

Подводя итоги сравнения материалов, отметим, что специалисты рекомендуют остановить свои выбор на полиэтилене или металлопластике.

Расчет количества труб и схемы укладки

Определившись, какие лучше купить трубы для монтажа теплого пола, следует рассчитать их количество. С этой целью вычерчивают схему укладки:

  • на листе миллиметровой бумаги в масштабе строят план комнаты;
  • схематически наносят предметы крупногабаритной мебели и бытовой техники – под ними монтировать трубы не рекомендуется;
  • на свободной площади чертят контур согласно выбранной схеме.

Существуют следующие основные варианты схем водяных контуров теплого пола:

  1. «Змейка». Трубу прокладывают сначала вдоль периметра комнаты, а затем – параллельно одной из стен и в конце приходят к начальной точке. Спроектировать и реализовать эту схему несложно, однако для нее характерен серьезный недостаток. Пока теплоноситель последовательно, по змейке, проходит через всю комнату и возвращается к коллектору, он успевает остыть. Участок пола, приближенный к врезке, нагревается гораздо сильнее, чем удаленный.
  2. «Улитка» или «спираль». Труба все время повторяет контуры периметра, двигаясь к центру. После достижения центральной точки труба возвращается к коллектору. Во время монтажа контур укладывают с двойным интервалом, чтобы было место для обратного хода. В этом варианте тепло более равномерно распределяется по полу.

«Улитка» предполагает лишь один резко очерченный изгиб – в середине схемы. Поэтому можно использовать жесткие трубы, имеющие большой радиус изгиба.

Возможны различные варианты основных схем укладки теплого пола

При проектировании делают промежуточные замеры, чтобы не выйти за пределы максимальной длины контура, зависящей от диаметра трубы (таблица 1). Большую комнату делят на несколько секторов, для каждого из которых разрабатывают отдельный контур, подключаемый к общему коллектору. В этой ситуации бывает целесообразно использовать комбинированную схему: большую часть помещения уложить «улиткой», а остаток – змейкой.

В процессе составления плана укладки труб учитывают следующие моменты:

  • от стен делают отступ 15-20 см;
  • шаг между соседними линиями контура может быть переменным – чаще всего достаточно 15-30 см, а на участках с большими теплопотерями интервал уменьшают до 10-15 см.

По готовому чертежу замеряют общую длину всех контуров, умножают на масштаб и получают необходимый метраж трубы.

Как выбрать трубы для устройства теплых полов, об их плюсах и минусах, также подробно рассказано в видео.

okanalizacii.ru

Основные материалы для теплого водяного пола

Теплый пол водяной прежде всего, это современный и альтернативный способ отопления вашего помещения на основе передовых технологий!
Главными преимуществом системы водяной теплый пол является:
Теплый пол водяной – это комфорт и удобство.
Это то, ради чего стоит изменить укоренившееся представление, что радиатор – это единственный источник тепла и комфорта. Представьте себе, что отопительный сезон уже закончился или еще не начался, нам приходится одеваться теплее, закутываться в плед, не разрешать детям играть на полу. Мы предлагаем вам выгодную и независимую систему напольного водяного отопления, теплые полы водяные, при которой вы решаете, когда в вашем доме должно стать тепло или прохладно! Поскольку люди чувствуют себя более комфортно при прохладном воздухе на уровне головы и теплом у ног, водяной тёплый пол представляет собой систему идеального равномерного распределения тепла.
Применение в помещении плоских греющих поверхностей, отдающих значительное количество тепла излучением, где бы они ни располагались, всегда будет создавать более благоприятный микроклимат, чем при обогреве помещений чисто конвективными приборами. Система напольного отопления, теплый пол водяной, позволит вам регулировать температуру каждой комнаты по необходимости, что позволяет не допустить холодные и перегретые зоны, как при отоплении радиаторами (конвекторами, воздушными системами). Наверняка всем знакомо чувство нежелания вставать в зимнее утро, зная, что квартира остыла за ночь, так как ночью зимой температура на улице снижается иногда до 10 градусов. В нашей системе водяной теплый пол вы можете устанавливать температурный режим дня и ночи, при этом, температура всегда будет автоматически поддерживаться современными датчикам, которые устанавливаются на каждом отдельном участке. Вместе с тем благодаря невысокой температуре поверхности нагрева, составляющей всего 22-26°C, весьма ограничена циркуляция воздуха, что заметным образом уменьшает количество поднимающейся пыли.
Водяной теплый пол – это экономия расходуемой энергии.
Для поддержания комфортной температуры в вашем доме, офисе, квартире, а также производственных помещениях теплый пол водяной не имеет конкурентов. Основным элементом в системе напольного отопления, теплый пол водяной, являются трубы, укладываемые внутрь конструкции пола. За счет подогреваемой воды, которая циркулирует в системе водяной теплый пол, тепло распространяется равномерно снизу вверх, таким образом, нет перегретых зон или слабо прогреваемых участков, что нельзя не отметить при системе радиаторного отопления. Благодаря равномерной отдаче тепла от всей поверхности пола мы достигаем необходимую температуру 25°C на уровне ног и 20°C на уровне головы, тем самым мы избегаем конвекционного эффекта, как при радиаторном отоплении, когда температурные показатели выглядят наоборот. Теплый пол водяной не имеет конкурентов по экономии энергии в вашем доме.
Благородя этому, мы можем, снизить температуру в помещении минимум на 2°С, а это, в свою очередь, даёт значительную экономию энергии (15%-45%).
Водяной теплый пол – это гарантия надежности и безопасности.
В нашей системе отопления водяные теплые полы, вода не превышает 55°C, а трубы выдерживают температурный режим до 90°C, более того, так как система не зависима от центрального водоснабжения и циркуляция воды осуществляется циркуляционным насосом, давление в системе не превышает 3 бар., максимально допускаемое давление в наших трубах до 6-7 бар. Таким образом, в нашей системе есть практически двойной запас надежности. Система напольного отопления теплые полы водяные производится в соответствии со стандартами ISO 9001, ISO 14001, имеет европейские сертификаты качества RAL и DIN. Долговечность элементов, тестируемых во время лабораторных испытаний, которые являются основанием для получения сертификатов, превышает 50 лет. Условием получения настоящего комфорта является безошибочный проект и надлежащий монтаж системы водяной теплый пол.
Теплые водяные полы в Вашем доме – это свобода архитектуры и дизайна
Система напольного отопления водяной теплый пол полностью скрыта под напольным покрытием, а отсутствие каких-либо видимых нагревательных элементов даёт неограниченные возможности оформления интерьеров возможность лучше расставить мебель, чтобы осталось свободное пространство. Также представьте окно без обременяющей взгляд тяжелой конструкции радиатора, тем более, если это панорамное окно! Кроме того, в квартире можно смело планировать устройство каменных или керамических полов, которые при обычном отоплении кажутся холодными и неприятными. Напольное отопление, теплый пол водяной обеспечит ощущение приятного тепла под ногами.
Достоинства напольного отопления, системы теплый пол водяной неоценимы при оформлении старинных интерьеров, а также при проектировании обстановки гимнастических залов, где обычные радиаторы необходимо снабжать специальными ограждениями, чтобы скрыть их или обеспечить безопасность для владельцев.
ТЕПЛЫЙ ВОДЯНОЙ ПОЛ: ОПИСАНИЕ МОНТАЖА
Технология монтажа водяных теплых полов.
Бетонная система водяного теплого пола – это самая распространенная на сегодняшний день система водяного тёплого пола, трубы контуров теплого пола водяного заливаются бетоном и дополнительных распределителей тепла не требуется.
Технология производства монтажа водяных теплых полов для бетонных систем включает следующие этапы:
1. Деление помещения на участки, на основании проекта системы теплый пол водяной.
2. Покрытие основания (почва) теплоизоляционным слоем (пеноплекс), для отсечения теплопотерь вниз системы водяной теплый пол
3. Укладка арматурной сетки и производство монтажа труб (контуров), является распределителем тепла системы теплые полы водяные
4. Опрессовка системы отопления и заливка бетонной стяжки, делается для безопасности системы теплый пол водяной
Чистовое покрытие, должно соответствовать для использования с системами теплые полы водяные
На первом этапе монтажа системы теплый пол водяной, производится деление помещений на участки(поля). Количество участков зависит от площади помещения и его геометрии. Максимальная площадь участка составляет 40 м2 при отношении сторон не менее 1 : 2. Обязательность создания таких участков вызвана температурными расширениями стяжки, которые безусловно нужно компенсировать, а встречном случае произойдет ее растрескивание.
На втором этапе монтажа системы теплый пол водяной, на заблаговременное очищенное основание укладывается теплоизоляционный слой. Его основное назначение – препятствие тепловым потерям вниз. Тепло должно идти вверх, в обогреваемое помещение. Может выполняться из любых материалов, разрешенных в строительстве в качестве теплоизоляционного слоя для применения в конструкции пола. Наиболее распространенным теплоизоляционным материалом в современном строительстве является полистирол (пенопласт) и пеноплекс. Укладка теплоизоляционного слоя производиться плотностью не менее 35кг/м³, а толщина слоя должна быть 30- 150мм в зависимости от теплопотерь пола и теплового режима помещения. По периметру помещения укладывается демпферная лента (краевая лента), служащая для компенсации теплового расширения бетонной стяжки. За тем расстилается полиэтиленовая пленка или мультифольга по всей площади всех участков системы водяной теплый пол.
На третьем этапе монтажа системы теплый пол водяной, укладывают арматурную сетку (как правило, 150х150мм, пруток 4-5мм) под контр трубы. При двойном армировании может дополнительно укладываться слой арм. сетки по верх труб теплого пола. За тем производиться монтаж труб в зависимости от проектного решения выбирается шаг укладки (75-300мм) и схема укладки труб контуров. Труба крепиться с помощью пластиковых хомутов, местах компенсационных швов на тепловую трубу надевается защитная гофрированная – труба (гофра) для теплоизоляции и наружных механических повреждений. Существует несколько схем укладки трубы с образованием рабочей (греющей) петли в системе водяные теплые полы. Это змейка, двойная змейка (или меандр), спираль и спираль со смещенным центром. При производстве монтажа петли в форме змейка подачу горячей воды идет со стороны наружной стены, рядом с которой теплопотери выше, чем в центре помещения. У такого контура неравномерное распределение тепла. Для того чтобы это исправить, необходимо монтировать петли в виде двойной змейки или спирали. Области вблизи наружных стен здания называют граничными зонами. Здесь рекомендуется уменьшать шаг укладки трубы, для того чтобы компенсировать потери тепла. Шаг укладки является расчетной величиной, но в любом случае не должен превышать 300мм – в противном случае возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Чтобы температурная зебра не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С. Это все показатели рассчитываются в проекте напольно-водяного отопления, т.е. системы теплые полы водяные.
Расход трубы на 1 м2 поверхности пола при шаге 20 см составляет приблизительно 5 пог. м. В связи с тем что из-за гидравлических потерь в системе теплые полы водяные, контур петли длиной более 100 м укладывать не рекомендуется, несложно подсчитать, что при шаге укладки 20 см можно будет уложить трубу на площади 20 м2. Участки большей площади необходимо обогревать несколькими петлями, каждая из которых, в свою очередь, подключается к распределительному коллектору. При системе водяной теплый пол, в отличие от электрических, необязательно учитывать расположение мебели. Дело в том, что электрический кабель под мебелью может перегреться и выйти из строя, трубы с теплоносителем этого опасного недостатка лишены.
На четвертом этапе монтажа теплого водяного пола, после монтажа труб(контуров) производят опрессовку системы отопления водяной теплый пол – это гидравлическое испытание систем трубопроводов, котлов и сосудов на герметичность. Опрессовка систем отопления – это обязательное мероприятие, которое проводится после осуществления монтажных работ, она позволяет убедиться в отсутствие повреждений трубы, которые могут быть получены при параллельных работах по ремонту помещения, элементарно могут ее пробить или уронить на нее что-нибудь тяжелое… Опрессовка производится непосредственно перед заливкой бетонной стяжки. Заливка бетонной стяжки производится при комнатной температуре, при этом система находится, как правило под давлением 3-4 бар в течение 24 часов. Рекомендуется оставлять систему отопления под давлением до завершения всех монтажных работ теплого пола.
Бетонная стяжка в системе теплого водяного пола является теплораспределительным материалом. Для производства бетонной стяжки обычно применяют цементно-песчаный раствор или пескобетон, рекомендуемая марка бетона не ниже М-300(В-22,5). Толщина стяжки водяного теплого пола должна быть не менее 30мм над трубой. При толщине стяжки более 150мм требуется отдельные расчеты теплового режима отопительной панели с вводом специальных поправочных коэффициентов.
Для справки: вес 1 кв.м. стяжки при толщине 50 мм составляет 90-125 кг.
Включать систему теплый пол водяной можно только после полного созревания раствора (для составов на основе цемента этот процесс занимает не менее 28 дней). И лишь после того как раствор полностью наберет прочность, следует постепенно и плавно повышать температуру воды в системе – с постепенным выходом на рабочий режим в течение трех суток.
На заключительном этапе чистовое покрытие, укладывается поверх бетонной стяжки. Особого внимания заслуживает материал который должен обладать коэффициентом сопротивления теплопередаче не более 0,15 м2• К/Вт. С керамической плитой и другими подобными материалами никаких проблем не возникнет, а материалы как паркет, ковровые и эластичные покрытия должны иметь специальные обозначения, предназначенные для систем напольного отопления, т.е. теплый пол водяной.

schoollremonta.ru

Энциклопедия сантехника Основные материалы для теплого водяного пола

Теплый пол водяной прежде всего, это современный и альтернативный способ отопления вашего помещения на основе передовых технологий!

Главными преимуществом системы водяной теплый пол является:

Теплый пол водяной – это комфорт и удобство.

Это то, ради чего стоит изменить укоренившееся представление, что радиатор – это единственный источник тепла и комфорта. Представьте себе, что отопительный сезон уже закончился или еще не начался, нам приходится одеваться теплее, закутываться в плед, не разрешать детям играть на полу. Мы предлагаем вам выгодную и независимую систему напольного водяного отопления, теплые полы водяные, при которой вы решаете, когда в вашем доме должно стать тепло или прохладно! Поскольку люди чувствуют себя более комфортно при прохладном воздухе на уровне головы и теплом у ног, водяной тёплый пол представляет собой систему идеального равномерного распределения тепла.

Применение в помещении плоских греющих поверхностей, отдающих значительное количество тепла излучением, где бы они ни располагались, всегда будет создавать более благоприятный микроклимат, чем при обогреве помещений чисто конвективными приборами. Система напольного отопления, теплый пол водяной, позволит вам регулировать температуру каждой комнаты по необходимости, что позволяет не допустить холодные и перегретые зоны, как при отоплении радиаторами (конвекторами, воздушными системами). Наверняка всем знакомо чувство нежелания вставать в зимнее утро, зная, что квартира остыла за ночь, так как ночью зимой температура на улице снижается иногда до 10 градусов. В нашей системе водяной теплый пол вы можете устанавливать температурный режим дня и ночи, при этом, температура всегда будет автоматически поддерживаться современными датчикам, которые устанавливаются на каждом отдельном участке. Вместе с тем благодаря невысокой температуре поверхности нагрева, составляющей всего 22-26°C, весьма ограничена циркуляция воздуха, что заметным образом уменьшает количество поднимающейся пыли.

Водяной теплый пол – это экономия расходуемой энергии.

Для поддержания комфортной температуры в вашем доме, офисе, квартире, а также производственных помещениях теплый пол водяной не имеет конкурентов. Основным элементом в системе напольного отопления, теплый пол водяной, являются трубы, укладываемые внутрь конструкции пола. За счет подогреваемой воды, которая циркулирует в системе водяной теплый пол, тепло распространяется равномерно снизу вверх, таким образом, нет перегретых зон или слабо прогреваемых участков, что нельзя не отметить при системе радиаторного отопления. Благодаря равномерной отдаче тепла от всей поверхности пола мы достигаем необходимую температуру 25°C на уровне ног и 20°C на уровне головы, тем самым мы избегаем конвекционного эффекта, как при радиаторном отоплении, когда температурные показатели выглядят наоборот. Теплый пол водяной не имеет конкурентов по экономии энергии в вашем доме.

Благородя этому, мы можем, снизить температуру в помещении минимум на 2°С, а это, в свою очередь, даёт значительную экономию энергии (15%-45%).

Водяной теплый пол – это гарантия надежности и безопасности.

В нашей системе отопления водяные теплые полы, вода не превышает 55°C, а трубы выдерживают температурный режим до 90°C, более того, так как система не зависима от центрального водоснабжения и циркуляция воды осуществляется циркуляционным насосом, давление в системе не превышает 3 бар., максимально допускаемое давление в наших трубах до 6-7 бар. Таким образом, в нашей системе есть практически двойной запас надежности. Система напольного отопления теплые полы водяные производится в соответствии со стандартами ISO 9001, ISO 14001, имеет европейские сертификаты качества RAL и DIN. Долговечность элементов, тестируемых во время лабораторных испытаний, которые являются основанием для получения сертификатов, превышает 50 лет. Условием получения настоящего комфорта является безошибочный проект и надлежащий монтаж системы водяной теплый пол.

Теплые водяные полы в Вашем доме – это свобода архитектуры и дизайна

Система напольного отопления водяной теплый пол полностью скрыта под напольным покрытием, а отсутствие каких-либо видимых нагревательных элементов даёт неограниченные возможности оформления интерьеров возможность лучше расставить мебель, чтобы осталось свободное пространство. Также представьте окно без обременяющей взгляд тяжелой конструкции радиатора, тем более, если это панорамное окно! Кроме того, в квартире можно смело планировать устройство каменных или керамических полов, которые при обычном отоплении кажутся холодными и неприятными. Напольное отопление, теплый пол водяной обеспечит ощущение приятного тепла под ногами.

Достоинства напольного отопления, системы теплый пол водяной неоценимы при оформлении старинных интерьеров, а также при проектировании обстановки гимнастических залов, где обычные радиаторы необходимо снабжать специальными ограждениями, чтобы скрыть их или обеспечить безопасность для владельцев.

ТЕПЛЫЙ ВОДЯНОЙ ПОЛ: ОПИСАНИЕ МОНТАЖА

Технология монтажа водяных теплых полов.

Бетонная система водяного теплого пола – это самая распространенная на сегодняшний день система водяного тёплого пола, трубы контуров теплого пола водяного заливаются бетоном и дополнительных распределителей тепла не требуется.

Технология производства монтажа водяных теплых полов для бетонных систем включает следующие этапы:

1. Деление помещения на участки, на основании проекта системы теплый пол водяной.

2. Покрытие основания (почва) теплоизоляционным слоем (пеноплекс), для отсечения теплопотерь вниз системы водяной теплый пол

3. Укладка арматурной сетки и производство монтажа труб (контуров), является распределителем тепла системы теплые полы водяные

4. Опрессовка системы отопления и заливка бетонной стяжки, делается для безопасности системы теплый пол водяной

Чистовое покрытие, должно соответствовать для использования с системами теплые полы водяные

На первом этапе монтажа системы теплый пол водяной, производится деление помещений на участки(поля). Количество участков зависит от площади помещения и его геометрии. Максимальная площадь участка составляет 40 м2 при отношении сторон не менее 1 : 2. Обязательность создания таких участков вызвана температурными расширениями стяжки, которые безусловно нужно компенсировать, а встречном случае произойдет ее растрескивание.

На втором этапе монтажа системы теплый пол водяной, на заблаговременное очищенное основание укладывается теплоизоляционный слой. Его основное назначение – препятствие тепловым потерям вниз. Тепло должно идти вверх, в обогреваемое помещение. Может выполняться из любых материалов, разрешенных в строительстве в качестве теплоизоляционного слоя для применения в конструкции пола. Наиболее распространенным теплоизоляционным материалом в современном строительстве является полистирол (пенопласт) и пеноплекс. Укладка теплоизоляционного слоя производиться плотностью не менее 35кг/м³, а толщина слоя должна быть 30- 150мм в зависимости от теплопотерь пола и теплового режима помещения. По периметру помещения укладывается демпферная лента (краевая лента), служащая для компенсации теплового расширения бетонной стяжки. За тем расстилается полиэтиленовая пленка или мультифольга по всей площади всех участков системы водяной теплый пол.

На третьем этапе монтажа системы теплый пол водяной, укладывают арматурную сетку (как правило, 150х150мм, пруток 4-5мм) под контр трубы. При двойном армировании может дополнительно укладываться слой арм. сетки по верх труб теплого пола. За тем производиться монтаж труб в зависимости от проектного решения выбирается шаг укладки (75-300мм) и схема укладки труб контуров. Труба крепиться с помощью пластиковых хомутов, местах компенсационных швов на тепловую трубу надевается защитная гофрированная – труба (гофра) для теплоизоляции и наружных механических повреждений. Существует несколько схем укладки трубы с образованием рабочей (греющей) петли в системе водяные теплые полы. Это змейка, двойная змейка (или “меандр”), спираль и спираль со смещенным центром. При производстве монтажа петли в форме змейка подачу горячей воды идет со стороны наружной стены, рядом с которой теплопотери выше, чем в центре помещения. У такого контура неравномерное распределение тепла. Для того чтобы это исправить, необходимо монтировать петли в виде двойной змейки или спирали. Области вблизи наружных стен здания называют граничными зонами. Здесь рекомендуется уменьшать шаг укладки трубы, для того чтобы компенсировать потери тепла. Шаг укладки является расчетной величиной, но в любом случае не должен превышать 300мм – в противном случае возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Чтобы “температурная зебра” не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С. Это все показатели рассчитываются в проекте напольно-водяного отопления, т.е. системы теплые полы водяные.

Расход трубы на 1 м2 поверхности пола при шаге 20 см составляет приблизительно 5 пог. м. В связи с тем что из-за гидравлических потерь в системе теплые полы водяные, контур петли длиной более 100 м укладывать не рекомендуется, несложно подсчитать, что при шаге укладки 20 см можно будет уложить трубу на площади 20 м2. Участки большей площади необходимо обогревать несколькими петлями, каждая из которых, в свою очередь, подключается к распределительному коллектору. При системе водяной теплый пол, в отличие от электрических, необязательно учитывать расположение мебели. Дело в том, что электрический кабель под мебелью может перегреться и выйти из строя, трубы с теплоносителем этого опасного недостатка лишены.

На четвертом этапе монтажа теплого водяного пола, после монтажа труб(контуров) производят опрессовку системы отопления водяной теплый пол – это гидравлическое испытание систем трубопроводов, котлов и сосудов на герметичность. Опрессовка систем отопления – это обязательное мероприятие, которое проводится после осуществления монтажных работ, она позволяет убедиться в отсутствие повреждений трубы, которые могут быть получены при параллельных работах по ремонту помещения, элементарно могут ее пробить или уронить на нее что-нибудь тяжелое… Опрессовка производится непосредственно перед заливкой бетонной стяжки. Заливка бетонной стяжки производится при комнатной температуре, при этом система находится, как правило под давлением 3-4 бар в течение 24 часов. Рекомендуется оставлять систему отопления под давлением до завершения всех монтажных работ теплого пола.

Бетонная стяжка в системе теплого водяного пола является теплораспределительным материалом. Для производства бетонной стяжки обычно применяют цементно-песчаный раствор или пескобетон, рекомендуемая марка бетона не ниже М-300(В-22,5). Толщина стяжки водяного теплого пола должна быть не менее 30мм над трубой. При толщине стяжки более 150мм требуется отдельные расчеты теплового режима отопительной панели с вводом специальных поправочных коэффициентов.

Для справки: вес 1 кв.м. стяжки при толщине 50 мм составляет 90-125 кг.

Включать систему теплый пол водяной можно только после полного “созревания” раствора (для составов на основе цемента этот процесс занимает не менее 28 дней). И лишь после того как раствор полностью наберет прочность, следует постепенно и плавно повышать температуру воды в системе – с постепенным выходом на рабочий режим в течение трех суток.

На заключительном этапе чистовое покрытие, укладывается поверх бетонной стяжки. Особого внимания заслуживает материал который должен обладать коэффициентом сопротивления теплопередаче не более 0,15 м2• К/Вт. С керамической плитой и другими подобными материалами никаких проблем не возникнет, а материалы как паркет, ковровые и эластичные покрытия должны иметь специальные обозначения, предназначенные для систем напольного отопления, т.е. теплый пол водяной.

ОСНОВНЫЕ МАТЕРИАЛЫ ДЛЯ ТЕПЛОГО ВОДЯНОГО ПОЛА

  • Труба диаметром 16-20 мм
  • Демпферная лента
  • Мультифольга
  • Коллекторная группа
  • Пенополистирол
  • Терморегуляторы
  • Насосно-смесительный блок
  • Пластификатор
  • Расходный материал: крепеж

  •

    Если Вы желаете получать уведомления
    о новых полезных статьях из раздела:
    Сантехника, водоснабжение, отопление,
    то оставте Ваше Имя и Email.



    Все о дачном доме
            Водоснабжение
                    Обучающий курс. Автоматическое водоснабжение своими руками. Для чайников.
                    Неисправности скважинной автоматической системы водоснабжения.
                    Водозаборные скважины
                            Ремонт скважины? Узнайте нужен ли он!
                            Где бурить скважину – снаружи или внутри?
                            В каких случаях очистка скважины не имеет смысла
                            Почему в скважинах застревают насосы и как это предотвратить
                    Прокладка трубопровода от скважины до дома
                    100% Защита насоса от сухого хода
            Отопление
                    Обучающий курс. Водяной теплый пол своими руками. Для чайников.
                    Теплый водяной пол под ламинат
            Обучающий Видеокурс: По ГИДРАВЛИЧЕСКИМ И ТЕПЛОВЫМ РАСЧЕТАМ
    Водяное отопление
            Виды отопления
            Отопительные системы
            Отопительное оборудование, отопительные батареи
            Система теплых полов
                    Личная статья теплых полов
                    Принцип работы и схема работы теплого водяного пола
                    Проектирование и монтаж теплого пола
                    Водяной теплый пол своими руками
                    Основные материалы для теплого водяного пола
                    Технология монтажа водяного теплого пола
                    Система теплых полов
                    Шаг укладки и способы укладки теплого пола
                    Типы водных теплых полов
            Все о теплоносителях
                    Антифриз или вода?
                    Виды теплоносителей (антифризов для отопления)
                    Антифриз для отопления
                    Как правильно разбавлять антифриз для системы отопления?
                    Обнаружение и последствия протечек теплоносителей
            Как правильно выбрать отопительный котел
            Тепловой насос
                    Особенности теплового насоса
                    Тепловой насос принцип работы
    Про радиаторы отопления
            Способы подключения радиаторов. Свойства и параметры.
            Как рассчитать колличество секций радиатора?
            Рассчет тепловой мощности и количество радиаторов
            Виды радиаторов и их особенности
    Автономное водоснабжение
            Схема автономного водоснабжения
            Устройство скважины Очистка скважины своими руками
    Опыт сантехника
            Подключение стиральной машины
    Полезные материалы
            Редуктор давления воды
            Гидроаккумулятор. Принцип работы, назначение и настройка.
            Автоматический клапан для выпуска воздуха
            Балансировочный клапан
            Перепускной клапан
            Трехходовой клапан
                    Трехходовой клапан с сервоприводом ESBE
            Терморегулятор на радиатор
            Сервопривод коллекторный. Выбор и правила подключения.
            Виды водяных фильтров. Как подобрать водяной фильтр для воды.
                    Обратный осмос
            Фильтр грязевик
            Обратный клапан
            Предохранительный клапан
            Смесительный узел. Принцип работы. Назначение и расчеты.
                    Расчет смесительного узла CombiMix
            Гидрострелка. Принцип работы, назначение и расчеты.
            Бойлер косвенного нагрева накопительный. Принцип работы.
            Расчет пластинчатого теплообменника
                    Рекомендации по подбору ПТО при проектировании объектов теплоснабжения
                    О загрязнение теплообменников
            Водонагреватель косвенного нагрева воды
            Магнитный фильтр – защита от накипи
            Инфракрасные обогреватели
            Радиаторы. Свойства и виды отопительных приборов.
            Виды труб и их свойства
            Незаменимые инструменты сантехника
    Интересные рассказы
            Страшная сказка о черном монтажнике
            Технологии очистки воды
            Как выбрать фильтр для очистки воды
            Поразмышляем о канализации
            Очистные сооружения сельского дома
    Советы сантехнику
            Как оценить качество Вашей отопительной и водопроводной системы?
    Профрекомендации
            Как подобрать насос для скважины
            Как правильно оборудовать скважину
            Водопровод на огород
            Как выбрать водонагреватель
            Пример установки оборудования для скважины
            Рекомендации по комплектации и монтажу погружных насосов
            Какой тип гидроаккумулятора водоснабжения выбрать?
            Круговорот воды в квартире
            фановая труба
            Удаление воздуха из системы отопления
    Гидравлика и теплотехника
            Введение
            Что такое гидравлический расчет?
            Физические свойства жидкостей
            Гидростатическое давление
            Поговорим о сопротивлениях прохождении жидкости в трубах
            Режимы движения жидкости (ламинарный и турбулентный)
            Гидравлический расчет на потерю напора или как рассчитать потери давления в трубе
            Местные гидравлические сопротивления
            Профессиональный расчет диаметра трубы по формулам для водоснабжения
            Как подобрать насос по техническим параметрам
            Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура.
            Гидравлические потери в гофрированной трубе
            Теплотехника. Речь автора. Вступление
            Процессы теплообмена
            Тплопроводность материалов и потеря тепла через стену
            Как мы теряем тепло обычным воздухом?
            Законы теплового излучения. Лучистое тепло.
            Законы теплового излучения. Страница 2.
            Потеря тепла через окно
            Факторы теплопотерь дома
            Начни свое дело в сфере систем водоснабжения и отопления
            Вопрос по расчету гидравлики
    Конструктор водяного отопления
            Диаметр трубопроводов, скорость течения и расход теплоносителя.
            Вычисляем диаметр трубы для отопления
            Расчет потерь тепла через радиатор
            Мощность радиатора отопления
            Расчет мощности радиаторов. Стандарты EN 442 и DIN 4704
            Расчет теплопотерь через ограждающие конструкции
                    Найти теплопотери через чердак и узнать температуру на чердаке
            Подбираем циркуляционный насос для отопления
            Перенос тепловой энергии по трубам
            Расчет гидравлического сопротивления в системе отопления
            Распределение расхода и тепла по трубам. Абсолютные схемы.
            Расчет сложной попутной системы отопления
                    Расчет отопления. Популярный миф
                    Расчет отопления одной ветки по длине и КМС
                    Расчет отопления. Подбор насоса и диаметров
                    Расчет отопления. Двухтрубная тупиковая
                    Расчет отопления. Однотрубная последовательная
                    Расчет отопления. Двухтрубная попутная
            Расчет естественной циркуляции. Гравитационный напор
            Расчет гидравлического удара
            Сколько выделяется тепла трубами?
            Собираем котельную от А до Я…
            Система отопления расчет
            Онлайн калькулятор Программа расчет Теплопотерь помещения
            Гидравлический расчет трубопроводов
                    История и возможности программы – введение
                    Как в программе сделать расчет одной ветки
                    Расчет угла КМС отвода
                    Расчет КМС систем отопления и водоснабжения
                    Разветвление трубопровода – расчет
                    Как в программе рассчитать однотрубную систему отопления
                    Как в программе рассчитать двухтрубную систему отопления
                    Как в программе рассчитать расход радиатора в системе отопления
                    Перерасчет мощности радиаторов
                    Как в программе рассчитать двухтрубную попутную систему отопления. Петля Тихельмана
                    Расчет гидравлического разделителя (гидрострелка) в программе
                    Расчет комбинированной цепи систем отопления и водоснабжения
                    Расчет теплопотерь через ограждающие конструкции
                    Гидравлические потери в гофрированной трубе
            Гидравлический расчет в трехмерном пространстве
                    Интерфейс и управление в программе
                    Три закона/фактора по подбору диаметров и насосов
                    Расчет водоснабжения с самовсасывающим насосом
                    Расчет диаметров от центрального водоснабжения
                    Расчет водоснабжения частного дома
                    Расчет гидрострелки и коллектора
                    Расчет Гидрострелки со множеством соединений
                    Расчет двух котлов в системе отопления
                    Расчет однотрубной системы отопления
                    Расчет двухтрубной системы отопления
                    Расчет петли Тихельмана
                    Расчет двухтрубной лучевой разводки
                    Расчет двухтрубной вертикальной системы отопления
                    Расчет однотрубной вертикальной системы отопления
                    Расчет теплого водяного пола и смесительных узлов
                    Рециркуляция горячего водоснабжения
                    Балансировочная настройка радиаторов
                    Расчет отопления с естественной циркуляцией
                    Лучевая разводка системы отопления
                    Петля Тихельмана – двухтрубная попутная
                    Гидравлический расчет двух котлов с гидрострелкой
                    Система отопления (не Стандарт) – Другая схема обвязки
                    Гидравлический расчет многопатрубковых гидрострелок
                    Радиаторная смешенная система отопления – попутная с тупиков
                    Терморегуляция систем отопления
            Разветвление трубопровода – расчет
            Гидравлический расчет по разветвлению трубопровода
            Расчет насоса для водоснабжения
            Расчет контуров теплого водяного пола
            Гидравлический расчет отопления. Однотрубная система
            Гидравлический расчет отопления. Двухтрубная тупиковая
            Бюджетный вариант однотрубной системы отопления частного дома
            Расчет дроссельной шайбы
            Что такое КМС?
    Конструктор технических проблем
            Температурное расширение и удлинение трубопровода из различных материалов
    Требования СНиП ГОСТы
            Требования к котельному помещению
    Вопрос слесарю-сантехнику
    Полезные ссылки сантехнику

    Сантехник – ОТВЕЧАЕТ!!!
    Жилищно коммунальные проблемы
    Монтажные работы: Проекты, схемы, чертежи, фото, описание.
    Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления

    infobos.ru

    Трубы для теплого водяного пола

    Содержание:

    Какие трубы применяют для монтажа теплого пола

    Способы укладки трубопроводов водяного теплого пола

    Какие материалы необходимы для монтажа теплого пола

    Порядок монтажа теплого пола

    Альтернативные способы прокладки теплого пола

    Водяные теплые полы приобретают все большую популярность у людей, которые ценят комфорт. Теплые полы позволяют полностью по другому взглянуть на отопление помещения и избавиться от громоздких радиаторов и стояков. Чтобы в доме стало тепло достаточно правильно выполнить разводку этой системы, правильно подобрать материалы для нее и после наслаждаться результатом работы. Применить теплые полы от теплоносителя можно в основном в загородных домах или коттеджах. Это связано с тем, что в многоэтажных домах система отопления квартир взаимосвязана между собой. Оборудование теплого водяного пола приведет к понижению температуры в соседних квартирах. Вряд ли это понравиться соседям.
    трубы из сшитого полиэтилена

    Какие трубы применяют для монтажа теплого пола

    Главным компонентом теплого пола, который должен обеспечивать надежность и долговечность системы, это трубы. Основные виды труб, которые применяются в укладке водяных полов:

    1. медные трубы;
    2. металлопластиковые трубы;
    3. трубы из полипропилена;
    4. полиэтиленовые трубы.

    отопление 2-х этажного дома с теплыми полами
    Каждый вид труб имеет свои преимущества и недостатки. Основным их преимуществом является прочность и долговечность. Медь позволяет системе выдерживать высокие температуры и перепады давлений. Так медные трубы обладают самым высоким коэффициентом теплопроводности, что гарантирует быстрый нагрев поверхности пола, но при этом цена этих труб достаточно высока. Чтобы она прослужила достаточно долго, при монтаже необходимо исключить соприкосновение стяжки из бетона с медью во избежание коррозии.

    Металлопластиковые трубы наиболее применяемые для монтажа пола. Они обладают неплохой теплопроводностью и износостойкостью. Кроме того срок эксплуатации этих труб, в зависимости от толщины стенок и материала, около 20 лет.

    Полипропиленовые трубы также обладают хорошим уровнем износостойкости, но используют их достаточно редко. Связано это с тем, что для изгиба таких труб требуются дополнительные отводы.

    Полиэтиленовые трубы самый предпочтительный вариант для монтажа теплого пола. Цены на эти материалы не высоки и при этом отличаются качеством и высоким сроком эксплуатации. Единственным недостатком является то, что трубы из сшитого полиэтилена необходимо жестко закреплять на изгибах, иначе они возвращаются в первоначальную форму.

    Способы укладки трубопроводов водяного теплого пола

    После того как выбраны материал трубопроводов для монтажа, необходимо рассчитать их количество. Для этого профессионалы советуют поступить следующим образом: на миллиметровой бумаге начертить в масштабе план помещения и на нем сделать план разводки теплого пола.
    укладка труб спиралью и змейкой
    Система теплых полов укладывается или «змейкой» или «спиралью». Пол уложенный первым способом достаточно просто монтировать, но есть недостаток в такой укладке. Дело в том, что теплоноситель поступая в систему постепенно теряет температуру от источника и до границы помещения. Это значит, что поверхность будет прогреваться неравномерно. Способ укладки теплого пола «спиралью» помогает избежать подобных проблем. Теплоноситель при такой укладке начинает распространяться от центра помещения к краям, тем самым равномерно прогревая пол.

    Теплый пол не рекомендуется укладывать под мебелью или в труднодоступных местах. Это не целесообразно и поможет сэкономить на материалах и топливе для обогрева. Также стоит учесть, что общая протяженность трубопроводов не должно составлять более 55-60 метров. Если длина будет больше, то эффективность системы снизится, за счет повышения теплопотерь. Для равномерного прогрева пола расстояние между трубами должна быть не более 30-35 сантиметров.

    Все трубы необходимо нанести на подготовленный чертеж с учетом требований к монтажу. После того, как все они начерчены, достаточно подсчитать их суммарную длину и умножить на масштаб. Именно столько труб необходимо будет приобрести.

    Какие материалы необходимы для монтажа теплого пола

    1. Материалы для исключения потерь, то есть теплоизоляция. Для нее могут использоваться пенополистирол или пенопласт. Для хорошей изоляции хватает укладки одного слоя теплоизоляционного материала.
    2. Гидроизоляционный материал. Для гидроизоляции подходит как обычная полиэтиленовая пленка так и микрофольга. Это будет служить и еще дополнительным слоем тепловой изоляции.
    3. Демпферная лента. Ее прокладка необходима между на границах помещений и возле стен для компенсации температурной деформации бетонного покрытия.
    4. Сетка для придания бетонной стяжки прочности. Одновременно она служит основой, к которой будут прикреплены трубы теплого пола.
    5. Скобы или хомутики для крепления труб к арматурной сетке.
    6. Коллектор для теплого пола. Это важнейшая деталь, которая обеспечивает распределение тепловой энергии по помещением и поддержание комфортной температуры. В состав коллектора обязательно должны входить терморегуляторы. Он отвечает за поддержание в системе температуры заданной регулятором температур. Если коллектор теплых полов один на несколько помещений различной площади, то во избежания «перекоса» температур, их оснащают регуляторами расхода. Благодаря этому тепло по помещению распространяется равномерно. Коллектор можно приобрести в специализированных магазинах, а можно сделать своими руками.
    7. Узел смешения. Его установка необходима тогда, если часть помещений отапливается настенными радиаторами, а часть теплыми водяными полами. В радиаторы поступает прямая котловая вода высокой температуры. Для теплого пола такая температура не допустима, а значит перед системой необходимо смешивать расходы подающей и обратной воды.

    Порядок монтажа теплого пола

    Укладка теплого пола не потребует особого умения и наличия специальных инструментов. Для монтажа системы следует выполнить все действия в правильном порядке. Для начала необходимо выровнять поверхность и очистить ее от загрязнений. Перепад высот более чем в 5% не допускается. Если уклон больше нужно сделать стяжку. После того как поверхность выровнена, на нее укладывают слой теплоизоляции. Именно она не дает проникать теплу через ограждающие конструкции. Оптимальная толщина изоляции составляет 4-5 сантиметров. Кроме того теплоизоляция из-за своей пористой поверхности позволяет скрыть небольшие неровности полов и улучшить звукоизоляцию. Далее идет слой гидроизоляции и можно приступать к процессу укладки труб пола.
    подключение труб к коллектору для теплого пола
    Монтаж трубопроводов необходимо начинать с установки коллектора и терморегуляторов. Только после этого выполняется разводка теплого пола по помещению. Перед включением в эксплуатацию системы ее необходимо проверить на прочность и плотность и удалить воздух из системы.

    Опрессовать систему нужно еще до того как будет выполнена стяжка. Для этого каждый контур теплого пола заполняется водой и происходит повышение давления. Величина пробного давления превышает рабочее примерно в два раза. После вентиль на коллекторе закрывается и система оставляется под давлением на сутки. Система и ее соединения подлежат дальнейшей эксплуатации, если нет видимых разрывов и течей. Для проверки герметичности соединительных элементов через трубопроводы пропускают теплоноситель, нагретый до 70-75 градусов Цельсия.
    После того как проверена целостность системы, можно преступать к заливке теплых полов бетоном. Для прочности покрытия на трубы укладывается армированная сетка и поверх нее заливается стяжка. Для уменьшения толщины покрытия, специалисты рекомендуют добавлять в цемент пластификатор. Это делает покрытие более эластичным и достаточно будет толщины слоя около 3 сантиметров. Делать стяжку рекомендуют при температуре не ниже 5 градусов. При более низких температурах может произойти замерзание стяжки и ее кристализация.
    Прогрев системы и удаление из нее воздуха.

    После произведенного монтажа следует произвести пробный пуск и прогрев системы, а также удалить из нее воздух. Для это давление и температура понимается и устанавливается естественная циркуляция. В результате этого воздух собирается и подходит к верхней точке системы. Чтобы его удалить достаточно приоткрыть вентиль на коллекторе. Такую процедуру необходимо проводить несколько раз, так как весь воздух выйдет из системы не сразу. Кроме того удалять воздух нужно не во всей системе сразу, а по контурам.

    Альтернативные способы прокладки теплого пола

    Хотя в укладке теплого пола нет особых трудностей, существуют более простые способы его монтажа, например, деревянная или полистирольная модульные системы. Их применение позволяет значительно упростить монтаж теплого пола и не терять время с укладкой бетонной стяжки. Суть таких систем состоит в том, что в материале уже выполнены отверстия под трубы. Очень часто с модулями в комплекте идут все необходимые трубы и другие необходимые элементы. Достаточно взять готовые модули и уложить их в помещении.
    не забывайте укладывать утеплитель и отражатель
    Полистирольная система идеально подойдет для невысоких помещение, где каждый сантиметр играет роль. Такая система обладает прекрасной теплоизоляцией и равномерно распределяет тепло по поверхности.

    Деревянная модульная система органично впишется в интерьер дома. Монтировать ее достаточно легко. Половые лаги покрываются теплоизоляцией, а поверх нее, как обычный пол выкладывается система теплого пола. При желании сверху на нее можно уложить любое покрытие.
    Преимущество теплого водяного пола.

    Теплый дом имеет ряд существенных преимуществ, которые позволяют не только наслаждаться теплом и уютом, но и значительно экономить энергоносители. Чтобы достичь экономии необходимо правильно подобрать трубы, регуляторы температур и расходов и качественно выполнить монтаж системы.

    Основные достоинства теплых полов:

    • теплые полы скрыты под напольным покрытием, что не портит внешний вид помещения разводкой трубопроводов и установленными радиаторами вдоль стен;
    • тепло от правильно смонтированных теплых полов равномерно распространяется по объему помещения;
    • система водяных теплых полов позволяет экономить электрическую энергию на обогрев;
    • такая система не высушивает воздух;
    • тепло после выключения теплых полов еще долго сохраняется в обогреваемом помещении;
    • система водяного теплого пола очень проста в монтаже и не требует особого ухода после;
    • приблизительный срок эксплуатации отопительной системы 50 лет.

    Из-за простоты монтажа и экономной работы за водяными теплыми полами будущее системы отопления коттеджей и загородных домов. Возможно, что через несколько лет радиаторы вдоль стен и неравномерно прогретые помещения уйдут в прошлое, а на смену им придет экономная и легко регулируемая отопительная система, которая с будет создавать необходимую температуру по желанию обитателей дома.

    xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai
