Прямоугольные трубы для вытяжки на кухне – Трубы для вытяжки на кухне

Содержание

Труба для вытяжки на кухне: пластиковые, прямоугольные

Обустройство действенной вентиляционной системы – одна из главных задач при строительстве любого жилого здания. Именно от нее зависит качество и безопасность жизни всех домочадцев.

В общей системе вентиляции далеко не последнее место занимает установка вытяжки над кухонной плитой. Ее основная задача – выводить из жилого пространства смертельно опасные для человеческой жизни угарные газы.

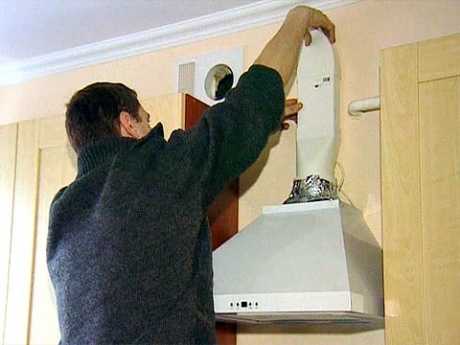

Подключение кухонной вытяжки

Выбор самой вытяжки не является проблемой. Строительный рынок предлагает массу различных модификаций данного устройства разных размеров, мощностей и цен. Но выбор самой вытяжки не так важен, как вопрос ее правильной установки. Особенно это касается тех помещений, где плита установлена в стороне от вентиляционной шахты.

Здесь необходима труба для вытяжки на кухне, правильный выбор и монтаж которой и является залогом полноценной работы всей системы.

Cодержание статьи

Устройство и назначение воздуховода

Главными задачами воздуховода является вывод из помещения вредных веществ и неприятных запахов, а так же обновление свежего воздуха. Для этого в многоэтажных домах обустраивается вентиляционная шахта, в которую сходятся вытяжки из квартир. В частных домах вывод трубы для вентиляции жилого помещения осуществляется сквозь стену на улицу.

В домах проблема с обустройством воздуховода возникает редко, поскольку расстановка кухонных приборов, сантехники и т.д. обычно вносится в план до начала строительства. Благодаря такому подходу обеспечивается кратчайший путь от кухонной вытяжки к выводу на улицу.

Задача кухонной вытяжки удалять из помещения неприятные запахи и вредные вещества

В квартирах ситуация может быть противоположной. Далеко не всегда есть возможность установить плиту прямо под вентиляционным каналом.

Поэтому для обустройства качественной вентиляции понадобится труба на вытяжку на кухню.

Не смотря на то, что пластиковые или гофрированные трубы помогают решить задачу установки кухонной вытяжки, нужно стараться установить ее как можно ближе к вводу в шахту. Эффективность работы вытяжного устройства обратно пропорционально длине трубы и количеству изгибов на ней.

Правила выбора и монтажа рукава для вытяжки

Чтобы вытяжка служила максимально долго и полноценно выполняла свою функцию, нужно учитывать ряд правил при ее обустройстве.

Вариант подключения гофрированной трубы от вытяжки к вентиляционному каналу

Пренебрежение хотя бы одним из них может привести к появлению шумов, засорам вентиляционного канала и, даже, быстрому выходу из строя самого оборудования.

  1. Первое, на что нужно обратить внимание – это диаметр трубы. Рукав, соединяющий вытяжной агрегат с дымовентиляционной шахтой, должен соответствовать диаметру выходного отверстия из самого агрегата. Если труба будет меньше, чем выходной штуцер, она будет негативно влиять на проходимость газов, создавать шумы и значительно осложнять работу двигателя агрегата. Это может привести не только к плохой работе системы, но и к выходу из строя двигателя за счет высокой нагрузки.
  2. Сечение трубы должно соответствовать форме выходного штуцера. Если вывод из вытяжки круглый, не стоит крепить к нему квадратную трубу. Это создаст дополнительные сложности при проходе среды.
  3. Длинна рукава, соединяющего вытяжку с шахтой, не должна превышать 3 метров. Каждый дополнительный метр рукава будет снижать КПД системы на 10%.
  4. При монтаже вентиляционного рукава нужно стараться минимизировать количество изгибов. Каждый поворот рукава на 90º снижает качество работы системы на 10%.
  5. При монтаже вентиляции не допускается загибать трубу на угол меньше 90º. Система с такими загибами может оказаться вообще недееспособной, поскольку будет провоцировать неправильное движение воздуха и создавать непомерную нагрузку на двигатель.

    Схемы рекомендаций по установке вытяжных каналов для кухонной вытяжки

  6. С целью предотвращения попадания в жилое помещение вредных паров из вентиляционной шахты, в систему стоит вмонтировать обратный клапан. Для этой цели можно использовать пленчатый, или клапан с пластмассовым диском на оси.
  7. Клапан должен быть установлен в вертикальном положении.

Чтобы избежать проблем и недоразумений при выборе рукава для кухонной вытяжки, лучше приобретать вытяжку и трубы в комплекте.

В этом случае специалист-консультант поможет подобрать вам наиболее оптимальное изделие, которое обеспечит полноценное и долговечное функционирование всего механизма.

Как правильно установить трубу для вытяжки? (видео)

Виды труб для вытяжки

Существует два вида труб, которые чаще всего используют для обустройства кухонной вытяжки: пластиковые и гофрированные.

В большинстве случаев предпочтение отдают гладкостенным пластиковым трубам, однако их установка не всегда представляется возможным. Рассмотри подробнее все достоинства и недостатки труб для вытяжки.

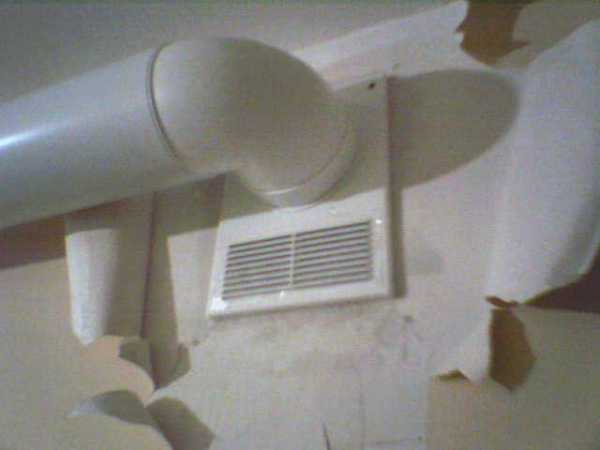

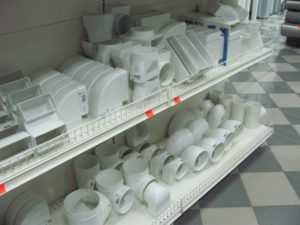

Пластиковые трубы

Данный тип изделий наиболее популярен на рынке дымовентиляционных изделий. Он обладает следующими достоинствами:

  • пластиковые трубы идеально выполняют свою функцию, благодаря идеально гладким внутренним поверхностям. В них поток проходит абсолютно свободно, в отличие от гофрированного аналога. К тому же, благодаря отсутствию каких-либо неровностей, в пластиковой трубе не оседает конденсат, жиры и прочие вещества;
  • пластиковые вытяжные короба могут иметь разный размер и сечение, как круглое, так и прямоугольное, благодаря чему прекрасно монтируются с любым видом вытяжки;
  • такая труба внешне выглядит очень эстетично и идеально вписывается в любой кухонный интерьер;
  • гладкие внутренние поверхности способствуют тихой работе вытяжки и не допускают появления посторонних шумов и завываний;

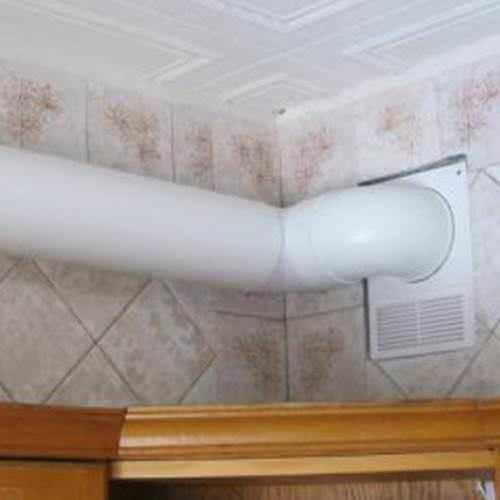

Подключение вытяжки пластиковой трубой

К недостаткам такого варианта отвода вентиляции можно отнести:

  • высокую цену по сравнению с гофрой;
  • не возможность выполнения плавных изгибов. Любой поворот или загиб придется выполнять с помощью фитингов, что будет негативно влиять на пропускную способность конструкции.

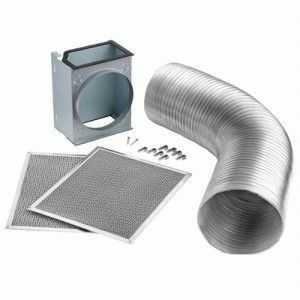

Гофрированные трубы

Гофрированные трубы используются, обычно, в тех случаях, когда на пути от кухонной вытяжки до дымовентиляционной шахты встречается много преград.

В чем же удобство гофры:

  • гофрированная труба вытяжка для кухни может загибаться до любого угла и приобретать любые формы (хоть на узел завязывай). Она позволяет создать любые загибы и обойти любые препятствия без применения дополнительных соединителей;
  • гофра идет одним рукавом, без порезки и монтажа, от вытяжки до вентиляционной шахты;
  • стальные и алюминиевые гофрированные трубы способны выдержать большие температуры, чем пластик;
  • монтажные работы по установке гофрированного рукава не требуют особых знаний, навыков и инструментов;
  • цена таких изделий довольно демократичная;

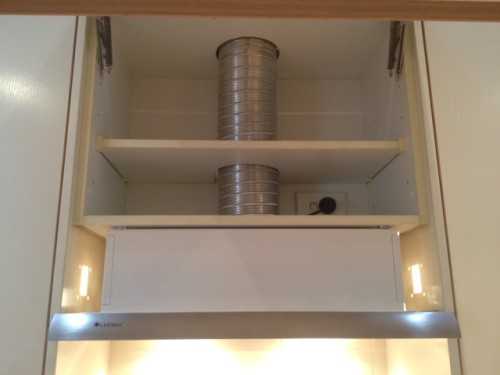

Подключение вытяжки гофрированной трубой

При всех ее преимуществам, недостатков тоже хватает:

  • гофрированные стенки значительно осложняют прохождение газов и способствуют оседанию конденсата, жира и прочего внутри трубы;
  • способствуют шумообразованию;
  • выглядят не эстетично и вряд ли впишутся в тематический дизайн интерьера.

Последнюю проблему можно решить с помощью монтажа декоративного короба, который поможет закрыть не эстетичную трубу.

Другие похожие статьи по теме:


trubypro.ru

Вентиляционные трубы для вытяжки: пластиковые, гофрированные

Содержание статьи:

Вытяжка на кухне имеет очень важное значение. Вентиляционная система обеспечивает отвод отработанного воздуха наружу или его очистку, с помощью специальных фильтров. Чтобы вся система работала исправно и в полную силу необходимо уделить внимание не только выбору самой вытяжки, но и смонтировать трубопровод в соответствии с правилами.

Основные характеристики воздуховода и его расположения

Расположение воздуховода на кухне

От того какая вытяжка выбрана зависит и то каким будет устройство вытяжного канала. Вентиляционная система может иметь выход на улицу или нет. Если вытяжка предполагает выход воздуха на улицу необходимо осуществлять устройство трубы для вытяжки на кухне.

При планировании расстановки мебели стоит учитывать некоторые правила расположение плиты. С этим будет напрямую связанно устройство трубы на вытяжку на кухне. В первую очередь важно помнить, что плиту не стоит размещать у стены противоположной вентиляционной шахте. Это связано с тем, что труба вытяжки будет слишком длиной.

Каждый лишний метр вентиляционного канала снижают производительность системы на 10 %.

На сегодняшний день труба для вытяжки на кухне может быть изготовлена из различных материалов. При этом они могут быть пластиковыми или гофрированными. Каждая труба для вытяжки отличается определенными особенностями, о которых стоит знать перед тем как приобрести все комплектующие.

Характеристики пластиковых труб для вытяжки

Пластиковые трубы для вытяжки

Пластиковые или ПВХ трубы могут в сечении быть квадратными или круглыми. Трубы под вытяжку с круглым сечением отличаются самым меньшим сопротивлением поэтом пользуются большей популярностью. При этом проводить работу с квадратными изделиями намного проще, кроме того они смотрятся намного эстетичней. Такие трубы вытяжки для кухни можно без затруднений расположить возле стены.

Выполняя устройство вентиляционной системы с пластиковых труб стоит особое внимание уделить местам соединений. Все стыки должны быть качественно изолированы, это предотвратит проникновение отработанного воздуха в помещения. А также воздушные массы без препятствий будут проходить по каналу и выходить на крыше или в другом месте выведения вентиляционной шахты. Для соединения элементов могут быть использованы специальные переходники.

Для того чтобы подобрать все размеры правильно все комплектующие лучше всего приобретать одновременно.

Плоские пластиковые трубы под вытяжку имеют целый ряд неоспоримых преимуществ, которые выгодно его выделяют на фоне других материалов. Во время работы вытяжки и прохождению воздушных масс, не образовывается шум. Вся система достаточно тихо работает. Идеально ровная поверхность ПВХ изделий не создает никакого сопротивления во время прохождения воздуха. Трубы для вытяжки для кухни пластикового вида в отличие от гофры, не засоряются мусором и не накапливают на поверхности жировые отложения.

Особенности использования трубы гофрированного типа

Гофрированные трубы для вентиляции

Сегодня труба под вытяжку из гофры встречается на кухнях также часто. Это металлическое изделие имеет круглое сечение. Именно поэтому при покупке такой трубы стоит сразу приобрести переходник, который позволит выполнить соединение с прямоугольной вентиляционной шахтой. Гофра очень просто монтируется, и все работы можно выполнить за несколько часов. Для того чтобы закрепить трубу вытяжки необходимо использовать специальные хомуты, которые стягиваются болтами.

К преимуществам трубы под вытяжку гофрированного типа стоит отнести несколько моментов. В первую очередь возможность кухонной вытяжной трубы такого типа растягиваться на значительную величину. Использование такой трубы дает возможность минимизировать количество резких изгибов, что не нанесет урон производительности всей системы. Стоимость гофры в несколько раз ниже, чем пластиковые варианты и ПВХ изделия, что очень цениться покупателями. Труба вытяжки такого типа может быть использована большего диаметра, нежели отверстие вентиляционного канала, который ведет на крышу. В этом случае стоит выбрать правильно размеры переходника.

Как правильно выбрать диаметр трубы вытяжки

Комплектующие вентиляционной системы

Выбирая трубы для устройства вытяжной системы, стоит обращать внимание не только на материал, с которого они изготовлены, но и размеры.

Диаметр вытяжки не должен быть меньше чем выходное отверстие вентиляционной шахты, которое ведет на крышу.

Если приобрести трубу меньшего диаметра, то производительность всей вытяжной системы существенно снизиться, поскольку возникнет дополнительная сопротивляемость и воздух будет значительно хуже выводиться наружу. Самым правильным если диаметр трубы воздуховода и отверстие вентиляционной шахты совпадают.

Кроме диаметра трубы очень важно учитывать места изгибов. Если используются переходники, то они должны создавать тупой угол. При изгибе трубы на 90 градусов воздух также будет выводиться наружу с некоторыми затруднениями. В некоторых случаях также возможно образование обратной тяги. Для того чтобы предотвратить возникновение такого эффекта в некоторых случаях вентиляционная система оборудуется специальными клапанами. Они предотвращают прохождение воздушных масс назад в помещение кухни.

Для того чтобы выполнить все работы по устройству вентиляционного канала правильно стоит предварительно для себя подготовить чертежи. На них нужно отметить все места изгибов и просчитать возможные потери производительности.

Каждый изгиб на 90 градусов снижает производительность системы на 10 %.

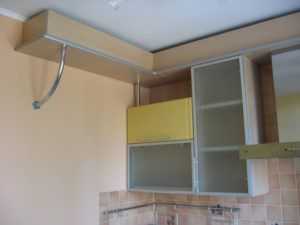

Варианты как спрятать вентиляционную трубу

Маскировка трубы вентиляции

Для того чтобы воздух выводить на крышу из помещения по вентиляционной системе стоит выполнить устройство канала от вытяжки до отверстия вентиляционной шахты. Для этой цели могут быть использованы трубы различного типа – пластиковые или гофрированные. Независимо от вида в конечном результате получается достаточно массивная конструкция, которая не всегда гармонично вписывается в общий кухонный интерьер.

Решить такую проблему на сегодняшний день достаточно просто. Для этого можно использовать различные варианты. Самым распространенным считается использование пластикового короба, который предназначается именно для этого. Такой короб может быть расположен на любой части стены – под потолком, над кухонной мебелью и прочее. Трубу вытяжки также можно спрятать под гипсокартоном. Для этого необходимо будет выполнить метало профильный каркас, который будет впоследствии зашит ГКЛ. Такой способ оправдан в том случае, если вентиляция прокладывается еще на этапе ремонтных работ. Таким образом, ее можно спрятать, а конструкция из гипсокартона может быть как декоративна часть интерьера. Дополнительно короб такого вида можно оборудовать осветительными приборами.

Перед тем как замаскировать всю вентиляционную систему в обязательном порядке необходимо проверить ее в работе, это позволит исключить протечки отработанного воздуха и другие неприятные моменты. Исключив такие дефекты можно смело прятать и трубы вытяжки любым способом и не беспокоиться о производительности всей системы в целом. Выполнив все работы правильно, можно не только обеспечить постоянно чистый воздух в помещении, но и привлекательный внешний вид.

strojdvor.ru

пластиковые гофрированные трубы, как спрятать, диаметр, размеры, видео-инструкция по установке своими руками

Вытяжная система на кухне соединяется с вентиляционной шахтой посредством трубы

Вытяжка в помещении, где готовится пища – вещь необходимая. Чаще всего она соединена с вентиляционной шахтой системой воздуховодов. Отдельные отверстия в стенах встречаются гораздо реже.

Содержание материала:

Пластиковые трубы под кухонную вытяжку

В обычной квартире вентиляционный канал проходит вдали от кухонной бытовой техники, что обуславливает применение труб под вытяжку. Они, в свою очередь, различаются материалом, формой и сечением.

Пластиковая вытяжная труба представляет собой сборную конструкцию, состоящую из секций, рукавов и прочих элементов

Пластиковый воздуховод может иметь круглое либо же прямоугольное сечение. Стоит рассмотреть подробнее, чем различаются виды сечений:

  • Круглое сечение. Высокоэффективный воздуховод считается таким, благодаря наименьшему сопротивлению воздуха.
  • Прямоугольное сечение. У таких труб для вытяжек другое преимущество: они сочетаются практически с любым интерьером, со стенами и кухонной мебелью практически сливаются.



У пластиковых труб есть ряд неоспоримых достоинств:

  • Шум при работе вытяжки от трубы неслышен, в сравнении с металлической трубой это большой плюс.
  • В отличие от трубы-гофры пластиковые вентиляционные трубы на кухне не забиваются жиром, все отходы уходят в шахту.
  • Воздух не встречает на своем пути должного сопротивления.

Важный момент – хорошее соединение труб под вытяжку. Разумным будет при приобретении пластиковых труб сразу же купить и соединительные элементы.

Пластиковые воздуховоды могут иметь разную форму, но их качества от этого не меняются

Вытяжные трубы из пластика способны поглощать значительную часть шума работающей вытяжки

Гофрированный воздуховод

Данный тип труб для вытяжки характерен тем, что монтировать его очень просто. Чтобы установить металлическую гофру на кухне, нужно закрепить её одним концом к вытяжке, а другим – к каналу вентиляции. Помогают в монтаже круглые хомуты, они стягиваются болтами.

Один нюанс: выход трубы из гофры квадратный, а переходник на вытяжку должен быть с круглым сечением. Поэтому приобретая данную конструкцию, нужно купить и соответствующий переходник.

Достоинства гофрированного воздуховода:

  • Материал способен растягиваться по длине на немаленькое расстояние.
  • Диаметр гофрированной трубы может быть больше, чем диаметр вытяжки. Воздуховод просто плотно прижимается хомутом к той зоне, где находится переходник.
  • Данная конструкция достаточно дешево стоит, и эта привлекательная цена во многом обуславливает её популярность.

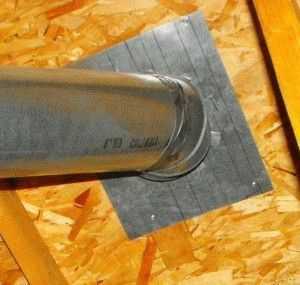

Альтернативой вышеперечисленным видам труб для вытяжек являются оцинкованные трубы. Они практически не ржавеют, и надежно выводят запахи из кухни. Различные системы воздуховода – фланцевые, сварные, бесфланцевые – включают в себя оцинкованные трубы.

Металлическая гофротруба для вытяжки легко монтируется и не дорого стоит, что делает ее доступной во всех отношениях

Важные нюансы установки труб для вытяжек

Советы при установке труб будут не лишними, особенно если ранее заниматься монтажом не приходилось:

  • Диаметр труб не должен быть меньше, чем диаметр вентиляционного отверстия.
  • Длинная установка помешает продуктивной работы вытяжки, труба больше 3 метров – плохой вариант.
  • Изгиб трубы не должен быть больше 90 градусов.
  • Трубопровод нуждается в защите от обратной тяги, для этой цели используются специальные клапаны (либо пленчатые, либо пластмассовые).

Не забывайте, что дополнительные изгибы трубы приводят к потере энергии, а значит, вытяжка не будет работать на полную мощность.

Секреты установки воздуховода для вытяжки (видео)

Как спрятать трубу от вытяжки

Не всем хозяевам хочется, чтобы труба в своем первоначальном виде осталась на кухне. Невзирая на ее разновидность, диаметр, цвет и другие характеристики, многие стремятся спрятать её.

Есть несколько способов замаскировать трубу:

  • Пластмассовый короб. Его можно купить в специализированном магазине. Обычно их выбор широк, и подобрать вариант, удачно вписавшийся в ваш интерьер, несложно.
  • Короб и подвесной потолок. Если во время установки трубы вы как раз заняты обустройством подвесного потолка, по вашей просьбе рабочие могут соорудить и специальный короб под трубу.

Эстетически непривлекательный воздуховод может быть скрыт под декоративным коробом из ГКЛ

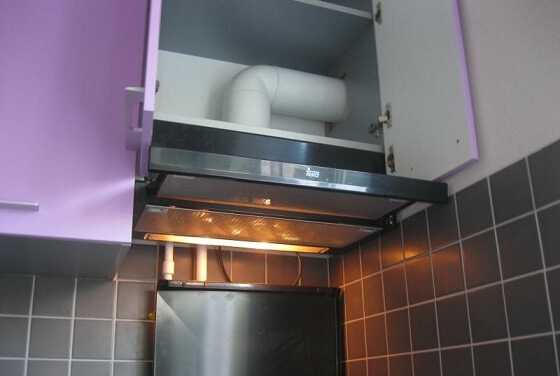

  • Встроенные вытяжки. Они входят в каркас кухонного гарнитура, поэтому трубы прячутся в ящички мебели, системы вентиляции скрыты.
  • Покраска труб. Самый простой способ – выкрасить трубы под цвет интерьера, так они станут плоские (хотя бы визуально), не будут бросаться в глаза.

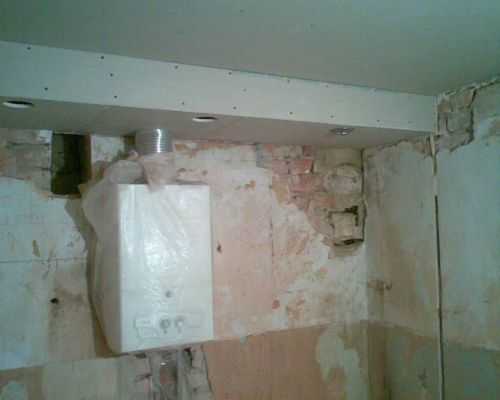

Иногда трубы обшиваются гипсокартоном, и в него нередко вставляют даже светильники. Словом, мастер придумает оригинальный способ замаскировать трубу, и сделает это творчески.

Как спрятать воздуховод (видео)

Заключение

Отрадно, что сегодня вместе с вытяжкой в комплекте часто идут трубы, что значительно упрощает процесс обустройства системы. Если же такой комплектации нет, выбор все равно широк – простая гофрированная труба или пластиковый аналог прекрасно справятся со своей задачей. А монтаж несложен и для новичка, особенно если действовать по инструкции.

Удачного выбора!

Также рекомендуем прочитать:

kitchenremont.ru

Трубы для вытяжки: разновидности и типы конструкций

Трубы для вытяжки являются неотъемлемой частью общей вентиляции помещения, способствуя удалению отработанного воздуха, без чего циркуляция воздушных потоков перестанет осуществляться. В зависимости от назначения помещения, где оборудуется вытяжная вентиляционная система, выбираются различные воздуховоды.

Разновидности вытяжных труб

Не всегда установка вытяжки возможна в непосредственной близости от вентиляционного отверстия. Если проект частного дома создаётся в индивидуальном порядке, то в многоквартирных домах расположение центральной магистрали и её ответвлений определяет местоположение соответствующих отверстий для вентиляции.

В этом случае помогут трубы для вытяжки, которые являются сообщающим звеном между вытяжным устройством и вентиляционным окном.

Различают две разновидности воздуховодов:

  1. Пластиковые – представляют собой изящные короба различных сечений: круглые и квадратные. Такие воздуховоды легко вписываются в интерьер помещения, но помимо этого обладают и функциональными преимуществами, например, у них намного лучшая пропускная способность. Подобное свойство является следствием гладких стенок, которыми обладает пластиковая труба для вытяжки. В результате образования завихрений воздуховоды такого типа приводят к значительно меньшему шумовому эффекту, что крайне важно в домашних условиях. Особенно, если речь идёт о небольших помещениях, например, в случае установки вытяжки на кухне однокомнатной квартиры, где малейший шум становится слышен во всём жилье.
  2. Гофрированная труба для вытяжки – применяется в случаях, когда произвести разводку воздуховодов нет возможности из-за сложной конфигурации помещения. Имеется ввиду, что в труднодоступных местах и на участках, где смонтировать вентиляционный канал с несколькими коленами не представляется возможным, наилучшим решением станет именно гофра труба для вытяжки. Материал, из которого выполняются такие воздуховоды, используется или алюминий, или пластик. Стальные гофрированные трубы выдерживают большие температуры в сравнении с прочими типами, но по стоимости порой использование такого канала не оправдывает себя.

В целом использование гофрированных вентиляционных каналов является решением более экономным.

Как сделать выбор вытяжной трубы

Приняв во внимание особенности помещения и даже такой фактор, как дизайн интерьера, необходимо подобрать наиболее подходящие вентиляционные трубы для вытяжки. Для кухни подойдут как пластиковые прямоугольные, так и гофрированные воздуховоды.

Важно учесть высоту комнаты, так как прямоугольное сечение канала несколько экономит пространство, а круглое сечение, даже, если это гофра, потребует больше места для установки.

Если в помещении на стене плотным рядом нависают шкафчики, то очень просто спрятать поверх них трубу, ведущую от вытяжки к вентиляционному отверстию.

Гибкая труба для вытяжки должна быть растянута перед тем, как приступить к измерению размеров. Если сделать это в сжатом состоянии, то во время эксплуатации складки будут создавать препятствия для свободного прохождения воздушных потоков, что приведёт к повышенному уровню шума. Например, труба для вытяжки на крышу может устанавливаться в нерастянутом состоянии, так как участки вытяжной вентиляции, которые скрыты в стенах или находятся на чердаке, не представляют собой угрозы в плане образования шумового эффекта.

Вытяжная труба для вытяжки из гофры привлекательна ещё и тем, что при монтаже не требует особых усилий, так как легко деформируется. Это исключает необходимость использования разного рода переходников для соединения с вытяжкой и вентиляционным отверстием, так как круглое сечение без труда преобразуется в квадратное посредством приложения небольшого усилия. Трубы под вытяжку из гофры в местах креплений подразумевают использование только лишь хомутов, что в свою очередь скажется на семейном бюджете в лучшую сторону.

Учитывая все сказанное выше, перед покупкой придется сделать выбор, важнее ли получить упрощенную, но шумную конструкцию или приобрести компактный воздуховод с высокой пропускной способностью, которым является квадратная пластиковая труба для вытяжки.

Существует еще одна разновидность вентиляционных каналов – оцинкованные стальные изделия, но они не рассматривались из-за того, что являют собой громоздкие, шумные и непривлекательные воздуховоды. Благодаря этим свойствам в домашних условиях, в частности, на кухне используются крайне редко, если только речь не идет о котельном помещении и оборудовании вытяжной вентиляции от котла.

Особенности установки различных видов воздуховодов

Труба вентиляционная пластиковая для вытяжки обычно монтируется с помощью переходников, так как лишь в редком случае плита на кухне располагается непосредственно под вентиляционным отверстием, а чаще всего приходится делать разводку достаточной длины, чтобы подвести вентиляционный канал к вытяжному отверстию. Поэтому в тех случая, когда устанавливается квадратная труба для вытяжки, придется заниматься монтажом колен, количество которых может превышать единицу. При этом можно быть уверенным в том, что места соединений будут герметично закреплены благодаря широкому ряду значений размеров переходников, что позволит выбрать именно те, которые подойдут к определенному каналу.

Трубы для кухонных вытяжек следует приобретать, когда были определены необходимые для конкретного помещения сечения. Важно помнить, что выбирать воздуховод сечением меньшим, нежели вентиляционный выход, не рекомендуется, так как это увеличит нагрузку на мотор, а общая производительность вытяжной вентиляционной системы сразу упадет.

Если применять соответствующее значение сечения, трубы пвх для вытяжки станут отличным решением благодаря гладким стенкам материала.

Запрещается устанавливать трубы так, чтобы угол колен превышал 90 градусов, так как подобное положение элементов вытяжной системы приведет к неправильному оттоку воздуха. Однако вместе с тем слишком большое количество колен являет собой серьезные препятствия на пути к удалению отработанной воздушной среды, так как каждый изгиб вытяжки снижает эффективность оттока воздуха на 10%. Желательно также рассмотреть возможность установки обратных клапанов. Это исключит вероятность проникновения отработанного воздуха в помещение.

Желая сохранить дизайн интерьера, можно оборудовать вытяжную систему, элементы которой никак не повлияют на привлекательность помещения, если при этом будет использоваться декоративная труба для вытяжки. Обычно это вариант пластикового воздуховода. Но кроме внешнего вида вытяжной системы и ее влияния на интерьер, важно проследить за тем, чтобы наряду с установленной принудительной вентиляцией осталась возможность для естественной циркуляции воздушных потоков. Осуществляется это посредством специальной решетки, в которой присутствуют отверстия и также имеется патрубок для крепления трубы. Таким образом, можно реализовать возможности двух систем вентиляции.

oventilyatsii.ru

Каким требованиям должна соответствовать труба для вытяжки

Содержание статьи

Труба для вытяжки может эксплуатироваться в частном доме. В этом случае она предназначается для газовой колонки. Рассмотрим, как выбрать и установить вытяжные трубы для кухни или газовых котлов.

Вытяжка для кухни

Вернуться к содержанию ↑

Конструкции для установки в квартире

Различают следующие трубы, устанавливаемые для вытяжки на кухне:

  • Пластиковые. Могут быть квадратными и круглыми. Они эстетичны, обладают высокой пропускной способностью. Гладкие стенки способствуют уменьшению шума, отсутствию грязи, скапливающейся на стенках. Пластиковые трубы демократичны в плане стоимости. Их срок службы достигает 10 лет. В течение всего этого времени они не нуждаются в обслуживании, прочистке. Установка очень проста. Для монтажа потребуются переходники Г-образного типа, переходники с вытяжки, герметик. Пластиковые конструкции имеют разный диаметр. Какой диаметр выбрать? Выбор зависит от мощности сети, размеров канала вентиляции;
  • Гофрированные. Применяется обычно тогда, когда есть сложности с разводкой из-за невозможности использовать несколько колен. Они отлично подходят для установки в труднодоступных местах. Отличаются простым монтажом, отсутствием необходимости приобретать переходники, экономичностью, прочностью. Выполняются из алюминия или пластика. При выборе алюминиевой трубы важно рассчитать ее оптимальный диаметр. Этот параметр зависит от размера выхода системы вентиляции и вытяжки. При монтаже требуется растянуть ее, так как складки способствуют увеличению шума. Среди минусов можно отметить необходимость регулярной прочистки.

Что выбрать? Если вы готовы пожертвовать низкой шумностью во имя простоты установки и конструкции, выбирайте гофрированные изделия. Если же вам важна высокая пропускная способность, покупайте конструкции из пластика.

Пластиковая труба для кухонной вытяжки

Вернуться к содержанию ↑

Особенности установки конструкций из разных материалов

Монтаж трубы в кухне зависит от материала, из которого выполнено изделие для вытяжки. Для установки пластиковых конструкций потребуются переходники. Если устанавливаются изделия квадратной формы, необходимы также колена.

При монтаже вытяжки в кухне важно помнить следующие правила:

  • Вытяжные конструкции для кухонной вытяжки рекомендуется приобретать тогда, когда определен нужный диаметр и сечение. Все эти параметры зависят от размеров отверстия вентиляции и вытяжки. Размеры изделия не должны быть меньше, чем выход вентиляции в кухне. В ином случае это приведет к снижению мощности, большей нагрузке на систему, что может стать причиной раннего выхода из строя;
  • Нельзя монтировать вытяжные конструкции в кухне так, что угол их превышал бы 90 градусов. Каждый большой загиб негативно влияет на производительность кухонной системы. Кроме того, это приводит к неправильному оттоку воздуха;
  • Желательно установить обратные клапаны для предупреждения обратного хода воздушного потока.

Гофротруба для вытяжки на кухне

Соблюдение простых правил позволит установить конструкцию для кухонной системы так, что она будет вам служить долго и не испортит настроение поломками.

Вернуться к содержанию ↑

Разновидности конструкций для нагревательных устройств

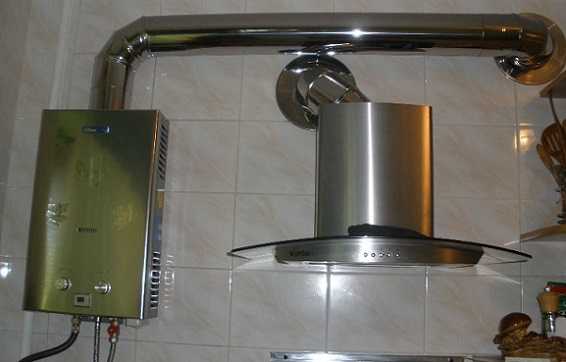

Установить вытяжки для газовой колонки выгодно по следующим причинам:

  • Они способствуют увеличению тяги;
  • Они выполняют функцию отвода продуктов горения.

Стандартный диаметр трубы для газовой колонки – 110 мм и 130 мм. Конструкции, диаметр которых составляет 110 мм, применяются для газовой колонки мощностью не более 19 кВт. Изделия диаметром 130 мм применяются для устройств в частном доме, мощность которых составляет от 21 кВт.

Трубы для вентиляции, устанавливаемые в частном доме, бывают следующих типов:

  • Гофрированные. Среди достоинств можно отметить надежность, мобильность, демократичную цену. Изделия для газовой колонки в доме можно растягивать до 3 метров, увеличивать при помощи металлического скотча. При монтаже, для придания нужной формы и направления, применяется проволока из стали;
  • Алюминиевые. Преимущества таких конструкций для газовой колонки в частном доме: стойкость к влиянию конденсата, небольшой вес, простой монтаж;
  • Стальные. Стандартная длина – 1-1,5 метра. Если в системе вентиляции есть горизонтальный участок, можно устанавливать отводы на 90 градусов. Преимущества: прочность, надежность, большой срок службы. Недостатки: образование конденсата, необходимость утепления в зимний период;
  • Коаксильные. Такие трубы все чаще используются в частном доме для организации работы газовой колонки. Преимущества: в доме остается больше чистого воздуха, высокая производительность. Конструкция монтируется с уклоном в 3 градуса. Это нужно для того, чтобы в систему не попали осадки.

Вытяжка для газовой колонки

Вернуться к содержанию ↑

Правила установки воздуховодов

Прежде чем монтировать воздуховоды для вентиляции в частном доме, важно провести расчеты.

Диаметр конструкций зависит от:

  • Мощности газовой колонки;
  • Объемов отработанного воздуха при максимальной мощности;
  • Разницы температуры снаружи и температуры отработанного воздуха;
  • Высоты воздуховода.

Высота конструкции зависит от типа газовой системы. Перед монтажом определяется место, где лучше всего установить воздуховод.

Если в частном доме имеется камин или иные системы с дымоходами, удобно будет подвести воздуховод к ним. Если же камин отсутствует, проделывается выход, куда монтируется асбестовая конструкция диаметром от 120 мм.

Прямоугольная труба для вытяжки

Степень тяги зависит от высоты воздуховода. Лучше, если конструкция будет выше кровли на один метр (как минимум). Для обеспечения безопасности, воздуховод крепится высоко на стене в доме. Перед установкой выполняются отверстия под крепления, затем устройство монтируется к стене при помощи саморезов. Возможно выполнение поворотов на 90 градусов. Выполняются они с помощью колен. Однако при этом снижается тяга.

Вентиляционные трубы, предназначенные для вытяжки, производятся в ассортименте, а потому вы обязательно сможете купить нужный вариант. Правильный выбор конструкций для вентиляции и качественная установка положительно влияют и на производительность, и на долгий срок службы системы.

Вернуться к содержанию ↑

Как подключить кухонную вытяжку

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

монтаж вентиляционной кухонной системы, особенности расчета диаметра








Вентиляционная система жилых помещений является одной из важнейших коммуникационных систем. Она необходима не только для нормальной и комфортной жизни, но также напрямую влияет на здоровье жителей. Одним из средств вентиляции, призванных обеспечивать комфортное пребывание в доме, служит кухонная вытяжка. И от того, насколько правильно она будет установлена, будет зависеть ее КПД.

Выбрать саму вытяжку – не проблема, но что если в кухне вентиляционный канал находится поодаль от места пребывания плиты? А ведь, как известно, именно над плитой принято монтировать кухонную вытяжку. Такие ситуации – не редкость, и справиться с ними помогут специальные трубы для вытяжек.

Крепление трубы к кухонной вытяжке

Особенности устройства воздуховода

За пределы вентилируемого помещения вывод воздуха может производиться посредством вентиляционного канала (в квартирах) либо сразу наружу (сквозь вентиляционные отверстия в стенах домов).

И если дома зачастую строят под конкретную планировку, в которой предусматривают устройство вентиляционного выхода непосредственно над плитой, то в типовых квартирах расположение мебели и бытовой техники не всегда может соотноситься с расположением вентиляционного канала.

Единственным решением в таких ситуациях становится труба для кухонной вытяжки, соединяющая выход вытяжки с отверстием вентиляционного канала.

Совет!

Нужно отметить, что устанавливать плиту и, соответственно, вытяжку не рекомендуется с противоположной стороны относительно выхода вентиляционного канала, поскольку в этом случае потребуется установка для вытяжки трубы существенной длины и возможно с несколькими изгибами (коленами), что значительно снизит эффективность вытяжки, а также увеличит уровень шума.

Виды труб для вытяжек

Вентиляционная труба для вытяжки или воздуховод, как правило, бывает двух видов:

  • из гладкого пластика;
  • гофрированная (полужесткий алюминий или пластик).

Особенности пластиковых воздуховодов

Труба из пластика для вытяжки

Трубы пластиковые для вытяжки могут иметь круглое и прямоугольное сечение. При этом воздуховоды прямоугольного сечения обычно менее заметны в сравнении с конструкциями круглого сечения.

Трубы и той, и другой формы зачастую «пускают» над кухонными подвесными шкафчиками, частично или полностью скрывающими воздуховод.

Если были приобретены пластиковые трубы для кухонной вытяжки, потребуется также купить несколько Г-образных переходников (минимум 3): в обязательном порядке нужно будет дополнительно приобрести переходник с вытяжки, а также переходник непосредственно на канал вентиляции. Закрепление и герметизация соединений элементов воздуховода производится при помощи герметика.

Пластиковая труба для вытяжки обладает следующими преимуществами:

  • сводит к минимуму появление шума при работе вытяжки;
  • в вытяжной трубе нет щелей, в которые со временем может набиваться грязь и жир.

Особенности гофрированных воздуховодов

Закрепление гофрированного воздуховода выполняется при помощи хомутов и решеток с фитингами.

Определяя требуемую длину гофрированной трубы, ее нужно будет максимально растянуть, так как нерастянутая труба вентиляционная для вытяжки будет иметь складки, значительно повышающие уровень шума при работе вытяжки.

Плюсом гофрированной трубы является простота монтажа и отсутствие необходимости покупки переходников. Кроме того, такие трубы обойдутся несколько дешевле, чем пластиковые.

Гофрированные трубы различных диаметров

Выбор диаметра и конструкции труб для вытяжки

Для вытяжки кухонной труба подбирается диаметром, не меньшим в сравнении с выводным отверстием самой вытяжки, иначе производительность вентиляционного прибора будет снижена, повысится уровень шума и возрастет нагрузка на мотор, а это может быть чревато преждевременным выходом вытяжки из строя.

Случается, что сам вентиляционный канал здания имеет диаметр, меньший в сравнении с диаметром отверстия вытяжки. В этом случае теряется смысл установки воздухопровода большего диаметра.

Труба для вытяжки кухонной в совокупности не должна быть слишком длинной и изогнутой, поскольку каждый поворот вентиляционного трубопровода на угол в 90 градусов снижает производительность системы примерно на 10%. Если же изгиб будет превышать 90 градусов, это может спровоцировать неправильный отток воздуха и перегрузку мотора.

Для предотвращения попадания воздуха в воздуховод из вентиляционного канала при появлении обратной тяги предусматривают обратные клапаны, которые бывают двух типов:

  • пленчатые;
  • на оси с пластмассовым диском.

Поворотная ось клапана должна располагаться в вертикальном положении, в противном случае диск клапана под своим весом будет хлопать.

Совет!

При расположении трубы на вытяжку над кухонными шкафчиками устанавливать (прятать) обратный клапан за вентиляционной решеткой не обязательно.

При организации отвода воздуха посредством вентиляционного канала, во избежание нарушения естественной вентиляции помещения, на отверстие канала устанавливают специальную комбинированную решетку, оснащенную сверху патрубком, к которому присоединяется труба на вытяжку, а снизу – несколькими отверстиями для естественной вентиляции.

Квадратная пластиковая труба над кухонными шкафчиками

Нужно помнить, что оптимальной считается длина воздуховода до 3м. Удлиняя трубу на каждый дополнительный метр сверх оптимальной длины, КПД вытяжки будет падать на 5-10%. Что касается оптимальной формы сечения и материала, то здесь наиболее целесообразно с точки зрения производительности вытяжки будет установка трубы круглого сечения, обладающей гладкими стенками.

Это связано с тем, что сопротивление гофрированной трубы будет в любом случае иметь место, а переходы с круглых сечений выходов вытяжек (именно такой формы выход практически у всех современных вытяжек) на квадратные сечения труб также негативно отразятся на производительности вентиляционных приборов.

Методы маскировки труб для вытяжки

Помимо уже упомянутых навесных шкафчиков, существует еще несколько методов того, как спрятать трубу от вытяжки, которая в интерьере кухни часто бывает не вполне уместна:

  1. Если в кухне планируется монтаж подвесного потолка из гипсокартона, можно попросить рабочих сделать специальный короб под вытяжную трубу, либо, если в планах имеется сооружение двухуровневого потолка, трубу на кухне можно спрятать за более низким уровнем потолка. Аналогичная процедура может быть проведена, если будет устраиваться натяжной потолок.
  2. При установке вытяжки и вентиляционной трубы уже по окончанию ремонта можно приобрести специальный декоративный пластиковый короб.
    Короб такого типа может быть различной формы и цвета, и в него при этом могут быть вмонтированными, к примеру, точечные светильники. Такое решение будет весьма кстати для обеспечения дополнительного освещения верхней плоскости плиты.
  3. Для исключения проблемы неэстетичности вытяжного канала можно установить на кухне встраиваемую вытяжку, монтируемую непосредственно в кухонную мебель. При этом труба также будет спрятана внутри мебели. Вытяжка может быть как полностью встраиваемой, так и выдвигающейся и используемой только в момент эксплуатации плиты.

    Маскировка трубы в гипсокартонном коробе

  4. Если ни один из предложенных вариантов того, как спрятать трубу вытяжки, не представляется возможным, ее можно, к примеру, попросту выкрасить в тон отделки.
    А проявив должный уровень фантазии, можно и вовсе декорировать трубу каким-нибудь оригинальным методом, при котором труба станет неотъемлемой частью интерьера кухни.

Трубы вентиляции (вытяжные труба как для плиты, так и для газовой колонки) принято покупать одновременно с вытяжкой, при этом некоторые фирмы сразу предлагают комплекты труба+вытяжка.

Этот вариант может оказаться наиболее подходящим, поскольку элементы реализуются в одном цвете, при этом отпадает необходимость в дополнительной организации маскировки трубы. И помните, что приобретать следует качественные материалы, чтобы впоследствии не пришлось платить дважды.







o-trubah.ru

Трубы для вытяжки на кухне: какие варианты подбирать?

Главные качества воздуховодов

Принцип монтажа вытяжки, последующего подключения, соединения с воздуховодом ограничивается действиями: располагаете проделанным отверстием в стене (в наличии собственный дом), предлагается вывести в проделанное отверстие вентиляции трубопровод. При работе газовой, электрической плиты устройство выполнит удаление ненужных паров, угарного газа.

Попробуйте прикинуть, в какое место установить кухонную плиту, отверстие для вытяжки находится в неудобном для прокладки месте. Потребителю понадобилось поставить плиту в дальнем углу комнаты, отверстие (воздуховод) располагают на удалении, предполагается применить единственное решение, помогающее решить подобные ситуации: трубы вытяжки, позволяющие отвести пары наружу.

Установка платы, вытяжки проводится по возможности с противоположной стороны канала вентиляции, иначе потребуется монтаж длинного трубопровода: напрямую изменяет коэффициент полезного действия, повышает шумовой порог (звуковое давление, децибелы).

Разновидности труб

Трубы разнятся материалом:

  1. Гладкий пластик.
  2. Гофрированные трубы, представляющие собой полужесткие алюминиевые соединители. Пластиковые гибкие подводки сконструированы подобием шланга пылесоса с металлическим армированием, полимерным шнуром, свернутыми спиралью.

Рассмотрим особенности обеих сетей.

Пластиковые воздуховоды. Представленные каналы круглого, прямоугольного сечения. Прямоугольная труба менее заметна в помещении. Подобные принято ставить в виде «запуска» над кухонными шкафами, частично скрывают воздуховод. Решились на покупку пластиковых труб, не забывайте приобрести пару Г-образных переходников. Приобретаются количеством 2-3 штуки. Целесообразно купить переходничок к вытяжке, второй – к каналу вентиляции. Закрепление, герметизация соединений воздуховода выполняется при наличии соответствующих изоляционных средств (силиконовый клей, подойдет сантехнический).

Пластик дает монтажнику неоспоримые преимущества:

  1. Сводит к минимуму риски повышенного шума.
  2. Вытяжная труба, покрытая антистатиком, перестает собирать пыль.

Труба вытяжки из гофры закрепляется с помощью хомутков, решеток. Подобные конструкции оснащаются фитингами.

Старайтесь брать диаметр, соответствующий отверстию вытяжки (например, 125 мм), избегая необходимости докупать переходники. Если решились приобрести гофрированный воздуховод, после прихода домой хорошенько потяните каркас, сжатая трубка снабжена множеством складок. Преимущества: относительно простой монтаж, дешевое приобретение. Подобные системы не требуется оснащать переходниками, в противовес пластиковым.

Оцинкованная труба позволит получить гарантию: протяженный срок эксплуатации не позволит внутренности канала покрыться ржавчиной. Сегодня заявленный вид материала присутствует в сварных, фланцевых, бесфланцевых системах воздуховодов.

Выбираем диаметр, конструкцию

Главным правилом подбора необходимого размера трубы срез воздуховода не должен быть меньше диаметра вентиляционного отверстия. Иначе система труб повышает шумность работы, увеличивая нагрузку двигателя системы. Падает эффективность, использовать монтаж нерационально. «На выходе» потребители получают негодную работу с плохим КПД. Иногда «подход» ускорит выход из строя вытяжки.

Составление секций воздуховода для удаления паров избегает образования углов. Лишний прямой изгиб (90 градусов) канала снижает коэффициент полезного действия на 10-15%. Учтите два момента:

  1. Избегайте сооружать длинный канал. Плита стоит далеко — придумайте другой способ, позволяющий переместить конструкцию ближе.
  2. Избегайте изгиба острее 90 градусов, рождает проблемы с оттоком воздуха: перегрузка мотора.

Трубопровод для вытяжки защищайте против обратной тяги. Выполняется посредством обратных клапанов, представленных двумя типами:

  1. Пленчатые клапаны.
  2. Пластмассовые диски.

Выясняя подробности, рекомендуется спрашивать консультантов, рекламирующих товар.

Советы по маскировке

Сегодня распространенный вид маскировки – кухонные шкафы, за которыми принято проводить воздуховод. Портал «ВашТехник» предлагает посетителям ряд приемлемых вариантов, помогающих спрятать трубы, избегая портить интерьер кухни.

  1. Желаете оборудовать в помещении натяжной потолок, целесообразно попросить работников-монтажников об услуге выполнения специального короба (шкафа, фальш-потолка) под плоскую трубу вытяжки.
  2. В отдельных случаях после установки труб можно приобрести специальный пластиковый короб. Производители предлагают выгодные варианты, наполняющие каталоги продукции. Компании, занимающиеся установкой потолков, предложат вмонтированные в гипсокартон точечные светильники: системы давно вошли в обиход современной кухни.
  3. Далее – разные виды встроенных вытяжек, выполняющиеся в каркасе кухонной мебели. Подобно встроенной бытовой технике, системы труб располагаются в «коробках» кухонной мебели, помогает скрыть систему, сохраняя приятный внешний вид.
  4. Последним вариантом (когда предложенные отпали) назовем тривиальную покраску труб, согласно цветовым решениям интерьера. Потребители добивались интересных результатов: декорации труб становились частью удачных дизайнерских решений.

Помните, современные производители по совместительству предлагают покупку труб, вытяжек комплектом. Системы поставляются однотипными, излишне маскировать трубу. Обращайте внимание на качественные модели, проверенные отзывами, выверенные ценовой политикой, полезные, согласно уровню предпочтения потребителей.

vashtehnik.ru
