Водонагреватель выполнен по технологии «емкость в емкости», состоит из двух баков, помещенных один в другой. Внутренний бак из нержавеющей стали AISI 304 содержит санитарную воду, внешний бак содержит теплоноситель системы отопления, который омывает внутренний бак с санитарной водой нагревая её. Внешний бак изготовлен из углеродистой стали, утеплен слоем пенополиуретана с защитным чехлом из ударопрочного пластика

Описание

 Водонагреватель WHU выполнен по технологии «емкость в емкости», состоит из двух баков, помещенных один в другой. Внутренний бак из нержавеющей стали AISI 304 содержит санитарную воду, внешний бак содержит теплоноситель системы отопления, который омывает внутренний бак с санитарной водой нагревая её. Наружные стенки бака ГВС имеют волнообразный профиль, что обеспечивает большую поверхность теплообмена, сопротивление высокому давлению и ограничивает отложение накипи путем циклов удлинения и сжатия бака. Внешний бак изготовлен из углеродистой стали, утеплен слоем пенополиуретана с защитным чехлом из ударопрочного пластика.

• На панели управления водонагревателя имеется регулировочный термостат, термометр, кнопка включения ТЭНа.
• .Конструкция бойлеров серии WHU, позволят заменить бойлеры серии WH, WHE, WHE W.
• Универсальный монтаж в напольном/настенном положении
• Возможность установки ТЭНа без потери полезного объема внутренней емкости:
• ТЭНы мощностью до 2,5 кВт могут быть подключены к регулировочному термостату напрямую (ТЭН в комплект поставки не входит)
• Возможна эксплуатация без заполнения контура отопления, соответственно без дополнительных затрат энергии на нагрев теплоносителя
• Легированные швы нержавеющей емкости
• Максимальное рабочее давление контура отопления 3 бар
• Максимальное рабочее давление контура ГВС 8 бар
• Максимальная рабочая температура 100 С

Характеристики

Мощность, кВт

40

Тип

Водонагреватели

Макс. темп. нагрева воды, °С

90

Установка

Вертикальная/Горизонтальная

Форма корпуса

Цилиндрический

Внутреннее покрытие бака

Нержавеющая сталь

Теплообменник

Емкость в емкости

Число контуров

1

Производительность ГВС в л/мин , Δt=25°C

1150л/час

Элекртопитание, в

230

Максимальное давление, бар

8

Тип оборудования

Водонагреватели косвенного нагрева

Подключение

Верхнее

Присоединение отопление, дюйм

1″

Присоединение гвс, дюйм

1 /2 «

Класс электрозащиты

IP 42

Ремонт газовых колонок.

Использовать газовую колонку дома в качестве водонагревателя выгодно и несомненно удобно. Это отметит каждый обладатель газовой колонки в квартире или доме. Но как и любая техника, созданная человеком, газовая колонка нуждается в сервисе и ремонте.
Ремонт газовой колонки может быть плановым и экстренным. Чтобы быть готовым к любому повороту сюжета Нижегородская газовая компания предлагает ознакомиться с основными проблемами, которые возникают при использовании проточных водонагревателей.

Накипь

Редкие жители загородных домов и городских квартир могут похвастаться отличным качеством водопроводной воды.
Обычно накипь на теплообменнике образуется при нагревании воды свыше 80 градусов. Для борьбы с этим явлением можно прибегнуть к профилактике. Для этого всего лишь необходимо не использовать чрезмерно горячую воду. Ни для кого не секрет, что для того, чтобы помыться, будет достаточно нагреть воду до 45 градусов. Такой же температуры хватит и для мытья посуды, а с учетом того, что современные моечные средства справляются со своей задачей и в холодной воде, и того меньше. Для того чтобы постирать одежду, достаточно будет температуры примерно 60 градусов.

Когда профилактические действия уже неактуальны, так как поломка водонагревателя уже произошла, для того чтобы выполнить ремонт газовой колонки, необходимо осуществить чистку теплообменника. Первым делом следует удостовериться, что это именно засор.

Симптомы следующие:
• недостаточный напор горячей воды;
• агрегат выключается сразу после включения или же вовсе не включается.

Также следует проверить и промыть входной фильтр на подаче холодной воды в газовую колонку, а также, желательно прочистить гидроблок целиком.
Попробовать произвести промывку теплообменника от накипи самостоятельно можно, но было бы правильнее вызвать специалистов из сервисного центра НГК для устранения поломки газовой колонки. Специалисты оценят состояние, устранят накипь быстро и специальными средствами, которые не повлекут за собой последствия.

Течь в радиаторе

Стоит отметить, что замена давшего течь теплообменника на исправный — не единственный и не самый дешевый вариант ремонта газовых колонок.
Если взять в расчет то, что купить новый радиатор весьма накладно (иногда треть от стоимости всего устройства, а иногда и две трети от стоимости), весьма полезно будет знать, как осуществляется ремонт газовой колонки при данной неисправности.
Ремонт будет заключаться в пайке змеевика. Благодаря тому, что припой плавится при более высоких температурах, по сравнению с теми, которые возникают в радиаторе, этот вариант ремонта газовой колонки достаточно надежный.

Запчасти для газовых колонок очень дорогие, поэтому ремонт — отличная альтернатива их замене. Статистика говорит о том, что трещины образуются в основном на трубе, находящейся на внешней стороне теплообменника. В тех случаях, когда трещины расположены в недоступных местах, пайка будет невозможна.
Потребуется снятие теплообменника, что потребует полного разбора газовой колонки.
Эти процедуры весьма опасны, поэтому ремонт газовой колонки равно как и отечественной или любой другой импортной, лучше всего доверить специалистам сервисного центра НГК. Наш сервисный центр производит пайку газовых колонок с выездом специалиста на дом при помощи газовой горелки и медного припоя.

Не зажигается газовая колонка. Что делать?

Существуют множество причин из-за которых газовая колонка может не зажигаться. К примеру, если батарейки газовой колонки, отвечающие за формирование искры в автоматических системах розжига, не заряжены. Еще одной причиной сбоя в работе колонки может быть недостаточное давление в системе водоснабжения. Если напор холодной воды стал хуже, то, скорее всего, неисправность кроется в системе водоснабжения. Если напор холодной воды хороший, а горячая еле течет, то, возможно, понадобится починка водяного блока установки (ремонт мембраны или чистка фильтра).
Фильтр засоряется вследствие отключения водоснабжения. Необходимо снять его и промыть под напором воды. В случае если поверхность мембраны деформирована, ее нужно заменить. Бывают ситуации, когда агрегат тухнет сразу после зажигания. Причиной тому является некачественный контакт термопары и э/м клапана. Если термопара находится в исправном состоянии, проточная газовая колонка пригодна для ремонта (чистка контактов и блока автоматики). Также термопара может перегореть, тогда в этом случае ее стоит заменить.

Часто случаются ситуации с недостачей тяги в дымоходе. Это происходит из-за попадания постороннего предмета в шахту или ее засорения сажей. Удостовериться в отсутствии тяги можно просто: если пламя зажженной спичи отклоняется в сторону – тяга присутствует, если пламя не колышется – тяги нет. И даже если пламя зажженной спички отклоняется в сторону, все равно следует проверить тягу в дымоходе. Чтобы сомнений не возникало – следует обратиться к специалистам сервисного центра НГК.

Хлопки во время включения газовой колонки. Что за поломка?

• нет тяги в вентиляционной шахте
• плохой заряд элементов питания (батареек)
• засор жиклера запального устройства
• чрезмерная подача газа

Первым делом надо понаблюдать за пламенем. Оно должно гореть устойчиво, цвет должен быть голубым. Желто-красный цвет, а также маленькое пламя говорят о необходимости чистки форсунок запальника и горелки.
Техническое обслуживание газовой колонки необходимо производить как минимум один раз в год. При техническом обслуживании газовой колонки производятся все регламентные работы, заявленные заводом-изготовителем.

Разбираются, чистятся и промываются:
• запальное устройство
• горелка
• гидроблок (в том числе входит разборка, чистка и смазка всех необходимых деталей в гидроблоке)

Инспектируются:
• цепь безопасности
• датчик тяги
• ограничитель температуры на теплообменнике
• электромагнитный клапан

Неправильный нагрев воды

Причиной данной проблемы может быть неправильный выбор мощности установки. Для этого при покупке надо удостовериться, что колонка газовая имеет необходимые характеристики для Ваших потребностей (при условии, что у вас соответствующий напор холодной воды в квартире). Кроме этого, возможно, присутствует засор аппарата. Это подтверждается наличием сажи и нехарактерным цветом пламени. Если на теплообменнике образовалась сажа – необходимо прочистить и теплообменник, и горелку с запальным устройством, иначе если прочистить только теплообменник-сажа образуется снова, буквально через каких-то пару недель. Если прочистить самостоятельно не удается, следует обратиться в сервисный центр за помощью.
Существует и противоположная ситуация – вода слишком горячая. В этом случае газовая колонка не требует ремонта, так как неисправностью это не считается. Все потому, что летом температура воды в водопроводе теплее, а давление падает. Многие газовые колонки не предназначены для такого режима. Характеристики газовых колонок включают в себя оптимальное давление воды, при котором обеспечивается нормальный режим работы агрегата. Решение этой проблемы следующее: надо уменьшить подачу энергоносителя. К примеру, прикрыть газовый кран на подачу газа в колонку, уменьшив при этом подачу газа на горелку газовой колонки.

Утечка газа

Самая опасная неисправность газовых колонок – это утечка газа, при этом чувствуется характерный запах. При ее возникновении не стоит рисковать и пробовать починить аппарат самостоятельно. Необходимо сразу же перекрыть газ, проветрить помещение и позвонить в газовую службу. Соблюдая эти рекомендации, можно не опасаться за здоровье и жизнь свои и своих близких.

Ежегодное грамотное техническое обслуживание очень важно для нормальной эксплуатации Вашей газовой колонки. Грамотное техническое обслуживание Вашей газовой колонки Вы можете получить в авторизованном сервисном центре Bosch ООО «Нижегородская Газовая Компания».
Также согласно Постановлению Правительства РФ от 14 мая 2013 г. № 410 «О мерах по обеспечению безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования», необходимо заключать договор на ежегодное техническое обслуживание всего газового оборудования. ООО «Нижегородская Газовая Компания» признана в ООО «НижегородЭнергоГазРасчет» «специализированной организацией» (что подтверждается письмом) и имеет право на заключение договоров на техническое обслуживание внутридомового и внутриквартирного газового оборудования.

Есть вопрос? Напишите нам

Рециркуляция горячей воды. Как, зачем и для чего?

ТЕПЛОТА — ХАРЬКОВ, блог о климатической технике

Купить котел, колонку, водонагреватель или радиатор стало сложно. Мы поможем разобраться в выборе…

Что такое рециркуляция системы горячего водоснабжения и где ее следует применять.

Что такое рециркуляция? Какие плюсы и минусы данной системы? Как организовать правильное и комфортное водоснабжение дома? На эти и другие вопросы ответит статья нашего сайта, посвященная функционалу бойлеров – системе рециркуляции воды

Для комфортного пользования горячей водой, при проектировании современных систем, принято использовать накопительные водонагреватели. Они дают возможность всегда иметь необходимый запас горячей воды для нужд жильцов. Как правильно рассчитать необходимый объем водонагревателя описано в статье нашего блога.

Бойлер косвенного нагрева.
Крайне выгодно использовать для нагрева горячей воды бойлер косвенного нагрева, который дает экономические и конструктивные преимущества по сравнению с обычным электрическим водонагревателем. В бойлер косвенного нагрева, помимо стандартного электрического ТЭНа встроен теплообменник (или несколько теплообменников), по которому можно пустить теплоноситель из альтернативной системы (отопительного котла, солнечного коллектора, теплового насоса и пр.). Это, в первую очередь, дает экономические преимущества нагрева горячей воды. В период отопительного сезона, бойлер будет отлично нагреваться от системы отопления дома, не включая электрический ТЭН. А при использовании бойлера с солнечным коллектором, вообще можно получить бесплатную систему нагрева воды от солнца круглый год.

Что такое рециркуляция.

Некоторые бойлеры косвенного нагрева оснащены дополнительным патрубком рециркуляции, который можно использовать в системе горячего водоснабжения для создания дополнительного комфорта. При закладке труб горячей воды к смесителю, необходимо заложить еще одну, обратную трубу для рециркуляции воды. Таким образом, по трубам горячего водоснабжения будет всегда циркулировать горячая вода и при открытии крана, моментально, водой можно пользоваться.

Рециркуляция, по сути, это движение горячей воды по замкнутому трубному кольцу, с возможностью ее отбора из этого кольца.

Где стоит закладывать рециркуляцию воды из бойлера.
В первую очередь, рециркуляция применяется в местах, где точка водоразбора находится на большом удалении от бойлера – нагревателя. Пока вы не пользуетесь горячей водой, она в трубах остывает и, после открытия крана, необходимо спускать охладившуюся воду какой-то промежуток времени. Рециркуляция полностью решает данную проблему. Если нет желания все время спускать воду из крана, то следует выбрать систему с рециркуляцией горячей воды. Подобная система имеет трубопроводы подачи и обратки, но система очень удобная и комфортная.
Дополнительно, на систему рециркуляции горячей воды можно подключить водяной полотенцесушитель. В данном случае, полотенцесушитель будет теплым круглый год, т.к. запитан будет не от отопления, а от горячего водоснабжения дома

Недостатки системы рециркуляции.
Основной недостаток системы рециркуляции – сложность монтажа из-за необходимости прокладки дополнительной трубы. Данные работы можно выполнить только при строительстве дома или капитальном ремонте.
Кроме этого, для работы системы рециркуляции понадобится циркуляционный насос и дополнительные материалы для обвязки. Для движения воды от бойлера по трубам и в обратную сторону применяют циркуляционный насос ГВС, запрещается применять насос для отопительной системы. Насос постоянно подключен к сети и расходует мало электроэнергии, примерно 25-80 Ватт в час (в зависимости от модели и производительности насоса).

Стоит отметить, что при работе рециркуляции горячей воды, стоимость нагрева воды увеличится, ведь она будет постоянно циркулировать, отдавая тепло стенам, полотенцесушителю и пр. и воду придётся греть чаще, чем в обычном бойлере замкнутого цикла нагрева. За комфорт приходится платить. Для достижения максимального уровня экономии энергии обратная линия, как и линия подачи воды, должны быть хорошо теплоизолированы для уменьшения потерь тепла, иначе вместо системы водоснабжения можно получить дополнительную систему обогрева стен с постоянно работающим циркуляционным насосом.
Не следует пренебрегать и установкой дополнительной группы безопасности – установить расширительный бак, а заодно и автоматический воздухоотводчик, чтобы исключить попадание воздуха в насос. При желании, можно установить также и предохранительный клапан, для защиты водонагревателя от избыточного давления, вызванного расширением воды при нагреве. При достижении критического давления предохранительный клапан выпустит «лишнюю» воду. Но в большинстве случаев достаточно установить лишь расширительный бак. Он компенсирует давление в системе горячего водоснабжения, отбирая излишки воды, тем самым уменьшая давление при нагреве. Давление воздуха в расширительном баке не должно превышать давление предохранительного клапана, иначе действие расширительного бака бесполезны. А минимальное давление воздуха должно быть не ниже минимального давления в системе водоснабжения.

Рециркуляция ГВС

Проживая в городских квартирах мы привыкли, что открывая кран горячего водоснабжения практически сразу же начинает течь горячая вода. В большинстве загородных домов этот происходит по-иному. Открыв кран ГВС приходится ждать некоторое время, пока из крана начинает течь горячая вода и чем дальше точка водоразбора от котла, тем продолжительнее это время. Происходит это потому, что в системе водоснабжения дома не оборудована рецеркуляция ГВС. Вот о том, как устроена рецеркуляция ГВС и стоит ли ее делать, мы и поговорим в этой статье.

Рециркуляция ГВС, это движение горячей воды по замкнутому контуру, с возможностью ее отбора. Благодаря такой схеме водоснабжения в контуре ГВС постоянно находится горячая вода и открывая кран, пользователь получает горячую воду практически сразу.

Рециркуляции ГВС и ее применение

Очень часто бывает так, когда в загородном доме система водоподготовки оборудована в техническом помещении, при этом оно расположено на значительно расстоянии от жилой зоны. К тому же большинство домов, имеет несколько санузлов на разных этажах. Проектируя систему водоснабжения для таких домов, инженеры закладывают значительную протяженность трубопроводов, в которых находится достаточно большой объем воды.

В том случае, если жильцы дома долгое время не пользовались горячей водой, через какое-то время вода в трубах остывает. Вот поэтому, при открытии крана ГВС требуется время, иногда немалое, пока горячая вода, проследовав по трубопроводу начнет поступать из крана. Это создает не только определенные неудобства для пользователя, но и приводит к перерасходу воды, особенно если она поступает из городского водопровода.

Для того, чтобы этой проблемы не было, при проектировании горячего водоснабжения дома, предусматривается узел рециркуляции, поддерживающий постоянный или периодический поток воды в системе ГВС. Благодаря этому горячая вода поступает из крана практически сразу.

Установить узел рециркуляции ГВС можно там, где за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева либо второй контур котла. Необходимо отметить, что рециркуляция ГВС подразумевает совершенно иную компоновку системы водоснабжения. Поэтому лучше всего, если она будет разрабатываться на стадии проектирования дома, так как попытки переделать уже имеющуюся систему, как правило приводят к большим затратам.

Схемы организации рециркуляции ГВС

Принципиальная схема рециркуляции ГВС может отличаться в зависимости от используемого оборудования. Так, например, в конструкции некоторых бойлеров косвенного нагрева предусмотрен третий отвод для подключения возвратной трубы рециркуляции. Если такого отвода в вашем бойлере нет, обратный поток можно подключить через тройник к патрубку подачи холодной воды.

Схема обвязки бойлера косвенного нагрева с рециркуляцией ГВС

На рисунке выше показана схема обвязки бойлера косвенного нагрева с рециркуляцией ГВС, где:

1. Котел отопления;
2. Группа безопасности котла с расширительным баком;
3. Циркуляционный насос системы ГВС;
4. Группа безопасности бойлера с расширительным баком;
5. Потребители горячей воды;
6. Радиаторы отопления;
7. Бойлер косвенного нагрева;
8. Циркуляционный насос бойлера;
9. Обратные клапаны;
10. Циркуляционный насос системы отопления;
11. Сетчатый фильтр грубой очистки

Схема рециркуляции ГВС с накопительным бойлером

Если на вашей даче стоит электрический водонагреватель с двумя отводами, то для организации рециркуляции на патрубке подачи холодной воды сначала устанавливается разъемное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, а другой — для обратной трубы петли рециркуляции.

На рисунке выше показана схема рециркуляции ГВС с накопительным бойлером, где:

1. Накопительный водонагреватель;
2. Кран для подсоса воздуха при сливе бака;
3. Группа безопасности;
4. Обратные клапаны;
5. Циркуляционный насос;
6. Суточный таймер;
7. Потребители горячей воды

В приведенной схеме организации рециркуляции ГВС, подача холодной воды в систему происходит только при снижении давления, в остальных случаях горячая вода будет циркулировать по замкнутому контуру, включая весь объем накопительного бойлера. Но такая схема имеет и свои недостатки, так как при таком подключении, бойлер не будет отдавать 2/3 своего объема с неизменно высокой температурой, как это положено, так как при подпитке весь объем жидкости будет равномерно охлаждаться.

Насосы для системы рециркуляции ГВС

Для организации рециркуляции ГВС производителями сантехнического оборудования разработаны целые серии циркуляционных насосов. Их основным отличием от стандартных циркуляционных насосов, является резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения, а, именно под резьбу 1/2″ или 1/4″. Также такие насосы могут оснащаться дополнительными функциями, например, регулировкой производительности, недельным таймером или термостатом.

В остальном циркуляционные насосы для систем рециркуляции ГВС полностью идентичны насосам, которое используется в системах отопления с принудительной циркуляцией теплоносителя.

Трубопроводы для системы рециркуляции ГВС

Стоит иметь ввиду, что рециркуляция ГВС потребует затратить значительно больше средств на ее монтаж. Помимо затрат на водопроводный контур, дополнительно требуется обеспечить теплоизоляцию труб, чтобы удержать в пределах нормы утечки тепла.

В качества материала для обустройства системы рециркуляции ГВС лучше всего подойдут трубы из сшитого полиэтилена (PEX). О них мы уже говорили в предыдущей статье. Эти трубы применяются для организации отопления с помощью теплого пола. В пересчете на погонный метр трубы РЕХ обойдутся вам значительно дешевле полипропиленовых и металлопластиковых труб, к тому же срок их эксплуатации значительно выше.

Сама схема прокладки трубопровода достаточно проста. Одна ее часть, подающая воду к точкам водоразбора, последовательно монтируется непрерывной линией от теплового узла к каждой точке. Однако на последней точке водоразбора трубопровод не заканчивается, а возвращается обратно к тепловому узлу. Это надо учитывать при рассмотрении различных схем прокладки, для минимизации расхода материалов.

Перед тем как начинать прокладку, каждый сегмент трубопровода помещается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Каучук больше подходит для тех участков труб, которые впоследствии будут замурованы. Изолируются не только сами трубы, но и фитинги, к тому же все стыки в теплоизоляционном материале обязательно проклеиваются металлизированным скотчем.

Эксплуатация системы рециркуляции ГВС

Рециркуляция ГВС достаточно затратное удовольствие, так как бойлеру придется постоянно подогревать воду, дополнительно затрачивая на это энергоносители, а циркуляционный насос будет постоянно расходовать электроэнергию.

Некоторые специалисты советуют отключать рециркуляцию ГВС летом, но тогда теряется весь смысл ее организации, так как горячая вода требуется ежедневно и круглогодично. Для того, что можно было сэкономить на энергозатратах, придется еще немного потратиться. Например, можно приобрести циркуляционный насос с встроенным, программируемым таймером или установить отдельное управляющее устройство, которое с определенной цикличностью будет прогонять по контуру горячего водоснабжения воду, тем самым не давая ей остынуть. К тому же рециркуляцию ГВС можно отключать на ночь и на то время, когда вас нет дома.

В следующей статье я расскажу об анемостате.

ТЕПЛОТА

Циркуляция в контуре ГВС

Чтобы горячая вода была доступна в любой точке системы, необходимо собрать такой контур, по которому она будет непрерывно циркулировать, поступая из бойлера или накопительного водонагревателя и возвращаясь в него же, если система работает в режиме ожидания. Благодаря этому вода в трубах никогда не остывает и всегда доступна пользователям.

Циркуляция в контуре ГВС может быть естественной за счет конвекции. Однако большей эффективности можно достичь, используя принудительную циркуляцию с помощью небольшого насоса.

Современные бытовые циркуляционные насосы практически бесшумны и имеют мощность всего несколько десятков ватт. Они просты в эксплуатации и практически не требуют обслуживания. Однако это не те циркуляционные насосы, которые используются в системах отопления. Они лучше защищены от коррозии, поскольку в контуре ГВС вода насыщена воздухом, в отличие от закрытых систем ЦО. Так, ротор и другие элементы, контактирующие с водой, выполнены из не чувствительных к кислороду материалов.

Какое давление в системе

9-ти этажки

Дома высотой до 9 этажей имеют нижний розлив снизу вверх. Т.е. от водомера по большой трубе вода уходит по стоякам до 9-го этажа. Если у водоканала настроение хорошее, то на вводе нижней зоны должно быть примерно 4 кг/см2 . С учётом падения давления в один килограмм на каждые 10 метров водяного столба жители 9-го этажа получат приблизительно 1 кг давления, что считается нормой. На практике же в старых домах давление на вводе составляет всего 3,6 кг. И жители 9го этажа довольствуются ещё меньшим давлением чем 1кг/см2

12-20 этажей

Если дом выше 9-ти этажей, например 16 этажей, то такая система делится 2 зоны. Верхняя и нижняя. Где для нижней зоны сохраняются те же условия, а для верхней давление поднимают примерно до 6 кг. Чтобы воду поднять на самый верх в подающую магистраль, а с ней вода стояками идёт до 10-го этажа. В домах выше 20-ти этажей подача воды может делится на 3 зоны. При такой схеме подачи, вода в системе не циркулирует, стоит на подпоре. В квартире многоэтажки в среднем мы получаем давление от 1 до 4 кг. Бывают и другие значения но сейчас мы их рассматривать не будем.

Когда циркуляция в контуре ГВС необходима

Централизованный нагрев воды — это оптимальный способ обеспечения ГВС в больших домах. Система в таком случае обязательно должна включать в себя накопительный водонагреватель либо бойлер косвенного нагрева, используемый в паре с одноконтурным котлом. Это необходимо для того, чтобы потребителям постоянно был доступно определенное количество горячей воды. Емкость бойлера определяется предполагаемым расходом воды. До заданной температуры вода в бойлере нагревается встроенным ТЭНом либо от теплообменника, подключенного к котлу. Когда горячая вода не востребована, система находится в режиме ожидания. Но при открывании крана горячей воды система включается, предоставляя сразу достаточное ее количество. Объемы бойлеров могут быть от нескольких десятков до нескольких сотен литров. При этом в отличие от проточных водонагревателей, величина протока не ограничивается.

Однако система централизованного ГВС тоже имеет свои недостатки, хотя объективно является лучше других. Дело в том, что трубы, которыми подключены точки водоразбора к бойлеру, имеют, как правило, большую протяженность, и вода в них будет остывать, если долго ей не пользоваться. Потребитель, таким образом, оказывается в ситуации, когда при открытии горячей воды какое-то время из крана течет еле теплая или холодная вода. Время ожидания зависит от протяженности труб и может длиться до 30 секунд. Это слишком долго и к тому же расточительно. Причем речь идет не о потере нескольких десятков литров холодной воды, а о потере воды предварительно нагретой. В этом случае помочь может только циркуляция воды в контуре ГВС.

Двухконтурные котлы и колонки, а также электрические проточные водонагреватели тоже могут работать в системах централизованного горячего водоснабжения дома, но не способны делать это экономично и комфортно для потребителя. Их целесообразно использовать в маленьких коттеджах, где точек водоразбора немного и все они сконцентрированы возле водонагревателя. Однако и в таком случае, одновременно лучше пользоваться только одним краном, а не несколькими.

Холодное водоснабжение или ХВС

Местная насосная станция подаёт воду в магистраль из сети водоканала. Большая подающая труба входит в дом и заканчивается задвижкой, после которой идёт водомерный узел.

Если говорить коротко, то водомерный узел состоит из двух задвижек, сетчатого фильтра и счётчика.

В некоторых есть дополнительно обратный клапан

и обвод водомера.

Обвод водомера представляет из себя дополнительный счётчик с задвижками, который может питать систему, если основной водомер обслуживается. После счётчиков вода подаётся в домовую магистраль

где распределяется по стоякам, которые ведут воду в квартиры по этажам.

Типы схем водоснабжения

Система водоснабжения бывает трех типов:

В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки

. Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру — скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема горячего водоснабжения

многоэтажного дома — это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

1. В случае протечке трудно искать поврежденные участки.
2. Невозможность подачи воды к отдельному сантехническому прибору.
3. Трудность доступа к трубам в случае поломки.

Рециркуляция горячей воды через бойлер

Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через бойлер, необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.

В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.

Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).

Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.

Вся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.

Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют циркуляционный насос, который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.

Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.

Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.

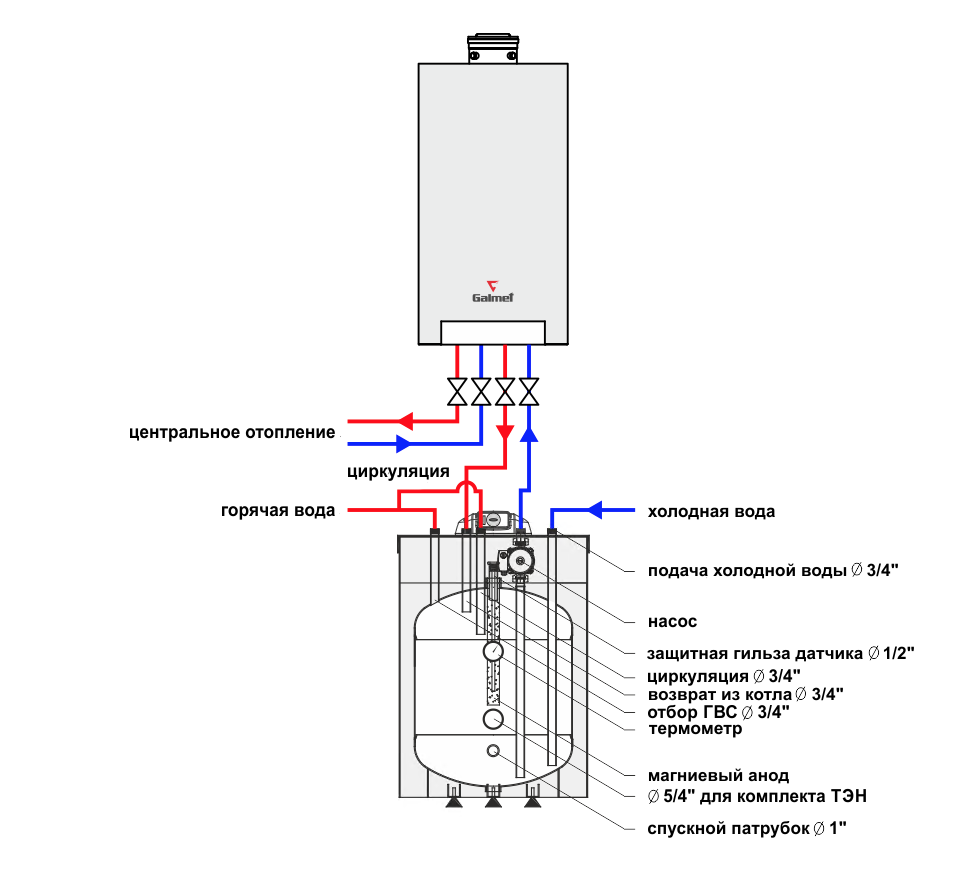

Обвязка бойлера с рециркуляцией

Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.

Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.

От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.

При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:

• Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости;
• Подвод холодной воды производится в нижнее отверстие бойлера;
• Отвод горячей воды должен монтироваться в верхней части бойлера;
• Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
• К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.

Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.

Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

Схема рециркуляции бойлера

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.

Среди распространенных схем рециркуляции существуют несколько основных вариантов:

• Монтаж трехходового или сервоприводного клапана. Применяют этот способ для настенных и напольных моделей бойлеров. К бойлеру подключается две трубы (два контура). Одни контур предназначен для отопления, другой – для горячей воды. Водонагреватель в этой системе выступает основным теплоносителем. При снижении температуры воды, применяется сервоприводный или трехходовой клапан, который начинает работать на подогрев воды. Отопление в это время перекрывается. После нагрева воды до нужной температуры, подогрев отопления возобновляется;
• Монтаж двух насосов циркуляции в одной системе. При такой схеме, один из насосов предназначен для рециркуляции горячей воды по системе отопления, а иной – по контуру бойлера. Эта система первоначально обеспечивает нормальную температуру воды в бойлере, а потом уже в системе отопления. Особенностью такой схемы, является наличие термостата и переключателя режимов, который позволяет отключать, при необходимости, одну из систем;
• Применение гидравлической стрелки. Применяется, если в доме существует более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена на обогрев воды, за счет которой проводится обогрев всех контуров. Эта система имеет существенный недостаток – при разборе воды. Теплоноситель может не справляться с обеспечением потребностей всех людей одновременно.

Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.

Видео об организации рециркуляции горячей воды

Рециркуляция ГВС: для чего необходима и как правильно смонтировать

Поговорим про организацию системы ГВС с рециркуляцией. Благодаря такой схеме водоснабжения в контуре ГВС постоянно поддерживается циркуляция горячей воды.

Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.

Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.

Проблему решает узел рециркуляции, поддерживающий постоянный проток в системе ГВС. Благодаря этому горячая вода поступает из крана сразу после открытия, к тому же её температура может быть точно отрегулирована вне зависимости от режима работы нагревательного прибора.

Узлами рециркуляции могут быть укомплектованы те системы, в которых за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева или второй контур котла. При использовании проточных газовых и электрических нагревателей их гораздо разумнее переместить ближе к точкам водоразбора.

Нужно отметить, что рециркуляция ГВС подразумевает совершенно иную топологию системы. Поэтому реализация такой идеи возможна только в процессе строительства, ну или как минимум капитального ремонта. При попытках доработать имеющийся сантехнический комплекс с целью организовать рециркуляцию, вряд ли получится обойтись малой кровью.

Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования. Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.

Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией ГВС: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы ГВС; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки

Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.

Схема рециркуляции ГВС с накопительным бойлером: 1 — накопительный водонагреватель; 2 — кран для подсоса воздуха при сливе бака; 3 — группа безопасности; 4 — обратные клапаны; 5 — циркуляционный насос; 6 — недельно-суточный таймер; 7 — потребители горячей воды

Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера.

Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах ГВС с рециркуляцией. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.

Что касается самого насоса, для этих целей ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов. Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2″ или 1/4″.

В остальном такие насосы практически полностью идентичны оборудованию, которое используется в системах отопления с принудительной циркуляцией теплоносителя. Из дополнительных функций могут иметься в наличии регулировка производительности, суточно-недельный таймер и термостат.

Один из главных недостатков систем ГВС с рециркуляцией заключён в их повышенной материалоёмкости. Помимо того что водопроводный контур состоит из двух труб, замкнутых в петлю, дополнительно требуется обеспечить теплоизоляцию каналов, дабы сдерживать в пределах нормы паразитные утечки тепла. Но обе эти проблемы решаются относительно легко.

Лучший вариант материала для обустройства системы с рециркуляцией — полиэтиленовые трубы (PEX) с надвижными пресс-фитингами. Да, монтаж таких систем требует использования специального дорогостоящего оборудования, однако вполне можно обойтись комплектом ручного инструмента для опрессовки, взятым в аренду. При этом в пересчёте на погонаж сами трубы обходятся значительно дешевле полипропиленовых и металлопластиковых, а срок их службы несопоставимо выше.

В любом случае, схема прокладки трубопровода достаточно проста. Первая её часть, подающая воду к сантехническому оборудованию, монтируется непрерывной линией от теплового узла последовательно к каждой точке водоразбора. На последней точке в цепи трубопровод не заканчивается, он возвращается обратно к тепловому узлу. Это обстоятельство нужно учитывать при рассмотрении различных схем прокладки, чтобы минимизировать расход материалов на организацию петли.

Перед прокладкой каждый отдельный сегмент трубопровода облачается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Последний материал более предпочтителен для тех участков труб, которые впоследствии будут замурованы. Теплоизоляция должна размещаться вплотную к фитингам, все стыки между оболочкой нужно обязательно проклеить металлизированным скотчем.

Эксплуатация и режимы работы

Мнение, что система рециркуляции послужит причиной дополнительных энергозатрат, не лишено оснований, однако во многом преувеличено. Дело в том, что в отопительный период, когда в горячей воде есть самая насущная необходимость, паразитные теплопотери так или иначе остаются внутри теплового контура здания, а потому не могут считаться бесцельной тратой.

Летом же, когда в обогреве помещений надобности нет, рециркуляцию можно попросту отключить, обесточив насос и перекрыв кран на обратной стороне петли. Правда, для этого устройство принудительной циркуляции должно размещаться по схеме после всех точек водоразбора.

Рециркуляция ГВС может быть относительно легко автоматизирована. Даже если насос не снабжён встроенным программируемым таймером, ничто не мешает установить отдельное управляющее устройство и отключить работу системы ночью или в отсутствие хозяев. Если же жильё снабжено системой бытовой автоматизации, можно наладить работу системы рециркуляции на основе алгоритмов «Умного дома» или охранной сигнализации. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Для чего нужна рециркуляция горячей воды?

У автономных систем подогрева и подачи воды есть ряд недостатков, которые большинству простых пользователей кажутся неизбежными. На самом же деле некоторые из этих проблем легко решаются при помощи относительно несложного и не самого дорогого дополнительного оборудования.

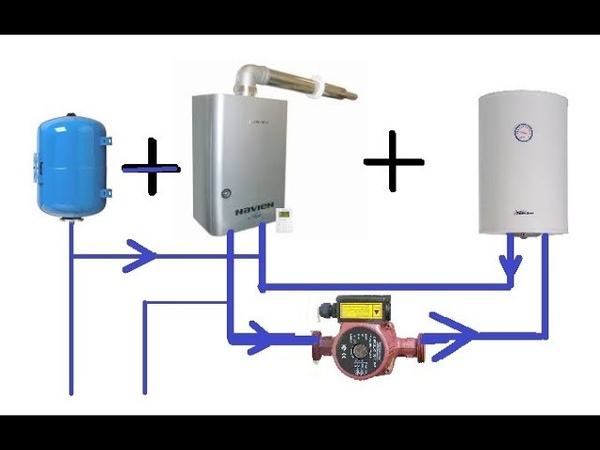

Если подогрев воды в доме осуществляется при помощи проточного газового котла, можно столкнуться с некоторыми проблемами, которые усложняют жизнь.

– При увеличении водоразбора падают температура и напор горячей воды.

– Горячая вода при открытии крана появляется с задержкой. Особенно это заметно по утрам: приходится ждать, пока из трубопровода сольется вода, остывшая за ночь. Причем чем больше дом (и, соответственно, расстояние между котлом и точкой водоразбора), тем дольше ожидание.

– Проточный нагреватель запускается каждый раз при открытии крана, даже если количество необходимой горячей воды невелико – например, вам нужно всего лишь почистить зубы. Это не только приводит к ускоренному износу котла, но и «сжигает» газ или электричество.

В малом хозяйстве эти проблемы не очень заметны, но если в доме живет большая семья, которая пользуется горячей водой часто, много и одновременно в разных точках водоразбора (например, в один и тот же момент задействованы душевая, ванна и кухонная мойка), есть смысл предусмотреть систему ГВС с внешним бойлером косвенного нагрева и рециркуляцией горячей воды.

Как это работает?

Бойлер косвенного нагрева – это накопительный бак, внутри которого установлен теплообменник, подключенный к котлу. Горячая вода от котла, проходя через теплообменник бойлера, нагревает его содержимое, при этом не затрачиваются никакие дополнительные ресурсы. Вода из бойлера подается в систему ГВС, обеспечивая стабильную температуру и напор независимо от того, сколько кранов сейчас открыто. Объем бойлера рассчитывается исходя из числа проживающих в доме так, чтобы на одного человека приходилось от 20 (минимальный уровень комфорта) до 100 л (максимальный уровень). Если жители дома любят принимать ванну или в семье много детей, которых необходимо купать, на одного человека должно приходиться не менее 80 л объема бойлера.

Для экстренных ситуаций в некоторых моделях бойлеров кроме теплообменника устанавливается независимый нагревательный элемент, чаще всего электрический. Это может пригодиться, например, при временном отключении газа или при запуске системы после долгого простоя, чтобы быстро нагреть воду в бойлере.

Рециркуляция ГВС – это процесс, при котором вода в системе циркулирует постоянно, проходя через бойлер, и поэтому всегда остается горячей – в любое время суток и любой точке разбора. Для этого в системе необходимо установить специальный циркуляционный насос для системы ГВС — например, одну из моделей Grundfos серии COMFORT. Он подключается к электрической сети, но потребляет очень мало — максимум 7 Вт, так что его эксплуатация вряд ли заметно повысит расходы на электричество. В базовой комплектации COMFORT работает непрерывно, 24 часа в сутки. Чтобы ограничить время работы насоса и, соответственно, расходы на электроэнергию, существуют модификации COMFORT BT и COMFORT BA. COMFORT BT оборудован встроенным температурным датчиком, который позволяет насосу включаться только тогда, когда вода в системе ГВС начинает остывать. Во второй модификации COMFORT BA реализована интеллектуальная система AUTOadapt для анализа потребности хозяйства в воде. Управляющая электроника собирает данные об использовании горячей воды по часам в течение недели, после чего производит настойку программы работы таким образом, чтобы циркуляция осуществлялась только в те часы, когда она необходима.

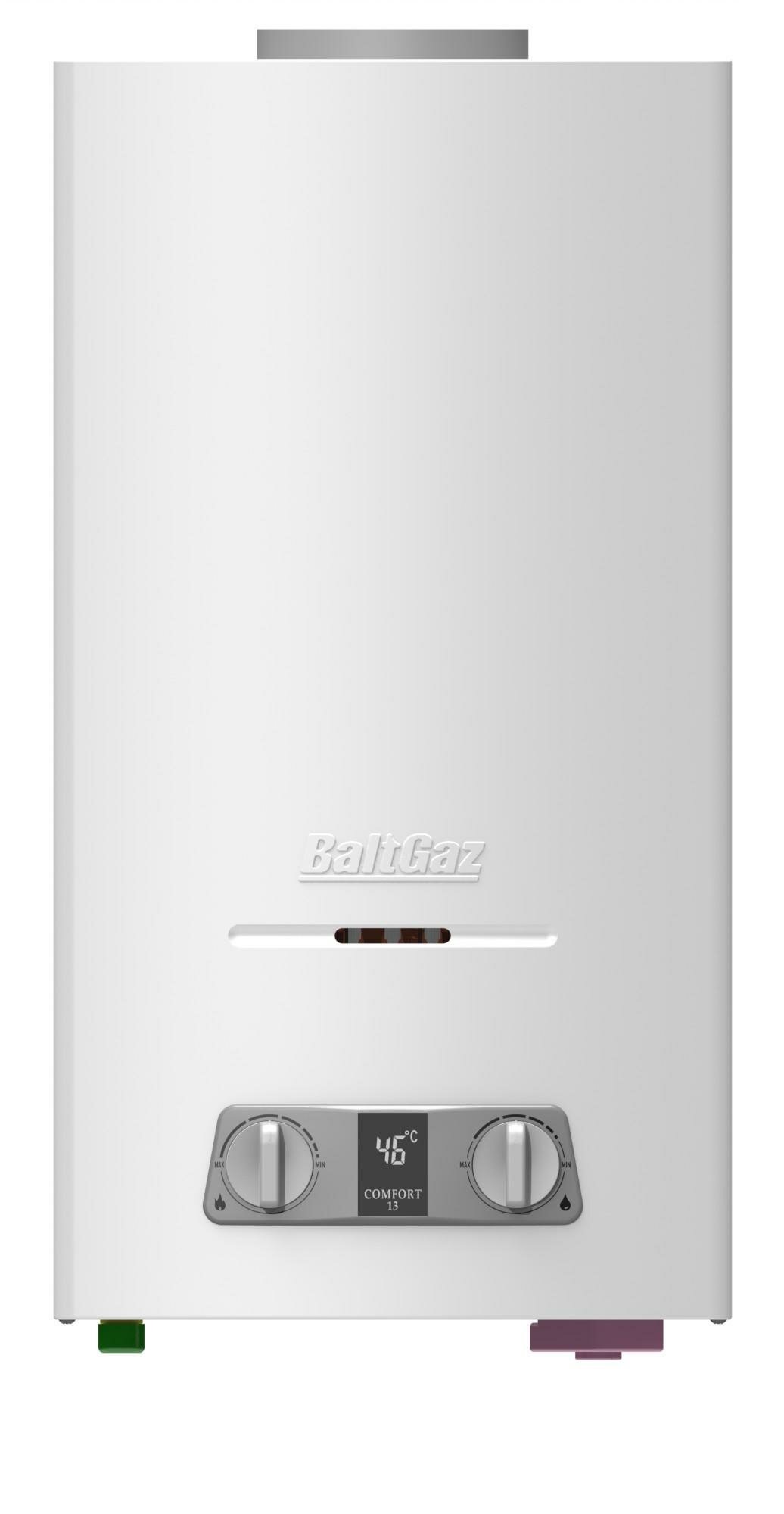

_{COMFORT BXA}

Электрический бойлер с рециркуляцией горячей воды

Бойлер с рециркуляцией

Рециркуляция горячей воды через бойлер

Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через бойлер, необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.

В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.

Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).

Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.

Вся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.

Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют циркуляционный насос, который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.

Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.

Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.

Обвязка бойлера с рециркуляцией

Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.

Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.

От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.

При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:

• Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости;
• Подвод холодной воды производится в нижнее отверстие бойлера;
• Отвод горячей воды должен монтироваться в верхней части бойлера;
• Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
• К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.

Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.

Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

Схема рециркуляции бойлера

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.

Среди распространенных схем рециркуляции существуют несколько основных вариантов:

• Монтаж трехходового или сервоприводного клапана. Применяют этот способ для настенных и напольных моделей бойлеров. К бойлеру подключается две трубы (два контура). Одни контур предназначен для отопления, другой – для горячей воды. Водонагреватель в этой системе выступает основным теплоносителем. При снижении температуры воды, применяется сервоприводный или трехходовой клапан, который начинает работать на подогрев воды. Отопление в это время перекрывается. После нагрева воды до нужной температуры, подогрев отопления возобновляется;
• Монтаж двух насосов циркуляции в одной системе. При такой схеме, один из насосов предназначен для рециркуляции горячей воды по системе отопления, а иной – по контуру бойлера. Эта система первоначально обеспечивает нормальную температуру воды в бойлере, а потом уже в системе отопления. Особенностью такой схемы, является наличие термостата и переключателя режимов, который позволяет отключать, при необходимости, одну из систем;
• Применение гидравлической стрелки. Применяется, если в доме существует более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена на обогрев воды, за счет которой проводится обогрев всех контуров. Эта система имеет существенный недостаток – при разборе воды. Теплоноситель может не справляться с обеспечением потребностей всех людей одновременно.

Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.

Источник: https://glav-dacha.ru/retsirkulyatsiya-goryachey-vody-boyler/

Электрические бойлеры с рециркуляцией

В магазине «Теплоэксперт» вы можете приобрести системы для нагрева воды с рециркуляцией. В наличии продукция производства Германии, Словении, Болгарии, России и других стран. Мы продаем только проверенные водонагреватели с сертификатом качества!

Для чего нужна рециркуляция в бойлере?

Такая функция обеспечивает большее удобство пользования системой. Накопительные бойлеры набирают воду и доводят до нужной температуры. Однако, если долгое время ее не использовать, то она начнет остывать, и вы не сможете пользоваться устройством сразу – придется ждать, когда согреется очередная партия. Чтобы можно было иметь горячую воду всегда, в современные бойлеры добавляется специальный циркуляционный насос, который «гоняет» воду по контуру и не дает ей остывать. Таким образом, вы сможете воспользоваться горячей водой в любой момент.

Почему выгодно покупать электрические водонагреватели в «Теплоэксперте»?

Хотите приобрести электрический бойлер с дополнительной функцией рециркуляции? У нас большой выбор продукции от известных брендов и быстрая доставка! Наши менеджеры с удовольствием подберут вам нужный вариант в зависимости от нужного объема, мощности и бюджета. При необходимости мы возьмем на себя монтаж оборудования. По Москве доставка осуществляется в день заказа, по России – с помощью транспортных компаний.

Источник: https://www.TeploExpert.com/catalog/vodonagrevateli/tip_topliva-is-elektrichestvo/retsirkulyatsiya-is-da/

Что такое циркуляционный насос горячей воды и как он работает?

Вы когда-нибудь задумывались, почему ваш кран с горячей водой дает вам холодную воду при первом включении? В зависимости от размера вашего дома вы можете подождать несколько секунд или даже минут, чтобы подать горячую воду. Это не только неудобно, но и расходует много воды.

Расстояние, которое необходимо пройти горячей воде, является причиной того, что холодная вода выходит первой. Когда кран открыт, горячая вода поступает в раковину по водопроводу. Выключение останавливает подачу воды, но не возвращает ее в водонагреватель.Он остается в трубах и остывает. В следующий раз, когда вам понадобится горячая вода, холодная вода в трубах должна быть вытеснена свежей горячей водой из водонагревателя. Чем больше трубопроводов между водонагревателем и краном, тем больше холодной воды и тем больше времени требуется.

Но есть некоторые решения.

Ваш сантехник может установить рециркуляционный насос. На вашем водонагревателе установлен циркуляционный насос горячей воды, возвращающий неиспользованную горячую воду обратно в водонагреватель. Предназначен для подачи горячей воды по запросу.

Два типа рециркуляционных насосов

Вариант №1

Система с полным рециркуляционным насосом

При использовании этой опции в водопровод вашего дома устанавливается дополнительная труба, предназначенная для горячей воды. Эта система создает петлю от водонагревателя до крана и обратно. Неиспользованная горячая вода возвращается через этот контур насосом, поэтому, когда вы включаете краны с горячей водой, вы быстро получаете горячую воду.Вода не остывает в трубах, и вы тратите меньше воды, потому что вам не нужно ждать.

Вам может быть интересно, как это влияет на ваши затраты на газ и электроэнергию. Если водонагреватель работает постоянно, а вода постоянно циркулирует, разве это не стоит дороже? Не обязательно.

Многие насосы имеют датчики и таймеры. Датчик отключает насос, когда горячая вода делает полный цикл. Таймер позволяет контролировать, когда насос активен. Вы можете настроить его автоматическое отключение ночью, на работе или в отпуске.Если в вашей помпе нет этих функций, специалист-сантехник может помочь вам добавить их.

Это вариант не для всех. Стоимость насоса и дополнительной трубы может быть высокой. Кроме того, многие проекты домов в Нью-Мексико затрудняют добавление труб, необходимых для этой системы. Если это решение сложно для вашего дома или бюджета, есть еще один вариант.

Вариант №2

Система комфорта циркуляционного насоса

В этой системе используется существующий трубопровод холодной воды для отправки неиспользованной воды обратно в водонагреватель.Это экономичное решение для домовладельцев, которые разочарованы ожиданием горячей воды, но не могут установить первый вариант. Система комфорта может быстро подавать горячую воду в те места в доме, где требуется много времени для получения горячей воды. Например, если вода находится далеко от душа или кухни, рециркуляционный насос решит эту проблему.

Также не нужно устанавливать дополнительную трубу. Это снижает начальную стоимость. Эти насосы обычно стоят от 500 до 800 долларов, хотя есть исключения.Однако у этой системы есть свои недостатки.

Проблема с этой опцией заключается в том, что из-за того, что горячая и холодная вода используют одну и ту же трубу, вода из холодного крана может быть теплой или охлаждаться через некоторое время, особенно если у вас есть охладитель для болот. Некоторые домовладельцы отключают насос летом, чтобы решить эту проблему.

Вы можете не осознавать, что у вас уже есть рециркуляционная система. Предыдущий домовладелец мог отключить насос. Стоит проверить, есть ли он у вас уже, особенно если вас расстраивает время, необходимое для доставки горячей воды в некоторые части вашего дома.Ваш сантехник поможет вам найти помпу и привести ее в порядок. Вы также можете проверить это самостоятельно в верхней или нижней части водонагревателя.

Что в итоге?

Циркуляционный насос завершит ожидание горячей воды. Какого бы размера ни был ваш дом, вы можете сэкономить время, деньги и воду своей семье. Компания TLC готова пригласить наших опытных сантехников в Альбукерке сегодня, чтобы узнать, подходит ли рециркуляционный насос для вас и вашей семьи. Остались вопросы? Спросите у наших сантехников.

Лучший газовый водонагреватель без резервуара с рециркуляционным насосом # 2021

Знаете ли вы, что газовый водонагреватель без резервуара имеет более длительный срок службы, чем резервуарный нагреватель. Лучший безбаковый газовый водонагреватель с рециркуляционным насосом также экономит энергию , пространство и денег , но вам все равно придется сделать правильный выбор при покупке.

Если у вас достаточно больших счетов за электроэнергию и вы хотите экологически чистый вариант, тогда вам следует выбрать лучший безбаковый газовый водонагреватель с рециркуляционным насосом.

Если у вас нет опыта работы с этими устройствами, мы готовы все это подробно объяснить. Вот список самых качественных вариантов из раздела безбаквальных газовых водонагревателей с циркуляционным насосом.

Жизнь в небольшой квартире, проживание с шестью членами семьи, постоянный образ жизни — мы думали о каждом из вас. Вот почему мы собрали лучшие продукты на рынке, предназначенные для разных пользователей и разных применений (внутри и снаружи).

Плюсы

• Несколько вариантов вентиляции
• Он имеет цифровой контроллер, который можно использовать для планирования рециркуляции. Его нужно использовать со специальной линией рециркуляции (но вы можете, если хотите!)
• Он не будет сливать слишком много воды

Минусы

Проверить цену и отзывы на Amazon

Когда Риннаи проектировал RUC199iN, работающий на природном газе без резервуаров для воды, они преследовали одну цель — создать лучший на рынке газовый водонагреватель без резервуаров с рециркуляционным насосом с точки зрения эффективности.Другими словами — вы можете получить от этого водонагревателя большую выгоду с точки зрения финансовой экономии.

У этого водонагревателя фантастическая скорость потока, достигающая 11 галлонов в минуту. Он может работать безупречно даже в больших домах с двумя и более ванными комнатами. ENERGY STAR квалифицировал этот газовый водонагреватель с равномерным коэффициентом энергии 0,93, что является отличным показателем.

В нем используется технология ThemaCirc360 вместе с рециркуляционным насосом для быстрой подачи горячей воды. Также этот насос имеет термобайпасный клапан и таймер.Оба эти фактора делают его идеальным для недвижимости, у которой нет выделенной линии возврата. Это может помочь вам сэкономить время, давая вам горячую воду в любое время дня, когда вам это нужно. Вы даже можете использовать его на нескольких приборах одновременно! В то же время, поскольку вы будете включать его только тогда, когда это необходимо, вы значительно сэкономите на счетах за коммунальные услуги. Не говоря уже о том, что это также лучший вариант для окружающей среды!

Плюсы

• Отличные возможности экономии воды
• Эксклюзивная функция программирования горячего старта 900 сводит к минимуму выбросы холодной воды
• Вы можете использовать его даже при температуре -30 градусов.
• У компании отличная техподдержка и обслуживание клиентов

Минусы

• Дорогой
• Не лучший контроль температуры

Проверить цену и отзывы на Amazon

Если вы готовы вложить дополнительные деньги в безрезервуарный водонагреватель премиум-класса, возможно, вам стоит попробовать Rheem RTG-84XLN-1.Этот обогреватель работает на природном газе, что делает его экологически чистым, и он является отличным выбором для больших домов. Благодаря эксклюзивной технологии экономии воды вы сможете ежегодно экономить до 1100 галлонов воды! В конечном итоге это принесет пользу не только природе, но и вашим карманам.

Он работает от 157 000 БТЕ, то есть количества газа, потребляемого насосом каждый час. Звучит много, но на самом деле это довольно просто, и это не будет стоить вам намного дороже, чем любой другой газовый водонагреватель.

Еще одна дополнительная опция — эксклюзивное программирование горячего старта. Благодаря этому насос всегда будет находиться в пожарном состоянии. Таким образом, вы сведете к минимуму вероятность появления прорывов холодной воды, а это очень неудобное явление, которое ненавидит большинство людей. Также он имеет отличную защиту от замерзания. Вы можете использовать его при температуре до -30 градусов! Если вы живете в более холодных районах, это может сэкономить вам много хлопот.

Плюсы

• Guardian Overheat Film Wrap. -ситуации спроса
• Эксклюзивная функция программирования горячего старта сводит к минимуму всплески холодной воды

Минусы

• Он не будет работать при отрицательных температурах

Проверить цену и отзывы на Amazon

Это еще один фантастический продукт от Рим.Безбаковый водонагреватель RTG-70VLN-1 работает на природном газе и является отличным вариантом для тех, кто хочет немного сэкономить. Он стоит меньше, чем RTG-84XLN-1, и хотя у него не так много необычных функций, он впечатляет, если вы ищете недорогой продукт.

В нем используется эксклюзивная технология экономии воды Rheem, которая помогает экономить до 1100 галлонов воды в год. Что касается потребления газа, то здесь используется 160 000 БТЕ. Это, вероятно, лучший газовый водонагреватель без резервуара с рециркуляционным насосом, если вы хотите иметь постоянную горячую воду.Его минимальная скорость потока составляет 0,26 галлона в минуту, а минимальная скорость потока активации составляет 0,40 галлона в минуту. Это означает, что у вас будет горячая вода даже в условиях низкого спроса.

Этот обогреватель отвечает всем требованиям безопасности с низким уровнем выбросов, установленным SCAQMD. Он имеет функцию обертывания пленкой Guardian Overheat Film, гарантирующую, что устройство не будет нагреваться до опасно высоких температур. Он также имеет эксклюзивное программирование горячего старта, которое поддерживает нагреватель в состоянии готовности к розжигу. Это минимизирует выбросы холодной воды.

С годами все более популярными становятся водонагреватели без резервуаров.Они компактны и долговечны, а также помогают экономить воду. Однако у них есть и недостатки.

Вот основные преимущества газовых водонагревателей без резервуаров:

· Вы можете использовать электричество или газ для питания вашего нагревательного устройства.

· Однако, если вы до сих пор пользовались электрическими водонагревателями, вы, вероятно, заметили сток в своем кошельке.

· Именно поэтому в последние годы популярность приобрели безбаковые газовые водонагреватели с рециркуляционными насосами — они обладают высокой эффективностью.

· Что еще лучше, вы можете выбирать между природным газом и пропаном, поскольку большинство газовых водонагревателей без резервуаров с рециркуляционными насосами, которые мы рассмотрели в этой статье, поддерживают оба.

· Не нужно ждать; эти водонагреватели обеспечат вас горячей водой в любое время.

· Газовые водонагреватели без резервуаров с рециркуляционными насосами также экологически безопасны, так как тратят меньше энергии, чем электрические, и не выделяют дыма.

· Вы не поверите, но бензобаковые газовые водонагреватели с рециркуляционными насосами также подлежат вторичной переработке!

· Кроме того, эти водонагреватели экономят место!

· Нет необходимости хранить воду в баке, так как устройство производит горячую воду, как только вы включаете кран.

· Если вы заботитесь о внешнем виде, вам понравятся газовые безбакерные газовые водонагреватели с рециркуляционным насосом еще по одной причине.

· Их легко повесить на стену, они подходят для небольших помещений.

Чтобы уравновесить это, вот несколько недостатков газовых водонагревателей без резервуаров:

· Газовые водонагреватели без резервуаров требуют ежегодного обслуживания, которое не требуется для некоторых других моделей нагревателей. Во всяком случае, вы должны промывать их каждый год.

· Возможно, вам потребуется модернизировать существующую газовую линию перед установкой безбаквального водонагревателя.

· Без рециркуляционного насоса для нагрева воды требуется много времени. Хотя от десяти до 30 секунд — это немного, но ждать расслабляющего горячего душа может быть мучительно.

· Они могут работать не так эффективно в холодную погоду из-за ограниченной скорости потока.

· Несмотря на то, что они представлены в различных ценовых диапазонах, газовые водонагреватели без резервуаров обычно стоят больше, чем газовые нагреватели с резервуаром.

Циркуляционный насос, также известный как циркуляционный насос, периодически перекачивает воду из труб в водонагреватель для их повторного нагрева.Вы можете использовать их, чтобы вода в линии не остыла. Таким образом, вода будет горячей в любое время дня — или точно в то время, которое вы задали.

Обычно люди настраивают эту систему для циркуляции воды между нагревателем без бака и наиболее удаленным от него приспособлением.

· Система рециркуляции обычно включает:

· Водонагреватель и насос, соединенные или разделенные.

· Метод рециркуляции, который может иметь два варианта: выделенная обратная линия или мостовой клапан.

· Каким-то образом контролировать насос, когда он исчерпал себя — обычно у этих насосов есть таймер или аквастат.

Встроенный рециркуляционный насос устраняет серьезный недостаток обычных водонагревателей без бака, который, вероятно, единственный, который у них есть.

Самая большая жалоба на безбаквальные водонагреватели заключается в том, что им требуется время для нагрева воды. Это потому, что без бака воде негде будет храниться.Однако с рециркуляционным насосом это больше не проблема.

На самом деле безбаквальные обогреватели почти мгновенно нагревают воду. Проблема возникает, когда вода должна попасть в арматуру.

Холодная вода должна вытечь из линии, прежде чем она пойдет на горячую.

При использовании обычных водонагревателей без резервуара вам потребуется установить рециркуляционный насос. Обычно это также включает установку выделенной обратной линии. Однако в некоторых водонагревателях уже установлен циркуляционный насос.Это означает, что вы сразу получите горячую воду.

Вы можете включить рециркуляционный насос с помощью одного или нескольких из этих четырех вариантов:

· Нажатием боковой кнопки

· Используя датчик движения

· Используя таймер

при включении насоса вода мгновенно нагревается. Кроме того, теперь вам больше не нужно сливать эту воду. Он автоматически возвращается в холодную линию насоса.

Есть несколько причин, по которым вы должны выбрать водонагреватель без резервуара с предварительно установленным рециркуляционным насосом. К ним относятся:

· Вы будете экономить воду, поэтому вы будете жить более зеленой жизнью

· Вы также сэкономите больше энергии

· Вы сэкономите деньги, так как вы будете меньше тратить на такие расходы, как как счета за коммунальные услуги

· Вы получите мгновенное и бесконечное количество горячей воды

Конечно, это не значит, что у этих насосов нет своих недостатков.Основная из них — эти газовые водонагреватели намного дороже обычных моделей.

Принимая во внимание основные характеристики безбаквального газового водонагревателя (поставка, мощность, эффективность и цена), мы пришли к выводу, что один из трех рассмотренных выше продуктов заслуживает звания лучшего безбакерного газового водонагревателя. водонагреватель с циркуляционным насосом.

Вы уже угадали?

Титул лучшего газового газового водонагревателя с рециркуляционным насосом получил: Rinnai RUR199iN Природный газовый безбаковый водонагреватель.

Этот агрегат обеспечивает достаточно горячей воды для нескольких кранов в вашем доме, не требует линии рециркуляции и не сливает слишком много воды. Кроме того, он имеет несколько вариантов вентиляции и цифровой контроллер, который можно использовать для планирования работы нагревателя. Хотя это действительно дорого стоит, это доказательство того, что иногда вам нужно инвестировать, чтобы получить прибыль.

Даже если вам придется сэкономить еще пару долларов на безбаквальном газовом водонагревателе с циркуляционным насосом, поверьте нам, когда мы говорим, что оно того стоит!

Вы хотите принимать разумные решения, и покупка такого устройства действительно разумна.

Безбаковый газовый водонагреватель с рециркуляционным насосом — долгосрочное вложение, но окупится не более чем за год.

Эти устройства отличаются высокой прочностью и сверхэффективностью, но при этом не наносят вреда окружающей среде.

Кроме того, рециркуляционные насосы гарантируют, что у вас всегда будет под рукой горячая вода, независимо от времени суток.

Мы надеемся, что наше руководство и объективные отзывы заставили вас задуматься о покупке безбакерного газового водонагревателя с рециркуляционным насосом.

Помните о наиболее важных характеристиках, которые мы также упомянули, и нет никаких сомнений в том, что вы выберете лучший газовый водонагреватель без резервуара с рециркуляционным насосом для своих нужд.Ведь если сомневаетесь — выбирайте ту, которую мы порекомендовали!

Системы рециркуляции горячей воды — InterNACHI®

Активация
Системы рециркуляции горячей воды обычно активируются либо термостатом, либо таймером. Системы, в которых используется термостат или таймер, автоматически включают насос, когда температура воды опускается ниже заданного значения или когда таймер достигает определенного значения. Эти системы обеспечивают постоянную подачу горячей воды из крана.

• Они экономят время. Рециркуляционные системы быстро доставляют горячую воду в краны, добавляя удобства домовладельцу.
• Экономят воду. Согласно статистике Министерства энергетики США и Бюро переписи населения США, от 400 миллиардов до 1,3 триллиона галлонов воды (или около 2 миллионов плавательных бассейнов олимпийского размера) ежегодно расходуются домашними хозяйствами в национальном масштабе в ожидании нагрева воды. .
• Они ограничивают отходы бытовой энергии. По оценкам Министерства энергетики, от 800 до 1600 киловатт-часов в год используется для очистки и перекачки воды в домохозяйства, которая в конечном итоге будет потрачена впустую, пока житель ждет, пока водопроводная вода нагреется до желаемой температуры.

Скидки
В некоторых юрисдикциях, особенно в районах с дефицитом воды, предлагаются скидки на покупку и установку систем рециркуляции горячей воды. Например, в городах Санта-Фе и Альбукерке, штат Нью-Мексико, домовладельцам, приобретающим систему рециркуляции горячей воды, предлагается скидка в размере 100 долларов. Город Скоттсдейл, штат Аризона, предлагает владельцам жилой недвижимости, которые устанавливают эти системы, до 200 долларов США, хотя они должны соответствовать стандартам UL в отношении продукции и установки.Некоторые системы могут не соответствовать стандартам эффективности, установленным этими муниципалитетами.

Доступность и стоимость
Системы рециркуляции горячей воды доступны по всей стране у производителей, дистрибьюторов, на оптовых складах сантехники и в отдельных розничных магазинах для дома. Первоначальная стоимость специализированных систем может помешать некоторым домовладельцам установить эти системы, поскольку они требуют покупки и установки насоса и большого количества трубопроводов. Интегрированные системы, напротив, требуют только насоса и фитингов.Экономия энергии будет варьироваться в зависимости от конструкции водопроводной системы, метода управления и эксплуатации, а также использования домовладельцем. Система легко устанавливается и стоит менее 400 долларов.

Для всех этих систем требуется встроенный воздушный клапан и запорный клапан. Другие требования будут зависеть от конфигурации установки, но могут включать обратный клапан и дополнительный запорный клапан. Насос может быть подключен к датчику с верхним и нижним пределами температуры, так что насос будет циркулировать воду по контуру только тогда, когда датчик этого требует.

Проверки должны ограничиваться правильной работой системы.

Вт Premier Система рециркуляции горячей воды с встроенным таймером — отстойники

Эта проблема связана с «ловушкой тепла» на «ниппеле» входа и выхода бака с горячей водой.Эта тепловая ловушка предназначена для сохранения тепла в баке для повышения эффективности. Однако с помощью этого насоса WATTS вы фактически отводите тепло наружу, поэтому теряет смысл в тепловой ловушке. Проблема в том, что снять ниппель с теплоуловителем из бака для горячей воды и заменить его на нормальный практически невозможно. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! » Не удалось оторвать соски большим трубным ключом (даже смотрел на YouTube — опасно повредить Tank). Итак, я вытащил маленькие «заслонки», которые являются частью тепловой ловушки (см. Рисунок), и насос работает лучше, но все же не так, как рекламируется.Я знаю, что снятие заслонок, вероятно, аннулирует гарантию на мой бак с горячей водой, но я хотел горячую воду! Расстроенный.

Я могу получить только 3 балла за этот насос, потому что 1) WATTS ничего не сообщает о несовместимости в спецификации и 2) он не подает горячую воду, как рекламируется в моем случае, даже после того, как снял заслонки в Тепловая ловушка. Продукт мне нравится, он прост в установке, был очень взволнован, но разочарован. У меня есть еще пара дней, чтобы решить, верну ли я его.Лучше иметь довольно теплую воду, чем очень холодную воду из крана в течение длительного времени, поэтому, возможно, оставьте насос. Посмотрим…

Основы системы циркуляционного насоса горячей воды

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Стандартная система водяного отопления нагревает воду только в баке, а оттуда она должна пройти по вашим трубам, чтобы достичь выхода.Это приводит к задержке между включением горячей воды и выходом горячей воды из крана.

Чтобы сократить количество отходов и повысить эффективность, система рециркуляции горячей воды будет поддерживать движение горячей воды по вашим трубам (по петле), так что вода будет готова к использованию, как только вы включите кран. Продолжайте читать, чтобы узнать, подходит ли вам эта система.

Где используются рециркуляционные насосы?

В течение многих лет рециркуляционные насосы были стандартным оборудованием в качественных отелях, спортзалах и ресторанах, но они также становятся все более распространенными в частных жилых помещениях.Преимущество наличия горячей воды по запросу в сочетании со сниженными затратами на электроэнергию делает использование таких устройств привлекательным по ряду причин.

Если раньше они предоставлялись для удобства клиентов, то теперь они используются как способ сократить расходы по дому. Некоторые из лучших на сегодняшний день моделей безбаквальных водонагревателей даже оснащены встроенным рециркуляционным насосом.

Преимущества

Когда открывается кран горячей воды, горячая вода всегда находится на расстоянии нескольких секунд.Вместо того, чтобы проталкивать горячую воду по всей системе из резервуара для горячей воды, ее нужно протолкнуть только через линию, ведущую от линии первичной воды к самому крану.

Циркуляционный насос поддерживает подачу горячей воды по трубам горячего водоснабжения в вашем доме постоянно, по запросу или по заданному времени с помощью таймера (в отличие от таймера водонагревателя). Если горячая вода не используется, она просто возвращается обратно в бак.

Эта основная экономия затрат достигается за счет меньшего количества воды, спускаемой в канализацию до того, как температура станет подходящей для использования.Рециркуляционные насосы сокращают потребление в регионах, чувствительных к воде, и в зимний период возможна значительная экономия.

Недостатки

Первоначальная стоимость — основной недостаток системы рециркуляции горячей воды. Новый блок может быть равен счетам за водопользование за многие месяцы, а установка еще больше увеличивает стоимость. Хорошая новость заключается в том, что большинство рециркуляционных насосов можно установить довольно легко, и у большинства любителей дома есть инструменты и навыки, необходимые для работы.

Новый насос также имеет решающее значение для вашей экономии, поскольку старые модели, как правило, работают непрерывно, а не по требованию. Кроме того, хорошо изолированные водопроводные трубы могут предотвратить потерю энергии и повысить эффективность любой системы водяного отопления.

Рекомендации по установке

Для установки рециркуляционного насоса потребуется добавить несколько трубопроводов, чтобы вода могла непрерывно течь через систему горячего водоснабжения. Обычно насос устанавливается в непосредственной близости от сборного резервуара, но вы также можете установить рециркуляционные насосы рядом с кранами, которые часто используются для обеспечения мгновенной подачи горячей воды в этом месте.

С другой стороны, вода для точечного нагрева может быть более доступной при использовании проточной водяной системы, которую можно установить под шкафом или в соседнем туалете.

Связано: Стоимость водяного теплого пола

Система рециркуляции горячей воды может быть большим капиталовложением для небольших семей, но может быть отличным способом сэкономить деньги в большом доме, где горячая вода пользуется большим спросом за счет большая площадь.

Как правило, если горячая вода доходит до крана более 5 секунд, установка рециркуляционного насоса может сэкономить вам деньги в долгосрочной перспективе, но также может быть хорошей идеей изучить другие методы нагрева. .

Действительно ли «водосберегающий» циркуляционный насос для горячей воды сэкономит мне деньги?

Уважаемый Пабло! Я подумываю о приобретении циркуляционного насоса для горячей воды. Они утверждают, что экономят много воды, и мне интересно, компенсирует ли это их потребление энергии. Стоит ли покупать циркуляционный насос горячей воды?

Насосы рециркуляции горячей воды — это удобный способ обеспечить немедленную подачу горячей воды из-под крана. Эти системы медленно перекачивают горячую воду по вашим трубам с горячей водой и обратно в водонагреватель либо по выделенной линии, либо по линии холодной воды.Доступно несколько моделей, и некоторые утверждают, что экономят «10 000 галлонов или более воды в год» и «до 15 000 галлонов в год» при использовании «меньшего количества энергии, чем лампа накаливания на 25 Вт». Сначала я рассмотрю эти утверждения, затем сопоставлю сэкономленную воду с затраченной энергией и, наконец, рассмотрю некоторые альтернативы.

Сколько на самом деле экономит насос рециркуляции горячей воды?

Посмотрим на расчеты на одном сайте:

В среднем в доме имеется трубопровод длиной примерно 125 футов 3/4 дюйма.
125 футов трубы 3/4 дюйма вмещают 3,14 галлона воды.
10 розыгрышей в день тратят более 31 галлона воды на ожидание, пока вода нагреется.
За год потеряно воды составляет 11 461 галлон.

Это может быть правдой, что в среднем доме имеется 125 футов трубопровода диаметром 3/4 дюйма, хотя для этого факта не было предоставлено никаких источников. Но когда вы открываете кран, вода не проходит через все 125 футов. Вода течет самым прямым путем от водонагревателя к крану. Кроме того, я думаю, что половина этой трубы предназначена для холодной воды.В моем доме расстояние от водонагревателя до дальнего крана меньше 50 футов. Исходя из их предположений, количество воды в трубе составляет не 3,14 галлона, а 2,8687 галлона.

Следующее предположение — вы набираете воду десять раз в день. Это предполагает, что вода в трубах полностью остывает между каждой раздачей. Однако в большинстве домашних хозяйств горячая вода поступает в два периода дня; для утреннего душа и вечерней посуды.В эти периоды вода в трубах, вероятно, не будет сильно остывать, поэтому вам реально нужно будет ждать горячей воды только два или три раза в день.

Используя предположения и расчеты из нашего источника, мы можем подтвердить, что 11 461 галлон будет потрачен впустую каждый год. Используя мои исправленные предположения, я бы приблизил это число к 838 галлонам. Конечно, некоторые дома заняты весь день, у них более обширный план этажей, и у них гораздо больше рук, которые нужно мыть. Тем не менее, сэкономленные 11 461 галлон очень оптимистичны.Сколько денег насос экономит на счетах за воду? Используя их сбережения и высокие цены на воду в Калифорнии, вы сэкономите около 50 долларов в год, но в реальности, вероятно, ближе к 4 долларам.

Сколько стоит циркуляционный насос для горячей воды?

Ценник рециркуляционного насоса горячей воды составляет около 200 долларов, и большинство из них может быть установлено потребителем, но для некоторых требуется сантехник. В дополнение к этой фиксированной стоимости необходимо учитывать две переменные затраты: энергию, используемую насосом, и требуемый дополнительный нагрев воды.Насос на 25 Вт будет потреблять 219 кВтч в год, что стоит около 32 долларов (в зависимости от ваших местных тарифов на электроэнергию). Многие модели оснащены таймерами, поэтому они работают только в определенное время дня. Установка таймера насоса на два часа утром и два часа ночью сократит потребление электроэнергии до 36 кВтч, или 5,50 доллара в год.

Затем нам нужно оценить потери тепла из трубы при циркуляции горячей воды. Предполагая, что ваша горячая вода имеет температуру 120 ° F, а воздух вокруг трубы — 52 ° F, вы потеряете 45 британских тепловых единиц в час на фут.Если вы используете допущение о 125-футовой высоте, это означает, что вы потеряете 49 275 000 британских тепловых единиц, тогда как, используя мое предположение о 50-футовой высоте, вы потеряете всего 19 710 000 британских тепловых единиц. Одна термальная единица измерения природного газа в США эквивалентна 100000 британских тепловых единиц, поэтому вы потратите дополнительные 493 терма (или 197, если использовать мои предположения), что будет стоить вам дополнительных 400 долларов в год (или 160 долларов, если использовать мои предположения). предположения).

Стоит ли покупать циркуляционный насос для горячей воды?

Установка насоса обойдется вам в 200 долларов, 5 долларов.50-32 доллара на эксплуатацию, вы потратите 160-400 долларов в год и сэкономите вам 4-50 долларов на счетах за воду. Это дает вам отрицательную рентабельность инвестиций (ROI), поэтому это определенно не имеет смысла с точки зрения экономии затрат или защиты окружающей среды. Но не верьте мне на слово, существуют реальные тематические исследования с эмпирическими данными.

Причина установки циркуляционного насоса горячей воды — чистое удобство. Если вы не можете выдержать минуту, пока из крана потечет горячая вода, и эксплуатационные расходы вас не беспокоят, то это решение для вас.

Альтернативы рециркуляционному насосу горячей воды

Для остальных из нас есть несколько простых вещей, которые мы можем сделать, чтобы получить некоторое удобство и сэкономить деньги.

Утеплитель

Изолируя трубы с горячей водой, вы сократите тепло, теряемое водой, пока оно поступает к крану, и вода в трубах будет оставаться горячей намного дольше, когда она вам понадобится в следующий раз. Если у вас уже есть рециркуляционный насос, изоляция ваших труб значительно снизит тепловые потери и принесет немедленную окупаемость.

Технология ShowerStart

Душевые лейки с технологией ShowerStart оснащены термочувствительным переключателем, который отключает подачу горячей воды. Хотя это не мешает холодной воде из трубы стекать в канализацию, вы можете легко собрать ее в ведро для полива растений или наполнения бачка унитаза.

Перейти без танка

Бесконтактные или проточные водонагреватели создают горячую воду по запросу. Поскольку они обычно располагаются очень близко к крану, горячей воды почти не ждать.Это решение хорошо работает в домах, в которых очень мало кранов или где все краны расположены в непосредственной близости.

8 лучших рециркуляционных насосов для горячей воды

Разве не любопытно, что даже если вы сначала включите кран с горячей водой, вас все равно встретит холодная вода в течение нескольких секунд? На самом деле, если вы живете в довольно большом доме, вы можете даже подождать до двух минут горячей воды.

Не будем говорить о неудобствах в этом случае! Более важная проблема заключается в том, что вы тратите много воды.Каждый раз, когда вы ждете, пока из крана пойдет горячая вода, вы тратите холодную воду и, по сути, деньги на счет за коммунальные услуги.

К счастью, эта проблема решается довольно легко! Видите ли, когда вы закрываете кран с горячей водой, горячая вода в нем не возвращается в водонагреватель, а остается на месте. Очевидно, он остынет в считанные минуты. Эту проблему можно решить с помощью циркуляционного насоса для горячей воды best — поскольку такие системы отправляют воду обратно в водонагреватель.

Поэтому давайте взглянем на несколько обзоров рециркуляционных насосов горячей воды , а затем узнаем все об этих продуктах — как, что и так далее!

См. Таблицу быстрого сравнения

Что такое циркуляционный насос для горячей воды?

Короче говоря, рециркуляционный насос или система горячей воды отвечает за своевременную подачу горячей воды туда, где вы хотите. И под своевременным мы подразумеваем быстро. Этот тип водяного насоса обычно устанавливается на ваш водонагреватель, хотя мы слышали и о некоторых необычных конструкциях.Основное назначение насоса — полностью вернуть неиспользованную горячую воду обратно в водонагреватель.

Как упоминалось выше, рециркуляционный насос горячей воды — это решение для горячей воды по запросу — больше никакой холодной воды в ваших кранах! Естественно, не все дело в удобстве и удовольствии иметь горячую воду в ваших смесителях, когда вы этого хотите. Поскольку вам не придется напрасно пускать холодную воду, пока она не станет горячей, рециркуляционный насос горячей воды поможет вам ежегодно экономить тысячи галлонов пресной воды.
Отсутствие такого насоса приводит к потере воды и более высоким счетам за коммунальные услуги!

Каково основное назначение рециркуляционного насоса?
