Как подобрать счетчик воды по расходу: Как правильно подобрать диаметр счетчика воды…

Как правильно подобрать диаметр счетчика воды…

В настоящее время на рынке представлено множество разнообразных вариантов моделей приборов учета воды различных производителей и в разных ценовых категориях. Как не допустить ошибок при выборе диаметра прибора учета воды и не выкинуть деньги в «никуда» при покупке счетчиков воды, не удовлетворяющего Вашим требованиям, будет рассказано в этой статье.

При покупке счетчиков воды, обязательное условие  – купить его новым и в надежной компании со всеми обязательствами. Никогда – не у «частных лиц» и не на рынке, как бы ни уверяли продавцы, что с «водоканалом» проблем не будет. Не исключена ситуация, что после покупки и установки подобного прибора контролер водоканала или управляющей компании просто откажется его регистрировать, пломбировать и тем самым принять на учет. Подделать паспорт с печатями и штампами контроля качества, в наше время – ничего не стоит.

Приобретайте водомер в надежной организации обязательно проверьте паспорт изделия, в частности, наличие отметок о прохождении заводской поверки, об установленных межповерочных сроках и о гарантийных обязательствах производителя.

Каждый счетчик в обязательном порядке должен иметь свой индивидуальный серийный номер.

Критерии выбора счетчиков воды:

1. Установочные параметры приборов. Имеется в виду, на какой условный диаметр (ДУ) трубы он рассчитан (например: в квартирах  используются трубы 15 или 20 мм, на входе в частный дом могут быть до 25 – 32 мм).
2. Монтажная длина прибора учета. Это стандартная величина которая указана в паспорте к прибору завода изготовителя. Следует заранее оценить место предполагаемой врезки приборов.
3. Возможности приборов учета должны соответствовать реальному давлению воды в системе. Обычно все приборы учета имеют весьма достаточный запас прочности. Так, к примеру счётчики на ДУ=15, как правило, выдерживают напор до 10 атмосфер (1 Мпа), а с ДУ-20 – даже до 16 атмосфер (1.6 Мпа). В реальности таких значений давления в водопроводе практически не бывает.

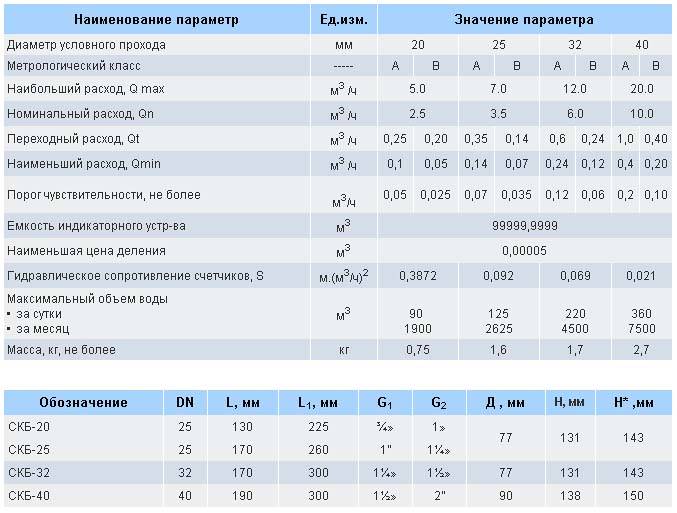

4. Основной и главный параметр это показатели номинального расхода воды Qn, то есть какой объем счетчик воды может пропустить через себя без потери точности (именно данный параметр является ключевым при выборе приборов учета).

Для оценки этой характеристики применяется несколько показателей, которые указываются в паспорте изделия.

• Qmax – максимально допустимый объем проходящей в течение часа воды.
• Qn – номинальный расход, при котором гарантируется длительная эксплуатация прибора с нормальной точностью измерений.
• Qmin – минимальное значение расхода, при котором будет сохраняться указанная погрешность измерений.
• Qt – значение так называемого переходного расхода, при котором изменяется уровень погрешности прибора.

Превышение максимального расхода воды счетчика воды может привести к необратимой поломке прибора и вследствие чего возникнет необходимость вновь приобретать прибор.

Золотое правило подбора счетчика воды — подбирается он не  по диаметру трубы, а по номинальному расходу! Исходя из вышесказанного, именно от номинального расхода зависит диаметр счетчиков воды.

Сделать заказ или узнать цену на счётчики воды можно у наших менеджеров. Они ответят на ваши вопросы и предложат подходящее оборудование по нужным для вас характеристикам. Компания СОЮЗ-ПРИБОР работает с надежными производителями, поэтому мы отвечаем за качество продукции.

Расчет счетчика по СП30.13330.2012 и СНиП 2.04.01-86 | Планета Решений

	Расчет счетчика по СП30.13330.2012 и СНиП 2.04.01-85
	Расчет счетчика по СП30. 13330.2012
	Расходы воды:
	Средний суточный, м3/сут
	Минимальный часовой, м3/ч
	Максимальный секундный, л/с
	Тип счетчика	КрыльчатыйТурбинный
	Максимальные потери в счетчике на пропуск расчетного максимального секундного расхода, СП30. 13330.2012 п7.2.11, м	5
	Рекомендация предварительного диаметра условного прохода счетчика по среднесуточному расходу, СП30.13330.2012 п7.2.10	1
	Диаметр счетчика, мм	1520253240506580100150200250
	Проверка счетчика по СНиП 2. 04.01-85:
	Расходы воды, куб.м/ч:
	минимальный	1	допустимо
	эксплуатационный	1
	максимальный	1
	порог чувствительности, не более	1
	максимальный объем воды за сутки, куб. м	1
	гидравлическое сопротивление счетчика S, м	1
	Потери в счетчике, м	0	допустимо
	допустимо	5	2. 5
	не допустимо	1	ПОЗ	индекс	вилка	выбор
	расход слишком мал	Крыльчатый	2	1	1	1
	расход слишком велик	Турбинный	#N/A	1	расход слишком мал
	Диаметры счетчиков, мм	Крыльчатые								Турбинные
				15	20	25	32	40	50	40	50	65	80	100	125	150	200	250
	Расчетные средние суточные расходы воды, м3/сут.	от	от	от	от	от	от	от	от	от	от	от	от	от	от	от	от	от
		0	0	0	9	24	34	49	77	49	77	148	400	650	858	1500	3200	4900
		до	до	до	до	до	до	до	до	до	до	до	до	до	до	до	до	до
		3	5	10	25	35	50	78	150	78	150	410	680	900	1600	3300	5000	9100
	6	1	1	1	1	1	1
	Диаметр	Параметры
	условного	расход воды, куб. м/ч			порог	максимальный	гидравлическое
	прохода	мини-	эксплуата-	макси-	чувствительности,	объем воды	сопротивление
	счетчика, мм	мальный	ционный	мальный	куб. м/ч, не более	за сутки, куб.м	счетчика S,
	15	0. 03	1.2	3	0.015	45	14.5
	20	0.05	2	5	0.025	70	5.18
	25	0. 07000000000000001	2.8	7	0.035	100	2.64
	32	0.1	4	10	0.05	140	1.3
	40	0. 16	6.4	16	0.08	230	0.5
	50	0.3	12	30	0.15	450	0.143
	65	1. 5	17	70	0.6	610	0.0081
	80	2	36	110	0.7	1300	0.00264
	100	3	65	180	1. 2	2350	0.000766
	150	4	140	350	1.6	5100	0.00013
	200	6	210	600	3	7600	3. 5E-5
	250	15	380	1000	7	13700	1.8E-5

Счётчик расхода воды.

Разновидности, устройство, монтаж, нормы

   Счётчик воды (водомер) — это прибор учёта, который измеряет и отображает значение накопленного объёма воды. Водомеры используют для коммерческого учёта потребления воды в квартирах и зданиях. Счётчики холодной воды применяются на трубопроводах транспортирующих воду с температурой до 40°C и, как правило, окрашиваются в синий цвет. Счётчики горячей воды применяются на трубопроводах транспортирующих горячую или холодную воду и, как правило, имеют красную опознавательную окраску. Счётчики горячей воды, оборудованные импульсным выходом, используются в составе счётчиков тепла как датчики расхода. Для коммерческих расчётов допускается установка счётчиков воды прошедших государственную регистрацию и метрологическую поверку. В государственный реестр внесены все счётчики воды, которые представлены в нашем каталоге и вы можете купить их в Украине.



Устройство и конструкция механических счётчиков воды (тахометрических)

   Турбинный счётчик воды — ось вращения крыльчатки турбинного расходомера сосна с осью трубопровода, на котором он установлен. Турбинные счётчики выпускаются с диаметром условного прохода от Ду40 и применяются для измерения больших расходов горячей или холодной воды. Для смягчения попадания потока воды на крыльчатку турбинного водомера перед ней устанавливают обтекатель направляющий поток на лопасти под нужным углом.

   Крыльчатый счётчик воды — ось вращения крыльчатки перпендикулярна оси трубопровода на который устанавливается водомер. Как правило, выпускаются с типоразмерами не более Ду50 и применяются для измерения малых расходов холодной или горячей воды.

   Многоструйный счётчик воды — перед попаданием на крыльчатку многоструйного водомера поток разделяется на несколько струй, что обеспечивает равномерность попадания потока воды на рабочее колесо. Погрешность измерения расхода, зависящая от степени турбулентности потока у многоструйных водомеров значительно ниже, чем у одноструйных с аналогичными характеристиками. Габаритные размеры у многоструйных расходомеров немного больше чем у одноструйных аналогов.

  Принцип действия механического счётчика воды основан на использовании энергии проходящего потока воды для вращения крыльчатки. Вращение рабочего колеса передаётся механическому счётному устройству. Для подключения механического расходомера в схемы автоматизации с использованием данных о расходе воды, в конструкции может быть предусмотрен герконовый передатчик импульсов. Импульсный выход механического водомера можно использовать для подключения к вычислителю с целью накопления и архивации данных о водопотреблении.

   Одноструйный счётчик воды — не имеет устройства формирующего поток воды перед попаданием его на крыльчатку.

   Мокроходный счётчик воды — отличается тем, что счётный механизм омывается потоком воды проходящей через расходомер. Мокроходные водомеры чувствительны к загрязнениям воды механическими примесями, поэтому рекомендуется их применение для чистых сред.

   Сухоходный счётчик воды — счётный механизм не контактирует с водой, а вращение от крыльчатки к счётному механизму передаётся с помощью магнитных муфт. Корпус сухоходных водомеров защищён от воздействия магнитного поля, а счётный механизм можно извлечь, не опустошая трубопровод. Сухоходные счётчики воды, как правило можно доукомплектовать герконовым датчиком с импульсным выходом для присоединения к вычислителю или для использования данных о расходе в схемах автоматизации. Цена счётчика воды в сухоходном исполнении, как правило, выше цены аналогичных мокроходных водомеров.

    Комбинированный счётчик воды — применяется в системах с широким диапазоном изменения расхода. Конструктивно, комбинированный водомер состоит из двух механических водомеров в одном корпусе. Счётчики воды подбираются таким образом, чтобы максимальный расход для меньшего водомера был немного больше минимального расхода для большего водомера. Переключение с одного водомера на другой происходит автоматически при достижении скорости воды определённого значения. Потреблённое количество воды определяется как сумма показаний двух водомеров. С помощью комбинированного счётчика удаётся устранить один из основных недостатков механических водомеров – малый диапазон измерения расхода.

Достоинства механических водомеров:
 — Прост в обслуживании
 — Не требует электропитания
 — Невысокая цена, по сравнению с аналогичными водомерами другого типа
 — Конструкция некоторых механических приборов учёта допускает установку в помещениях заполненных водой
 — Некоторые конструкции механических водомеров позволяют измерять расход сильно загрязнёно жидкости

Недостатки механических счётчиков воды:
 — Малый диапазон измерений расхода
 — Высокие потери напора
 — Отсутствие индикации мгновенного расхода
 — Наличие подвижных частей в проточной части
 — Необходимость установки сетчатого фильтра перед водомером
 — Малый срок службы и низкая точность измерения

Устройство и конструкция ультразвуковых счётчиков воды

   Конструкция ультразвукового счётчика воды включает в себя расходомерный участок, вычислитель и два или четыре передатчика импульсов расположенных под углом к оси трубопровода. Расходомерный участок изготавливают из латуни, бронзы или нержавеющей стали.

   Принцип действия ультразвукового счётчика воды основан на измерении разности времени прохождения ультразвука в направлении соответствующем направлению потока воды и в направлении противоположном ему. Генерация и приём ультразвуковых колебаний реализована пьезоэлектрическими датчиками, которые работают попеременно в режиме источник/приёмник. Движение воды через ультразвуковой расходомер с различной скоростью, в различной степени влияет на время прохождения ультразвуковых колебаний в обоих направлениях. Данные о времени прохождения ультразвука передаются в вычислитель счётчика воды, где по известным зависимостям вычисляется скорость движения потока и расход воды. Данные о расходе заносятся в энергонезависимую память вычислителя и сохраняются в его архиве.

Достоинства ультразвуковых водомеров:
 — С высокой точностью измеряют расход чистой воды
 — Имеют широкий диапазон измерения расхода
 — Не вносят существенного гидравлического сопротивления
 — Не имеют подвижных частей в проточной части
 — Индикация мгновенного расхода воды
 — Архивация данных о водопотреблении
 — Ультразвуковые водомеры отличаются долгим сроком службы
 — Поверка расходомеров большого диаметра без снятия расходомерного участка с трубопровода

Недостатки ультразвуковых счётчиков воды:
 — Необходимость внешнего или автономного источника питания
 — На точность измерения существенно влияет наличие пузырьков воздуха в воде
 — Высокие требования к помещениям, в которых устанавливаются ультразвуковые водомеры

  Устройство и конструкция электромагнитных счётчиков воды

   Конструкция электромагнитного счётчика воды включает в себя вычислитель, катушки индуктивности, электроды измерения ЭДС и расходомерный участок из немагнитного и непроводящего материала, например фторопласта или полиэтилена.

   Принцип действия электромагнитного счётчика воды основан законе Фарадея, согласно которого — в проводнике, пересекающем силовые линии магнитного поля, индуцируется ЭДС, пропорциональная скорости движения проводника, а направление тока, возникающего в проводнике — перпендикулярно направлению движения проводника и направлению магнитного поля. Проводником в электромагнитном водомере служит вода, протекающая между полюсами магнита, на неё и наводится ЭДС. ЭДС измеряется и преобразовывается в вычислителе прибора учёта в скорость движения воды и расход. Данные о расходе заносятся в архив вычислителя водомера.

Достоинства электромагнитных водомеров:
 — С высокой точностью измеряют расход чистой воды
 — Имеют широкий диапазон измерения расхода
 — Не вносят существенного гидравлического сопротивления
 — Не имеют подвижных и выступающих частей в проточной части
 — Электромагнитные счётчики воды отличаются долгим сроком службы
 — Индикация мгновенного расхода воды
 — Архивация данных о водопотреблении
 — На точность измерения не влияет наличие загрязнений в воде не меняющих её электропроводности

Недостатки электромагнитных счётчиков воды:
 — Необходимость внешнего источника питания
 — Высокие требования к качеству монтажа
 — Высокие требования к помещениям, в которых устанавливаются электромагнитные счётчики
 — Высокая чувствительность к турбулентности потока и неравномерности распределения скорости воды в сечении водомера
 — В проточной части расходомерного участка возможно скопление металлического мусора удерживаемого магнитным полем
 — Непригодны для измерения расхода жидкостей с низкой электропроводностью, например спиртов и нефтепродуктов

Устройство и конструкция резонансных счётчиков воды (суперстатических)

   Конструкция резонансного счётчика воды включает в себя вычислитель, расходомерный участок и пьезоэлектрический измеритель частоты.

   Принцип действия резонансного счётчика воды основан на измерении частоты перебрасывания струи генерируемой внутри расходомерного участка. Расходомерный участок разделён на три канала, основной и два боковых. Все три канала соединены между собой в двух местах — на входе в расходомерный участок и на выходе из него, условно, они параллельны друг другу. В основном канале установлен формирователь потока направляющий струю попеременно во вспомогательные каналы, при этом направление движения воды во вспомогательных каналах противоположно направлению движения в основном канале. Вода частично входит в первый вспомогательный канал перед выходом основного потока из расходомера, а выходит из него перед его входом, при этом струя из первого вспомогательного канала в месте смешения с основным потоком настолько сильна, что отклоняет вектор его движения от оси трубопровода направляя поток во второй вспомогательный канал. Струя попадая во второй вспомогательный канал проходит по нему к месту входа воды в расходомер и сливается с потоком отклоняя его в первый канал. Частота изменения канала входа воды — пропорциональна расходу через счётчик. Частота перебрасывания измеряется пьезоэлектрическим методом и передаётся в вычислитель расходомера, который и определяет расход и заносит данные в архив.

Достоинства резонансных водомеров:
 — Широкий диапазон измерения расходов
 — Индикация мгновенного расхода воды
 — Архивация данных о водопотреблении
 — Не имеют подвижных и выступающих частей в проточной части
 — Резонансные счётчики воды обладают свойством самоочистки от незначительных загрязнений

Недостатки резонансных счётчиков воды:
 — Необходим источник питания
 — В проточной части находится формирователь потока
 — Обязательна установка сетчатого фильтра перед расходомерным участком
 — Высокие требования к помещениям, в которых устанавливаются электромагнитные расходомеры

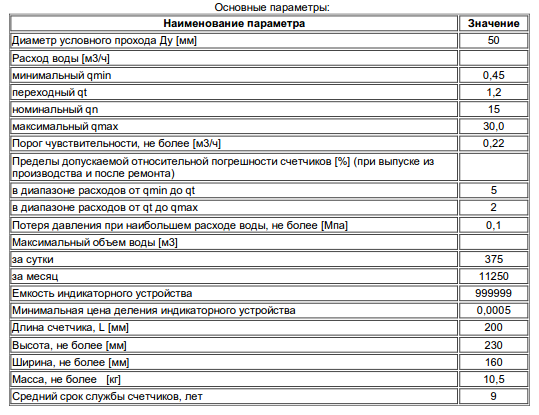

Технические характеристики счётчиков воды

Qmax счётчика воды — максимальный расход — наибольший расход, при котором водомер должен работать непродолжительное время (менее чем 1час в сутки и менее чем 200 часов в год) без превышения его максимально допустимой погрешности.

Qn счётчика воды — номинальный расход — наибольший расход воды, при котором водомер должен работать длительное время без превышения его максимально допустимой погрешности.

Qt счётчика воды — переходный расход — расход воды, при котором изменяется значение максимально допустимой погрешности водомера.

Qmin счётчика воды — минимальный расход — наименьший расход воды, при котором погрешность показаний счётчика не превышает максимально допустимой погрешности.

DN счётчика воды — номинальный диаметр — диаметр отверстия в присоединительных патрубках. Значение DN применяется для унификации типоразмеров трубопроводной арматуры. Фактический диаметр отверстия может незначительно отличаться от номинального в большую или меньшую сторону. Альтернативным обозначением номинального диаметра DN, распространённым в странах постсоветского пространства, был условный диаметр Ду водомера. Ряд условных проходов DN трубопроводной арматуры регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)».

PN счётчика воды — номинальное давление — внутреннее давление, выраженное в барах, соответствующее максимально допустимому рабочему давлению воды. Альтернативным обозначением номинального давления PN, распространённым в странах постсоветского пространства, было условное давление Ру водомера. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».

Максимально допустимые погрешности в диапазоне:
 от Qmin (включая) до Qt (исключая) — максимально допустимая погрешность составляет +/-5%
 от Qt (включая) до Qmax (включая) — максимально допустимая погрешность составляет +/-2%

Проект установки счётчика воды

   Проект установки счётчика воды должен выполняться специализированной организацией имеющей лицензию на выполнение данного вида работ. Основанием для разработки проекта установки водомера служат технические условия, выданные водоснабжающей организацией. Проект устройства счётчика воды должен быть согласован с водоснабжающей организацией.
Проект на счётчик воды должен в себя включать:
 — Расчёт расхода часа максимального водопотребления
 — Расчёт максимального секундного расхода воды
 — Подбор счётчика воды
 — Расчёт потерь напора на водомере при расчётном расходе воды
 — Монтажную схему узла учёта
 — Спецификацию на составные элементы узла учёта

Подбор счётчика воды

   Подбор счётчика воды осуществляется на основании требований технических условий водоснабжающей организации и требований нормативных документов. Как правило, требования предъявляются к погрешности измерений, и месту установки водомера. Счётчик воды подбирается под расход часа максимального водопотребления с проверкой на пропуск максимального часового расхода воды.

Расчёт счётчика воды

   Расчёт счётчика воды заключается определении расхода часа максимального водопотребления и определении гидравлического сопротивления водомера на расчётном расходе. Многие ошибочно считают, что диаметр водомера должен соответствовать диаметру трубы на которой он установлен.

Диаметр счётчика воды должен выбираться исходя из его расходных характеристик.
 Qmin — минимальный расход, м3/ч
 Qt — переходной расход, м3/ч
 Qn — номинальный расход, м3/ч
 Qmax — максимально допустимый расход, м3/ч

Диапазоны расходов характеризующие метрологические характеристики указываются в техническом описании счётчика воды:
 — 0 – Qmin – погрешность не нормируется – допускается длительная работа.
 — Qmin — Qt – погрешность не более 5% — допускается длительная работа.
 — Qt – Qn (Qmin — Qn для расходомеров второго класса для которых значение Qt не указано) – погрешность не более 2% — допускается длительная работа.
 — Qn — Qmax – погрешность не более 2% — допускается работа не более 1 часа в сутки.
 — Рекомендуется подбирать расходомеры счётчиков воды таким образом, чтобы расчётный расход попадал в диапазон от Qt до Qn. В качестве расчётного расхода, принимается расход воды за час максимального водопотребления.
 — При этом следует учесть возможность уменьшения и увеличения расхода воды через водомер, связанную с неравномерностью водопотребления в течении суток.
 — Выше приведенный алгоритм выводит список счётчиков воды учитывающих с заявленной точностью расход в два раза превышающий расчётный и в пять раза меньший от расчётного расхода.

Установка и монтаж счётчиков воды

  Монтаж счётчиков воды может выполнять только специализированная организация имеющая лицензию на выполнение данного вида работ. Монтаж водомеров следует выполнять в соответствии с согласованным проектом узла учёта, требований нормативных документов и инструкции по монтажу.
Монтируя счётчик на воду следует учесть:
 — После водомера устанавливают обратный клапан.
 — Перед и после механических счётчиков воды должны быть установлены манометры.
 — Перед и после расходомера должны быть выдержаны минимальные длины успокоительных участков.
 — Перед механическими приборами учёта обязательна установка сетчатых фильтров, а перед ультразвуковыми расходомерами установка фильтров – рекомендуется.

Сдача счётчика воды на коммерческий учёт

   Сдача счётчиков воды на коммерческий учёт осуществляется после выполнения всех монтажных работ по устройству узла учёта. Процедура сдачи водомера начинается с вызова метролога, для чего составляется письмо и с одним экземпляром согласованного проекта направляется в водоснабжающую организацию. В день приезда метролога на объекте должны присутствовать представитель балансодержателя и представитель монтажной организации. Метролог проверяет соответствие смонтированного узла учёта согласованному проекту и соответствие заводского номера счётчика — с номером указанным в паспорте водомера. После, счётчик воды пломбируется, о чём составляется акт принятия прибора на коммерческий учёт. В акт заносится номер пломбы и начальные показания, с этого момента расчёты за потреблённую воду производятся по показаниям водомера.

Поверка счётчиков воды

   Поверка счётчиков воды — периодическая процедура проверки соответствия прибора учёта метрологическому классу. Периодичность поверки зависит от типа водомера. Современные модели счётчиков воды поверяются один раз в четыре года. Поверка водомеров производится специализированными организациями, которые имеют специальное оборудование и разрешения метрологических органов. Для поверки расходомер следует распломбировать, демонтировать и отправить в организацию проводящую поверку. Поверка производится на специальной проливной установке, принцип работы которой заключается в пропуске через водомер определённого объёма воды и сравнении показаний расходомера с пролитым объёмом.

Требования норм, касающиеся счетчиков воды

   Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации счетчиков воды. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Счётчикам воды и Водомерам применяемым в промышленности и технологических установках.

ДБН В.2.5-39 Тепловые сети

Пункт 12.19 — Глава 12 Конструкции трубопроводов

Грязевики в водяных тепловых сетях следует устанавливать:
 — на подающем трубопроводе при вводе в тепловой пункт, непосредственно после первой запорной арматуры;
 — не более одного на обратном трубопроводе перед регулирующими устройствами, насосами, водомерами и диафрагмами.
Перед механическими водомерами и пластинчатыми теплообменниками по току воды следует устанавливать сетчатые феромагнитные фильтры.
Грязевики в узлах установки секционирующей запорной арматуры не устанавливают.

Пункт 16.15 — Глава 16 Тепловые пункты

В тепловых пунктах не допускается устройство пусковых перемычек между подающим и обратным трубопроводами тепловой сети. Не допускается устройство обводных трубопроводов для насосов (кроме подпиточных), элеваторов, регулирующих клапанов, грязевиков и приборов учёта тепловых потоков и расхода воды.
Регуляторы перелива и конденсатоотводчики следует оборудовать обводными трубопроводами.

Правила технической эксплуатации тепловых установок и сетей

Пункт 6.3.77 — Раздел 6.3 Тепловые сети — Глава 6 Распределение и преобразование тепловой энергии

Заполнение и подпитка тепловых сетей, систем теплоснабжения осуществляется деаэрированой, химически очищенной водой.
Качество воды в тепловой сети и воды для подпитки должно соответствовать требованиям пункта 6. 8.
Подпитка должна быть автоматизирована, а для контроля на подпиточном трубопроводе устанавливают расходомер-регистратор или счётчик воды. Подпитку водой систем отопления и вентиляции, подключённых по независимой схеме, следует осуществлять из обратного трубопровода тепловой сети. Расширительный бак оборудуют системой автоматизированного контроля уровня воды со звуковой и световой сигнализацией в тепловом пункте.

СНиП 2.04.01 Внутренний водопровод и канализация зданий

Пункт 11.1 — Глава 11 Устройства для измерения количества и расхода воды

Учет количества и расхода воды следует предусматривать счетчиками холодной и горячей воды, устанавливаемыми на вводах в здания или на ответвлениях сетей.
При закрытой системе теплоснабжения счетчики для воды следует устанавливать только на системе холодного водоснабжения.
Примечание. Счетчики надлежит устанавливать на ответвлениях водопровода холодной воды в магазины, стоповые, рестораны и т. п., встроенные в жилые, производственные, общественные здания и получающие воду от общего ввода при расчетном расходе ее свыше 0,1 м3/ч. При меньших расходах воды счетчики допускается не устанавливать.

Пункт 11.2 — Глава 11 Устройства для измерения количества и расхода воды

Диаметр условного прохода счетчика воды следует выбирать исходя из среднечасового расхода воды за период потребления (сутки, смену), который не должен превышать эксплуатационный, принимаемый по табл. 4, и проверять согласно указаниям п. 11.3.

Пункт 11.3 — Глава 11 Устройства для измерения количества и расхода воды

Счетчик с принятым диаметром условного прохода, надлежит проверять:
 а) на пропуск максимального (расчетного) секундного расхода воды на хозяйственно-питьевые, производственные и другие нужды, при котором потери напора в крыльчатых счетчиках холодной воды не должны превышать 2,5 м, турбинных — 1 м.
 б) на пропуск максимального (расчетного) секундного расхода воды с учетом подачи расчетного расхода воды на внутреннее пожаротушение, при этом потери напора в счетчике не должны превышать 10 м.

Пункт 11. 5 — Глава 11 Устройства для измерения количества и расхода воды

Счетчики на вводах холодной (горячей) воды надлежит устанавливать у наружной стены здания в удобном и легкодоступном помещении с искусственным или естественным освещением и температурой воздуха не ниже 5 °С.

В тепловых пунктах для учета потребления воды на нужды горячего водоснабжения счетчики холодной воды следует устанавливать на трубопроводах, подающих воду к водонагревателям.
При непосредственном разборе горячей воды из тепловой сети счетчики горячей воды необходимо устанавливать на подающем трубопроводе после смесительного узла и на общем циркуляционном трубопроводе.
Примечание. При невозможности размещения счетчиков в здании допускается устанавливать их вне здания а специальных колодцах.

Пункт 11.6 — Глава 11 Устройства для измерения количества и расхода воды

С каждой стороны счетчиков следует предусматривать прямые участки трубопроводов, длина которых определяется в соответствии с государственными стандартами на счетчики для воды (крыльчатые и турбинные) вентили или задвижки. Между счетчиком и вторым (по движению воды) вентилем или задвижкой следует устанавливать спускной кран.

Пункт 11.7 — Глава 11 Устройства для измерения количества и расхода воды

Обводная линия у счетчика холодной воды обязательна при наличии одного ввода в здание, а также в случаях, когда счетчик не рассчитан на расчетный расход воды на внутреннее пожаротушение. Обводную линию следует рассчитывать на максимальный (с учетом противопожарного) расход воды. На обводной линии необходимо предусматривать установку задвижки, запломбированную в обычное время в закрытом положении.
Если счетчики не рассчитаны на максимальный расход воды на пожаротушение, на обводной линии следует предусматривать установку задвижек с электроприводом, открывающихся автоматически одновременно с пуском пожарных насосов от кнопок, установленных у пожарных кранов или других автоматических устройств.

Обводную линию у счетчика горячей воды предусматривать не следует.

Примечание. При отсутствии измерительных устройств на вводах расчет с потребителями за пользование водой следует производить по нормам, устанавливаемым исполкомами местных Советов народных депутатов с учетом местных условий.

ГОСТ Р 50193.1-92 (ISO 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования







Благодарность за предоставленные материалы:
http://www.ktto.com.ua

Подбор водомера частного дома: типы, расчет, правила установки водомера частного дома



Вступление

Водомерный узел дома это часть водопровода дома, предназначенное для учета расхода количества потребляемой воды. Устанавливаются водомерные узлы после точки ввода в дом. Собирается водомерный узел из счетчика расхода воды (водомера), запорной арматуры и фильтра грубой очистки.

Нужен ли водомерный узел в частном доме?

Вопрос, зачем нужен водомерный узел в частном доме с автономной системой водоснабжения, вполне правомерен. Ведь данная система предусматривает независимый источник водоснабжения, и расход воды не требует стороннего контроля и оплаты.

У меня нет ответа на это вопрос, но факт остается, в частных домах монтируют водомерные узлы, возможно для точного внутреннего контроля за расходом воды.

схема водомерного узла дома



Типы водомеров

Выпускаются водомеры трех типов:

• Крыльчатые;
• Турбинные;
• Комбинированные.
• Крыльчатый водомер ставиться в сети с малым и средним расходом воды и вполне подходит для частного дома.
• По технологии учета воды, крыльчатые водомеры подразделяют на водомеры мокрого хода (мокроходы) и сухого хода (сухоходы). Принцип учета понятен их названий. Подключаются крыльчатые водомеры при помощи муфтовых соединений.
• Трубчатые водомеры служат для учета большого расхода воды. Подключаются трубчатые водомеры при помощи фланцовых соединений.
• Комбинированный водомер устанавливается при резких колебаниях потребления воды.

Расчет водомера

На практике, расчет водомера, предназначенного для малых расходов воды, не проводят. Покупают стандартные счетчики учета Ду15 или Ду20, так как расход воды для квартиры, дома, дачи  условно одинаков.

Для частных домов, где есть повышенный расход воды, на бассейн, теплицы, полив, проводят расчет водомера  для правильно выбора водомера.

Расчет водомера частного дома проводится по формуле:

, где Q норм это минимальное потребление воды принимаем из расчета расхода 180 литров на человека в сутки. U это количесвто людей в доме, T это время потребления воды в доме (24 часа).

Какой счетчик воды лучше выбрать для частного дома?

Если водомерный узел планируется монтировать в кессоне или колодце (что мало логично), покупайте только водомер мокрого хода.

При установке водомерного узла в доме (что логично), после точки ввода, нужно покупать любой подходящий по техническим характеристикам водомер (счетчики воды). Главное, чтобы он был новый и с документами. За фирмами производителями гнаться не нужно, вполне подойдет новый, заводской, а значит проверенный, дешевый вариант счетчика. Ломаются водомеры не из-за фирмы, а из-за неправильной установки, без фильтра грубой очистки.

Характеристики водомеров, на которые нужно обратить внимание

При выборе водомера для дома, обращаем внимание на следующие технические характеристики:

• Диаметр условного прохода водомера. Подбирается диаметр водомера не по диаметру трубопровода, а по номинальному расходу воды равному 50% от расчетного.
• Порог чувствительности, это расход воды при котором водомер начинает работать.
• Минимальный, максимальный и номинальный расходы воды важны для безаварийной эксплуатации водомера. На максимальном расходе водомер на должен работать более 1 часа в день.
• Длина водомера это характеристика важная для монтажа устройства. Эта характеристика особенно важна при замене водомера.

Пример водомера для дома

Пример 1, крыльчатый водомер сухого хода

Пример 2, крыльчатый водомер мокрого хода

Пример 3. Трубчатый водомер

Как монтировать водомерный узел в следующей статье, здесь ознакомительная схема.

©Elesant.ru

Другие статьи по теме





Похожие статьи

Как подобрать расходомер — Сибэнерготех

Подобрать расходомер ПРЭМ в каталоге

Купить по цене завода:

Как правило, в проекте на узел учета указываются конкретные модели расходомеров, но если по каким-то причинам нужно подобрать другой расходомер, то нужно учесть расход воды и монтажные размеры.

Как подобрать расходомер по расходу

Подбор расходомеров понятно описывается в СНиП 2.04.01 (параграф 11 — Устройства для измерения количества и расхода воды). Диаметр условного прохода расходомера выбирается исходя из среднечасового расхода за сутки (рабочую смену для коммерческий помещений).
Среднечасовой расход не должен превышать эксплуатационный.
Эксплуатационный расход берется из таблицы 4* СНиП-a:

Диаметр условного прохода счетчика, мм	Параметры
	расход воды, м3/ч			порог чувствительности, м3/ч, не более	максимальный объем воды за сутки, м3	гидравлическое сопротивление счетчика S,
	минимальный	эксплуатационный	максимальный
15	0,03	1,2	3	0,015	45	14,5
20	0,05	2	5	0,025	70	5,18
25	0,07	2,8	7	0,035	100	2,64
32	0,1	4	10	0,05	140	1,3
40	0,16	6,4	16	0,08	230	0,5
50	0,3	12	30	0,15	450	0,143
65	1,5	17	70	0,6	610	810×10-5
80	2	36	110	0,7	1300	264×10-5
100	3	65	180	1,2	2350	76,6×10-5
150	4	140	350	1,6	5100	13×10-5
200	6	210	600	3	7600	3,5×10-5
250	15	380	1000	7	13700	1,8×10-5

Гидравлическое сопротивление в таблице указывается для расчета потерь давления h:

h = Sq²

где q — расчетный секундный расход воды.

Прибор с выбранным ду нужно проверить на пропуск максимального секундного расхода воды, в т.ч. с учетом расхода на внутреннее пожаротушение.

Как подобрать расходомер по размеру

Процедурой подбора расходомеров должны заниматься квалифицированные проектировщики, но в случае устаревшего узла учета, и необходимости обновления парка приборов, можно воспользоваться совпадениями в размерах разных производителей. Важно помнить, что замена любого прибора из состава теплосчетчика приведет к необходимости пересогласованию проекта. Конечно, в данном вопросе необходима консультация специалиста в теплосчетчиках и учет популярных ходовых марок. Взаимозаменяемость расходомеров можно определить по данной таблице, в которой указаны монтажные длины приборов:

Ду				15	20	25	32	40	50	65	80	100	150	200	250
МФ 5. 2				135	155	155	160	200	205	210	240	250	320	360
МФ 2.2					94	95	105	118	136	205	235	250
МФ 10.2, КСТ-22 ЭР					140		175		205
ПРЭМ, сэндвич					115		128		153		186	217
ПРЭМ, фланец					155		200	200	200	200	200		314
РС (Питерфлоу)					111		128		153		200	250
ВПС						110	140	170	180	200	230	270	370
ВЭПС					128	132	200	200	200		300	300	300	300	300

Калькулятор расхода воды для проектировщиков

Административные здания

Административные здания

Аптеки

торговый зал и подсобные помещениялаборатория приготовления лекарств

Бани

для мытья в мыльной и ополаскиванием в душедля мытья в мыльной и ополаскиванием в душе, с приемом оздоровительных процедурдушевая кабинаванная кабина

Больницы

с общими ваннами и душамис санитарными узлами, приближенными к палатаминфекционные

Гостиницы, пансионаты и мотели

с общими ваннами и душамис душами во всех номерахс ваннами во всех номерах

Дошкольные образовательные учреждения и школы-интернаты

со столовыми, работающими на полуфабрикатах (с дневным пребыванием детей)со столовыми, работающими на сырье, и прачечными, оборудованными автоматическими стиральными машинами (с дневным пребыванием детей)со столовыми, работающими на полуфабрикатах (с круглосуточным пребыванием детей)со столовыми, работающими на сырье, и прачечными, оборудованными автоматическими стиральными машинами (с круглосуточным пребыванием детей)

Душевые в бытовых помещениях промышленных предприятий

Душевые в бытовых помещениях промышленных предприятий

Жилые здания

с водопроводом и канализацией без ваннс водопроводом и канализацией без ванн, с газоснабжениемс водопроводом, канализацией и ваннами, с емкостными водонагревателямис водопроводом, канализацией и ваннами, с водонагревателями проточного типас централизованным горячим водоснабжением и сидячими ваннамис централизованным горячим водоснабжением, с ваннами длиной более 1500-1700 мм

Заливка поверхности катка

Заливка поверхности катка

Кинотеатры, театры, клубы и досугово-развлекательные учреждения

для зрителейдля артистов

Магазины

Продовольственные (без холодильных установок)Промтоварные

Общежития

с общими душевымис душами при всех жилых комнатах

Парикмахерские

Парикмахерские

Плавательные бассейны

пополнение бассейнадля зрителейдля спортсменов (с учетом приема душа)

Поликлиники и амбулатории

Для больныхДля сотрудников

Прачечные

механизированныенемеханизированные

Предприятия общественного питания с приготовлением пищи, реализуемой в обеденном зале

Предприятия общественного питания с приготовлением пищи, реализуемой в обеденном зале

Производственные цехи

обычныес тепловыделениями свыше 84 кДж на 1 м. куб/ч

Расход воды на поливку

травяного покровафутбольного поляостальных спортивных сооруженийусовершенствованных покрытий, тротуаров, площадей, заводских проездовзеленых насаждений, газонов и цветников

Санатории и дома отдыха

с общими душамис ваннами при всех жилых комнатахс душами при всех жилых комнатах

Стадионы и спортзалы

для зрителейдля физкультурников (с учетом приема душа)для спортсменов

Учебные заведения с душевыми при гимнастических залах и столовыми, работающими на полуфабрикатах

Учебные заведения с душевыми при гимнастических залах и столовыми, работающими на полуфабрикатах

Физкультурно-оздоровительные учреждения

со столовыми на полуфабрикатах, без стирки бельясо столовыми, работающими на сырье, и прачечными

Как правильно выбрать счетчик воды



Счетчик воды – это устройство для точного измерения объема израсходованной воды. Сфера применения достаточно широкая – жилищный сектор, коммунальное хозяйство, промышленность. Воду измеряет в кубометрах – м³.

Почему стоит купить счетчик воды?

Для многих установка счетчика воды в доме уже стала абсолютной нормой. Практически все оценили эффект от использования водомеров:

• вы платите за конкретный расход воды, а не установленную норму на человека;
• потери воды при возможных порывах водопроводов на линии не окажутся в вашей квитанции на оплату услуг;
• после установки счетчика воды, вы непроизвольно формируете в себе экономическую дисциплину – контролируете напор воды, не оставляете кран открытым без необходимости, оперативно устраняете возможные утечки и т.п.
• использование водомера позволяет экономить до 25% семейного бюджета.



Какой выбрать счетчик воды? Виды и отличия.

На рынке представлено множество разнообразных расходомеров, и среднестатистическому потребителю зачастую сложно выбрать счетчик воды и правильно определиться на какой конкретной модели нужно остановить свой выбор.

К приобретению счетчика воды нужно отнестись ответственно. Купить счетчик воды можно в специализированных магазинах, чтобы исключить вероятность приобрести подделку или б/у прибор. Внимательно проверьте документы к счетчику – паспорт с отметкой о техконтроле на предприятии-изготовителе, гарантийном сроке и серийном номере. Проверьте, сертифицирован ли счетчик для Украины.

Существует несколько видов водомеров – механический (тахометрический), электромагнитный, ультразвуковой и резонансный.

Механический счетчик – самый популярный среди покупателей. Расход воды измеряется на основе числа оборотов крыльчатки, которую вращает водный поток. А счетный механизм суммирует полученную информацию. Механические счетчики – простые в конструкции, легко монтируются, надежные, бюджетные в ценовой категории. Недостаток – поддаются влиянию электромагнитного поля и примесям в воде.  Обязательна установка фильтра перед расходомером и категорически исключена работа электроприборов.

Механические (тахометричные) счетчик бывает нескольких типов:

Крыльчатый – подходит для установки на трубу Dn 50-200 мм. Пропускная способность – в рамках 15 м3/ч. Применяются в квартирах, жилых помещениях, частных домах.

Турбинный – подходит для монтажа на трубу Dn 50-200 мм. Используется для учета большого расхода воды, поэтому такие приборы устанавливают на многоквартирный дом или в промышленной сфере.

Комбинированный – это симбиоз крыльчатой и турбинной модели. Эффективен в измерении воды с переменчивым потреблением – при небольших расходах работает крыльчатый, при увеличенных – включается турбинный. Такие счетчики имеют сложную конструкцию, поэтому и стоимость соответственно выше, и в обслуживании они более требовательны. Применяются для промышленных целей.

Электромагнитные, ультразвуковые и резонансные  счетчики воды менее популярны, хотя отличаются улучшенной точностью и более продолжительным сроком службы. Цены на них определенно выше, чем на механические, но это оправдано. Такие водомеры сохраняют данные в архиваторе и фиксируют мгновенный расход воды. Они не слишком требовательны к составу воды, но электромагнитные помехи могут навредить точности работы измерительного прибора. К тому же, эти виды счетчиков зависимы от электропитания, поэтому для них крайне нежелательны перебои с электричеством. Преимущественно, такие приборы применяются в промышленных целях.

Какой принцип действия счетчиков воды?

Одноструйный расходомер – измеряет расход одного потока воды, который вращает крыльчатку.

Преимущества:

• невысокая цена;
• компактный, оптимально простая конструкция;
• небольшой вес;
• простой в ремонте;
• возможно установить антимагнитную защиту.

Недостатки:

• возможны незначительные неточности в измерении.

Многоструйный расходомер – вычисляет расход воды, которая делится на несколько потоков перед попаданием на крыльчатку. Подходят для водопроводов, где давление воды достаточно сильное.

Преимущества:

• высокая точность;
• удобный монтаж-демонтаж, простой в обслуживании;
• для поверки можно снимать только верхнюю часть корпуса.

Недостатки:

• дорогостоящий;
• много элементов в конструкции, что усложняет возможный ремонт;
• большие размеры.

Варианты расположения счетного механизма

Мокроход – крыльчатка и турбинка размещена в воде. Такие счетчики недорогие, нечувствительны к влиянию магнитного поля, но нуждаются в установке двух видов фильтров очистки воды. Это позволит продлить срок их службы.

Сухоход – счетный механизм защищен от воды мембранной перегородкой. Сложная конструкция положительно влияет на долгосрочность работы прибора, однако могут быть сбои в точности учета воды из-за использования внешнего магнитного поля.

Что такое межповерочный интервал?

Данная характеристика обозначает период, на протяжении которого завод-изготовитель гарантирует точность учета расходы воды. Оптимальный диапазон между поверками составляет 4 года. Если абонент вовремя не осуществил поверку, то показания не принимают для расчетов. Тогда платить придется по установленным нормам потребления воды (на человека).

Компания SENSUS предлагает вашему вниманию надежные и качественные счетчики холодной и горячей воды  с разным метрологическим классом точности – В и С.

Подробнее с характеристиками моделей можете ознакомиться на нашем сайте, на дополнительные вопросы ответит менеджер. Мы поможем вам выбрать качественный счетчик воды, свяжитесь с ним по телефону в разделе Контакты.

Как правильно выбрать счетчик воды?

Магазин Центр знаний Технические проекты Вода как правильно выбрать счетчик воды?

Автор Джошуа Рейнен | Последнее обновление: 6-7-2021

Счетчик воды — это счетчик, который регистрирует количество, проходящее через систему трубопроводов в определенной точке. Гроверы будут использовать водомер, чтобы измерить, сколько воды они направляют на растение, а также сколько воды попадает туда.Есть два типа счетчиков воды: механические и электронные. В этой статье наш специалист расскажет о различных типах счетчиков воды.

Механический счетчик воды

Механический счетчик воды имеет пропеллер, также называемый лопастным колесом. Это может работать на основе двух разных принципов:

• Принцип Вольтмана: в этом случае гребной винт перпендикулярен направлению потока воды. Счетчик имеет два варианта магнитной перемычки.В результате очень немногие части счетчика контактируют с водой, поэтому проблем с сопротивлением или износом практически не возникает.
• Принцип Multi-Jet: пропеллер этого водомера приводится в действие для использования для нескольких водяных струй. В счетчике вращающегося винта есть магнитная перемычка в сторону счетчика сухого остатка. У этого счетчика есть маленькие зубчатые колесики, которые регистрируют, сколько воды проходит через счетчик. Поскольку по этому принципу с водой контактирует большее количество частей счетчика, этот тип счетчика воды более чувствителен к износу и вызывает больше проблем с сопротивлением.

Счетчик воды механический может быть выполнен с импульсным или без него. Счетчик воды с пульсом будет показывать пульс через каждые x литров, например, через каждые 10 или 100 литров. Счетчик без пульса этого не сделает.

Электронный счетчик воды

Электронный счетчик воды не имеет движущихся частей. Самый распространенный электронный счетчик воды — это ультразвуковой счетчик воды. Это позволит измерить количество воды с помощью звуковых волн. Этот тип счетчиков воды имеет ряд преимуществ по сравнению с механическими счетчиками воды:

• Счетчик работает на основе датчиков.В результате он может измерять в двух направлениях.
• Поскольку счетчик не имеет движущихся частей, он меньше подвержен износу, что продлевает срок его службы.
• В измерителе нет крыльчатого колеса или гребного винта, поэтому сопротивление отсутствует. В результате уменьшается вероятность загрязнения счетчика. Это делает этот тип водомера подходящим также для дренажной воды, которая часто (сильно) загрязнена.

Еще у ультразвукового счетчика воды есть недостаток; расходомер этого типа чувствителен к воздуху в трубопроводе.Звуковые волны в воздухе ведут себя иначе, чем в воде. Как только в трубопроводе появится воздух, счетчик остановится, и из-за сигнала тревоги потока также прекратится орошение. В частности, системы, которые работают за счет всасывания воды или имеют открытый сток в канаву или бункер, часто будут иметь воздух в трубопроводе. В таком случае лучше выбрать механический счетчик воды. Это не остановится, когда в трубопроводе будет воздух; он просто покажет ошибочное значение измерения.

Вместимость

Счетчик воды имеет определенную емкость.Необходимая мощность зависит от количества воды, протекающей через счетчик воды. Всегда спрашивайте по этому поводу правильный совет.

Источник: Revaho

Выбор подходящего счетчика воды

Выбор подходящего счетчика является ключом к высококачественной очистке воды.

Две трети мира покрыто водой. Однако только
, примерно 3 процента этой воды — это пресная вода для потребления. Население мира в
человек неуклонно увеличивается, в результате чего ограниченный ресурс
на 3% становится истощенным, что делает сохранение и качество воды
очень важными на сегодняшнем рынке.

Счетчики воды на протяжении многих лет повышают осведомленность общественности о
потреблении. Теперь, когда доступны все новые продукты для контроля качества воды, которые становятся доступными
, учет воды становится все более значимым с каждым днем.

Есть много способов измерения воды, но есть три типа конструкции
, которые уже много лет являются основным направлением измерения воды.
Они бывают объемного (объемного вытеснения), логического (турбинный) и электронного (магнитного) измерения
.Основная масса расходомеров, используемых для измерения качества воды, — это счетчики меньшего размера, как правило, с положительным смещением 1⁄2, 3⁄4 и 1 дюйм, но также доступны и размеры
на 1 1/2 и 2 дюйма. Вычислительные (турбинные) расходомеры используются в размерах от 11⁄2 до 4
дюймов с доступными размерами до 12 дюймов. Электронные счетчики холодной воды
доступны в размерах от 1⁄2
до 24 дюймов. Они охватывают широкий спектр применений
, таких как питьевая вода, деионизация или обратный осмос,
вода, опреснение, торговля водой и различные типы очистки воды
с помощью фильтрации, химикатов или озона.

Счетчики холодной воды объемного действия производятся из
трех основных материалов: модифицированного сополимера ацеталя (пластмассы), бронзы Waterworks
или EnviroBrass с низким содержанием свинца. Эти счетчики подходят для
приложений, требующих прямого считывания общего количества галлонов США,
кубических футов или кубических метров воды, прошедших через счетчик. Принцип действия
счетчика холодной воды прямого вытеснения — это поршневой тип
с колеблющимся поршнем, каждый оборот поршня эквивалентен известному объему воды
, а соответствующее количество оборотов равно одному
галлону, кубическому футу или кубическому метру воды. вода.Движение поршня передается
магнитным приводом на регистр прямого считывания или на соответствующий генератор импульсов. Примерно
метров сертифицированы по стандарту NSF 061 для размеров 5⁄8 ¥ 1⁄2,
5⁄8 ¥ 3⁄4 и 3⁄4 ¥ 3⁄4. Вытяжные
метров могут быть установлены в любом наклоне, кроме перевернутого.

Низкоскоростные импульсные генераторы

используются для подключения к удаленным счетчикам
, пакетным контроллерам, регистраторам данных или компьютерам. Высокоскоростные импульсные генераторы
часто подключаются к контроллерам партии, индикаторам скорости / датчикам скорости с выходом
4–20 мА, регистраторам данных или компьютерам для более точных приложений.
Есть также пульсаторы, используемые в приложениях для продажи воды, где монета
или кнопка активируют последовательность продажи, и автомат наполняет бутылку
на один галлон или литр.

Вычислительная или горизонтальная (турбинная) холодная вода типа Вольтмана.
метров доступны в размерах от 11⁄2 дюймов до 12 дюймов и имеют корпус из бронзы или чугуна с корпусом из бронзы или чугуна с фланцевыми концами
с круглыми плоскими поверхностями. Этот счетчик турбинного типа работает, пропуская воду через счетчик
без изменения направления потока, приводя в движение винтовой ротор
прямо пропорционально количеству воды, проходящей через счетчик.Эти счетчики используются
там, где требуется точное измерение больших объемов воды. Эти
логических счетчиков подходят для приложений прямого считывания в США
галлонов, кубических футов или кубических метров. Импульсные генераторы доступны для выходов с низким разрешением или
с высоким разрешением для использования с удаленными счетчиками, пакетными контроллерами, датчиками расхода
, регистраторами данных или компьютерами. Американская ассоциация водопроводных сооружений
(AWWA) и процедуры установки ISO рекомендуют, чтобы эти расходомеры имели 10 труб диаметром
прямой трубы того же размера, что и расходомер перед счетчиком, и
, пять диаметров трубы после счетчика, чтобы обеспечить высокое качество характеристик расхода. минимальная турбулентность.

Электронные счетчики воды (магнитные) не имеют движущихся частей
и работают по принципу магнитной индукции Фарадея. Проводник
(вода), движущийся через магнитное поле (создаваемое электронным счетчиком воды
), будет индуцировать электрический ток, пропорциональный скорости проводника
(воды). Эти электронные счетчики доступны в размерах
от 2 до 24 дюймов и обладают многими преимуществами, такими как возможность выбора диапазона (более
, чем от 1000 до 1 поворота вниз), точность до.Питание от сети переменного тока на 25 процентов или от батареи
на 0,5 процента, низкие потери напора, долгосрочная стабильная калибровка, отсутствие шума и отсутствие движущихся частей
. Электронный счетчик воды может быть откалиброван в галлонах США,
футах или кубических метрах и имеет индикацию общего расхода и расхода на дисплее
. Эти измерители также будут взаимодействовать через импульсный выход с датчиками расхода
с выходом 4–20 мА, регистраторами данных или системами DCS для управления
. Для этих счетчиков требуется примерно три диаметра трубы перед
метром и два диаметра трубы после метра прямой трубы того же диаметра
, что и счетчик.(Примечание: эти расходомеры не подходят для систем обратного осмоса
или деионизационной воды.)

Механические счетчики холодной воды должны полностью соответствовать стандарту
AWWA для соответствующего типа счетчиков в отношении характеристик и конструкции
.

7 основных факторов, которые следует учитывать при выборе измерителя уровня воды

Компания EnviroSupply & Service Inc.

Выбрать хороший измеритель уровня воды может быть непросто, особенно если вы делаете это впервые.Измерители уровня воды используются многими профессионалами отрасли для измерения глубины воды в колодцах, скважинах, стояках и резервуарах. Сегодня мы предлагаем вам комплексное руководство по факторам, которые следует учитывать перед покупкой измерителя уровня воды.

Измеритель уровня воды должен иметь точность +/- 5 процентов в полевых условиях.

Перед покупкой любого измерителя уровня воды обязательно сделайте калибровку. Эта демонстрация должна дать точность не менее +/- 2%, чтобы учесть некоторое ухудшение и потерю точности до того, как она начнет выходить за пределы +/- 5% порога.

Счетчик должен быть защищен от несанкционированного доступа

Приобретаемый вами измеритель уровня воды должен быть защищен от несанкционированного доступа. Там, где может произойти несанкционированное вмешательство, оно должно легко обнаруживаться, чтобы предупредить вас об этом. Вы также можете выбрать ветрозащитный измеритель, который не «изгибается» на ветру, обеспечивая более точные измерения.

Автономный

Выбранный вами счетчик воды должен быть полностью автономным. Он не требует внешнего питания или заземления.В основном приемлемы те, которые работают от батареек.

Легко читается

Измеритель уровня воды, который вы имеете в виду, должен предоставлять данные о потоке в виде мгновенного и суммарного расхода. Рейтинги должны быть простыми в использовании и чтении. Маркировка уровня должна быть точной и стойкой и не выцветать после нескольких использований.

Зонд

Зонд должен быть спроектирован так, чтобы уменьшить или устранить проблемы с каскадом воды.Конструкция зонда должна допускать погружение под воду, а также для измерения грунтовых вод. Он должен улучшить работу как в каскадной воде, так и в воде с низкой проводимостью.

Долговечность

Также следует учитывать средний срок службы водомеров. В первую очередь это может зависеть от типа счетчика, ситуации, в которой он используется, и человека, который его использует. Как только вы начнете обнаруживать потерю точности до того, как она начнет выходить за пределы порогового значения +/- 5 процентов, вам следует подумать о замене счетчика воды.

Стоимость

Как правило, чем точнее и надежнее счетчик воды, тем он дороже. Хотя фактическая цена покупки имеет первостепенное значение, она не должна быть единственной. Прежде чем принимать окончательное решение, учитывайте расходы на техническое обслуживание, сбор данных и калибровку.

Итак, это семь основных факторов, которые следует учитывать перед покупкой измерителя уровня воды. Какие факторы вы бы приняли во внимание перед покупкой? Сообщите нам об этом в поле для комментариев ниже.

Клапан

Beta — Wiki

Ниже приведены некоторые основные советы о том, как выбрать правильный счетчик воды для конкретного приложения:

Размер водомера
Счетчики воды рассчитаны на их номинальный расход. Это называется Qn и выражается в кубических метрах в час (один кубический метр равен 1 000 литров воды). Максимальный расход счетчиков воды в два раза больше Qn. Если требуемый расход известен, то водомер можно выбрать так, чтобы требуемый расход находился между номинальным и максимальным расходами.Если расход неизвестен, то, как правило, можно безопасно выбрать расходомер того же номинального размера (DN), что и трубопровод, к которому он должен быть подключен.

Счетчик какого класса требуется?
Класс указывает не точность счетчика воды, а то, при каком расходе счетчик соответствует общепринятым показателям точности. Это ± 5% при минимальном расходе счетчика и ± 2% в нормальном диапазоне счетчика (между Qt и Qmax) для счетчиков холодной воды. Показатели для счетчиков горячей воды составляют ± 6% и ± 3% соответственно.Чем выше класс водомера, тем выше точность при очень малых расходах.
Решая, требуется ли показание низкого расхода, следует помнить, что даже класс A Qn 2,5 (3/4 дюйма метр) начнет показывать в пределах своего диапазона допуска при расходе 1,66 л / м (бассейн расход воды из крана от 6 до 10 л / м)
Если все, что требуется, — это общее указание количества использованной воды, тогда будет достаточно счетчика класса A или B (большинство европейских органов водоснабжения материковой части Европы используют одноструйные и многоструйные счетчики воды, поскольку они сохраняют свою точность в течение длительного времени).

Если общее количество вторичных счетчиков должно очень близко относиться к основному счетчику, тогда следует выбрать счетчик класса C.
Если необходимо учесть влияние капающих кранов и малых расходов, вызванных поплавковыми клапанами, следует выбрать счетчик класса D.

Влажный или сухой набор
Счетчики с мокрым циферблатом используются для холодной воды, где счетчик подвержен климатическим изменениям (например, счетчик установлен вне здания, но все еще защищен от мороза), что может вызвать образование конденсата на лицевой стороне счетчика с сухим циферблатом, что затрудняет считывание показаний. .Это должно быть сбалансировано с учетом возможности попадания загрязняющих веществ из воды в счетчик. Тип счетчика необходимо выбирать в зависимости от условий на месте, но во всех случаях счетчики с сухим циферблатом должны использоваться в приложениях, где качество воды вызывает сомнения, т. Е. загрязненный или мутный.

Почему стоит выбрать умный счетчик воды

Число предприятий водоснабжения, переходящих на интеллектуальные решения по водоснабжению, растет, поскольку они стремятся решить проблемы, связанные с водой, не приносящей доходов, процессами обслуживания клиентов, производственной эффективностью и проблемами устаревшей инфраструктуры. Многие коммунальные предприятия не знают, что интеллектуальные решения в области водоснабжения достижимы независимо от их размера, населения или местоположения. Фактически, интеллектуальные решения по водоснабжению дают возможность каждому коммунальному предприятию изменить ситуацию к лучшему в своем сообществе. Вот три основные причины, по которым коммунальные предприятия, подобные вашей, переходят на интеллектуальные решения для водоснабжения.

Причина № 1: Точность и КПД счетчика

Старение инфраструктуры — проблема, с которой коммунальные предприятия сталкиваются по всей стране. Сейчас более чем когда-либо для коммунальных предприятий важно устранять неточности и неэффективность счетчиков воды, особенно потому, что многие коммунальные предприятия вынуждены покрывать расходы, когда точность счетчиков падает и клиентам выставляются неверные счета.По оценкам Агентства по охране окружающей среды (EPA), объем ежегодно теряемой воды в Соединенных Штатах составляет 1,7 триллиона галлонов очищенной питьевой воды, что в сумме составляет примерно 2,6 миллиарда долларов потерянного дохода.

Коммунальные предприятия не могут управлять тем, что они не могут точно измерить, поэтому многие переходят на интеллектуальные системы водоснабжения, обеспечивающие высочайшую точность. Технология счетчиков воды достигла такой степени, что счетчики могут измерять практически 100% объема потока, предоставляя коммунальным предприятиям точные данные о потоке для принятия обоснованных решений.Одним из таких измерителей является наш Ультразвуковой измеритель серии E ^® . Основные характеристики:

• Стабильно точные данные о воде и двусторонняя связь при развертывании с конечными точками сотовой связи ORION ^® и облачным программным обеспечением BEACON ^® Advanced Metering Analytics (AMA)
• Аварийные сигналы, которые предупреждают коммунальные службы при первых признаках утечки, обратного потока, пустых труб или потока и температуры, превышающей установленные максимальные значения
• Дополнительные данные о давлении и температуре для бытовых счетчиков, помогающие контролировать отклонения расхода и системы

Обладая правильными данными, коммунальные предприятия могут не только точно выставлять счета потребителям, но также определять потери воды и неэффективность, а также контролировать использование воды, чтобы уменьшить количество недоходной воды. Благодаря дополнительным данным о температуре и давлении, коммунальные предприятия имеют доступ к важной информации, которая может быть использована для определения областей, где отсутствует доходная вода, почти в реальном времени. Интеллектуальные системы водоснабжения также позволяют коммунальным предприятиям уведомлять клиентов, когда они приближаются к пределам потребления воды, показывать, как и где используется вода, и предлагать способы снижения потребления воды потребителями.

Причина № 2: Сервисная служба

Обслуживание клиентов — один из важнейших приоритетов водоканала. Один из способов повышения качества обслуживания — предоставление доступа к данным в режиме реального времени, чтобы клиенты могли контролировать собственное водопользование и понимать, сколько воды они потребляют.Умные водные системы обеспечивают потребление воды несколько раз в день. Когда коммунальные предприятия внедряют управление данными счетчиков, такое как BEACON AMA, клиенты коммунальных предприятий могут просматривать свои собственные данные о потреблении воды в 15-минутных, ежечасных, дневных, ежемесячных и годовых графиках с помощью EyeOnWater ^® , инструмента взаимодействия с потребителями. Предоставление клиентам этих данных помогает стимулировать экономию воды и улучшает процессы обслуживания клиентов, что повышает осведомленность клиентов и сокращает количество обращений к коммунальному предприятию.

Кроме того, интеллектуальные системы учета воды значительно повышают отказоустойчивость коммунальных предприятий.С помощью решения для расширенной инфраструктуры измерения сотовой связи (AMI) коммунальным предприятиям не нужно контролировать, управлять или поддерживать свою собственную инфраструктуру, поскольку они используют существующую сотовую сеть. Вместо этого они могут сосредоточить свои усилия на обеспечении безопасной питьевой водой и улучшении процессов обслуживания клиентов. Сотовые сети — одна из первых служб, восстановленных после сильного шторма или стихийного бедствия, а затем и водоснабжения. Наконец, сотовые интеллектуальные системы водоснабжения можно модернизировать и расширять за счет коммунальных услуг по мере их роста или изменения потребностей в услугах.

Причина № 3: Мониторинг и охрана воды

Когда дело доходит до мониторинга и сохранения воды, интеллектуальные решения для измерения воды могут быть лучшим союзником коммунального предприятия. Система круглосуточно и без выходных отслеживает расход воды с помощью меток времени, чтобы обеспечить неизменно точные данные об использовании воды, а также автоматическое обнаружение утечек. Если обнаруживается чрезмерное потребление воды, учетная запись помечается, чтобы коммунальное предприятие могло немедленно решить проблему. Это исключает ненужные потери воды и помогает клиентам выявлять и устранять утечки в домах до того, как они приведут к увеличению счетов.

Интеллектуальные системы водоснабжения также помогают контролировать водопользование в районах, где коммунальные службы ограничивают полив на открытом воздухе определенным временем или днями, или если существуют ограничения на полив по времени использования. Это побуждает жителей ответственно использовать воду и сокращать чрезмерные отходы.

Самые свежие данные о воде также помогают обслуживающему персоналу контролировать общее состояние инфраструктуры. Если проблема обнаружена, членам сервисной группы больше не нужно выходить в поле для поиска проблемы вручную.Вместо этого они могут изолировать и устранить проблему, чтобы восстановить обслуживание намного быстрее. Это помогает коммунальным предприятиям уделять первоочередное внимание техническому обслуживанию и восстановлению стареющей системы водоснабжения, чтобы обеспечить безопасный поток питьевой воды.

Найдите интеллектуальное решение для измерения расхода воды для вашего коммунального предприятия

Интеллектуальные решения для измерения расхода воды меняют отрасль водоснабжения. В Badger Meter мы уверены, что каждая коммунальная компания может получить выгоду от внедрения интеллектуальных решений для водоснабжения. Вот почему мы предлагаем широкий спектр продуктов для интеллектуального учета воды, чтобы каждая коммунальная компания могла найти свое идеальное индивидуальное решение. Свяжитесь с нами, чтобы начать обсуждение ваших вариантов.

Измерения расхода воды для разработки новых режимов испытаний для бытовых счетчиков воды

https://doi.org/10.1016/j.flowmeasinst.2021.101963Получить права и контент

Основные моменты

•

Сопоставимое потребление воды в Европе измерения.

•

Метрология для реальных домашних измерений воды.

•

Основа реальных процедур проверки счетчиков воды.

•

Европейская метрологическая программа для инноваций и исследований (EMPIR).

Реферат

Снижение потребления воды и технические разработки последних десятилетий, такие как использование кранов-аэраторов, водосберегающих приборов или использование принципов электронного измерения для измерения потребления воды в домашних условиях, привели к повышенные и новые требования к технологии измерения расхода. В настоящее время используемые счетчики должны иметь возможность определять меньший объем воды при постоянном размере счетчика и постоянно меняющемся расходе. Это делает это необходимым.

, чтобы проверить, сохраняется ли требуемая точность измерения при этих измененных граничных условиях. На этом фоне возникает вопрос, в какой степени существующие режимы испытаний для оценки измерительных характеристик счетчиков воды по-прежнему уместны. Чтобы ответить на этот вопрос, необходимо создать метрологическую инфраструктуру, которая позволит проводить испытания счетчиков воды в условиях, близких к реальным условиям эксплуатации. Поэтому в следующем документе основное внимание уделяется динамике расхода воды на уровне домохозяйств.Одним из ключевых факторов для реализации репрезентативного режима испытаний являются надежные и репрезентативные измерения потребления воды на уровне домохозяйств. В рамках проекта «Метрология для реального учета воды в домашних условиях» (MetroWaMet) в рамках Европейской метрологической программы инноваций и исследований (EMPIR) измерения расхода воды были проведены в разных странах Европы. На основе обсужденных измерений потребления воды можно определить основные характеристики потребления в виде амплитуд и распределений амплитуд, градиентов или продолжительности. Одним из важных результатов исследования является сопоставимость потребления воды в четырех разных европейских странах. Это означает, что на основе имеющихся данных о потреблении можно определить общеприменимый режим испытаний, который при необходимости может быть расширен. Руководство, разработанное для планирования и проведения измерений потребления, можно использовать для сбора дополнительных надежных и репрезентативных данных о потреблении.

Ключевые слова

Расход воды

Измерение расхода

Счетчики воды

Динамические нагрузки

Биллинг

Рекомендуемые статьиЦитирующие статьи (0)

© 2021 Авторы.Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирование статей

Как мне прочитать счетчик воды в жилом доме?

Где найти счетчик?

Счетчики воды могут быть установлены в различных местах. Типичные места включают подвал, кладовку в холле или в метровую яму во дворе. Их следует устанавливать в теплом, сухом месте, защищенном от сквозняков и холода. Если вы не можете найти свой счетчик, свяжитесь с нами, и мы поможем вам.

Автоматические счетчики используются и позволяют считывать счетчики, не ступая на частную территорию.Новые счетчики снизили предполагаемые показания и повысили эффективность.

Как читать на вашем счетчике?

Считывание показаний счетчика воды аналогично считыванию показаний одометра в автомобиле. Прочтите все числа слева направо. Не включайте числа после десятичной точки или числа с черным фоном. Аналогично читаются и субметры.

Как вы рассчитываете потребление воды?

Чтобы рассчитать потребление воды, вычтите предыдущее показание счетчика (P) из текущего значения счетчика (C).В примере счетчика потребление воды составляло 3 сотни кубических футов. (Пример счетчика: 900-897 = 3) Щелкните здесь, чтобы увидеть, что означает ваше использование воды в долларах и центах.

Преобразование HCF в галлоны

Для выставления счетов PWD измеряет потребление воды в сотнях кубических футов (HCF) каждый месяц. Но вы можете легко рассчитать потребление в галлонах.

В сотне кубических футов 748 галлонов.

Умножьте количество HCF на 748 галлонов, чтобы определить количество использованных галлонов.

Счетчик Пример:

3 x 748 = 2244 галлона

Использование глюкометра для поиска утечки

Ваш счетчик воды — важный инструмент экономии. Помимо предоставления информации о том, сколько воды вы используете, показания счетчика также могут помочь вам обнаружить утечки в водопроводе.

Чтобы проверить утечку, вы должны сначала закрыть все краны внутри и снаружи вашего дома. При выполнении этой задачи убедитесь, что унитаз не смыт и автоматический генератор льда не работает.

Когда вода отключена, индикатор низкого расхода не должен двигаться. В зависимости от типа глюкометра, индикатор представляет собой черный или красный треугольник.

.
