Как установить и спрятать гофру от вытяжки на кухне

Вытяжка представляет собой наиболее важный элемент современной кухни. Она позволяет очищать воздух от продуктов сгорания, возникающих при готовке. Для создания вентиляционного канала часто используют гофрированные трубы. Их применение обусловлено простотой создания маршрута и соединения элементов конструкции. Чтобы разобраться, как установить и спрятать гофру от вытяжки на кухне, стоит рассмотреть несколько способов. Многообразие вариантов позволяет выбирать такой воздуховод для кухонь с различным интерьером.

Содержание статьи

Выбор оптимального диаметра канала

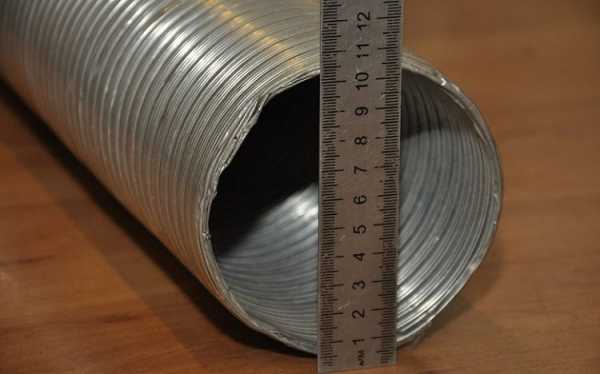

Диаметр гофрированной трубы подбирают в соответствии с рекомендациями, имеющимися в инструкции к приобретенной вытяжке. При выборе вариантов труб с большим или маленьким сечением, оборудование не будет выполнять свои функции в полной мере. Поэтому перед походом в магазин необходимо ознакомиться с характеристиками вытяжки.

Стандартные размеры гофры для вытяжки:

  • 100 мм;
  • 120 мм;
  • 125 мм;
  • 150 мм.

Другие диаметры вытяжных каналов встречаются намного реже. Чаще всего используются трубы 100 и 120 мм. Лучше, если диаметры выходного патрубка вытяжки, гофрированной трубы канала и вентиляционной шахты будут совпадать.

При невозможности подобрать изделие с подходящим диаметром можно выбрать канал, имеющий большее сечение. Его соединяют с остальными элементами системы специальным переходником. Выбор трубы с большим диаметром позволит избавиться от лишнего шума при работе вытяжки.

Важно! При меньшем диаметре вентилятор станет работать в повышенном режиме производительности, что чревато быстрым износом оборудования.

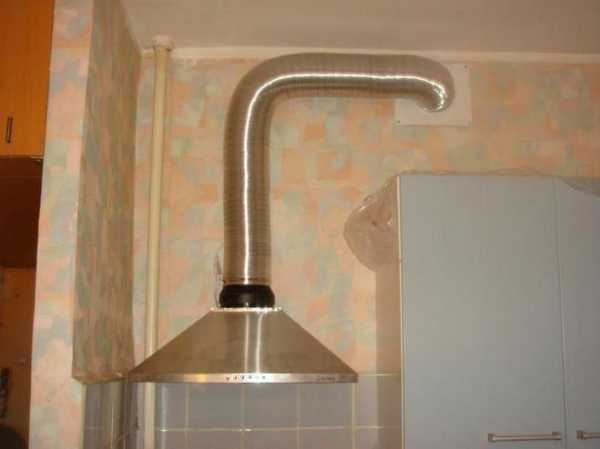

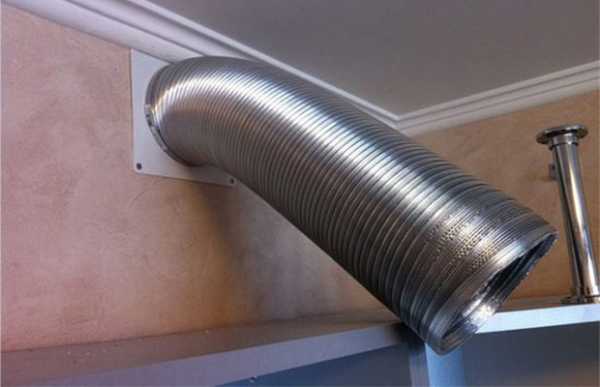

Как установить гофру на вытяжку и проложить вентиляционный канал?

Гофру подключают к вытяжке и вентиляционной шахте с использованием таких инструментов и материалов:

  • хомуты;
  • герметик на силиконовой основе;
  • переходники с квадратного на круглый;
  • алюминиевая лента;
  • решетка с обратным клапаном.

Переходник требуется при выборе вытяжки с прямоугольным патрубком. Все элементы лучше приобретать вместе с гофрой. Это позволит не ошибиться с количеством запасных деталей.

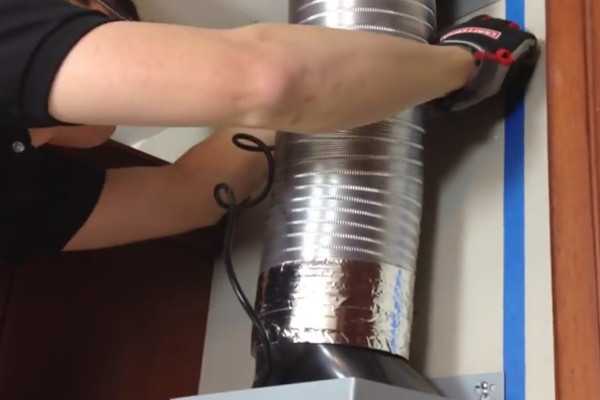

Для соединения нескольких гибких труб используют алюминиевый скотч. Если аккуратно наклеить его на поверхность изделий, металлический воздуховод окажется эффективным.

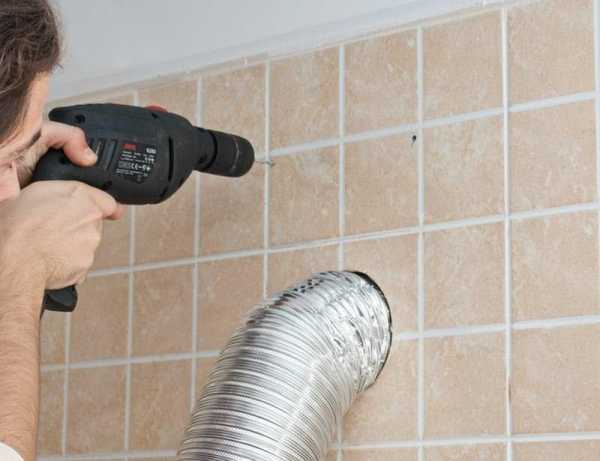

Чтобы правильно установить гофру на кухонную вытяжку, следуют такому порядку работ:

  • Гофру растягивают на всю длину. Один ее конец фиксируют к выходному патрубку вытяжного оборудования. Крепление осуществляют герметиком и металлическим патрубком. Герметизирующий состав наносят только на очищенную и высушенную поверхность, иначе стыки будут закрыты неплотно.
  • Через каждый метр по вертикали или 1,5 м по горизонтали устанавливают дополнительные хомуты, обеспечивающие правильную фиксацию вентканала. Если до отверстия в стене не больше 0,8 м, хомуты не устанавливают.
  • Острые углы в воздуховоде делать не следует — они снижают эффективность вытяжки на 10%. При длине вентиляции более 3 м подбирают вытяжку большей мощности.
  • После установки дополнительных хомутов следует соединить гофрированную трубу с вентиляционным отверстием, поместив ее второй конец в патрубок вентиляционной шахты или решетки. Канал фиксируют хомутом. Стыки с трубой обрабатывают герметиком.

После установки вытяжки делают проверку ее работоспособности. Для этого к включенной системе подставляют лист бумаги. Если он втягивается, установка проведена правильно.

Как спрятать гофру от вытяжки?

Гофра, закрепленная на стене или уложенная на кухонную мебель, может испортить вид интерьера. Поэтому ее маскируют разными способами.

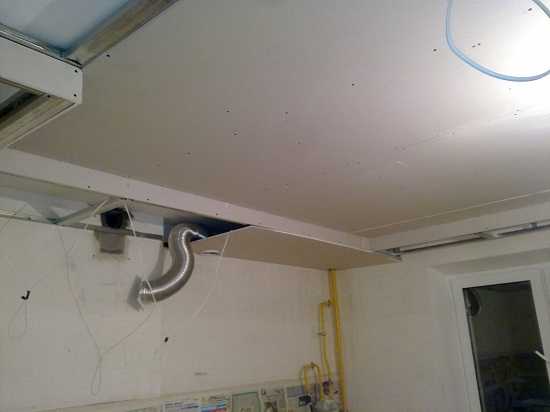

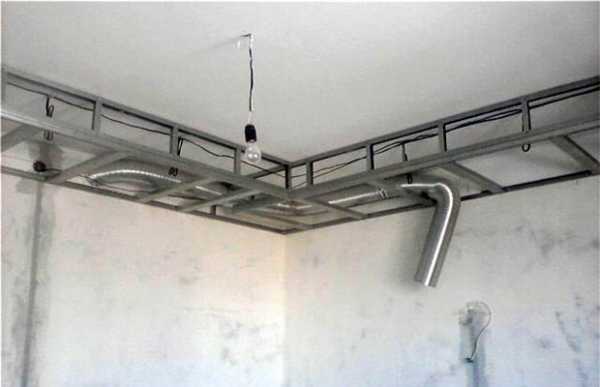

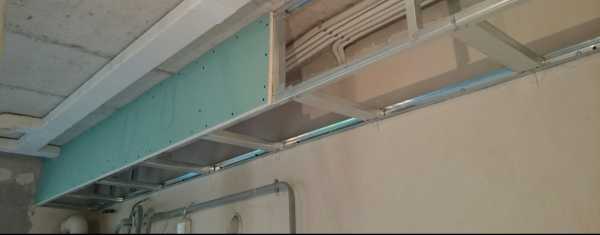

Короб из гипсокартона

Одним из надежных способов маскировки гофры является зашивание трубы в короб из гипсокартона.

Сначала по размерам трубы делают каркас, а затем зашивают его отделочным материалом и проводят финишные работы.

Работы по маскировке гофры в гипсокартонный короб проводят в такой последовательности:

  • Выполняют разметку, по которой будут установлены металлические профили на потолок и стену. От концов каждого профиля проводят перпендикулярные линии. Они соединяются в точках, где будет размещен третий профиль.
  • Просверливают отверстия для саморезов. Их выполняют через профиль.
  • В отверстия фиксируют дюбеля.
  • Закрепляют профили.
  • Углы, расположенные у вытяжки, оснащают металлическим уголком.
  • Все профили скрепляют друг с другом поперечными элементами.
  • На металлический каркас фиксируют гипсокартонные листы.

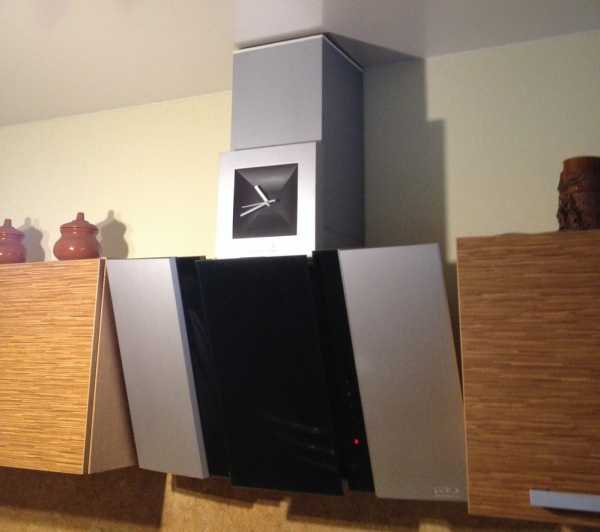

Затем проводят декоративную отделку короба. Внешний стык панелей декорируют пластиковым уголком.

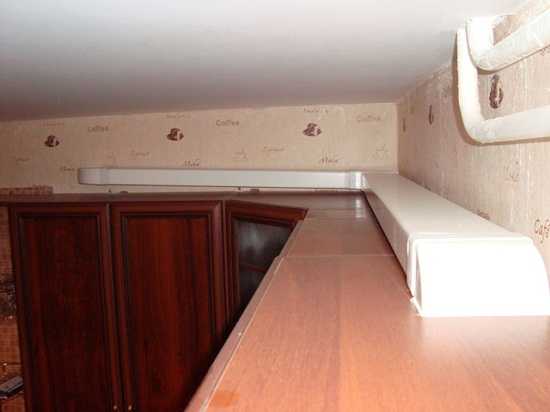

Отделка пластиком

Часто гофру маскируют за пластиковыми панелями. Они практичны и в сочетании с пластиковым потолком выглядят эстетично. Работы аналогичны предыдущим, только вместо гипсокартонных листов применяются пластиковые панели. Можно подобрать их цвет в соответствии с дизайном кухни.

Маскировка за накладкой

Если гофра будет скрыта в потолке, для маскировки ее участка до вытяжки используют декоративную накладку.

Этот элемент обычно продают в комплекте с вытяжным оборудованием.

Изделие представляет собой канал с квадратным сечением и тремя стенками.

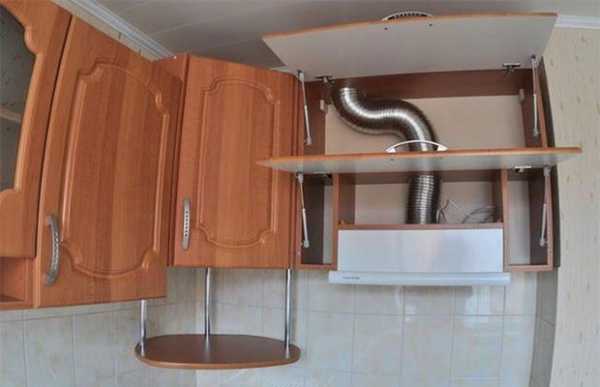

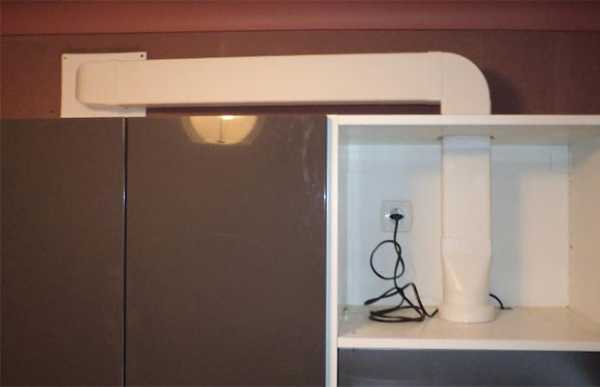

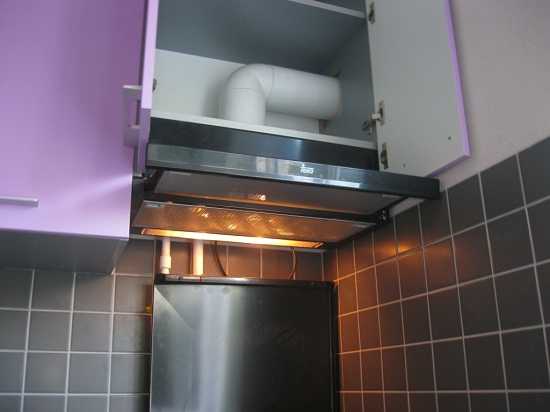

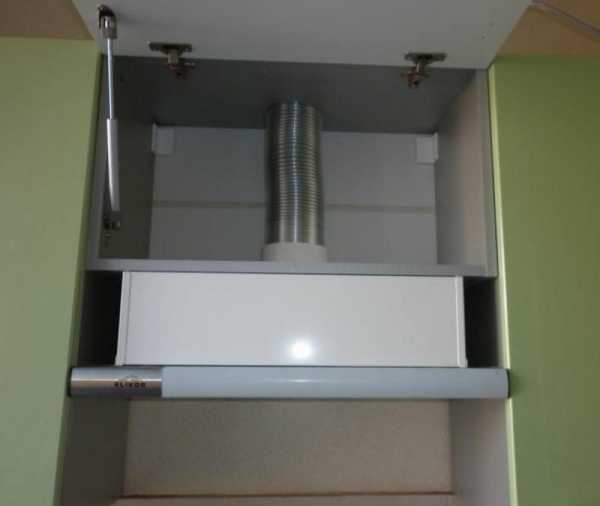

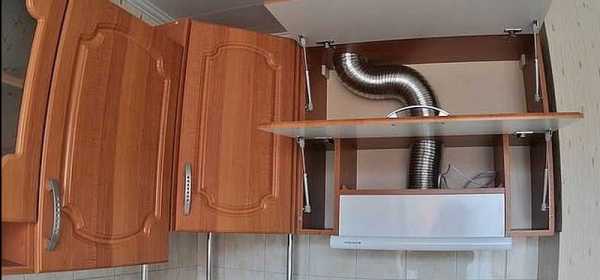

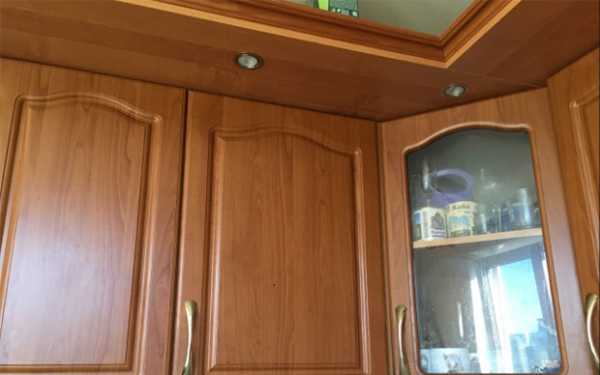

Прокладка канала через мебель

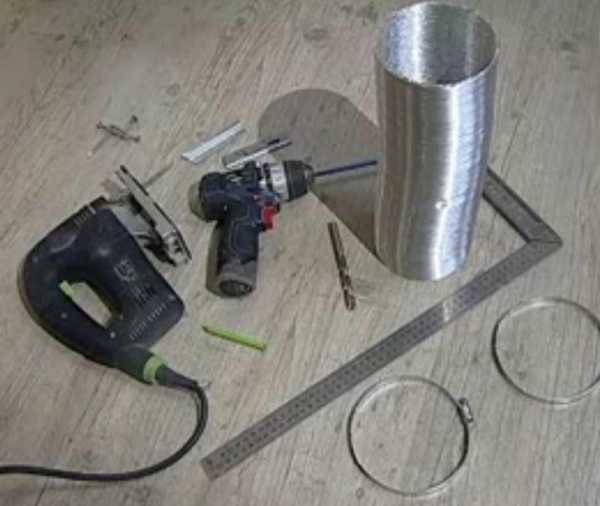

Чтобы проложить гофру через мебель, нужна подготовка. Для работ понадобится:

  • электролобзик;
  • болгарка;
  • ножовка по металлу;
  • плоскогубцы;
  • монтажная пена;
  • наждачка;
  • рулетка;
  • молоток;
  • дрель;
  • уровень.

Сперва делают обратный клапан-хлопушку, препятствующий попаданию воздуха из трубы вентиляции в помещение. Выполняют его из тонкостенного алюминия или оцинковки. Его располагают на шкафу. Впоследствии ее крепят к мебели на монтажный клей.

После примерки хлопушки на шкафу размечают отверстие. Затем необходимо очертить и бока короба обратного клапана.

Последовательность работ со шкафом:

  • Элемент мебели снимают со стены.
  • В нижней доске вырезают отверстие для вытяжки. Для этого размечают прямоугольник по обрамлению вытяжки и делают отверстие для пилы лобзика. Аккуратно вырезают нужное отверстие.
  • Убирают полки и проделывают в них отверстия для воздуховода. В верхней доске создают отверстие для хлопушки, оставив припуск с каждой стороны по 3 мм.

Затем в уложенный на заднюю стенку шкаф вставляют гофру. Верхний край трубы необходимо сформировать в квадрат под отверстие в верхней доске. Затем просовывают гофр в дырку и надрезают углы на 2 см, чтобы загнуть края в стороны.

Шкаф с гофром можно устанавливать на место. Отогнутые полоски гофра и дерева шкафа на углах неразрывной линией смазывают силиконом. В вентиляционное окно вставляют короб с хлопушкой.

Излишки силикона убирают тряпкой, смоченной в уксусе.

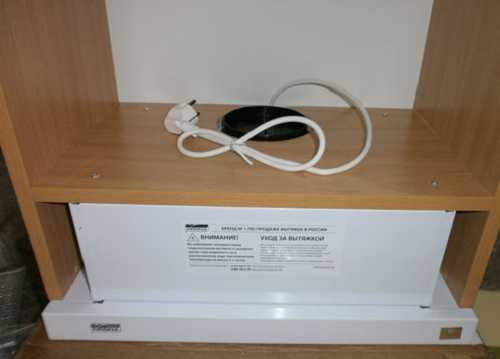

Осталось установить вытяжку:

  • В вырез нижней доски шкафа вставляют оборудование.
  • Гофр отжимают патрубком вверх, не одевая.
  • Фиксируют вытяжку к шкафу шурупами.
  • Надевают гофр на патрубок и крепят его хомутом. Главное — не герметизировать это соединение, поскольку его придется чистить.

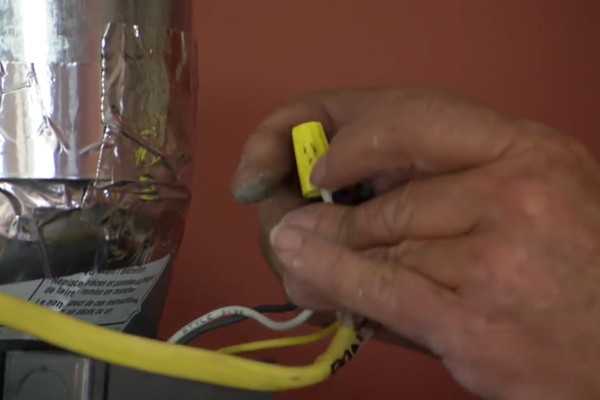

Важно заранее продумать расположение розетки и проведение электропроводки для вытяжки. Особое внимание уделяется заземлению. Нельзя заземляться через газовые трубы или водопровод.

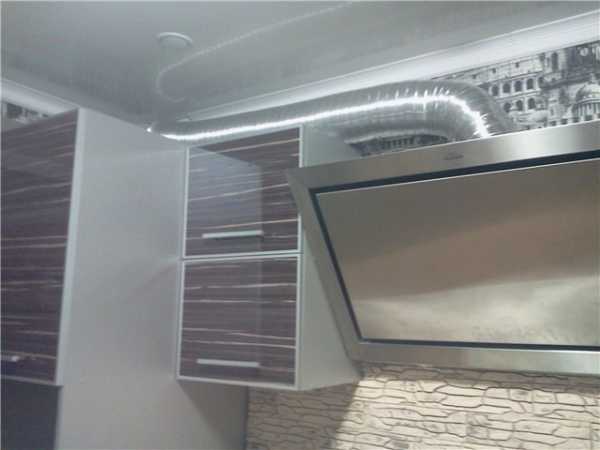

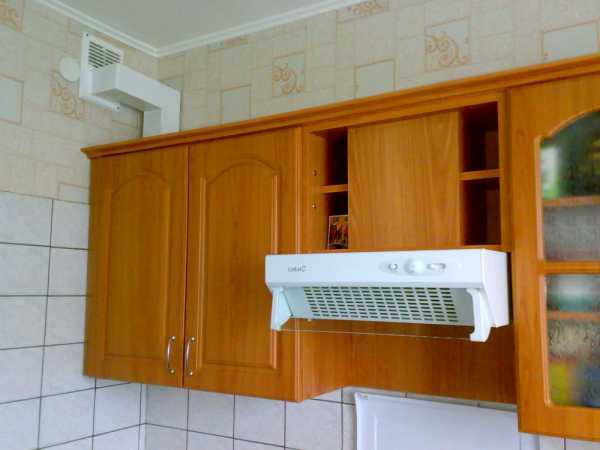

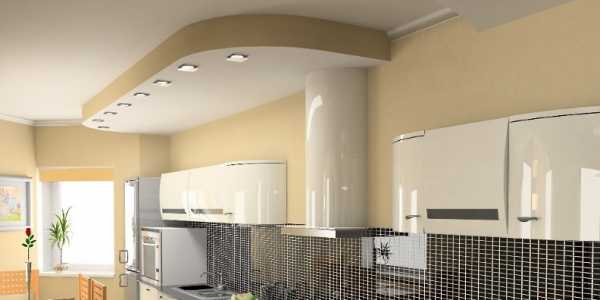

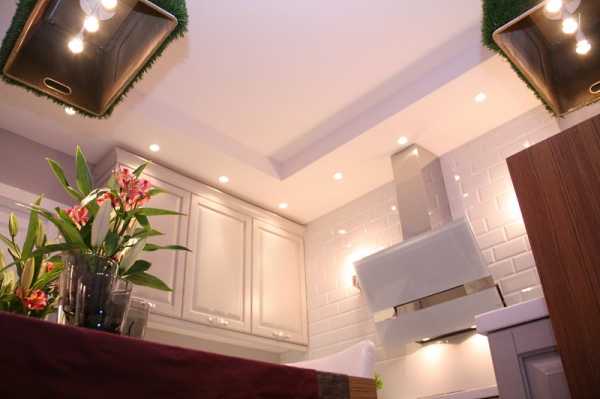

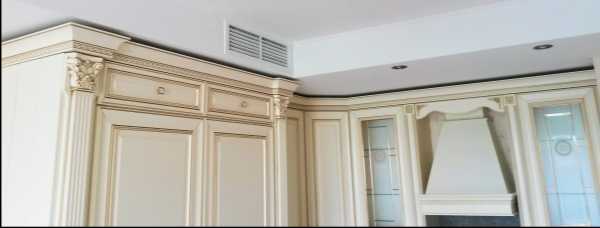

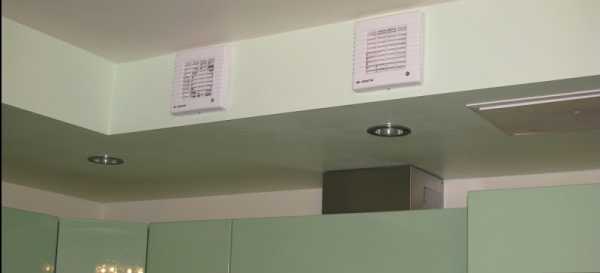

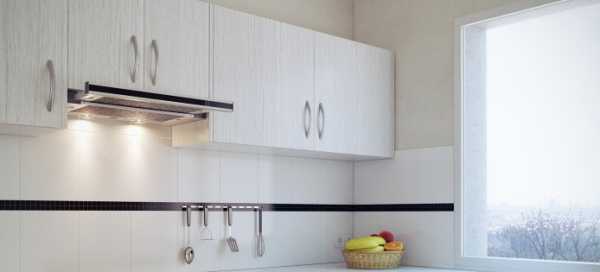

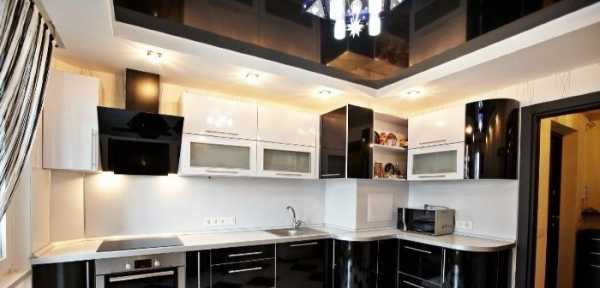

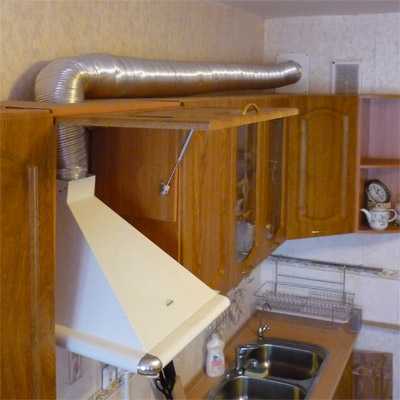

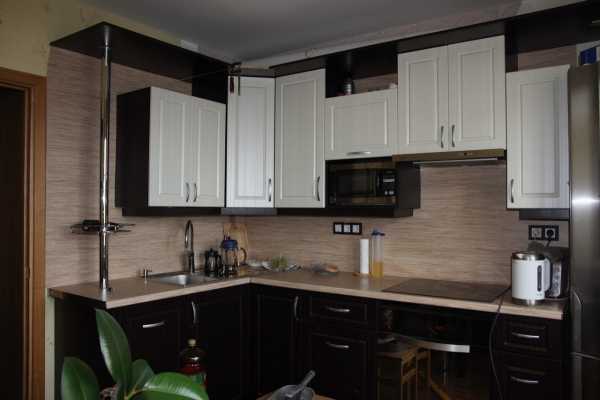

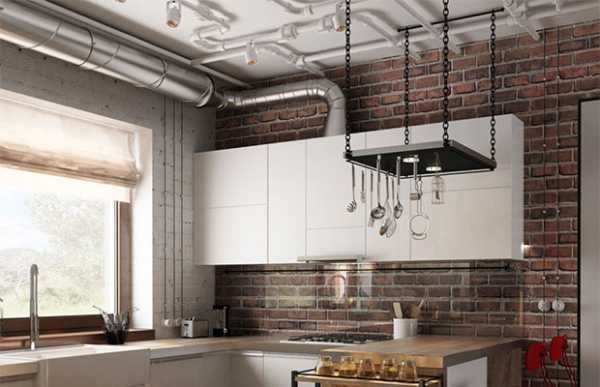

Фото удачно установленных воздуховодов в интерьере кухни

Незаметные воздуховоды для вытяжки из гофра практичны и долговечны. Их обычно скрывают за декоративной отделкой, как на фото ниже.

Красиво проложить вентиляцию из гофрированной трубы можно с использованием доступных материалов. Перед работой определяют маршрут прокладки канала и способ его маскировки. Для эффективной работы системы важно правильно подобрать диаметр труб для воздуховода.

Т С

ventilsystem.ru

как подсоединить вытяжку на кухне к вентиляции и полезные советы

Кухня является важным помещением в квартире или доме, поэтому в ней должно быть предусмотрено все для обеспечения комфортного процесса приготовления еды. В первую очередь стоит продумать обустройство газовой плиты и вытяжки. Особое значение имеет вытяжка: она позволит устранить все запахи, а также оседание жира, испарений, соков, образующихся во время приготовления еды. Ее нормальное функционирование зависит от подключения, по этой причине важно знать, как правильно подключить вытяжку к вентиляции на кухне. Если во время данного процесса соблюдать все действия, то в дальнейшем неприятные запахи не будут распространяться на все помещение.

Вытяжка, интегрированная в вентиляцию

Подготовка поверхности

Вытяжка помогает устранить неприятные проблемы, которые обычно возникают в процессе приготовления еды: оседание жира, испарение, неприятные стойкие запахи. Она втягивает всю грязь в себя и выводит ее. Но полноценное функционирование устройства зависит от его правильной установки.

Прежде чем устанавливать вытяжку, стоит заранее продумать ее место расположения. Конечно, она должна устанавливаться над газовой плитой, но и на качество поверхности стены также не стоит забывать обращать внимания. По этой причине, чтобы правильно выбрать зону для установки этого изделия, стоит изучить важные особенности:

  • первым делом рекомендуется проверить качество стен. Для монтажа данной системы стоит выбирать крепкую и прочную стену, которая изготовлена из качественной основы;
  • наиболее подходящим вариантом для установки вытяжки является стеновая поверхность, которая выполнена из бетона или кирпича;
  • обязательно требуется подготовить крепежные элементы, они должны полностью подходить под выбранную основу;
  • устанавливая вытяжку, стоит учитывать, что она должна располагаться над плитой на правильной высоте.

Для установки подойдет стена из бетона или кирпича

Особое значение уделяется высоте, именно от нее зависит правильное функционирование данного устройства. Итак, чтобы правильно определить необходимый уровень высоты стоит соблюдать следующие рекомендации:

  • допустимый показатель высоты над поверхностью электрической плиты составляет 65 см;
  • максимальная высота над поверхностью газовой высоты должна составлять 75 см;
  • обязательно нужно точно соблюдать показатели нижних границ, иначе прибор во время нагревания может выйти из строя и оплавиться;
  • верхние границы изделия необходимо подогнать под показатели роста хозяйки;
  • обязательно нужно знать правильные параметры ширины, они должны быть такими же, как и у газовой плиты – 50-60 сантиметров.

После того как будет выбрана поверхность для установки, а также куплена подходящая модель вытяжки, можно приступать к установке. Конструкция, которая будет вмонтирована и подключена в соответствии со всеми правилами и рекомендациями, сможет прослужить длительное время.

Выбор и монтаж воздуховодов

Обязательно нужно подобрать воздуховод, через который будут выводиться неприятные запахи из кухонного помещения. Особых требований к данному изделию не имеется, по этой причине с его выбором особых проблем возникнуть не должно.

Виды

Всего выделают три разновидности воздуховодов:

  • алюминиевый гофрированный рукав. Главное преимущество данного элемента состоит в том, что ему можно с легкостью придать желаемую форму. Он с легкостью сгибается под любым углом. Для того чтобы его установиться берется часть рукава необходимой длины и ему придается желаемая форма. Однако этот вид воздуховода имеет несколько недостатков – работа вытяжки достаточно шумная, это связано с тем, что поток выводимого воздуха вызывает сильный резонанс, а вот наличие ребер на поверхности рукава может вызывать некоторые трудности при выведении воздуха. Также за ним тяжело ухаживать, в промежутки ребер часто забивается пыль, жир, копоть, которые тяжело вычистить;
  • пластиковый круглый (ПВХ). Данная разновидность воздуховода собирается из несколько секций пластиковых элементов – закруглений, отводов, переходников, муфт. Соединение с трубой осуществляется благодаря наличиям расширениям на фасонных элементах. Для того чтобы предотвратить разъединение во время установки воздуховода, данного вида стыки можно промазать клеем или закрепить саморезами. Главное преимущество данных устройств состоит в том, что в них процесс воздухообмена осуществляется бесшумно. Также гладкая поверхность стенок не создает препятствий для прохождения воздуха;

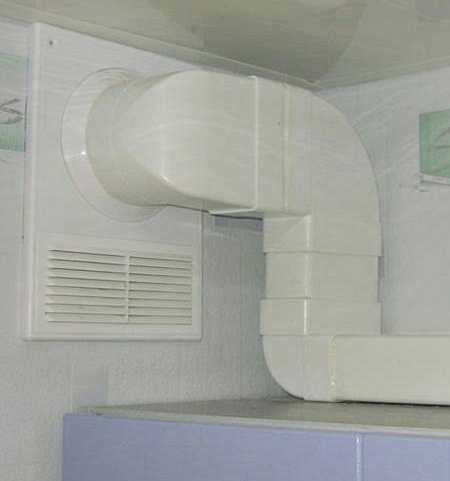

  • квадратные воздуховоды из пластикового материала. Данные устройства изготавливаются из поливинилхлорида (ПВХ), они имеют сечение с прямоугольной формой. Остальные качества у данного устройства такие же, как и у других. Обычно прямоугольные воздуховоды используются в случаях, когда требуется сэкономить пространство в помещении.

Особенности установки

Для того чтобы очистить кухонную зону от неприятных запахов, испарений, которые образуются в процессе приготовления еды, требуется подсоединить вытяжку к вентиляции. А чтобы это сделать потребуется выполнить правильную установку воздуховода.

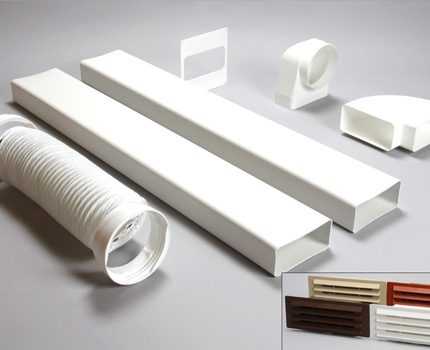

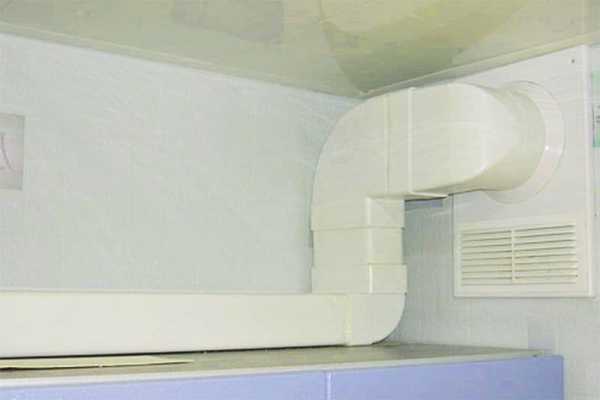

Пластиковый воздуховод

Чтобы установка данного элемента была правильная и качественная, стоит обратить внимание на несколько важных особенностей:

  • для вытяжки подойдут воздуховоды из пластикового материала или из алюминия, который выполнен на полужесткой основе;
  • наиболее подходящим считается устройство из пластика, но оно стоит достаточно дорого;
  • установка пластиковых воздуховодов имеет некоторые сложности. Для того чтобы она была качественной и правильной, требуется приобрести дополнительные элементы – переходники, вентиляционную решетку, колена с горизонтальным и вертикальным видом, которые имеет конфигурацию в виде буквы «Г»;
  • обязательно потребуется редуктор, который выступает в качестве соединяющего устройства элементов с круглым диаметром с изделиями прямоугольных форм.

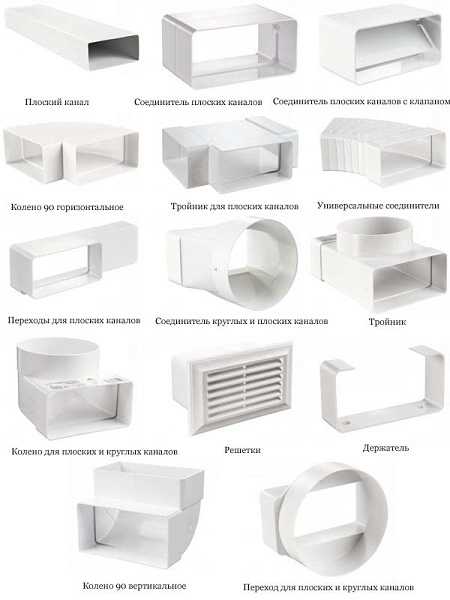

Пластиковые воздуховоды комплектуются многими дополнительными элементами, которые помогают проводить монтажные работы с любым уровнем сложности. А вот выполнить данные работы начинающему мастеру будет достаточно сложно, по этой причине доверить данные работы лучше профессионалам.

Длина воздуховода составляет не меньше 3 метров

Несмотря на то, что пластиковые изделия имеют высокую стоимость и сложности в монтаже, они обладают высокими качествами. Они рассчитаны на неопределенный срок использования, а также они не шумят во время рабочего процесса.

Прикрепление гофры к вытяжке и вентиляции

Если же вы решили сэкономить или у вас нет возможности приобрести устройство для отведения воздуха из пластика, то тогда подходящим вариантом будет гофра. Но чтобы ее правильно подсоединить к вытяжке и вентиляции, потребуется соблюдать некоторые важные нюансы.

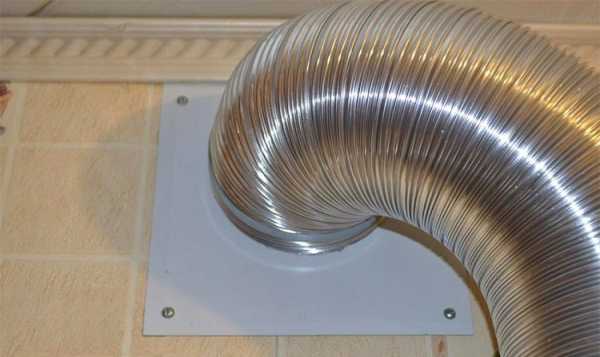

Установка гофры на решетку

Чтобы сохранить функционирование вытяжки на высшем уровне требуется продумать правильное крепление воздуховода из гофры к корпусу. Для крепления обязательно потребуются хомуты с подходящими размерами. Они могут быть изготовлены из металлической или пластиковой основы.

Для того чтобы выполнить подключение вытяжки к системе вентиляции, может потребоваться наличие специальной вентиляционной решетки. В верхней части данного элемента имеется отверстие, которое предназначено для подсоединения трубы воздуховода. В нижней части изделия располагаются отверстия, которые нужны для удаления из кухонного помещения воздуха за счет естественной циркуляции в период, когда вытяжка находится в не рабочем состоянии.

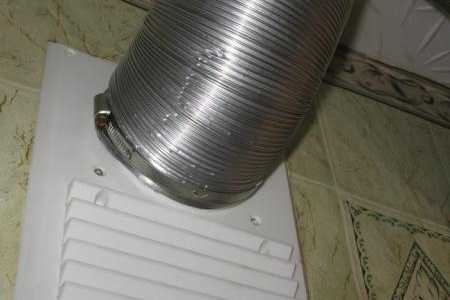

Для установки гофры подойдет решетка с выступом. Вокруг отверстия данного элемента имеется бортик с размером 2-3 см, на него производится надевание гофры. После этого она фиксируется при помощи хомутов с подходящими размерами.

Гофра к вытяжке подключается также. На ней имеется специальный выступ, на который производится установка гофрированного воздуховода. После этого нужно выполнить стягивание при помощи хомутов с требуемыми размерами.

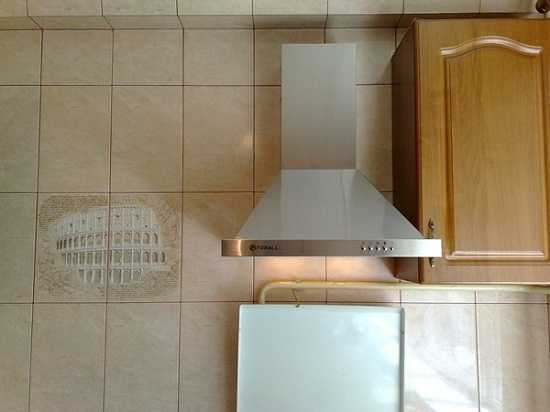

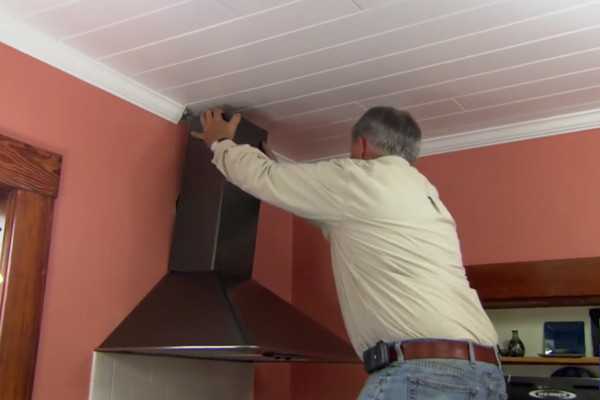

Как установить купольную вытяжку

На современном рынке бытовых приборов особой популярностью пользуются вытяжки с купольными формами. Они гармонично вписываются в кухонное помещение и идеально справляются со своими функциями. Данные изделия в свою очередь разделяют на несколько подвидов:

  • каминные (пристенные). Крепление данных приборов осуществляется к поверхности стены. Устройство изделий этого вида похоже на вентиляционные системы для каминов;
  • угловые. Вытяжки с данной конфигурацией в кухонных помещениях встречаются редко. Их устанавливают только в случаях, когда плита находится в углу;
  • островные. Данные варианты монтируют только в больших помещениях, к примеру, в столовых. Они подходят, когда газовая плита установлена в центре комнаты. Крепление приборов производится к поверхности потолка.

Виды вытяжек

Для того чтобы правильно установить купольную вытяжку, требуется знать главные особенности данного процесса. Желательно доверить данную работу профессионалам, они смогут выполнить все правильно и качественно.

Вариант установки купольной вытяжки

Если же вы решили провести самостоятельную установку вытяжки, то обязательно запомните несколько важных рекомендаций:

  • чтобы произвести установку требуется вытяжку подвести к вентиляционной системе и подключить устройство к электрической сети;
  • желательно кухонное помещение заранее обставить мебелью, а уже после этого произвести разметку расположения вытяжки. При этом обязательно нужно учитывать показатели высоты нахождения этого устройства;
  • далее требуется высверлить отверстия для дюбелей. К ним при помощи болтов монтируем опоры, на которые надевается основа вытяжного прибора;
  • после этого выполняется соединение специального отвода вытяжного устройства с гофрированным воздуховодом, при этом обязательно соблюдается герметичность;
  • в конце проверяется работоспособность вытяжки и надевается верхний кожух прибора.

Требования к подключению

Установка вытяжки должна выполняться правильно, с учетом всех важных требований. Обязательное условие при монтаже данного устройство – это соблюдение заземления имеющейся электрической розетки. Если вы не знаете, как выполняется данный процесс, то лучше прибегнуть к профессиональной помощи.

Правильное подключение кухонной вытяжки к вентиляции

Практически в каждом доме, квартире имеется вентиляционная система, к которой можно произвести подключение вытяжки. В ванной и туалете обычно устанавливаются специальные отдушины с решетками, которые и выводят в общую шахту.

Устройство подключения к вентиляции

Особенности монтажа устройства зависят от выбора способа подключения. Вытяжное устройство может выходить в область вентиляционного отверстия или сразу же за пределы комнаты, к примеру, на улицу. Если в кухонном помещении присутствует отдельный канал для отведения воздуха, то это существенно упростит процесс установки.

Установка отдельного канала сможет предотвратить многие проблемы, которые часто возникают при пользовании общей вентиляции. Зачастую выведенный воздух, испарения, жир, копоть, которые выходят в общую вентиляционную систему приводят к образованию воздушной пробки, которая может вызвать нарушение обмена воздуха во всех квартирах.

Выведение вытяжки в отдельный канал отведения воздуха

Чтобы предотвратить все неприятные ситуации и проблемы, лучше сделать отдельный канал для отвода воздуха. При его организации стоит учитывать следующие действия:

  • во внешней стене требуется просверлить отверстия при помощи алмазного бура;
  • после этого устанавливается предохраняющая решетка с обратным клапаном;
  • к обратному клапану проводим вытяжку;
  • обратный клапан может быть выполнен из двух двигающихся створок, которые устанавливаются в канал воздуховода;
  • после того как вытяжное устройство включается, створки открываются, а после его отключения они закрываются. Это позволит защитить помещение от попадания в него холодного воздуха.

Установка выведенной вытяжки и подсоединение ее к вентиляции является сложным процессом. Во время него требуется соблюдать все установленные требования и правила, от которых зависит дальнейшее правильное функционирование данного прибора. Чтобы ее правильно соединить с вентиляцией, обязательно нужны воздуховоды, которые могут быть выполнены из пластикового или гофрированного алюминиевого материала Лучше предварительно изучить характеристики и особенности данных изделий.

technosova.ru

Подключение вытяжки на кухне к вентиляции: инструкция и правила

Безупречное подключение вытяжки на кухне к вентиляции обеспечит полноценный отвод летучих веществ, формирующихся при приготовлении пищи. Не все из них приятны и полезны, многие являются токсичными и негативно влияющими на обоняние. Поверьте, лучше вытяжного устройства с их удалением ничто и никто не справится.

Желающим самостоятельно провести установку и подключение вытяжки мы предлагаем ознакомиться с весьма полезной статьей. Представленная в ней информация поможет идеально подобрать необходимый тип устройства и безукоризненно провести монтажные работы. Наши сведения будут полезны не только самостоятельным мастерам, но и тем, кто хочет проконтролировать наемных рабочих.

Автором статьи подробно описаны разновидности кухонных вытяжек, варианты монтажа различных конструкций. Досконально разобран процесс подключения вытяжного устройства к вентиляции. В качестве превосходного информативного дополнения к тексту использованы фото-подборки и видео-инструкции.

Содержание статьи:

Разновидности вытяжных устройств

Для улучшения микроклимата и избавления помещения от запахов, копоти и гари используется кухонная вытяжка. В зависимости от внутреннего устройства она может удалять отработанный воздух, очищать его или поочередно работать в каждом из этих двух режимов.

В первом случае оборудование эвакуирует воздушные массы из комнаты в атмосферу. Чтобы это осуществить, используется специальная труба – воздуховод.

Модели, затягивающие отработанный воздух и выводящие его в атмосферу, просты в использовании и уходе. Они не требуют регулярной покупки дорогостоящих фильтров

Модели второго типа – рециркуляционные. Для их полноценного функционирования не понадобится включение в вентиляционную систему.

Им нужно электропитание, чтобы втягивать отработанный воздух, скапливающийся, к примеру, над сковородкой, жарящей картофель. Внутрь устройства попадают частички жира, копоти и запах готовящейся пищи.

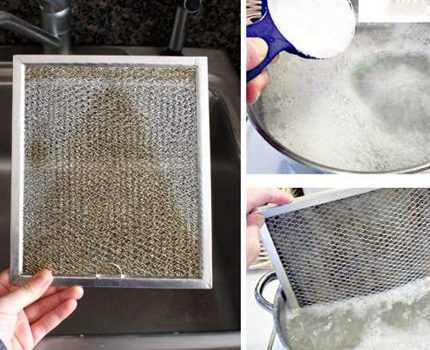

Первым на себя принимает удар жировой фильтр, затем наступает очередь угольного. Именно он поглощает все примеси и выдает очищенный воздух обратно в помещение, выпуская его через небольшие отверстия, имеющиеся в корпусе.

Вариант кухонной техники, не требующий включения в вентсистему, отличается большими запросами – для функционирования оборудования потребуется периодически покупать фильтрующие приспособления, как правило, угольные

Третий тип – комбинированные модели. Они могут работать как в режиме отвода, так и очистки. В первом случае для обеспечения работоспособности кухонной вытяжки потребуется ее подключение к вентиляции. А во втором – установка очищающего фильтра.

Выбирать нужный вариант предстоит в процессе использования. Причем в зависимости от модели прибора могут отличаться его настройки.

Например, для вытяжек с режимом очистки от фирмы LEX производитель рекомендует сначала установить угольные фильтры. Затем взять заглушки, идущие в комплекте с вытяжным оборудованием, и закрыть боковое и верхнее отверстие, которое предназначено для присоединения к вентсистеме.

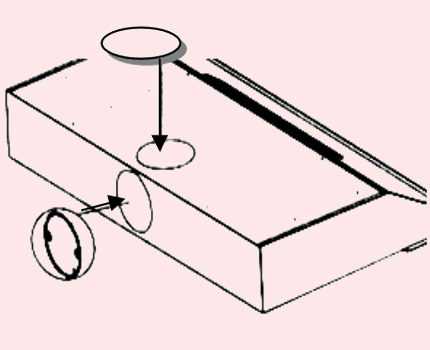

Заглушки позволяют предотвратить бесконтрольный выход воздуха изнутри устройства – сначала он полноценно профильтруется, а только потом выйдет наружу сквозь отверстия, предназначенные для этих целей

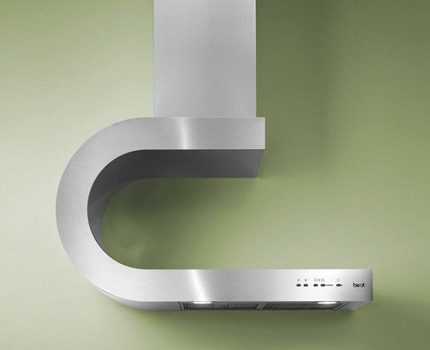

Помимо принципа работы вытяжки отличаются вариантом установки – бывают встраиваемые и открытые.

А еще все они разнятся формой, от которой зависит возможное место размещения вытяжного оборудования.

Галерея изображений

Фото из

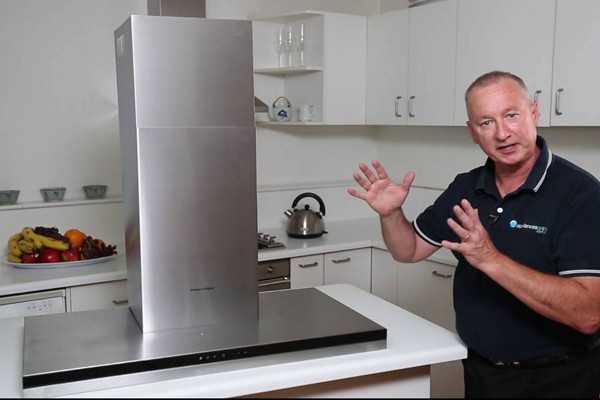

Островной тип вытяжки

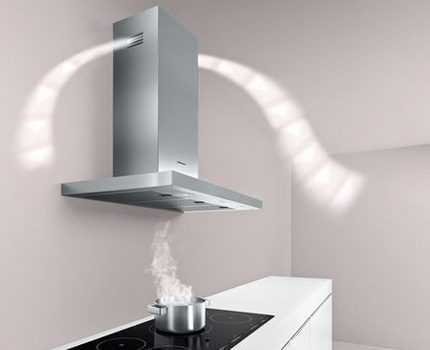

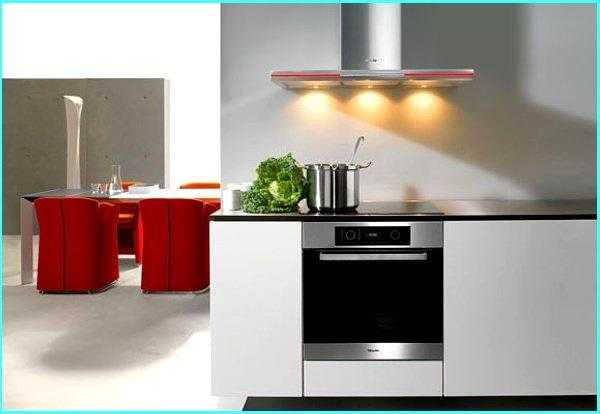

Пристенная вытяжная конструкция

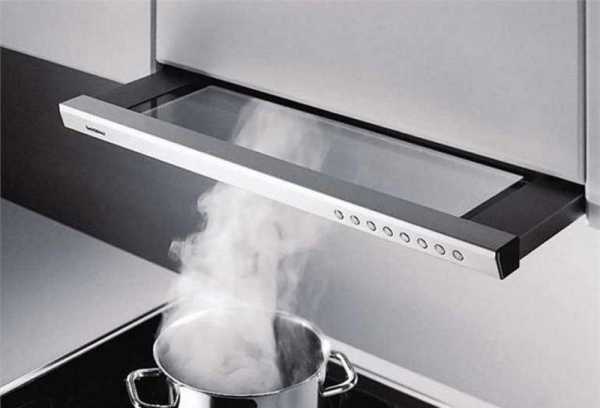

Пристенный встраиваемый вид

Угловая купольная вытяжка

Кухонная техника отличается ценой, которая зависит от известности бренда, утонченности дизайнерской задумки, использованных материалов при производстве и функциональности вытяжного оборудования.

Потребитель без проблем сможет подобрать вытяжку в нужной ценовой категории – даже в недорогом сегменте много достойных моделей. Правда, чем сложнее процессы прибор умеет выполнять, тем дороже окажется конечная стоимость.

Тонкости подключения вытяжки

Правильным вариантом обустройства всех коммуникаций является этап строительства дома или капитального ремонта квартиры. Правда, во втором случае придется мириться с готовым проектом, внося возможные коррективы.

При сооружении вентиляционных каналов своими силами нельзя соединять трубопровод из ванны, туалета и кухни в один

Для подключения вытяжки к вентиляции также используют 2 варианта:

  • соединение с уже существующим отверстием веншахты;
  • проведение трубопровода для движения воздуха сквозь стену, на которой планируется установка техники.

В первом случае предстоит потратиться на покупку воздуховодов, иногда это не один метр материала. А во втором понадобится делать сквозное отверстие в кухонной стене, которое будет выходить на улицу.

Галерея изображений

Фото из

Вывод воздуховода сквозь стену

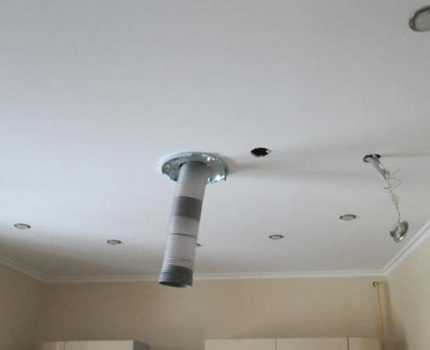

Вывод воздуховода сквозь потолок

Вентшахта за вытяжкой

Воздуховод через всю комнату

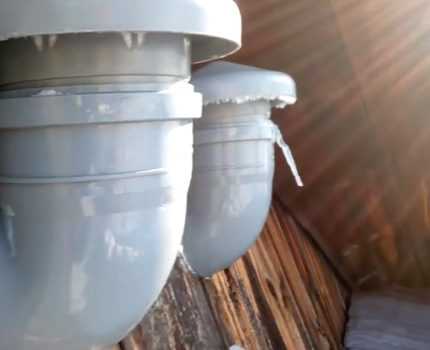

Для частных домов/коттеджей характерно обустройство венканалов с их выводом на крышу. Важно в таком случае правильно организовать систему поступления и эвакуации воздушных масс.

Руководство по проведению работ

Решившим подключать вытяжку самостоятельно предстоит сначала изучить рекомендации, изложенные в инструкции к модели, и четко их выполнять. Затем внимательно осмотреть комплектацию прибора и докупить в случае необходимости недостающие детали. Возможно понадобится воздуховод, хомуты, переходники, герметик или металлический скотч.

Шаг #1: Подготовка комнаты и места

Предстоит подготовить помещение к будущим работам, отобрать инструменты, приобрести нужные материалы. Хорошо, когда вентиляционное отверстие уже есть. В противном случае начинают с его проделывания.

Удобно еще на этапе строительства запланировать расположение кухонной техники, и оставить отводы для подключения приборов к вентиляции. Например, когда в комнате будет островная вытяжка, то воздуховод выходит прямо посредине потолка

Если дом или квартира имеют жилое состояние и полномасштабный ремонт не планируется, то можно проделать недостающие отверстия, просверлив его в потолке/стене. Это зависит от конкретной ситуации и пожеланий владельца.

Подготовка помещения будет состоять из нескольких этапов.

Галерея изображений

Фото из

Шаг 1: Подготовка места к проведению работ

Шаг 2: Проведение замеров и разметки

Шаг 3: Бурение нового отверстия под вытяжную трубу

Шаг 4: Обустройство отверстия снаружи

Когда отверстие оформлено, настал черед установить вытяжную технику над плитой. Способ будет зависеть от модели и места расположения последней. Важно ее надежно зафиксировать крепежами, входящими в комплект.

Иногда в корпусе не хватает отверстий для крепления изделия. Тогда можно самостоятельно их проделать в нужных местах и вкрутить саморезы.

Шаг #2: Процесс подключения к вентиляции

Когда вытяжка установлена в соответствии с рекомендациями фирмы-изготовителя, настал черед для ее подключения. Здесь следует понимать, что для функционирования прибора нужен канал отвода отработанных воздушных масс и стабильное электроснабжение.

Если решено использовать пластиковые трубы, то предстоит купить переходники, герметик, возможно потребуется переход с круглого отвода вытяжки на прямоугольный будущего канала. Важно, чтобы диаметр воздуховода не был меньше, чем выходной патрубок прибора

Первым делом предстоит соединить устройство с вентиляцией. Это можно совершить с использованием следующих типов труб:

  • металлическая гофра – алюминий, реже сталь;
  • гофрированный пластик – крайне редко используют;
  • нержавейка круглого сечения;
  • пластик с прямоугольным или круглым сечением – тоже довольно популярный и удобный вариант.

При выборе гофры понадобится хомут, металлический скотч, возможно, решетка для обустройства входа в общедомовой канал. Подключение происходит поэтапно.

Галерея изображений

Фото из

Шаг 1 – Сборка из патрубков конструкции

Шаг 2 – Установка и фиксация

Шаг 3 – Подключение гофрированного воздуховода

Шаг 4 – Второй конец трубы присоединяется к вытяжке

Качественное выполнение всех соединений обеспечит отменную работу устройства. Но на этом работы не закончились – вытяжкой еще пользоваться нельзя. Осталось запустить ее мотор, подав питание электричеством, и надеть декоративный кожух.

Для этого предстоит соблюдать определенную очередность при выполнении работ. Предварительно следует убедиться, что линия, к которой будет происходить подсоединение, обесточена.

Галерея изображений

Фото из

Если у вытяжки имеются провода, то их предстоит соединить с питающим кабелем, четко следуя схеме, нанесенной на корпусе рядом с ними. Для этого удобно использовать колпачки СИЗ

Если эта модель техники оснащена вилкой, то достаточно ее вставить в розетку, расположенную поблизости. Хорошо, когда для вытяжки предусмотрительно установлена электроточка, которая находится прямо за воздуховодом

Теперь осталось измерить длину, которая должна быть у защитного короба и подогнать ее, спрятав остальное. Короба, как правило, позволяют это сделать, задвинув ненужное внутрь

За коробом прячут электрические провода, воздуховод, все крепления – снаружи корпус вытяжки и путь ко входу в канал выглядит единым целым

Подключение вытяжки к электросети

Вытяжка с вилкой

Подгон размера защитного короба

Монтаж короба вытяжки

Завершив подключение, останется проверить качество сборки. Для этого оборудование сразу же включают и выбирают по очереди все скорости работы.

Включают подсветку и измеряют уровень шума, производимый устройством. Его сверяют с показателями, указанными в инструкции.

Шаг #3: Завершение работ по установке

Не всегда подключение к вентиляции и к электросети является завершающей стадией. Иногда вход в шахту расположен крайне неудобно или очень далеко и приходится включать фантазию, чтобы как-то его замаскировать.

Галерея изображений

Фото из

Длинный трубопровод от вытяжки

Воздуховод спрятан в шкафу

Вентканал за декоративным кожухом

Красивая пластиковая труба

Вентканал за подвесным потолком

Многоуровневый потолок из гипсокартона

Воздуховод из труб прямоугольного сечения

Островная вытяжка посреди комнаты

Важно спланировать, какой именно вариант для маскировки воздуховода предстоит использовать на своей кухне. Ведь реализация некоторых идей потребует дополнительных затрат.

Самый простой и дешевый вариант, когда отверстие находится рядом – кожух вытяжного устройства скроет место врезки в вентиляционную систему. Еще неплохо, когда до входа в шахту совсем недалеко – предстоит купить минимум материала – например, пластиковую трубу, гармонирующую с цветом остальной кухонной мебели.

Нормы эксплуатации и правила ухода

Условия использования и своевременный сервис являются залогом долговечности кухонной техники. Не удивительно, что приборы с гарантийным сроком службы 1-3 года при соблюдении определенных правил спокойно отработает 8-10 лет, не требуя дорогостоящего ремонта.

Безопасное использование прибора

Чтобы вытяжка на кухне функционировала без проблем, следует изначально правильно ее установить и подключить к коммуникациям – электросети и вентиляции. Никаких перекосов быть не должно.

При тестовом включении прибор будет работать спокойно, издавая допустимый уровень шума. Скрип, треск и прочие посторонние звуки являются свидетелями ошибок, допущенных при установке.

Сразу же после монтажа техники следует проверить работоспособность и шумность. Можно воспользоваться реальным прибором для измерения уровня шума, если такой имеется, или приложением с аналогичным названием, загрузив его на смартфон

Категорически нельзя использовать бытовое вытяжное устройство на производстве – только по прямому назначению. В противном случае владелец лишается гарантии.

Кроме того, запрещены следующие действия:

  • закрывать или закупоривать отверстия на корпусе изделия;
  • ограничивать или и вовсе перекрыть свободный приток воздуха во время работы прибора;
  • подключать воздуховод в канал для удаления дыма и других горячих выбросов;
  • проводить манипуляции по ремонту или обслуживанию без отключения вытяжки от электрической сети.

Такие запреты связаны с безопасностью пользователей и самой техники – нарушение правил повлечет за собой выход из строя вентилятора, без которого прибор не сможет функционировать.

Когда завершающей стадией приготовления блюда будет фламбе, например, аппетитному стейку предстоит передать едва уловимые нотки выдержанного коньяка, следует крайне внимательно выполнять процесс, чтобы избежать возгорания жировых фильтров

Обслуживание техники своими руками

Проведение сервисных работ зависит от частоты использования вытяжки, характера сооружаемых блюд и режима, выбираемого для ее функционирования. Важно помнить, что обслуживание проводится при полном отключении прибора от электрической сети.

Уход за изделием заключается в ежемесячном промывании жировых фильтров – нужно их снять и удалить мыльным раствором и мягкой губкой следы копоти и пыли. Оставить сохнуть при комнатной температуре.

Игнорирование правил по очистке жироуловителей может привести к случайному возгоранию последних и поломке вытяжного оборудования. Более того, грязные фильтры могут стать причиной плохой его работы

При наличии и использования режима рециркуляции предстоит менять угольные фильтры. Это делают в среднем каждые 4-6 месяцев. Частота полностью зависит от модели устройства и рекомендаций его производителя.

Если же установленная техника способна только эвакуировать отработанный воздух из помещения, то потребности в дополнительных тратах на покупку фильтрующих приспособлений не будет.

Кроме того, прибор нуждается в регулярном удалении загрязнений с поверхности корпуса – мягкой ветошью, смоченной в мыльном растворе, предстоит вытереть образовавшиеся в процессе эксплуатации пятна.

Эту же процедуру следует повторить на всех частях устройства, находящихся внутри прибора и к которым можно добраться. Особое внимание нужно уделить очистке лопастей вентилятора – чрезмерное количество отходов, накопившихся на них, приводит к снижению мощности вытяжки.

Удалять загрязнения можно любым средством, используемым для мытья посуды. Главное, чтобы оно не содержало грубых включений, способных поцарапать поверхность фильтра или корпус кухонной техники

При перегорании лампочек предстоит их заменить на новые, выбрав аналогичную мощность и размер. Если сломается какой-то механизм, то лучше обратиться за помощью в сервисный центр, не пытаясь устранить проблему своими силами.

Выводы и полезное видео по теме

О монтаже вытяжной техники и ее подключении к вентсистеме в видеоролике:

Один из способов максимально эффективно совместить вытяжку на кухне с вентиляционной шахтой в многоквартирном доме в видео:

Вывод воздуховода кухонного оборудования на улицу в частном доме в видеоролике:

Ознакомившись с правилами проведения работ при подключении вытяжной техники к системе вентиляции, можно попытаться все сделать своими силами.

Исключение – рекомендации производителя вытяжки, советующего выполнять установку и подвод коммуникаций, с привлечением уполномоченных на это специалистов. В таком случае, чтобы не терять гарантию на дорогостоящее оборудование, предстоит оплатить услугу по монтажу и подключению устройства.

sovet-ingenera.com

как спрятать на кухне, диаметр

Уже много лет ни одна уважающая себя хозяйка не обходится на кухне без вытяжки. Этот нехитрый прибор не просто очищает воздух от продуктов испарения и горения во время приготовления пищи, но и бережет мебель, потолок и другие поверхности от мелких частиц жира. Но, как это нередко бывает, за дополнительное удобство приходится платить. В данном случае – не самой привлекательной гофрой для вытяжки, которая портит весь кухонный дизайн.

1

Разновидности вытяжек – можно ли обойтись без гофры?

На современном рынке огромное многообразие вытяжек, они отличаются не только широчайшим спектром дизайна: от добротной классики до футуристичного хайтека, но и мощностью, которую имеет смысл правильно подбирать в зависимости от площади или даже объема кухни. Если маломощный прибор вполне справится со своей задачей на кухне в «хрущевке», то покупать его же для современной квартиры-студии – пустая трата денег. Нежеланные запахи и копоть будут вам обеспечены.

Кроме того, кухонные «спасатели» принципиально отличаются принципом работы. Их два: есть вытяжки проточные, а есть циркуляционные. Про проточные поговорим чуть позже, сначала коснемся циркуляционных. С ними довольно просто. Это автономный прибор, который, по сути, «гоняет» воздух в помещении по кругу, очищая его через свой внутренний фильтр. Достаточно подобрать подходящую по стилю вытяжку, подключить к сети и пользоваться. Впрочем, специалисты указывают и на существенные недостатки этого типа:

  • высокие требования к уходу – саму вытяжку и фильтр необходимо часто чистить;
  • по мере загрязнения фильтра со своими функциями вытяжка справляется все хуже;
  • не подходит для больших помещений.

Основное же достоинство одно – нет пресловутой трубы из гофрированной алюминиевой фольги, которая омрачает радость от тщательно выверенного кухонного дизайна. Проточная вытяжка как раз нуждается в подобной конструкции, поскольку, всасывая воздух, она выводит его в вентиляцию, делая очистку более эффективной.

Поэтому прежде, чем говорить проточной вытяжке однозначное «нет», желая сохранить на кухне красоту и гармонию, задумайтесь о том, что чистый воздух – это еще и здоровье самой хозяйки и всех тех, для кого она так вкусно готовит.

2

Дело – труба или как правильно выбрать вентиляционный рукав?

Существует несколько разновидностей самой трубы, соединяющей вытяжку и отверстие в стене, за которым начинается вентиляционная шахта с выходом на крышу.

Пластиковая, прямоугольная с различными сечениями труба больше подходит для тех ситуаций, когда воздуховод состоит из прямых линий, а сама вытяжка предполагает подсоединение именно прямоугольной трубы. В противном случае конструкция сильно усложнится добавлением всевозможных фитингов – соединений. Также пластиковая труба хоть и менее шумная, но более требовательная к температурным режимам. Очень горячий воздух может ее деформировать.

Алюминиевая гофрированная труба диаметром 100, 120, 150 мм – наиболее доступный, распространенный и универсальный вариант. Большинство вытяжек имеют выходное отверстие одного из трех вышеназванных диаметров гофры, поэтому подобрать нужный размер рукава, чаще всего, не составляет никакого труда. Длина трубы может варьироваться, обычно она способна растянуться до трех метров в длину по прямой линии. Если рукав нужен длиннее, можно приобрести несколько комплектов и соединить их при помощи обычных хомутов того же диаметра или специальных фитингов. Этот вариант также выручит, если воздуховод должен приобрести сложную форму со множеством изгибов.

Алюминиевая гофрированная труба

Гофрированная структура позволяет придавать изгибы и без соединений, но есть риск сужения диаметра внутри воздуховода, а это крайне нежелательно. Такая труба крепится хомутами с одной стороны к вытяжке, а с другой – к специальной площадке. При выборе площадки важно учесть два параметра:

  • диаметр отверстия, на которое предстоит надеть гофру, должен совпадать с трубой;
  • размеры самой площадки должны перекрывать вентиляционное отверстие в стене, крепится площадка с помощью электродрели и дюбель-гвоздей.

Кроме вышеперечисленных преимуществ, алюминиевая труба выдерживает широкий диапазон температур, она долговечна и пожаробезопасна, не боится влаги, не подвержена коррозии. Недостаток один и существенный – непривлекательный внешний вид. Гофра для вытяжки из нержавейки обладает теми же преимуществами и недостатками, что и алюминиевая, но еще более долговечна, способна справиться с очень высокими температурами, имеет более высокую цену.

3

Как спрятать гофру от вытяжки с помощью карниза и шкафов?

На любом этапе, если ремонт в кухне идет полным ходом, или она уже давно обжита домочадцами, спрятать несимпатичный рукав от вытяжки на кухне можно. Главное – знать, как спрятать. Вариантов несколько, они разнятся и по материальным, и по трудозатратам. Но и конечный результат напрямую зависит от вложенных усилий.

Гофра от вытяжки в кухонном шкафчике

При планировании кухонного гарнитура, если вы уже знаете, где именно будет располагаться вытяжка, и куда потянется от нее рукав, выбирайте модели с декоративным козырьком, который устанавливается поверх всех навесных шкафчиков. Нередко он имеет выступающий вверх карниз. Если смонтировать воздуховод вдоль стены и уложить его на козырек, спрятав за карнизом, видно его практически не будет. Этот вариант подходит в том случае, если:

  • вся труба, включая вывод в вентиляционную шахту, располагаются над мебелью;
  • высота, на которой находится козырек, достаточная для того, чтобы трубу не было видно из любой точки помещения.

Кстати, если в целом вам этот вариант подходит, но мебель уже приобретена, и козырька у нее нет, его можно заказать дополнительно или даже изготовить самому. Получится совсем не дорого. Наиболее распространенный способ решения этого вопроса с точки зрения правильного планирования и дизайна – скрыть как саму вытяжку, так и воздуховод за фасадом кухонного гарнитура. Впрочем, вытяжку можно оставить и снаружи, тогда она послужит дополнительным элементом декора.

Кухонный гарнитур с карнизом сделает гофру почти незаметной

Дизайнер, который будет проектировать мебель, учтет особенности вашей кухни и расположит конструкцию внутри навесных шкафов. Это, безусловно, потребует пожертвовать довольно большим количеством полезной площади в системе хранения, зато станет идеальным вариантом, когда никто даже не догадается, что скрыто внутри. Этот вариант подходит в том случае, если:

  • вы находитесь на этапе планирования новой мебели для кухни;
  • выход в вентиляционную шахту располагается на той же высоте, где будут висеть будущие шкафчики;
  • площадь кухни позволяет разместить достаточное количество шкафов, часть из которых использовать можно будет не в полном объеме.

Если же трубу вести нужно под потолок, куда вы точно не захотите каждый раз класть крупу при помощи стремянки, можно замаскировать трубу фальш-шкафчиками. Если бюджет позволяет.

4

Пластиковый или гипсокартонный короб – дешево и неприметно

На небольшой кухне с коротким расстоянием от вытяжки до вентиляции можно отказаться от металлической гофры в пользу пластиковой трубы. Они бывают разных расцветок, вы легко подберете подходящую. Если же целесообразнее установить именно алюминиевую гофру, ее можно обшить коробом из пластика, соединив его с помощью фитингов. А далее пластик можно выкрасить в цвет стен или даже оклеить точно такими же обоями, и короб станет практически невидимым. Готовые вентиляционные конструкции могут заменить молдинги, которые используют для декорирования стен или потолков. Тут с декоративной частью проблем тоже не возникнет.

Монтаж гипсокартонного короба для гофры

Этот вариант подходит в том случае, если:

  • необходимо обойтись малыми финансовыми и трудовыми затратами;
  • помещение позволяет оставить небольшой зазор между металлической трубой и коробом, во избежание перегрева пластика;
  • форма рукава простая, иначе многочисленные изгибы короба только усугубят ситуацию.

Чтобы скрыть трубу за коробом из гипсокартона, потребуется больше усилий, зато этот материал предпочтительнее как с точки зрения внутренней экологии дома, так и с точки зрения пожарной безопасности. Гипс и бумага – компоненты плит, которые легко режутся, достаточно просто монтируются на конструкцию из металлопрофиля, а после шпаклевания, по сути, становятся частью монолитной стены. Пожалуй, лучше перестраховаться и купить для кухни влагостойкий гипсокартон, он немного дороже обычного, но уж точно не испугается повышенной влажности, если хозяйка задумает, к примеру, прокипятить белье на плите.

Пластиковый короб для гофры

Сделать короб можно самому или доверить это мастеру. При этом дизайнер помещения или ваш собственный вкус подскажут вам, будет ли он лучше смотреться как часть разноуровнего потолка, или как замысловатый рельеф стены. Еще одно преимущество – в короб из гипсокартона можно монтировать дополнительное точечное освещение. В этом случае он по ширине должен быть больше, чем кухонная мебель. Врезать светильники не стоит прежде, чем грунтовать гипсокартон и шпатлевать его. Этот вариант подходит в том случае, если:

  • высота потолков позволяет немного опустить их по периметру;
  • помещение нуждается в дополнительном освещении;
  • труба большая по протяженности или переходит с одной стены на другую.

5

Разные уровни потолка и рукав как диктатор стиля

Добиться желаемого эффекта можно и с помощью усложнения формы потолка. Второй уровень, за которым надежно спрячется некрасивая труба, можно сделать и на навесном потолке, и на натяжном. Главное – оставить достаточный зазор между полотном и трубой во избежание деформаций, а также красиво оформить место, где труба от вытяжки уйдет под потолок. Этот вариант подходит в том случае, если:

  • вы делаете ремонт в новом доме или капитально ремонтируете старый, потому что ради того, чтобы только спрятать гофру, ремонт выйдет неоправданно дорогим;
  • высота потолков позволяет делать два уровня;
  • площадь кухни большая или она является частью квартиры студии.

Труба от вытяжки как элемент интерьера

В последние годы стиль «лофт» становится все более популярным в дизайне интерьеров. И кухонное пространство – не исключение. Грубая кирпичная кладка, плохо обработанное дерево и огромное количество металлических труб – вот главные его атрибуты. Гофрированная вытяжка никак не хочет прятаться с глаз долой? Сделайте ее основным арт-обьектом кухни. Поддержите тему блестящего алюминия в других элементах отделки, сфотографируйте гофру и напечатайте на фотообоях, которые наклеите на одну из стен. Используйте хомуты для декорирования вазы, к примеру. Этот вариант подходит в том случае, если:

  • вы поклонник современных, брутальных и минималистичных дизайнерских решений;
  • готовы использовать столь незначительный повод, как мозолящая глаза труба, для того чтобы полностью обновить стиль кухни, а то и всей квартиры.

obustroen.ru

Подсоединение кухонной вытяжки к вентиляции

Во время приготовления пищи в воздух попадают частички жира. Смешиваясь с пылью, жир оседает на обоях, потолке и всех открыто стоящих предметах. Естественно, что через небольшой промежуток времени ремонт на кухне, кухонный гарнитур и прочая мебель теряют свой первоначальный вид. Решение проблемы одно – установить вытяжку. Однако сама по себе вытяжка, даже при наличии угольного фильтра, вряд ли справится с проблемой. Повысить эффективность вытяжки можно подключив ее к вентиляции.

Так как кухня относится к категории жилых помещений с значительным загрязнением воздуха, то на ней обязательно имеется вытяжное вентиляционное отверстие. Именно к нему и подключается кухонная вытяжка. Соединение кухонной вытяжки с вентиляцией осуществляется по средствам вентиляционных коробов-каналов.


Рис.1.
 Наибольшая эффективность кухонной вытяжки достигается подключением ее к системе вентиляции здания. К вентиляционному каналу вытяжка подключается по средствам специальных вентиляционных коробов.

Вентиляционные короба-каналы бывают различные, для бытового применения наибольшее распространение получили 2 вида: гофрированный и пластиковый вентиляционный короб-канал.

Гофрированный вентиляционный канал представляет собой гибкую трубу-гофру, которая имеет возможность растягиваться. Для установки гофры не требуется никаких промежуточных элементов. Ее проводят от кухонной вытяжки непосредственно к вентиляционному отверстию. Недостатком гофры является ее неказистый внешний вид, поэтому часто ее скрывают в специальном гипсокартонном коробе.


Рис.2. Гофрированная труба может растягиваться до 4 метров. Она гибкая, поэтому ее можно проложить практически по любому маршруту. Однако она портит внешний вид кухни.

Рис.3. Чтобы гофрированная труба не портила внешний вид кухни ее размещают в гипсокартонном коробе. Этот короб может использоваться и для установки подсветки кухонного гарнитура.

Пластиковый вентиляционный короб представляет собой трубу прямоугольного или круглого сечения. Этот тип вентиляционных каналов может устанавливаться как скрыто, так и открыто, благодаря своему привлекательному внешнему виду. Часто канал пропускают по поверхности кухонных шкафов, где он совершенно незаметен. Для соединений элементов пластикового вентиляционного короба существуют специальные переходники.


Рис.4. Более сложный, но более практичный вариант подключения вытяжки к вентиляции – это применения специальных вентиляционных коробов. Если их уложить на верх кухонного гарнитура, то они будут не заметны.

Подключение кухонной вытяжки к вентиляции начинают с определения диаметра фланца вытяжки. Для разных вытяжек этот размер может быть различен. Это самый важный геометрический размер, на втором месте по важности является длина вытяжного канала. Зная указанный параметр можно идти в магазин и приобретать нужные компоненты системы вентиляции.


Рис.5. При подключении вытяжки к вентиляции основную сложность создает место соединения вентиляционного канала и вытяжки. Для этого используется фланец, как правило он идет в комплекте с вытяжкой. Важно правильно подобрать диаметр переходника между вытяжкой и вентиляционным каналом.

Если Ваш выбор пал на гофрированный вентиляционный канал, то порядок действий следующий. Необходимо подобрать гофру диаметром равным диаметру фланца кухонной вытяжки. Сделать это не сложно, так как гофры имеют широкий спектр диаметров. Так же вам потребуется 2 хомута для закрепления гофры и накладка на вентиляционное отверстие. Важно отметить, что присоединительный диаметр накладки должен соответствовать диаметру гофры.

Соединение кухонной вытяжки и вентиляции гофрой очень простое. Сначала устанавливаете накладку на вентиляционный канал, затем прокладываете гофру по выбранному маршруту, после чего закрепляете гофру на кухонной вытяжке и канале с помощью хомутов. В принципе можно обойтись и без хомутов, однако существует вероятность, того что гофра будут плохо держаться и может сорваться как с фланца, так и с накладки.


Рис.6. Если в качестве вентиляционного канала используется гофрированная труба, то в местах соединения с вентиляцией и вытяжкой необходимо установить хомуты. Таким образом гофрированная труба будет хорошо закреплена.

Соединение вытяжки с вентиляцией по средствам пластикового короба

несколько сложнее, однако вряд ли вызовет затруднения. Важно правильно подобрать переходник между фланцем вытяжки и вентиляционным коробом. Так же необходимо правильно рассчитать количество переходников и соединителей. Если короб будет проходить по стене или потолку важно не забыть приобрести специальный крепеж.


Рис.7. Для соединения пластиковых вентиляционных каналов с вытяжкой и вентиляцией, а также для прокладки каналов и стыковки их между собой необходимо использовать специальные переходники. С их помощью можно собрать вентиляционный канал любой сложности.

Одним из важнейших элементов вентиляционный системы является накладка на вентиляционное отверстие. Для подсоединения кухонной вытяжки к вентиляции необходимо выбирать накладку, которая имеет, помимо отверстия под вентиляционный короб, решетку. Эта решетка будет обеспечивать естественную вентиляцию в случае, когда кухонная вытяжка выключена. Если решетка отсутствует, то естественной вентиляции не будет, что не допустимо для кухни.


Рис.8. При подключение вентиляционных каналов к вентиляционной шахте необходимо использовать специальную накладку на вентиляционное отверстие. Накладка состоит из места соединения с вентиляционным каналом и решетки. Если вытяжка будет выключена, то решетка обеспечит естественную вентиляцию кухни.

Как вы смогли убедиться, подсоединить кухонную вытяжку к вентиляции просто. Важно правильно подобрать переходник, который обеспечит герметичность вытяжки и короба, а также установить накладку обязательно с решеткой на вентиляционное отверстие, обеспечив возможность работы естественной вентиляции. После чего достаточно проложить вентиляционный канал. Соединив кухонную вытяжку и вентиляционное отверстие Вы получите эффективную систему удаления загрязнений из воздуха кухни, что обеспечит чистоту и свежий внешний вид кухни и кухонной мебели.

mhremont.ru

Как своими руками произвести монтаж вытяжки

Монтировать кухонную вытяжку — дело нехитрое, а особенно для профессионала. Если вы не хотите тратить деньги на его услуги, и желаете проверить уровень своего мастерства — сделайте это самостоятельно. Все пройдет гладко, если руководствоваться советами и правилами, которые предлагаются в этой статье.

Итак, с чего же начать?

Чтобы понять, как крепятся устройства, фильтрующие воздух, ознакомьтесь с классификацией изделий, существующих на рынке. После этого вам будет легче выбрать, как же лучше монтировать вытяжку.

Виды техники

По способу работы вытяжки бывают:

  • эвакуирующие — выводят воздух из комнаты на улицу. Такой электроприбор за несколько минут превращается в циркуляционный, если купить угольный фильтр и монтировать его в воздуховод. Если самостоятельно установить вытяжку эвакуирующего типа,  то заодно с запахом блинчиков она удалит избыточное тепло, что особенно приятно в летнюю жару;
  • циркуляционные. У них есть небольшой фильтр, который очищает воздух от примесей дыма и запахов, а потом снова возвращает его в комнату. Такой тип устройств пользуется меньшей популярностью, ведь фильтры нуждаются в регулярной чистке и замене, да и 100% поглощение запахов, увы, не гарантировано.

Еще одно отличие вытяжки — в способе установки. В процессе изучением вопроса, как она устанавливается, необходимо учесть, где будет лучше выглядеть эта кухонная техника.

  • встроенные — тут все понятно, устройство является частью мебели для кухни и прочно прикреплено к ней;
  • настольные: большими, горизонтально расположенными раструбами оборудуют кухни кафе и ресторанов, работа которых сопряжена  с высокими мощностями. Для домашнего использования достаточно бессмысленное и неудобное дополнение;
  • каминная — каким образом она будет располагаться, решают одновременно с устройством камина;
  • потолочная. Такое устройство самому сложно установить, ведь оно представляет собой разветвленную систему воздухозаборников в натяжном или подвесном потолке. Кроме того, нужно продумать систему воздуховодов.

Совет: Чтобы не испытывать лишнего неудобства в эксплуатации и уходе за техникой, внимательно изучите, какие бывают типы устройств для фильтрации воздуха.

Вам будет интересно: Как правильно выбрать вытяжку.

Подготовка к монтажу — необходимый инструментарий

Корректно и правильно установить вытяжку вам помогут такие инструменты:

  • гофрированная труба и несколько хомутов, чтобы прикрепить устройство на кухне;
  • шуруповерт с перфоратором;
  • ножовка для металла;
  • решетка для канала вентиляции;
  • уровень, с помощью которого устройство будет монтировано;
  • отвертка для мелких работ;
  • рулетка и карандаш с мягким грифелем для того, чтобы делать разметку.
  • электролобзик, чтобы вырезать отверстия в шкафчике.

Совет: гофрированную трубу лучше выбрать пластиковую, а не алюминиевую. Пластиковый гофр выглядит более эстетично, его легче встроить в дизайн помещения, и он не шумит, в отличие от алюминиевого.  Впрочем, последний можно замаскировать в гипсокартонный потолок, но это потребует дополнительных затрат труда, времени и средств.

На всякий случай подготовьте баллончик с герметиком — он может понадобиться для тщательной обработки стыков частей конструкции вытяжки.

Варианты установки вытяжки на кухню

Инструкции по установке вытяжки будут разными в зависимости от того, каким способом придется его монтировать — в шкафчик, под шкафчик, на стену, к потолку.

В любом случае, потребуется заранее проложить проводку. Если ваша кухонная вытяжка будет питаться от розетки, провод нужно спрятать за мебелью — самому это легко сделать. В случае, если монтировать будете через автомат, то кабели прячутся под плинтусом, за обшивкой стены или в специальном коробе из пластика. Запомните: обязательно подключается заземление!

Установка вытяжки в шкафчик

Удобный способ установки во многих случаях является спасительным вариантом для маленьких кухонь с явным дефицитом пространства. Еще одно достоинство такого решения — расположение техники непосредственно над плитой, использование пространства на все 100% (когда навесной шкаф выступает многофункциональным предметом интерьера). Что можно ожидать от такого умного решения? Эффективной циркуляции не только на кухне, но и во всем доме. Итак, перейдем к делу.

В качестве примера к уроку, как закрепить встраиваемую модель, приведем Universo BUILT-IN-700. Она примечательна тем, что может работать откачивая воздух наружу и фильтруя его.

Для начала нужно изготовить специальный шкаф (без дна) для электроприбора, который будет монтироваться к средней полке.

Необходимо измерить высоту девайса, чтобы понять, на каком расстоянии от полки его разместить. Размер отличается для разных моделей, но в среднем — 13-15 см.

Если в конструкции присутствует вентиляционный канал, надо сделать прорези под воздуховод, предварительно измерив рулеткой диаметр гофры и сделав отверстие аналогичного размера (чаще всего, оно колеблется в пределах 10-13 см). Обозначив контур, наметьте отверстие диаметром 9-12 мм. Просуньте в него пилку лобзика и прорежьте по контуру. Не бойтесь огрех — они будут незаметны постороннему глазу.

Взгляните на крепеж, который идет в комплекте вытяжки. Если это металлические “ушки”, регулировка которых не предусмотрена — то высоту для навешивания прибора нужно замерять с точностью буквально до миллиметра. При наличии универсального крепежа — то есть навесов, которые крепят на полоску металла на стене, можно быть не столь точным в замерах.

При установке встроенной вытяжки на кухне не будет лишних элементов, которые испортят дизайн — все детали и трубы будут спрятаны. А если туда же  установить и розетку, то присутствие устройства не выдадут и свисающие провода.

Установка под шкафчик

Если вы готовите редко, лучше вмонтировать встраиваемый воздухоочиститель, без пыли и шума, под шкафчик — это легко сделать самостоятельно, ведь процесс установки значительно упрощается, а электроприбор не будет сильно загрязняться.  Важная деталь — в случае монтажа вытяжки в шкафчик: учтите высоту размещения вытяжки над конфорками. Это необходимое требование техники безопасности и чуть ли единственное условие для ее нормальной работы.

В зависимости от типа плиты, вытяжку размещают:

1. Для газовых плит — на высоте 80 см над конфорками;
2. Если воздухоочиститель монтируется над электроплитой, то высота от варочной поверхности до края вытяжки равняется не менее 70 см — это не навредит работе ни вытяжки, ни варочной поверхности.

Читайте также: Топ-7 лучших электрических варочных панелей в 2017 году

Соблюдение этих рекомендаций не только убережет вашу кухню от чрезвычайных ситуаций, но и значительно улучшит очистку воздуха в комнате. Ведь нагретый воздух, поднимающийся от кастрюль и сковородок, также будет влиять на вытяжку — он может повредить ее важные элементы.

Девайс устанавливается методом, как в пункте “Установка вытяжки в шкафчик”. Точно так же прорезаются отверстия для воздуховодов.

Исключение — переднюю панель прибора в этом случае можно скрыть за декоративной панелью или оклеить пленкой. Провода можно спрятать за мебель или скрыть в стене.

Крепление вытяжки на стену

Этот поставить прибор для фильтрации воздуха один из самых простых и надежных.
Итак, как крепить настенную вытяжку (на примере Best K 24):

  • Сначала следует измерить расстояние, на котором вытяжка будет подвешена от плиты. Как и в предыдущем способе монтирования, высота будет зависеть от размеров вытяжки и от вида варочной поверхности. Теперь начертите горизонтальную линию;
  • Прибор прикладывают точно к линии, которую проводят с помощью рулетки и уровня. Через заднюю панель прибора нужно обвести несколько меток для крепления;
  • С помощью перфоратора просверлите отверстия 88 мм в диаметре  для дюбелей. Минимальный размер дюбеля — 50 мм, в этом случае можно быть уверенным, что вытяжка надежно закреплена;
  • Шуруповертом вкрутите два дюбеля сверху. Теперь можно повесить на них прибор;
  • Проверьте, надежно ли закреплено устройство;
  • Теперь, не снимая его, через прорези в задней панели закрутите оставшиеся саморезы

Также можно соорудить П-образную металлическую раму, в которую будет помещена вытяжка. В этом случае к стене будет монтироваться непосредственно рама.

Совет: бывает, что обычные дюбели не подходят для того, чтобы повесить на них девайс. Этому могут препятствовать трубы подачи газа. В этом случае следует воспользоваться саморезами-шпильками, ведь на одном конце у них нанесена резьба с гайкой, к которой и прикручивают корпус устройства.

Воздуховоды и провода также скрывают в мебели или декорируют пластиковыми панелями.

Крепление вытяжки к потолку

Потолочную вытяжку используют в помещениях, размер которых позволяет особо не стесняться в дизайне. При этом вся рабочая зона кухни вынесена в отдельную автономную часть — так называемый остров. Над ним и монтируют прибор для очистки воздуха. У вас должна быть возможность свободно поднимать и опускать купол устройства, а также иметь доступ к рабочей поверхности со всех сторон.

Когда кухонная потолочная вытяжка не нужна, она расположена близко к потолку. В начале работы ее опускают на нужную высоту.

Если в помещении уже смонтирован натяжной или подвесной потолок, его придется разбирать для того, чтобы проложить воздуховоды и установить прибор. Монтаж линии электропроводки также требует разборки имеющегося подвесного потолка. В этом случае, купольная вытяжка крепится опытным мастером.

Еще одна жизненно важная необходимость — наличие заземленной розетки. Если ее нет, то вытяжку подключают к общей электросети. Такая работа также требует опыта и мастерства.

Читайте также: Самостоятельное подключение варочной панели — три шага

Порядок работы:

1. Определившись с местом, где будет висеть вытяжка, разбирают участок подвесного потолка (если он есть). Крепить прибор непосредственно на гипсокартонные панели опасно, его вес иногда достигает несколько десятков килограммов;
2. К потолку крепят короб для воздухоочистителя. Как правило, в комплекте к вытяжке идут регулировочные болты, на которые и монтируется прибор. С помощью уровня вытяжку устанавливают строго горизонтально;
3. Следующий этап — проложение воздуховодов и отверстий для них;
4. И заключительное — установка декоративного короба для вытяжки.

Совет: Отметим, что установку потолочного очистителя воздуха лучше доверить профессионалам — уж очень много нюансов и тонкостей в этой работе.

А вот для  небольших помещений (до 20м) подойдет прибор для фильтрации воздуха Best P 550.

Установка воздуховода

Этот этап работы может показаться даже сложнее, чем монтирование прибора. Перед началом работ нужно знать важные нюансы — они помогут соединить вытяжку с воздуховодом:

1. Воздуховод нежелательно крепить через всю стену, в случае, если вытяжка находится на одном конце комнаты, а  отверстие для оттока воздуха — в другом. В этом случае вы получите не только шумы и хрипы в гофре, но и значительное снижение работоспособности прибора.
2. Диаметр гофра должен быть равен или больше размера соответствующего отверстия в вытяжке. В противном случае будет создаваться дополнительное сопротивление воздуху, повысится шум и усилится нагрев двигателя.
3. На протяжении всего воздуховода старайтесь делать как можно меньше изгибов. Если возникла необходимость в таковых, следите, чтобы угол залома был меньше 90 градусов.

С обеих концов гофра расположены хомуты, которыми закрепляют воздухоотвод. Также продаются специальные переходники, с помощью которых можно зафиксировать шланг, отводящий воздух.

Когда все элементы подключены и вытяжка работает, нужно следить за сохранением ее работоспособности.

В зависимости от частоты использования прибор очищают от гари. Для чистки ослабляют хомут, который держит гофр на патрубке, вывинчивают саморезы и снимают колпак. После этого специальным моющим средством очищают все элементы прибора. Особенную осторожность нужно проявить при очистке гофра, ведь он тонкий. Если стыки были обработаны силиконовым герметиком, его легко счистить ножом и нанести заново.

Теперь вы можете вооружиться советами из нашей статьи, и не только выбрать для дома подходящее оборудование для фильтрации,  а и установить его самостоятельно.

На видео вы можете увидеть весь процесс монтирования оборудования для фильтрации воздуха на кухне.

www.moyo.ua

монтаж своими руками, видео, как крепить встроенную вытяжку, в частном доме, правила

Для того чтобы вытяжка выполняла свои функции достойно, ее нужно правильно установить

Правильно установленная вытяжка на кухне поможет избавиться от таких неприятных явлений, как пожелтевшие от продуктов горения обои и потолок, неприятные запахи во время приготовления еды, запотевшие от пара окна, и впредь не допускать их появления.

Содержание материала:

Площадь кухни и мощность вытяжки

Установка кухонной вытяжки своими руками под силу любому мужчине, при условии, что предварительно будут внимательно изучены правила выбора, монтаж и крепление устройства. Также важно учитывать размеры кухонного оборудования – ширина вытяжки не может быть меньше поверхности плиты.

Мощность выбираемой вытяжки в основном зависит от площади кухни

Мощность прибора – немаловажный фактор. В этом случае правила диктуют размеры самой кухни:

  • справиться с задачей очистки воздуха от дыма и посторонних запахов на маленькой кухне поможет плоская вытяжка небольшой мощности;
  • для квартиры типа хрущевки с целью экономии площади хорошим решением станет монтаж вытяжки средней мощности, воздуховод которой встраивается в шкаф;
  • каминную вытяжку, также известную под названием купольная, целесообразно монтировать на кухне большой площади – такой агрегат является наиболее мощным.

Расчет высоты вытяжки над плитой

Высота вытяжки над плитой зависит от типа вытяжной системы

Схема установки вытяжки

Высота, на которую следует крепить вытяжку к стене, определяется двумя важными моментами:

  1. Она должна быть достаточной для того, чтобы элементы конструкции не оплавились от высоких температур.
  2. Выбирая верхний порог высоты, учитывайте свой рост, чтобы работать с ней было удобно.

Как правило, в инструкции к прибору указано расстояние, на котором следует монтировать вытяжку от плиты. В среднем оно составляет 65-90 см.

При использовании газовой плиты порог высоты выше (около 75-90 см), чем для электрической, которой требуется 65-70 см.

Секреты установки вытяжки (видео)

Установка вытяжки в шкаф

Монтаж встраиваемой вытяжки выполняется в обыкновенный кухонный шкаф. При наличии определенных навыков можно монтировать вытяжную панель на выдвижной телескопический механизм. В этом случае, когда прибор не используют, его легко скрыть от посторонних глаз.

Установить вытяжку в шкаф можно даже новичку, обладающему базовыми навыками владения инструментом

Перед началом работ обязательно нужно подготовить все необходимые инструменты и материалы

Быстрее и проще установить статичную модель в шкаф, который висит на стене над плитой. Для работы вам понадобятся:

  • электролобзик или ножовка,
  • болты,
  • евровинты,
  • отвертка,
  • рулетка и карандаш.

Выполняем монтаж вытяжки:

  1. Шкаф, в котором будет встроена вытяжка, придется переделать под монтаж вытяжки: в первую очередь снимают дно и крышку мебели.
  2. При помощи электролобзика или ножовки в крышке шкафа вырезается отверстие под воздуховод.
  3. В шкаф, на поверхность его дна карандашом переносят схему отверстий для крепления болтов, гофры и кабеля.
  4. Шкаф крепится на требуемую высоту.
  5. Корпус вытяжки закрепить в шкаф за боковые стенки евровинтами.
  6. Через крышку протягивают воздуховод и герметично соединяют с конструкцией.
  7. Кабель вытягивают к розетке.

Гофра воздуховода должна герметично соединяться с основной конструкцией

Как установить гофру на вытяжку

Технология установки гофры на вытяжку имеет ряд своих тонкостей:

  • от размеров выходного отверстия вытяжки зависит выбор диаметра гофры;
  • перед установкой гофру следует максимально растянуть – этот прием значительно понизит уровень шума в процессе работы вытяжки;
  • гофру при помощи хомута фиксируют на патрубке вытяжки, а для крепления на вентиляционном отверстии используют специальные решетки;
  • все стыки и соединения следует обработать герметиком.

Установка воздуховода для кухонной вытяжки (видео)

Монтаж каминной вытяжки

Каминные или купольные вытяжки являются наиболее распространенным выбором для кухни. Монтаж каминной вытяжки осуществляется на стене, так как кухонный шкаф для этой цели не подойдет из-за значительных размеров устройства. Однако благодаря большому разнообразию форм и размеров такой тип можно легко вписать в любой интерьер не нанося ущерб общему дизайну.

Для работы вам понадобятся:

  • рулетка;
  • строительный уровень;
  • карандаш;
  • дрель;
  • сверла;
  • отвертка;
  • дюбели;
  • шурупы.

Купольные или каминные вытяжки являются наиболее распространенными моделями

Приступаем к установке вытяжки:

  1. В первую очередь на стену необходимо нанести разметку, где и как будет крепиться устройство. Над плитой согласно инструкции при помощи уровня проводят горизонтальную линию на необходимой высоте.
  2. Замеряют общую высоту прибора. Если труба упирается в потолок, лишнее срезают, так как вытяжка не должна опускаться ниже прочерченной отметки.
  3. На горизонтальной линии отмечают ось и с помощью уровня наносят вертикаль. Замеряют расстояние от низа корпуса до последних пар креплений и отмечают его от горизонтали вверх параллельно осевой линии.
  4. В стене высверливают отверстия, в них вставляются дюбели под шурупы. Крепление вытяжки рекомендуется начинать с верхней части корпуса. Прибор выравнивают по горизонтали, после чего фиксируют весь корпус.
  5. Выходное отверстие вытяжки соединяют с вентиляционной системой при помощи гофры или пластикового воздуховода. Чем ближе вытяжка установлена к вентиляции, тем менее изогнут и короче воздуховод, а это значит, что вывод всасываемого загрязненного устройства будет производиться качественнее.

Желательно предусмотреть устройство обратного клапана. Это предотвратить попадание воздуха в помещение с вредными испарениями и угарным газом из вентиляционного канала.

Установка воздуховода

Когда вентиляционное отверстие расположено недалеко от плиты, установка вытяжки на кухне своими руками не представляет особых сложностей. В противном случае возникает необходимость монтировать воздуховод. Его изготавливают из различных материалов, и каждый из них имеет свои особенности:

  • сталь наиболее прочна, но этот материал более сложен в работе при монтаже;
  • алюминий легок и подвижен, ему просто придавать любую форму;
  • пластик удобен в работе, на конструкциях из этого материала легко выполнять герметичные швы.

Формы воздуховодов выпускают круглые и прямоугольные. Круглые модели отличаются большей производительностью, а конструкцию с прямыми углами проще вписать в интерьер кухни.

Гофрированный воздуховод производится из алюминия. Это позволяет растягивать и сжимать изделие, сгибать под нужным углом. Перед креплением специалисты рекомендуют такой воздуховод растянуть по максимуму, а излишки трубы отрезать. Таким образом, повышается производительность системы, так как складки не будут создавать сопротивления проходящим сквозь нее воздушным массам.

Преимуществом воздуховода из стали и пластика является то, что их легко скрыть от посторонних глаз за навесными шкафами. Прямоугольные конструкции выполняются из секционных частей, которые просто собираются необходимой длины.

При сборке пластикового воздуховода важно тщательно герметизировать все места соединений

В процессе монтажа важно учитывать следующие моменты:

  • производительность системы как минимум на 10% снижает каждый изгиб , поэтому старайтесь, чтобы их было как можно меньше;
  • эффективность работы зависит также от длины конструкции, нежелательно, чтобы она превышала 3 м;
  • чтобы избежать дополнительного шума, обратные клапаны следует устанавливать вертикально;
  • диаметр отверстия вытяжки должен соответствовать трубе или быть немного меньше, иначе нагрузка на систему возрастет, а производительность будет снижена;
  • гофрированную трубу монтируют при помощи хомутов, для воздуховода прямоугольной формы потребуется для переходника: один для крепления на вентиляционном отверстии, другой – на вытяжном устройстве.

Как установить вытяжку на кухне (видео)

Установка вытяжки потребует некоторых усилий и материальных затрат. Однако это стоит того, ведь такое устройство не только убережет кухню от частых ремонтов, но и значительно повысит качество жизни и сохранит здоровье членов вашей семьи. Вытяжку можно установить в шкаф, как скрытую или оставить ее в открытом виде. В дальнейшем уход за прибором заключается в чистке и, при необходимости, замене воздуховода новым.

kitchenremont.ru
