Количество петель на фасад: Как установить петли на мебельные фасады?

Содержание

как правильно повесить петли на дверь шкафа, разметка и монтаж своими руками, количество крепления на фасад

Выбирая кухонный гарнитур для установки кухни нужно тщательно подходить и к вопросу выбора петель на его фасады. Это небольшие механизмы, с помощью которых распашные дверки могут открываться и закрываться. На сегодняшний день разработчики предлагают потребителю множество различных вариантов петель на фасады. Как правильно выбрать мебельные петли на фасады и как сделать правильный выбор.

Назначение петель для фасадов кухни

В первую очередь петли для дверцы мебели необходимы, чтобы закрепить фасады на корпусе. Также они дают возможность открывания и закрывания распашных дверей. От того какие именно петли будут выбраны зависит возможность регулировки самих фасадов (толстых, радиусных), степень фиксирования дверей, максимально возможный угол дверок при открытии, плавность свободного хода дверей, отсутствие скрипов, перекосов и других возможных дефектов.

Устройство и особенности крепления

Наиболее популярной моделью на фасады кухонных шкафов являются четырехшарнирные петли, называемые в народе «лягушками». Такая конструкция очень прочная, имеющая возможность регулировки положения фасада и стопор для предотвращения произвольного открытия дверок. Про стандартные размеры кухонных гарнитуров можно прочитать в данном материале.

Изготовление четырехшарнирных петель происходит при помощи штамповки листового металла (стали). Сверху изделие покрывается слоем гальванического покрытия, которое обеспечивает эстетичный внешний вид и защиту от ржавления (появления коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромовой или цветной.

Части четырехшарнирной петли:

  • Чашка. Имеет квадратную форму со скругленными углами. Вставляется в отверстие для петли в внутренней стороны дверки. И крепится при помощи саморезов, возможно использовать присадку.
  • Плечо. Четырехшарнирный механизм, который выполняет роль рычага, для открытия/ закрытия.
  • Ответная планка, необходимая для монтажа. Корпус петли крепится к ответной планке. Специальными винтами можно регулировать положение фасада.

Дополнительно в комплект могут входить:

  • Накладки для чаши.
  • Накладки для плеча.
  • Доводчики (позволяют петле закрываться плавно).

Виды и размеры

  • Накладные. При таком креплении петель к фасаду, он полностью закрыт боковой стороной, исключая зазоры. При закрытой дверке угол между фасадом и боковой стороной короба равен 90 градусам. Когда дверка открыта, этот угол составляет 110 градусов. Такой вариант крепления используется в тех случаях, когда необходимо перекрыть открытую часть короба одной или двумя дверками.
  • Полунакладные. Такие петли имеют у своего основания изгиб. Установленные на фасад, они перекрывают половину боковой стороны короба.
    Угол петли в закрытом состоянии – 90 градусов, в открытом – 110 градусов. Используются в том случае, если есть необходимость установки петель на одну перегородку, чтобы открывать дверки в разные стороны (при установке накладных петель двери не смогут открываться).
  • Вкладные. Устанавливаются внутрь короба и имеют большой изгиб у основания. При использовании таких видов петель, видны боковые стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 100 градусов. Могут крепиться к бокам короба или к его перегородкам.

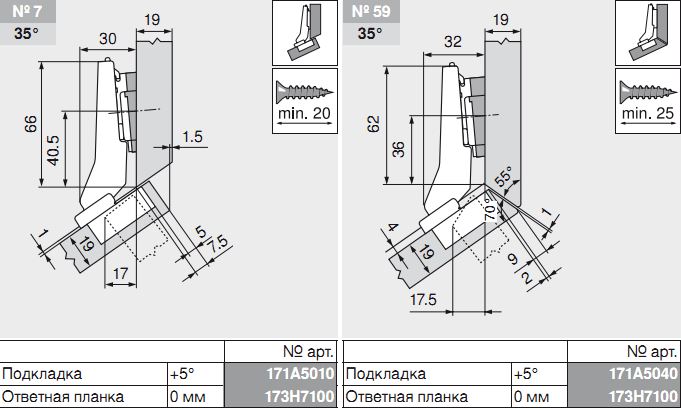

  • Угловые. Петли используются для установки на угловые ящики. При этом ширина боковых деталей, которые находятся рядом с фасадом, должна быть одинакова. Угол петли в закрытом состоянии – 45 градусов, в открытом – 95 градусов.
  • Инверсные. Устанавливаются при необходимости полного открытия дверки. Угол петли в открытом состоянии составляет 180 градусов, фасад располагается на одной прямой с боковиной короба.
  • Рояльные петли – одношарнирные. Используются редко, потому что без дополнительно установленного магнита дверки не закрываются до конца. Чаще всего крепятся на мебели с верхним открыванием дверки.
  • Карточные. По строению схожи с рояльными петлями: две пластины петли насаживаются параллельно на шарнир. Устанавливаются на мебель в стиле ретро.
  • Антресольные. Используются при необходимости открытия фасада вверх. Принципом действия схожи с доводчиками, только в антресольных установлена пружина, которая позволяет плавно открывать и закрывать дверки.
  • Секретные. Устроены по принципу рояльных и карточных. Устанавливаются на мебели, дверки которой открываются вниз.
  • Ломберные. Устанавливаются на откидные фасады. Часто используются для изготовления кухонных откидных столов.
  • Маятниковые (барные). Пружинные петли, которые схожи своим строением с рояльными петлями. Обеспечивают открытие фасадов на 180 градусов (по принципу фурнитуры для барных стоек в мексиканских странах).
  • Пяточные. Используются крайне редко, потому что для установки таких петель дверь должна иметь малый вес в основном для малогабаритных угловых кухонь.

Виды мебельных петель, как выбрать:

Как установить на угловую или нестандартную мебель

Как правило, дверцы кухонной мебели уже готовы под установку петель, но если необходим монтаж нестандартной дверки или установить новые петли, то для начала нужно произвести замеры. Про кресло из ротанга можно узнать в данном здесь.

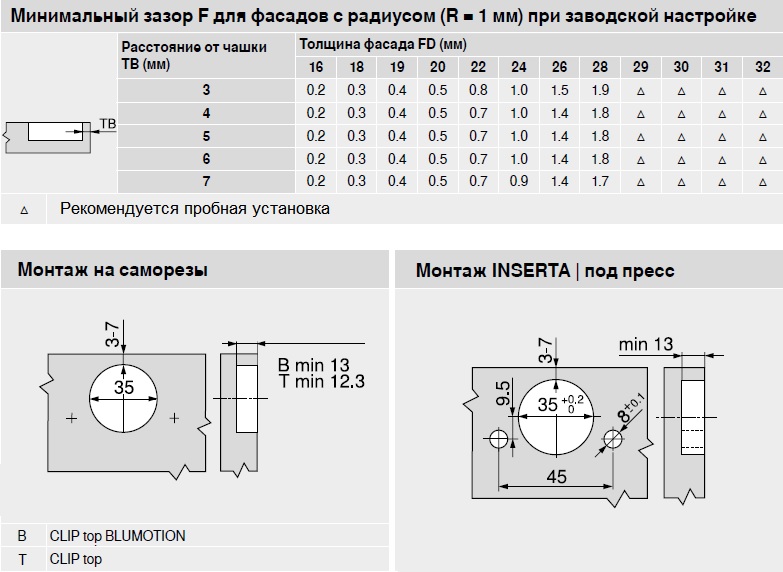

Для того, чтобы просверлить отверстие для чаши, потребуется сверло Форстнера. Также для установки необходимы: штангенциркуль, дрель и сверло по дереву, саморезы, стопорные кронштейны.

Сначала делаем разметку на дверце в зависимости от количества необходимых петель. От края отступаем 21 или 22 мм. В намеченных местах карандашом намечаем центр будущих отверстий. Высверливаем отверстия при помощи сверла Форстнера. Диаметр отверстия под чашу – 35 мм, глубина 12 мм. Перед тем, как начинать сверление необходимо убедиться, что сверло не пройдет насквозь.

Теперь можно прикрепить основание петли в высверленном отверстии. Крепление происходит двумя саморезами с обеих сторон отверстия.

Закрепляем центральный винт на корпусе петли (в центре паза), чтобы иметь возможность регулировки петли вперед и назад.

Подносим дверку к боковой стенке короба и отмечаем места крепления. Ответная планка фиксируется на расстоянии 37 мм от края. Около 1,5-2 мм оставить между дверью и корпусом. Закручиваем саморезы и регулировочные винты.

Советы по монтажу петель и доводчика

В зависимости от размеров дверцы количество петель, которые нужно установить меняется:

  • Длина двери до 90 см, вес около 4-х кг – 2 петли.
  • Длина от 90 см до 160 см, вес до 13 кг – 3 петли.
  • Длина дверки от 160 см до 200 см, вес до 17 кг – 4 петли.
  • Длина от 200 см до 240 см, вес до 20 кг – 5 петель.
  1. При разметке верхняя и нижняя петля должны быть на расстоянии от 70 до 120 мм от верхнего и нижнего края дверки соответственно.
  2. При разметке и размещении петель нужно убедиться, что в этих местах не будут располагаться полочки и перегородки.
  3. Перед началом установки необходимо замерить толщину петли, чтобы она прочно села в высверленное отверстие.

При установке внутренних петель разметка делается от внутренней стороны дверки, учитывая при этом зазор между дверью и коробом 2 мм.

Видео: как заменить петли на дверцах кухонного шкафчика

Замена петли на дверце шкафчика:

Ремонт своими руками

Со временем мебельные петли могут вываливаться из гнезд установки. Не нужно сразу выкидывать шкаф или менять мебельные фасады. Для начала нужно вынуть петлю и осторожно расширить отверстие (10 мм в глубину). Далее нужно смазать деревянный шкант столярным клеем (или ПВА) и загнать его в получившееся отверстие.

Делаем все аккуратно, чтобы не пробить материал насквозь. После полного высыхания клея спиливаем выпирающую часть шканта ножовкой. Закручиваем саморезы, крепящие петли прямо в шканты.

Производители мебельной фурнитуры

Мебельные петли Блюм, преимущества и недостатки:

  1. SCILM. Итальянская фирма, производящая качественную мебельную фурнитуру и комплектующие, рамочный профиль, цоколи и других изделий, которые используются в производстве мебели.
  2. Boyard. Екатеринбургская компания по поставкам мебельной фурнитуры из Китая.
  3. «РосАкс». Московский производитель мебельной фурнитуры.
  4. VIBO. Итальянская фирма, крупнейший производитель фурнитуры в своей стране.
  5. BLUM. Австрийский производитель фурнитуры и мебели из массива дерева.
  6. FENNEL. Многие годы украинская компания лидирует в поставках мебельной фурнитуры, более чем в 60 стран мира.
  7. ТБМ. Отечественный производитель мебельной фурнитуры из металла.

Подробнее про особенности и ассортимент фурнитуры Blum вы можете почитать в нашей статье.

Советы по выбору мебельной фурнитуры для кухни:

При выборе петель для фасадов и наполнителей шкафов, нужно обращать внимание на следующие факторы:

  • Необходимый угол открытия и расположение шкафа.
  • Вид шкафчиков (угловой, с открытием дверей вверх / вниз и т.д.).
  • Вес двери и ее длина.
  • Качество металла, из которого изготовлена петля (рекомендуется выбирать латунно-цинковый сплав для покрытия мебели).

Петли на дверях, возможно и не самая яркая деталь кухонного фасада, но одна из самых главных. Ведь именно от качества фурнитуры для шкафчиков зависит комфортное и надежное использование мебельного гарнитура. Смотрите также информацию про ручки для кухонной мебели тут.

ПЕТЛИ — РЕШЕНИЕ ДЛЯ ЛЮБОЙ МЕБЕЛИ

ПЕТЛИ — РЕШЕНИЕ ДЛЯ ЛЮБОЙ МЕБЕЛИ
Комфортная эксплуатация корпусной мебели во многом зависит от петель: они отвечают за удобство открывания и закрывания дверец и фасадов. Современные петли делают возможным легкое открывание на нужный угол и мягкое закрывание без стука. Стремясь обеспечить максимум комфорта, производители предлагают огромный выбор образцов этого продукта по разным параметрам. В этом материале мы рассмотрим различные виды петель и нюансы, которые стоит учесть при самостоятельной установке.
ТИП ПЕТЛИ
Каждая петля монтируется своей чашкой на дверь или на фасад, а корпусом – на монтажную планку, которая, в свою очередь, крепится на боковую стенку модуля. По способу наложения фасада или дверцы на торец боковой стенки модуля петли делятся на накладные, полунакладные и вкладные.
Наиболее распространена накладная петля. Она называется так потому что при ее установке дверца или фасад плотно примыкают к торцу боковой стенки, как бы накладываясь на нее. Накладная петля встречается чаще других, потому что позволяет сделать так, чтобы фасадная часть не имела видимых торцов между дверками.
Полунакладная петля накладывается на корпус частично, она применяется в том случае, когда надо установить дверцы с обеих сторон боковой стенки – если она разделяет два шкафчика, и дверцы примыкают друг к другу, накладываясь на нее.
Вкладная петля необходима, когда надо поместить фасад внутри корпуса – их применяют, если при закрывании дверцы или фасада они должны находиться на одной плоскости с торцами боковых стенок.
Стоит сказать также об угловых петлях, которые используются для интерьеров с нестандартным расположением мебели – в тех случаях, когда дверца и боковая стенка при открывании находятся не под прямым углом. Этот угол может быть разным. Например, 45. или 135.
УГОЛ ОТКРЫВАНИЯ
Количество шарниров петли – характеристика, от которой зависит, насколько широко можно открывать дверь. Наиболее распространены 4-шарнирные модели, угол открывания которых чаще всего находится в пределах 95-110˚, реже – 120˚.Если есть потребность открывать дверь шире – например, чтобы можно было выдвинуть ящики, и они не зацепились за торец дверцы или фасада, подойдут 7-шарнирные или 8-шарнирные петли. Их угол открывания может достигать 175˚.
ЧТОБЫ ДВЕРЬ НЕ СТУЧАЛА
Все петли можно разделить на два типа: обыкновенные, с которыми дверцу приходится до конца закрывать самому, и петли, имеющие механизм плавного закрывания, доводчик-благодаря ему дверца, начиная с некоторого угла, плавно закрывается автоматически. Этот угол может быть разным в зависимости от модели петли. Существуют также петли, позволяющие оставить дверь открытой в любом положении, начиная с определенного угла. Петли с доводчиком дороже, но удобней – они делают эксплуатацию мебели гораздо комфортней. Для них существуют различные технические решения, позволяющие закрывать дверь без стука – это специальные устройства, располагающиеся в корпусе или чашке петли.
ПРИКРУТИТЬ ИЛИ ЗАЩЕЛКНУТЬ?
Существует два вида монтажа петель. Традиционный монтаж, SLIDE-ON, подразумевает задвигание петли на монтажную планку под фиксирующий винт. Более прогрессивно и удобно CLIP-ON – легкое крепление защелкиванием. Оно существенно упрощает установку – снять дверцу, установленную с помощью таких петель, легче, равно как и прикрепить ее снова, поэтому установить петли с CLIP-ON можно самостоятельно. В то же время при креплении задвиганием это трудно осуществить: при монтаже надо обязательно разместить дверь таким образом, чтобы все петли были строго параллельны, и вдвигать их в монтажные планки одновременно.
ПРОЧНЕЕ СТАЛИ
Практически все мебельные петли, представленные на рынке, изготовлены из стали, иногда отдельные части бывают из замака – прочного сплава алюминия, цинка и меди. Гораздо реже их изготавливают из латуни. Петли с элементами из замака дороже, но и надежней. Впрочем, их прочность зависит и от толщины материала, из которого они изготовлены. Элементы из замака, как правило, имеют угловые петли, потому что максимальная нагрузка приходится на их корпус, или семишарнирные петли, у которых при определенном угле открывания нагрузка приходится, в основном, на чашку.
СЕМЬ РАЗ ОТМЕРЬ
Старые петли поменять очень просто, потому что не надо делать новых присадок для чашек – диаметр 35 мм был и остается стандартным в большинстве случаев. Надо только знать, как правильно определить расстояние до места монтажа планки от начала боковой стенки. Для этого есть специальные таблицы, которые можно найти в каталогах производителей или в интернете. Впрочем, существуют петли, позволяющие компенсировать неточность расчетов в миллиметр или два: устранить ошибку можно, используя регулировку в трех плоскостях. Она осуществляется с помощью специальных винтов на корпусе петли и овальных отверстий в монтажной планке. Использование дешевых петель «no name», т.е. от неизвестных производителей, нежелательно сразу по двум причинам: во-первых, для них не получится найти таблиц, помогающих верно рассчитать расстояния, во-вторых, размеры чашек таких петель могут не совпасть со стандартными. При установке вкладных и полунакладных петель необходимо учесть, что в закрытом положении между дверцей или фасадом и боковой стенкой модуля должно оставаться пространство – так называемая фуга. Ее пытаются свести к минимуму, но расстояние все же должно быть, иначе дверца не сможет открываться, потому что ее торец будет упираться в боковую стенку. Если, например, дизайн – дело вкуса, то правильно подобранные и грамотно установленные современные мебельные петли – это необходимое и достаточное условие для нормального функционирования корпусной мебели. Очевидно, что множество различных петель, предлагаемых современными производителями, позволяет найти оптимальный вариант для интерьеров любой конфигурации.
СРОК ЖИЗНИ
Одна из самых важных характеристик мебельной петли – долговечность. Любой заслуживающий доверия производитель прежде, чем предлагать новую модель, проверяет ее в специальной лаборатории. Интересный факт – это тестирование длится целых 2-3 месяца, потому что надо произвести огромное количество открываний и закрываний, чтобы понять, сколько полных циклов петля сможет сделать. Принято считать, что надежная мебельная петля должна быть протестирована не менее чем на 50 000циклов открывания-закрывания.

Чем петли с автоматическим закрыванием (доводчиками) отличаются от петель с амортизаторами?

Чтобы фасады при закрывании не бились с громким стуком о детали корпуса, используют несколько разных технологий. Их эффективность зависит от стоимости применяемой фурнитуры и ее новизны. Самый недорогой метод – наклеить силиконовые демпферы. Однако они лишь частично приглушат звук удара и не спасут от вибраций. Долгое время производители мебели использовали компактные газовые амортизаторы. Их либо вставляли в прикрученный к стоевой, дну или царге корпус из пластика, либо фиксировали в заранее просверленном отверстии. Эти устройства эффективно гасили силу удара фасадов, но их монтаж и эксплуатация доставляли некоторые неудобства.

На смену или в дополнение к силиконовым демпферам и отдельно крепящимся амортизаторам пришли мебельные петли со встроенными пружинными доводчиками или газовыми адаптерами. Новые устройства значительно удобнее предыдущих. Они обеспечивают плавное бесшумное закрывание фасадов и не требуют выполнения дополнительных действий при установке. Достаточно произвести монтаж этих мебельных петель вместе с фасадом, и система амортизации окажется в рабочем состоянии. Несмотря на одинаковый эффект от работы 2 видов усовершенствованных петель, эти устройства работают по-разному. Наша статья об отличиях и особенностях этих мебельных навесов.

Для обеспечения плавного закрывания фасада мебельные петли комплектуются либо газовыми амортизаторами, либо пружинными механизмами. В этом заключается основное отличие 2 видов навесов. Причем визуально отличить разницу в работе двух систем практически невозможно. Чтобы разобраться в этом вопросе, требуется изучить принцип действия газового и механического амортизаторов.

Петли с газовыми доводчиками

Модели, оснащенные газовым доводчиком, работают по такому же принципу, как и другие устройства аналогичного типа – шток в цилиндре, интегрированный в петлю, тормозит движение фасада за счет выталкивающей силы. Эффект противодействия работе пружин мебельной петли обеспечивается перетекающей через манжет поршня вязкой жидкостью или газом. Именно эти составы тормозят разогнавшиеся под силой собственного веса фасады, замедляя их движение.

Капсула со штоком может находиться в плече петли или защелкиваться сверху на ее корпусе. Есть амортизаторы, которые вставляются в чашечку мебельной петли. Однако независимо от места расположения они работают всегда одинаково, оказывая противодействие основной закрывающей силе. Причем действие со стороны амортизирующей жидкости на шток, меньше усилия со стороны фасада. Если бы было наоборот, мебельные дверки не закрывались бы.

Петли с пружинными доводчиками

Некоторые модификации мебельных петель комплектуются пружинными доводчиками. Создается впечатление, что эти устройства медленно втягивают чашечку навеса при закрывании фасада. Однако это – иллюзия, поскольку в реальности пружина снижает скорость захлопывания петли. То есть она выполняет такую же функцию, как и газовый амортизатор. Чаще всего производители в таких моделях ставят комбинированный доводчик, который состоит из пружины и поршневой системы с амортизирующим веществом. При открывании фасада такой механизм взводится и затем при закрытии оказывает противодействие, обеспечивая плавный ход дверного полотна.

В чем заключается разница между 2 видами доводчиков?

Разница между газовым и механическими доводчиками заключается лишь в их устройстве. Принцип действия этих 2 систем одинаковый – они не дают основной пружине в мебельной петле разогнать фасад. Благодаря этому удается обеспечить плавное закрывание и избежать громких хлопков. То есть для потребителя принципиальной разницы между 2 видами навесов с доводчиками не существует. Долговечность и эффективность работы этих устройств зависит от их качества. При выборе петель рекомендуется обращать внимание на количество полных рабочих циклов:

  • эконом-класс – около 20 000;
  • стандарт-класс – от 80 000 до 100 000;
  • премиум-категория – до 200 000.

В каталоге интернет-магазина «Кронас» представлены все категории петель с доводчиками, купить которые можно для оснащения корпусной и встроенной мебели. Рекомендуется отдавать предпочтение моделям стандарт-класса и премиум-категории. Их срок службы сопоставим с долговечностью мебели. Если выбрать петли эконом-класса, высока вероятность, что их придется менять в процессе эксплуатации.

Какие петли оснащают доводчиками

Изначально устройствами плавного закрывания комплектовали только накладные, полунакладные и внутренние петли. Однако популярность доводчиков способствовала расширению их области применения. Сегодня ими оснащены почти все виды мебельных навесов:

  • равнолежащие;
  • угловые 120 и 135°;
  • полного открывания – 165-175°.

Благодаря такому богатому ассортименту петлями с доводчиками можно оснастить модули с любой конфигурацией корпуса. Особенно это актуально при комплектации кухонных гарнитуров – именно в этой мебели чаще всего одновременно используют практически все виды перечисленных петель плавного закрывания.

Монтаж петель с доводчиками

Установка мебельных навесов этого вида ничем не отличается от монтажа базовой модификации мебельных петель. К корпусу после разметки прикручивают монтажную планку (колодку), а к ней затем крепят плечо петли с фасадом. Рекомендуем отдавать предпочтение моделям «Clip-On». У них система фиксации основана на защелкивании, благодаря чему значительно упрощается и ускоряется процедура навешивания фасадов. Наличие способа фиксации «Clip-On» не влияет на функциональность петель – они регулируются в 3 плоскостях и работают в штатном режиме. Наоборот, когда требуется срочно снять фасады, эта система позволяет в 2-3 раза ускорить процесс демонтажа.

Регулировка скорости закрывания фасадов

У некоторых моделей петель с доводчиками есть функция регулировки скорости, но ее наличие не обязательно. На скорость закрывания фасадов в значительно большей степени влияют площадь полотна и правильно подобранное количество петель. Если ошибиться при проектировании и установить меньше навесов, фасад будет захлопываться со стуком. И виноваты в этом будут не доводчики, а ошибки в расчетах. Высокая скорость закрытия означает, что силы со стороны амортизаторов не хватает для эффективного противодействия инерции фасадов. Чтобы избежать таких ситуаций, нужно советоваться со специалистами, которые определяет оптимальное количество навесов для комплектации одного дверного полотна.

Иногда ради экономии используют одну обычную петлю, а вторую с доводчиком. Это – грубая ошибка, в результате которой амортизатор быстро выйдет из строя. Ведь вся нагрузка придется на один поршень, который не способен длительное время работать в усиленном режиме. Это касается даже небольших фасадов. Ведь они тоже комплектуются 2 петлями, и на амортизаторы оказывают воздействие 2 основные пружины. Рекомендуем в таких ситуациях, если есть сомнения, обращаться за помощью к консультантам интернет-магазина «Кронас».

Шаг 47 — присадка мебельных петель — установка распашных фасадов.

Перейдем, так сказать, с формированию лица сайта — это установке мебельных фасадов. Начнем с наиболее часто встречающихся фасадов распашных.

Для установки таких фасадов используются чашечные петли, об их установке и поговорим. Для установки нам понадобится угольник с карандашом, дрель с фрезой Форстнера 35мм, шуруповерт или отвертка.

Для начала производим разметку: от края отступаем 22 мм — проводим отметку карандашом. Сверху и снизу отступаем нужное вам расстояние (произвольное). Я, как правило, стараюсь делать его одинаковым (по 70-150 мм). При этом надо строго контролировать, чтобы петля на становилась напротив полки, в которую она упрется.

По количеству петель на фасад — я ориентируюсь на данную схемку (количество относительно размеров).

Отметив центр отверстия, накалываем его шилом (мне больше нравится дюбель). Наколка должна быть неглубокой, иначе фреза будет цепляться боковыми резцами и круг не получится.

Ставим дрель вертикально и сверлим слепое отверстие (по глубине рекомендую сначала потренироваться на обрезках, чтобы не просверлить насквозь (центральный шип легко прокалывает деталь насквозь).

Убираем опилки, устанавливаем в отверстие петлю, выравниваем ее параллельно (для этого можно использовать вот планку или еще один фасад) и фиксируем петлю саморезами.

Прикручивать сам фасад на готовый короб желательно в лежачем положении.

Короб укладывается на спину. К нему прикладывается «открытый» фасад, выравнивается относительно верхнего/нижнего горизонтов и фиксируется саморезами. Можно делать это и в уже стоящем коробе (только делать это лучше с помощником.

Фасад прикладывается, выравнивается по нижнему краю (возможно, под уголок, прилегающий к стенке шкафа придется что-нибудь подложить) и прихватывается саморезами — по одному на петлю. После регулировки закручивается и второй.

Потом положение фасада регулируется (об этом в следующей статье).

Мебельные петли характеристики нагрузок. Разновидности мебельных петель и их установка. Виды мебельных петель для шкафов

От того, насколько надежно и с каким качеством сделана мебельная фурнитура, зависит срок эксплуатации любой мебели. Одним из важных элементов фурнитуры являются мебельные петли, разновидности которых получили широкое применение. Это полумеханическое приспособление позволяет крепить створки шкафа, тумбочек, сервантов, чтобы открывать их под нужным углом.

Виды и типы мебельных петель

В большинстве изделий устанавливаются четырехшарнирные накладные петли . В народе их прозвали «лягушками». Эти изделия относятся к универсальной группе, которая дает возможность дверке шкафа открываться в пределах 90-165 градусов. Движение деталей устройства, двигающихся в разных направлениях, сильно напоминают движение прыгающей лягушки. В состав механизма входит четыре шарнира с подпружиненным механизмом. Конструкция петель, предназначенных для мебели, может иметь разные размеры и различные способы наложения. Учитывая это, она подразделяется на несколько подгрупп:

Основным видом четырехшарнирной фурнитуры считаются петли мебельные накладные. Для их крепления не нужно делать дополнительную врезку, когда требуется, чтобы дверная створка полностью закрывала боковую сторону мебельной тумбочки. В шкафах, где боковая часть перекрывается двумя дверками, устанавливают полунакладные системы.

Внутренняя фурнитура применяется для монтажа дверей, расположенных внутри мебельного шкафа. Отдельным видом считаются петельные устройства. Их устанавливают там, где требуется открывание дверного полотна только на 45 градусов. В основном такая фурнитура встречается в угловых пеналах и других уголковых конструкциях.

Преимущества четырехшарнирных конструкций

Главным достоинством такой конструкции можно назвать:

  • очень простое исполнение;
  • легкий монтаж;
  • полотно можно регулировать в разных плоскостях.

Устройство состоит из двух деталей:

  • планка монтажная;
  • петельный механизм, устанавливаемый прямо на дверное полотно.

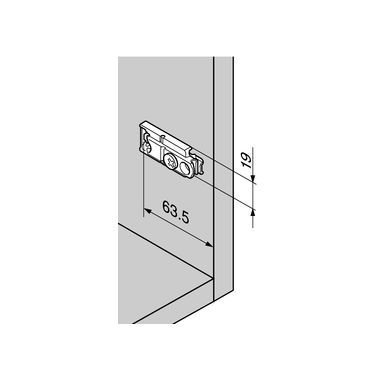

На боковую часть изделия крепят монтажную планку , которую затем прикручивают к петле. Интерес представляют также мебельные петли с доводчиком, фиксирующим открытое положение дверки. Доводчик обеспечивает ее медленное закрывание. Промышленность выпускает различные конструкции мебельных петель, оборудованных доводчиком, установка которого отличается несколькими характерными признаками:

Установка системы с доводчиком зависит от ее конструкции. Она может быть;

  • врезной;
  • накладной;
  • угловой;
  • скрытой;
  • ввертной;
  • двухсторонней.

Устройство петель для стеклянного полотна

В современном дизайне стали часто встречаться стеклянные створки. Несколько десятилетий назад такая конструкция делалась раздвижной. Сегодня используют створчатые стеклянные двери. Чтобы надежно закрепить стеклянную дверь, применяются специальные мебельные петли, установка которых отличается от обыкновенных, методом фиксации.

Наиболее надежными системами для стекла остаются накладные конструкции . Они позволяют зафиксировать стеклянную дверку под нужным углом и в определенном положении, например, с полным закрытием торцов. Такие конструкции часто оборудуются встроенным доводчиком.

Если установить полунакладную фурнитуру , можно будет заниматься регулировкой установленного стеклянного полотна сразу в нескольких плоскостях. Такие действия невозможно выполнить, имея обычную накладную конструкцию. Но для установки подобной фурнитуры необходимо просверлить три отверстия определенного диаметра для крепления механизма. Сделать это дома очень сложно, поэтому такие устройства устанавливают очень редко.

Существуют также внутренние конструкции петель для фиксации стеклянных полотен. Они отличаются достаточно сложным механизмом, непростой методикой установки. В такую систему входит несколько деталей:

  • монтажная планка;
  • сама петля;
  • несколько видов уплотнителей;
  • специальная заглушка.

Рояльные системы

Данная фурнитура используется для монтажа вертикальных полотен . Чаще всего их устанавливают:

Конструкция не отличается большой сложностью. Она изготавливается из латуни или нержавеющей стали.

Очень похожа на рояльную карточная фурнитура . Она подразделяется на несколько видов:

  • двухтрубчатая разбирающаяся;
  • многотрубчатая, неразборная.

В состав входит две пластины, надеваемые на шарнирную ось благодаря имеющимся закруглениям на торцах пластин. Петли мебельные карточные нашли применение в дизайне мебели, когда широко используется ретростиль . Иногда их делают фигурными. Наружные края изготавливают волнистыми, что придает им форму бабочки. Секретерные системы очень похожи на карточную фурнитуру. В механизм входит две пластины, имеющие один осевой шарнир. Такой секретерный шарнирный механизм используется для фиксации горизонтальных полотен, которые открываются только вниз. Установка системы может происходить несколькими способами:

  • без применения врезки;
  • с предварительной врезкой.

Фурнитура антресольная

Конструкция предназначена для горизонтальных полотен, открывающихся вверх. Данные системы в основном встречаются в кухонных шкафах . Механизм очень похож на устройство обычной накладной системы. Основную работу выполняет пружина.

Штольные системы

Применяются для фиксации полотен к боковым стойкам, прикасающимся к поверхности стены. Такие устройства иногда называют «глухими». Дело в том, что на них вешаются дверки «глухих» стенок разных тумбочек. Штольные системы применяются для фиксации фальшь-панели и дверки.

Ломберные механизмы

Применяются для фиксации откидных полотен . Устройство крепят к торцам полотна с двух сторон. Дверка получает возможность открываться на 180 градусов. Конструкция часто используется на кухне, где установлен раскладной стол.



Заключение

Многим кажется, что мебельная петля — самая простая деталь. Однако она имеет специальное назначение, от нее многое зависит, поэтому выбирать конструкцию петли необходимо серьезно и внимательно. Именно правильно выбранная конструкция гарантирует длительную эксплуатацию мебели и ее надежность.

В современном мебельном производстве используется огромное количество самой разнообразной фурнитуры, среди которой не последнее место занимают мебельные петли.

Мебельная петля представляет собой полумеханическое устройство, предназначенное для крепления фасада корпусной мебели к основанию и обеспечивающее открывание створки на определенный угол.

В настоящее время, благодаря появлению все более новых дизайнерских разработок в области производства корпусной мебели, петли непрерывно совершенствуются, дополняются нестандартными и весьма оригинальными конструктивными решениями.

Классифицировать мебельные петли можно различными способами, а именно:

  • по типу конструкции;
  • по способу крепления и наложения фасада;
  • по предназначению.

Количество разновидностей петель для мебели исчисляется десятками, и каждая из них имеет свои нюансы и конструктивные особенности. Для того чтобы правильно выбрать мебельные петли, необходимо иметь о них хотя бы общее представление.

Четырехшарнирные мебельные петли

Это наиболее распространенный на данный момент тип мебельной фурнитуры, пользующийся широкой популярностью в силу своей исключительной функциональности и надежности. Такие петли обладают огромным запасом прочности, обеспечивающим неограниченное количество рабочих циклов открывания-закрывания на протяжении всего срока эксплуатации. Еще одним достоинством данного вида является возможность их регулировки в трех плоскостях. Несомненно, это самое оптимальное решение для крепления распашных створок бельевых шкафов, кухонных гарнитуров, стенок, прихожих и т.п.

В русской терминологии четырехшарнирная петля именуется также “чашечной”, в просторечье – “лягушкой”. В Европе она носит название “скрытая мебельная петля”, а в США – “петля европейского типа”.

Четырехшарнирные петли были изобретены в первой половине XX века итальянским конструктором Артуро Саличе (Salice), именем которого впоследствии была названа компания, специализирующаяся на производстве мебельной фурнитуры и процветающая по сей день.

Изготавливаются такие петли методом штамповки из листовой стали. Нанесение специального гальванического покрытия обеспечивает им надежную защиту от коррозии и привлекательный внешний вид. Четырехшарнирная петля состоит из трех основных элементов:

  • чашка;
  • плечо;
  • ответная (монтажная) планка.

Чашка представляет собой часть петли округлой формы, которая располагается в заранее подготовленном глухом отверстии с внутренней стороны створки. Отверстие высверливается специальным инструментом – сверлом Форстнера, диаметр рабочей части которого соответствует стандартным размерам чашки: 35 мм (обычный размер) или 26 мм (уменьшенный размер). Чашка крепится к створке посредством шурупов-саморезов через отверстия в ушках на отбортовке.

Плечо выполняет функцию рычага и соединяет чашку с ответной планкой посредством четырехшарнирного механизма. Ответная планка крепится к внутренней стороне боковой стенки изделия при помощи саморезов. В крышке планки располагается регулировочный винт, позволяющий производить корректировку положения фасада относительно основания.

В зависимости от способа наложения створки на корпус мебели четырехшарнирные петли подразделяются на:

  • накладные;
  • полунакладные;
  • вкладные;
  • угловые;
  • инверсные.

Накладные четырехшарнирные петли предполагают наложение фасада на все торцы корпуса мебели. Наличие в конструкции петли специальной пружины обеспечивает более плотное прилегание створки к торцам в закрытом состоянии.

Полунакладные механизмы используются в случаях, когда на одну боковую стойку необходимо прикрепить сразу две створки, открывающиеся в разные стороны. При таком способе крепления каждая из створок будет прикрывать лишь половину ширины торца. Полунакладную петлю легко отличить от накладной по характерному изгибу основания.

Вкладные (внутренние) устройства, как следует из названия, подразумевают размещение фасада внутри короба. При этом торцы фасада соприкасаются с внутренними стенками корпуса. Внешне такая петля довольно схожа с полунакладной, но имеет более выраженный изгиб.

Угловые петли находят свое применение в тех случаях, когда фасад необходимо разместить под определенным углом к основанию. Существуют петли для крепления створок под углами в 30º, 45º, 90º, 135º и 175º. Значение угла установки может быть и иным, в зависимости от дизайна и конструктивных особенностей изделия.

Инверсные петли позволяют створке открываться на 180º. При этом створка в открытом состоянии образует с плоскостью стенки основания прямую линию.

Вернуться к оглавлению

Другие разновидности

Несмотря на широкую популярность четырехшарнирных мебельных петель, использование их для крепления фасадов не всегда возможно. В ряде случаев для реализации конкретного проекта возникает необходимость использования фурнитуры с принципиально иным конструктивным решением.

Вернуться к оглавлению

Карточные крепежи

Мебельные петли данного вида являются самыми древними и наследуют традиции кованых навесных петель с удлиненной накладкой. Конструктивно карточные петли аналогичны обычным дверным петлям, но имеют гораздо меньшие размеры. Обычно такая петля состоит из двух металлических пластин с отверстиями, соединенных параллельно друг другу посредством стержня-шарнира. Карточные механизмы бывают как разборными (двухтрубчатыми), так и неразборными (многотрубчатыми). В большинстве случаев устройства подобного типа используются при изготовлении мебели в стиле “ретро”, причем пластины нередко могут иметь различную фигурную форму (в виде “бабочки” и т.п.).

Чтобы дверцы шкафчиков всегда открывались и закрывались плавно, используются специальные крепления – петли. Детали представлены большим разнообразием вариантов, каждый из которых выполняет определенную функцию. Одним из распространенных вариантов является петля мебельная накладная часть которой крепится к фасаду под определенным углом. Предлагаем подробнее рассмотреть тонкости использования данной детали.

Петля накладного типа закрепляется на мебельном щите благодаря ее расположению на поверхности дерева. Если рассматривать врезные петли, то для них специально высверливаются отверстия, накладная петля же устанавливается без врезки.

Конструкция данного устройства состоит из следующих деталей:

  • петля, которая крепится на дверцу;
  • монтажная планка, устанавливающаяся на мебельный боковой щит.

Накладная петля является одной из разновидностей четырехшарнирных устройств для соединения мебельных конструкций. Кроме нее используется также подобная конфигурация – полунакладная петля.

Различия между ними состоят в следующем:

  • накладная деталь применяется в случае, когда дверца полностью закрывает боковую перекладину мебели;
  • полунакладная деталь используется при закрытии сразу двумя дверцами одной боковины.

Полунакладная

Данный крепеж способен обеспечить дверце открытие, равное 90-165 градусам. Мебельная накладная петля имеет доступную стоимость, благодаря чему является одной из самых применяемых соединений в мебельном производстве. Ее используют на кухонных гарнитурах, комодах для спальни, шкафах и тумбочках.

Петля в конфигурации имеет пружину и несколько шарниров, которые крепятся к монтажной планке. Чашка устройства плотно прилегает в выемку для нее. Чтобы закрепить изделие на створке, мастера используют саморезы длиной до 1,5 см.

Существует еще одна разновидность петли, которую легко спутать с накладной – вкладная. Она является внутренним соединением и применяется тогда, когда створку необходимо поместить внутрь боковин шкафчиков.

Планируя модули сборных мебельных конструкций, заранее продумывайте тип петель. Наиболее оптимальным вариантом станет использование устройств, где присутствует шарнир – такие изделия прочные и доступные в стоимости, кроме того, они долговечны.

Материалы изготовления

Производство мебельных петель накладного типа осуществляется с помощью штамповки. Заготовленный цельный лист нержавеющей стали помещают под специальный пресс, который уже заряжен насадкой, формирующей изделие. Петли для мебели получаются путем выдавливания пресса части стали, которая выходит из агрегата уже готовыми формами, необходимыми для конструкции устройства. Рассмотрим подробнее, из чего изготавливают остальные части изделия:

  • покрытие петли — для придания прибору красивого внешнего вида, производители применяют гальваническое покрытие никелем. Такая отделка материала обеспечивает его антикоррозийными свойствами и противостоит механическим повреждениям. Накладные петли из никеля хорошо зарекомендовали себя во влажной среде – они не взаимодействуют с водой, поэтому являются долговечными. С помощью таких изделий уместно фиксировать фасады кухонных наборов мебели, а также дверцы для тумбы в санузле;
  • механизм пружины — данное устройство также производится из стали. Пружины изначально установлены внутрь петли и обеспечивают ей момент открытия и закрытия. Пружина обычно туго натянута с двух сторон для плотного прилегания дверцы к боковине.

Кроме указанных деталей петли, она имеет 4 шарнира – механизмы, которые обеспечивают изделию вращающийся момент. Данные устройства также покрыты никелем для улучшенной работы. Качество изготовления всех деталей накладной петли обуславливают качество функционирования мебельных створок.

Выбирая соединительные элементы для шкафчиков, всегда обращайте внимание на возможность регулировки петель. В процессе эксплуатации под весом дверки, изделия могут расслабляться, а фасады проседать, поэтому будет не лишним произвести несколько несложных манипуляций по подтяжке устройств.

Применение

Наиболее часто накладные и вкладные петли используются для закрепления фасадов на мебели. При открытии дверцы, она становится в одну плоскость с внутренним коробом, а при ее закрытии, дверца закрывает собой боковину стойки полностью. Благодаря такой конструкции, целесообразнее применять накладные петли для:

  • кухонных фасадов — для удобного открытия шкафчиков верхнего ряда, а также для нижних тумб можно использовать накладные петли, в конструкции которых присутствует подкладка. Подкладка обеспечивает дополнительный выступ изделия, если это необходимо;
  • комодов — привлекательный внешний вид – один из необходимых аспектов для мебели в спальню или гостиную. Поэтому использование накладных вариантов уместно для комодов и небольших шкафчиков, так как внешняя дверца полностью закрывает боковые перекладины мебельного щита;
  • прикроватных тумбочек — важно, чтобы в петле производилась регулировка, с помощью которой можно подтянуть или опустить дверку. Благодаря ей, фасад можно выровнять в разные стороны, тем самым улучшив внешний вид тумбочки;
  • платяных шкафов — здесь важным критерием является выносливость и устойчивость дверей, поэтому петли мебельные накладного типа подходят лучше всего. Они выдерживают большой вес, а чтобы быть уверенным в практичности применения такого изделия, установите не одну, а три петли – количество подбирайте индивидуально, в зависимости от высоты створки.

Установка устройств может производиться самостоятельно, так как для этого не потребуется определенных навыков. Как зафиксировать петлю на мебельном изделии своими руками предлагаем ознакомиться ниже.

Нюансы крепления

Перед тем, как установить мебельную петлю, обратите внимание на перечень инструментов, которые необходимы для работы:

  • дрель с насадкой для отверстий под петли;
  • рулетка;
  • карандаш;
  • саморезы, подходящие по глубине к устанавливаемой петле и фасаду.

Первоначально необходимо разметить места крепления петель. Стоит отметить, что процесс фиксации накладных вариантов схож с тем, как крепятся полунакладные петли. Различие состоит лишь в самом механизме работы.

В зависимости от длины и ширины двери, определитесь с количеством петель. Обычно для кухонного фасада достаточно двух устройств. Для небольшого выступа при конструктивных особенностях мебели используется подкладка различной толщины. Она позволяет двери открываться немного вперед.

Когда инструменты подготовлены, переходим к действиям:

  • размечая место крепления петли, обратите внимание на ее расположение: если деталь будет размещена на стыке с полкой, то дверь не сможет закрыться. Поэтому перед монтажом тщательно расчертите места соприкосновения дверцы с внутренними полками, после чего приступайте к разметке посадочных гнезд для петель;
  • отмерьте около 20 мм от края фасада, и 100 мм от верха и низа дверцы, чтобы разметить место под крепеж;
  • замерьте расстояние между фиксационными шурупами на самой петле, чтобы просверлить соответствующие отверстия;
  • проделайте отверстия и прикрутите петлю с помощью отвертки. Обратите внимание, что если применяется угловая накладная петля, то потребуется накладка, которая позволит дверце открыться еще больше.

Разметка

Подготовка отверстия

Основное предназначение мебельных петель понятно всем – это обеспечить комфортное открывание подвижной створки шкафа или тумбы при креплении к боковине корпуса. Деление на виды мебельных петель по их назначению сделано для удобства подбора оптимального варианта. Какую петлю выбрать, зависит от типа фасада и конструкции самого корпуса мебели.

Какие бывают петли для мебели

В настоящее время для оснащения фасадов корпусной мебели в основном используют четырехшарнирные мебельные петли. Это самая обширная группа петель, допускающая регулировку фасада в трех плоскостях – это самое главное преимущество перед другими типами навесов.

Также их отличительным признаком можно обозначить метод установки – для этого задействуется внутренняя поверхность фасада и боковины, а не торцы мебели. Причем в фасаде необходимо сделать отверстие для вреза чаши петли, диаметром 35 мм. Редко – 26 мм, если используется так называемая мини-петля – идентичная по конструкции мини-копия стандартной четырехшарнирной петли.


Виды четырехшарнирных мебельных петель

Привычные для корпусной мебели четырехшарнирные мебельные петли состоят из чашки с коленом и ответной (крепежной планки).

Эти две образующие части могут соединяться разным способом. Соответственно этому способу четырехшарнирная петля подразделяется:

  • Slide — on — обе части петли задвигаются друг в друга и скрепляются с помощью винта (за счет которого и осуществляется регулировка).
  • Key — hole — обе части пропускаются друг в друга и соединяются сквозь петлю (замочную скважину).
  • Clip — on — обе части прищелкиваются друг к другу, то есть соединяются безвинтовым способом.


Виды мебельных петель по назначению

Петли «прямые» с открытием 90-110 градусов

Сюда можно отнести стандартные мебельные типы, накладного, полунакладного и внутреннего вида.

Накладная – она же внешняя петля. Предназначена для установки фасадов, которые полностью прикрывают корпус со стороны боковин (не считая технологичного зазора 2-3 мм на каждую дверь).


Полунакладная петля используется, когда боковина с крепежом прикрывается на полторца. Обычно используется в трехстворчатых шкафах и навесных шкафах с двойным открытием верх.


Вкладная – она же внутренняя петля. Используется для установки фасадов, углубленных относительно корпуса. Но чаще все-таки применяется для навесных шкафов с открыванием верх, если верхняя крышка нависает «козырьком».


Штольная, прямая – она же петля для фальшпанелей. Для установки фасада не на боковину, а на фальш-панель, находящуюся в одной плоскости с фасадом. В основном используется в угловых модулях кухни, на столах-мойках.


Угловые петли со стандартным открытием 90-110 градусов

В основном применяются для угловых фасадов, расположенных под 45 (135) градусов относительно корпуса, реже – для торцевых модулей – с углом открытия 30, 60 градусов.


Но на самом деле угловых петель гораздо больше. Но особым спросом не пользуются, поскольку необходимость в них возникает очень редко, в специфичных дизайн-проектах.


Петли инверсные с увеличенным углом открытия до 180 градусов

Также бывают накладными, полунакладными, вкладными, штольными, угловыми, но обеспечивают угол открытия гораздо больший, практически разворачивая фасад на 180 градусов. Нужны, чтобы увеличить доступ к внутреннему наполнению шкафа, когда стандартного открытия 90 градусов недостаточно. Такие петли еще называют трансформерами, за сложную конструкцию плеча.


Карусельная петля, она же крокодил

Специфичный вид петли, используемый для дверей-трансформеров, открывающихся «гармошкой». Чаще всего можно встретить в столах-мойках, в комбинации с прямой инверсной петлей.


Практически все рассмотренные виды четырехшарнирных мебельных петель выпускаются как в стандартном исполнении, так и комплектуются доводчиком – специальным механизмом плавного закрывания. Доводчик может быть встроен в плечо петли либо защелкиваться на чаше или на плече.

Какие еще есть виды мебельных петель

Остальные разновидности мебельных навесов используются от случая к случаю, для решения каких-то специфичных задач. Крепятся они саморезами без особых сложностей.

  • Рояльные, карточные петли хороши для крепления подвижных створок, где не нужна регулировка. Например, в раскладываемых столах книжках, откидных столиках и т.д.
  • Штырьевые и пяточковые петли также крепятся за торцы корпуса и фасадов, как и предыдущий тип. Используются, чтобы подчеркнуть некий антикварный вид мебели.


Отдельно можно выделить также:

  • Накладные безчашные петли.
  • Врезные шарнирные петли.
  • Пружинные петли.


А также специфичные мебельные петли, используемые не для обычных фасадов из ДСП, МДФ, массива и т.д. Но также подразделяющиеся на те же виды, что и четырехшарнирные, просто отличающиеся внешне в виду своего функционального предназначения:

  • Петли для стеклянных фасадов со сверлением и без сверления.
  • Петли под фасады, собранные из алюминиевой рамки.

Вот, пожалуй, и все основные разновидности петель, которые используются в производстве корпусной мебели и легко можно найти в продаже.

Петли для наружных ставней Руководство по выбору и установке от ShutterLand

Внешние жалюзи ShutterLand созданы для того, чтобы быть функциональными. Прочная прочная конструкция становится функциональной с добавлением внешних петель для жалюзи. Успешная установка начинается с выбора правильного типа наружных петель для окон. Доступны несколько типов наружных петель для жалюзи для различных ситуаций, которые лучше всего определить на этапе измерения.

Все наружные петли для жалюзи состоят из двух независимых частей, работающих в тандеме.Поворотная створка наружной петли крепится к зданию, образуя точку неподвижной оси, которая обеспечивает поддержку подвижной створки. Подвижная створка привинчивается к внешнему затвору и вращается на оси поворотной створки.

Поверхностный монтаж и врезные петли

Наружные петли для жалюзи делятся на две большие категории.

Петли для поверхностного монтажа крепятся к передней (или, в некоторых случаях, задней) наружных деревянных ставен и к лицевой стороне оконной рамы. Наружные жалюзи правильного размера не нужно переделывать или модифицировать для установки с петлями для поверхностного монтажа.Петли этого типа могут размещать ставни внутри глубокого оконного проема или перемещать их перед неглубокой нишей. Петли для поверхностного монтажа также можно использовать с композитными ставнями.

Петли врезные можно использовать только тогда, когда композитная или наружная деревянная створка входит внутрь оконного проема. Этот тип петли прижимается между краем ставни и оконной рамой. Полость, или паз, на обеих поверхностях нужно вырезать фрезером или долотом на высоту и глубину одной створки петли.

Популярные петли для наружных жалюзи

Петли с горизонтальной лентой широко используются в домах по всей стране. Каждая петля состоит из двух компонентов. Длинная узкая лента различной длины крепится к верхней, нижней или разделительной планке жалюзи с помощью винтов. Отдельный направленный вверх штифт прикреплен к переднему кожуху. Один конец ремешка опускается на стержень, а противоположная сторона украшена концом в форме круга, боба или сердца.Часто бывает достаточно двух петель на ставни, но третья петля может потребоваться для поддержки очень больших деревянных или тяжелых композитных ставней. Ленточные петли можно использовать для установки наружных жалюзи внутри оконного проема или плавать прямо перед ним. Длина ремешка должна быть не менее чем на 3 дюйма короче ширины наружного жалюзи. Стандартные ленточные петли не видны при открытых ставнях. Петля с обратным креплением для внешней ленты предназначена для ввинчивания в заднюю часть панели, благодаря чему внешние жалюзи становятся заметными, когда панели поворачиваются в любую сторону.Задвижки или другие устройства необходимы, чтобы держать ставни запертыми далеко от окна.

L-образные петли для жалюзи представляют собой модифицированную версию длинной горизонтальной ленточной петли. L-образная петля, также известная как петля в нью-йоркском стиле, может использоваться для узких ставней, для улучшения места установки штифта или просто для визуального предпочтения.

Вертикальные ленточные петли часто используются, когда необходима третья центральная опорная петля, а разделительная планка отсутствует.Петли для наружных ставней с вертикальными планками менее популярны в качестве основного стиля, чем петли с горизонтальными планками и L-образными петлями.

Петли Clarks Tip для поверхностного монтажа: одна створка привинчивается к внешней части кожуха, а другая — к передней части закрытой панели жалюзи. Эти смежные поверхности должны находиться в одной плоскости. В открытом состоянии петля хорошо скрыта и полностью отделена от окна. Они используют оригинальную конструкцию для надежной фиксации в открытом положении. Небольшой подъем жалюзи позволяет панели закрываться.Петлю можно отделить, полностью подняв боковую створку затвора со стороны штифта, установленного на кожухе.

Петля Acme Lull & Porter работает так же, как петля Clarks Tip, за исключением того, что она должна быть врезана в паз, чтобы поместиться между стойкой жалюзи и стороной кожуха. Lull & Porter — старейший тип наружных петель для ставней, который до сих пор широко используется.

Менее богато украшенные врезные петли доступны для более современного применения.Эти торцевые петли не фиксируются на месте, как в стиле Lull & Porter.

Соображения относительно петли жалюзи

Смещение и выход наружной петли

Смещение штифта измеряется от монтажной поверхности пластины до цилиндрической точки поворота. Размер смещения шарнира находится от лицевой стороны жалюзи до той же точки поворота. Обычно смещение ремешка шарнира и штифта одинаковое. Однако смещение ремешка шарнира может отличаться от смещения штифта, что иногда называют петлей «новой конструкции».

Ход равен сумме смещений ремня и иглы. Ход по существу определяет расстояние от основания штифта до задней части затвора в открытом состоянии. Больший ход необходим, когда монтажная поверхность утоплена за сайдинговым фасадом.

Петля и цапфа с одинаковым смещением (также называемые «без смещения») Петля «Новая конструкция» — смещение цапфы больше, чем смещение петли

Штифты для крепления на лагах и пластинах

Штифты для крепления на пластинах крепятся к плоским деревянным поверхностям Лучший.Три или четыре винта фиксируют заднюю панель на месте. Замените штифты для крепления с отставкой , чтобы проникать в неровные или твердые материалы. Штифты крепления лаг изготавливаются с длинным болтом для одной точки входа. Переменное самонастраивающееся смещение шкворня зависит от глубины затяжки. Подготовьте деревянный кожух с пилотным отверстием. Крепление к кирпичным или каменным опорам с предварительно просверленным отверстием в сочетании с анкерным щитом.

Материалы наружных петель

Наружные петли для ставней продаются из двух основных материалов.Традиционные петли из оцинкованного чугуна соответствуют старинному строительству. Петли из нержавеющей стали с порошковым покрытием имеют более изысканный профиль и максимальную прочность. Оба материала невероятно эластичны и удивительно привлекательны.

Для имитации аутентичной фурнитуры к виниловым ставням можно прикрепить декоративные искусственные петли.

Место установки наружной петли жалюзи

Вертикальная часть ремня и Г-образных наружных петель жалюзи должны совпадать с центром верхней и нижней перекладин. Третья петля обычно закреплена на одной линии с разделительной рейкой. Если разделительной планки нет, дополнительная петля обычно располагается посередине по вертикали. Верхняя часть врезной петли или петли Clarks Tip обычно совпадает с нижней частью верхней направляющей. Точно так же нижняя часть второй петли будет находиться на одной линии с верхней частью нижней направляющей.

Монтажные винты для фасадных панелей + крепежные детали


Ознакомьтесь с нашим ассортиментом крепежных элементов для фасадных панелей из нержавеющей стали и алюминия для установки HPL, фиброцемента и других облицовочных панелей на алюминий, сталь или дерево


У нас есть единственная миссия: предоставить нашим клиентам наилучшие результаты .Наше стремление к качеству сделало нас одним из ведущих поставщиков заклепок, винтов и других крепежных изделий для крупномасштабных строительных проектов.

Инструмент выбора цвета застежки

Избавьтесь от догадок при выборе застежки нужного цвета. Цвета наших застежек точно соответствуют панелям многих производителей.Это просто… просто следуйте инструкциям, чтобы найти идеально подходящий цветовой код SFS.
Инструмент выбора цвета застежки

Саморез из нержавеющей стали TW-S-D12

Идеально подходит для облицовки панелей (HPL, фиброцемент и др.) к дереву
В саморезах для фасадов из нержавеющей стали TW-S-D12 используется нержавеющая сталь 304, а в шурупах TW-A4 -D12 использует нержавеющую сталь 316 для борьбы с коррозией и обеспечения максимальной прочности.Низкопрофильная головка обеспечивает дискретный эстетический вид.
  • Нержавеющая сталь 304 или 316
  • Для максимальной толщины до 1300 дюймов (33 мм)
  • Диаметр: #10 с 12 витками резьбы на дюйм
  • Головка винта: 1/2″ (12 мм) купольная головка с приводом T20W
  • Отделка: спрей Vista подобран по цвету
Лист технических данных — 304SS | PDF
Лист технических данных — 316SS | ПДФ

SX3-D12 T25W Купольная самосверлящая головка из нержавеющей стали

Идеально подходит для установки облицовочных панелей (HPL, фиброцемент и др. ) на алюминий или сталь
  • Нержавеющая сталь 304 или 316 (бимет) с угольным сверлом
  • Вместимость сверла : .060–0,118 дюйма из стали или до 0,125 дюйма из алюминия
  • Для максимальной толщины до 3/4 дюйма (40 мм)
  • Диаметр: #12 с 11 витками резьбы на дюйм
  • Головка: 0,472 дюйма (12,0 мм) Купольная головка винта с приводом T25W
  • Отделка: спрей Vista в цвет
Лист технических данных — 304SS | PDF
Лист технических данных — 316SS | PDF

SX3-D16 T25W Купольная самосверлящая головка из нержавеющей стали

Идеально подходит для установки облицовочных панелей (HPL, фиброцемент и др.) на алюминий или сталь
  • 304 нержавеющая сталь (бимет) с угольным сверлом
  • Вместимость сверла: . 060″—118″ сталь или алюминий
  • Для максимального размера до 19/32″ (15 мм)
  • Диаметр: #12 с 11 витками резьбы на дюйм
  • Головка: Купольная головка винта 16 мм с приводом T25W
  • Отделка: спрей Vista подобран по цвету
Лист технических данных |PDF

irius® SX3-L12 Саморез из нержавеющей стали

Идеальный монтаж облицовочных панелей (HPL, фиброцемент и др.) на алюминий или сталь
  • irius® — это запатентованная линейка шурупов для крепления фасадных панелей, которые охватывают весь спектр крепления потребности.
  • 304 нержавеющая сталь (бимет) с угольным сверлом
  • Диаметр сверла: 0,060–0,118″ сталь или алюминий
  • Максимальное увеличение до 0,590″ (15 мм)
  • Диаметр: #12 с 11 резьб на дюйм
  • Головка винта: низкопрофильный привод irius®
  • Отделка: спрей Vista в цвет
Технический паспорт продукта | PDF

TDA-S-D16

Установка фасадной панели на металл
Новая конструкция с двойной резьбой обеспечивает надежное применение с техническим мастерством.
  • Интеллектуальная конструкция винтов обеспечивает различные возможности применения, начиная от установки легких толщин до средних размеров стали или алюминия.
  • Нержавеющая сталь 304 с наконечником типа A
  • Диаметр: #12 (5,8 мм) с 20 витками резьбы на дюйм
  • Головка: куполообразная головка винта 0,63 дюйма (16,0 мм) с приводом T25W
  • Отделка: окрашенный в цвет спрей Vista
0

0 ВИДЕО Узнайте больше о листе технических данных TDA-S-D16
| PDF

#10-12 Bi-Met 300  SD2

Идеально подходит для соединения легких металлов, фасадных панелей со стальными или алюминиевыми направляющими и крепления архитектурной отделки
  • 304 нержавеющая сталь (бимет) с угольным сверломСталь 036″—0,060″
  • Диаметр: #10 с 12 витками резьбы на дюйм
  • Головка: 15/32″ (11,9 мм) цилиндрическая головка с приводом T20W
  • Покрытие: окрашенное в цвет спрей Vista
Лист технических данных | ПДФ

Винт #12-16 ACM

Идеально подходит для крепления ACM к алюминию
  • 304 нержавеющая сталь
  • Диаметр сверла: . 080″—0,125″ (2-3,2 мм), алюминий
  • Диаметр: #12 с 16 витками резьбы на дюйм
  • Головка: плоская головка с приводом T25W
  • Отделка: спрей Vista подобран по цвету
Лист технических данных | ПДФ

Алюминиевая заклепка AP16

Идеально подходит для установки облицовочных панелей (HPL, фиброцемент и др.) на алюминий.
  • Корпус: алюминий
  • Оправка: нержавеющая сталь 300
  • Максимальный диаметр до 0,649 дюйма (16,5 мм)
  • Диаметр: 0,190 дюйма (5 мм) 16 мм)
  • Отделка: спрей Vista в цвет
Лист технических данных | PDF

SSO-D15 Заклепка из нержавеющей стали 316

Идеально подходит для облицовки панелей (HPL, фиброцемент и др. ) с алюминием, металлом или нержавеющей сталью
Быстрое, надежное и надежное соединение тонкой толщины, которое не ослабляется
  • Корпус: нержавеющая сталь 316
  • Оправка: нержавеющая сталь 316
  • Максимальное наращивание до .708″ (18 мм)
  • Диаметр: 0,190″ (5 мм)
  • Головка: большой фланец 19/32″ купол (15 мм)
  • Отделка: спрей Vista в цвет
Лист технических данных | PDF

BULB-TITE

® Заклепка Идеально подходит для крепления фасадных панелей к металлическому креплению, а также металлических кровельных креплений и изолированных металлических панелей к основанию .
Заклепка BULB-TITE ® обеспечивает прочную установку фасадной панели, а также устойчивость к непогоде и взлому. Более того, он создан для многократного использования.
  • Корпус: алюминий
  • Оправка: алюминий
  • Диаметр: 9/32″ (7,7 мм) и 3/16″ (4,8 мм)
  • Купольная головка: 0,612″ (15,54 мм)
  • Головка с большим фланцем Тип: 0,750″ (19,05 мм)
  • 9/32″ BULB-TITE ® доступны в конструкциях с большим фланцем и куполообразной головкой
Лист технических данных для 9/32″ | PDF
Лист технических данных для 3/16″ | PDF

Установите фасадные панели с помощью крепежа, тщательно разработанного на основе многолетних испытаний и отзывов клиентов.Каждый компонент нашей продукции, от головок винтов до точек сверления, был разработан с учетом ваших потребностей. Позвоните по телефону 1-610-790-2629, чтобы поговорить с членом нашей команды о том, какой крепеж для фасадных панелей лучше всего соответствует вашим целям установки облицовки.

Как подобрать петли | Центр знаний

4 минут | 09 окт 2019

От скрытых дверных петель до подъемных петель из нержавеющей стали — ваш выбор огромен. И независимо от того, какое у вас приложение, будь то шкаф данных или наружная кабельная оболочка, ваши петли готовы к работе.Вам нужно подумать о:

  • Размер двери, высота и ширина
  • Груз подвесной
  • Конструкция двери, включая материал
  • Предполагаемое использование и/или ожидаемый трафик через дверь

Правильный размер петли имеет решающее значение. Например, скрытые петли меньшего размера могут привести к преждевременному выходу из строя двери и создать проблемы с безопасностью.

Во-первых, давайте посмотрим на анатомию петли, которая в той или иной степени характерна для всех стилей.Это будет важно понимать при расчете размера необходимой петли.

Описание типов петель:

  • Створка – Плоская прямоугольная часть петли, которая крепится к двери или дверному косяку, называется створкой. Стандартная петля состоит из двух лепестков.
  • Поворотный кулак/ствол – это круглые скрученные полые «стволы», через которые вставляется шарнирный штифт. Они позволяют шарниру сгибаться, как суставы пальцев.Термины сустав и ствол часто используются как синонимы. Суставы на одном листе смещены относительно суставов на другом, чтобы они могли сцепляться. Расстояние от верхнего ствола до нижнего ствола, измеренное параллельно штифту, называется длиной ствола.
  • Штифт – Стержень, который вставляется в суставы для соединения шарнирных лепестков.
  • Высота створки – Общая длина створки, измеренная параллельно штифту, является высотой створки.
  • Ширина створки – это размер, измеренный от центра штифта до внешнего края створки напротив сустава или ствола.Не путайте это измерение со следующим измерением.
  • Ширина петли/открытой створки – это общая ширина открытой петли, измеренная перпендикулярно оси петли. Это важный параметр, который следует учитывать при расчете, заказе или определении петли или комплекта петель.
  • Задняя часть петли – хотя это и не часть самой петли, важно знать этот размер для расчета размера петли. Это расстояние, на которое край петли отстоит от лицевой стороны двери.
  • Зазор – Зазор лучше всего описывается как зазор между дверью и рамой или косяком при полностью открытой двери. Это важное измерение для вашего расчета, поскольку оно используется для предотвращения контакта двери с деталями отделки на внешней стороне рамы.

Теперь, когда мы знаем, что это за термины, давайте посмотрим, как они используются при выборе правильного размера шарнира для вашего приложения.

Как определить размеры петель: Калькулятор размеров петель

Как уже отмечалось, нас интересуют два размера петель: высота створки или петли и общая ширина петли (измеряется, когда петля находится в полностью открытом положении).

Требуемая высота петли зависит от толщины и ширины двери. Ширина двери важна, потому что она влияет на вес двери. Широкая дверь потребует большей несущей опоры для устойчивости.

Например, если дверь имеет толщину 1-3/8 дюйма и ширину не более 32 дюймов, высота петли составляет 3-1/2 дюйма. Однако, если размер двери составляет от 32 до 36 дюймов, высота створки петель должна быть увеличена до 4 дюймов, чтобы выдержать увеличившийся вес.

Вот простая диаграмма, помогающая определить высоту листа:

Толщина двери Ширина двери Приблизительная высота петли
1-3/8″ До 32 дюймов 3-1/2″
1-3/8″ 32–36 дюймов 4 дюйма
1-3/4″ До 36 дюймов 4-1/2 дюйма
1-3/4″ 36–48 дюймов 5 дюймов
1-3/4″ Более 48 дюймов 6 дюймов
2″, 2-2/4″, 2-1/2″ До 42 дюймов 5 дюймов (коммерческое использование)
2″, 2-1/4″, 2-1/2″ Более 43 дюймов 6 дюймов (коммерческое назначение)

Следующим шагом является определение общей ширины петли, учитывая, что она измеряется при полностью открытой петле, также называемой полным размахом створки.

Минимальную ширину можно определить простым расчетом по трем измерениям:

  • Толщина двери
  • Бэксет
  • Требуется зазор

Для определения заднего расстояния существует общее практическое правило: Для дверей толщиной от 1-3/8 дюйма до 2-1/4 дюйма стандартный задний размер составляет ¼ дюйма. Для дверей толщиной 2-1/2 дюйма стандартный задний отступ составляет 3/8 дюйма.

Определите, какой зазор вам потребуется, чтобы дверь не касалась обшивки или отделки.

Затем используйте эту формулу для расчета ширины петли: (толщина двери – задний план) x 2 + необходимый зазор = общая ширина петли

Если результат расчета не соответствует стандартному размеру петли, перейдите к следующему размеру.

Вы также можете использовать следующую таблицу, чтобы определить ширину шарнира. Просто не забудьте проверить его точность в вашем индивидуальном приложении.

Толщина двери Стандартная задняя часть Максимальный зазор Приблизительная ширина петли
1-3/8″ 1/4″ 1-1/4″
1-3/4″		 3-1/2″
1-3/4″ 1/4″ 1″
1-1/2″
2″
3″		 4 дюйма
4-1/2 дюйма
5 дюймов
6 дюймов
2 дюйма 1/4″ 1″
1-1/2″
2-1/2″		 4 1/2 дюйма
5 дюймов
6 дюймов
2-1/4″ 1/4″ 1″
2″		 5 дюймов
6 дюймов
2-1/2″ 3/8″ 3/4″
1-3/4″		 5 дюймов
6 дюймов

Какие дверные петли использовать:

Эти расчеты и таблицы должны помочь вам выбрать дверную петлю правильного размера для вашего применения. Вот еще несколько советов.

Высота двери используется для определения необходимого количества петель. Как правило, вам нужно использовать одну петлю на каждые 30 дюймов высоты двери. Например:

  • Используйте две петли для дверей высотой до 60 дюймов
  • Используйте три петли, если высота двери составляет от 60 до 90 дюймов
  • Для дверей шириной от 90 до 120 дюймов используйте четыре петли

Если ширина вашей двери составляет от 37 до 120 дюймов, установка дополнительной петли обеспечит дополнительную прочность, чтобы выдержать дополнительный вес и напряжение, прикладываемое к раме.

Наконец, материал, из которого изготовлена ​​петля, может повлиять на ее долговечность и прочность. Для больших дверей петли усиленного типа выдерживают вес и могут быть окрашены в соответствующий цвет. Если это работает с вашим приложением, подумайте о тяжелых стальных петлях.

Если проблема связана с коррозией и химическими веществами, рассмотрите возможность использования петель из нержавеющей стали. А эстетика? Например, латунная или стальная петля для пианино? Латунные петли улучшают общий вид. Однако имейте в виду, что латунь не обладает прочностью стали или нержавеющей стали.Никогда не жертвуйте безопасностью ради внешнего вида.

Размеры петель

Если вам нужна помощь в определении размера петли, Essentra Components будет рада вам помочь. Мы предлагаем широкий ассортимент петель, и мы можем помочь вам решить, какая из них идеально подходит для вашего применения:

Статьи, которые вам также могут понравиться:

.
