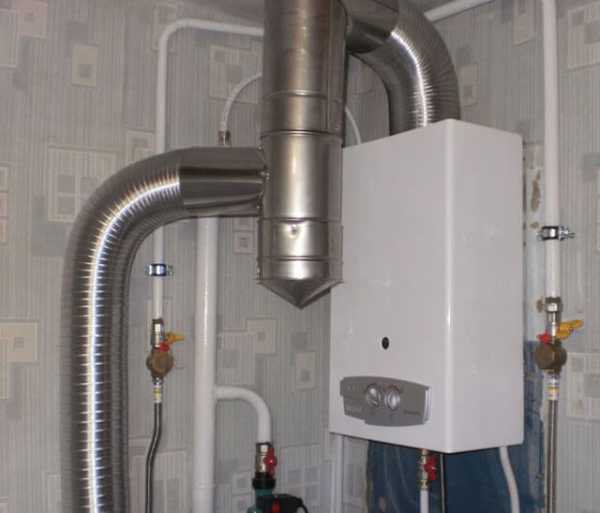

Если в доме или квартире планируется разместить две и более колонки, то они должны иметь по отдельному дымовыводящему каналу или подключаться к одной трубе на расстоянии друг от друга не менее 75 см.

oteple.com

Газовая колонка в квартире: обязательна ли замена гофрированной трубы на оцинкованную? — Новости Тулы и области

Фото из архива Myslo.

Такие вопросы от жителей часто поступают в редакцию портала. Специально для читателей Myslo мы попросили «Тулагоргаз» прояснить все нюансы по замене дымоходов от газовых проточных водонагревателей.

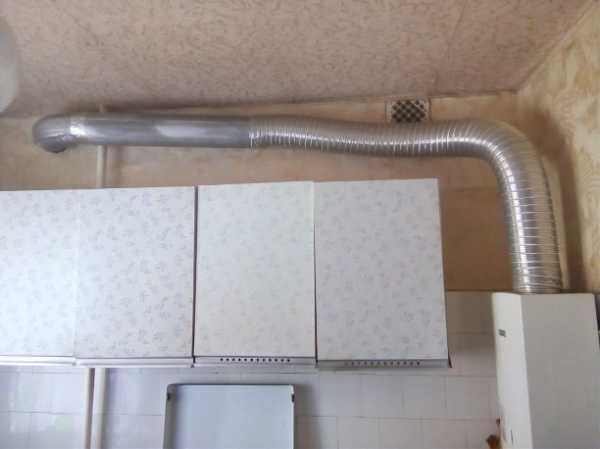

Гофрированная труба. Заменить?

Газовая колонка — прибор, способный обеспечить бесперебойное горячее водоснабжение в квартире. Газовый водонагреватель безопасен в эксплуатации, если неукоснительно соблюдать правила газовой безопасности.

Одно из важных условий безопасной работы газового прибора – обеспечение отвода продуктов сгорания, образующихся во время работы колонки, с помощью дымоотвода.

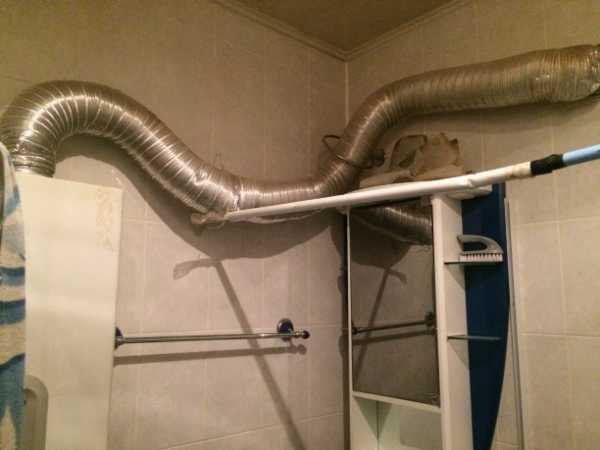

Согласно техническим регламентам алюминиевые гофрированные дымоходы не запрещены. Однако одновременно с этим в регламентах указано, что в качестве материала для изготовления дымоотводов наиболее предпочтительна нержавеющая сталь, соединительные и дымовые трубы должны быть изготовлены из негорючих материалов, быть плотными и не допускать подсоса воздуха на соединениях и в местах примыкания к дымовому каналу. Дымоотводы должны выполняться из материалов, способных противостоять без потери герметичности и прочности ударным механическим нагрузкам, стойких к транспортируемой и окружающей среде.

Использование алюминиевых дымоотводов требует со стороны пользователя постоянного контроля целостности гофры и ее надежного соединения с дымоходом.

А в случае несвоевременного выполнения технического обслуживания газового оборудования, засора газовой колонки возможно неполное сгорание газа, возгорание сажи и прогорание стенок алюминиевого дымоотвода. Как следствие всего перечисленного, выход угарного газа в жилое помещение.

АО «Тулагоргаз» как специализированная организация с опытом работы более 60 лет рекомендует при установке или замене газовой колонки применять стальные (оцинкованные) дымоотводы. Использование стальных дымоотводов — это безопасный способ эксплуатации газового оборудования.

Как обеспечить безопасность в квартире?

В многоквартирных домах проверкой состояния и функционирования дымовых и вентиляционных каналов, их ремонтом и при необходимости прочисткой должна заниматься управляющая компания. На практике — УК заключает договор с организацией, допущенной к проведению таких работ и имеющей соответствующую лицензию.

Проверка дымовых и вентиляционных каналов должна осуществляться не реже 3 раз в год (не позднее чем за 7 календарных дней до начала отопительного сезона, в середине отопительного сезона и не позднее чем через 7 дней после окончания отопительного сезона).

Кроме того, абонентам запрещается пользоваться газовым оборудованием в следующих случаях:

1. Отсутствие договора о техническом обслуживании;
2. Отсутствие тяги в дымоходах и вентиляционных каналах;
3. Отсутствие притока воздуха в количестве, необходимом для полного сгорания газа, в том числе по следующим причинам: отсутствие или нахождение в закрытом положении регулируемой оконной створки, фрамуги, форточки, специального приточного устройства в наружных стенах или окнах, закрытое положение жалюзийной решетки на вентиляционном канале в помещении, в котором установлено бытовое газоиспользующее оборудование;
4. Использование в помещении, в котором установлено бытовое газоиспользующее оборудование с отводом продуктов сгорания в дымовой канал, устройств электро-механического побуждения удаления воздуха, не предусмотренных проектной документацией;
5. Отсутствие своевременной проверки состояния дымовых и вентиляционных каналов;
6. Отсутствие герметичного соединения дымоотвода отбытового газоиспользующего оборудования с дымовым каналом;
7. Наличие нарушения целостности и плотности кирпичной кладки (наличие трещин, разрушений), герметичности дымовых и вентиляционных каналов;
8. Наличие неисправности автоматики безопасности;
9. Наличие неустранимой в процессе технического обслуживания утечки газа;
10. Наличие неисправности, разукомплектованности или непригодности к ремонту газового оборудования;
11. Наличие несанкционированного подключения газового оборудования к газопроводу сети газораспределения или иному источнику газа.

Техническое обслуживание газового оборудования проводится один раз в год. Своевременное его проведение — залог вашей безопасности!

Вызвать мастера можно по телефонам: 25-36-68, 25-36-56, 25-36-37. Или оставить заявку на сайте.

В АО «Тулагоргаз» действует гибкий график работы, техническое обслуживание газовых приборов проводится по будням в вечернее время, а также по субботам.

Что еще необходимо знать потребителю

1. АО «Тулагоргаз» не осуществляет подключение газового оборудования с отводом продуктов сгорания к дымоотводам, выполненным из гофрированного алюминия.
2. Специалисты АО «Тулагоргаз» осуществляют работы по монтажу/замене газовых проточных водонагревателей. После выполнения монтажа дымоотвода специализированной организацией специалисты АО «Тулагоргаз» производят подключение оборудования при условии надежного и плотного соединения дымоотвода с дымоходом.
3. Специалисты АО «Тулагоргаз» не производят подключение газового оборудования до устранения нарушений специализированной организацией и предоставления акта на исправность дымоходов и вентканалов при отсутствии в дымоходе стального ограничительного кольца и при несоответствии диаметра дымоотвода данным, указанным в паспорте завода-изготовителя.

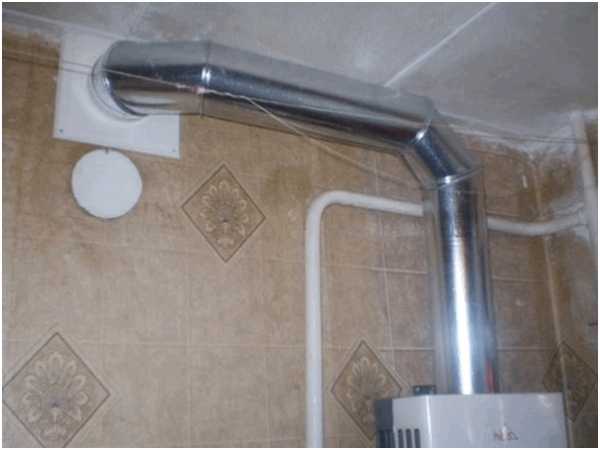

Где заказать оцинкованную трубу?

По вопросам изготовления и монтажа стальных дымоотводов жители могут самостоятельно обратиться в специализированные организации Тулы и области.

В АО «Тулагоргаз» можно сделать заявку на вызов замерщика и последующее изготовление стального дымоотвода по телефону 25-36-57.

Примеры распространенных нарушений

№ 1. Сечение дымоотвода не соответствует требованиям завода-изготовителя и паспорта на газовое оборудование.

№ 2. Неплотное соединение дымоотвода от газовой колонки с дымоходом.

№ 3. Наиболее предпочтительный материал для изготовления дымоотвода — нержавеющая сталь. Соединение элементов дымоотвода должно быть по ходу движения дымоотводящих газов.

№ 4. Нет вертикального участка и не выдержан горизонтальный участок дымоотвода от газовой колонки, сама гофра сильно деформирована и небезопасна в использовании. Во время работы газового прибора угарный газ может выйти в помещение.

Нарушение № 5. Нет доступа для проверки места соединения дымоотвода с дымоходом.

myslo.ru

Вытяжная труба для газовой колонки

Одним из наиболее распространенных устройств, способных обеспечить бесперебойное горячее водоснабжение дома, является газовая колонка. Она прекрасно справляется с подогревом любого объема воды в кратчайшие сроки. При этом современные модификации позволяют четко задавать требуемую температуру и автоматически включаются-выключаются в соответствии с режимом работы водоразборной точки.

Проточные водонагреватели, работающие на газе, довольно экономны и безопасны в эксплуатации. Единственное неудобство заключается в необходимости организации качественного отвода продуктов сгорания. Раз и навсегда решить эту проблему можно только с помощью грамотной установки вытяжной трубы для газовой колонки. При выборе параметров и конфигурации системы дымоотвода необходимо руководствоваться инструкциями производителя и действующими нормативными документами.

Требования нормативных документов

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

• НПБ 252–98;
• Правила производства трубо-печных работ ВДПО;
• СП 42-101-2003, приложение Г
• СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

• Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
• Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
• Прокладка соединительных труб через жилые комнаты запрещена;

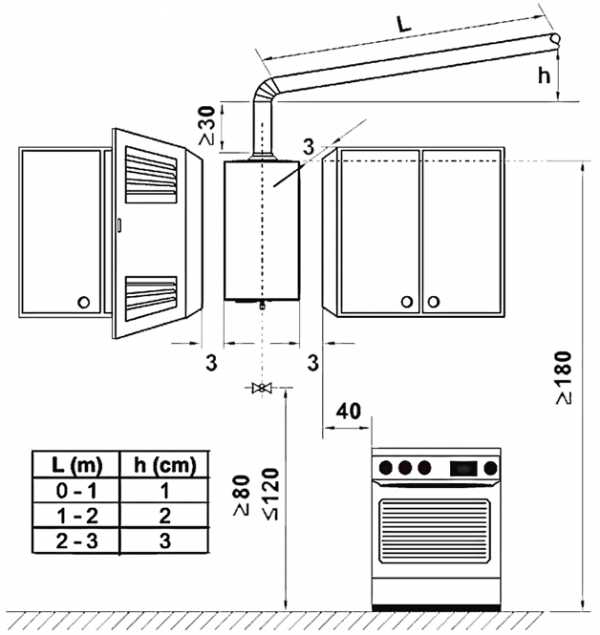

• Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
• Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
• Допускается  использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
• Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
• Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
• Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

Важно! Удаление продуктов сгорания возможно только через дымовые каналы или специально установленные дымоходы, использование вентиляционных каналов строго запрещено.

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

На заметку: круглое или прямоугольное отверстие под входом в дымовой канал предназначено для чистки сажи и должно быть всегда доступно для обслуживания. Делая генеральную уборку в кухне, не забывайте открывать дверку и вычищать сажу, листья и прочий мусор.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской)  кровле – не менее 200 см.

На заметку: в помещениях с герметично закрытыми окнами газовая колонка может периодически отключаться из-за недостаточного притока воздуха. Автоматика прекращает работу водонагревателя для предотвращения обратной тяги, которая может возникнуть вследствие разрежения воздуха в помещении. Для устранения проблемы достаточно держать окно кухни в режиме микропроветривания при работе колонки.

Выбор материала трубопровода

Отправляясь за покупкой вытяжной трубы, нужно тщательно изучить условия монтажа, знать модель газовой колонки, диаметр патрубка дымоудаления и необходимые длины участков трубопровода. Желательно запастись схемой расположения водонагревателя с указанием всех расстояний, это поможет лучше ориентироваться при выборе необходимых элементов и при необходимости получить консультацию специалиста.

Согласно СП 60.13330.2012 соединительные и дымовые трубы должны быть изготовлены из негорючих материалов с эквивалентной шероховатостью внутренней поверхности не более 1,0 мм. Кроме того они должны быть плотными с классом герметичности В и не допускать подсосов воздуха на соединениях и в местах примыкания к дымовому каналу. Рекомендуется применение таких материалов как керамика и нержавеющая сталь.

В СП 42-101-2003 допускается использование кровельной или оцинкованной стали с толщиной от 1 мм и более, гибких металлических гофрированных труб и унифицированных элементов, поставляемых в комплекте с агрегатом.

Очень важно, чтобы материал вытяжной трубы был стойким к коррозии, так как конденсат может довольно быстро ее разрушить. Чем более гладкой будет внутренняя поверхность, тем меньше сажи на ней соберется. Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее.

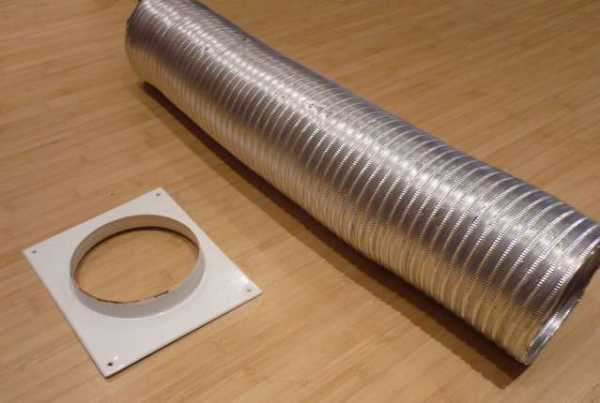

Тем не менее, довольно популярны для подключения газовой колонки к дымовому каналу гофрированные трубы. С ними легко работать, и они очень удобны в стесненных условиях. Их применение позволяет успешно огибать препятствия и осуществлять скрытый монтаж, пряча оборудование в шкафчики и закрывая трубопровод съемными панелями.

Оцинкованная сталь толщиной 1 мм является вполне приемлемым материалом, но существует мнение, что при сильном нагреве оцинковка может выделять вредные вещества. Соответственно ее применение нежелательно для моделей с высокой температурой уходящих газов.

Довольно хорошо себя зарекомендовали вытяжные трубы из стали с покрытием жаростойкой эмалью. Белые блестящие трубы довольно симпатично смотрятся на кухне и способны вписаться почти в любой интерьер.

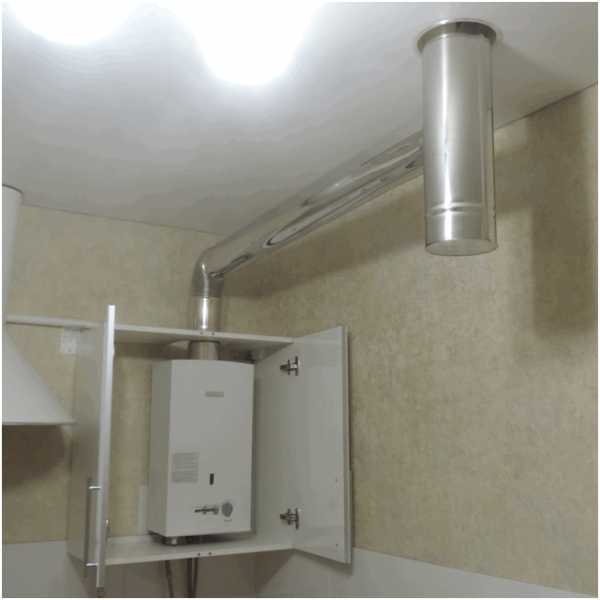

Идеальным материалом с точки зрения долговечности, эстетичности и соблюдения всех требований является нержавеющая сталь. Ей не грозит ни коррозия, ни прогорание, ни скопление пыли, ни случайные повреждения. Вполне закономерно он оказывается самым дорогим.

Порядок монтажа

Монтаж вытяжной трубы для газовой колонки из любого материала начинается с проведения замеров и подготовки всех необходимых элементов. В случае с гофрой порядок проведения работ очень простой. Достаточно взять трубопровод нужной длины, одеть на дымоотводящий патрубок водонагревателя и зажать хомутом. Свободный конец вставляется в декоративное кольцо и фиксируется в проеме дымового канала. Здесь главное соблюсти соответствие диаметра гофрированной трубы размеру выходного отверстия колонки.

Для всех остальных материалов нужно подготовить необходимое количество прямых и поворотных элементов, которые будут вставляться друг друга, формируя нужную конфигурацию дымохода по принципу конструктора. Углы поворота применяются стандартные или изготавливаются индивидуально под конкретные размеры.

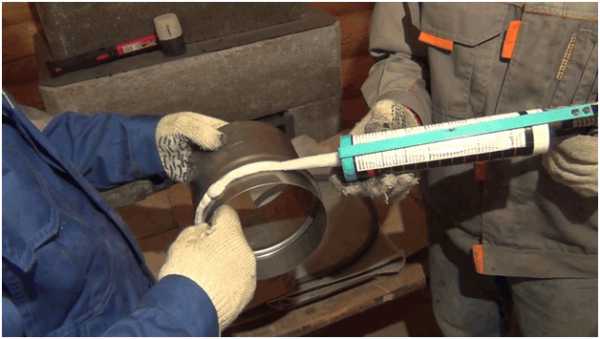

При сборке следует обеспечить максимальную плотность соединений. Вхождение одного элемента в другой должно быть не меньше половины диаметра. Для лучшей герметизации применяется жаростойкий герметик. Места стыков скрепляются хомутами и располагаются вне перекрытий в свободном доступе.

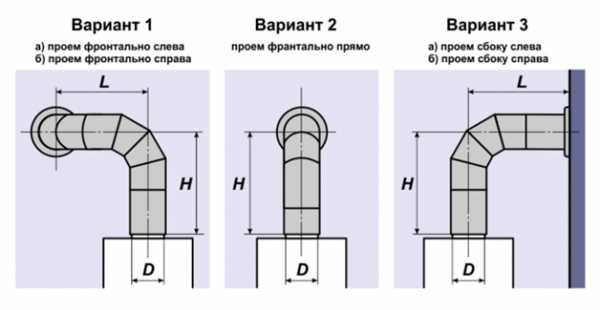

В связи с ограничением по количеству допустимых поворотов количество возможных конфигураций дымохода довольно ограничено. Всего возможно три основных варианта в зависимости от расположения вытяжного отверстия. Еще два можно получить путем зеркального отражения предыдущих.

Все требования и рекомендации, изложенные выше, касаются аппаратов с открытой камерой сгорания. Нормами допускается также удаление продуктов сгорания через наружную стену без вертикального дымового канала от газовых колонок с закрытой камерой сгорания и принудительным выбросом отработанных газов. В этом случае монтаж осуществляется по инструкции завода-изготовителя с соблюдением нормативных расстояний и длины коаксиального дымохода, указанных в  СП 42-101-2003.

Заключение

Таким образом, установка вытяжной трубы для газовой колонки имеет много важных нюансов. Учитывая большую опасность, которая может возникнуть при несоблюдении или частичном нарушении нормативных требований, необходимо с максимальной серьезностью подойти к этому вопросу и по возможности доверить выполнение всех работ профессионалам.

Качественный монтаж соединительной трубы является залогом безопасности эксплуатации газовой колонки. Четкое соблюдение всех предписаний нормативных документов обеспечит стабильность работы устройства и позволит хозяевам пользоваться удобным водонагревателем без опасения отравления угарным газом.

znatoktepla.ru

«Тулагоргаз» изменил порядок замены колонок

Фото: artpol333.ru

Комментариев: 3

Как сообщают в городской администрации, в целях обеспечения безопасной эксплуатации газовых проточных водонагревателей в компании «Тулагоргаз» изменен порядок организации работ по монтажу и замене газоиспользующего оборудования и ТО ВДГО.

Одно из важных условий безопасной работы газового прибора — обеспечение отвода продуктов сгорания, образующихся во время работы колонки, с помощью дымоотвода.

Согласно СП 42-101-2003 алюминиевые гофрированные дымоходы не запрещены. Однако такая гофра в качестве дымоотвода не способна выдерживать высокую температуру отходящих газов, и, в случае возгорания сажи, стенки ее прогорают, что может привести к выходу угарного газа в жилое помещение.

Кроме того, согласно СП 60.13330.2012 соединительные и дымовые трубы должны быть изготовлены из негорючих материалов, быть плотными и не допускать подсосов воздуха на соединениях и в местах примыкания к дымовому каналу.

— Поэтому при установке или замене газовой колонки специалисты «Тулагоргаза» рекомендуют применять стальные (оцинкованные) дымоотводы. Использование стальных дымоотводов — это безопасный способ эксплуатации газового оборудования, — говорит начальник службы внутридомового газового оборудования АО «Тулагоргаз» Олег Шарапов.

В связи с этим в АО «Тулагоргаз» изменен порядок организации работ по монтажу и замене проточных водонагревателей и ТО ВДГО:

— специалисты АО «Тулагоргаз» осуществляют работы по монтажу/замене газовых проточных водонагревателей. После выполнения монтажа дымоотвода специализированной организацией специалисты АО «Тулагоргаз» производят подключение оборудования при условии герметичности дымоотвода и герметичности его закрепления на патрубке входа в дымоход;

— специалисты АО «Тулагоргаз» не осуществляют подключение газового оборудования к гофрированным дымоотводам, выполненным из алюминия;

— специалисты АО «Тулагоргаз» не производят подключение газового оборудования до устранения нарушений специализированной организацией и предоставления акта на исправность дымоходов и вентканалов при отсутствии в дымоходе стального ограничительного кольца и при несоответствии диаметра дымоотвода данным, указанным в паспорте завода-изготовителя;

— специалисты АО «Тулагоргаз» при выполнении работ по ТО ВДГО вправе отключить проточный водонагреватель, подключенный к дымоходу гибкими гофрированными элементами из алюминия с нарушением СП 42-101-2003 и Постановления Правительства РФ № 410. Подключение возможно после установки стального дымоотвода;

— при проведении инструктажа специалисты АО «Тулагоргаз» рекомендуют собственникам жилых помещений, в которых присоединение газового оборудования к дымоходу выполнено алюминиевыми гофрированными элементами без нарушений, в дальнейшем замену дымоотводов на стальные дымоотводы.

По вопросам изготовления и монтажа стальных дымоотводов рекомендовано обращаться в специализированные организации Тулы и области.

mk.tula.ru

Труба гибкая металлическая типа ГГН. ООО «Прок» — «Когда газовики ТРЕБУЮТ заменить алюминиевую гофру на ГАЗОВОЙ КОЛОНКЕ.. »

___________________________________Всем привет!__________________________________

На просторах интернета много статей и вопросов о том, правомерно ли требование газовиков о замене «мягкой» гофры на металлическую. Горгаз в моем городе тоже не отстал от общей массы по России и уже несколько лет мне мягко напоминают, чтобы я заменила гофру на газовой колонке. При этом меня пугали каким-то «предписанием», которое выпишут на мое имя, но не выписали.. Так же контролер ЖЭУ, которая делает обход квартир каждые 2 недели (!) и проверяет тягу в дымоходе (зажженной спичкой, по старинке), неустанно твердит просьбы о замене.

Я так и не нашла правоустанавливающей документации на основании которой с меня требовали замены гофры на газовой колонке. Может быть среди читателей отзыва найдутся те, кто располагает актуальной и обоснованной информацией на этот счет? Милости прошу в комментарии.

Так прошло два года и я все таки решила заменить старую, уже грязненькую тонкую алюминиевую гофру, на более прочный, твердый вариант.

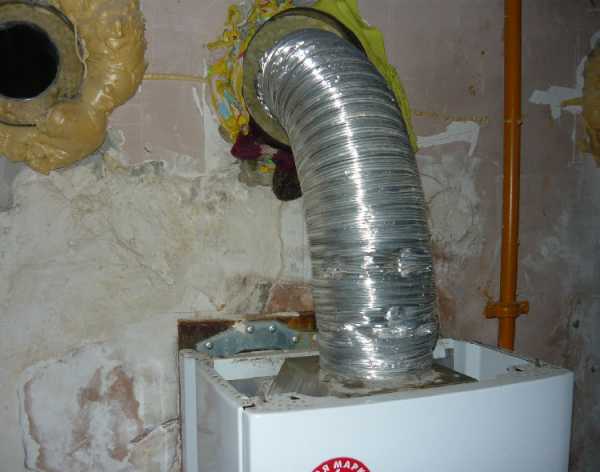

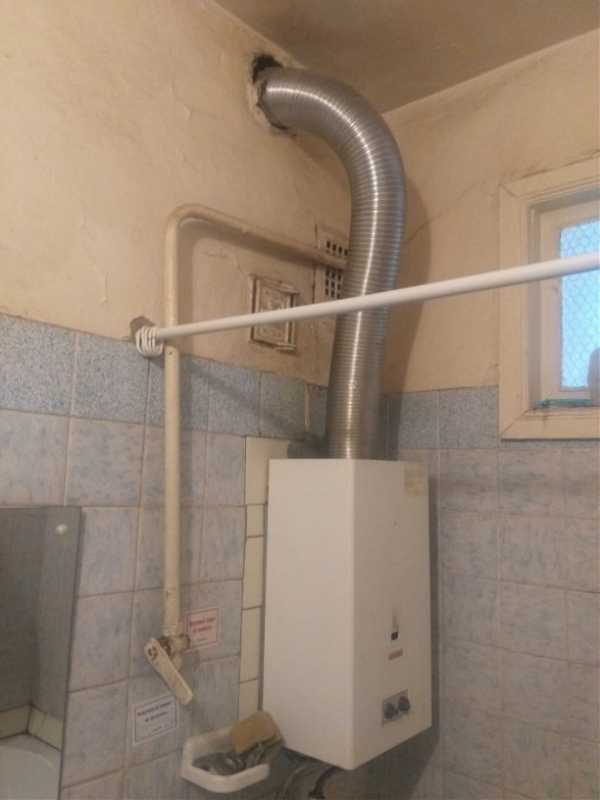

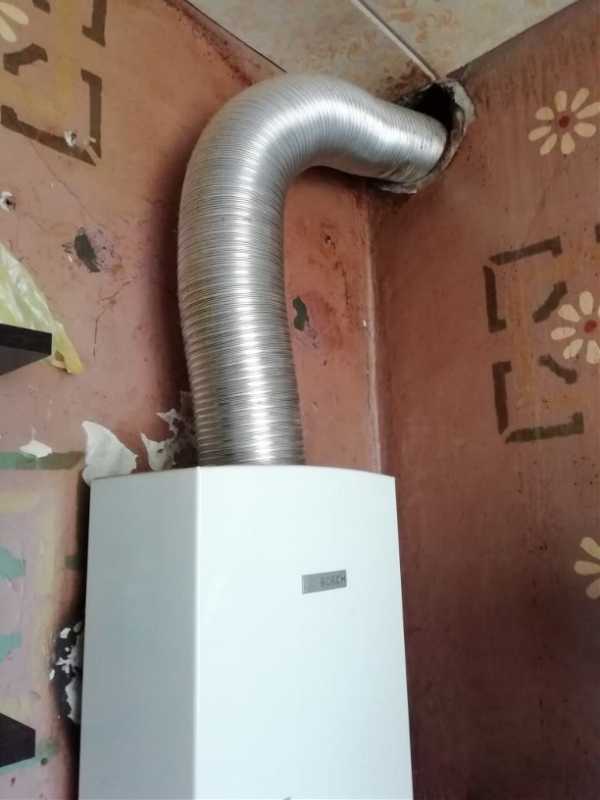

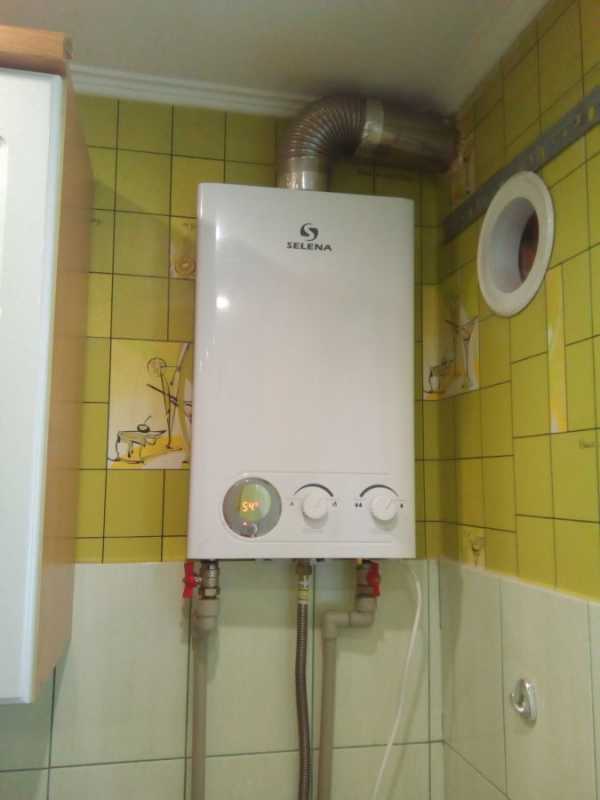

Вот что было ДО.

Труба гибкая металлическая типа ГГН. ООО «Прок». Отзыв

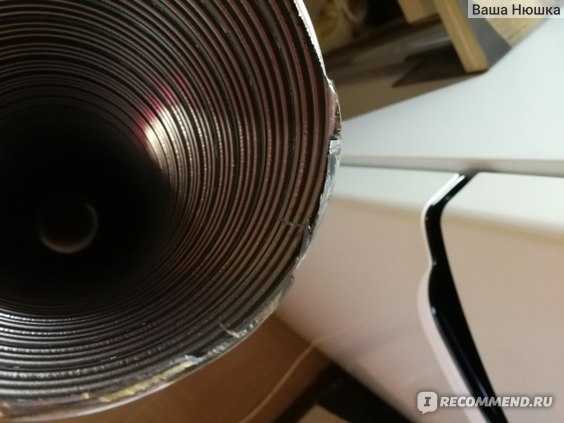

У такой мягкой гофры есть один большой минус в плане чистоты. Ее невозможно почистить, она сразу мнется, а пыль лишь вбивается в щелки.

Замена гофры на газовой колонке. Отзыв

Замена гофры на газовой колонке. Отзыв

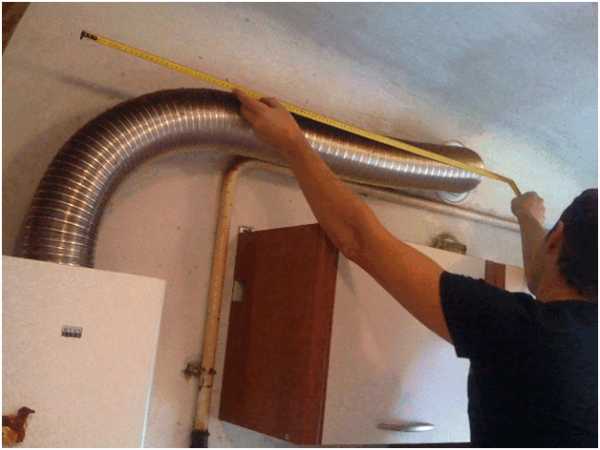

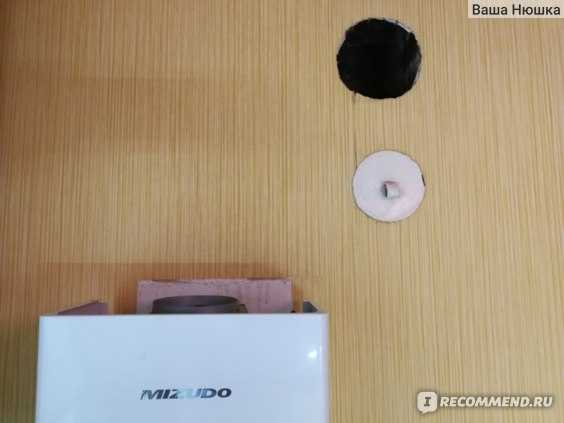

Я собственноручно демонтировала старую гофру и произвела замеры для приобретения нового подходящего варианта.

Что нужно замерить для покупки гофры на газовую колонку:

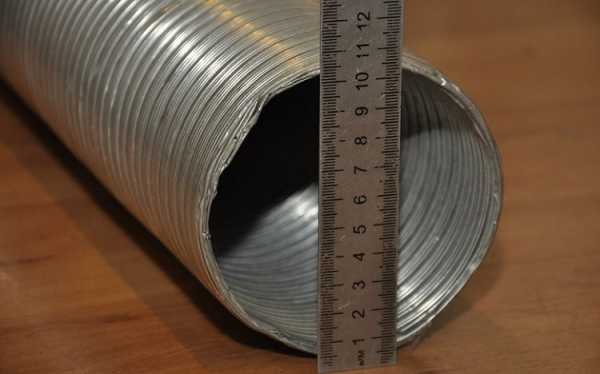

1. Диаметр трубы выходящей из колонки. В моем случае это 11 см.

2. Диаметр отверстия в стене, вентиляция уходящая в стояк. В моем случае 15 см.

3. Расстояние по диагонали от отверстия газовой колонки до отверстия вытяжки. Тут нужен запас примерно в 20 см., т.к. металлические твердые гофры очень плохо, тяжело сгибаются.

Замена гофры на газовой колонке. Отзыв

Цена такой трубы составила 750р. НЕ бюджетно, думаю, что в крупном городе и каком-нибудь сетевом магазине, цена та такую трубу будет ниже.

Замена гофры на газовой колонке. Отзыв

Интервалы рабочих температур: -30С’ +70С’.

Максимальная влажность в помещении: не более 80%.

Скорость отводов продуктов сгорания: от 0,15 до 0,6 м/с.

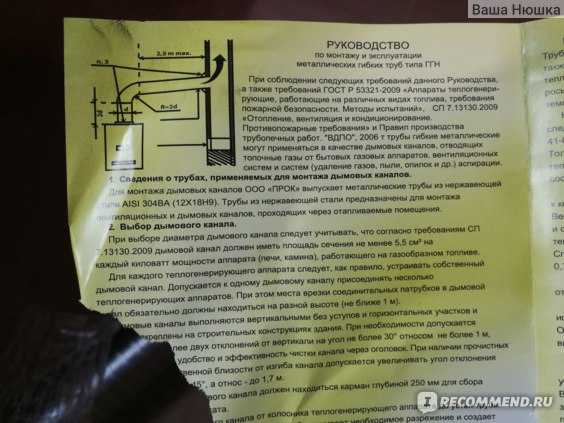

К трубе приклеен не большой документ, которой я сохранила в документации (на всякий случай).

Тут пропечатаны основные моменты по установке трубы и имеется сертификат соответствия.

Труба гибкая металлическая типа ГГН. ООО «Прок». Отзыв

Труба гибкая металлическая типа ГГН. ООО «Прок». Отзыв

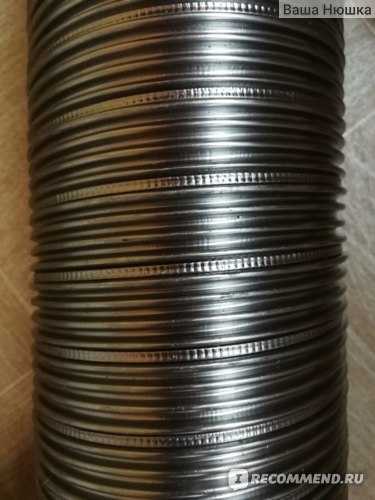

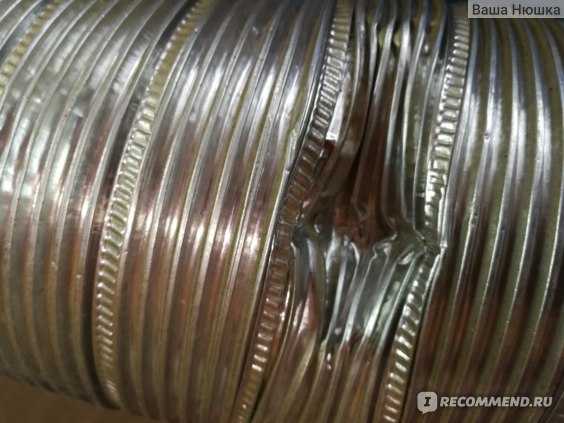

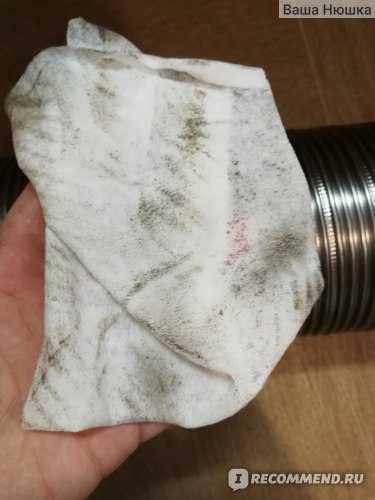

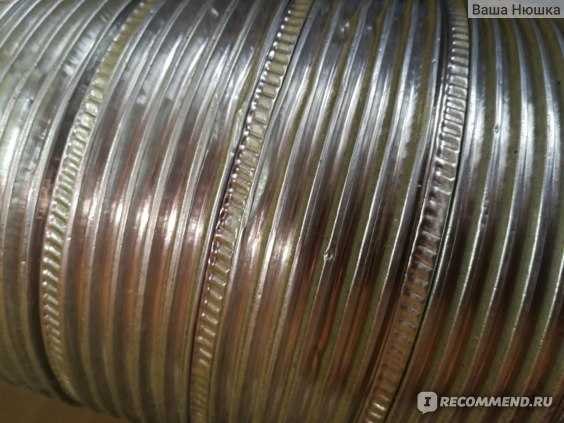

Внешние стенки трубы смазаны как-то черным и маслянистым смазочным материалом. Его рекомендую протереть, потому как поверхность трубы липкая и на нее быстро осядет пыль.

Замена гофры на газовой колонке. Отзыв

Труба гибкая металлическая типа ГГН. ООО «Прок». Отзыв

Труба гибкая металлическая типа ГГН. ООО «Прок». Отзыв

Труба гибкая металлическая типа ГГН. ООО «Прок». Отзыв

В качестве доп. заглушки, для плотного стыка трубы к отверстию в стене, я приобрела спец.кольцо. Его вид меня вполне устроил.

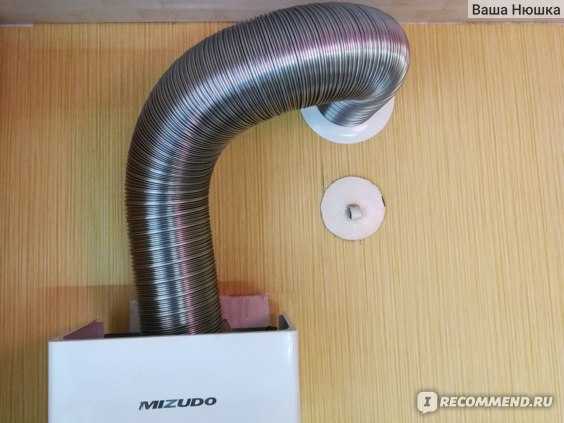

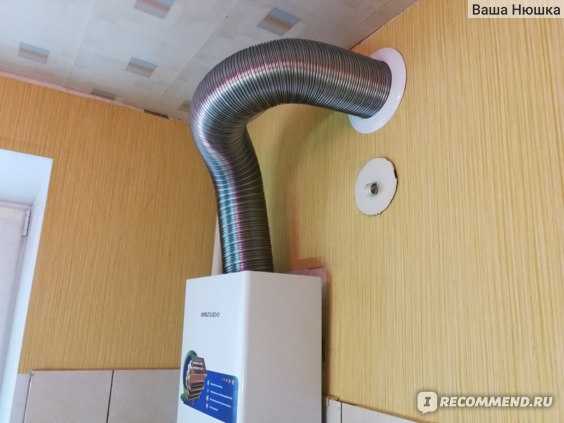

А вот и итог моих трудов.

Труба гибкая металлическая типа ГГН. ООО «Прок». Отзыв

Замена гофры на газовой колонке. Отзыв

Главное, что нужно проконтролировать при монтаже трубы на газовую колонку, это чтобы труба плотно прилегала как к выводному отверстию в газовой колонке, так и к отверстию вентиляции. Ни каких щелей и зазоров.

ПОМНИТЕ!

Главная опасность угарного газа в том, что он не имеет запаха и цвета и при этом даже небольшой его концентрации достаточно, чтобы вызвать необратимые последствия.

Многие зададутся вопросом, почему я сама занялась монтажом новой гофры на колонку. Все просто. Газовики на монтаж не выезжают. Супруг в командировке. Поменять приспичило срочно!)

На завтра все таки вызвала специалиста, который проведет ТО газового оборудования, а за одно и правильность монтажа турбы на колонку проконтролирует.

Труба гибкая металлическая типа ГГН производства ООО «Прок» имеет документацию, которую я и предъявлю сотрудникам газовой при необходимости. Сниму звезду за не обработанные края трубы и полученную впоследствии травму.

Надеюсь, мой отзыв был полезен для вас. Ваша Нюшка.

________________________________________________________________________________

Зачем я пишу отзывы и сколько я зарабатываю?

Заработок на Яндекс Дзен.

Заработок на Айрекомменд.

irecommend.ru

Правила отвода трубы от газовой колонки. Трубы для вентканала. Ограничения при подключении

В статье Вы узнаете, виды гофры для газовой колонки, установка и подключение гофры к газовому котлу и стоимость.

КАКУЮ ГОФРУ ИСПОЛЬЗУЮТ ДЛЯ ДЫМОХОДОВ

Прочность материала обеспечивает следующая конструкция:

• Корпус изготавливается в виде цилиндрической трубы, закрученной в спираль. Полосы соединяются между собой специальным замковым швом.
• В качестве армирующей прослойки используется проволока, придающая корпусу устойчивость к механическим повреждениям, но при этом у трубы сохраняется эластичность и гибкость.

Потребителю предлагается два вида труб, изготовленных из нержавеющей стали и алюминия.

Читайте также:

ТРЕБОВАНИЯ К УСТАНАВЛИВАЕМЫМ ДЫМОХОДАМ ДЛЯ ГАЗОВЫХ КОЛОНОК

Только строгое следование правилам установки дымохода обеспечит стабильную работу газовой колонки. Этот момент особенно важен для тех, кто устанавливает аппаратуру самостоятельно, без привлечения профессионалов. Если дымоход планируется конструировать в загородном жилище, то нижеприведенные требования необходимо учитывать еще на первых этапах строительства.

1. Конструкция дымоходов должна соответствовать СНиПам.
2. У каждого прибора должен быть свой выводной канал. В виде исключения допускается подключение двух приборов, но при расстоянии от 0,75 метра.
3. Должна быть гарантирована стопроцентная герметичность дымохода (например, такой материал, как кирпич, ее обеспечить не сможет).
4. Тяга внутри дымоотвода должна быть ровной, постоянной. Достичь этого лучше всего посредством применения труб круглого сечения. При этом внутренняя поверхность не должна иметь шероховатостей либо иных неровностей.
5. Материал, из которого изготовлен дымоход, должен быть устойчивым к действию конденсата. В ином случае возможно разрушение стенок трубы и утечка продуктов горения.
6. Входное отверстие дымохода должно соответствовать диаметру выходного отверстия колонки.
7. Ниже места соединения прибора и дымоотводной трубы предусмотрите возможность установки сборника конденсата, ревизии для чистки.
8. Дымоход необходимо утеплить снаружи — это снижает вероятность образования конденсата, снижающего срок службы трубы.
9. Число изгибов (их радиус закругления равен диаметру трубы) — не более 3-х.
10. Расположение трубы снаружи стены — вертикальное. Допускается отклонение на 1 м или 30°.
11. Если трубы подвешиваются, то система крепления должна исключать провисание дымоотводов.При выводе трубы на крышу необходимо, чтобы высота дымохода была > 0,5 м от поверхности крепления (при расстоянии от «макушки» конька 1,5 м и менее труба должна быть выше на 0,5 м). При монтаже на расстоянии от верха конька 1,5-3 м ставить трубу выше необязательно. Измерения необходимо проводить не по поверхности крыши, а считая от оси, идущей перпендикулярно вниз от конька! Если крыша плоская, то высота дымоотвода должна быть не меньше 2-х метров. На установленную трубу нельзя устанавливать всякого рода «зонтики», «грибки», так как дымоотвод должен быть прямым, свободным.

Установка гофры для газовой колонки

Во время монтажных работ, важно ознакомиться со всеми требованиями правил техники безопасности. Следование всем инструкциям значительно повысит степень эксплуатационной надежности отопительного прибора и комплектующих элементов. Чтобы избежать непредвиденных обстоятельств, колонку необходимо располагать как можно выше на стене. Для этого на ней делаются предварительно разметки под крепления.

Перфоратором или дрелью просверливаются отверстия, в которые забиваются пробки для саморезов. На прикрученные саморезы крепится отопительный прибор. Присоединенная в дальнейшем стальная или гофрированная труба для газовой колонки станет тем элементом, который позволит вывести продукты сгорания в дымоход. Монтаж газовой колонки возможен как в частном доме, так и в квартире Согласно правилам СНИП, вытяжные трубы необходимо размещать вблизи внутренних стен и перегородок, выполненных из негорючего материала. При необходимости их можно размещать и по внешней стене, если нет угрозы воспламенения. А чтобы избежать появления конденсата, прибегают к использованию безопасных утеплителей.

Если в помещении не предусмотрено размещение вытяжного канала внутри стены, рекомендуется использовать коренную или насадную трубу для газовой колонки. Считается допустимым присоединение периодически действующего газового прибора к дымоходу печи или другого отопительного прибора, если обеспечивается их равномерная работа. Сечение вентиляционного канала должно быть достаточным для того, чтобы беспрепятственно удалять продукты сгорания. Правильная установка вытяжной трубы обеспечивает надежное и безопасное функционирование отопительного прибора

Если в процессе монтажных работ крепятся стальные воздуховоды, нужно предусмотреть наличие Г-образных переходников на вытяжку и канал вентиляции. Чтобы не ошибиться с размерами, следует замерить расстояние от газовой колонки до трубы и вентиляционного канала. Для крепления гофры не требуется использование дополнительных переходников. Наращивание трубы, соединение ее с колонкой возможно благодаря металлическому скотчу. Сборка всех элементов несложная, главное, тщательно следовать инструкциям. Закрепление и герметизацию всех элементов выполните при помощи специальных герметиков.

Благодарим за информацию сайты: avtonomnoeteplo.ru,trubsovet.ru,experttrub.ru

При покупке вытяжки для газового котла, вам следует ознакомится с основными стандартами. Стандартные трубы выпускают диаметром 11см и 13см. Каналы с меньшим диаметром нужны для подключения к колоне с одной водоразборной точкой и выдерживают мощность не больше 19кВт.

Трубы с большим диаметром, подключают к колонкам, у которых две или больше водоразборный точек. Их используют для приборов, чья мощность больше 21кВт.

Возможен монтаж вытяжки, с поворотом на 90 градусов. Для этого применяют специальное колено, однако следует понимать, что подобные конструкции значительным образом уменьшают тягу.

При установке вентиляции для газовой колонки, лучше всего использовать гофрированные трубы. Их стоимость относительно не высока, они мобильны и надежны. Как уже говорилось выше, их стандартный диаметр 11 и 13 сантиметров. Конструкция состоит из многослойной алюминиевой фольги, покрытой специальным ламинированием. Во внутрь монтируют стальную проволоку, которая позволяет создавать вентиляции форму и нужное направление. Их главное преимущество – растяжение. Гофрированную трубу можно растянуть до 3-х метров. На крайний случай, при необходимости наращивания воздуховода, можно применить специальный металлический скотч. Помимо этого, такой дымоход устойчив ко вредным воздействиям конденсата и очень легок в установке, благодаря своему малому весу.

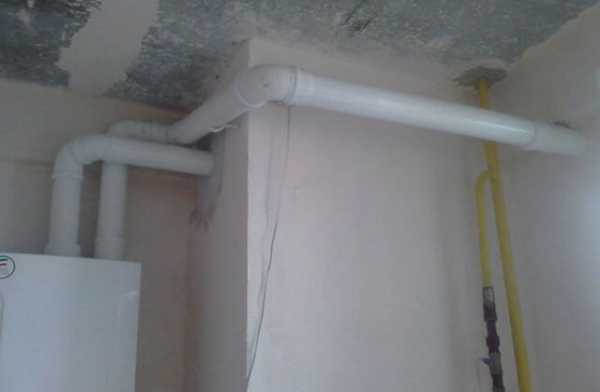

Стальная вентиляция для газового котла покрыта белой жаростойкой эмалью. Ее размер может достигать полтора метра. Такую трубу также возможно монтировать под углом 90 градусов, когда в помещении есть горизонтальный участок, длину которого рассчитывают исходя из степени оптимальной тяги. В отличии от гофрированных дымоходов, в стальных наблюдается образование обильного конденсата из-за больших колебаний температур. В связи с этим, на зиму нужно запасаться утеплителем для трубы, дабы избежать обледенения.

Все большую популярность набирает коаксиальная вентиляция для газовых колонок. С их помощью в котел поступает воздух не из помещения, а из улицы. Внутри этой трубы (для подачи воздуха), установлена вторая (для отвода отработанных газов). Поступающий воздух извне нагревается за счет внутренней трубы, а та, в свою очередь, охлаждается. Все это положительно сказывается на производительности га

tehnashop.ru

гофрированная труба для вытяжки в квартире, как выбрать и установить

Содержание:

При обустройстве газового отопления особое внимание стоит уделить отводу сгоревших газов. Только правильное выполнение всех этапов этого процесса поможет создать среду, безопасную для жизнедеятельности человека, и сделает более эффективной работу всей системы.

Определение размеров вытяжной трубы

Обустройство отопительной системы начинается с расчета параметров вытяжной трубы. Это позволит обеспечить полноценный отвод продуктов сгорания газа.

Определяя диаметр трубы вытяжной для газовой колонки, следует учитывать следующие параметры:

• Показатели мощности отопительного прибора.
• Количество продуктов сгорания.
• Разность температуры отводимых газов и воздуха снаружи.
• Высота газоотводного канала над уровнем кровли.

Последний параметр определяется на основании параметров прибора отопления. При этом большое значение имеет расстояние от места соединения трубы с прибором до устья трубы на крыше.

Для газовых установок труба должна быть не меньше 2 метров. Труба, отводящая продукты сгорания от масляных радиаторов, не может быть менее 4 метров.

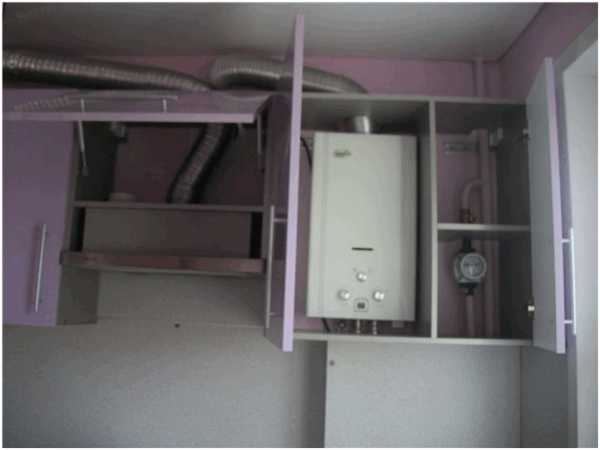

Самостоятельное обустройство вытяжной системы для газовой колонки
