Розетка для духового шкафа: установка, подключение, выбор

Решив приобрести на кухню стильный, модный духовой шкаф, не забывайте, что это оборудование требует качественной проводки и розетки. Без надежного провода, который соединяет распределительный щиток и подходящей розетки, рассчитанной на работу столь мощного агрегата, новая духовка прослужит не долго. Поэтому, отправляясь в магазин электротоваров, для начала определите, какова мощность нового электрооборудования. Учитывая этот параметр, знайте, что силовая розетка под духовой шкаф на фото, не может обладать мощностью меньше данного числа. Больший запас мощи допустим, и даже желателен. Меньший же, приведет к тому, что оборудование быстро сгорит.

Выбираем розетку

Высчитываем мощность

Это основной параметр, которым следует руководствоваться при выборе розетки для подключения духового шкафа. К любой модели электрооборудования, производитель предоставляет покупателю инструкцию, в которой четко указаны все технические параметры. Стандартный объем потребляемой мощности, составляет 1,5-2,5 кВт. Разделив данную цифру на напряжение в сети, получаем показатель силы тока, который возникает при подключении устройства к сети. Обычно, сила тока равна 12 ампер. Учитывая такие вычисления, приходим к выводу, какая розетка нужна для духового шкафа. А именно на 16 ампер. Если же, планируется подключить духовку и варочную панель к одной спаренной розетке, ее мощность должна быть не менее 32 ампер. Именно такой запас позволит без проблем использовать одновременно духовку и варочную панель, не опасаясь возникновения замыкания.

Другие параметры

Современные электрические духовки, оснащены вилками евро стандарта. Поэтому, розетка для подключения духового шкафа, также должна быть евро вида. Плюс к этому, учитывая мощность электропечей, приобретать, следует розетку с керамическими внутренностями. Только керамика способна выдержать чрезмерные нагрузки, на протяжении 2-3 часов – оптимальный период беспрерывной работы варочной панели и духового шкафа. По внешнему виду и цветовому решению, нет специальных рекомендаций. Данные параметры определяются покупателем самостоятельно.

Установка

Определившись, какие розетки для духового шкафа и варочной панели подходят для конкретного случая, следует продумать нюансы установки оборудования. Прежде чем заняться монтажом электротехники, необходимо удостовериться, что проводка подходит для таких сильных устройств. Если проводники старые, их рекомендуется заменить новыми медными либо стальными. Дополнительно в электрощитке устанавливаем автоматы на 32 ампер, которые позволят при необходимости быстро обесточить кухонное оборудование. Отметим, что некоторые производители, такие как Самсунг и Ханза, комплектуют духовые шкафы и варочные панели фирменными розетками. В этом случае, необходимо лишь установить розетку и подключить к ней агрегат.

Определяем местоположение

Перед тем, как установка розетки для духового шкафа будет выполнена, нужно продумать, где установить данный элемент. Специалисты утверждают, что розетки для подсоединения духовок и варочных панелей, нельзя располагать в таких местах:

• В области расположения мойки, слива и возле водопровода.
• На стене, в области нахождения самой духовки.
• Выше рабочей столешницы.

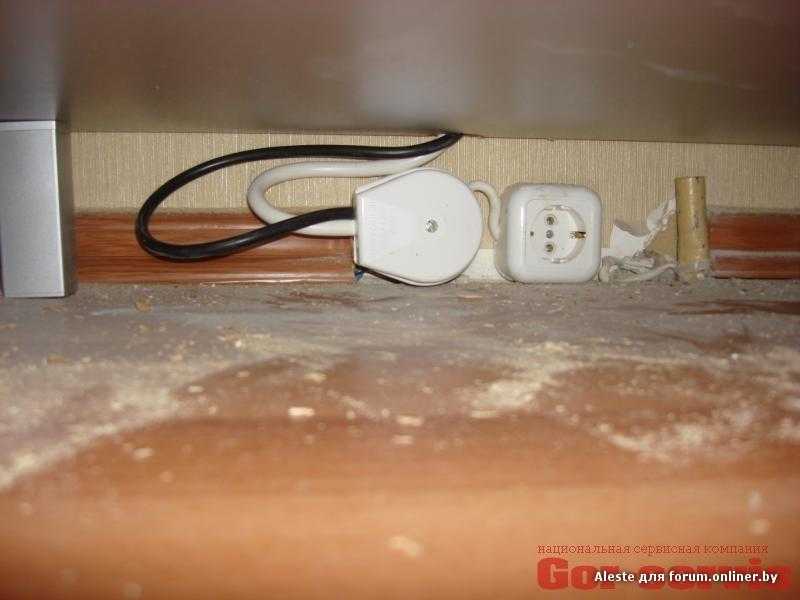

Лучшим местом размещения, является внутренняя часть гарнитура под рабочей поверхностью, к которой имеется беспрепятственный доступ. Если розетку расположить над столешницей, то делать это следует вдали от мойки, холодильника, духовки и варочной панели. Соблюдение данного правила позволит избежать замыканий в электроцепи.

Некоторые электрики советуют не приобретать отдельную силовую розетку, а подключать духовку и варочную панель, к имеющейся на кухне розетке, используя для этого удлинитель. Сразу же откажитесь от этой идеи, поскольку многочисленные соединения, приводят к замыканию и возникновению пожароопасных ситуаций. Лучше не экономить на качественной проводке и приобретении подходящих качественных элементов электрооборудования. Запомните, от того, насколько правильно выбрана и подключена бытовая техника, зависит безопасность всего дома.

Где установить розетку для духового шкафа?

• Правила установки розетки для духового шкафа
• Применение удлинителя
• Варианты подключения
• Как подключить линию к электрощиту?
• Как выбрать розетку?
• Видеоматериал

Сегодня очень многие устанавливают варочные панели вместо полноценной плиты, а потом устанавливают отдельный духовой шкаф. В некоторых ситуациях — это очень рациональный подход при обустройстве кухни. Когда проектируется короб под духовой шкаф, даже сборщики мебели иногда забывают об одной мелочи, тем не менее, очень важной. И о том, где установить розетку для духового шкафа, приходится думать уже непосредственно перед его использованием. Часто пользуются обычным удлинителем, но его применять не всегда можно.

Рассмотрим все подробнее.

к содержанию ↑

Правила установки розетки для духового шкафа

До того, как заняться установкой розетки, следует изучить рекомендации, указанные в паспорте к бытовой технике. Паспорт содержит информацию о габаритных показателях электрооборудования и об условиях его подключения к электросети.

Запрещенные для установки места

В некоторых зонах установка розетки категорически запрещена. Они представлены:

• Местами, в которых возможно попадание воды. Чаще всего это мойка или канализационный слив.

Важно! Если установка розетки выполняется под мойкой, ее нужно надежно защитить от влаги.

• Местами, расположенными сразу за духовым шкафом. Пользоваться ею будет просто неудобно.
• Сразу же возле варочной панели.

Оптимальные места для размещения

Обязательно нужно учитывать, что розетку нужно располагать на уровне ниже столешницы. Лучше всего для ее размещения использовать короб.

Важно! Обязательно нужно учитывать наличие свободного пространства возле розетки, так как доступ к ней должен быть свободным. Этот нюанс очень важен для безопасности, так как поломаться или загореться может даже правильно установленная розетка. В случае опасности требуется быстрое отключение прибора от электросети.

Установить розетку для духового шкафа можно в непосредственной близости от короба вытяжки или на рабочей стене гарнитура для кухни.

к содержанию ↑

Применение удлинителя

Для того чтобы соединить духовой шкаф с розеткой, используется удлинитель. Поэтому не имеет большого значения расстояние между ними. Конечно же, не хочется, чтобы удлинитель бросался в глаза. Для этого его можно спрятать за кухонной мебелью.

В том случае, если удлинитель по каким-либо причинам использовать нельзя, заранее продумывается, как установить розетку к духовому шкафу. Расстояние между ними в таком случае должно составлять не более одного метра.

Важно! Чтобы сделать установку правильно, лучше обращаться к специалистам. Они не только выберут наиболее удачное для размещения место, но и квалифицированно выполнят монтаж по всем правилам техники безопасности.

к содержанию ↑

Варианты подключения

Чтобы подключить духовой шкаф, пользуются следующими схемами:

• Однофазной. Ее используют в том случае, если помещение оснащено только однофазной сетью с напряжением 220 В.
• Двухфазной или трехфазной. Ее используют для того, чтобы увеличить мощность и в то же время повысить КПД.

Производитель не может предугадать заранее, какую схему будет использовать потребитель, поэтому на варочных панелях отсутствует стандартная электрическая вилка.

Важно! Духовой шкаф – не такой мощный прибор, поэтому для его нормальной работы предназначена бытовая электросеть, напряжение в которой составляет 220 В. Именно поэтому в комплектации с таким оборудованием идет стандартная евровилка с заземляющими контактами в конструкции.

к содержанию ↑

Как подключить линию к электрощиту?

Когда подключается духовой шкаф к электрощитку, для него рекомендуется выделение отдельной линии, которую защищает выключатель-автомат:

• Если номинальный ток у прибора составляет 16А, устанавливается автоматический выключатель на 25 А.
• Если – 32А, выключатель нужно брать на 40А.

Важно! Обязательно требуется подключение защитного заземления. У питающего кабеля духового шкафа есть одна заземляющая жила, соединенная с корпусом прибора. Ее выводят для того, чтобы соединить с соответствующим контактом на электрической вилке. Цвет изоляции у такой жилы – желто-зеленый.

Иногда у выведенных проводов изоляция может быть одинакового цвета или маркировка проставлена не такая, как принято.

Важно! Если подключение выполняется самостоятельно, обязательно нужно убедиться в правильности соединения всех выводов.

Для того чтобы обнаружить фазный проводник, можно применить обыкновенную индикаторную отвертку. А вот для того, чтобы не спутать заземляющий и нулевой провод, придется воспользоваться тестером.

Чтобы определить фазный, нулевой и заземляющий провода, можно воспользоваться следующим алгоритмом:

1. Используя индикаторную отвертку, в месте, где будет устанавливаться электрическая розетка, следует определить провод фазы. Его обязательно нужно пометить изолентой или подписать.
2. Для определения нулевого провода на электрощитке также используется индикаторная отвертка.
3. Чтобы обнаружить заземляющий проводник, нужно внимательно осмотреть металлический корпус щитка или специальную колодку. Обычно он подключается к ним.
4. Далее производится отключение фазного и нулевого проводов от вводного автомата. Потом их нужно соединить между собой.
5. Со стороны прибора нужно проверить сопротивление с помощью тестера, которое образуется между проводом фазы и двумя оставшимися. Когда значение сопротивления будет минимальным, это говорит об обнаружении нулевого провода.
6. После идентификации и подписания всех проводов можно устанавливать розетку и подключать кабель к выключателю-автомату.

к содержанию ↑

Как выбрать розетку?

До того, как решить, какую розетку выбрать для варочной панели, следует внимательно изучить характеристики техники. Подключение и варочных панелей, и духовых шкафов может быть и одно-, и трехфазным. Мощность таких приборов варьируется от 2,5 до 10 кВт.

Важно! В комплекте с варочными поверхностями не идут вилки и, зачастую, кабеля, поэтому их можно напрямую соединить с щитком. Но хотя вилка и не используется, обязательно нужно поставить УЗО и выключатель-автомат.

Какую же розетку выбрать?

• Для однофазного подключения прибора мощностью до 3,5 кВт используется стандартная розетка на 16А.
  Чаще всего духовые шкафы продаются уже с обычным проводом и шестнадцатиамперной вилкой, поэтому требуется приобретение только розетки. А в случае с варочной панелью потребуется приобретение всех комплектующих.
• Более мощные модели, 3,6-7 кВт, требуют подключения к силовой розетке на 32 А. В некоторых случаях потребуется приобретение и специальной вилки на 32А.
• Вольтаж при трехфазном подключении составляет 380 В. В том случае, если электроприбор не мощнее 3,5 кВт, достаточно розетки на 20А. Мощная варочная поверхность потребует 32А.

Важно! Подобная техника обычно оснащается вилками и розетками с заземляющим контактом, поэтому они имеют большее количество отверстий и штырьков. Однофазные представлены тремя: двумя питающими и землей, трехфазные – пятью: тремя питающими, землей и нейтралью. Пренебрегать этим нельзя, так как отсутствие заземления опасно для жизни.

к содержанию ↑

Видеоматериал

Как видите, не так уж и просто выбрать розетку для духового шкафа. Чаще всего это дело все же доверяют профессионалам-электрикам. Однако мы уверены, что данная статья была полезной для того, чтобы проконтролировать выполненную работу.

Как установить розетку для электрической плиты

По Мистер Спарки

Инструкции по установке розетки 220 для подключения к электрической плите

Когда дело доходит до использования электроэнергии, электрическая плита является электростанцией. Следовательно, вы не можете просто подключить их к стандартным розеткам на 110 вольт, которые наиболее распространены в Соединенных Штатах — вместо этого для большинства печей требуется специальная розетка на 220 вольт. Если вы строите или переделываете кухню, читайте краткое изложение того, как установить одну из этих специальных розеток для подключения к электрической плите.

Однако помните, что установка розетки или выполнение других электромонтажных работ не для дилетантов. Если вы сомневаетесь в собственном опыте или квалификации, обратитесь за помощью к электрику, вместо того чтобы приступать к сложной и потенциально опасной операции по установке новой розетки для вашей электроплиты.

Электроплита Требования к напряжению и электропроводке

220-вольтовая розетка позволяет электрической плите потреблять больше энергии, чтобы она могла быстро вырабатывать и поддерживать тепло. Такие же сверхмощные розетки также используются для дорогостоящих приборов, таких как электрические сушилки и водонагреватели, иногда с небольшими модификациями.

Первым шагом при установке розетки, как и при любых электромонтажных работах, является отключение питания в источнике. Откройте распределительную коробку и выключите главный выключатель, отключив электричество во всем доме. Вы должны перепроверить, отключили ли вы электричество, попробовав некоторые источники света или устройства, чтобы исключить риск поражения электрическим током, как только вы начнете иметь дело с проводкой.

Автоматические выключатели, кабели и розетки

Далее вам необходимо установить выключатель в распределительной коробке для управления новой розеткой. Найдите два свободных слота подряд, чтобы обеспечить место для установки автоматического выключателя двойной ширины, затем установите его, следуя инструкциям производителя. Вам также нужно будет установить разъем сбоку монтажной коробки, чтобы вы могли подключить электрический кабель внутри коробки. Если вы чувствуете неуверенность в этом или любом другом вопросе и нуждаетесь в помощи, просто спросите. Электрик сможет позаботиться о том, чтобы установка печной розетки была выполнена безопасно и эффективно.

Затем протяните кабель через стену к месту, где вы хотите разместить розетку для электроплиты. Возможно, вам придется просверлить отверстия в каркасе дома, чтобы кабель мог попасть на кухню, не мешая другим проводным или инженерным системам. Когда все выровнено, снимите изоляцию на конце кабеля и подключите его к новой розетке. Вкрутите розетку в стену, и вы почти готовы к работе.

Подключение электрической плиты к сети

Наконец, вам нужно пропустить кабель через разъем, который вы установили в распределительной коробке, а затем подключить его к автоматическому выключателю. Не забудьте также подключить клемму заземления. Когда вы уверены, что все подключено правильно, поверните news выключатель розетки в положение «выключено» и снова включить основное питание в доме. Включите новый автоматический выключатель и проверьте розетку с помощью вольтметра, чтобы убедиться, что она получает необходимое количество энергии. Только после этого ваша электрическая плита готова к приготовлению пищи.

Обратите внимание, что точный процесс подключения розетки и выключателя , чтобы вы могли подключить и использовать электрическую плиту, требует довольно много деталей, поэтому вы должны внимательно прочитать все инструкции, прилагаемые к вашему набору розеток. Если в какой-то момент у вас возникнут проблемы или вы не почувствуете себя комфортно,

попросите электрика прийти , чтобы протянуть руку помощи. Для получения дополнительной информации, свяжитесь с нами онлайн или позвоните мистеру Спарки по телефону (800) 906-4577 сегодня!

• Общая электрика

Все, что вам нужно знать

Электрические плиты требуют большой мощности для эффективной работы на вашей кухне. На большинстве кухонь есть электрические розетки на 120 вольт, подходящие для газовых плит, поэтому перегрузка тех, у кого есть электрическая плита на 220 вольт, может повредить розетку или привести к отключению автоматического выключателя в вашем доме из-за чрезмерного энергопотребления.

Установка специализированной розетки может быть сложной задачей, поэтому было бы разумно подумать о вызове профессионала, например нашей команды в U.S. Electric. Однако, если вы хотите узнать немного больше о процессе установки, у нас есть вся необходимая информация ниже.

Требования к электропроводке и розеткам электроплиты

Прежде чем подключать электрическую плиту к розетке, ваша кухня должна соответствовать необходимым требованиям к электропроводке и розеткам, чтобы гарантировать отсутствие каких-либо электрических неисправностей. Электрические плиты требуют двух горячих проводов, одного нейтрального и одного заземления, для которых нужны собственные соединенные выключатели.

Для подключения этих приборов требуется цепь на 50 ампер, совместимая с напряжением 240 вольт, и провод калибра 6. Вы хотите отключить все электричество в вашем доме, прежде чем устанавливать розетку такого типа. Конкретные требования к вашей установке могут отличаться в зависимости от нескольких факторов, в том числе:

• Размер печи
• Количество проводников на шнурах питания

По сравнению с газовыми плитами электрические плиты потребляют больше энергии. Средняя газовая плита использует 120 вольт. Как правило, электрические плиты используют для работы 220 вольт. К другим приборам, требующим такого же напряжения, относятся центральные кондиционеры, сушилки для белья и водонагреватели.

Отдельностоящие электрические плиты и встраиваемые электрические плиты

Еще один фактор, который необходимо учитывать при установке электрической плиты, — это то, является ли ваша плита отдельно стоящей или встраиваемой. Некоторые методы установки могут работать для одного, но не для другого.

Встраиваемые электрические плиты имеют электропроводку, подсоединенную непосредственно к панели прибора, и не требуют розетки. Отдельностоящие электрические плиты требуют специальных розеток для штепсельных шнуров. Однако и тем, и другим нужны источники питания, способные выдержать 220 вольт.

Установка новой розетки для электрической плиты на 220 В

При установке новой розетки для электрической плиты на 220 В необходимо учитывать количество потребляемой ею мощности. Напряжение, которое использует ваша электрическая плита, может быть слишком большим для обычной 110-вольтовой розетки и требует точной настройки, чтобы предотвратить повреждение электричества в вашем доме.

Установка электрической розетки — непростая задача, и несоблюдение мер предосторожности может быть опасным для неопытных домовладельцев. Если вы не уверены в своих навыках работы с электричеством, лучше всего обратиться к опытному электрику для выполнения этой работы.

Обращаясь к профессионалу, вы не рискуете своей безопасностью при установке электроплиты. Последнее, о чем вы хотите беспокоиться, это о том, чтобы пораниться или нанести ущерб вашей плите или дому.

Отключите электричество в вашем доме

Независимо от того, выполняете ли вы эту задачу самостоятельно или поручите это профессионалу, первым шагом к установке розетки для электрической плиты является отключение источника питания вашего дома, чтобы убедиться, что электрические токи не прерывают работу.

Вы можете найти распределительную коробку вашего дома в нескольких возможных местах, например, в подвале или гараже. Найдя его, выключите главный выключатель, чтобы отключить электричество в вашем доме. Этот выключатель обычно является самым большим автоматическим выключателем на панели коробки.

Проверьте, отключено ли питание

Иногда возникают проблемы с отключением электричества в доме. Обязательно проверьте, действительно ли ваше питание отключено, чтобы убедиться, что установка новой розетки безопасна.

Этот процесс так же прост, как проверка выключателей света или попытка включить телевизор. Это может снизить риск поражения электрическим током при работе с проводкой. Если у вас есть сосед по дому, вы можете попросить его предупредить вас, когда отключится электричество. Вы также должны использовать простой мультиметр, чтобы проверить фактическую розетку, над которой вы работаете, прежде чем двигаться дальше.

Убедившись, что все питание отключено, вы или ваш электрик можете приступить к установке необходимых выключателей, кабелей и розеток для работы вашей электроплиты.

Установка автоматических выключателей, кабелей и розеток

Следующим шагом, который необходимо сделать, является установка нового выключателя в распределительной коробке для управления новой розеткой электрической плиты. Убедитесь, что имеется достаточно места для установки автоматического выключателя двойной ширины в соответствии с инструкциями производителя

9.0002 После размещения выключателя необходимо установить разъем в боковой части монтажной коробки, чтобы подключить необходимые кабели внутри коробки.

Если этот процесс слишком сложен для вас, вы можете попросить электрика осмотреть разъем и выключатели, чтобы обеспечить успешную установку.

После подготовки коробки вам необходимо проложить кабели через стены, ведущие туда, где вы хотите разместить розетку электроплиты. Важно избегать других проводов и инженерных сетей при прокладке проводов через стены.

Когда вы закончите укладку кабелей, оставьте самую длинную часть за пределами последнего отверстия. Затем зачистите изоляцию на конце кабеля и подключите его к розетке, прежде чем вкручивать в стену. Закрепив электрическую розетку, вы вскоре будете готовы проверить ее.

Подключение и проверка электрической плиты

Последним шагом, который необходимо выполнить, является прокладка кабеля розетки через разъем монтажной коробки и подключение его к автоматическому выключателю. Вы также должны определить, сколько кабеля вам понадобится при подключении его к заземляющим и нейтральным шинам.

Вставив заземляющий, нейтральный и горячий провода в соответствующие винтовые клеммы, убедитесь, что все подключено правильно и на месте. Также было бы разумно закрепить кабель диапазона, если он не имеет стабильной поддержки.

Перед включением электричества в доме выключите выключатель розетки электроплиты во избежание перегрузки. После восстановления электричества в доме проверьте мощность розетки.

Если у вас есть мультиметр, вы можете измерить ток или напряжение в розетке. Вы можете подключить электрическую плиту, как только убедитесь, что напряжение в розетке стабильное и составляет 220 вольт.

Этот процесс может различаться в зависимости от вашей монтажной коробки или инструкций к розетке. Если вам нужна помощь, попросите электрика помочь с установкой.

Шнуры питания серии: не входят в комплект

Следует помнить, что большинство моделей не поставляются с кабелями питания. Как правило, вам нужно будет приобрести шнур отдельно и подключить его к плите.

Несмотря на то, что размер цепи может быть разным, тип шнура и розетки — нет. В 1996 году Национальный электротехнический кодекс ввел в действие правила использования четырехпроводных цепей для электрических плит и других приборов с высоким энергопотреблением.
