что лучше выбрать для обогрева
Выбирая обогреватель для дома, нужно понимать отличия и функциональные особенности разных видов устройств. В зависимости от задач, которые он будет выполнять, пожеланий к размещению, дизайну, а также дополнительных опций, можно подобрать подходящий вариант.Из наиболее современных моделей на рынке представлены микатермический обогреватель и электрический конвектор. Каждый из этих приборов обладает своими характеристиками и преимуществами, которые нужно учитывать при выборе.

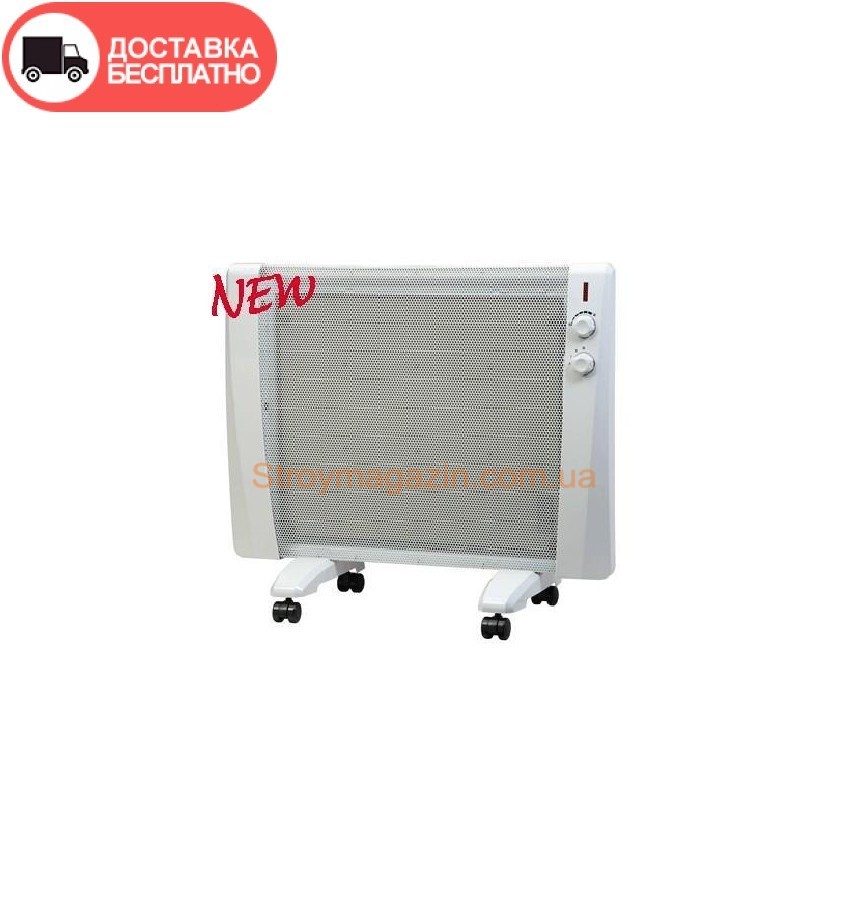

Микатермический обогреватель
Этот прибор является обогревателем нового поколения. Он работает по принципу сочетания конвекции (до 20%) и инфракрасных волн (80%).
Основной обогрев осуществляется за счет воздействия ИК-лучей, которые нагревают предметы в непосредственной зоне действия, в том числе, стены. И те, в свою очередь, отдают тепло в помещение. В зависимости от структуры предметов, прогреваться они могут по-разному.
Микатермический обогреватель устроен следующим образом: на защитном корпусе установлены панель управления и терморегулятор, с помощью которого можно выставить необходимую температуру, а также регулятор мощности и дисплей с информацией о работе устройства. Внутри находится один или несколько нагревательных элементов, которые представляют собой никелевые пластины, обработанные оксидами железа, цинка и олова. Сверху эти пластины покрыты слоем слюды, которая обеспечивает теплоизоляцию. Благодаря такому устройству нагревательного элемента, он эффективнее отражает тепловую энергию.
Небольшую часть тепла прибор отдает при помощи конвекции — воздух, проходя через нагревательный элемент, выходит наружу уже теплым.
Микатермические обогреватели бывают односторонними (с излучением только в одну сторону), двухсторонними, а также с круговой зоной излучения.
Преимущества микатермических обогревателей:
- Эффективно и быстро прогревают помещение за счет воздействия ИК-волн.
- Безопасны. Оболочка нагревательного элемента выполнена из слюды, которая имеет высокие теплоизолирующие свойства, и не позволяет корпусу устройства разогреваться сильнее, чем до 60 ºС. Поэтому о прибор нельзя обжечься.
- Микатермический обогреватель бесшумен благодаря работе за счет излучения.
- Компактные габариты и мобильность обеспечивают простоту монтажа и экономию пространства.
- Различные способы установки позволяют размещать их там, где это будет удобно.
Помимо достоинств микатермических обогревателей, они имеют и определенные минусы:
- Микатермический обогреватель греет лишь те предметы, которые находятся вблизи устройства, соответственно, помещение обогревается неравномерно. Также он не подходит для отопления больших помещений.
- Этот тип обогревателя потребляет большое количество электроэнергии, что достаточно затратно.
- Помимо окружающих предметов, инфракрасные лучи воздействуют и на человека, поэтому длительное нахождение рядом с устройством может плохо влиять на самочувствие, вызывая головные боли и головокружения.
- Высокая стоимость.
Микатермический обогреватель удобен в использовании и эффективен, но вместе с тем он достаточно дорогой, и при его эксплуатации нужно соблюдать осторожность, чтобы не нанести вред здоровью.

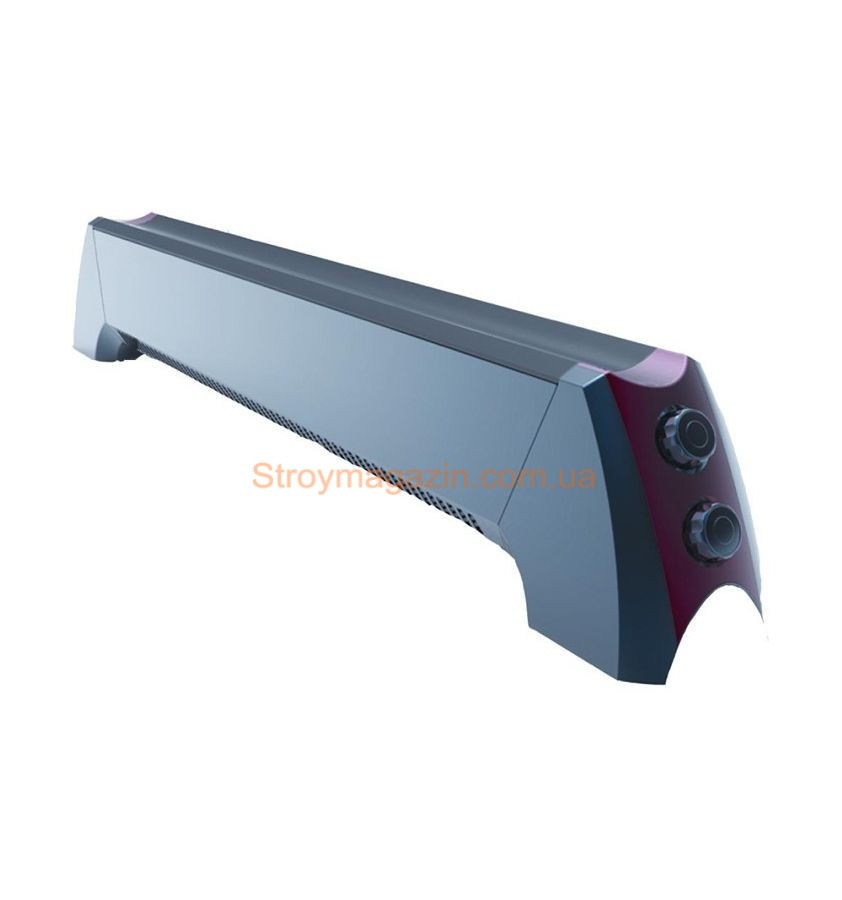

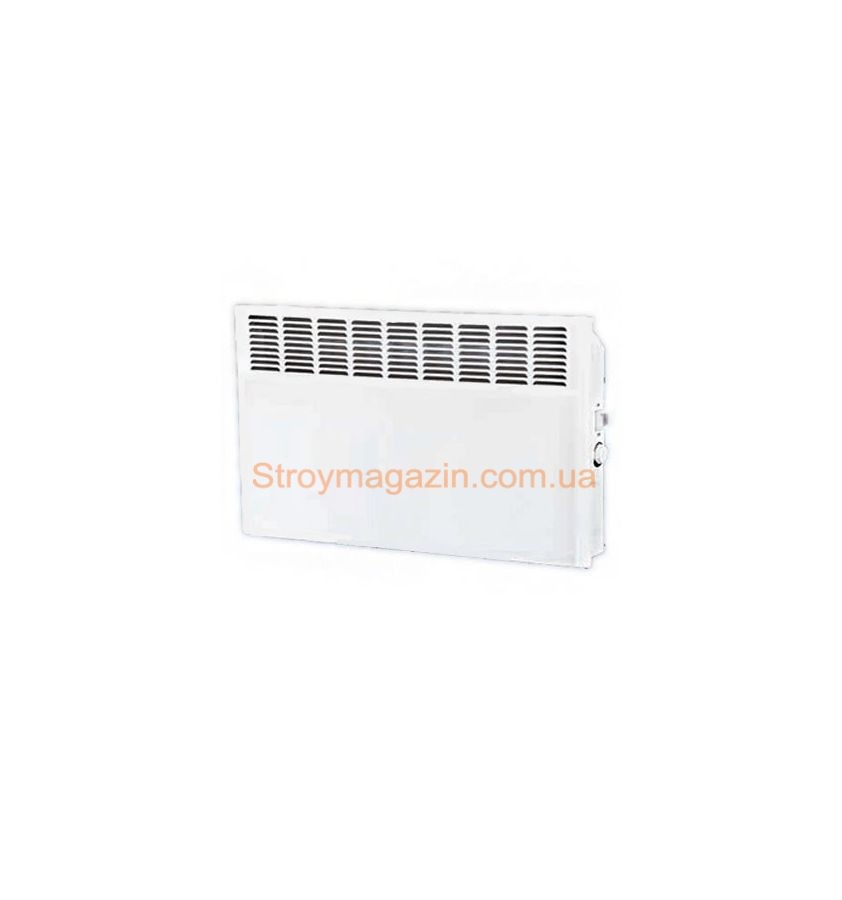

Конвектор
Этот тип обогревателя работает за счет естественной конвекции. Холодный воздух поступает внутрь конвектора через специальные отверстия в его нижней части, подогревается и выходит в верхней части конвектора. Таким образом осуществляется движение воздуха за счет конвекции, и помещение отапливается. Они бывают водяными, газовыми (редко) и электрическими. Самым популярным среди таких видов обогревателей является электрический конвектор.Конструкция электрического конвектора представляет собой корпус из металла, внутри которого находится нагревательный элемент. Температурные режимы регулируются при помощи термостата. Также на конвекторе предусмотрен переключатель для подачи напряжения на нагревательный элемент. В приборах с высокой мощностью может быть несколько таких элементов, и, соответственно, переключатель на несколько положений. Такие варианты конструкций позволяют сделать отдачу тепла более точной и эффективной.
Достоинства электрического конвектора:
- Эффективный, точный и равномерный обогрев помещения.
- Тихая работа.
- Инверторные модели конвекторов обеспечивают экономичность и энергоэффективность. Достигается это за счет того, что прибор не работает постоянно с максимальной мощностью (как классический механический конвектор), а обеспечивает сначала нагрев до необходимой температуры, а затем поддерживает ее на заданном уровне. Таким образом, максимальная мощность не используется вообще, за счет чего достигается экономичность эксплуатации таких моделей.
- Безопасность. Брендовые модели оборудованы системой контроля, которая автоматически отключает устройство при опрокидывании, а корпус защищен от перегрева. К тому же, об него нельзя обжечься.
- Конвекторы имеют небольшие габариты и легкий вес, что значительно упрощает транспортировку и установку.
- Большой выбор моделей с различным дизайном и способами установки позволяют подобрать вариант для любого интерьера и разместить его там, где это будет удобно владельцу.
- Некоторые современные модели оборудованы опцией дистанционного управления через интернет или при помощи мобильного устройства.
Из недостатков электрических конвекторов можно отметить то, что они прогревают помещение дольше, чем инфракрасные, и могут «сушить» воздух. На этот случай можно дополнительно приобрести увлажнитель воздуха.
Таким образом, оба этих типа устройств обладают определенными нюансами эксплуатации, которые необходимо учитывать. Микатермический обогреватель удобен, обладает бесшумной работой и быстро обогревает помещение. Однако он потребляет большое количество электроэнергии, не подойдет для прогрева больших помещений из-за недосягаемости ИК-волн и обладает высокой стоимостью. К тому же, воздействие ИК-лучей может ухудшить самочувствие человека, если находиться к нему слишком близко и пользоваться долгое время.
Электрический конвектор, в свою очередь, эффективен, практичен и обладает более доступной стоимостью. Такой обогреватель лучше микатермического по сочетанию удобства и безопасности. Он хорошо подойдет для обогрева помещений любого типа и площади. Электрические конвекторы можно разместить как дополнительный элемент обогрева или заменить ими всю систему отопления.
Как выбрать обогреватель: помогаем определиться с критериями
Бытовой обогреватель для квартиры или загородного дома, как правило, представляет собой довольно простое устройство. Конечно, иногда можно встретить высокотехнологичные обогреватели с дистанционным управлением со смартфона, однако в большинстве случаев ничего сложного в таких приборах не найти.
Соответственно, и выбрать подходящий обогреватель будет не слишком сложно. Главное — определиться с основными параметрами. В первую очередь это тип обогревателя и его мощность, во вторую — дополнительные возможности и опции.
Тип обогревателя
На современном рынке представлено несколько по-разному устроенных обогревателей, которые различаются не только по типу, но также и по своим качествам — некоторые из них лучше подойдут для городской квартиры, другие — для загородного дома, третьи — для обогрева технических помещений. Давайте разберемся, какие бывают обогреватели и чем они различаются.
На полках магазинов можно встретить масляные радиаторы, тепловентиляторы, тепловые пушки, конвекторы, инфракрасные обогреватели, инфракрасные пленочные, инфракрасно-конвективные обогреватели и тепловые завесы. Давайте рассмотрим их, начав с самых простых моделей.
Масляные радиаторы
Масляный радиатор хорошо знаком каждому: именно такой обогреватель можно чаще всего встретить на даче (особенно если она была построена более двадцати лет назад). Масляный радиатор представляет собой герметичный металлический корпус, внутри которого залито специальное минеральное масло. Нагревательный элемент (электрическая спираль) также находится внутри корпуса. Таким образом, спираль нагревает масло, масло — корпус, а уже корпус обогревателя нагревает окружающий воздух.
Масляный радиатор Sencor soh-2107bk — типичный представитель своего классаВизуально масляный радиатор похож на батарею центрального отопления: он зачастую имеет похожие отсеки-секции. Вентилятора у такого обогревателя, как правило, не предусмотрено.
Как и батарея центрального отопления, масляный радиатор лучше всего подходит для использования в помещениях, где требуется постоянный нагрев воздуха. Он долго разогревается и далеко не сразу переходит к обогреву воздуха. С другой стороны, температура самого радиатора не настолько велика, чтобы сжигать попавшие на него частицы пыли (а следовательно, постороннего запаха в помещении не будет). Масляные обогреватели работают практически бесшумно, долго сохраняют тепло после выключения и считаются экологически чистыми. Из минусов стоит отметить их довольно большой размер и малую мобильность (даже несмотря на наличие специальных ножек-колесиков).
Несложно сообразить, что если взять два равных по мощности обогревателя, то более компактный будет иметь бо́льшую температуру. А следовательно, лучше выбрать более крупную модель (если позволяет свободное место), что уменьшит вероятность случайных ожогов.

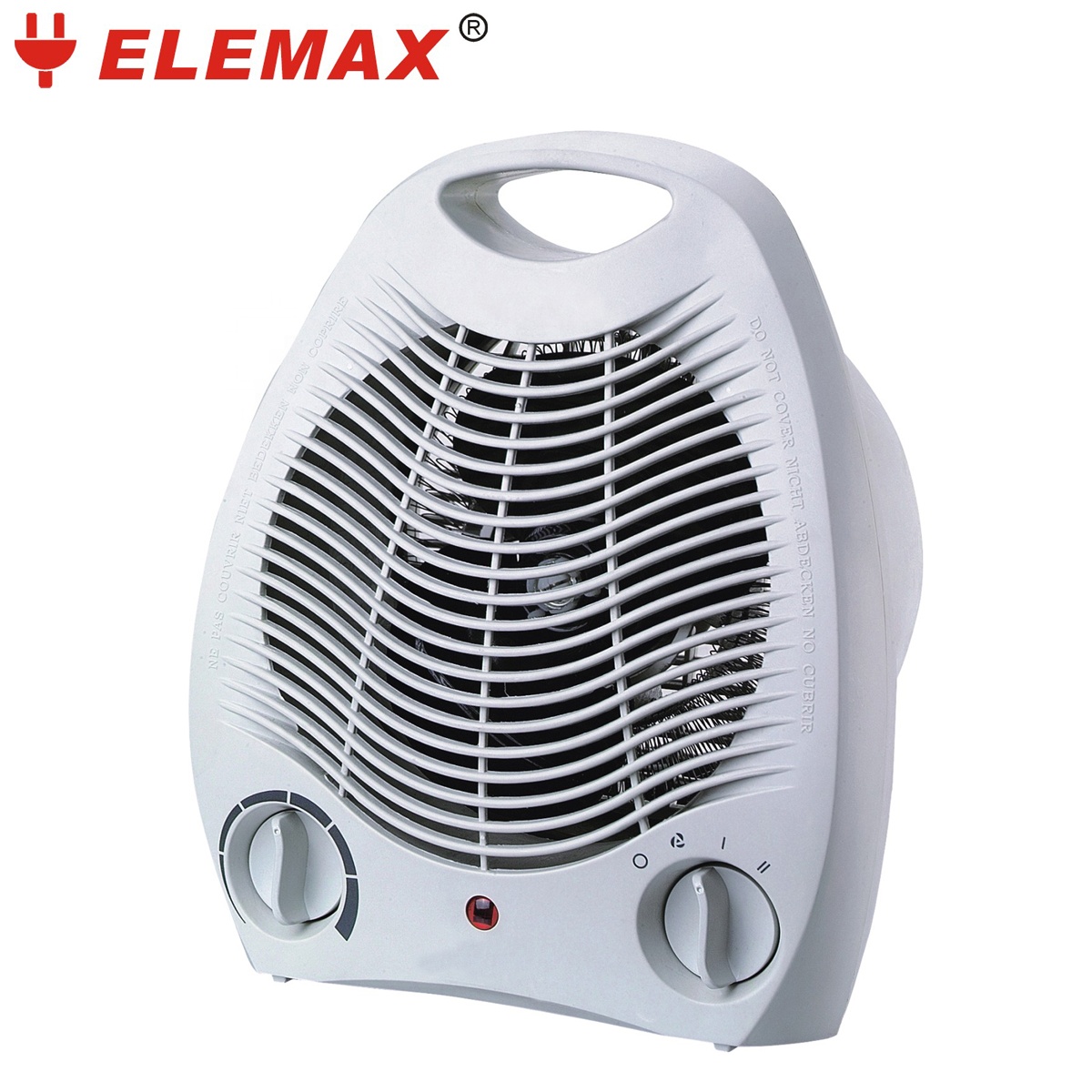

Тепловентиляторы
Тепловентилятор представляет собой сочетание нагревательного элемента (об их типах мы поговорим позже) и вентилятора, обеспечивающего циркуляцию воздуха в помещении. Многие из этих приборов могут работать в качестве обычного вентилятора, а вот греть воздух с выключенным вентилятором не могут — соответственно, бесшумных тепловентиляторов не бывает. Впрочем, всерьез рассчитывать на использование такого устройства в режиме «без обогрева» в качестве обычного вентилятора мы бы не советовали: дуют они, как правило, довольно слабо, и для того, чтобы создать эффект «остужающего ветерка», придется ставить его прямо напротив себя на расстоянии не более метра.
Тепловентилятор Ballu BFH/S-04 — небольшой и компактный Основная задача тепловентилятора — быстро нагреть воздух в холодном помещении. Действительно, эффект от работы такого обогревателя становится заметен буквально через несколько минут. Ну а в случае, если обогреть нужно строительный объект или большое помещение, то для решения этой задачи подойдет тепловая пушка — по сути, тот же самый тепловой вентилятор, отличающийся повышенной мощностью и возможностью работы длительное время без пауз. «Расплата» за быстрый и мощный обогрев будет заключаться в высоком уровне шума и соответствующем потреблении электроэнергии: многие владельцы загородных домов, особенно достаточно давно построенных, сталкиваются с тем, что обогревать с помощью тепловентиляторов более двух помещений не представляется возможным, поскольку они просто-напросто «выедают» всю подведенную к дому мощность.Также не стоит забывать о том, что тепловые пушки бывают очень большой мощности — например, 5 кВт, и даже еще больше. Не всякая розетка и не всякая проводка выдержит такое энергопотребление.
Многие дорогие тепловентиляторы имеют встроенный мотор, обеспечивающий вращение прибора в горизонтальной плоскости и, как следствие, улучшенную циркуляцию воздуха и более равномерный нагрев помещения.
Также следует упомянуть так называемые «керамические» тепловентиляторы — у них металлическая спираль не обдувается воздухом напрямую, а служит для нагрева керамического нагревательного элемента, который, в свою очередь, греет воздух. Керамические тепловентиляторы практически лишены основного недостатка обычного тепловентилятора — характерного запаха «жженой пыли», который возникает от сгорания частичек пыли, попадающих прямиком на раскаленную проволоку.
Конвекторы
Схожим образом работает и конвекторный обогреватель. Отличие от тепловентилятора тут заключается в отсутствии собственно вентилятора: воздух в конвекторном обогревателе проходит сквозь нагревательный элемент, после чего естественным образом поднимается вверх, освобождая место более холодным слоям воздуха, которые поднимаются от пола. Как следствие, размер нагревательного элемента у такого обогревателя будет существенно больше (по габаритам его можно сравнить с «плоской» батареей центрального отопления).
Конвекторный обогреватель Optima CH-1600Y/W с контролем температуры и возможностью крепления на стенуОбогреватели конвекторного типа подходят для установки на стену и, как правило, выглядят довольно стильно. Правда, нагревают воздух они не так быстро, как тепловые вентиляторы.
Отметим, что конвекторы идеально подходят для объединения в единую сеть, позволяющую централизованно управлять обогревом одного или нескольких помещений.
Инфракрасные обогреватели
Инфракрасные обогреватели устроены принципиально иначе: они нагревают не воздух, а окружающие предметы (в первую очередь — пол или стены) за счет инфракрасного излучения. Воздух в помещении нагревается уже от них. Нагревательным элементом у таких обогревателей служат кварцевые трубки или лампы.
Стеклянный инфракрасный обогреватель Пион Thermo Glass отечественного производителяИнфракрасные обогреватели работают бесшумно и могут использоваться там, где требуется подогрев не воздуха, а окружающих предметов — например, на открытом воздухе (для обогрева беседок и веранд). Также их нередко используют в ванных комнатах. Идеально они подходят и для работы в помещениях, где нужно сохранить некоторую невысокую температуру, а обогревать весь объем воздуха представляется нецелесообразным.
А вот для обогрева помещений, где присутствует множество комнат и/или перегородок они подойдут не слишком хорошо: инфракрасные лучи не смогут обогнуть множественные препятствия.Следует упомянуть, что поскольку ИК-излучение нагревает предметы, на которые попадает — одним из этих предметов является находящийся в помещении человек. Поэтому «ощущение тепла» от ИК-обогревателя появляется почти сразу после его включения. Однако здесь стоит учитывать несколько моментов:
- ощущение появилось — но температура окружающей среды пока не изменилась;
- тепло только тем частям тела, на которые попадает излучение;
- в зависимости от расстояния до ИК-обогревателя, можно как почувствовать жару, так и не почувствовать вообще ничего.
Стоит выделить такие типы инфракрасных обогревателей, как «инфракрасно-конвективный» и «инфракрасные пленочные». Первые из них совмещают в себе преимущества конвективных и инфракрасных моделей. Обогрев обеспечивается как за счет нагревательного элемента, расположенного внутри обогревателя, так и за счет теплоотдачи лицевой поверхностью обогревателя.
Что касается инфракрасных пленочных обогревателей, то они представляют собой тонкий нагревательный элемент из пленки и фольги. Такие обогреватели нередко выполняются в виде ковриков или настенных картин (дизайн у таких картин, впрочем, сомнительный). Нашлось им применение и в качестве «теплого пола». Мощность инфракрасных пленочных обогревателей обычно не превышает 400-500 Вт.
Тепловые завесы
Тепловые завесы — отдельная категория приборов, выполняющих в том числе и роль обогревателя. Тепловые завесы устанавливаются в дверных (или оконных) проемах и создают поток теплого воздуха, блокирующий сквозняки. Тепловые завесы обычно используются в помещениях, в которых часто открываются двери (например, в офисах), либо там, где существует опасность сквозняков и нужно создать дополнительную теплую зону.
Электрическая тепловая завеса Daire НТ 508 мощностью до 5 кВтСправятся они и с обогревом небольших помещений, однако со сложными задачами по обогреву тепловая завеса не справится. Стоит отметить, что мощность тепловой завесы нужно выбирать в соответствии с размерами двери или окна, на который она будет установлена.
КПД и производительность
Для каждого обогревателя производитель указывает комфортную и максимальную площадь помещения, для которого предназначен тот или иной прибор. Благодаря этим параметрам проще всего понять, прибор какой мощности вам потребуется. В большинстве случаев зависимость тут окажется строго линейной: если мощность обогревателя будет в два раза выше, то и тепла за единицу времени он отдаст примерно в два раза больше.
Тип обогревателя в данном случае не имеет значения: если два обогревателя потратили одинаковое количество энергии, то и помещение они нагрели одинаково (но не обязательно за одно и то же время!).
Управление и индикация
Простые обогреватели имеют механическую систему управления, которая выглядит как набор из регулирующих температуру ручек и кнопок включения/выключения. Такие обогреватели могут работать в режиме полной либо частичной нагрузки и самостоятельно отключаться при достижении определенной температуры, однако на большее они, как правило, не способны.
Также следует учесть, что регулировка температуры будет довольно грубая, и, как правило, не в градусах, а в виде вращающейся ручки со значениями «минимум», «максимум» и несколькими промежуточными безымянными градациями. Таким образом, вас ждет довольно долгая процедура подбора оптимального положения этой ручки в соответствии с собственными ощущениями от температуры в помещении.
Механическая система управления обогревателемСовременные модели все чаще оснащаются электронной системой управления, включающей набор механических или сенсорных кнопок и цифровой дисплей. Возможности у таких обогревателей гораздо более широкие: они могут включаться и выключаться по расписанию, поддерживать установленную температуру (в градусах) в помещении, отображать температуру и текущее время на дисплее и многое другое. К таким обогревателем нередко прилагается пульт дистанционного управления.
Электронная система управления с индикацией температурыНаконец, самые «продвинутые» обогреватели имеют возможность дистанционного управления. Такие устройства имеют встроенный передатчик Wi-Fi или Bluetooth, благодаря чему управлять устройством можно со смартфона — с помощью специального приложения.
Возможности и функции
В зависимости от сложности обогреватель может иметь разный набор возможностей и функций. Самые простые обогреватели (например, многие масляные) нагреваются до определенной температуры, после чего на некоторое время отключаются. Более продвинутые приборы способны контролировать температуру в помещении и включаться и отключаться в зависимости от окружающих условий.
Обогреватели с электронной системой управления могут быть оснащены отложенным стартом и временем окончания работы, включаться и выключаться по расписанию и нередко имеют набор программ для различных сценариев использования.
Обогреватели с дистанционным управлением посредством Bluetooth или Wi-Fi позволяют пользователю контролировать их работу дистанционно. Благодаря такому решению обогреватель можно включить или выключить дистанционно. Например, будет полезно включить обогреватель перед тем, как отправиться на дачу, чтобы приехать в уже прогретый дом.
Уровень шума
Для большинства обогревателей в документации указан максимальный уровень шума. На этот параметр нужно смотреть в случае, если обогреватель будет установлен в спальне, в детской или в рабочем кабинете — в общем, там, где требуется тишина. Наиболее тихие обогреватели — инфракрасные. Следом за ними идут масляные обогреватели, обогреватели конвекторного типа, а затем — тепловентиляторы и тепловые пушки.
Стоит учесть, что иногда шум может издавать температурное реле либо динамик, оповещающий пользователя о смене режима работы (или срабатывающий при нажатии кнопок). Поскольку такие звуки могут оказаться весьма назойливыми, лучше заранее убедиться, что подобные эффекты отсутствуют. Кстати, не помешает проверить и яркость дисплея, чтобы неожиданно не оказалось, что обогреватель, который предполагается установить в спальне, светит слишком ярко.
Защита
Практически все обогреватели имеют защитную систему, отключающую их при перегреве. Встроенный предохранитель или датчик перегрева, расположенный в месте выхода воздуха, позволит избежать пожара и излишней нагрузки на электросеть.
У многих обогревателей также имеется система, отключающая прибор в случае его падения. При условии соблюдения техники безопасности (обогреватель правильно установлен и не накрыт тряпками и посторонними вещами) такие системы гарантируют, что прибор не станет причиной пожара.
Однако обжечься о многие обогреватели все-таки можно. Поэтому если в доме есть дети и пожилые люди, лучше подумать о покупке максимально безопасного обогревателя, который будет трудно зацепить или уронить (к таким, например, относятся настенные обогреватели).
В случае, если обогреватель предполагается установить в ванной комнате, стоит обратить внимание на модели с влагозащищенным корпусом. Это позволит не беспокоиться о попадании воды в корпус устройства и возможном коротком замыкании. Использование обогревателя в ванной позволит не только добиться комфортной температуры, но и предотвратить появление грибка на стенах.
Тип монтажа
Различные обогреватели допускают разные способы монтажа. Многие из них просто ставятся на пол (масляные обогреватели) и имеют специальные колесики для перемещения. Другие допускают установку на любую ровную поверхность, например на стол или подоконник (к ним относятся многие тепловентиляторы). Такие обогреватели не требуют особых усилий по монтажу. Как максимум — пользователю придется самостоятельно собрать ножки с колесиками.
Также многие обогреватели имеют несколько вариантов монтажа на выбор пользователя: настенный, напольный, потолочный или за навесной потолок. При этом одна и та же модель может допускать сразу несколько вариантов установки (например, настенный или потолочный). В этом случае установка потребует наличия дрели или перфоратора и других сопутствующих инструментов, с помощью которых осуществляется монтаж крепежных элементов.
Подводим итоги
Бытовые электрические обогреватели бывают четырех основных типов:
- масляный радиатор
- тепловентилятор или тепловая пушка
- конвектор
- инфракрасный обогреватель
Основными отличительными свойствами обогревателя, критичными для пользователя, являются:
- скорость прогрева помещения
- шумность
- мобильность, т. е. удобство перемещения обогревателя с места на место
- негативное воздействие на воздух
Сделать окончательный выбор вам поможет таблица, в которой мы оценили каждый параметр для каждого типа обогревателей.
Скорость прогрева помещения | Шумность | Мобильность | Воздействие на воздух | |
---|---|---|---|---|
Масляный радиатор | низкая | низкая | средняя | нет |
Тепловентилятор | высокая | высокая | высокая | запах «жженой пыли» |
Тепловая пушка | очень высокая | очень высокая | высокая | запах «жженой пыли» |
Керамический тепловентилятор | средняя | высокая | высокая | почти без запаха |
Конвектор | низкая | бесшумный | средняя | нет |
Инфракрасный обогреватель | низкая | бесшумный | низкая | нет |
Нагревательные элементы в конвекторах: монолит, ТЭН в рубашке, ститч
Всем привет!
Порой смотришь — конвектор, стоит тысяч под 10, ждешь там последние технологии, применимые астронавтами NASA, видишь супер-изысканный дизайн, такой только на прием к Королеве Англии ставить в Букингемском Дворце, а внутри оказывается нагревательный элемент, выполненный по технологии 50-летней давности, пожароопасность которого вполне себе сопоставима с игрой в спички вблизи бензоколонки.
Беда в том, что даже старые технологии до сих пор используются в современных отопительных приборах. Как избежать неправильно решения и не купить фигню с морально устаревшим нагревательным элементом — читайте здесь. Мы сделали краткий обзор трех разных нагревательных элементов, упорядочив их от худшего к лучшему. Также уместно сказать, что их расположение в этом тексте идет от старого к новому (в плане технологичности).
Слева направо — Monlan, Atlantic, Electrolux Rapid (инверторный конвектор)
Повествование будет идти на примере трех электрических конвекторов:
Ститч-нагревательный элемент.
Ститч-нагревательный элемент — стальная проволока на диэлектрической основе. Технология, которой больше полувека. Нагревательный элемент представляет собой металлическую нить, уложенную зигзагом. Она раскаляется до очень высокой температуры (250-300ºC), проходящий через неё воздух согревается и выходит наружу в теплом виде. Из плюсов – мгновенный выход на рабочую tº, буквально 5-10 секунд. На этом плюсы закончились.
Вот так выглядит ститч нагревательный элемент.
Из минусов – безопасность, низкая эффективность вкупе с несоразмерным энергопотребление, недолговечность, дискомфорт в процессе эксплуатации. Безопасность. Проволока, которая раскаляется до красна. Пожароопасность вполне себе сопоставима с игрой в спички вблизи бензоколонки. Да, эта металлическая нить также быстро остывает, как и разогревается, но иметь дома что-то с температурой работы под 300ºC – такая себе идея. Низкая эффективность обусловлена в первую очередь маленькой площадью нагревательного элемента. Воздух, который проходит по конвекционной камере, не успевает нагреться в достаточной мере, так как площадь соприкосновения его с нагревательным очень мала. Энергопотребление – оно несоразмерно велико теплоотдаче.
Также ститч-нагревательный элемент известен как игольчатый. Теперь вы понимаете, почему он называется именно так)
Площадь нагревательного элемента должна быть большой, тогда и будет нормальный теплосъем. Так что греть он будет долго, неэффективно, при этом забирая электроэнергию согласно своей номинальной мощности. Дискомфорт во время использования – следствие высокой температуры нагревательного элемента. Когда мимо него вместе с воздухом проходит пыль и прочие мелкие частицы (ведь они тоже участвуют в режиме конвекции), то они сгорают, кислород окисляется, выделяется CO2 и появляется ощущение нехватки O2 и начинаем чувствовать посторонние запахи. На самом деле кислорода хватает и его более чем достаточно, просто деструктивно влияет образование CO2, но на этот счет всегда можно поставить приточную вентиляцию и проблема свежего воздуха будет решена навсегда.
Что касается долговечности, то пыль и грязь, которая оседает на нагревательном элементе в выключенном состоянии, сгорает моментально, а эти участки металлической нити просто перегорают, постепенно выводя прибор из строя. Эта самая устаревшая технология, но которая в виду удешевления продукции часто встречается даже в дорогих электрических конвекторах.
Стальной ТЭН в алюминиевой рубашке.
На стальную трубку надета алюминиевая рубашка, которая позволяет забрать тепло со стальной трубки и участвует в процессе теплообмена. Не такая старая технология, как ститч, но ей тоже очень много лет. Каких-то ярко выраженных плюсов здесь нет, но и сказать что этот нагревательный элемент однозначно плохой тоже нельзя. Морально старый? Однозначно. Был адекватен своему времени, но теперь уже просто эта технология устарела.
Стальной ТЭН в алюминиевой рубашке.
По сравнению со ститчем здесь значительно ниже рабочая температура, поэтому нет какого-то ощущения выжигания O2 и посторонних запахов. Основной минус – шум работы. Состоит нагревательный элемент из двух составляющих – стальной трубки и алюминиевой рубашки. Стальная трубка разогревается и передает тепло алюминию. Поскольку у них разная температура расширения, то алюминий будет при нагреве и остывании расширяться и сужаться, издавая металлические звука, которые реально громкие, в ночи они могут разбудить, а во время работы или вечернего отдыха изрядно так смещать ваш фокус внимания с чего-то полезного и хорошего на себя
Монолитный нагревательный элемент.
Монолит – самый продвинутый и дорогой. Выполнен из монолитного состава силумина, который отлит в единой форме. Форма нагревательного элемента X-образная, поэтому их часто называют X-образными нагревательными элементами. Хотя встречается и V-образный нагревательный элемент, но используется такой уже в тех же плинтусный конвекторах (где X-образный нагревательный элемент будет избыточен). За счет того что структура монолитная, в отличие от ТЭНа в алюминиевой рубашке он не вызывает никаких щелчков и хрустов в процессе разогрева и остывания.
Монолитный нагревательный элемент.
Монолитная структура позволяет равномерно разогреть весь элемент до единой температуры и весь нагревательный элемент полностью участвует в процессе теплообмена. Сердечник на фото выше (образующий цилинд по центру) — нагревательный элемент и с него уже тепло расходится по соседним рёбрам.
Правды ради стоит сказать, что и монолитных нагревательных элементов есть много вариантов, но мы демонстрируем вам самый совершенный, который сейчас есть в мире (на момент публикации) нагревательного элемента лучше чем этот, просто не существует. Второй повод для гордости – его придумали наши ученые из Ижевска, окрестив свою разработку «ТурбоЁж», так как он имеет щетинистую фактуру и напоминает ежа. Для большей убедительности его назвали Хэджхог, что тоже переводится как «Ёж».
Вот такой компактный нагревательный элемент на целых 1.5 кВт — всего 50 см (когда в других по меньшей мере 64 см).
У него самая большая площадь, поэтому здесь идет самый большой теплосъем и он быстрее всех прогреет помещение. Скорость выхода на рабочую температуру составляет всего 75 секунд. Его температура работы среди всех нагревательных элементов самая низкая и у качественных монолитных нагревательных элементов не превышает 125ºC при пиковой нагрузке. Они не боятся отрицательных температур и их можно включать даже тогда, когда они замерзли. Срок службы монолитного нагревательного элемента составляет порядка 25 лет, что очень, очень долго.
Подведем итоги:
Хуже всех – ститч. Имеет право на существование только в тепловентилятороах, да и и то лучше покупать тепловетерки с керамическим нагревательным элементом. Конвектор со стальным ТЭНом в алюминиевой рубашке – морально старые, но кто-то почему-то их проивзодит и использует, хотя, лучше их, чем ститч. Монолит – самый передовой нагревательный элемент, но при этом качество монолитного элемента зависит от завода-изготовителя, так как они все отличаются. Если вы сейчас находитесь в поиске хорошего обогревателя, рекомендуем купить инверторный конвектор. Это самые технологичные электрические обогреватели на текущий момент, внутри которых кроме того что установлен монолитный нагревательный элемент, так еще и инверторное управление позволяет экономить на электроэнергии, оптимизируя его в среднем на 30-35%.
Вопросы и ответы — Infra-Tec
- Как рассчитать мощность конвектора, необходимого для обогрева помещения определенной площади?
- Как регулируется температурный режим?
- Из чего состоит нагревательный элемент ИК-обогревателей?
- Каков срок службы обогревателя?
- Какова рабочая температура ИК-обогревателей?
- Каков принцип действия инфракрасных обогревателей?
- Не вредны ли инфракрасные обогреватели для беременных?
- Какой уровень освещенности дают обогреватели ночью? Не мешает ли это сну?
- Можно ли устанавливать обогреватели на стенах, покрытых пластиковой вагонкой?
- Можно ли обогреватель оставлять на ночь без присмотра?
- Подойдет ли обогреватель для прогрева офисного помещений площадью более 50 кв.м?
- Можно ли установить обогреватель на пластиковый стульчик или на пол?
- Можно ли оставлять обогреватель включенным на целый день? Будет ли он автоматически поддерживать температуру?
- Почему ИК-обогреватели можно вешать только в горизонтальном положении?
- Чем отличаются темные и светлые, длинноволновые и коротковолновые инфракрасные обогреватели?
Как рассчитать мощность конвектора, необходимого для обогрева помещения определенной площади?
Для подсчета мощности необходимого ИК-обогревателя используют простую формулу: в межсезонье и для дополнительного обогрева расчет составляет 100 Вт мощности конвектора на 1 кв. м помещения, а для основного обогрева – 150 Вт на 1 кв. м.
Как регулируется температурный режим?
В инфракрасных обогревателях предусмотрен масляный термостат, с помощью которого можно поддерживать необходимую температуру обогрева.
Из чего состоит нагревательный элемент ИК-обогревателей?
Основа устройства таких обогревателей – излучатель и отражатель, фокусирующий лучи в нужном направлении. Излучателем служит кварцевый нагревательный элемент, который состоит из специального углеволокна. При пропускании через него электрического тока углеволокно нагревается и служит источником ИК-излучения. Стоит отметить, что кварцевые лампы практически не излучают свет.
Каков срок службы обогревателя?
Срок службы инфракрасного нагревательного элемента (лампы) составляет 12000 часов.
Какова рабочая температура ИК-обогревателей?
При работе инфракрасного обогревателя температура на поверхности кварцевой трубки может достигать 400 °С, а на корпусе обогревателя 70 °С.
Каков принцип действия инфракрасных обогревателей?
Принцип действия инфракрасных обогревателей схож с работой солнца: они создают тепловые лучи, которые поглощаются предметами мебели и интерьера, поверхностями стен, а они впоследствии отдают это тепло окружающему воздуху. Таким образом, получается такой же тепловой эффект, который создает солнце. Инфракрасный обогрев представляет собой тепловое (электромагнитное) излучение в инфракрасном диапазоне длины волн. Поэтому любое тело, которое отдает тепло в основном излучением можно считать инфракрасным обогревателем. В качестве излучателя могут использоваться галогенные, кварцевые и карбоновые лампы. Галогенная лампа – это трубка, наполненная разреженными парами галогена, которые под воздействием создаваемого в ней электрического поля излучают свет и ИК-излучение, а вот кварцевые и карбоновые обогреватели света практически не излучают.
Не вредны ли инфракрасные обогреватели для беременных?
Инфракрасные обогреватели абсолютно безвредны для беременных. Более того, они используются для обогрева новорожденных детей, находящихся в клинических кювезах.
Какой уровень освещенности дают обогреватели ночью? Не мешает ли это сну?
При работе инфракрасных обогревателей около 2% от потребляемой энергии затрачивается на свет. Данный уровень равен свету от детской ночной лампы. Нет абсолютной темноты, однако не мешает сну.
Можно ли устанавливать обогреватели на стенах, покрытых пластиковой вагонкой?
Да, инфракрасные обогреватели можно использовать на покрытиях из пластика. Между обогревателем и вагонкой остается зазор, создаваемый кронштейнами для крепления. Этого зазора достаточно, так как корпус обогревателя нагревается максимум до 70 °С.
Можно ли обогреватель оставлять на ночь без присмотра?
Как и любой бытовой электрический прибор, инфракрасный обогреватель по правилам пожарной безопасности не желательно оставлять без присмотра на длительный период времени. Однако, учитывая практически отсутствие риска возникновения пожара от ИК-обогревателей, если ночью Вы находитесь в помещении, то обогреватель можно оставить включенным.
Подойдет ли обогреватель для прогрева офисного помещений площадью более 50 кв.м?
ИК-обогреватели отлично справляются с обогревом больших помещений. Главное – определить участки, которые необходимо прогревать, так как обогревать все помещение полностью нерационально. Наиболее верным способом будет покупка нескольких маломощных обогревателей, которые направляются на необходимые для обогрева зоны. Однако если необходимо прогревать всю площадь равномерно, следует приобрести несколько обогревателей из расчета 100-150 Ватт на 1 кв.м и установить их по периметру на высоту не менее 3 метров. При этом желательно, чтобы лучи не попадали на стекла.
Можно ли установить обогреватель на пластиковый стульчик или на пол?
Если используется не специальная телескопическая алюминиевая стойка, а другие предметы, то необходимо помнить, что наклон более чем на 45 градусов выведет из строя нагревательный элемент. Кроме того, установка обогревателя на стену или потолок лишит его мобильности и возможности переставлять в любое необходимое для обогрева место.
Можно ли оставлять обогреватель включенным на целый день? Будет ли он автоматически поддерживать температуру?
Обогреватель можно оставлять включенным не только на протяжении целого дня, но даже в течение месяца, а термостат будет поддерживать необходимую температуру.
Почему ИК-обогреватели можно вешать только в горизонтальном положении?
По той причине, что трубка элемента накаливания, используемая в данного типа обогревателях, не является вакуумной, при наклоне спираль накаливания смещается в одну сторону, а это может привести к поломке либо к неэффективной работе прибора инфракрасного отопления. Поэтому рекомендуется использование только горизонтального положения.
Чем отличаются темные и светлые, длинноволновые и коротковолновые инфракрасные обогреватели?
Инфракрасную часть спектра разделяют на коротковолновую (0,74- 2,5 мкм), средневолновую (2,5-50 мкм) и длинноволновую (50-1000 мкм), а длина излучаемой волны зависит от температуры тела — чем выше температура, тем короче волны и выше интенсивность излучения. Так длинноволновые имеют невысокую температуру излучающей поверхности, а выделяемые ими волны самые длинные из используемого для подобных обогревателей диапазона. Их также называют темными, так как обогреватели не светятся даже при рабочей температуре 300-400°С. Средневолновые излучают более интенсивное тепло (максимальная температура – свыше 800°С) и мягкий свет, поэтому их называют белыми или светлыми.
Инструкция Обогревателя или тепловой завесы Element CE-1005 LKS
Найденные инструкции для Element CE-1005 LKS
В случае если инструкция не полная или нужна дополнительная информация по этому устройству, если вам нужны дополнительные файлы: драйвера, дополнительное руководство пользователя (производители зачастую для каждого продукта делают несколько различных документов технической помощи и руководств), свежая версия прошивки, то вы можете задать вопрос администраторам или всем пользователям сайта, все постараются оперативно отреагировать на ваш запрос и как можно быыстре помочь.
Ваше устройство имеет характеристики: Тип: конвектор, Регулировка мощности: есть, Мощность обогрева: 1000 Вт, Напряжение: 220/230 В, Термостат: есть, Управление: электронное, дисплей, регулировка температуры, режим программирования, выключатель со световым индикатором, полные характеристики смотрите в следующей вкладке.
Скачать инструкцию к Обогреватели и тепловые завесы Element CE-1005 LKS | |||
Element_ce-1005_lks_0.pdf | Руководство пользователя | ||
Element_ce-1005_lks_1.pdf | Скачать сертификат соответствия | ||
Скачать Сообщить о нерабочей ссылке |
Полезные файлы и ПО
Для многих товаров, для работы с Element CE-1005 LKS могут понадобиться различные дополнительные файлы: драйвера, патчи, обновления, программы установки. Вы можете скачать онлайн эти файлы для конкретнй модели Element CE-1005 LKS или добавить свои для бесплатного скачивания другим посетителями.
Файлов не найдено |
Добавить файл |
Инструкции для похожих Обогревателей и тепловых завес
Если вы не нашли файлов и документов для этой модели то можете посмотреть интсрукции для похожих товаров и моделей, так как они зачастую отличаются небольшим изменениями и взаимодополняемы.
Отзывы о Element CE-1005 LKS
Обязательно напишите несколько слов о преобретенном вами товаре, чтобы каждый мог ознакомиться с вашим отзывом или вопросом. Проявляйте активность что как можно бльше людей смогли узнать мнение настоящих людей которые уже пользовались Element CE-1005 LKS.
Характеристики Element CE-1005 LKS
Текст описываающий харакетристики устройства.
Технические характеристики | |
Тип | конвектор |
Регулировка мощности | есть |
Мощность обогрева | 1000 Вт |
Напряжение | 220/230 В |
Функциональность | |
Термостат | есть |
Управление | электронное, дисплей, регулировка температуры, режим программирования, выключатель со световым индикатором |
Варианты монтажа | настенный |
Особенности | |
Защитные функции | влагозащитный корпус |
Габариты и вес | |
Габариты (ШхВхТ) | 59.8x40x7.6 см |
Вес | 4.4 кг |
Поломки у Обогревателей и тепловых завес
Здесь представлен список самых частых и распространенных поломок и неисправностей у Обогревателей и тепловых завес. Если у вас такая поломка то вам повезло, это типовая неисправность для Element CE-1005 LKS и вы можете задать вопрос о том как ее устранить и вам быстро ответят или же прочитайте в вопросах и ответах ниже.
Название поломки | Описание поломки | Действие |
---|---|---|
Тепловая завеса самопроизвольно выключается | вопрос | |
Вентилятор не вращается | вопрос | |
Не включается тепловая завеса | вопрос | |
Нет нагрева вентилятор работает | вопрос | |
Не работает вентилятор | вопрос | |
CATA ST-35 | невключается вообще тепловентилятор | вопрос |
Вообще никакой реакции на включение. | Нагрева нет, вентилятор не работает, индикации нет | вопрос |
Нет подсветки дисплея | Не горит подсветка дисплея | вопрос |
никакой реакции на включение | вопрос | |
никакой реакции на включение | вопрос | |
Запах | Едкий запах при включении с дымком | вопрос |
Дисплей светится,нагрева нет | Slogger SL-10 | вопрос |
Не греет тен. | Включаю тепловентилятор тен не греет. А винтелятор крутит холодный воздух. | вопрос |
развалились лопасти барабана | вопрос | |
не отлючается защита от опрокидования | включается пороботоет потом все гаснет лиш маргает лампочка защиты | вопрос |
вентелятор не вращается | вопрос | |
Timberk TOR 31.2612 | Не работает 2-е положение | вопрос |
тепловая завеса включается самопроизвольно | При выключенном состоянии тепловая завеса включается самопроизвольно. | вопрос |
Лампа светло — зелёного цвета,маленькая ткая справилась… | И цвет свечения стал дёлто-зелёным,не как раньше тускло зелёное свечение и сама лампочка деформировалась. | вопрос |
не видит батарейку | На экране высветился чек разряженной батарейки, заменили на новую но чек так и остался мигать. Перепробовали 3 батарейки, ничего не изменилось. Сам обогреватель также не нагревается. Работает только LCD- экран. | вопрос |
сгорел термопредохранитель | какой номинал | вопрос |
Не работает автоматика | При достижении заданной температуры в комнате не отключается нагрев и вентилятор. Не горит ни одна индикаторная лампочка, хотя дисплей работает. | вопрос |
Полность отсутствует питания | Сплавилась клемма на клавише включения | вопрос |
Frico AC209 | Шум трения вентилятора только в режиме нагрева, в режиме вентиляции шум проходит. | вопрос |
не могу собрать | не знаю как вставить регуляторы | вопрос |
Поломки у Element CE-1005 LKS
Если ни одна поломка из списка выше не подходит под описание для вашего случая то вы можете добавить свою поломку и мастера из сервисных центров или просто посетители сайта смогут вас проконсультруют. Это Бесплатно!
Добавить поломку
Сервисы специалзирующиеся на ремонте Обогревателей и тепловых завес
В нашей базе сейчас зарегестрированно 18 353 сервиса в 513 города России, Беларусии, Казахстана и Украины.
Сервисы выбранные пользователями
Сервисы по порядку
загрузть ещеТехнические характеристики инфракрасных обогревателей
Принцип действия инфракрасного обогревателя основан на передаче электромагнитного излучения от источника к окружающим объектам. Попав на поверхность, которая способна поглотить ИК излучение, превратив его в тепловую энергию, такой прибор производит нагрев воздуха в помещении посредством конвекционных процессов теплообмена от нагреваемых объектов.
Учитывая специфику излучения, только 10% энергии ИК обогревателей тратится на поднятие температуры воздуха, все остальное идет на обогрев находящихся перед прибором объектов. Для тех, кто глубже хочет разобраться в технических характеристиках инфракрасных обогревателей мы подготовили данный материал.
Устройство инфракрасного обогревателя
Инфракрасные обогреватели имеют не только несколько исполнений (об этом мы еще поговорим далее), но и несколько принципов работы каждый из которых основан на ИК излучении. Рассмотрим технические характеристика каждого из данных ИК обогревателей.
ИК обогреватель с нагревательной панелью
- 1. Светодиодный индикатор активности работы;
- 2. Элемент, генерирующий ИК лучи;
- 3. Корпус изделия;
- 4. Керамический внутренний теплоизолятор;
- 5. Стяжная пластина;
- 6. Пластина, излучающая тепло.
Данный тип прибора производит обогрев классическим способом – тепловой конвекцией. Происходит это при помощи вторичного теплового излучения, которое он продуцирует, нагревая ИК волнами один из своих структурных элементов – переднюю панель. Это не слишком эффективно, зато исключает проблему слишком близко расположенных источников открытого инфракрасного излучения и их влияние на организм человека.
ИК обогреватель с отражателем, без нагревательной панели
- 1. Корпус обогревателя;
- 2. Защитная решетка;
- 3. Регулятор мощности;
- 4. Элемент генерирующий ИК лучи;
- 5. Отражатель обогревателя.
Прибор производит обогрев направленным ИК излучением. Отражатель – рефлектор, выполнен из металла, чаще всего алюминия. Его поверхность тщательно отполирована. Предназначен для формирования и интенсификации потока ИК излучения и локализации зоны нагрева.
Кроме перечисленных составляющих есть еще несколько узлов, которые входят в большинство стандартных обогревателей. Это термостат, который может быть как электронным, так и механическим. Прибор предназначен для контроля заданной температуры. Производители могут настраивать термочувствительный сенсор для снятия показателей с различных объектов, ими может служить сам источник излучения, его корпус или внешний предмет.
Газовый ИК обогреватель
- 1. Отражатель;
- 2. Регулятор мощности;
- 3. Газовая горелка;
- 4. Соединительная штанга по которой происходит подача газа;
- 5. Основание обогревателя.
Особенностью данных ИК обогревателей является, то что они абсолютно автономны. При сгорании газа греется излучающий элемент, над которым имеется отражатель. ИК волны отражаются от рефлектора и направляются в то пространство, куда направлен отражатель. Данный вид ИК обогревателей сжигает кислород.
Конструкционные исполнения ИК обогревателей
По принципу размещения в помещении или вне его (способу установки), инфракрасные обогреватели делятся на напольные, настенные и потолочные.
Напольные ИК обогреватели
Напольные – обычно они же являются переносными, большинство моделей имеют чисто функциональный дизайн, укомплектованы ручкой для переноски и специальным отсеком для шнура. Такие аппараты используются исключительно как вспомогательные источники тепла.
ВАЖНО! При выборе переносной модели нужно обратить внимание, не перегревается ли отсек, куда убирается шнур. Защитная проводка может расплавиться.
Модели большой мощности со значительным весом дополнительно оборудуются колесами для облегчения транспортировки. В стандартную комплектацию большинства мощных напольных моделей включена система защиты от опрокидывания. А вот термостат и пульт дистанционного управления есть только у изделий премиум класса.
Разновидности напольных ИК обогревателей.
Настенные ИК обогреватели
Настенные инфракрасные обогреватели, характеристики которых по эффективности можно сравнить с радиаторами централизованного водяного отопления, устанавливаются в тех же местах. Эти устройства являются полноценными отопительными приборами. Большая мощность и площадь излучения подразумевает и значительный вес, но этот показатель не так важен для устройств стационарного использования.
При выборе таких приборов следует обратить внимание на наличие разнообразных систем контроля и безопасности:
- Программируемый термостат, на котором можно задать не только температурный режим, но и время включения обогревателя;
- Система защиты от перегрева излучателя.
Особое внимание производители уделяют внешнему виду таких обогревателей. Поверхность панели могут украсить как стилизированные рисунки, так и вполне приличные авторские картины нанесенные аэрографией. Некоторые модели отделываются натуральным камнем или тибетской солью. Но такие украшения, кроме того что значительно повышают стоимость отопительного прибора снижают его эффективность, а краска, при нагреве может выделять вредные пары.
Настенный ИК обогреватель.
Потолочные ИК обогреватели
Потолочные обогреватели, имеют унитарный, функциональный вид, который сложно вписать в изысканный интерьер. Используются в основном в торговых и офисных помещениях, на открытых площадках уличных кафе. Учитывая специфику использования, многие производители разрабатывают модели со специальными крепежами, совместимыми с узлами крепления и стандартами потолков Армстронг.
В быту применяются на дачах, гаражах или мастерских. Весьма перспективное направление использования – обогрев теплиц ранней весной и поздней осенью, что позволяет существенно продлить период созревания и сбора урожая.
Разновидности потолочных ИК обогревателей.
Длинна волны и зависимость от нее, температуры нагревательного элемента
Из курса физики известно, что инфракрасное излучение находится в промежутке 0,75-1000мкм.
Производители ИК обогревателей разбили этот диапазон на три сектора. Это сделано потому, что рабочая температура нагревательного элемента зависит от длинны волны.
1. При температуре нагревательного элемента от 100 до 600 0С — излучатель работает в длинноволновом диапазоне 5,6 – 100мкм. Такие устройства считаются низкотемпературными. Они предназначаются для жилых помещений, у которых высота потолка ограничивается 3 м. Как правило, мощность и температура таких моделей ограничена 120 ºС.
2. При температуре нагревательного элемента от 600 — 1000 0С — средний волновой диапазон 1,5-5,6 мкм. Устройства с такими эксплуатационными показателями используются в высокопотолочных помещениях 3-6 м. обычно это частные дома старой постройки или общественные здания.
3. Температура нагрева более 1000 ºС — обогреватели используют коротковолновой диапазон ИК волн 0,75-1,5мкм. Применяются для отопления помещений с потолками 6-8 м: склады, ангары, сборочные цеха или для обогрева на улице.
Зависимость температуры от мощности модели
Мощность 100-400 Вт. К приборам такой мощности относятся устройства обогрева так называемой «мягкой теплоты», максимальная температура которых достигает 60º. Нагреватель может использоваться во влажностном режиме до 100%. Кроме того нагреватели такого типа рекомендуется использовать в дошкольных образовательных учреждениях, чтобы дети не могли пораниться.
Мощность 400-600 Вт, температура от 60 до 100 ºС. Предназначенные, в большинстве своем, для установки в офисах. Некоторые обогреватели имеют крепления для потолка Армстронг. Корпуса металлические с различной защитой от IP55 до IP21.
Мощность 600-1000 Вт при температуре 101- 280 ºС. Инфракрасные обогреватели, технические характеристики которых ограниченны данной температурой выпускаются многими фирмами. Устройства предназначены для создания теплых завес над окнами или дверными проемами.
Мощность более 1000 Вт, температура поверхности более 300 ºС. В основном, предназначены для внешнего использования для обогрева открытых террас, зимних садов, балконов.
Типы нагревательных элементов и их характеристики
Керамический нагревательный элемент
Керамическая панель нагревается благодаря металлической нити обладающей высоким сопротивлением. Благодаря эффекту магнитной индукции нить сообщает керамической панели не только температуру, но и импульс для излучения ИК волн. Из-за особенностей конструкции банный тип генерации ИК волн может использоваться только в настенных и потолочных моделях.
Керамический излучатель.
Галогеновый нагревательный элемент
ИК волны индуцируются галогеновой лампой. Устройства имеют компактные размеры и большую мощность быстро нагревают помещение, могут использоваться на улице. Наиболее распространены модели производителей: Neoclima, Ballu, General Climate.
Существенный недостаток этих устройств в том, что во время работы они довольно ярко светятся.
Галогеновый инфракрасный излучатель.
Трубчатый нагревательный элемент на основе кварцевых и карбоновых ламп
Генерируют ИК излучение в невидимом для человеческого глаза спектре. Наиболее популярные производители: Electrolux, Frico, Adax, Hintek, Timberk, Simbo. Имеют сравнительно низкое энергопотребление. Из-за компактных размеров могут монтироваться по нескольку стержней в одну генерирующую панель, что значительно увеличивает ее эффективность. Из недостатков следует заметить высокую стоимость изделий на основе карбоновых элементов.
Трубчатый излучатель.
ИК излучатель на основе газовой горелки
Данное устройство имеет двойной принцип действия. Газ, сгорая, нагревает излучающий элемент, вокруг которого находится рефлектор. Инфракрасные волны, отражаясь от него образуют тепловой купол или поле в зависимости от модели и направления отражения рефлектора.
Устройства такого типа полностью автономны из можно использовать в походах и на дачах где нет электричества. Даже компактные модели очень эффективны их можно спокойно применять при аварийном отключении теплоснабжения зимой. Брендовые устройства оборудованы всевозможными системами безопасности, которые отключат подачу газа, если пропадет огонь или количество угарных газов в помещении превысит норму. Кроме того доя удобства эксплуатации они оборудованы встроенным пьезорозжигом.
Газовый ИК обогреватель.
Преимущества и недостатки ИК обогревателей
+ Преимущества:
- Высокая эффективность использования энергии.
- Быстрый и мягкий нагрев всех объектов оказавшихся в зоне действия.
- В отличие от конвекционных устройств не поднимает пыль.
- Возможность регулировки зоны обогрева.
- Не сушат воздух и не сжигают кислород. Это справедливо только по отношению к электрическим ИК генераторам. От использования автономных газовых генераторов в небольшом помещении лучше воздержаться.
- Многие модели «специализируются» на обогреве помещений с высокими потолками.
– Недостатки:
- Все устройства такого типа полностью автономны, даже в одной квартире их пока трудно объединить в единую сеть. Приходиться набирать команды для каждого обогревателя отдельно.
- Некоторые модели при нагревании и остывании потрескивают — происходит это из-за того, что для производства прибора используются металлы имеющие разную степень расширения при нагревании и остывании (сталь + алюминий).
Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Какой выбрать обогреватель для квартиры: безопасные и экономичные варианты
Тепловентиляторы
Тепловентилятор один из самых бюджетных и удобных вариантов. При небольшом размере, с его помощью воздух помещения быстро достигает желаемой температуры. Для использования в квартире наиболее удобным вариантом будет тепловентилятор, питающийся от электроэнергии.
Внутри тепловентилятора установлен нагревательный элемент, который продувается воздухом с помощью вентилятора. Некоторые модели имеют функцию обычного вентилятора, при отключении нагревательного элемента. Достижение быстрого результата обусловлено возможностью постоянной работы прибора, в отличие от других видов обогревателей.
Плюсы:
- Компактный размер,
- Эффективная работа,
- Мобильность,
- Маленький вес,
- Модельный ряд начинается от недорогих вариантов.
Минусы:
- Шумный,
- Сушит воздух,
- Поглощает кислород,
- Неприятный запах (в моделях с нагревательным элементом в виде спирали из нихромовой проволоки).
На фото слева — электронная система с пультом управления, справа — механическая система управления.
Виды тепловентиляторов:
- настольные,
- напольные,
- настенные,
- потолочные.
Портативный тип самый компактный и шумный, его просто и удобно использовать в условиях квартиры. Напольные и настенные тепловентиляторы имеют большую производительность и могут нести функцию тепловой завесы в прихожих из улицы.
Инфракрасный
Эффект от ИК-обогревателя отличается, нагрев воздуха в квартире происходит по направлению излучения волн. Конструкция состоит из корпуса, нагревательного элемента и отражателя. Принцип действия заключается в генерации волн имеющих свойство нагрева предметов, которые в свою очередь греют помещение квартиры.
Плюсы:
- Не сушит воздух,
- Быстрый эффект,
- Возможность работы на открытом воздухе,
- Экономичен.
Минусы:
- Высокая стоимость,
- Не ударопрочный.
Виды:
- напольные,
- настенные,
- потолочные.
В отличие от стационарных настенных и потолочных обогревателей, напольное устройство мобильно и позволяет легко перемещать по квартире из одного помещения в другое.
Механический или электронный терморегулятор поможет поддерживать желаемую температуру.
Типы нагревательных элементов:
- карбоновые,
- кварцевые,
- галогеновые,
- микатермические.
Наименее практичный – это кварцевый обогреватель, нагревательный элемент состоит из стеклянной трубки и спирали, который легко разобьется при падении. Срок службы, так же как у карбонового типа, всего два-три года. Галогенный тип «выигрывает» по стоимости. При работе лампы светятся, в связи с чем его редко используют в спальне. Лучшим вариантом для квартиры станет микатермический обогреватель, он исключает возможность обжечься и экономично расходует электроэнергию.
Конвекторы
Удобный и безопасный вид обогревателя для использования в квартире. Работает по принципу проходящего через нагревательный элемент воздуха, который на выходе поднимается вверх выталкивая холодный воздух к низу.
Плюсы:
- Бесшумный,
- Безопасный,
- Не имеет неприятного запаха,
- Экологичный,
- Точный температурный режим,
- Не «съедает» кислород.
Минусы:
- Высокое потребление электроэнергии,
- Расположение только вблизи розетки.
Типы нагревательных элементов:
- игольчатый,
- монолитный,
- сухие ТЭНы.
Для игольчатого типа характерен быстрый нагрев и невысокая стоимость, но подобный нагревательный элемент не переносит воду и высокую влажность.
Трубчатые нагреватели (ТЭН) долговечны и не так боятся влаги, но не стоит их устанавливать ближе, чем на 1 метр к источнику воды. В отличие от игольчатого типа элементы не так сильно нагреваются.
Нагревательный элемент монолитного типа отличается долговечностью, тихой работой, а так же минимизированной теплопотерей.
Термостат
Термостат помогает поддерживать максимально комфортную температуру в квартире. Через определенный промежуток времени, около минуты, датчик замеряет температуру воздуха и если она ниже нормы включается нагревательный элемент. Стоимость электронного термостата выше механического, но этот тип точный и бесшумный. Механический термостат не имеет возможности точного определения температуры.
На фото слева — электронный термостат, справа — механический.
Виды по конструктивному исполнению:
- настенные,
- напольные.
Напольный вариант удобен мобильностью, его легко перемещать по квартире. При покупке, как правило, в комплекте идет настенное крепление и подставка для напольного использования. Настенный вариант экономит пространство в квартире и аккуратно смотрится, устройство крепится в 10-15 сантиметрах от пола.
Полезные опции: Современные компрессоры наполнены дополнительными функциями, например отключение при перегреве, выключение при отключении, ионизация и фильтрация воздуха. Эти функции обезопасят квартиру и максимально повысят комфорт.
Масляный
Масляный радиатор представляет собой металлический корпус, наполненный минеральным маслом. Обогрев квартиры происходит путем нагрева жидкости, теплый воздух от нагретых стенок устройства естественным путем распространяется по комнате.
Плюсы:
- Бюджетный вариант,
- Не «съедает» кислород,
- Бесшумный,
- Безопасный.
Минусы:
- Медленно нагревается,
- Тяжелый,
- Громоздкий,
- Не переносит высокую влажность.
Чаще всего масляные обогреватели используются в напольном виде, это наиболее удобный вариант для использования в условиях городской квартиры, устройство имеет передвижную основу. Так же изготавливают модели с настенным и потолочным креплением, настольные и для детской кровати.
Экономичные и энергосберегающие обогреватели
Немаловажным аспектом при выборе обогревателя для квартиры является экономичный расход электроэнергии при работе. К энергосберегающим вариантам относят инфракрасный обогреватель, конвектор, приборы с микатермическим нагревательным элементом.
Самым экономным вариантом можно считать керамическую панель, энергопотребление для комнаты в 20 квадратов составляет всего 1 кВт за час работы. Кроме того такой вариант имеет стильное оформление и будет удачно смотреться в интерьере квартиры, а так же отличается долговечностью.
Использование в различных комнатах
Комната | Подходящие обогреватели |
Гостиная | Для гостиной комнаты подойдет практически любой тип обогревателя. В зависимости от площади помещения оптимальным вариантом будет компактный тепловентилятор или конвектор. Стильно смотрятся модели с настенным или потолочным креплением. |
Спальня | В спальне удобно использовать мобильные устройства. Так как это место отдыха, обогреватель должен быть максимально бесшумный и без подсветки. Наилучшим вариантом станет конвектор с электронным термостатом. |
Кухня | Для небольшой кухни настольного тепловентилятора будет достаточно, он не занимает много места, при необходимости его просто перенести в другую комнату или убрать. |
Детская | В детской комнате важно использовать обогреватели, которые не сильно нагревают корпус устройства. Категорически не стоит устанавливать масляный и инфракрасный тип. |
Ванная | В ванной комнате используют устойчивые к влажности модели. Потолочный инфракрасный обогреватель подойдет для использования. |
Особенности выбора обогревателя для семьи с маленьким ребенком
В квартире с детьми важно выбрать максимально хороший и безопасный вариант.
Корпус не должен сильно нагреваться, а поток воздуха обжигать.
Оптимальным вариантом будут модели с настенным и потолочным креплением. Например, настенный конвектор или потолочный инфракрасный обогреватель. Они не издают шума, не лишают квартиру кислорода, избавят от возможных контактов и ожогов. Управлять обогревателями можно с помощью пульта.
Напольные обогреватели стоит исключить из-за возможности опрокинуть. Масляный обогреватель сильно нагревается в работе, тепловентилятор имеет горячий поток воздуха, а инфракрасный слишком хрупкий.
Обогреватель-камин
Электрокамин удачно вписывается в интерьер гостиной или спальни, имеет эффектный внешний вид в разных вариациях. Визуально электрический камин имитирует пламя огня и тлеющих углей. Внутри конструкции встроен нагревательный элемент в виде трубчатого электронагревателя и отражающего рефлектора. Благодаря встроенному термостату, функция обогрева отключается по достижению желаемой температуры.
Плюсы:
- Многообразие выбора,
- Соответствует разному стилю,
- Помимо прямой функции обогрева помещения является элементом декора,
- Возможность отключения одной из функций.
Минусы:
- Низкая выработка тепла,
- Сушит воздух (если не предусмотрена функция увлажнения воздуха).
Различают несколько видов электрокамина: угловые, пристенные и обособленные. Последний вариант имеет возможность размещения в любой части комнаты.
Сравнительная таблица характеристик обогревателей
Энергопотребление | Стоимость | Громкость при работе | Прогрев воздуха | Мобильность устройства | Недостатки | |
---|---|---|---|---|---|---|
Масляный обогреватель | Низкое | Средняя | Низкая | Медленный | Средняя | Поднимает пыль |
Конвектор | Среднее | Высокая | Низкая | Медленный | Средняя | Поднимает пыль |
Тепловентилятор | Высокое | Низкая | Высокая | Средний | Высокая | Поднимает пыль |
Инфракрасный обогреватель | Среднее | Высокая | Низкая | Быстрый | Индивидуально (в зависимости от габаритов) | Долгое нахождение под ИК лучами вредно |
Перед тем, как выбрать самый удачный для себя вариант, стоит учесть все необходимые параметры. Если в квартире есть дети, то предпочтение лучше отдать потолочным и настенным моделям, а в помещениях с высокой влажностью стоит остановиться на наиболее безопасном варианте. Правильно подобранный обогреватель будет безвреден и быстро наполнит квартиру теплом.
Электронагревательные элементы — Wattco
Надземная очистка резервуаров
Надземные резервуары бывают всех форм и размеров и используются для хранения всего, от дождевой воды до нефти, обычно изготавливаются из долговечных прочных материалов. Однако, независимо от конструкции и конструкции, резервуар для хранения составляет всего …
Читать далее..Подогреватель асфальта для строительных площадок
От крыши над головой до дороги под шинами — асфальт является одним из самых важных и разнообразных строительных материалов во всем мире.Хотя асфальт и битум являются незаменимыми продуктами на многих строительных площадках, их нельзя обрабатывать …
Читать далее..Подогреватели для интермодальных контейнеров
Интермодальные контейнеры или интермодальные цистерны предназначены для перевозки продуктов и материалов в одном контейнере для двух или более видов транспорта. Эти грузовые контейнеры обычно перевозят жидкости, газы или твердые вещества по железной дороге, грузовиком и / или кораблем….
Читать далее..Деградация термической жидкости: причины и профилактика
Системы нагрева горячего масла работают в замкнутом контуре, при этом теплоноситель рециркулирует через нагревательные элементы. Этот метод нагрева делает циркуляционные нагреватели чрезвычайно эффективными и способными точно поддерживать температуру. Электр …
Читать далее..Улучшение конструкции панели управления для систем обогрева
Панели управления отвечают за правильную, безопасную и эффективную работу промышленных систем отопления.Они контролируют температуру, обеспечивают идеальную теплопередачу и предотвращают перегрев и химическое разложение. Имея правильный контроль …
Читать далее..Использование электрических нагревателей в био-фармацевтической промышленности
Био-фармацевтические испытания и производство были важной отраслью с момента своего появления. Но сейчас, в разгар пандемии COVID-19, когда в игру вступает нехватка вакцин и появляются новые штаммы, важность индустрии био-аптек возрастает…
Читать далее..Советы по выбору подземных нагревателей резервуаров
Подземные резервуары для хранения, обычно используемые для хранения и / или нагрева жидкого топлива, обладают рядом преимуществ. Находясь частично или полностью под землей, они оставляют больше места для других операций на месте, даже при том, что обычно имеют большую мощность …
Читать далее..Электрические водонагреватели как тепловые батареи
Мир ищет ответы, поскольку страны официально признают изменение климата международным кризисом.С 2016 года более 1800 правительств, включая Канаду и некоторые части США, сделали объявления о чрезвычайных климатических условиях. Самый последний из …
Читать далее..Процессы очистки сточных вод и погружные нагреватели
Повышение осведомленности об охране окружающей среды выдвинуло на первый план очистку сточных вод как насущную проблему. В городах и муниципалитетах наблюдается тенденция к введению жестких требований к качеству сточных вод, сбрасываемых в водотоки.Как …
Читать далее..Изоляционные материалы для промышленных систем отопления
Промышленные системы отопления предлагают более прибыльные процессы, когда они работают с высокой эффективностью и сводят к минимуму тепловые потери. Для обоих этих факторов существенное влияние может иметь надлежащая изоляция. Хорошо утепленная система отопления выгоднее …
Читать далее..Безопасность промышленных духовок — советы по конвекционному нагреву
Конвекционные обогреватели Двумя наиболее распространенными методами промышленного обогрева являются конвекционный и инфракрасный обогрев.Более прямой нагрев лучистым (инфракрасным) излучением более эффективен на большой или целевой площади. Однако конвекционный обогрев больше подходит для …
Читать далее..Трубчатые нагревательные элементы для отопления помещений
Трубчатые нагревательные элементы Универсальные и доступные по цене трубчатые нагревательные элементы широко используются в системах во многих проектах промышленного отопления. Они доступны для использования в теплопроводящем, конвекционном и лучистом обогреве помещений и подходят…
Читать далее..Применение погружных нагревателей в водоподготовке
Погружные нагреватели — это быстрый и эффективный способ передачи тепла. Они требуют гораздо меньше места и ухода, чем другие методы обогрева. Они могут быть вставлены либо непосредственно в сосуд, в котором нагревается жидкость, либо как часть второго …
Читать далее..Электрические нагреватели и элементы
Ленточные нагреватели
Ленточные нагревателииспользуются для нагрева (в основном) цилиндрических поверхностей и доступны в нескольких конструктивных стилях для работы в различных рабочих средах.
Патронные нагреватели
Обычно вставляются в просверленные отверстия для нагрева плит и форм или используются в качестве жидкостных погружных нагревателей.
Литые нагреватели
Используемые в переработке пластмасс, нагревании пищевых продуктов, производстве полупроводников и других отраслях промышленности, литые тепловые компоненты доступны из алюминиевых и бронзовых сплавов и имеют широкие возможности настройки.
Нагреватели из керамического волокна
Источник тепла в сочетании с высокотемпературной изоляцией позволяет работать при высоких рабочих температурах до 1100 ° C / 2012 ° F.Более высокие температурные характеристики до 2192 ° F / 1200 ° C доступны в ограниченном исполнении.
Катушки и нагреватели кабеля
Гибкость кабеля с минеральной изоляцией позволяет наматывать нагреватель Mightyband® наматывать, формировать, наматывать вокруг труб или использовать прямо. Его также можно отливать в металл или приваривать к деталям машин.
Барабанные нагреватели
Ускорьте поток твердых и полутвердых материалов внутри ваших промышленных бочек с помощью барабанного нагревателя от Tempco. Мы располагаем пятью барабанными нагревателями и предлагаем два метода нагрева материалов: погружение в барабан или нагрев снаружи барабана.
Нагреватели корпуса
Разработаны для защиты широкого спектра применений от низких температур, конденсации и коррозии.
Гибкие нагреватели
Способные работать с отличными характеристиками во многих неблагоприятных условиях, низкая тепловая масса гибких нагревателей позволяет использовать их в приложениях, где пространство для размещения нагревателя ограничено, а вес является проблемой.
Кабель обогрева
Кабели обогрева используются для противодействия эффектам потерь тепла в технологических трубопроводных системах.
Инфракрасные обогреватели
Инфракрасная лучистая тепловая энергия может быть доставлена в концентрированные области с очень высокой скоростью с помощью индивидуальных обогревателей или групп обогревателей.
Технологические нагреватели
Эти нагреватели созданы для соответствия вашему производственному процессу — от обычных жидкостных погружных нагревателей до высокотехнологичных систем технологического нагрева «под ключ».
Кожухи
Наши кожухи с воздушным охлаждением под ключ обеспечивают эффективный нагрев и охлаждение цилиндров в пластиковых экструдерах.
Ленточные нагреватели
Используются в поверхностном обогреве резервуаров, в качестве источника тепла в промышленных печах и для нагрева воздуха или других инертных газов.
Нагреватели резервуаров
Мы предлагаем широкий выбор нагревателей резервуаров и резервуаров для химических ванн для удовлетворения ваших требований.
Трубчатые нагреватели
Доступны несколько диаметров, длин и материалов оболочки, этим нагревателям можно придать практически любую форму и их можно припаивать или приваривать к любой металлической поверхности. Выбирайте оребренные нагреватели для специальных применений или нагреватели для форм без направляющих.
производителей нагревательных элементов | Поставщики нагревательных элементов
Список производителей нагревательных элементов
ПримененияНагревательные элементы служат для питания нагревательных приборов современного поколения. Электрические обогреватели, фены, паяльники, душевые кабины, водонагреватели, плиты, тостеры, сушилки для одежды и т. Д. — вот лишь несколько примеров бесчисленных приборов, в которых используются нагревательные элементы. Нагревательные элементы также чрезвычайно важны в промышленных и коммерческих условиях, где они используются для приведения в действие таких механизмов, как диффузионные насосы, печи для обжига, печи и погружные нагреватели из нержавеющей стали.
Нагревательные элементы необходимы для различных отраслей промышленности. Некоторые из наиболее известных из этих отраслей включают: HVAC, электронику, здравоохранение, водоснабжение, домашнее отопление, бытовую технику, промышленное производство, металлообработку, коммерческое приготовление пищи, полупроводники, керамику и стекло.
История нагревательных элементовВ 1879 году Томас Эдисон использовал углеродную нить, чтобы зажечь свою лампочку накаливания. Поскольку эта нить накала также генерировала тепло, ему приписали изобретение первого нагревательного элемента.Однако мы не начали использовать такие элементы специально для производства тепла до следующего столетия. Однако мы работали над формами отопления.
Процесс, с помощью которого работает отопление, был впервые описан и разработан Джулиусом Робертом Майером и Джеймсом Прескоттом Джоулем как первый закон термодинамики в конце 19 века. Вскоре после этого изобретатели века начали применять термодинамику для создания нагревательных элементов. Например, в 1868 году художник из Лондона Бенджамин Уодди Моган разработал первый газовый водонагреватель.Однако из-за отсутствия системы вентиляции для рассеивания паров он был небезопасен для домашнего использования. 21 год спустя Эдвин Рууд, американец норвежского происхождения, изобрел первый электрический водонагреватель, который работал намного лучше.
Карбид кремния — один из самых первых обнаруженных нагревательных элементов, которые до сих пор используются. Он был открыт в 1891 году американским изобретателем Эдвардом Г. Ачесоном, который обнаружил его случайно при попытке синтезировать алмазы. Вместо этого он получил синтетический материал, который чрезвычайно тверд и идеально подходит для высокотемпературных применений и полупроводников.В следующем десятилетии, в 1905 году, Альберт Марш открыл NiChrome (хромель). Поскольку NiChrome может достигать температуры в 300 раз выше, чем у конкурирующих нагревательных элементов того времени, он произвел революцию в отрасли. В 1906 году Марш запатентовал свое открытие. Всего три года спустя General Electric начала продавать первый успешный электрический тостер с использованием никель-хрома. Вскоре производители электрифицировали чайники. Сначала их нужно было нагревать на элементах змеевика, но позже в них встроили нагревательные элементы.
Раньше нагревательные элементы использовались только богатыми и прибыльными предприятиями. Однако во время экономического бума после Второй мировой войны электрические приборы с нагревательными элементами наводнили рынок и стали обычным явлением в доме. Тремя типичными нагревательными приборами того времени были: барные нагреватели, электрические радиаторы и переносные масляные радиаторы. В 1950-х годах лучистое отопление в баре было невероятно популярным, потому что модели были портативными и их можно было подключить где угодно. К тому же они очень быстро давали тепло.Однако, хотя они были менее опасны, чем обогреватели, работающие на топливе, они не имели достаточной защитной защиты и подвергали пользователей опасности ожогов. Кроме того, если они будут опрокинуты или кто-то накинет на них одежду, они могут легко начать возгорание. Сегодня некоторые люди все еще используют нагреватели для бара, хотя они должны соответствовать гораздо более высоким стандартам безопасности, чем в 1950-х годах. Из стержневого нагревателя родились многие другие нагреватели с проволочными элементами, такие как инфракрасные нагреватели, которые мы используем сегодня.
В 1960-е годы, когда домовладельцы стали все больше и больше полагаться на отопление дома, цены резко выросли.Чтобы снизить расходы на отопление, производители в Великобритании изобрели новый тип обогревателя — накопительный. Накопительные нагреватели работали с использованием электрических нагревательных элементов, которые нагревали термоблоки внутри теплового тела в течение ночи. Затем в течение дня пользователи могли отпускать тепло по мере необходимости, не производя больше электроэнергии. В 1970-х годах правительства всего мира столкнулись с нефтяным кризисом, и поэтому стали использовать больше электрических нагревательных элементов. В конце концов, накопительные обогреватели вышли из моды, потому что им приходилось управлять вручную и требовали от пользователей множества прогнозных действий.Кроме того, они не были энергоэффективными. С наступлением 1990-х годов люди начали заменять свои промышленные и домашние системы отопления на более современные электрические радиаторы, которыми легче управлять, они быстрее нагреваются и более энергоэффективны. Еще одним нововведением 90-х годов стала трафаретная печать металлокерамических дорожек на металлокерамике с изоляцией. Созданные таким образом нагревательные элементы широко используются в бытовой технике, например, в чайниках.
Цифровой рост 21 века позволил нагревательным элементам и системам, которые они обслуживают, стать более чувствительными, интуитивно понятными и энергоэффективными.Сборки нагревательных элементов теперь включают такие элементы, как светодиодные экраны, управление Wi-Fi, интеллектуальные счетчики, цифровые клавиатуры и цифровые программаторы для графиков температурного нагрева. Подобные особенности позволяют современным нагревательным элементам работать с высочайшей точностью и сложностью. Еще одним отличием нагревательных элементов 21 века является тот факт, что они в гораздо меньшей степени зависят от ископаемого топлива, поскольку экологичность, энергоэффективность и здоровье стали гораздо более важными.
ХарактеристикиНагревательные элементы отвечают за преобразование электричества в тепло.Что касается передачи энергии, они следуют теории джоулева нагрева. Когда электрическая энергия проходит через элемент, она попадает на большое сопротивление. Сопротивление преобразуется в электрическую энергию, которая преобразуется в тепловую. Количество произведенной тепловой энергии зависит от того, насколько материал сопротивляется приложенному электрическому току. Измерение удельного сопротивления проволочного элемента данной длины основано на сопротивлении на длину и площади поперечного сечения. Инженеры измеряют это в Ом на метр.В свою очередь, они используют омы для расчета киловаттной (кВт) нагрузки элемента. Нагрузка в кВт показывает, сколько электроэнергии несет нагревательный элемент.
Типы нагревательных элементовРазновидности нагревательных элементов, используемых в промышленных, коммерческих и бытовых приложениях, включают: погружные, кварцевые, гибкие, инфракрасные, проволочные, керамические, электрические, металлические и композитные, среди многих других.
Погружной нагревательный элемент
Погружные нагревательные элементы используются для нагрева газов и жидкостей; они обладают особой способностью без сбоев погружаться в нагреваемые материалы.Погружные нагреватели также характеризуются быстрым, эффективным и рентабельным нагревом. Типы материалов, которые они обычно нагревают, включают гальванические ванны, слабые кислоты, масла, воду, соли, воздух и химические растворы. Погружные нагревательные элементы используются в основном в таких системах, как технологические системы, бойлеры, водонагреватели, системы теплопередачи, масляные нагреватели и резервуары для хранения.
Кварцевый нагревательный элемент
Кварцевые нагревательные элементы преобразуют электрические токи в инфракрасные лучи, пропуская их через специальные резисторы.При этом они обеспечивают быстрый нагрев. Эти высокие скорости процесса делают их очень популярными для использования в промышленных приложениях, таких как отверждение пленки, термоформование, порошковые покрытия, клейкое уплотнение и сушка краски, а также для зонального контроля в автомобильной, полиграфической, нефтехимической, текстильной, стекольной и электронной промышленности.
Гибкий нагревательный элемент
Гибкие нагревательные элементы могут соединяться с различными составами и формами и обеспечивать прямой нагрев. Такая универсальность возможна, потому что они очень тонкие и гибкие.
Инфракрасный нагревательный элемент
Инфракрасные нагревательные элементы излучают тепло в форме инфракрасных волн, которые представляют собой тип электромагнитного излучения, известного своей способностью эффективно передавать тепло. Инфракрасные нагревательные элементы используются вместе с излучающими нагревателями, такими как канальные, погружные и трубчатые нагреватели, которые нагревают воздух или жидкость в больших масштабах. Они поддерживают промышленные печи, обогрев сосудов высокого давления, обогрев резервуаров для хранения, бойлеры, водоочистные установки, производство пара и многое другое.
Проволочный нагревательный элемент
Обычно нагревательные элементы, независимо от их типа, имеют форму катушек или проводов. Фактически, проволочные нагревательные элементы являются одними из наиболее широко используемых нагревательных элементов для промышленной и коммерческой сушки. Чтобы сделать их, производители наносят на них электрические схемы. Они используются в обогревателях для обработки поверхностей, печах и многих других сушилках.
Керамический нагревательный элемент
Другой тип нагревательного элемента, керамический нагревательный элемент, используется при конвекционном нагреве; керамические элементы встроены в обогреватели, печи и полупроводники.Существует несколько типов керамических нагревательных элементов, включая дисилицид молибдена и PTC.
Элемент дисилицида молибдена
Дисилицид молибдена — это материал, который проявляет характеристики как металла, так и керамики. Обладая чрезвычайно высокой температурой плавления (точнее, 3690 º F), он считается идеальным для ряда нагревательных элементов большой мощности, используемых в различных отраслях промышленности, включая производство стекла.
PTC
PTC, который расширяется до положительного теплового коэффициента сопротивления, представляет собой высокопрофильный керамический материал, который используется в обогревателях оттаивания заднего стекла автомобилей, обогревателях помещений и дорогих фенах.Также доступна керамика PTC на полимерной основе, которая используется во многих специальных нагревателях. Эти элементы увеличивают нагрев, поскольку их сопротивление увеличивается. Управлять нагревом этих элементов просто, потому что они являются выбором для саморегулирующихся электронагревателей.
Электрический нагревательный элемент
Электрические нагревательные элементы также широко распространены, особенно при обслуживании промышленных электрических нагревателей.
Патронный нагреватель
Патронный нагреватель подает локализованное тепло к деталям оборудования при производстве металла, пенопласта, пластмассы, пищевой промышленности и упаковки.
Нагревательные элементы на металлической основе
Как следует из названия, тела нагревателей на металлической основе состоят в основном из металлов. Поскольку металл обычно является хорошим проводником тепла и электричества, элементы на основе металла являются одними из самых эффективных нагревательных элементов. Они используются как в бытовых, так и в промышленных приборах. Их можно разделить на множество подтипов, включая нагревательные элементы на основе нихрома и нагревательные элементы на основе проволоки резистивных элементов.
Нагревательный элемент из нихрома
Большое количество электронагревателей имеют элементы, изготовленные из нихрома, который представляет собой сплав, состоящий в основном из никеля и хрома.В нагревателях на основе нихрома используются сплавы, состоящие из 80% никеля и 20% хрома.
Нагревательный элемент с проволочным сопротивлением
Некоторые металлические детали состоят из набора высокопрочных проводов и лент. Эти провода могут быть прямыми или свернутыми в бухту в зависимости от конструкции и теплопроизводительности прибора. Эти провода используются в качестве сопротивления. Приложения, в которых вы можете найти такое обеспечение, — это тостеры и портативные массажеры для тела. Кантал, нихром и мельхиор — несколько наиболее часто используемых металлов в конструкции проводов сопротивления.
Змеевиковый нагреватель
Змеевиковые нагреватели, ленточные нагреватели или ленточные нагреватели помогают экструзионным каналам и бункерам сохранять пластичность материалов в процессе экструзии.
Композитные нагревательные элементы
Композитные нагревательные элементы — это нагревательные элементы, состоящие из смеси металлических и керамических материалов. Эти нагревательные элементы доступны во многих типах, включая, среди прочего, трубчатые элементы, радиоактивные элементы и съемные нагревательные элементы с керамическим сердечником.
Трубчатый нагревательный элемент
Трубчатые элементы — это в основном металлические трубы с тонкой спиралью из нихрома, которая нагревает приложение. Трубчатые нагревательные элементы, названные в честь своей трубчатой формы, используются в духовках, посудомоечных машинах и многом другом. Им можно придать стандартную форму или индивидуальную форму для конкретного приложения.
Радиоактивный нагревательный элемент
Радиоактивные элементы, также известные как тепловые лампы, представляют собой мощные лампы накаливания, которые в основном излучают инфракрасные волны, а не видимый свет.Чаще всего их используют в излучающих обогревателях и во многих типах подогревателей пищи. Они бывают двух основных типов: трубчатые и лампы с отражателем R40. Нагревательные элементы для отражающей лампы бывают нескольких основных стилей: с золотым покрытием, с рубиново-красным покрытием и прозрачные.
• Лампы с золотым покрытием имеют на внутренней стороне осажденную золотую дихроичную пленку. Это уменьшает видимый свет и пропускает большую часть коротких и средних инфракрасных волн. Они в основном используются для обогрева людей.
• Лампы с рубиновым покрытием выполняют ту же функцию, что и лампы с золотым покрытием.Они намного дешевле, чем лампы с золотым покрытием, но дают гораздо более сильный видимый свет.
• Прозрачные лампы не имеют покрытия и используются в основном в промышленных производственных процессах.
Съемный керамический сердечник
Эти нагревательные элементы состоят из спиральной проволоки сопротивления, пропитанной через один или несколько цилиндрических керамических сегментов, которые могут иметь или не иметь центральный стержень. Они работают, когда вставлены в металлическую трубку или оболочку, запечатанную с одного конца. Благодаря этому пользователи могут легко заменять или ремонтировать съемные элементы, не опасаясь что-либо сломать.Обычно они используются для нагрева жидкости под давлением.
Композитный элемент из углеродного волокна
Эти нагревательные элементы состоят из комбинации углеродного волокна и резистивного материала, такого как никель, термореактивного эпоксидной смолы или термопласта, такого как PEEK. Композитные элементы из углеродного волокна, как правило, устойчивы к коррозии, экстремальным температурам и легки. Их часто используют для защиты от обледенения самолетов, обогрева потребителей и промышленного обогрева.
Если и какие принадлежности для нагревательного элемента вам понадобятся, будет полностью зависеть от вашего применения.Вот несколько примеров из нескольких, которые вы можете встретить: держатели проводов и элементов, термовыключатели, ручные соединительные зажимы, плоскогубцы, плетеный провод, силиконовые уплотнительные кольца, болты, переходники, удлинители, шнуры питания и электрические коробки.
Правильный уход за нагревательными элементамиДля обеспечения безопасной и эффективной работы вы должны правильно соединить нагревательный элемент и его область применения. Невыполнение этого может привести к короткому замыканию, пожару, повреждению продукта или потере оборудования.
Большинство обогревателей со временем теряют свою теплопроизводительность. Когда производительность нагревателя снижается, это просто означает, что есть проблема с его нагревательным элементом. Таким образом, время от времени вам нужно будет менять нагревательный элемент. Как правило, производители предлагают приобретаемые на складе опционы или заменяемые элементы на заказ, в зависимости от потребностей клиента. Чаще всего этот процесс замены имеет довольно короткое время выполнения и считается частью регулярного графика технического обслуживания.Однако, если нагревательный элемент выходит из строя в предмете конечного пользователя, таком как фен, вероятно, более экономично заменить весь предмет, а не его нагревательный элемент.
Производители могут предложить установить сменный элемент, или вы можете сделать это самостоятельно. Продолжайте читать, чтобы получить пошаговое руководство по тестированию и замене старого нагревательного элемента. Наши советы способствуют безопасности пользователей; однако, если вы не уверены, вам следует попросить специалиста провести тестирование и замену.
1. Сначала произведите визуальный осмотр.Если вы видите какие-либо признаки обесцвечивания, повреждения или подгорания на катушке, значит, элемент необходимо заменить. Если вы не заметили ничего необычного во время первоначальной оценки, можете продолжать.
2. Рассчитайте сопротивление элемента. Это математическое упражнение; вы можете использовать калькулятор, чтобы найти сопротивление детали. Простая формула для этого расчета: R = (V x V) ÷ P. В этом уравнении R обозначает сопротивление, V — напряжение, а P обозначает мощность, необходимую элементу.
3. Когда у вас есть сопротивление, пора проверить элемент с помощью измерительного прибора — мультиметра. Настройте прибор на показание сопротивления и выберите для этого подходящую шкалу измерения. Убедитесь, что нагреватель не подключен к источнику питания. Теперь измерьте сопротивление элемента, прикоснувшись к клеммам нагревательных элементов проводами мультиметра.
4. Сопоставьте показание сопротивления, показанное мультиметром, с рассчитанным вами.
Если есть совпадение, значит, с элементом нет проблем.В этом случае, если в последнее время вы заметили какие-либо нарушения в нагреве вашего прибора, возможно, это связано с другой проблемой. Вам необходимо проверить это в ремонтной службе.
Однако, если наблюдаемое значение выше или ниже, чем вы рассчитали, вам необходимо заменить элемент. Вы можете сделать это с помощью профессиональных услуг или посмотреть видеоурок по замене элемента.
ПРИМЕЧАНИЕ. Если вы выполняете этот тест в водонагревателе, вам нужно будет слить всю воду из резервуара и дать ей полностью высохнуть.Также следует отключить устройство и выключить панель прерывателя. После этого осторожно отсоедините электрические провода и откройте резервуар, чтобы выполнить проверку и замену.
СтандартыВсе нагревательные элементы должны соответствовать стандартам безопасности UL (Underwriters Laboratories). UL имеет стандарты соответствия для широкого спектра применений нагревательных элементов, таких как электрические воздуховоды для отопления, коммерческое электрическое приготовление пищи и нагревание и нагревательные элементы с электрической оболочкой. Мы также рекомендуем, чтобы все электрические нагревательные элементы соответствовали стандартам Национального электротехнического кодекса (NFPA 70).Хотя стандарты NFPA не соблюдаются на национальном уровне, многие штаты приняли их в качестве закона. В зависимости от вашей отрасли, области применения и региона возможно, что ваши нагревательные элементы должны будут соответствовать дополнительным стандартам. Чтобы узнать больше, обсудите ваши спецификации с вашим поставщиком.
Как найти подходящего производителяНагревательные элементы могут сделать или сломать ваше приложение. Более того, при неправильном подборе или установке они могут быть опасными. Поэтому важно, чтобы вы работали только с надежным и опытным профессионалом.Более того, для достижения наилучших результатов вам необходимо сотрудничать с производителем нагревательных элементов, который стремится производить для вас самые лучшие и полезные продукты. Найдите такого производителя, просмотрев множество производителей высококачественных нагревательных элементов, которые мы перечислили на этой странице.
Информационное видео о нагревательных элементах
Трубчатые нагревательные элементы
Физические и электрические характеристики
Диаметр оболочки + -0.005 «(+ -0,13 мм) | 0,260 дюйма (6,60 мм) | 0,315 дюйма (8,00 мм) | 0,375 дюйма (9,52 мм) | 0,430 дюйма (10,92 мм) | 0,475 дюйма (12,07 мм) | 0,496 дюйма (12,60 мм) |
Длина оболочки Макс. | 404 «(10260 мм) | 370 дюймов (9398 мм) | 337 дюймов (8560 мм) | 329 дюймов (8356 мм) | 281 «(7137 мм) | 263 «(6680 мм) |
Максимальное напряжение | 250 | 480 | 480 | 600 | 600 | 600 |
Максимальный ток | 15 | 30 | 30 | 40 | 40 | 40 |
Допуск мощности | Промышленный стандарт + 5% -10% | |||||
Допуск сопротивления | Промышленный стандарт + 5% -10% |
Длина
Общая длина оболочки | 11-20 дюймов | 21-50 « | 51-80 « | 81-110 « | 111-140 « | 141-170 « | 171-200 « | 201 «и более |
Длина оболочки | ± 3/32 « | ± 1/8 « | ± 5/32 « | ± 3/16 « | ± 7/32 « | ± 1/4 « | ± 3/8 дюйма | ± 1/2 « |
Длина с подогревом | ± 1/4 « | ± 1/2 « | 7/8 « | ± 1 1/8 дюйма | ± 1 3/8 дюйма | ± 1 5/8 « | ± 1 7/8 « | ± 2 3/8 дюйма |
Минимум без обогрева | 1 « | 1 1/4 дюйма | 1 1/2 « | 1 5/8 « | 1 3/4 дюйма | 2 « | 2 1/4 дюйма | 2 1/2 « |
Трубчатая оболочка, рекомендации по температуре и удельной мощности
Обогреваемая среда | Температура процесса ° F (° C) | Материал оболочки | Макс.Плотность ватт Вт / дюйм2 (Вт / см2) |
ТВЕРДЫЕ | |||
Зажим на металле | Кому 500 (260) Кому 1000 (540) | Инколой ® | 20 (3) 10 (1,5) |
Пресс-формы для фрезеровки пазов | Кому 500 (260) Кому 1000 (540) | Инколой ® | 60 (9) 30 (4.5) |
Вакуумные плиты | Кому 650 (345) Кому 1000 (540) | Алюминий, SS Инколой ® или Инконель ® | 40 (6) 20 (3) |
ЖИДКОСТИ | |||
Чистая питьевая вода | Кому 212 (100) Кому 500 (260) | Медь Инколой ® | 60–90 (9–14) 30-40 (4.5–6) |
Де-И Вода | Кому 212 (100) | 316SS | 60 (9) |
Технологическая вода и Сильно разбавленные коррозионные вещества | К 200 (95) | 304SS или инколой ® | 48 (7,5) |
Мягкие или разбавленные кислоты и Щелочи | К 200 (95) | Инколой ® , 316SS или Инконель ® | 15-23 (2.3 — 3,5) |
Масла (в зависимости от типа и использования) | 50-600 (10-315) | Сталь 6-23 | (1–3,5) |
ВОЗДУХ | |||
Духовки с естественной конвекцией | Кому 700 (370) Кому 1200 (650) | Инколой ® | 30 (4,5) 10 (2,3) |
Проточный воздух @ Мин.500 кадров в минуту | Кому 800 (425) Кому 1000 (650) | Инколой ® | 30 (4,5) 23 (3,5) |
Материалы оболочки | Максимальная температура воздуха ° F (° C) | Типичные приложения |
Стандартные доступные материалы оболочки | ||
Медь | 350 (175) | Нагрев чистой питьевой воды |
Алюминий | 750 (400) | Вакуумные плиты |
Сталь | 750 (400) | Масла, гликоль, расплавленные соли, некоррозионные |
304SS | 1200 (650) | Повышенная коррозионная стойкость по сравнению со сталью |
316SS | 1200 (650) | Деионизированная вода и некоторые коррозионные вещества |
Инколой ® 840 | 1600 (870) | Повышенная коррозионная стойкость по сравнению со сталью и 304SS |
Инколой ® 800 | 1600 (870) | Повышенная стойкость к хлоридам и другим коррозионным веществам |
Другие доступные материалы оболочки | ||
321SS | 1200 (650) | Повышенная коррозионная стойкость по сравнению со сталью и 304SS |
Инколой ® 825 | 1600 (870) | Высокая устойчивость ко многим кислотам, солям и другим средам |
Инконель ® 600 | 1800 (980) | Высокая устойчивость ко многим кислотам, солям и другим средам |
TYPE R MOUNTING — Локаторные шайбы
Диаметр нагревателя | A | В |
0.260 « | 3/4 дюйма | Укажите |
0,315 дюйма | 5/8 « | Укажите |
0,375 дюйма | 3/4 дюйма | Укажите |
0,430 « | 3/4 дюйма | Укажите |
0,475 дюйма | 3/4 дюйма | Укажите |
МОНТАЖ ТИПА K — Монтажный кронштейн
Укажите все необходимые размеры и допуски.
TYPE F MOUNTING — Монтажный фланец
Укажите все необходимые размеры и допуски.
МОНТАЖ ТИПА B — Резьбовые переходники
Тип | Материал |
BB | Латунь |
BS | Сталь |
B4 | 304SS |
Диаметр | Резьба | A | В | С |
0.260 « | 1/2 — 20 | 3/4 дюйма | 5/8 « | 3/4 дюйма |
0,315 дюйма | 1/2 — 20 | 3/4 дюйма | 5/8 « | 3/4 дюйма |
0,375 дюйма | 5/8 — 18 | 15/16 « | 3/4 дюйма | 7/8 « |
0,430 « | 5/8 — 18 | 15/16 « | 3/4 дюйма | 7/8 « |
0.475 « | 3/4 — 20 | 1 « | 7/8 « | 1 « |
Варианты заделки трубчатого нагревателя
ЗАВЕРШЕНИЕ ТИПА S — Резьбовая шпилька с керамическим изолятором.
ТИП S1 ЗАКЛЮЧЕНИЕ — Резьбовой стержень со сложенной слюдой.
ТИП L ЗАКЛЮЧЕНИЕ — Винтовой зажим.
Размер винта | Диаметр | A | Вт |
№ 8-32 | К 0.315 « | 7/8 « | 5/16 « |
№ 10-32 | 0,375 «и больше | 1 1/16 дюйма | 7/16 « |
Максимум 240 В |
ТИП L1 ЗАКЛЮЧЕНИЕ — Винтовой зажим 90 °.
Размер винта | Диаметр | A | Вт |
№ 8-32 | К 0.315 « | 7/8 « | 5/16 « |
№ 10-32 | 0,375 «и больше | 1 1/16 дюйма | 7/16 « |
Максимум 240 В |
ТИП D ЗАВЕРШЕНИЕ — Быстрое соединение. Максимум 240 В
ТИП D1 ЗАКЛЮЧЕНИЕ — Быстрое соединение 90 °. Максимум 240 В
ТИП W ЗАКЛЮЧЕНИЕ — Узел вывода Leadwire.
Тип | Изоляция | Макс. Температура | Вольт |
WS | Силикон | 390 ° F (200 ° C) | 600 В |
WF | Стекловолокно | 480 ° F (250 ° C) | 600 В |
WM | Слюда / стекло | 840 ° F (450 ° C) | 600 В |
Примечание: Если требуется защитный бронированный кабель (шланг), проконсультируйтесь с заводом-изготовителем.
Варианты уплотнения
ОПЦИЯ УПЛОТНЕНИЯ ТИПА G — Силиконовое конформное покрытие — Общая защита, пористое, максимальная температура 220 ° F (105 ° C)
УПЛОТНЕНИЕ ТИПА E — Эпоксидное уплотнение — Устойчивость к влаге и загрязнениям (лучший выбор для долговременной влагостойкости), низкая пористость, максимальная температура 450 ° F (230 ° C)
ВАРИАНТ УПЛОТНЕНИЯ ТИПА V — Силикон RTV — Защита от влаги и загрязнений, пористый, макс. температура 400 ° F (200 ° C)
УПЛОТНЕНИЕ ТИПА M ОПЦИЯ — Силиконовый каучук поверх формы, макс.температура 300 ° F (150 ° F)
Диаметр | A |
0,260 дюйма | 7/16 « |
0,315 дюйма | 7/16 « |
0,430 « | 5/8 « |
ВАРИАНТ УПЛОТНЕНИЯ ТИПА PA — Адаптер с герметизацией
Герметичная защитная трубка обеспечивает неразъемное соединение между изоляцией провода, уплотнением и защитной гильзой, которая может потребоваться.
Тип PS — это силикон RTV и свинцовый провод с силиконовой изоляцией Тип PP — с эпоксидным покрытием и с изоляцией из стекловолокна Тип PT — с эпоксидным покрытием и с изоляцией Teflon®
ТИП УПЛОТНЕНИЕ HS — Герметичные клеммы керамика-металл, макс. температура 1000 ° F (540 ° C)
Размер резьбы | Диаметр | Вт |
№ 8-32 | 0.260 « | 1 3/4 дюйма |
№ 10-32 | 0,315 « | 1 7/8 « |
№ 1 / 4-28 | 0,430 « | 2 1/8 дюйма |
Длина без обогрева — Длина без обогрева может быть изменена в соответствии с требованиями применения. Более длинные неотапливаемые секции часто используются для охлаждения конечной области или для сосредоточения тепловыделения в определенной области нагреваемой детали или среды.
Распределенная мощность — Трубчатые нагреватели Durex могут быть адаптированы для изменения удельной мощности по длине нагревателя. Это помогает обеспечить однородность температуры при литье под давлением или компенсировать тепловые потери вблизи концов.
Обработка оболочки и отделка — Для трубчатых нагревателей, которые будут изгибаться в полевых условиях, не забудьте указать в заказе «полный отжиг». Для фармацевтических и других «чистых» применений может быть поставлено глянцевое покрытие отжига.Также доступна, в зависимости от конфигурации, пассивация оболочки, которая удаляет любое свободное железо, которое может испачкать или ржаветь на поверхности оболочки.
Варианты гибки трубчатого нагревателяТрубчатые нагревательные элементы могут иметь двухмерную и трехмерную форму, чтобы лучше соответствовать требованиям применения. Обеспечьте возможность увеличения размеров до 10% из-за теплового расширения и обеспечьте соответствующую опору для предотвращения провисания нагревательного элемента из-за высоких температур. Если необходимо изгибать прямые элементы в полевых условиях, свяжитесь с Durex Industries для получения инструкций по изгибу в полевых условиях перед изгибом.Кроме того, укажите «отжиг полной оболочки», чтобы учесть изгиб в полевых условиях.
Допуски на изгиб для элементов оболочки Incoloy ® и нержавеющей стали
Справочные данные по сгибу | Диаметр нагревателя | |||||
0,260 дюйма | 0,315 дюйма | 0,375 дюйма | 0.430 « | 0,475 дюйма | 0,490 дюйма | |
Минимальный радиус изгиба Стандартный | 0,437 « | 0,562 « | 0,687 « | 0,75 дюйма | 0,812 « | 0,875 « |
Минимальный радиус изгиба с репрессированным изгибом | 0,375 « | 0,50 « | 0,562 « | 0.625 « | 0,687 « | 0,75 дюйма |
Стандартные допуски на изгиб | 1/8 дюйма | 1/8 дюйма | 1/8 дюйма | 1/8 дюйма | 1/8 дюйма | 1/8 дюйма |
Специальные допуски на изгиб | 1/16 « | 1/16 « | 1/16 « | 1/16 « | 1/16 « | 1/16 « |
Прецизионные допуски на изгиб с инструментами | 0.005 « | 0,005 « | 0,005 « | 0,005 « | 0,005 « | 0,005 « |
Примечание. Для стальных и медных элементов оболочки возможны более узкие радиусы изгиба. Пожалуйста, проконсультируйтесь с Durex Industries для получения дополнительной информации.
Нагрев металлических деталей
Ниже приведены способы установки нагрева металлов в порядке от наилучшего до наименее эффективного.
Durex Industries рекомендует «запрессовать» трубчатый нагревательный элемент в фрезерованные пластины с пазами для увеличения срока службы нагревателя.Убедитесь, что все нагретые части нагревателя соприкасаются с деталью. Для улучшения теплопередачи следует использовать цемент для теплопередачи. Если используются зажимы, они должны располагаться близко друг к другу и не перетягиваться, чтобы обеспечить хороший контакт нагревателя с деталью. Допускается увеличение длины до 10% из-за теплового расширения во время нагрева.
Нагревательные жидкости
Чтобы предотвратить перегрев или загрязнение нагревательного элемента, убедитесь, что нагретая часть трубчатого нагревателя ВСЕГДА погружена в жидкость.Для получения оптимальных результатов правильно подбирайте материал оболочки и удельную мощность нагревателя для жидкого применения. Фитинги, установленные на заводе-изготовителе или компрессионные фитинги, устанавливаемые на месте, используются для крепления и уплотнения трубчатого элемента к стенке резервуара. Информацию о других жидкостных нагревательных изделиях см. В разделах «Погружной», «Циркуляционный» и «Боковой нагреватель» на нашем веб-сайте или в каталоге.
Отопление, воздух и газ
Трубчатые нагревательные элементы обычно имеют форму U-образной шпильки или другой конструкции, устанавливаются через отверстия в стене и закрепляются стопорными шайбами, зажимами, резьбовыми соединениями, монтажным кронштейном или фланцем.Для получения оптимальных результатов используйте оболочку Incoloy® и убедитесь, что используется разумная удельная мощность. Допускается увеличение длины на 10% из-за теплового расширения. Для горизонтальной установки обеспечьте опоры не менее чем через каждые 18 дюймов длины, чтобы избежать провисания элемента из-за высоких температур. Для получения информации о принудительном воздушном и газовом обогреве см. Разделы «Циркуляционный и канальный нагреватели» на веб-сайте или в каталоге.
Лучистое отопление и пылесосы
Трубчатые нагреватели, используемые для лучистого отопления, обычно используют отражатели для направления тепловой энергии на нагреваемую часть.Это хорошо подходит для нагрева, сушки и отверждения. Однако при использовании нагревателей в вакууме единственная передача тепла осуществляется за счет излучения, поэтому уменьшите удельную мощность на 20–30% по сравнению с нагревом воздухом. Алюминиевая оболочка, а также нагреватели с оболочкой из Inconel® обычно используются с вакуумными проходными узлами. Durex Industries может тестировать и измерять скорость утечки вакуума до 8×10-8 SCCS He (3×10-6 Па 1 / с).
Нагревательные элементы | Tutco-Farnam
В этой статье определяются различные типы электрических нагревательных элементов, освещаются важные соображения при выборе решения для нагревателя и, наконец, рассматриваются некоторые из менее очевидных затрат.В статье приводятся ссылки на примеры из опыта, а также на официальные технические документы компании.
Что такое нагревательный элемент?
Нагревательный элемент — это компонент, состоящий как из электропроводящего, так и из изоляционного материала, предназначенный для нагрева. Давайте разберемся с этим.
Компонент: Нагревательный элемент — это больше, чем просто нагревательный сплав. Это набор деталей, который включает в себя каркас из изоляционного материала, а также соединительные элементы. В случае открытого змеевикового нагревателя, например, нагревательный сплав обычно удерживается или подвешивается слюдяными или керамическими изоляторами. Клеммы проводов надежно подключают катушки нагревателя к цепи.
Электропроводящий: Основным ядром электронагревателя является сплав внутри нагревательного элемента, который превращает электрическую энергию в тепловую при воздействии тока.Это часть нагревателя, где возникает электрическая нагрузка. Когда таким образом выделяется тепло, мы называем это резистивным нагревом. Он также известен как Джоулев нагрев.
Предназначен для использования по назначению: нагревательный элемент — это больше, чем просто его материальный состав. Это продукт дизайна. Сплав и изоляторы необходимо манипулировать, чтобы они стали полезным компонентом, служащим для нагрева. Инженер-конструктор нагревателя является талантливым мастером, который определяет сплав и придает ему форму.
Типы и материалы
Материал, лежащий в основе нагревателя, обычно представляет собой металл в форме проволоки, ленты или рисунка, вытравленного из металлической фольги.Нагреватель также может содержать керамику, пластик или силикон, пропитанный проводником. Выбор лучших материалов для работы включает в себя полное понимание свойств материалов, а также знание того, где найти лучшие расходные материалы для конкретного применения.
Металлическая проволока и ленточные сплавы
Все металлические нагревательные элементы обладают физическими, термическими, электрическими и металлургическими свойствами. Эти свойства материала необходимо учитывать при выборе наилучшего решения для области применения.Температурные различия, такие как электрическое сопротивление и тепловое расширение, будут варьироваться в зависимости от материала. Многие проблемы при проектировании нагревателей возникают из-за того, что свойства различных материалов нагревательных элементов имеют тенденцию изменяться в зависимости от условий.
Нагревательные элементы, используемые в обычных приборах, изготовлены из металлических сплавов сопротивления, таких как Fe-Cr-Al и Ni-Cr (Fe). Они обладают способностью создавать температуру, достаточную для того, чтобы элемент раскалился докрасна, в районе 1112 ° F (600 ° C) и выше.Нагреватели, работающие ниже этого диапазона, могут быть изготовлены из гораздо более широкого диапазона материалов. Используются такие элементы, как медь, никель, алюминий, молибден, железо и вольфрам, а также сплавы, содержащие комбинации этих элементов.
Сплавы для резистивного нагрева содержат различные пропорции химических элементов в зависимости от заказываемой вами проволоки и того, кто ее делает. Сплав на основе никеля, который мы обычно используем, — это 80 Ni, 20 Cr (80% никеля, 20% хрома). Пропорции в его составе отличаются от пропорций 60 Ni, 16 Cr (60% никеля, 16% хрома). Эти два сплава обладают значительными различными свойствами.Умный инженер извлекает выгоду из свойств материала для достижения большей эффективности, надежности, производительности, стоимости и безопасности в вашем приложении.
Элементы проводов в каркасе
Электропроводящий провод нагревательного элемента находится в каркасе из электроизоляционного материала. Гофрированные, спиральные или прямые элементы из проволоки обычно попадают в одну из трех классификаций в зависимости от того, как они физически контактируют с окружающей их структурой.Эти различия называются приостановленными, встроенными или поддерживаемыми. Они влияют на то, как устроен обогреватель и как может передаваться тепло.
Подвесной
Керамика или слюда обычно используются для подвешивания проволоки в двух или более точках. Количество баллов предполагает компромиссы. С одной стороны, мы можем стремиться ограничить количество точек соприкосновения, чтобы снизить сложность, затраты на материалы и производство. С другой стороны, мы можем стремиться добавить точки соприкосновения, чтобы поддерживать воздушный поток и минимизировать провисание элемента.Подвесные элементы передают тепло за счет конвекции и излучения. Не проводимость.
Встроенный
Во встроенном нагревательном элементе провод заключен в изоляционный материал. Поскольку он находится в полном контакте с окружающей средой, элемент может передавать тепло только за счет теплопроводности. Примером этого является патронный нагреватель. Змеевик нагревательного элемента закрыт изолирующим материалом MgO. Тепло передается непосредственно от катушки с проволокой к MgO и к внешней оболочке, которая нагревает плиту.
Поддерживается
Этот тип интеграции с каркасом нагревателя находится где-то между подвесным и встроенным. Большое количество нагревательного элемента будет хорошо поддерживаться во многих точках контакта. На самом деле это может быть катушка, лежащая в канале. Он не заделан изоляционным материалом, поэтому катушка может свободно двигаться. Проводимость, конвекция и излучение — все это формы передачи тепла от поддерживаемого элемента.
Микроэлементы
Сплав с определенным сопротивлением от одного производителя нагревательных элементов не обязательно будет демонстрировать одинаковые свойства при поставке от другого производителя.Эти, казалось бы, похожие продукты могут содержать микроэлементы в дополнение к одноименным элементам, которые могут существенно повлиять на свойства сплава.
Микроэлементы бывают двух видов: загрязняющие и улучшающие. Загрязнения имеют нежелательный эффект, например, более короткий срок службы и ограниченный температурный диапазон. Усовершенствования микроэлементов специально добавлены производителем. Улучшения включают повышенную адгезию оксидного слоя, большую способность сохранять форму и более длительный срок службы проволоки при более высоких температурах.
Опытный инженер-конструктор сравнит свойства сплава, отфильтрует компромиссы и выберет лучший сплав нагревательного элемента и размеры материала для работы. Затем он будет работать с производством, чтобы придать материалу размерную форму и ориентацию, которые обеспечат наилучший результат для вашего приложения. Хороший магазин нестандартных нагревателей поймет, как складываются производители проволоки и ленточных сплавов. Они следят за рынком, хорошими отношениями с поставщиками и выгодными ценами на материалы.
Нагреватели технологического воздуха
Нагреватели технологического воздуха— это компоненты горячего воздуха, используемые в промышленных и коммерческих процессах. Каждый из них предназначен для работы в диапазоне температур, воздушных потоков и давления воздуха. Применения включают сушку, отверждение, плавление, резку, выпечку, термоусадку, распайку, металлизацию, термоусадку, стерилизацию, очистку воздухом, ламинирование, активацию клея, завесы с горячим воздухом и воздушные ножи.
В калькуляторе температуры потока мощности используется такая формула, как Вт = SCFM x ΔT / 3, чтобы быстро определить минимальную требуемую мощность для приложения.Наша визуальная версия этого калькулятора помогает сделать взаимосвязь между этими переменными более интуитивно понятной.
Открытая катушка
В нагревателях с открытой спиральюиспользуются электропроводящие катушки, обычно сделанные из NiCr или FeCrAl и удерживаемые или подвешенные на изоляторах, таких как керамика или слюда. Они предназначены для прямого воздействия воздушного потока на поверхность нагревательного элемента. Форма змеевика позволяет конструктору упаковывать большую площадь нагретой поверхности, увеличивая контакт с воздухом.
Минимальная блокировка воздуха (приводящая к более низкому перепаду давления воздуха), равномерная температура элемента и уменьшение площади контакта элемента без провисания — это забота инженера-проектировщика нагревателя. Выбор сплава, калибра и размеров осуществляется стратегически, чтобы создать индивидуальное решение, основанное на уникальных потребностях приложения.
Когда условия преимущественно конвективные, температуру спиральной проволоки можно оценить в итеративном процессе с помощью электронной таблицы.Щелкните здесь, чтобы прочитать подход Декстера Дифольца.
Serpentine ™
Serpentine Technology ™ восходит к истокам Tutco-SureHeat, когда компания GTE Sylvania запатентовала первый дизайн. С тех пор он стал основой многих высокотемпературных продуктов Tutco SureHeat.
Serpentine ™ используется в ответственных устройствах нагревателя технологического воздуха. Нагреватели, в которых используется технология Serpentine Technology ™, содержат проволочные элементы, которые выступают вокруг неэлектропроводного сердечника. В отличие от катушек, которые в противном случае следовали бы равномерному рисунку петель по длине трубки, Serpentine Technology ™ вводит каждую петлю или катушку в воздушный поток отдельно от соседних петель.
Также в отличие от открытых катушек, которые необходимо подвешивать, Serpentine Technology ™ несколько жесткая, поэтому элементы могут сохранять свою форму вокруг изолирующего сердечника.
Serpentine Technology ™ использует материал с малой массой и высокой плотностью ватт, и его необходимо тщательно контролировать, чтобы избежать повреждений, которые происходят из-за слишком быстрого нагрева элементов или слишком быстрого наклона без соответствующего воздушного потока. Настройка с обратной связью с быстрым контуром управления (200 мс или лучше) имеет решающее значение для предотвращения перерегулирования в высокотемпературных приложениях.
Serpentine ™ можно объединить в один воздухонагреватель для производства исключительного количества тепловой энергии. Эти нагреватели часто изготавливаются по индивидуальному заказу и называются встроенными нагревателями со специальными фланцами или сокращенно SFI. Обогреватели SFI могут быть огромными по размеру. В некоторых случаях целые энергообъекты строятся для обеспечения электроэнергией, необходимой для их работы. SFI популярен в областях исследований горения, сверхзвуковой и гиперзвуковой аэродинамической трубы, технического обслуживания и капитального ремонта (MRO), военных приложений и университетских исследований.Нагреватели SFI заменяют газовые обогреватели в приложениях, где нежелательны побочные продукты сгорания.
Гибкие нагреватели
Гибкие обогреватели (также известные как гибкие обогреватели) — это поверхностные обогреватели, которые можно сгибать, чтобы соответствовать нагреваемой поверхности. В процессе производства им можно придать форму, соответствующую сложной геометрии. Гибкие нагреватели содержат тонкопленочные, фольговые или проволочные нагревательные элементы, изготовленные из самых разных сплавов. Они обладают хорошей диалектической силой и устойчивы ко многим химическим веществам.
Электропроводящие дорожки либо прикреплены к подложке, либо заделаны (зажаты) внутри нескольких слоев. Их либо вырезают, либо протравливают с помощью химического процесса, чтобы создать форму следов нагревательного элемента. Можно использовать самые разные электрические проводники, включая нержавеющие, медные, алюминиевые, нихромовые и другие. Выбор того, какой провод использовать, будет в первую очередь зависеть от желаемой рабочей температуры и стоимости продукта. Бюджетные соображения могут включать стоимость производства, стоимость сборки (например, как прикрепляются выводные провода) и стоимость самого материала нагревательного элемента.
Нагреватели из силиконовой резины
Нагреватели из силиконового каучука содержат один или несколько нагревательных элементов, помещенных в два куска вулканизированного силиконового каучука. Каучук электрически изолирующий, но теплопроводный. Элементы внутри — это тонкие сплавы фольги, которые были протравлены. Их также можно сделать из проволоки, хотя это все реже. Нагреватели из силиконовой резины — это долговечные и универсальные продукты, обеспечивающие мощность до 30 Вт на квадратный дюйм при температуре до 220 ° C (428 ° F) в соответствии с требованиями UL.Им можно придать любую форму. Их способность изгибаться делает их пригодными для многих применений с изогнутыми поверхностями и поверхностями нестандартной формы. Вы можете узнать больше о производстве нагревателей из силиконовой резины в нашем техническом документе Engineer Talk.
Нагреватели из полиимида
Полиимидные нагреватели, также называемые каптоном, похожи на нагреватели из силиконовой резины в том, что они представляют собой тонкие плоские протравленные нагревательные элементы. Они легче силикона и легче гнутся. Обращает на себя внимание очень хорошая прочность на разрыв материала основы (полиимида).Хотя их максимальный температурный предел, как правило, немного ниже, чем у силиконовой резины, они могут очень точно устанавливать температуру и делать это быстро. Их ультратонкий профиль привлекателен для приложений в электронике, оптике, лабораториях, медицине, аэрокосмической отрасли и везде, где требуется очень маленький и легкий вес. В приложениях, требующих нагрева линзы или стеклянного окна, в качестве диэлектрика иногда используется прозрачный материал.
Толстопленочные нагреватели
Эти низкопрофильные (тонкие) нагреватели производятся на прецизионном оборудовании для создания двумерных геометрических фигур с широким диапазоном мощности и напряжения.Идеально подходит для приложений, требующих быстрого реагирования и однородности температуры. Тонкий профиль хорошо подходит для ограниченного пространства. Эти обогреватели могут достигать очень высоких температур.
Толстопленочные нагреватели производятся методом шелкографии. Это позволяет использовать различные составы проводящих чернил для управления размещением тепла. Это также позволяет создавать гибкие формы.
Особенности включают возможность адаптации к различным формам, однородную проводимость, настраиваемые области концентрации тепла, устойчивость к агрессивным средам, тонкий профиль и гибкость.
Нагреватели PTC
НагревателиPTC (нагреватели с положительным температурным коэффициентом) содержат следовые количества электропроводящего материала, такого как технический углерод, смешанный с электроизоляционным, но теплопроводным материалом, таким как силиконовый каучук. Два провода, закопанные в этот материал, физически не соприкасаются. Соотношение электропроводящего и электроизоляционного материала тщательно контролируется во время производства. Наиболее примечательным свойством нагревательных элементов PTC является то, что их электрическое сопротивление увеличивается по мере того, как они нагреваются.Инженеры хорошо используют это свойство, проектируя нагреватели с положительным температурным коэффициентом защиты от перегрева при определенной температуре и, таким образом, становятся самоограничивающимися.
Нагреватель PTC объединяет этот нагреватель из силиконовой резины, действующий как небольшой ограничитель температуры, без необходимости использования более громоздких опций управления. Небольшая конструкция нагревателя испарителя экономит деньги клиента и экономит ценное пространство внутри корпуса.
Встроенные элементы
Электропроводящий материал, генерирующий тепло, заделан внутри электроизоляционного, но теплопроводящего материала.
Нагреватели картриджей
Патронный нагреватель содержит электрическую катушку, окруженную изолирующим порошком (обычно оксидом магния) и упакованную в коническую оболочку. Все терминалы выходят с одного конца. Этот тип нагревателя обычно вставляется в цилиндрическое отверстие. Чрезвычайно важны размер и форма отверстия, а также размер и форма нагревательного элемента. При подаче напряжения должна быть надежная равномерная посадка, чтобы обеспечить безопасную и эффективную кондуктивную теплопередачу.Не слишком плотно, иначе нагреватель может потребоваться просверлить, когда он истечет. В некоторых случаях картриджный нагреватель используется для нагрева жидкости вместо металлического блока и имеет ребра для увеличения площади поверхности.
Ленточные нагреватели
Ленточный нагреватель — это относительно плоский прямоугольный нагреватель, сделанный из полосы слюды, обернутой ленточной проволокой. Этот узел зажат между еще двумя кусками слюды и затем заключен в металлическую оболочку.
Ленточные нагревателимогут быть оснащены ребрами, а также могут быть изготовлены специально для экстремальных условий окружающей среды.Для этого нагревателя существует множество стилей клемм. Возможны вырезы и другие модификации формы.
Ленточные нагреватели
Если вы согнете ленточный нагреватель в форме кольца, то вы получите ленточный нагреватель. Они зажаты вокруг труб, бочек и дна котлов. Они используются для нагрева жидкостей и для плавления твердых тел. Последний очень распространен в промышленности по переработке пластмасс, где пластиковые гранулы необходимо нагреть до достаточной температуры. Это само по себе не плавит пластик, а подготавливает материал к механическому процессу, который на самом деле плавит.Для втягивания большого шнека, используемого во многих процессах производства пластмассы, требуется достаточное количество тепла.
Трубчатые нагреватели
Трубчатые нагреватели имеют электрическую катушку, окруженную керамическим изолирующим порошком, заключенную в металлическую оболочку. Клеммы выходят с противоположных концов нагревателя. Этот тип нагревателя обычно имеет круглое поперечное сечение, хотя может быть изготовлен и другой формы, например, квадратной или треугольной. Они часто изготавливаются с изгибами и закруглениями для наилучшей поддержки применения.Обычное место, где можно найти трубчатый элемент, — это электрическая кухонная духовка.
Определение решения
Чтобы найти решение для обогрева, идеально подходящее для вашего конкретного применения, полезно понять, как обогреватель впишется в более крупную систему и будет поддерживать ее.При обсуждении дизайна с клиентом мы задаем вопросы, чтобы понять приложение и выстроить разумные требования, на основании которых мы принимаем проектные решения. Первоначально мы захотим узнать некоторые из более фундаментальных требований.
- Что греем? Жидкость? Твердый?
- Какая максимальная рабочая температура?
- Какая доступная мощность?
По сути, определяли проблему, которую мы собираемся решить с обогревателем.Каждый проект индивидуален и имеет свои уникальные потребности в отоплении. Решения относительно размеров, выбора сплава и общей конструкции нагревателя будут основаны на ваших уникальных проектных требованиях. Может быть любое количество скрытых требований, которые повлияют на направление дизайна, поэтому мы хотим копать глубже, когда это возможно.
Мы хотим знать начальную и конечную температуры, скорость потока, частоту цикла, скорость линейного изменения, пиковую температуру, электрическую мощность, терморегуляторы и физическое пространство.Каждый проект будет иметь свои собственные уникальные условия применения, такие как загрязнение окружающей среды, допуски, безопасность, заводская сборка и бюджет и многие другие. Когда вы сталкиваетесь с подробным списком хорошо продуманных требований, правильный выбор дизайна может прогрессировать.
Мощность и температура
Приложению потребуется достаточно мощности для работы нагревателя. Нам нужно знать доступную мощность и любые ограничения.
Мы хотим знать минимальное количество энергии, необходимое для правильной работы приложения.Обогреватель не требует постоянной мощности. Бывают моменты, когда обогревателю требуется больше энергии, чем другим. Мы хотим узнать максимальную мощность, которая когда-либо будет требоваться от этого обогревателя. В некоторых приложениях максимальная мощность достигается, когда нагреватель запускается и достигает температуры. В других приложениях требуется пик при поддержании рабочей температуры. Какой бы из них ни был выше, это минимальная потребляемая мощность.
Мы хотим знать, сколько энергии необходимо для успешного нагрева нагреваемого объекта в течение требуемого времени.Мы могли бы нагревать стальной блок, ящик с воздухом, резервуар с маслом или воду, текущую по трубе. Каждый из этих сценариев легко оценить, если вы готовы отказаться от некоторой точности. Вы можете увидеть расчеты с примерами в статье Яна Ренвика Engineer Talk «Какая мощность мне нужна?» Джерри Сэйн рассматривает это специально для змеевиков нагревателя в своей статье Heater Coil Design.
Наша конструкция обогревателя должна не только безопасно и надежно обрабатывать требуемую мощность, но и отводить тепло.Мы можем сузить выбор материалов и размеров для многих форм нагревателей с помощью расчетов теплопередачи из учебников. Подход к оценке температуры, создаваемой спирально намотанной проволочной катушкой в потоке газа, может быть менее очевидным. Декстер Дифольц описывает подход к этому в своей статье Engineer Talk «Оценка температуры провода сопротивления для нагревательного элемента с открытой спиралью».
ПлотностьВт — еще один полезный способ быстрого сравнения материалов. Измеряется в ваттах / дюймах 2 или ваттах / мм 2 Плотность ватт — это общая мощность нагревательного элемента, деленная на площадь поверхности, выделяющей тепло.Вы можете узнать больше в официальном документе Декстера Почему при обсуждении нагревательных элементов всегда появляется значение плотности в ваттах?
Нагревательные элементы и их окружение
Различные материалы будут реагировать по-разному в зависимости от окружающей среды. Полезно знать, будет ли высокая концентрация определенного газа, значительная влажность или вредные загрязнения сплава в пространстве, где нагревательный элемент находится под напряжением.
Аммиак, сера, цинк, хлор и бор приведут к преждевременному прекращению использования нагревателя с плохо подобранным сплавом.Например, хлоридные загрязнения обычно вредны для сплавов на основе железа, в то время как сульфиды вредны для Ni-Cr. Технологический воздух, промышленные очистители, городское водоснабжение и даже масло с пальцев установщика могут быть источником загрязняющих веществ, поедающих сплав.
Вы можете узнать больше о продлении срока службы нагревателя в статье Патрика Лоуса Engineering Talk «Уоттс убивает ваш нагреватель».
Проектирование существующего оборудования
Обычно мы проектируем обогреватель для уже спроектированного или даже изготовленного оборудования.Это также более ограниченный вариант. Любая возможность участвовать на раннем этапе процесса разработки продукта приведет к получению лучшего продукта с лучшим решением для нагрева при меньших затратах.
Размер допустимого пространства для обогревателя, а также его форма часто являются виновниками. Если вашему продукту требуется нагреватель с открытым змеевиком, но мы не можем обеспечить надлежащий воздушный поток через змеевики нагревателя, то это будет проблемой. Существующий ранее продукт не только ограничивает ваши варианты конструкции нагревателя, он может стать слишком дорогостоящим или даже невероятно сложным в разработке.Мы создали тысячи дизайнов и поэтому можем обнаружить многие классические подводные камни до того, как они произойдут.
Хотя вовлечение на раннем этапе является идеальным, мы также понимаем, что такая роскошь не всегда возможна, и мы очень рады работать с вами над разработкой решения на любом этапе вашего процесса проектирования. Мы очень хорошо умеем разрабатывать инновационные обогреватели, отвечающие сложным требованиям. Ниже приведены проекты, которые демонстрируют наше инженерное мастерство при столкновении с ранее существовавшими ограничениями.
Пользовательские нагревательные элементы
Готовое решение часто является первым вопросом, поскольку это будет самый простой краткосрочный путь, если существует что-то подходящее. Это не означает, что это будет лучшая долгосрочная ценность. Стоимость продукта, его долговечность и эффективность не всегда очевидны на момент покупки.
Для продуктов со сложными требованиями может быть трудно найти существующий обогреватель, который соответствует требованиям. Новое лабораторное оборудование, требующее быстрого и контролируемого наращивания мощности, высокой частоты циклов и пространства необычной формы, вероятно, выиграет от использования нестандартного нагревательного элемента.В руках опыта у вас есть лучшая возможность улучшить характеристики продукта, повысить надежность и снизить затраты. Вы можете увидеть примеры нестандартных нагревательных элементов на нашей странице нестандартных нагревателей. Обратите внимание на разнообразие форм и стилей, обусловленных потребностями пользовательского приложения.
Срок службы нагревателя
Правильный выбор конструкции и материала продлит срок службы нагревателя, в то время как несоответствие материала применению и другие неудачные варианты конструкции могут привести к дорогостоящей замене в полевых условиях, повреждению продукта, проблемам безопасности и недовольству клиентов.
Все резистивные нагревательные элементы со временем перегорают. Окисление, изменение электрического сопротивления, повреждение и деформация — все это факторы, ограничивающие долговечность. Опытный инженер-конструктор нагревателей может помочь вам избежать классических ошибок и добиться длительного срока службы нагревателя для вашего конкретного применения.
Сплавы для резистивного нагрева образуют слой окисления при более высоких температурах. Слой сначала быстро растет, так как сплав легко может взаимодействовать с кислородом воздуха. По мере роста слой становится защитным слоем, препятствующим доступу кислорода до тех пор, пока в конечном итоге не предотвратит дальнейшее окисление.
Степень расширения нагревательного сплава при нагревании (называемая коэффициентом теплового расширения сплава) будет отличаться от таковой оксидного слоя. Эта разница в тепловом расширении, а также в прочности адгезии (адгезия оксидного слоя к сплаву) сильно коррелирует с долговечностью нагревательного элемента.
Оксидный слой, который остается прочно сцепленным со сплавом без трещин и выкрашивания, будет продолжать защищать сплав. Нагревательный элемент с высоким коэффициентом теплового расширения и плохой адгезией оксидного слоя не прослужит долго в условиях быстрой смены температуры.
История нагревательного шкафа
Иногда снижение температуры нагревательного элемента — лучшее решение. Пример этого можно проиллюстрировать на примере одного из наших клиентов, который производит шкафы для обогрева. Обогреватель конкурента вызывал серьезные сбои. Наши расчеты показали, что удельная мощность в ваттах выше рекомендованной. Мы представили наш обогреватель с поперечным потоком воздуха, в котором мы смогли разместить больше проводов в том же пространстве и снизить удельную мощность.Это, в свою очередь, снизило температуру змеевика и увеличило срок службы нагревателя. Хороший дизайн и внимание к деталям помогли клиенту избежать этих серьезных неудач.
Установка и сборка
Простота интеграции нагревательного элемента в приложение влияет на стоимость.Сложная и отнимающая много времени сборка продукта обременит производителя трудом, ненужными запасами деталей и меньшим количеством единиц, выходящих на рынок. Установка и замена в полевых условиях займут больше времени и могут потребовать более квалифицированных рабочих.
Нагревательный элемент, предназначенный для конкретного продукта, должен обеспечивать превосходную интеграцию с этим продуктом. Это обеспечит более высокую производительность, а также более быструю установку и сборку продукта в полевых условиях. В некоторых случаях могут быть сняты дополнительные затраты на запчасти.Ниже приведены конкретные примеры, в которых мы сэкономили средства клиента и избавили его от хлопот с установкой и сборкой.
Установка Joy
Во время визита к давнему клиенту мы прогуливались по заводскому цеху. Мы спросили монтажника на полу, как можно упростить установку обогревателей. Все, что он мог прокомментировать, это то, насколько больно было протянуть 48-дюймовые змеи через его портал.И затем, когда они вышли из строя, обогреватели похожи на лампочки в том, что они действительно выходят из строя, этому клиенту не нравилось протягивать провода. Чтобы решить эту проблему, мы предлагаем 3-контактный разъем непосредственно на большинстве наших тепловых горелок. Простая установка и легкая замена.
Элегантное решение
УFarnam есть заказчик, который делает насосные станции для нефтегазовой промышленности.Нагреватели из силиконовой резины используются для запуска насосов в регионах, где температура опускается ниже -40. Их самая большая проблема заключается в том, что к ним подключено трехфазное напряжение 480 В. Им нужно было выяснить, как перейти с трехфазных 480 В на однофазные 120 В на этих нагревателях из силиконовой резины. Они ломали ногу, подключали грелки к цепочке и кидали булыжник. Это были не изящные решения.
Компания Tutco-Farnam заменила его на трехфазный нагреватель из силиконового каучука на 480 В с клеем PSA. Больше не нужно беспокоиться об изменении напряжения.Больше никаких гирляндных цепей и подключения нескольких обогревателей. Один обогреватель для достижения цели. Сэкономил время клиента на установке, и это гораздо более привлекательное решение.
Надстройкаэкономит время и нервы
В некоторых из наших воздухонагревателей используются перемычки для соединения частей открытых змеевиков. Один конкретный клиент предпочел подключить их к себе.Они хотели иметь возможность создавать свои собственные пользовательские конфигурации.
Оказывается, сборщики изделий сами нарезали перемычки. Этот, казалось бы, небольшой шаг длился долго, что замедлило производство. Сборщики тоже не остались довольны этим лишним шагом.
Tutco-Farnam предложила изготовить перемычки и отгрузить их вместе с линией обогревателей, которые мы уже делали для клиента. Мы прикрепили на молнии полный комплект перемычек к каждому блоку, чтобы сборщики могли легко добраться до него.Это сэкономило им уйму времени!
Добавленная стоимость была настолько успешной, что включение перемычек теперь входит в стандартную комплектацию всех их нагревателей осушения. Мы добавили ценность существующему продукту, мы сэкономили время клиента, а агент по закупкам выглядит как герой.
Дополнительная ценность с упаковкой
Однажды, посещая покупателя, мы заметили полку, заполненную нашими обогревателями.Сотрудник открыл коробку, вытащил разделители продуктов, а затем один за другим поставил нагреватели на полку. С противоположной стороны сборщик схватил несколько обогревателей и установил их на скамейке для сборки.
Наше решение: мы сделали упаковку немного толще. Это небольшое изменение позволяет перегородкам стоять так, чтобы нагреватели были обращены к сборщику. Это исключило необходимость перемещения отдельных обогревателей на полку и обратно. Вся упаковка помещается на полку, и сборщик может просто тянуть, тянуть, тянуть, когда нужны обогреватели.В Tutco-Farnam мы делаем все возможное, чтобы создавать ценность для наших клиентов.
Модернизация для экономии затрат
Наш заказчик использовал старую лампочку с винтовым фланцем для обогрева своих пневматических систем подачи для предотвращения влажности и защиты от замерзания. Из этого решения они превратились в патронный нагреватель с прикручиваемым дном.Это было очень дорого, как и базовая сборка. Заказчик был разочарован ростом цен.
Tutco-Farnam вулканизировал нагреватель из силиконовой резины до угла и совместил монтажные отверстия на лицевой панели. Дорогостоящий элемент в оболочке И розетка, в которую он вставляется, были удалены. Используя два винта, полевой техник прикрепляет нагреватель корпуса из силиконовой резины, быстро соединяет два провода, и работа готова. Установка в полевых условиях не может быть проще.
В результате получается сверхпростая установка в полевых условиях с существенной экономией средств.Из-за модернизации старый нагреватель и основание в сборе можно было полностью удалить. Новый нагреватель из силиконовой резины стоит меньше, чем только базовая сборка, не считая стоимости старого нагревателя. Понимая потребности наших клиентов, мы смогли предложить решение для экономии средств и времени.
Больше никаких проблем с производством
Мы узнали, что один из наших клиентов получал минимальный заказ в 3000 вентиляторов одновременно с 20-недельным сроком поставки из Китая.Они держат их, пока приносят пластину, 4 болта, 4 стопорные шайбы, 4 гайки, еще один кронштейн для термостата и сам термостат от всех этих разных поставщиков. У них есть отношения с поставщиками, номера деталей и запасы, которыми нужно управлять, при этом ежемесячно решая, собираются ли они производить сборку на месте или поручить это кому-то другому.
Tutco-Farnam предоставила индивидуальное решение, полностью собранное в коробке с инструкциями. Больше никаких проблем с инвентаризацией и сборкой. Прислушиваясь к мнению нашего клиента, мы смогли помочь снизить стоимость сборки, увеличить скорость производства и упростить их инвентаризацию, а также их закупку.
Стоимость качества
У нас был заказчик из индустрии переработки пластмасс, который ушел от нас из-за цен. Они были довольны нашим качеством и доставкой, но им нужна была цена, которую мы не могли уложить, и при этом она оставалась прибыльной. Проходит пять лет, и нам звонят.Обогреватели выходят из строя на местах, и они устали от низкого качества, которое они получают от своего текущего поставщика.
Подумайте, во что это им стоит. Для одного из их агрегатов требуется десять обогревателей. Их устанавливают и тестируют. Три терпят неудачу. Их выдергивают. Затем компания должна попросить своих сотрудников по обслуживанию клиентов запросить RMF и отправить его обратно. Когда замены возвращаются, они должны переустановить их и протестировать снова. Теперь они опаздывают на свои части. Кроме того, у них были продукты, которые выходили из строя.Их клиенты терпят неудачу, и они платят полевому технику, чтобы тот отремонтировал свои устройства.
Эта компания начала осознавать эти затраты и поэтому они вернулись к нам. Мы доработали обогреватель, чтобы полностью удовлетворить их потребности. Мы заранее стоили больше, чем более дешевый вариант, но когда они поняли все, что нужно, они поняли, что решение Tutco-Farnam дает огромную экономию средств, и мы также спасаем их репутацию.
Беседы приводят к пониманию
Разговор между специалистом и клиентом — вот где начинается настоящая ценность.Требуется готовность слушать и участвовать. Это также ваш лучший шанс обнаружить подводные камни и скрытые жемчужины.
В Tutco-Farnam мы привержены как заявкам, так и клиентам. Инженер рассматривает каждую возможность, которая появляется. Мы слушаем и применяем то, что узнали. Клиенты часто видят что-то на нашем веб-сайте и говорят: «Эй, похоже, это то, что я хочу». Затем мы работаем с ними, чтобы понять требования и направить их к тому, что будет работать лучше всего.
Ниже приведены примеры, в которых беседы приводят к взаимопониманию, которое впоследствии привело к заметным улучшениям для наших клиентов.
Сушка смолы
Во время визита к постоянному заказчику в производстве пластмасс и сушке смол мы пообедали с нашим покупателем и менеджером по обслуживанию. Менеджер по обслуживанию недавно вернулся с местного звонка и жаловался на то, что стекловолокно заставляет его чесаться. В то время мы оборачивали все их обогреватели изоляцией из стекловолокна, чтобы уменьшить потери тепла и не дать операторам обжечься снаружи обогревателя.Во время еды мы определили, что идеально подойдет что-нибудь прочное и многоразовое, не содержащее стекловолокна. На основе этого мы разработали изоляционные одеяла. Для них снова нет колючего стекловолокна!
Флексографская печать
Флексографская промышленность широко использует наши горелки Flow. Время, проведенное на производственных площадках, показало нам, что большинство клиентов модифицируют наши обогреватели до такой степени, что теряют гарантию.Мы собрали все модификации, которые видели, и теперь предлагаем большинство из них в качестве стандартных опций для нашего семейства Flow Torch. Сюда входят переходники как с резьбой NPT, так и без нее, фланцы, соединители с v-образной полосой, приподнятые распределительные коробки для более высоких температур на входе и заглушки для подводящих проводов или распределительных коробок.
Заправочная станция для шин
В круглосуточных магазинах и на стоянках для грузовиков есть пылесосы для очистки вашего автомобиля и воздушные компрессоры для заполнения ваших шин.Этим устройствам требуется тепло, чтобы электроника не замерзла. Тепло также можно использовать для предотвращения замерзания наконечника насадки для заправки шин, когда она находится в держателе.
Традиционно используется ленточный нагреватель. Обратной стороной является рост затрат (из-за состава материала) и большой объем. Воздухонагреватели с открытым змеевиком не являются отличным решением, потому что эти устройства всасывают воздух снаружи, где есть пыль, дождь и загрязнения, которые могут повредить нагревательные змеевики.
Наше решение: Компания Tutco-Farnam создала утеплитель из силиконового каучука, который позволяет клиенту сэкономить 20-25%.Он имитирует форму заменяемых тонких полосовых нагревателей, за исключением того, что он намного тоньше. По сути, это модификация нагревателя ленты из силиконовой резины. По мере того, как старые блоки ремонтируются, клиент вынимает старый ленточный нагреватель слюды и вставляет наш новый нагреватель корпуса.
В Tutco-Farnam мы делаем все возможное, чтобы понять потребности наших клиентов. Для этого клиента это позволило нам предоставить элегантное решение, которое лучше всего подходит для приложения, экономя при этом деньги клиента.
Шоколадная глазурь
Заказчик, производящий оборудование для глазирования шоколада для кондитерской промышленности, искал лучшее решение для плавления шоколада. Продукты, покрытые шоколадом с помощью глазировщиков, включают орехи, мороженое, ириски, печенье и печенье. Глазировочное оборудование заменяет ручное окунание этих предметов. Традиционно воздух проходит через лампочку, и производитель шоколада меняет параметры, чтобы шоколад течет с нужной консистенцией.Компания Tutco-Farnam заменила лампочку внутри глазировочной машины на специальный воздухонагреватель, который включает вентилятор и узел. Мы также сделали его модернизируемым по всем направлениям. Tutco-Farnam создал более эффективное и последовательное решение с более точным контролем температуры. Также легко установить.
Программа страхового запаса
Во время встречи с клиентом, занимающимся тепловым стекингом, мы пытались избежать срочных заказов, которые они постоянно размещали.Похоже, их отдел обслуживания постоянно грабил производство и наоборот, и только на следующей неделе они осознали, что их нет. Как и большинство наших клиентов, их также заставляли сокращать запасы. Чтобы избежать этого, мы разработали для них программу страхового запаса, чтобы их обогреватели находились не раньше, чем через день или два. Больше никаких срочных заказов.
Малый контейнер с кондиционером
У нас есть заказчик, который делает кондиционеры для малогабаритных контейнеров.Это вольеры, которые нужно хранить в прохладном месте. Дома у вас обычно есть кондиционер, который работает, и вода, которая капает сзади, за пределы дома. Мы не хотим, чтобы вода капала внутрь вольера. Клиент положил его в небольшой лоток и надеялся, что он испарится естественным образом. Это происходило недостаточно быстро, и у них были утечки. Tutco-Farnam вернулась с гибким водонепроницаемым нагревателем с самоклеящимся клеем. Теперь клиент может вернуться в поле и легко установить нагреватель внутри каждого поддона для сбора капель.Наш небольшой нагреватель помогает воде испаряться быстрее. Вода больше не течет по полу.
Начало работы с Tutco-Farnam
Tutco-Farnam — производитель нагревательных элементов, специализирующийся на больших и малых нагревателях на заказ. Мы использовали различные электрически резистивные металлы и интерметаллические сплавы в более чем 2000 нестандартных конструкциях.Вы можете найти примеры наших нагревательных элементов на нашей странице индивидуальных нагревателей.
Свяжитесь с нами по поводу ваших уникальных потребностей в приложении и узнайте, что Tutco-Farnam может для вас сделать.
Погружные нагреватели | промышленные обогреватели
Добавлено в вашу корзину
ВП-ВПТ
Саморегулирующийся погружной нагреватель из нержавеющей стали или фторполимера поверх элементов оболочки из нержавеющей стали, имеет трехконтактную заглушку и предназначен для масла, компрессоров и т. Д.
535,97 долл. США
Доступно
через 4 недели
Добавлено в вашу корзину
MT1-НАГРЕВАТЕЛЬ
Погружной нагреватель с медным элементом в оболочке, резьбовым соединением с резьбой NPT 1,25 дюйма и предназначен для работы с чистой водой. Доступны варианты взрывозащиты.
227 долларов.70
Доступно
через 4 недели
Добавлено в вашу корзину
МТ-НАГРЕВАТЕЛИ
Погружной нагреватель с медным элементом в оболочке, резьбовой пробкой 1 «NPT и предназначен для работы с чистой водой. Доступны варианты взрывозащиты.
$ 459,47
Доступно
через 5 недель
Добавлено в вашу корзину
МОТО-НАГРЕВАТЕЛЬ
Погружной нагреватель с элементом оболочки из нержавеющей стали, 1.Резьбовая пробка 25 дюймов с резьбой NPT, рассчитанная на масло средней плотности. Корпус со степенью защиты NEMA-1 и варианты взрывозащиты.
$ 351,58
Доступно
через 5 недель
Добавлено в вашу корзину
МТС-1-Обогреватели
Погружной нагреватель с элементом оболочки из нержавеющей стали, 1.Резьбовая пробка 25 «NPT, предназначенная для технологической воды. Доступны варианты взрывозащиты.
$ 901,84
Доступно
через 5 недель
Добавлено в вашу корзину
TAT1-TAT2-серия
Барабанный погружной нагреватель с элементами оболочки из инколоя или нержавеющей стали, установлен сбоку, встроенный термостат и предназначен для жидкостей с высокой вязкостью.
$ 1199,00
Доступно
через 6 недель
Добавлено в вашу корзину
СЕРИЯ TLO-KTLO
Погружной нагреватель со стальным элементом в оболочке, изогнутые или прямые нагревательные элементы, монтируемые сбоку, в первую очередь предназначены для сред со средним содержанием масла.
1802 доллара.00
Доступно
через 6 недель
Добавлено в вашу корзину
ТЛС-КТЛС-НАГРЕВАТЕЛЬ
Погружной нагреватель с элементом оболочки из нержавеющей стали, установленный на боковой стороне, изогнутые или прямые нагревательные элементы, в первую очередь предназначен для работы с агрессивными жидкостями.
1532 доллара.00
Доступно
через 6 недель
Добавлено в вашу корзину
PTH-CTS-НАГРЕВАТЕЛЬ
Погружной нагреватель с элементами оболочки из нержавеющей стали или титана, установлен сбоку, предназначен для агрессивных жидкостей, мощностью до 9 кВт и паронепроницаемым корпусом.
$ 574,63
Доступно
через 6 недель
Добавлено в вашу корзину
TAT6-серия
Погружной нагреватель для глубокого резервуара с оболочкой из инколоя или нержавеющей стали, фланцевый, со встроенным термостатом, предназначен для внутреннего и наружного применения.
$ 3 328,00
Доступно
через 6 недель
Добавлено в вашу корзину
ЭМТС-3-НАГРЕВАТЕЛЬ
Погружной нагреватель с 3 элементами оболочки из нержавеющей стали, резьбовой пробкой 2 «NPT и предназначен для умеренно агрессивной технологической воды. Доступны варианты взрывозащиты.
2 186,00 долл. США
Доступно
через 5 недель
Добавлено в вашу корзину
МТС2-НАГРЕВАТЕЛЬ
Погружной нагреватель с элементом оболочки из нержавеющей стали, резьбовой пробкой 2 «NPT и предназначен для технической воды. Доступны варианты взрывозащиты.
798 долларов.36
Доступно
через 4 недели
Добавлено в вашу корзину
МТС3-НАГРЕВАТЕЛЬ
Погружной нагреватель с элементом оболочки из нержавеющей стали, резьбовой пробкой 2,5 «NPT, предназначен для технологической воды. Доступны варианты взрывозащиты.
1 740,00 долл. США
Доступно
через 4 недели
Добавлено в вашу корзину
ТЛИ-КТЛИ-НАГРЕВАТЕЛЬ
Погружной нагреватель с элементом в оболочке из инколой, установленным сбоку, L-образными нагревательными элементами, в первую очередь предназначенными для коррозионных применений, и дополнительным термостатом.
$ 1 682,00
Доступно
через 6 недель
Добавлено в вашу корзину
MT2-НАГРЕВАТЕЛЬ
Погружной нагреватель с медным элементом в оболочке, резьбовой пробкой 2 «NPT, мощностью до 15 кВт, предназначен для работы с чистой водой. Доступны варианты взрывозащиты.
$ 253,75
Доступно
через 5 недель
Добавлено в вашу корзину
МТ-3-НАГРЕВАТЕЛЬ
Погружной нагреватель с медным элементом в оболочке, резьбовой пробкой 2,5 «NPT и предназначен для работы с чистой водой. Доступны варианты взрывозащиты.
417 долларов.81
Доступно
через 5 недель
Добавлено в вашу корзину
MTO2-MEDIUM
Погружной нагреватель с элементом оболочки из нержавеющей стали, резьбовым соединением с резьбой 2 «NPT и предназначен для работы с нефтью средней плотности. Класс защиты NEMA-1 и варианты взрывозащиты.
596,14 долл. США
Доступно
через 5 недель
Добавлено в вашу корзину
МТО2-СВЕТ
Погружной нагреватель с элементом оболочки из нержавеющей стали, резьбовой пробкой 2 «NPT и рассчитан на легкую нефть.Корпус со степенью защиты NEMA-1 и взрывозащищенные варианты.
$ 377,79
Доступно
через 5 недель
Добавлено в вашу корзину
MTO3-LIGHTOIL
Погружной нагреватель с элементом оболочки из нержавеющей стали, резьбовым соединением с резьбой 2,5 «NPT и предназначен для работы с легкой нефтью.Корпус со степенью защиты NEMA-1 и взрывозащищенные варианты.
$ 655,98
Доступно
через 5 недель
Добавлено в вашу корзину
ЧСД-НАГРЕВАТЕЛЬ
Погружной нагреватель с 3 элементами инколой в оболочке, фитингом 2 «NPT и совместим с трудными чистыми жидкостями. Мощность до 10 кВт и энергоэффективность.
830,52 долл. США
Доступно
через 4 недели
Плюсы и минусы двухэлементных водонагревателей
Технология водонагревателей значительно улучшилась за последние годы. Хотя безрезервуарные водонагреватели привлекают много внимания, они не единственные «новички в этом районе». Если вы ищете более эффективный способ производства горячей воды для своего дома, но не хотите высоких начальных затрат на безрезервуарную систему, то водонагреватель с двухэлементным резервуаром может быть подходящим местом.Водонагреватели с двойным баком оснащены верхним и нижним нагревательными элементами, которые нагревают воду более целенаправленно и эффективно.
Как работает двухэлементный водонагреватель
Водонагреватели с электрическим баком существуют уже давно, но в двухэлементных моделях используется несколько иной подход. В стандартном электрическом водонагревателе один нагревательный элемент используется для нагрева воды внутри резервуара (в системе природного газа это достигается с помощью горелки).
В двухэлементном водонагревателе есть два нагревательных элемента — один вверху, а другой внизу.Каждый элемент имеет свой собственный термостат, и одновременно работает только один элемент. Верхний элемент включается первым, чтобы начать процесс прогрева. Когда вода в верхней половине бака достигает заданной температуры, верхний элемент выключается, а нижний элемент включается, чтобы нагреть остальную воду.
Преимущества двухэлементного водонагревателя
Имея два нагревательных элемента, которые работают независимо, двухэлементные водонагреватели обычно более энергоэффективны, чем их одноэлементные аналоги.Использование меньшего количества электроэнергии может помочь снизить ежемесячные счета за электроэнергию и улучшить окружающую среду. Двухэлементные водонагреватели также могут нагревать воду быстрее и стабильнее.
Недостатки и недостатки
Ни один сантехнический прибор не идеален, и при использовании двухэлементных водонагревателей следует помнить о некоторых недостатках.
