Гофра для вытяжки (вентиляции): пластиковая, утепленная, гибкая, прямоугольная

Для правильной работы вентиляционной системы с вытяжкой важным элементом выступает отводящий воздуховод.

Действительно, воздух насыщенный паром, с частицами сажи и копоти, должен транспортироваться к вентиляционному каналу здания по герметичной трубе с наименьшими потерями потока.

Для устройства воздуховодов используются разные виды конструкций, от пластиковых коробов до жестяных труб из листовой кровельной стали. Но самым популярным и удобным элементом, обеспечивающим отвод загрязненного воздуха, остается гофра для вытяжки.

Впрочем, несмотря на особую популярность этого вида строительного материала, существует много нюансов, которые нужно учитывать, прежде чем принять решение установить гофры для вытяжки.

Что такое гофра и зачем она нужна для вытяжных устройств

Система вентиляции дома, в которой используется в качестве одного из элементов кухонная вытяжка или вентилятор для отвода воздуха из помещений в вентканал, не может обойтись без воздуховодов.

При этом короба и конструкции из пластика или жести не всегда приемлемы.

И дело здесь не только в стоимости, просто в большинстве случаев требуется прокладка каналов специфической формы, с несколькими изгибами. Справится с такой задачей может только гибкая, легкая и герметичная конструкция.

Гофра идеальна для монтажа такого канала для кухонной вытяжки. Труба имеет множество складок, но при этом сохраняет форму.

А вот что касается длины, то из-за того, что рукав имеет форму гармошки, он может растягиваться, сжиматься, изгибаться под любыми углами, даже в обратную сторону или в виде большой спирали.

При этом сам воздуховод гофрированный не перекрывается внутри, не образует сужений, его внутренний диаметр не изменяется. Таким образом, гофра больше других труб подходит для прокладки вентиляционного воздуховода для любого вида вытяжки.

Разновидности гофрированных труб

Когда речь заходит о разновидностях гофрированных труб для прокладки воздуховодов вентиляционных систем, чаще всего речь идет о наиболее распространенной из них – алюминиевых рукавах.

Но это только один из видов труб, используемых для прокладки воздуховодов. Намного реже упоминаются другие виды труб, такие как:

  • рукава из жестяной полосы;
  • трубы из нержавеющей стали;
  • конструкции из медной полосы;
  • пластиковая гофра из полиэтилена;
  • усиленная армированием гофрированная труба;
  • утепленная гофра для вентиляции;
  • многослойная пластиковая конструкция.

Такое многообразие материалов и типов позволяет подобрать для каждого конкретного случая оптимальный вариант прокладки воздуховода. К примеру, использование металла.

Материалом, из которого производятся гофрированные трубы, могут быть нержавеющая сталь, алюминий или медная полоса. А вот монтироваться они могут не только в системах вентиляции для кухонных вытяжек, оснащенных вентилятором.

Они также устанавливаются для отвода продуктов горения газовых колонок и котлов. Для скрытой прокладки под гипсокартонной конструкцией или натяжным потолком используются воздуховоды гофрированные из пластика.

Подобрать нужный диаметр для канала довольно просто. Каждый вид и тип конструкции как из металла, так и из пластика имеет несколько основных диаметров. Для вентиляции используется гофра сечением от 100 до 300 мм.

Она соответствует диаметру раструбов вытяжек и вентиляционных каналов. В бытовых установках трубы с сечением меньше 100 мм и больше 300 мм не используются, а вот для промышленных установок применяются и другие, даже диаметром 600 мм.

Достоинства и недостатки гофрированной трубы для вентиляции

Технология установки вентиляционных воздуховодов от вытяжки к стационарному каналу в стене здания до недавнего времени сводилась к установке жестких конструкций из металла или пластика.

Листовой металл раскраивался по шаблонам деталей и после обработки каждого сегмента собирался в общую конструкцию. Такая технология имела много недостатков – собрать короб мог только опытный жестянщик.

А сборка из стандартных металлических элементов не позволяла сделать воздуховод привлекательной формы.

Пластиковые короба также не решали проблему – конструкция была далеко не идеальной, с теми же угловатыми изгибами и профилями, которые нельзя согнуть.

Гофра для вентиляции решила сразу несколько проблем:

  • исчезла необходимость привлекать к работе жестянщика, монтаж сегодня можно сделать и самому;
  • в отличие от труб из листового металла, металлическая гофра оказалась намного долговечнее;
  • вытяжка с гофрой более эффективна и надежна по сравнению с составными конструкциями – здесь нет большого количества стыков, а значит, и рукав для отвода воздуха более герметичный;
  • сегодня такие трубы представлены в большом ассортименте в любом строительном магазине, при этом цена вполне демократична и доступна;
  • удобство при установке таких воздуховодов очевидно – отрезку можно придать практически любую форму и направление изгиба;
  • упрощает монтаж гофры и то, что для крепления используются надежные натяжные хомуты, для соединения нескольких отрезков применяются стандартные переходники, очень точно подходящие по размеру к рукавам;
  • рукав имеет небольшой вес, что позволяет использовать его при прокладке в гипсокартонной конструкции и над натяжным потолком из ПВХ-пленки;
  • металлические рукава могут выдерживать температуру до 600 градусов;
  • алюминий, нержавеющая сталь и пластик позволяют использовать при очистке средства бытовой химии для удаления жира и копоти с поверхности воздуховода.

А вот что касается негативных сторон, то здесь стоит упомянуть о том, что вентиляцию из гофры прокладывать нужно аккуратно. Нельзя допускать ударов, излишних усилий и падения трубы.

Второй недостаток заключается в необходимости применять во время очистки целый арсенал материалов и приспособлений, от распылителя до щетки со средним ворсом, для эффективного удаления жирового налета.

Правда, при этом стоит заметить, что удалять этот налет при эффективно работающей вытяжке придется довольно редко.

Технические характеристики гофротрубы для вытяжки

При установке воздуховода для вытяжки определяющими параметрами  являются диаметр и форма выходного отверстия вытяжки и размер вентиляционного канала здания.

Используемая для монтажа гофра может быть прямоугольного, квадратного или, чаще всего, круглого сечения. Гофра вентиляционная из металла может растягиваться по длине.

Приобретая отрезок, важно обратить внимание на целостность упаковки и наличие описания с характеристиками. Наиболее популярными сегодня являются металлические рукава круглого сечения.

Размеры сечения таких изделий унифицированы – 100, 120, 125, 150, 200, 250 и 300 мм. Для монтажа в бытовых системах вентиляции используются размеры до 150 мм, рукава диаметром 200 мм чаще используются для газовых котлов и колонок.

Как выбрать гофру для вытяжки

Выбор гофрированной трубы для вытяжки зависит от нескольких факторов. При выборе учитываются:

  1. диаметр гофры для вытяжки – он должен соответствовать диаметру выходного отверстия прибора;
  2. предполагаемая длина воздуховода – длина гофры должна быть немного больше для удобства монтажа;
  3. материал, из которого изготовлена гофра, должен обеспечивать надежность и герметичность конструкции;
  4. способ установки и крепления должен обеспечивать надежность фиксации гофры во всех точках.

Для кухонной вытяжки чаще используется металлическая гофра или из жесткого пластика. Это обусловлено тем, что кухонная вытяжка при работе отводит воздух, насыщенный паром, жиром и копотью.

Со временем жировой налет появляется и на внутренней, и на наружной поверхности трубы. Жесткую трубу из металла легче мыть – здесь можно применить и средства бытовой химии, и механическое воздействие щетки или скребка.

Гофра из полиэтилена с пружиной по своим качествам больше подойдет для прокладки в гипсокартонных конструкциях. В этом случае ее не нужно периодически чистить и мыть.

Текстильные каркасные рукава в основном используются для вытяжек в небольших постройках, например, в теплицах и парниках.

При выборе многие уделяют внимание цене материала. Текстильные и полиэтиленовые каркасные изделия самые доступные, но при этом нужно учитывать, что и срок службы у них небольшой.

Полиэтилен, пластик и искусственное волокно склонны к истиранию и уязвимы к механическим повреждениям. Со временем рукав начнет пропускать наружу воздух, а раз так, то его однозначно нужно будет заменять новым.

Пластик ПВХ, в отличие от полиэтилена, имеет больший срок службы, но при этом нужно учитывать, что он довольно громко шумит при прохождении воздушного потока. Металлические трубы более надежны и долговечны.

Однако они требуют внимательности и аккуратности при монтаже и обслуживании, иначе на поверхности появятся вмятины и царапины, что, конечно, будет портить их внешний вид.

Выбирая материал и тип трубы, нужно обращать внимание на сертификат качества и описание изделия. Для металла важно знать толщину стенки, для пластика — условия эксплуатации и обслуживания, для полиэтилена и текстиля —  условия применения и гарантийный срок.

Инструкция по монтажу

Технология монтажа гофры для вытяжки предполагает несколько этапов и определенную последовательность работ.

Для установки гофры специальных инструментов не нужно, но для получения качественного результата желательно подготовить:

  1. рулетку, карандаш, линейку;
  2. отвертку;
  3. пассатижи;
  4. строительный нож;
  5. ножницы по металлу;
  6. перчатки для защиты рук.

Перед началом работ на стене делается разметка. Отмечаются точки крепления вытяжки или вентилятора, место установки вентиляционной решетки с фланцем для крепления воздуховода.

Следующим шагом является установка вытяжки и вентиляционной решетки. Если вытяжка встраиваемая, то обязательно монтируется и шкаф кухонного гарнитура, к которому она крепится.

Следующий этап — подбор элементов крепления и выбор непосредственно гофры для воздуховода. Промеряются диаметры посадочных мест на вытяжке и вентиляционной решетке, измеряется расстояние по кратчайшему маршруту.

Если труба будет иметь несколько изгибов, то необходимо продумать вариант ее прокладки так, чтобы изгибы были максимально плавными, а расстояние от вытяжки до вентиляционного канала — минимальным.

При прокладке рукава нужно помнить, что угол в 90 градусов снижает мощность потока на 10%.

Перед началом монтажа металлической гофры делаются пазы под крепления. Для этого с каждого края отрезка на расстоянии 2-3 изгибов растягивается 1-2 кольца. В полученный паз вставляется металлический хомут и слегка зажимается 1-2 оборотами винта.

В зависимости от условий установки, металлическую гофру можно немного растянуть. Делать это нужно аккуратно, так, чтобы растяжение стенок рукава было равномерным по всей длине.

Труба примеряется по месту и в случае необходимости растягивается или, наоборот, сжимается. Концы с надетыми хомутами надеваются на посадочные места до упора.

После того как труба будет установлена на обе точки, проводится окончательная фиксация хомутами.

При длине воздуховода больше 1 метра по горизонтали или изгибе в 90 градусов рекомендуется сделать дополнительное крепление гофры к стене или потолку. Соединение труб вытяжки из 2 частей делается при помощи соединительной вставки.

Это небольшой отрезок пластиковой трубы с гребнем на внешней стороне высотой 3-5 мм. Соединитель вставляется в отрезки рукавов и фиксируется снаружи металлическими хомутами.

Для дополнительной герметизации стыка рекомендуется обернуть место соединения 3-4 витками алюминиевой ленты или металлического скотча.

При монтаже воздуховода в уже установленную решетку квадратной или прямоугольной формы оптимально использовать стандартные пластиковые переходники.

Это самый простой выход из ситуации, если нет возможности заменить вентиляционную решетку на стандартную, с круглым патрубком.

Маскировка гофры

Чистый и блестящий воздуховод из нержавеющей стали, особенно если он имеет строго вертикальное направление, однозначно, будет эстетично выглядеть в интерьере кухни.

А что делать, если даже новый и блестящий рукав из нержавейки не вписывается в стиль помещения? Выход здесь один: спрятать гофрированный воздуховод для вытяжки за декоративными панелями.

Многие модели навесных вытяжек, кроме купола, предполагают установку еще одного или нескольких кожухов, с помощью которых закрывается труба.

Если гофрорукав вентиляционный прокладывается в процессе ремонта потолочного пространства, его легко можно спрятать в каркас гипсокартонной конструкции.

При этом для надежной фиксации можно использовать как стены помещения, так и плиты межэтажных перекрытий.

В случае если нужно только спрятать трубу и не затевать грандиозный ремонт, подойдет вариант установки многоступенчатой конструкции над вытяжкой из гипсокартона.

Для небольших помещений трубу можно проложить поверх шкафов и закрыть декоративными панелями в стиле мебельного фасада.

Для встраиваемых моделей вытяжек роль декоративного кожуха играет шкаф, в который и устанавливается воздуховод.

Правда, при этом придется сделать электролобзиком несколько отверстий в стенках шкафа для того, чтобы проложить через них трубу.

Обслуживание и замена гофры

В среднем срок службы металлического воздуховода составляет от 10 до 15 лет. В процессе постоянной эксплуатации вытяжки вентиляционные гофрированные трубы постепенно покрываются слоем жирового налета и пыли.

Изнутри труба со временем обрастает наслоениями до 3-7 мм, так что после 10 лет работы вентиляции рационально просто поменять гофру на новую.

Одним из признаков того, что появилась необходимость в замене гофротрубы на новую, является проявление жировых потеков в местах соединения отрезков и вывода рукава в вентканал.

А вот для поддержания нормального внешнего вида достаточно 1-2 раза в год при помощи распылителя и губки снимать осевшую пыль и копоть на поверхность гофры.

Со временем потребуется более глубокая чистка, для этого будет необходимо просто снять рукав и тщательно его вымыть при помощи щетки и средства для удаления жира.

В заключение

Как известно, самые лучшие решения – те, что требуют наименьших затрат и дают максимальный эффект. Именно таким решением и являются гофрированные воздуховоды для вентиляции.

Они соединяют в себе практичность и эффективность в работе, простоту в установке и обслуживании. Это действительно оптимальный вариант для системы вентиляции квартиры или дома.

как надеть или вставить внутрь, какой бывает диаметр – Ремонт своими руками на m-stone.ru



Здравствуйте, уважаемый читатель! Сегодня у нас пойдет речь о том, как спрятать трубу от вытяжки на кухне.

Мы расскажем о способах маскировки воздуховодов, используемых материалах, рассмотрим, как декорировать вытяжку своими руками, приведем советы специалистов, разберем ошибки при проведении монтажных работ. Вы узнаете и увидите примеры наиболее практичных конструкций.

Зачем скрывать трубы

Кухонные вытяжки бывают двух видов.

Циркуляционные вытяжки, которые очищают воздух с помощью фильтра и возвращают обратно в помещение. Не требуют подсоединения к вентиляционной шахте здания, соответственно для них не нужен воздуховод и маскировать ничего не надо.

Проточные вытяжки, которые удаляют загрязненный воздух из кухни. Они гораздо эффективней очищают, но требуют подключения к вентиляционной системе через гофрированный рукав, который имеет непривлекательный вид, не украшающий интерьер кухни. К тому же, если вентиляционная шахта расположена на другой стороне кухни, длина воздуховода может составить несколько метров. Поэтому вопрос о скрытии вытяжной трубы возникает одновременно с процессом установки всей системы.

Способы маскировки труб

Вместо гофры можно использовать пластиковую трубу круглого или прямоугольного сечения, подходящего размером по диаметру канала. Для соединения коротких отрезков используются переходники различной конфигурации. Минусом пластикового трубопровода является потеря тяги при его длинной протяженности. Поэтому использовать такой пластиковый короб рекомендуется только при наличии вентиляционного отверстия рядом с вытяжкой.

Декорировать гофрированный рукав можно следующими способами.

Коробом из гипсокартона. Сооружается на каркасе из металлических профилей и затем окрашивается в цвет, соответствующий дизайну кухни.
Встраиваемой мебелью. Воздуховод неприметно размещается в стенках высокого навесного шкафа, подвешенного над плитой. Этот вариант подойдет в случае встроенной вытяжки, закрепленной в нижней части такого шкафа.

Оба варианта можно обыграть освещением из светодиодных элементов, что прибавит уюта и яркости освещения в кухне.

Карнизом кухонного гарнитура. Вытяжную трубу пропускают вплотную к стене по верху кухонной мебели, и она становится закрытой за карнизом.
Подвесным или натяжным потолком. В данном случае гофрированная труба будет полностью скрыта. Высота потолка потеряет от 13 до 15 см.
Декоративными элементами или покраской гофры, которая будет выступать элементом интерьера кухни.

Если ваша кухня оформлена в стиле хай-тек, алюминиевую гофру можно оставить так как есть, без маскировки. Она хорошо сочетается с этим стилем.

Какой способ лучше

Самым рациональным вариантом маскировки будет тот, который наилучшим образом подойдет для интерьера вашей кухни.

Наиболее простым способом считается замена гофры пластиковым воздуховодом. Но надо учитывать, что он эффективен только в случаях расположения вытяжки недалеко от вентиляционного отверстия. Кроме того, короб из пластика должен вписаться в цветовой дизайн кухни. В ином случае его придется окрашивать или оклеивать подходящими обоями.

Если рукав длинный, простирается через все помещение, то наилучшим вариантом будет подвесной потолок, позволяющий полностью скрыть вытяжную трубу.

Наиболее дешево будет окрасить гофру и отделать её простыми декоративными элементами.

Выполнить работу самому или вызывать мастера

Чтобы установить короб из пластика или гипсокартона, нет смысла прибегать к услугам мастеров. Вы сможете проделать эту работу самостоятельно.

Если же приходится устраивать навесной или натяжной потолок, лучше воспользоваться помощью профессионалов.

Требования к материалам для заделки труб

Материалами для маскировки труб могут быть металл, пластик, дерево и гипсокартон.

Конструкции, скрывающие воздуховоды и другие коммуникации, служат не только для декоративных целей, но и уменьшают шум электродвигателя вытяжки. Они должны эстетично выглядеть, обладать высокой стойкостью к повышенным температурам и влаге, химическим воздействиям, ультрафиолету, легко поддаваться уходу, очистке от пыли и других загрязнений.

Пластик быстро и легко собирается, хорошо обрабатывается, легок по весу. Его недостатками являются потускнение со временем, подверженность механическим воздействиям.

Короба из нержавейки отличаются особым дизайном, надежны по прочности, не меняют внешнего вида. К минусам относятся тяжелый вес конструкции, громоздкость и высокая цена.

Гипсокартон приобрел большую популярность как отделочный материал. Он доступен по цене, удобен при монтаже, что позволяет собирать конструкции из него самостоятельно, без привлечения мастеров. Короб из ГКЛ можно окрашивать, шпаклевать, отделывать обоями, плиткой, мозаикой. При монтаже надо учитывать хрупкость материала.

Дерево при хорошей обработке будет гармонично сочетаться с фасадом кухонного деревянного гарнитура, надежно исполняя и защитные функции.

Маскировка труб своими руками

Установку декоративных коробов можно произвести своими руками, даже не обладая большими навыками домашнего мастера. Здесь важно заранее определиться с вариантом отделки трубы, подобрать нужный материал и крепежные элементы.

Необходимые инструменты и материалы

Из инструментов понадобятся следующий набор:

электродрель;
шуруповерт;
перфоратор;
ножницы для работы с металлом;
для работы с деревом и гипсокартоном – электролобзик;
линейка;
уровень.

Для крепежа следует приобрести:

дюбеля необходимого размера;
саморезы;
металлопрофили;
крепежные винты;
хомуты для крепления воздуховода.

Прежде чем покупать материалы, следует определить размеры конструкции и рассчитать объем покупки.

Ход работ

Для скрытия гофры чаще всего сооружают декоративный короб из гипсокартона.

Работу начинают с обмера пространства и воздуховода, наброска проекта монтажа.
Производят с помощью линейки и уровня разметку карандашом на стене. По стене, а затем по потолку, прикрепляют дюбелями направляющие профили, затем крепят к ним саморезами вертикальные отрезки.
Рукав гофры закрепляют в отверстиях вытяжки и вентиляционной шахты, размещая внутри каркаса.
По профилям обшивают каркас гипсокартоном, используя саморезы.
Изготовленный короб можно отделывать в соответствии с интерьером кухни: красить, обклеивать обоями, использовать другие материалы.

Советы специалистов

Рассмотрим некоторые нюансы маскировки вытяжной трубы.

При выборе пластикового воздуховода важно предусмотреть, чтобы его диаметр был не меньше, чем диаметр отверстия вентиляционной шахты.

Пластиковый рукав длиной свыше 3 метров – не лучшее решение.

Дополнительная светодиодная подсветка реально преобразит кухонное пространство. Она поможет сделать выступ короба незаметным, либо, наоборот, выделить его в кухонном фасаде.

Если отверстие вентиляционной шахты размещено в стороне от вытяжки, рукав можно повернуть и проложить сквозь боковую стенку следующего навесного шкафчика.

Как маскировать стояки отопления

Маскируют стояки отопления несколькими способами.

Заделывают трубы в стену или пол. Способ трудоемкий, но главный его недостаток – при повреждении трубы или протечке, стену или пол придется разбирать.

Скрывают трубы декоративным коробом из гипсокартона. Размечают место для крепления металлического каркаса с учетом того, что между трубой и коробом должно быть не менее 3 см пространства. Крепят каркас с горизонтальными перемычками. Затем обшивают его листами ГКЛ. Стыки обклеивают серпянкой, шпатлюют, затирают. Далее оформляют короб декоративными материалами либо окрашивают в тон помещения.

Подобным образом, можно замаскировать трубы канализации, водопровода, а при соблюдении мер безопасности – газопровода.

Маскировку таких коммуникаций лучше проводить в период их прокладки, что позволит установить короба в наибольшей степени незаметно.

Что лучше гипсокартонный короб или натяжной потолок?

Потолок совсем спрячет рукав, его не будет видно. Но если у вас потолок ниже 2,60 в кухне, то вариант размещения воздуховода над подвесным потолком исключен.

Гипсокартонный короб только замаскирует вытяжную трубу, останется выступ. Но если устройство впишется в интерьер, этого будет достаточно.

Навесной потолок, обустроенный из панелей или потолочных плиток, в случае необходимости, можно легко разобрать. Иногда требуется демонтировать только часть конструкции, находящуюся под воздуховодом.

Как установить гофру на вытяжку

Гофрированные воздуховоды представляют собой мягкие, невесомые изделия из алюминия. Удобны в монтаже, хорошо изгибаются под любым углом.

Во время установки гофру лучше растягивать, чтобы впоследствии грязь не накапливалась в её ребристой поверхности.

Диаметр рукава должен либо совпадать, либо чуть превышать размер выводного отверстия у вытяжки. В это отверстие устанавливают пластиковый цилиндр с обратным клапаном.

На данный цилиндр надевают конец гофры и закрепляют хомутом. Другой конец гофры соединяется аналогично с вентиляционным отверстием через специальный воздуховод. Включают вытяжку, прикладывают к ней лист бумаги. Если бумага держится, значит тяга есть.

Частые ошибки

Наиболее часто совершаются ошибки при установке гофры или пластикового воздуховода. Так, для монтажа пластиковой или гофрированной трубы важно, чтобы её сечение совпадало или превосходило по размерам площадь выходного патрубка очистителя воздуха. При покупке рукава и вытяжного оборудования на это следует обратить внимание.

Гофрированную трубу нужно устанавливать максимально растянутой, что не всегда соблюдается. Её изгибы не должны быть меньше диметра самой гофры.

При прокладке пластикового трубопровода углы изгибов должны быть тупые.

Примеры работ

Примеры работ приведены на следующих фото.

Монтаж каркаса для короба:

Установка короба из гипсокартона:

Маскировка гофры в навесном шкафчике:

Пластиковый воздуховод:

Короб из гипсокартона с подсветкой:

Видео с инструкцией и примером монтажа в гипсокартон:

Заключение

Мы надеемся, что статья принесет вам пользу и вы примете правильное решение по обустройству вытяжного оборудования, удачному размещению его в интерьере кухни. Желаем удачи в благоустройстве вашего жилища, подписывайтесь на наши статьи и делитесь полученными знаниями в соцсетях.

Разновидности

Содержание статьи

РазновидностиКакие бывают диаметры гофры для вытяжкиУстановкаКак подобрать размерКак закрепить гофру на вытяжкуДля чего нужен монтаж гофры на вытяжку

Гофры имеют несколько разновидностей:

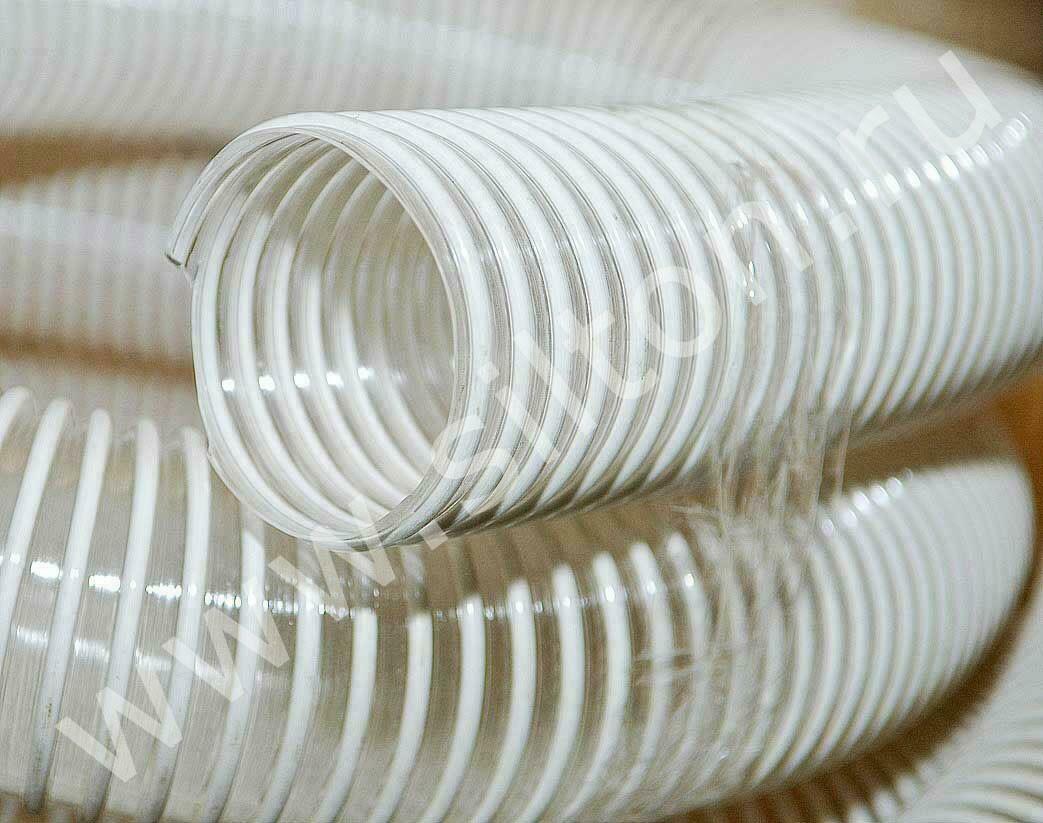

Пластиковая. Бюджетный вариант. Существует множество моделей данного типа. Но общей характеристикой является наименьшее сопротивление воздуху, которое создается внутри трубы. Её легко мыть, работает достаточно тихо. ВНИМАНИЕ! Стоит помнить о хрупкости и возможном вреде здоровью людей, так как выделяется большое количество дыма при возгорании. К тому же, из самых дешёвых устройств может доноситься неприятный запах. Установка производится сложно. Боится высоких температур.
Алюминиевая. Не особо тяжёлая, большой шанс на длительную работоспособность, переносимость высоких температурных показателей. Однако при работе может издавать специфические звуки и повышенную вибрацию. Возникают неудобства во время чистки.

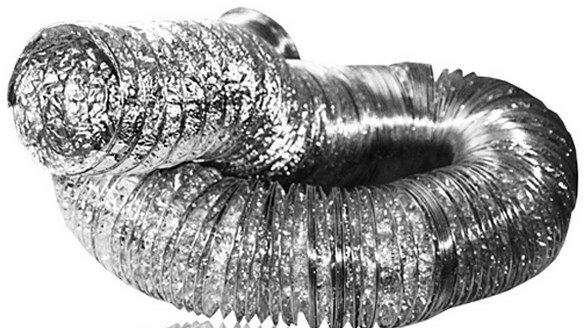

Утепленная. Её особенность — наличие слоя фольги с минеральной ватой. Такой вид можно установить на любой вытяжку.
Другие. Все из перечисленных недостатков предыдущих моделей отсутствуют (запах, шум, горючесть, срок эксплуатации) + обладает стойкостью. Но данный вид не из дешёвых. Позволить себе их может не каждый.

Какие бывают диаметры гофры для вытяжки

Есть брать самые ходовые гофры, то величина составляет 100 мм, 125 мм и 150 мм (для кухонной вытяжки). В промышленных же может доставать и 200 мм, 250 мм, 300 мм. Выбор зависит непосредственно от мощности аппарата. Следует учитывать диаметр самой вытяжки соответственно, они должны совпадать. Если Вы желаете большого диаметра, то следует подыскать заодно переходник, чтобы состыковать с горловиной. Размеры гофры на вытяжку имеют несколько классических параметров.  В инструкции кухонной вытяжки всегда можно найти минимальную величину. Чаще всего используется 100 мм и 120 мм. Если всё-таки не удалось подобрать размер, то используйте более большой, особенно хорошо это для кухни: шум будет уменьшаться из-за низкой скорости потока. При уменьшенном диаметре воздух будет проталкиваться, испытывая сложности.

2

Дело – труба или как правильно выбрать вентиляционный рукав?

Существует несколько разновидностей самой трубы, соединяющей вытяжку и отверстие в стене, за которым начинается вентиляционная шахта с выходом на крышу.

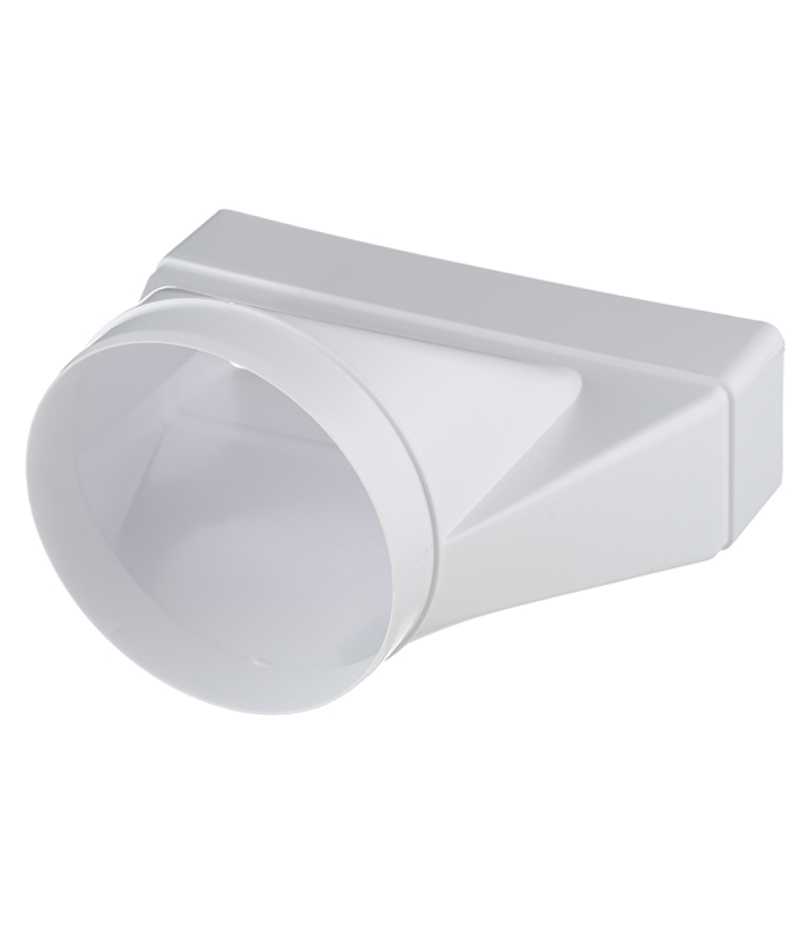

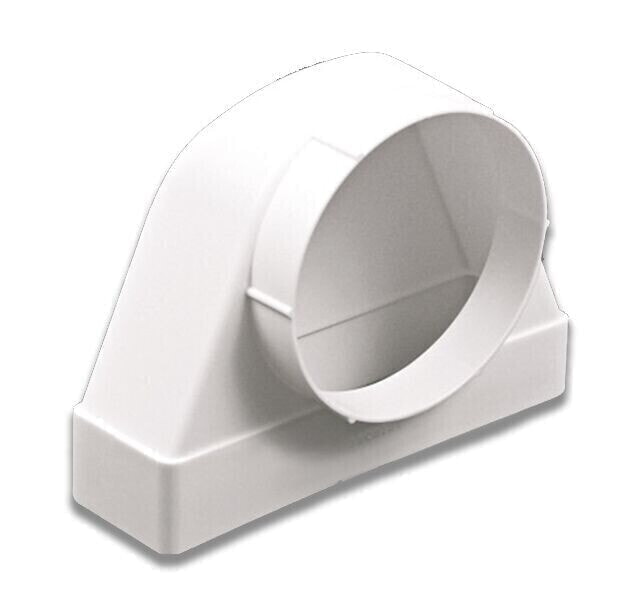

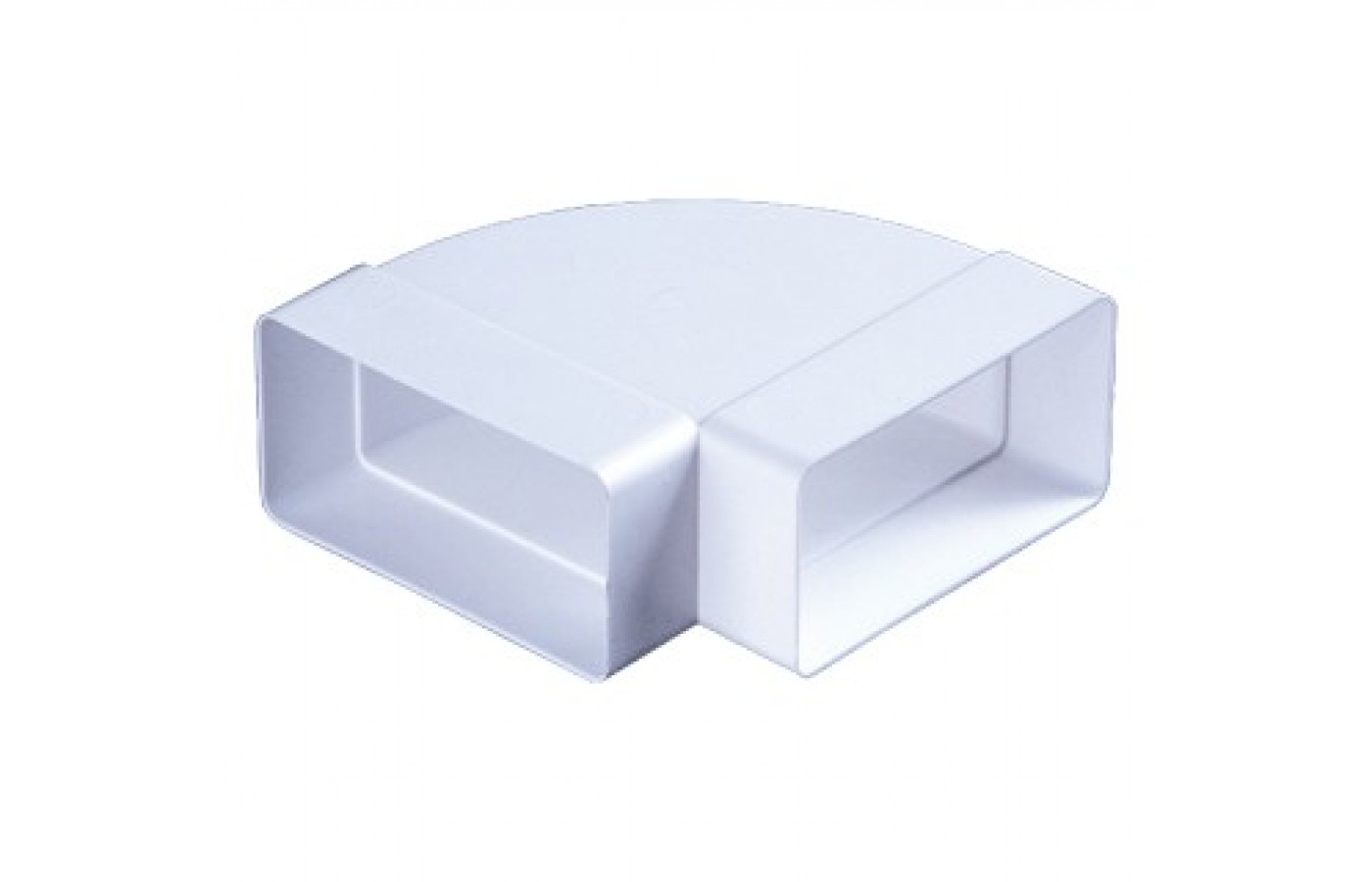

Пластиковая, прямоугольная с различными сечениями труба больше подходит для тех ситуаций, когда воздуховод состоит из прямых линий, а сама вытяжка предполагает подсоединение именно прямоугольной трубы. В противном случае конструкция сильно усложнится добавлением всевозможных фитингов – соединений. Также пластиковая труба хоть и менее шумная, но более требовательная к температурным режимам. Очень горячий воздух может ее деформировать.

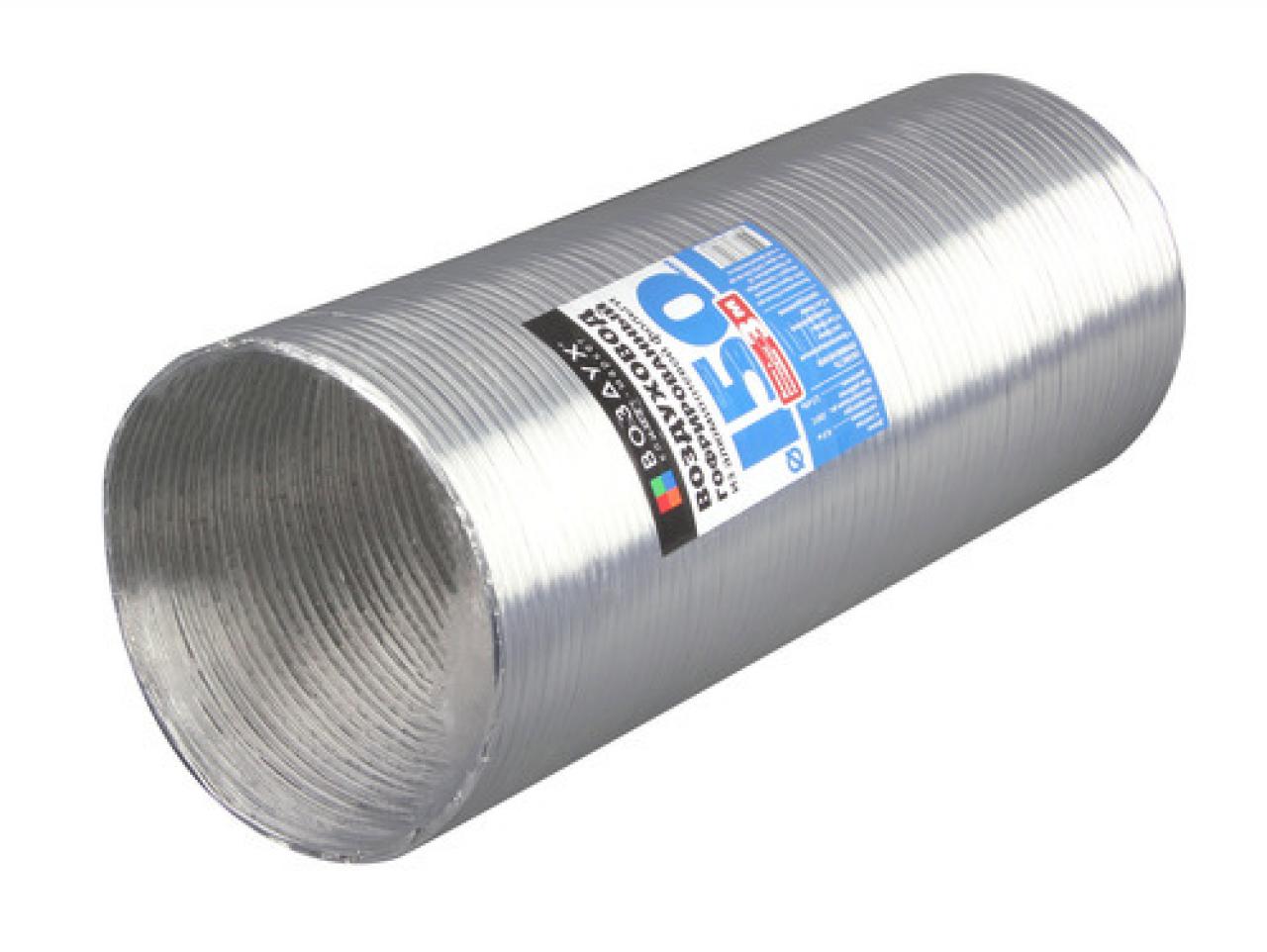

Алюминиевая гофрированная труба диаметром 100, 120, 150 мм – наиболее доступный, распространенный и универсальный вариант. Большинство вытяжек имеют выходное отверстие одного из трех вышеназванных диаметров гофры, поэтому подобрать нужный размер рукава, чаще всего, не составляет никакого труда. Длина трубы может варьироваться, обычно она способна растянуться до трех метров в длину по прямой линии. Если рукав нужен длиннее, можно приобрести несколько комплектов и соединить их при помощи обычных хомутов того же диаметра или специальных фитингов. Этот вариант также выручит, если воздуховод должен приобрести сложную форму со множеством изгибов.

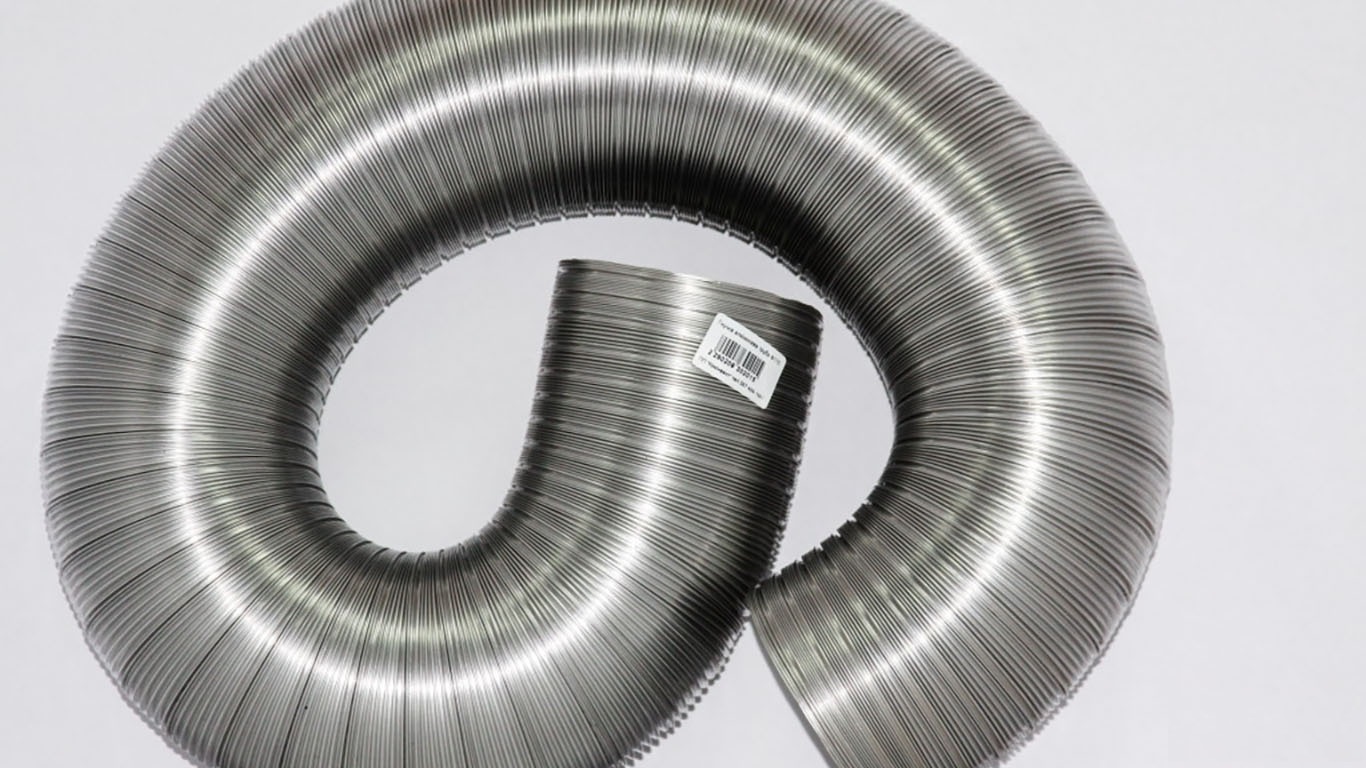

Алюминиевая гофрированная труба

Гофрированная структура позволяет придавать изгибы и без соединений, но есть риск сужения диаметра внутри воздуховода, а это крайне нежелательно. Такая труба крепится хомутами с одной стороны к вытяжке, а с другой – к специальной площадке. При выборе площадки важно учесть два параметра:

диаметр отверстия, на которое предстоит надеть гофру, должен совпадать с трубой;размеры самой площадки должны перекрывать вентиляционное отверстие в стене, крепится площадка с помощью электродрели и дюбель-гвоздей.

Кроме вышеперечисленных преимуществ, алюминиевая труба выдерживает широкий диапазон температур, она долговечна и пожаробезопасна, не боится влаги, не подвержена коррозии. Недостаток один и существенный – непривлекательный внешний вид. Гофра для вытяжки из нержавейки обладает теми же преимуществами и недостатками, что и алюминиевая, но еще более долговечна, способна справиться с очень высокими температурами, имеет более высокую цену.

Некоторые особенности монтажа гофротрубы

Установка гофротрубы на кухне не требует особых умений и навыков. Все работы можно выполнить самостоятельно. Однако для того, чтобы система функционировала долго и эффективно, при монтаже нужно учитывать несколько важных моментов.

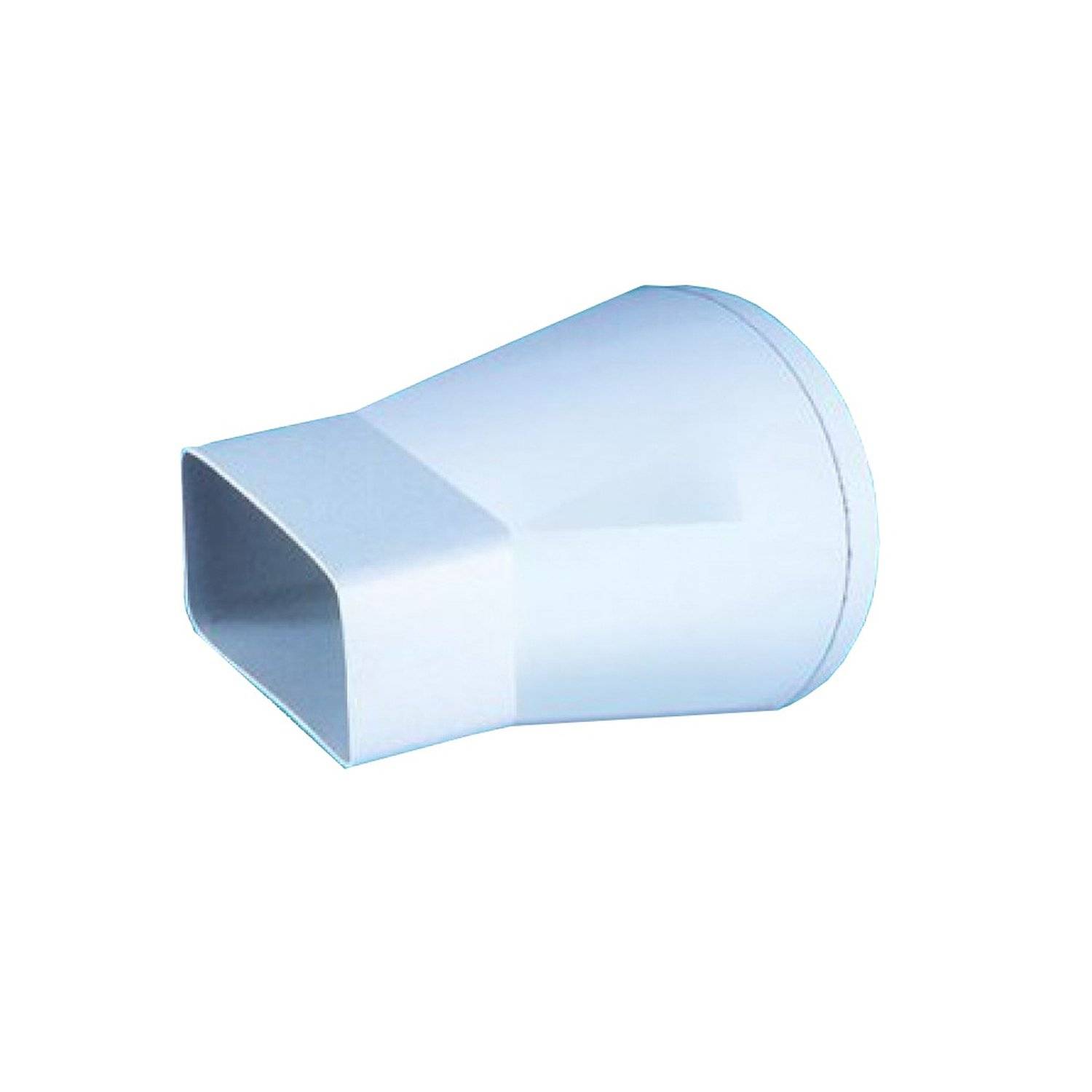

Если не удалось подобрать диаметр гофры под вытяжку, используется изделие с большим размером, соединяющееся через специальный переходник. Для кухонной вытяжки это будет только плюсом: при увеличении размера уменьшается скорость потока воздуха, а значит, снизится шум.
Перед установкой гофры на вентиляционное отверстие устанавливается специальная площадка с решеткой, фланцем и обратным клапаном. Она используется для того, чтобы полностью не перекрывать вытяжку трубой. Решетка служит для естественной вентиляции, фланец – для принудительной. Тогда воздух в кухне будет постоянно обновляться независимо от того, работает принудительная тяга или нет.
Если в кухне есть второе отверстие вентиляции, можно подсоединить трубу к фланцу без решетки.

Для фиксации гофры используются специальные крепления – металлические или пластмассовые хомуты. Не стоит садить трубу на клей или герметик, это создаст лишние проблемы при необходимости разборки воздуховода для чистки.

Каждый поворот под острым углом снижает производительность системы на 10 %! (MISSING)Установка вытяжки должна быть выполнена в максимальной близости от вентиляционного отверстия.
Перед монтажом гофры желательно прочистить вентиляцию в квартире. Также нужно проверить наличие тяги. Для этого к отверстию прикладывают лист бумаги. Если он держится сам, без помощи рук, то тяга есть.

Внимание! Обратная тяга может значительно снизить эффективность работы всей системы в целом.

Важно подобрать оптимальную производительность вытяжки для кухни. Ее легко проверить с помощью анемометра, который устанавливают в основании трубы.
Труба и вытяжное устройство должны совпадать по размерам и сечению. В противном случае придется использовать переходник.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:  Как выбрать и установить фильтр для воды под мойку

Виды гофрированных труб для вентиляции и их характеристики

Долговечность и эффективность работы гофры зависит от материала изготовления. Они бывают трёх видов: пластиковые, алюминиевые и стальные.

Пластиковая гофра для вентиляции – самая дешёвая и стильная труба

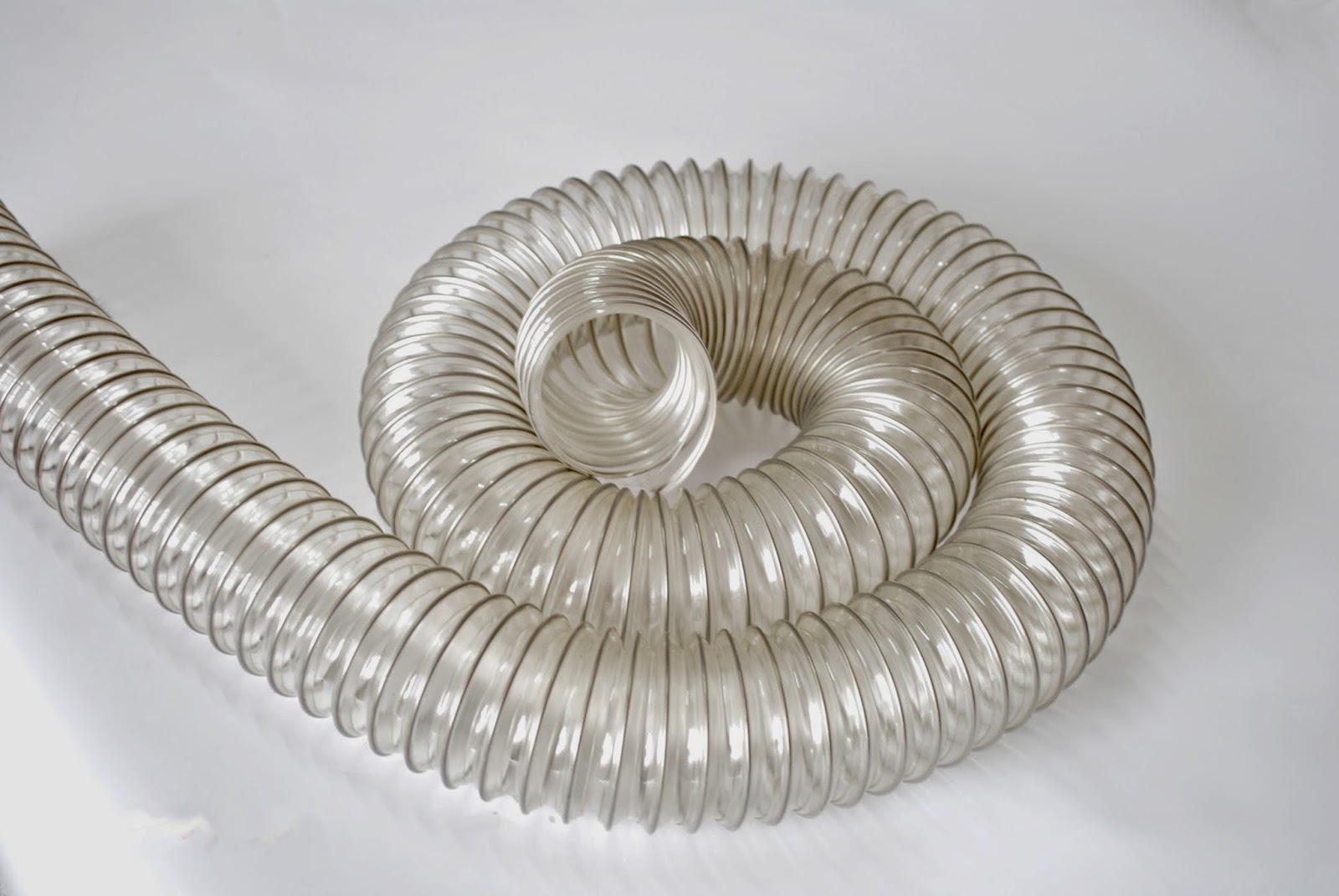

Пластиковые модели выполняются из поливинилхлорида либо полиэтилена. Эти гофры являются самыми дешёвыми из всех трёх типов. Среди плюсов можно выделить наличие удобных соединительных элементов, огромный выбор вариантов по размерам, простоту монтажа, а также лёгкий вес.

Есть и минусы. Пластиковые гофры для вытяжки не рекомендуют применять при сильном нагреве. В редких случаях может произойти их расплавление.

Некоторые модели пластиковых гофр имеют рёбра жёсткости

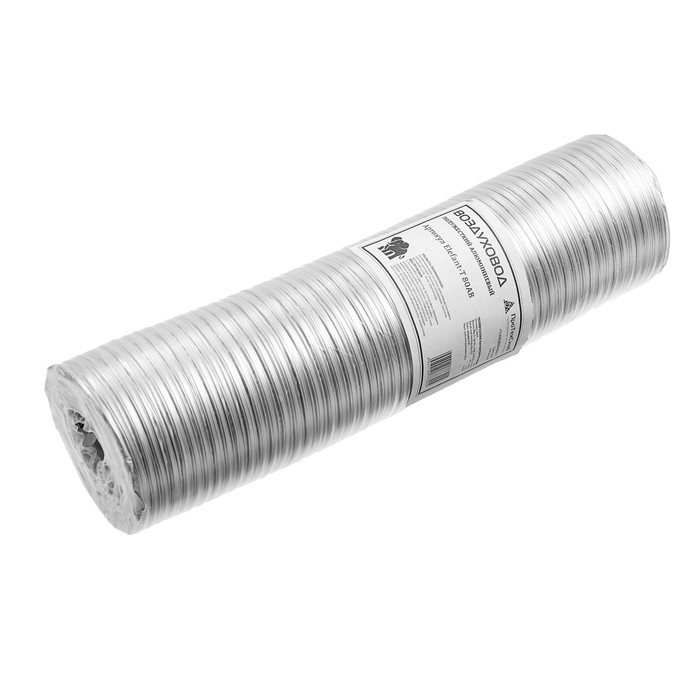

Алюминиевый гофрированный воздуховод – вариант для эстетов

В отличие от пластиковых конструкций, алюминиевая гофра не боится высоких температур, не подвергается коррозии.

Гофра из алюминия с лёгкостью изменяет свою форму, проста в монтаже, не требует дополнительной защиты от перегрева

Среди очевидных минусов – некоторая вибрация и шумность во время работы.

Стальная гофрированная труба для вытяжки: идеальный, но не бюджетный вариант

Существуют варианты гофры для вытяжки с оцинкованным покрытием. Эти модели более долговечны, однако, они несколько дороже алюминиевых конструкций.

С такой гофрой для вытяжки вы надолго забудете о проблемах с вентиляционной системой

Установка

Как установить гофру на вытяжку на кухне самостоятельно и зачем? Чтобы воздух обновлялся в независимости от того, включена вытяжка или нет, стоит присоединить гофру через решётку к вентиляционному отверстию. Потому что в отверстии есть отсек для воздуховода и для удаления воздуха. При установке необходимо учитывать также и технические характеристики — размер и длину трубы, иначе вся проделанная работа окажется нецелесообразной. Помните о качестве и надёжности выбранного Вами материала. К тому же, лучше, когда всё сделано в одном стиле, под интерьер. Следует понимать, что стоимость не гарантирует надлежащее выполнение установки, поэтому изучайте колляцию. Там же написано, как установить воздуховод для вытяжки на кухне.

Как подобрать размер

Необходимо рулеткой измерить всю длину. И учитывать маршрут, по которому будет проходить воздуховод. Например, его возможный путь лежит через шкаф, вдоль стен или по потолку. После расчётов стоит прибавить к общей длине ещё примерно от 10 до 15 процентов. Это важный момент, перед тем как подсоединить гофру к вытяжке.

ВАЖНО! Уточняйте размер гофры в растянутом виде. Стоит брать длину с запасом. В идеале составляет 3 метра, но даже если окажется совсем лишняя длина, то она не помешает.

В обратной ситуации, при нехватки материала, можно присоединить недостающий кусок с помощью скотча, но данный вариант снизит проходимость воздуховода. Прибегать к этому стоит лишь в крайних случаях. При наименьшем количестве углов, но при большем градусе вытяжка способна работать намного слаженней.

Как закрепить гофру на вытяжку

Для того чтобы как-то соединить гофру с вытяжкой, понадобятся:

гофротруба
саморезы
хомуты для фиксации рукава или мягкая проволока
решётка под вентиляцию или переходник
силиконовый герметик
переходники, не нашлась гофра подходящего размера

Как крепить гофру к вытяжке, после того как все инструменты готовы:

Перед работой следует прочистить вентиляцию в квартире
Для начала растяните гофру по её длине, проверьте составные элементы. Избегайте перегибов, тогда тяга воздуха останется хорошей.
С помощью герметика смажьте горловину вытяжки
Наденьте гофру и закрепите хомутом, если же его нет, то обматывайте проволокой.
Необходимо проложить так до конца отверстия вентиляции
Зафиксируйте саморезами решётку под вентиляцию
После чего надевайте гофру с герметиком
Закрепите работу хомутом
Проверьте вытяжную систему, подключая вытяжку к сети. Это делается следующим образом: включите вытяжку на максимальную мощность, теперь возьмите лист бумаги и поднесите его снизу к решетке. Признаком правильной монтировки является удержание листка — значит, воздух всасывается. Все, проблема как надеть гофру на вытяжку, решена.

СПРАВКА! Не протирайте наружную поверхность, это избавит Вас от посторонних нежелательных запахов.

Необходимо знать, что вентиляционное отверстие обязательно. Нельзя закрывать шахту полностью.

Если же Вы не хотите, чтобы гофра была на всеобщем обозрении, то есть возможность её спрятать. Как вставить гофру в вытяжку внутрь, чтобы было незаметно? Это легко сделать с помощью дверей навесных шкафов, декоративного короба или же других элементов. Для его маскировки нужно подобрать цвет в тон мебели. Чтобы придать гармоничности, попробуйте оформить всё исходя из стиля кухни. Ещё одним из вариантов является установление накладки. Её можно сформировать по контуру шкафа, тем самым будет обеспечивать скрытность вентиляции. Не составит труда и проложить внутри кухонных гарнитур. Однако тем самым будет потеряно много необходимого пространства, а также прибавятся дырки, которые нужно будет прорезать.

Если же не хочется разбираться в том, как крепится гофра к вытяжке, то можно попросту заказать профессиональную установку.  Особенно, если кухня выполнялась вместе с вытяжкой на заказ. Тогда, монтаж гофры для вытяжки может не пройти по стандартной схеме.

Для чего нужен монтаж гофры на вытяжку

Использование гофрированных труб хорошо тем, что они обладают множеством достоинств. Например, большинство может позволить себе их установку, а монтаж, как выяснилось, довольно-таки простой. К тому же, имеют большой спектр типов и размеров и малые веса в сжатом состоянии. Выносливы при высоких температурах, тем самым не подвергаются горению. Есть возможность установить как в помещении, так и на открытом воздухе, что свидетельствует о функциональности. Размещаются в разных плоскостях, используются на различных участках систем.  Всего лишь стоит позаботиться один раз, как свежесть в помещении гарантирована на долгие времена.

1

Разновидности вытяжек – можно ли обойтись без гофры?

На современном рынке огромное многообразие вытяжек, они отличаются не только широчайшим спектром дизайна: от добротной классики до футуристичного хайтека, но и мощностью, которую имеет смысл правильно подбирать в зависимости от площади или даже объема кухни. Если маломощный прибор вполне справится со своей задачей на кухне в «хрущевке», то покупать его же для современной квартиры-студии – пустая трата денег. Нежеланные запахи и копоть будут вам обеспечены.

Кроме того, кухонные «спасатели» принципиально отличаются принципом работы. Их два: есть вытяжки проточные, а есть циркуляционные. Про проточные поговорим чуть позже, сначала коснемся циркуляционных. С ними довольно просто. Это автономный прибор, который, по сути, «гоняет» воздух в помещении по кругу, очищая его через свой внутренний фильтр. Достаточно подобрать подходящую по стилю вытяжку, подключить к сети и пользоваться. Впрочем, специалисты указывают и на существенные недостатки этого типа:

высокие требования к уходу – саму вытяжку и фильтр необходимо часто чистить;по мере загрязнения фильтра со своими функциями вытяжка справляется все хуже;не подходит для больших помещений.

Основное же достоинство одно – нет пресловутой трубы из гофрированной алюминиевой фольги, которая омрачает радость от тщательно выверенного кухонного дизайна. Проточная вытяжка как раз нуждается в подобной конструкции, поскольку, всасывая воздух, она выводит его в вентиляцию, делая очистку более эффективной.

Поэтому прежде, чем говорить проточной вытяжке однозначное «нет», желая сохранить на кухне красоту и гармонию, задумайтесь о том, что чистый воздух – это еще и здоровье самой хозяйки и всех тех, для кого она так вкусно готовит.

Рекомендуем

Установка мойки раковины на кухнеУстановка газовой плитыКак клеить фотообои на стену

Инструкция по монтажу

Порядок работ будет таким:

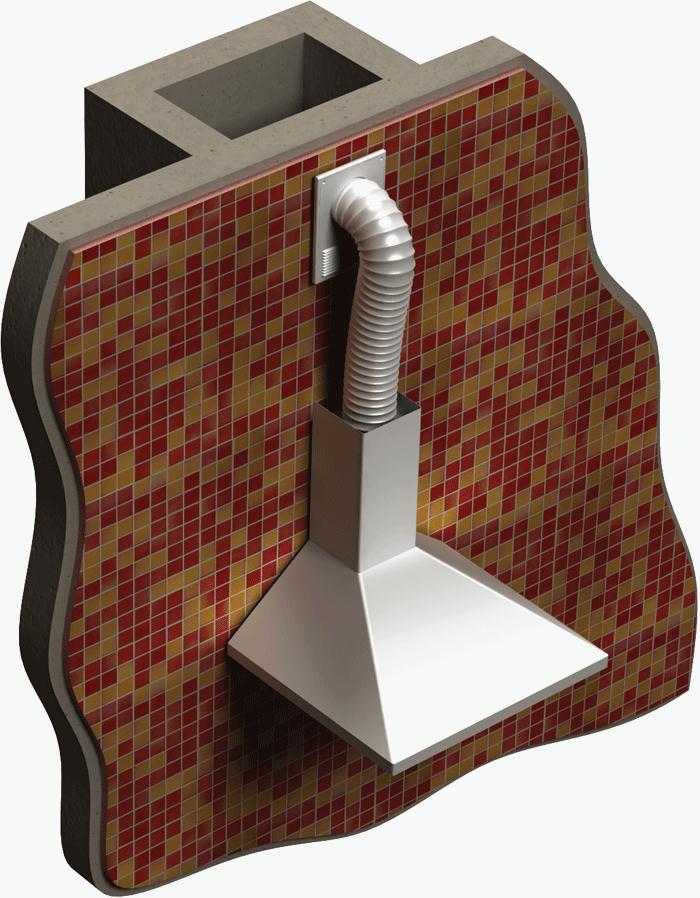

Растяните гофру до максимальной длины.
Наденьте трубу на выходной патрубок вытяжного устройства, закрепите хомутом.
Если расстояние до вентиляционного отверстия большое, через каждый метр-полтора дополнительно зафиксируйте воздуховод хомутами, чтобы предотвратить раскачивание во время работы системы.

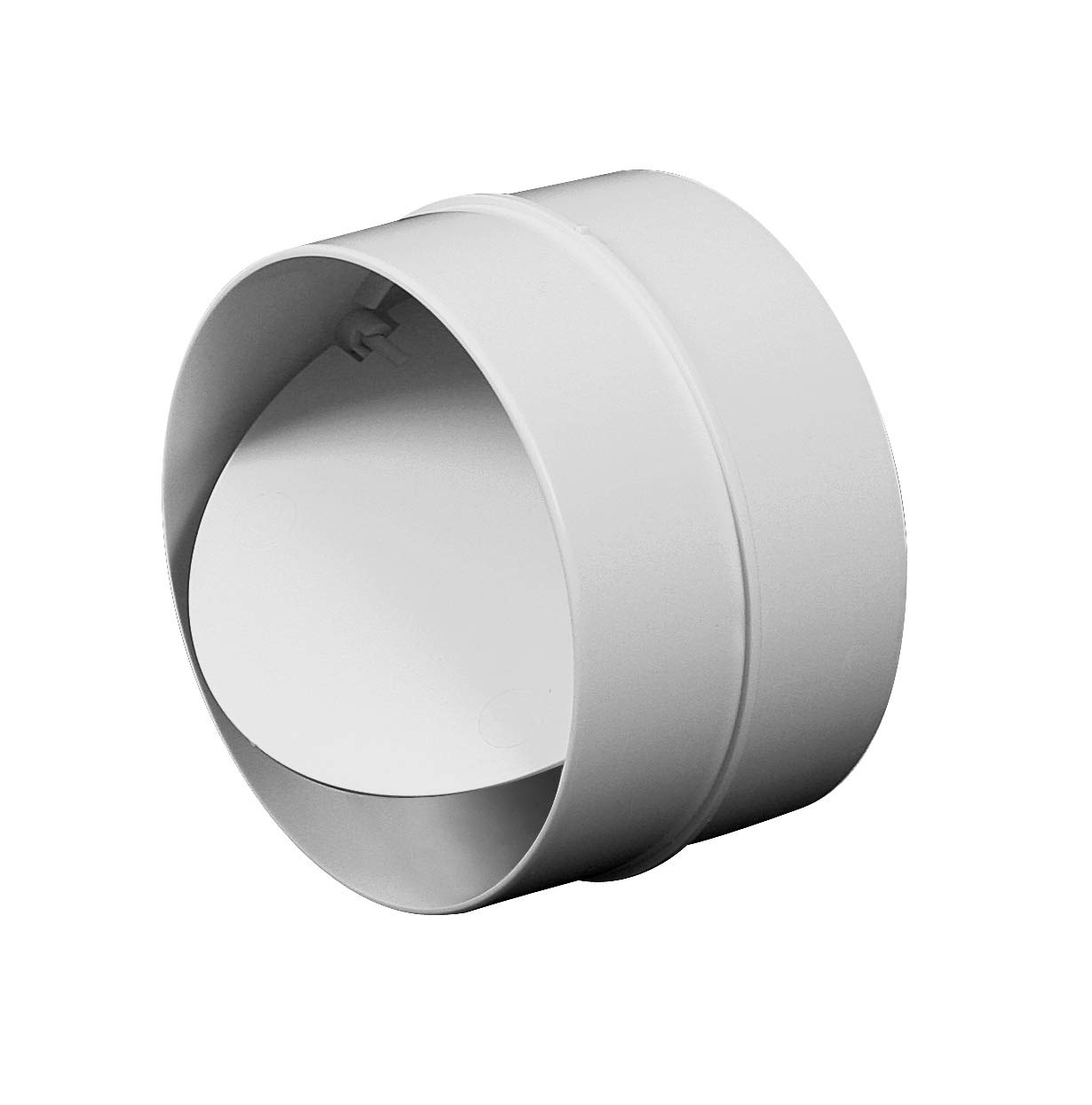

Закрепите на вентиляционном отверстии решетку с фланцем и обратным клапаном.
Вставьте гофру во фланец, надежно зафиксируйте соединение хомутом.

Подводим итог: какую гофрированную трубу лучше выбрать для кухни

Если вы хотите купить гофру для вытяжки, то ещё раз перечитайте наш материал и изучите плюсы и минусы. Выбирайте решение, которое позволит вам как можно дольше не сталкиваться с проблемами на кухне.

Подписывайтесь на наш канал в Яндекс.Дзен, чтобы ничего не пропустить!

Понравилась статья? Сохраните, чтобы не потерять!

Telegram VKontakte Odnoklassniki Facebook Twitter

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Источники:

  • https://derevyannie-doma. com/tehnologii/gofra-dlya-vytyazhki-kak-spryatat-na-kuhne-diametr.html
  • https://setafi.com/bytovaya-tehnika/vytyazhki/ustanovka-gofry-na-vytyazhku/
  • http://obustroen.ru/komnaty/kuhnya/gofra-dlya-vytyazhki.html
  • https://mr-build.ru/ventilyatciya/gofra-dlya-vytyazhki.html
  • https://homius.ru/gofra-dlya-vyityazhki.html



Awoco RH-R06 Прямоугольное вентиляционное отверстие из нержавеющей стали высотой 6 дюймов под шкафом, 4 скорости Вытяжка 900 куб. Футов в минуту со светодиодной подсветкой (прямоугольное вентиляционное отверстие 36 дюймов, Вт): Приборы

Я хотел оставить отзыв отчасти потому, что обнаружил, что экспертная информация о вытяжках довольно ограничена. Я перебирал несколько моделей вытяжек, прежде чем остановился на этой. Я выбрал его из-за высокого рейтинга CFM, мне нравится, как он выглядит, и мне нравится внешний вид настоящих кнопок, а не сенсорной панели. Мне нужно было что-то для нижнего шкафа с вентиляционным отверстием наверху, чтобы оно могло проходить через шкаф над ним. Я ранее установил воздуховод для гибридной микроволновой печи / вытяжки.

Безусловно, самая сложная часть монтажа - это вывести воздуховод наружу. В моем случае печь находится на внутренней стене, но рядом с внешней стеной, и я решил, что могу провести воздуховод через потолок над нашими шкафами. Я решил использовать круглый воздуховод из оцинкованной стали размером 6 x 24 дюйма, чтобы пройти от вытяжки вверх через шкаф, затем внутри потолка я проложил гибкий алюминиевый воздуховод к крышке внешней стены (он рассчитан на использование вытяжки), оба бренда Imperial. найдено в Lowes.Длина прохода внутри потолка составляла около 5 футов, и мне пришлось сделать 3 оборота, чтобы провести через воздуховод. Для вентиляционной крышки я использовал Speedi-Products EX-WCHD 06, найденный на Amazon. Проложить воздуховод через потолок было довольно сложно, мне пришлось вырезать дополнительное отверстие в сухой стене на потолке, чтобы протянуть туда руку и провести трубу через лабиринт водопровода из нашей ванной комнаты этажом выше. Как только я запустил воздуховод, я начал делать отверстия в шкафу. Вырезав отверстия, я проверил посадку между вытяжкой, жестким воздуховодом и шкафом, прежде чем попытаться установить их на место.Я обнаружил, что небольшой изгиб внутрь на задней части вентиляционного отверстия вытяжки позволяет ему легче проскользнуть через шов воздуховода.

Затем я установил воздуховод с 6-дюймовым зажимом для шланга на гибкий воздуховод, надел на него шкаф и вкрутил винты. Установив шкаф и воздуховод, я был готов повесить новый колпак. Я взял старый стол с подносом для телевизора и обрезал ножки до нужной высоты, чтобы стол, стоявший на плите, удерживал шкаф на пару дюймов ниже монтажной высоты.Это дало мне достаточно места для подключения и подготовки к установке. Электропроводка была простой, я проверил функции устройства с помощью прилагаемой вилки, прежде чем разрезать и жестко подключить его к электрике, которая уже была там. Возможно, стоит отметить, что провода выходят из верхней части устройства, для меня это не проблема, потому что под шкафом был полый зазор, но может быть проблемой для некоторых шкафов без этого места.

Когда дело дошло до подвешивания капота, я просверлил свои собственные отверстия, чтобы можно было установить прямо на шпильки.Они действительно включают в себя несколько пластиковых анкеров для гипсокартона, но я использовал именно те анкеры для других, более легких задач, приложений, и они ужасны, их вытаскивали из стены, разрывая гипсокартон вокруг него, я бы сам не стал им доверять для чего-то столь же тяжелого, как этот капюшон. Я смог прикрепить к двум шпилькам, просверлив собственные отверстия, а затем прикрепил верхнюю часть вытяжки к шкафу над ней. Одна небольшая проблема заключается в том, что фактическая ширина капота составляет около 29-1 / 2 дюйма, поэтому с обеих сторон есть зазор 1/4 дюйма.Вы действительно не замечаете, но я подумал, что это было странно, поскольку старая дешевая вытяжка была ровно 30 дюймов и идеально вписывалась в пространство.

Итак, насколько хорошо работает устройство? Я проверил его на следующий вечер, приготовив стейки на чугун. Я люблю готовить из чугуна, но вещи, которые я люблю готовить, как правило, вызывают много дыма, и небольшое отверстие, которое у нас было раньше (которое просто циркулировало через фильтр), в основном не помогало, весь дом был бы заполнен дымом каждый раз, когда я готовил, детектор дыма срабатывал, это действительно раздражало.Тогда мне пришлось бы открыть все окна и дать дому немного проветриться. Теперь с вытяжкой он без проблем справился с 3 стейками, немного дыма действительно выходило в остальную часть дома, но в целом очень разумно, не требовалось никакой дополнительной вентиляции, я работал с агрегатом на высокой мощности. На следующий день я приготовил гамбургеры с беконом на чугуне, который также выделяет тонны дыма, и снова устройство работало потрясающе, да, вы чувствовали запах, что приготовили, но количество дыма, которое вышло в дом, было для меня более чем приемлемым. .Готовлю другие вещи, например яйца, я делал несколько раз, и вы едва ли можете сказать, что что-то было приготовлено, где раньше вы точно знали, в какой бы комнате нашего дома вы ни находились, что кто-то только что приготовил яйца.

В высоком режиме устройство работает довольно громко, но я не думаю, что это серьезный недостаток, в основном это звук стремительного ветра, и для меня приоритетом является возможность готовить, не выкуривая дом. Я также проверил снаружи, пока готовил, и вы действительно можете увидеть, как дым выходит из внешнего отверстия, что для меня было хорошим знаком.Освещение на вытяжке действительно хорошее, намного лучше, чем у обычных лампочек, которые были у других моих вытяжек, это красивые белые светодиоды, которые дают много света на варочной поверхности и вокруг нее.

Для меня это огромное обновление, и я очень доволен этой покупкой, очень рекомендую. Я очень нервничал по поводу покупки устройства, не зная, насколько хорошо он будет работать до установки, и не был полностью удовлетворен информацией, которую смог найти по большинству доступных опций. Надеюсь, эта информация поможет вам принять решение.

Гофрированный кожух ПАРОВОЙ ТУРБИНЫ НИЗКОГО ДАВЛЕНИЯ

Изобретение в целом относится к паровым турбинам, а точнее к нижним вытяжным колпакам паровых турбин.

Внешний кожух паровой турбины обычно называют вытяжным колпаком. Основная функция вытяжного кожуха - отвод пара из ковша последней ступени внутренней оболочки в конденсатор с минимальной потерей давления. Обычно нижняя половина вытяжного кожуха поддерживает внутренний кожух и выступает в качестве опорной конструкции для ротора.Верхний вытяжной колпак обычно представляет собой крышку, направляющую пар в нижнюю половину вытяжки. Кожух для больших двухпоточных паровых турбин низкого давления имеет значительные размеры и вес и обычно собирается только на месте. Во многих паровых турбинах внутренний корпус паровой турбины, например, выпускной агрегат с двойным потоком вниз, имеет охватывающий вытяжной колпак, разделенный вертикально и проходящий вдоль противоположных сторон и концов турбины. В этой большой коробчатой ​​конструкции находится вся секция низкого давления турбины.Выпуск отработавшего пара из турбины обычно имеет коническую форму, и выпуск пара перенаправлен от обычно проходящего в осевом направлении направления потока к направлению потока под углом 90 градусов относительно осевого направления потока. Это 90-градусное направление потока может быть в любой плоскости: вниз, вверх или поперек. Таким образом, известные вытяжные колпаки для паровых турбин представляют собой большую прямолинейную конструкцию на выходном конце конической секции для поворота и рассеивания потока пара под прямым углом.

Нижняя половина вытяжного кожуха, отделенная вертикально от верхней половины, направляет отработанный поток пара в конденсатор, расположенный, как правило, под вытяжным кожухом.Нижний вытяжной колпак обычно поддерживает внутренний корпус турбины и соответствующие части парового тракта, такие как диафрагмы и т.п. Нижний вытяжной колпак подвергается дополнительной нагрузке за счет внешнего градиента давления между атмосферным давлением снаружи и почти вакуумным внутренним давлением. Нижний кожух вытяжного кожуха обычно представляет собой сборную конструкцию с пластинами из углеродистой стали. Обычно боковые стенки нижнего вытяжного колпака плоские и вертикально ориентированы. Чтобы обеспечить сопротивление прогибу боковин внутрь под вакуумной нагрузкой, нижний вытяжной колпак традиционно включает внутренние поперечные и продольные пластины и распорки.Эти внутренние поперечные и продольные пластины и стойки образуют перемычку, обычно под кожухом турбины и доходящую до боковых стенок. Вертикальные боковые стенки приводят к образованию области застойного потока под внутренним кожухом. Для вытяжек с плоскими стенками требуются проточные пластины. Пластины потока используются для предотвращения быстрого расширения отработанного пара после прохождения через ограничение горизонтального стыка между внутренним кожухом 25 и вытяжным колпаком 10 .

Использование внутренних ребер жесткости кожуха и проточных пластин является дорогостоящим.Кроме того, толстостенная пластина, используемая для боковых стенок, также является дорогостоящей. Предыдущие попытки повысить жесткость вытяжных колпаков были сосредоточены на различных комбинациях внутренних ребер жесткости (распорки труб, пластин) и увеличенной толщины стенок.

РИС. 1 показаны типовые схемы турбины низкого давления 100, с вытяжным колпаком. Вытяжной колпак 10 включает в себя верхний вытяжной колпак 15 и нижний вытяжной колпак 20 , стыкующийся в горизонтальном стыке 22 .Внутренний кожух 25 поддерживается несколькими опорными подушками 30 на нижнем вытяжном кожухе 20 . Для распределения нагрузки от этих опор на фундамент (фиг. 2) турбины низкого давления используются различные опорные конструкции в виде поперечных пластин 35 , балок 37 и подкосов 40 . Эти поперечные пластины 35 предотвращают всасывающий эффект боковых стенок 45 и торцевых стенок 50 и распределяют нагрузку, прилагаемую к кожуху из-за нагрузок на внутренний кожух 25 .Нижний вытяжной колпак , 20, может дополнительно обеспечивать опору , 55, для уплотнений вала (не показаны) и концевых подшипников (не показаны) для ротора турбины (не показаны). Нижний вытяжной колпак может включать в себя каркас , 70, , включая опорный выступ , 75, , который может опираться на внешний фундамент (фиг. 2).

Боковые стенки 45 и торцевые стенки 50 могут быть выполнены из плоских металлических пластин, соединенных по швам 62 сваркой или другими известными способами соединения.Из-за схожести конструкции и функции как боковые стенки, так и торцевые стенки могут в дальнейшем именоваться «боковыми стенками». Фундамент может состоять из бетона с отверстием, включая вертикальные стены, и иметь размеры, позволяющие разместить нижний вытяжной колпак с его вертикальными боковыми стенками внутри.

РИС. 2 показан осевой вид типичного вытяжного колпака для паровой турбины, показывающий плоские боковые стенки и ограниченный путь потока пара. Поток отработанного пара 65 в верхнем вытяжном кожухе 15 должен проходить через ограничение горизонтального стыка 80 между кожухом 10 и внутренним кожухом 25 , прежде чем достигнет прямоугольной области желоба 95 , которая передает пар вниз к отверстию конденсатора 85 в нижней части нижнего вытяжного кожуха 20 .Отверстие конденсатора 85 намного больше, чем сужение горизонтального стыка 80 , что приводит к застойной зоне 97 под внутренним кожухом 25 . Чтобы избежать неконтролируемого расширения после сужения горизонтального стыка 80 , добавлены проточные пластины 98 . Чтобы контролировать отклонения желоба , 95, из-за действующего внутрь градиента давления, поперечные опорные пластины , 35, обеспечивают внутреннюю жесткость.

Проблема ранее решалась путем установки поперечных пластин и пластин жесткости через капот. До сих пор использовалась методика, которая заключалась в том, чтобы сделать капот достаточно жестким путем добавления материала, чтобы избежать чрезмерного прогиба. Проблема в том, что для контроля прогибов боковых и торцевых стенок вытяжки внутри вытяжки требуются поперечные ребра жесткости и распорки. Наличие этих поперечных ребер жесткости и распорок увеличивает сложность капота, увеличивает вес капота и создает аэроблокировку пути потока отработавшего пара, что приводит к потере аэродинамических характеристик.

Соответственно, может быть желательно предоставить альтернативную конструкцию кожуха, которая снижает стоимость, сложность и улучшает распределение потока.

Настоящее изобретение относится к устройству и способу создания усиленного нижнего вытяжного колпака для паровой турбины. Жесткость может быть обеспечена за счет гофрированного армирования, предусмотренного на внешней поверхности боковых стенок нижнего капота.

Вкратце, в соответствии с одним аспектом настоящего изобретения предоставляется вытяжной колпак паровой турбины.Вытяжной колпак паровой турбины включает нижний вытяжной колпак, соединенный в горизонтальном стыке с верхней вытяжной частью. В нижнем вытяжном кожухе предусмотрена секция желоба. Противоположные боковые стенки секции желоба имеют двойную стенку.

В соответствии с дополнительным аспектом настоящего изобретения предложен способ усиления боковых стенок нижнего вытяжного колпака вытяжного колпака паровой турбины. Способ включает усиление противоположных боковых стенок двойной боковой стенкой на участке желоба ниже горизонтального стыка нижнего колпака.

Эти и другие особенности, аспекты и преимущества настоящего изобретения станут более понятными, когда следующее подробное описание будет прочитано со ссылкой на прилагаемые чертежи, на которых одинаковые символы представляют одинаковые ведра на всех чертежах, на которых:

Фиг. 1 показаны типовые схемы турбины низкого давления с вытяжным колпаком;

РИС. 2 - осевой вид типичного вытяжного колпака для паровой турбины, показывающий плоские боковые стенки и ограниченный путь потока пара;

РИС.3 - вид по оси варианта осуществления вытяжного колпака согласно настоящему изобретению для паровой турбины с гофрированными двойными боковыми стенками для нижнего вытяжного колпака;

РИС. 4A-4D - иллюстративные гофрированные стеновые элементы, которые могут быть использованы в двустенных боковых стенках нижнего вытяжного колпака;

РИС. 5 - изометрический вид с частичным вырезом вытяжного кожуха паровой турбины с трапециевидным гофром на нижнем вытяжном кожухе; и

ФИГ.На фиг.6 показана теплоизоляция между внутренней пластинчатой ​​стенкой и гофрированной опорной стенкой боковых стенок нижнего вытяжного колпака.

Следующие ниже варианты осуществления настоящего изобретения имеют много преимуществ, включая улучшение как жесткости боковых стенок нижнего вытяжного колпака, так и распределения потока в области желоба нижнего вытяжного колпака. Противоположные боковые стенки усилены двойными стенками, включая гофрированную основу для увеличения прочности и снижения веса.Гофрированная опорная стенка добавляет прочности, чтобы противостоять деформации боковых стенок и торцевых стенок из-за градиента давления между внешней атмосферой и условиями вакуума внутри вытяжного колпака. Повышение жесткости положительно скажется на зазоре между статором и компонентами ротора турбины из-за уменьшения прогиба торцевой стенки. Дополнительная прочность противоположных боковых стенок дополнительно позволяет уменьшить поперечные ребра жесткости и распорки в нижнем капоте, тем самым обеспечивая улучшенное распределение потока и улучшенные аэродинамические и термодинамические характеристики вытяжного колпака.Использование конструкций с двойными стенками может дополнительно позволить уменьшить толщину пластины боковых стенок примерно наполовину по сравнению с типичными конструкциями предшествующего уровня техники. Уменьшение опорных конструкций внутри вытяжного кожуха и уменьшение размера пластин дополнительно обеспечит экономию материалов и затрат на сборку.

В настоящем изобретении широкие плоские боковые стенки секции желоба нижнего вытяжного колпака ниже горизонтального стыка армированы двойными стенками. Двойные стенки включают внешнюю гофрированную стенку, соединенную со стенкой первой пластины.Внутренняя стенка пластины включает, по существу, плоские пластины. Наружная гофрированная стенка может включать в себя множество отдельных гофрированных элементов. Дискретные гофрированные элементы могут быть выровнены параллельно друг другу и, как правило, в осевом направлении вдоль задней поверхности внутренней стенки пластины. В качестве альтернативы отдельные гофрированные элементы могут быть выровнены параллельно друг другу и, как правило, вертикально вдоль задней поверхности внутренней стенки пластины.

Дискретные гофрированные элементы могут состоять из множества плоских пластинчатых элементов, соединенных вместе по длине гофра.Множество плоских пластинчатых элементов можно соединять любым из различных известных способов соединения, например сваркой. Плоские пластинчатые элементы, соединенные по длине гофра, могут образовывать любую из множества форм по отношению к внутренней пластинчатой ​​стенке, включая трапецию и коробку. Дискретные гофрированные элементы могут быть сформированы из отдельных пластин, сформированных в форме канавок, таких как полукруг или полуэллипс. Гофра может дополнительно включать форму балки, включая, но не ограничиваясь этим, двутавровую балку, двутавровую балку и Т-образную балку.Гофра, использующая форму балки, может располагаться горизонтально или вертикально на внешней поверхности плиты внутренней стенки.

Гофрированная основа может занимать зазор между внутренней пластинчатой ​​стенкой нижнего вытяжного колпака и окружающим фундаментом при установке паровой турбины.

В соответствии с другим вариантом осуществления настоящего изобретения предложен способ усиления боковых стенок нижнего вытяжного кожуха паровой турбины путем обеспечения двойных стенок боковых стенок секции желоба нижнего вытяжного кожуха.Способ включает соединение внешней гофрированной стенки с внутренней стенкой пластины, при этом внутренняя стенка пластины может включать в себя по существу плоскую стенку пластины. Способ дополнительно включает размещение множества дискретных гофрированных элементов внешней гофрированной стенки, параллельных друг другу и, как правило, в осевом направлении вдоль внешней поверхности внутренней стенки пластины. Альтернативно, способ усиления противоположных боковых стенок может включать в себя расположение множества отдельных гофрированных элементов внешней гофрированной стенки, параллельных друг другу и обычно вертикально вдоль внешней поверхности внутренней стенки пластины.

Способ усиления противоположных боковых стенок может также включать соединение плоских пластинчатых элементов по длине гофры для образования отдельных гофрированных элементов. Плоские пластинчатые элементы могут быть соединены швом по длине элемента с помощью сварки или других известных способов соединения. Способ может включать соединение плоских пластинчатых элементов в различных конфигурациях для обеспечения усиления внутренней пластинчатой ​​стенки. Соединение плоских пластинчатых элементов может включать формирование трапециевидного или коробчатого элемента относительно внутренней стенки пластины.

В качестве альтернативы, способ может включать формирование отдельных гофрированных элементов путем изгиба или придания формы пластине различной формы, в том числе рифленой конструкции относительно внутренней стенки пластины. Способ может также включать присоединение рифленых гофрированных элементов к внутренней стенке пластины. Способ усиления противоположных боковых стенок может также включать присоединение элементов балки жесткости к внутренней пластинчатой ​​стенке.

Любая комбинация отдельных гофрированных элементов, прикрепленных к внутренней пластинчатой ​​стенке противоположных боковых стенок нижнего вытяжного колпака, может уменьшить или исключить необходимость во внутренних ребрах жесткости и толстых боковых стенках, снижая стоимость вытяжки.Удаление внутренних ребер жесткости также снижает блокировку потока, улучшая аэродинамические характеристики. Боковые стенки предназначены для управления расширением пара в желобе, что также улучшает аэродинамические характеристики. Лучшее управление потоком в желобе, позволяющее лучше использовать застойную зону под внутренним кожухом, снижает потребность в дорогостоящих пластинах потока. Кроме того, это позволяет уменьшить отверстие для конденсатора, что снижает общую стоимость установки.

РИС. Фиг.3 - вид в осевом разрезе варианта осуществления вытяжного кожуха согласно настоящему изобретению для паровой турбины, включающего гофрированные двойные боковые стенки для нижнего вытяжного кожуха паровой турбины.В устройстве согласно изобретению боковые стенки , 110, в области желоба , 95, нижнего вытяжного кожуха 20, содержат двойные стенки. Боковые стенки с двойными стенками 110 обычно проходят вертикально от опорного выступа 75 . Между боковыми стенками и фундаментом 90 предусмотрено пространство 115 . Боковые стенки с двойными стенками , 110, включают внутреннюю пластину 120 и гофрированную внешнюю стенку 130 .Внутренняя пластина , 120, может быть цельной или может включать в себя соединение со швом меньших пластин, соединенных сваркой или другими известными способами соединения. Гофры могут иметь различную ориентацию, но обычно могут быть расположены в осевом или вертикальном направлении по отношению к вытяжному кожуху. Гофрированная внешняя стенка может быть присоединена к внутренней стенке с помощью сварки или других известных способов соединения. Гофры, показанные на фиг. 3 имеют трапециевидную форму, однако в качестве альтернативы в двустенной конструкции можно использовать другие гофры.

РИС. 4A-4D показаны примерные гофрированные стеновые элементы, которые могут быть использованы в двустенных боковых стенках нижнего вытяжного колпака. ИНЖИР. 4A показана двойная боковая стенка , 210, , включая трапециевидную гофру , 215, на внутренней стенке плоской пластины , 220, . ИНЖИР. 4B показана двойная боковая стенка 230, , включая короб 935 на внутренней стенке плоской пластины 240 . ИНЖИР. 4С показана двойная боковая стенка 250 , включая рифленую гофру 255 на внутренней стенке плоской пластины 260 .ИНЖИР. 4D показана двойная боковая стенка 270 , включая гофр двутавровой балки 975 на внутренней стенке плоской пластины 280 .

РИС. 5 - изометрический вид с частичным вырезом вытяжного кожуха паровой турбины с трапециевидным гофром на нижнем вытяжном кожухе. Вытяжная секция , 300, включает в себя верхнюю вытяжную секцию , 310, и нижнюю вытяжную секцию , 320, . Трапециевидная гофрированная стенка , 330, соединена с внешней поверхностью 340 внутренней пластинчатой ​​стенки 350 , образуя двойную стенку, обеспечивающую дополнительную прочность и сопротивление деформации боковым стенкам.

РИС. На фиг.6 показана теплоизоляция между внутренней пластинчатой ​​стенкой и гофрированной опорной стенкой боковых стенок нижнего вытяжного колпака. Согласно другому аспекту настоящего изобретения теплоизоляция , 140, может быть предусмотрена в пространстве 125 между внутренней пластиной стенкой , 120, и гофрированной опорной стенкой , 130, . Теплоизоляция снижает потери тепла из вытяжного колпака в окружающую среду за пределами боковой стенки 110 .Можно использовать теплоизоляционный материал, такой как, помимо прочего, стекловолокно.

Хотя здесь описаны различные варианты осуществления, из описания будет понятно, что в них могут быть выполнены различные комбинации элементов, вариаций или улучшений, которые находятся в пределах объема изобретения.

Выбор вытяжки, вытяжки, кухонной вытяжки, кухонной вентиляции - советы эксперта

Блоки питания для вентиляторов
Главная> Кухня> Вытяжки> Выбор вытяжки
Взгляд эксперта
Меня зовут Майкл Глисон, и я уже более 55 лет, сначала как владелец дизайна кухонных шкафов и монтажные фирмы (31 год) и последние 25 лет как основатель KitchenSource.com и RangeHoods.com. Я знаю, насколько сложно для вас выбрать правильную вытяжку для вашего кухонного проекта, и я рад поделиться своим опытом в надежде, что ваш окончательный выбор будет идеальным для вашей дом.
Назначение вытяжки
Это может показаться очевидным, но вопрос «Зачем возиться с вытяжкой?» Требует рассмотрения в качестве начала вашего поиска.Основная цель кухонной вентиляции - уменьшить запахи при приготовлении пищи, тепло и конденсат, выводя их наружу. Еще одна важная цель вытяжки предназначена для улавливания жира, чтобы предотвратить его осаждение по всей кухне.
Типы вытяжек
Крепление под шкаф
Как видно из названия, этот тип вытяжки крепится к нижней части шкафа.Он может выходить прямо задняя часть может проходить через шкаф или может немного подниматься, а затем выходить из задней части. Вы можете потерять место для хранения вещей в шкафу, но что с того? - над капотом всегда грязно, и получить доступ непросто в любом случае! Очень немногие вытяжки этого типа имеют выносной вентилятор.
Настенное крепление
Вытяжной колпак этого типа непосредственно прикреплен к стене и может иметь декоративный дымоход или потолок, чтобы выровняться с верхом ваших шкафов или «исчезнуть» в вашем потолке.Может иметь внутренний или выносной вентилятор, и он может выходить прямо через спину, подниматься прямо вверх или вверх, а затем горизонтально.
Крепление потолочное (островное)
Вытяжка этого типа подвешивается к потолку над островом или полуостровом.Он также может висеть на навесных шкафах. Вы можете повесить его повыше, чтобы не блокировать обзор, и в этом случае потребуется большее покрытие, чем это было бы в ситуации настенного крепления. Я бы порекомендовал по крайней мере дополнительные 3 дюйма по всему периметру (для 30-дюймовой плиты потребуется вытяжка на 36 дюймов. Также потребуется больше кубических футов в минуту, чтобы компенсировать дополнительную высоту и ветер, проходящий через вашу кухню.
Нисходящая вентиляция
Вентиляция вниз прошла долгий путь за последние 20 лет и в основном используется на кухонных островах или полуостровах.Этот тип блока также можно использовать для варочной панели у стены. Но почему? Пары отводятся вниз под пол и наружу (как в сушилке для белья) или в подвал и наружу. Модель с более низким энергопотреблением, подходящая для электрической или небольшой газовой плиты, часто имеет блок питания, расположенный в шкафу внизу. Блок с большей мощностью обычно размещается в подвале, что позволяет избежать потери хранилища. модель в шкафу может вызвать в кухонном шкафу. Конечно, вы также можете разместить в подвале блоки с меньшей мощностью, чтобы избежать это потеря памяти.
Устройства с нисходящим потоком относительно неэффективны, потому что они должны бороться с естественным восходящим потоком воздуха и чаще всего используются в ситуации острова, если вы не хотите закрывать обзор - или если ваш топик нужно разместить впереди окна.

Некоторые модели с нисходящим потоком проходят от передней части к задней части столешницы и в основном используются между модульными плитами; у других есть вентиляционные отверстия на заднем крае плиты, но они не подходят, когда используется верхняя часть полноразмерного диапазона (если столешница не будет увеличена в глубину).

[также известные как вкладыши в вытяжку, блоки питания по индивидуальному заказу, блоки питания для кухни, или подкладки капота]
Эти блоки питания содержат «внутренности» вытяжки, изготовленной по индивидуальному заказу или по заказу, и содержат нагнетатель (и), жироуловитель (и), фонари и (обычно) органы управления. Они предназначены в основном для использования в индивидуальных или деревянных вытяжках или вытяжках «своего» стиля.Они вписываются в ваше собственное творение или в раковину из дерева, гипса или металла, изготовленную другими. Блоки питания

часто поставляются с легкоочищаемым порошковым покрытием из металла или нержавеющей стали. подкладка, обеспечивающая плотное прилегание и легкость очистки нижней части капюшона.

Вентилятор настенный
Даже если вывести вытяжку наружу может быть непросто, не поддавайтесь соблазну установить стену вентилятор вместо него.Такой вентилятор может быть хорош для общей вентиляции, но бесполезен для удаления дыма с плиты. К тому же у вас будет жир на всех ваших стенах и поверхностях. Если у вас установлен настенный вентилятор а также вытяжку, не забудьте выключить настенный вентилятор при использовании вытяжки, иначе вытяжка будет неэффективной.
Верх

100-300 куб. Фут / мин | 300-600 куб. Футов в минуту | 600-900 куб. Футов в минуту | 900-1200 куб. Футов в минуту | 1200 куб. Футов в минуту и ​​более
кубических футов в минуту (куб. Фут / мин) - это мера объема выпускаемого воздуха. через вытяжку.Это измерение всегда основано на том, когда вытяжка работает на полной скорости и при нулевом давлении, то есть без сопротивления каких-либо воздуховодов. В зависимости от Благодаря расстоянию наружу, типу и количеству изгибов, а также сопротивлению обратного клапана и стеновой пластине, эта мощность может быть значительно снижена. Требования к кубу в минуту для вашей кухни будут зависеть от типа и мощности вашей приставки, размера вытяжки, ее расположения, а также длины и конфигурации воздуховодов.Все ситуации индивидуальны, поэтому я могу делать только средние предложения для требуемой CFM; но я могу сказать с уверенностью, что лучше иметь слишком много, чем мало.
Предлагаемые требования CFM для варочных панелей:
Электрический:
Вообще говоря, электрическая варочная панель является маломощной, и ей нужна только вытяжка мощностью от 150 до 300 кубических футов в минуту.Если у вас есть электрическая фритюрница, относитесь к ней как если бы это была газовая плита.
Газ:
«Обычные» газовые варочные панели имеют выходную мощность примерно до 40 000 британских тепловых единиц (британских тепловых единиц), и, поскольку они почти всегда используются в ситуации «у стены», вы можете использовать эта простая формула поможет сделать ваш выбор.Вычислите рейтинг btu вашей варочной поверхности, сложив мощность каждой конфорки, а затем разделите полученную сумму на 100, например Для топа на 30 000 БТЕ потребуется вентилятор 300 кубических футов в минуту.
High Output ["Professional"]:
Столешницы профессионального стиля могут достигать мощности, сравнимой с небольшой печью в ресторане, и могут выделять огромное количество тепла.Простой расчет Total BTUs / 100 = CFM (например, для верхней части 60000 BTU потребуется воздуходувка 600cfm) подходит для много ситуаций, но вам, возможно, потребуется рассмотреть больше CFM:
  • , если у вас очень длинный участок воздуховодов (особенно с изгибами под углом 90 градусов).
  • , если вытяжка расположена очень высоко над верхней частью вытяжки;
  • , если вы не можете обеспечить большую площадь водосбора, выбрав ширину и глубину больше, чем вершина хребта - особенно в случае острова или полуострова;
  • , если вы хотите снизить уровень шума, выбрав сверхмощную вытяжку, но установив ее на более низком уровне.
  • Топ
    Центробежные нагнетатели [также известные как воздуходувки с короткозамкнутым ротором]
    В вашем вытяжке, скорее всего, будет центробежный вентилятор с короткозамкнутым ротором или вентилятор с воздушным кольцом. Центробежный Воздуходувка более эффективна, обеспечивает больше CFM и менее шумна, но обычно более дорогостоящая.Он работает как весло на пароходе и поднимает воздух вверх.

    Вентилятор с воздушным кольцом [также известный как лопасть вентилятора; роторный] разряжается горизонтально и более шумно, более экономичный, но менее эффективный.

    Топ
    Это непростой вопрос. Вы можете почувствовать конфликт между тем, насколько эффективной должна быть вытяжка, и как бы вы хотели, чтобы ваш капюшон выглядел.Дым, пар и жир от варочной поверхности не будут течь прямым потоком, а будут блуждать. Таким образом, ваша вытяжка должна иметь достаточное количество CFM и соответствующее покрытие над вашей вытяжкой, чтобы улавливать эти пары. Обратите внимание, что вытяжки на самом деле сделаны немного меньше по ширине, чем заявлено, поэтому они подходят для стандартного пространства, например. 30-дюймовый капюшон предназначен для размещения в 30-дюймовом пространстве.

    При выборе настенного крепления или вытяжки под шкафом имейте в виду следующие факторы:

    Тщательная планировка навесного шкафа расположение по отношению к вашим базовым шкафам может позволить вам оставить пространство для вытяжного колпака не менее чем на 3 дюйма шире с каждой стороны, чем верхняя часть диапазона. Эта дополнительная ширина будет уносить гораздо больше дыма. и сделайте вентиляцию вашей кухни намного лучше. Если вы решите соответствовать ширине вытяжки и варочной поверхности, только обратите внимание на возможные опаление дна внутренних углов шкафов, особенно если они находятся всего на 12-15 дюймов от поверхности столешницы - особенно если вы используете газ.

    Глубина (спереди назад):
    Большинство столешниц имеют глубину 25 дюймов. Вытяжные вытяжки для кухни устанавливаются под шкафом или на стене. на глубине приблизительно 20 дюймов, 22 дюйма, 24 дюйма и 27 дюймов. 20 " Deep подходит для электрических и газовых топов с низким выходом, особенно если они всего на 18–20 дюймов выше максимума диапазона. Я предлагаю 22 "или 24" глубиной, если высота вытяжки превышает 500 кубических футов в минуту, и 27 дюймов, если высота вытяжки превышает 850 кубических футов в минуту.

    Высота от верхней части диапазона:
    Чем ниже, тем лучше, особенно для вытяжек с низким cfm.Если у вас есть электрическая плита, то 18 дюймов и выше вполне подойдут, но если вы установите вытяжку ниже 18 дюймов, вы не сможете заглянуть в кастрюли. Для газовой горелки менее 40000 британских тепловых единиц, 20 дюймов, если часто рекомендуется, но я предпочитаю 24 дюйма, потому что газовое пламя, как известно, перепрыгивает через промежуток до 20 дюймов. Это особенно возможно, если газовое кольцо включено без какого-либо горшка. или если жироуловитель вытяжки недавно не очищался.

    Чем выше ваша вытяжка от верхней границы, тем менее эффективна она будет, поэтому важно компенсировать лишнюю высоту за счет увеличения CFM и / или покрытия (ширины и глубины).Вытяжки 600 CFM или выше должны быть подняты как минимум на 30 дюймов, но все, что превышает 30 дюймов, может сделать видимыми всю грязь и жир на жироуловителе.

    Как я уже сказал, «Чем выше ваша вытяжка от верхней границы, тем менее эффективна она будет», но главное соображение - сохранить голову в целости и сохранности. В свое время у меня было несколько неприятных трещин на башмаке, поэтому я предлагаю 30 дюймов в высоту, когда высота капота составляет 24–27 дюймов, а CFM составляет 600 или более; 24 дюйма для капюшона глубиной 22–24 дюйма и до 500 кубических футов в минуту; и 18 "- 20" для электрического или маломощного бензобака до примерно 40 000 БТЕ.

    Топ
    Воздуховод наружу
    Очень важно, чтобы размер воздуховода, выходящего за пределы вытяжки, был правильным.Занижение размера вызовет сопротивление обратному потоку и бафтингу, в результате повышается уровень шума. Ни при каких обстоятельствах не использовать воздуховоды. изготовлен из материалов, отличных от металла!

    Размер воздуховода:
    Как правило, большинство вытяжек под шкафом и многие вытяжки с настенным креплением до 600 кубических футов в минуту - стандартный круглый воздуховод диаметром 6 дюймов или эквивалентный прямоугольный воздуховод.Однако в некоторых заявляет, что 6 дюймов могут быть недоступны, потому что стандартным является 7-дюймовый круглый. Использование 7 дюймов при указании 6 дюймов - это нормально и немного увеличит поток воздуха через вытяжку, в то время как использование 6 дюймов вместо 7 дюймов немного уменьшит поток. Хотя многие производители вытяжек предполагают, что воздуховоды диаметром 6 дюймов подходят для 600 кубических футов в минуту, я настоятельно рекомендую 8 дюймов (7 дюймов тоже подойдет, если это все, что вам доступно).

    Длинные рейсы:
    Если длина вашего воздуховода превышает 20 футов, я бы посоветовал вам добавить дополнительные 100 кубических футов в минуту плюс дополнительные 100 кубических футов в минуту для каждого изгиба на 90 градусов.

    Форма:
    В основном заходит воздуховод. Но можно использовать квадратную или прямоугольную форму. воздуховод при условии, что он будет пропускать эквивалентный объем воздуха, например Круглые 6 дюймов могут быть заменены прямоугольными 3-1 / 4 на 10 дюймов. Некоторые вытяжки поставляются с переходной частью в комплекте. Использование прямоугольных воздуховодов может спасти жизнь. если положить его поверх ваших шкафов, где корона может скрыть его, или при использовании с менее громоздким софитом.
    Старайтесь избегать гибких воздуховодов (если вы не можете их натянуть), так как гофрированная внутренняя поверхность будет вызывать сопротивление и шум трения.

    Амортизатор:
    Проверьте, есть ли у вас вытяжка. select имеет встроенный обратный клапан. Если нет, включите его в свой участок воздуховода, обычно как часть наружной стены или перекрытия крыши.

    Сценарии воздуховодов:

    • Непосредственно снаружи - требуется меньше CFM
    • Примерно на 9 дюймов, а затем наружу с изгибом на 90 градусов - требует меньше CFM и будет тише
    • Вверх и сквозь крышу - нужно больше CFM
    • Вниз и вперед - нужно намного больше CFM
    • Вверх и в стороны на шкафчиках - нужно еще немного CFM
    • Через заднюю стену в другую комнату и наружу оттуда - нужно еще немного CFM
    Типичный воздуховод с внутренним вентилятором
    Top

    Вытяжки без воздуховодов [также известные как вытяжки с рециркуляцией, вытяжки без вентиляции или вытяжки без воздуховодов]

    Я считаю вытяжку без воздуховодов крайней мерой, если вы не можете найти способ вывести отходы наружу.Хотя такая вытяжка будет улавливать жир и убивать запахи (пока активен уголь в фильтре), она не уменьшает конденсат и дым, вызванные приготовлением пищи. Это особенно проблема, если вы готовите на газе, который выделяет много конденсата. В зависимости от того, сколько вы готовите может потребоваться замена угольных фильтров каждые 2-6 месяцев, чтобы избавиться от запаха готовки.

    Мой более чем 48-летний опыт показал, что некоторые строители / ремонтники могут скажу вам, что ваша ситуация не позволит вам использовать вытяжку, хотя на самом деле, приложив немного больше усилий, это будет возможно.Хотя это может стоить немного дороже, с годами вы получите огромную выгоду от правильно вентилируемой вытяжки.

    Многие обычные вытяжки можно использовать в одном из двух режимов - а) как вытяжной колпак или б) как рециркуляционный колпак, установив бесканальный переходной комплект (часто включаемый бесплатно) плюс угольные фильтры.

    Верх
    У большинства вытяжек вентиляторы или воздуходувки установлены внутри вытяжки.Внешний вентилятор, установленный удаленно от вытяжки, на внешней стене или на крыше, может быть вариантом, который следует рассмотреть, если вас беспокоит шум - но только если он установлен на расстоянии более 15 футов. Если внешний вентилятор установлен на внешней стене прямо за вытяжкой, он будет не менее шумным. Фактически, если нагнетатель установлен в пределах 15 футов, уровень звука может фактически увеличиться, потому что почти все внешние агрегаты нагнетателя шумят сами по себе.
    Внешние и встроенные вентиляторы
    немного более эффективны, потому что они втягивают, а не проталкивают воздух через вытяжку, и их "необходимо учитывать", если ваш требуемый уровень кубических футов в минуту очень высок - скажем, 1000-1500 кубических футов в минуту и ​​выше.(Обратите внимание, что Imperial предлагает очень высокую производительность при использовании двух внутренних вентиляторов, которые производят 1200 или 1330 кубических футов в минуту при уровне звука только один вентилятор 600cfm. Два или более воздуходувок, работающих с одинаковой скоростью и частотой, не увеличивают уровень шума выше, чем у одного).
    Другой вариант - встроенная воздуходувка, размещенная в воздуховоде где-то между вытяжкой и внешней стеной или потолочной панелью. Однако, несмотря на то, что уровень шума двигателя вентилятора можно уменьшить или устранить, вы можете почувствовать вибрационный шум от воздуховода.

    Внешний вентилятор нельзя использовать вместе с внутренним вентилятором. Это приведет к повреждению одного из двух двигателей воздуходувки.

    Все ситуации индивидуальны, но я обычно советую своим клиентам избегать дополнительных расходов, если нет явного преимущества от использования удаленных нагнетателей.

    Топ
    Уровень шума [звуковые сигналы, децибелы (дБА)]

    2.1-3.0 Соны | 3.1-4.0 Соны | 4.1-5.0 Соны | 5.1 Sones и выше
    Хотя мои клиенты, очевидно, хотят эффективную кухню, свободную от табачного дыма, одна из основных проблем Мне часто говорят об уровне шума - и я уверен, что вас это тоже сильно беспокоит.

    Большая часть шума вытяжки исходит от двигателя вентилятора, но значительный уровень также исходит от потока воздуха через воздуховод. Это может быть намного больше, если размер воздуховода неправильный (например, при использовании воздуховода диаметром 6 дюймов для вытяжки, требующей 8 дюймов).Или когда слишком много изгибов на 90 градусов или внешняя решетка неправильного типа (т.е. большее сопротивление = больше шума).

    Уровень шума вытяжки всегда измеряется при максимальной мощности, но будет намного тише при более низкой настройке мощности, например вытяжка 600 кубических футов в минуту на 4 Sones может иметь регулируемое или многоскоростное управление, которое снижает уровень шума до 2 Соны в самое низкое значение.
    Справочная таблица: Чем меньше число, тем тише вытяжка. См. Таблицу для приблизительного сравнения Sone и Decible.

    Имейте в виду, что восприятие звука субъективно и становится шумом только тогда, когда его уровень не нравится слушателю. Измерение шума здесь, в США, выражается в Сонах, но поскольку многие вытяжки, доступные здесь, на самом деле сделаны за границей, вы следует знать о шкале децибел, используемой в большинстве остальных мир.Каждая шкала измерения сильно отличается по своему подходу. - Соны линейны, например 2 сона - это в два раза уровень шума 1 сона, 3 сона - в три раза. Децибелы прогрессивные, например измерение в 50,1 децибел лишь немного шумнее, чем значение в 50 децибел. Давление, частота и расстояние от источника также влияют на восприятие, но поскольку такая же ситуация будет иметь место на вашей кухне, независимо от того, какую вытяжку мы выберем, мы можем игнорировать эти факторы в нашей основной сравнительной расчеты.На мой взгляд, размер 2 сона примерно такой же, как у гудящего холодильника, а 8 сона сродни измерению. работает трактор!

    Прибл. Таблица преобразования
    Очевидно, что чем тише, тем лучше, но убедитесь, что у вытяжки достаточно мощности для работы. Возможно, имеет смысл купить вытяжку с большей производительностью, чем вам нужно, и запускать ее на более низкой скорости.Это значительно снизит шум. Также убедитесь, что у него есть регулировка скорости или многоскорость, даже если это дороже. Учитывайте дополнительные расходы по сравнению с количеством сэкономленных лет обострения!
    Топ
    Жироуловители предназначены для улавливания жира, взвешенного в парах, выходящих из вашей варочной панели.Это три типа из ловушек широко используются: сетка, перегородка и чашка.

    Ловушки MESH из алюминия или нержавеющей стали являются наиболее распространенными и может быть очень эффективным. Однако они нуждаются в частой чистке, чтобы предотвратить засорение и, таким образом, уменьшение потока воздуха, поэтому убедитесь, что их можно мыть в посудомоечной машине. Требуется осторожное обращение, чтобы не допустить их потери формы (замену можно получить у большинства производителей).

    Фильтры-ловушки с перегородкой часто выбирают из-за их «профессионального» внешнего вида, но на самом деле они лучше, потому что задерживают больше жира, не блокируя и не уменьшая воздушный поток.Они также жесткие и сохранят свой внешний вид неопределенно долго - просто убедитесь, что они тоже можно мыть в посудомоечной машине.

    Ловушка CUP - это умный, но необычный способ улавливания жира, немного похожий на поддон под барбекю, и доступен только на нескольких моделях.

    Для всех жироуловителей существует реальный риск возгорания, если вы не будете содержать их в чистоте. Капля смазки может капнуть на открытое пламя и пуф!

    ФИЛЬТРЫ обычно изготавливаются из древесного угля и предназначены для поглощения запахов приготовления пищи.Их действительно нужно менять, часто или реже, в зависимости от того, сколько вы готовите. Они есть обычно используется только для вытяжек без вентиляции наружу.

    Верх

    Вытяжки для улицы [Lanai Ventilation]
    Покрытие и мощность необходимы, чтобы справиться с огромным выбросом дыма от барбекю, когда на него впервые кладут еду.Немного качественной нержавеющей стальные кожухи, например, сделанные Доступны модели Imperial с глубиной 27 или 28 дюймов, чтобы обеспечить лучший результат. покрытие. В зависимости от рейтинга btu вашего барбекю, любое качество кожух из нержавеющей стали с расходом воздуха 600 - 1500 куб. футов в минуту будет отлично. Но не ждите от уличной вытяжки долгой жизни. Даже высокий качественная нержавеющая сталь со временем подвергнется коррозии. Рассмотрите возможность добавления прозрачный лак, особенно в жарких, влажных, соленых местах.

    Верх

    Прочие соображения
    Эффективность:
    Вытяжка может быть эффективной, только если она включена и работает, когда сначала включается верх диапазона.Если не может очистить уже закопченная кухня!

    Калибр и качество стали:
    Меня иногда спрашивают о толщине стали в вытяжках, но это действительно не актуально. В отличие от раковины, которая сильно стучит о, вытяжка вполне в порядке с относительно легкими датчиками веса 18-24 (нижний толще), потому что его производственная форма дает ему достаточной жесткости, пока он не будет окончательно установлен. Большинство кожухи из нержавеющей стали обработаны щеткой, чтобы соответствовать другим вашим приборам.Чаще всего используется марка 304, потому что она имеет более высокую хрома и низкое содержание углерода, что обеспечивает отличное устойчивость к коррозии. Если вы собираетесь использовать вытяжку на улице, я Предлагаем вам покрыть его лаком для дополнительной защиты.

    Безопасность:
    Возможно горение вытяжки или прилегающих шкафов.
    Опасность пожара

    Расположение:
    Если вы можете этого избежать, не планируйте установку варочной панели и вытяжки в пределах трех футов от открытого окна.Вытяжка будет втягивать воздух из окна и мешать правильной работе вытяжки.

    Подпиточный воздух:
    Многие новые дома построены в соответствии с высокими стандартами «воздухонепроницаемости», что создает проблемы для вытяжек с более высокими расходами кубических футов в минуту. Они могут засасывать воздух в дымоход, гасить сигнальные лампы или просто отводить тепло в вашем доме. Итак, необходима замена воздуха. В отличие от вытяжек Разработанные для коммерческих кухонь, почти нет вытяжек для бытовых кухонь, обеспечивающих встроенный метод замены воздуха.Однако Броан и Империал представили варианты подачи воздуха для подпитки, и в ближайшее время их будет больше.
    Некоторые власти теперь настаивают на обеспечении подпиточного воздуха. Обязательно проверьте в своем районе, прежде чем принимать решение.

    Регулятор скорости вытяжки:
    Предпочтительно выбирать вытяжку с регулятором скорости вращения, позволяющую плавно управлять вентилятором, аналогично диммерному переключателю; или выберите мультискоростной регулятор как минимум с тремя настройками, + Вкл. / Выкл.Некоторые вытяжки также имеют регулируемые или многоступенчатое управление светом.


    Верх
    Ошибки и пропуски исключены. Это руководство предназначено, чтобы помочь выбрать вытяжку для домашней кухни. и основан на личном опыте. Надеюсь, ваш выбор идеально подходит для вашей индивидуальной ситуации, но компания Aoife отказывается от всех ответственность.
    Комментарии или вопросы
    Буду признателен за ваши комментарии здесь.

    Верх

    Стили гофрокоробов и их уникальные качества

    Гофроящики можно использовать для транспортировки и хранения практически любых продуктов, как потребительских, так и промышленных.Как и в случае со складными картонными коробками, существуют, казалось бы, бесконечные стили гофрокоробов.

    Перед тем, как прочитать эту статью, может быть полезно сначала прочитать, какие гофроящики на самом деле являются: щелкните здесь.

    Если вам нужны пояснения относительно основных различий между тремя основными типами коробок, используемых в упаковке - гофрокоробами, складными коробками и жесткими коробками - ознакомьтесь с этой популярной статьей

    Хорошо, если вы читали предыдущие статьи, о которых я упоминал выше, вы теперь специалист по гофрокоробам.Итак, давайте разберемся со всеми этими стилями гофроящиков!

    Различные стили гофроящиков можно разделить на три основные категории:

    1. Ящики с прорезями
    2. Телескопические ящики
    3. Папки

    1. Стиль

    2 с прорезями. из одного куска профнастила или ДВП, называемого «заготовкой».

    Эти заготовки имеют бороздки и прорези для облегчения складывания.

    Нажмите, чтобы увеличить

    Эти коробки удобно доставляются пользователю в плоском виде, их легко установить, обычно для закрепления верха и низа требуются только скобы или лента.

    Основные различия между коробками с прорезями, которые вы увидите ниже, заключаются в различной длине внутренних и внешних клапанов.

    Стандартный контейнер с прорезями (RSC)

    Нажмите, чтобы увеличить

    Это самый распространенный из всех стилей гофроящиков. Наружные створки (продольные створки) составляют половину ширины коробки.Это позволяет внешним клапанам встречаться посередине, когда они сложены в коробку.

    Гофроящик такого типа очень эффективен в производстве, что приводит к очень малому количеству отходов.

    Контейнер с половинными прорезями (HSC)

    Нажмите, чтобы увеличить

    Это то же самое, что и контейнер со стандартными прорезями (RSC), за исключением того, что один комплект створок исключен.

    Контейнер с прорезями внахлест (OSC)

    Нажмите, чтобы увеличить

    Как и в случае RSC, все створки имеют одинаковую длину. Однако в сложенном состоянии внешние створки перекрываются минимум на один дюйм, вместо того, чтобы встречаться посередине, как у RSC.

    Эти коробки обычно закрываются скобами, вставленными в область перекрытия.

    Этот стиль существенно улучшает целостность коробки, особенно в тех случаях, когда размеры длины значительно превышают ширину.

    Контейнер с прорезями для полного перекрытия (FOL)

    Щелкните, чтобы увеличить

    Подобно OSC, полное перекрытие - это именно то, что следует из названия - внешние створки почти полностью перекрываются (только на один дюйм) в закрытом состоянии.

    Этот гофрокороб обеспечивает повышенную амортизацию и возможность штабелирования.


    Следующие 3 стиля гофрокоробов очень тесно связаны между собой с небольшими, но важными отличиями. Они используют термин «специальный центр» в своих названиях, потому что внутренние клапаны встречаются в центре коробки, когда они закрыты (в отличие от ранее упомянутых стилей, где внутренние клапаны создают зазор, потому что они короче по длине).


    Центральный контейнер со специальными прорезями (CSSC)

    Нажмите, чтобы увеличить

    И внутренние, и внешние клапаны обрезаны на разную длину.Это позволяет внутренним створкам встречаться в центре («Специальный центр», как следует из названия), таким образом, не создавая зазоров в закрытом состоянии. Отсутствие зазора между внутренними створками также обеспечивает коробку более устойчивым и ровным основанием и верхом.

    По прочности он аналогичен контейнеру с прорезями для полного перекрытия (FOL) из-за наличия двойных гофрированных слоев на внутренней и внешней створках.

    Контейнер со специальными прорезями для перекрытия (CSO)

    Нажмите, чтобы увеличить

    Внутренние створки встречаются в центре, как и в упомянутом выше CSSC, обеспечивая хорошее ровное основание.Однако длина коробки этого типа не может превышать ширину более чем в два раза. В результате, в зависимости от соотношения длины и ширины, внешние клапаны будут перекрываться в разной степени, вплоть до полного перекрытия.

    Центральный специальный контейнер с прорезями для полного перекрытия (SFF)

    Нажмите, чтобы увеличить

    Внешние клапаны полностью перекрываются, а внутренние клапаны, характерные для всех центральных специальных стилей, в закрытом состоянии встречаются в центре.

    Так же, как и в случае контейнера с прорезями полного перекрытия (FOL), способность гофрированного картона этого типа к амортизации и штабелированию увеличивается за счет трех полных слоев гофрированного картона по всей верхней и нижней части.

    Защелкивающийся замок или 1-2-3 снизу (с застежкой «Верхняя складка» или клапанами с обычными прорезями (RSC))

    Нажмите, чтобы увеличитьНажмите, чтобы увеличить

    Этот стиль гофрированной коробки имитирует стиль одноименной складной картонной коробки; см. этот пост для получения дополнительной информации.

    Этот стиль обеспечивает более быструю настройку боксов, что идеально подходит для небольших компаний, которые могут не иметь оборудования для автоматической настройки боксов.

    Эти коробки могут не подойти для тяжелых продуктов.

    Контейнер сильфонным верхом и дном

    Нажмите, чтобы увеличить

    Легко складывающийся сильфон с сильфоном обеспечивает более надежную верхнюю часть, чем стандартные внутренние и внешние клапаны.

    Контейнер со встроенным разделителем (RSC с внутренним разделителем или саморазделительной коробкой)

    Нажмите, чтобы увеличить

    Этот тип коробки разработан с удобным встроенным разделителем.

    2. Ящики для телескопа

    Контейнер в стиле дизайна для полной телескопа (FTD)

    Нажмите, чтобы увеличить

    Эти гофроящики обычно состоят из двух отдельных частей - верхней части, которая действует как крышка, и нижней части.

    Настоящие телескопические коробки имеют крышку или крышку, выступающую не менее чем на две трети глубины нижней части.«Ящики с крышками» - это то, что они называют, если крышка выступает менее чем на две трети глубины (см. Ниже).

    Контейнер в стиле дизайна с крышкой (DSC)

    Нажмите, чтобы увеличить

    В отличие от полноразмерного телескопического бокса (FTD), этот гофрированный бокс состоит из крышки или крышки, которая выступает менее чем на 2/3 глубины нижней части и, следовательно, является , считается «Коробка с крышкой».

    Контейнер с двойной крышкой (DC)

    Нажмите, чтобы увеличить

    Корпус коробки выполнен в виде простой трубки. Две крышки взаимозаменяемы: одна внизу, а другая вверху.

    Этот гофрированный ящик отлично подходит для тяжелых предметов, которые сложно или неудобно опустить в обычный ящик. Таким образом, продукт помещается на одну из крышек, а корпус трубки помещается поверх него; другая крышка, очевидно, используется как крышка.

    Контейнер с двойной крышкой (IC) с блокировкой

    Нажмите, чтобы увеличить

    Эта коробка аналогична контейнеру с двойной крышкой (DC) (см. Выше), за исключением того, что крышки и корпус в виде трубки блокируются, чтобы гарантировать, что крышки не закрываются. t отделяются от корпуса при транспортировке.

    Этот гофроящик обеспечивает такую ​​же легкую загрузку, для которой отлично подходит контейнер с двойной крышкой (DC), а блокируемые крышки делают его идеальным для больших и тяжелых бытовых приборов, таких как стиральные машины, сушилки, холодильники и т. Д., А также другого тяжелого оборудования и даже некоторые опасные материалы.

    Восьмиугольный контейнер с двойной крышкой

    Нажмите, чтобы увеличить

    Опять же, этот стиль гофрокороба похож на контейнер с двойной крышкой (DC), за исключением того, что в нем больше панелей, что делает его восьмиугольным.Он отлично подходит для размещения продуктов, которые требуют более круглой формы коробки, а не прямоугольной или квадратной.

    Контейнер с половинными прорезями для телескопа (FTHS)

    Помните контейнер с половинными прорезями? - Это был второй ящик, о котором шла речь в этой статье. Это был обычный контейнер с прорезями (RSC) без одного набора закрылков.

    А теперь помните стиль конструкции полного телескопа (FTD)?

    Ну, этот стиль гофрокороба - это оба этих стиля вместе взятые.

    Два контейнера с половинными прорезями, которые устанавливаются один над другим в стиле полной телескопической конструкции.

    3. Папки

    Папки или коробки папок-типа состоят из одного или нескольких кусков гофрированного картона, который обеспечивает прочное, непрерывное дно на месте размещения продукта; остальная часть гофры надрезается для складывания вокруг изделия.

    One Piece Folder (OPF)

    Нажмите, чтобы увеличить

    В этом стиле гофрированного картона цельный кусок гофрированного картона создает ровное, сплошное дно. На выдвинутых клапанах надрезаны так, что они складываются и образуют боковые стороны коробки.Один набор клапанов соединяется в центре, образуя верхнюю часть коробки.

    One Piece Folder с * Air Cell * (также называемый * Protect All *, * End Buffers * или * Bookwrap *)

    Нажмите, чтобы увеличить

    Это то же самое, что One Piece Folder (OPF) (см. Выше), за исключением того, что Короткие створки немного длиннее и складываются сами по себе, образуя защитные боковые блоки.

    Пятипанельная папка (FPF) (или пятипанельная папка в стиле ремня)

    Нажмите, чтобы увеличить

    Эта пятипанельная папка (FPF), также называемая пятипанельной папкой в ​​стиле ремня, имеет пятую панель, которая покрывает всю верхнюю часть коробки.В герметичном состоянии три стороны имеют несколько слоев гофрирования, что обеспечивает дополнительную амортизацию и возможность штабелирования.

    Заготовка для обертывания

    Нажмите, чтобы увеличить

    Этот стиль гофрокороба представляет собой обычный контейнер с прорезями (RSC), который автоматическое оборудование оборачивает вокруг продукта.

    Сплошная папка с пылезащитными клапанами и откидными клапанами

    Нажмите, чтобы увеличить

    Как видно из названия - откидные клапаны для легкого закрытия.

    Концевой лоток рулона (лоток с блокировкой ходунков или лоток с самоблокирующимися торцами)

    Нажмите, чтобы увеличить

    Этот гофрокороб изготовлен из одного слоя гофрированного картона с цельным дном.Концы загибаются и фиксируются на месте, образуя несколько слоев гофрированного картона, которые укрепляют оба конца коробки.

    Поднос для дисплея или поднос с высокой стенкой

    Нажмите, чтобы увеличить

    Подносы для дисплея широко используются в клубных магазинах, таких как Costco. Они прочные, штабелируемые и даже отлично подходят для переноски продуктов домой.


    Существует так много стилей гофроящиков; невозможно привести пример каждого из них. Но это хорошее начало, и они представляют собой распространенные широко используемые стили гофроящиков.

    Гофрированный картон также используется для изготовления бункеров для сыпучих материалов, розничной упаковки (аналогично складным картонным коробкам) ​​и даже мебели. Кажется, что этому удивительно простому, но невероятно универсальному использованию бумаги нет конца.

    Авторские права защищены Digiprove © 2017-2019 Сара Торрес-Грэсли

    Полное руководство по гофроящикам

    Словарь терминов

    Клей: Вещество, используемое для скрепления слоев твердого ДВП вместе, для удержания облицовочного картона на концах канавок из гофрированного материала или для удержания перекрывающихся створок вместе для образования соединения или закрытия коробки.

    Тюк: Формованная единица материалов, заключенная в контейнер из фибрового картона или другую обертку, обвязанная лентой, веревкой или проволокой.

    Базовый вес: Атрибут тарного картона, но значения могут быть определены из комбинированного гофрированного картона. При определении основного веса комбинированного картона необходимо учитывать коэффициент поглощения гофрированного материала, который зависит от размера канавки, и вес клея.

    Гибка: Способность тарного или комбинированного картона складываться по линиям разреза без разрыва волокон поверхности до серьезного ослабления конструкции.

    Заготовка или заготовка коробки: Плоский лист гофрированного картона, нарезанный, надрезанный и прорезанный, но еще не склеенный.

    Производитель ящиков: Предприятие, которое имеет оборудование для надрезания, прорези, печати и соединения листов гофрированного или твердого ДВП в коробки и которое регулярно использует это оборудование для производства ящиков из ДВП в коммерческих объемах.

    Сертификат производителя коробки (BMC): Заявление, напечатанное в круглой или прямоугольной форме на створке коробки из гофрированного картона, которое удостоверяет, что коробка соответствует всем применимым стандартам, и идентифицирует ее производителя.Иногда именуется штампом класса или штампом сертификата.

    Тип коробки: Характерная конфигурация конструкции коробки, вне зависимости от размера. Имя или номер идентифицируют стили, которые обычно используются.

    Картон: Типы картона, используемые для изготовления складных коробок и сборных (жестких) коробок.

    Составной: Несколько слоев гофрированного картона, склеенных вместе, чтобы сформировать подушку желаемой толщины, обычно используемую для внутренней упаковки.

    Bulk: Неупакованные товары в транспортной таре.Также большая коробка, используемая для хранения объема продукта (например, «объемная коробка»).

    Связка: Транспортная единица, состоящая из двух или более предметов или коробок, обернутых или скрепленных вместе подходящими средствами.

    Штангенциркуль: Обычно выражается в тысячных долях дюйма (мил) или иногда называется «точками». Штангенциркуль также используется как косвенный показатель качества изготовления.

    Картон: Тонкий жесткий картон, используемый для создания игральных карт, знаков и т. Д.Термин часто неправильно используется для обозначения Boxboard (складные коробки) и тарного картона (гофрокороба).

    Коробка: Складная коробка из картона, используемая для потребительских количеств продукта. Картонная упаковка не считается транспортной тарой.

    Ящик: Ящик из гофрированного или твердого ДВП, используемый в упаковочной промышленности.

    ДСП: Картон, обычно изготавливаемый из переработанной бумаги. Используется в качестве подложек для мягкой писчей бумаги, перегородок внутри коробок и центрального слоя или слоев твердого ДВП.

    Комбинированный картон: Сборный лист, состоящий из нескольких компонентов, например гофрированного или твердого ДВП.

    Прочность на сжатие: Сопротивление гофрокороба равномерно приложенным внешним силам. Прочность на сжатие сверху вниз связана с нагрузкой, с которой контейнер может столкнуться при штабелировании. Сквозное или поперечное сжатие также может представлять интерес для конкретных приложений.

    Тарный картон: Компоненты картона (лайнер, гофрированный материал и ДСП), используемые для производства гофрированного и твердого ДВП.Сырье, используемое для изготовления тарного картона, может представлять собой первичное целлюлозное волокно, переработанное волокно или их комбинацию.

    Гофрированный картон, гофрированный картон: Структура, образованная приклеиванием одного или нескольких листов гофрированного гофрированного материала к одной или нескольким плоским поверхностям облицовочного картона. Есть четыре распространенных типа:

    • Односторонний: Комбинация одного рифленого гофрированного материала, приклеенного к одной плоской поверхности облицовочного картона.
    • Одностенная: Две плоские облицовки лайнер-картона, приклеенные к каждой стороне гофрированного материала.Также известен как Double Face.
    • Двойная стенка: Три плоских облицовки лайнер-картона, по одной приклеенной к каждой стороне двух гофрированных материалов.
    • Тройная стенка: Четыре плоских облицовки облицовочного картона, по одной приклеенной к каждой стороне трех гофрированных материалов.

    Corrugator: Машина, которая разматывает два или более непрерывных листа тарного картона из рулонов, вдавливает канавки в лист (ы) гофрированного материала, наносит клей на концы канавок и прикрепляет лист (ы) облицовочного картона к формируем профнастил.Сплошной лист картона может быть разрезан до желаемой ширины, отрезан до желаемой длины и надрезан в одном направлении.

    Стиль дизайна: Стиль лотков или колпачков из ДВП с надрезанными, сложенными и закрепленными на боковых стенках фланца клапанами, образующими глубину, в отличие от типа с прорезями, имеющего набор основных и второстепенных закрывающих клапанов.

    Высечка: Процесс резки исходного материала (например, комбинированного картона) до желаемой формы (например, заготовки коробки) с помощью штампа.

    Размеры: Три размера коробки: длина, ширина и глубина. Внутренние размеры используются для обеспечения надлежащего прилегания к изделию. Внешние размеры используются при классификации носителей и при определении схем поддонов.

    Двойная стена: Конструкция из гофрированного картона, в которой два слоя материала приклеиваются между тремя слоями облицовки из плоского картона.

    Сопротивление раздавливанию кромок / сжатие короткой колонны (ECT): Величина силы, необходимая для раздавливания кромки комбинированной плиты, является основным фактором при прогнозировании прочности на сжатие готовой коробки.При использовании определенных спецификаций в классификациях носителей минимальные значения краевого сжатия должны быть сертифицированы.

    Облицовка: Листы облицовочного картона, используемые в качестве наружных плоских элементов комбинированного гофрированного картона. Иногда называют внутренними и внешними вкладышами.

    ДВП: Общий термин, обозначающий комбинированный картон (гофрированный или твердый), используемый для производства тары.

    Откидные створки: Расширение панелей боковых стенок, которые при закрытии закрывают оставшиеся отверстия коробки.Обычно определяется одной линией счета и тремя ребрами.

    Flexo Folder Gluer: Машина, обычно способная или работающая на высокой скорости, которая печатает, сгибает, разрезает и склеивает листы гофрированного картона, превращая их в транспортировочные коробки.

    Флейта: Волнистый слой гофрированного материала, который наклеивается между плоскими внутренним и внешним листами облицовочного картона для создания гофрированного картона. Рифление обычно проходит параллельно высоте транспортной коробки.

    Соединение: Противоположные края заготовки склеены, скреплены скобами, проволокой или скотчем вместе в коробку.

    Kraft: немецкое слово, означающее «сила»; обозначение целлюлозы, бумаги или картона, изготовленных из древесных волокон.

    Подкладка: Гофрированный лист ДВП, вставленный в контейнер в качестве рукава и покрывающий все боковые стенки. Используется для обеспечения дополнительной прочности при штабелировании или амортизации.

    Linerboard: Плоские листы бумаги, составляющие внешние поверхности листа гофрированного картона.

    Материал: Картон, используемый для изготовления рифленого слоя гофрированного картона.

    Испытание на разрыв (или разрыв): Испытание на разрыв Маллена - это стандартный промышленный метод измерения прочности гофрированного картона на разрыв.

    Перекрытие: Конструктивная особенность, при которой верхняя и / или нижняя створки коробки не стыкуются, а выступают одна над другой. Величина перекрытия измеряется от края клапана до края клапана.

    Pad: Лист из гофрированного или твердого ДВП или лист из другого разрешенного материала, используемый для дополнительной защиты или для разделения ярусов или слоев предметов при упаковке для перевозки.

    Укладка на поддоны: Крепление и погрузка контейнеров на поддоны для перевозки как единичного груза, как правило, для перемещения с помощью механического оборудования.

    Панель: Лицевая или боковая сторона коробки.

    Картон: Одна из двух основных категорий продукции бумажной промышленности. Включает широкую классификацию материалов, изготовленных из целлюлозных волокон, в первую очередь древесной массы и переработанной бумаги, на бортовых машинах. Основные типы - тарный и картон.(Другой крупной группой продукции бумажной промышленности является бумага, включая бумагу для печати и письма, упаковочную бумагу, газетную бумагу и салфетки.)

    Перегородка: Набор кусков гофрированного, твердого ДВП или ДСП, которые сцепляются при сборке, образуя ряд ячеек, в которые можно помещать изделия для перевозки.

    Ply: Любой из нескольких слоев облицовочного картона или твердого ДВП.

    Балл: Термин, используемый для описания толщины или толщины картона, где одна точка равна одной тысячной дюйма.

    Сопротивление проколам: Сопротивление проколам комбинированного картона указывает на способность готового контейнера выдерживать внешние и внутренние силы точечного давления и защищать продукт во время грубого обращения. Этот метод используется для толстых двустенных и тройных стен в качестве альтернативы разрыву.

    Стандартный контейнер с прорезями (RSC): Коробка, созданная из одного листа гофрированного картона. Лист имеет бороздки и прорези, чтобы можно было складывать.Откидные створки, выходящие из боковых и торцевых панелей, образуют верх и низ коробки. Две внешние створки составляют половину ширины контейнера, чтобы встречаться в центре коробки в сложенном состоянии. Направление канавок может быть перпендикулярно длине листа (обычно для RSC с открытием сверху) или параллельно длине листа (обычно для RSC с открытием торца).

    Score or Scoreline: Оттиск или складка на гофрированном или твердом ДВП, сделанные для расположения и облегчения складок.

    Лист с рифлением и прорезями: Лист гофрированного картона с одной или несколькими линиями, прорезями или прорезями. Может быть дополнительно определен как заготовка коробки, часть коробки, лоток или обертка, деталь перегородки или деталь внутренней упаковки.

    Шов: Стык, образованный любым свободным краем клапана или панели контейнера, где он упирается или опирается на другую часть контейнера и к которому он может быть прикреплен лентой, швами или клеем в процессе закрытия контейнера.

    Установочные ящики: Ящики прямоугольной формы, с одним комплектом закрытых концевых клапанов, готовые к заполнению продуктом. Изделие, которое упаковывается к отправке в полностью собранном или смонтированном виде.

    Лист: Прямоугольник из комбинированного картона, необрезанный или обрезанный, иногда с насечками на гофре, когда эта операция выполняется на гофроагрегате. Кроме того, прямоугольник любого из составляющих слоев тарного картона, бумаги или полотна картона при разматывании с рулона.

    Прорезь: Разрез, сделанный в листе ДВП без удаления материала.

    Оценка прорезей: Мелкие надрезы ножом, сделанные в заготовке коробки, чтобы ее створки и стороны можно было сложить в транспортировочную коробку.

    Промежуточный лист: Плоский лист материала, используемый в качестве основы для сборки, хранения и транспортировки товаров и материалов.

    Паз: Широкий разрез или пара близко расположенных параллельных разрезов, включая удаление узкой полосы материала, сделанной в листе ДВП, обычно для формирования клапанов и обеспечения возможности складывания без выпуклостей, вызванных толщиной материала.Общая ширина составляет 1/4 дюйма (6 мм) и 3/8 дюйма (9 мм).

    Прочность в штабелировании: Максимальная сжимающая нагрузка, которую контейнер может выдержать в течение заданного периода времени при заданных условиях окружающей среды / распределения без сбоев.

    Прочность на растяжение: Указывает сопротивление тарного картона разрушению, когда он протягивается внутрь оборудования или сквозь него во время процессов обработки и печати.

    Внутренний слой: Лист комбинированных досок, надрезанных и сложенных до многосторонней формы с открытыми концами.Это может быть элемент коробчатого типа или элемент внутренней упаковки, обеспечивающий защиту и прочность на сжатие.

    Единица: Большая группа упакованных или разобранных коробок, скрепленных полосами и / или натянутыми пленками для отправки.

    Единичная партия: Груз, состоящий из нескольких предметов или контейнеров, связанных между собой натяжной лентой, пластиковой термоусадочной или стрейч пленкой.

    Интернет: Сплошной лист картона или бумаги.

    Wrap-around Blank: Лист гофрированного картона с прорезями и прорезями, который формируется в коробку путем складывания ее вокруг содержимого.Пользователь закрывает как клапан, так и швы.

    СВЯЗАТЬСЯ

    Бленда в стиле Graflex для графики

    Бленда в стиле Graflex для графики

    Росс А. Алфорд

    Я не люблю использовать ткань для фокусировки. Там, где я живу, обычно очень теплый, и он становится горячим и липким, когда ваша голова находится под тканью для фокусировки. Использование ткани для фокусировки также вызывает боль в шее в ветреную погоду и ткань действует как парус, если оставить ее на камере, увеличивая вибрацию.Я обнаружил, что получаю гораздо больше умных замечаний от случайных прохожих. когда я тоже использую один. Подводя итог, я действительно ненавижу вещи.

    Я всегда думал, что было бы неплохо, если бы фокусирующие бленды, которые обычно сопровождающие камеры 4 X 5 были больше похожи на бленды на старых рефлексах Graflex; они были достаточно глубокими, чтобы вы могли прижаться к ним лицом, отключение внешнего света и довольно эффективная фокусировка.

    Недавно я сделал бленду фокусировки для своего 4 X 5 Super. Скоростная графика, работающая в том же духеЭто произвело революцию мои чувства по поводу использования этой камеры с матовым стеклом; из боль в шее стала радостью. Все, что нужно, - это небольшая (44 X 21,5 см в моем случае) лист гофрированного пластика толщиной 5 мм (это что-то вроде того, что агенты по недвижимости, как правило, делают свои вывески по крайней мере там, где я живу, он выглядит как гофрокартон, который транспортировочные коробки сделаны из, но они пластиковые и намного более прочные чем гофрированный картон), немного черной аэрозольной краски и кусок сплошная стальная или алюминиевая (лучше, наверное) проволока толщиной около 2 мм на 21 мм в длину.

    Просто используйте шаблон, который прилагается к этой статье. Вырежьте из материала прямоугольник, сориентировав его так, чтобы гофры в пластике параллельны более короткой оси детали. Точный размеры, которые вам нужно использовать, могут несколько отличаться от тех, что я использовал; мой с некоторым давлением помещается в пространство под смотровым окошком моего Super Speed ​​Graphic, для других камер могут потребоваться немного другие размеры. Делать три разреза на половину глубины, чтобы можно было сложить концы, чтобы они были соединены в ласточкин хвост рядом друг с другом.Обрежьте концы, чтобы не было лишнего пластика. торчит за конец последней гофры. Разрезать стыки типа ласточкин хвост как указано. Распылите все это двумя слоями плоской черной краски. с обеих сторон, и обязательно согните 3 разреза во время покраски так, чтобы краска проникает в трещины, а также защищает их от света. Наконец, когда краска высохла, сложите ее вокруг, соедините соединение ласточкин хвост, и положите отрезок проволоки через него, образуя петлю. Теперь все это прямоугольное коробка, открытая с двух сторон, с вырезами для лучшего прилегания с одной стороны к голове конец и плоская поверхность на другом, чтобы сопрягаться с задней частью камеры.Снимите с фотоаппарата штатную бленду, прижмите новую на место, и наслаждайтесь широкоформатной фотографией без использования ткани. Новый капюшон будет сложить для удобства переноски, когда он отсоединен от камеры.

    Для улучшения данного устройства возможно несколько модификаций:

    1. используйте клейкую ленту для усиления стыков на всех 4 углах; аэрозольная краска поверх ленты, если вам нужна лучшая эстетика.
    2. используйте клейкую ленту, чтобы прикрепить черные полосы ткани к концу возле вашего лица для создания еще более светонепроницаемого уплотнения
    3. аналогичная операция на конце камеры
    4. прорежьте прорезь в нижней части, накройте черной тканью с прорезью в ней, чтобы проткните ручную линзу для увеличения обзора матового стекла

    Привезено вам компанией Graflex.Org

    круглых смазочных каналов лучше прямоугольных?

    Решения, которые вы примете в отношении конструкции воздуховода для жира на кухне, могут существенно повлиять на безопасность и комфорт вашего предприятия. Выбранная вами система вытяжки в ресторане может упростить или усложнить задачу. Правильные компоненты могут помочь вашей системе работать более эффективно и результативно, а также могут повлиять на вашу способность проверять, поддерживать и очищать вашу систему.

    При проектировании системы воздуховодов вы можете задаться вопросом, работают ли круглые смазочные каналы лучше, чем прямоугольные.Давайте посмотрим, как прямоугольные и круглые компоненты каналов для смазки сравниваются друг с другом в нескольких ключевых областях, чтобы вы могли выбрать систему каналов, которая лучше всего подходит для ваших нужд.

    Техника безопасности и чистка

    Каждый ресторан индивидуален, но у большинства есть две общие черты: жир и дым. Если вы устанавливаете или заменяете воздуховоды на своей коммерческой кухне, вероятно, одной из самых больших проблем является безопасность. Один из лучших способов сделать вашу вентиляционную систему более безопасной - не допускать скопления жира.

    Чем отличаются круглые каналы для смазки и прямоугольные каналы с точки зрения безопасности и очистки?
    Круглые воздуховоды не имеют углов и имеют меньшую площадь поверхности по сравнению с прямоугольными воздуховодами. Благодаря этому круглые воздуховоды легче содержать в чистоте и, как правило, в них меньше скоплений.

    Когда накопление смазки происходит в круглом канале, смазка оседает в небольшом участке канала в самой нижней точке. Круглый канал облегчает доступ к смазке и ее удаление.Смазка не будет так легко прилипать к круглым воздуховодам, и многие популярные инструменты для чистки вытяжки, такие как вращающиеся щетки, будут лучше работать с круглыми воздуховодами.

    В случае прямоугольного воздуховода стоки жира, пищевые частицы и креозот, образующиеся при варке твердого топлива, имеют тенденцию собираться на больших плоских поверхностях, а также в углах и щелях. Это не только усложняет уборку, но и создает дополнительное топливо для потенциальных быстро распространяющихся пожаров в каналах для смазки, которые могут поставить под угрозу все ваше здание.

    Независимо от того, выберете ли вы круглые или прямоугольные воздуховоды, потребуется установка люков для доступа к смазочным каналам. Просто убедитесь, что вы знаете, к какому типу воздуховода нужно добавить доступ, поскольку двери специально предназначены для установки на плоской или округлой поверхности.

    Эффективность и функциональность

    Воздушный поток и статическое давление имеют большое влияние на эффективность и работу вашей системы вентиляции. Важно понимать, что неэффективная система влияет не только на стоимость и производительность, но и на безопасность.Если система неэффективна, она не сможет должным образом удалить воздух, содержащий смазку. Вместо того, чтобы протягиваться через систему и истощаться, неэффективная система позволит смазке легче собираться на поверхностях воздуховода. Воздуховоды обычно более эффективны, чем прямоугольные.

    КПД
    Круглые воздуховоды имеют на 45% меньше трения, чем прямоугольные, и имеют гораздо большую пропускную способность. Это происходит из-за круглой формы, в которой воздух естественным образом проходит через воздуховод.В прямоугольных воздуховодах воздушный поток постоянно сталкивается с плоскими поверхностями, что создает турбулентность и снижает эффективность выхлопной системы. Это, в свою очередь, приводит к увеличению скопления жира, особенно в углах, которые, как известно, трудно очистить полностью. Это также вызывает увеличение шума.

    Статическое давление
    Еще одним важным фактором является статическое давление. Поскольку круглые стенки воздуховодов обеспечивают гораздо большую пропускную способность при меньшем сопротивлении, они снижают статическое давление, что хорошо.Вот почему.

    Видите ли, статическое давление относится к сопротивлению воздушному потоку компонентов вашей системы вентиляции и воздуховодов. Чтобы воздух циркулировал по каналам, давление воздуха должно быть больше, чем сопротивление потоку. Если статическое давление слишком высокое, воздушный поток ограничивается или даже может прекратиться.

    Если статическое давление слишком высокое, компоненты вашей системы вентиляции не будут работать должным образом. Если сопротивление воздуху, циркулирующему через воздуховоды любой системы отопления и охлаждения, слишком велико, блоку придется приложить больше усилий, чтобы протолкнуть воздух через воздуховоды.Эффективность будет снижена, и вы, вероятно, заметите горячие или холодные точки на своем предприятии.

    Поскольку система работает менее эффективно, вы, вероятно, также заметите более высокие счета за электроэнергию. А поскольку системе приходится усерднее работать, чтобы обеспечить циркуляцию воздуха, вытяжной вентилятор в ресторане изнашивается быстрее, что означает, что затраты на ремонт или замену будут оплачиваться раньше обычного.

    Структурная целостность и дизайн

    Системы круглых каналов конструктивно превосходят прямоугольные.Прямоугольные воздуховоды требуют большего количества материала для переноса того же количества воздуха, что и круглые воздуховоды, что означает, что они весят больше и требуют больше подвесов и опор. Большинство прямоугольных воздуховодов необходимо поддерживать как минимум через каждые 8 ​​футов, в то время как круглые воздуховоды могут поддерживаться через каждые 12 футов.

    По сравнению с прямоугольными воздуховодами, круглые воздуховоды менее подвержены утечкам. Согласно Энергетическому кодексу ASHRAE Standard 90.1-2013, в прямоугольном воздуховоде предполагается утечка на 50% больше допуска, а в круглом воздуховоде утечка составляет только 75% допуска.А поскольку с прямоугольным воздуховодом потребуется примерно в два раза больше стыков, вам понадобится гораздо больше герметика для всех этих углов и продольных швов.

    Последние мысли о выборе прямоугольных или круглых масленых каналов

    Определенно стоит сравнить преимущества и недостатки прямоугольных и круглых воздуховодов, чтобы определить, какой из них подходит именно вам. В целом круглый воздуховод считается более безопасным, надежным, более экономичным в долгосрочной перспективе и более простым в установке.

    Имеет особое значение для открытых кухонь, так как внешний вид круглых каналов для жира также считается более эстетичным. Однако прямоугольный воздуховод может быть легче изготовить, чем круглый воздуховод. Ремонт также может быть проще или дешевле. Но экономия средств вполне может быть перевешена неэффективностью и другими недостатками воздуховодов этого типа.

    Круглые каналы для смазки будут иметь меньшее трение для более эффективного воздушного потока. Куски круглого воздуховода легко соединяются друг с другом, обеспечивая быстрый монтаж, а круглые воздуховоды производят меньше шума.Но для очень ограниченного пространства прямоугольные воздуховоды могут быть правильным выбором.

    Если у вас ограниченное пространство, вы можете склониться к установке круглых каналов для смазки по той простой причине, что круглый канал диаметром 18 дюймов имеет такую ​​же пропускную способность, как прямоугольный канал 26 на 11 дюймов. Однако имейте в виду, что высота круглого воздуховода менее гибкая, чем высота прямоугольного воздуховода, и это может иметь значение, когда высота потолка ограничена.

    Если вы выбираете круглые смазочные каналы для вентиляции коммерческой кухни, не забывайте, что вам также необходимо выбрать круглую дверцу для доступа к смазочным каналам, например, высокотемпературную круглую дверцу для доступа в воздуховоды Ductmate F2 для вентиляции коммерческой кухни системы.
