Розетка для индукционной плиты – —

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

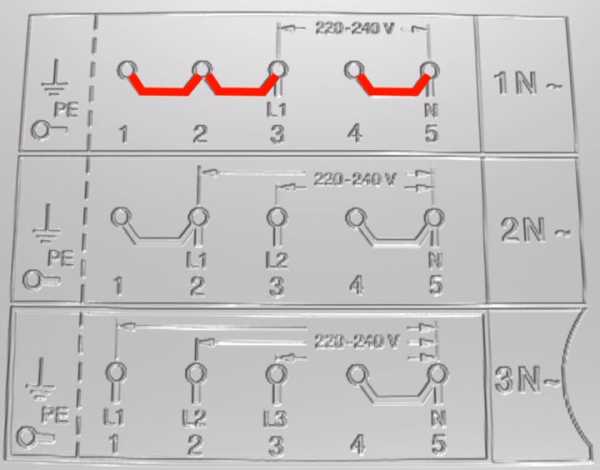

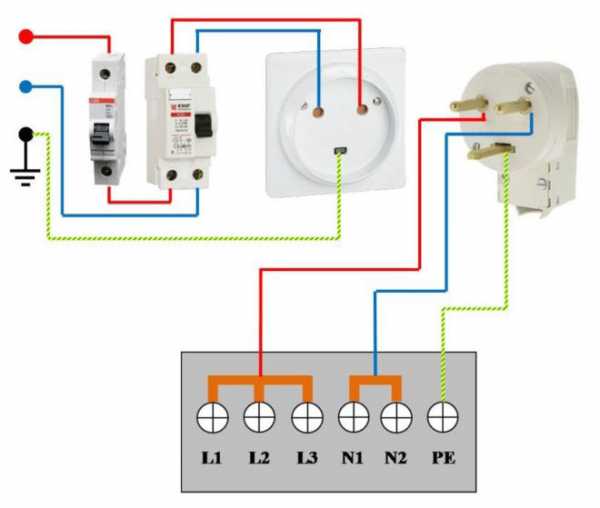

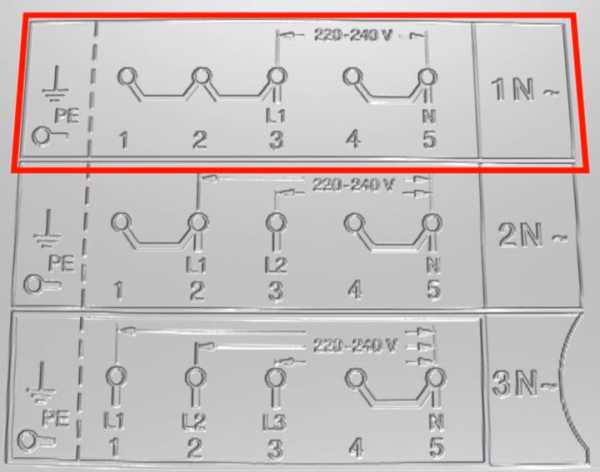

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

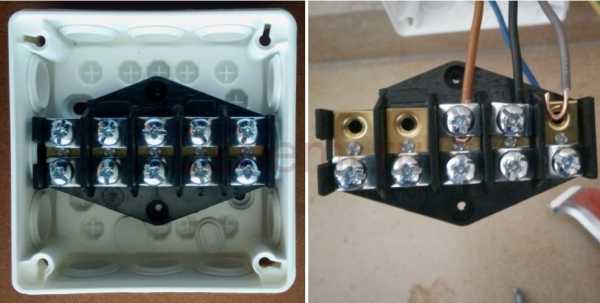

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

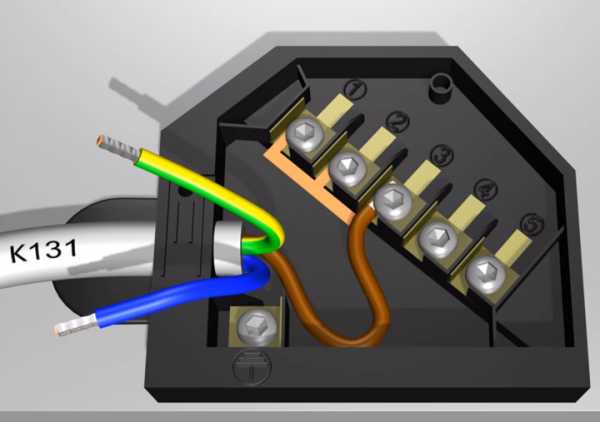

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

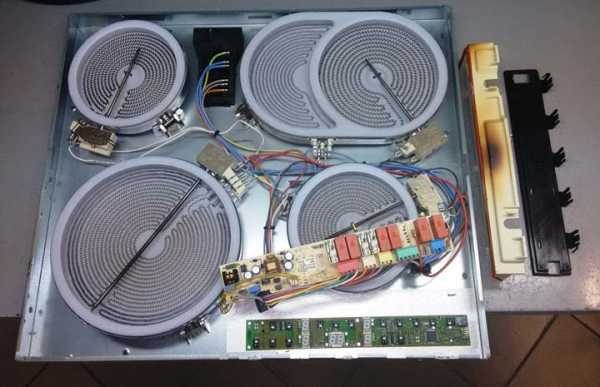

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

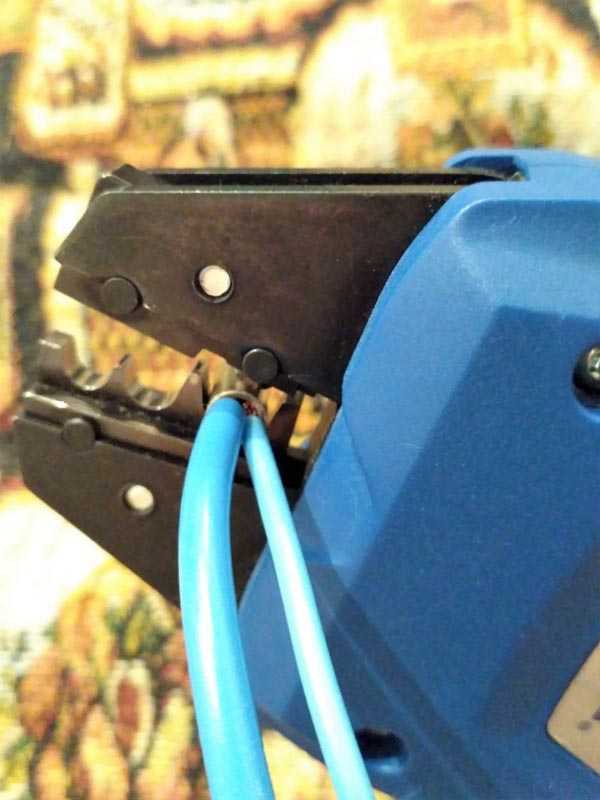

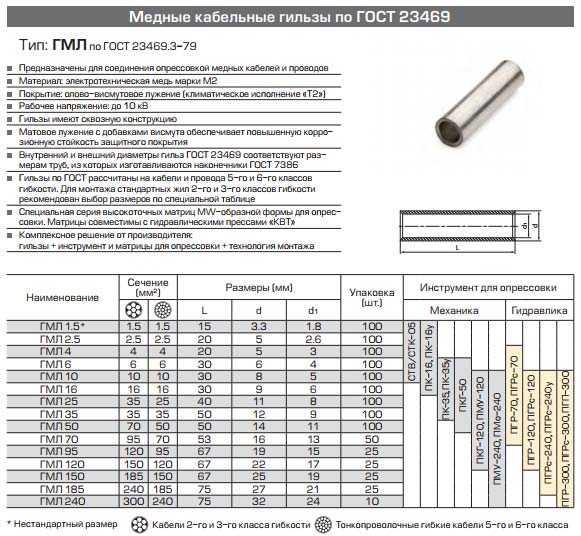

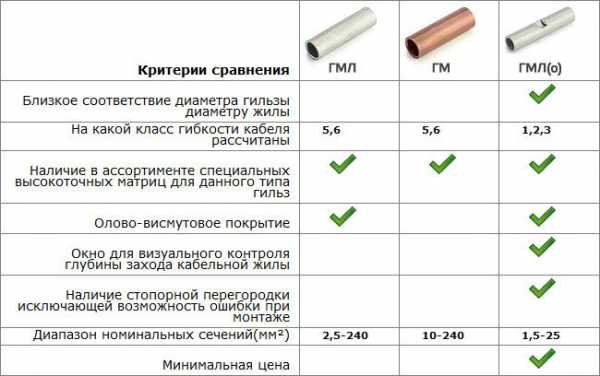

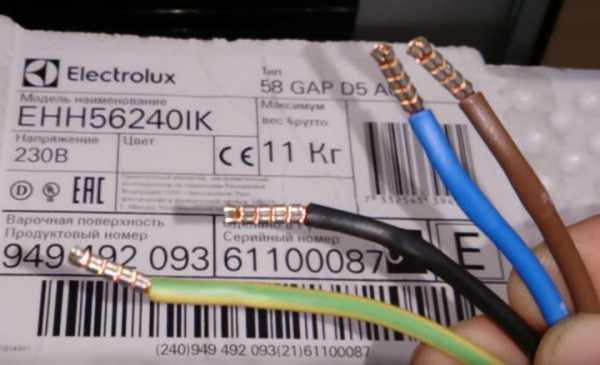

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

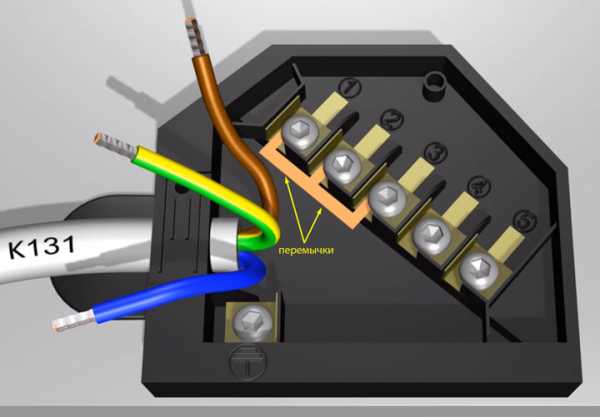

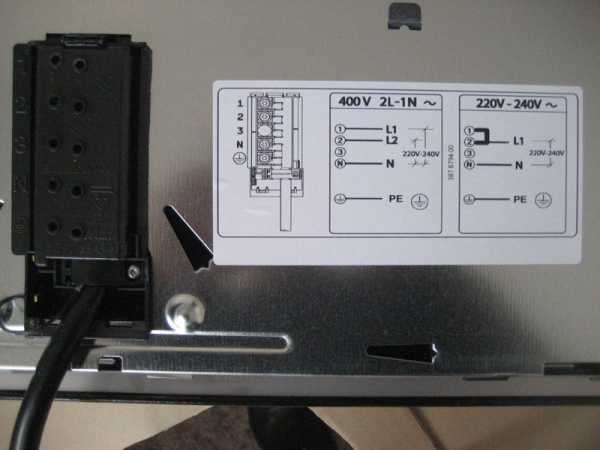

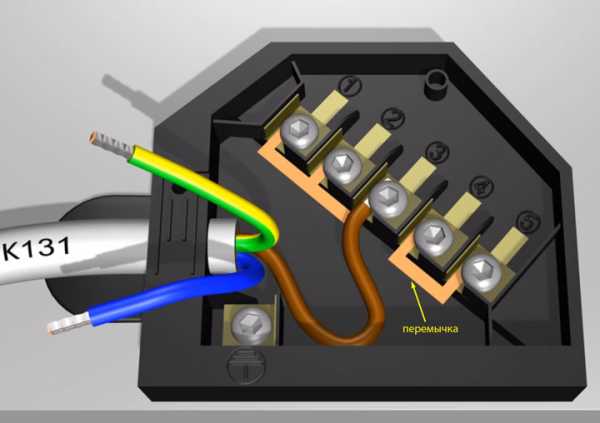

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

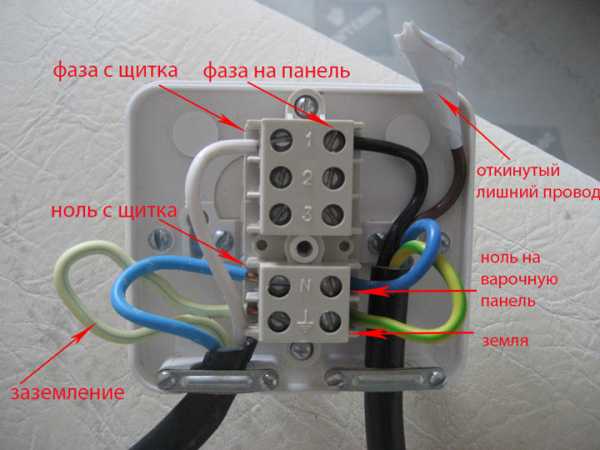

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

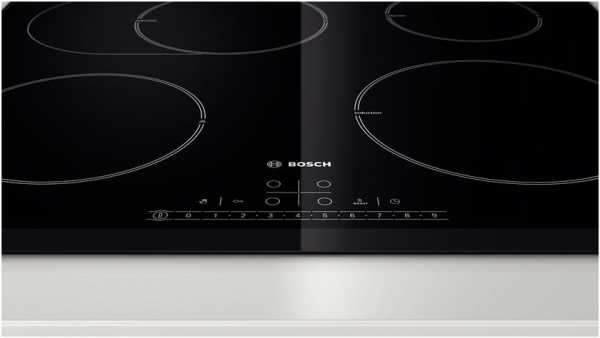

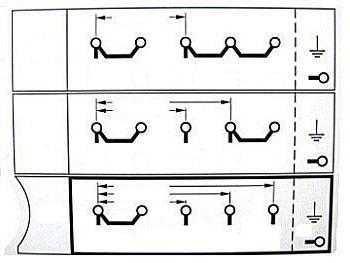

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

GorenjeElectroluxZanussiHansaBosch

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:

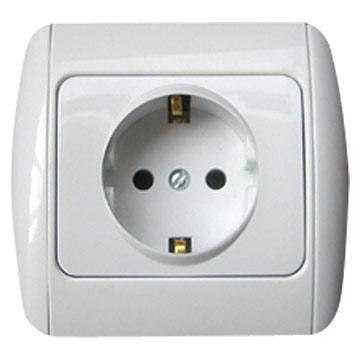

1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

domikelectrica.ru

Какая розетка нужна для варочной панели

Как выбрать и установить розетку для варочной панели и духового шкафа

Электрический духовой шкаф — весьма востребованное оборудование в кухне. Однако его нужно правильно установить и подключить к электросети. Что для этого нужно? Отдельная розетка, ведь оборудование характеризуется высокой мощностью. Давайте далее в этой статье мы обсудим, как выбрать и установить розетку для варочной панели и духового шкафа.

Выбираем розетку

Изучите качество электропроводки

После того как выбранная модель куплена и доставлена в жилище, нужно проанализировать качество электропроводки. Если она очень старая, в большинстве случаев она не осилить подобную нагрузку, как электродуховка. Никакие удлинители не помогут.

Что делать в такой ситуации? Опытные специалисты настоятельно рекомендуют заменить старую проводку для включения духового шкафа с варочной панелью.

Если же это невозможно на данный момент, можно приобрести отдельный силовой автомат. Такой силовой агрегат при непредвиденных обстоятельствах оперативно среагирует.

Если же проблем с электропроводкой нет, то можно перейти к выбору розетки для купленного духового шкафа с варочной панелью.

Правила выбора

Розетка под варочную панель и духовой шкаф непременно должна быть качественной. От этого факта зависит срок службы и самого изделия, и духового шкафа с варочной панелью.

Обилие разного рода розеток в магазинах может удивить не подготовленного в этом плане человека. Многие бренды создают качественные товары подобного рода. К примеру, Legrand или Bosch. Но на отечественном рынке также много изделий непонятного происхождения.

Вот почему важно выбрать правильный вариант, который будет соответствовать всем предъявляемым к таким изделиям требованиям.

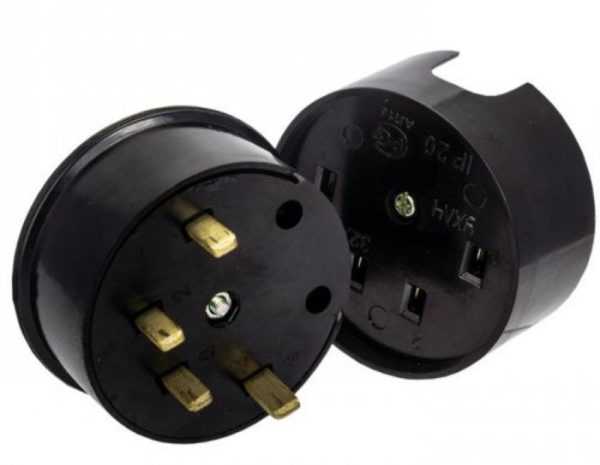

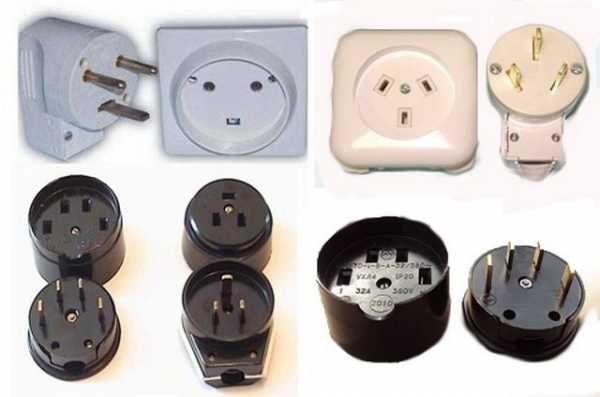

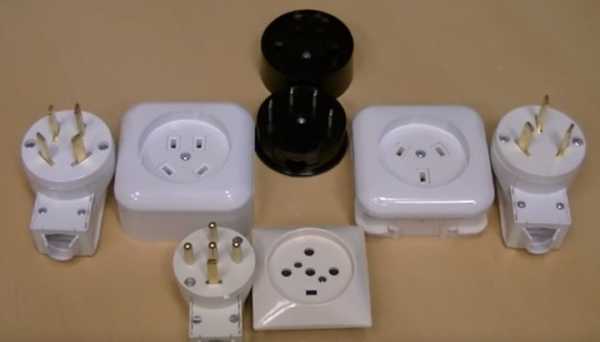

Видовое разнообразие розеток для духовых шкафов с варочной панелью

Как понять, какая нужна розетка Bosch или Legrand? Для этого нужно рассмотреть виды таких изделий.

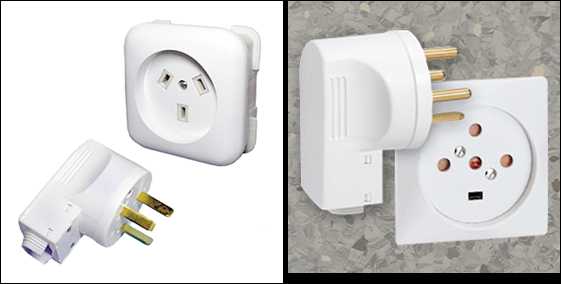

Сегодня можно приобрести розетки нескольких типов:

• для вмонтированной в стене проводочки стоит выбрать изделие внутреннего типа. Его монтируют в отверстие в стеновой поверхности таким образом, что видной остается только его корпус;
• для проложенной снаружи проводки стоит подобрать накладной тип розеточки. Он устанавливается непосредственно на поверхности стены.

Основные критерии

Основными параметрами выбора того или иного варианта розетки в данном случае будут следующие факторы. Поговорим о них более подробно далее.

Степень защиты корпуса

Чтобы понять, какая нужна розеточка, нужно изучить специальную маркировку ее корпуса. Так, «А» и «В» – это цифровые значения степени ее защиты. Посмотрите, Legrand розетка для варочной панели и духового шкафа на фото ниже представлена.

«А» указывает на диаметр, закрывающийся от влияния факторов извне, а «В» демонстрирует качество защиты изделия от повышенной влажности. Помимо этого, непременно нужно проанализировать присутствие или тсутствие заземляющего контакта. Если перед вами изделие хорошего качества Legrand, то оно будет иметь заземляющий контакт. У дешевых недолговечных вариантов такого параметра нет.

Качество штепсельных разъемов

Этот фактор весьма важен для нагревательного оборудования с варочной панелью для дома. У хороших разъемов Bosch присутствуют пружины, добавляющие конструкции большую жесткость и обеспечивающие этим более качественное соединение.

При выборе варианта со стандартным разъемом, то вскоре качество соединения вилки и разъемов станет неважным. Чем это грозит в дальнейшем? Может произойти нагрев, или поломается розетка, что также может спровоцировать поломку духового шкафа с варочной панелью.

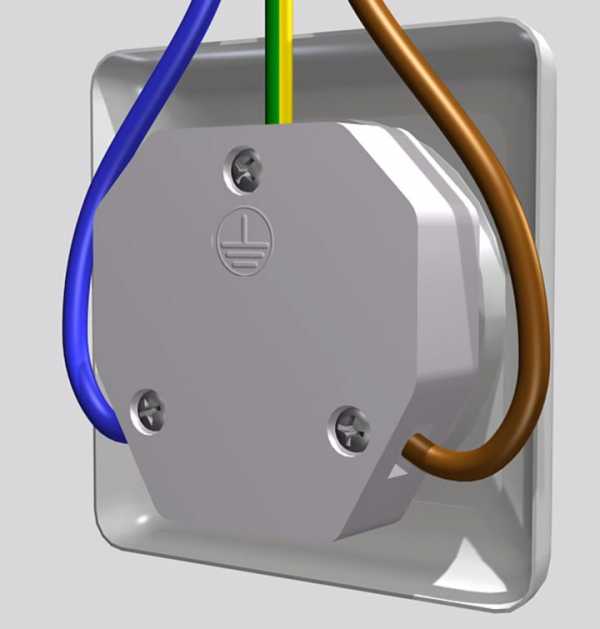

Способ подключения

Важно проанализирвать то, как электропровод подключен к розетке. Выбирайте тот вариант, у которого площадь контакта проводочка с контактами розетки максимально большая. Если установить такой вариант Legrand , то проблем с его эксплуатацией быть не должно.

Запах

Дешевый пластик имеет неприятный запах, от таких изделий стоит отказаться. Иначе поломок духовки с варочной панелью не избежать.

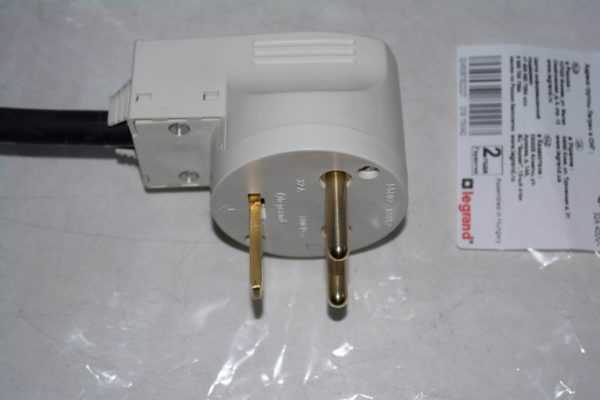

Например, розетка Legrand для варочной панели и духового шкафа или продукция Bosch отличается высоким качеством и не имеют запаха. Однако, и стоит такое изделие дороже китайских вариантов.

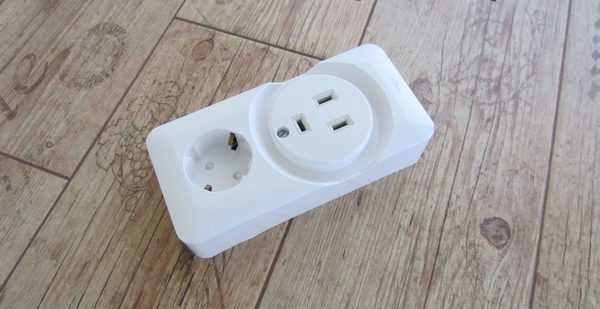

Наличие входов под несколько вилок: одинарная, двойная

Когда варочная панель приобреталась отдельно от модели духового шкафа, она требует отдельного подключения. Вам понадобиться двойная розетка. Если же техника комбинированная и имеет одну вилку, то двойная розеточка не потребуется.

Как установить розетку и подключить духовку?

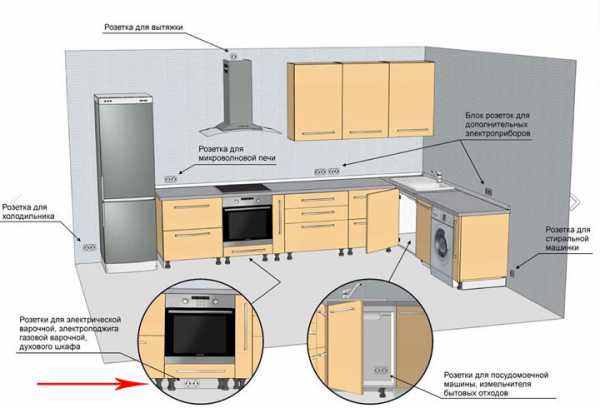

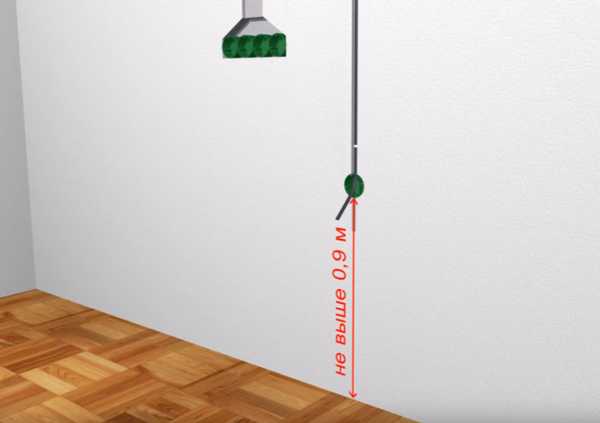

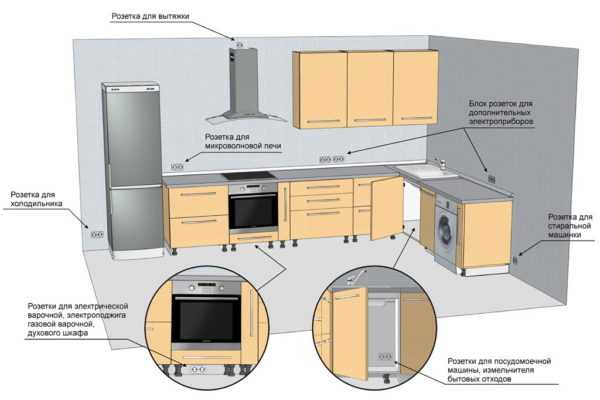

Для начала выберите удобное месторасположение розетки. Оптимальный вариант — ниже уровня столешницы кухонного гарнитура. Тогда доступ к ней будет легким. Хотя это не обязательное условие, в принципе место под такое изделие может быть любым. Но не возле варочной поверхности.

Чтобы без проблем подключить оборудование внимательно изучите схему подсоединения электропровода к нему. Главное в данном вопросе – верно определить клеммы. Ищите провода с тыльной стороны прибора. Если все одного цвета, тогда надо различить лишь фазу. Сделать это можно при помощи специальной отвертки индикаторного типа. Обязательно фаза должна совпасть к фазе, ноль к нолю и земля к земле. Тогда с подключением бытового оборудования не будет.

stroyvolga.ru

Схема подключения индукционной плиты к сетям 220В или 380В

Среди газовых, электронагревательных плит, стеклокерамических и индукционных варочных панелей, последние являются лучшим решением в домашних делах. Они имеют то же преимущество, что и газовые, то есть нагретые продукты быстро реагируют на изменение мощности «горелки». Они также намного безопаснее: газ не улетучивается при трещинах, а нагревательные панели не нагреваются до слишком высоких температур воспламенения, хотя они естественно могут быть горячими.

Единственная проблема — подключение. Теоретически, оно должно быть выполнено профессиональным электриком, тем более что в гарантийном талоне на устройство прописывается пункт по подключению именно квалифицированным электриком, подтверждающий правильную реализацию соединений с сетью.

Однако многие и сами не лыком шиты, имея знания по электротехнике на уровне профессионала. Возможно вы также испытываете желание купить индукционку на место газовой плиты и хотели бы всё сделать своими руками (опять же экономия…). В приведенной ниже статье собрана информация о различных вариантах подключения и типов индукционных варочных панелей.

Мощность индукционной варочной панели

В качестве стандарта мощность индукционной варочной панели составляет 7,2 кВт. Что это значит? Это максимальная потребляемая мощность нагревательной плиты. При ежедневном использовании при нагревании с двумя или тремя конфорками, плита будет потреблять меньше энергии. Все будет зависеть от того, как быстро надо нагреть еду после возвращения домой.

Как мощность переводится в электрический ток?

1.Установка однофазная — в свободном преобразовании будет:

I = 7200 Вт / 230 В = 31,3 Ампер.

2.Наиболее часто используются трехфазные сети на две фазы. Каждая из фаз поддерживает два нагревательных поля с одинаковой общей мощностью. Таким образом, для каждой фазы мощность около 3600 Вт и ток:

I = 3600 Вт / 230 В = 15,7 Ампер.

Даже если полная мощность редко используется, электрическая система должна быть подготовлена к ситуации, когда все «горелки» будут работать на максимум.

Перед покупкой индукционной плиты

Вначале нужно выяснить, какую предельную мощность поставляет проводка в дом / квартиру.

Если мощность сети ниже мощности плиты, есть вероятность, что она регулярно будет выбивать главный предохранитель (на лестничной клетке или в щитке) или — в худшем случае — перегреется и шнур питания сгорит. Например в стандартной хрущевке контрактная мощность для одной квартиры, то есть максимальная мощность, которую могут потреблять все устройства в доме, составляет 5,5 кВт. А это меньше на 2 кВт максимальной мощности индукционной варочной панели. Не говоря уже о других устройствах, которые вы тоже используете во время приготовлении пищи.

Если проблема с максимальным током имеется, то покупайте индукционную варочную плиту меньшей мощности или с функцией снижения максимальной мощности. Это гораздо более простой вариант, хотя отсутствие полной мощности выльется в уменьшение скорости нагрева.

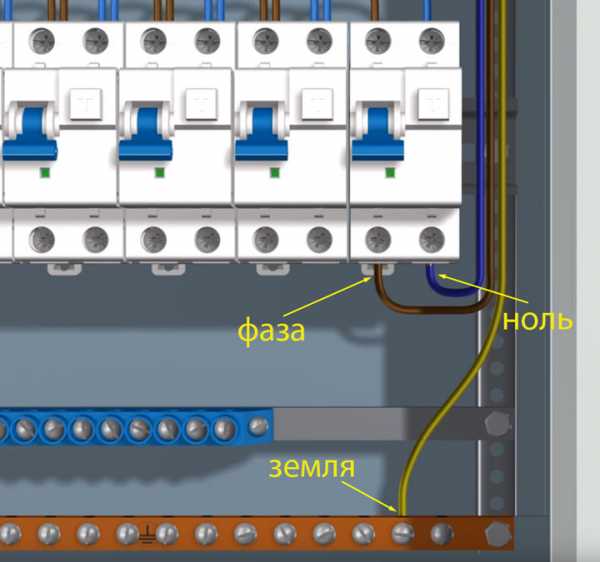

После решения вышеуказанной проблемы из распределительного устройства в индукционную варочную панель должен быть проложен кабель с соответствующим поперечным сечением, и этот кабель должен быть защищен отдельным автоматическим выключателем (об автоматических выключателях почитайте здесь) с соответствующим номинальным током.

Однофазная сеть 220 В

Этот случай относится в основном к квартирам, в которых хозяин решил, что во время ремонта или просто так стоит установить индукционную варочную панель вместо классической газовой плиты. Причём тут ремонт? Конечно это не является необходимым условием, но в большинстве случаев сеть 220 В не готова принять такой энергоемкий потребитель, и потребуется проложить дополнительный кабель от распределительного устройства до индукционной варочной панели и немного модернизировать распределительный щит.

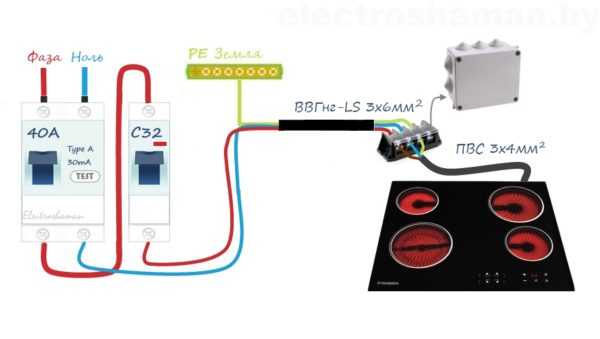

Подключение индукционной варочной панели в однофазной установке без предварительной подготовки и проверки существующей сети — рискованно! Индукционная варочная панель — это вам не холодильник! Индукция потребляет много электроэнергии, больше всех устройств в квартире. Нужно быть уверенным, что электросеть будет способна выдержать такую нагрузку.

1. Во-первых, для индукционки должен использоваться отдельный кабель идущий от распределительного устройства, предназначенный только для этого дела.
2. Во-вторых, кабель должен иметь поперечное сечение, адаптированное к мощности платы.

В инструкциях для некоторых плит написано, что защита должна быть не менее 30 A и кабель с поперечным сечением 4 мм2. Однако для повышения безопасности проводки лучше использовать защиту 25 A (например, переключатель B25).

Перейдем к вариантам подключения плиты. Следующие схемы подготовлены на основе методов подключения для отдельных моделей, выбранных изготовителем. Перед подключением своей модели всегда проверяйте инструкцию.

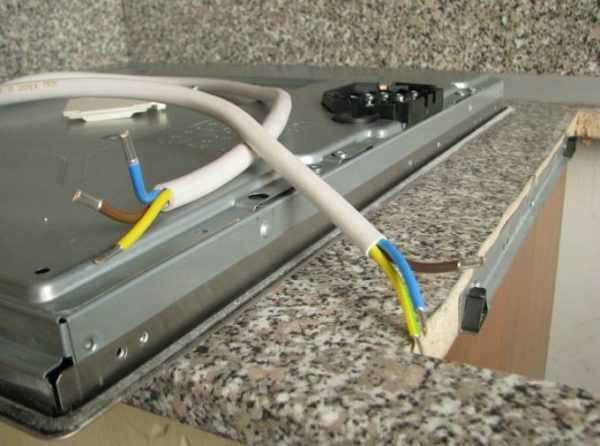

Соединение плиты с выходящим кабелем

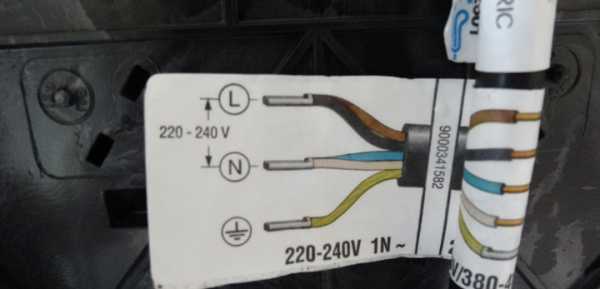

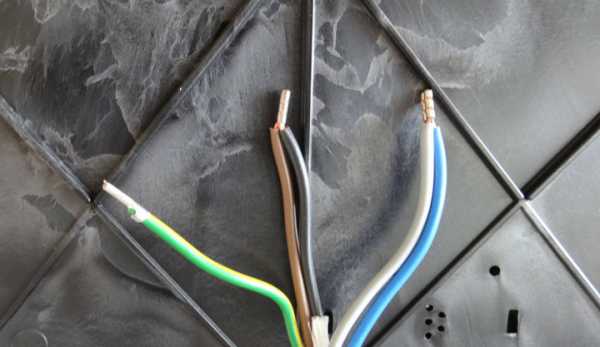

В этом случае плита представляет собой закрытую коробку из которой выведен кабель, чаще всего 5-проводной. Наиболее распространенными являются:

• Проводники черного и коричневого цвета — фаза
• Синие и серые провода — нейтральные
• Желто-зеленый провод — защитный

Примеры чертежей из инструкции от индукционной панели смотрите выше.

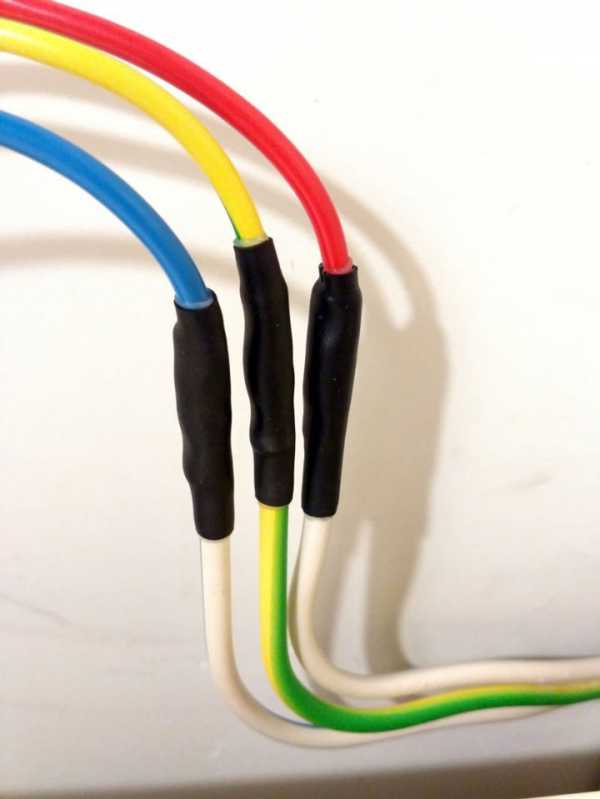

Когда шнур питания имеет неподходящее поперечное сечение

Если шнур питания имеет поперечное сечение 2,5 мм2, его необходимо защитить с помощью переключателя с меньшим номинальным током, например B16. В этом случае стоит покупать индукционную варочную плиту с ограниченным потреблением энергии, чтобы выключатель максимального тока не срабатывал при использовании 3-х или 4-х полей нагрева.

Есть мнения о том, что каждая индукционная варочная панель имеет контроллер, который учитывает что сеть является однофазной и не пропускает половинное нагревание при полной мощности или интеллектуально переключает их, если они работают все сразу, то есть потребление 7,2 кВт в однофазной установке находится только на бумаге.

Однако не каждая индукционная плита, когда вы подключаете ее к однофазной слабой проводке, автоматически уменьшает потребление энергии. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около 7200 Вт энергии суммарно.

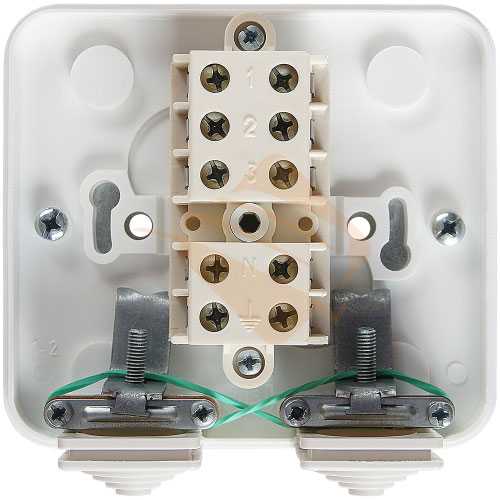

Подключение плиты с зажимами вместо проводов

Если модель плиты имеет терминал с клеммами, расположенный в нижней части вместо проводов, его можно напрямую подключить к соединительной коробке.

Трехфазная сеть 380 В

Наиболее распространенным решением используемым производителями, является питание плиты не тремя, а двумя фазами. Причина проста. Индукционная плитка не является трехфазным двигателем, где надо строго 3 линии. Индукционная варочная панель представляет собой систему из 4 независимых элементов — нагревательных полей.

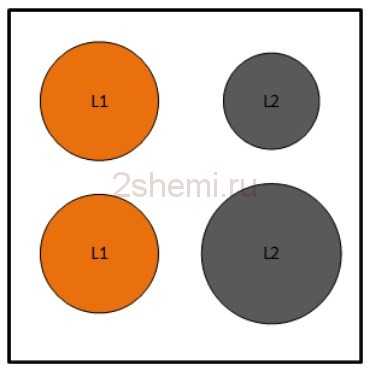

Самый простой способ — разделить их так, чтобы два поля были запитаны из одной фазы и два из другой. Например, это может выглядеть так:

• Поле 1 — мощность 1800 Вт (фаза L1)
• Поле 2 — мощность 1800 Вт (фаза L1)
• Поле 3 — мощность 1400 Вт (фаза L2)
• Поле 4 — мощность 2200 Вт (фаза L2)

Поля делятся так, что два средних значения подаются из одной фазы и наименьшее с наибольшим из второй фазы. На обоих из них имеется мощность ~ 3600 Вт, что составляет около 16 А тока.

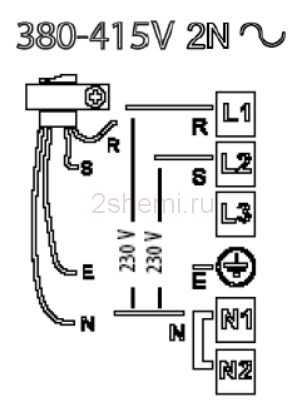

Подключение плиты с проводами (2 фазы)

Как видите, в этом случае не используется серый шнур питания (L3). Примеры чертежей из инструкции индукционной варочной панели, относящиеся к приведенной выше схеме:

Неиспользуемый кабель — серый шнуром питания, стоит изолировать.

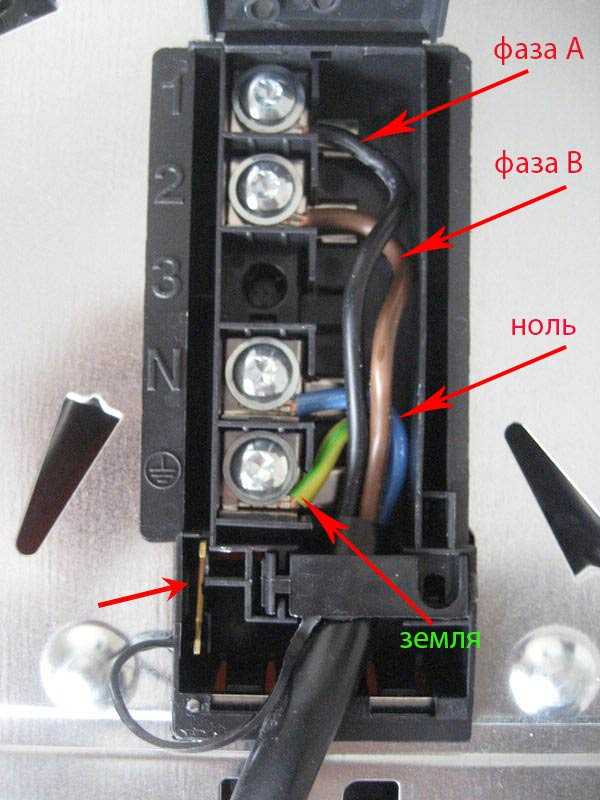

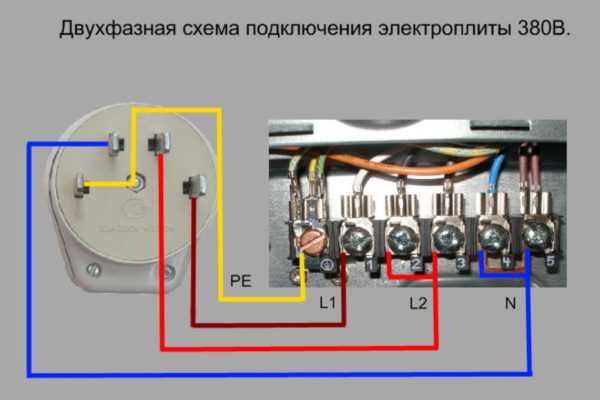

Подключение платы с клеммами (2 фазы)

Иногда в таких случаях необходимо установить соединение между N терминалами на плате. Оно может быть выполнено в виде пластины, которая поставляется с плитой и требует только затягивания проводов отверткой.

Подключение плиты с клеммами вместо кабеля (2 фазы) — решение, часто используемое на практике

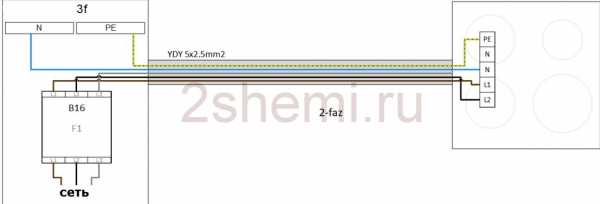

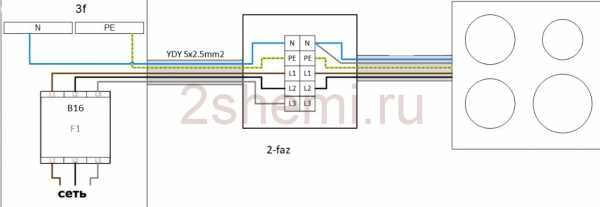

Вот как выглядит схема подключения, которая часто используется в реальных условиях. На этапе установки используется индукционная варочная панель, поэтому кабель из распределительного устройства оканчивается в монтажной коробке. Если индукционка поставляется с кабелем, она выводится на коробку, если нет — нужно купить кабель OMY (ШВВП) 5 х 2,5.

Кроме того, неиспользуемая фаза (в данном случае L3) тоже подключается к духовке для обеспечения равномерной загрузки фазы. Печь также может поставляться с отдельным кабелем 3 х 2,5 от распределительного устройства (и подключается к однофазному переключателю максимальной токовой защиты). Затем в случае повреждения одного из устройств другое может быть использовано без каких-либо проблем.

Полные три фазы сети для подключения

Если у вас пока ещё стадия строительства дома, скорее всего не будет выбранной модели индукционной варочной панели во время электромонтажа проводки. Но стоит подумать об одном уже заранее. Будет ли это стандартная плита 7,2 кВт или на более высокую мощность 10 кВт. Плиты большей мощности больше по размеру и требуют подачи всех трех фаз.

В этом случае исключается возможность питания печи из распределительной коробки. Вы запускаете отдельный провод из распределительного устройства, предназначенного только для индукционной плиты.

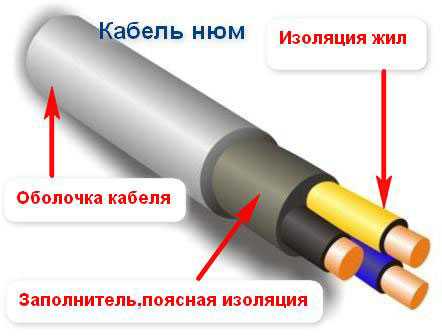

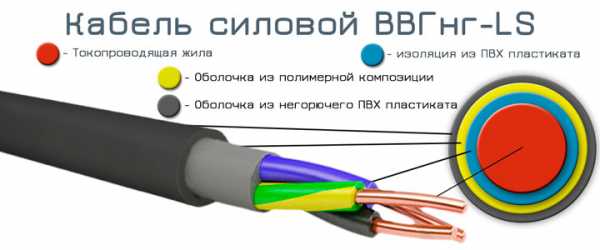

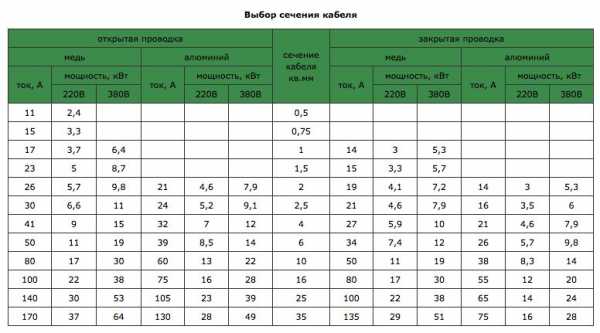

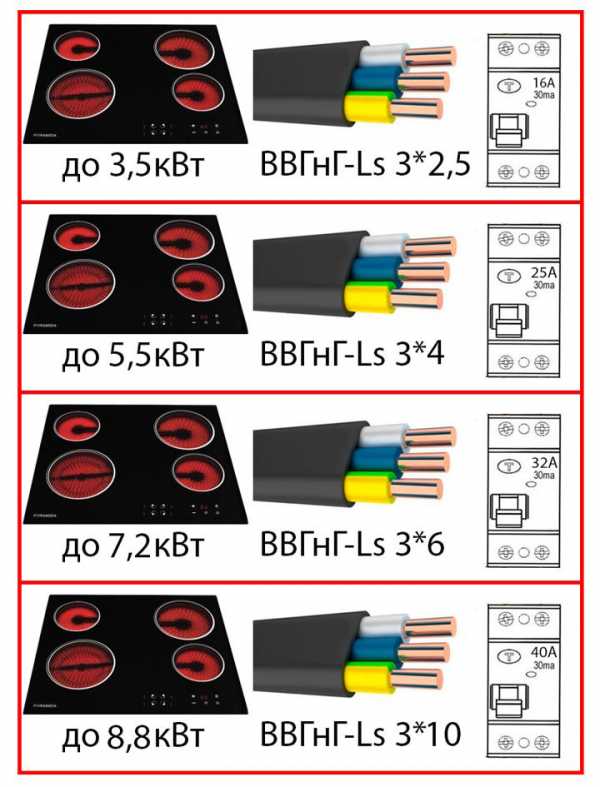

Сечение провода для индукционки

На рисунках при подключении 2 или 3 фаз, везде используется кабель 2,5 мм2. Конечно если на плите есть возможность подключения 3-х фаз, возможно в инструкциях производителя будет требование к проводам на уровне всего 1,5 мм2, в частности 5 х 1,5 мм2.

Тем не менее покупка индукционной варочной панели бывает не один раз в жизни. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2.

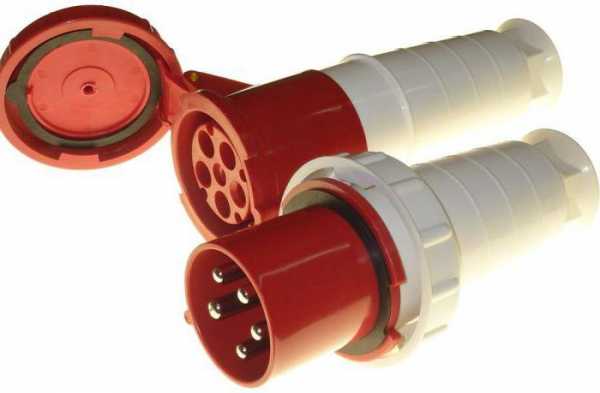

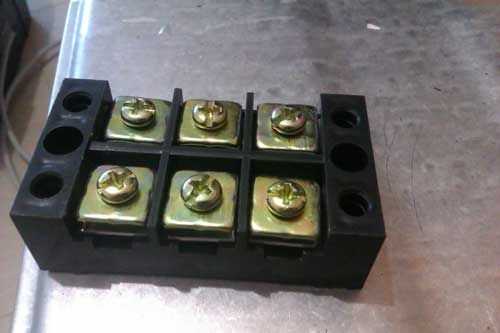

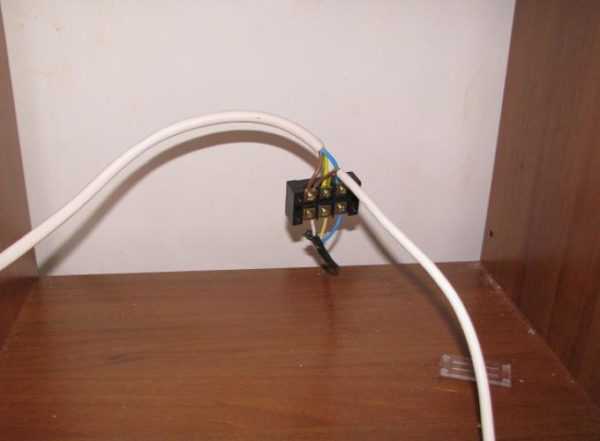

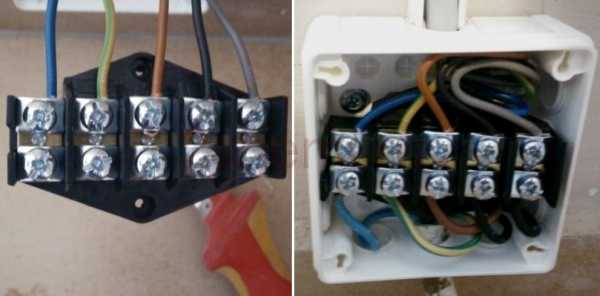

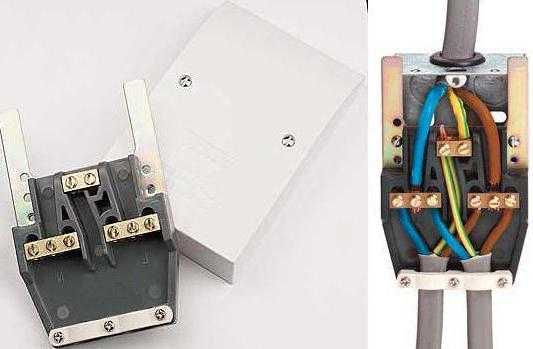

Какие разъемы использовать для печи

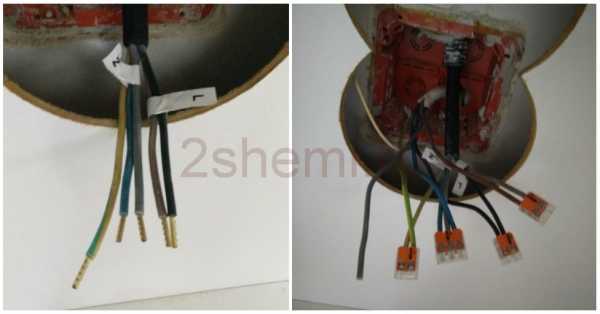

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Использование пружинных клемников для трехфазных систем не является проблемой и вполне может использоваться. Они имеют номинальный ток 24 А. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели — применяйте лучше клеммы винтовые.

Выводы и рекомендации

Подключение индукционных варочных панелей в жилых зданиях не является быстрым и беспроблемным вопросом. Прежде чем браться за самостоятельный монтаж такой плиты надо учитывать каждый из этих аспектов: мощность сети и количество фаз, сечение и количество проводов силового кабеля между плитой и домашним распределительным устройством.

Если после прочтения у вас появились вопросы ли дополнения к всему вышесказанному — напишите в комментариях ниже.

2shemi.ru

фото, установка. Какую розетку выбрать для варочной панели? Какая розетка нужна для варочной панели?

Сегодня современная кухня может похвастаться множеством экземпляров техники, которая облегчает работу хозяйки и ускоряет процесс приготовления пищи. Однако энергопотребление при использовании такой техники значительно возрастает. Поэтому розетки для варочной панели необходимо подбирать правильно. Установку можно производить самостоятельно, при условии владения определенными навыками работы электрика. Советы экспертов помогут в этом деле. Чтобы порадовать хозяйку дома новеньким устройством, облегчающим ее работу, необходимо к процессу подойти ответственно. Тогда обед, который она приготовит в следующий раз, будет очень вкусным, полезным. А настроение самой хозяйки будет на высоте.

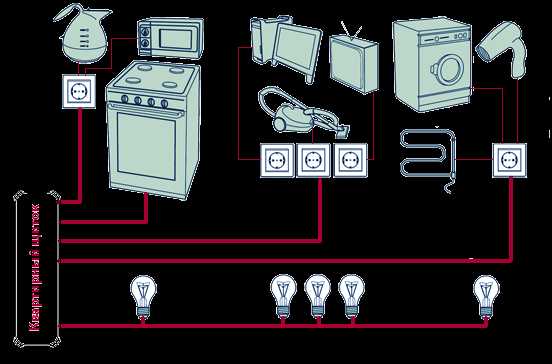

Общие понятия подключения техники

Бытовая техника для кухни, которая питается от электросети, для приготовления вкусного обеда без особых проблем обладает достаточно большой мощностью. Наименьшее потребление составляет 2,5 кВт. Но порой необходимо подключить в сеть прибор до 10 кВт. Поэтому, согласно современным требованиям электробезопасности, к подобным потребителям в квартире необходимо подводить отдельную линию питания от щитка.

Розетка для электрической варочной панели потребует автономного от духового шкафа подсоединения к общей сети. Важную роль в процессе обустройства кухонного оборудования играют характеристики, присущие конкретно взятой технике. Варочные панели могут быть однофазные, трехфазные и обладают различной мощностью.

Обычно в комплект поставки не входит вилка. Даже провод может отсутствовать при продаже техники. Поэтому существует возможность подключать ее сразу в щиток или просто в автомат. Однако некоторые владельцы дома решают все же поступить по-другому и провести работы несколько более сложным способом.

Тип подключения

Чтобы понять, какая розетка нужна для варочной панели, необходимо определить, какой тип подключения предусмотрен в данной модели. Устройство мощностью, не превышающей 3,5 кВт, может присоединяться к стандартному подключению 220 В. Это равняется 16 А нагрузки. Если в комплект входят провод и вилка, то они обычно соответствуют требованиям рядовой электросети квартиры.

Если же мощность оборудования превышает 3,6 кВт, то понадобится усиленная инсталляция не менее 32 А, которая может сопоставляться с сетью 220 В.

Если же в квартире предусмотрена трехфазная система запитки, то розетка приобретается на 20 А для устройств до 3,5 кВт мощности. Если же ее характеристики указывают на потребление энергии более 3,6 кВт в час работы, потребуется усиленное оборудование. Трехфазная вилка и розетка должны быть 32 А.

Необходимо учитывать, что для варочной поверхности обязательно потребуется заземление. Поэтому розетка должна иметь выход для дополнительных пальцев вилки. У однофазной розетки их 3, а у трехфазной – 5.

Именно поэтому обычные инсталляции, подходящие для освещения, для подобной разновидности кухонного оборудования просто недопустимы.

Разновидности монтажа

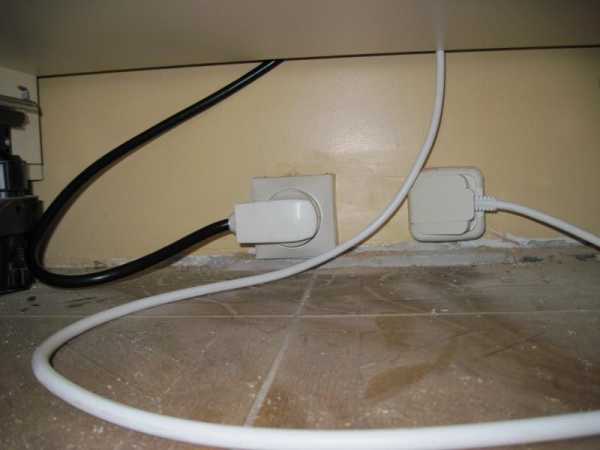

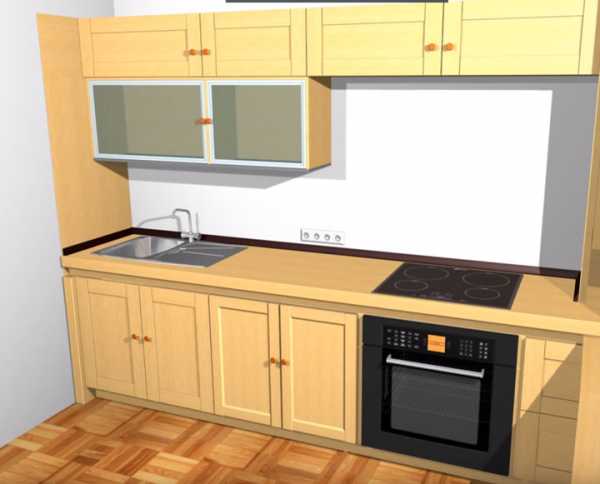

Розетки для варочной панели могут устанавливаться над техникой, но не за ней. Иначе возникнут проблемы с расположением оборудования вровень с кухонной мебелью.

Монтаж может быть скрытый или наружный. Если стены дома выполнены из дерева, все провода и элементы системы проводятся только наружным способом. В обычных домах особых требований к выбору проведения коммуникаций нет. Это зависит от вкусовых предпочтений владельцев.

Эксперты утверждают, что скрытая установка розетки хоть и более трудоемкая, но безопасная для пользователей. Если же ремонт проводился давно и в ближайшее время не планируется вскрывать каналы сети, подойдет и наружное подключение розетки. Для сокрытия провода необходимо воспользоваться специальными коробами-каналами.

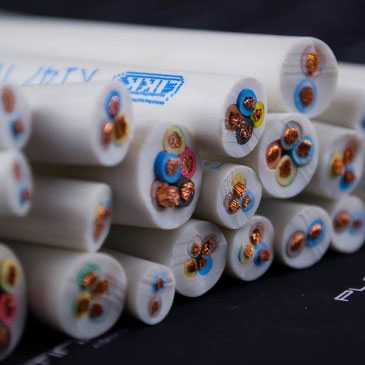

Провода

Существует несколько вариантов подсоединения варочной поверхности к сети. Если она газовая, то питание необходимо лишь для автоматического поджига горелки. Для этого не потребуется большой мощности. Поэтому розетка для газовой варочной панели вполне может быть самой обычной.

Но для приборов, которые в процессе приготовления пищи используют только электричество, выдвигаются повышенные требования к обустройству розеток. Провода для подключения техники мощностью до 3,5 кВт должны быть медными и иметь сечение 2,5 мм кв. Для розетки на 32 А коммуникации должны быть 4 мм кв. в разрезе. Алюминиевые разновидности кабеля для подключения не используются.

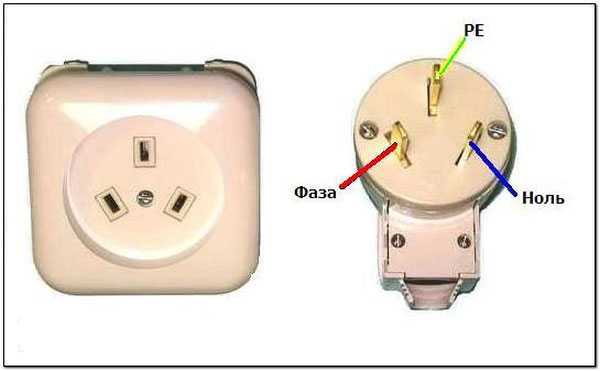

Цвет провода имеет значение для подключения. Синий – это ноль, коричневый или черный – фаза. Из стены может иногда выходить белый провод, обозначающий провод под нагрузкой. Но это бывает редко. Заземление всегда обозначается желто-зеленым проводом.

Некоторые советы для подключения

Инструкцией от производителя оговаривается обязательное подключение заземления для варочной поверхности. В соответствии с этим вид ее несколько отличается от обычных разновидностей инсталляций. Фото розетки для варочной панели, которая имеет заземление, представлено далее.

Ни в коем случае нельзя пользоваться этой техникой при отсутствии заземления или его некорректном выполнении. Категорически запрещается подключать проводник к трубам или стоякам. Заземление по такой схеме опасно для жизни.

Если же была приобретена техника с проводом для трехфазного изделия, но в квартире проведена однофазная сеть, можно выйти из такого затруднительного положения. Черный и коричневый провода, которые идут в комплекте с варочной поверхностью, соединяют через клемму вместе. Это будет провод фазы. Далее все подключается как обычно.

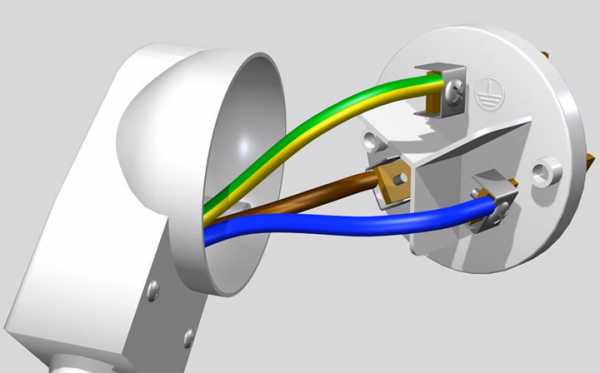

Схема подключения

Установка розетки для варочной панели довольно просто выполняется своими силами. Необходимо неукоснительно следовать инструкции производителя и выполнять правила техники безопасности при работе с электрической сетью.

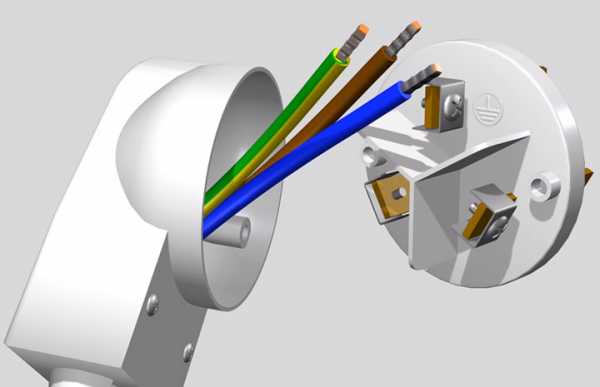

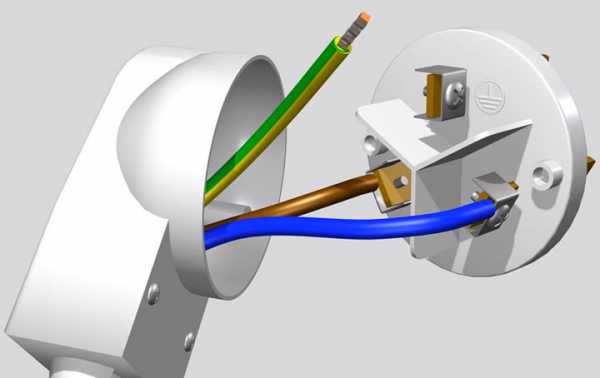

Провод, который идет от варочной поверхности, можно завершить вилкой. Для сети на 220 В заземление подсоединяется к специально отведенному на изделии месту. Остальные провода подключают, сохраняя полярность.

Когда необходимо осуществить установку для трехфазной сети, нужно воспользоваться схемой производителя. Первые 3 клеммы с перемычками представляют собой фазные отделы. К ним присоединяют коричневый провод. Следующие за ними две клеммы с перемычкой предназначены для синего проводника. Это ноль или нейтраль сети. Шестая клемма необходима для заземляющего контура. Сюда включается зелено-желтый проводник.

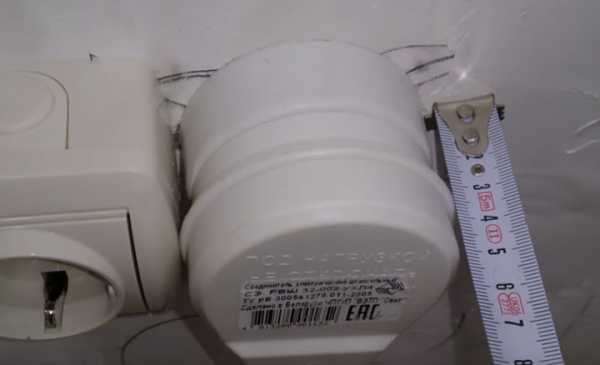

Подрозетник

Решая вопрос о том, какую розетку выбрать для варочной панели, необходимо определиться с выбором дополнительных ее элементов. Это подрозетник и УЗО. Коробка для настенного монтажа может быть накладная или встроенная. В первом случае коммуникации подключаются наружным способом, а во втором – скрываются в толще стены.

Характеристики подрозетника должны совпадать с типом самой инсталляции. Для внутреннего монтажа коробка также нужна специальная.

Если розетка рассчитана на 20 А мощности, подрозетник должен быть с такой же маркировкой. Предпочтение следует отдавать пусть более дорогим, но качественным изделиям. Ведь от этого зависит здоровье и жизнь владельцев дома.

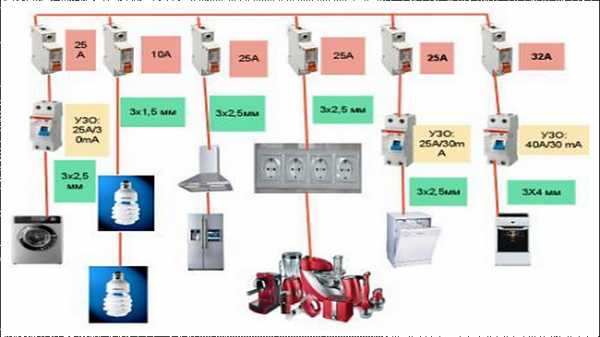

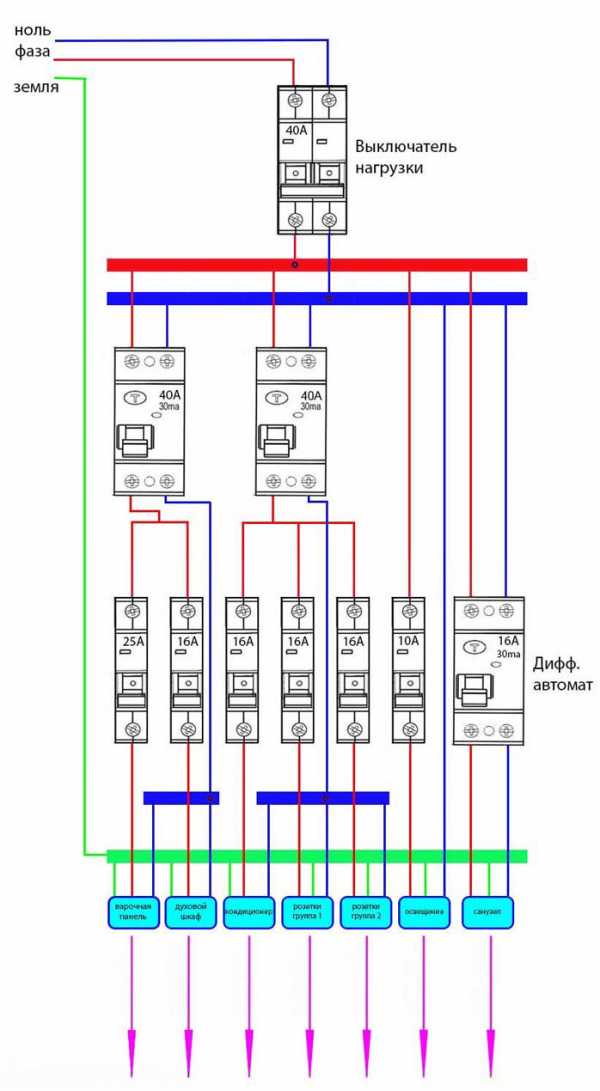

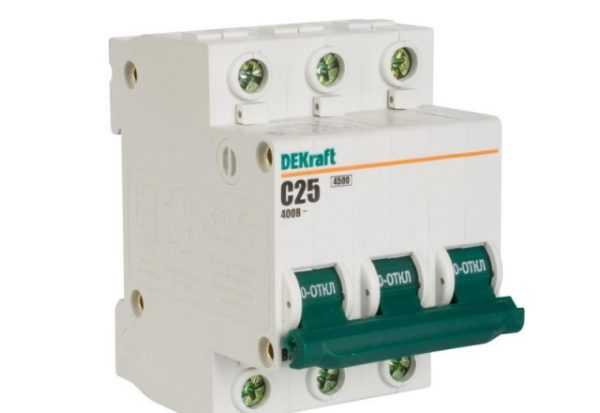

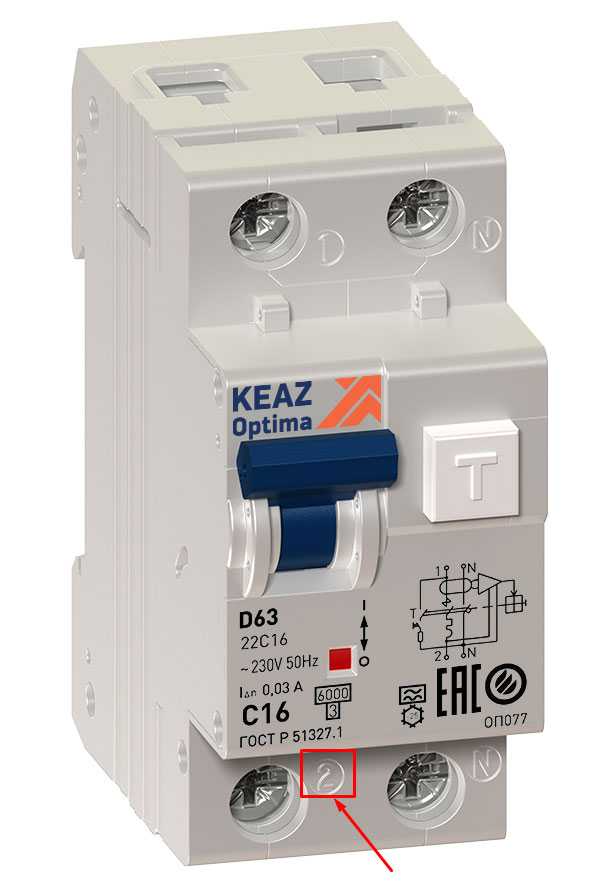

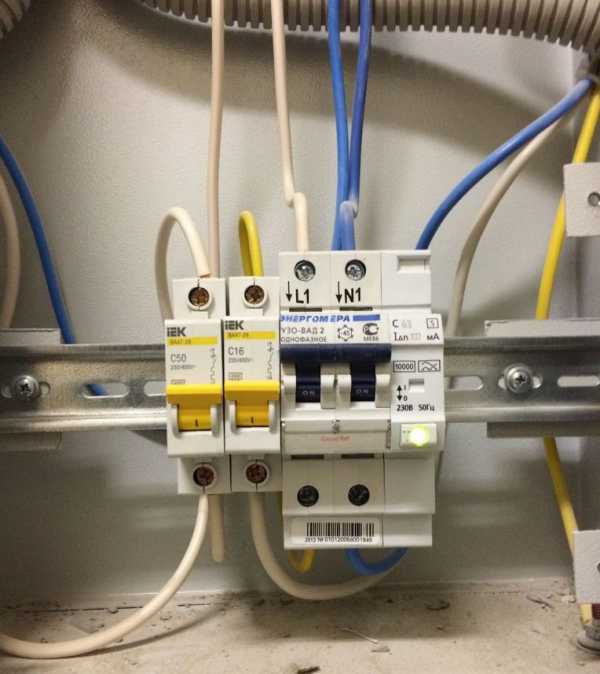

УЗО и автомат

Правила эксплуатации мощной кухонной техники предполагают применение в сети такого аппарата, как устройство защитного отключения (УЗО) и автомат. Это предотвратит несчастные случаи при возможном нарушении целостности проводников и убережет от удара током.

Автомат подбирают в соответствии с типом варочной поверхности. Если техника характеризуется средней мощностью, в сеть монтируется однофазный автомат на 20 А. Если же техника потребляет от 4 кВт в час, то отсекатель напряжения необходимо приобретать на 32 А. При этом УЗО должно подбираться на один пункт выше, чем рассчитан автомат. Если выключатель, например, характеризуется в 32 А, то устройство защитного отключения необходимо приобрести с параметрами 40А.

Подбирать технику и элементы подключения для представленного кухонного оборудования должен исключительно электрик. Самостоятельно заниматься подобными вопросами, не имея даже основных знаний о подобных вещах, опасно для жизни.

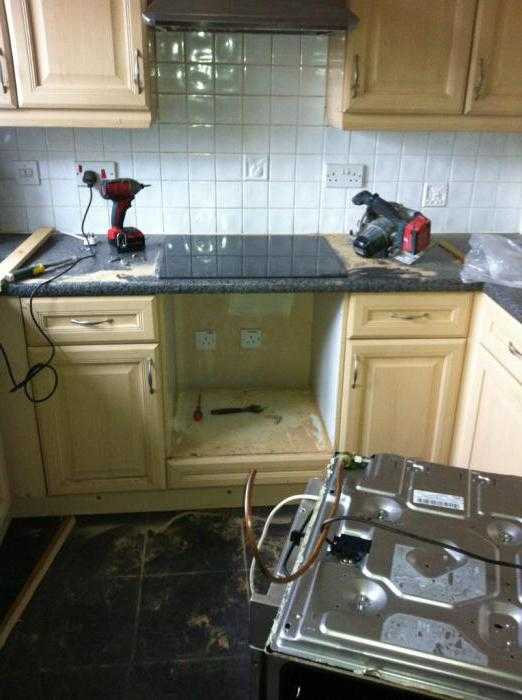

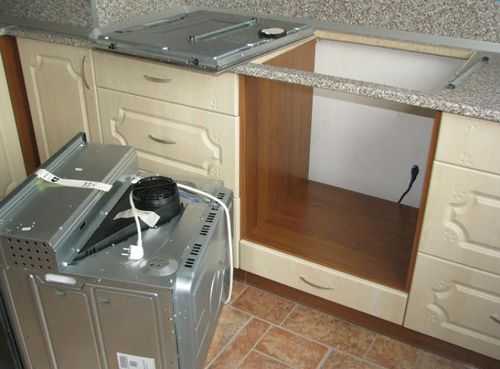

Подготовка к монтажу

Розетка для индукционной варочной панели нуждается в правильном выборе и расположении ее на кухне. Для этого необходимо сначала определиться с расположением самой техники. Обычно ее устанавливают в столешницу. Так значительно можно сэкономить кухонное пространство.

На столешнице обозначается место, где будет располагаться варочная поверхность. Затем электролобзиком вырезается отверстие в материале.

Обычно оно находится над столешницей. Для работы необходимо подготовить кусачки, пассатижи, изоленту, нож, а также индикаторную отвертку. Из инструментов понадобится дрель с насадкой для высверливания больших отверстий.

Монтаж

Монтаж розетки для варочной панели является очень ответственным делом. Помимо правильного подключения проводов, которое было описано выше, необходимо правильно установить инсталляцию. Самым надежным способом подключения варочной поверхности является прямое подведение провода от щитка. Дополнительные устройства в цепи повышают риски.

В выбранном месте на стене высверливается при помощи коронки отверстие соответствующего диаметра. В него вставляется монтажная коробка. Когда все провода будут подключены к колодке, их крепят в подрозетнике и закрывают декоративной панелью.

Все работы производятся при выключенной электросети и при помощи специального оборудования электрика. Это довольно несложное, но ответственное занятие. При правильном проведении всех операций результат превзойдет все ожидания.

Изучив принцип устройства и монтажа розетки для варочной панели, можно правильно выбрать и установить ее своими силами. Следуя инструкции производителя и руководствуясь правилами безопасности проведения работ с электричеством, можно не сомневаться в безопасности эксплуатации кухонной техники. Она прослужит долгие годы своим владельцам без проблем и неприятных происшествий. И обед, приготовленный хозяйкой, несомненно, порадует домочадцев.

fb.ru

Розетка для варочной панели и духового шкафа

Варочная поверхность и духовой шкаф представляют собой мощные потребители электроэнергии, для работы которых должны использоваться выделенные линии с отдельными розетками специальной конструкции. Выясним, как подключить розетку для варочной панели и духового шкафа самостоятельно.

Виды варочных панелей

Различают два типа плит:

1. Зависимая (связанная) поверхность. Ее работой можно управлять при помощи рукояток, размещенных на электрической духовке.
2. Несвязанная. Получает питание по выделенной линии и управляется собственными средствами.

Важно! Отдельную варочную панель и духовку нельзя подключать к одной розетке. Для питания каждого из этих устройств прокладывается собственная линия. В комбинированной изделии с электрическим духовым шкафом и индукционной поверхностью последняя подключается к клеммам духовки.

Индукционные плиты

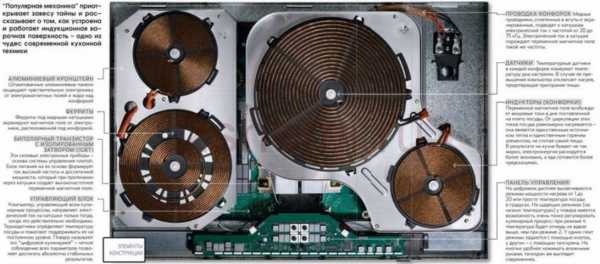

Такое оборудование можно выделить в отдельную группу не столько благодаря особенностям его подключения, сколько из-за необычного принципа работы, в основе которого лежит нагревание металлической посуды под действием мощного электромагнитного поля, создаваемого на поверхности устройства. Такое поле вызывает протекание вихревых токов в металле, из которого изготовлена посуда, что и производит тепловую энергию.

Преимущества индукционных моделей:

1. Высокая эффективность функционирования и скорость нагревания посуды.
2. Включенная плита воздействует только на металлические емкости, не оказывая при этом никакого влияния на расположенные вблизи нее предметы кухонной утвари.
3. Глянцевая рабочая поверхность сохраняет невысокую температуру в процессе приготовления пищи.

В настоящее время индукционные устройства не слишком распространены, поскольку имеют некоторые недостатки:

1. Невозможность работать с керамической, стеклянной или алюминиевой посудой (электромагнитное поле воздействует только на ферромагнетики).
2. Довольно высокая цена подобного оборудования.
3. Наличие характерного звука при перемагничивании материала установленной на плите посуды.

Выбор устройств для подключения панели

Мощность большинства моделей современных духовых шкафов составляет 3–3,5 кВт. Варочная поверхность потребляет до 7 кВт. Для подключения духовки необходимо использовать силовую розетку и электрические кабели, номинальный ток которых составляет не менее 16 А. Питание более мощных моделей этого кухонного оборудования осуществляется через силовые розетки с номинальным током 32 А, при этом каждый из таких потребителей должен иметь свою розетку.

Что касается кабеля, по которому осуществляется подключение варочной панели или духового шкафа к распределительному щитку, то при номинальном токе 16 А следует выбрать медный провод сечением 2,5 мм2, а при 32 А – 6 мм2. Дополнительные условия – негорючесть, двойная изоляция, влагоустойчивость.

Для облегчения выбора необходимого диаметра жил провода может быть использована следующая таблица:

Большинство современных варочных панелей поставляется со шнуром без электрической вилки, ее необходимо подбирать в соответствии с установленным штепсельным разъемом, а также используемой схемой подключения устройства и напряжением сети.

Способы подключения

Для подводки питания плиты можно использовать одну из следующих схем:

1. Однофазная. Выполняется при установке оборудования в квартирах, где имеется только однофазная сеть напряжением 220 В.
2. Двухфазное или трехфазное подключение, применяемое для увеличения мощности и одновременного повышения КПД этого оборудования.

Заранее определить одну из схем, по которой будет выполняться подключение, не представляется возможным. Поэтому производители не оснащают варочную панель стандартной электрической вилкой.

Что касается менее мощных потребителей, которыми являются духовые шкафы, то они предназначены для работы от бытовой электросети напряжением 220 В. Поэтому подобное оборудование оснащается стандартной евровилкой, предусматривающей в своей конструкции наличие заземляющих контактов. Такая комплектация возможна для духовых шкафов, номинальный ток которых не превышает 16 А.

Однофазное подключение потребителей осуществляется при помощи трехжильного кабеля, в состав которого входит фазный (L), нулевой (N) и заземляющий (PE) проводники. Если монтаж варочной панели выполняется в доме старой постройки, где проводка проложена алюминиевым кабелем, то линию, питающую эти потребители, нужно заменить с целью обеспечения необходимого уровня надежности и электрической безопасности.

Сечение и материалы проводки в новостройках уже рассчитаны на эксплуатацию приборов с высоким энергопотреблением.

Для установки плиты своими руками, а также подключения особенно мощных моделей духовых шкафов используют силовую розетку с номинальным током 32 А, которая в обязательном порядке оснащена заземляющим контактом. По внешнему виду такое устройство напоминает трехфазное электроустановочное изделие.

Подключение линии к электрощиту

При подсоединении конфорок или духового шкафа к электрическому щитку для каждого из этих устройств следует использовать одну линию, защищенную собственным автоматическим предохранителем. При этом для приборов с номинальным током 16 А используется автомат на 25 А, а для потребителей, сила тока которых составляет 32 А, – на 40 А.

В обязательном порядке нужно подключать защитное заземление. В таких приборах, как варочная поверхность или духовой шкаф, питающий кабель имеет одну заземляющую жилу, которая подсоединена к корпусу прибора и выведена для подключения к соответствующему контакту на электрической вилке. Заземляющая жила имеет желто-зеленый цвет изоляции.

Важно! Нельзя перепутать местами заземляющий и нулевой проводник при их подключении. Одна такая ошибка может привести к тяжелым последствиям.

Зачастую случается так, что выведенные для подключения плиты провода имеют одинаковый цвет изоляции либо их маркировка не соответствует общепринятой. При подключении своими руками такого потребителя следует обязательно убедиться, что все выводы подсоединены правильно.

Если фазную жилу идентифицировать достаточно легко при помощи обыкновенной индикаторной отвертки, то отличить нулевой провод от заземляющего часто оказывается намного сложнее. Для этих целей используется тестер.

Определение фазного, нулевого и заземляющего проводов может быть выполнено по следующему алгоритму:

1. На месте установки электрической розетки, которая предназначена для питания конфорок плиты или духового шкафа, определяется фаза с помощью индикаторной отвертки. Ее нужно подписать или пометить кусочком изоленты.
2. На электрическом щитке, к которому подключается розетка, определяется назначение каждого кабеля, уходящего к потребителю. Идентифицировать фазный и нулевой провода достаточно легко с помощью индикаторной отвертки. Что касается заземляющего кабеля, то он подключен к металлическому корпусу электрического щитка или к специальной клеммной колодке.
3. Нулевой и фазный провода отключаются от вводного автомата и соединяются между собой.
4. Со стороны потребителя с помощью тестера измеряется сопротивление между фазным и оставшимися двумя проводами. Уровень, соответствующий минимальному значению, укажет на нулевой кабель.
5. После того, как все концы проводов идентифицированы и подписаны, выполняется монтаж розетки и подсоединение кабеля к автоматическому предохранителю.

Прямое подключение

Одним из вариантов установки плиты является прямое соединение питающего электрического провода с клеммником этого оборудования. В этом случае розетка вообще не используется. Такое подключение считается наиболее надежным, однако может доставить ряд неудобств при эксплуатации варочной поверхности. Для ее отключения от электросети придется использовать только штатное управление. В случае отказа кнопочной панели на устройстве обесточить его будет достаточно сложно.

Выполнение работ

Порядок действий по запитыванию варочной панели или духового шкафа своими руками может быть следующим:

• Выбирается сечение электрического кабеля, при помощи которого будет подключаться это оборудование, а также номинального тока предохранителя-автомата и розетки. Если линия электропитания уже проложена, то необходимо оценить ее возможности в зависимости от мощности подключаемого оборудования. В случае несоответствия этих параметров придется проложить еще одну линию с использованием более мощного кабеля.
• На основании инструкции по эксплуатации варочной панели и с учетом характеристик домашней электросети нужно выбрать одно-, двух- или трехфазное подсоединение. Чтобы узнать схему подключения варочной поверхности к сети, а также ее номинальные параметры, следует воспользоваться инструкцией по эксплуатации. Кроме того, в большинстве моделей подобного оборудования имеется несложная электрическая схема, которая нанесена на корпус устройства непосредственно возле клеммника.

• Прокладывается кабель к распределительному щитку. Подсоединение варочной панели или духового шкафа необходимо выполнять с использованием устройства защитного отключения. Наличие УЗО поможет вовремя выявить возможные повреждения изоляции и предотвратить последствия замыкания фазы на землю.
• Производится монтаж электрической вилки в соответствии с маркировкой проводов. Заземляющий контакт всегда отличается от фазного и нулевого. Он может иметь другую форму, размер или иное расположение.
• Устанавливается силовая электрическая розетка. В большинстве случаев используется проводка скрытого типа, предусматривающая предварительное штробление стен, а также изготовление ниши, предназначенной для установки монтажной коробки.

Обратите внимание! Розетка устанавливается на высоте не менее 30 см от поверхности пола.

• Выполняется соединение кабеля на электрическом щитке с использованием автоматического выключателя и УЗО (в качестве альтернативы этим двум устройствам может быть использован дифференциальный автомат).

Запитывание мощных бытовых потребителей своими руками является хотя и не сложной, но очень ответственной задачей. Для ее выполнения нужно тщательно придерживаться рекомендаций изготовителей оборудования, а также соблюдать правила техники безопасности при работе с элементами электрической сети. Наглядно весь процесс демонстрирует видео ниже.

mr-build.ru

Розетка для варочной панели и духового шкафа

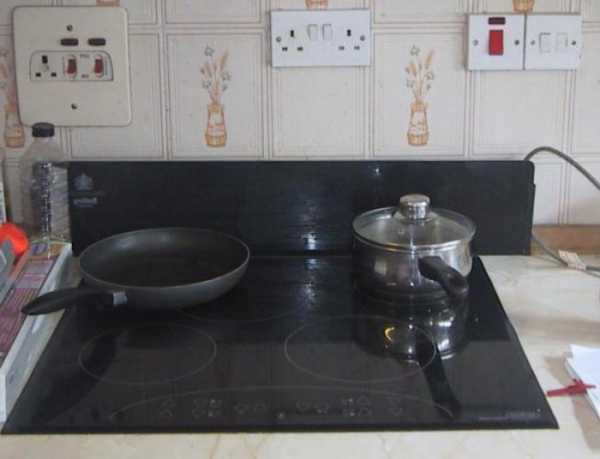

Встроенная варочная панель — практически обязательный атрибут современной кухни. В последние годы большая часть потребителей предпочитает электрические печи, так как они по многим характеристикам впереди газового оборудования.

Отдельная розетка для варочной панели и духового шкафа и выделенная линия обеспечивают функционирование этих мощных потребителей электричества.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы.

Во внимание принимают следующие факторы:

1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
2. Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
4. Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
5. Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
6. Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Обратите внимание! Заземление электробытового устройства — неотъемлемое условие обеспечения безопасности.

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
5. Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

Разъемы для варочной поверхности

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Розетки на 380 Вольт — стационарные коммутационные устройства с пятью гнездами. Эти гнезда приспособлены к трехфазной нагрузке. Имеются нулевой провод и заземление.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

1. Отключаем поступление тока в питающий кабель.
2. Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
3. Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
4. На контактный разъем подключаем ноль.
5. Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

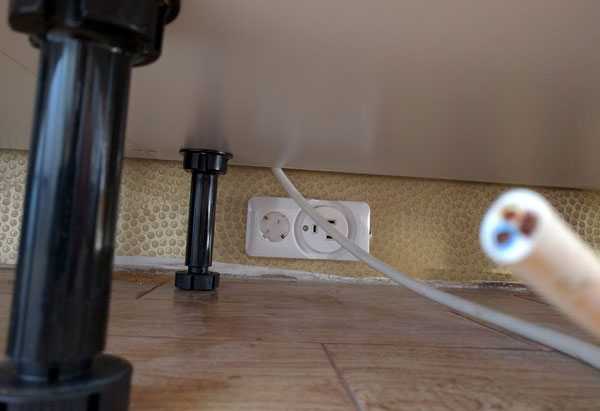

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
2. На L-3 ставим фазу C.
3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Подключение панели без вилки

Отходящая от стены на несколько сантиметров розетка не всегда устраивает хозяев помещения. Выход состоит в том, чтобы спрятать выступающие элементы розетки.

Сделать это можно одним из двух способов:

1. С помощью гильз ГМЛ (гильзы медные луженые).
2. С использованием монтажной коробки КлК-5С.

Сразу определяемся с проводниками. На некоторых моделях из панели отводится уже подключенный четырехжильный провод. Однако во многих случаях в подрозетнике имеются только 3 жилы. Такие поверхности рассчитаны и на однофазное 220-вольтовое подключение, и на двухфазное — 380-вольтовое. Половина конфорок будет питаться от одной фазы, а другая половина — от второй фазы.

Существует неверное мнение, что вторая фаза нужна только для питания управления. На самом деле мощность одинаково распределяется как по одной, так и по второй фазе. Чтобы подключиться на 220 Вольт, нужно заизолировать одну из жил.

Остается подключить ноль (синий проводник), заземляющий провод (желто-зеленого цвета) и фазу (черный или коричневый провод). При желании соединяют две фазы в одну через наконечник.

Обратите внимание! Некоторые варочные поверхности Bosch с несъемным кабелем изначально имеют наконечник.

Иногда встречается оборудование с пятижильным кабелем. Такие поверхности отличаются высокой мощностью (более 7 киловатт) и рассчитаны на 380 Вольт. Для подключения панели к 220-вольтовой сети необходимо объединить попарно 2 жилы. К примеру, черный и коричневый провода на фазу направляют, а на ноль пускают синий и серый проводники. Земля (зелено-желтого цвета) останется одиночной.

Обратите внимание! Указанное подключение не совсем соответствует правилам, поскольку защитный проводник PE должен иметь одинаковое сечение с фазными проводниками. В описанном случае защитный проводник будет вдвое тоньше.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

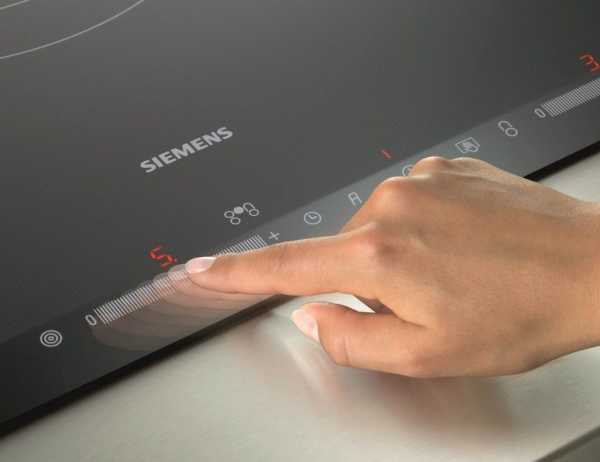

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

220.guru
