Схема подключения газовой колонки схема: установка в квартире, в частном доме

Содержание

правила и как подключить в квартире, схема и настройка своими руками, водопровод

Для правильной установки газовой колонки в квартире лучше обратиться за профессиональной помощью к мастерам

Для нагрева воды в квартире используются разные устройства. Это может быть котельная, бойлер или газовая колонка. Установка последней – это действительно опасное и ответственное занятие. Малейшая неточность может привести к утечке газа, или даже взрыву в квартире. Именно поэтому для монтажа данного устройства существует масса норм и правил, невыполнение которых карается законом. Сегодня мы вам подробно объясним все этапы подключения газовой колонки, однако если вы не обладаете соответственными знаниями, советуем не пытаться проделать такую работу самостоятельно.

Содержание материала:

1 Правила установки газовой колонки
2 Готовим документы перед тем, как подключить газовую колонку
3 Как установить газовую колонку
4 Схема подключения газовой колонки к воде и газу
5 Запуск и настройка газовой колонки

Правила установки газовой колонки

Как вы, наверное, сами понимаете, чтобы установить любой газовый прибор, необходимо выполнять соответствующие нормы и правила. Если пренебречь хотя бы одной из них, вы рискуете не только заиметь проблемы с законом, но и стать причиной гибели близких вам людей.

Подключение колонки своими руками – это небезопасное занятие. По государственным нормам, право производить подобный монтаж имеют лишь организации со специальной лицензией.

Если у вас уже есть старая колонка, то вы вполне можете ее заменить новым устройством самостоятельно. Однако установка прибора от «а» до «я» своими руками запрещена.

Перед тем как приступить к подключению газовой колонки, следует тщательно ознакомиться с правилами ее установки

Если вы решили подключить самостоятельно газовую колонку, или доверить специальным службам лишь часть работ, то вам необходимо ознакомится со основными правилами СНиП такого монтажа. Они применимы как в квартире, так и в частном доме.

Нормативы СНиП:

Установка колонки газового типа возможна лишь в помещение объемом не менее 7 куб. метров;
Стена, на которую вы планируете повесить колонку, должна быть сделана из негорючего материала, например из кирпича или бетона.
В комнате, где будет установлена газовая колонка, обязательно должно быть окно и хорошая вентиляционная система;
В квартире с колонкой, потолки должны иметь высоту не менее 2-х метров;
Для того, чтобы установить колонку, необходимо найти в комнате дымоход;
Для нормальной работы колонки, давление воды в системе должно быть не менее 1 атм.
Нельзя устанавливать колонку в ванной комнате и в туалете, также газовый агрегат должен находиться на расстоянии не менее 10 см от плиты. При этом над плитой колонку вешать нельзя.

Это новые нормы СНиП относительно установки газовой колонки. Старые нормы несколько отличались, поэтому если ваша старая колонка установлена в санузле, вы можете поставить на ее место новый агрегат, и это не будет нарушением закона.

Готовим документы перед тем, как подключить газовую колонку

Первая установка газовой колонки требует долгой возни с документацией и достаточно больших затрат. Однако этот факт большинство владельцев квартир не пугает.

Чтобы установить колонку в квартиру, где не предусмотрено газоснабжение, то вам придется провести данные линии самостоятельно. В одиночку такие работы обойдутся вам достаточно дорого, поэтому лучше объединиться с соседями, которые, как и вы, хотят установить колонку.

Особое внимание следует уделить подготовке документов, которые нужны для подключения газовой колонки

Первая установка колонки включает следующие «Бумажные» этапы:

Вам нужно получить согласие на подачу газа от распределителей и транспортеров и установку землеотвода под газопровод. Также нужно сделать расчет потребления и получить список техусловий.
Далее вам нужно сделать проектирование. Этот этап состоит из заключения договора, сбора и экспертизы документов, а также получения разрешения в нескольких инстанциях.
После проведения монтажных работ заключается договор в ГОРГАЗе и ОБЛГАЗе.

Чтобы получить все необходимые разрешения нужно собрать целый перечень документов. Мы приведем вам самый полный список, однако в зависимости от области, в которой вы проживаете и от того, какой раз вы устанавливаете колонку, список может уменьшаться.

Список документации, необходимой для получения разрешения:

Копия документа подтверждающего, что вы являетесь собственником квартиры;
Копия 2, 3 и 5 страницы вашего паспорта;
Копия вашего ИНН;
Разрешение на обработку ваших данных;
Документ о покупки газа, также письмо свидетельствующие о заключении договора работ;
Договор обслуживания газового оборудования;
ТУ на подсоединение к газу и документы о выполнении ТУ;
Копии газового оборудования;
Копия акта о разделе собственности между собственником квартиры и распределителем;
Копии техпаспортов газового счетчика и подтверждение их проверки;
Копия проекта газификационного проекта и штамп метрологического отделения Газпрома.

Подготовленный перечень документов относится в соответствующие инстанции. По пришествию некоторого времени вам должен прийти вердикт газовых служб.

Как установить газовую колонку

Мы подошли непосредственно к этапу монтажа газовой колонки. Если у вас проведены газовые линии, получена вся необходимая документация и выполнены все ТУ, то поставить ее самому будет несложно.

Перед установкой газовой колонки можно дополнительно ознакомиться с пошаговой инструкцией

Как правильно установить колонку:

С колонки снимается лицевая панель. По разметке креплений колонок, обозначьте места установки анкеров. Правильность разметки проверяется с помощью строительного уровня. Теперь согласно разметке нужно засверлить отверстия, вставить дюбеля и анкеры.
У большинства современных колонок имеется специальная закрепительная пластина. Ее нужно установить на отмеченном уровне, выравнивая с помощью строительного уровня.
Установите на пластину саму колонку. О правильности установки свидетельствуют щелчки.
Проложите от вывода колонки к общему дымоходу гофрированную трубу. Обработайте стену перфоратором и вставьте дымоход. Зазор между стеной и дымоходом нужно запенить.

Лицевую панель устанавливать пока рано. Сначала нужно произвести подключение к газу и воде.

Схема подключения газовой колонки к воде и газу

Если вы впервые устанавливаете колонку, то вам придется провести к ней газовую трубу. Для этого вам необходимо будет пригласить мастеров, которые врежут тройник в газовой трубе и монтируют на него трубу.

Вы можете провес трубу непосредственно к месту соединения. Такая схема подключения к газу исключает необходимость использования газового шланга. В этом случае сначала необходимо установить колонку, а уже потом производить подключение газовой трубы.

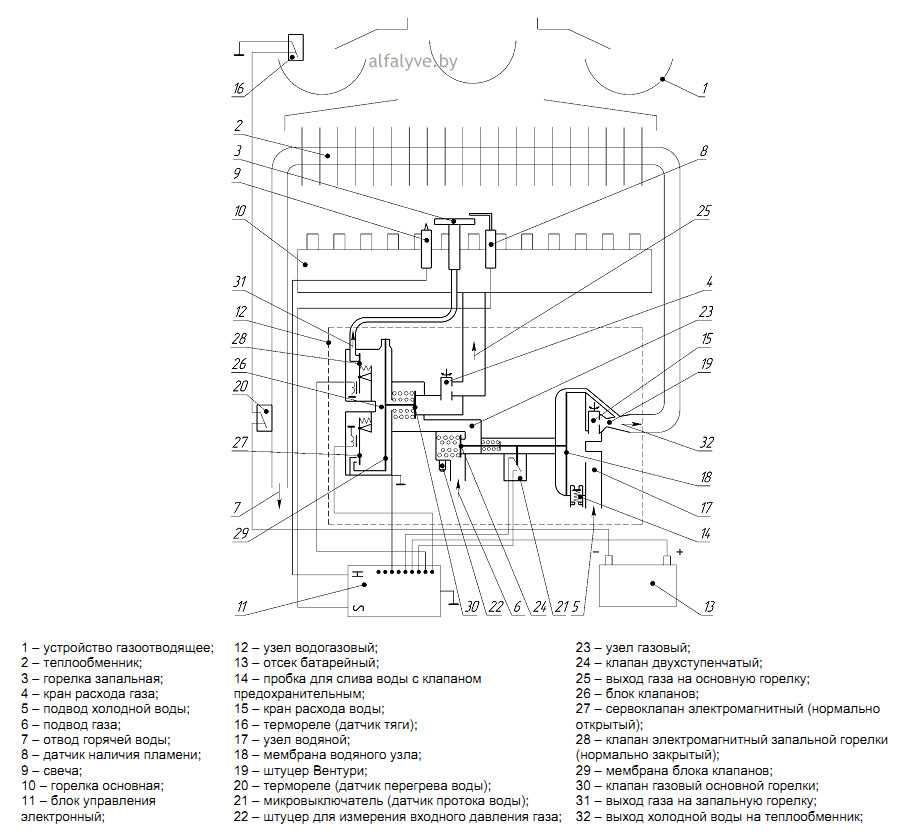

Специалисты рекомендуют придерживаться схемы подключения газовой колонки к воде и газу

Другой вариант более практичен, так как позволяет установить колонку в любое удобное для вас время. В этом случае, труба проводится к установке всего на полметра, а оставшийся маршрут установкой газового вентиля.

Далее нужно подсоединить газовую трубу к водопроводу. Такое подключение лучше всего выполнять с помощью подвижной накидной гайки.

На линиях холодной и горячей воды устанавливаются шаровые вентили. Также желательно перед колонкой установить фильтры грубой и тонкой очистки. Такие устройства позволят вам увеличить срок службы теплообменника.

Очень важно найти качественную колонку, так как от того, насколько хорош выбранный вам агрегат, будет зависеть ваша безопасность. Советуем вам присмотреться к моделям от известных производителей, например, Бош или Вайлант.

Для подключения воды к колонке можно провести трубу на 30 см а остальное расстояние закончить гибким шлангом или подключить трубы из стали, металлопластика или пропилена непосредственно к колонке. Для установки труб понадобится монтировать в водопровод специальный тройник.

Запуск и настройка газовой колонки

Перед запуском колонки необходимо проверить все швы соединения со шлангами водопровода и газопровода. Они должны быть герметичны. Есть проверенный способ, с помощью которого можно проверить герметичность газовых соединений.

После установки следует проверить все настройки газовой колонки и произвести ее запуск

Как проверить герметичность газовых соединений:

Смажьте все стыки и фитинги газовой трубы мыльной водой;
Откройте газовый вентиль;
Проверьте соединения на образование пузырей.

Если пузырей нет, то соединения герметичны. Проверку соединений с водопроводом можно произвести без особых принадлежностей, просто убедившись в сухости швов.

Далее нужно произвести все необходимые действия по запуску колонки согласно инструкции. Очень важным этапом является настройка. Ее можно произвести только при наличии манометра. Регулировочным болтом выставляется напор газа, а шейбером подачу воздуха.

Подключение газовой колонки своими руками (видео)

Монтаж колонки газового типа – это очень сложная и ответственная задача. Часть действий вы сложите выполнить своими руками, но некоторые этапы придется доверить специальным службам. Если вы все сделаете правильно, то вам еще долго не понадобится ремонт вашего газового устройства.

правила и как подключить в квартире, схема и настройка своими руками, водопровод

Содержание материала:

1 Правила установки газовой колонки
2 Готовим документы перед тем, как подключить газовую колонку
3 Как установить газовую колонку
4 Схема подключения газовой колонки к воде и газу
5 Запуск и настройка газовой колонки

Правила установки газовой колонки

Подключение колонки своими руками – это небезопасное занятие. По государственным нормам, право производить подобный монтаж имеют лишь организации со специальной лицензией.

Нормативы СНиП:

Установка колонки газового типа возможна лишь в помещение объемом не менее 7 куб. метров;
Стена, на которую вы планируете повесить колонку, должна быть сделана из негорючего материала, например из кирпича или бетона.
В комнате, где будет установлена газовая колонка, обязательно должно быть окно и хорошая вентиляционная система;
В квартире с колонкой, потолки должны иметь высоту не менее 2-х метров;
Для того, чтобы установить колонку, необходимо найти в комнате дымоход;
Для нормальной работы колонки, давление воды в системе должно быть не менее 1 атм.
Нельзя устанавливать колонку в ванной комнате и в туалете, также газовый агрегат должен находиться на расстоянии не менее 10 см от плиты. При этом над плитой колонку вешать нельзя.

Готовим документы перед тем, как подключить газовую колонку

Особое внимание следует уделить подготовке документов, которые нужны для подключения газовой колонки

Первая установка колонки включает следующие «Бумажные» этапы:

Вам нужно получить согласие на подачу газа от распределителей и транспортеров и установку землеотвода под газопровод. Также нужно сделать расчет потребления и получить список техусловий.
Далее вам нужно сделать проектирование. Этот этап состоит из заключения договора, сбора и экспертизы документов, а также получения разрешения в нескольких инстанциях.
После проведения монтажных работ заключается договор в ГОРГАЗе и ОБЛГАЗе.

Список документации, необходимой для получения разрешения:

Копия документа подтверждающего, что вы являетесь собственником квартиры;
Копия 2, 3 и 5 страницы вашего паспорта;
Копия вашего ИНН;
Разрешение на обработку ваших данных;
Документ о покупки газа, также письмо свидетельствующие о заключении договора работ;
Договор обслуживания газового оборудования;
ТУ на подсоединение к газу и документы о выполнении ТУ;
Копии газового оборудования;
Копия акта о разделе собственности между собственником квартиры и распределителем;
Копии техпаспортов газового счетчика и подтверждение их проверки;
Копия проекта газификационного проекта и штамп метрологического отделения Газпрома.

Как установить газовую колонку

Перед установкой газовой колонки можно дополнительно ознакомиться с пошаговой инструкцией

Как правильно установить колонку:

С колонки снимается лицевая панель. По разметке креплений колонок, обозначьте места установки анкеров. Правильность разметки проверяется с помощью строительного уровня. Теперь согласно разметке нужно засверлить отверстия, вставить дюбеля и анкеры.
У большинства современных колонок имеется специальная закрепительная пластина. Ее нужно установить на отмеченном уровне, выравнивая с помощью строительного уровня.
Установите на пластину саму колонку. О правильности установки свидетельствуют щелчки.
Проложите от вывода колонки к общему дымоходу гофрированную трубу. Обработайте стену перфоратором и вставьте дымоход. Зазор между стеной и дымоходом нужно запенить.

Лицевую панель устанавливать пока рано. Сначала нужно произвести подключение к газу и воде.

Схема подключения газовой колонки к воде и газу

Специалисты рекомендуют придерживаться схемы подключения газовой колонки к воде и газу

Очень важно найти качественную колонку, так как от того, насколько хорош выбранный вам агрегат, будет зависеть ваша безопасность. Советуем вам присмотреться к моделям от известных производителей, например, Бош или Вайлант.

Запуск и настройка газовой колонки

После установки следует проверить все настройки газовой колонки и произвести ее запуск

Как проверить герметичность газовых соединений:

Смажьте все стыки и фитинги газовой трубы мыльной водой;
Откройте газовый вентиль;
Проверьте соединения на образование пузырей.

Подключение газовой колонки своими руками (видео)

Как подключить одноэлементный водонагреватель и термостат?

В сезон озноба и промерзания нам нужна горячая вода вместо нее/него. Если для вас это не так (не врите), то я предпочитаю говорить правду «Я слишком люблю горячую воду в холодную и снежную погоду».

Ну, мы не рассказываем здесь историю любви, а хотим показать, как управлять горячей водой, проводя электропроводку газовой колонки и электропроводки электрического водонагревателя 9Учебник 0006.

В этой серии мы покажем, как подключить различные водонагреватели и термостаты, такие как однофазный водонагреватель, трехфазный водонагреватель (сбалансированный и несбалансированный), непрерывный и непрерывный (одновременный и неодновременный) монтаж водонагревателя. , схема подключения термостатов с переключателями и номиналом выключателя.

В первом базовом руководстве мы покажем, как подключить и установить одноэлементный водонагреватель и термостат для 120 В переменного тока, однофазного (США), 230 В переменного тока, однофазного (ЕС/Великобритания) и 240 В переменного тока, двухпроводного, США. Теперь давайте начнем.

Проводка соответствующего нагревателя: Как подключить термостат водонагревателя на 120 В – неодновременный?

Содержание

Одноэлементный водонагреватель с проводкой термостата
Одноэлементный водонагреватель и один термостат обычно используются в небольших водонагревателях, рассчитанных на однофазное напряжение 120 В или 230 В переменного тока.
Термостат, используемый в одноэлементном электрическом водонагревателе, отличается от термостата в двухэлементном водонагревателе. Другими словами, в одноэлементном переключателе термостата, который крепится к нагревательному элементу, есть два винта с правой стороны, а в двухэлементном термостате — 3 винта с правой стороны.

Проводка соответствующего нагревателя: Как подключить термостат одновременного водонагревателя 120 В?
Ниже приведены различные схемы подключения одноэлементных термостатов водонагревателя.
120 В переменного тока, однофазный одноэлементный провод термостата водонагревателя
В этом проводном соединении фазовая линия (L) от главной панели 120/240 В (выключатель SP) подключается к винту L ₁ на термостате и затем оставив Т ₂ терминал, который дополнительно подключается к отдельному нагревательному элементу. С другой стороны, нейтраль (N) напрямую связана со второй клеммой нагревательного элемента. Земля или заземление «G» подключается к распределительной коробке водонагревателя.
Мощность нагревательного элемента 3кВт. Поскольку напряжение питания составляет 120 В, максимальное потребление тока составляет 25 ампер (закон Ома: I = P/V). Таким образом, в соответствии с номиналом подходит автоматический выключатель на 30 А и провод калибра 8 для линии и нейтрали. Безопасный максимальный ток автоматического выключателя составляет 80 %, т. е. 30 А x 0,8 = 24 А. Другими словами, автоматический выключатель должен быть рассчитан примерно на 125 % от тока полной нагрузки, т. е. ток нагрузки 25 А x 125 % = 31,25 А. Таким образом, можно использовать ближайший автоматический выключатель на 30 А.
Нажмите на изображение, чтобы увеличить его
240 В и 120 В переменного тока, однофазный одноэлементный термостат, подключение проводки
Один и тот же термостат может быть подключен как к 120 В переменного тока (линия и нейтраль), так и к 240 В переменного тока (две линии или фазовые провода) . На следующей схеме подключения водонагревателя показан один нагревательный элемент мощностью 3000 Вт, подключенный к сети переменного тока 120 В, а также к сети 240 В переменного тока.
Соединения проводки для однофазного напряжения 120 В и 240 В одинаковы, т. е. Линия подключается к L ₁ в то время как нейтральная или вторая линия подключена к клемме L ₃ .
Элемент водонагревателя подключен к термостату через T ₂ как горячий и L ₄ как нейтральный. Черный цвет — «нейтраль», красный — «фаза или линия», а желто-зеленый провод используется для заземления. Цвета используются для обозначения целей подключения проводов и могут различаться в зависимости от различных областей и местоположения. Пожалуйста, следуйте своим собственным кодам и правилам. Для получения более подробной информации см. примечание в нижнем колонтитуле для цветовых кодов проводки и уровней напряжения NEC и IEC.
При подключении к сети 120 В нагревательный элемент мощностью 3000 Вт потребляет ток 25 А, поэтому для нейтрали и линии используются провода 8 калибра с прерывателем или предохранителем на 30 А.
При подключении 240 В нагревательный элемент мощностью 3 кВт потребляет ток 12,5 А, поэтому можно использовать провод калибра 12 для обеих линий и автоматические выключатели для защиты от перегрузки по току на 15 А.

Нажмите на изображение, чтобы увеличить
Сообщение по теме: Как подключить термостат водонагревателя на 240 В – непрерывный?
230 В, 240 В и 120 В переменного тока Схема подключения одноэлементного термостата
На следующей схеме водонагревателя показаны различные соединения, т. е. однофазное 120 В переменного тока и 240 В двухфазное в США (NEC), а однофазное 230 В переменного тока в Великобритании и ЕС (IEC). ).
В первом случае одноэлементный водонагреватель мощностью 2,8 кВт подключен к сети переменного тока 120 В (линия и нейтраль), которая потребляет ток 23,33 А.
В случае однофазного напряжения 120 В переменного тока (линия и нейтраль) используются провода калибра 8 с автоматическим выключателем на 30 А и однопозиционным выключателем (SPST = однополюсный однопозиционный) с номинальным током 30 А, а безопасный предел тока составляет 24А (30А х 80%). Другими словами, 23А х 1,25 = 28,75. Ближайший номинал — выключатель на 30 А, который подходит для использования в водонагревателе на 120 В, 2800 Вт.
В случае 240 В переменного тока (США) или 230 В переменного тока (ЕС / Великобритания), одноэлементный водонагреватель мощностью 5,5 кВт подключается к напряжению питания через выключатель на 30 А и однопозиционный переключатель, где цепь элемента потребляет 22,91 А в двухфазном напряжении 240 В. линии и 23,91 А в линии 230 В и нейтрали.
Соединение проводки такое же, несмотря на то, что оба провода, подключенные к L ₁ и L ₃ , являются двумя горячими линиями в случае 240 В переменного тока, в то время как L ₁ – горячий, а L ₃ – нейтральный в случае 230 В переменного тока. За 22,91А или 23,91А, провод калибра 10 подходит для выключателя на 30А и защитного автоматического выключателя, как показано на электрической схеме.
Нажмите на изображение, чтобы увеличить
Полезно знать:
Двухэлементный термостат можно использовать для одноэлементного водонагревателя.
Одноэлементный термостат нельзя использовать для двухэлементного водонагревателя.
Одноэлементный термостат можно использовать только для двойных элементов в случае одновременной (непрерывной) работы резервных элементов, требующих различных соединений проводки (мы покажем в следующих постах этой серии).
Элемент водонагревателя на 240 В переменного тока можно подключить к сети на 120 В переменного тока.
Элемент водонагревателя на 120 В переменного тока нельзя использовать для 240 или 230 В.
Верхний термостат на 240 В нельзя использовать с одноэлементным водонагревателем, так как одноэлементный термостат внешне похож на верхний термостат двухэлементного термостата. Необходимо соблюдать осторожность при замене соответствующего термостата.

Размыкатель на 30 А и провод калибра 10 можно использовать с водонагревателем на 240 В переменного тока
Выключатель на 15 А, 120 В можно использовать в цепи 20 А, 120 В.
Выключатель на 20А, 120В нельзя использовать в бытовых цепях 15А, 120В.
Выключатель, рассчитанный на 120 В, нельзя использовать в цепях 240 В и наоборот.
Выключатель на 240 В можно использовать в цепи на 120 В, если номинальная сила тока такая же.
Выключатель на 120 В нельзя использовать в цепи 240 В, даже если номинальный ток в амперах такой же.
Прерыватель большого размера, используемый для защиты, может повредить водонагреватель или другие подключенные устройства и даже привести к пожару из-за перегрева.

Переключатель увеличенного размера — это нормально, но меньший номинал, чем ток нагрузки, может расплавить контакты переключателя.
Прерыватель меньшего размера или того же номинала, что и прерыватель тока нагрузки, может снова и снова срабатывать и перезапускать цепь. Используйте гидромолот правильного размера.
Кроме того, переключатель А, рассчитанный на:
120 В, может использоваться только для 120 В.
240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческое применение)
120-277 можно использовать для 120В, 240В и 277В.
Сопутствующая проводка водонагревателя: как подключить термостат одновременного водонагревателя 240 В?
Защита автоматического выключателя и таблица размеров проводов для водонагревателя
В следующей таблице показаны размеры автоматических выключателей в амперах и сечение медных проводов для 120 В, 208 В и 240 В переменного тока.

Мощность элемента Размер автоматического выключателя Медная проволока калибра
120 В 208 В 240 В 120 В 208 В 240 В
1500 20 А 15 А 15 А 12 14 14
1700 20 А 15 А 15 А 12 14 14
2000 25 А 15 А 15 А 10 14 14
2500 30 А 15 А 15 А 10 14 14
3000 35 А 20 А 20 А 8 12 12
3500 – 25 А 20 А – 10 12
3800 – 25 А 20 А – 10 12
4000 – 25 А 25 А – 10 10
4500 – 30 А 25 А – 10 10
5000 – 30 А 30 А – 10 10
5500 – 35 А 30 А – 8 10
6000 – 40 А 35 А – 8 8
9000 – – 50 А – – 8
Допускается подключение менее 1500 Вт 14 Калибр с защитой 15А. Следуйте местным правилам.
Ниже приведена схема автоматического выключателя или плавкого предохранителя для защиты от перегрузки по току в амперах и калибрах проводов на основе таблицы NEC 310-16 с учетом температуры 75°C ^o для элементов водонагревателей в диапазоне от 3 кВт до 12 кВт для 208 В, 240 В, 277 В и 480 В переменного тока.

Мощность элемента
Фазы
Размер автоматического выключателя (ампер) Размер медной проволоки в калибре
208 В 240 В 277В 480 В 208 В 240 В 277В 480 В
3 кВт 1 20 А 20 А 15 А 15 А 12 12 14 14
3 20 А 20 А – 15 А 12 12 – 14
3,8 кВт 1 25 А 20 А – – 10 10 – –
– – – – – – – – –
4 кВт 1 25 А 25 А 20 А 15 А 10 10 12 14
3 25 А 25 А – 15 А 10 10 – 14
4,5 кВт 1 30 А 25 А 25 А 15 А 10 10 10 14
3 30 А 25 А – 15 А 10 10 – 14
5 кВт 1 30 А 30 А 25 А 15 А 10 10 10 14
3 30 А 30 А – 15 А 10 10 – 14
5,5 кВт 1 35 А 30 А 25 А 15 А 8 10 10 14
3 35 А 30 А – 15 А 8 10 – 14
6 кВт 1 40 А 35 А 30 А 20 А 8 8 10 12
3 35 А 30 А – 15 А 8 10 – 14
8 кВт 1 50 А 45 А 40 А 25 А 8 8 8 10
3 45 А 40 А – 20 А 8 8 – 12
9 кВт 1 – 50 А 45 А 25 А – 8 8 10
3 50 А 45 А – 25 А 8 8 – 10
10 кВт 1 – – 50 А 30 А – – 8 10
3 – 50 А – 25 А – 8 – 10
11 кВт 1 – – 50 А 30 А – – 8 10
3 – 50 А – 25 А – 8 – 10
12 кВт 1 – – – 35 А – – – 8
3 – – – 30 А – – – 10
Похожие сообщения:
Как подключить 3-фазный термостат одновременного водонагревателя?
Как подключить 3-фазный неодновременный термостат водонагревателя?
Цветовые коды проводки IEC и NEC
Калибр проводов и размеры автоматических выключателей для водонагревателей приведены ниже в качестве ссылки для загрузки для дальнейшего использования.
Похожие сообщения:
Как переключить электрический водонагреватель между 120 В и 240 В?
Как управлять электрическим водонагревателем с помощью переключателей?
Общие меры предосторожности
Электричество — наш враг, если вы дадите ему шанс убить вас, помните, он его никогда не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
Не угадаешь. Всегда отключайте источник питания, выключая главный автоматический выключатель перед обслуживанием, ремонтом или установкой электрооборудования.
Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего сечения и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практический опыт работы и умеющих обращаться с электричеством.
Прочтите все инструкции и предупреждения и строго следуйте им.
Самостоятельно выполнять электромонтажные работы не только опасно, но и незаконно в некоторых регионах. Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
В этом базовом посте мы обсудили одноэлементный электрический водонагреватель и проводку термостата . В наших следующих постах мы покажем одновременную и неодновременную установку трехфазного водонагревателя и способы их управления. Кроме того, дайте нам знать в поле для комментариев ниже с ценными предложениями или если вам нужна помощь с конкретным руководством по подключению. Оставайтесь с нами и поделитесь с друзьями.
Сопутствующие руководства по установке проводки
Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
Как определить количество автоматических выключателей в щите?
Как определить размер центра нагрузки, щитов и распределительного щита?
Как определить правильный размер подпанели?
Установка однофазной электропроводки в доме – NEC и IEC
Установка трехфазной электропроводки в доме – NEC и IEC
Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
Как подключить портативный генератор к домашней электросети — 4 метода
Как подключить аналоговую и IP PTZ-камеру к DVR и NVR?
Как подключить различные системы пожарной сигнализации — обычные и адресные
Еще больше руководств по установке электропроводки в жилых помещениях
Показать полную статью
Связанные статьи
Кнопка «Вернуться к началу»
Модернизация гейзера на солнечной энергии – Solar Advantage
Модернизация гейзера на солнечной энергии
Модернизация солнечной гейзерной горячей воды к существующей гейзерной установке, установленной в качестве предварительной подачи к существующей гейзерной установке, что сократит ваши счета за электроэнергию гейзера до 70% — Бесплатная горячая вода.
Существует два типа установки для модернизации, но установка и используемый монтажный комплект абсолютно одинаковы.
Требования к установке:
Комплект для модернизации.
Стальной каркас, если солнечная колонка установлена на плоской крыше.
Крюки для черепичной крыши, если газовая колонка установлена на черепичной крыше.
IBR или крюки для гофрированной крыши, если газовая колонка монтируется на IBR или гофрированную крышу.
Руководство по установке модернизации.
Внимание! . . .В первом сценарии гейзер на солнечной энергии устанавливается выше существующего электрического гейзера, а во втором сценарии гейзер на солнечной энергии устанавливается ниже существующего электрического гейзера (система термосифона).
В этом типе установки солнечный водонагреватель подключается к существующему электрическому гейзеру в качестве предварительной подачи. Для установки требуется установочный комплект для модернизации. Солнечный гейзер используется для предварительного нагрева воды, и эта горячая вода из солнечного гейзера питает горячей водой существующий электрический гейзер, так что электрический гейзер все время остается горячим, что сводит к минимуму или даже устраняет необходимость использования электрического элемента.
Когда гейзер, работающий на солнечной энергии, установлен на крыше выше, чем электрический гейзер, вода в гейзере НЕ будет циркулировать через гейзер и обратно в гейзер, если не используется термосифонный клапан.
Преимущество предварительной подачи по-прежнему применимо, так как элемент электроколонки будет нагревать воду в электроколонке в первый раз, при заборе воды из электроколонки электроколонка будет питаться горячей водой из солнечный гейзер.
Комплект для модернизации, который можно заказать вместе с солнечным водонагревателем, включает следующее:
Предохранительный клапан TP (предохранительный клапан температуры и давления).
Обратный редукционный клапан.
Вакуумный прерыватель.
Дополнительно
Медные трубы и соединения.
Элемент для нагрева воды в пасмурные дни или вечером.

Солнечная гейзерная колонка должна быть установлена на север, северо-запад, более подробную информацию см. в нашей статье о размещении гейзерной солнечной батареи.
При этом типе модернизации (см. схему выше) подача холодной воды проходит через обратный редукционный клапан (PRV) в гейзер солнечной горячей воды в нижней части агрегата.
В течение нескольких часов пребывания на солнце вода в солнечном гейзере нагреется и потечет через выпуск горячей воды в верхней части гейзера к холодному входу существующего электрического гейзера, таким образом, заполняя газовая колонка с горячей водой и избавление от необходимости использовать ее электрический элемент.
Вакуумные прерыватели препятствуют обратному перекачиванию воды в систему водоснабжения и защищают гейзеры от вакуума.
