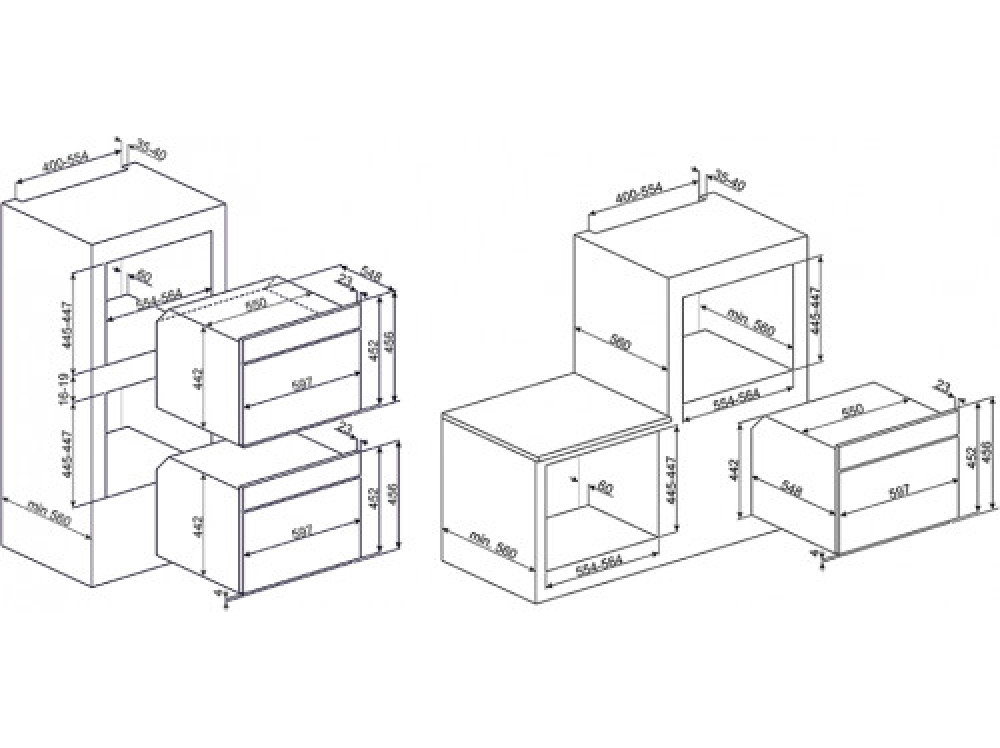

Схема встраивания микроволновой печи: Asko OM8464A — OM8464A

Принцип работы и внутреннее устройство микроволновой печи

Если вам пришел в голову вопрос, как работает микроволновка, то ответить на него будет несложно, ведь это устройство присутствует на рынке бытовой техники достаточно давно, и его характеристики изучены вдоль и поперек. Принцип работы микроволновой печи основывается на воздействии микроволн на продукт, помещенный внутрь прибора. Подробно о том, что такое СВЧ-печь и микроволны, будет рассказано ниже.

Принцип работы СВЧ-волн

Для работы микроволн необходимы дипольные молекулы. Они заряжены одновременно и положительно, и отрицательно. Таких молекул более чем достаточно в овощах, фруктах и мясной продукции. Средняя концентрация, к примеру, в килограмме рыбы составляет несколько миллионов частиц. В обычной среде, без электрического поля, молекулы находится в хаотичном состоянии. Но как только начинает работать магнетрон в СВЧ-печке, то частицы выстраиваются в определённом порядке. Положительно заряженные направляются в одну сторону, а отрицательно – в другую.

В момент смены полярности молекулы меняет своё направление на противоположное, разворачиваясь на 180 градусов.

СВЧ волны вызывают разворот молекул

Микроволны в классических СВЧ-моделях двигаются на частоте в 2450 МГц, где каждый герц равен одному колебанию в секунду. Смена поля происходит 2 раза за период одной волны. После включения печки частицы ускоряются, начинают тереться друг о друга, наращивая температуру в камере. Причём волны затрагивают только лишь поверхностный слой, проникая в пищу не глубже 3 см.

С оглядкой на физику теплопроводности можно сделать вывод, что если необходимо разогреть какой-то крупный объект, то гораздо практичнее выставить мощность устройства на средний уровень. Таким образом продукт прогреется заметно лучше, пусть и с бо́льшими временными затратами. Если же включить микроволновую печь на полную мощность, то внешняя оболочка объекта будет буквально кипеть, тогда как внутренности останутся прохладными.

Устройство СВЧ-техники

Все микроволновые печи без исключения включают в себя ряд обязательных элементов: камера, интерфейс управления, блок генерации СВЧ-волн и защитные системы. На функциональность, стоимость и другие эксплуатационные качества влияют уже отдельные конструкционные особенности. Разберём главные элементы оборудования.

Магнетрон

Именно это устройство генерирует волны в камере, которые воздействуют на молекулы в пище, в следствие чего и происходит нагрев. Причём для подогрева продуктов какая-то внешняя тепловая стимуляция не нужна. Поэтому внутри камеры температура никогда не превышает отметки в 100⁰С.

Анод устройства имеет форму цилиндра с отдельными плоскостями.

Внутри конструкции находится катод с элементом накаливания. По краям магнетрона проходят магниты кольцевидной формы. Создаваемое поле мешает электронам передвигаться от катода к аноду, образуя эффект вращения.

В результате за счёт проволочной петли в камеру проникает сверхвысокочастотное поле (СВЧ). Магнетрон становится активным, как только получает достаточное напряжение, а это порядка 3000-4000 В. Такие показатели предполагают наличие высоковольтного трансформатора.

Магнетрон и другие элементы микроволновки

Читайте также: каковы стандартные размеры микроволновки.

Защитные системы

Главная задача систем – не допустить выход из строя ключевых элементов СВЧ-печи, причём как электронных, так и аппаратных. Подобная техника снабжена многоуровневой защитой: предохранители первичные, вторичные и дополнительные. Последние могут быть самыми разными и зависят от конкретной модели.

Если один из этапов проверки не был пройден, то есть, сработает хотя бы один из предохранителей, то оборудование попросту выключится. К примеру, при открытой дверце напрочь блокируется запуск магнетрона.

Блок управления

Интерфейс может быть либо механическим, либо электронным. Первый отличается повышенной надёжностью, потому как перегорать там нечему в принципе. Чаще всего механический интерфейс состоит всего из двух шайб, регулирующих время и мощность нагрева. Как такового функционала здесь нет.

Читайте также: что делать, если кнопки на микроволновке не работают.

Электронное управление предполагает обилие всевозможных режимов. Посредством кнопок или сенсорного дисплея можно задать желаемую температуру в камере, обозначить время на таймере, выбрать автоматическую программу готовки и многое другое.

СВЧ-печь с сенсорной панелью управления

Все выбранные параметры отображается на ЖК-экране. Модели с электронным управлением встречаются в среднебюджетном и премиальном секторах. Интерфейс отличается удобством, но электроника гораздо чаще выходит из строя, чем механика. К тому же, ремонт первой влетит в серьёзную сумму.

Электрическая схема

Все бытовые модели СВЧ-печей выполнены по одной и той же схеме, а основные блоки располагаются в штатных местах. Техника прошлых поколений отличается только исполнением интерфейса управления. Современные устройства оснащаются электронным блоком, а силовой трансформатор заменён на более эффективный инвертор.

Дополнительные элементы

В продаже можно встретить технику трёх видов: классическую, с грилем, с конвекцией и грилем. В обычной печке можно разогреть продукты, разморозить их, и только. Тогда как наличие гриля и/или конвекции расширяет возможности оборудования. Естественно, что дополнительные элементы заметно прибавляют стоимости печи и увеличивают расход электроэнергии.

Модели с конвекцией оснащаются вентилятором, позволяя качественно поджарить продукты. Пища равномерно запекается и в результате покрывается хрустящей корочкой. В печах с грилем можно поджарить курицу, пирожки и другие блюда. Такой тандем легко заменяет обычную духовку.

Вентилятор равномерно распределяет тепло по камере

Грили в СВЧ-печах могут быть трёх типов – кварцевые, угольные или на ТЭНе. В первом случае мы имеем скрытый за металлической сеткой элемент, который быстро нагревается, расходует заметно меньше энергии, чем остальные разновидности, и в обслуживании не нуждается.

Угольные грили хороши тем, что практически полностью копируют открытый огонь. Блюда на выходе получаются такими же сочными, как если бы их готовили на мангале или в газовой духовке. Нагревательный элемент выполнен из углеволокна и привередлив в обслуживании.

Грили на ТЭНе универсальны. Их сравнительно легко обслуживать – чистить и менять. Трубки могут располагаться либо сверху, либо снизу. Но есть модели с двумя нагревательными элементами и даже с подвижным грилем, где ТЭН опускается при готовке и встаёт на место, когда технику отключают.

Важная функция дверцы микроволновки

Не меньшее внимание во время производства уделяется дверце. В СВЧ-печах дверца является не только декоративным элементом, но еще и выполняет роль своего рода предохранителя. Принцип очень простой: если вы открываете дверцу, срабатывает блокировка и работа агрегатов останавливается. Несмотря на видимую простоту, устройство дверцы довольно непростое, ведь с ним связана безопасная эксплуатация всего аппарата.

Итак, рассмотрим несколько подробнее, как работает дверка микроволновой печи:

1. Во-первых, производителю необходимо проследить, чтобы дверца и корпус устройства идеально прилегали друг к другу с минимальным углом. Большие зазоры не позволяют использовать устройство. Причина проста: дверь служит своего рода щитом от микроволнового излучения, и если зазор будет достаточно велик, излучение может проникнуть за пределы камеры для приготовления пищи. О том, что такое излучение и какова его опасность, уже давно известно.
2. Во-вторых, периметр дверцы оснащают дроссельным заслоном высокой частоты. Этот аппарат служит для понижения излучения до приемлемого уровня.
3. В-третьих, в момент отливки корпуса двери добавляется множество присадок, с помощью которых достигается высокий процент поглощения излучения. Разумеется, нельзя быть полностью уверенным в 100% поглощения излучения, но не стоит сомневаться, что остаточные волны не представляют опасности и значимого вреда для здоровья человека.

Опасны ли микроволны

Споры о вреде СВЧ-печей не утихают с момента запуска их в массовое производство. На сегодняшний день нет сколько-нибудь достоверной информации, подтверждающей вред от использования данного вида устройств.

Не стоит забывать, что микроволновка не излучает радиоактивные волны. Наоборот, микроволновка позволяет готовить продукты без потери их полезных свойств. Пища является более здоровой, т.к. в ней сохраняется до 80% витаминов и минералов.

Традиционные духовки и плиты не могут похвастаться таким результатом. Если эксплуатировать устройство четко по правилам, то никакой опасности от его работы нет. Данное заключение подтверждается  и тем, как устроена микроволновая печь, о чем было сказано выше.

Вред может приносить не полезная еда, приготовленная в СВЧ-печи (так называемый фаст-фуд), а термическое микроволновое воздействие здесь совершенно не при чем. Вред пирогов (и других мучных продуктов) заключается не в том, что они приготовлены в духовке, а в их повышенной калорийности и медленной усвояемости организмом.

Частота работы вашей микроволновки, о которой тоже упоминается, когда речь заходит о вреде, тоже не играет какой-то значимой роли. Она (частота) может меняться сколько угодно, но это (вопреки распространенному заблуждению) не приведет к увеличению или понижению излучения, фон остается одинаковым.

Заключение

Вывод, который напрашивается сам собой: микроволновка – очень простое, но при этом незаменимое на кухне устройство, которое каждый день облегчает нам жизнь. Она удобна и неприхотлива в использовании и обслуживании, легко чистится, занимает мало места и потребляет совсем немного энергии.  Надежность этой техники подтверждена на практике в течение нескольких десятилетий.

размеры, возможные варианты и правила монтажа

На чтение 12 мин. Опубликовано 17.06.2019 Обновлено 20.04.2021

По техническим характеристикам встраиваемая микроволновая печь схожа с отдельностоящими моделями, разница только в способе установке — встраиваемые требуется монтировать в кухонные гарнитуры или в специальную нишу.

Принцип работы микроволновых печей более подробно описан в этой статье.

Преимущества

Размеры микроволновок и их конструктивные особенности дают возможность размещать устройство даже в небольшое пространство на кухне.

Отсутствие отрытых плоскостей и небольшие зазоры обеспечивают минимальное попадание пыли и мусора.

Производители стремятся оснастить продукцию максимальным количеством функций т.к. цена выше обычных моделей.

Повышенная защита от излучений, благодаря стенкам шкафов (помимо предусмотренной изготовителем).

Недостатки

Основной и самый существенный недостаток встраиваемых моделей — стоимость.

Технику затруднительно монтировать, приходится подбирать место в мебели, протягивать электропроводку и обеспечивать полноценную вентиляцию.

Еще один минус: при поломке печь потребуется извлекать из предусмотренной ниши в мебели. Если техника окажется неремонтопригодной, найти на ее место модель соответствующего дизайна,  размеров, параметров будет непросто.

Распространено мнение, что серьезный минус микроволновок — вредное СВЧ излучение. Да, микроволновка работает на магнитных волнах способных воздействовать на человека.

Но нельзя забывать, что с увеличением расстояния волны рассеиваются и не причиняют вреда — чтобы излучение наносило вред организму потребуется вплотную прислониться к включенной микроволновке.

Производители заботятся о пользователях и устанавливают системы безопасности — специальные экранирующие решетки и кожух. Металлический корпус ослабляет силу магнитных волн, излучения на расстоянии 20 сантиметров от устройства безвредны.

Бояться СВЧ-волн не имеет смысла, достаточно соблюдать дистанцию и опасность перестает существовать.

Размеры встраиваемых микроволновок

От ширины, высоты и глубины микроволновки зависит и объем внутренней камеры.

В продаже можно найти модели размерами:

• Ширина – от 45 до 60 см;
• Высота – от 30 до 45 см;
• Глубина – от 30 до 60см.
• Объем – от 17 до 50 литров.

Для приготовления блюд на семью до четырех человек, достаточно внутренней камеры с объемом в 20-25 литров. Большие модели имеет смысл приобретать, когда требуется регулярно готовить или разогревать несколько блюд одновременно.

Не забывайте ознакомиться с инструкцией. Исходя из выбранной модели требования к расстоянию до стенок шкафа или короба, куда производиться установка могут отличаться. Неправильный монтаж приведет к поломкам и сокращает срок эксплуатации устройства.

Собираясь купить встроенную  микроволновку, учитывайте габариты устройства, общий дизайн помещения и сочетаемость с другими бытовыми приборами, например при наличии духового шкафа или варочной поверхности рекомендуется подбирать модель соответствующего стиля и расцветки для создания единого ансамбля.

Возможные варианты монтажа встроенных микроволновок

Месторасположение должно быть удобным и функциональным. Оптимальный вариант — установка на уровне груди.

Лицевая часть микроволновки не закрывается дверцами мебели или декоративными панелями.

Самые простые в установке встраиваемые модели — в кухонный гарнитур: не требуют больших трудозатрат, можно установить самостоятельно не обладая специальными навыками. Производители мебели часто предусматривают место для кухонной техники.

В верхний шкаф

Наиболее популярный вариант — в верхнем навесном шкафу, расположенном над рабочей зоной. Из минусов отметим небольшую глубину навесной мебели в среднем 30-40 см. Учитывая необходимость оставлять зазоры для циркуляции воздуха, глубина уменьшается еще на 3-5 см. Для решения проблемы подбирайте микроволновки небольших размеров или заказывайте мебель по собственным размерам.

При монтаже помните, что крепежные кронштейны занимают до трех сантиметров глубины и от 5 до 10 см высоты.

Не забывайте про отверстия в задней стенке необходимые для вентиляции и подведения электропроводки.

Под навесным шкафом

Микроволновка размещается над рабочей зоной, но над ней вешается верхний шкаф. Преимущество подобного размещения:

• Удачная высота на уровне груди, что наиболее удобно при эксплуатации.
• Не требуется ограничивать себя при выборе модели, подобная встройка допускает любой размер микроволновки, но потребуется сделать каркас и закрепить его на стене.

Если планируете поместить СВЧ-печь над варочной поверхностью или духовкой тщательно продумайте расстояние т.к. горячий воздух, поднимающийся снизу, может испортить ее внешний вид, от перегрева внутренние электронные компоненты выйдут из строя.

Под столешницей

Вариант размещения в напольной тумбе удобен в семьях с детьми. Удачное решение если столешница выступает над прибором, создавая козырек и защищая его от возможных потеков. В монтаже никаких сложностей не предвидится т.к. стандартная глубина напольной мебели не менее 60 см.

Дверцу шкафа обычно снимают, а зазоры закрывают соответствующим фасадом.  С задней стороны предусмотрите вентиляционные отверстия и вывод для электропроводки — между стеной и задней поверхностью шкафа.

В нише на стене

Плюс: неограниченный выбор размеров и функций — модель подбирается к имеющемуся шкафу.

Это очень трудоемкий вариант установки микроволновки, планируемый еще на стадии ремонта помещения. Требуется заранее выбрать устройство, затем по снятым размерам изготовить для него короб, например, из гипсокартона, который будет размещаться в стене.

Выбирая такой способ монтажа, рекомендуется продумать возможность установки в нишу и дополнительных приборов, например, духового шкафа.

При подготовке места не забудьте про вентиляцию и электропроводку.

В пенале

Размещение в пенале позволяет выбрать оптимальную высоту, что является актуальной проблемой при установке в верхние или нижние шкафы. Производители часто предусматривают место для подобной техники в пенале, что ограничивает покупателя в выборе размеров.

Под микроволновку часто устанавливают и духовой шкаф – при правильно подобранном дизайне это смотрится эстетично и существенно экономит пространство. Однако оба устройства должны быть разделены панелью толщиной 15-20 см из тепло- и влагозащитного материала.

Не рекомендуется одновременно включать оба прибора.

В выдвижном ящике

Микроволновая печь в ящике стола – это новинка на современном рынке бытовой техники. Подобное размещение очень удобно и экономит много места. Некоторые производители пошли дальше и стали выпускать модели способные разместиться в стандартном выдвижном ящике в 60 сантиметров шириной, что делает их монтаж более чем простым.

Из минусов: относительно небольшая высота устройств и завышенная стоимость.

Основные правила монтажа и эксплуатация

Для долгой и беспроблемной работы микроволновой печи соблюдайте правила при установке:

• Избегайте размещения прибора рядом с мойкой или варочной поверхностью.
• Позаботьтесь о доступе к электрической розетке для экстренного отключения устройства.
• Не забывайте о зазорах между корпусом прибора и стенками мебели — не должны быть меньше заявленных в инструкции к микроволновке.
• Если монтаж производится рядом с духовым шкафом — позаботьтесь о термоизоляции.
• Шнур питания должен быть свободен и не зажат между поверхностями.
• Используйте отдельную розетку и не пользуйтесь удлинителями и тройниками.
• Рекомендуется регулярно проверять устройство на исправность работы всех функций, чистить отверстия вентиляторов, мыть без абразивных средств, проверять целостность проводки и корпуса. Процедуру следует проводить раз в три месяца.

При эксплуатации существуют и определённые правила:

• Нельзя включать прибор, если он пуст или в нем находится предмет, не предназначенный для микроволновок — случайно забытая в блюде вилка может привести к серьёзной поломке.
• Использовать специальную посуду для микроволновых печей – запрещена железная, фарфоровая и посуда с золотым напылением.
• Не разогревайте блюда в плотно закрытых емкостях или контейнерах, банки и консервы.
• Не превышайте допустимый вес продуктов, разрешенный для вашей модели – это может привести к повреждению поворотного устройства.
• Следите за плотностью прилегания дверцы к корпусу устройства, но не хлопайте и не дергайте ее с закрытым замком.

Возможные неисправности и способы их устранения

Самая большая сложность при поломке – демонтаж, требующий частичного разбора мебели или снятия с кронштейнов. Остальные проблемы идентичны с отдельно стоящими моделями.

Часто встречающаяся неисправность – микроволновка не греет. Прежде чем демонтировать устройство убедитесь, что нажат ПУСК, часто бывает (особенно в кнопочных моделях), что кнопка залипает из-за забившейся грязи или случайно попавшей крошки. Проверьте плотность закрытия дверцы и срабатывание замка. Устройство может не запускаться из-за низкого напряжения в электросети.

Если определить внешние проблемы не удается, возможная причина:

• Перегорел высоковольтный предохранитель (можно проверить мультиметром): частая причина перегорания — неисправен микрик в блокировочном узле дверцы.
• Если модель с высоковольтным трансформатором — перегорела первичная обмотка.
• Вышел из строя магнетрон или конденсатор.

Для ремонта потребуется помощь квалифицированного специалиста обладающего нужными навыками и оборудованием.

Когда продукты получаются не прогретыми или передержанными возможно неправильно выставлена мощность или время работы. Так же есть вероятность, что в сети низкое напряжение, сказывающееся на мощности устройства.

Случается, что перестает работать поворотное устройство, вращающее тарелку. Внимательно проверьте чистоту механизма – возможно, оно забилось расплавленным жиром или крупинками пищи. Не соблюдение правил эксплуатации, и превышение веса разогреваемых продуктов могло повредить поворотный узел или вывести из строя двигатель.

Помимо чистоты устройства следите за дверцей – целостностью уплотнителя и работоспособности петель. В случае обнаружения любой из этих проблем обратитесь в сервис-центр или вызовите мастера на дом.

Популярные производители и модели встраиваемых микроволновок

Siemens

Компания по праву занимает первое место в рейтинге лидеров по производству бытовой техники. Встраиваемые микроволновые печи Siemens интуитивно понятны, удобны и привлекательны по стоимости. Предусмотрены модели с право и левосторонними дверцами. Немецкий производитель выпускает товары высокого качества и заслуженно пользующиеся  спросом.

Siemens BF525LMW0

Объем модели 20 литров, габариты 59,4×38,2×31,7 см, мощность 800 Вт, 5 уровней мощности, сенсорное управление, 4 режима авторазморозки, подсветка камеры, звуковые сигналы, функция защита от детей. Внутреннее покрытие камеры выполнено из нержавеющей стали. Вращающийся поддон имеет диаметр 255 мм.

Пользователи отмечают удачный дизайн микроволновой печи Siemens BF525LMW0, способный вписаться в интерьер любой кухни. Так же отмечается равномерный прогрев продуктов, яркая индикация и отзывчивое сенсорное управление.

Siemens BF634LGS1

Объем микроволновки 21 литр, габариты 59,4×38,2×31,8 см, мощность 900 Вт, 5 уровней мощности, дисплей, поворотное тактовое управление, функция авторазморозки и защита от детей. Камера из нержавеющей стали. Дверца открывается нажатием кнопки.

Особенно понравился пользователям стильный дизайн, выполненный в темных тонах. Модель ценится за высокую мощность и очень удобные режимы разморозки продуктов.

Siemens BF525LMS0

Объем внутренней камеры из нержавеющей стали 20 литров, габариты 59,4×38,2×29,7 см, мощность 800 Вт, 5 уровней мощности, дисплей, сенсорное управление, 4 режима авторазморозки, защита от детей и внесение рецептов в память. Диаметр поддона 25,5 см.

Пользователи особенно оценили функцию быстрого старта, очень удобное сенсорное управление и великолепное оформление. Кроме того Siemens BF525LMS0 – это одна из немногих моделей, которую можно встраивать в верхние ящики на кухне.

Samsung

Корейский производитель один из лидеров на ранке встраиваемой техники благодаря инновационному подходу, богатому функционалу, высокому качеству и оригинальному дизайну. У компании обширная линейка размеров, что дает возможность подобрать устройство под любую мебель. Недостаток техники от данного производителя – высокая цена, которая обоснована описанными достоинствами.

Samsung FW77SUV

Объем модели 20 литров, габариты 48,9×27,5×31,2, мощность 850 Вт,  6 уровней мощности, кнопочное управление, биокерамическое покрытие камеры, система равномерного распределения микроволн, функции готовки на пару, блокировка дверцы.

Стильная модель обладает хорошим набором функций и равномерно прогревает пищу. Особенные симпатии у пользователей вызывает то, что при целом ряде достоинств Samsung FW77SUV обладает бюджетной стоимостью.

Samsung FW87SUW

Объем микроволновки 23 литра, размеры 48,9×27,5×34,4 см, мощность 800 Вт,  6 уровней мощности, кнопочное управление, биокерамическое покрытие, дезодоратор, функции готовки на пару, система распределения микроволн, блокировка дверцы. Диаметр поддона 28,8 см.

Отмечается, что модель обладает четырьмя режимами автоподогрева и 4 режимами авторазморозки, что максимально оптимизирует данные процессы. И снова Samsung радует соотношением качества, функциональности и цены.

Samsung NQ50C7535DS

Встраиваемая микроволновая печь с духовкой, объем 50 литров, габариты 59,5х57х45,4 см, мощность 3200 Вт,  6 режимов работы микроволновки и 7 у духовки, сенсорное управление, электронный дисплей, керамическое покрытие, гриль, конвекция подсветка камеры, вентилятор охлаждения, система защиты от детей, защитное отключение.

Компактная модель нравиться покупателям своим дизайном, функционалом и ценой, а из недостатков отмечается отсутствие подсветки на кнопках управления.

Bosch

Производитель выпускает свои модели в нескольких цветовых решениях, позволяющих устанавливать их фактически в любой интерьер. Стильный дизайн, высокое качество, богатый функционал и выбор размеров – это главные характеристики встроенных микроволновок Bosch.

Bosch BFL524MS0

Микроволновая печь обладает объемом внутренней камеры 20 литров, габариты 59,4×38,2×31,7 см, мощность 800 Вт, 5 уровней мощностей, кнопочное управление, режимы авторазморозки и автоприготовления, возможность внесения рецептов в память покрытие из нержавеющей стали, подсветка, блокировка дверцы, звуковой сигнал.

Пользователям очень нравиться внешний вид модели и сенторная кнопка для открывания дверцы. Однако, некоторые покупатели отмечают довольно громкий звуковой сигнал, который может вызывать раздражение.

Bosch BFL554MB0

Объем модели 25 литров, габариты 59,4×38,2×36,9 см, мощность 900 Вт, 5 уровней мощности, 7 программ, сенсорное управление, дисплей, автоматическая разморозка, внесение рецептов в память, защита от детей, подсветка и звуковые сигналы. Вращающийся поддон диаметром 31,5 см.

Стильное оформление, вместительность, сенсорное управление и равномерный прогрев – вот основные плюсы, которые отметили пользователи. Из недостатков сообщается только о некоторой маркости модели – на стекле остаются отпечатки пальцев, которые довольно легко убрать.

Bosch CFA634GS1

Большая микроволновка объемом 36 литров, размеры 59,4×45,5×54,5 см, мощность микроволн 900 Вт, 5 уровней мощности, программы автоматического приготовления и разморозки, поворотно тактовое управление, защита от детей, подсветка, звук дверца откидного типа.

Легкая в обслуживании, стильная и вместительная модель отличается высоким качеством сборки и значительной стоимостью. Однако, пользователи приобретшие Bosch CFA634GS1 остались довольны покупкой и не нашли никаких существенных недостатков.

Прочие компании

Так же из производителей можно отметить следующие компании:

• Candy – итальянская компания, следящая за качеством выпускаемой продукции. Микроволновки просты в управлении, надежны и довольно недороги.
• Ariston – американская компания, выпускающая устройства с небольшими габаритами, но с солидным объемом внутренней камеры. Еще одна характерная особенность моделей производителя – высокая мощность магнетрона и двигателя. Солидное качество и относительно недорогая цена сделали продукцию компании востребованной и активно продаваемой.
• LG — компания регулярно выпускает новые и оригинальные устройства, привлекающие пользователей. Огромный плюс компании – развитая сеть сервис-центров, позволяющая без проблем обратиться за помощью при необходимости. Недостаток – выбор встраиваемых микроволновых печей не велик.
• Hansa – специализация немецкой компании именно техника для кухни. В изготовлении техники использует исключительно немецкие комплектующие, известные своей надежностью. Стандартные размеры не вызовут сложностей при монтаже. Стоимость устройств колеблется от средней до высокой, но именно дорогие модели пользуются особой популярностью.
• Kuppersberg – турецкий бренд, позиционирующий себя как немецкий, выпускает устройства, в низкой ценовой категории используя недорогие запчасти из Китая. Обширный функционал в сочетании с ценой позволяют компании успешно конкурировать на рынке бытовой техники.

Будем рады оценке «Понравилось» или «Не понравилось» и комментарию, о том, что именно не понравилось в статье. Если оценили материал отрицательно и прокомментировали, мы постараемся его улучшить — нам важно знать Ваше мнение!Понравилось1Не понравилось

Ремонт микроволновой печи своими руками: пошаговый мастер-класс

Предлагаем вашему вниманию еще одну статью в помощь домашнему мастеру. Ее темой будет ремонт микроволновых печей Samsung, LG, Panasonic, а также других популярных брендов. Во вводной части мы кратко расскажем о принципе действия и конструктивных особенностях микроволновок. После этого приведем перечень типовых неисправностей, алгоритм диагностики поломки и способы решения проблемы. Далее рассмотрим реальный случай ремонта микроволновки, на примере модели LG-4022G.

Устройство и принцип действия

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

Рис. 1. Устройство микроволновки

Обозначения:

1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
3. Сепаратор, снабженный роликами, приводящий в движение поддон.
4. Привод, вращающий сепаратор.
5. Лампа подсветки, включается в зависимости от режима работы.
6. Вентиляция (как правило, принудительная).
7. Магнетрон — генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
9. Высоковольтный диод.
10. Конденсатор.
11. Трансформатор цепи питания волновода и схемы управления.
12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Подготовительный этап

Прежде, чем приступать к ремонту, необходимо собрать как можно больше информации о вышедшем из строя устройстве. В идеале, это руководство по обслуживанию и ремонту (service manual) конкретной модели. В этом документе производитель приводит все необходимые данные, начиная от сборочного чертежа (exploded view, дословно с английского взрыв-схема) и заканчивая алгоритмом поиска неисправностей.

Фрагмент взрыв-схемы микроволновки

К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.

Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.

Внешний вид и расположение основных элементов в корпусе микроволновки

Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.

Какие необходимы инструменты?

В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.

Типовые неисправности и способы их устранения

Прежде, чем подробно рассматривать устранение перечисленных ниже неисправностей, считаем необходимым предупредить, что перед диагностикой и ремонтом необходимо физически отключить прибор от сети питания, то есть тянуть штекер из розетки.

Нет реакции на кнопку включения.

В данном случае диагностику и ремонт должны подчиняться следующему алгоритму действий:

1. Проверяем наличие напряжения в сети питания. Если его нет, решаем проблему с источником питания, в противном случае переходим к следующему действию.
2. Проверяем БП модуля управления. Начинаем с предохранителя. Если он сгоревший, производим замену. После этого включаем прибор, и пробуем нагреть, например, стакан воды. Если все работает, ремонт закончен. Если предохранитель сгорает, проблема в модуле управления, следует произвести его ремонт или замену.

Чтобы самостоятельно отремонтировать модуль управления, необходимо иметь определенные навыки в радиоэлектроники, без них приступать к самостоятельному ремонту модуля управления не рекомендуется.

Пример расположения предохранителя на модуле управления

СВЧ-печь не отключается после отработки режима.

В большинстве случаев такая проблема указывает на неисправность микровыключателя положения двери. Для устранения проблемы находим, проверяем и, если необходимо, производим замену выключателя.

Если микровыключатели в норме, то проблема может быть связана с реле, обеспечивающего подачу напряжения на силовой трансформатор в цепи питания магнетрона. «Прозваниваем» контакты реле мультиметром, если они «залипли», меняем электрокоммутатор на новый.

Когда с реле проблем не обнаружено, значит, неисправность связана с блоком управления, меняем или ремонтируем его.

Слабый нагрев.

Чаще всего данная неисправность связана с падением напряжения в бытовой электросети. Если оно опускается ниже 205,0-210,0 В, происходит резкое снижение интенсивности СВЧ-потока. Такая проблема характерна для частных домов в сельской местности, где регулярно происходит перенапряжение энергосети, и как следствие, падение напряжения.

Если мультиметр показывает допустимый уровень напряжения бытовой сети, то следует проверить силовую цепь магнетрона, как это сделать мы опишем в следующем разделе.

Когда диагностика цепи магнетрона не дала результатов, то все указывает на проблемы с модулем управления.

Нет нагрева.

Такая неисправность однозначно указывает на неисправность в цепи питания магнетрона. Диагностика производится следующим образом:

1. Проверяем с помощью мультиметра наличие напряжения на первичной обмотке Т1 (см. рис. 1). Если его нет, проблему следует искать в модуле управления.
2. Наличие напряжения указывает на то что необходимо проверить предохранитель высоковольтной цепи, трансформатор Т1, предохранитель, емкость С1, диод VD1 и сам магнетрон. Проверка перечисленных элементов выполняется при отключенном питании!
3. Предохранитель «прозваниваем» мультиметром, переключив его в режим проверки диодов или измерения сопротивления. Если прибор показывает обрыв, производим замену предохранителя.
4. Проверяем Т1, обрыв и КЗ первичной и вторичных обмоток.
5. Тестируем емкость С1, как проверить конденсатор с помощью мультиметра, было описано на нашем сайте.
6. «Прозваниваем» VD Если кому незнакома технология тестирования диодов, то с ней можно ознакомиться в ранее опубликованной статье.
7. Проверяем магнетрон. С его тестированием есть определенные особенности, поэтому рассмотрим этот процесс подробнее:

• В первую очередь необходимо «прозвонить» нить накала, если мультиметр покажет сопротивление близкое к нулю (см. а на рис. 6), то с ней все нормально, продолжаем тестирование. Если прибор показывает обрыв, проверяем контакт катушек фильтра (отмечены желтыми стрелками на b рис. 6). При проблемах с контактом крепления катушек, устройство можно восстановить, в противном случае, все указывает на необходимость его замены.
• После тестирования нити, проверяем на пробой проходные емкости. Для этого переводим мультиметр в режим «прозвонки», одним щупом прикасаемся к корпусу, вторым поочередно дотрагиваемся до контактов магнетрона (b на рис. 6). Нормальным показателем будет бесконечное сопротивление, в противном случае все указывает на то, что емкость пробита, а значит, необходима замена магнетрона.
• Если проверка магнетрона не дала результата, необходимо измерить входные напряжения на устройстве. Если они находятся ниже допустимых параметров, то это может быть вызвано межвитковым замыканием в высоковольтном трансформаторе или пониженным уровнем питания в бытовой электросети.

Рис. 6. Проверка магнетрона

Важно! Магнетрон необходимо менять на однотипный. Это связано с тем, что параметры высоковольтного трансформатора и цепи управления рассчитываются исходя из конкретной модели СВЧ-генератора.

Наблюдается искрение.

Такая неисправность может быть вызвана следующими причинами:

1. Прогорание слюдяной пластины, изолирующей волновод от брызг и кусочков пищи. Пластина расположена внутри камеры со стороны магнетрона. Состояние определяется визуально. Если проблема связана с пластиной, достаточно произвести ее замену.
2. В процессе эксплуатации прогорела крышка куплера. Это такой пластиковый колпачок, вращающий поддон. В этом случае поможет только замена. Естественно необходимо устанавливать куплер с однотипных моделей, поскольку конструкция такой крышки может быть различна даже у одного производителя.
3. В камеру установлена «неправильная» посуда. Напоминаем, что металлические приборы, а также те, на которые нанесены металлизированные красители, нельзя использовать в микроволновках.

Не вращается поддон.

В первую очередь необходимо проверить, не блокируется поддон каким-нибудь посторонним предметом, правильно он установлен или сепаратор. Если все нормально, то причина кроется в приводе. Это может связано со следующими причинами:

1. Заклинивший двигатель (определяется тактильно) или обрыв одной (осуществляется прозвонка) из обмоток. В этих случаях требуется замена привода.
2. Проблема с редуктором. В данном случае все зависит от конструктивного исполнения. В некоторых случаях редуктор можно отремонтировать. Но, как показывает практика, проще и дешевле будет его замена.

Нет реакции на панель управления.

В современных электронных моделях такая неисправность указывает на проблемы с модулем управления. В изделиях с электромеханической системой управления имеет смысл проверить механические реле и/или переключатели, если необходимо, произвести замену неисправных деталей.

При включении не работает табло.

Если при включении загорается индикатор питания, но не работает цифровое табло, то все указывает на проблемы с модулем управления. Необходимо его отремонтировать или заменить.

При закрытии дверцы перегорает предохранитель

Характерный показатель неисправных микровыключателей на положение дверцы. Один из них «залип» и не переключается, в результате происходит КЗ в цепи управления. Ремонт заключается в замене или чистке микровыключателей.

Пример пошагового ремонта микроволновки LG MB-4022G

Причин поломок и неисправностей микроволновой печи, как вы уже убедились выше, может быть очень много. Чаще всего это выход из строя самого магнетрона, из-за неправильной эксплуатации прибора, а именно использование посуды не предназначенной для приготовления в СВЧ печи. Также разные металлические детали, которые случайно могут оказаться внутри во время работы.

Выход из строя магнетрона можно считать самой неприятной причиной, так как замена этой детали не стоит вычитки. В таком случае проще купить новую печь.

Но иногда бывают незначительные поломки, которые можно легко устранить, не имея специальных инструментов и не потратив больших средств.

Ниже, в статье будет описана одна из таких поломок, и способ устранения этой неисправности. На фото печь, которая перестала включаться и никак не реагирует на манипуляции ручками управления.

Рис. 7. LG MB-4022G

Перед тем, как снять защитный кожух с печи, необходимо внимательно осмотреть шнур питания и саму вилку, на наличие повреждений обрывов и порезов. Если такие имеются, значит следует разобрать печь.

Для этого понадобится крестовая отвертка.

Разворачиваем печь тыльной стороной к себе, и открутив два винта крепления, снимаем крышку вентиляции. Далее, снимаем защитный кожух.

Рис. 8. Снимаем защитный кожухРис. 9. Откручиваем винтики

Сзади он крепится на нескольких винтах. Откручиваем их все.

Когда все задние винты будут откручены, переходим на боковую, левую сторону.

Рис. 10. Откручиваем боковую левую сторону

Там находится три винта крепления, два снизу и один посередине. Их также следует открутить. По мере откручивания винтов можно наблюдать, как металлические края крышки отходят от шасси корпуса.

Рис. 11. Продолжаем откручивать винты и снимать крышки

Далее, приподнимаем крышку немного вверх и тянем на себя. Таким образом, она выходит из пазов, расположенных на передней части корпуса.

Рис. 12. Крышка изнутри

Можно заметить следы нагара, которые образовались вследствие действия высоких температур.

Снятая крышка освободила доступ к основным элементам микроволновой печи (рис. 13). Вверху, можно заметить элементы для гриля – ТЭН расположенный в специальном корпусе.

Рис. 13. Внутреннее устройство микроволновки

Слева находиться сам магнетрон (рис. 14), а именно его верхняя часть.

Рис. 14. Магнетрон свч печи

Внизу слева – фильтр питания, от которого отходит жмут проводов и сетевой кабель. Ещё на верхней части камеры, можно заметить два датчика температуры. Они прикреплены к корпусу и реагируют на изменения температуры. К ним подключены по два провода.

Рис. 15. Фильтр питания и 2 датчика температуры

Если посмотреть сбоку, то здесь взгляду открываются другие элементы. Например, трансформатор питания, имеющий повышающую обмотку.

Рис. 16. Трансформатор питания

А также видим радиатор магнетрона.

Рис. 17. Радиатор магнетрона

И осматриваем переключатель мощности.

Рис. 18. Переключатель мощности

Реле времени со звуковым сигналом, роль которого выполняет механический звонок (рис. 19).

Рис. 19. Реле времени

Вентилятор обдува радиатора магнетрона (рис. 20). Он предотвращает перегрев этой важной дорогой детали.

Рис. 20. Вентилятор обдува магнетрона

С правой стороны почти ничего нет (рис. 21).

Рис. 21. Правая сторона

Начнём с осмотра фильтра питания, потому, что именно на него приходит сетевой кабель, и далее напряжение с платы идёт на другие элементы печи. Поэтому место, где напряжение «пропадает», необходимо искать со стороны его поступления, то есть сетевого кабеля.

Итак, на плате фильтра питания находим клеммы, куда приходят питающие провода, а именно синий и коричневый (рис. 22).

Рис. 22. Питающие провода

Включаем шнур питания в сеть и измеряем напряжение на этом участке цепи. Прибор показывает, что напряжение сети — 220 вольт приходит на плату. Значит, шнур питания сто процентов цел, а это говорит о том, что проблема находится дальше по схеме.

Рис. 23. Измеряем напряжение на участке цепи

На плате фильтра питания установлен предохранитель, который и может быть причиной того, что напряжение не проходит дальше.

Рис. 24. Проверяем предохранитель

Прибором для проверки цепи замеряем целостность предохранителя. Делать это можно не вынимая предохранитель из установочных зажимов, только перед этим необходимо обесточить прибор, вынув вилку питания из розетки.

Прибор показывает цепь, а это значит, что предохранитель цел и проблема не в нем.

Далее обращаем внимание на коричневый провод (рис. 25), по которому напряжение проходит дальше и поступает на температурный датчик.

Рис. 25. Коричневый провод

Здесь, этот прибор отвечает за отключение СВЧ-печи от сети, если температура корпуса критическая, то есть составляет больше 150 градусов. При такой температуре биметаллические контакты, находящиеся в корпусе прибора размыкаются и прерывают цепь. После остывания корпуса, они возвращаются в исходное положение.

Проверить его целостность можно тем же прибором, который измеряет целостность цепи (рис. 26).

Рис. 26. Проверка датчика температуры

Для этого, снимаем с клеммы один конец провода, чтобы схема не вносила ложные показания. Соединяем щупы прибора с выводами датчика и смотрим на результат. Как видно, прибор показывает обрыв цепи, а это значит, что датчик нерабочий.

Теперь можно считать, что причина неисправности печи найдена, но окончательный результат будет известен только тогда, когда решится вопрос с термодатчиком.

Чтобы восстановить работу датчика, иногда помогает резкая встряска или удар по нему каким-нибудь предметом, например, плоскогубцами или жалом отвертки. Но даже если прибор восстановится, есть риск того, что в случае критического перегрева он не сработает, и последствия могут быть плачевными.

Поэтому чтобы не рисковать, лучше заменить прибор на новый, тем более, что его стоимость составляет примерно два доллара. Найти его можно легко в одном из интернет магазинов.

На фото маркировка термовыключателя.

Рис. 27. Маркировка термовыключателяРис. 28. Температурный датчик: вид с обратной стороны

Этот термостат биметаллический KSD 201.

Маркировка указывает на то, что он отключается при температуре выше 145 градусов и восстанавливается, когда температура падает ниже 60 градусов.

Снять датчик несложно (рис. 29), достаточно подковырнуть отверткой одну из крепежных ламелей, и он легко снимется. Перед тем, как его снимать, нужно отсоединить провода. Если вы при установке нового датчика перепутайте местами провода, то это никак не повлияет на его работу.

Рис. 29. Снимаем датчик

После приобретения данного прибора, устанавливаем его на прежнее место, и подключаем к нему провод от платы фильтров. Второй провод пока не подсоединяем. Головка датчика должна плотно прилегать к корпусу камеры. Соединяем прибор с выводами термодатчика и проверяем его целостность.

Теперь прибор показывает цепь (рис. 30), и это значит, что он цел. Далее, подсоединяем второй провод и проверяем качество соединения подергиванием за него.

Рис. 30. Проверяем на целостность новый датчик

Теперь включаем вилку питания в сеть и указателем напряжения проверяем, приходит ли напряжение на датчик. Для этого, один щуп прибора подключаем к синему проводу на плате фильтра питания, а второй на датчик – ближний конец, – на который приходит коричневый провод.

Рис. 31. Проверяем приходит ли напряжение на датчик

Если результат положительный, а на фото (рис. 31) это именно так, то замеряем напряжение на выходе датчика (рис. 32). Прибор показывает, что оно также присутствует, как и в первом случае.

Рис. 32. Замеряем напряжение на выходе термодатчика мультиварки

Теперь можно считать, что датчик успешно заменен.

Хотя этого делать нежелательно, не надевая защитный кожух, подаем напряжение на печь, и выставив минимальную температуру включаем прибор.

Печь запустилась и работает (рис. 33).

Рис. 33. Проверка работоспособности свч печи

Быстро отключаем прибор и надеваем защитный металлический кожух.

Устанавливать крышку корпуса нужно в обратном порядке, то есть, вставив в пазы переднюю ее часть и закрепив на винты заднюю.

Рис. 34. Надеваем крышку обратноРис. 35. Продолжаем сборку

Для окончательной проверки работы устройства, включаем его в сеть. Кладем внутрь какою-нибудь еду в стеклянной банке и запускаем печь ручкой реле времени.

Печь работает, продукты нагреваются и выделяют пар.

Рис. 36. Мультиварка исправна Проблема устранена и это оказалось совсем не сложно и не дорого!

Видео руководства

Устройство микроволновки.

Устройство и конструкция СВЧ-печи

Главная деталь в любой СВЧ печи – это магнетрон. Магнетрон – это такая специальная вакуумная лампа, которая создаёт СВЧ-излучение. СВЧ-излучение весьма интересным образом воздействует на обычную воду, которая содержится в любой пище.

При облучении электромагнитными волнами частотой 2,45 ГГц молекулы воды начинают колебаться. В результате этих колебаний возникает трение. Да, обычное трение между молекулами. За счёт трения выделяться тепло. Оно то и разогревает пищу изнутри.  Вот так вкратце можно объяснить принцип действия микроволновки.

Конструкция микроволновки.

Конструктивно микроволновая печь состоит из металлической камеры, в которой приготавливается пища. Камера снабжена дверцей, которая не позволяет излучению выйти наружу. Для равномерного разогрева пищи внутри камеры установлен вращающийся столик, который приводится в движение мото-редуктором (мотором), который сокращённо называется T.T.Motor (Turntable motor).

СВЧ-излучение генерируется магнетроном и через прямоугольный волновод подаётся в камеру. Для охлаждения магнетрона во время работы служит вентилятор F.M (Fan motor), который прогоняет холодный воздух через магнетрон. Далее нагретый воздух от магнетрона через воздуховод направляется в камеру и также используется для нагрева пищи. Через специальные неизлучающие отверстия часть нагретого воздуха и водяной пар выводится наружу.

В некоторых моделях СВЧ-печей для формирования равномерного нагрева пищи используется диссектор, который устанавливается в верхней части камеры микроволновки. Внешне диссектор напоминает вентилятор, но он предназначен для создания определённого типа СВЧ-волны в камере так, чтобы осуществлялся равномерный прогрев пищи.

Электрическая схема микроволновки.

Давайте взглянем на упрощённую электрическую схему рядовой микроволновки (кликните для увеличения).

Как видим, схема состоит из управляющей части и исполнительной. Управляющая часть, как правило, состоит из микроконтроллера, дисплея, кнопочной или сенсорной панели, электромагнитных реле, зуммера. Это «мозги» микроволновки. На схеме всё это изображено отдельной платой с надписью Power and Control Curcuit Board. Для питания управляющей части микроволновки используется небольшой понижающий трансформатор. На схеме он отмечен как L.V.Transformer (показана только первичная обмотка).

Микроконтроллер через буферные элементы (транзисторы) управляет электромагнитными реле: RELAY1, RELAY2, RELAY3. Они включают/выключают исполнительные элементы СВЧ-печи в соответствии с заданным алгоритмом работы.

Исполнительные элементы и цепи — это магнетрон (Magnetron), мото-редуктор столика T.T.Motor (Turntable motor), охлаждающий вентилятор F.M (Fan Motor), ТЭН гриля (Grill Heater), лампа подсветки O.L (Oven Lamp).

Особо отметим исполнительную цепь, которая является генератором СВЧ-излучения.

Начинается эта цепь с высоковольтного трансформатора (H.V.Transformer). Он самый здоровый в микроволновке. Собственно, это и не удивительно, ведь через него нужно прокачать мощность в 1500 — 2000 Вт (1,5 — 2 kW), необходимых для магнетрона. Выходная же (полезная) мощность магнетрона 500 — 850 Вт.

К первичной обмотке трансформатора подводится переменное напряжение сети 220V. С одной из вторичных обмоток снимается переменное напряжение накала 3,15V. Оно подводится к накальной обмотке магнетрона. Накальная обмотка необходима для генерации (эмиссии) электронов. Стоит отметить, что ток, потребляемый этой обмоткой, может достигать 10A.

Другая вторичная обмотка высоковольтного трансформатора, а также схема удвоения напряжения на высоковольтном конденсаторе (H.V.Capacitor) и диоде (H.V. Diode) создаёт постоянное напряжение в 4kV для питания анода магнетрона. Ток анода небольшой и составляет где-то 300 мА (0,3A).

В результате электроны, эмитированные накальной обмоткой, начинают своё движение в вакууме.

Особая траектория движения электронов внутри магнетрона создаёт СВЧ-излучение, которое и нужно нам для нагрева пищи. СВЧ-излучение отводится из магнетрона с помощью антенны и поступает в камеру через отрезок прямоугольного волновода.

Вот такая несложная, но весьма изощрённая схема является неким СВЧ-нагревателем. Не стоит забывать, что сама камера СВЧ-печи является элементом данного СВЧ-нагревателя, так как представляет, по сути, резонатор, в котором возникает электромагнитное излучение.

Кроме этих элементов в схеме микроволновой печи есть множество защитных элементов (см. термовыключатели KSD и аналоги.). Так, например, термовыключатель контролирует температуру магнетрона. Его штатная температура при работе где-то 80⁰ – 100⁰C. Этот термовыключатель крепится на магнетроне. По умолчанию он не показан на упрощённой схеме.

Другие защитные термовыключатели подписаны на схеме, как OVEN THERMAL CUT-OUT (устанавливается на воздуховоде), GRILL THERMAL CUT-OUT (контролирует температуру гриля).

При наличии нештатной ситуации и перегреве магнетрона термовыключатель размыкает цепь, и магнетрон перестаёт работать. При этом термовыключатель выбирается с небольшим запасом — на температуру отключения 120 – 145⁰С.

Весьма важными элементами микроволновой печи являются три переключателя, которые встроены в правый торец камеры СВЧ-печи. При закрытии передней дверцы два переключателя замыкают свои контакты (PRIMARY SWITCH – главный выключатель, SECONDARY SWITCH– вторичный выключатель). Третий – MONITOR SWITCH (контрольный выключатель) – размыкает свои контакты при закрытии дверцы.

Неисправность хотя бы одного из этих выключателей приводит к неработоспособности микроволновки и срабатыванию плавкого предохранителя (Fuse).

Чтобы снизить помехи, которые поступают в электросеть при работающей СВЧ-печи, имеется сетевой фильтр — NOISE FILTER.

Дополнительные элементы микроволновки.

Кроме базовых элементов конструкции, микроволновка может быть оснащена грилем и конвектором. Гриль может быть выполнен в виде нагревательного элемента (ТЭН’а) или инфракрасных кварцевых ламп. Эти элементы микроволновки очень надёжны и редко выходят из строя.

Нагревательные элементы гриля: металло-керамический (слева) и инфракрасный (справа).

Инфракрасный нагреватель представляет собой 2 последовательно включенные инфракрасные кварцевые лампы на 115V (500 — 600W).

В отличие от микроволнового нагрева, который происходит изнутри, гриль создаёт тепловое излучение, которое разогревает пищу снаружи внутрь. Гриль разогревает пищу медленнее, но без него невозможно приготовить поджаристую курочку .

Конвектор — это, не что иное, как вентилятор внутри камеры, который работает в паре с нагревателем (ТЭН’ом). Вращение вентилятора обеспечивает циркуляцию горячего воздуха в камере, что способствует равномерному прогреву пищи.

Про фьюз-диод, высоковольтный конденсатор и диод.

Элементы в цепи питания магнетрона обладают интересными свойствами, которые нужно учитывать при ремонте микроволновки.

• Так, по умолчанию, высоковольтный конденсатор (H.V.Capacitor) имеет встроенный резистор.

  Он служит для разряда конденсатора. Дело в том, что конденсатор находится под высоким напряжением (2 кВ), и поэтому после выключения СВЧ-печи требуется его разряд. Это предохранительная мера. Также бывает, что резистор внутри конденсатора перегорает, и конденсатор не разряжается. Поэтому перед проведением ремонта микроволновки рекомендуется принудительно разряжать конденсатор на корпус.

  Внешний вид высоковольтного конденсатора 1.0µF * 2100V AC.

• Высоковольтный диод (H.V. Diode) является комбинированным элементом и состоит из целой вереницы последовательно включенных диодов. Это позволяет составному диоду работать с высоким напряжением. Но в этом кроется подвох. Дело в том, что протестировать такой диод стандартной методикой проверки не удастся. Мультиметр просто не сможет «открыть» такой диод из-за того, что пороговое (прямое) напряжение отпирания (V_F) диодов складываются. В результате в прямом и обратном включении высоковольтный диод будет иметь высокое сопротивление.

  Так, например, для диода HVR-1X3 максимальное прямое напряжение (V_F) составляет 11V. Если учесть, что обычно падение напряжения на переходе в прямом включении (V_F) у кремниевых диодов составляет 1 — 1.1V, то получается, что в диоде HVR-1X3 ориентировочно смонтировано 10 последовательно включенных диодов.

  Максимальное постоянное обратное напряжение такого диода — 12kV!

• В некоторых микроволновых печах параллельно высоковольтному конденсатору устанавливается фьюз-диод (защитный диод). По сути, фьюз-диод — это двунаправленный высоковольтный супрессор. Он служит для того, чтобы защитить конденсатор от завышенного рабочего напряжения, которое чревато выходом из строя последнего. Но на практике чаще бывает так, что он сам и выходит из строя. В таком случае ремонтники просто удаляют его из цепи, как ненужный аппендикс. На деле оказалось, что микроволновки прекрасно работают и без такого диода.

Для тех, кто желает более детально разобраться в устройстве СВЧ-печей, подготовлен архив с сервисными инструкциями микроволновых печей (Daewoo, SANYO, Samsung, LG). В инструкции приведены принципиальные схемы, схемы разборки, рекомендации по проверке элементов, список комплектующих.

Также рекомендуем ознакомиться с книгой «Ремонт микроволновых печей».

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:



как выбрать, виды и модели, особенности размеров

Современную кухню сложно представить без микроволновой печи, делающей разогрев пищи простым и комфортным.

Устройства бывают как отдельно стоящими, так и встраиваемыми. Последний вариант не только отлично вписывается в интерьер, но и позволяет сэкономить пространство.

Навигация по странице:

Что такое встраиваемая микроволновая печь?

Следует знать! Встраиваемая микроволновая печь отличается от отдельно стоящей способом монтажа.

Устройство такого типа устанавливается в нишу кухонного гарнитура. Кроме того, этот вид техники обычно имеет более внушительные габариты.

Виды

В зависимости от функционала и доступных режимов, выделяют несколько видов встраиваемых СВЧ:

1. Соло.
   Выполняют только основные функции – подогрев и размораживание продуктов, приготовление простых блюд.
2. Печи с грилем.
   Гриль может быть верхним и нижним. В некоторых моделях тен при необходимости двигается на 45 градусов.
3. Устройства с грилем и конвекцией.
   Кроме нагревательного элемента присутствует вентилятор, равномерно распределяющий теплый воздух.
4. Мультифункциональные печи, кроме основных режимов, позволяют готовить продукты на пару

Способы нагрева блюд

Будьте в курсе! Пища в микроволновой печи может нагреваться несколькими способами:

• микроволны – не создают поджаристую корочку, но подходят для подогрева или разморозки еды;
• гриль – нагревательный элемент, тепло от которого постепенно распространяется по всей рабочей камере;
• конвекция – заменяет духовой шкаф.

При включении комбинированного режима одновременно активируется конвекция и микроволны.

Это позволяет получить нежный продукт с хрустящей корочкой и при этом сократить время его приготовления.

Стандартные габариты

Современные встраиваемые микроволновые печи имеют такие габариты:

• глубина – от 30 до 59,5 см;
• ширина – от 45 до 60 см;
• высота – от 30 до 45 см.

Важно! Следует обратить внимание не только на размеры прибора, но и на диаметр его поддона. Он должен вмещать тарелки, которые планируется использовать.

Параметры, на которые стоит обратить внимание при выборе

Чтобы пользоваться прибором было действительно комфортно, нужно изучить принцип его установки и работы, проверить, прилагаются ли все необходимые комплектующие.

Система управления

В печи могут быть использованы поворотные механические, поворотные тактовые, кнопочные или сенсорные переключатели.

Наиболее надежным и нечувствительным к перебоям электричества считается механическое управление.

Специалисты не советуют приобретать модели с сенсорными кнопками, если планируется использовать печь исключительно для разогрева пищи.

Правила встраивания

Имейте в виду! Необходимо учитывать, что в нише должно оставаться 2-3 см свободного пространства сбоку, сверху и сзади прибора.

Печь с грилем и конвекцией может нагреваться, поэтому устройство не должно находиться вблизи поверхностей, которые могут пострадать от высокой температуры и горячего пара.

Комплектация

В комплекте с микроволновкой поставляется стеклянное блюдо, вращающая его муфта, инструкция, гарантийный талон и кабель для подключения прибора к сети.

К устройствам с грилем и конвекцией обычно прилагаются две решетки на подставках: высокая и низкая.

Если печь поддерживает функцию приготовления продуктов на пару, в комплекте с ней должен идти специальный контейнер.

Некоторые производители включают в комплектацию прибора пластиковые контейнеры для хранения и разогрева еды.

Также могут предоставить специальное блюдо для образования хрустящей корочки, крышку, предотвращающую разбрызгивание жира и т. д.

Кулинарный функционал

Микроволновые печи имеют разные наборы функций, поэтому перед покупкой важно проверить, соответствуют ли характеристики прибора ожиданиям.

Дверца

Следует знать! Дверца может быть навесной с боковыми петлями или откидной с петлями внизу.

В зависимости от модели, она открывается при помощи ручки или нажатием на кнопку.

Мощность и энергоэффективность

Мощность влияет на скорость приготовления пищи. У разных моделей она может варьироваться от 600 до 1200 Вт.

Этот параметр можно регулировать в зависимости от типа продукта.

Приобретая микроволновую печь, нужно соизмерять ее энергоэффективность с возможностями своей проводки.

Самая простая СВЧ потребляет от 0,5 до 1,5 кВт, с грилем – от 1,5 до 2,8 кВт, с грилем и конвекцией – от 2 до 3 кВт.

В характеристиках прибора должен быть указан класс энергоэффективности. Самые экономичные: A, A+, A++, B и C.

Обратите внимание! Бытовая техника тратит электроэнергию не только во время работы, но и в период нахождения в режиме ожидания.

Чтобы сократить расходы, нужно выключать прибор из сети.

Вопросы безопасности

В микроволновую печь может быть встроено блокирующее устройство, предотвращающее ее случайное включение детьми.

При активации этой функции нельзя будет использовать прибор до снятия блокировки.

Дизайн

СВЧ-печь должна гармонично вписаться в интерьер кухни.

При выборе встраиваемой модели стоит учесть, что видна будет только лицевая сторона прибора.

Внутреннее покрытие

Стенки рабочей камеры микроволновой печи могут быть покрыты керамикой, эмалью, нержавеющей сталью или биокерамической эмалью.

Чаще всего используется покрытие из эмали. Оно отличается износостойкостью и легко очищается.

Но эмаль нельзя подвергать воздействию высоких температур, поэтому для моделей с функциями духовки этот материал не подходит.

Покрытие из керамики и биокерамики – долговечное и гладкое.

К сведению! На нем практически не скапливается нагар и не появляются царапины, а частицы пищи и брызги жира легко отмываются.

Нержавеющая сталь выглядит эстетично и выдерживает любые температуры, но за этим материалом сложнее ухаживать.

Пригоревший жир удаляется с трудом, а если пользоваться абразивами, останутся царапины.

Чтобы упростить процесс ухода за нержавеющей сталью, тарелки рекомендуется прикрывать специальными крышками.

Дополнительный функционал, на который стоит обратить внимание

При выборе устройства стоит обратить внимание, поддерживает ли оно следующие функции:

1. Разморозка – режим оттаивания продуктов.
2. Автоматическая разморозка – режим, в котором необходимо выбрать категорию продукции и ее массу, а время и мощность подбирать не нужно.
3. Отсрочка старта – программирование времени включения гаджета.
   Эта функция полезна для занятых людей.
   Можно заранее поставить блюдо в печь и она разогреет или приготовит его к вашему приходу.
4. Автоматическое приготовление пищи – классические рецепты, занесенные в память прибора.
   Достаточно подготовить продукты в соответствии с инструкцией, поместить их в рабочую камеру и нажать соответствующую кнопку.
   Печь сама подберет оптимальную температуру, мощность и время.
5. Конвекция. Необходима, если планируется готовить выпечку.
6. Гриль. Позволяет приготовить продукты с хрустящей корочкой.
   Гриль может быть представлен в виде закрытого кварцевого элемента или тена.
   Первый вариант упрощает очистку рабочей камеры, потому что на него не попадают частицы пищи.
   Но со своими функциями тен справляется лучше.
7. Автоматический разогрев – один или несколько режимов разогрева блюда с уже заданной мощностью и временем.
8. Выключение звукового сигнала – бесшумный режим работы.
   Важен для тех, кто не хочет беспокоить членов семьи громкими звуками, которые издает печь после окончания работы.

Топовые фирмы встраиваемых СВЧ-печей:

Samsung

• Samsung FW77SUW;
• Samsung FW87SUT;
• Samsung MG22M8054AK;
• Samsung FW77SUB;
• Samsung FG77SUT.

Hansa

• Hansa AMG20BFH;
• Hansa AMM20BMXH;
• Hansa AMM20BEXH;
• Hansa AMM20BESH;
• Hansa AMM20BEIH.

Siemens

• Siemens BF525LMS0;
• Siemens BF525LMW0;
• Siemens BF634LGS1;
• Siemens BF525LMW0;
• Siemens BF634LGS1.

Kuppersberg

• Kuppersberg HMW 655 X;
• Kuppersberg HMW 650 W;
• Kuppersberg HMW 650 BX;
• Kuppersberg HMW 655 W;
• Kuppersberg HMW 393 W.

Bosch

• Bosch BFL524MS0;
• Bosch BFL520MS0;
• Bosch BFL524MW0;
• Bosch BFL554MW0;
• Bosch BFL554MS0.

Ariston

• Hotpoint-Ariston MWA 121.1 X;
• Hotpoint-Ariston MWHA 222.1 X;
• Hotpoint-Ariston MWHA 122.1 IX;
• Hotpoint-Ariston MN 513 IX;
• Hotpoint-Ariston MD 764 IX HA.

Выводы:

1. Встраиваемая микроволновая печь не загромождает кухню, при этом многофункциональные модели могут заменить духовой шкаф.
2. Необходимо учитывать, что ниша должна быть немного больше, чем микроволновка.
3. При выборе прибора важно изучить на его технические характеристики и функциональные возможности.
   Например, семьям с детьми может пригодиться блокировка и бесшумный режим.
4. Энергоэффективность — важный параметр, на который многие не обращают внимания.
   Мощные приборы должны эксплуатироваться в домах с надежной проводкой.

Полезное видео

Из данного видео вы узнаете, как выбрать микроволновую печь для дома:

Микроволновая печь над плитой с электрической розеткой

Уважаемый г-н электрик: Как установить микроволновую печь над плитой? Я хочу снять вытяжку с плиты и установить на ее место надгробную микроволновую печь.

Ответ: Если у вас уже есть вытяжка с вентилятором и светом, установленная на нижней стороне шкафа, вы можете использовать эту цепь для питания вашей новой микроволновой печи над плитой. В первую очередь следует определить, какая цепь питает вытяжку.ПРИМЕЧАНИЕ. Некоторые текстовые ссылки ниже ведут к соответствующим продуктам на Amazon и EBay.

Включите вентилятор вытяжки и свет, а затем выключите каждый автоматический выключатель, чтобы увидеть, какой из них приводит в действие вытяжку.

Выключив автоматический выключатель вытяжки, обратите внимание на то, что еще выключено на кухне и в остальной части дома. Если вы видите, что свет на кухне или свет и розетки в других комнатах выключены, вам не следует использовать эту цепь для питания микроволновой печи.

Если отключены только некоторые электрические розетки на кухонной столешнице, и это цепь на 20 А, то вы, вероятно, можете использовать эту схему для необходимой розетки в шкафу над плитой.Имейте в виду, что не все дома подключены одинаково, и то, что работает в одном доме, не подходит для другого.

Есть несколько марок и моделей микроволновых печей, которые устанавливаются под шкафом , который находится над плитой. Инструкции по установке микроволновой печи довольно распространены и объясняются в руководстве, прилагаемом к покупке новой микроволновой печи.

Вы должны прочитать инструкции по установке перед покупкой сверхвысокой микроволновой печи, но в основном вы устанавливаете настенный кронштейн и просверливаете несколько отверстий в шкафу выше.В инструкции указано, какое минимальное расстояние должно быть от низа микроволновой печи до верха плиты. Если кухонный шкаф над плитой стоит слишком низко, вы не можете установить над плитой микроволновую печь.

Ниже приведены два примера микроволновых печей, которые я установил несколько лет назад. Внизу поста есть таблица регулируемых электрических коробок.

Сложнее всего подключить микроволновую печь. Это достигается путем установки электрической розетки внутри шкафа над плитой, что необходимо сделать перед установкой микроволновой печи на шкаф.

Убедитесь, что выключатель вытяжки выключен. Снимите небольшую крышку под капотом, которая содержит электрические соединения. Используя бесконтактный тестер напряжения , убедитесь, что питание отключено. Отсоедините торчащие из стены провода от проводов на вытяжке. Не обрезайте провода.

Обмотайте оголенные концы проводов , выходящих из стены, изолентой. Обратите внимание на тип разъема, используемого для зажима кабеля, входящего в заднюю часть кожуха.Если на нем есть контргайка, снимите ее, открутив против часовой стрелки. Если разъем кабеля из синего пластика, его можно разрезать диагональными плоскогубцами. Будьте осторожны, чтобы не порезать кабель или провода в кабеле.

Когда кабель в стене отсоединен от вытяжки, вы можете снять вытяжку. Сзади, по бокам, а иногда и сверху под капотом есть винты, которые необходимо удалить, чтобы опустить капот.

Электрический провод старой кухонной вытяжки

Будьте осторожны при снятии старой вытяжки. Тот же самый провод, который питает вытяжку, будет использоваться для питания электрической розетки новой микроволновой печи. Не обрезайте провод. Новая микроволновая печь должна находиться на минимальном расстоянии от верхней части плиты. Перед покупкой микроволновой печи найдите руководство по установке в Интернете на веб-сайте производителя, чтобы получить подробную информацию об установке.

Вырезание отверстия в задней части кухонного шкафа с помощью качающегося многофункционального инструмента

Для питания новой микроволновой печи необходимо установить электрическую розетку в шкафу над плитой.Шнур питания от микроволновой печи будет проходить через отверстие, которое вы сделаете для него в нижней части шкафа, и вставлять в эту розетку.

Не всегда возможно использовать электрическое питание старой вытяжки для питания новой микроволновой печи. Это может быть не приборная цепь на 20 ампер. Возможно, провод слишком короткий. В некоторых случаях может потребоваться установка новой цепи на 20 А и 120 В, если это указано производителем.

Некоторым производителям микроволновых печей требуется отдельная цепь для своей микроволновой печи.Прочтите инструкции по установке перед покупкой сверхвысокой микроволновой печи. Их можно найти на сайте производителя.

УСТАНОВИТЕ ЭЛЕКТРИЧЕСКУЮ РОЗЕТКУ В ШКАФ Использование колеблющегося мультиинструмента для вырезания выходного отверстия в задней части кухонного шкафа

Самый простой способ установить электрическую розетку с использованием имеющегося кабеля — это провести кабель внутри стены и через самодельное отверстие в задней части шкафа, который находится над плитой.Затем вы можете ввести кабель в заднюю заглушку квадратной распределительной коробки 4 ″ и просто закрепить его на поверхности задней части шкафа. Возможно, вам придется удалить одну или две скобки из стены, чтобы получить провод необходимой длины.

Возможно, придется проделать в стене большее отверстие. , чтобы освободить кабель, чтобы получить достаточную длину, чтобы продвинуть его дальше вверх. Разрежьте гипсокартон с помощью циркулярной пилы, расположенной под углом 45 градусов внутрь, чтобы упростить ремонт. Вы можете увидеть пример этого на , еще один из моих постов здесь .

Я обычно устанавливаю электрическую розетку в стене, чтобы она выглядела аккуратнее. Для этого вам нужно будет проделать отверстие в задней части шкафа. Мой пост об установке розетки в существующую стену может быть вам полезен.

Эта металлическая электрическая розеточная коробка была установлена ​​с помощью одного Madison Bar с правой стороны и винта для листового металла с левой стороны.

На фото выше стойка стены находится напротив левой стороны коробки , что делает ее идеальной для крепления коробки.Металлическую коробку необходимо заземлить, прикрепив неизолированный медный провод с помощью крепежного винта 10/32. Эта электрическая коробка выше была заземлена после того, как была сделана эта фотография, путем наматывания оголенного провода заземления вокруг дополнительного винта, изображенного в верхней части коробки. Винт затягивается на проводе, чтобы получилось прочное соединение.

УСТАНОВКА МИКРОВОЛНОВОЙ ПЕЧИ НАРУЖНОГО ДИАПАЗОНА Шаблон для монтажа микроволновой печи на стене под кухонным шкафом

У каждой надпечной микроволновой печи есть монтажный кронштейн , который крепится к стене.Также есть отверстия, которые необходимо просверлить в нижней части шкафа для шнура питания и для винтов, чтобы держать микроволновую печь вверх.

Монтажный кронштейн и расположение отверстий под винты различаются в зависимости от микроволновой печи. Поэтому важно следовать инструкциям, прилагаемым к микроволновой печи. Шаблоны для отверстий обычно поставляются с каждой микроволновой печью для использования над плитой.

Настенный кронштейн, поддерживающий заднюю часть микроволновой печи , монтируется с помощью комбинации больших винтов для листового металла и болтов с шарнирным соединением.

Настенный кронштейн должен быть прикручен как минимум к одной стойке из массива дерева в стене, так как он выдерживает большую часть веса микроволновой печи. Важно, чтобы кронштейн находился на одной линии с центральной линией микроволновой печи.

Настенный кронштейн для микроволновой печи и отверстия в кухонном шкафу

С помощью кольцевой пилы проделали отверстие наверху, чтобы электрический шнур микроволновой печи мог пройти к новой электрической розетке наверху. Также были просверлены отверстия для двух опорных винтов, которые удерживают микроволновую печь на одном уровне.

Я сам устанавливал микроволновые печи над плитой, , но это всегда было проблемой. Я бы поместил свою 4-футовую лестницу под шкаф и положил сложенную мебельную подушку поверх лестницы. Затем я прикреплял микроволновую печь кверху лестницы с помощью мебельной подушки. Оттуда я поднимал духовку на настенный кронштейн, а затем пытался зацепить один из верхних винтов, проходящих через шкаф. Установить микроволновую печь вдвоем намного проще.

Микроволновая печь дальнего действия, установленная под кухонным шкафом над плитой

Если бы к указанной выше микроволновой печи был подсоединен воздуховод, работа была бы немного труднее и потребовала бы навыков и инструментов другой профессии. Перед началом работы прочтите инструкции производителя по установке. Существуют ограничения по высоте относительно расстояния от верха печи.

Я рекомендую вам прочитать инструкции по установке любого прибора перед его покупкой.У многих производителей есть инструкции, которые можно загрузить в Интернете.

Вы можете увидеть работы, связанные с установкой встроенного освещения на вышеупомянутой кухне здесь .

УСТАНОВКА ДРУГОЙ МИКРОВОЛНОВОЙ ПЕЧИ Цепной провод, выходящий из стены, где располагалась вытяжка.

Во время работы, которая была сделана на фото выше, клиент хотел, чтобы над ее плитой была установлена ​​микроволновая печь. Однако существующий кухонный шкаф над плитой, к которому была прикреплена вытяжка, был слишком низким.Микроволновая печь была бы намного ниже плиты, чем допускают спецификации производителя.

К счастью, у домовладельца был друг, краснодеревщик. Я снял вытяжку, а затем он пришел, снял шкаф и отнес его в свою деревянную мастерскую, чтобы обрезать его до нужного размера. Установка этой конкретной микроволновой печи была многоступенчатой ​​и многопрофильной работой.

Регулируемый электрический шкаф, установленный в стене под будущую электрическую розетку микроволновой печи внутри шкафа.

Пока шкафа не было, я смог подключить новую электрическую розетку, используя существующую цепь прибора, которая была подключена к старой вытяжке. Я прорезал отверстие в гипсокартоне, когда держал циркулярную пилу под углом 45 градусов внутрь. Это дает мне угловой край, чтобы закрепить отрезанный кусок гипсокартона, когда я кладу его обратно.

Большой серый кабель в стене идет вниз для подачи питания на розетку диапазона.

Крупным планом регулируемая электрическая коробка, устанавливаемая под будущую микроволновую печь.

Вы можете видеть заземляющий провод выше, плотно прикрученный к задней части металлической регулируемой электрической коробки Steel City # MB120ADJ.

Нажмите здесь, чтобы увидеть регулируемые электрические коробки, доступные на Amazon

Регулируемый ящик в отверстие в стене. Края отверстия смазываются маслом Joint Compound для заделки отверстия.

Все края отверстия и вырезанный кусок смазываются маслом Joint Compound для стен, а затем кусок гипсокартона вставляется на место.

Электрическая коробка в стене с заделанной дырой.

Шовный герметик просачивается по краям. Я вдавливаю кусок ровно настолько, чтобы он был ровным по стене, затем разгладываю.

Электрическая коробка в грубой залатанной стене.

Joint Compound должен высохнуть в течение ночи перед нанесением второго слоя. После высыхания его можно шлифовать и красить.

Заделали отверстия от установки электрической розетки для питания микроволновой печи. Заделали отверстия от шершавой розетки для микроволновой печи.Готовая розетка для микроволновой печи установлена ​​внутри кухонного шкафа над плитой. Готовая розетка внутри шкафа и настенный кронштейн для микроволновой печи.

Трудно увидеть на картинке выше, но есть бумажный шаблон, который поставляется вместе с микроволновой печью, приклеенный к нижней части корпуса. Это для разметки, где просверлить отверстия для шнура питания и крепежных винтов.

Завершена установка микроволновой печи над плитой с розеткой внутри кухонного шкафа.

Это немного громоздко, но обычно я могу поставить микроволновую печь над плитой самостоятельно. Я передвигаю плиту и кладу под шкаф 4-футовую лестницу со сложенной мебельной подушкой наверху. Я ставлю микроволновую печь на лестницу и поднимаю ее на настенный кронштейн.

Когда он висит на настенном кронштейне, я могу приподнять духовку настолько, чтобы зацепить один из шурупов через шкаф. Я должен сделать это, одновременно проталкивая шнур питания через просверленное отверстие в нижней части корпуса.Намного проще с двумя людьми.

Описание, изображения и номера деталей регулируемых электрических коробок производства Carlon.

В приведенной выше таблице перечислены регулируемые электрические коробки из ПВХ и металла, первоначально изготовленные Carlon и Steel City, оба из которых были куплены Thomas and Betts, а затем куплены ABB. Названия продуктов могут вводить в заблуждение поисковые системы, поэтому при поиске этих продуктов следует использовать номера деталей.

Щелкните здесь , чтобы увидеть больше фотографий розетки, устанавливаемой с помощью Madison Bars.

DAEWOO МИКРОВОЛНОВАЯ ПЕЧЬ ИНСТРУКЦИЯ ПО УСТАНОВКЕ Pdf Скачать

Микроволновая печь

Руководство по установке

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Никогда не включайте духовку, когда она пуста или без стеклянного вращающегося подноса.

Введение

Ваша микроволновая печь Over-the-Range поставляется с комплектом инструкций по установке, который содержит следующие три части информации.

Для его установки требуется

.

И.

Настоящий буклет с инструкциями по установке,

вместе со схемами по подготовке вашего

Шкафы

и СВЧ за

установка.

II. Шаблон верхнего шкафа, используемый для определения местоположения

отверстие зазора для кабеля питания, шкаф

Монтажные отверстия

и выхлоп вертикальный

расположение.

Важная информация по безопасности

Инструкции по заземлению

Это устройство должно быть заземлено. В случае короткого замыкания —

Заземление

снижает риск поражения электрическим током, обеспечивая эвакуацию

провод для электрического тока.Этот прибор оснащен шнуром

заземляющий провод с заземляющей вилкой. Вилка должна быть вставлена ​​в

Розетка

, правильно установленная и заземленная.

ВНИМАНИЕ — Неправильное заземление может привести к поражению электрическим током.

шок.

Обратитесь к квалифицированному электрику или обслуживающему персоналу, если есть указания по заземлению.

до конца не изучены, или если есть сомнения в том, что

Устройство

правильно заземлено, либо:

1) Если необходимо использовать удлинитель, используйте только 3-проводный удлинитель

Указания по технике безопасности

Для этого продукта требуется трехконтактная розетка с заземлением. Установщик должен

выполните проверку целостности заземления на коробке розеток перед

.

, начиная установку, чтобы убедиться, что розетка правильно заземлена.

Если не заземлено должным образом, или если розеточная коробка не соответствует электрическим требованиям

Отмечены требования

(в соответствии с ТРЕБОВАНИЯМИ К ЭЛЕКТРИЧЕСКИМ ТОКАМ),

Для устранения недостатков следует нанять квалифицированного электрика

.

ВНИМАНИЕ: В ЦЕЛЯХ ЛИЧНОЙ БЕЗОПАСНОСТИ СНИМИТЕ ПРЕДОХРАНИТЕЛЬ ДОМА

.

ИЛИ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ПЕРЕД НАЧАЛОМ

УСТАНОВКА ДЛЯ ИЗБЕЖАНИЯ СЕРЬЕЗНОГО ИЛИ СМЕРТЕЛЬНОГО ПОРАЖЕНИЯ

ТРАВМА.ВНИМАНИЕ: В ЦЕЛЯХ ЛИЧНОЙ БЕЗОПАСНОСТИ

МОНТАЖНАЯ ПОВЕРХНОСТЬ ДОЛЖНА ПОДДЕРЖАТЬ

НАГРУЗКА НА ШКАФ ДОПОЛНИТЕЛЬНОЙ МАССЫ

ИЗ ЭТОГО ПРОДУКТА НА 85 ФУНТОВ ПЛЮС ДОПОЛНИТЕЛЬНАЯ ПЕЧЬ

ЗАГРУЗКИ ДО 50 ФУНТОВ ИЛИ ОБЩИМ ВЕСОМ 135

ФУНТОВ.

Шнур питания

a) Для снижения рисков, связанных с

, предоставляется короткий шнур питания.

запутывается или спотыкается о более длинный шнур.

b) Имеются более длинные комплекты шнуров или удлинители, которые могут быть использованы, если

используются с осторожностью.

c) Если используется длинный шнур или удлинитель:

1) Указанные электрические параметры комплекта шнура или удлинителя должны быть

должно быть не меньше, чем электрические параметры устройства.

III. Вместо шаблона для настенного крепления,

Настенная монтажная пластина, используется для размещения

отверстий для монтажной пластины и для размещения

горизонтальное расположение вытяжки.

Пожалуйста, прочтите все инструкции

перед установкой вашего

микроволновая печь.

шнур с 3-контактной заземляющей вилкой и 3-контактной розеткой, которая будет

вставьте вилку в прибор.

Маркированный рейтинг

удлинитель должен быть равен

или выше, чем электрический

рейтинг устройства, или не

используйте удлинитель.

2) Если шнур питания слишком длинный

ВНИМАНИЕ: ДЛЯ ЛИЧНОЙ БЕЗОПАСНОСТИ ЭТО ИЗДЕЛИЕ

НЕ МОЖЕТ БЫТЬ УСТАНОВЛЕН В УСТРОЙСТВО ШКАФА

ТАК КАК ОСТРОВ ИЛИ ПОЛУОСТРОВ.ДОЛЖНО БЫТЬ

УСТАНАВЛИВАЕТСЯ НА ВЕРХНЕМ ШКАФЕ И НА СТЕНЕ.

Требования к электрооборудованию

Рейтинг продукта: 120 В переменного тока, 60 Гц, 15 А и 1600 ~ 1700 Вт.

Этот продукт должен быть подключен к цепи питания с соответствующим напряжением

и частота. Размер провода должен соответствовать требованиям Национального стандарта

.

Электрический код или действующий местный кодекс для данной мощности в киловаттах.

шнур питания и вилку надо вывести на отдельный 20ампер

розетка с одиночным заземлением ответвленной цепи.Коробка розетки должна располагаться

возле точки входа шнура. Коробка розетки и цепь питания должны быть

установлен квалифицированным электриком и соответствует стандарту National Electric

Код

или действующий местный код.

Этот духовой шкаф с увеличенным ассортиментом был разработан для использования на плитах не более

, чем 30 дюймов. Может быть установлен как над газовой, так и над электрической плитой

.

оборудования.

1

ПРИМЕЧАНИЕ:

РЕКОМЕНДУЕТСЯ ДВА

ЧЕЛОВЕКА УСТАНОВИТЕ ДАННЫЙ ПРОДУКТ.

ВАЖНО:

СОБЛЮДАЙТЕ ИНСТРУКЦИИ ДЛЯ МЕСТНЫХ

ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОИНСПЕКТОРА.

короткие, иметь квалифицированный

электрик или наладчик

установить розетку рядом с

прибор.

2) Удлинитель должен быть трехжильным с заземлением, и

3) Более длинный шнур должен быть расположен так, чтобы он не закрывал

.

столешница или столешница, на которую ее могут натянуть дети или

непреднамеренно споткнулся.

Установить сверхвысокочастотную печь

Майкла Чотинера
(Технические схемы любезно предоставлены Whirlpool Corporation)

Как и все прорывные технологии, приготовление пищи в микроволновой печи вызывает споры. Большинство людей на самом деле не понимают, как работают микроволновые печи или как использовать все их доступные функции. По оценкам, 90% семей в США используют микроволновые печи для приготовления и / или разогрева пищи, но это удобное устройство по-прежнему вызывает недовольство поваров и гурманов.

Я могу говорить о некоторых других спорных вопросах со знанием дела: многим нужны встроенные микроволновые печи, а не отдельно стоящие модели, чтобы сэкономить полезное пространство на прилавке, но установщики жалуются, что доступные размеры микроволновых печей на самом деле не соответствуют типичным размерам стандартные шкафы и другие предметы, которые должны быть согласованы в планировке кухни, поэтому часто бывает сложно выстроить вещи для бесшовного визуального эффекта без панелей-наполнителей и других приспособлений.

Размер имеет значение!

Микроволновые печи

, предназначенные для использования потребителями, доступны в трех классах размеров: компактные, средние и полноразмерные.

Хотя размер микроволновой печи, выраженный в кубических футах, дает вам представление о том, слишком ли она мала для большего, чем нагревание чашки кофе, или достаточно велика, чтобы обжарить индейку, он ничего не говорит вам об общей ширине, высоте и глубина устройства — важно знать, планируете ли вы встраивать. Профессиональные установщики жалуются, что многие спецификации, якобы указывающие общие размеры, делают это неточно.Я знаю одного подрядчика, который не начнет строить шкаф для микроволновой печи, пока не получит саму установку.

Если вы посмотрите на все доступные на рынке варианты микроволновых печей с точки зрения ширины, высоты и глубины, вы увидите, что на самом деле нет стандартных размеров, но микроволны, предназначенные для установки вне диапазона, все подходят для 30-дюйм. широкое пространство.

Микроволновая печь с выходом за пределы диапазона

Специальные микроволновые печи доступны с удобными наборами для их установки в широком диапазоне, но установка OTR не всегда проста. Вот некоторые вопросы, которые следует учитывать:

Вентиляция: Все микроволновые печи имеют встроенный вентилятор для рециркуляционной системы вентиляции. Большинство микроволновых печей, предназначенных для установки за пределами диапазона, предлагают еще два варианта вывода воздуха на улицу: вентилятор может быть расположен так, чтобы направлять отработанный воздух вверх и наружу через крышу через воздуховоды над агрегатом или горизонтально через воздуховоды в стене за агрегатом. . Хотя сами микроволновые печи не нуждаются в выводе наружу, когда они устанавливаются над плитой или кухонной плитой, по возможности должны быть предусмотрены вентиляционные отверстия для отвода запахов, влаги и жира от обычного приготовления пищи через крышу или внешнюю стену.

Установленная высота: Для безопасности и удобства вы не хотите устанавливать микроволновую печь OTR слишком высоко. Национальная ассоциация кухонь и ванных комнат утверждает, что дно микроволновой печи должно быть не выше 54 дюймов от пола. Если кто-то, который собирается использовать микроволновую печь, ниже, чем, скажем, 5 футов 4 дюйма, даже рекомендуемый стандарт может оказаться слишком высоким.

Зазор между плитой и нижней частью микроволновой печи: Строительные нормы и правила не соответствуют допустимому зазору между плитой и чем-либо над ней.По крайней мере, одно существующее правило допускает минимум 13 дюймов, но профессиональные установщики и другие люди, разбирающиеся в кухнях, утверждают, что над плитой должно быть от 20 до 24 дюймов.

( Примечание от NH : я получил примечание по этой проблеме высоты от читателя, поэтому необходимы некоторые пояснения. Оба местоположения высоты являются общими рекомендациями.

Высота над полом предназначена для размещения людей разного роста, чтобы они могли с комфортом пользоваться микроволновой печью и читать на дисплее.Расстояние над верхней частью диапазона составляет: 1) для размещения самого широкого ассортимента кухонных кастрюль и сковородок, а также для обеспечения полной видимости верхней части ассортимента для всех, кроме самых высоких людей, и 2) для обеспечения нормального расстояния, рекомендованного производителем.

Есть некоторые вариации … более высокие люди могут захотеть установить микроволновую печь повыше! Конечно, верхний шкаф может нуждаться в модификации или замене при любой установке, если микроволновую печь нужно переместить выше. Я думаю, что автор, возможно, пытался охватить все основы, но при любой установке, которую я выполнял, первое, что я делаю, — это использовать рекомендации производителя относительно МИНИМАЛЬНОГО расстояния до варочной панели.Это защищает микроволновую печь от чрезмерного нагрева, что может стать проблемой для некоторых моделей, если они установлены слишком близко к диапазону.

Я не знаю наверняка, но рекомендации производителя по высоте могут также включать оптимальную высоту для вытяжного вентилятора, чтобы иметь наибольший эффект, хотя, по общему признанию, микроволновые вентиляторы, превышающие допустимый диапазон, в целом не так хороши, как сильная вытяжка!)

Подготовка к установке

Вкратце: чтобы установить сверхширокую микроволновую печь, у вас должно быть достаточно места между навесными шкафами по бокам кухонной плиты и между варочной панелью и потолком. Над местом, где будет установлена ​​микроволновая печь, должен быть шкаф или полка, чтобы можно было прикрепить к ней верхнюю часть микроволновой печи. Большинство микроволн OTR имеют ширину чуть менее 30 дюймов; высота варьируется от 10 до 18 дюймов, а глубина — от 12 до 18 дюймов. Вам необходимо выбрать модель, которая обеспечивает достаточный зазор над диапазоном, но может быть установлена ​​на удобной высоте.

• Определите, что расстояние между навесными шкафами по бокам шкафа составляет не менее 30 дюймов.Если пространство шире, определите, как вы заполните пространство между сторонами установленной микроволновой печи и стоящими по бокам шкафами. Некоторые комплекты для микроволновой печи OTR включают в себя полоски-наполнители, или вы можете заказать панели-заглушки, подходящие к вашим шкафам, у производителя или в магазине шкафов.
• Если навесной шкаф присутствует выше диапазона, измерьте расстояние между верхом диапазона и низом шкафа. Вычтите 20 дюймов (или любой другой минимум между микроволновой печью и варочной панелью) из этого расстояния, чтобы определить общую высоту микроволновой печи, которая подойдет вам. Вы можете обнаружить, что перед установкой микроволновой печи вам придется разрезать навесной шкаф или установить другой подходящей высоты.
• Если имеется вентилируемая вытяжка, отключите питание цепи, щелкнув выключателем, и отсоедините проводку вентилятора. Снимите вытяжку и определите, есть ли поблизости подходящая розетка, в которую можно включить установленную микроволновую печь OTR. В противном случае обратитесь к профессиональному электрику для его установки.

Как установить сверхширокую микроволновую печь

Все комплекты для СВЧ OTR поставляются с подробными инструкциями.Прочтите их перед началом установки. Большинство производителей включают в комплект шаблоны. Они понадобятся вам, чтобы проделать отверстия в стене за микроволновой печью и в навесном шкафу наверху для крепежа. В других случаях к задней части микроволновой печи прикреплена настенная пластина, которую необходимо отвинтить от машины и поднести к задней стенке, чтобы вы могли отметить расположение креплений.

1. Найдите и отметьте положение хотя бы одной стойки в стене за местом, где будет установлена ​​микроволновая печь.
Вы можете попробовать использовать приспособление для поиска гвоздей (с ними мне никогда особо не везло) или поищите крепежные детали внутри навесных шкафов и измерьте с шагом 16 дюймов по направлению к стене, где будет установлена ​​микроволновая печь. Стеновые стойки обычно расположены на расстоянии 16 дюймов по центру, поэтому вы должны иметь возможность проецировать их позиции. Не бойтесь прощупывать свое сверло, чтобы убедиться, что вы нашли что-то твердое.

Пример настенной опорной плиты для радиорелейной установки
.

2. Прижмите настенный шаблон для микроволновой печи к стене и отметьте положение необходимых креплений.
По крайней мере, один из этих креплений должен входить в шпильку; там, где нет шпильки, просверлите отверстия для болтов. Прикрепите заднюю пластину к стене и проверьте ее уровень и отвес.

layout = «отзывчивый»

Типовой шаблон для разметки мест
крепежных элементов и вырезов на шкафу над микроволновой печью.

3. Поместите шаблон для креплений, которые будут соединять верхнюю часть микроволновой печи с нижней полкой шкафа над ней, и сделайте свои отметки.
Этот шаблон также должен помочь вам определить положение отверстия, которое нужно будет вырезать для вытяжной заслонки и для шнура питания микроволновой печи, который, скорее всего, будет подключаться к розетке внутри этого шкафа. Просверлите отверстия и при необходимости сделайте другие вырезы в соответствии с инструкциями производителя.

4. Следуя инструкциям производителя, при необходимости сориентируйте воздуходувку для вентиляции через крышу, через стену или рециркуляционную вентиляцию.

Когда нижний задний край входит в настенную опорную пластину,
, микроволновая печь поворачивается вверх, чтобы поднять верх корпуса на
, чтобы он встретился с нижней частью настенного шкафа выше.

Шнур питания продет через нижнюю часть корпуса
, чтобы подвести его к заземленной розетке внутри. Болты, проходящие через нижнюю полку
, необходимо продеть через предварительно просверленные отверстия в монтажные отверстия
в верхней части микроволновой печи.

С помощью помощника поднимите микроволновую печь примерно в положение. При необходимости пропустите шнур питания через отверстия в шкафах, чтобы его можно было вставить в розетку. Стараясь не натягивать шнур питания и не заедать за него, наклоните микроволновую печь так, чтобы нижний задний край мог зацепиться за фиксирующую планку на настенной пластине.Затем поверните переднюю часть вверх, чтобы верх микроволновой печи плотно прижался к нижней части верхнего шкафа. Используя вспомогательную опору, вкрутите болты, входящие в комплект, через отверстия, которые вы предварительно просверлили в нижней полке шкафа, и в монтажные отверстия в верхней части микроволновой печи. Используйте все крепления, рекомендованные производителем, и проверьте установленный блок на уровень и отвес.

Воздуховоды для наружной вентиляции могут быть подключены к
нагнетателю / заслонке микроволновой печи и спрятаны внутри шкафа.

Варианты для вывода сверхвысоких микроволн на улицу
включают сборки воздуховодов через крышу и через стену.

5. Подсоедините узел нагнетателя / заслонки к воздуховоду с помощью соответствующего фитинга — обычно 3-1 / 4 дюйма. X 10 дюймов переход от прямоугольного к круглому.

Подключите Er к розетке и разогрейте чашку кофе или размягчите пинту вашего любимого мороженого и съешьте все это. Вы это заслужили. Теперь наслаждайтесь микроволновой печью, которая не мешает, но при этом очень удобна.

Об авторе: Майкл Чотинер является экспертом по установке бытовой техники и пишет о своем опыте для Home Depot. Советы Майкла по установке бытовых приборов для микроволновых печей основаны на его годах работы в качестве генерального подрядчика. Выбор микроволновых печей Home Depot, включая модели, упомянутые Майклом, можно увидеть на его веб-сайте.

Magic Chef 1,6 куб. футов. Микроволновая печь сверх установленного диапазона в черном цвете: Руководство по установке

1

Важная информация по технике безопасности

Микроволновая печь

Руководство по установке

Введение

Ваша микроволновая печь сверх установленного диапазона поставляется с комплектом инструкций по установке, который содержит следующие три части информации

, необходимые для его установки.

I. Этот буклет с инструкциями по установке

вместе со схемами по подготовке шкафов

и микроволновой печи к установке

.

II. Шаблон верхнего шкафа, используемый для определения местоположения

отверстия для кабеля питания, монтажных отверстий шкафа

и расположения вертикальной вытяжки

.

III. Вместо шаблона для настенного монтажа,

Настенная монтажная пластина, используемая для нахождения отверстий на монтажной пластине

и расположения горизонтальной вытяжки

.

Перед установкой микроволновой печи

внимательно прочтите все инструкции

.

ПРИМЕЧАНИЕ:

РЕКОМЕНДУЕТСЯ УСТАНОВИТЬ ДАННЫЙ ПРОДУКТ ДВУМУ

ЧЕЛОВЕКУ.

ВАЖНО:

СОБЛЮДАЙТЕ ИНСТРУКЦИИ ДЛЯ МЕСТНОГО ЭКСПЛУАТАЦИИ

ЭЛЕКТРИЧЕСКИМ ИНСПЕКТОРОМ.

Инструкции по технике безопасности

Для этого продукта требуется трехконтактная заземленная розетка. Установщик должен

выполнить проверку целостности заземления на розетке перед тем, как

начнет установку, чтобы убедиться, что розетка правильно заземлена.

В случае ненадлежащего заземления или в случае, если розеточная коробка не соответствует указанным электрическим требованиям

(в соответствии с ТРЕБОВАНИЯМИ К ЭЛЕКТРИЧЕСКИМ ТОКАМ), необходимо нанять квалифицированного электрика

для устранения любых недостатков.

ВНИМАНИЕ: ДЛЯ ЛИЧНОЙ БЕЗОПАСНОСТИ СНИМИТЕ ПРЕДОХРАНИТЕЛЬ

ИЛИ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ПЕРЕД НАЧАЛОМ УСТАНОВКИ

ВО ИЗБЕЖАНИЕ СЕРЬЕЗНОГО ИЛИ СМЕРТЕЛЬНЫМ ТОКОМ

ТРАВМЫ. ВНИМАНИЕ: ДЛЯ ЛИЧНОЙ БЕЗОПАСНОСТИ МОНТАЖНАЯ ПОВЕРХНОСТЬ

ДОЛЖНА ПОДДЕРЖИВАТЬ НАГРУЗКУ

ШКАФ, ДОПОЛНИТЕЛЬНО ВЕС

ЭТОГО ПРОДУКТА весом

фунтов, ПЛЮС ДО 50 ДОПОЛНИТЕЛЬНЫХ ПЕЧЕЙ ИЛИ НАГРУЗКИ

ВЕС 135

ФУНТОВ.

ВНИМАНИЕ: В ЦЕЛЯХ ЛИЧНОЙ БЕЗОПАСНОСТИ ДАННЫЙ ПРОДУКТ

НЕ МОЖЕТ БЫТЬ УСТАНОВЛЕН В КОМПЛЕКТ КАБИНЕТА

, ТАКОЕ КАК ОСТРОВ ИЛИ ПОЛУОСТРОВ. ОН ДОЛЖЕН БЫТЬ УСТАНОВЛЕН

НА ВЕРХНЕМ ШКАФЕ И НА СТЕНЕ.

Требования к электрооборудованию

Номинальные параметры продукта: 120 В переменного тока, 60 Гц, 15 А и 1600 ~ 1700 Вт.

Этот продукт должен быть подключен к цепи питания с соответствующим напряжением

и частотой. Сечение провода должно соответствовать требованиям национального стандарта

по электрооборудованию или действующим местным нормам для данного номинального значения киловатт.Шнур питания

и вилка должны быть подключены к отдельной заземленной розетке на 20 ампер

. Коробка розетки должна располагаться

рядом с местом ввода шнура. Розеточная коробка и цепь питания должны быть установлены квалифицированным электриком

и соответствовать нормам National Electric

или действующим местным нормам.

Шнур питания

a) Короткий шнур питания предназначен для снижения риска запутывания

или споткнуться о более длинный шнур.

b) Имеются более длинные комплекты шнуров или удлинители, которые можно использовать, если

соблюдают осторожность при их использовании.

c) Если используется длинный шнур или удлинитель:

1) Указанные электрические характеристики комплекта шнура или удлинителя должны быть

, по крайней мере, такими же высокими, как электрические характеристики устройства.

2) Удлинительный шнур должен быть трехжильным с заземлением, а

3) Более длинный шнур должен быть расположен так, чтобы он не закрывал столешницу или столешницу

, где его могли бы потянуть дети. или

случайно споткнулся.

Эта расширенная печь была разработана для использования в диапазонах не более

, чем 30 дюймов. Может устанавливаться как на газовом, так и на электрическом варочном оборудовании

.

Инструкции по заземлению

Это устройство должно быть заземлено. В случае короткого замыкания заземление

снижает риск поражения электрическим током, обеспечивая выход

для электрического тока. Этот прибор снабжен шнуром, имеющим

заземляющий провод с заземляющей вилкой.Вилка должна быть вставлена ​​в розетку

, которая правильно установлена ​​и заземлена.

ПРЕДУПРЕЖДЕНИЕ. Неправильное заземление может привести к поражению электрическим током.

.

Проконсультируйтесь с квалифицированным электриком или обслуживающим персоналом, если инструкции по заземлению

не совсем понятны, или если есть сомнения относительно того, правильно ли заземлен прибор

, или:

1) Если необходимо использовать удлинитель используйте только 3-проводной удлинительный шнур

с 3-контактной заземляющей вилкой и 3-контактную розетку, в которую

вставляется вилка на устройстве.

Маркированный номинал удлинительного шнура

должен быть равен

или больше, чем электрический

номинала устройства, или не используйте

удлинительный шнур.

2) Если шнур питания слишком короткий

, попросите квалифицированного электрика

или специалиста по обслуживанию

установить розетку рядом с устройством

.

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Никогда не включайте духовку, когда она пуста или без стеклянного вращающегося подноса.

Как установить сверхширокую микроволновую печь

Дэн был домовладельцем около 40 лет и почти всегда выполнял свои собственные работы по ремонту и усовершенствованию. Он лицензированный электрик.

Установка сверхширокой микроволновой печи

В большинстве случаев установка сверхширокой микроволновой печи несложна, но каждый дом индивидуален, и могут возникнуть проблемы. Эта статья предназначена для освещения некоторых потенциальных проблем, которые могут быть обнаружены, а также дать базовые инструкции по установке сверхвысокой микроволновой печи.

Описания и фотографии относятся к третьей сверхвысокой микроволновой печи, которую я установил за последние месяцы, и на этот раз работа выполняется в более старом доме. Старые дома часто представляют наибольшее количество проблем, от электричества до мебели, и здесь представлены некоторые из этих проблем и их решения.

Даже с учетом возникших проблем задача по установке сверхвысокочастотной микроволновой печи не была сложной и заняла около двух часов. Все три модуля, которые я установил, поставлялись с хорошими описательными инструкциями, и все три были очень похожи по процедурам установки.Работа вполне по силам большинству домовладельцев.

Вентилятор диапазона выше диапазона должен быть удален.

Электрические соединения неполные или отсутствующие

Задача началась с демонтажа старого блока вентилятора, установленного на месте, которое должна была занимать микроволновая печь. Дому, в котором я работал, около 40 лет, и методы строительства тогда были несколько другими. Хотя обычная 30-дюймовая микроволновая печь легко поместилась в пространстве, обеспечиваемом плитой и шкафом, а необходимый 15-дюймовый зазор от нижней части микроволновой печи до диапазона был более чем достаточным, не потребовалось много времени, чтобы обнаружить, что разумного источник питания для установки новой микроволновой печи.

В старом доме вентилятор был подсоединен к электросети без розетки для микроволновой печи, и хотя можно подключить новую микроволновую печь во время процесса установки, это не оптимальное решение. В таких случаях мощность для вентилятора диапазона просто проталкивается через стену за вентилятором, подается в вентилятор и подключается. В приведенном выше шкафу требуется новая розетка. Прежде чем продолжить, выключите питание! Лучший способ убедиться, что питание отключено, — это использовать бесконтактный детектор напряжения, но свет вентилятора можно включить, а выключатели выключить, пока он не погаснет.Какой бы метод не использовался, убедитесь, что питание выключено. перед отключением вентилятора.

Область, где кабель питания проходит через стену, будет скрыта микроволновой печью, поэтому даже довольно большие отверстия в стене не будут вызывать особого беспокойства. Я обнаружил, что отверстие, в котором провод проходил через стену, было довольно большим, возможно, 2 на 4 дюйма — достаточно большим, чтобы пройти через него, а провод был достаточно длинным, чтобы проходить выше, внутри стены и выходить через заднюю часть шкаф чуть выше.Нужно было подняться всего на несколько дюймов, а проводов для этого было предостаточно.

В задней части шкафа было проделано новое отверстие, достаточно большое для «старой работы» распределительной коробки, и провод легко проделал в это отверстие. Перед тем, как вырезать отверстие, общая область, куда должна была войти пробка, была исследована из исходного отверстия ниже, и я обнаружил, что в этой области были два других провода. План заключался в том, чтобы проделать отверстие в шкафу и стене в гипсокартоне позади него сабельной пилой, но это, вероятно, перережет провода, проложенные в стене, поэтому для вырезания отверстия очень осторожно использовалась гипсокартонная пила.Еще немного работы, но это предотвратило повреждение проводов за стеной.

Если вы не знакомы с установкой или подключением розеток, инструкции доступны по ссылке здесь; обязательно прочтите и поймите их. В частности, убедитесь, что питание отключено, прежде чем выполнять какие-либо работы. .

После установки нового разъема и снятия вентилятора работа по установке сверхвысокочастотной микроволновой печи была готова к продолжению.

Установка опор для СВЧ

Монтажный кронштейн установлен.Большое отверстие сзади предназначено для вытяжки вентилятора, и оно уже было там.

Установка микроволновой печи

Первым шагом в установке новой микроволновой печи является прикрепление монтажного кронштейна к стене. Измеряется точный центр области (в моем случае 15 1/16 дюйма с каждой стороны) и проводится линия по стене. Кронштейн центрируется по линии и прикрепляется к стене.

Крепление выполняется одним из с помощью коленчатых болтов или шурупов.Инструкции указали, что должен использоваться по крайней мере один шуруп для дерева, поэтому шпильки должны быть расположены для этого шурупа, а также для любых других, которые могут быть использованы.В данном случае стойки были видны либо через выпускное вентиляционное отверстие, либо через меньшее отверстие, где провод изначально проходил через стену, но в большинстве случаев очень полезен прибор для поиска гвоздей из набора инструментов вашего домовладельца.

В моем случае на нижней стороне шкафа были установлены деревянные блоки для поддержки вентилятора, и эти блоки простирались от передней части к задней части под шкафом. Блоки привели к тому, что кронштейн был установлен чуть слишком высоко, и его пришлось немного сместить вниз, ослабив винты и надавив вниз.В инструкции указано, что скоба должна касаться дна шкафа; Я предлагаю установить его, возможно, на 1/16 дюйма или 1/32 дюйма ниже. Установка микроволновой печи будет проще, если этот кронштейн будет находиться чуть ниже шкафа, а не прикасаться к нему.

В стене необходимо просверлить отверстия для болтов. 5/8 «- идеальный размер для большинства болтов с коленчатым рычагом, а лопаточное сверло позволяет быстро обрабатывать гипсокартон. Шпильку (и) для установки шурупов также следует просверлить, так как большие шурупы могут расколоть древесину и их трудно рекомендуется привод без предварительного сверления отверстия 1/16 дюйма.В моем случае я нашел дополнительную шпильку, которую можно было использовать, и поэтому использовал 3 болта с откидной головкой и 2 шурупа по дереву вместо 3 болтов с рычагом и 1 шуруп для дерева. Это не влияет на установку духовки и обеспечивает более надежную опору.

Дно шкафа также требует подготовки; Необходимо просверлить отверстия в точных местах, чтобы шурупы прошли сквозь них и ввинчивались в микроволновую печь. Для определения местоположения этих отверстий предоставляется бумажный шаблон; приклейте его к нижней части шкафа и просверлите там, где указано.Отверстия диаметром 3/8 дюйма являются предпочтительным размером для винтов, в то время как лопаточная коронка размером 1 3/8 дюйма обеспечила отверстие, необходимое для прохождения электрического шнура, которое было как раз подходящим для этого конца шнура. В инструкции указано отверстие диаметром 2 дюйма для шнура, но оно слишком велико; меньшее отверстие диаметром 1 3/8 дюйма было идеальным.

Боковые стороны шкафа обычно выступают за нижнюю часть шкафа, и в этом случае необходимо сделать деревянный брусок так, чтобы при размещении под шкафом он был на той же высоте, что и стороны.Установленная микроволновая печь будет касаться дна в самой нижней точке (то есть выступающих сторон шкафа), и винты будут деформировать верхнюю часть микроволновой печи при затягивании, если нет поверхности, которая не позволяла бы металлическому листу микроволновой печи подниматься. Просверлите в блоках такое же отверстие диаметром 3/8 дюйма, чтобы винт прошел через дно шкафа и блока в микроволновую печь. В моем собственном случае блок должен был быть толщиной 1 1/4 дюйма; Типичный кусок дерева толщиной ¾ дюйма в сочетании с куском ½ дюйма фанеры был бы идеальным, но блоки уже были на месте, чтобы поддержать теперь снятый вентилятор.

К сожалению, отверстия в нижней части корпуса и блоков были почти, но не совсем в нужном месте. И нужно было просверлить еще 1/2 отверстия; Это было сделано путем перемещения сверла вверх и вниз с приложением бокового давления до тех пор, пока отверстия не окажутся в нужном месте, но не станут удлиненными. Головка винта чуть не провалилась в удлиненное отверстие, что, конечно, недопустимо. Я решил использовать несколько больших шайб «крыла» сверху, чтобы закрыть отверстие; Эти шайбы имеют диаметр более дюйма с отверстием для винта всего лишь 1/4 дюйма и, таким образом, закрывают слишком большое отверстие в дне шкафа и распределяют вес.Как вариант, в шкаф можно поставить новое фальш-дно, сделанное из ДВП.

Регулировка электродвигателя вентилятора

Закрытые выпускные отверстия в задней части микроволновой печи.

Как отрегулировать нагнетатель

При поставке с завода вытяжной вентилятор в микроволновой печи был установлен для рециркуляции воздуха обратно в комнату. Воздуховод для его вывода наружу уже был в стене, поэтому имело смысл использовать только этот воздуховод, для которого микроволновая печь предназначена с небольшой модификацией.На фото видно, как с завода закрывается вытяжная зона в микроволновке; узел нагнетателя вынимается из микроволновой печи, поворачивается в положение, показанное на второй фотографии, и устанавливается заново. Это звучит намного сложнее, чем есть на самом деле; вся процедура заняла менее пяти минут и была очень простой.

Воздуховод в старом доме был не в очень хорошем состоянии и был значительно больше, чем выхлоп из микроволновой печи, поэтому на стене была использована изоляция из пенопласта, используемая вокруг дверей или окон, с липкой стороной на стене для герметизации зоны.Таким образом, задняя часть микроволновой печи герметично прилегает к стене, за исключением воздуховода, и воздух должен подниматься по воздуховоду, а не вокруг небольших трещин за установленной микроволновой печью и обратно в комнату. Это видно на фотографии выше, где также показаны болты, проходящие через дно шкафа. Это серая область вокруг воздуховода. Имеющаяся изоляция была широкой, но довольно тонкой, толщиной около ¼ дюйма, поэтому использовались два слоя.

Устанавливается на прилавке Микроволновая печь

Как установить микроволновую печь

• Фактическая установка микроволновой печи довольно проста: нижняя задняя часть микроволновой печи устанавливается на маленькие крючки на заднем кронштейне, привинченном к стене, вилка и шнур подаются внутрь шкафа, и устройство поднимается на место.
• Длинные винты нужно вставить в отверстия в нижней части шкафа и вкрутить в микроволновую печь, а шнур вставить в розетку. В моем устройстве было три винта в верхней части микроволновой печи с пометкой, что центральный винт не должен быть слишком затянутым.
• В моем случае жироулавливающие сетки нужно было установить на дно микроволновой печи, а стеклянный поворотный столик установить на место. Нужно было снять прозрачную пластиковую пленку с клавиатуры, и вуаля! агрегат готов к ужину.

Какие инструменты вам понадобятся

Большинство инструментов, которые я использовал, можно найти в доме, хотя я использовал ударную отвертку для заворачивания шурупов по дереву. Аккумуляторная дрель будет работать почти так же хорошо, и даже отвертка справится с этой задачей с большим усилием (прилагаемые винты довольно большие).

Легко ли установить микроволновую печь на большом расстоянии? Насколько это сложно?

Вероятно, самым большим препятствием для большинства домовладельцев будет неуверенность в себе, но вы можете научиться делать большинство домашних ремонтов самостоятельно.Все, что нужно, — это немного времени и несколько подходящих инструментов. Мой собственный опыт установки этой конкретной сверхвысокой микроволновой печи указывает на то, что ее можно установить практически в любом доме. В самом худшем случае я бы ожидал, что новую линию электропередачи придется вытащить из монтажной панели или ближайшей вилки и установить новый воздуховод, если его нет, а владелец настаивает на внешнем воздуховоде. По шкале от 1 до 10 эта задача оценивается примерно в 3. Мое общее время, включая установку новой вилки, последующую очистку и фотосъемку, составило около 2 часов.

Установка сверхвысокой микроволновой печи

Эта статья точна и правдива, насколько известно автору. Контент предназначен только для информационных или развлекательных целей и не заменяет личного или профессионального совета по деловым, финансовым, юридическим или техническим вопросам.

Вопросы и ответы

Вопрос: Если за плитой нет стены, есть ли кронштейны, которые можно прикрепить к шкафам для установки сверхвысокой микроволновой печи?

Ответ: Ничего из того, что я видел.Микроволновую печь нельзя там повесить — она ​​рассчитана на то, чтобы большая часть веса приходилась на стену. В большинстве шкафов его все равно не удержать.

Вопрос: Что делать, если существующее вентиляционное отверстие наружу и новое вентиляционное отверстие микроволн не совпадают? Между верхом микроволновой печи и низом шкафа есть дюйм.

Ответ: Большинство микроволн должно быть прикреплено болтами к этому верхнему шкафу, а это значит, что вам придется поставить небольшую прокладку между шкафом и микроволновой печью.Затем необходимо продлить вентиляционное отверстие до микроволновой печи с помощью листового металла; оставшись всего на дюйм или около того, я бы посоветовал купить кровлю, обрезать и согнуть ее по размеру.

Вопрос: Нужна ли микроволновке своя схема?

Ответ: Микроволновая печь в идеале должна иметь собственную схему. Это не является абсолютно необходимым, но вы должны быть готовы наблюдать и не перегружать схему. Например, микроволновая печь, электрическая сковорода и кофейник, скорее всего, взорвут выключатель.

Вопрос: Существующий у нас вытяжной вентилятор не выходит наружу. Значит, для правильной установки мне нужны воздуховоды наружу?

Ответ: Только в том случае, если вы хотите отвести дым и пар наружу. Большинство, если не все микроволны имеют возможность либо выходить наружу через воздуховод, либо фильтровать его и дуть обратно внутрь.

Вопрос: Есть ли микроволновые печи, которые устанавливаются только на стену?

Ответ: Насколько мне известно, нет.Хотя можно было бы спроектировать такую ​​систему, она, безусловно, потребовала бы дополнительной прочности стен; сам по себе гипсокартон никогда не удержит микроволновую печь и ее содержимое.

Вопрос: Вы должны установить розетку или можете подключить микроволновую печь к стене? Кажется, я не могу найти ответ в кодах.

Ответ: Я бы сказал, что это зависит от ваших местных законов и инспектора. Не все кухонное оборудование имеет розетку — например, большинство посудомоечных машин, как и вентиляторы, подключены к электросети.Но если провод есть, то установить розетку даже просто внутри верхнего шкафа не составит труда. Я бы обязательно это сделал, если только не будет веской причины не делать этого.

Вопрос: Достаточно ли прочны большинство шкафов для микроволновой печи с вытяжкой?

Ответ: Да. Учитывая, сколько можно поместить в шкаф, и сколько обычно кладут в шкафы на большой высоте, проблем возникнуть не должно.

Плюс, конечно, стена несет значительный вес.Чтобы поставить один на место и прикрутить к шкафу, нужно приложить определенные усилия, но основная причина — громоздкость и неудобство. Реальный вес шкафа невелик.

Вопрос: Подходит ли существующее электрическое напряжение для микроволновой печи? Типичные вытяжные вентиляторы меньше?

Ответ: Типичное напряжение для обоих составляет 110 Вольт, которые встречаются по всему дому.

Вопрос: Не могли бы вы объяснить, как работают эти инструкции по установке и работе с микроволновыми печами? Я уверен, что сила тока цепи, используемой для вытяжного колпака, который вы заменили, не может питать микроволновую печь.Микроволновая печь должна быть подключена к сети на 20 ампер. Большинство вытяжек были подключены к другим кухонным цепям, например к потолочным светильникам. Ваши выключатели лопаются?

Ответ: Вы правы в том, что микроволновой печи нужна большая цепь, такая как цепи на 20 ампер, которые требуются электрическому кодексу для кухонных розеток. И вы тоже правы, что моя была привязана именно к такой розетке. Большинство вентиляторов диапазона будут подключены таким образом; единственные другие варианты — подключить его к какой-либо другой цепи или запустить выделенную цепь только для вентилятора.

В моем случае микроволновая печь, тостер, кофейник и электрическая сковородка оказались в одной цепи — мой дом — старый, без большого количества цепей. Запуск трех из них одновременно действительно сработает, но любые два, включая микроволновую печь, подойдут, и это было бы довольно типично.

Вопрос: Какая необходимая высота от плиты до дна микроволновой печи?

Ответ: Микроволновая печь должна быть не менее чем на 13 дюймов выше диапазона.Кроме того, он должен быть не более 54 дюймов над полом — меньше, и это может быть затруднительно для людей невысокого роста.

Вопрос: Мы устанавливаем такую ​​же марку микроволновых печей, выходящих за пределы диапазона. Однако, мы не можем выровнять его спереди назад. Почему?

Ответ: Я подозреваю, что производитель немного изменил спецификации относительно точного размещения опор на микроволновой печи. Или что некоторые прокладки под шкафом отвалились незамеченным

В любом случае вероятным решением будет добавить небольшую прокладку под шкафом, если микроволновая печь наклонена вперед.Если он уже слишком высок, кронштейн на стене придется переместить.

© 2010 Дэн Хармон

Комментарии

Дэн Хармон (автор) из Бойсе, штат Айдахо, 17 декабря 2019 г .:

Не следует — он предназначен для установки в этом положении. Более серьезной проблемой будет добавление большего количества отверстий в стене позади и в шкафу наверху — в конечном итоге, при многократной установке эти области могут потерять прочность, необходимую для поддержки микроволновой печи. Однако это маловероятно при двух установках.

Тина 17 декабря 2019 г .:

Мы собираемся заменить нашу надпечную микроволновую конвекционную установку. Выбранная мной микроволновка на пару дюймов глубже нынешней. Будет ли это создавать проблемы с варочной панелью?

Дэн Хармон (автор) из Бойсе, штат Айдахо, 20 января 2018 г .:

Конни: У вас здесь две проблемы. Вы хотите переместить микроволновую печь только на 1/4 дюйма с зазором 3 дюйма с обеих сторон. Его можно сдвинуть по подложке, но это тоже может быть невозможно, и потребуется, чтобы подложка была перемещена на 1/4 дюйма.Маловероятно, что установка стопорных болтов (или больших винтов) всего на 1/4 дюйма от существующих отверстий обеспечит достаточную поддержку, даже если предположить, что они не были поставлены там, где они были, чтобы иметь шпильки для ввинчивания винтов.

Но помимо вам придется увеличить отверстия для винтов в шкафу выше. Если для поддержки микроволновой печи используются блоки, их можно переместить, а существующие отверстия использовать повторно, но для этого потребуется отверстие большего размера в самом шкафу. нет блоков, используемых для распределения веса в шкафу, которые вам придется поставить.

Надеюсь, что это поможет.

Connie Clawson от 20 января 2018 г .:

Моя микроволновая печь LG была неправильно отцентрирована в 36-м пространстве над моей 30-дюймовой плитой, что привело к зазору в 2 3/4 дюйма с одной стороны и на 3 1/4 с Обратная сторона. Предполагалось, что с обеих сторон будет по 3 дюйма наполнитель шкафа. Можно ли немного сдвинуть микроволновую печь, чтобы приспособиться к этому, или ее придется снимать и устанавливать заново. А насчет болтов тумблера.

Дэн Хармон (автор) из Бойсе, штат Айдахо, 28 апреля 2017 г .:

Интересный вопрос.Он должен крепиться сзади и сверху, а также к материалу, достаточно прочному, чтобы удерживать его. Нужно иметь возможность проникнуть внутрь любой «переборки» наверху и обеспечить прочную опору, хотя для стены позади нужно только что-то вроде гипсокартона. Тем не менее, учитывая, что эти требования могут быть выполнены, это не должно быть слишком сложно — в худшем случае откройте структуру выше или сконструируйте что-нибудь, а затем закройте отверстие после добавления структурной поддержки.

P Donohue 28 апреля 2017 г .:

Есть идеи, как установить микроволновую печь на верхнюю часть духового шкафа, если вместо шкафа есть перегородка?

Дэн Хармон (автор) из Бойсе, штат Айдахо, 27 апреля 2014 г .:

Я видел такие мелкие.Amazon перечисляет несколько на глубине 15 дюймов или чуть более, но это все. Я подозреваю, что их будет очень сложно найти (или невозможно), потому что это будет сидеть довольно далеко от передней части диапазона и затруднить загрузку и пусто.

thiele 27 апреля 2014 г .:

У меня есть вопросы / идеи, где я могу достать над плиточную микроволновую печь глубиной всего 14 дюймов, спасибо

Дэн Хармон (автор) от Бойсе, Айдахо, 6 января 2012 г .:

По совпадению, я совсем недавно сделал именно это.Последняя установленная мной микроволновая печь прослужила всего год и 5 дней. Прошло пять дней гарантийного срока.

Приобретен и установлен новый, другой марки. Кронштейны были кардинально другими — не было шансов, что старый кронштейн поместится в новую микроволновку.

Даже если бы я купил того же производителя, я сомневаюсь, что кронштейн подошел бы. Та же модель — может быть, но даже это вызывает сомнения.

Запланируйте удаление и замену старого кронштейна.Если вам это не нужно, хорошо, но вы должны быть к этому готовы.

amkjud от 06 января 2012 г .:

, если я заменю старую микроволновую печь, будет ли подвесной кронштейн таким же или мне нужно будет его заменить?

Дэн Хармон (автор) из Бойсе, штат Айдахо, 23 сентября 2011 г .:

Спасибо за вотум доверия; Я пытаюсь дать инструкции тем, кто никогда раньше не выполнял эту задачу.

saleheensblog из Дакки, Бангладеш, 10 ноября 2010 г .:

полезная информация, проголосовало за

Руководство пользователя Neff HLAGD53N0B Встроенная микроволновая печь N 50

Neff HLAGD53N0B Встроенная микроволновая печь N 50 — Руководство по эксплуатации Руководство в формате PDF скачать или прочитать в Интернете.
Документы:

— Руководство пользователя (на английском языке) — 7,77 МБ — pdf
— Технические характеристики продукта (на английском языке)
— Инструкции по установке (на английском языке)
— Инструкции по установке (на английском языке)
— Инструкции по установке (на английском языке)
— Инструкции по установке (на английском языке) )
— Инструкции по установке (на английском языке)
— Инструкции по установке (на английском языке)
— Инструкции по установке (на английском языке)

Руководство пользователя микроволновой печи для Neff HLAGD53N0B

Содержание

• Использование по назначению
• Важная информация по технике безопасности
• Общая информация
• Микроволновая печь
• Установка и подключение
• Причины повреждений
• Защита окружающей среды
• Экологически безопасная утилизация
• Знакомство с устройством
• Панель управления
• Элементы управления
• Изменение продолжительности сигнала
• Аксессуары es
• Микроволновая печь
• Кухонная посуда
• Настройки мощности микроволн
• Настройка микроволновой печи
• Гриль
• Настройка гриля
• Настройка микроволновой печи и гриля
• Сохранение настроек памяти
• Запуск памяти
• Программы
• Настройка программы
• Размораживание с использованием автоматических программ
• Приготовление с использованием автоматических программ
• Программа комбинированного приготовления
• Чистящее средство
• Устранение неисправностей
• Служба поддержки клиентов
• Технические характеристики
• Проверено для вас в нашей кулинарной студии

Установка и подключение

• Этот прибор предназначен только для домашнего использования.
• Этот прибор можно полностью интегрировать в кухню.
• Следуйте специальным инструкциям по установке.
• Устройство готово к подключению и может подключаться только к розетке Schuko, которая была правильно установлена. Автоматический выключатель должен иметь номинал 10 А (автоматический выключатель типа L или B). Напряжение сети должно соответствовать напряжению, указанному на паспортной табличке.
• Только квалифицированный электрик может устанавливать розетку или заменять шнур питания.Если после установки прибора доступ к вилке становится невозможным, для проводки необходимо предусмотреть многополюсный изолирующий выключатель с зазором между контактами не менее 3 мм.
• Не используйте переходники с несколькими розетками, удлинители или удлинители. Перегрузка может вызвать возгорание.

Автоматическое открывание дверцы

Пружины дверцы прибора открываются, если вы активируете автоматическое открывание дверцы. Вы можете полностью открыть дверцу прибора вручную.

Автоматическое открывание двери не работает в случае отключения электроэнергии.Вы можете открыть дверь вручную.

• Если открыть дверцу прибора во время работы, работа приостанавливается.
• Когда вы закрываете дверцу прибора, операция не продолжается автоматически. Вы должны перезапустить операцию вручную.
• I

Новейшее Добавлено: D55Mh56N0 / 02 S65M63N0GB / 07 N23TA19N0 / 08 K4205X3GB / 02 D55ML67N0 / 01

Теги: NEFF N30 Integrated Single Oven, NEFFrowave N50, Neff N50 Micff, Oven Neff Single Oven

Maytag MMV4205DS Инструкция по установке — страница 1 из 12

КОМБИНАЦИЯ МИКРОВОЛНОВОЙ ВЫТЯЖКИ

ИНСТРУКЦИИ ПО УСТАНОВКЕ

МИКРОВОЛНОВАЯ ВЫТЯЖКА

или газовые продукты для приготовления пищи до 36 дюймов включительно (91.4 см) шириной. Дополнительные примечания см. В разделе «Требования для установки
».
Эти инструкции по установке относятся к разным моделям. Внешний вид вашей конкретной модели может незначительно отличаться от изображения в
настоящей инструкции по установке.

Содержание

БЕЗОПАСНОСТЬ КОМБИНИРОВАНИЯ МИКРОВОЛНОВОГО ВЫТЯЖКИ ………………………… 1

УСТАНОВКА ТРЕБОВАНИЯ …………………………………………. ..2

Инструменты и детали ……………………………………. ……………………………… 2
Удалить картонный шаблон ……… ……………………………………….. 2
Расположение Требования…………………………………………. ……………… 2
Размеры изделия ………………………. …………………………………… 3
Требования к электрооборудованию …. ………………………………………….. ………… 3

ИНСТРУКЦИИ ПО УСТАНОВКЕ …………………………………… ……….. 4

Снятие монтажной пластины ………………………….. …………………………… 4
Двигатель вентилятора вращения ………… ………………………………………….. ……… 4
Найти стойку (и) стены …………………………… …………………………………. 6
Марка задняя стенка ….. ………………………………………….. ……………………. 7
Просверливание отверстий в задней стенке …………………….. …………………………………… 7
Прикрепите монтажную пластину к стене. ………………………………………….. ….. 8
Подготовка верхнего шкафа …………………………………. ……………………… 8
Установите узел демпфера ……………… ………………………………………. 9
Установите Микроволновая печь ………………………………………… ………… 9
Полная установка …………………………………….. …………………… 10

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯЦИИ ………………. ……………………. 11

ПОМОЩЬ ………………. ………………………………………….. ………….. 12

Запасные части ………………………… ………………………………….. 12
Принадлежности …… ………………………………………………………………….. 12

Вы можете погибнуть или серьезно пострадать если вы этого не сделаете сразу

Вы

можете погибнуть или серьезно травмироваться, если вы не выполните

Все сообщения по технике безопасности сообщат вам о потенциальной опасности, расскажут, как чтобы снизить вероятность получения травмы, и рассказать, что может случиться с
, если инструкции не выполняются.

Ваша безопасность и безопасность окружающих очень важны.
