Установка сифона под раковину на кухне своими руками: схема сборки и подключения

Любая мойка всегда дополняется сифоном, который обеспечивает очищение воды и ее слив в канализацию. Устройство легко блокирует газы и неприятные запахи, не позволяя им попадать внутрь помещения. Другими словами — это гидрозатвор, его расположение, габариты не имеют особой разницы, поскольку установка сифона под раковину на кухне проводится в местах с достаточным пространством. Монтаж можно выполнять своими руками, зная некоторые особенности.

Виды сифонов

Существует несколько видов сифонов, у которых свои характеристики, достоинства и недостатки. Самым популярным видом считается бутылочный. Визуально он подобен обычной бутылке, от чего и пошло название.

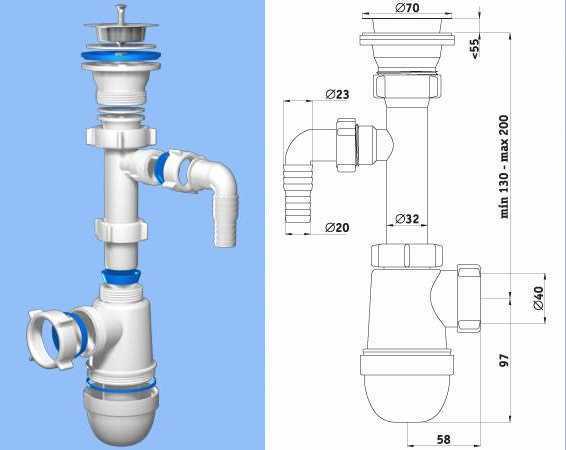

Конструктивно это самая сложная модель в сравнении с другими, но обладает рядом достоинств:

• компактные габариты, позволяющие устанавливать его под мойкой с минимальным пространством;
• легкость монтажа, сборки и разборки для ухода;
• если случайно в сток попадают посторонние предметы, то они не сливаются в канализацию, а оседают на дне колбы;
• есть возможность подключить перелив для мойки, а также другую технику в виде стиральной или посудомоечной машины.

Существенный недостаток — скопление грязи в колбе. Вариантов оформления бутылочного вида очень много, один из них — скрытый тип. В таком случае стакан устанавливается в стенку, а снаружи выходит только трубка. Приспособление используется на практике очень редко и стоит довольно дорого.

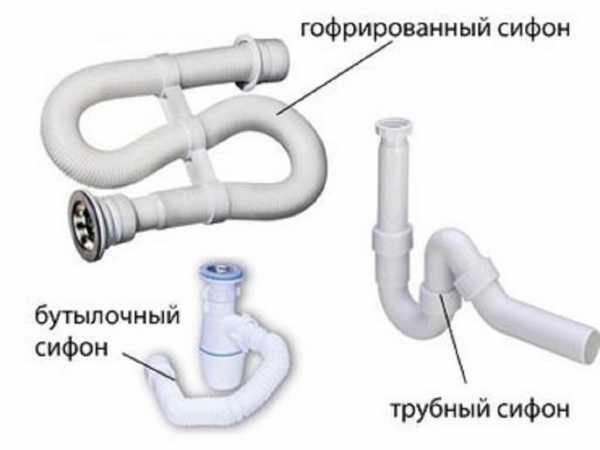

Следующим популярным видом является трубный и гофрированный. Трубная конструкция включает жесткую трубу, которая визуально имеет форму «S» или «U». Конструктивно оборудование может разбираться или бывает неразборным.

У некоторых моделей есть пробка внизу, которая открывается время от времени для очищения слива. За счет жесткости необходимо точно соблюдать правила монтажа, а слив раковины и вход отверстия в канализацию нужно максимально плотно совмещать.

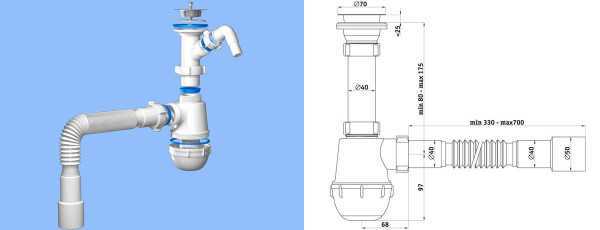

Гофрированные варианты более практичны, по необходимости можно изгибать в удобное положение, что важно при сложном методе подключения к канализации. Промежуточных соединений в устройстве нет, поэтому сокращается вероятность протечки. Уклон делается механическим путем, изгибая трубку. Установка и сборка простая, что относится к преимуществу. Главный минус — накопление отложений в гибком шланге, который надо чистить время от времени.

Среди остальных видов выделяют:

• плоский — стандартная конструкция, но все ее детали имеют горизонтальное расположение. Подходит для установки под раковиной с недостатком свободного места;

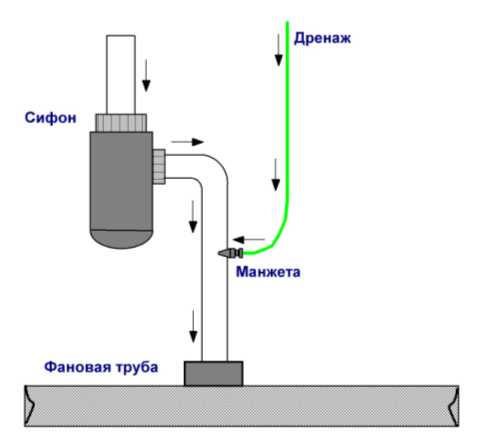

• сифон с разрывом струи — отличается от стандартного варианта небольшим просветом до 3 см, который устанавливается между выпускным и приемным отверстием. За счет этого из канализационной трубы микробы и другой мусор не могут попадать в мойку. Подобные типы часто используются в заведениях общественного питания.

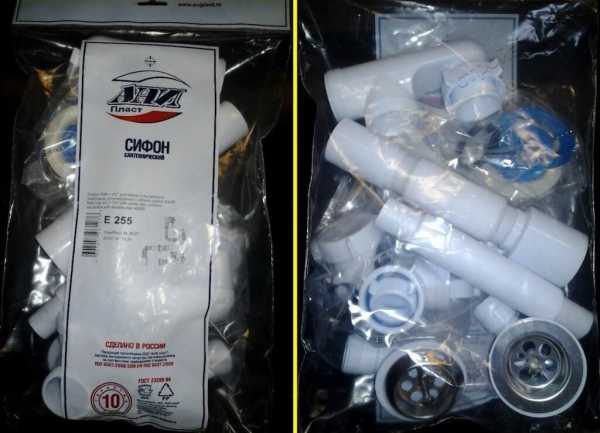

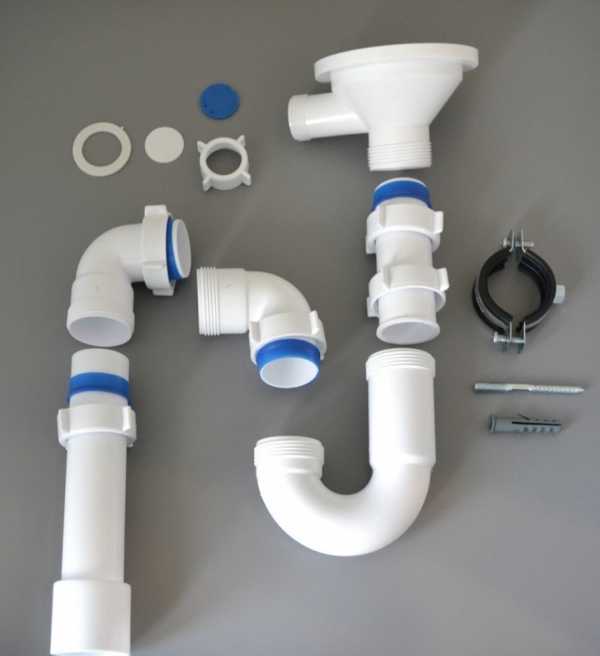

Стандартная комплектация подразумевает наличие следующих деталей:

• металлическая решетка под слив, задерживающая мусор и прочие крупные частицы;
• набор резиновых прокладок разных форм и толщины. В более дорогом оборудовании они будут белого цвета;
• патрубок для отвода воды с рельефными кольцами. Некоторые модели оснащаются отводком для дополнительной установки стиральной или посудомоечной машины;
• винты для соединения сифона и решетки, рекомендуется выбирать элемент из нержавейки;
• корпус;
• гайки;
• трубки для подключения к канализации.

Вся конструкция и материалы должны быть устойчивыми к влиянию химических веществ и высокой температуры.

Пластиковые модели обладают небольшой стоимостью, их легко собирать.

Полипропиленовые изделия отличаются повышенной жесткостью, поэтому сохраняют форму, а крепеж получается более надежным.

Варианты из нержавейки дорого стоят, используются редко, но подходят для кухонь, где под раковиной нет тумбы. Рекомендуется выбирать бронзовые или латунные детали с дополнительным покрытием для исключения коррозии и окислов.

Выбор сифона

При выборе сифона на кухню нужно учитывать несколько важных факторов. Обязательно до покупки обратить внимание на следующие параметры:

• стоимость изделия — не зависит от качества работы, но указывает на примерный срок эксплуатации. Чем дороже деталь, тем дольше прослужит, кроме того, цена зависит от материалов изготовления устройства;
• эстетичность — важный параметр для раковин без тумб, когда все пространство видно. В таком случае выбирают хромированный сифон, чтобы создать нужное впечатление, а если есть шкаф, то использовать любой вид;
• вид сантехники — для стандартной раковины сифоны покупают любого вида, а сложностей с выбором нет, но если мойка делается под заказ, у нее нестандартные габариты, то лучше использовать гофрированные или бутылочные виды. Жесткие трубные модели подойдут для стандартных кухонных моек;
• объем воды — зависит от планируемого пропуска воды через раковину. Для частых работ надо подбирать трубы с увеличенным диаметром, в противном случае возможно переливание жидкости в помещение, что приводит к затоплению;
• наличие перелива — позволит обезопасить от затопления кухни;
• диаметр слива раковины и канализации — если значения расходятся со стандартными, то дополнительно следует купить адаптеры.
• дополнительный слив — используется, если планируется еще подключение техники.

Всегда можно купить сифоны подешевле и несложные конструктивно, но они могут быстро засоряться, протекать или выходить из стоя по другим причинам. Все это вызывает большие затраты, поэтому лучше сразу просчитать все особенности кухни, дополнительной техники и выбрать качественный товар.

Подготовительные работы до монтажа

До начала сборки и монтажа необходимо проверить, чтобы были все нужные детали из комплекта. Если работа проводится своими руками, следует приготовить инструмент. Кроме того, необходимо демонтировать старый сифон, работы провести аккуратно, чтобы не повредить саму мойку, кран и другие детали.

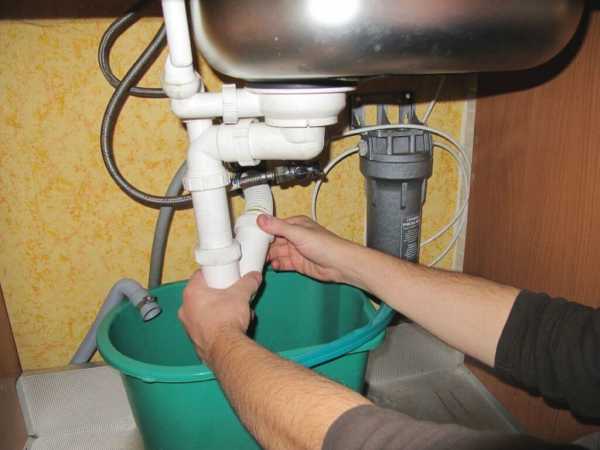

До демонтажа рекомендуется поставить под раковину ведро или тазик для слива остатка воды и грязи.

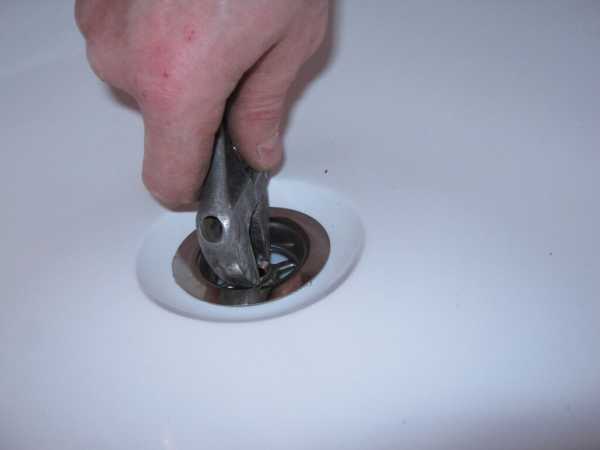

Старое оборудование крепится с помощью болта, часто он закисает, а открутить отверткой его будет сложно. На помощь может прийти шуруповерт с насадкой. Если сифон без болта, а точнее нет насечки или она стерлась, то следует просто разрезать сливную сетку. Для работы подойдут кусачки, ножницы по металлу и другие приспособления.

После демонтажа все снимается, раковина полностью вытирается от грязи и остатков воды. Обязательно отключить устройство от канализации. Проблема может быть в уплотнительной резинке, которая усложняет извлечение трубки.

Если проведен капитальный ремонт на кухне, заменена вся сантехника на новую, то демонтажа не будет. В таком случае на новую мойку надо просто установить сифон, после его предварительной сборки.

Сборка сифона

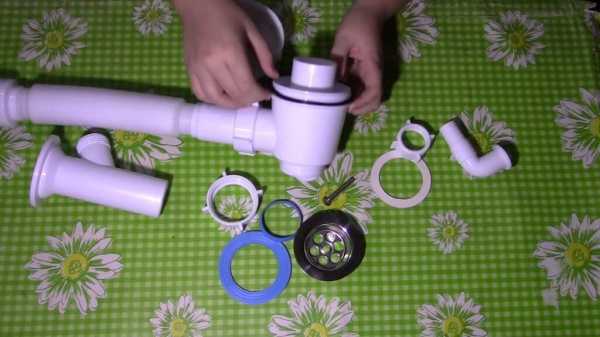

Правильно установить сифон под раковиной сложно без его предварительной сборки. Для любого вида потребуется использовать инструкцию, поскольку конструктивно могут быть некоторые изменения процесса. В целом процедура выглядит так:

1. На самую большую часть колбы ставится плоская прокладка, и сбоку прикручивается крышка-колпак.
2. На патрубок навинчивается гайка, после чего тупым концом кверху надевается прокладка в виде конуса. Приспособление вставляется вверху сифона в отверстие, прижимается довольно плотно, но с умеренной силой, и закручивается гайка.
3. Если используется сифон с переливом, то нужно его подключить к отводному патрубку. Для этого изначально навинчивается гайка, потом ставится конусная прокладка тупым концом к переливу. Конструкция вставляется в отвод и зажимается.
4. На гибкую шлангу по аналогии с 3 пунктом надо надеть гайку и прокладку, прикрутить к сифону и закончить сборку.

Во время сборки следить за расположением прокладок, а также умеренно зажимать гайки, чтобы не сорвать резьбу и не передавить резинки.

Схема установки сифона

Правильная установка для некоторых видов сифонов будет отличаться. Для надежного монтажа потребуется знать несколько особенностей.

Монтаж стандартного сифона

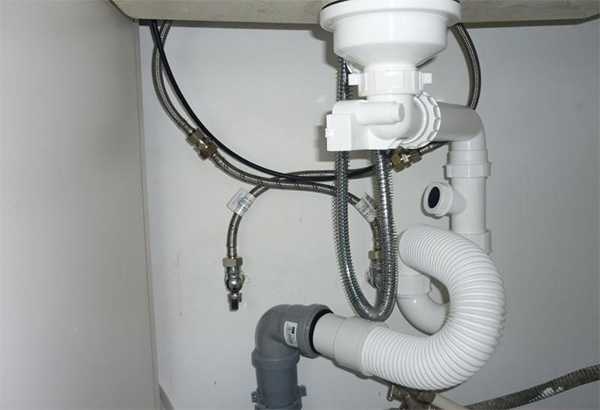

После сборки устройства проводится подключение, а схема установки для стандартных видов следующая:

1. Рифленое кольцо для уплотнения прикладывается к патрубку сифона полосками наверх.
2. Сама решетка с прокладкой кладется вверху на кухонную мойку, снизу подставляется сифон под слив. Придерживая обе части, надо их сравнять.
3. Закрутить винт в решетку.

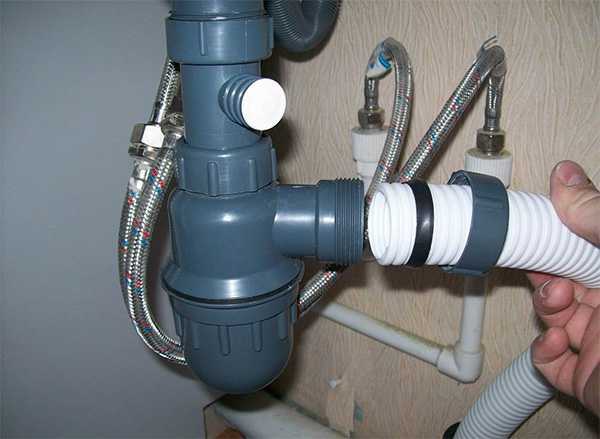

4. Теперь надо подключить сифон к канализации, применяя гофру или жесткую трубку. Гофрированное изделие будет проще в установке, оно растягивается на нужную длину, но так, чтобы не было натяжки. Жесткая труба надежнее и долговечнее, но установка сложнее.

Гофры для канализационного подключения могут быть сборными, а соединение проводится с использованием прокладок и фитингов.

Если длина трубы слишком большая, а сама структура гладкая, то излишки легко удаляются ножовкой.

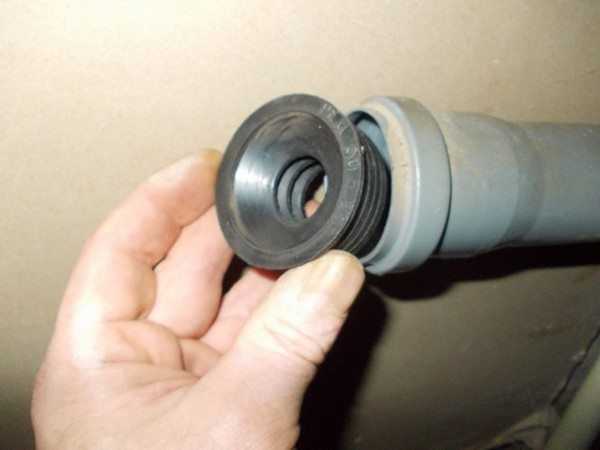

Сама труба вставляется в канализационный слив через уплотнительное кольцо в виде резиновой прокладки. Упростить подключение поможет смазка в виде моющего средства. Достаточно налить несколько капель и распределить тонким слоем, чтобы трубка вошла в адаптер легче.

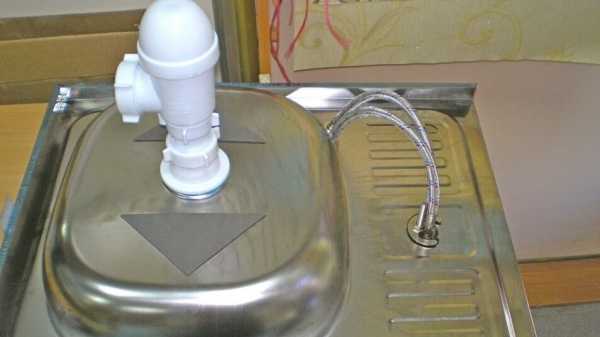

Намного проще монтаж делать на снятой раковине, а после установки и подключения проверить конструкцию, открывая воду. Когда гидрозатвор заполнится жидкостью, не должно появиться протечек. В таком случае монтаж и сборка сделана правильно.

Детально разобраться с процессом поможет видео по сборке, установке и замене сифона:

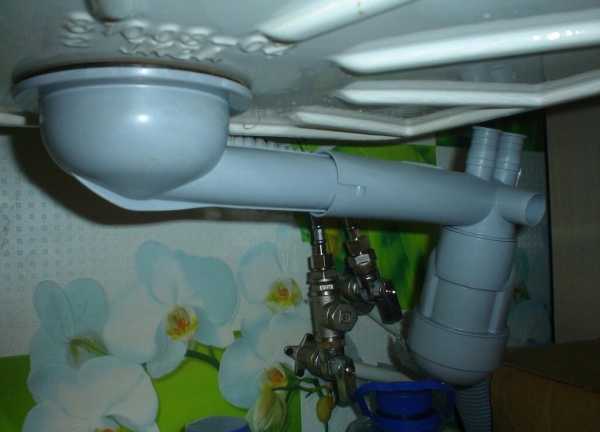

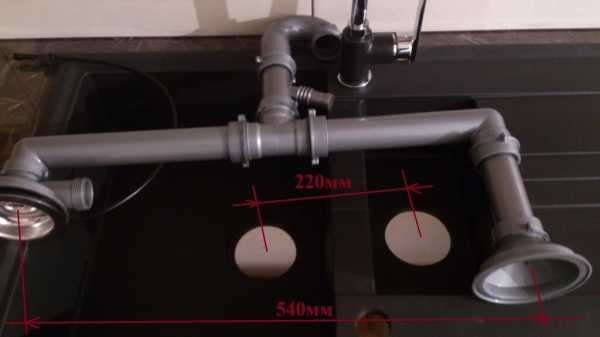

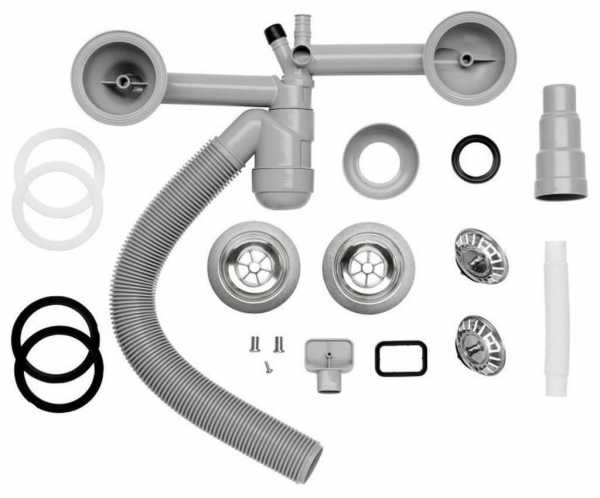

Монтаж двойного сифона

В некоторых случаях необходимо использовать двойной сифон, который бывает на 1 или 2 уровня. Подобное оборудование имеет колбу для отстаивания жидкости. Размещается устройство для двойных раковин со стороны или в центре между ними.

Система на 1 уровень подразумевает подключение сразу под секцией раковины, трубка, которая отходит от сифона, крепится под углом к сливу для второй мойки.

Устройство на 2 уровня включает трубы, которые подключаются непосредственно к каждому сливу раковины и соединяются одной колбой. В двойных видах часто используется перелив, а правильная установка и подключение требует определенных знаний по причине большого количества дополнительных элементов:

1. К каждому сливу надо прикрутить решетку.
2. При помощи гаек к сливам подключаются патрубки.
3. Крепится колба для отстаивания воды на объединяющей трубе. Для монтажа используются резиновые уплотнители и винты из набора. Повысить надежность и герметичность позволит обработка силиконом.
4. Выходная труба устанавливается в канализацию.

Собранное устройство проверяется на предмет протечек.

Монтаж сифона для маленьких моек

Часто на кухнях ставятся мини-раковины, если площадь помещения небольшая. Такая сантехника, невзирая на размеры, довольно удобная, функциональная и красиво смотрится, вписываясь в любой стиль.

Для малой мойки потребуется выбирать небольшие сифоны, чтобы общий вид не испортился, особенно если под раковиной нет тумбы. При выборе обязательно учитывать качество товара, но сама сборка не имеет особенностей и проводится по стандартной схеме.

Чтобы закрепить небольшой сифон к мини-раковине, потребуется придерживаться предельной аккуратности, ведь работать нужно с малыми габаритами в ограниченном пространстве. Все крепления и стыки рекомендуется дополнительно покрывать герметиком.

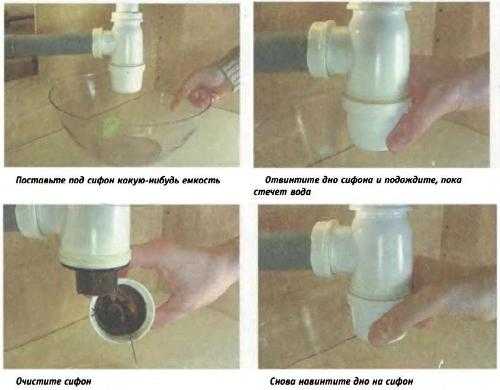

Уход за сифоном

Сифон на кухне требует постоянного ухода, поскольку в него попадает не только вода, но и остатки пищи, другой мусор. Для увеличения промежутков между чистками используется решетка, дополнительно можно устанавливать измельчитель отходов, который не даст возможности попадать крупным частицам в слив.

Сам процесс очищения зависит от конструктивных особенностей. Для гофрированного типа потребуется сделать разбор устройства, а бутылочные можно пробить с помощью тубуса.

В рекламах предлагают химические средства для чистки, но применять их надо с осторожностью, если элементы сделаны из пластика. Если установлен сифон под большую горловину, целесообразно использование ершиков для кухни, которые пробьют засоры.

Сифоны для моек — простые устройства, с легкой конструкцией и несложным процессом сборки, установки и подключения к канализации. Для проведения работ своими руками потребуется минимальный набор инструмента. Для длительного срока службы к выбору сантехнического элемента надо подходить со всей тщательностью, учитывая, что прибор используется на кухне.

Понравилась статья? Расскажите о ней друзьям:

remontkit.ru

Слив под раковиной на кухне

Сифон для мойки на кухне: как собрать и установить своими руками

С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка.

Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Виды сифонов для кухни

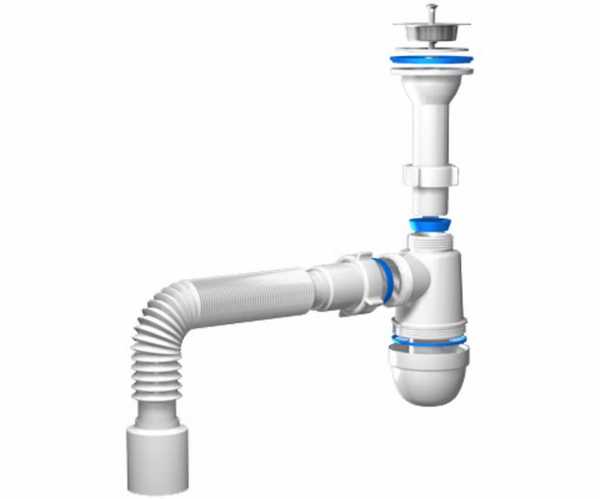

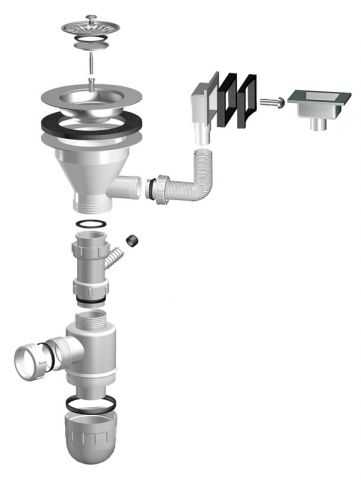

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
5. резиновая прокладка выпускного патрубка
6. пластиковая гайка выпускного патрубка
7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).



8. металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
9. корпус сифона в виде бутылки или колена.
10. стяжная пластиковая гайка.
11. 2 конусные прокладки из резины или пластика.
12. канализационный отвод. Он располагается с боку корпуса сифона.
13. гайка соответствующего диаметра для крепления пластикового переходника.
14. крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
15. большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
16. канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

↑ вернуться к содержанию

Сборка сифона для кухонной мойки

К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

1. Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
2. Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.



3. Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
4. Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
5. Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.

↑ вернуться к содержанию

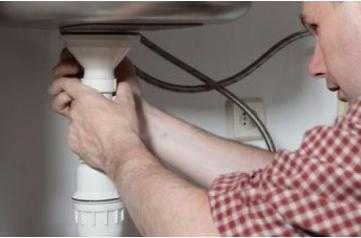

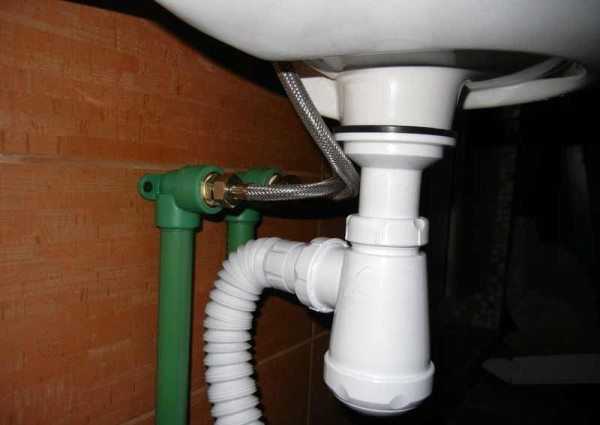

Установка сифона

1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.



5. Соединяют вручную основную часть сифона с трубой под мойкой.
6. Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
7. Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
8. Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.

Полезное. После установки сифона можно заняться выбором и установкой смесителя на кухне.

↑ вернуться к содержанию

Советы по установке сифона своими руками

• Приобретая сифон, необходимо проверить изделие на наличие всех деталей устройства. Часто бывает, что даже в закрытой упаковке не хватает каких-либо деталей.
• При сборке сифона все элементы должны быть сухими и чистыми. Грязь или песок, попавшие на резиновую прокладку или резьбу, могут стать причиной протечек.
• При установке сифона, высота выходного отверстия сифона от пола должна быть на порядок выше, чем высота до входного отверстия в канализационной трубе. При соблюдении этого условия, образуется определенный наклон, благоприятный для стока воды.

В следующей статье читайте про греющий кабель для водопровода: зачем он нужен и как его использовать?

delai-remont.com

Установка сифона на кухне за 4 шага

Установка сифона на кухне – это очень простая задача, которая занимает максимум 20 минут и не требует ничего кроме отвертки. Особенно, если вам нужно поставить новый сифон на еще не установленную новую раковину. А вот если вам надо заменить старое устройство, то сложность будет заключаться в основном в демонтаже, а не в установке. Поэтому звать сантехника и тратить на это деньги нет особого смысла.

Сифоны под кухню бывают разные – для обычных и двойных моек, с возможностью подключения к стиральной или посудомоечной машине, с переливом или без, из металла или пластика, по типу бутылки или трубы. Но все они устанавливаются примерно по одному принципу, поэтому мы написали одну пошаговую инструкцию с дополнением — по установке сифона с переливом и монтажу двойного сифона для двухчашной раковины.

И, конечно, у всех сифонов одно переназначение – не пропускать газы, то есть запахи из канализации с помощью образующегося в отстойнике гидрозатвора, а также задерживать в нем остатки пищи, мусор, мелкие предметы.

В этой инструкции мы рассмотрим способ монтажа обычного пластикового сифона бутылочного (колбового) типа, который чаще всего дополняет именно кухонную раковину, ведь его очень просто чистить.

Вам понадобится

1. Отвертка – для демонтажа вам нужна крепкая отвертка нужного размера, а при установке нового сифона можно обойтись даже монеткой, особенно, если вы приобрели современную модель сифона;
2. Ножовка, рулетка, наждачная бумага – иногда нужны для обре

santekhstroy.ru

Устройство слива для раковины на кухне

Монтируя слив для раковины на кухне, придется работать с предназначенными для этого устройствами.

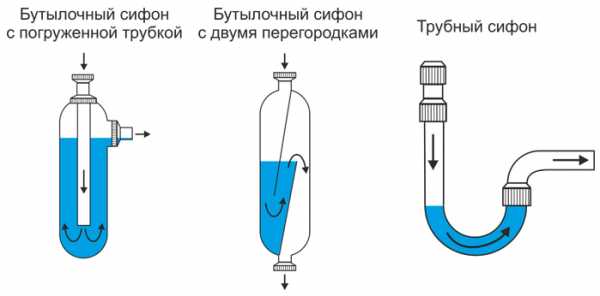

Разновидности сифона: бутылочный с погруженной трубкой, бутылочный с двумя перегородками и трубный.

Они называются сливной арматурой, существенной частью которой является сифон. Сифон в бытовом смысле считается составным конструктивным элементом моек, умывальников и ванн, но является самостоятельным видом сантехнического оборудования.
Это оборудование предназначено не только для слива жидкостей, оно еще препятствует попаданию в жилые помещения квартиры неприятных запахов из сточной канализации и служит для очистки воды, выводимой из мойки, от разного рода кухонного мусора и остатков продуктов.
Защитой от неприятного запаха в случае применения сифона служит образованная в нем постоянная водяная пробка, называемая водяным затвором или гидрозатвором.

Разделение сифонов по принципу устройства

Разделение сифонов по принципу устройства.

По принципу устройства гидрозатвора сифон для раковины может быть отнесен либо к бутылочному типу, в котором водяной задерживающий слой организован вставленными друг в друга цилиндрами, либо к двухоборотному, в котором гидрозатвор реализован при помощи колена трубы устройства. Последний тип приборов сейчас применяется довольно редко. Ранее выпускаемые устройства слива в основном изготавливались из чугуна или стали, затем — из более технологичных и экономичных материалов, таких, как пластмасса.
Модернизированным вариантом таких приспособлений двухоборотного типа может служить гофрированная пластиковая труба, которая, будучи весьма гибкой, может при помощи соответствующей ленты быть изогнутой и закрепленной в нужной форме. Устройство такой конструкции может использоваться в раковине и умывальнике. Выпускаются еще устройства смешанного типа, объединяющие бутылочную конструкцию и гофрированный шланг.

Сегодня большое количество моделей таких устройств изготавливают из пластмассы. Приборы из подобного материала почти не задерживают грязь и жир, не подвержены процессу ржавчины, не гниют и не коррозируются. Хороши также устройства слива из латуни. Покрытые пленкой хрома, они не менее надежны и красивы.

Сложные составные современные модели арматуры слива изготавливаются с применением пластика, стали, латуни, никеля или хрома.

Параметры выбора сливной арматуры

Качество моделей

Схема сливной арматуры.

Одним из важных параметров, на которые обращают внимание при выборе модели арматуры, является ее качество, которое обуславливает безаварийную эксплуатацию. При обычных характеристиках раковины в кухне устройство слива подобрать достаточно просто. Но если раковина изготовлена по специальному заказу, будет логично решить вопрос о приобретении сифона там же, где покупалась и раковина. Кроме того, при выборе модели следует проверить ее габаритные размеры, чтобы не возникало сложностей при установке и эксплуатации.

Работоспособность выбранного прибора будет зависеть от того, как он устроен, от напора воды из смесителя и дополнительной кухонной техники (стиральных, посудомоечных машин), подключенной к прибору. Чем больше объем сливаемой воды, тем больше должно быть сечение отводов и прибора.

При выборе арматуры обязательно следует оценить качество изготовления модели, ее комплектность, надежность прилагаемых прокладок, гаек и винтов. Выбирая для себя подходящую сливную арматуру в условиях нехватки достаточных средствах на ее приобретение, можно остановиться на стандартной модели из белого пластика.

Как правило, большинство потребителей выбирает модели именно из пластика и резины, так как они дешевле, более просты в монтаже и устойчивей в эксплуатации.

Размеры патрубков арматуры
Следующий шаг — отбор арматуры по размерам, соответствующим имеющейся сантехнике. По своему диаметру устройство должно походить к существующей на кухне сантехнической системе. Если раковина установлена на кухне, то имеет смысл выбрать устройство с большим диаметром отводного патрубка (не 32 мм, а 40). На кухне через сливную арматуру будет проходить много жировых и разнообразных продуктовых остатков, с течением времени часть их, оседая, будет накапливаться внутри прибора, из-за чего он может засориться.

Наиболее востребованы сегодня легкие, простые в монтаже и эксплуатации бутылочные устройства слива из пластика. Такие приспособления имеют в составе все необходимое для нормальной службы, в том числе резиновые прокладки и уплотнители. В их конструкции могут быть включены дополнительные патрубки для подачи воды от посудомоечной и/или стиральной машины, а также для кухни, имеющей две раковины — два выпуска.

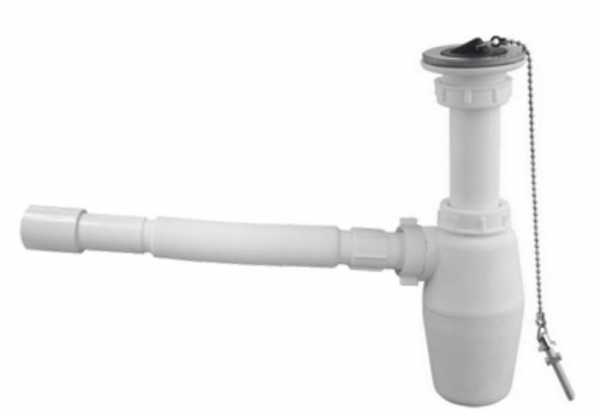

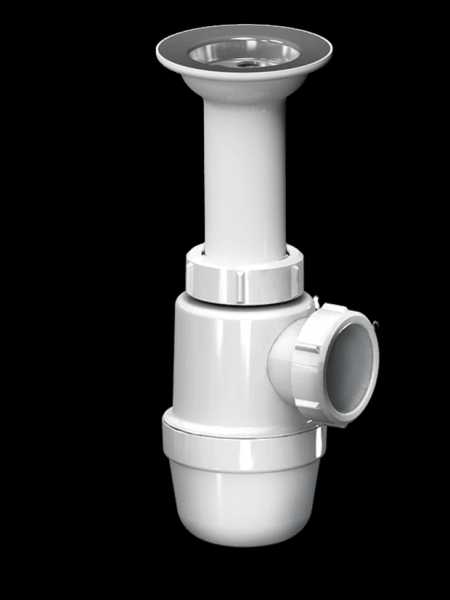

Сифон бутылочного типа

Схема работы сифона бутылочного типа.

Устройство такого типа конструктивно напоминает собой стилизованную бутылку (колбу), выполненную из жесткого пластика или металла.

Если, к примеру, рассмотреть модель, которая имеет возможность обеспечения перелива воды из засоренной раковины в сток и может принять дополнительный водяной поток от посудомоечной или стиральной машины, то она будет состоять из следующих частей:

• выпуск;
• перелив;
• отвод для подключения сливной трубы от других источников воды;
• колба;
• выходной патрубок;
• прокладка;
• соединительные гайки и винты.

Конструкция бутылочного устройства слива имеет следующие очевидные преимущества:

• довольно просто монтируется;
• удобна в эксплуатации, так как просто разбирается для очистки и открывает доступ к канализационной трубе;
• как и другие типы таких устройств, реализует работу гидрозатвора.

Может применяться как в умывальнике, так и в мойке.
Прибор такой конструкции очищается быстро — достаточно снять дно колбы.

Хотя конструкция приборов слива весьма проста, производители не перестают ее улучшать, повышая качество и надежность. Этот процесс связан с тенденциями моды на дизайн сантехнического оборудования. Например, появившаяся модель раковины на пьедестале потребовала размещения устройства слива в узкой полости пьедестала, а это, в свою очередь, повлекло за собой соответствующие изменения в размерах и конструкции таких приборов.

Более долговечными и надежными в эксплуатации считаются бутылочные сифоны, выполненные из нержавеющей стали. Но их монтаж по месту проходит сложнее из-за того, что стальную отводную трубу в случае необходимости не удается легко укоротить. Соответственно, использование металла для изготовления арматуры серьезно усложняет ее монтаж и разбор, поэтому пластиковые модели более востребованы.

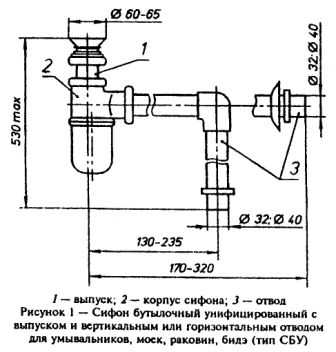

Схема устройства сифона бутылочного типа .

Достаточно большое количество фирм-производителей сантехнических приборов для прокладок в устройствах используют поливинилхлорид (ПВХ), срок службы которого сравнительно мал, к тому же он имеет не очень высокие герметизирующие свойства. А во многих странах мира этот материал запрещен к использованию в быту.
Лучше, если компания-производитель в устройствах использует прокладки из экологически чистой, высококачественной резины, имеющей более продолжительный срок службы по сравнению с изделиями из ПВХ. Резина отлично герметизирует все стыки и имеет высокую степень повторного использования. В случае разборки сифона бывшая в употреблении резиновая прокладка сохраняет свои рабочие свойства и не требует замены на новую прокладку.

При изготовлении элементов из пластмассы некоторые производители сантехнического оборудования используют специально разработанный антибактериальный компонент, который препятствует росту бактерий на поверхности пластика и в среде, контактирующей с ним. Он также препятствует образованию слизи на изделии, появлению неприятного запаха, увеличивает срок эксплуатации полимера.

Компании-производители обладают разнообразными патентами на производимую продукцию. При выборе изделий стоит ознакомиться с такой информацией. Не лишним будет узнать, к примеру, что запатентованная конструкция слива у предлагаемой к реализации модели обладает минимальным сопротивлением вытекающей воде и повышает устойчивость к засорению.

Сливная арматура, изготовленная отечественными производителями, не отличаются ни красотой, ни качеством, но существенно дешевле импортных. Однако если уже имеются дорогие раковины и соответствующие смесители к ним, следует приобрести и качественные приборы слива. Они будут работать долго, не подтекая и не засоряясь. Экономить тут не стоит. Лучше покупать качественные сифоны известных фирм и компаний, чтобы впоследствии не решать неприятные вопросы ремонта приобретенной арматуры. Рынок предлагает множество различных устройств, разных моделей по разным ценам и с разным качеством. Сделать лучший выбор помогут советы профессионалов и отзывы опытных знакомых.

Особенности установки сифона

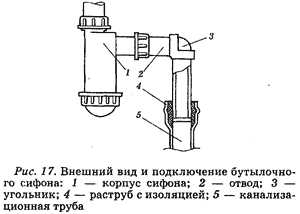

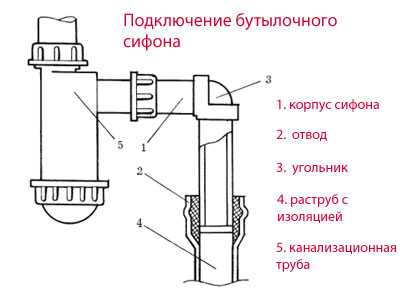

Схема установки сифона.

Если вы приобрели необходимое устройство и решили установить его самостоятельно, не привлекая специалистов со стороны, не забудьте о том, что:

• поскольку подключение подобных приборов к раковине и канализационной трубе для любой модели делается стандартно, особенности монтажа обычно зависят от конструкции самого изделия;
• сборку модели рекомендуется делать, не отступая от соответствующей инструкции.

Последовательность операций по подсоединению к раковине на кухне сливного устройства:

• помещают прибор под раковину, производят примерку предстоящих подключений;
• при наличии пробки на выпуск ее подсоединяют;
• собирают колбу прибора в соответствии с прилагаемой инструкцией;
• соединяют трубу выпуска, подключенную к сливу, с колбой устройства;
• проверяют качество установленных прокладок, наличие сорванной резьбы и сломанных соединительных гаек;
• стыкуют трубу водоотвода с выходным патрубком, крепят и герметизируют соединение;
• подают воду на небольшое время, проверяя герметичность всего прибора и его соединений.

После проведения проверки устройства в разных условиях на предмет выявления протечек его можно считать полностью готовым к постоянной работе.

dekormyhome.ru

смещенный, боковой, видео-инструкция по монтажу своими руками, как почистить, высота, устройство, фото

Самая главная часть раковины — это ее слив, так как именно он отвечает за её эффективную работу. Монтаж такого элемента вполне возможен своими руками, как и дальнейшее техническое обслуживание.

О чём и пойдёт речь в данной статье.

Фото всей конструкции слива под раковиной

Устройство

Перед выполнением монтажных работ необходимо ознакомиться со структурой сливной системы:

Общая конструкция

Схематическое устройство слива раковины

Обозначение на рисунке	Название
1	Входная решётка
2	Прокладка из резины
3	Дополнительный отвод
4	Фиксирующий винт
5	Сливное отверстие
6	Сифон
7	Гайка для стягивания
8	Прокладка конусного типа
9	Отвод в канализацию
10	Гайка подсоединения канализационного шланга
13	Крышка, закрывающая сифон
14	Прокладка из резины
1с, 3в, 12а, 12б	Уплотняющие прокладки

Также в зависимости от конструкции самой мойки система может быть дополнена подключением перелива к дополнительному отводу, обозначенному на рисунке как «3». Такое дополнение исключает возможность затопления комнаты, в которой установлен умывальник.

Структура слива, дополненного системой перелива

Совет: наличие перелива наиболее востребовано тогда, когда вы используете в раковине пластиковую пробку для закрытия сливного отверстия. Ведь в таких случаях невнимательность может привести к переполнению резервуара, а, следовательно, и затоплению помещения.

Отверстие перелива надёжно контролирует допустимый уровень воды в мойке

Высота слива раковины составляет обычно 530 мм, чего вполне достаточно для размещения сифона и гарантии достаточного напора.

Размеры компонентов сливной системы

Фрагменты защиты

Если большая часть деталей слива предназначена для направления и герметизации выходящего потока, то некоторые являются съёмными, осуществляют защитные функции и нуждаются в постоянном уходе:

1. Фильтрационная решётка. Представляют собой металлическую или пластиковую сетку круглой формы, которая предназначена для предотвращения попадания крупных фрагментов пищи или других материалов в сливную систему. Без такого, на первый взгляд пустякового компонента, в канализационной трубе очень быстро сформируется мусорная пробка.

Защитная решётка из нержавейки

2. Сифон. Создаёт водяной затвор, препятствующий проникновению запахов из канализации в дом. Может быть трёх типов:

Название	Описание
Бутылочный	Наиболее распространённая на сегодняшний день модель. Хоть цена её и несколько выше, чем у других вариантов, зато она кроме осуществления гидрозатвора ещё и накапливает тот мусор, который смог пройти через фильтрационную решётку, увеличивая тем самым эксплуатационный срок канализационного стока. Имеет вид пластиковой бутылки с отводом и откручивающейся крышкой.
Гофрированный	Основное достоинство такого варианта – это возможность завернуть его в любое положение. Но при этом он не приспособлен для быстрой чистки и накапливает жир в своих складках.
Трубный	Представляет собой пластиковое колено, держащее водяной замок в своём изгибе. Преимуществом такого типа сифонов является возможность вывода его из-под самой раковины.

Совет: если нет никаких особых условий, при которых пространство под мойкой ограничено или должно оставаться пустым, то рекомендуется устанавливать бутылочный сифон. Возможность его очистки без необходимости демонтажа всего сливной системы значительно облегчит уход за сточной системой.

Бутылочная конструкция гидрозатвора

Монтажные работы

Установка слива раковины на кухне состоит из трёх этапов.

Совет: если вы желаете сэкономить место и установить настенную мойку над стиральной машиной, то вам лучше всего подойдет для выполнения такой задачи раковина со смещенным сливом, так как она оставляет пространство под собой пустым.

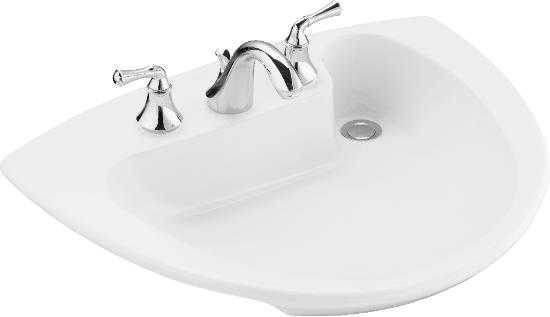

Полукруглая раковина с боковым сливом

Этап №1: подсоединение к раковине

Инструкция выглядит следующим образом:

1. Накладываем прокладку на сливное отверстие.
2. Сверху монтируем фильтрационную решётку.
3. На бортик выводного патрубка фиксируем прокладку из резины.
4. Прикладываем деталь снизу к сливному отверстию.
5. Продеваем болт через решётку и закручиваем его в резьбовое отверстие патрубка.

Этап №2: монтаж гидрозатвора

Подсоединение корпусной части сифона

1. На отвод монтируем гайку, а затем прокладку в виде конуса.
2. Далее нанизываем на него корпус водяного затвора до желаемой отметки.
3. Опускаем и закручиваем гайку руками, чтобы не сорвать резьбу.
4. Укладываем резиновую прокладку в крышку и прикручиваем её к нижней части прибора.

Совет: не используйте для герметизации крышки силикон, так как вам её ещё придётся часто откручивать. Лучше используйте для этого паклю или ленту ФУМ.

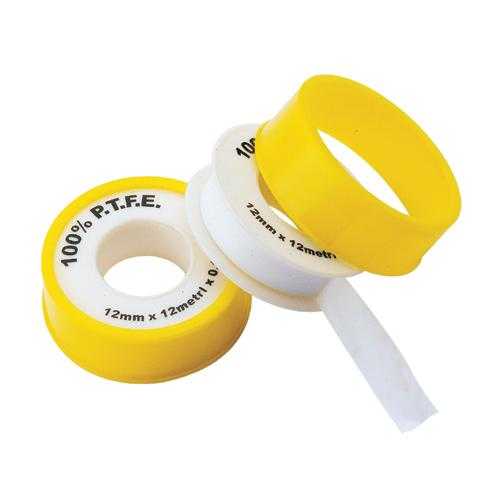

Образец ФУМ-ленты

Этап №3: подсоединение к канализации

1. Вставляем в канализационную трубу резиновую манжету, внутренний диаметр которой должен быть меньше внешнего диаметра отвода сифона. Это позволит предотвратить проникновение канализационных запахов в помещение.

Установка резиновой манжеты

2. Фиксацию осуществляем при помощи конусной прокладки и гайки по типу того, как это происходило при подсоединении устройства к раковине.

Техническое обслуживание

Теперь разберёмся, как почистить слив в раковине в случае его засорения:

1. Кипяток, сода и уксус. Как очистить слив в раковине подручными средствами? Для этого достаточно вскипятить несколько литров воды, добавить в неё соды и уксуса, которые имеются на каждой кухне, и вылить содержимое в мойку. Такой метод примечателен не только своей дешевизной, но ещё и тем, что подходит для любых видов сифонов. Но, к сожалению, он не всегда срабатывает.

Экономный способ прочистки

2. Удаление мусора из сифона. Этот вариант идеально подходит для бутылочных моделей. Ставим пустую ёмкость под слив и откручиваем крышку гидрозатвора. Вычищаем её внутренние стенки и закручиваем обратно.

Как прочистить слив в раковине, оборудованный бутылочным сифоном



3. Вантуз. Ещё один метод, который подходит для любой конструкции водяных затворов – это использование специального приспособления, похожего на большую присоску.

Делаем так:

• Набираем полную раковину воды.
• Ставим вантуз чашкой на сливное отверстие.
• Несколько раз надавливаем и резко убираем. В этот момент за счёт давления мусорная пробка нарушает свою целостность, а хлынувшая вода смывает её остатки в канализацию.

Прочистка слива вантузом

Вывод

Сливную систему под раковину установить не сложно, но очень важно при этом следовать вышеизложенным инструкциям. В обратном случае может образоваться течь, которая не даст эксплуатировать конструкцию в полной мере и вынудит повторить весь процесс заново. Также важно уметь прочищать слив, так как он периодически засоряется.

Работающая сливная система

Видео в этой статье ознакомит вас с дополнительной информацией, имеющей непосредственное отношение к рассмотренным материалам. Будьте внимательны в процессе сборки, и у вас всё получится.

gidroguru.com
