Труба для кухонной вытяжки: нюансы выбора и особенности монтажа
пластиковые гофрированные трубы, как спрятать, диаметр, размеры, видео-инструкция по установке своими руками
Вытяжная система на кухне соединяется с вентиляционной шахтой посредством трубы
Вытяжка в помещении, где готовится пища – вещь необходимая. Чаще всего она соединена с вентиляционной шахтой системой воздуховодов. Отдельные отверстия в стенах встречаются гораздо реже.Содержание материала:
Пластиковые трубы под кухонную вытяжку
В обычной квартире вентиляционный канал проходит вдали от кухонной бытовой техники, что обуславливает применение труб под вытяжку. Они, в свою очередь, различаются материалом, формой и сечением.
Пластиковая вытяжная труба представляет собой сборную конструкцию, состоящую из секций, рукавов и прочих элементов
Пластиковый воздуховод может иметь круглое либо же прямоугольное сечение. Стоит рассмотреть подробнее, чем различаются виды сечений:
- Круглое сечение. Высокоэффективный воздуховод считается таким, благодаря наименьшему сопротивлению воздуха.
- Прямоугольное сечение. У таких труб для вытяжек другое преимущество: они сочетаются практически с любым интерьером, со стенами и кухонной мебелью практически сливаются.
У пластиковых труб есть ряд неоспоримых достоинств:
- Шум при работе вытяжки от трубы неслышен, в сравнении с металлической трубой это большой плюс.
- В отличие от трубы-гофры пластиковые вентиляционные трубы на кухне не забиваются жиром, все отходы уходят в шахту.
- Воздух не встречает на своем пути должного сопротивления.
Важный момент – хорошее соединение труб под вытяжку. Разумным будет при приобретении пластиковых труб сразу же купить и соединительные элементы.
Пластиковые воздуховоды могут иметь разную форму, но их качества от этого не меняются Вытяжные трубы из пластика способны поглощать значительную часть шума работающей вытяжки

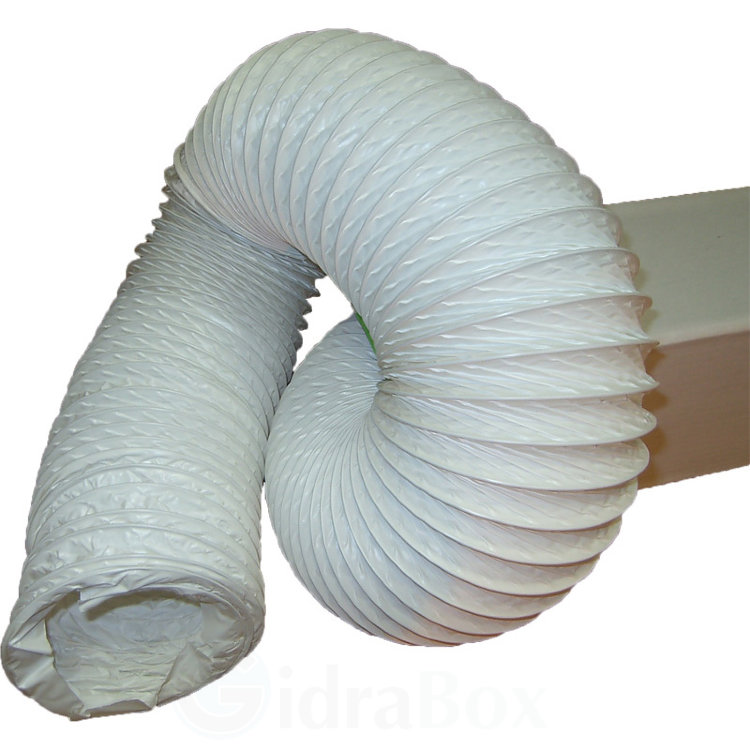

Гофрированный воздуховод
Данный тип труб для вытяжки характерен тем, что монтировать его очень просто. Чтобы установить металлическую гофру на кухне, нужно закрепить её одним концом к вытяжке, а другим – к каналу вентиляции. Помогают в монтаже круглые хомуты, они стягиваются болтами.
Один нюанс: выход трубы из гофры квадратный, а переходник на вытяжку должен быть с круглым сечением. Поэтому приобретая данную конструкцию, нужно купить и соответствующий переходник.
Достоинства гофрированного воздуховода:
- Материал способен растягиваться по длине на немаленькое расстояние.
- Диаметр гофрированной трубы может быть больше, чем диаметр вытяжки. Воздуховод просто плотно прижимается хомутом к той зоне, где находится переходник.
- Данная конструкция достаточно дешево стоит, и эта привлекательная цена во многом обуславливает её популярность.
Альтернативой вышеперечисленным видам труб для вытяжек являются оцинкованные трубы. Они практически не ржавеют, и надежно выводят запахи из кухни. Различные системы воздуховода – фланцевые, сварные, бесфланцевые – включают в себя оцинкованные трубы.
Металлическая гофротруба для вытяжки легко монтируется и не дорого стоит, что делает ее доступной во всех отношениях
Важные нюансы установки труб для вытяжек
Советы при установке труб будут не лишними, особенно если ранее заниматься монтажом не приходилось:
- Диаметр труб не должен быть меньше, чем диаметр вентиляционного отверстия.
- Длинная установка помешает продуктивной работы вытяжки, труба больше 3 метров – плохой вариант.
- Изгиб трубы не должен быть больше 90 градусов.
- Трубопровод нуждается в защите от обратной тяги, для этой цели используются специальные клапаны (либо пленчатые, либо пластмассовые).
Не забывайте, что дополнительные изгибы трубы приводят к потере энергии, а значит, вытяжка не будет работать на полную мощность.
Секреты установки воздуховода для вытяжки (видео)
Как спрятать трубу от вытяжки
Не всем хозяевам хочется, чтобы труба в своем первоначальном виде осталась на кухне. Невзирая на ее разновидность, диаметр, цвет и другие характеристики, многие стремятся спрятать её.
Есть несколько способов замаскировать трубу:
- Пластмассовый короб. Его можно купить в специализированном магазине. Обычно их выбор широк, и подобрать вариант, удачно вписавшийся в ваш интерьер, несложно.
- Короб и подвесной потолок. Если во время установки трубы вы как раз заняты обустройством подвесного потолка, по вашей просьбе рабочие могут соорудить и специальный короб под трубу.
Эстетически непривлекательный воздуховод может быть скрыт под декоративным коробом из ГКЛ
- Встроенные вытяжки. Они входят в каркас кухонного гарнитура, поэтому трубы прячутся в ящички мебели, системы вентиляции скрыты.
- Покраска труб. Самый простой способ – выкрасить трубы под цвет интерьера, так они станут плоские (хотя бы визуально), не будут бросаться в глаза.
Иногда трубы обшиваются гипсокартоном, и в него нередко вставляют даже светильники. Словом, мастер придумает оригинальный способ замаскировать трубу, и сделает это творчески.
Как спрятать воздуховод (видео)
Заключение
Отрадно, что сегодня вместе с вытяжкой в комплекте часто идут трубы, что значительно упрощает процесс обустройства системы. Если же такой комплектации нет, выбор все равно широк – простая гофрированная труба или пластиковый аналог прекрасно справятся со своей задачей. А монтаж несложен и для новичка, особенно если действовать по инструкции.
Удачного выбора!
Вывод трубы кухонной вытяжки на улицу, как утеплить? — Идеи ремонта
Вот именно, что автор «вроде не из Тайланда«, но «данных не оставил никаких«. А откуда вам ясно, «что речь идет про частный дом«? Ничего тут не ясно. Нам остаётся только гадать. На уточняющие вопросы автор не ответил — значит, либо он потерял интерес к теме, либо что-то у него (или с ним) случилось. Поэтому я обсуждению данного вопроса попытался придать вид коллективного решения занимательной задачки на сообразительность. Что получилось? Имеем трубу, «пронзающую» наружную стену дома насквозь. Один её конец (со стороны улицы) открыт и контачит непосредственно с уличным воздухом. Другой (со стороны кухни) закрыт фильтром этой вытяжки (не известно, каким, но точно известно, что не герметично). Автор опасается, что через эту трубу будет из квартиры уходить слишком много тела. И, возможно, боится, что в квартире будет слишком холодно. Я засомневался в обоснованности его опасений. И точно могу доказать, что они, действительно, напрасны. Но, для начала, проанализирую Ваш совет утеплить трубу пенофолом (или чем-то другим — не так принципиально). И задам Вам несколько вопросов в том же контексте — на сообразительность. Вы правильно понимаете, что работающая вытяжка будет втягивать в «трубу» (отводящий воздуховод) тёплый квартирный воздух и выгонять его непосредственно на улицу.
Трубы для вытяжной вентиляции: Оцинкованные или пластиковые
Хорошо работающая вентиляция — одна из составляющих комфортной жизни в доме. В комнаты свежий воздух поступает через окна (форточки), а как быть, если в помещении нет окон или для вентиляции их недостаточно? Речь идет о санузле — ванной комнате и туалете и о кухне. В последней происходит избыточное выделение тепла и влаги, с которыми даже постоянно открытая форточка справиться не в состоянии. К тому же к определенным приборам, таким как обогревающие котлы и колонки, должна быть подведена вытяжка, чтобы продукты сгорания не попадали в помещение.
Чтобы удалять водяные пары из ванной, излишки тепла и влаги из кухни, в доме должна быть продумана система вентиляции. В небольших стандартных квартирах, проблема вентилирования решена стандартным планировочным решением. Большая квартира или частный дом нуждаются в специально проведенной вентиляции, зачастую принудительной, то есть работающей с помощью вентиляторов, прогоняющих по ней воздух.
Трубы для вытяжной вентиляции — воздуховоды — бывают круглого, а также прямоугольного и эллиптического сечения и предназначены для транспортировки смеси газов из помещения или воздуха — в помещение. Воздуховоды бывают из оцинкованной стали и из пластика (круглые и прямоугольные) и гибкие воздуховоды разных конструкций (только круглые).
Трубы для вытяжной вентиляции используются также в канальных системах кондиционирования, когда один автомат снабжает подогретым или охлажденным воздухом несколько помещений одновременно, и, когда нужно отводить сгоревший газ от зонта кухонной вытяжки к вентиляционному отверстию.
Решение о том, какой воздуховод выбрать, принимается, учитывая все аспекты ситуации в каждом конкретном случае.
Вентиляционные трубы для вытяжки квадратного сечения всегда (при равном объеме с круглыми) занимают меньше места и потому предпочтительнее для прокладывания в пространстве между основным и подвесным потолком.
Если говорить о эффективности работы воздуховодов, то по трубам круглого сечения воздух проходит легче, не замедляясь из-за трения об углы и плоскости.
Производителями выпускаются прямолинейные части вентиляционных труб и фасонные детали разного назначения (тройники, отводы и пр.), с помощью которых можно собирать воздуховод любой конфигурации.
Круглые металлические воздуховоды бывают прямошовные и спиральные. Последние отличаются больше жесткостью, а значит, прочностью, чем прямошовные. Их длина неограниченна; продаются они частями по 3 и 6 м, а их стоимость на 15-20 % больше, чем у прямошовных, из-за большего расхода металла.
Прямоугольные трубы, как правило, прямошовные. Размеры их сечений : от 100х150 до 1600х2000 мм. Прямые участки бывают длиной: от 1 до 2,5 м.
Оцинкованные прямоугольные трубы по способу соединения частей между собой делятся на сварные, фланцевые и бесфланцевые. Стыковка с помощью фланцев (перпендикулярных трубе загибов в ее торце) выполняется с помощью заклепок, диаметром 5 мм через каждые 200 мм или на саморезах. Бесфланцевая стыковка — с помощь металлических реек, она используется для вытяжек воздушного отопления.
Полужесткий воздуховод это труба из алюминиевой ленты, на стыках прочно соединенная фланцевым замком. Эта конструкция позволяет использовать систему при температуре от -30 до +300 °С. Такая труба способна, сжимаясь, становиться в 5-6 раз короче, но, раз растянувшись, уже не сжимается.
Гибкую трубу можно сжимать и растягивать вновь за счет спирального каркаса из стальной проволоки. На каркас натянута оболочка из ламинированной фольги. Температура использования трубы от -30 до +140 °С. Перед монтажом трубу надо обязательно растянуть, чтобы максимально уменьшить трение воздуха о ее стенки.
Полужесткие и гибкие трубы очень легкие и не нуждаются в переходниках, что упрощает монтаж. Части гибкого воздуховода соединяются между собой с помощью т.н. «алюминиевого скотча» или пластиковых хомутов; герметизируются с помощью мастики. Также для монтажа можно использовать специальные подвески и зажимы.
Пластиковые вентканалы имеют небольшой вес, 100%-ную антикоррозийность и высокую прочность. Они бывают круглыми и прямоугольными, с соответствующими фасонными элементами. У пластиковых труб очень гладкая внутренняя поверхность, поэтому внутреннее трение минимально. Они антистатичны, не притягивают пыль и являются хорошим шумопоглотителем — через стенки не проникает шум вентилятора. Их главный недостаток — низкая огнестойкость.
Продукты— превосходная линейка продуктов
Продукция Vent-A-Hood®Вам не нужно жертвовать стилем, чтобы насладиться превосходной технологией Vent-A-Hood®. Наши инженеры так же привержены вашему личному стилю, как и современному уровню техники. технологии. Работайте с Vent-A-Hood®, и вы сможете найти именно тот стиль, который подходит именно вам, будь то одна из наших стандартных линий или разработанная вами вытяжка по специальному заказу.
Наша линия Premier Magic Lung® использует технологии центробежных вентиляторов Vent-A-Hood® серий B и T.С участием
постоянная центробежная экстракция жира (эффективность 99%), это самая тихая вентиляция.
Кроме того, центробежные воздуходувки серий B и T с постоянной скоростью вращения предназначены для предотвращения проникновения жира и пламени.
воздуховод, что делает его пожаробезопасным. ИВЛ Premier Magic Lung® идеально подходит практически для любого применения.
от стандартных электрических варочных панелей до профессиональных моделей.
Модель Premium Power Lung (V-Line) оснащена технологией центробежного вентилятора Vent-A-Hood® серии K, которая улавливает жир, контролируя
дыма и сдерживания огня, как в Premier Magic Lung®. С настоящей технологией Active Canopy, Premium Power Lung
Вентиляция идеально подходит для стандартных электрических и газовых варочных поверхностей.
Система вентиляции ARS Duct Free использует технологию центробежного вентилятора Vent-A-Hood® серии K в рамках четырехэтапного процесса, на который заявлен патент. Этот
процесс систематически устраняет загрязняющие вещества, восстанавливая воздух и возвращая его чистым и свежим на кухню.
В системе вентиляции M Line используются перегородки из нержавеющей стали промышленного класса и двигатели вентиляторов для максимальной эффективности.Каждая M Line включает в себя 4-ступенчатую регулировку вентилятора. Двигатели M Line продаются отдельно и доступны с внутренним рабочим объемом 630 и 1035 куб. футов в минуту. Несмотря на превосходство технологий Premier Magic Lung® серии B и Premium Power Lung серии K, мы стремимся предлагать решения, отвечающие любым потребностям.
Вкладыши доступны для всех технологий Vent-A-Hood®. Предлагается в различных формах и размерах, чтобы соответствовать большинству любых потребностей.
Системы удаленной вентиляции
Рекомендации по вытяжке из кухни | ProTradeCraft
Многие люди не считают кухонную вытяжку важной частью механической системы вентиляции дома, но это так. Вытяжки Monster Range, которые высасывают большие объемы воздуха (500 CFM — 1000 CFM) из дома, (по определению) одновременно всасывают большие объемы воздуха в дом.
Вытяжка = приточная в уравнении вентиляции.
Нравится вам это или нет, кухонная вытяжка должна хорошо сочетаться с остальной механической системой дома.
Это особенно важно в герметичных домах и энергоэффективных модификациях.
Существует огромное количество информации о требованиях к вентиляции кухни от Energy Star, Института домашней вентиляции (HVI), Building America и других организаций.
Сегодня мы объединяем это исследование в краткий список результатов, который вы можете выполнять в полевых условиях.
Стандарты, нормы и рейтинги высокой производительности
АШРАЭ 62.2 — это стандарт, определяющий оптимальную скорость вентиляции для жилых помещений. Строительные нормы и правила Energy Star используют 62.2 для определения обязательной скорости вентиляции в домах. Кухонные вентиляторы являются частью этого уравнения.
Вытяжки обычно включаются, когда человек включает их, и выключаются, когда человек их выключает. Это называется «прерывистое использование» или «управление пассажиром» людьми, которые любят делать предложения более трудными для чтения, чем они должны быть.
Вентиляторы также могут работать непрерывно.
Непрерывные вытяжные вентиляторы должны быть тихими, иначе люди отцепят их — HVI предлагает менее 3 сонов.
Energy Star идет немного дальше для кухонных вентиляторов с непрерывным потоком: они должны иметь низкую мощность и иметь несколько рабочих скоростей, которые можно увеличить для точечной вентиляции.
Канал вытяжки должен иметь гладкую внутреннюю поверхность (легко очищаться), быть герметичным и оснащен обратным клапаном.
5 пунктов для контрольного списка вентиляции
Кухонные вытяжные вентиляторы часто устанавливаются разными мастерами: ремонтниками, электриками, продавцами вытяжек… тот, кто это делает, должен выполнить следующие шаги:
1/ Выберите размер вытяжного вентилятора, соответствующий области применения.
- Кухонные вентиляторы, работающие с перерывами, должны перемещать воздух со скоростью 100 кубических футов в минуту или более. Energy Star рекомендует выбирать вентилятор мощностью от 150 до 200 кубических футов в минуту, чтобы при измерении тянуть не менее 100 кубических футов в минуту.
- Вентиляторы непрерывного действия должны перемещать воздух со скоростью 25 кубических футов в минуту. Energy Star рекомендует вентиляторы, которые обеспечивают не менее 5 воздухообменов в час (ACH) в зависимости от объема кухни.
2/ Установите вентилятор над плитой: либо в вытяжку, либо в шкаф, либо в стену.
- Вырежьте отверстие для вентилятора или воздуховода немного большего размера, чем необходимо, и после установки вентилятора загерметизируйте отверстие герметиком или пеной низкой кратности.
- Не используйте клейкую ленту, используйте механические застежки, ленту из фольги, мастику или все три сразу. Клейкая лента предназначена для кошельков.
- Вытяжные колпаки, установленные над бройлерами, должны иметь зазор не менее 24 дюймов над варочной панелью, а вытяжка должна выходить на всю ширину и глубину варочной панели.
3/ Вентилятор должен выходить наружу: не на чердак.
- Или подполье. Даже если он проветривается. Период.
- Прямой воздуховод лучше, чем гибкий воздуховод, чем меньше изгибов, тем лучше.
- Не уменьшайте воздуховоды: маленькие вентиляционные отверстия могут задерживать жир и вызывать пожар.
- Заделайте швы в воздуховоде вышеупомянутой металлической лентой, мастикой или тем и другим.
- Не вдавливайте воздуховоды. Деформированные воздуховоды действительно меняют способ прохождения воздуха по трубе, и не в лучшую сторону.
4/ Разместите выпускное отверстие вдали от вентиляционных отверстий потолка (или любого другого воздухозаборного отверстия, если на то пошло).
- Крышка выпускного отверстия должна быть защищена от бурундуков и др. с каким-либо покрытием: жалюзи, экраном или решеткой.
- Вытяжной воздух не должен быть направлен на пешеходные дорожки.
5/ Включите его и выходите на улицу.
- Убедитесь, что вентилятор выходит наружу.
- Убедитесь, что отверстия в потолке и стенах герметичны.
- Убедитесь, что вытяжной канал прилегает к вентилятору.
- Проверьте рейтинг звука: менее 3 сонов для переключаемых вентиляторов, менее 1.0 сон для непрерывных вентиляторов.
- Проверьте скорость потока.
Важно проверить фактическую скорость потока по нескольким причинам. Код — один из них. Еще вот это:
Работа с воздуховодами, варианты заделки и установка могут привести к уменьшению измеренного кубического фута в минуту по сравнению с заводским значением.
— Центр решений Building America
<код>
2012 IRC
2012 МЭКК
Energy Star
Источники/Ресурсы:
Правильная проработка деталей: кухонная вытяжная вентиляция
Ничто так не дополняет или подчеркивает внешний вид кухни, как вытяжка.Помимо внешнего вида, это важная функция для здоровья и безопасности пассажиров. Помимо помощи в устранении запахов при приготовлении пищи, удалении излишков пара и жира, связанных с приготовлением пищи, она помогает улавливать множество других твердых частиц и выделять газы не только из источника топлива (окись углерода), фактической поверхности плиты/плиты, но даже из используемых кастрюль.
Коды:
Вы думаете, что для чего-то столь важного в кодовых книгах будет тонна информации… верно? Ну, подумайте еще раз.В кодах нет ничего, что на самом деле требует его установки, а тем более, как его размер. На самом деле это просто констатирует; Если предоставляется бытовое кухонное вытяжное оборудование… (2018 – 505.2 Бытовые кухонные вытяжки).
Единственные две основные вещи, которые может вспомнить большинство людей: Таблица M1505.4.4, в которой требуется, чтобы поток выхлопных газов (если он есть) составлял минимум 100 кубических футов в минуту в прерывистом режиме или 20 кубических футов в минуту в непрерывном режиме, и M1503.6, в которой говорится, что если он способен выпустить БОЛЕЕ 400 кубических футов в минуту воздуха, подпиточный воздух тогда требуется.Извините, но воздух для макияжа придется оставить для будущего поста.
Лучшие практики:
Как уже говорилось, коды на самом деле не требуют многого, и только в последние несколько лет люди начали изучать и изучать кухонную вытяжку и вентиляцию. Имея это в виду, вот некоторые из лучших практик, которые будут рассмотрены:
- Уровень использования
- Канальный или рециркуляционный
- Вытяжные устройства для микроволновых печей
- Размер капюшона
- Высота капота
- Сколько CFM необходимо
- Некоторые практические правила
- Удобная таблица и пример, вкл.
- Размер/установка воздуховодов
Уровень использования:
При этом существует множество передовых методов, которые мы рассмотрим, но сначала важно подумать о том, как вы планируете использовать свою печь, поскольку это может сыграть роль во многих следующих пунктах:
- Легкий режим — я иногда использую его для нагрева воды, разогрева еды и т. д. и, эй, его можно использовать для празднования Дня Благодарения или Рождества.
- Medium Duty — я использую его для приготовления пищи по крайней мере несколько раз в неделю и знаю, как обращаться с плитой. Иногда я могу пожарить немного еды или использовать сковороду. Если я развлекаюсь, то, как правило, приносимой едой, иногда пиццей, приготовленной в духовке .
- Heavy Duty — я живу, чтобы готовить и пробовать новые вещи, жарить курицу — это еженедельное явление, или я развлекаюсь и работаю поваром во время вечеринок (от 3 до 4 в год)
- Extra Duty – Пряные и ароматные блюда, использование вока, барбекю на сковороде – жизнь не становится лучше, чем это – черт возьми, я должен был быть или я профессиональный шеф-повар
Канальный или рециркуляционный:
Я знаю, правда? В отличие от вытяжки для ванной комнаты, где они прямо заявляют, что рециркуляция неприятных запахов и влаги — это плохо, они позволяют использовать на кухне рециркуляционные вытяжки.В механическом кодексе конкретно указано;
505.3 Исключение : …если они установлены в соответствии с инструкциями производителя и где предусмотрена механическая или естественная вентиляция иным образом… перечисленные и маркированные бесканальные вытяжные шкафы не должны выпускаться наружу.
Хотя это может быть разрешено, мы знаем, что вряд ли кто-то открывает окно (как и следовало бы), и по сути они бесполезны, за исключением, может быть, рабочего освещения.В большинстве мест, где я был, они используются, а иногда даже не используются, они, кажется, покрыты жиром, включая шкафы над ними. Даже для тех пользователей с легким режимом работы, где кухня является местом сбора, я бы избегал рециркуляционного колпака.
Канальная микроволновая печь или настоящий вытяжной вентилятор?
Микроволновая печь с вентиляцией всего на один шаг выше бесканальных вытяжек. Мало того, что область захвата слишком мала, но большинство из них установлены неправильно и / или не работают так же хорошо, как специальный вытяжной колпак, даже если они установлены правильно.Причина, по которой я говорю, что большинство из них установлены неправильно, заключается в том, что многие не переключают вентилятор с рециркуляции на воздуховод. Даже если они это сделают, многие забудут установить небольшую направляющую пластину, которая блокирует рециркуляцию большей части воздуха (при условии, что она действительно предусмотрена). Эта пластина необходима, потому что она блокирует воздух, который, как вы думали, выдыхается, от выхода через верхнюю или переднюю часть, которая заполнена смазкой.
Итак, с учетом сказанного, такой блок может отлично подойти для пользователей с небольшими нагрузками, которым не нужна встроенная микроволновая печь или микроволновая печь, стоящая на столешнице, при условии, что они обязательно вытирают вещи после приготовления тяжелой или слегка жирной пищи.Для пользователей средней мощности это также может сработать, но я бы провел серьезное исследование того, насколько хорошо работает этот выхлоп.
FYI, убедитесь, что вы проверили, что микроволновая печь со встроенным вытяжным воздуховодом может быть выведена наружу — многие, которые я видел, имеют только рециркуляцию, а для тех, которые могут выбрасываться наружу, имейте в виду, что для некоторых это, кажется, делается задним числом, как уже упоминалось. .
Размер капюшона:
Как уже упоминалось, во многих местах, наконец, проводятся исследования, и самый большой замеченный элемент — это размер юнита (также известного как область захвата), который имеет большое значение для того, как и что на самом деле истощается. Хотел бы я сделать фотографии, когда я был в «Газовом технологическом институте», который проводил исследование, которое показало это; по сути, у них была специальная установка освещения, чтобы показать потоки дыма и выхлопных газов, а затем, как размер и высота повлияли на это.
Излишне говорить, что чем больше капюшон, тем больше он может захватить (вещи просто не перекатываются за край) и выхлопа. Дни, когда 30-дюймовая вытяжка выступает только на 16-18 дюймов для диапазона 30 x 26 дюймов, быстро становятся очень плохой практикой.Лучше всего иметь капюшон, который выходит за пределы диапазона не менее чем на 3 дюйма с каждой стороны, и сделать его почти настолько глубоким, насколько вы можете, или, по крайней мере, таким же глубоким, как диапазон. К сведению: для коммерческих приложений (кроме использования бытовых печей) требуется 6 дюймов со всех сторон.
Высота капота:
Подождите минутку, я вспоминаю, что капот должен быть только на 18″ для электричества и / или 20″ для газа — я собираюсь удариться головой об эти большие капоты, и это будет выглядеть ТУПО, к тому же до него будет трудно добраться… .
Вы правы – вытяжной колпак должен быть МИНИМУМ на 18″ над горелками, но это минимум. Чем глубже установка и больше CFM, которую она может выпустить, тем легче установка может перемещаться выше — я видел, что большинство людей указывают диапазон от 28 до 36 дюймов над верхней частью установки.
Указанная высота должна основываться на глубине агрегата и, в меньшей степени, на количестве расходуемых кубических футов в минуту. Например, обычная установка, производящая минимум 100 кубических футов в минуту, может легко располагаться на 20–24 дюйма выше горелки и при этом работать нормально.Микроволновая печь, как показано, ограничена, поскольку она не такая глубокая, и люди все еще должны иметь возможность использовать ее в качестве микроволновой печи.
Поскольку мой рост составляет 6 футов, я предпочитаю, чтобы более глубокая ванна находилась на высоте не менее 6 футов от пола, чтобы, если я наклонюсь, чтобы что-то перемешать, я не ударилась головой. С учетом сказанного, и здесь может помочь хороший (или отличный) дизайнер кухни, вы хотите убедиться, что ваш близкий человек действительно может легко добраться до элементов управления, особенно при включенном диапазоне. Как правило, максимальная высота от пола до элементов управления должна составлять 6 футов 7 дюймов или ниже.
FYI — если вы посмотрите на коммерческие коды, они также не называют максимум, а скорее указывают, что « Минимум Расстояние между самым нижним краем жироулавливающего фильтра и варочной поверхностью» составляет 2 1/2. ′ (30″) над открытым пламенем или горелкой и 3 1/2 ′ (42″) для открытого древесного угля и жареного типа. Таблица 507.2.8.
Сколько CFM мне нужно?
Разговор о загруженном вопросе, и это одна из причин, почему я упомянул выше – какой вы тип пользователя, так как ответ на этот не столь простой вопрос может быть разным.На самом деле я собираюсь процитировать моего хорошего друга Майкла Аншеля из статьи, которую мы сделали для «Реконструкции зеленой кухни 11 лет назад».
Правильно подобранный размер вытяжки не означает, что он соответствует рекомендациям производителя печи. Как правило, не требуется ничего более 280 кубических футов в минуту. Что еще более важно, когда вы выпускаете воздух с таким объемом или больше (например, вытяжки на 800 кубических футов в минуту, которые мы так часто видим), вы снижаете давление в доме. Это может привести к обратной тяге вашего отопительного оборудования и попаданию опасных дымовых газов в дом.Это самая распространенная ОШИБКА, которую мы наблюдаем у ремонтников. Также учтите, что вы выбрасываете кондиционированный воздух наружу и втягиваете некондиционированный воздух в дом. Нагретый добавочный воздух (почти всегда требуется для всего, что превышает 300 кубических футов в минуту) использует электричество (грязную энергию) для предварительного нагрева добавочного воздуха.
FYI — подпиточный воздух, как указано выше в соответствии с кодами, требуется только для агрегатов, способных выпустить более 400 кубических футов в минуту, если только ваш AHJ не изменил их. Теперь в его случае требуется подпитка, если у вас выше 300 CFM.Даже если вы следуете большинству инструкций производителей, вы должны открывать окно каждый раз, когда включаете плиту, но это не подходит для подпитки, если у вас большой блок.
Практические правила:
Я не могу не согласиться с мыслями Майкла выше, особенно для тех пользователей, которые относятся к категории «Легкий» или «Средний». При этом есть несколько других «эмпирических правил» для подходящего размера.
- Что заявляет производитель? В большинстве случаев они будут использовать приведенное ниже правило, когда все идет полным ходом – маловероятно, что у большинства из нас когда-либо все будет пылать на высоте со всеми открытыми горшками, но они любят перестраховаться (особенно если они также продают капюшоны)
- Печально известный 1 CFM воздуха на 100 БТЕ
- Все горелки работают на полную мощность одновременно или? – Большинство газовых плит поставляются с горелками мощностью от 5 000 BTU до 13 000 BTU на горелку, где вы можете решить, что в худший день вы можете использовать всего 21 000 BTU (210 CFM), в то время как кто-то с 5-футовым диапазоном Viking действительно может войти в 136 700 БТЕ (выхлоп 1367 кубических футов в минуту) — да, речь о большой газовой магистрали и большом количестве воздуха…
- Электрический или индукционный. Удивительно, но для них нет таблицы, поэтому всегда можно посчитать, где 1 ватт равен 3.412142 БТЕ в час. Обычная печь, скажем, имеет 2 элемента по 2400 и 1500 Вт, так что получается 26 614,7 БТЕ при условии, что все 4 горелки работают на полную мощность (266 кубических футов в минуту) .
- Другая популярная версия — 100 кубических футов в минуту на фут ширины духовки для настенных шкафов (хотя я думаю, что 10 кубических футов в минуту на дюйм или 120 кубических футов в минуту на фут — лучший метод). Таким образом, для типичного диапазона 30 дюймов (2,5 фута) вы получаете от 250 до 300 CFM.
- Есть остров? Затем он обычно достигает 15 кубических футов в минуту на НЧ или 375 кубических футов в минуту для капота. При этом уравнение размера должно выступать за единицу 3″ со всех 4 сторон как минимум на .
- Одна из моих наименее популярных мыслей — вы должны выдыхать воздух на кухне 15 раз в час.Это может быть хорошо, когда кухни были втиснуты в заднюю часть дома.
- Например, для кухни 10×15 с потолками высотой 8 футов потребуется 300 кубических футов в минуту (10 * 15 * 8 футов = 1200 SF / 4 (15 ACH означает переключение воздуха каждые 4 минуты)
- Сегодняшние современные дома могут означать большую комнату 20×40 со сводчатым потолком высотой 20 футов. Это означало бы, что для того же типа приготовления пищи требуется 4000 CFM выхлопных газов — хорошая попытка, но не игра в кости. Стреляйте, даже если вы использовали «коммерческий» размер для сверхтяжелых условий эксплуатации с диапазоном 5 футов, который составляет всего 3300 кубических футов в минуту – 550 кубических футов в минуту на LF настенного навеса @ 6 футов)
- Другой основан на использовании и квадратных футах самого капота
Складываем все вместе:
По сути, вы должны посмотреть на все числа выше и, как скажет любой производитель вытяжек, выбрать самое большое.Лично, как было сказано, некоторые из них могут быть слишком большими, поэтому, если число оказывается слишком большим (например, ACH) по сравнению с остальными, вы можете выбрать второе по величине или, может быть, даже среднее значение. При этом, если номер размера ACH ниже, чем у других, у вас, вероятно, возникнут проблемы с выбором того, который оценивается выше этого. Вот заполняемая диаграмма, которую вы можете использовать, чтобы обработать свои цифры, и не беспокойтесь, мы перейдем ко второму разделу всего через несколько абзацев.
FYI. Еще одна быстрая проверка интуиции — сравнить его с «коммерческими» скоростями выхлопа, показанными в таблице ниже.За исключением нескольких пользователей «Extra Duty», о которых говорилось выше, вы не должны превзойти цифры в коммерческом «Light Duty», где 6-футовый капюшон (настенный навес) для печально известного 5-футового диапазона Viking входит только в при 1200 CFM, а не 1300+ на основе измерения BTU.
После того, как у вас есть требуемые кубические футы в минуту, , вам необходимо учесть потери на трение в воздуховодах. Общее эмпирическое правило для этого состоит в том, чтобы добавить 1 CFM на каждый LF воздуховода и 15 CFM на каждое колено (некоторые производители указывают 25). Таким образом, для одноэтажного дома, где он проходит прямо через чердак и выходит через крышу, вы можете рассчитывать на дополнительные 8 кубических футов в минуту (при условии размещения снаружи стены), тогда как для двухэтажного дома может быть 18 (прямо вверх и наружу) или, может быть, даже 16. для установки простого колена и выхода сбоку дома. (Мы рассмотрели много этой математики в выпуске сушилки)
Пример размера образца:
Это образец, который я сделал из обычной газовой плиты. В этом случае производитель просто сказал, что вам нужен обычный вытяжной вентилятор.Вы также можете заметить, что на этой диаграмме он указан как «дюйм ширины» вместо 10 CFM на фут — мне просто кажется, что другой вариант проще, но вы можете легко подставить свое собственное число. Да, я использовал этот пример с большой комнатой, чтобы показать, насколько нелепым может быть номер ACH. Помните, что цель состоит не в том, чтобы удалить весь воздух из кухни, а только в том, чтобы удалить продукты из зоны приготовления пищи. Наконец, что касается вытяжки, я решил увеличить ее на 3″, так как она на стене и это не остров…
По сути, я мог бы выбрать 280 или 300, но я выбрал большее.Участок воздуховода поднимался на фут или около того, делал изгиб, а затем выходил наружу, что в сумме давало мне значение 320 CFM, необходимое в этом примере. Но подождите, я не могу найти вентилятор на 320 кубических футов в минуту — скажем, только на 300, 350 или, может быть, даже на 400 кубических футов в минуту, который мне нравится. Ну, вы, вероятно, могли бы уйти с любой из них. Приведенное число является просто целью. Теперь предположим, что вам нужно было выпустить более 20 футов, тогда я бы определенно исключил меньший и сказал, что лучше использовать 350 или 400 кубических футов в минуту.(Вот если бы я жил в районе Михаила — да, я бы взял 280/300)
Воздуховод:
Хех, кто-нибудь может сказать мне, что не так с этой картинкой? Я могу сказать вам, что, как и большинство вытяжек для ванной, он не был утомительным на пике для одного. Кто-нибудь, не сверяясь с кодами, действительно думает, что гибкая линия является оптимальной поверхностью для системы, которая собирает и выпускает жир?
Ну, это не разрешено в соответствии с M1503.3. Он должен быть гладким, воздухонепроницаемым, не соединенным с другим выхлопом, иметь обратный клапан и ДОЛЖЕН выходить наружу.Переходя к 1503.4, в нем конкретно указано, что вытяжной канал должен быть оцинкован, выполнен из нержавеющей стали или меди.
К сожалению, большинство инспекторов по строительству и даже домашняя инспекция когда-либо увидят это, так как это то, что они увидят при осмотре. Так что будьте предупреждены, и если кто-то делает проект реконструкции или строит вам новый дом, убедитесь, что вы регистрируетесь во время процесса. Последнее, что вы хотите сделать, это выяснить после пожара.
Да, этот намного лучше, хотя я бы рекомендовал, чтобы все швы были проклеены скотчем или покрыты мастикой, как ваши воздуховоды HVAC, чтобы сделать их воздухонепроницаемыми.
.
.
.
.
Размер воздуховода:
Удачи вам в поисках таблицы размеров воздуховодов для кухонных вытяжек. Самое близкое, что можно найти, это следующая диаграмма, которая, как вы можете видеть, останавливается на 300 кубических футах в минуту. (В немодифицированной версии показан недопустимый гибкий воздуховод.) В этой таблице указана максимальная допустимая длина в зависимости от размера трубы. Таким образом, традиционная 4-дюймовая труба без колен может быть проложена только на 10 футов для вытяжного вентилятора, выталкивающего 100 кубических футов в минуту.Та же 4-дюймовая труба не подходит для вытяжных вентиляторов большего размера, и вам придется увеличить размер.
К счастью, большинство производителей вытяжек уже определились с оптимальными размерами и ограничениями, так что следуйте указанным инструкциям, а если они этого не сделали, вот удобная таблица.
Но подождите… У меня есть вентилятор на 200 кубических футов в минуту, и производитель заявляет, что можно использовать 4-дюймовую трубу. Что ж, это может быть допустимо, если оно указано в списке и вы следуете всем указаниям производителя. Просто убедитесь, что у вас есть инструкции по установке, когда появится официальный код, иначе они вас подведут.
В завершение:
Я знаю, что выше много информации, но самое главное — убедиться, что вы ее используете. Вытяжной вентилятор не может делать то, что он должен делать, если вы его не включите. Я рекомендую включить его непосредственно перед тем, как вы потянетесь к этой ручке. При правильном размере после того, как вы выключили горелку, вы сможете погасить выхлоп в течение минуты или двух. В то время как не рекомендуется использовать слишком малый размер, также как и чрезмерный размер устройства — помните, что вам просто нужно выпустить дым и прочее от приготовления пищи, а не весь дом.
вопросов, комментариев или опасений – пожалуйста, оставьте нам комментарий ниже.
Идеи дизайна кухонной вытяжки
Светлая кухня, залитая солнцем! Землистые тона, элегантные и сдержанные.
Уррутия ДизайнКухня в коттедже с винтажной белой плитой, белой вытяжкой и белой раковиной в деревенском стиле, окруженная белыми шкафчиками и белыми кварцевыми столешницами.
Роза Бельтран ДизайнВытяжка из коричневой дубовой доски прикреплена к фартуку из белого кирпича между сложенными друг на друга белыми шкафами-шейкерами, отделанными бронзовыми ручками, натертыми маслом.
Бриа Хаммел ИнтерьерыКто не любит обновления? В этой великолепной белой кухне много всего, начиная с духовки и плиты Wolf с двумя конфорками, вытяжки из нержавеющей стали и посудомоечной машины рядом с белой фарфоровой раковиной с выдвижным краном из нержавеющей стали.
День баннераСиние кухонные шкафы с латунными ручками, акцентированные серой цементной плиткой со звездообразным фартуком и синим вентиляционным колпаком, сохраняющим современный вид фермерского дома.
Магазин Дизайна ИнтерьеровПолностью белая переходная кухня — это классика, а окрашенные в белый цвет открытые кирпичные стены придают комнате яркое сияние, демонстрируя стеллаж для кастрюль и плавающие полки, установленные в шахматном порядке.
День баннераСовременные шкафы из шпона с вертикальной текстурой, покрытые белыми столешницами, с бело-золотым фартуком из натурального камня, демонстрирующим потрясающую кухню.
Элис Лейн ДомКухонный уголок с белой плиткой и длинной белой вентиляционной вытяжкой с отделкой из нержавеющей стали и черным водопадом на переходной кухне.
Дизайн штормовБелая кухня со шкафчиками-шейкерами, фурнитурой из бронзы с натертой маслом фурнитурой, столешницей из белого кварца и глянцевой белой плиткой в шахматном порядке.
Минди ГейерНастенные светильники Cawdor Stanchion обрамляют черный французский вентиляционный колпак над плитой из нержавеющей стали и белыми шкафами.
Катрина Портер ДизайнПодвешенные к арочному потолку два подвесных светильника Robert Abbey Beehive Pendant освещают хорошо оборудованную кухню-лофт с плитой Lacanche, расположенной между светло-серыми шкафами-шейкерами, с одной стороны столешницей из белого кварца, а с другой стороны с столешницей из мясного блока, закрепленной под ней окно.
Порог ИнтерьерыБольшой остров является фокусом этой белой кухни с выступающими деревянными балками и кессонным потолком.
Уиттни Паркинсон ДизайнКухонный уголок с черной рамой-водопадом, белым вентиляционным колпаком, кромкой из нержавеющей стали и белой панельной панелью на фартуке с изображением волка.
Дизайн штормовЧерная кухня с варочной панелью с фартуком из нержавеющей стали и подходящей вытяжкой с наполнителем ниши с поворотным подлокотником.
Крисси Петерсон ДизайнВеликолепная кухня с нишей для приготовления пищи, отделанной белой и серой плиткой в форме четырехлистника, черными столешницами и плиткой Wolf под коричневой вытяжкой с ремешками.
Проектные работыЗалитая солнцем кухня, открытая для семейной комнаты. Идеально подходит для приготовления пищи и развлечений.
Уррутия ДизайнТабуреты Wishbone Counter Stools расположены рядом с уникальным островом со столешницей из калькуттского кварца, переходящей от водопада в светло-серую обшивку.
Уиттни Паркинсон ДизайнХорошо обставленная бело-серая кухня с черными табуретами винтажного архитектора, расположенными перед белым полуостровом, увенчанным серой кварцевой столешницей, прикрепленной к белой кирпичной стене под окном, украшенным серой решетчатой римской шторой.
J и G ДизайнКрасивая кухня с белой французской кухонной вытяжкой с медной отделкой, которая стоит над наливной горловиной с поворотным рычагом, установленной на фартуке плиты из красного кирпича, и плитой из нержавеющей стали.
Кистоун МилворксКрасивая кухня с парой никелевых и стеклянных фонарей, висящих над центральным островом в форме буквы «Х», увенчанным мыльным камнем, с раковиной в фермерском стиле и краном на гибкой стойке для монтажа на палубе.
Устаревшие индивидуальные домаЧерные промышленные фонари освещают темно-серый кухонный остров с раковиной из нержавеющей стали под матовым черным промышленным краном, прикрепленным к мраморной столешнице.
Бриа Хаммел ИнтерьерыПереходная кухня из разных металлов может похвастаться варочной панелью с вытяжкой из нержавеющей стали и наполнителем из старинной латуни на белой плитке в стиле метро, что придает вневременную привлекательность.
Зои Фельдман ДизайнПошаговое руководство по установке кухонной вытяжной трубы
При установке кухонной вытяжки система воздуховодов является важной частью. Это корпус над вашей вытяжкой, который собирает дым, испарения и пар. Он также улавливает все другие вредные частицы воздуха, которые могут образовываться во время приготовления пищи. Получив воздух, он выпускает их наружу, тем самым улучшая качество воздуха и циркуляцию на кухне.
Вы должны обеспечить правильную установку воздуховода кухонного вытяжного зонта, чтобы обеспечить надлежащее функционирование и преимущества этой системы.Правильная процедура установки обеспечивает соответствующий сбор дыма, испарений и пара из кухни; это оставляет кухню с высококачественным воздухом. Прочтите сообщение в блоге, чтобы понять, как правильно установить вытяжку на кухне.
На что следует обратить внимание, прежде чем выбрать правильную систему воздуховодов для вытяжки
Что внутри этого контента
Если у вас новая кухня или вы ремонтируете/модернизируете существующую, очень важно выбрать правильную кухонную вытяжную систему. Система воздуховодов обеспечивает отличную вентиляцию и циркуляцию воздуха на кухне, позволяя получать качественный воздух. Таким образом, при выборе лучшей системы воздуховодов для вашей кухни следует учитывать следующие факторы:
1. Материал
Все воздуховоды всегда будут работать одинаково; хотя могут быть небольшие различия в конструкции и материале системы воздуховодов. Поэтому, прежде чем выбрать дымоход, хорошо убедиться, что его код соответствует требованиям. Большинство государственных органов советуют домовладельцам использовать нержавеющую сталь 18 калибра или углеродистую сталь 16 калибра для жилых кухонь.
Кроме того, выберите воздуховод с внутренней облицовкой и наилучшей внешней поверхностью. Эти функции гарантируют, что вам будет легко очищать загрязняющие вещества, такие как жир, и могут предотвратить возникновение пожара из-за накопления жира. Наконец, эксперты советуют использовать жесткие воздуховоды, поскольку они долговечны, высокого качества и дают наилучшие результаты.
Подробнее: Как работает кухонная вытяжка
2. Установка
При выборе системы воздуховодов необходимо учитывать простоту процесса установки.Всегда выбирайте систему воздуховодов для вытяжки дыма, которую легко установить, так как это значительно сэкономит на стоимости установки системы. Необходимо избегать систем воздуховодов, которые потребуют сложных процессов, таких как процессы сварки. Эти воздуховоды потребуют много времени и денег, так как вам нужно будет нанять профессионала, который поможет вам выполнить эту задачу.
3. Дизайн
Конструкция воздуховода — еще один важный фактор, который следует учитывать при выборе правильной системы.Всегда полезно выбрать гибкую и современную систему воздуховодов. Например, если вы имеете дело с низким потолком на кухне, будет предпочтительнее, если вы выберете систему воздуховодов, которая поместится в вашем ограниченном пространстве. Дизайн воздуховода также будет серьезно зависеть от дизайна всего кухонного вытяжного блока и кухни.
4. Цена
Стоимость системы воздуховодов всегда является решающим фактором для большинства людей при покупке системы воздуховодов кухонной вытяжки.Поэтому следует выбирать вытяжку с доступной ценой. Тем не менее, вы не должны ставить под угрозу качество системы воздуховодов из-за более низкой цены. Замечательно выбрать несколько отличных вариантов воздуховодов для системы вентиляции по доступной цене, а не дорогой вариант с низким качеством.
5. Размер воздуховода
Чтобы выпустить из кухни весь ненужный воздух, вам понадобятся самые лучшие и доступные воздуховоды. Размер воздуховода существенно повлияет на производительность прибора при обеспечении надлежащей циркуляции на кухне.Таким образом, очень важно выбрать подходящий диаметр воздуховода для вашего проекта. Рекомендуется проконсультироваться с производителем вашего вытяжного устройства, чтобы определить наилучший диаметр для вашего воздуховода.
Читайте также : какой размер кухонной вытяжки выбрать
Монтаж кухонной вытяжки
Необходимые материалы и оборудованиеСиликон – для уплотнения мест соединения деталей при установке
Пила Rotozip – для сверления отверстий в стене
Аккумуляторная дрель – для сверления отверстий в стенах или потолке
Переходник с квадратного на круглый 6 или 7 дюймов
Рулетка-измеритель для измерения мест расположения воздуховодов и вытяжки
Квадратный переходник – позволяет использовать другие приводные инструменты
Шуруп – для крепления приборов к стене
Воздуховод
Пошаговый процесс установки кухонной вытяжной трубы
Правильный процесс установки является ключом к созданию эффективного и действенного кухонного вытяжного воздуховода. Было бы хорошо строго следовать процедуре, чтобы добиться функциональной системы воздуховодов в блоке. Поэтому, чтобы дымоход выходил наружу, вам придется установить воздуховоды сверху или сзади вентилятора кухонного покрытия. Затем вентилируйте вытяжку через потолок или стену на кухне. Эти шаги обеспечат правильную установку воздуховода кухонной вытяжки:
Шаг 1. Выберите подходящее место, где будет проходить воздуховод
Крайне важно найти подходящее место, где вы разместите воздуховод и позволите ему работать.В выбранном вами месте не должно быть больших стоек, электропроводки или любой другой проводки.
Как только вы обнаружите эти препятствия, лучше их избегать и искать альтернативное место или место. Область, которую вы должны выбрать, не должна иметь препятствий на пути через внешнюю часть дома и должна быть кратчайшим путем к внешней стороне кухни.
Шаг 2. Проведите измерения
С помощью рулетки измерьте размер отверстия воздуховода в верхней части кухонной вытяжки. При измерении вы должны понимать, что некоторые соединения стены будут прямоугольными, а другие круглыми. Размер пыли для отверстий всегда 6 или 7 дюймов; однако при измерении этих соединений вам может понадобиться переходник с квадратного на круглый. Проведите точные измерения, чтобы свести к минимуму возникновение ошибок в процессе установки.
Шаг 3. Прикрепите адаптер
После выполнения измерений осторожно прикрепите адаптер к верхней части вытяжного вентилятора.При подключении убедитесь, что к вентилятору подключен правильный адаптер для пыли. Этого можно добиться, надев адаптер воздуховода на выступающий воротник вытяжки. Затем прикрепите переходник воздуховода к вентилятору вытяжки с помощью соответствующих винтов для листового металла.
После этого с помощью аккумуляторной дрели и биты закрепите переходник с помощью винтов для листового металла. Заверните винт на задней стороне адаптера. По периметру всех сторон вентилятора закрепите два или три винта, чтобы обеспечить надлежащее крепление адаптера.
Шаг 4. Размещение шаблона настенной розетки
Поместите шаблон настенной розетки на наружную стену, затем с помощью ручки нанесите отметки на шаблоне розетки. Используя ротационную пилу, вырежьте это отверстие в стене. Отверстие должно проходить через внутреннюю стену на внешнюю сторону. В большинстве кухонь дизайнеры размещают вытяжку на стене, потому что чердачное пространство ограничено.
Шаг 5. Установка крышки вентиляционного отверстия
Вы должны установить выпускную крышку вентиляционного отверстия снаружи кухни.С помощью отвертки и шурупов для гипсокартона закрепите крышку вентиляционного отверстия изнутри кухни. Крышка вентиляционного отверстия соединяется с системой воздуховодов в стене внутри кухни. После завершения соедините две части и закрепите их силиконом. Вы должны закрывать детали надлежащим образом, чтобы предотвратить уменьшение воздушного потока и утечку воздуховода из соединений.
Шаг 6. Поместите вытяжку на стену
После соединения крышки вентиляционного отверстия и системы воздуховодов необходимо поднять вытяжку и поместить ее на стену. Кухонная вытяжка может быть тяжелой, или вы можете захотеть получить точное положение. Вам понадобится помощь друга или коллеги. Друг может задержать устройство для вас в нужных местах. Затем медленно и осторожно наденьте его на крышку вентиляционного отверстия, которую вы установили снаружи кухни.
Шаг 7. Монтаж вытяжного вентилятора
Через вентиляционное отверстие и крышку вентиляционного отверстия прикрепите несколько винтов для листового металла на задней панели вентилятора системы. Затем вам нужно будет закрепить вентилятор винтами, используя отвертки через монтажные отверстия на вентиляторе.Затем доберитесь до дома и сбросьте питание дома; после чего проверьте, работают ли свет и вентилятор. Если вся система вентиляции и циркуляции воздуха работает правильно, вы можете выйти наружу и проверить воздуховод, чтобы убедиться в правильном движении воздуха.
Шаг 8. Установите демпфер
Установка заслонки очень важна после завершения процесса установки воздуховода. Вы должны установить его на внешней верхней части воздуховода. Основная цель демпфера — попытаться удержать мусор и грязь от вентиляционного отверстия.Мусор и грязь могут повлиять на правильную работу системы кухонной вытяжки. Кроме того, это играет огромную роль в предотвращении обратной тяги; он не позволяет обратному току воздуха в воздуховод мешать правильной циркуляции воздуха.
Часто задаваемые вопросы
В· Какая вытяжка лучше для кухни в жилом доме, между канальной и автономной вытяжкой?
В большинстве домов домовладельцы предпочитают канальную вытяжку бесканальной.Причина в том, что канальная вытяжка будет отводить воздух из кухни, который содержит дым, воздух и другие вредные вещества снаружи. Эти вытяжки более эффективны, надежны и могут обеспечить кухню качественным воздухом в течение длительного времени.
В· Какой тип воздуховода лучше всего подходит для вытяжки?
Без сомнения, жесткий воздуховод является лучшим вариантом воздуховода для канальной вытяжки. Это гибкий воздуховод высокого качества и более прочный, чем другие доступные варианты.При выборе типа воздуховода убедитесь, что вы выбрали тот, который прослужит вам долго, обеспечивая качественный поток воздуха или циркуляцию на вашей кухне.
В· Почему я должен изолировать только что установленный воздуховод вытяжного колпака?
Хотя это и не обязательно, всегда полезно изолировать воздуховод кухонной вытяжки, особенно после его установки. Изоляция воздуховода значительно снизит шум вентилятора, если вентилятор находится на одной линии с воздуховодом. Кроме того, изоляция воздуховода поможет уменьшить или предотвратить попадание жирного воздуха или дыма на чердак или балки. Воздух с жиром, выходящий через точки, может повлиять на качество воздуха на кухне.
В· Можно ли быстро заменить верхний воздуховод вытяжки на заднюю вентиляционную систему?
Некоторые модели, такие как островная вытяжка, не возможны, потому что эти вытяжки выводят воздух только через потолок. Тем не менее, вы можете заменить некоторые модели вытяжек под шкафом и настенной вытяжкой, так как вы можете легко поворачивать их воздуходувку, чтобы вентилировать вертикально или горизонтально.
Расположение вентиляции зависит от конфигурации кухни.После установки воздуховода вы можете избежать замены защитного кожуха на задний воздуховод от предыдущего верхнего канала. Причина в том, что процесс является дорогостоящим и трудоемким, так как вам потребуются услуги профессионала.
В· Обязательно ли герметизировать конец воздуховода заглушкой для крыши или стены?
Да, всегда важно герметизировать стыки или окончание воздуховодов силиконом, стеновым или кровельным колпачком. Герметизация удерживает мусор и любую грязь от вашей линии.Крышка также помогает предотвратить обратную тягу, которая возникает из-за попадания воздуха, поступающего извне, в воздуховод. Герметизируя внешнюю сторону, в значительной степени защитите воздуховод, содержащий дым или утечку воздуха из кухни, от утечки через края системы воздуховодов.
Checkout: наша пятерка лучших вытяжек для азиатской кухни
Последние мысли
Выбор канальной кухонной вытяжки очень важен, так как он обеспечивает правильный выбор для поддержания хорошего качества воздуха на кухне.Воздуховод для покрытия кухни обеспечивает наилучшее качество воздуха, поскольку он задерживает дым, пар и жирный воздух и выводит их наружу. Всегда очень выгодно, чтобы прибор выходил наружу. Кроме того, эти устройства отличаются высоким качеством, эффективностью, надежностью и долговечностью. Тем не менее, для достижения этих результатов вы должны следовать правильной установке воздуховода кухонной вытяжки. Описанные выше шаги обеспечивают лучший и простой способ установки воздуховодов без обращения за помощью к профессионалам.
Вытяжные системы вытяжки — Canadian Home Inspection Services
Канальный | Без воздуховодов | |
Снижение влажности и тепла | Направляет пар и тепло вашей кухни по воздуховоду прямо из дома, сохраняя вашу кухню более прохладной и сухой
| Отфильтровывает частицы из зоны приготовления пищи, но тепло и влага остаются в помещении |
Уменьшение запаха | Большинство кухонных запахов выбрасываются непосредственно наружу | Часть запаха можно отфильтровать, но большая его часть останется распространяться по всему дому |
Жироуловитель | Отлично справляется с продувкой жирного воздуха снаружи | Улавливает большую часть жирного воздуха и отфильтровывает жир, хотя его производительность обычно менее впечатляющая, чем у модели с воздуховодом |
Техническое обслуживание | Периодическая очистка лопастей вентилятора для предотвращения скопления жира | Чаще очищайте или меняйте фильтр |
Шум | Вентилятор издает меньше шума, поскольку ему не нужно пропускать воздух через фильтр | Требуется больше энергии для работы |
Основным преимуществом бесканальной вытяжки является то, что она гораздо более универсальна с точки зрения расположения. Его можно установить практически в любом месте на кухне, поскольку его не нужно подключать к воздуховоду в стенах или потолке. Если вы переделываете свою кухню и не хотите устанавливать или перемещать воздуховоды, то вытяжка без воздуховода дает вам больше возможностей для ее установки.
F Внутренние мысли
Если вы переделываете свою кухню и у вас уже есть воздуховод, то наиболее целесообразным будет установить вытяжку с воздуховодом. Однако, если вы хотите изменить расположение вытяжки или если у вас нет воздуховода, вам необходимо взвесить затраты и выгоды.Вы получите лучшую производительность от воздуховода, но эта производительность может стоить или не стоит затрат на установку нового воздуховода.
Сколько стоит установка вытяжной системы?
Многие кухонные вытяжные вентиляторы являются частью вытяжки, которая может стоить от 30 до 4500 долларов США в зависимости от размера, типа и воздушного потока. Установка добавляет еще от 250 до 1500 долларов, в зависимости от того, является ли проект простым подключением и подвешиванием вытяжки или необходимо установить новый металлический воздуховод для выпуска воздуха на улицу.
Как очистить кухонную вытяжку и воздуховод
Как почистить кухонную вытяжку и воздуховод?
Регулярная и эффективная очистка и техническое обслуживание кухонной вытяжки и воздуховода в вашем ресторане или коммерческой кухне остается одним из основных средств защиты от опасности возгорания. Кухонные вытяжки и воздуховоды довольно быстро покрываются копотью, копотью, грязью и жиром. Важно следить за тем, чтобы эти выхлопные системы были чистыми, без засоров и смазки, чтобы исключить потенциальный ущерб от пожаров.Очистка вытяжек и воздуховодов представляет собой сложную задачу для персонала, отвечающего за обслуживание кухни. Мойка под давлением — идеальное решение для поддержания вытяжек и воздуховодов в наилучшем рабочем состоянии.
Почему мойки высокого давления настоятельно рекомендуются для технологического процесса?
Мойки высокого давления выбрасывают воду с большой силой и, следовательно, способны вытеснять и удалять все виды грязи, навоза, жира, масляных отложений и сажи с вытяжек и воздуховодов на коммерческой кухне.Выхлопные газы часто оставляют толстый слой остатков внутри воздуховодов вытяжек. Мойка под давлением работает лучше всего, потому что она может более полно очистить поверхность от жира, а также от других стойких отложений. Более того, струя горячей воды под высоким давлением из моек высокого давления с подогревом может достигать и очищать даже труднодоступные участки воздуховода и вытяжки.
Очистка кухонной вытяжки и воздуховода с помощью мойки высокого давления
Чистка кухонной вытяжки и воздуховода требует системного подхода. Чтобы получить максимальную отдачу от очистки воздуховодов и вытяжек, необходимо предпринять следующие шаги:
- Понимание работы мойки высокого давления: Мойка высокого давления состоит в основном из трех частей; насос, источник воды и сопло высокого давления, через которое операторы могут направлять воду под высоким давлением на поверхность вытяжки и воздуховода. Вода уплотняется в закрытом контейнере и создается давление с помощью мощного двигателя.Вода выпускается через небольшое отверстие на форсунке. Давление, при котором вода выходит через это отверстие, обратно пропорционально к размеру проема. Чтение руководства по эксплуатации поможет вам понять, как использовать мойку высокого давления для очистки вытяжек и воздуховодов.
- Настройка машины: Мойки высокого давления очень мощные, и их необходимо правильно настроить, чтобы получить наилучшие результаты очистки, а также избежать несчастных случаев. Помимо проверки всех соединений, следует позаботиться о том, чтобы использовать правильное топливо для насоса. Выпустите воздух из впускной трубы перед запуском, чтобы предотвратить повреждение клапанов и падение давления.
- Использование специализированных моек высокого давления: Инвестировать в мойку высокого давления, предназначенную для очистки вытяжек, воздуховодов и другого ресторанного оборудования, — разумный шаг. Машины, которые поддерживают температуру горячей воды, температуру пара и высокие уровни давления, могут легко удалять жир, масло и жир без особых ручных усилий.
- Процесс очистки: Удалите жир и остатки с внутренних поверхностей вытяжки, фильтров, воздуховодов и вытяжных вентиляторов, чтобы обеспечить соответствие всем действующим муниципальным, государственным и национальным нормам противопожарной защиты. Используйте мойку высокого давления с подогревом сверху и работайте по направлению к внутренним областям капота для достижения наилучших результатов. Снимите все жалюзи, лопасти и другие съемные детали для легкого доступа, чтобы очистка может быть более полной и быстрой.Пометьте все детали перед снятием, а затем очистите, вытрите насухо и убедитесь, что они возвращены в исходное положение.
Советы:
- Выберите правильные уровни давления и температуры, чтобы удалить стойкую и стойкую смазку, сажу и масляные отложения.
- Позвольте опытным операторам управлять машиной, чтобы предотвратить возможные несчастные случаи.
- Выбирайте мойки высокого давления проверенных и лучших брендов, чтобы получить желаемые результаты и лучшее соотношение цены и качества.
Использование правильных чистящих машин и аксессуаров для регулярной очистки вытяжки, воздуховодов и выхлопной системы необходимо не только для безопасности ваших клиентов, сотрудников и вашего здания, но и для соблюдения нормативных требований отрасли.
