Как установить вытяжку над плитой: газовой, электрической

Главная » Кухня » Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

Содержание статьи

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

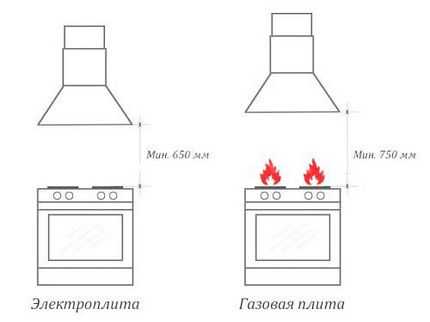

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

    Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

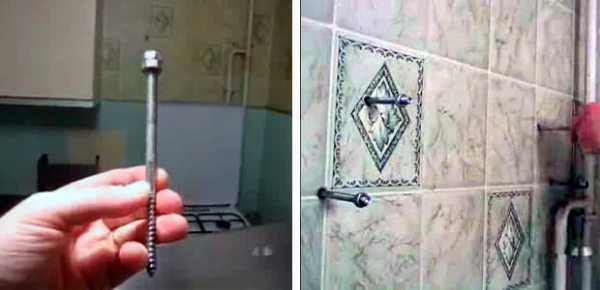

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.





Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.





Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

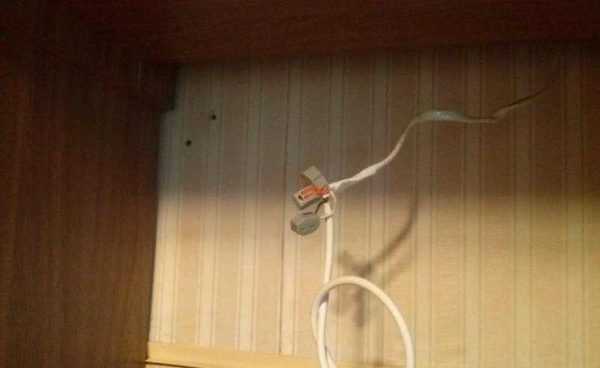

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

  • Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
  • Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой).

    Виды воздуховодов для кухонных вытяжек

  • Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

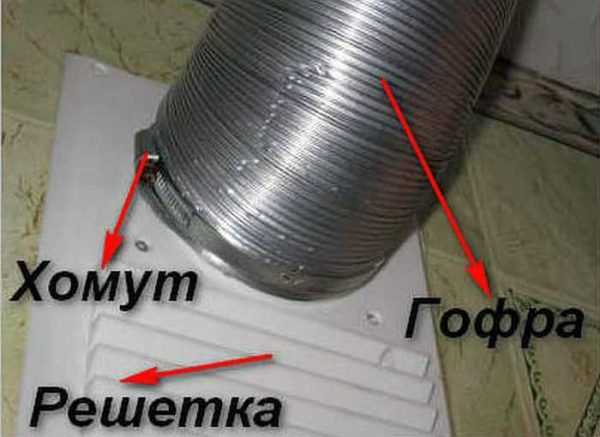

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

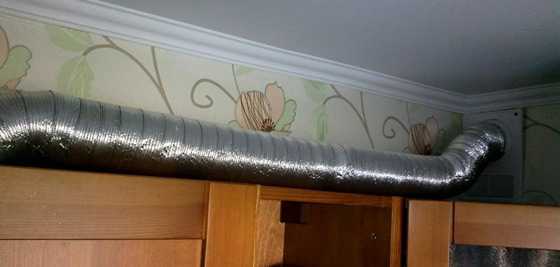

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

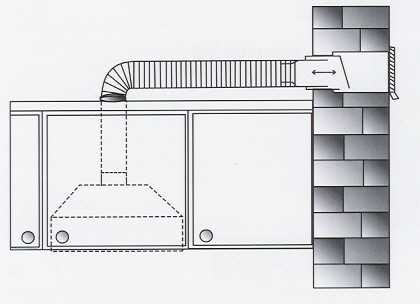

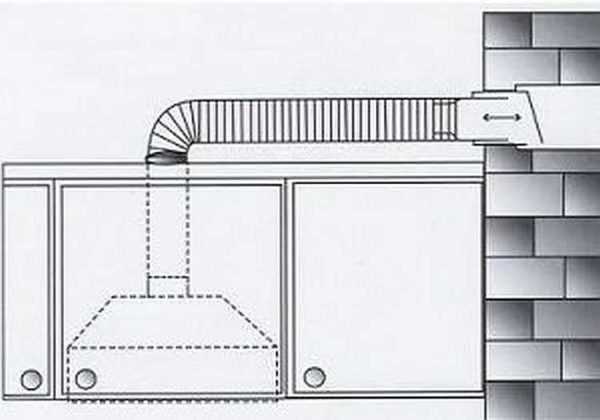

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

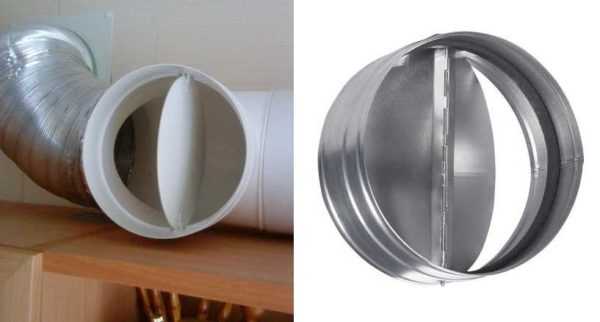

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

stroychik.ru

Как установить вытяжку на кухне своими руками: монтаж вытяжной вентиляции

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

  • подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
  • встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
  • настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
  • угловые – устанавливаются в угол;
  • островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

  • Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
  • Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

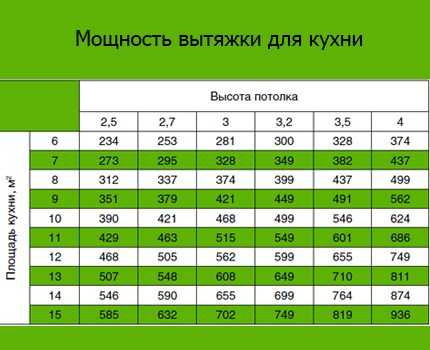

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.
Евророзетка с подключенным заземлением в России встречается только в новых квартирах
Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.
Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Схема самодельного антивозвратного короба с клапаномМонтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:
Пластиковый воздуховод более компактный и незаметный

  • Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
  • Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

    Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

  • Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
  • Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
  • Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
  • Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

  • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
  • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
  • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.
  • Крепление вытяжки рядом с газовой трубой
    Установка вытяжки на кухне – видео-инструкция:

  • И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
  • Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

remboo.ru

Вытяжки для кухни с отводом в вентиляцию: схемы, правила монтажа

В процессе готовки кухня наполняется паром и запахами пищи. Все это впитывается в стены, гарнитур и негативно сказывается на самочувствии людей, находящихся в помещении. Установка вытяжки для кухни с отводом в вентиляцию обеспечит полноценный сбор и сброс отработанного воздуха с негативными летучими компонентами.

В представленной нами статье детально описано устройство вытяжек, сообщающихся с вентиляционными системами. Досконально разобран принцип действия, приведены отрицательные и положительные стороны. В помощь домашним мастерам приложены рекомендации по выбору и установке вытяжного оборудования.

Содержание статьи:

Виды и особенности вытяжных устройств

Разнообразие предлагаемых производителями вытяжек порой поражает воображение. На рынке без труда можно найти оптимальную по стоимости и качеству модель.

Но для неподготовленного покупателя выбор и установка такой кухонной техники станет сложной, а иногда непосильной задачей. Поэтому перед тем как отправляться в магазин или заниматься монтажом вытяжки, в обязательном порядке необходимо разобраться со всеми тонкостями и нюансами.

Санитарные нормы и требования

Любой тип вытяжки, будь то рециркуляционная или устройство с отводом в вентиляцию, должен за один час прогонять объем воздуха, равный 10-12 объемам помещения для приготовления пищи.

Это жесткое санитарное требование, которое обязательно должно выполняться. Ведь на кухне активно используются источники открытого огня, нагревательные приборы. Да и влажность в комнате намного выше, нежели в других помещениях.

Как результат концентрация углекислого газа, вредных примесей и испарений постоянно увеличивается, что негативно скажется на самочувствие человека.

В случае использования прибора, соединенного с вентиляцией, необходимо обеспечить приток кислорода с улицы. Если не учесть этот фактор, то появится эффект опрокидывания. Его суть в том, что воздух будет затягиваться из воздуховода обратно на кухню

Еще одно требование – вытяжка должна устанавливаться максимально близко к варочной поверхности. Это минимум 65 см для электроплиты и 75 см для газовой.

Обязательным условием является присутствие на приборе специальной решетки, где будет оседать грязь и жир. Благодаря этому отходы не попадут в вентиляционный канал.

Вытяжка с отводом в вентиляцию

Вытяжки, отводящие отработанный воздух через вентиляционную шахту, являются классическими и наиболее привычными большинству людей моделями. Благодаря постоянному притоку свежего воздуха у человека поднимается настроение, улучшается самочувствие, а его пребывание на кухне станет более комфортным.

Обычно вытяжные приборы обеспечивают принудительную вентиляцию, для чего используется вентилятор. Такой подход позволяет в кратчайшее время вывести из помещения лишнюю влагу, которая может навредить мебельному гарнитуру, неприятные запахи, разнообразные пары, копоть, излишки углекислого газа и т.п.

Чтобы не загрязнять атмосферу вокруг дома в вытяжках используется специальный фильтр, собирающий большую часть всей грязи.

Вытяжка всасывает отработанный воздух и выводит его из комнаты, для чего используется вентиляционная шахта дома или квартиры

Единственный недостаток встраиваемых заключается в сложности их монтажа. Ведь прибор необходимо подсоединить к воздуховоду. Если в доме не предусмотрен вентиляционный канал, то придется просверливать отверстие в стене.

Разновидности вытяжек с отводом

Различают несколько видов такой кухонной техники. Вытяжки с отводом в вентиляцию делятся на категории в зависимости от конструкции устройства, способа монтажа и очистки.

По типу установки выделяют такие устройства:

  1. Навесные. Они делятся на купольные или плоские. А еще на рынке представлены наклонные изделия, которые в случае необходимости можно разложить. Навесная вытяжка гармонично впишется и в большую кухню, и в помещение маленьких размеров.
  2. Встраиваемые. Приборы этого вида являются идеальным решением для малогабаритных квартир. Их особенность заключается в том, что они встраиваются в шкафчик и выступают в качестве его дна. Некоторые устройства могут раздвигаться, что позволяет увеличить объем захватываемого воздуха.

Владельцы кухонь большой площади предпочитают островную конструкцию вытяжного прибора. Он используется в тех ситуациях, когда плита располагается не у одной из стен кухни, а в центре комнаты. Островные вытяжки крепятся прямо к потолку и позволяют создать оригинальный дизайн помещения.

Кроме всего прочего, прибор для удаления отработанного воздуха является важным элементом кухни. Он не только всасывает вредные испарения, но и выступает в качестве декоративного элемента. Поэтому выбирая тот или иной тип, нужно оценить, будет ли желаемая модель гармонично сочетаться с дизайном кухни.

Выбирать ту или иную разновидность вытяжки необходимо в зависимости от места расположения плиты и габаритов кухни

Критерии выбора вытяжного устройства

Вытяжка – это один из основных элементов любой современной кухни. Поэтому к ее выбору нужно подходить со всей ответственностью. Чтобы не прогадать и купить оптимальный прибор, необходимо обратить внимание на целый характеристик, присущих этим устройствам.

Среди критериев, влияющих на выбор, следующие:

  • размер;
  • режимы работы;
  • тип используемого фильтра;
  • наличие дополнительных функций;
  • материал корпуса;
  • производительность;
  • шумность;
  • способ управления прибором.

Конечно, оптимальный размер чрезвычайно важен при выборе устройства. Он прямо зависит от габаритов варочной поверхности. Поэтому перед походом в магазин бытовой техники нужно обязательно его узнать.

Чтобы вытяжка с отводом воздуха в вентиляцию справлялась со своей основной задачей, ее габариты обязательно должны соответствовать или быть немного больше площади газовой плиты. Благодаря этому прибор будет забирать с кухни максимальный объем испарений, что значительно повысит его эффективность.

Что касается выбора режима работы, то здесь нужно определиться, какое именно устройство необходимо. Дело в том, что вытяжки могут работать в режимах рециркуляции и отвода воздуха через вентиляционную шахту, или совмещать 2 варианта.

Оптимальным решением будет приобрести комбинированную модель. Если выбор пал на последнюю разновидность, то необходимо поинтересоваться у продавца о стоимости и доступности фильтров.

Вытяжки с отводом воздуха – это более экономное и практичное решение. Ведь рециркуляционные приборы нуждаются в регулярной замене фильтров

Перед покупкой необходимо посмотреть, какие фильтры используются в понравившейся вытяжке. Они предназначены для сбора большей части жира и загрязнений. Существует нескольких разновидностей фильтров. Лучшим решением являются металлические сетки. Они универсальны и просты в уходе – их легко можно мыть.

С устройством и разновидностями для кухонной вытяжки ознакомит статья, с содержанием которой мы рекомендуем ознакомиться.

Что касается пластин, изготовленных из синтетического материала, то это не самый лучший выбор – их нельзя мыть. Такие изделия придется регулярно менять, а это дополнительные затраты. После того как они отслужили свой срок, придется ехать в магазин и покупать новые.

Металлические решетки легко снимаются и ставятся обратно в вытяжку. Поэтому проблем с чисткой устройства, где используется такая фильтрация, точно не возникнет

Среди дополнительных функций вытяжек самой полезной и практичной является  интервальный режим ее работы. Она обязательно должна быть в любой вытяжке. Это значит, что прибор будет время от времени включаться, очищать воздух и затем выключаться.

В подавляющем большинстве моделей среднего ценового диапазона для реализации этой функции используется электронный таймер. Что касается более дорогих изделий, то их интервальный режим основан на использовании датчиков, анализирующих состав воздуха. Но такая изюминка существенно увеличит стоимость вытяжки. Поэтому перед покупкой предстоит хорошо подумать: а стоит ли эта функция того?

Все вытяжные устройства существенно отличаются материалом корпуса. Производители предлагают кухонные приборы с отводом воздуха через вентиляцию изготовленные из эмали, закаленного стекла или нержавеющей стали.

Перед выбором того или иного материала нужно помнить, что от него зависит долговечность, внешний вид и, конечно же, стоимость прибора. Поэтому важно рассмотреть все положительные и отрицательные стороны каждого из них.

Главное преимущество эмалированных и металлических поверхностей – их невысокая стоимость. К тому же они без проблем моются и чистятся щеткой. В список особенностей моделей, корпус которых изготовлен из нержавеющей стали, следует добавить их презентабельный внешний вид – такие устройства можно не встраивать в шкаф.

Что касается вытяжек из закаленного стекла, то эти модели выглядят просто шикарно и стоят соответственно. При этом чтобы поддерживать их в чистоте, придется регулярно и тщательно ухаживать за ними. Да и обращаться с такой техникой стоит максимально осторожно.

Стеклянная вытяжка – это отличное дизайнерское решение. Подобный прибор отлично впишется в любой дизайн, будь то роскошная классика или строгий модерн

Далеко не всегда внешний вид соответствует внутреннему наполнению. Это утверждение относится и к кухонным вытяжкам. Ведь сегодня легко можно приобрести , мощности которого не хватит для очистки воздуха даже в небольшой по габаритам кухне.

Чтобы не прогадать с выбором, необходимо заранее подсчитать оптимальную производительность устройства. Для этого следует узнать объем кухни – умножить площадь пола на высоту потолков.

Для комфортной работы в помещении нужно покупать вытяжку, которая за 5-6 минут сможет полностью обновить воздух в комнате. То есть за час прибор должен успевать сделать 10-12 таких циклов. Чтобы узнать необходимую для своей кухни производительность вытяжки, следует умножить объем комнаты на кратность воздухообмена (10-12).

Например, если взять небольшое помещение площадью 15 м2, где высота потолков составляет 3 метра, то, умножив данные значения, получим объем, равный 45. Перемножим это число на кратность воздухообмена и добавив 20% в качестве запаса, узнаем оптимальную мощность вытяжки для такой кухни. В этом примере производительность прибора должна быть равной 450-540 кубометрам в час.

Чтобы не нагружать себя вычислениями, можно воспользоваться представленной выше таблицей. В ней есть вся информация об оптимальной для той или иной кухни мощности вытяжки

Шумность устройства играет важную роль – хозяйки нередко на приготовление пищи тратит несколько часов, а иногда и полдня. Некоторые даже устанавливают телевизоры на кухне, чтобы не пропустить свой любимый фильм, сериал или передачу.

Вряд ли следует говорить, что шумная вытяжка не позволит сосредоточиться и не даст услышать, о чем беседуют герои мелодрамы. Поэтому чтобы определиться с оптимальной для себя моделью, необходимо разобраться с децибелами.

Громкость нормальной человеческой речи составляет 50-60 дБ, в то время как для тихой музыки этот показатель не превышает 40 дБ. Что касается вытяжки, то следует посмотреть уровень шума в ее техническом паспорте. Он должен быть в диапазоне 40-80 дБ.

Громкость работы вытяжки напрямую связана с ее производительностью. Соответственно, чем мощнее прибор, тем больше шума он будет создавать

Выбирая вытяжное устройство, важно обратить внимание на способы управления ним. Существует три типа кнопок – сенсорные, механические и комбинированные. Наиболее дешевыми, максимально простыми и надежными являются механические модели. В этом случае мощность регулируется при помощи ряда специальных кнопок или слайдера (подвижного ползунка).

Сенсорный дисплей требует лишь легко прикосновения. Такие вытяжки выглядят по-современному. Преимущество сенсорных моделей заключается в простоте ухода за ними. Благодаря отсутствию выпирающих элементов грязь с дисплея легко удаляется при помощи влажной тряпочки.

Гибридные модели, в отличие от сенсорных и механических, не настолько популярны. Здесь кнопки полностью утоплены внутрь корпуса, поэтому их можно только нащупать. Но зато ухаживать за гибридными приборами так же легко, как и за сенсорными.

Производители предлагают вытяжки с многофункциональными дисплеями. На небольшом экранчике показывается вся информация о работе устройства

Выбирая ту или иную модель обязательно нужно обратить внимание на вариант освещения. В недорогих вытяжках для этого используются обычные лампочки накаливания. Они хоть и дешевые, но перегорают намного чаще. При этом такое освещение расходует большое количество электроэнергии.

Лучше отдать предпочтение моделям, в которых используются галогенные лампы. Они являются более экономичной альтернативой, да и светят намного ярче. Но учтите, что при таком освещении пища будет приобретать неестественный вид.

Идеальным же вариантом являются светодиодные лампы. Они нуждаются в минимальном количестве электроэнергии и служат годами.

Отличительной чертой вытяжек с отводом воздуха в вентиляцию класса люкс является наличие датчиков движения. Благодаря такому конструктивному решению свет включается в том случае, если в районе варочной поверхности была замечена активность.

Некоторые модели также позволяют приглушать или, напротив, усиливать освещение. Это делает готовку комфортной в любое время дня и ночи

Помимо технических характеристик, нелишним будет ознакомиться с отзывами других покупателей о конкретной модели. Многочисленные пользователи, которые уже заказали ту или иную вытяжку и успели попользоваться ею, укажут на преимущества и недостатки определенного товара. Такой подход позволит взвесить все за и против и приобрести оптимальную для своей кухни вытяжку.

При поиске отзывов доверяйте только проверенным сайтам, на страницах которых содержится как положительное, так и отрицательное мнение о товаре

Правила подключения вытяжки

Подобрать и купить подходящую для своей кухни вытяжку с отводом воздуха в вентиляционную шахту – это только полдела. Немаловажно грамотно осуществить монтаж прибора. Чтобы не наделать ошибок, необходимо придерживаться определенной последовательности действий.

Сначала, сразу же после покупки, нужно проверить комплектацию прибора. В коробке обязательно должен быть технический паспорт, где присутствует инструкция по установке, вытяжное устройство и комплект крепежных элементов (саморезов и анкеров для монтажа к кирпичной стене).

Затем важно подготовить все для работы – строительный уровень, перфоратор или дрель, рулетку и отвертку. После чего определить и отметить , которая зависит от типа плиты и ее размеров.

Далее порядок проведения работ будет следующим:

  • воспользовавшись рулеткой, отмеряют около 70-80 см над варочной поверхностью и при помощи уровня проводят горизонтальную линию;
  • по центру нарисованной ранее линии чертят еще одну, перпендикулярную ей;
  • при помощи малярного скотча закрепляют шаблон на стене, чтобы он не сместился при сверлении;
  • затем дрелью и сверлом, соответствующим идущим в комплекте саморезам, делают в стене четыре отверстия;
  • следует закручивать саморезы в стену таким образом, чтобы их головка выступала на 0,5 см;
  • после этого снимают решетку и крышку с вытяжки и навешивают ее на крепежные элементы;
  • теперь останется докрутить саморезы до конца, чтобы надежно зафиксировать прибор на стене.

Монтаж заканчивается установкой крышки и решетки. Затем следует наиболее важный и трудоемкий этап – организация вентиляции. Но при соблюдении всех правил и рекомендаций, процесс не вызовет абсолютно никаких сложностей.

Лучше доверить установку дорогостоящей вытяжки профессионалу. Специалист сделает все максимально быстро и точно

Выбор и монтаж вентиляционных каналов

Существует два вида вентиляционных труб для вытяжки – это и . Последняя разновидность пользуется большим спросом, так как она имеет множество достоинств.

К преимуществам гофрированных труб следует отнести:

  1. Простоту монтажа. Изделие изготавливается из тонкого алюминия, благодаря чему гофру можно будет изогнуть и повернуть так, как потребуется.
  2. Возможность быстро изменить длину. Если труба оказалась слишком длинной, то лишнее можно отрезать при помощи обычных ножниц. А когда расчеты были осуществлены неверно, то гофру без каких-либо проблем можно увеличить – элементы быстро и хорошо соединяются между собой.
  3. Небольшой вес. Материал очень легкий, благодаря чему можно сэкономить на дополнительных крепежных элементах и уменьшить время, необходимое для монтажа вентиляции.
  4. Дешевизну. Покупатель с любым уровнем дохода сможет позволить себе приобрести гофру.

Но при монтаже этого материала нужно быть предельно аккуратным. Ведь гофра очень податлива и сильное нажатие может оставить на изделии некрасивую вмятину.

Вообще рекомендуется использовать пластиковые вентиляционные трубы. Такого рода изделие имеет гладкую внутреннюю поверхность, благодаря чему поток не будет тормозиться о стенки и терять свою скорость. К тому же материал отличается дешевизной, отсутствием подверженных окислению элементов, а также безопасностью для жизни и здоровья человека.

Чтобы своими руками подключить воздуховод к вентиляции, необходимо соединить пластиковый фланец вытяжки с гофрой или пластиковой трубой, вставить такой же элемент в вентиляционную решетку и скрепить всю конструкцию при помощи строительных хомутов

Где лучше разместить розетку?

Вытяжка в процессе своей работы потребляет немалое количество электроэнергии. Поэтому специалисты рекомендуют провести для прибора отдельную линию, так как, в противном случае вся сеть может не выдержать такого напряжения.

Располагать розетку следует непосредственно возле самого прибора. Учтите, если для приготовления пищи используется газовая плита, то розетка должна быть удалена от нее на безопасное расстояние.

Правила ухода за вытяжкой

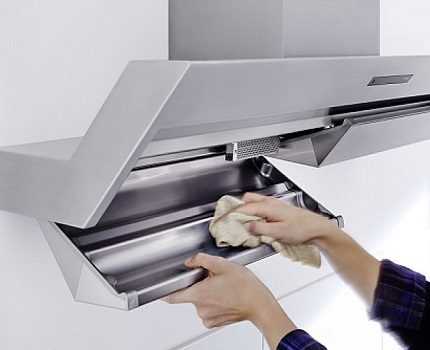

Чтобы прибор прослужил долго, его нужно регулярно чистить. Перед мытьем вытяжки ее предстоит обесточить. Далее необходимо снять решетку или фильтр и вымыть все детали устройства, на которых могла скопиться грязь. Для очистки можно использовать средство для посуды или специальный состав, предназначенный для изделий из нержавеющей стали.

Отличительной чертой современных материалов является простота их мытья. Но иногда, в случае сильного загрязнения, нужно воспользоваться моющим средством. Учтите, что запрещается использовать для очистки порошок, металлическую губку или мочалку с жесткой структурой волокна – они поцарапают поверхность вытяжки.

Для мытья кнопок используется мягкая тряпочка, смоченная в моющем растворе. После того как все элементы вытяжки идеально вычищены, а поверхность прибора вытерта насухо, устройство можно включать в розетку и продолжать его эксплуатацию.

От качества и регулярности мытья вытяжки напрямую зависит срок ее использования. Если уделить этому должное внимание, то прибор верой и правдой прослужит далеко не один год и даже, спустя 5 лет, будет выглядеть, как новый

Выводы и полезное видео по теме

Видео #1: Советы по выбору вытяжки на кухню:

Видео #2: Детальный разбор монтажа вытяжки с отводом воздуха в вентиляционную шахту:

Видео #3: Установка воздуховода кухонной вытяжки:

Вытяжка для кухни с отводом воздуха в вентиляцию – это незаменимая техника, о покупке которой нужно задуматься в первую очередь. Ведь один раз потратившись и подробно разобравшись в видах вытяжных приборов можно добиться, чтобы новенькие обои и натяжной потолок не впитали различные неприятные запахи, а сам процесс готовки приносил только удовольствие.

Пишите, пожалуйста, комментарии и задавайте вопросы в расположенном ниже блоке. Расскажите, как вы выбирали вытяжное оборудование для обустройства собственной кухни. Оставляйте посты со своими мнением по вопросу, размещайте фото по теме статьи.

sovet-ingenera.com

как сделать своими руками правильно, пошаговая инструкция

Вытяжка уже давно считается обязательной составляющей кухонного помещения. Это механизм, призванный принудительно выводить из рабочей зоны пищеприготовления запахи и пары.

Комплектующие для подключения пластикового воздуховода.

Имея такое устройство, можно существенно снизить запотевание стекол на окне со стороны кухонного помещения, а также избавиться от распространения «ароматов» (в особенности неприятных) от готовящихся и пригоревших блюд по всему жилищу. Вытяжки обладают и еще одной функциональностью, не менее важной, которая по достоинству оценена многими домохозяйками, подсвечивание варочной поверхности плиты.

Установка кухонной вытяжки.

Самостоятельный монтаж воздуховода с вытяжкой очень даже осуществим в рамках затеянного ремонта на кухне. Работа хоть и кажется несколько кропотливой, но она проста. Нужно рассмотреть, как все обстоит на деле.

Когда монтаж вытяжки на кухне производят качественно и по всем правилам, то предусматривают установку вентиляционного короба, который будет пролегать от вытяжки до вывода вентиляции из кухни.

Монтаж вытяжного кухонного устройства без воздуховода

Не все вытяжки нуждаются в подводе воздуховода. Плоские приборы, имеющие отличительный козырек, очищают запахи на кухне через особые внутренние фильтры.

Все другие устройства нуждаются в подводе воздуховода.

Монтаж плоской вытяжки состоит в прикреплении подвеса под вытяжное устройство на поверхности стены и в навешивании самого прибора.

Вернуться к оглавлению

Монтаж кухонной вытяжки и воздуховода для вытяжки

Для собственноручного проведения всех работ потребуются:

Схема воздуховода для вытяжки.

  • дрель;
  • электролобзик;
  • карандаш с рулеткой;
  • шуруповерт.

Присоединение вытяжного устройства внутри домовой электросети подразумевает подготовку инструментов либо обращение за квалифицированной помощью к профессионалу-электрику.

Монтаж вытяжной конструкции производится либо на поверхность стены, либо на нижний край кухонного шкафа. В обеих ситуациях требуется обеспечение прокладывания воздуховода от корпуса вытяжного устройства до входа в общедомовую систему вентиляции. На кухне многоквартирных домов такая обязательно имеется. При обустройстве вытяжного устройства в индивидуальном секторе потребуется заблаговременно провести на улицу воздуховод. Сделать это возможно как сквозь внешнюю стенку, так и по межэтажным перекрытиям на чердак и кровлю.

Вернуться к оглавлению

Подготовка короба под воздуховод

Схема короба под воздуховод.

Можно приобрести короб мягкий (наподобие алюминиевой гофры) или жесткий (из пластика). Монтаж пластиковых коробов при помощи соединительных элементов, позволяющих изменять направление воздуховода и удлинять его, считается более надежным вариантом.

Установка пластиковых воздуховодов не представляет особых сложностей. Их можно пилить, как любой предмет из пластика, соединять посредством крепежных компонентов, которые приобретают накануне. Чтобы избежать ошибок, на бумаге заранее обозначают схему маршрута воздуховода, указав точную размерность колен. Коленом называется часть воздуховода от поворота до поворота. Стоит сразу обратить внимание на то, какие размеры и форму имеет вентиляционное отверстие в кухонном помещении. Чтобы обследовать его, убирают решетку защиты перед просмотром. Изучить отверстие вывода нужно, потому как нередко решетка бывает прямоугольной формы, а само отверстие — круглое. Тогда придется позаботиться о приобретении переходника с короба прямоугольника на круглое отверстие вентиляции.

Схема расположения розеток для встроенной вытяжки.

Совет: при наличии единственного вывода вентиляции на кухне следует предусмотреть неполное закрытие отверстия коробом. Оставшийся промежуток понадобится для снабжения кухонного пространства естественной вентиляцией. Его прикрывают добавочной решеткой. Если естественную вентиляцию удастся решить иначе, то размерность короба, по сравнению с каналом вентиляции, не будет иметь никакого значения.

Соединения между коленами воздуховода должны быть абсолютно герметичными. Для герметизации воздуховодных отверстий используют акриловый либо силиконовый состав. Этот герметик наносят на края короба, перед тем как вставить отрезок короба в конструкцию.

Совет: перед тем как крепить воздуховод окончательно, нужно попробовать собрать всю конструкцию целиком так, чтобы каждый элемент встал на свой «маршрут». После чего систему необходимо разобрать и сконструировать уже при участии герметика.

Вернуться к оглавлению

Пошаговая инструкция: самостоятельный монтаж воздуховода

Монтаж воздуховода включает в себя следующие этапы:

Примеры установки с вертикальным расположением воздуходов.

  1. Первым делом определяются с местом установки и подготавливают его. Вытяжку монтируют по месту в зависимости от выбранной модели. Для этого производят измерения при помощи рулетки необходимого уровня установки. Наносят разметку. В той ситуации, когда поверхности шкафа, размещенные над варочной панелью, не дают выполнить требуемый уровень отметки, их немного подпиливают. В основном необходимая высота нижней части вытяжного устройства над плитой целиком определяется мощностью установленного двигателя. В среднем эта величина достигает 50-70 сантиметров.
  2. После того как контроль уровня размещения устройства выполнен и проставлены необходимые разметки, отпиливают боковины шкафа на желаемую длину. Для этого сгодится электролобзик, имеющий пилку для дерева «чистый рез». Используя такой электроинструмент, можно получить достаточно высокое качество отпила. Если такой инструмент не удается найти, то его вполне может заменить столярная ножовка.
  3. Все работы ведут после демонтажа шкафа с поверхности стены и придания предмету кухонной мебели максимальной устойчивости. Чтобы получить наиболее качественную поверхность, при работе ручным инструментом стараются предусмотреть угол между рабочим полотном инструмента и поверхностью шкафа в диапазоне 20-30°. Иначе на противоположной стороне возникнут сколы, которые не преминут испортить внешний облик предмета меблировки.
  4. Следующий шаг — формирование отверстия с большим d для монтажа сквозного воздуховода из металла. Последний представляет собой гофрированную трубу либо трубу с гладкими стенками. Для этого прикладывают в месте планируемого размещения отверстий фланец. Он служит шаблоном, по которому размечают отверстия.
  5. Затем при помощи дрели с соответствующим сверлом (d — не менее 8 мм) по дереву высверливают насквозь отверстие внутри обозначенной разметки.
  6. В образовавшееся отверстие вставляют пилку от электролобзика и осторожно выпиливают требуемый элемент в соответствии с разметкой.
  7. Если пилка была подобрана подходящая, то она обеспечивает высокую степень качества реза. Если пилки таковой не было, то края вдобавок обрабатывают наждачной бумагой. Затем подготовленный шкаф с отверстиями устанавливают на прежнее место.
  8. Для того чтобы обеспечить электропитание двигателя устройства и осветительной системы, провода вытяжки подсоединяют к электропитанию.
  9. Предпоследний шаг — прикрепление системы вентиляции к месту расположения. Устанавливают корпус устройства и выполняют разметку под крепежные детали. Далее высверливают в отмеченных точках отверстия, d которых соответствует 2/3 d шурупов. Затем навешивают корпус.
  10. По завершении монтажа вытяжного устройства к нему подсоединяют воздуховод, используя стальные хомуты.
  11. В заключение проверяют систему на работоспособность.

Если замечания отсутствуют, то приспособление вполне готово к процессу эксплуатации в соответствии с прилагающейся инструкцией.

Как видите, собрать воздуховод и подсоединить его совершенно несложно. Главное, правильно выполнить все замеры и не ошибиться в расчетах.

1poclimaty.ru

Установки вытяжки на кухне своими руками: схема, инструкция, правила

Установка вытяжки своими руками – дело вполне посильное домашнему мастеру, даже если кухня уже оформлена и ремонта в скором времени не предвидится. При одном условии: вытяжка должна быть надежно заземлена или занулена (металлические части подключены к «глухой» нейтрали). Также нужно заранее определиться, какого типа вытяжка лучше подойдет для вашей кухни. С этого и начнем.

Типы и классификация кухонных вытяжек

По принципу действия вытяжки делятся на эвакуирующие и циркуляционные. Первые выбрасывают воздух наружу, вторые – прогоняют через фильтр с поглотителем запаха и выпускают обратно в помещение. Эвакуирующую вытяжку можно превратить в циркуляционную, поставив вместо воздуховода угольный фильтр, наподобие тех, что применяются в противогазах.

Циркуляционные вытяжки не мешают работать штатной вентиляции, но особой популярностью не пользуются: они дороже, фильтр не обеспечивает 100% очистки и требует периодической замены. Кроме того, эвакуирующая вытяжка выбрасывает заодно и избыточное тепло, а циркуляционная – нет.

По месту установки вытяжки делятся на встраиваемые (интегрированные), настольные, каминные и потолочные островные. Настольная вытяжка – горизонтально расположенный продолговатый раструб, являющийся частью технологического кухонного оборудования. Применяется в профессиональных кухнях.

Каминная вытяжка – отдельное устройство и неотъемлемая часть дизайна кухни. Каминные вытяжки ставят в элитных кухнях и часто проектируют индивидуально. Потолочная островная вытяжка – несколько воздухозаборников в потолке. Для устройства требует наличия фальшпотолка и развитой системы воздуховодов; монтаж ее своими силами сложен и требует немалых затрат.

Таким образом, для городской квартиры или частного дома средне обеспеченного владельца единственно приемлемый вариант – встроенная в кухонную мебель над варочной поверхностью вытяжка-колпак. В сущности, это та же каминная вытяжка, только попроще и подешевле.

Видео: немного о выборе вытяжки

Электробезопасность

Вытяжка для кухни относится к разряду электроприборов, создающих повышенную опасность поражения электротоком. В вытяжке непременно оседает жир и влага, это создает условия, благоприятствующие электрическому пробою с мотора вентилятора на металлический кожух. Кухня же, в свою очередь, является, с точки зрения электробезопасности, помещением с повышенной опасностью: в ней часто высокая температура воздуха сочетается с высокой его влажностью.

Поэтому кухонные вытяжки подключаются к сети электропитания тремя проводами: фаза, ноль, и земля, в желтой изоляции с продольной зеленой полосой. Перед установкой вытяжки необходимо обеспечить надежное ее заземление.

Если дом оборудован контуром заземления и евророзетками, проблем нет: при монтаже заземляющий провод подключается к «земляной» клемме штепселя; она обозначена специальным значком в виде трех параллельных линий разной длины. Но большинство жилых домов контура заземления не имеют. В таком случае нужно обеспечить заземление самому.

Устройство защитного заземления

Для защитного заземления вовсе не нужно рыть траншею и забивать в землю штыри. И ни в коем случае нельзя заземлять вытяжку на водопроводную, отопительную и уж тем более на газовую трубу. Нужно подключиться к глухой нейтрали.

Откройте вводный щиток в квартире или в подъезде (только осторожно – там 220 В!) Вы увидите, что электропровода в щиток выходят из замурованной в стене трубы. Скорее всего, на ней окажется и резьбовый штырь с какими-то уже подключенными заземлениями. Вот это и есть глухая нейтраль: эта труба отлично заземлена. От нее нужно подвести к месту установки вытяжки гибкий многожильный провод сечением не менее 2,5 кв.мм, а вытяжку подключить к сети через автомат-разъединитель на 6,3 А.

Предупреждение: если к глухой нейтрали подключены другие заземления, ни в коем случае не отключайте их, чтобы «посадить» свое. Это опасно для жизни как вашей, так и других потребителей. Накиньте свою клемму поверх и затяните гайкой. Если труба нейтрали гладкая – осторожно зачистите ее, и заземляющий провод притяните хомутом. Лучше всего, конечно, договориться об этом прямо с ЖЭКовским электриком.

Вопросы вентиляции

Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.

От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.

Кухонная вытяжка с клапаном-хлопушкой

Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.

Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:

  1. Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
  2. Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
  3. Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.

Примечание: знакомые с электроникой мастера иногда делают заслонку с управлением электромагнитом, срабатывающим при включении вентилятора вытяжки. Смысла в этом нет: подпружиненная заслонка – саморегулирующаяся. Если при включенной вытяжке усилится естественный отток воздуха, поднятая до упора заслонка опустится в некоторое промежуточное положение, а в вентиляционный ход всегда будет поступать столько воздуха, сколько он способен пропустить.

О нейтрализаторах запаха

Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.

  • Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс. Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
  • Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
  • Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.

Воздуховод

Кухонные вытяжки воздуховодом не комплектуются. Лучший его вариант – гофрированная алюминиевая труба диаметром, равным диаметру верхнего отверстия колпака вытяжки. Аэродинамическое сопротивление гофра при длине его до 1,5 м совершенно теряется на фоне потерь от случайных завихрений в вентиляции. Но гофр можно резать обычными ножницами и просто пальцами сформовать в квадрат для сопряжения с хлопушкой. А самое главное – гофр никогда не зазвенит и не загудит, а у жесткого короба резонансные свойства могут неожиданно измениться, и хозяйке придется готовить под аккомпанемент монотонного зудящего звука.

Зачастую гофра вытяжки смотрится совсем неэстетично, поэтому лучше заранее подумать о расположении плиты или том, куда спрятать невзрачный элемент.

Как сделать вытяжку на кухне

Инструмент

Для устройства вытяжки вам нужно будет купить или взять напрокат электролобзик с пилой типа «чистый срез». Остальные инструменты – обычные домашние.

Хлопушка

Монтаж вытяжки на кухне начинаем с изготовления короба с хлопушкой. Материал – тонкий алюминий, жесть или оцинковка. Для удобства работы хлопушка должна лежать на шкафу над плитой. В дальнейшем в окно вентиляции хлопушка будет посажена на монтажной пене, а к шкафу приклеена монтажным клеем или силиконом; это исключит резонанс.

Но сначала хлопушку только примеряем, а на верхней доске шкафа размечаем отверстие, соответствующее ее нижнему окну. Это можно сделать карандашом прямо изнутри хлопушки, убрав на время заслонку. Также очерчиваем бока хлопушки – это нужно для точного окончательного монтажа.

Шкаф

Далее освобождаем шкаф, снимаем его, и в нижней доске вырезаем электролобзиком выем по размеру нижнего обрамления вытяжки. Для резки предварительно, внутри контура отверстия, сверлим вспомогательное отверстие диаметром 8-12 мм, просовываем в него пилку лобзика и вырезаем по контуру. Если вы не очень умелый мастер, не расстраивайтесь из-за огрехов: при описываемом способе монтажа они видны не будут.

Далее снимаем полки шкафа и вырезаем в них таким же способом круглые отверстия под воздуховод. Микронной точности не требуется: гибкий гофр все равно пройдет куда надо.

Следующий этап: в верхней доске шкафа вырезаем квадратное отверстие под окно хлопушки, с припуском по 3-5 мм в стороны. Здесь уже требуется некоторая доля аккуратности: если гофр слишком уж «уедет» от окна хлопушки, придется много «мазать» силиконом. Правда, снизу его все равно не будет видно.

Типичная схема расположения кухонной вытяжки



Установка гофра

Кладем шкаф «на спину», просовываем в круглые отверстия отрезок гофра нужной длины. Его верхний конец формуем руками в квадрат (или в прямоугольник, если из-за конфигурации вентиляционного окна заслонку и ее окно пришлось сделать продолговатыми), просовываем в верхнее отверстие. Углы на 1,5 – 2 см надрезаем ножницами и отгибаем наружу.

Установка хлопушки

Вешаем шкаф с гофром на место. На отогнутые полоски гофра вверху, и на дерево в уголках между ними наносим «колбаску» силикона без разрывов. Наклонив короб с хлопушкой вверх, вставляем в вентиляционное окно, опускаем на доску шкафа точно между метками. Если силикона по бокам выдавилось слишком много, тут же снимаем потеки тряпочкой, смоченной столовым уксусом.

Примерно через полчаса (строительный силикон схватывается довольно быстро) задуваем пеной зазор между краями короба хлопушки и краем вентиляционного окна. Лучше делать это с помощью пистолета для пены: у него длинный носик, и он дает тонкую струю.

Монтаж вытяжки

Вытяжку снизу вставляем в вырез шкафа. Гофр сразу одевать не нужно: патрубок вытяжки просто отожмет его вверх. Прикрепляем вытяжку саморезами к шкафу через монтажные отверстия. Надеваем на патрубок вытяжки гофр и закрепляем хомутом или просто обмотав мягкой проволокой. Герметизировать не нужно: это затруднит разборку для чистки, а в месте перехода патрубка в гофр по законам аэродинамики давление всегда будет меньше атмосферного. Кроме того, выступы гофра, сминаясь под хомутом или проволокой, сами по себе уже дадут достаточно плотное соединение.

Если шкафа нет и раструб большой

Шкаф над плитой вешают далеко не все, опасаясь возгорания. И вытяжка лучше работает, если раструб ее по размерам плиты. В таком случае под раструб к стене крепят П-образную раму из уголка 20-25 мм на пяти саморезах в дюбелях. Если стена с обшивкой – тоже на 5 цанговых шпильках диаметром 4-6 мм.

Воздуховод при этом прячут в ПВХ короб соответствующего размера; его потом обклеивают пленкой-самоклейкой нужного цвета и рисунка. Делать в стене штробу под трубу диаметром более 100 мм при современных толщинах стен нереально, а на верхний срез короба хлопушка укладывается ничуть не хуже, чем на шкаф.

Электромонтаж

Проводку для вытяжки нужно проложить заранее. Как – зависит от оформления кухни. Если вытяжка включается вилкой в розетку, то можно просто пробросить за мебелью. Если же подключение постоянное через автомат, то проводку нужно спрятать в ПВХ коробе, под плинтусом или за обшивкой стены.

При постоянном подключении автомат ОБЯЗАТЕЛЬНО должен быть включен в разрыв фазы, а при монтаже автомат выключен и концы питающих проводов, даже не оголенные, обмотаны изолентой.

При подключении вытяжки в первую очередь подключается заземление. Если, вдруг, вытяжка подключается двумя проводами, заземлительный провод нужно подключить, ослабив несколько саморезов сзади, просунув оголенный конец заземлительного провода под обрамление вытяжки и туго затянув саморезы. Главный принцип подключения защитного заземления: подключать там, где может ударить.

Чистка и уход

Вытяжку, примерно раз в полгода, нужно очищать от гари, иначе возможно возгорание. Для чистки смонтированной описанным способом вытяжки ослабляют держащий гофр на патрубке хомут, снимают гофр, вывинчивают саморезы, держащие колпак, и колпак вынимают. Теперь все части вытяжки легко доступны для чистки изнутри. Только гофр нужно чистить осторожно: он тонкий, и его легко повредить. Но и замена, если нужно, обойдется в копейки. Силиконовый же стык вверху без особых усилий режется тонким острым ножом.

Видео: пример установки кухонной вытяжки своими руками

Загрузка…


что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

варианты устройства и схемы установки

В результате повсеместного использования пластиковых окон в кухнях наших домов нарушилась естественная вентиляция, которую обеспечивали рамы из древесины. Между тем эффективная вентиляция на кухне просто необходима.

Причем организовывать её нужно со знанием дела, чтобы вместо вытяжки кухонного воздуха не получить приток «ароматов» из соседних квартир или из туалета. Вас тоже волнует эта проблема, но вы не знаете с чего начать? В нашем материале речь пойдет о обустройстве вентиляции на кухне. Мы расскажем о видах вытяжек и нюансах их монтажа.

Содержание статьи:

Зачем нужно вентилировать кухни?

Большинство отечественных квартир оборудовано плитами, в работе которых используется природный газ. В процессе его сгорания образуется углекислый газ, ядовитые свойства которого проявляются по мере увеличения его концентрации в воздухе.

Самое разумное и современное решение этой проблемы – установка вытяжки и принудительная вентиляция помещения.

Современная вытяжка – непременный атрибут кухни, если в ней присутствует газовая плита: с её помощью можно вывести из помещения несгоревший и углекислый газ

Итак, вентиляция необходима даже в случае идеальной работы газовой плиты. Потребность в ней возрастает при ошибках в настройке оборудования, которые могут стать причиной выделения угарного газа. Он значительно опаснее углекислого, а его присутствие можно и не заметить: этот газ не имеет ни цвета, ни запаха.

Кроме того, газопроводный или природный газ может сгорать не полностью, накапливаясь в воздухе. Бывают ситуации, когда пламя горелки погасло. Например, его залило «сбежавшим» молоком. Если нет специальной защиты, то поступающий в помещение газ может спровоцировать взрыв, способный натворить бед во всем доме.

Получается, что, приступая к работе с газовой плитой, нужно сразу же включать вентилятор вытяжного устройства. Но и присутствие в кухне электроплиты не уменьшает значимость вентиляции этого помещения.

Галерея изображений

Фото из

Самым мощным и действительно крупным, независимо от реальной площади, потребителем воздуха является кухня

На кухне размещено максимальное количество оборудования, выделяющего во время работы тепло, в том числе плиты, духовки, варочные поверхности

Естественная разновидность вентиляции зачастую не справляется с формированием воздухообмена даже в небольшой кухне. А в помещении больше 7 м² практически обязательно использование вентилятора

Самый распространенный вариант устройства вентиляции на кухне заключается в установке зонта с механической вытяжной системой

В случае установки рециркуляционной модели вытяжки нет сообщения с вентиляционной системой дома. Такая схема только чистит воздух от жирной взвеси, загрязнений и микроорганизмов

Если вытяжная система подключена к вентиляционной шахте, кроме загрязненной воздушной массы она отводит избыток тепла и выделяемые при приготовлении пищи испарения

Вытяжку с вентилятором подбирают, умножив объем кухонного помещения на 10. Из полученного значения необходимо вычесть объем, занимаемый мебелью и бытовой техникой

Следует помнить, что при использовании оборудования, отводящего отработанный воздух в вентшахту, необходимо обеспечивать его приток. Для этого нужно чаще открывать форточки, желательно устанавливать приточные вентиляторы в окно или приточные клапаны в стену

Самый крупный потребитель воздуха

Концентрация источников тепловыделения

Использование механической вентиляции

Зонт с вытяжным вентилятором

Рециркуляционный тип вытяжки

Связанный с вентиляцией зонт

Подбор кухонной вытяжки по мощности

Обеспечение притока воздуха

Пригорание пищи, которое частенько случается у любителей жареной картошки и рыбы, сопровождается выделением вредных соединений, которые образуются в результате пиролиза органических соединений. Те же, кто предпочитает продукты, приготовленные на пару, знают, что испарения приводят к росту влажности в помещении. И её уровень тоже необходимо понижать.

И даже сторонники запаха свежей выпечки понимают, что насыщать этим замечательным ароматом всю квартиру нельзя. Смесь привлекательных на первых порах запахов со временем превращается в мешанину частично разложившейся летучей органики, присутствие которой в воздухе вряд ли кому-то понравится.

Даже если ваша кухня оборудована электрической варочной поверхностью, вытяжка вам пригодится, чтобы понизить влажность в помещении и устранить из него запахи готовки

Вывод: вытяжка в условиях современной кухни – это не дань моде, а жизненная необходимость.

Разновидности кухонных вытяжек

Разные потребности пользователей заставляют товаропроизводителей разрабатывать предложения, которые бы оптимально подходили под запросы конкретного покупателя. Поэтому ассортимент вытяжных устройств для кухни, который предлагает нам современный рынок бытовых приборов, достаточно широк. Постараемся разобраться в их многообразии.

По способу очистки воздушных масс

Очищать воздух на кухне можно разными способами.

В зависимости от того, какой из них применяется в конкретной модели, вытяжки подразделяются на:

  • Эвакуирующие. Эти модели выводят воздух из кухни наружу по воздуховодам, выполненным в виде металлического короба или гофрированной трубы. Чтобы такое устройство заработало, необходимо наличие вентиляционного канала или простого отверстия. Обычно воздуховод снабжают клапаном, предотвращающим возникновение обратной тяги.
  • Циркуляционные. В этой модели предусмотрен , похожий на противогазный. По сути, это не вытяжка, а фильтрующая установка, очищающая воздух от основных «ароматов»: воздухообмен с внешней средой отсутствует. Такое устройство привлекает простотой своего монтажа, но оно не способно защитить, например, от утечки газа.

Циркуляционные вытяжки могут соседствовать со штатной вентиляцией кухни. К их недостаткам обычно относят высокую стоимость и дорогое обслуживание: угольные фильтры требуют периодической замены.

Циркуляционная модель кухонной вытяжки не поможет вам, если в помещении скопился углекислый или угарный газ, а эвакуирующая легко справится с этой проблемой

Особенностью эвакуирующей вытяжки является то, что она выводит и избыточное тепло, которое всегда образуется в период готовки. У циркуляционной модели такой функции нет.

Деление по типу конструкции

Помимо основной функции покупатели обращают внимание и на другие отличительные характеристики различных моделей. Вытяжное устройство должно хорошо вписываться в общий интерьер помещения, быть удобным в эксплуатации и ещё: хорошо, если бы можно было сэкономить и установить его самостоятельно.

Поэтому современные вытяжки отличаются не только , но и способом монтажа, дизайном, материалом изготовления и наличием дополнительных опций.

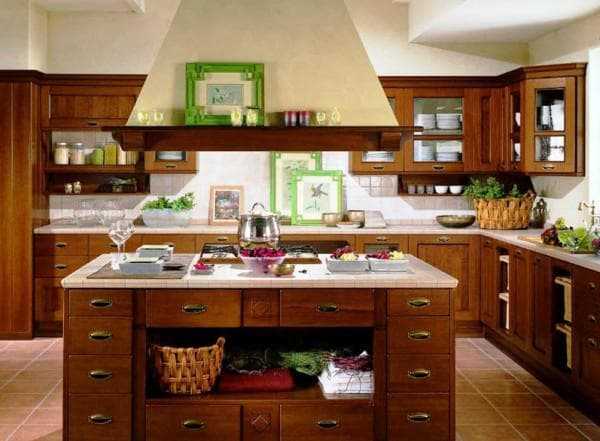

Каминная или купольная вытяжка часто встречается в наших домах: важно, чтобы площадь нижней части её купола соответствовала площади установленной в помещении плиты

По типу конструкции вытяжные устройства подразделяют на:

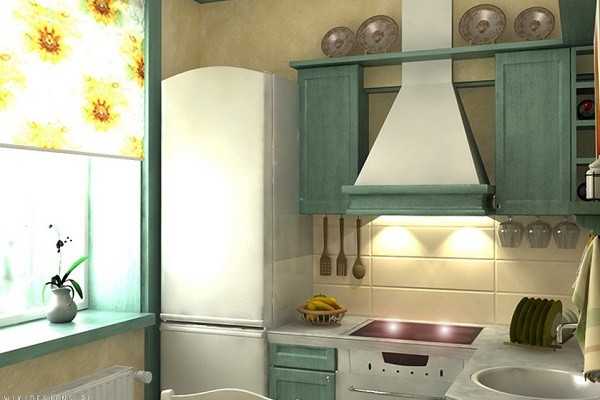

  • Купольные. Эта модель получила своё название благодаря форме воздухозаборника. Он похож на усеченную пирамиду, купол которой располагается непосредственно над плитой. От отверстия в верхней части купола отходит воздухопровод, транспортирующий воздух за пределы кухни через отверстие в стене или через вентиляционный канал.
  • Встраиваемые. Такая вытяжка располагается внутри мебели на кухне. Довольно часто комплектуется выдвижной панелью, что позволяет экономно расходовать пространство помещения и, одновременно, обеспечить комфортное управление оборудованием.

Перед тем, как заказывать мебель и покупать вытяжку, следует распланировать помещение кухни, чтобы предметы мебели и бытовой техники не мешали друг другу, выглядели бы эстетично, а пользоваться ими было бы удобно.

Пространственная планировка очень важна и при устройстве встраиваемой вытяжки. Как правило, если вытяжка не входит в комплект изначально, мебель под неё делают на заказ. При этом обязательно предусматриваются все нюансы, позволяющие красиво и аккуратно расположить все элементы встроенного оборудования.

Классификация по месту монтажа

Вытяжное оборудование устанавливается в кухне с учетом разных факторов: размера помещения, местоположения плиты и так далее.

Хорошо, если в помещении вашей кухни высокие потолки, тогда и скромная настенная вытяжка будет смотреться очень эффектно

По месту установки вытяжки делятся на:

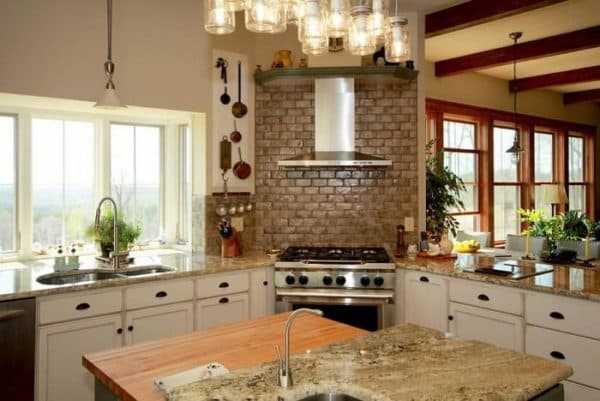

  • Настенные. В этом случае одна сторона купола вытяжки прилегает непосредственно к стене, а вторая находится над плитой.

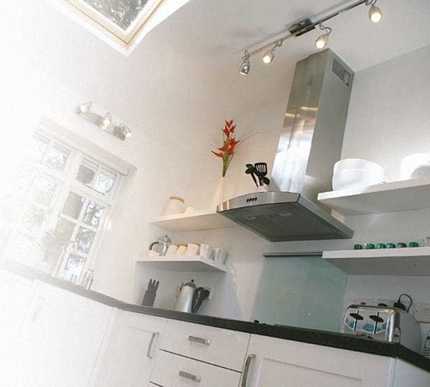

  • Угловые. Размещение плиты в углу не только экономит площадь кухни, но и делает варочную поверхность доступнее. Сама конструкция купола угловой вытяжки имеет форму, при которой две её стороны вписываются в угол помещения, плотно прилегая к стенам.

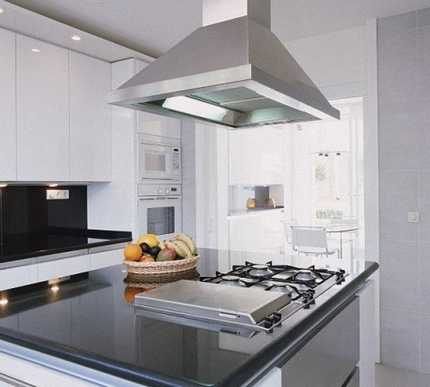

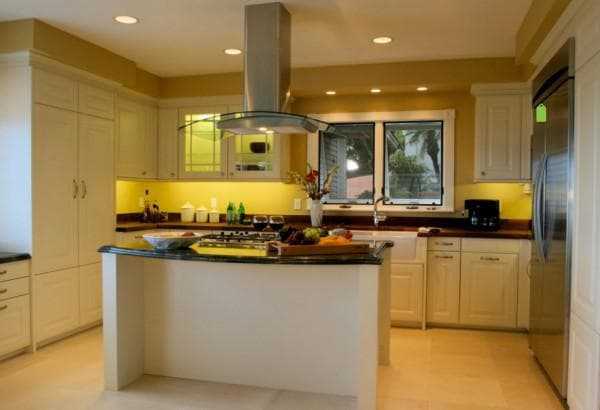

  • Островные. Счастливчики, которые располагают большим помещением кухни, могут позволить себе установку островной конструкции. Её размещают над плитой, расположенной в центре комнаты.

В ассортименте выпускаемых моделей есть разнообразные по форме варианты вытяжек. Например, плоские модели монтируются под мебелью так, чтобы нависать над плитой.

Что уж говорить о кухнях, площадь которых позволяет разместить плиту и рабочий стол прямо в середине помещения, а вытяжку – над островной плитой

Прежде, чем самостоятельно устанавливать вытяжку на кухне, необходимо тщательно изучить инструкцию. Для каждой из моделей есть собственные нюансы монтажа, но кое-какие общие правила распространяются на все вытяжки.

Это высота, на которой они должны располагаться относительно поверхности плиты. Для газовых плит расстояние составляет от 75 см, а для электрических – не меньше 65 см.

Правил монтажа вытяжки не так уж и много, но им необходимо строго следовать, поскольку они продиктованы заботой о безопасности владельцев дома

Итак, нижний уровень установки определен, верхний же выбирается самостоятельно. И зависит он от роста владельцев квартиры: пользоваться плитой и вытяжкой должно быть удобно. Более подробно о нюансах монтажа вытяжки можно прочесть в .

Чаще всего современные покупатели отдают предпочтение встроенным моделям. Они обходятся дешевле, и их достаточно просто смонтировать своими руками.

Принципиальная схема устройства кухонной вытяжки

В состав любой вытяжки входят следующие элементы:

  • Вентилятор с электродвигателем. Многоскоростной асинхронный двигатель обеспечивает вращение вытяжного вентилятора, благодаря которому воздушные потоки проходят через фильтры, задерживающие жир.
  • Фильтры. Все вытяжки оснащаются многоразового или одноразового использования. Угольные фильтры присутствуют только в циркуляционных моделях и действуют аналогично активированному углю. Их замена выполняется раз в 3-4 месяца эксплуатации.
  • Лампы освещения. Освещение варочной поверхности выполняется с помощью ламп накаливания, светодиодных или галогенных световых приборов.
  • Схема переключения скоростей. В разных моделях переключение скорости осуществляется различными способами: с помощью сенсорных устройств, посредством кнопок или с применением ползункового переключателя.

Взгляните на стандартную электросхему вытяжки, в которой присутствуют все названные выше элементы.

В состав стандартной электросхемы вытяжки для кухни входят все основные элементы, перечисленные нами выше, и представлен порядок их подключения

Обеспечение безопасности конструкции

В комплект вытяжного оборудования обязательно входит вентилятор, а это значит, что вытяжка должна подключаться к розетке. Если вы только приступили к ремонту в новой квартире, обязательно предусмотрите для вытяжки отдельную розетку, потому что данное оборудование постоянно должно находиться в подключенном состоянии.

Занятость розетки единственным прибором позволяет спрятать её за элементами мебельного гарнитура. Но не забудьте обеспечить к ней легкий доступ. Существует и ещё одно важное правило: розетка должна располагаться не ближе 60 см от раковины мойки и от плиты.

Помните, что этот вытяжка – электроприбор, который способен поразить током, поэтому к вопросам электробезопасности нужно относиться серьёзно.

Кухня, как и ванная комната, – помещение, в котором одновременно может быть и жарко, и влажно. Лишняя влага и жир от готовки оседают на решетке вытяжки. Это создаёт благоприятные условия для электрического пробоя на металлический кожух от мотора вентилятора. Именно по этой причине прибор следует подключать к электрической сети при помощи трех проводов.

Схема подключения вентилятора, входящего в комплектацию кухонной вытяжки, наглядно демонстрирует, что необходимы три провода: фаза, ноль и “земля”

В составе проводки должны быть ноль, фаза и «земля». Провод заземления легко отличить по желтой изоляции и по продольной зеленой полосе. Современные дома заблаговременно оборудуются евророзетками и контуром заземления. В этом случае достаточно заземляющий провод соединить с соответствующей клеммой штепселя. Её несложно отличить от других по значку в виде трех разновеликих параллельных линий.

Постройки постарше могут не иметь контуров заземления. В этом случае необходимо позаботиться о защите самостоятельно. В случае возникновения пробоя на корпус заземление позволит защитному автомату отключиться. Кроме того, оно необходимо для выравнивания потенциалов.

В качестве дополнительной защиты рекомендуется проводку для розетки вытяжки сделать отдельным кабелем с защитой УЗО и выключателя-автомата.

Как самостоятельно сделать защитное заземление?

Чтобы соорудить в старом доме защитное заземление, совершенно не обязательно копать траншею и вбивать в землю металлические штыри. Нельзя заземлять вытяжное оборудование на водопровод, теплоцентраль и, тем более, на газовую трубу. Это опасно не только для вас, но и для соседей.

Для устройства заземления в доме старой постройки необходимо отыскать глухую нейтраль и подключиться к ней. Для этого откройте вводный щиток в вашем подъезде или в квартире. Входящие в него провода заключены в трубу, которая замурована в стене. На ней должен находиться резьбовой штырь, возможно, с подключенными ранее заземлениями. Это искомая глухая нейтраль: труба надежно заземлена.

Нужно взять гибкий многожильный провод, сечение которого составляет не менее 2,5 мм2, и провести его от нейтрали до места установки розетки. Вытяжку следует подключать к сети с использованием автомата-разъединителя на 6,3 Ампер.

Розетка скрыта за элементами встроенной мебели, но доступ к ней очень легко получить: достаточно открыть нужную дверцу

Как уже было сказано выше, на глухой нейтрали могут находиться и другие заземления. Их отключать нельзя. Свою клемму следует накинуть поверх уже имеющихся и закрепить её с помощью гайки. При гладкой поверхности нейтрали для закрепления заземления можно использовать хомут. Отлично, если в выполнении этой работы поучаствует электрик вашей Управляющей компании.

Возможные проблемы с вентиляцией

При установке вытяжки может быть нарушена штатная вентиляционная система квартиры. Попыткой решить эту проблему является пробивание специально для вытяжки дополнительного отверстия наружу или в канал вентиляции. Но нужного эффекта таким путем не достичь. Площадь сечения того же вентиляционного канала не увеличивается при появлении в нем ещё одной дыры.

При удачном стечении обстоятельств лишь ¾ чада из кухни отправятся в канал, а ¼ останется в квартире. Если же снаружи будет сильный ветер или возникнет тяга с нижних этажей, то вся гарь вернётся на кухню или отправится к соседям, что может обернуться испорченными отношениями с ними.

Что касается вывода воздуха наружу через пробой в стене, то при этом затрагивается несущая конструкция. Такие работы необходимо предварительно согласовывать, составлять проект вносимых изменений. Кроме того, такое решение создаёт опасность оседания конденсата как в воздуховоде, так и на моторе вентилятора. Тогда-то пробой на корпус практически неизбежен.

На схеме работы вытяжки с хлопушкой хорошо раскрывается принцип её функционирования: воздушные массы не будут поступать по воздуховоду обратно в помещение кухни

В качестве выхода из возникшей ситуации предлагается использовать дополнительный участок воздушного короба, оснащенный клапаном-хлопушкой. Схема этого устройства приведена ниже.

Под воздуховод вытяжки нужно окно в форме квадрата, сторона которого составляет ¾ диаметра воздуховода. Это позволяет площади его поперечного сечения соответствовать аналогичной площади воздуховода. Периметр же окажется немного меньше, чем длина окружности воздуховода. Тогда и с подключением сложности не возникнет.

Заслонку можно сделать из алюминия толщиной 0,5 мм или из такого же по толщине фторопласта или стеклотекстолита. Предпочтительнее изделие из алюминия, потому что важна не только жесткость и толщина материала, но и его легкость. Срабатывание хлопушки будет эффективнее при меньшем удельном весе материала, из которого её сделали.

Заслонка оснащается слабой тонкой пружинкой. Её функция такова: когда заслонка будет поднята в верхнее положение и воздействие на неё прекратится, она должна плавно вернуться на своё место. Если пружина слабо натянутая, но жесткая, то для нашей цели она не подойдет.

Поволока, составляющая пружину, должна иметь в диаметре 0,2-0,3 мм. При длине в 120-150 мм диаметр самой пружины должен составлять 3-5 мм.

Подробнее о том, как правильно подключить кухонную вытяжку к вентиляции, читайте .

Использование нейтрализаторов запаха

Часто кухонные вытяжные устройства снабжают нейтрализаторами запаха.

В наших магазинах можно встретить три типа нейтрализаторов:

  • Химические. Эти нейтрализаторы нужно часто менять, потому что они быстро затягиваются жировой пленкой и перестают действовать, не выработав до конца собственный ресурс. Кроме того, они и сами источают соединения, способные нанести вред здоровью.
  • Электроионизационные. Если у вас имеется ионизатор, то принцип действия этого устройства вам тоже знаком. Но в любой комнате дома вредные вещества находятся в значительно меньшей концентрации, чем в кухне над варочной поверхностью. Для их нейтрализации необходим сильный разряд, который может навредить и хозяйке, стоящей у плиты.
  • Ультрафиолетовые. При использовании нейтрализаторов этого типа необходимо иногда очищать лампочки от налёта и менять их примерно раз в два года. А лампочки эти стоят недешево. Зато такой нейтрализатор безопасен для здоровья людей. Более того, лампы излучают не один лишь ультрафиолет, а ещё и свет: белый или с небольшой голубизной.

Вооруженные полученной информацией, мы выберем себе нужный нейтрализатор не вслепую, а со знанием дела.

Несколько слов о воздуховодах

В комплект вытяжки воздуховод не входит. Его придется покупать отдельно. Считается, что металлический короб с прямоугольным сечением выглядит эстетичней , но и у него есть свои достоинства.

Тот, кто считает, что гофра выглядит не слишком привлекательно, может и ошибаться: при определенных условиях он способен даже украсить интерьер помещения

Гофру следует выбирать с таким диаметром, который соответствует входному отверстию в верхней части колпака вытяжки. Если длина этой трубы менее 1,5 метров, то аэродинамическое сопротивление этого материала практически ничтожно в сравнении со случайными потерями, возникающими в результате завихрений в вентиляции. Гофру легко разрезать обычными ножницами.

Гофре можно придать квадратную форму, чтобы соединить его с хлопушкой. У нее напрочь отсутствуют резонансные свойства, иногда возникающие у жестких коробов. Если вы все-таки предпочтете приобрести гофру, то готовку пищи в вашем доме никогда не будет сопровождать монотонный гул.

Выводы и полезное видео по теме

Рекомендации специалиста в этом ролике помогут вам не растеряться, рассматривая модели вытяжных устройств, которые предлагают вам современные супермаркеты электрической бытовой техники. Выбор нужно делать со знанием дела, поэтому прислушайтесь к консультации профессионала:

При монтаже вытяжки могут возникать и нестандартные ситуации. Справиться с поставленной задачей вам помогут практические советы мастера, которые вы найдете в этом видео:

Соорудить вентиляцию на кухне можно и своими руками. Но перед тем как приступить к работе, необходимо узнать, какие виды вытяжных устройств предлагает современный рынок, какие правила и для кухни существуют.

Если вам приходилось сталкиваться с обустройством кухонной вентиляции и есть что посоветовать нашим читателям, или остались вопросы, на которые хотелось бы получить ответ, оставляйте, пожалуйста, свои комментарии в расположенном ниже блоке.

sovet-ingenera.com

Как установить вытяжку на кухне: монтаж, подключение, процесс работ

Одни предпочитают не тратить время на установку вытяжки своими руками или просто не обладают необходимыми навыками, у других нет нужного инструмента или просто отсутствует желание заниматься физической работой. Но всегда находятся умельцы, которые все работы по дому выполняют или стараются выполнить самостоятельно. На практике монтаж вытяжки – это очень легкая работа, и выполнить ее можно даже в одиночку без помощника.

Общие требования

Вытяжка, как и плита обязательна на кухне

Для начала необходимо убедиться в том, что Вы выбрали подходящую вытяжку. Ее ширина должна быть такой же, как и ширина варочной поверхности газовой или индукционной плиты. Мощность вытяжки должна соответствовать площади кухни, так как при недостаточной производительности вытяжка не сможет очищать воздух от продуктов сгорания и неприятных запахов. Кроме того важно учитывать правильную высоту кухонных шкафов.

В зависимости от вида вытяжки следует заранее подготовить место, на которое она будет монтироваться. Если это купольная вытяжка – над плитой должно быть предусмотрено место для нее при обустройстве кухни. Для встраиваемой вытяжки необходимо заранее заказать шкаф. Обычно их делают в мебельных магазинах под заказ, для этого достаточно предоставить сборщикам мебели инструкцию к вытяжке: там указаны подробные размеры Вашей модели, ориентируясь на которые будет делаться шкаф. Для островной вытяжки эти параметры не важны.

В некоторых случаях в мебельной фирме Вас могут попросить оставить вытяжку на время изготовления и сборки шкафа. Если есть такая возможность – соглашайтесь. Так мастер сможет сразу примерить готовый шкаф к встроенной технике и в случае возникновения недоразумений или же если при создании такого шкафа была допущена ошибка (что среди профессионалов – большая редкость) все можно исправить на месте, сэкономив время.

Современные вытяжки очень стильные

Если предстоит монтировать обычную навесную вытяжку – для нее достаточно также оставить лишь свободное место, но есть вариант не оставлять вытяжку открытой, а изготовить специальный шкаф для нее. В отличие от шкафчика под встраиваемую вытяжку, этот элемент мебели будет носить скорее декоративный характер. На фото видно, что нижняя горизонталь у шкафа отсутствует, так как в этой пустующей пока нише будет размещаться Ваша вытяжка.

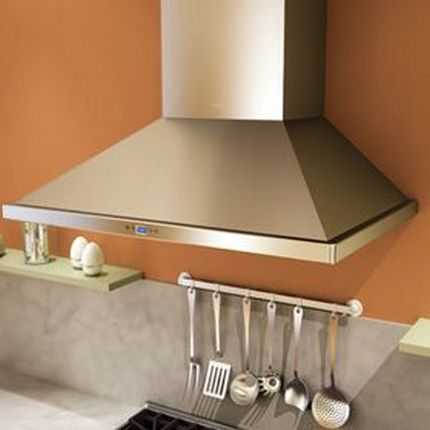

Купольная вытяжка одна из наиболее мощных

Прежде чем планировать дизайн кухни следует определиться с высотой вытяжки, на которой будет висеть вытяжка. Среди сборщиков мебели на этот счет нет единого мнения. Принято считать, что между плитой и вытяжкой должно быть не мене 80 сантиметров. Это официальная рекомендация производителей. Если устанавливать их ниже – высокая температура может повредить вытяжку, если же расстояние будет больше 80 сантиметров – есть вероятность того, что втягивание паров от готовящейся еды будет слабым, и все запахи, а также продукты горения, будут распространяться по кухне.

Вытяжка должна вписываться в интерьер

На практике можно увидеть, что и при расстоянии 65-70 сантиметров до плиты ничего страшного не происходит, но возможно это характерно для вытяжек определенных производителей или моделей, поэтому лучше следовать предписанием изготовителя.

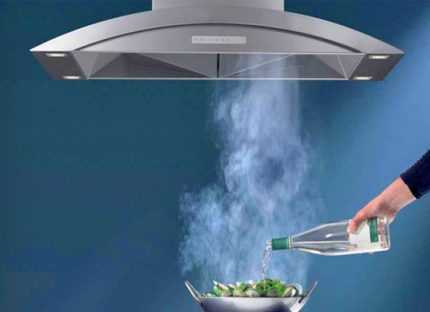

Вытяжка в воздуховодом хорошо ощищает

Последний этап подготовительного процесса заключается в покупке гофрированного воздуховода для кухонной вытяжки (гофры). Для подавляющего большинства недорогих встраиваемых или навесных вытяжек нужно купить гофру диаметром 10-12 сантиметров, но у некоторых моделей этот диаметр может быть больше – до 20 сантиметров.

Нажмите чтобы увеличить

Предполагается, что мы будем выводить гофру в вентиляционную шахту. Гофра обычно проходит по верху шкафов и уходит в стену, поэтому Вам необходимо замерить это расстояние. Гофра продается в сложенном виде и ее длина в таком виде составляет около полуметра, но растягивается она почти на два метра.

Монтаж воздуховода с выходом на улицу:

Установка

Перед началом установки необходимо подготовить инструмент:

  • Перфоратор или ударная дрель;
  • Рулетка;
  • Молоток;
  • Строительный уровень;
  • Карандаш или маркер;
  • Отвертка.

Разные вытяжки с воздуховодами имеют свои особенности монтажа, но на примере установки обычной подвесной гофры Вы сможете понять общий принцип, и монтаж вытяжки любого другого типа не составит труда, к тому же к каждой вытяжке прилагается инструкция по установке.

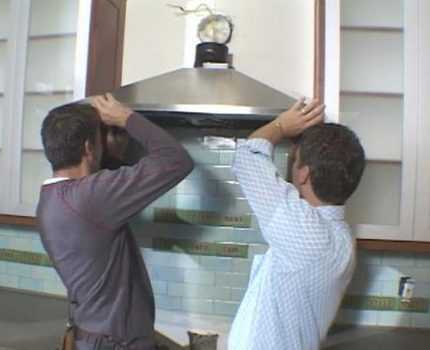

Перед креплением навесной вытяжки необходимо снять с нее решетки фильтров. На задней стенке такой вытяжки есть отверстия, через которые она крепится к стене, и получить к ним доступ можно лишь сняв фильтры вытяжки. После этого при помощи рулетки нужно отмерить 80 сантиметров и поставить на стене отметку карандашом. Сделав две независимые отметки на расстоянии друг от друга, соедините их карандашом, а при помощи уровня проконтролируйте горизонтальность этой линии.

Нажмите чтобы увеличить

По этой линии Вам и нужно выставить вытяжку. Делать это проще с помощником: один человек прикладывает вытяжку к стене, не опуская ее ниже линии, второй отмечает карандашом отверстия в задней стенке вытяжки. Теперь ее можно убрать: на стене останется две отметки, по которым сверлятся отверстия.

Современные вытяжки на любой вкус

Такой тип вытяжки вешается на дюбеля. Обычно они идут в комплекте с вытяжкой, но они слишком маленькие и ненадежные. Бывали случаи, когда такие дюбеля просто не выдерживали вес вытяжки. Рекомендуется приобрести два дюбеля с маркировкой 5х80 – это универсальные дюбеля, которые выдерживают даже вес навесных шкафов.


Отверстия сверлятся победитовым сверлом соответствующего диаметра, после чего дюбели вбиваются в стену. Затем один человек вновь прикладывает вытяжку так, чтобы отверстия на ней и не стене совпали. Второй прикручивает вытяжку при помощи отвертки. Осталось только поставить на место решетки-фильтры – и самая сложная часть позади. Уделите внимание декору если вы задумали стиль кантри в интерьере кухни.

Купольная вытяжка монтируется по такому же принципу – весь процесс можно увидеть на видео:

В данном материале мастер использует дополнительно брусок, так как в этом частном случае ему мешает газовая труба.

Сложнее с нестандартными вытяжками для кухни с островом: в этих случаях и сам процесс будет особенным. Крепится такая система к потолку при помощи дюбелей и специальных креплений.

Главная сложность в установке заключается в монтаже воздуховода: его придется проводить по потолку, фиксируя через определенные промежутки. Желательно, чтобы путь отвода был как можно более прямым, без изгибов и углов: это может повлиять на производительность вытяжки.

Если помещение небольшая можно обойтись кухонной вытяжкой без воздуховода.

Вытяжка Самсунг обзор и установка:

Вентиляционный рукав

В последнюю очередь на вытяжку устанавливается гофра, но перед этим заранее установите на отверстие вентиляционной шахты декоративную решетку с отверстием под гофру. Выглядит она примерно так, хотя существует множество модификаций:

Далее порядок действий следующий:

  • Замерив расстояние от вытяжки до вентиляционной шахты, растяните гофру на необходимую длину;
  • Закрепите один конец гофры на основании отвода на вытяжке;
  • Прокладывая гофру по навесным шкафам до вентиляционного отверстия не повредите гофру: фактически это просто очень толстая фольга, поэтому помять или порвать ее при неаккуратном обращении очень легко;
  • Вставьте конец гофры для вытяжки в отверстие решетки.

Вытяжку тоже можно сделать изюминкой интерьера

Осталось только включить вытяжку в розетку, но здесь есть некоторые нюансы. В современных квартирах, где предусмотрена установка вытяжек, Вы наверняка обнаружите на стене в области плиты одну или несколько розеток. Обычно у вытяжек не очень длинный провод – это их неизлечимая «болезнь». Однако дотянуться до розетки такого шнура хватит. О том, какая должна быть высота розеток на кухне читайте в нашей статье.

нажмите чтобы увеличить

Монтаж наклонной вытяжки:

нажмите чтобы увеличить

Гораздо хуже, если ближайшая розетка находится где-нибудь на противоположной стороне. Тогда Вам придется использовать удлинитель, проложив его по оптимальному «маршруту» по ситуации. При желании можно установить в зоне досягаемости шнура вытяжки дополнительную внутреннюю или наружную розетку. В других наших статьях вы можете ознакомится с монтажом газовой колонки.

ilkitchen.ru
