Слив для кухонной мойки – с переливом, большим отверстием, установка, видео

Содержание

Слив для кухонной мойки – Всё о сантехнике

Как выбрать слив для кухонной мойки?

Слив (сифон) является одной из самых важных составляющих кухонной мойки. Внешне он представляет собой изогнутую трубу, внутри конструкция имеет строение, предотвращающее попадание в помещение запахов из канализации.

Разновидности сливов для кухонной мойки

Наибольшей популярностью пользуются сифоны из полипропилена или полиэтилена. К перечню их преимуществ относят устойчивость к коррозии и гниению. Грязе- и жирооталкивающие свойства материалов снижают риск возникновения засоров. Также выпускаются изделия из латуни и бронзы, но чаще всего они используются для умывальников.

Современный рынок предлагает широкий выбор сливов для кухонных моек, который могут выглядеть по-разному, однако устройство имеют одинаковое. При этом диаметр отводного патрубка может быть 32 или 40 мм.

Специалисты рекомендуют отдавать предпочтение сифонам с диаметром патрубка 40 мм. Он реже засоряется и более долговечен.

  • трубный (в форме изогнутой трубы),
  • бутылочный,
  • с переливом,
  • гофрированный,
  • скрытый (в коробке),
  • тройной или двойной (предусмотрено подключение посудомоечной и/или стиральной машины),
  • плоский.

В состав пластикового слива сходят:

  • защитная решетка (сетка),
  • отводной патрубок,
  • резиновая толстая прокладка,
  • корпус сифона,
  • конусные прокладки,
  • канализационный отвод,
  • стяжная гайка,
  • резиновая прокладка,
  • соединительный винт,
  • пластиковый переходник,
  • плоская прокладка,
  • большая плоская резиновая прокладка,
  • экран (декоративная пластиковая накладка).

Данная система слива для кухни подключается в следующем порядке:

  • выполняем соединение с раковиной;
  • собираем основную часть сифона;
  • проводим соединение конструкции с системой канализации.

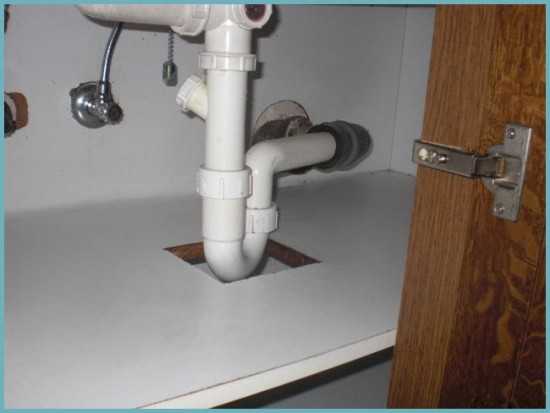

Монтаж слива кухонной раковины

Перед тем как установить в сливное отверстие мойки защитную решетку, укладываем резиновую прокладку, толщиной 3-5 мм. Для обеспечения свободного входа в сифон со второго конца патрубка снята фаска. Верхнюю часть патрубка плотно прижимаем к раковине и вставляем в защитную решетку соединительный винт диаметром 6-8 мм. С помощью плоской отвертки начинаем прикручивать гайку патрубка. Проследите за тем, чтобы гайка патрубка была вставлена в выемку. Соединение слива с мойкой окончено.

Собираем основную часть сифона. Для этого на отводной патрубок надеваем стяжную пластиковую гайку и конусную прокладку. В верхнюю часть сифона вставляем патрубок на нужную высоту. Далее опускаем гайку и руками закручиваем ее. Плоская большая прокладка помещается в сифонную крышку и привинчивается к корпусу.

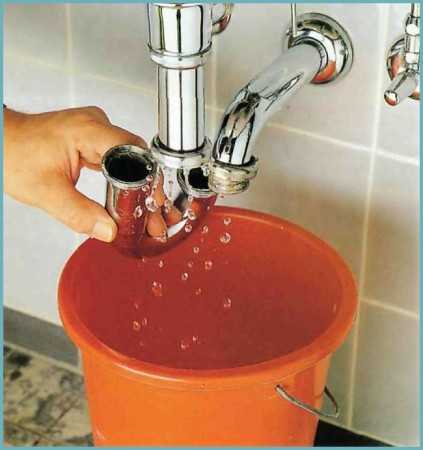

Крышка (стакан) сифона может со временем забиться пищевыми отходами, ее следует регулярно снимать и промывать. Именно поэтому при монтаже слива для кухонной раковины не рекомендуется промазывать стыки герметиком. Герметичность соединения можно обеспечить с помощью сантехнической подмотки.

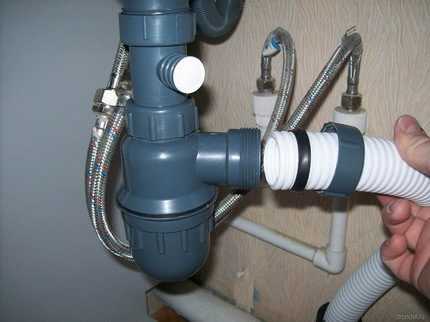

Соединяем систему слива мойки с канализацией. Для этого подключаем канализационный отвод к канализационной требе, применяя конусную прокладку и гайку. Если канализационная труба или отвод имеют параметры, не отвечающие стандарту (50 мм), для соединений применяется пластиковый переходник.

Для предотвращения поступления запаха из системы канализации, на раструб трубы надевают специальную манжету. Внутренний диаметр манжеты обязан быть меньше наружного диаметра трубы отводного типа. Это обеспечит условия для полного обхвата манжетой трубы и предупредит проникновение неприятных запахов в помещение.

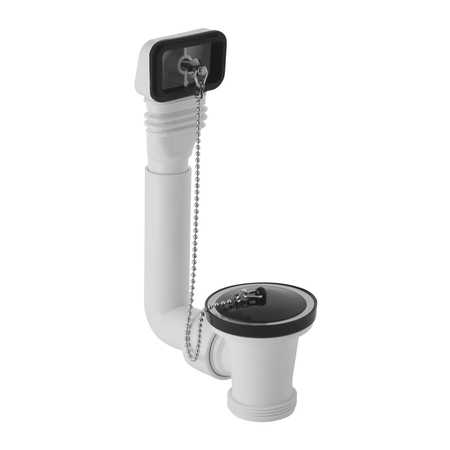

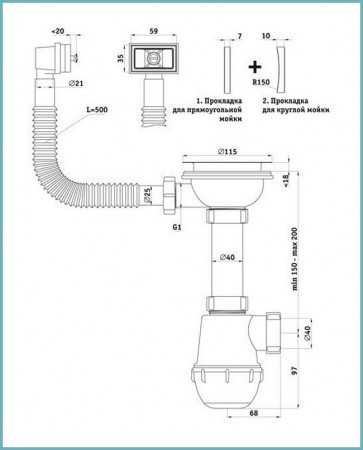

Монтаж слива с переливом

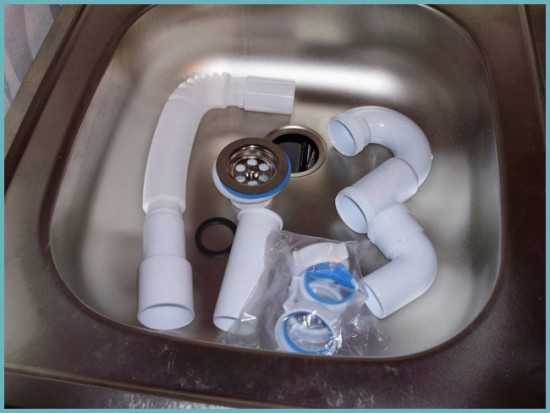

Перед тем как приступить к монтажу, разложите на полу или на столе все детали конструкции. Сборку слива с переливом для кухонной мойки производите согласно инструкции производителя. На основание выпуска, прилегающего к раковине снизу, уложите толстую резиновую прокладку. Мягкую и тонкую прокладку рекомендуется размещать под низ верхнего отдела выпуска. Со стороны раковины в сливное отверстие, непосредственно на прокладку, помещают металлическую часть выпуска. С помощью пластикового винта соединяют обе детали и закручивают с помощью отвертки. Перед тем как окончательно затянуть винт, убедитесь в том, что патрубок перелива четко совпадает с отверстием, предусмотренным в кухонной мойке.

В процессе сборки конструкции следует особое внимание обратить на регулировку высоту трубки. Она зависит от того, насколько глубоко вмонтирована раковина. Соединение черной части трубки с фиксаторами с белой частью производится в месте, выбранном по высоте. Трубку перелива в собранном виде крепят в раковине, предварительно разместив между поверхностями прокладку. Далее на белую часть патрубка одеваем гайку и прокладку конусного вида. Соединяют выпуск с патрубком перелива, затягивая гайку.

На завершающем этапе производим сборку гидрозатвора, выполняющего роль отстойника и гофры. Прокладку вставляют в паз и с помощью гайки соединяют с выпускным патрубком. Аналогичным способом прикручивают гофру. Мойку ставят в посадочное место в столешнице и подключают гофру к системе канализации. На сливное отверстие устанавливают сетку-заглушку.

Часто к комплект входят плоский и горизонтальный патрубки, плоская и круглая прокладки, для монтажа на ровную или кривую поверхности.

Если под мойкой мало места либо предусмотрено какое-либо оборудование, лучше всего использовать плоский сифон для мойки.

При монтаже перелива для кухонной мойки специалисты рекомендуют использовать вместо гофры обычные гладкостенные трубы. Это существенно упростит прочистку трубы в случае возникновения засора.

Сифон для кухонной мойки: основные преимущества и функциональность

Комфортные условия проживания являются гарантией спокойной жизни. Место, где мы живем, должно полностью обеспечивать достаточный уровень комфорта для организации полноценного отдыха. Для нормального уровня проживания в доме должна быть установлена и настроена канализационная система. В санузле должны хорошо функционировать туалет и ванна, на кухне – раковина. Если с санузлом все понятно, необходимо лишь приобрести сантехнические приборы, то для установки на кухне потребуется несколько приборов. К ним относят: раковину, трубопровод, сифон. Именно сифон для кухонной мойки обеспечивает ее максимальную функциональность.

Что представляет собой система слива

Сифон для раковины на кухне – сложное устройство. В его состав обычно входят несколько частей. Его основное предназначение: обеспечивать нормальный уровень потока и протекания жидкости из трубопровода через раковину в систему канализации.

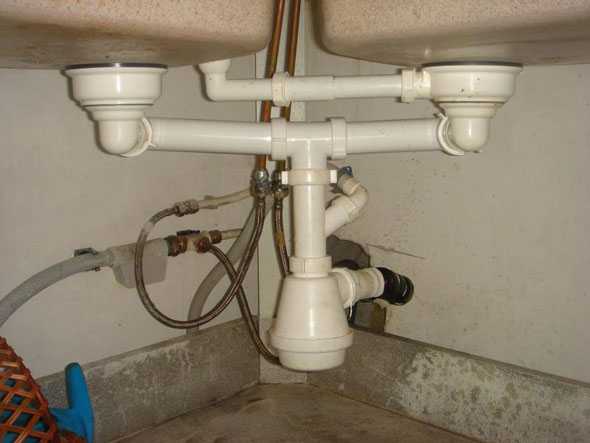

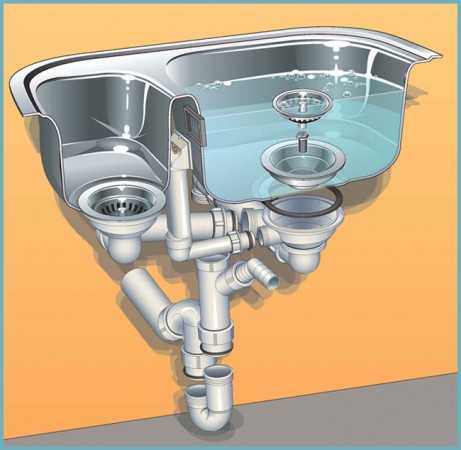

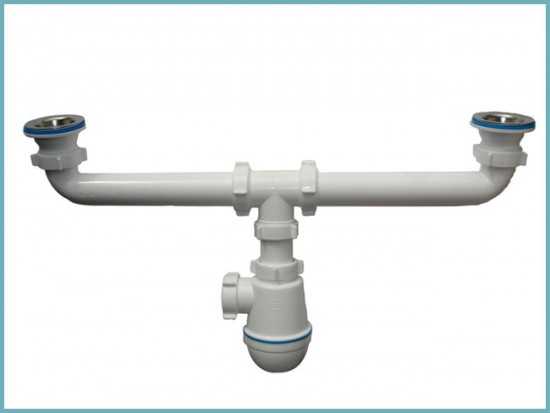

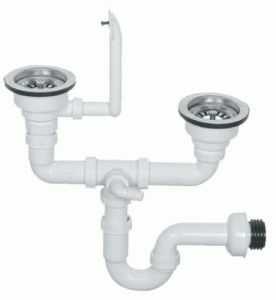

Двойная система слива

Основная задача сифона состоит в следующем:

  • обеспечение защиты канализационной систем от загрязнения бытовыми отходами;
  • обеспечение нормального функционирования прохождения жидкости по трубопроводу от раковины к канализации;
  • создание водяного затвора с функцией предотвращения попадания неприятных запахов и посторонних газов из канализационной системы в жилое помещение.

Сифон для кухонной мойки полностью регулирует процесс прохождения воды по трубопроводу. В случае возникновения затора из-за засорения грязь не сможет попасть в канализацию, а осядет в системе водного затвора устройства.

Основные разновидности системы слива воды для мойки

В настоящее время существует большое количество разновидностей систем слива. Они отличаются по качеству изготовления, функциональным особенностям, имеют основные положительные и отрицательные стороны.

Системы слива воды для раковины могут быть изготовлены из различных материалов. Рассмотрим наиболее распространенные из них:

  • полипропилен. Устойчивый и прочный материал. Обеспечивает высокий уровень защиты изделия от повреждения, сырости и ржавчины;
  • латунь;
  • бронза;
  • полиэтилен.

Все материалы изготовления обладают сходными качествами: высокий уровень прочности, долговечность, максимальный уровень функциональности. При выборе материала для системы слива следует учитывать область ее применения. Так, на кухне рекомендуется использовать сифон из полиэтилена или полипропилена. Металлические, латунные или бронзовые устройства больше подойдут для использования в ванной комнате (умывальник, ванна, душевая кабина).

Оптимальный выбор диаметра

При выборе конструкции также стоит учитывать и диаметр патрубка для отвода жидкости.

Патрубок обеспечивает нормальный уровень функционирования изделия. Именно через него проходит поток воды в канализацию. Чтобы не возникало засоров вследствие загрязнений, патрубок должен иметь как можно больший диаметр.

На современном рынке представлен широкий спектр различных систем слива с разными значениями диаметра патрубка. Так, значение диаметра представлено в различных вариациях: от 3,2 см до 4 см.

Наилучшим вариантом использования считается основной диаметр патрубка, равный 4 см. Это позволяет добиться максимально комфортного процесса оттока жидкости в трубопровод.

Основные типы устройств

Рассмотрим наиболее распространенные виды сифонов для кухонных моек:

  • в виде изогнутой трубы;
  • плоской формы;
  • бутылочной формы;
  • тройной с системой подключения дополнительных устройств;
  • двойной с системой подключения дополнительных устройств;
  • слив с функцией перелива;
  • скрытый тип устройства;
  • гофрированная система;

Выбор наилучшего типа используемого сифона зависит от функциональных потребностей, конструкции раковины, ее месторасположения, необходимости использования дополнительных функций.

Основные составные элементы систем слива

Любой сифон, независимо от его типа, в своем составе имеет несколько наиболее важных для функционирования элементов.

Рассмотрим наиболее важные элементы конструкции сифонов:

  • главный корпус;
  • оградительная сетка;
  • патрубок для обеспечения отвода жидкости;
  • фиксирующая прокладка из резинового материала с высоким уровнем толщины;
  • прокладки, обеспечивающие целостность конуса;
  • отводная система для соединения с канализацией;
  • гайка для затягивания крепления механизмов;
  • винт, обеспечивающий соединение отдельных элементов;
  • переходник из пластикового материала;
  • защитная прокладка плоской формы;
  • защитная прокладка плоской формы из резинового материала;
  • накладка из пластика с функцией экрана.

Сифон. Характеристики

Чтобы правильно выбрать конструкцию системы слива для кухонной мойки, необходимо изучить основные технические характеристики сифонов.

К ним можно отнести следующие:

  • препятствие проникновения грязи и жира в канализационную систему;
  • не подвержены гниению;
  • не поддерживают горение;
  • не покрываются ржавчиной;

  • прочность;
  • полговечность;
  • плительность эксплуатации;
  • простой механизм очистки.
  • Выбираем тип сифона

    Рассмотрим, какой тип системы слива наиболее приемлем для установки на кухонной раковине. Зачастую на выбор сифона для кухонной мойки оказывает влияние функциональность его разновидностей.

    Наиболее приемлемыми разновидностями систем для кухонной мойки являются:

    • конструкция колбового типа;
    • гофрированный прибор;
    • трубная разновидность.

    Каждый из них имеет свои особенности, преимущества и различную модификацию сборки.

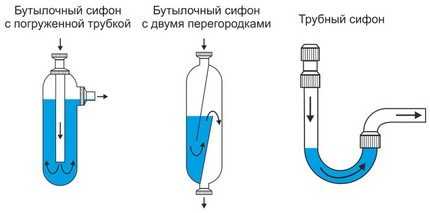

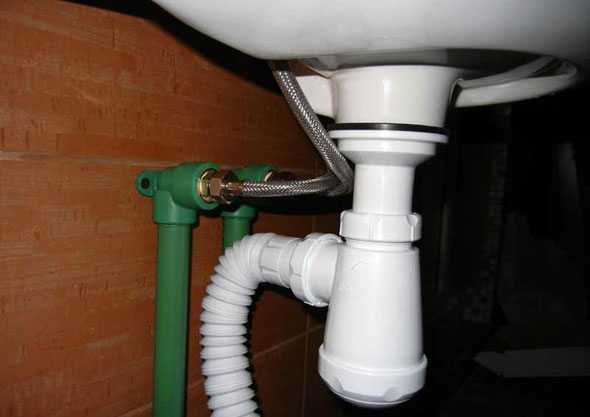

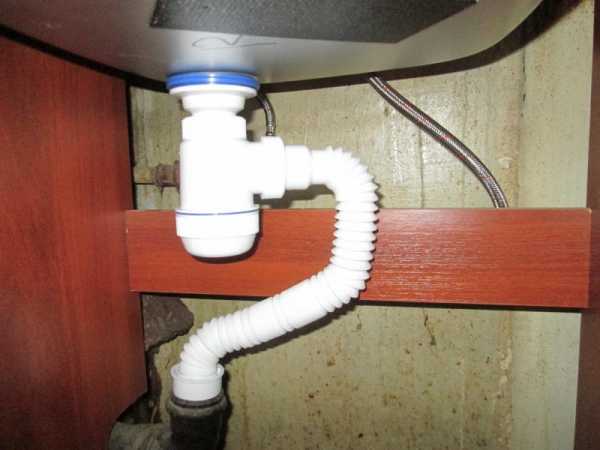

    Колбовый прибор для кухонной мойки

    Данный тип устройства является наиболее часто используемым именно в кухонных помещениях, т.к. особенности его конструкции обеспечивают достаточно легкую систему очищения.

    Основная его часть – вертикальный сосуд (колба). По своей форме она напоминает бутылку, за что и получила одноименное название.

    1. жидкость стекает в отверстие для стока воды;
    2. через него вода попадает в колбу системы слива;
    3. там вода проходит через патрубки и перетекает в отвод для выхода;
    4. далее жидкость попадает в канализационную трубу.

    Благодаря своей конструкции, в патрубке колбы скапливаются бытовые отходы, грязь, жировые отложения. Их легко удалить, достаточно лишь отсоединить патрубок и прочистить его.

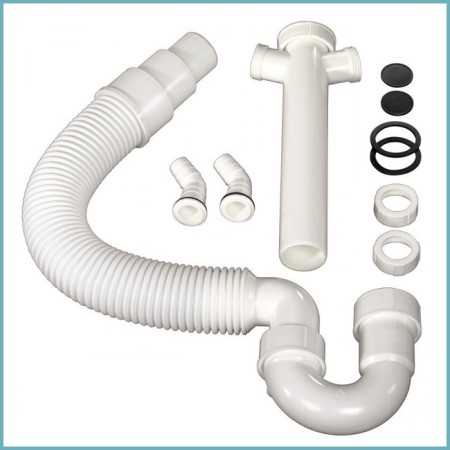

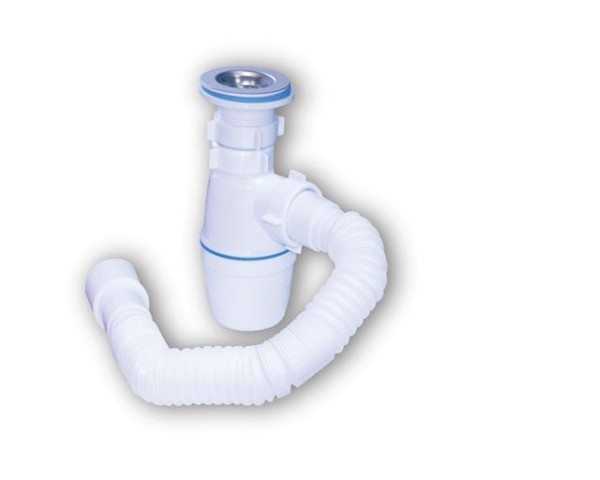

    Гофрированный тип прибора

    Устройство имеет наиболее простую конструкцию. Основная его часть – гофрированная труба. Благодаря своим качествам, она может легко менять угол своего положения. Таким образом, при установке сифона на нестандартной раковине малых размеров рекомендуется использовать именно гофрированный тип прибора, т.к. он позволяет легко менять свою форму.

    Строение гофрированного сифона:

    • выпускное отверстие;
    • гофрированная труба;
    • гайки;
    • дополнительные соединительные элементы.

    Конструкция гофрированного устройства не имеет в своем составе сборных деталей, поэтому процедура его прочистки крайне затруднительна. Для этого потребуется полностью разобрать всю конструкцию, что отнимает достаточно много времени.

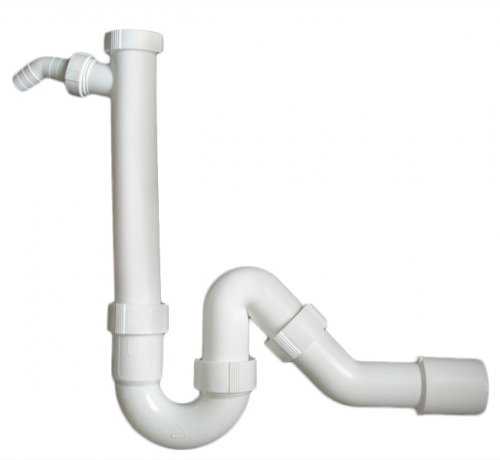

    Сифон трубного типа

    Данный вид устройства представляет собой сборную изогнутую трубу. Она также создает достаточный уровень защиты канализационной системы от грязи и бытовых отходов.

    Благодаря изогнутой конструкции трубы, внутри устройства создается водяной затвор. Он препятствует проникновению неприятных запахов, испарений и газов из канализации в жилое помещение.

    Устройство системы трубного типа:

    • отверстие для оттока жидкости;
    • составная труба, имеющая изгиб;
    • дополнительные элементы для соединения (гайки, винты).

    Трубные устройства также могут иметь в своем составе дополнительные элементы, например, дополнительные раструбы или устройства для обеспечения перелива воды. Так, можно использовать трубные сифоны для двойных кухонных моек, присоединив к ним дополнительные элементы.

    Советы по выбору сифона для кухонной мойки

    Следует учитывать при выборе следующие моменты:

    1. при подборе типа конструкции сифона следует учитывать особенности строения трубопровода на кухне;
    2. если планируется подключение нескольких устройств, рекомендуется выбирать модели с возможностью установки дополнительных патрубков;
    3. в зависимости от назначения мойки можно установить прибор с дополнительной конструкцией перелива;
    4. устройство должно быть изготовлено только из высококачественных материалов;
    5. при покупке стоит отдавать предпочтение известным брендам.
    • Засор в посудомоечной машине: причины, способы исправления, профилактика
    • Принцип работы, особенности и устройство сливного бачка с кнопкой
    • Ремонт однорычажного смесителя своими руками: этапы работы
    • Расчет пропускной способности трубы – способы, определение оптимального диаметра
    • Установка душевой кабины своими руками
    • Сборка душевой кабины своими руками
    • Душевые ограждения из стекла без поддона своими руками
    • Размеры душевых кабин

    © 2014-2017, Aqua-Sovet.ru Использование материалов разрешено только при наличии индексируемой ссылки
    на страницу с материалом. Контакты: [email protected]

    Сифон для мойки на кухне: как собрать и установить своими руками

    С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка .

    Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

    Устройство сифона

    Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

    Виды сифонов для кухни

    Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

    1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
    2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
    3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
    4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
    5. резиновая прокладка выпускного патрубка
    6. пластиковая гайка выпускного патрубка
    7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

  • металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
  • корпус сифона в виде бутылки или колена.
  • стяжная пластиковая гайка.
  • 2 конусные прокладки из резины или пластика.
  • канализационный отвод. Он располагается с боку корпуса сифона.
  • гайка соответствующего диаметра для крепления пластикового переходника.
  • крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
  • большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
  • канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.
  • ↑ вернуться к содержанию

    Сборка сифона для кухонной мойки

    К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

    1. Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
    2. Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.

  • Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
  • Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
  • Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.
  • Установка сифона

    1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
    2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
    3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
    4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.

  • Соединяют вручную основную часть сифона с трубой под мойкой.
  • Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
  • Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
  • Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.
  • Советы по установке сифона своими руками

    • Приобретая сифон, необходимо проверить изделие на наличие всех деталей устройства. Часто бывает, что даже в закрытой упаковке не хватает каких-либо деталей.
    • При сборке сифона все элементы должны быть сухими и чистыми. Грязь или песок, попавшие на резиновую прокладку или резьбу, могут стать причиной протечек.
    • При установке сифона, высота выходного отверстия сифона от пола должна быть на порядок выше, чем высота до входного отверстия в канализационной трубе. При соблюдении этого условия, образуется определенный наклон, благоприятный для стока воды.

    В следующей статье читайте про греющий кабель для водопровода. зачем он нужен и как его использовать?

    Посмотрите статьи по теме:

    Как просто установить батарею своими руками и что для этого нужно? Установка раковины с пьедесталом — как всё сделать своими руками Как без особых проблем поменять смеситель на кухне: демонтаж и установка Душевая кабина: особенности сборки и технология подключения своими руками

    Источники: http://aquagroup.ru/articles/kak-vybrat-sliv-dlya-kuhonnoy-moyki.html, http://aqua-sovet.ru/sifony/sifon-dlya-kuxonnoj-mojki.html, http://delai-remont.com/santehnika/kak-ustanovit-sifon-dlya-mojki-na-kuxne.html

    santex1.ru

    Как выбрать и установить слив для кухонной мойки

    Слив (сифон) является одной из самых важных составляющих кухонной  мойки. Внешне он представляет собой изогнутую трубу, внутри конструкция имеет строение, предотвращающее попадание в помещение запахов из канализации.

    Разновидности сливов для кухонной мойки

    Наибольшей популярностью пользуются сифоны из полипропилена или полиэтилена. К перечню их преимуществ относят устойчивость к коррозии и гниению. Грязе- и жирооталкивающие свойства материалов снижают риск возникновения засоров. Также выпускаются изделия из латуни и бронзы, но чаще всего они используются для умывальников.

    Современный рынок предлагает широкий выбор сливов для кухонных моек, который могут выглядеть по-разному, однако устройство имеют одинаковое. При этом диаметр отводного патрубка может быть 32 или 40 мм.

    Специалисты рекомендуют отдавать предпочтение сифонам с диаметром патрубка 40 мм. Он реже засоряется и более долговечен.

    Типы сливов:

    • трубный (в форме изогнутой трубы),
    • бутылочный,
    • с переливом,
    • гофрированный,
    • скрытый (в коробке),
    • тройной или двойной (предусмотрено подключение посудомоечной и/или стиральной машины),
    • плоский.

    В состав пластикового слива сходят:

    • защитная решетка (сетка),
    • отводной патрубок,
    • резиновая толстая прокладка,
    • корпус сифона,
    • конусные прокладки,
    • канализационный отвод,
    • стяжная гайка,
    • резиновая прокладка,
    • соединительный винт,
    • пластиковый переходник,
    • плоская прокладка,
    • большая плоская резиновая прокладка,
    • экран (декоративная пластиковая накладка).

    Данная система слива для кухни подключается в следующем порядке:

    • выполняем соединение с раковиной;
    • собираем основную часть сифона;
    • проводим соединение конструкции с системой канализации.

    Монтаж слива кухонной раковины

    Перед тем как установить в сливное отверстие мойки защитную решетку, укладываем резиновую прокладку, толщиной 3-5 мм. Для обеспечения свободного входа в сифон со второго конца патрубка снята фаска. Верхнюю часть патрубка плотно прижимаем к раковине и вставляем в защитную решетку соединительный винт диаметром 6-8 мм. С помощью плоской отвертки начинаем прикручивать гайку патрубка. Проследите за тем, чтобы гайка патрубка была вставлена в выемку. Соединение слива с мойкой окончено.

    Собираем основную часть сифона. Для этого на отводной патрубок надеваем стяжную пластиковую гайку и конусную прокладку. В верхнюю часть сифона вставляем патрубок на нужную высоту. Далее опускаем гайку и руками закручиваем ее. Плоская большая прокладка помещается в сифонную крышку и привинчивается к корпусу.

    Крышка (стакан) сифона может со временем забиться пищевыми отходами, ее следует регулярно снимать и промывать. Именно поэтому при монтаже слива для кухонной раковины не рекомендуется промазывать стыки герметиком. Герметичность соединения можно обеспечить с помощью сантехнической подмотки.

    Соединяем систему слива мойки с канализацией. Для этого подключаем канализационный отвод к канализационной требе, применяя конусную прокладку и гайку. Если канализационная труба или отвод имеют параметры, не отвечающие стандарту  (50 мм), для соединений применяется пластиковый переходник.

    Для предотвращения поступления запаха из системы канализации, на раструб трубы надевают специальную манжету. Внутренний диаметр манжеты обязан быть меньше наружного диаметра трубы отводного типа. Это обеспечит условия для полного обхвата манжетой трубы и предупредит проникновение неприятных запахов в помещение.

    Монтаж слива с переливом

    Перед тем как приступить к монтажу, разложите на полу или на столе все детали конструкции. Сборку слива с переливом для кухонной мойки производите согласно инструкции производителя. На основание выпуска, прилегающего к раковине снизу, уложите толстую резиновую прокладку. Мягкую и тонкую прокладку рекомендуется размещать под низ верхнего отдела выпуска. Со стороны раковины в сливное отверстие, непосредственно на прокладку, помещают металлическую часть выпуска. С помощью пластикового винта соединяют обе детали и закручивают с помощью отвертки. Перед тем как окончательно затянуть винт, убедитесь в том, что патрубок перелива четко совпадает с отверстием, предусмотренным в кухонной мойке.

    В процессе сборки конструкции следует особое внимание обратить на регулировку высоту трубки. Она зависит от того, насколько глубоко вмонтирована раковина. Соединение черной части трубки с фиксаторами с белой частью производится в месте, выбранном по высоте. Трубку перелива в собранном виде крепят в раковине, предварительно разместив между поверхностями прокладку. Далее на белую часть патрубка одеваем гайку и прокладку конусного вида. Соединяют выпуск с патрубком перелива, затягивая гайку.

    На завершающем этапе производим сборку гидрозатвора, выполняющего роль отстойника и гофры. Прокладку вставляют в паз и с помощью гайки соединяют с выпускным патрубком. Аналогичным способом прикручивают гофру. Мойку ставят в посадочное место в столешнице и подключают гофру к системе канализации. На сливное отверстие устанавливают сетку-заглушку.

    Часто к комплект входят плоский и горизонтальный патрубки, плоская и круглая прокладки, для монтажа на ровную или кривую поверхности.


    Если под мойкой мало места либо предусмотрено какое-либо оборудование, лучше всего использовать плоский сифон для мойки.

    При монтаже перелива для кухонной мойки специалисты рекомендуют использовать вместо гофры обычные гладкостенные трубы. Это существенно упростит прочистку трубы в случае возникновения засора.

    aquagroup.ru

    Слив для раковины на кухне

    Сифон для мойки на кухне: как собрать и установить своими руками

    С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка .

    Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

    Устройство сифона

    Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

    Виды сифонов для кухни

    Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

    1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
    2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
    3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
    4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
    5. резиновая прокладка выпускного патрубка
    6. пластиковая гайка выпускного патрубка
    7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

  • металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
  • корпус сифона в виде бутылки или колена.
  • стяжная пластиковая гайка.
  • 2 конусные прокладки из резины или пластика.
  • канализационный отвод. Он располагается с боку корпуса сифона.
  • гайка соответствующего диаметра для крепления пластикового переходника.
  • крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
  • большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
  • канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.
  • ↑ вернуться к содержанию

    Сборка сифона для кухонной мойки

    К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

    1. Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
    2. Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.

  • Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
  • Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
  • Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.
  • Установка сифона

    1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
    2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
    3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
    4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.

  • Соединяют вручную основную часть сифона с трубой под мойкой.
  • Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
  • Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
  • Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.
  • Советы по установке сифона своими руками

    • Приобретая сифон, необходимо проверить изделие на наличие всех деталей устройства. Часто бывает, что даже в закрытой упаковке не хватает каких-либо деталей.
    • При сборке сифона все элементы должны быть сухими и чистыми. Грязь или песок, попавшие на резиновую прокладку или резьбу, могут стать причиной протечек.
    • При установке сифона, высота выходного отверстия сифона от пола должна быть на порядок выше, чем высота до входного отверстия в канализационной трубе. При соблюдении этого условия, образуется определенный наклон, благоприятный для стока воды.

    В следующей статье читайте про греющий кабель для водопровода. зачем он нужен и как его использовать?

    Посмотрите статьи по теме:

    Как просто установить батарею своими руками и что для этого нужно? Установка раковины с пьедесталом — как всё сделать своими руками Как без особых проблем поменять смеситель на кухне: демонтаж и установка Душевая кабина: особенности сборки и технология подключения своими руками

    Выбираем правильный сифон для кухонной мойки (раковины)

    Канализационная система не может работать без главного атрибута – системы приема сточных вод. Сливная арматура представляет собой набор изогнутых патрубков, герметично соединенных между собой. Устанавливается на кухню и в ванную комнату. Чтобы вся система работала правильно, необходимо уделить внимание каждой ее части. Правильно подобранный для кухонной раковины и умывальника сифон гарантирует 50% успеха всей канализационной разводки.

    Основная задача сливной арматуры

    Предназначение системы слив перелив – обеспечение отвода сточных вод из раковины в канализационный стояк .

    Но есть еще несколько дополнительных задач, выполняемых разными деталями этой системы:

    1. Защита системы водоотведения от засорения пищевыми отходами. С этой задачей помогает справиться защитная сетка, расположенная на горловине. Она находится непосредственно в мойке, и пользователь с легкостью может удалить скопившуюся грязь не разбирая сифон.
    2. Прохождение сточной воды от раковины к системе водоотведения. С этим легко справляются пластиковые или металлические антикоррозионные патрубки, устроенные таким образом, чтобы жир и другие отходы без задержек удалялись в канализацию и не образовывали отложений на внутренней части сливной арматуры.

    Очень важно правильно установить сифон, чтоб не допустить протечек

  • Образование водяного затвора. Эту задачу выполняет непосредственно корпус изделия – сифон. Благодаря разнице высоты его дна и отводящего патрубка образуется водный затвор, с помощью которого газы, скапливающиеся в канализации, не выходят в жилое помещение.
  • Выбор сифона. Конструктивные особенности

    Обычно система слив-перелив прилагается в комплект с мойкой, она предназначена специально для выбранной модели. Но если случилось так, что изделие не комплектуется сливной арматурой или установленный сифон вышел из строя, вам придется приобретать новый. Среди большого выбора сливных систем можно выделить несколько основных видов арматуры исходя из конструктивных особенностей каждого.

    1. Жесткий трубный сифон. Состоит только из набора труб, соединенных между собой или одной цельной трубы. Водный затвор образуется за счет изгиба основной части системы. Если сифон неразборный, то нижняя его часть оснащается ревизионным отверстием, закрытым пробкой. Оно необходимо для прочистки системы и удаления жирового налета.

    Жесткий трубный сифон

  • Бутылочный. Основная часть выполнена в виде бутылки, в которой и образуется гидрозатвор. Отводящий патрубок может быть как жестким так и в виде гофрированной трубы. Главным отличием по сравнению с предыдущим типом выступает возможность легкого разбора корпуса сифона. Если в сливное отверстие мойки упал мелкий предмет, его легко можно извлечь, раскрутив нижнюю часть бутылки.

  • Гофросифон. Самый простой вид сливной арматуры. Представляет собой гофрированный патрубок. Одним концом соединен с выпуском (часть, которая размещается в сливном отверстии), а другим в канализационную трубу. Эффект сифона достигается за счет S-образного изгиба трубы. Наиболее дешев и прост в монтаже и сборке, т.к. имеет наименьшее число составляющих элементов. Однако гофрированная труба очень быстро накапливает в себе жировые отложения.

  • Двойной сифон (тройной и т.д.). Используется исключительно в случаях, когда мойка имеет 2 или более чаш. Отличается удвоенной горловиной и выпуском, которые соединены общим сифоном.

  • Система с дополнительным отводом. Очень удобна для подключения стиральной машины. Оборудована дополнительным патрубком, который расположен на горловине — между выпуском и бутылкой.

    Система с дополнительным отводом

  • Сифон с двумя дополнительными отводами. Обеспечивает подключение посудомоечной машины в комплект к стиральной.

    Сифон с двумя дополнительными отводами

  • Система слив-перелив. Многие мойки оборудуются отверстием перелива. Для таких моек выпускают специальные сифоны с переливным патрубком.

    Важно! При выборе сифона лучше сначала проконсультироваться с сантехником. Он точно скажет какая сливная арматура больше подходит к вашей мойке.

    Комплектация системы слив перелив

    Для того чтобы собрать сливную систему необходимо знать все ее составляющие. Приведем список основных деталей сифона с переливом:

    • Выпуск. Верхняя часть системы. Крепится непосредственно на мойке состоит из 3 частей: сетка, болт, основание.
    • Горловина. Имеет широкую гайку с помощью которой прикручивается к выпуску. Может быть оснащена дополнительными патрубками для подключения кухонной бытовой техники.
    • Переливной шланг.Прикручивается к выпуску или горловине с помощью пластиковой гайки.
    • Крепление переливной сетки. Металлический болт, который вкручивается со стороны чаши мойки.
    • Тело сифона. Бутылка, в которую с помощью конусного уплотнителя входит горловина сифона.

    Комплектация системы слив перелив

    • Отводящий патрубок. Замыкающее звено сифона, соединяющее сливную арматуру с канализационной системой. Крепится к бутылке с помощью широкой пластиковой гайки.
    • Набор уплотнителей и манжет для сборки системы слив перелив.

    Каждая деталь соединяется с соседней только через резиновый уплотнитель. Без прокладок и манжет в системе образуются протечки.

    Важно! Проверяйте правильность установки прокладок. Не допускайте нарушения их целостности и замятия.

    Используя полный перечень составляющих деталей и инструкцию можно собрать изделие самостоятельно.

    Установка сифона: пошаговая инструкция

    Установку сантехники в целом и сливной арматуры в частности лучше доверить профессионалам. Но никто не осудит вас, если вы решите сделать это самостоятельно. Пластиковые системы не нуждаются в дополнительных инструментах, пригодится только отвертка для установки выпуска. Все составные части вкручиваются руками. Вооружитесь фото инструкцией, хорошим настроением и можно приступать.

    Первым делом прикручивается верхняя часть выпуска. Зачастую она выполнена из нержавейки. В комплекте сливной системы есть уплотнительное кольцо для декоративной сетки. Положите его на сливное отверстие мойки, снизу прижмите резиновый уплотнитель и оставшуюся часть выпуска. Крепко скрутите две части винтом. Проверьте не сместились ли уплотнители.

    Схема: установка сифона

    Присоедините шланг перелива к выпуску, а сетку к мойке, закрутив нержавеющий болт аналогично системе выпуска. Собранный сифон прикрутите к выпуску с помощью пластиковой гайки, расположенной на горловине. Обязательно проверьте наличие плоской прокладки. Закручивайте гайку до упора рукой. Не стоит сильно налегать на нее. Пластик может не выдержать давления и лопнуть.

    Таким же образом прикрутите к телу сифона отводящий патрубок. Обязательно проверьте наличие уплотнителя. Затем присоедините отводящий патрубок к канализационной системе, используя конусный уплотнитель. Устанавливается он, как и на горловине сифона, зауженной частью в сторону отверстия, в которое вставляется патрубок.

    При разнице диаметров патрубка и отвода канализационной системы, можно использовать редукционные пластиковые или резиновые переходники.

    Совет. Для лучшей герметизации смажьте все манжеты и прокладки силиконовой смазкой. Вход отводной трубы в канализационную можно дополнительно герметизировать санитарным силиконом.

    После установки системы необходимо выполнить пробный пуск. Для этого нужно наполнить мойку водой до переливного отверстия. Вначале проверить его работу. Затем откройте слив, вода стремительно направится в канализацию. Внимательно осмотрите каждое соединение сифона. Если на нем не образовалось ни одной капли, значит, монтаж был проведен успешно.

    Подключение сифона к двойной мойке

    Как продлить жизнь сливной системе

    Многие хозяйки стараются продлить жизнь каждому из своих кухонных помощников. Не исключение и сливная система мойки. Ее поломка не только парализует работу на кухне, но и может причинить немало вреда, затопив всю комнату.

    Чтобы избежать протечки, нужно проверить все части системы

    Протечка сифона происходит, как правило, вследствие износа уплотнителей. Для того чтобы они служили гораздо дольше, перед установкой обязательно обработайте их специальной смазкой, можно силиконовой. Также дать течь сифон может из-за возникновения трещины на одном из патрубков или бутылке. Это происходит если перетянуть гайки при установке.

    Совет! При покупке внимательно осмотрите изделие на предмет трещин и сколов, которые впоследствии могут стать причиной очень неприятной ситуации – протечки.

    Для того чтобы сливная система не засорялась необходимо вовремя прочищать тело сифона от загрязнений.

    Сделать это можно несколькими способами:

    • потоком горячей воды;
    • вантузом;
    • химическими средствами для очистки канализационных систем;
    • выкручиванием нижней части сифона и очищением его вручную.

    Не забывайте о профилактических очистках и щадящих средствах. С их помощью вы сможете забыть о ремонте сливной системы на долгое время.

    Устройство сифона для мойки: видео

    Подключение сифона к раковине: фото

    Как собрать сифон для раковины на кухне

    Свежее в разделе «Мойки»

    Измельчитель для кухни в раковину Накладная мойка для кухни Немецкие смесители для кухни Как выбрать смеситель для кухни Смеситель Kaiser для кухни Смеситель для кухни Vidima Как поменять кран на кухне Смеситель для кухни под камень Тумба под мойку для кухни Сифон для раковины на кухню Рейтинг российских смесителей для кухни Угловая тумба под мойку для кухни

    Все права защищены, 14+

    Копирование материалов сайта возможно только в случае установки активной ссылки на наш сайт.

    Источники: http://delai-remont.com/santehnika/kak-ustanovit-sifon-dlya-mojki-na-kuxne.html, http://sandizain.ru/vodoprovod-kanalizaciya/sifony-i-slivy/vybiraem-sifon-dlya-kuxonnoj-mojki.html, http://dekoriko.ru/kuhnya/mojki/kak-sobrat-sifon/

  • santex1.ru

    Слив для мойки на кухню

    Выбираем сифон для раковины на кухню и устанавливаем своими руками

    При всем многообразии моделей сливов для раковин на кухне принцип их установки в общих чертах одинаковый, имеющиеся отличия незначительны. Если не допущена ошибка на этапе выбора сифона, то и проблем с установкой возникнуть не должно.

    На кухне часто активно эксплуатируется мойка, и на ее систему слива оказывается значительная нагрузка. Непродуманный выбор сифона для кухонной мойки приведет к тому, что в ней будет застаиваться вода, слив придется часто прочищать, возможно и засорение канализации со всеми неприятными последствиями.

    Поэтому первый этап успешной установки сифона для раковины на кухне – правильный выбор .

    Основы выбора

    Системы слива отличаются многообразием моделей, классифицируют их по двум основным критериям: материал и конструкция (вид, тип) .

    По материалу выделяют такие сифоны:

    • Полимерные — из полиэтилена, полипропилена. Именно их используют для кухонных моек, поскольку они не подвержены коррозии и гнили, а их внутренний диаметр не уменьшается из-за отложений жира и грязи – загрязнения не задерживаются на стенках.
    • Металлические – из латуни, меди, бронзы, хромированной стали.

    Виды сифонов под мойку на кухню:

    • Колбообразные (бутылочные) – сифоны сборной конструкции, в которых, помимо труб, есть стакан-колба. Выделяют модели с погруженной трубой и с двумя перегородками.
    • Коленные (трубные) – в виде изогнутой трубы, обычно имеющей 2 изгиба, S-образной или U-образной конфигурации.
    • Гофрированные – разновидность трубных, но с гофрированной трубой, которая может изгибаться произвольно. В отличие от предыдущих категорий, среди них не бывает моделей с раструбами для подсоединения бытовой техники и системы перелива.
    • Плоские – более компактная разновидность трубных с коленом П-образной формы, есть модели таких сифонов для двойных раковин на кухне.

    Оптимальным решением для мойки на кухне является бутылочный сифон. поскольку попадающие в сток твердые частицы и жир будут задерживаться в стакане, не засоряя канализацию. Поскольку нижняя часть стакана откручивается, процесс прочистки максимально прост.

    Трубные сифоны сложнее прочищать, их чаще используют в ванных. Удобнее модели с переливом. предназначенные для моек с дополнительным сливным отверстием. Если на кухне используется посудомоечная, стиральная машина, установлены две мойки, нужен двойной/тройной сифон.

    Установка гофрированного или плоского слива оправдана в условиях ограниченного пространства под мойкой. но при их использовании велик риск появления неприятного запаха, если изгиб получится слишком коротким.

    Еще один момент, на который нужно обратить внимание при выборе сифона для кухонной мойки – диаметр патрубка. Патрубок большего диаметра для кухни предпочтительней. такой сифон будет реже нуждаться в прочистке и дольше прослужит.

    Чтобы выяснить, какой сифон лучше для вашей кухни, нужно изучить описание производителя и обратить внимание на качество изделия, прочность материала, отсутствие трещин и сколов, дефектов резьбы, комплектность, надежность крепежа, пробок и прокладок.

    Резиновые прокладки долговечнее пластиковых. Известные бренды заслуживают большего доверия. Предпочтительней продукция из материала с антибактериальными добавками.

    Устройство и принцип действия

    Независимо от конструкции, любой слив работает по принципу сообщающихся сосудов. в нем есть впускной патрубок, в который поступает вода из мойки, расположенный выше, и сливной патрубок, выводящий воду в канализацию, находящийся ниже впускного.

    Между ними располагается участок, где постоянно есть вода. Это так называемая водяная пробка, или гидрозатвор, служащий барьером против проникновения запахов из канализации по трубам в жилое помещение.

    В этой же части задерживается большая часть попадающих в сток загрязнений, бытовых отходов, их можно удалить при прочистке слива. это значительно проще, чем прочищать канализацию.

    В трубных моделях гидрозатвор располагается в изгибе трубы, в бутылочных — в стакане, под погруженной трубой и вокруг нее под нижней диагональной перегородкой. Пока из мойки вытекает вода, в сливе создается давление. и вода вытесняется в канализацию.

    Когда вся вода из мойки вытекла, а кран закрыт, давление стабилизируется, вода не может самостоятельно преодолеть изгиб или покинуть пределы колбы и остается в нижней точке, формируя гидрозатвор.

    В плоских сливах, а также гофрированных с небольшим изгибом трубы объем водяной пробки минимальный, если мойка длительное время не используется (хозяева в отъезде), эта вода может полностью испариться и исчезнет преграда для запахов.

    Инструменты и материалы для установки

    Практически все необходимое для установки слива раковины на кухне входит в комплект — гайки, винты, прокладки. Пластиковые гайки нужно закручивать вручную, использование ключей не рекомендуется.

    • отвертка для металлических винтов;
    • силиконовый герметик для обработки резьбовых соединений;
    • возможно — нож для удаления заусениц резьбы, обрезки ступенчатой системы слива.

    Сифоны нужны для подключения раковины к канализации, а смесители — к водопроводу. Узнайте, какой смеситель лучше выбрать для кухни .

    Как выбрать мойку из нержавейки, стоит ли обратить внимание на другие материалы изготовления, что еще важно учитывать при выборе? Все ответы тут.

    Монтаж: пошаговая инструкция

    Монтаж любых сифонов производится сверху вниз. есть небольшие различия в установке сифонов разного типа.

    Перед началом монтажа рекомендуется изучить инструкцию, найти и разложить все комплектующие в нужной последовательности.

    Как же правильно подсоединить и поставить сифон на раковину на кухне? Действуем следующим образом:

    1. Монтаж сифона начинается с установки в сливное отверстие мойки защитной решетки (при ее наличии в комплекте).

    Если позволяет глубина отверстия, используется плоская резиновая прокладка, если края отверстия почти вровень с дном мойки, место установки решетки просто промазывается герметиком.

  • Толстая прокладка укладывается на верхнюю часть выпускного патрубка. где есть специальный бортик. Некоторые производители сразу вклеивают эту прокладку.
  • Патрубок с прокладкой прижимается снизу к сливу. сверху в отверстие защитной решетки закручивается винт. Резьба, в которую он должен ввинчиваться, запрессована в корпус патрубка.
    Затягивая винт, нужно добиться плотного соединения, избегая проворачивания фланца с прокладкой.
  • Если в комплект не входит защитная решетка (сливы старого типа), патрубок с прокладкой фиксируется под мойкой с помощью пластиковой гайки.
  • После того, как патрубок закреплен под мойкой, к нему присоединяется собственно сифон – изогнутая или гофрированная труба, колба.
    На свободный конец патрубка надеваются пластиковая гайка (резьбой вниз) и конусная прокладка (широкой стороной к гайке).
  • Патрубок вводится в раструб сифона на нужную длину. Во избежание деформации прокладки ее узкая часть должна по всей окружности войти в раструб, гайка затягивается вручную.
  • На отводящую трубу тоже надеваются гайка и конусная уплотняющая прокладка. она подсоединяется к сливному отверстию сифона.
  • Свободный патрубок отводящей трубы вводится в раструб канализации через плотную резиновую манжету, препятствующую распространению запахов.
  • Чтобы лучше разобраться в том, как правильно установить сифон на кухню и разобрать старый слив для раковины, если необходима замена, смотрите это видео:

    Дополнительные особенности

    1. Если слив для мойки на кухню выбран колбообразный, стакан нужно предварительно собрать в соответствии с инструкцией.
    2. Если используется гофрированная отводящая труба, ее необходимо подсоединить к сифону до его соединения с выпускным патрубком. жесткую можно крепить до и после этого этапа.
    3. В некоторых моделях колбообразных сифонов выпускной патрубок интегрирован в тело колбы. их монтаж еще проще.
    4. Максимально прост в установке гофрированный сифон с двумя жесткими патрубками на концах.

    После его подсоединения к выпускному патрубку трубе придается нужный изгиб, она при необходимости растягивается, фиксируется специальными хомутами, а второй патрубок выводится в канализацию.

  • Последний этап установки любого сифона – проверка. Под слив подставляется ведро или миска, не несколько минут открывается кран. Если обнаружены протечки, соединения нужно дополнительно герметизировать и плотнее закрутить гайки.
  • Переливные модели

    Сифон для кухни с переливом подойдет только для мойки, в верхней части которой есть соответствующее отверстие. Такая конструкция позволит избежать перелива воды через край. если основной сток забит отходами, перекрыт посудой, или если для каких-либо целей используется не проточная, а набранная в мойку вода.

    Труба перелива может быть жесткой, сборной из частей, или гофрированной, до присоединения необходимо отрегулировать ее высоту в соответствии с глубиной раковины.

    Если трубка сборная, высота регулируется по принципу телескопического сдвигания-раздвигания частей и используются фиксаторы. Гофрированная труба просто растягивается и перегибается в нужном месте.

    Между впускным отверстием трубы перелива и тыльной поверхностью мойки вокруг отверстия обязательно должна использоваться плоская прокладка.

    Подсоединение перелива начинается сверху, последний этап — ввод свободного конца трубы в соответствующий раструб выпускного патрубка и фиксация гайкой с уплотнительной прокладкой.

    Если вы всегда — сам себе сантехник, то не помешает ознакомиться с инструкцией по подключению стиральной машины к канализации и другим коммуникациям.

    В доме часто отключают горячую воду? Узнайте. как подключить бойлер к водопроводу своими руками.

    Если у вас часто проблемы со смесителем на ванне, то будет полезно узнать о том, какой лучше выбрать новый смеситель с душем для ванной.

    Полезные советы

    1. Лучше выбирать системы с гладкостенной трубой. выводящейся в канализацию, их проще прочищать.
    2. С момента демонтажа старого сифона и до последнего этапа монтажа нового раструб канализации желательно заткнуть тряпкой или пробкой подходящего диаметра.
    3. Поверхность мойки вокруг сливного отверстия обязательно нужно тщательно очистить и обезжирить.
    4. Герметизируются все резьбовые соединения, кроме резьбы крышки колбы — ее периодически придется откручивать, для предотвращения протечек можно использовать паклю.
    5. В колбообразных моделях с погруженной трубкой можно регулировать высоту размещения колбы. погружая в нее патрубок на разную глубину, но он не должен касаться дна, фиксация в крайней верхней точке также нежелательна.
    6. Лучше приобретать сифон с такими присоединительными размерами. чтоб диаметр канализационного патрубка соответствовал диаметру раструба канализации.

    Есть и другие варианты – покупка сифона с универсальной, ступенчатой системой слива и обрезка патрубка до получения нужного диаметра или использование переходной уплотнительной манжеты. Первый вариант надежнее.

  • Покупать слив для мойки нужно либо одновременно с ней, либо после, учитывая ее дизайн, конструктивные особенности.
  • Современный слив для кухонной мойки достаточно просто установить, не прибегая к помощи специалистов. Главное – выбрать модель, подходящую для конкретных условий. удостовериться в отсутствии дефектов и следовать инструкции.

    На современном рынке представлено значительное число моделей, и монтаж каждой из них имеет свои нюансы, хотя общие принципы одинаковы для всех типов и разновидностей сливов.

    No related posts.

    Выбираем правильный сифон для кухонной мойки (раковины)

    Канализационная система не может работать без главного атрибута – системы приема сточных вод. Сливная арматура представляет собой набор изогнутых патрубков, герметично соединенных между собой. Устанавливается на кухню и в ванную комнату. Чтобы вся система работала правильно, необходимо уделить внимание каждой ее части. Правильно подобранный для кухонной раковины и умывальника сифон гарантирует 50% успеха всей канализационной разводки.

    Основная задача сливной арматуры

    Предназначение системы слив перелив – обеспечение отвода сточных вод из раковины в канализационный стояк .

    Но есть еще несколько дополнительных задач, выполняемых разными деталями этой системы:

    1. Защита системы водоотведения от засорения пищевыми отходами. С этой задачей помогает справиться защитная сетка, расположенная на горловине. Она находится непосредственно в мойке, и пользователь с легкостью может удалить скопившуюся грязь не разбирая сифон.
    2. Прохождение сточной воды от раковины к системе водоотведения. С этим легко справляются пластиковые или металлические антикоррозионные патрубки, устроенные таким образом, чтобы жир и другие отходы без задержек удалялись в канализацию и не образовывали отложений на внутренней части сливной арматуры.

    Очень важно правильно установить сифон, чтоб не допустить протечек

  • Образование водяного затвора. Эту задачу выполняет непосредственно корпус изделия – сифон. Благодаря разнице высоты его дна и отводящего патрубка образуется водный затвор, с помощью которого газы, скапливающиеся в канализации, не выходят в жилое помещение.
  • Выбор сифона. Конструктивные особенности

    Обычно система слив-перелив прилагается в комплект с мойкой, она предназначена специально для выбранной модели. Но если случилось так, что изделие не комплектуется сливной арматурой или установленный сифон вышел из строя, вам придется приобретать новый. Среди большого выбора сливных систем можно выделить несколько основных видов арматуры исходя из конструктивных особенностей каждого.

    1. Жесткий трубный сифон. Состоит только из набора труб, соединенных между собой или одной цельной трубы. Водный затвор образуется за счет изгиба основной части системы. Если сифон неразборный, то нижняя его часть оснащается ревизионным отверстием, закрытым пробкой. Оно необходимо для прочистки системы и удаления жирового налета.

    Жесткий трубный сифон

  • Бутылочный. Основная часть выполнена в виде бутылки, в которой и образуется гидрозатвор. Отводящий патрубок может быть как жестким так и в виде гофрированной трубы. Главным отличием по сравнению с предыдущим типом выступает возможность легкого разбора корпуса сифона. Если в сливное отверстие мойки упал мелкий предмет, его легко можно извлечь, раскрутив нижнюю часть бутылки.

  • Гофросифон. Самый простой вид сливной арматуры. Представляет собой гофрированный патрубок. Одним концом соединен с выпуском (часть, которая размещается в сливном отверстии), а другим в канализационную трубу. Эффект сифона достигается за счет S-образного изгиба трубы. Наиболее дешев и прост в монтаже и сборке, т.к. имеет наименьшее число составляющих элементов. Однако гофрированная труба очень быстро накапливает в себе жировые отложения.

  • Двойной сифон (тройной и т.д.). Используется исключительно в случаях, когда мойка имеет 2 или более чаш. Отличается удвоенной горловиной и выпуском, которые соединены общим сифоном.

  • Система с дополнительным отводом. Очень удобна для подключения стиральной машины. Оборудована дополнительным патрубком, который расположен на горловине — между выпуском и бутылкой.

    Система с дополнительным отводом

  • Сифон с двумя дополнительными отводами. Обеспечивает подключение посудомоечной машины в комплект к стиральной.

    Сифон с двумя дополнительными отводами

  • Система слив-перелив. Многие мойки оборудуются отверстием перелива. Для таких моек выпускают специальные сифоны с переливным патрубком.

    Важно! При выборе сифона лучше сначала проконсультироваться с сантехником. Он точно скажет какая сливная арматура больше подходит к вашей мойке.

    Комплектация системы слив перелив

    Для того чтобы собрать сливную систему необходимо знать все ее составляющие. Приведем список основных деталей сифона с переливом:

    • Выпуск. Верхняя часть системы. Крепится непосредственно на мойке состоит из 3 частей: сетка, болт, основание.
    • Горловина. Имеет широкую гайку с помощью которой прикручивается к выпуску. Может быть оснащена дополнительными патрубками для подключения кухонной бытовой техники.
    • Переливной шланг.Прикручивается к выпуску или горловине с помощью пластиковой гайки.
    • Крепление переливной сетки. Металлический болт, который вкручивается со стороны чаши мойки.
    • Тело сифона. Бутылка, в которую с помощью конусного уплотнителя входит горловина сифона.

    Комплектация системы слив перелив

    • Отводящий патрубок. Замыкающее звено сифона, соединяющее сливную арматуру с канализационной системой. Крепится к бутылке с помощью широкой пластиковой гайки.
    • Набор уплотнителей и манжет для сборки системы слив перелив.

    Каждая деталь соединяется с соседней только через резиновый уплотнитель. Без прокладок и манжет в системе образуются протечки.

    Важно! Проверяйте правильность установки прокладок. Не допускайте нарушения их целостности и замятия.

    Используя полный перечень составляющих деталей и инструкцию можно собрать изделие самостоятельно.

    Установка сифона: пошаговая инструкция

    Установку сантехники в целом и сливной арматуры в частности лучше доверить профессионалам. Но никто не осудит вас, если вы решите сделать это самостоятельно. Пластиковые системы не нуждаются в дополнительных инструментах, пригодится только отвертка для установки выпуска. Все составные части вкручиваются руками. Вооружитесь фото инструкцией, хорошим настроением и можно приступать.

    Первым делом прикручивается верхняя часть выпуска. Зачастую она выполнена из нержавейки. В комплекте сливной системы есть уплотнительное кольцо для декоративной сетки. Положите его на сливное отверстие мойки, снизу прижмите резиновый уплотнитель и оставшуюся часть выпуска. Крепко скрутите две части винтом. Проверьте не сместились ли уплотнители.

    Схема: установка сифона

    Присоедините шланг перелива к выпуску, а сетку к мойке, закрутив нержавеющий болт аналогично системе выпуска. Собранный сифон прикрутите к выпуску с помощью пластиковой гайки, расположенной на горловине. Обязательно проверьте наличие плоской прокладки. Закручивайте гайку до упора рукой. Не стоит сильно налегать на нее. Пластик может не выдержать давления и лопнуть.

    Таким же образом прикрутите к телу сифона отводящий патрубок. Обязательно проверьте наличие уплотнителя. Затем присоедините отводящий патрубок к канализационной системе, используя конусный уплотнитель. Устанавливается он, как и на горловине сифона, зауженной частью в сторону отверстия, в которое вставляется патрубок.

    При разнице диаметров патрубка и отвода канализационной системы, можно использовать редукционные пластиковые или резиновые переходники.

    Совет. Для лучшей герметизации смажьте все манжеты и прокладки силиконовой смазкой. Вход отводной трубы в канализационную можно дополнительно герметизировать санитарным силиконом.

    После установки системы необходимо выполнить пробный пуск. Для этого нужно наполнить мойку водой до переливного отверстия. Вначале проверить его работу. Затем откройте слив, вода стремительно направится в канализацию. Внимательно осмотрите каждое соединение сифона. Если на нем не образовалось ни одной капли, значит, монтаж был проведен успешно.

    Подключение сифона к двойной мойке

    Как продлить жизнь сливной системе

    Многие хозяйки стараются продлить жизнь каждому из своих кухонных помощников. Не исключение и сливная система мойки. Ее поломка не только парализует работу на кухне, но и может причинить немало вреда, затопив всю комнату.

    Чтобы избежать протечки, нужно проверить все части системы

    Протечка сифона происходит, как правило, вследствие износа уплотнителей. Для того чтобы они служили гораздо дольше, перед установкой обязательно обработайте их специальной смазкой, можно силиконовой. Также дать течь сифон может из-за возникновения трещины на одном из патрубков или бутылке. Это происходит если перетянуть гайки при установке.

    Совет! При покупке внимательно осмотрите изделие на предмет трещин и сколов, которые впоследствии могут стать причиной очень неприятной ситуации – протечки.

    Для того чтобы сливная система не засорялась необходимо вовремя прочищать тело сифона от загрязнений.

    Сделать это можно несколькими способами:

    • потоком горячей воды;
    • вантузом;
    • химическими средствами для очистки канализационных систем;
    • выкручиванием нижней части сифона и очищением его вручную.

    Не забывайте о профилактических очистках и щадящих средствах. С их помощью вы сможете забыть о ремонте сливной системы на долгое время.

    Устройство сифона для мойки: видео

    Подключение сифона к раковине: фото

    Сифон для мойки на кухне: как собрать и установить своими руками

    С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка .

    Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

    Устройство сифона

    Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

    Виды сифонов для кухни

    Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

    1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
    2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
    3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
    4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
    5. резиновая прокладка выпускного патрубка
    6. пластиковая гайка выпускного патрубка
    7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

  • металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
  • корпус сифона в виде бутылки или колена.
  • стяжная пластиковая гайка.
  • 2 конусные прокладки из резины или пластика.
  • канализационный отвод. Он располагается с боку корпуса сифона.
  • гайка соответствующего диаметра для крепления пластикового переходника.
  • крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
  • большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
  • канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.
  • ↑ вернуться к содержанию

    Сборка сифона для кухонной мойки

    К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

    1. Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
    2. Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.

  • Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
  • Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
  • Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.
  • Установка сифона

    1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
    2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
    3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
    4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.

  • Соединяют вручную основную часть сифона с трубой под мойкой.
  • Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
  • Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
  • Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.
  • Советы по установке сифона своими руками

    • Приобретая сифон, необходимо проверить изделие на наличие всех деталей устройства. Часто бывает, что даже в закрытой упаковке не хватает каких-либо деталей.
    • При сборке сифона все элементы должны быть сухими и чистыми. Грязь или песок, попавшие на резиновую прокладку или резьбу, могут стать причиной протечек.
    • При установке сифона, высота выходного отверстия сифона от пола должна быть на порядок выше, чем высота до входного отверстия в канализационной трубе. При соблюдении этого условия, образуется определенный наклон, благоприятный для стока воды.

    В следующей статье читайте про греющий кабель для водопровода. зачем он нужен и как его использовать?

    Посмотрите статьи по теме:

    Как просто установить батарею своими руками и что для этого нужно?
    Установка раковины с пьедесталом — как всё сделать своими руками
    Как без особых проблем поменять смеситель на кухне: демонтаж и установка
    Душевая кабина: особенности сборки и технология подключения своими руками

    Источники: http://sansovet.com/kvartira/kuxnya/sifony.html, http://sandizain.ru/vodoprovod-kanalizaciya/sifony-i-slivy/vybiraem-sifon-dlya-kuxonnoj-mojki.html, http://delai-remont.com/santehnika/kak-ustanovit-sifon-dlya-mojki-na-kuxne.html

    • Ошибки и правильные решения. Рейтинг тем от 04.02.2018 г.
    • Чистка ванны народными средствами — Только ремонт своими руками в квартире: фото, видео, инструкции
    • Декорирование входной двери: нестандартный подход
    • Штукатурка гипсокартона под покраску — Только ремонт своими руками в квартире: фото, видео, инструкции
    • Штукатурка стен под плитку в ванной — Только ремонт своими руками в квартире: фото, видео, инструкции
    • Штукатурка для ванной комнаты под плитку — Только ремонт своими руками в квартире: фото, видео, инструкции
    • Чем резать плитку в домашних условиях — Только ремонт своими руками в квартире: фото, видео, инструкции
    • Шумоизоляция стояка канализации — Только ремонт своими руками в квартире: фото, видео, инструкции

    openfile.ru

    видео-инструкция как собрать своими руками, особенности сливной арматуры, для кухонных изделий из бронзы, цена, фото





    Слив, он же сливной сифон, является одним из самых важных элементов кухонной мойки, так как обеспечивает правильное функционирование этого сантехнического прибора и выполняет сразу несколько важных функций. В настоящее время существует довольно много видов этих устройств, которые различаются материалом и конструкцией, поэтому их выбор для многих является сложной задачей. Ниже мы подробней рассмотрим, какой бывает сливная арматура для мойки, на что обращать внимание при ее выборе и как установить слив на раковину.

    Система слива мойки

    Общие сведения

    В первую очередь рассмотрим почему же так важен слив. Конечно, он отводит стоки в канализацию, но с этой задачей может справиться любая труба.

    Сифон же выполняет еще и ряд дополнительных функций:

    • Обеспечивает гидрозатвор, благодаря чему запахи из канализации не проникают в помещение.

    Схема гидрозатвора

    • Предотвращает засорение канализационной системы, что достигается сразу двумя способами:
      • При помощи сеточки, которая устанавливается в сливное отверстие мойки.
      • Благодаря изгибам, которые задерживают мусор. Впоследствии засор очень просто извлечь своими руками.

    По этим причинам выбору сливной арматуры необходимо уделять не меньше внимания, чем, к примеру, смесителю или самой мойке.

    Бутылочный сифон

    Виды сливов

    Чтобы выбрать подходящую конструкцию слива, в первую очередь необходимо ознакомиться с ее видами, что мы ниже и сделаем. Итак, все виды сифонов можно условно поделить на следующие типы:

    БутылочныйЯвляется наиболее распространенным видом, так как отличается простотой обслуживания. Чтобы почистить такой слив, нужно лишь открутить рукой крышку. Внешне сифон напоминает бутылку, отсюда и его название.
    ТрубчатыйВыполнен в виде изогнутой трубки
    ГофрированныйПредставляет собой гибкую гофрированную трубку, которая зафиксирована в изогнутом состоянии пластиковыми клипсами.

    Каждая конструкция слива обладает своими достоинствами и недостатками, поэтому ниже подробней с ними ознакомимся.

    Бутылочный

    Внешне данное изделие представляет собой разборную пластиковую колбу с жесткой входящей трубой и гибким гофрированным отводом. Такая конструкция является наиболее сложной, поэтому перед тем как собрать устройство обязательно нужно ознакомиться со схемой, которая прилагается в комплекте.

    В эксплуатации такой слив, как уже было сказано выше, является наиболее удобным. Поэтому для кухонной мойки, которая больше всего подвержена засорам, он является наилучшим вариантом.

    Совет!
    Если на кухне используется бытовая техника, такая как посудомоечная или стиральная машина, следует приобрести сифон с дополнительными отводами.

    Трубчатый слив для кухонной мойки из бронзы

    Трубчатый

    Сифон в виде трубы редко применяется в кухонных мойках по следующим причинам:

    • В случае засора выполнить прочистку значительно трудней, что связано со сложностью разборки конструкции.
    • Более высокая цена изделия, так как подобные сифоны обычно делают из металла для использования на виду, к примеру, для подвесных раковин. В случае же с мойкой, слив обычно скрыт в шкафчике, поэтому его внешний вид не имеет значения и переплачивать нет смысла.

    Поэтому такие виды сливов лучше подходят для ванных комнат.

    Обратите внимание!
    При выборе сифона, необходимо обратить внимание на уплотнители – они должны быть гладкими и эластичными.
    Это гарантирует герметичность конструкции после установки.

    На фото — гофрированный сифон

    Гофрированный

    Данный тип слива представляет собой наиболее простую конструкцию. Основным ее достоинством является простота монтажа – подключить слив к канализации можно вне зависимости от того, как расположена канализационная труба. Кроме того, при таком подключении тумбу с мойкой можно передвигать на небольшое расстояние.

    Из недостатков можно выделить то, что гофрированный сифон часто забивается, так как имеет неровную поверхность, кроме того, он менее долговечный. Поэтому приобретать на кухню такой слив имеет смысл только в том случае, если нет возможности установить другой тип сифона.

    Совет!
    Чтобы прочистить гофру, нужно вытащить шланг из канализационной трубы и выровнять. Мусор можно аккуратно протолкнуть деревянной палочкой.

    Конструкция разборного сифона

    Монтаж

    В качестве примера рассмотрим, как выполнить монтаж слива бутылочного типа.

    Инструкция по выполнению этой работы выглядит следующим образом:

    • Начинать монтаж слива нужно с установки сеточки в сливное отверстие раковины. Между этими деталями обычно устанавливаются прокладки, поэтому данный узел состоит из 4-5 деталей.
    • Далее на бортик отводного патрубка нужно надеть резиновую прокладку.
    • Затем патрубок с прокладкой нужно снизу плотно придавить к мойке, а сверху вставить в отверстие сеточки винт.
    • Далее винт нужно вкрутить в гайку патрубка при помощи плоской отвертки.
    • Теперь, когда основная часть слива собрана, осталось прикрепить сам сифон. Для этого нужно надеть на патрубок накидную гайку и конусную прокладку.
    • Затем сифон надо насадить на патрубок и накрутить на него накидную гайку.
    • В сифонную крышку, которая располагается снизу, вставляется прокладка и деталь прикручивается к корпусу устройства.

    Резиновая манжета для подключения отвода слива

    • В завершение работы следует соединить отводной патрубок с канализацией. Как правило, для этого используют конусную прокладку. В раструбе канализационной трубы должна быть специальная резиновая манжета. Если отводной патрубок или канализационная труба имеют нестандартные размеры, необходимо воспользоваться специальным переходником.

    Совет!
    Для обеспечения герметичности все стыки следует промазать герметиком.
    Исключением является крышка сифона, которую придется периодически откручивать для устранения засоров.

    Вот, пожалуй, и все основные нюансы установки бутылочного патрубка. Надо сказать, что сборка разных моделей устройства может незначительно отличаться. Поэтому, прежде чем приступить к монтажу, необходимо ознакомиться с особенностями сборки.

    Что касается установки сливов другого типа, то она выполняется еще проще.

    Вывод

    Как мы выяснили наилучшая сливная арматура для кухонной мойки – это бутылочный слив. В некоторых же случаях, когда подключение мойки осложнено расположением канализационной трубы, можно воспользоваться гофрированным сливом. При этом, вне зависимости от типа конструкции, установить его можно самостоятельно.

    С дополнительной информацией по данной теме можно ознакомиться из видео в этой статье.




    gidroguru.com

    Слив для кухонной раковины или мойки

    Ни одна кухня не обходится без мойки или раковины, оборудованных сливами. Кухонный слив является особым видом сантехнического оборудования и комплектующим элементом раковин и моек.

    Функционально слив предназначен не только для отвода жидкости из раковины, но также препятствуют поступлению неприятного запаха из канализационной трубы в помещение кухни. Порция воды остается в изгибе слива и образует водяной затвор или гидрозатвор, который и становится препятствием для посторонних неприятных запахов на вашей кухне. Кроме того, сливы служат для предотвращения засорения канализационной трубы кухонным мусором и пищевыми отходами.

    Очень важно, чтобы слив раковины на кухне был в полном порядке.

    Магазины сантехники предлагают большой ассортимент не только моек и раковин для кухни, но и сливов к ним. Сегодня мы можем выбрать сливы на любой вкус и кошелек не только отечественных производителей, но и импортные. Конфигурация слива зависит от количества раковин (одна или две) и от наличия отвода для стиральной или посудомоечной машины.

    Материалы для изготовления сливов

    Наиболее популярным материалом в производстве сливов для раковин на кухне является пластик или полипропилен. Подбирая слив, необходимо исходить из модели и материала изготовления раковины. Если ваша раковина из бронзы, меди или камня, то наиболее оптимальным будет медный или бронзовый слив. Также можно установить слив из латуни, покрытой хромом.

    Современные сливы удобны в эксплуатации, не подвержены коррозии и ржавчине, не впитывают грязь и запахи. Материалы, из которых производят кухонные сливы, обеспечивают длительный срок их эксплуатации и уменьшают количество профилактических чисток. Наука не стоит на месте. Поэтому сегодня в производстве сливов из пластика используется специальный компонент, препятствующий росту бактерий и образованию налета.

    Виды сливов для раковин

    Сливы для кухонных раковин и моек бывают:

    1. Гофрированные (самые простые по конструкции).
    2. Бутылочные (имеют специальный резервуар, по форме напоминающий бутылку).

    Гофрированный или коленный слив для раковин на кухне представляет собой изогнутую пластиковую трубку в форме латинской буквы «S». В нижней части слива предусмотрено отверстие для очистки, если произойдет засорение. Такие сливы изготавливаются из высококачественного пластика и имеют различные по длине гофрированные шланги. Их можно устанавливать как к фаянсовым, так и к чугунным и эмалированным раковинам. Существуют шланги с мелким профилем гофрирования, что обеспечивает гибкость и надежность крепления слива к канализационному стоку. Такие сливы легко принимают необходимую форму при установке. Популярность гофрированных сливов объясняется их надежностью и простотой эксплуатации.

    Виды сливов для раковин.

    Бутылочный или колбовый слив для моек на кухне более сложный по своей конструкции и похож на пластиковую или металлическую бутылку. Такой слив имеет свои преимущества: он просто монтируется, удобен в эксплуатации, очень легко разбирается для очистки и обеспечивает доступ к канализационной трубе, служит эффективным водным затвором. Для очистки бутылочного слива достаточно снять дно колбы.

    Бутылочные сливы из нержавеющей стали считаются более долговечными и простыми в эксплуатации. Однако их установка требует профессиональных навыков, поскольку при необходимости сложно укоротить отводную стальную трубу. Металлические детали слива затрудняют его монтаж и профилактическое обслуживание. По этой причине именно пластиковые сливы более популярны у потребителей.

    Процесс выбора слива для раковины

    Выбирая слив, учитывайте класс сантехники, параметры и характеристики раковины или мойки, их дизайн и гарантии производителя. Обязательно обратите внимание на качество прокладок и уплотнителей, что избавит вас от проблем во время эксплуатации слива. Они должны быть из высококачественной резины, а не из поливинилхлорида, который имеет плохие герметизирующие характеристики. Резиновые прокладки долговечны и не требуют постоянной замены.

    Комплектация слива

    В стандартный комплект слива для кухонной раковины обязательно входят следующие элементы:

    • непосредственно корпус слива;
    • отводной пластиковый патрубок;
    • пластиковая манжета;
    • резиновые манжеты диаметром 32 мм;
    • пластиковые гайки;
    • резиновые прокладки;
    • резиновая пробка;
    • нижняя пробка;
    • соединительный винт для стяжки;
    • декоративная накладка в раковину;
    • инструкция по сборке.

    Покупая слив, необходимо проверить укомплектованность и качество изделия – нет ли деформации и повреждения деталей, поскольку обычно они поставляются в торговую сеть в мягкой картонной упаковке. Особое внимание нужно уделить целостности резьбы и проверить ее на наличие сколов и заусениц, способных повредить прокладку. Для раковины, сделанной на заказ, лучше всего покупать слив у производителя мойки.

    Установка слива для раковины

    Монтаж слива на кухне лучше доверить профессиональному сантехнику. Но если вы решили установить слив на кухне самостоятельно, то необходимо учитывать определенные нюансы во избежание протечек:

    Установить слив вы можете самостоятельно или вызвав сантехника.

    1. Разложите все детали в том порядке, в котором они будут монтироваться соответственно инструкции.
    2. Необходимо установить герметичность соединений. Не забудьте проверить пробку внизу, так как на нее осуществляется постоянное давление слива.
    3. Устанавливая нижнюю пробку, герметиком зафиксируйте прокладки;
      полностью закрутите, но без нажима.
    4. Как правило, диаметр патрубков на гофрированной трубке – 32 мм, 40 мм или 50 мм.
    5. В области декоративной накладки используют две прокладки – черную (для верхней части патрубка) и белую (под накладку).
    6. Установив отводной пластиковый патрубок, необходимо затянуть крепежный винт и убрать лишний герметик.
    7. На выпуск наденьте пластиковую гайку и конусную резинку.
    8. С помощью выпуска патрубка отрегулируйте высоту установки слива; после проверки стыков включите воду, чтобы проверить герметичность соединений.

    Если вода свободно уходит в канализацию, а места соединения деталей не протекают, значит, слив для кухонной раковины установлен правильно.

    Конструкция всех разновидностей сливов для кухонных раковин и моек не отличается сложностью. Поэтому каждый может самостоятельно установить слив для раковины на кухне. Стоит отметить, что производители этой сантехники постоянно улучшают ее качество, надежность, функциональность и дизайн. И вполне возможно, что в ближайшем будущем на рынок выйдут сливы для раковин принципиально новой конструкции.

    zonakuhni.ru

    сборка и установка слива перелива

    Современный человек настолько привык к коммунальным удобствам, что порой не вникает, как они работают. Интересоваться этим многие из нас начинают, когда назревает вопрос ремонта.

    Так, установка того же умывальника требует определенных знаний, как выбрать слив для раковины, выполнить монтаж сифона и подключить систему к коммуникациям.

    Каждый из этапов монтажа имеет свои нюансы, знание которых позволит уберечь сливную конструкцию от возникновения протечек в процессе эксплуатации.

    Содержание статьи:

    Предназначение и конструкция слива

    Слив для раковины представляет собой изогнутую конструкцию, основными элементами которой выступают сифон и сливная труба.

    При смыве вода через сливное отверстие сначала поступает в сифон и, продвигаясь по изогнутому «колену», опускается в общий сток

    Наружным элементом сливного отверстия выступает металлическая решетка, которая защищает трубу от попадания волос и мелкого мусора.

    Расположенный чуть ниже сливного отверстия сифон выполняет две ключевые функции:

    • Защищает сливную трубу от засорения отходами, проникающими через отверстие в раковине.
    • Препятствует распространению неприятного запаха, поступающего из канализационной трубы.

    Главный секрет сифона – в его изгибе.

    Благодаря такому конструктивному решению вода полностью не покидает трубу, образуя своеобразный водный затвор, который и препятствует распространению в помещении канализационных «ароматов».

    Пластиковая модель одним сливным отверстием с диаметром трубы в 32 мм – самый простой вариант сифона для раковины

    В комплектацию устройства входят такие элементы:

    • корпус;
    • выпускной патрубок;
    • резиновые и пластиковые манжеты;
    • декоративная накладка на отверстие;
    • резиновые пробки;
    • гайки и винты.

    В случае засорения системы этот сифон легко снимается и прочищается механическим, химическим способом или посредством давления направленного потока струи. Чтобы предупредить такие ситуации производители рекомендуют приобретать сливы для раковины, оснащенные переливом.

    Конструкция системы отличается тем, что снабжена дополнительной трубкой, выполненной из гнущейся гофры или жесткого пластика. Она соединяет отверстие в верхней стороне бортика раковины с частью системы слива, которая расположена перед сифоном.

    Фиксируется такая зигзагообразная трубка в нужном положении с помощью хомута из пластика.

    Виды сливных устройств под раковину

    По принципу устройства

    Сливные системы для раковины делятся на два типа:

    • Бутылочные. В сифонах бутылочного типа водяной затвор обустроен погруженными друг в друга цилиндрами. В полости колбы сифона обустроен отстойник. Продвигаясь вниз посередине внутренней трубы, стоки опускаются на дно сифона и затем, поднимаясь через щели внутреннего и наружного цилиндра, попадают в канализацию.
    • Трубные. Сливные системы трубного варианта представляют собой двухоборотные конструкции, в которых гидрозаслон обустроен посредством колена трубы. Изгиб трубы может быть выполнен в форме «S» или «U».

    Сифоны бутылочного типа свое название получили из-за формы, внешне напоминающей бутылку. Простые в монтаже и удобные в эксплуатации бутылочные устройства сегодня наиболее востребованы среди потребителей.

    Благодаря тому, что вывод из сифона располагается примерно посередине колбы, гидрозатвор в системе не пересыхает долго. При необходимости подсоединения нескольких сливов, сифон может быть оснащен дополнительным элементом.

    Конструкции бутылочного типа хороши еще и тем, что могут включать дополнительные патрубки для подключения стиральной машины

    Сливные устройства трубного исполнения сегодня применяются довольно редко. Модернизированным вариантом устройств двухоборотного типа выступает конструкция, оснащенная гофрированной пластиковой трубой.

    Мягкость и гибкость материала позволяет придавать трубе изогнутую форму, фиксируя ее в нужном положении.

    В продаже встречаются также устройства смешанного типа.

    Конструкции смешанного типа объединяют в себе элементы конструкций бутылочного типа и гофрированный шланг, входящий в комплектацию трубной системы

    Используемый при обустройстве сливных систем смешанного типа гофрированный сифон является разновидностью изогнутой трубы. Отличие лишь в том, что часть с изгибом выполнена в виде подвижного шланга, а не сплошной трубы.

    Существуют и варианты сифонов, разработанные для нестандартных раковин. Так, для подключения сливной системы под умывальник, оснащенный двумя чашами, можно приобрести сдвоенный сифон, который будет иметь два выпуска.

    Отдельно стоит выделить сифоны скрытого монтажа. Они, хоть и стоят на порядок дороже описанных выше моделей, но идеально подходят для подключения раковин, установленных на открытых полках.

    Сливные системы конструкций этого типа прячутся за декоративный экран в небольшую нишу.

    В продаже представлены гофры с патрубками D32, D40 и D50 мм, но можно найти и универсальные изделия со ступенчатым концом излива, которые подходят под любые размеры

    Универсальные гофры с патрубками оснащены накидными пластиковыми манжетами. Но стоит учитывать, что переходные манжеты не будут гарантировать такую надежность, как те же трубы расчетного диаметра.

    По материалу изготовления

    Материалом изготовления слива перелива для раковины могут выступать сплавы металлов или полимерные материалы. Главным преимуществом пластика является невысокая стоимость и устойчивость к образованию коррозии.

    Срок службы ПВХ изделий сравнительно мал. Да и к тому же они не отличаются высокими герметизирующими свойствами. По этой причине все состыковочные элементы снабжены резиновыми прокладками.

    В некоторых европейских странах изделия, выполненные из ПВХ материала, запрещены для бытового использования.

    Ведущие производители сантехнического оборудования при создании полимеров включают в их состав компонент, который препятствует оседанию и росту бактерий на поверхности пластика.

    Благодаря этому внутренние стенки ПВХ изделий даже в процессе длительной эксплуатации не покрываются слизью и слоем грязи.

    Если выбирать среди металлических изделий, то наибольшей популярностью пользуются модели, выполненные из бронзы или латуни. Они более прочны и долговечны, но, в отличие от пластика, со временем поддаются окислению.

    Монтаж по месту металлических конструкций может вызывать сложности в том случае, если необходимо укоротить отводную трубу.

    Выполнить это можно лишь при наличии соответствующего инструмента и владения навыками обращения с ними.

    Внутренние стенки металлических сливных устройств могут скапливать грязь, что нередко приводит к образованию засоров и пробок

    Чтобы предупредить скопление по внутренним стенкам грязи и образование засоров, выбирайте металлические изделия, покрытые защитной пленкой хрома.

    Особенности установки слива с переливом

    В комплекте к каждому сифону прилагается инструкция, содержащая подробную информацию о том, в какой последовательности необходимо собирать слив. Так что трудностей со сборкой и монтажом устройства не возникнет даже у новичка.

    Но мы все же остановимся на каждом этапе более подробно.

    Для монтажа системы слива перелива потребуются:

    • сифон;
    • герметик;
    • изоляционная лента;
    • разводной ключ;
    • плоская отвертка;
    • хлопчатобумажная салфетка;
    • ведро.

    Герметик лучше выбирать на каучуковой или силиконовой основе, предназначенный для работ с сантехническим оборудованием

    Сборка системы

    Первым делом проводят соединение слива с раковиной. Для этого выбранный прибор помещают под раковину и производят предварительную примерку соответствия размеров.

    Затем проверяют надежность соединения нижней пробки, поскольку именно она принимает на себя постоянное давление системы.

    Для этого необходимо пробку отвернуть по резьбе и проверить на наличие повреждений: сколы, дефекты резинового уплотнителя.

    Перед сборкой конструкции обязательно проверяют стыковочную поверхность корпусной резьбы. При обнаружении заусениц устранить их можно, аккуратно срезав острым лезвием или ножом.

    При несоблюдении этого условия острые пластиковые заусеницы в процессе монтажа могут повредить кольцевую прокладку.

    Перед монтажом проверяют качество стыковочных узлов, резьбового соединения, установленных прокладок, соединительных гаек

    Собирают колбу прибора в такой последовательности:

    • На резьбовое соединение верхней части сифона надевают кольчатую прокладку.
    • Посредством резьбового соединения прикручивают дно сифона.
    • На трубку-излив накладывают подходящую по размеру кольчатую прокладку и одевают две затяжные гайки.
    • Вставив трубку-излив в верхнее отверстие корпуса сифона, насаживают его на необходимую высоту и неплотно затягивают гайку.
    • Поместив в сифонную крышку большую резиновую прокладку, привинчивают гайкой к корпусу слив.

    Вложенную в паз кольцевую прокладку покрывают тонким слоем герметика. Для большей надежности им обрабатывают и нижнюю часть резьбы пробки. Пробку ввинчивают на корпус до упора, не прилагая лишних усилий.

    На стыке корпуса и крышки для герметизации соединения лучше использовать подмотку. Благодаря этому крышку будет легко снять в случае необходимости очистки системы.

    Перед тем как собрать перелив, определяют высоту трубки. Она напрямую зависит от глубины выбранной раковины. Снабженную фиксаторами часть трубки соединяют с основным патрубком.

    Собранную трубку крепят к раковине, не забывая проложить между поверхностями резиновую прокладку. Соединение патрубка перелива с отводом слива фиксируют гайкой.

    Выполненную из пластика гайку необходимо закручивать вручную, не прибегая к использованию каких-либо инструментов.

    Наглядно процесс сборки представлен в видео:

    Монтаж конструкции

    Для подключения системы первым делом перекрывают подачу воды.

    Проверив совместимость защитной решетки со сливным отверстием раковины, соединяют элементы, разместив между ними резиновую прокладку

    Для этих целей лучше использовать прокладку, толщина которой не более 5 мм. Если же размер решетки-фильтра превышает диаметр углубления раковины, установку лучше осуществлять без использования прокладки, но с применением герметика.

    Параллельно на бортик отводного патрубка крепят резиновую прокладку. С другого конца патрубка снимают фаску, чтобы обеспечить его свободный завод в сифон.

    Чтобы соединить патрубок с раковиной берут винт D6 мм и, вставив его в защитную решетку, прикручивают плоской отверткой. Прежде чем затянуть винт, следует убедиться, что патрубок точно совпадает с отверстием в раковине.

    После этого трубу водоотвода состыковывают с выходным патрубком. Главное в процессе монтажа – соблюдение герметичности соединений.

    Хоть давление в сливных системах, как правило, низкое, но пренебрегать надежной герметизацией соединений точно не стоит. Получить герметичное соединение помогает также использование сантехнической подмотки.

    К собранной конструкции колбы сифона по такой же технологии присоединяют подключенную к сливу трубу выпуска

    На завершающем этапе монтажа соединяют систему слива с канализацией. Прежде чем вставлять установочную манжету в канализационный патрубок, ее стоит промазать герметиком.

    В манжету вставляют выпускной конец отводящего трубопровода.

    Подключение лучше выполнить в виде жесткой сборки. Для этого с помощью гайки и конусной прокладки соединяют выставленный под требуемым углом канализационный отвод с коммуникационной трубой.

    Используя при подключении мягкую трубу, старайтесь длину горизонтальных участков делать такой, чтобы они не провисали при эксплуатации

    Если размеры отвода и канализационной трубы не совпадают, при состыковке элементов используйте пластиковый переходник, приобрести который можно в отделе сантехнического оборудования.

    Чтобы предупредить распространение запаха, идущего с канализации, раструб трубы следует снабдить специальной резиновой манжетой.

    При выборе манжеты учитывайте, что ее внутренний диаметр должен быть чуть меньше наружного размера отводной трубы.

    Проверка работоспособности

    Проверить герметичность соединений можно, включив воду. Для наглядности можете застелить участок пола, размещенный непосредственно под сливной системой бумажной или тканевой салфеткой.

    На ее поверхности быстро проявятся все пятна от стекающих капель воды.

    Если вода, проходя через сифон, уходит в канализацию, а места соединения деталей не протекают – все в порядке. Убедившись, что система не дает протечек, можете считать, что слив полностью готов к работе.

    Разветвленные сифоны, к которым подключают стиральные машины, монтируются по такой же технологии.

    Отличие установки лишь в том, что к отводам сифона будут прикручивать гибкие шланги бытовой техники.

    Видео: совет мастера, как подключить слив к канализации

    vannapedia.ru
