Схема встраивания микроволновой печи – Установка встраиваемой микроволной печи и подключение своими руками

Содержание

Подключение встраиваемой микроволновки: инструкция

На сегодняшний день многие производители бытовой техники стараются сделать ее как можно удобней для потребителей. Именно поэтому они стараются производить встраиваемые модели. В этой статье мы поговорим про подключение встраиваемой микроволновки.

Микроволновая печь – это прибор, который используют многие. Она позволяет сэкономить ваше время. Прочитав статью, вы узнаете, как правильно произвести установку встраиваемой микроволновой печи своими руками. Инструкция достаточно простая и поэтому вы самостоятельно сможете выполнить ее подключение.

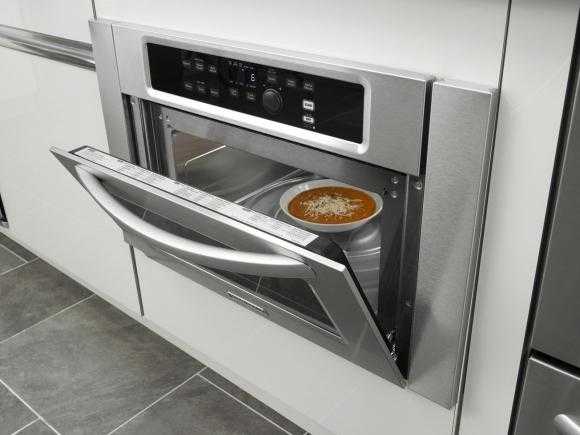

Подключение встраиваемой микроволновки

Сначала вам необходимо определиться, где вы хотите самостоятельно установить встроенную микроволновку. Дело в том, что на сегодняшний день существует ряд интересных идей по ее размещению. Вот основные идеи:

  • Установка встраиваемой микроволновой печи в кухонный гарнитур. Этот вариант считается традиционным и поэтому не отнимает много времени. Многие производители гарнитуров делают отведенные места для ее установки. Именно поэтому при выборе гарнитура вам необходимо заранее определиться с размерами ниши для микроволновой печи.

  • Подключение встраиваемой микроволновки в нишу. Этот процесс считается более трудоемким, так как его необходимо планировать. Вам необходимо будет заранее подобрать микроволновку по размерам своей ниши. В этом случае вы также можете подготовить место для духового шкафа.

  • Установка микроволновки в ящике. Этот вариант считается достаточно удобным в своем использовании, так как он позволяет значительно сэкономить пространство. Многие известные фирмы микроволновых печей уже имеют подобные модели. Их корпус легко можно монтировать в кухонный ящик. Установить встраиваемую микроволновую печь и подключить ее к электричеству в этом случае достаточно просто. Единственным недостатком этой продукции считается высокая стоимость. На фото ниже вы сможете наглядно изучить эту новинку.

Обычно многие люди используют первые два варианта. Установка микроволновки в кухонный гарнитур считается достаточно популярной. Теперь необходимо рассмотреть советы и рекомендации, которые помогут выполнить подключение встраиваемой микроволновки.

Процесс установки

Чтобы самому установить встраиваемую микроволновую печь в кухне необходимо выполнить следующие этапы:

  • Распаковать продукцию и проверить ее на наличие повреждений.
  • Следует убедиться, что рядом есть точка для ее подключения. Если вы не нашли подходящего места, тогда необходимо самостоятельно подключить розетку. Высота подключения розетки должна быть безопасной.
  • Если в комплекте с микроволновкой есть крепежные элементы, тогда их необходимо установить.

  • Сделать отверстие в кухонном гарнитуре, чтобы можно было вытянуть шнур.
  • Поместить корпус в шкаф.

  • Подключить шнур к электросети.
  • Проверить работоспособность микроволновки.

Это была вся инструкция по установке и подключению встраиваемой микроволновой печи своими руками. Как видите, выполнить этот процесс может практически каждый. Ниже мы предоставили видеоинструкцию, которая поможет выполнить подключение встраиваемой микроволновки.

Надеемся, теперь вы точно знаете, как подключить микроволновую печь без вызова мастера. Благодаря этому вы сэкономите свои средства.

Рекомендуем вашему вниманию: как выполнить подключение холодильника.

vse-elektrichestvo.ru

общая схема устройства и электроники, ремонт СВЧ-печи

Схема микроволновки Samsung мало отличается от аналогичных устройств. Ознакомиться с ее описанием будет интересно многим. Это полезно для владельцев СВЧ от Самсунг и других производителей. Одним просто любопытно знать, как работает то или иное устройство. Другим знание конструкции поможет не совершать ошибок при эксплуатации. Третьи интересуются схемой, чтобы самостоятельно починить печь.

Конструкция микроволновки

Одна из важнейших деталей, которые превращают компактную камеру в СВЧ-печь, — магнетрон. Так называют вакуумную лампу, способную воспроизводить сверхвысокочастотные волны. Именно СВЧ-волны разогревают пищу. Электромагнитные волны с частотой 2,45 гигагерц воздействуют на молекулы воды в пище, заставляя их двигаться быстрее и увеличивая трение между ними. От этого пища разогревается изнутри. Тесно связана с принципом работы микроволновой печи схема устройства.

В микроволновке один из самых крупных элементов — металлическая камера, в которую ставят пищу. Дверца оборудована специальным стеклом, которое отражает высокочастотные волны. Для более равномерного разогрева пищи используется вращающаяся платформа. В движение она приводится электрическим моторедуктором.

Схема СВЧ-печи также включает в себя следующие элементы:

  • вентиляционные отверстия;
  • корпус;
  • металлическая камера;
  • дверца;
  • дверные защелки;
  • отверстия воздуховода;
  • стеклянная подставка;
  • направляющий ролик;
  • нагревательный элемент;
  • сцепляющая муфта;
  • панель управления;
  • дисплей.

В любой микроволновке есть блокировочные отверстия дверных защелок, ведь прямое воздействие высокочастотных волн негативно сказывается на любом организме.

СВЧ-излучение воспроизводится магнетроном, а в камеру поступает через прямоугольный волновод. При этом устройство нагревается. Для охлаждения в корпусе есть вентилятор, который нагнетает холодный воздух к магнетрону. После нагревания он попадает в камеру с пищей. Излишки воздуха и водяной пар выходят через отверстия. Они тоже оборудованы так, чтобы не выпускать излучение.

Часть моделей из линейного ряда любого ведущего производителя оборудована диссектором. Он устанавливается внутри камеры сверху. Хотя внешне устройство больше похоже на вентилятор, оно необходимо для равномерного прогрева пищи. Это достигается за счет правильного распределения сверхвысокочастотных волн.

Электрическая схема

В микроволновых печах используются разные электрические схемы, но общий макет один. Части электроники можно разделить на управляющую и исполнительную. В первую входят такие элементы:

  • микроконтроллер;
  • панель управления;
  • дисплей;
  • электромагнитные реле;
  • зуммеры.

При их объединении получается своеобразный «мозг» микроволновой печи — плата питания и контроля. Для электроснабжения управляющей части используется понижающий трансформатор небольших габаритов. Микроконтроллер использует транзисторы для управления тремя электромагнитными реле. Их включение и выключение напрямую управляет алгоритмом работы устройства.

Магнетрон микроволновой печи относится к исполнительной части. А также к ней относится мотор стеклянной подставки, охлаждающий вентилятор, лампа подсветки и другие элементы. Один из важнейших участников цепи — высоковольтный трансформатор. Это самый крупный элемент микроволновки, которые способен принимать мощность в 1,5−2 тыс. ватт. Из них около 500−850 — полезная часть. Магнетрон состоит из таких частей:

  • антенна;
  • оплетка;
  • шасси;
  • радиатор;
  • разъем.

На первичную обмотку трансформатора поступает переменный ток с напряжением 220 вольт, а к накальной обмотке магнетрона поступает уже исходящее напряжение 3,15 вольта. Из-за этого происходит эмиссия электронов. Сила потребляемого тока может достигать десяти ампер.

А также есть вторичная обмотка. Вместе со схемой удвоения напряжения, в которой участвует высоковольтный конденсатор и диод, она образует ток с показателем 4 кВт, которым питается магнетрон. Сила у него небольшая — примерно 0,3 А.

Произведенные накальной обмоткой электроны начинают двигаться в вакууме по особой траектории. Так возникает СВЧ-излучение, которое поступает из магнетрона в камеру через антенну и прямоугольный волновод. Сама камера в этой несложной схеме играет роль резонатора. Сверхвысокочастотные волны много раз отражаются от стенок, снова проходя через пищу.

Отчасти управляющими элементами можно назвать защитные механизмы. Например, термовыключатели предотвращают возможный перегрев. Нормальная рабочая температура — от 80 до 100 градусов. Один из термовыключателей устанавливается на магнетрон. Еще два контролируют температуру воздуховода и гриля.

Если один из датчиков распознает критическое значение, то термовыключатель размыкает цепь. Электричество перестает поступать на магнетрон. Обычно это происходит при 120−145 градусах — такая температура все еще безопасна.

В правый торец камеры микроволновки, напротив которого расположена дверца, встроены три переключателя. Главный и вторичный замыкают контакты при закрытии печи, а контрольный размыкает. Если хотя бы один переключатель выйдет из строя, то сработает плавкий предохранитель, и устройство не будет включаться.

Для снижения помех, происходящих в электросети, есть сетевой фильтр.

Дополнительные элементы

В микроволновке есть несколько дополняющих частей. Зачастую СВЧ-печь оснащается грилем в виде нагревательных дуг или инфракрасных кварцевых ламп. В паре с ним работает конвектор. Эти элементы довольно надежны и ломаются в исключительных случаях.

Инфракрасный нагреватель обычно выполняется в виде двух последовательно включенных кварцевых ламп. При их мощности в 500−600 ватт они потребляют ток с напряжением 115 вольт. В отличие от микроволнового варианта нагрева, гриль делает это от верхних слоев ко внутренним. Хотя на это тратится больше времени, иначе поджарить корочку не получится.

Конвектор необходим для правильной циркуляции воздуха. Это помогает пище равномерно разогреться.

Особые части

В цепи питания магнетрона есть особые элементы, свойства которых нужно обязательно учитывать при самостоятельном ремонте. В первую очередь это касается высоковольтного конденсатора. В него встроен резистор, необходимый для разряда. Конденсатор во время работы находится под напряжением до 2 кВ. Однако после окончания работы он может не разрядиться. Это случится при условии, что внутренний резистор перегорел. Поэтому существует важная предохранительная мера: перед началом ремонта микроволновой печи надо принудительно разрядить конденсатор.

Большой высоковольтный диод состоит из множества маленьких. Благодаря их последовательному подключению комбинированный элемент может работать с большим напряжением. Однако это исключает возможность проверки диода стандартной методикой, ведь устройство имеет высокое сопротивление как при прямом, так и при обратном включении.

Для многих диодов наибольшее возможное прямое напряжение — 11 вольт, оно достигается путем последовательного соединения десятка более мелких частей. При такой комбинации максимальное постоянное обратное напряжение достигает 12 киловольт.

Двунаправленный высоковольтный супрессор — защитный диод, устанавливаемый параллельно высоковольтному конденсатору. Он необходим для защиты от повышенного напряжения, но часто выходит из строя. Однако микроволновка будет работать даже без него — во время ремонта защитный диод можно просто удалить. По возможности лучше заменить его на новый — так высоковольтный конденсатор будет служить дольше.

Подробную схему микроволновой печи конкретного производителя лучше искать в родной инструкции. Найти ее можно на сайте производителя. Руководство должно содержать рекомендации по проверке элементов, список входящих деталей, схемы и порядок разбора.

Правила безопасности

При использовании и ремонте любой бытовой техники нужно соблюдать правила безопасности. Их нарушение может не только вывести устройство из строя, но и навредить здоровью или жизни человека.

Правильно пользоваться микроволновкой легко:

  • Если дверца открыта, то включать печь нельзя. Такое возможно при повреждении волновода или системы блокировки дверцы.
  • Нельзя подключать снятый магнетрон, это опасно для жизни.
  • Не стоит эксплуатировать печь со сломанными вентилятором, иначе это приведет к поломке магнетрона.
  • Какие-либо действия с деталями микроволновки допустимы лишь после выключения из сети и полной принудительной разрядки высоковольтного конденсатора.
  • Когда ремонт завершен, из волновода нужно удалить все предметы вне зависимости от их размера.
  • Нельзя включать печь без нагрузки. Если нужно отработать ее в холостом режиме, то необходимо обязательно поставить какую-нибудь пищу. Ее можно заменить на емкость с водой.

При разборке следует фотографировать каждый шаг. Если возникнут проблемы со сборкой, то можно будет воспользоваться имеющимися фотографиями. Желательно запечатлеть изначальное положение и крепление всех деталей с помощью мобильных телефонов или цифровых фотоаппаратов.

Особенности ремонта

Одна из самых частых неисправностей связана с тем, что микроволновка никак не реагирует на открытие дверцы и действия с панелью уравнения. Не реже случается так, что печь не греет, хотя и демонстрирует признаки работоспособности: лампочки горят, стеклянный столик вращается.

Если нет реакции на запуск

Сначала нужно проверить, поступает ли ток на сетевой фильтр. Для этого кожух снимают, а высоковольтный конденсатор принудительно разряжают. Мультиметром проверяют шнур питания. Все провода, идущие от розетки до клемм, должны прозваниваться. Клемма заземления должна прозваниваться на корпус.

Если провод цел, то надо проверить состояние сетевого предохранителя. Его можно найти на плате фильтра. В случае неисправности придется поставить такой же. Важно учитывать, что к сгоранию предохранителя привела более серьезная неисправность — не будет лишним осмотреть микроволновку.

При визуальном осмотре лучше пользоваться фонариком и лупой. О проблеме сигнализируют такие факторы:

  • пробои и аномальные отверстия в элементах;
  • потемнения, похожие на гарь;
  • вздутые конденсаторы или деформация других элементов.

Диагностировать неисправность поможет обоняние. Запахи горелой изоляции, вышедших из строя печатных плат или трансформаторного масла довольно яркие, поэтому легко определяются. Если понять, откуда исходит запах, то можно локализовать проблему.

Свет без обогрева

Зачастую к такой ситуации приводят неисправности с высоковольтной цепью или магнетроном. Но перед проверкой этих компонентов надо осмотреть камеру. Нужно убедиться, что нигде нет прожженных отверстий, загрязнений и стертой эмали. Прямоугольную пластину из радиопрозрачного диэлектрика, расположенную слева, надо снять и особо внимательно рассмотреть. Для этого придется промыть его спиртом.

Если на пластине есть сквозные отверстия или потемнения, то ее придется заменить. Скорее всего, это случилось из-за того, что внутрь печи ставили металлическую посуду либо забывали про своевременную чистку.

В цепи магнетрона надо проверить предохранительный диод. Если он сгорел, то достаточно просто поставить новый. Деталь должна иметь оригинальные параметры.

Прогоревший колпачок антенны говорит о необходимости замены магнетрона. То же касается и пробоев в корпусе. Если микроволновая печь служила дольше пяти лет, то ремонт может быть нецелесообразен — экономически выгоднее купить новую технику.

220v.guru

Типовые схемы микроволновых печей

Статьи

Типичная схема самой простой печи с механическими таймерами показана на рис. 10. Управление микроволновой печью производится через специальную схему в первичной цепи высоковольтного трансформатора «220 В». Именно там установлены:

•    сетевой фильтр, не пропускающий СВЧ излучение в электросеть;



•    механические таймер и регулятор мощности;

•    блокирующие выключатели дверцы;

•  термостат магнетрона, обесточивающее первичную обмотку трансформатора при достижении на магнетроне критической температуры 105… 135°С;

•    лампа освещения рабочей камеры;

•    вентилятор и электромотор вращения поддона печи.

При открывании дверцы зажигается лампа освещения. Запустить печь можно только при закрытой дверце, повороте механического регулятора мощности и механического таймера. При запуске печи включаются электромотор вращения поддона и вентилятор охлаждения магнетрона.

Применение в СВЧ печах механического таймера (рис.11) очень упрощает пользование печью: есть всего две ручки управления — регулятор мощности и таймер работы печи.

Типичная схема СВЧ печи с электронным управлением показана на рис. 12. Она составлена на основе микроволновой печи DAEWOO модели KOC-870TOS.

Такие печи дороже простых, но и возможности у них заметно больше. Эти модели имеют плату управления с процессором, на передней панели у них кнопки, посредством которых осуществляется выбор уровней мощности, времени приготовления пищи и производятся прочие операции по управлению печью. Эти печи имеют ЖК-дисплей и обилия функциональных возможностей, в них предусмотрено программируемое меню, где заложено определенное количество рецептов. В рабочей камере таких печей устанавливают один, а иногда и два нагревательных элемента, называемых ТЭНами (тепловыми электронагревателями). Они выполняются в виде металлической трубки диаметром 8… 10 мм, изогнутой особым образом или в виде кварцевой трубки диаметром 12… 15 мм, внутри которых находится нагревательная спираль. Взаимодействие элементов в СВЧ печах с электронным управлением сложнее, чем в простых печах, хотя общий принцип их взaимодействия для всех микроволновых печей похож и указан выше.

Назначение основных элементов СВЧ печи

Высоковольтный анодно-накальный трансформатор-стабилизатор ТР1

Его мощность, в зависимости от мощности применяемого магнетрона, колеблется в пределах 850… 1000 Вт (рис.5, 6, 10). Первичная обмотка рассчитана на напряжение -220 В.
Номинальное эффективное напряжение на его вторичных обмотках: высоковольтной ~2100…2300 В, накальной ~3…3,2 В.

Особенностью трансформатора является значительная индуктивность рассеивания его высоковольтной обмотки (4,..6 Гн) и специальная конструкция магнитопровода с магнитными шунтами, обеспечивающая стабильность высоковольтного напряжения 1 …2%, при колебаниях напряжения сети 10% [2]. Для обеспечения бесшумности работы трансформатора отдельные элементы его магнитопровода свариваются.

Высоковольтный конденсатор C1. Он участвует в удвоении высокого напряжения (рис.8). Его назначение — накапливать заряд от положительной полуволны высоковольтного трансформатора и отдавать его (разряжаться) в отрицательный полупериод. Он все время работает в режиме, заряд — разряд — заряд — разряд.

Емкость С1, в зависимости от мощности применяемого магнетрона, составляет 0,9… мкФ 10 кВ. Перед проведением измерений в цепях этого конденсатора, необходимо снять с него остаточный заряд, т.е. разрядить. Величину его емкости можно проверить измерителями емкости, например, UT-70. При измерении сопротивления изоляции высоковольтного конденсатора следует помнить, что внутри импортных конденсаторов установлен резистор величиной 1… 10 МОм. Стоимость нового конденсатора — 6…8 долл. США.

Высоковольтный выпрямительный диод. Вместе с конденсатором С1 (рис. 12) он участвует в удвоении высокого напряжения, поступающего от трансформатора, путем периодического заряда конденсатора (рис.5, 8). Диод VD1 работает при напряжении около 5 кВ и выдерживает напряжение до 10 кВ.

К началу статьи

radiopolyus.ru

Микроволновка на кухне: варианты размещения, реальные фото

В наше время сложно представить кухню без микроволновой печи. В ней удобно разогревать еду, готовить блюда, размораживать продукты. Но куда же ее поставить чтобы было удобно ей пользоваться и при этом она не занимала много места? В этой статье мы рассмотрим популярные варианты расположение микроволновой печи на кухне.

Место в кухонном гарнитуре

В кухонном гарнитуре есть место под микроволновую печь. Об этом нужно подумать заранее, когда заказывается или покупается кухонный гарнитур.

Поставить на столешницу

Этот вариант является самым функциональным, так как вы можете установить микроволновку в любом месте рабочей поверхности, где вам это будет удобно. Этот способ будет самым простым, просто протяните руку.

Такой способ не подойдет для маленьких кухонь, так как может лишить хозяйку рабочего место на столешнице.

Выделение места на полке или подвешивание при помощи кронштейнов

Микроволновку можно поставить на полку. Ее вы можете повесить сами или попросить человека который может это сделать. Также не забывайте что поблизости должна быть розетка для подключение прибора.



Можно подвесить микроволновку с помощью кронштейнов. В таком случае расположить технику можно между верхними шкафчиками и столешницей, если есть достаточно пространства, высотой примерно на уровне глаз.

Такой способ очень удобен и эффективен на небольшой кухне, где места и так достаточно мало. Но и на больших кухнях такой вариант может гармонично вписаться.

В любом случае следует помнить, что микроволновке нужно пространство вокруг себя, и также не допускать возможности даже малейших колебаний техники во время работы.

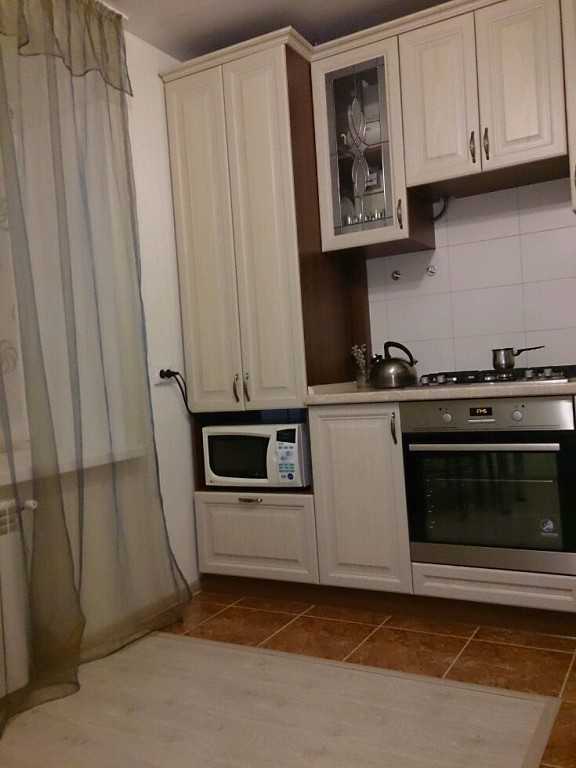

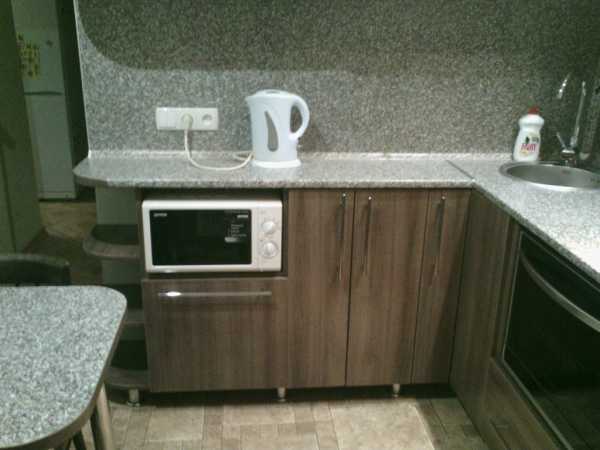

Расположение под столешницей

К этому способу необходимо прибегнуть, в случае, когда другие варианты ну совсем не подходят под вашу кухню. Потому что само по себе расположение на таком низком уровне не удобно.

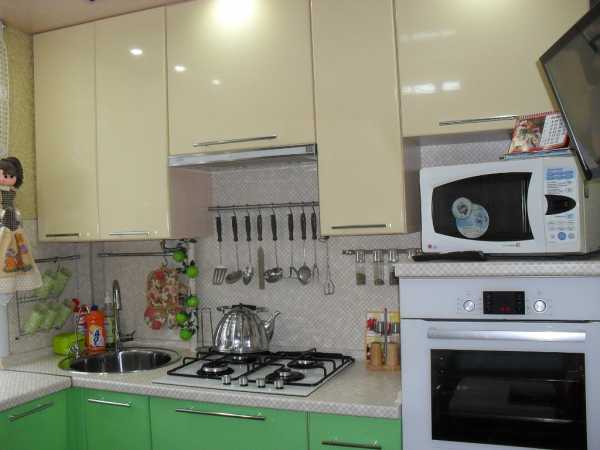

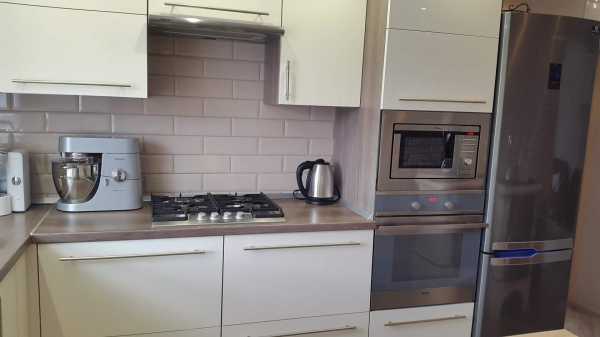

Место над духовкой

Тендем духовки и микроволновки — очень гармонично смотрится на кухне. Кухня приобретает дополнительные нотки современности и изящности.

В плане удобства пользования никаких вопросов и быть не может, потому что в таком варианте микроволновка находится на уровне глаз и обеспечивает максимальный комфорт в эксплуатации.

Расположение в стенной нише

Данный способ не может существовать без предварительно подготовленного места во время ремонта или при заказе кухонного гарнитура. В противном случае, вам придется потратить лишние усилия, когда в целом вся кухня будет уже укомплектована. К тому же, можно повредить готовую композицию во время ремонтных работ.

Но по сути своей, способ очень даже таки интересный. Техника становится в таком случае спрятанной в большинстве своих габаритов, можно обеспечить легкий доступ. Но также следует не забывать о наличии розетки рядом и достаточном пространстве вокруг печи.

На холодильнике

Ставить микроволновую печь непосредственно на холодильник — идея не самая лучшая. А вернее, абсолютная не правильная как в плане безопасности, так и в плане удобства. Дело в том, что холодильник имеет такое свойство, как вибрировать. И эта вибрация провоцирует небольшие колебания и движения всего, что на нем находится. И в случае с микроволновкой данные движения могут привести к ее поломке.

А в плане удобства логично, что такое расположение слишком высокое для постоянного пользования. Потому как в основном современные модели холодильников имеют большую высоту.

Единственный случай, в котором можно применить такой вариант, это если ваш холодильник маленький и над ним в некотором расстоянии может расположиться полочка, куда в последующем вы и поставите микроволновую печь. Но также не стоит забывать о доступе к ней.

Расположение на подоконнике

Этот вариант довольно распространен и часто применяется, потому что это очень выгодно и удобно, особенно если места не хватает. Но в таком случае нужно позаботится о мерах предосторожности.

Во-первых, подоконник должен быть достаточной ширины, чтобы полностью вместить микроволновку и оставить пространство для циркуляции воздуха вокруг нее. А во-вторых, в холодное время года вам, скорее всего, придется постоянно перемещать печь, потому что воздействие ее теплового излучения может привести к проблемам с оконным стеклом. Да и растения не смогут выжить в такой среде.

Правильная установка — долгая служба

Если вы хотите, чтобы ваша техника прослужила вам как можно дольше, обязательно учтите вышесказанные рекомендации и сделайте правильный выбор в плане расположения. Исходите из собств

dizainkyhni.com

Принцип работы и внутреннее устройство микроволновой печи

Если вам пришел в голову вопрос, как работает микроволновка, то ответить на него будет не сложно, ведь это устройство присутствует на рынке бытовой техники достаточно давно и его характеристики изучены вдоль и поперек. Принцип работы микроволновой печи основывается на воздействии микроволн на продукт, помещенный внутрь прибора. Подробно о том, что такое СВЧ-печь и микроволна, будет рассказано ниже.

Принцип действия

В основу работы устройств данного типа входит преобразование так называемых электромагнитных СВЧ полей. Подобное поле преобразуется в тепловую энергию и разогревает пищу, находящуюся в камере. Принцип действия микроволновой печи отличается от других устройств для приготовления пищи: духовых шкафов (как газовых, так и электрических, где нагрев происходит за счет элементарного разогрева поверхности соприкосновения и окружающего пространства в камере) и плит.

Устройство микроволновой печи

Принцип работы микроволновки позволяет нагревать только сам предмет, помещенный внутрь. Поэтому процесс разогревания пищи происходит довольно быстро. В свое время именно это преимущество позволило микроволновке завоевать популярность и уверенно занять лидирующие позиции на рынке кухонной техники. Для размораживания или подогрева приготовленного блюда больше не требовалось затрачивать лишнюю энергию (на разогрев всей камеры). За несколько минут электроволновое воздействие повышало температуру до необходимой. К примеру, кусок замороженного мяса был готов к разделке и дальнейшему приготовлению без длительного ожидания.

Традиционные виды термического воздействия действуют несколько иначе. Тепло подается на поверхность разогреваемого объекта, вследствие чего довольно часто можно наблюдать такую картину, когда внешняя сторона размораживаемого блюда уже покрылась корочкой и начала пригорать, а внутри оно остается замороженным. Это происходит оттого, что нагрев происходит неравномерно, тепло распределяется вертикально: от верхнего слоя к внутреннему. Этот способ является гораздо менее эффективным, чем работа СВЧ-печи, к тому же требует от владельца определенной сноровки и кулинарных навыков, тогда как для приготовления блюда в микроволновой печи достаточно просто нажать пару кнопок и ожидать результата.

Электрическая схема микроволновой печи осталась неизменной с момента запуска устройства в массовое производство. В угоду актуальным требованиям поменялся внешний облик, аппараты сделались более эстетически привлекательными. Добавилось множество аппаратных функций, более комфортные методы управления, регулирования мощности воздействия, но сам принцип остался тем же, как и 50 лет назад. Связано это не только с известным высказыванием «зачем менять то, что и так хорошо работает», просто сам принцип не подразумевает каких-то радикальных изменений.

К слову, когда речь заходит о микроволновке и СВЧ-печи, следует помнить, что понятия эти тождественны, эти приборы не являются разными видами устройств, как кому-то может показаться на первый взгляд.

Пару десятилетий тому назад СВЧ-печь была элементом роскоши и скорее присутствовала на кухне как элемент декора, нежели являлась предметом для повседневного использования. Разумеется, со временем технологии производства стали более доступны для массового рынка, что привело к широкой доступности микроволновок и их повсеместной распространенности. Так, из предмета роскоши и редкой технологической диковинки микроволновая печь превратилась в незаменимого помощника на кухне, способного приготовить несложные блюда за считанные мгновения.

Несколько слов о нагреве

Устройство микроволновой печи включает в себя так называемый магнетрон. Это определение должно быть знакомо каждому, кто знает, как устроена и работает радиолокация.

Микроволновка, как механическое устройство, способна быстро нагревать продукты именно благодаря магнетрону.

Если рассмотреть электросхему СВЧ-печи (например, Самсунг) изнутри, то становится понятно, что разработки эти перекочевали в сегмент бытовой техники из тяжелой промышленности. Различные виды устройств различаются только внешне. Так, например, схема микроволновки LG будет мало чем отличаться от схемы микроволновки бренда Daewoo.

Принципиальная электросхема микроволновки

Вот как работает микроволновая печь: магнетрон в процессе работы начинает выделять энергию, которая преобразовывается в тепло и используется в качестве таргетированного нагрева. Данный тип устройства работает от анодно-накального трансформатора-стабилизатора. Поначалу именно эта деталь была самой дорогой в производстве микроволновки. Но со временем его стоимость снизилась до приемлемой, что сделало возможным массовое производство приборов.

Рассматривая внутреннее устройство микроволновки, стоит более подробно рассмотреть конструкцию шунтового магнитопровода. Этот агрегат позволяет изменять повышение напряжения в погрешности от 2% в пределах колебания электросети 10%. Главной особенностью трансформатора является высокая сила индуктивного рассеивания магнитопровода. Может быть, на словах описание принципа действия СВЧ-печи выглядит несколько сложно, на практике же устройство является довольно простым.

На момент начала проектировки инженеры-конструкторы столкнулись с повышенным уровнем шума во время работы микроволновки. Вообще, стоит упомянуть, что высокий уровень шума – это проблема многих устройств, имеющих в своей основе агрегат для отведения тепла или охлаждения. Впоследствии эту проблему, конечно, решили, причем довольно интересным способом. Для устранения повышенной вибрации некоторые части стали соединять с помощью сварки.

Устройство микроволновки начинается в первую очередь с корпуса. В большинстве случаев он представляет собой ящик прямоугольной формы. Сделано это не потому, что дизайнеры страдают недостатком фантазии, дело здесь в специфике эксплуатации.

Когда микроволновка включена, волны не просто направляются на нагреваемый объект, кроме этого они отражаются от внутренней отделки корпуса, что значительно увеличивает термический эффект.

Также оптимизировать процесс нагрева позволяет вращаемая часть – блюдце. По мере ее вращения волны распределяются равномерно по всей поверхности разогреваемого объекта. Волна, поступающая в резервуар с продуктами, всегда имеет различную форму – такова еще одна специфическая особенность СВЧ-печей. Некоторые волны бывает узловыми, другие формируются в виде пучков, поэтому воздействие является хаотичным по своей природе, но меры оптимизации позволяют уровнять этот процесс.

За всю историю существования данного вида устройств процесс их изготовления, термического воздействия и его оптимизации были отточены производителями до идеального состояния. На сегодняшний день микроволновая печь представляет собой целостный прибор, полностью готовый к эксплуатации, надежный и безопасный, что подтверждается множеством сертификатов интернациональных наблюдательных консорциумов, регулирующих вредное воздействие техники на организм человека.

Важная функция дверцы микроволновки

Не меньшее внимание во время производства уделяется дверце. В СВЧ-печах дверца является не только декоративным элементом, но еще и выполняет роль своего рода предохранителя. Принцип очень простой: если вы открываете дверцу, срабатывает блокировка и работа агрегатов останавливается. Несмотря на видимую простоту, устройство дверцы довольно непростое, ведь с ним связана безопасная эксплуатация всего аппарата.

Итак, рассмотрим несколько подробнее, как работает дверка микроволновой печи:

  • Во-первых, производителю необходимо проследить, чтобы дверца и корпус устройства идеально прилегали друг к другу с минимальным углом. Большие зазоры не позволяют использовать устройство. Причина проста, дверь служит своего рода щитом от микроволнового излучения, и если зазор будет достаточно велик, излучение может проникнуть за пределы камеры для приготовления пищи. О том, что такое излучение и какова его опасность, уже давно известно.
  • Во-вторых, периметр дверцы оснащают дроссельным заслоном высокой частоты. Этот аппарат служит для понижения излучения до приемлемого уровня.
  • В-третьих, в момент отливки корпуса двери добавляется множество присадок, с помощью которых достигается высокий процент поглощения излучения. Разумеется, нельзя быть полностью уверенным в 100% поглощения излучения, но не стоит сомневаться, что остаточные волны не представляют опасности и значимого вреда для здоровья человека.

Блок управления СВЧ-печью

За всю историю существования прибора эта часть микроволновки не претерпела сколько-нибудь сильных изменений. В целом, это всегда две рукоятки, одна из которых отвечает за температуру, а другая – за время приготовления пищи. Разумеется, сегодня можно встретить множество различий модификаций: от простых «колесиков» до блоков управления, на которых будет множество различных функций. Вот только суть их, зачастую сводится к старому и проверенному принципу, ничего нового в устройстве микроволновых СВЧ-печей за все время их существования не придумано. Принципиальная разница может заключаться разве что в концепции управления прибором.

Сейчас многие производители (например, Samsung) делают ставку на инновационную составляющую и интегрируют в свои микроволновки сенсорные панели управления.

Немного о вреде микроволновок

Споры о вреде СВЧ-печей не утихают с момента запуска их в массовое производство. На сегодняшний день нет сколько-нибудь достоверной информации, подтверждающей вред от использования данного вида устройств.

Не стоит забывать, что микроволновка не излучает радиоактивные волны. Наоборот, микроволновка позволяет готовить продукты без потери их полезных свойств. Пища является более здоровой, т.к. в ней сохраняется до 80% витаминов и минералов.

Традиционные духовки и плиты не могут похвастаться таким результатом. Если эксплуатировать устройство четко по правилам, то никакой опасности от его работы нет. Данное заключение подтверждается  и тем, как устроена микроволновая печь, о чем было сказано выше.

Вред может приносить не полезная еда, приготовленная в СВЧ-печи (так называемый фаст-фуд), а термическое микроволновое воздействие здесь совершенно не при чем. Вред пирогов (и других мучных продуктов) заключается не в том, что они приготовлены в духовке, а в их повышенной калорийности и медленной усвояемости организмом.

Частота работы вашей микроволновки, о которой тоже упоминается, когда речь заходит о вреде, тоже не играет какой-то значимой роли. Она (частота) может меняться сколько угодно, но это (вопреки распространенному заблуждению) не приведет к увеличению или понижению излучения, фон остается одинаковым.

Заключение

Вывод, который напрашивается сам собой: микроволновка – очень простое, но при этом незаменимое на кухне устройство, которое каждый день облегчает нам жизнь. Она удобна и неприхотлива в использовании и обслуживании, легко чистится, занимает мало места и потребляет совсем немного энергии. Устройство микроволновки, как было рассмотрено выше, осталось неизменным: магнитрон, в/в трансформатор, в/в конденсатор, кулер и камера для приготовления пищи. Надежность этой техники подтверждена на практике в течение нескольких десятилетий.

tehnika.expert

Как правильно встроить микроволновку :: SYL.ru

Чем покупателей так привлекают встраиваемые модели?

Сегодня в продаже можно встретить немало всевозможных моделей бытовой техники как встраиваемых, так и отдельно стоящих. Стоит отметить, что первый тип гораздо удобнее – такие предметы компактны, их можно установить в любое удобное для вас место. Лучше всего их использовать в помещениях небольших размеров. Однако перед тем как приобретать СВЧ-печь, стоит заранее продумать, как именно вы планируете встроить микроволновку в кухонный гарнитур. Следует отметить, что такая печка хоть и обладает скромными габаритами, занимает довольно много места, и в маленькой кухне бывает нелегко ее пристроить. Также при покупке или заказе кухонного гарнитура большинство людей тщательно продумывают, где будет расположена раковина или встраиваемая духовка, а вот про микроволновую печь часто забывают. При оформлении пространства этот предмет техники часто ставят на подоконник, на холодильник, а то и вовсе устанавливают под потолком.

Три основные группы встраиваемых микроволновых печей:

  • Простые модели, которые обладают минимальным набором функций. Часто это может быть лишь разогрев и разморозка продуктов.
  • Модели, оснащенные грилем.
  • Микроволновые печи с грилем и конвекцией – системой принудительного движения воздуха внутри камеры. Чаще всего подобные модели используются как полноценные встроенные духовые шкафы, в них можно приготовить любое блюдо.

Встраиваем микроволновую печь правильно

Совсем недавно эта бытовая техника была предметом роскоши, и встретить ее на рядовой кухне можно было очень редко, зато сегодня СВЧ-печка стала неизменным атрибутом современного оформления кухонных помещений. Однако если продумать все нюансы заранее и правильно встроить микроволновку, то она образует с поверхностью кухонного гарнитура единое целое, позволяя достичь полного единения и целостности интерьера помещения. Часто для ее установки приобретают специальные короба, которые крепятся к стенам помещения в любом месте. Однако чаще всего печь устанавливают непосредственно в готовый кухонный гарнитур. Разместить СВЧ-печь можно в любом удобном для вас месте. Однако специалисты советуют встроить микроволновку так, чтобы ее дверка находилась на уровне груди.

При таком положении для пользования бытовой техникой вам не придется приседать или наклоняться. А вот если у вас есть дети, которые также пользуются печкой для разогрева пищи, элемент следует установить ниже. Очень часто можно встретить комбинированную встройку СВЧ-печи. В этом случае бытовую технику размещают так, чтобы она находилась на одном уровне с варочной поверхностью и духовкой. Однако в последнее время специалисты рекомендуют встроить микроволновку под варочной поверхностью либо даже заменить печь духовым шкафом с режимом СВЧ.

В заключение

Отдельно стоит отметить, что заниматься установкой встраиваемых элементов бытовой техники должен заниматься профессионал. В ином случае вы рискуете лишиться гарантийного обслуживания изделия и потерять право на бесплатный ремонт.

www.syl.ru

Принцип работы микроволновой печи: схема, частота, устройство

Микроволновка — сложный электрический прибор, выполняющий важные функции на кухне. Пользваться ней умеет каждый, однако принцип работы микроволновой печи для многих загадка.

Устройство микроволновки

Главная составляющая любой СВЧ-печи — магнетрон, который находится в металлической камере. В ее состав входит трансформатор, дверца, вращающийся столик, моторчик, блок управления, волновод, вентилятор. В некоторых моделях может быть дополнительно встроен диссектор, главная задача которого обеспечить равномерный прогрев пищи. Существуют также инверторные варианты печей, затрачивающее меньшее количество энергии на более быстрый подогрев или приготовление блюд.

Магнетрон

Этот прибор представляет собой вакуумную лампу, задача которой — вырабатывать сверхвысокочастотное излучение. Именно оно воздействует на молекулы воды, заставляя их двигаться и создавать тепло, необходимое для разогрева пищи.

Трансформатор

Продуцировать излучение магнетрону удается за счет высоковольтного трансформатора. Он вместе с магнетроном является главной составляющей микроволновки. Отличается высокой стоимостью.

Дверца

Выполняет функцию предохранителя и обеспечивает дополнительную защиту. Во время открывания плиты, любой выбранный режим останавливается, не позволяя излучению выйти за пределы металлической камеры. Устройство дверцы отличается сложностью, потому что она должна выполнять много технических характеристик:

  • Она должна максимально плотно соприкасаться с корпусом, не давая излучению выйти наружу;
  • Внутри нее находится высокочастотный дроссельный заслон, задача которого — понижать излучение до нужных параметров;
  • В состав дверцы во время ее производства подмешивается большое количество присадок, необходимых для поглощения излучения.

Блок управления

Состоит из двух поворотных регуляторов: один нужен для выставления температуры, второй является таймером.

Обеспечивает вращени стеклянного подноса для равномерного прогревания блюда со всех сторон. Работает за счет небольшого встроенного моторчика.

Волновод

Подает внутрь камеры электромагнитное излучение, вырабатываемое магнетроном. Защитить его от загрязнений и продлить срок службы помогает слюдяная пластина, находящаяся непосредственно на внутренней стенке камеры. Эту накладку нужно периодически чистить, чтобы обеспечить нормальную работу устройства.

Вентилятор

Охлаждает магнетрон в процессе работы микроволновки.

Принцип работы

Свою работу СВЧ-печь осуществляет за счет преобразования электромагнитных полей в тепловую энергию. Принцип работы микроволновки заключается в разогреве только самого продукта, в отличие от духовки, где вместе с едой нагревается весь духовой шкаф. Пища в микроволновке греется и готовится гораздо быстрее.

Частота микроволн практически всех описываемых бытовых приборов — 2450 МГц. Механизм действия микроволнового излучения в том, что оно воздействует на дипольные молекулы воды, меняя направление их движения. Это происходит почти 5 миллиардов раз в секунду. В результате такого активного движения выделяется большое количество тепла.

Микроволны меняют температурный показатель продукта только снаружи, немного проникая внутрь (максимум на 3 см). Прогреться полностью ему помогает функция теплопроводности. Поэтому принцип приготовления или прогрева большой порции твердой пищи заключается в том, чтобы включать устройство не на максимальную мощность, выставляя больше времени.

Технические характеристики

Соло

Только разогревает и готовит, с грилем, конвекцией и мультифункциональные. Последние выполняют не только стандартные функции, но способны заменить гриль, духовку, стерилизатор, тостер, пароварку, а также индукционные плиты.

Объем внутреннего пространства

Диапазон — 20–48 л. Приобретение микроволновки и ее объем зависит от количества пользователей. В последнем варианте можно сразу подогреть несколько тарелок с едой.

Разновидность гриля

Нагревательный элемент бывает тэновый, кварцевый, керамический. Самый быстрый процесс приготовления будет в случае совмещения в одном устройстве двух грилей.

Способ управления

Механическое, сенсорное, кнопочное.

Мощность

Если печь может выполнять только стандартные функции, ее мощность находится в пределах 500–1100 Вт. Наличие гриля увеличивает мощность 850–1500 Вт. Если в устройство вмонтированы одновременно конвектор и гриль, его максимальная мощность может составлять 2000 Вт.

Внутреннее покрытие

Это может быть самая дешевая эмаль, прочная эмаль, антибактериальное покрытие и нержавеющая сталь.

При выборе микроволновки ее основой должны стать технические характеристики. Лучшие их показатели влияют на повышение стоимости.

Работа на уровне электрической схемы

Схемы микроволновых печей любого производителя практически ничем не отличаются. Главное отличие во внешнем виде аппаратов.

Рассмотрим электрическую схему работы печи «Самсунг».

Во время включения выбранного режима магнетрон начинает выделять энергию, которая превращается в тепло. Оно направлено конкретно на какой-то один предмет, который необходимо нагреть. Главным элементом электрической схемы печи является трансформатор-стабилизатор анодно-накального типа.

Схема состоит из двух частей:

  1. Управляющей. В нее входят микроконтроллер, дисплей, блок управления, электромагнитные реле, зуммер. Чтобы питать эту часть прибора используют понижающий трансформатор;
  2. Исполнительных элементов: магнетрона, вентилятора, мотто-редуктора столика, лампы подсветки.

Особое внимание нужно уделить исполнительной цепи. Именно эта часть электросхемы считается генератором излучения печи. Начинается цепь с высоковольтного трансформатора, к первичной обмотке которого подключено напряжение 220 В.

Напряжение со вторичной обмотки подводится к накальной обмотке магнетрона, которая потребляет ток в 10 А. Другая обмотка данного трансформатора, конденсатор и диод вырабатывают напряжение в 4 кВ, что позволяет питать анод магнетрона. Из-за небольшого тока анода (0,3 А) создается движение электронов в вакууме.

Рекомендации при разборке микроволновки

Выполняя действия по разборке СВЧ-печи самостоятельно, фотографируйте каждый шаг. Изображения помогут собрать прибор обратно в правильной последовательности. Если вы не обладаете необходимыми знаниями в электронике, лучше обратитесь за помощью к мастеру.

Основные рекомендации, необходимые при разборке микроволновки:

  • Во время разборки соблюдайте правила безопасности, ведь речь идет о высоком напряжении и сверхвысокочастотном излучении.
  • Перед началом работы не забудьте отключить прибор от сети, а также разрядить конденсатор.
  • Сняв слюдяную пластину, ее можно перевернуть другой стороной, чтобы прикрутить на место.
  • Никогда не пытайтесь самостоятельно ремонтировать магнетрон — это опасно для жизни.
  • Во время снятия магнетрона нужно следить за тем, чтобы не ударить его, потому что это может вывести его из строя. Возвращая его на место, удостоверьтесь в том, что прокладка магнетрона расположена правильно и при этом не имеет повреждений.
  • Меняя колпачок антенны магнетрона, подберите обязательно точно такой же по форме и размеру.
  • Начинайте ремонт всегда со снятия кожуха.

С микроволновкой нужно обращаться осторожно и не пытаться ремонтировать самостоятельно, не имея опыта. Качественный уход продлит срок ее службы и отсрочит время ремонта.

tehnopomosh.com
