Схема встраивания посудомоечная машина – Как встраивать посудомоечную машину: особенности монтажа

Содержание

Как встраивать посудомоечную машину: особенности монтажа

Еще совсем недавно мало кто мог позволить себе иметь посудомоечную машину, но прогресс не стоит на месте, бытовая техника становится более доступной. Сейчас практически любая семья может себе позволить установить на кухне посудомоечную машину.

Схема подключения посудомоечной машины.

Но теперь возникает другая проблема: обычно в кухне уже есть кухонный гарнитур. Тогда возникает вопрос: как и куда установить посудомоечную машину?

Особенности монтажа

Для выполнения работы вам понадобится:

  • набор отверток;
  • набор ключей;
  • электродрель;
  • коронка;
  • металлизированная сетка.

Для того чтобы установить посудомоечную машину, для нее необходимо подготовить место, обычно она устанавливается в один из напольных шкафов.

Схема устройства посудомоечной машины.

Необходимо подобрать тот шкаф, размеры которого позволяют свободно установить посудомоечную машину.

Необходимо учитывать, чтобы от указанного прибора до входа в канализацию было не больше 1,5 м. Соблюдение указанного условия обеспечивает не только эффективную, но и долговечную работу посудомоечной машины, а именно ее откачивающего насоса. На первом этапе проведения монтажных работ необходимо выбрать шкаф и вытянуть его из гарнитура. Чтобы это сделать, необходимо открутить столешницу и выкрутить стяжки, что соединяют его с рядом со стоящими шкафчиками.

Шкаф необходимо разобрать, в нем должны остаться только дверцы и боковые стенки, заднюю панель надо снять. Необходимо сделать отверстия в боковой стенке, они нужны для подключения посудомойки к водопроводу, канализации и электропроводке. Для проведения указанной работы используется дрель с коронкой необходимого размера.

Теперь необходимо установить шкаф на место, в него вставляется посудомоечная машина и к ней подключаются коммуникации. Во время работы, а именно при открывании дверцы посудомоечной машины, будет выходить много пара, чтобы он не приводил в негодность столешницу, стенки и дверцы шкафа, на них рекомендуется наклеить специальную металлизированную сетку. Для регулировки посудомойки есть регулируемые ножки, рекомендуется их опускать на минимальную высоту, только потом проводить горизонтальную установку машины.

Вернуться к оглавлению

Установка посудомоечной машины

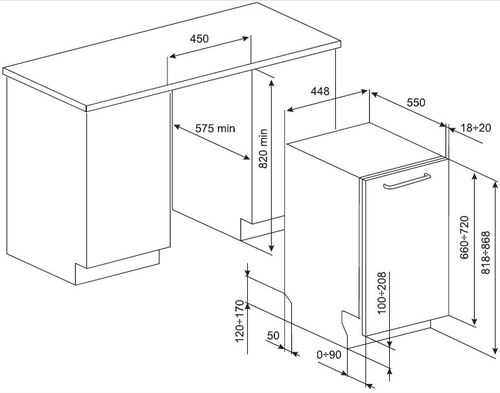

Схема встраиваемой посудомоечной машины.

Для того чтобы встроить посудомоечную машину, сначала ее вставляют в приготовленную нишу, затем в готовые отверстия вставляют шланг и провода и подключают их к машинке и коммуникациям. Чтобы машинкой было безопасно пользоваться, ее необходимо заземлить, а для облегчения ее обслуживания все шланги должны быть легкодоступными. Установка автомата позволит вовремя отключить прибор при возникновении его перегрузки или неисправностей сети.

Как и для стиральной машины, сливной шланг указанного бытового прибора должен быть расположен не менее чем в 40 см от пола. Это необходимо для того, чтобы во время работы посудомоечной машины не произошел неконтролируемый слив воды, что может вывести прибор из строя. Установка фильтра для воды позволит увеличить срок эксплуатации машинки.

При выборе места для установки этого бытового прибора надо проверить, чтобы дверца открывалась без помех. Для того чтобы не было перегрузок насоса, необходимо устанавливать посудомоечную машину недалеко от канализационного отвода. Если длины заводских шлангов недостаточно, то надо замерить необходимую их длину и купить отдельно.

Перед тем как начать регулярно пользоваться указанным бытовым прибором, необходимо провести его пробный пуск. Не обязательно размещать в нем посуду, но надо положить моющее средство. Таким образом, вы не только проверите правильность подключения и плотность всех соединений, но и почистите посудомоечную машину.

При проверке работы прибора надо обращать внимание на такие показатели, как:

  • работа электроники;
  • количество подаваемой воды;
  • качество откачивания воды;
  • нагрев воды;
  • эффективность работы фильтрующей системы.

Вернуться к оглавлению

Рекомендации по эксплуатации

Для того чтобы посудомоечная машина работала эффективно и долго, необходимо правильно ее эксплуатировать: после завершения цикла работы надо открыть дверцу и дать прибору некоторое время отдохнуть. Если в вашей машине нет системы, предупреждающей об утечке воды, то после выполнения мойки необходимо перекрывать подачу воды. Если машинка не эксплуатируется, то ее рекомендуется отключать от сети. Для этого можно отключить автомат или вытянуть вилки из розетки.

Вернуться к оглавлению

Варианты установки

Наружная машинка может быть установлена в любом месте, так как является отдельным элементом. Внешне она похожа на стиральную машинку. Такие приборы обычно имеют небольшие размеры и небольшой вес, поэтому их можно устанавливать прямо на столешницу. Прибор может быть частично встроен, в таком варианте выступает только панель управления, а все остальное спрятано за фасадом гарнитура. Наличие панелей разного цвета позволяет подобрать машину под вашу кухню. Полностью встроенная посудомоечная машина, в данном случае весь прибор, спрятан за фасадом или за дверцами.

Встраиваемые модели, внешний вид которых не требует того, чтобы быть спрятанным за фасадом, и сам является частью интерьера. Если у вас кухня маленького размера и некуда встраивать посудомоечную машину, то решить указанную проблему можно просто: надо купить настольную модель. Хотя она и имеет небольшие размеры, но отлично справляется со своими обязанностями. Правда, большой объем посуды придется мыть за несколько заходов.

Еще одним решением для маленькой кухни может быть установка узкой напольной модели, она мощнее настольных моделей, но меньше стандартной посудомоечной машины. Ширина стандартной модели составляет 60 см, ширина узкой модели — всего 45 см. Некоторые модели могут иметь уменьшенную высоту, поэтому вы всегда можете выбрать посудомоечную машину для своей кухни.

Современная посудомоечная машина работает при 70 градусах, поэтому качественно отмывает любое загрязнение, а воды она потребляет меньше, чем при ручном мытье посуды. Процесс установки посудомоечной машины очень простой, с ним можно справиться самостоятельно, поэтому нет необходимости привлекать мастера.


kuhnyamoya.ru

Как встроить посудомоечную машину в готовую кухню самостоятельно

Трудно представить современную кухню без такой помощницы в быту, как посудомоечная машина. Она позволяет повысить качество жизни, экономя время и избавляя от нелюбимой многими рутинной работы.

Приобретая посудомоечную машину, необходимо заранее выделить место и кухонный шкафчик необходимого размера перед тем, как встроить посудомоечную машину в готовую кухню. Сама установка машины довольно проста и не отнимает много времени, но для этого необходимо иметь некоторые познания.

Типы посудомоечных машин

Посудомоечные машины в кухне, призванные максимально облегчить труд хозяйке, не должны создавать дискомфорт, нарушать дизайн или занимать много места в маленькой кухне. Перед тем, как встроить посудомоечную машину в кухню, необходимо остановить свой выбор на одной из производимых конструктивных модификаций. Для удобства пользования посудомойки выпускаются в трех основных размерных группах.

Установка посудомоечной машины в кухне

Работа не представляет сложности для мужчины (некоторые смело утверждают, что с ней справится даже женщина), но знать, как встраивается посудомоечная машина в кухню, никому не помешает. Для ее проведения понадобится некоторый инструмент — шуруповерт или несколько отверток, пригодится маленький разводной ключ, малярный нож, рулетка, реже — уровень.

Коммуникации для подключения

Для работы машине требуется три внешних источника:

Выбираем место

Решая, как встроить посудомойку, необходимо соблюдать основное условие при установке — обеспечение свободного доступа ко всем коммуникациям. При этом электрическая розетка, водопроводная труба (желательно с краником для подключения) и сливной канализационный патрубок должны находится к машине как можно ближе. Практически в каждой кухне этому условию удовлетворяет место в шкафчике около мойки.

Переделка кухонного шкафчика

Здесь возможны два варианта — шкафчик отдельно стоящий или вмонтирован в общую кухонную столешницу. Перед тем, как встроить посудомойку, предположим, что посудомоечная машина точно подходит под размер шкафчика по ширине и высоте, поэтому переделка должна быть минимальной.

Демонтировать необходимо нижнюю полку, лицевой плинтус и затем снять дверцы. Остаются только задняя панель, столешница вверху и боковые стенки шкафчика, что делает такую конструкцию весьма неустойчивой.

Во всех посудомоечных машинах предусмотрено их крепление к столешнице и боковым стенкам, но в зависимости от производителя происходит это по-разному. Если в марках «Electrolux» крепление к боковым стенкам происходит в двух точках (по обе стороны машины в верхнем углу под столешницей), то в «Bosch» точек крепления четыре.

Машина крепится к боковым стенкам шкафчика через четыре пластмассовых вкладыша по обе стороны вверху и внизу ее корпуса, что делает конструкцию устойчивой и прочной.

Если столешница сплошная, шкафчик обычно демонтируется полностью, посудомойка размещается между стенок соседних, оставаться может лишь нижняя декоративная панель (часто ей закрывают пространство между машиной и полом, обрезая по высоте).

Подготовка водопроводной и канализационной системы к подключению

При наличии в кухне одного источника холодного водоснабжения, на водопроводную трубу устанавливается переходная арматура, обеспечивающая подачу воды на кухонную мойку и посудомоечную машину одновременно. Если в месте подключения стоял краник (практически во всех домах он установлен), можно обойтись без дополнительного.

Канализационный патрубок от мойки также заменяется на «тройник» с отводом для подключения сливного шланга машины (он имеет небольшой диаметр и в отвод дополнительно докупается и вставляется уплотнительное резиновое кольцо, обеспечивающее герметичность и плотность прилегания).

Электрическая розетка

Посудомоечная машина при определенных интенсивных режимах работы может потреблять значительный ток (около 15 А), что может привести при недостаточном сечении проводки или одновременном подключении энергоемких приборов к перегрузкам в сети. Поэтому подключение желательно производить к отдельной розетке с заземлением и через свой пакетник, осуществляющий автоматическое отключение в случае перегрузки.

Дополнительные работы

При необходимости в стенках шкафов высверливают отверстия для сливного и подающего воду шлангов, шнура питания.

Установка машины

Монтаж «фасада»

Лицевая сторона дверей всех встраиваемых посудомоечных машин для соответствия дизайну, интерьеру и цвету кухни, закрывается сделанной по предварительному заказу панелью необходимого размера. Для ее крепления к дверце машины в комплект поставки входит специальный крепеж и дается лекало.

На большом листе бумаги нанесены необходимые чертежи и отмечены точки крепления деталей к декоративной панели, лист прикладывается к ней и с помощью острого шила точки переносятся на панель, после чего саморезами в отмеченные места прикручивается крепеж и ручка двери. Затем панель закрепляется на дверцах машины и прикручивается к ней саморезами сквозь отверстия по периметру дверей.

Защита столешницы

Перед тем, как встроить посудомоечную машину под столешницу, необходимо обратить внимание на следующее. Все посудомойки имеют не очень хорошую конструктивную особенность — при открывании дверей пар и влага от машины подымаются вверх и попадают на нижнюю поверхность столешницы, портя ее.

Если в комплекте не предусмотрена специальная защита столешницы, следует позаботиться об этом самим. Можно использовать для защиты специальный скотч, пластик, металл и т. п.

В моделях «Bosch» под столешницу перед установкой машины крепится специальная металлическая пластина, в «Electrolux» — наклеивается пленка из специального материала.

Окончательная установка состоит в подгонке машины под столешницу с помощью передних и задних ножек и выставления ее по уровню. Затем между боковыми стенками шкафчика и машины вставляются необходимые прокладки и стенки крепятся друг к другу. Демонтированная нижняя декоративная панель в случае необходимости обрезается и ставится на место.

Встроить посудомоечную машину в готовую кухню по силам любому хозяину, желающему сэкономить средства, для этого не обязательно вызывать высококвалифицированных специалистов. Узнать, как правильно провести работы и не допустить досадных ошибок можно из этой статьи.

kuhnier.ru

Схема посудомоечной машины для ремонта

Схема посудомоечной машины может понадобиться при появлении неисправности. Важно понимать, из каких узлов состоит машина, какие функции они выполняют. Электрическая схема модуля управления пригодится, если вы решите выполнить самостоятельный ремонт ПММ. Рассмотрим более подробно все детали.

Наша публикация будет полезна не только тем, кто хочет выполнить ремонт техники, но и тем, кто хочет понять принцип работы посудомойки. Важно знать, как функционируют детали, чтобы поддерживать ПММ в порядке.

Содержание материала:

Устройство посудомоечной машины

Расположение узлов может немного отличаться, в зависимости от марки и модели ПММ (Bosch, Electrolux, Siemens, Hansa). Но основное устройство посудомойки одинаковое, независимо от типа установки: встраиваемая или отдельностоящая.

Некоторые пользователи считают, что компактная машина отличается от техники стандартных размеров (45-60 см). Это не так. Разница только в габаритах корпуса.

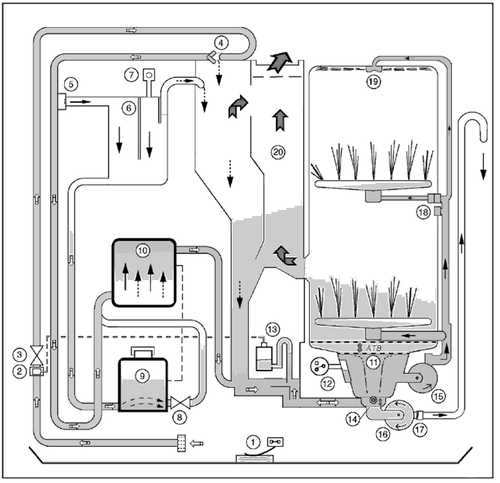

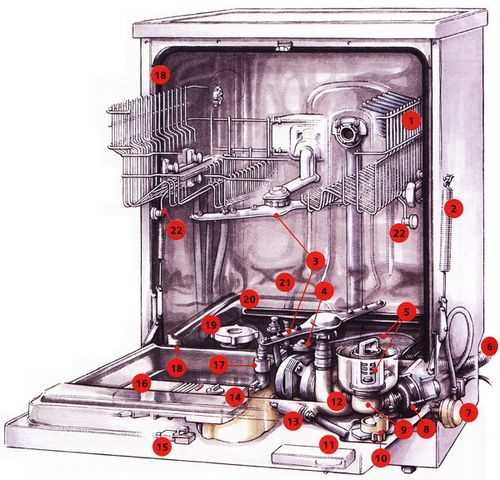

Схема посудомойки

Разберемся, какие узлы за что отвечают:

  • Корзина. Предназначена для размещения посуды. Корзин может быть от двух до трех. Также есть специальные отделения для ножей и столовых приборов (зависит от комплектации ПММ «Аристон», «Электролюкс», «Эленберг» и других).
  • Пружины. Служат для бережного закрытия дверцы. Благодаря доводчикам дверь не захлопывается, а мягко закрывается.
  • Крыльчатки. И встроенная, и отдельностоящая техника может включать от одной до трех крыльчаток. Вода подается циркуляционным насосом в распылители и вылетает из их форсунок. Струи под сильным напором смывают с посуды загрязнения.
  • Термореле. Регулирует температуру воды во время работы. Каждая программа предусматривает определенную температуру: 50, 65, 70 градусов. Когда ТЭН нагревает воду, термореле определяет, достаточно ли она прогрелась.
  • Фильтр. Располагается в поддоне любой посудомойки (Kuppersberg, Whirlpool). Задерживает частички пищи, мусор, которые попадают в поддон вместе с водой.

Специалисты рекомендуют регулярно чистить фильтр, чтобы техника нормально функционировала. Желательно это делать после каждой мойки.

  • Сливной шланг соединяется с насосом и служит для отвода отработанной воды.
  • Прессостат. Определяет уровень воды в камере. Благодаря ему машина забирает столько, сколько нужно при выбранном режиме.
  • Сливная помпа. Откачивает воду из камеры.
  • Водоприемник служит накопителем воды для дальнейшей мойки.
  • Система «Аквастоп». Бывает электронная и механическая. Первая расположена в поддоне: как только там скапливается вода, срабатывает поплавковый датчик, и плата управления получает сигнал о протечке. Механическая защита находится в заливном шланге: при срабатывании специальная губка разбухает и перекрывает поток в систему.
  • Электронный блок. Это главный модуль, который руководит всеми узлами в посудомойке.
  • Циркуляционный насос. Поставляет воду в распылители, принимает ее обратно после очистки фильтром и снова использует для следующего этапа мойки.
  • Сетевой фильтр. Предохраняет электронную часть машины от сгорания во время скачков напряжения.
  • Дозатор для моющих средств. Содержит отделения для порошка, ополаскивателя, таблеток.
  • Заливной клапан. Плата подает сигнал клапану, его мембрана открывается, и вода заливается в камеру. Как только ее набрано достаточно, мембрана закрывается.
  • Уплотнитель дверцы. Служит для плотной сцепляемости с поверхностью. Герметизирует и защищает от протечки.
  • Крышка контейнера для соли. Это специальный резервуар, куда засыпается соль. Она защищает детали машины от накипи, смягчая воду.

Во многих моделях «Индезит», «Бош», «Аристон» устанавливается ионообменник. Он содержит смолу, которая снижает жесткость воды, что положительно влияет на работу техники и мойку посуды.

  • ТЭН. Нагревательный элемент. Как заменить ТЭН при поломке, читайте в одной из прошлых статей.
  • Заливной шланг. Именно он зачастую оснащается системой «Аквастоп».
  • Направляющая позволяет быстро и легко установить корзину с посудой на место.

Так выглядит нижняя часть посудомоечной машины, где находится циркуляционный насос:

Электрические составляющие ПММ:

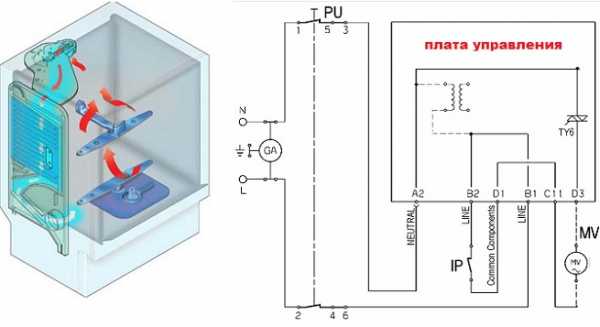

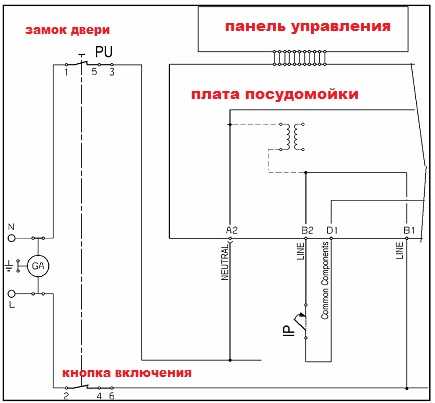

Принципиальная схема работы конвекционной сушки

Если ПММ оснащена сушкой, тогда дополнительно может комплектоваться вентилятором, который нагнетает горячий воздух в камеру.

  • MV — электродвигатель вентилятора.
  • TY6 — разъем, через который работает электродвигатель.
  • PU — контакты переключателя.
  • IP — переключатель двери.

В такие машины дополнительно встраивается ТЭН, который нагревает воздух.

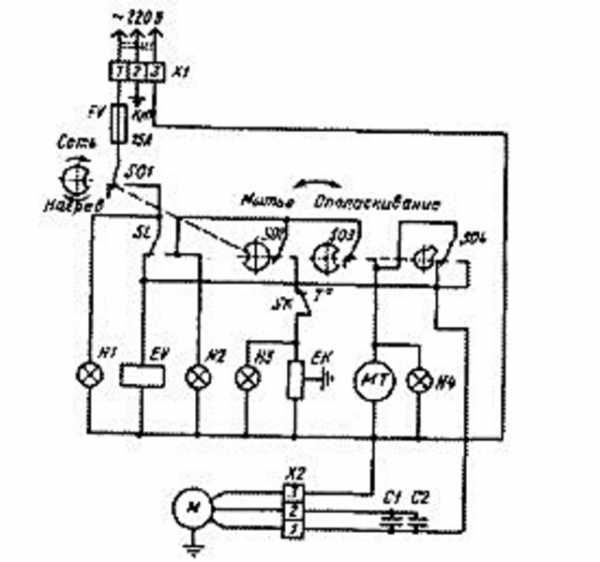

Электрическая схема

После встраивания и монтажа посудомойка подключается к сети 220 Вольт. Работа проходит по электрической схеме:

Где:

  • Х1-2 — замочные колодки.
  • SO 1-4 — переключатели.
  • SL — реле РУ-ЗСМ.
  • EV — клапан КЭН-1.
  • EK — нагреватель НСМА.
  • h2-h4 — светодиод ИМС-31.
  • h3-h5 — светодиод ИМС-34.
  • MT — электромотор ДСМ 2-П.
  • M — электромотор ДАВ 71-2.
  • C 1-2 — конденсаторы;
  • КЛ1 — зажим для заземления.
  • FV — место подключения предохранителя.
  • SK — датчик реле.

Более сложное устройство предусматривает модуль управления с ручной регулировкой программ. Это удобно, когда нужно выставить температуру.

При неисправности управляющего модуля вы можете самостоятельно его проверить. При разборке обратите внимание на подгоревшие части: возможно, они нуждаются в замене. Главная плата спрятана в корпусе:

Основные составляющие платы на посудомоечных машинах «Бош» и «Сименс»:

А так выглядит плата BIT 100 и DIWA для «Индезит» и «Аристон»:

Благодаря устройству модуля управления машина может выполнять самодиагностику поломок. При появлении неполадки система тут же выводит код ошибки на дисплей. Расшифровка зависит от марки ПММ, найти ее можно в инструкции и наших статьях.

Смотрите полезное видео, где доступно рассказывается о работе машины:

Вам помогла статья?

Да Нет

7 раз уже
помогла

cosmo-frost.ru

встраиваемой в мебель и отдельно стоящей под столешницу

Установка и подключение посудомоечной машины требует внимательности и аккуратности. Ведь неправильное подключение сложного электроприбора может стать не только причиной некорректной работы машины, протечки воды, но и поражения человека электротоком. Самый простой способ подключить «посудомойку» — прибегнуть к услугам грамотного мастера. Если есть желание и время, можно установить посудомоечную машину самостоятельно, сэкономив деньги и лично убедившись в том, что всё сделано качественно и безопасно.

Рассказ о том, как установить посудомоечную машину(ПММ), предварим банальным, но важным утверждением: обязательный документ для установщика, который необходимо изучить самым внимательным образом перед началом работ — инструкция по монтажу.Посудомоечная машина должна быть подключена к водопроводу, канализации и электропитанию соответственно требованиям производителя. Большинство современных посудомоек бытового уровня подключаются по схожим схемам, но машины разных типов и марок имеют свои особенности, которые необходимо учитывать как при их установке, так и при эксплуатации.

Если подготовка к установке ПММ осуществляется на стадии ремонта кухни, когда ещё неизвестно, какая конкретно модель будет выбрана, желательно предварительно определиться с типом машины. В первую очередь с её габаритами и видом водоснабжения. Конечно, всегда можно по месту что-то переделать, но это лишние затраты времени и денег.

Всегда изучайте инструкции по монтажу и эксплуатации сложной бытовой техники, там содержится вся необходимая информация

О месте размещения посудомоечной машины желательно задуматься заранее. Лучше сделать это на стадии ремонта кухни, если таковой планируется. В этом случае можно заранее вписать машину в мебельный гарнитур, сделав это удобно и эстетично.

Определившись с местоположением, типом (желательно с конкретной моделью) ПММ, её габаритами, не составит проблем предусмотреть грамотный подвод всех необходимых коммуникаций, что заметно упростит установку мебели и техники. Посудомойку можно приобрести и после сборки мебели, главное, зарезервировать для неё место и подвести электричество, воду и канализацию.

Мы рекомендуем размещать ПММ в соседнем шкафу с мойкой. Во-первых, это удобно: чем меньше расстояние между мойкой, посудомойкой, сушкой, шкафами для хранения тарелок и столовых приборов, тем меньше будет уставать хозяйка. Во-вторых, шкаф под мойкой, который, как правило, не имеет задней стенки — лучшее место для размещения выводов коммуникаций для посудомойки. Обеспечен хороший доступ для проведения работ, в случае ремонта машину можно оперативно отключить.

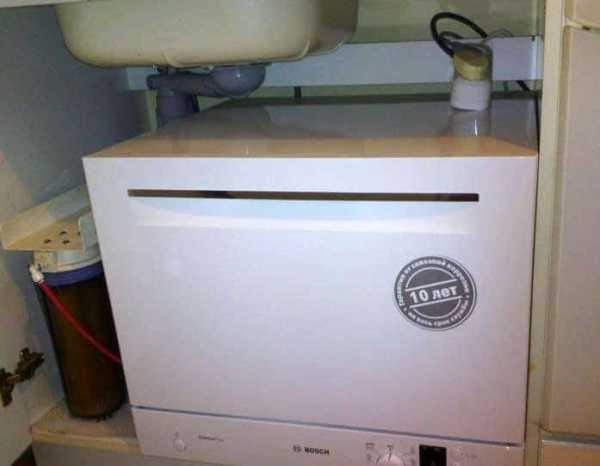

Пространство в шкафу под мойкой — лучшее место на кухне для размещения дополнительного оборудования, в том числе выводов и подключений ПММ

Заранее всё продумать — идеальный вариант, но не всегда это возможно. Постараемся рассказать не только, как встраивается посудомоечная машина в кухню на стадии сборки мебели, но и как встроить посудомоечную машину в готовую кухню, где нужно обойтись минимумом переделок.

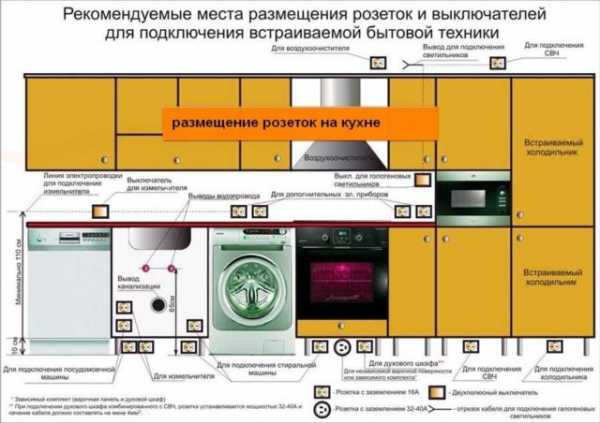

Безопасное подключение к электросети ↑

Для того, чтобы обеспечить безопасное подключение посудомоечной машины к электросети, рекомендуется соблюдать следующие правила:

  • Нельзя использовать удлинители и тройники, для ПММ необходимо оборудовать отдельную розетку.Сделать её следует поблизости от машины таким образом, чтобы при необходимости можно было достаточно быстро вынуть вилку из штепселя. Встречаются рекомендации размещать розетки для техники ниже уровня шкафчиков, в зоне плинтусов. Мы считаем такое решение не самым лучшим и советуем сделать розетку в шкафу под мойкой, на высоте 25-40 см от пола. Легче и быстрее убрать мешающие предметы из шкафа, чем тянуться рукой в тесном пространстве к далеко расположенному штепселю.
  • К розетке для ПММ желательно провести от щитка отдельный медный трёхжильный электрокабель сечением не менее 3х2.5 мм2, установив на эту линию УЗО или автомат-размыкатель на 16 А (для некоторых малогабаритных моделей достаточно кабеля сечением 3х2 мм2 и автомата 10 А).

Что делать, если нужно встроить посудомоечную машину в готовую кухню, где уже сделан ремонт и не получается проложить отдельный кабель?Допускается подключить посудомойку к группе розеток вместе с не очень мощными электроприборами: СВЧ, электрочайником, холодильником. Категорически нельзя подключать ПММ на одну линию с электроплитой.При проблемах с установкой автомата на щитке его можно поставить непосредственно перед розеткой или их группой.

  • Если в питающей сети случаются заметные (более 10%) отклонения от стандартного напряжения 220–240 B, рекомендуется установить на электролинию стабилизатор напряжения.
  • Розетка должна иметь подключенный заземляющий контакт. Однако не во всякой квартире или частном доме имеется заземление.

Правильное устройство элетропитания бытовой техники — вопрос не только комфорта, но и безопасности

Подключение к электросети без заземления ↑

Что делать тем, у кого в электропроводке отсутствует третья, заземляющая жила?

Проще всего владельцам частного дома. Они имеют возможность сделать заземляющий контур рядом с домом, подключив к нему электросеть. Как — тема для отдельного разговора, но это не такая уж сложная задача, а наличие контура при грамотной разводке сделает безопасной всю электросистему.

Сложнее жильцам многоквартирных домов. Возможно, заземление в здании всё-таки есть, но оно не заведено в квартиру. Заземление, как правило,  присутствует в тех домах, где есть лифты, тепловые пункты с наносными группами, магазины на первых этажах. Третьего провода может не быть на квартирном щитке, но при наличии в доме его реально завести в квартиру. Эту работу может выполнить электрик эксплуатирующей организации.

Хуже, если в здании вообще нет заземления. В качестве альтернативы выводят третий провод на планку нейтрали в щитке, но это не решает вопрос в полной мере. Правильнее провести от щитка отдельную двухпроводную линию на машину, установив на неё УЗО. При пробое на корпус человека может кратковременно ударить током, но защитное устройство отключит питание.

Тем, кто не разбирается в электрике и не знает, как правильно провести электропитание к домашней электротехнике, не стоит пытаться выполнять работы самостоятельно, лучше пригласить специалиста.

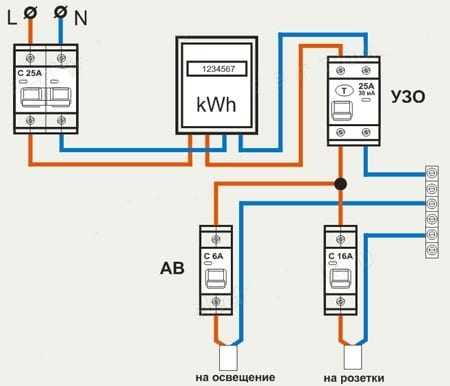

Вариант схемы подключения УЗО на отдельные линии без заземления

Подвод холодной воды ↑

Водопроводная сеть должна соответствовать следующим параметрам: давление от 0,5 бар (0,05 МПа) до 10 бар (1 МПа), количество подаваемой воды не менее 10 л/мин.Как правило, сети соответствуют этим параметрам, но бывают исключения. Если давление ниже требуемого (это частные дома), потребуется установка насоса, повышающего давление.Если давление выше (это нижние этажи некоторых многоэтажных домов) — понижающего редуктора.

На вводе водопровода в квартиру или дом должен быть установлен сетчатый фильтр грубой очистки обязательно, фильтр тонкой очистки желательно. Если нет возможности поставить фильтр на входе в квартиру, это нужно сделать перед машиной.

Не имеет значения, как будет выведен отвод для посудомойки: отдельной трубой либо через тройник от подачи воды на смеситель. Главное, чтобы поток можно было перекрыть краном и последний был легкодоступен.

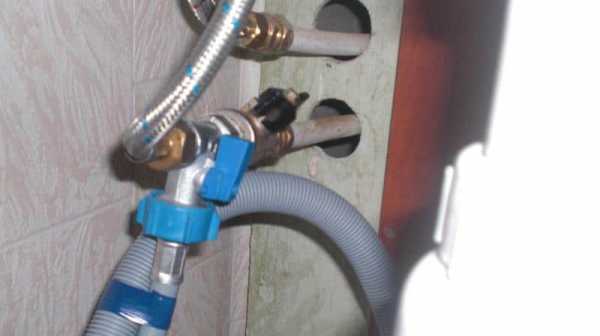

Обязательно поставьте запорный вентиль на выводе воды

Чтобы не пришлось возиться с переходниками при подключении шланга, желательно сразу подобрать кран с «правильным» присоединением. Для техники, поставляемой официально в РФ, параметры таковы: резьба наружная, диаметр ¾ дюйма, длина не менее 10 мм.

Если отвод расположен далеко, короткий шланг для подачи воды можно удлинить, но не путём наращивания, а заменой на более длинный. Если речь идёт об установке бывшей в употреблении ПММ, рекомендуем заменить шланг для подачи воды на новый. Следует убедиться, что шланг не перегнут и не перекручен.

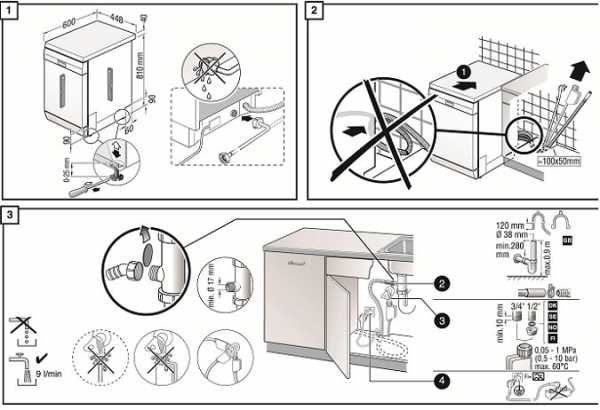

Установка встроенной посудомоечной машины Bosch (все современные модели, за исключением некоторых компактных)и некоторых ПММ ряда других компаний изначально предусматривают защиту от протечки водопровода при разрыве шланга либо иной неисправности. В таких моделях устройство системы AquaStop входит в комплект и устанавливается на кран подачи воды перед шлангом. Работает AquaStop только при включенном электропитании. На другую технику также можно установить устройства, предотвращающие протечку воды, приобретя их отдельно.

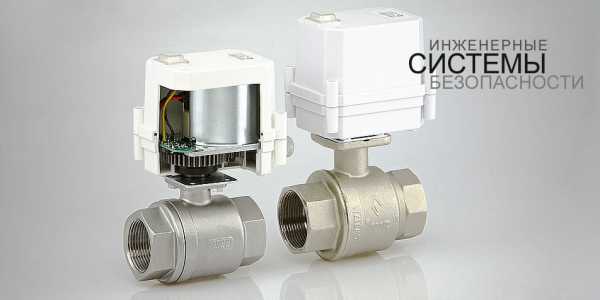

Сегодня в продаже есть немало устройств защиты от протечек, их можно установить как на отдельное оборудование, так и на всю систему водопровода в целом

Можно ли подключить посудомойку к горячей воде и сэкономить на этом ↑

Посуду моют горячей водой, поэтому холодную нагревает до нужной температуры ТЭН, встроенный в прибор. А электроэнергия стоит денег. Если в доме горячую воду греет электрический бойлер, нет разницы, готовить её в электроводонагревателе или непосредственно в ПММ. Но когда в квартире есть горячий водопровод или в частном доме «дешёвую» воду готовит газовый котёл, тратить электроэнергию за подогрев холодной воды в посудомойке нецелесообразно. А можно ли подать в ПММ сразу горячую воду, сэкономив ощутимую сумму? Можно, но не во все модели и с рядом оговорок:

  • Если горячую воду готовит проточная газовая колонка либо двухконтурный газовый котёл, подключение к ней ПММ исключено. Могут рассматриваться только централизованное горячее водоснабжение, сочетание одноконтурного газового котла с накопительным бойлером, накопительный газовый водонагреватель.
  • Необходимо осмотреть шланг для подачи воды от машины. При наличии в числе других на нём надписи «25ºC»,подключать можно только холодную воду.
  • Следует внимательно изучить инструкцию к ПММ. Если на шланге нет ограничивающих температуру обозначений, вероятно, в руководстве будет написано примерно следующее: «максимальная температура воды не более 60ºC, предпочтительно подключение к холодной воде». Предпочтительно холодная — не означает, что прибор выйдет из строя от горячей. Просто встроенный термодатчик, работа которого рассчитана на холодную воду, может некорректно определить температуру поступившей в него тёплой и не включить догрев, если это необходимо. Производитель имеет в виду, что он не отвечает, если при подключении машины к горячей воде иногда ваша посуда окажется недостаточно чисто вымыта.

Теперь об ограничении в 60ºC. Если речь идёт о приготовлении воды связкой «одноконтурный газовый котёл + бойлер», достаточно выставить на автоматике управления подогревом воды максимальную температуру не выше указанного значения. Температура горячей воды из централизованного водопровода, как правило, не превышает 60ºC. Если она выше, ПММ можно подключить через смеситель с термостатом.

Организация слива в канализацию ↑

Во время ремонта для посудомойки можно вывести отдельный слив. Не имеет значения, где проложить и вывести трубу: в стене или полу. Следует соблюсти ряд условий:

  • На входе трубы в канализационную систему во избежание появления неприятного запаха необходимо разместить гидрозатвор, так как в ПММ он отсутствует. Можно использовать стандартный сифон для умывальника, собрать гидрозатвор самостоятельно из канализационных трёх уголков 90º и одного отрезка прямой трубы или приобрести специальный сифон, предназначенный для стиральных и посудомоечных машин. Он отличается компактностью, может быть наружным либо предназначенным для встраивания.

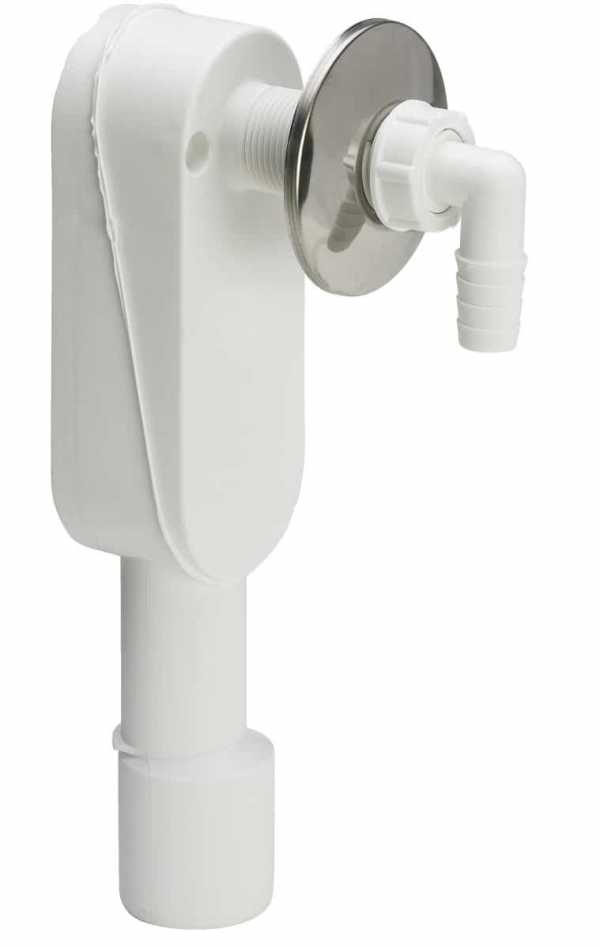

Сифон скрытого монтажа (в стену), для посудомоечных и стиральных машин

  • Если канализационная труба проложена в стене, расстояние по вертикали между местом подключения сливного шланга и входом гидрозатвора в стену должно быть не менее указанного в инструкции, обычно это 20-30 см.
  • Вход для подключения шланга должен располагаться не выше 60-80 см в зависимости от модели. Лучше пониже, на уровне около 50 см от пола.
  • Сливной шланг рассчитан на подключение к раструбу канализационной трубы диаметром 40 мм, к трубе 50 мм подключение происходит через резиновый переходник.

Если посудомоечная машина располагается не очень далеко от шкафа с мойкой, проще подключить её к сифону от мойки. Это тем более рациональное решение, когда происходит установка посудомоечной машины в готовую кухню и переделывать канализацию нет возможности. Многие современные мойки уже имеют специальный отвод сифона для сливного шланга от посудомойки, его нужно только зафиксировать. Если отвода нет, его можно докупить отдельно.

После того, как сливной шланг одет на отвод сифона, его желательно зафиксировать обжимным хомутиком

Сливной шланг необходимо плавно, без перегибов, изогнуть и зафиксировать несколько выше отметки его подключения к канализации. Для этого в комплекте идёт кронштейн для крепления на стену. Верх изгиба не должен быть выше 60-80 см и ниже 40-50 см от уровня пола в зависимости от модели. Если длины стандартного шланга недостаточно, его можно нарастить или заменить, но общая длина не должна превышать 3 м.

Про коммуникации мы рассказали, теперь речь пойдёт о том, как установить посудомоечную машину самостоятельно в мебель. ПММ различаются как по габаритам, так и по типу встраивания в мебель. Рассмотрим особенности монтажа различных видов посудомоек:

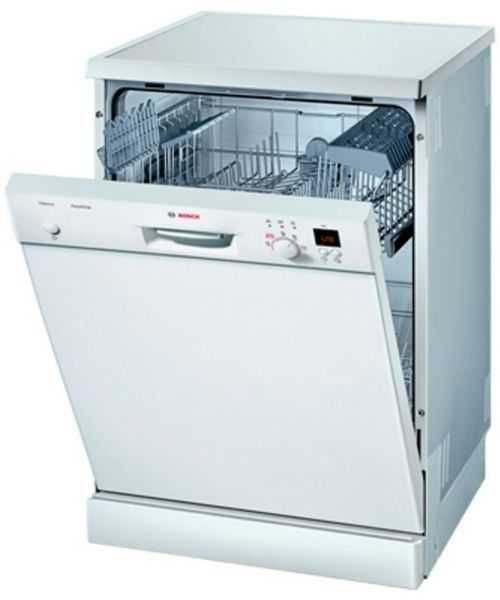

Отдельностоящие посудомойки ↑

Отдельностоящая модель, как следует из названия, может стоять отдельно, рядом с мебелью, под общей рабочей поверхностью. Крышку её можно использовать в качестве столешницы, правда, следует учитывать, что термостойкость пластика ниже, чем у ламината. Но если отдельностоящую ПММ нужно установить в мебельный ряд, под общую рабочую поверхность, как установить посудомоечную машину под столешницу?

Есть два варианта: первый — опустить регулировочные ножки на минимальную высоту и попробовать, влезает ли машина под столешницу. Скорее всего да. Если нет, приступаем к плану Б: снимаем верхнюю крышку. В зависимости от модели для этого нужно открутить четыре винта по бокам или два сзади, но лучше заглянуть в инструкцию. ПММ со снятой крышки гарантированно поместится под столешницу при условии, что рабочая поверхность имеет стандартную высоту не ниже 85 см. Установив машину на место, подключаем коммуникации, открываем вентиль, убеждаемся в отсутствии течи воды.

Видео: подключение и монтаж под столешницу отдельностоящей модели ↑

Встраиваемые посудомоечные машины ↑

Как установить встраиваемую посудомоечную машину? Полноразмерная посудомойка, в отличие от другой встраиваемой кухонной техники (духовок, СВЧ, холодильников), не ставится внутрь специального шкафа. Установка встраиваемой посудомоечной машины происходит в промежуток между шкафами. Ширина ниши — 45 или 60 см, в зависимости от габаритов машины. Размер нужно выдержать очень точно, боковые стенки шкафов должны быть строго вертикальны.

Столешницу лучше устанавливать после монтажа ПММ. После того, как шланг для воды, слива и электрокабель проложены под цоколем и за шкафами к месту подключения, машина ставится на пол и задвигается в нишу.С помощью регулируемых ножек поднимается в уровень со шкафами нижнего ряда и выставляется по вертикали.

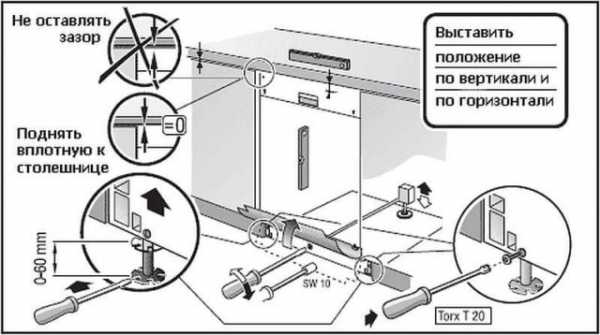

После того, как встроенная машина установлена в ряд шкафов, регулировка задних ножек становится проблематичной. Во многих моделях она вынесена на переднюю часть корпуса

Установка встроенной посудомоечной машины предусматривает фиксацию её корпуса с боковыми стенками соседних шкафов и столешницей. Но мы советуем не торопиться и сначала навесить мебельную дверку. Как установить фасад на посудомоечную машину, подробно описано в инструкции, там же находится специальный шаблон, с помощью которого размечаются отверстия для крепления фиксаторов на обратной стороне фасада. Фиксаторы входят в пазы на дверке машины. Установив мебельный фасад, ПММ необходимо выровнять по фасадам остальных шкафов. Теперь можно закрепить её корпус к соседним шкафам и установить столешницу.

Порядок навески мебельного фасада на дверку встраиваемой посудомойки

Если пространство под шкафами закрывается цокольной планкой, возможно, в зоне посудомойки придётся сделать в ней вырез. В противном случае дверка может упираться в цоколь при открывании. На какую высоту подрезать, придётся определить по месту, это зависит от того, насколько подняты при регулировке ножки прибора. После того, как закончена установка, встраиваемая посудомоечная машина 45 см или 60 см подключается к коммуникациям.

Видео: монтажа встраиваемой посудомоечной машины в мебель ↑

Компактные модели ↑

Компактные модели также бывают двух типов: свободной установки и встраиваемые в шкаф.

Первый тип — свободно стоящие ПММ шириной 55 см, глубиной 50 см и высотой до 45 см, такую модель можно установить внутрь нижнего шкафа шириной 60 см и там ещё останется одна свободная полка. Или поставить на столешницу, широкий подоконник, низкий холодильник. Машина лёгкая, при работе не вибрирует, крепить её не нужно, только подключить к коммуникациям.

Компактная посудомойка шириной 55 см и глубиной 50 см поместилась в шкаф под мойкой вместе с системой фильтрации и ещё осталось место для хозяйственных мелочей

Другой тип компактной техники — встроенная посудомоечная машина, размеры которой позволяют установить её внутрь шкафа.По габаритам компактные встроенные ПММ идентичны встраиваемым духовым шкафам и монтируются в типовые шкафы шириной 60 см (проём по ширине 56 см), для них предназначенные. Как и у духовок, имеются два размера посудомоек: полной высоты (проём 60 см высотой) и низкие (проём 45 см). Можно как встроить посудомоечную машину под столешницу, так и установить в высокий шкаф.

Дверка компактной встроенной ПММ имеет лицевую поверхность, устанавливать мебельный фасад на ней не нужно. Корпус машины фиксируется к шкафам, коммуникации подключаются по стандартной схеме.

Видео:варианты установки компактной посудомоечной машины Bosch SCE 53M25EU ↑

С одной стороны, установка посудомойки — не очень сложная задача и её можно выполнить самостоятельно при наличии начальных знаний по электроснабжению и сантехнике.С другой — неправильное подключение коммуникаций может быть чревато серьёзными неприятностями. Особенное внимание следует уделять электрической части, это вопрос безопасности. Если вы не уверены в своих силах, лучше доверьте установку ПММ в квартире или доме профессионалам. Вы, конечно, заплатите за услугу, зато сэкономите своё время и побережёте нервную систему.

kitchenguide.su

Электрические схемы посудомоечной машины: Bosch, Electrolux, Miele

Посудомоечная машина является важным предметом быта в современной квартире. Ее неисправность способна значительно затруднить жизнь. Ремонт такой бытовой техники необходимо выполнять только при условии, что вы тщательно и внимательно изучите все особенности. Электрическая схема посудомоечной машины поможет устранить все неисправности быстро и просто. Встроенная посудомоечная машина обладает большим числом преимуществ, поэтому является одной из самых востребованных предметов бытовой техники. На сегодняшний день особой популярностью пользуются машины Bosch, Electrolux, Miele, поэтому в данной статье мы рассмотрим схемы именно этих марок производителей.

Посудомоечная машина

Общие принципы работы посудомоечной машины

Вне зависимости от марки производителя, Bosch, Electrolux, Miele, каждое устройство имеет примерно один принцип устройства и работы. Для того, чтобы в этом убедиться, достаточно ознакомиться с принципиальной схемой посудомоечной машины. Кроме того, существуют даже некоторые детали, которые совершенно не отличаются друг от друга: разбрызгиватели, корзины, лотки и другие необходимые части данной бытовой техники. Каждая часть выполняет строго свою функцию, которая оказывает непосредственное влияние на работу всего устройства в целом.

Посудомоечная машина

Конечно, каждая посудомоечная машина имеет ряд отличительных особенностей, к примеру, дизайн, размер, функциональные возможности, программы, но такая принципиальная схема устройства подходит для каждого подобного устройства.

Общие детали в каждой посудомоечной машины

Все подобные устройства имеют общих деталей:

  • Танк или бункер. Данный отсек предназначен для посуды;
  • Разбрызгиватели, которые позволяют равномерно разбрызгивать струйки воды на загрязненную посуду, тем самым отмывая ее;
  • Циркуляционный насос. Данная деталь подает набранную воду в разбрызгиватели;
  • Нагреватель и сливной насос;
  • Емкость для моющих средств.

Кроме того, существуют другие детали, которые имеет каждая посудомоечная машина.

Устройство посудомоечной машины

Такая бытовая техника состоит из таких узлов:

  1. Корзина для размещения посуды;
  2. Пружины, которые размещены непосредственно на дверцах. Доводчики со специальным механизмом фиксации и закрывания;
  3. Крыльчатки;
  4. Реле температуры, позволяющие регулировать температурный режим;
  5. Фильтр, который предназначен для сбора мусора;
  6. Сливной шланг;
  7. Прессостат, который является своеобразным определителем закачиваемой воды;
  8. Помпа для откачивания воды;
  9. Специальная система защиты от различных протечек;
  10. Блок управления;
  11. Циркуляционный насос;
  12. Сетевой фильтр;
  13. Емкость для моющих средств;
  14. Заливной клапан;
  15. Уплотнитель из резины;
  16. Контейнер для соли;
  17. Нагревательное устройство под названием ТЭН;
  18. Шланг заливной;
  19. Направляющие.

Крайне важно, чтобы каждая деталь функционировала правила в соответствии со всеми заводскими установками.

Электрическая схема обычной посудомоечной машины

Если вы решили самостоятельно выполнить, то необходимо внимательно изучить схему посудомоечной машины. Только так вы сможете качественно произвести все ремонтные работы. Опытные мастера прекрасно знают, что практически все посудомоечные машины имеют одинаковое устройства. К примеру, схема посудомоечной машины Bosch ничем не отличается от принципиальной схемы устройства посудомоечной машины Electrolux или Miele. Поэтому квалифицированный мастер может выполнить ремонт практически любой техники.

Особенно важно правильно выполнить подключение новой техники. Для этого необходима схема подключения посудомоечной машины, так вы сможете избежать большого количества проблем при дальнейшей эксплуатации вашей бытовой техники.

Посмотреть, как выглядит электрическая схема посудомоечной машины вы можете на фото, которое представлено на нашем сайте.

Можно ли самостоятельно подключить машинку к водопроводу и канализации

Ответ на этот вопрос довольно прост ‒ да, конечно можно. Для этих целей и существует схема подключения посудомоечной машины. Если вы подробно ее изучите, то у вас не возникнет проблем в процесс установки. Обычно данная процедура происходит в несколько основных этапов:

  1. Нужно подвести электрическое питание и установить розетку;
  2. Выполнить подготовительные работы для места;
  3. Выполнить непосредственное подключение техники;
  4. Подключение бытовой техники к канализации;
  5. Выполнить тестовый запуск.

Соблюдая последовательность, вы сможете наиболее правильно подключить устройство.

Кроме того, существует специальная схема встраивания посудомоечной машины, которая может правильно и успешно встроить агрегат. Такая схема необходима для того, чтобы расположение было наиболее функциональным. Встроенная машина имеет ряд характерных особенностей, которые нужно учитывать в обязательном порядке. Если вы остановили свой выбор на такой бытовой технике, то вы получаете массу преимуществ – она значительно экономит место на кухне, которого обычно так не хватает в помещении с маленькой площадью.

Схема встроенной посудомоечной машины помогает любому человеку, вне зависимости от его навыков, выполнить процесс установки быстро и самостоятельно, без привлечения специалистов. Только перед проведением данной процедуры мы советуем вам как можно лучше ознакомиться со схемами, различными видео-инструкциями. Последние помогут наглядно понять, как и в каком порядке выполнить установку. На таком видео опытный, квалифицированный мастер рассказывает об основных особенностях самостоятельной установки.

Кроме того, обязательно подготовьте весь необходимый инструмент и оборудование, которое сделает этот процесс максимально легким даже для новичка в этом непростом деле. Можете проконсультироваться с человеком, который уже выполнял установку своими руками. Он подскажете вам, как лучше выполнить каждый этап подключения. От того, как вы произведете установку зависит дальнейший процесс эксплуатации.

posudomoiki.vyborkuhni.ru

Подключение посудомоечной машины своими руками

Покупка посудомоечной машины — только часть задачи, надо ее еще подключить и поставить в наиболее удобное место. Можно, конечно, заплатить денег и вызвать мастера, но дело это не настолько сложное, чтобы нельзя было справиться самостоятельно. С другой стороны, подключение посудомоечной машины требует хоть минимальных знаний электрики, а также канализации и водопровода. Если есть хоть некоторые представления об этих отраслях, можно попытаться установить посудомойку своими руками.

Содержание статьи

Порядок действий

Если вы решили подключить посудомоечную машину своими руками, надо иметь четкий порядок действий. Тогда никаких неожиданностей не будет. Еще до начала монтажа необходимо позаботиться о наличии отдельной линии электропитания, которая идет напрямую от щитка. Подключение в тройники и переноски производителями не одобряется. В этом случае гарантийные обязательства не поддерживаются. Розетка должная быть отдельной, с обязательным рабочим заземляющим контактом. Если розетка есть, порядок подключения посудомоечной машины такой:

  • Подключение сливного шланга к канализации.
  • Подключение шланга подачи воды (заливного) к системе водоснабжения.

    Схема подключения посудомоечной машины к коммуникациям

  • Включение в электророзетку.
  • Пробный запуск. Если все прошло нормально, устанавливаем агрегат на постоянное место.

Если посудомойку приобрели в холодное время года, перед включением ее в сеть, она должна постоять в помещении некоторое время. Ее можно и нужно распаковать, но включать в сеть нежелательно. Следует начинать тесты уже после того, как она нагреется до комнатной температуры и высохнет конденсат, который может образоваться при резкой смене температур.

Подключение посудомоечной машины к электричеству: параметры электрической линии

Посудомоечная машина во время нагрева воды потреблять может до 2,5-3,0 кВт электроэнергии. Поэтому для ее подключения требуется отдельная линия электропитания. Так как в процессе используется вода, техника несет в себе потенциальную угрозу, поэтому на линии должен стоять автомат защиты, который в случае КЗ (короткого замыкания) отключит электропитание. Чтобы обеспечить собственную безопасность, нужна установка УЗО, который разорвет цепь при пробое изоляции. То есть, подключение посудомоечной машины к электричеству возможно к выделенной линии, на которой установлен автомат защиты и УЗО или заменяющий их дифавтомат.

Схема линии электропитания для посудомоечной машины

Номиналы защитных устройств и сечение кабеля

Номиналы автомата защиты и УЗО для подключения посудомойки считаются в зависимости от потребляемого тока, но, в большинстве случаев есть два варианта:

  1. Защитный автомат на 16 А и УЗО на 25 А с током утечки 10 мА. В этом случае сечение жил кабеля должно быть 2,5 мм².
  2. Номинал автомата защиты — 10 А, УЗО — 16 А (ток утечки тоже 10 мА), сечение жил кабеля — 1,5 мм².

Возможны оба варианта. Первый взят с солидным запасом по мощности, проводка будет работать на минимуме нагрузки, но обойдется такая линия дороже. Второй вариант менее затратный в финансовом плане и он тоже более чем работоспособен (максимальная допустимая нагрузка 4,1 кВт, чего более чем достаточно, так как средняя потребляемая мощность посудомоек 2,1-2,5 кВт). Но, при покупке кабеля, измеряйте сечение жил. К сожалению, при заявленном сечении в 1,5 мм², можно попасть на 1,2 мм² и даже меньше, что в данной ситуации недопустимо.

Розетку можно вывести выше уровня столешницы, что удобно, но некрасиво. Второй вариант как на фото: внизу чуть выше уровня пола

Еще по параметрам автомата:

  •  Лучше выбрать двухполюсный, чтобы в случае аварийной ситуации отключилась сразу и фаза, и ноль.
  • Для квартир и домов с отреставрированной проводкой отключающая способность автомата должна быть С (на корпусе написано С10 или С16), для старой проводки и питании от воздушки лучше брать В (В10 или В16 в зависимости от выбранного варианта).

Какую розетку поставить для посудомойки

Несколько слов о розетках. Для подключения мощных потребителей, которым и является посудомоечная машина, рекомендуются силовые, а не обычные электроустановочные изделия. В этом случае можно рассчитывать на то, что розетка не оплавится даже после нескольких лет эксплуатации.

Силовые розетки LEGRAND 774322 (с крышкой) и 774320 на 10/16 А

Силовые розетки выбирают не по внешнему виду, а по току, на который они рассчитаны. Для большинства моделей посудомоечных машин максимальный потребляемый ток будет не выше 11 А, так что можно брать силовые розетки на 10/16 А. В таком случае электрическое подключение посудомоечной машины будет сделано по всем правилам, производитель должен будет поддерживать собственные гарантийные обязательства.

Подключение к канализации

Подключить слив посудомоечной машины желательно в канализацию. Сделать это можно любым доступным способом. Если есть отдельный отвод в канализационной трубе, сливной шланг опускают туда, герметизируя место соединения при помощи специальной силиконовой вставки. При ее покупке необходимо знать диаметр отвода, диаметр сливного шланга. Вставка просто ставится в раструб отвода, с другой стороны вставляется шланг. Никаких дополнительных мер по герметизации соединения не требуется, так как герметизация происходит за счет эластичности материала.

Если отдельного отвода нет, слив посудомоечной машины выводят в сифон раковины. Для этого есть специальные сифоны с боковыми отводами, в которые и вставляют сливной шланг посудомойки. Так как эти сифоны современные, то подключение также проходит очень просто: шланг вставляется и все. Для большей надежности место соединения можно дополнительно уплотнить фум-лентой, но обычно этого не делают.

Сифоны для подключения к канализации бытовой техники (в том числе посудомоек)

Подключение посудомоечной машины к канализации надо сделать так, чтобы шланг немного провисал в виде буквы V. При наличии такого перелива меньше вероятность того, что стоки из канализации попадут в посудомойку. Второй вариант более надежный, но он возможен при достаточном запасе сливного шланга и наличии свободного места. В этом случае его приподнимают над местом входа в сифон, закрепляя петлю специальным держателем (на рисунке ниже слева). Обратите внимание, что шланг надо расположить так, чтобы других петель и заломов не было. Во всех этих местах застаивается вода, которая затем начинает сильно «пахнуть». Если шланг оказался слишком длинным, его можно укоротить.

Способы подключения слива посудомоечной машины к канализации

Иногда вход в канализацию находится дальше, чем позволяет сделать подключение штатный шланг. В таком случае возможно наращивание сливного шланга, но его длина не должна превышать предельно допустимое расстояние до слива, которое указывается в технических характеристиках. И вообще, лучше выбрать место для установки посудомойки так, чтобы шланг удлинять не пришлось. Так помпа гарантированно проработает дольше.

Как подключиться к водопроводу

Для подключения посудомоечной машины к водопроводу подойдет любая оконечная точка — отвод к крану, смесителю и т.д. Если отвода нет, придется разрезать магистраль, вставлять тройник (или штуцер с краном), к которому затем подключать подающий шланг посудомойки.

Можно подключиться к любому отводу

При подключении посудомоечной машины к водопроводу, к созданному отводу подключают заливной шланг. На отвод устанавливается кран, затем фильтр (хотя бы грубой механической очистки) и только после этого подсоединяется шланг от посудомойки. Фильтр крайне желателен. Он стоит не так много, а может спасти от необходимости преждевременного ремонта. Также нужен и кран — чтобы была возможность при необходимости перекрыть подачу воды именно на посудомоечную машину, а не отключать воду во всей квартире или доме.

Все соединения можно подмотать фум-лентой или по старинке использовать упаковочную пасту и льняную подмотку. Затягивать соединения лучше руками, прилагая хорошие усилия. Ключ в этом деле опасен, так как можно перетянуть. После того, как подключение посудомоечной машины к водопроводу окончено, плавно открываем кран, подавая воду. Если соединения не мокнут, все нормально, можно проводить тестовый запуск машины.

Установка посудомойки на место

Последний этап подключения посудомоечной машины — установка ее на постоянное место. Если машина отдельностоящая, ее ставите на выбранное место, при помощи уровня выставляете ровно. Проверять надо как по вертикали, так и по горизонтали. Для выставления есть регулируемые по высоте ножки. Контролируя положение уровнем, при помощи этих ножек корректируем положение корпуса. Эту процедуру надо проводить тщательно, так как от этого зависит качество мытья и сушки посуды. При криво выставленной машине, струи воды попадают не в те места, где они должны быть, из-за чего посудомойка хуже моет посуду. Еще одна неприятность при неправильном положении машины — не будет полностью удаляться вода, из-за чего будет хуже сохнуть посуда.

Встроить посудомойку в шкаф: начинаем с выставления высоты и уровня

При установке полновстраиваемой посудомоечной машины важно правильно ее выставить. Если шкаф заказывали когда вы уже выбрали модель, вам сделают его по параметрам корпуса. Обычно оставляют зазоры по 5 мм с каждой из сторон, чтобы была возможность задвинуть машину. При выставлении ее по уровню, ее поднимают так, чтобы она верхушкой уперлась в столешницу. Чтобы встроить посудомоечную машину, ее поднимают до нужного уровня при помощи регулируемых ножек. Если шкаф оказался слишком высоким, на дно или под ножки уложите ДСП, но зазоров быть не должно.

После того как встраиваемая машинка выставлена по высоте и уровню, ее можно закрепить. В большинстве случаев есть несколько отверстий по бокам и в верхней части корпуса. Также в комплектации есть пара кронштейнов. Через боковые отверстия крепим посудомойку к боковым стенкам шкафа. Затем кронштейны прикручиваем одной стороной к корпусу посудомойки, с другой — к столешнице. Слишком уделять внимание выбору крепежа не стоит. Эта фиксация больше нужна для уверенности, так как посудомоечная машина и без крепления стоит и никуда не двигается.

Подключение посудомоечной машины встраиваемого типа происходит до ее установки в шкаф

Могут возникнуть вопросы при установке полно-встраиваемой посудомоечной машины в шкаф, который оказался слишком широким. Это случается, если агрегат купили после того, как заказали кухонный гарнитур. Есть несколько вариантов решения проблемы. Первый — прикрутить к боковинам планки — впереди и сзади, а уже к планкам фиксировать корпус. Второй способ — из ламинированного ДСП сделать фальш-боковины. Толщину ДСП подобрать надо так, чтобы ширина проема была больше ширины машины на 10 мм или около того. Прикрутить «вторичные» боковины к каркасу шкафа, а к ним закрепить корпус машины. Второй способ более затратен по деньгам, но в этом случае нет зазора, в котором скапливается мусор, пыль и д.т.

В этом разделе даны примерные рекомендации. Точно все описано в инструкции к машине. Там же вы найдете картинки, наглядно иллюстрирующие процесс. Не поленитесь, прочтите.

elektroznatok.ru

Монтаж посудомоечной машины, как установить посудомоечную машину своими руками

Посудомоечная машина – одно из тех немногих электробытовых устройств, которые приспособлены для установки своими руками. Соответствующий ГОСТ (американские и европейские стандарты тоже) предписывают снабжать эти устройства достаточно длинным электрическим шнуром и длинными шлангами для заливки и спуска воды. Вам не придётся мучиться, изобретая всякого рода переходники, удлинители и дополнительные водоводы.

Тем не менее, сложности при монтаже посудомоечной машины могут встретиться. Поэтому мы и считаем нужным заранее предупредить нашего читателя о некоторых тонкостях этого дела.

Подключение посудомоечной машины своими руками

Исходя из того, что стандартная длина электрического шнура посудомоечной машины – 2 м, длина наливного шланга – 1.5 м и сливного шланга 1,3 м, определите место для установки посудомоечной машины – так, чтобы ее можно было подключить и к забору воды, и к канализации, и к электросети.

Подключение посудомоечной машины к водопроводу

Учтите, что сливной шланг наращивать нельзя: у помпы, которая стоит внутри посудомоечной машины, не хватит мощности прокачивать по нему спускаемую воду.

Для подключения к электричеству нужна розетка, рассчитанная на силу тока в 16 ампер. Если поблизости такой не оказалось, то придутся ставить на электрощиток автомат защитного отключения на 16 А и тянуть от него провод сечением не менее 2 мм.

[su_boxing color=»green»]

Вводная статья данного раздела «Посудомоечные машины: размер имеет значение!» сообщит читателю общие сведения об агрегатах данного вида

Способы монтажа отдельно стоящих посудомоечных машин и встраиваемых не могут не отличаться друг от друга. О том, что представляют из себя встраиваемые посудомоечные машины, читайте здесь: http://remontspravka.com/dishwashers-inserted/

Отдельно стоящим посудомоечным машинам также посвящена отдельная статья на нашем сайте

[/su_boxing]

Общепринятый способ водоподведения к посудомоечной машине – врезкой тройника в стояк. Не помешает и запорный кран, и фильтр грубой очистки воды на ответвлении магистрали к посудомоечной машине.

Схема объединения заливки и отвода воды из посудомоечной машины

По поводу слива воды: ГОСТ предписывает, чтобы сливной шланг снабжался наконечником, приспособленным для крепления его на бортике кухонной раковины. Но чаще отвод воды из посудомоечной машины в канализацию осуществляют через сифон с дополнительным патрубком.

На «Схеме объединения заливки и отвода воды из посудомоечной машины» показан вариант установки посудомоечной машины, позволяющий объединить в единый контур водоподведение и спуск из посудомоечной машины. Как видите, ничего сложного в таком компактном устройстве нет: нужен лишь специальный сифон и помпа, способная работать как на закачку, так и откачку воды.

Схема встройки посудомоечной машины

Никаких принципиальных трудностей не таит в себе и монтаж встраиваемых посудомоечных машин. Единственный нюанс — крепление посудомоечной машины: ее корпус снабжается специальными отверстиями, а инструкция – подробным описанием того, в какую руку взять шуруп, за какой конец держать отвёртку, до каких пор закручивать шуруп в стенку шкафа или тумбы.

В общем, если будете точно следовать инструкции, то креплением посудомоечную машинку не испортите.

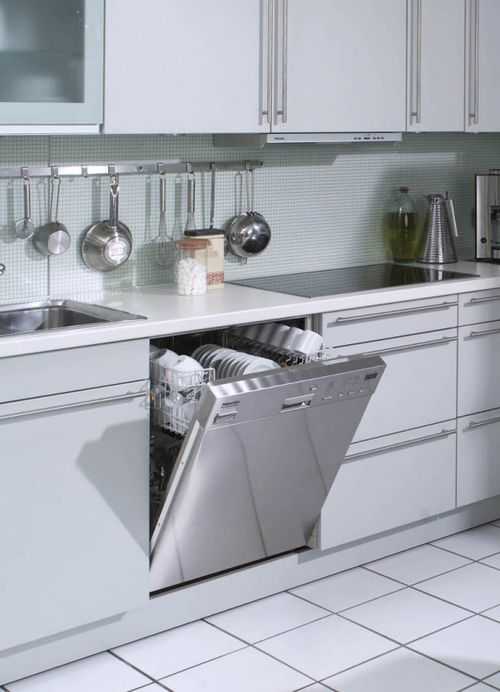

Так встраивают посудомоечную машину в кухонный гарнитур

Трудность заключается в другом нюансе: почти все производители требуют перед эксплуатацией производить горизонтирование посудомоечных машин. То есть их верхняя плоскость должна быть строго параллельна горизонту. И для этого снабжают посудомоечные машины регулируемыми по высоте ножками. Иногда даже комплектуют свои агрегаты уровнями наподобие строительных. Если нет, то стоит дойти до ближайшей стройки и одолжить такой на полчасика: лучше выполнить инструкцию производителя, чем потом ждать какой-нибудь беды.

[su_boxing]

Кроме описания монтажа посудомоечной машины, на нашем сайте есть еще ряд инструкций по установке тех или иных полезных в хозяйстве устройств своими руками. Так, статья «Кухонная вытяжка своими руками – высший пилотаж для самоделкина» расскажет вам, как самостоятельно соорудить это полезное приспособление

О том, как произвести замену батарей отопления в квартире, читайте здесь: http://remontspravka.com/zamena-batarey-otopleniya-v-kvartire/

О том, как установить унитаз своими руками, найдите инструкцию в соответствующем разделе нашего сайта

[/su_boxing]

Существенно то, что это выравнивание по горизонту надо сделать до крепления посудомоечной машины в шкафу, тумбочке и где бы то ни было гвоздями, саморезами, анкерными болтами и др. крепежной снастью.

Почему? Догадайтесь сами!

remontspravka.com
