Водяной теплый пол под плитку – Водяные тёплые полы под плитку: монтаж и подключение системы

Содержание

Монтаж водяного теплого пола под плитку

У многих людей керамическая плитка под ногами ассоциируется с прохладой. И это не всегда приятно.

Например, в ванной ступать на холодную плитку не комфортно.

Хорошее решение – положить теплый водяной пол под плитку.

Основной его плюс – уменьшение затрат на отопление и при этом — равномерный обогрев помещения.

Конструкция такого пола подразумевает монтаж труб в бетонную стяжку. Помещение будет обогреваться снизу, тепло распределяться равномерно, ноги не будут мерзнуть.

В ванной, санузле, на кухне, в коридоре в качестве напольного покрытия часто используют керамическую плитку. Она — прекрасный проводник тепла, долговечна, устойчива к перепадам температуры, истиранию, поэтому под нее есть смысл положить водяной теплый пол.

Минусами такой системы обогрева могут быть сложность монтажа и его невозможность в некоторых помещениях.

Теплый водяной пол идеально подойдет для обогрева частного дома. В квартирах такую систему обогрева можно устанавливать не всегда: сложно подключиться к центральному отоплению.

Жильцам «хрущевок» вряд ли ЖКО даст разрешение на монтаж системы.

Да и низкие потолки в таких квартирах! А на водяной пол сантиметров 10 уйдет. Лифты, опять — таки, не везде есть, поэтому подъем стройматериалов (например, цемента и песка для стяжки) — это тоже дополнительные расходы.

В новостройках устройство теплых полов возможно, если это было предусмотрено проектом. Такой обогрев можно обустроить в квартире, где уже есть система автономного отопления.

Коллекторный шкаф — где ему место?

Приступая к монтажу водяного пола нужно выбрать место для коллектора и установить под него специальную «коробку» — коллекторный ящик.

Коллектор (разветвитель) — это патрубок, от которого идет ряд отводов.

Он нужен для того, чтобы несколько контуров теплого пола подключить к подаче теплой воды и забору обратной, уже охлажденной.

Так же он служит для регулировки и настройки всей системы.

В коллекторе обязательны сливной отвод и воздухоотводной клапан. Размеры коллекторного ящика зависят от габаритов элементов коллекторной группы.

Коллекторный шкаф должен быть размещен так, чтобы трубы были одинаково удалены от всех контуров.

Иногда он может быть приближен к самым большим контурам. Скрыть шкаф можно, монтируя его в стену, если эта стена — не «несущая». Вся система подключается к котлу.

При выборе нагревательного котла главный критерий — его мощность.

В котле может быть уже встроенный насос. Чаще всего его одного хватает для отопления помещения 120-150 м². При большей площади нужны дополнительные насосы. На котле (входе и выходе) располагают запорные клапаны. Они дают возможность отключить котел, если нужно будет его ремонтировать, не сливая воду.

Готовим поверхность!

Место под укладку водяного пола нужно зачистить, убрать мусор, выровнять, возможно даже придется демонтировать полностью старую стяжку.

Главная цель — выровнять пол, перепады более 10 мм недопустимы!

Все внимание – теплоизоляции!

В начале монтажа под трубы прокладывается теплоизоляция, благодаря этому все тепло пойдет вверх.

Для теплоизоляции часто выбирают плиты полистирола.

Толщина слоя определяется по необходимости: чем больше теплопотери, тем толще нужно брать плиту. Кроме полистирола можно взять и другой утеплитель.

Его выбор зависит от нескольких факторов: где расположено помещение, какой тип пола, какая основная система отопления.

Если помещение достаточно хорошо обогревается центральной системой отопления, а теплые полы под плитку укладывают в качестве дополнительного обогрева, то можно взять вспененный полиэтилен с фольгированным покрытием (пенофол).

Если под полами – неотапливаемый подвал или вообще грунт, то утеплитель может быть выбран посерьезней: керамзит и пенополистирол (листы толщиной в 50-100 мм).

Сейчас уже выпускаются утеплители для теплых полов с уже проложенными на них специальными ячейками для укладки труб, такой материал удобен в использовании.

Ее применение обязательно. Она компенсирует тепловое расширение, происходящее в бетонной стяжке.

  • Поверх расстилают для гидроизоляции полиэтиленовую пленку.

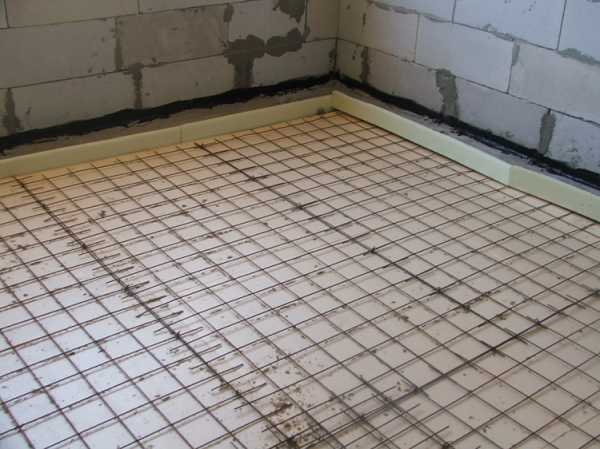

  • Затем укладывается арматурная сетка. Пруты арматурной сетки могут быть толщиной 4 — 5 мм, ее ячейки 10 на 10 или 15 на 15 см.

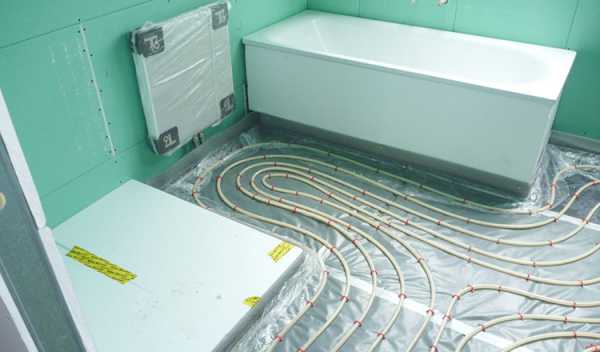

С помощью пластиковых хомутиков трубы крепят к арматурной сетке. Компенсационные швы дополнительно защищают гофрированной трубой. Для более прочного крепления иногда поверх труб располагают еще один слой арматурной сетки.

Какие трубы предпочтительней?

Трубы для такой системы чаще выбирают полипропиленовые или полиэтиленовые. Полипропиленовые при нагреве существенно расширяются, поэтому их лучше брать с армированием стекловолокном.

Полиэтиленовые трубы расширяются меньше, поэтому их и выбирают чаще. Подойдут диаметром 16-20 мм.

Главное, чтобы труба выдерживала нагрев до 95 градусов и давление в 10 Бар.

Другие параметры (кислородная защита, дополнительные слои) необязательны. В небольших помещениях подойдут металлопластиковые трубы. При их выборе, отдайте предпочтение бесшовным или таким, где нету шва «внахлест». Их можно сгибать много раз, не боясь заломов.

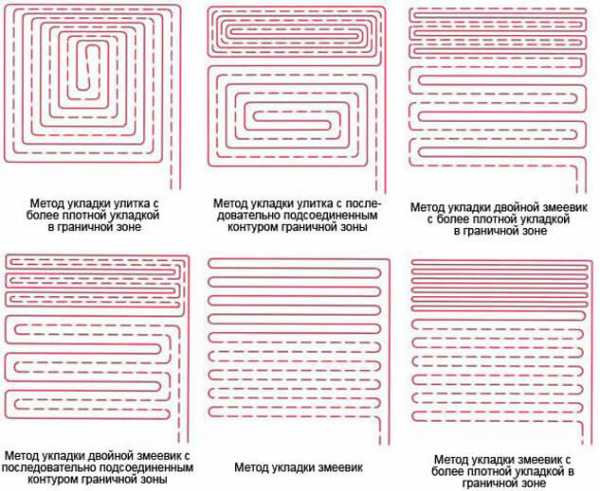

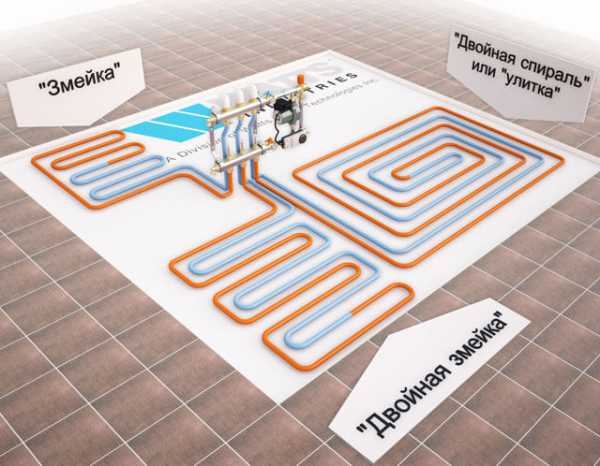

Способы укладки

Самые распространенные способы укладки:

Змейка

Трубы укладывают от внешних стен помещения, так как они более холодные.

Если трубы уложить «змейкой», то полы от внешних стен будут теплее, а к внутренним нагрев будет уменьшаться.

Чтобы использовать этот способ укладки нужна определенная сноровка, знания и умения.

Часто не получается согнуть трубу для небольшого шага (особенно если труба не самая тонкая в диаметре) и приходится делать шаг больше, чем может бы хотелось или необходимо. Сделать кольца на концах петли тоже очень сложно.

Двойная змейка

Способ похож на предыдущий, но более сложный.

Этим способом можно добиться, чтобы разница температур на поверхности стала меньше, но монтаж такой же трудоемкий.

Змейкой не удобно укладывать трубы в санузле, где нужно обходить унитаз, биде и т. д.

Спираль

Трубы начинают вести по периметру помещения, направляясь к центру.

Вести нужно, оставляя широкий промежуток между трубами, а затем по нему от центра трубу возвращают к наружному периметру комнаты.

Этот способ среди многих специалистов считается самым надежным и легким в монтаже.

А пользователям он дает ровное распределение тепла и, следовательно, комфорт.

Если нужно усилить утепление каких — то зон, можно трубы укладывать спиралью, в нужной зоне уменьшить шаг, а дальше — обычным расчетным шагом.

Способ укладки может зависит и от «геометрии» помещения: в вытянутой, узкой комнате лучше применить «змейку», а в маленькой квадратной подойдет — «спираль».

Способы можно совмещать.

Верный шаг

От шага укладки (расстояния между трубами) зависит тепловая нагрузка, которую сможет обеспечить система и насколько равномерно теплой будет поверхность.

Шаг выбирают разный: самый маленький — 50 мм, самый большой допускается — 600 мм. Часто применяют шаг в 150, 200 и 300 мм. От стен нужно отступать на 8-10 см. Может быть укладка с переменным и постоянным шагами.

  • Когда отопительная нагрузка меньше 50 Вт/м², можно применить укладку с постоянным шагом 300 мм.
  • Когда отопительная нагрузка высокая (более 80 Вт/м²), тогда и шаг укладки может быть 150 мм.

Часто применяется переменный шаг, когда по краям помещения (вдоль наружных стен, где холоднее всего) шаг укладки меньше, а внутри помещений — больше.

При укладке водяного теплого пола под плитку, часто рекомендуют трубы распределять не реже 15 см. Иначе участки между ними могут не достаточно прогреваться и может проявится «тепловая зебра». Чередование полос будет четко чувствоваться под ногами.

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

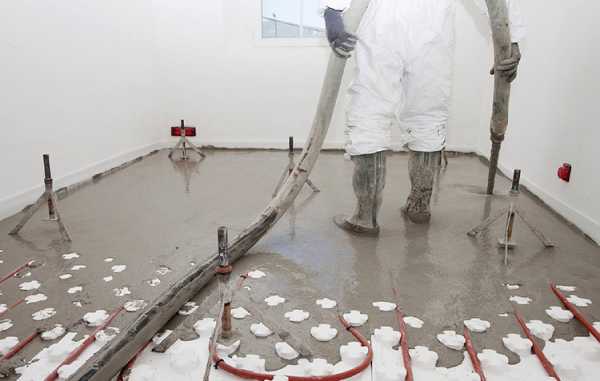

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Видеоинструкция

Видео описание монтажа водяного теплого пола под плитку, с рекомендациями по подбору оборудования и выполнению работ.

Важные акценты!

При укладке теплого водяного пола очень важно правильно рассчитать и распределить трубы. Много нюансов, их все учесть для дилетанта будет очень сложно. Лучше расчет доверить специалистам. Ведь в случае ошибки вся работа системы сведется на нет или будут неприятные последствия.

Перед тем, как рассчитывать количество необходимых материалов, желательно представить, как в данном помещении будет расположена мебель. Это может сэкономить деньги, ведь под мебелью на низких ножках нет смыла прокладывать трубы. Например, встроенная мебель на кухне или место под ванной.

Обогрев помещений, на полу которых — керамическая плитка, системой водяного теплого пола – замечательное решение, которое при соблюдении всех правил укладки и правильных расчетах будет служить долго и не раз оправдает все затраты.

nastilaem.com

Теплый пол под плитку водяной своими руками

Современный и комфортный в эксплуатации теплый пол под плитку водяной своими руками выполнить не сложно, зная основные особенности таких конструкций.

Главным условием получения долговечной и безопасной в использовании системы «теплые полы» является правильный выбор материалов и грамотный монтаж.

Основные типы теплых водяных полов

Система «теплый пол» на основе горячей воды представлена на сегодняшний день двумя разновидностями:

  • Технология монтажа водяных теплых полов на основе бетонной стяжки. Такой вариант системы предполагает монтаж нагревающихся элементов непосредственно под монолитную бетонную стяжку. Данный способ укладки относится к категории так называемых «мокрых» технологий, поэтому требует значительных затрат времени и сил. Финишная отделка осуществляется только после того, как бетонная стяжка наберёт достаточные показатели прочности и полностью высохнет. Средний срок просыхания бетонного слоя зависит от показателей толщины, и может занимать четыре недели.
  • Технология настильной системы «теплый пол». Быстрота обустройства такой системы обусловлена применением полностью готовых материалов, отсутствием грязи, как при работах с бетоном, а также достаточно быстрым просыханием. К основным недостаткам, которые характерны для настильного способа монтажа, относятся достаточно высокая стоимость и необходимость выполнять настил несколькими слоями.

Существующие в настоящее время варианты настильного монтажа представлены деревянным реечным и модульным, а также полистирольным типом системы.

Безусловно, процесс монтажа системы «тёплый пол» с применением бетонной стяжки является более трудоёмким, но благодаря доступной стоимости именно такой вариант обустройства обогревательной конструкции относится к категории самых популярных.

Можно ли сделать водяной пол в квартире?

Водяной «теплый пол» — надежная система отопления помещений, отличающаяся тепловым источником в виде горячей воды. Основой функционирования такой конструкции является элементарный принцип работы специально устанавливаемого гибкого трубопровода, по которому циркулирует горячая вода.

Тепловые источники, в этом случае, могут быть представлены газовыми котлами или централизованной отопительной системой.

Процесс укладки водяного пола

Как правило, такой вариант применяется в качестве основной или дополнительной системы отопления в условиях частного домовладения. Для квартир в многоэтажных жилых постройках, по объективным причинам, обустройство системы водяных полов с тепловым источником в виде централизованной системы отопления, является недопустимым.

Обустройство системы при самостоятельном отопительном контуре, потребует специального разрешения, которое выдаёт Государственная АСИ.

Не только в квартирах, но и в очень небольших по площади жилых помещениях частного дома целесообразно отдавать предпочтение устройству отопительной системы на основе «теплых полов» электрического типа.

Выбор материалов и подготовка оборудования

Прежде, чем приступить к обустройству, нужно подготовить рабочий инструмент и основные расходные материалы, представленные:

  • плоскогубцами;
  • строительным уровнем;
  • рулеткой;
  • гаечными и разводными ключами;
  • отвёрткой;
  • зубилом;
  • ножницами для резки металлопластиковых труб;
  • специальным сварочным аппаратом;
  • перфоратором;
  • шуруповертом;
  • такером.

Количество, а также вид материала могут быть различными, в зависимости от особенностей обустраиваемой отопительной системы. Для бетонной стяжки потребуется приготовить миксер или бетономешалку, а также шлифовальную машинку.

В качестве основного нагревательного механизма в обустраиваемой системе отопления чаще всего используется отопительный котел, позволяющий регулировать температурный режим теплоносителя от 30В°С.

Инфракрасные полы — хороший вариант обустройства системы «теплый пол». Инфракрасный теплый пол под плитку — инструкция по монтажу.

О плюсах и минусах электрических теплых полов под плитку читайте тут.

Виды и технологии укладки кабельных теплых полов под плитку описаны по ссылке.

Подготовка поверхности

На стадии подготовительных работ, в обязательном порядке выполняются следующие мероприятия:

  • удаление старого напольного покрытия;
  • демонтаж старой стяжки;
  • выравнивание плоскости подготавливаемой поверхности по горизонтали.

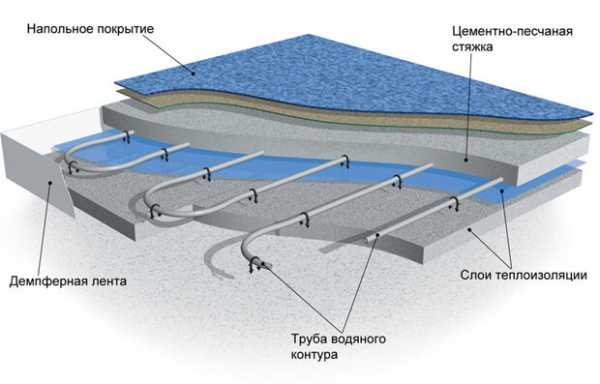

Основание и пирог теплого водяного пола

При подготовке поверхности, в процессе выравнивания допускается наличие минимального перепада по высоте.

Теплоизоляция пола

Технология подготовки основания включает в себя помимо демонтажных работ и выравнивания, гидро- и теплоизоляцию:

  • фиксация демпферной ленты по периметру помещения;
  • укладка гидроизолирующих материалов;
  • монтаж демпферной ленты между несколькими контурами;
  • в качестве теплоизолятора применяются фольгированные материалы и вспененный полиэтилен, а также пенополистирольные плиты.

Очень удобным, но достаточно дорогим способом теплоизоляции является применение специальных утеплителей, имеющих каналы под укладку трубной системы.

На нижних этажах высокой результативностью обладает насыпное утепление, представленное керамзитом и пенополистирольными материалами.

Армирование пола

Поверх утеплительного слоя укладывается армирующая сетка, которая используется в качестве фиксатора для стяжки. Некоторые специалисты применяют сетки армирующего типа для закрепления трубной системы «теплый пол», что позволяет обойтись в процессе монтажа без специальных клипс и крепежных полосок.

Армирование пола поверх утеплителя

В этом случае монтируются стяжки на основе пластика. Для армирования стяжки можно применять металлическую сетку, основой которой является проволока диаметром 3 мм при размерах ячейки 10х10 см.

Укладка труб на водяной теплый пол со стяжкой

Схема обустройства системы «теплый пол» с укладкой труб может быть различной. Чаще всего используются варианты укладки:

  • «улиткой» или «ракушкой»;
  • «змейкой».

Стяжка для водяного пола

Чтобы правильно выбрать способ укладки, необходимо правильно учесть общую площадь отапливаемого помещения, наличие навыков и профессионального инструмента.

Самой простой и максимально удобной схемой для самостоятельной укладки труб при обустройстве системы водяной «теплый пол» является «улитка».

Алгоритм укладки водяного теплого пола в ванной своими руками

Обустройство системы выполняется металлопластиковыми, полипропиленовыми, медными и РЕХ-трубами. Укладка осуществляется с обязательными отступами от стены на 15-20 см. Целесообразно для каждого контура использовать единую трубу без сварки, но общей длиной до 100 м.

Как сделать водяной теплый пол в ванной

Трубные элементы на основе полипропилена достаточно сложно гнутся, поэтому все изгибы перед укладкой нагреваются, или осуществляется сварка с применением специальных фитингов. Важно придерживаться правильного шага между укладываемыми трубами — 10 см рядом со стенами и около 15 см вблизи центральной части помещения.

Затраты на содержание водяных полов меньше, чем электрических. Укладка теплого водяного пола под плитку подходит для небольших помещений, часто используется в индивидуальном строительстве.

Видео монтажа инфракрасного теплого пола под плитку смотрите по ссылке.

Теплый пол на полистирольной основе

Полистирольная система может устанавливаться на бетонное или деревянное основание сплошного типа. На пленочную поверхность раскладываются монтажные полистирольные маты, которые соединяются при помощи замковой системы, после чего между выступами монтируются пластины из металла и укладываются трубы для перемещения теплоносителя.

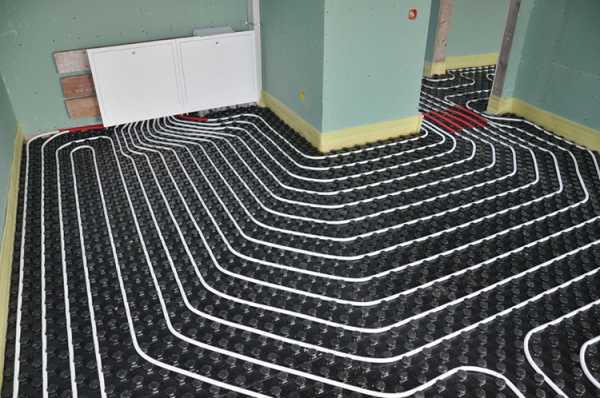

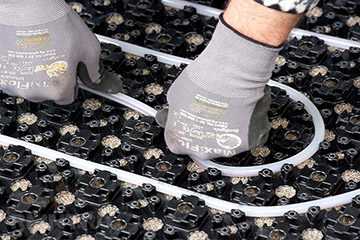

Монтаж труб на полистирольные плиты

Сверху обязательно настилается полиэтиленовая пленка, и затем монтируются двухслойные ГВЛ-листы толщиной в 1 см. При использовании гладких плит на основе полистирола, нужно самостоятельно вырезать пазы при помощи специального ножа.

Если толщина монтируемых полистирольных матов недостаточная, то стыки целесообразно дополнительно промазать клеящим составом, что значительно улучшит фиксацию и сделает конструкцию более надежной.

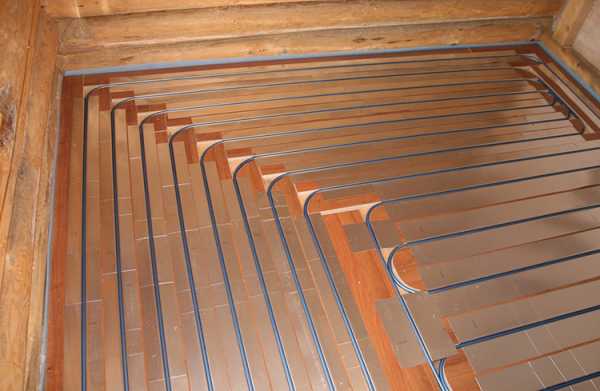

Деревянный теплый пол с жидким теплоносителем

Чаще всего используется реечная система, при которой на перекрытия укладываются и крепятся ДСП-полосы, а оставшиеся зазоры используются для размещения алюминиевого профиля, являющегося основанием для расположения труб с тепловым носителем.

Теплый пол на деревянных перекладинах

Максимально удобной является укладка модульных полов на основе готовых элементов, изготавливаемых на основе ДСП и отличающихся наличием специальных пазов.

Выбор и установка коллектора

К категории наиболее бюджетных вариантов относятся коллекторы с запорными клапанами, но без настройки системы. Коллекторы из среднего ценового сегмента с регулирующими клапанами, позволяют корректировать расход воды в нагревательных петлях.

Самыми удобными являются автоматизированного типа коллекторы с сервоприводом и специальной смесительной системой.

Монтаж труб и заливка стяжки

После обустройства гидро- и теплоизоляции укладываются трубы, которые подключаются к коллектору при помощи зажимных фитингов «евроконус».

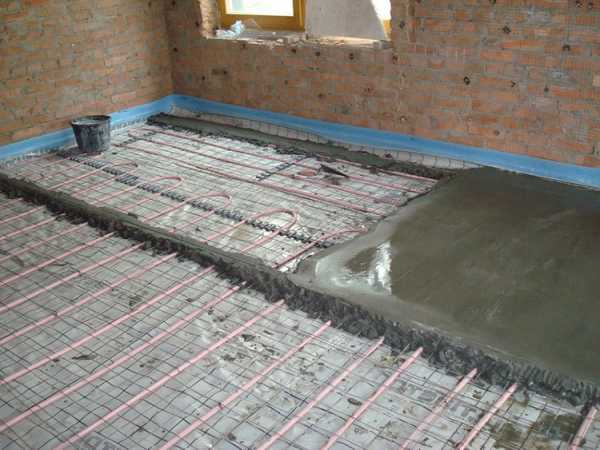

Заливочная цемент-песчаная смесь с различными добавками используется в комплексе с арматурной системой.

После установки всех контуров проводится пневматическое тестирование на герметичность при помощи компрессора и опрессовки, а затем выполняется заливка стяжки.

От того, насколько качественно будет подготовлено основание под монтаж, напрямую зависит надежность, а также безопасность эксплуатации и долговечность обустраиваемой системы «тёплый пол».

Важно помнить, что первоначальный прогрев часто затягивается на несколько дней, а затем смонтированная система становится способной поддерживать необходимый температурный режим. Водяная система «теплый пол» несколько дороже в обустройстве, чем электрическая конструкция отопления, но ощутимо дешевле в процессе эксплуатации, поэтому пользуются неизменной популярностью.

Видео на тему

delaemvannuu.ru

Как сделать теплый водяной пол под плитку своими руками — жми!

Теплый водяной пол является отличным вариантом, способным заменить традиционное отопление. Данная система позволяет распределять тепло равномерно по всему помещению, в результате чего не образуются аномальные низкие или высокие температурные зоны. К тому же теплые водяные полы под плитку можно установить без проблем даже своими руками.

Также возможно осуществить их монтаж на кухне и в ванной комнате. Такие полы будут устойчивы к влажной уборке с применением чистящих средств.

Но не стоит забыть о необходимости получить разрешения на подключение такого пола к централизованной системе отопления.

Всю технологию устройства теплого пола можно разделить на три основных этапа:

  1. Подготовительная.
  2. Установка труб и стяжки.
  3. Укладка плитки.

Подготовка основания

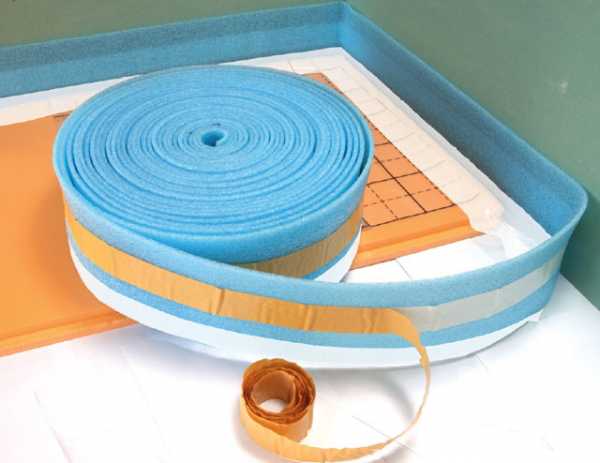

Для компенсации теплового расширения используют демпферную ленту, которую клеят по всему периметру помещения

До начала монтажа систем водяного пола необходимо должным образом провести подготовку. Для этого убирается весь мусор, и выравнивается поверхность основания, чтобы не было перепадов уровня или выступов. Если их не убрать, то вода в системе теплого пола будет неравномерно распространять по помещению тепло, так как будет нарушена её циркуляция.

Для достижения максимальной точности стоит использовать уровень.

Далее необходимо положить гидроизоляционный слой, чтобы на основании не образовывался конденсат. Все стыки этого слоя заклеиваются обычным строительным скотчем. Затем настилается теплоизоляция, в качестве которой обычно применяют пенобетон. На теплоизоляционный слой укладывается арматурная сетка. Она сделает стяжку достаточно жесткой.

Преимущества электро-водяного теплого пола XL PIPE: https://6sotok-dom.com/dom/pol/elektro-vodyanoj-teplyj-pol.html

Прокладка системы обогрева

По окончании монтажа всей системы, водяные контуры подключаются к коллектору, после чего проверяется её герметичность

Трубы укладывают на основание и через каждый метр на арматурной сетке их необходимо фиксировать хомутами. Для того чтобы избежать их повреждений или деформации во время нагрева, делать это надо без особой жесткости. Трубы должны находиться на расстоянии минимум 10 см друг от друга.

Чтобы проверить надежность системы, необходимо в трубы подать нагретую воду под давлением в полтора раза выше нормального. Если в течение 15 минут не выявляются протечки, можно приступить к следующему шагу – заливки бетонной стяжки.

Правильная высота такого слоя при теплых полах должна быть исключительно больше 5 см. Для этого можно применять как обычный песчано-цементный раствор, так и специальные самовыравнивающие смеси. Разница только во времени высыхания: в первом случае понадобится 25 дней, во втором — не больше 10.

Обратите внимание: во время заливки стяженного раствора в трубах обязательно под рабочим давлением должна находиться вода. Если этого не сделать, или при укладке стяжки допустить наличие пустот в трубах, это может привести не только к их деформации, но и к выходу из строя всей системы.

Укладка плитки

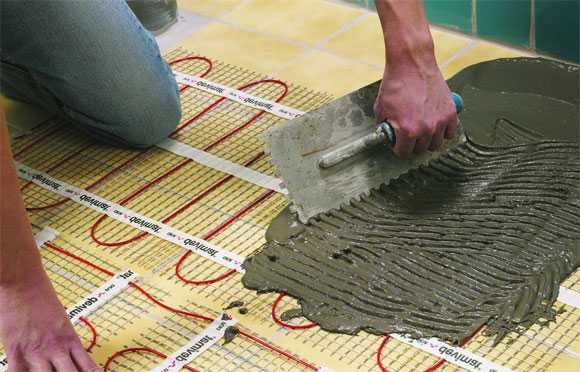

Производить укладку плитки нужно на максимально ровной поверхности, предварительно сделав разметку

После завершения монтажа всех систем и когда стяжка пола высохла, формируют черновой пол, то есть основу, на которую непосредственно будет укладываться конечное покрытие. На конструкцию теплого пола можно укладывать не только обычную керамическую плитку, но и керамогранит.

Выбирая конечное покрытие, стоит изучить его характеристики. Так, стандартный кафель обладает худшей ,теплоотдачей и весьма быстро охлаждается, теряя полученное из системы тепло.

Возьмите на заметку: так как срок службы обычной керамической плитки весьма долгий (десятки лет), стоит выбирать варианты, имеющие более нейтральные цвета или оттенки. В таких случаях при проведении в дальнейшем ремонта, она будет сочетаться со многими изменениями в интерьере.

Водяной теплый пол под ламинат: https://6sotok-dom.com/dom/pol/vodyanoj-teplyj-pol-pod-laminat.html

Для устранения неровностей используют тот же раствор, что и для стяжки.

Далее на кафель с изнаночной стороны наносится специальный клей, после чего достаточно плотно плитку нужно прижать уже к основанию секунд на 5.

Работа с кафелем должна производиться с использованием обычного плиточного клея, а для обработки стыков применяется затирочный состав.

Обратите внимание: во время укладки плитки нельзя включать систему обогрева. Если это сделать, то плитка может очень быстро начать отклеиваться.

Ошибки при устройстве теплого пола

Соблюдая все технологические нормы, Вы качественно установите систему теплого пола

От качества выполненных работ будет зависеть эффективность функционирования системы водяного пола. К примеру, если появляются холодные участки пола – значит были неравномерно уложены трубы, и тем самым нарушено правильное распределение тепла.

Как сделать пол в бане своими руками: https://6sotok-dom.com/postrojki/banya/kak-sdelat-pol-svoimi-rukami-vybor-materiala-ustrojstvo.html

Стоит обратить внимание на частые ошибки, возникающие в процессе монтажа:

  1. Неправильные пропорции, в которых был смешан раствор. Во избежание этого нужно пользоваться инструкцией по применению.
  2. Искусственная сушка стяжки. Правильнее всего дать просохнуть поверхности естественным путем.
  3. Применение материалов низкого качества, чтобы сэкономить средства. Как говорят в народе – скупой платит дважды.
  4. Укладка стяжки без предварительной проверки системы на герметичность, что приводит к возможным протеканиям и выходу из строя. Чтобы этого не случалось, опрессовка системы должна проводиться до заливки стяжки.Как уложить плитку на теплый водяной пол, смотрите в видео:
Оцените статью: Поделитесь с друзьями!

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

Как уложить водяной теплый пол под плитку – правила укладки своими руками

Содержание:

Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.

Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.


Последовательность укладки теплого пола

Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению. Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.


Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

  1. Подготовка поверхности.
  2. Установка коллектора.
  3. Укладка гидроизоляции.
  4. Монтаж теплоизоляции.
  5. Монтаж креплений и трубопроводов.
  6. Раскладка нагревательных контуров.
  7. Подключение системы и ее тестирование.
  8. Заливка стяжки пола.
  9. Укладка плитки.

Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.


Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола.

Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция

Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.


В любом случае, после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.


Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

  • Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
  • Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.


Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.


teplospec.com

Укладка теплого водяного пола под плитку своими руками: фото, видео, стоимость работ

По источнику энергии нагревательные напольные узлы делятся на водяные и электрические. Отличительная особенность первых – равномерное распределение энергии в помещении посредством циркуляции горячей воды по трубопроводному контуру. Благодаря этому удается минимизировать затраты электроэнергии. Такие блоки можно размещать под разными видами напольных покрытий, но чаще всего укладывается водяной теплый пол под плитку.

Конструкция водяной системы

Конструкция водяного обогревательного блока представляет собой последовательное наложение слоев определенного материала:

  1. Базовая основа, в качестве которой может быть цементный стяжной элемент, сухая строительная смесь на основе перлита или керамзита, а также черновой деревянный настил. Толщина стяжки теплого пола под плитку зависит от степени неровности пола.
  2. Гидроизоляционный слой, позволяющий нивелировать вредное воздействие конденсата на весь «пирог» системы. Конденсат образуется при разнице температур трубы с горячим теплоносителем и бетонной стяжкой.
  3. По периметру гидроизолятора укладывается демпферная лента.
  4. Теплоизоляционный слой, препятствующий потере тепла через плиты перекрытия и нижние неотапливаемые этажи.
  5. Трубопровод для циркуляции горячего теплоносителя.
  6. Чистовая стяжка, необходимая для дополнительной фиксации нагревательного блока и для создания равномерного прогрева напольной поверхности.
  7. Декоративное покрытие, в качестве которого могут быть использованы керамическая плитка (кафель), ламинат, линолеум, паркетные доски и прочие материалы, обладающие высокими показателями теплопроводности.

Поэтапная установка теплоэлемента под плитку

Устройство водяного теплого пола под плитку характеризуется рядом последовательных процессов, при четком соблюдении которых можно создать надежную, качественную и эффективно функционирующую напольную обогревательную конструкцию.

Итак, давайте по порядку рассмотрим, как выглядит установка теплого пола под плитку.

Этап первый – подготовка поверхности пола

В первую очередь необходимо заняться подготовкой поверхности пола. Сперва снимаем старую стяжку до самого основания, то есть до появления бетонной межэтажной перегородки. Затем убираем мусор и грязь, после чего проводим заливку чернового стяжного слоя. В том случае, если величина перепадов по высоте не превышает 5 мм, то необходимости в цементной основе нет.

Теплый водяной пол под плитку требует максимально ровной поверхностной основы, поэтому нежелательно опускать не один этап выравнивания. Иначе, эффективность работы нагревательного блока будет крайне низкой.

Этап второй – монтаж коллекторного узла

Следующим этапом будет установка коллекторного узла. Как правило, этот прибор располагается в заранее подготовленной нише, в специальном шкафу. Внутри такого шкафа нужно выполнить соединение труб с основным теплоисточником. В этой же нише нужно расположить приборы регулировки отопительного оборудования.

В первую очередь в коллекторный шкаф подводится труба с горячей водой и обратный трубопровод, к которому в дальнейшем и будет подключен коллекторный узел. Здесь же располагается циркуляционная насосная установка, посредством которой будет осуществляться непрерывная циркуляция воды по всей магистрали.

С этой статьей читают: Коллекторный шкаф для теплого пола

Этап третий – подключение контуров

На каждый трубопроводов устанавливаем запорные вентили и подключаем их к коллекторной установке. Посредством этих элементов можно будет отключать тот или иной контур от общего отопительного узла. Так, к примеру, вам необходимо перекрыть отопление в той комнате, где вы бываете очень редко, а с помощью запорных вентилей вы сможете сделать это в любой момент. Кроме этого, такой подход поможет сэкономить деньги на оплате счетов.

Этап четвертый - гидроизоляция

Дальше переходим к устройству гидроизоляционного слоя. Это может быть как полиэтиленовая пленка толщиной не менее 250 мкм или же полотно на основе алюминиевой фольги. Если вы будете использовать в качестве утеплителя пенопласт с нанесенной с одной стороны алюминиевой основой, то этого будет достаточно.

На этом же этапе необходимо установить демпферную ленту, которая будет закрепляться выше, чем уровень стяжки на 2 см. Это необходимо для того, чтобы она могла компенсировать возможные расширения бетона при его нагревании.

Этап пятый – теплоизоляционный слой

Устанавливаем теплоизоляцию. Для этого лучше всего подходит экструдированный пенополистирол, толщина которого зависит от мощности обогревательного узла. Если водяные теплые полы под плитку имеют большую мощность, то и толщина утеплителя должна быть соответствующей. К примеру, если внизу находится отапливаемое помещение, то можно использовать утеплитель в 15-20 мм.

Этап шестой – армированная сетка или маты

Прежде чем приступить к раскладке теплоносителя, нужно уложить армированную сетку, на которую и будет крепиться наш трубопровод. Можно также укладывать трубы в специальные теплоизоляционные маты с желобами, что значительным образом упрощает задачу монтажа.

Если же вы все-таки выбрали армированную сетку, то ее следует располагать непосредственной на теплоизоляционное полотно. Магистраль крепится с помощью пластмассовых хомутов.

С этой статьей читают: Маты для теплого водяного пола – разновидности и характеристика

Этап седьмой - основные способы укладки и их преимущества

Дальше приступаем непосредственно к монтажу магистрали. Но сперва нужно определиться со схемой укладки:

1. «Улитка» - проведение трубопровода спиралью в два ряда. Начиная от входа в помещение, труба по спирали ведется к центральной точке комнаты, после чего по аналогичной схеме, как бы повторяя контур, источник проводится в обратную сторону. При этом возвращающиеся витки проходят между теми, которые направлялись к центру. Такой метод идеально подходит для помещений с большой площадью.

Для корректной работы системы и создания комфортных условий необходимо усиливать краевые зоны – наружные стены, кона, входные двери – путем сокращения шага кладки на 3-5 см.

2. «Змейка» (меандры) - спиралевидные витки, которые начинают свой заход у входа в помещение, и совершают поворот на следующую петлю на противоположном конце комнаты. Такой метод преимущественно используется для помещений с небольшими площадями.

Недостатком такой способа укладки является неравномерный прогрев поверхности пола. На входе труба еще горячая, а на обратной стороне уже практически холодная.

3. «Двойная змейка» (двойной меандр) - гибрид первых двух способов. В этом случае теплоисточник прокладывается змейкой, но в конце не идет напрямую к коллекторной установке, а прокладывается в обратную сторону, располагаясь между поступательными витками.

Двойная змейка обеспечивает равномерный прогрев помещения, при этом сама схема простая.

Монтаж магистрали начинается от коллекторной установки, где необходимо оставить достаточно места для соединения с коллектором возвратной трубы.

Для выполнения всего контура нужно использовать цельную трубу, поскольку применение всевозможных фитингов, переходников и прочих соединительных элементов рано или поздно приведет к протечке системы.

А в силу того, что она будет находиться в бетонной стяжке, то локализовать проблему и устранить ее практически невозможно.

Следует отметить один важный момент: максимальная длина магистрали не должна быть больше 100 метров, в противном случае эффективность работы этого нагревателя будет крайне низкой.

ВИДЕО: Какие ошибки монтажа теплого пола допускают все

Этап восьмой – опрессовка контура

Теперь нужно проверить систему на герметичность, а также ее работоспособность, предварительно осуществив опрессовку контура. Для этого наполняем трубопровод горячей водой и оставляем на 24 часа его под рабочим давлением. Если по происшествию этого времени не было обнаружено дефектов или протечек, то магистраль полностью работоспособна.

Этап девятый – чистовая стяжка

Заливка чистовой стяжки, в качестве которой может быть как традиционный цементно-песочный раствор, так и специальные сухие смеси. Главное условие – по время заливки весь контур должен быть в рабочем состоянии под давлением.

Этап десятый – декоративная напольная отделка

И в завершении занимаемся укладкой декоративного покрытия – керамической плитки. Обязательно нужно дождаться окончательного высыхания цементной основы и, только после этого, укладывается кафель. В идеале, нужно подождать две-три недели, пока стяжка высохнет. Если же у вас в распоряжении нет столько времени, то для этих целей используются всевозможные химические вещества, которые ускоряют процесс сушки стяжной конструкции.

С этой статьей читают: Монтаж теплого пола под плитку своими руками

Посмотрите видео укладки теплого пола под плитку, и вы поймете, что это не так сложно, как кажется.

www.portaltepla.ru

Водяной теплый пол под плитку

Водяной тёплый пол — это обогрев комнаты с помощью труб, уложенных специальным образом на полу, по которым протекает горячая вода. Водяной тёплый пол является альтернативой привычному радиаторному отоплению и превосходит его по качеству обогрева комнаты. Для сравнения: тёплый воздух от радиатора сначала поднимается к потолку и только потом медленно заполняет пространство до самого пола, начиная тем самым обогревать вас. А водяной тёплый пол, как раз наоборот, начинает обогревать пространство от самого пола и только затем выше к потолку. То есть: в последнем случае обогрев комнаты идёт более равномерно и с большей пользой. Водяной тёплый пол можно установить и в квартире, и в загородном доме.

Монтаж водяного тёплого пола под плитку

Следует оговориться, что для нормального устройства у вас в квартире водяного тёплого пола требуются некоторые особенности конструкции дома, где расположена ваша квартира — а это делается на этапе возведения самого здания. Если у вас с этим всё в порядке, то можно сразу приступать к монтированию тёплого пола, а если вы всё же хотите возвести водяной тёплый пол своими руками, то надо сделать следующее. Первое — это установка на стене комнаты коллекторного шкафа для подвода и отвода горячей воды, с кранами для перекрытия подачи воды. Так же в коллекторе должны иметься краны для сброса воздуха из системы. Второе — это подготовка пола, на который будут укладываться качественные трубы.

Бетонная стяжка пола должна быть ровной, так как от этого зависит качество обогрева комнаты. Далее на ровную поверхность кладётся гидроизоляционная плёнка, а поверх неё утеплитель, который может быть из такого материала, как минеральная вата или пенополистирол. Сверху кладётся ещё один слой фольгированной термоизоляции — для равномерного распределения тепла между трубами. Далее кладётся арматурная сетка и к ней уже крепятся сами трубы. Трубы по полу укладываются в виде спирали или равномерными изгибами. Сверху всё это заливается цементно-песочной смесью (раствором) — и пол готов.

Надо учесть, что в результате этого строительства пол в комнате будет выше обычного сантиметров на десять.

Покрытие водяного тёплого пола плиткой

Керамическая плитка — отличный теплопроводник и она будет равномерно передавать тепло всей комнате независимо от температурных режимов. Важно только, чтобы поверхность пола (после залития цементно-песочной смеси) была ровная, без пустот, без трещин — это поможет избежать отслаивания плитки.

Укладывать плитку следует, когда цементно-песочное покрытие пола полностью высохло. Для укладки на поверхность наносится плиточный клей и укладывается сама плитка. При выборе плитки следует учитывать её термофизические свойства — об этом надо проконсультироваться с продавцами.

housedb.ru

Водяные теплые полы под плитку

Содержание:

1. Подготовка к монтажу теплого пола
2. Монтаж креплений и трубопроводов
3. Завершение устройства водяного пола

Все знают, что в зимнее время стоять на холодном полу не слишком приятно. Но если в комнатах можно уложить на пол ковер или ковролин, то в ванной комнате и на кухне это невозможно. Выход из сложившейся ситуации существует – это система теплого водяного пола.

Для помещений с повышенным уровнем влажности, таких как ванная комната, кухня, идеальным напольным покрытием является керамическая плитка. Водяные теплые полы под плитку позволяют избавиться от существенного недостатка этого материала, который на ощупь холодный.

Такое напольное покрытие равномерно распределяет тепло по всей площади помещения. Наиболее популярным вариантом устройства теплых водяных полов считается монтаж трубок, укладываемых в стяжку. По проложенным трубам циркулирует горячая вода, и благодаря этому пол становится теплым. При установке системы необходимо в точности следовать инструкции. Схема укладки теплого пола изображена на фото.

Подготовка к монтажу теплого пола


Сначала подготавливают напольную поверхность – она должна быть тщательно очищена от мусора. Если пол неровный, его выравнивают стяжкой. Теплый пол под плитку водяной требует идеально ровной поверхности, поэтому к процессу выравнивания необходимо подойти ответственно.

Ещё до монтажа теплого водяного пола на стену недалеко от пола устанавливают специальный шкаф, в котором закрепляют коллектор. К шкафу подводят трубу, по которой будет поступать горячая вода, а также возвратный трубопровод – к нему будет подключен коллектор. Внутри проводят стыковку основного источника тепла с нагревательными трубопроводами. Здесь же будут находиться устройства, регулирующиеся работу теплого пола, и циркуляционный насос, который станет обеспечивать непрерывное движение воды по контуру системы теплообеспечения.

На трубопроводы устанавливают запорные вентили, позволяющие отключать теплые полы от отопительной системы. К вентилю подключают коллектор для теплого пола своими руками.
Поверхность пола обязательно покрывают гидроизоляционным материалом, например, алюминиевой фольгой или полиэтиленовой пленкой. Вместо этого можно использовать утеплитель – пенопласт, на одной стороне которого приклеена алюминиевая пленка.

Затем приступают к установке демпферной ленты – она должна находиться выше уровня стяжки на 20 миллиметров. Это необходимо сделать по той причине, что при нагревании бетон может расширяться. Для создания теплоизоляции можно использовать минеральную вату. Толщину утеплителя выбирают исходя из мощности системы отопления. Чем мощнее водяные теплые полы под плитку, тем больше должна быть толщина теплоизоляционного материала. Обычно достаточно 2-4 сантиметра толщины.

Монтаж креплений и трубопроводов


Крепление трубопроводов может производиться двумя способами: с помощью термоизоляционных плит или арматурной сетки.

Сетку с ячейками устанавливают прямо на теплоизолятор. Контур крепят к сетке при помощи двух или трех хомутов. Теплоизоляционные плиты укладывают с применением особых монтажных рельсов – их устанавливают на верхний теплоизоляционный слой и фиксируют специальной крепежной лентой.

Расположение греющих контуров системы теплого пола имеет свои особенности. Укладывать трубопроводы желательно не в центре комнаты, а вдоль стен, с шагом в 10 сантиметров (подробнее: "Длина контура водяного теплого пола: правила расчета"). Возле дверей и окон расстояние увеличивают до 12 сантиметров. Не стоит использовать петли общей длиной больше 100 метров.

Потом определяют схему установки контура – он может быть параллельного или спирального типа. Если используется параллельная схема, то трубопроводы размещают змейкой. В этом случае плиты для теплого водяного пола будут нагреваться неравномерно, поскольку наибольшая температура наблюдается в самом начале «змейки». Данную схему обычно используют для помещений небольшой площади. Спиральная система способствует равномерному прогреванию пола, это происходит благодаря тому, что возвратный и нагревательный трубопровод чередуются. Такую схему часто используют для обогрева больших помещений.

На следующем этапе осуществляют монтаж контура - один его конец закрепляют в коллекторе (прочитайте: "Какой коллектор для теплого пола выбрать – виды, варианты и схемы установки"). Второй конец располагают в соответствии со схемой и затем подводят к коллектору и подключают к обратному трубопроводу.

Особенности устройства теплого пола, детали на видео:


Завершение устройства водяного пола


После завершения работы необходимо проверять герметичность всей системы, а также ее работоспособность. Вначале выполняют опрессовку конструкции теплых полов. Это делают следующим образом: заполняют водой всю систему и оставляют на сутки под рабочим давлением: она считается полностью работоспособной, если давление в ней по истечении этого времени не поменялось.

Когда обустройство теплого пола проверено на работоспособность, выполняют заливку цементным раствором. Толщина водяного трубопровода, расположенного по всему помещению и нагревающего контур системы, должна быть не более 7 сантиметров. В растворе рекомендуется использовать бетон марки не ниже М300. При выполнении работ важно, чтобы система при заливке находилась в рабочем состоянии, под давлением. Читайте также: "Как уложить водяной теплый пол под плитку – правила укладки своими руками".

Затем укладывается плитка для теплого водяного пола. Перед этим необходимо выдержать время, необходимое для полного высыхания бетонного раствора. Лишь после этого следует приступать к укладке напольной плитки. Полностью бетон затвердевает только через месяц после заливки. Таким образом, обустройство теплого водяного пола и укладка плитки занимает много времени (прочитайте: "Устройство теплого пола под плитку: варианты монтажа").
Плитку на теплый водяной пол укладывают точно таким же образом, что и на обычную поверхность. Сначала определяют уровень поверхности, при необходимости очищают ее от мусора и неровностей. После этого на пол наносят клеящий состав и укладывают плитку.

Обустройство теплых водяных контуров – достаточно сложная работа, но после этого можно комфортно стоять на напольной плитке. Кроме того, повысится температура во всем помещении. Так что, несмотря на то, что ремонт получается длительным (более месяца, с учетом высыхания бетона и последующей укладки напольной керамической плитки) все же уже много хозяев квартир создали у себя систему теплого пола. Стоимость такой конструкции невысока, поэтому ее могут позволить себе люди с разным достатком.

teplospec.com
