Кухонный сифон – особенности пластиковых сифонов Blanco для кухонной раковины на 32 мм и 90 мм с широким горлом и других моделей. Характеристики компактных сифонов

Содержание

схема сборки и установка для мойки

Для осуществления простейших сантехнических мероприятий не обязательно вызывать специалиста, отпрашиваться с работы и тратить деньги на оплату услуг. Например, установка сифона на кухне – несложная процедура, с которой справится даже женщина.

Если грамотно подобрать прибор, изучить инструкцию к нему и запомнить несколько общепринятых правил, процесс чистки, замены или установки сифона пройдет быстро и без неприятных сюрпризов.

Содержание статьи:

Конструкции сифонов для кухни

Вопрос о покупке или замене сифона встает, когда старая модель выходит из строя, а также по причинам, не связанным с самим устройством.

Предположим, вместе с приобретением нового кухонного гарнитура приходится , а конструкция новой раковины требует другой конфигурации прибора. Рассмотрим, какие виды сифонов предлагают современные производители.

Напоминаем, что сифон для кухни – устройство, связывающее мойку с трубой канализации, препятствующее проникновению в помещение неприятного запаха и облегчающее процесс устранения засора

Существует множество вариантов классификации устройств для создания , однако все виды можно объединить в две большие категории:

  • бутылочные;
  • коленные.

Коленные, в свою очередь, делятся на жесткие или эластичные (гофрированные), и абсолютно любой тип может иметь более сложную конструкцию, если подключается к мойке с переливом. Также стоит упомянуть про (актуален для монтажа под душевой кабиной) и двойной – для установки под сдвоенные раковины.

Наряду с экономичными пластиковыми моделями применяют и сифоны из металла – латуни, меди, стали или бронзы. Их установка актуальна для стилизации помещения, когда зона под раковиной полностью открыта

Для кухни идеально подходит бутылочная модель, однако, при дефиците свободного пространства или по другим причинам используют и коленные (U-образные и S-образные). Последние виды рациональнее устанавливать для сантехприборов с минимумом свободного пространства – например, под ваннами.

Перед тем, как установить сифон для мойки на кухне, нужно определиться с моделью. Представляем несколько вариантов, один из которых может пригодиться и вам.

Галерея изображений

Фото из

Преимущество данного вида в простой конструкции и быстрой разборке/сборке, если необходимо устранить засор или просто произвести профилактическую чистку

По сути, это искривленная труба, в изгибе которой скапливается достаточно воды для образования надежного гидрозатвора

На самом деле, это два разных устройства, однако при монтаже необходимо продумать их размещение в паре

Дополнительная эластичная труба ведет к специальному отверстию в мойке – для предупреждения затопления в случае засора сливного отверстия

Благодаря эластичности и возможности растягиваться до необходимой длины гофру часто используют там, где невозможно установить жесткую модель

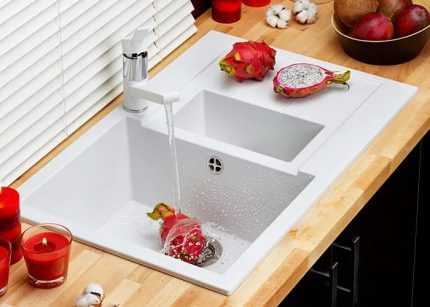

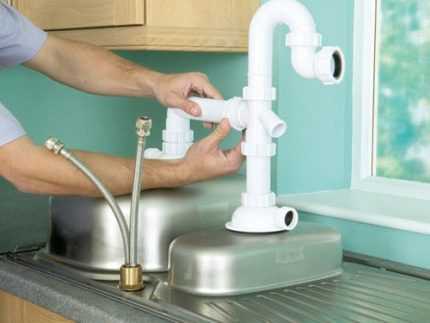

Парная раковина – не редкость на современной кухне. Чтобы увеличить свободную площадь в тумбе, для двух раковин используют один сифон

Применяется, если необходимо подключить несколько сантехприборов или расположить отводы для подключения в неудобном месте

Другим словами, трап с сухим гидрозатвором. Такая разновидность удобна для экономии пространства, но устанавливать ее на кухне, где велик риск засора, нерационально

Вариант 1 – бутылочный сифон

Вариант 2 – коленный сифон

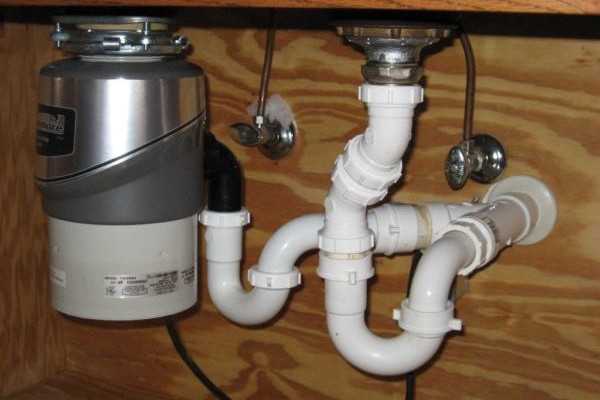

Вариант 3 – сифон с измельчителем

Вариант 4 – сифон с переливом

Вариант 5 – гофрированная труба

Вариант 6 – двойной бутылочный сифон

Вариант 7 – двойной коленный сифон

Вариант 8 – плоский сифон

Так образом, при выборе нового устройства необходимо ориентироваться на количество свободного места под мойкой, технические характеристики (надежность материала и прокладок, проходимость), возможность разборки для обслуживания, а если сифон будет не замаскирован в тумбе – то и внешний вид.

Инструкции по сборке и установке

Сборка моделей происходит по разному: некоторые сначала необходимо собрать, а затем герметично присоединить к сливному отверстию раковины и канализационному патрубку, другие частично собираются в процессе монтажа мойки. Рассмотрим варианты сборки и установки популярных видов.

Этапы монтажа бутылочного сифона

Приобретая устройство в магазине, обратите внимание на то, что пластиковые модели бывают 2 типов:

  • недорогие, состоящие из 10 (или более) деталей;
  • брендовые, с интегрированными прокладками.

Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше.

К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.

Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.

Иногда одну из частей – сливную – монтируют при установке раковины. Пока есть доступ к обратной стороне мойки, легче прикрутить крепежный болт. Однако конструкция бутылочных моделей настолько проста и понятна, что их можно зафиксировать на мойке в любой момент

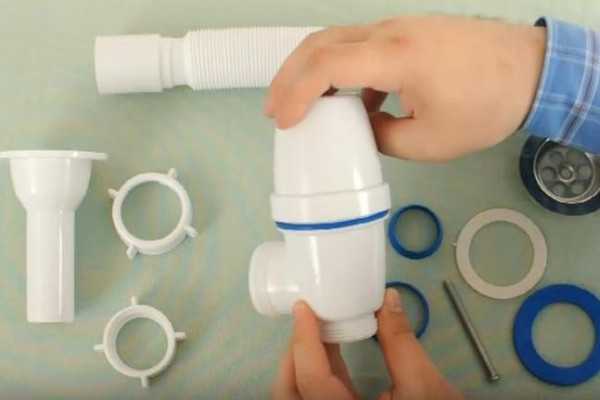

Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте.

Важно, чтобы трубки и бутылочная часть были гладкие и герметичные, гофра – эластичная, а прокладки – плотные, без изъянов. Затем действуем по фотоинструкции:

Галерея изображений

Фото из

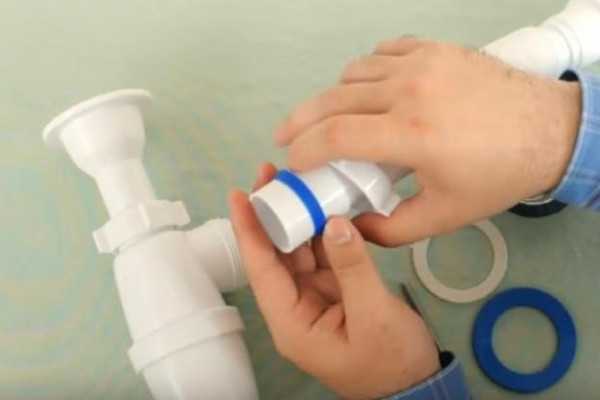

Берем тонкую плоскую прокладку, подходящую по диаметру, и аккуратно натягиваем ее без перекосов на место резьбового соединения «стакана»

Крышку – второй элемент пластикового «стакана» – плотно накручиваем посредством резьбового соединения так, чтобы прокладки не было видно

Берем патрубок, который соединяет бутылочный элемент со сливным отверстием раковины, и надеваем на него накидную пластиковую гайку

Таким же образом надеваем конусную прокладку. Важный момент: прокладку устанавливаем расширенным концом к месту слива

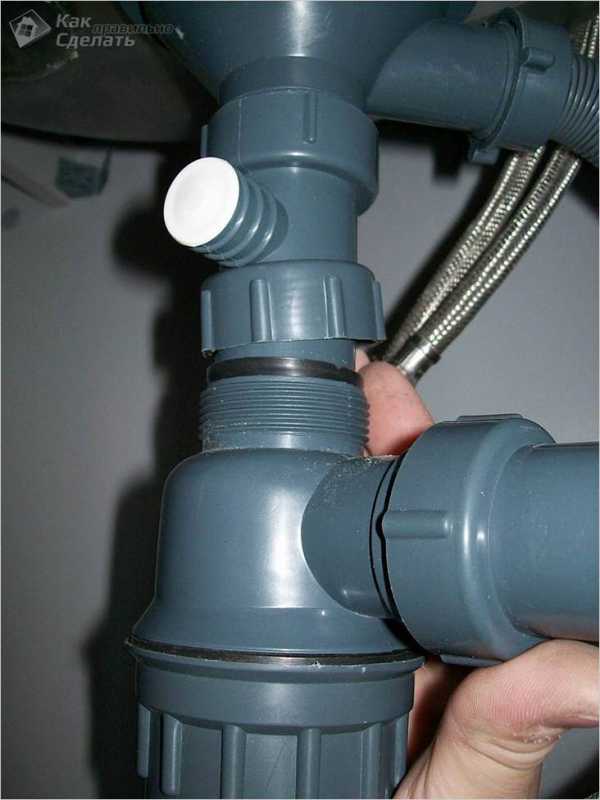

Вставляем патрубок в верхнее отверстие бутылочного элемента, закручиваем и аккуратно затягиваем накидную пластиковую гайку

На гофрированную трубку, как и на патрубок, поочередно надеваем сначала накидную гайку, затем подходящую по диаметру прокладку

Вставляем гофрированную трубку в боковое отверстие «стакана», плотно закручиваем накидную пластиковую гайку

Синюю большую прокладку монтируем под раковиной, между патрубком и мойкой, а белую прокладку и металлический слив в виде решетки фиксируем сверху, закрепляя длинным винтом

Шаг 1 – установка прокладки на «стакан»

Шаг 2 – прикручивание крышки «стакана»

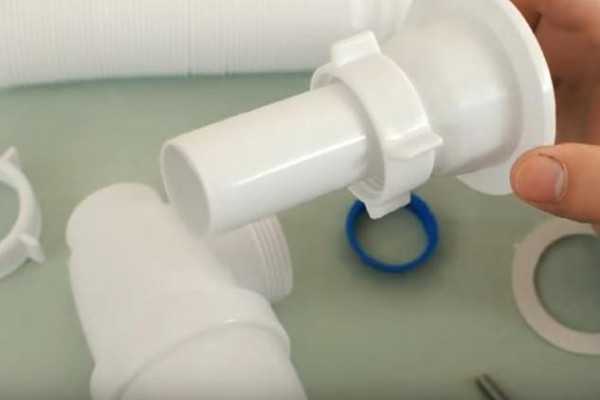

Шаг 3 – надевание накидной гайки на патрубок

Шаг 4 – надевание конусной прокладки на патрубок

Шаг 5 – соединение «стакана» и патрубка

Шаг 6 – надевание гайки и прокладки на гофру

Шаг 7 – соединение «стакана» и гофры

Шаг 8 – распределение оставшихся деталей

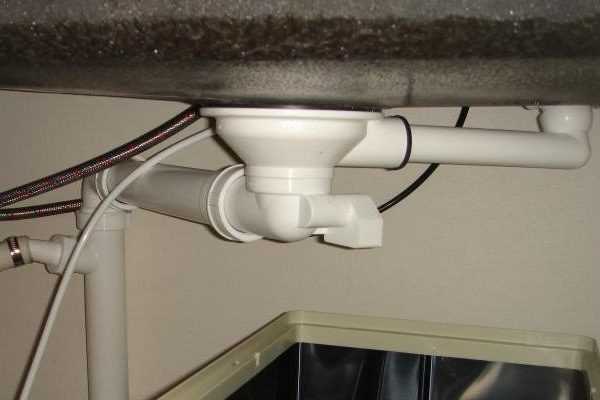

Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.

Галерея изображений

Фото из

Этап 1 – установка металлической решетки

Этап 2 – монтаж горловины под мойкой

Этап 3 – прикручивание сифона к горловине

Этап 4 – подтяжка всех накидных гаек

Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.

Как установить модель с переливом

Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол.

Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.

Отверстие перелива обычно находится сбоку – или на стенке мойки со стороны стены, или на перемычке между двумя мойками

Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона.

Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.

При установке перелива, как и при монтаже  любых канализационных элементов, важно герметично соединить все фрагменты и обязательно использовать уплотнитель. Здесь плотное резиновое или пластиковое кольцо фиксируется под раструб, закрепленный с обратной стороны мойки. Оно может иметь круглую, овальную или прямоугольную форму.

Галерея изображений

Фото из

Шаг 1 – подготовка отверстия для перелива

Шаг 2 – приготовление декоративного элемента-решетки

Шаг 3 – установка декоративного элемента

Шаг 4 – монтаж гофры для перелива

После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.

О том, как выполнить под кухонной раковиной, подробно описано в предложенной нами статье.

Подключение сифона к канализации

Существует несколько способов подключения сифона к канализационной трубе. Их выбор зависит и от конструкции устройства с гидрозатвором, и от расположения выхода канализации. Проще всего, когда установка кухонной мойки является этапом ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

Однако замена сифонов происходит чаще, чем производится капитальный ремонт. Это связано и с поломками устройства, и с заменой мебели. Поэтому придумывать, как лучше собрать сифон для раковины и соединить его с отводом канализации, иногда приходится «на ходу».

В качестве соединительного элемента часто выступает гофра, однако гораздо надежнее и целесообразнее монтировать гладкий жесткий элемент. Причем короткая труба гораздо лучше длинной – так вероятность засора сводится к нулю

Гофрированная труба хороша тем, что, благодаря эластичности и подвижности, ее можно разместить в любом месте, а при необходимости вытянуть до нужной длины. Однако у сантехнической гофры есть слабое место – она изнашивается гораздо быстрее жесткого элемента.

Кроме того, из-за мягкости труба провисает, тем самым провоцируя засоры. Ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

Если существует возможность (при удачном расположении канализационного отвода), можно самостоятельно заменить гофрированную деталь обыкновенным отрезком трубы для внутренней канализации, обрезанным до нужной длины.

С вариантом замены можете познакомиться с помощью фотогалереи:

Галерея изображений

Фото из

Гофрированная труба из комплекта сифона

Пластиковая жесткая труба D 40 мм

Подрезка и монтаж жесткой трубы

Установка переходной муфты 50/40 мм

Гладкая внутренняя поверхность жесткой трубы – гарантия защиты от провисания и частых засоров, которые характерны для гофрированного аналога.

Специфика и особенности подключения к ней сифона подробно изложены в рекомендуемой нами статье.

Выводы и полезное видео по теме

Видеоролики – прекрасная возможность закрепить знания о сборке и монтаже сифонов, а также научиться самостоятельно практиковать монтаж сантехнического оборудования, избегая частых ошибок.

Видеоруководство по замене старого, вышедшего из строя сифона для кухонной мойки:

Нестандартная установка сифона, соединенного со сливным отверстием гофрированной трубой:

Сборка и советы по правильному монтажу недорогого сифона с переливом:

Как видите, сборка простых моделей не занимает много времени и не требует специальных знаний. При замене старого сифона больше сил отнимает демонтаж изношенного оборудования.

Если вопросов по установке сливного устройства для кухонной мойки не возникло, вы все работы можете выполнить самостоятельно. Для решения боле сложных задач по подключению устройства лучше обратиться к сантехнику.

Хотите рассказать о личном опыте в установке сифона под кухонной мойкой? Есть полезные сведения, которыми хотели бы поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенной ниже блок-форме, высказывайте мнение и размещайте фото по теме статьи.

sovet-ingenera.com

Как собрать сифон для раковины на кухне

Для обеспечения быстрого отвода грязной воды в канализационную систему под раковиной устанавливается сифон. Замена и установка этого прибора для некоторых может представлять сложную задачу. В этом обзоре пойдет речь о том, как собрать сифон на кухне. Для того чтобы выполнить установку, необходим правильный подход, и тогда даже непрофессионал справится с работой. Для этого не нужен специфический инструмент, понадобится всего лишь отвертка.

Устройство и предназначение

Схема водяного затвора

Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

Сифон для раковины

Сифоны для раковины на кухне имеют следующее устройство:

  • Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
  • Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
  • Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
  • Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

Комплектация

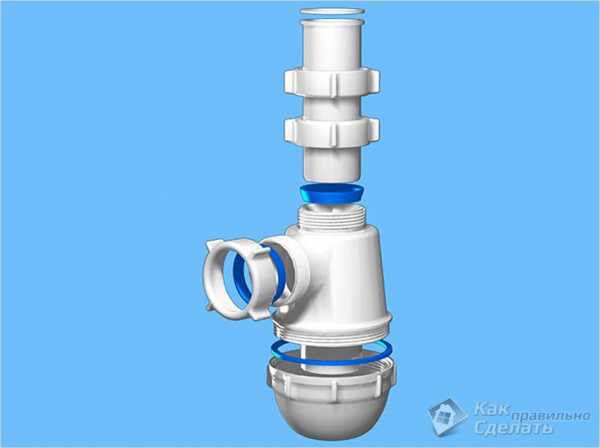

Конструкция сифона

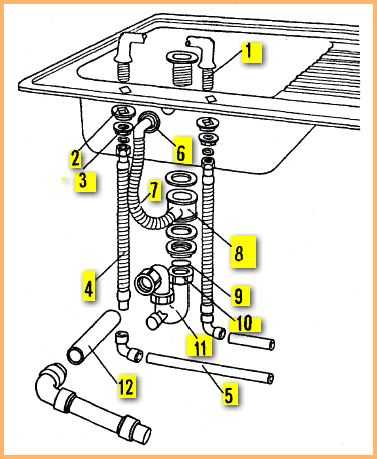

Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

Для изготовления данного прибора используют чаще всего пластик (пропилен, полиэтилен, ПВХ) или хромированный металл. Изделие из металла, кроме того, что отличается надежностью, еще и выглядит более привлекательно и солидно. Но со временем происходит окисление металла даже несмотря на гальваническое покрытие. По этой причине в быту предпочтительнее будет использование пластиковых приборов, в процессе эксплуатации не поддающихся коррозии и легко очищающихся от грязи, а также более доступных по цене.

Сифоны

Комплектация пластикового сифона:

  • Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
  • Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
  • Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
  • Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.
  • Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
  • Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.
  • Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
  • Резиновая прокладка под выпускной патрубок.
  • Гайка из пластика выпускного патрубка.
  • Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
  • Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
  • Корпус изделия в виде колена или бутылки.
  • Пластиковая стяжная гайка.
  • Две конусные резиновые или пластиковые прокладки.
  • Канализационный отвод.
  • Гайка для крепления пластмассового переходника.
  • Стакан или крышка сифона – для прочности прибора.
  • Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
  • Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

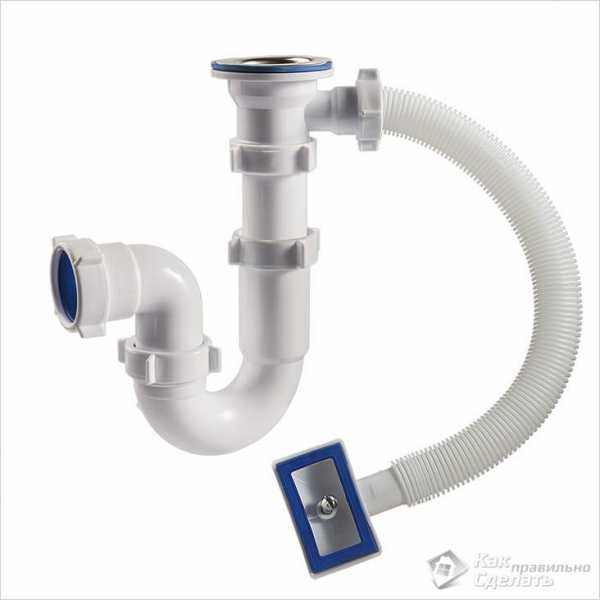

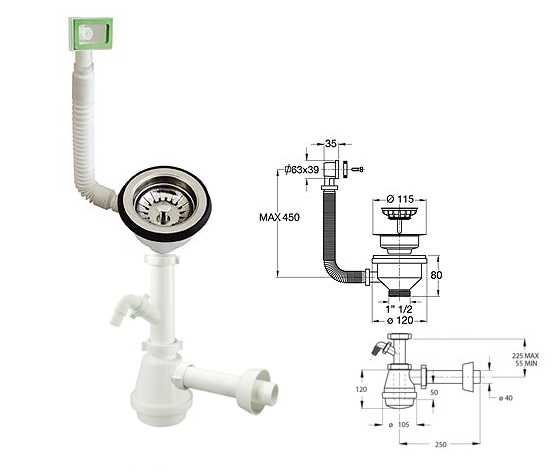

Сифон с переливом

Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

Сифон бутылочного типа

Прибор бутылочного типа, несмотря на более сложную конструкцию, больше популярен в быту, чем трубный сифон, так как компактен и легок в обслуживании. А если в слив случайно попадают ценные предметы, их можно легко извлечь путем откручивания нижней крышки.

Сборка

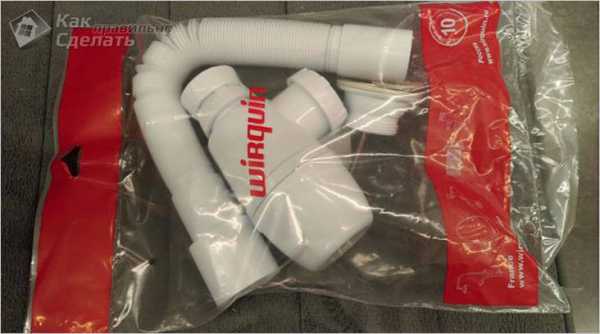

Сифон в упаковке

Монтаж сифона может выполнить каждый хозяин дома. Но хотя сборка и монтаж прибора относительно простые, тем не менее, данный процесс требует ответственного подхода. В противном случае халатное отношение приведет к протеканию и возникновению в помещение неприятных запахов из сливного отверстия.

При покупке нужно убедиться, что резиновые прокладки хорошего качества. В присутствии продавца собранный прибор разбирают, чтобы удостовериться, насколько крепления надежные и все комплектующие имеются в наличии. Не стоит игнорировать возможные дефекты (сколы, трещины, заусенцы), так как именно они могут способствовать протечкам.

Выбирая кухонный сифон, следует обращать внимание на некоторые моменты:

  • Диаметр отверстия раковины должен совпадать с диаметром решетки-фильтра, идущей в комплекте с прибором.
  • Подключение других сантехнических приборов. Если требуется подключить стиральную или посудомоечную машину, требующую отвода воды в канализационную трубу, следует приобрести устройство с дополнительным выводом для подключения сливного шланга.
  • Размеры изделия для установки под мойкой нужно свободное пространство. В противном случае необходимо приобретать прибор небольшого размера.
  • Диаметр канализационного отверстия. Труба, служащая соединением выходного патрубка и канализации, должна быть соответствующего диаметра. В случае с меньшим диаметром может потребоваться резиновый переходник, но диаметр не должен быть больше канализационного отверстия.
  • Эстетическое решение. Если прибор внешне закрыт или спрятан в кухонную тумбу, то не имеет значения, из какого материала он выполнен. А для открытого расположения уместно будет приобрести хромированное изделие, хотя и стоимость его дороже.
  • Стоимость изделия. Не всегда качество прибора зависит от его стоимости. Вполне естественно, что эксплуатировать металлический сифон на кухне можно гораздо дольше, чем пластиковый. Но, в принципе, и пластиковое изделие может прослужить весьма длительный срок. Поэтому разница в цене обусловлена внешней составляющей, нежели функциональностью.

Основные рекомендации по сборке

Как правило, в комплекте с прибором прилагается инструкция для сборки изделия. Но даже если она отсутствует, можно без особых трудностей смонтировать самостоятельно. В этом помогут следующие советы:

  1. Лучше всего сифон для кухонной мойки собрать вручную, не используя шуруповерт (вместо отвертки). Это позволит контролировать силу зажима, чтобы не нарушалась целостность соединений на резьбе.
  2. Перед тем как детали закрутить, на место устанавливают резиновые прокладки. Для надежной герметизации можно использовать сантехнический герметик.
  3. Высоту патрубка, соединяющего мойку и стакан, можно регулировать. При изменении положения прокладки-уплотнителя устанавливают оптимальную высоту прибора.
  4. Гайки необходимо затягивать, но не переусердствовать, иначе можно сорвать резьбу.
  5. Когда все детали соединены, удаляют лишний герметик (если его использовали). Обязательно необходима визуальная проверка качества сборки.

Процесс установки

Установка сифоне на кухне

  • Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
  • Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
  • Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.
  • Теперь сифон устанавливают  и крепят при помощи винта смеситель с ловушкой.
  • Необходимо соединить основную часть прибора с трубой под раковиной.
  • В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
  • Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

Особенности крепления к мойке

Крепление сифона к мойке

В том случае, если раковина побывала в эксплуатации, и требуется замена сифона на новый, производится демонтаж старого прибора с последующей очисткой поверхности мойки от грязи и налета в местах крепления.

Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки. Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

Соединение с канализацией

Подключение сифона к канализации

Грамотное подключение сифона под мойкой заключается в соединении отводящего патрубка и основной канализации при помощи гофрированной трубы. Гибкий отвод обеспечит подключение прибора независимо от расположения канализационного отверстия. Если отверстие имеет большой диаметр, то используют дополнительную резиновую прокладку или пластмассовый переходник. Главное, чтобы слив плотно соединялся с канализационной трубой.

По окончании монтажа следует пустить воду в раковину, чтобы проверить, насколько герметичны все соединения. Если протечек воды под мойкой нет, работа считается завершенной.

Таким образом, чтобы установить или заменить сифон, необязательно нужно быть специалистом. Достаточно правильно выбрать прибор и следовать техническим рекомендациям. И тогда это не сложное устройство долго вам прослужит.

Видео

В этом видео показано, как выполняется сборка на кухне:

kakpravilnosdelat.ru

Сифон раковины на кухню: виды устройств, описание, установка

Для прочтения требуется ~4 минуты

Сифон является одним из наиболее важных элементов домашней водопроводной системы. Конструкция этого прибора не пропускает в дом неприятные шумы и запахи из канализации за счет своеобразной заглушки из воды. При этом он пропускает в канализацию использованную воду. Выбор и сборка его – это довольно важный момент, поскольку от его материала, конструкции и иных характеристик будет зависеть долговечность и надежность устройства. Для раковины на кухню он может быть в различных модификациях и вариантах, потому выбор бывает очень сложным.

Особенности, типы, устройство сифонов

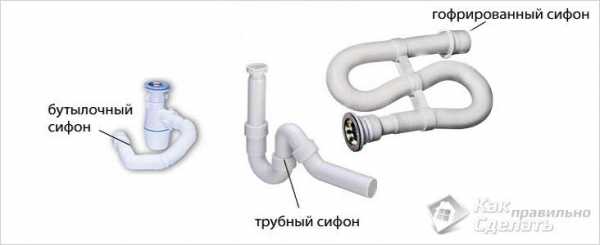

Для установки сифона применяют три основных вида этих устройств:

  • Гофрированный.

Наиболее простой из всех видов, который собой представляет пластиковую складчатую трубу на выгнутом каркасе. На трубе с одной стороны расположено колено, через которое вода из раковины вытекает, а со второй – переходник, который подключается к канализационной системе. Эту конструкцию проще всего собирать – для установки не потребуются специальные инструменты и навыки. Еще одно преимущество – гибкость каркаса: это устройство с гофрой можно смонтировать в любом месте. К примеру, когда мойка или умывальник находятся не по стандарту, не составит проблемы подключения именно этого вида. Помимо этого, он самый дешевый. Недостаток данного вида – сложность в чистке. Когда это устройство забивается, обычный тубус в этом случае не сможет помочь – необходимо разбирать полностью конструкцию и затрачивать много времени на чистку;

Наиболее популярный вариант. Гидрозатвор в этом случае находится в нижней части, имеющей форму бутылки. Преимущества и недостатки данной конструкции противоположны гофрированному. Этот вид устройства сложней устанавливать и разбирать, однако во время его использования легче чистить засоры. Значительное преимущество данного вида – можно подключить дополнительное оборудование с помощью разветвителей или тройников. Потому бутылочные конструкции для двойной мойки на кухне – это наилучший вариант. Полезная особенность этой системы – наличие перелива. Данная особенность строения используется для контроля уровня воды в мойке. Даже когда труба забилась, он не позволит переливаться воде через край мойки;

Представляет изогнутую жесткую трубу, которая бывает неразборной или разборной. Недостаток заключается в том, что жесткая конструкция нуждается в точном совмещении слива в канализацию и выходного отверстия мойки. В трубной конструкции находится и перелив, и водный затвор, поэтому когда ваша мойка установлена по стандарту, смело можно на нее ставить трубный сифон.

Выбор вида конструкции будет зависеть от множества параметров: вашего материального положения, расположения мойки относительно канализационного выхода и других.

Есть еще и четвертый вид конструкции – скрытый. По большому счету, это бутылочный сифон, но при этом бутылка встроена в стенку. Это наиболее дорогостоящий вариант, который дает возможность спрятать коммуникации и значительно сэкономить место. Когда у вас достаточно денег, и вы решили похвастать хорошим вкусом, лучше всего свой выбор остановить на скрытом типе.

Дополнительные элементы колен

Кроме основной конструкции, на них могут ставиться дополнительные конструктивные элементы:
  • боковой дополнительный вход – им укомплектовывают модели, к которым можно подсоединять разное оборудование, к примеру, стиральную машину. Этот вход чаще всего находится между горловиной мойки и гидрозатвором;
  • перелив – выбрать сифон с переливом для мойки на кухне необходимо, чтобы не допустить затопления. Перелив выходит непосредственно в выпуск канализации. В кухонной раковине он из себя представляет внешнюю трубку.

Сифон желательно выбирать с обеими этими функциями. Это вас избавит от возможности случайного затопления, когда, к примеру, слив закрыла накопившаяся в раковине посуда, а также позволит подключить такую технику, как стиральная или посудомоечная машины.

Выбор материала

Для их изготовления есть два основных материала – металл и пластик. Все они имеют свои недостатки, преимущества и особенности:

  • металлические стоят дороже, в отличие от полимерных, однако они и наиболее долговечные. Самые популярные материалы для металлических изделий – бронза или латунь. Они отличаются тем, что продолжительное время сопротивляются коррозии и не окисляются. Существуют еще варианты конструкций из нержавеющей стали, но они используются не сильно часто из-за своей дороговизны. Хромированные – это наиболее красивый, но и самый дорогостоящий вариант;
  • пластиковые – более дешевые изделия, тем более, когда они сделаны из полиэтилена. Как правило, у них небольшое количество соединений и довольно простое трубное устройство. Дороже стоят изделия из полипропилена, которые отличаются большей долговечностью и прочностью. Помимо этого, полипропилен не так чувствителен к повышенным температурам, потому именно его советуют выбирать, когда вы хотите подключать стиралку с функцией кипячения. В некоторых случаях пластиковые устройства могут подтекать. Иногда может быть достаточно подкрутить резьбовые соединения.

Особенности выбора

Перед приобретением необходимо учитывать ряд важных особенностей, которые смогут помочь вам подобрать требуемую модель:

  • дизайн оборудования. На сегодняшний день изготовители предлагают большой выбор материалов и конструкций. Бывают сифоны со встроенной пробкой, накладкой для защиты, металлическими или пластиковыми колбами. Немаловажный момент во время выбора – это количество прокладок и шайб. Когда их будет меньше, чем необходимо для монтажа, это может вызвать некоторые неудобства;
  • вид сантехники, куда будет подключаться сифон. Приобрести оборудование для стандартной раковины довольно просто, но если мойка приобреталась под заказ и монтировалась не по стандартам, в этом случае нужно будет помучиться. Наилучший вариант в этих ситуациях – гофрированный вид, однако можно подсоединить и бутылочный;
  • наличие перелива. Изделие с переливом – это дополнительная страховка от затопления вашего дома;
  • объем воды, планирующийся пропускать. Это довольно важный параметр, поскольку для значительного стока потребуются трубы большого сечения. Иначе вы рискуете часто получать незначительные, но довольно неприятные наводнения на кухне;
  • цена оборудования. Устройства с переливом из металла или пластика могут значительно отличаться по стоимости, потому во время выбора необходимо ориентироваться на ваши финансовые возможности;
  • диаметр сливного отверстия в канализацию и горловины раковины, расстояние между данными отверстиями. Когда эти параметры от стандартных отличаются, нужно будет покупать дополнительно переходники.

Естественно, всегда можно приобрести изделия проще и дешевле, однако в этом случае, вероятней всего, через определенное время его нужно будет заменять. А это не только большие затраты по времени, но и немалые финансовые расходы. Поэтому желательно заранее учесть все возможности, к примеру, дополнительное подключение техники.

Обслуживание и установка

Собрать сифон для кухонных раковин с переливом либо иными особенностями конструкции своими руками не так уж тяжело. Естественно, в этом случае потребуется определенный набор инструментов и небольшие навыки в сфере работы с сантехникой. Когда все это есть в наличии, убрать его и поставить новый можно без значительных усилий. К инструментам относится ножовка, отвертка, наждачная бумага и рулетка.

Демонтаж

Перед монтажом нового устройства необходимо снять старое. Это выполняется довольно просто: с помощью отвертки откручивается винт в середине решетки отверстия слива. Затем он довольно просто удаляется.

Рекомендация: Зачастую через время винт и гайка друг к другу прикипают настолько сильно, что выкрутить сифон становится довольно трудно. В этом случае иногда нужно лишь отсоединить нижнюю часть изделия и прокрутить патрубок. Когда же этого недостаточно, необходимо воспользоваться специальными растворителями.

Как собрать: инструкция

Прежде чем собирать сифон, необходимо перед собой разложить все детали и удостоверится, что хватает всех патрубков, прокладок, соединений и иных элементов. Затем можно начинать собирать. Далее рассмотрим монтаж бутылочной пластиковой модели, поскольку он является наиболее популярной конструкцией для мойки на кухне.

Вначале необходимо взять плоскую, самую большую прокладку и ее надеть на самое большое отверстие устройства для слива. Сверху крепится крышка-колпак. После на патрубок, который закрепляется к мойке, накидывается гайка, куда нужно натянуть конусную прокладку. Патрубок устанавливается в верхнюю часть сифона и прикручивается.

После накручивается гофрированная труба. На нее надевается накидная гайка, после нужно натянуть конусную прокладку, а затем гофра закручивается к сифону.

Сборка и установка на мойку

Сифоны для мойки на кухне или в ванной ставятся одинаково. Вначале на патрубок кладется уплотнительное рифленое кольцо вверх полосками, затем натягивается под металлическую решетку оставшееся кольцо. Потом изделие ставится под мойку, поверх кладется решетка слива, устанавливается и прикручивается винт. Монтаж закончен. Необходимо лишь подключить выходное отверстие прибора к канализационному сливу.

Подсоединить его к канализации довольно легко. Когда диаметр трубы не соответствует размеру отверстия слива, необходимо устанавливать специальные переходники. Их можно приобрести в специализированном магазине. К сливу канализации вместо гофры требуется подсоединить жесткий отвод.

После подсоединения ко всем сливам работу изделия нужно проверить. Для чего оно наполняется водой, чтобы появился гидрозатвор. Когда ничего нигде не подтекает, все выполнено верно, конструкцию можно использовать.

Рекомендация: Прикручивать соединения в пластмассовом сифоне необходимо сильно, но не очень, в противном случае вы рискуете повредить прокладки и резьбу.

Сифоны с переливом или для раковины под стиралку ставятся так же, кроме того, что перелив надо собирать отдельно. Принцип соединения патрубка с переливом такой же, как и гофры – надеваем гайку, затем прокладку, устанавливаем в отвод перелив, прикручиваем гайку.

Уход

Приобретение сифона для раковины на кухню, независимо от материала, вида конструкции и иных особенностей, обозначает, что вам нужно будет периодически его очищать и убирать. Увеличить промежуток между чистками можно с помощью аккуратной эксплуатации мойки, измельчителя продуктов или специальной решетки на слив. Но, так или иначе, его нужно будет очищать.

В первую очередь чистка сифона для раковины будет зависеть от его конструкции. Гофрированное изделие можно очищать лишь тогда, когда оно полностью разобрано, но вот бутылочный тип изделия пробивается с помощью специального тубуса. Также огромной популярностью пользуются химические средства, но их необходимо выбирать очень аккуратно, тем более, когда он пластиковый. В сифонах с большой горловиной можно использовать пробивающие специальные ершики, а также никто не отменял добрый старый вантуз.

Когда у вас старый дом с ветхой сантехникой, желательно тут же заменить все находящиеся сифоны. Это много сил и времени не займет, но избавит вас от вероятных проблем с канализацией и сливом. Наиболее простой, который сделан из пластика, он стоит довольно недорого, быстро ставится с помощью минимальных навыков и набора инструментов, избавляет от целого ряда неприятностей и прост в эксплуатации.

Сифоны для слива и его образцы для раковин на кухню (ФОТО)

diz-kitchen.ru

Сифон для кухни: как установить

При выполнении ремонта на кухне, в ходе которого происходит замена кухонной раковины, рано или поздно придется столкнуться с удалением старого и установкой нового сифона. Сама по себе замена сифона под раковиной задача несложная: она требует минимум времени, инструментов, лишь понимание принципов устройства раковины на кухне. В то же время от правильности установки этого прибора зависит слив жидкости в мойке. Поэтому выполнение операции по монтажу сифона на кухню стоит осуществлять с учетом некоторых правил.
Установка сифона Установка сифона для стальной кухонной мойки

Назначение сифона

Сифон – это водяной затвор, функцией которого является отвод в канализацию загрязненной воды и препятствие проникновению в квартиру испарений и газов. Благодаря изогнутости гидрозаслона вода не покидает его полностью, становясь своеобразным щитом между канализационными запахами и помещением.

Стоковые сифоны для кухни изготавливаются из пластика либо хромированного металла. Преимуществом пластиковых является их неподверженность коррозии и неспособность накапливать мусор. Хромированные изделия выглядят презентабельней, но этим их превосходство и ограничивается.

Кроме того, в зависимости от функциональности, гидрозаслоны бывают следующие:

  • для одинарной мойки или сифоны к мойке с несколькими секциями;
  • обычные и с ответвлениями для подключения посудомоечной и стиральной машин;
  • бутылочного типа и в форме трубы.

Вне зависимости от вида гидрозаслона схема его монтажа осуществляется по единому принципу с несколькими дополнениями для сифона с переливом и двойной мойки.

подключение сифонаПодключение сифона с помощью гофрированной трубки к канализации

Установка

Процесс замены сифона под раковиной начинается с его приобретения и на этом этапе нужно соблюдать следующие правила:

  1. Сначала стоит определиться с тем, какой вид устройства подойдет в конкретном случае, будет ли к нему подключаться бытовая техника, имеет ли мойка конструктивные особенности.
  2. При покупке особое внимание уделяется целостности комплектующих, из которых состоит сифон. Сколы и трещины неприемлемы для устройства.
  3. Отдельно проверяется наличие нужного количества прокладок, их целостность и соответствие размерам.

После приобретения необходимых деталей можно приступать к процессу сбора сифона и его установке. Однако перед этим стоит демонтировать старое устройство, если это нужно.

Демонтируем старый сифон

Для того чтобы снять старый сифон, нужно открутить винт в центре решетки сливного отверстия при помощи отвертки. Предварительно стоит поставить тазик или кастрюлю под место слива. Если гайка и винт прикипели друг к другу под воздействием длительного контакта с водой, выполните следующую операцию. Нижнюю часть сифона нужно отсоединиться, а патрубок оставить на месте. Осторожное вращение патрубка поможет гайке и винту освободиться.

демонтаж сифонаДемонтаж сифона кухонной раковины

После того как сифон снят, сливное отверстие стоит тщательно протереть. Кроме того, желательно прочистить слив и раструб от накопившейся грязи. Это убережет от возможного засора.

Сборка

От того, насколько правильно собран гидрозаслон, зависит срок и качество его последующей эксплуатации. При покупке изначально собранного устройства рекомендуется разобрать его для проверки наличия предусмотренных прокладок и силы затягивания креплений, после чего самостоятельно собрать.

Сборка сифона для раковины производится исключительно вручную, без использования инструментов. Обратите внимание: слишком сильное затягивание приводит к передавливанию резиновой прокладки и срыву резьбы на пластиковых деталях.

Сборка сифона начинается с нижней пробки. В паз укладывается кольцевая прокладка и промазывается герметиком. Далее навинчивается пробка. Приступаем к патрубку: на узкую часть надевается накидная гайка и прокладка, подходящая по диаметру. После этого патрубок вставляется в верхнее отверстие гидрозаслона и закручивается. На следующем этапе на гофрированную трубу надевается накидная гайка, натягивается прокладка, после чего гофра подсоединяется к сифону.

Стоит отметить, что различные модели сифонов имеют определенные нюансы, описанные в инструкции, прилагающейся к прибору. Перед началом сбора, нужно внимательно изучить ее, чтобы избежать дальнейших проблем и недоразумений.

Cифон с переливом Cифон с переливом для двойной кухонной мойки

Монтаж гидрозаслона

Операцию по монтажу начинают с того, что патрубок подставляется под слив для раковины. Сверху над мойкой устанавливается металлическая накладка, под которую укладывается специальная прокладка. При помощи отвертки закручивается винт, стягивающий патрубок и накладку.

Для того чтобы правильно подключить слив, важно чтобы верхний край сеточки не выступал над дном раковины, иначе вокруг будет стоять вода. Зачастую производители раковин изготавливают более углубленное утопление насадки дна, чем его плоскость. В некачественных изделиях сливное отверстие проштамповано недостаточно глубоко, что и приводит к описанной проблеме. Если такая ситуация произошла, прокладку, используемую под декоративной накладкой, и стыки нужно промазать герметиком.

Следующим этапом является подключение к канализации. Это производится при помощи жесткой либо гофрированной трубы. Важно производить эту операцию таким образом, чтобы горизонтальные участки сборки не провисали при дальнейшей эксплуатации. Поэтому участки конструкции должны быть минимальной длины. Кроме того, сливной шланг нигде не должен пересекаться и перекручиваться.

Сборка гидрозатвора Сборка гидрозатвора сифона для раковины

После того как установка сифона на кухне завершена стоит проверить устройство на наличие протечек.

Акцентирую ваше внимание: если в сифоне предусмотрены дополнительные отводы их необходимо закрыть специальными заглушками.

Если течей в результате проверки не обнаружено, то к дополнительным отводам на гидрозаслоне подключают оборудование: стиральную или посудомоечную машину. Их сливные шланги нужно закрепить хомутами, чтобы избежать срыва, возможного из-за высокого давления при сливании воды.

Монтируем сифон с переливом

Установка сифона под раковину с переливом имеет несколько особенностей, соблюдение которых гарантирует отсутствие проблем при эксплуатации устройства.

Перелив в раковине представляет собой отверстие в верхнем отделе мойки, которое соединяется с сифоном при помощи патрубка. Функция перелива – отток воды при чрезмерном заполнении раковины и недопущение вытекания на пол.

Сборка гидрозаслона для раковины с переливом происходит по тому же принципу, что и для стандартной мойки. Исключением является, то, что при сборке устройства нужно дополнительно собрать перелив. Осуществляется это следующим образом. На перелив надевается гайка и кольчатая резинка, после чего он вставляется в отвод, где гайка закручивается. После этого перелив соединяется с раковиной при помощи винта и отвертки. Дальнейшая система монтажа сифона не отличается от описанной процедуры.

Раковина с двумя секциями

Приобретение двухсекционной мойки требует монтажа двойного сифона. Два отдельных в качестве альтернативы подойдут и даже снизят риск возникновения засора, но места займут в два раза больше, что нерационально, особенно при подключении дополнительного оборудования.

Сифон для раковины с двумя секциями бывает бутылочным или трубчатым, с одним или двумя уровнями.

ПОСМОТРЕТЬ ВИДЕО

Установить сифон на кухне, если мойка имеет несколько секций не сложнее, нежели стандартный, однако процедура несколько отличается. В первую очередь, нужно прикрутить декоративные металлические накладки к обоим сливным отверстиям, не забывая про прокладки. Далее, при помощи гаек прикручиваются два патрубка к сливным отверстиям. При наличии в мойке перелива нужно подсоединить шланг к переливному отверстию.

После этого два патрубка соединяются при помощи проводника, после чего собирается оставшаяся конструкция сифона и производится подключение к канализационной системе. Для улучшения герметизации элементов можно воспользоваться герметиком.

После сбора конструкции стоит убедиться в том, что течи отсутствуют, после чего можно присоединять дополнительную технику. Теперь вы знаете, как установить сифон для кухни.

obzorkuhni.ru

как установить, поменять, разобрать, заменить своими руками, видео-инструкция по установке, фото и цена

Организация водоснабжения и канализации на кухне значительно отличается от монтажа этих же систем во всем доме. Это связанно с тем, что помимо обычной мойки в данном помещении часто устанавливают бытовые приборы, которые также требуют подсоединения к системам коммуникаций.

При этом если с подключением воды обычно не возникает проблем, то вопрос, как установить сифон на кухне, порой связан с различного рода проблемами.

Типовая модель сифона для кухни с указанием размеров характерных для данного устройства

Назначение

Данное устройство служит связующим звеном между техникой или мойкой и канализацией. В нем реализована технология создания своеобразного водяного клапана, который при помощи остатков жидкости блокирует проникновение воздуха из канализации в помещение.

Это нужно для того, чтобы предотвратить появление ненужных запахов и шума, которые постоянно возникают в данной системе.

Реализация системы гидрозатвора

Установка

Данный процесс довольно прост, но он состоит из нескольких этапов, от соблюдения которых зависит работоспособность не только самой канализации, но и бытовой техники. Именно поэтому установка сифона на кухне требует повышенного внимания и строгого соблюдения инструкций.

Выбор устройства

  • Выбор данного устройства является одной из самых важных процедур. Причем он связан не только с определением качества, но и конкретной модели.
  • Для начала нужно определиться с тем, какое количество устройств будет подключаться. Раньше если к сифону необходимо было подключить стиральную или посудомоечную машину, то мастера брали такую модель, которая должна устанавливаться на ванну, и организовывали дополнительное соединение через рукав перелива. Именно поэтому в настоящее время очень популярен вопрос о том, как поменять сифон на кухне, поскольку появились в продаже специальные устройства, предназначенные для этих целей.
  • Лучше всего выбирать ту конструкцию, которая имеет столько выводов, сколько будет подключаться оборудования. Однако некоторые специалисты рекомендуют устанавливать сифоны с двумя ответвлениями, а если техники будет больше, то нужно использовать разветвители.
  • Отдельное внимание необходимо уделять качеству материала, из которого изготовлено устройство.

Типовая схема подключения к кухонному сифону стиральной машины

  • Все элементы должны иметь правильную форму, не содержать сколов и трещин, а также не иметь повреждений в резьбовых соединениях.
  • Резиновые прокладки проверяются на целостность и соответствие размерам.
  • Отдельно стоит отметить то, что продаются данные устройства в виде отдельных деталей. Именно  поэтому вопрос как разобрать сифон на кухне не вызовет больших трудностей, а для правильной сборки в комплект обычно входит инструкция.

Совет! Перед совершением покупки нужно проверить наличие всех элементов устройства. Дело в том, что часто встречаются такие ситуации, что даже в запаянной упаковке может не хватать некоторых деталей.

Сифон с большим количеством вводов

Читайте также статью об установке крана на кухне.

Сборка

  • Данный этап очень важен. От него зависит срок эксплуатации и его качество.
  • Если устройство продавалось в собранном виде, то его придется разобрать. Это связанно с тем, что нужно проверить наличие всех необходимых прокладок и собственноручно убедиться в силе затягивания и крепления всех элементов.
  • Стоит отметить, что сифоны для кухни собираются исключительно вручную. Это необходимо для того, чтобы не повредить само устройство и контролировать силу зажима.
  • При сборке не следует прилагать слишком большие усилия, поскольку такой монтаж может передавить резиновую прокладку или сорвать резьбу на пластмассовых деталях.
  • Рассказывать, как именно собирается сифон не имеет смысла, поскольку существую различные модели, которые отличаются своей конструкцией. Именно поэтому к каждому устройству в обязательном порядке прилагается инструкция, в которой и указывается, как это сделать.

Совет! Все элементы при сборке должны быть идеально чистыми и сухими. Грязь и особенно песок, попавший на резиновую прокладку или резьбу, может вызывать течи.

Схема сборки одной из типовых моделей

Монтаж

  • Первоначально необходимо подготовить канализационную трубу. Если используется старая чугунка, то весь процесс заключается в очистке ее от загрязнений и установке соответствующей резиновой прокладки. Когда применяется пластмасса, то нужно сначала вывести оконечник на определенный уровень (не выше 40 см от пола), а затем установить на него специальный переходник, который приобретается заранее.

Организация слива без применения гофрированной трубы, но с выдержкой всех необходимых параметров для хорошего стока воды

  • Далее необходимо демонтировать старый кухонный сифон. Это делается при помощи отвертки, которой откручивают крепежный винт на решетке уловителя.
  • Затем следует хорошо очистить посадочное место на раковине от жира и ржавчины.
  • Потом нужно установить на мойку часть смесителя с ловушкой и закрепить его винтом.
  • На следующем этапе присоединяют основною часть к трубе под мойкой, также затягивая все элементы вручную.
  • Многие инструкции рассказывающие, как заменить сифон на кухне, рекомендуют сразу подключать дополнительную технику. Однако лучше всего соединить устройство с канализационной системой и произвести первичную проверку. При этом нужно использовать специальные заглушки для дополнительных вводов, которые обязательно идут в комплекте.

Правильная организация угла слива от сифона к канализационной трубе, выполненная при помощи гофрированного шланга

  • Если после проверки не обнаружились течи, то можно подключать бытовую технику. Обычно сливные шланги с посудомоечной и стиральной машинки просто насаживаются на ершик входного патрубка, но для большей надежности можно закрепить их хомутами. Это делается для того, чтобы при создании давления, которое характерно для систем слива в кухонной технике, шланг не слетел с посадочного места.
  • Если установка производится своими руками, то следует помнить, что сливной шланг, выходящий из сифона, не должен изгибаться или образовывать крутые повороты. Его расположение должно быть таким, чтобы вода могла беспрепятственно стекать под воздействием обычной силы тяжести. Это же относится и к шлангам, идущим от бытовой техники.
  • Рекомендуется использовать советы по подключению, которые прилагаются к самой технике или общепринятыми правилами, которые отображены на фото.

Совет! Монтаж необходимо производить таким образом, чтобы высота от пола выходного отверстия сифона была на порядок больше, чем высота до входного отверстия в трубе канализационной системы. Так будет образовываться определенный наклон, который создает благоприятные условия для стока воды.

Схема монтажа сифона с большим количеством ответвлений рассчитанная под конкретную модель устройства

Как установить мойку на кухне – смотрите здесь.

Инструмент

Для данной работы необходимо минимальное количество инструмента, цена на который позволит приобрести его даже для одной установки.

Потребуется:

  • плоскогубцы;
  • монтажный нож;
  • отвертка.

Пример организации ввода в канализацию без использования специальной резиновой прокладки на чугунной трубе

Вывод

Таким образом, приложенный видео материал раскрывает все особенности такого устройства как кухонный сифон. Также становится понятно, что его выбор и установку может произвести практически любой челок, обладая элементарными навыками и следуя указаниям инструкции.

При этом для данной работы используется инструмент, который есть дома у каждого настоящего хозяйственника.

Как поменять смеситель на кухне – смотрите здесь.

Отличная статья 0

Статьи по теме

Все материалы по теме

jkuhnya.ru
