Разметка под петли: Разметка, присадка и регулировка мебельных петель на дверци шкафа в примерах

Разметка, присадка и регулировка мебельных петель на дверци шкафа в примерах

На современном рынке мебельной фурнитуры представлено большое количество видов мебельных петель. В современном производстве мебели чаще всего используют четырехшарнирные модификации, которые являются улучшенными шарнирными петлями времен СССР. Безусловно, сегодняшние петли намного надежнее и качественнее своих предшественников. Сегодня выбор комплектующих для изготовления мебели довольно обширен.

Давайте разберемся, какие виды петель сегодня используются мебельщиками при изготовлении мебели.

Самыми часто используемыми петлями являются накладные петли, которые используют, в основном, для крепления фасадов (дверок) к корпусу мебели. Также бывают полунакладные петли, внутренние, угловые, с доводчиками, пружинные и т.д.

Мы же сегодня рассмотрим установку мебельной петли накладного типа. Хотелось бы отметить, что монтаж всех остальных разновидностей навесов будет подобным.

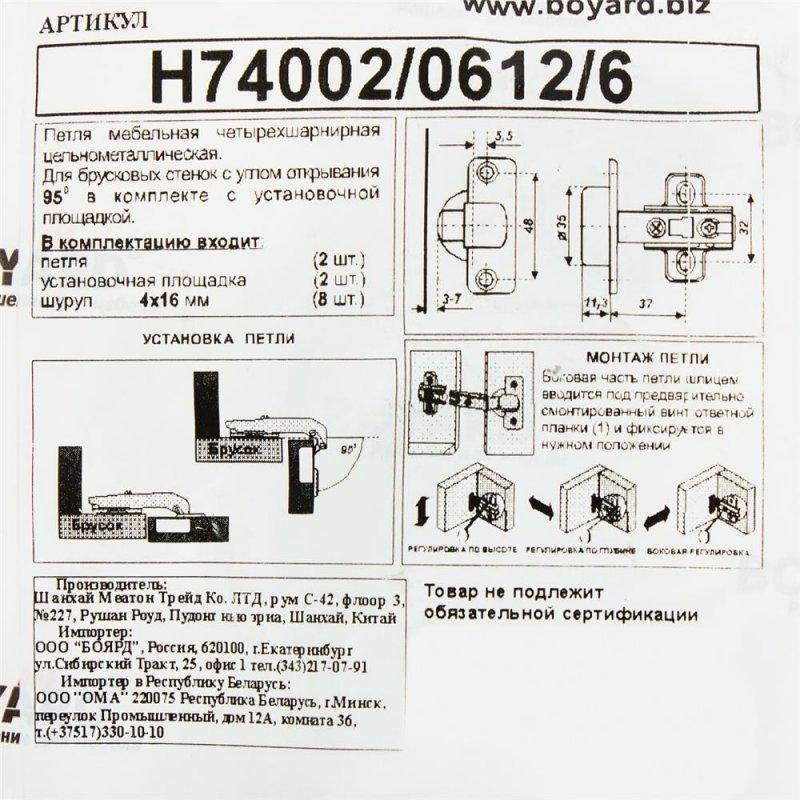

Для начала, необходимо разобраться, из каких частей состоит петля. В первую очередь, это крепежная планка и сам механизм. Планку крепежа следует монтировать к внутренней части корпуса, петлю – на фасад в специальное отверстие, которое необходимо сделать глухим, глубиной двенадцать-тринадцать миллиметров.

Диаметр отверстия зависит от типа петли, и может составлять двадцать шесть или тридцать пять миллиметров.

Навесы с чашей двадцать шесть миллиметров используются крайне редко.

Мебельщики их применяют только в тех случаях, когда необходимо прикрепить фасад на модуль, в который помещается стиральная машинка (невстраиваемая). Это объясняется тем, что зазор для крепления петли в этом случае очень маленький, и стандартный навес прикрепить не представляется возможным.

Содержание

• Необходимый инструмент
• Ход работы
  • Разметка мебельных петель
  • Сверление отверстие под чашу
  • Навешивание фасада
• Регулировка мебельных петель

Необходимый инструмент

Для того, чтобы осуществить монтаж мебельных петель, понадобится следующий инструмент:

• шуруповерт;
• карандаш;
• отвертка;
• рулетка;
• шило;
• саморезы 4*16 мм;
• торцевая фреза 35 мм.

Ход работы

Разметка мебельных петель

Для начала, необходимо отметить центры будущих отверстий. Поскольку все дверцы имеют разную высоту и предполагаемое место установки, показатели для каждого варианта будут варьироваться от семидесяти до ста двадцати миллиметров. Еще один момент: в зависимости от  того, какой вес дверцы и ее размер, могут устанавливаться три и более навеса.

Разметка отверстий под установку мебельной петли

При монтаже трех и более петель на один фасад, обращайте внимание на то, чтобы петля в конечном итоге не попадала на горизонтальные внутренние части шкафа (например, полки, торцы царг и т.д.). Сделайте отметку для отверстия на расстоянии двадцать два миллиметра от торца дверки.

Сверление отверстие под чашу

Вооружившись шуруповертом и торцевой фрезой на 35 мм, приступайте к сверлению. В основном, глубина чаш составляет двенадцать-тринадцать миллиметров. Не стоит пытаться просверлить глубже, ведь у ДСП, которое имеет толщину всего 16 миллиметров, не всегда бывают качественными наружные слои ламината. Если просверлить немного большее отверстие, существует риск повреждения этих слоев, замаскировать или исправить которые буде уже, увы, невозможно.

Сверление отверстия под чашу

Рекомендуется использовать хорошо наточенную фрезу, с помощью которой повредить поверхность или сделать сколы будет невозможно. Также, для того, чтобы не появились сколы, шуруповерт следует держать строго вертикально.

Установка накладных петель. Вставьте петлю в получившееся отверстие, выровняйте ее относительно торца фасада.

Проделайте с помощью шила отметки под саморезы. После чего закрутите их в отверстия.

Навешивание фасада

На боковой внутренней стороне корпуса прикрепите площадку для крепления петли. Соедините две части навеса. Отрегулируйте фасад относительно корпуса с помощью отвертки.

Очень удобно это делать НЕ на весу, а как раз таки на ровной поверхности в горизонтальном положении. Т.е. боковина, на которую вам нужно прикрепить площадку петли, должна находиться в горизонтальном положении, так вы достаточно легко сможете примерять и прикрутить фасад к боковине.

Регулировка мебельных петель

Что касается регулировки мебельных петель, то она может осуществляться в трех плоскостях: по вертикали, по глубине и фиксации  навеса, по горизонтали.

1. Регулировка петел по глубине и фиксации навеса, в первую очередь, необходима для того, чтобы прижать фасад ближе к корпусу, или, наоборот, ослабить это прижатие. Отверткой необходимо подкрутить овальное отверстие. Очень часто, таким образом, регулируют петли в помещении с неровными полами.

2. Регулировка по вертикали дает перемещать дверцу выше или ниже. Поскольку на фасады, как и на все остальное, действует сила притяжения, они могут, со временем, провиснуть. Необходимо время от времени делать такую регулировку навесов. Выполняется она путем все того же подкручивания овальных отверстий.

3. Регулировка по горизонтали. Другими словами, это боковая регулировка. За счет нее можно избежать щелей между фасадами и корпусной частью. Также этот метод хорош, если в помещении неровный пол или стены.

Ну вот, теперь вы знаете все о креплении мебельных петлей на мебельный фасад. Надеемся, наш инструктаж поможет вам избежать самые распространенные ошибки при самостоятельной установке мебельных петель.

Разметка, установка и регулировка мебельных петель на дверцы своими руками

На современном рынке мебельной фурнитуры представлено большое количество видов мебельных петель. В современном производстве мебели чаще всего используют четырехшарнирные модификации, которые являются улучшенными шарнирными петлями времен СССР. Безусловно, сегодняшние петли намного надежнее и качественнее своих предшественников. Сегодня выбор комплектующих для изготовления мебели довольно обширен.

Давайте разберемся, какие виды петель сегодня используются мебельщиками при изготовлении мебели.

Самыми часто используемыми петлями являются накладные петли, которые используют, в основном, для крепления фасадов (дверок) к корпусу мебели. Также бывают полунакладные петли, внутренние, угловые, с доводчиками, пружинные и т. д.

Мы же сегодня рассмотрим установку мебельной петли накладного типа. Хотелось бы отметить, что монтаж всех остальных разновидностей навесов будет подобным.

Для начала, необходимо разобраться, из каких частей состоит петля. В первую очередь, это крепежная планка и сам механизм. Планку крепежа следует монтировать к внутренней части корпуса, петлю – на фасад в специальное отверстие, которое необходимо сделать глухим, глубиной двенадцать-тринадцать миллиметров.

Диаметр отверстия зависит от типа петли, и может составлять двадцать шесть или тридцать пять миллиметров.

Навесы с чашей двадцать шесть миллиметров используются крайне редко.

Мебельщики их применяют только в тех случаях, когда необходимо прикрепить фасад на модуль, в который помещается стиральная машинка (невстраиваемая). Это объясняется тем, что зазор для крепления петли в этом случае очень маленький, и стандартный навес прикрепить не представляется возможным.

Ход работы

Разметка мебельных петель

Для начала, необходимо отметить центры будущих отверстий. Поскольку все дверцы имеют разную высоту и предполагаемое место установки, показатели для каждого варианта будут варьироваться от семидесяти до ста двадцати миллиметров. Еще один момент: в зависимости от того, какой вес дверцы и ее размер, могут устанавливаться три и более навеса.

Разметка отверстий под установку мебельной петли

При монтаже трех и более петель на один фасад, обращайте внимание на то, чтобы петля в конечном итоге не попадала на горизонтальные внутренние части шкафа (например, полки, торцы царг и т.д.). Сделайте отметку для отверстия на расстоянии двадцать два миллиметра от торца дверки.

Сверление отверстие под чашу

Вооружившись шуруповертом и торцевой фрезой на 35 мм, приступайте к сверлению. В основном, глубина чаш составляет двенадцать-тринадцать миллиметров. Не стоит пытаться просверлить глубже, ведь у ДСП, которое имеет толщину всего 16 миллиметров, не всегда бывают качественными наружные слои ламината. Если просверлить немного большее отверстие, существует риск повреждения этих слоев, замаскировать или исправить которые буде уже, увы, невозможно.

Сверление отверстия под чашу

Рекомендуется использовать хорошо наточенную фрезу, с помощью которой повредить поверхность или сделать сколы будет невозможно. Также, для того, чтобы не появились сколы, шуруповерт следует держать строго вертикально.

Установка накладных петель. Вставьте петлю в получившееся отверстие, выровняйте ее относительно торца фасада.

Проделайте с помощью шила отметки под саморезы. После чего закрутите их в отверстия.

Навешивание фасада

На боковой внутренней стороне корпуса прикрепите площадку для крепления петли. Соедините две части навеса. Отрегулируйте фасад относительно корпуса с помощью отвертки.

Очень удобно это делать НЕ на весу, а как раз таки на ровной поверхности в горизонтальном положении. Т.е. боковина, на которую вам нужно прикрепить площадку петли, должна находиться в горизонтальном положении, так вы достаточно легко сможете примерять и прикрутить фасад к боковине.

Материалы и инструменты

Установка петель своими руками начинается с разбора самой детали. При изготовлении мебели употребляются различные петли на шкаф. Самые популярные петли – это накладные. Они применяются при креплении фасадов к корпусу. Еще существуют полунакладные, внутренние, угловые, с использованием доводчика и пружинные. Подробнее будет рассмотрен вопрос как установить мебельные петли накладного вида. В частности, известная четырехшарнирная модель. Размеры таких петель бывают разные. Самые распространенные с диаметром 35 мм. В состав навеса входят такие части:

• чашка;
• монтажная планка;
• плечо.

Чашка закрепляется на фасаде, а монтажная планка – на корпусе шкафчика. Плечо участвует мостовым соединением этих двух элементов. Чтобы правильно установить мебельные петли своими руками нужно подготовить следующие инструменты и материалы:

• шуруповерт;
• дрель;
• линейка;
• уровень строительный;
• фреза;
• карандаш;
• отвертка;
• шурупы.

Диаметр фрезы составляет 35 мм. Когда все инструменты и материалы будут готовы, начинается следующий этап.

Инструменты

Регулировка мебельных петель

Что касается регулировки мебельных петель, то она может осуществляться в трех плоскостях: по вертикали, по глубине и фиксации навеса, по горизонтали.

1. Регулировка петел по глубине и фиксации навеса, в первую очередь, необходима для того, чтобы прижать фасад ближе к корпусу, или, наоборот, ослабить это прижатие. Отверткой необходимо подкрутить овальное отверстие. Очень часто, таким образом, регулируют петли в помещении с неровными полами.

2. Регулировка по вертикали дает перемещать дверцу выше или ниже. Поскольку на фасады, как и на все остальное, действует сила притяжения, они могут, со временем, провиснуть. Необходимо время от времени делать такую регулировку навесов. Выполняется она путем все того же подкручивания овальных отверстий.

3. Регулировка по горизонтали. Другими словами, это боковая регулировка. За счет нее можно избежать щелей между фасадами и корпусной частью. Также этот метод хорош, если в помещении неровный пол или стены.

Ну вот, теперь вы знаете все о креплении мебельных петлей на мебельный фасад. Надеемся, наш инструктаж поможет вам избежать самые распространенные ошибки при самостоятельной установке мебельных петель.

Что нужно учесть?

Если вдруг по какой-то причине человеку нужно выбрать и купить петли самостоятельно, то к решению этого вопроса нужно подойти с умом. И приобретать навесы нужно только высокого качества, несмотря на то, что на витрине они все выглядят одинаково. Лучше взять те, что подороже, но от проверенного производителя, чем подозрительно дешевые. Некачественные петли могут:

• быстро расшататься и требовать постоянной регулировки;
• начать скрипеть или плохо закрываться;
• поломаться;
• начать ржаветь.

Как выбрать петли для мебели

Важно! Стоит отказаться от покупки китайских петель. Эти конструкции очень ненадежны, как правило, разрушаются очень быстро и перестают функционировать. Для их производства применяются некачественные сплавы. Да и бракованные петли Китай поставляет на наши рынки в очень больших количествах.

Установив дешевые петли, сэкономить получится только в крайне редком случае. Обычно такие конструкции требуют ранней замены, а это – дополнительные расходы и трата времени на демонтаж старой и монтаж новой петли. Скупой платит дважды – поговорка, очень актуальная в отношении петель для мебели.

Как выбрать мебельные петли

Установка навесных шкафов на кухне: выбираем метод крепления и соблюдаем технологию установки

Подвешивания мебели для кухни никогда не являлась сверхсложной задачей при наличии недорогого бытового инструмента для сверления отверстий с перфорацией и соответствующих сверл по бетону. Задача усложнилась, когда на смену традиционным советским методам крепления при помощи уголков или мебельных петель пришли современные.

Безграмотное использование монтажной рейки с навеской из некачественных материалов и нарушение технологии установки привело к такому количеству падений подвесных шкафов, что даже появилась каста профессионалов по их подвеске. В любом случае, при разумном подходе к выбору материалов, способу крепления и соблюдении технологии, навешивание разных видов мебели остается несложной задачей для любого домовладельца, решающего, как повесить шкафы на кухне.

Подготовка к сборке мебели: разметка и присадка ЛДСП своими руками

После того как детали мебели распилены в размер, а все видимые торцы оклеены кромкой, можно приступать к этапу подготовки сборки мебели. Он состоит из двух часте – разметка отверстий и присадка ЛДСП своими руками. Это довольно ответственный этап, от точности которого зависит внешний вид мебели и качество сборки. Строго говоря, многие мастера пренебрегают разметкой и присадкой ДСП, предпочитая использовать струбцины и засверливаться сразу. Но для этого требуется иметь в арсенале несколько угловых струбцин и навык обращения с ними. Постоянно стягивать детали под прямым углом, чтобы точно засверлить и стянуть на конфирматы, а потом раскручивать их – довольно трудоемко и занимает много времени. Гораздо эффективней сначала сделать разметку деталей под крепеж, высверлить отверстия, а потом уже собрать мебель.

Ведущие производители

Если вы имеете опыт покупки и установки петель со специальным доводчиками разных производителей, включая озвученных в этой статье, обязательно оставьте отзывы. Будет интересно узнать, действительно ли эти бренды так хороши, либо и у них есть свои недостатки.

Чтобы выбрать себе петли с функцией доводчика, нужно определиться с целью их использования. Ведь существует разное наложение, размеры и соответствующие конфигурации. Стандартом является петля популярного накладного типа с 4 шарнирами, установочные отверстия которой идут под чашу размером 35 мм. Такие петли универсальные и активно применяются при производстве всевозможной мебели.

Что касается наполнения, то газ будет самым дешевым вариантом, а по надежности лидируют силиконовые и масляные наполнители.

Ведущими брендами в настоящее время считаются следующие компании:

• Boyard. Она же просто Боярд. Отечественная фурнитура высокого качества с огромным ассортиментом и адекватными ценами. Простой секрет успеха;
• GTV. Очень долговечные, плавно ходят и отлично гармонируют с разной мебелью. Регулировка и установка предельно простая;

Предназначение навесов с доводчиком

Такая фурнитура сегодня широко применяется на мебельном производстве. Благодаря самозакрывающейся конструкции, мебель при длительной эксплуатации будет сохранять свой вид, станет менее подвержена каким-либо повреждениям.

Доводчик на петлях можно устанавливать на разнообразную мебель

Таблица 2. Конструкции, которые чаще всего оснащают самозакрывающимися петлями

Тип мебели	Описание
Спальная	Это могут быть:фасад туалетного столика; комод; шкаф для платьев. Шкафы-купе и гардеробные оснащают раздвижными системами с доводчиком, а ящики мета боксами.
Кухонная	Это мебель по типу:стола; шкафа. Петли обеспечивают удобное закрытие любого корпуса мебели, не прикладывая для этого серьезные усилия.
Для гостиной, детская	Письменные столы и различные шкафчики можно защитить от повреждений. Ребенок сможет закрывать дверцы, не хлопая ими.
Офисная	Зачастую петлями с доводчиком оснащают:компьютерный стол; стеллаж с дверцами. Такая фурнитура защитит мебель от каких-либо повреждений при ее регулярном использовании.
Торговая	Зачастую такую фурнитуру можно увидеть на стеклянных витринах. Обычно, чтобы продемонстрировать товар в коммерческих учреждениях устанавливают стеклянные шкафы, витрины. Чтобы монтировать к такой мебели петли, используют дополнительные рамки из алюминиевого профиля. Устанавливать петли непосредственно на само стекло не рекомендуется. Под фурнитуру придется делать отверстия, из-за чего довольно хрупкий материал может потерять свои прочностные качества. Металлическая рамка сделает конструкцию более надеждой.

Регулировка расположения петель не вызывает трудностей даже у человека, который никогда не работал с мебельной фурнитурой

Как подготовиться к монтажу?

Установка петель – работа простая и не требующая много сил и времени, но при условии, что у человека есть под рукой весь нужный инструмент, а также имеются определенные навыки работы. Для новичков в этом плане задача по установке петли может оказаться очень сложной. Просто так прикрутить ее не получится.

Итак, самый главный инструмент, который понадобится – это сверло Форстнера. Оно имеет специальную рабочую часть с таким же диаметром, как и чаша петли (35 или 26 мм). При помощи этого сверла на четко размеченном месте нужно сделать специальные отверстия. Чаша петли будет вкладываться в него, а крепиться конструкция станет за счет шурупов, вкручиваемых в специальные ушки.

Сверло Форстнера

Цена на сверло Форстнера

Сверло Форстнера

Также для установки петель потребуются:

• шуруповерт;
• линейка и угольник;
• простой карандаш;
• дрель с различными насадками;
• уровень;
• саморезы и шурупы.

Аккумуляторный шуруповерт

Делаем выводы

Исходя из всего ранее рассмотренного и сказанного, можно сделать некоторые выводы.

Петли, которые не требуют врезки, это морально и технически устаревшие решения. Да, они продаются на рынках и в магазинах. Но спрос на них с каждым днем становится все ниже.

Подобные решения актуальны преимущественно для ремонта старой мебели или для реставрации. Также их можно задействовать при изготовлении мебели в старинном стиле. Хотя и тут объективно лучше заменить те же рояльные петли на современные аналоги.

Ни один уважающий себя мебельщик не станет применять их для производства своих конструкций. Что уж говорить про крупные фабрики и предприятия. Надежность подобной фурнитуры сомнительная, возможности регулировки незначительные, плюс большинство изделий занимают много места.

Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Навешивание фасада

Когда выполнена разметка и установка мебельной петли, наступает самый сложный этап крепление устанавливаемой дверцы к корпусу шкафчика. Ход навешивания дверцы:

• выполнить разметку мест установки монтажных площадок под петли;
• прикрепление площадки для закрепления петель, которые установлены на фасад;
• повесить дверцу к боковине шкафчика;
• соединение двух деталей петли;
• регулировка дверцы шкафчика относительно шкафчика при помощи отвертки.

Навешиванием дверцы лучше всего заниматься на ровной поверхности. При этом сторона шкафчика, на которую прикреплена планка навеса, должна располагаться в горизонтальном положении. Это создает определенное удобство при примерке и прикручивании фасада к боковине. После прикручивания к корпусу, можно ставить шкафчик в вертикальное положение, и провести регулировку относительно корпуса.

Крепление петли

В отверстия помещаются петли и при помощи линейки или уровня скорректировать их положение относительно высоты фасада. Каждый навес должен плотно касаться поверхности фасада. Если не скорректировать расположение навесов, то дверца может принять косое положение. Когда петли будут выровнены, следует произвести отметки для саморезов. Это можно сделать карандашом или самим шурупом. Далее, с помощью шуруповерта прикрутить мебельные петли к дверке.

Как установить дверные петли на дверные заглушки

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 16.08.21

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

 Getty Images / Касипат Фонламай

Обзор проекта

Покупка дверных заготовок для вашего дома дает вам более широкий спектр возможностей для дизайна, чем покупка готовых дверей. Вы часто найдете больше дверей из плиты на складе, и вы даже можете подобрать старинную дверь для повторного использования для своего дома. Тем не менее, когда дверь поставляется без петель, нужно ли монтировать петли заподлицо? Или куда именно они идут?

Процесс установки дверных петель на дверные заготовки и их утапливание заподлицо называется врезкой. Это позволяет двери правильно открываться и закрываться.

Основы установки дверных петель на заготовки

Дверная петля устанавливается так, чтобы одна половина петли находилась на дверной раме, а другая половина петли находилась сбоку от двери. Если дверь предварительно не навешена на прикрепленную дверную раму, это важный шаг к навешиванию двери.

Дверная петля должна быть врезана или утоплена в дверь так, чтобы верхняя поверхность петли находилась на одном уровне с дверью. Врезка обеспечивает более плотное прилегание и большую прочность двери и петли, но если дверная рама достаточно велика, дверь все равно сможет открываться и закрываться, поскольку петли будут работать независимо от того, утоплены они или врезаны или нет. Тем не менее, многие специалисты рекомендуют врезные петли.

При врезке имейте в виду, что петля должна быть ровной по всей поверхности. Если она неровная или если она установлена ​​ниже уровня поверхности, дверь не будет закрываться должным образом.

Врезание дверных петель с помощью молотка и долота является традиционным методом, который широко используется и сегодня. Хотя это простой процесс, вам нужно быть медленным и терпеливым, чтобы не прорезать слишком глубоко и не отколоть другие части двери. Если у вас нет качественной стамески по дереву, купите ее в местном магазине товаров для дома или в хозяйственном магазине.

Типы дверных петель

Понимание типов дверных петель поможет вам выбрать правильные для вашего проекта.

• Дверные петли на шарикоподшипниках : Эти петли снабжены герметичными штифтами, которые невозможно снять. Эти петли легко поворачиваются, служат годами и подходят для тяжелых дверей.
• Дверные петли со штифтом : Эти классические петли имеют штифты, которые можно снять, постукивая по ним вверх гвоздем и молотком. Штифтовые дверные петли хороши для внутренних дверей и особенно полезны, когда вы выполняете домашний проект, требующий снятия двери.
• Пружинные дверные петли : С внутренними пружинами эти дверные петли автоматически закрывают дверь. Петли с пружинными дверями хороши для гаражей и задних дверей.

Кодексы, правила и разрешения

Расположение петель влияет на направление поворота двери. В некоторых случаях дверь должна открываться в сторону выхода. Узнайте в своем строительном отделе о требованиях к распашным дверям.

Вопросы безопасности

Всегда надевайте защитные очки при работе с молотком, зубилом и напильником. Стамески острые, поэтому режьте не по направлению к телу.

Оборудование/инструменты

• Молоток
• Стамеска по дереву
• Напильник по металлу
• Карандаш
• Аккумуляторная дрель
• Рулетка
• Универсальный нож
• Старое полотенце

Материалы

• Дверная заготовка или плита
• Петли
• Винты

1. Определите общее расположение петель

   Если дверь будет распахиваться внутрь, в комнату, то штифтовая сторона петли будет находиться с внутренней стороны двери. Поместите верхнюю петлю в 5 дюймах от верхней части двери, а нижнюю петлю в 10 дюймах от нижней части двери. Если дверная рама уже врезана, следуйте этому образцу размещения двери.

2. Отметьте положение петли на двери

   Расстелите старое полотенце на полу, чтобы смягчить дверь. Положите дверь на бок так, чтобы сторона с ручкой была обращена к полу. Используйте рулетку, чтобы отметить центральные точки размещения петель. Положите петлю вниз на отметку. Сторона штифта должна быть со стороны дверного проема. Петля должна отступать от края двери. Для этого дайте драпировке петли открыться так, чтобы одна сторона петли свисала вниз, а другой конец петли опирался на сторону двери. Отметьте карандашом вокруг петли.

   Если вам трудно видеть или следовать карандашным отметкам, вместо этого вставьте один винт в петлю, чтобы удерживать ее на месте, а затем используйте универсальный нож, чтобы сделать надрезы по краям петли для более четкой линии. После завершения снимите винт и петлю.

   Совет

   Для удержания двери на боку полезно, чтобы помощник держал дверь. Вы также можете закрепить ее на месте с помощью деревянного зажима, прикрепив дверь к твердому предмету, например к стулу.

3. Вырежьте контур ножом

   С новым лезвием на месте используйте универсальный нож, чтобы вырезать карандашные отметки на глубину толщины шарнира (около 1/16 дюйма).

   Если вы использовали канцелярский нож для разметки контуров шарнира, используйте небольшой фрезер, установленный на глубину шарнира, чтобы прорезать по линиям ножа.

4. Заточить долото

   Если у вас нет новой стамески, вам нужно будет ее заточить. Положите стамеску на твердую плоскую рабочую поверхность. Напилите долото, чтобы заточить его.

5. Врезная петля

   Молотком и зубилом срежьте внутреннюю часть следов карандаша или порезов ножом. Работайте медленно и будьте терпеливы. Следите за тем, чтобы глубина не превышала толщину шарнира. Выровняйте область паза, аккуратно соскребая рукой стамеской.

6. Проверка глубины шарнира

   Поместите петлю в паз. Проведите пальцем по верхней части петли, чтобы убедиться, что она находится на одном уровне с поверхностью двери. Если петля слишком высока, снова обработайте паз долотом, чтобы удалить больше отходов.

   Совет

   Если вы случайно прорезали паз слишком глубоко, вырежьте прокладку из тонкого картона, чтобы поднять верхнюю часть петли на уровень двери.

7. Установка петель

   Используйте аккумуляторную дрель и винты, прилагаемые к петлям, чтобы прикрепить петли к двери.

Когда следует обратиться к специалисту

Поскольку врезка дверных петель может быть трудоемким процессом, обратитесь к хорошему плотнику, чтобы он помог вам, если вы сомневаетесь в своих силах. Врезные петли не дают второго шанса, если вы допустили ошибку. Если вам нужно врезать большое количество дверей, вы можете попросить плотника сделать за вас трудоемкую работу.

Скрытые петли Маркировка CE: различия между одноосными и многоосевыми петлями

Скрытые петли Маркировка CE: различия между одноосными и многоосевыми петлями

Скрытые петли Маркировка CE: различия между одноосными и многоосевыми петлями

Опубликовано Fratelli Garletti 15 апреля 2016 года в DOORS

Типы скрытых петель

Скрытые одноосевые петли — единственные скрытые петли с действующей маркировкой CE в соответствии с EN 1935  в настоящее время в продаже.

На самом деле, самые популярные скрытые многоосевые петли (которые используют более одного штифта для вращения) имеют маркировку CE, но благодаря процедурному механизму, который интерпретирует стандарты EN 1935 с помощью руководств (называемых EAP, CUAP и т. д.), определенных комиссией, которая тестирует шарнир), которые включают категории производительности и классификации, которые передают более высокие значения производительности, чем они есть на самом деле. Классификация характеристик скрытых многоосевых петель не имеет ничего общего с классификацией, установленной EN 19.35.

Это можно наблюдать, сравнивая 14-уровневую скрытую многоосную петлю с маркировкой CE в соответствии с настоящими рекомендациями с одноосной петлей с маркировкой CE в соответствии с EN 1935:

Очевидно, что скрытая многоосевая петля Осевая петля Маркировка CE относится к прохождению испытаний, гораздо менее строгих в отношении уровня производительности, чем те, которые требуются в соответствии с EN 1935. Всегда проверяйте для многоосевых петель, что маркировка CE указывает справочные рекомендации.
На том же общем уровне согласно EN 1935, производительность скрытой многоосной петли примерно на 50% ниже, чем у одноосной петли.
Всегда проверяйте для многоосных петель, чтобы маркировка CE содержала справочные рекомендации.

Различия между одноосными и многоосевыми петлями

Ниже приведены ключевые моменты двух различных классификаций, обозначенные строкой, которая кажется идентичной, но на самом деле таковой не является:

Долговечность (вторая цифра)

Характеристики, указанные в двух классификациях , даже если они идентичны, сильно различаются, поскольку относятся к совершенно разным тестам:

• Многоосные шарниры испытываются попарно (разделяя нагрузку), одноосные — нет.
• Циклическая скорость перемещения для многоосевого режима на 25% ниже.
• Допустимый момент трения в конце испытания для многоосевых петель превышает 60 %, поэтому допускается более высокий износ и, следовательно, большее усилие для перемещения двери.

Грузоподъемность петель (третий знак)

Классификационный набор для двух типов петель необходимо уточнить в отношении веса двери, подлежащей испытанию: многоосные петли включают 10 уровней (до 250 кг), а одноосные петли 7 (до 160 кг).

Эти данные необходимо сравнить с методом испытаний: многоосные петли включают в себя испытание с двумя петлями, работающими вместе с весами, намного меньшими, чем те, которые установлены для одноосных петель (например, многоосная петля с грузоподъемностью 250 кг, испытание с Деформационная нагрузка 400 кг на две петли , перегрузка 250+100 кг на две петли; одноосная петля с грузоподъемностью 160 кг, испытание с 320 кг деформационная нагрузка на одну петлю , перегрузка 480 кг на одну петлю одиночная !)

Использование на огнестойких/дымонепроницаемых дверях (четвертая цифра)

Здесь также необходимо уточнить классификацию, установленную двумя классификациями, многоосные петли включают 3 уровня.

Коррозионная стойкость (шестая цифра)

Следует уточнить классификационный набор для двух типов петель: многоосные петли имеют 6 уровней сопротивления, в то время как EN 1935, регулирующий одноосные петли, включает 5.

Это не так. исключить, что одноосный шарнир может достичь многоосевого уровня 6, но это не включено в стандарт.

Использование на противовзломных дверях (седьмая цифра)

Классификационный набор для двух типов петель включает два уровня: «не подходит» (0) и «подходит» (1).

Особые требования установлены для присвоения «подходящего» (1) уровня одноосным петлям:

• Уровень 12-13 или 14 классификации, 13-14 для особо сильных и упорных атак.
• Сопротивление сдвигу 10 при 15 кН, шарнирные элементы не должны отделяться под нагрузкой

Испытания не предназначены для присвоения уровня многоосным петлям, поэтому проводится испытание двери по стандарту EN 1627, позволяющее убедиться в прочности двери в зоне установки петли.
