Установка мебельных петель — статья

Количество для установки на фасад зависят от размера

Ниже на рисунке изображены две график — схемы. Одна для петель с чашкой 35 мм. Другая для с чашкой 26 мм. Так как фасады у всех приблизительно имеют одну плотность материала, то количество петель ставиться от высоты двери. Например, дверь высотой 180 мм должна иметь минимум три петли. Минимальное количество две, шаг прибавления 50-60 мм – это видно по схеме.

Зазор и фуга.
L –зазор между фасадами, чтобы обеспечить свободный ход дверей при открывании.
F — (фуга) расстояние от мебельной стены до торца фасада. Всегда F больше L!

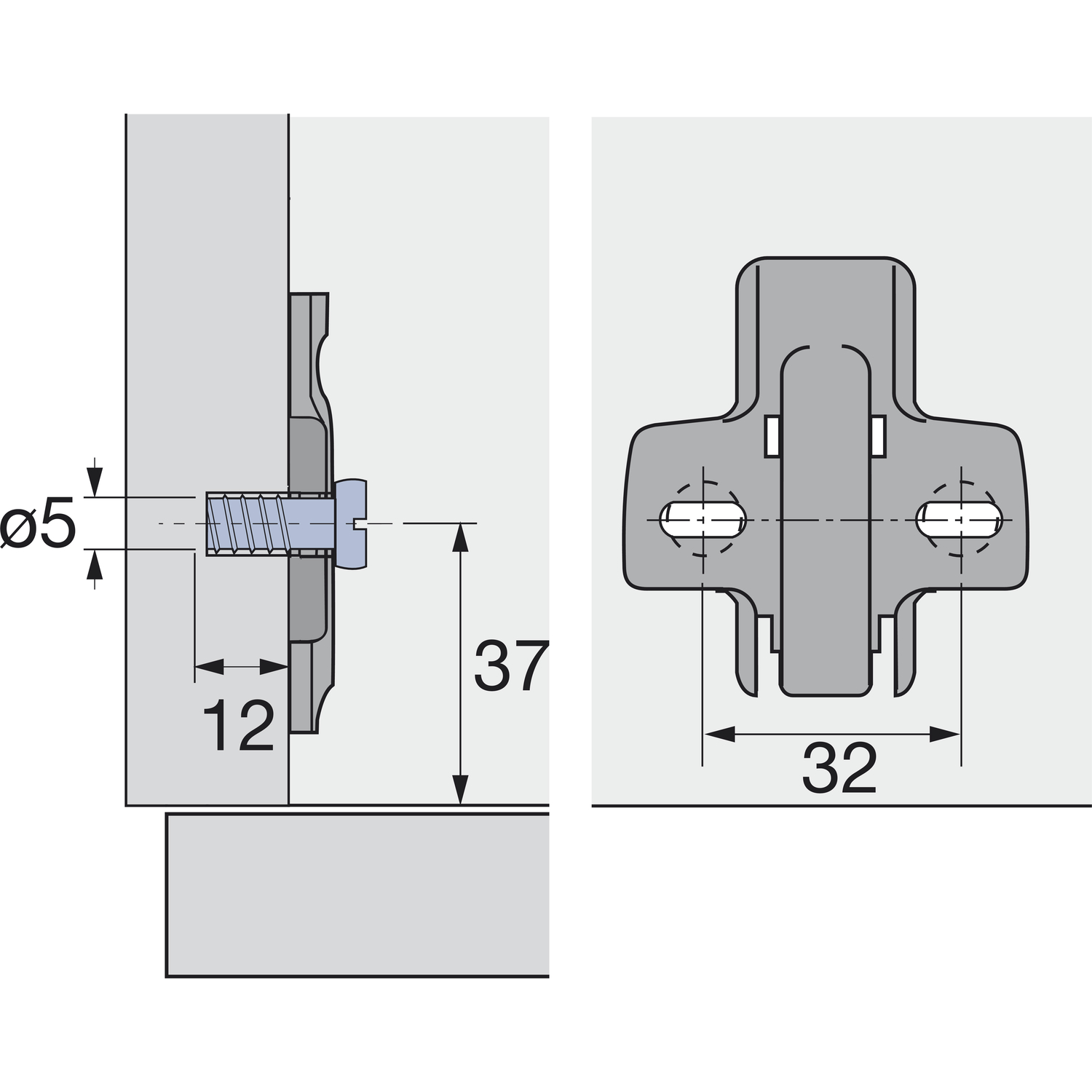

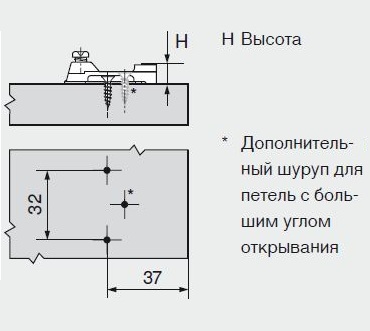

Высота ответной планки. У разных производителей мебельной фурнитуры своя формула расчета. Например, если дверь накладная, то высота должна быть 5 мм, полунакладная 8 и вкладная 15 мм. От проектировщика мебели требуется выбрать ответную планку. Но у каждого производителя фурнитуры могут быть свои размеры.

Возможная регулировка фасада.



Углы установки петель

Угол установки — это угол между дверью и боковой стенкой мебельного короба в закрытом состоянии. Обычно угол установки равен 90°. Стандартные углы в производстве петель равны 90 градусов, но есть плюс 30° и плюс 45°, так же минус 30° и минус 40 градусов.

Но при изготовлении мебели или погрешностях сборки необходимо подправить стандартный угол установки. Для этого используют регулируемые и нерегулируемые подкладки. Нерегулируемые подкладки производятся из пластмассы с минусом или плюс 5 градусов. Подложив под ответную планку петли на боковой стенке, можно в плюс или минус отрегулировать угол, можно подкладывать две или даже три таких подкладки. Но если нужно отрегулировать под угол не кратный 5, то эта подкладка уже не подойдёт.

Мы рекомендуем устанавливать регулируемые подкладки. На картинке ниже видно, что установочного угла, что при помощи регулировочного винта установить угол от 5 до 22,5 градусов.
Дискретность изменения угла в этой уникальной мебельной фурнитуре равна 2,5 градуса.

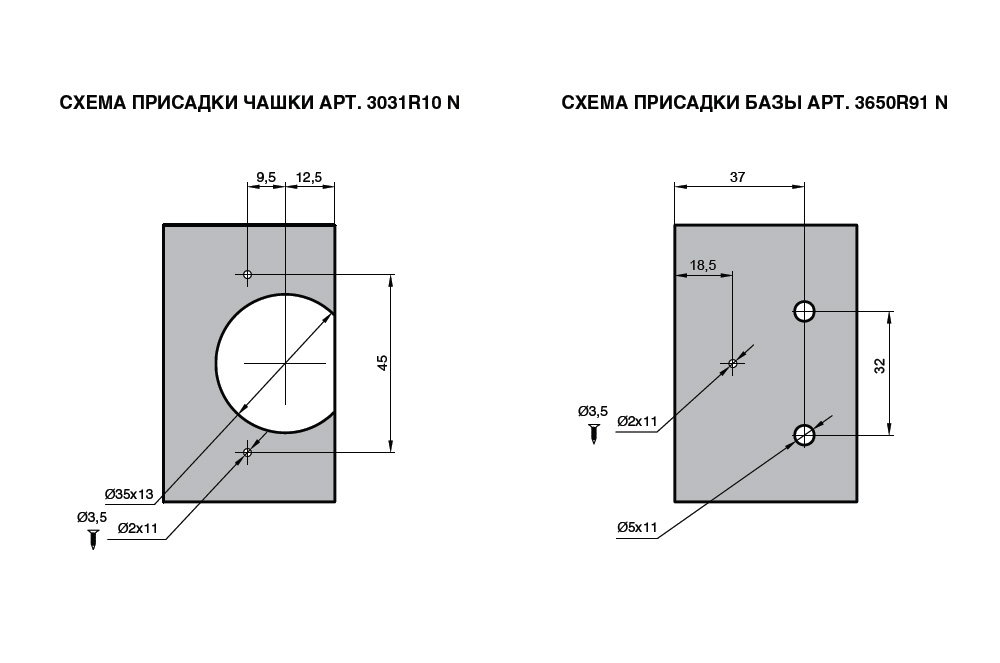

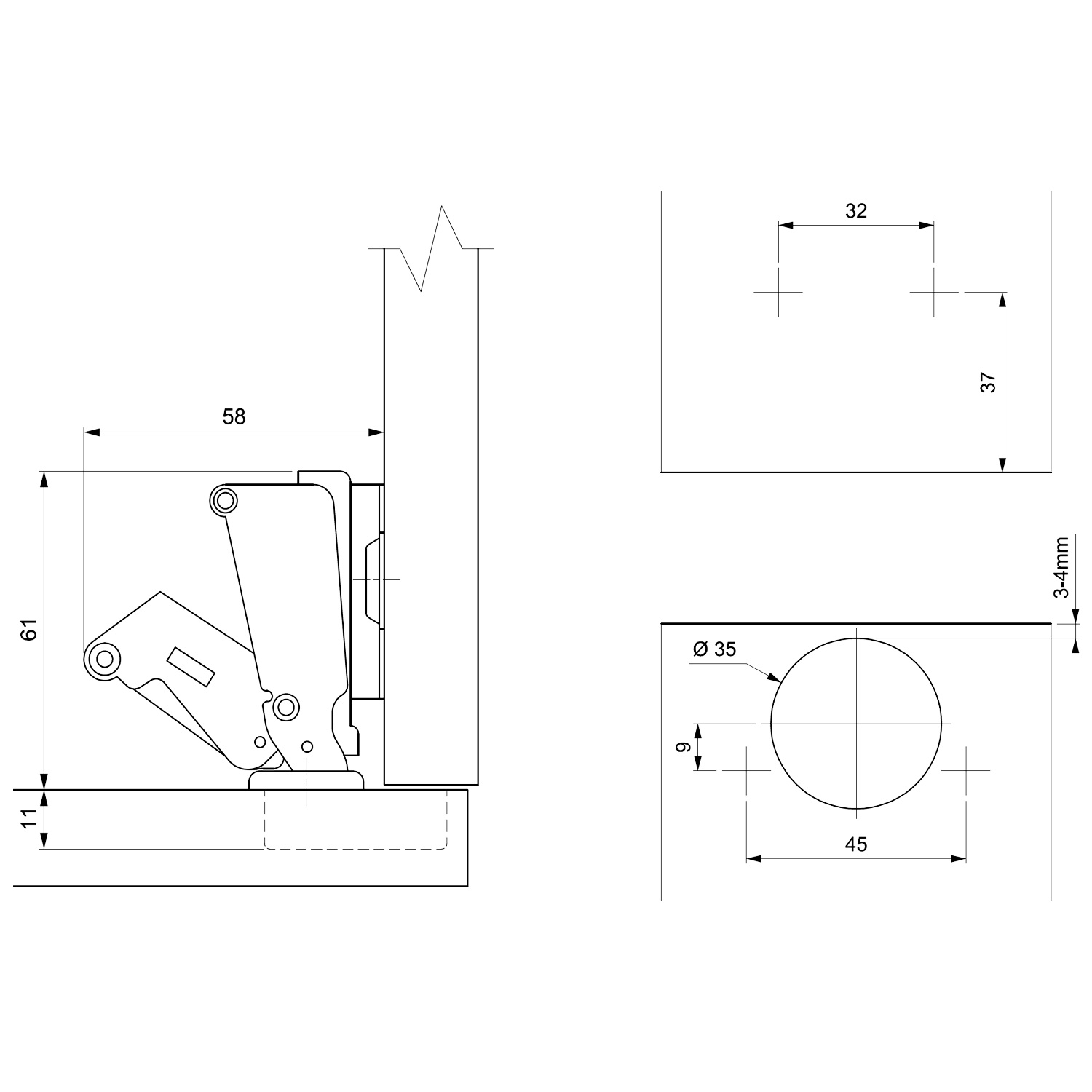

Теперь давайте перейдём к схемам и чертежам установки петель с различными углами. Каждая из этих рисунков Вам поможет понять назначение и принципы открывания фасадов при установке специальных угловых петель.

Плюс 45°

Плюс 30°

  160° (карусельная петля)

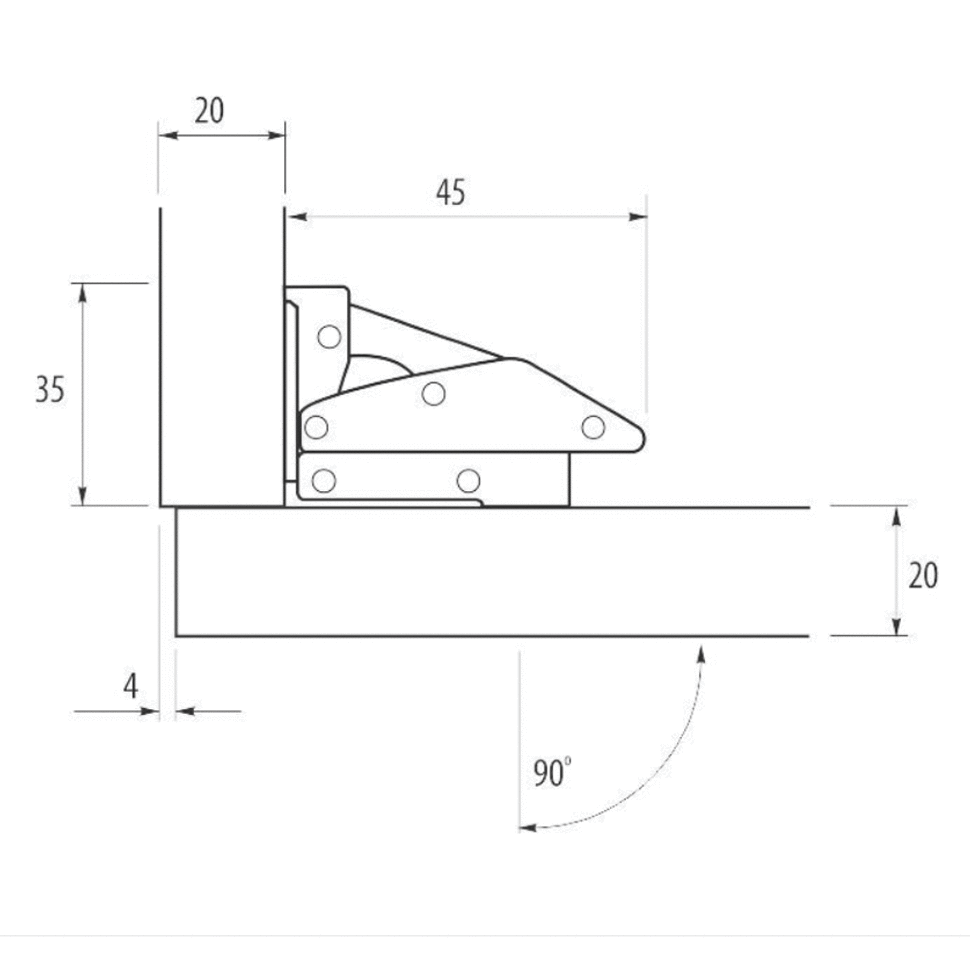

90°

Просмотров: 41843

Отзывы о статье: 0 (читать все отзывы о статье, добавить отзыв о статье)

Добавить отзыв

Дата: 01.01.2016

Крепление петель на дверцы шкафа саморезы. Разметка, присадка и регулировка мебельных петель на дверци шкафа в примерах

Сборка мебели обычно завершается навешиванием дверок, поэтому немаловажно знать, как установить петли на шкаф. От того, как хорошо это будет сделано, зависит длительность эксплуатации изделия и его внешний вид. На рынке фурнитуры представлены разнообразные виды петель. Для каждой из них характерны свои особенности. Чтобы понять технику монтажа петель, для начала следует разобраться, в отличиях каждого типа крепежа.

Конструкция мебельной петли

Для дверей шкафа используются следующие типы петель:

• Шарнирные крепежи состоят из двух частей и соединяются между собой осью. Это один из самых популярных видов петель, которые применялись еще в мебели, произведенной в СССР.
• Четырехшарнирные петли являются усовершенствованным вариантом предыдущего вида. Они отличаются универсальностью и подходят для различных типов шкафов.

Виды петель: шарнирная (слева) и четырехшарнирная (справа)

Мебельные петли подразделяются на несколько подвидов, в зависимости от способа наложения и, соответственно, области применения. Рассмотрим их подробнее:

• Накладные и полунакладные крепежные элементы используются для наружных дверей мебели.
• Вкладные петли предназначены для внутренних перегородок.
• Угловые крепежи подходят для сборки угловых шкафов, независимо от их конфигурации.
• Инверсные петли устанавливаются в случае, если необходимо, чтобы дверца мебели открывалась на угол до 180 градусов.

Виды мебельных петель в зависимости от способа наложения

Такой процесс, как установка петель на шкаф, предусматривает несколько этапов работы. Для начала следует определить, какие инструменты понадобятся. Для монтажа потребуется приготовить:

Установка мебельных петель: что потребуется

В первую очередь необходимо определиться с количеством петель, которые необходимо установить на дверь. Эта характеристика зависит от размеров и веса изделия. Для небольших навесных шкафов достаточно две петли, для габаритной мебели – от трех. Соблюдение приведенных ниже рекомендаций по количеству крепежа позволит надежно закрепить дверцы:

• Для изделий до 100 см и весом не более 9 кг достаточно 2 мебельные петли.
• Дверцы размером 100-150 см и массой до 15 кг – 3 крепежа.
• Для фасадов до 200 см и до 20 кг используется 4 петли.
• Изделия 200-250 см с массой более 20 кг выдержит 5 крепежей.

Установка мебельных петель: сколько понадобится

Для разметки понадобятся карандаш, уровень и рулетка. На данном этапе следует придерживаться следующих советов:

1. От края двери линия разметки должна располагаться на расстоянии 20-22 мм.
2. Петли нужно расположить на 70-120 мм от верхнего и нижнего торца двери.
3. Если крепежей более 2, то в первую очередь размещаются крайние, а затем равномерно распределяются остальные так, чтобы они находились на одинаковом расстоянии друг от друга.

Разметка дверцы шкафа под отверстие для петель

После разметки следует приступить непосредственно к монтажу. Установка петель на двери шкафа состоит из нескольких этапов. Для того чтобы выполнить ее самостоятельно, следует придерживаться следующей инструкции:

1. В месте, где сделана разметка на дверце, делается сверление ниши под чашу петли.
2. В подготовленную нишу вставляется крепеж и выравнивается на 180 градусов.
3. На поверхности отмечаются места для установки петель.
4. Сверлятся отверстия, через которые крепежи присоединяются к двери.

Крепление петли на дверце шкафа

1. Дверца приставляется к месту, где будет стоять и хорошо выравнивается. Делается разметка на корпусе шкафа.
2. Отверстия просверливаются.
3. Устанавливается ответная планка.
4. Части петли соединяются друг с другом.

Крепление ответной планки

Перед тем, как установить мебельные петли на шкаф, следует учитывать нюансы процесса. Крепежные элементы должны находиться на одной оси, только так они прослужат длительное время. В противном случае нагрузка на петли будет неравномерной, и какая-то из них быстро выйдет из строя.

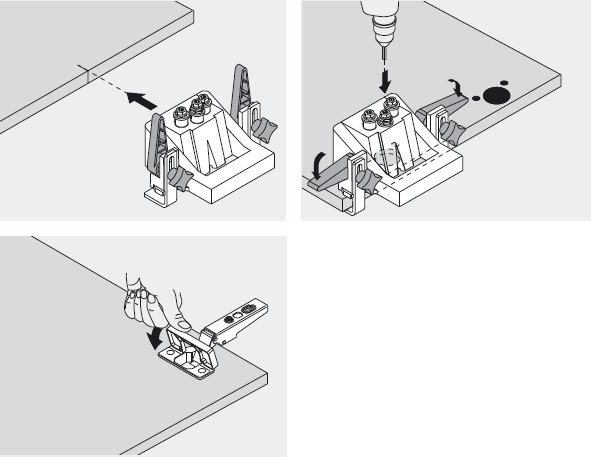

Для разметки отверстий под шурупы можно использовать готовые шаблоны, что облегчит процесс обозначения будущих креплений и позволит выполнить его максимально точно.

Регулировка мебельной петли может происходить в вертикальной, горизонтальной плоскости или по глубине. Это зависит, прежде всего, от особенностей эксплуатации мебели в будущем и других нюансов. Рассмотрим подробнее каждый вид регулировки:

1. Для того чтобы прижать дверь ближе к корпусу или, наоборот, сделать крепеж чуть слабее, используется регулировка по глубине и фиксации петли. Для выполнения операции необходима обычная отвертка. С ее помощью подкручивается овальное отверстие на крепежном элементе. Данный способ регулировки применяется, если в помещении, где стоит мебель, неровные полы.
2. Вертикальная регулировка позволяет установить дверь выше или ниже, чем она находится. Даже идеально отрегулированный фасад со временем может провиснуть, поэтому рекомендуется периодически проводить данную процедуру.
3. Горизонтальная регулировка предназначена для того, чтобы устранить щели между дверью и корпусом шкафа. При неровной поверхности пола в помещении данная процедура необходима.

Регулирование и крепление мебельной петли

Чтобы сделать регулировку, необходимо для начала диагностировать появившуюся проблему. После того как ее причина будет определена, понадобится сильнее закрутить или, наоборот, слегка ослабить болт на корпусе крепежа.

Перед тем, как поставить петли на шкаф, необходимо учитывать материал, из которого изготовлена мебель. Технология монтажа стеклянного фасада будет иметь некоторые особенности. Вот основные из них:

• Так же как и с обычной дверью, на первом этапе выбирается место для крепежа и делается разметка.
• С помощью дрели делаются отверстия на деревянном каркасе мебели.
• В нишу устанавливается петля и фиксируется с помощью саморезов и шуруповерта.
• Стеклянная поверхность соединяется с крепежом через зажимы.
• Поверхность ставится в петлю.
• Между крепежным элементом и стеклом должны находиться специальные резиновые прокладки, которые защитят поверхность от повреждений.
• Крепеж надежно фиксируется болтами.

Комплект для установки мебельных петель на стеклянную поверхность

Установку стеклянного фасада на шкаф желательно делать без сверления поверхности. Работа с тонким материалом требует внимания и при неосторожном движении дверца может расколоться.

Установка петель на шкаф требуется при самостоятельной сборке мебели или в случае поломки детали. Процесс не занимает много времени и вполне по силам даже неопытным мастерам. Единственное, на что следует обратить внимание – на правильное и четкое нанесение разметки. Именно от этого этапа зависит успех всех последующих действий и положительный результат работы.

Наглядно познакомиться с процессом установки петель на шкаф можно на следующем видео.

Фурнитура – важный элемент любой мебели. Она определяет качество и срок ее службы, особенно если говорить о шкафах. От того, насколько качественная она используется, зависит его способность выполнять ряд действий: открываться, закрываться и прочее.

Петли для дверей: какие бывают?

Самым важным элементом фурнитуры для шкафа являются петли. Они не только помогают присоединить фасад к корпусу, но и отвечают за открытие дверей. Причем последняя процедура может выполняться под разными углами, что очень удобно в процессе эксплуатации данного вида мебели.

Выбор петель, которые используются при сборке мебели, достаточно большой. Они отличаются как своими конструктивными особенностями, так и другими показателями. Это значительно усложняет процесс их выбора. Чтобы сделать его правильно, необходимо знать, какие бывают виды мебельных петель, их предназначение, и как закрепить данные элементы на двери шкафа. Данная информация поможет выполнить всю работу своими руками и обеспечить длительную службу изделию.

После того, как собран каркас двери, необходимо повесить двери. Чтобы это сделать, не обойтись без специального механизма, который обеспечит им открытие и закрытие. В качестве него выступают петли. При установке дверей шкафа в основном применяют шарнирные или четырехшарнирные крепежи. Они отличаются своим внешним видом и функциональными способностями. Так, первые представлены в виде двух частей, которые соединены с помощью оси.

Данный вид петель известен давно. Он применяется при сборке мебели уже более двадцати лет. Он прост в установке и удобен в использовании. Со временем данный вид петель усовершенствовали. Таким образом, они стали универсальными, могут использоваться при сборке разных видов шкафов и получили они название – четырехшарнирные.

Но для стеклянных и зеркальных дверок такие петли не подойдут. При их сборке необходима фурнитура, оборудованная декоративной накладкой и специальным кольцом, которое способствует уплотнению конструкции. Устанавливаются такие петли непосредственно на стеклянную поверхность.

Петли для дверей: способ наложения и область применения

Кроме конструктивных особенностей, петли могут по-разному устанавливаться. Так, отличают накладную и полунакладную фурнитуру, которая в основном используется при сборке мебели с наружными дверьми. Еще один вариант петель – это вкладные. Они хорошо подходят для перегородок, расположенных внутри изделия. Если же шкаф угловой, то при его сборке необходимы угловые крепежи. При этом они бывают разной конфигурации.

Как известно, петли дверей обеспечивают их способность открываться и закрываться. В основном достаточно 90 градусов. Но в некоторых случаях его необходимо увеличить. Традиционные петли не позволят это сделать. Поэтому для открытия двери мебели до 180 градусов необходимо устанавливать специальную фурнитуру. Петли, обеспечивающие данную способность дверям мебели, называются инверсные.

Как установить петлю на дверь шкафа?

Установка петель на двери шкафа – несложная процедура. Если вы проводите сборку мебели своими руками, то и данная процедура вам будет под силу. Главное, знать ее особенности и правильно подготовиться. Вся остальная работа будет выполнена быстро и легко.

Прежде чем приступить к установке петель, необходимо подготовить инструменты, без которых не решить данную задачу. Их перечень небольшой и есть практически в каждом доме. Поэтому затрат на их приобретение не потребуется. Так, необходимы такие инструменты, как карандаш, уровень, шуруповерт или отвертка, саморезы, рулетка, дрель. Ну, и, конечно, сам крепежный элемент.

Установка петель на двери шкафа: этапы работ

После того, как подготовлены необходимые инструменты, можно переходить к основным работам. Первый этап заключается в проведении разметки. Она проводится при учете интервала, который равен 80-130 мм, между отверстиями. Необходимо отметить их центр на фасаде изделия. Что касается количества петель, то этот показатель завит от того, какая высота самих дверей. Так, может применяться как две, так и более петель.

Важным моментом в проведении данных работ является выдержка расстояния до края фасада и полок. В противном случае дверь не закроется и плохо будет это делать. Принято считать правильным расстоянием от края фасада до центра отверстия 20 мм.

Для того чтобы сделать проем, потребуется сверло 34 мм. Оно позволит просверлить отверстие необходимой глубины. Обычно данный показатель равен 13 мм. Для этого сверло вставляют в дрель. При проведении работ держат инструмент под углом девяносто градусов. Если изменить данное положение, то неизбежно появление щелей, сколов и прочего, что может испортить внешний вид мебели.

После того, как петли закреплены, можно приступать к установке дверей. Но стоит обратить внимание на то, как расположены крепежные элементы. Они должны быть на одной оси. Это обеспечит ровное размещение дверей и равномерное распределение нагрузки. Если это не соблюсти, то изделие быстро выйдет из строя, и потребуется его ремонт.

Регулировка петлей

Регулировка петлей – это завершающая процедура в данном процессе. При этом она требует не менее ответственного подхода, так как влияет на качество работы механизма.

Регулировка выполняется разными способами в зависимости от того, как эксплуатируется мебель. Если дверь необходимо прижать к двери или, наоборот, от нее отдалить, крепеж зажимают или ослабляют. Процесс регулировки выполняется по глубине и фиксации фурнитуры. Чтобы выполнить эту работу, можно использовать отвертку. Такой способ регулировки в основном необходим в помещениях с неровными полами. Он обеспечит открытие и закрытие двери мебели.

Как показывает практика, двери на мебели со временем провисают. Исправить ситуацию поможет вертикальная регулировка. Она отвечает за размещение дверей по высоте фасада. Можно скорректировать это, сделать выше или ниже.

В случае появления щелей между дверью и корпусом поможет горизонтальная регулировка. Она устранит их и обеспечит плотное прилегание всех элементов мебели. Применяется в основном для мебели, которая располагается на неровных полах.

Навеска фасадов, установка мебельных петель на них и регулировка – завершающий этап сборки корпусной мебели своими руками. От того, насколько ровно удастся отрегулировать распашные дверцы шкафов, зависит, будет ли мебель радовать своим эстетичным аккуратным видом. Или раздражать неровно выставленной фасадной частью и постоянным скрипом, сопровождающим процесс открытия и закрытия.

Правила установки мебельных петель

Как и в статье о , будем рассматривать установку четырехшарнирного крепежа, с тремя степенями регулировки.

Четырехшарнирная петля состоит из двух разъемных частей:

• Крепежная (монтажная) планка крепится к корпусу. При этом есть разница в разметке для внутренних (вкладных) и накладных петель.
• Сама петля фиксируется на фасаде посредством установки в специальное технологическое отверстие. Глубина отверстия порядка 12-13 мм, диаметр зависит от размера чаши. В основном используется фурнитура с чашей диаметра 35 мм, реже – 26 мм.

Правильная установка мебельных петель своими руками предполагает предварительный расчет нужного количества, в зависимости от высоты и ширины дверцы, ее веса.

Петли при количестве от трех штук на одну распашную дверцу распределяют на равном расстоянии друг от друга, при этом нужно отслеживать по разметке, чтобы крепежная планка не «попала» в полку.

От края фасада по корпусу обычно отступают 100 мм. Поскольку дверца всегда меньше на 3-4 мм, то для накладного варианта отступ до центра отверстия под чашу составляет порядка 98 мм.

Схема расчета количества мебельных петель для монтажа

Однозначно четкого ответа на вопрос, сколько петель требуется установить на один распашной фасад, нет. Каждый производитель фурнитуры и комплектующих дает свои рекомендации. Обычно схема расчета количества мебельных петель опирается на две величины, размер и вес двери:

• Высота двери определяет число точек соединения с коробом. При недостаточном числе петель дверь может выгнуть со временем. Ее ширина имеет не меньшее значение. Рекомендуется не закладывать в проект фасады, ширина которых слишком большая относительно высоты.
• Вес двери также играет определенную роль. Логично предположить, что фасад из ЛДСП, сверху которого будет еще приклеено зеркальное полотно, потребует дополнительный крепеж. Установка стандартного числа мебельных петель может оказаться неспособной выдержать увеличенный вес – тут потребуется усиление.

Стандартная схема установки мебельных петель следующая.

Ее можно придерживаться, если нет других рекомендаций от производителя.

Установка накладных мебельных петель с разметкой

Перед установкой не лишним будет сделать разметку, чтобы не ошибиться при засверловке, крепеже монтажной планки и чаши. Можно воспользоваться готовым шаблоном (кондуктором) или отмерить вручную. Учитываем следующие нюансы:

• Накладной фасад не полностью закрывает короб. С учетом зазора, например, для кухонного шкафа высотой 720 мм и шириной 400 мм, он будет иметь габариты 716х396 мм. А это значит, если по коробу для установки крепежной планки от края отступается по 100 мм, то по фасаду отступ будет меньше, равен 98 мм.
• Под четырехшарнирную петлю на дверце выбирается отверстие глубиной 11 мм. Сделать это можно с помощью сверла Форстера с подрезным краем и носиком, рассчитанным именно для установки мебельных петель (диаметр 26 или 35 мм). Специальные имеют ограничитель, который не даст проткнуть лицевую часть насквозь при фрезеровке. При условии, конечно, что толщина фасада не менее 16 мм.
• Глубина крепления монтажной планки от края боковины шкафа при установке накладной мебельной петли составляет 37 мм. Расстояние между отверстиями у планки 32 мм.

Установка вкладных (внутренних) мебельных петель

Единственное отличие при установке вкладной мебельной петли – это крепеж монтажной планки на боковину шкафа. При стандартной толщине фасада, изготовленного из ЛДСП (16 мм), от края отступается 54 мм (к положенным 37 мм прибавляется толщина фасадного полотна и 1-2 мм на свободный ход, для возможности регулировки).

Регулировка мебельных петель своими руками

По сделанной схеме установки мебельных петель отдельно крепится монтажная планка на два самореза 3х16 мм и чаша (также на два самореза), на боковину короба и с внутренней стороны двери соответственно. После того, как мебель будет поставлена на отведенное место, приступают к навеске фасадов. Для этого плечо петли с чашей вдевается в крепежную планку и затягивается на фиксирующий винт. Сильно затягивать крепеж вблизи планки не стоит – весь он участвует в процессе регулировки мебельной петли своими руками.

Если полы завалены к центру, то скорей всего дверцы будут неплотно прижиматься к коробу. Регулировка мебельной петли по глубине позволяет притянуть их плотнее или, наоборот, ослабить прижим.

При неровных полах может пригодиться боковая регулировка (по горизонтали) в комбинации с вертикальной. С ее помощью можно выравнивать зазоры на двойных фасадах, более ровно выставить их относительно короба.

Также регулировкой «убираются» неприятные скрипы при открывании и закрывании. Подтягивать винты на петлях стоит время от времени – двери мебели под собственным весом неизбежно провисают. Своевременная регулировка продлит срок службы крепежной фурнитуры.

Многая мебель оборудована дверцами. Правильное расположение петель предполагает удобное пользование и продолжительный срок службы дверцы. Иногда случается, что дверца плохо открывается или немного косит. Такие моменты вызывают неприятные эмоции при пользовании шкафом. Поэтому стоит внимательнее и серьезнее отнестись к тому что когда монтируются мебельные петли установка разметка должны осуществляться с учетом всех правил.

Установка петель своими руками начинается с разбора самой детали. При изготовлении мебели употребляются различные петли на шкаф. Самые популярные петли – это накладные. Они применяются при креплении фасадов к корпусу. Еще существуют полунакладные, внутренние, угловые, с использованием доводчика и пружинные. Подробнее будет рассмотрен вопрос как установить мебельные петли накладного вида. В частности, известная четырехшарнирная модель. Размеры таких петель бывают разные. Самые распространенные с диаметром 35 мм. В состав навеса входят такие части:

• чашка;
• монтажная планка;
• плечо.

Чашка закрепляется на фасаде, а монтажная планка – на корпусе шкафчика. Плечо участвует мостовым соединением этих двух элементов. Чтобы правильно установить мебельные петли своими руками нужно подготовить следующие инструменты и материалы:

• шуруповерт;
• дрель;
• линейка;
• уровень строительный;
• фреза;
• карандаш;
• отвертка;
• шурупы.

Диаметр фрезы составляет 35 мм. Когда все инструменты и материалы будут готовы, начинается следующий этап.

Инструменты

Разметка

Установка мебельных петель своими руками подразумевает точную разметку. Сделав плохую разметку, можно получить недостатки при открывании дверцы. Процесс разметки под мебельные петли подразумевает нахождение центра отверстия под них. Следует отступить 7-12 см от края фасада. Число петель, устанавливаемых на дверцу, может варьироваться. Но нужно соблюдать определенное расстояние между навесами, равное 50 см. Существует некая зависимость числа навесов от параметров дверцы.

Вес фасада, кг	Длина фасада, см
	До 50	50-100	100-150	150-200	Более 200
	Число навесов
4-5	2
6-9		2
10-13			3
14-18				5
Больше 19					5

Когда будет определено число навесов, производится отметка центральных отверстий относительно ширины дверки. Причем отступ от боковины дверцы должен составлять 2,1-2,2 см. А также следует учитывать, что крепление не должно ложиться на место расположения полочек.

Таким образом, отмерив нужное расстояние от верха и низа дверцы, делается пометка. Далее, соблюдая отступ относительно ширины, также помечается точка будущего расположения. На пересечении отмеренных меток следует сделать выемку при помощи самореза или гвоздя. При высоте фасада более 100 см отметки нужно делать каждые 50 см.

Подготовка отверстия

Чтобы понять как правильно устанавливать и навешивать петли, важно следовать всем обязательным этапам. Следующий этап установки – как врезать мебельные петли? Используя дрель или шуруповерт, нужно просверлить отверстия. При этом нужно использовать фрезу. Фасад укладывается на твердую поверхность. Сверление производится в месте проведенной разметки.

Монтаж мебельной петли производится при учете следующих условий:

• глубина отверстия составляет 12-13 мм. Врезка не должна быть глубже, чтобы избежать появления трещин с лицевой стороны дверцы;
• применение наточенной фрезы способствует исключению сколов или повреждению поверхности фасада;
• дрель или шуруповерт следует вертикально, соответствуя оси сверления, чтобы избежать повреждения поверхности;
• не следует выполнять сверление в спешке, иначе в результате отверстие будет неаккуратным.

Выполнив сверление для одного отверстия, производится сверление следующих пазов. Когда все отверстия будут изготовлены, следует этап укладки в них чашек петли.

Крепление петли

В отверстия помещаются петли и при помощи линейки или уровня скорректировать их положение относительно высоты фасада. Каждый навес должен плотно касаться поверхности фасада. Если не скорректировать расположение навесов, то дверца может принять косое положение. Когда петли будут выровнены, следует произвести отметки для саморезов. Это можно сделать карандашом или самим шурупом. Далее, с помощью шуруповерта прикрутить мебельные петли к дверке.

Навешивание фасада

Когда выполнена разметка и установка мебельной петли, наступает самый сложный этап крепление устанавливаемой дверцы к корпусу шкафчика. Ход навешивания дверцы:

• выполнить разметку мест установки монтажных площадок под петли;
• прикрепление площадки для закрепления петель, которые установлены на фасад;
• повесить дверцу к боковине шкафчика;
• соединение двух деталей петли;
• регулировка дверцы шкафчика относительно шкафчика при помощи отвертки.

Навешиванием дверцы лучше всего заниматься на ровной поверхности. При этом сторона шкафчика, на которую прикреплена планка навеса, должна располагаться в горизонтальном положении. Это создает определенное удобство при примерке и прикручивании фасада к боковине. После прикручивания к корпусу, можно ставить шкафчик в вертикальное положение, и провести регулировку относительно корпуса.

Регулировка

Заключительным этапом установки мебельных навесов является регулирование. После того как дверца будет прикреплена к корпусу, необходимо произвести регулировку в трех плоскостях. Конечно, придется несколько раз раскрутить и закрутить шурупу, но благоприятный исход обеспечен. Три плоскости – это вертикальная, горизонтальная и относительно глубины фиксации:

• регулировка относительно глубины способствует прижиманию фасада поближе к корпусу или ослаблению. С помощью отвертки подкручивается овальное отверстие. Этот вид регулировки широко применяется в помещениях, где полы имеют какие-то неровности;
• регулировка по вертикали способствует перемещению фасада в вертикальном положении. Выполняется регулировка подкручиванием овальных дырочек. По прошествии некоторого времени дверца может провиснуть. Поэтому необходимо проводить регулирование навесов иногда;
• регулировка по горизонтали предполагает хождение дверцы слева направо или наоборот. Целью ее является избежание щелей между дверцей и корпусом шкафа. Применим этот метод еще в помещениях с неровными стенами и полом.

Этап регулировки можно выполнять, когда шкаф еще не навешен. Но, чтоб сразу сориентироваться относительно стен и потолка, лучше всего навесить шкаф на стену.

Оказывается, чтобы крепить петли, не нужно иметь специальные знания или навыки. Установить мебельную петлю совсем несложно. Главное, что при установке мебельной петли разметка и установка были произведены с учетом всех правил. Это позволяет избежать появления трещин на фасаде, щелей между корпусом и дверцей, трения при открывании. Тем более работа, выполненная своими руками, приносит множество положительных эмоций.

При самостоятельном сборе мебели у многих возникают вопросы, связанные с креплением и регулировкой дверей. В нашей статье постараемся ответить на них.

Регулировка дверей

В последнее время становится все более актуальным вопрос, как отрегулировать двери стандартного шкафа. Провести подобную процедуру может потребоваться в различных случаях, а к самому вопросу необходимо подойти обстоятельно.
Для начала рассмотрим, когда нужно отрегулировать эти элементы.

Проблема	Решение
Со временем стали плохо работать механизмы, они не закрываются полностью, или дверцы немного приоткрыты.	Скорее всего, разболтались шурупы в самом механизме. Потребуется подтянуть их и отрегулировать, чтобы справиться с проблемой.
После переезда появились большие зазоры.	Требуется внимательно осмотреть дверцы, прежде чем отрегулировать их, затем выровнять по высоте, длине и устранить отклонения от торца.
Изменилось расположение элементов, конструкция кажется «кривой».	Скорее всего, произошло смещение механизмов, в результате чего они отошли от фасада. Тщательно осмотрите петли, положение болтов, прежде чем начинать регулировку.

Правильно определить проблему ― это уже половина успеха. Очень важно понять, что произошло с мебелью и послужило причиной смещения ее элементов. В том числе определяется текущее положение дверей для проработки дальнейших действий.
Как проводится непосредственно регулировка дверей шкафа? Для начала необходимо открыть их и внимательно осмотреть степень смещения. На петлях найдите регулировочный винт, он расположен первым к створке и используется для изменения положения влево или вправо. Отверткой покрутите этот элемент, контролируя изменение положения. Необходимо добиться результата, когда створка будет расположена соответственно торцу, а их края совпадут. Зазоры должны быть везде одинаковыми, этот факт требует тщательного контроля. На некоторых моделях устанавливается замок, если вы правильно настроили положение, то он будет закрываться.
Вторым этапом следует отрегулировать высоту. Для этого требуется открутить винты, которые крепят створки к самой конструкции. Дверцу необходимо переместить вручную, чтобы она по высоте полностью совпала с самой конструкцией и не выходила за ее края.
Второй винт от створки позволяет выдвигать ее вперед и перемещать назад. Если его открутить, то можно настроить расположение под специальные магниты, которые используются на некоторых моделях для фиксации створок.
Если вы будете следовать основным правилам, то вполне сможете вернуть отдельные части мебели в правильное положение для полноценной дальнейшей эксплуатации.

Крепление

Еще один важный вопрос, который интересует многих: как прикрутить дверцу шкафа, и в этом случае видео многие считают оптимальным решением для самообучения. Конечно, оно может дать вам общую информацию, но необходимо иметь практические знания в этом вопросе. Поэтому, если вы даже не представляете, как правильно навесить створку, то лучше всего сразу обращаться к специалистам.
Но все-таки, стоит рассмотреть сам процесс установки, чтобы дать представление о теории этого вопроса.
Что вам потребуется для крепления дверцы вашего шкафа:

Инструменты для измерений.

Фреза для торцов 3,5 сантиметра.

Отвертка.

Саморезы.

Дрель для выполнения отверстий.

Теперь расскажем о том, как навесить дверь на ваш шкаф. Для начала рекомендуется выполнить разметку и наметить центр. Обычно его выполняют на расстоянии 22 миллиметров от грани. От торца надо отступить от 7 до 12 сантиметров.
В большинстве случаев выполняют две петли в верхней и нижней части. Такой вариант наиболее прост и удобен, позволяет сократить время непосредственной установки. Но существуют весьма габаритные конструкции с большим весом, для них двух петель может оказаться недостаточно. В таком случае рекомендуется установить еще один элемент. Он выполняется в центре конструкции, за счет этого обеспечивается полноценное распределение веса.
Теперь берем дрель с фрезой рекомендуемого диаметра. Некоторые задаются вопросом ― почему требуется фреза именно на 35 миллиметров?
В выполненное отверстие будет вставляться чашка от петли, она имеет определенный диаметр. Подавляющее количество деталей рассчитано именно под этот размер для полноценной установки. Но перед монтажом стоит проверить диаметр на ваших петлях, чтобы избежать несоответствия.
Использовать рекомендуется только инструмент с хорошей заточкой. Важно быстро и правильно выполнить отверстие, избежав дефектов в виде продавливания покрытия, излишней глубины и сколов. Нормальная глубина ― 1,2 сантиметра.
Вставляем чашку петли, под саморезы намечаем входы при помощи шила и вкручиваем их. Далее требуется разметить дверку, учитывая отступы на корпусе мебели, после чего прикрутить ее к основной части. При помощи регулировочных винтов можно сразу настроить правильное положение, исключив возможность отклонений в дальнейшем.

Установка зеркала

Далеко не все производители устанавливают зеркала на свою мебель. Точнее, делают это единицы, ведь зеркала являются весьма хрупкими элементами и легко повреждаются в процессе транспортировки.
Крепление зеркала к двери стандартного шкафа возможно несколькими способами:

При помощи специальных пластиковых реек.

Путем приклеивания, это самый простой вариант на сегодня.

Зеркала часто крепятся при помощи металлических лапок в виде буквы «П».

Небольшими саморезами.

Перед началом установки требуется снять створку с конструкции и положить ее на пол. Это необходимо для максимально точной работы и вашего удобства.
Для самого зеркала следует провести обмеры, узнав его точные габариты. После этого необходимо взять карандаш, линейку и расчертить место непосредственного крепления. Это позволит точно разместить его на дверце.
Самый простой вариант крепления на сегодня – при помощи специальной двухсторонней клеящей пленки. Она максимально проста и удобна в использовании, позволит вам быстро справиться с поставленной задачей без применения огромного количества инструментов.
Для начала необходимо вырезать кусок пленки по ранее выполненным размерам. Ее требуется приклеить на дверцу по карандашной разметке, постепенно снимая защитный слой с нижней стороны и хорошо проглаживая место нанесения.
Теперь снимаем защитный слой с верхней стороны, прикладываем зеркало и немного придавливаем. Важно не переусердствовать, ведь при большом давлении оно может просто лопнуть. Клей на пленке быстро схватывается, а вы можете быть уверенные в подобном способе фиксации. Справиться с таким соединением не так легко, обычно отделить поверхности можно только струной из металла.

Установка дверных петель своими руками: виды и способы монтажа

Дверная петля – поворотный элемент входных конструкций, удерживающий полотно, обеспечивающий открывание-закрывание помещений. От состояния механизмов зависит длительность эксплуатации, условия использования двери. Знание, как установить дверные петли, необходимо, чтобы правильно выполнить монтажные работы, не появлялись скрипы, перекосы.

Виды петель

Перед установкой выбирается подходящий вид комплектующих. Технические характеристики модели должны соответствовать категории межкомнатной или входной двери. Все поворотные механизмы делятся на пять видов:

• прямые;
• угловые;
• вворачиваемые;
• скрытые;
• итальянские.

Прямые (карточные) модели – классические конструкции. Это самый популярный вид комплектующих. Корпус имеет боковые пластины. Карты предназначены для межкомнатных дверей.

Комбинированные угловые петли с пластинами-уголками монтируются на маятниковые конструкции.

Вворачиваемые механизмы имеют поворотные оси. Вместо пластин используются штыри. Такие модификации выдерживают только вес легких дверей.

Потайные (скрытые петли) монтируются в пазах, вырезанных в древесине или пластике. Чаще всего потайные модели устанавливаются на дорогих входных дверях.

Конструкция итальянских петель на шарнирах похожа на мебельные модели. Основная область применения – установка на импортных дверях.

Карточные модели может поставить даже начинающий мастер. Сложный монтаж характерен для установки скрытых петель.

По размещению комплектующие делятся на

• накладные;
• врезные;
• ввертные.

Накладные поворотные механизмы закрепляются на поверхностях, не требуют предварительной подготовки полотна.

Врезные модели монтируются в заранее высверленные пазы. После установки заподлицо поверхность створки остается гладкой и ровной.

Ввертные комплектующие вкручиваются вглубь штырями, входящими в комплект поставки.

Ориентация

По направлению комплектующие делятся на:

• правосторонние;
• левосторонние;
• универсальные.

Как правило, универсальные модели подходят для любых дверей. Но установка и демонтаж усложняются по сравнению со специализированными креплениями.

Подготовительные работы

Перед монтажом производится разметка. Стандартным расстоянием до торцов является 20 см от верхней и нижней части дверного полотна. Контрольные метки намечаются карандашом.

Петли прикладываются к меткам и обводятся по контурам. Отдельно отмечаются точки центров креплений. Расположение стержней должно обеспечивать свободный ход дверного полотна.

То есть, петельный корпус не касается двери, но и не выдвигается на значительное расстояние. Слишком свободный ход снижает прочность соединений.

Зоны, отмеченные для врезки, обследуются на предмет наличия сучков. Воздействие на проблемные участки может вызвать перекосы, раскол древесины. Для профилактики повреждений петли перемещают на 2-3 см вверх-вниз от сучковатостей.

Затем собирается дверной короб. Предварительная разметка на коробке производится аналогичным двери образом. При примерке оставляются 2-3 мм зазоры между краями коробки с полотном. Для надежной фиксации под дверью устанавливаются распорочные клинья.

Как установить петли на дверь? Двух соединений достаточно для конструкций до Ш-80, В-200, Т-5 см. Если полотно имеет значительный вес, большие размеры, устанавливается третья петля.

Место установки немного смещается от центра вверх, чтобы компенсировать более высокие нагрузки на верхнюю часть фурнитуры.

Как установить петли на двери

Половины накладных карточных креплений имеют различную форму. В процессе закрывания обе части совмещаются. Простая конструкция монтируется прямо на поверхность. Карандашом размечаются центры крепежных отверстий. Дрелью высверливаются пазы для саморезов. Как крепить петли?

На деревянное, пластиковое основание, МДФ можно вкручивать саморезы без предварительного сверления. Поворотная конструкция прикручивается, шляпки маскируются декоративными накладками.

По традиционной технологии карточные петли размещаются внутри полотна. Это делается, чтобы избежать люфта, стопора при открывании. Стамеской или электрическим лобзиком вырезаются углубления толщиной в петельный корпус. Затем размечаются и высверливаются крепежные отверстия, и конструкция закрепляется на саморезах.

Врезка угловых креплений

Угловые петли устанавливаются на двери, оборудованные притвором (доводчиком). Последовательность монтажа совпадает с технологией установки карточных креплений. Корпус врезается в основания и прикручивается саморезами.

Как установить дверные петли с потайным механизмом

Скрытые конструкции не портят интерьер, отличаются надежностью, простым уходом. Использование скрытых механизмов повышает сопротивляемость взлому. Поэтому популярность потайных комплектующих постоянно растет. После разметки и определения глубины реза электроинструментом выбираются углубления под половинки корпуса.

Составные части петли разъединяются. Сначала в дверной короб вставляется опорная часть и фиксируется саморезами. Меньший узел закрепляется в дверном полотне. Процесс повторяется для второй (третьей) петли. Затем опорная и поворотная связки соединяются, затягиваются крепежные винты. Для маскировки креплений используются декоративные накладки.

Как установить петли итальянского типа

Технология монтажа итальянских моделей совпадает с последовательностью врезки карточных петель. Следует учитывать нетипичное расположение поворотных механизмов: не сбоку дверного полотна, а сверху и снизу.

Монтаж ввертных петель

Ввертные конструкции вместо боковых пластинок комплектуются резьбовыми штифтами. Обе части корпуса закрепляются штифтами на створке и полотне. Этот вид петель часто используется в притворных моделях дверей.

Механизм легко регулируется шестигранником. Для улучшения внешнего вида сверху устанавливаются декоративные накладки. Вворачиваемые механизмы выдерживают вес только легких полотен.

Как врезать петли на металлические двери

Сначала шарнирные механизмы свариваются с крепежными пластинами. Затем петли соединяются сварным швами с полотном и коробом. Используются только сплошные швы. Монтажные пластины обеспечивают высокую скорость установки и удобный монтаж.

Выступающие участки швов срезаются и шлифуются. Как ставить петли, если работа требует определенной квалификации? Когда навыков недостаточно, лучше нанять сварщика.

Как регулировать петли

Со временем саморезы могут расшататься, шарниры ослабиться, запас заводской смазки полностью израсходуется. Если конструкция стала нестабильной, есть два варианта восстановления. Можно полностью разобрать крепления, укрепить зоны, переставшие удерживать корпус, и собрать все в обратном порядке.

Второй вариант относится к категории косметических изменений. Современные модели петель имеют встроенные механизмы регулировки. Для изменения силы натяжения отдельных узлов используется комплект шестигранных ключей. Постепенно дверь подтягивается до нормального уровня.

Как отрегулировать петли с потайным размещением? Скрытые детали юстируются только на открытой створке. Защитные накладки удаляются, дверь открывается. Винты выкручиваются или затягиваются шестигранником. Особенности механизма позволяют регулировать объекты в трех плоскостях.

Как установить петли на шкаф

Стандартная мебельная петля состоит из чашки и планки. Обе части монтируются на створку и основание – шкаф, тумбу, купе, гарнитур. На основании выполняется разметка. Удобнее всего производить работы со специальными шаблонами (кондукторами для мебельных петель).

Сначала отмечаются верхние, нижние границы. Оптимальное расстояние от торцов составляет 7-12 см. Затем на поверхности размещаются шаблоны и обводятся по контурам.

В большинстве конструкций достаточно двух петель. Для габаритных и тяжелых створок используются дополнительные крепления с 3-4 петлями. Как установить дверные петли на мебель? Под каждую петлю высверливается углубление.

Отступ от боковины составляет 2 см. Как правило, используется дрель со сверлами подходящего диаметра или – на мебельном производстве – фрезы. В готовые пазы вставляются чашечки. Затем закрепляются ответные планки. После этого производится регулировка креплений.

Как регулировать петли на дверях шкафа

Вначале строительным уровнем проверяется ровность основных частей конструкции. После выявления отклонений дверные петли регулируются до возвращения створки в первоначальное положение. Для процедур потребуется крестовая отвертка.

При вертикальной регулировке створки перемещаются вперед-назад. Таким образом устраняются вертикальные, а также диагональные перекосы дверцы. Крепежные винты, меняющие положение створки по вертикали, находятся на ответной планке.

Сначала они немного ослабляются, а затем по очереди затягиваются до устранения неисправности. Например, при перекосе сверху верхние межкомнатные петли видео сильно закручивают, а нижние ослабляют.

Горизонтальная регулировка устраняет верхние смещения створок. Для ремонта используется тот же алгоритм, что и в вертикальной настройке. Сначала все винты слегка ослабляются, затем производится постепенное выравнивание.

Важно! Слишком сильное затягивание может вызвать срыв резьбы.

Для перемещения фасада в плоскости используются регулировочные винты. Подкруткой створка сдвигается вправо-влево. Таким образом устраняются перекашивания относительно корпуса. Винты закручиваются или ослабляются до полного выравнивания фасада.

Установка дверной петли своими руками – достаточно простой процесс. Большинство домашних мастеров может самостоятельно выполнить монтаж поворотных механизмов. Используйте рекомендации, как правильно установить петли, приведенные в статье. И ваши двери прослужат долго, не создавая проблем.

Размеры дверных петель, допустимые отклонения, разметка и некоторые требования

Несмотря на то, что дверные петли относятся к частично видимой фурнитуре, их выбору следует уделять не меньшее внимание, чем замкам и ручкам. От конструктивной надежности петель зависит долговечность и комфортность эксплуатации двери, но не менее важной является их декоративная составляющая. Вряд ли можно поспорить с тем, что элегантное полотно с грубыми петельными пластинами будет смотреться изысканно лишь до тех пор, пока створку кто-нибудь не распахнет. Тот же эффект может возникнуть, если размеры петель по отношению к габаритам двери окажутся визуально несоизмеримыми.

Для универсализации скобяных изделий, производители при изготовлении продукции придерживаются стандартизированных линейных параметров составных деталей по ГОСТ 5088-2005, хотя в необходимых случаях может быть разработана конструкторская документация, определяющая другие размеры для дверных петель и формы петельной карты. Чаще всего, это происходит при выпуске эксклюзивного модельного ряда изделий или при заказе индивидуальной партии товара. Но для этого требуются согласования ответственных организаций.

Краткий обзор

Только благодаря дверным петлям происходит открытие-закрытие распашных створок. Размеры и количество изделий выбирают в зависимости от трех основных факторов:

• веса полотна;
• места установки двери;
• материала изготовления блока.

Согласно нормативам, разделение дверных петель по массе створки производится в следующей градации:

• легкие – устанавливаются при весе полотен до 60кг;
• средние – более 61кг, но менее 120кг;
• массивные – начиная с 121кг и заканчивая 250кг;
• специальные – более 251кг.

Стандартные размеры двери предполагают размещение двух петельных механизмов по высоте, но при большой массе или высоте полотен допускается устанавливать три, четыре и даже пять петель на одной створке дверного блока. Иногда такой прием используют дизайнеры в качестве элемента оформления интерьера, хотя подобные фантазии вызывают некоторые сложности в реализации.

По способу установки дверных петель на полотно и короб, изделия подразделяются на несколько групп:

• врезные;
• накладные;
• скрытые;
• угловые;
• двойные;
• ввертные;
• комбинированные.

Кроме того, они бывают односторонними (левыми или правыми) и универсальными. Петельные карты, в своем большинстве, имеют прямоугольную форму, но очертания эксклюзивных моделей могут отличаться сложными витиеватыми линиями.

Государственные нормативы дают рекомендации по применению той или иной группы дверных петель, предлагают варианты их конструктивного исполнения и универсальные размеры.

В качестве основных материалов при изготовлении скобяных изделий используют обычную и нержавеющую сталь, алюминиевые сплавы и латунь. Поверхность элементов и деталей, выполненных из нестойких к воздействию коррозии металлов, защищают различными декоративными покрытиями «под» золото, серебро, бронзу, медь.

Размеры и допустимые отклонения

Самыми распространенными считаются карточные петли накладного или врезного типа. Они не столь эстетичны по сравнению с более современными видами скобяных изделий, но продолжают пользоваться спросом, а потому их производство вряд ли прекратится в ближайшее время. Сегодня производители предлагают широкий ассортимент продукции, включая модели, выполненные в старинном стиле.

Конструктивно петли состоят из двух элементов, называемых пластинами или картами, по которым определяются размеры изделия. Такие понятия, как высота, ширина и толщина дверных петель ассоциируются с соответствующими показателями петельной карты. Ориентация на длину осевого стержня является неверной, так как довольно часто на него с обеих сторон устанавливают декоративные колпачки. Они лишь зрительно увеличивают элемент, никоим образом не влияя на функциональность карточной петли. Размеры ввертного механизма определяются по высоте его цилиндра в собранном виде.

Общепринятые государственные стандарты рекомендуют для дверных блоков выбирать следующие размеры петель:

• высоту – 110, 130, 150мм;
• ширину – 27, 30, 35мм;
• толщину – 2,5; 2,8; 3,0мм.

Изделия высотой 110мм на каждой из карт имеют по четыре отверстия для шурупов, тогда как два других экземпляра (130 и 150мм) – по пять сквозных дырок в пластинах. Увеличенное количество отверстий дает возможность устройства более надежного крепления петельного узла.

Следует отметить, что в маркировке дверных петель указывается только один размер – их высота в миллиметрах.

Петельный механизм дает возможность двери открываться и закрываться, вращаясь вокруг его стержневой части. Одна из карт скобяного изделия имеет цилиндр (трубку), который вставляется в стержень (ось) другой пластины. Большинство допустимых отклонений по размерам связано именно с этой особенностью дверных петель. В частности, это касается:

• зазоров в местах подвижных соединений между стержнем (осью, полуосью) и трубкой – в пределах 0,1…0,5мм;
• зазоров между цилиндром и поверхностью карты – менее 1мм при толщине пластины более 2,2мм;
• овальности стержней – не более 0,1мм;
• овальности трубок – не более 0,3мм;
• перпендикулярности срезов цилиндра в опорной части петли и самой опорной поверхности относительно оси вращения – не более 0,25мм;
• люфтов в шарнирах в продольном и поперечном направлении – не более 0,3мм.

Петли на двери устанавливали с незапамятных времен, но в древности они имели более крупные размеры, а многие из них не отличались особым изяществом. Детали ковали из железных полос, а симметрия не являлась приоритетом при изготовлении изделий. Но ручная работа способствовала разнообразию и необычным для нас витиеватым формам петель. Многие из них были настоящими произведениями искусства, которое пытаются возродить мастера ковки при создании уникальных дизайнерских ретро проектов. Размеры деталей, в этом случае, подбираются в индивидуальном порядке.

Разметка для дверных петель

Оптимальные размеры отступов петель от верхних и нижних торцов дверного полотна составляют 250мм. В случае если на дверном блоке предусматривается наличие дополнительных навесов, то от соседних карт, как правило, отодвигаются не менее чем на 250мм.

Третью петлю на дверь можно установить на одинаковом расстоянии от крайних навесов, но для лучшего распределения нагрузок правильнее будет расположить ее ближе к верхней петле.

Некоторые требования

Петли являются важным элементом дверного блока, поэтому они должны быть прочными и надежными для того, чтобы выдерживать многочисленные циклы открывания-закрывания полотен. Одним из принципиальных моментов, влияющих на длительность эксплуатации дверей, является возможность выполнения ремонта, корректировки или замены скобяных изделий. В этом случае большую роль играет взаимозаменяемость дверных петель за счет универсальности их размеров.

Что касается требований, предъявляемых к рассматриваемым изделиям, то они относятся к нескольким категориям:

• конструктивным;
• прочностным;
• эксплуатационным;
• декоративным.

Дверные петли должны быть качественными, а их конструкция – не допускать самопроизвольного разъединения элементов после установки дверей в проектное положение. Они должны обеспечивать надежное крепление полотна к дверной коробке и обеспечивать мягкий ход створки – без толчков, заеданий и скрипов. Устанавливать изделия следует таким образом, чтобы их демонтаж с наружной стороны был полностью исключен.

Петельные механизмы наиболее подвержены эксплуатационным нагрузкам, предполагающим циклическое воздействие. Производители пытаются увеличить их надежность, одновременно повышая число безотказных циклов открывания-закрывания. Избавиться от многих проблем и облегчить ход створки помогает периодическая смазка дверных петель. Но стоит отметить, что не все современные модели в ней нуждаются.

Чтобы двери смотрелись эстетично, фурнитура, установленная на всех блоках в пределах общего помещения, должна гармонировать между собой.

Дизайнеры не рекомендуют устанавливать на дверные блоки то, что оказалось под рукой. Кажущаяся невидимость петель обманчива и может в самый неподходящий момент обнажить «дурной вкус» хозяина, заставив его краснеть перед уважаемыми гостями. Петли из нержавейки, к примеру, будут ярким пятном выбиваться из общей картинки на фоне ручек с медным покрытием, а слишком крупные по размеру петельные карты окажутся неудачным решением их сочетания с миниатюрной и изящной рукоятью. Внешнюю привлекательность скобяным изделиям придают защитно-декоративные покрытия. Все элементы фурнитуры должны соответствовать друг другу по стилю, цвету и размерам.

Дверные петли — установка

Типы петель по способу монтажа

При всём разнообразии видов дверных петель, их установка происходит только двумя способами, соответственно которым все дверные петли можно разделить на два типа:

Даже из названий ясно, что первый тип петель требует больше труда и навыков. Действительно, для того, чтобы установить врезные петли, потребуется подготовить им место: и в дверном полотне, и в коробке нужно выбрать углубления, по размерам равные карте петли. В процессе установки петельные карты будут «утоплены» в места установки, что позволит избежать зазоров между полотном и коробкой при закрытой двери.

Дверные петли без врезки просто накладываются на поверхность полотна и коробки в нужных местах и крепятся саморезами. В одной из карт накладной петли есть прорезь, точно повторяющая контур второй карты. Когда они складываются, то толщина их равна толщине одной карты. Простота монтажа – несомненный плюс таких петель. Однако есть у них и минус. Из-за своей конструкции петли без врезки слабее, чем врезные. Поэтому навешивать на них тяжёлые дверные полотна нельзя.

Порядок установки петель

У нас вы можете купить качественные дверные петли недорого. Но получится ли установить их самостоятельно? Если сомневаетесь в своих силах, предлагаем подробное описание процесса монтажа дверных петель как врезного типа, так и накладных. Возможно, это развеет ваши сомнения. Если вам по плечу установка врезных петель, то установить накладные получится без проблем. Остановимся подробнее на каждом этапе монтажа петель обоих видов.

Запасаемся инструментом

Для врезных петель потребуется больше инструмента, нежели для накладных. Вот что нужно для монтажа петель без врезки:

• Шуруповёрт (если у вас его нет, подойдёт и отвёртка),
• Рулетка,
• Деревянные клинья (чтобы выставить полотно в проёме),
• Строительный уровень,
• Простой карандаш (делать разметку),
• Саморезы (как правило, входят в комплект поставки петель).

 Если вы монтируете врезные петли, к списку добавятся:

• Набор стамесок,
• Молоток.

Работаем с полотном двери

Приступаем к установке. Сначала размечаем место под петли. Дверные петли без врезки так же, как и врезные, располагаются на расстоянии 20-25 см от краёв дверного полотна. Отступив нужное расстояние от края, прикладываем петельную карту и намечаем карандашом контур петли, места крепления саморезов. Не забываем после первоначальной разметки оценить место, отведённое под петлю. Оно должно быть ровное, без изъянов. Если монтируете петли на полотно из массива, проверьте, чтобы в месте установки не было сучков. При наличии дефектов полотна петли позволительно сместить, но не более чем на 5 см.

Разметка под накладные петли на полотне на этом закончена. А вот если у вас врезные дверные петли, пора приступить к подготовке ложа петли. Стамеской, с помощью молотка, необходимо наметить контур петли (обратите внимание, что скошенная сторона стамески при вырубке контура должна быть обращена внутрь, к петле). Выбираем древесину на глубину карты. Если переусердствуете и выберете слишком глубоко, можно будет уменьшить глубину паза обычной картонной прокладкой.

Работаем с дверной коробкой

Переходим к разметке на дверной коробке. Чтобы точно соотнести разметку полотна и коробки, необходимо выставить и зафиксировать дверное полотно в дверном проёме. Это делается с помощью деревянных клиньев. Выравниваем полотно горизонтально и вертикально по уровню. После этого размечаем места под петли на коробке в соответствии с разметкой, сделанной на полотне. После этого дверное полотно убираем, очерчиваем петли на коробке по контуру и выбираем углубления под них.

Когда установочные пазы готовы, можно укрепить петли сначала на дверном полотне, а затем, выставив дверь в проёме на клиньях, к коробке. При монтаже нужно строго следить, чтобы петельные карты были утоплены заподлицо с поверхностью. Если они будут слишком сильно утоплены в поверхность или, наоборот, возвышаться над пазом, это приведёт к неправильному функционированию петель.

Если вам нужно монтировать дверные петли без врезки, то после этапа разметки можно приступать к их укреплению – в том же порядке, который предполагается для врезных петель.

Отдельные вопросы установки петель

Выше описан основной перечень действий при установке врезных и накладных дверных петель. Однако следует оговориться, что есть некоторые нюансы при установке петель разных конструкций. Так, устанавливать дверные петли разъёмные легче, чем универсальные петли. Благодаря разборной конструкции, две половинки этих петель крепятся отдельно: сначала к полотну, затем к коробке, после чего дверь навешивается на петли. Дверные петли универсальные устанавливаются по алгоритму, описанному выше.

Регулировка врезных петель

Если вы заметили, что ход дверного полотна поменялся, возможно, потребуется регулировка петель. Но для начала мы рекомендуем попробовать смазать петли. Возможно, за время работы из них выработалась смазка, и трение влияет на ход петли. Кстати, о смазке. Торговая марка «НОРА-М» предлагает купить дверные петли недорого, но при этом сохраняет высокое качество. Так, в наших петлях используются настоящие подшипники. Их специальная конструкция «запирает» смазку внутри, благодаря чему петли служат гораздо дольше, чем обычные.

Если дело не в смазке, то будем регулировать петли. Для этого понадобятся:

• Подходящая под крепёж отвертка,
• Шестигранный ключ нужного размера.

Врезные петли регулируются в одном направлении вперёд/назад. Чтобы провести регулировку, снимаем с петель все декоративные элементы и накладки, если таковые имеются. Затем нужно ослабить крепёжные винты двух крайних петель. После этого полотно можно без труда выровнять относительно коробки двери. Когда дверь выровнена, фиксируем её, затягивая крепёж.

Если после регулировки проблема с дверным полотном не решится, вполне возможно, потребуется заменить дверные петли.

На нашем сайте представлены дверные петли оптом наиболее популярных конструктивных типов. Вы можете выбрать дверные петли для оснащения производства межкомнатных дверей, комплектации строительных объектов или для розничного магазина скобяных изделий. Ставшая узнаваемой, продукция бренда традиционно пользуется спросом на российском рынке благодаря высокому качеству и демократичной ценовой политике.

Деревянные петли — Дэвид Дж. Маркс

Дэвид Дж. Маркс

Изготовление собственных петель из дерева в некоторых случаях может стать идеальным дополнением к готовому изделию. Это может быть один элемент, хотя он считается незначительной деталью, которая оказывает большое влияние на общее впечатление от произведения.

Деревянные петли, описанные в этой статье, разработаны специально для использования со складными ширмами, но идея может быть изменена и адаптирована для использования в самых разных областях мебели.

Чтобы ширма функционировала должным образом, она должна стоять сама по себе в любом месте комнаты и складываться для хранения, а это означает, что петли должны быть «двойными». Для этого края стоек и шарниров петель должны быть закруглены, чтобы был зазор для их поворота.

Я начинаю с вырезания петли (или паза) в стойках, которые являются вертикальными элементами рамы. Их необходимо аккуратно разложить и разрезать, чтобы петли были выровнены.Я использовал кусок фанеры толщиной 3/4 дюйма в качестве шаблона, надрезал его на настольной пиле, затем, после грубой вырезки пазов лобзиком, прижал его к каждой перекладине, отмеряя от дна, и обработал их с помощью фрезы заподлицо. После этого я использовал острую стамеску, чтобы выровнять углы. Следующим шагом будет фрезерование заготовки для костяшек. Вы хотите сориентировать зерно так, чтобы оно было перпендикулярно стойкам. Это означает, что зерно проходит по всей длине костяшки. Если бы зерно шло параллельно опорам, оно было бы слабее и могло бы сломаться.

На данный момент у меня есть кусок твердой древесины толщиной ¾ дюйма и длиной 2 дюйма, но примерно в 4 или 5 раз шире, чем мне нужно. Дополнительная ширина пригодится на следующем шаге, который заключается в закруглении концов с помощью радиусной фрезы 3/8 дюйма на столе фрезерного станка. Дополнительная ширина помогает поддерживать инвентарь у забора; впоследствии их можно обрезать по ширине.

Я использую машинные тиски на сверлильном станке, чтобы просверлить отверстия для латунных дюбелей 1/8 дюйма. Обрезав латунные дюбели по длине и слегка скосив края, я использую фрезер с насадкой для резки пазов и вырезаю два паза 1/8 дюйма с каждой стороны пазов в стойках, чтобы латунные дюбели могли входить в них.Их можно легко скрыть, приклеив несколько шлицов, которые также будут удерживать штифты на месте. Вот несколько хороших советов; нанесите немного воска на латунные штифты, прежде чем приклеивать шлицы. Воск предотвратит прилипание излишков клея к шлицам и обеспечит свободное перемещение петель.



Fix-It Chick: Как врезать дверные петли | Новости, Спорт, Вакансии

При установке новой или подержанной двери важно, чтобы петли были правильно врезаны (или утоплены).Шаблон врезной петли и фрезер отлично подходят для установки большого количества петель, но для одной или двух дверей долото и молоток могут выполнить работу экономичным и эффективным способом.

Шаг 1: Карандашом отметьте положение петли на двери или косяке. Верхняя петля должна располагаться на расстоянии 5–7 дюймов от верхней части двери, нижняя петля — на расстоянии 10–11 дюймов от нижней части двери, а средняя петля должна располагаться по центру между ними.

Шаг 2: Используйте толщину петли в качестве меры, чтобы отметить глубину паза вдоль стороны двери или косяка.

Шаг 3: Используйте поверочную линейку и нож для картона, чтобы сделать надрезы на древесине вдоль трех краев поверхности шарнира. Или купите маркер для приклада, поместите его на место петли и несколько раз ударьте по маркеру для торца молотком, чтобы равномерно нанести разметку в очерченной области паза.

Шаг 4: После того, как паз сделан, используйте острое долото шириной 1 1/4 дюйма, чтобы прорезать края. Поместите долото скошенной стороной в область паза и несколько раз ударьте по нему молотком.

Шаг 5: Держите долото под углом 45 градусов и сделайте серию надрезов поперек волокон древесины внутри паза. Разрезы должны быть на расстоянии около 1/4 дюйма друг от друга и иметь глубину, равную отметке глубины, расположенной вдоль боковой стороны двери или косяка.

Шаг 6: После выполнения надрезов по всей длине паза, поместите долото скошенной стороной вверх на отметку глубины сбоку. Слегка постучите долотом по пазу, чтобы удалить 1/4-дюймовые кусочки дерева.Держите долото ровно, чтобы обеспечить ровную поверхность.

Шаг 7: Вставьте петлю в паз. Зачистите края и углы стамеской, чтобы убедиться, что петля плотно прилегает к месту. Если паз слишком глубокий, вырежьте кусок ДСП из упаковки петель, чтобы выровнять петлю на уровне двери или поверхности косяка.

Шаг 8: После того, как петля будет на месте, используйте самоцентрирующийся пробойник, чтобы создать правильно совмещенные направляющие отверстия перед установкой винтов петли.

Как вырезать пазы для дверных петель стамеской

Вырезать пазы дверных петель стамеской.

Врезная петля представляет собой неглубокий вырез, сделанный в кромке двери и дверном косяке, который соответствует размеру и толщине дверной петли. Врезная петля позволяет установить петлю заподлицо с косяком и дверью, чтобы дверь закрывалась правильно.

Пазы в дверях часто вырезаются на станке с помощью фрезера и прямой фрезы, но вы можете вырезать пазы и вручную, используя молоток и зубило.Чтобы качественно вырезать пазы, стамеска должна быть острой как бритва.

Для вырезания пазов петель на двери:

1. Прикрутите петлю к двери или косяку.
2. С помощью универсального ножа сделайте надрез по контуру петли.
3. Снимите петлю с двери или косяка.
4. Поместите стамеску на отмеченную линию так, чтобы стамеска была перпендикулярна двери или косяку, а скошенная сторона стамески была обращена к пазу.
5. Слегка постучите долотом молотком по периметру паза, чтобы углубить начерченную линию.
6. С помощью долота сделайте серию надрезов на расстоянии 1/8 дюйма друг от друга и на глубину петли по всей длине паза.
7. Держите долото горизонтально и используйте его, чтобы вычистить отходы, чтобы паз был такой же глубины, как петля.
8. Привинтите петлю к двери и косяку так, чтобы верхняя часть петли находилась на одном уровне с краем двери и дверным косяком.

Посмотрите это видео, чтобы узнать больше.

Дополнительная информация

ВИДЕО ТЕХНОЛОГИЯ
Дэнни Липфорд: Теперь установить дверь в вашем доме довольно просто, но утапливать петли, как здесь, немного сложнее.

Джо Труини: Верно, Дэнни. Большинство пазов вырезаются наружу, но вот альтернативный метод. Прикрутите петлю прямо к краю двери, а затем отметьте ее контур канцелярским ножом.

Снимите петлю и с помощью стамески вырежьте контур. Просто не забудьте держать скошенный конец стамески обращенным к области отходов, чтобы у вас получилась красивая четкая линия. А затем держите стамеску строго вертикально и сделайте серию надрезов на расстоянии примерно 2,5 см друг от друга по всей площади отходов.

Затем поверните долото. . . Держите долото горизонтально, скосом вверх, и соскребите всю древесину. Чтобы закончить, держите долото скосом вниз и сглаживайте дно паза.

Дэнни Липфорд: Итак, это входная дверь, поэтому мы будем использовать в этой установке три петли. Но если у вас есть межкомнатная дверь, которую вы устанавливаете, обычно достаточно двух петель.

Установка 5 хитрых петель | Популярные Деревообработка

Мы можем получать комиссию, когда вы используете наши партнерские ссылки.Однако это не влияет на наши рекомендации.

Ранее я писал о нескольких типах широко используемых петель и описывал различные способы их установки. Во второй статье этой серии мы приводим пять петель более специализированного назначения.

Упорные петли 95°

По твоим отметкам. Отметьте конец каждой внешней петли. При использовании трех петель отметьте центральную линию и отметьте один конец петли, отмерив влево или вправо от этой центральной линии.

Стопорные петли — отличный выбор для крышек ящиков или ящиков, когда вы хотите избежать посторонних деталей, таких как ножницы. Точно спроектированные, они надежно удерживают крышку в открытом положении под углом 95°. Вы можете использовать эти петли на сундуках с крышками, выступающими на торцах и спереди, но для простейшей установки крышка должна быть на одном уровне с задней частью корпуса.

Начните с маркировки задней части и крышки для надежной идентификации. Важно, чтобы эти части были ориентированы последовательно.Далее выложите положение каждой петли на верхнем крае спинки. В зависимости от длины крышки вам могут подойти две петли; более длинные крышки должны иметь три. Эти петли будут врезаны в обе части — в сундук и в крышку — так же, как вы бы врезали традиционную стыковую петлю. Вы можете начать с пазов на любой части, как вы предпочитаете. В этом примере я начал с детали, которая будет задней частью сундука.

Хрустящий конец. Чтобы определить другой конец паза каждой петли, плотно прижмите петлю к первой отметке и обведите другой конец острым карандашом.Вы также можете использовать маркировочный нож. В любом случае, прежде чем вырезать паз, вы начертите линию ножом.

Сначала ширина. Установите один разметочный калибр на ширину створки петли, затем отметьте ширину створки между концевыми линиями.

Толщина сек. Установите второй калибр на толщину одного листа, затем измерьте толщину листа на задней части сундука.

Последний шаг. Используйте разметочный нож, чтобы надрезать волокна от верхнего края груди до линии толщины листа.Стамеской и молотком сделайте серию надрезов, не касаясь линии толщины листа. Смысл этого шага состоит в том, чтобы разбить зерно, чтобы облегчить удаление материала. Держитесь подальше от концов паза. Пока не опускайтесь до калибровочной линии.

Полезно иметь два разметочных калибра для врезной раскладки. При использовании стопорных петель по крайней мере 50 процентов ствола должны оставаться выступающими, чтобы петля работала. Для этого примера я оставил весь ствол гордым, потому что мне нравится внешний вид.

Встань.После того, как вы удалили большую часть незакрепленного материала, держите стамеску вертикально к задней части паза (внутренняя сторона задней части коробки), но все еще не доходя до линии ширины листа, и осторожно постучите молотком, чтобы разделить основную часть паза. паз с заднего края. Это поможет вам не повредить задний край, когда вы будете продолжать удалять отходы.

Хорошая пара. Не рубите до калибровочных линий; пар, чтобы максимизировать точность. Сделайте то же самое, чтобы очистить концы паза, заканчивая следы от ножа.Вставьте петлю, чтобы проверить посадку. При необходимости обрежьте больше отходов.

Вырубите пазы в верхнем крае сундука. Когда вы удалили все отходы, кроме самого тонкого, возле калибровочных линий, обрежьте углы, держа долото вертикально.

Установив петлю в первый паз, перенесите положение петель на крышку и повторите ту же серию шагов.

Крыльчатые петли

Петли

Rattail идеально подходят для репродукций ранней американской мебели.С другой стороны, с их отдаленным эхом европейского оборудования, они настолько поразительны, что могут найти себя и в других творческих приложениях.

При проектировании шкафа помните о следующих моментах: Во-первых, эти петли являются ручными, т. е. они предназначены для установки как левой, так и правой рукой. Они также бывают вставными или офсетными (полунакладными). Закажите соответственно.

Во-вторых, убедитесь, что стойки лицевой рамы достаточно широки, чтобы соответствовать ширине «хвостовой» части шарнира.Положите петлю на лист бумаги или лоскут и измерьте ширину от конца хвоста до противоположного края глаза (кольца, которое будет удерживать хвост крысы), которое будет ближе всего к отверстию в рамке. Убедитесь, что у вас есть немного с каждой стороны, чтобы петля не выглядела втиснутой в слишком маленькое пространство.

Наконец, лицевая рама должна выступать в дверной проем, а не быть на одном уровне с его краем, чтобы вы могли навинтить гайку на рым-болт, чтобы закрепить его на месте.

После того, как вы завершили базовую установку двери, подгоните ее в проеме и начните с определения положения петель. В случае с петлями с треугольным хвостом нет быстрых правил; вертикальное положение на двери может быть основано на ваших предпочтениях.

После того, как вы определили положение обеих петель по вертикали, отметьте центральную точку проушины и квадрата карандашной линией на перекладине. Расстояние между глазами и краем рамки лица также во многом зависит от предпочтений.Некоторые люди помещают их на 1/2 дюйма от внутреннего края лицевой рамки, другие меньше. Я установил свой на 5⁄16“.

Теперь установите калибр для вертикального центра глаза (в моем случае это был 5⁄16″) и отметьте пересечение линией, указывающей вертикальное положение. Это будет центр отверстия для болта с проушиной.

Просверлите отверстие для болта с проушиной

Глаз в первую очередь. Отметьте центр отверстия для рым-болта, сверху и снизу.

В случае встроенного монтажа штифт петли должен быть прижат как можно ближе к лицевой стороне шкафа, чтобы дверь висела заподлицо и не выступала за эту плоскость.Используйте узкое долото, чтобы сделать небольшое углубление для задней части глаза. Теперь вставьте болты в их отверстия и закрепите гайками с обратной стороны. Вставьте хвост в каждое ушко, держите его параллельно кромке стойки лицевой рамы и с помощью шпателя проделайте отверстие для винта в хвосте. (Мне нравится использовать временный винт меньшего размера, чем последний винт, на случай, если мне нужно будет отрегулировать положение.)

В глубине. Болт с проушиной может потребоваться вставить в лицевую часть шкафа, чтобы хвостовая часть лежала на одном уровне.

Держи. Используйте угольник, чтобы держать лист, пока будете сверлить отверстия.

Затем установите дверь обратно в проем на прокладках. Я также нахожу полезным закрепить шарнирную планку, прикрепив монетки или десятицентовики скотчем. Опустите лист (или «флажок») на каждый штифт петли и отметьте отверстия карандашом на двери. На этом этапе я снимаю дверь, потому что гораздо проще сверлить отверстия, когда дверь лежит, чем в шкафу. Я использую угольник, чтобы еще раз проверить, что створка перпендикулярна краю двери.В этом месте просверлите всего два отверстия в каждой створке и вставьте винты.

Требуется настройка. Любые корректировки означают пересверливание отверстий. К счастью, они, скорее всего, будут покрыты аппаратным обеспечением.

Повесьте дверь и проверьте соответствие. При необходимости можно отрегулировать посадку, изменив положение хвоста на лицевой раме или переместив створку (или обе створки) на двери. (Да, для этого потребуется добавить больше отверстий, но в большинстве случаев они будут скрыты фурнитурой, а хорошо подогнанная дверь того стоит. ) Когда все выглядит хорошо, просверлите и вставьте последние винты.

Европейские петли для двустворчатых дверей

Пресс. Сверлильный станок удобен для сверления отверстий под чашки петель. Край отверстия должен быть на расстоянии 1⁄8 дюйма от края стойки шарнира.

Европейские петли

бывают разных форм, каждая из которых подходит для различных областей применения. Одной из удобных разновидностей является двустворчатая петля. Ну, на самом деле это пара петель: одна для крепления основной двери к шкафу, а другая для крепления дополнительной двери к первой.

Они особенно удобны для полного наложения, хотя вы также можете использовать их для вкладных дверей, используя более толстую монтажную пластину.

Квадрат вверх. Используйте угольник, чтобы расположить петлю во время сверления сверлом Vix.

Как и в случае с любыми дверями в этой статье, вы должны установить двери в основном, прежде чем ставить петли. Решите, какая дверца будет прикреплена к шкафу. Я буду называть это главной дверью. Вторичная дверь будет той, за которую вы будете тянуть, открывая двери, чтобы добраться до внутренней части шкафа.

Примечание. Работа будет проще, если вы можете позволить себе роскошь установить эти петли перед установкой шкафа обратно.

Весь комплект. Дополнительная дверь крепится с помощью двустворчатой ​​монтажной пластины.

Начните с разметки, а затем просверлите 35-миллиметровые отверстия для чашек петель, как для любой европейской петли. Я разместил эти 3 1/2 дюйма от верхней и нижней части двери. Прикрутите петли на место с помощью шурупов № 6.

Обратите внимание на пробел. Зазор между дверцами можно отрегулировать, поворачивая регулировочные винты.Вертикальная прорезь на монтажной пластине позволяет регулировать высоту. Два других больших винта обеспечивают боковую регулировку и наклон вперед-назад.

Затем закрепите монтажную пластину на каждой петле и установите дверь в ее проем. Если дверь встроенная, подложите ее под монеты или другой материал, чтобы создать желаемый зазор. Если дверь полностью наложена, при необходимости подложите прокладку. Удерживая дверь на месте (если у вас есть доступ к внутренней части шкафа через заднюю часть), просверлите одно отверстие в верхней петле и одно в нижней петле, используя сверло Vix #5, затем вставьте винты.Если у вас нет доступа сзади, держите дверцу в открытом положении и выровняйте монтажные пластины со стороны шкафа; вставьте по одному винту в каждый, проверьте посадку и при необходимости отрегулируйте. (В качестве альтернативы вы можете сделать простой шаблон на основе измерений, снятых с макета.)

Следующим шагом будет разметка и просверливание чашек петли складной петли, которая будет прикреплять основную и дополнительную двери. Эти отверстия под чашки петель будут просверлены на задней (или внутренней) поверхности основной двери на противоположной стороне.

Вставьте петли и привинтите, как раньше. Дополнительная дверь крепится с помощью складной монтажной пластины. Удерживая второстепенную дверь на месте, перенесите центральную точку каждого рычага петли. Центр передних отверстий будет на расстоянии 37 мм (или 115⁄32 дюйма) от края двери. Отметьте на этом расстоянии линию, пересекающую центральную точку расположения рычага петли, затем прижмите дверь к монтажным пластинам и просверлите по одному отверстию для каждой монтажной пластины с помощью сверла Vix.

Петли для ножей

Первая отметка. Удерживая шарнирный конец на одном уровне с краем стойки, отметьте положение другого конца с помощью ножа. Также отметьте край поворотного кулака. Снимите петлю и начертите квадратную линию по краю двери в обеих точках.

Петли для ножей бывают разных размеров, конфигураций и отделки. Наиболее распространенными вариантами для изысканной мебели являются петли с центральным шарниром для дверей, которые перекрывают стороны шкафа, но закрыты сверху и снизу, и шарнирные петли со смещением для полностью встроенных дверей.

С ножевыми петлями ставки высоки: в большинстве случаев вы будете врезать дверцу и шкаф перед склеиванием шкафа, и у вас мало возможностей изменить посадку после того, как шкаф склеен.

Это метод установки, в котором используются небольшой фрезер и стамески.

Время передачи. Установите врезной калибр на ширину створки и отметьте ширину створки на двери.

Маршрут. Установите небольшой фрезер (я использовал диаметр 1/8 дюйма), чтобы его глубина была равна толщине листа.

Избавьтесь от большинства отходов.

Окончательный вариант. Очистите края паза острым стамеской.

Начните с соединения шкафа без клея. Убедитесь, что проем имеет квадратную форму, и установите дверь в проем с небольшим зазором со всех сторон. Обычно используется зазор между створками петли, который автоматически создается вверху и внизу двери встроенной шайбой, в качестве ориентира для размера зазора по бокам.

Повторить с одним отличием.На этот раз расстояние от края двери будет компенсировано шириной дверного зазора. В качестве прокладки я использовал два слоя тонкого картона.

Одна створка врезана в кромку двери сверху и снизу; другой врезан в шкаф.

Далее установите врезной калибр по ширине створки. В большинстве случаев петля располагается по центру толщины двери; соответствующим образом отрегулируйте манометр.

Скользите в дом. Наденьте дверь на петли, вставьте в каждую по винту и проверьте посадку.Вы можете отрегулировать посадку, изменив пазы по мере необходимости, но делать это неудобно и лучше избегать.

Держите фрезер прямо на краю двери, чтобы он не опрокинулся. Бегите близко, но не до намеченных и калиброванных линий. Будет точнее очистить оставшуюся часть долотом, а линии, которые вы сделали с помощью ножа и шаблонов, будут направлять кончик вашего долота для чистого среза.

Архитектурные петли для мебели и шкафов

Выбирайте сражения.Здесь у меня петля заподлицо с задней частью двери, из-за чего она неловко выступает спереди. Я приклеил полоску из того же материала толщиной 7/16″ к задней части стойки петли.

Время от времени клиенты спрашивают меня, не сооружу ли я что-нибудь, используя утилизированные архитектурные петли вместо обычных мебельных петель. Если вы когда-нибудь просматривали мусорные баки со старыми петлями на свалке, вы, вероятно, понимаете, почему. Между их отделкой (блестящий хром! мерцающая медь!) и их наконечниками (шарики! желуди! угрожающие точки!), спасенные архитектурные петли предлагают мир причудливых декоративных возможностей.Поскольку они предназначены для поддержки полноразмерных дверей, они также необычайно прочны.

План на разрыв. Если ваши пазы для створок равны фактической толщине створок, вы получите большой зазор между дверью и шкафом. Мне нравится делать один из пазов немного глубже, чтобы сделать зазор более подходящим для шкафа.

Основной способ установки такой же, как и для петель с обжимным стыком: одна створка врезается в шкаф, другая в дверь, при этом цилиндр выступает наружу.Однако из-за их размера вы должны учитывать несколько соображений при разработке изделия, в котором они будут использоваться.

Решите, какая створка будет прикреплена к шкафу, а какая к двери, исходя из конца со свободным штифтом. Неподвижный наконечник должен быть внизу; иначе штифт просто выпадет.

Сплошной срез. Если ваш паз такой же ширины, как новая толщина двери (за вычетом выступающего ствола), как у меня здесь, вы можете начать удалять отходы пилой. Держитесь подальше от измеренной линии глубины.

Даже на полноразмерных дверях стандартной толщины 15⁄16 дюймов архитектурные петли обычно устанавливаются с выступающим цилиндром. При использовании на дверце шкафа, толщина которой, скорее всего, составляет от 3⁄4 до 1 дюйма, ствол будет неуклюже выступать, если только вы не установите створки назад так, чтобы они свисали с внутренней части шкафа. Дверь будет выглядеть лучше, если вы утолщите ее полосой соответствующего материала на внутренней стороне стойки петли. Технически нет ничего плохого в том, что петля выступает внутрь корпуса, но выглядит это не совсем продуманно.

Если внутренний край лицевой рамы находится на одном уровне со стенкой шкафа, нет необходимости утолщать лицевую раму, как вы сделали с дверью. Если эти части не находятся заподлицо, добавьте необходимый материал, прежде чем продолжить. Просверлите и прикрутите вторую створку к шкафу, затем примерьте посадку.

---

Рекомендации по продуктам

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

Как установить и отрегулировать петли еврошкафа

Петли европейского образца

могут показаться сложными, пока вы не попробуете их в первый раз. Тогда вы увидите, как легко их установить… и почему так много производственных цехов используют их исключительно для навешивания дверей шкафов. После установки петли в европейском стиле также позволяют выполнять некоторые полезные регулировки, которых нет в других стилях петель. В зависимости от конкретной петли вы можете регулировать дверцы шкафа вверх и вниз, из стороны в сторону, внутрь и наружу, поворачивая пару винтов. Эти универсальные петли предназначены для установки как на лицевой раме, так и на бескаркасных шкафах. Для любого стиля шкафа вы можете купить петли, подходящие к дверям, которые перекрывают отверстие шкафа или устанавливаются внутри него.

Все европейские петли имеют круглую металлическую чашку, которая вставляется в неглубокое отверстие в задней части дверцы шкафа. Опорная плита, которая либо является составной частью держателя чашки, либо устанавливается отдельно, крепится к каркасу шкафа или лицевой раме. Примеры одно- и двухкомпонентных петель показаны выше.Для этой последовательности мы установим цельные петли с частичным наложением на шкаф с лицевой рамой, чтобы повесить дверь с плоской панелью.

Шаг 1: Определите, где вы хотите разместить петли на двери и шкафу. Обычно петли располагаются в трех-четырех дюймах от верхнего и нижнего концов дверей. Нарисуйте перпендикулярную линию через дверную перекладину, чтобы отметить центр каждой петли. Теперь прижмите дверь к шкафу и перенесите эти осевые линии на лицевую раму.Аккуратно нарисуйте эти метки, чтобы убедиться, что петли правильно выровнены на шкафу.

Шаг 2: Чашки шарнира утапливаются в отверстия диаметром 35 мм, просверленные в стойках дверцы шкафа. Инструкции, прилагаемые к вашим петлям, расскажут вам, насколько глубокими должны быть эти отверстия для чашек и где расположить их центральные точки на стилях. Настройте свой сверлильный станок с помощью сверла Форстнера 35 мм и зажимного упора, чтобы совместить края дверей при сверлении. Просверлите отверстия под чашки, тщательно установив глубину сверления перед началом работы.

Шаг 3: Вставьте чашки петель в дверные пазы и убедитесь, что фурнитура полностью вошла в отверстия. Отрегулируйте петли так, чтобы они располагались под прямым углом к ​​краю двери, и осторожно просверлите пару направляющих отверстий для винтов, которыми чашки петель крепятся к дверям. Самоцентрирующееся сверло — хороший выбор для этой задачи. Установите шарнирные винты в дверь.

Шаг 4: Удерживая дверь на месте на шкафу, еще раз проверьте отметки для крепления опорных пластин петель.Теперь отметьте направляющие отверстия для винтов основания на лицевой раме или боковой стенке шкафа. Вы можете определить эти центральные точки путем измерения, используя размеры, указанные в инструкциях к петлям. Или вы можете использовать готовое приспособление, такое как система Rockler JIG IT®, для точного совмещения отверстий под винты в опорной плите без измерения. Просверлите пилотные отверстия.

Шаг 5: Установите дверцу на место и установите винты основания, чтобы повесить дверцу на шкаф. В шкафу с двойной дверью повторите этот процесс, чтобы повесить другую дверь.Откройте и закройте двери несколько раз, чтобы проверить их выравнивание. Поворачивайте регулировочные винты петель по мере необходимости и понемногу, чтобы уточнить посадку двери или дверей в проеме.

Даже после одной установки вы, вероятно, согласитесь: петли для дверцы шкафа проще некуда!

Как вырезать дверные петли: 3 простых метода

Одним из самых важных шагов при установке новой двери является вырезание дверных петель.

Однако сама мысль об этом может превратить простой проект в пугающий и сложный.

К счастью, вырезать дверные петли несложно с помощью нескольких простых инструментов и базовых знаний.

После того, как вы закончите читать это руководство, я знаю, что вы будете чувствовать себя уверенно, вырезая в своей новой двери пазы для дверных петель.

Вот как можно вырезать дверные петли тремя различными интуитивными методами.

Что вам понадобится

Конкретные инструменты и материалы, которые вам понадобятся для этого проекта, зависят от выбранного вами метода.

Вот что вам нужно:

Метод I: Chisel

метод III: дрель

• дрель
• Forstner Bit

вам также понадобятся далее:

Мой любимый метод вырезания дверных петель — стамеска, так что на этом методе я сосредоточусь в первую очередь.

Метод I: долото

На мой взгляд, долото — лучший способ вырезать паз для дверной петли, потому что это просто и дешево.

Шаг I: Отметьте и измерьте

Потратьте время, чтобы измерить положение дверных петель.

Затем перенесите эти размеры на саму дверь. Используйте карандаш, чтобы отметить, где вы хотите, чтобы вырезать.

Поместите отмеченную дверь на коньки пилы так, чтобы паз был направлен вверх.

Шаг II: Надрежьте паз

С помощью универсального ножа сделайте надрез вокруг области выреза паза.

Проведите ножом по этой области несколько раз, пока не образуется четкий контур шарнира.

Контур петли послужит вам своего рода шаблоном, который вы сможете использовать для следующего шага этого процесса с долотами.

Шаг III: Вырежьте

Молотком вбейте долото в контур петли.

Удалите тонкую стружку с многократного использования стамески и киянки. Вы должны быстро выкопать небольшую ямку, куда войдет петля.

Мне нравится подходить к петлям, когда я работаю над тем, чтобы не снимать слишком много сразу.Вносите небольшие коррективы, пока петли не подойдут идеально.

Метод II: Фрезерный станок

Шаг I: Измерьте и отметьте

С помощью рулетки и столярного карандаша отмерьте расположение дверных петель и отметьте, где будет проходить разрез.

Шаг II: Используйте шаблон для врезки

Для более точного выреза используйте шаблон для врезки в месте каждой из отмеченных петель, чтобы вырез проходил там, где вы хотите.

Шаг III: Сделайте рез

Установите измерение глубины на фрезере.

Затем погрузите фрезер на нужную глубину, пока не выкопаете всю площадь паза.

Попробуйте шарнир и при необходимости внесите дополнительные коррективы. Я обычно делаю эти небольшие корректировки с помощью стамески, а не фрезера.

Метод III: Дрель

Еще один способ вырезать дверные петли, согласно этому старому дому, — это дрель. Перед началом работы обязательно оснастите дрель сверлом Форстнера.

Шаг I: Отметьте и измерьте

И снова этот метод вырезания дверных петель начинается с точных измерений.

С помощью рулетки отмерьте расположение дверных петель на двери. Перенесите эти же измерения на дверной косяк, чтобы убедиться, что они совпадают.

Отметьте положение петли на двери, а затем поднимите дверь на коньках пилы контуром петли вверх.

Шаг II: Просверлите паз

Установите глубину паза, чтобы не сверлить глубже, чем нужно.

При использовании дрели важно сверлить медленно и равномерно, чтобы контролировать глубину пропила и предотвратить любые повреждения.

Начните с краев контура сверла, продвигаясь к центру с помощью сверла. Вы сделаете грубый врез в кратчайшие сроки.

Шаг III: Очистка краев

Вместо того, чтобы продолжать высверливать дверную петлю, я рекомендую зачистить шероховатые края долотом.

Стамеска дает вам больше контроля над очисткой краев и снижает риск ошибки, чем дрель.

Время от времени примеряйте дверные петли, пока они не подойдут идеально.

Заключительные мысли

Поначалу может показаться сложным научиться вырезать дверные петли.

Но я обещаю вам, что после прочтения этого руководства проект покажется вам прогулкой в ​​парке.

После того, как вы закончите установку своей новой двери, почему бы не проверить некоторые из моих любимых проектов «Сделай сам», чтобы продолжить хорошее время?

Как правильно прикреплять художественные работы – создание меток

Когда я был ребенком и закончил работу над произведением искусства, я почувствовал, что нужны подложка и рамка, я разрезал подложку, схватил рулон малярного скотча и прилепил кусок к подложке.Когда спустя годы на месте соприкосновения скотча с искусством стало появляться темное пятно, я заподозрил, что делаю что-то не так.

С тех пор я узнал об уровнях кислотности pH в бумаге, коврике и монтажных досках, а также о том, как правильно монтировать произведение искусства. Петли используются для правильного крепления оригинальных произведений искусства к бескислотным монтажным доскам таким образом, чтобы не повредить произведение искусства и обеспечить слабое звено в случае неправильного обращения с произведением. Идея заключается в том, что петля, а не произведение искусства, оторвется от крепления, если произведение будет использовано неправильно.

Петли должны быть изготовлены из японской бумаги (рисовой или шелковистой). Если вы отдаете свое оригинальное искусство рамщику, чтобы он прикрепил его к раме, заматировал и обрамил, и он хочет использовать для петель не японскую бумагу, а что-то другое, найдите другого рамщика. Это так важно! Петли необходимо прикрепить к картине и монтажной доске с помощью пасты с нейтральным pH Wheat Starch . И бумагу, и пшеничный крахмал можно купить в магазине товаров для творчества. Пшеничный крахмал превращают в пасту, добавляя дистиллированную воду и нагревая ее в пароварке или микроволновой печи (мой предпочтительный метод). Инструкции по выполнению этого находятся на упаковке. Подождите, пока все ваши другие материалы будут подготовлены и готовы, прежде чем делать пасту из пшеничного крахмала, иначе она может затвердеть, прежде чем вы будете готовы ее применить.

Паста из пшеничного крахмала

Вы хотите вырвать, а не вырезать петли из листов японской бумаги. Острые, прямые, однородные края с большей вероятностью проявятся через произведение искусства, которое вы прикрепляете, чем органические, размытые рваные края. Разрывание и оперение легко достигается.Смочите маленькую тонкую кисть водой. Нарисуйте линию разрыва на японской бумаге мокрой кистью и раздвиньте бумагу вдоль мокрой линии разрыва.

Вы собираетесь создать букву «Т» или крест из двух перекрывающихся полосок японской бумаги для каждой петли. Необходимы как минимум две петли в верхней части вашего рисунка, но я предпочитаю добавлять третью вдоль одной стороны моего рисунка для большей устойчивости на случай, если кто-то понесет его боком.

Приклейте половину каждой петли к задней части картины.

Нанесите 1/4 дюйма пасты из пшеничного крахмала на один конец половины бумажных полосок. Дайте пасте немного высохнуть, чтобы она не была мокрой, и приклейте эти петли к задней части вашего произведения искусства, оставив выступающей длинную сухую часть петли. Отложите произведение искусства с прикрепленными бумажными полосками в сторону, чтобы оно высохло. Поскольку паста влажная, когда вы прикрепляете полоски к рисунку, я не люблю использовать шарниры на рисунках, созданных на тонкой бумаге, такой как бумага для пастели или бумага для рисования. Я не хочу рисковать тем, что произведение искусства прогибается в месте крепления шарнира из-за влаги, а в случае с тонкой бумагой меня также беспокоит то, что полоска бумажного шарнира будет телеграфировать.В этих случаях я избегаю бумажных петель и вместо них использую архивные уголки (см. мой пост Специальное обрамление для мягкой пастели , где изображен архивный угол).

Прикрепите монтажную плату к коврику с помощью архивной ленты.

Надлежащая архивная установка вашего произведения искусства требует, чтобы вы прикрепляли произведение искусства к бескислотной монтажной доске, а не к коврику. Вы хотите установить монтажную доску и коврик в качестве сэндвича на петлях для вашего произведения искусства. Соедините верхние края монтажной доски и мата и соедините их вместе с помощью петли, сделанной из куска архивной бескислотной ленты.

Выровняйте рисунок в окне и добавьте вес.

Поместите изображение с прикрепленными бумажными полосками в сэндвич-панель для монтажа на мат и правильно выровняйте изображение в окне мата. Вам нужно будет положить груз на произведение искусства, чтобы удерживать его на месте, пока вы переворачиваете коврик и приклеиваете последние полоски бумаги, чтобы завершить петли. Я обнаружил, что тяжелый старомодный стакан имеет большой вес. Не забудьте положить лист бумаги (здесь я использовал кальку) под своим весом, чтобы он не испортил рисунок.
