Электрическая розетка. Виды и типы. Характеристики и стандарты

Электрическая розетка – это разъем для подключения электрических приборов с помощью вилки. Она является частью штепсельного соединения, и состоит из керамической или пластиковой части, не проводящей ток, с зафиксированными пружинными контактами, предназначенными для подсоединения к штырям вилки. Устройство может иметь от 2 до 5 отверстий, каждый из которых отвечает за присоединение отдельной токопроводящей жилы. Согласно стандарту, действующему в России и европейских странах, в бытовых розетках имеется два круглых отверстия под фазу и ноль.

Виды разъемов

Разъемы электророзеток в разных странах имеют свои стандарты. Они существенно отличаются между собой. В одних предусматривается только два отверстия, в то время как у других их три. Два отвечают за фазу и ноль, а третье выступает в качестве заземления. Штепсели могут быть круглыми или прямоугольными в форме полос. Применяемый в России стандарт является самым распространенным. Он также используется в странах бывшего Советского Союза и Европе.

Отличие разъемов электророзеток существенны, поэтому электрическое оборудование для внутреннего рынка одних стран подходит для других только при использовании переходников. Об этом не понаслышке знают покупатели китайских товаров, которые пользуются мобильными телефонами Поднебесной. У них зарядное устройство имеет разъем типа A, в то время как в России применяется тип F и С.

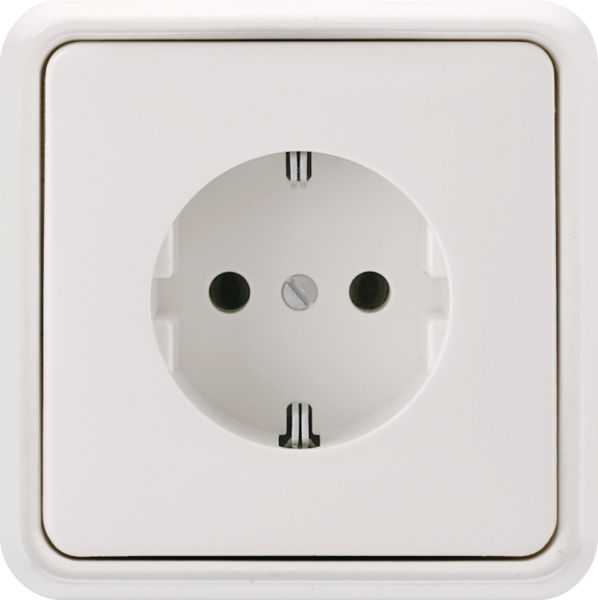

Электрическая розетка с типом F является современной европейской. Она имеет заземление. Тип С предусматривает только штепсель без подключения провода заземления. Также на территории России и стран СНГ используются силовые электророзетки, которые могут иметь от 3 до 5 разъемов. Их используют для подключения мощного промышленного оборудования.

Технические характеристики

В России применяется стандарт напряжения сети 220 и 380В. Бытовые розетки рассчитаны на 220В, силовые промышленные на 380В. В других странах мира, к примеру, США и Японии применяется напряжение 100-127В. Их электрофурнитура полностью несовместима с мощными сетями.

Бытовые электророзетки рассчитаны на потребителей с мощностью 3,5 кВт и током до 16А. Этих параметров более чем достаточно для приборов начиная от телевизора и заканчивая стиральной машиной и холодильником. Для включения мощных потребителей, таких как электрические нагревательные котлы и бойлеры, требуется использование силовых розеток. Промышленный вариант этих устройств рассчитан на ток 32А. Зачастую их используют и в быту даже в сетях 220В, осуществляя подключение котлов, закрепляя только стандартные жилы – фазу и ноль, а также заземления при его наличии. Это связано с тем, что на рынке зачастую сложно найти электророзетку в бытовом исполнении рассчитанную на мощные токи.

Отличие розеток по способу установки

По способу установки электрическая розетка может быть:

Наружной.
Внутренней.

Наружная электрическая розетка подразумевает самый простой монтаж, поскольку предназначена для соединения кабеля уложенного по поверхности стены. Она не требует штробления стен и скрытой прокладки провода. При подсоединении такой фурнитуры к специфической рыхлой поверхности, к примеру, газобетона или глиняной стены, прямое крепление не допускается, поскольку конструкция может вырваться вместе с крепежом. В связи с этим зачастую осуществляется монтаж к стене деревянной дощечки, к которой уже присоединяется непосредственно сама электророзетка. Наличие проставки в виде доски позволяет увеличить площадь фиксации со стеной и использовать больше крепежных элементов.

Более сложными в установке, но эстетически привлекательными, являются внутренние розетки. Они используются при проведении скрытой прокладки провода, который замуровывают в стену. В этом случае электророзетка устанавливается в специальные коробы – подрозетники. Такой монтаж сложнее, но в дальнейшем обеспечивает более надежную фиксацию и привлекательность конструкции.

Модернизированные розетки типа F и С

С развитием технологий появились модернизированные конструкции розеток, относящиеся к стандартному европейскому типу F и С. Они стоят существенно дороже, но при этом обладают дополнительными функциями, обеспечивающими более комфортное применение в определенных условиях.

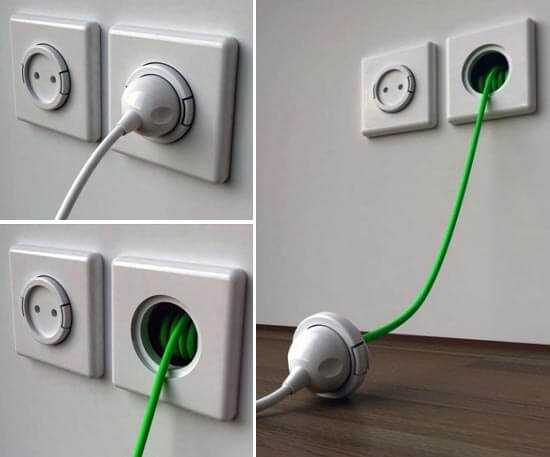

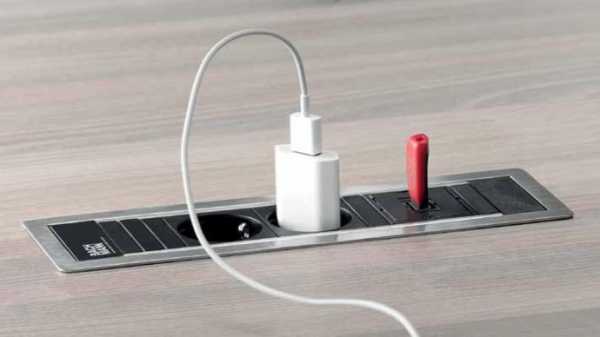

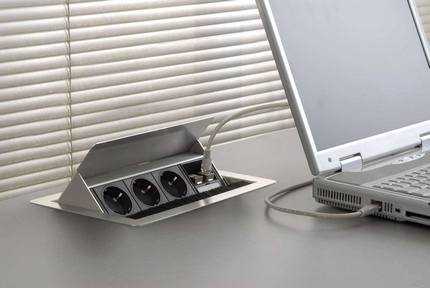

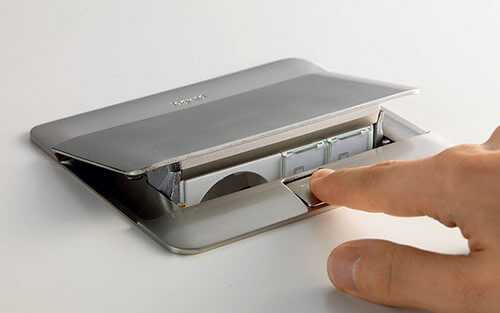

Электрическая розетка с удлинителем

Такая розетка имеет вмонтированный в подрозетник скрученный электрический кабель. Конструкция позволяет осуществлять вытягивание центральной части с разъемом и проводом, что дает возможность подключать потребителей, вилка которых не достает до стены. Такие розетки относятся к встраиваемому типу, но подразумевают еще более сложный монтаж, поскольку требуют подготовки большого пространства в стене для скрытия массивного механизма, осуществляющего намотку провода. Кабель с легкостью вытягивается и при необходимости заправляется обратно благодаря встроенной пружине. Механизм его сворачивания похож на тот, что применяется в пылесосах.

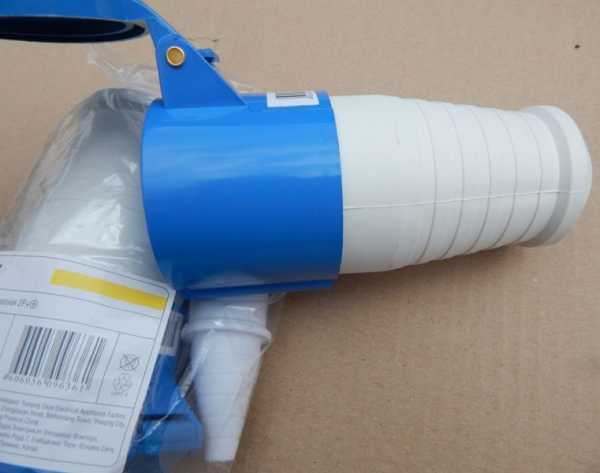

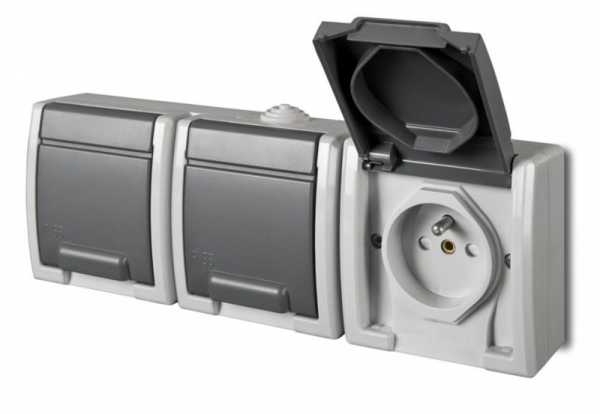

Влагозащищенные розетки

Для установки на фасады зданий, а также во влажных помещениях используются розетки с влагозащитой. К ним относятся устройства со степенью защиты ip44 и выше. У них имеется специальная герметичная крышка с эластичного материала, которая позволяет плотно закрыть разъем от проникновения воды. Это исключает короткое замыкание между фазой и нулем через поверхностное натяжение влаги.

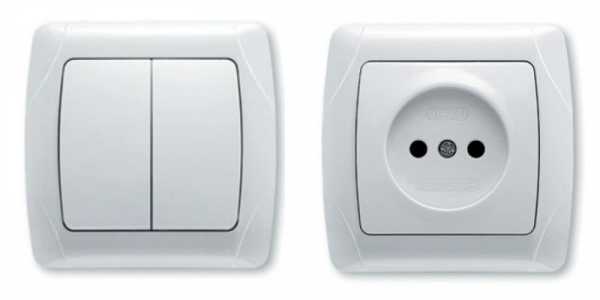

Розетки с совмещенным выключателем

В продаже встречаются электрическая розетка с встроенным выключателем. Такая электрофурнитура позволяет обесточивать разъем при необходимости. Это может понадобиться в случае преломления и оголения кабеля возле вилки, что делает прикасание к нему опасным. В этом случае обесточив розетку, можно безопасно вытянуть штепсель, не получив удар электрического разряда.

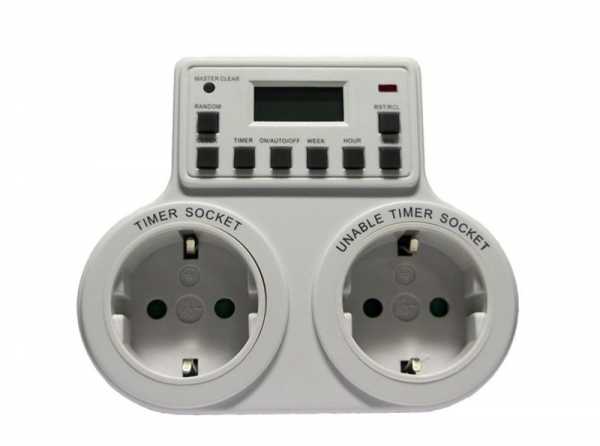

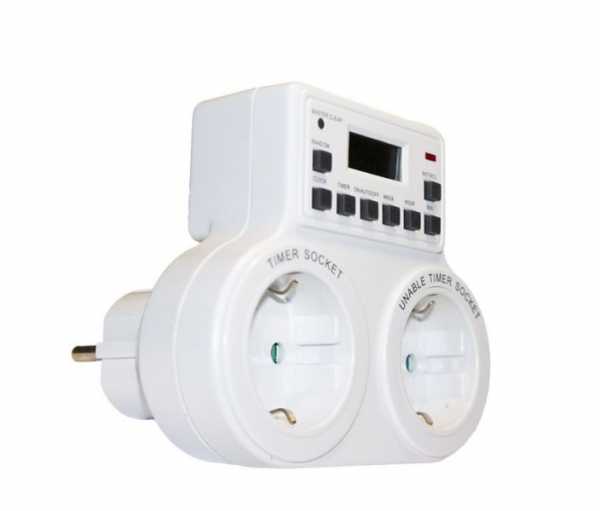

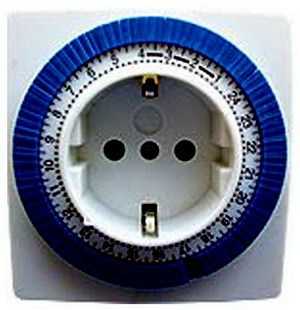

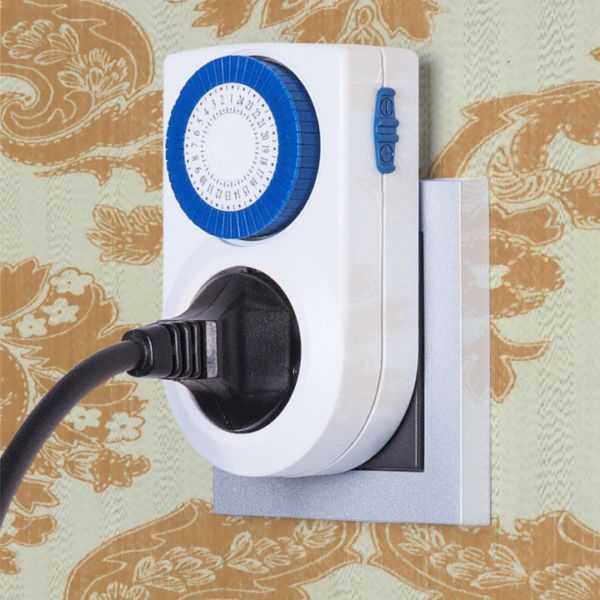

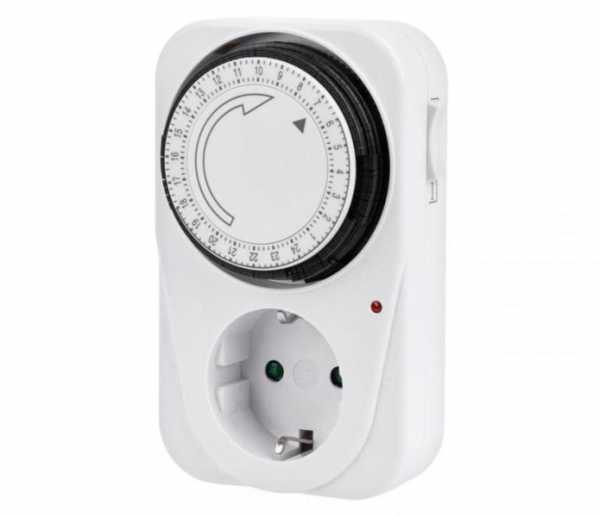

Устройство с таймером

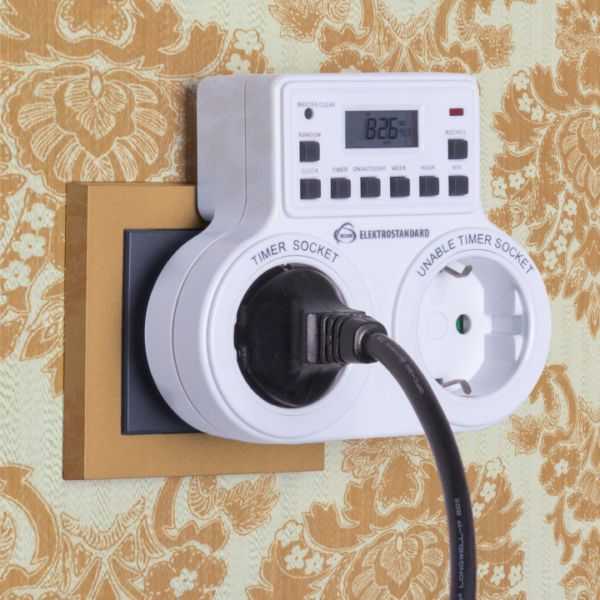

Также на рынке можно встретить розетки с механическим или электрическим таймером, позволяющим настроить время, в которое осуществляется подача напряжения. Это дает возможность подключать бытовое оборудование и настраивать его автоматическое включение и отключение, без дальнейшего участия человека. Такие розетки используются аквариумистами, для управления подсветкой. Также электрофурнитура с таймером пригодится при использовании электронагревательного оборудования без данной функции.

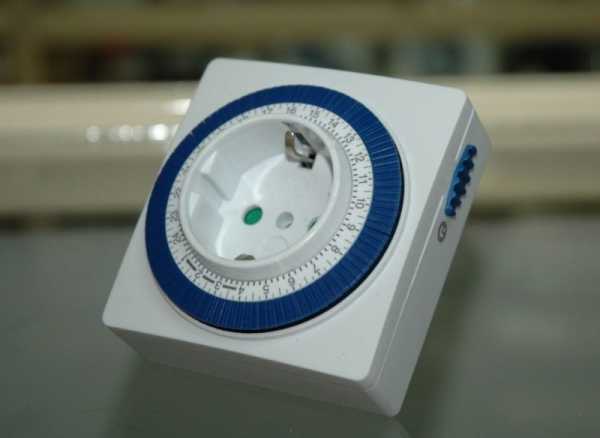

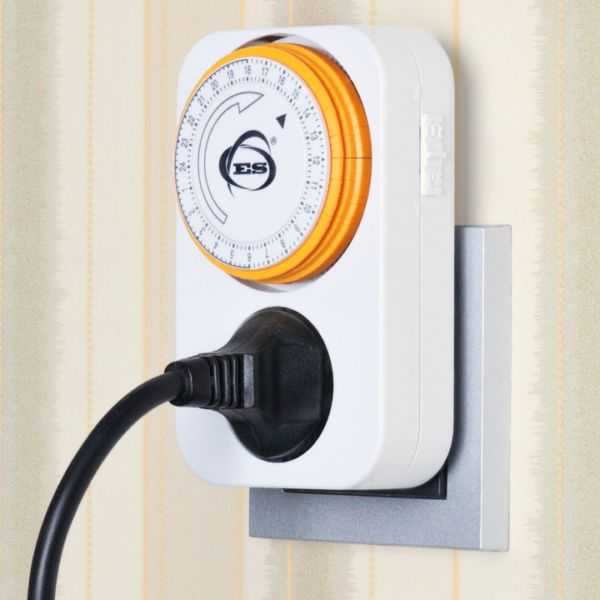

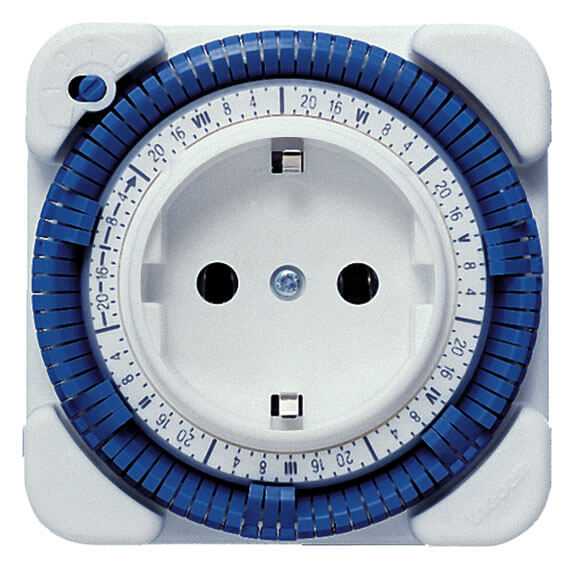

Устройство механического типа имеет расположенные по кругу розетки сегменты, каждый из которых обычно отвечает за 15 минут подачи электричества. При нажатии на сегмент программируется время, при котором розетка будет работать. Если прижать все элементы, то подача электричества будет осуществляться на протяжении 24 часов, как в обычной розетке. Перед осуществлением настройки необходимо сначала выставить текущее время. При временных перебоях с электропитанием регулировка времени нарушается, поэтому устройство нуждается в калибровке.

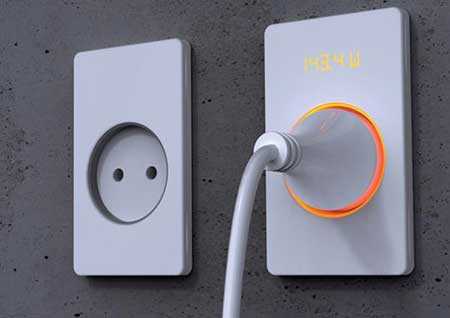

Розетки с ваттметром

Довольно редкой является электрическая розетка с ваттметром. На ее поверхности имеется дисплей, который показывает какое количество энергии потребляет подключенный прибор. Это довольно удобная функция, с помощью которой можно проверять насколько соответствуют реальные параметры мощности различного электрооборудования информации указанной производителем.

Устройство с выталкивателем штепселя

При установке в розетку плотной вилки в случае вытягивания последней наблюдается вырывание всей конструкции со стены. Для решения данной проблемы были разработаны особенные розетки, в корпусе которых предусматривается специальная механическая кнопка. При нажатии на нее внутренний рычаг надавливает на вилку, выталкивая ее наружу.

Такой вариант электрофурнитуры будет полезен в том случае, если материал из которого изготовлена стена рыхлый, поэтому при тянущем воздействии на розетку она сможет вырваться вместе с крепежом. При наличии выталкивающего механизма, дергать за вилку не потребуется, поэтому вырывание розетки из подрозетника исключается.

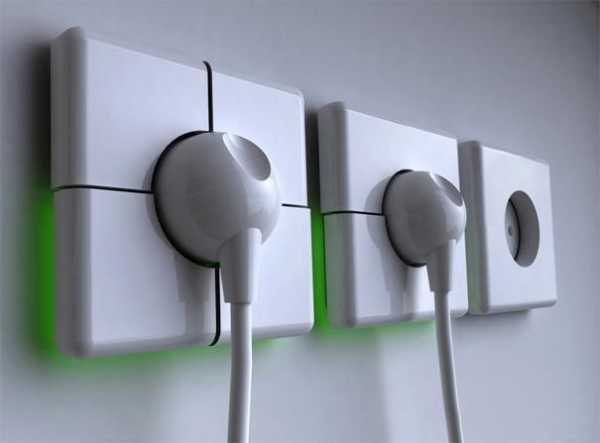

Электророзетки с подсветкой

Электрическая розетка может оснащаться световым индикатором, что позволяет находить ее в темноте. Это полезная функция для фурнитуры устанавливаемой в домашнем помещении. При наличии такой розетки можно включить зарядку телефона или любое другое оборудование не зажигая свет. Подобное устройство пригодится в том случае, если в доме есть маленькие дети, что исключит необходимость их будить включением люстры.

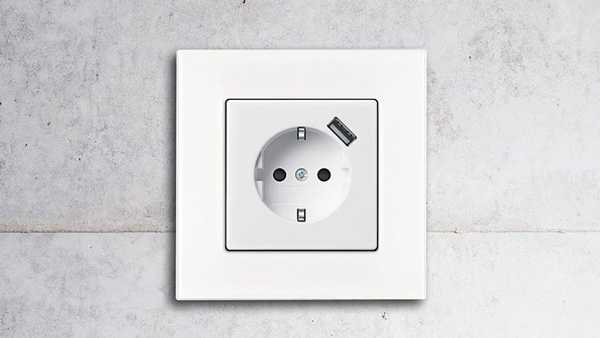

Устройство с USB выходом

Также бывают розетки, в корпусе которых имеется блок питания понижающий параметры электросети. У него имеется наружный выход в виде USB разъема. Такая электрофурнитура позволяет подключаться с помощью USB кабеля для подзарядки телефонов, планшетов, фотоаппаратов и камер. Это действительно удобно, особенно если стандартный блок питания сломался или потерялся.

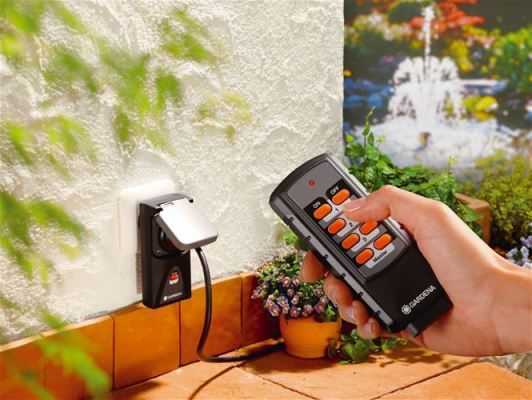

Розетки с дистанционным управлением

Одними из последних появились розетки с дистанционным управлением. Обычно они используют технологию wi-fi, для их регулировки применяется смартфон со специальным установленным приложением. Подобное устройство является недорогой альтернативой системы «умный дом». Можно подключать различное электрическое оборудование, и в последующем выключать его без необходимости подходить и вытягивать вилку. Можно лежа на диване обесточить вентилятор или другое оборудование, у которого не имеется собственного пульта дистанционного управления.

Виды электрических розеток — подробный обзор

Огромное разнообразие выпускаемых в настоящее время розеток обусловлено многозадачностью этих элементов электрической сети. Конкретные условия их применения диктуют определенные требования, предъявляемые не только к их внешнему виду, но и функциональным параметрам. В данной статье максимально подробно описываются все существующие на сегодняшний день виды розеток, изучив особенности которых вы получите исчерпывающую информацию, касающуюся конструктивных отличий и принципов работы устройств, предназначенных для штепсельного соединения.

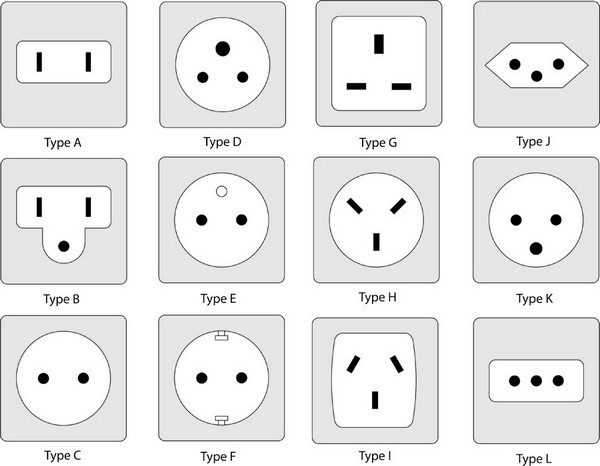

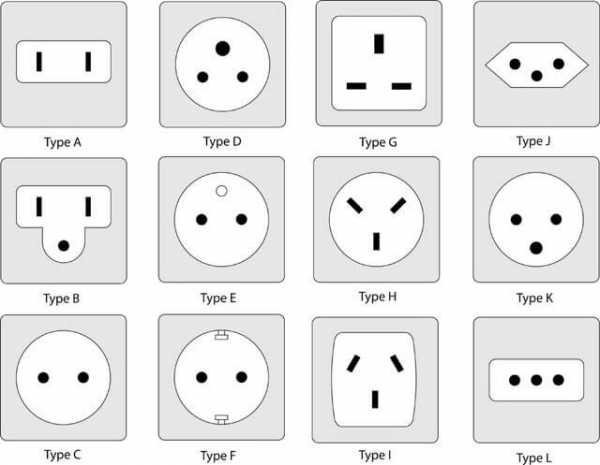

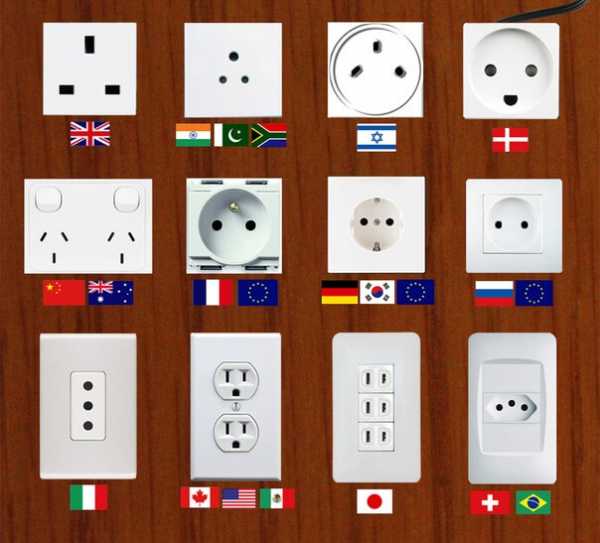

Разновидности разъемов розеток

В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:

Тип A

A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.

Тип B

B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.

Тип C

C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.

Тип D

D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.

Тип E

E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.

Тип F

F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.

Тип G

G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части. Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.

Тип H

H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.

Тип I

I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.

Тип J

J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону. При подключении евровилок нет необходимости использовать переходники.

Тип K

К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.

Тип L

L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.

В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.

Технические характеристики розеток: напряжение и частота

Согласно европейским стандартам показатели напряжения в электросети обычно составляют 220-240 или 380В. Розетки, рассчитанные на 220 Вольт, обычно используют для подключения различных электрических приборов, мощность которых не превышает 3,5 кВт. Данное ограничение обусловлено неспособностью стандартных устройств, предназначенных для маломощной бытовой техники, справляться с силой тока, выходящей за пределы 16А.

Для более мощных электрических приборов рекомендуется использовать промышленные трехфазные розетки, в отношении которых допустимая сила тока составляет 32А. Такие изделия рассчитаны на напряжение 380В.

Кроме того, для разных видов розеток предусмотрена определенная частота переменного тока, показатели которой составляют 50 либо 60 Гц. Наиболее распространенный европейский стандарт, в том числе применяемый в России, рассчитан на первый вариант.

Какие бывают розетки по способу монтажа

По способу установки электрические розетки можно разделить на три основные категории. Вариант исполнения корпуса в данном случае зависит от типа проводки.

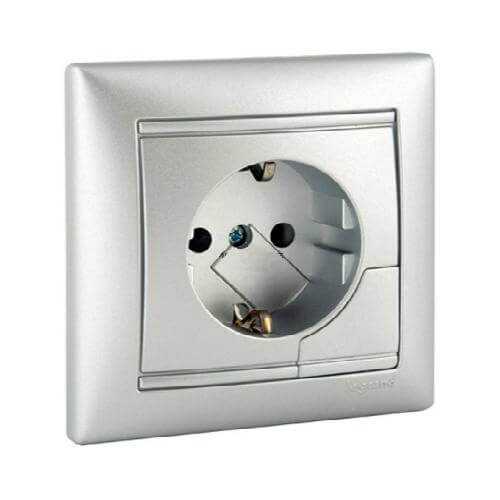

Встроенные розетки

Встроенные изделия предполагают установку колодки, на которой расположены контакты, в специальную коробку (подрозетник), скрытую в стене. В итоге в пределах видимости находится только защитный корпус устройства, слегка выступающий над поверхностью. Для электросетей, имеющих заземление, используются розетки, оснащенные дополнительными заземляющими контактами.

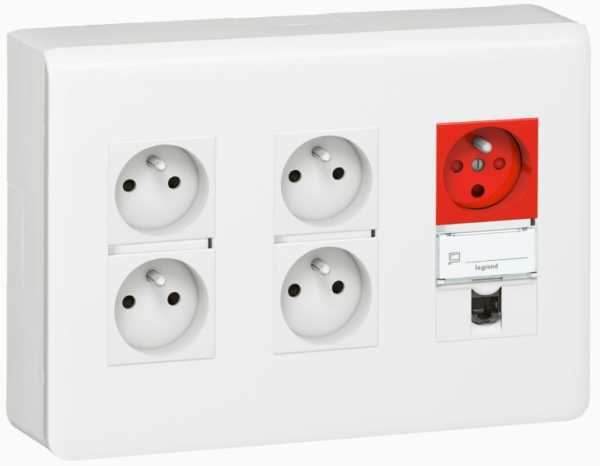

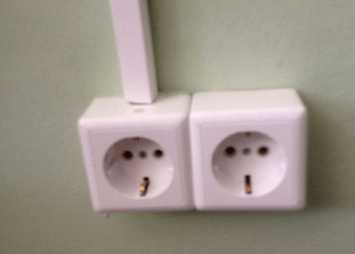

Накладные розетки

В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. Контактные элементы находятся под корпусом изделия, полностью скрывающим разъем.

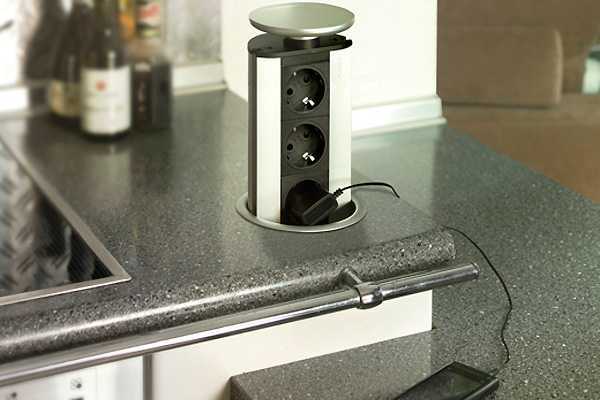

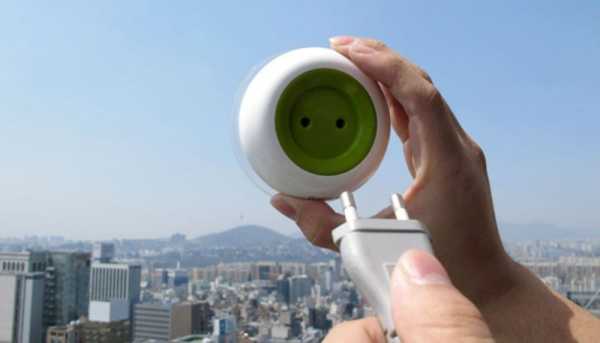

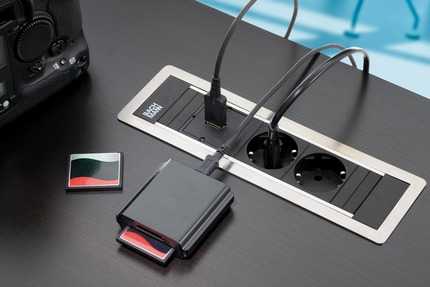

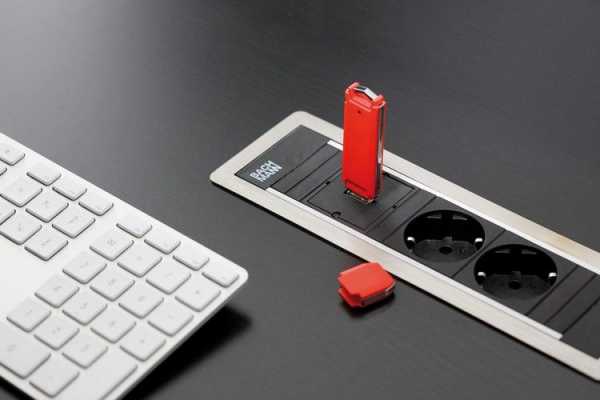

Существуют достаточно оригинальные виды электрических розеток накладного типа, монтаж которых заключается в закреплении устройства на плинтусе, скрывающем проложенную под ним проводку. В России они не пользуются особой популярностью, поскольку совершенно не гармонируют с современными интерьерами, а также часто ломаются в результате механических воздействий.

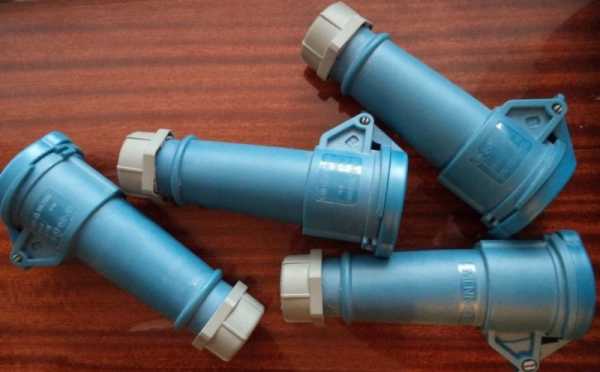

Переносные розетки

Переносные розетки зачастую укомплектованы шнуром с вилкой, что позволяет использовать их в качестве удлинителей. Однако встречаются также модели без шнура, подсоединяемые непосредственно к кабелю, выведенному из стены. В процессе монтажа необходимо разделить устройство на две части, ослабив конструкционные шурупы, после чего зачистить контакты и вставить их в зажимные клеммы. Некоторые переносные изделия оснащены кнопкой включения питания, а также отображающим рабочий режим индикатором.

Количество используемых розеток в модульном блоке

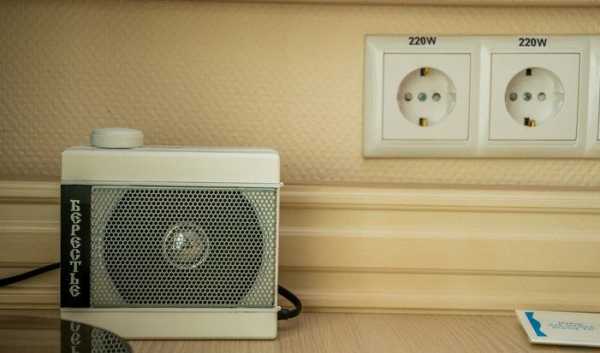

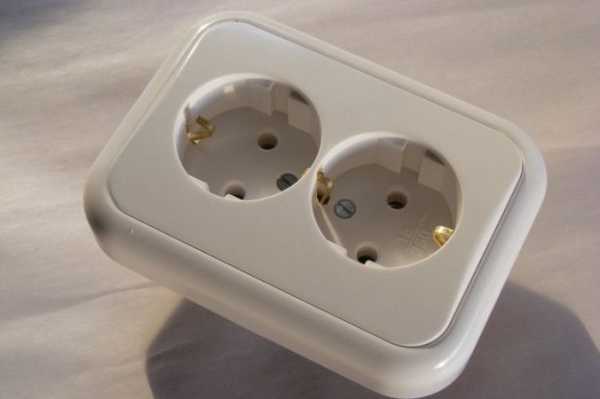

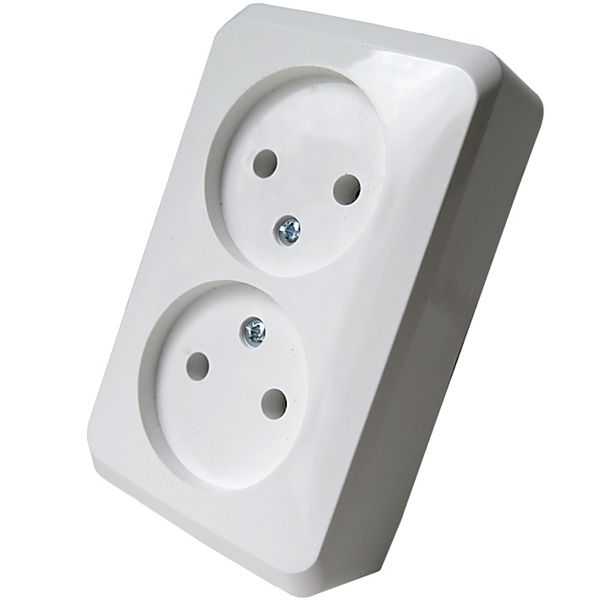

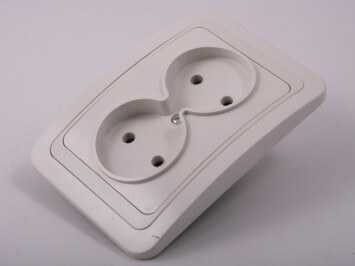

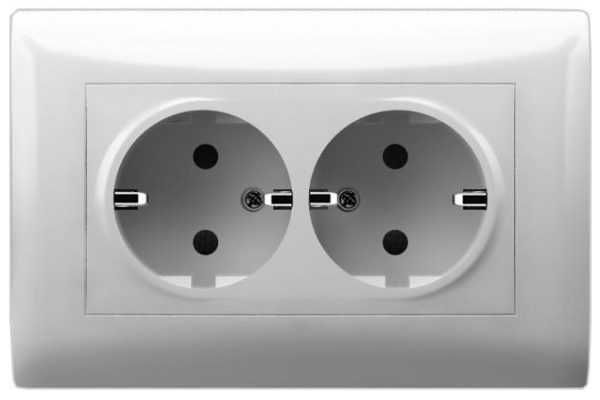

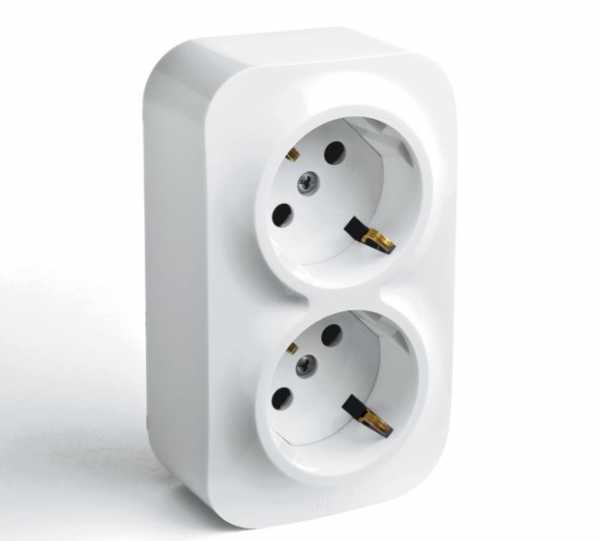

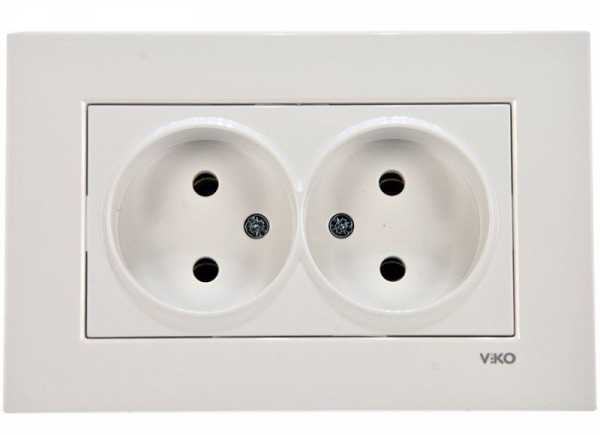

Двойная розетка

Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы. Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.

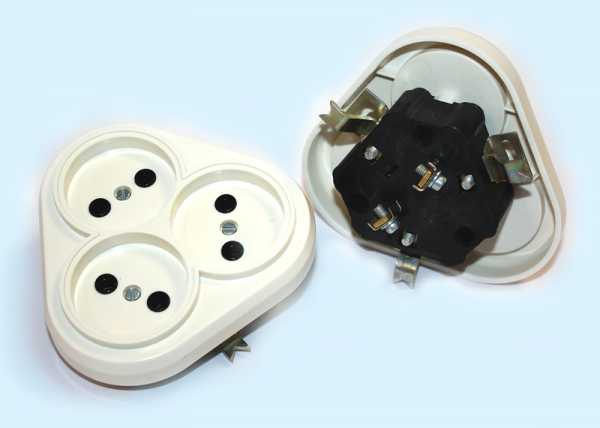

Тройная розетка

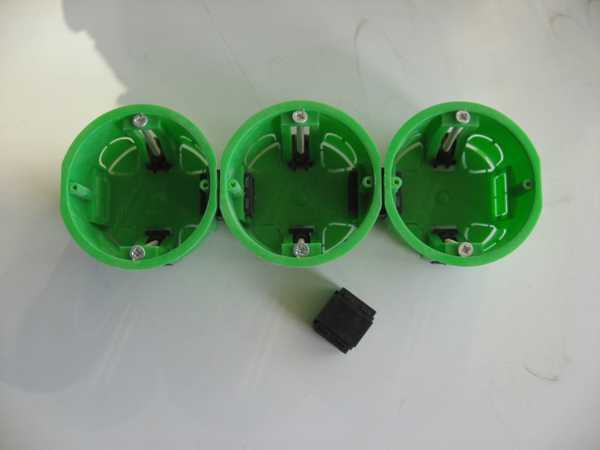

В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.

Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.

Четверная розетка

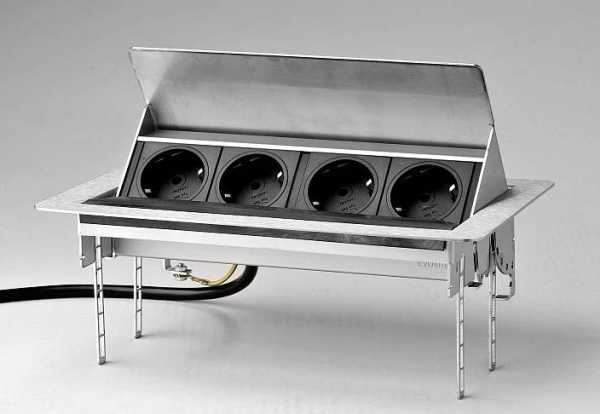

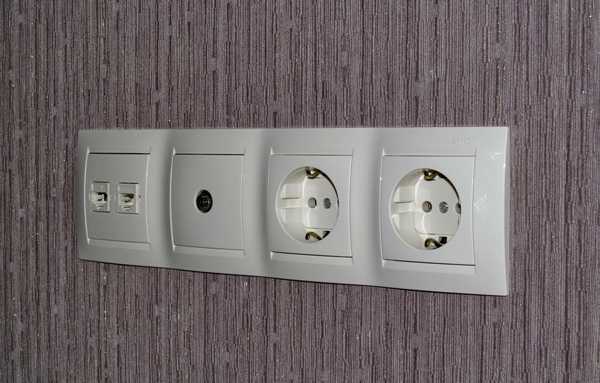

Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.

Розетки с дополнительными функциями

Существуют модели розеток, в которых помимо основных компонентов, установлены специальные электронные или механические комплектующие, на которые возлагаются определенные функции. Разные типы электрических розеток могут иметь определенные особенности, которые мы далее рассмотрим.

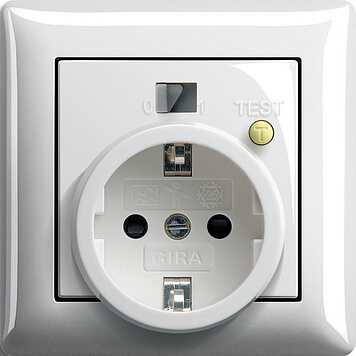

Розетки со встроенным УЗО

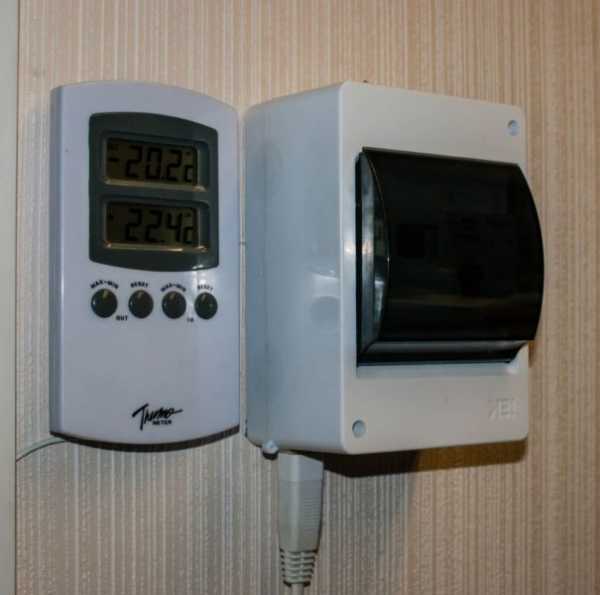

Конструкции со встроенным УЗО предназначены для подключения мощных электрических приборов. Преимущественно их устанавливают в санузлах, поскольку при повышенном уровне влажности в помещении возрастает степень риска поражения током. Благодаря устройству защитного отключения в момент утечки срабатывает встроенное реле, своевременно размыкающее входные контакты. Это позволяет не только предотвратить поломку электроприбора, но не допустить причинения вреда здоровью человека.

Розетки со шторками

Модели со шторками, которые в быту часто называют «розетками с защитой от детей», оснащены специальными панелями, скрывающими входные гнезда. Доступ к контактам в данном случае возможен только в момент вхождения вилки в отверстия. По сути, задача шторок заключается в предотвращении попадания в розетку любых посторонних предметов. Это идеальный вариант для детской комнаты.

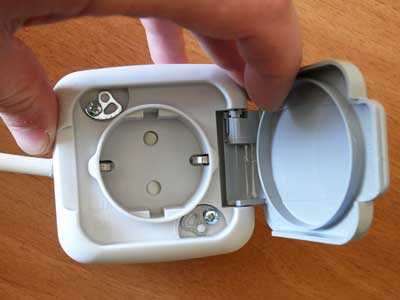

Розетки с крышками

Розетки с крышками преимущественно используются в помещениях с повышенной влажностью. При этом защитные элементы предотвращают не только попадание воды, но и пыли внутрь устройства. Дополнительные механизмы крепятся при помощи специальных захватов и винтов.

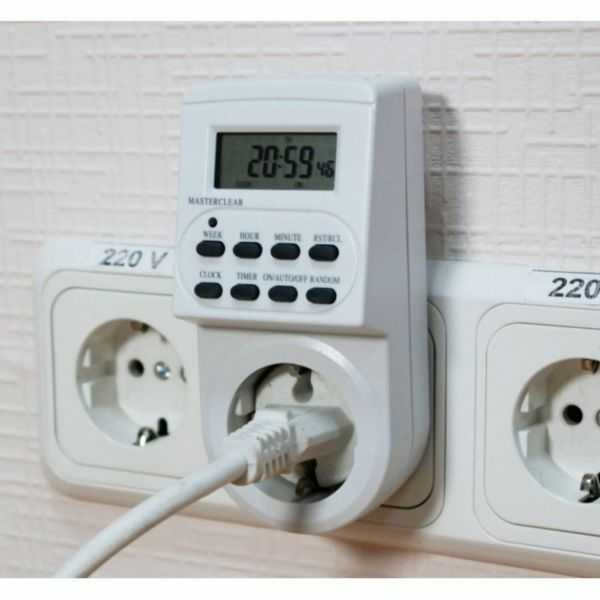

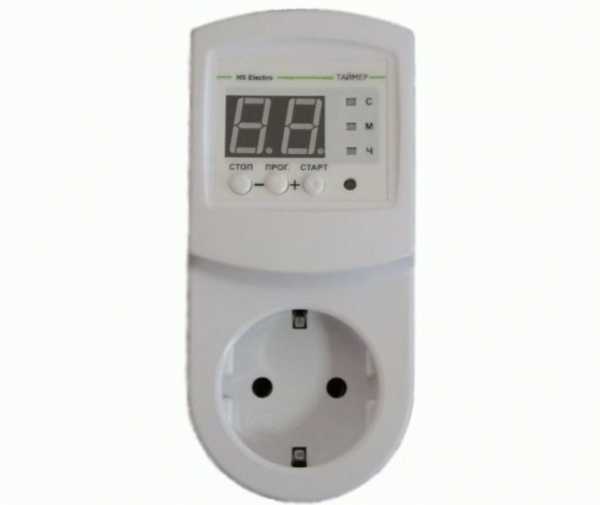

Розетки с таймером

Модель с таймером дает возможность пользователю самостоятельно задать временной период, по истечении которого подача электропитания к прибору будет прекращена. Такие виды розеток достаточно удобно использовать при эксплуатации обогревателей, не оснащенных собственной системой автоматического отключения.

Розетки с электросчетчиком

Конструкции, оборудованные встроенным счетчиком электричества, дают возможность контролировать расход потребляемой энергии тем или иным бытовым прибором. Имеющийся на корпусе индикатор меняет свой цвет, исходя из мощности подключенного устройства.

Розетки с выталкивателем вилки

Модель с выталкивателем вилки – отличный вариант для тех, у кого розетка недостаточно прочно зафиксирована в подрозетнике. Наличие дополнительного механизма позволяет максимально аккуратно вытаскивать вилку, не прикладывая особых усилий.

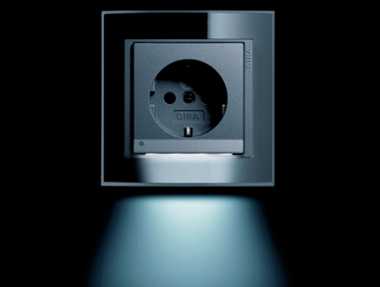

Розетки с подсветкой

Розетка с подсветкой, рассчитанная на использование в условиях недостаточной видимости. Позволяет даже в полной темноте быстро найти место, куда необходимо подключить тот или иной электрический прибор.

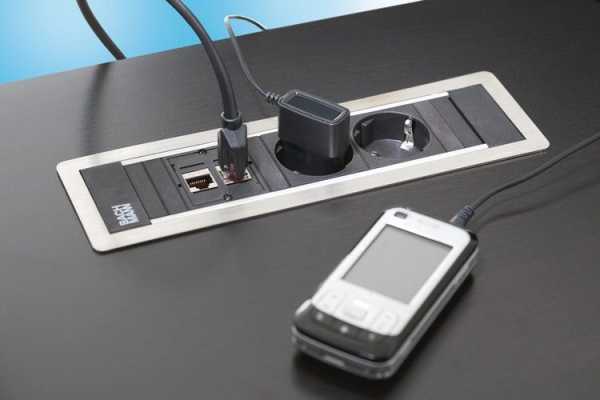

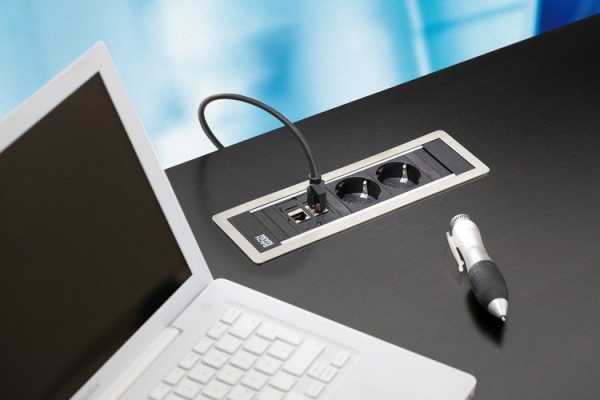

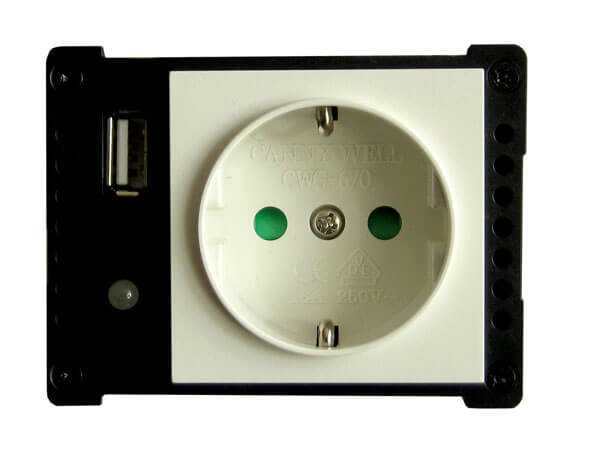

Розетки с USB выходом

Изделия, оснащенные USB выходом. Это современные модели розеток, с помощью которых в любой момент можно подзарядить мобильный телефон, фотоаппарат или другое устройство.

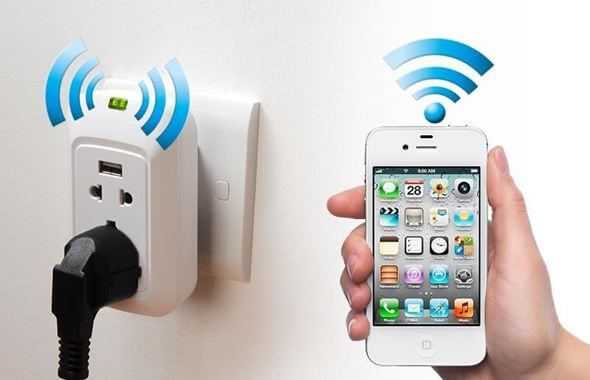

Розетка с модулем WiFi

Электрическая розетка со встроенным модулем WiFi позволяет осуществлять управление используемыми в доме приборами посредством смартфона или планшета. Внутри такого устройства расположен регулируемый на расстоянии микропроцессор, который отвечает за подачу электроэнергии.

Розетки специального назначения

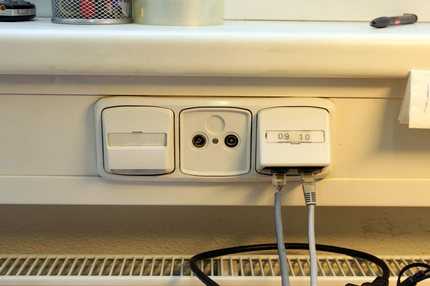

Существуют розетки, предназначенные для строго определенных целей и конструктивно отличающиеся от обычных устройств. К ним относятся:

Проходные розетки, которые являются промежуточными элементами в электроцепи. В данном случае к контактам подсоединяется силовой провод, который на этом не заканчивается, а направляется к следующему устройству. Такие виды электрических розеток применяются, как правило, при бескоробочном способе разведения проводки.

Щитовые розекти, предназначенные для использования в распределительных щитках и устанавливаемые с помощью специальных металлических планок, оснащенных защелкивающимися механизмами.

Антенная розетка, оборудованная специальным разъемом, совместимым с наконечником кабеля телевизионной антенны.

Розетка, предназначенная для подключения к интернету, которая также может обеспечивать соединение нескольких взаимодействующих друг с другом компьютеров. Отличается от других типов устройств количеством контактов и строением гнезда для кабельного наконечника.

Защитные свойства различных розеток

Степень защиты разных типов розеток от прикосновений, а также попадания определенных частей твердых тел, частичек пыли и влаги, обозначается маркировкой IP, где первая цифра соответствуют следующим показателям:

0 – полное отсутствие защитных функций при открытом доступе к узлам оборудования;
1 – ограничивается проникновение крупных твердых тел с размерами более 5 см. Не предполагается защита от прикосновения пальцев;
2 – обеспечивается защита для пальцев рук, а также исключается попадание предмета размером от 1,25 см;
3 – узлы устройства защищены от возможного контакта с электроинструментом и другими посторонними предметами, размер которых превышает 2,5 мм;
4 – указывает на наличие защиты, предотвращающей попадание твердых частиц, имеющих размеры более 1 мм;
5 – свидетельствует о частичной защите от пыли;
6 – наиболее высокая степень защиты от попадания любых посторонних предметов, включая микроскопические частицы пыли.

Вторая цифра маркировки говорит о степени защиты устройства от воздействия влаги. «0» в данном случае также указывает на абсолютную незащищенность узлов оборудования. Другие обозначения можно рассматривать на следующих примерах:

1 – вертикально падающие капли при попадании на оболочку не вызовут замыкания;
2 – каплям, упавшим вертикально под углом не более 15 градусов, не удастся преодолеть оболочку;
3 – защита предотвращает замыкание даже в тех случаях, когда капли воды падают под углом 60 градусов;
4 – узлы оборудования надежно защищены от влаги, вне зависимости от направления движения брызг;
5 – допускается попадание водной струи, не находящейся под давлением. Имеющие подобное обозначение устройства можно регулярно мыть;
6 – оборудование способно выдерживать достаточно мощные направленные потоки воды;
7 – допускается кратковременное погружение устройства в воду на глубину не более 1 метра;
8 – разрешено погружение на значительную глубину;
9 – абсолютная герметичность позволяет оборудованию функционировать под водой с неограниченной продолжительностью.

Маркировка стандарта «NEMA» используется для типов электрических розеток, произведенных в США и прошедших соответствующую сертификацию. Ниже указаны области использования устройств с различными показателями «NEMA»:

1 – изделия предназначены для установки в бытовых и административных помещениях и предусматривают защиту от попадания грязи;
2 – рассчитаны на бытовые помещения, где существует вероятность попадания влаги в минимальных количествах;
3 – устройства, применяемые снаружи зданий в условиях повышенного пылеобразования, а также атмосферных осадков. Дополнительными характеристиками обладают модели «3R» и «3S»;
4 и 4X – оборудование, способное противостоять разбрызгиваемой в результате движения автотранспорта грязи, а также устойчивое к агрессивным погодным условиям;
6 и 6P – защитные функции обеспечивает герметичный корпус, благодаря которому устройство может находиться под водой на относительно небольшой глубине;
11 – изделия преимущественно используются в местах, где постоянно происходят коррозийные процессы;
12 и 12К – рассчитаны на помещения с повышенным уровнем пылеобразования;
13 – отличаются особой стойкостью различным видам загрязнений, включая маслянистые вещества.

Существуют также другие виды маркировок, которыми, например, обозначается степень прочности корпуса изделия. Однако рассматривать данный показатель в отношении обычной бытовой розетки не имеет смысла.

Вам будет интересно

srbu.ru

Компьютерная розетка: категории и технология подключения

Ключевым условием создания системы коммуникации является налаживание структурированной работы кабельной системы, которую невозможно реализовать без компьютерных розеток.

Какие виды разъемов для автоматизации связи предлагает современный рынок и какие особенности монтажа имеет компьютерная розетка, рассмотрим в статье.

Содержание статьи:

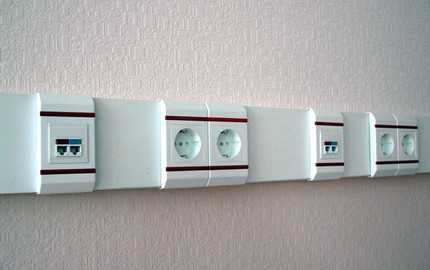

Компьютерная розетка и ее виды

Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.

Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.

Компьютерная розетка представляет собой устройство, основная функция которого – передача соединения от сетевой карты компьютера к кабельным сетям

Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью.

Передающий информацию кабель, именуемый как «», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.

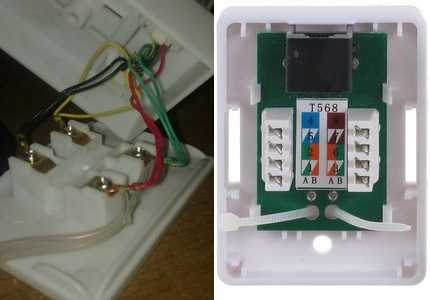

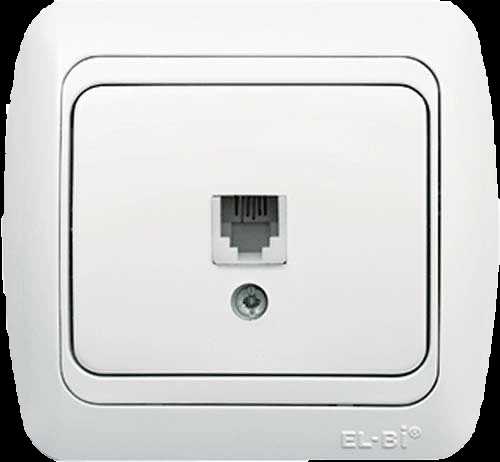

Телефонные модули стандарта RJ11 оснащены двухпарными разъемами с четырьмя контактами, а телекоммуникационные устройства типа RJ45 оснащены 8-ю контактами

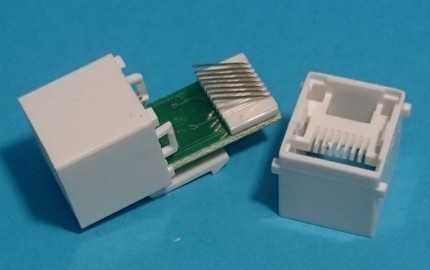

Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.

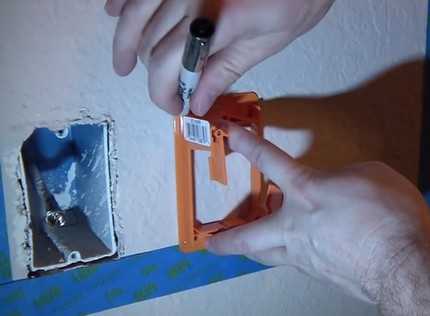

Последовательность работ по установке большинства видов компьютерных розеток типична. Выполнить нужно ряд практически аналогичных этапов:

Галерея изображений

Фото из

Шаг 1: Подготовка устройства к монтажу

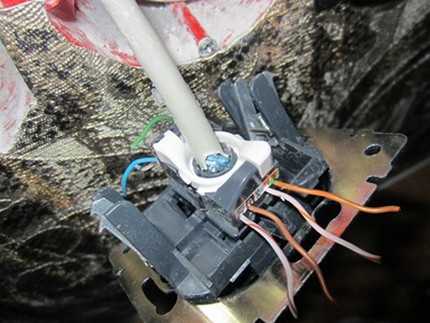

Шаг 2: Подключение компьютерной розетки

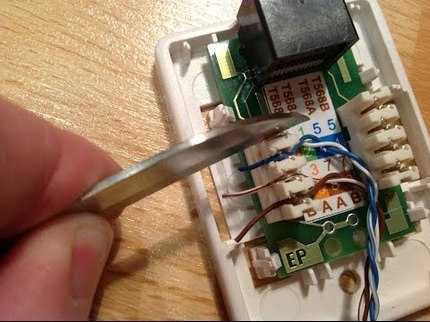

Шаг 3: Подключение проводов пружинными клеммами

Шаг 4: Установка крышки контейнера терминала

Шаг 5: Фиксация корпуса сетевой розетки на стене

Шаг 6: Крепление механизма розетки в корпусе

Шаг 7: Установка лицевой панели устройства

Шаг 8: Проверка работоспособности

Категории информационных розеток

От того, к какой категории принадлежит компьютерная розетка, зависит дистанция, на которую будет передаваться сигнал при минимальных искажениях, а также сама скорость передачи данных.

При оснащении офисных и бытовых сетей чаще используют такие виды розеток:

RJ-45 Cat.5 – предназначены для организации сетей 100BASE-TX с полосой частот 125 МГц при скорости передачи данных в пределах 100 Мбит/с.
RJ-45 Cat.5е – более «продвинутый» вариант, позволяющий передавать данные для двух пар в пределах 100 Мбит/с., для четырех пар – 1000 Мбит/с.
RJ-45 Cat.6 – предназначены для обустройства сетей “Gigabit Ethernet” и “Fast Ethernet”. Пропускная способность устройства до 1000Мбит/секунду.

Выделяют несколько основных параметров, по которым разделяются компьютерные розетки. Один из них – способ монтажа.

Наружные и внутренние точки подключения

В зависимости от способа монтажа приборы делятся на два типа:

Внешние – применяют, когда устройство необходимо разместить на поверхности стены. На тыльной стороне устройства для наружного монтажа есть коннектор, оснащенный ножевыми контактами. Если в них вдавить провод, изоляция пробивается то жилы, благодаря чему существенно облегчается монтаж.
Внутренние – предполагают установку внутри монтажной коробки с заглублением устройства в полость бетонной, кирпичной или гипсокартонной стены. Коннектор таких устройств обычно съемный. Его снимают, а после установки в углубленный в стену подрозетник зажимают пластиковым винтом.

Корпуса устройств для наружной установки изготавливают из прочных технополимеров негорючего типа. Благодаря этому их наружная поверхность устойчива к воздействию УФ-лучей.

Применение внутренних розеток обеспечивает презентабельный внешний вид проводки, но усложняет процесс обслуживания оборудования в случае поломки

Укомплектованные и разборные модели

В зависимости от типа комплектации устройства делятся на два вида:

С встроенными модулями. В укомплектованные модели изначально встроена контактная плата и разъемы. В них предусмотрен неизменный тип экранирования.
Со сменными модулями. В устройствах этого типа модули отделены от лицевой панели. Такое решение позволяет составлять любые комбинации: «UTP» и «FTP» разных категорий – 3, 5, 6, 7.

Укомплектованные устройства со встроенными модулями доступны по стоимости и просты в монтаже. Но в случае поломки приходится заменять всю конструкцию.

Приборы со сменным модулем выигрывают в том, что их легко обслуживать, а гибкий модуль в случае необходимости не составит заменить в соответствии с потребностями системы

Главным критерием, которым следует руководствоваться при выборе устройства – наличие дополнительных портов. К примеру, при необходимости обслуживания нескольких единиц техники, стоит выбирать двойные розетки типа RJ-45. В двухмодульной моделе к одному порту RJ-45 может быть подсоединен компьютер, а ко второму RJ-11 – телефон.

Встречаются также модели, в которых оба модуля предназначены для подключения компьютерной техники. Но порты различаются между собой по категории и типу экранирования. Применение таких устройств позволяет сэкономить статью расходов, комбинируя модули под свои потребности и категорию оборудования.

Отдавайте предпочтение изделиям проверенных производителей. Это является гарантией того, что продукция произведена в соответствии с общепринятыми нормами и стандартами. Качественные устройства будут легко совмещаться с любым типом компьютерной техники и спокойно выдерживать напряжение российских сетей.

Требования к комплектующим устройства

Без набора комплектующих невозможно выполнить .

Отдельно придется приобретать:

Кабель (lan) соответствующей категории.

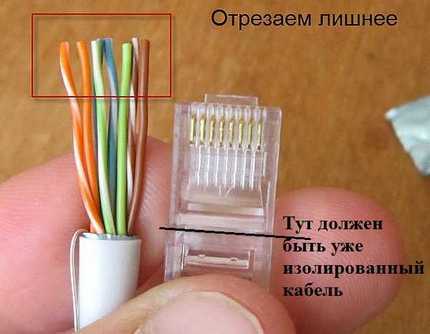

Коннектор(jack) – приспособление в виде восьмиконтактной вилки для подключения кабеля к порту компьютера.
Патч-панель – обеспечивает возможность быстрого переключения между активным сетевым оборудованием и рабочими точками. Количество портов приспособления зависит от количества подключаемого оборудования и может варьироваться в пределах от 10 до 50.

Для подключения розетки RJ45 cat.5e потребуется четырехпарный экранированный кабель «витая пара», оснащенный общим фольгированным экраном типа КВПЭф-5е 4х2х0,52. В случае подключения модели RJ45 cat.6 потребуется тоже четырехпарный кабель «витая пара», но уже типа КВП-6 4х2х0,57.

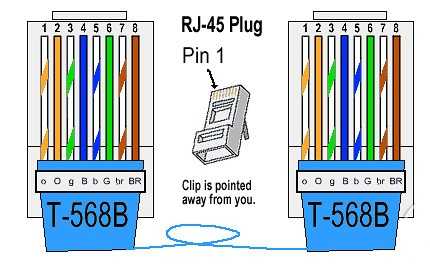

Общепринятым вариантом разделки в России считается стандарт EIA-5688; его маркировочное обозначение отображается латинской литерой «В»

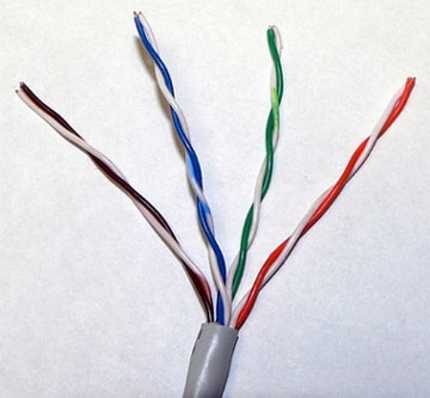

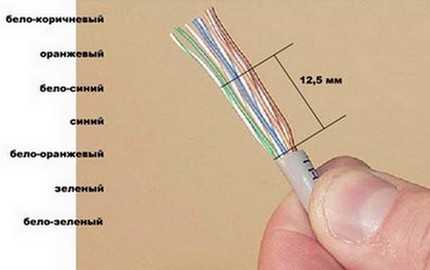

Восьмижильный кабель для интернета включает четыре витые пары. Второй по счету провод в каждой скрученной паре имеет белую изоляцию и промаркирован белой полосой.

Информационные кабели делятся на несколько категорий, начиная с третьей. Чем выше категория, тем более высокий стандарт передачи.

Для передачи данных в 1 Гб/с применяют двухпарные кабели, а в пределах 10 Гб/с – четырехпарные аналоги. Разница между ними в цене не большая. А потому, планируя в дальнейшем задействовать большее число проводников, лучше сразу приобретать четырехпарную сеть.

Кабели категории «3» и «5» задействуют для передачи данных при скорости в 100 Мбит/с., а категории, начиная с «5е» и выше – в 1000 Мбит/секунду

При установке точек подключения предпочтение стоит отдавать экранированным типам кабелей, которые наиболее защищены от помех. Экранированные кабели подходят для решения широкого спектра задач: телефония, смарт TV, Ethernet.

В случае в процессе монтажа оборудования не достаточно длины кабеля или один из его участков поврежден, можно задействовать переходник «гнездо-гнездо». При подключении коннектора для наращивания кабеля, чтобы избежать ошибок, нужно лишь ориентироваться на нанесенные внутри коробки цветовые указатели.

Переходник RJ45 «гнездо-гнездо» позволяет быстро соединить витые пары, оснащенные разъемом соответствующего стандарта, без ущерба потери сигнала

Выбирая пат-панель, ориентируйтесь на категорию розетки. В продаже встречаются устройства категории «5», «5е» и «6».

Конец информационного кабеля оснащают коннектором 8P8C, именуемом на профессиональном жаргоне как «джек». Он имеет прозрачный корпус, сквозь который видны разноцветные провода.

Этот элемент часто ошибочно называют RJ45. Но на самом деле RJ45 – это принятый стандарт, а точное название коннектора 8P8C. Сегодня для коннекта с оборудованием применяют общепринятый с 2001 года стандарт подключения витой пары жил TIA/EIA-568-B.

При подключении интернет-кабеля допускается применять две схемы: T568А и T568В. Но в нашей стране провода располагают в основном, применяя схему «В».

Стандарт подключения «витой пары» жил TIA/EIA-568-B подразумевает последовательность жил в таком порядке: (1-2) –бело-оранжевый с оранжевым, (3-4) – бело-зеленый с синим, (5-6) бело-синий с зеленым, (7-8) – бело-коричневый с коричневым

При подключении сетей 10BASE-T и 100BASE-Т используют стандарт TIA/EIA-568-А. Опасаться что, при подключении витой пары случайно можно что-то перепутать, не стоит. Современные модели роутеров, рассчитаны на оба варианта. Поэтому они способны автоматически перекидывать сигнал.

Правила расположения точек подключения

Если вы не фанат «гирлянд» переплетенных проводов, стоит серьезно подойти к вопросу размещения розеток. Ведь каждая манипуляция по установке и переносу точек подключения подразумевает как минимум косметический ремонт в помещении.

Подключение стационарного компьютера требует задействование как минимум пяти розеток. Поэтому оптимальным решением станет установка блока, включающего несколько точек: для модема, монитора, системного блока…

При выборе места под установку информационных розеток стоит ориентироваться прежде всего не на «евростандарт» – 15 см от уровня пола, а количество подключаемой техники

Справедливости ради стоит отметить, что допускается также подключение компьютерной техники без задействования розеток. Но такой способ монтажа слишком сложен в исполнении. Да и к тому же совершенно не оправдан, особенно в тех ситуациях, когда приходится работать с крупными сетями.

К тому же никто не может с уверенностью гарантировать, что в ближайшем будущем от этой точки подключения не будет «запитан» еще один смарт TV, компьютер или любой другой девайс.

Если требуется нарастить витую пару, подробный инструктаж по соединению отрезков интернет-кабеля .

Технология монтажа компьютерных розеток

В том, чтобы подключить компьютерную розетку своими руками, нет ничего сложного. Нужно лишь придерживаться в своих действиях заданной последовательности.

Выбор необходимых инструментов

Для проведения работ необходимо подготовить:

перфоратор, оснащенный коронкой соответствующего диаметра;
кроссировочный нож для снятия изоляции;
набор отверток;
тестер.

Помимо основного набора инструментов заранее стоит позаботиться о приобретении обжимных клещей. Этот инструмент стоит порядка 10 долларов. А потому для разовой работы имеет смысл взять его на прокат.

Подведение кабеля и монтаж подрозетника

Первым делом подводят кабель к точке монтажа. Его можно проложить открытым или закрытым способом. Первый способ предполагает прокладку кабеля в пластиковых коробах, оснащенных съемными крышками, или размещение за стенками плинтуса.

Разместив кабель накладным способом и «посадив» его на DIN-рейку, можно не только упростить процедуру монтажа, но и облегчить процесс обслуживания

Широкое распространение получил и так называемый модульнакладной способ, предполагающий закрепление кабеля на стене с помощью специальных дюбелей варианта «быстрый монтаж».

Для реализации второго способа проделывают штробы, в полость которых и прокладывают кабель. Для этого с помощью перфоратора, оснащенного специальной коронкой, проделывают круглую нишу в стене. Диаметр коронки должен совпадать с размером коробки.

Монтажную коробку точки подключения заглубляют в проделанное отверстие в стене и фиксируют с помощью шурупов и дюбелей

Конец подведенного кабеля отрезают, оставляя запас для возможности последующего многократного соединения. Лишний конец нужно аккуратно уложить по кругу внутри коробки, избегая переломов проводника.

Подключение контактов устройства

Чтобы подключить розетку, с помощью лезвий кроссировочного ножа снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см. Эту процедуру следует выполнять осторожно с тем, чтобы избежать повреждения изоляции проводников.

Под снятой изоляцией должны показаться четыре разноцветных пары проводников, скрученных по двое; в некоторых кабелях предусмотрен также тонкий экранирующий провод

Каждую пару аккуратно разравнивают. Зачищать их нет необходимости, поскольку само устройство платформы обеспечивает надежный контакт. С корпуса розетки снимают лицевую панель, откручивая фиксирующий его болтик.

Некоторые модели розеток оснащены специальными защелками, которые работают по типу зажимов. В таких моделях, чтобы снять часть фурнитуры и получить доступ к внутреннему механизму, нужно аккуратно повернуть расположенную по задней грани фиксатор-рукоятку.

Каждую жилу вкладывают в прорези розетки, ориентируясь на схему подключения с цветами под каждым номером, нанесенную на верхнюю грань устройства, либо же прилагаемую в инструкции к нему

Все жилы поочередно в соответствии с расцветкой вставляют в фиксатор. Конец каждой жилы фиксируют с помощью прижимного болта. Чтобы утопить каждую жилу как можно глубже, используют обратную сторону канцелярского ножа.

Цветовое кодирование маркировки всех клемм значительно упрощает процесс состыковки компьютерной розетки и . Не стоит переживать, если жила заходит не до конца. При возвращении фиксатора в исходное положение размещенные по бокам выемки протолкнут жилы до конца.

Когда все проводники завели в посадочные места, торчащие кусочки аккуратно обрезают.

Все о том, каким образом производится распиновка проводников витой пары, вы сможете .

«Сердцевину» с подключенными жилами устанавливают на прежнее место, проворачивая фиксатор-рукоятку в противоположном направлении

Применяя открытый способ монтажа, корпус устройства фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. При закрытом способе монтажа розетку заглубляют в подготовленное для нее гнездо, фиксируя посредством распорок.

На завершающем этапе с помощью тестера проверяют правильность подключения. Если тестера под рукой нет, можно в подключенную, но еще не установленную «сердцевину» просто воткнуть конец идущего к компьютеру кабеля.

Убедившись в правильности подключения, остается только прикрутить лицевую панель.

Заделка разъема в коннекторе

Для подключения коннектора с конца кабеля снимают изоляцию. Каждую пару раскручивают и выравнивают, направляя в разные стороны. Если предусмотрен экранирующий тонкий провод, его на время также отгибают в сторону.

При выкладывании пар в определенной последовательности ориентируются на описанную выше схему «В».

Плотно уложенные в один ряд провода выравнивают и обрезают, оставляя длину в 10-12 мм так, чтобы изоляция витой пары начиналась выше защелки

Витые пары с отрезанными концами проводов заводят в полость коннектора. Разъем при этом должен располагаться защелкой вниз. Каждый проводник укладывают на отдельную дорожку, стараясь протолкнуть его до упора.

Коннектор с уложенными в него проводами . Чтобы заделать разъем, нужно плавно свести ручки клещей вместе.

Выступы, имеющиеся в посадочных гнездах клещей, при надавливании пододвинут проводники к микроножам, а те уже прорежут защитную оболочку и обеспечат надежный контакт

В идеале, если корпус разъема «сажается» в гнездо нормально, никаких усилий прилагать не нужно. В случае необходимости перезаделки кабеля нужно лишь вновь отрезать конец и выполнить те же действия, но уже с другим «джеком».

Технология установки двойной розетки аналогична. Единственное – от роутера придется подвести два кабеля, поскольку параллельное соединение для сетевого оборудования не применяют.

Выводы и полезное видео по теме

Ролик #1. Пример монтажа розетки Viko RJ45:

Ролик #2. Как правильно выполнить обжим проводов:

Зная, как подключать интернет розетку, вы всегда можете модернизировать домашнюю сеть собственными силами. Главное – придерживаться схемы и не запутываться в цветовом обозначении проводов.

Хотите поделиться личным опытом в устройстве розетки для подключения компьютера или задать вопрос по заинтересовавшим моментам? Нашли недоработки в статье? Пишите, пожалуйста, комментарии в ниже расположенном блоке.

sovet-ingenera.com

устройство, типы, характеристики, как выбрать, производители

Реклама от спонсоров:

При включении электрочайника, стиральной машины-автомат или телевизора мало кто задумывается о неприметной конструкции, обеспечивающую работу техники.

Розетка — незаменимый элемент помещения, и комфорт хозяев дома во многом зависит от того, насколько она соответствует имеющейся электросети и характеристикам бытового оборудования.

Устройство розетки

Розетка представляет собой корпус со встроенной арматурой, подсоединяемый к источнику питания с помощью кабеля. Существующая между внутренними контактами разница потенциалов создает напряжение.

Через предусмотренные отверстия это напряжение передается подключенным в розетку приборам.

Устройство арматуры:

На основании из пластика или керамики закреплены контакты при помощи металлических пластин.
Сами пластины дополнительно служат местом винтового крепления проводов — между ними и зажимной лапкой прокладывается зачищенная жила кабеля.
В некоторых моделях предусмотрен дополнительный контакт или пластина для заземления устройства.
Собранная конструкция монтируется в стакан или на заднюю крышку с рельсами — в зависимости от установочного типа.

Верхняя декоративная накладка прикручивается к основанию небольшим шурупом или защелкивается на клипсы, после чего устройство приобретает законченный вид и используется по назначению.

Типы и характеристики розеток

Розетки делятся на типы по методу встраивания и допустимому вольтажу: 220 или 380 В и слаботочные.

Розетка 220 В

Используется два рабочих контакта: фаза и ноль.
Существуют электроточки с заземлением и без него.
Подразделяются по виду монтажа на встраиваемые, наружные и переносные.
Дополнительно предусмотрено деление по количеству и форме контактных отверстий.

Встраиваемые розетки

Выпускаются на одно посадочное место — подрозетник. Доступны устройства с одним или двумя гнездами для вилок. Монтаж арматуры происходит при помощи лапок, которые разжимаются винтами или креплением суппорта к стакану саморезами.

Особенности:

подходят для скрытой проводки;
возможен монтаж блока из нескольких розеток;
количество и конфигурация посадочных мест ограничены только декоративной накладкой — рамкой;
в таком блоке размещаются одновременно различные типы розеток.

Производителями выпускаются уже готовые к монтажу блоки квадратной и прямоугольной формы. Для них не требуется установка подрозетников.

Наружные розетки

Производятся для монтажа на поверхность без заглубления арматуры.

Особенности:

подходят для скрытой и открытой проводки;
выпускаются в пластиковых корпусах с количеством гнезд от одного до четырех;
монтаж сводится к подключению проводов к соответствующим клеммам, креплению основания на поверхность и установке крышки.

К наружному типу монтажа относятся розетки, встраиваемые в специальный кабель-канал. Собирается группа розеток в монтажную рамку, подключаются соответственно провода, рамка фиксируется в кабель-канале зажимами и устанавливается декоративная накладка.

Переносные розетки

Этот тип розеток также носит название удлинителя.

Особенности:

используются в местах, где невозможно сделать проводку;
подходят для временного подключения нагрузки на удалении от стационарных силовых точек;
выпускаются удлинители отдельно колодками по 2–4 гнезда или в готовом виде с кабелем и вилкой.

В первом случае дополнительно потребуется приобрести вилку и подобрать кабель нужного сечения, количества жил и длины. Готовые удлинители производятся разной длины, имеют на конце от одного до шести гнезд, комплектуются выключателями питания.

Длинные кабели производители комплектуют бобинами для намотки.

В зависимости от используемых материалов в розетках варьируется максимальный ток нагрузки. Он указывается в амперах.

Для ванных комнат и сырых помещений выпускаются розетки с влагозащитой. С лицевой стороны у них расположена пластиковая крышка, а с обратной стороны арматура закрыта эластичной герметичной пленкой.

Эти розетки укомплектованы зажимными клеммниками, в которые вставляются провода.

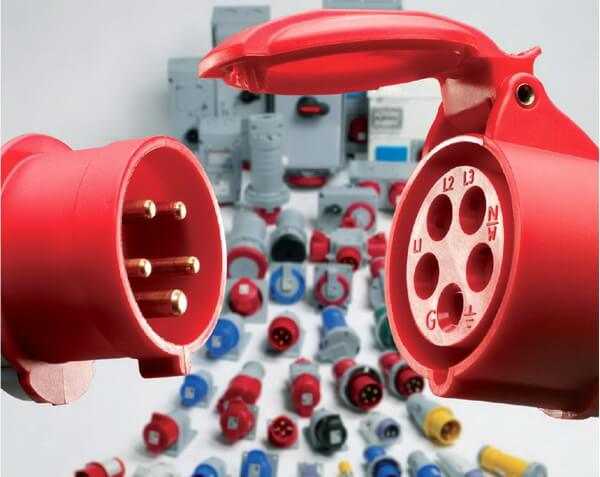

Розетка на 380 вольт

Характеризуется использованием от 1 до 3 фаз, нулевой линией и наличием заземления.

Особенности:

Конфигурация корпусов, формы и размещения контактов предполагает включение соответствующей вилки только в определенном положении. Это не позволит перепутать используемые линии.
Выдерживает максимальный ток до 32 ампер.
Такой тип розеток востребован для подключения электрических плит, мощность которых не позволяет устанавливать обычные электроточки.

В промышленных и производственных условиях используются электроприборы с повышенными требованиями к потребляемой мощности, которым нужны одновременно три фазы. Такие устройства подключаются только к розеткам на 380 В.

Слаботочные розетки

Используются для подключения телефонов, телевизоров, интернета, акустики.

Особенности:

Чаще предназначены для внутреннего монтажа. Допустима установка в блоки.
Основание из керамики или пластика, контакты чаще пружинные, подключение к электросети происходит с помощью клемм из комплекта.
Доступны модели наружного и встраиваемого типа. Первый вид свойственен устройствам телефонии, интернет-сетей и радио.
Провода в таких устройствах соединяются по цвету, количество отличается от привычного — 2–16 жил. Их принято не скручивать, а обжимать специальным устройством.

Подобные устройства подчас встречаются как смежные с привычными моделями розеток внутри единого блока.

Розетка с таймером

Вид устройств с табло, которое задает комфортное время включения/выключения бытовой техники. Доступны в механическом и электронном исполнении.

Механический таймер

Запускается при помощи часового механизма, нажатие секторов циферблата задает время включения устройства.

Особенности:

Рабочие сегменты по 15 или 30 минут в зависимости от модели.
Установка программ происходит при помощи вращающегося диска, на котором предварительно устанавливается текущее время.
Доступно суточное программирование.
Сегменты подбираются в сочетании со временем работы электроприборов.
Устройство обязательно подсоединяется к сети, чтобы таймер выполнил запланированные функции.

Доступен отдельный вид таймеров отключения — настройка прибора начинается с вытягивания индикаторного кольца. Дальнейшие действия зависят от режима прибора. Чаще всего задается цветовая маркировка.

Временная шкала помогает установить время обесточивания прибора.

Электронный таймер

Электронные устройства с таймером предполагают установку сотни программ включения и отключения приборов.

Особенности:

Часто в конструкции присутствует встроенный датчик имитации присутствия, включающий свет в запланированное время в заданных интервалах.
Кроме суточного доступен недельный вид программирования.
Эксплуатационная температура прибора ниже, чем у механических аналогов, диапазон значений варьируется от -10 до + 40 градусов.
Чаще всего электронные виды снабжены индикатором, указывающим рабочее состояние.
Устройства перед эксплуатацией заряжаются, срок зависит от модели, в среднем он составляет 14 часов.
Очистка памяти переводит розетку в рабочий режим, при котором задаются собственные программы включения: дни недели, будни или выходные, ручная или автоматическая работа.

Максимальная нагрузка — 16 ампер. Таймер не зависит от электросети, питание происходит от батареек типа AAA. Настройки сохраняются даже в случае сбоев электропитания.

Плюсы

Достоинства розеток основываются на типе расположения устройств.

Встраиваемые

Экономят пространство за счет малого выступа над поверхностью — к ним вплотную придвигается мебель, а межкомнатные двери не угрожают случайным сносом конструкции.
Эстетичны — вписываются в интерьер, доступны нестандартные модели рамок вплоть до индивидуальной отделки.
Повышенный срок службы фурнитуры за счет жесткой фиксации к несущим конструкциям.
Большинство устройств такого типа приспособлено для монтажа с заземлением, что подходит для новых квартир.

Наружные

Оптимальный вариант при наружной проводке.
Предполагают больший контроль влаго- и пожаробезопасности, чем встраиваемые аналоги.
Не требуют трудоемкого и пыльного штробления бетонных стен для кабелей и стаканов.
Возможность организовать термозащитную прокладку между поверхностью и устройством, отвечающую нормативам ПУЭ.

Переносные

Мобильны, разворачиваются в необходимом месте снаружи или внутри помещения.
Не нуждаются в монтаже.
Быстрое подключение — достаточно соединить с действующей розеткой или проводкой.
Не требуют привлечения электриков, с ними справится и человек, не имеющий представления о проводке.
Провод недостающей длины быстро заменяется без вмешательства в декор помещения.

Минусы

Недостатки также основаны на способе размещения.

Встраиваемые

Розетку невозможно установить с нуля без вмешательства в декоративное покрытие поверхности, потребуется штробление с использованием перфоратора и специальных насадок.
Недостаточно пожаробезопасны.
При демонтаже розетки остается глубокое отверстие, которое нелегко заделать, порой требуется обновление ремонта помещения.
Слабая степень влагозащиты, специальные накладки чаще предусмотрены лишь для наружных аналогов.
Встраиваемые модели не подходят для использования в деревянных домах, но этим условием часто пренебрегают.

Наружные

Неэстетичность, ограниченный модельный ряд и скромная цветовая гамма.
Устройство выпирает над поверхностью, подвержено механическим повреждениям, создает проблемы при перестановке мебели.
На верхней части устройства скапливается пыль.
Пластиковые виды подвержены выцветанию.
При смене дизайна помещения требуется приобретение новой розетки в сборе, если старая не подходит по стилю.

Переносные

Кабель чаще размещается на полу — он неэстетичен, затрудняет передвижение и перемещение мебели.
Стандартизированный внешний вид, практически не встречаются модели, совместимые с интерьером.
При частой смене позиций быстро выходят из строя.
Часто становятся объектом повышенного внимания домашних животных и грызунов.
Пожароопасность повышена, так как они склонны к механическим повреждениям.
Временная проводка не годится для мощной техники.

Как выбрать розетку

При выборе розетки учитывается ряд параметров: тип проводки, материал изготовления, безопасность, а также наличие признаков, характеризующих качественное оборудование.

Тип проводки

Если имеющаяся проводка скрыта за каркасом или утоплена в поверхность стены, то предпочтительны встроенные модели розеток.

Они устанавливаются в специальные коробки, вмонтированные в поверхность; после сбора на виду остается лишь декоративная рамка небольшой толщины.

Открытая проводка подразумевает установку наружного типа электрооборудования. К поверхности без утапливания крепится декоративный корпус, содержащий арматуру. Чаще этот вид выпирает над поверхностью на 2–4 см.

Базовые параметры

Проверьте наличие заземляющих контактов на устройстве для подключения к трехпроводным электросетям.
Устройство с подвижным пружинным элементом для зажима вилки наиболее долговечно по сравнению с латунными аналогами.
Обращайте внимание на внешний вид и аккуратность контактов, даже если доступен только один — заземляющий.
На задней стороне устройства или между отверстиями для вилки расположена маркировка допустимой нагрузки.
Способ подключения проводов бывает винтовым или самозажимным. Если не хватает навыков или требуется быстрый монтаж, предпочтительнее второй вариант.

Материал розеток

Речь о базовом материале изготовления. Декоративные функции и покрытия не рассматриваются, так как предпочтения индивидуальны.

При выборе проверьте запах, исходящий от устройства. Варианты из дешевого пластика имеют наиболее едкий аромат, выделения вредны для человека.
Керамические модели рассчитаны на больший ток, выдерживают нагрузку 25 А.
Если материал изготовления слишком мягок, со временем он деформируется.

Наличие инструкции по сборке и внятное описание химического состава также говорит в пользу изделия.

Безопасность

Устройства с защитой от случайного поражения током комплектуются шторками, предотвращающими непреднамеренный контакт, ставятся в детских. Шторки открываются при введении с небольшим усилием контактов вилки.
Модели с защитными крышками применяют в помещениях с повышенной влажностью.

Для деревянных и пожароопасных помещений степень защиты устройства должна быть не ниже IP44. Как правило, этот параметр подбирается равным 54. Чем выше цифра, тем лучше.

ПУЭ предъявляет требование отделения электрооборудования от горючих материалов негорючими прокладками.
Если предстоит монтаж на деревянную поверхность, задняя часть корпуса должна быть выполнена из тугоплавких пластмасс, металла или керамики. Легкоплавкие модели недопустимы, потому что искрение может спровоцировать пожар.

Деревянные помещения по умолчанию относятся к категории пожароопасных. В них принято устанавливать открытый тип электропроводки для быстрой локализации возгорания, поэтому сюда подходят только модели наружного типа с заземлением.

Какие лучше

Идеальная розетка должна соответствовать:

условиям окружения;
требованиям пожаробезопасности;
изоляции, нагрузке и диаметру сечения проводов;
потребляемой мощности электроприборов.

Дополнительные признаки лучшего устройства подбираются исходя из возможностей помещения и функциональности:

В плане долговечности и безопасности предпочтительны модели с арматурой и задней стенкой из металла или керамики. Они встречаются реже, но превосходят по показателям пластиковые аналоги.
Для квартир и кирпичных строений наиболее удобен встраиваемый тип. Деревянные дома и помещения с повышенными требованиями пожаробезопасности предусматривают использование накладных розеток.

Розетки с возможностью заземления предотвращают фатальные последствия ударов током. Ранее эта функциональность не была предусмотрена, в старых зданиях заземление отсутствует.

Современные нормы предполагают монтаж заземляющего провода совмещать с нулевой жилой на распределительном щите.

Как пользоваться

Меры предосторожности и особенности использования сводятся в единый набор правил:

Запрещено подключать прибор к сетям с неподходящей нагрузкой.
При использовании убедитесь, что штепсель совпадает с отверстиями розетки и плотно в нее входит.
Нежелательна установка вблизи отопительных приборов: радиаторов, полотенцесушителей.
Для помещений с повышенной влажностью практикуется установка моделей в защитном корпусе, специально предназначенном для санузлов.

Не используйте поврежденные устройства с признаками искрения и при задымлении.
Избегайте контакта с водой, в том числе погружения.
Храните неподключенные приборы в температурном диапазоне от -25 до 50 градусов.
Для очистки используйте сухие салфетки.
В целях безопасности при обслуживании электроприборов применяется обесточивание.

Гарантия

Перспективы получения бесплатного обслуживания или замены некондиционного товара зависят от сохранности полученного при покупке набора документов. Речь идет о кассовом чеке, заполненном гарантийном талоне с обязательной печатью и подписью продавца.

Производители электрооборудования включают ряд факторов, при которых их обязательства утрачивают силу:

неправильная транспортировка и монтаж изделия;
механические повреждения корпуса или арматуры;
некорректная эксплуатация;
самостоятельный ремонт или частичная замена комплектующих.

В остальных случаях действуют гарантийные условия, срок которых зависит от производителя и ценового сегмента техники. Средний срок гарантии на розетки составляет 12 месяцев.

Неисправности и ремонт

Розетки выходят из строя в случае неустойчивого контакта с проводами на месте их крепежа, а также из-за того, что пластины, удерживающие вилку в устройстве, теряют пружинистые свойства.

Негромкий треск в розетке

Свидетельствует о плохом контакте. Требуется переборка конструкции. Для этого помещение обесточивается, затем скручивается крышка и аккуратно вынимается арматура.

Концы старой проводки заново зачищаются и устанавливаются на прежнее место, после чего происходит их зажим болтами или фиксаторами. На следующем этапе вновь устанавливается крышка и подается напряжение.

Оплавление корпуса

Происходит от потери пружинистости пластин. Контакт с вилками приборов при этом неплотный, искры или оплавление встречаются часто.

Требуется разобрать розетку, как в предыдущем пункте. Внимательно проверьте, не окислились ли внутренности.
Окисление снимается наждачной бумагой. В сложных случаях разумно заменить арматуру целиком.
При небольших оплавлениях снимаются потемнения и неровности покрытия, в пружинных моделях отработанный элемент заменяется на аналогичный — может вставляться в пазы или фиксироваться болтом в зависимости от типа.

В моделях с латунными пластинками вместо пружин требуется их сдвигание при помощи плоскогубцев.

Неплотная вставка вилки исправляется тем же способом, что и оплавление, но обычно не требуется зачистка шкуркой.

Розетка болтается

Это происходит по двум причинам. Первая — раскрутился фиксирующий саморез. Ремонт сводится к банальному прокручиванию. Вторая причина сложнее — она означает, что разжаты или неплотно стоят лапки подрозетника.

Для ремонта потребуется снять декоративную накладку и вынуть арматуру из стакана. После чего нужно поджать фиксирующие лапки на подрозетнике.

Если лапки сломаны (такое часто бывает у пластиковых моделей), потребуется замена стакана на новый.

При наличии старых металлических подрозетников также уместнее замена, но если она невозможна, следует убедиться, что стакан плотно установлен в гнездо.

Если это не так — производится его повторная фиксация и поджимание лапок. После этих действий розетка прикручивается на место.

Отсутствие напряжения

Проблема возникает из-за смещения внутренних элементов арматуры, чаще встречается как последствие расшатывания стакана или нарушения фиксации декоративной панели.

Внутренние причины:

отошел провод из контактного гнезда;
сместилась внутренняя пластина;
отошла пружина, зажимающая вилку.

Внешней причиной может стать срабатывание автомата или обесточивание помещения. Поэтому первым делом стоит проверить, работают ли иные источники питания, подсоединенные к той же группе (коробке).

Если они в порядке, значит, проблема внутренняя. Для ремонта потребуется разобрать устройство и вернуть отошедшие детали на место, а затем зафиксировать и собрать конструкцию обратно.

Производители розеток

В большинстве случаев присутствует электротехническая специализация.

ABB — шведско-швейцарский производитель электрооборудования. Доступны встраиваемые модели техники, большинство вариаций идет в комплекте со светодиодной подсветкой. Гарантия на продукцию 10 лет.

Elektrostandard — производитель и оптовый продавец светотехнических приборов. Страна производства не указана, но дилеры относят продукцию к китайской. Доступны розетки-таймеры. Гарантия 12 месяцев.

ERA — российский производитель электротехнических изделий. Продукция представлена в накладном виде, корпуса из поликарбоната и автозажимы. Гарантия 2 года.

Legrand — производитель из Франции. Специализируется на электротехнике премиум-класса. Доступны накладные и встраиваемые модели, в том числе, и специального назначения: с антивандальным, антибактериальным покрытием. Гарантия заявлена лишь на продукцию в составе сборных систем, ее срок составляет 25 лет.

Makel — турецкий производитель электроприборов. Розетки накладного и встроенного типа, а также переносные. Доступны бюджетные модели с изолированными разъемами и сетевым фильтром. Гарантия 12 месяцев.

Viko — производитель из Турции. Специализируется на установочной технике, включая счетчики. Доступны накладные модели в белом и кремовом исполнении с цветными вкладками, заземлением и защитными шторками. Условия гарантии не заявлены.

Bticino — итальянское представительство группы компаний Legrand. Розетки с дизайнерскими рамками различных геометрических форм, включая овальные, доступны сверхтонкие модели. Гарантия до 3 лет.

Schneider Electric — французская машиностроительная компания, специализирующаяся на комплексных энергоэффективных продуктах. Модели розеток для бытовой эксплуатации и спецприменения. Гарантия 18 месяцев со дня установки, но не более 1 года со времени отгрузки.

Реклама от спонсоров:

vash.market

Электрические розетки. Стандарты и виды. Особенности

Современная жизнь немыслима без электричества. Обилие электроприборов, которые требуют подключения к сети, делают крайне желательным наличие розеток, удовлетворяющих всем запросам новейших устройств и гаджетов. Электрические розетки – это место, где скрытая от внешних глаз разветвленная система проводов и кабелей являет себя в осязаемом мире домашнего интерьера и позволяет человеку использовать свои удивительные токопроводящие качества на благо повседневной жизни. Без этого приспособления не обойтись ни в одной квартире, где есть хоть один мощный бытовой прибор, такой как холодильник или стиральная машина.

Для подключения электрического оборудования к силовым сетям применяются различные виды штепсельного соединения. Оно состоит из двух частей (розетка и вилка).

Розетки постоянно находятся под напряжением. Она имеет вид гнезда с закрытым расположением проводников для исключения случайного контакта с посторонними предметами.

Штепсельная вилка соединяется с источником потребления электроэнергии кабелем или образует с ним общий корпус. Окончание вилки имеет форму штырей, соответствующих расположению гнезд на розетке.

На заре широкого распространения электричества не был создан единый стандарт для применяемого оборудования. Поэтому форма и технические характеристики разъемов в разных странах оказались различными.

Стандарты

A— Американский стандарт без заземления. Также такой вид используется в Японии.
B — Американский стандарт но уже с заземлением.
C — Европейский стандарт без заземления (в России это старое исполнение розеток — в новом и исполнении заземление присутствует). Такой тип разъёмов распространён и в Европе и в России и в ближнем Зарубежье и т.д..
D — Старый Британский стандарт.
E — Французский стандарт.
F — Европейский стандарт с заземлением. Современное исполнение розеток.
G — Британский стандарт с заземлением. Современное исполнение розеток.
H — Израильский стандарт с заземлением.
I — Австралийский стандарт с заземлением.
J — Швейцарский стандарт с заземлением.
K — Датский стандарт с заземлением.
L — Итальянский стандарт с заземлением.
M — Южно Африканский стандарт с заземлением.

При стационарной установке розетки имеют корпус для накладной или утопленной установки. Существуют и переносные варианты.

Часто изделие, приобретенное за границей, не может быть подключено к вашей сети без использования необходимого переходного устройства. Бытовые приборы, производимые для продажи на экспорт, обычно адаптируют к местным условиям.

Технические характеристики штепсельных соединений

Элементы штепсельного соединения должны соответствовать характеристикам электрической сети. В России и Европе применяется напряжение 220 и 380 Вольт, в США и Японии – 100-127 Вольт. В большинстве стран используется частота переменного тока 50 или 60 Гц.

Важной характеристикой вилок и розеток является максимальная расчетная сила тока, напрямую связанная с мощностью подключаемого оборудования. Бытовые электрические розетки предназначаются для тока не более 16А. Для подключения мощной техники монтируют соответствующие промышленные разъемы. В них обязательно присутствует заземляющий электрод. В бытовых сетях допускается обходиться без него.

Электрические розетки: виды

Стандартная электрическая розетка, это самый распространенный тип розетки, который встречается повсюду, в каждой комнате, от гостиной до спальни и чулана, куда подключается самые популярные приборы, такие как телевизор, фен и т.п. Создана , этого достаточно для распространенных некрупных устройств и светильников. Более мощные электроприборы
требуют специальных типов розеток для своего подключения к сети. Эти розетки созданы для работы с током силой 5 Ампер и напряжения 220 Вольт, имеют на своей передней панели 2 разъема. Они могут быть с заземлением и без.

Существуют различные варианты схем разводки электросети в жилых помещениях, отличающиеся как типом разветвления, так и силой тока. Розетка должна отвечать конкретным нуждам в каждом индивидуальном случае. Именно поэтому на рынке встречаются множество видов розеток с самой разной заявленной силой тока, которую они могут выдержать.

Заземленные розетки используются в схемах с автоматическими выключателями, которые должны проверяться на регулярной основе. В каждом доме существуют помещения с повышенной опасностью коротких замыканий. Это кухни и ванные, которые по всем правилам должны быть оснащены розетками с заземлением. Такие розетки легко отличить по массивному корпусу и полукруглому отверстию с железной окантовкой внизу между 2 основными разъемами.

Существуют специальные розетки, сконструированные для подключения сушильных машин. Такие электрические компоненты способны выдержать значительную мощность с напряжением от 120 до 240 Вольт. Розетки для сушильных машин часто имеют до 4-х разъемов.

Розетки для электрических плит также обладают повышенным запасом прочности и способностью работать в режиме экстремальной мощности и большого напряжения. Такие розетки обязательно должны работать совместно с электрическим предохранителем и заземлением.

Водонепроницаемые розетки с успехом находят свое применение на приусадебных участках, в открытых летних кафе и в бассейнах. Они выполнены из металла, устойчивого к коррозии и солнечным лучам, их внутренние токопроводящие детали надежно спрятаны от проникновения жидкости.

Розетки с защитой от посторонних предметов сделаны специально, чтобы дети и некоторые взрослые не могли просунуть в отверстия предметы, не предназначенные для этого. Принцип действия состоит в том, что в разъемы встроены специальные затворы, которые отодвигаются только при воздействии на них штекером определенной формы. Как только вилка вытащена, отверстия снова закрываются.

Комбинированные розетки используются в случаях, когда необходимо экономно использовать пространство. Они совмещают сразу 2 функции в одном устройстве. Например, это может быть заземленная розетка с выключателем и 15-амперный дуплекс со световой индикацией.

Для подключения сразу нескольких потребителей электрического тока выпускаются розетки со встроенным подавителем волнообразных скачков напряжения. Они отлично защитят устройства от неполадок в контактной сети.

Особняком стоят розетки для компьютерных сетей, радио и телефона. Они рассчитаны на низкие силы тока и небольшое напряжение до 30 Вольт.

В зависимости от условий применения розеток они могут иметь дополнительные функции

Электрические розетки с механическим таймером способны выключить прибор в нужное время без участия человека.

Розетки с удобным выталкивателем вилки позволяют обходиться без прикладывания лишних усилий, которые часто приводят к ослаблению крепления в стене встроенных розеток других типов.

Электрические розетки с подсветкой легко найти в темное время суток.

Электрические розетки с встроенным устройством защитного отключения размыкают цепь при обнаружении тока утечки.

Далеко не все электрические розетки созданы для соединения со всеми видами материалов электрических проводников. Некоторые разъемы не предназначены для работы с медными штекерами, другие не выдерживают алюминиевых. На оборотной стороне каждой розетки делается специальная маркировка, указывающая на тип проводника, в большинстве случаев оба материала будут подходящими.

В мире существует множество типов обрамления выходов электрической сети. Потому что для всего многообразия потребителей тока требуется разный набор специфических свойств и функциональных особенностей. Изобилие современных розеток позволяет осуществить оптимальный выбор для каждого случая и сделать работу приборов максимально удобной и безопасной.

Общие требования, применяемые ко всем типам штепсельных соединений

Надежная изоляция корпуса и токоведущих частей друг от друга.
Обеспечение плотного контакта, соответствующего допустимой величине проходящего тока.
Защита от неправильного подключения, электробезопасность при неполном контакте и в момент подключения и отключения.
Пожаробезопасность.

Виды розеток электрических: фото с описанием разновидностей

Когда мы рассказывали о том, как выбрать розетку, то вкратце остановились на обзоре разновидностей устройств. Существует широкий ассортимент типов и видов электрических розеток, однако в бытовых условиях чаще всего используют штепсельные модели. Далее мы расскажем, какие бывают разновидности изделий в России и других странах мира.

Разновидность разъемов

Самое основное различие между видами изделий заключается в том, как устроены разъемы для подключения электрической вилки. Дело в том, что в каждом государстве собственные стандарты разъемов. Наглядно увидеть типы розеток во всех странах мира Вы можете на фото ниже:

Описание каждого из типов:

А – американская. Помимо США такой вариант исполнения используется в Японии. Заземляющий контакт отсутствует.
B – американская модель, с заземлением.

С – европейский стандарт. Евророзетка используется не только в странах Европы, но и в СНГ, в том числе и России. Единственный недостаток такой разновидности – отсутствие заземления. Однако следует учесть, что заземляющего контакта нет на советских моделях C5, но в евро варианте С6 он присутствует.
D – такой тип электрических розеток можно встретить в Британии.
E – французский стандарт.
F – евророзетка с заземлением. Современный тип исполнения, который чаще всего используют в европейских странах, а также СНГ.
G – английский вариант исполнения.
H – израильская.
I – австралийская.
J – швейцарская.
K – датская.
I – оригинальный тип исполнения, который используют в Италии.
M – ЮАР.

Вот Вы и узнали, какие розетки бывают в разных странах мира. Далее мы более подробно остановимся на видах электрических штепсельных изделий типа C и F.

Технические характеристики

Как Вы уже знаете, рабочее напряжение в сети может быть 220-240 либо 380 Вольт, в Америке и Японии принято использовать напряжение 100-127 Вольт. Евророзетки на 220 В используют для подключения электроприборов, мощностью не более 3,5 кВт. Связано это с тем, что силовые розетки могут выдержать ток, не превышающий 16А. В такие виды электрофурнитуры допустимо подключение телевизора, холодильника и прочей, не слишком мощной бытовой техники.

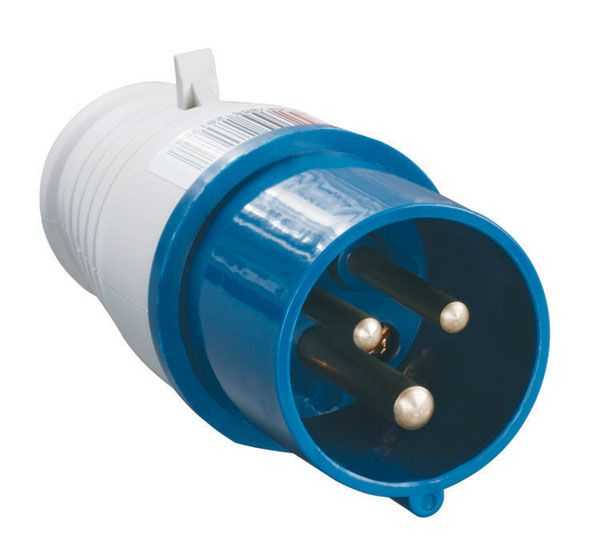

Промышленные трехфазные розетки рассчитаны на силу тока 32 А и поэтому используются в быту для подключения мощной техники.

Также электророзетки бывают рассчитаны на частоту переменного тока 50 либо 60 Гц. В России и странах СНГ используют первый тип исполнения.

Тип установки

Следующая разновидность электрических розеток – вариант исполнения корпуса. Существуют накладные изделия, которые применяются при наружной прокладке электропроводки и утопленные – для монтажа проводки скрытым способом.

Последний вид, в свою очередь, можно монтировать не только в стену, но даже в пол или же столешницу на кухне. Напольные бытовые устройства для подключения техники выглядят следующим образом:

Отдельный вид электрических розеток – переносные. Очень удобный вариант, однако, особой популярности в России он еще не набрал.

Дополнительные функции

Также, электрические розетки могут разделяться на виды в зависимости от дополнительных функций, которыми они обладают. Например:

Влагозащищенные. Евророзетки со степенью защиты IP 44 и выше имеют крышку, которая защитит разъемы от попадания воды. Такую разновидность розеток чаще всего используют в ванных комнатах.
Модель с устройством защитного отключения – отключает электроэнергию при обнаружении опасной утечки электрического тока.
Модель с таймером. Используя такой вид электрофурнитуры можно просто задать время, через которое питание отключится. Очень удобно для подключения обогревателей, которые не имеют собственного таймера отключения.
Силовая розетка с ваттметром. Оригинальное решение, которое позволяет увидеть, сколько электроэнергии потребляет подключенный прибор. Индикация меняется, в зависимости от потребляемой мощности: голубой цвет минимальное энергопотребление, красный – максимальное.
С выталкивателем вилки. Если у Вас часто розетка вырывается из стены, рекомендуем выбрать специальную модель с выталкивателем, который поможет аккуратно вытащить электрическую вилку с гнезд.
Евророзетка с подсветкой. Такой вид изделия очень удобен тем, что в темное время можно без особых усилий найти куда подключать зарядное устройство от телефона или же другой прибор.
Модель с USB выходом. Отличное решение для подзарядки мобильных устройств.
GSM и Wi-Fi розетки. Для тех, кто решил внедрить в свое жилье систему «Умный дом», рекомендуем использовать умные розетки, которыми можно управлять со смартфона.

Почерпнуть для себя еще немного информации о видах изделий Вы можете на видео ниже:

Какие бывают выключатели и электророзетки?

Вот мы и рассмотрели все типы и виды розеток электрических, которые можно использовать в бытовых нуждах на сегодняшний день. Кстати, кроме штепсельных устройств существуют телефонные, телевизионные (для ТВ кабеля) и другие, но о них мы поговорим в отдельной статье!

Советуем прочитать:

samelectrik.ru

Виды розеток — их различия и применения

Розетка — это специальный разъем в стене для быстрого подключения и отключения электроприборов. В этой статье разберемся в том, какие бывают виды розеток, и рассмотрим их технические особенности.

Типы разъемов

Устройства с напряжением в 220 В делятся на четыре разновидности:

Фурнитуру, произведенную по советским стандартам. Такие гнезда все еще в ходу, но постепенно заменяются на евророзетки. Основной недостаток советских стандартов — недостаточный контакт, причина которого в разболтанной посадке вилки.

Евростандарт. Фурнитура, изготовленная по европейским стандартам, практически лишена недостатков. Единственным минусом таких гнезд является их жесткая посадка, из-за чего вилку нужно вынимать с усилием. Отличительная черта евророзеток — глубокий посадочный участок и круглые отверстия под вилку.
Американский стандарт. Устройство отличается от европейского образца, прежде всего, по форме отверстий под вилку — прямоугольная вместо круглой. Также стоить отметить более слабый (в сравнении с европейскими изделиями) контакт американских розеток с вилками.
Универсальный стандарт. Данное изделие предоставляет возможность подключения к нему как американской, так и европейской вилки. Чаще всего универсальную фурнитуру можно увидеть на импортной технике.

На самом деле разновидностей розеток еще больше. Ниже представлено краткое описание наиболее распространенных видов этой электрофурнитуры.

Виды розеток

Виды электрических розеток

Условные обозначения:

A — один из американских вариантов. Также такие гнезда распространены в Японии. Характерная особенность — отсутствие заземляющего контакта.
В — еще один американский вариант, но с заземлением.
C — евростандарт. Применяется как в европейских странах, так и в Азии. На розетках этого типа, за исключением C6, отсутствует заземление.
D — британский стандарт.
E — французский тип фурнитуры.
F — евророзетка с заземлением.
G — еще один британский вариант.
H — израильская разновидность фурнитуры.
J — австралийский тип исполнения.
K — датский вариант.
L – итальянское исполнение фурнитуры.

В условиях стран бывшего СССР наиболее подходящий тип розетки — европейский. Под такую фурнитуру приспособлена вся бытовая техника, продаваемая в этом регионе мира.

Заземленные и незаземленные устройства

Без заземления высокомощные электрические приборы могут быть небезопасными для людей. Причем заземляющий контакт может присутствовать или отсутствовать не только в электроприборе, но и в здании в целом. Дело в том, что далеко не в каждом строении имеется третий (заземляющий) провод. Однако здесь важно уточнить: если заземляющий провод в доме присутствует, в заземляющих розетках нет необходимости.

Розетки без заземления используются только для обеспечения потребителей электричеством малой мощности. Почти все модели бытовой техники с мощности свыше 300 Вт производятся с расчетом на подключение к заземлительному контуру. Вилки этих приборов можно подключать и в розетки без заземления, однако о безопасности в этом случае говорить не приходится.

Таким образом, заземление необходимо, и, если до монтажа розеток проводилась замена электропроводки, необходимо выбрать фурнитуру, в которой имеется третий контакт.

Встраиваемые и накладные розетки

Существует устойчивое мнение, что встраиваемые розетки используются в случае, если проводка скрытая, а накладные применяются, когда проводка наружная. Отчасти это верно, но это правило работает не всегда. Ниже рассмотрим особенности расположения розеток более подробно.

Особенностью встраиваемой фурнитуры является то, что ее внутренняя часть скрыта от глаз, так как установлена в стене. Использовать такие гнезда можно как при наружной, так и скрытой проводке. При этом необходимо установить скрытый подрозетник. Также выпускаются выдвижные розетки — их также классифицируют как встраиваемые. Выдвижная фурнитура чаще всего используется для встраивания в столешницы.

Для накладной фурнитуры характерна простота монтажа: нет необходимости проделывать отверстие в стене и устанавливать подрозетник. Монтаж накладной фурнитуры возможен прямо на стену. Однако до установки нужно просверлить в стене пару отверстий для дюбелей с пробкой. Минус накладной фурнитуры в том, что она отчетливо выступает из стены, что далеко не всегда эстетично. При этом нужно понимать, что выдвижные розетки в большинстве случаев взаимозаменяемы со встраиваемыми.

Дополнительные возможности розеток

Фурнитура для подключения вилки кажется простым устройством, к которому трудно придумать какие-то новые функции. Однако при всем этом существуют модели розеток, задача которых — предоставить потребителю дополнительный функционал.

В качестве примеров выделим следующие виды розеток:

Фурнитура с защитой от детей. Такие гнезда имеют особые отверстия: при попытке вставить в них вилку, отверстия смещаются в сторону. Таким образом, несанкционированный доступ к таким розеткам невозможен.
Фурнитура, оборудованная специальной крышкой для защиты от попадания влаги. Эти так называемые садовые розетки чаще всего устанавливаются на открытом воздухе или в помещениях, которые эксплуатируются в условиях высокой влажности (ванной комнате, бане и т.д.).
Фурнитура, оснащенная таймером. Такие устройства расширяют возможности управления потребителями электричества. Производится два вида таких приборов: с суточными или недельными таймерами. В соответствии с названиями, первый тип устройств программируется на сутки, а второй — на 7 дней.
Наружные розетки с выключателями позволяют подключать и отключать потребителей электроэнергии, не вынимая вилки. Приспособление очень удобно в эксплуатации и продлевает срок службы розетки.
Фурнитура с подсветкой. Очевидное предназначение этого устройства — возможность подключения даже в отсутствии света, так как прибор подсвечивается небольшими лампочками.
Фурнитура с USB-разъемом. К такой розетке можно подключать USB-кабель.
Модель с выталкивателем вилки. Выталкивающее приспособление позволяет избежать ситуации, когда гнездо вырывается из стены вместе с вилкой.

Помимо тех розеток, о которых рассказано выше, существуют и другие виды розеток. К примеру, выпускается фурнитура, специально предназначенная для подключения компьютерной техники, телефонов и телевизоров. Некоторые устройства могут обеспечивать работу только одного потребителя, а другие (тройники) — сразу нескольких.

Уличные розетки по степени защиты

Садовые розетки, которые упоминались выше, имеют разные степени защиты от воздействия влаги:

Модель IP44 предназначена для защиты разве что от брызг воды. Прибор оснащается защитной панелью, прикрывающей контакты во время их использования. Это устройство рекомендуется устанавливать на достаточной высоте от уровня земли, чтобы избежать чрезмерного контакта с брызгами, отскакивающими от горизонтальной поверхности.
Модель IP55 защищена более основательно и может использоваться для монтажа на столбах, заборах, наружной стороне беседки и т.п. Класс защиты позволяет оградить гнездо от влияния водных струй. Однако и эти садовые розетки не рекомендуется располагать слишком низко: они должны устанавливаться выше уровня снега. Продолжительное нахождение в воде приводит к выходу из строя модели IP55.
Модель IP66 обладает самой высокой степенью защищенности от влаги. Такие устройства можно использовать в автомойках или других объектах, подвергающихся мощному воздействию влаги. Для частного дома этот класс защиты, пожалуй, чрезмерен. К тому же нужно иметь в виду, что и стоимость такой фурнитуры высока.

Подрозетники

Существуют такие виды подрозетников:

для гипсокартонных, бетонных или кирпичных стен;
для скрытой установки в перегородки или полые стены.

Также имеется классификация подрозетников в зависимости от размеров установочных коробок. Самый популярный у потребителей тип подрозетников утапливается в глубину стены на 40 миллиметров. Внутренний диаметр устройства — 60 миллиметров. Максимальный внутренний диаметр — 70 миллиметров.

Специализированные розетки

Такие типы розеток редко используются в бытовых целях. Тем не менее, иногда и такие случаи бывают.

Итак, можно выделить два вида специализированной розеточной фурнитуры:

Устройства для крупных потребителей и продолжительной работы. В частном доме такие приборы могут пригодиться для электродуховок и варочных панелей. Основная разница между такой фурнитурой и розетками, используемыми в бытовых целях, — уровень мощности и обязательность заземляющего контакта. Такие устройства используется не так уж часто, поскольку потребители отдают предпочтение стационарным подключениям — без разъема, где в качестве защитной меры применяется выключатель-автомат.
Фурнитура, монтируемая в щиток на рейку. Ее предназначение в том, чтобы присоединять к системе потребителей, находящихся неподалеку от электрощита. Также подобные розетки хорошо справляются с обеспечением функционирования высокомощных электрических приборов. Например, розетка на рейке — хорошее решение, если нужно подключить трансформаторное сварочное оборудование. В этом случае за проводку можно быть спокойным: она не сгорит.

Маркировка розеток

Следует заметить: основной показатель, по которому отличаются розетки, вне зависимости от их мощности и наличия дополнительных функций, — это показатель силы тока. Каждое устройство ориентировано на определенный уровень силы тока, и этот показатель критичен для нормального функционирования системы. Если подключить слабое устройство к слишком мощному потребителю, гнездо начнет плавиться, возникнет короткое замыкание и, в худшем случае, пожар.

Если посмотреть на устройство, на нем можно увидеть букву «А», а также одну или несколько цифр. Буква «А» обозначает амперы, а цифры указывают на показатель силы тока. Большая часть гнезд предназначена для силы тока в 16 ампер. При этом бывают и исключения — как в меньшую, так и в большую стороны.

При выборе розетки придется учитывать целый ряд факторов: технические характеристики потребителей, условия эксплуатации, безопасность использования, эстетическую привлекательность. Перед покупкой рекомендуется проконсультироваться со специалистом, который поможет сделать выбор с учетом всего комплекса обстоятельств.

energomir.biz

Электрическая розетка. Виды и типы. Характеристики и стандарты

Виды разъемов

Технические характеристики

Отличие розеток по способу установки

Модернизированные розетки типа F и С

Электрическая розетка с удлинителем

Влагозащищенные розетки

Розетки с совмещенным выключателем

Устройство с таймером

Розетки с ваттметром

Устройство с выталкивателем штепселя

Электророзетки с подсветкой

Устройство с USB выходом

Розетки с дистанционным управлением

Похожие темы:

Виды электрических розеток — подробный обзор

Разновидности разъемов розеток

Технические характеристики розеток: напряжение и частота

Какие бывают розетки по способу монтажа

Встроенные розетки

Накладные розетки

Переносные розетки

Количество используемых розеток в модульном блоке

Двойная розетка

Тройная розетка

Четверная розетка

Розетки с дополнительными функциями

Розетки со встроенным УЗО

Розетки со шторками

Розетки с крышками

Розетки с таймером

Розетки с электросчетчиком

Розетки с выталкивателем вилки

Розетки с подсветкой

Розетки с USB выходом

Розетка с модулем WiFi

Розетки специального назначения

Защитные свойства различных розеток

Компьютерная розетка: категории и технология подключения

Компьютерная розетка и ее виды

Категории информационных розеток

Наружные и внутренние точки подключения

Укомплектованные и разборные модели

Требования к комплектующим устройства

Правила расположения точек подключения

Технология монтажа компьютерных розеток

Выбор необходимых инструментов

Подведение кабеля и монтаж подрозетника

Подключение контактов устройства

Заделка разъема в коннекторе

Выводы и полезное видео по теме

устройство, типы, характеристики, как выбрать, производители

Устройство розетки

Типы и характеристики розеток

Розетка 220 В

Розетка на 380 вольт

Слаботочные розетки

Розетка с таймером

Плюсы

Минусы

Как выбрать розетку

Тип проводки

Материал розеток

Безопасность

Какие лучше

Как пользоваться

Гарантия

Неисправности и ремонт

Негромкий треск в розетке

Оплавление корпуса

Розетка болтается

Отсутствие напряжения

Производители розеток

Электрические розетки. Стандарты и виды. Особенности

Стандарты

Технические характеристики штепсельных соединений

Электрические розетки: виды

В зависимости от условий применения розеток они могут иметь дополнительные функции

Общие требования, применяемые ко всем типам штепсельных соединений

Похожие темы:
