Сифон для раковины нужен для: Для чего нужен сифон? И можно ли обойтись без такого “незначительного прибора”?

Содержание

Для чего нужен сифон? И можно ли обойтись без такого “незначительного прибора”?

Сифон имеет форму изогнутой трубки с коленами разной длины. По “трубке” из сосуда с более высоким уровнем течет жидкость в резервуар с более низким уровнем, а верхняя зона рубки располагается значительно выше уровня жидкости верхнего резервуара. С устройством сифона все более-менее понятно, теперь следует разобраться – какие функции выполняет этот интересный прибор.

В первую очередь, сифон служит для того, чтобы обеспечивать выход тому количеству воды, которое было пропущено сантехническим устройством, иначе пришлось бы вечно жить в “стадии ремонта” своей или соседской квартиры. Но, почему же тогда вода должна проходить по изгибам устройства, а не попадать сразу в сточные трубы? Ответ на этот вопрос – это определение уже второй функции сифона, а именно – создавать водяной затвор, который является непреодолимым препятствием для выхода канализационных запахов наружу – туалет, ванную, кухню.

Сифоны бывают самых разнообразных видов, но в зависимости от места их установки, сифоны можно разделить на некоторые группы:

сифоны для раковины,
для ванны,
для душевой кабины (“трап”),
ванной комнаты,
стиральной машины,
для кухни (мойки, посудомоечной машины),
для гаража.

Различают несколько видов сифонов для раковины: бутылочные, трубные, гофрированные.

Бутылочные сифоны – наиболее часто используемые сифоны. И этому есть причины: особенности конструкции сифона позволяют создать отличную водяную заглушку; так как бутылка полностью никогда не опустошается, то некоторые ценные вещи (например, кольцо), случайно попавшие в прибор, остаются на дне “бутылки”. Но не стоит забывать о регулярной чистке сифона, так как на дне бутылки со временем могут скапливаться грязевые отложения.

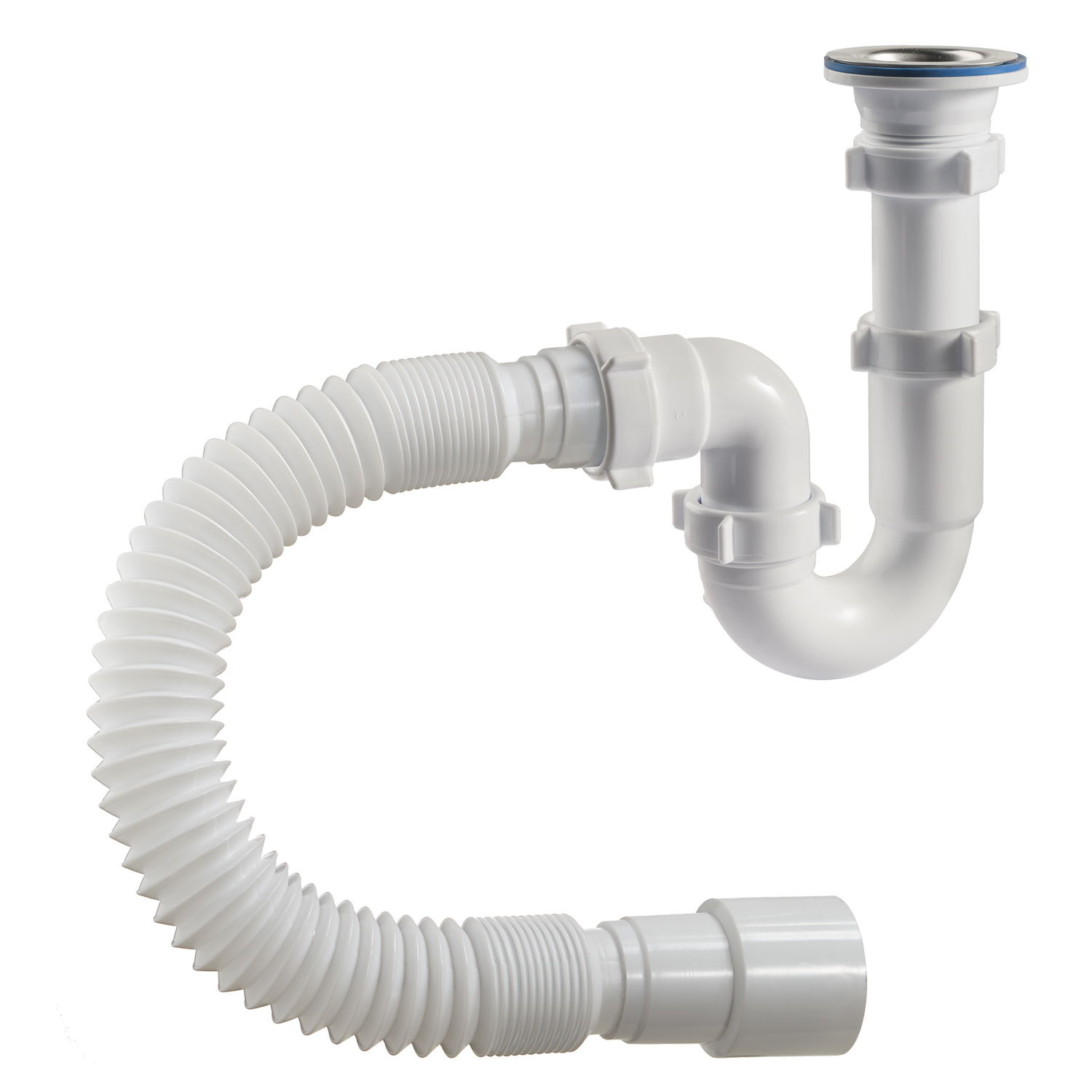

Трубные сифоны представляют собой конструкцию из согнутой в форме буквы “U” или “S” трубы. В нижней части сифона есть специальное отверстие для облегченной очистки его от всевозможных механических частиц.

Наиболее удобным видом сифона является гофрированный сифон. Конструкция прибора позволяет установить его под раковиной в любом удобном положении, независимо от размещения труб канализации. Но такой сифон имеет и свои недостатки: складки гофры часто забиваются жиром или грязью, а материал трубы не выдерживает воздействия высоких температур.

Сифон для ванной выполнен в виде конструкции из двух труб (слива и перелива), которые объединяются перед водяной заглушкой в одну трубу, по ней вода стекает в канализацию. Сифон для ванной не может быть выполненным в виде монолитной конструкции, его трубы должны регулироваться по длине и подходить к самому разнообразному сливному отверстию, независимо от места его размещения, ведь современный рынок предлагает ванны самого разнообразного вида – квадратные, круглые, в виде треугольника, низкие и высокие. И место расположения слива может быть как в верхней части ванны, так и в самом низу.

“Трап” – второе название сифона для душевой кабины. Выгоднее использовать сифон с наименьшей высотой (высота трапов 8-20 см), чтобы не пришлось на максимум приподнимать душевой поддон.

Специальный “контрольный” трап можно установить прямо в полу ванной комнаты, дабы уберечь себя и соседей от возможного потопа.

Трап можно установить и в гараже — для стока грязи с машины.

Если у Вас суперсовременная мойка на два–три отделения, то в таком случае установите “разветвленный” сифон. Если есть посудомоечная или стиральная машина, то можно установить сифон, имеющий специальный отвод для шланга существующей машины.

Заботимся о себе – устанавливаем индивидуальную отопительную систему!

Как правильно выбрать котел для системы автономного отопления?

Сифон для раковины — как выбрать и установить своими руками

Подключение водоснабжения и канализации на кухне имеет некоторые отличия от аналогичных процессов в других помещениях. Как правило, установка мойки сопровождается установкой других бытовых приборов, требующих подсоединение к коммуникациям. Неизбежно в процессе этих работ возникает вопрос, как установить сифон для раковины. Эта задача требует понимания некоторых нюансов в сантехнике.

Для чего нужен сифон

Это устройство, служащее связующим элементом мойки с системой канализации. Сифон выполняет защитную функцию – жидкость, находящаяся в устройстве, играет роль клапана, защищающего от проникновения воздуха из канализационной системы в помещение. Как правило, эта система имеет изобилие неприятных запахов и звуков, попадание в кухню которых нежелательно.

Эта работа достаточно проста и выполняется в несколько этапов. Процесс установки должен выполняться в соответствии с технологией. От того, насколько качественно он будет произведен, зависит дальнейшая функциональность всей системы и подключенной к ней бытовой техники.

Выбор устройства связан и с определением уровня качества системы, и с выбором подходящей разновидности для конкретных условий. Важным параметром является количество устройств, планируемых к подключению. Рекомендуется выбирать такое устройство, где количество выводов равно количеству подключаемых устройств. Особое внимание нужно уделить выбору сифона в зависимости от материала изготовления.

Виды сифонов

Простейшей конструкцией обладает сифон гофрированный для раковин. Такое изделие состоит из выпуска и трубы для удобной установки, размещенной на изогнутом каркасе.

Выпуск изделия присоединяется к сливу раковины, а обратный его конец соединяется с канализационной трубой с помощью переходника. Такой сифон удобен в монтаже – возможна его установка в условиях ограниченного пространства. Есть и отрицательные моменты — очистка сифона возможна лишь при условии его полного демонтажа.

Сифон для раковины металлический, наиболее применяемый из которых бутылочный вариант, являются распространенной моделью. Монтаж этого элемента достаточно сложный для выполнения его своими руками, а вот процесс его чистки весьма простой.

Бутылочный сифон дает возможность подсоединять к нему трубы для слива стоков различных устройств в том количестве, которое необходимо. Бутылочный сифон для раковины с переливом способен контролировать уровень воды в раковине в случае засора основного сливного отверстия.

Сифон хромированный для раковины, как правило, используется в ванных комнатах там, где он будет на виду. В условиях закрытых конструкция кухни он применяется редко. Такой аппарат имеет стильный внешний вид и гармонично сочетается с другими металлическими приспособлениями в помещении.

Как собрать

Качественная сборка аппарата прямым образом влияет на его срок эксплуатации и качество. Некоторые устройства продаются в уже собранном виде. Даже в этом случае следует разобрать его, чтобы проверить наличие всех необходимых прокладок и проверить работоспособность всех элементов.

Сифон, устанавливаемый в кухне, нужно собирать только в ручном режиме. Это позволяет проверить устройство в процессе установки и контролировать силу зажимов. Их нужно делать не очень тугими, так, чтобы не повредить прокладки и резьбу. Все составляющие сифона должны быть чистыми и сухими.

Процесс сборки производится в соответствии с рекомендациями инструкции, прилагаемой к каждой модели.

Монтаж сифона своими руками

Предварительно нужно подготовить трубу канализации. Чугунная труба нуждается в тщательной очистке и установке на раструб резиновой прокладки. Труба из пластмассы предполагает вывод наконечника и уже на него установку переходника.

Следующим этапом будет демонтаж старого изделия. Выполняется данная задача с применением отвертки, откручивающей винт крепления решетки уловителя. Место установки устройства тщательно очищается от ржавчины и жира.

Далее устанавливается и крепится винтом часть смесителя с ловушкой. После этого нужно присоединить основную часть сифона к трубе, расположенной под мойкой. Все крепления следует затягивать руками.

Далее нужно соединить устройство с канализационной трубой, проверить его на работоспособность и уже после этого соединять с другими бытовыми устройствами.

Во время проверки отверстия дополнительных отводов следует закрывать заглушками.

Сливные шланги, соединяющие с бытовыми приборами, как правило, соединяются с сифоном через ершик входа. Для лучшего соединения можно скрепить их дополнительными хомутами, что предотвратит слетание трубы в момент избыточного давления в системе.

В процессе следует внимательно следить за положением шланга – он не должен быть неестественно изогнутым и иметь крутые повороты. Положение его должно быть максимально удобным для беспрепятственного стока воды. Кроме того, следует учитывать рекомендации, предложенные в инструкции к каждому изделию.

Важным моментом является соблюдение высоты установки элемента. Он должен быть размещен выше уровня трубы канализационной системы, что способствует упрощению стока воды.

Необходимый инструмент для монтажа

Работа по установке сифона раковины не требует специфического оборудования или инструментов. Достаточно минимального набора из плоскогубцев, отвертки, ножа и герметиков, которые, как правило, имеются у каждого хозяина. Процесс выполнения этой задачи не представляет особой сложности и может быть осуществлен каждым, кто владеет минимальными навыками и знаниями в области домашней сантехники.

После установки следует уделять время уходу за сантехникой, что поможет продлить срок эксплуатации техники.

При правильном выполнении техники монтажа и аккуратном использовании устройства сифон для раковины может прослужить без замены достаточно долго. Особенно это касается качественных моделей.

Сифон для раковины с отводом для стиральной машины

Если вы решили установить стиралку автомат в ванной, при этом спрятав ее под специальную раковину, вам обязательно потребуется сифон для раковины с отводом для стиральной машины. Без сифона вы не сможете сделать слив для умывальника, не говоря уже о подключении стиральной машины к канализации, поэтому мы решили посвятить данную публикацию именно сифонам.

Надеемся, мы поможет вам выбрать и установить правильное сантехническое приспособление, организовав нормальный сброс отработанной воды в канализацию.

Разновидности

На современном рынке можно найти очень большое количество различных сифонов, которые отличаются друг от друга: по размеру, количеству отводов, форме, установке и так далее. Если вы впервые столкнулись с необходимостью установить стиральную машину под раковину в ванной, то очень важно выбрать подходящий сифон, который не только позволит организовать подключение к канализации и раковины, и машинки, но и не помешает правильно разместить корпус стиралки.

Иногда сифоны имеют такой странный внешний вид, что даже невозможно понять, что это за сантехническое приспособление и как его можно использовать.

Дело в том, что обычный сифон располагается строго под раковиной и занимает довольно много места. И если мы решили поставить стиральную машину ни слева, ни справа от раковины, а точно под ней могут возникнуть трудности. Но не будем забегать вперед, а сначала разберемся с вопросом, какими вообще бывают сифоны, которые потенциально могут пригодиться в нашем случае?

Обычный сифон с отводом. На рисунке ниже вы можете его увидеть. Он ничем не отличается от привычного нам сифона для раковины, за исключением особого бокового отвода к которому подключается сливной шланг стиральной машины. Такие сифоны очень распространены, но для нашей цели они подходят мало. Их можно использовать лишь при установке стиральной машины под раковину со столешницей, да и то с большой долей условности.

Сифон разветвитель. Очень простое сантехническое приспособление, которое помогает организовать двойное подключение к канализации. Оно состоит из пластикового тройника, один выход которого подключается к канализации, а в два других вставляются гофрированные шланги. Один шланг пойдет от стиральной машины, а другой от слива раковины.

Сифон, встраиваемый в стену. Это самый компактный из всех сифонов, поскольку его «тело» замуровывается в стену вместе с канализационной трубой, а наружу выходит лишь небольшая часть корпуса и отводы для подключения сливного шланга стиральной машины и шланга, установленного на слив раковины. На рисунке ниже вы видите встраиваемый сифон с одним отводом, но есть такие же точно модели с двумя и даже с тремя отводами.

Устройство с обратным клапаном. Подобные сифоны появились сравнительно недавно, но уже успели снискать популярность среди сантехников, которые все чаще стали их применять. Обратный клапан не позволяет сточным водам из канализации хлынуть в стиральную машину и подняться вверх до слива раковины в случае засорения трубы.

Для людей, живущих на первых этажах многоквартирных домов такие сифоны стали настоящим спасением, еще бы на унитаз такой клапан придумали, и вообще было бы «супер»!

Плоский сифон. Специально разработан для случаев, когда стиральная машина размещается точно под раковиной и расстояние между крышкой стиралки и дном раковины, минимально. В последнее время такие сантехнические элементы стали применяться очень широко из-за их компактности и простоты установки.

Для чего они нужны и как работают?

Все знают о том, что сифон необходим для организации слива отработанной воды из раковины, стиральной машины, посудомоечной машины и другой техники в канализацию, это, бесспорно, основное предназначение данного сантехнического элемента. Однако не следует забывать, что это далеко не единственная задача, которую он с успехом выполняет.

Правильно установленный сифон создает хороший барьер для неприятных запахов, которые потенциально могут проникать из канализационной трубы в помещение.
Эта сантехническая деталь устроена так, что в ней оседает довольно большое количество различного мусора, который вполне может засорить канализационную трубу. Удалить мусор из сифона можно «легким движением руки», открутив накопитель, а вот трубу почистить с наскока не удастся.
Отвод сифона присоединен к его корпусу под углом, что позволяет подсоединить сливной шланг стиральной машины только с изгибом. Такой изгиб в свою очередь облегчает работу помпы и предотвращает «сифонный эффект».

Кто-то из наших мастеров пошутил, назвав сифон «маршрутизатором канализационных стоков», пожалуй, в этой шутке есть и доля правды.

Особенности монтажа

Установка раковины над стиральной машиной с переливом имеет массу особенностей. Если вы хотите подробно изучить данный процесс, прочитайте статью про установку стиральной машины под раковиной. В рамках данного пункта мы лишь затронем вопрос установки сифона, хотя на наш взгляд, ничего сложного в этом процессе нет, все интуитивно понятно.

Раковину с переливом может держать мойка или столешница, висящая на специальных креплениях, монтируемых в стену. Чтобы выбрать и установить сифон нам важно знать лишь предполагаемое расположение стиральной машины относительно раковины.

Стиральная машина расположена точно под раковиной. Выбираем плоский сифон или встраиваемый в стену. Прикручиваем плоский сифон к сливу раковины. В один отвод вставляем гофрированный шланг, другой конец которого, мы уже заправили в канализационную трубу. Во второй отвод вставляем сливной шланг стиральной машины и закрепляем его хомутом – монтаж окончен.
Стиральная машинка расположена слева или справа от раковины под столешницей. Теоретически можно использовать любой сифон, имеющий отвод под стиральную машину, однако нужно учитывать, что пространство под раковиной будет открыто и сам сифон тоже будет виден «во всей красе», поэтому есть резон выбрать модель, встраиваемую в стену.
Стиральная машина стоит под длинной столешницей на почтительном расстоянии от раковины. В данном случае также подойдет любой сифон, лишь бы он не портил эстетику помещения, однако есть одна особенность, ввиду того, что стиральная машина расположена от раковины далековато, длины ее штатного сливного шланга может не хватить для подключения его к сифону. Придется покупать удлиненный шланг и устанавливать его вместо штатного.

В заключение отметим, чтобы установить сифон для раковины над стиральной машиной с отводом ума много не надо, да и инструменты почти никакие не нужны, а вот выбрать правильный сифон часто бывает сложно. Надеемся, опираясь на вышеуказанную информацию, вы сделает правильный выбор, удачи!

Поделитесь своим мнением — оставьте комментарий

Зачем нужен сифон под раковиной и почему он засоряется

Сифон – это сантехническое устройство, которое предназначено для создания канализационного гидрозатвора, удержания мелкого мусора, ускоряющего засорение канализационных труб и стояков.

Разновидности сантехнических сифонов

Простые гофрированные сифоны. Это самые дешевые устройства, состоящие из спускной решетки, удерживающей крупный мусор, и мягкой гофрированной трубки, изгибая которую можно сделать гидрозатвор от неприятного запаха из канализации и создать подобие отстойника для сбора мелких загрязнений.
Сифоны с переливами. Монтируются на ванные или раковины, оснащенные верхним сливным отверстием.
Сифоны с отстойниками. Это сложные, но более эффективные механизмы, способные работать как жироуловители и отстойники мелких загрязнений. Такие сифоны требуют периодической разборки, прочистки и проведения ревизии.

Сифоны могут иметь разные входные отверстия, предназначенные для душевых поддонов, раковин, ванн. Перед самостоятельной заменой сточно-очистного устройства, следует визуально оценить впускное сечение.

Причины засорения сифонов

Длительное использование канализационных сифонов, отсутствие периодических прочисток сантехническими средствами, редкое использование горячей воды.
Сужение проходного диаметра труб в результате наслоения на внутренних стенках жира, пищевых остатков, их затвердевание, коксование.
Неправильный самостоятельный монтаж, отсутствие равномерного снижения уровня стока, создание длительных горизонтальных промежутков и другие недостатки монтажа сифонов и канализационной сети.
Попадание сгустков волосяно-пенной или мыльной массы, скапливание их в отстойниках и гидрозатворах.

Чтобы произвести прочистку, необходимо выяснить причину засора, выбрать метод устранения и очистить сифон. Если причину установить затруднительно, а сифон прикипел и намертво приклеился к раковине, не экспериментируйте, вызывайте специалиста по прочистке канализационных труб. Профессионалы обладают всеми необходимым для устранения неприятностей с канализацией машинами, инструментами и прочим инвентарем, которые помогут быстро восстановить проходимость сифона или заменить его на новый.

Средства самостоятельной очистки сифонов

Механические. При механической очистке используются сантехнические тросы с наконечниками. Применять этот способ при засорении гофрированных сифонов не рекомендуется, так как острые заусенцы наконечников могут повредить тонкие пластиковые стенки сифонов и вызвать протечки. К механическим средствам можно отнести вантузы, действие которых направлено на создание определенного давления (под его воздействием небольшие засоры могут разрушиться или сдвинуться в сторону канализационных стояков).
Химические методы очистки. Основаны на залитии в сифон специальных прочистных химических реагентов, способных быстро разрушить структуру пробки, мягкий субстрат которой смывается в канализацию обычной проточной водой.

Средства самостоятельной прочистки хороши при внезапно возникших свежих засорах. Если пропускная способность сифона ухудшается медленно и все чаще возникают ситуации кратковременной полной или частичной непроходимости, здесь не обойтись без профессиональной механической прочистки с использованием установок высокого давления.

Иногда причина засорения труб кроется не в сифоне, а в периферийных канализационных коммуникациях. Стандартными бытовыми методами такие проблемы не решаются, в этом случае необходима гидродинамическая промывка – только этот способ может дать длительный и надежный результат.

конструкция, виды, достоинства и недостатки

15.07.2019

Сифон для раковины: конструкция, виды, достоинства и недостатки

Сифон без преувеличения является одной из основных составляющих частей системы водоотведения. Современный рынок предлагает огромное количество различных сифонов на любой вкус и бюджет. От его качества и правильности установки зависит надёжность системы в целом. Чтобы приобрести наиболее подходящий именно вам сифон, необходимо тщательно разобраться в их особенностях.

Устройство сифона

Сифон для раковины представляет собой трубку, которая обеспечивает беспрепятственность слива стоков и одновременно предотвращает распространение канализационного запаха во внешнюю среду.

Выполнение основной функции сифона обеспечивает особенная конструкция – изгиб трубки, благодаря которому образуется гидрозатвор (водяная пробка). Его главная задача — обеспечить герметичность помещения от сточных запахов, не давая им распространяться на кухню или в санузел.

Сифоны, как и все составляющие сливной системы, подвержены естественному износу. Вместе с тем нередки и непредвиденные ситуации, которые требуют немедленного реагирования – изливание большого количества воды из системы способно причинить неудобства как вам, так и доставить много хлопот вашим соседям. Поэтому знать, как устроен сифон, каков принцип его работы, будет совсем не лишним. Это поможет не растеряться в экстренной ситуации, когда специализированную помощь необходимо ждать какое-то время.

Конструкция сифона для раковины

Структура сифона примерно одинакова для всех устройств, но в зависимости от модели и производителя может отличаться некоторыми особенностями.

Стандартный сифон под раковину состоит из:

защитной сетки. Её назначение – предотвратить попадание крупных частиц мусора и тем самым не допустить засора системы. Это так называемая первичная система фильтрации. Устанавливается надо узлом, который крепится к мойке;
переливного патрубка. Это система, которая предотвращает переполнение мойки или ванной водой. Он крепится к отводному патрубку;
резиновых прокладок, обеспечивающих герметичность соединений элементов сифона;
отводного патрубка;
соединительного винта, скрепляющего между собой детали сифона;
самого сифона;
отвода канализации.

Классификация сифонов

Современный рынок предлагает много разновидностей сифонов, которые отличаются между собой формами, размерами и материалами, из которых их производят. Разобраться, какие бывают сифоны для раковин, поможет следующая классификация.

По устройству конструкции сифоны разделяют на:

Бутылочные

Наиболее распространённый вид. В его колбе, которая похожа на бутылку, из-за чего собственно и произошло его название, накапливается вода, которая перекрывает поступление сточных испарений в помещение. Эти сифоны могут иметь квадратную, прямоугольную или круглую форму.

Плюсы:

может иметь один или два отвода — очень удобно, если нужно подключить к нему несколько устройств, например умывальник и стиральную машину;
универсальность – подходит для различных типов сантехнических пиборов;
можно не бояться уронить в такой сифон что-либо ценное – оно остается на дне колбы, а не смывается в сток. Его можно легко достать при разборе сифона;
проста в уходе – грязь на внутренних поверхностях сифона легко убрать с помощью специальных средств.

Минусы:

устройство достаточно габаритное, для его установки потребуется много места.

Гофрированный

Простой сифон, представляющий собой гибкую гофрированную трубку, которая одним концом крепится к мойке, другим — к трубе канализации. Посредством хомутов можно придать требуемый изгиб с гидрозатвором посередине.

Плюсы:

для его установки не требуется много места под сантехническим прибором;
прост в монтаже и не прихотлив в обслуживании;
гибкость трубки позволяет легко менять её длину.

Минусы:

подвержен температурным влияниям, особенно если речь идёт о кипятке;
большая засоряемость – в складках гофры скапливается много жира и грязи, поэтому менять сам сифон или его детали приходится достаточно часто.

Трубчатый

Тоже достаточно простой сифон, представляет собой трубку S- или U-образной формы.

Плюсы:

несложный в эксплуатации – если необходимо устранить засор или загрязнение, демонтаж изогнутой части сифона не требует много усилий;
менее подвержен засорам благодаря своему типу устройства.

Минусы:

гидрозатвор формируется в небольшой впадине, поэтому если мойкой пользоваться не очень часто, могут наблюдаться испарения воды, сопровождаемые зловонным сточным запахом;
чтобы почистить такой сифон, его нужно полностью снимать.

В зависимости от установки различают такие сифоны:

Плоские

Это разновидность бутылочного сифона. Его отличают компактные размеры и плоская колба. Применяют в условиях дефицита пространства для монтажа, например, когда раковину требуется разместить над стиральной машиной.

Плюсы:

компактный размер позволяет устанавливать в сложных для монтажа местах, экономя и без того ограниченное пространство;
прост в уходе так же, как и любая бутылочная модель.

Минусы:

Скрытые

Похожие на бутылочные сифоны, но колба инсталлируется в стену. Это достаточно неудобно в эксплуатации, хотя и позволяет сэкономить пространство под раковиной.

Открытые

Самая удобная модель благодаря лёгкости монтажа и неприхотливости в уходе.

Сифоны могут быть наделены дополнительным функционалом:

Перелив: система предупреждения затопления. Различают внутренний перелив, а также перелив со встроенным донным клапаном, не требующим еще одного отверстия в сантехническом приборе;
Система измельчения пищевых отходов: хорошая альтернатива мусорным вёдрам, препятствует засорам в трубах.

Классификацию сифонов по особенности работы закрывающих пробок:

Ручные. Они снабжаются крышкой для слива, отдельной или прикрепленной цепочкой;
Полуавтоматические. Более продвинутая конструкция, её закрывание-открывание осуществляется путем поворота ручки, которая с помощью тросика соединена с крышкой слива. Чтобы слить воду, мочить руки нет необходимости.
Автоматические. Позволяют контролировать уровень воды в сантехническом приборе посредством автоматики.
Они бывают с ручкой для открывания пробки, которая располагается на отсеке переливного отверстия или с системой click-clack: пробку сливного отверстия приводит в движение нажатие рукой или ногой.

В зависимости от материала исполнения различают следующие виды сифонов для раковин:

Пластиковые: они отличаются несложной конструкций и меньшим количеством соединений. При их производстве иногда используют полиэтилен, но чаще всего – полипропилен. Он более устойчив к кипятку.
Металлические: они дороже пластиковых, но у них дольше срок службы. Для изготовления таких сифонов чаще всего используют медные сплавы: латунь и бронзу, а также нержавеющую сталь. Ввиду большой стоимости они не могут похвастаться очень широким применением.

Купить сифон в Батайске или Ростове

В нашем магазине представлены самые лучшие и практичные модели сифонов, преимущества которых уже давно оценили наши постоянные клиенты. Мы уже несколько лет продаем сифоны и комплектующие как в Ростове-на-Дону так и в Батайске.

Мы поможем Вам подобрать самое лучшее устройство, которое станет надёжной частью системы водоотведения. Наши сифоны – ваша уверенность в долговечности одной из важнейших систем коммуникации в вашем доме. Купить сифон по оптимальной цене в Ростовской области можно на нашем сайте.

как правильно собрать и установить своими руками

Современные люди так привыкли к коммунальным удобствам, что часто не задумываются о том, как они работают. Как правило, интересоваться этим вопросом многие начинают лишь тогда, когда назревает необходимость ремонта. К примеру, планируя самостоятельно установить новый умывальник в ванной, придется узнать, как выбрать, собрать и как установить сифон для раковины. Несмотря на то, что работы это несложные, в них имеется множество нюансов, знание которых убережет от возникновения протечек и прочих неприятностей.

Ремонт в ванной – это весьма нелегкое дело. Даже если речь идет не о капитальной переделке, а всего лишь о замене умывальника. Дело в том, что любой сантехнический прибор присоединяется к системе водопровода и к канализации.

При этом все соединения должны быть герметичными, чтобы не возникало течи. А чтобы в квартире не появилось неприятных запахов, необходимо установить сифон под раковину – такое название носит изогнутая труба, посредством которой слив сантехнического прибора соединяется с канализационной трубой.

Что такое сантехнический сифон и зачем он нужен?

Любой элемент сантехники, имеющий слив, присоединяется к системе канализации. Но зачем нужен сифон для раковины, разве нельзя присоединить слив непосредственно к трубе, ведущей к стояку? Зачем нужно эта изогнутая трубка?

Дело в том, что в колене такой трубы постоянно находится вода, образуя надежный барьер для неприятно пахнущих газов, которые присутствуют в системе канализации. При отсутствии такой водяной пробки, газы беспрепятственно будут проникать в помещения, и в ванной будет пахнуть, как в давно немытом общественном туалете.

Кроме того, сифон является устройством, которое препятствует засорению труб, так как большая часть крупного мусора не может преодолеть изгиб и оседает в колене. Отсоединить и прочистить сифон намного легче, чем производить чистку канализационных труб, поэтому такая защита отнюдь не является лишней.

Виды сифонов

Для установки под раковиной можно использовать разные виды сифонов. Модели могут отличаться материалом изготовления, оформлением и, разумеется, конструктивными особенностями. Рассмотрим, особенности наиболее популярных видов сифонов.

Сифон гофрированный

Эта модель представляет собой трубу «в складку», которую при монтаже изгибают зигзагом, чтобы в ней при пользовании водой образовывался водяной затвор. Выполненный изгиб фиксируется при помощи хомута из пластика. Плюсы гофрированных сифонов:

Доступность и простота конструкции. Модели изготавливаются из пластика, поэтому стоят недорого.
Способность растягиваться. Эту возможность в полной мере оценят те, кто решит переставить раковину в другое место.

К минусам этой разновидности можно отнести то, что труба внутри негладкая, поэтому чаще забивается волосами, хлопьями мыла и прочим мусором.

Сифон трубный

Данная модель напоминает предыдущую, но в отличие от нее имеет жесткую конструкцию. Такие сифоны, выполненные из чугуна, широко использовались в советское время. По сути, этот сифон представляет собой изогнутую пластиковую или металлическую трубу, которая вставляется между сливным отверстием раковины и раструбом трубы канализации.

Особенностью таких сифоном является то, что гидрозатвор в них неглубокий и при редком использовании раковины пересыхает.

Сифон бутылочного типа

Такое название модель получила свое название из-за формы, которая напоминает бутылку. В конструкцию сифона включена колба, в которой имеется отстойник. Вывод из бутылочного сифона располагается примерно посредине колбы, поэтому гидрозатвор в нем не пересыхает очень долго.

К достоинствам этой модели можно отнести и то обстоятельство, что он достаточно легко разбирается и чистится.

Совет! Наличие отстойника в бутылочном сифоне хорошо еще и тем, что там задерживаются различные предметы. Так, если в слив раковины будет случайно уронена какая-то мелочь (цепочка, сережка), то ее можно будет легко извлечь из отстойника сифона.

Другие разновидности сифонов

Существуют и особые модели сифонов, которые разрабатываются для нестандартных раковин. К примеру, если планируется установить умывальник с двумя чашами, то потребуется сдвоенный сифон, имеющий два выпуска.

В том случае, если планируется к умывальнику присоединить слив от стиральной машины, то нужно приобретать сифон, оснащенный дополнительным патрубком для шланга. При монтаже встроенных раковин и умывальников, под которыми будет установлена стиральная машина, требуется плоский сифон для раковины, который занимает минимум места.

Как выбрать сифон?

Вот несколько советов, которые пригодятся при выборе сифона:

Самое важное, чтобы выбранный сифон подходил к имеющейся раковине. Если приобретен стандартный умывальник, то сложностей с приобретением обвязки не возникает, так как сливные отверстия в таких сантехнических устройствах располагаются стандартно. При приобретении необычной модели лучше покупать ее в комплекте с сифоном.
Не менее важный критерий – пропускная способность сифона. В этом случае, при выборе нужно учитывать напор воды и количество присоединенных элементов. Так, если к сифону с малой пропускной способностью дополнительно подключить слив стиральной машины, то он не справится с таким объемом стоков, и грязная вода будет выходить из сливного отверстия раковины.
В том случае, если предполагается открытый монтаж сифона, то стоит обратить внимание и на его оформление. В продаже можно найти модели под хромированный металл или, например, бронзу.

Совет! Разумеется, сифон с необычным дизайном стоит дороже обычной модели, но если требуется подобрать изделие, которое гармонично впишется в интерьер, об экономии придется забыть.

Перед покупкой выбранной модели не помешает проверить комплектность сифона, а также осмотреть все прокладки и шайбы на предмет выявления дефектов.

Как собрать и установить сифон?

Перед тем, как установить сифон, его нужно правильно собрать. Как правило, в инструкции приведена подробная схема сборки сифона для раковины, поэтому, если строго следовать указаниям, проблем возникнуть не должно.

Поскольку в ванных на раковины чаще всего ставят сифоны из пластика бутылочного типа, то ниже будет приведена инструкция по сборке такой модели. В процессе сборки можно выделить три этапа:

Соединение сифона со сливным отверстием раковины.
Сборка основной части.
Присоединение сифона к трубе канализации.

Рассмотрим подробно, как осуществляется сборка сифона для раковины.

Этап первый

На сливное отверстие раковины с лицевой стороны устанавливается защитная решетка с прокладкой.
Далее берется отводной патрубок и на его бортик устанавливается толстая резиновая прокладка. Второй конец патрубка, имеющий фаску, предназначен для введения в основную часть сифона.
Верхнюю часть патрубка с прокладкой следует плотно прижать к сливному отверстию с обратной стороны раковины. Другой рукой через защитную решетку вводится соединительный винт, который нужно закрутить в гайку патрубка.

Совет! Для закручивания винта следует использовать широкую отвертку, однако, слишком большое усилие прилагать не требуется, иначе, пластиковые детали могут треснуть.

При выполнении сборки следует помнить, что если верхний край декоративной решетки будет выступать (даже незначительно) над поверхностью раковины, то в чаше будет постоянно застаиваться вода. Качественная сборка предусматривает «утопление» накладки по отношению плоскости дна раковины.

Этап второй

Продолжается установка сифона для раковины сборкой основной части сифона:

На конец отводного патрубка с фаской следует надеть пластиковую гайку, а затем прокладку в виде конуса.
В верхнюю часть колбы сифона следует вставить патрубок с надетой прокладкой и, после регулировки по высоте, закрутить гайку руками. Следует обратить внимание, чтобы патрубок не был введен до упора в стенку сифона, так как это приведет к ухудшению оттока воды.
Теперь нужно прикрутить крышку колбы, делается это после установки между деталями прокладки из резины.

Совет! Поскольку стакан сифона нужно будет регулярно разбирать для промывки, при сборке не стоит пользоваться силиконовым герметиком. Если есть опасение, что может в этом месте возникнуть течь, лучше произвести намотку нескольких слоев сантехнической подмостки.

Этап третий

Последним этапом решения проблемы, как поставить сифон на раковину, является его подключение к канализации. Производить подключение можно в виде жесткой сборки или при использовании мягкой гофрированной трубы с жесткими патрубками из пластика. Последний вариант подключения особенно хорош, если раковина оказывается на некотором отделении от выхода канализационной трубы.

Совет! В продаже можно найти гофры с патрубками диаметром 32, 40 и 50 мм в разных комбинациях. Кроме того, имеются универсальные модели, которые подходят на любой размер (лишнее нужно будет срезать).

При установке, как гофрированной, так и жесткой трубы, следует помнить, что длина горизонтальных участков должна быть минимальной. Это позволит исключить провисание трубы в процессе эксплуатации.

При соединении гофры с патрубком сифона обязательно следует использовать конусную прокладку, так как использование только плоской пластиковой прокладки не позволяет получить надежное соединение. В том случае, если патрубок сифона не совпадает по диаметру с трубой, для их соединения можно использовать переходную манжету из резины.

Проверка качества сборки

После окончания сборки стоит проверить, нет ли в соединениях течи. Для этого следует включить подачу воды на полную мощность. А чтобы протечку было проще обнаружить, под раковиной можно расстелить газету.

Итак, сифон – это обязательный элемент системы канализации. Планируя самостоятельную замену умывальника, следует заранее выяснить, как собрать сифон для раковины. Помочь освоить этот не слишком сложный процесс сможет
фото и видео материалы обучающего характера, на которых опытные мастера демонстрируют все стадии процесса.

Выбор и установка сифона для раковины: разновидности методов

Сифон является неотъемлемой частью таких сантехнических приборов как раковина и ванна. Он обеспечивает сток воды в канализационную трубу, при этом препятствует проникновению канализационных запахов в квартиру. В силу привычки, современный человек начинает интересоваться устройством таких приборов только тогда, когда возникает вопрос ремонта. Правильно подобранный и установленный слив будет исправно выполнять свои функции и служить долгие годы.

Устройство различных сифонов

Для предотвращения попадания в помещение запахов из канализационных труб используются устройства гидрозатвора, так называемые сифоны. Устройство сифона делится на два типа конструктивного решения: в виде загнутой как буква S, трубы и в виде бутылки. Называются они соответственно бутылочный или стаканный, и двухоборотный или коленчатый. Все остальные разновидности, это всего лишь дизайнерские решения этих двух конструкций.

Преимуществом бутылочного сифона является простота очистки. Достаточно открутить крышку в нижней части сифона. Раньше в квартирах устанавливались стальные или чугунные сифоны. Устройство сифона дополнялось в верхней части колена ревизией (отверстием с крышкой), подобной той, что устанавливалась в канализационных трубах. Благодаря этой ревизии и проводилась чистка от засора.

Для примера рассмотрим устройство сифона для ванной. Сифон для ванны состоит из двух труб: сливной и переливной. Перед гидрозатвором они соединяются в одну трубу, и уже по одной трубе вода уходит в канализацию. У качественного, хорошего сифона трубы, должны легко регулироваться по длине и подходить к любому сливному отверстию независимо от того, как оно расположено. Также существуют сифоны с автоматическим сливом.

Существуют также и специальные конструкции сифона для душевой кабины. Вот одна из таких конструкций. В отверстие слива вставляется трубка по высоте немного меньшая от высоты самого поддона. В верхней части трубки есть отверстие для слива воды.

Благодаря такому усовершенствованию поддон, во время приема душа, наполняется теплой водой и, естественно, ногам не холодно пока вы принимаете душ.

Еще есть специальный трап, монтируемый прямо в пол. В выдолбленную канавку помещается канализационная труба и трап, сверху все покрывается плиткой.

Как было сказано выше, сифоны для раковины различаются на коленчатые, бутылочные и гофрированные. Последний, для получения эффекта водяного затвора, нужно согнуть в форму буквы U. Этот изгиб фиксируется пластиковой лентой. Свободный конец подвижен и может сгибаться в любом направлении. К недостаткам такого сифона относится то, что складки гофрированной трубы, к сожалению, быстро забиваются жиром и грязью.

Второй из приведенных примеров – это всем знакомая жесткая, пластиковая конструкция, которая по форме напоминает бутылку. Такой сифон есть практически в каждой квартире. С ним можно быть спокойным за сохранность соскользнувших с руки при мытье колец – дальше дна сифона они от вас не убегут, в отличии от гофрированного сифона – в нем ничего не задерживается. Поэтому, как альтернативу, можно купить комбинированный вариант – бутылочный сифон с гофрированной трубой. У коленчатого сифона никаких характерных особенностей практически нет: он представляет собой изогнутую трубу. Все эти сифоны для раковин занимают под ней столь дефицитное пространство в, и без того небольших, наших с вами ванных комнатах. Для экономии места можно приобрести сифон который помещается в специальную коробку. Для этой коробки в стене проделывается небольшая ниша. В следствие чего на слив будет идти только небольшая труба.

Конструкция слива для раковины

Само устройство слива для раковины выглядит как изогнутая трубка, в составе которой находятся сифон и собственно, сама сливная труба. Когда включается и кран и спускается вода в раковине, она сначала поступает в сифон, далее проходит по изогнутой трубе, и только потом входит в общий водяной сток. Чтобы защитить сифон от засорения, были придуманы специальные металлические защитные сеточки, которые устанавливаются в раковину и предотвращают слив от попадания мелкого мусора и волос.

Благодаря своему изгибу сифон выполняет основные задачи: вода уходит не вся сразу, а немного задерживается, образуя затвор, который и не дает проникнуть неприятных запахам из канализации в помещение.

Слив обычно комплектуется корпусом, выпускным патрубком, манжетами, накладкой на отверстие, резиновой пробкой, а также гайками и креплениями. Специалисты рекомендуют приобретать слив с переливом. В такой конструкции добавлена гофрированная труба, которая соединяется с сифоном немного выше. Такой слив менее подвержен засорению.

Виды сифонов

В зависимости, от того, к какому прибору будет подключен слив, их можно поделить на сифоны для раковины, для душевой кабины и сифоны для ванной. Первый вариант в свою очередь делится еще на несколько видов, различных по строению. Сифон для душевой кабины устанавливается в нижней ее части или в пол. Слив для ванной оснащен переливом, чтобы избежать затопления.

Сифоны для раковины различаются по своей конструкции и могут быть:

Трубные. Такой тип слива устанавливают в раковинах для ванной комнаты, так как если его установить в кухне, он будет подвержен частому засорению. Внешне это труба, при изгибе которой создается водный заслон. Для прочистки такого сифона, снимается его нижнее колено. Основными плюсами данного типа сливов являются его компактность, эстетичный внешний вид, быстрый доступ для очистки.

Недостатком такого типа сифонов является не очень глубокий водный затвор, который в будущем при испарении может выдавать неприятные запахи. Это может случаться, когда раковиной долго не пользуются: вода накапливается, застаивается и образуется испарина. Также минусом можно считать усложненный монтаж, и невозможность использования на кухне. Поэтому такие сифоны сегодня потеряли свою популярность, уступив место следующему виду сливов.

Гофрированные. Данный слив является усовершенствованным видом трубного слива. К основной конструкции подключена гибкая гофрированная труба из пластика. С одной стороны слив подсоединяется к сливному отверстию в раковине, а с другой – к канализационной трубе. Гофра достаточно хорошо гнется и принимает любые изгибы, что выгодно для раковин, установленных нестандартно. Уклон трубы для создания гидрозатвора формируется вручную. Такой сифон отличается своей дешевизной и простотой установки. Благодаря отсутствию соединений на трубе, риск протечки воды сведен к нулю. В силу своей способности к растяжению, данный вид слива позволяет перенести раковину, при этом, не отсоединяя ее от выпуска воды. Это очень удобно при ремонте. Гофрированный сифон подойдет для раковин, имеющих маленькое пространство для установки слива.

Минусами сифона с гофрой можно назвать трудность, возникающую при очистке от мусора. Из-за наличия мелких складок, в трубе будет оседать большое количество жира и грязи. Для вычищения трубы, придется ее полностью снимать, или же воспользоваться химическими средствами.

Бутылочные. Являются наиболее популярными среди потребителей на сегодня. По своей форме, такие сифоны напоминают бутылку, из-за чего и получили свое название. Такой прибор устанавливается непосредственно под раковиной и в конструкции содержит колбу, а также отстойник, куда стекают все отходы. Изнутри, колба оснащена гнущейся трубкой, в связи с этим в колбе практически постоянно находится вода.

Если возникает необходимость монтажа нескольких сливов к одному сифону, то для этого устанавливается специальный переходник. В этот переходной элемент поступает основной сток воды, а с боковой части вливается аварийный слив, например подсоединенный к стиральной машине.

К преимуществам данного типа сифонов можно отнести легкость очистки. Для этого всего лишь необходимо открутить нижнюю часть колбы и прочистить ее. Еще один плюс: если в раковину случайно была выронена мелкая вещь, она не уйдет сразу в канализационную трубу, а задержится в отстойнике, и позже ее можно будет оттуда извлечь. Бутылочный сифон обладает возможностью подключения других сантехнических приборов: посудомоечной машины, стиральной машины, а также некоторые модели оснащены дополнительными функциями.

Минусом бутылочного слива является более усложненная установка, нежели в случае с гофрированным сифоном, а также недвижимость мойки без замены самого прибора.

Сухие сифоны. Такие сливы являются современным изобретением на рынке сантехнических приборов. Сухой слив популярен в силу невозможности накапливания воды, так как вместо водяного затвора он содержит прорезиненные прокладки. Они исполняют роль заслона и препятствуют появлению запахов из канализации. Когда спускается вода, резинки открывают отверстие, когда вода выключается – резинки снова закрывают сливной проход для воды.

Такая конструкция сифона позволяет монтировать прибор в загородных домах, где хозяева уезжают на долгое время и помещение бывает неотапливаемым. В связи с отсутствием гидрозатвора, при морозе вода не заледенеет и не повлечет за собой деформацию трубы слива.

Плюсом также является отсутствие изогнутых элементов, занимающих некоторое пространство, сухой сифон имеет прямую форму и поместится даже под самую миниатюрную раковину. Монтаж такого слива может быть как вертикальным, так и горизонтальным.

Также сифоны разнятся по материалу, из которого они изготовлены:

Современные производители изготавливают пластиковые сифоны, покрытые специальным антибактериальным веществом изнутри, которое препятствует оседанию грязи на трубе.

Изделия из пластика имеют небольшой вес, они устойчивы к химическим средствам, обладают простой конструкцией и просты в установке.

На что обратить внимание при выборе сифона?

Выбирать сифон для раковины необходимо с учетом следующих факторов:

Обычно сифоны продаются в комплекте с раковинами, однако если комплектация иная, измерьте диаметр горловины раковины. Диаметры у раковины и умывальника обычно разные;
Позаботьтесь о пропускной способности сифона. Заранее решите, будут ли подключены к сифону другие сантехнические приборы. При подключении дополнительных приборов, пропуск воды должен быть увеличен. Делается это с помощью увеличения количества выходов в канализационную трубу;
Определите, насколько удобно расположена канализационная труба. Если она находится слишком низко – возникнет необходимость ее поднятия. В таком случае лучше приобрести гофрированный сифон;
Вычислите, сколько свободного пространства имеется под раковиной, от этого будут зависеть габариты будущего сифона;
При выборе слива, тщательно осмотрите его на наличие сколов, проколов и другого вида брака. Также проверьте качество резиновых прокладок – возможно придется приобрести более надежные детали;
Возможно, будет важна эстетичная сторона будущего сифона, поэтому приобретайте тот сифон, который визуально также будет подходить в ванную комнату.

Порядок самостоятельного монтажа бутылочного сифона

В связи с особой популярностью сифона бутылочного типа, стоит рассмотреть схему его установки. Самостоятельная сборка и установка сифона не предполагает возникновение проблем, поэтому с данной задачей может справиться и новичок. Чаще всего, в комплекте идет инструкция по сборке, которой необходимо следовать.

В случае: подтекания, повреждения, брака, допускается применение силиконового герметика.

Основные этапы установки включают:

На первом этапе необходимо соединить сифон со сливным отверстием раковины. Для этого закрепите защитную сетку для раковины снаружи, на отводной патрубок установите резиновую прокладку и плотно прижмите его к сливному отверстию изнутри раковины. В гайку патрубка закрутите соединительный винт с помощью отвертки. Обратите внимание, что защитная решетка должна быть утоплена в чаше раковины и не выступать из нее. Это поможет избежать скапливания воды в раковине.

Обязательно установить конусное кольцо

Второй этап предполагает сбору основной части сифона. На конец отводного патрубка одевается пластиковая гайка и конусовидная прокладка, после чего он вставляется в колбу и гайка закручивается. Далее закручивается верхняя часть колбы, при этом соединяется она с помощью резиновых прокладок.

Обратите внимание на наличие и конус уплотнительного кольца

На последнем этапе, сифон подключается к канализационной трубе. Делается это с помощью гофротрубы или жесткой сборки. Важно, чтоб входной диаметр канализационной трубы соответствовал подключаемой трубе, иначе придется использовать резиновую манжету для герметичности.

После того, как сифон установлен, проверьте качество сборки. Для этого включите воду до полного напора и подложите под раковину бумагу, чтоб были видны капли.

Сборка сифона

Видео:

Назначение сифона

Если вы посмотрите под раковину на кухне или в ванной, вы заметите U- или S-образную изогнутую трубу, выходящую из сливного отверстия. Это сливной сифон . Это может показаться странным названием для сантехнической детали, пока вы не поймете функции этой детали.

Сифон водосточного слива предназначен для удержания небольшого количества воды каждый раз, когда слив из раковины, и эта вода, стоящая на дне изогнутой части сифона, герметизирует слив и не дает канализационным газам выходить из слива и попадать в ваш дом.В каждом канале есть сифоны, потому что любое соединение, ведущее к дренажной системе, также является возможным выходом канализационного газа. Даже ваш унитаз имеет внутреннюю форму сифона по сравнению с фарфоровой конфигурацией, которая выполняет ту же функцию.

Странные запахи

Каждый раз, когда вы сталкиваетесь со странным запахом в любой комнате, где есть слив, всегда следите за тем, чтобы сифон не высох. Если сливной сифон сухой, канализационный газ может выйти и вызвать запах. Обычно это быстрое решение, которое можно исправить, спустив воду в канализацию и снова наполнив ловушку водой.Канализационный газ — это сероводород, который образуется при разложении органических отходов. Запах в основном раздражает; Хотя вполне возможно, что очень высокая концентрация может вызвать проблемы со здоровьем, это маловероятно.

Расположение сливной ловушки

Расположение сливного сифона часто очевидно. Стоящая вода в вашем туалете указывает, например, на наличие сифона. Если вы посмотрите на заднюю часть унитаза, вы можете увидеть изогнутую форму слива, через который выходит вода.

В других сантехнических приборах сливной сифон находится в отдаленном месте, например, на кухне или в раковине в ванной, где сифон обычно спрятан в шкафу под раковиной. Когда вы смотрите на раковину, вы не видите стоячую воду, но если вы проследите за линиями слива, вы можете увидеть необходимую U или S-образную форму, где вода задерживается, чтобы заблокировать канализационный газ.

У ловушек для раковины есть дополнительное преимущество, заключающееся в улавливании мелких предметов, упавших в водосток, к тому же их довольно легко удалить.Не волнуйтесь, если вы уроните кольцо или что-то ценное в канализацию — это, скорее всего, безопасно в ловушке. Ловушки также собирают волосы, песок и другой мусор, а также ограничивают размер предметов, которые могут пройти в остальную часть водопровода. Вы можете разобрать большинство ловушек для очистки или у них может быть собственная функция очистки.

У больших сантехнических устройств, таких как душевые, ванны и сливы стиральных машин, также есть сливные сифоны, но их не так легко увидеть, потому что они находятся под уровнем пола или за стенами.В ваннах и душевых есть ловушки, добраться до которых труднее, и для этого нужно либо залезть под дом, либо проделать отверстие за ванной или душем и выкопать место, где находится ловушка. Сифоны для слива стиральной машины в основном находятся в стене, и для доступа к ним вам обычно также нужно прорезать стену.

Техническое обслуживание дренажной ловушки

Все стоки следует использовать не реже одного раза в две недели, чтобы вода оставалась в ловушках. Сюда входят души, туалеты, ванны, душевые, раковины для ванных комнат, кухонные раковины, сливы для стиральных машин и многое другое.Если ловушка просохнет, ничему не повредит, но вы можете почувствовать неприятный запах, который проникнет в ваш дом.

Собираясь в отпуск или уезжая из дома на длительное время, некоторые люди заклеивают сливные отверстия полиэтиленовой пленкой, чтобы канализационные газы не попадали в дом, когда светильники не используются. Если вы решите пойти по этому пути, унитаз можно отключить и опорожнить, а унитаз можно свободно набить полиэтиленовым пакетом. Не забывайте сливы в полу и душевые; Положите лист пластика на слив и придавив его, вы закроете слив, если вы отсутствуете достаточно долго, чтобы стоячая вода испарилась из сифона.

Планирование слива раковины | Home Guides

«Вода входит — вода выходит», — любят говорить водопроводчики, что означает, что основы работы с водопроводом можно упростить до планирования маршрута подачи воды и планирования пути слива. Если вы ремонтируете кухню или ванную комнату и устанавливаете новую раковину, слив в раковине должен быть соединен с основной системой водостока дома. Планирование дренажной системы включает выбор подходящего сифона и настройку линий для обеспечения эффективного дренажа сточных вод.

Местоположение

Есть два доступных маршрута для прокладки дренажных линий. Первый, в стене, обычно используется во время нового строительства, потому что строитель может предусмотреть, чтобы водосточная труба спускалась через плиту пола перед установкой гипсокартона. Однако при реконструкции второй путь, проходящий через пол, часто предпочтительнее, поскольку доступ к стене в этой точке обычно ограничен. Важно заранее спланировать место слива, поскольку от вашего выбора будет зависеть необходимый тип сифона.

Сифон Тип

Сливы раковины, которые выходят через стену за раковиной, требуют P-сифона, а стоки раковин, которые выходят через пол под раковиной, требуют S-сифона. Оба сифона служат для удержания воды в виде U-образного изгиба, что не позволяет канализационным газам подниматься по водосточным трубам. Сантехнические трубы, фитинги и соединители бывают разных размеров, но стандартная водосточная труба для раковины имеет диаметр 2 дюйма.

Вентиляция

Когда вода стекает в герметичный слив, может образоваться воздушная пробка, что приведет к отрыжке, медленному сливу или полному отсутствию дренажа.Все стоки нуждаются в вентиляции, и во время нового строительства вентиляционное отверстие раковины соединяется с верхней частью сантехники. Этот фитинг также соединяет горизонтальную водосточную трубу от раковины с вертикальной водосточной трубой, которая спускается, чтобы встретить большую сливную линию под полом. Вентиляционная труба идет вверх и соединяется с вертикальной вентиляционной трубой дома на чердаке или ниже. При реконструкции традиционные пути вентиляции не всегда доступны.

Альтернативные варианты вентиляции включают прокладку отдельной вентиляционной трубы вертикально до выхода из крыши или установку автоматического вентилирования.Автоматические вентиляционные отверстия устанавливаются под раковиной, и, хотя они не так эффективны, как традиционные вентиляции, если вы не можете вентилировать раковину каким-либо другим способом, автоматический вентиль решит большинство проблем с воздушными пробками.

Передовой опыт

Перед установкой новой раковины нарисуйте схему водопровода, включая соединения с основной канализацией дома, и позвольте лицензированному сантехнику ее осмотреть. Все дома разные, и сантехник может быстро обнаружить потенциальную проблему с канализацией, прежде чем вы продолжите.

Ссылки

Писатель Биография

Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах.Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

A Грунтовка для S-образных ловушек

Распространенный дефект водопровода, обнаруживаемый во многих старых домах, — это S-образная ловушка. Ловушка «S» названа так, потому что она выглядит как «S» на своей стороне — в основном она состоит из обычной ловушки, а затем другой ловушки, установленной прямо напротив нее в перевернутом виде, как показано ниже.Эти ловушки запрещены Сантехническим кодексом штата Миннесота, но это не значит, что вы не можете купить их в любом магазине товаров для дома.

Чаще всего S-образные ловушки встречаются в сантехнических приборах, которые не имеют вентиляции, таких как незаконная раковина в подвале, раковина для бара в подвале, сделанная своими руками, или кухонная раковина, где был старый стальной слив в стене. настолько заржавел и забит, что кто-то установил новый сток, но ни разу не потрудился его выпустить.

Назначение ловушки — предотвратить попадание канализационных газов и, возможно, вредителей в дом. Когда вода попадает в ловушку, канализационные газы остаются наружу. Вы когда-нибудь замечали неприятный запах в ванной, которым никогда не пользуетесь? Вероятно, это связано с тем, что вода в сифоне полностью испарилась, и канализационные газы попали в дом. Я действительно обнаружил это состояние в ряде более крупных жилых домов. Самый простой способ исправить это — периодически наливать в сантехнику немного воды.В качестве долгосрочного решения вы также можете залить антифриз RV в канализацию; этот материал не испарится.

Вернуться к ловушкам типа «S» — Причина, по которой ловушки типа «S» не разрешены, заключается в том, что они могут всасывать или «перекачивать» воду из ловушки, когда вода стекает в канализацию. На правильно установленном сифоне типа «P» в том же месте есть вентиляционное отверстие, в котором слив поворачивается вниз, что приводит к поломке сифона. Другими словами, вентиляционное отверстие предотвращает всасывание воды из сифона.Сколько воды может вытечь из ловушки? Вы не поверите, но воды достаточно, чтобы сломать гидрозатвор на сифоне и впустить канализационные газы в дом.

Чтобы показать, как это работает, я установил у себя на заднем дворе небольшую установку, чтобы показать, сколько воды может вытечь из S-образной ловушки. Я забыл сделать крупный план перед фотографией, поэтому я выделил эту фотографию ниже синим, чтобы показать, где в ловушке стояла вода. Верхняя часть уровня воды называется «плотиной» ловушки.

Когда я позволил стечь воде из 5-галлонного ведра, большая часть воды в ловушке была слита сифоном. Я добавил в воду пищевой краситель и поднес фонарик к задней части ловушки, чтобы показать это.

Чтобы увидеть, как это происходит, вот короткое видео, которое я снял во время осмотра дома. Послушайте булькающий звук в самом конце слива воды — этот булькающий звук является явным признаком того, что водопроводная арматура не вентилируется должным образом.

Обычно не существует простого способа правильно исправить ловушку «S». Обычно это сложный и дорогостоящий ремонт. С другой стороны, когда вода течет в раковину из крана, обычно не хватает воды, сливаемой за один раз, чтобы создать это сифонное действие, поэтому S-образные ловушки обычно не вызывают больших проблем. Проблемы возникают, когда раковина наполняется водой, а затем сливается. Даже в этом случае простой способ справиться с этим — просто слить немного дополнительной воды в канализацию после того, как она слилась.Это позволит повторно заполнить или «заполнить» сифон после того, как вода будет выкачана … так же работают унитазы.

Другими словами, S-ловушки неправильные, но они не так уж и важны.

Рубен Зальцман, Structure Tech Home Inspections — электронная почта — Minnesota Home Inspections

Предыдущее сообщение

Что такого хорошего в PEX?

Новое сообщение

Самый распространенный дефект при установке посудомоечной машины

Типы водоотводчиков и принцип их работы

Когда дело доходит до понимания дренажа, происходит гораздо больше, чем кажется на первый взгляд.Поначалу это кажется по-детски простым. Труба от раковины ведет вниз по крутой U-образной «волнистой линии» и исчезает через стену, предположительно унося с собой всю сточную воду и отходы.

Когда мне было 8 лет, я подумал, что «закорючка», называемая P-ловушкой (рис. A), была особым благословением для детей со скользкими пальцами. Если бы я случайно уронил свою золотую рыбку в канализацию во время чистки аквариума, я бы обнаружил, что она плавает в ловушке, если не счастливо, то по крайней мере живой. Было некоторым облегчением узнать, что если мой лучший мрамор, предметы домашнего обихода или кольцо с Бэтменом выскользнет в канализацию, они не пропадут.Ловушка была там, чтобы поймать их.

В нижнем колене сифона остается пробка с водой, которая изменяет сливы раковины, герметизирует трубу и предотвращает попадание в помещение потенциально опасных канализационных газов с неприятным запахом. Вентиляционное отверстие предотвращает всасывание водяной пробки.

Но мое детское представление о P-ловушках было в основном неверным. Хотя они и ловят упавшие сокровища, это не их основная цель. P-сифон, как бы просто он ни выглядел, представляет собой сложное дренажное оборудование.Фактически, чтобы усовершенствовать это устройство, потребовалось несколько поколений сантехников, работающих методом проб и ошибок. В оставшейся части этой статьи я объясню важную роль, которую P-ловушки играют в обеспечении работы наших дренажных систем.

Лучший аккумуляторный дренажный шнек: Tacklife HGDDC1A

Это беспроводное устройство для удаления засоров канализации работает на вашей кухне, в ванной комнате, в ваннах, раковинах, сливных отверстиях для душа и водосточных трубах. Он поставляется с перезаряжаемой батареей и оснащен светодиодной рабочей лампой. Щелкните здесь для получения более подробной информации.

Проблема неприятных запахов

Слив сточной воды из раковины никогда не был особенно трудным: подойдет любая наклонная вниз труба. Но делать это, не допуская запаха канализации в доме, было большим препятствием. Те же трубы, по которым сточные воды поступали в канализационную систему, возвращали в дом зловоние и потенциально смертельные канализационные газы (от гниющих продуктов, человеческих отходов и другого мусора). С практической точки зрения, дурные запахи сохраняли пристройку в бизнесе (и на открытом воздухе) вплоть до нынешнего столетия.

Некоторые ранние решения были просто непрактичными. Несколько тысяч лет назад римские сантехники решили проблему для знати, направив постоянный поток воды через ванную комнату (у них даже были двух- и трехместные!). Ручей был смывным механизмом, который смывал отходы и уносил запахи. Конечно, эта роскошь требовала, чтобы вы жили выше по течению. И вы быстро стали непопулярны среди людей сразу же ниже по течению! Так что идея так и не прижилась.

Когда в середине 1800-х годов в Англии возникла проблема улучшения санитарных условий, изобретатели предложили множество решений для блокировки канализационного газа.Несколько решений оказались санитарными, но «S-ловушка» стояла над остальными (рис. B). Когда вы заполняли нижнее колено S-образного сифона водой, он эффективно закупоривал трубу и предотвращал попадание канализационных газов обратно в дом.

S-образная ловушка, изобретенная в середине 1800-х годов, стала большим шагом вперед в блокировании канализационных газов и обеспечении доступа водопровода в помещения. К сожалению, гидрозатвор часто засасывался сточной водой или другими отходами, которые использовались совместно с общей водосточной трубой.

Хотя теория и была хорошей, S-ловушка не работала так хорошо.

Во-первых, нельзя было предположить, что он заполнится автоматически. Вода, устремившаяся через водосточную трубу, создавала всасывание, которое увлекало за собой большую часть оставшейся воды. Это всасывание, называемое «сифонированием», протягивало гидрозатвор прямо через S-образный изгиб трубы. Таким образом, чтобы восстановить гидрозатвор, вы должны не забыть слить немного воды в канализацию после слива раковины или унитаза, чтобы убедиться, что сифон заполнен. Вы уловите проблему, если забудете. Представьте себе родителей, нюхающих воздух и кричащих на своих детей, чтобы те заполнили ловушку!

(Отсюда и появилось выражение «закрой свою ловушку»?)

Современный унитаз работает именно по этому принципу S-образного сифона.Слив в керамической чаше выполнен в форме S-образного сифона. После того, как вы смываете воду из унитаза, сифон эффективно удаляет все отходы. Затем, пока резервуар наполняется, небольшое количество воды автоматически заполняет чашу и изолирует канализационные газы.

Иногда S-образная ловушка вызывала другую проблему, называемую «выбросом». Выдувание происходило, когда поток воды (называемый пробкой) попадал в общую водосточную трубу (рис. B). Когда пуля быстро упала, она сжала воздух в трубах внизу.

Это внезапное сжатие заставило гидрозатвор в ловушках соединительных стоков обратно в их раковины. Затем, после прохождения, слизняк часто создавал всасывание, которое также имело тенденцию откачивать воду из ловушек.

Ключевое изобретение

Проблема сифонирования решалась постепенно путем проб и ошибок. Наконец, водопроводчик, экспериментирующий с вентиляционными отверстиями в 1874 году, нашел решение.

Уловка для удержания водяной пробки на месте заключалась в выравнивании давления воздуха в дренажной системе.Для этого водопроводчики добавили к сифону дополнительную трубу, которая вела в открытый воздух (рис. C), своего рода систему сброса давления.

Они проложили трубу вверх, чтобы сточная вода не заполняла и не забивала ее, в конечном итоге пропустив ее через крышу, чтобы канализационные газы не воняли в дом. бизнес.

Добавление вентиляционного отверстия решило проблему сифонирования и позволило удерживать водяной затвор в S-образном сифоне. Однако вентиляционное отверстие, как правило, собирало мусор и забивалось, поэтому вентилируемая S-образная ловушка, стандарт начала 1900-х годов, была заменена P-ловушкой.

Сантехники продолжали улучшать вентиляционную систему, в конечном итоге разработав базовое правило для сантехники: каждый прибор должен иметь сифон, и каждый сифон должен иметь вентиляционное отверстие.

В результате в наших домах в дренажных системах имеется примерно столько же труб, идущих вверх к свежему воздуху, так и идущих вниз для отвода сточных вод.

Вы, возможно, никогда этого не узнаете, потому что вентиляционные отверстия не видны, если только у вас нет раковины в недостроенном подвале, где вентиляционное отверстие открыто, когда оно выходит из сливной линии.В противном случае сантехники загораживают форточки в стенах.

Однако, если вы выйдете на улицу и посмотрите на свою крышу, вы увидите одну или несколько труб диаметром от 2 до 4 дюймов, торчащие наружу. Они могут быть частично или полностью закрыты металлическим окладом, чтобы предотвратить протекание крыши. По крайней мере, один будет большим, от 3 до 4 дюймов, называемым основным вентиляционным отверстием или «почвенным стеком», потому что он обычно вентилирует туалет и основную канализацию, ведущую от вашего дома.

От S-ловушек к P-ловушкам

S-образный сифон — это самая современная дренажная технология начала 20 века.Просматривая каталог производителей домов Sears Roebuck 1910 года, я обнаружил S-образную ловушку, изображенную почти на каждой раковине (в каталоге Sears продавалась вся необходимая деталь для дома, и на самом деле вы могли купить сам предварительно нарезанный дом, готовый к использованию). собрать!)

Но в течение следующих 25 лет S-ловушка постепенно была заменена «половинной S-ловушкой» или тем, что мы сейчас называем «P-ловушкой», названной потому, что она как бы похожа на букву «P», лежащую на ней. сбоку (рис. А).

Слабость S-ловушки заключается в ее вентиляционной системе (Рис, C).Теоретически вентиляция работала достаточно хорошо, подавая воздух, чтобы предотвратить сифонирование.

Но на практике это иногда выходило из строя.

Каждый раз, когда вода в канализации замедлялась, скажем, из-за того, что ил временно забивал сливную линию, вода попадала обратно в вентиляционную трубу.

Вскоре сточные воды снова стекали, но оставили масло, жир и прочий мусор в горизонтальной части вентиляционной трубы. По прошествии нескольких лет этот осадок часто забивал вентиляционное отверстие, блокировал воздушный поток и позволял сифонировать в S-образной ловушке.

Опять же, методом проб и ошибок сантехники выяснили, что вентиляционное отверстие должно идти вверх до точки над линией перелива на раковине, прежде чем идти горизонтально, чтобы мусор не собирался в вентиляционной трубе (рис. A и C). Сантехники в конечном итоге включили это требование в сантехнические нормы.

P-сифон решил эти проблемы, потому что водопроводчикам больше не приходилось подключать вентиляционное отверстие непосредственно к сифону. Если вы посмотрите на рис. A, то увидите, что теперь водопроводчики устанавливают вентиляционное отверстие на некотором расстоянии, удобно в стене, где оно не видно.Оттуда вентиляционное отверстие может идти прямо вверх, не забивая его. Как только вентиляционное отверстие поднимается над линией разлива светильника, оно может двигаться горизонтально и соединяться с другими вентиляционными отверстиями, в конечном итоге выходя через крышу.

Но некоторые проблемы остались. Для обеспечения бесперебойной работы системы инженеры-сантехники обнаружили, что сточные воды, протекающие между сифоном и вентиляционным отверстием (в «сливном рукаве», рис. A), должны двигаться с правильной скоростью. Если он будет течь слишком медленно, останется мусор, который забьет трубу. Но если сточные воды движутся слишком быстро, они упадут, наполнят трубу, заблокируют уравновешивающий воздух из вентиляционного отверстия и откачат воду из сифона.

В результате, сантехнические нормы строго регулируют этот участок водосточной трубы. Он должен опускаться от 1/8 до 1/4 дюйма на фут и выдвигаться не более чем на 42 дюйма (в большинстве случаев, хотя это значение зависит от размера трубы), прежде чем достигнет вентиляционного отверстия. Это приводит к наиболее эффективному потоку без перекачивания воды из сифона.

Санитарный тройник, показанный на рис. A, поможет вам получить правильный уклон. Он спроектирован таким образом, что если вентиляционная и дренажная трубы расположены строго вертикально (прямо вверх и вниз), сливной рукав, прикрепленный к нему, будет иметь уклон 1/4 дюйма.за фут

Еще одна старая ловушка: барабанная ловушка

Вы больше не встретите S-ловушку; большинство из них были заменены. Но в старых домах вы, скорее всего, встретите «бочковые» ловушки, подключенные к сливу ванны (рис. D). Они выглядят как 2 фунта. банка для кофе, сделанная из железа, свинца или иногда из латуни, с завинчивающейся крышкой или дном. Вода из ванны попадает около дна и выходит вверху, поэтому сточные воды заполняют сифон и создают водяную пробку, прежде чем вытечь наружу. Иногда отвинчивающиеся крышки хромировали и оставляли открытыми в кафельном полу, чтобы можно было открыть ловушку и очистить ее.

Барабанные ловушки необходимо регулярно чистить. У многих не было вентиляционных отверстий, в некоторых случаях даже в 1950-х годах. Обычно их делали из свинца или чугуна. Показанный здесь латунный стиль с медной трубкой несколько необычен.

Гидравлический затвор не так легко откачивался из бочек, поэтому водопроводчики не всегда их выпускали. Это избавило от хлопот и расходов, связанных с прокладкой дополнительной трубы, хотя нормы в конечном итоге потребовали вентиляции и на большинстве барабанных ловушек.

К сожалению, барабанные ловушки вызвали проблемы с дренажем, потому что мусор оседал и собирался в ловушке.

Если вы не чистите их регулярно, что домовладельцы часто игнорируют, они бы прочно забили их.

И вы не можете пропустить водопроводную «змею» (гибкий провод, предназначенный для обхода изгибов трубы) через ловушку барабана, чтобы прочистить ее, потому что она застрянет внутри самого барабана. Или, что еще хуже, змея проткнет мягкие стенки свинцовой ловушки.

Проблема барабанной ловушки подчеркивает одно важное преимущество P-ловушки (или даже старой S-ловушки). Это самоочищение.Каждый раз, когда вы открываете пробку на сливе, сточные воды размывают ее и смывают мусор. На самом деле Р-ловушки забиваются редко. Вершины тюбиков зубной пасты, золотые рыбки и даже песок обычно смываются насквозь. Конечно, зубные щетки и столовое серебро, которые не пойдут из-за поворота, засорят его.

К счастью, ловушки фосфора легко чистятся. Вы просто ослабляете две большие гайки с обоих концов и снимаете ее. (Держите ведро под ним, чтобы собирать воду!) Лучше уловить эти большие предметы на раннем этапе, где они легко удаляются, чем застревать в изгибе водосточной системы, добраться до которого гораздо труднее.А со снятой P-ловушкой вы можете легко спустить змею дальше в канализацию, чтобы вскрыть другие засоры.

Сифон

P не решает всех проблем слива. Волны вещей, которые мы намеренно или непреднамеренно пропускаем через канализацию, — волосы, липкие гели для ванн и мыло, жир и масла, пух, серьги и т. Д. — все вместе блокируют их. Но вместе с форточками они хорошо выполняют свою основную работу. Они не пропускают неприятные запахи.

Аккумуляторный дренажный прибор для удаления засоров (Tacklife HGDDC1A)

Имеет автоматическую телескопическую функцию, в отличие от ручных дренажных шнеков.Удалять засорения становится намного проще. Это окупается, когда вам впервые понадобится сантехник! Щелкните здесь, чтобы получить более подробную информацию.

Когда дело доходит до понимания дренажа, происходит гораздо больше, чем кажется на первый взгляд. Поначалу это кажется по-детски простым. Труба от раковины ведет вниз по крутой U-образной «волнистой линии» и исчезает через стену, предположительно унося с собой всю сточную воду и отходы.

Когда мне было 8 лет, я подумал, что «волнистая линия» называется P-ловушкой (рис.А) было особым благословением для детей со скользкими пальцами. Если бы я случайно уронил свою золотую рыбку в канализацию во время чистки аквариума, я бы обнаружил, что она плавает в ловушке, если не счастливо, то по крайней мере живой. Было некоторым облегчением узнать, что если мой лучший мрамор, предметы домашнего обихода или кольцо с Бэтменом выскользнет в канализацию, они не пропадут. Ловушка была там, чтобы поймать их.

В нижнем колене сифона остается пробка с водой, которая изменяет сливы раковины, герметизирует трубу и предотвращает попадание в помещение потенциально опасных канализационных газов с неприятным запахом.Вентиляционное отверстие предотвращает всасывание водяной пробки.

Но мое детское представление о P-ловушках было в основном неверным. Хотя они и ловят упавшие сокровища, это не их основная цель. P-сифон, как бы просто он ни выглядел, представляет собой сложное дренажное оборудование. Фактически, чтобы усовершенствовать это устройство, потребовалось несколько поколений сантехников, работающих методом проб и ошибок. В оставшейся части этой статьи я объясню важную роль, которую P-ловушки играют в обеспечении работы наших дренажных систем.

Лучший аккумуляторный дренажный шнек: Tacklife HGDDC1A

Проблема неприятных запахов

Слив сточной воды из раковины никогда не был особенно трудным: подойдет любая наклонная вниз труба. Но делать это, не допуская запаха канализации в доме, было большим препятствием.Те же трубы, по которым сточные воды поступали в канализационную систему, возвращали в дом зловоние и потенциально смертельные канализационные газы (от гниющих продуктов, человеческих отходов и другого мусора). С практической точки зрения, дурные запахи сохраняли пристройку в бизнесе (и на открытом воздухе) вплоть до нынешнего столетия.

Некоторые ранние решения были просто непрактичными. Несколько тысяч лет назад римские сантехники решили проблему для знати, направив постоянный поток воды через ванную комнату (у них даже были двух- и трехместные!).Ручей был смывным механизмом, который смывал отходы и уносил запахи. Конечно, эта роскошь требовала, чтобы вы жили выше по течению. И вы быстро стали непопулярны среди людей сразу же ниже по течению! Так что идея так и не прижилась.

Когда в середине 1800-х годов в Англии возникла проблема улучшения санитарных условий, изобретатели предложили множество решений для блокировки канализационного газа. Несколько решений оказались санитарными, но «S-ловушка» стояла над остальными (рис. B). Когда вы заполняли нижнее колено S-образного сифона водой, он эффективно закупоривал трубу и предотвращал попадание канализационных газов обратно в дом.

Хотя теория и была хорошей, S-ловушка не работала так хорошо.

Во-первых, нельзя было предположить, что он заполнится автоматически. Вода, устремившаяся через водосточную трубу, создавала всасывание, которое увлекало за собой большую часть оставшейся воды.Это всасывание, называемое «сифонированием», протягивало гидрозатвор прямо через S-образный изгиб трубы. Таким образом, чтобы восстановить гидрозатвор, вы должны не забыть слить немного воды в канализацию после слива раковины или унитаза, чтобы убедиться, что сифон заполнен. Вы уловите проблему, если забудете. Представьте себе родителей, нюхающих воздух и кричащих на своих детей, чтобы те заполнили ловушку!

(Отсюда и появилось выражение «закрой свою ловушку»?)

Ключевое изобретение

От S-ловушек к P-ловушкам

Но на практике это иногда выходило из строя.

Еще одна старая ловушка: барабанная ловушка

К сожалению, барабанные ловушки вызвали проблемы с дренажем, потому что мусор оседал и собирался в ловушке.

Если вы не чистите их регулярно, что домовладельцы часто игнорируют, они бы прочно забили их.

Сифон

Аккумуляторный дренажный прибор для удаления засоров (Tacklife HGDDC1A)

Максимальная длина дренажа приспособлений

Сифон под водопроводной арматурой, вероятно, самый древний водопроводный элемент, который используется до сих пор. По сути, это простая чашка с водой, которая не дает канализационному воздуху сообщаться с воздухом, которым вы дышите. Рукав сифона — это часть дренажа приспособления между перегородкой сифона и его защитным отверстием.Водослив сифона — это точка в нижней части трубы рукава сифона, где он соединяется с сифоном. Это высота, на которой вода больше не будет вытекать из ловушки под действием силы тяжести — так сказать, край чаши (см. «Как создаются сифоны» ниже).

Щелкните здесь, чтобы увеличить изображение.

Течение жидкостей связано с наукой, и любой, кто когда-либо откачивал воду из аквариума или бассейна, знает, что жидкость может быть получена из сосуда без какой-либо силы, кроме магической.В сливной трубе одна из основных задач вентиляционного отверстия — сломать сифон. Если все поперечное сечение слива может быть заполнено водой ниже по потоку от сифона, сифон может быть создан на достаточный период времени, чтобы вывести из сифона достаточно воды и сделать его неэффективным. Вентиляционное отверстие должно поддерживать воздух в поперечном сечении трубы, чтобы предотвратить образование сифона.

Проблемы с таблицами

Раздел кода, который относится к максимальной длине рукава сифона (также называемого «грязным рукавом»), содержит строгие положения, предназначенные для предотвращения образования сифона в канализации.Для простоты максимальное расстояние между ловушкой и ее защитным отверстием уже несколько десятилетий представлено в виде таблицы.

Однако эта таблица была — и до сих пор — сопровождается очень важным заявлением: «Вентиляционное соединение не должно быть ниже водослива сифона». К сожалению, это утверждение теперь намного легче упустить из виду.

Это базовое научное утверждение всегда превосходит простую длину, взятую из таблицы, и является реальным ключом к предотвращению ситуации, когда может образоваться сифон.

Когда строители смотрят только на таблицу, не читая текст, они обнаруживают, что слив диаметром 2 дюйма может проходить на максимальном расстоянии 8 футов до вентиляционного отверстия. Они также могут увидеть, что в столбце уклона указана 1/4 дюйма на фут, но они, вероятно, предположат, что это просто повторение минимально допустимого уклона для 2-дюймового водостока.

Щелкните здесь, чтобы увеличить изображение.

Больше, чем минимальный уклон

Но столбец наклона говорит гораздо больше.В нем говорится, что вы можете использовать от до длиной 8 футов, только если труба проложена с минимально допустимым уклоном 1/4 дюйма на фут. Но часто установщики не устанавливают трубы на минимальном уклоне, так же как они не стали бы стоять на самом краю обрыва, чтобы насладиться видом. (Для многих программных приложений я использую эту аналогию, чтобы побудить людей строить сверх минимально допустимого уровня.)

Длины в таблице являются просто результатом простой математики. Труба диаметром 2 дюйма с уклоном 1/4 дюйма на фут приводит к падению, равному внутреннему диаметру трубы на расстоянии 8 футов: 1/4 дюйма x 8 = 2 дюйма (см. «Максимально допустимая длина ловушки, » выше).

Но если слив имеет уклон 3/8 дюйма на фут, максимальная длина меньше, чем можно было бы предположить, просто взглянув на стол — на самом деле это 5,33 фута: 3/8 дюйма x 5,33 = 2 дюйма. . Таким образом, дополнительный уклон всего 1/8 дюйма на фут уменьшает допустимую длину слива между сифоном и вентиляционным отверстием на целые 2,66 фута, или 33%.

Держите вентиляционное соединение над сифоном.

Когда я провожу осмотр водопровода, я не часто утруждаю себя измерением точной длины слива, если только он не кажется необычно длинным или явно не имеет пологого уклона.

Помня принцип сифона, я сначала убеждаюсь, что любой слив диаметром менее 3 дюймов имеет уклон не менее 1/4 дюйма (уклон 1/8 дюйма для диаметра 3 дюйма и более), а затем Я просто измеряю расстояние от пола (при условии, что он ровный) до дна слива в месте соединения сифона (где находится слив сифона).

Затем я измеряю до верхней части трубы в месте соединения с вентиляционным отверстием, примерно учитывая толщину стенки трубы. Если разница меньше диаметра трубы, сифон не сможет образоваться, и соединение будет одобрено — просто и эффективно, без таблицы кодов, необходимой для справки.

Просто убедитесь, что верхняя часть слива, где он соединяется с вентиляционным отверстием, находится на уровне или выше нижней части слива в месте соединения сифона, и вы золотые.

Для получения дополнительной информации о водоотводных ловушках, стоках и вентиляционных отверстиях посетите полевой справочник JLC .

Удаление предметов из раковины

Советы по извлечению предметов, упавших в канализацию

Роберт Робиллард

Мой брат — сантехник, и он поделился историями о некоторых странных вещах, которые ему пришлось извлечь из водостоков.От сотовых телефонов до пульта дистанционного управления от телевизора, игрушечных армейцев до очков — вы называете это, а он достает их из туалета или раковины.

Сколько раз на кухне люди снимали кольца, чтобы мыть посуду, только для того, чтобы случайно выбить одно из них в канализацию? Звучит знакомо? Спроси мою жену.

Пытаетесь ли вы достать небольшой металлический предмет или просто пытаетесь спастись от того, чтобы наконец купить «это кольцо с бриллиантом побольше», шаги в значительной степени одинаковы.

Эта статья проведет вас через шаги, необходимые для легкого извлечения таких предметов, как кольца, монеты и многое другое из сливной раковины.

Меры предосторожности

От дорогих украшений до игрушечных армейцев — что угодно, и оно, наверное, провалилось в канализацию. Первый шаг — снять сливную пробку и попытаться вытащить предмет из верхней части раковины.

Слово мудрым: Сантехника, особенно в старых домах, может быть хрупкой. Неправильно установленные или корродированные водопроводные соединения могут сломаться, что приведет к ущербу от воды на тысячи долларов. Представьте себе, что вы покупаете новое кольцо с бриллиантом «побольше» в дополнение к новому потолку или паркету.

Если вы чувствуете, что ваши трубы могут попадать в эту категорию, вызовите сантехника для оценки.

Всегда полезно перекрыть воду из крана перед тем, как приступить к работе с сифоном под раковиной. Я усвоил это на собственном горьком опыте однажды, когда один из моих детей перешагнул через меня и позволил воде стечь перед тем, как получить стакан воды.

Поворотный рычаг сливной пробки прикреплен к рычагу управления смесителя с помощью фиксирующего зажима.

Скорее всего, ваш предмет все еще находится в водопроводе вашего дома и, надеюсь, он находится на дне P-образного сифона раковины.П-образный сифон представляет собой U-образную трубу под раковиной, которая удерживает воду, чтобы не дать канализационным газам снова подняться по дренажным трубам. P-сифон можно найти в обычных бытовых приборах, таких как раковины, ванны, душевые, раковины для стирки и многое другое. В такие приспособления, как биде и унитазы, встроен сифон.

Сожмите фиксирующий зажим пальцами, чтобы ослабить натяжение, и снимите его с поворотного рычага.

Размер трубы зависит от размера приспособления.Чем больше сантехника, тем больше будет сливная труба. Раковины для кухни и ванны обычно имеют слив размером 1-1 / 4 или 1-1 / 2 дюйма. сточная труба. Двухдюймовые трубы распространены для сточных вод, а 3-дюймовые. трубы используются для большинства жилых туалетов.

Отвинтите гайку, удерживающую поворотный рычаг, чтобы ее можно было снять с хвостовой части раковины. Затем вы можете вынуть сливную пробку из раковины.

Восстановление утерянных вещей

Если упавший предмет был пойман и все еще находится внутри P-ловушки раковины, существует три возможных сценария.Наилучший сценарий — это когда вы видите предмет и можете использовать инструмент для извлечения, чтобы вытащить его.

Показанные инструменты могут помочь вам извлечь потерянные предметы из дренажной трубы.

Инструменты для извлечения — магнитные или зубчатые. Магнитный поисковый инструмент — это телескопический инструмент с сильным магнитом на конце. Этот инструмент полезен для извлечения магнитных предметов. ( Примечание: Золото и серебро немагнитны.)

Инструмент для извлечения зубцов можно купить в большинстве центров по ремонту дома и в магазинах сантехники.Это примерно 3 фута. длинный гибкий стержень с подпружиненным рычагом, который открывает и закрывает четыре зубца. Зубцы открываются нажатием кнопки для большого пальца. Этот инструмент для поиска очень эффективен при захвате предметов, которые находятся вне досягаемости.

Раковины для ванных комнат обычно содержат механизм сливной пробки, который необходимо удалить, если вы будете использовать инструмент для извлечения зубцов. Удаление пробки включает в себя прохождение под раковиной и снятие поворотной гайки, которая удерживает горизонтальный поворотный рычаг на сборке выдвижной сливной пробки.Обычно эту гайку можно открутить вручную.

Когда сливная пробка находится в верхнем положении, поместите под нее какой-нибудь предмет, например отвертку, чтобы она не закрывалась.

Найдите зажим, через который проходит шток поршня, чтобы удерживать горизонтальный шарнирный рычаг. Поворотный рычаг входит в сливную трубу под раковиной и находится непосредственно перед сифоном.

Удалите зажим, сжав зажим вместе с усилием руки. Обратите внимание на то, как собран весь блок, чтобы вы могли повторно установить его таким же образом.

Затем вручную ослабьте поворотную гайку. Снимите горизонтальный шарнирный рычаг и гайку. Это освобождает сливную пробку, которую теперь можно снять.

Попытка найти потерянный предмет с помощью инструмента для поиска. Затем очистите сливную пробку и установите ее на место. Отверстие в нижней части сливной пробки должно принять горизонтальный шарнирный рычаг при повторной сборке.

Совет: Будьте осторожны, чтобы не потерять какие-либо детали, такие как шайбы или седла, при снятии механизма сливной пробки. Также не перетягивайте гайку при повторной установке.

Удаление P-ловушки Если предмет застрял, может потребоваться удалить P-ловушку. В большинстве случаев P-ловушка легко доступна. В противном случае вам может потребоваться вызвать сантехника.

Примечание: Многие P-сифоны имеют сливную пробку в нижней части P-сифона для очистки. Если в вашей раковине он есть, возможно, вам все равно придется снять P-образную ловушку, чтобы забрать свой предмет. Эта сливная пробка предназначена для помощи в очистке P-образного сифона, но, вероятно, она слишком мала для того, чтобы упавший предмет мог пройти через нее.

Отключаем воду под раковиной. Часто люди, работающие на дренажах, вынуждены покинуть стройплощадку по той или иной причине. Отключение воды предотвращает появление кого-либо еще на месте происшествия, открытие крана и наводнение.

Первое, что вам нужно сделать, это убрать все предметы или вещи с того места, где вы будете работать. Поместите небольшое ведро или поддон под P-сифон, чтобы собрать воду в трубах. В противном случае вода может пролиться на основание шкафа или пол, в зависимости от того, где вы работаете.

Снимите сливную пробку в нижней части P-сифона. Это опустошит трубу, и, если вам повезет, ваш предмет может выпасть. Если это так, замените гайку, включите воду и проверьте герметичность.

Плоскогубцы с канальным или скользящим шарниром лучше всего подходят для удаления P-образных ловушек.

В противном случае найдите две «накидные гайки» с каждой стороны изгиба P-образного сифона. Используя плоскогубцы Channellock или разводной ключ, поверните накидные гайки против часовой стрелки, чтобы снять их. Помните, что иногда эти гайки завинчивают снизу вверх, поэтому убедитесь, что вы поворачиваете их правильно.При ослаблении этих гаек может вытечь вода. Ослабляйте гайки по очереди, оставляя первую гайку на резьбе или двух, чтобы при ослаблении второй гайки ловушка не упала на вас. Будьте осторожны, чтобы не повредить резьбу скользящей гайки.

Сливная пробка может слить воду из сифона, но уроненные предметы обычно слишком велики, чтобы выпасть из отверстия для очистки.

Наконечник: Чтобы защитить хромированные, медные или латунные декоративные сливные трубы от следов гаечного ключа, оберните накидную гайку тряпкой и наденьте плоскогубцы на тряпку.

Мелкопрофильные рабочие лампы — отличный помощник для освещения тесноты под раковинами.

После того, как вы удалили две накидные гайки, вылейте содержимое трубы в поддон. Будем надеяться, что упавший в него предмет выпадет. В противном случае попробуйте извлечь его плоскогубцами.

Перед заменой промойте P-сифон горячей водой с мылом.

Замените уловитель, выровняйте трубы и вручную затяните обе накидные гайки перед использованием гаечного ключа. Убедитесь, что гайки легко навинчиваются и не срывают резьбу.

Включите кран и пустите воду, проверяя на утечки. Если вы заметили какие-либо утечки, затяните накидные гайки, протрите область и снова проверьте герметичность.

Примечание: На водостоках только с одной накидной гайкой может потребоваться разрезать трубу. Если у вас нет опыта работы с сантехникой, пора вызвать сантехника.

Вывоз мусора

Если вы уронили какой-то предмет в раковину с мусоропроводом, будьте предельно осторожны. Обязательно отсоедините шнур питания от электросети или отключите его.

Инструмент для извлечения зубцов имеет гибкий стержень, который змеится внутри труб.

Если предмет виден, отключите мусоропровод, а затем с помощью деревянной ложки, щипцов или приспособления для извлечения выньте предмет из мусорного ведра.

Инструмент для извлечения зубцов имеет гибкий стержень, который змейкой проникает внутрь труб.

Если предмет, который вы уронили, является магнитным, используйте магнитный инструмент для извлечения или попробуйте повесить магнит, привязанный к веревке, в канализацию, чтобы извлечь предмет. Хотя большинство украшений немагнитны, иногда стальная застежка обеспечивает необходимый магнетизм для этой работы.

Инструмент для извлечения магнитов отлично подходит для извлечения магнитных предметов. Однако золото и серебро не являются магнитными металлами.

Если предмет застрял в кофемолке, вероятно, он повредил утилизацию.Обратитесь к водопроводчику для оценки.

Примечание редактора: Роберт Робиллард — подрядчик по ремонту, базирующийся в Конкорде, штат Массачусетс. Посетите его веб-сайт www.AConcordCarpenter.com

Прочие сантехнические изделия по теме

Как очистить сифон для раковины

Бытовая раковина часто забивается, и иногда это означает, что вам нужно удалить сифон под раковиной, чтобы удалить мусор.Всего за несколько простых шагов вы сможете полностью осушить раковину в кратчайшие сроки.

Во-первых, несколько советов, которые следует попробовать перед снятием слива:

Сначала слейте очень горячую воду в канализацию, чтобы устранить засор
Если это не помогло, попробуйте вставить в раковину вантуз — медленно надавите, затем быстро потяните вверх
Если они не работают, пора снять слив

Инструменты, которые вам понадобятся для удаления слива:
Ведро, гаечный ключ или плоскогубцы, тряпки, щетка для очистки, малярная лента или клейкая лента.

Шаг 1:
Сначала найдите сливной сифон под раковиной. Чаще всего под раковиной вы увидите: насадку, скользящие гайки, сифон в форме буквы «J» (J-образный изгиб), сливной рукав и отрезок трубы, идущий от стены. Вместе эти части обычно называют «P-ловушкой».

Шаг 2:
Поставьте ведро или посуду под ловушку, чтобы уловить любую воду, которая может вытечь, когда ловушка снимается.

Шаг 3:
Отвинтите гайки скользящего шарнира с каждой стороны J-образной секции сифона.Возможно, вы сможете сделать это вручную, но если ваша сантехника устарела, вероятно, вам придется использовать плоскогубцы для фиксации каналов или гаечный ключ, чтобы их ослабить. Если у вас металлическая или декоративная отделка ловушки, воспользуйтесь ленточным ключом, чтобы не поцарапать ее. Или вы можете использовать малярный скотч или клейкую ленту на внутренней стороне плоскогубцев, чтобы не поцарапать покрытие. Другой метод — обернуть тряпкой гайки скользящего шарнира перед использованием плоскогубцев или гаечного ключа, чтобы инструмент не соприкасался с металлической отделкой.

Шаг 4:
Когда гайки скользящего шарнира ослабнут, продолжайте отжимать их вручную и снимите уловитель. Не забывайте держать ведро под рукой! Здесь может возникнуть беспорядок, так как обычно в изгибе буквы «J» есть вода.

Шаг 5:
Сняв ловушку, вы заметите, что между гайкой скользящего соединения и ловушкой есть уплотнительное кольцо. Обязательно положите их в безопасное место, так как они очень необходимы для герметизации соединения. Кроме того, обратите внимание на порядок расположения этих деталей: гайка скользящего шарнира войдет в хвостовую часть, затем на уплотнительное кольцо, затем на конец сифона с резьбой (то же самое для стороны, соединяющейся со стеной).

Шаг 6:
Вы можете заткнуть тряпкой трубу, идущую от стены, чтобы предотвратить попадание канализационных газов в ваш дом.

Шаг 7:
Используйте щетку для бутылок или другой чистящий инструмент, чтобы удалить весь мусор, обнаруженный в ловушке. Вы также можете аккуратно очистить насадку, идущую от раковины, и слегка очистить трубу в стене, чтобы удалить любой «мусор», который может присутствовать. Также неплохо перенести сифон в другую раковину и промыть ее, так как это удалит всю оставшуюся мыльную пену или остатки, которые могут привести к еще одной засоре в будущем.

Шаг 8:
После того, как все детали очищены, вы можете приступить к сборке ловушки. Опять же, обратите внимание на порядок установки деталей: гайка скользящего соединения надевается на патрубок или стеновую трубу, затем на уплотнительное кольцо, затем на конец сифона с резьбой.

Шаг 9:
От руки затяните гайки скользящего шарнира до упора. Используйте гаечный ключ или плоскогубцы, чтобы затянуть еще на четверть оборота. Будьте осторожны с двумя вещами: не перекрещивайте резьбу и не перетягивайте! Пластиковые ловушки, особенно если их слишком затянуть, треснут.

Советы:

Если вы хотите немного упростить эту работу в будущем, ознакомьтесь с нашей ловушкой для добавления ловушек. Эти продукты имеют встроенные функции, предотвращающие засорение и упрощающие извлечение потерянных в канализацию предметов.
У некоторых ловушек есть заглушка для очистки в нижней части изгиба. Чтобы очистить ловушки такого типа, просто открутите пробку и используйте жесткую проволоку, чтобы зацепить и удалить засор. Обязательно поставьте под слив ведро, потому что на дне сифона будет вода.
Некоторые считают полезным накрыть раковину и / или кран полотенцем или кусочком малярной ленты, чтобы напомнить себе и другим не использовать раковину в разобранном виде.
Мы, , не рекомендуем наливать в канализацию небезопасные, опасные для вашего здоровья (а иногда и для труб), вредные для окружающей среды продукты для устранения засоров. Лучше всего физически удалить волосы и прочий мусор. Регулярное использование безопасного продукта, такого как Roebic K-67, может помочь предотвратить медленный слив и остановки.
К сожалению, действительно нет замены ручному удалению сгустка волос.

Для чего нужен сифон? И можно ли обойтись без такого “незначительного прибора”?

Сифон для раковины — как выбрать и установить своими руками

Для чего нужен сифон

Виды сифонов

Как собрать

Монтаж сифона своими руками

Сифон для раковины с отводом для стиральной машины

Разновидности

Для чего они нужны и как работают?

Особенности монтажа

Зачем нужен сифон под раковиной и почему он засоряется

Разновидности сантехнических сифонов

Причины засорения сифонов

Средства самостоятельной очистки сифонов

конструкция, виды, достоинства и недостатки

Сифон для раковины: конструкция, виды, достоинства и недостатки

Устройство сифона

Конструкция сифона для раковины

Классификация сифонов

По устройству конструкции сифоны разделяют на:

Бутылочные

Гофрированный

Трубчатый

В зависимости от установки различают такие сифоны:

Плоские

Скрытые

Открытые

Сифоны могут быть наделены дополнительным функционалом:

Классификацию сифонов по особенности работы закрывающих пробок:

В зависимости от материала исполнения различают следующие виды сифонов для раковин:

Купить сифон в Батайске или Ростове

как правильно собрать и установить своими руками

Что такое сантехнический сифон и зачем он нужен?

Виды сифонов

Сифон гофрированный

Сифон трубный

Сифон бутылочного типа

Другие разновидности сифонов

Как выбрать сифон?

Как собрать и установить сифон?

Этап первый

Этап второй

Этап третий

Проверка качества сборки

Выбор и установка сифона для раковины: разновидности методов

Устройство различных сифонов

Конструкция слива для раковины

Виды сифонов

Также сифоны разнятся по материалу, из которого они изготовлены:

Порядок самостоятельного монтажа бутылочного сифона

Назначение сифона

Странные запахи

Расположение сливной ловушки

Техническое обслуживание дренажной ловушки

Планирование слива раковины | Home Guides

Местоположение

Сифон Тип

Вентиляция

Рекомендации по кухне

Рекомендации для ванной комнаты

Передовой опыт

A Грунтовка для S-образных ловушек

Предыдущее сообщение

Новое сообщение

Типы водоотводчиков и принцип их работы

Лучший аккумуляторный дренажный шнек: Tacklife HGDDC1A

Проблема неприятных запахов

Ключевое изобретение

От S-ловушек к P-ловушкам

Еще одна старая ловушка: барабанная ловушка

Аккумуляторный дренажный прибор для удаления засоров (Tacklife HGDDC1A)

Лучший аккумуляторный дренажный шнек: Tacklife HGDDC1A

Проблема неприятных запахов

Ключевое изобретение

От S-ловушек к P-ловушкам

Еще одна старая ловушка: барабанная ловушка

Аккумуляторный дренажный прибор для удаления засоров (Tacklife HGDDC1A)

Максимальная длина дренажа приспособлений

Проблемы с таблицами

Больше, чем минимальный уклон
