Установка газовой колонки – Установка газовой колонки в квартире: требования к монтажу, нормы

Процесс монтажа

При установке газовой колонки в частном доме важно соблюсти правила:

• перед панелью колонки оставляют 1м свободного пространства для удобства проведения ремонта или обслуживания прибора;
• по бокам от колонки выдерживают обязательный промежуток в 5 см;
• расстояние от пола до колонки – не менее 1м, от потолка – не менее 30 см;
• промежуток от колонки до электроприборов – более 50 см.

Следует также предусмотреть, чтобы вблизи колонки находилась розетка, до которой сможет дотянуться шнур аппарата.

Процесс монтажа начинают с разметки стены и определения места входа креплений. Перфоратором выдалбливают отверстия под крепления – метизы или дюбели. Затем устанавливают крепежи и навешивают на них колонку.

Теперь можно подключать водяную трубу и кран горячей воды к патрубкам устройства. Соединение ГВС может осуществляться с помощью металлического или резинового шланга, но его длина не должна превышать 2,5 м. Места стыков тщательно герметизируют с помощью фум-ленты или герметика. Труба водоснабжения может быть изготовлена из металлопластика или полипропилена. Металлопластиковые элементы соединяются при помощи фитингов, полипропиленовые спаивают между собой.

Патрубок для стыковки газовода имеет меньший диаметр. Газоснабжение подводят с помощью гибкого металлического шланга.

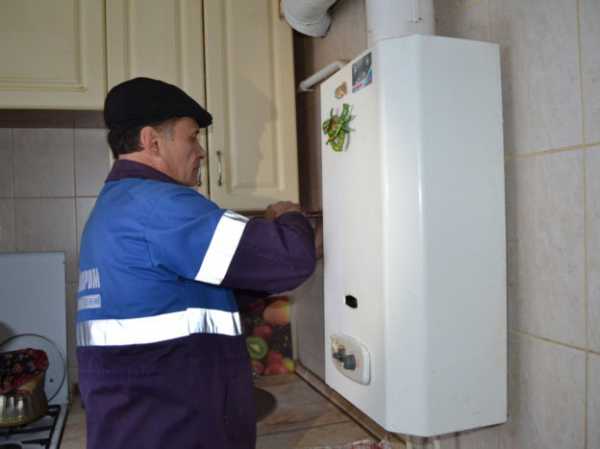

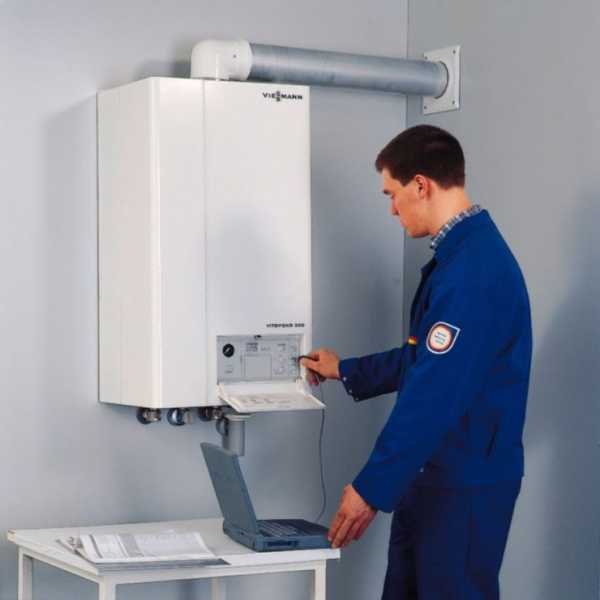

Первый запуск газового оборудования должен производить специалист-газовик. Перед пуском следует предварительно проверить систему на утечку газа. Для этого обрабатывают стыки газопровода мыльным раствором и включают подачу газа. Если при этом появляются пузыри, следует сразу же закрыть газоподающий вентиль, проветрить помещение и проверить герметичность проблемного участка. Затем проверку повторяют снова.

oteple.com

правила и как подключить в квартире, схема и настройка своими руками, водопровод

Для правильной установки газовой колонки в квартире лучше обратиться за профессиональной помощью к мастерам

Содержание материала:

Правила установки газовой колонки

Как вы, наверное, сами понимаете, чтобы установить любой газовый прибор, необходимо выполнять соответствующие нормы и правила. Если пренебречь хотя бы одной из них, вы рискуете не только заиметь проблемы с законом, но и стать причиной гибели близких вам людей.

Подключение колонки своими руками – это небезопасное занятие. По государственным нормам, право производить подобный монтаж имеют лишь организации со специальной лицензией.

Если у вас уже есть старая колонка, то вы вполне можете ее заменить новым устройством самостоятельно. Однако установка прибора от «а» до «я» своими руками запрещена.

Перед тем как приступить к подключению газовой колонки, следует тщательно ознакомиться с правилами ее установки

Если вы решили подключить самостоятельно газовую колонку, или доверить специальным службам лишь часть работ, то вам необходимо ознакомится со основными правилами СНиП такого монтажа. Они применимы как в квартире, так и в частном доме.

Нормативы СНиП:

• Установка колонки газового типа возможна лишь в помещение объемом не менее 7 куб. метров;
• Стена, на которую вы планируете повесить колонку, должна быть сделана из негорючего материала, например из кирпича или бетона.
• В комнате, где будет установлена газовая колонка, обязательно должно быть окно и хорошая вентиляционная система;
• В квартире с колонкой, потолки должны иметь высоту не менее 2-х метров;
• Для того, чтобы установить колонку, необходимо найти в комнате дымоход;
• Для нормальной работы колонки, давление воды в системе должно быть не менее 1 атм.

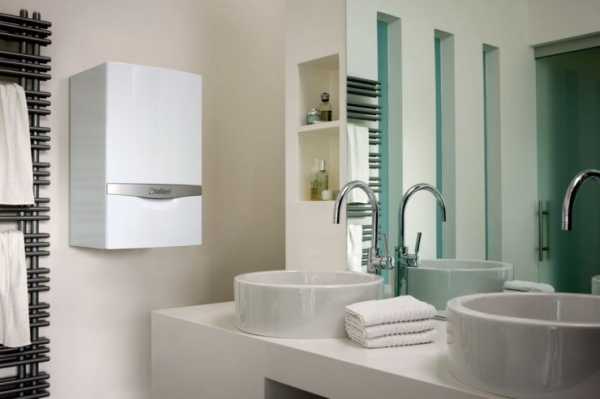

• Нельзя устанавливать колонку в ванной комнате и в туалете, также газовый агрегат должен находиться на расстоянии не менее 10 см от плиты. При этом над плитой колонку вешать нельзя.

Это новые нормы СНиП относительно установки газовой колонки. Старые нормы несколько отличались, поэтому если ваша старая колонка установлена в санузле, вы можете поставить на ее место новый агрегат, и это не будет нарушением закона.

Готовим документы перед тем, как подключить газовую колонку

Первая установка газовой колонки требует долгой возни с документацией и достаточно больших затрат. Однако этот факт большинство владельцев квартир не пугает.

Чтобы установить колонку в квартиру, где не предусмотрено газоснабжение, то вам придется провести данные линии самостоятельно. В одиночку такие работы обойдутся вам достаточно дорого, поэтому лучше объединиться с соседями, которые, как и вы, хотят установить колонку.

Особое внимание следует уделить подготовке документов, которые нужны для подключения газовой колонки

Первая установка колонки включает следующие «Бумажные» этапы:

1. Вам нужно получить согласие на подачу газа от распределителей и транспортеров и установку землеотвода под газопровод. Также нужно сделать расчет потребления и получить список техусловий.
2. Далее вам нужно сделать проектирование. Этот этап состоит из заключения договора, сбора и экспертизы документов, а также получения разрешения в нескольких инстанциях.
3. После проведения монтажных работ заключается договор в ГОРГАЗе и ОБЛГАЗе.

Чтобы получить все необходимые разрешения нужно собрать целый перечень документов. Мы приведем вам самый полный список, однако в зависимости от области, в которой вы проживаете и от того, какой раз вы устанавливаете колонку, список может уменьшаться.

Список документации, необходимой для получения разрешения:

• Копия документа подтверждающего, что вы являетесь собственником квартиры;
• Копия 2, 3 и 5 страницы вашего паспорта;
• Копия вашего ИНН;
• Разрешение на обработку ваших данных;
• Документ о покупки газа, также письмо свидетельствующие о заключении договора работ;
• Договор обслуживания газового оборудования;
• ТУ на подсоединение к газу и документы о выполнении ТУ;
• Копии газового оборудования;
• Копия акта о разделе собственности между собственником квартиры и распределителем;
• Копии техпаспортов газового счетчика и подтверждение их проверки;
• Копия проекта газификационного проекта и штамп метрологического отделения Газпрома.

Подготовленный перечень документов относится в соответствующие инстанции. По пришествию некоторого времени вам должен прийти вердикт газовых служб.

Как установить газовую колонку

Мы подошли непосредственно к этапу монтажа газовой колонки. Если у вас проведены газовые линии, получена вся необходимая документация и выполнены все ТУ, то поставить ее самому будет несложно.

Перед установкой газовой колонки можно дополнительно ознакомиться с пошаговой инструкцией

Как правильно установить колонку:

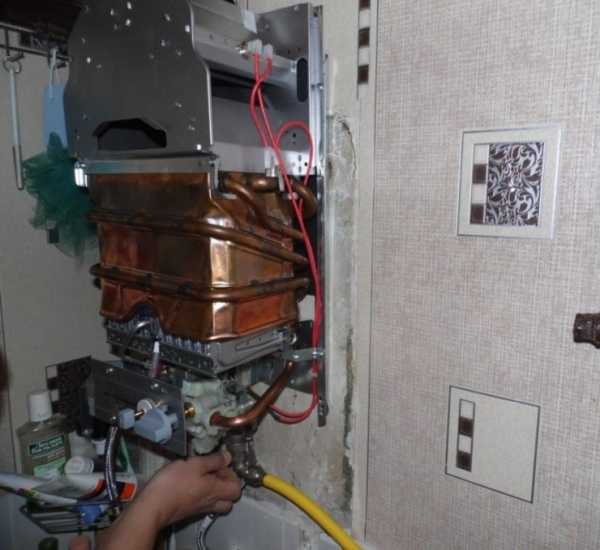

1. С колонки снимается лицевая панель. По разметке креплений колонок, обозначьте места установки анкеров. Правильность разметки проверяется с помощью строительного уровня. Теперь согласно разметке нужно засверлить отверстия, вставить дюбеля и анкеры.
2. У большинства современных колонок имеется специальная закрепительная пластина. Ее нужно установить на отмеченном уровне, выравнивая с помощью строительного уровня.
3. Установите на пластину саму колонку. О правильности установки свидетельствуют щелчки.

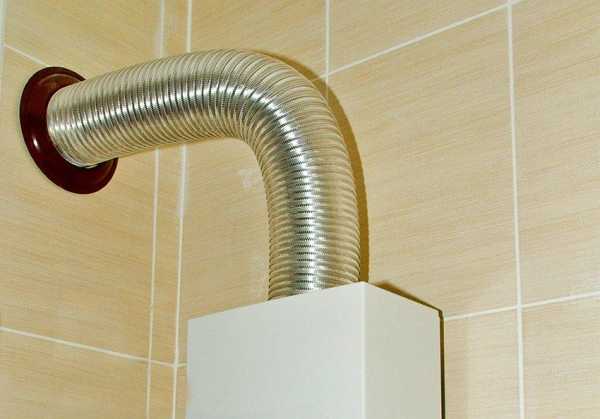

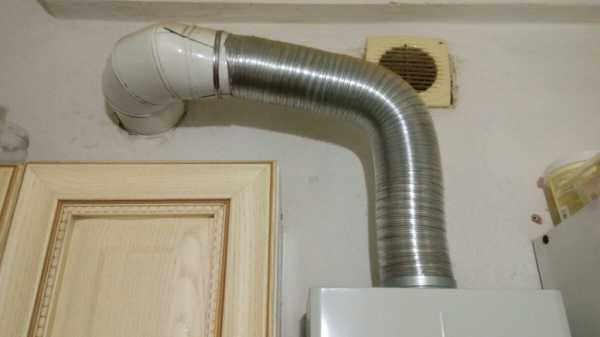

4. Проложите от вывода колонки к общему дымоходу гофрированную трубу. Обработайте стену перфоратором и вставьте дымоход. Зазор между стеной и дымоходом нужно запенить.

Лицевую панель устанавливать пока рано. Сначала нужно произвести подключение к газу и воде.

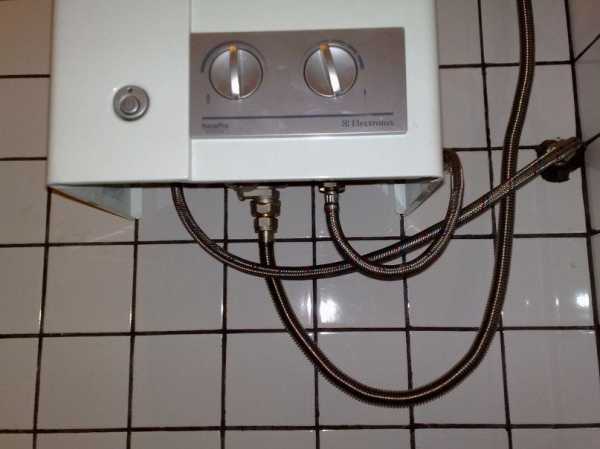

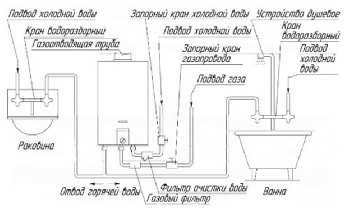

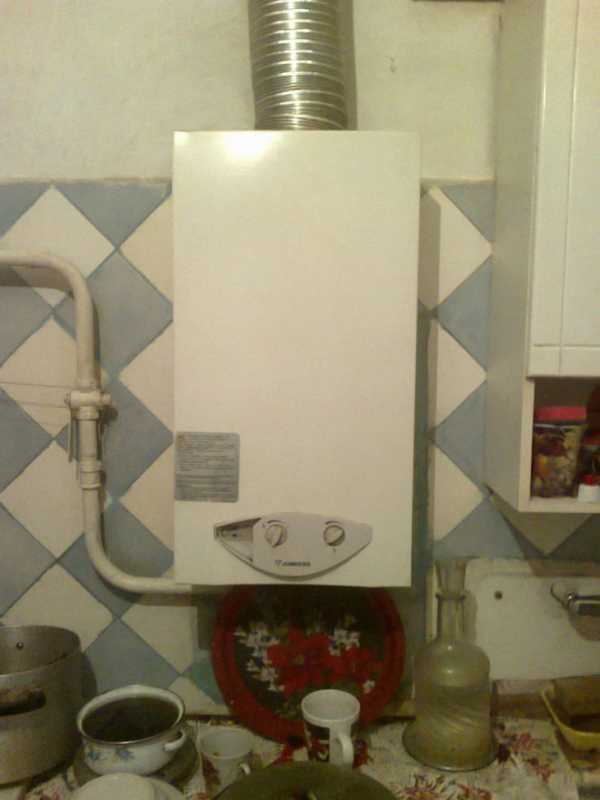

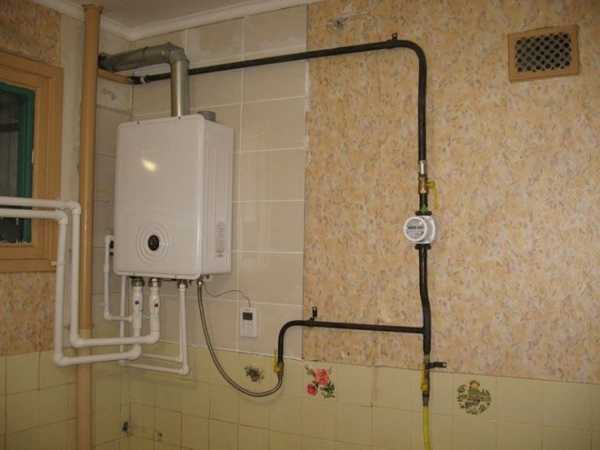

Схема подключения газовой колонки к воде и газу

Если вы впервые устанавливаете колонку, то вам придется провести к ней газовую трубу. Для этого вам необходимо будет пригласить мастеров, которые врежут тройник в газовой трубе и монтируют на него трубу.

Вы можете провес трубу непосредственно к месту соединения. Такая схема подключения к газу исключает необходимость использования газового шланга. В этом случае сначала необходимо установить колонку, а уже потом производить подключение газовой трубы.

Специалисты рекомендуют придерживаться схемы подключения газовой колонки к воде и газу

Другой вариант более практичен, так как позволяет установить колонку в любое удобное для вас время. В этом случае, труба проводится к установке всего на полметра, а оставшийся маршрут установкой газового вентиля.

Далее нужно подсоединить газовую трубу к водопроводу. Такое подключение лучше всего выполнять с помощью подвижной накидной гайки.

На линиях холодной и горячей воды устанавливаются шаровые вентили. Также желательно перед колонкой установить фильтры грубой и тонкой очистки. Такие устройства позволят вам увеличить срок службы теплообменника.

Очень важно найти качественную колонку, так как от того, насколько хорош выбранный вам агрегат, будет зависеть ваша безопасность. Советуем вам присмотреться к моделям от известных производителей, например, Бош или Вайлант.

Для подключения воды к колонке можно провести трубу на 30 см а остальное расстояние закончить гибким шлангом или подключить трубы из стали, металлопластика или пропилена непосредственно к колонке. Для установки труб понадобится монтировать в водопровод специальный тройник.

Запуск и настройка газовой колонки

Перед запуском колонки необходимо проверить все швы соединения со шлангами водопровода и газопровода. Они должны быть герметичны. Есть проверенный способ, с помощью которого можно проверить герметичность газовых соединений.

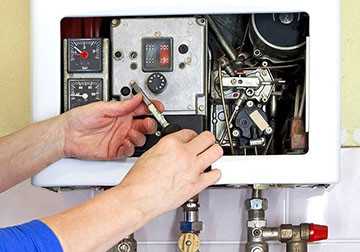

После установки следует проверить все настройки газовой колонки и произвести ее запуск

Как проверить герметичность газовых соединений:

• Смажьте все стыки и фитинги газовой трубы мыльной водой;
• Откройте газовый вентиль;
• Проверьте соединения на образование пузырей.

Если пузырей нет, то соединения герметичны. Проверку соединений с водопроводом можно произвести без особых принадлежностей, просто убедившись в сухости швов.

Далее нужно произвести все необходимые действия по запуску колонки согласно инструкции. Очень важным этапом является настройка. Ее можно произвести только при наличии манометра. Регулировочным болтом выставляется напор газа, а шейбером подачу воздуха.

Подключение газовой колонки своими руками (видео)

Монтаж колонки газового типа – это очень сложная и ответственная задача. Часть действий вы сложите выполнить своими руками, но некоторые этапы придется доверить специальным службам. Если вы все сделаете правильно, то вам еще долго не понадобится ремонт вашего газового устройства.

kitchenremont.ru

Установка газовой колонки в квартире. Требования и подключение

Установка газовой колонки в квартире – требования

Самое важное, что нужно сделать перед установкой этого сложного прибора – это собрать все необходимые документы для различных организаций и соблюсти все требования по установке, которые обеспечат правильную и безопасную эксплуатацию оборудования.

Организации и документация

В первую очередь, необходимо обратиться в ЖЭК и получить планы дымоотведения, водо- и газоснабжения. Если в доме уже ранее был водонагреватель, то следует получить также план, где обозначены технические характеристики прибора и места его установки.

Как только все эти планы будут на руках, нужно обратиться в газовую службу города с заявлением, в котором будет содержаться просьба на разрешение замены старого оборудования или установки нового. К этому документу нужно приложить и заявление о том, чтобы был отремонтирован или заменен газо- и водопровод.

Когда ремонт и замена будут выполнены, владелец получает утвержденный акт и, соответственно, установленную колонку.

Гораздо более сложным этот процесс становится при установке прибора на новом месте. Ведь такие работы приводят к необходимости изменения газовых и водопроводных труб, а также системы дымоотвода.

Нужно собрать более подробный перечень документов. В него входит:

• Технический паспорт колонки или хотя бы название ее модели

• Акт о состоянии дымовых каналов

• Заявление на переустройство жилплощади

• Документы, которые подтверждают право собственности на квартиру

• Проект установки колонки

• Заявление на выполнение монтажных работ

После того как все документы будут готовы и утверждены, работники газовой службы должны будут произвести все необходимые работы по монтажу, настройке и подключению оборудования.

По окончанию всех работ и опломбировки счетчика, необходимо будет получить акты от технадзора и пожарной службы, а также отдельный акт о том, что прибор был принят в эксплуатацию.

Обязательно нужно будет обратиться в БТИ, чтобы занести новый проект.

Основные требования к установке и подключению газовой колонки

По современным нормативам этот прибор можно устанавливать только в двух помещениях в квартире: кухне или нежилом помещении. До внесения изменений в законодательство в этот список входила также и ванная комната.

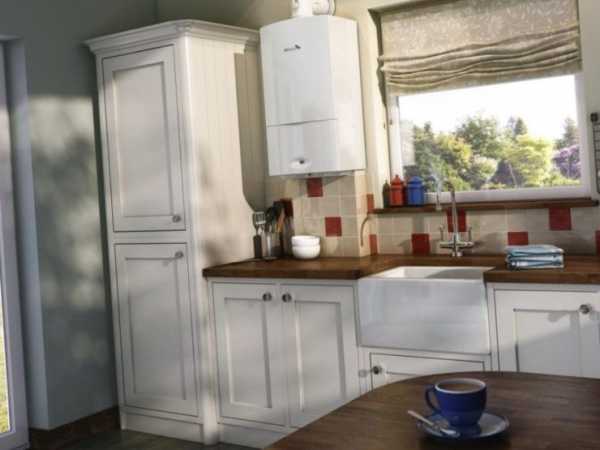

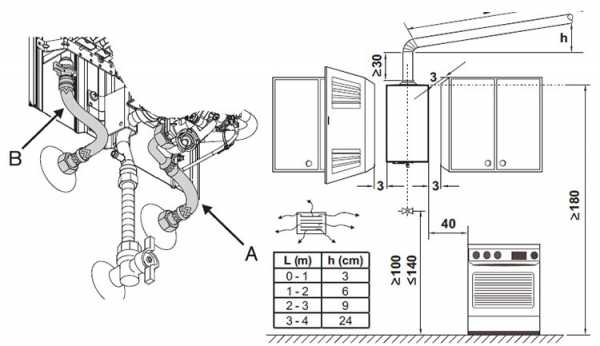

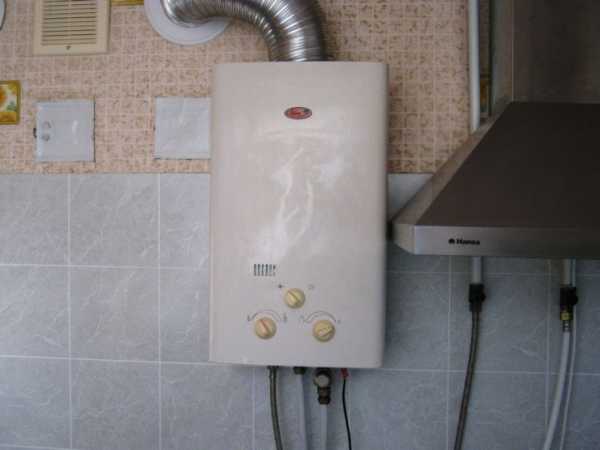

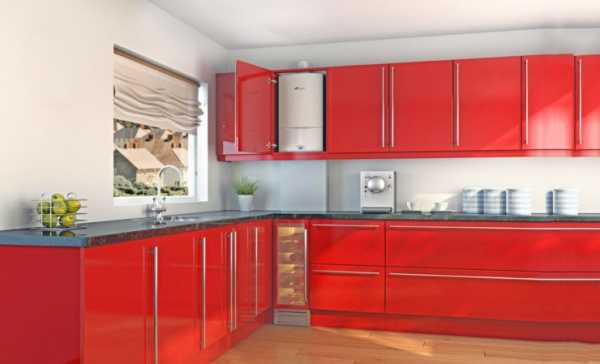

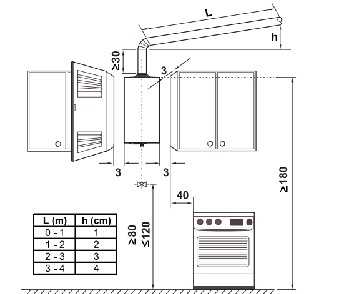

Так выглядит схема правильного расположения колонки на кухне:

Кроме назначения помещения, при его выборе нужно также ориентироваться на его объемы (от 8 м3 и более), высоту потолка (не менее 2-х метров) и материал стен (несгораемый).

Важно! Категорически запрещается устанавливать колонку на стенах из дерева.

Если стены изготовлены из трудносгораемых материалов, то место, где будет стоять оборудование, следует защитить базальтовым теплоизоляционным картоном толщиной от 3-х до 5 мм и оцинкованным листом толщиной в 1 мм.

Навешивание прибора происходит по определенным правилам: боковая его панель должна находиться от стены на расстоянии на менее 15 см, а лицевая – отдалена от любых предметов напротив не менее чем на 60 см.

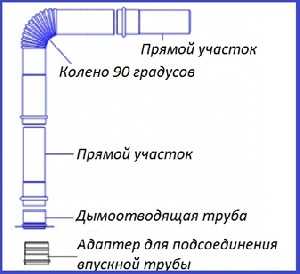

Для подключения этого устройства нужно правильно установить трубу дымоотвода. Она должна быть исключительно из нержавеющей или оцинкованной стали толщиной не менее 1 мм. Алюминий – не допускается.

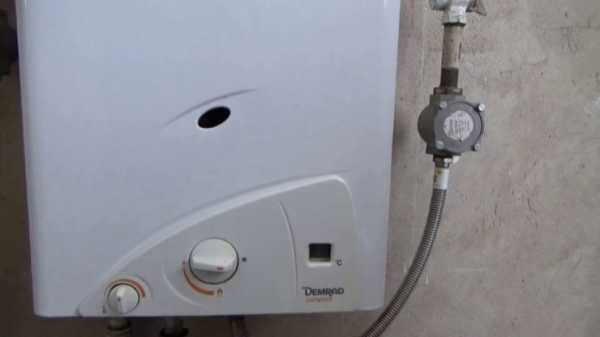

Рядом с колонкой нужно монтировать газовый кран, ручка которого должна быть окрашена в желтый цвет – традиционный для газовых приборов.

Важно! Если запорный кран не установлен – нельзя производить установку колонки.

Теперь о подводе труб для горячей и холодной воды. Для холодной воды устраивают отдельную трубу от стояка. Такие же трубы ведут и для ванной, смесителей и сливного бака. Для нагретой воды лучше установить трубку из меди или нержавейки 15 мм в диаметре.

Как установить газовую колонку

Прежде чем заняться работами по монтажу, следует набросать схему установки.

Примерный вид:

Однако следует учитывать, что на этой схеме не указан вентиляционный выход для удаления продуктов сгорания и внешнее электроснабжение, без которого прибор не будет запускаться.

Проверка тяги

Перед тем как устанавливать колонку, нужно проверить, будут ли нормально удаляться продукты сгорания. Для этого проверяется тяга в дымоходе. Проверка производится при помощи свечи или зажженной спички.

Если поднести горящее пламя к вентиляционному отверстию на расстояние около 2 см, оно должно немного отклониться (на 45 градусов) – это нормальный показатель. Если же отклонение незначительно (5-10 градусов), то тяга недостаточна. А если пламя и вовсе начинает отклоняться в обратную сторону, то необходимо прочистить дымовую шахту и только потом заниматься установкой водонагревателя.

Существует и нормативный показатель тяги: он должен составлять 1.96-29.40 Па (варьируется, в зависимости от типа помещения).

Какие инструменты понадобятся

После составления схемы и проверки работоспособности вентканала, нужно обзавестись всеми необходимыми материалами и инструментами (помимо газовой колонки). К ним относятся:

• Труба для устройства дымохода (толщина стенки – не менее 1 мм)

• Труба для отвода воды из ПХВ

• Труба для газа из металлопластика

• Комплект фитингов, ключей и кранов

• Запорный газовый кран

• Фильтры для очистки воды, которые уберегут колонку от накипи

• Гофр

• Дрель и труборез

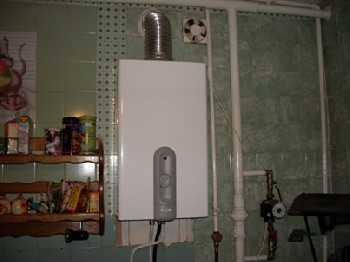

Правильный выбор расположения и устройство дымоотвода

Если установка будет производиться на кухне, то колонку нужно разместить от электро- или газовой плиты не менее чем на 10 см. При этом ее окошечко, через которое видно, как работает горелка, должно находиться как раз на уровне глаз.

После этого нужно подготовить вентиляционное отверстие, в которое будет подводиться дымоотвод колонки. В него вставляется оцинкованная дымоотводная труба длиной не менее 1.5м и соединяется с прибором. Колонку крепят к стене дюбелями.

Подключение к газопроводу

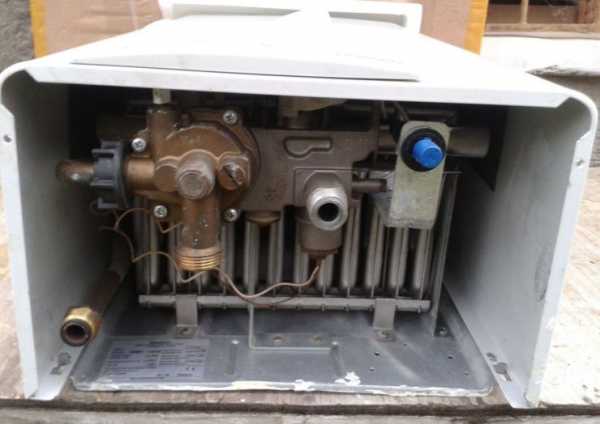

Когда прибор будет надежно закреплен и прикручен саморезами, можно подводить к нему газовый шланг и накручивать его на специальный штуцер (отличить от водопроводных штуцеров его можно по диаметру или же по цвету).

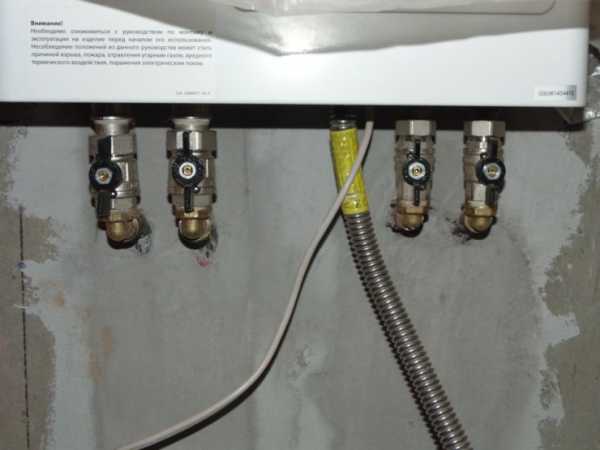

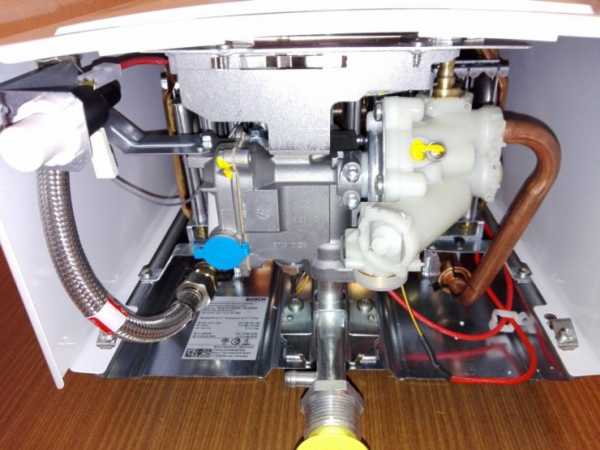

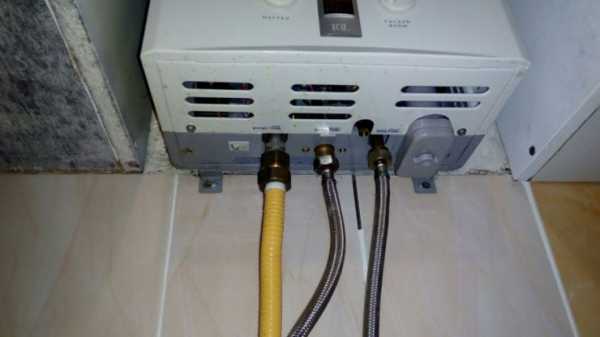

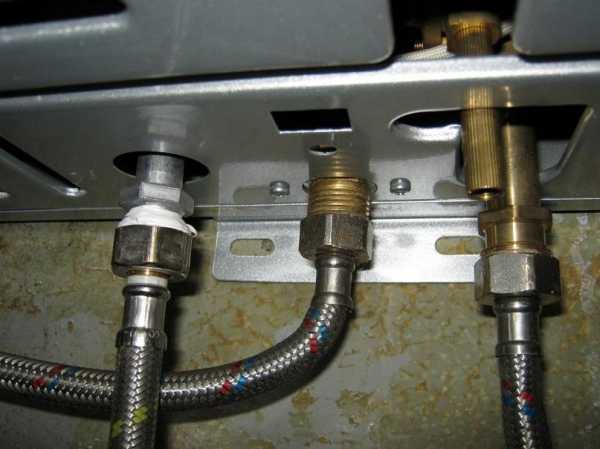

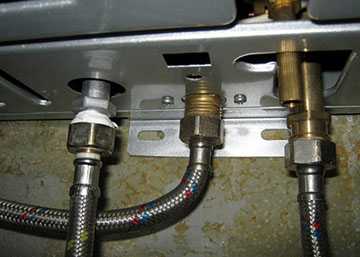

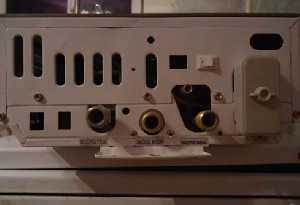

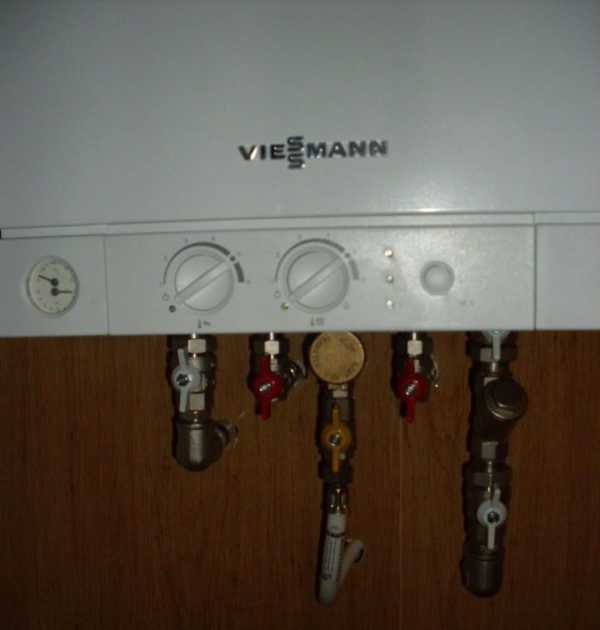

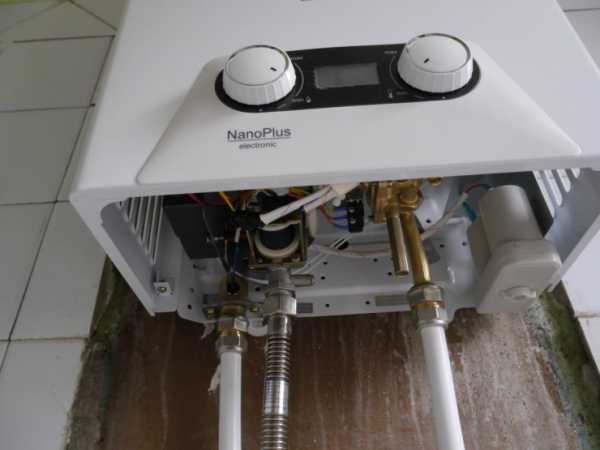

На картинке 2 штуцера для воды желтые, а для газа – белый:

Для подсоединения газового шланга непосредственно к газопроводу, необходимо врезать в газовую трубу тройник. Делается это при помощи сварочного аппарата или же, если есть резьбовое соединение, путем вкручивания тройника.

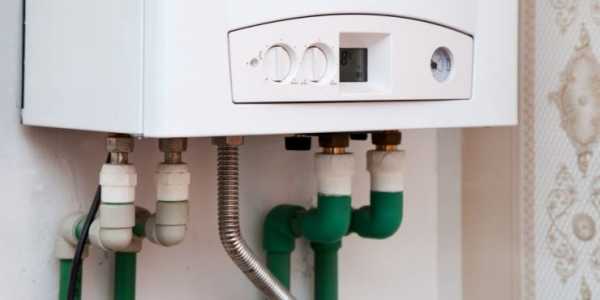

Подключение газовой колонки к водопроводу

Теперь следует подключить газовую колонку к водопроводу. Для этого необходимо отвести отдельную линию от трубы «холодного» водопровода, которая будет заканчиваться как раз у специального штуцера колонки. Это будет «вход». «Выход» же выводится из колонки и соединяется с «горячим» трубопроводом.

Для соединения с трубами используется все тот же метод врезки, как и в случае с газопроводом.

Устройство дополнительных составляющих

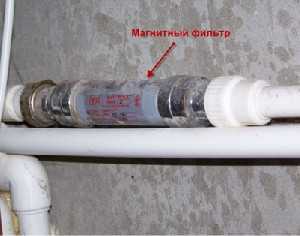

Обязательно наличие солевого и магнитного фильтров, которые будут защищать прибор от накипи и связанных с ней поломок.

Важно! При установке нельзя забывать и о таком важном элементе, как кран Маевского. Он «развоздушивает» коммуникацию и тем самым продлевает сроки ее эксплуатации.

Когда со всеми работами будет покончено, можно надеть на трубу, подключенную к вытяжному каналу, верхний патрубок колонки и зафиксировать датчик тяги.

Проверка работоспособности

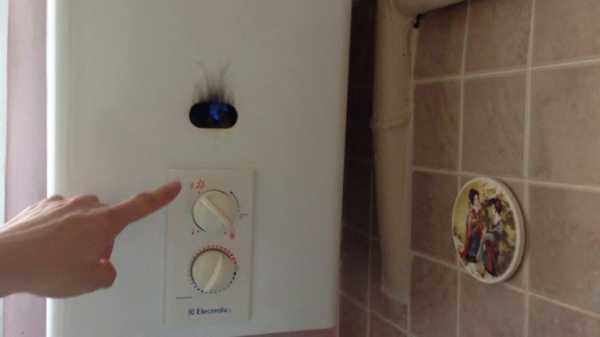

Установка завершена, осталось проверить работоспособность агрегата и со спокойной душой начинать эксплуатировать его.

Для проверки нужно открыть кран и запустить газ в колонку. Также нужно проверить соединение «колонка-газовый шланг» на наличие утечек. Для этого подготавливается мыльный раствор, который обязательно выдаст наличие утечки: пойдут пузырьки на местах плохой стыковки.

Теперь можно проверить водоснабжение. Для этого необходимо открыть «горячий» кран и приоткрыть кран Маевского. Из труб выйдет воздух, наберется фильтр и колонка запустится. Если из крана в ванной и кухне пойдет горячая вода – значит, все усилия были не напрасны и водонагреватель установлен успешно.

Установка газовых колонок – это трудоемкий и очень ответственный процесс. Ведь неправильно монтированное и подключенное устройство может стать причиной утечки газа, которая повлечет за собой необратимые последствия в виде порчи имущества, жилья и самое главное – гибели людей. Поэтому неопытным пользователям нужно просто собрать все необходимые документы и не пытаться установить этот агрегат самостоятельно - лучше доверить работу профессиональным мастерам.

Видео-рекомендации по установке газовой колонки:

Больше информации

Задать вопрос

samoremont.com

Установка газовой колонки - технология выполнения работ

Установка газовой колонки для многих обывателей представляется делом весьма серьезным, для которого непременно необходимо вызвать мастера по монтажу.

На деле же данная процедура особой сложности не представляет, и почти все входящие в ее состав операции, кроме подключения газоснабжения, экономный хозяин может выполнить самостоятельно.

Нормы и требования, регулирующие установку газовой колонки в квартире

СНиП 42-01-2002 Газораспределительные системы

СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб»

В своде строительных норм и правил (СНиП) вопросы установки и подключения газовых колонок освещает документ под названием «Газораспределительные системы» (номер 42-01-2002).

Если распределительная система газоснабжения (то есть внутренняя разводка) выполнена с применением полимерных труб, то к упомянутому СНиПу следует «подключить» еще и СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб».

Главное требование следует подчеркнуть особо: любые работы в части организации газоснабжения прибора могут выполнять только сотрудники газового хозяйства или лицензированной организации. Любая самодеятельность в данной сфере может привести к взрыву газа, поэтому она карается внушительными штрафами.

В остальном требования нормативов сводятся к следующему:

1. Если колонка устанавливается впервые, ее обязательно следует располагать на кухне. Но если речь идет о замене уже существующего прибора, помещенного в санузел (такое допускалось ранее действующими нормами), то его перенос на кухню не требуется.
2. Помещение должно быть оборудовано вертикальным дымоходом. Кухонный канал вытяжной вентиляции (душник), имеющийся в каждой квартире, в этом качестве использовать нельзя. Если пользователь живет в многоэтажном доме, в котором дымоход не предусмотрен, он может установить турбированную колонку. Такой водонагреватель удаляет продукты горения принудительно, поэтому его можно подключать к горизонтальному дымоходу, выводимому на улицу через отверстие в стене.
3. Минимальная площадь помещения – 7,5 кв. м; минимальная высота потолка – 2 м.
4. В помещение обязательно должен быть обеспечен приток воздуха снаружи – через форточку, приточный клапан или короб приточной вентиляции.
5. Минимальное давление в системе водоснабжения: зависит от конкретной модели, но в большинстве случаев – 0,1 атм.
6. Колонка должна быть закреплена на стене из негорючих материалов (в том числе отделка). При этом она не может располагаться ближе 10 см к кухонной плите (в плане), а тем более над ней.

Замену существующей колонки оформлять не нужно. Если же газовый водонагреватель устанавливается впервые, необходимо разработать официальный документ – проект. Заказать его можно в том же газовом хозяйстве или лицензированной проектной организации.

Начинать работы по установке колонки следует только после того, как проект будет согласован во всех инстанциях.

Инструменты и материалы

В ходе установки вам потребуется следующее:

1. Ударная дрель или перфоратор со сверлом для работ по бетону.
2. Гаечные ключи рожковые, размером 27/30 и 32/36.

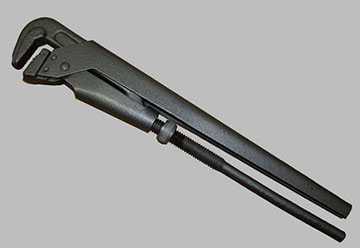

3. Ключ газовый (трубный).
4. Герметик «Унипак».
5. Уплотнитель для трубных соединений — пакля, сантехнический лен или ФУМ-лента.

Дополнительно к водонагревателю нужно будет приобрести:

1. Розетку — декоративная деталь, посредством которой оформляется место ввода оцинкованной трубы в стенной дымоход.
2. Косой фильтр (грязевик) для очистки воды от крупных механических примесей.
3. Опционально: система умягчения воды, предотвращающая зарастание теплообменника колонки накипью. В этом качестве можно применить картридж с ионообменной смолой либо гидромагнитную систему.
4. Детали трубопроводов (отводы и тройники), фитинги, шланги и отсечные краны — для подключения колонки к водопроводу. Обратите внимание: шланги (гибкую подводку) подключать проще, так как соединение не нужно дополнительно уплотнять (прокладки вмонтированы в резьбовые наконечники).
5. Шланг газовый, посредством которого колонка подключается к распределительной сети газоснабжения. Должен иметь достаточную длину и присоединительную резьбу, соответствующую резьбе на газовом патрубке колонки. Если наконечник шланга к патрубку колонки не подходит, нужно дополнительно приобрести переходник.
6. Трубу из оцинкованной стали с толщиной стенки от 1 мм — используется для подключения прибора к дымоходу. Требования к толщине стенки обусловлены высокой температурой отводимых газов — тонкостенная деталь быстро прогорит. У многих моделей такая труба имеется в комплекте.

Если же вам пришлось покупать ее самостоятельно, обратите внимание на размеры сечения: их значения, как и необходимые размеры дымохода, должны быть указаны в паспорте колонки; если специальных указаний нет – ориентируйтесь на размеры дымоотводящего патрубка.

Минимально допустимая длина этой трубы зависит от высоты потолка:

• от 2,0 до 2,7 м: 50 см;
• свыше 2,7 м: 25 см.

Шланг следует выбирать столь же скрупулезно, как и сам водонагреватель. Некачественное изделие может стать причиной утечки газа, последствия которой каждый хорошо себе представляет.

Газовые шланги от надежного производителя поступают в розничную продажу с сертификатом — не поленитесь попросить показать его.

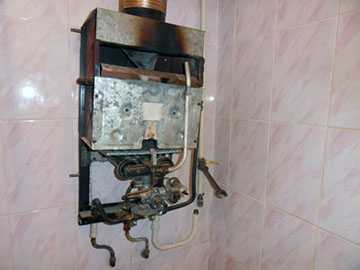

Демонтаж старой колонки

Старый водонагреватель снимаем так:

1. Перекрываем кран на линии подачи газа в прибор.
2. Гаечным ключом откручиваем гайку, посредством которой газовый шланг подсоединен к соответствующему патрубку колонки.
3. Если газ подводится по шлангу, последний после отсоединения необходимо осмотреть. В случае обнаружения чрезмерного износа данный элемент заменяется на новый.
4. Перед отключением колонки от водопровода необходимо перекрыть отсечной кран. Если таковой отсутствует, приходится закрывать корневой вентиль, отключая воду во всей квартире. Водопроводные трубы или гибкие подводки отсоединяются также с применением гаечного ключа.
5. Остается отсоединить от дымоотводящего патрубка ведущую к дымоходу трубу — и прибор можно снимать со стены.

В редких случаях линия подачи газа к колонке бывает выполнена стальной трубой. Муфту, соединяющую ее и патрубок прибора, поддается с большим трудом из-за имеющегося на ней слоя краски.

Прилагая чрезмерные усилия, можно повредить трубу, поэтому лучше сначала удалить краску растворителем. После этого муфту осторожно свинчивают с патрубка колонки, при этом трубу во избежание повреждений необходимо придерживать разводным ключом.

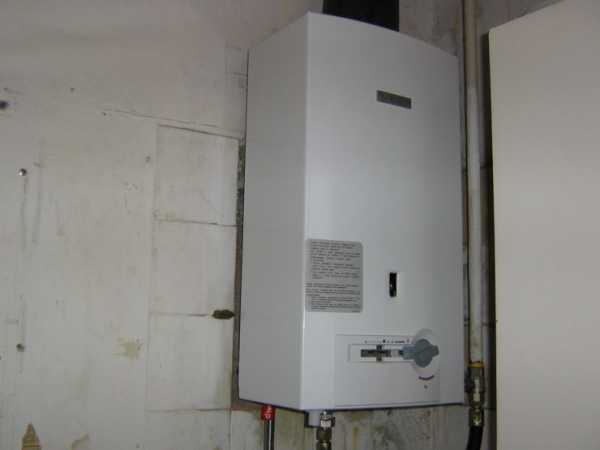

Установка газовой колонки своими руками

Монтаж колонки начинается с устройства на стене надежного крепления для нее, которое прикручивается дюбелями. Выбирая месторасположение прибора, учитывают следующие требования:

1. Расстояние в плане между кухонной плитой и колонкой должно составлять хотя бы 10 см.
2. Труба или гофра, соединяющая дымоотводящий патрубок колонки с входным отверстием дымохода, должна иметь положенную ей длину (см. выше).
3. Желательно, чтобы обзорное окно, посмотрев в которое можно увидеть горелку, располагалось на уровне глаз пользователя.

Подобрав подходящее место, на стене необходимо разметить будущие отверстия. Они должны находиться на горизонтальной линии, что можно проверить либо при помощи строительного уровня, либо отложив рулеткой равные расстояния от пола.

Инструкция по монтажу колонки

Теперь по нанесенной разметке необходимо выполнить отверстия. В подавляющем большинстве случаев сначала приходится сверлить керамическую плитку. Делать это нужно осторожно, так как данный материал является хрупким и может раскрошиться. Чтобы этого не произошло, на плитку перед сверлением необходимо наклеить небольшой кусочек скотча.

Наилучшим образом для сверления керамической плитки подходит сверло с алмазным напылением. Но инструмент этот стоит достаточно дорого и ради одного применения покупать его нецелесообразно. Вместо него можно использовать сверло с напайкой из победита, остро заточенное на алмазном круге. Сверлить нужно на малых оборотах и без ударного воздействия, не применяя излишних усилий.

Пройдя плитку, продолжают сверление отверстия обычным способом — с применением бура и ударного воздействия (режим перфоратора). После этого останется только прикрутить дюбелями крепеж и навесить на него колонку.

Газовые водонагреватели изрядно изменились с советских времен. Не знаете, как выбрать газовую колонку? Данная статья поможет вам определиться с выбором. Обзор характеристик и производителей.

Как выбрать водонагреватель электрический накопительный, читайте в этой статье.

Прежде чем покупать водонагреватель, нужно определиться, какой тип вам необходим – проточный или накопительный. В этой теме https://microklimat.pro/otopitelnoe-oborudovanie/vodonagrevateli/kakoj-luchshe-protochnyj-ili-nakopitelnyj.html подробно описаны плюсы и минусы каждого из типов. Читайте и решайте.

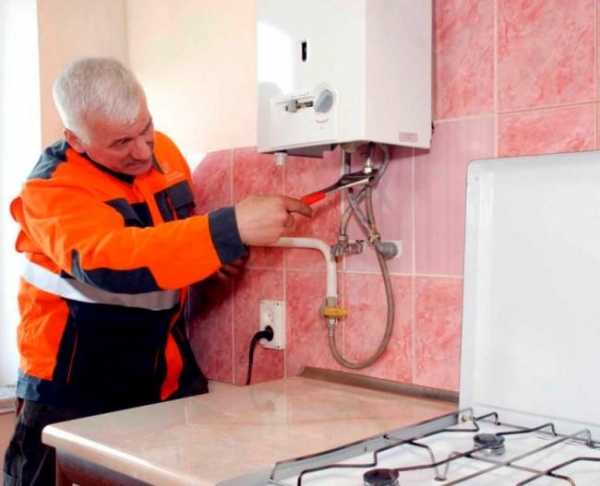

Подключение газовой колонки

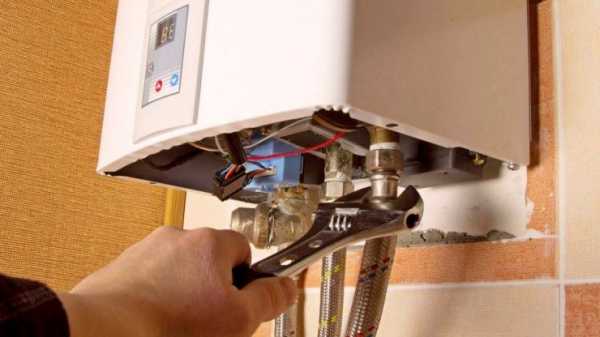

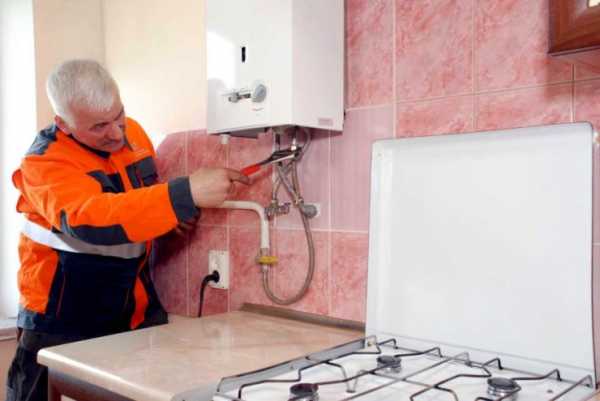

Рассмотрим, как подключить газовую колонку. Закрепив прибор на стене, подключаем его к коммуникациям:

К водопроводу

В трубу холодного водоснабжения врезается тройник, к которому последовательно подсоединяются фильтр (если таковой не установлен вместе со счетчиком воды), отсечной кран и, если требуется, система умягчения.

Далее крепится шланг, второй конец которого прикручивается ко входному патрубку колонки.

Направление движения воды в колонке имеет значение, поэтому входной и выходной патрубки ни в коем случае нельзя путать.

Обычно вход прибора маркируют синим цветом, который традиционно обозначает холодную воду.

Выходной (обычно красный) патрубок, также через отсечной кран, соединяется шлангом с тройником, врезанным в трубопровод горячей воды (не забудьте отрезать эту ветку от стояка корневым вентилем).

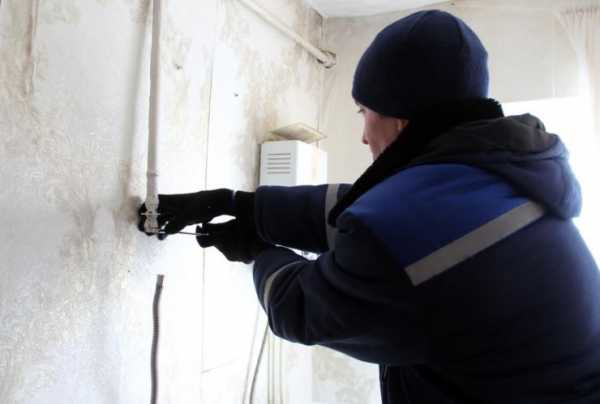

К газовой системе

Если вам все же самому довелось подключать колонку к газу, не затягивайте сильно гайки-наконечники газового шланга, иначе можно раздавить установленные в них прокладки. После монтажа нужно покрыть оба конца шланга мыльной пеной и открыть газовый кран.

Если на пене появятся растущие пузыри, значит имеется утечка и гайки необходимо затянуть несколько сильнее. Эти действия повторяют до достижения полной герметичности.

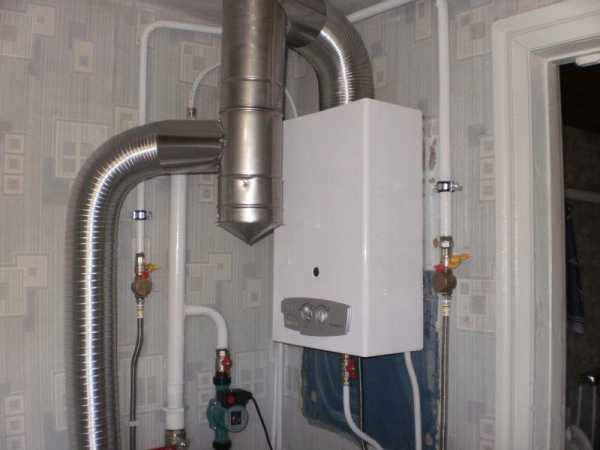

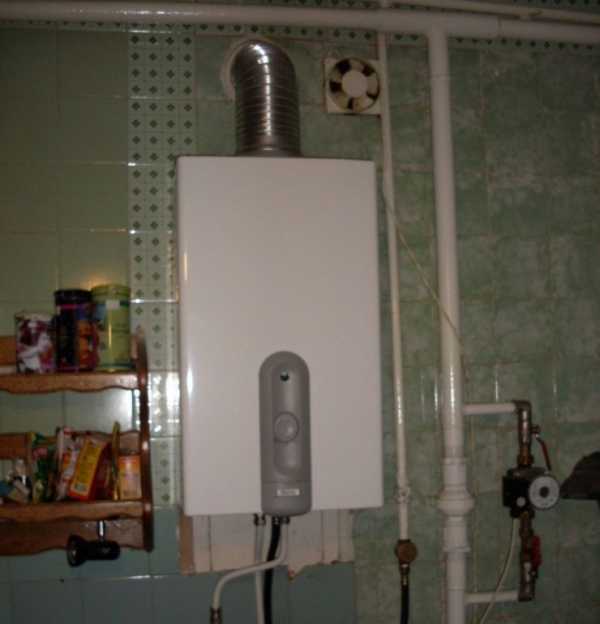

К дымоходу

Один конец трубы или гофры наденьте на дымоотводящий патрубок колонки, второй – вставьте в розетку, закрепленную на истоке (входное отверстие) стенного дымохода. При этом важно не забыть закрепить датчик тяги, как показано в инструкции к водонагревателю.

Наладка и пуск

По правилам для подключения колонки к линии подачи газа необходимо пригласить представителя газового хозяйства.

Если прибор установлен впервые, специалист оформит его регистрацию.

После этого колонку можно настраивать в порядке, предусмотренном инструкцией.

Теперь прибор готов к эксплуатации.

Горячая вода на даче – мечта каждого дачника. Водонагреватель для дачи поможет вам создать комфортные и современные условия быта в летнее время.

Обзор популярных производителей накопительных водонагревателей представлен по ссылке.

Видео на тему

microklimat.pro

правила и как подключить в квартире, схема и настройка своими руками, водопровод

Установка газовой колонки в квартире: 4 этапа

Для правильной установки газовой колонки в квартире лучше обратиться за профессиональной помощью к мастерамДля нагрева воды в квартире используются разные устройства. Это может быть котельная, бойлер или газовая колонка. Установка последней – это действительно опасное и ответственное занятие. Малейшая неточность может привести к утечке газа, или даже взрыву в квартире. Именно поэтому для монтажа данного устройства существует масса норм и правил, невыполнение которых карается законом. Сегодня мы вам подробно объясним все этапы подключения газовой колонки, однако если вы не обладаете соответственными знаниями, советуем не пытаться проделать такую работу самостоятельно.

Правила установки газовой колонки

Как вы, наверное, сами понимаете, чтобы установить любой газовый прибор, необходимо выполнять соответствующие нормы и правила. Если пренебречь хотя бы одной из них, вы рискуете не только заиметь проблемы с законом, но и стать причиной гибели близких вам людей.

Подключение колонки своими руками – это небезопасное занятие. По государственным нормам, право производить подобный монтаж имеют лишь организации со специальной лицензией.

Если у вас уже есть старая колонка, то вы вполне можете ее заменить новым устройством самостоятельно. Однако установка прибора от «а» до «я» своими руками запрещена.

Перед тем как приступить к подключению газовой колонки, следует тщательно ознакомиться с правилами ее установки

Если вы решили подключить самостоятельно газовую колонку, или доверить специальным службам лишь часть работ, то вам необходимо ознакомится со основными правилами СНиП такого монтажа. Они применимы как в квартире, так и в частном доме.

Нормативы СНиП:

• Установка колонки газового типа возможна лишь в помещение объемом не менее 7 куб. метров;
• Стена, на которую вы планируете повесить колонку, должна быть сделана из негорючего материала, например из кирпича или бетона.
• В комнате, где будет установлена газовая колонка, обязательно должно быть окно и хорошая вентиляционная система;
• В квартире с колонкой, потолки должны иметь высоту не менее 2-х метров;
• Для того, чтобы установить колонку, необходимо найти в комнате дымоход;
• Для нормальной работы колонки, давление воды в системе должно быть не менее 1 атм.
• Нельзя устанавливать колонку в ванной комнате и в туалете, также газовый агрегат должен находиться на расстоянии не менее 10 см от плиты. При этом над плитой колонку вешать нельзя.

Это новые нормы СНиП относительно установки газовой колонки. Старые нормы несколько отличались, поэтому если ваша старая колонка установлена в санузле, вы можете поставить на ее место новый агрегат, и это не будет нарушением закона.

Готовим документы перед тем, как подключить газовую колонку

Первая установка газовой колонки требует долгой возни с документацией и достаточно больших затрат. Однако этот факт большинство владельцев квартир не пугает.

Чтобы установить колонку в квартиру, где не предусмотрено газоснабжение, то вам придется провести данные линии самостоятельно. В одиночку такие работы обойдутся вам достаточно дорого, поэтому лучше объединиться с соседями, которые, как и вы, хотят установить колонку.

Особое внимание следует уделить подготовке документов, которые нужны для подключения газовой колонки

Первая установка колонки включает следующие «Бумажные» этапы:

1. Вам нужно получить согласие на подачу газа от распределителей и транспортеров и установку землеотвода под газопровод. Также нужно сделать расчет потребления и получить список техусловий.
2. Далее вам нужно сделать проектирование. Этот этап состоит из заключения договора, сбора и экспертизы документов, а также получения разрешения в нескольких инстанциях.
3. После проведения монтажных работ заключается договор в ГОРГАЗе и ОБЛГАЗе.

Чтобы получить все необходимые разрешения нужно собрать целый перечень документов. Мы приведем вам самый полный список, однако в зависимости от области, в которой вы проживаете и от того, какой раз вы устанавливаете колонку, список может уменьшаться.

Список документации, необходимой для получения разрешения:

• Копия документа подтверждающего, что вы являетесь собственником квартиры;
• Копия 2, 3 и 5 страницы вашего паспорта;
• Копия вашего ИНН;
• Разрешение на обработку ваших данных;
• Документ о покупки газа, также письмо свидетельствующие о заключении договора работ;
• Договор обслуживания газового оборудования;
• ТУ на подсоединение к газу и документы о выполнении ТУ;
• Копии газового оборудования;
• Копия акта о разделе собственности между собственником квартиры и распределителем;
• Копии техпаспортов газового счетчика и подтверждение их проверки;
• Копия проекта газификационного проекта и штамп метрологического отделения Газпрома.

Подготовленный перечень документов относится в соответствующие инстанции. По пришествию некоторого времени вам должен прийти вердикт газовых служб.

Как установить газовую колонку

Мы подошли непосредственно к этапу монтажа газовой колонки. Если у вас проведены газовые линии, получена вся необходимая документация и выполнены все ТУ, то поставить ее самому будет несложно.

Перед установкой газовой колонки можно дополнительно ознакомиться с пошаговой инструкцией

Как правильно установить колонку:

1. С колонки снимается лицевая панель. По разметке креплений колонок, обозначьте места установки анкеров. Правильность разметки проверяется с помощью строительного уровня. Теперь согласно разметке нужно засверлить отверстия, вставить дюбеля и анкеры.
2. У большинства современных колонок имеется специальная закрепительная пластина. Ее нужно установить на отмеченном уровне, выравнивая с помощью строительного уровня.
3. Установите на пластину саму колонку. О правильности установки свидетельствуют щелчки.
4. Проложите от вывода колонки к общему дымоходу гофрированную трубу. Обработайте стену перфоратором и вставьте дымоход. Зазор между стеной и дымоходом нужно запенить.

Лицевую панель устанавливать пока рано. Сначала нужно произвести подключение к газу и воде.

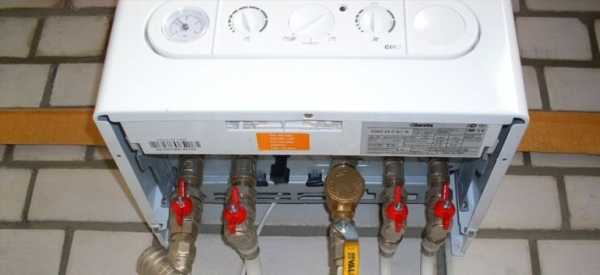

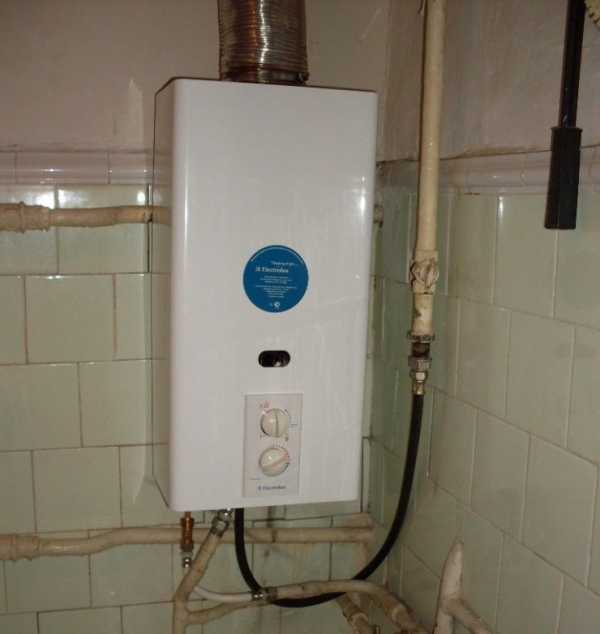

Схема подключения газовой колонки к воде и газу

Если вы впервые устанавливаете колонку, то вам придется провести к ней газовую трубу. Для этого вам необходимо будет пригласить мастеров, которые врежут тройник в газовой трубе и монтируют на него трубу.

Вы можете провес трубу непосредственно к месту соединения. Такая схема подключения к газу исключает необходимость использования газового шланга. В этом случае сначала необходимо установить колонку, а уже потом производить подключение газовой трубы.

Специалисты рекомендуют придерживаться схемы подключения газовой колонки к воде и газу

Другой вариант более практичен, так как позволяет установить колонку в любое удобное для вас время. В этом случае, труба проводится к установке всего на полметра, а оставшийся маршрут установкой газового вентиля.

Далее нужно подсоединить газовую трубу к водопроводу. Такое подключение лучше всего выполнять с помощью подвижной накидной гайки.

На линиях холодной и горячей воды устанавливаются шаровые вентили. Также желательно перед колонкой установить фильтры грубой и тонкой очистки. Такие устройства позволят вам увеличить срок службы теплообменника.

Очень важно найти качественную колонку, так как от того, насколько хорош выбранный вам агрегат, будет зависеть ваша безопасность. Советуем вам присмотреться к моделям от известных производителей, например, Бош или Вайлант.

Для подключения воды к колонке можно провести трубу на 30 см а остальное расстояние закончить гибким шлангом или подключить трубы из стали, металлопластика или пропилена непосредственно к колонке. Для установки труб понадобится монтировать в водопровод специальный тройник.

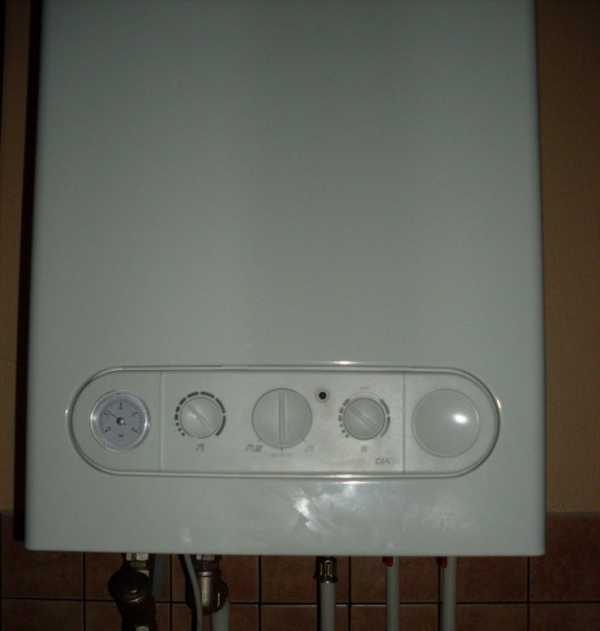

Запуск и настройка газовой колонки

Перед запуском колонки необходимо проверить все швы соединения со шлангами водопровода и газопровода. Они должны быть герметичны. Есть проверенный способ, с помощью которого можно проверить герметичность газовых соединений.

После установки следует проверить все настройки газовой колонки и произвести ее запуск

Как проверить герметичность газовых соединений:

• Смажьте все стыки и фитинги газовой трубы мыльной водой;
• Откройте газовый вентиль;
• Проверьте соединения на образование пузырей.

Если пузырей нет, то соединения герметичны. Проверку соединений с водопроводом можно произвести без особых принадлежностей, просто убедившись в сухости швов.

Далее нужно произвести все необходимые действия по запуску колонки согласно инструкции. Очень важным этапом является настройка. Ее можно произвести только при наличии манометра. Регулировочным болтом выставляется напор газа, а шейбером подачу воздуха.

Подключение газовой колонки своими руками (видео)

Монтаж колонки газового типа – это очень сложная и ответственная задача. Часть действий вы сложите выполнить своими руками, но некоторые этапы придется доверить специальным службам. Если вы все сделаете правильно, то вам еще долго не понадобится ремонт вашего газового устройства.

openfile.ru

по каким нормам, правилам и требованиям возможна

В СНиПе, посвященному газораспределительным системам, четко указаны требования, по которым осуществляется установка газовой колонки.

Своими руками выполнить ряд действий смогут  домашние умельцы, если последуют прописным истинам, и наличием, соответствующего проекта на данное устройство.

Какие условия регулирует СНиП

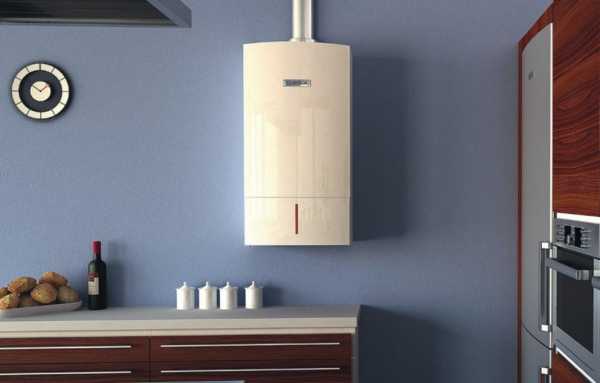

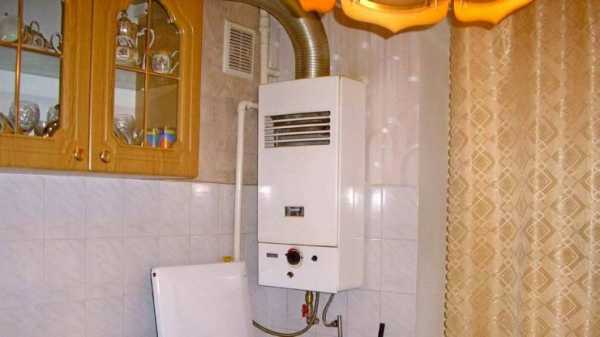

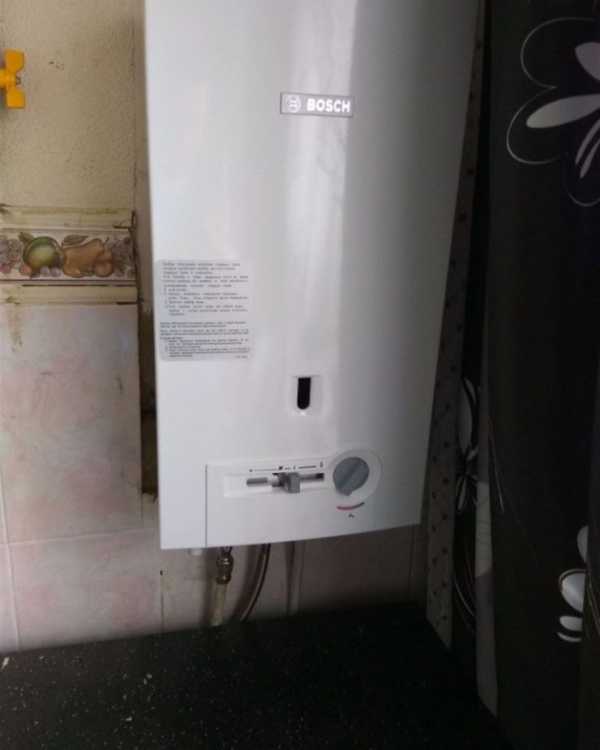

Газовая колонка на кухне

Знание основных положений требует установка газовой колонки своими руками в квартире, любом другом помещении, так как работы связаны с взрывоопасным веществом.

Любая халатность может привести к аварийной ситуации, следуя разработанному законом порядку, инструкциям можно избежать неблагоприятных последствий.

Специальным организациям, специализирующимся в данной сфере деятельности, имеющие на руках лицензионное свидетельство, доверены работы по подключению газоснабжения к проведенному трубопроводу.

Они же устанавливают в оборудовании тройники, запорные краны, иные элементы, необходимые для надежной функциональности инженерных сетей.

Не следует игнорировать подобные условия, чтобы на владельца домовладения не поступало штрафных санкций после проверки контролирующей инстанции.

Разделив понятия на возможные и с которыми не нужно связываться, можно приступать к выполнению первых манипуляций в обустройстве. При условии, что квартира не находится на этаже выше 11, а также в ней, не осуществлена незаконная перепланировка.

Работы состоят из следующих уровней:

• Установка совершенно нового устройства, которого не было в данном месте и требует подводки труб, подключения газового источника. Всё выполняется только с наличием проектной документации, газовым хозяйством, расположенным в районе проживания или фирмой наделенной правом подобных проводок специальной лицензией.
• Пришло время поменять старое устройство на новое изделие. У владельца имущества на руках имеется проектная разработка с согласованием фискальных учреждений, тогда можно выполнить некоторые работы, сэкономить семейный бюджет.

Когда запрещено выполнение самостоятельных процедур, связанных с  газопроводом, не нужно обходить стороной, прописанные законом правила. Они писались на основании плачевных последствий, горького опыта людей, ставившими под удар своими неумелыми действиями, игнорированием положений, жизнь окружающих.

Каждый выполненный этап проверяют специалисты газового учреждения, без их приемки установленного оборудования, невозможно подключиться к сети, они дают разрешение на эксплуатацию водонагревателей.

Следуя следующим нормам, проблем у потребителей не будет:

• комната, в которой проводятся монтажные работы, не должна быть меньше 7.5 м. куб
• обязательно наличие вентиляции, форточки или окна
• помещение должно быть высоким, просторным с 2 м высотой потолков
• без дымохода, его диаметра 12 см, невозможно установка такого устройства
• водопровод тоже имеет значение, в нём должно соблюдаться определенное давление (0.1 атм.)
• стена, на которой проводится монтаж, необходимо сложить из кирпича, материала пожаробезопасного, негорючего
• не разрешено устанавливать колонки в туалетах, ванных комнатах или возле газовой плиты

Последний пункт содержит некоторые нюансы, в старых планировках строения, возможно, была установлена колонка в санитарно-техническом помещении, тогда на хозяина не ложится обязанность в её перемещении при переоборудовании.

Подготовительные процедуры

Детальная подготовка места  и установка газовой колонки своими руками в частном доме начинается с удаления старого изделия.

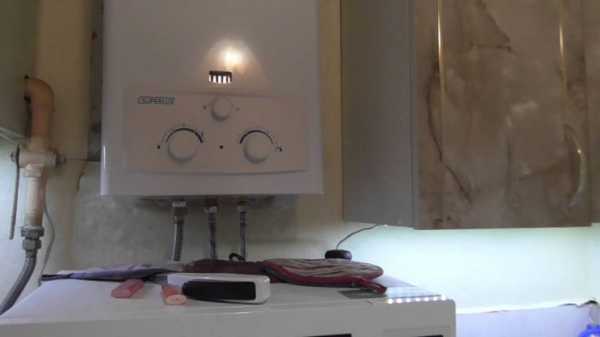

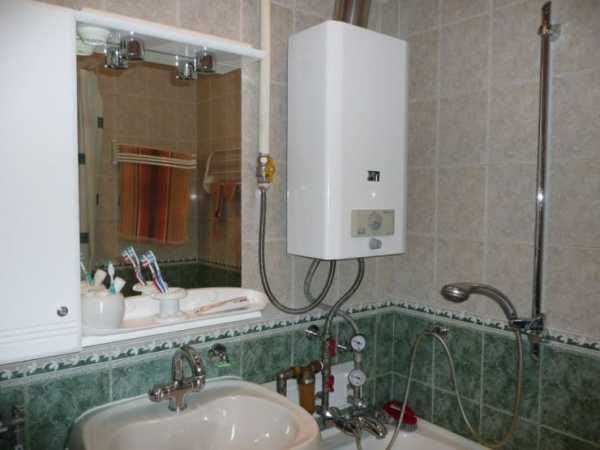

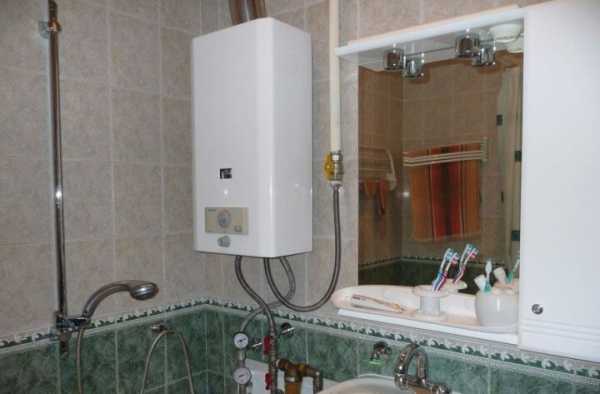

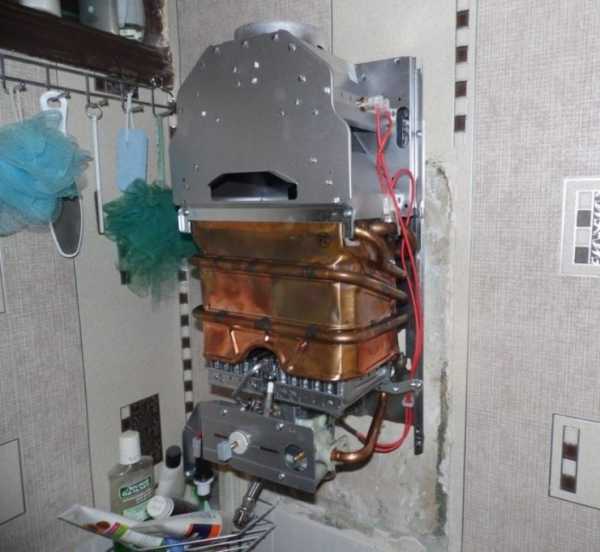

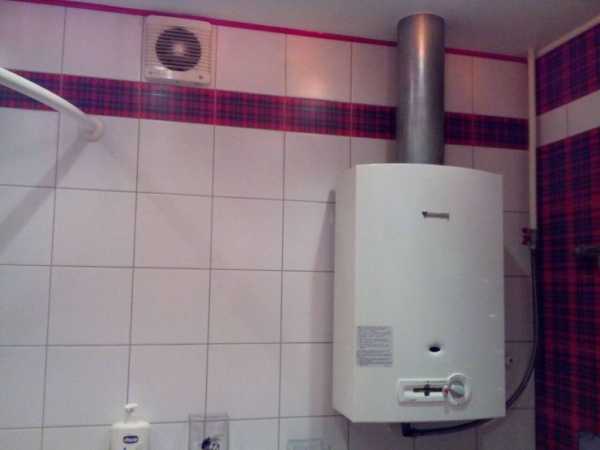

Газовая колонка в ванной комнате

Для проведения демонтажа понадобится:

• перекрыть газ, устроенным краном на трубе
• разводным ключом откручивают гаечную фиксацию, снимают шланг, если он находится в плохом состоянии, хороший можно использовать
• отключают водопровод, проведенный в дом или квартиру
• снимают соединяющую трубку с выходом из колонки, вынимают из дымоходного участка
• после полного отключения устройства от подведенных проводников колонку отсоединяют от креплений, на которых она держалась

Освободив площадь от старой конструкции, предоставляется пространство для переоборудования новых элементов, установок новейших изделий.

Какие понадобятся инструменты

Комплект инструментария в совокупности с необходимыми материалами, вовремя подготовленный, избавит мастера от лишних движений на поиск нужных элементов в период работы.

Для комплектации перечня материалов потребуются:

• Оцинкованная труба или гофра. Часто эти детали продают с колонками, если их нет, нужно измерить диаметр окружности на выходе, в которое будет присоединяться устройство, в соответствии с данными параметрами приобретается материал.
• По размерам гофры понадобится круглая розетка.
• Когда оборудуют дымоход частного строения, приобретают асбестовую, металлическую трубу по размерам, предусмотренным инструкцией она должна быть не меньше пределов в диаметре 12 см и длине 2 м.
• Размер и покупка типового газового шланга зависит от расстояний между вводом в колонку и трубой, по которой поступает газовый источник. Необходимо предусмотреть резьбовой тип, соответствие наконечника и фиксирующей гайки, возможно, понадобятся переходники.
• Необходимо запастись дюбелями, чтобы прикрепить аппарат на стену.

Эффективность работы, продолжительность срока эксплуатации колонки, стоит в зависимости от установки фильтра для очистки поступающей воды, её качественных характеристик.

Выполнить монтаж помогут следующие инструменты:

• электродрель с набором сверл
• разводные и рожковые ключи
• герметики

После подготовки к обустройству нового оборудования приглашают специалиста. Уверенным в своих действиях гражданам, если они подкреплены правовыми нормами, знаниями выполняемого процесса, можно приступать к исполнению установки.

Монтажные этапы

В проектной документации разработаны специальные схемы по подключению инженерных систем. На их основании в дальнейшем проводятся ремонты узлов, замена пришедших в негодность деталей, деформированных труб, избавлению от протечек в них.

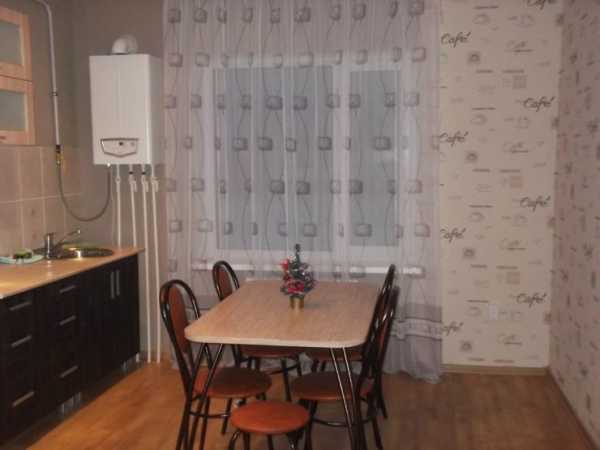

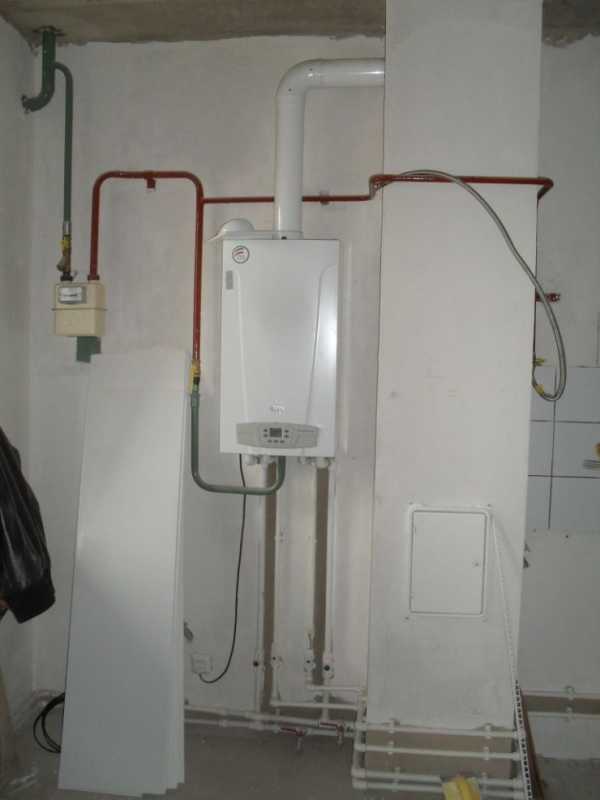

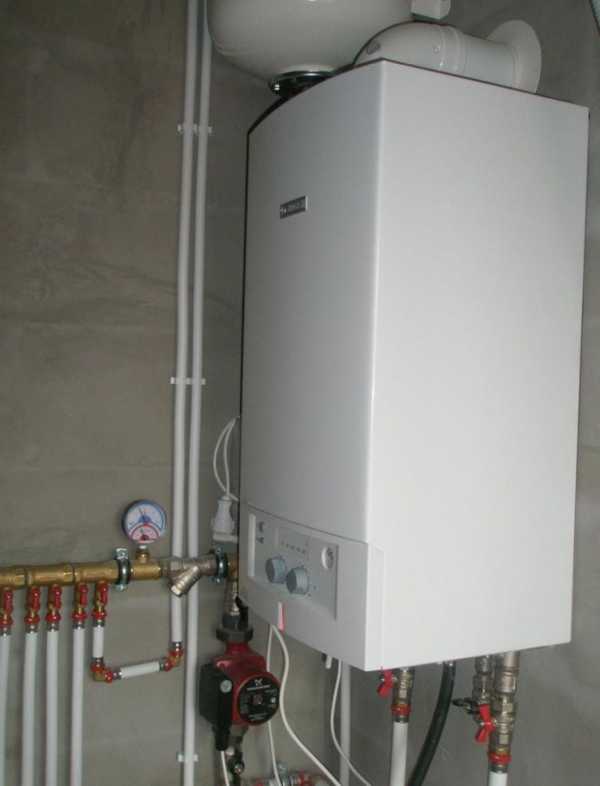

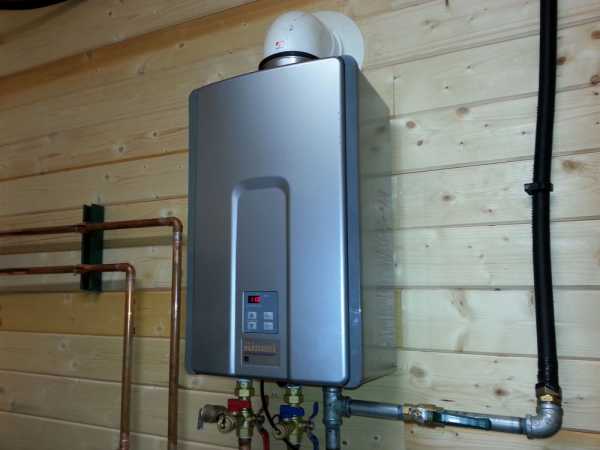

Газовая колонка в частном доме

Работы по установке нового газового устройства включают следующие моменты:

• Удобный, правильный выбор расположения. Колонка должна находиться в опорном месте, соответствующем представленным положениям, условиям. С удалением от плиты на расстояние не меньше 10 см., на высоту, от напольной поверхности, доступную свободному наблюдению за горелкой через обзорное отверстие.
• Крепление выполняют с помощью устойчивых крепежных элементов, подойдут дюбеля, вбитые в подготовленные углубления с вкладышами.
• Агрегат прикрепляют к стене, затем выполняют нужные подводки с газовым шлангом, его прикручивают к штуцеру.
• Следует внимательно отнестись к подключению холодной линии воды. Для этого отдельно отводится коллекторная разводка, разделяют принимающий путь жидкости с выходным.
• Чтобы правильно сформировать выходные функции из колонки, проводят соединение выпускного штуцера с горячей водой, той линией, которая предусмотрена для этого направления в коллекторе.
• На верхнем патрубке монтируют оцинкованную трубу, служащую дымоходом, необходимо заранее определить место для датчика тяги. С помощью переходника дымоход, его торцовый участок, прикрепляют с выходом в канал кухонной вытяжки

Финал заключен в проверке работоспособности установки.

Для этого:

• открывают вентиль на бытовом газопроводе
• наносят мыльную пену на соединительные участки шланга с колонкой, наличие пузырей укажут на возможную газовую утечку
• дают доступ горячей воды с помощью крана на смесителе

Правильная установка запустит рабочий процесс в колонке, начнет вытекать горячая жидкость. Выполнение правильных действий, без отступлений от инструкций предоставит безопасную работу оборудования.

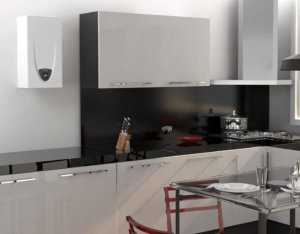

Как скрыть в мебели громоздкое газовое устройство

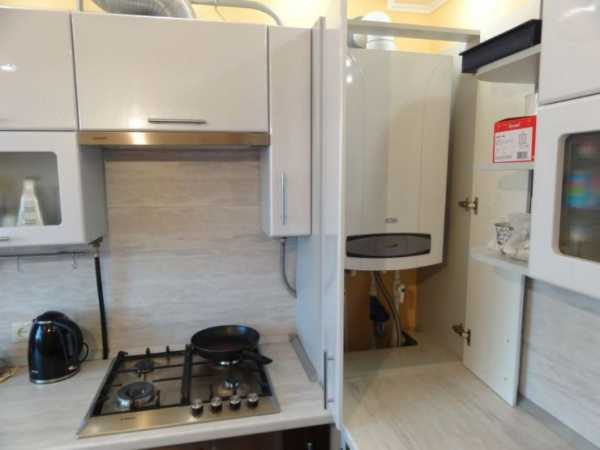

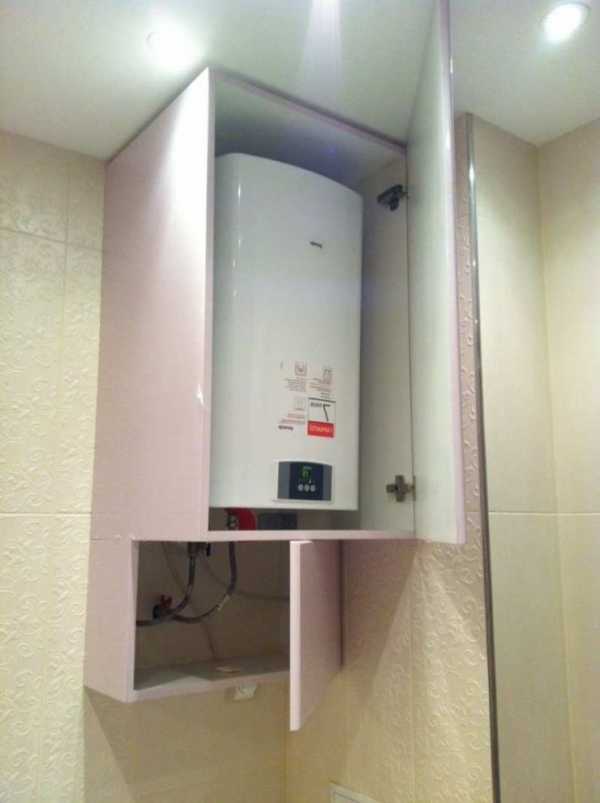

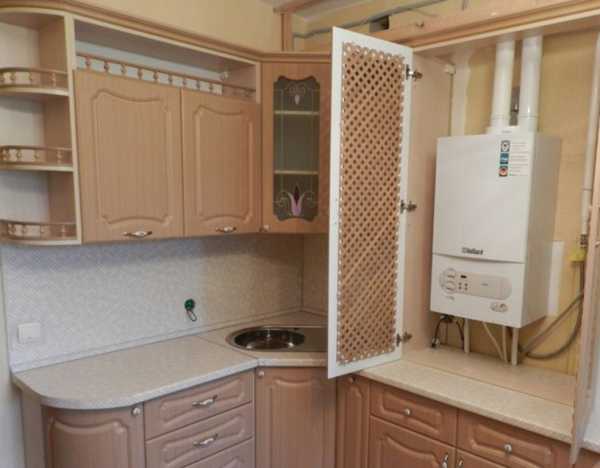

Колонка в кухонном шкафу

Не всем нравится на модной кухне открытый для общего взора агрегат.

Его разрешено помещать в специальном шкафу, если он соответствует определенным требованиям.

К тому же в закрытую камеру колонки поступление воздуха предусмотрено со стороны  по вентиляционным каналам, поэтому  не несет угрозы и не противоречит правилам расположения газовых установок.

В случае если камера открыта,  а поступление воздушных потоков возможно только из комнаты, то закрытие мебелью оборудования исключит доступность кислорода для камеры сгорания.

Спрятать колонку в шкафу разрешено с соблюдением следующих условий:

• коробка, в которую помещают колонку, должна быть просторной, не примыкать боками к ней, быть шире на несколько сантиметров (в пределах 10), следует учесть нагревание прибора в рабочие моменты
• сверху и снизу не стоит закрывать шкаф, чтобы была свободная циркуляция воздуха
• в дверце можно просверлить отверстия

Не только красота устройства должна соответствовать интерьеру квартиры или дома, но и санитария. Не понравится хозяину регулярная смена агрегата, его постоянные поломки. Чтобы этого не происходило, любой механизм нуждается в правильном, постоянном уходе. Как бы не старались очищать воду, после неё остается накипь на стенках оборудования. Придают осложнения и нагар от продуктов сгорания, оседающая пыль.

Рекомендации предупреждают об обязательной ежегодной чистке, никто не помешает проводить её сразу, как будут замечены неблагоприятные грязные скопления. Следует следить за температурным режимом, рекомендованном инструкциями, это сохранит на больший срок теплообменник с меньшим количеством налипания накипи.

Конечно, установка фильтров предоставит чистую качественную воду, полезную не только для безупречной работы механизма, но и здоровью потребителей.

На видео представлена чистка газовой колонки своими руками:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

• Кастрюля для – обзор 7 видов, 6 главных советов (фото)
• Яблочный джем рецепт в хлебопечке – Яблочный джем в хлебопечке — рецепт с фото
• Маринад для карпа на мангале – Карп на мангале – вкусная рыба приготовленная с дымком
• Гороховый пюре рецепт – Гороховое пюре/ Рецепт с фото пошаговым
• Как приготовить гороховое пюре рецепт с фото пошагово – Гороховое пюре/ Рецепт с фото пошаговым
• Ширина мойки кухонной – Размер мойки на кухне: как выбрать, стандарты, разновидности
