Высота установки розеток от пола по ПУЭ, евростандарту, ГОСТ

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при замене электропроводки в квартире очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

  1. Высота установки розеток от пола по ПУЭ 7.1.48 — 1.50:
  2. ГОСТ Р 50571.11-96
  3. СП 31-110-2003

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Полезные рекомендации

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

  • Для подключения холодильника, стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
  • На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
  • Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

Рекомендуем использовать следующие значения:

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили повесить телевизор на стену либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

  • точное место размещения всей мебели в комнате;
  • виды бытовой техники с ее точным местом размещения;
  • области прохождения газо- и водопровода;
  • трасса прохождения электропроводки по стенам;
  • окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них.

Если так и произошло в Вашем случае, то советуем сделать удлинитель своими руками, а не покупать его в магазине!

Материалы по теме:

нормативы расположения и высоты от пола, сколько розеток должно быть, где располагать выключатель

Розетки на кухне для варочной поверхности и духовки

Подключение духового шкафа и варочной поверхности осуществляется по отдельности, а потому необходимы две автономные розетки. Существует несколько моделей установки:

  1. Когда духовку располагают ниже варочной поверхности, обе розетки следует располагать на 180 мм выше пола. На таком расстоянии будет стоять выдвигающийся ящичек.
  2. Оба подрозетника монтируют за ближайшим шкафом по вертикали. От стенки сбоку выдерживается расстояние в 200 мм. От пола требуется соблюдать высоту от 200 до 750 мм.
  3. При расположении духовки обособлено от варочной поверхности, технику следует размещать на соответствующем уровне – в идеале под духовкой на 200 – 750 мм, либо сразу за шкафом, стоящим по соседству (выше пола 1000 – 1300 мм).
  4. При установке отдельной плиты розетку располагают  сбоку за соседним шкафчиком.

Высота кухонного гарнитура: что нужно знать и учесть?

Какой кабель выбрать для кухни

Следующее действие – расчёт сечения общего питающего провода электрического щитка и отходящих проводов до каждого токоприемника на кухне. Чтобы купить хороший кабель, следуйте правилам ниже:

  • если нагрузка приборов не превышает 3500 Вт – кабели из меди ВВГнг LS 3*2.25м2;
  • если нагрузка приборов не превышает 5500 Вт – кабель из меди ВВГнг LS 3*4м2;
  • если общая нагрузка всех электроприборов до 10000 Вт – кабель из меди ВВГнг LS 3*6м2;
  • если общая нагрузка всех электроприборов до 15000 Вт – кабель из меди ВВГнг LS 3*10м.

Если в вашем доме старая система заземления (то есть, нет третьего защитного проводника), то установка трехжильного кабеля всё равно является подходящим вариантом. Это делается, чтобы в дальнейшем избавить вас от замены, реконструкции проводки.

В любом случае ещё один провод лишним не будет. Он может пригодиться при обрыве шнура или каких-либо других повреждениях.

Преимущества

Если установку стеновых панелей сравнить с укладкой плитки, можно выделить такие преимущества:

  • Расцветок и фактур таких изделий существует множество. Это позволяет, например, прекрасно сочетать цвет стеновых панелей с цветом столешницы. В итоге это гармонично смотрится.
  • Устанавливать панели легко, особенно, если сравнить с укладкой плитки. Ведь для монтажа плитки требуются определенные навыки, опыт и больше времени. Особенно это сложно сделать, если стены неровные. А стеновые панели не требуют всего этого, необходим лишь некоторый инструмент и немного времени.
  • Не секрет, что плитка с течением времени, особенно, если укладка выполнялась непрофессионально, может отпадать. Причин этому может быть несколько. Но со стеновыми панелями такого не произойдет. Ведь даже если усадка появиться, то это никак не повлияет на конструкцию.

Виды

Существует несколько типов панелей:

  • Листовые. Они имеют схожесть с фанерой, однако на поверхности имеют изображение. Стыки между изделиями заполняются рейками или герметиком. Толщина таких панелей составляет от 3 до 6 мм, а их размер – 1,22х2,44 метра.
  • Квадратные. Размеры от 30х30 до 98х98 см. Благодаря применению плиток разной текстуры можно комбинировать панели, получая мозаику.
  • Реечные. Такие изделия напоминают известную всем вагонку. Такие панели могут крепиться двумя способами: «паз-паз» или «паз-шип».

Зачастую панели изготавливаются под дерево.

Материалы

Кроме упомянутого МДФ, изделия могут быть сделаны из ДСП, ПВХ или специально обработанного дерева.

Что касается ДСП и МДФ, они изготавливаются методом горячего пресса, соединяя древесную стружку с синтетическими добавками.

Недостаток ДСП – низкая прочность и стойкость к воздействию влаги, поэтому на кухне применять не рекомендуется.

В любом случае все материалы должны быть сертифицированы. Желательно, чтобы имелось подтверждение пожарной безопасности. Это не обязательное условие, но рекомендуемое.

Обрешетка

Применяются бруски, которые устанавливаются перпендикулярно. Их крепят шурупами на расстоянии до 50 см друг от друга.

Монтажный профиль

Хорошо используется, если стены неровные. Также профилю не мешает повышенная влажность, в отличие от деревянной обрешетки, например. Сначала нужно установить металлические рейки, затем профиль, к которому и прикрепляются панели. Метод исключает коробление.

Клей

На клей – популярный способ крепления в кухне стеновых панелей своими руками. Если поверхность ровная и чистая, ничего не мешает без применения профилей и обрешетки закрепить панели при помощи клея. Его наносят валиком или шпателем.

Не забывайте при этом использовать уровень, чтобы качество монтажа было на высоком уровне. После завершения процесса рекомендуется перепроверить горизонтальность конструкции, а также равномерность швов. Особенно это актуально в углах. После завершения монтажа панели рекомендуется протереть влажной губкой, чтобы на поверхности не оставалась грязь и остатки клея (если монтаж выполнялся на клей).

Заключение

Стеновые панели – простой и эффективный способ обустройства рабочего пространства кухни. Практичность такого решения оценит любая хозяйка. Панели удобно мыть, они не впитывают грязь и влагу. При этом они прекрасно облагораживают пространство, создавая комфорт и уют, которые также важны в этом помещении. А если еще что-то непонятно, можно дополнительно посмотреть видео инструкцию, и тогда монтаж будет легким и быстрым.

Наверное, начать нужно с того, что стеновую панель в кухне можно сделать из разных материалов, каждый из которых имеет свои преимущества и недостатки. А поскольку кухня является тем местом, где на стены возле рабочих поверхностей попадает немало жира и других капель, то подойти к выбору материала нужно очень внимательно.

Расчет мощности электроприборов

Перед началом ремонтных работ, в момент проектирования, следует определиться с количеством используемых электроприборов, также учесть варианты установки дополнительных элементов в будущем. Это позволит рассчитать сечение прокладываемого кабеля, число электрических точек, способы разводки. Для каждого отдельного прибора показатели мощности будут индивидуальны, зависят от его вида, класса, производителя. Однако в качестве примера можно использовать усредненные значения, на основе которых произвести необходимые вычисления, сделать задел для предельной нагрузки, увеличив диаметр жилы.

Таблица средних показателей потребления энергии кухонными электроприборами:

НаименованиеМощность, кВтВремя работы минут за сутки
Электрическая духовка260
Электроплита10120
Стиральная машина290
Посудомоечная машина272
Водонагреватель2120
Холодильник0,3420
Морозильная камера0,3420
Электрочайник210
Микроволновка115
Блендер0,210
Вытяжка0,330
Кухонный комбайн0,520
Кофеварка0,812
Тостер0,810

Основную нагрузку создает крупная техника, для которой следует предусмотреть наличие отдельного кабеля

При проведении расчетов необходимо учесть возможность подключения всех элементов одновременно, в том числе принять во внимание использование дополнительных предметов, например, ноутбук, телевизор

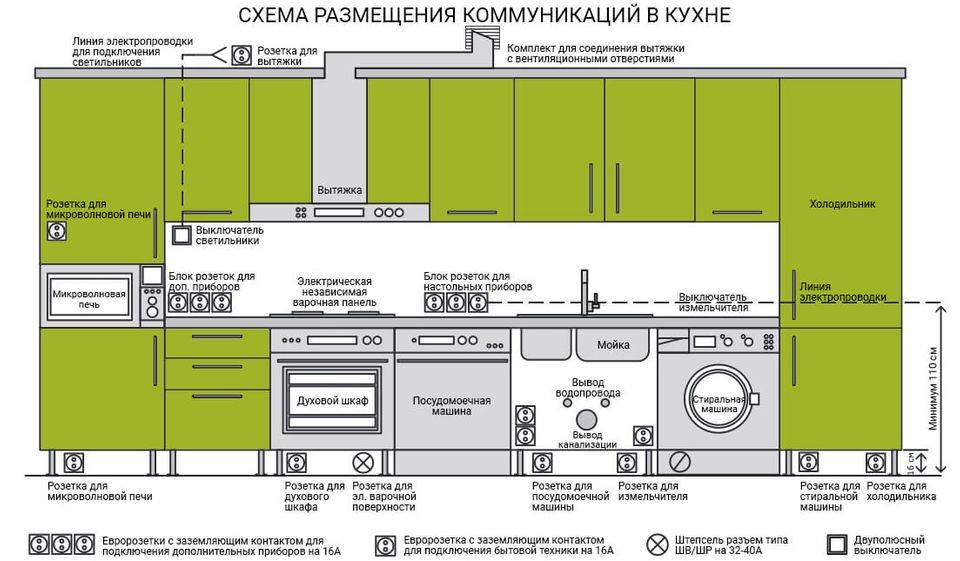

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

  • вытяжки;
  • плиты;
  • холодильник;
  • встраиваемая техника;
  • чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

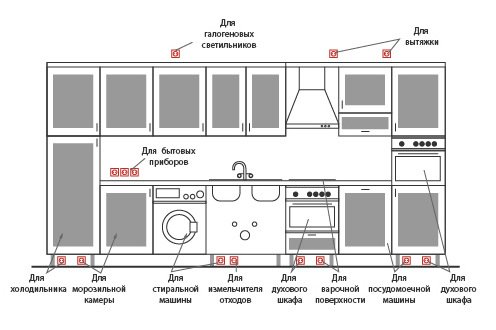

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

  1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
  2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
  3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
  4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
  5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

  1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
  2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
  3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
  4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
  5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники
Виды техникиМаксимальная потребляемая мощностьРозеткаСечение кабельАвтомат в щитке
Однофазное подключениеТрёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкафоколо 11 кВтРассчитанная на потребляемую мощность комплектаДо 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6)До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая)6–11 кВтРассчитанная на потребляемую мощность панелиДо 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6)До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)3,5–6 кВтевророзеткаДо 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)16 А 25 А
Газовая панельевророзетка1,5 мм² (ПВС 3*1,5)16А
Газовый духовой шкафевророзетка1,5 мм² (ПВС 3*1,5)16А
Стиральная машина2,5 кВт7 кВт с сушкойевророзетка2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4)отдельный, 16 Аотдельный, 32 А
Посудомоечная машина2–2,5 кВтевророзетка2,5 мм² (ПВС 3*2,5)отдельный, 16 А
Холодильник, морозильникменее 1 кВтевророзетка1,5 мм² (ПВС 3*1,5)16 А
Вытяжкаменее 1 кВтевророзетка1,5 мм² (ПВС 3*1,5)16 А
Кофемашина, пароварка, СВЧ-печьдо 2 кВтевророзетка1,5 мм² (ПВС 3*1,5)16 А

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

  • СНиП 3.05.06-85 для монтажа электротехнических устройств.
  • ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

  • Размещаться они должны от плинтуса на высоте не менее 20 мм.
  • Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
  • При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

  • Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
  • Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
  • Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
  • Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

  • Духовка – от 2500 Вт.
  • Плита – 1000-1500 Вт.
  • Машина посудомоечная – от 1000 Вт.
  • Машинка стиральная – от 1500 Вт.
  • Водонагревательный бак – от 1500 Вт.
  • Холодильник – 200-1000 Вт.
  • Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

  • Микроволновка – от 800 Вт.
  • Электрочайник – от 500 Вт.
  • Блендер – до 300 Вт.
  • Комбайн для кухни – 1200-1500 Вт.
  • Кофеварка – от 900 Вт.

На кухне могут быть:

  • Телевизор, потребляющий – 200-330 Вт.
  • Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

  • Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
  • На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
  • Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
  • Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
  • Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
  • Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
  • При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

На какой высоте их делать?

Специалисты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее удачной моделью:

  • Нижний уровень занимают крупные бытовые приборы. Такие розетки располагаются на высоте от пола примерно 10-30 см.
  • Следующий уровень – средний – занимает основная часть техники. Чаще всего пользуются розетками, которые расположены над рабочей поверхностью столов, это удобно. По правилам они должны находиться на высоте 10-20 см над столешницей.
  • И на самом верхнем уровне располагаются розетки для кухонной вытяжки, а также приборов освещения, подключаемых через электровилку. Здесь высота – не менее 2 м от уровня пола.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

  1. Составляется подробная схема.
  2. Указанные в проекте точки и линии переносятся на стены помещения.
  3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
  4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
  5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Как на кухне разместить розетки

Электрика на кухне

Проводка на кухне своими руками: пошаговая инструкция

Как выбрать розетки для кухни

Выдвижные розетки для столешницы

Установка вытяжной вентиляции на кухне

Идеи прямых кухонь в различных стилях

СтильЧерты
Классикапрямая кухня с патиной, мебель из массива, встроенная бытовая техника, благородные оттенки бордо с вкраплением золота, шторы из лёгких тканей, большая люстра, которая расположена непосредственно над обеденным столом.
Провансискусственно состаренные поверхности, оттенки, похожие на выцветшие на солнце, яркие элементы, выделяющиеся на общем фоне, оформление пола в тёмных тонах.
Кантритёплые тона, использование кирпича, дерева, керамики, камня, плетения, кружева, открытые полки для посуды, на которых можно разместить самодельные аксессуары и другие милые безделушки, посуда керамическая/глиняная, латунные кастрюли, ложки из дерева, занавески, скатерти, салфетки из кружева, ткани из льна, стилизованные галереи, витражи, народные украшения, декоративные карнизы.
Хай-теклёгкая, функциональная мебель без излишнего декора, металлические нотки оформлении, холодные тона, стекло, металл.
Минимализмиспользуется только самое необходимое, минимальное количество декора, лёгкий гарнитур с применением пластика, металла, стекла, вместо обеденного стола можно использовать столешницу, прикреплённую к стене.
Лофт кухня лофт прямая – это: индустриальные, грубые материалы, строгая палитра, коммуникации остаются видны, промышленный метраж, огромные окна.

Не знаете, с чего начать выбор кухни в квартиру?Ничего страшного, мы подскажем! Подробный перечень вопросов, на которые нужно ответить перед тем, как идти в магазин. Жмите на кнопку.

Расположение выключателей

Не секрет, что выключатели рекомендуют устанавливать на уровне опущенной руки, с учетом стороны открытия дверей. Есть и другие моменты:

  • выведите каждый вид освещения (центральное, точечное, по периметру, подсветку основной зоны, столовой) – на отдельный выключатель. Так вы будете варьировать количество света и сэкономите электроэнергию;
  • расположите у столовой зоны второй блок управления. В противном случае вам каждый раз придется вставать из-за стола, чтобы выключить лишний свет;
  • используйте принцип шаговой доступности – все выключатели должны быть недалеко от вашего рабочего треугольника;
  • добавьте в блок еще один отдельный выключатель для подсветки рабочей зоны, ведь включать каждый раз маленькие кнопки ламп, да еще и мокрыми руками, будет крайне неудобно.

Режими полуавтоматической сварки

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

  • Крупной техники:
    • электрическая духовка – от 2500 Вт;
    • варочная поверхность – 1000-1500 Вт;
    • посудомоечная машина – от 1000 Вт;
    • стиральная машина – от 1500 Вт;
    • водонагреватель – от 1500 Вт;
    • холодильник – 200-1000 Вт;
    • морозильная камера – 300 Вт.
  • Мелкой кухонной техники:
    • микроволновая печь – от 800 Вт;
    • чайник электрический – от 500 Вт;
    • блендер – до 300 Вт;
    • кухонный комбайн – 1200-1500 Вт;
    • кофеварка – от 900 Вт.
  • Дополнительной техники, которая может присутствовать на кухне:
    • телевизор – 200-330 Вт;
    • ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ

Мощность приборов можно уточнить в технических паспортах к ним.
Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания

Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения

Размещение розеток следует строго вычертить на плане кухни и отметить, как будут к ним проведены электрические линии.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

Стиральная и посудомоечная машины

Для этих элементов обихода нужна постоянная подача воды помимо электричества, поэтому зачастую их располагают в непосредственной близости с мойкой. Тут нужно быть внимательным, так как доступ к влаге может внести коррективы в работу.

Для безопасности эти подключения прячут в шкафчик, создавая дополнительный барьер. Высота от пола 40 см. прибор при этом не отодвигают далеко, 20 см. будет достаточно.

Из наиболее частых ошибок можно смело отметить установку элемента за техникой, во время монтажа прибор просто не заходит в отведенное для него место. Со встраивающими элементами нужно быть внимательными, любая ошибка или просчеты в размерах приведут к дополнительным работам, направленным на устранение недочетов.

Микроволновая печь или кофеварка не являются важными атрибутами каждой кухни, но о них забывать также не стоит, для подобного рода техники подойдут самые простые варианты исполнения розеток.

Чтобы не допустить ошибок во время подключения приборов и расположения мест для подачи электричества нужно помнить основные правила. Специалисты многими годами продумывали все моменты и вносили коррективы в схемы. Сделать ремонт собственноручно достаточно легко, нужно лишь проявить внимательность и не пренебрегать инструкциями.

Некоторые размеры можно изменять на личное усмотрение, но о безопасности забывать нельзя. Комната с повышенной влажностью является особо опасным местом, если вопросами проводки занимался неопытный и плохой мастер.

установка розеток, как установить на кухонном фартуке

Сегодня кухня — эта та комната, где не только готовят пищу. Здесь собираются члены семьи пообедать и довольно часто принимают гостей. Поэтому в кухне необходимы разнообразные бытовые приборы, упрощающие и даже украшающие нашу жизнь.

Кухонный фартук – это зона над рабочей поверхностью. Она очень функциональная: не только прикрывают стену от брызг, но и потому что именно на ней располагают розетки для электрических приборов, используемых для приготовления разных блюд: мультиварки, электроплитки, миксера, мясорубки и т. п.

Но перед тем, как установить на кухонном фартуке розетки, вам нужно определить их количество, а это зависит от того сколько приборов вы запланировали в перспективе иметь. Поэтому, в первую очередь, вам нужно сделать проект вашей кухни, где подробно будет описываться их количество и расположение. Но при монтаже розеток следует учитывать также и визуальное размещение, а именно то, на какой высоте вам лучше всего будет ими пользоваться.

Определения количества

Вопрос о том, как много должно быть точек электропитания, очень простой. Ведь вы обязательно знаете, сколько приборов примерно будет на вашей кухне. До их количества нужно добавить еще несколько вспомогательных розеток. Также нужно учитывать следующие нюансы:

  • для мощных приборов, требующих постоянного включения, нужно сделать отдельные розетки;
  • отдельно нужно их установить для вытяжного шкафа;
  • для других кухонных приборов нужно примерно 3-4 штуки.

При установке розеток нужно соблюдать определенные правила. Какие же они?

Как правильно устанавливать

  • Кухонные розетки за столешницами устанавливаются на высоте примерно 10см.
  • Кабель, который идет от бытового прибора к розетке, не должен привышать150см.
  • Розетка под вытяжку устанавливается на высоте примерно 50-60мм от кухонных шкафчиков.
  • Для мелких бытовых приборов нужно производить монтаж на высоте примерно 1 – 1,4м от уровня пола.
  • Для подсветки высота розеток должна быть 2000мм от пола и 1100мм от рабочей поверхности.
  • Но следует запомнить, что над рабочей зоной специалисты рекомендуют параллельно соединять не менее трех розеток. Лучше всего «кинуть» новый медный трехжильный провод – для приборов европейского типа.

Ошибки

В установке такого рода приборов неопытные мастера могут допустить ряд ошибок:

  • Не нужно размещать розетку для вытяжки в зоне ее расположения.
  • Не нужно учитывать размер плинтуса за рабочей поверхностью.
  • Если кухонный фартук из пластикового материала, то монтаж следует делать после его установки.
  • На фартуке обязательно следует проштробить стену.
  • Располагайте розетки как можно дальше от мойки, чтобы исключить попадание воды в нее — это может привести к короткому замыканию.
  • Монтаж следует проводить до установки кухонного гарнитура.
  • Проводка должна быть с допустимым сечением.
  • Из вышесказанного можно сделать вывод, что при установке розеток следует быть очень внимательным, учитывать даже самые незначительные нюансы и детали. Цена ошибки очень высока!
  • После того, как вы составили план размещения приборов, можно приступать к его реализации.

Подготовка к установке

Чтобы визуально пометить, где будут находиться приборы, вам нужно простым карандашом отметить их местоположение. При их установке большое значение придается материалу, из которого сделан кухонный фартук. Если у вас, к примеру, плиточное покрытие или фанерное, то вполне достаточно просто очень осторожно сделать в нем отверстие для установки.

Сложности могут возникнуть тогда, когда у вас стеклянное покрытие. Тогда нужно наперед знать все замеры и расчеты, сделать все разметки и отдать их изготовителю такого фартука, который сможет заранее сделать отверстия согласно вашему плану расположения бытовых приборов.

Следует знать, что на кухонных поверхностях не предусмотрена установка скрытых источников питания.

А это значит, что их соединение аккуратно сматывается друг с другом, потом изолируются и хорошо фиксируются, чтобы не допустить перегрева. Также в разные стороны нужно развести провода фазы и нуля.

После выполнения всех этих манипуляций переходим к монтажу.

Процесс установки

Перед установкой розеток на фартуке, то есть над рабочей зоной кухни, вам нужно убедиться, все ли для этого у вас есть. Вам потребуется: перфоратор, канавочное долото и коронка, внутренние коробочки, саморезы, коробка распределителя, дюбеля, трехжильный кабель и двойные розетки мощностью 16 Ампер. При этом нужно помнить, что устанавливать их надо на таком уровне, на какой к ним не дотянутся маленькие дети. Накладные крепления нужно сделать так, чтобы остальные коммуникации в доме не пострадали.

После того, как составлена схема расположения розеток, начинаем их монтаж в стену:

  • Перфоратором нужно увеличить размер углубления. Если на месте новой розетки, была старая, следует отключить подачу электричества и демонтировать ее.
  • Ставят коробку распределения.
  • Перфоратором сверлят дырки для электрических коробок.
  • Делают в бетонной конструкции штробы.
  • Проводку нужно расположить в штробы и закрепить.В этом поможет оболочка провода.
  • В специальные коробки помещают проводку.
  • Одноцветные провода нужно подключить лишь к одной стороне будущей розетки, с другой стороны соединяют тремя экспресс-клеммами. В результате в каждой клемме должно быть по 5 одинаковых проводков, выходящих от розеток и один провод определенного цвета, который нужно вывести к распределительной коробке.
  • Изготавливают песчано-цементную смесь, которой замазывают канавки для проводки.
  • Проверяют правильность соединения и, если все верно, розетки нужно закрепить.

Сегодня очень часто, используют так называемые выдвижные розетки. Они располагаются внутри фартука из МДФ. Поэтому, провода на поверхности отсутствуют. Такое изделие может поворачивается в любую сторону. Но это, скорее всего, просто красиво, чем практично. При установке следует помнить:

  • кабель бесперебойно должен подключаться к сети;
  • постоянный доступ к розеточной фурнитуре, чтобы, когда она сломается, ее можно было заменить;
  • под поверхностью должно быть много пространства, а это исключает наличие шкафов и тумбочек.

Также следует учесть то, что если у вас декоративный кухонный фартук, то не следует ставить розетку на рисунке или орнаменте, чтобы не портить его внешний вид.

Учитывайте все эти критерии, и тогда ваш ремонт не принесет вам много забот.

Что такое код высоты переключателя света? — Кухня

Многие строители устанавливают распределительные коробки таким образом, чтобы нижняя часть коробки находилась на высоте 48 дюймов над полом . Однако, чтобы удовлетворить требованиям доступности Закона о справедливых жилищных условиях, сам переключатель должен находиться на высоте не более 48 дюймов от пола.

Какой высоты должны быть выключатели света?

Розетки необходимо устанавливать на высоте не менее 450 мм от уровня пола помещения. Телевизионные розетки, телефонные розетки, дверные звонки и выключатели света должны находиться на высоте не более 1200 мм от пола.Электрические розетки, выключатели и другие электрические устройства управления должны располагаться на расстоянии не менее 350 мм от углов комнаты.

Какая высота кода для электрических розеток?

Стандартная высота розеточных коробок Стандартная высота настенных розеток составляет около 12 дюймов от верха напольного покрытия до низа розеточной коробки (или 16 дюймов до верха коробки).

Какой должна быть высота однополюсного выключателя?

В данном варианте идеальная высота однополюсного выключателя 1.5 мес. Розетки следует устанавливать на высоте 0,25 или 1,3 м над полом по желанию. Расстояние между нижней точкой потолочного вентилятора и полом должно быть не менее 2,4 м.

Какой высоты должна быть двойная розетка?

на высоте от 45 см до 1200 мм над уровнем пола (см. Ниже). Если жилище не предназначено специально для людей с ограниченными возможностями, эти требования не применяются в гаражах и кухнях.

Почему электрики устанавливают розетки вверх ногами?

Электрики могут установить розетку в перевернутом положении, чтобы вы могли быстро определить розетку, управляемую выключателем.Поскольку он сразу выделяется визуально для большинства людей — он позволяет пассажирам легко запоминать, какая розетка управляется выключателем.

Какова высота настенного переключателя?

Настенные переключатели в стандартной конструкции Обычно настенные переключатели для осветительных приборов в стандартной жилой застройке устанавливаются таким образом, чтобы настенные переключатели находились на высоте от 48 до 52 дюймов над полом.

Какой код у выключателей света?

В нем говорится, что все переключатели света должны быть размещены на высоте от 15 до 48 дюймов от пола, чтобы инвалиды-колясочники могли добраться до них.Имея это в виду, строители, как правило, работают на стандартной высоте, помещая нижнюю часть панели переключателей на 48 дюймов над полом.

Какой высоты бывают выключатели света Ирландия?

Настенные переключатели и устройства управления должны устанавливаться на следующей высоте: i) переключатели для постоянно подключенных приборов: от 400 мм до 1200 мм над уровнем пола; ii) выключатели для осветительного оборудования: — в жилых помещениях, на высоте от 400 мм до 1200 мм над уровнем пола, — в общественных и аналогичных зданиях, между

Насколько высоко должны быть розетки над столешницей?

Стандартная высота столешницы от пола до поверхности — 910 мм.Общее правило — установить розетки на 150 мм выше этого значения (измеряется от поверхности столешницы до низа розетки). В сумме это означает, что стандартная высота розетки составляет 1060 мм от пола до низа розетки.

Электромонтаж — Ремонт вашего дома

Все новые электромонтажные работы должны соответствовать части P Строительных норм, которая ограничивает выполнение самодельных электромонтажных работ по соображениям безопасности. Тем не менее, вам по-прежнему разрешается выполнять некоторые работы самостоятельно, не уведомляя об этом Building Control.Разрешены мелкий ремонт и техническое обслуживание, а также замена «как на аналогичные», например, замена существующих розеток, выключателей и потолочных подвесок или даже замена поврежденных кабелей. Если работа не находится в «особом месте», таком как ванная комната или на открытом воздухе, вам также разрешается установить дополнительные новые осветительные приборы, выключатели, розетки и даже добавить один ответвитель с плавким предохранителем в существующую цепь (‘ ответвление — это новый кабель и розетка, идущая как ответвление от существующей розетки на кольцевой магистрали).

Все остальное, например, установка полностью новых цепей или замена платы предохранителей в потребительском блоке, классифицируется как «работа, требующая уведомления». Для этого необходимо заранее подать заявку на строительные нормы, чтобы можно было осмотреть и проверить работу. Однако в большинстве случаев электрик может самостоятельно сертифицировать свою работу, поскольку обычно они зарегистрированы в органе, который дает им необходимый статус «зарегистрированного установщика» (также известного как «компетентные лица»), например, в ECA (Ассоциация подрядчиков электротехники). или NICEIC (Национальный инспекционный совет по контрактам на электромонтажные работы).

«Неквалифицированный» человек может выполнять требующие уведомления электромонтажные работы до тех пор, пока об этом проинформирована Служба управления зданием, но если вы этого не сделаете и работа окажется небезопасной, это может привести к крупному штрафу. По завершении работы электрик должен протестировать новую систему и передать подписанный сертификат электробезопасности BS 7671. Кроме того, вам должен быть отправлен сертификат соответствия Строительным нормам на все подлежащие уведомлению работы оператора схемы регистрации.

Замена проводки

Объекты, построенные в 1970-х годах или ранее, в которых все еще сохранилась оригинальная проводка, теперь подлежат полному обновлению. Первая работа обычно включает в себя прокладку всех кабелей и установку опорных коробок на место. Это известно как «первое исправление». Этап «второго ремонта» включает установку всех крышек на выключатели и розетки, установку осветительных приборов, потолочных розеток и т. Д.

Ремонт жилого помещения сложнее, чем при новом строительстве, особенно в квартирах, где кабели часто проложены внутри недоступных полов или потолков.Таким образом, повторный монтаж может привести к значительным сбоям и расходам. Традиционно кабели, идущие вдоль каменных стен, прокладывались в каналах, известных как «погоны», выдолбленные в стенах. В новом строительстве кабели могут быть проложены за плоскими стальными экранами, которые прикреплены к голым стенам и затем заштукатурены, или могут быть спрятаны в стенах с деревянными каркасами.

Кабели

также обычно необходимо проложить через пол, что может означать сверление отверстий в деревянных балках, чтобы их пропустить, но существуют строгие правила, как это сделать, не ослабляя структуру пола. При ремонте собственности установка нового подвесного потолка под существующим может скрыть множество новых кабелей, а также улучшить противопожарную и звукоизоляцию. Точно так же сухая облицовка основных стен гипсокартоном может создать полезные каналы для кабелей и настенных светильников, одновременно улучшая теплоизоляцию.

Изменения и улучшения

Если вы хотите модернизировать свою электрическую систему с помощью новых выключателей, розеток или осветительных приборов, всегда полезно предоставить электрику чертеж, показывающий требуемые положения.Общие электрические улучшения включают:

Добавление дополнительных розеток

Одна из самых частых жалоб покупателей дома — недостаточное количество розеток для всех устройств, которые требуются современной жизни. Поэтому расширение цепи для добавления одной или двух дополнительных розеток — популярное улучшение при ремонте. Новые кабели можно прокладывать по поверхности в пластиковых трубах, чтобы не повредить украшения и не порезать стены, но это нужно делать аккуратно.

В зависимости от размера комнаты современному дому требуется около трех или четырех DSSO (двойных розеток) для каждой спальни, по пять или шесть для кухонь и гостиных и пара для холлов и лестничных площадок.Строительные нормы и правила теперь требуют, чтобы электрические розетки располагались не ниже 450 мм над полом, а выключатели света — не выше 1200 мм от пола.

Установка нового потребительского блока

Установка современного потребительского блока (блока предохранителей) — одна из простейших мер предосторожности, снижающих риск поражения электрическим током и возгорания. Так что, если в вашем старом блоке предохранителей есть старые предохранители с возможностью повторного подключения, их следует заменить. Современные блоки потребителей имеют автоматические выключатели (автоматические выключатели) для каждой отдельной цепи.Они автоматически отключаются или «отключаются», когда обнаруживают неисправность или перегрузку, обычно в течение 100 миллисекунд, потенциально спасая жизни. Современные потребительские блоки с разделенной нагрузкой также обеспечивают дополнительную защиту УЗО (устройство защитного отключения) для более уязвимых цепей (например, хозяйственных построек).

Испытания на безопасность

Рекомендуется проверять системы каждые 10 лет или при смене владельца. Чтобы проверить состояние вашей электрической системы, рекомендуется организовать тщательный электрический осмотр и проверку квалифицированным электриком, который предоставит сертификат испытаний.По сути, это ТО для вашего дома, и он может быть вашей палочкой-выручалочкой. Обычно это требует отвинчивания и проверки около 40% всех розеток, выключателей и точек освещения в доме и занимает несколько часов. После этого проводится серия испытаний проводки, а также проверка сопротивления изоляции кабелей и проверка цепей, блока потребителей и УЗО.

Заземление

Во многих домах есть электрические системы возрастом от 25 до 35 лет, которые все еще могут функционировать должным образом, после некоторой модернизации, чтобы привести их в соответствие с современными стандартами безопасности. Обычно это включает установку «заземления». Электричество всегда будет направляться на Землю как можно быстрее, в том числе через любое человеческое тело, оказавшееся поблизости. Поэтому для предотвращения возможного поражения электрическим током со смертельным исходом имеет смысл предложить альтернативный маршрут. «Заземление» защищает пассажиров, соединяя металлические компоненты в доме заземляющим проводом (зеленый и желтый с оплеткой). Требуется скрепить металлические предметы, такие как подводящие коммуникационные трубы (вода, газ, масло и т. Д.), А также трубы центрального отопления у котла, трубы для горячей и холодной воды и металлические ванны.Новые медные трубопроводы для отопления и водоснабжения необходимо заземлить с электрической системой (но не там, где трубопровод проходит из пластика).

Ванные комнаты и кухни

Что касается электромонтажных работ, любые «влажные помещения» представляют собой зоны повышенного риска. Поэтому при планировании планировки комнат на кухнях и в ванных комнатах требуется особая осторожность, чтобы ничего электрического не было затронуто там, где человек может одновременно контактировать с водой. В ванных комнатах может потребоваться установка удивительного количества электрического оборудования, такого как освещение, вытяжные вентиляторы, комнатные обогреватели, душевые кабины и насосы.Тем не менее, в ванных комнатах разрешается использовать только специальное оборудование для защиты от низкого напряжения, а розетки не разрешены.

Все электрические цепи в ванных комнатах должны быть защищены устройствами остаточного тока (УЗО), не превышающими 30 мА, и существуют правила, ограничивающие использование оборудования определенными зонами безопасности в помещении. Выключатели света должны быть шнуровыми или располагаться на стене за пределами ванной комнаты.

На открытом воздухе

Другая зона повышенного риска находится на открытом воздухе. Многие блоки питания, сделанные своими руками, устанавливаются в гаражи и насосы для прудов и потенциально опасны.Вот почему наружные электромонтажные работы теперь строго контролируются, цепи должны быть защищены УЗО, а кабели должны прокладываться в специальных защитных кабелепроводах внешнего уровня.

Освещение

Хотя Строительные нормы и правила касаются таких вопросов, как электробезопасность и энергоэффективность, они обычно не применяются, когда вы просто меняете лампочки или осветительную арматуру. Однако для более крупных проектов ремонта, таких как добавление новой ванной комнаты, необходимо соблюдать определенные правила.

норм и требований, стандартов и правил, советы мастеров

В современном мире с быстрым темпом жизни люди все чаще пытаются облегчить свою работу и высвободить дополнительное время для семьи и развлечений. Чтобы сэкономить электроэнергию на мытье посуды или приготовление пищи, помогают электрические приборы. Помимо обычного холодильника, электрочайника и плиты, у многих на кухне есть такие помощники, как микроволновые печи, блендеры, мультиварки, пароварки, кухонные комбайны, посудомоечные машины и другая техника.Все эти устройства помогают существенно экономить время и силы. Но при этом несут огромную нагрузку на электросеть всей квартиры. Кухонная техника потребляет почти половину мощности токоприемников всей квартиры. Конечно, не все устройства одновременно используются, но это не снижает нагрузку, ведь вместе с перечисленными предметами энергопотребление идет на другое электрооборудование и квартирную электронику: компьютер, планшет, телевизор, кондиционер, стиральную машину. машина и многое другое.Исходя из этого, стоит понимать, что проводку на кухне нужно выводить отдельной группой, а лучше — группами.



Потребляемая мощность

Прежде чем планировать количество и высоту розеток от пола на кухне, вам придется разработать своего рода план энергопотребления. Итак, ниже приводится список электроприборов, которые будут эксплуатироваться на кухне, с указанием их мощности:



  • Освещение — 150-200 Вт.
  • Микроволновая печь — 2000 Вт.
  • Холодильник — 100 Вт.
  • Посудомоечная машина — 1000-2000 Вт.
  • Электрочайник — 2000 Вт.
  • Духовка — 2000 Вт.
  • Водонагреватель — 2000 Вт.
  • Варочная панель — 3500-7500 Вт.

Следующие устройства требуют специального подключения:

  • Посудомоечная машина;
  • Шайба;
  • варочная панель;
  • водонагреватель;
  • духовка.

Наибольшая нагрузка на сеть приходится на работу электроплиты, духового шкафа и водонагревателя.

Типичное подключение подходит для микроволновой печи, электрического чайника, кухонного комбайна, холодильника, электрической мясорубки и тостера. При этом больше всего потребляют посудомоечные и стиральные машины, электрический чайник, микроволновая печь. Хотя все эти устройства не будут подключены к сети одновременно, нагрузка довольно высока. Следовательно, средняя мощность колеблется в пределах 10-15 кВт, как правило, силовые коллекторы имеют мощность 7 кВт, при нормальной и попеременной работе бытовой техники в доме.Если этот показатель выше, то имеет смысл вывести разводку 380 В и распределить по фазам.



Кабель для разводки

Решив вопрос с питанием, нужно выбрать кабель для разводки. Правила выбора просты:





  • при нагрузке устройств до 3,5 кВт — кабель медный ВВГНГ-Лс 3 * 2,5мм 2 ;
  • с нагрузкой устройств до 5,5 кВт — кабель медный ВВГНГ-Лс 3 * 4мм 2 ;
  • с суммарной нагрузкой всех устройств до 10 кВт — кабель медный ВВГНГ-Лс 3 * 6мм 2 ;
  • с суммарной нагрузкой всех устройств до 15кВт — кабель медный ВВГнг-Лс 3 * 10мм 2 .

Электромонтаж рекомендуется выполнять трехжильным кабелем, это значительно облегчит работу в будущем, в случае работ по замене кабеля.



Нормативные документы и правила размещения розеток на кухне

Строгих норм и правил, указывающих оптимальное количество и высоту розеток от пола в квартире или частном доме, просто не существует. Хотя есть документ, в котором даются некоторые рекомендации по их местонахождению и количеству. Так, в документе СП 31-110-2003 указано, что размещение розеток должно происходить на высоте менее одного метра от пола. В правилах монтажа электроустановок указывается интервал от выхода до трубопровода с газом (более 50 см). Розетки во взрывоопасных зонах должны иметь устройство защитного отключения (УЗО) с током отключения до 30 мА.

Далее рассмотрим, на какой высоте должны быть розетки, расположенные на кухне, от пола.



Европейские стандарты установки розеток

На сегодняшний день электромонтаж выполнен по европейскому стандарту, это связано с увеличением нового жилищного фонда.По этим правилам установки розеток их высота должна быть 30 см от пола, а выключателя — 90 см. Это также связано с удобством пользования электроприборами всеми членами семьи. Удобен для жилых комнат.



Розетки на кухне

Необходимо спланировать такие моменты, как высота розеток от пола на кухне с учетом дизайна самого помещения. В противном случае эти устройства могут просто не оказаться в том месте, где они нужны, и при этом остаться неиспользованными.

Положение по стене и высота розеток от пола на кухне также определяется с учетом габаритов самой кухонной мебели, длины и высоты помещения. Чтобы не ошибиться в расчетах, следует набросать план кухни на листе и после перенести свой проект на стены кухни и установить розетки в нужных местах, не забывая правила УЗО. Расстояние от столешницы до розетки должно быть не менее 5 см, чтобы их можно было спрятать за техникой и не нарушать общую картину кухни.

Размещение розеток на кухне также не регламентируется. Их можно распространять исходя из целесообразности. Но все же есть определенные требования, прописанные в Правилах электромонтажа. Говорят, выключатели и розетки следует располагать на расстоянии 60 см и более от дверного проема душевой кабины, а также от раковины. А также расстояние до газопровода должно быть больше полуметра.

Это обязательные требования правил пожарной безопасности, их нужно беспрекословно соблюдать, даже если придется немного изменить дизайн кухни.



На какой высоте от пола делают розетки?

Учитывая удобство размещения техники и частоту эксплуатации кухонной техники, сформированы особые правила размещения розеток. Их высота имеет три уровня размещения.

  • Первое — это высота розеток от пола на кухне 10-15 см для электроплиты, холодильника, посудомоечной машины. Это целесообразно и практично. Установив кухонную мебель, доступ к розеткам оставляют только снизу.И провода не будут висеть на стенах, а будут эстетично скрыты.
  • Второе — это высота установки розеток от пола на кухне 110-130 см: приборы для включения блендера, СВЧ, чайника.
  • Третья — 200-250 см — высота розетки для освещения и вытяжки. Они доступны и спрятаны за кухонными шкафами сверху.

Не менее важным моментом при размещении торговых точек является необходимое их количество.Есть золотое правило — на каждую стационарную кухонную технику приходится одна розетка, плюс два блока по краям столешницы и еще один нужно поставить возле обеденного стола.

Как прокладывать провода?

Определившись с высотой розеток и их количеством на кухне, нужно определиться, в какую сторону проложить провода. Наиболее популярны следующие способы: в плинтусе, в пластиковом ящике, в стене в пазах.

Последний способ наиболее трудоемкий, так как сначала нужно сделать бороздку, уложить в ней проволоку, оштукатурить и оклеить обоями или закрасить.

Планируя прокладку проводки, вы можете определить необходимое количество кабеля. Для простых розеток сечение кабеля составляет два с половиной квадратных мм и шесть квадратных мм для устройств с большой нагрузкой.



Заключение

Ремонт в квартире, особенно планирование и прокладка электропроводки, — один из самых ответственных моментов в благоустройстве дома. Современная жизнь просто не может быть без налаженной системы освещения и работы электроприборов.

Делая ремонт в доме или квартире, у многих возникает масса вопросов: какой кабель выбрать, на каком расстоянии устанавливать автоматические выключатели, на какой высоте устанавливать розетки от пола, как расставить мебель, как чтобы спрятать провода и многое другое. На них легче ответить, изучив информацию о правилах размещения бытовой техники, необходимом подаче тока с учетом их мощности и др. Информацию можно получить в специальной литературе.Если вы проводите ремонт самостоятельно, по поводу того, на какой высоте от пола делать розетки, расстояние между ними и какой кабель использовать, лучше посоветоваться со специалистом.

Используя очень простые стандарты безопасности, простые правила и здравый смысл, можно добиться максимально удобного расположения таких устройств в домашних условиях. Лучше все правильно просчитать и заранее предусмотреть, чем в дальнейшем переделывать всю электропроводку.

Стандарты монтажных розеток. Высота установки от напольных выключателей и розеток по нормам европейского стандарта.Стандарты и стандарты.

Поскольку мы все умные люди, то прекрасно понимаем, что электричество не любит шуток, поэтому с ним нужно «играть» по строго определенным правилам. Иными словами, по определенным стандартам, позволяющим сделать совместное существование человека и электросетей максимально комфортным и взаимовыгодным. Поговорим о высоте, на которой нужно устанавливать электрические розетки и выключатели, чтобы было безопасно и удобно.

Модуль реализации защитной установки, а именно: — вид и сечение защитного проводника; — хватит и как установить вилку с защитным контактом. Окончательная проверка внутренней установки выполняется уполномоченным по эксплуатации с целью получения работ и подключения к распределительной сети низкого напряжения. Заключительный осмотр внутренней установки будет включать: — как выполняются положения строительного проекта; — эстетический аспект работы; — как произвести электрические подключения доз, к приборам, распределительному щиту, лампам.- как разместить и установить распределительный щит, приборы и светильники.

Высота розеток и выключателей: стандарты или здравый смысл?

Практически любой, даже небольшой, косметический ремонт помещения подразумевает если не полную замену существующей электропроводки, то хотя бы частичную ее модернизацию. Такая модернизация обычно заключается в восстановлении вышедших из строя участков разводки, а также переносе существующих и добавлении новых точек. И если прямая прокладка проводов, «обвязка» распределительных коробок, монтаж электрощитов и т. Д. — задачи специалистов, то выбор места для размещения розеток и выключателей — прерогатива собственников помещения.

Электропроводка, соответствующая проверенным проверкам, считается допустимой и подключается к электросети и вводу в эксплуатацию. Средства правовой защиты будут выданы для отклоненных установок на стойке регистрации. Проведение измерений для проверки сопротивления изоляции. Сопротивление изоляции установки проверяется путем измерения: — сопротивления изоляции проводов от земли; — сопротивление изоляции проводов между ними. Значение изоляции изоляционной установки считается допустимым, если оно составляет не менее 500 кОм.

При планировании расположения электромонтажных изделий у собственников возникает вопрос: существуют ли обязательные стандарты для такого случая?

Таким образом, жестких и обязательных стандартов по высоте розеток и выключателей нет — ни в России, ни в Европе. Поэтому их можно устанавливать на любом расстоянии от пола. Но при этом должны быть соблюдены четыре условия:

Измерение сопротивления изоляции проводов относительно земли осуществляется путем вывода каждого проводника на один вывод мегомметра, а другой вывод подключается к проводнику нулевой защиты.Для измерения сопротивления изоляции проводов между ними необходимо выполнить следующие действия: 25

Выключатели и переключатели будут замкнуты; — луковицы будут удалены из гнезда; — трансформатор звонка отключится. Общие положения Проектирование, строительство и установка электроустановок выполняется в соответствии с применимыми техническими регламентами, так что люди, находящиеся поблизости, не находятся в прямом контакте с компонентами, которые находятся под напряжением или могут быть под напряжением.Организация рабочих мест должна обеспечивать полную безопасность персонала при выполнении ремонтных и монтажных работ.

  1. Должна быть физическая возможность не только закрепить «точку» в выбранном месте, но и подвести к ней провода.
  2. Необходимо обеспечить безопасность эксплуатации розетки или выключателя — здравый смысл подсказывает, что лучше не устанавливать эти изделия вблизи источников воды, сильного тепла и тем более открытого огня.
  3. Навесная розетка (ну или выключатель) должна быть удобной в эксплуатации — выключатель под диваном так же неактуален, как розетка на потолке.
  4. Очень желательно иметь возможность быстрого доступа к «точке». В первую очередь это касается электрических розеток, зачастую «прячущихся» за мебелью или бытовой техникой.

Если не учитывать «специализированные» помещения (например, кухню, ванную или санузел), то обычно условием, определяющим выбор места и высоты «точечной» установки, является соблюдение п. 3. Проще говоря , где удобно — туда кладем. Именно так появился пресловутый «европейский стандарт», который вовсе не таков — это, по сути, просто наиболее часто выбираемая высота установки:

Точки, где могут произойти несчастные случаи, должны быть оборудованы предохранительными и предупреждающими устройствами. Если работа выполняется несколькими командами, абсолютно необходимо иметь одного руководителя, ответственного за работу, чтобы определить меры, генерируемые задачей. Когда электроустановка всегда под напряжением. Наличие напряжения в установках устанавливают с помощью индикатора напряжения или контрольной лампы. Не допускайте маркировки столбов как опасных только после того, как они будут поддержаны и закреплены.

  • Для розеток — 20-40 см от уровня пола;
  • Для выключателей — оптимально 80-100 см от уровня пола.

Высота розеток и выключателей

Эти цифры продиктованы следующими соображениями: если электрическая точка слишком низкая, высока вероятность заполнения ее водой во время влажной уборки пола. Да и часто пользоваться им не слишком удобно — нужно очень низко пригнуться. При установке розетки намного выше 40 см от пола шнуры питания включенных в нее электроприборов становятся слишком заметными, что довольно неэстетично, а с точки зрения большинства дизайнеров вообще преступно.

Для проверки подставки нужно зажать ее острым предметом в различных точках основания. При подъеме на столб рабочий должен быть привязан ремнем безопасности, начиная с расстояния не более 2 м от земли, чтобы избежать травм при скольжении крюков. Работа с панелями управления Работа с панелями управления, сигнализации и управления производится только после снятия напряжения, установки экранов и ограничивается информационными информаторами с использованием средств индивидуальной защиты.

Меры, которые необходимо предпринять при подключении воздуха.Перед посадкой на столб проводится наблюдение за стойкой и защитным снаряжением. Что касается уровня нижних изоляторов, рабочий должен остановиться и надеть электроизоляционные перчатки. Линкер поднимается наверх, помещая защитные заглушки над проводником и защитные лючки над изоляторами, начиная с нижнего проводника ниже и повторяя работу со всеми проводниками, с которыми он мог контактировать во время работы. Предлагаемая ссылка выполняется начиная с менее доступных шагов.


Для выключателей высота установки выбрана так, чтобы кнопка включения попадала «под руку» — для обычного человека это всего лишь чуть меньше метра от пола.

Исключение составляют детские комнаты, в которых, как правило, рекомендуется размещать все электроустановочные изделия с питанием 220 В на высоте не менее 1,6 м от уровня пола ; однако это правило не является обязательным для частного жилого сектора.

После соединения снимите крышки и защитные крышки с проводов в порядке, обратном их установке. Во время выполнения столбов на шесте вспомогательное средство контролирует нижнюю часть работы. Во время дождя, грозы, темноты или атмосферных разрядов запрещается работать под напряжением. Средства индивидуальной защиты Все средства индивидуальной защиты, используемые обслуживающим персоналом, должны соответствовать требованиям техники безопасности. К средствам, используемым для защиты от поражения электрическим током путем изоляции человека от токоведущих частей, относятся: инструменты для средней и электрической изоляции, индикаторы напряжения и устройства для короткого замыкания и 27.


Несколько слов об «одноразовых» розетках

Все вышесказанное касается электрических розеток, к которым регулярно подключается / отключается электрооборудование. Однако в каждом доме есть целая группа техники, которая используется по принципу «включил и забыл»: холодильники и морозильники, кондиционеры и водонагреватели, стиральные машины и даже телевизоры.

Все защитные устройства должны систематически контролироваться следующим образом: — Электрические изоляционные защитные устройства должны проверяться на их диэлектрическую жесткость в условиях и в сроки, указанные в нормативных актах.- Другие средства защиты должны подвергаться периодическому внешнему осмотру и, при необходимости, механическим испытаниям, предусмотренным действующими правилами безопасности работ в электроустановках. Средства и электроизоляционный инструмент.

Резиновые сапоги — это электроизоляционная вспомогательная защита в электрических установках любого типа, а резиновые перчатки — вспомогательная микроволновая печь в высоковольтных электрических установках и большая микроволновая печь в низковольтных установках. Изоляционные слитки используются для непосредственного управления сепараторами без механических воздействий, для применения короткозамкнутых и заземляющих групп, а также для измерения и тестирования установок под напряжением или там, где это может произойти.

Розетки для такой бытовой техники обычно проектируют в незаметных местах. Высота установки абсолютно не критична и выбирается исключительно из соображений здравого смысла — чтобы при необходимости можно было быстро приблизиться к ней, но она не «вырисовывалась» внешне.

Например, электрические розетки для кухонных вытяжек, кондиционеров и некоторых душевых кабин устанавливают на высоте 1,8-2,5 м от пола , для водонагревателей или настенных телевизоров — 1.5-1,8 м , для СВЧ и другой кухонной техники — 10-15 см над рабочей поверхностью (столешница). Снизу обычно монтируются розетки для холодильников и стиральных машин — не более 60 см от пола .

Электроизоляционные площадки применяются в качестве вспомогательных защитных устройств в электроустановках любого напряжения. Они сделаны из деревянных сеток с электроизоляционными ножками. Еще у нее были резиновые коврики. Допускаются в качестве вспомогательных устройств защиты в электроустановках при любом напряжении.Они предназначены для расширения на пол помещений, где нет электроустановок, особенно в местах, где работают сепараторы. Инструменты с изолирующей ручкой.

Изоляционные ручки следует хранить в специальных шкафах или на полках. Во время транспортировки инструменты необходимо беречь от влаги и грязи. Использованный электроизоляционный инструмент необходимо предварительно подвергнуть внешнему осмотру. Защита от неправильного использования напряжения в сбойных секторах или в случае индуцированного напряжения в случае периодических монтажных работ.


При проведении капитального ремонта или косметического ремонта в квартире или в загородном доме часто заменяют инженерные коммуникации.

Индикатор напряжения основан на явлении света неоновой трубки с учетом альтернативной разности потенциалов. Не подключайте индикатор напряжения к земле. Индикатор напряжения можно использовать только на открытом воздухе в сухом режиме. Они должны храниться в закрытых ящиках. Средства от ожогов. Для защиты от ожогов используются защитные очки и изолирующие перчатки.Очки используются для замены предохранителей при обрезке кабелей, открытии клеммных колодок в использованных кабельных сетях, соединении кабелей и заливке изоляционного материала.

В этом случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.

Расположение розеток и выключателей


В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующую нехватку источника питания для конкретного прибора.Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.

Периодическая проверка защитных устройств. Меры защиты проверяются в специальных установках организованными в этой связи силовыми установками, в соответствии с правилами техники безопасности в электроустановках. Техника безопасности при выполнении работ на фланцах и установке счетчиков.

При выполнении работ необходимо снять напряжение:. 29. Установки или части установок, в которых выполняются работы; соседние установки, которые находятся на расстоянии меньше минимального расстояния по воздуху, доступного для подрядчиков, инструментов, материалов или инструментов, необходимых для безопасной работы. В случае с счетчиками прямого или полупрямого действия последовательность операций будет следующая: снятие предохранителей с распределительного щита потребителя; снятие предохранителей со шнура или полюса, к которому подключено соединение; установка красных изоляционных колпачков; Установка микотала «Не закрывать, не заслонять»; снятие крышки со стержней консоли; сняв нулевой провод и приложив изолирующий палец к голове; замена счетчика; подключение используемых проводников в обратном порядке; установите крышку на раковину и снимите ее; включение счетчика; проверьте правильность работы счетчика.


Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:

  1. Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое. . Розетки устанавливаются на высоте 20-30 см от поверхности пола, а устройства управления освещением — выше.

Важно: если в семье есть маленькие дети, в обязательном порядке необходимо установить под розетку домкраты, снабженные специальными защитными шторками.

Вернемся к математике. Нет, нам не нужно решать алгоритмы или другие сложные уравнения. Есть несколько комнат, о которых нужно помнить, когда оформляете ванную комнату или ремонтируете ее. Кое-где чувствуешь себя хорошо, и все в порядке: туалетная бумага легкая, а свет там, где он нужен. Что ж, все это связано с простыми цифрами, которые сделают вашу жизнь проще. Вот расстояния, которые следует учитывать при обустройстве ванной комнаты.

Сантиметр на сантиметр, ванная должна быть самым функциональным помещением в вашем доме. Правильная высота тумбы для раковины — от 80 до 90 сантиметров. Если у вас в семье есть дети или высокие люди, выберите душ со штангой, которая позволяет душевой лейке скользить. Мы идем дальше. А для держателя рулона туалетной бумаги нужно иметь в виду две цифры. Вот отличная поддержка, которую вы можете сделать.

  1. На вопрос, как далеко от пола устанавливаются розетки в помещении кухни, ЭМИ дает четкий ответ на высоте 1,3 м от поверхности пола.Но следует учитывать, что это правило можно изменить в соответствии с расстановкой и высотой мебели.

Важно: следует помнить о требованиях, изложенных в п. 7.1.50 ПУЭ: наименьший зазор от электрического разъема до газопровода должен быть не менее 0,5 м.

Законодательство и технический регламент

Мы часто контролируем форму ванной комнаты, и компании, продающие новые квартиры, не учитывают пространство, когда речь идет о ванных комнатах.К тому же в старых квартирах в этой главе нет больших ванн. Однако вот расстояния между элементами сантехники, которые следует соблюдать, если вы хотите большего комфорта.

В любом случае, вы хотите сгладить раковину, ванну и унитаз, вы должны иметь разрешение 76 центров перед ними. Установите выключатели и розетки там, где их можно будет безопасно использовать. Например, нельзя устанавливать электрические розетки на полу или на поверхности рабочего стола. Вы можете прикоснуться к ним или повредить ткань, протерев стол или пол.

  1. Теперь попробуем разобраться, какое расстояние от розетки до пола должно быть в помещении с повышенной влажностью. Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метр от поверхности пола.


Слоты и переключатели должны быть установлены там, где их удобно использовать. Также установите розетки и выключатели в спальнях. На кухне, в рабочем помещении, в гараже розетки лучше всего располагать на высоте 1–1,2 м от пола. Тогда вам нужно будет меньше всего менять электроприборы на кухне. Подключить розетку к коридору с помощью выключателя на высоте 1-1,2 м от пола. Такой агрегат не образует интерьер коридора, и вам будет удобнее переключать насос, чтобы очистить коридор.

Установите остальные переключатели на 1–1, 2 м над полом, так как они будут включаться и выключаться без движения руки. Помните, что выключатели и розетки внутренние, поэтому по дизайну и цвету они вписываются в интерьер.Важно, чтобы в одной комнате были отдельные дизайнерские изделия, не отличающиеся от цвета комнаты.

Важно: Не устанавливайте электрические розетки непосредственно в душе и парной.

Еще один важный момент: в соответствии с п.7.1 правил электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. Причем подключение электроприборов в помещениях с повышенной влажностью следует производить через устройство защитного отключения (УЗО).


Ситуация за рубежом

В соответствии с британским стандартом BS7671:

  • Розетки можно устанавливать на расстоянии 450-1200 мм от поверхности пола.
  • Нет ограничений по количеству электроприборов в помещении.

В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):

  1. Розетки должны устанавливаться на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается по стенам по линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий — через такой же промежуток и так по периметру, постепенно переходя из комнаты в комнату.
  2. Розетки устанавливаются на высоте 30,5-41 см (12-16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.

Особенности расположения переключателей


Когда мы разобрались с разъемами, попробуем определить, какая инструкция по установке переключателей. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты установки электроприборов. Какое единственно правильное мнение?

В советское время установка бытовых рубильников производилась на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.

Если установка рубильника производится в непосредственной близости от двери, зазор от него до дверной коробки должен быть не менее 10 см. Считается, что такое расположение намного удобнее эталона советских времен.

В Правилах устройства электроустановок (ПУЭ) конкретные параметры удаленности выключателей от пола не указываются.

Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:

  • Пункт 7. 1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0,6 м.
  • Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливают от газопровода на расстоянии не менее 50 см.

Важно: Соблюдение правил монтажа необходимо не только для безопасности и эффективности работы электроприборов.
При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы при оформлении разрешительной документации.

Заключение

Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье. «>

Заключение

Более полезную и интересную информацию вы можете найти, посмотрев видео в этой статье.

3 вещи, которые нужно знать перед установкой настенной розетки на кухне

3 вещи, которые нужно знать перед установкой настенной розетки на кухне

Кухня — это то место, где вы готовите себе еду и будете использовать много электробытовой техники. Если настенные розетки не расположены соответствующим образом, вы заметите неудобства при использовании кухни, а в худшем случае вам может потребоваться переделать проводку настенной розетки.

Итак, количество розеток и их высота играют важную роль. А вот рекомендации, которые следует соблюдать при планировании кухонной гарнитуры.

1. Положение настенной розетки

Консервативная зона: резервная розетка для холодильника

Площадь мойки: зарезервировать от 2 до 3 розеток под мойку для водоочистителя, мусороуборочного комбайна или любой другой электробытовой техники.

Зона приготовления пищи: зарезервировать 2–3 розетки за базовым шкафом для посудомоечной машины, дезинфекционной машины, духовки или любых других электроприборов.

Зона готовки: резервируйте 1 розетку над плитой под вытяжку.

2. Расположение коммутатора

Установите 2 точки переключения на входе в кухню: одну для управления освещением, а другую для вентилятора / вытяжного вентилятора / других электрических устройств.

3. Высота настенной розетки

Приведенная здесь информация служит только для общих рекомендаций.Фактическое количество настенной розетки и выключателя также зависит от ваших личных предпочтений.


Если вы ищете инновационную и безопасную систему, мы также рекомендуем вам использовать EUBIQ Power Track. EUBIQ Power Track позволяет добавить дополнительную розетку и безопасно и очень легко удалить ее.

Посмотрите видео ниже, чтобы узнать больше:

Высота розеток и выключателей от пола по европейским стандартам: правильное расстояние

Расположение розеток, высота установки розеток и выключателей — это серьезный вопрос, требующий планирования, схем, расчетов номеров для каждого помещения.

Если проводить монтажный подход с предварительным планированием, то не нужно разматывать удлинитель кабеля, наткнуться на переноску и подключаться ко всему, перегружая таким образом розетку или даже сеть.

Наш материал поможет Вам определиться с оптимальным количеством электротехнической арматуры и правилами ее расположения. Также мы расскажем обо всех тонкостях размещения и установки электроточек в квартире или доме.

Содержание статьи:

  • Проектирование и установка выключателей и розеток
    • Законы и технические стандарты
    • Правила размещения выключателей
    • Преимущества и недостатки советского и евростандарта
  • Особенности установки выключателей и розеток
    • №1.Особенности размещения в коридоре
    • №2. Расположение электроточек санузел
    • №3. Специфика установки в гостиной
    • №4. Находится прямо на кухне
    • № 5. Нюансы размещения в спальне
    • № 6. Правильная планировка розеток в детской
    • № 7. Тонкости установки в офисе
  • Расположение световых точек
  • Консультации специалиста по размещению
  • Выводы и полезные видео по теме

Проектирование и установка выключателей и розеток

Подсчитано, что каждый человек использует около шести различных приборов в день.И количество постоянно растет. Появляются новые устройства и гаджеты, без которых сложно представить жизнь.

Устройства наполняют наши дома, а количество розеток остается неизменным. Когда человек в панике бегает по дому или офису в поисках свободного разъема для зарядки смартфонов, все чаще и чаще. И что в результате? Надо выключить принтер или еще что-нибудь.

Избежать таких ситуаций несложно, нужно только знать, как правильно расположить разъемы.Тогда пользоваться ими будет максимально комфортно.

Рекомендации и нюансы электроклапанного устройства вводит следующая подборка:

галерея изображений

Фотография из

Четко прописанных нормативов по высоте переключателей и распределению мощности по точкам нет. Есть рекомендации, в которых следует ориентироваться на удобство использования

Вопрос на высоту монтажа незначительно влияет на СП 31-110-2003, в котором есть рекомендации по установке переключателей от дверной ручки на высоте около 1 м

Согласно в соответствии с правилами SAE, электрические аксессуары должны быть удалены из источников воды, которые могут попасть даже в виде брызг.

Расстояние от бытового до выпускного трубопровода с переключателями и другими элементами проводки должно быть не менее 0.5 м

Там, где преимущественно пользователи находятся в сидячем положении, коммутируемые розетки расположены на высоте, руки вытянуты, сидя

Разрешенные прерыватели местоположения оснащены шнуром управления в верхней части стен и потолка

Устраняет необходимость поиска в темноте на сенсорном выключателе устройства, расположенном на полу возле входной двери

, на письменном столе можно расположить аналогичный настольный прибор или перенести в любое другое место в комнате, при необходимости включить сигнализацию или выключить свет во всем доме

Удобное расположение электрофурнитуры

Блок горизонтально ориентированный Электроустановочный

Необходимость удаления от возможного попадания воды

Предельное положение относительно трубопровода

Разветвитель с переключателем возле стола

Переключатели управляемые шнурком

Напольный выключатель у входной двери в квартиру

Настольный переносной переключатель

Во избежание мелкого ремонта при установке / переносе автоматических выключателей и розеток необходимо выделить время на планирование. Например, при заказе проекта у дизайнера интерьеров в приложении необходимо указать точное количество сетевых разъемов и автоматических выключателей, а также их расположение.

С интерьером разработчик может не знать, что вы предпочитаете работать за ноутбуком на диване. Принятие черновика — это тот момент, к которому поступают все комментарии и вносятся изменения в проект.

Сделать схему и эскизный проект, перед началом работ по штроблению стен, размещению электропроводки и установке выключателей и розеток

При самостоятельной планировке интерьера важно понимать предназначение помещения и его убранство.Также учитывается место расстановки мебели, так как розетка для шкафа-купе — вещь бесполезная. А любите ли вы раз в полгода переставлять мебель в комнате?

Получается, что расчет количества автоматов и розеток проводится только после проектирования.

Четких инструкций и строгих правил расположения электроточек нет. Рекомендации ПУЭ, которых желательно придерживаться, но с учетом реальной ситуации

Законы и технические стандарты

Строительные нормы и правила, строго регламентирующие количество и расположение сетевых разъемов и выключателей в доме, законодательно не прописаны. Но есть документ под названием «Свод правил проектирования и строительства» или СП 31-110-2003 , в котором прописаны рекомендации, касающиеся автоматических выключателей и электрических разъемов.

Первый расположен у ручки двери на глубину до 1000 мм, а второй — в удобном месте, но на той же высоте. Следует руководствоваться только здравым смыслом и собственным выбором.

Правила размещения выключателей

Выключатель основного освещения размещен возле дверного проема на высоте 750-900 мм.Расчет роста должен основываться на средних темпах роста всех взрослых в семье. В результате любой комфорт должен нажимать кнопку выключателя, не поднимая рук.

Уровень 800 мм относительно все образцово. Выключатель необходимо разместить так, чтобы при закрытии двери он находился со стороны ручки, а не наоборот. Тогда, когда вы открываете, дверь не перекрывает это. Также нельзя отказывать в доступе автомату различной мебели и шкафов-купе.

Установочные розетки и выключатели европейского стандарта зарекомендовали себя в обществе как удобный и безопасный способ размещения прибора для всей семьи. По сути без проблем можно протянуть руку, провести ремонт или замену без чрезмерного мышечного напряжения

Розетки для осветительных приборов в ванной, гардеробной и кладовой необходимо монтировать в коридоре. Для жилых комнат, кухонь, а также коридора — право находиться внутри самого помещения.

Электромонтажные устройства для регулировки дополнительного или декоративного освещения устанавливаются в удобном месте, но с учетом дизайна.

Преимущества и недостатки советского и евростандарта

Устаревший «советский» метод локации электроточек имеет следующие сильные стороны:

  • Все больше и больше людей в странах СНГ считают более удобным вариантом данных, соответственно, когда есть спрос, можно найти отличное предложение;
  • Переключатель
  • находится почти на уровне глаз;
  • Вы можете установить под мебелью, она не заблокирует выключатель;
  • самый безопасный вариант для детей;
  • расположение розетки позволит комфортно подключить прибор, без предварительных «луковиц».

Но если устройство подключено к розетке, всегда будет стоять на одном месте, процесс выглядит менее привлекательно. Так как и провода, и домкрат будут на видном месте.

В то же время «Европейский стандарт» — это:

  • высокая эргономика, приятное и удобное использование;
  • регулировка осветительных приборов «в шторке», а также в сложенных руках;
  • максимальная «скрытность» от публичного просмотра.

Но этот вариант требует дополнительной защиты детей, так как для подключения устройств всегда нужно нагибаться.Установка дополнительной мебели в любом случае заблокирует встроенный в стенку блок.

Плюсы и минусы европейских стандартов в области размещения выключателей и розеток обозначено в галерее:

галерея изображений

Фотография из

Согласно рекомендациям европейских строительных норм выключатели размещаются на расстоянии 0,9 м от поверхности пола

По рекомендации тех же европейских источников розетки и точки подключения низковольтных устройств устанавливаются в 0. 3 м над линией пола

Однако выбор места установки электромонтажных изделий по европейским рекомендациям неудобен в плане замены или ремонта

Лучшее решение вопроса — установка розеток для стационарного оборудования в эксплуатации на высоте 30 см. Выключатели с розетками, подключение к которым производится часто, но изредка, лучше всего размещать на высоте 90 см от пола

Расположение переключателя высоты в соответствии с европейскими стандартами

Высота всех видов бытовых розеток

Недостатки для локаций по европейским стандартам

Советы по выбору лучшей площадки для электростанции

Особенности установки выключателей и розеток

Причина долгих дискуссий — высота от пола расположения розеток.Поскольку точное определение нигде не зарегистрировано, мы можем использовать такие термины, как «европейский стандарт» или «советский стандарт». Когда в квартире планируется «ремонт», скорее всего, розетки будут размещены на высоте 300 мм от пола, а выключатели — уже на высоте 900 мм.

По «советскому стандарту» выключатель должен был устанавливаться на уровне плеч — около 1600 мм, а розетка тоже намного выше — на 900 мм от пола.

У каждого метода есть свои плюсы и минусы. Беглый взгляд на них.

Установка выключателей и розеток советского образца по-прежнему занимает лидирующие позиции в обществе, потому что тарифный план по-прежнему востребован на рынке

№1.Особенности размещения в коридоре

В прихожей достаточно розеток 1-2. Размещать их лучше в углу у плинтуса на высоте примерно 15-20 см от пола. Это позволит вам подключать различную бытовую технику, например, пылесос, дегидраторы для обуви или для зарядки телефона.

Точечное освещение и подбор мощности в коридоре расположены так, чтобы было удобно пользоваться выходом / входом в дом, подключены нечасто используемые приборы

Кроме того, в прихожей отлично поместятся и другие устройства.

Из них:

  • корпус распределительный щит с автоматическими выключателями;
  • Регулятор напряжения;
  • Электросчетчик
  • , при этом для квартир предусмотрено отдельное место в подъезде, его можно встроить в коридор;
  • выключатели для кухни, ванны и туалета;
  • распределительная коробка для кабельного ТВ, Ethernet или стационарного телефона;

В большинстве случаев этого достаточно, но иногда также подразумевается коридорная установка датчика теплого пола.

№2. Расположение электроточек санузел

Конечно, количество розеток в ванной будет зависеть от размеров и количества приборов, но в 95% случаев — достаточно розеток 1-2. Первые желательно располагать вплотную к зеркалу на уровне 1000 мм от пола. Он соединит сушилку и бритву. Второй, например, подключен к стиральной машине или обогревателю. При этом не менее 600 мм от пола вагонов, а для котла 1500 мм.

Нет никаких правил, запрещающих установку розеток в ванной, несмотря на то, что помещение считается опасным с точки зрения поражения электрическим током

Само собой разумеется, что оба усиливающих отвода возле устройства стояков категорически противопоказаны, поэтому должны быть отступы от ванны и раковины более чем на 600 мм, желательно на 1000 мм. В обязательном порядке следует позаботиться о защите от влаги, установить водонепроницаемую розетку.

Мы не должны забывать, что продукт может подвергаться большей опасности.Поскольку ванная комната подвержена риску затопления, закрепленные предметы ниже 150 мм от пола совершенно небезопасны. Если на выходе попадет вода, угроза для жизни просто колоссальная.

Оптимальная высота установки розеток в ванной подбирается исходя из удобства использования и минимизации контакта с водой

Причинами этого могут быть разные ситуации от протекающего крана или обрыва трубы до бытовой техники или забывчивости хозяев.

№3. Специфика установки в гостиной

Для домашнего кинотеатра или простого ТВ-бокса потребуется отдельная розетка, и лучшая из двух.Первый для самого ТВ-ресивера и второй спутниковый для ресивера. Уровень высоты следует определять исходя из расположения телевизора. Он может стоять на пьедестале для встраивания в стену или вписываться в специальную мебель для сотовых стен.

шнур питания не должен свисать или находиться под напряжением. Он должен полностью спрятаться за экраном.

Жизнь в небольшой квартире можно визуально разделить на две отдельные зоны: место на столе и часть для отдыха на диване перед телевизором

У каждой дальней стены следует разместить по розетке 2 на высоте 150-300 мм от пола. К ним можно подключить торшер, вентилятор, зарядные устройства для гаджетов, игровую приставку, пылесос.

Придется побеспокоиться о возможности легкого подключения агрегата.

Если в гостиной будет персональный компьютер, нужно позаботиться о единой точке питания для него. А про то, как его подключить, смотрите здесь.

Розетки и выключатели рекомендуется располагать так, чтобы они были скрыты от глаз

№4. Находится прямо на кухне

С каждым годом все больше и больше разрабатывается умная техника, обеспечивающая комфорт и временные человеческие затраты.Естественно, количество техники и, как следствие, розеток на кухне иногда просто зашкаливает. Обязательно должно быть предусмотрено подключение вытяжки, возможно, посудомоечной и стиральной машин, электроплит.

Но самое главное — холодильник, микроволновка или мультиварка, иногда и то, и другое. Блендер, соковыжималка, процессор, тостер, блендер, кофеварка и телевизор — список, вероятно, бесконечен.

Установка розеток в кухонную мебель — удобный способ создать визуальный эффект отсутствия информационных устройств и повысить комфорт (+)

Для выхода конденсатора обычно устанавливается 600-800 мм.Для растяжки желательно увеличить высоту в три раза — 1800-2000 мм от пола.

при подключении к розетке прибора необходимо установить на высоте 200-300 мм от пола. Кроме того, для него нужно вырезать дырку в задней стенке кухонной мебели, если таковая имеется.

Для мощных потребителей, установленных на кухне отдельная розетка, независимая от общей линии электропередачи

Прикинув место будущей рабочей поверхности, необходимо предусмотреть разъемы и там.Желательно не менее трех розеток, расположенных на высоте 100-200 мм над столешницей для подключения неглубоких арт.

Телевизор

на кухне чаще всего крепится на настенные кронштейны, соответственно высота розетки для бытовой техники может составлять от 1800 до 2000 мм от пола.

№ 5.

Нюансы размещения в спальне

В этой комнате достаточно четырех изделий, по две розетки с каждой стороны кровати. Это будут прикроватные лампы, электронные часы или другие устройства, например кондиционер, вентилятор или пылесос.Возле комода также желательно установить одиночную розетку на высоте 600-700 мм от пола для подключения фена или утюжка.

Если в комнате будет компьютер или телевизор, следует также подумать, где спрятать провода и как разместить разъемы питания.

№ 6. Правильная планировка розеток в детской

Детская комната — обычно это совмещенная спальня и игровое пространство. В этом помещении также не обойтись без разъемов питания. Желательно, чтобы их было не менее 2-3.Рядом с детской кроваткой можно поставить светильник, а остальные — для дополнительных целей.

Современные технологии позволяют подчеркнуть визуальную составляющую, не забывая при этом о безопасности детей, исключая возможность удара пальцами внутрь

Многие специалисты предупреждают, что вилки нужно ставить по возможности на маленьких детей. В этом они были правы несколько лет назад.

Последние разработки позволили оснастить изделие дополнительными защитными кожухами, предотвращающими контакт ребенка с электросетью.Такие клапаны часто требуют больших усилий, чтобы получить доступ к отверстиям для заглушек. Спонтанное детское любопытство будет остановлено.

№ 7. Тонкости установки в офисе

Эта комната не особо отличается от жилой на месте разъема. Для подключения к ПК необходимо не менее 5-6 единиц — системный блок, экран, компьютерный динамик, сканер и настольная лампа. Возле полок для книг нужно предусмотреть место для чтения.

Установка лампы и удобного кресла должна быть включена в план проекта, а это еще один вспомогательный разъем.Два других устройства размещены на незанятой стене. Каждый разъем монтируется на высоте 150-300 мм от пола.

Есть два варианта подключения кондиционера. Напрямую или через автомат через розетку. В первом случае болтающихся шнуров не будет, но обязательно стоит подобрать качественный аппарат, от которого будет зависеть работа устройства. Во втором случае розетку следует располагать на расстоянии 300 мм от потолка.

Расположение световых точек

пункта управления освещением в доме делятся на три основные группы:

  1. Это были классические переключатели — инструменты разного типа, часто с одной или двумя клавишами.Но благодаря трехклавишным переключателям можно одновременно использовать три разные группы осветительных установок.
  2. Эта группа состояла из переключателей, использующих то регулирование, которое осуществляется одновременно несколькими источниками света в разных местах.
  3. В эту группу входят такие устройства, которые регулируют осветительные устройства, уже встроенные в осветительные приборы. Среди них настольная лампа и торшер /
  4. .

В квартире почти все комнаты оборудованы одно- или двухклавишными выключателями, что оправдано, а главное комфортно.

В общую категорию светильников часто попадают, которые располагаются около потолка, давая рассеянный свет

Например, для ванной комнаты дополнительным источником света может быть лампа над зеркалом. Но для такого устройства регулирования с помощью встроенного переключателя

Спальня имеет свою уникальную систему выключателей. Это позволяет настраивать источник света одновременно из разных мест. Рассмотрим пример удобства.

Каждая кровать должна быть оборудована лампой в виде лампы на столе, прикроватными тумбочками, бра или торшером

Каждый раз, когда вам нужно включить или выключить свет, мы должны вставать с кровати, потому что автоматические выключатели расположены достаточно далеко от кровати.Доходность очевидна. В номере установлено сразу три выключателя. Один у выхода из комнаты, а два других — по обе стороны кровати. В результате настроить освещение в спальне оказалось очень просто, а доступ к автоматическому выключателю будет под рукой.

Консультации профессионала по размещению

Где и как устанавливать выключатели и розетки, следует определять только исходя из соображений безопасности и, конечно же, комфорта. В настоящее время нет предписанных стандартов, в которых было бы указано место для размещения электрических разъемов и переключателей. Особенно их количество в отдельной комнате.

Планировка — этап подсчета количества механизмов, которые будут приносить пользу людям на регулярной основе, независимо от помещения. Плюс 1-2 розетки сверху для доп устройств. Самые строгие требования предъявляются только к мастерам, которым предстоит установить в квартире электрооборудование. Такие люди должны быть специалистами с большим опытом.

Но если было решено провести все работы самостоятельно, необходимо ознакомиться со всевозможным электрооборудованием.Поскольку ассортимент продукции очень широкий, а это значит, что вы можете найти оборудование под любую потребность.

Это может быть аудиоразъем, позволяющий подключать динамики, Hi-Fi систему или разъем для стационарного телефона, а также разъем для кабеля Ethernet.

Высота установки

определяет комфортные условия проживания в доме, его безопасность, ландшафтный дизайн и красоту.

Выводы и полезные видео по теме

Тонкости установки розеток и выключателей на кухне показаны на видео:

Где гармонично расположены выключатели и розетки:

Подходящая высота для установки розеток и выключателей:

Прежде чем приступить к работе, помните, что электричество — это не игрушка. Это требует идеального подхода к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре желательно поручить профессиональному электрику, владеющему специальными допусками для выполнения электромонтажных работ.

Возникли вопросы по теме статьи или есть рекомендации по расчету и установке электроточек в помещении? Пожалуйста, оставляйте свои предложения в комментариях под статьей.

% PDF-1.4 % 27 0 объект > эндобдж xref 27 96 0000000016 00000 н. 0000002593 00000 н. 0000002704 00000 н. 0000003760 00000 н. 0000003901 00000 н. 0000004161 00000 п. 0000004777 00000 н. 0000005073 00000 н. 0000005186 00000 п. 0000005297 00000 н. 0000005420 00000 н. 0000007113 00000 п. 0000007244 00000 н. 0000007658 00000 н. 0000008200 00000 п. 0000008476 00000 н. 0000011563 00000 п. 0000011988 00000 п. 0000012983 00000 п. 0000013930 00000 п. 0000014675 00000 п. 0000015202 00000 п. 0000018344 00000 п. 0000018591 00000 п. 0000019201 00000 п. 0000019592 00000 п. 0000020368 00000 н. 0000021992 00000 п. 0000023638 00000 п. 0000025318 00000 п. 0000025984 00000 п. 0000027931 00000 н. 0000028054 00000 п. 0000028131 00000 п. 0000028434 00000 п. 0000028511 00000 п. 0000028815 00000 п. 0000028892 00000 п. 0000029196 00000 п. 0000029273 00000 п. 0000029577 00000 п. 0000029654 00000 п. 0000029958 00000 н. 0000030035 00000 п. 0000030338 00000 п. 0000030415 00000 п. 0000030720 00000 п. 0000030797 00000 п. 0000031102 00000 п. 0000031179 00000 п. 0000031485 00000 п. 0000031562 00000 п. 0000031866 00000 п. 0000031943 00000 п. 0000032245 00000 п. 0000032322 00000 п. 0000032627 00000 н. 0000032704 00000 п. 0000033007 00000 п. 0000033084 00000 п. 0000033389 00000 п. 0000033466 00000 п. 0000033771 00000 п. 0000033848 00000 п. 0000034153 00000 п. 0000034230 00000 п. 0000034536 00000 п. 0000034613 00000 п. 0000034918 00000 п. 0000034995 00000 п. 0000035299 00000 п. 0000035376 00000 п. 0000035678 00000 п.
