Как монтировать вытяжку – Установка кухонной вытяжки и воздуховода самостоятельно (ФОТО и ВИДЕО)

Содержание

Как установить вытяжку на кухне: монтаж, подключение, процесс работ

Одни предпочитают не тратить время на установку вытяжки своими руками или просто не обладают необходимыми навыками, у других нет нужного инструмента или просто отсутствует желание заниматься физической работой. Но всегда находятся умельцы, которые все работы по дому выполняют или стараются выполнить самостоятельно. На практике монтаж вытяжки – это очень легкая работа, и выполнить ее можно даже в одиночку без помощника.

Общие требования

Вытяжка, как и плита обязательна на кухне

Для начала необходимо убедиться в том, что Вы выбрали подходящую вытяжку. Ее ширина должна быть такой же, как и ширина варочной поверхности газовой или индукционной плиты. Мощность вытяжки должна соответствовать площади кухни, так как при недостаточной производительности вытяжка не сможет очищать воздух от продуктов сгорания и неприятных запахов. Кроме того важно учитывать правильную высоту кухонных шкафов.

В зависимости от вида вытяжки следует заранее подготовить место, на которое она будет монтироваться. Если это купольная вытяжка – над плитой должно быть предусмотрено место для нее при обустройстве кухни.

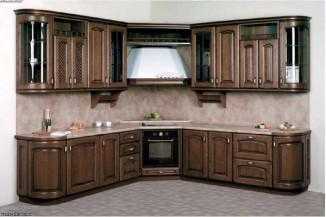

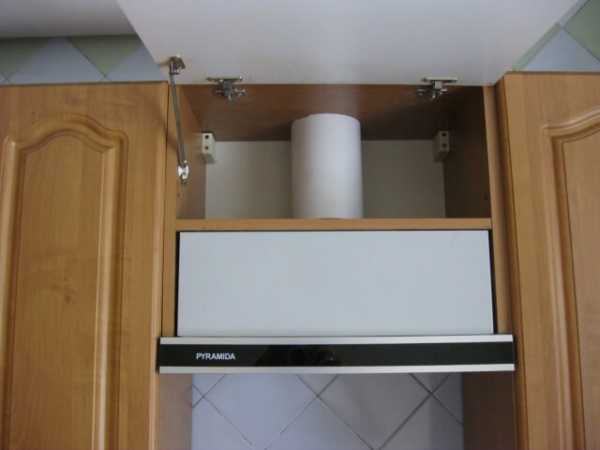

Для встраиваемой вытяжки необходимо заранее заказать шкаф. Обычно их делают в мебельных магазинах под заказ, для этого достаточно предоставить сборщикам мебели инструкцию к вытяжке: там указаны подробные размеры Вашей модели, ориентируясь на которые будет делаться шкаф. Для островной вытяжки эти параметры не важны.

В некоторых случаях в мебельной фирме Вас могут попросить оставить вытяжку на время изготовления и сборки шкафа. Если есть такая возможность – соглашайтесь. Так мастер сможет сразу примерить готовый шкаф к встроенной технике и в случае возникновения недоразумений или же если при создании такого шкафа была допущена ошибка (что среди профессионалов – большая редкость) все можно исправить на месте, сэкономив время.

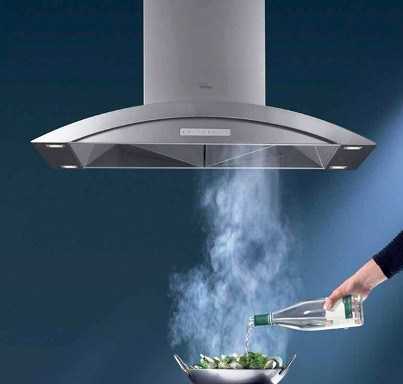

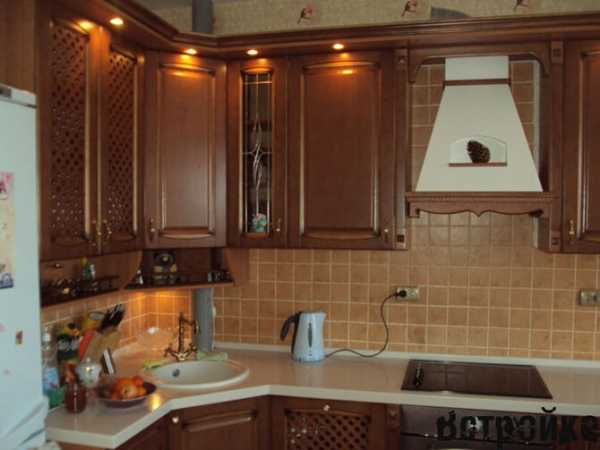

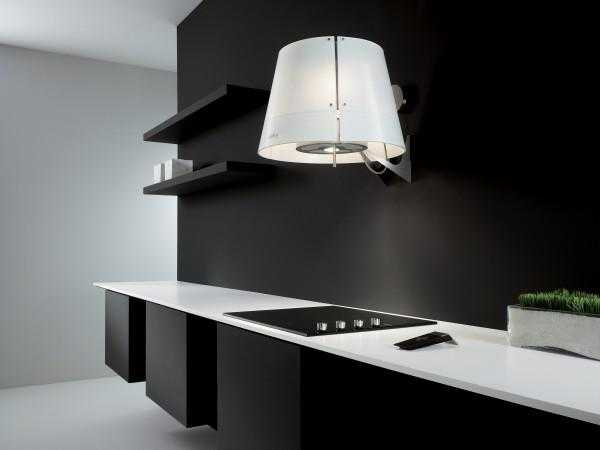

Современные вытяжки очень стильные

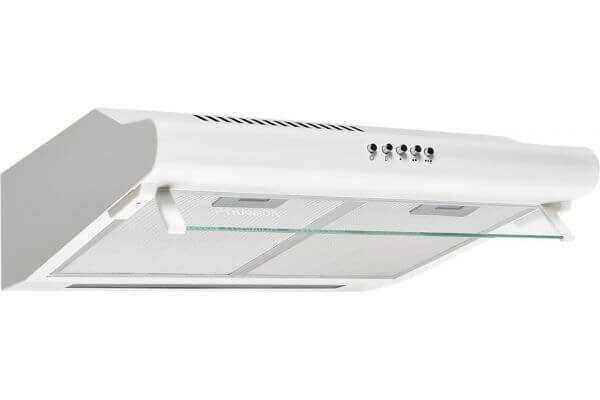

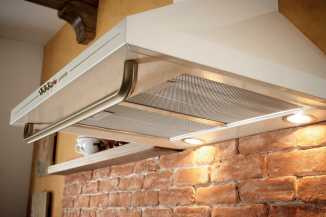

Если предстоит монтировать обычную навесную вытяжку – для нее достаточно также оставить лишь свободное место, но есть вариант не оставлять вытяжку открытой

, а изготовить специальный шкаф для нее. В отличие от шкафчика под встраиваемую вытяжку, этот элемент мебели будет носить скорее декоративный характер. На фото видно, что нижняя горизонталь у шкафа отсутствует, так как в этой пустующей пока нише будет размещаться Ваша вытяжка.

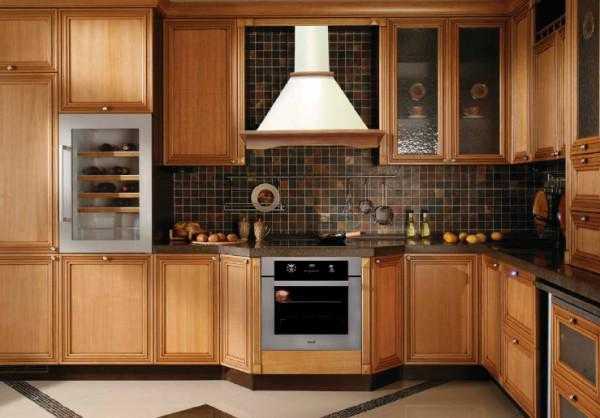

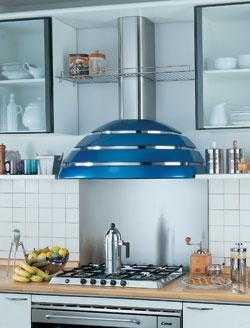

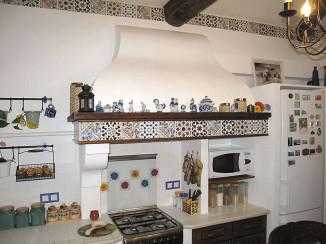

Купольная вытяжка одна из наиболее мощных

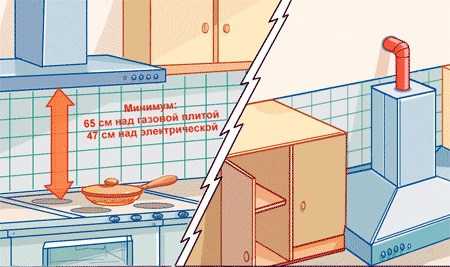

Прежде чем планировать дизайн кухни следует определиться с высотой вытяжки, на которой будет висеть вытяжка. Среди сборщиков мебели на этот счет нет единого мнения. Принято считать, что между плитой и вытяжкой должно быть не мене 80 сантиметров. Это официальная рекомендация производителей. Если устанавливать их ниже – высокая температура может повредить вытяжку, если же расстояние будет больше 80 сантиметров – есть вероятность того, что втягивание паров от готовящейся еды будет слабым, и все запахи, а также продукты горения, будут распространяться по кухне.

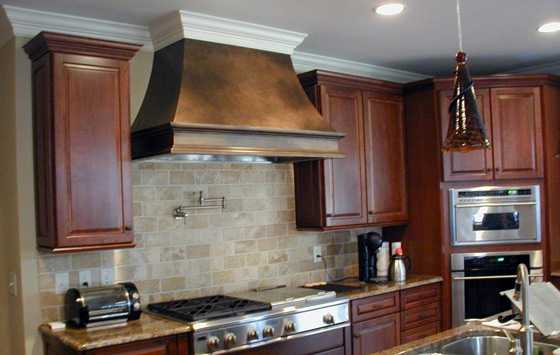

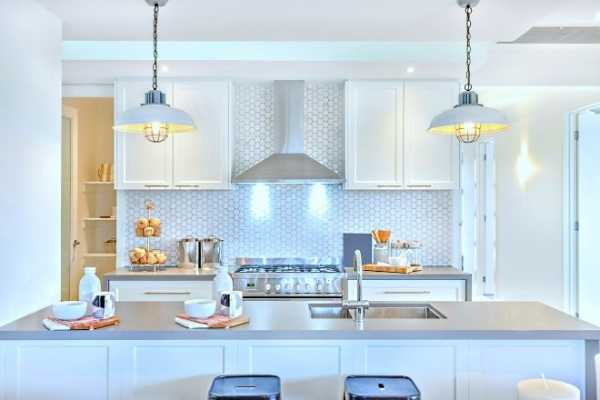

Вытяжка должна вписываться в интерьер

На практике можно увидеть, что и при расстоянии 65-70 сантиметров до плиты ничего страшного не происходит, но возможно это характерно для вытяжек определенных производителей или моделей, поэтому лучше следовать предписанием изготовителя.

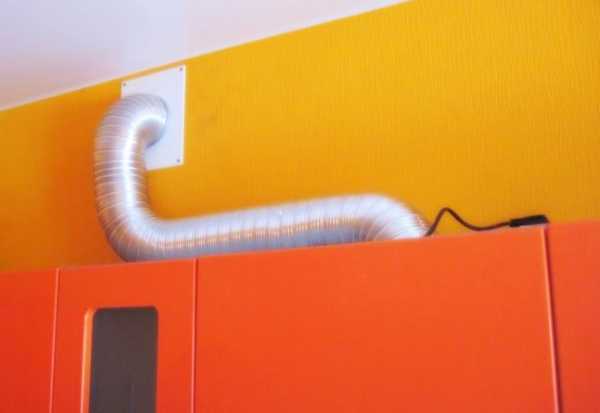

Вытяжка в воздуховодом хорошо ощищает

Последний этап подготовительного процесса заключается в покупке гофрированного воздуховода для кухонной вытяжки (гофры). Для подавляющего большинства недорогих встраиваемых или навесных вытяжек нужно купить гофру диаметром 10-12 сантиметров, но у некоторых моделей этот диаметр может быть больше – до 20 сантиметров.

Нажмите чтобы увеличить

Предполагается, что мы будем выводить гофру в вентиляционную шахту. Гофра обычно проходит по верху шкафов и уходит в стену, поэтому Вам необходимо замерить это расстояние. Гофра продается в сложенном виде и ее длина в таком виде составляет около полуметра, но растягивается она почти на два метра.

Монтаж воздуховода с выходом на улицу:

Установка

Перед началом установки необходимо подготовить инструмент:

  • Перфоратор или ударная дрель;
  • Рулетка;
  • Молоток;
  • Строительный уровень;
  • Карандаш или маркер;
  • Отвертка.

Разные вытяжки с воздуховодами имеют свои особенности монтажа, но на примере установки обычной подвесной гофры Вы сможете понять общий принцип, и монтаж вытяжки любого другого типа не составит труда, к тому же к каждой вытяжке прилагается инструкция по установке.

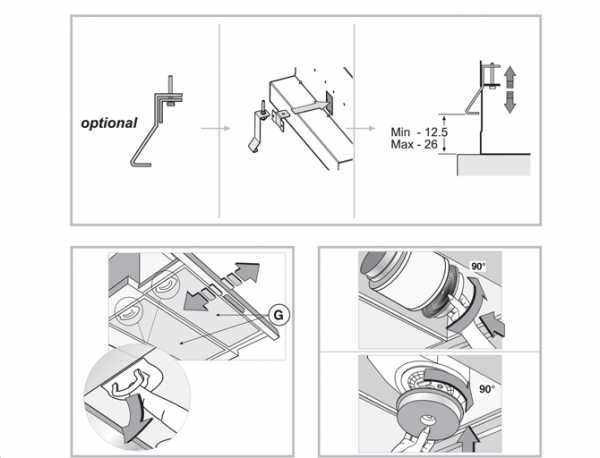

Перед креплением навесной вытяжки необходимо снять с нее решетки фильтров. На задней стенке такой вытяжки есть отверстия, через которые она крепится к стене, и получить к ним доступ можно лишь сняв фильтры вытяжки. После этого при помощи рулетки нужно отмерить 80 сантиметров и поставить на стене отметку карандашом. Сделав две независимые отметки на расстоянии друг от друга, соедините их карандашом, а при помощи уровня проконтролируйте горизонтальность этой линии.

Нажмите чтобы увеличить

По этой линии Вам и нужно выставить вытяжку. Делать это проще с помощником: один человек прикладывает вытяжку к стене, не опуская ее ниже линии, второй отмечает карандашом отверстия в задней стенке вытяжки. Теперь ее можно убрать: на стене останется две отметки, по которым сверлятся отверстия.

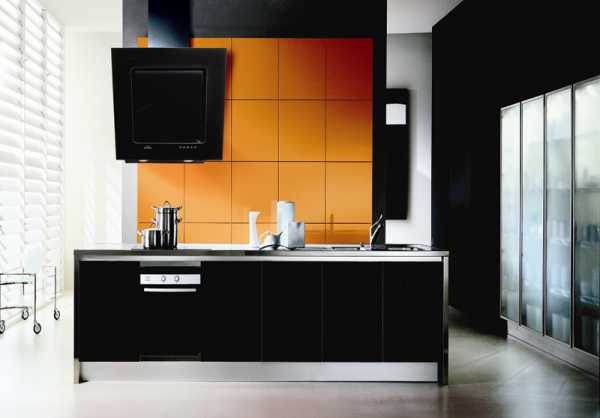

Современные вытяжки на любой вкус

Такой тип вытяжки вешается на дюбеля. Обычно они идут в комплекте с вытяжкой, но они слишком маленькие и ненадежные. Бывали случаи, когда такие дюбеля просто не выдерживали вес вытяжки. Рекомендуется приобрести два дюбеля с маркировкой 5х80 – это универсальные дюбеля, которые выдерживают даже вес навесных шкафов.


Отверстия сверлятся победитовым сверлом соответствующего диаметра, после чего дюбели вбиваются в стену. Затем один человек вновь прикладывает вытяжку так, чтобы отверстия на ней и не стене совпали. Второй прикручивает вытяжку при помощи отвертки. Осталось только поставить на место решетки-фильтры – и самая сложная часть позади. Уделите внимание декору если вы задумали стиль кантри в интерьере кухни.

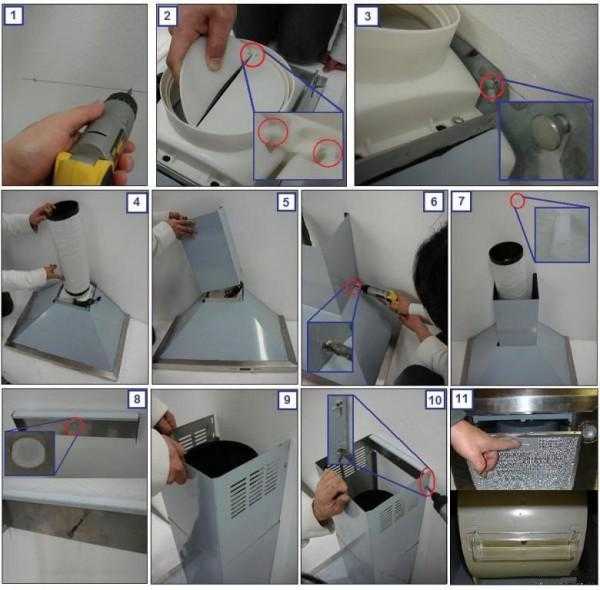

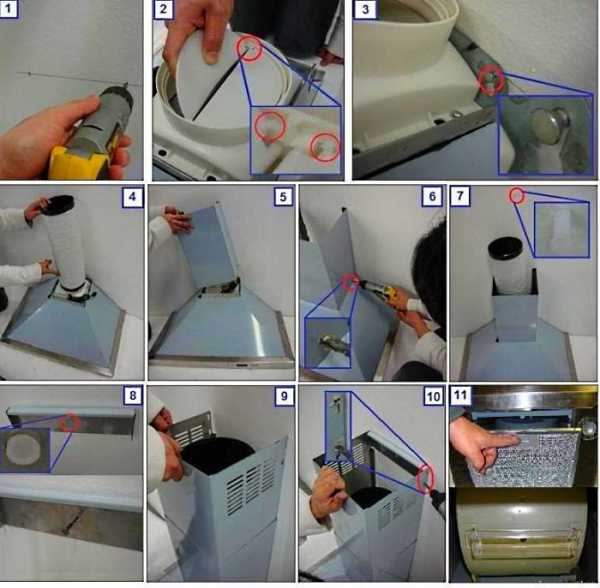

Купольная вытяжка монтируется по такому же принципу – весь процесс можно увидеть на видео:

В данном материале мастер использует дополнительно брусок, так как в этом частном случае ему мешает газовая труба.

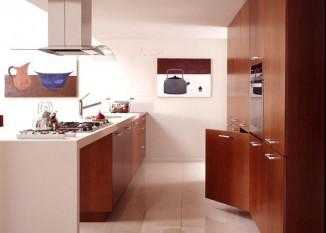

Сложнее с нестандартными вытяжками для кухни с островом: в этих случаях и сам процесс будет особенным. Крепится такая система к потолку при помощи дюбелей и специальных креплений.

Главная сложность в установке заключается в монтаже воздуховода: его придется проводить по потолку, фиксируя через определенные промежутки. Желательно, чтобы путь отвода был как можно более прямым, без изгибов и углов: это может повлиять на производительность вытяжки.

Если помещение небольшая можно обойтись кухонной вытяжкой без воздуховода.

Вытяжка Самсунг обзор и установка:

Вентиляционный рукав

В последнюю очередь на вытяжку устанавливается гофра, но перед этим заранее установите на отверстие вентиляционной шахты декоративную решетку с отверстием под гофру. Выглядит она примерно так, хотя существует множество модификаций:

Далее порядок действий следующий:

  • Замерив расстояние от вытяжки до вентиляционной шахты, растяните гофру на необходимую длину;
  • Закрепите один конец гофры на основании отвода на вытяжке;
  • Прокладывая гофру по навесным шкафам до вентиляционного отверстия не повредите гофру: фактически это просто очень толстая фольга, поэтому помять или порвать ее при неаккуратном обращении очень легко;
  • Вставьте конец гофры для вытяжки в отверстие решетки.

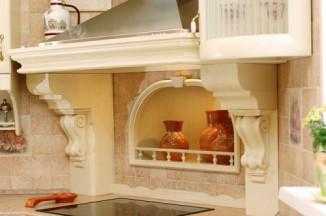

Вытяжку тоже можно сделать изюминкой интерьера

Осталось только включить вытяжку в розетку, но здесь есть некоторые нюансы. В современных квартирах, где предусмотрена установка вытяжек, Вы наверняка обнаружите на стене в области плиты одну или несколько розеток. Обычно у вытяжек не очень длинный провод – это их неизлечимая «болезнь». Однако дотянуться до розетки такого шнура хватит. О том, какая должна быть высота розеток на кухне читайте в нашей статье.

нажмите чтобы увеличить

Монтаж наклонной вытяжки:

нажмите чтобы увеличить

Гораздо хуже, если ближайшая розетка находится где-нибудь на противоположной стороне. Тогда Вам придется использовать удлинитель, проложив его по оптимальному «маршруту» по ситуации. При желании можно установить в зоне досягаемости шнура вытяжки дополнительную внутреннюю или наружную розетку.

В других наших статьях вы можете ознакомится с монтажом газовой колонки.

ilkitchen.ru

Как правильно установить вытяжку на кухне

Зачастую, чтобы установить вытяжку на кухне и подключить ее к вентиляционной и электрической сети, домовладельцы нанимают мастеров. Их работа стоит денег, за исключением случаев, когда вам удалось приобрести бытовой прибор по акции с бесплатным монтажом. Между тем процедура установки и подключения не настолько сложна, ее можно спокойно выполнить и своими руками. В данном материале мы разберемся, как нужно правильно монтировать вытяжки различных типов в частном доме или квартире.

Содержание статьи:

Правила установки

Независимо от того, какой вытяжной агрегат вы приобрели на свою кухню, существует ряд правил по его размещению, креплению, а также подключению к вентиляции и электросети. В связи с этим совет первый: внимательно изучайте инструкцию по эксплуатации, прилагающуюся к изделию.

Обычно в ней не только перечислены все правила монтажа и присоединения конкретной кухонной вытяжки, но и приводится схема, в соответствии с которой это нужно делать. Мы же дадим более общие указания:

  • нужно заблаговременно проложить проводку и поставить розетку не далее, чем 90 см от места монтажа прибора. В идеале она должна иметь заземляющий контакт;
  • вместе с вытяжкой надо приобрести воздуховод того же диаметра, что и выходной патрубок изделия. Уменьшать диаметр не рекомендуется, это снизит производительность вентилятора;
  • при размещении кухонной вытяжки над электрической или газовой плитой необходимо проследить, чтобы их оси совпадали;
  • монтаж встраиваемого аппарата производится после того, как все шкафы стоят на своих местах;
  • гофрированный воздуховод для подключения к вентиляции можно ставить, когда расстояние от прибора до вытяжного отверстия составляет не более 1 м;
  • для присоединения к вытяжной шахте следует использовать вентиляционную решетку с посадочным патрубком, как показано на фото:

Пластиковая решетка с присоединительным патрубком играет важную роль. Она обеспечивает работу естественной вентиляции в то время, когда вытяжка отключена. Глухой переходник без решетки затруднит эту работу, так как воздуху придется преодолевать фильтры аппарата. Однако, можно применить схему с обратным клапаном, о ней будет сказано ниже.

Гофрированные трубы очень удобны в монтаже, но имеют высокое аэродинамическое сопротивление, поэтому воздуховод длиной более 1 м станет влиять на производительность агрегата в целом. К тому же гофру тяжело очищать от пыли. Длинные каналы принято прокладывать из гладких пластиковых труб круглого или прямоугольного сечения, как это сделано на фото:

Высота установки вытяжки над плитой

Этот параметр большую важность и пренебрегать им нельзя. Кухонная вытяжка, установленная слишком низко над газовой плитой, создаст вам массу неудобств, хотя и будет действовать очень эффективно. И наоборот, при большой высоте монтажа вы получите максимальный комфорт во время приготовления пищи. При этом половина выделяющихся паров не попадет под колпак и станет распространяться по кухне. Если вас принуждают к этому условия интерьера, то следует покупать прибор повышенной производительности.

Совет. В подобных случаях практикуется установка вытяжки наклонного типа, ее можно опускать ниже уровня подвесных шкафов без ущерба для гармонии интерьера.

В соответствии с нормами высота вытяжного устройства над плитой, использующей природный газ, должна составлять не менее 65 см. Понятно, что четко выдержать этот интервал не всегда удастся, поэтому на практике шкафы и встроенные вытяжки размещают на расстоянии от 65 до 75 см до варочной поверхности. Иное дело – высота монтажа над плитой, работающей от электричества. Поскольку в этом случае не выделяется продуктов горения, то она может быть снижена до 47 см.

Рекомендации по выполнению работ

По способу установки кухонные устройства для удаления воздуха делятся на такие виды:

  • подвесные;
  • встраиваемые.

Проще всего осуществить монтаж вытяжки подвесного типа, сюда относятся также каминные и островные приборы. Разница только в месте крепления – к стене или потолку. Когда оно определено в соответствии с размерами изделия, можно приступать работе, причем операцию удобнее всего выполнять с помощником. Сначала нужно снять всасывающую панель и жировые фильтры подвесного аппарата, а потом вдвоем приложить его к стене, выверив по месту.

Выравнивать корпус четко по уровню необязательно, это не повлияет на работу агрегата. Важно, чтобы вытяжка визуально висела ровно по отношению стенам, шкафам и другой мебели на кухне. Помощник поддержит ее за корпус в нужном положении, а вы карандашом отметите на стене точки будущих отверстий. Затем отложите аппарат в сторону, просверлите стену в намеченных местах и забейте пластмассовые дюбеля. Затем остается только подвесить вытяжку и присоединить ее к вентиляции.

Совет. При закреплении не стоит сразу же затягивать саморезы. Как правило, отверстия в корпусе позволяют регулировать его по высоте. Подвесив прибор, стоит еще раз визуально проверить его положение, откорректировать и потом затянуть саморезы.

Произвести установку вытяжки своими руками вы можете и в одиночку. Придется вооружиться рулеткой, тщательно вымерять и разметить отверстия на стене, а потом уж приступать к сверлению. Что касается наклонных и каминных вытяжек, то тут добавляется работа по подгонке и креплению декоративного кожуха. В некоторых ситуациях его приходится даже подрезать, хотя правильнее выбрать изделие необходимой высоты еще в магазине.

В каком-то смысле ставить встраиваемую вытяжку легче. Выверять ее по высоте не придется, поскольку она монтируется в шкаф. Последний нужно снять и проделать 2 отверстия под воздуховод, для чего понадобится электрический лобзик. На крайний случай можно обойтись и без него, сделав проемы квадратными с помощью ножовки, они все равно будут не видны. После чего шкаф можно повесить назад, а потом привинтить к нему вытяжку.

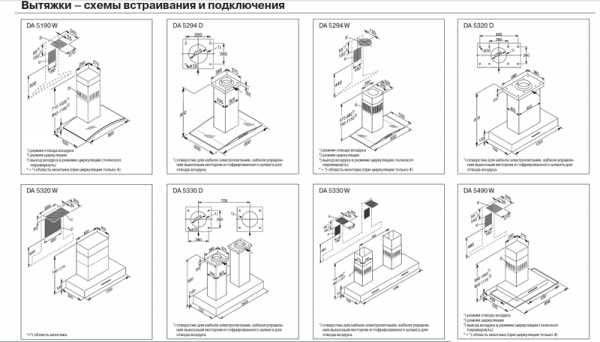

Схема подключения вытяжки

Присоединить агрегат к электросети несложно, процедура заключается в установке розетки в удобном месте. Важно, чтобы провод не болтался над плитой или в другом месте, портя внешний вид вашей кухни. Другое дело – подключение вытяжки к вентиляции. Простейший вариант – решетка с присоединительным патрубком, закрепляемая в проеме вентиляционного канала квартиры. Гофра надевается на патрубки и фиксируется зажимными хомутами. Стыки не помешает обмотать самоклеящейся фольгой для герметичности.

Чтобы установить длинный воздуховод из пластика, надо заранее промерить расстояние, нарисовать схему и купить все элементы – прямые участки, колена и тройники. Собрать систему несложно, детали плотно вставляются одна в другую. Способ годится как для подвесной, так и встроенной вытяжки, когда шахта располагается далеко от места установки.

Когда вместо решетки с патрубком планируется поставить глухой переходник, то можно реализовать схему с обратным клапаном. Для этого потребуется купить тройник и сам клапан, а потом смонтировать, как показано на рисунке:

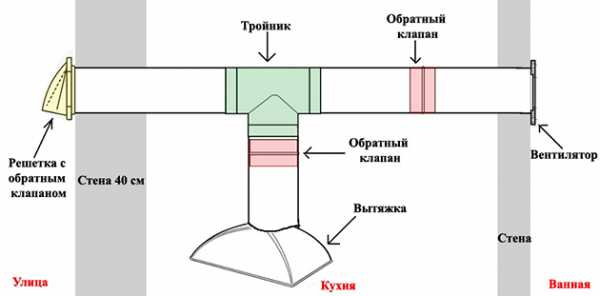

В частных домах вентиляция может быть организована иначе, без вытяжной шахты. Тогда вытяжка на кухне присоединяется к сборному горизонтальному каналу, идущему из ванной.

Здесь тоже не обойдется без обратного клапана, иначе вентилятор погонит воздух с кухни в ванную. Как это правильно сделать, изображено на схеме:

Схема монтажа без подключения к вентиляции

Установка этого типа приборов облегчается отсутствием воздуховода, присоединяемого к общей вытяжной системе. Здесь все дело в фильтрации загрязненного воздуха, он проходит очистку и возвращается обратно на кухню, а не выбрасывается наружу. Разница видна на представленной ниже картинке:

Соответственно, вытяжки без подключения к вентиляции можно ставить в любом месте частного дома или квартиры, крепить к потолку или стенам. Схема монтажа кухонной вытяжки довольно проста и заключается в способе крепления. Методику подвешивания к стене мы изложили выше, а к потолку устройство подвешивается с помощью специальных декоративных шпилек с кронштейнами.

При установке вытяжного устройства без подключения к вентиляции на потолок важно правильно определить место крепления подвеса. Придется тщательно замерить все расстояния, даже разметить контур корпуса на потолке. Проверить совмещение контура с плитой можно с помощью отвеса. Затем производится крепление самого аппарата и подключение к электросети.

Заключение

Как видите, монтаж и подключение кухонной вытяжки – не самая сложная процедура и может спокойно выполняться своими руками. Несколько больше времени и труда отнимет прокладка скрытой проводки к прибору, подвешенному к потолку. В остальном трудностей быть не должно. Про то, как сделать кухонную вентиляцию своими руками, читайте в нашей следующей статье.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

venteler.ru

Установка вытяжки своими руками: пошаговая инструкция

Современную кухню сложно представить без вытяжки

Современную кухню невозможно себе представить без бытовых приборов: холодильника, посудомоечной машинки, плиты, микроволновки и вытяжки. Последнему устройству и посвящена сегодняшняя статья  » Установка вытяжки своими руками «. Сегодня подробно обсудим то, как должна проходить установка вытяжки  своими руками на кухне, потому как монтаж выполняют несколькими способами.

В каждом конкретном случае установка вытяжки своими руками зависит от типа и особенностей конкретного кухонного прибора. Они бывают:

  1. Встраиваемые – располагаются они в специальном отделении подвесного шкафа, благодаря чему аппарат прекрасно вписывается в стилистику и интерьер кухни.
  2. Подвесные вытяжки для кухни, которые устанавливают над плитой под шкафом.
  3. Настенные – крепятся к основанию стены, над плитой.
  4. Островные – крепить вытяжку можно в наиболее подходящем месте, подвесив её у потолка.
  5. Угловые – агрегаты, устанавливаемые в углу комнаты.

Независимо от типа кухонного устройства, важно помнить о главном правиле – подключение вытяжки на кухне производится на высоте 70 см от электроплиты, и не менее 80 см над газовой плитой. Указанные расстояния являются оптимальными для эффективной работы рассматриваемого устройства.

Приборы отличаются режимом функционирования. Самыми эффективными считаются проточные вытяжки. Они всасывают загрязненный воздух из комнаты и отводят его на улицу, либо в вентиляционную систему.

Популярностью пользуются и циркуляционные вытяжки на кухню. Речь идёт об устройствах с замкнутым циклом работы. Загрязненный воздух, проходя через несколько угольных фильтров, очищается и направляется обратно в помещение. Установка кухонной вытяжки своими руками простая (устройство крепится над основанием плиты, подключается к электросети), ввиду того, что ей не требуется доступ к вентиляции. Главный недостаток приборов рециркуляционного типа – некачественная очистка воздуха.

Общие рекомендации по установке вытяжки на кухне

Вначале следует определиться с мощностью устройства. Данная характеристика обозначается кубометрами очищаемого воздуха за единицу времени (обычно 1 час). Уточнению подлежит и такая характеристика, как шум при работе устройства. Оптимальное значение для современных моделей – 50-55 дБ. Предпочтение отдают решениям с 2-мя вентиляторами и системой звукопоглощающих прокладок в корпусе.

Электротехнические тонкости

Прежде чем детально рассмотреть, как установить вытяжку на кухне своими руками, стоит остановиться на вопросе электробезопасности. Кухня – место повышенной опасности, потому как корпус любого бытового прибора не защищен от влаги, жира, что чревато ударом тока и другими печальными последствиями.

Подключение кухонной вытяжки к электросети выполняется при помощи 3-х проводов – «0», «фазы» и «земли». Заземление традиционно обозначают желтым цветом с зелёной полосой. Не пренебрегайте заземлением, т.к. это наиболее эффективный способ обезопасить домочадцев от электрического и статического тока.

В квартирах новой постройки с этим вопросом никаких проблем не возникает. В некоторых моделях техники вывод или разъём для заземления может отсутствовать, в этом случае достаточно заземлить металлический корпус проводником.

А как подключить вытяжку на кухне без евро розетки? В таком случае устройство заземляют к глухой нейтрали. Обратите внимание! Категорически запрещается «бросать ноль» на ближайшую батарею или трубу, как поступают многие домашние умельцы.

Если же к нулевому проводу подсоединены другие, не стоит отсоединять их, это чревато ударом тока. Достаточно набросить провод с бытового прибора к уже имеющимся. При отсутствии – зачистите трубу и прикрепите проводник.

Вентиляция для кухни

Качественная установка кухонной вытяжки своими руками предполагает соединение бытового прибора с вентиляционной системой. Лучше всего организовать работы следующим образом:

Движение воздуха по направлению от вытяжки к вентиляционному каналу

  1. Для вентиляции оборудуют подходящих размеров короб, дополняют его клапаном-хлопушкой с 2-я отверстиями. В горизонтальном положении воздушный поток отводится через открытое окно, т.е. естественным образом. За счёт чего обеспечивается более качественное проветривание помещения.
  2. Если монтаж вытяжки на кухне выполнен правильно, то при работе вентиляторов устройства образуется внутреннее давление, отверстие клапана закроется и грязный воздух направится по коробу в канал. Неоспоримое преимущество данной схемы включения – отсутствие обратной тяги, эффективная система естественного воздухообмена.

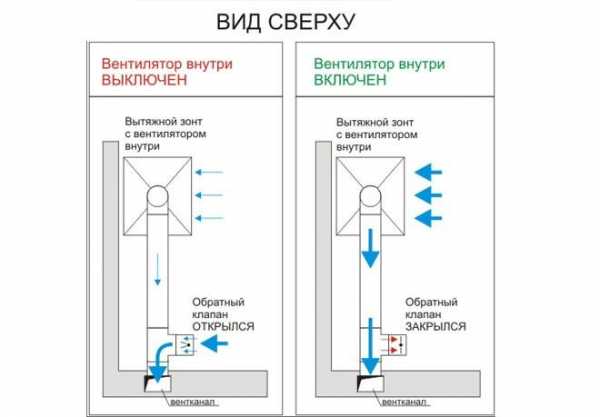

Работа кухонной вытяжки с обратным клапаном в вентиляционной системой

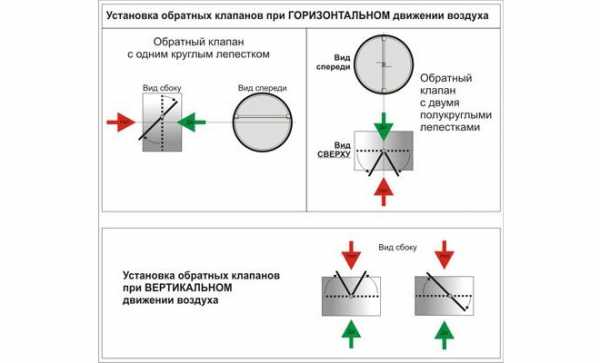

Для регулировки положения клапана применяется специальная пружина. Пользоваться ей сможет даже неопытный мастер. Но особого вмешательства не потребуется, потому как клапан выставляется всего 1 раз.

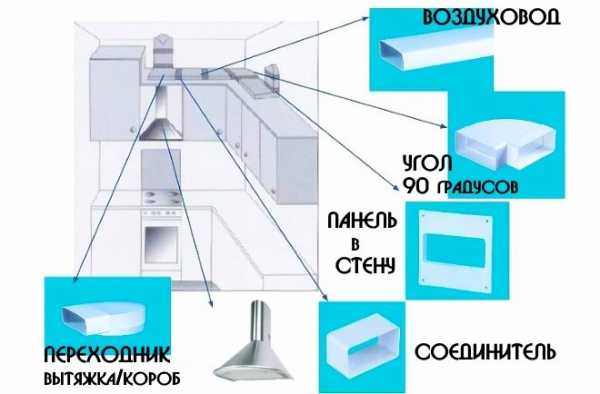

Какой воздуховод для кухонной вытяжки лучше

Правильная установка вытяжки на кухне невозможно без воздуховода, по которому отводятся загрязненные воздушные массы. В рассматриваем случае применяют 2 типа решений:

  1. Пластиковые (ПВХ) каналы – прочные, лёгкие и бесшумные каналы прямоугольного и круглого сечения. Внутренняя поверхность всегда гладкая, благодаря чему сопротивление воздуху при его движении практически отсутствует.
  2. Гофрированные (алюминиевые) воздуховоды – простой и гибкий материал. С его помощью установка вытяжки на кухне своими руками упрощается в разы. С задачей справится даже неопытный мастер. Данный тип воздуховодов характеризуется гибкостью и лёгкостью. При работе бытового агрегата не возникают вибрации, как в случае с пластиковыми изделиями.

Вытяжка, соединенная с вентиляционной системой по гофрированному воздуховоду

Большинству хозяев придется решить вопрос декорирования воздуховода, чтобы он максимально сочетался с интерьером помещения. Для этого оборудуют специальные коробы или ниши.

Монтаж кухонной вытяжки своими руками: правила установки

Итак, как правильно установить кухонную вытяжку, и какие аспекты заслуживают первостепенного внимания. Все зависит от расположения вентиляционной шахты. Самый популярный вариант – прикрепить агрегат во встроенном шкафу, на этом варианте стоит остановиться подробнее.

Если устанавливать прибор качественно и надёжно, то его подключают к коробу с хлопушкой. Корпус без проблем изготавливается из оцинкованной стали или алюминия. Можно приобрести уже готовый клапан, функционирующий по принципу «бабочки». Он располагается в вентиляционной шахте.

Удобнее всего, если установка кухонной вытяжки осуществляется на настенный шкаф. Образовавшиеся щели и трещинки заделываются монтажной пеной, дабы при эксплуатации не возникало резонанса. Последовательность действий следующая:

  1. Вначале корпус хлопушки прикладывают к шкафу, делают разметку под соответствующие отверстия.
  2. Шкаф снимают и проделывают отверстия. Лучше всего пользоваться электролобзиком.
  3. Соответствующие выемки под воздуховод вырезают в полках, при наличии оных.
  4. В верхней части вырезают отверстие квадратной формы с запасом 5 мм, в который помещается хлопушка.
Теперь вы знаете, как правильно установить вытяжку на кухне, в какой последовательности лучше собрать функциональные части в единый агрегат. Рассмотрим подробнее особенности подключения устройства к воздуховоду.

Как самому подключить воздуховод

Подключение воздуховода осуществляется в несколько этапов. Остановимся на них подробнее:

  1. Гофру просовывают в отверстия, проделанные в шкафчике и полках (изделию придают квадратную форму для большего удобства, а углы загибают наружу).
  2. После этого устанавливается кухонная вытяжка своими руками, а мебель с гофрой крепится на стене. Чтобы исключить потерю мощности при работе прибора, стыки заделываются силиконом.

    Кухонная вытяжка подключенная к вентиляционной системе

  3. Затем можно устанавливать вытяжку над плитой, в подвесной шкафчик. Закрепляют прибор саморезами. Следующий шаг – соединение гофры и вентиляционного канала. Большие щели заделывают монтажной пеной.
  4. Особое внимание уделяют фиксации гофры, лучше воспользоваться для этого специальными металлическими хомутами. Заделка отверстий повысит надёжность готовой конструкции.
  5. Монтаж кухонной вытяжки своими руками напрямую выполняется по простой технике – воздуховод направляют непосредственно в шахту, при помощи специальной решетки.
  6. Тем, кто выбрал ПВХ воздуховоды достаточно будет зафиксировать комплектующие углы и подключить их к вентиляционной системе.

Установка вытяжки своими руками на кухне в частном доме с минимальным количество изгибов гарантирует хорошую тягу в системе. На каждом изгибе потери мощности достигают 10%. Если таких колен более 3, то эффективность вентиляционной системы существенно сокращается.

Крепление вытяжки на стену без шкафа

Правила установки вытяжки на кухне не ограничивают хозяев в месте размещения бытового агрегата. Не всем хочется портить навесной шкаф устройством, постоянно контактирующим со влагой и загрязненным воздухом. Иногда размеры прибора несовместимы с параметрами шкафа. Многие хозяева предпочитают монтировать мощные модели на кухне в квартире, оказывающие на гарнитур огромную нагрузку.

В таком случае на стене без шкафа необходимо закрепить П-образную металлическую раму, используя дюбели. Данная конструкция выступает опорой для последующей фиксации корпуса прибора.

Установка вытяжки своими руками: последовательность работ

Иногда установка вытяжки над плитой при помощи дюбелей невозможна. Что делать в таком случае? Зачастую подобные ситуации характерны для помещений с газовыми плитами, к которым подведены несколько труб, по которым и подводится газ. Нормально поставить вытяжку своими руками не получится.

В таких случаях лучше применить саморезы-шпильки, у одного конца которой находится саморез, а у другой – резьба с зажимом в виде гайки. Они вкручиваются в основание стены по аналогии с дюбелями, и только после этого крепить корпус кухонной вытяжки. На завершающем этапе устройство подключается к электросети. Бытовой агрегат подсоединяют напрямую, через предохранитель, либо включают в розетку.

П-образная конструкция из саморезов-шпилек

Опытные мастера рекомендуют перед тем как сделать вытяжку на кухне своими руками, подключить заземление. С его помощью легко отвести напряжение, возникающее во время работы вентиляторов. Без заземления оно будет направляться на корпус прибора, опасность поражения током возрастает в разы.

Вытяжка на кухню своими руками готова к эксплуатации! Остаются лишь косметические штрихи – задекорировать отводные воздуховоды и наслаждаться чистотой воздуха.

Установка вытяжки своими руками: рекомендации мастеров

Через год устройство очищают от жира, накипи и пара. Это важный этап, предотвращающий возгорание прибора при последующей эксплуатации. Теперь вам известно, как устанавливается вытяжка на кухне самостоятельно, не прибегая к помощи специалистов. Ничего сложно в этом мероприятии нет. Главное условие – ответственное отношение на каждом этапе.

Придерживаясь простых рекомендаций и правил безопасности, домашний агрегат в кухне прослужит вам несколько лет, качественно очищая кислород. Поверьте, у вас все получится!

Как установить кухонную вытяжку в частном доме своими руками: видео

Видео: установка вытяжки своими руками

ventilaciya.info

Как правильно установить вытяжку: этапы монтажа

Как правильно установить вытяжку? В настоящее время многие хозяйки на кухне устанавливают вытяжку над плитой. Вытяжка предназначена для отвода горячего воздуха и различных паров, образующихся при приготовлении пищи. Благодаря установке вытяжки не нужно будет часто проводить генеральную уборку на кухне, вытирать стены и мебель, окружающие плиту от осаждающихся на них паров, содержащих остатки масла, соусов и других пищевых продуктов.

Сравнение работы вытяжкек двух типов: а — вытяжная, б — рециркуляционная.

Какие существуют разновидности вытяжки?

Вытяжки на кухне могут быть следующих видов:

  • вытяжные;
  • рециркуляционные.

Этапы установки вытяжки на кухне.

В вытяжных системах горячий воздух и пар от кипящих продуктов не задерживаются в устройстве. Они выходят из кухни в систему вентиляции и отводятся на улицу. В рециркуляционной вытяжке пары проходят через специальную систему фильтров и выходят из устройства прямо на кухню в виде очищенного воздуха. В таких устройствах происходит рециркуляция воздушных масс.

Преимущества вытяжной системы:

  1. Выводит горячие пары и все запахи из помещения на улицу.
  2. Не требует дополнительных затрат на обслуживание, замену фильтров.
  3. Выводит из помещения кухни раскаленные пары, тем самым обеспечивая в помещении комфортную температуру.
  4. Удаляет из помещения избыточную влажность.
  5. При работе не создает шума.

Правила установки вытяжки на кухне.

Недостатки:

  1. Требует установки дополнительной системы воздухоотвода.
  2. При монтаже системы необходимо обеспечить доступ к окну для вывода горячего воздуха, то есть вытяжку необходимо располагать близко к окну.

Преимущества рециркуляционной системы:

  1. Простота установки устройства.
  2. Не требует монтажа системы воздухоотвода.
  3. Можно устанавливать в любом месте помещения, независимо от близости к окну.

Недостатки:

  1. При работе создает шум.
  2. Не удаляет избыточную влажность.
  3. Необходимо периодически заменять фильтры, что увеличивает финансовые затраты на обслуживание.

Вернуться к оглавлению

Подбор вытяжки для конкретного помещения

Этапы вывода вытяжной трубы в вентилляцию.

Прежде всего, необходимо выполнить расчет технических характеристик вытяжной системы для определенного помещения. При расчете учитываются следующие величины:

  • размер рабочей поверхности устройства;
  • производительность системы;
  • уровень шума.

Размер рабочей поверхности вытяжки должен быть не меньше площади поверхности газовой плиты.

Обычно вытяжная система имеет стандартные размеры, соответствующие размерам стандартной плиты. Изготавливают вытяжки с размерами 60х60 см, 90х90 см и 120х120 см.

Варианты подвода вытяжки в вентилляционный канал.

Производительность агрегата — это определенный объем воздуха, который проходит через устройство за час. Вытяжку подбирают в зависимости от площади помещения кухни.

Вытяжное устройство прогоняет определенный объем воздуха. Чтобы определить, достаточно ли будет этого объема для данной кухни, нужно умножить объем помещения кухни на коэффициент кратности воздухообмена. Для помещения кухни, согласно строительным нормам, коэффициент составляет 12.

Если площадь кухни составляет 12 м2, а высота 3 м, то объем кухни нужно умножить на коэффициент 12, тогда получится:

12х3х12 = 432 м3/ч. Затем необходимо учесть коэффициент 1,3, представляющий собой поправку на этажи длины вентиляционных ходов.

Тогда 432х1,3 = 562 м3/ч. Мы определили производительность вытяжного устройства, которое нужно установить именно для данного конкретного помещения.

В кухне желательно устанавливать вытяжку, которая не создает много шума. Двигатель устройства при своей работе создает определенный звук. К самым малошумным устройствам относятся двигатели с уровнем шума меньше 65 дБ.

Вернуться к оглавлению

Установка вытяжки на кухне

Конструкция вытяжной системы.

Материалы и инструменты:

  • агрегат вытяжки;
  • отдельная розетка;
  • дрель;
  • шуруповерт;
  • рулетка;
  • отвертка;
  • расходники;
  • крепления.

Конструкция вытяжки состоит из алюминиевого жирового фильтра, электромотора, антивозвратного клапана, гофрированного шланга, отверстия для выхода воздуха.

Вытяжку устанавливают на расстоянии от плиты не менее 70 см.

Для вытяжки должно быть предусмотрено отдельное электрическое питание.

Поэтому необходимо сделать для агрегата отдельную розетку.

Данный вариант крепления вытяжного устройства предусматривается в гипсокартоне.

Вернуться к оглавлению

Этапы монтажа вытяжного агрегата

Размеры типовой вытяжки для кухни.

Как закрепить вытяжку? Прежде всего, необходимо выполнить разметку для крепления вытяжки на стене или потолке. Для выполнения разметки используют строительный уровень. Затем необходимо дрелью с победитовым сверлом сделать отверстия для держателей, на которые будет устанавливаться устройство.

Гипсокартон не может достаточно длительно выдерживать вес конструкции агрегата без дополнительных креплений. Поэтому в качестве дополнительных креплений предусматриваются спойлеры. Они обязательны при установке агрегата вытяжного устройства на гипсокартон.

Затем необходимо устанавливать гофру. Иногда при самостоятельной установке вытяжки на кухне возникает вопрос: что лучше использовать гофру или специальные воздухоотводы из пластика, имеющего высокую прочность и устойчивость к высоким температурам? Разница заключается в стоимости изделий.

Принципиальная схема брызгозащищенного вытяжного устройства.

В случае монтажа гофры и использования специальных воздухоотводов не допускаются сильные изгибы, острые углы или сужения системы воздухоотводов.

Монтаж гофры выполняют в следующем порядке. Сначала вставляют панель с гнездом в отверстие вентиляции. Гнездо панели должно соответствовать диаметру гофры. Затем выполняют крепления панели. Крепления выполняются в 4-х местах при помощи дюбелей. Дюбели устанавливают саморезами.

После этого гофру устанавливают к выходу вытяжки с одной стороны и к специальному выступу решетки вентиляции с другой стороны.

Затем выполняют крепления при помощи хомутов. Хомуты собирают необходимых размеров. После этого устанавливают кожух, который входит в комплект вытяжки. Если в комплект вытяжки не входил кожух, его необходимо заказывать отдельно.

Можно также заказать воздухоотвод с системой подвесных шкафчиков. Иногда эти шкафчики выполняют самостоятельно. Часть гофры должна находиться в шкафчике. На этом установка вытяжной системы для кухни заканчивается. Агрегат готов к применению.

Прежде чем приступить к использованию вытяжки, необходимо проверить, как она работает. Для этого надо включить устройство для проверки, при этом на газовой плите можно поставить кружку с кипящей водой. Если отвод пара происходит правильно, то можно приступать к эксплуатации агрегата.

Вернуться к оглавлению

Методы ухода и очистки системы

Металлический корпус вытяжки необходимо регулярно очищать от загрязнений. Жироулавливающий фильтр периодически забивается и требует регулярной очистки. Очистку фильтра можно выполнять в посудомоечной машине, только отдельно от посуды.

Необходимо, чтобы в посудомоечной машине при очистке фильтра не было остатков пищи от посуды, так как они могут испортить фильтр. Частицы пищи могут попасть в многослойную решетку фильтра и засорить ее.

Вытяжка на кухне является необходимым элементом, который защищает помещение от накопления пара, запахов, влажности и загрязнений. Если вытяжка установлена правильно, то она будет обладать прочностью, надежностью и длительным сроком эксплуатации.


kuhnyamoya.ru

Как монтировать вытяжку

Что объединяет вытяжные кухонные аппараты

Кухонная вытяжка давно стала привычным элементом современной кухни. Важным и незаменимым. Работая в качестве "принудительной вентиляции" она незаменима в маленьких помещениях.

Вытяжки могут иметь разные формы, параметры функциональности, различаться по производимому ими шуму, конструкции, но задача для всех едина: создавая воздушный поток, менять состав воздуха.

Вытяжки бывают настольного типа, каминного, и отдельные вытяжки (островные). Их всех объединяет то, что монтаж вытяжных шкафов возможен лишь двумя способами:

с отводом воздуха в вентиляционную шахту
с режимом рециркуляции

Монтаж. Способ первый

Если вы планируете воспользоваться этим способом монтажа, то при покупке вытяжки нужно внимательно рассмотреть комплектующие воздуховода. Его диаметр должен соответствовать размеру проема вентиляционного канала.

Важно, что повсеместно вентиляционный канал един для всех соседей по стояку. Поэтому, вполне вероятно, что все запахи вашей кухни будут попадать непосредственно к соседям, либо возвращаться к вам. Причиной этой неприятности является то, что обычная вентиляционная шахта не в состоянии пропускать через себя столь мощный поток воздуха. Каналы сами по себе довольно узкие, и, к тому же, со временем забиваются пылью и сажей.

Выход здесь только один: выводить воздуховод на улицу. Выход то есть. Да только он мало осуществимый, ибо на то сложно получить разрешение в органах местного самоуправления.

Так что рассматривать в этом способе будем то, как монтировать вытяжку именно к вентиляционной трубе.

Для вытяжки желательна отдельная электро розетка. По возможности, установите ее.

Во-первых, определяемся с местом крепления кухонного вытяжного блока. Учитываем, что его высота от варочной поверхности должна быть не менее 70 см., если у вас электро плита. Ине менее 80 см., если плита газовая.

На самом деле укрепить вытяжку довольно просто. Вооружившись рулеткой, карандашом, линейкой, сделайте метки в местах крепления.

Электроинструментом, предназначенным для этой цели, просверлите в этих местах отверстия под дюбеля. Забейте дюбеля в стену молотком. Возьмите опоры для установки вытяжки,отрегулируйте ее на них. Кожух надевать еще рано, повремените. Используя специальные болты, выровняйте положение вытяжного шкафа.

Далее монтируем воздуховод согласно конструкции вытяжки, и присоединяем его к отверстию в шахте. Все стыки тщательно герметизируем.

Только после этого надеваем кожух, также выравниваем его и закрепляем. Подключаем к розетке, запускаем.

Монтаж. Способ второй

Самое легкое - это установить вытяжку с режимом рециркуляции воздушных масс. Здесь нам не нужны какие-либо шланги, нет нужды монтировать различные соединения. Просто находим подходящее место для вытяжки и крепим ее там. И все.

Но не следует забывать, что для качественной очистки воздуха нужно будет покупать и устанавливать угольные фильтры. Ведь воздух из помещения никуда не выводится. Вся грязь поглощается только фильтрами. Так как монтировать вытяжку этим способом совсем не сложно, то во многих случаях он является предпочтительным.

semidelov.ru

Установка и подключение вытяжки на кухне своими руками

Сегодня наши кухни оборудуются все новой и новой техникой. Так, относительно недавно стали устанавливать вытяжку над кухонной плитой. И если у вас возникла идея купить это оборудование, то может появиться вопрос: как ее потом правильно установить? Ответа два. Либо пригласить специалиста, но тогда придется отдать до половины стоимости вытяжки за работу. Либо сделать все самостоятельно,  на это может уйти много времени и сил. Но установка вытяжки своими руками обеспечит точное выполнение всех ваших требований, вы сами сделаете именно так, как захотите. В этой статье будет рассказано, как выполнить установку вытяжки на кухне по правилам самостоятельно.

Подбирайте вытяжку под гарнитур

Виды вытяжек для кухни

Перед тем, как начать рассказывать о монтаже вытяжки, следует знать их типы.

  • Плоские вытяжки. Делают их из металла, подвешивают над варочной поверхностью. Почти все работают в рециркуляционном режиме. Использование фильтров позволяет отбирать жир, если у вас нет специального отверстия для вентиляции или отсутствует желание протягивать гофру.
  • Встраиваемые вытяжки. Этот тип используется на маленьких кухнях, где наличие свободной площади весьма ограничено. Такое оборудование прикрепляется к шкафам и способно выполнять свои функции без наличия воздуховода благодаря жироулавливающим фильтрам. Фильтры нужно менять не реже двух раз в год. Обычно встраиваемые вытяжки на кухне оборудуются выдвижной панелью, это позволяет увеличивать площадь забора паров от плиты.
  • Купольные вытяжки. Наиболее дорогостоящие, но и лучше всего подходят для стильного оформления интерьера кухни. Изготавливают купольные вытяжки обычно из металла, но возможно сделать корпус из дерева или стекла. Цена модели зависит от материала изготовления и мощности всасывания.

При выборе той или иной модели следует обратить внимание на наличие функции рециркуляции. Не все вытяжки имеют такой режим. Но если на кухне отсутствует вентиляционный канал, то наличие такой функции просто обязательно, иначе нет смысла монтировать вытяжку.

Почти все модели имеют жироулавливающие фильтры. Периодичность их смены обычно раз в полгода. Но срок службы фильтра можно немного продлить, если периодически промывать его специальным средством. После промывки фильтры должны сохнуть в течение 1-2 дней.

Необходимые инструменты для установки вытяжки

Для монтажа вытяжки, как и для большинства других работ, необходимы подходящие инструменты. Лучше их подготовить заранее, чтобы не тратить время на поиски. Вам понадобятся:

  • Дрель или перфоратор. Выбор зависит от вас. Кто-то предпочитает работать перфоратором, а для кого-то удобна дрель. Но нельзя забывать о месте, где вы будите применять этот инструмент. Если монтаж предполагает сверление отверстий в межкомнатной перегородке, то подойдет дрель. Но если необходимо сверлить бетонные перекрытия, то лучше выбрать перфоратор.
  • Шуруповерт.
  • Строительный уровень и рулетка.
  • Молоток.
  • В зависимости от конструкции вытяжки могут понадобиться гаечные ключи.

Установка вытяжки на кухне по правилам: поэтапная инструкция

В зависимости от модели вытяжки и обстановки на вашей кухне, вытяжку можно монтировать в нескольких вариантах. Давайте рассмотрим каждый из них по отдельности.

Установка вытяжки в кухонный шкаф

Первый из них – это установка вытяжки в шкафчик. Для такого монтажа подходят плоские и встраиваемые вытяжки.

Перед началом установки следует заказать специальный навесной шкафчик под стиль вашего кухонного гарнитура. Его отличительная черта – это отсутствие дна, вытяжка крепится к средней полке. Перед заказом шкафчика следует определиться с расстоянием от нижней кромки до средней полки, этот размер должен соответствовать размерам вытяжки. В противном случае конструкция будет выглядывать из шкафчика и портить внешний вид. Обычно это расстояние составляет не более 15 см.

Также необходимо помнить о воздухопроводе, если таковой предусмотрен конструкцией. Для него нужно проделать отверстие в средней полке и крыше шкафа. Сам диаметр такого отверстия зависит от типа вытяжки, но обычно не превышает 12 см.

После того, как шкафчик доставлен, крепим к нему нашу вытяжку. Для этих целей в верхней плоскости вытяжки имеются отверстия, либо иные крепежные приспособления. Крепление происходит с помощью саморезов или болтов. Во втором случае необходимо просверлить отверстия в средней полочке шкафа.
Затем необходимо закрепить шкафчик на стене. Если применяются нерегулируемые «уши», то размеры необходимо тщательно вымерить. Если же используются универсальные крепления, то есть навесы, закрепляющиеся за металлическую полосу на стене, то допустима небольшая погрешность (в пределах 0,5 см.)

Установка вытяжки на кухне таким способом довольно проста и эстетична. При помощи шкафчика вы скрываете всю конструкцию, в том числе и воздуховод (если такой предусмотрен конструкцией). Для достижения полной «скрытности» желательно провести розетку для питания вытяжки во внутрь шкафчика.

Монтажа вытяжки  под шкаф

Для этого варианта установки подходят встраиваемые и плоские виды вытяжек с функцией рециркуляции. Они прекрасно подходят для семей, где приготовление пищи происходит довольно редко и больших вытяжных мощностей не нужно. Не стоит забывать, что высота установки вытяжки имеет важное влияние на эффективность всасывания воздуха.

В основном при таком варианте применяются модели без использования воздуховода. Но если воздухопровод монтировать необходимо, то отверстия для него следует приготовить заранее. Проделайте в днище шкафчика округлые отверстия. Их диаметр должен соответствовать указанному в документации к вытяжке.

Вытяжка pyramida wh 20-60 white

Сам шкафчик монтируется как и в первом варианте. Главное – определиться с высотой крепления. Она должна обеспечивать эффективность работы вытяжки, при этом гармонично вписываться в общее расположение основного кухонного гарнитура. Затем к нему при помощи крепления прикрепляется вытяжка. Чтобы конструкция не портила внешний вид, можно ее скрыть при помощи фальш-панели. Подбирается панель, аналогичная фасаду кухонного гарнитура и при помощи специального клея или двухстороннего скотча прикрепляется к вытяжке. Можно этого не делать, но тогда стоит подобрать модель вытяжки, подходящую к общему интерьеру кухни.

Монтаж вытяжки на стену

Третий вариант установки – на стену. Этот вариант приемлем для любой модели вытяжки. Он самый популярный и надежный.

Первое, что необходимо сделать – это замерить расстояние от плиты до вытяжки. Чтобы минимизировать потери эффективности работы вытяжки, следует соблюдать определенные правила. Минимальная высота установки оборудования не должна быть меньше 50 см. Для максимальной высоты установлен предел в 80 см. Отмерив расстояние, проведите линию при помощи линейки и карандаша.

Прислоните вытяжку к отмеченной линии и пометьте места крепления к стене. При помощи дрели или перфоратора проделайте отверстия на глубину не менее 5 см. Затем вбейте в них пластиковые дюбеля. Если у вас используется плоская вытяжка, то крепеж производится при помощи двух саморезов. Если вы монтируете купольную конструкцию, то мест крепления должно быть не меньше четырех.

Сама схема крепления должна идти вместе с вытяжкой. Но даже если вы ее не нашли, не стоит расстраиваться. Вы можете посмотреть наши.

Вытяжки – схемы встраивания и подключения

Монтаж воздуховода

Процесс монтажа воздухопровода может показаться намного сложнее, чем установка самой вытяжки. Для этой работы следует подготовить некоторые материалы и инструменты. Так, вам понадобится:

  1. Гофрированная трубка. Ее диаметр зависит от марки вытяжки. Длина подбирается на месте, она зависит от расстояния от вытяжки до вентиляционной шахты.
  2. Для плотного крепления понадобятся различные хомуты.
  3. Специальный вентиляционный выход. Он подбирается в зависимости от диаметра гофрированной трубки и размеров отверстия в вентиляционной шахте.
  4. Если вы решили монтировать воздуховод из пластика, то вам понадобится насадка на вытяжку. Она имеет определенный диаметр, который зависит от модели конструкции. Одна сторона такой насадки имеет прямоугольную форму.
  5. Пластиковая труба прямоугольного профиля. Ее нужно подобрать по размеру насадки на вытяжку. Лучше взять с запасом, проще отрезать лишнее, чем бегать по магазинам и искать недостающий кусок.
  6. Специальный г-образный переход.
  7. Выход для вентиляции прямоугольной формы.

Для более надежной и герметичной установки следует запастись герметиком и малярным скотчем.
При монтаже воздухопровода следует придерживаться общих правил:

  • Нельзя сужать трубу без сильной необходимости. Вообще следует помнить – чем больше диаметр воздуховода, тем эффективней работа вытяжки.
  • Стоит избегать больших изгибов, иначе можно перекрыть доступ воздуха, что может повлиять на работу вытяжки.
  • Помните, что гофрированная труба материал довольно «нежный», он не терпит грубых механических воздействий. Если труба порвалась, то можно попробовать заклеить ее при помощи скотча, но это не дает гарантии герметичности.

Соблюдая эти правила, можно без труда установить воздуховод, при этом добиться высокой эффективности работы вытяжки.

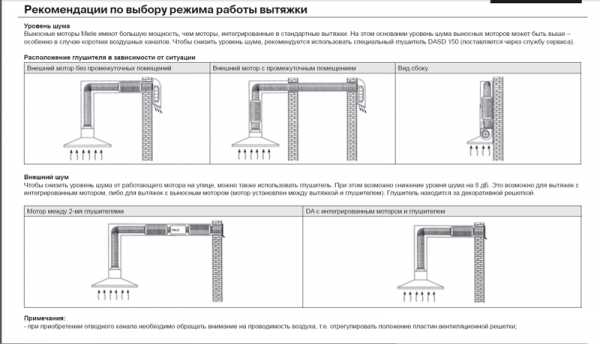

Рекомендации по выбору режима работы вытяжки

Несколько советов

При установке вытяжки, основываясь на опыте специалистов, стоит придерживаться некоторых советов.

  • При монтаже нужно ориентироваться на рост хозяйки. Если ее рост ниже 160 см, то вытяжку лучше установить пониже. В этом случае оптимальное расстояние между плитой и вытяжкой будет 60 см.
  • Не стоит располагать какие либо провода над устройством. Во-первых, это нарушает технику пожарной безопасности, провода могут накалиться и вызвать пожар. Во-вторых, это портит общий эстетический вид. Согласитесь, висящие над вытяжкой провода только испортят общую картинку.
  • Любой прибор при своей работе издает шум. Какую бы модель вытяжки вы не приобрели, она все равно будет шуметь. Чтобы как-то снизить шум, стоит использовать пластиковый воздуховод. Его конструктивные особенности позволяют уменьшить шум.
  • При монтаже вытяжки стоит обратить пристальное внимание на прилагаемую инструкцию. В ней указаны все рекомендации по установки, они выработаны с учетом большого опыта по эксплуатации.
  • Если стены в вашем доме сделаны из сибита, то можно использовать простые саморезы. Это облегчит процесс монтажа, при этом крепление будет достаточно надежным. Но тут главное точно рассчитать место установки. Этот материал довольно легко крошиться, и повторное вкручивание самореза будет невозможно.

Теперь вы смело можете приступать к монтажу вытяжки на кухне, в этом нет ничего сложного, все когда-то приходится делать впервые.  Главное соблюдать все рекомендации и инструкцию к устройству и тогда ваша вытяжка будет работать долго и эффективно.

Загрузка...

www.vstroyke.com

Установки вытяжки на кухне своими руками: схема, инструкция, правила

Установка вытяжки своими руками – дело вполне посильное домашнему мастеру, даже если кухня уже оформлена и ремонта в скором времени не предвидится. При одном условии: вытяжка должна быть надежно заземлена или занулена (металлические части подключены к «глухой» нейтрали). Также нужно заранее определиться, какого типа вытяжка лучше подойдет для вашей кухни. С этого и начнем.

Типы и классификация кухонных вытяжек

По принципу действия вытяжки делятся на эвакуирующие и циркуляционные. Первые выбрасывают воздух наружу, вторые – прогоняют через фильтр с поглотителем запаха и выпускают обратно в помещение. Эвакуирующую вытяжку можно превратить в циркуляционную, поставив вместо воздуховода угольный фильтр, наподобие тех, что применяются в противогазах.

Циркуляционные вытяжки не мешают работать штатной вентиляции, но особой популярностью не пользуются: они дороже, фильтр не обеспечивает 100% очистки и требует периодической замены. Кроме того, эвакуирующая вытяжка выбрасывает заодно и избыточное тепло, а циркуляционная – нет.

По месту установки вытяжки делятся на встраиваемые (интегрированные), настольные, каминные и потолочные островные. Настольная вытяжка – горизонтально расположенный продолговатый раструб, являющийся частью технологического кухонного оборудования. Применяется в профессиональных кухнях.

Каминная вытяжка – отдельное устройство и неотъемлемая часть дизайна кухни. Каминные вытяжки ставят в элитных кухнях и часто проектируют индивидуально. Потолочная островная вытяжка – несколько воздухозаборников в потолке. Для устройства требует наличия фальшпотолка и развитой системы воздуховодов; монтаж ее своими силами сложен и требует немалых затрат.

Таким образом, для городской квартиры или частного дома средне обеспеченного владельца единственно приемлемый вариант – встроенная в кухонную мебель над варочной поверхностью вытяжка-колпак. В сущности, это та же каминная вытяжка, только попроще и подешевле.

Видео: немного о выборе вытяжки

Электробезопасность

Вытяжка для кухни относится к разряду электроприборов, создающих повышенную опасность поражения электротоком. В вытяжке непременно оседает жир и влага, это создает условия, благоприятствующие электрическому пробою с мотора вентилятора на металлический кожух. Кухня же, в свою очередь, является, с точки зрения электробезопасности, помещением с повышенной опасностью: в ней часто высокая температура воздуха сочетается с высокой его влажностью.

Поэтому кухонные вытяжки подключаются к сети электропитания тремя проводами: фаза, ноль, и земля, в желтой изоляции с продольной зеленой полосой. Перед установкой вытяжки необходимо обеспечить надежное ее заземление.

Если дом оборудован контуром заземления и евророзетками, проблем нет: при монтаже заземляющий провод подключается к «земляной» клемме штепселя; она обозначена специальным значком в виде трех параллельных линий разной длины. Но большинство жилых домов контура заземления не имеют. В таком случае нужно обеспечить заземление самому.

Устройство защитного заземления

Для защитного заземления вовсе не нужно рыть траншею и забивать в землю штыри. И ни в коем случае нельзя заземлять вытяжку на водопроводную, отопительную и уж тем более на газовую трубу. Нужно подключиться к глухой нейтрали.

Откройте вводный щиток в квартире или в подъезде (только осторожно – там 220 В!) Вы увидите, что электропровода в щиток выходят из замурованной в стене трубы. Скорее всего, на ней окажется и резьбовый штырь с какими-то уже подключенными заземлениями. Вот это и есть глухая нейтраль: эта труба отлично заземлена. От нее нужно подвести к месту установки вытяжки гибкий многожильный провод сечением не менее 2,5 кв.мм, а вытяжку подключить к сети через автомат-разъединитель на 6,3 А.

Предупреждение: если к глухой нейтрали подключены другие заземления, ни в коем случае не отключайте их, чтобы «посадить» свое. Это опасно для жизни как вашей, так и других потребителей. Накиньте свою клемму поверх и затяните гайкой. Если труба нейтрали гладкая – осторожно зачистите ее, и заземляющий провод притяните хомутом. Лучше всего, конечно, договориться об этом прямо с ЖЭКовским электриком.

Вопросы вентиляции

Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.

От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.

Кухонная вытяжка с клапаном-хлопушкой

Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.

Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:

  1. Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
  2. Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
  3. Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.

Примечание: знакомые с электроникой мастера иногда делают заслонку с управлением электромагнитом, срабатывающим при включении вентилятора вытяжки. Смысла в этом нет: подпружиненная заслонка – саморегулирующаяся. Если при включенной вытяжке усилится естественный отток воздуха, поднятая до упора заслонка опустится в некоторое промежуточное положение, а в вентиляционный ход всегда будет поступать столько воздуха, сколько он способен пропустить.

О нейтрализаторах запаха

Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.

  • Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс. Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
  • Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
  • Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.

Воздуховод

Кухонные вытяжки воздуховодом не комплектуются. Лучший его вариант – гофрированная алюминиевая труба диаметром, равным диаметру верхнего отверстия колпака вытяжки. Аэродинамическое сопротивление гофра при длине его до 1,5 м совершенно теряется на фоне потерь от случайных завихрений в вентиляции. Но гофр можно резать обычными ножницами и просто пальцами сформовать в квадрат для сопряжения с хлопушкой. А самое главное – гофр никогда не зазвенит и не загудит, а у жесткого короба резонансные свойства могут неожиданно измениться, и хозяйке придется готовить под аккомпанемент монотонного зудящего звука.

Зачастую гофра вытяжки смотрится совсем неэстетично, поэтому лучше заранее подумать о расположении плиты или том, куда спрятать невзрачный элемент.

Как сделать вытяжку на кухне

Инструмент

Для устройства вытяжки вам нужно будет купить или взять напрокат электролобзик с пилой типа «чистый срез». Остальные инструменты – обычные домашние.

Хлопушка

Монтаж вытяжки на кухне начинаем с изготовления короба с хлопушкой. Материал – тонкий алюминий, жесть или оцинковка. Для удобства работы хлопушка должна лежать на шкафу над плитой. В дальнейшем в окно вентиляции хлопушка будет посажена на монтажной пене, а к шкафу приклеена монтажным клеем или силиконом; это исключит резонанс.

Но сначала хлопушку только примеряем, а на верхней доске шкафа размечаем отверстие, соответствующее ее нижнему окну. Это можно сделать карандашом прямо изнутри хлопушки, убрав на время заслонку. Также очерчиваем бока хлопушки – это нужно для точного окончательного монтажа.

Шкаф

Далее освобождаем шкаф, снимаем его, и в нижней доске вырезаем электролобзиком выем по размеру нижнего обрамления вытяжки. Для резки предварительно, внутри контура отверстия, сверлим вспомогательное отверстие диаметром 8-12 мм, просовываем в него пилку лобзика и вырезаем по контуру. Если вы не очень умелый мастер, не расстраивайтесь из-за огрехов: при описываемом способе монтажа они видны не будут.

Далее снимаем полки шкафа и вырезаем в них таким же способом круглые отверстия под воздуховод. Микронной точности не требуется: гибкий гофр все равно пройдет куда надо.

Следующий этап: в верхней доске шкафа вырезаем квадратное отверстие под окно хлопушки, с припуском по 3-5 мм в стороны. Здесь уже требуется некоторая доля аккуратности: если гофр слишком уж «уедет» от окна хлопушки, придется много «мазать» силиконом. Правда, снизу его все равно не будет видно.

Типичная схема расположения кухонной вытяжки



Установка гофра

Кладем шкаф «на спину», просовываем в круглые отверстия отрезок гофра нужной длины. Его верхний конец формуем руками в квадрат (или в прямоугольник, если из-за конфигурации вентиляционного окна заслонку и ее окно пришлось сделать продолговатыми), просовываем в верхнее отверстие. Углы на 1,5 – 2 см надрезаем ножницами и отгибаем наружу.

Установка хлопушки

Вешаем шкаф с гофром на место. На отогнутые полоски гофра вверху, и на дерево в уголках между ними наносим «колбаску» силикона без разрывов. Наклонив короб с хлопушкой вверх, вставляем в вентиляционное окно, опускаем на доску шкафа точно между метками. Если силикона по бокам выдавилось слишком много, тут же снимаем потеки тряпочкой, смоченной столовым уксусом.

Примерно через полчаса (строительный силикон схватывается довольно быстро) задуваем пеной зазор между краями короба хлопушки и краем вентиляционного окна. Лучше делать это с помощью пистолета для пены: у него длинный носик, и он дает тонкую струю.

Монтаж вытяжки

Вытяжку снизу вставляем в вырез шкафа. Гофр сразу одевать не нужно: патрубок вытяжки просто отожмет его вверх. Прикрепляем вытяжку саморезами к шкафу через монтажные отверстия. Надеваем на патрубок вытяжки гофр и закрепляем хомутом или просто обмотав мягкой проволокой. Герметизировать не нужно: это затруднит разборку для чистки, а в месте перехода патрубка в гофр по законам аэродинамики давление всегда будет меньше атмосферного. Кроме того, выступы гофра, сминаясь под хомутом или проволокой, сами по себе уже дадут достаточно плотное соединение.

Если шкафа нет и раструб большой

Шкаф над плитой вешают далеко не все, опасаясь возгорания. И вытяжка лучше работает, если раструб ее по размерам плиты. В таком случае под раструб к стене крепят П-образную раму из уголка 20-25 мм на пяти саморезах в дюбелях. Если стена с обшивкой – тоже на 5 цанговых шпильках диаметром 4-6 мм.

Воздуховод при этом прячут в ПВХ короб соответствующего размера; его потом обклеивают пленкой-самоклейкой нужного цвета и рисунка. Делать в стене штробу под трубу диаметром более 100 мм при современных толщинах стен нереально, а на верхний срез короба хлопушка укладывается ничуть не хуже, чем на шкаф.

Электромонтаж

Проводку для вытяжки нужно проложить заранее. Как – зависит от оформления кухни. Если вытяжка включается вилкой в розетку, то можно просто пробросить за мебелью. Если же подключение постоянное через автомат, то проводку нужно спрятать в ПВХ коробе, под плинтусом или за обшивкой стены.

При постоянном подключении автомат ОБЯЗАТЕЛЬНО должен быть включен в разрыв фазы, а при монтаже автомат выключен и концы питающих проводов, даже не оголенные, обмотаны изолентой.

При подключении вытяжки в первую очередь подключается заземление. Если, вдруг, вытяжка подключается двумя проводами, заземлительный провод нужно подключить, ослабив несколько саморезов сзади, просунув оголенный конец заземлительного провода под обрамление вытяжки и туго затянув саморезы. Главный принцип подключения защитного заземления: подключать там, где может ударить.

Чистка и уход

Вытяжку, примерно раз в полгода, нужно очищать от гари, иначе возможно возгорание. Для чистки смонтированной описанным способом вытяжки ослабляют держащий гофр на патрубке хомут, снимают гофр, вывинчивают саморезы, держащие колпак, и колпак вынимают. Теперь все части вытяжки легко доступны для чистки изнутри. Только гофр нужно чистить осторожно: он тонкий, и его легко повредить. Но и замена, если нужно, обойдется в копейки. Силиконовый же стык вверху без особых усилий режется тонким острым ножом.

Видео: пример установки кухонной вытяжки своими руками

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru
