Сифон для раковины на кухне – с переливом, большим отверстием, установка, видео

Содержание

секреты выбора и правильный монтаж

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Отдельные части сантехнических систем подвергаются сильным нагрузкам и в процессе эксплуатации выходят из строя. Иногда виноват нерадивый производитель. В других случаях – естественный износ, или неправильные действия пользователя. Как бы то ни было, но аварии  необходимо устранять как можно скорее. Если знать, как устроен сифон для раковины на кухню, то его замену можно сделать самому. Для этого пригодятся сведения об особенностях выполнения рабочих операций и о том, как выбрать новый узел без ошибок.

После изучения технологии установка сифона не вызовет затруднений

Содержание статьи

Принципы работы и конструктивные особенности

При сливе жидкостей вместе с отходами в канализацию необходимо обеспечить их свободное перемещение. Одновременно следует предотвратить поступление в атмосферу комнаты неприятных запахов.

Какие функции выполняет сифон для раковины на кухню

Механические устройства не подходят для решения обозначенной выше проблемы. С их помощью слишком сложно обеспечить безупречную герметичность, быстроту срабатывания затвора. Точное имя изобретателя неизвестно. Но в данном случае уместно вспомнить поговорку о том, что «все гениальное – просто».

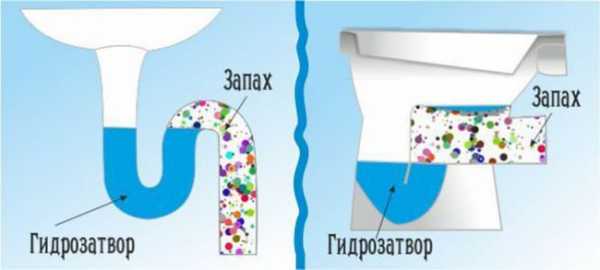

Водяной затвор

В обычном состоянии  уровни жидкости в частях, обозначенных стрелками, одинаковые. При сливе вода наполняет емкость (1). Под действием увеличившегося веса происходит ее продвижение далее по трубопроводу до следующего равновесного состояния уровней. Из области (2) жидкость вместе с примесями поступает в канализацию.

Для примера использовано специализированное технологическое изделие. Но сантехнический сифон для раковины на кухню работает на тех же принципах. Гидравлический затвор – это поворот трубы. Он выполняет свое предназначение надежно, в течение длительного срока эксплуатации. Необходимо только обеспечивать отсутствие засоров и следить за целостностью системы слива.

Устройство сифонов для раковины на кухне

Для сантехнического затвора достаточно только одного изгиба на 180°. Чтобы предотвратить засорения увеличивают диаметр трубы.

Типичный сифон

Для устранения некоторых недостатков в классическую конструкцию были внесены изменения.

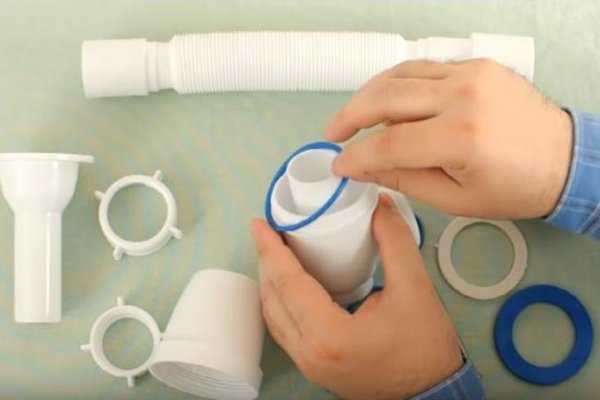

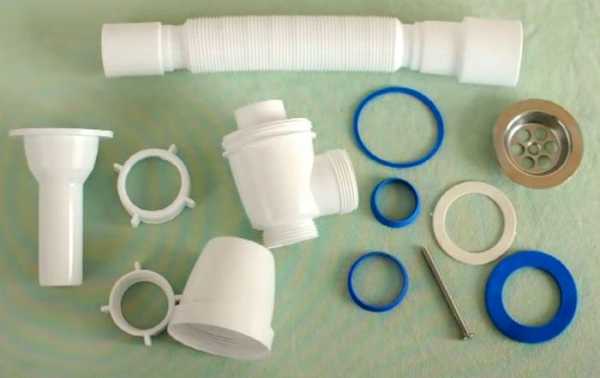

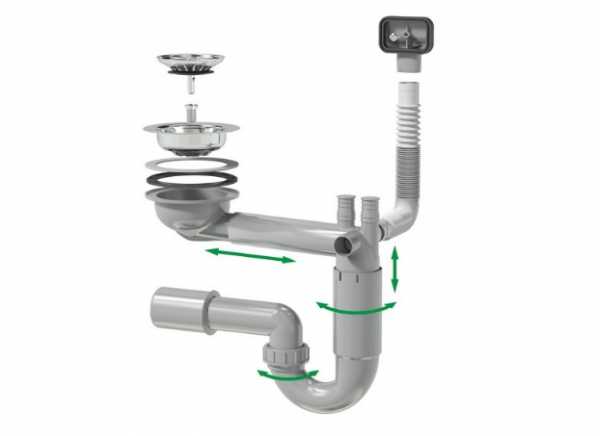

Сифон в разобранном состоянии

С помощью этой картинки можно изучить подробно отдельные части изделия:

  • Узел для присоединения к мойке дополнен съемной сеткой. Она выполняет функции предварительного механического фильтра, не пропускает крупный мусор. При нажатии она герметично закрывает входную горловину.

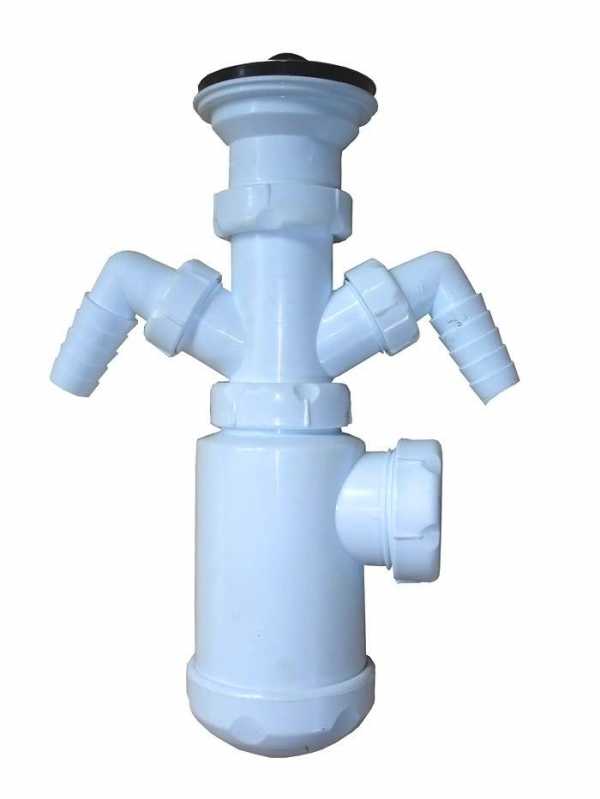

  • Это – сифон для раковины на кухню с большой горловиной. Ее размеры достаточны для подсоединения патрубка системы перелива. Такое решение предотвращает переполнение мойки водой.
  • На следующем участке сделан отвод. Его используют для подключения слива питьевого фильтра, другой техники.

При наличии нескольких отводов к дренажу можно подсоединить стиральную и посудомоечную машину

Нижнюю часть надо изучить внимательнее. Здесь применен  затвор «бутылочного» типа. В нем есть откручивающийся сифон. Тут накапливаются загрязнения, которые при необходимости будут быстро удалены.

Отличия разных моделей и правила выбора

Выше рассмотрены конструктивные отличия. Следующие сведения помогут точнее подобрать состав оборудования:

  • Наиболее дешевые – модели из пластика. Их единственным недостатком является сравнительно небольшая механическая прочность. Они весят мало, не подвержены разрушительному воздействию процессов коррозии. Современные технологии производства обеспечивают отсутствие неровностей на внутренних поверхностях и в местах стыков.

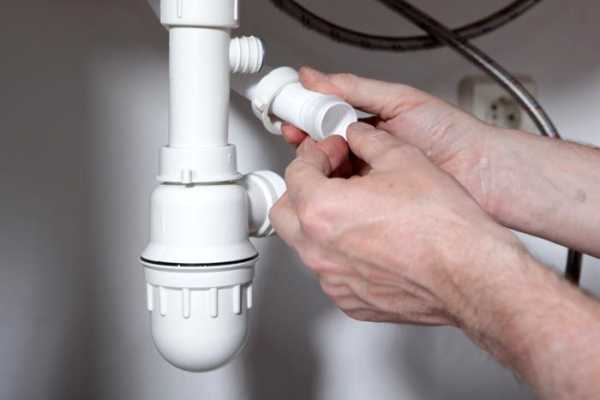

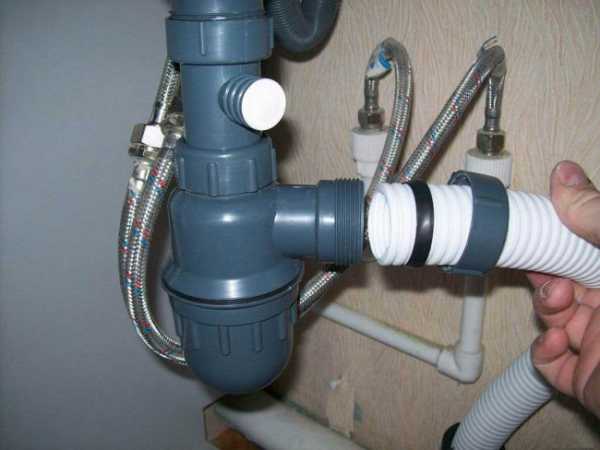

Подключение пластикового сифона

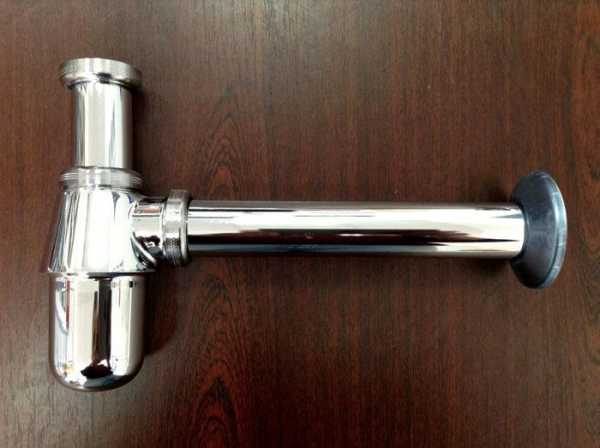

  • Металлическое изделие прочнее. Но при правильной установке и эксплуатации сифона для раковины на кухню не будут возникать чрезмерные механические нагрузки. Но надо отметить повышенную долговечность резьбовых соединений.

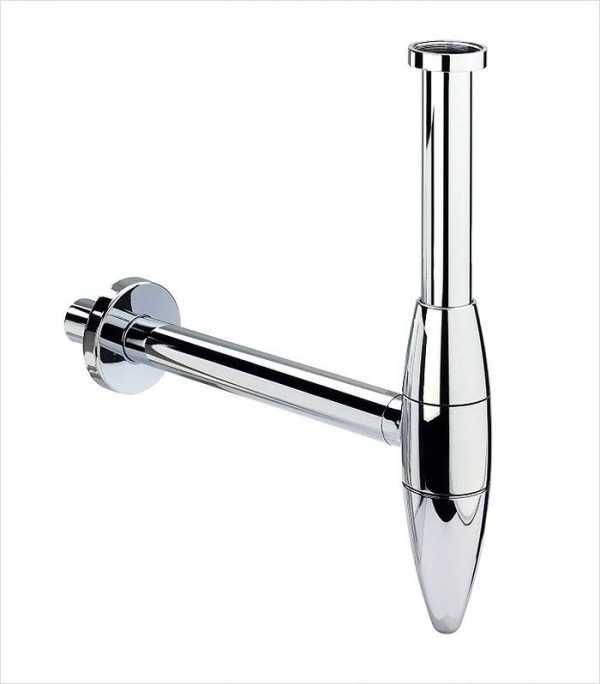

Такое изделие будет настоящим украшением интерьера

  • Для сложного перехода к центральной канализации пригодится гибкий патрубок.

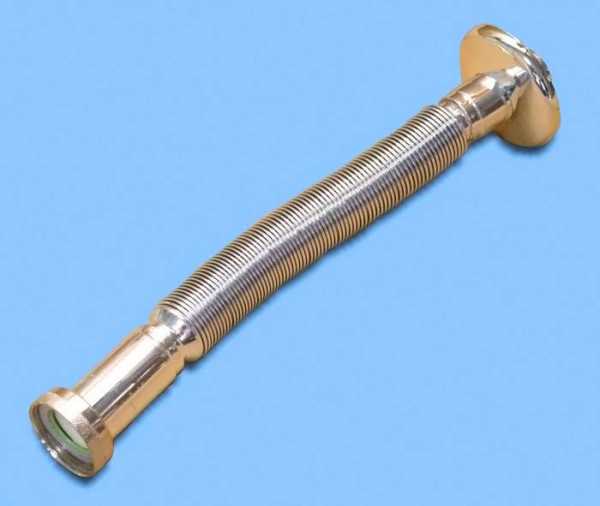

Металлическая «гофра»

  • Для решения многих практических задач подойдет аналог из пластика.
  • Чтобы ликвидировать причину засоров, непосредственно перед сифоном устанавливают специальное устройство.

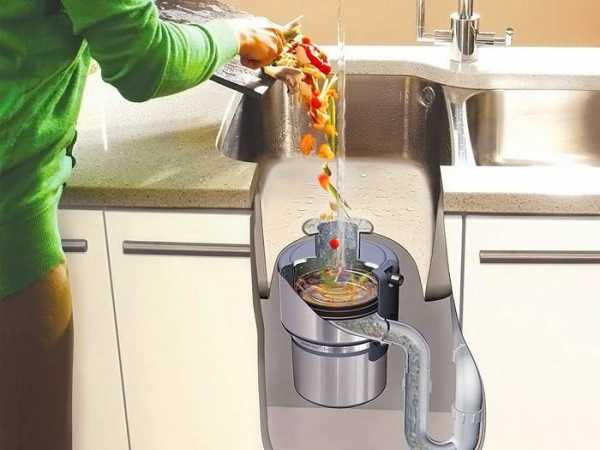

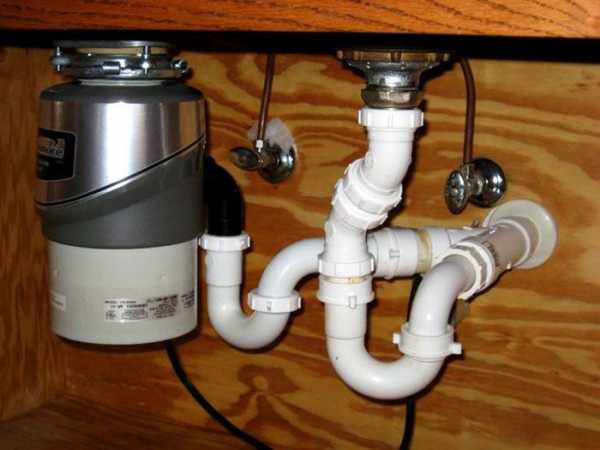

Электромеханический измельчитель

Точную комплектацию системы слива подбирают с учетом особенностей конкретного проекта.

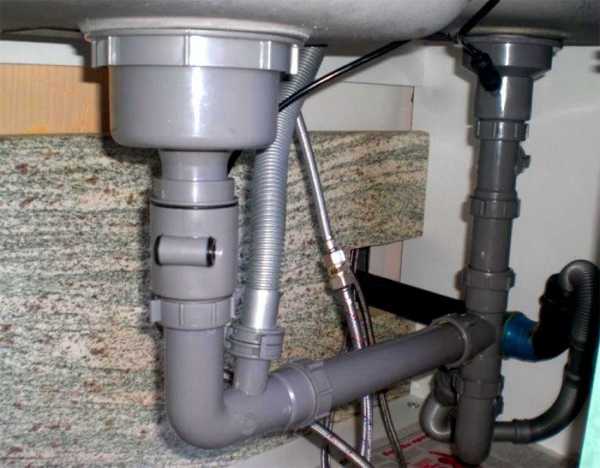

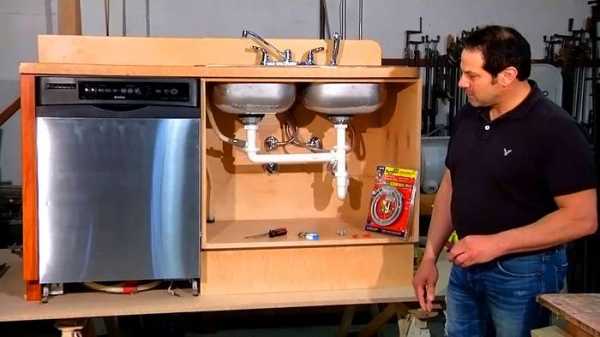

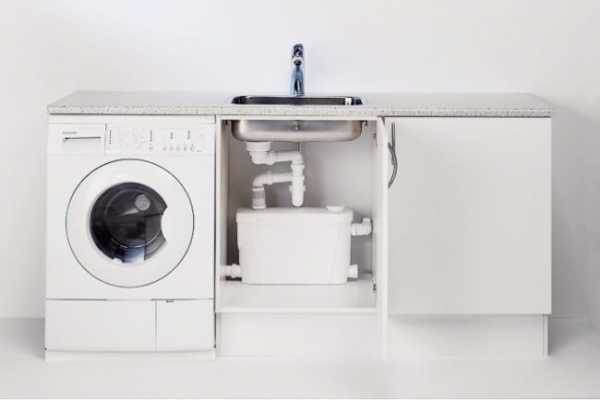

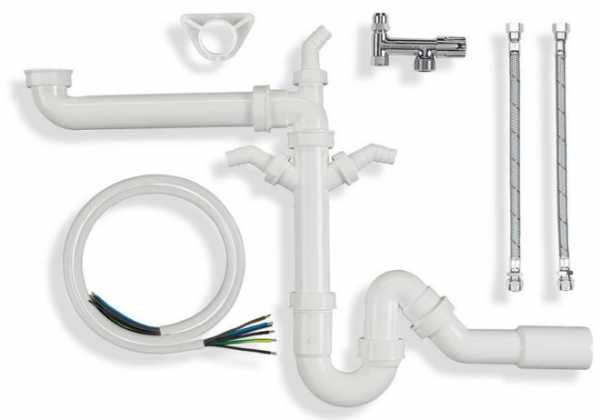

Подключение к сифону двух моек и посудомоечной машины

Обзор предложений рынка

В этой таблице приведены сведения об актуальных предложениях. Их можно использовать для сравнительного анализа стоимости с учетом отдельных характеристик.

Как собрать сифон для раковины на кухне

Когда все составные элементы этой части системы слива приобретены, применяют следующий алгоритм монтажа:

  • Освобождается место проведения работ. Если необходимо, демонтируют дверцы корпусной мебели.
  • Устанавливают мойку, питьевые фильтры и другое оборудование. В стенках мебели делают отверстия для сливных шлангов.

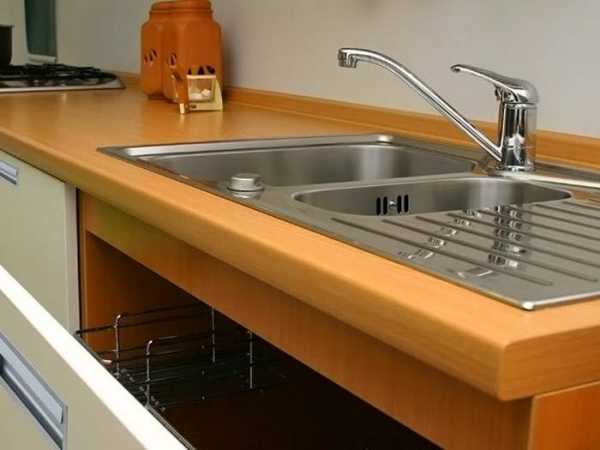

Монтаж мойки выполняют до подключения дренажной системы

  • Сифон собирают по направлению от раковины к центральной канализации. При соединении частей учитывают рекомендованное производителем правильное положение уплотнительных колец. Ограничивают усилия, чтобы не повредить резьбовые соединения.

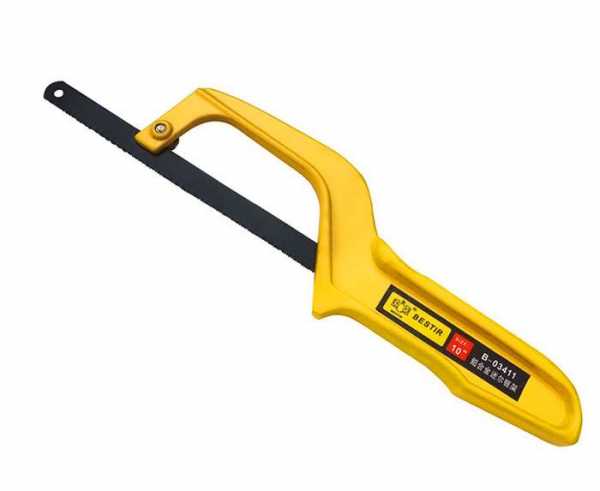

  • Отрезают трубы с применением ножовки.

Для пластика будет достаточно полотна «по дереву»

  • После полной сборки конструкции проверяют герметичность соединений пробными сливами.
  • Устанавливают на место снятые дверцы шкафов.

Статья по теме:

Смесители для кухни с краном для питьевой воды. Как устроены подобные смесители? Сколько стоят и как правильно выбрать? Ответы в специальной публикации нашего портала.

Дополнительные советы и рекомендации по обслуживанию

Используйте следующие сведения, чтобы исключить неправильные решения:

  • В список покупок включите не только составляющие части сифона, но и необходимые расходные материалы, инструменты.

Надо проверить, все ли есть дома для выполнения рабочих операций

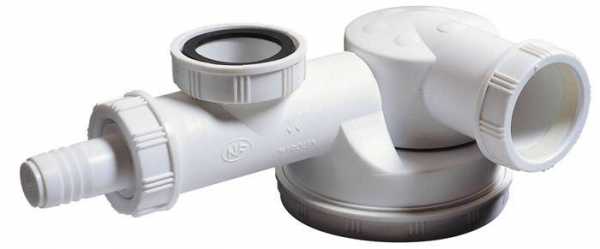

  • Для решения специальных задач применяют разные модификации. Плоский сифон для раковины устанавливается для экономии свободного пространства.

Плоская конструкции сэкономит значительное место под мойкой

  • Пробки, защитные накладки, иные функциональные приспособления упрощают эксплуатацию и расширяют базовые возможности.
  • При установке гибких патрубков надо исключать перегибы, препятствующие движению жидкости. Создается такой маршрут, который предотвращает контакты с вибрирующим, чрезмерно нагретым оборудованием, другими частями, способными повредить пластиковые детали.
  • При сравнении разных моделей сифонов для раковин на кухню цену учитывать надо совокупно с долговечностью.
  • Засоры образуются при малом диаметре магистральных труб канализации, недостаточном наклоне. Если неприятные ситуации возникают часто, а устранение дефектов конструкции невозможно придется покупать специализированный аппарат.

Современный измельчитель выполняет свои функции в автоматическом режиме

Вывод

Перед покупкой нового изделия необходимо уточнить особенности его эксплуатации и размещения:

  • Если сифон оснащен патрубком, его можно будет использовать для подключения нового кухонного оборудования. В нерабочем состоянии отвод закрывают герметичной пробкой.
  • Чтобы предотвратить случайный перелив воды, покупают модель, оснащенную соответствующим образом.
  • При размещении в закрытом ящике не имеет смысла приобретение дорогого изделия с выдающимися эстетическими характеристиками.
  • Монтаж оборудования выполняют по приведенной выше инструкции с обязательной проверкой работоспособности.

Использование приведенных выше советов на практике предотвратить ошибки и поможет установить новое сантехническое оборудование без посторонней помощи.

Видео: установка сифона для раковины



Понравилась статья?
Сохраните, чтобы не потерять!

Загрузка…

homemyhome.ru

критерии выбора и процесс установки

При всем многообразии моделей сливов для раковин на кухне принцип их установки в общих чертах одинаковый, имеющиеся отличия незначительны. Если не допущена ошибка на этапе выбора сифона, то и проблем с установкой возникнуть не должно.

На кухне часто активно эксплуатируется мойка, и на ее систему слива оказывается значительная нагрузка. Непродуманный выбор сифона для кухонной мойки приведет к тому, что в ней будет застаиваться вода, слив придется часто прочищать, возможно и засорение канализации со всеми неприятными последствиями.

Поэтому первый этап успешной установки сифона для раковины на кухне – правильный выбор.

Основы выбора

Системы слива отличаются многообразием моделей, классифицируют их по двум основным критериям: материал и конструкция (вид, тип).

По материалу выделяют такие сифоны:

  • Полимерные — из полиэтилена, полипропилена. Именно их используют для кухонных моек, поскольку они не подвержены коррозии и гнили, а их внутренний диаметр не уменьшается из-за отложений жира и грязи – загрязнения не задерживаются на стенках.
  • Металлические – из латуни, меди, бронзы, хромированной стали.

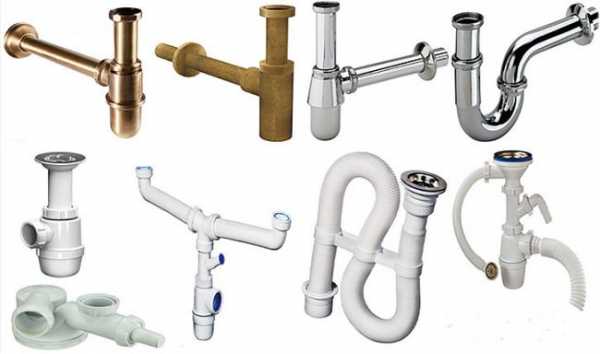

Виды сифонов под мойку на кухню:

  • Колбообразные (бутылочные) – сифоны сборной конструкции, в которых, помимо труб, есть стакан-колба. Выделяют модели с погруженной трубой и с двумя перегородками.

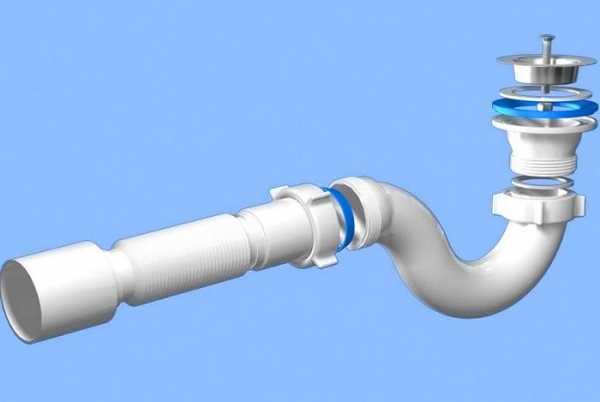

  • Коленные (трубные) – в виде изогнутой трубы, обычно имеющей 2 изгиба, S-образной или U-образной конфигурации.

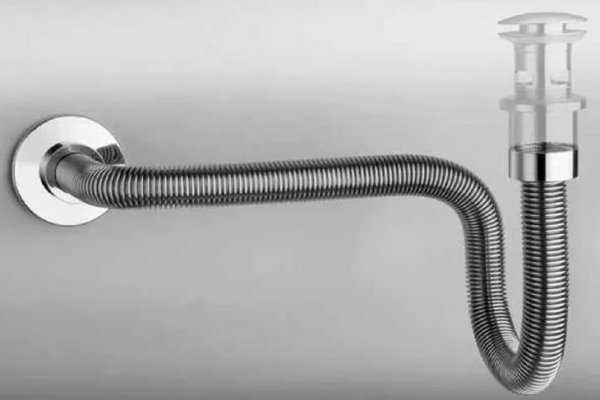

  • Гофрированные – разновидность трубных, но с гофрированной трубой, которая может изгибаться произвольно. В отличие от предыдущих категорий, среди них не бывает моделей с раструбами для подсоединения бытовой техники и системы перелива.
  • Плоские – более компактная разновидность трубных с коленом П-образной формы, есть модели таких сифонов для двойных раковин на кухне.

Оптимальным решением для мойки на кухне является бутылочный сифон, поскольку попадающие в сток твердые частицы и жир будут задерживаться в стакане, не засоряя канализацию. Поскольку нижняя часть стакана откручивается, процесс прочистки максимально прост.

Трубные сифоны сложнее прочищать, их чаще используют в ванных. Удобнее модели с переливом, предназначенные для моек с дополнительным сливным отверстием. Если на кухне используется посудомоечная, стиральная машина, установлены две мойки, нужен двойной/тройной сифон.

Установка гофрированного или плоского слива оправдана в условиях ограниченного пространства под мойкой, но при их использовании велик риск появления неприятного запаха, если изгиб получится слишком коротким.

Еще один момент, на который нужно обратить внимание при выборе сифона для кухонной мойки – диаметр патрубка. Патрубок большего диаметра для кухни предпочтительней, такой сифон будет реже нуждаться в прочистке и дольше прослужит.

Чтобы выяснить, какой сифон лучше для вашей кухни, нужно изучить описание производителя и обратить внимание на качество изделия, прочность материала, отсутствие трещин и сколов, дефектов резьбы, комплектность, надежность крепежа, пробок и прокладок.

Резиновые прокладки долговечнее пластиковых. Известные бренды заслуживают большего доверия. Предпочтительней продукция из материала с антибактериальными добавками.

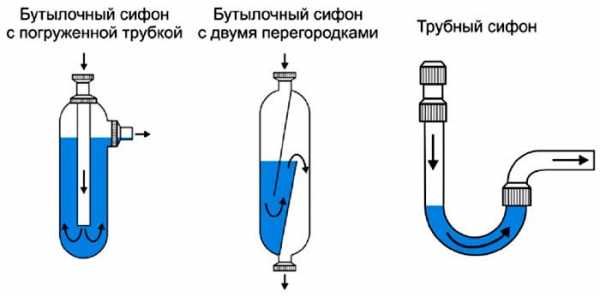

Устройство и принцип действия

Независимо от конструкции, любой слив работает по принципу сообщающихся сосудов, в нем есть впускной патрубок, в который поступает вода из мойки, расположенный выше, и сливной патрубок, выводящий воду в канализацию, находящийся ниже впускного.

Между ними располагается участок, где постоянно есть вода. Это так называемая водяная пробка, или гидрозатвор, служащий барьером против проникновения запахов из канализации по трубам в жилое помещение.

В этой же части задерживается большая часть попадающих в сток загрязнений, бытовых отходов, их можно удалить при прочистке слива, это значительно проще, чем прочищать канализацию.

В трубных моделях гидрозатвор располагается в изгибе трубы, в бутылочных — в стакане, под погруженной трубой и вокруг нее под нижней диагональной перегородкой. Пока из мойки вытекает вода, в сливе создается давление, и вода вытесняется в канализацию.

Когда вся вода из мойки вытекла, а кран закрыт, давление стабилизируется, вода не может самостоятельно преодолеть изгиб или покинуть пределы колбы и остается в нижней точке, формируя гидрозатвор.

В плоских сливах, а также гофрированных с небольшим изгибом трубы объем водяной пробки минимальный, если мойка длительное время не используется (хозяева в отъезде), эта вода может полностью испариться и исчезнет преграда для запахов.

Инструменты и материалы для установки

Практически все необходимое для установки слива раковины на кухне входит в комплект — гайки, винты, прокладки. Пластиковые гайки нужно закручивать вручную, использование ключей не рекомендуется.

Дополнительно понадобятся:

  • отвертка для металлических винтов;
  • силиконовый герметик для обработки резьбовых соединений;
  • возможно — нож для удаления заусениц резьбы, обрезки ступенчатой системы слива.

Сифоны нужны для подключения раковины к канализации, а смесители — к водопроводу. Узнайте, какой смеситель лучше выбрать для кухни.

Как выбрать мойку из нержавейки, стоит ли обратить внимание на другие материалы изготовления, что еще важно учитывать при выборе? Все ответы тут!

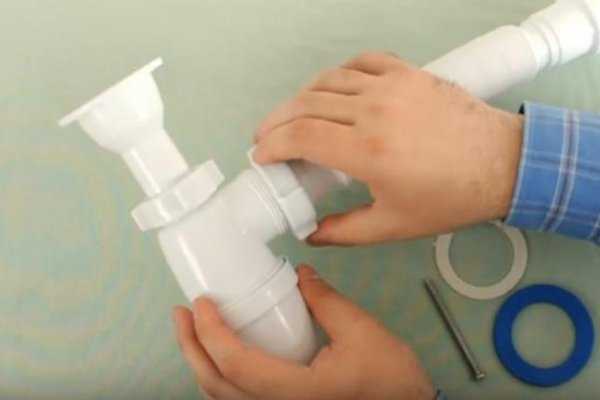

Монтаж: пошаговая инструкция

Монтаж любых сифонов производится сверху вниз, есть небольшие различия в установке сифонов разного типа.

Перед началом монтажа рекомендуется изучить инструкцию, найти и разложить все комплектующие в нужной последовательности.

Как же правильно подсоединить и поставить сифон на раковину на кухне? Действуем следующим образом:

  1. Монтаж сифона начинается с установки в сливное отверстие мойки защитной решетки (при ее наличии в комплекте).


    Если позволяет глубина отверстия, используется плоская резиновая прокладка, если края отверстия почти вровень с дном мойки, место установки решетки просто промазывается герметиком.

  2. Толстая прокладка укладывается на верхнюю часть выпускного патрубка, где есть специальный бортик. Некоторые производители сразу вклеивают эту прокладку.
  3. Патрубок с прокладкой прижимается снизу к сливу, сверху в отверстие защитной решетки закручивается винт. Резьба, в которую он должен ввинчиваться, запрессована в корпус патрубка.


    Затягивая винт, нужно добиться плотного соединения, избегая проворачивания фланца с прокладкой.

  4. Если в комплект не входит защитная решетка (сливы старого типа), патрубок с прокладкой фиксируется под мойкой с помощью пластиковой гайки.
  5. После того, как патрубок закреплен под мойкой, к нему присоединяется собственно сифон – изогнутая или гофрированная труба, колба.


    На свободный конец патрубка надеваются пластиковая гайка (резьбой вниз) и конусная прокладка (широкой стороной к гайке).

  6. Патрубок вводится в раструб сифона на нужную длину. Во избежание деформации прокладки ее узкая часть должна по всей окружности войти в раструб, гайка затягивается вручную.
  7. На отводящую трубу тоже надеваются гайка и конусная уплотняющая прокладка, она подсоединяется к сливному отверстию сифона.
  8. Свободный патрубок отводящей трубы вводится в раструб канализации через плотную резиновую манжету, препятствующую распространению запахов.

Чтобы лучше разобраться в том, как правильно установить сифон на кухню и разобрать старый слив для раковины, если необходима замена, смотрите это видео:

Дополнительные особенности

  1. Если слив для мойки на кухню выбран колбообразный, стакан нужно предварительно собрать в соответствии с инструкцией.
  2. Если используется гофрированная отводящая труба, ее необходимо подсоединить к сифону до его соединения с выпускным патрубком, жесткую можно крепить до и после этого этапа.
  3. В некоторых моделях колбообразных сифонов выпускной патрубок интегрирован в тело колбы, их монтаж еще проще.
  4. Максимально прост в установке гофрированный сифон с двумя жесткими патрубками на концах.


    После его подсоединения к выпускному патрубку трубе придается нужный изгиб, она при необходимости растягивается, фиксируется специальными хомутами, а второй патрубок выводится в канализацию.

  5. Последний этап установки любого сифона – проверка. Под слив подставляется ведро или миска, не несколько минут открывается кран. Если обнаружены протечки, соединения нужно дополнительно герметизировать и плотнее закрутить гайки.

Переливные модели

Сифон для кухни с переливом подойдет только для мойки, в верхней части которой есть соответствующее отверстие. Такая конструкция позволит избежать перелива воды через край, если основной сток забит отходами, перекрыт посудой, или если для каких-либо целей используется не проточная, а набранная в мойку вода.

Труба перелива может быть жесткой, сборной из частей, или гофрированной, до присоединения необходимо отрегулировать ее высоту в соответствии с глубиной раковины.

Если трубка сборная, высота регулируется по принципу телескопического сдвигания-раздвигания частей и используются фиксаторы. Гофрированная труба просто растягивается и перегибается в нужном месте.

Между впускным отверстием трубы перелива и тыльной поверхностью мойки вокруг отверстия обязательно должна использоваться плоская прокладка.

Подсоединение перелива начинается сверху, последний этап — ввод свободного конца трубы в соответствующий раструб выпускного патрубка и фиксация гайкой с уплотнительной прокладкой.

Если вы всегда — сам себе сантехник, то не помешает ознакомиться с инструкцией по подключению стиральной машины к канализации и другим коммуникациям.

В доме часто отключают горячую воду? Узнайте, как подключить бойлер к водопроводу своими руками.

Если у вас часто проблемы со смесителем на ванне, то будет полезно узнать о том, какой лучше выбрать новый смеситель с душем для ванной.

Полезные советы

  1. Лучше выбирать системы с гладкостенной трубой, выводящейся в канализацию, их проще прочищать.
  2. С момента демонтажа старого сифона и до последнего этапа монтажа нового раструб канализации желательно заткнуть тряпкой или пробкой подходящего диаметра.
  3. Поверхность мойки вокруг сливного отверстия обязательно нужно тщательно очистить и обезжирить.
  4. Герметизируются все резьбовые соединения, кроме резьбы крышки колбы — ее периодически придется откручивать, для предотвращения протечек можно использовать паклю.
  5. В колбообразных моделях с погруженной трубкой можно регулировать высоту размещения колбы, погружая в нее патрубок на разную глубину, но он не должен касаться дна, фиксация в крайней верхней точке также нежелательна.
  6. Лучше приобретать сифон с такими присоединительными размерами, чтоб диаметр канализационного патрубка соответствовал диаметру раструба канализации.
  7. Есть и другие варианты – покупка сифона с универсальной, ступенчатой системой слива и обрезка патрубка до получения нужного диаметра или использование переходной уплотнительной манжеты. Первый вариант надежнее.

  8. Покупать слив для мойки нужно либо одновременно с ней, либо после, учитывая ее дизайн, конструктивные особенности.

Современный слив для кухонной мойки достаточно просто установить, не прибегая к помощи специалистов. Главное – выбрать модель, подходящую для конкретных условий, удостовериться в отсутствии дефектов и следовать инструкции.

На современном рынке представлено значительное число моделей, и монтаж каждой из них имеет свои нюансы, хотя общие принципы одинаковы для всех типов и разновидностей сливов.

sansovet.com

выбор, сборка, монтаж своими руками

Мойка ― важный атрибут сантехнического оборудования для кухни. Она состоит из разных элементов, которые в соединенном состоянии обеспечивают нормальную работу кухонной мойки. Самым важным из них является сифон для раковины на кухню, через который осуществляется слив воды. Это устройство защищает кухню от всевозможных запахов и предотвращает засор канализации кусочками еды и другим мусором, который оседает в самом низу сифона. Чтобы с сантехникой не возникало сложностей, необходим качественный монтаж. В сегодняшнем обзоре мы проанализируем, как правильно выбрать и установить этот элемент слива для обеспечения лучшей работы кухонной сантехники.

Стандартный сифон из специального пластика

Читайте в статье:

Что такое сифон для раковины на кухню: область применения

Когда кухонной сантехнике требуется ремонт, у многих возникают трудности с покупкой комплектующих, потому что не все точно знают, как называется труба под раковиной. Без сифона потоки воды очень быстро засорят трубопроводную систему. При этом в комнату проникнут неприятные запахи из канализации. Хороший сифон регулирует прохождение воды.

Двойное приспособление с фильтром для воды

Плюсы сливного элемента:

  • большая прочность и надежность;
  • универсальность;
  • устойчивость к повреждениям;
  • простое устройство;
  • несложный монтаж.

Конструкционные особенности предоставляют возможность для качественного очищения мусорных заторов при необходимости. Подобные изделия характеризуются стойкостью к горению.

Вариант конструкции для раковины на кухне

Сифон для кухонной мойки дополняется отводящим патрубком, к которому подсоединяется жесткий или гофрированный слив. Рекомендуется выбирать изделие с объемным отверстием для слива. Оптимальный диаметр – 40 мм.

Слив для мойки с нержавеющей сеткой

Неплохим решением станет слив с переливом. Он защитит от возможного заполнения чаши мойки и подтопления комнаты. Если есть перелив, при засоре вода будет проходить в переливное отверстие, а затем в канализацию.

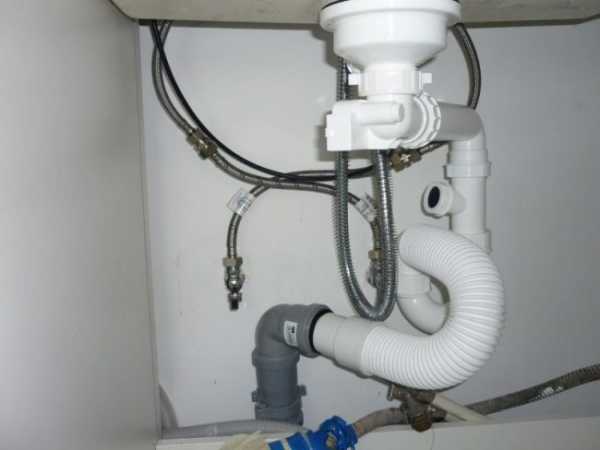

Гофрированная конструкция с дополняющим переливом

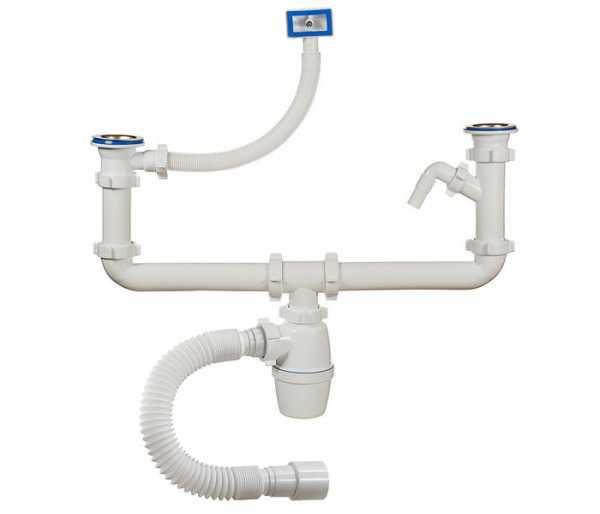

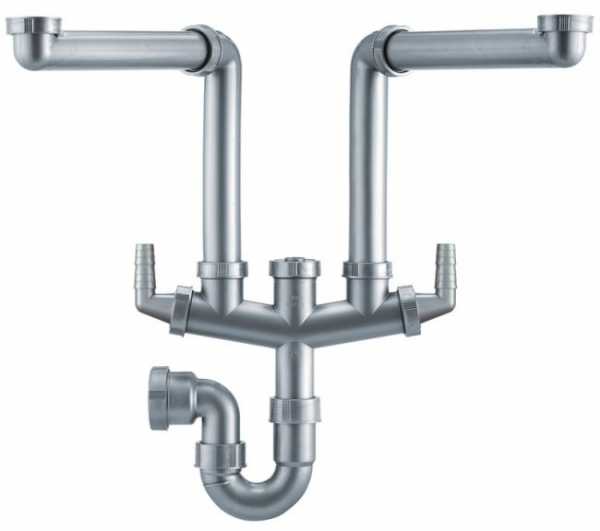

Для конструкции с двумя сливами применяется двойной сифон для мойки. Приспособление оборудуется еще одной трубой и специальным переходным элементом с решеткой для соединения двух сливных отверстий.

К сведению! Чтобы оставалась возможность подсоединить шланг от стиральной машины, стоит подобрать вариант с отводами.

Принцип работы сифона для раковины

Принцип работы сифона основан на простых законах физики и имеет несложную схему. Изогнутый элемент все время заполнен водой. Это защищает кухню от проникновения запахов в обратном направлении. При этом в канализационной сети сохраняется рабочее давление. Когда его уровень падает, то уменьшается и количество воды в гидрозатворе. Остатки жидкости проникают в стояк трубопровода.

Особенности работы разных типов устройств

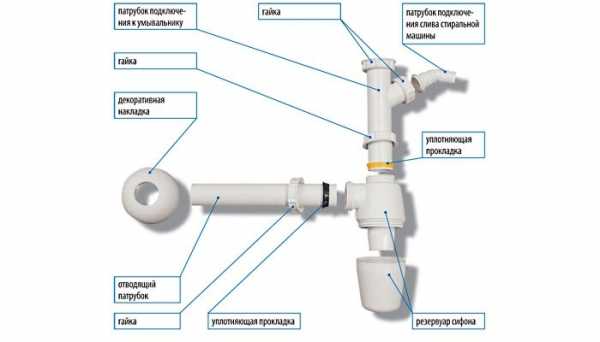

Схема устройства конструкции кухонного сифона

Чтобы грамотно поставить слив для раковины на кухне, нужно разобраться в устройстве сифона.

Конструкция включает следующие составляющие:

  • корпус, который при необходимости может разбираться;
  • отводной патрубок монтируется в самом низу приспособления;
  • защитная сетка имеет ячейки, диаметр которых не больше 1 см;
  • соединяющий винт объединяет между собой патрубок и сетку;
  • труба для отвода стоков в канализационную систему. Они бывает гофрированной или даже жесткой;
  • конусные прокладки применяются, чтобы обеспечить более прочный контакт корпуса и патрубков;
  • гайки накидные из пластика;
  • для крепежа отводного патрубка к раковине используется прокладка.

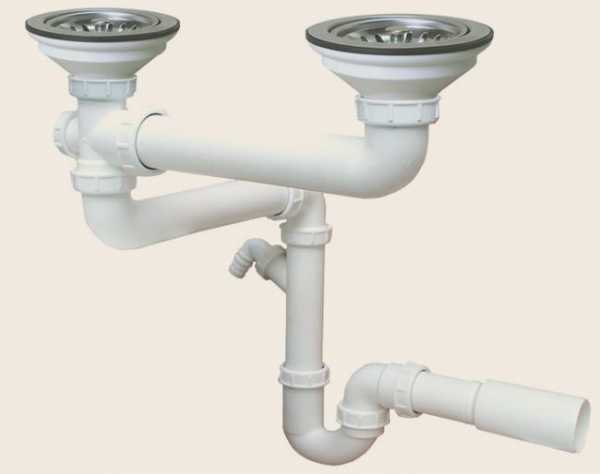

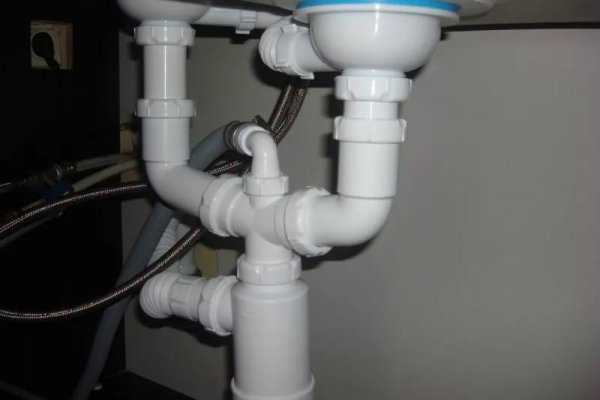

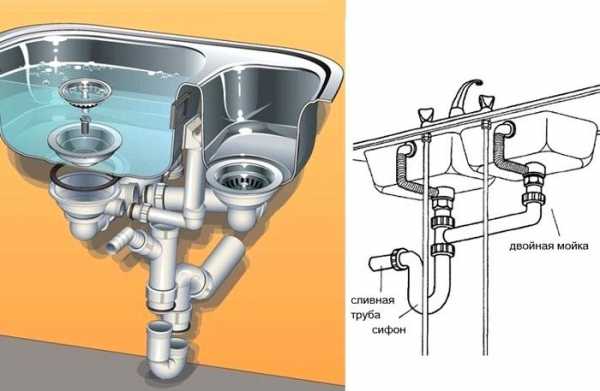

Особенности соединения сливной системы для двойной раковины

Из какого материала изготавливают сифон под мойку на кухню

Чаще всего сифоны делаются из пластика и металла. В качестве материала изготовления пластикового изделия применяется полиэтилен или более качественный полипропилен. Если сравнивать с моделями из бронзы или латуни эти варианты имеют следующие преимущества:

  • небольшой вес, что позволяет не создавать большую нагрузку на мойку;
  • жир и другие скопления грязи меньше собираются на пластике;
  • не наблюдается гниения и коррозии от излишней влаги;
  • длительный срок службы;
  • доступная цена.

Если вдруг система начинает подтекать, то нужно просто немного поджать соединения с резьбой.

Модель из пластика

Более дорогостоящий вариант – металлический сифон для раковины. Чаще всего металлические устройства делаются из бронзы и латуни. Эти материалы продолжительное время не подвергаются коррозии и окислительным процессам. Редко применяются такие дорогостоящие варианты, как изделия из нержавеющей стали и хромированные конструкции.

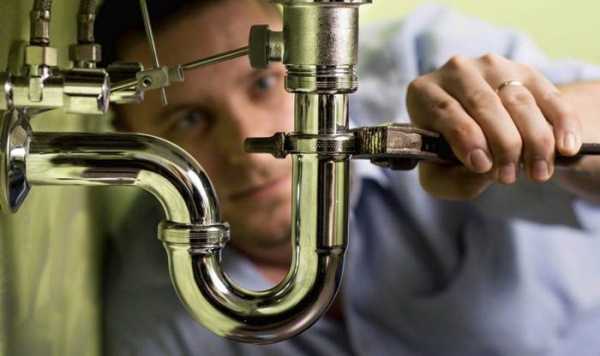

Вариант хромированной конструкции

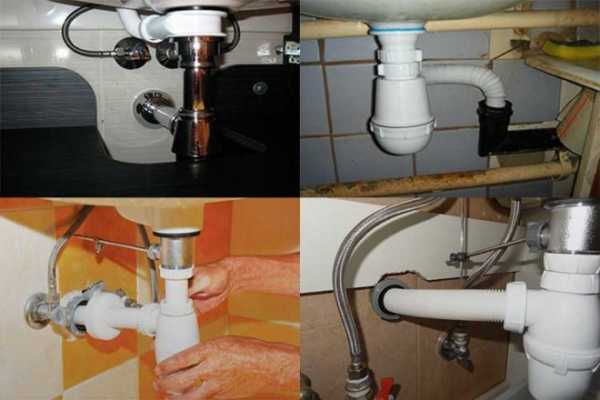

Основные типы сифонов

Для монтажа под мойку применяются следующие разновидности:

Правила выбора сифона для раковины на кухню

Существуют некоторые правила, которые помогут вам подобрать подходящую модель:

  • важно учитывать тип техники, к которой подсоединяется сифон. Если раковина далека от стандарта, то, возможно, подойдет гофрированный или бутылочный вариант;
  • особенности дизайна конструкции. Модели бывают с металлическими и пластиковыми колбами, с накладкой для защиты и встроенной пробкой;
  • объем воды, который будет проходить через устройство;
  • стоит позаботиться о наличии перелива, который является защитой помещения от затопления;
  • необходимо учитывать расстояние между сливным отверстием и диаметром горловины мойки.

Хромированные модели прочные и смотрятся очень красиво, но это и самый дорогостоящий вариант

Краткий обзор производителей

Сифоны предлагают многие компании. Рассмотрим наиболее известные из них:

Если испытываете ограничения в финансах, то лучше приобрести модели отечественных производителей. Даже при низкой цене они не уступают моделям иностранных компаний по качественным показателям.

Установка сифона под раковину: нюансы работ

Если у вас старая квартира с повидавшей виды сантехникой, то лучше сразу заменить сливную систему. Для кухни самый бюджетный вариант – модель из пластика.

Давайте рассмотрим, как выполняется замена сифона под раковиной и его установка. Чтобы убрать старый слив и поменять его новый не требуются особые навыки в работе с сантехническим оборудованием.

Современное оборудование позволяет выполнить монтаж всей системы самостоятельно

Демонтаж старого сифона

Прежде чем поставить новое устройство, следует снять старое. Используя отвертку, необходимо открутить винт в середине решетки. После этого старое приспособление легко убирается.

Если гайка и винт крепко прилипли друг к другу, то выкрутить сифон становится очень трудно. В такой ситуации можно отвинтить только нижнюю часть слива и прокрутить патрубок. Если и это не помогло, то на помощь приходят специальные растворители.

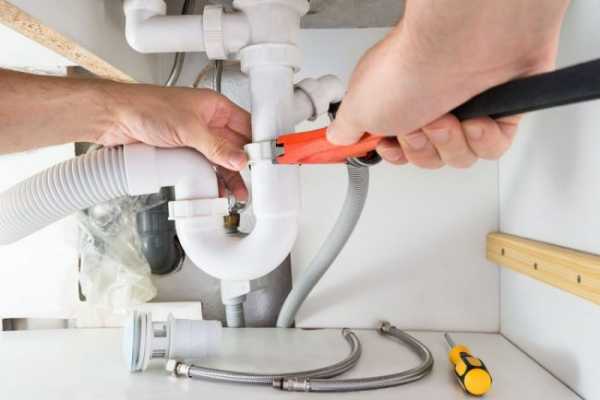

Демонтаж старого устройства

Как собрать сифон для раковины на кухню

Перед тем как приступить к сборке сифона для мойки на кухню все детали следует разложить, чтобы проверить, что в достаточном количестве прокладок, патрубков и соединяющих элементов.

В таблице ниже можно посмотреть пошаговый сбор сифона:

Необходимые инструменты и материалы для установки

Для установки сифона понадобится отвертка, наждачная бумага и рулетка. В некоторых случаях для подрезки трубы требуются строительные ножницы. Также не стоит забывать и о расходных материалах, к которым относится силиконовый герметик, трубы из пластика с диаметром 40÷50 мм, уплотнительная лента, тройники, фитинги и отводы.

Комплект в разобранном виде

Монтаж сифона

Монтаж собранного устройства производится так:

  • на патрубок кладется рифленое кольцо, а под решетку натягивается другое кольцо;
  • устройство кладется на мойку, а сверху укладывается сливная решетка;
  • монтируется и прикручивается винт.

Затем нужно подключить выходное отверстие к сливу канализации. Если диаметр отверстия слива и трубы не подходят друг другу, то монтируются специальные переходники. Когда подсоединение будет сделано, требуется проверить работу. Для этого нужно наполнить слив водой до появления гидрозатвора.

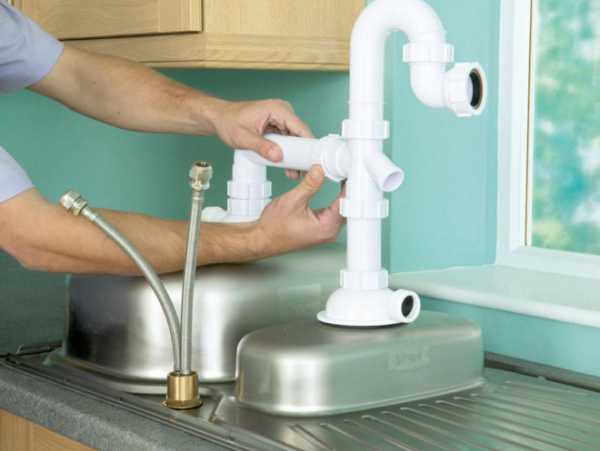

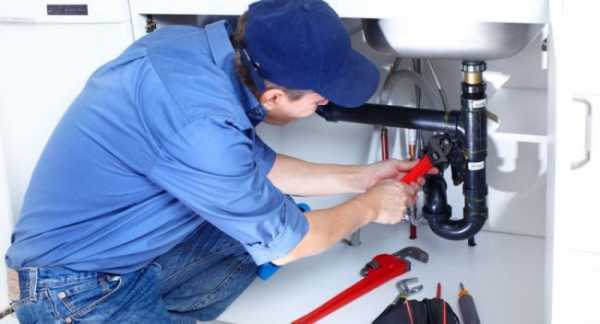

Установка специальным инструментом

Особенности установки сифона для раковины с переливом

Устройства с переливом устанавливаются так же, как и обычные конструкции, но перелив необходимо собрать отдельно. Вот как объединяется патрубок с переливом:

  • сначала следует надеть гайку, а затем прокладку;
  • потом в отвод устанавливается перелив;
  • прикручивается гайка.

Труба перелива может быть разной: сборной из элементов, гофрированной или жесткой. Если конструкция сборная, то высота регулируется с раздвиганием частей и специальных фиксаторов. Между тыльной поверхностью раковины и впускным отверстием перелива должна использоваться плоская прокладка.

Устройство с переливами

Уход за сифоном

При приобретении любой конструкции сифона понадобится регулярно чистить ее убирать накопленные засоры. Если аккуратно пользоваться мойкой, то время между уборками можно увеличить. Чтобы слив не засорялся, рекомендуется использовать специальный измельчитель продуктов и решетки. Но даже в этом случае сифоны придется периодически чистить.

Процедура очищения зависит от конструкции слива. Гофрированный вариант можно очистить, когда он будет полностью разобран. Бутылочное устройство хорошо пробивается специальным тубусом. Для чистки применяются и специальные химические средства, но их нужно использовать осторожно, так как они могут повредить пластиковый сифон.

Как выбрать и купить сифон для раковины на кухне: цены

Вы можете посмотреть цены на некоторые модели сифонов для раковины в предлагаемой таблице:

Отзыв Hamson, Санкт-Петербург: Сифон для кухонной мойки Equation – Тяжело на даче без сифона.

Достоинства: цена, простота и надежность

Недостатки: пока не обнаружено

Большинство моих знакомых, особенно женщины, считают, что основная функция сифона, установленного в систему водоотведения, это предотвратить ее засорение негабаритными отходами…

Подробнее на Отзовик: https://otzovik.com/review_4961989.html

Отзыв Maua, Краматорск: Сифон Orio А-4007 с переливом – Вымыть посуду? А с удовольствием!

Достоинства: функциональная съемная сеточка слива; система перелива; объемная чаша сифона

Недостатки: в комплект не входит гибкая трубка соединяющая сифон с канализацией

Мое нежданное счастье началось с покупки новой мойки для кухни. Мойка подходила по всем параметрам, была широкой, правосторонней, с глубокой чашей для мытья посуды, но отверстие слива было нестандартных больших размеров. Под это широкое отверстие нужно было подобрать с подобным отверстием сифон. Муж и подобрал, за что я ему век теперь буду благодарна, так как мытье посуды сейчас для меня – ну прямо удовольствие. Сравнение, конечно, не слишком удачное, но все же мыть посуду приходится каждый день, поэтому лишний комфорт в этом деле совсем не помешает…

Подробнее на Отзовик: http://otzovik.com/review_2656643.html

В заключение

Современную систему слива не сложно установить и без помощи специалистов. Важно – выбрать модель, адаптированную под конкретные условия, а также убедиться в отсутствии дефектов. Во время монтажных работ необходимо следовать инструкции, что позволит избежать многих ошибок. Помните, что каждая модель имеет свои нюансы установки конструкции.

seti.guru

выбор и установка своими руками

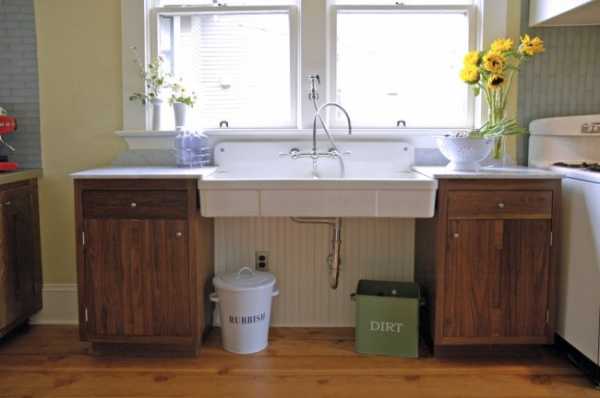

Винтажная отдельно стоящая мойка в кухне с хромированным сифоном

Иногда нам приходится тратиться на то, чтобы установить сифон для раковины на кухню, притом, что сделать это бесплатно можно, практически не задумываясь ни о чем. С такой операцией справится любой, вооружившись инструкцией, либо нашими универсальными рекомендациями, которые помогут сделать это самостоятельно без вызова мастера на дом.

Содержание:

Пластиковый сифон с насосом под мойкой в кухне

Замена сифона на кухне позволит всегда содержать помещение в чистоте и уюте

Некоторые необходимые инструменты для установки сифона под раковиной

Для удобства демонтажа или установки сифона используйте разводной ключ

Назначение сифона

Казалось бы, очевидный для знающего человека и не требующий ответа вопрос, зачем устанавливать сифон под раковину на кухню многих на самом деле ставит в тупик. Часто на него можно услышать ответ – просто так надо, но для чего это необходимо, никто не отвечает. Нужен этот предмет непросто для того, чтобы соединить раковину с канализацией, а для того, чтобы дополнительно воспрепятствовать пропусканию крупных частиц мусора из раковины в канализацию, и неприятного запаха обратно из нее.

Разновидности сифонов под раковину в для кухни

Схема защиты от запаха с канализации с помощью сифона

Виды сифонов и их конструкция

Сейчас большинство подобных конструкций изготавливается из недорогого и достаточно долговечного материала – пластика. При этом его использованием не брезгуют ни китайские, ни европейские производители, ни даже отечественные. Ранее же, как и большинство сантехнических изделий их изготавливали из металла, который в ряде случаев не выносит длительной эксплуатации и портится с течением времени.

Пластиковый сифон с гофрированной трубкой

Устройство сифона для раковины на кухне обычно отличается у разных производителей, но принцип работы всегда одинаков. В конструкцию арматуры могут входить несколько элементов:

  • Разборный сифон;
  • Несколько фитингов для подключения к системе канализации;
  • Прокладки и уплотнители для фитингов;
  • Гофрированные или гладкие трубки;
  • Направляющая воронка;
  • Сетки и уловители;
  • Прокладки, уплотнители и метиз для крепления конструкции к мойке.

Комплектация сифона с переливом

Существенно будет отличаться от указанного списка сифон для двойной раковины на кухне. Несмотря на то, что элементы конструкции у него будут те же, их количество будет почти вдвое большим. Без инструкции, соответственно, собирать его сложнее. Но в то же время, собрав половину конструкции, можно быть уверенным в успешном выполнении поставленной задачи.

Сифон для двойной мойки

Двойная конструкция сифона для парной раковины

Стоит также отметить, что конструкция несколько усложняется, когда выбирается сифон для раковины на кухню с переливом. В нем добавляется специальная переливная трубка, обычно выполненная из гофрированного пластика, вспомогательные фитинги и крепления с прокладками. При этом прокладки устанавливаются не только на фитинг соединяющий сифон с переливом, но и между отверстием на мойке и переходником переливного шланга.

Краткая инструкция по сбору сифона с переливом

Конструкция дополнительно усложняется, если сифон достаточно дорогой и имеет автоматизированную систему задержки и слива воды в мойке. В таком случае он может комплектоваться механической кнопкой, которая при помощи специального соединения приводит в движение пружину, связанную с конструкцией, расположенной внутри воронки. Эта конструкция подвижна и управляет сливным затвором при воздействии на кнопку. Для самой кнопки в этом случае на мойке может быть предусмотрено специальное место, обычно скрытое заглушкой.

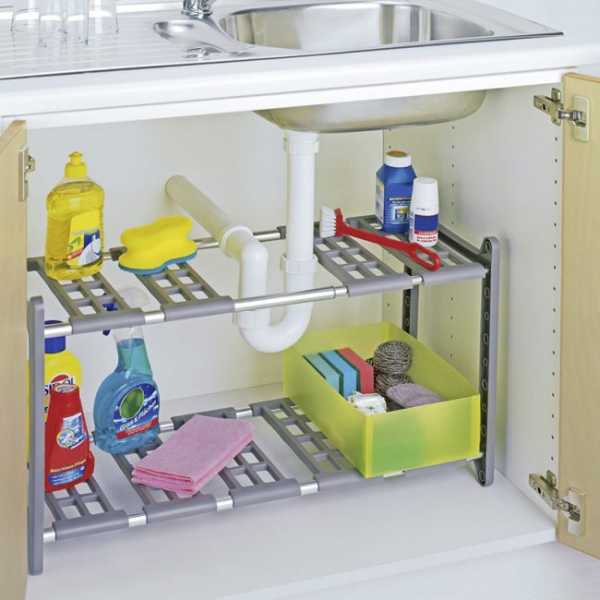

Простой пластиковый сифон в кухне под раковиной

Подготовительные мероприятия

Перед тем, как собрать сифон для раковины на кухне, обязательно удостоверьтесь в том, что все комплектные детали на месте, а все необходимые инструменты находятся в зоне видимости. В противном случае проблемы со сборкой будут обеспечены. Но прежде чем начинать сборку сифона убедитесь, что вам не требуется демонтировать старый сифон, вышедший из строя и требующий срочной замены.

Самые необходимые элементы для сбора сифона

Если все же старый сифон установлен, демонтируйте его аккуратно, дабы не повредить имеющуюся сантехнику. Иначе придется менять не только сифон, но и мойку с краном или смесителем, в зависимости от масштаба домашней катастрофы.

Перед демонтажом установите под мойкой емкость для удаления излишков, застоявшейся воды и прочих фракций из старого сифона или раковины, если в ней что-либо осталось до начала ремонта.

Кухонная двойная раковина с металлическим сифоном

Если старый сифон крепился к раковине при помощи винта, используйте шуруповерт с соответствующей насадкой, поскольку применение отвертки соответствующего размера не всегда является эффективным, ведь в процессе эксплуатации металл, из которого изготовлен винт, может быть подвергнут ржавчине или коррозии. Именно они блокируют его внутри конструкции и не позволяют демонтировать сифон.

Совет: используйте шуруповерт с аккумулятором, чтобы избежать короткого замыкания в электросети при работе с электроинструментом.

Замена сифона — задача несложная, одна требующая определенного инструмента и понимания принципа устройства

Если насечки винта или другого крепежного метиза, удерживающего сетку, по какой-то причине стерлись, разрежьте сетку, чтобы демонтировать сифон. Этим элементом можно пожертвовать, но действовать нужно аккуратно, дабы не пораниться. Для этого можно использовать кусачки или ножницы по металлу. Так, потребуется вокруг головки винта разрезать сетку, и тогда сифон моментально отделится от мойки. Этот момент важно не упустить, чтобы не испачкать все вокруг. Подхватите сифон снизу, и соберите жидкость в уже подготовленную емкость.

С поверхности мойки осторожно удалите остатки сетки, а затем ветошью протрите поверхность мойки, чтобы очистить ее от грязи, которая могла скопиться под сеткой и резиновой подкладкой.

Слив жидкости в мойке будет зависеть от правильности установки сифона

Не забывайте, что сифон соединяется и с канализацией. Обычно между соединительной трубкой и входом в канализацию имеется уплотнительная резинка, обеспечивающая герметичное соединение. Он может стать причиной затрудненного извлечения трубки.

Если же мойка новая и на нее просто требуется установить сифон, то задача существенно упрощается, и можно сразу переходить к сборке новой конструкции.

Преимущество пластиковых сифонов — неспособность накапливать мусор и неподверженность коррозии

Сборка и установка сифона

По окончании подготовки можно переходить непосредственно к монтажу сифона. Сборку можно начинать по-разному. Первый способ подразумевает предварительную сборку основы конструкции и закрепление ее на мойке. Но можно пойти и от обратного, и поэтапно собирать все элементы воедино непосредственно на мойке. Сути это не меняет, но в некоторых случаях оба варианта могут быть некомфортны для мастера сантехника, либо для вас в зависимости от того, кто привлечен к работе.

Независимо от вида гидрозатвора монтаж осуществляется по единому принципу

Многие рекомендуют предварительно собрать основную часть, а затем устанавливать ее непосредственно на мойке, мотивируя это тем, что под нею не так много места для маневрирования руками и инструментами, а свет обычно вовсе отсутствует. Поэтому мы будем собирать сифон и арматуру по частям.

Совет: чтобы понять последовательность соединения элементов используйте инструкцию. В ней часто написано не много, но есть компактная иллюстрация последовательного соединения деталей.

Установка конструкции на мойке

Сборка основной части

Сам сифон чаще всего представляет собой наибольшую деталь комплекта, состоящую из двух частей – корпуса и съемной чаши. Ее снимают для удаления засора, возникающего в процессе эксплуатации. Во время сборки, их наоборот требуется соединить. Между ними обычно устанавливается соответствующего размера комплектная прокладка. Ее размер должен соответствовать диаметру винтового крепления чаши. Именно таким образом они обычно соединяются. Чаша без применения инструментов накручивается на основу снизу.

Главная особенность хромированного сифона — это долговечность и прочность

В верхней части основы имеется сливное отверстие, куда устанавливается воронка. На нем имеется винтовая насечка, к которой будет крепиться соединяющий фитинг. Он надевается на воронку так, чтобы насечки на нем и на основе совпадали.

Краткая наглядная инструкция по монтажу сифона к прямоугольной и круглой мойке

Между фитингом и основой требуется установить прокладку, и лишь затем соединять их. Прокладка для фитинга в комплекте может быть не одна, а сразу пара. Если их 2, то одна в форме шайбы (плоское кольцо с дырой в центре) будет укладываться внутрь фитинга, а вторая конусообразная устанавливается ниже, непосредственно на трубчатую часть воронки. Узкая часть конусной резиновой прокладки должна быть направлена в сторону основы сифона, чтобы надежно зафиксировать воронку на нужной высоте. Затем фитинг достаточно плотно закручивают, чтобы избежать протечек в дальнейшем.

Монтажные размеры сифона для двойной раковины с возможностью подключения стиральной или посудомоечной машины

Соединение с мойкой

После того, как конус надежно закреплен на сифоне, его можно крепить на мойке. Собранную заранее конструкцию располагают под сливным отверстием в мойке. Между ними обязательно устанавливается резиновая или силиконовая прокладка необходимая для исключения протекания. Ее внешний диаметр должен совпадать с диаметром верхней части воронки. Собранную конструкцию требуется отцентрировать опять же, чтобы избежать протечек.

Металлический сифон самый дорогой из возможных вариантов

Сверху на сливное отверстие в раковине устанавливается другая пара элементов. Это сетка или решетка и соответствующая ей прокладка. Иногда она отсутствует, но это не проблема, поскольку основную функцию всегда выполняет прокладка, расположенная между мойкой и воронкой.

В центр решетки устанавливается соответствующий комплектный винт или другой метиз. При его завинчивании части конструкции соединяются, и чем прочнее будет соединение, тем ниже вероятность будущей протечки.

Сифон — одна из самых важных деталей в домашней водопроводной системе

Совет: при соединении важно не перестараться, и не перетянуть винт. Поскольку в этом случае можно повредить решетку, и ее придется тогда заменять в срочном порядке.

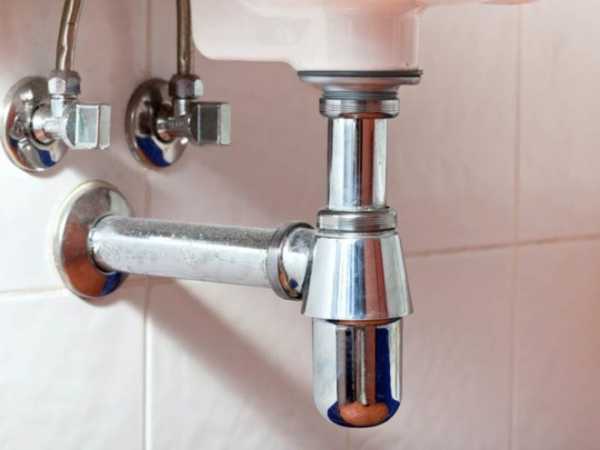

Бутылочный сифон закрепленный на кухонную мойку

На этом соединение сифона с раковиной может не закончиться. Дополнительные операции требуются тогда, кода модель мойки оборудована переливным отверстием, а в сифоне имеется дополнение в виде переливной трубки с адаптером.

Адаптер к мойке крепится обычно при помощи винта, а между ним и мойкой также устанавливается прокладка. Соединение трубки с адаптером и сифоном происходит при помощи таких же креплений, какие используются для соединения воронки с сифоном.

Трубный металлический сифон на большой мойке в кухне

Соединение с канализацией

Сбоку на основе имеется другое отверстие, на которое монтируется соединительная трубка для канализации. От типа трубки будет напрямую зависеть степень сложности ее соединения. Гладкие трубки чаще бывают сборными и ее части крепятся друг к другу при помощи фитингов и дополнительных прокладок. Кроме того, их производитель часто делает большими с запасом длины. Поэтому их часто приходится обрезать при помощи ножовки или болгарки, предварительно отмерив необходимую длину. Не стоит забывать, что некоторые трубки могут иметь взаимно вставную конструкцию, за счет которой расстояние между соединительными узлами может регулироваться.

Установить сифон на кухне можно своими руками, это не составит особого труда

Гофрированные трубки гораздо проще в монтаже. Их редко приходится обрезать, а регулировать их длину можно при помощи обычной сборки-растяжения трубок по принципу гармошки. Но при выборе сифона не стоит забывать, что такие трубки чаще подвергаются засорам ввиду их конструкции, в особенности при использовании на кухне.

Трубка соединяется с сифоном при помощи фитинга с прокладками по принципу, описанному выше, а ее соединение с входным отверстием канализации производят при помощи резинового переходника – прокладки. Чаще всего он вставляется внутрь отверстия, а в его внутренний диаметр устанавливают соединительную трубку.

Подключение бутылочного сифона к канализации при помощи гофрированной трубки

Совет: чтобы обеспечить легкое введение трубки в адаптер смажьте ее основание тонким слоем моющего средства.

Сифон для раковины на кухню: выводы

Как вы уже поняли, не достаточно просто сифон для раковины на кухню купить. Его требуется устанавливать и для этого требуются некоторые навыки. Не переживайте о том, что их у вас нет, ведь это совсем несложно, если конструкция сифона достаточно простая. Сифон для раковины на кухню, цена которого меньше, всегда устанавливается быстрее и с меньшими проблемами.

Трубный сифон с комплектом для подключения к кухонной раковине

Но не стоит забывать о разнице в цене, и о том, как она образуется. Поскольку некачественные комплектующие также будут стоить меньше, но в то же время срок их службы будет гораздо короче, чем у более дорогого изделия.

Чтобы правильно понять детали установки и сборки, посмотрите дополнительно тематическое видео, представленное по ссылке ниже. После его просмотра все лишние вопросы по установке отпадут автоматически. Если же процесс окажется для вас все же слишком длительным и затруднительным, обратитесь к сантехнику.

happymodern.ru

Как собрать сифон для раковины на кухне, подключение к раковине с переливом

Заключительным этапом сборки сливной системы идет установка сифона. Выполняя эту работу, необходимо вооружиться определенными инструментами и знаниями.

Информация о строении различных видов слива и особенностях их монтажа окажется нелишней при подготовке к работе. Монтаж сливной системы на кухне – работа несложная, справиться с которой сможет даже непрофессионал в сантехническом деле.

Содержание статьи

Виды и строение сливного устройства

Сифон – это пластиковая (реже металлическая) сантехническая конструкция, которая задерживает, а затем выводит по трубам в слив воду и мусор. Для кухонной раковины используют бутылочные и коленные модели. Это сборные конструкции, которые можно монтировать без применения дополнительного инструмента.

Самая простая в эксплуатации – коленная конструкция. Такую систему легко монтировать, разбирать, менять детали, чистить. Труба в ней изогнута в виде английских букв U или S, что позволяет экономить место под мойкой.

Устройство с гофрированным шлангом может принимать разные положения. Это позволяет монтировать сифон практически в любом месте. Его монтаж может осуществить даже неподготовленный человек. Единственный недостаток системы с гофрированным сливом – быстрый засор шланга.

Стандартное строение

Самый распространенный и недорогой вариант сливного устройства – пластиковый. В стандартный комплект входят такие элементы:

  • корпус в виде бутылки или колена;
  • отвод в канализацию – расположен сбоку бутылки;
  • разборный стакан с крышкой. Это подвижная часть, которую используют для прочистки слива;
  • большая силиконовая или резиновая прокладка – деталь, которая позволяет плотно соединить крышку и корпус;
  • пластиковый канализационный отвод (патрубок). Часто может поставляться в виде трубы, гладкой или гофрированной. Комплектуется согласно модели и диаметру выходного отверстия;
  • выпускной патрубок с дополнительным отводом. Предназначен для подключения стиральной и посудомоечной машин;
  • металлическая сетка – устанавливается в сливное отверстие раковины. Предотвращает попадание в канализационный слив пищевых отходов;
  • силиконовая или резиновая прокладка – устанавливается между сливным отверстием мойки и патрубком;
  • пластиковая накидная (стяжная) гайка.

В заводской комплектации предусмотрена подробная инструкция по ручной сборке устройства с простой и понятной не только специалистам схемой. Монтаж сливной системы необходимо проводить вручную, для контроля уровня натяжения и зажима крепления. Это предотвратит повреждение пластиковых деталей.

Установка бутылочного сифона

Для подключения кухонной мойки к системе слива подойдет бутылочная модель. Если пространство не позволяет, можно применить устройство коленного типа S или U-образной формы. В основном такие виды используются в ванной комнате.

При выборе кухонного слива ориентируются на количество свободного места под мойкой, качество и надежность модели. Простота замены деталей и чистки – также немаловажный фактор в выборе устройства.

Сборка кухонного сифона для раковины начинается на заключительном этапе строительства. К этому времени канализация и сливные системы уже находятся в рабочем состоянии, а кухонная мебель стоит на своих местах.

Устанавливают бутылочный сифон в следующей последовательности. Первым делом распаковывают комплект и проверяют наличие всех деталей. Корпус и трубки должны быть гладкими, без сколов и трещин. Гофра должна свободно расправляться и складываться. Проверяют наличие и качество всех прокладок.

Из прокладок выбирают большую плоскую резинку, которая по диаметру подходит к резьбовому соединению стакана, надевают уплотнение на него. Крышку накручивают на нижнюю часть стакана до тех пор, пока не скроется уплотнение.

Порядок подсоединения

Соединяют верхнее отверстие сифона с патрубком, идущим к раковине, надевая на него накидную гайку. Устанавливают конусную накладку так, чтобы широкая часть была направлена к сливной трубе. Накидную гайку затягивают аккуратно, без пережима, вместе с тем плотно, чтобы вода не протекала.

Чтобы присоединить гофру, на нее и на боковой патрубок накидывают гайку с прокладкой и закручивают. Стоит заметить, что вместо гофрированной трубы может быть жесткая, но это не меняет сути дела.

Прокладка самого большого диаметра находится между верхним патрубком и раковиной. Еще одну прокладку и металлическую часть слива в виде решетки привинчивают сверху. В качестве крепления используют длинный винт.

Теперь сифон должен крепиться под мойкой. Для этого верхний патрубок направляют в сливное отверстие, а гофрированную трубу соединяют с канализационной. В слив раковины вставляют металлическую решетку с уплотнением и фиксируют винтом. Если бутылочная часть не соединена с горловиной, ее прикручивают к отверстию слива внизу. Если сифон был собран, закрепляют его винтом.

Затем соединяют горловину и бутылочную часть, при этом между ними укладывают уплотнитель. В завершение необходимо затянуть все накидные гайки – конструкция должна быть водонепроницаемой. Для надежности стыки можно обработать герметиком.

Так собирают сифон для кухонной мойки. В случае ремонта разборка проводится в обратной последовательности.

Соединение с переливом

Перелив представляет собой специальное отверстие на стенке мойки, к которому со стороны стены подводят гофрированную трубу. Эта конструкция позволяет защитить кухню от затопления, если забилось сливное отверстие. Снаружи оно может быть прикрыто декоративной решеткой. В более дешевых моделях раковин оно выглядит как несколько маленьких отверстий, в двойной мойке находится на перегородке между частями раковины.

Для монтажа перелива берут дополнительную, обычно более тонкую, гофрированную трубку и фиксируют ее на мойке, напротив отверстия для перелива. Второй конец заводят в патрубок сифона. Гофру к раковине крепят болтом, к патрубку – накидной гайкой. При установке используют уплотнитель, который фиксируют под раструб, прикрепленный с обратной стороны мойки.

После установки системы необходимо проверить ее герметичность. Для этого пробкой закрывают сливное отверстие и набирают в мойку воду. Жидкость должна вся вытечь через отверстие перелива. Никаких протечек быть не должно, если система установлена правильно.

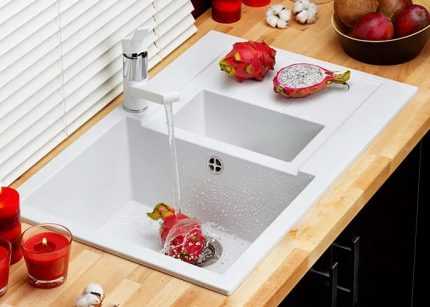

Двойная мойка

В случае двойной раковины можно установить два сифона или же выбрать особую конструкцию. Второй вариант предпочтительнее, так как занимает меньше места. Специальные сифоны для двух раковин сделаны так, что от сливных отверстий чаш отходят трубы, соединяющиеся в одной общей конструкции. Их недостаток сводится к тому, что в случае засора на кухне нерабочими окажутся две раковины. Установка же очень похожа на монтаж обычного сифона, только количество деталей увеличивается.

Подключение жесткой сливной трубы

Соединительным элементом между сифоном и сливной системой выступает гофра.

Специалисты рекомендуют использовать пластиковую короткую трубу – так вероятность засоров будет сведена к нулю. Один из плюсов гофрированной трубы – возможность ее подключения в любом месте. При необходимости ее можно растянуть до нужного размера. Но со временем гофра от провисания образует изгибы, которые провоцируют засоры в трубах. Если место позволяет, лучше для подключения слива к канализации использовать жесткую трубу нужного диаметра.

Чтобы соединить сифон и канализационную систему с помощью такой пластиковой трубы, делают следующее:

  1. Выбирают трубу нужного диаметра (в основном используют d = 40) и длины.
  2. Проверяют длину (слишком длинную можно обрезать с помощью ножовки).
  3. На один ее конец надевают уплотнитель и при помощи накидной гайки подсоединяют к сифону. На другой конец надевают переходник 500/40.
  4. Широкую часть муфты-переходника подсоединяют к раструбу канализационной системы.

Для соединения элементов конструкции используют специальные уплотнители. После того как система готова, можно подключать воду и проверять результат работы. В местах соединения протечек быть не должно.

Со временем сливная система изнашивается и требуется замена одного из ее элементов. Починить старый или собрать новый сифон – дело нетрудное, главное, следовать инструкции, разработанной производителем продукции. Для монтажа сливной системы могут понадобиться дополнительные ее элементы: колена, муфты, переходники, уплотнители. Все работы выполняются самостоятельно.

Замену прохудившегося сифона или установку нового можно произвести без помощи сантехника. Более сложные водопроводные работы должны выполнять квалифицированные специалисты.

gidpovode.ru

все тонкости выбора и пошаговая инструкция по самостоятельной установке

Главная/Статьи/Сифон для раковины на кухню: все тонкости выбора и пошаговая инструкция по самостоятельной установке

Винтажная отдельно стоящая мойка в кухне с хромированным сифоном

Иногда нам приходится тратиться на то, чтобы установить сифон для раковины на кухню, притом, что сделать это бесплатно можно, практически не задумываясь ни о чем. С такой операцией справится любой, вооружившись инструкцией, либо нашими универсальными рекомендациями, которые помогут сделать это самостоятельно без вызова мастера на дом.

Пластиковый сифон с насосом под мойкой в кухне

Замена сифона на кухне позволит всегда содержать помещение в чистоте и уюте

Некоторые необходимые инструменты для установки сифона под раковиной

Для удобства демонтажа или установки сифона используйте разводной ключ

Назначение сифона

Казалось бы, очевидный для знающего человека и не требующий ответа вопрос, зачем устанавливать сифон под раковину на кухню многих на самом деле ставит в тупик. Часто на него можно услышать ответ – просто так надо, но для чего это необходимо, никто не отвечает. Нужен этот предмет непросто для того, чтобы соединить раковину с канализацией, а для того, чтобы дополнительно воспрепятствовать пропусканию крупных частиц мусора из раковины в канализацию, и неприятного запаха обратно из нее.

Разновидности сифонов под раковину в для кухни

Схема защиты от запаха с канализации с помощью сифона

Виды сифонов и их конструкция

Сейчас большинство подобных конструкций изготавливается из недорогого и достаточно долговечного материала – пластика. При этом его использованием не брезгуют ни китайские, ни европейские производители, ни даже отечественные. Ранее же, как и большинство сантехнических изделий их изготавливали из металла, который в ряде случаев не выносит длительной эксплуатации и портится с течением времени.

Пластиковый сифон с гофрированной трубкой

Устройство сифона для раковины на кухне обычно отличается у разных производителей, но принцип работы всегда одинаков. В конструкцию арматуры могут входить несколько элементов:

  • Разборный сифон;
  • Несколько фитингов для подключения к системе канализации;
  • Прокладки и уплотнители для фитингов;
  • Гофрированные или гладкие трубки;
  • Направляющая воронка;
  • Сетки и уловители;
  • Прокладки, уплотнители и метиз для крепления конструкции к мойке.

Комплектация сифона с переливом

Существенно будет отличаться от указанного списка сифон для двойной раковины на кухне. Несмотря на то, что элементы конструкции у него будут те же, их количество будет почти вдвое большим. Без инструкции, соответственно, собирать его сложнее. Но в то же время, собрав половину конструкции, можно быть уверенным в успешном выполнении поставленной задачи.

Сифон для двойной мойки

Двойная конструкция сифона для парной раковины

Стоит также отметить, что конструкция несколько усложняется, когда выбирается сифон для раковины на кухню с переливом. В нем добавляется специальная переливная трубка, обычно выполненная из гофрированного пластика, вспомогательные фитинги и крепления с прокладками. При этом прокладки устанавливаются не только на фитинг соединяющий сифон с переливом, но и между отверстием на мойке и переходником переливного шланга.

Краткая инструкция по сбору сифона с переливом

Конструкция дополнительно усложняется, если сифон достаточно дорогой и имеет автоматизированную систему задержки и слива воды в мойке. В таком случае он может комплектоваться механической кнопкой, которая при помощи специального соединения приводит в движение пружину, связанную с конструкцией, расположенной внутри воронки. Эта конструкция подвижна и управляет сливным затвором при воздействии на кнопку. Для самой кнопки в этом случае на мойке может быть предусмотрено специальное место, обычно скрытое заглушкой.

Простой пластиковый сифон в кухне под раковиной

Подготовительные мероприятия

Перед тем, как собрать сифон для раковины на кухне, обязательно удостоверьтесь в том, что все комплектные детали на месте, а все необходимые инструменты находятся в зоне видимости. В противном случае проблемы со сборкой будут обеспечены. Но прежде чем начинать сборку сифона убедитесь, что вам не требуется демонтировать старый сифон, вышедший из строя и требующий срочной замены.

Самые необходимые элементы для сбора сифона

Если все же старый сифон установлен, демонтируйте его аккуратно, дабы не повредить имеющуюся сантехнику. Иначе придется менять не только сифон, но и мойку с краном или смесителем, в зависимости от масштаба домашней катастрофы.

Перед демонтажом установите под мойкой емкость для удаления излишков, застоявшейся воды и прочих фракций из старого сифона или раковины, если в ней что-либо осталось до начала ремонта.

Кухонная двойная раковина с металлическим сифоном

Если старый сифон крепился к раковине при помощи винта, используйте шуруповерт с соответствующей насадкой, поскольку применение отвертки соответствующего размера не всегда является эффективным, ведь в процессе эксплуатации металл, из которого изготовлен винт, может быть подвергнут ржавчине или коррозии. Именно они блокируют его внутри конструкции и не позволяют демонтировать сифон.

Совет: используйте шуруповерт с аккумулятором, чтобы избежать короткого замыкания в электросети при работе с электроинструментом.

Замена сифона — задача несложная, одна требующая определенного инструмента и понимания принципа устройства

Если насечки винта или другого крепежного метиза, удерживающего сетку, по какой-то причине стерлись, разрежьте сетку, чтобы демонтировать сифон. Этим элементом можно пожертвовать, но действовать нужно аккуратно, дабы не пораниться. Для этого можно использовать кусачки или ножницы по металлу. Так, потребуется вокруг головки винта разрезать сетку, и тогда сифон моментально отделится от мойки. Этот момент важно не упустить, чтобы не испачкать все вокруг. Подхватите сифон снизу, и соберите жидкость в уже подготовленную емкость.

С поверхности мойки осторожно удалите остатки сетки, а затем ветошью протрите поверхность мойки, чтобы очистить ее от грязи, которая могла скопиться под сеткой и резиновой подкладкой.

Слив жидкости в мойке будет зависеть от правильности установки сифона

Не забывайте, что сифон соединяется и с канализацией. Обычно между соединительной трубкой и входом в канализацию имеется уплотнительная резинка, обеспечивающая герметичное соединение. Он может стать причиной затрудненного извлечения трубки.

Если же мойка новая и на нее просто требуется установить сифон, то задача существенно упрощается, и можно сразу переходить к сборке новой конструкции.

Преимущество пластиковых сифонов — неспособность накапливать мусор и неподверженность коррозии

Сборка и установка сифона

По окончании подготовки можно переходить непосредственно к монтажу сифона. Сборку можно начинать по-разному. Первый способ подразумевает предварительную сборку основы конструкции и закрепление ее на мойке. Но можно пойти и от обратного, и поэтапно собирать все элементы воедино непосредственно на мойке. Сути это не меняет, но в некоторых случаях оба варианта могут быть некомфортны для мастера сантехника, либо для вас в зависимости от того, кто привлечен к работе.

Независимо от вида гидрозатвора монтаж осуществляется по единому принципу

Многие рекомендуют предварительно собрать основную часть, а затем устанавливать ее непосредственно на мойке, мотивируя это тем, что под нею не так много места для маневрирования руками и инструментами, а свет обычно вовсе отсутствует. Поэтому мы будем собирать сифон и арматуру по частям.

Совет: чтобы понять последовательность соединения элементов используйте инструкцию. В ней часто написано не много, но есть компактная иллюстрация последовательного соединения деталей.

Установка конструкции на мойке

Сборка основной части

Сам сифон чаще всего представляет собой наибольшую деталь комплекта, состоящую из двух частей – корпуса и съемной чаши. Ее снимают для удаления засора, возникающего в процессе эксплуатации. Во время сборки, их наоборот требуется соединить. Между ними обычно устанавливается соответствующего размера комплектная прокладка. Ее размер должен соответствовать диаметру винтового крепления чаши. Именно таким образом они обычно соединяются. Чаша без применения инструментов накручивается на основу снизу.

Главная особенность хромированного сифона — это долговечность и прочность

В верхней части основы имеется сливное отверстие, куда устанавливается воронка. На нем имеется винтовая насечка, к которой будет крепиться соединяющий фитинг. Он надевается на воронку так, чтобы насечки на нем и на основе совпадали.

Краткая наглядная инструкция по монтажу сифона к прямоугольной и круглой мойке

Между фитингом и основой требуется установить прокладку, и лишь затем соединять их. Прокладка для фитинга в комплекте может быть не одна, а сразу пара. Если их 2, то одна в форме шайбы (плоское кольцо с дырой в центре) будет укладываться внутрь фитинга, а вторая конусообразная устанавливается ниже, непосредственно на трубчатую часть воронки. Узкая часть конусной резиновой прокладки должна быть направлена в сторону основы сифона, чтобы надежно зафиксировать воронку на нужной высоте. Затем фитинг достаточно плотно закручивают, чтобы избежать протечек в дальнейшем.

Монтажные размеры сифона для двойной раковины с возможностью подключения стиральной или посудомоечной машины

Соединение с мойкой

После того, как конус надежно закреплен на сифоне, его можно крепить на мойке. Собранную заранее конструкцию располагают под сливным отверстием в мойке. Между ними обязательно устанавливается резиновая или силиконовая прокладка необходимая для исключения протекания. Ее внешний диаметр должен совпадать с диаметром верхней части воронки. Собранную конструкцию требуется отцентрировать опять же, чтобы избежать протечек.

Металлический сифон самый дорогой из возможных вариантов

Сверху на сливное отверстие в раковине устанавливается другая пара элементов. Это сетка или решетка и соответствующая ей прокладка. Иногда она отсутствует, но это не проблема, поскольку основную функцию всегда выполняет прокладка, расположенная между мойкой и воронкой.

В центр решетки устанавливается соответствующий комплектный винт или другой метиз. При его завинчивании части конструкции соединяются, и чем прочнее будет соединение, тем ниже вероятность будущей протечки.

Сифон — одна из самых важных деталей в домашней водопроводной системе

Совет: при соединении важно не перестараться, и не перетянуть винт. Поскольку в этом случае можно повредить решетку, и ее придется тогда заменять в срочном порядке.

Бутылочный сифон закрепленный на кухонную мойку

На этом соединение сифона с раковиной может не закончиться. Дополнительные операции требуются тогда, кода модель мойки оборудована переливным отверстием, а в сифоне имеется дополнение в виде переливной трубки с адаптером.

Адаптер к мойке крепится обычно при помощи винта, а между ним и мойкой также устанавливается прокладка. Соединение трубки с адаптером и сифоном происходит при помощи таких же креплений, какие используются для соединения воронки с сифоном.

Трубный металлический сифон на большой мойке в кухне

Соединение с канализацией

Сбоку на основе имеется другое отверстие, на которое монтируется соединительная трубка для канализации. От типа трубки будет напрямую зависеть степень сложности ее соединения. Гладкие трубки чаще бывают сборными и ее части крепятся друг к другу при помощи фитингов и дополнительных прокладок. Кроме того, их производитель часто делает большими с запасом длины. Поэтому их часто приходится обрезать при помощи ножовки или болгарки, предварительно отмерив необходимую длину. Не стоит забывать, что некоторые трубки могут иметь взаимно вставную конструкцию, за счет которой расстояние между соединительными узлами может регулироваться.

Установить сифон на кухне можно своими руками, это не составит особого труда

Гофрированные трубки гораздо проще в монтаже. Их редко приходится обрезать, а регулировать их длину можно при помощи обычной сборки-растяжения трубок по принципу гармошки. Но при выборе сифона не стоит забывать, что такие трубки чаще подвергаются засорам ввиду их конструкции, в особенности при использовании на кухне.

Трубка соединяется с сифоном при помощи фитинга с прокладками по принципу, описанному выше, а ее соединение с входным отверстием канализации производят при помощи резинового переходника – прокладки. Чаще всего он вставляется внутрь отверстия, а в его внутренний диаметр устанавливают соединительную трубку.

Подключение бутылочного сифона к канализации при помощи гофрированной трубки

Совет: чтобы обеспечить легкое введение трубки в адаптер смажьте ее основание тонким слоем моющего средства.

Сифон для раковины на кухню: выводы

Как вы уже поняли, не достаточно просто сифон для раковины на кухню купить. Его требуется устанавливать и для этого требуются некоторые навыки. Не переживайте о том, что их у вас нет, ведь это совсем несложно, если конструкция сифона достаточно простая. Сифон для раковины на кухню, цена которого меньше, всегда устанавливается быстрее и с меньшими проблемами.

Трубный сифон с комплектом для подключения к кухонной раковине

Но не стоит забывать о разнице в цене, и о том, как она образуется. Поскольку некачественные комплектующие также будут стоить меньше, но в то же время срок их службы будет гораздо короче, чем у более дорогого изделия.

Чтобы правильно понять детали установки и сборки, посмотрите дополнительно тематическое видео, представленное по ссылке ниже. После его просмотра все лишние вопросы по установке отпадут автоматически. Если же процесс окажется для вас все же слишком длительным и затруднительным, обратитесь к сантехнику.

Фотогалерея (30 фото)

ciscoexpo.ru

схема сборки и установка для мойки

Для осуществления простейших сантехнических мероприятий не обязательно вызывать специалиста, отпрашиваться с работы и тратить деньги на оплату услуг. Например, установка сифона на кухне – несложная процедура, с которой справится даже женщина.

Если грамотно подобрать прибор, изучить инструкцию к нему и запомнить несколько общепринятых правил, процесс чистки, замены или установки сифона пройдет быстро и без неприятных сюрпризов.

Содержание статьи:

Конструкции сифонов для кухни

Вопрос о покупке или замене сифона встает, когда старая модель выходит из строя, а также по причинам, не связанным с самим устройством.

Предположим, вместе с приобретением нового кухонного гарнитура приходится менять мойку, а конструкция новой раковины требует другой конфигурации прибора. Рассмотрим, какие виды сифонов предлагают современные производители.

Напоминаем, что сифон для кухни – устройство, связывающее мойку с трубой канализации, препятствующее проникновению в помещение неприятного запаха и облегчающее процесс устранения засора

Существует множество классификаций устройств для создания гидрозатвора под раковиной, однако все виды можно объединить в две большие категории:

  • бутылочные;
  • коленные.

Коленные, в свою очередь, делятся на жесткие или эластичные (гофрированные), и абсолютно любой тип может иметь более сложную конструкцию, если подключается к мойке с переливом. Также стоит упомянуть про плоский сифон (актуален для монтажа под душевой кабиной) и двойной – для установки под сдвоенные раковины.

Наряду с экономичными пластиковыми моделями применяют и сифоны из металла – латуни, меди, стали или бронзы. Их установка актуальна для стилизации помещения, когда зона под раковиной полностью открыта

Для кухни идеально подходит бутылочная модель, однако, при дефиците свободного пространства или по другим причинам используют и коленные (U-образные и S-образные). Последние виды рациональнее устанавливать для сантехприборов с минимумом свободного пространства – например, под ваннами.

Перед тем, как установить сифон для мойки на кухне, нужно определиться с моделью. Представляем несколько вариантов, один из которых может пригодиться и вам.

Галерея изображений

Фото из

Преимущество данного вида в простой конструкции и быстрой разборке/сборке, если необходимо устранить засор или просто произвести профилактическую чистку

По сути, это искривленная труба, в изгибе которой скапливается достаточно воды для образования надежного гидрозатвора

На самом деле, это два разных устройства, однако при монтаже необходимо продумать их размещение в паре

Дополнительная эластичная труба ведет к специальному отверстию в мойке – для предупреждения затопления в случае засора сливного отверстия

Благодаря эластичности и возможности растягиваться до необходимой длины гофру часто используют там, где невозможно установить жесткую модель

Парная раковина – не редкость на современной кухне. Чтобы увеличить свободную площадь в тумбе, для двух раковин используют один сифон

Применяется, если необходимо подключить несколько сантехприборов или расположить отводы для подключения в неудобном месте

Другим словами, трап с сухим гидрозатвором. Такая разновидность удобна для экономии пространства, но устанавливать ее на кухне, где велик риск засора, нерационально

Вариант 1 – бутылочный сифон

Вариант 2 – коленный сифон

Вариант 3 – сифон с измельчителем

Вариант 4 – сифон с переливом

Вариант 5 – гофрированная труба

Вариант 6 – двойной бутылочный сифон

Вариант 7 – двойной коленный сифон

Вариант 8 – плоский сифон

Так образом, при выборе нового устройства необходимо ориентироваться на количество свободного места под мойкой, технические характеристики (надежность материала и прокладок, проходимость), возможность разборки для обслуживания, а если сифон будет не замаскирован в тумбе – то и внешний вид.

Инструкции по сборке и установке

Сборка моделей происходит по разному: некоторые сначала необходимо собрать, а затем герметично присоединить к сливному отверстию раковины и канализационному патрубку, другие частично собираются в процессе монтажа мойки. Рассмотрим варианты сборки и установки популярных видов.

Этапы монтажа бутылочного сифона

Приобретая устройство в магазине, обратите внимание на то, что пластиковые модели бывают 2 типов:

  • недорогие, состоящие из 10 (или более) деталей;
  • брендовые, с интегрированными прокладками.

Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше. К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.

Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.

Иногда одну из частей – сливную – монтируют при установке раковины. Пока есть доступ к обратной стороне мойки, легче прикрутить крепежный болт. Однако конструкция бутылочных моделей настолько проста и понятна, что их можно зафиксировать на мойке в любой момент

Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте. Важно, чтобы трубки и бутылочная часть были гладкие и герметичные, гофра – эластичная, а прокладки – плотные, без изъянов. Затем действуем по фотоинструкции.

Галерея изображений

Фото из

Берем тонкую плоскую прокладку, подходящую по диаметру, и аккуратно натягиваем ее без перекосов на место резьбового соединения «стакана»

Крышку – второй элемент пластикового «стакана» – плотно накручиваем посредством резьбового соединения так, чтобы прокладки не было видно

Берем патрубок, который соединяет бутылочный элемент со сливным отверстием раковины, и надеваем на него накидную пластиковую гайку

Таким же образом надеваем конусную прокладку. Важный момент: прокладку устанавливаем расширенным концом к месту слива

Вставляем патрубок в верхнее отверстие бутылочного элемента, закручиваем и аккуратно затягиваем накидную пластиковую гайку

На гофрированную трубку, как и на патрубок, поочередно надеваем сначала накидную гайку, затем подходящую по диаметру прокладку

Вставляем гофрированную трубку в боковое отверстие «стакана», плотно закручиваем накидную пластиковую гайку

Синюю большую прокладку монтируем под раковиной, между патрубком и мойкой, а белую прокладку и металлический слив в виде решетки фиксируем сверху, закрепляя длинным винтом

Шаг 1 – установка прокладки на «стакан»

Шаг 2 – прикручивание крышки «стакана»

Шаг 3 – надевание накидной гайки на патрубок

Шаг 4 – надевание конусной прокладки на патрубок

Шаг 5 – соединение «стакана» и патрубка

Шаг 6 – надевание гайки и прокладки на гофру

Шаг 7 – соединение «стакана» и гофры

Шаг 8 – распределение оставшихся деталей

Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.

Галерея изображений

Фото из

Этап 1 – установка металлической решетки

Этап 2 – монтаж горловины под мойкой

Этап 3 – прикручивание сифона к горловине

Этап 4 – подтяжка всех накидных гаек

Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.

Как установить модель с переливом

Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол. Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.

Отверстие перелива обычно находится сбоку – или на стенке мойки со стороны стены, или на перемычке между двумя мойками

Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона. Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.

При установке перелива, как и при монтаже  любых канализационных элементов, важно герметично соединить все фрагменты и обязательно использовать уплотнитель. Здесь плотное резиновое или пластиковое кольцо фиксируется под раструб, закрепленный с обратной стороны мойки. Оно может иметь круглую, овальную или прямоугольную форму.



Галерея изображений

Фото из

Шаг 1 – подготовка отверстия для перелива

Шаг 2 – приготовление декоративного элемента-решетки

Шаг 3 – установка декоративного элемента

Шаг 4 – монтаж гофры для перелива

После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.

Подключение сифона к канализации

Существует несколько способов подключения сифона к канализационной трубе. Их выбор зависит и от конструкции устройства с гидрозатвором, и от расположения выхода канализации. Проще всего, когда установка кухонной мойки является этапом ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

Однако замена сифонов происходит чаще, чем капитальный ремонт. Это связано и с поломками устройства, и с заменой мебели. Поэтому придумывать, как лучше собрать сифон для раковины и соединить его с отводом канализации, иногда приходится «на ходу».

В качестве соединительного элемента часто выступает гофра, однако гораздо надежнее и целесообразнее монтировать гладкий жесткий элемент. Причем короткая труба гораздо лучше длинной – так вероятность засора сводится к нулю

Гофрированная труба хороша тем, что, благодаря эластичности и подвижности, ее можно разместить в любом месте, а при необходимости вытянуть до нужной длины. Однако у гофры есть слабое место – она изнашивается гораздо быстрее жесткого элемента. Кроме того, из-за мягкости труба провисает, тем самым провоцируя засоры. Ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

Если существует возможность (при удачном расположении канализационного отвода), можно самостоятельно заменить гофрированную деталь обыкновенным отрезком трубы для внутренней канализации, обрезанным до нужной длины.

С вариантом замены можете познакомиться с помощью фотогалереи.

Галерея изображений

Фото из

Гофрированная труба из комплекта сифона

Пластиковая жесткая труба D 40 мм

Подрезка и монтаж жесткой трубы

Установка переходной муфты 50/40 мм

Гладкая внутренняя поверхность жесткой трубы – гарантия защиты от провисания и частых засоров, которые характерны для гофрированного аналога.

Выводы и полезное видео по теме

Видеоролики – прекрасная возможность закрепить знания о сборке и монтаже сифонов, а также научиться самостоятельно практиковать монтаж сантехнического оборудования, избегая частых ошибок.

Видеоруководство по замене старого, вышедшего из строя сифона для кухонной мойки:

Нестандартная установка сифона, соединенного со сливным отверстием гофрированной трубой:

Сборка и советы по правильному монтажу недорогого сифона с переливом:

Как видите, сборка простых моделей не занимает много времени и не требует специальных знаний. При замене старого сифона больше сил отнимает демонтаж изношенного оборудования. Если вопросов по установке сливного устройства для кухонной мойки не возникло, вы все работы можете выполнить самостоятельно. Для решения боле сложных задач по подключению устройства лучше обратиться к сантехнику.

sovet-ingenera.com
