Воздуховод для вытяжки кухонной – как устанавливать кухонные отводы из пластиковой трубы своими руками

vseotrubax.com

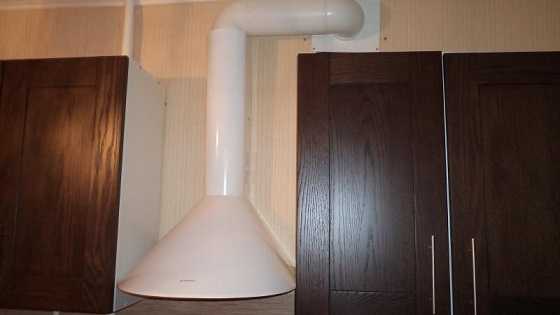

Вытяжка для кухни с воздуховодом

Трудно представить современную кухню без вытяжки, которая очищает воздух и защищает поверхность стен, потолков и мебели от оседания копоти. На рынке представлен широкий спектр моделей различных брендов в большинстве своем имеющих комбинированную конструкцию.

Чтобы использовать их в качестве проточных вытяжных устройств, вытяжка для кухни с воздуховодом должна быть правильно установлена и грамотно подключена к вытяжной системе.

Проточные вытяжки — особенности

Все вытяжки по принципу действия можно разбить на два больших класса: проточные и рециркуляционные.

Рециркуляционные вытяжки оставляют старый воздух в кухне после его очистки фильтрами, проточные отводят загрязнённый воздух через воздуховоды за пространство кухни и имеют свои особенности:

В зависимости от материала изготовления, их можно разбить на следующие группы:

Пластиковые воздуховоды

Изготавливаются из разнообразных синтетических материалов в зависимости от сферы использования, основой может служить полиэтилен, силикон, полипропилен, стеклопластик, металлопластик, ПВХ.

Последний вид труб является наиболее часто используемым при проведении воздуховодной магистрали в обычной кухне и имеет следующие особенности:

Также пластиковые тубы бывают прямоугольного и круглого сечения, в последнее время повышенным спросом пользуется пластиковая гофра.

Достаточно распространенный материал при изготовлении гофрированных труб для воздуховодов, имеет следующие особенности:

Воздуховоды могут изготавливаться из нержавейки или оцинкованной стали. Последние более широко распространены при монтаже воздуховодов в силу меньшей стоимости, но в последние годы данный материал становится менее популярным и востребованным. Особенности:

Монтаж воздуховода для проточной вытяжки

Монтаж обычно производится по верхнему краю кухонных шкафчиков, поверхности стены или потолка. В любом случае воздуховод прокладывается от корпуса вытяжки к общедомовому вентиляционному отверстию. В частном домовладении выходное отверстие заблаговременно вырезается во внешней стене или в потолочном перекрытии.

В быту наиболее часто используются два вида воздуховодов: мягкие наподобие алюминиевой гофры и жесткие из пластика.

Монтаж пластикового воздуховода

Пластиковый короб являются наиболее надежным вариантом в силу своей жесткости конструкции, он может быть круглого или прямоугольного сечения. Установка короба не представляет особых сложностей, детали из пластика можно пилить, склеивать, соединять с помощью крепежных элементов, при этом необходимо соблюдать несколько условий.

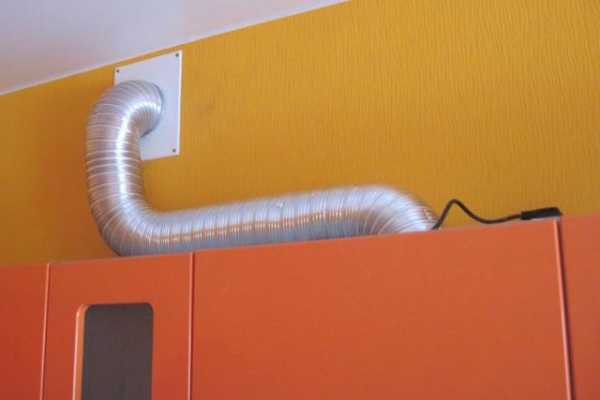

Монтаж алюминиевого гофрированного воздуховода

Практически все рекомендации по монтажу жестких пластиковых воздухопроводов можно отнести и к гибким гофрированным воздуховодам. Правда в этом случае монтаж происходит намного проще — покупается труба необходимой длины с учетом дальнейшего растяжения и через переходники крепится к отверстию в вытяжке и к кухонной решетке.

Монтаж воздуховода для вытяжки не является сверхсложной задачей, он не требует наличия специального инструмента, профессиональных навыков и вполне по силам каждому домовладельцу. Для этого необходимо соблюсти всего лишь несколько простых условий.

kuhnier.ru

Установка и выбор воздуховода для вытяжки на кухне

Содержание статьи:

Каждая хозяйка мечтает оборудовать свою кухню по последнему слову техники. Естественно вытяжка на кухню с воздуховодом будет обязательным компонентом, обеспечивающим своевременный отток запахов приготавливаемой пищи.

Кухонные вытяжки состоят из нескольких конструкционных элементов. Одним из них является воздуховод, основной функцией которого является обеспечение отвода воздуха из зоны кухни. Это специальный канал или труба, доставляющая воздух от заборного вытяжного устройства к месту его вывода (например, вентиляционной шахте).

Можно с уверенностью утверждать, что без воздуховода вся вентиляционная система не сможет функционировать. Однако на современном рынке уже появились устройства, не требующие наличия воздуховодов. Воздух очищается напрямую в вытяжке с помощью специальных угольных фильтров. Данная система пока не пользуется большой популярностью из-за необходимости частой замены очищающих картриджей.

Отличия кухонной вытяжной системы от вентиляции

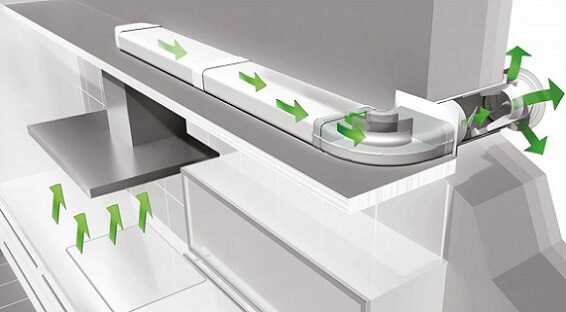

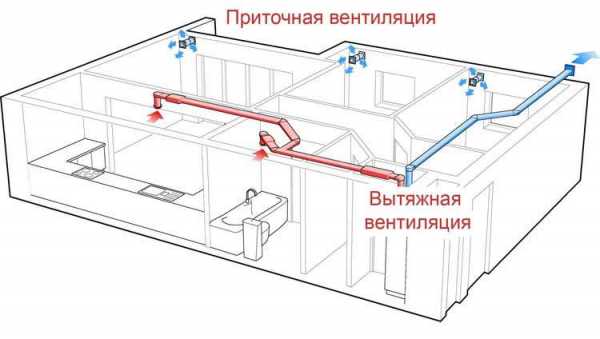

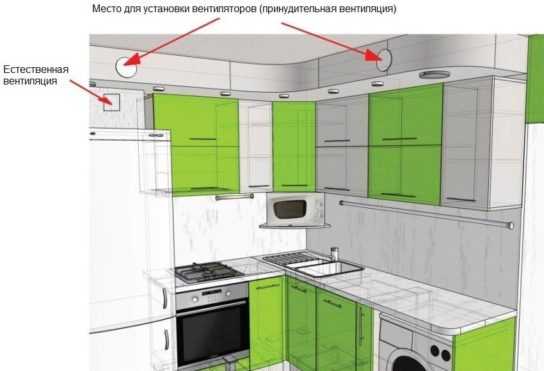

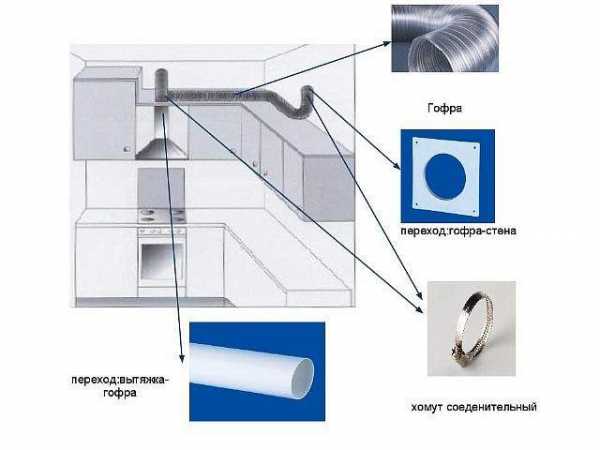

Схема кухонной вытяжной системы

Для жилых помещений установлены специальные санитарные нормы, определяющие воздухообмен в помещении. Для выполнения этих требований во всех квартирах устанавливается вентиляция, способная обеспечивать циркуляцию воздуха. Однако, для локализации сильных запахов, гари и дыма эта система непригодна, так как работает за счет естественного воздухообмена.

Именно наличие кухонной вытяжки, обеспечивает локальный интенсивный отвод воздуха. Она устанавливается в местах повышенного скопления неприятных запахов.

Виды воздуховодов для кухонной вытяжки

Существует несколько видов классификации воздуховодов для вытяжки.

Их подразделяют:

• по форме;
• по материалу, из которого они изготовлены;
• по конфигурации.

При выборе воздуховода в кухню необходимо учитывать всю совокупность параметров данного приспособления.

Форма воздуховодов

По форме сечения их подразделяют на следующие виды:

• прямоугольные. Такие воздуховоды удобно располагаются за шкафами. В продаже они существуют в виде отдельных секций и переходников между ними. Это позволяет проложить любую траекторию от вытяжного устройства к вентиляционной шахте. Подходят для кухонь с любой высотой потолка. Обладают весьма эстетичным видом. Однако они обладают меньшей производительностью, чем воздуховоды другой формы;
• круглые. Не подходят для кухонь с низкими потолками, так как очень громоздки. Если выпускное отверстие прямоугольное, то требуется специальные переходники с прямоугольного сечения на круглое;
• овальные. Обладают плюсами и минусами круглых воздуховодов.

Одной из разновидностей прямоугольных воздуховодов являются плоские конструкции. Они компактны и их легко скрыть от глаз. Выпускаются в трех стандартных размерах:

• 110х55 мм. Применяются для вытяжек производительностью не более 300 м3/ч;
• 120х60 мм. Такие воздуховоды способны пропускать через себя уже больший объем воздуха, но не более 350 м3/ч;
• 206х60 мм. Самые крупноразмерные воздуховоды. Они устанавливаются к высокопроизводительным вытяжкам, когда требуется высокая степень очистки воздуха от запахов.

Материал, для изготовления воздуховодов

Для изготовления воздуховодов в наше время принято использовать следующие материалы.

Пластик (полиэтилен, ПВХ и стеклопластик)

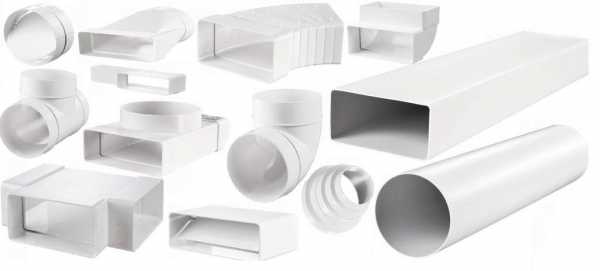

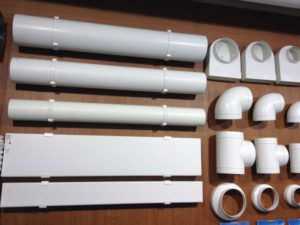

Виды пластиковых воздуховодов и переходников.

Самый популярный материал. Обычно выпускаются с круглым или прямоугольным сечением.

И если прямоугольные выглядят более красиво, то легкость установки отличительная черта именно круглых систем (для них обычно не требуется специальных переходников для присоединения к вытяжке и вентиляционной решетки).

Плюсы пластиковых воздуховодов:

• гладкая внутренняя поверхность препятствует скапливанию грязи и жира внутри системы;
• пластиковые трубы не способны ржаветь;
• малый вес;
• легкость сборки. Большое разнообразие деталей позволяет собирать воздуховоды любой конфигурации и протяженности;
• при работе отсутствуют сильная вибрация и шум;
• небольшая цена.

Минусы:

• для монтажа требуются разнообразные переходники и соединительные детали;
• нестойкие к повышению температуры. При высокой температуре способны выделять токсичные соединения в пространство кухни.

Алюминий

Достаточно популярный материал. Из него делают гофрированные трубы для воздуховодов. К его плюсам можно отнести:

• легкость в установке. Универсальный материал для почти всех случаев;
• хорошо переносит нагревание;
• низкая цена.

Недостатки:

• не эстетичный внешний вид. Для придания презентабельности, трубу такого типа прячут в специальный короб или прокладывают внутри шкафа;
• механически непрочный материал, неустойчивый к внешним воздействиям и деформациям;
• так как алюминий хорошо проводит тепло, то в помещении, где установлены воздуховоды из данного материала, возможно накопление конденсата.

Сталь

Изготавливаются из оцинкованной или нержавеющей стали. Но в домашнем применении на кухне нашли себя именно оцинкованные модели. Однако этот тип воздуховодов постепенно изживает себя и с каждым годом становится все менее и менее востребованным.

К достоинствам воздуховодов из данного материала относят:

• гладкая поверхность. Скорость потока воздуха не снижается при прохождении по трубам этого типа. В них не застревает нагар, пыль и прочие загрязнения;
• легко выдерживают повышенную температуру, без каких-либо последствий для себя и окружающей среды;
• относятся к бюджетной ценовой категории.

Недостатки:

• по сравнению с теми же пластиковыми трубами, имеют значительный вес. Соответственно требуются дополнительные крепления при монтаже на стену;
• для герметизации каналов требуются дополнительные смеси или составы;
• если требуется собрать воздуховод сложной формы, может необходимость резки металлических труб;
• при работе издают достаточно громкий звук.

Конфигурации воздуховодов

Воздуховод из полиолефина, армированный стальной проволокой

В данной классификации трубы воздуховода делятся на:

• гибкие. К ним относятся гофрированные каналы, чаще всего выполняемые из алюминия, но в настоящее время появились модели изготовленные из пластика. Их можно размещать под любым углом. Возможность растяжения или сжатия является дополнительным плюсом. Однако, важно учитывать, что плохо растянутый короб сильно препятствует свободному движению воздуха, что сильно уменьшает производительность системы. К еще одному недостатку можно отнести то, что гофрированный короб не рекомендуют делать более трех метров длинной. Так как каждый дополнительный метр уменьшает производительность на 5-10%;
• жесткие. Их выполняют из всех трех материалов. Удобство в сборке и гладкая внутренняя поверхность, препятствующая накоплению грязи – основные из преимущества. Цена несколько выше, чем у гибких воздуховодов, но удобство использования компенсирует этот недостаток.

Основные правила монтажа воздуховода

Перед началом сборки воздуховода необходимо в первую очередь определиться с его размерами. Для оптимального подбора короба необходимо, чтобы выполнялись следующие требования:

• размер сечения воздуховода должен совпадать с выпускным отверстием вытяжки. Меньший диаметр трубы приведет к излишнему шуму при работе системы и вызовет перегрузку мотора;
• если выходное отверстие отличается по форме от формы сечения воздуховода, требуется приобрести специальный переходник.

Нюансы монтажа

При монтаже воздуховода для вытяжки требуется учитывать следующие моменты:

1. Количество поворотов воздуховода следует делать как можно меньше, так как каждый изгиб снижает эффективность работы вытяжной системы на 10%. Рекомендован монтаж не более трех колен.
2. Так как воздуховод следует периодически очищать, то рекомендуется сделать его разборным.
3. При монтаже гофрированного алюминиевого короба допускается его крепление к вытяжке обычными хомутами.
4. Недопустимо глухое крепление воздуховода к вентиляционной решетке кухни. При плотном прилегании короба, в то время, когда вентиляционная система не работает, нарушается естественная циркуляция воздуха. Для того чтобы этого избежать, требуется монтаж специальной вентиляционной решетки с отверстиями и встроенным обратным клапаном.
5. Нежелательно использование каналов разного размера. Это потребует использования специальных переходников, что сильно снижает эффективность работы всей системы.
6. Самый эстетичный вид имеет плоский прямоугольный короб.

Способы, позволяющие спрятать воздуховод

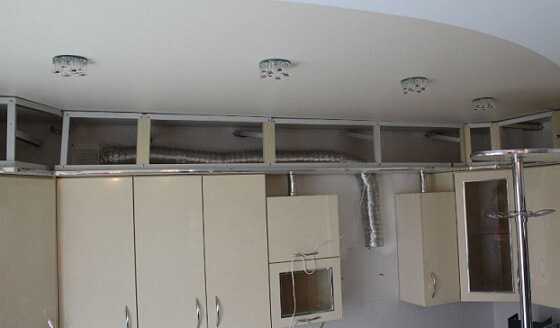

Способ монтажа воздуховода за подвесным потолком

Для более презентабельного вида кухни рекомендуется маскировать систему каналов. Для этого используются следующие методы:

• убираются за подвесной потолок. При его наличии все горизонтальные трубы легко туда убираются. Для вертикальных участков делаются специальные кожухи, обтянутые тем же материалом, что и потолок;
• декоративный короб. Существует много модификаций такого кожуха, отличающихся по форме, цвету и способу исполнения. Допускается даже встроить в него точечные светильники;

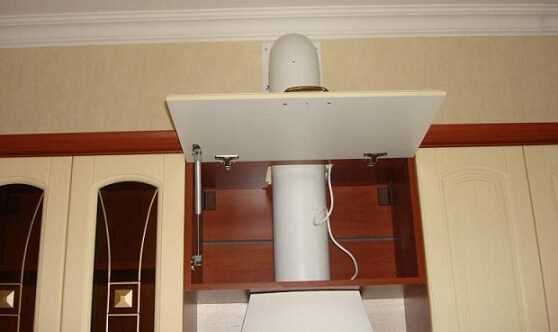

• при одновременной покупке мебели прокладка воздуховода возможна внутри шкафов или по их «крышке»;
• возможно и самостоятельное изготовление короба из гипсокартона. Далее, в соответствии с дизайном самой кухни, конструкция или окрашивается в определенный цвет или оклеивается обоями.

В настоящее время на рынке представлено огромное количество моделей воздуховода для создания кухонной вытяжной системы. И вопрос выбора того или иного типа определяется не только его конструктивными характеристиками, но и личным предпочтением, удобством монтажа, внешним видом. А правильный монтаж выбранной системы обеспечит хороший отток воздуха в требуемой зоне и избавит кухню от неприятных запахов.

strojdvor.ru

Монтаж воздуховода для кухонной вытяжки

Монтаж воздуховода для кухонной вытяжки поможет избавиться от «отработанного воздуха», пара, запахов пищи быстро и навсегда. Существует два варианта вывода воздуховода – через стену на улицу или с помощью вентшахты. Вентканалы различаются размерами и формами, а также могут быть представлены из разных материалов.

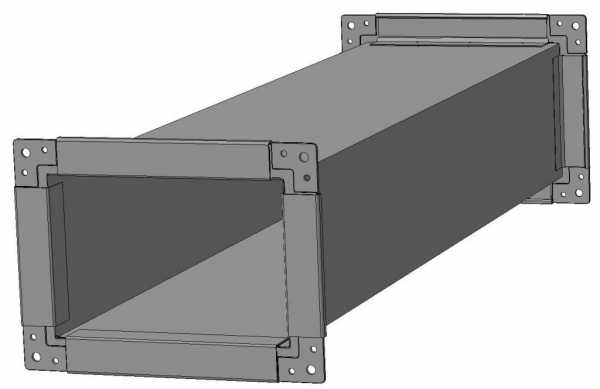

Стальные воздуховоды и их монтаж

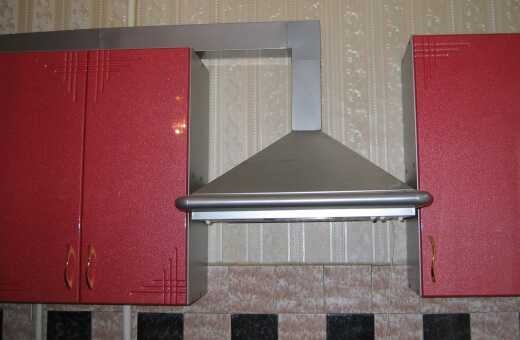

Стальной нержавеющий воздуховод служит долго и очень презентабелен

Стальные вентканалы используют по сей день. Они представлены в виде трубы или короба из оцинкованной стали. Такие трубы могут быть покрытые защитным слоем лакокраски, но не всегда. Одной трубой не обойтись, монтаж воздуховода для вытяжки требует еще и использование дополнительных деталей – переходников, прямых участков. Некоторые элементы иногда приходится изготавливать под заказ.

Если воздуховод сделан из нержавейки, то цена будет достаточно высокой, но и рабочий ресурс системы больший по сравнению с оцинковкой. Такие вентканалы отличаются гладкой внутренней поверхностью. Это помогает воздушным массам циркулировать без особых препятствий.

При монтаже труб из нержавейки необходимо приложить немало усилий, так как они тяжеловесные. А соединение участков вентканала требует мастерства. Чтобы избежать утечки воздуха на стыке раструба и вентиляционной трубы, необходимо покупать уплотнители. В процессе монтажа приходится заниматься резкой металлических труб – это долгое и трудоемкое занятие. Поэтому результат после непрофессионального монтажа может получиться неидеальным.

Важно! На вентканалах в зимний период образуется конденсат. Он не только способствует образованию ржавчины на стальной трубе, но и просачивается через стыки. Это приводит к намоканию стен, образованию сырости. При использовании короба, шумоизоляция слишком низкая, поэтому гул при прохождении воздуха довольно ощутим.

Монтаж пластикового воздуховода для кухонной вытяжки

Прочные полимерные воздуховоды приобретают все большую популярность. Трубы из ПВХ устойчивы к значительным температурным перепадам. Поэтому их используют чаще, чем другие полимеры.

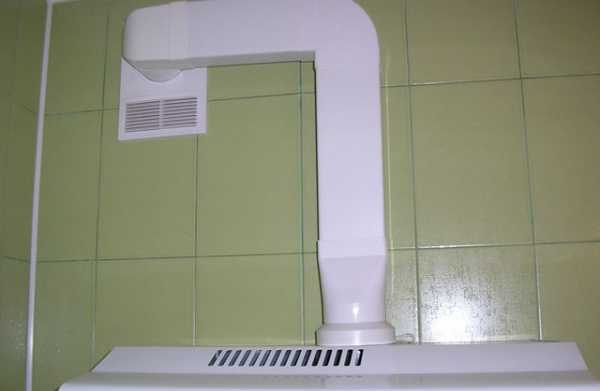

Полимерные воздуховоды недорого стоят и просты в монтаже

Важно! Трубы из поливинилхлорида инертны ко многим химическим веществам, стойкие к прямым ультрафиолетовым лучам, экологически безвредные. Еще одним плюсом является небольшой вес. Поэтому «пластиковые» воздуховоды монтируются без особых усилий.

Диаметры прямоугольного или круглого сечения таких труб имеют стандартные размеры. Если сравнивать их, то лучше отдать предпочтение трубам с круглым сечением. Они более удобны в монтаже, не требуют дополнительных деталей при установке их к патрубку вытяжки и решетки вентшахты.

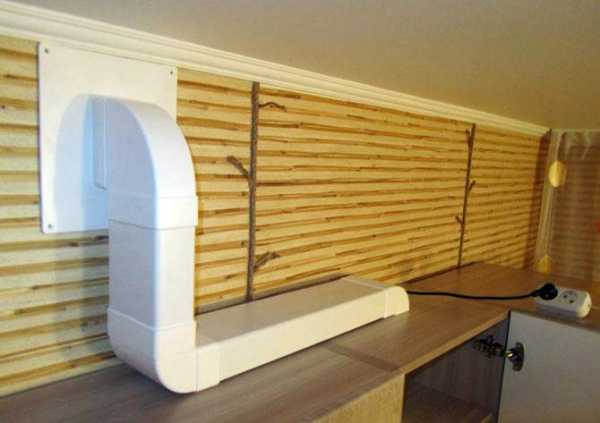

Прямоугольные вентиляционные трубы имеют аккуратный внешний вид. Такие вентканалы можно не зашивать в декоративные короба, потому, что они не портят интерьер кухни. Круглые воздуховоды лучше монтировать на кухнях с высоким потолком.

Установить воздуховод для вытяжки на кухне не получится без фасонных деталей:

• патрубка;
• отвода под определенным углом;
• переходника.

Трубы легко соединяются пайкой между собой, при необходимости режутся простыми инструментами. Воздуховоды из ПВХ обрабатываются внутри специальными антистатическими веществами. Прогоняемый воздух легко проходит, не встречая препятствий, что не дает жирам и пару оседать внутри вентканала.

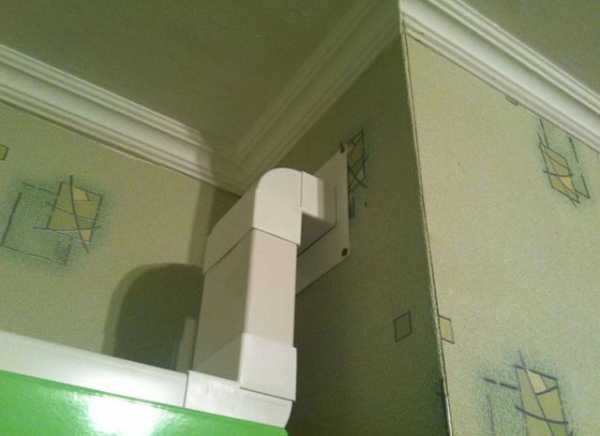

Квадратный воздуховод более сложен в монтаже

Воздуховоды из ПВХ не требуют особого ухода. Их поверхность легко очищается от пыли с помощью влажной уборки с применением специальных моющих или чистящих средств. Можно подобрать трубы светлые или темные. Однако такие вентканалы запрещено использовать для каминов и отопительных котлов, они имеют низкую пожаробезопасность.

Важно! Установка воздуховода для вытяжки должна соответствовать требованиям действующего законодательства. Полимерные системы чувствительны к высоким температурам – речь идет о 100 градусах и выше.

Установка гофрированных вентканалов из алюминия

Удобные и маневренные при прокладывании вентиляционного канала любой сложности. Можно монтировать ее под необходимым углом. Нет необходимости использовать поворотные фасонные элементы. Реализуют такие типы труб небольшими кусками. Можно растягивать «гармошку» до 3 метров. Такой длины хватит для монтажа вентканала кухни. Не стоит делать слишком длинные каналы. Это способствует понижению работы вентиляции в целом.

Стальной воздуховод-гармошка подходит для несложных систем

Важно! Гофрированные алюминиевые воздуховоды могут выдерживать температурные воздействия от -30 и до 250 градусов. Поэтому считаются пожаробезопасными.

Гофра легко присоединяется к патрубку вытяжки, так как имеет стандартный размер. Хомут легко фиксирует такое соединение. Если диаметр сечения прямоугольный, то гофру можно легко изогнуть, придав ей прямоугольную форму. Можно пойти другим путем и купить переходник.

Обязательным условием при монтаже гибкой трубы является растягивание. Проходимый воздух встречает на своем пути сопротивление в виде «гармошки». В таких трубах продукты отработки оседают внутри, поэтому со временем налет и снижение просвета гарантировано. На вентканале также может образовываться дополнительная влага – это конденсат, который появляется из-за разницы температур. Алюминий является проводником тепла, поэтому точка росы будет появляться в зимний период. Трубу в растянутом положении можно легко деформировать. Поэтому ее лучше спрятать под декоративный короб.

Как сделать воздуховод для кухонной вытяжки правильно

Конечно, необходимо знать общие особенности монтажа:

• Длина вентканала должна составлять не больше 3 метров. В противном случае КПД снижается до 10% на каждый следующий метр трубы.
• Не стоит делать вентканал для вытяжки с множеством углов и поворотов. Максимальное их количество – 3 элемента. Причем, угол изгибов должен превышать 90 градусов. Воздух на каждом повороте трубы встречает сопротивление, которое снижает КПД до 10%.
• Воздуховоды с круглым диаметром сечения создают дополнительную турбулентность проходящего воздуха, что не скажешь о вентканалах с прямоугольным сечением.

Важно! Диаметр сечения патрубка вытяжки должен равняться диаметру сечения соединяемой трубы вентиляции. В противном случае мотор вытяжки из-за дополнительной нагрузки может сгореть. Узкие вентканалы будут способствовать понижению шумоизоляции.

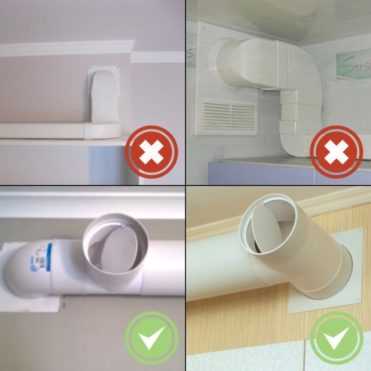

Особенности обратных клапанов

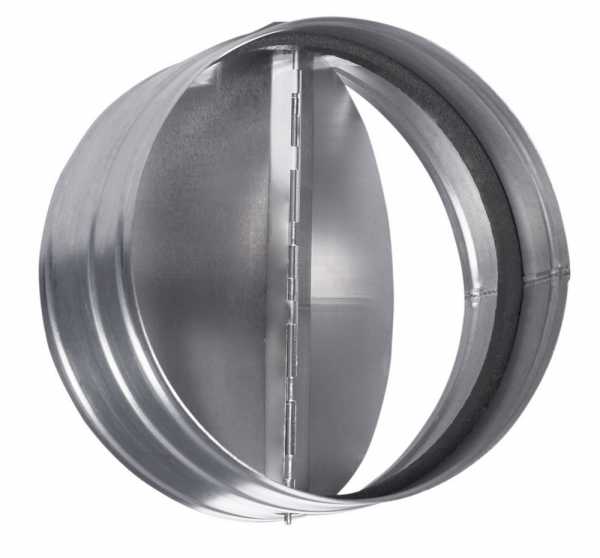

Нержавеющий обратный клапан

Чтобы избежать эффекта обратной тяги следует установить обратный клапан. Даже при выключенной вытяжке воздух с вентшахты не пройдет обратно на кухню. Клапан не пропустит пыль с улицы. Такие устройства подразделяются на разновидности:

• клапаны с электрическими приводами;
• с подпружиненными лопастями;
• с заслонкой;
• с мембранной.

Если вентканал для вытяжки выходит через стену на улицу, то можно его оборудовать клапаном. Он будет иметь вид бабочки с лопастями, которые держатся с помощью пружин. Лопасти будут служить преградой для приточного воздуха, так как они перекрывают воздуховод.

Проходящий «отработанный воздух» воздействует на пружины и лопасти клапана – они сводятся к его центральной оси. После прохождения воздушного потока с помощью пружин лопасти принимают исходное положение.

Мембранные клапаны

Мембранный клапан, подлежащий замене

Под действием порыва «отработанного воздуха» мембрана в мембранных клапанах отодвигается. После прохождения воздуха она становится на место. При выключенном воздухоочистителе естественная вентиляция не нарушается, так как этому способствует «хлопушка» Эту установку монтируют на входе в воздуховод. В первом положении клапана вытяжка не работает, и шторка перекрывает вентиляционную трубу.

Однако вентиляционное отверстие в решетке вентшахты остается открытым. Если вытяжка включена, то порыв проходящего воздуха сдвигает шторку и перекрывает вентиляционные отверстия, таким образом, эффекта обратной тяги нет. Современные вытяжки могут содержать обратные клапана. Поэтому тратиться на их покупку не приходится.

ventkam.ru

диаметр вентиляционной трубы для кухонного воздуховода, пластиковый раструб

Содержание:

Предназначение вентиляции – обеспечение нормальной циркуляции воздуха в жилых помещениях с целью предотвращения распространения неприятных запахов, частиц пыли и жира, болезнетворных бактерий. Поэтому система вентиляции – неотъемлемая часть любого современного дома; в состав контура воздухообмена входит и кухонная вытяжка. Об особенностях вентиляционных труб для вытяжки, их разновидностях и правильном монтаже будет рассказано далее.

Несколько слов об обустройстве воздуховода

Отработанный воздух из помещений может выводиться с помощью каналов вентиляции (пролегающих в квартирах) или просто наружу, через существующие в стенах зданий отверстия для вентиляции.

Строительство частного дома можно заранее распланировать так, чтобы канал кухонной вытяжки находился непосредственно над местом, где в будущем встанет плита. Если же речь идёт об однотипных жилых помещениях многоквартирного дома, зачастую на удобное расположение вентиляционных ходов рассчитывать не приходится.

В таком случае наиболее логичным решением будет являться монтаж трубы для кухонной вытяжки. Это изделие будет соединять выпускное отверстие установленной над печью вытяжки с ходом канала вентиляции, делая возможным непрерывное и герметичное функционирование контура воздухообмена.

В целом, использование такой трубы позволяет разместить электропечь в любом месте относительно канала вентиляции, однако всё же рекомендуется по возможности устанавливать плиту как можно ближе, иначе потребуется проводить пластиковую трубу для кухонной вытяжки большей длины, что повлечёт необходимость использования дополнительного крепежа, изгибания изделия или установки поворотных фитингов (уголков). Всё это снижает эффективность сконструированного контура и ведёт к повышению показателей шума.

Разновидности вытяжных труб

Трубы воздуховода для вытяжки подразделяются на два типа:

• изделия пластика с гладкой поверхностью;
• гофрированная продукция (изготавливается из полужёсткого алюминия или пластмассы).

Характеристики пластиковых труб

Такая продукция бывает двух видов сечений: круглого и прямоугольного. Принято считать, что трубы с прямоугольной геометрией не так бросаются в глаза, как аналогичная продукция круглого сечения.

В большинстве случаев те и другие изделия пропускают поверх кухонных шкафов – напольных или обычных, поскольку в этом случае трубы будут незаметны.

Для правильного монтажа на кухне пластиковой трубы для вытяжки потребуется дополнительно приобрести не менее трёх переходников, по форме напоминающих букву «Г»; кроме того, переходники с вытяжки и для вентиляции (учитывая наличие раструба для вытяжки). Монтаж всех частей трубопровода осуществляется с использованием герметика.

Плюсы полимерных труб для кухонной вытяжки:

• обеспечивают наилучшее шумоподавление во время работы системы;
• их внутренняя поверхность гладкая, не имеет щелей, на которых могут оседать жир, пыль и другие загрязнения.

Характеристики гофрированных труб

Как следует из названия, поверхность труб для вытяжки такого вида покрыта характерными складками.

При монтировании трубопровода гофрированную трубу необходимо как можно сильнее растянуть, чтобы в складках на внутренней поверхности будут оседать твёрдые частицы, находящиеся в поступающем воздухе. Кроме того, во время работы устройства при наличии внутри труб даже небольших перегородок показатель шума сильно повышается. Читайте также: «Как используется гофрированная труба для вентиляции, особенности производства и устройства».

Крепятся гофрированные трубы для вытяжки на кухне посредством специальных хомутов и решёток с фитингами.

Среди достоинств изделий такого типа можно отметить простоту обустройства вытяжного контура и возможность обойтись без дополнительной поворотной арматуры. Помимо прочего, гофрированные трубы обычно стоят немного дешевле полимерных (прочитайте также: «Использование гофрированной трубы для вытяжки – преимущества и недостатки»).

Подбор диаметра и типа изделий для обустройства вытяжки

Диаметр вытяжной трубы кухонной вытяжки должен быть не меньше, чем сечение выходного отверстия самого устройства, в противном случае не только снижается производительность вытяжки, но и повышается показатель шума и за счёт возросшей нагрузки на мотор возникает угроза преждевременной поломки устройства (детальнее: «Как выбрать диаметр трубы для вытяжки – характеристики вентиляционных труб»).

Однако в случае, если сечение канала вентиляции меньше, чем аналогичный показатель выхода вытяжки, монтаж трубы большего сечения смысла не имеет.

Следует помнить, что каждый последующий поворот внутреннего прохода трубопровода на 90° приводит к снижению эффективности воздухозабора на величину до 10%, а если угол поворота острый, то возникает вероятность неправильного движения смеси газов, приводящего к превышению допустимой нагрузки на мотор вытяжки.

Руководствуясь этими соображениями, не следует создавать чрезмерно длинный вытяжной контур с лишними изгибами и поворотами.

Независимо от диаметра трубы кухонной вытяжки, средством избежать проникновения в обустроенную систему воздуха из канала вентиляции являются обратные клапаны.

Эти устройства классифицируются на:

1. Плёнчатые.
2. С пластиковым диском на оси.

Ось клапана располагают вертикально относительно пола; если это условие не соблюдено, диск устройства будет хлопать.

Чтобы предотвратить сбой естественного движения воздуха в помещении, необходимо на выходе вентиляционного канала зафиксировать комбинированную решётку, которая сверху имеет патрубок, соответствующий диаметру трубы для вытяжки на кухне, а снизу – несколько отверстий для процесса естественной вентиляции.

Нужно также понимать, что с точки зрения КПД лучшая длина вытяжного контура – до 3 м. При увеличении этого значения на каждый последующий метр коэффициент будет уменьшаться на 5-10%.

Наилучшей формой трубы следует признать круглую, с гладкой внутренней поверхностью, как обладающую наименьшим аэродинамическим сопротивлением. Кроме того, выходные отверстия вентиляции и вытяжки тоже круглые, и использование труб прямоугольного профиля также повышает сопротивление системы, что приводит к перегрузке мотора.

Скрытие вытяжных труб

Кроме самого простого способа – провести контур поверх кухонных шкафов – есть ещё несколько простых решений:

1. В случае, если в помещении кухни планируется или уже производится установка подвесного потолка (из гипсокартона, двухуровневого, натяжного), можно спрятать трубы между слоями конструкции или поверх уровня нового потолка (прочитайте: «Как спрятать трубу от вытяжки – хитрости маскировки вентиляционной трубы»).
2. Если ремонта в ближайшее время не предвидится, можно купить декоративный короб из пластмассы. ассортимент таких изделий достаточно широк, в них могут быть дополнительно установлены вспомогательные элементы, например, светильники. Такое решение может быть не только красиво, но и полезно.
3. Есть возможность выбрать встраиваемую вытяжку, установленную в кухонной мебели. Такая конструкция может быть или полностью скрытой, или выдвигающейся по время работы электрической печи.
4. Самый простой вариант, требующий меньше всего дополнительных затрат, это окрашивание труб вытяжки в цвет, гармонирующий с оттенком стен кухни. Кроме того, если есть желание проявить фантазию и поэкспериментировать, можно различными способами украсить трубу, сделав из неё привлекательный предмет интерьера. Единственное ограничение – целостность изделия не должна пострадать.

В большинстве случаев трубы для отведения воздуха покупают вместе с вытяжкой, можно найти и готовые комплекты этих изделий.

Как бы то ни было, при внимательном выборе и аккуратном монтаже вытяжной контур будет служить долго и безотказно.

trubaspec.com

Вентиляционный канал для вытяжки

Для нормальной жизнедеятельности в квартире необходим чистый воздух. Его должна обеспечивать естественная вентиляция, которая всегда планируется в жилых домах. Но при интенсивной готовке на кухне ее бывает недостаточно, поэтому в большинстве современных квартир устанавливаются кухонные вытяжки, помогающие справиться с обилием пара, жира и запахов. Если хозяин решает выбрать прибор циркуляционного типа, потребуется монтаж дополнительной вентиляционной трубы, подсоединяемой к вытяжке для кухни. Выясним, как можно сделать это своими руками.

Что нужно для правильного обслуживания естественной вентиляции в квартире?

Необходимо знать, что в городских квартирах установлена только вытяжная вентиляция, а приток обеспечивается пассивными проветривателями – форточками.

Обратите внимание! Вентиляционная система эффективна, когда объемы приточного и уходящего воздуха равны. Поэтому во время работы мощной кухонной вытяжки придется открывать окно.

Приточная система

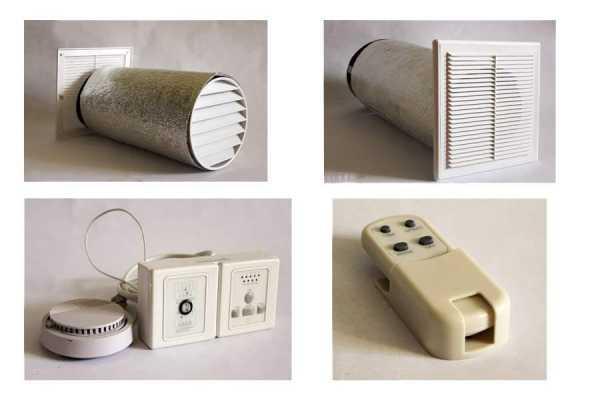

Притоком свежего воздуха можно управлять, используя простейшие приточные устройства: окна и форточки. После замены деревянных окон на герметичные пластиковые для этих целей может потребоваться монтаж клапанов системы приточной вентиляции. Когда производится замена окон, рационально будет установить также пластиковые двери на кухне и закрывать их при приготовлении пищи. Естественная вентиляция быстрее справится с очисткой воздуха в небольшом помещении.

Естественная вытяжка

Причиной слабого оттока воздуха может быть засорение вентиляционного канала. Владелец квартиры может очистить канал вытяжной вентиляции, прилегающий к помещениям, и решетку. Основную шахту с отводами должны очищать работники жилищной организации.

Повысить эффективность естественной вытяжки можно за счет установки вентилятора на входе в вентиляционный канал или внутри него, что существенно повышает мощность потока. Подобные способы превращают естественную вентиляцию в принудительную. Ее можно использовать не всегда, а только при приготовлении пищи.

Кухонная вытяжка

При локальном выделении загрязнений от продуктов приготовления пищи все-таки требуется монтаж дополнительного вытяжного устройства. Оно бывает двух типов:

• рециркуляционная вытяжка, очищающая воздух и его возвращающая его в помещение;
• циркуляционная (проточная), обеспечивающая вывод загрязненного воздуха через вентиляционный канал из квартиры.

В первом случае плоский прибор устанавливается над плитой и через него производится фильтрация воздуха. Вентиляционный канал в данном случае не нужен.

Розетку нельзя устанавливать слишком близко к плите, поэтому, возможно, придется заменить шнур вытяжки, так как у большинства приборов он очень короткий.

Главным отличием монтажа циркуляционной вытяжки, которая также навешивается на стену или встраивается в кухонную мебель, является необходимость устройства воздуховода. Вентиляционное отверстие располагают близко к плите. Оптимальным вариантом является его размещение прямо над ней. Выходное отверстие прибора следует располагать как можно ближе к воздушному тракту.

Важно! Воздуховод должен быть как можно короче, чтобы не создавать дополнительного шума и сопротивления движению воздуха.

Выбор воздуховода

Отработанный воздух удаляется по трубе, которая может отличаться по следующим признакам:

• по материалу;
• диаметру или размерам сторон короба;
• форме сечения;
• гибкости.

Пластиковый воздуховод

Большая часть вытяжных труб делается из пластика, который в любой из своих разновидностей (ПВХ, полиуретан, полипропилен) имеет свои преимущества:

1. Снижение шума.
2. Малое сопротивление воздушному потоку.
3. Легкие монтаж и обработка.
4. На гладкой поверхности не скапливаются загрязнения.
5. Небольшая нагрузка на всю конструкцию.

Воздуховоды делают круглыми и прямоугольными. Первые обладают меньшим сопротивлением воздуху, а вторые лучше подходят под интерьер кухни. Для каждого вида  имеются переходники.

Особенно важно правильно подобрать нужный диаметр или размеры сторон короба и соединить воздуховод на входе и выходе. Плотное прилегание обеспечивается за счет применения герметика.

Алюминиевая гофра

Труба в виде алюминиевой гофры имеет небольшую длину. Во время монтажа она растягивается, что делает стенки гладкими и снижает уровень шума. Гибкость трубы позволяет размещать ее в труднодоступных местах, но каждый изгиб снижает производительность. Стандартный диаметр трубы может составлять 10, 12, 12.5, 15 см.

Из-за непривлекательного вида гофру и пластиковый воздуховод стараются скрыть в стенных шкафах или за натяжными потолками. Еще их маскируют за нижним уровнем гипсокартонной перегородки или прямоугольными коробами из пластика с цветом, соответствующим интерьеру кухни. На них можно установить точечные светильники, что обеспечит зональное освещение плиты.

Конструкция

При продумывании конструкции  вентиляционного канала для кухонной вытяжки важно учитывать несколько основополагающих моментов:

• Диаметр воздуховода подбирается так, чтобы он был равен вентиляционному отверстию и был больше, чем у кухонной вытяжки.
• Количество изгибов и длина трубы должны быть как можно меньше.
• Каждый метр снижает тягу на 5–10 %, поэтому предельная длина составляет 3 м, чего для обычной кухни вполне достаточно.
• Для вентиляции и вытяжки устанавливают обратный клапан, обеспечивающий их совместную работу и предотвращающий появление обратной тяги.

Монтаж воздуховода

Рассмотрим последовательность монтажа вентиляционного канала для вытяжки своими руками. Что нужно сделать:

• Установить вытяжку согласно прилагаемой инструкции. Устройство легко монтируется своими руками в кухонный шкаф, под шкаф или на стену.
• Проложить электропроводку скрытого типа и подключить розетку. Важно подобрать расстояние до плиты, которое не должно быть менее 60 см.
• Подготовить воздуховод. Для него потребуется насадка, подбираемая по размерам воздуховода и вентиляционного отверстия. Сужать алюминиевую трубу и загибать под острым углом нельзя, поскольку можно ее повредить. Для поворотов пластикового воздуховода применяются переходники. Чтобы сделать монтаж вытяжки своими руками, целесообразно купить весь комплект целиком, тогда вам не придется подбирать к ней воздуховод подходящего диаметра.
• Соединить воздуховод с патрубком вытяжки хомутом. Герметизировать соединение не нужно, поскольку оно разбирается для чистки.
• Проложить трубу к вентиляционному окну. К стене она крепится с помощью хомутов и дюбелей. Вентиляционный канал собирается с применением силиконового герметика. Трубы, соединяемые между собой переходниками, должны иметь одинаковое сечение.

Важно! Вытяжку и канал вентиляции необходимо не реже двух раз в год чистить от гари, чтобы не произошло возгорания.

Заключение

Для повышения эффективности очистки воздуха в квартире устанавливаются дополнительная вентиляционная труба и вытяжка для кухни, которые можно смонтировать своими руками. Сложная система каналов должна выполняться профессионалами, иначе на переделку уйдет много времени и средств.

mr-build.ru

Вентиляция на кухне с вытяжкой: выбор, монтаж, особенности

Качественный воздухообмен кухни играет ключевую роль в вентилировании квартиры. В обязательном порядке кухня имеет минимум один вход в вытяжную шахту здания. Решетка входа в вытяжной канал размещается в верхней области стены. Естественная классическая вентиляция предусматривает движение поступающего в квартиру воздуха по направлению к кухне и его выход в шахту вытяжки. Поэтому кухонная дверь должна иметь зазор с полом или оснащаться решеткой приточного типа. Приготовление пищи сопровождается выделением большого количества пара, жира, копоти, разнообразных запахов. Пассивный воздухообмен не гарантирует комфортных, безопасных для здоровья условий. Лучшим решением проблем станет вентиляция на кухне с вытяжкой, позволяющая быстро и эффективно отбирать загрязненный воздух.

Виды кухонных вытяжек

Среди огромного разнообразия вытяжек кухонных по принципу работы следует выделить:

• проточные модели — удаляют из кухни загрязненный воздух;
• рециркуляционные изделия – проводят очистку воздуха с применением двухступенчатой системы фильтров и возвращают его в кухню;
• комбинированные устройства – допускают использование как рециркуляционного, так и проточного режимов.

Для комбинированных и проточных изделий необходимо корректно выполненное  подключение вытяжки на кухне к вентиляции, а рециркуляционные модели требуют только подвода электропитания.

 Рециркуляционные вытяжки: особенности

Вытяжки рециркуляционного типа не требуют монтажа воздухопроводов, но не защищают от CO. Поэтому лучше использовать проточные или комбинированные модели. Однако при их установке возникает проблема, как подключить вытяжку на кухне к вентиляции с наименьшими затратами.

При монтаже вытяжки кухонной необходимо обеспечить оптимальную высоту над варочной поверхностью:

• от 65 и до 75 см – при использовании электроплит;
• от 75 и до 85 см – для плит газовых.

Для эффективного использования площадь всасывающей панели вытяжки должна быть больше площади плиты.

Работы по установке вытяжной вентиляции

Решая вопрос, как вывести вытяжку в вентиляцию на кухне, можно использовать три варианта. Существуют специальные комбинированные решетки, позволяющие подключить вытяжное устройство к входу в шахту вентиляционную. Однако их использование снижает эффективность воздухообмена.

Вытяжка не должна закрывать решетку естественного вентилирования, так как при этом нарушается воздухообмен квартиры.

Некоторые проекты новых домов оснащают отдельными шахтами вытяжными специально предназначенными для подсоединения вытяжек кухонных. В этом случае подключение упрощается. Однако таких домов немного.

Оптимальный выбор, решающий проблему – выполнение отверстия во внешней стене.

При этом трасса воздухоотвода имеет оптимальную конфигурацию, минимальную длину, и вентиляция под вытяжку на кухне будет выполнена с наименьшим сопротивлением. Такое отверстие требуется оснастить клапаном обратным, перекрывающим путь холодному воздуху.

Также устанавливают решетку защитную и козырек.

Продают серийные дефлекторы, сочетающие в одном узле козырек, клапан обратный и решетку. Возможно самостоятельное выполнение отверстия в стене либо заказ такого отверстия у специализированных фирм.

Существует специальное оборудование для выполнения внешних отверстий алмазными бурами, оснащенное промышленными пылесосами для минимизации выделения пыли.

Требования к монтажу вытяжки

Установленная вытяжка и вентиляция на кухне должна отвечать следующим ключевым правилам:

1. мастера четко выполняют все требования паспортов оборудования;
2. горизонтальность вытяжки устанавливают по уровню;
3. для трассы подключения выбирают воздухопроводы одного диаметра;
4. в процессе работы минимизируют количество сужений, существенно повышающих уровень шума;
5. не допускают повороты с углом большим девяносто градусов;
6. количество поворотов должно быть наименьшим;
7. разрешено максимум три поворота при разводке воздуховодов;
8. при длине трассы более трех метров необходимо наличие второго вытяжного вентилятора;
9. в процессе эксплуатации трассу прочищают пару раз за год.

 Подбор материала воздухопровода

В качестве материала трассы часто используются гибкие воздуховоды на основе фольги алюминиевой. Они упрощают монтаж и благодаря возможности поворота позволяют отказаться от применения колен и переходников. Крепление к вытяжке производят хомутами, а к выходу решеткой.

Важно при установке максимально растянуть такой воздухопровод, чтобы избежать повышенной шумности. Он также требует частых креплений при монтаже. Вид такой трассы не украшает дизайн кухни и ее желательно закрывать коробами из пластика. При значительной длине гофрированные воздухопроводы издают существенный шум.

Предпочтительным является использование пластиковых ПВХ воздухопроводов. К их преимуществам относят:

• красивый внешний вид, позволяющий отказаться от наружных коробов;
• возможность максимально быстро и легко осуществить монтаж кухонной вытяжки с вентиляцией;
• невысокую стоимость;
• сниженное сопротивление;
• малый шум при работе сети;
• наличие серийно выпускаемых колен, переходников, адаптеров;
• небольшой вес;
• удобство обслуживания.

Надежными, красивыми, долговечными являются нержавеющие воздухопроводы. Однако их длину сложно подгонять, и они имеют высокую стоимость.

Как подключить кухонную вытяжку к вентиляции

Рассмотрим поэтапно, как подключить кухонную вытяжку к вентиляции, с наименьшими затруднениями. Еще при выборе модели следует определиться с местом подсоединения к вытяжной системе. Возможно, возникнет необходимость в выполнении отверстия в стене наружной.

Среди необходимых инструментов:

• линейка, рулетка;
• дрель;
• острый нож;
• отвертки;
• перфоратор.

После выбора места подключения и установки вытяжки намечается трасса. Сечение воздуховода подключения определяется паспортом вытяжки. Подбирают требуемые переходники, колена, трубы, хомуты и кронштейны крепления, герметик, дюбеля, саморезы. При необходимости ставят отдельную розетку для подключения вытяжки.

Монтаж трассы производят в следующей последовательности:

• установка клапана обратного;
• монтаж воздуховодов;
• их закрепление;
• герметизация стыков.

После установки сети воздуховодов и подсоединения электропитания осуществляют испытательный пуск. Шум системы при работе не должен превышать показатели паспорта вытяжки.

ventilaciya.info
