Что нужно для водяного теплого пола

Подписывайтесь на наш канал в Яндекс.Дзен! Нажмите «Подписаться на канал», чтобы читать Tepliepol.ru в ленте «Яндекса» https://zen.yandex.ru/tepliepol.ru

Водяной теплый пол уже достаточно долгое время пользуется большим спросом у потребителей. И это не удивительно. При его использовании можно создать не только желаемую температуру пола, но и получить качественный обогрев всего помещения в целом. К тому же учитывая его долгий эксплуатационный срок, модель обходится значительно дешевле кабельных систем. Вот только на начальном этапе монтажа потребуется вложить приличную сумму на материалы для теплого пола. Поэтому, чтобы избежать финансовых переплат, нужно ознакомится какие основные комплектующие потребуются для водяной системы, а также их виды и характеристики.

Общие характеристики теплого пола

Прежде чем приступить к рассмотрению дополнительного оборудования водяного теплого пола, сначала нужно понять из чего состоит обогревающая система и принцип ее работы.

Итак, водяной теплый пол – это многокомпонентная конструкция, у которой каждая часть выполняет определенные функции. Главным элементом системы являются небольшого диаметра трубопровода, по которым циркулирует теплоноситель. В качестве теплоносителя в основном выступает вода или антифризы. Жидкость нагревается в специальном устройстве, от которого при помощи насоса происходит ее дальнейшая циркуляция под напольным покрытием. Трубопровода под напольным покрытием могут укладываться двумя способами:

• жидким видом;
• сухим видом.

Рассмотрим каждый вид более подробно.

Монтаж жидким способом

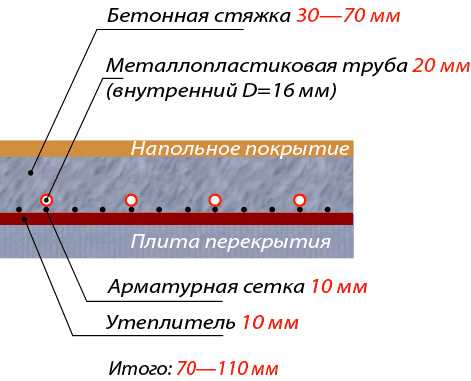

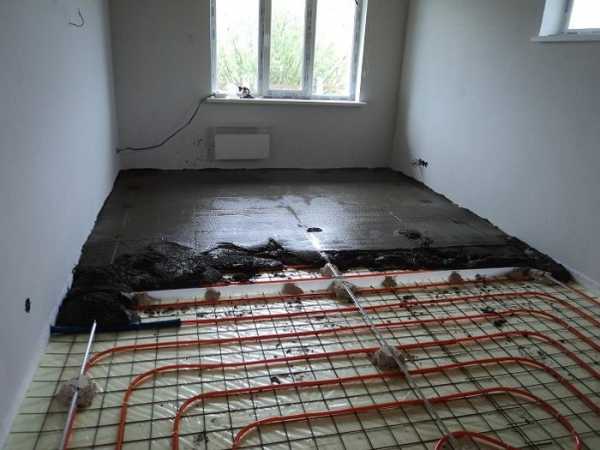

Этот способ монтажа предусматривает наличие бетонной стяжки, в которой и будут находиться трубопровода. Процесс обогрева помещения при этом методе происходит таким образом:

1. Горячий теплоноситель нагревает бетонную стяжку.
2. Бетонная стяжка при нагреве отдает все тепло напольному покрытию.
3. Напольное покрытие в свою очередь начинает обогревать помещение.

Это достаточно эффективный и надежный способ укладки трубопроводов, при котором происходит качественный обогрев помещения. Но при его выборе стоит учесть, что на нагрев бетонной стяжки потребуется определенное количество времени. А также не все здания предусматривают ее наличие. В многоэтажных домах со слабым перекрытием и в домах со старыми деревянными полами, строго запрещено использовать бетонную стяжку для теплых полов, иначе могут возникнуть не поправимые последствия.

Монтаж сухим способом

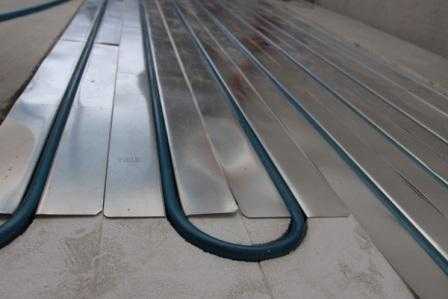

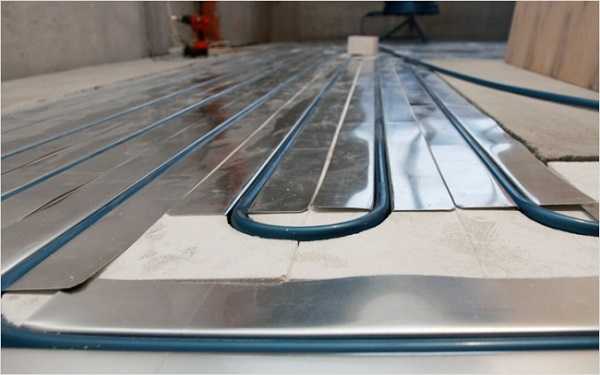

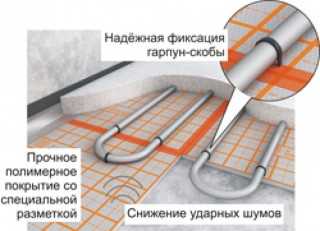

В этом случае для укладки теплоносителей применяются теплораспределительные пластины, которые не требуют цементной стяжки. Трубопровода укладываются непосредственно в омегообразные канавки металлического профиля, что позволяет сократить достаточно большого количества времени для монтажа. Обогрев помещения происходит аналогичным образом как при жидком способе, за исключением того, что теплопроводником выступает не бетонная стяжка, а металлический профиль, который и будет нагревать напольное покрытие, а оно жилое здание. Сухой способ укладки имеет большое количество положительных качеств, по сравнению с жидким монтажом, что позволяет использовать теплообменные листы во всех зданиях разной конструкции. Но и стоит он значительно выше.

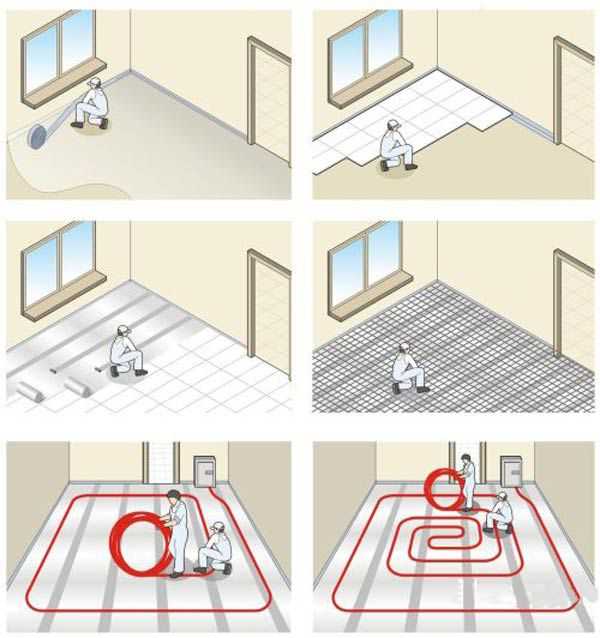

Последовательность монтажа

И так, ознакомившись с общими характеристиками водяной системы и методами ее монтажа, стоит более подробно рассмотреть что нужно приобрести для теплого водяного пола, чтобы он качественно выполнял свои функции.

Дополнительное оборудование для водяного пола

В настоящее время потребительский рынок предлагает большой ассортимент дополнительного оборудования для теплых полов. У каждой продукции есть свои отличительные особенности. По этой причине необходимо предварительно оценить целесообразность и эффективность всех составляющих водной системы.

Трубопровода

Это одни из самых важных элементов системы. Ведь именно по ним будет циркулировать теплоноситель, от которого и будет зависеть нагрев помещения. Поэтому очень важно правильно подобрать вид трубопровода для водяного теплого пола. Рассмотрим самые распространенные виды и их характеристики:

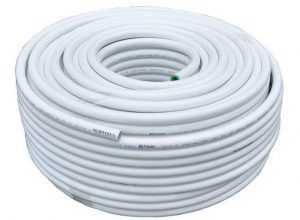

• Металлопластиковые. Данный вид труб состоит из нескольких слоев, которые зафиксированы между собой особым строительным клеем. В центре изделия фольгированный слой, за счет которого повышается теплоотдача. Материал эластичен и хорошо гнется, что позволяет уложить контур необходимым шагом.

Металлопластик

• Медные. Это достаточно дорогой вид трубопроводов, но и для водяного теплого пола считается идеальным. Трубы состоят из надежного и прочного материала, который не деформируется при высокой температуре или при переохлаждении. Трубопровода удобны при укладке контуров и способны выдержать большую нагрузку.

Медные

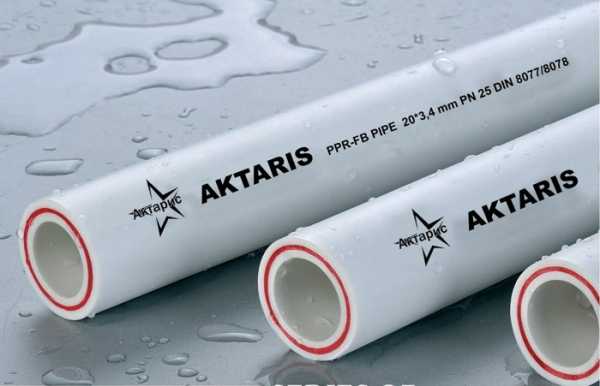

• Полипропилен. Это самые дешевые трубы, которые не рекомендуется использовать для водяных контуров. Это объясняется тем, что они плохо гнутся и не имеют хорошую теплопроводность.

Полипропилен

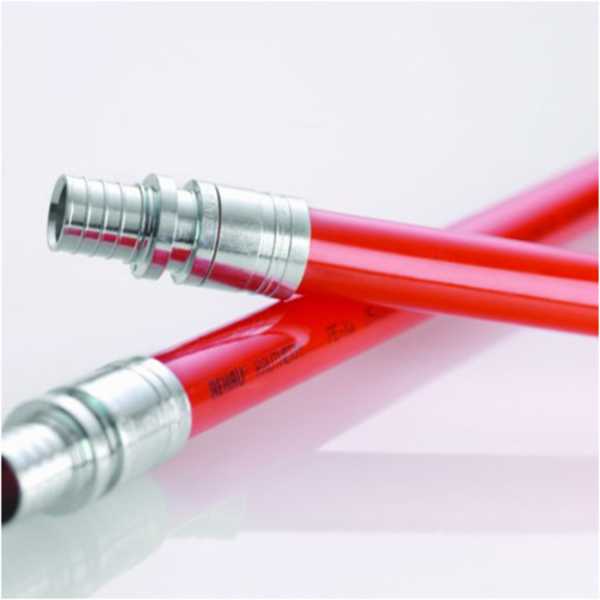

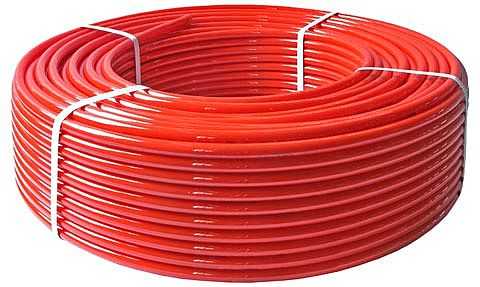

• RE-X или сшитый полиэтилен. Это самые распространенные трубы для водяной системы. Они надежны, прочны и эластичны. Помимо этого трубопровода могут выдержать высокую температуру до + 125 градусов и при этом не деформироваться. А также они имеют высокую звукоизоляцию. Поэтому, когда течет теплоноситель его практически не слышно.

RE-X или сшитый полиэтилен

Какой выбрать вид трубопровода, решит сам потребитель. Но очень важно, чтобы трубы соответствовали следующим рекомендуемым нормам: диаметр – 1,6 – 2 см., температура нагрева — + 95 градусов, давление до – 10 Бар.

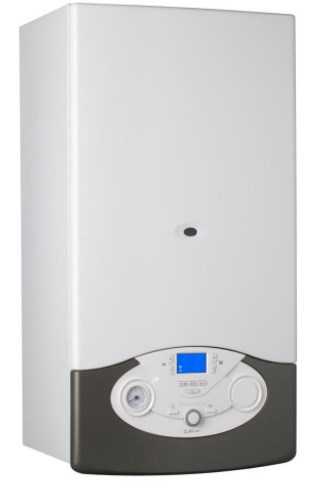

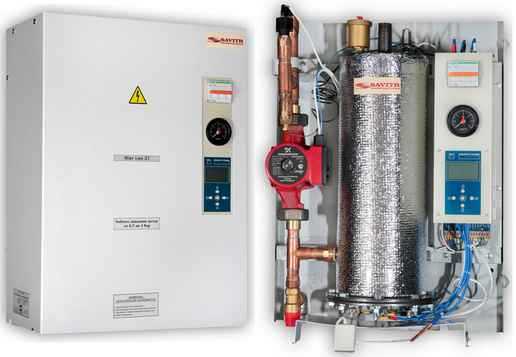

Котел для нагрева жидкости

Это еще один главный элемент для отопления теплого водяного пола, так как именно он будет нагревать теплоноситель для трубопроводов. На сегодняшний день для монтажа обогревающей системы, используют котлы следующих видов:

• электрический;

Эти разновидности котлов имеют два способа установки: напольный и настенный. По отзывам потребителей, напольный вариант не рационально использовать в помещениях с маленькой площадью, поскольку в этом случае значительно уменьшится свободное пространство.

Каждый вид способен успешно справиться с нагревом жидкости, но при их выборе важно учитывать то, чтобы их работа осуществлялась автоматически, а так — же чтобы в их стандартную комплектацию входили:

• циркулирующий насос;

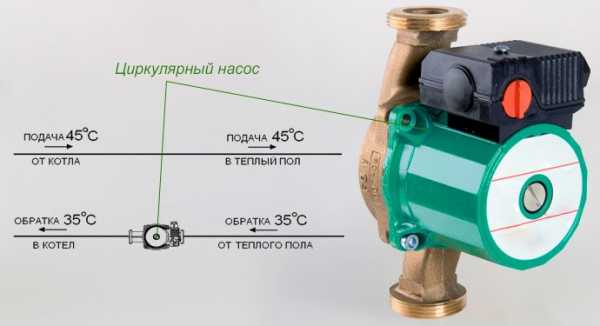

Циркулярный насос

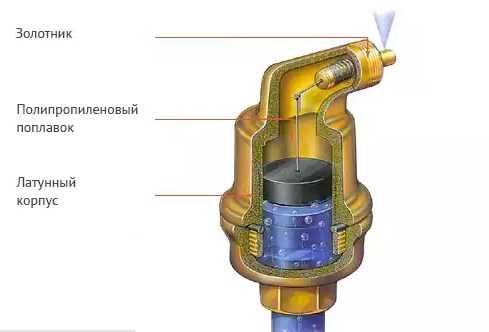

• воздухоотводчик;

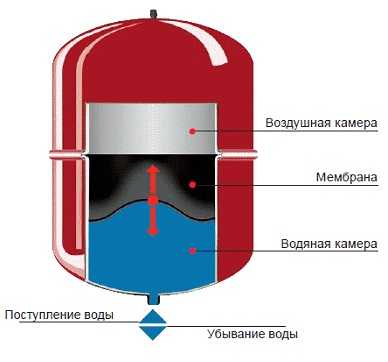

• расширительный бак.

Чтобы снизить пожарную безопасность, газовый котел помимо этих элементов оснащен еще термометром, манометром и вентилятором.

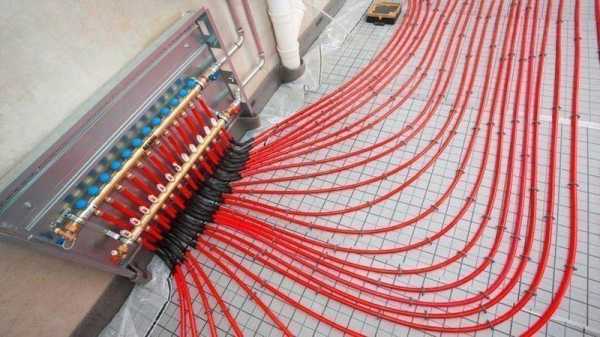

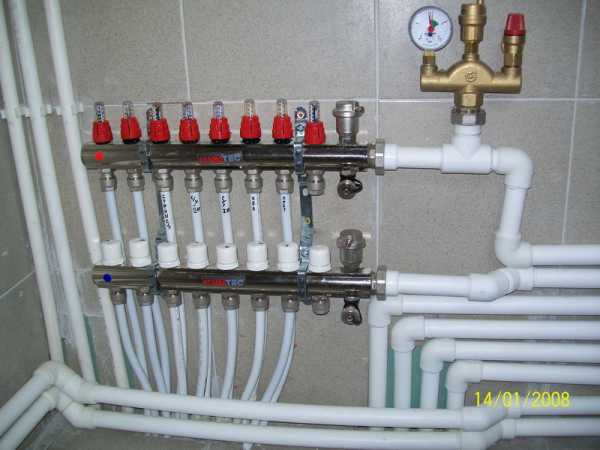

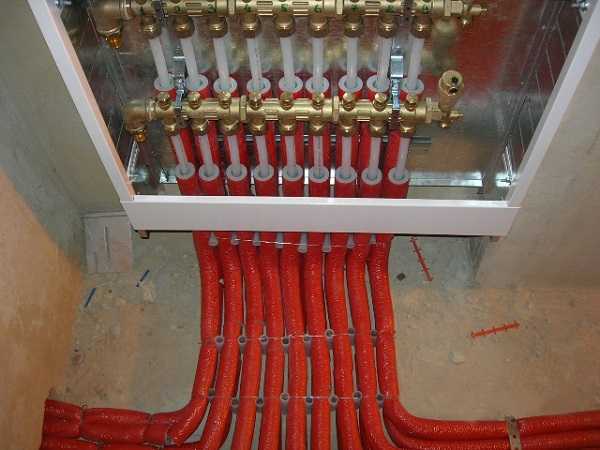

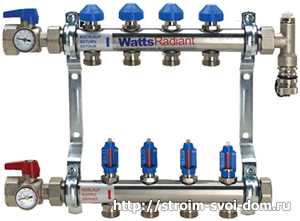

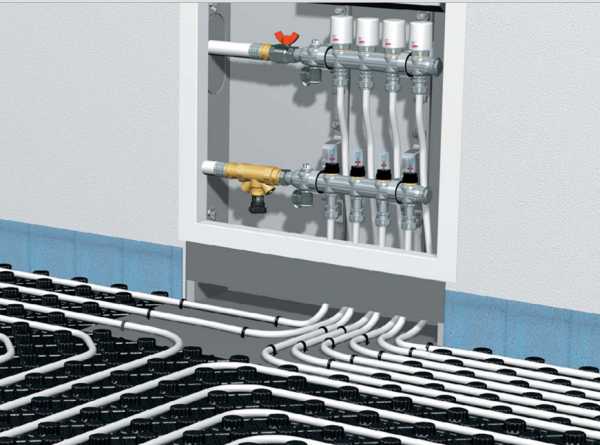

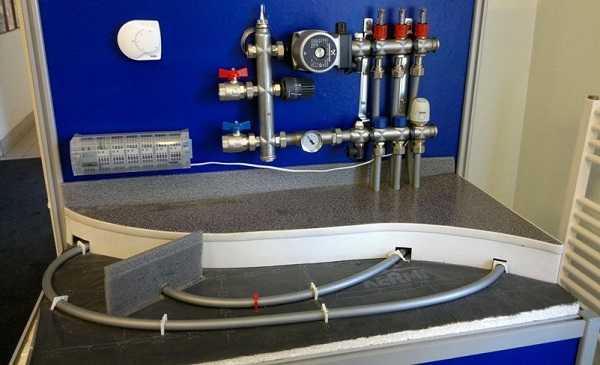

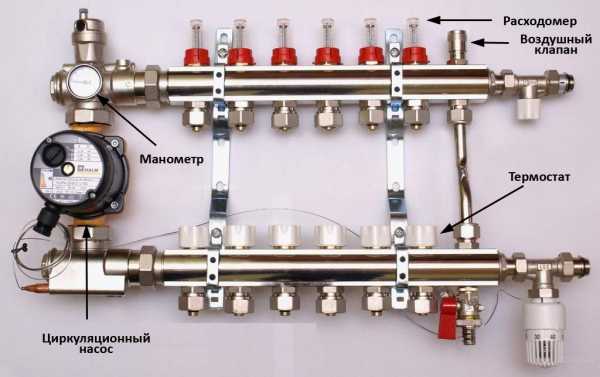

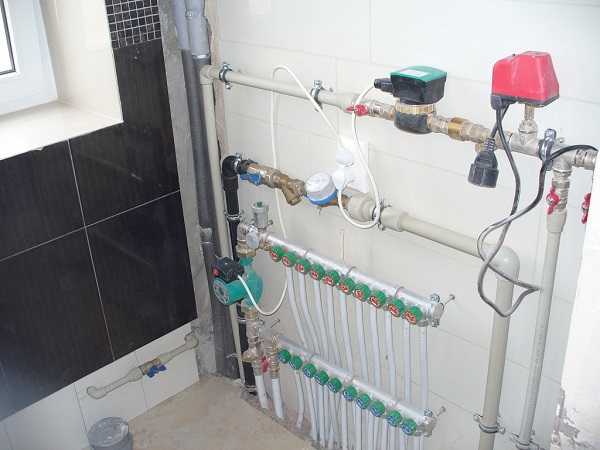

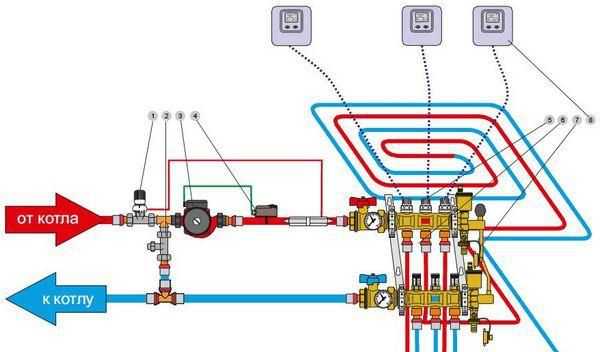

Коллекторная группа

Коллекторная группа осуществляет подготовку и циркуляцию теплоносителя. В его основные задачи входит:

1. Равномерное распределение жидкости в трубопроводах.
2. Удаление воздуха из водяных контуров.
3. Регулирование температуры водяной системы.
4. Слив жидкости.
5. Гидравлическая балансировка петель.
6. Перекрытие и открытие потоков.

Коллекторная группа элементов водяного пола выпускается единым комплектом, который устанавливается в блок из оцинкованной стали, как его еще принято называть – коллекторным шкафом.  Устанавливается блок навесным или встраиваемым способом в стену. Шкаф оснащен входными и выходными отверстиями разной величины, которые зависят от комплектации дополнительного оборудования. В состав коллекторной группы входят:

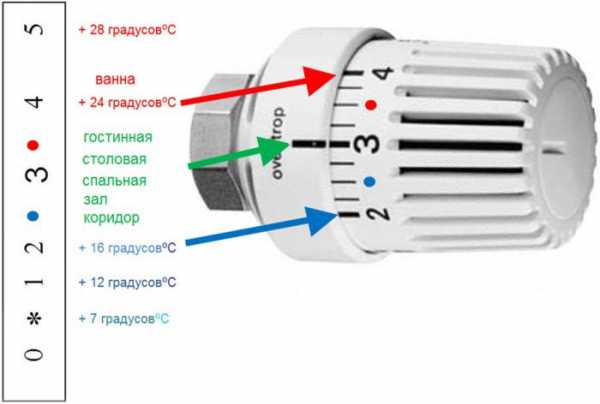

• термоголовки;
• счетчик тепла;
• воздухоотводчик;
• расходомеры;
• запорные клапаны;
• сливные клапаны.

Счетчик тепла считается обязательным элементом, если водяной теплый пол подключен к центральному отоплению.

Термостат

Чтобы иметь возможность контролировать температуру в помещении, рекомендуется установить терморегулятор. Это устройство считается мозгом обогревающей системы, так как автоматически управляет всей ее работой, следующим способом:

1. Потребитель устанавливает на термостате желаемую температуру для помещения.
2. Термостат зафиксировав данные подает сигнал водяной системы, и она открывает доступ горячему теплоносителю.
3. Когда температура в помещении доходит до установленного уровня, терморегулятор подает обратный сигнал, и система перекрывает доступ подаваемому теплу.

Таким образом поддерживается желаемый микроклимат, который выбирает сам потребитель. В настоящее время в продаже имеется несколько видов данного устройства, которые отличаются внешним видом, удобством в эксплуатации и настройками. По рекомендациям специалистов, самыми удобным считаются программируемые термостаты. При их использовании можно установить желаемую температуру для разных дней недели и для определенного времени суток. А также изменять настройки можно через дистанционное управление, даже находясь за пределами жилой зоны.

Рассмотрев главные составляющие системы, нужно также подробно ознакомиться с материалами для водяного теплого пола, которые понадобятся для провидения его монтажа.

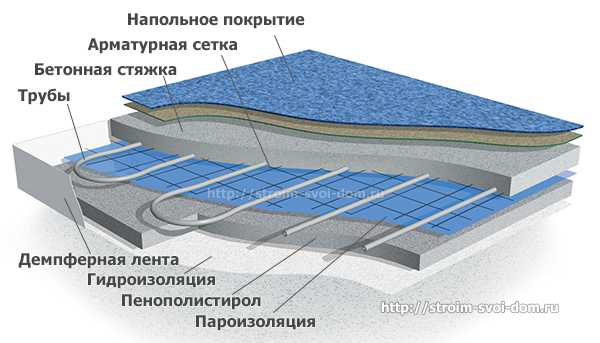

Материалы для монтажа водяного теплого пола

Прежде чем приступить к рассмотрению материалов, которые понадобятся для укладки теплого пола, следует знать, что на качество конструкции в первую очередь будет влиять основание помещения. Подготавливается оно следующим образом:

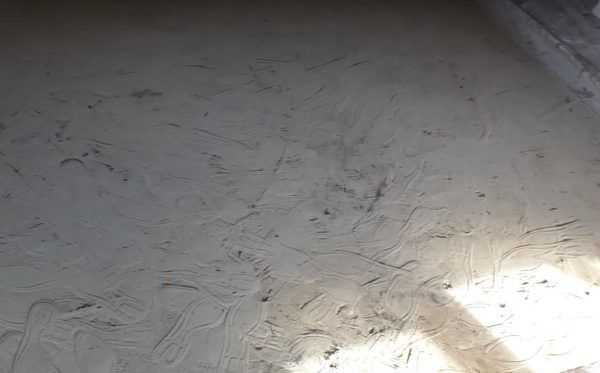

• Убирается весь мусор, грязь и пыль.

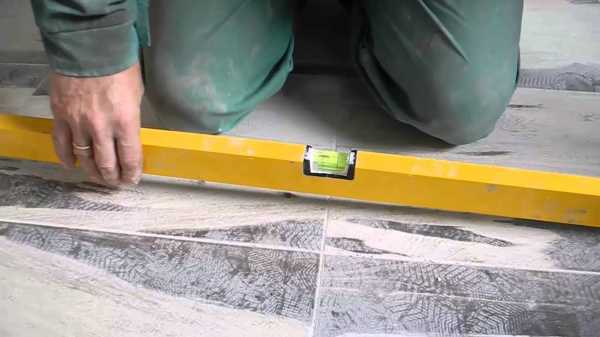

• При помощи уровня измеряются перепады высоты.

• Если неровности составляют более 1 см. заливается тонкий слой цементного раствора.

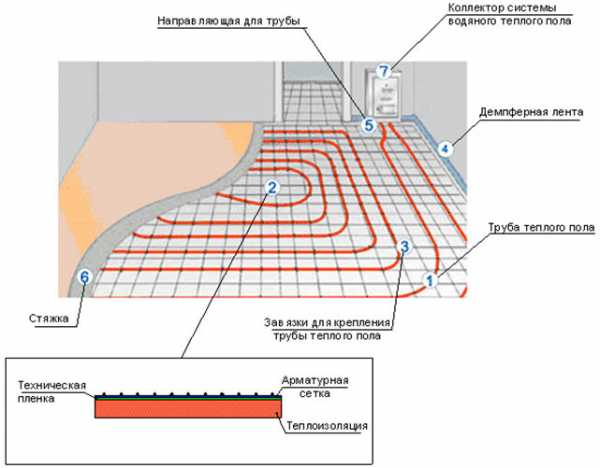

Подготовив основание и дав ему скрепиться, выполняется укладка материалов для водяного теплого пола в следующем порядке:

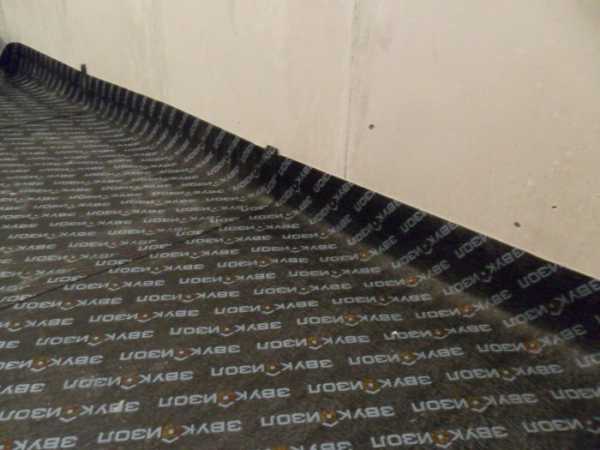

• Гидроизоляционный слой. Данный материал будет служить в качестве защиты от влаги и конденсата.Самыми эффективными пленками для водяных полов считаются рулонная гидроизоляция и мастика на водяной основе.

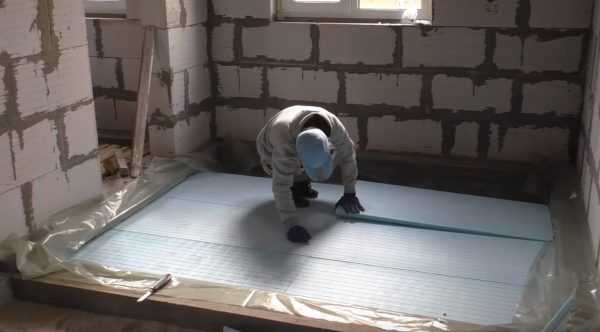

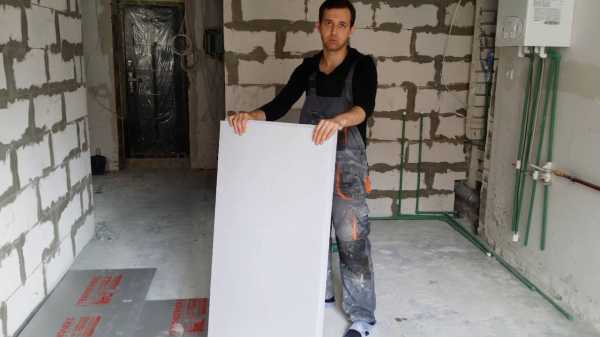

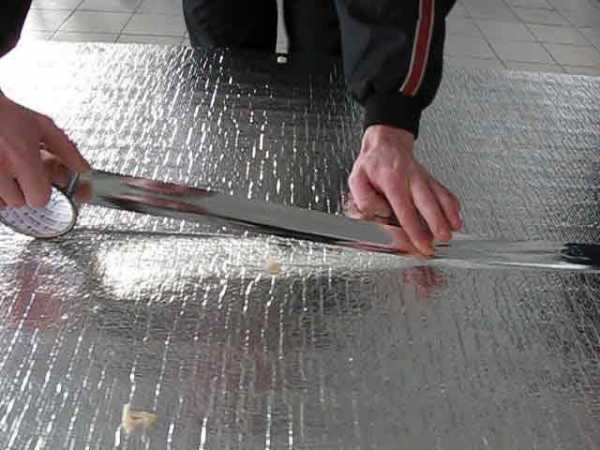

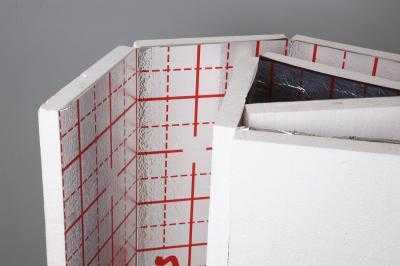

• Теплоизоляционный материал. При использовании этого материала можно будет сохранить теплопотери, а также направить поток тепла в нужное русло. Самыми качественными утеплителями считаются: пробковая подложка, полипропилен и пенополистирол.

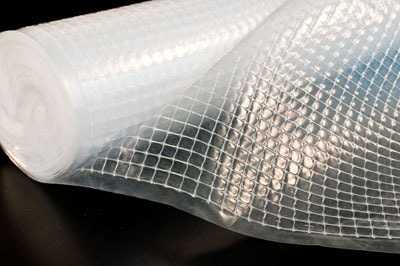

• Пароизоляционный слой. Нередко в конструкции теплых полов возникает конденсат или протечка трубопроводов. Поэтому чтобы защитить теплоизоляционный слой от влаги, необходимо уложить диффузионные мембраны.

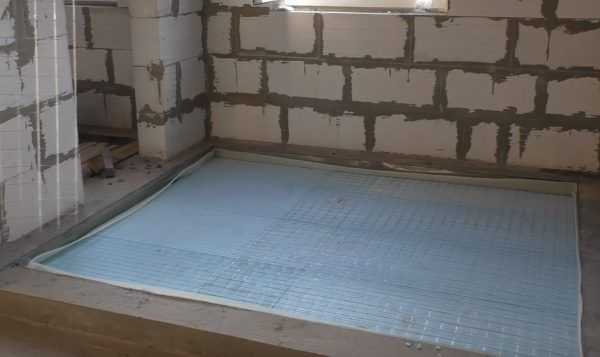

• Армирующая сетка. Это изделие предназначено для укладки и крепления теплоносителей. Чтобы монтаж выполнялся быстрее, сетка должна быть оснащена ячейками – 18 – 20 см.

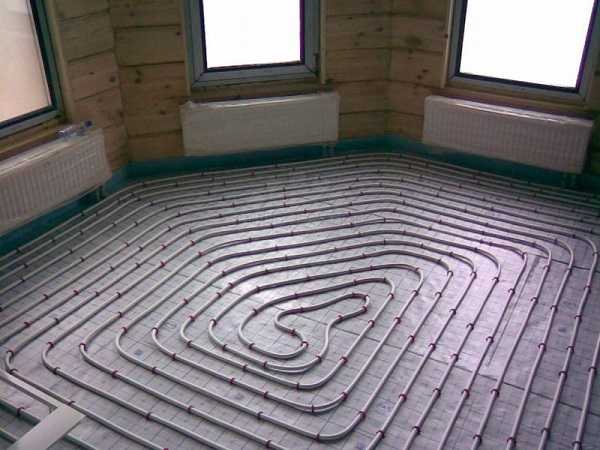

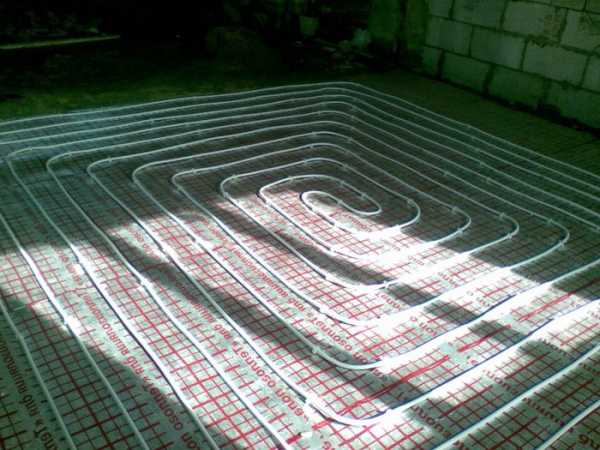

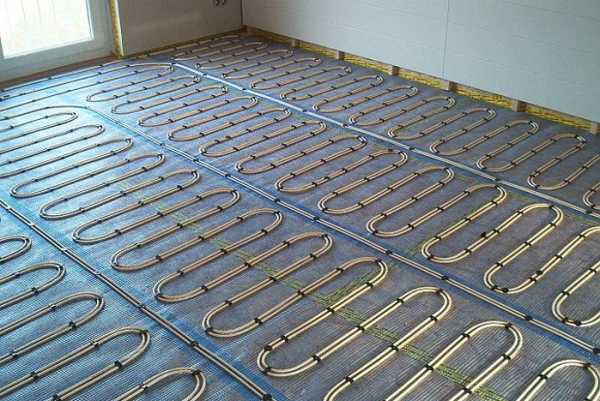

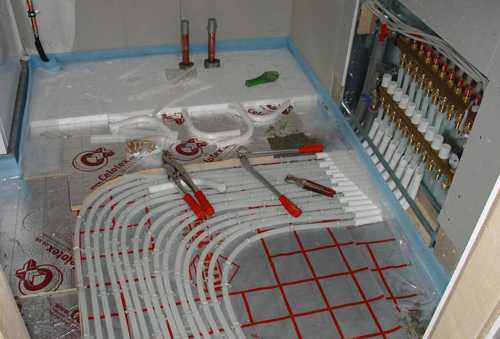

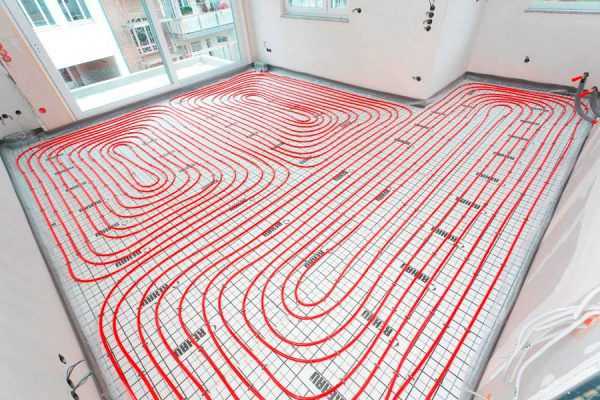

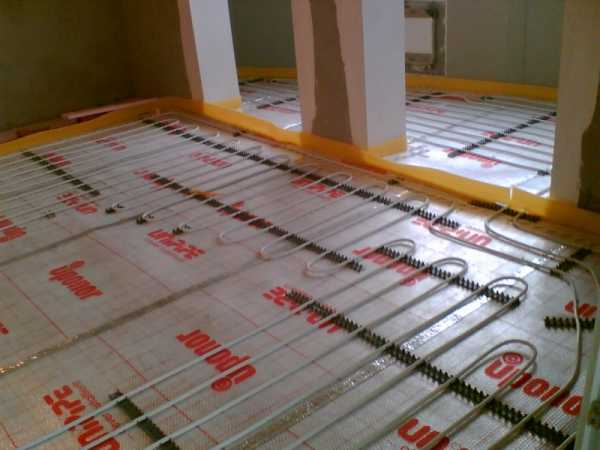

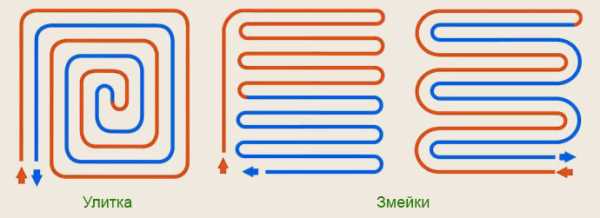

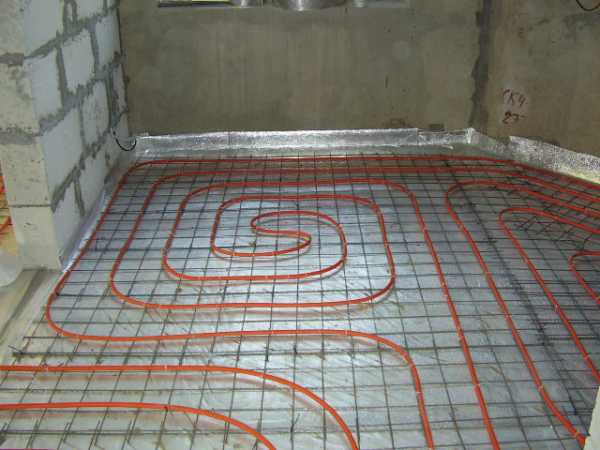

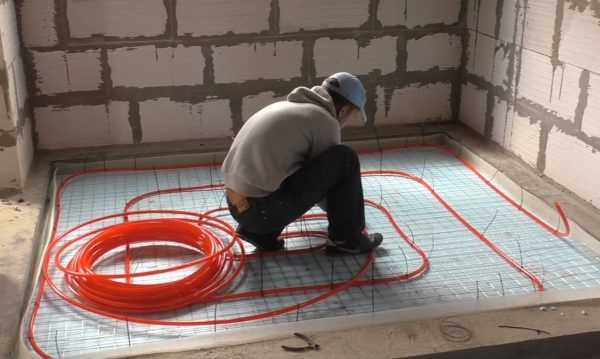

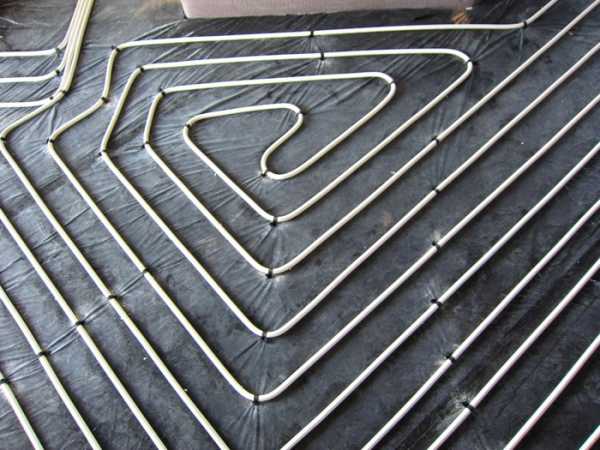

• Укладка трубопроводов. На армирующей сетке укладываются трубы с определенно выдержанным шагом, в форме улитки или змейки.

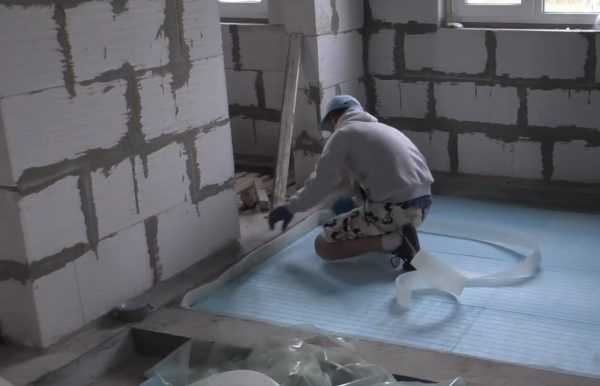

• Демпферная лента. Вдоль всех стен помещения крепится демпферная лента, которая не допустит растрескивание бетонной стяжки и деформации конструкции здания.

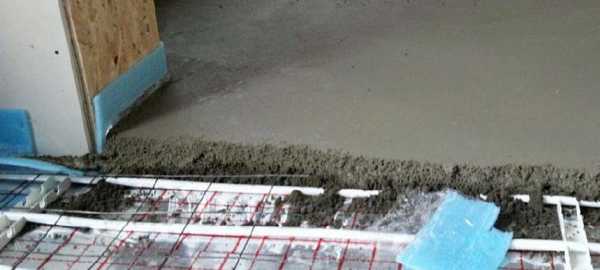

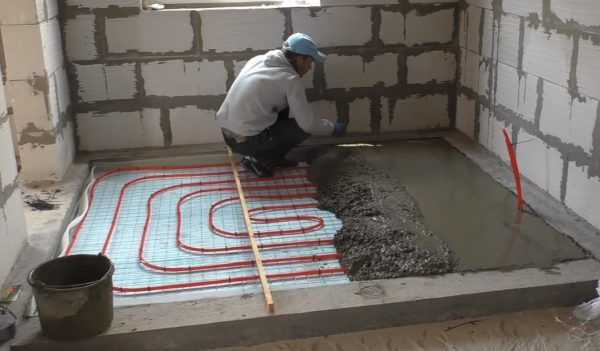

• Бетонная стяжка. Проверив водяной теплый пол на работоспособность, заливается бетонная стяжка. Ее толщина должна быть выше армированной сетки на 3 см. Время на высыхание стяжки уйдет около 30 дней.

• Звукоизоляция. После того как высохнет бетонная стяжка на него укладывается звукоизоляционный слой, который предотвратит слышимость теплоносителей в помещении.На основе натуральной пробковой крошки, самыми востребованными звукоизоляционными материалами считаются: битумно- пробковая подложка, листы из пробковой крошки, пробкорезиновая подложка.

Заключительным материалом который понадобится для монтажа водяного пола, является напольное покрытие. Оно может быть в виде керамической плитки, ламината, ковролина или паркета. Его выбор зависит исключительно от самого потребителя.

Ознакомившись со всеми дополнительными устройствами и материалами обогревающей системы, больше не возникнет такого вопроса, что нужно приобрести для теплого пола. А узнав все характеристики и нюансы изделий, можно будет не только произвести правильный монтаж, но и сэкономить на семейном бюджете. AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Как подобрать качественное оборудование для водяных теплых полов?



Качество отопления перестало зависеть от коммунальных служб. Многие владельцы жилья модернизируют стандартные отопительные схемы. Одна из разновидностей такого обогрева в доме – теплый пол. Он бывает электрический и водяной.

Система водяного напольного отопления

Электрический теплый пол имеет принцип работы, подходящий для обогрева небольших комнат: ванн, туалетов, кухонь и прихожих.

Внешний вид полового покрытия с электрическим подогревом

Водяной пол предназначен для обогрева жилых и общественных помещений с площадью больше 20 м². Для бесперебойной работы нужно качественное оборудование для теплых полов, подобранное согласно точному расчету для конкретного помещения.

Внешний вид полового покрытия с водяным подогревом

В статье пойдет речь про оборудование для водяных теплых полов разных видов и конструктивные особенности каждого из них.

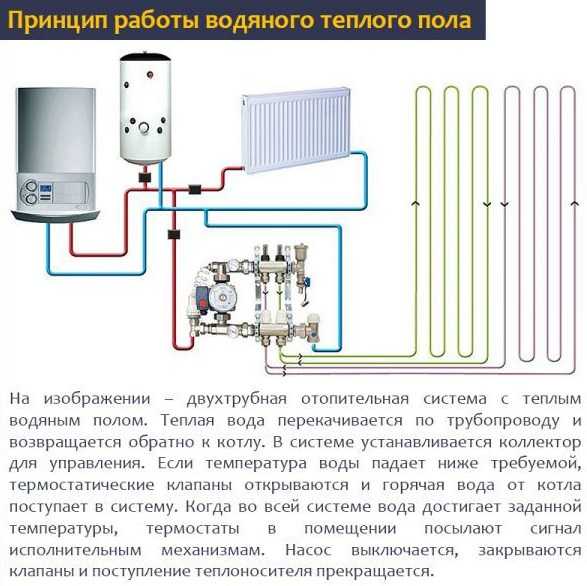

Принцип работы

Водяной теплый пол – это система кругового оборота горячей воды по трубам, уложенным в пол. Через них тепло передается в цементно-песчаную стяжку, а от нее распространяется по всему помещению. Водяной пол подключается к центральной системе отопления или газовому котлу. Этот способ обогрева имеет свои плюсы и минусы.

Плюсы:

• Его используют как основной способ отопления. Замеры коэффициента полезного действия показали, что эффективность работы теплого пола на 12-14% выше, чем у радиаторного отопления.
• Тепловая энергия равномерно распространяется по всей комнате. На уровне 20-30 см от пола температура составляет 22-24°С. На высоте 200-240 см – 20°С.
• Маленькая скорость конвекции воздуха. Благодаря этому пыль практически не поднимается с пола.
• Обогрев исключает появление «мертвых зон», куда тепло от нагревательных элементов не доходит.
• Содержание паров воды всегда находится в пределах нормы. Водяной пол не пересушивает воздух. В то же время он не дает появиться сильной влажности.
• Водяной теплый пол аккумулирует некоторую часть энергии. При отключении отопления помещение не замерзнет в течение нескольких часов.
• Полипропиленовые трубы не гниют. Срок их безаварийной службы составляет 30-50 лет.
• Такой пол не создает вокруг электромагнитное поле.
• При проектировании и создании дизайна водяной теплый пол не служит помехой. Все элементы скрыты под стяжкой из песка и цемента.

Минусы:

• Первоначальные затраты на закупку материалов и монтаж выше, чем при использовании электрических нагревательных элементов.
• Он работает, как единая система. Заменить отдельный участок прохудившейся трубы не получится. Придется демонтировать все трубы под замену.
• Высокие трудовые и финансовые затраты на монтаж. Длительный срок установки.
• Тепловая нагрузка на 1 м² площади ниже, чем при электрическом обогреве.

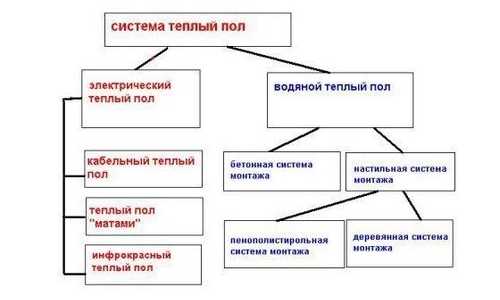

Типы полов

Различают три системы водного обогрева жилых помещений:

• Классическая – нагревательные элементы из полипропиленовых труб, по которым циркулирует горячая вода. Их монтируют в бетонное основание пола.
• Электро-водяная – нагревательная жидкость циркулирует по трубам, в которые заложен электрический кабель. Трубы утоплены в бетонный пол.
• Настильная – полипропиленовые трубы с горячей водой. Они укладываются в сборные деревянные или пластиковые блоки.

Классические

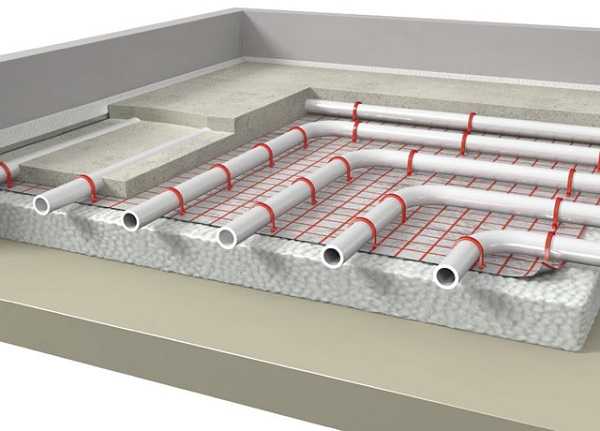

Распространенный способ обогрева жилых и общественных зданий. Теплоноситель нагревается от котла или поступает из центральной отопительной системы.

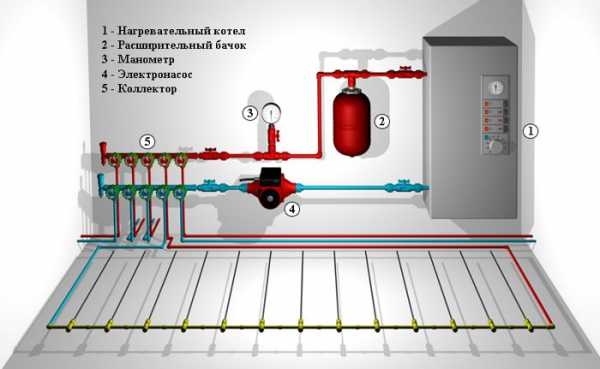

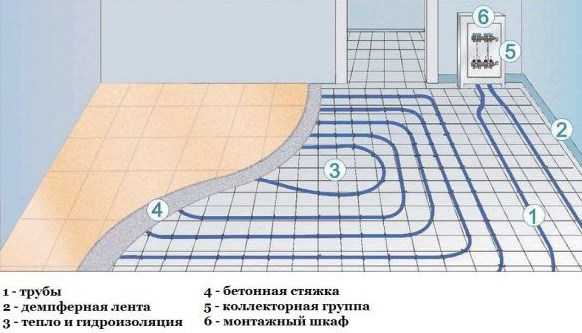

Схема классического обогрева помещения с помощью полипропиленовых труб, уложенных в цементно-песчаную стяжку

Классический водяной пол – это универсальная система, которую можно подключить к любой теплоцентрали. Это можно сделать как в процессе строительства объекта, так и после его завершения.

Конструктивные особенности:

• Такой пол может быть установлен в частном доме или общественном здании.
• В многоэтажных домах установка водяного пола связанна с высоким риском понижения давления в общедомовой системе и нарушения гидравлической целостности теплоносителей.
• Тепловая энергия поступает снизу и равномерно распределяется по всей площади комнаты. Деревянные предметы интерьера не рассохнутся.
• Пол состоит из пластиковых труб, которые не коррозируют. Это делает конструкцию надежной для многолетней эксплуатации.

Классический теплый пол монтируют двумя способами:

• Первый. Трубы заливают бетонной или цементно-песчаной стяжкой. В этом случае каменное основание выступает как щит для распределения тепла. Установка дополнительных элементов не требуется.

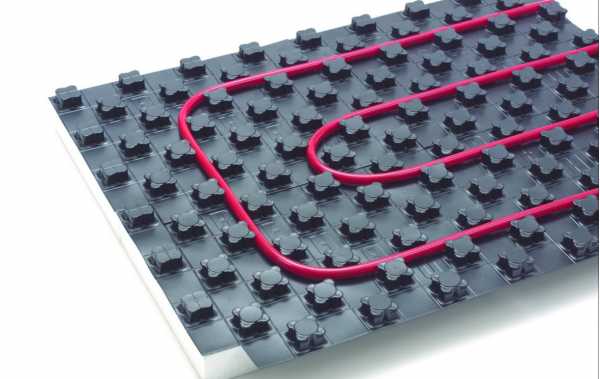

• Второй. Трубы укладывают в кассеты из пластика. В каждой есть желоб, обрамленный алюминиевой теплоотражающей пластиной. Полипропиленовые трубы вставляют в желоба и накрывают сверху листовым материалом типа ГВЛ или ОСП.

У классической системы есть ряд преимуществ и недостатков.

Преимущества:

• Подходит для укладки всех видов современного напольного покрытия.
• Установку выполняют своими руками за короткое время.
• Ее можно подключить к любой автономной системе отопления.

Важно! Перед подключением надо выполнить теплотехнический расчет. Водяной пол должен плавно вписаться в общий цикл отопления, не перегружая его.

• Классическая система может полностью заменить электрическое и радиаторное отопление. Главное – произвести дополнительное утепление дверей и заделку окон. Тем самым снизятся потери тепла через ограждающие конструкции. Экономия энергопотребления составляет 25-30%.

Недостатком выступает то, что систему не рекомендуют монтировать в квартирах многоэтажных домов. Любая аварийная ситуация приведет к отключению от тепла всего подъезда и затоплению нескольких нижележащих этажей.

Водяной пол с электрическим подогревом

Это блочная система, состоящая из труб с нагревательным элементом. Вместо воды используется специальная жидкость.

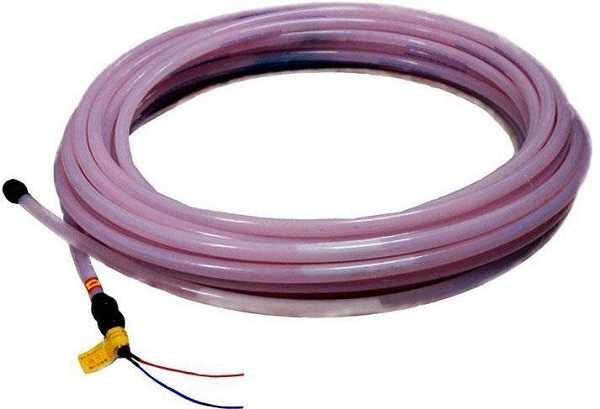

Водно-электрическая труба, в которой жидкость нагревается за счет электрического кабеля

Конструктивные особенности:

• Водяной пол с электрическим подогревом, работающий автономно, не надо подключать к котлу. Жидкость нагревается с помощью кабеля. Она не циркулирует по трубам, поэтому не надо подключать насосы.
• Пол продается готовыми блоками, состоящими из основания, полипропиленовых труб с электрическим кабелем и жидкости для переноса тепла.
• Он работает от сети. Не надо делать пробный пуск. Достаточно воткнуть вилку в розетку.
• Водяной пол с электрическим подогревом оснащен датчиками контроля над температурой. Поэтому система не перегревается, а в помещении поддерживается одинаковая температура.

Преимущества:

• Для обогрева помещения нужно небольшое количество жидкости.
• Поверхность пола прогревается равномерно, в отличие от водяного, где в трубах периодически появляются воздушные пробки.
• Есть возможность зонального монтажа нагревательных контуров. Это значит, что в пределах одного помещения может быть несколько зон независимого обогрева.
• Систему можно устанавливать в многоэтажных домах.

Как недостаток – энергетические затраты значительно превышают показатели классического водяного обогрева.

Настильная система

Это водяное отопление пола, когда трубы укладывают в деревянные или пластиковые лотки. Сверху их закрывают щитами из ГВЛ.

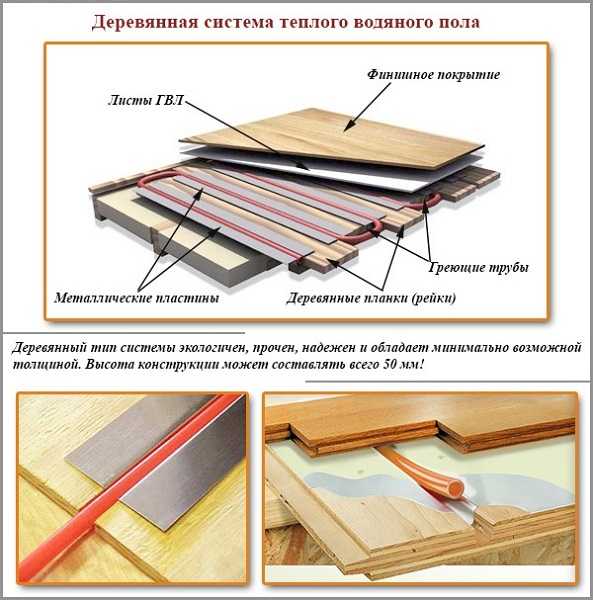

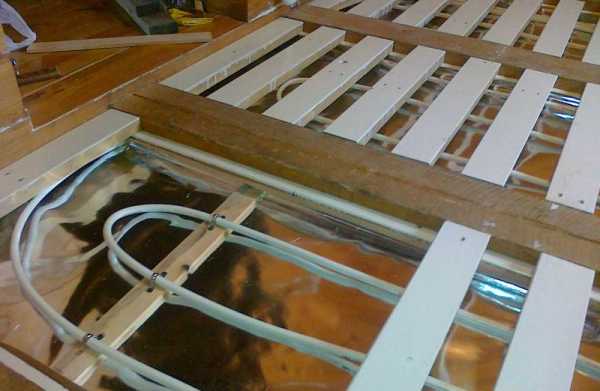

• Деревянная система пользуется популярностью. Трубы укладывают на деревянное основание. Вокруг них устанавливают алюминиевые теплоотражающие пластины. Есть модульные конструкции, где пол собирается из готовых модулей.

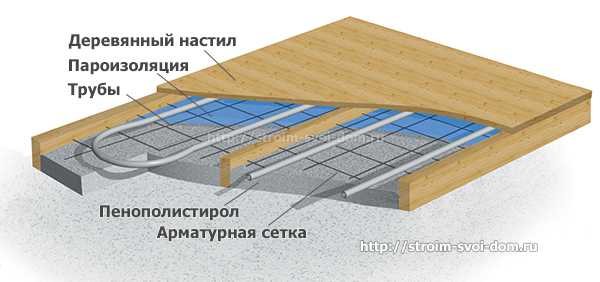

Схема расположения элементов в деревянной настильной системе водного обогрева

• Полистирольная система работает по тому же принципу, что и деревянная. В качестве основания используют полистирольные плиты с канавками под трубы или с бобышками.

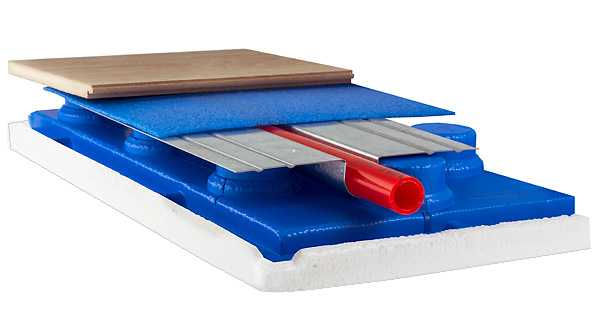

Схема расположения элементов в полистирольной настильной системе водяного обогрева

Преимущества:

• Толщина настильных водяных полов меньше, чем других видов.
• Вес конструкции позволяет устанавливать ее даже в старых деревянных домах.
• Для прогрева требуется меньше времени, чем у классических водяных полов.

В качестве недостатка выступает то, что она не может работать так, как работает основное отопление. Это связано с небольшой мощностью нагревательных элементов.

Проект для пола

Есть четкие границы, когда проектирование водяного теплого пола надо проводить, а когда нет. Если он не является основным источником обогрева, а площадь помещения не превышает 20 м², то заказывать проект не обязательно.

Когда водяной пол планируется как единственный источник отопления, а площадь помещения превышает 20 м², проектирование водяного теплого пола проводится в обязательном порядке. Проект нужен по ряду причин:

• Для ввода в эксплуатацию объекта, где смонтирован теплый пол, нужна проектная документация. Простой расчет на листе бумаги не подойдет. В документации указывают все расчетные нагрузки на систему отопления.
• Для заключения официального договора подряда по монтажу водяного теплого пола потребуется проектная документация. В противном случае будет сложно доказать брак.
• Без проектной документации растут затраты на оплату работ и покупку материалов. Точных данных нет, все объемы определяются на глаз.

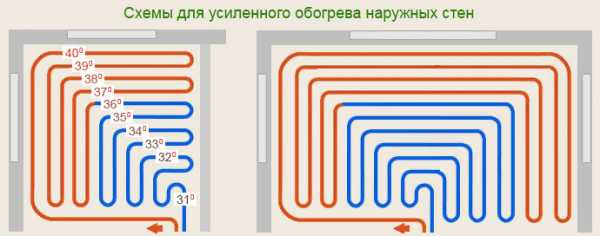

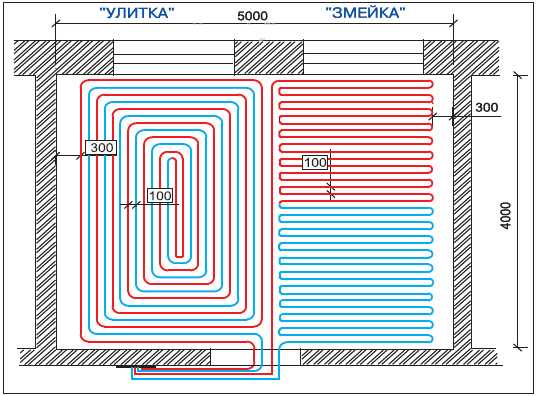

На плане установки труб и вспомогательного оборудования должны быть указаны все размеры и материалы.

Оборудование и материалы

Несмотря на конструктивные особенности разных типов водяного теплого пола, основные комплектующие одинаковые:

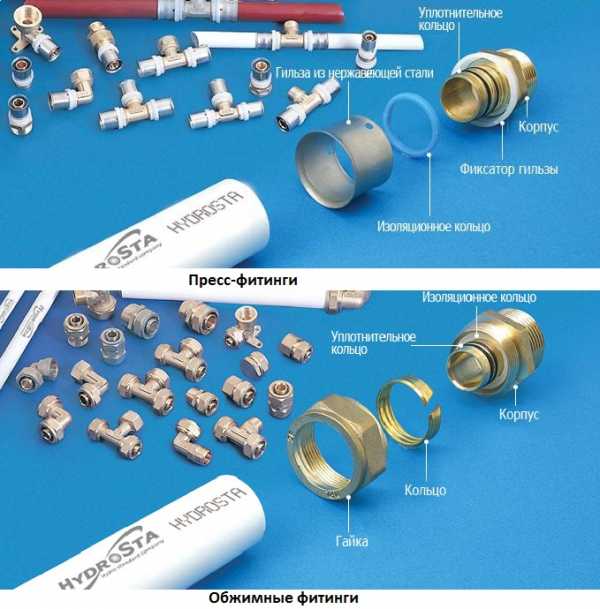

• Трубы и фитинги. Это основа всего. Как правило, трубы укладывают в бетон. Срок их эксплуатации должен совпадать с жизненным циклом здания. Любая протечка приводит к демонтажу всего покрытия. Обычные трубы для водопровода не подходят. Для водяного пола используют эластичные и герметичные пластиковые и металлопластиковые трубы диаметром 16-20 мм. Они не должны ржаветь и разрушаться от кислородной диффузии. Внутренняя поверхность должна быть мелкопористой, чтобы не задерживать водоросли и другие микроорганизмы.
• Теплоизоляционные материалы. Это базальтовая минеральная вата и экструдированный пенополистирол. Толщина листов не менее 30 мм. Они должны быть прочными, выдерживать механические нагрузки от мебели и людей.
• Демпферная лента. Это полимерный материал, который приклеивают по всему периметру комнаты. Лента гасит изменения размеров пола от температурных колебаний и утепляет углы.
• Коллекторы. Эти системы автоматически регулируют водный поток и его температуру. Они оснащены датчиками для определения температуры, давления и скорости потока воды в системе.

Система регулировки водного напора и температуры, закрепленная на стене котельной

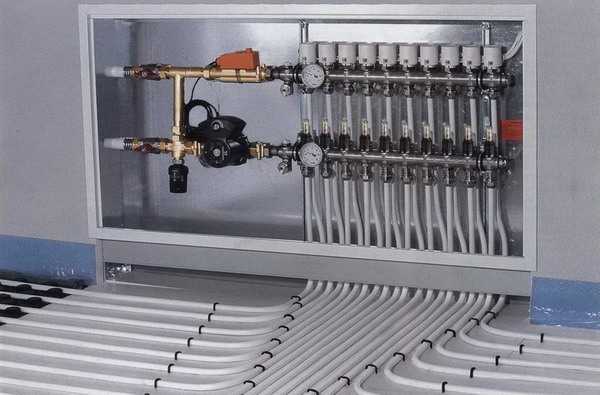

• Коллекторный шкаф. В него устанавливают основное оборудование для обеспечения работы водяного пола. Запорная арматура, счетчики тепла и расхода воды – все это устанавливают в него. Коллекторный шкаф можно повесить на стену или установить на пол. Также его оборудуют дверкой с внутренним замком. Это защита от посторонних людей и детей. Шкаф должен быть покрыт слоем полимера, который защитит его от коррозии. На дверке есть смотровое окно для контроля над основными параметрами приборов.

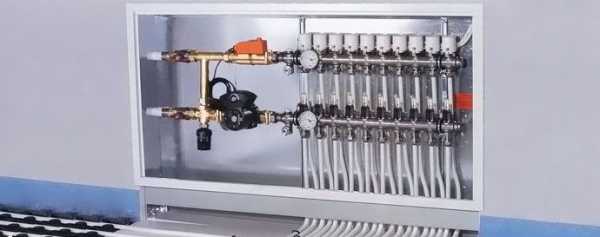

Коллекторный шкаф под оборудование для системы теплый пол

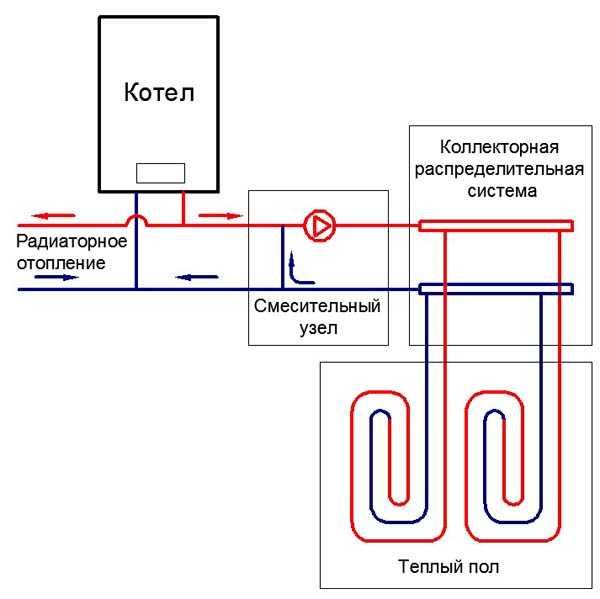

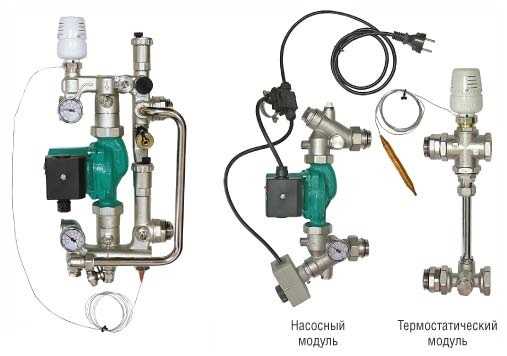

• Смесительный узел. В нем жидкость смешивается до нужной температуры. Он оборудован датчиками температуры и давления. На него устанавливают запорную арматуру для регулировки горячей и холодной воды.
• Система управления. Ее можно установить в любом удобном месте. Она состоит из панели с кнопками, которыми можно регулировать температуру. Современные системы оснащаются дистанционными пультами управления или даже функцией работы через интернет.

Хороший вариант – это полипропиленовые трубы от западноевропейских или скандинавских производителей.

• Для подачи воды надо использовать бесшовные прочные и гибкие трубы. Любое дополнительное соединение – место для протечки.
• Теплоизоляция из экструдированного полистирола – это лучший вариант. У него самый низкий коэффициент теплопроводности и водопоглащения.
• Трубы «играют» при нагревании и охлаждении. Для их крепления лучше использовать эластичную проволоку.
• Для запорной арматуры лучше подойдут шаровые краны.

Видео

Теплый пол – это легкий способ создать комфортные условия в жилом помещении при разумных затратах. Если соблюдать все правила и рекомендации, то проблем с эксплуатацией не возникнет.



teplota.guru

Устройство водяного теплого пола своими руками. Подбор необходимых материалов.

Теплые полы в наше время перестали быть чем-то особенным. Многие, кто строит дом или купил квартиру, задаются вопросами «Нужен ли теплый пол?», «Какой выбрать водяной или электрический?», «Можно ли сделать своими руками?», «Можно ли отказаться от радиаторов отопления и установить только теплые водяные полы?».

Преимущества такого пола очевидны, он обеспечивает комфортную температуру, создает уют в доме и эффективно распределяет тепло в помещении, благодаря тому, что нагретый воздух поднимается непосредственно от пола, в отличие от радиаторов отопления, где прогрев происходит в месте установки батарей.

Если выбирать между инфракрасные  полы которые потребляют меньше электричества.

В данной статье будут рассматриваться водяные теплые полы и их монтаж своими руками.

Сделать водяной теплый пол своими руками можно. Все зависит от вашей квалификации и опыта. Собственно, для этого и написана эта статья. Начнем по порядку.

Теплый пол или радиатор отопления?

Многие считают, что водяные теплые полы, это всего лишь дополнение к уже установленным радиаторам отопления. Это не так. Теплые полы — это самостоятельная система, которая может  полностью обеспечить ваш дом теплом. К тому же, она намного эффективнее и более комфортна для человека.

Предлагаем вам посмотреть видео, в котором представлено мнение эксперта по данному вопросу.

Так же необходимо отметить, что водяной теплый пол эффективнее всего использовать совместно с радиаторами отопления, т.к. они гораздо быстрее обогреют помещение в отличие от напольного отопления.

Водяной теплый пол не стоит заставлять мебелью и застилать напольными ковровыми покрытиями потому что КПД такого обогрева значительно снижается.

Трубы для водяного теплого пола

Трубы для водяного теплого пола являются нагревающим элементом системы, по которой течет горячая вода, поэтому к их выбору следует отнестись очень ответственно. Эта часть системы, которая укладывается в бетонную стяжку и потому ее тяжело ремонтировать, в случае пробоя. Для напольного отопления необходимы специальные трубы.

Самыми надежными или долговечными являются трубы из сшитого полиэтилена или по другому PEX трубы. По внешнему виду тяжело отличить их от металлопластиковых или полипропиленовых труб, поэтому необходимо смотреть маркировку.

Преимущества PEX труб:

• прочность, долговечность, надежность – срок службы не менее 50 лет;

• минимальное гидравлическое сопротивление. Это особенно важно учитывать при больших площадях отопления в загородных домах т.к. создается большое обратное давление на систему, которая отвечает за циркуляцию теплоносителя;

• защита от диффузии кислорода, обеспечивающая надёжную работу всей отопительной системы и предотвращающая преждевременный выход из строя;

• минимальное температурное расширение;

• легкость монтажа и крепления. Здесь стоит сказать, что такие трубы продаются длиной от 50 метров в бухтах и вам не придётся соединять отрезки между собой, что гораздо удобнее и надежнее.

Регулировка температуры

Как было написано выше, для оптимального обогрева помещений лучше совмещать радиаторное и напольное отопление, при этом в радиатор подается вода или антифриз температурой от 60⁰ до 90⁰, а температура водяного теплого пола может быть от 35⁰ до 50⁰. Для того чтобы не было перегрева и была возможность регулировки температуры ставят терморегуляторы.

Управлять температурой можно в ручном, а в более дорогих системах в автоматическом режиме.

Для регулировки температуры в ручном режиме ставят терморегуляторы представляющие из себя термостатический клапан. Основная его задача – это изменение потока теплоносителя в системе, следовательно, и температуру воды в помещении.

Работает он следующим образом, при достижении установленной температуры, он начинает закрываться, тем самым понижая ток воды возвращающегося в систему. Как только температура  теплого пола становится ниже заданной, он открывается и циркуляция теплоносителя увеличивается, а следовательно и повышается комнатная температура.

Существуют и автоматические системы. Они разумеется более дорогие и более сложные. К такой системе подключаются специальные насосы, которые правильно называются сервоприводами, термостатический клапан и термостат, на котором можно задавать необходимую температуру воздуха в комнате, расходомеры и т.д.

Принцип работы в автоматическом режиме немного другой. Термостат определяет температуру воздуха, передает эти данные на сервопривод, который, при необходимости, регулирует температуру, начиная подмешивать охлаждённую воду возвращающуюся в систему, тем самым снижая нагрев пола. Монтаж автоматических  систем более сложен, поэтому установку лучше поручить специалистам.

Устройство и укладка водяного теплого пола

Первым делом необходимо установить коллекторную группу. Что же это такое и для чего она нужна?

Фактически это две трубы изготовленные из латуни или нержавеющей стали. В одну, которая правильно называется подающий коллектор осуществляется подача горячей воды, из второй трубы, или правильно обратного коллектора, происходит забор охлажденной воды прошедшей по контуру теплых полов. Коллекторы имеют выходы, к которым подключаются контур теплых полов и терморегуляторы.

Это самая простая схема подключения, где регулировка температуры происходит в ручном режиме. В более сложных автоматических схемах могут быть добавлены сервоприводы, термостаты, различные терморегулирующие краны, регуляторы расхода и т.д.

Для тех, кто до конца не разбрался что такое коллектор, предлагаем посмотреть небольшое видео на эту тему, из которого станет ясно какие функции выполняет коллекторная группа в водяных теплых полах.

Итак, давайте начнем с устройства самой простой схемы теплых полов, которую можно сделать своими руками. Присоединять систему будем к двум магистральным трубам, где по одной подается горячая вода от нагревательного котла, а по другой охлажденная вода поступает обратно в котел и там снова нагревается.

Сначала необходимо сделать отводы от труб, на которые следует установить запорные краны, для закрытия в случае ремонта или если нет необходимости в напольном отоплении.

Следующий этап — это подсоединение самой коллекторной группы. Как правило, они уже идут в сборе. Перечислим лишь минимальное количество элементов которые должны присутствовать.

Это сам коллектор т.е. труба с выходами, расходомеры, термостатический клапан для регулировки температуры, воздухоотводчик для стравливания случайно попавшего в систему воздуха и кран для слива воды из системы водяных теплых полов.

Вся эта группа монтируется на стену в специальном шкафе для коллекторов. После чего можно приступать к укладке труб для водяного теплого пола.

Существуют различные варианты укладки:

• укладка с последующим бетонирование;
• водяное отопление под деревянным полом на лагах;
• устройство теплого пола при помощи специальных теплоизоляционных матов.

Рассмотрим каждый вариант более подробно.

Укладка водяного теплого пола с последующим бетонированием

1. На выровненную бетонную поверхность стелим слой гидроизоляции для защиты утеплителя от влаги, которая поступает снизу.

2. Клеим вдоль стен всего помещения демпферную ленту которая состоит из вспененного полиэтилена. Она уменьшает потери тепла через стены и дает возможность расширятся бетонной стяжке при нагревании.

З. Укладываем теплоизоляцию для того чтобы уменьшить тепловые потери. В качестве материала обычно используют пенополистирольные плиты плотностью 25-35 кг/м³. Толщина слоя в этом случает составит около 5 см. Пенополистирольную плиту необходимо прикрепить к основанию при помощи специальных крепежей для плитных материалов.

4. Следующим слоем будет фольгированная пароизоляционная пленка. Она не дает водяному пару проникать в утеплитель, а верхний слой отражает тепло от пола, что уменьшает потери тепла через пол.

5. Монтаж труб начинается с укладки арматурной сетки, которую приподнимают на высоту примерно 1,5 см. После чего подсоединяем трубу к подающему коллектору и начинаем раскладку по намеченной схеме. Второй конец трубы подсоединяем к обратному коллектору.

Важно знать, что длина или ширина бетонной стяжки не должна превышать 8 м, потому что при тепловом расширение могут образоваться трещины в самых неподходящих места. Если есть превышения то необходимо сделать температурный шов из демпферной ленты. Например, длина теплого пола составляет 9 м. Это превышение на 1 м. В этом случае лучше залить две бетонные плиты длиной 4,5 м, а между ними сделать температурный шов. Рабочий контур теплых полов может располагаться только на одной плите, т.е. недопустим монтаж одного контура на двух бетонных стяжках.

Контур водяного теплого пола укладываются обычно в виде змейки или в виде спирали. Монтировать контур водяного теплого поля в виде змейки легче, но в такой схеме присутствует одна особенность. Все тепло будет уходить в начале трубы т.е. одна половина комнаты будет более теплой, а другая менее. Поэтому чтобы использовать ту или иную схему укладки теплого пола, нужно знать некоторые особенности. Об этом вы можете узнать посмотрев небольшое видео.

Расстояние между соседними витками составляет от 10 до 30 см, которое зависит от тепловой нагрузки, типа помещения, толщины труб и длины контура. Между контуром пола и стеной должно быть расстояние не менее 7 см. Крепление к арматуре происходит через каждый погонный метр трубы. Оно не должно быть плотным, и необходимо для удержания контура до момента заливки. Так же не следует проводить трубу под ванной, джакузи, кухонным гарнитуром, различной мебелью и т.д.

Рекомендуемая длина одного контура около 50-60 м. Если этого недостаточно, то подключают еще одни контур. Это необходимо для более равномерного отопления пола.

6. До заливки бетонной стяжки необходимо проверить работоспособность. В систему подается теплоноситель, желательно что бы давление было выше рабочего в полтора раза, и визуально просматривается на наличие всевозможных протечек. Если все прошло нормально, то можно братья за заливку бетонной стяжки.

7. Бетонная стяжка. Самым простым и доступным способом является покупка сухой строительной смеси для теплых полов, которые продаются в любом строительном магазине. Минимальная высота стяжки — это 4,5 см над трубой.  Заливать обычно цементно-песчаной смесью можно, но обязательно с добавление пластификаторов.

8. После того как бетонная плита высохла, это примерно 28 дней, можно приступать к финишному покрытию пола.

Самым лучшим покрытием для теплого пола будет керамическая плитка. Можно использовать линолеум, паркет, ламинат и даже ковровые покрытия. Следует учесть, чем толще будет покрытие тем меньше КПД напольного отопление и тем большую температуру придется подавать в контур теплых полов. Например, для линолеума или ламината можно использовать самую тонкую подложку, а ковровое покрытие выбрать более тонким.

Водяное отопление под деревянным полом на лагах

В предыдущих темах было описано устройство деревянного пола на лагах. Теперь поговорим о том, как сделать водяные теплые полы на лагами. В этом случае контур теплого пола укладывается в виде змейки т.к. укладка по спирали более трудоемка. Отсутствует этап заливки бетонной стяжки.

Перечислим основные этапы устройства, более подробно они расписаны в первом варианте:

1. Теплоизоляция.
2. Пароизоляция.
3. Установка арматурной сетки.
4. Укладка труб в виде змейки. На этом этапе необходимо в местах соприкосновения контура теплого пола и лаг сделать прорези.
5. Проверка системы.
6. Настил деревянного пола. Желательно чтобы толщина доски была тоньше. Для этого можно увеличить частоту укладки лаг.

Устройство теплого пола при помощи теплоизоляционных матов

Существует так называемая сухая укладка водяных теплых полов т.е. она может производится без заливки бетонной стяжки. Как она устроена и какие имеет преимущества?

Состоит она из специальных матов, обладающие свойством высокой теплоизоляции, на которые удобно укладывать рабочий контур теплого пола и металлических пластин для более равномерного обогрева. Монтируется она следующим образом:

1. Клеится демпферная лента по периметру комнаты.
2. Стелиться гидроизоляция.
3. Укладываются монтажные маты из вспененного полистирола.
4. В маты монтируется металлические пластины.
5. Устанавливается контур теплого водяного пола.
6. Проводится проверка системы.
7. Стелиться финишное покрытие. Деревянные полы, паркет и ламинат можно уложить сразу. Для укладки керамической плитки, линолеума, различных ковровых покрытий необходим промежуточный слой из гипсоволокнистых листов (ГВЛ) или цементно-стружечных плит (ЦСП).

Устройство теплого пола при помощи матов обладает несомненными преимуществами:

— не требует тяжелой бетонной стяжки, тем самым уменьшает нагрузку на перекрытия;

— обладает меньшей толщиной, что приводит к экономии пространства;

— становится менее инертной т.е. увеличивается скорость прогрева поверхности;

— монтажные работы происходят гораздо быстрее.

Установка в квартире

Устройство теплого пола в квартире немного отличается от устройства в загородном доме. Самое простое это подключится к центральной системе отопление. Рассмотрим этот способ.

Для этого необходимо сделать отводы от приточной и обратной трубы. На отводы необходимо поставить краны. Как видно из рисунка устанавливается термостатический клапан, который отвечает за количество воды прошедшее по контуру. О принципе его действия написано немного выше. Далее монтируются трубы по одной из вышеописанных схем и стелиться напольное покрытие.

stroim-svoi-dom.ru

какое оборудование и материалы нужны

• Схема и принцип работы
• Трубы и соединительные фитинги
• Органы регулирования
• Коллекторные блоки
• Строительные комплектующие

Грамотно подобранные комплектующие для теплого водяного пола позволят собрать эффективно работающую отопительную систему с наименьшими затратами. Главная задача при этом — остановить свой выбор на качественных и действительно необходимых компонентах.

Схема и принцип работы

Сердцем отопительной системы является водогрейный котел. В зависимости от типа используемого энергоносителя различают электрическое, газовое, жидкостное или твердотопливное оборудование. Вода нагревается за счет тепла, выделяющегося при прохождении электрического токах через ТЭНы или за счет энергии, высвобождающейся при сгорании топлива.

Введение в систему циркуляционного насоса позволяет организовать постоянное движение жидкости по замкнутому контуру. Из котла вода поступает в трубы, смонтированные под чистовым полом, где остывает и затем опять возвращается на начало нагревательного цикла.

Для предотвращения выхода из строя греющего напольного контура при возникновении проблем с принудительной циркуляцией параллельно подключаются радиаторы или бак-теплоаккумулятор, где возможен естественный цикл водооборота.

Теплый водяной пол очень редко устраивается в пределах одного помещения. Чаще всего это достаточно сложная система, разведенная по разным комнатам. Если выполнить последовательный циркуляционный контур, температура воды на входе будет очень высокой (помещение будет перегреваться), а на выходе крайне низкой и ее будет недостаточно для полноценного отопления. Чтобы этой проблемы избежать, нужно устанавливать коллекторные распределители, которые выполняют параллельное подключение отдельных греющих контуров.

Оборудование, которое обеспечивает управление работой системы условно можно разбить на три группы:

• запорно-регулирующая и предохранительная арматура;
• контрольно-измерительные приборы;
• автоматический блок управления.

Вернуться к оглавлению ↑

Трубы и соединительные фитинги

Основное правило, которого нужно придерживаться при подборе материалов для трубопровода – это высокая коррозионная стойкость и минимум соединений. Обоим этим условиям отвечают трубы, изготовленные из сшитого полиэтилена и металлопластика. В обоих случаях с водой соприкасается химически инертный полимер, выдерживающий достаточно большие температуры. Оба вида труб выпускаются в бухтах по 100 или 200 м. Такая длина позволяет уложить греющий контур на большие площади помещений без использования соединительных муфт.

Коллекторные блоки, контрольное и управляющее оборудование подсоединяются к металлопласту или сшитому полиэтилену при помощи фитингов. Герметизация мест подключения выполняется накидной гайкой (обжимная конструкция) или гильзой (опрессовываемые фитинги). В первом случае из инструментов понадобится только два гаечных ключа, во втором уже нужно использовать специализированное оборудование – ручные или электрические пресс-клещи.

Фитинги, используемые для подсоединения труб теплого пола

Вернуться к оглавлению ↑

Органы регулирования

Запорно-регулирующее оборудование, монтируемое в циркуляционный контур, позволяет оперативно корректировать работу отопительной системы. Эта функция может быть реализована с помощью различных устройств:

• терморегулирующий монтажный комплект – включает в свой состав многоходовой термостатический клапан и кран Маевского, используется для обогрева помещений малой площади (до 15 м²), допускается установка в контур без насоса, наиболее эффективная работа, предотвращающая завоздушивание системы, обеспечивается при монтаже комплекта на обратной линии;
• насосно-смесительный узел – предназначен для систем с принудительной циркуляцией, состоит из балансировочного клапана, байпасной линии, отсечных клапанов, регулирующих работу насоса, крана-воздушника и термодатчика, подготовка теплоносителя заданной температуры осуществляется за счет добавления холодной воды из обратной линии, степень открытия клапана определяет интенсивность подмеса;

Насосно-смесительный узел

• многоходовые термостатические клапаны – используются для ручного или механизированного (с помощью сервопривода) регулирования работы узлов в отопительных гидравлических системах.

Если нужно полностью автоматизировать работу системы, то выполняется установка управляющего контроллера. В зависимости от заложенного алгоритма он включает или отключает нагрев воды в определенное время или по достижении заданных температурных границ. Работа простейших моделей строится на взаимодействии пары: датчик температуры — термостат.

Вернуться к оглавлению ↑

Коллекторные блоки

Для равномерного распределения теплоносителя по нескольким греющим контурам используется специализированное оборудование — коллекторы. Они выполняют одновременное параллельное подсоединение нескольких веток к питающей магистрали. Самые простые комплектации осуществляют только коммуникативную функцию, сводя в единый функциональный блок все подключения. В зависимости от сложности модели дополнительно устанавливаются встроенные расходомеры, термостатические клапаны, воздушники, дренажные фильтры. Подающие линии комплектуются регулировочными клапанами, обратные – запорными, с ручным или электромеханическим приводом. Установка расходомера может быть как отдельной (на каждую ветку), так и общей на весь коллектор. Для обеспечения эффективной работы системы, предотвращения ее завоздушивания входная и выходная группа комплектуются воздушными и дренажными клапанами.

При подборе коллектора необходимо учитывать количество выходов, рабочее давление, максимальную температуру. Обычно проблем с тем, чтобы подобрать необходимое оборудование не возникает. На рынке широко представлены модели, позволяющие выполнить от 2 до 12 подключений, способные работать при температурах 80-90 °С и давлениях до 10 бар. Для облагораживания внешнего вида системы, предохранения ее от случайных повреждений, несанкционированного регулирования монтаж распределительных и управляющих узлов нужно выполнять в специализированных боксах (коллекторных шкафах).

Боксы (коллекторные шкафы) для предотвращения несанкционированного доступа комплектуются закрывающейся на замок крышкой

Вернуться к оглавлению ↑

Строительные комплектующие

Еще одна группа комплектующих, которые необходимы при выполнении водяного теплого пола – вспомогательные материалы:

• отражающая рулонная теплоизоляция из вспененного полиэтилена;
• скобы, зажимы, хомуты, поворотные фиксаторы для крепления труб теплого пола и предотвращения их смещения при настиле чистового покрытия;
• пенополистирольные монтажные плиты с рельефными элементами для раскладки фиксации греющих труб;
• теплоотражающие пластины – позволяют выполнить сухой вариант монтажа внутри деревянного перекрытия.

Установка труб теплого пола на монтажные панели с использованием теплоотражающих пластин

В каждом конкретном случае конструкция теплого пола определяет то, какие материалы необходимо использовать. Так, при установке монтажных плит отпадает необходимость в крепежных скобах и хомутах. Небольшие возвышения, расположенные на поверхности в шахматном порядке, не позволяют трубам смещаться. Применение теплоотражающих пластин делает ненужной укладку рулонной фольгированной теплоизоляции.

После того как составлена схема теплого пола, определено какое оборудование и материалы необходимо использовать можно приступать к этапу комплектации. Очень важно в процессе закупок отдавать предпочтение продукции известных проверенных фирм. Она будет дороже безымянных подделок, но зато дает гарантии качества и убережет от необходимости перебирать сложную коммутационную систему или вскрывать полы для поиска места прорыва трубы.

Статьи по теме

greempol.ru

Как правильно сделать водяной теплый пол

Одной из самых сложных автономных систем отопления вполне заслуженно считается водяной теплый пол, который требует и значительных вложений в материалы и принадлежности, и специальных навыков, знаний для подключения установленного контура. В то же время он обеспечивает достаточно высокую эффективность, может использоваться как в качестве дополнительного, так и основного источника тепла в доме или квартире.

Как сделать водяной теплый пол своими руками, не привлекая специалистов, услуги которых сегодня обходятся слишком дорого? На первый взгляд, ничего сложного в этом нет, так как от вас требуется лишь должным образом подготовить напольное покрытие и приобрести все необходимые материалы. На самом деле все значительно сложнее.

Выбор оборудования для систем отопления «теплый пол»: котлы, трубы и остальное

Начинается монтаж водяного теплого пола своими руками с подбора отдельных элементов системы. К ним относятся:

• водонагревательный котел. Подробную информацию об основных разновидностях этого оборудования, его технических характеристиках, а также преимуществах и недостатках вы можете найти тут;

• насосное оборудование, которое будет постоянно нагнетать необходимое для работы системы давления и автоматически поддерживать его;

• трубы для разводки системы, а также для укладки под напольное покрытие;

• соединительные элементы – фитинги, предназначенные для соединения труб между собой, а также для их подключения к котлу, коллектору и насосу;

• коллектор, обеспечивающий эффективное управление системой, а также возможность настройки ее работы в соответствии с вашими требованиями;

• предохранительные клапаны и запорная арматура.

Какие трубы использовать для теплого водяного пола? Современный рынок предлагает довольно много вариантов, однако лучшим решением станут либо полиэтиленовые либо армированные стекловолокном полипропиленовые изделия. Они отлично зарекомендовали себя, так как обеспечивают хорошую пропускную способность и практически бесшумную работу системы, могут служить более полувека, не требуя сложного обслуживания.

Основные требования к трубам для укладки теплого водяного пола – устойчивость к высокому давлению, а также возможность выдерживать температуры до +95 градусов по Цельсию. Вышеупомянутые материалы позволяют решить обе эти задачи. Диаметр изделий лучше выбирать от 16 до 20 миллиметров, в зависимости от нагрузки на отопительную систему.

Монтаж водяного теплого пола: самое главное – правильно подготовить поверхность

Как правильно сделать водяной теплый пол, чтобы он не создавал никаких проблем в процессе эксплуатации? Основная ваша задача – подготовка поверхности, которая осуществляется в несколько этапов.

Во-первых, необходимо полностью демонтировать стяжку, так как пол для укладки труб должен быть идеально ровным, без малейших перепадов высот. После выравнивания и очистки поверхности необходимо также уложить гидроизолирующий слой, защищающий строительные конструкции в случае утечки влаги.

Во-вторых, основа пола должна быть максимально утепленной, для чего используются следующие материалы:

• вспененные полиэтиленовые плиты, нижняя часть которых покрывается фольгой для отражения теплового излучения;

• пенополистирол, толщина которого определяется в зависимости от особенностей помещения. К примеру, в городских квартирах, расположенных над отапливаемым жильем, подойдут листы утеплителя 20-40 миллиметров. В частном доме или над подвалами и цокольными этажами толщина пенополистирола должна достигать 70-100 миллиметров.

В-третьих, слой утеплителя покрывается армирующей сеткой, которая и обеспечит удобство крепления труб, и значительно повысит прочность бетонной стяжки, заливаемой поверх теплого водяного пола.

Последовательность установки теплого водяного пола

После того, как поверхность будет соответствовать всем требованиям, осуществляется устройство теплого водяного пола, которое лучше выполнять в несколько этапов:

• расчет длины труб, а также расстояния между ними, осуществляемый на основании информации о мощности водонагревательного котла, площади помещения, типе используемого утеплителя и материале стен и пола. К примеру, водяной теплый пол под ламинат укладывается с минимально возможным шагом между трубами для повышения эффективности системы;

• укладка труб на подготовленную поверхность. В зависимости от потребностей они могут размещаться как змейкой, так и спиралью с шагом 15-30 сантиметров;

• подбор и монтаж коллектора, обеспечивающего возможность подключения всех водяных контуров, а также регулировку работы системы;

• монтаж водонагревательного котла. В процессе его подключения к системе водоснабжения следует обязательно предусмотреть наличие предохранительных клапанов, которые исключают аварийные ситуации при резком повышении давления в системе. Также они позволят в любое время выполнить работы по ремонту или техническому обслуживанию оборудования без его демонтажа;

• подключение труб к коллектору и соединение системы с котлом и нагнетающим насосом.

Требования к стяжке под теплый водяной пол

Технология водяного теплого пола подразумевает заливку бетонной стяжки уже после того, как трубы будут смонтированы и подключены к водонагревательному и распределительному оборудования. При этом она должна соответствовать следующим требованиям:

• под ламинат или линолеум толщина покрытия для теплого водяного пола должна быть небольшой, так как в противном случае система будет нагреваться очень долго. Это создаст некоторые проблемы с прочностью пола, однако они легко решаются армированием специальной сеткой, повышающей устойчивость к нагрузкам;

• если вы оборудуете водяной теплый пол под плитку, желательно, напротив, увеличить толщину стяжки. Кроме того, в этом случае трубы укладываются на расстоянии 10-15 сантиметров друг от друга, что обеспечит хороший нагрев пространства между ними.

Последний этап – укладка напольного покрытия и запуск системы в эксплуатацию. Учитывая тот факт, что между трубами, плиткой или линолеумом устанавливается стяжка, нагрев пола после первого пуска может занять довольно много времени. Однако в дальнейшем комфортная температура будет поддерживаться постоянно.

banivl.ru

Водяной теплый пол – виды, особенности монтажа своими руками

Каждый владелец жилья рано или поздно задумывается над тем как повысить эффективность отопления и его экономичность, снизив тем самым финансовые затраты на содержание своего жилища. Одним из способов сохранения семейного бюджета является установка так называемого теплого пола. Теплые полы разделяются на электрические  и водяные. Сегодня мы не станем сравнивать эти системы, а просто рассмотрим вариант использования водяных теплых полов. Монтаж обогреваемого пола — штука довольно непростая, но тем не менее произвести эти работы самостоятельно вполне возможно, соблюдая ряд правил и строго следуя технологии.

---

Оглавление
Преимущества и недостатки водяного теплого пола
Виды монтажа и применяемые трубы
Бетонная система монтажа теплого водяного полов
Настильные системы монтажа теплых водяных полов
— Полистирольная и деревянно-модульная системы обустройства
— Реечная система монтажа
— Монтаж коллектора

---

Преимущества и недостатки водяного теплого пола

Обратите внимание: система водяного теплого пола чаще всего применяется в индивидуальных домах и коттеджах. В многоквартирных домах установка данного вида отопления оправдана только в том случае, если система питается от автономного обогревательного котла. В случае, когда квартира подключена к общему отоплению, для обустройства подобного варианта требуется собрать довольно объемный пакет разрешительных документов и далеко не факт, что разрешение вообще будет выдано.

Основным достоинством подобного типа отопления безусловно является его экономичность — большие площади помещения обогреваются с минимальными энергетическими затратами. При соблюдении правил монтажа прогрев пола осуществляется равномерно, разница температур в различных частях помещения практически отсутствует. Немаловажным преимуществом можно назвать эстетичность теплых полов, ведь на стенах полностью отсутствуют батареи отопления и трубы. Поэтому пропадает необходимость в обустройстве декоративных коробов и решеток, что значительно удешевляет процесс, да и сами радиаторы весьма недешевы.

К недостаткам можно отнести существенную сложность монтажа отопительной системы и невозможность устранить протечки, которые могут возникнуть при нарушении технологического процесса, без серьезных разрушений. Следует учитывать, что понадобится обязательное применение насоса принудительной циркуляции воды, а высота полов вырастает примерно на десять сантиметров.

Виды монтажа и применяемые трубы

Возможны два варианта технологии монтажа теплого пола — бетонный и настильный.

При применении бетонного метода все нагревательные трубы находятся внутри монолитной бетонной стяжки. Этот вариант самый распространенный в виду относительной простоты и дешевизны, но требует гораздо больше времени и труда.

Настильным методом весь монтаж производится готовыми материалами, которые настилаются в несколько слоев.

В зависимости от того, какой материал применяется,настильная технология разделяется на полистирольную, деревянную модульную и деревянную реечную.

Трубы используются из сшитого полиэтилена или из полипропилена. Полиэтиленовая труба практически не подвержена тепловому расширению, благодаря чему они наиболее распространены в применении. Полипропилен, даже проармированный стекловолокном, при нагреве расширяется довольно сильно, поэтому такие трубы использовать гораздо сложней. Наиболее подходящий диаметр труб от шестнадцатидо двадцати миллиметров, с температурным пределом 95 градусов по Цельсию и рабочим давлением до десяти атмосфер. Такая труба способна прослужить долгое время, не создавая проблем во время эксплуатации.

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить:

1. Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
2. Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
3. Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

4. В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.

5. На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.

Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру  нагрева отдельных зон в помещении, «улитка» обеспечивает  равномерный нагрев поверхности по всей площади укладки.

6. Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.

Настильные системы монтажа теплых водяных полов

Полистирольная и деревянно-модульная системы обустройства

При использовании полистирольной системы обустройства теплых полов отпадает необходимость в бетонной стяжке. Сами же полистирольные плиты совмещают в себе теплоизоляционные и крепежные функции. Благодаря выше описанным факторам,высота пола значительно понижается и за счет снижения общей массы, снижается нагрузка на основание. Поэтому применение данного метода рекомендуется в помещениях с низкими потолками и там, где межэтажные перекрытия имеют недостаточную прочность.

К пенополистирольным плитам прикрепляются алюминиевые пластинки со специальными канавками, в которые прокладываются обогревательные трубы. Пластины имеют отменную теплопроводность и обеспечивают равномерный прогрев поверхности. Сверху укладывается гипсоволокнистый лист (ГВЛ). Под паркетную доску одного слоя гипсоволокна вполне достаточно, но если для финишной отделки пола будет использован ламинат, линолеум либо керамика, то рекомендуется проложить дополнительный слой ГВЛ.

Деревянно-модульная система теплого пола монтируется на основаниях, изготовленных из дерева. Модули выполнены из древесно-стружечных плит, имеющих специальные выборки под алюминиевые пластины и трубы. Дальнейший алгоритм действий идентичен описанному выше.

Реечная система монтажа

При оборудовании теплых полов на втором этаже деревянного дома практичней всего применить реечную систему. Промежутки между лагами заполняются утеплителем – например, пенополистиролом или базальтовой ватой. Поперек лаг настилается доска толщиной тридцать миллиметров, между досками необходимо оставить зазор чуть больше двух сантиметров. В этих бороздах и монтируются пластины из алюминия, соответственно к ним прикрепляются трубы. Сверху располагаются гипсоволокнистые листы и проводится финальная отделка пола.

Монтаж коллектора

Оконцовки труб со всех отопительных контуров сводятся в одно место, где и устанавливается распределительный коллектор. Коллекторный шкаф устанавливается так, чтобы расстояние до контуров было примерно одинаково, либо располагается ближе к большему контуру. Коллектор подбирается с учетом количества подключаемых контуров.

Специалисты настоятельно рекомендуют установить распределитель с регулировочными клапанами — этот вариант дороже нерегулируемого устройства, но зато он позволяет регулировать циркуляцию воды и температуру каждой петли в отдельности, что заметно повышает экономичность системы. На коллектор в обязательном порядке устанавливается сливной отвод и воздушный клапан. Особое внимание уделяется высоте крепления коллекторного ящика и направлению отвода труб — если его закрепить ниже уровня обогрева пола или отвести трубы вверх, то система воздухоотвода окажется не работоспособной.

Котел для отопления помещения необходимо выбирать со встроенным водяным насосом, или устанавливать насос отдельно. Мощность отопительного котла должна превышать общую мощность теплого пола на двадцать процентов.

Теплый водяной пол – это практичный способ отопления помещений любой площади. А имея основное представление о технологии монтажа водяных полов, возможно выполнить работы по постройке системы самостоятельно.

Загрузка…

okeymaster.ru

Водяной теплый пол своими руками: монтаж и укладка

Если Вы выбрали вариант водяного теплого пола в качестве отопления, то Вам придется очень постараться с его монтажом. Из всех существующих видов теплых полов водяной считается самым сложным в установке. Между тем это стоит того, поскольку в результате вы получаете долговечную систему отопления, позволяющую добиться большей экономии и лучшего комфорта, чем в случае с традиционной радиаторной системой.

Подготовка поверхности

Старую стяжку необходимо полностью демонтировать – вплоть до основания. В отличие от формирования обычной стяжки при монтаже теплого пола уже на начальном этапе следует выравнивать пол по горизонтали, если есть перепады более 10 миллиметров.

Схема устройства водяного теплого пола

На очищенную поверхность укладывают слой гидроизоляции, а по периметру следует закрепить демпферную ленту, которая при нагреве даст возможность компенсировать тепловое расширение пола.

Важный момент: если в устройстве теплого водяного пола имеется несколько контуров, демпферную ленту укладывают и по линии между контурами.

Чтобы тепло не уходило вниз, утепляется основа пола. Вид утепления выбирают в зависимости от типа пола и расположения помещения, а также исходя из целевой направленности системы обогрева:

Отражающее фольгированное покрытие

• если теплый пол является дополнением к основной системе отопления, то вполне достаточно применить вспененный полиэтилен, имеющий отражающее фольгированное покрытие. Это будет подложка для теплого пола;
• в квартирах с отапливаемыми помещениями этажом ниже используются листы экструдированного пенополистирола или пенополистирола толщиной 20-50 мм либо другой прочный утеплитель;
• для квартир первого этажа с неотапливаемым подвалом, а также для домов, пол в которых расположен на грунте, применяется более серьезное утепление в виде листов пенополистирола толщиной в 50-100 мм и насыпи керамзита.

Можно применять и специализированные утеплители для теплого пола. С одной стороны такой материал уже снабжен специальными каналами для укладки труб систем теплых полов.

Расчет толщины водяного пола

На утеплитель кладется армирующая сетка, необходимая чтобы закрепить слой стяжки, которой будет закрыта система теплого пола. Именно к сетке кроме прочего можно впоследствии крепить трубу теплого пола, вместо применения специальных крепежных клипс и полос. Используются при этом обычные пластиковые стяжки.

↑ вернуться к содержанию

Выбор материалов

Устройство теплого водяного пола включает в себя такие элементы:

• Водонагревательный котел.
• Трубы разводки.
• Нагнетающий насос (бывает в составе котла).
• Шаровые клапаны на входе котла.
• Коллектор с системой настройки и регулировки теплого пола.
• Трубы для укладки по поверхности пола.
• Фитинги для прокладки от котла основной трассы и подсоединения труб теплых полов к коллектору.

Параметры, необходимые для расчетов:

• размеры помещения;
• материал перекрытий, стен и теплоизоляции;
• тип напольного покрытия;
• вид теплоизоляции под теплый пол;
• диаметр труб в системе теплого пола;
• мощность котла (температура воды).

Схемы укладки труб водяного пола

Распределяя трубы водяного теплого пола нужно в каждом контуре придерживаться определенных правил. В частности, начинать укладывать трубы желательно от внешних стен помещения, которые более холодные.

Важный момент: если ввод труб в комнату расположен не со стороны внешней стены, участок трубы от ввода к стене необходимо утеплить.

Чтобы обеспечить постепенное уменьшение нагрева пола от внешней стены к внутренним, применяется способ укладки «змейкой», а чтобы сделать равномерным обогрев пола в комнатах со всеми внутренними стенами (к примеру, в ванной или в гардеробе) используют укладку по спирали — от края комнаты к ее центру. До центра трубу доводят по спирали с двойным шагом между витками, а затем разворачивают и разматывают в обратном направлении до вывода из комнаты и коллектора.

Способ укладки по отношению к внешним и внутренним стенами

Для утепления веранды, лоджии и мансарды укладывают отдельный контур, который не совмещен с прилегающими комнатами. В противном случае большая часть тепла неизбежно будет уходить на ее отопление, а ваша комната останется холодной.

↑ вернуться к содержанию

Коллектор теплого пола

Коллектор устанавливают в специальный ящик, толщина которого составляет чаще всего 12 сантиметров. Размеры нужно подбирать, учитывая габариты коллекторной группы со всеми дополнениями в виде сливов, датчиков давления и воздухоотводов. При этом под коллекторной группой следует оставлять место до пола для загиба подведенных труб от всех контуров пола.

Монтаж водяного теплого пола собственно и начинается с установки коллекторного шкафа. Его размещают таким образом, чтобы трубы от контура и от каждой комнаты были приблизительно одинаковой протяженности. Иногда шкаф приближают к самым большим контурам.

Фото: коллекторная группа

Наиболее простой способ скрыть шкаф — вмонтировать его в стену, тем более, что толщина в 12 сантиметров вполне позволяет это сделать. Главное — учитывать, что пробивать углубления и отверстия в несущих стенах не рекомендуется, а в большинстве случаев запрещено.

Важный момент: ящик необходимо устанавливать выше уровня теплого пола, исключая отвод труб вверх. Только так система отвода воздуха сможет адекватно работать. Собирается и заполняется коллекторный шкаф по общему стандарту и по инструкции, поэтому проблем с монтажом всех элементов, как правило, не возникнет.

↑ вернуться к содержанию

Монтируем трубы водяного теплого пола и заливаем стяжку

В основном, укладку теплого пола выполняют с применением специальных крепежных профилей, которые крепятся к полу шурупами и дюбелями. На этих профилях есть гнезда для закрепления труб – они помогают соблюдать расстояние шага между витками трубы.

Для закрепления достаточно применять пластиковые стяжки, которые прижимают трубу к армирующей сетке. При этом важно не стягивать трубу чересчур туго, желательно чтобы оставалась свободной петля стяжки. Чаще всего трубы поставляются в виде бухт, и вытягивать их из бухты виток за витком нельзя, надо постепенно разматывать их по мере укладки и закрепления на полу.

Схемы укладки труб

Все изгибы следует делать аккуратно, соблюдая ограничения на минимально возможный радиус. Как правило, в полиэтиленовых трубах этот радиус равен пяти диаметрам. Если чересчур пережать полиэтиленовую трубу, на изгибе может возникнуть белесая полоса. Это означает, что материал резко стал растягиваться, и в результате появился залом.

Металлопластиковые трубы имеют низкий коэффициент расширения

Такие дефекты, к сожалению, нельзя укладывать в систему водяного теплого пола из-за того, что повышается риск прорыва в этом месте. Если есть необходимость, концы труб, подводимых к коллектору, прокладываются через стены, после чего они заключаются в утеплитель из вспененного полиэтилена. Чтобы подсоединить трубы к коллектору, используйте либо обжимной фитинг, либо евроконусную систему.

↑ вернуться к содержанию

Финальный этап

Как только монтаж водяного теплого пола завершен, систему обязательно надо проверить под высоким давлением. В трубы для этого заливается вода, а далее в течение суток подается давление в 5-6 бар. Если значительных расширений и протечек на трубах не замечается, можно начинать заливать бетонную стяжку. Заливка делается при подключенном рабочем давлении в трубах. Лишь спустя не менее 28 дней можно будет считать, что ваша стяжка полностью готова.

Можно заливать бетонную стяжку

Включать такое отопление можно уже при первых намеках на начало холодов. Сначала прогрев может затянуться даже на несколько дней, а в дальнейшем система уже начнет самостоятельно поддерживать необходимую температуру.

Большая инертность водяного теплого пола может сыграть хорошую роль, даже если котел по каким-либо причинам не сможет некоторое время греть воду, система еще продолжительное время будет отдавать тепло в помещения.

Кроме того вы всегда можете держать систему теплого пола на малой мощности даже круглый год, просто отключив большую часть контуров и оставив ту часть, которая обеспечивает обогрев помещения, где в качестве напольного покрытия была выбрана керамическая плитка или наливные полы (например, в прихожей, ванной и т.д.), так как даже при жаркой погоде по ощущениям такие покрытия холодные.

www.pol-comfort.ru
